پس از بررسی یک مادربرد میان‌رده کارآمد و خوش‌قیمت به همراه پردازنده Ryzen 9 9950X، در این بررسی به سراغ یک مادربرد گران‌قیمت تر با امکانات بیشتر از گیگابایت مبتنی بر پردازنده‌های AMD و سوکت AM5 رفته‌ایم که از چیپست X870E بهره می‌برد. این مادربرد Gigabyte X870E Aorus Master نام دارد و در ادامه به تست و بررسی همه‌جانبه آن با بهره‌گیری از پردازنده Ryzen 9 9950X می‌پردازیم؛ با ما همراه باشید.
مقدمه
-
در ابتدا بهتر است اشاره کنیم که در مادربردهای مبتنی بر چیپست X870 همچنان از سوکت AM5 استفاده می‌شود و پشتیبانی از پردازنده‌های رایزن سری 7000 ،8000 و 9000 را ممکن می‌سازد. این به معنی عدم تغییر در سوکت مورد نیاز پردازنده‌های جدید رایزن سری 9000 است که باعث می‌شود اگر نیازی به درگاه‌های پرسرعت پشتیبانی شده در چیپست X870 ندارید، همچنان نگاهی به مادربردهای قدیمی‌تر با چیپست X670 یا B650 می‌توانید داشته باشید که از قیمت کمتری نیز در حال حاضر برخوردارند.
نام چیپست درگاه اتصال گرافیک خطوط اتصال NVMe خطوط PCIe/PCIe 5.0 اورکلاک CPU تعداد درگاه USB 5/10/20 Gbps USB 4.0 X870E 1x16 یا 2x8 PCIe 5.0 1x4 PCIe 5.0 plus 4x PCIe GPP 44/24 بله 2/12/2 استاندارد X870 1x16 یا 2x8 PCIe 5.0 1x4 PCIe 5.0plus 4x PCIe GPP 36/24 بله 1/6/1 استاندارد B850 1x16 یا 2x8 PCIe 4.0 1x4 PCIe 5.0 36/4 بله 1/6/1 اختیاری B840 1x16 PCIe 4.0 1x4 PCIe 4.0 34/0 خیر 2/2/- اختیاری X670E 1x16 یا 2x8 PCIe 5.0 1x4 PCIe 5.0 plus 4x PCIe GPP 44/24 بله 2/12/2 اختیاری X670 1x16 یا 2x8 PCIe 4.0 1x4 PCIe 5.0 plus 4x PCIe GPP 44/8 بله 2/12/2 اختیاری B650E 1x16 یا 2x8 PCIe 5.0 1x4 PCIe 5.0 plus 4x PCIe GPP 36/24 بله 1/6/1 اختیاری B650 1x16 یا 2x8 PCIe 4.0 1x4 PCIe 4.0 (PCIe 5.0 اختیاری) 36/0 بله 1/6/1 اختیاری A620 / A620A 1x16 PCIe 4.0 1x4 PCIe 4.0 32/0 خیر 2/2/- اختیاری در واقع مهمترین تغییرات در چیپست X870 با کد AMD Prom21 افزایش تعداد خطوط PCIe برای به کارگیری لوازم ذخیره‌ساز و کارت‌های جانبی، به همراه پشتیبانی از رابط سریعتر USB 4.0 و شبکه بی‌سیم WiFi7 است. در X870E دو تراشه AMD Prom21 به کار گرفته می‌شود و به مادربرد امکان پشتیبانی تعداد بیشتری از درگاه‌های ارتباطی نظیر USB، ساتا، شبکه یا اسلات PCIe را می‌دهد.
در مادربرد گیگابایت X870E Aorus Master همانطور که از نام آن پیداست، از چیپست X870E استفاده شده و نسبت به مدل X870 Aorus Elite ICE که پیش از این مورد بررسی قرار دادیم، دارای درگاه‌های USB 3.2 Gen2 بیشتری بوده و از نظر پشتیبانی فرکانس حافظه، مدار رگولاتور ولتاژ و نورپردازی نیز برای کاربران حرفه‌ای‌تر طراحی شده است.
مادربرد گیگابایت X870E Aorus Master توسط آواژنگ با گارانتی سه ساله تعویض عرضه خواهد شد. قیمت عرضه بازار جهانی این مادربرد 500 دلار است.
بسته‌بندی و محتویات جعبه
-

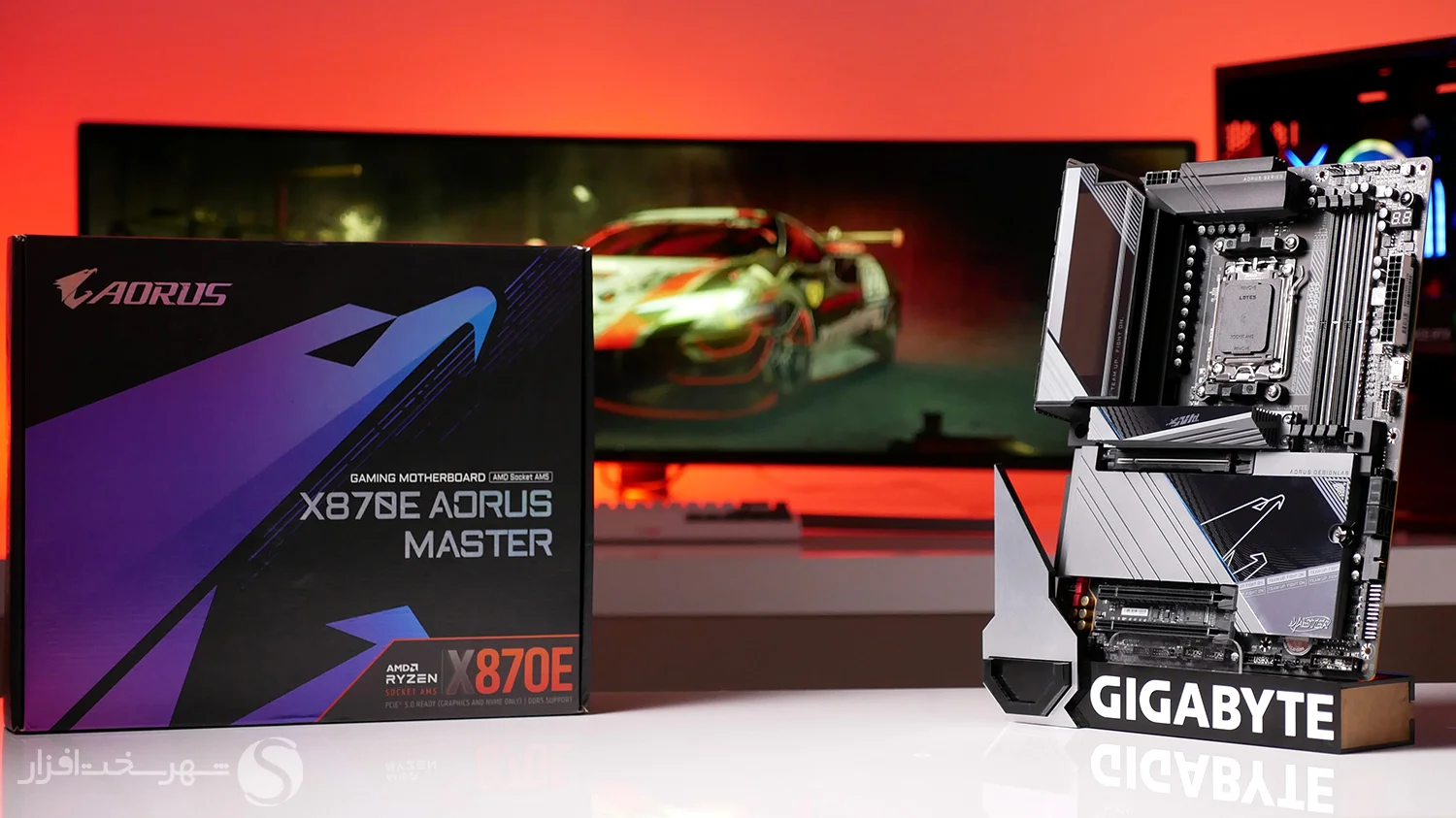

بسته‌بندی و محتویات جعبه مادربرد X870E Aorus Master
بر روی جعبه مادربرد X870E Aorus Master نام محصول و نشان شاهین که معرف محصولات سری Aorus به حساب می‌آید نقش بسته است.
همچنین استفاده از چیپست X870E در این مادربرد به صورت مشخص روی جعبه قید شده است.

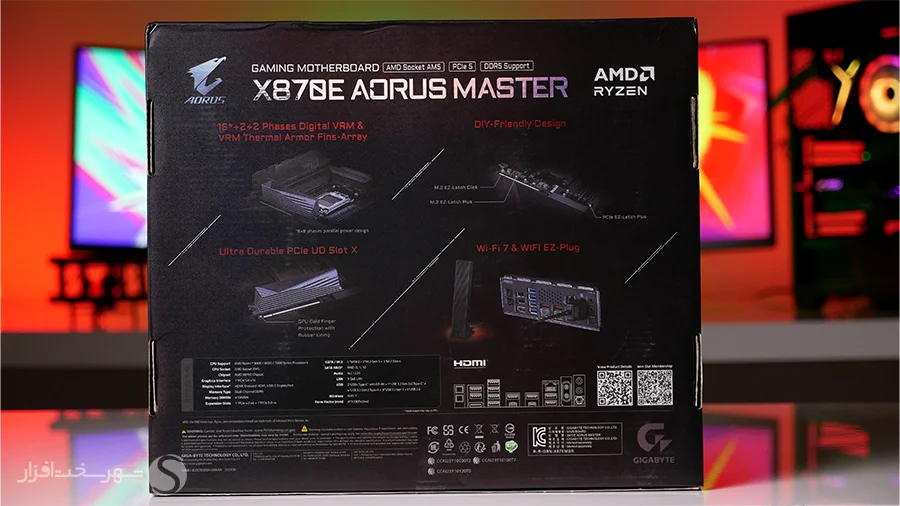

در پشت جعبه اطلاعات بیشتری از محصول مانند درگاه‌های خروجی پنل پشتی و کانکتورهای سطح مادربرد به همراه برخی از ویژگی‌های خاص مادربرد X870E Aorus Master درج شده است.

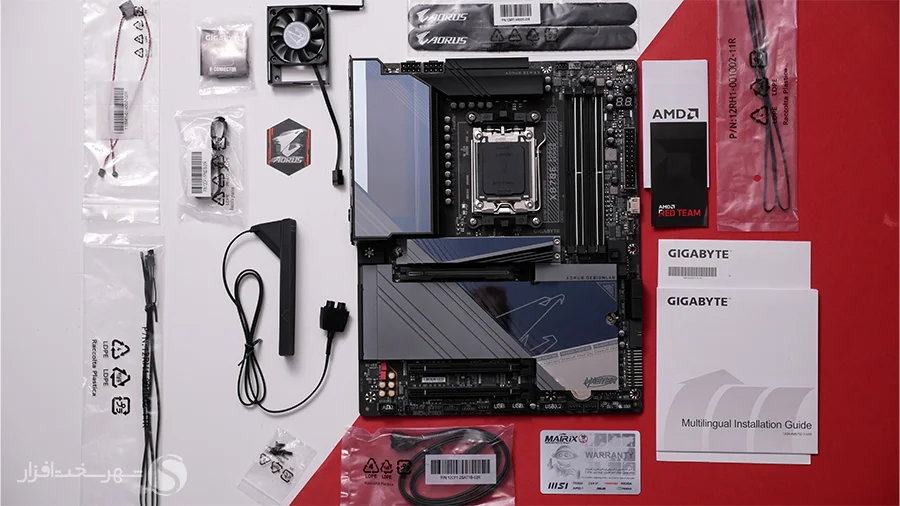

با توجه به برچسب قیمت 500 دلاری مادربرد X870E Aorus Master، درون جعبه لوازم جانبی متنوعی را می‌توان یافت که عبارتند از:
- فن خنک‌کننده رم‌ها
- کابل اکستنشن فن خنک‌کننده رم‌ها
- دو کابل ساتا
- سنسور نویز
- دو سنسور اندازه‌گیری دما (ترمیستور)
- کانکتور پنل جلوی کیس (G Connector)
- چهار پد حرارتی برای حافظه‌های M2
آنتن شبکه بی‌سیم، چسب‌های پارچه‌ای، برچسب و لوگوهای برند آئورس به همراه دفترچه‌های راهنما از دیگر محتویات درون جعبه مادربرد هستند.
نمای ظاهری و مشخصات فنی
-
نمای ظاهری و مشخصات فنی مادربرد X870E Aorus Master

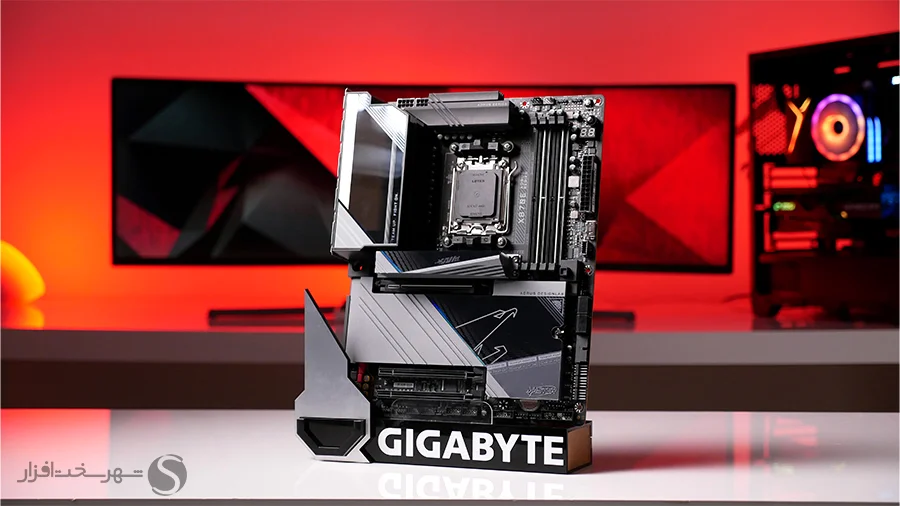

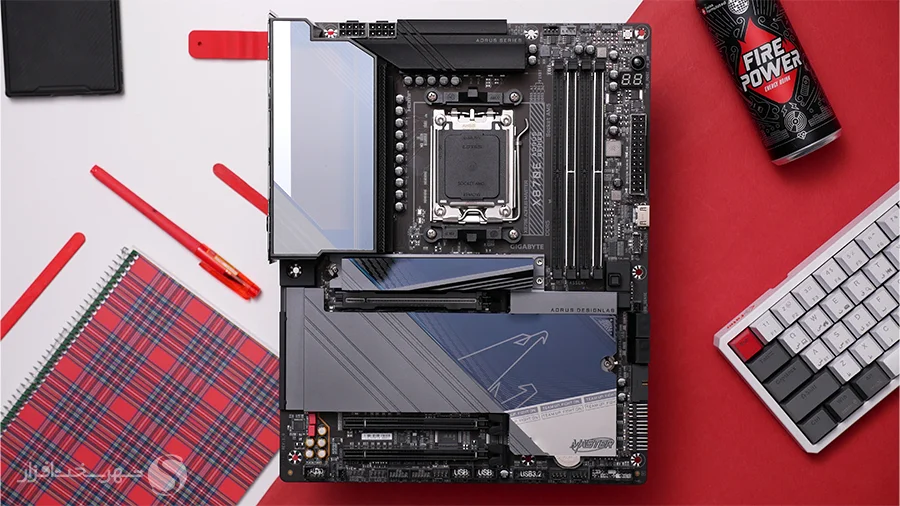

بیشتر سطح مدار چاپی مشکی رنگ مادربرد X870E Aorus Master با هیتسینک بخش‌های مختلف پوشیده شده است.
سطح پنل پشتی، هیتسینک‌های حافظه M2 و چیپست از نوع آینه‌ای هستند که به انعکاس بهتر نورهای RGB کمک می‌کند.
در زیر سطح آینه‌ای کاور پنل پشتی، یک سیستم نورپردازی با جلوه لوگو و نوشته Aorus قرار دارد که می‌تواند مورد توجه گیمرها و دوست‌داران نورپردازی RGB قرار گیرد.
علاوه بر نورپردازی کاور پنل پشتی و LEDهای قرار گرفته زیر هیتسینک چیپست X870E، مادربرد X870E Aorus Master برای اتصال و همگام‌سازی نورپردازی لوازم جانبی نیز چهار کانکتور ARGB و یک کانکتور RGB 12v در سطح برد وجود دارد.

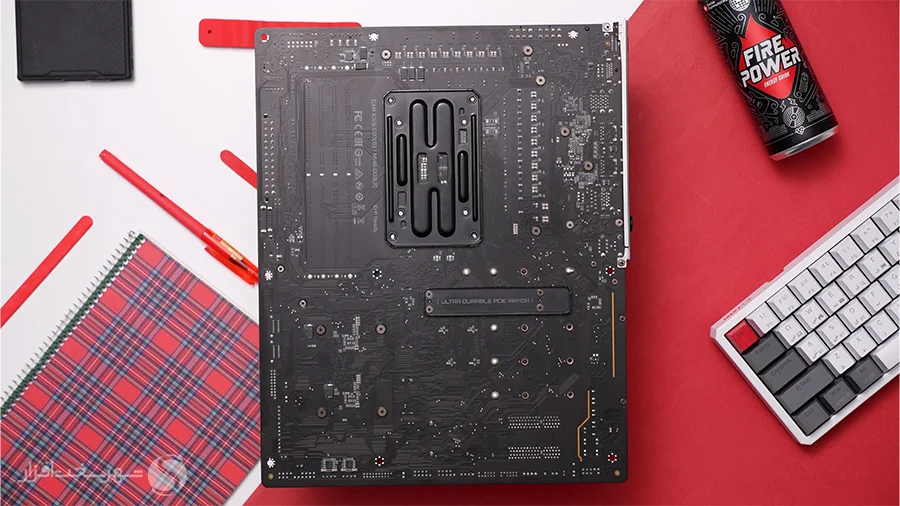

مدار چاپی (PCB) مادربرد X870E Aorus Master از نوع 8 لایه با کیفیتِ کلاس سرور است و ابعاد به ترتیب طول و عرض 30.5 در 24.4 سانتی‌متر آن تحت استاندارد ATX قرار می‌گیرد.

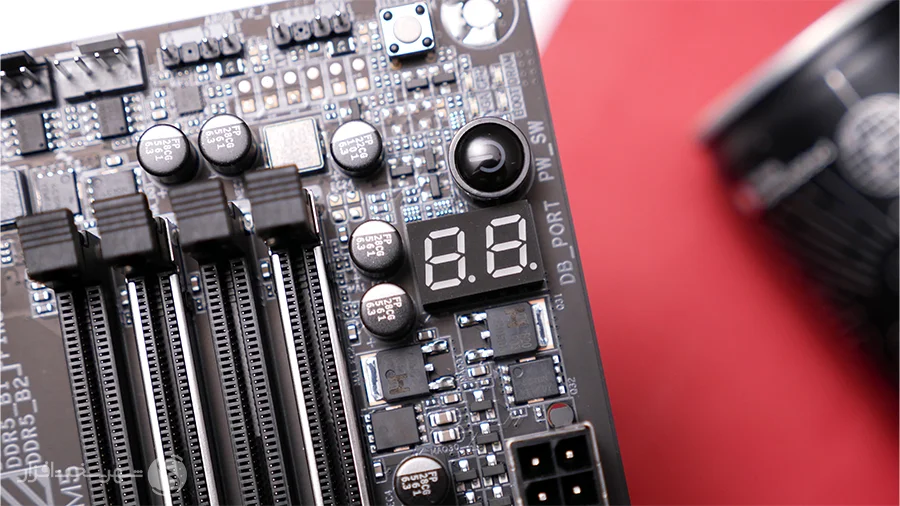

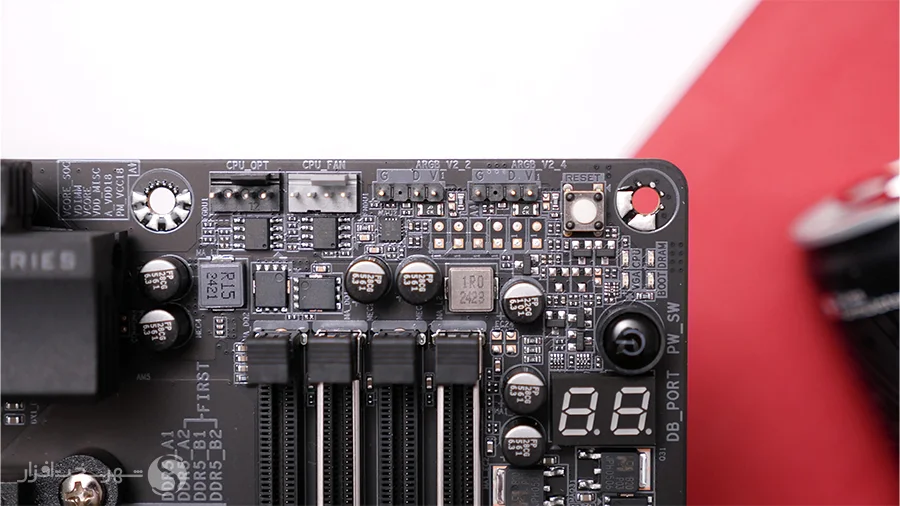

علاوه بر سیستم Debug LED که توسط چهار LED کوچک وضعیت پردازنده، رم، کارت‌گرافیک و بوت سیستم را گزارش می‌کند، در مادربرد X870E Aorus Master از یک نمایشگر برای نشان دادنِ کدهای اعلان وضعیت و عیب‌یابی دقیق‌تر سیستم به خصوص در شرایط اورکلاکینگ استفاده شده است.
در بالای نمایشگر کدهای اعلان وضعیت، دو کلید کاربردی Power و Reset قرار دارند. در این مادربرد کلید Reset با عملکردی چندگانه طراحی شده و از طریق بایوس می‌توان وظایف متنوعی برای این کلید به منظور انجام امور مختلفی مانند Safe Boot، روشن و خاموش کردن نورپردازی و... تعریف کرد.

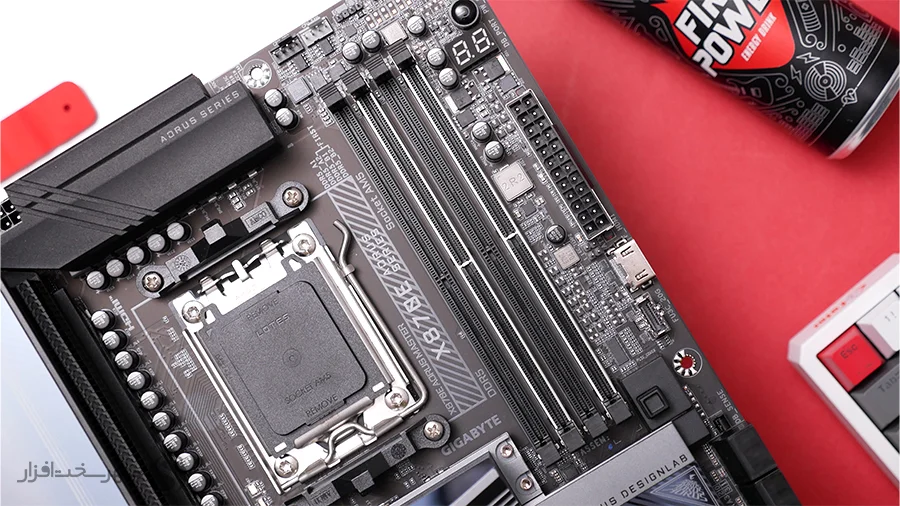

این مادربرد دارای 4 اسلات DIMM است و از رم‌های DDR5 تا حداکثر حجم 256 گیگابایت (4x64GB) و فرکانس 8600 مگاهرتز از طریق اورکلاک یا فعال‌سازی پروفایل EXPO پشتیبانی می‌کند.

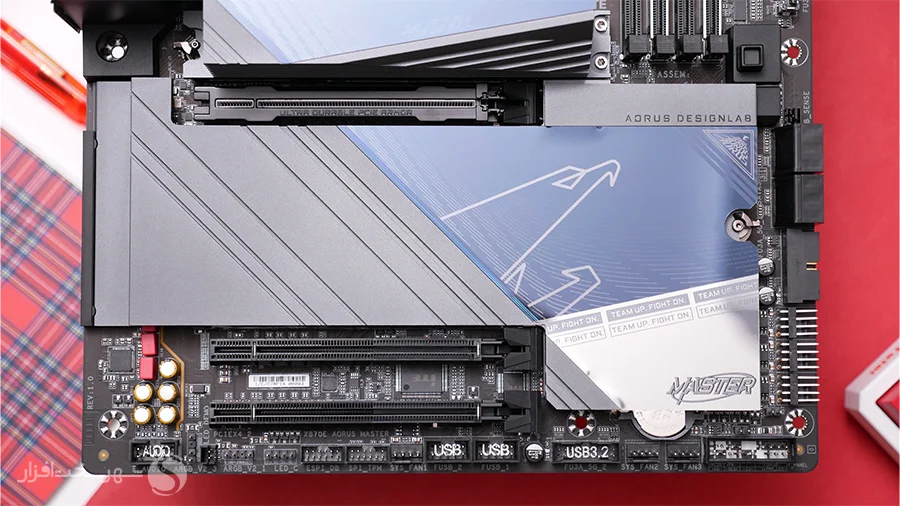

برای نصب کارت‌های افزودنی مادربرد X870E Aorus Master به سه اسلات PCIE X16 مجهز است که اسلات اول پهنای‌باند مورد نیاز خود را به صورت PCIe 5.0 X16 از پردازنده دریافت می‌کند. دو اسلات دیگر نیز پهنای‌باند خود را از چیپست X870E تأمین کرده و به ترتیب با سرعت PCIe 4.0 X4 و PCIe 3.0 X2 فعالیت می‌کنند.
برای اتصال لوازم ذخیره‌ساز مادربرد X870E Aorus Master به تعداد 4 اسلات M2 و 4 پورت SATA مجهز شده است. از این تعداد سه اسلات M2 از خطوط PCIe 5.0 پردازنده بهره برده (در صورت استفاده از پردازنده‌های رایزن سری 9000) و یک اسلات از پهنای‌باند PCIe 4.0 X4 چیپست X870E منشعب می‌شود.

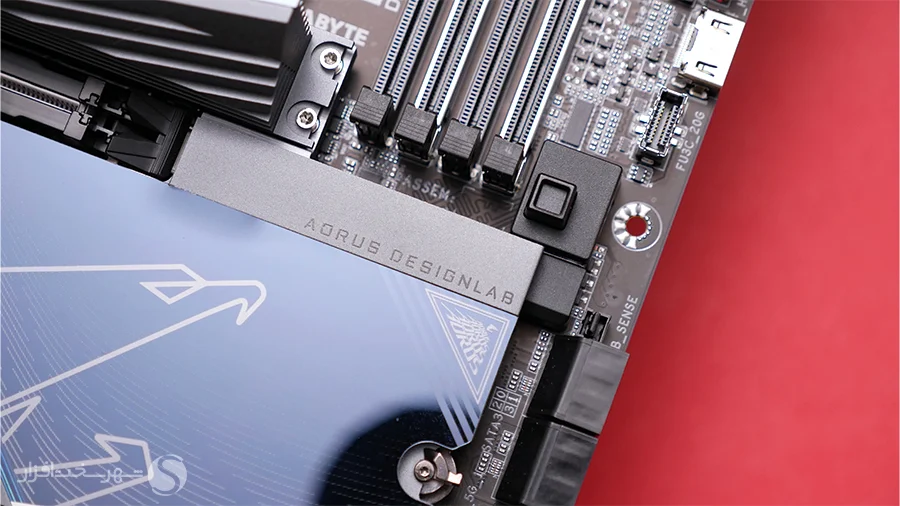

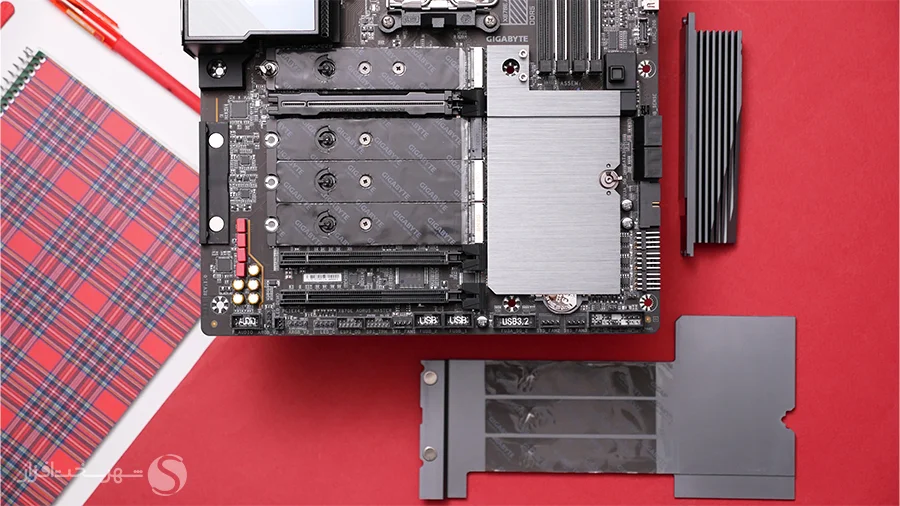

برای نصب و جدا سازی راحت‌تر کارت گرافیک، حافظه‌های M2 و هیتسینک‌های آن، مادربرد X870E Aorus Master به مکانیزم EZ-Match و EZ-Latch مجهز است که پروسه نصب و جداسازی را برای کاربر بدون استفاده از پیچ یا ابزار مختلف میسر می‌کند.
در سطح برد دو کانکتور 10 پین USB 2.0، دو کانکتور 20 پینUSB3.2 Gen1 و یک کانکتورUSB3.2 Gen2x2 با پشتیبانی از USB Type-C نیز علاوه بر درگاه‌هایUSB روی پنل پشتی وجود دارد. همچنین هشت کانکتور 4 پین Fan Headerبرای اتصال انواع فن یا پمپ خنک‌کننده مایع تعبیه شده است.

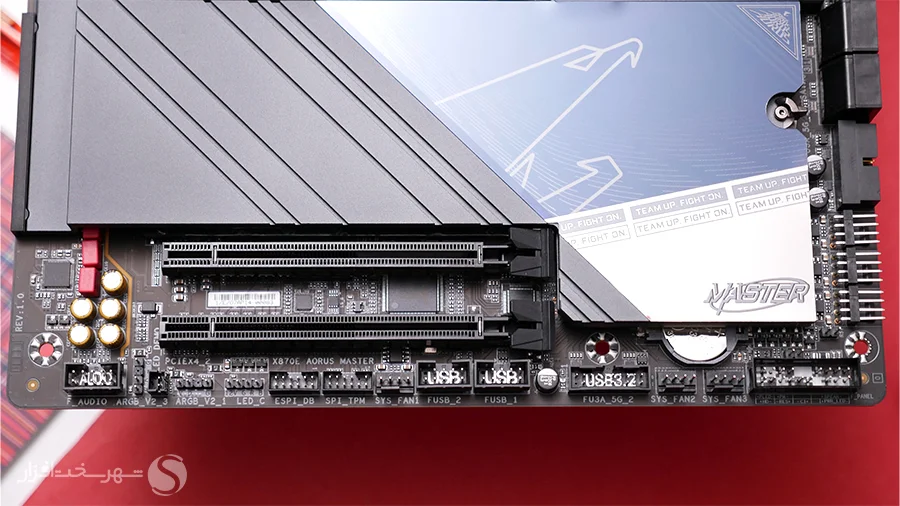

در تصویر بالا اگر به محل قرار گرفتن باتری مادربرد دقت کنید، بخش زیادی از آن زیر هیتسینک چیپست X870E قرار گرفته است که تعویض آن بدون باز کردن کامل هیتسینک امکان‌پذیر نیست!

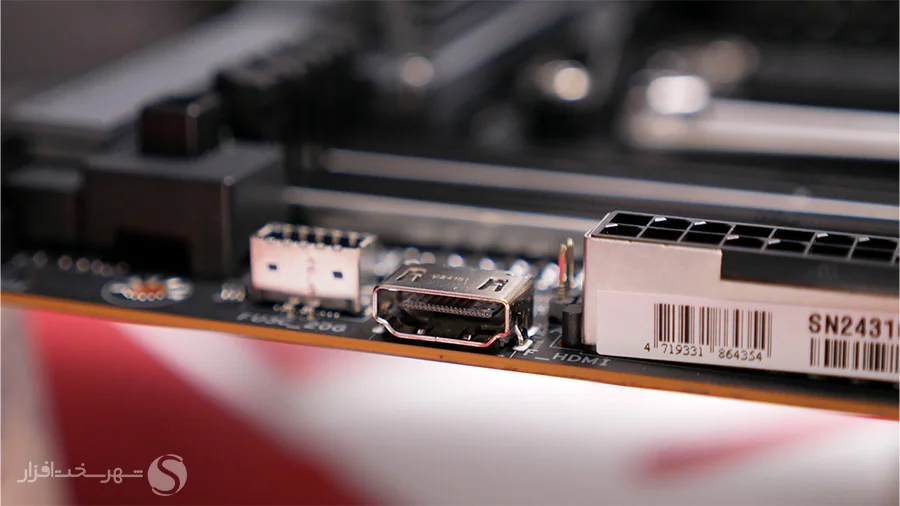

گیگابایت در مادربردهای جدید خود از جمله نمونه مورد بررسی X870E Aorus Master یک درگاه HDMI نیز بر روی برد قرار داده که برای اضافه کردن پنل‌های LCD در داخل کیس به منظور نشان دادن اطلاعات ضروری سیستم (یا دلخواه) موسوم به Sensor Panel استفاده می‌شود.
روی پنل پشتی به ترتیب از سمت چپ کلید ClearCMOS و Q-Flash Plus، دو پورت USB 2.0، خروجی تصویر HDMI، چهار درگاه USB 3.2 Gen1، دو درگاه USB 4.0 (TypeC)، چهار درگاه USB 3.2 Gen2 (TypeA)، یک پورت RJ-45 شبکه سیمی 5 گیگابیتی، محل اتصال آنتن شبکه بی‌سیم، و جک‌های 3.5 میلی‌متری و اپتیکال صدا قرار دارند.
درگاه‌های USB 4.0 روی پنل پشتی قابلیت انتقال تصویر با وضوح حداکثر 4K@60FPS را نیز دارد.
سیستم خنک‌کننده و مدار رگولاتور ولتاژ
-
سیستم خنک‌کننده و مدار رگولاتور ولتاژ مادربرد X870E Aorus Master

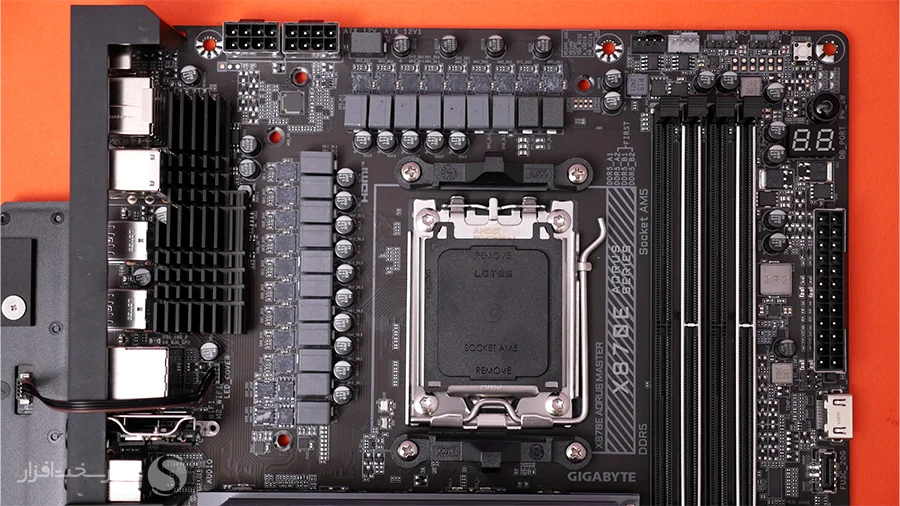

مدار رگولاتور ولتاژ در مادربرد X870E Aorus Master از نوع 20 فاز است و جریان ورودی خود را از طریق دو کانکتور 8پین EPS تأمین می‌کند. در این مدار 16 فاز وظیفه فراهم کردن ولتاژ و جریان مورد نیاز پردازنده (Vcore) را دارند و چهار فاز دیگر جریان مورد نیاز سایر بخش‌های داخلی مانند بخش SoC و Misc پردازنده را بر عهده دارند.

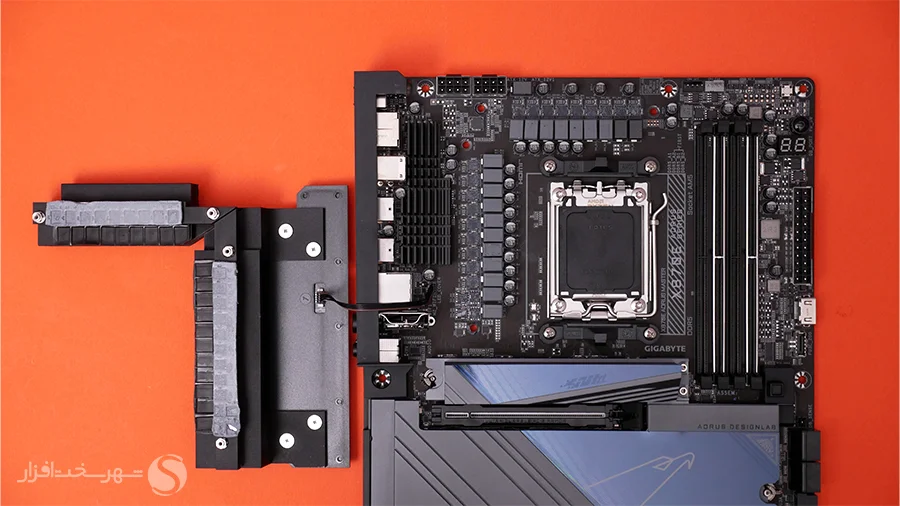

برای خنک‌سازی مدار رگولاتور ولتاژ در مادربرد X870E Aorus Master از یک هیتسینک دو بخشی که با لوله انتقال حرارت به یکدیگر متصل شده‌اند و به پدهای حرارتی برای دریافت گرمای کامپوننت‌ها مجهز هستند، استفاده شده است. این هیتسینک به پره‌های متعدد برای دفع بهتر گرما و افزایش سطح تماس با هوا برخوردار است که گیگابایت این طراحی را Fins-Array می‌نامد.
یک هیتسینک کوچک آلومینیومی نیز در زیر هیتسینک مدار رگولاتور ولتاژ قرار دارد و برای دفع گرما از تراشه ASM4242 که کنترلر درگاه‌های USB 4.0 پنل پشتیبست تعبیه شده است.
ماسفت‌های به کار رفته برای بخش Vcore پاور استیج‌های مدل PMC41430 ساخت Infineon با توان فراهم کردن حداکثر شدت جریان 110 آمپر هستند که مجموعه 16 فازی آن قادر به تأمین 1760 آمپر جریان برای شاخه Vcore پردازنده است. این مدار به یک کنترلر بسیار پیشرفته PWM مدل XDPE192C3B ساخت Infineon نیز مجهز است که بر اساس AMD SVI3 Rev 2.0 ساخته شده و قادر است فازهای مختلف مدار رگولاتور ولتاژ را با پیشرفته‌ترین مدارهای محافظتی و مدیریتی کنترل کند.
سیستم صوتی و شبکه مادربرد
-
سیستم صوتی و شبکه مادربرد X870E Aorus Master

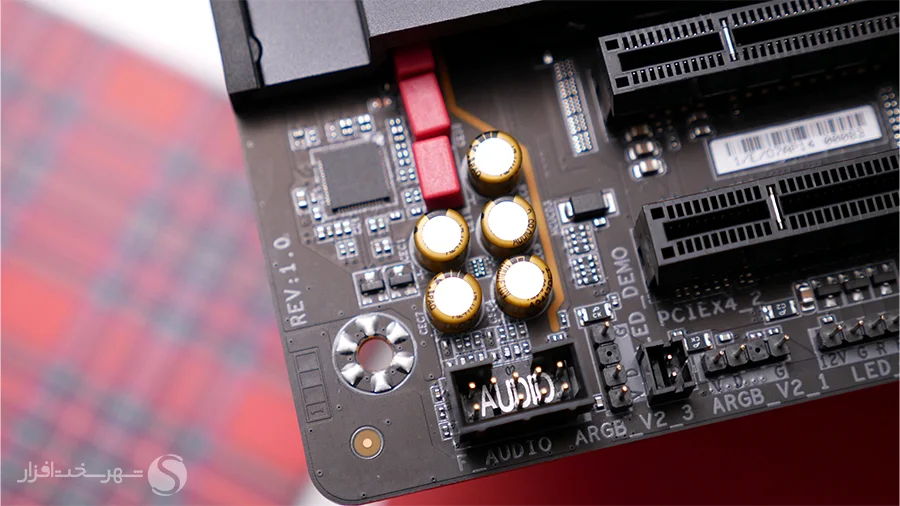

گیگابایت در مادربرد X870E Aorus Master از تراشه صوتی ALC1220 استفاده کرده و در کنار خازن‌های صوتی با کیفیت یک خروجی حداکثر 7.1 کاناله را برای کاربر فراهم کرده است.

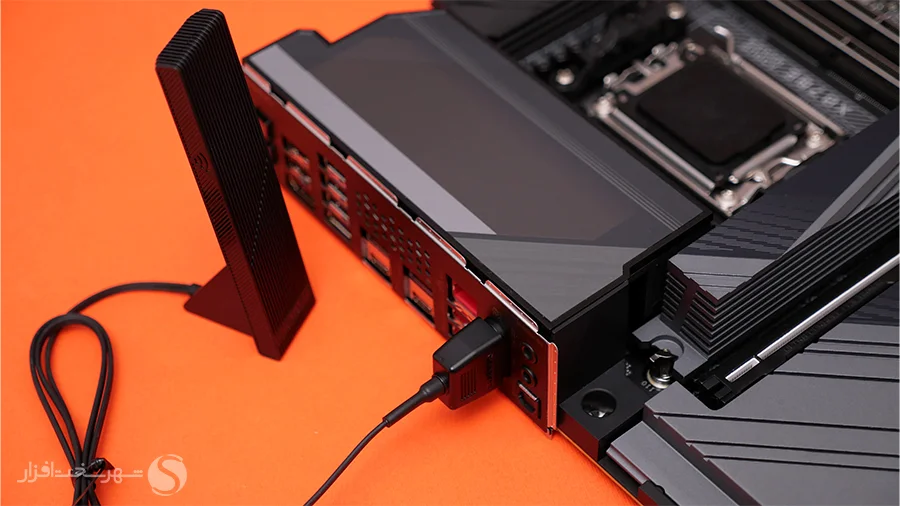

مادربرد X870E Aorus Master از ماژول شبکه بی‌سیم Qualcomm مدل QCNCM865 از کلاس WiFi7 با پشتیبانی از باندهای 2.4 و 5GHz و 6GHz بهره می‌برد که می‌تواند حداکثر سرعت 5.8 گیگابیت بر ثانیه نرخ تبادل داده را بر بستر شبکه بی‌سیم فراهم آورد. همچنین این مجموعه به یک ماژول Bluetooth v5.3 نیز مجهز است.
برای ارتباط شبکه سیمی نیز از یک تراشه Realtek با پهنای‌باند 5 گیگابیتی استفاده شده است.
BIOS و نرم‌افزارهای کاربردی گیگابایت
-
BIOS و نرم‌افزارهای کاربردی گیگابایت

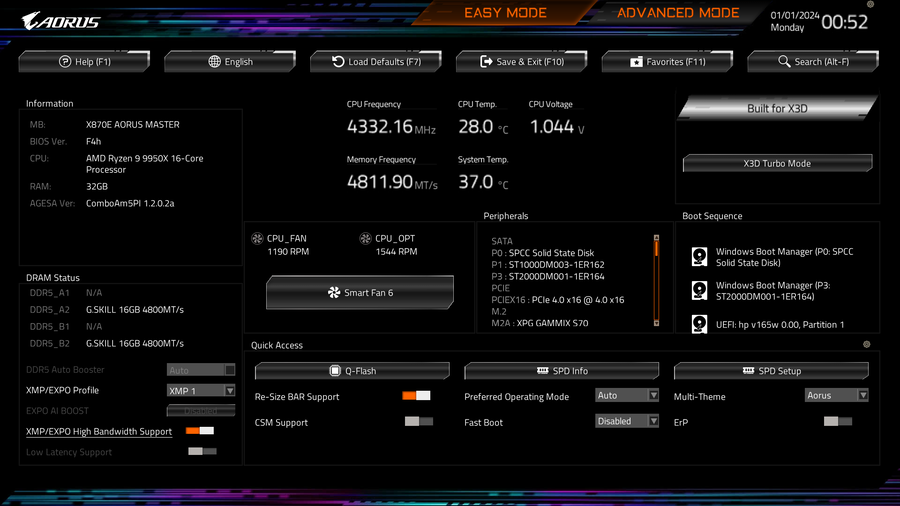

بایوس User-Centered گیگابایت از دو حالت به نام‌های Easy-Mode و Advanced-Mode برخوردار است.
در حالت Easy-Mode تمام کنترل‌های ابتدایی و حتی اورکلاک خودکار پردازنده و رم در اختیار کاربر قرار می‌گیرد. همچنین در این صفحه قابلیت فعال‌سازی پروفایل XMP/EXPO، مرتب سازی درایو بوت، کنترل فن‌ها و آپدیت بایوس در دسترس است.

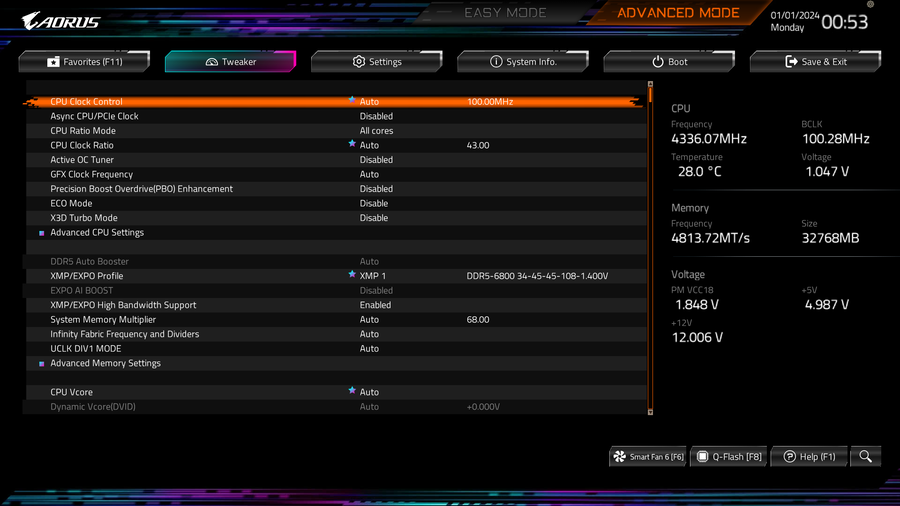

در صورتی که تخصصی تر و قصد ایجاد تغییرات دقیق‌تری دارید، با ورود به منوی Advanced تنظیمات بیشتری در اختیارتان قرار می‌گیرد. به عنوان مثال در سربرگ Tweaker تمامی پارامترهای مربوط به اورکلاک با دقت دسته‌بندی و بدون پیچیدگی در درسترس کاربر است.
برای آشنایی بیشتر با بایوس جدید گیگابایت، در گالری بالا تمامی زیربخش‌ها و پارامترهای ارائه شده را می‌توانید مشاهده کنید.

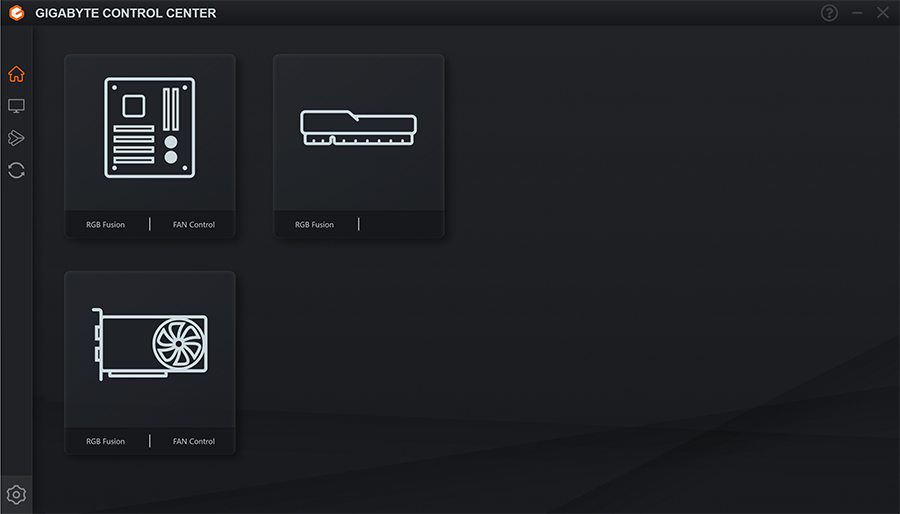

گیگابایت برای مدیریت و کنترل مادربرد و سایر لوازم جانبی خود نرم‌افزار مرکز کنترل گیگابایت یا به اختصار GCC را توسعه داده است.
با نصب ماژول‌های کنترل فن، نورپردازی و اورکلاکینگ، علاوه بر محصولات گیگابایت، سایر سخت‌افزارهایی که از این قابلیت‌ها پشتیبانی می‌کنند را نیز می‌توانید مدیریت کنید. به عنوان نمونه در تصویر بالا رم‌های GSkill با نورپردازی RGB که از بیشتر نرم‌افزارهای مدیریت نورپردازی پشتیبانی می‌کند را مشاهده می‌کنید که توسط ماژول RGB Fusion شناسایی شده و قادر به مدیریت آن هستید.
بخش‌های مختلف نرم‌افزار Gigabyte Control Center مانند ماژول‌های اورکلاکینگ، کنترل فن و نورپردازی را می‌توانید در تصاویر بالا مشاهده کنید.
متد و سیستم تست
-
متد و سیستم تست در بررسی مادربرد X870E Aorus Master
تستهای این قطعه را به‌طور کلی به چهار بخش تستهای کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده و از قطعات جدید و بروزِ سیستم تست شهرسخت‌افزار استفاده کردیم. همچنین در این بررسی نرم‌افزارهای تست نیز به طور کامل بروزرسانی شده و از آخرین نسخه موجود هریک به همراه ویندوز 11 به کار رفته است.

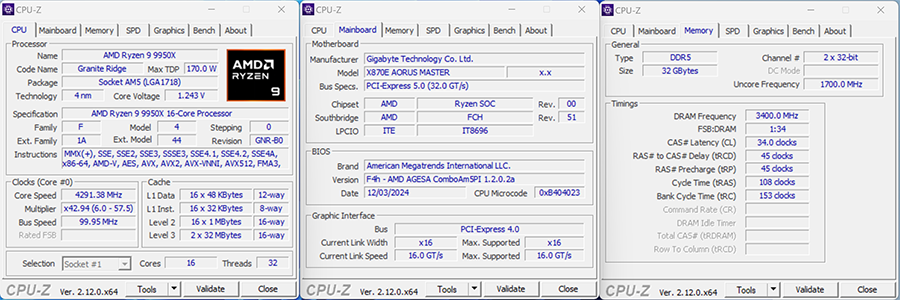

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم مورد استفاده برای تست مادربرد Gigabyte X870E Aorus Master در این بررسی به شرح زیر است:
قطعه آیتم AMD Ryzen 9 9950X پردازنده GIGABYTE X870E Aorus Master (BIOS F4h) مادربرد G.Skill TridentZ5 RGB 32GB (2x16GB Dual Channel) DDR5 - 6800MHz - CL34 رم Silicon Power Velox V80 - 240 GB SATA III SSD1 Adata XPG Gammix S70 – 1TB PCIe 4.0 NVMe SSD2 GIGABYTE RTX 4070Ti Gaming OC گرافیک GREEN GP1300B-Edge منبع تغذیه Green Glacier 360 Stream خنک‌کننده GREEN – OC Station کیس Windows 11 Pro 64-bit سیستم عامل لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات BIOS در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است. در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:
تستهای مدیریت مصرف انرژی
-
تستهای مدیریت مصرف انرژی

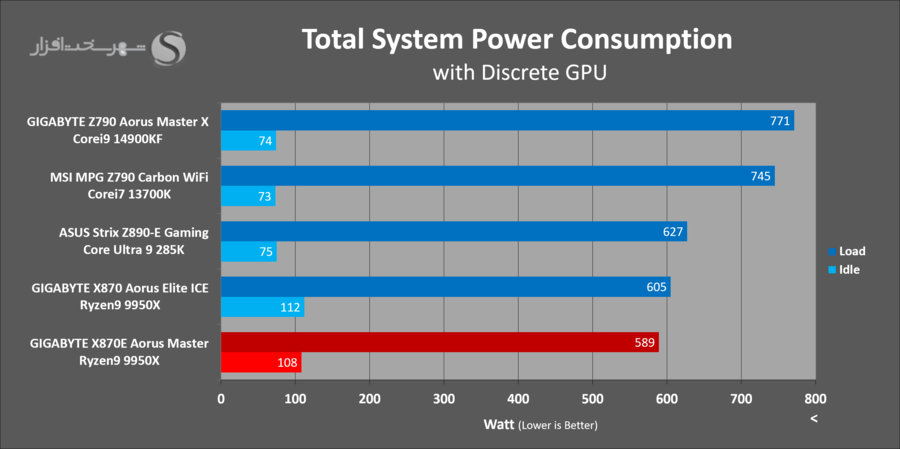

در این بخش توان مصرفی کل سیستم (توان مصرفی از برق شهر توسط پاور سیستم) را در وضعیت با کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای تست Prime95 و Furmark) توسط دستگاه وات متر دیجیتال اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:
مادربرد X870E Aorus Master به لطف کنترلر هوشمند و مدرن PWM خود با وجود نورپردازی و کامپوننت‌های بیشتر، مصرف انرژی کمتری دارد و توان مصرفی پردازنده نیز در حالت لود کامل حداکثر 170 وات است.
تستهای حرارتی
-
تستهای حرارتی

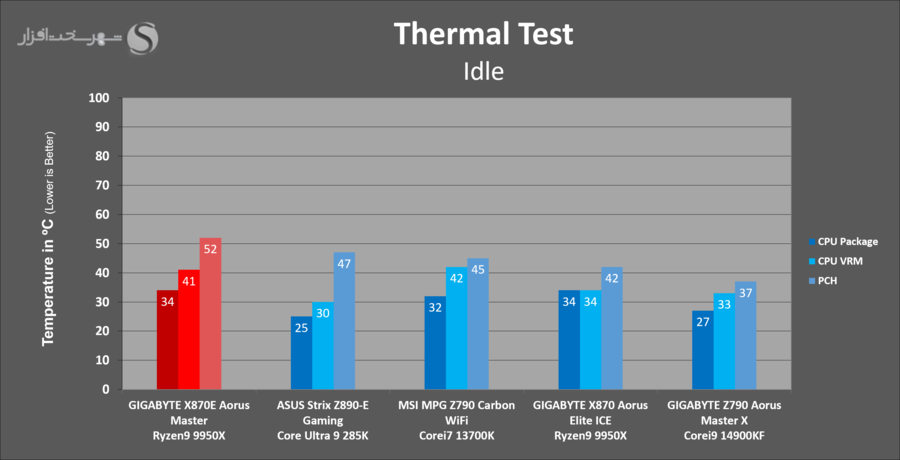

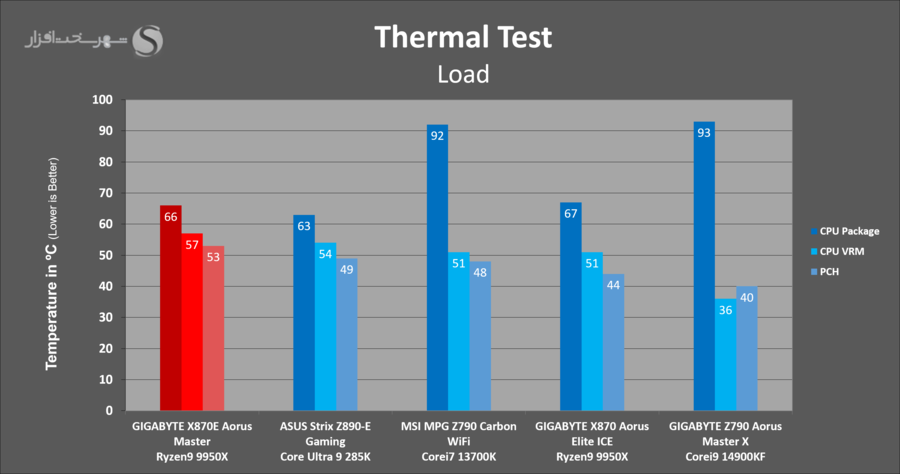

در این تست حرارت ماسفت‌های مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیت سینک چیپست X870 را به‌وسیله ترمیستور و سنسورهای داخلی مادربرد و حرارت هسته CPU را نیز به‌وسیله نرم افزار HWMonitor در دو وضعیت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای تست Prime95 و FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:
دمای بیشتر PCH به دلیل برخورداری از دو تراشه چیپست در مدل‌های X870E نسبت به X870 مورد انتظار است. دمای پردازنده نیز به دلیل مصرف بهتر انرژی تا یک درجه کمتر را نشان می‌دهد. تغییرات دمای VRM نیز از بازدهی بسیار خوب هیتسینک Fin-Array گیگابایت حکایت دارد.
تست پهنای باند و Latency حافظه با نرم‌افزار AIDA64
-
تست پهنای باند و Latency حافظه با نرم‌افزار AIDA64
تست پهنای باند حافظه از جمله تست‌هایی است که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، BIOS هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه وابسته است.
تستهای شبیه‌ساز کارایی
-
تست بنچمارک CPU-Z

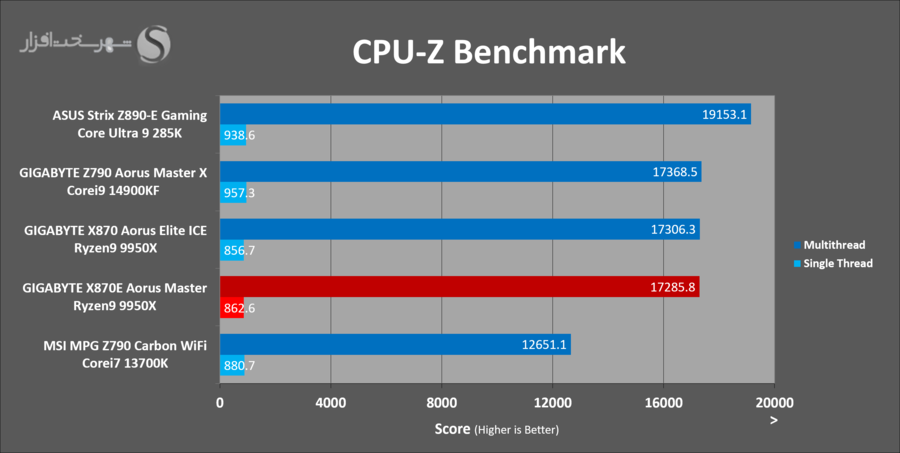

یکی از معروفترین نرم‌افزارهای نشان دهنده مشخصات سخت‌افزار در سال‌های اخیر، به یک ماژول بنچمارک بر اساس پردازش‌های تک و چند رشته‌ای نیز مجهز است. تست این نرم‌افزار که بر اساس دستورات SSE2 پایه ریزی شده است می‌تواند معیار مناسبی از عملکرد پردازنده در پردازش‌های تک و چند رشته‌ای ارائه دهد.

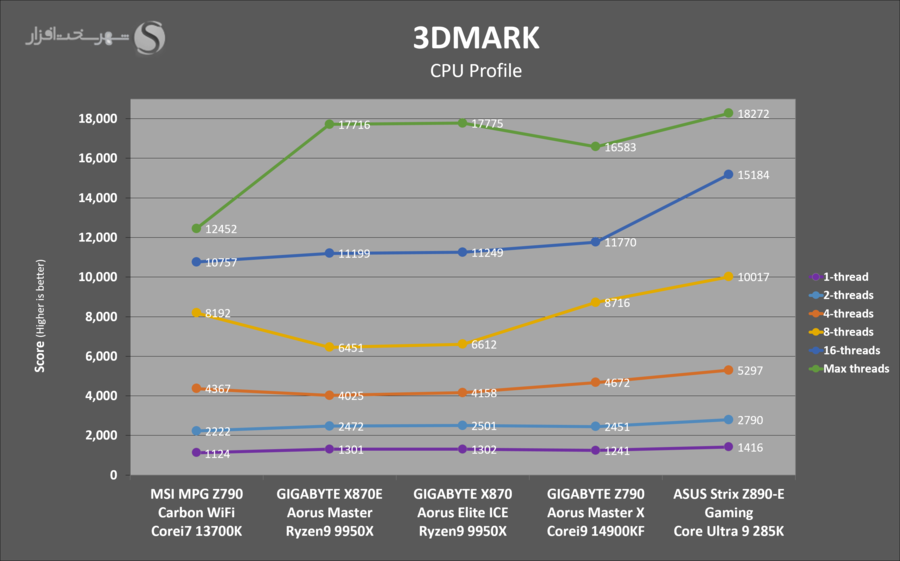

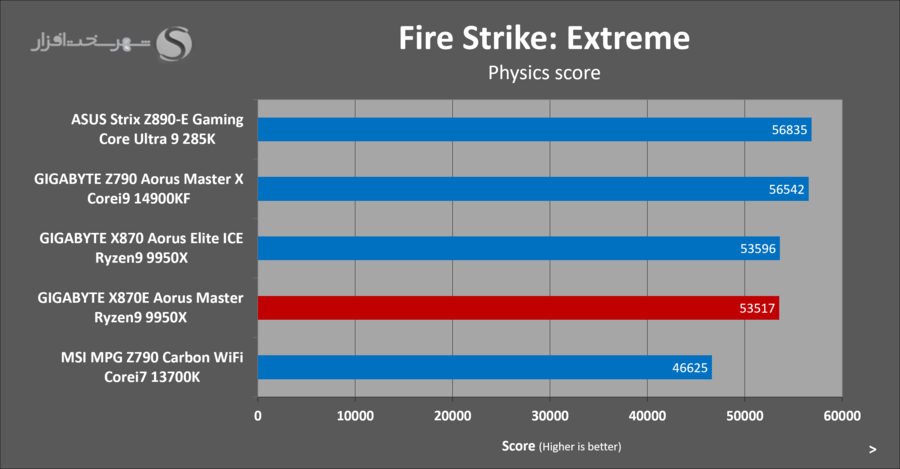

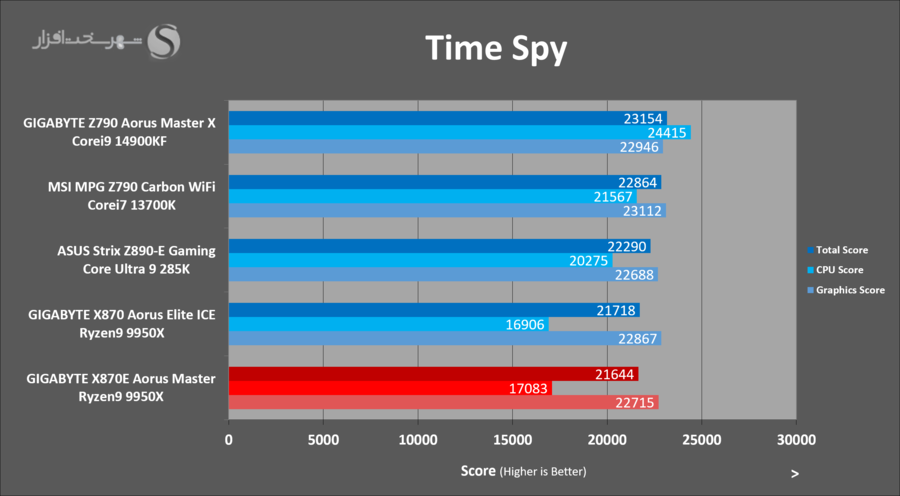

تستهای 3DMARK 13
سری نرم‌افزارهای 3DMark کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند. 3DMARK 13 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تستهای این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 12 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. منحصر به فردترین ویژگی نتایج تستهای این 3 نرم افزار ایزوله بودن نتایج تستهای GPU و CPU هست که نتایج تستهای هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می‌کند.

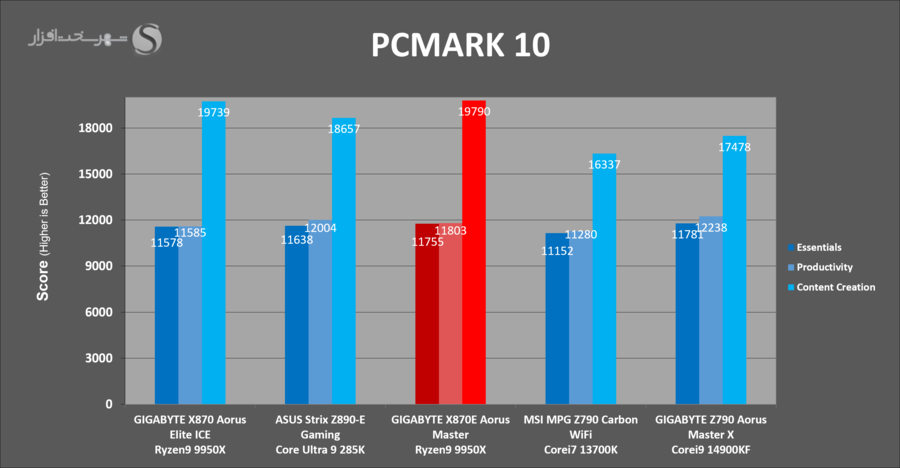

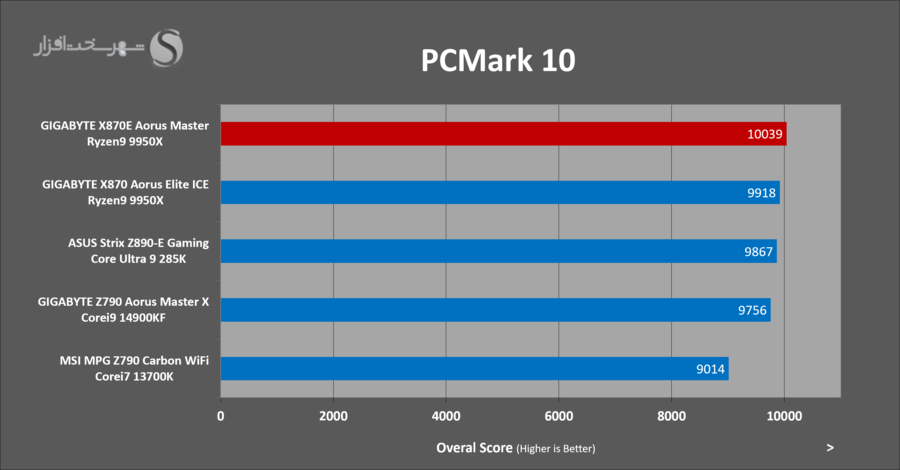

تستهای PCMARK 10
در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تستهای Single-thread و Multi-thread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین تجهیزهای مختلف، شبیه سازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... محک زده می‌شود.

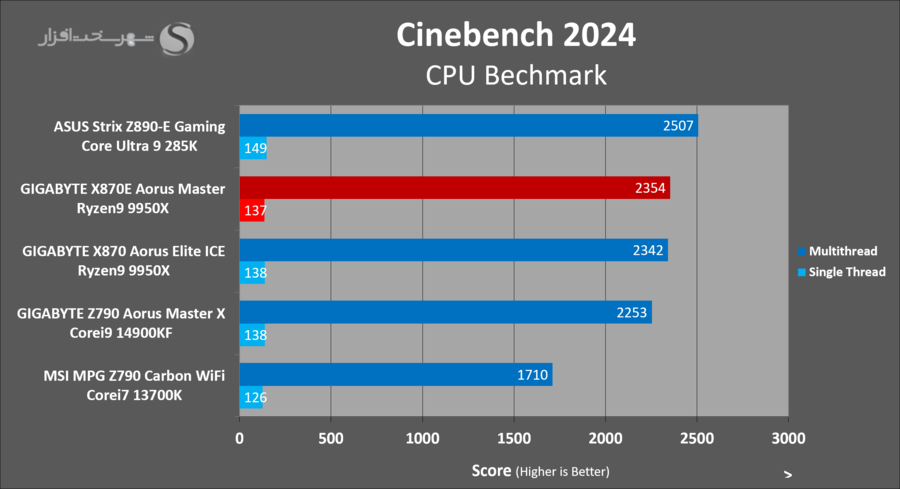

تست Cinebench 2024
ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی است که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.
در تستهای شبیه‌ساز کاربری‌های مختلف که کارایی مجموعه قطعات را به صورت دقیق محاسبه و به صورت امتیاز ارائه می‌دهند، مادربرد X870E Aorus Master به همراه پردازنده Ryzen 9 9950X کارایی متناسب و در محدوده قابل انتظار ارائه می‌دهد.
تستهای مرورگر وب
-
تستهای مرورگر وب
بدون شک بخش زیادی از ما زمان زیادی را در روز صرف گشت و گذار در وبسایت‌های مختلف می‌کنیم. در این میان وب‌سایت‌هایی هستند که با توجه به نوع طراحی و محتوایشان می‌تواند خروجی داده‌های یک نرم‌افزار بوده و از محتوای پیچیده‌ی کدهای اسکریپت یا شبیه‌سازی‌های گرافیکی و ... برخوردار باشند.

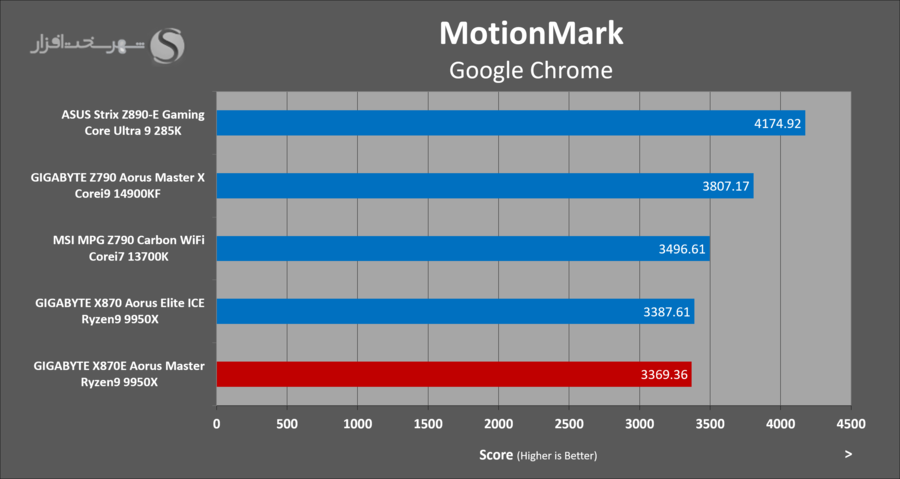

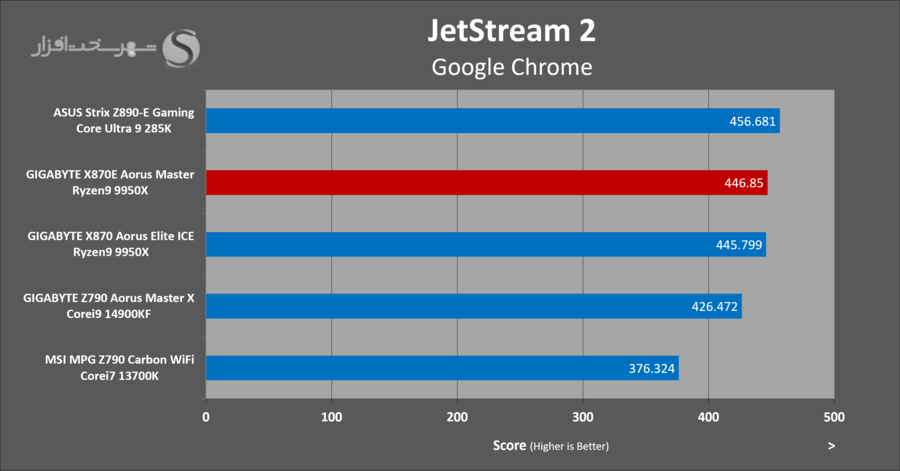

در این بخش تستهای JetStream 2 و MotionMark که مجموعه‌ای از کتابخانه‌های مختلفِ کدهای JavaScript و شبیه‌سازی‌های گرافیکی پر تعداد است و برای بررسی سرعت لود و اندازه‌گیری زمان اجرای صفحات مختلف طراحی شده را روی مرورگر Google Chrome مورد تست و بررسی قرار دادیم.
تست سرعت ذخیره‌سازی
-
تست CrystalDiskMark
CrystalDiskMark با شبیه‌سازی Transfer فایل در چند Block Size مختلف، دو الگوریتم مختلف (Sequential و Random) و به‌صورت Multi Queues & Threads/Single یکی از معتبرترین نرم افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی (حتی تجهیزات قابل حمل) محسوب می‌شود.
تستهای ترنسکدینگ و رندرینگ
-

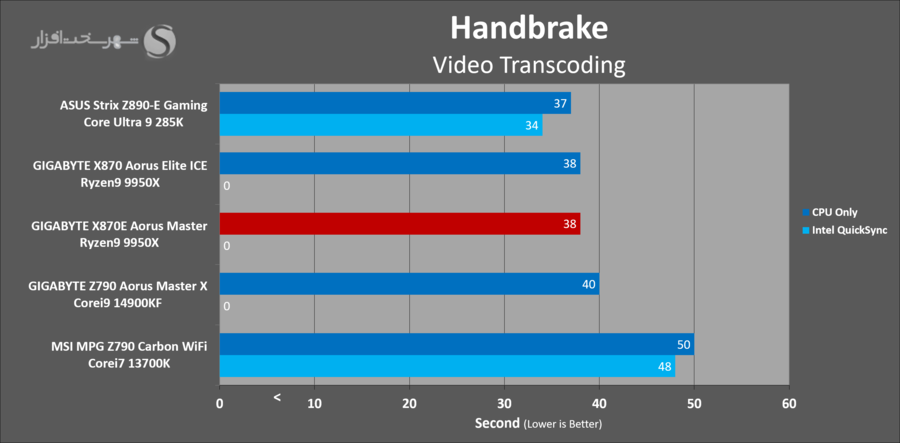

تست Video Transcoding توسط Handbrake
این نرم افزار یکی از بهترین و معتبرترین تستهای سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌رود. پشتیبانی از مدرن‌ترین تکنولوژی‌ها و پربازده‌ترین الگوریتم‌ها جهت تبدیل فابل‌های ویدئویی با بالاترین سرعت و در عین حال باکیفیت‌ترین حالت ممکن از مهمترین ویژگی‌های این نرم افزار محسوب می‌شود.
در نرم افزار Handbrake از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 1.2GB به استاندارد ویدئویی از پیش تعریف شده با رزولوشن 1920x1080 استفاده شده است. در این تست زمان انجام پروسه به ثانیه ثبت شده است و مسلماً هر چه این فرآیند زودتر تکمیل شود پلتفرم مورد نظر کارایی بهتری در این تست‌ها داشته است.

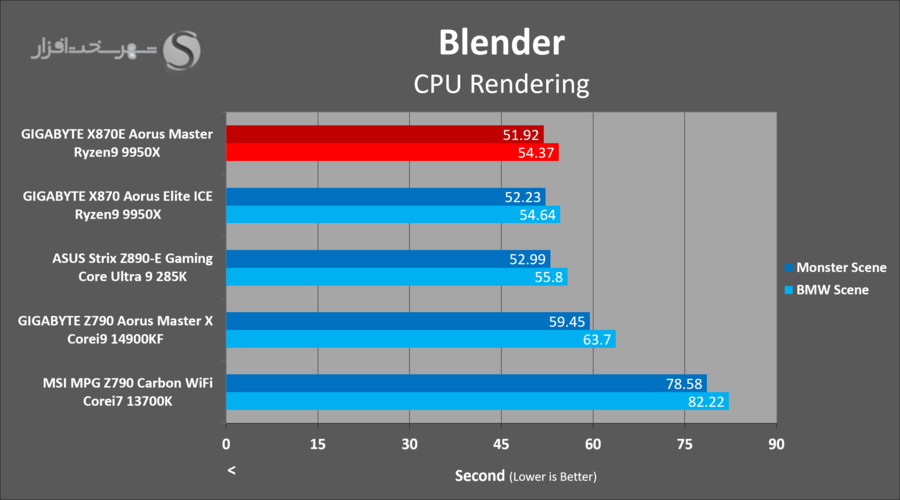

تستهای رندرینگ Blender
نرم‌افزار Blender به دلیل کارایی فوق‌العاده موتور رندرهای داخلی از جمله Cycles و استفاده بهینه از توانایی پردازنده‌های گرافیکی در سرعت بخشیدن به فرآیند رندر صحنه‌های دو بعدی و انمیشن مشهور شده است. این نرم‌افزار همچنین به دلیل داشتن رابط کاربری ساده و پرسرعت برای مدل‌سازی و طراحی، به یک مجموعه کاربردی و پرطرفدار برای بازی‌سازان و انیمیشن سازان تبدیل شده است. به کمک موتور رندر Cycles یک صحنه از پیش طراحی شده، با اندازه‌گیری زمان مورد نیاز برای رندر کامل این صحنه توسط پردازنده، به تست و مقایسه قدرت پردازشی پردازنده‌های مختلف می‌پردازیم.

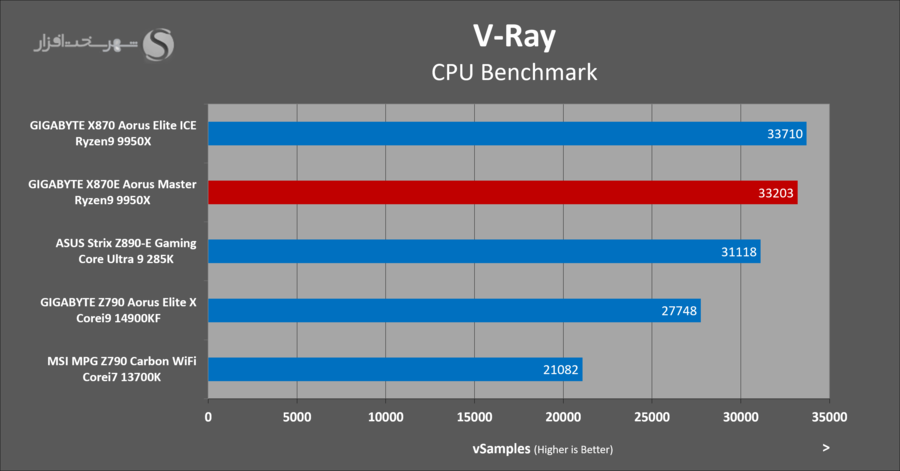

تست رندرینگ با V-Ray
موتور رندر V-Ray بنام ترین موتور رندر میان طراحان به حساب می‌آید. این موتور رندر که از انبوهی از نرم‌افزارهای مشهور مدل‌سازی چون مجموعه AutoDesk و Cinema4D و... پشتیبانی می‌کند، می‌تواند صحنه‌های طراحی شده را به کمک پردازش Biased و UnBiased Raytracing به تصاویر تقریباً واقعی تبدیل کند. به تازگی نرم‌افزاری اختصاصی از سوی Chaos Group سازنده این موتور رندر، برای تست کارایی CPU و GPU عرضه شده است که به کمک اندازه‌گیری مسیرهای نورانی در مدت یک دقیقه مقیاسی برای اندازه‌گیری توان سخت‌افزار ارائه می‌کند.
تست سرعت بوت سیستم
-

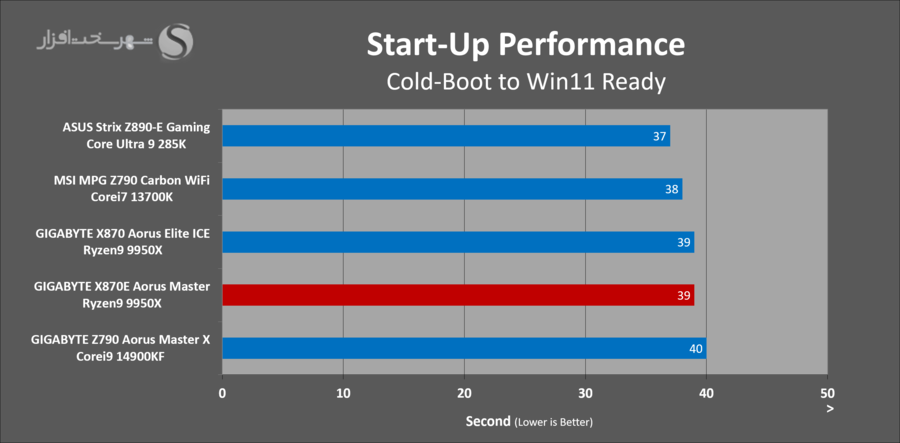

تست Startup-Time
یکی از اطلاعات مفید و کاربردی که در مورد وضعیت عمومی یک سیستم می‌توان داد، مدت زمان مورد نیاز برای بوت سیستم و بارگذاری ویندوز و آماده به کار بودن آن است. در نتیجه این تست المان‌هایی مانند سرعت سلف تست بایوس، سرعت خواندن، پردازش و بارگذاری ویندوز و نرم‌افزارهای اولیه توسط سخت‌افزار دخیل هستند. در این بخش زمان مورد نیاز از لحظه فشار دادن کلید "روشن" روی کیس در حالت Cold Boot تا لحظه ورود به ویندوز را اندازه گیری شده است.
تست فشرده و غیرفشرده سازی فایل
-
تستهای Zip/Unzip با 7-Zip
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروفترین و شناخته شده ترین نرم‌افزارهای این امر 7-Zip هست که همواره خود را همگام با ارائه آخرین فناوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشد که نتایج به دست آمده در این قسمت در نمودار زیر درج شده است.
تستهای گیمینگ
-

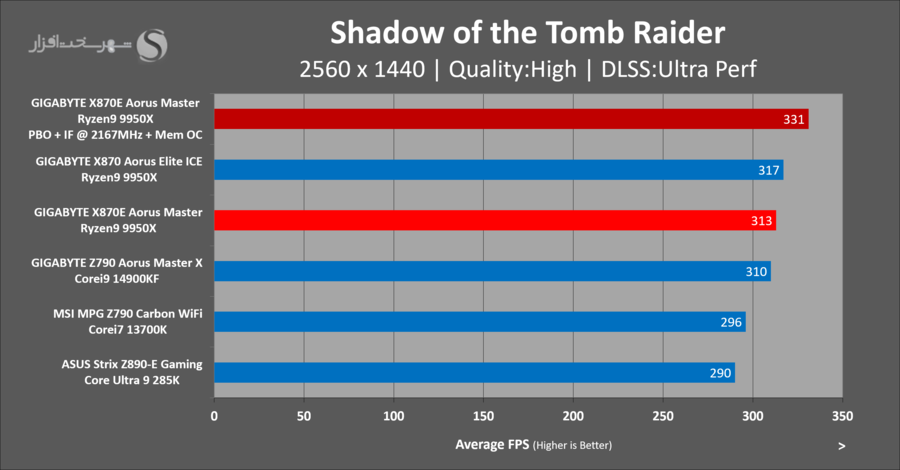

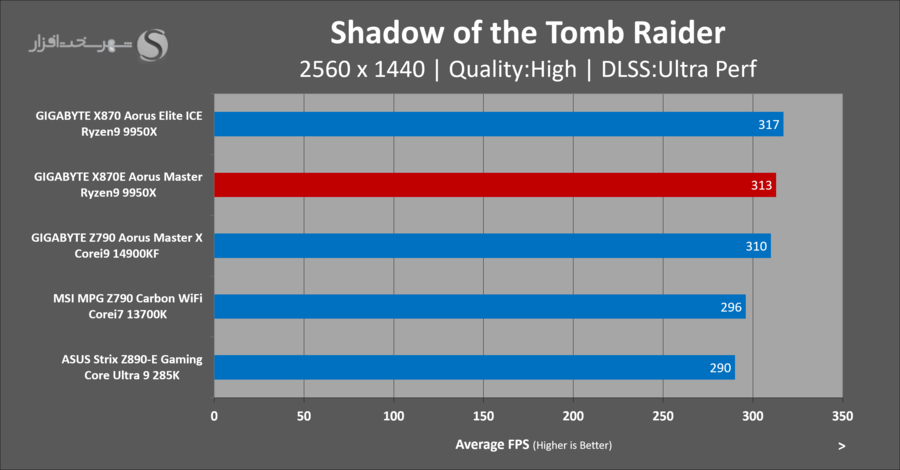

تست بازی Shadow of the Tomb Raider
ماژول بسیار کامل و دقیق بنچمارک این بازی به ما اجازه می‌دهد تا کارآیی پردازنده و کارت گرافیک را به صورت مجزا یا ترکیبی مورد بررسی قرار دهیم. با بروزرسانی سیستم تست، بیشتر بنچمارک‌ها و حتی بازی‌ها را نیز بروز کردیم و اکنون بازی Shadow of the Tomb Raider از قابلیت DLSS به طور کامل پشتیبانی می‌کند. به همین منظور و با توجه به کارت گرافیک رده‌بالای RTX 4070Ti تست‌بد شهرسخت‌افزار، رزولوشن بازی را به 1440p تغییر دادیم و برای وارد کردن فشار بیشتر به پردازنده و رم، تنظیمات گرافیکی را روی High و DLSS را روی Ultra Performance گذاشتیم.

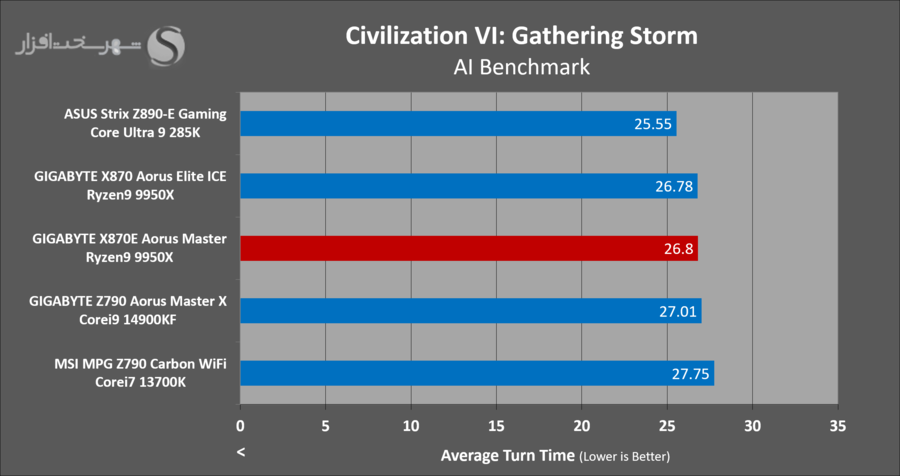

تست بازی Civilization VI
این بازی در آخرین بسته الحاقی خود که Gathering Storm نام دارد، به یک ماژول پیشرفته و سنگین تست و بنچمارک سخت‌افزار مجهز شده است. تست هوش مصونی این بازی با قرار دادن 16 نژاد مختلف و شبیه سازی حرکات هر نژاد در 5 نوبت متوسط زمان مورد نیاز برای پردازش هر نوبت را اندازه‌گیری می‌کند و با توجه به پردازش‌های گرافیکی، استفاده زیاد از حجم رم و توان پردازشی CPU، سنجش دقیقی از توان کلی سیستم در اجرای بازی‌های پردازنده محور ارائه می‌کند.

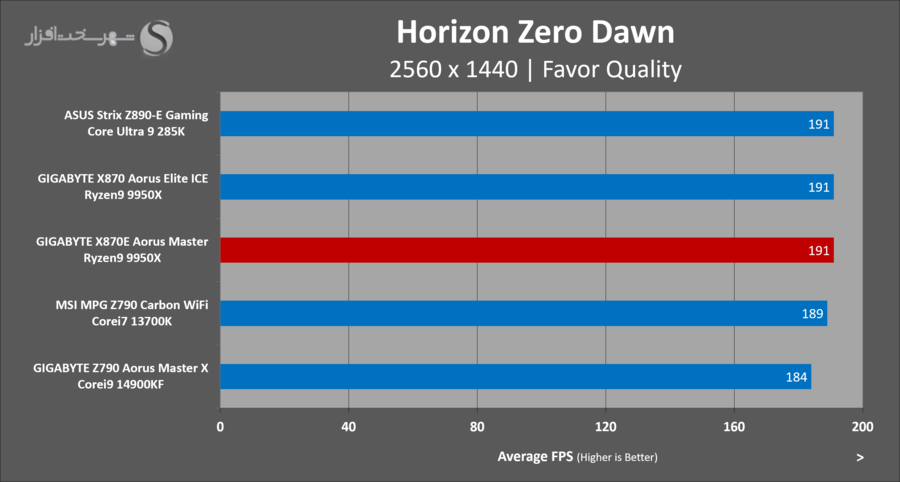

تست بازی Horizon Zero Dawn
این بازی یکی از عناوین جدید مبتنی بر DirectX12 است که در سبک نقش آفرینی و جهان باز است. این بازی که ابتدا برای کنسول پلی‌استیشن4 عرضه شد، پس از چند سال پا به دنیای PC نیز گذاشت تا گرافیک خیره‌کننده و روند داستانی بازی برای گیمرهای غیر کنسول نیز قابل تجربه باشد. این بازی نیز به یک ماژول کامل بنچمارک گیری مجهز است که می‌تواند علاوه بر اندازه‌گیری فریم‌های تولید شده توسط پردازنده و کارت گرافیک به صورت مجزا، بر اساس کارایی کلی سیستم و ترکیبی به آنها امتیاز دهد.
تستهای اورکلاکینگ
-
تستهای Overclocking با مادربرد X870E Aorus Master
در این بخش سعی خواهیم کرد با توجه به پتانسیل‌های موجود از نظر دما و قابلیت‌های اورکلاکینگ پلتفرمِ مورد بررسی به فرکانس یا کارایی بالاتری که بتواند توسط کاربر قابل دستیابی و همچنین کاربردی باشد، برسیم.
در پردازنده‌های جدید همانطور که می‌دانید اگر هدف از اورکلاکینگ دستیابی به کارایی بیشتر برای تمامی کاربری‌های روزانه باشد و بخواهیم فاکتورهای مختلف مانند توان مصرفی و پایداری را هم مورد توجه قرار دهیم، سیستم‌های اورکلاکینگ خودکار به مراتب بازدهی بهتری نسبت به اورکلاک دستی ارائه می‌دهند.

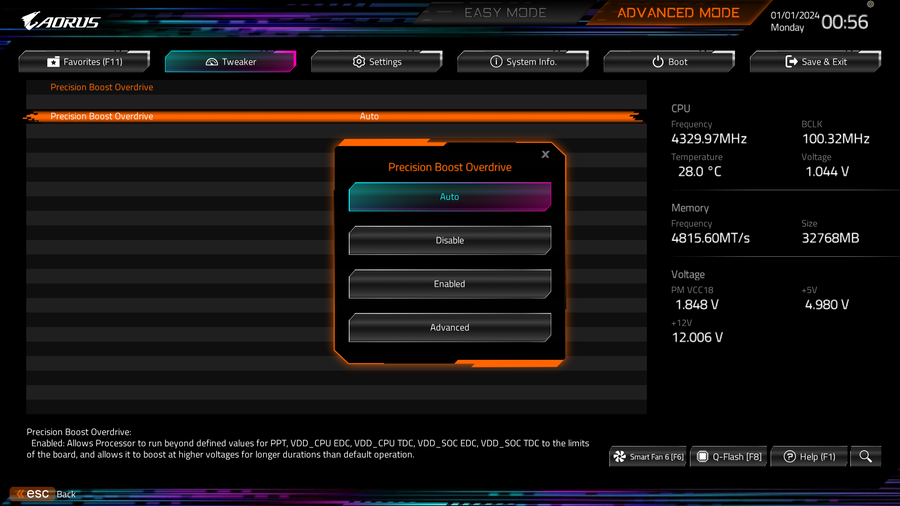

پردازنده‌های رایزن نیز از این قاعده مستثنا نیستند و دارایی مکانیزمی به نام PBO یا Precision Boost Overdrive هستند که بر اساس سنجش شرایط موجود از نظر دما و توانایی الکتریکی مادربرد و پردازنده، فرکانس بوست هسته‌های پردازنده را افزایش می‌دهد.
پس برای اورکلاک پردازنده بخش PBO را با فرکانس 75+ برای تمامی هسته‌ها فعال کردیم و محدودیت‌های توان را به حداکثر قابل پشتیبانی توسط مادربرد تنظیم کردیم.

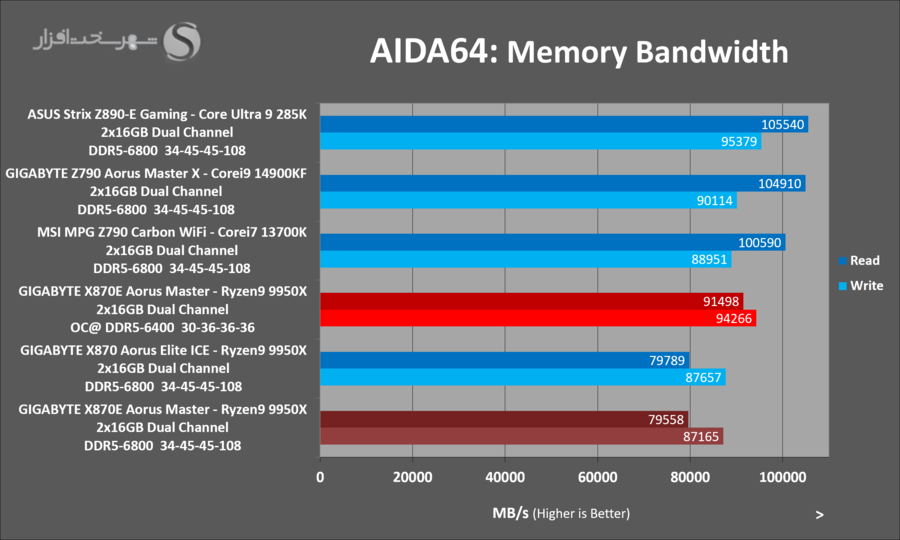

از طرف دیگر افزایش کارایی بخش حافظه در پردازنده‌های Ryzen به فرکانس Infinity Fabric که به اختصار به IF می‌گوییم وابسته است. پس برای افزایش کارایی بخش حافظه و ارتباطات داخلی پردازنده فرکانس IF را از 2000 به 2167 مگاهرتز، بدون تغییر ولتاژ SoC، افزایش دادیم. با تنظیم مقادیر UCLK=MEMCLK برای افزایش کارایی و کاهش تأخیر حافظه، پارامترهای فرکانس و تایمینگ رم‌های سیستم تست را به 6400MHz 30-36-36-36 تغییر دادیم.

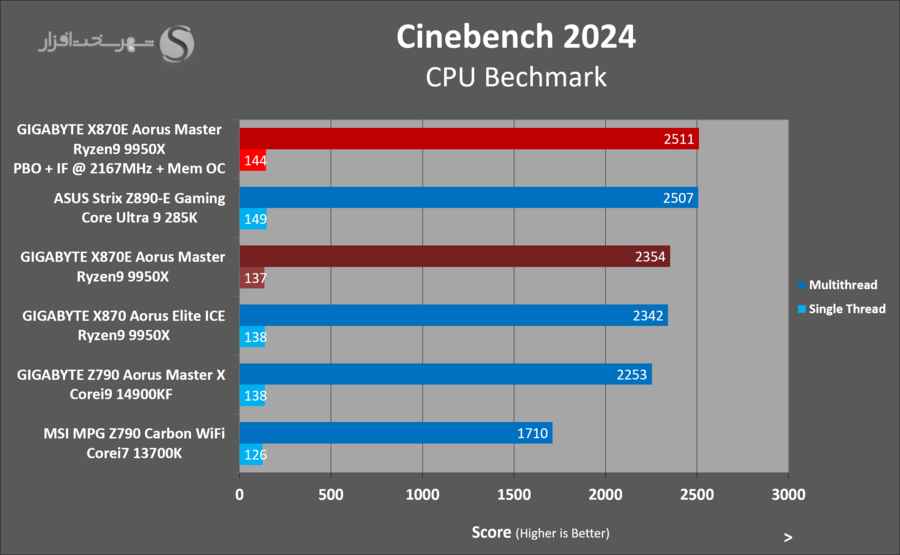

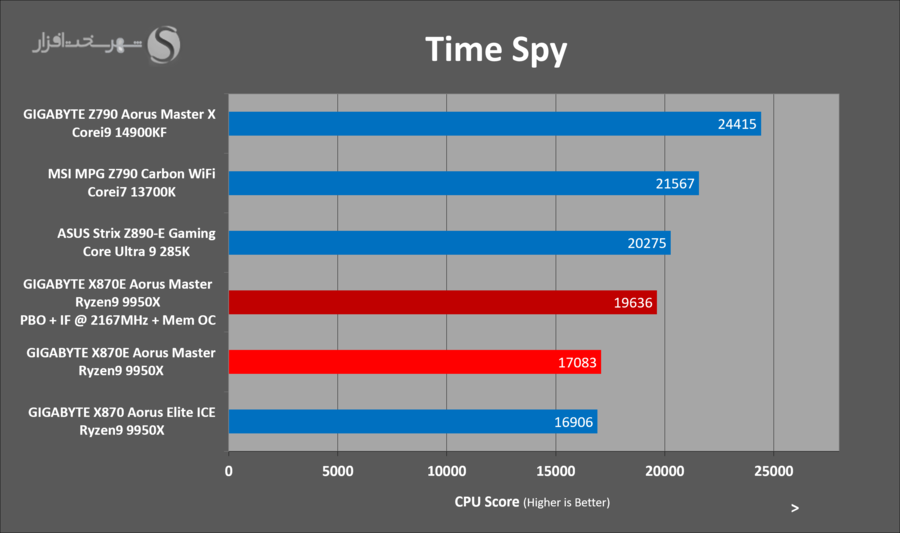

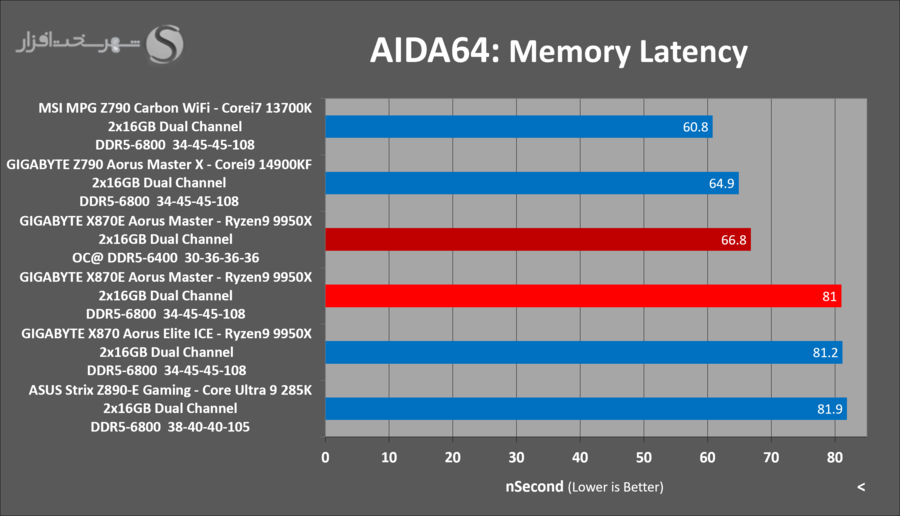

با تکرار برخی تستهای کارایی، نتیجه به شرح زیر است:
با تنظیم پارامترهای گفته شده و برداشتن محدودیت‌های توان مصرفی، توان مصرفی پردازنده Ryzen 9 9950X به 240 وات (70 واحد افزایش) افزایش می‌یابد. کارایی نیز همانطور که مشاهده می‌کند به شکل قابل ملاحظه‌ای افزایش یافته است و بدون افزایش ولتاژهای Vsoc یا Vddr پایداری سیستم نیز به طور کامل حفظ شده است.
جمع‌بندی شهرسخت‌افزار
-
جمع‌بندی شهرسخت‌افزار از مادربرد X870E Aorus Master
مادربرد GIGABYTE X870E Aorus Master از نظر امکانات و قابلیت‌ها یک مادربرد رده‌بالا به حساب می‌آید که با توجه به قیمت کمتر از 500 دلاری خود در مرز کلاس میان‌رده و رده‌بالا قرار می‌گیرد. از نظر عملکرد نیز این مادربرد در ترکیب با پردازنده Ryzen 9 9950X عملکرد بسیار درخشانی از خود نشان داد. در زمینه پایداری، اورکلاک و راحتی استفاده به واسطه بایوس کارآمدی که توسط گیگابایت در سال‌های اخیر توسعه داده است، حرفهای زیادی برای گفتن دارد.
مادربرد گیگابایت X870E Aorus Master توسط آواژنگ با گارانتی سه ساله تعویض عرضه خواهد شد. قیمت عرضه بازار جهانی این مادربرد 500 دلار است.
همانطور که در ابتدای بررسی هم به این موضوع اشاره کردیم، مادربرد X870E Aorus Master با به‌کار گیری خطوط بیشتر PCIe که حاصلِ استفاده از دو تراشه AMD Prom21 است، می‌تواند درگاه‌های بیشتر USB را نسبت به مادربردهای X870 ارائه دهد. به عنوان مثال در این مادربرد یک کانکتور بیشتر USB 3.2 Gen2 روی مادربرد (برای اتصال به پنل جلو) و دو درگاه دیگر در پنل پشتی نسبت به X870 Aorus Elite ICE نصب شده که پیش از این در شهرسخت‌افزار آن را با هم بررسی کردیم.
تنها نکته منفی که در مورد بیشتر مادربردهای کلاس رده‌بالا و مادربردهای گران قیمت سوکت AM5 وجود دارد آن است که اگر به قابلیت‌های خاص ارائه شده در آن مادربرد نیازی ندارید، محصولات زیادی با قیمت کمتر هم می‌توانند به عنوان جایگزین نیاز یک کاربر معمولی برای استفاده‌های رایج را برآورده کنند. به عنوان مثال می‌توان مدل X870 Aorus Elite از گیگابایت را نام برد که با قیمت کمتر از 300 دلار، ارزش خرید بیشتری برای کاربران و به خصوص گیمرها دارد.
در مجموع ویژگی‌های مادربرد X870E Aorus Master گیگابایت را می‌توان به صورت زیر خلاصه کرد:
نکات مثبت:
- طراحی ظاهری زیبا و چشم‌نواز
- کیفیت ساخت بالا
- سیستم VRM قدرتمند به همراه هیتسینک با بازدهی بالا
- درگاه‌های متعدد و پر سرعت
- ارائه قابلیت‌های حرفهای اورکلاکینگ به صورت ساده و کاربردی
- گارانتی سه ساله تعویض
نکات منفی:
- ارزش خرید کمتر نسبت به گزینه‌های ارزانتر میان‌رده
با تمامی این توضیحات، مادربرد Gigabyte X870E Aorus Master، موفق به کسب امتیاز بسیار خوب 8.8 و نشان Overclocker's Choice و ریز امتیازات زیر در کلاس محصولات میان‌رده از لابراتوار شهر سخت‌افزار شد:
GIGABYTE X870E Aorus Master
کلاس عرضه : اقتصادی / میان رده8.5بسته‌بندی9.5امکانات9.5اورکلاکینگ9.5کارایی9.5کیفیت ساخت و طراحی7ارزش خرید8.8امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار8.8چنانچه درباره این محصول سوال یا نظری دارید، در قسمت نظرات مطرح کنید.
