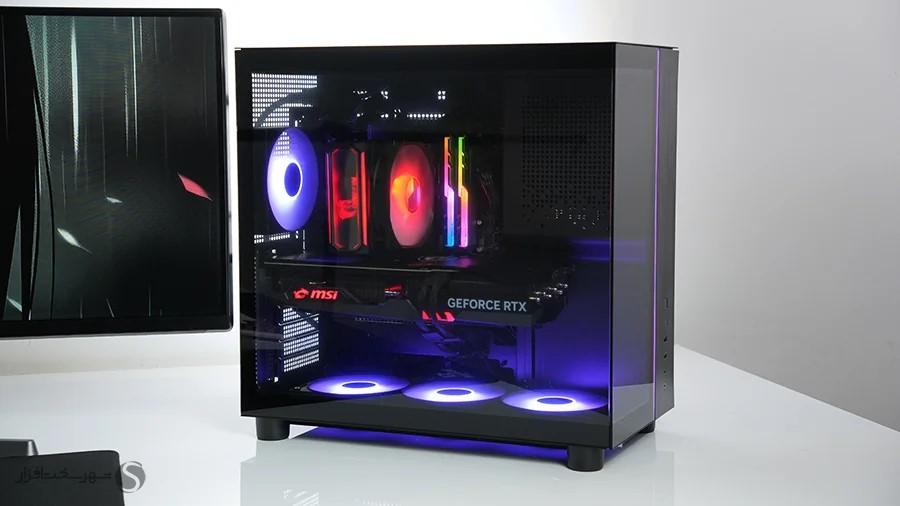

در این بررسی به سراغ یک کیس میانرده از برند گیمدیاس رفتهایم که به دلیل طراحی خاصِ محل نصب پاور در آن، ابعاد جمع و جوری در کلاس Mid-Tower داشته و پشتیبانی بسیار خوبی از سختافزارهای مختلف فراهم میکند. در ادامه با معرفی، تست و بررسی کیس GAMDIAS Atlas M4 همراه ما باشید.
مقدمه
-
گیمدیاس از سال 2012 فعالیت خود را با لوازم جانبی کامپیوترهای رومیزی شروع کرده و اکنون یکی از برندهای خوشنام در زمینه قطعات سختافزاری مانند کیس، خنککننده پردازنده، فن و ... در همه ردههای کاربری و گیمینگ به حساب میآید. محصولات GAMDIAS در بازار کشور توسط سایبر به عنوان نماینده رسمی برند عرضه میشوند.
کیس گیمدیاس Atlas M4 که در این مطلب به آن میپردازیم از کلاس Mid-Tower است و به دلیل محل خاص نصب پاور که به جلوی کیس منتقل شده، دارای ابعادی کوچک و جمع و جور است. با این وجود کیس اطلس M4 لیست پشتیبانی بسیار خوبی از قطعات سختافزاری مانند مادربردهای ATX، کولرهای خنک کننده آبی 360، بادی به ارتفاع 175 میلیمتر و کارتهای گرافیک به طول 425 میلیمتر دارد.
پیش از این کیس گیمدیاس مدل Atlas P2 CG را نیز در شهر سختافزار مورد بررسی قرار دادهایم که دارای طراحی ظاهری متفاوت با شیشه خمیده و امکاناتی نظیر صفحه نمایش دیجیتال است.
میتوانید سایر مشخصات ظاهری و لیست سختافزارهای پشتیبانی شده توسط کیس گیمدیاس Atlas M4 را در جدول زیر مشاهده کنید:
مشخصات کیس GAMDIAS Atlas M4 ابعاد (طول، عرض، ارتفاع) 430x235x434mm وزن 7.2Kg مواد به کار رفته در ساخت استیل، پلاستیک ABS و شیشه حرارت دیده پشتیبانی مادربرد mini-ITX, micro-ATX, ATX درگاههای پنل جلو 2x USB 3.2 Gen1 Type-A + 1x USB3.2 Gen2 Type-C
2x 3.5mm Audio Jackفضای درایو 3.5 اینچی 1 عدد فضای درایو 2.5 اینچی 2 عدد فضای کارتهای افزودنی 7 شیار حداکثر طول کارت گرافیک 425mm حداکثر ارتفاع خنککننده پردازنده 175mm حداکثر طول پاور 160mm پشتیبانی رادیاتور 360mm سقف + 120mm پشت پشتیبانی فن 3x120mm سقف + 3x120mm کف + 1x120mm یا 1x140mm پشت به صورت پیشفرض کیس GAMDIAS Atlas M4 دارای چهار فن 120 میلیمتری از سری Notus M1 است که با داشتن نورپردازی ARGB تهویه هوای کیس را در کنار زیبایی ظاهری فراهم میکند.
کیس گیمدیاس Atlas M4 در بازار کشور با گارانتی 18 ماهه سایبر و قیمتی در حدود 9.5 میلیون تومان (در بهمنماه 1404) عرضه میشود.
جعبهگشایی و محتویات جعبه
-
جعبهگشایی و محتویات جعبه کیس GAMDIAS Atlas M4

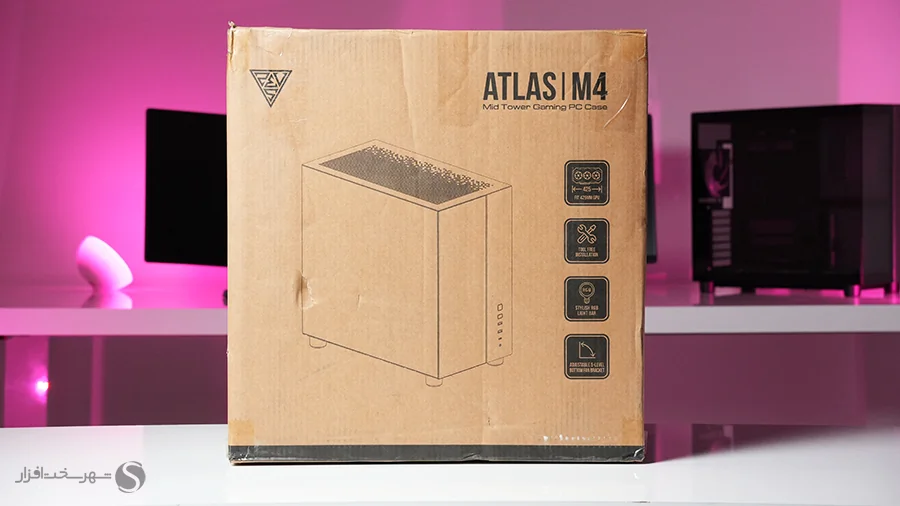

کارتن کیس اطلس M4 گیمدیاس از نوع مقوایی بوده و تصویر روی آن چندان بازگو کننده طراحی ظاهری محصول نیست.
در وجه جانبی این جعبه به مشخصات فنی و ابعاد سختافزارهای پشتیبانی شده توسط کیس Atlas M4 اشاره شده است.

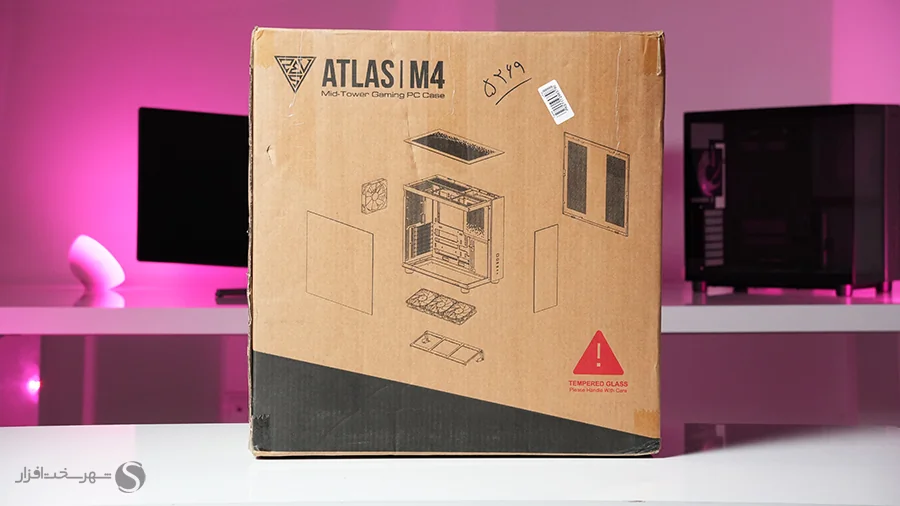

در پشت جعبه، دیاگرامی از تمامی پنلها و قطعات باز شونده به تصویر کشیده شده که برای شروع اسمبل و آشنایی با کیس Atlas M4 میتواند مفید و کاربردی باشد.
لوازم مورد نیاز برای نصب، درون کیس و در بخش پشتی قرار گرفته که شامل انواع پیچ در سایزهای مختلف و بست پلاستیکی برای مدیریت کابلها است.
طراحی بیرونی و داخلی
-
طراحی بیرونی و داخلی کیس GAMDIAS Atlas M4

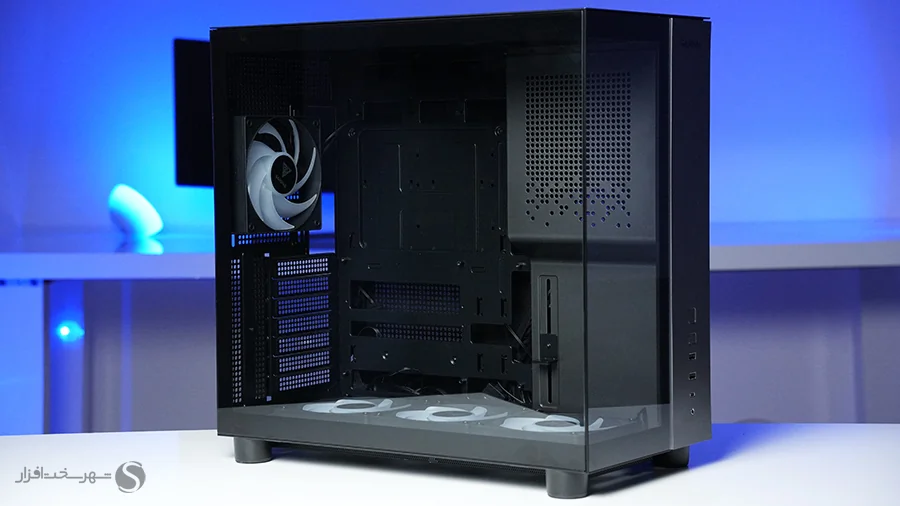

پس از بیرون آوردن کیس از جعبه است که به طراحی و زیبایی واقعی آن پی میبرید. در حالت کلی باید گفت که کیس Atlas M4 گیمدیاس ابعاد جمعجوری داشته و با پنلهای شیشهای در قسمت جلو و درِ اصلی توانایی نمایش کاملی از قطعات درون کیس دارد.

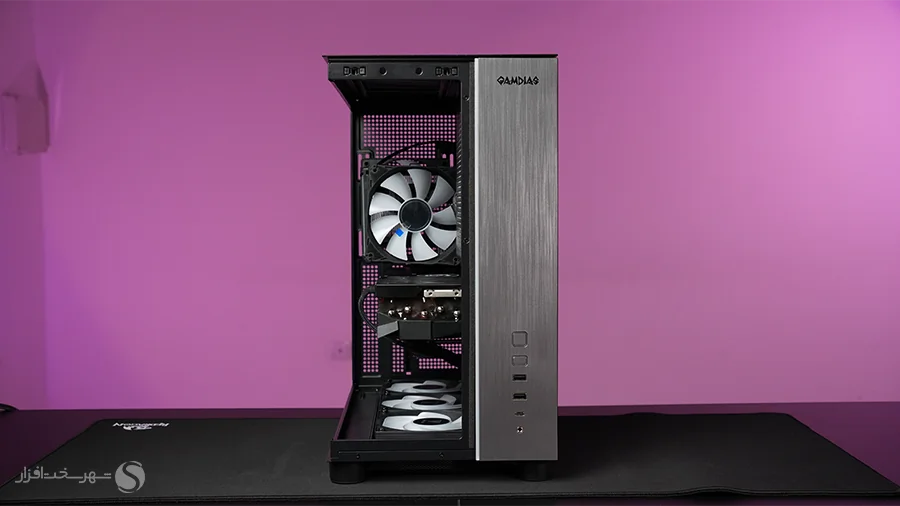

پنل جلوی کیس با نمایی از آلومینیوم برس خورده و یک نوار RGB تکمیل شده است.

از آنجایی که کیسهای با یک وجه شیشهای معمولاً روی میز قرار میگیرند و نه زیر آن، فرانت پنل در بخش پایین کیس است تا دسترسی در این شرایط به آن راحتتر باشد.

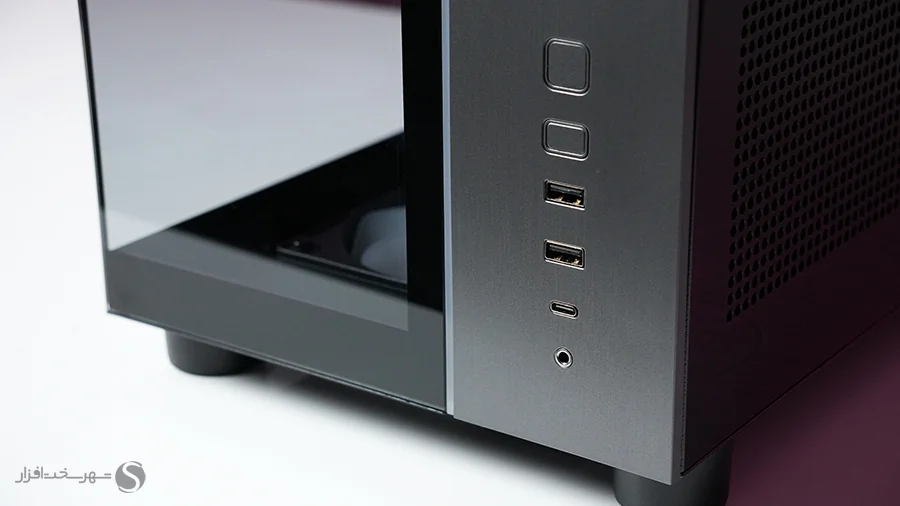

خروجیها و کلیدهای پنل جلوی کیس شامل کلید پاور، کنترل RGB، جک ترکیبی هدفون و میکروفون، دو پورت USB 3.2 Gen1 و یک پورت USB 3.2 Gen2 TypeC میشود. کلید کنترل RGB کاربردی دوگانه دارد و میتوان از آن به عنوان کلید ریست نیز استفاده کرد.

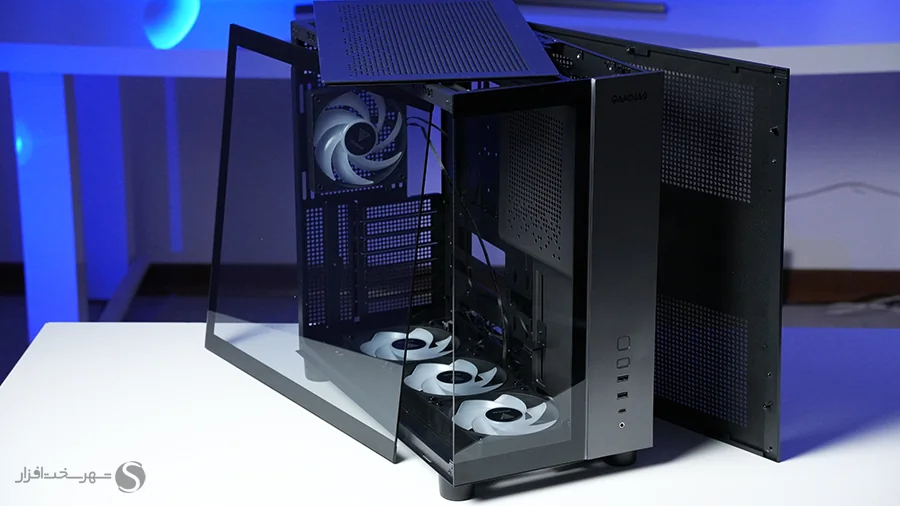

درِ اصلی و پشتی، پنل جلو و روی سقف کیس همگی بدون ابزار باز و بسته میشوند و قفل آنها از نوع پینهای فشاری است. پینهای فشاری به خصوص برای پنلهای شیشهای باعث میشود از بیرون نمایی یکدست و زیباتری داشته باشید.
شیشههای به کار رفته در کیس گیمدیاس Atlas M4 از نوع حرارت دیده و شفاف هستند. درِ اصلی و پنل شیشهای جلوی کیس دارای مکانیزم نگه دارنده هستند که با آزاد کردن پینهای فشاری، از سقوط و شکستن شیشه جلوگیری میکند.

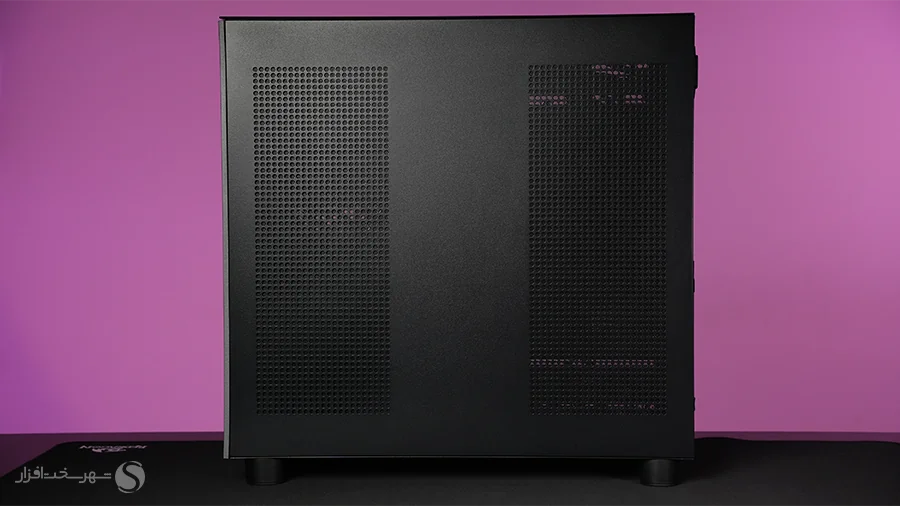

درِ پشتی کیس گیمدیاس Atlas M4 فلزی بوده و برای تهویه هوای پاور، که در بخش جلوی بدنه جانمایی شده، سوراخهایی رو آن در نظر گرفته شده است.

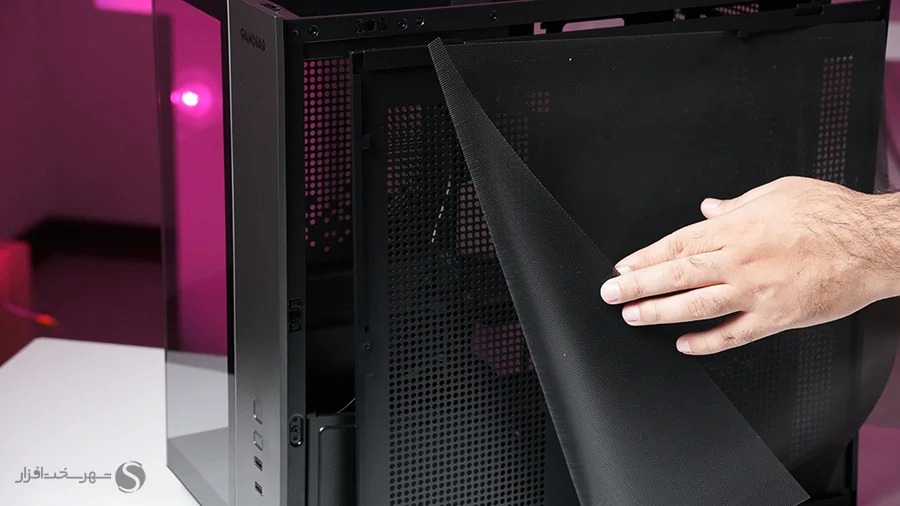

درِ پشتی از داخل با یک فیلتر سراسری قابل شستوشو پوشیده شده است.
ضخامت ورقهای استیل به کار رفته در ساخت کیس GAMDIAS Atlas M4 توسط شرکت سازنده به صورت رسمی اعلام نشده ولی طی بررسیهای ما، در قسمت درِ پشتی با ورقی ظریفتر از محصولات همرده روبرو هستیم که لزوم توجه و دقت بیشتر حین اسمبل و باز و بسته کردن را دوچندان میکند تا این بخش از کیس دچار خمشدگی نشود. البته سایر بخشهای کیس مانند شاسی و سینی مادربرد از استحکام قابل قبولی برخوردارند.

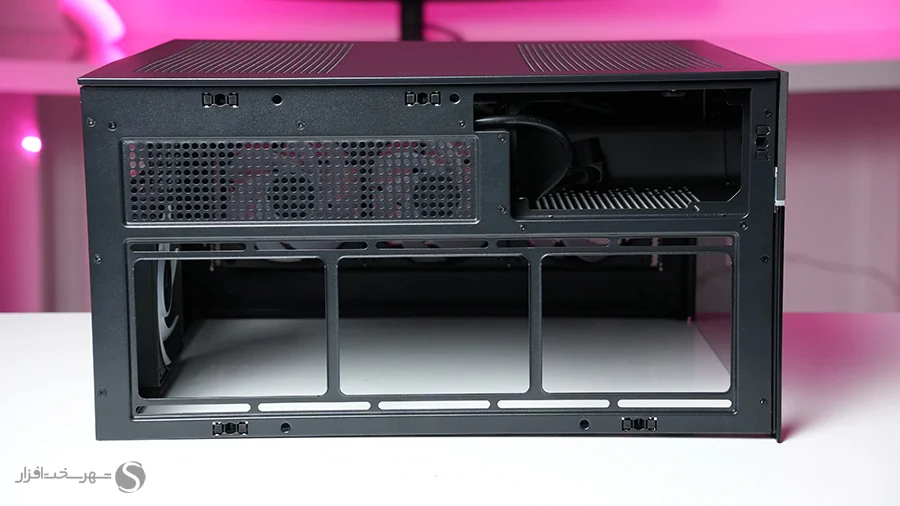

روی سقف کیس امکان نصب سه فن 120 میلیمتری یا یک رادیاتور خنککننده سایز 360 وجود دارد. همانطور که در تصویر مشاهده میکنید محل نصب پاور نیز در جلوی این قسمت جانمایی شده است. روی سقف کیس یک پنل فلزی دیگر به همراه فیلتر گرد و خاک سراسری (جداشدنی) قرار گرفته که دسترسی به بخش پشتی پاور مانند محل اتصال کابل AC و کلید قطع و وصل جریان را فراهم میکند.

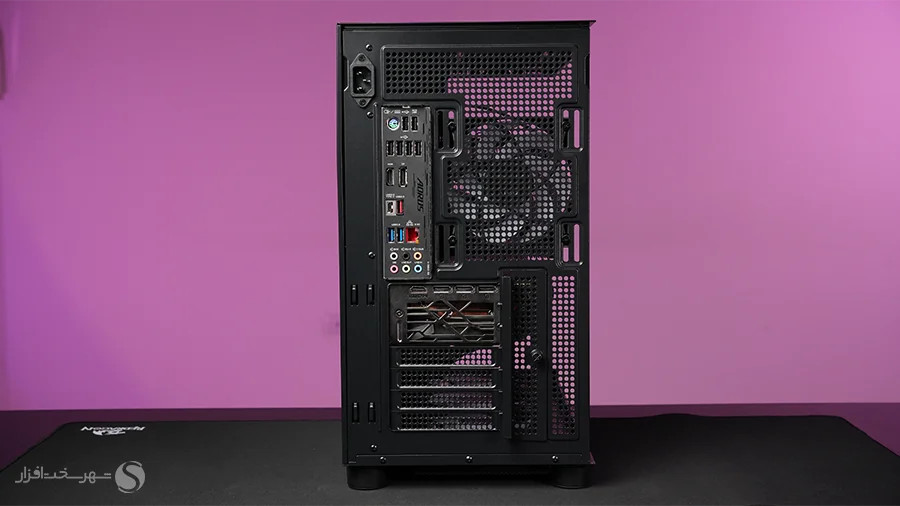

در پنل پشتی کیس GAMDIAS Atlas M4 هفت شیار افقی برای کارتهای افزودنی در نظر گرفته شده و بالاتر از آن، محل نصب فن خروجی قرار دارد که امکان استفاده از فنهای 120 یا 140 میلیمتری و همچنین رادیاتور 120 میلیمتری را فراهم میکند.

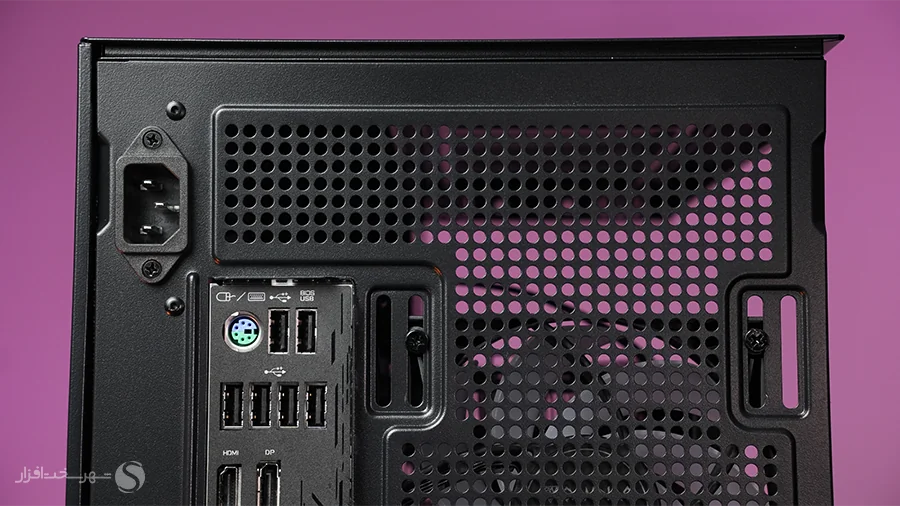

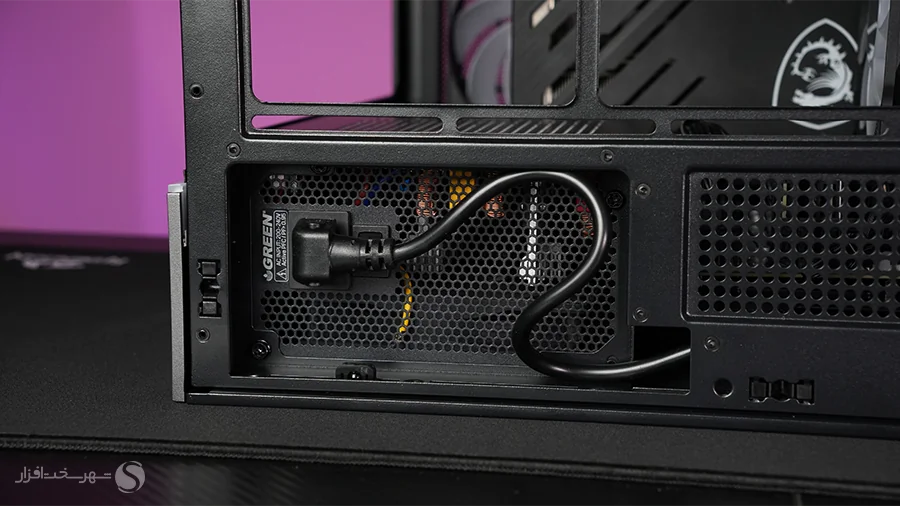

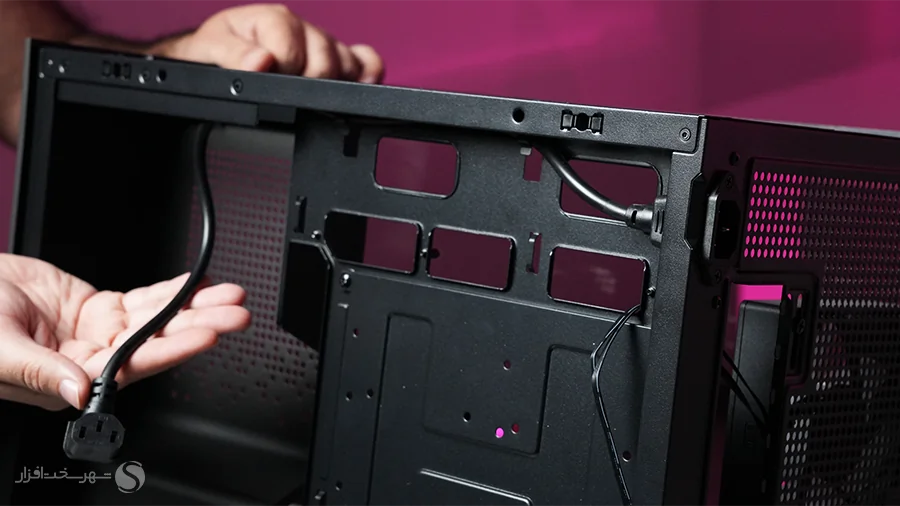

با توجه به اینکه محل نصب پاور در کیس گیمدیاس Atlas M4 در قسمت جلوی کیس قرار گرفته، به کمک یک کابل رابط ورودی برق AC به گوشه سمت چپِ بالای کیس منتقل شده است.

کیس Atlas M4 گیمدیاس در کلاس Mid-Tower قرار دارد و ابعاد آن به ترتیب طول، عرض و ارتفاع برابر با 430x235x434 میلیمتر است. با وجود ابعاد جمع و جور، این کیس پشتیبانی خوبی از انواع سختافزار در کلاسهای مختلفِ ابعادی دارد.

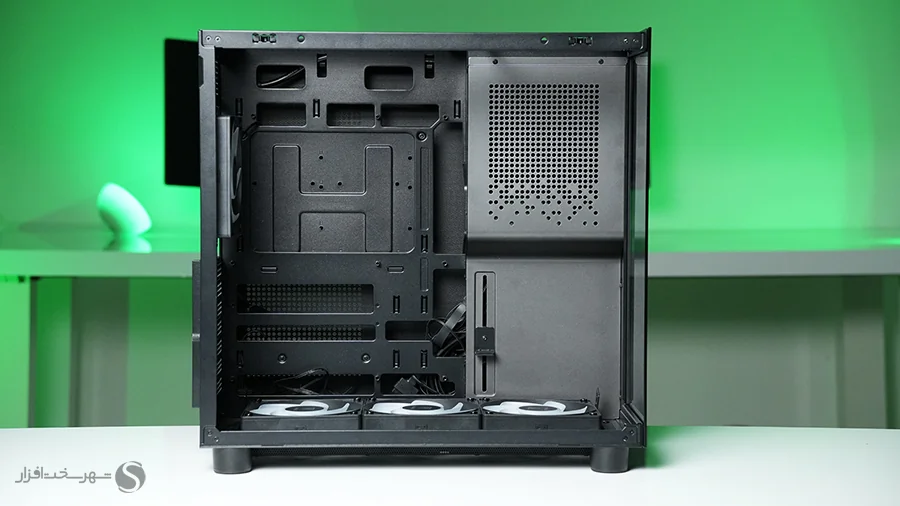

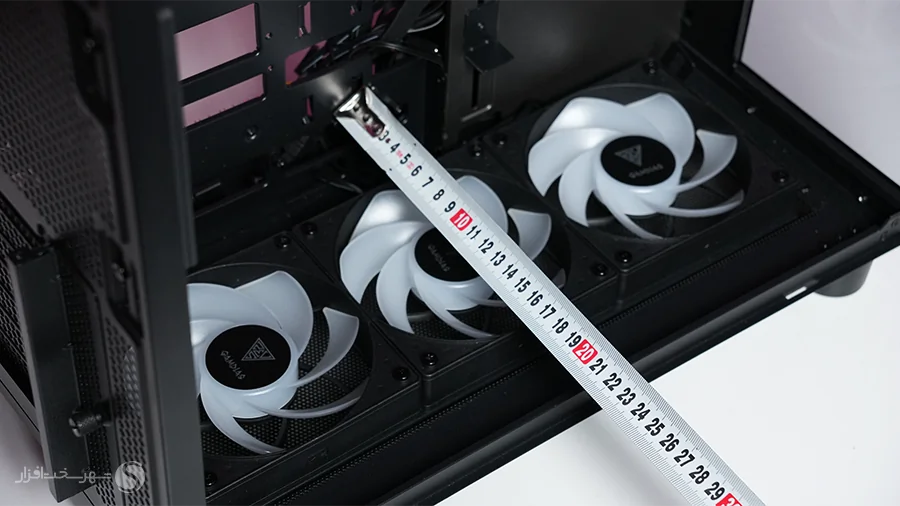

فضای داخلی GAMDIAS Atlas M4 امکان نصب مادربردهای mini-ITX، Micro ATX و ATX را داشته و کارتهای گرافیک با حداکثر طول 425 میلیمتر پشتیبانی میشود. طراحی کیس امکان استفاده از تاورهای خنککننده بادی به ارتفاع 175 میلیمتر را میدهد و محفظه پاورِ قرار گرفته در جلوی کیس برای نصب پاورهای کلاس ATX تا حداکثر طول 160 میلیمتر مناسب است.

در اطراف سینی کیس بریدگیهای متعددی برای عبور کابلها وجود دارد و پشتیبانی از مادربردهای BTF یا همان مادربرهایی که کانکتورها در پشت مدار چاپی قرار دارند را ممکن میکند.

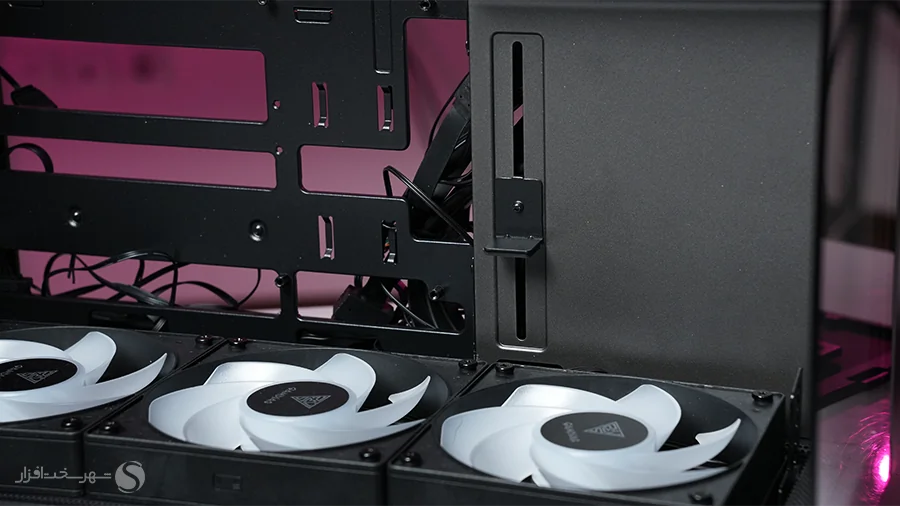

کیس GAMDIAS Atlas M4 به یک براکت ضد خمشدگی (Anti-Sag) یکپارچه با بدنه مجهز بوده که برای مهار وزن کارتهای گرافیک سنگین طراحی شده است. نحوه جانمایی این براکت بهگونهای است که بدون ایجاد اختلال در نمای داخلی کیس، بخش انتهایی کارت گرافیک روی آن تکیه میکند و از افتادگی یا خمشدن PCB جلوگیری میشود.

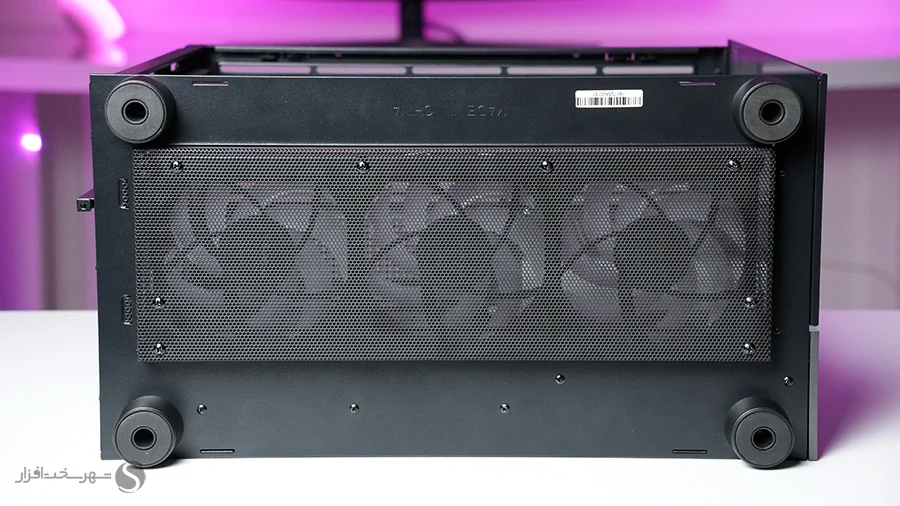

در کف کیس یک بریدگی به عمق 25 میلیمتر ایجاد و با توری فلزی پوشیده شده که سه فن 120 میلیمتری را روی یک سینی متحرک درون خود جای میدهد.

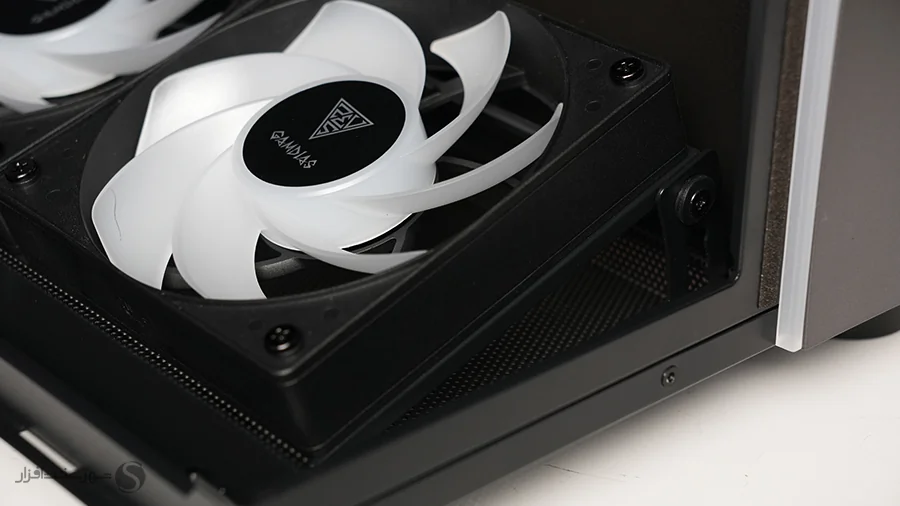

این سینی میتواند حول یک محور تا 6 موقعیت از پیش تعیین شده بچرخد و از کف کیس فاصله بگیرد. این قابلیت موجب میشود که علاوه بر بهتر نمایش دادن نورپردازی فنها، زاویه پرتاب باد را برای بهبود خنک سازی قطعات تغییر داد.

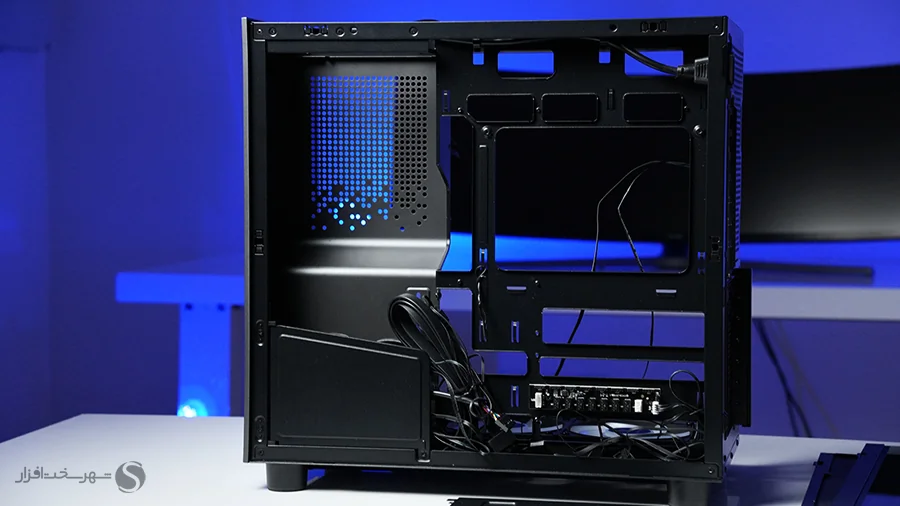

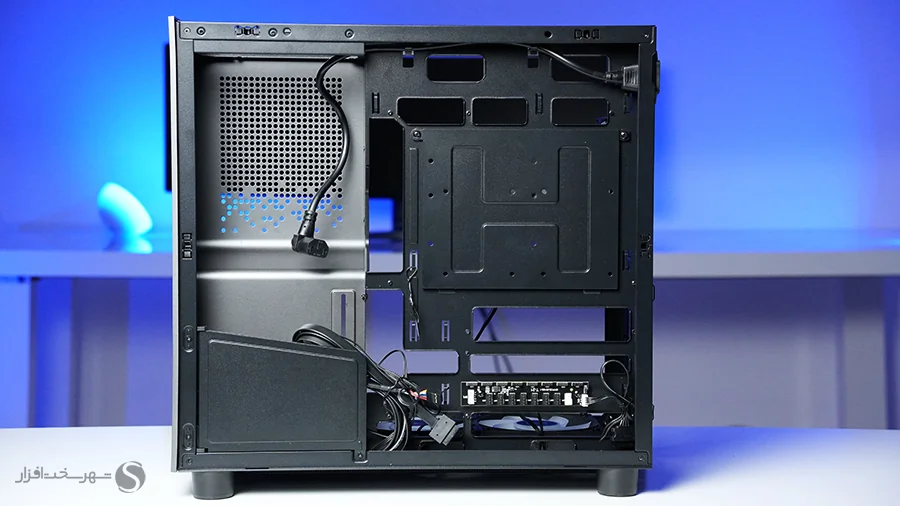

فضای پشت کیس عمقی بین 25 تا 27 میلیمتر برای مدیریت کابلها دارد. در قسمت پایین محفظه پاور نیز یک درِ لولایی تعبیه شده که امکان مخفی کردن کابلها را میدهد. همچنین نقاط متعددی در پشت سینی برای استفاده از بست و مدیریت کابلها در نظر گرفته شده است.

برای نصب درایوهای 2.5 و 3.5 اینچی ذخیرهساز، یک صفحه فلزی در پشت سینی مادربرد تعبیه شده است. روی این صفحه امکان نصب یک درایو 3.5 اینچی یا دو درایو 2.5 اینچی در کنار هم وجود دارد.

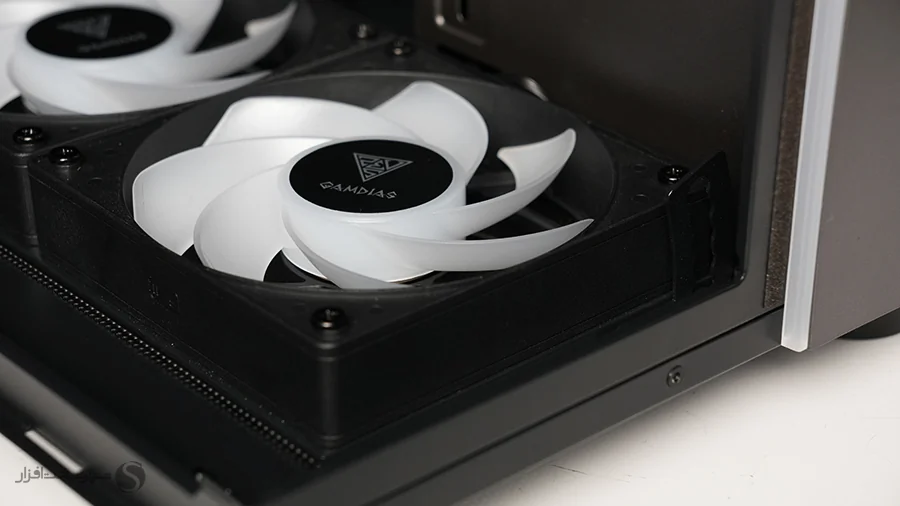

کیس GAMDIAS Atlas M4 بهصورت پیشفرض با چهار فن 120 میلیمتری Notus M1 عرضه میشود. این فنها از یاتاقان هیدرولیکی بهره برده و به نورپردازی ARGB مجهز هستند. سرعت چرخش آنها در بازه 400 تا 1600 دور در دقیقه قرار دارد و هر فن حداکثر حجم هوادهی 57.5 CFM را ارائه میدهد.

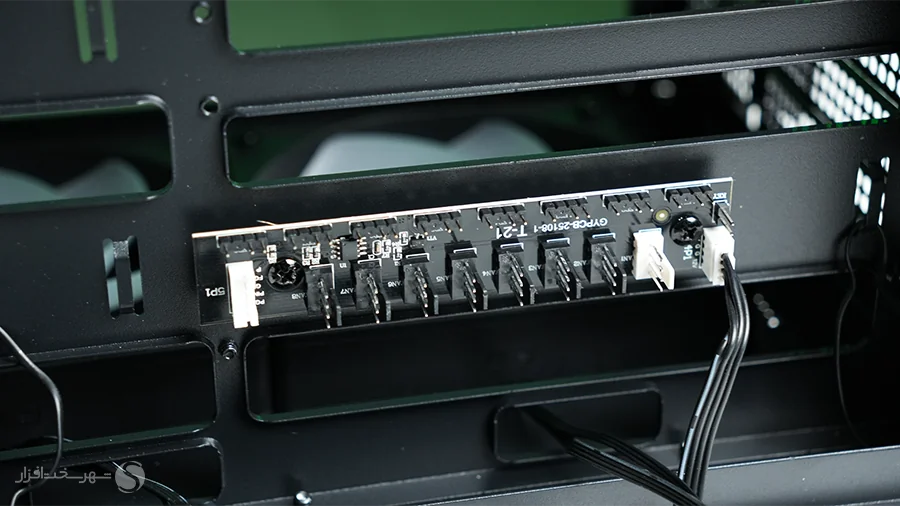

کابلهای فنها با طول تقریبی 60 سانتیمتر به ماژول کنترلر نصبشده در پشت کیس متصل میشوند که تأمین برق فنها و مدیریت نورپردازی ARGB را بر عهده دارد.

ماژول کنترلر همراه کیس GAMDIAS Atlas M4 از 8 فن پشتیبانی کرده و توان مورد نیاز نورپردازی و چرخش فنها را از طریق یک کانکتور SATA تامین میکند. این ماژول از طریق یک کانکتور 3 پین به سیستم نورپردازی مادربرد متصل میشود و با نورپردازی سایر قطعات همگام میشود.
تجربه اسمبل
-
تجربه اسمبل با کیس GAMDIAS Atlas M4
در این بخش برای دریافت بهتر تجربه اسمبل روی این کیس از قطعات به روز و موجود در لابراتوار شهرسختافزار استفاده کردیم.

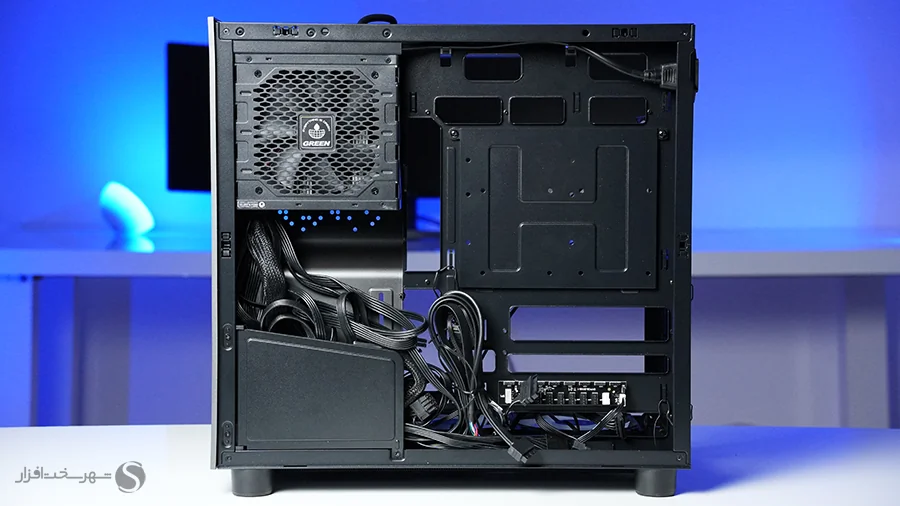

محل نصب پاور به قسمت جلوی کیس انتقال پیدا کرده است و همانطور که مشاهده میکنید قالب آن فرم خاصی دارد که بهتر است به 160 میلیمتر حداکثر طول منبعتغذیه توجه داشته باشید.

با توجه به طراحی متفاوت محل قرارگیری پاور و کابل برق در داخل این کیس، باید توجه داشته باشید که در صورتی که دکمه خاموش و روشن پاور در سمت راست اتصال کابل برق (مانند شکل بالا و زمانی که کابل رابط با کوپلر C13 و زاویه 90 درجه) وجود داشته باشد، با چالش عبور کابل از روی دکمه روبرو خواهید شد که دسترسی به دکمه را سخت کرده و بخش یا تمامی سطح کلید قطع و وصل جریان را (بسته به محل قرارگیری کلید) پوشیده میشود. در سایر پاورها، مشکلی برای نصب پاور و استفاده از دکمه خاموش و روشن وجود نخواهد داشت.

دوم عدم وجود چنین کلیدی در پشت کیس است که برای هربار دسترسی به آن باید درِ بالای کیس را باز کنید تا بتوانید جریان ورودی به پاور را قطع کنید.

کیس GAMDIAS Atlas M4 تنها از مادربردهای mini-ITX, micro-ATX, ATX پشتیبانی میکند و به دلیل طراحی خاص فضای داخلی این کیس، امکان نصب و استفاده از مادربرد E-ATX به هیچ وجه وجود ندارد.

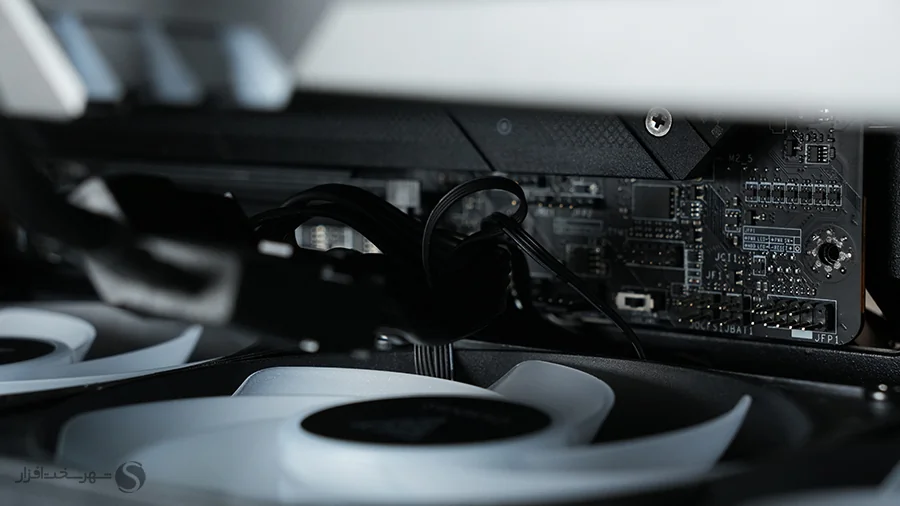

با وجود پشتیبانی رسمی از مادربردهای ATX، محدودیت فضای بخش پایینی کیس باعث میشود عبور کابلهای پنل جلو و برق کارت گرافیک در زمان اسمبل با دشواری همراه باشد.

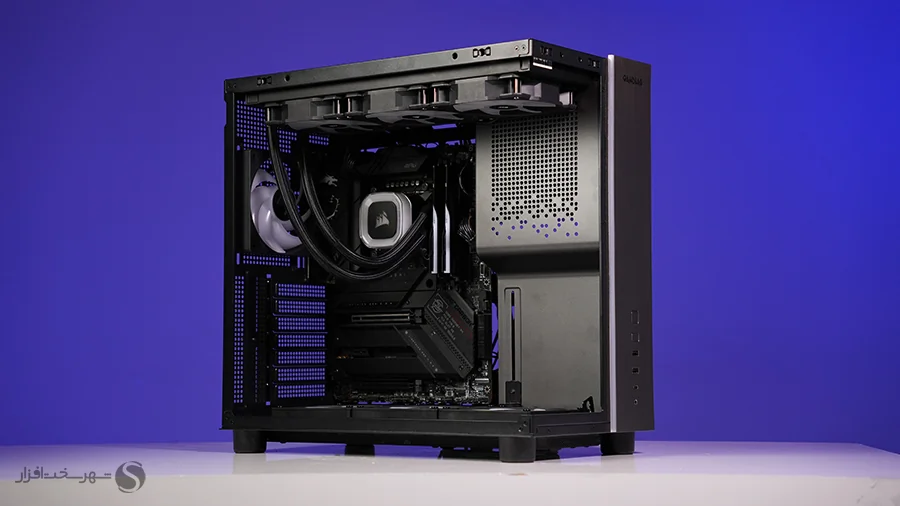

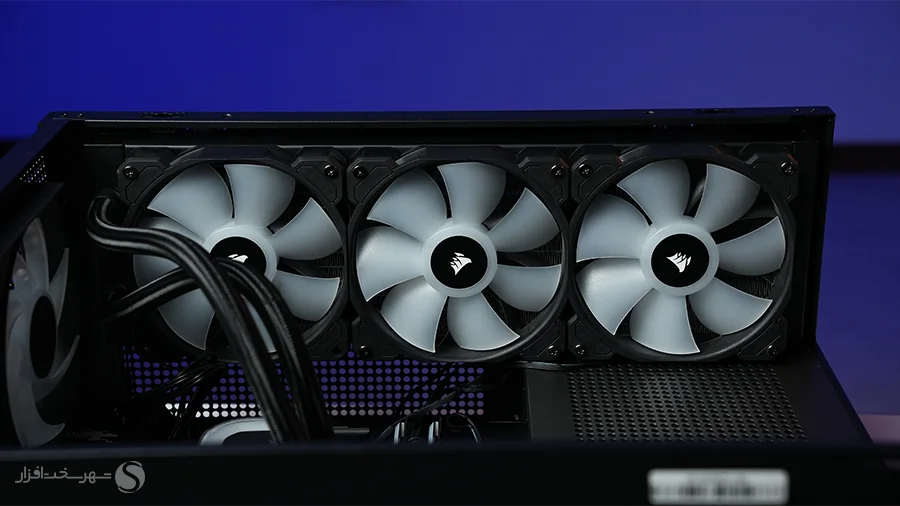

نصب رادیاتور خنککننده مایع در سقف کیس بهسادگی انجام میشود و فاصله مناسب آن از سینی مادربرد، فضای کافی برای مسیریابی کابلها فراهم میکند. در این چیدمان، فنها نیز هیچ تداخلی با هیتسینک مدار رگولاتور ولتاژ (VRM) ندارند.

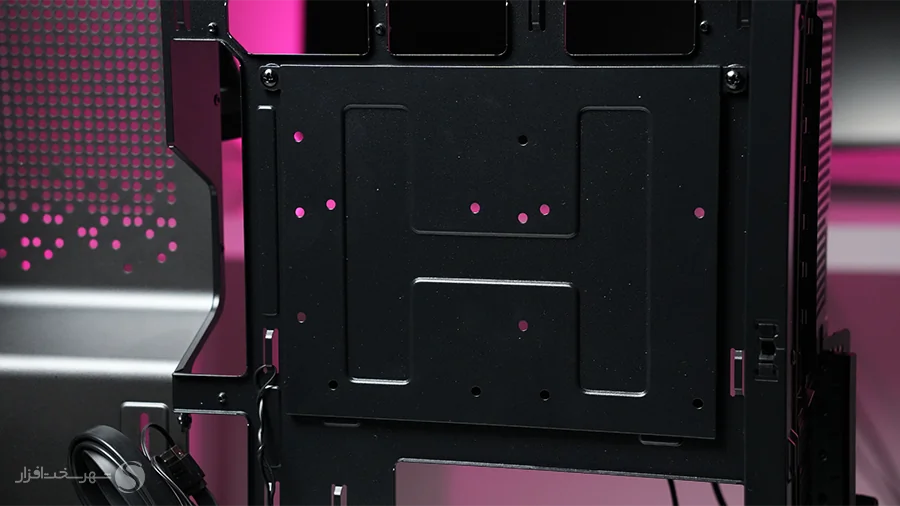

صفحهای که در پشت سینی مادربرد تعبیه شده است محل نصب یک هارد دیسک 3.5 اینچی یا دو درایو اساسدی 2.5 اینچی را فراهم میکند.

همانطور که در بخش قبل اشاره شد، کیس GAMDIAS Atlas M4 به براکت ضد خمشدگی (Anti-Sag) یکپارچه با شاسی مجهز است. این براکت ضمن مهار وزن کارتهای گرافیک سنگین، بهدلیل جانمایی هوشمندانه، پس از نصب عملاً در دید قرار نمیگیرد و نظم فضای داخلی کیس را حفظ میکند.

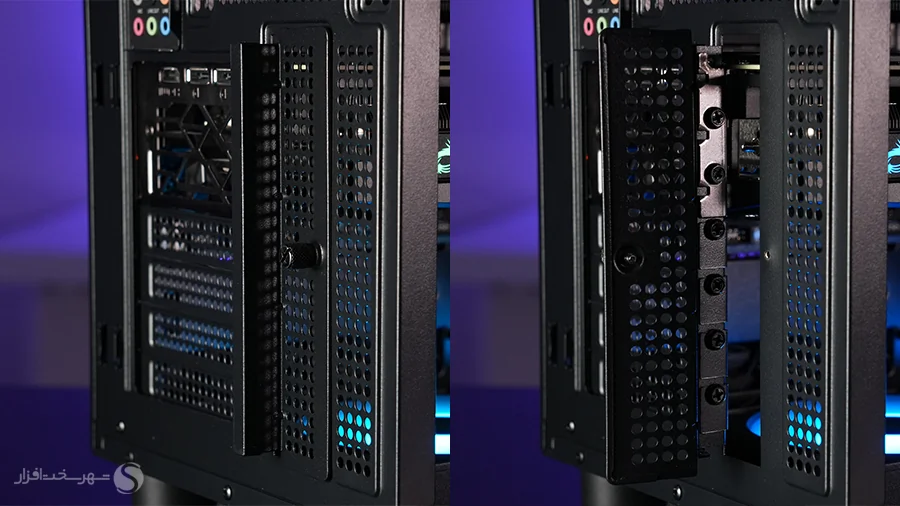

کاورهای پوشاننده شیارهای افقی نیز به صورت پیچ شونده به کیس وصل هستند.

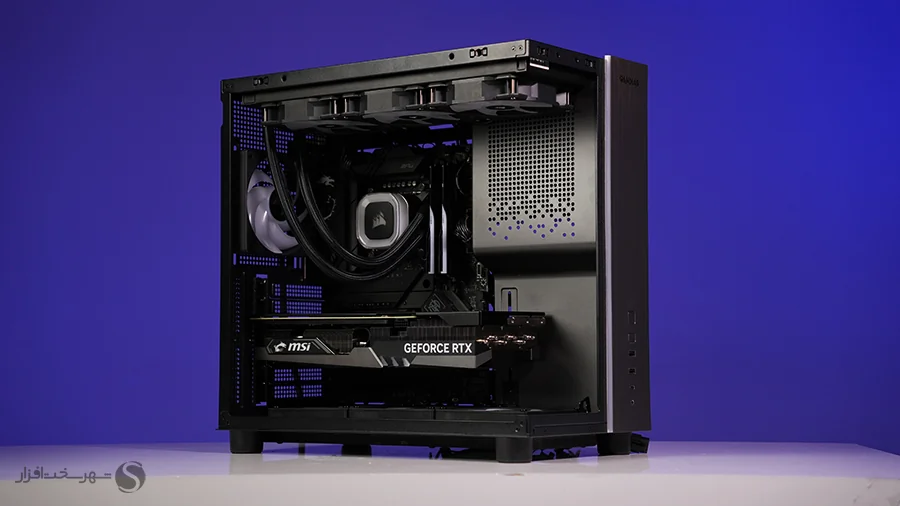

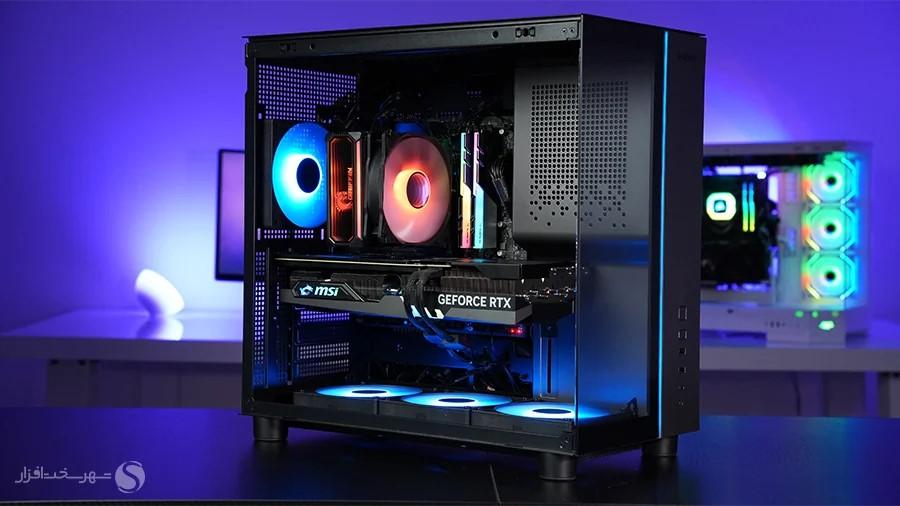

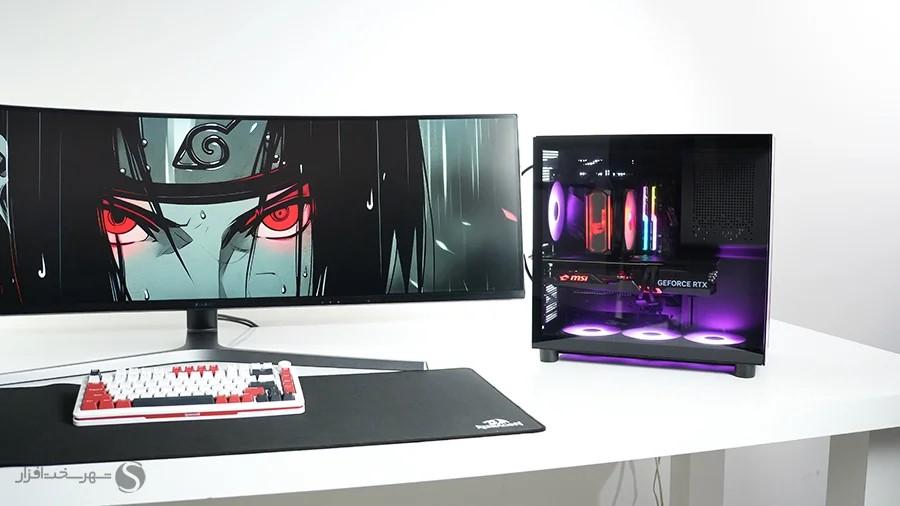

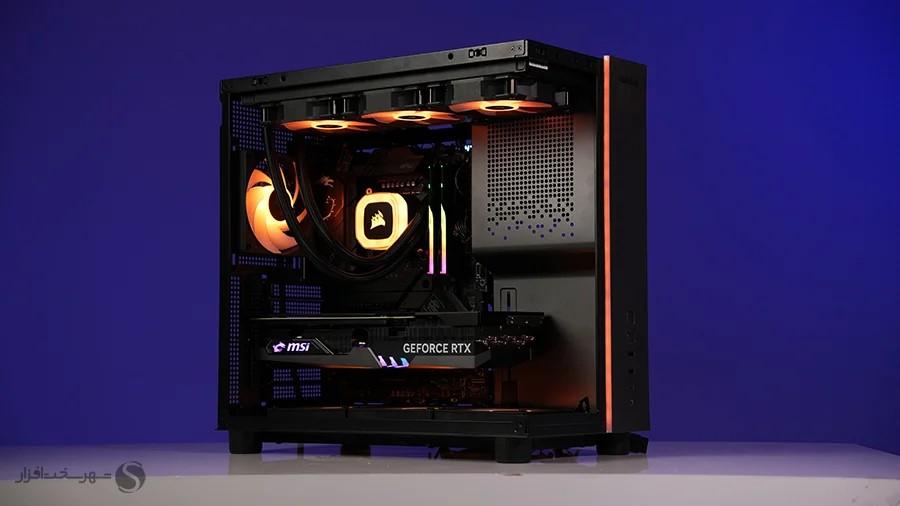

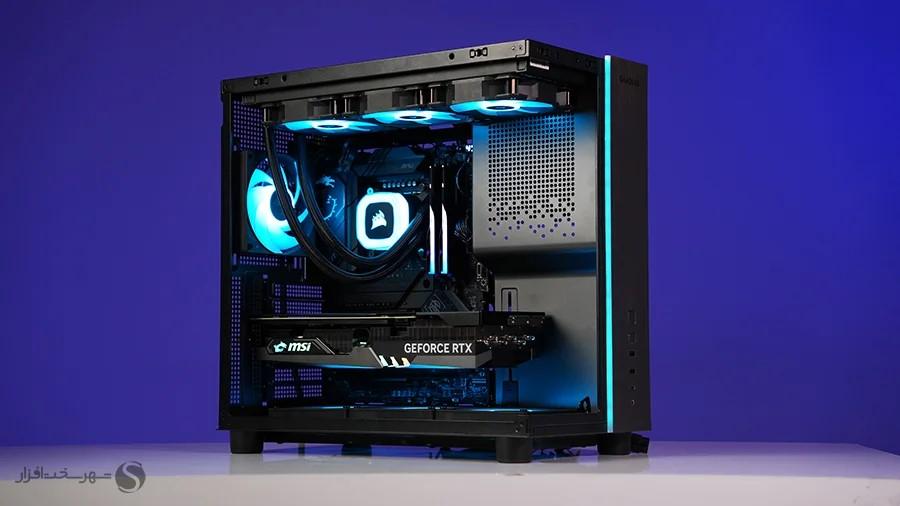

در آلبوم بالا مجموعهای از تصاویر کیس گیمدیاس Atlas M4 را پس از نصب میتوانید مشاهده کنید.
تست دما و نویز
-
تست دما و نویز کیس GAMDIAS Atlas M4
مشخصات سیستم تست به شرح زیر است:
مدل و مشخصات قطعه Intel 13th Gen Core i7 13700K پردازنده MSI MPG Z790 CARBON WIFI مادربرد G.Skill TridentZ5 RGB 32GB (2x16GB Dual Channel) DDR5 - 6800MHz - CL34 رم Corsair MP700 PRO NH M.2 2280 NVMe SSD1 FDK B5 1TB SSD2 MSI RTX 4070 Ti GAMING X TRIO 12G گرافیک GREEN GP1300B-EDGE 80 Plus Platinum منبع تغذیه Corsair H150 RGB 360mm Liquid CPU Cooler خنککننده GAMDIAS ATLAS M4 کیس Windows 11 Pro 64-bit سیستم عامل پس از اسمبل سیستم، با ثابت نگه داشتن دمای محیط در محدوده 21±2 درجه سانتیگراد، ابتدا 30 دقیقه سیستم را در حالت بیکاری قرار دادیم. سپس با اجرای یک ساعت تست OCCT، پردازنده و کارت گرافیک را بهصورت همزمان تحت استرس قرار دادیم. در این شرایط، توان مصرفی کل سیستم به حدود 700 وات میرسد که منجر به تولید گرمای قابل توجهی در فضای داخلی کیس میشود. عملکرد کیس در تأمین هوای تازه و دفع گرمای تولیدشده، با ثبت دمای پردازنده، کارت گرافیک، چیپست PCH مادربرد و SSD NVMe ارزیابی شد.

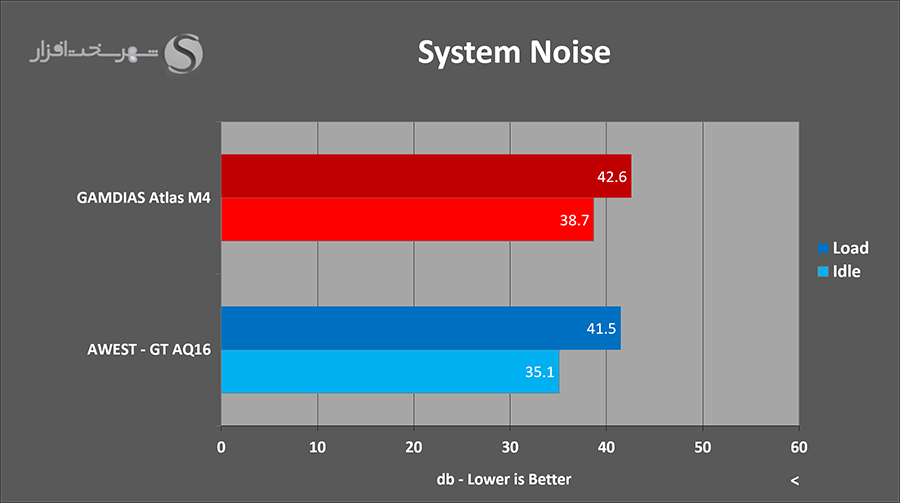

در ادامه، نویز تولیدی سیستم با استفاده از دستگاه SoundMeter از فاصله 50 سانتیمتری و بهصورت مستقیم از روبهروی پنل اصلی کیس اندازهگیری شد تا عملکرد Atlas M4 در کنترل نویز فنها در کنار توان خنککنندگی آن بررسی شود.

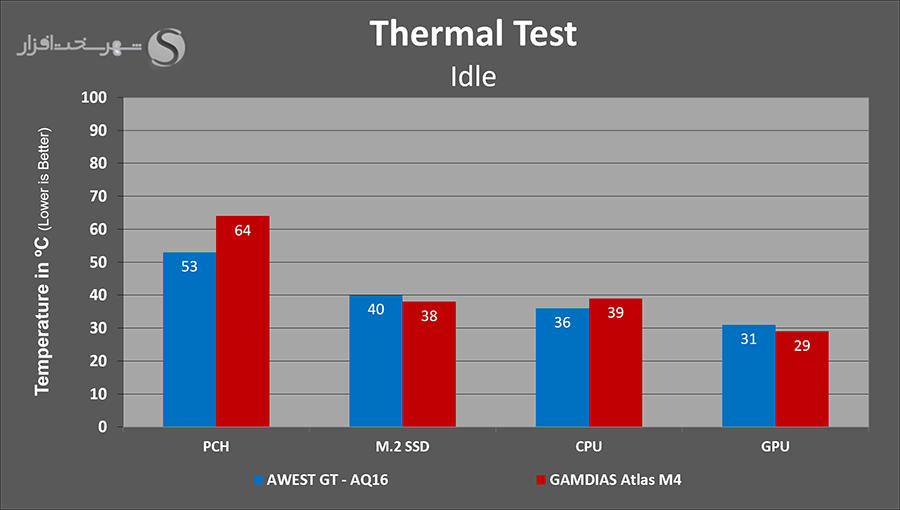

طراحی جریان هوای کیس GAMDIAS Atlas M4 بر پایه ورود هوا از کف و خروج آن از سقف و فن پشتی است. فنهای پایین کیس مستقیماً هوای خنک را به سمت کارت گرافیک هدایت میکنند. با توجه به فضای داخلی محدود و ابعاد بزرگ خنککننده کارت گرافیک سیستم تست، بخشی از جریان هوای ورودی پیش از رسیدن به ناحیه پردازنده منحرف میشود. این موضوع باعث شد دمای Idle کارت گرافیک به 29 درجه سانتیگراد برسد، در حالی که دمای پردازنده در همین حالت روی 39 درجه سانتیگراد باقی ماند.

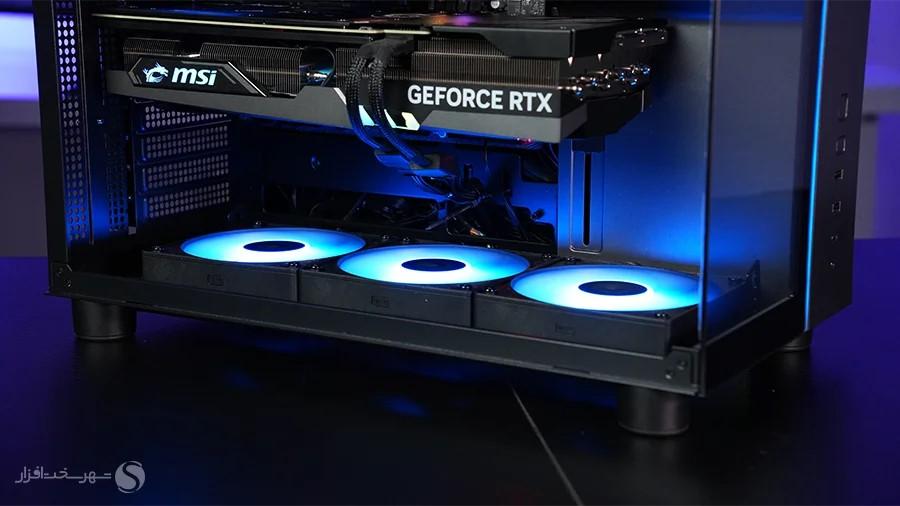

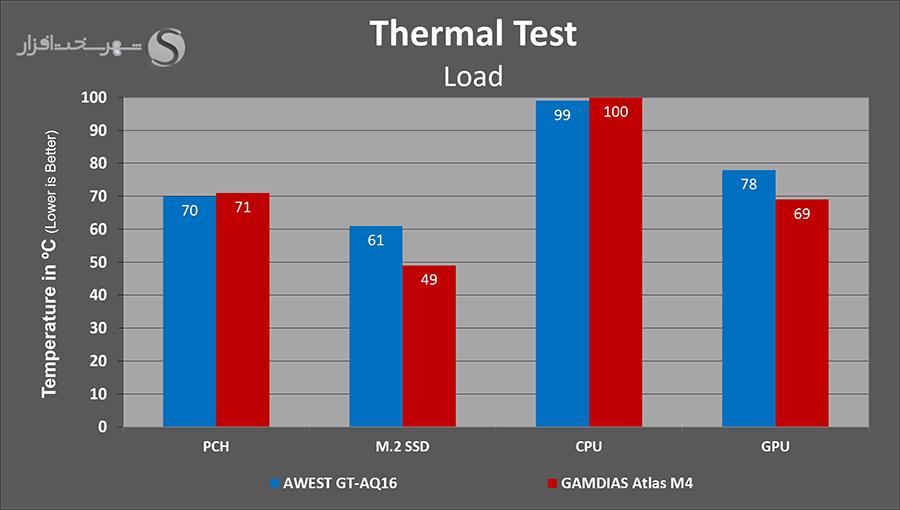

همانطور که گفته شد، در حالت لود پرتاب مستقیم هوای خنکِ ورودی توسط فنهای پایین کیس به کارت گرافیک دمای حالت لود آن را به 69 درجه سانتیگراد رسانده است. در حالی که دمای پردازنده تفاوت چندانی با کیس مورد آزمون دیگر (AWEST GT-AQ16) که از سیستم خنککنندگی متفاوتی بهره میبرد، ندارد.

فنهای کیس GAMDIAS Atlas M4 از نمونه Notus M1 این شرکت است که سرعت چرخش 400 تا 1600 دور در دقیقه داشته و از نوع PWM هستند. ماژول کنترلر فنِ همراه این کیس، از نظر نورپردازی با مادربرد به راحتی همگام و کنترل میشود. اما در سیستم مورد تست ما، گزارش چرخش فنها و همچنین امکان تنظیم سرعت در نرمافزار اختصاصی سازنده مادربرد، بایوس و نرمافزار FAN Control میسر نشد.
لازم به ذکر است که این مورد ممکن است به ناسازگاری احتمالی مادربرد مورد استفاده ما با هاب کنترلر فن مربوط بوده و در سایر مدلها از شرکتهای دیگر، این مشکل وجود نداشته باشد که طبق گزارشهایی که توسط برخی خریداران ارائه شده این مشکل روی سیستم آنها وجود نداشته است.
در شرایط عدم کنترل سرعت فن، باید در نظر داشت که فنها به طور پیشفرض با حداکثر سرعت کار خواهند کرد.
البته در مجموع با توجه به نویز 38.7 دسیبل در حالت بیکاری و 42.6 دسیبل در حالت لود، Atlas M4 در رده کیسهای نسبتاً کمصدا قرار میگیرد.
جمعبندی و امتیاز شهرسختافزار
-
جمعبندی و امتیاز شهرسختافزار به کیس GAMDIAS Atlas M4

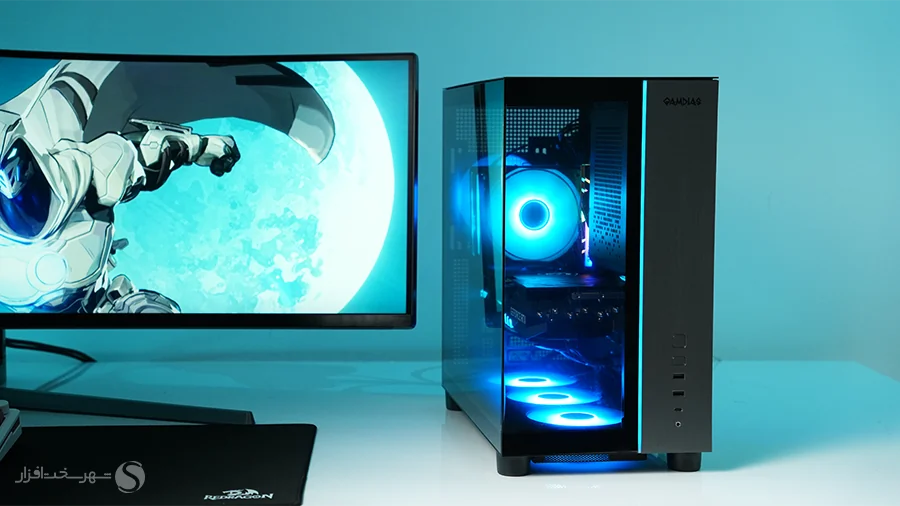

کیس گیمدیاس Atlas M4 در کلاس Mid-Tower قرار گرفته ولی از اغلب محصولات این رده جمعوجورتر است. همچنین ساختار کیس نیز به دلیل طراحی داخلی متفاوت (محفظه نصب پاور در قسمت جلوی کیس) است. شاسی و سینی مادربرد استحکام قابل قبولی دارند، هرچند درد این بررسی پنل پشتی در برابر فشار مقاومت متوسطی از خود نشان داد. در کنار این موارد، پنلهای شیشهای جلوی کیس و درِ اصلی باعث بهتر دیده شدن قطعات داخل آن میشوند.
کیس گیمدیاس Atlas M4 در بازار کشور با گارانتی 18 ماهه سایبر و قیمتی در حدود 9.5 میلیون تومان (در بهمنماه 1404) عرضه میشود.
این کیس با داشتن چهار فن به صورت از پیش نصب شده و یک ماژول کنترل فن و نورپردازی تهویه هوای مناسبی را برای سختافزارهای نصب شده در آن فراهم میکند و نیازی به خرید فن اضافه ندارید. بر اساس تستهای انجام شده، سیستم خنککننده کیس گیمدیاس Atlas M4 به کمک فنهای ورودی نصب شده در قسمت پایین کیس تمرکز خوبی روی دفع گرمای کارت گرافیک دارند و در ترکیب با یک خنککننده AiO که روی سقف کیس به عنوان خارج کننده هوای گرم قرار دادیم در حالت لود تعادل خوبی میان دمای کارت گرافیک به عنوان منبع اصلی تولید گرما و پردازنده برقرار شد.

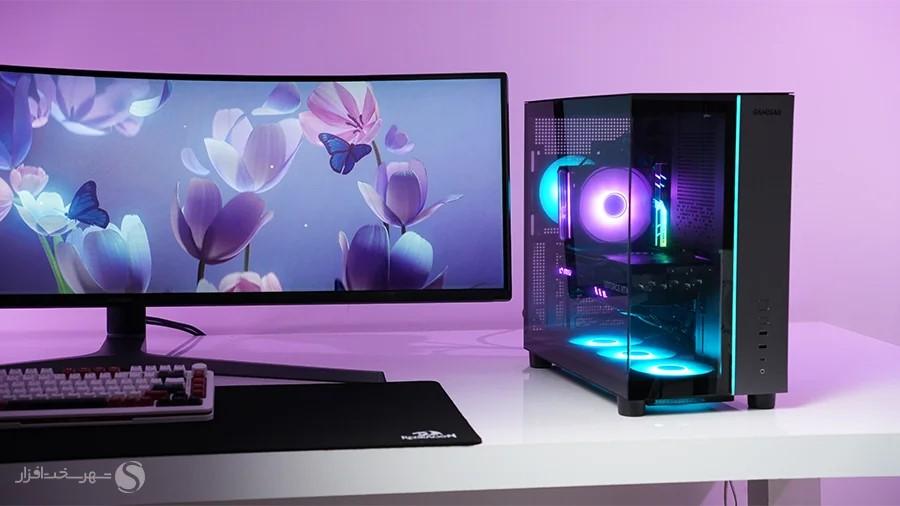

نمای ظاهری کیس با ترکیب نورپردازی روی پنل جلو و فنها، نمایی گیمرپسند و زیبا به کیس گیمدیاس Atlas M4 بخشیده است.

در کیس GAMDIAS Atlas M4 تمامی ورودیهای هوا با فیلترهای قابل شست و شوی گرد و خاک پوشیده شدهاند و تعبیه جک ضد خم شوندگی برای کارت گرافیک روی بدنه داخلی کیس نیز بسیار کاربردی بود. مخفی مانند این جک پس از نصب کارت گرافیک ظاهری مرتب و زیبا به فضای داخلی کیس میدهد.
تنها نکتهای که در زمان اسمبل با کیس گیمدیاس اطلس ام4 برایمان خوشآیند نبود، قرار گرفتن کلید قطع و وصل جریان زیر کابل رابط و فضای کم برای عبور و اتصال کانکتورهای بخش پایین مادربرد بود که مدیریت کابلها را کمی سخت میکرد. در مجموع نکات مثبت و منفی کیس GAMDIAS Atlas M4 را میتوان در موارد زیر خلاصه کرد:
نکات مثبت:
- طراحی متفاوت و زیبا
- ابعاد جمع و جور با پشتیبانی مناسب از سختافزارهای مختلف
- همراه داشتن 4 فن از سری Notus M1 برند گیمدیاس
- ماژول کنترل فن و نورپردازی برای 8 فن
- داشتن جک Anti-Sag یکپارچه شده با بدنه
- فیلترهای گرد و خاکِ سراسری روی در و سقف کیس
نکات منفی:
- دسترسی دشوار به کلید قطع و وصل جریان روی پاور
- فضای کم برای عبور کابلها از بریدگیهای پایین کیس
- ماژول کنترلر فن، توان کنترل یا مانیتور سرعت چرخش فن را ندارد
کیس GAMDIAS Atlas M4 با گارانتی 18 ماهه سایبر، موفق به کسب امتیاز 8.6 و نشان Gamer's Choice و ریز امتیازات زیر در کلاس محصولات میانرده از لابراتوار شهر سختافزار شد:
GAMDIAS ATLAS M4
کلاس عرضه : اقتصادی / میان رده8فضای داخلی9عملکرد خنکسازی9قابلیتها و امکانات8.5کیفیت ساخت9طراحی ظاهری8ارزش خرید8.6امتیاز شهرسختافزار
نشان شهرسختافزار8.6چنانچه درباره این محصول سوال یا نظری دارید، در قسمت نظرات مطرح کنید.
