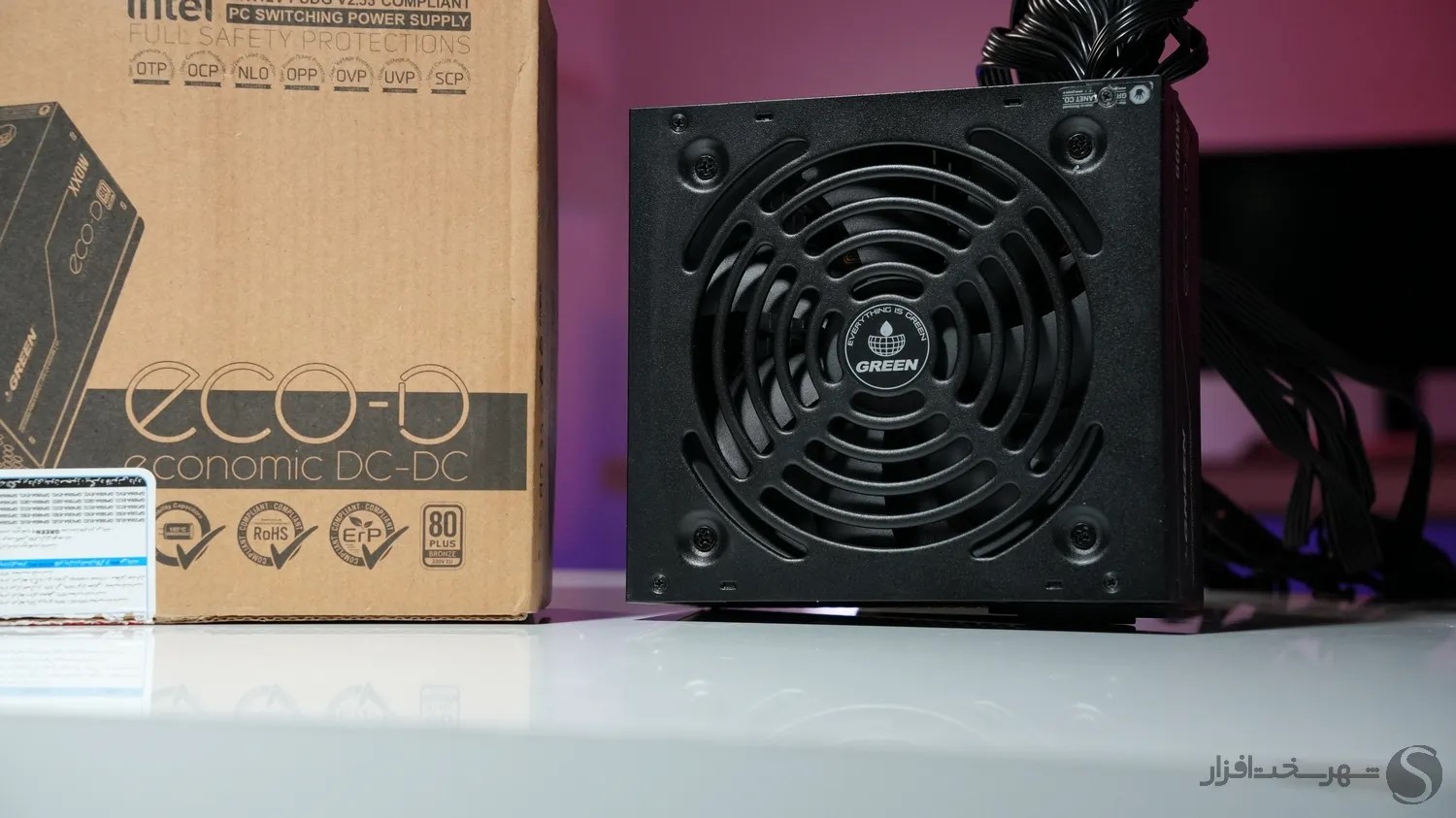

بررسی پاور گرین GP600A-ECO D؛ بالاترین ویژگی‌ها با پایین‌ترین قیمت

اگر برای سیستم‌های ساده و مقرون به صرفه خانگی یا اداری به دنبال یک پاور مناسب باشید با انبوهی از گزینه‌ها متفرقه در بازار مواجه خواهید شد که می‌توانند به یک خطر بالقوه در کیس شما تبدیل شوند. گرین در جدیدترین سری از محصولات کلاس Entry Level و اقتصادی خود با پسوند ECO D پاورهایی با توان مناسب، استاندارد و مطمئن را به بازار عرضه کرده است که مدل GP600A-ECO D را برای بررسی دقیق‌تر مشخصات و توانایی‌های آن در اختیار داریم. در ادامه با جعبه‌گشایی و بررسی اجمالی پاور Green GP600A-ECO D همراه ما باشید.

اگر برای سیستم‌های ساده و مقرون به صرفه خانگی یا اداری به دنبال یک پاور مناسب باشید با انبوهی از گزینه‌ها متفرقه در بازار مواجه خواهید شد که می‌توانند به یک خطر بالقوه در کیس شما تبدیل شوند. گرین در جدیدترین سری از محصولات کلاس Entry Level و اقتصادی خود با پسوند ECO D پاورهایی با توان مناسب، استاندارد و مطمئن را به بازار عرضه کرده است که مدل GP600A-ECO D را برای بررسی دقیق‌تر مشخصات و توانایی‌های آن در اختیار داریم. در ادامه با جعبه‌گشایی و بررسی اجمالی پاور Green GP600A-ECO D همراه ما باشید.

مقدمه



گرین از سال گذشته بخش زیادی از سری‌های مختلف منابع تغذیه خود را با مدل‌های بروزتر، بهینه‌تر و ایمن‌تر جایگزین کرده است که بسیاری از این نمونه‌های جدید را در شهرسخت‌افزار جعبه‌گشایی و معرفی کردیم.

اکنون نوبت به پاورهای کلاس اقتصادی / مقرون به صرفه گرین به نام ECO D رسیده است که در توان‌های 400، 450، 500، 550 و 600 وات عرضه شده اند. سری اکو دی گرین با جای دادن امکاناتی مشابه یک پاور میان‌رده در قالبی اقتصادی‌تر توانسته است گزینه‌ای ارزشمند برای سیستم‌های ساده و اقتصادی با توان مصرفی پایین فراهم کند.

در زمانی که قطعات سخت‌افزاری رده‌پایین نیز قیمت‌های چندین میلیونی پیدا کرده‌اند، استفاده از یک منبع تغذیه مناسب که از طراحی استاندارد برخوردار است، واجب به نظر می‌رسد. گرین با بهره‌گیری از توپولوژی Double Forward به همراه Active PFC برای بخش اولیه و استفاده از مبدل‌های DC-DC مبتنی بر ماسفت برای بخش ثانویه توانسته است بازدهی لازم برای دستیابی به گواهی 80Plus برنزی را برای پاورهای سری ECO D دریافت کند.

داشتن گواهی 80Plus برنزی به معنی آن است که با ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 82 درصد، در لود 50% حداقل بازدهی 85 درصد و تحت لود 100% بازدهی حداقل 82 درصد ارائه می‌کند. البته با راندمان واقعی تا 89 درصد، این پاور در جایگاه عملکردی بالاتر از الزامات استاندارد 80 پلاس برنز قرار می‌گیرد.

پاور Green GP600A-ECO D مبتنی بر ATX12V 2.53 از رگولاسیون ولتاژ کمتر از 1 درصد، ریپل و نویز کمتر از 30 میلی‌ولت در تمامی شاخه‌ها برخوردار است و کانکتور خروجی برای اتصال به کارت گرافیک آن شامل 2 کانکتور 8پین (2+6پین) می‌شود.

پاور Green GP600A-ECO D با توان 600 وات (مدل مورد بررسی) در زمان نگارش این بررسی با قیمت در حدود 5 میلیون تومان و گارانتی 37 ماهه گرین در بازار کشور عرضه می‌شود.

بسته‌بندی و محتویات جعبه



بسته‌بندی و محتویات جعبه پاور GP600A-ECO D

با توجه به کلاس اقتصادی و مقرون به صرفه پاور GP600A-ECO D در بسته‌بندی آن از یک جعبه مقوایی ساده استفاده شده است.

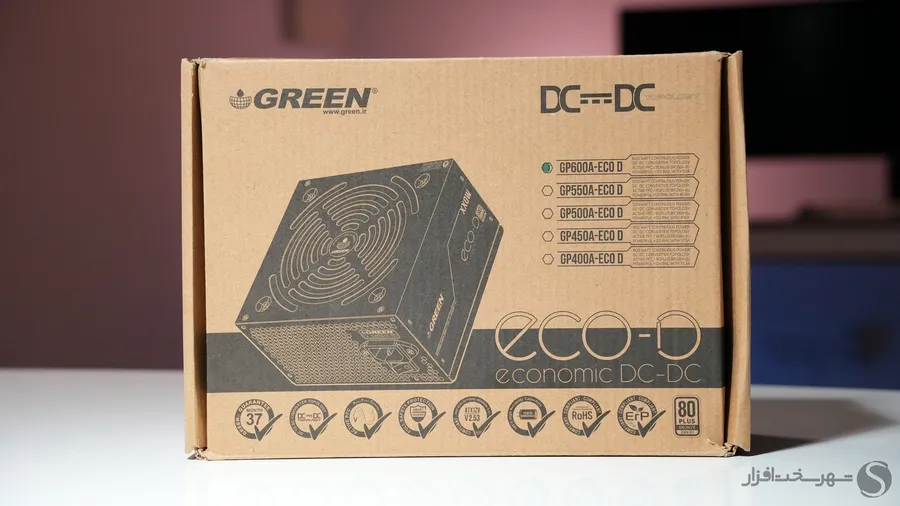

بر روی جعبه مدل نامبر همه توان‌های مختلف سری ECO D نوشته شده و محصول خریداری شده با یک برچسب رنگی مشخص می‌شود.

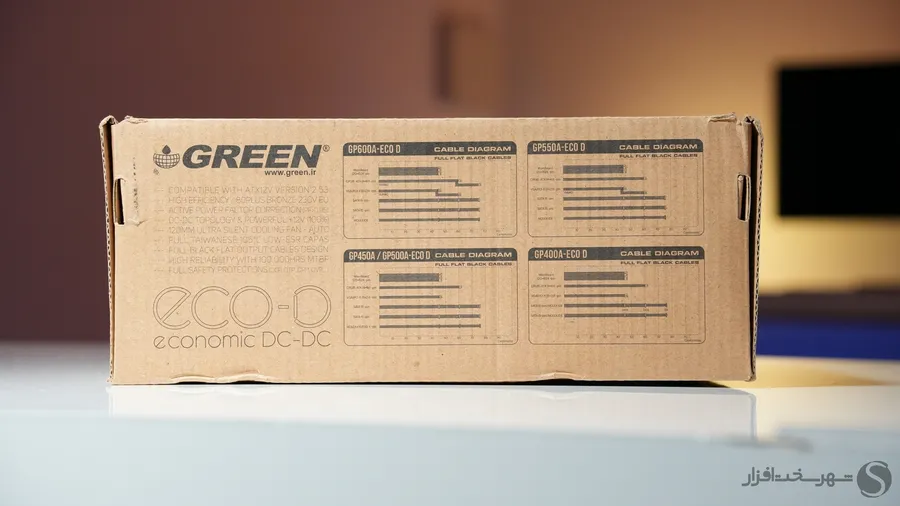

مشخصات کابل‌ها و خروجی شاخه‌های ولتاژی مختلف نیز بر روی وجه‌های جانبی درج شده است.

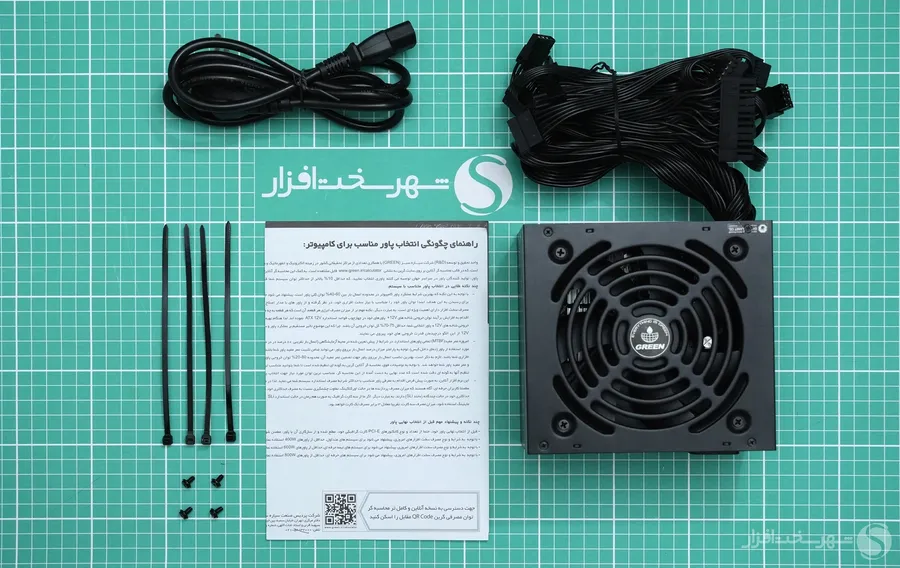

درون جعبه پاور GP600A-ECO D گرین به همراه چند کمربند پلاستیکی و چهار پیچ برای اتصال به کیس قرار دارد.

نمای ظاهری



نمای ظاهری پاور GP600A-ECO D

ابعاد بدنه GP600A-ECO D به ترتیب طول، عرض و ارتفاع برابر با 140x150x86 میلی‌متر است و 1.46 کیلوگرم وزن دارد.

همانطور که از وجه داخلی پاور مشخص است GP600A-ECO D گرین غیر ماژولار است و تمامی کابل‌ها و کانکتورهای پشتیبانی شده به طور مستقیم به برد داخلی پاور متصل هستند.

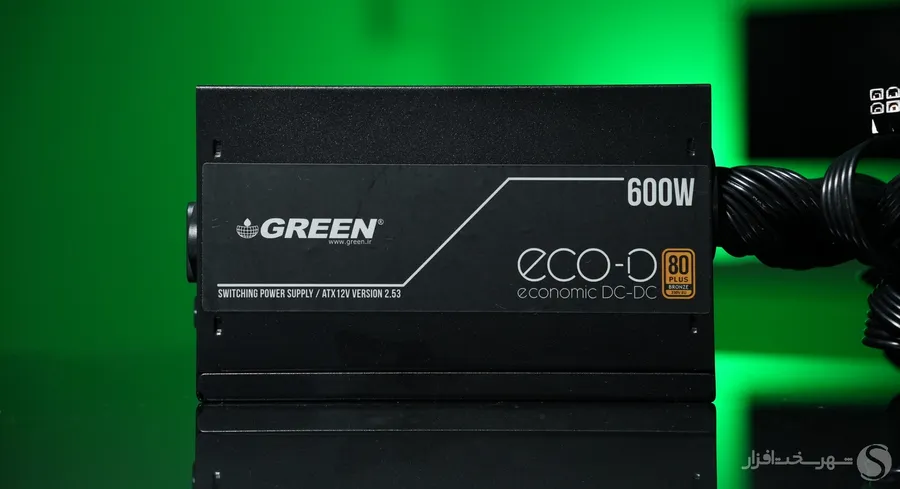

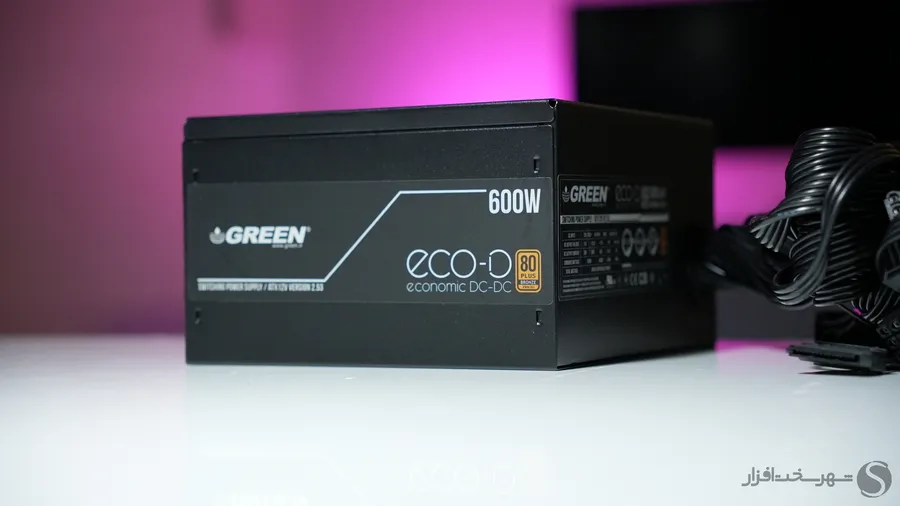

بدنه مشکی رنگ پاور GP600A-ECO D در دو طرف خود برچسبی دارد که نام گرین، توان دستگاه و سری ساخت، روی آن درج شده است.

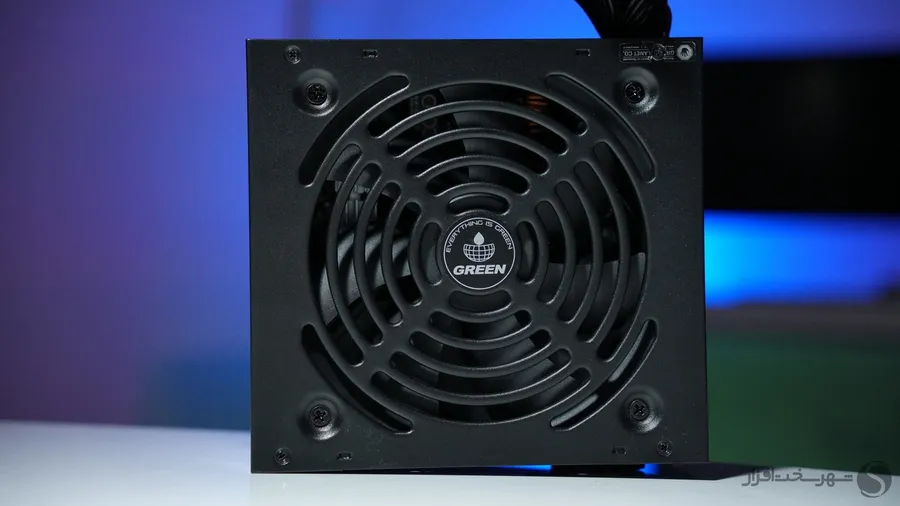

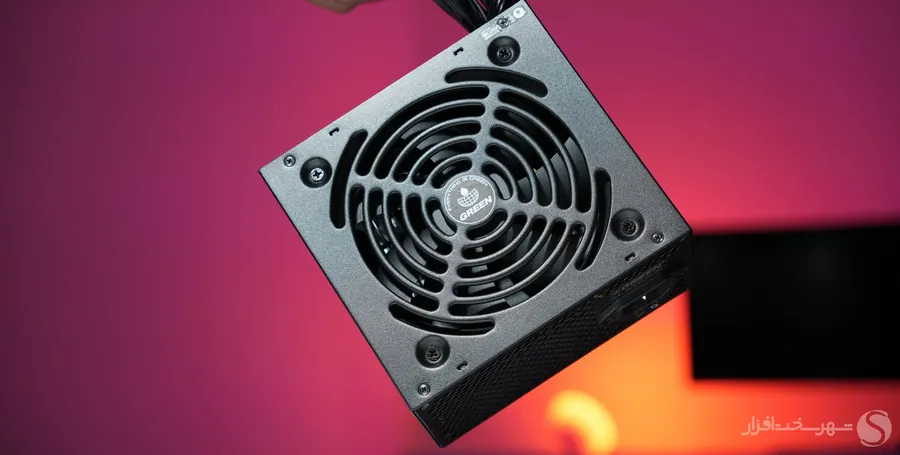

در زیر گریل فن (صفحه محافظ مشبک فن) یک فن 120 میلی‌متری با یاتاقان هیدرولیکی قرار گرفته است و خنک‌سازی کامپوننت‌های داخلی را به عهده دارد.

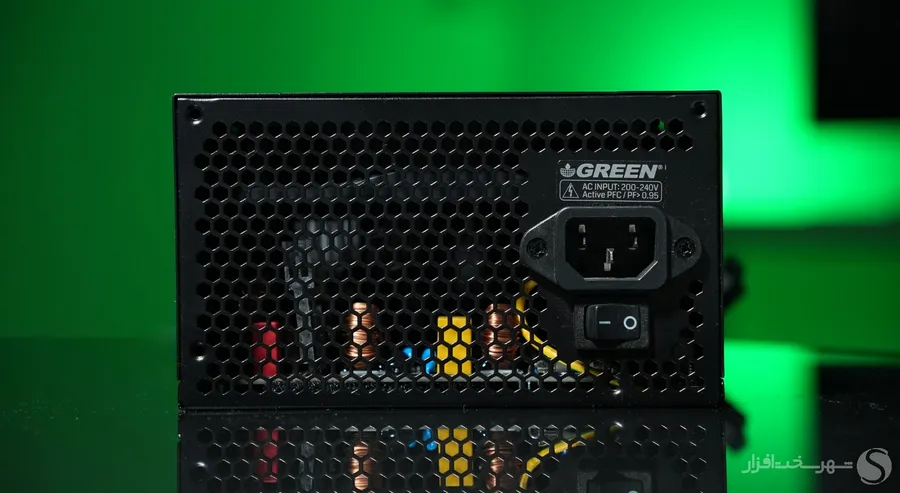

در وجه پشتی نیز محل اتصال کابل ورودی برق AC در کنار کلید قطع/وصل جریان ورودی تعبیه شده است.

مشخصات فنی



مشخصات فنی پاور GP600A-ECO D

اگرچه تست و بررسی دقیق پاور نیاز به ابزار و دستگاه‌های تخصصی دارد، اما بد نیست با باز کردن پاور نگاهی مختصر به کامپوننت‌های استفاده شده و کیفیت اسمبل این منبع تغذیه داشته باشیم.

مشخصات فنی پاور گرین GP600A-ECO D بر اساس اطلاعات ارائه شده در سایت گرین به شرح زیر است:

مشخصات فنی پاور گرین GP600A-ECO D
ویرایش استاندارد ATX 12V	v2.53
گواهینامه 80Plus	80PLUS Bronze
پشتیبانی از حالت آماده به کار مدرن	دارد
محدوده ولتاژ ورودی	200-240Vac RMS
حداکثر جریان ورودی	6.0A
محدوده رطوبت کاری	20% - 90%
دامنه دمای کاری	0°C - 40°C
دامنه فرکانس کاری	47Hz - 63Hz
دامنه راندمان مصرف انرژی ( 230V AC)	85% - 89%
میانگین راندمان مصرف انرژی (230V AC)	87.5%
مصرف انرژی در حالت آماده به کار	(ErP Ready (< 0.25W at Standby Mode
نوع مدار اصلاح ضریب توان (PFC)	Active PFC
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time)	16ms @ 80% Load
توپولوژی بخش اولیه	Double Forward
توپولوژی بخش ثانویه	Synchronous Rectification & DC-DC converters
مشخصات خازن های ورودی	الکترولیت تایوانی (SamXon) از نوع 105C
مشخصات خازن های خروجی	جامد و الکترولیت تایوانی (SamXon) از نوع 105C
پروتکشن های محافظتی	OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
محدوده زمانبندی سیگنال P.G	100ms - 150ms
میانگین عمر مفید (MTBF)	100.000hrs @ 25°C, 230Vac, 50Hz
نوع و ابعاد فن	120mm (Hydraulic Bearing)
تعداد کانکتورهای برق خروجی
MB 20+4 Pin	1 عدد
CPU 12V 4+4 Pin	2 عدد
PCI-e 6+2 Pin	2 عدد
SATA	6 عدد
4Pin Molex	3 عدد
گارانتی و خدمات پس از فروش
مدت زمان گارانتی	37 ماه گارانتی



همان‌طور که از جدول مشخصات برمی‌آید، این محصول به عنوان یک پاور مقرون‌به‌صرفه، از مشخصات فنی خوبی بهره می‌برد. تنها نکته‌ای که به آن برخوردیم ذکر پارامتر Hold-Up Time معادل 16 میلی‌ثانیه در بار 80 درصدی توسط گرین است. این در حالی است که مطابق استاندارد ATX v2.53 که گرین آن را برای این پاور در نظر گرفته است، عدد Hold-Up Time باید در لود 100 درصدی اندازه‌گیری شده و حداقل 17 میلی‌ثانیه باشد.

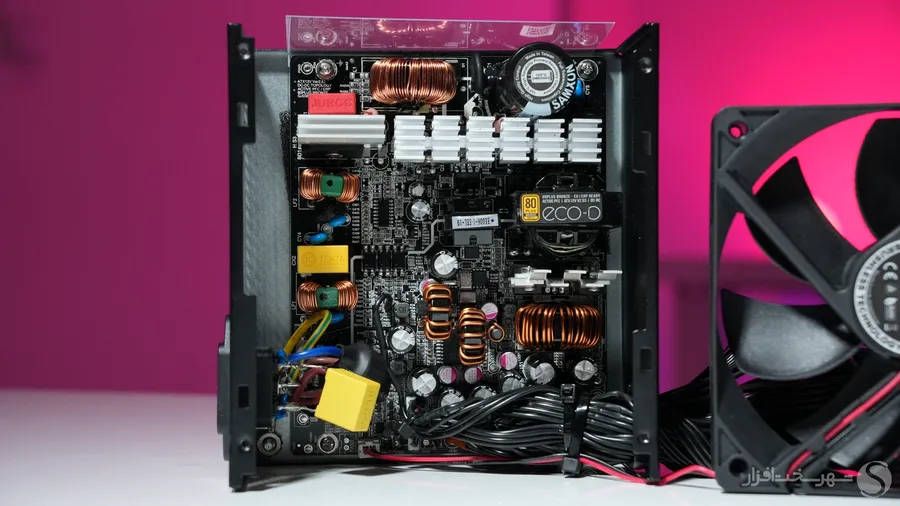

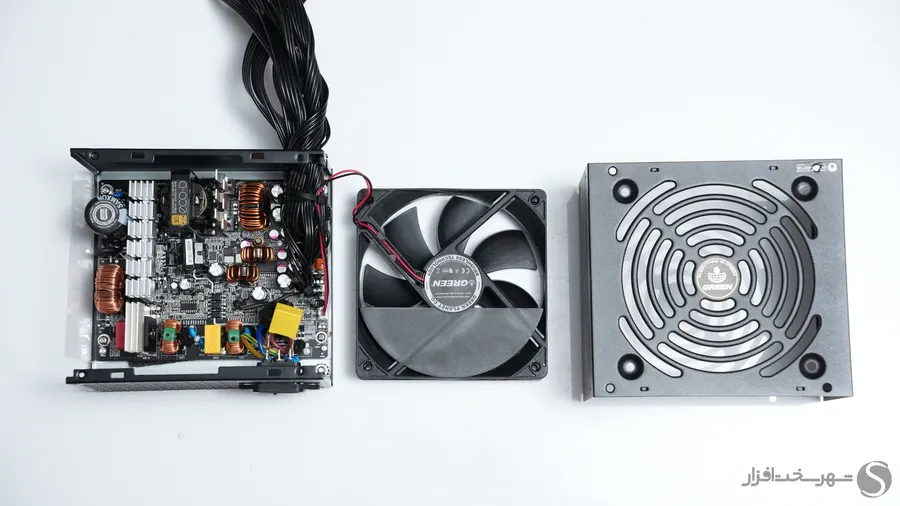

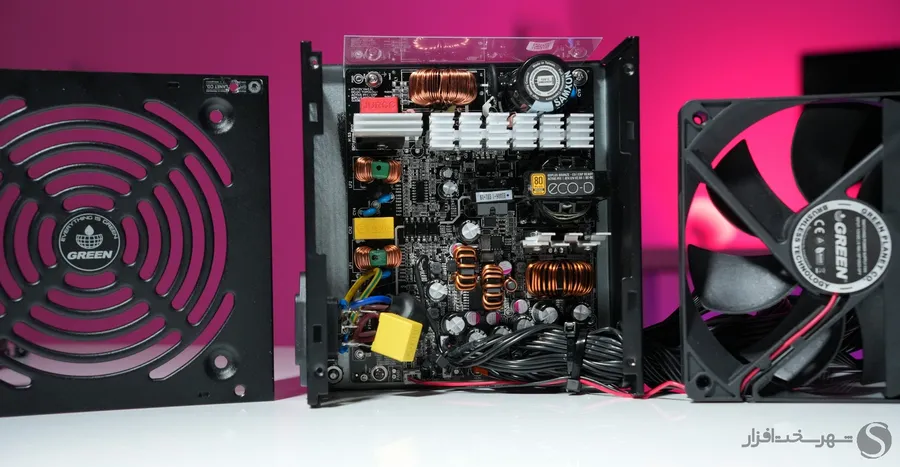

پس از بازکردن پاور و نگاهی به اجزای درونی GP600A-ECO D گرین پس از فیلترهای بخش ورودی، مدار اصلاح ضریب قدرت Active PFC قرار گرفته و خازن Bulk یا Hold-Up با مشخصات 400 ولت و ظرفیت 390 میکروفاراد از کلاس دمایی 105 درجه سانتی‌گراد ساخت SamXon استفاده شده است. از نظر کیفیت ساخت و کامپوننت‌های به کار رفته، کل مجموعه پاور نیز به دلیل طراحی خوب خود امکان پایداری عملکرد تا دمای 40 درجه سانتی‌گرادِ محیط را دارد.

SamXon از برندهای با کیفیت تایوانی است که پس از خازن‌های ژاپنی، جزء برندهای معتبر در تولید خازن‌های قابل اعتماد با طول عمر بالا به حساب می‌آید.

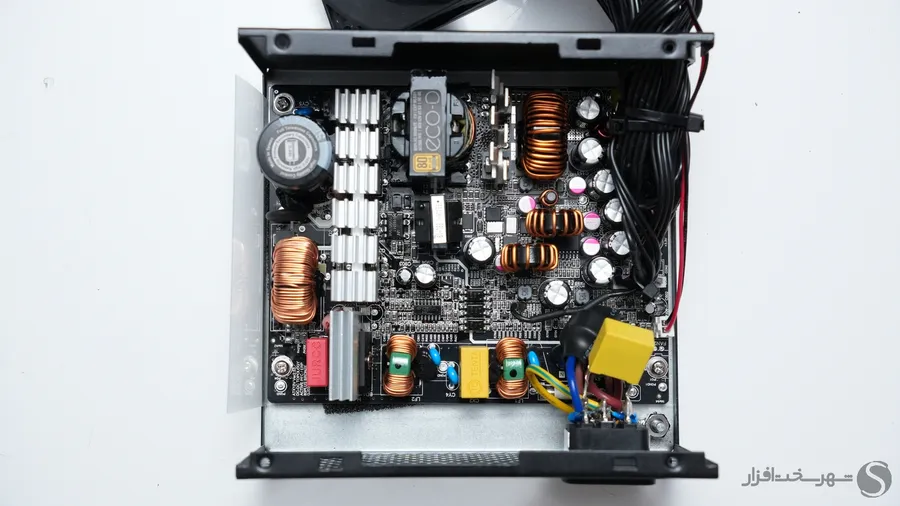

در نظر داشته باشید که بخش ورودی این پاور به یک فیلتر دو مرحله‌ای (Two-stage filter) مجهز شده که به منظور تضعیف و حذف مؤثر نویزهای الکترومغناطیسی و تداخلات فرکانس رادیویی (EMI/RFI) عمل می‌کند. نویزهای مذکور که حاصل فرآیند سوییچینگ ماسفت‌ها و سایر اجزای ورودی هستند، توسط این فیلتر کنترل شده و از انتشار آنها به شبکه برق اصلی جلوگیری می‌شود تا انطباق الکترومغناطیسی (EMC) محصول حفظ شود.

علاوه بر فیلترینگ نویز، حفاظت فیزیکی ورودی نیز با تعبیه دو قطعه حیاتی تأمین شده است: یک ترمسیستور NTC برای محدود کردن جریان هجومی اولیه (Inrush Current) در لحظه روشن شدن سیستم، و یک وریستور اکسید فلزی (MOV - Metal Oxide Varistor) که با جذب انرژی بالا، در برابر اسپایک‌های ورودی و پیک‌های شدید ولتاژ برق شهر از مدار محافظت می‌کند. این تمهیدات پایداری عملکرد پاور را در مواجهه با نوسانات شبکه برق افزایش می‌دهند.

همچنین گرین از مدار چاپی دو لایه برای اتصال و ایزولاسیون بهتر کامپوننت‌ها در منابع تغذیه سری ECO D استفاده کرده است. بد نیست اشاره کنیم در بیشتر پاورهای امروزی حتی گزینه‌های میان‌رده، از بردهای حداقل دو لایه استفاده می‌شود و نباید آن را با Double Sided PCB که اشاره به واقع شدن کامپوننت‌ها در دو سمت مدار چاپی دارد اشتباه گرفته شود.

به دلیل به‌کارگیری ماسفت‌های SMD نسل جدید در بخش‌های خروجی، روش‌های متداول دفع حرارت کارایی لازم را ندارند. برای بهینه‌سازی مدیریت حرارتی، هیت سینک‌های اختصاصی جدیدی طراحی شده‌اند. این هیت سینک‌ها انتقال حرارت از PCB را با حداکثر راندمان و سرعت به هیت سینک‌های آلومینیومی ویژه تضمین می‌کنند. در نهایت، دفع نهایی حرارت توسط جریان هوای اجباری ایجاد شده توسط فن خنک‌کننده صورت می‌پذیرد.

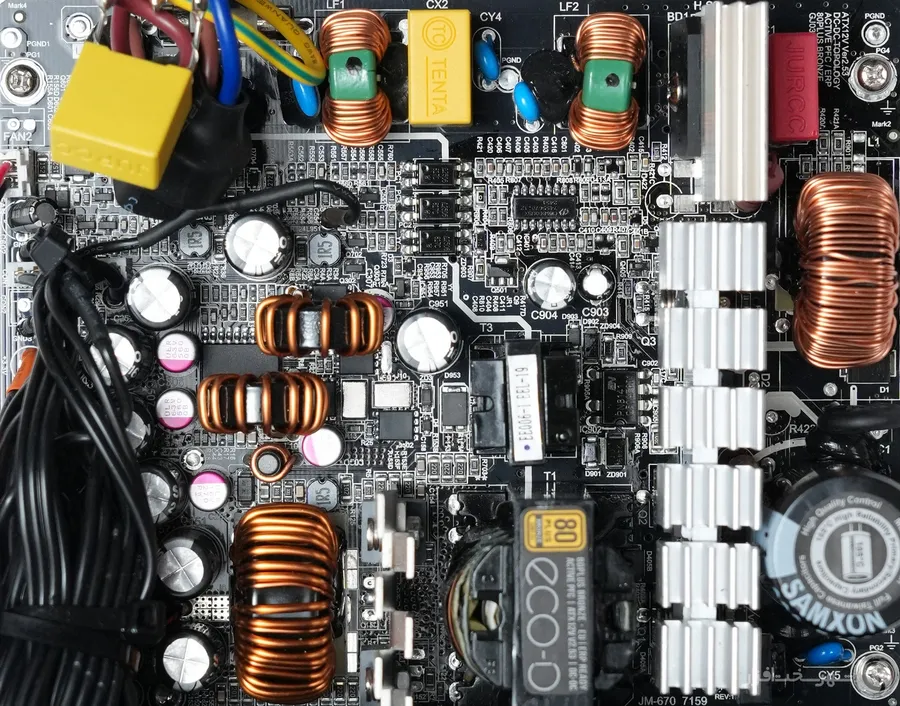

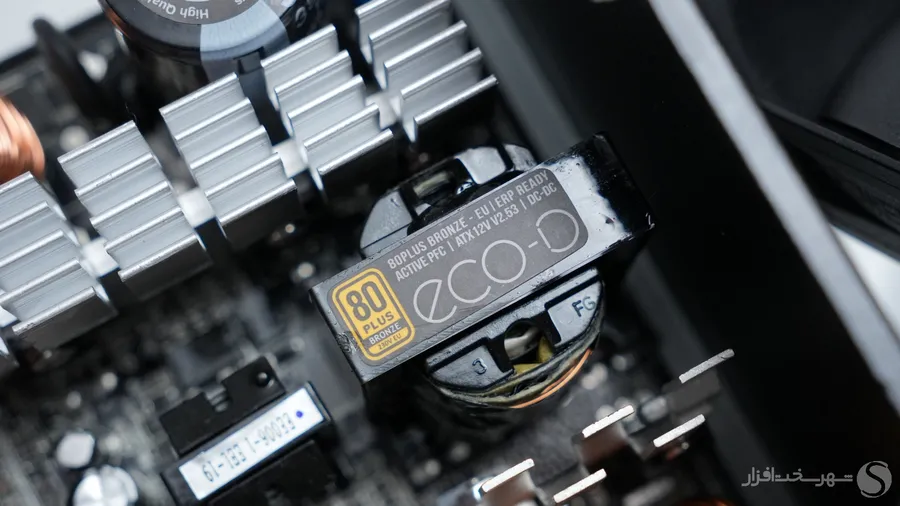

با توجه به کلاس اقتصادی پاور GP600A-ECO D از توپولوژی Double Forward برای بخش اولیه استفاده شده است. در این توپولوژی که از دو ماسفت برای قطع و وصل کردن ورودی ترانسفورماتور در منابع تغذیه مبتنی بر سوییچینگ (SMPS) استفاده می‌شود، توان و بازدهی قابل قبولی در محدوده 200 تا 700 وات می‌توان دریافت کرد.

پاور GP600A-ECO D گرین دارای گواهی بازدهی 80Plus برنزی است که برای یک پاور کلاس اقتصادی، در محدوده قیمت 4 تا 5 میلیون تومان بسیار ارزشمند است.

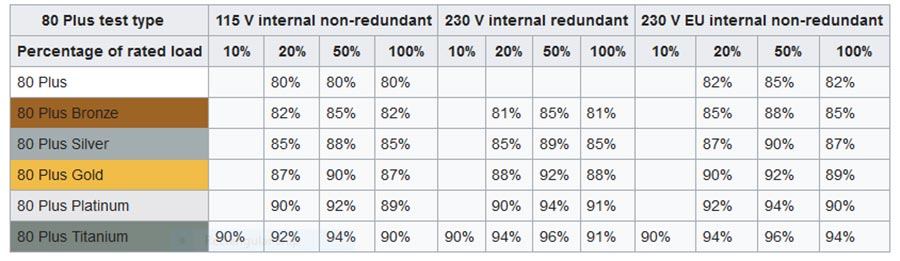

در جدول بالا می‌توانید حداقل بازدهی مورد نیاز برای دستیابی به گواهی‌ سطح‌های مختلف 80Plus را مشاهده کنید. با توجه به گواهی 80Plus Bronze برای پاور‌های سری ECO D می‌توان انتظار داشت با ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 82 درصد، در لود 50% حداقل بازدهی 85 درصد و تحت لود 100% بازدهی حداقل 82 درصد حاصل شود.

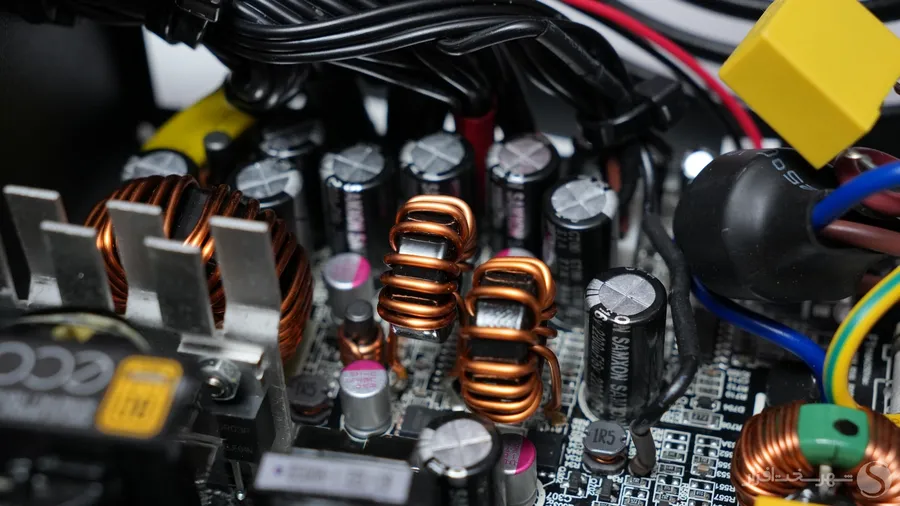

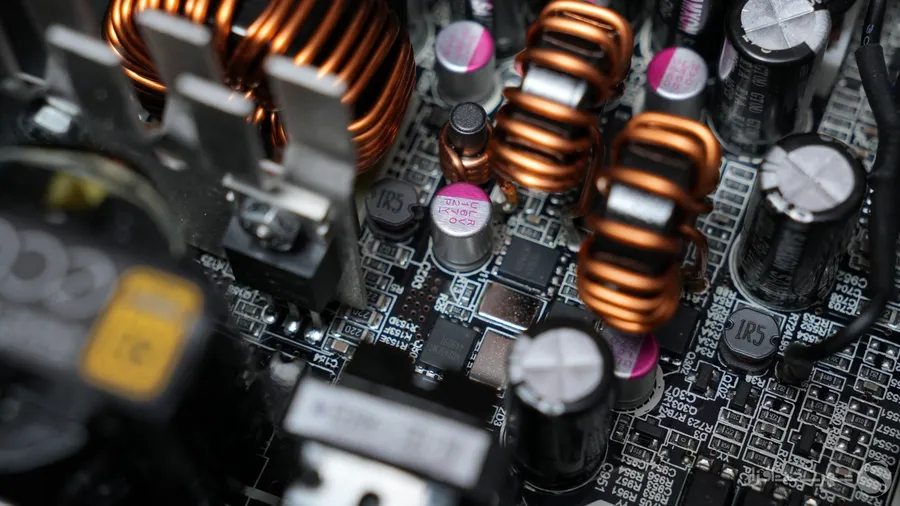

در بخش ثانویه نیز برای تولید ولتاژ‌های مختلفِ خروجی پاور از مبدل‌های DC-DC و ماسفت‌ها (Synchronous Rectification) به‌صورت کاملاً مستقل برای هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) استفاده شده که باعث پایداری بیشتر و ریپل کمتر ولتاژ شاخه‌های مختلف تحت لود می‌شود. در این توپولوژی، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به صورت کاملاً مستقل تولید و تنظیم می‌شود. این استقلال در تنظیم ولتاژ، تثبیت ولتاژ خروجی را در شرایط کاری گوناگون، به ویژه در حالت‌های Cross Load (توزیع نامتوازن بار) و Zero Load (بی‌باری کامل) به شدت بهبود می‌بخشد. همچنین، این ساختار امکان پشتیبانی از محافظت در برابر عدم وجود بار (NLO Protection) را به قابلیت‌های این پاور اضافه می‌کند.

در واقع سری ECO D نام خود را از این قابلیت برای پاورهای اقتصادی گرین گرفته است که شاید بتواند به نوعی مخفف عبارت ECOnomic DC-DC باشد.

بر اساس ادعای گرین، پاور GP600A-ECO D قادر است رگولاسیون کمتر از 1± درصد (مقدار استاندارد 5± درصد است) و ریپل کمتر 30 میلی‌ولت (مقدار استاندارد 120mV برای شاخه 12v و 50mV برای سایر شاخه‌ها) را روی تمام شاخه‌ها ارائه می‌کند که البته راستی آزمایی آن نیاز به آزمایشات دقیق با دستگاه‌های تخصصی دارد.

در جدول زیر می‌توانید حداکثر توان و جریان خروجی شاخه‌های مختلف پاور GP600A-ECO D را مشاهده کنید:

جریان و توان شاخه های خروجی
توان شاخه 12V+	600W
برآیند توان شاخه های 5V+ و 3.3V+	100W
حداکثر جریان خروجی شاخه 12V+	50A
حداکثر جریان شاخه 5V+	20A
حداکثر جریان شاخه 3.3V+	20A
حداکثر جریان شاخه 5V/SB+	3.0A
حداکثر جریان شاخه 12V-	0.3A



یکی دیگر از نقاط قوت پاور GP600A-ECO D گرین پشتیبانی از تقریباً تمامی پروتکشن‌های رایج و رده‌بالا است که به صورت زیر لیست شده اند:

• OVP (Over Voltage Protection) محافظت در برابر ولتاژ بیش از مقدار تعریف شده روی شاخه‌های مختلف
• UVP (Under Voltage Protection) محافظت در برابر ولتاژ کمتر از مقدار تعریف شده روی شاخه‌های مختلف
• OCP (Over Current Protection) محافظت در برابر عبور جریان بیش از مقدار تعریف شده روی شاخه‌های مختلف
• OPP (Over Power Protection) محافظت از پاور در برابر دریافت توانی بیش از مقدار تعریف شده
• OTP (Over Temperature Protection) محافظت از پاور در برابر دمای بیش از مقدار تعریف شده قطعات داخلی
• SCP (Short Circuit Protection) محافظت در برابر اتصال کوتاه
• SIP (Surge Inrush Protection) محافظت در برابر جریان‌های زیاد و ناگهانی ورودی
• NLO (No Load Operation) تضمین کارکرد صحیح پاور بدون هرگونه لود در شاخه‌های خروجی

البته پیکربندی صحیح این سیستم‌های حفاظتی و تعیین درست "مقدار تعریف شده" است که ضریب ایمنی یک پاور و قابل اعتماد بودن آن را رقم می‌زند و این مقادیر و صحت عملکرد هریک تنها پس از تست و آزمایش‌های عملی مشخص می‌شوند.

همچنین  پاورهای سری ECO D، از قابلیت ALPM (Alternate Low Power Mode) که در سیستم عامل‌های مختلف به نام Modern Standby یا Lucid Sleep هم‌ شناخته می‌شود پشتیبانی می‌کند. به این منظور مدت زمان روشن شدن (Power On) باید کمتر از 150 میلی‌ثانیه و تأخیر سیگنال PWR_OK بین 100 تا 150 میلی‌ثانیه باشد. همچنین طبق اعلام گرین در این پاور از یک تراشه Supervisor با دقت بالا و سفارشی استفاده شده تا امکان تعریف محدوده‌های کنترلی بسیار دقیق‌تر را برای فعال‌سازی پروتکشن‌هایی نظیر OCP, UVP, OVP, OPP و OTP فراهم کرد.

در کنار موارد فوق، مدار رگولاتور 5V SB+ دارای مجموعه‌ای از پروتکشن‌های OVP (ولتاژ بیش از حد)، OCP (جریان بیش از حد)، OTP (دمای بیش از حد)، OPP (توان بیش از حد) و SCP (اتصال کوتاه) به صورت مستقل است. این حفاظت‌ها، امنیت اجزای سیستم را حتی در حالت استندبای به طور کامل حفظ می‌کنند. به صورت کلی این پروتکشن‌های اضافی به مثابه یک لایه حفاظتی حیاتی عمل می‌کنند تا ایمنی سیستم را در فواصل زمانی طولانی که کامپیوتر خاموش است، تضمین شود.

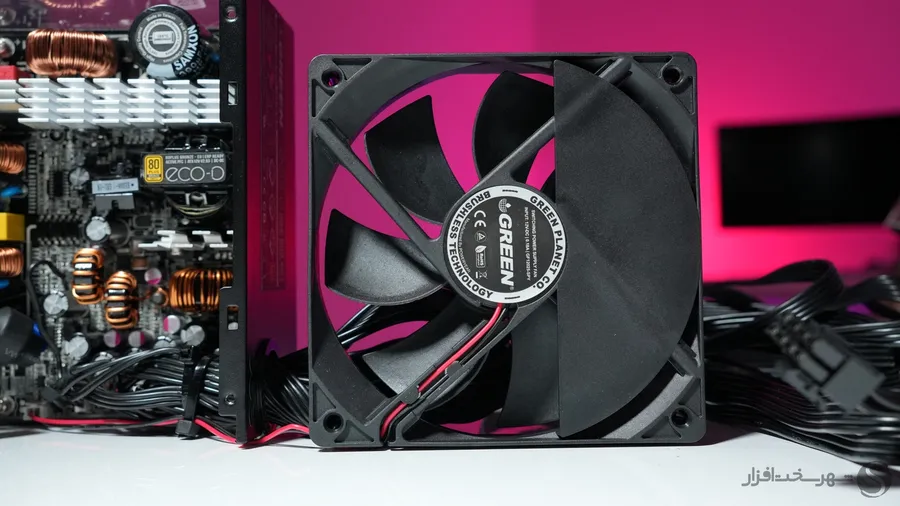

برای خنک سازی کامپوننت‌های داخلی در پاور GP600A-ECO D گرین از یک فن 120 میلی‌متری با یاتاقان هیدرولیکی استفاده کرده است که تا 50 درصد توان اسمی (300 وات) با سرعت چرخش 650 دور در دقیقه که حداقل سرعت چرخش این فن است به حرکت در می‌آید و عملاً نویز چندانی تولید نمی‌کند.

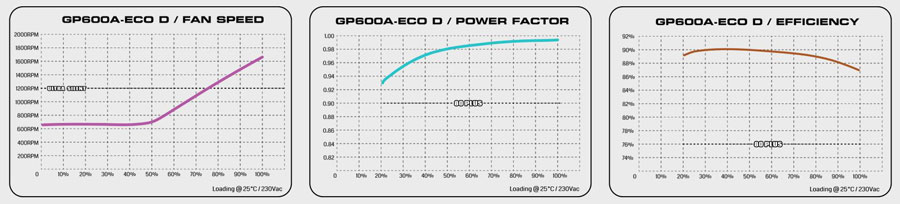

در نمودارهای بالا از سمت چپ سرعت چرخش فن نسبت به توان تحت لود، نمودار ضریب قدرت و تبدیل انرژی (Power Factor) و بازدهی (Efficiency) را مشاهده می‌کنید. در نظر داشته باشید که در نمودار سرعت فن نشان داده شده که به لطف کنترلر فن هوشمند یکپارچه‌شده در پاورهای سری ECO D، سطح نویز آکوستیک تا حدود 70% توان خروجی نامی به طور قابل ملاحظه‌ای کاهش می‌یابد. در این محدوده فشار سیستم، فن در سرعت‌های بسیار پایین (حدود 1000 دور در دقیقه) فعالیت کرده، در نتیجه حداقل نویز قابل درک توسط انسان را تولید می‌کند.



کابل‌ها و کانکتورها



کابل‌ها و کانکتورهای پاور GP600A-ECO D

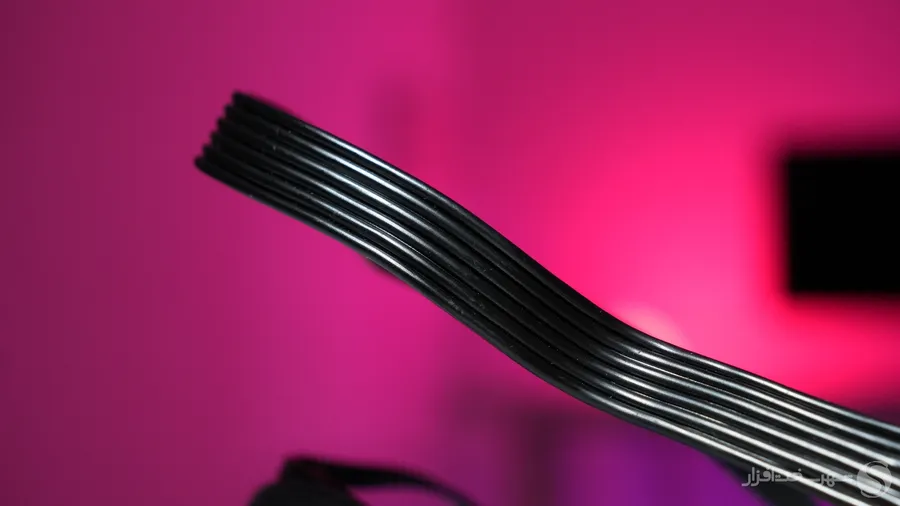

برای پاورهای اقتصادی سری ECO D کابل‌ها از نوع فلت و مشکی رنگ هستند و برای مصرف کننده‌های اصلی مانند کانکتور 8پین EPS و PCIe از کابل با ضخامت 16AWG استفاده شده است. استفاده از این کابل‌ها موجب عبور جریان بیشتر، افت ولتاژ کمتر، بازدهی بالاتر نسبت به کابل‌های مرسوم 18AWG در بسیاری از محصولات هم‌رده خواهد شد.

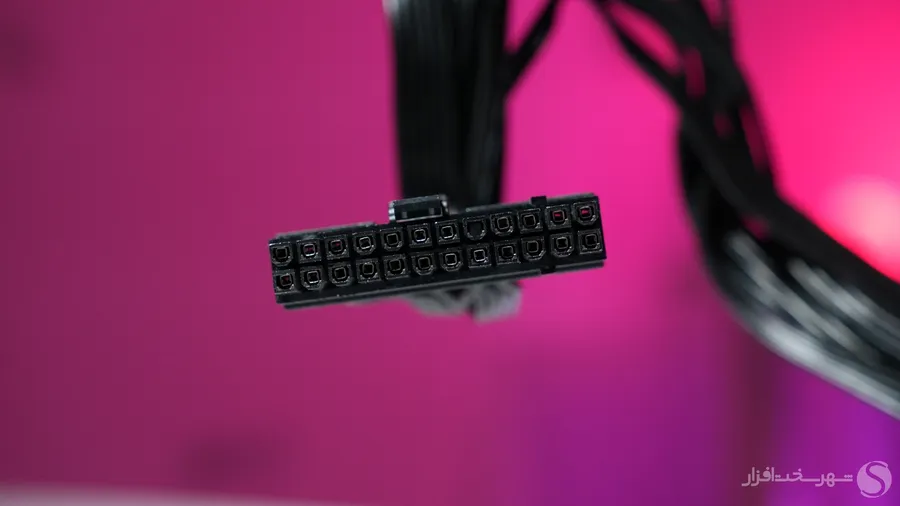

کابل ATX یا 24پین مادربرد 45 سانتیمتر طول دارد و از استاندارد 18AWG برای پین‌های اصلی آن استفاده شده است.

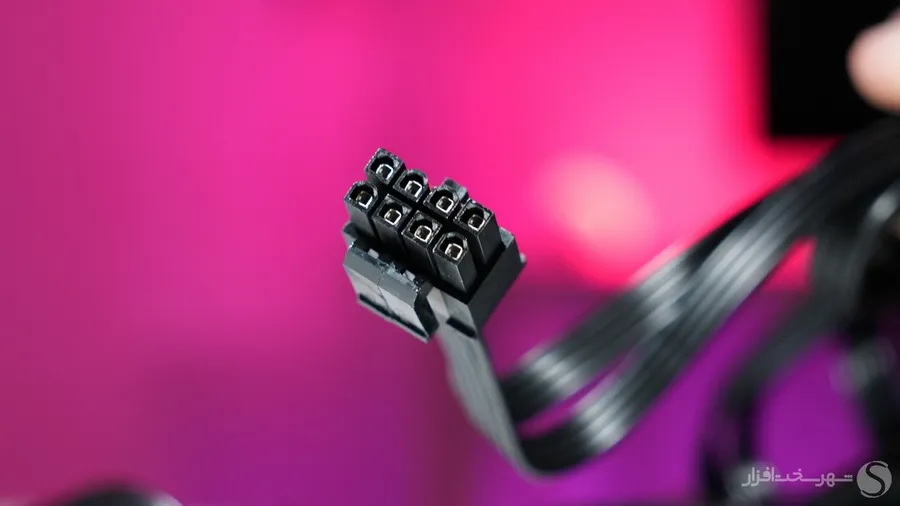

یک کابل با دو کانکتور 8 پین (4+4) EPS به طول 15+60 سانتیمتر و استاندارد 16AWG برای تأمین توان مورد نیاز پردازنده‌ و اتصال به مادربرد تعبیه شده است.

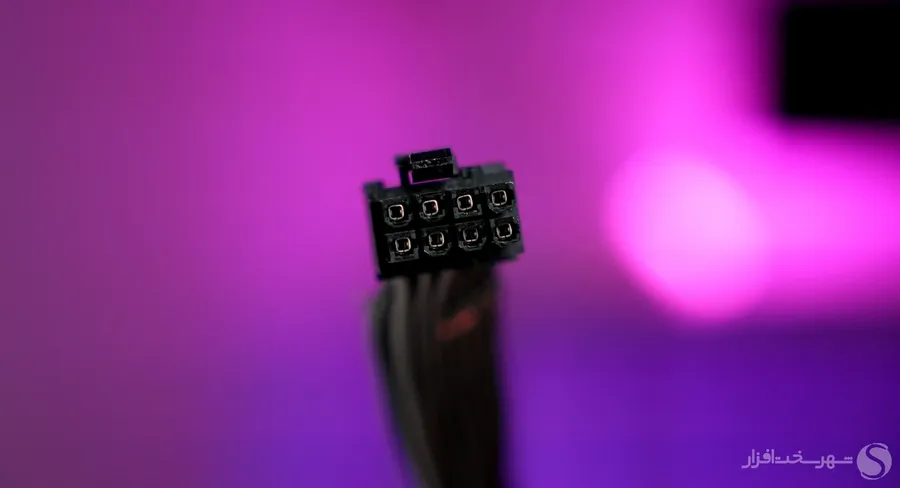

یک کابل با استاندارد 16AWG و طول 15+45 سانتیمتر دارای دو کانکتور 6+2 پین PCIe نیز برای تغذیه کارت‌های گرافیک وجود دارد.

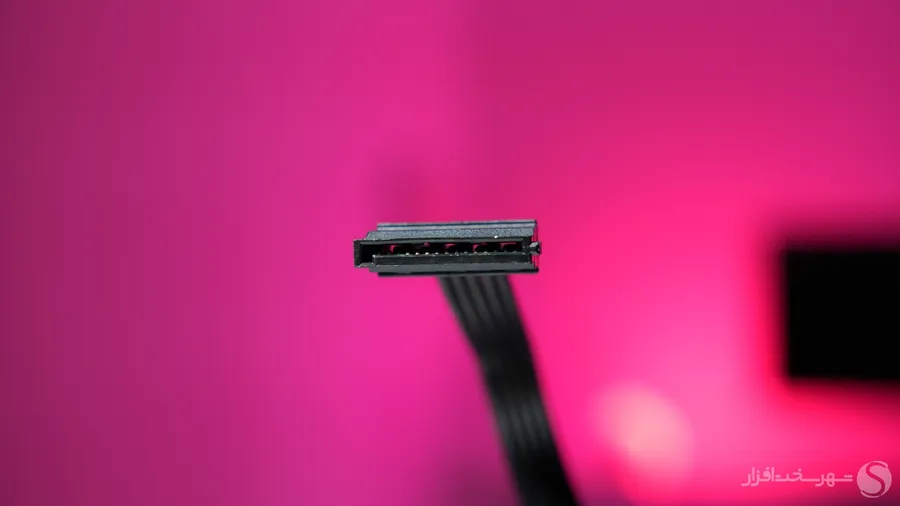

برای اتصال لوازم جانبی و ذخیره‌ساز، دو کابل به طول 15+15+45 سانتیمتر با استاندارد 18AWG که هرکدام به سه کانکتور SATA مجهز شده‌اند، در نظر گرفته شده است.

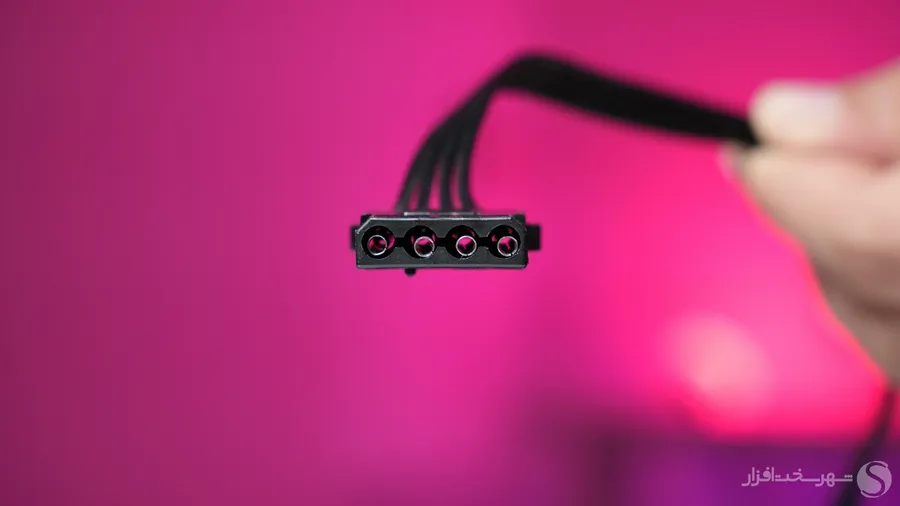

یک کابل با کانکتورهای 4پین Molex به طول 15+15+45 سانتیمتر و استاندارد 18AWG نیز برای راه‌اندازی سایر لوازم جانبی قدیمی‌تر تعبیه شده است.

خلاصه مشخصات کابل و کانکتورهای پاور گرین GP800A-UK EVO را می‌توانید در جدول زیر مشاهده کنید:

تعداد کانکتور در هر کابل	تعداد کابل	قُطر کابل (AWG)	طول کابل (cm)	نوع کابل
1	1	18-20	45	24 پین ATX
2	1	16	60+15	4+4 پین EPS 12V
2	1	16	45+15	6+2 پین PCIe
3	2	18	45+15+15	SATA
3	1	18	45+15+15	Molex



جمع‌بندی شهرسخت‌افزار

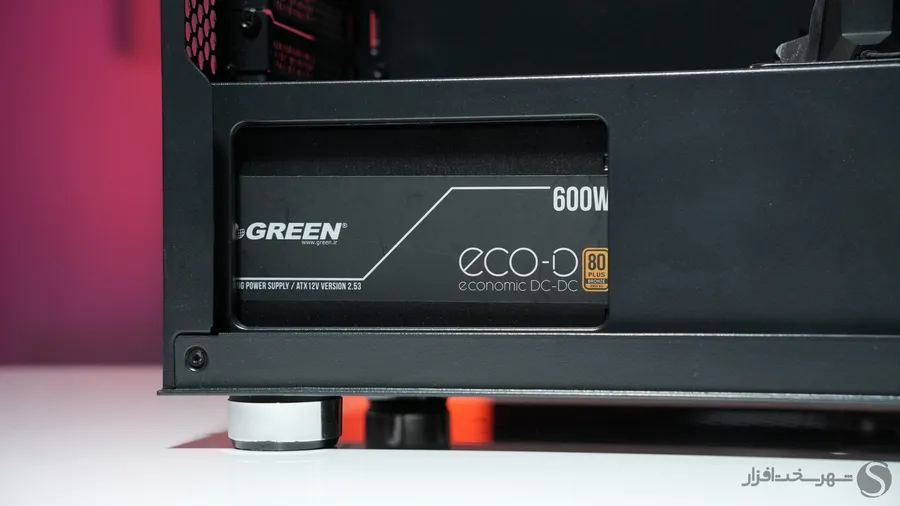

جمع‌بندی شهرسخت‌افزار از پاور گرین GP600A-Eco D

سری ECO D با در نظر گرفتن قیمت مناسب برای کاربرانی که به دنبال یک پاور مطمئن، با دوام و مجهز به امکانات امروزیست تعبیه شده و در بازه 400 تا 600 وات برای سیستم‌های اقتصادی یک گزینه ارزشمند به شمار می‌رود که از نظر بازدهی انرژی نیز گواهی 80Plus برنزی دارد. پاورهای سری ECO D گرین با گارانتی 37 ماهه و خدمات پس از فروش 10 ساله در بازار کشور عرضه می‌شوند و با توجه به توان خروجی (در زمان نگارش این بررسی) از 3 تا 5 میلیون تومان قیمت دارند.

پاور Green GP600A-ECO D با توان 600 وات (مدل مورد بررسی) در زمان نگارش این بررسی با قیمت در حدود 5 میلیون تومان و گارانتی 37 ماهه گرین در بازار کشور عرضه می‌شود.

می‌توان گفت در بازار داخلی کشور، پاورهای سری ECO D گرین با برخورداری از مجموعه‌ی کامل مدارهای حفاظتی (Protections)، استفاده از کابل‌های تخت و تمام‌مشکی با ضخامت استاندارد 16AWG برای تغذیه پردازنده و کارت گرافیک، بهره‌گیری از ماسفت‌های باکیفیت و طراحی مدار DC-DC جهت تولید ولتاژهای پایدار خروجی، و همچنین کسب استاندارد 80Plus Bronze، از نظر ترکیب کارایی، ایمنی و ارزش خرید، عملاً در رده خود بی‌رقبیند.

در مجموع با توجه به مشخصات ظاهری مشاهده شده و اطلاعات ارائه شده از سوی گرین، پاور GP600A-ECO D و به طور کل خانواده ECO D توانسته است انتظارات از یک پاور اقتصادی را در سطح یک پاور میان‌رده برای کاربر به ارمغان آورد.

نکات مثبت:

• توپولوژی به‌روز در کلاس اقتصادی
• گواهی بازدهی 80Plus برنزی
• برخورداری از تمامی پروتکشن‌های رایج
• استفاده از کابل‌های مشکی و فلت
• استفاده از استاندارد 16AWG برای کابل‌های 8پین EPS و PCIe
• گارانتی 37 ماهه گرین
• قیمت مناسب در کلاس اقتصادی

نکات منفی:

• زمان Hold-up time اعلام شده با استاندارد ATX12V 2.53 مطابقت ندارد

چنانچه درباره این محصول سوال یا نظری دارید، در قسمت نظرات مطرح کنید.
