در این مطلب، آلاینوان MSI PRO 22X KVM Series را از زاویهای متفاوت بررسی کردهایم؛ محصولی که فراتر از یک سیستم اداری جمعوجور، با طراحی داخلی مهندسیشده، قابلیت KVM، دو پورت LAN، نمایشگر لمسی و امکانات مدیریتی، میتواند در طیف مختلفی از محیطهای سازمانی، بانکی و صنعتی کاربرد داشته باشد. این کالبدشکافی نشان میدهد که چگونه انتخاب سختافزار مناسب میتواند در کنار بهرهوری، به پایداری و امنیت بیشتر زیرساختهای کاری نیز کمک کند.
مقدمه و ویدئو
-
مقدمه
در بازار کامپیوترهای سازمانی، آلاینوانها معمولاً بهعنوان راهکاری کمجا، منظم و ساده برای محیطهای اداری شناخته میشوند؛ اما در کاربردهای حساستر، معیار انتخاب یک سیستم All-in-One تنها به طراحی ظاهری یا کاهش کابلکشی محدود نمیشود. پایداری در کارکرد طولانیمدت، کیفیت مدار تغذیه، مقاومت در برابر نویزهای الکترومغناطیسی، تنوع درگاههای ارتباطی و امکان سرویسپذیری، عواملی هستند که میتوانند تفاوت یک سیستم اداری معمولی را با یک محصول قابل اتکا برای استفاده سازمانی مشخص کنند.

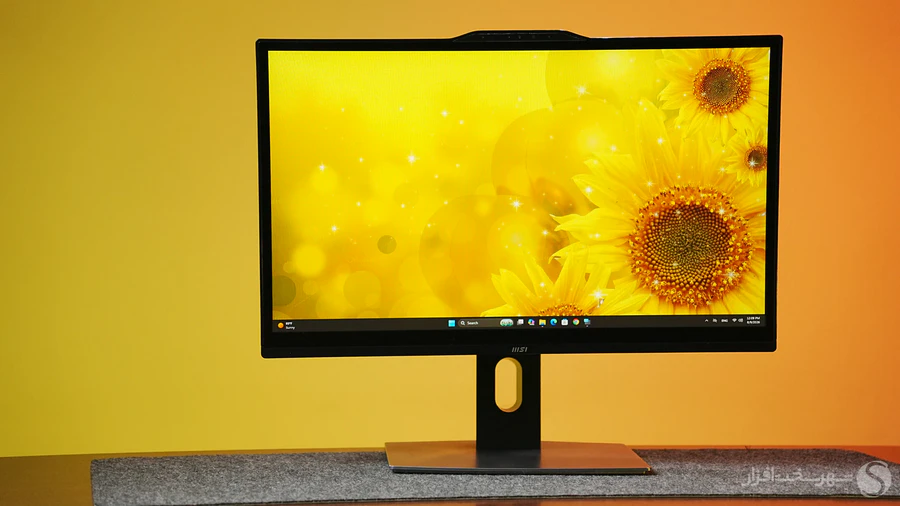

MSI PRO 22X KVM Series دقیقاً در همین دسته قرار میگیرد؛ یک آلاینوان سازمانی که علاوه بر سختافزار بهروز، روی قابلیتهایی تمرکز دارد که در بسیاری از محیطهای کاری اهمیت عملیاتی دارند. مهمترین ویژگی این سری، استفاده از سوئیچ سختافزاری KVM است؛ قابلیتی که امکان کنترل و جابهجایی میان دو سیستم یا دو بستر کاری مجزا را از طریق یک مجموعه نمایشگر، کیبورد و ماوس فراهم میکند. چنین سناریویی میتواند در سازمانها، مراکز مالی و محیطهایی که نیاز به کار با دو بستر شبکهای مجزا دارند، کاربرد داشته باشد.
MSI PRO 22X KVM Series در بازار ایران با ۱۸ ماه گارانتی ماتریس و ۵ سال خدمات پس از فروش عرضه میشود.
این سری با پردازندههای نسل ۱۴ اینتل عرضه شده و از نظر سختافزاری نیز برای کاربریهای روزمره سازمانی، اجرای نرمافزارهای اداری، مدیریت چندوظیفگی و استفاده مداوم طراحی شده است. با این حال، نکته مهمتر در بررسی چنین محصولی، صرفاً مشخصات روی کاغذ نیست؛ بلکه باید دید درون دستگاه چه سطحی از مهندسی برای پایداری، ایمنی مدارها، دفع حرارت، توسعهپذیری و کنترل نویز در نظر گرفته شده است.
بنابراین، نوشتار پیشرو صرفاً به معرفی مشخصات و قابلیتهای این آلاینوان محدود نمیشود و تلاش میکند MSI PRO 22X KVM Series را از منظر طراحی داخلی و ساختار سختافزاری بررسی کند. در ادامه، بخشهایی مانند شیلد فلزی و نقش آن در کنترل تداخلات الکترومغناطیسی، طراحی سیستم خنککننده، ساختار مدیریت تخلیه الکتریسیته ساکن، دسترسی به فضای ذخیرهسازی، چیدمان مادربرد و قابلیتهای ارتقای حافظه و ذخیرهسازی را از نزدیک بررسی خواهیم کرد.
کالبدشکافی و تحلیل سختافزاری
-
کالبدشکافی و تحلیل سختافزاری

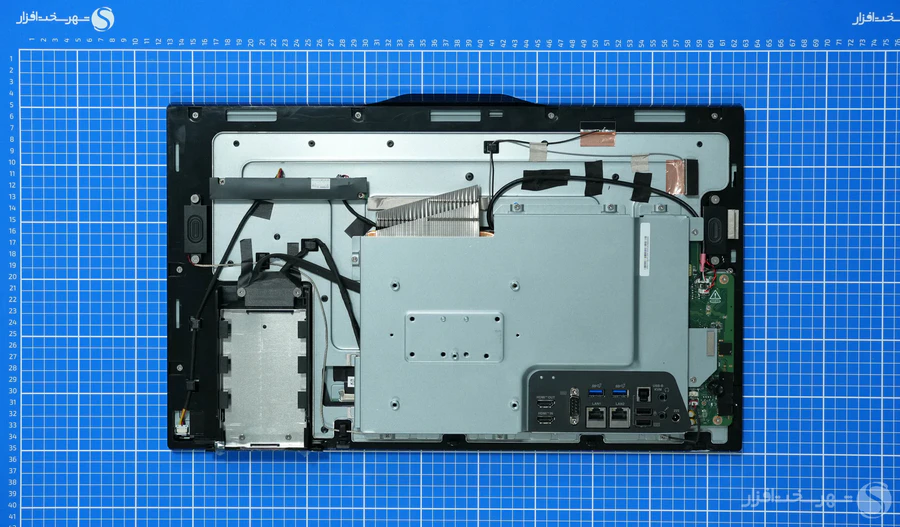

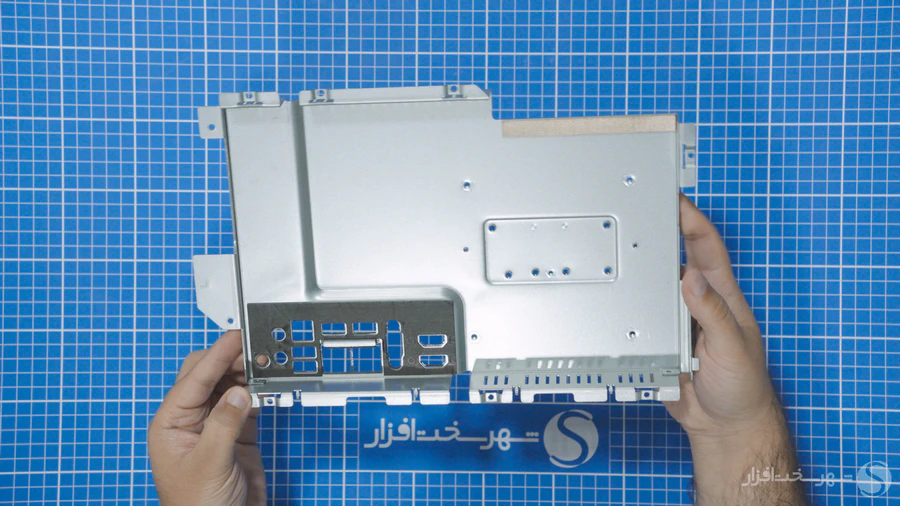

برای درک بهتر سطح مهندسی این دستگاه ابتدا باید قطعات داخلی آن را بررسی کنیم. با باز کردن و برداشتن قاب پشتی دستگاه، نخستین لایهای که جلب توجه میکند، یک شیلد فلزی بزرگ و سرتاسری است. این پوشش فلزی علاوه بر نقش مکانیکی در ساختار بدنه، میتواند در کنترل تداخلات الکترومغناطیسی و حفاظت از بخشهای داخلی نیز مؤثر باشد.
شیلد فلزی و محافظت در برابر تداخل الکترومغناطیسی (EMI)
این شیلد در واقع به عنوان یک فیلتر فیزیکی فارادی عمل میکند و وظیفه مهار تداخلات الکترومغناطیسی یا همان EMI (Electromagnetic Interference) را بر عهده دارد. به بیان ساده، تداخلات الکترومغناطیسی میتواند در اثر منابع مختلف الکتریکی و رادیویی در محیط ایجاد شود.
در صورت ورود یا کوپل شدن نویزهای الکترومغناطیسی به مدارهای حساس، بسته به شدت و فرکانس تداخل، ممکن است مشکلاتی مانند اختلال در ارتباطات بیسیم، نویز صوتی یا اختلال در سیگنال تصویر ایجاد شود. این شیلد سرتاسری با محدود کردن اثر تداخلات الکترومغناطیسی، میتواند به پایداری بهتر عملکرد قطعات حساس داخلی کمک کند.
تخلیه بار الکتریسیته ساکن (ESD)
موضوع حائز اهمیت دیگر، مقابله با پدیده تخلیه بار الکتریسیته ساکن یا ESD (Electrostatic Discharge) است. الکتریسیته ساکن که بر اثر عواملی مانند اصطکاک لباسهایی با الیاف مصنوعی، راه رفتن روی فرش، رطوبت پایین محیط یا لمس مستقیم قطعات ایجاد میشود، در صورت انتقال ناگهانی به قطعات الکترونیکی همانند یک ضربه کاری عمل کرده و میتواند آسیبهای جبرانناپذیری نظیر سوختن مدار مادربرد، از کار افتادن درایوهای SSD یا خرابی درگاههای ارتباطی را در پی داشته باشد.
شرکت MSI برای مدیریت این موضوع واشرهای رسانا یا اصطلاحاً گسکتهای فلزی (Conductive Gaskets) را در دورتادور پورتهای دستگاه تعبیه کرده است. این ساختار میتواند با ایجاد اتصال رسانا میان بخشهای فلزی و شاسی، به مدیریت مسیر تخلیه الکتریسیته ساکن و کاهش احتمال انتقال مستقیم آن به بخشهای حساس مادربرد کمک کند.
طراحی ماژولار و ارتقای آسان فضای ذخیرهسازی

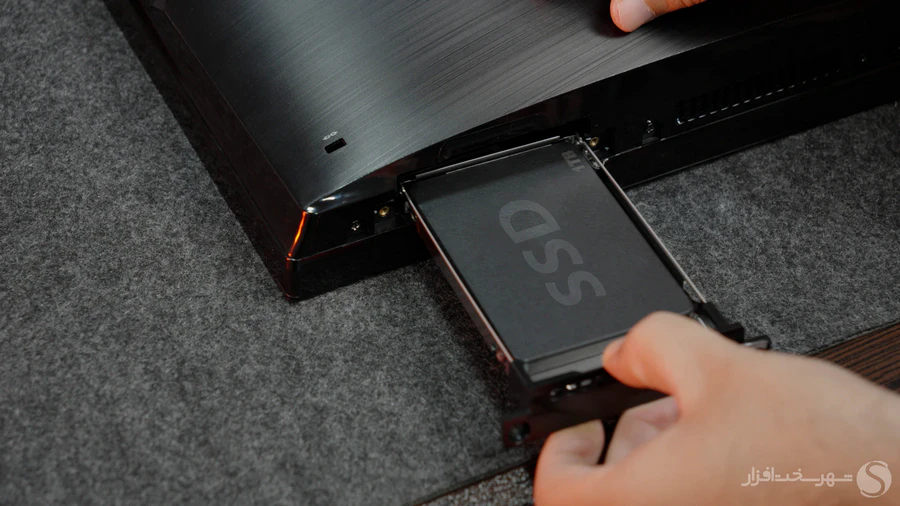

پیش از باز کردن کامل پیچهای شیلد فلزی، بخش سمت چپ بدنه توجه را به خود جلب میکند؛ جایی که یک براکت اختصاصی برای نصب درایوهای ۲.۵ اینچی (HDD یا SSD) تعبیه شده است. این طراحی به کاربر اجازه میدهد تا بدون نیاز به باز کردن کامل بدنه دستگاه، تنها با باز کردن دو پیچ، فضای ذخیرهسازی را ارتقا دهد.
معماری مادربرد و سیستم خنککننده

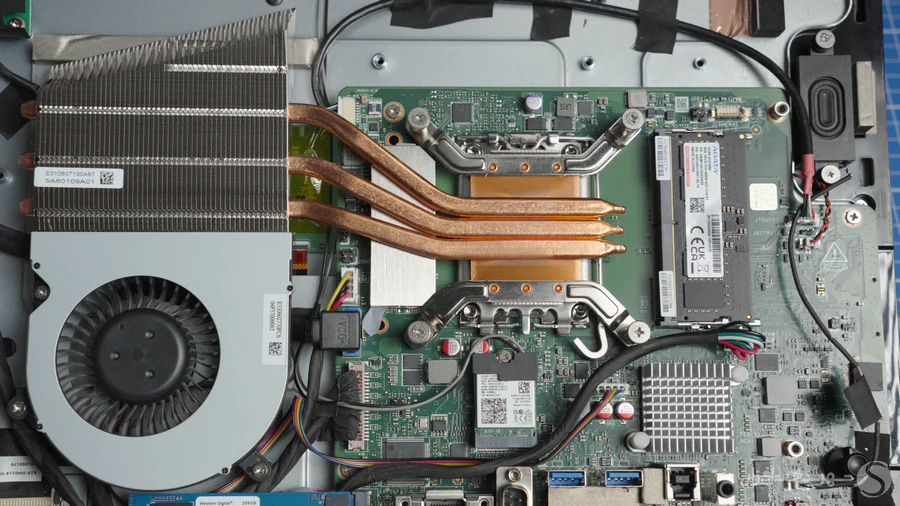

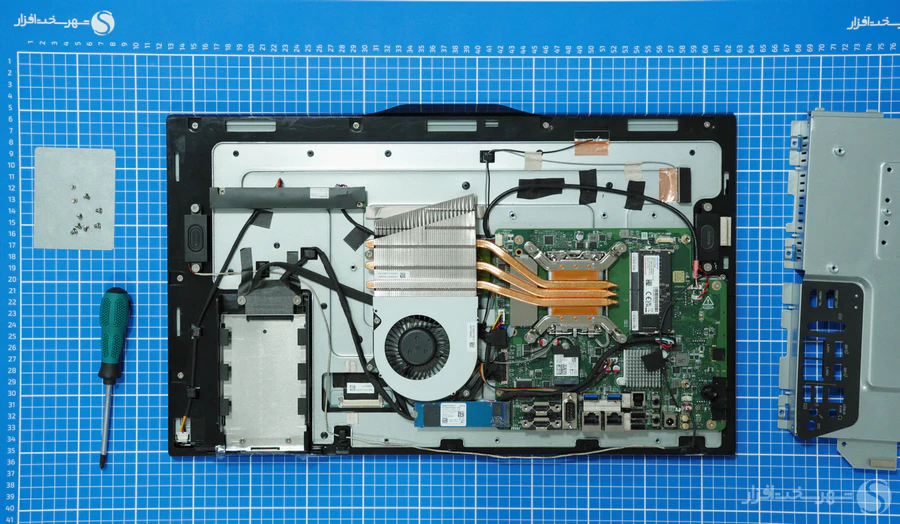

با جدا کردن شیلد فلزی، نمای کلی مادربرد نمایان میشود. چیدمان قطعات و معماری داخلی این آلاینوان، در برخی بخشها یادآور ساختار سیستمهای قابلحمل MSI است؛ بهویژه از نظر استفاده فشرده از فضای داخلی و دسترسی نسبتاً مناسب به بخشهای مختلف برای سرویس یا ارتقا.
برخلاف برخی سیستمهای کلاس تجاری ارزانقیمت که از بلاکهای آلومینیومی استفاده میکنند، MSI در این مدل از یک بلاک تمام مسی بر روی پردازنده استفاده کرده است. مس به دلیل ضریب رسانایی حرارتی بسیار بالاتر، گرما را با سرعت بیشتری جذب کرده و از طریق سه لوله انتقال حرارت (Heat-pipe) به هیتسینک مرکزی منتقل میکند تا در نهایت توسط یک فن بلوور (Blower) به بیرون هدایت شود.
سیستم خنککننده علاوه بر پردازنده، مدار تغذیه یا VRM مادربرد را نیز پوشش میدهد. این طراحی با کمک به کنترل دمای مدار تغذیه، میتواند به حفظ پایداری سیستم در بارهای کاری طولانیمدت کمک کند و با رویکرد MSI در طراحی محصولات سازمانی برای کارکرد مداوم و سناریوهای ۲۴/۷ همراستا است.

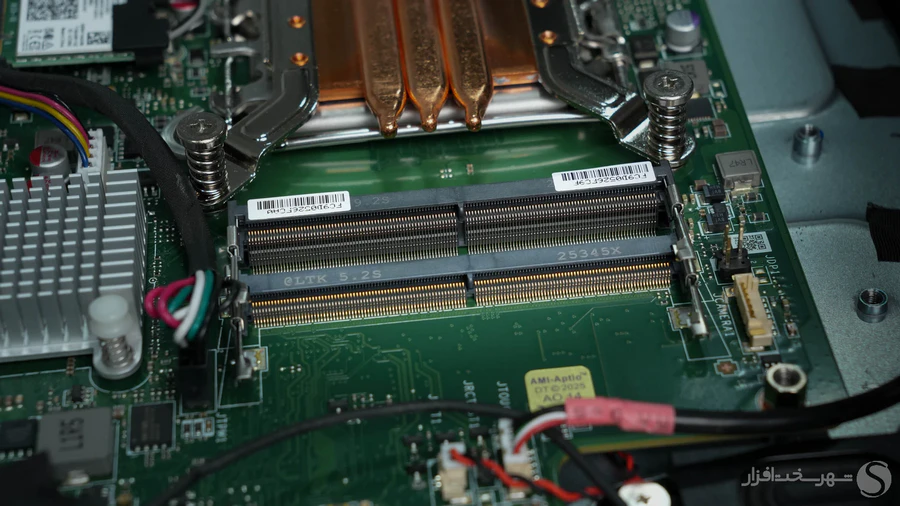

در سمت راست برد، دو اسلات حافظه رم تعبیه شده است. در نمونه مورد بررسی، یک ماژول ۱۶ گیگابایتی بهصورت پیشفرض روی دستگاه نصب شده و اسلات دوم برای ارتقا در دسترس قرار دارد. این ساختار امکان افزایش ظرفیت رم تا سقف ۶۴ گیگابایت را فراهم میکند؛ قابلیتی که برای محیطهای کاری چندوظیفهای، اجرای همزمان نرمافزارهای سازمانی و کاهش تأخیر در پردازشهای روزمره اهمیت دارد.
کمی پایینتر کارت شبکه بیسیم (Wi-Fi / Bluetooth) قرار گرفته است. برای کاهش تأثیر شیلد فلزی داخلی بر عملکرد ارتباط بیسیم، آنتنهای Wi-Fi با استفاده از کابلهای رابط به بخش بالایی لبههای بدنه منتقل شدهاند. این جانمایی به فاصله گرفتن آنتنها از شیلد فلزی و در نتیجه کاهش احتمال تضعیف سیگنال کمک میکند.

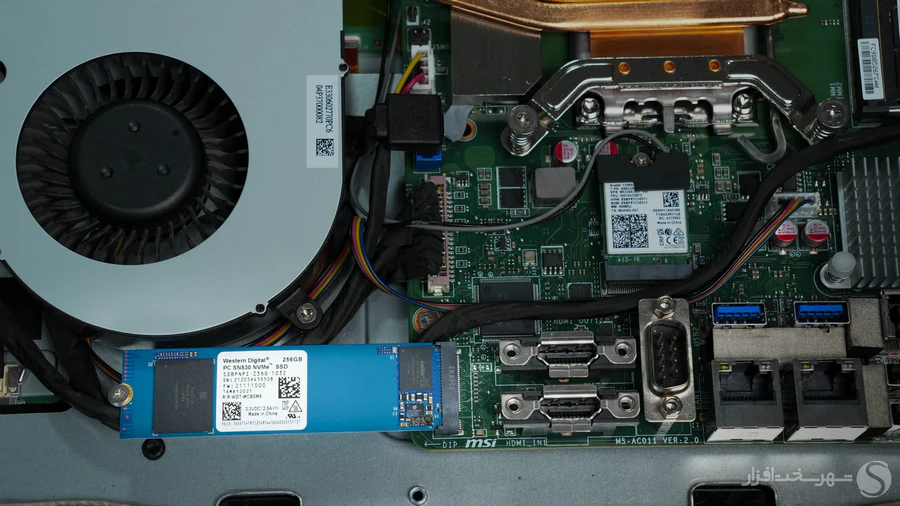

در بخش سمت چپ پایین نیز یک اسلات M.2 جهت نصب اساسدیهای پرسرعت NVMe در نظر گرفته شده است.
پورتهای ارتباطی یکپارچه و مستقیم
-
پورتهای ارتباطی یکپارچه

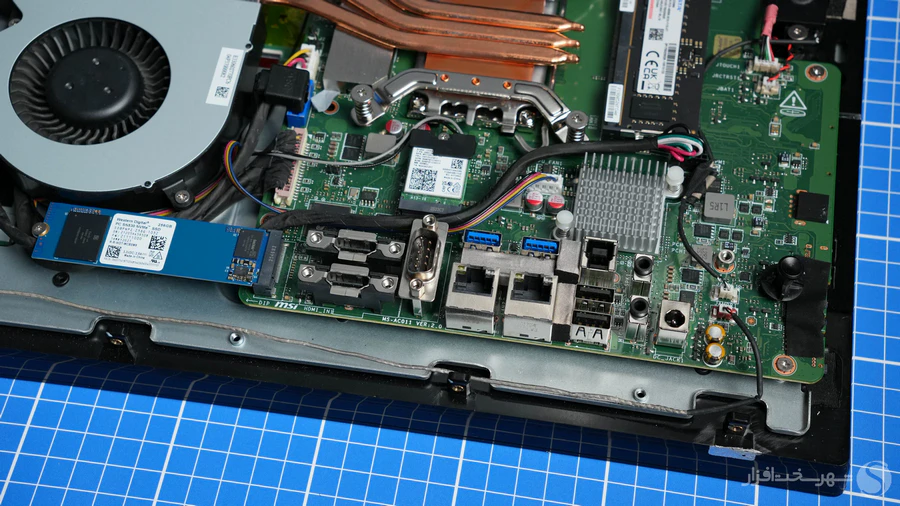

یکی از شاخصترین نکات در مهندسی این محصول، نحوه اتصال درگاههای ورودی و خروجی (I/O) است.

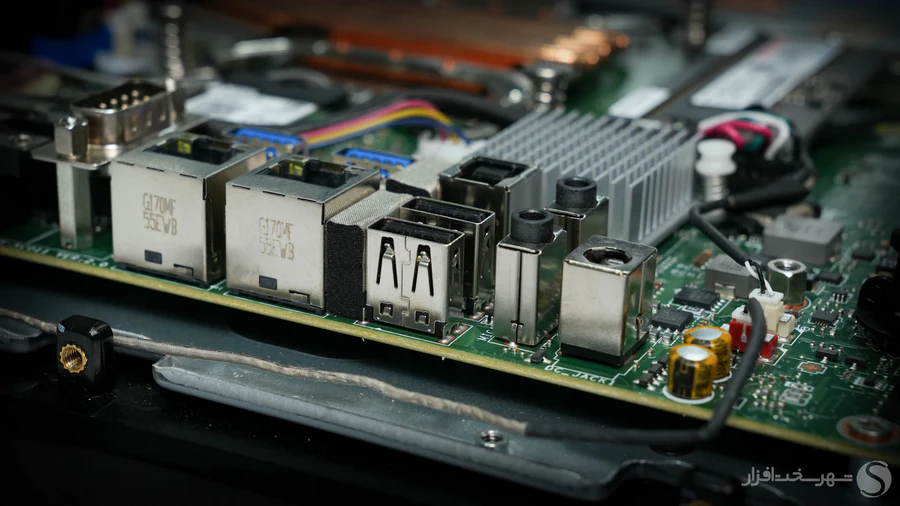

در بسیاری از آلاینوانهای موجود در بازار برای انتقال پورتها به بخشهای مختلف بدنه، از بردهای واسط (Extension Board) و کابلهای فلت استفاده میشود. اما در MSI PRO 22X تمامی درگاهها به صورت مستقیم روی مدار اصلی مادربرد لحیم شدهاند.
این طراحی دو مزیت مهم به همراه دارد:
- کاهش تعداد اتصالات و کابلهای واسط: اتصال مستقیم درگاهها به مادربرد، مسیر ارتباطی سادهتری ایجاد کرده و تعداد کابلها و نقاط اتصال واسط را کاهش میدهد. این موضوع میتواند به سادهتر شدن ساختار داخلی و افزایش سرویسپذیری دستگاه کمک کند.
- قابلیت اطمینان در کارکرد طولانیمدت: MSI برای این دستگاه شاخص MTBF (میانگین زمان بین خرابیها) معادل ۲۴۶ هزار ساعت را اعلام کرده است. این شاخص در کنار پشتیبانی از سناریوهای کارکرد مداوم، نشاندهنده تمرکز محصول بر قابلیت اطمینان در محیطهای کاری است.

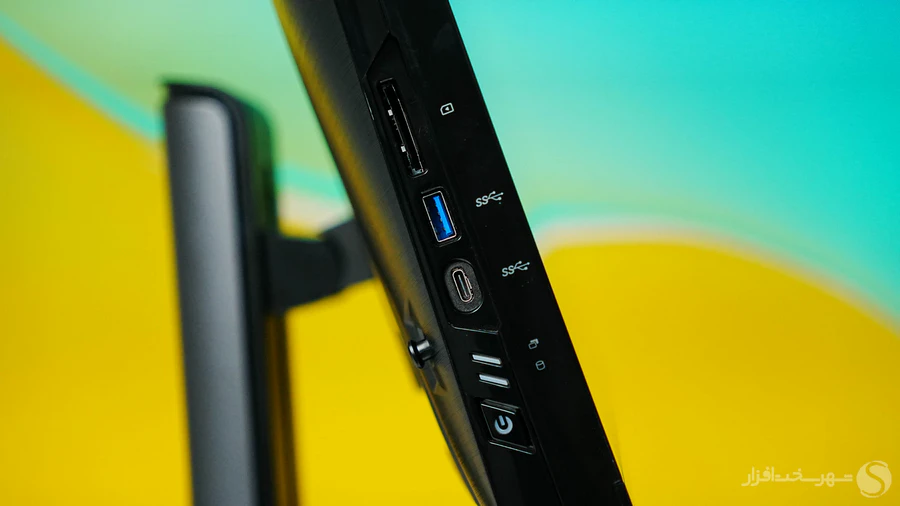

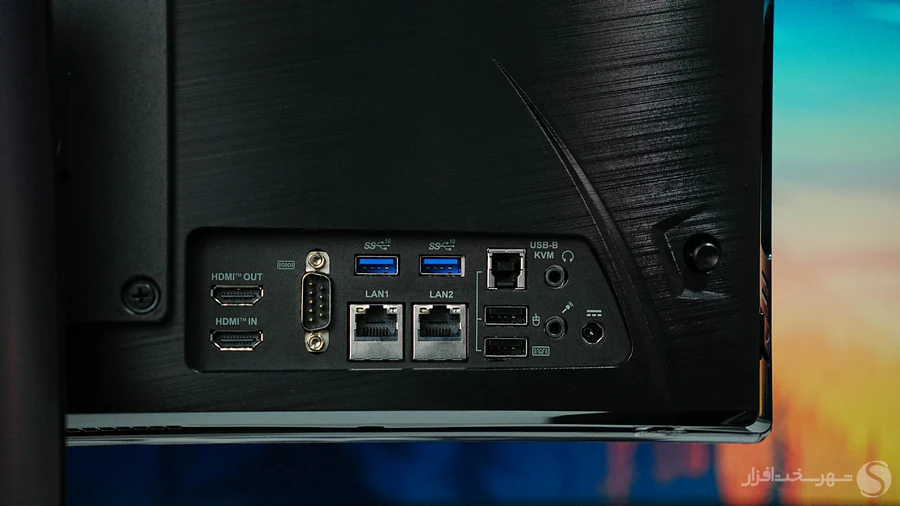

از نظر تنوع درگاهها، این دستگاه مجهز به پورتهای استاندارد USB-A، درگاه USB-B، پورت USB-C، ورودی و خروجی تصویر HDMI، کارتخوان و جکهای صدا است.
علاوه بر این موارد فوق، وجود دو پورت شبکه (Dual LAN) و یک پورت سریال ۹ پین (COM) خودنمایی میکند. درگاه COM همچنان در برخی کاربردهای صنعتی، سیستمهای اتوماسیون، پایانههای فروشگاهی و اتصال تجهیزات جانبی مانند بارکدخوانها مورد استفاده قرار میگیرد.
وجود دو درگاه شبکه LAN به مدیران IT اجازه میدهد تا سناریوهای تفکیک شبکه را پیادهسازی کنند. برای نمونه، در سازمانها میتوان یک درگاه را به شبکه داخلی و امن متصل کرد و درگاه دوم را به شبکهای مجزا اختصاص داد. البته سطح واقعی ایزولاسیون به تنظیمات سیستمعامل، سیاستهای شبکه و معماری امنیتی سازمان نیز وابسته است.
سوئیچ KVM چیست و چه کاربردی دارد؟
-
فناوری KVM: کنترل دو سیستم با یک مجموعه ورودی و نمایشگر
یکی از چالشهای جدی در سازمانهایی که تفکیک شبکه دارند، شلوغی میز کار کاربر است؛ چرا که برای کار با دو شبکه مجزا، به صورت سنتی نیاز به دو کیس، دو مانیتور و دو ست ماوس و کیبورد مجزا وجود دارد که نتیجهی آن کاهش شدید بهرهوری و اشغال فضای کار است. MSI برای حل این مشکل، دو فناوری کلیدی را در این دستگاه ادغام کرده است:
فناوری نمایشگر آنی (Instant Display)
این قابلیت به شما اجازه میدهد تا از نمایشگر آلاینوان به عنوان یک مانیتور مستقل برای دستگاه دیگر استفاده کنید. نکته جالب توجه این است که برای استفاده از این حالت، نیازی به روشن بودن خود آلاینوان نیست و مانیتور در حالت خاموش بودن سیستم نیز ورودی تصویر را دریافت و نمایش میدهد.
سوئیچ KVM
این فناوری به کاربر امکان میدهد با استفاده از یک مجموعه ماوس و کیبورد، بین دو سیستم مجزا مانند آلاینوان و یک کیس یا مینیپیسی جابهجا شود و هر دو را از طریق یک نمایشگر و مجموعه ورودی مشترک کنترل کند.

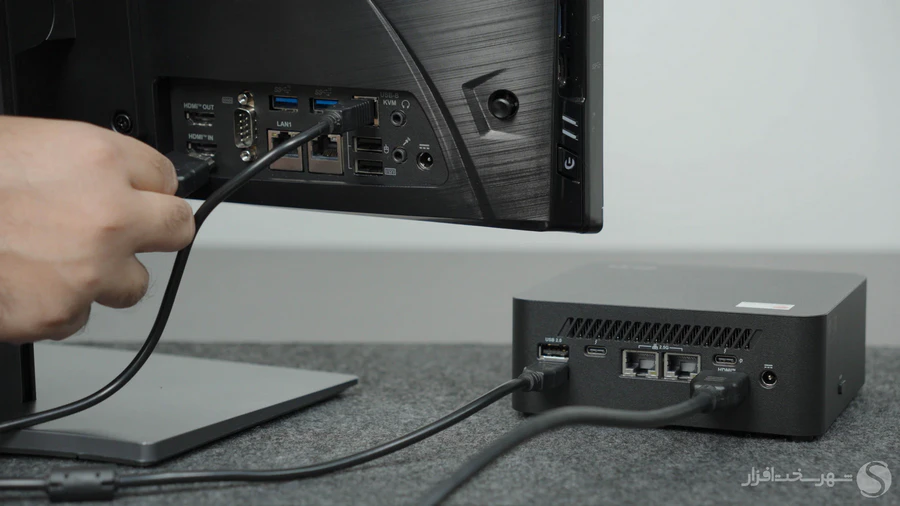

فعالسازی این قابلیت به نرمافزار یا درایور اختصاصی نیاز ندارد و از طریق اتصال فیزیکی دستگاه دوم انجام میشود. تنها کافیست ابتدا پورت خروجی تصویر سیستم دوم را به ورودی HDMI آلاینوان متصل کنید.
در مرحله بعد با استفاده از یک کابل USB Type-B به Type-A، پورت Type-B آلاینوان را به درگاه Type-A سیستم دوم متصل کنید تا ماوس و کیبورد به اشتراک گذاشته شوند.
اکنون کاربر میتواند با استفاده از کلید ناوبری (جویاستیک) پشت بدنه (در کنار استفاده از منوی کنترل AiO) به راحتی ورودی تصویر را سوئیچ کرده و بدون نیاز به تعویض ماوس و کیبورد، بین دو سیستم کار کند.
قابلیتهای جانبی و نرمافزاری
در کنار مهندسی سختافزار داخلی، سه فاکتور کلیدی دیگر در تجربه کاربری روزانه این آلاینوان نقش دارند:
- نمایشگر لمسی (Touch Screen): پنل این دستگاه از نوع لمسی بوده که در پایانههای فروش، مراکز درمانی، کیوسکهای اطلاعرسانی و محیطهای اداری تعاملی، سرعت عملکرد را افزایش میدهد.
- وبکم یکپارچه: تجهیز دستگاه به وبکم داخلی نیاز به خرید سختافزار مجزا برای ویدیوکنفرانسها را برطرف میسازد.
- نرمافزار چندمنظوره MSI Center: این ابزار به عنوان یک هاب کنترلی عمل کرده و امکان مدیریت برخی تنظیمات سختافزاری، پایش منابع و بهروزرسانی نرمافزاری دستگاه را فراهم میکند.
جمعبندی شهر سختافزار
-
جمعبندی شهر سختافزار

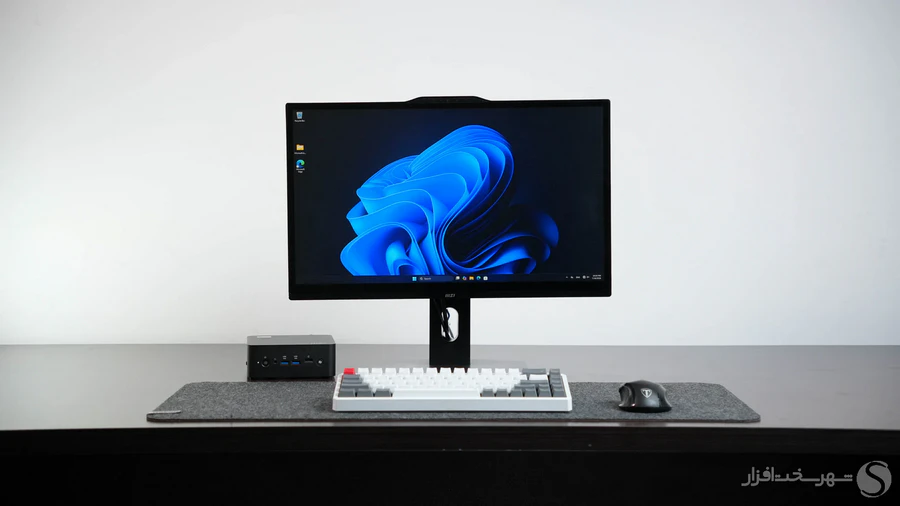

کالبدشکافی MSI PRO 22X KVM Series نشان میدهد تمرکز این محصول صرفاً روی مشخصات پردازنده و نمایشگر نبوده و بخش قابل توجهی از طراحی آن به قابلیت سرویسپذیری، مدیریت حرارت، ارتباطات و استفاده در محیطهای سازمانی اختصاص یافته است.
از سوی دیگر، استفاده از پردازندههای نسل چهاردهم اینتل و امکان ارتقای حافظه رم تا ۶۴ گیگابایت باعث میشود PRO 22X KVM علاوه بر طراحی داخلی، از نظر توان پردازشی نیز برای طیف گستردهای از کاربریهای اداری و سازمانی قابل استفاده باشد.
اگر در سازمان یا مجموعه خود با چالشهای تفکیک شبکه، محدودیت فضای کار و نیاز به دستگاهی با طول عمر بالا روبرو هستید، این آلاینوان با ترکیب فناوری KVM و قابلیتهای لمسی، میتواند بخشی از این نیازها را در یک دستگاه واحد پوشش دهد. در نتیجه، برای سازمانهایی که KVM، دو رابط شبکه، قابلیت ارتقا و طراحی مناسب برای کارکرد مداوم را در اولویت قرار میدهند، میتواند گزینهای قابل بررسی باشد.
سوالات پرتکرار
-
سوالات پرتکرار
در پایان کالبدشکافی فنی MSI PRO 22X KVM Series به پرتکرارترین پرسشهای کاربران پیرامون این محصول پاسخ دادهایم.
قابلیت KVM در این دستگاه چه کاربردی دارد و چگونه فعال میشود؟
این قابلیت به شما اجازه میدهد با استفاده از یک صفحهکلید، ماوس و مانیتور مشترک (صفحهنمایش خود آلاینوان)، بین سیستم داخلی دستگاه و یک لپتاپ یا کیس جانبی دیگر سوئیچ کنید. برای این کار کافی است دستگاه دوم را از طریق درگاههای ورودی تصویر و کابل USB-B مربوطه متصل کرده و از منوی دستگاه AiO برای جابهجایی استفاده کنید.
آیا میتوان از مانیتور این دستگاه به عنوان نمایشگر مجزا برای لپتاپ یا کیسهای دیگر استفاده کرد؟
بله؛ به کمک درگاه ورودی HDMI-in و فناوری Instant Display، با اتصال کابل تصویر HDMI از لپتاپ یا کیس به این درگاه، صفحهنمایش آلاینوان بدون نیاز به بوت کردن سیستمعامل داخلی مستقیماً به عنوان مانیتور دستگاه دوم عمل میکند.
امکانات ارتقای سختافزاری (رم و حافظه ذخیرهسازی) در این مدل چیست؟
این دستگاه دارای یک درگاه مخصوص برای نصب آسان حافظه ۲.۵ اینچی (HDD/SSD) از طریق دریچه پنل زیرین است. علاوه بر این پس از باز کردن بدنه، دسترسی کامل به اسلاتهای رم (SO-DIMM) و درگاه M.2 SSD فراهم بوده که امکان ارتقای سریع و ساده آنها را برای کاربر ایجاد میکند.
