یکی از آخرین محصولات برند لیان‌لی که توسط تخت جمشید در بازار کشور موجود شده، پاورهای سری RB این شرکت است. پاورهایی که با گواهی بازدهی 80Plus برنزی و استاندارد ATX12V 3.1 در توان‌های 550، 650 و 750 وات تولید می‌شوند. در این بررسی نمونه 750 وات را در اختیار داریم و در ادامه به جعبه‌گشایی و معرفی مشخصات پاور Lian Li RB 750B می‌پردازیم.
مقدمه
-
لیان‌لی یکی از برندهای با سابقه و خوش‌نامِ تایوانی در زمینه سخت‌افزار و تجهیزات کامپیوتر است که ابتدا با کیس‌های با کیفیت و نوآورانه خود میان کاربران شهرت یافت. اکنون لیان‌لی در زمینه خنک‌کننده پردازنده، فن، کیس و پاور محصولاتی در حوزه کیس، خنک‌کننده، فن و منبع تغذیه عرضه می‌کند که برای طیف وسیعی از کاربران بهینه‌سازی شده‌اند.
در این بررسی به سراغ منبع‌تغذیه لیان‌لی از سری RB رفته‌ایم که پاوری با استاندارد ATX12V 3.1 و گواهی بازدهی 80Plus برنزی است. سری RB در حال حاضر در سه توان 550، 650 و 750 وات تولید می‌شود که بر این اساس می‌توان این سری را برای سیستم‌های رده‌پایین و میان‌رده مناسب دانست.
یکی از ویژگی‌های جالب و کاربردی که لیان‌لی برای سری RB در نظر گرفته است، قابلیت مدیریت کابل‌ها و نظم‌بخشی به آنها با وجود غیر ماژولار بودن کابل‌هاست. به طور خلاصه Lian Li در سه وجه بدنه پاور بندهای چسبی پارچه‌ای قرار داده است که به کمک آن می‌توانید کابل‌های بدون استفاده را در کنار بدنه پاور محصور کرده، زمان و دردسر مدیریت کابل‌ها را کاهش دهید.
همچنین دو کابل خروجی برای اتصال لوازم جانبی با کانکتور SATA نیز به شکل رابط با کانکتور جدا شونده طراحی شده است که برای سیستم‌های امروزی با درایوهای ذخیره‌ساز M2 می‌تواند بیش از پیش مدیریت کابل‌ها را در این پاور اقتصادی آسان کند.
در زمان نگارش این بررسی پاور Lian Li RB 750B با گارانتی 24 ماهه تعویض TEG (شرکت مهندسین تخت جمشید) با قیمت حدود 13.5 میلیون تومان در بازار کشور عرضه می‌شود.
کابل‌ها نیز در پاورهای Lian Li سری RB با توجه به کلاس قیمتی محصول، کیفیت ظاهری مناسبی دارند. استفاده از رشته‌های 16AWG برای کانکتور 12V-2x6 و روکش بافت دار برای کابل‌های تخت مشکی رنگ نمای زیبایی را درون کیس به نمایش می‌گذارد و ارزش خرید سری RB را افزایش می‌دهد.
بسته‌بندی و محتویات جعبه
-
بسته‌بندی و محتویات جعبه پاور Lian Li RB 750B
تِم رنگی محصولات لیان‌لی با جعبه مشکی و حاشیه‌های آبی رنگ برای پاورهای سری RB این شرکت نیز در نظر گرفته شده است.
بر روی جعبه نمایی از پاور RB0750B که کُد مدل نمونه 750 وات است به تصویر کشیده شده و برخی مشخصات فنی مانند استاندارد ATX12V 3.1، PCIe 5.1 و گواهی بازدهی 80Plus Bronze نیز در لبه بالای جعبه درج شده است.

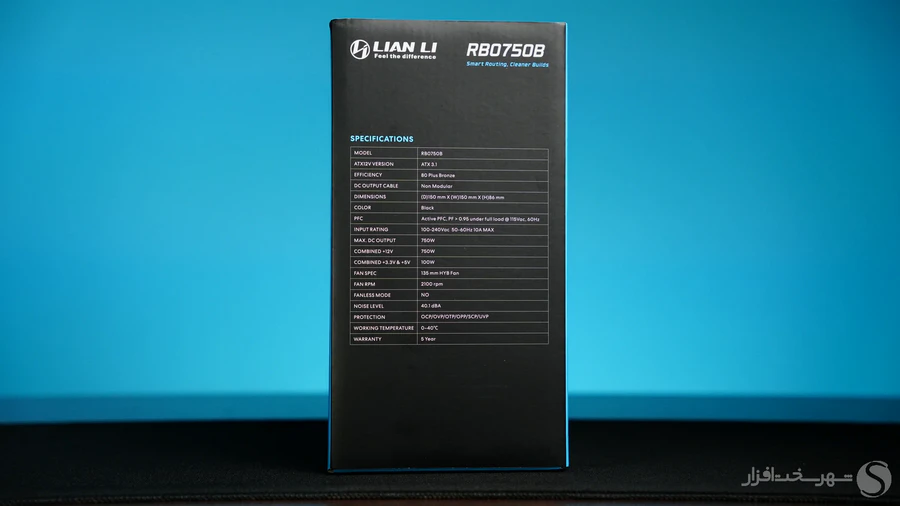

در وجه جانبی نیز جعبه جدول مشخصات محصول قرار دارد.
پشت جعبه به معرفی برخی ویژگی‌های خاص پاور RB 750B مانند چسب‌های پارچه‌ای برای مدیریت کابل‌ها، فن 135 میلی‌متری و کانکتور دو رنگ 12V-2x6 به زبان‌های مختلف اختصاص یافته است.

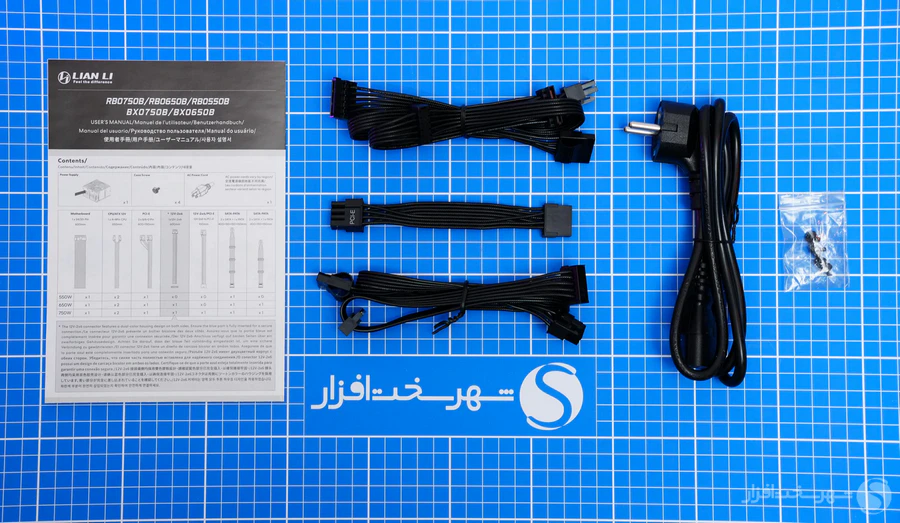

درون جعبه علاوه بر پاور RB 750B، پیچ‌های نصب، دفترچه راهنما، کابل ورودی AC، کابل‌های رابط SATA و یک تبدیل 12V-2x6 به 8پین PCIe قرار دارد.
نمای ظاهری و مشخصات فنی
-
نمای ظاهری و مشخصات فنی پاور Lian Li RB 750B

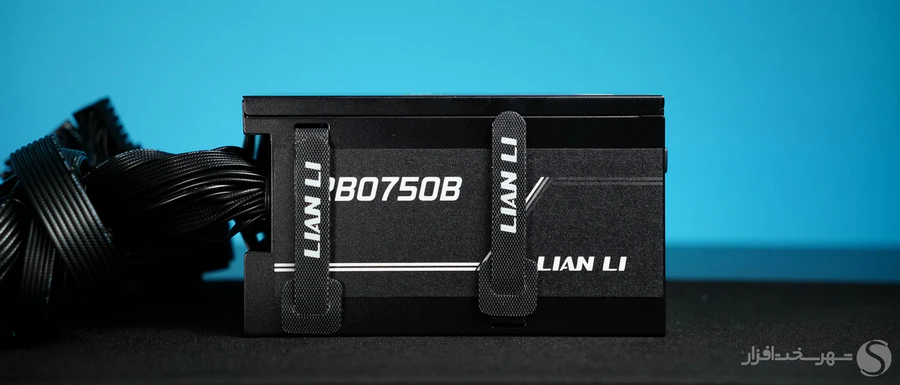

ظاهر پاور RB 750B با تعبیه بستهای پارچه‌ای روی دیواره‌های جانبی کاملاً متفاوت از نمای پاورهای رایج ATX به نظر می‌رسد.
بستهای پارچه‌ای که در تصویر بالا مشاهده می‌کنید روی سه وجه جانبی (دیواره جلو، چپ و راست) بدنه قرار دارند که کابل‌های بدون استفاده را می‌توانید کنار بدنه پاور جمع کنید تا فضای اشغال‌شده در مسیر عبور کابل‌ها داخل کیس کاهش پیدا کند.

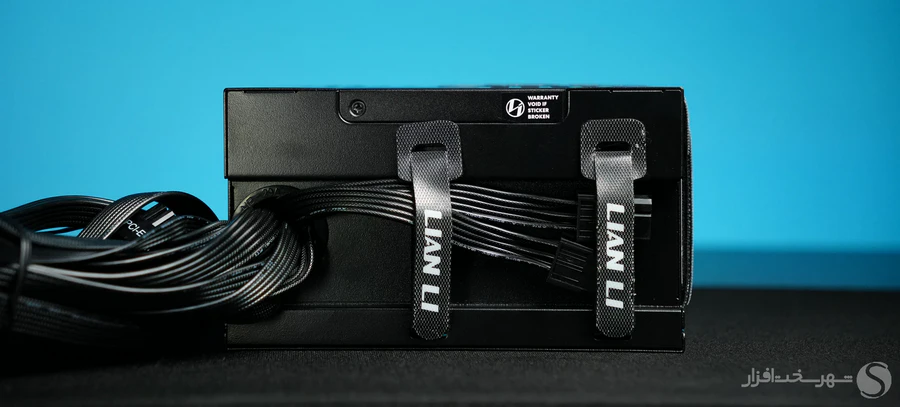

در قسمت خروج کابل‌ها، دو کانکتور 6 پین برای اتصال کابل‌های SATA و Molex قرار دارد. این کانکتورها هنگام تحویل محصول درون بستهای پارچه‌ای مهار شده‌اند.
با توجه به استفاده گسترده از حافظه‌های M2 در سیستم‌های امروزی، این طراحی امکان جدا کردن کابل‌های SATA و Molex از بخش خروجی پاور را فراهم می‌کند؛ بنابراین در مقایسه با پاورهای غیرماژولار معمولی، می‌تواند مدیریت سیم‌کشی تجهیزات ذخیره‌سازی و لوازم جانبی را آسانتر کند. بااین‌حال، کابل‌های اصلی مادربرد، پردازنده و کارت گرافیک همچنان غیرماژولار هستند.

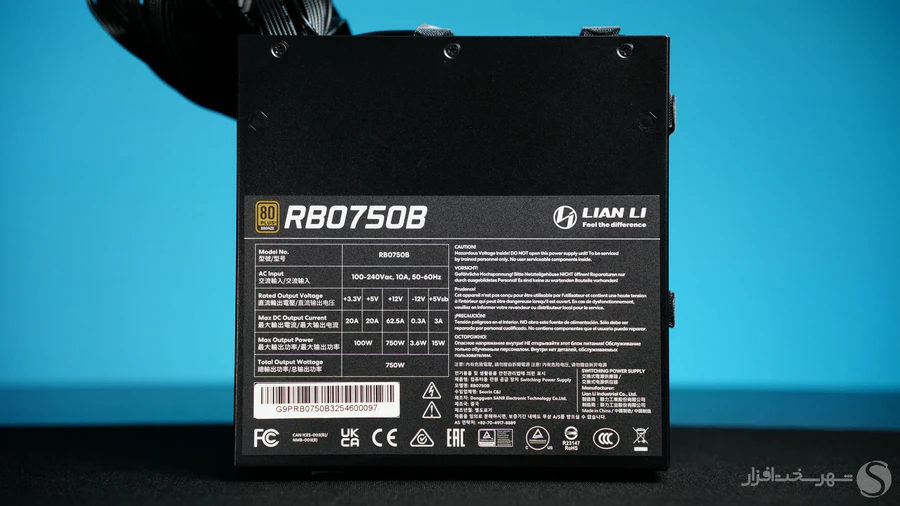

ابعاد بدنه پاور Lian Li RB 750B برابر با 150 میلی‌متر طول، 150 میلی‌متر عرض و 86 میلی‌متر ارتفاع است. همچنین در تصویر بالا ولتاژ و حداکثر جریان شاخه‌های مختلف را مشاهده می‌کنید که به شرح جدول زیر است:
جریان و توان شاخه های خروجی توان شاخه 12V+ 750W حداکثر جریان خروجی شاخه 12V+ 62.5A برآیند توان شاخه های 5V+ و 3.3V+ 100W حداکثر جریان شاخه 5V+ 20A حداکثر جریان شاخه 3.3V+ 20A حداکثر جریان شاخه 5V/SB+ 3.0A حداکثر جریان شاخه 12V- 0.3A در بخش ثانویه پاور Lian Li RB 750B برای تولید ولتاژ شاخه‌های خروجی از راهکار مدرنِ مبدل‌های DC-DC و ماسفت‌های یکسوساز هم‌زمان (Synchronous Rectification) برای هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) استفاده شده است که باعث پایداری بیشتر و ریپل کمتر ولتاژ شاخه‌های مختلف تحت لود می‌شود.

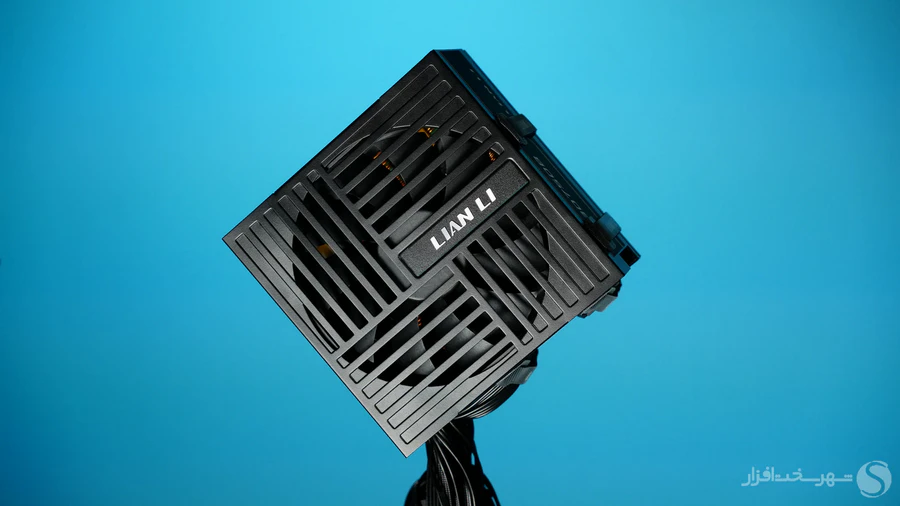

محافظ فن از شبکه‌ای از خطوط متقاطع تشکیل شده و نام Lian Li در مرکز آن دیده می‌شود.
در مجموع طراحی ظاهری پاورهای سری RB بیشتر حس و حال یک محصول رده‌بالا را منتقل می‌کند.
در زیر این صفحه محافظ و برای خنک‌سازی کامپوننت‌های داخلی، از یک فن 135 میلی‌متری با یاتاقانی از نوع هیدرولیکی استفاده شده است.

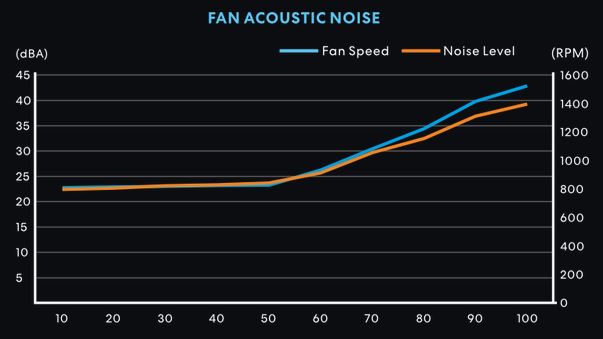

فن به کار رفته در RB 750B حداکثر سرعت چرخش 1600 دور در دقیقه دارد و سرعت چرخش آن متناسب با دمای کامپوننت‌های داخلی، به صورت هوشمند کنترل می‌شود. نمودار ارائه شده توسط Lian Li نشان می‌دهد تحت لود 50 درصدی کمتر از 25 دسی‌بل و با لود 100 درصدی پاور، تقریباً 40 دسی‌بل نویز توسط فن خنک‌کننده تولید می‌شود.

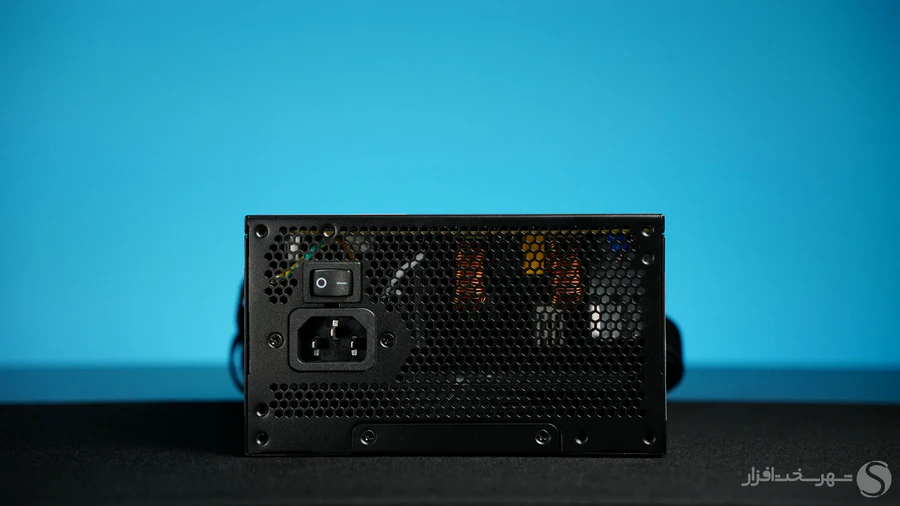

در بخش پشتی پاور، ورودی برق AC و کلید روشن/خاموش قرار گرفته‌اند.
با توجه به اینکه در این بررسی موفق به بازکردن پاور و ارزیابی توپولوژی و کامپوننت‌های به کار رفته در پاور Lian Li RB 750B نشدیم، بد نیست نگاهی به مشخصات اعلام شده از سوی سازنده داشته باشیم:
مشخصات فنی پاور Lian Li RB 750B ویرایش استاندارد ATX 12V v3.1 گواهینامه 80Plus 80PLUS Bronze پشتیبانی از حالت آماده به کار مدرن دارد محدوده ولتاژ ورودی 100 - 240V حداکثر جریان ورودی 10A دامنه فرکانس کاری 50Hz - 60Hz نوع مدار اصلاح ضریب توان (PFC) Active PFC ضریب اصلاح توان > 0.95 - full load @ 115Vac, 60Hz توپولوژی بخش ثانویه Synchronous Rectification & DC-DC converters مشخصات خازن‌های ورودی الکترولیت از نوع 105C مشخصات خازن‌های خروجی جامد و الکترولیت از نوع 105C پروتکشن های محافظتی OCP, OVP, UVP, OPP, SCP, OTP نوع و ابعاد فن 135mm (Hydraulic Bearing) تعداد کانکتورهای برق خروجی MB 20+4 Pin 1 عدد CPU 12V 4+4 Pin 2 عدد 12V-2x6 (450W) 1 عدد PCI-e 6+2 Pin 2 عدد 12V-2x6 to PCIe 6+2Pin 1 عدد SATA 5 عدد 4Pin Molex 2 عدد گارانتی و خدمات پس از فروش مدت زمان گارانتی 24 ماه گارانتی تعویض تخت جمشید پاورهای سری RB مطابق مشخصات اعلام‌شده از سوی سازنده، از استاندارد ATX12V 3.1 پشتیبانی می‌کنند که محصول عرضه شده شرکت در توان 750 واتی، به یک کابل با کانکتور 12V-2x6 (حداکثر توان 450 وات) برای تغذیه کارت گرافیک مجهز است.
برند یا مبدا خازن‌های به کار گرفته شده در پاورهای سری RB توسط لیان‌لی مشخص نشده اما به کلاس دمایی 105 درجه تمامی خازن‌ها برای افزایش طول عمر منبع‌تغذیه اشاره شده است.

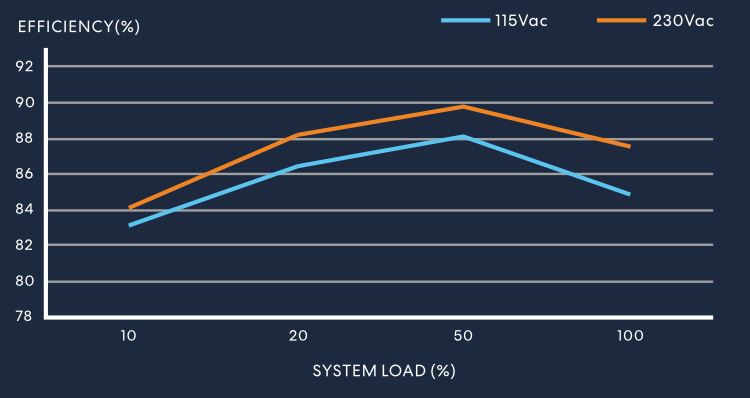

از نظر بازدهی این پاور دارای گواهی 80Plus برنزی بوده و نمودار بازدهی RB 750B در لودهای مختلف به شرح زیر توسط لیان‌لی ارائه شده است:

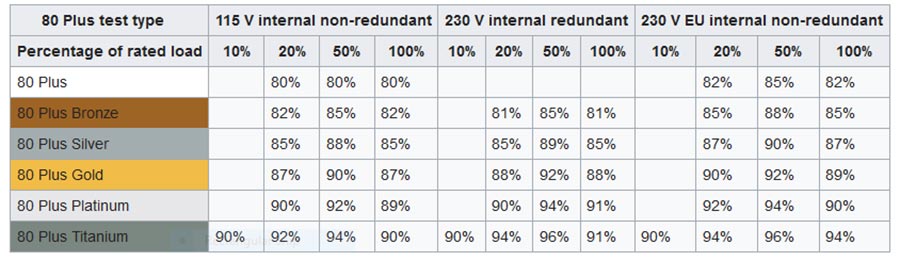

برای گواهی 80 PLUS Bronze در شرایط ورودی AC 230 ولت، حداقل بازدهی در بارهای 20، 50 و 100 درصد باید مطابق الزامات همان برنامه گواهی تأمین شود.
با کنار هم قرار دادن دو نمودار بالا می‌توان مشاهده کرد که بازدهی پاور در بار 50 درصد به محدوده گواهی 80 PLUS Silver نزدیک می‌شود. بااین‌حال، برای نسبت دادن گواهی یا مقایسه قطعی با سطح Silver باید مقادیر اندازه‌گیری‌شده در نقاط مختلف بار و الزامات همان سطح گواهی بررسی شوند.
همچنین پاور Lian Li RB 750B از بیشتر مدارهای محافظ رایج برای اطمینان از کارکرد مطمئن قطعات به شرح زیر پشتیبانی می‌کند:
- OVP (Over Voltage Protection) محافظت در برابر ولتاژ بیش از مقدار تعریف شده روی شاخه‌های مختلف
- UVP (Under Voltage Protection) محافظت در برابر ولتاژ کمتر از مقدار تعریف شده روی شاخه‌های مختلف
- OCP (Over Current Protection) محافظت در برابر عبور جریان بیش از مقدار تعریف شده روی شاخه‌های مختلف
- OPP (Over Power Protection) محافظت از پاور در برابر دریافت توانی بیش از مقدار تعریف شده
- OTP (Over Temperature Protection) محافظت از پاور در برابر دمای بیش از مقدار تعریف شده قطعات داخلی
- SCP (Short Circuit Protection) محافظت در برابر اتصال کوتاه
البته پیکربندی صحیح این سیستم‌های حفاظتی و تعیین درست «مقدار تعریف شده» است که ضریب ایمنی یک پاور و قابل اعتماد بودن آن را رقم می‌زند و این مقادیر و صحت عملکرد هریک تنها پس از تست و آزمایش‌های عملی مشخص می‌شوند.
کابل‌ها و کانکتورها
-
کابل‌ها و کانکتورهای پاور Lian Li RB 750B
سری RB از پاورهای Lian Li در مجموع غیر ماژولار هستند. اما لیان‌لی برای آسانتر کردن مدیریت کابل‌ها، از رابط‌های جدا شونده برای کابل تغذیه لوازم جانبی (SATA و Molex) و بستهای پارچه‌ای روی بدنه پاور استفاده کرده است.

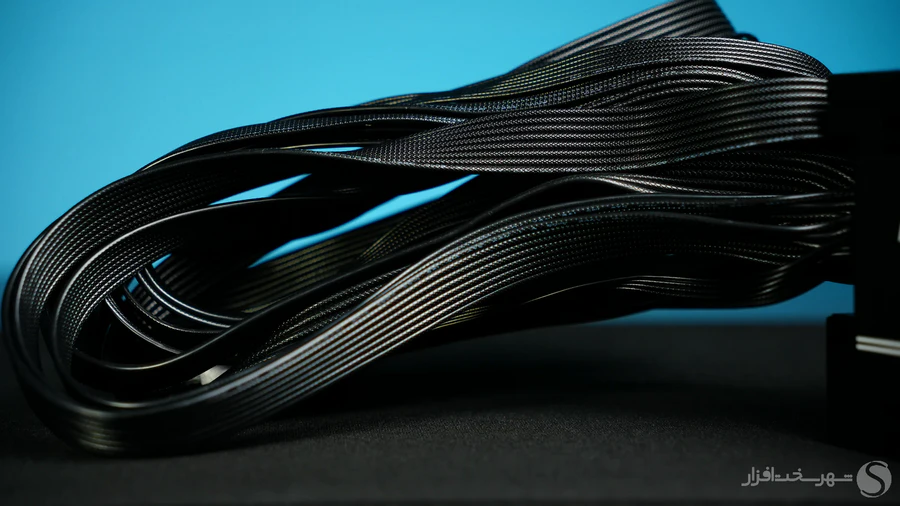

با اینکه پاور RB 750B لیان‌لی در محدوده 13 میلیون تومان جزء گزینه‌های اقتصادی و حتی ارزان قیمت با توان 750 وات به حساب می‌آید اما کابل‌های با کیفیت و از نوع تخت و مشکی رنگ با ظاهری بافت دار (Etched Cable) در آن به کار رفته است که بیشتر در پاورهای گران قیمت و رده‌بالا دیده می‌شود.

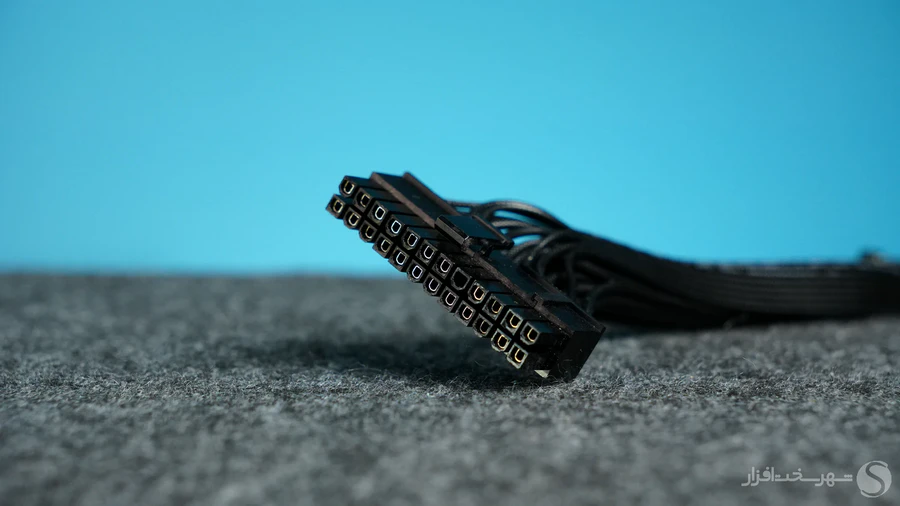

کابل 4+20 پین مادربرد 60 سانتی‌متر طول دارد و در آن از رشته سیم‌های استاندارد 18AWG برای پین‌های اصلی حامل جریان استفاده شده است.

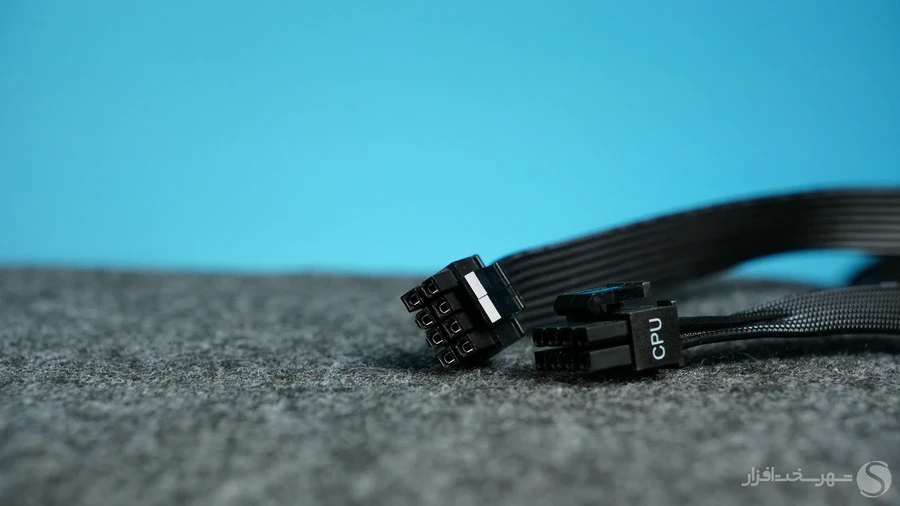

دو کابل با کانکتور 8 پین (4+4) EPS به طول 65 سانتی‌متر و رشته سیم‌های استاندارد 18AWG برای تأمین توان مورد نیاز پردازنده و اتصال به مادربرد تعبیه شده است.

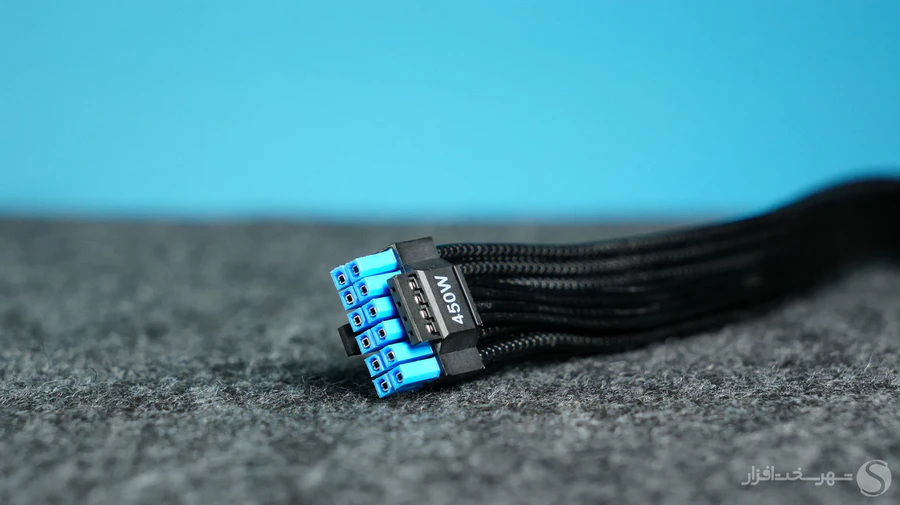

پاور Lian Li RB 750B دارای یک کابل 12V-2x6 با حداکثر توان 450 وات و کانکتور از گرید ++H است. این کابل به طول 60 سانتی‌متر و رشته‌سیم‌های به کار رفته برای 12 پین حامل جریان، از نوع استاندارد 16AWG هستند. کابل 12V-2x6 این پاور امکان اتصال مستقیم به کارت‌های گرافیک سازگار را فراهم می‌کند. با این حال، انتخاب پاور مناسب برای کارت‌هایی مانند RTX 4080 یا RTX 5080 باید بر اساس مصرف کل سیستم، توصیه سازنده کارت گرافیک و حاشیه اطمینان توان انجام شود؛ وجود کانکتور 450 واتی به‌تنهایی به معنای مناسب بودن پاور برای همه پیکربندی‌ها نیست.
کانکتور 12V-2x6 این پاور از طراحی دو رنگ استفاده می‌کند تا بررسی بصری وضعیت اتصال آسانتر شود. هنگام نصب باید کانکتور تا انتها و مطابق دستورالعمل سازنده در سوکت کارت گرافیک قرار بگیرد و نباید صرفاً به مشاهده رنگ برای تأیید ایمنی اتصال اکتفا کرد.

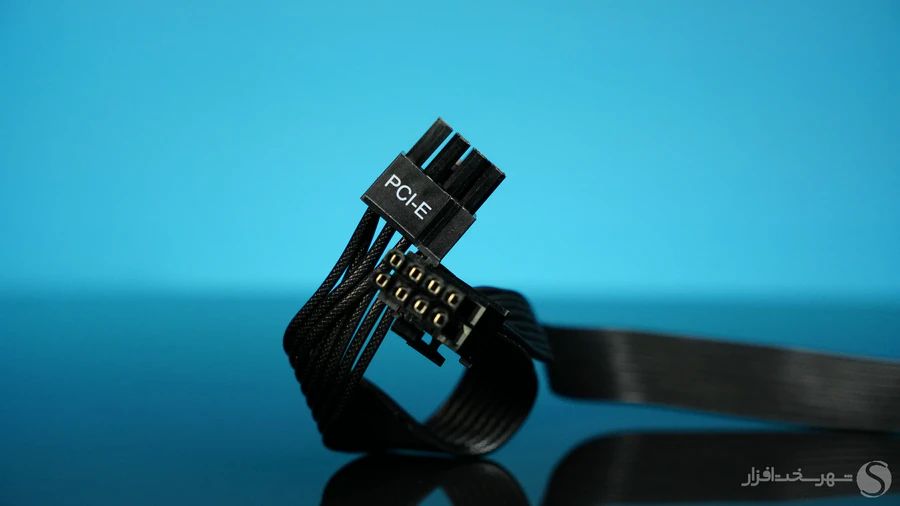

برای تغذیه سایر کارت‌های گرافیک نیز یک کابل با رشته سیم‌های استاندارد 18AWG و طول 15+60 سانتی‌متر که دارای دو کانکتور 2+6 پین PCIe هستند در نظر گرفته شده است.

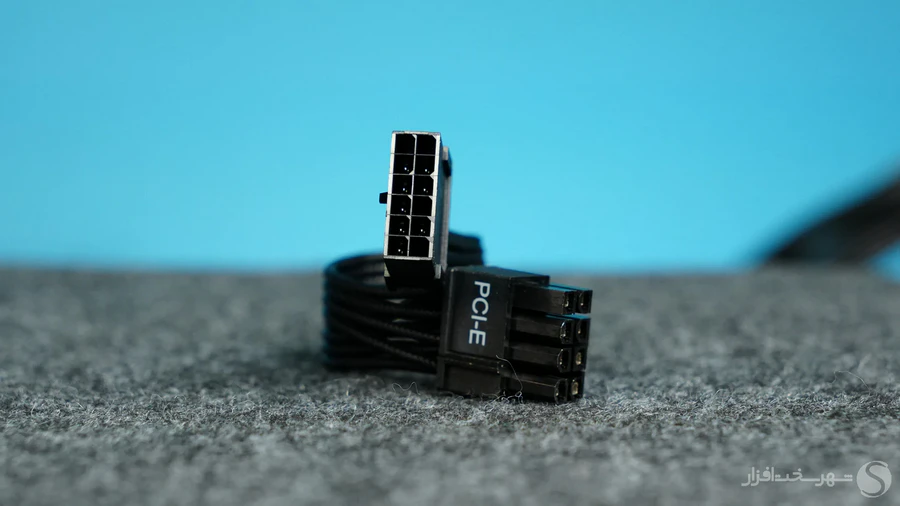

یک تبدیل 12V-2x6 به 8پین PCIe نیز در میان کابل‌ها وجود دارد که مجموع کانکتورهای PCIe قابل استفاده برای تغذیه کارت گرافیک را به 3 عدد می‌رساند.

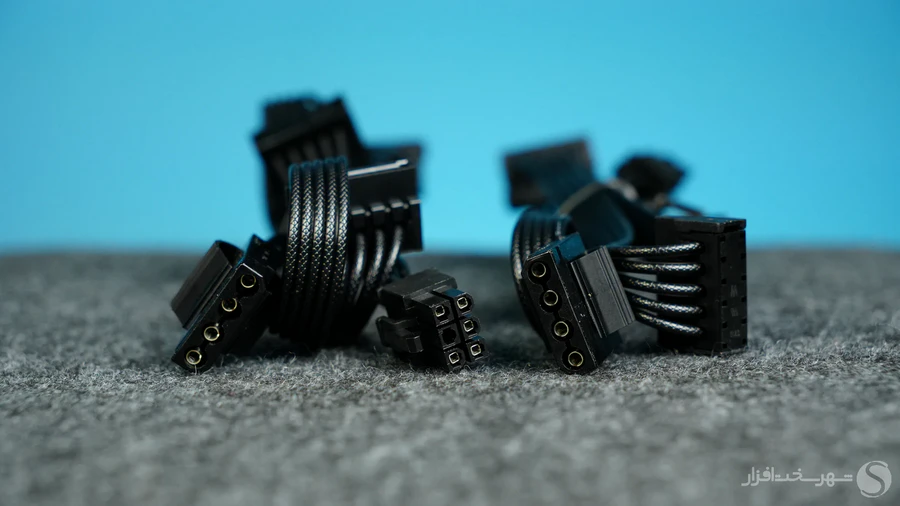

دو کابل ماژولار برای اتصال به لوازم ذخیره‌ساز یکی دارای سه کانکتور SATA و یک کانکتور Molex به طول 15+15+15+40 و کابل دیگر دارای دو کانکتور SATA و یک کانکتور Molex به طول 15+15+40 با استاندارد 18AWG در نظر گرفته شده است.
خلاصه مشخصات کابل و کانکتورهای پاور Lian Li RB 750B را می‌توانید در جدول زیر مشاهده کنید:
تعداد کانکتور در هر کابل تعداد کابل قُطر کابل (AWG) طول کابل (cm) نوع کابل 1 1 18 60 20+4 پین ATX 1 2 18 65 4+4 پین
EPS 12V1 1 16 60 12+4 پین (450W)
12V-2x6
2 1 18 60+15 6+2 پین PCIe 4 1 18 40+15+15+15 SATA+Molex 3 1 18 40+15+15 SATA+Molex 1 1 18 10 12V-2x6 to (6+2) pin PCIe جمع‌بندی شهر سخت‌افزار
-
جمع‌بندی شهر سخت‌افزار از پاور Lian Li RB 750B

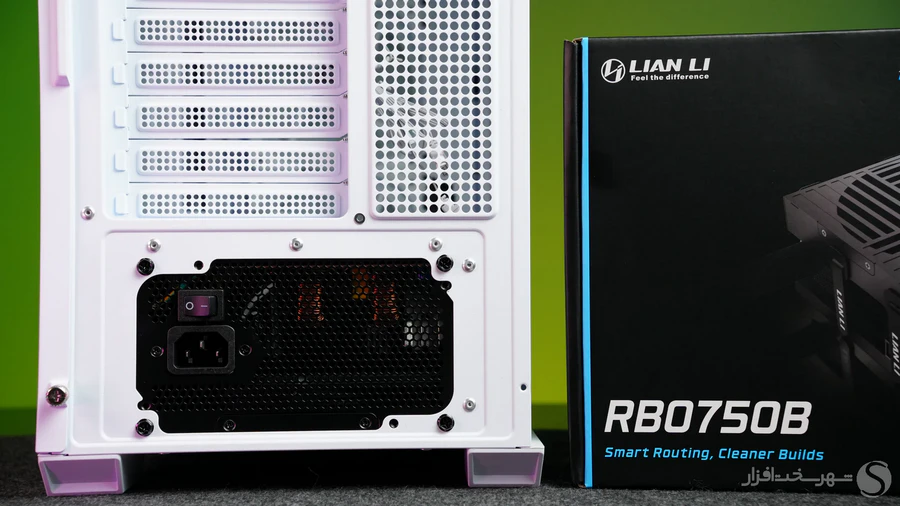

پاور Lian Li RB 750B با توان 750 وات، استاندارد ATX12V 3.1 و گواهی 80 PLUS Bronze، از نظر امکانات ظاهری و کابل‌کشی، ویژگی‌هایی دارد که در پاورهای اقتصادی کمتر دیده می‌شود. مهم‌ترین نکته در این مدل، استفاده از بستهای پارچه‌ای روی بدنه و رابط‌های جداشونده برای کابل‌های SATA و Molex است؛ راهکاری که می‌تواند مدیریت سیم‌کشی را در کیس‌های کوچک آسانتر کند.
در زمان نگارش این بررسی پاور Lian Li RB 750B با گارانتی 24 ماهه تعویض TEG (شرکت مهندسین تخت جمشید) با قیمت حدود 13.5 میلیون تومان در بازار کشور عرضه می‌شود.
در مقابل، چون امکان باز کردن پاور و بررسی پلتفرم داخلی و عملکرد الکتریکی آن فراهم نشد، نمی‌توان درباره کیفیت قطعات، تنظیم ولتاژ، ریپل یا سطح واقعی عملکرد آن قضاوت قطعی کرد. بنابراین انتخاب این مدل باید با در نظر گرفتن توان مورد نیاز سیستم، مشخصات کارت گرافیک، شرایط گارانتی و قیمت نهایی انجام شود.
پاورهای سری RB به طور کلی غیر ماژولار هستند و لیان‌لی برای تسهیل مدیریت کابل‌ها به خصوص در کیس‌های کوچک که فضای محدودی دارند، از دو راهکار متفاوت استفاده کرده است. با توجه به اینکه سیستم‌های امروزی بیشتر از حافظه‌های M2 استفاده می‌کنند، در مرحله اول کابل‌های SATA و Molex به صورت ماژولار (کانکتورهای جدا شونده) طراحی شده اند و در مرحله دوم بستهای پارچه‌ای (Velcro Straps) بر روی سه دیواره جانبی بدنه پاور تعبیه شده اند تا کابل‌های بدون استفاده را پیش از وارد شدن به فضای کیس برای مرتب سازی، از دسترس خارج کنید.
همچنین پاورهای سری RB از بیشتر مدارهای حفاظتی رایج مانند OCP, OVP, UVP, OPP, SCP و OTP پشتیبانی می‌کنند که ضریب اطمینان را در کنار گارانتی معتبر این محصول افزایش می‌دهد.
