بررسی پاور FSP Vita GD 750W؛ تعریف کیفیت برای یک میان‌رده استاندارد

در این بررسی به سراغ یکی از پاورهای اقتصادی بازار از برند FSP رفته‌ایم. پاور VITA GD 750W اف اس پی برای استفاده در سیستم‌های میان‌رده و ارزان قیمت ساخته شده است. همانطور که از نام این پاور مشخص است توان نامی آن 750 وات بوده و از گواهی بازدهی 80Plus Gold برخوردار است. در ادامه با ما همراه باشید تا نگاهی از نزدیک به این پاور که از تمامی مدارهای محافظتی پشتیبانی کرده و با گارانتی 36 ماهه الماس ایران عرضه می‌شود بیندازیم.

در این بررسی به سراغ یکی از پاورهای اقتصادی بازار از برند FSP رفته‌ایم. پاور VITA GD 750W اف اس پی برای استفاده در سیستم‌های میان‌رده و ارزان قیمت ساخته شده است. همانطور که از نام این پاور مشخص است توان نامی آن 750 وات بوده و از گواهی بازدهی 80Plus Gold برخوردار است. در ادامه با ما همراه باشید تا نگاهی از نزدیک به این پاور که از تمامی مدارهای محافظتی پشتیبانی کرده و با گارانتی 36 ماهه الماس ایران عرضه می‌شود بیندازیم.

مقدمه



اف‌اس‌پی یکی از OEMهای با سابقه تایوانی است که با تجربه بیش از 30 سال، در زمینه تولید پاور، UPS و انواع آداپتور فعالیت می‌کند. این شرکت همچنین با بسیاری از برندهای معتبر مانند Gigabyte، Antec و Be Quiet نیز همکاری داشته است. مانند سایر OEM ها، FSP هم در رده مصرف‌کننده، از کلاس ارزان قیمت تا رده‌بالا محصولاتی نظیر کیس، پاور و کولرهای بادی و آبی پردازنده را با همین برند تولید و روانه بازار می‌کند.

محصولی که در این بررسی به آن می‌پردازیم منبع‌تغذیه کامپیوترهای رومیزی مبتنی بر سوییچینگ (SMPS) از سری VITA GD است. این سری با داشتن گواهی بازدهی 80Plus سطح طلایی، استاندارد ATX12V 3.1 و کابل‌های تختِ مشکی رنگ (غیر ماژولار) در توان‌های 550، 650، 750 و 850 وات در کلاس محصولات ارزان قیمت و اقتصادی FSP قرار می‌گیرد.

در مدل 750 وات، این منبع‌تغذیه به یک کابل 12V-2x6 برای تغذیه دیوایس‌های مدرن مبتنی بر PCIe CEM 5.1 (حداکثر توان 300 وات) مجهز شده که برای تامین توان مورد نیاز کارت‌های گرافیک میان‌رده مانند RTX 4070 و RTX 5070 مناسب است.

پاورهای سری VITA GD با گارانتی 36 ماهه الماس رایان ایرانیان در کشور عرضه می‌شوند و قیمت مدل 750 وات آن (در خرداد ماه 1405) حدوداً 15.5 میلیون تومان است.

بسته‌بندی و محتویات جعبه

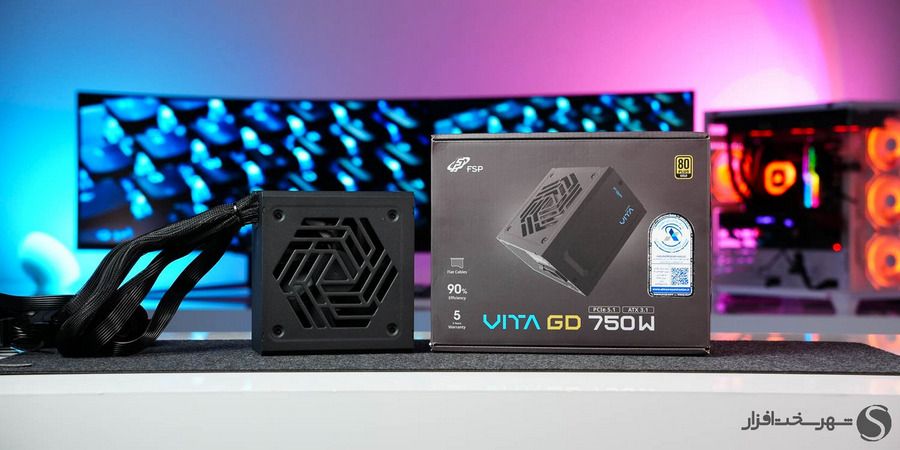

بسته‌بندی و محتویات جعبه پاور FSP Vita GD 750W

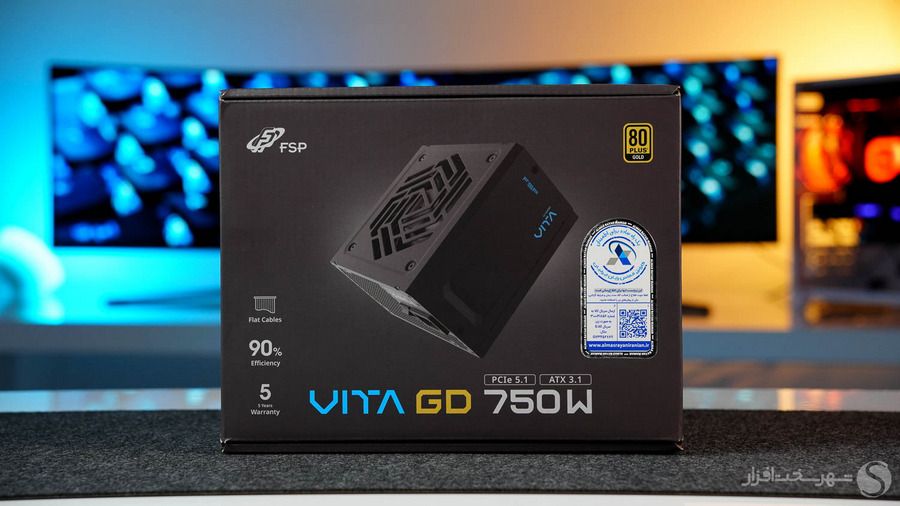

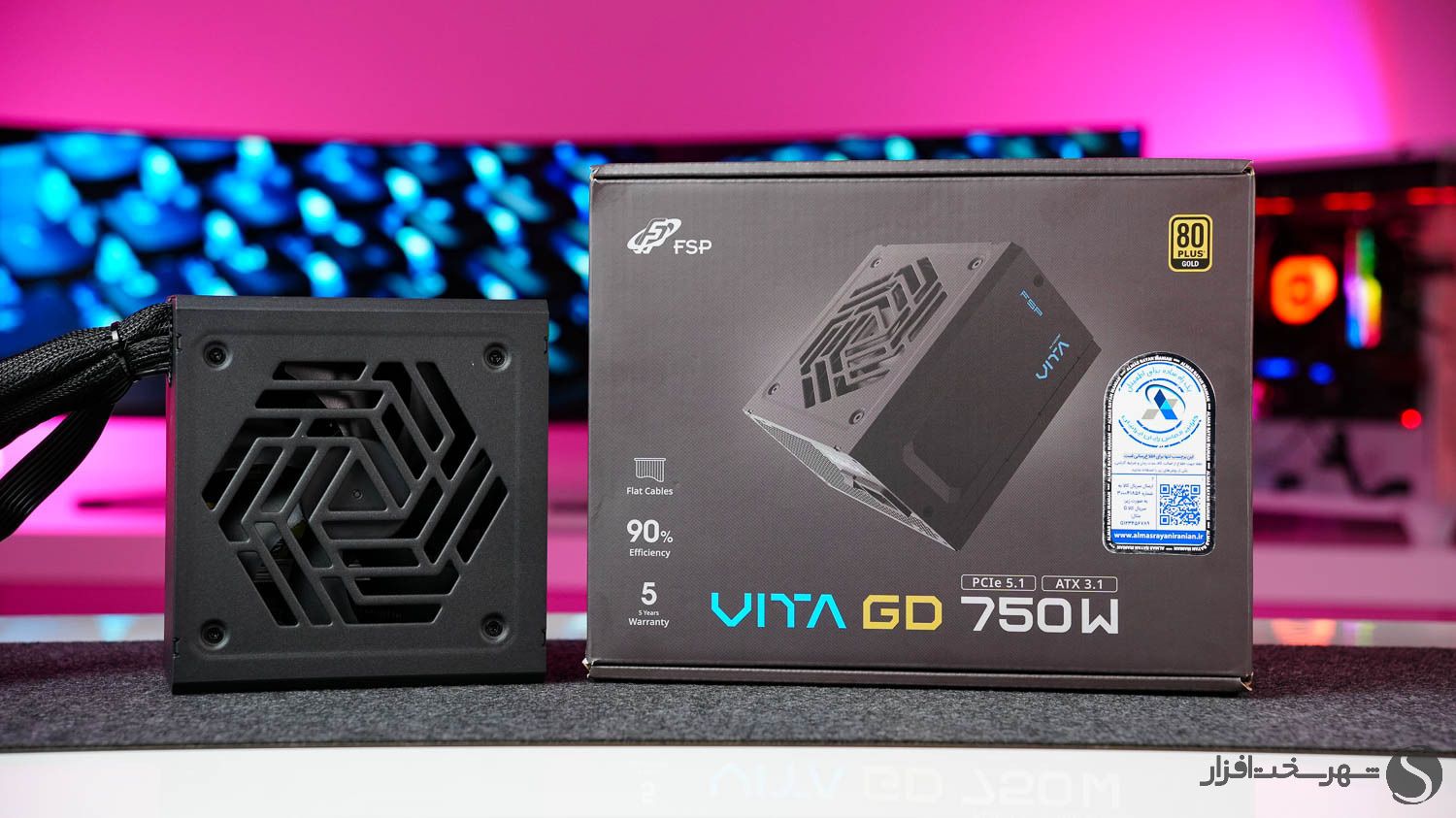

بر روی جعبه نمایی سه‌بعدی از منبع‌تغذیه FSP VITA GD 750W را مشاهده می‌کنید. همچنین مشخصات اصلی این محصول مانند پشتیبانی از استاندارد ATX12V 3.1، بازدهی 90 درصد و دارا بودن کابل‌های فلت روی جعبه درج شده است.

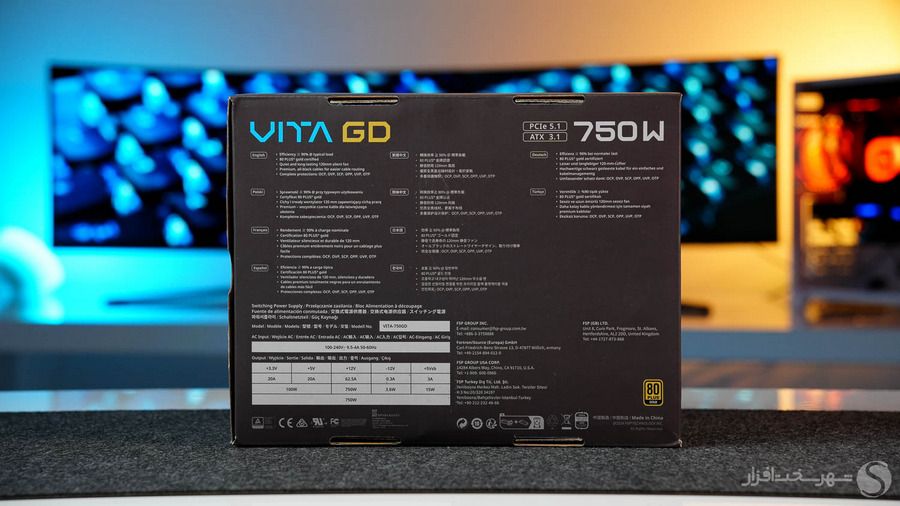

در پشت جعبه اطلاعات بیشتری مانند مدارهای محافظ پشتیبانی شده و توان خروجی شاخه‌های مختلفِ پاور FSP VITA GD 750W وجود دارد.

درون جعبه علاوه بر پاور، کابل ورودی برق AC، بند‌های پارچه‌ای برای مدریت کابل‌ها و پیچ‌های مورد نیاز برای نصب قرار دارد.

نمای ظاهری



نمای ظاهری پاور FSP Vita GD 750W

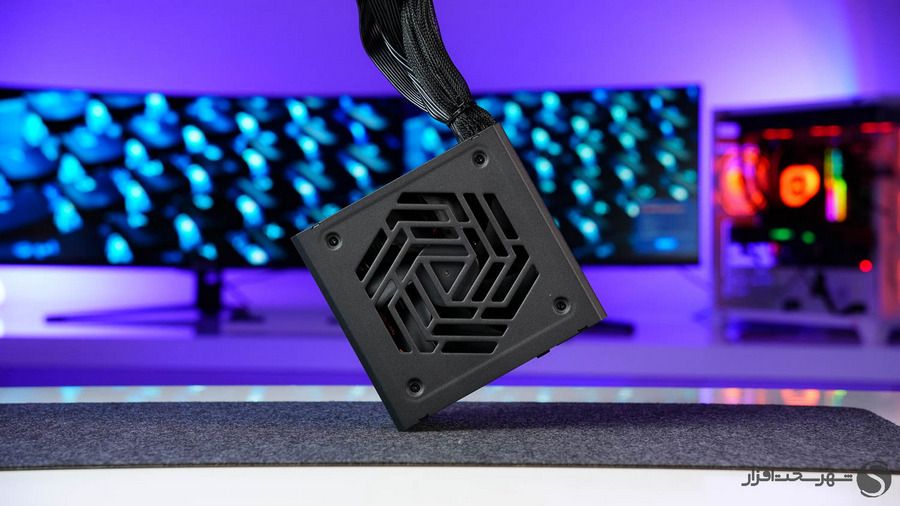

با توجه به توان 750 واتی پاور FSP VITA GD 750W و اقتصادی بودن آن، ابعاد خارجی بدنه به ترتیب طول، عرض و ارتفاع برابر با 140x150x86 میلی‌متر است.

این ابعاد کوچک برای نصب در بیشتر کیس‌هایی که از پاورهای ATX پشتیبانی می‌کنند مناسب است.

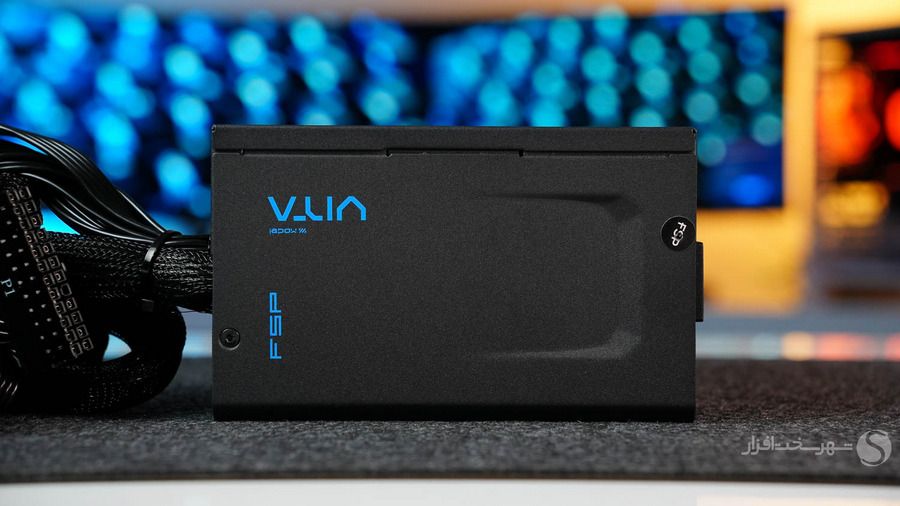

روی دیواره‌های جانبی با فونتی آبی رنگ برند FSP و سری ساخت محصول VITA به نمایش در آمده است.

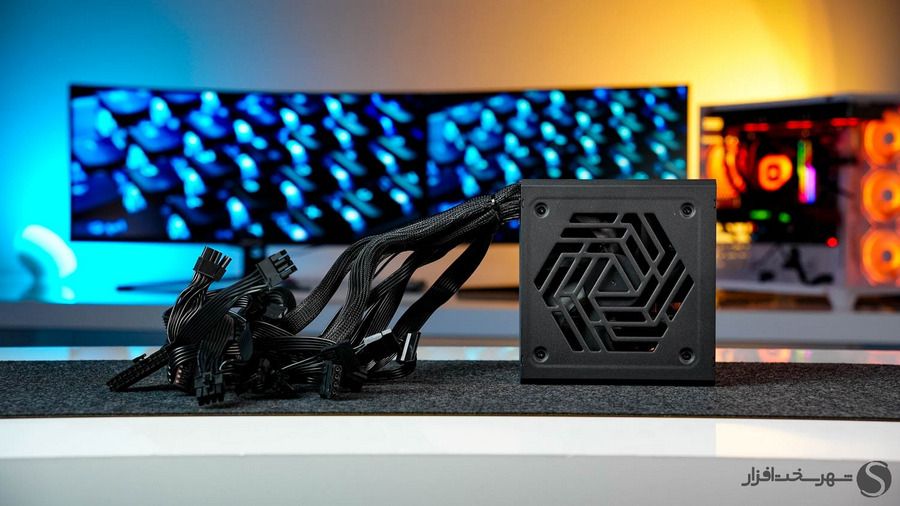

با توجه به غیر ماژولار بودن کابل‌ها در پاور FSP VITA GD 750W تمامی کابل‌ها از وجه جلوی بدنه پاور خارج می‌شوند. کابل‌ها به کار رفته از نوع تخت و مشکی رنگ هستند که امروزه حتی برای پاورهای ارزان قیمت هم به یک استاندارد تبدیل شده اند.

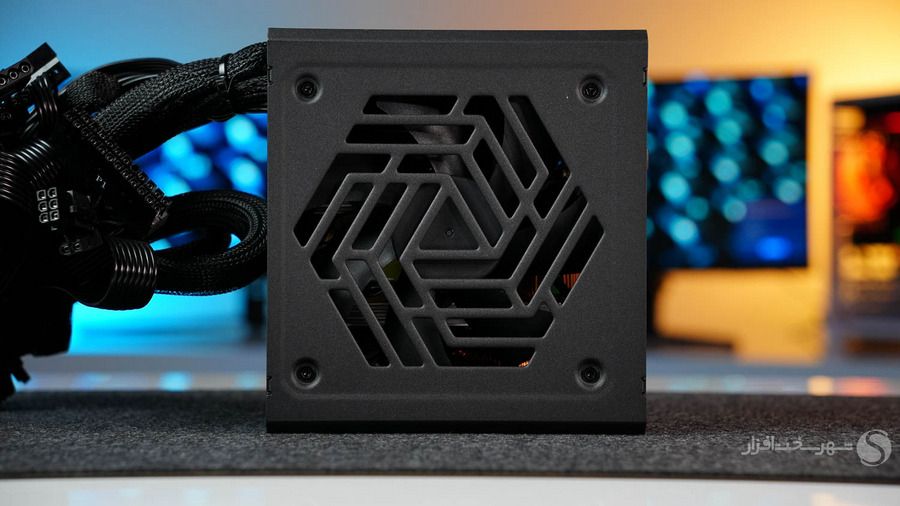

در زیر صفحه محافظ فن (فن گریل) یک فن 120 میلی‌متری با یاتاقان هیدرولیکی قرار گرفته است و خنک‌سازی کامپوننت‌های داخلی را به عهده دارد.

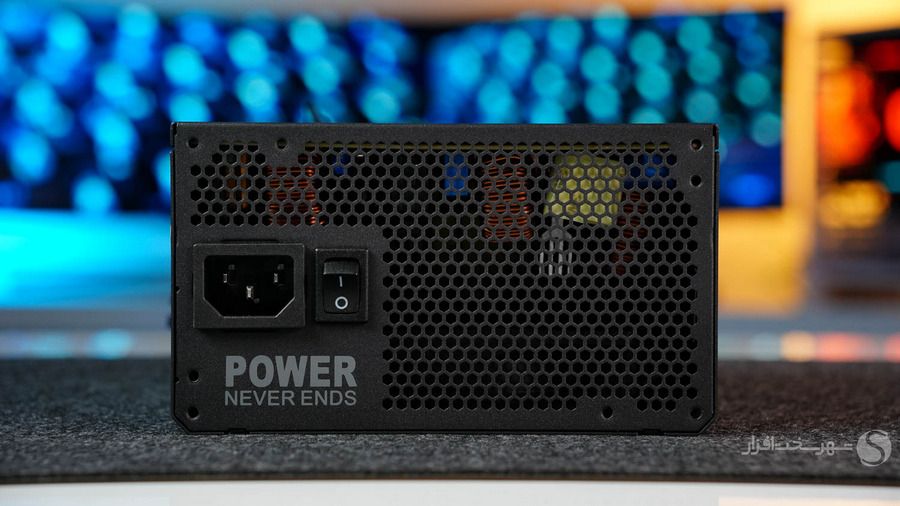

در وجه پشتی محل اتصال کابل ورودی برق AC در کنار کلید قطع/وصل جریان ورودی را می‌توان مشاهده کرد.

مشخصات فنی



مشخصات فنی پاور FSP Vita GD 750W

اگرچه تست و بررسی دقیق پاور نیاز به ابزار و دستگاه‌های تخصصی دارد، اما بد نیست با باز کردن پاور نگاهی مختصر به کامپوننت‌های استفاده شده و کیفیت اسمبل این منبع تغذیه داشته باشیم.

مشخصات فنی پاور اف‌اس‌پی VITA GD 750W بر اساس اطلاعات ارائه شده در سایت سازنده به شرح زیر است:

مشخصات فنی پاور FSP VITA GD 750W
ویرایش استاندارد ATX 12V	v3.1
گواهینامه 80Plus	80PLUS Gold
پشتیبانی از حالت آماده به کار مدرن	دارد
محدوده ولتاژ ورودی	100 - 240V
محدوده جریان ورودی	4 - 9.5A
دامنه فرکانس کاری	50Hz - 60Hz
دمای کاری	40°C
راندمان مصرف انرژی	≥ 90% at typical load
نوع مدار اصلاح ضریب توان (PFC)	Active PFC
ضریب اصلاح توان	≧ 0.9
توپولوژی بخش اولیه	Double Forward
توپولوژی بخش ثانویه	Synchronous Rectification & DC-DC converters
مشخصات خازن های ورودی	الکترولیت ژاپنی (Nippon Chemi-Con) از نوع 105C
مشخصات خازن های خروجی	جامد و الکترولیت تایوانی و چینی (Elite, FOAI) از نوع 105C
پروتکشن های محافظتی	OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
نوع و ابعاد فن	120mm (Hydraulic Bearing)
تعداد کانکتورهای برق خروجی
MB 20+4 Pin	1 عدد
CPU 12V 4+4 Pin	2 عدد
12V-2x6 (300W)	1 عدد
PCI-e 6+2 Pin	4 عدد
SATA	6 عدد
4Pin Molex	2 عدد
گارانتی و خدمات پس از فروش
مدت زمان گارانتی	36 ماه گارانتی الماس ایران



اگرچه سازنده در جدول مشخصات محصول به جزئیات فنی زیادی اشاره نکرده اما با نگاهی به استاندارد ATX12V 3.1 و پشتیبانی از تمامی مدارهای حفاظتی می‌توان انتظار داشت با یک منبع‌تغذیه قابل اعتماد از کلاس ارزان قیمت سر و کار داشته باشیم.

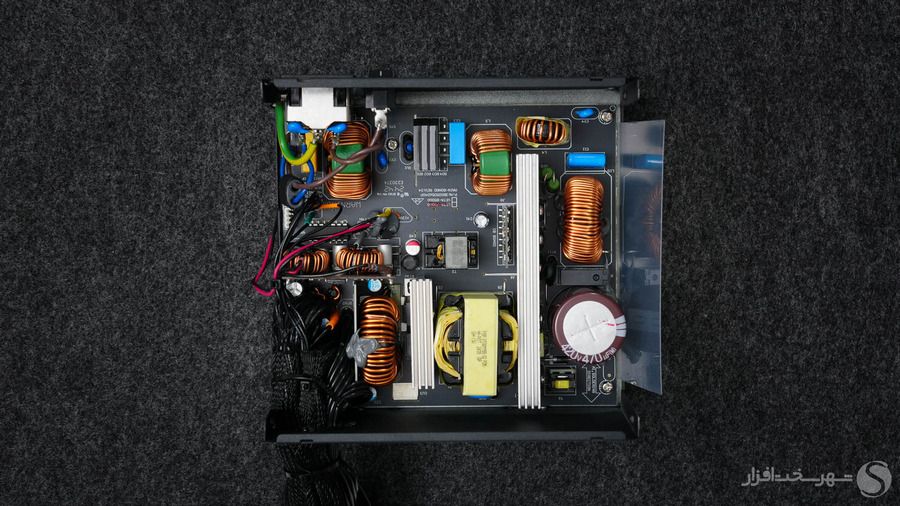

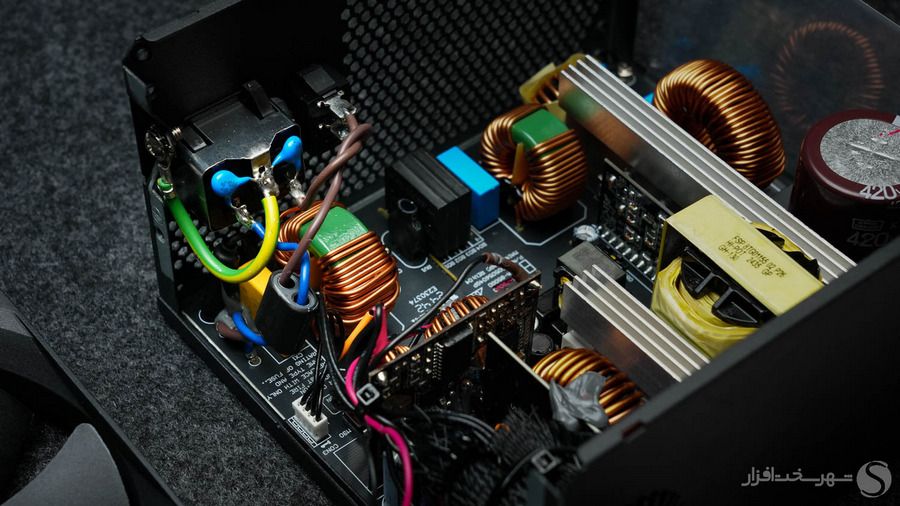

پس از بازکردن پاور و نگاهی به اجزای درونی پاور FSP VITA GD 750W در بخش ورودی می‌توان کامپوننت‌های فیلتر EMI شامل CM Chokes، MOV و خازن‌های X و Y راه به همراه مدار محافظ جریان هجومی شامل NTC Thermistor و رله بایپس را مشاهده کرد که بر روی مدار چاپی حاضر هستند.

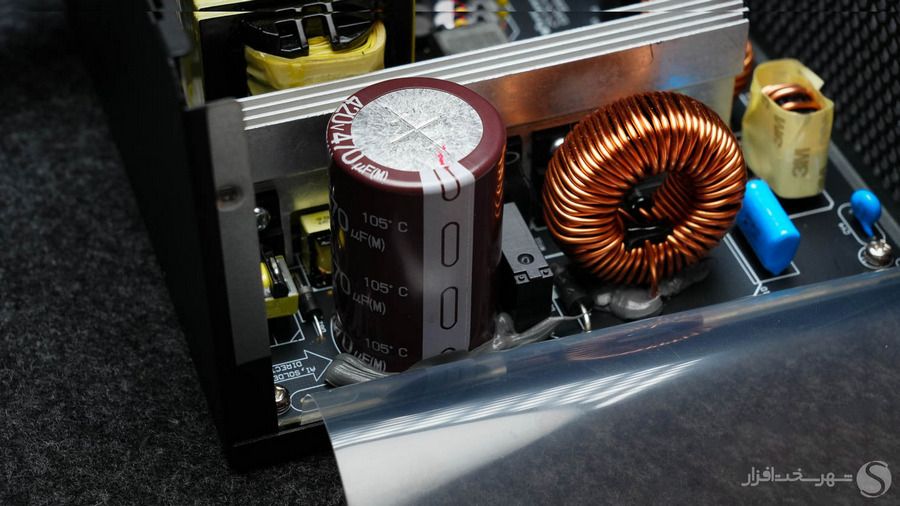

در بخش اولیه و برای تبدیل ولتاژ AC ورودی از توپولوژی Double Forward به همراه مدار اصلاح ضریب قدرت فعال (Active PFC) در پاور FSP VITA GD 750W استفاده شده است. خازن Bulk یا Hold-Up در این بخش با مشخصات 420 ولت و ظرفیت 470 میکروفاراد از کلاس دمایی 105 درجه سانتی‌گراد و برند ژاپنی Nippon Chemi-Con است.

در نظر داشته باشید که حداقل زمان Hold-up برای پاورهای با استاندارد ATX12V 3.1 مقدار 12 میلی ثانیه است که مقدار عملی آن برای پاور FSP VITA GD 750W توسط سازنده اعلام نشده است.

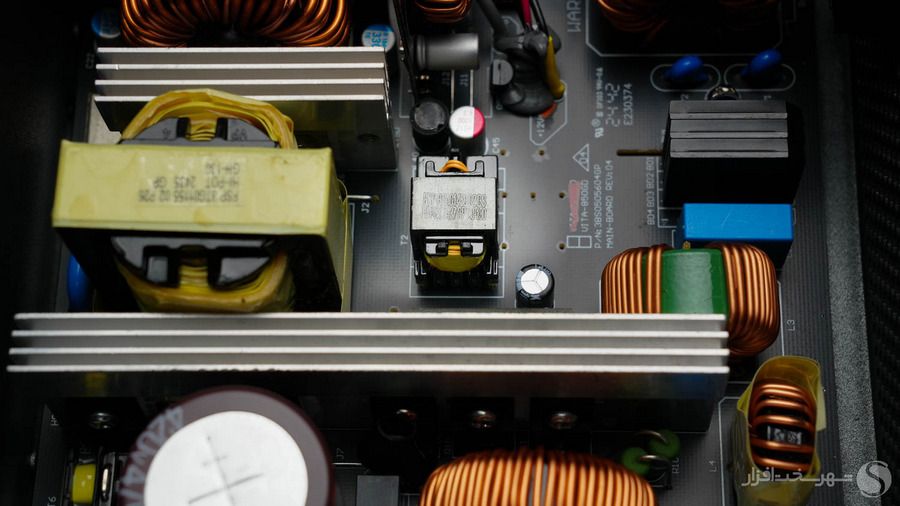

همانطور که گفته شد در پاور FSP VITA GD 750W از توپولوژی Double Forward به همراه Active PFC برای تبدیل ولتاژ ورودی AC (برق شهری با فرکانس پایین) به DC با ولتاژ و فرکانس بالا و در نهایت AC با فرکانس بالا و ولتاژ پایین (12 ولت) و تحویل آن به بخش ثانویه استفاده می‌کند. این راهکار یکی از تکنیک‌های رایج با هزینه کم برای منابع‌تغذیه مبتنی بر سوییچینگ (SMPS) در کلاس ارزان‌قیمت و اقتصادی به حساب می‌آید که می‌تواند بازدهی قابل قبولی هم داشته باشد.

پاور اف‌اس‌پی VITA GD 750W دارای گواهی بازدهی 80Plus طلایی است؛ به این معنی که با دریافت ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 90 درصد، در لود 50% حداقل بازدهی 92 درصد و تحت لود 100% بازدهی حداقل 89 درصد را باید ارائه دهد.

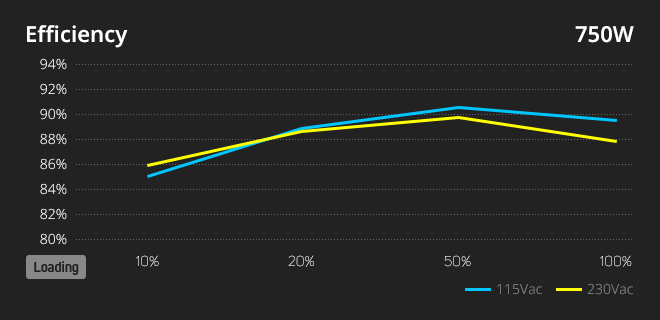

نمودار بالا مقدار بازدهی پاور FSP VITA GD 750W را در لودهای مختلف نشان می‌دهد.

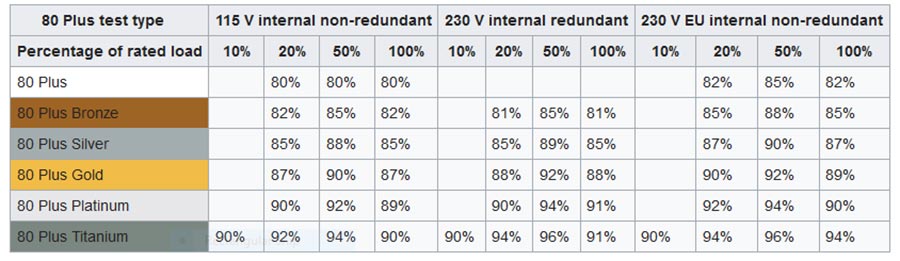

اگرچه سازندگانِ منابع تغذیه به روشنی عنوان نمی‌کنند که گواهی 80Plus دریافت شده مربوط به چه ولتاژی ورودی بوده اما با مقایسه نمودار بازدهی ارائه شده در سایت سازنده با جدول بالا که شرایط لازم برای دریافت گواهی سطوح مختلف را نشان می‌دهد، نتیجه می‌گیریم گواهی 80Plus Gold مربوط به ولتاژ ورودی 115 ولت AC است.

پاور FSP VITA GD 750W با دریافت ورودی 230 ولت AC (ولتاژ استاندارد برق ایران) بر اساس این نمودار بازدهی کمتری از سطح طلایی دارد و بازدهی آن در محدوده سطح نقره‌ای قرار می‌گیرد.

در واقع با تطبیق نمودار بازدهی ارائه شده از سوی سازنده با جدول گواهی 80Plus، پاور FSP VITA GD 750W با ولتاژ ورودی 230 ولت AC گواهی سطح برنز را دریافت می‌کند. (به دلیل بازدهی کمتر از 90 درصد تحت لود 50% برای دریافت گواهی سطح نقره‌ای)

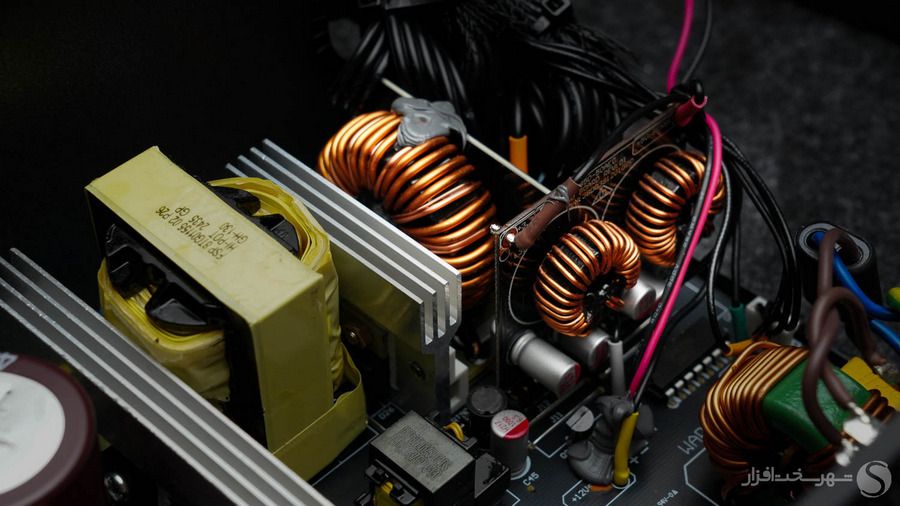

در بخش ثانویه پاور FSP VITA GD 750W و برای تولید ولتاژ‌ شاخه‌های خروجی از راهکار مدرنِ مبدل‌های DC-DC و ماسفت‌ها (Synchronous Rectification) به‌صورت کاملاً مستقل برای هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) استفاده شده که باعث پایداری بیشتر و ریپل کمتر ولتاژ شاخه‌های مختلف تحت لود می‌شود.

در جدول زیر می‌توانید حداکثر توان و جریان خروجی شاخه‌های مختلف پاور FSP VITA GD 750W را مشاهده کنید:

جریان و توان شاخه های خروجی
توان شاخه 12V+	750W
حداکثر جریان خروجی شاخه 12V+	62.5A
برآیند توان شاخه های 5V+ و 3.3V+	100W
حداکثر جریان شاخه 5V+	20A
حداکثر جریان شاخه 3.3V+	20A
حداکثر جریان شاخه 5V/SB+	3.0A
حداکثر جریان شاخه 12V-	0.3A



یکی از نقاط قوت پاور FSP VITA GD 750W به عنوان یک منبع‌تغذیه مدرن پشتیبانی از تمامی پروتکشن‌های رایج و رده‌بالا است. به کمک مدارهای کنترلی و تراشه Superviser چهار کاناله GR8329E که ولتاژهای شاخه خروجی را مانیتور می‌کند، سیستم‌های حفاظتی پاور FSP VITA GD 750W به صورت زیر لیست شده اند:

• OVP (Over Voltage Protection) محافظت در برابر ولتاژ بیش از مقدار تعریف شده روی شاخه‌های مختلف
• UVP (Under Voltage Protection) محافظت در برابر ولتاژ کمتر از مقدار تعریف شده روی شاخه‌های مختلف
• OCP (Over Current Protection) محافظت در برابر عبور جریان بیش از مقدار تعریف شده روی شاخه‌های مختلف
• OPP (Over Power Protection) محافظت از پاور در برابر دریافت توانی بیش از مقدار تعریف شده
• OTP (Over Temperature Protection) محافظت از پاور در برابر دمای بیش از مقدار تعریف شده قطعات داخلی
• SCP (Short Circuit Protection) محافظت در برابر اتصال کوتاه
• SIP (Surge Inrush Protection) محافظت در برابر جریان‌های زیاد و ناگهانی ورودی
• NLO (No Load Operation) تضمین کارکرد صحیح پاور بدون هرگونه لود در شاخه‌های خروجی

البته پیکربندی صحیح این سیستم‌های حفاظتی و تعیین درست «مقدار تعریف شده» است که ضریب ایمنی یک پاور و قابل اعتماد بودن آن را رقم می‌زند و این مقادیر و صحت عملکرد هریک تنها پس از تست و آزمایش‌های عملی مشخص می‌شوند.

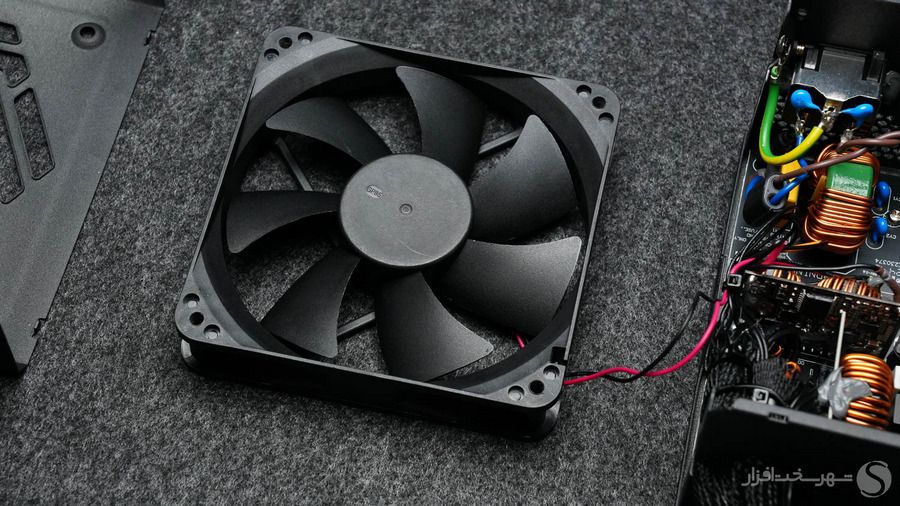

برای خنک‌سازی کامپوننت‌های داخلی پاور FSP VITA GD 750W از یک فن 120 میلی‌متری با یاتاقان هیدرولیکی استفاده شده است.

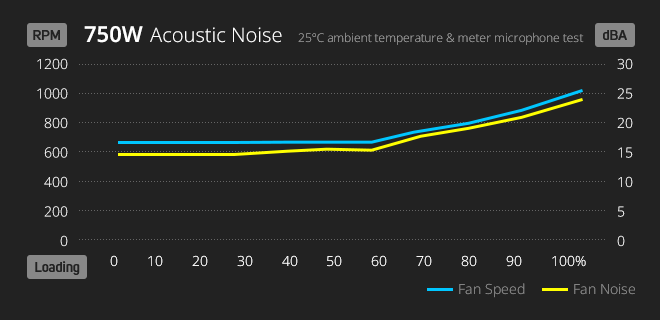

در توان‌های کمتر از 60 درصد توان نامی، این فن با سرعت چرخش 650 دور در دقیقه نویز بسیار کمی تولید می‌کند و حتی در لود کامل 100 درصدی هم با داشتن نویز کمتر از 25 دسی‌بل، FSP VITA GD 750W جزء پاورهای بسیار بی‌صدا به حساب می‌آید.

کابل‌ها و کانکتورها



کابل‌ها و کانکتورهای پاور FSP Vita GD 750W

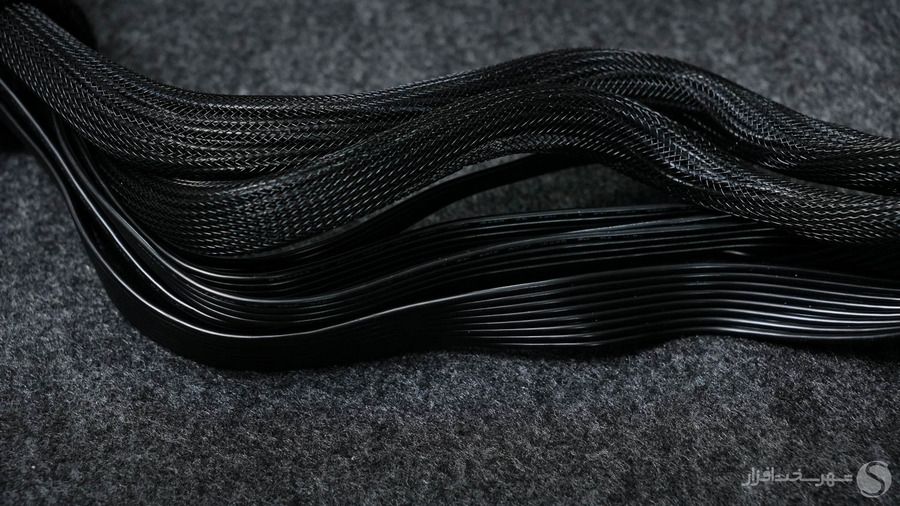

طراحی کابل‌های پاور FSP Vita GD به صورت غیر ماژولار است؛ به این معنی که تمامی کابل‌های پشتیبانی شده به برد اصلی پاور متصل و ثابت هستند.

تمامی کابل‌ها از نوع فلتِ مشکی رنگ بوده و دو کابل مادربرد و 12V-2x6 کارت گرافیک دارای روکش بافت نایلونی هستند.

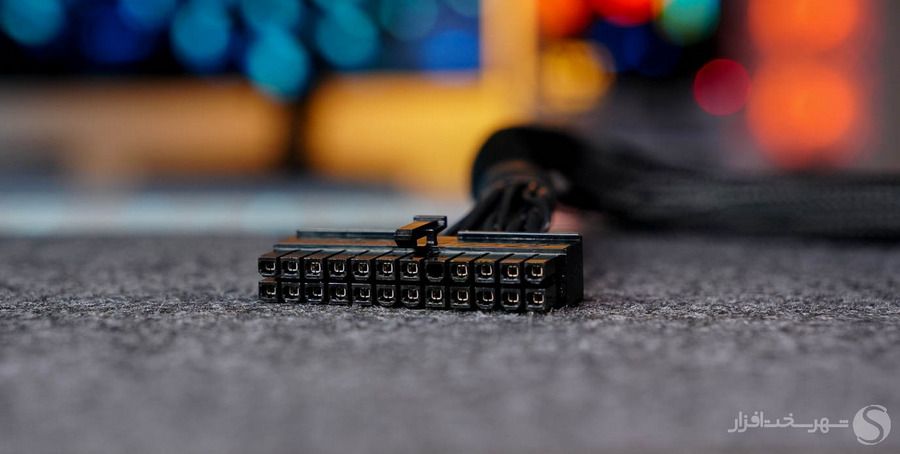

کابل ATX یا 24 پین مادربرد 55 سانتی‌متر طول دارد و در آن از رشته سیم‌های استاندارد 18AWG برای پین‌های اصلی حامل جریان استفاده شده است.

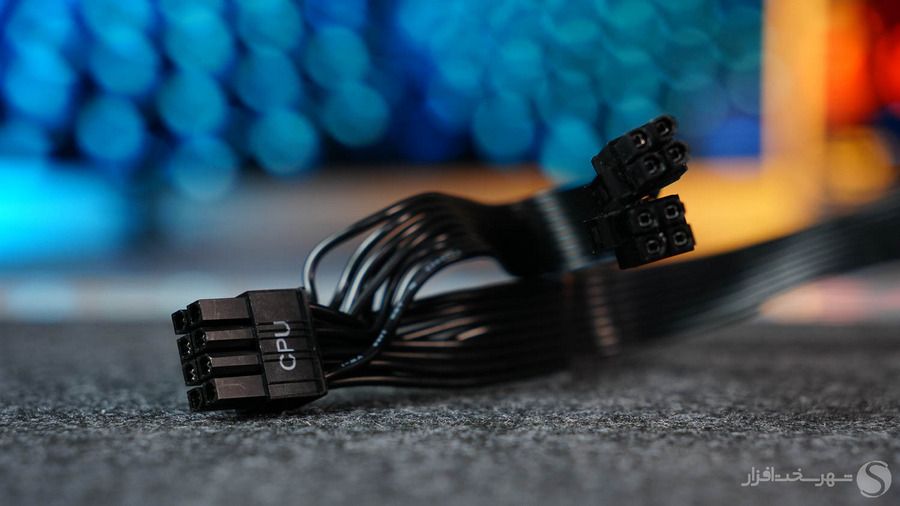

یک کابل با دو کانکتور 8 پین (4+4) EPS به طول 15+60 سانتی‌متر و رشته سیم‌های استاندارد 18AWG برای تأمین توان مورد نیاز پردازنده‌ و اتصال به مادربرد تعبیه شده است.

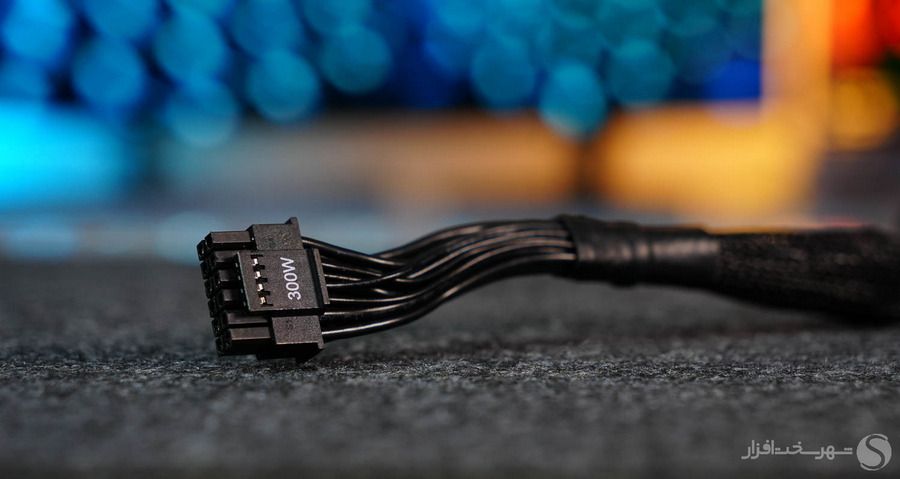

پاور FSP Vita GD 750W دارای یک کابل 12V-2x6 با حداکثر توان 300 وات و کانکتور از گرید ++H است. این کابل دارای طول 65 سانتی‌متر است و رشته‌سیم‌های به کار رفته برای 12 پین حامل جریان، از نوع استاندارد 18AWG هستند. این توان حداکثر برای راه‌اندازی کارت‌های گرافیک میان‌رده‌ای مانند RTX 4070 و RTX 5070 کافیست.

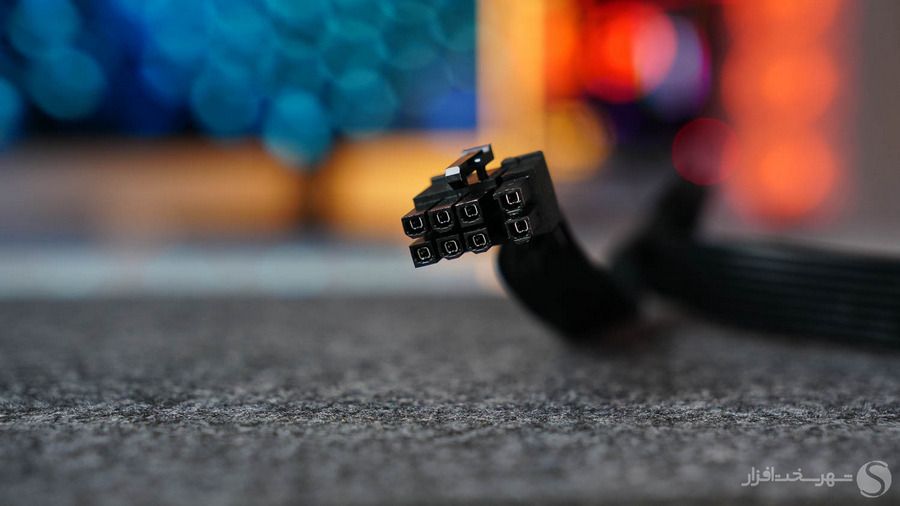

برای تغذیه سایر کارت‌های گرافیک نیز دو کابل با رشته سیم‌های استاندارد 18AWG و طول 15+50 سانتی‌متر که هر کدام دارای دو کانکتور 2+6 پین PCIe هستند (در مجموع 4 کانکتور) در نظر گرفته شده است.

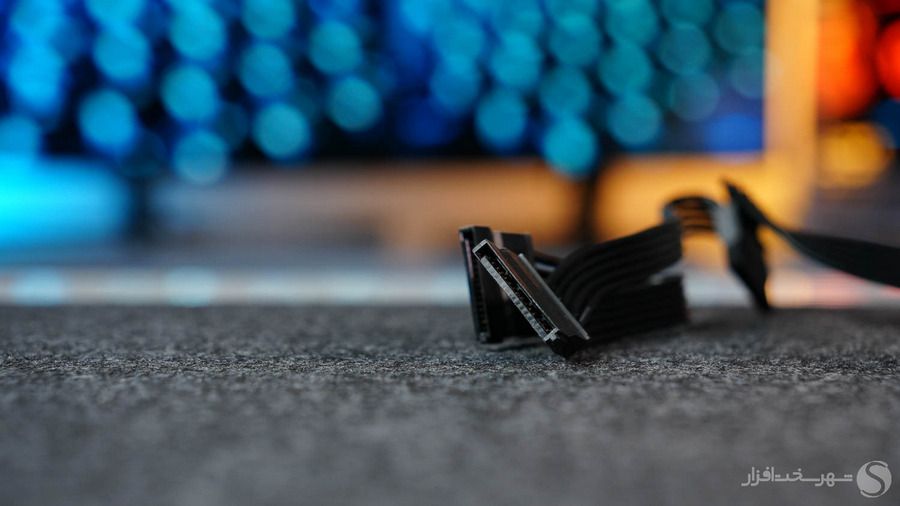

برای اتصال لوازم جانبی و ذخیره‌ساز یک کابل به طول 15+15+15+50 و چهار کانکتور ساتا و یک کابل دیگر به همین طول اما با دو کانکتور ساتا و دو کانکتور Molex با استاندارد 18AWG وجود دارد.

خلاصه مشخصات کابل و کانکتورهای پاور FSP Vita GD 750W را می‌توانید در جدول زیر مشاهده کنید:

تعداد کانکتور در هر کابل	تعداد کابل	قُطر کابل (AWG)	طول کابل (cm)	نوع کابل
1	1	18	55	20+4 پین ATX
2	1	18	60+15	4+4 پین EPS 12V
1	1	18	65	12+4 پین (300W) 12V-2x6
2	2	18	50+15	6+2 پین PCIe
4	1	18	50+15+15+15	SATA
4	1	18	50+15+15+15	SATA+Molex

جمع‌بندی شهر سخت‌افزار

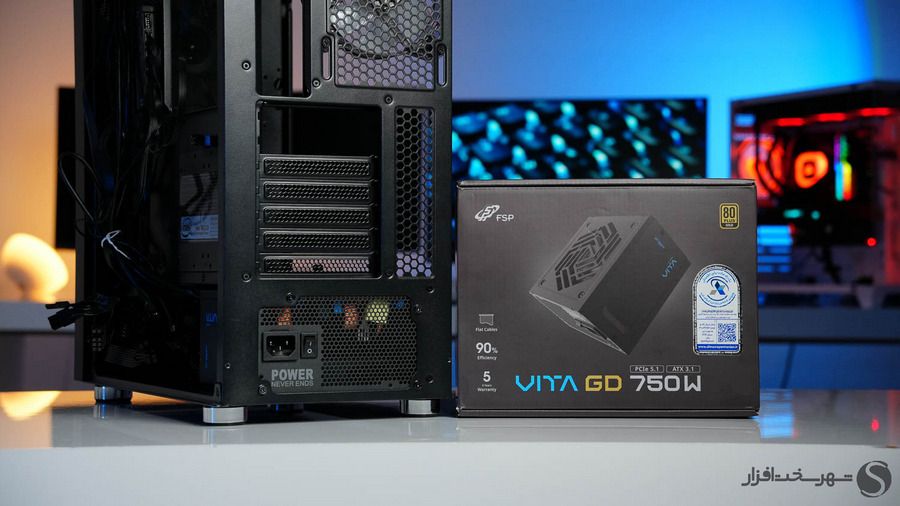

جمع‌بندی  شهر سخت‌افزار از پاور FSP Vita GD 750W

برند FSP یک OEM معتبر و خوشنام تولید پاور به حساب می‌آید که در گذشته با برندهای معتبری مانند Gigabyte، Antec و Be Quiet همکاری داشته است. اکنون این تولید کننده محصولات خود را با نام و برند FSP روانه بازار می‌کند که پاور ارزان قیمت و اقتصادی سری VITA GD یکی از آنهاست.

در سری Vita GD از توپولوژی Double Forward به همراه Active PFC برای بخش اولیه و مدارهای DC-DC برای بخش ثانویه استفاده شده که در کلاس قیمتی ارزان قیمت از کارایی و بازدهی قابل قبولی برخوردار است.

سری Vita GD در توان‌های 550، 650، 750 و 850 وات توسط FSP تولید شده‌اند که مشخصات و کابل‌های شرح داده شده در این بررسی مربوط به مدل 750 وات آن است. پاور FSP Vita GD 750W در زمان نگارش این بررسی با گارانتی 36 ماهه الماس ایران حدود 15.5 میلیون تومان قیمت دارد.

پس از بررسی مشخصات و نگاهی به کامپوننت‌های به کار رفته در پاور FSP Vita GD 750W می‌توان گفت که در مجموع به عنوان یک پاور اقتصادی و ارزان قیمت این محصول به دلیل برخورداری از تمامی مدارهای محافظ (پروتکشن) رایج و استفاده از خازن‌ Bulk ژاپنی Nippon-Chemicon به همراه سایر خازن‌های الکترولیت و سالید تایوانی و در برخی قسمت‌ها چینی، از ضریب اطمینان قابل قبولی برخوردار است.

البته قیمت گذاری این پاور تنها 2 میلیون تومان از مدل FSP Vita GM 750W در بازار کشور ارزان‌تر است که به دلیل برخورداری از طراحی تمام ماژولار و توپولوژی به روزتر و با بازدهی بهتر در سری Vita GM، می‌توان گفت ارزش خرید به مراتب بهتری نسبت به سری Vita GD دارد.

اما اگر برای انتخاب قطعات سیستم خود بودجه بسیار محدودی دارید و به دنبال یک پاور قابل اطمینان با گارانتی معتبر و توان 750 وات که دارای استاندارد ATX12V 3.1 و کابل خروجی گرافیک 12V-2x6 باشد هستید، پاور FSP Vita GD 750W می‌تواند گزینه خوبی برای شما باشد.

نکات مثبت:

• مدارهای محافظتی کامل
• استاندارد ATX12V 3.1 و پشتیبانی از کابل 12V-2x6 برای اتصال کارت‌های گرافیک مدرن
• توان مناسب برای سیستم‌های اقتصادی و میان‌رده
• نویز کم
• گارانتی معتبر

نکات منفی:

• اختلاف قیمت 2 میلیون تومانی با مدل Vita GM که تمام ماژولار با توپولوژی جدیدتر و بازدهی بهتر است

چنانچه درباره این محصول سوال یا نظری دارید، لطفاً در قسمت نظرات مطرح کنید.
