بررسی پاور MSI MEG Ai1600T؛ غول 1600 واتی که USB-C دارد! [تماشا کنید]

امروز در شهر‌سخت‌افزار میزبان یکی از قدرتمندترین پاورهای موجود در بازار ایران هستیم؛ MSI MEG Ai1600T. این منبع‌تغذیه که با تکیه بر استانداردهای نوین ATX 3.1 و PCIe 5.1 طراحی شده، نه‌تنها با توان خروجی ۱۶۰۰ وات و بازدهی ۸۰Plus Titanium قدرت و کلاس‌کاری خود را به رخ می‌کشد، بلکه با کنترل تمام‌دیجیتال، تعریف جدیدی از مدیریت توان در سیستم‌های High-End ارائه می‌دهد. با بررسی این نیروگاه MSI همراه باشید.

دانلود و مشاهده در آپارات شهر سخت‌افزار

امروز در شهر‌سخت‌افزار میزبان یکی از قدرتمندترین پاورهای موجود در بازار ایران هستیم؛ MSI MEG Ai1600T. این منبع‌تغذیه که با تکیه بر استانداردهای نوین ATX 3.1 و PCIe 5.1 طراحی شده، نه‌تنها با توان خروجی ۱۶۰۰ وات و بازدهی ۸۰Plus Titanium قدرت و کلاس‌کاری خود را به رخ می‌کشد، بلکه با کنترل تمام‌دیجیتال، تعریف جدیدی از مدیریت توان در سیستم‌های High-End ارائه می‌دهد. با بررسی این نیروگاه MSI همراه باشید.

دانلود و مشاهده در آپارات شهر سخت‌افزار

مقدمه



طی این سال‌ها برند MSI همکاری نزدیکی با یکی از تولیدکنندگان معتبر OEM منابع تغذیه به نام CWT (Channel Well Technology) داشته و با بهره‌گیری از پلتفرم‌های اختصاصی در قالب مدل ODM، محصولات باکیفیت و قابل‌اطمینانی را به بازار عرضه کرده است. در این بررسی به سراغ پرچمدارِ پاورهای شرکت MSI رفته‌ایم تا از نزدیک با مشخصات و ویژگی‌های آن آشنا شویم.

همانطور که می‌دانید پیشوند MEG مربوط به محصولات رده‌بالا و پرچمدار شرکت MSI می‌شود و نه‌تنها از نظر کارایی بلکه از زبانِ طراحیِ ظاهریِ متفاوتی نیز برخوردارند. به‌عنوان مثال، ام‌اس‌آی در مادربردهای سری ACE و Godlike، ترکیب رنگی مشکی مات را با المان‌های شیشه‌ای و جزئیات (Accents) طلایی درآمیخته است؛ زبانی از طراحی که اکنون در پاور MEG Ai1600T نیز تکرار شده است.

این طراحی ظاهری در پاور MEG Ai1600T نیز به کار رفته و اضافه شدن نورپردازی RGB به این پاور، آن را علاوه بر اکوسیستم MSI، با سایر قطعات سخت‌افزاری از برندهای دیگر نیز سازگار می‌کند.

پاور MEG Ai1600T از نظر مشخصات فنی و الکترونیکی نیز محصولی خاص برای MSI و کاربرانی که به دنبال یک پاور حرفه‌ای و رده‌بالا برای سیستم رومیزی گران قیمت خود هستند به حساب می‌آید. این پاور توان خروجی نامی 1600 وات و بازدهی انرژی آن استاندارد 80Plus Titanium دارد.

استاندارد سطح تیتانیوم به این معنی است که پاور MSI MEG Ai1600T با ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 94 درصد، در لود 50% حداقل بازدهی 96 درصد و تحت لود 100% بازدهی حداقل 94 درصد ارائه می‌کند.

استاندارد 80Plus Titanium بالاترین سطح بازدهی برای پاورهای مبتنی بر سوئیچینگ به حساب می‌آید که برای دریافت آن، برخلاف سطوح دیگر، باید پارامتر دیگری نیز اندازه‌گیری شود. به این صورت که در لود 10 درصد نیز حداقل بازدهی 90 درصد داشته باشد.

ام‌اس‌آی برای دستیابی به چنین بازدهی خیره‌کننده‌ای، از توپولوژی Full-Bridge در کنار تانک رزونانسی LLC و مدار اصلاح ضریب توان (Interleaved PFC) با کنترلرهای دیجیتال بهره گرفته است. در واقع، مهندسان MSI با بهینه‌سازی مدار PFC، بدون تحمیل هزینه‌های گزافِ طراحی Totem-pole، به بازدهی مشابه در سطح تیتانیوم دست یافته‌اند. در بخش‌های بعدی بیشتر به جزئیات آن می‌پردازیم.

پاور MSI MEG Ai1600T مبتنی بر استاندارد ATX12V v3.1 و PCIe 5.1 طراحی شده که با توجه به توان خروجی 1600 واتی، دو خروجی 4+12 پین با کانکتور 12V-2x6 برای تغذیه کارت‌های گرافیک پیشرفته و امروزی تا توان 600 وات برای آن در نظر گرفته شده است. کابل‌های اصلی نیز دارای روکش بافته شده و شانه‌های مرتب کننده هستند که زیبایی سیستم اسمبل شده را دو چندان می‌کند.

پاور MSI MEG Ai1600T  در بازار ایران با گارانتی 24 ماهه تعویض تخت جمشید (TEG) عرضه می‌شود.

بسته‌بندی و محتویات جعبه



بسته‌بندی و محتویات جعبه پاور MSI MEG Ai1600T

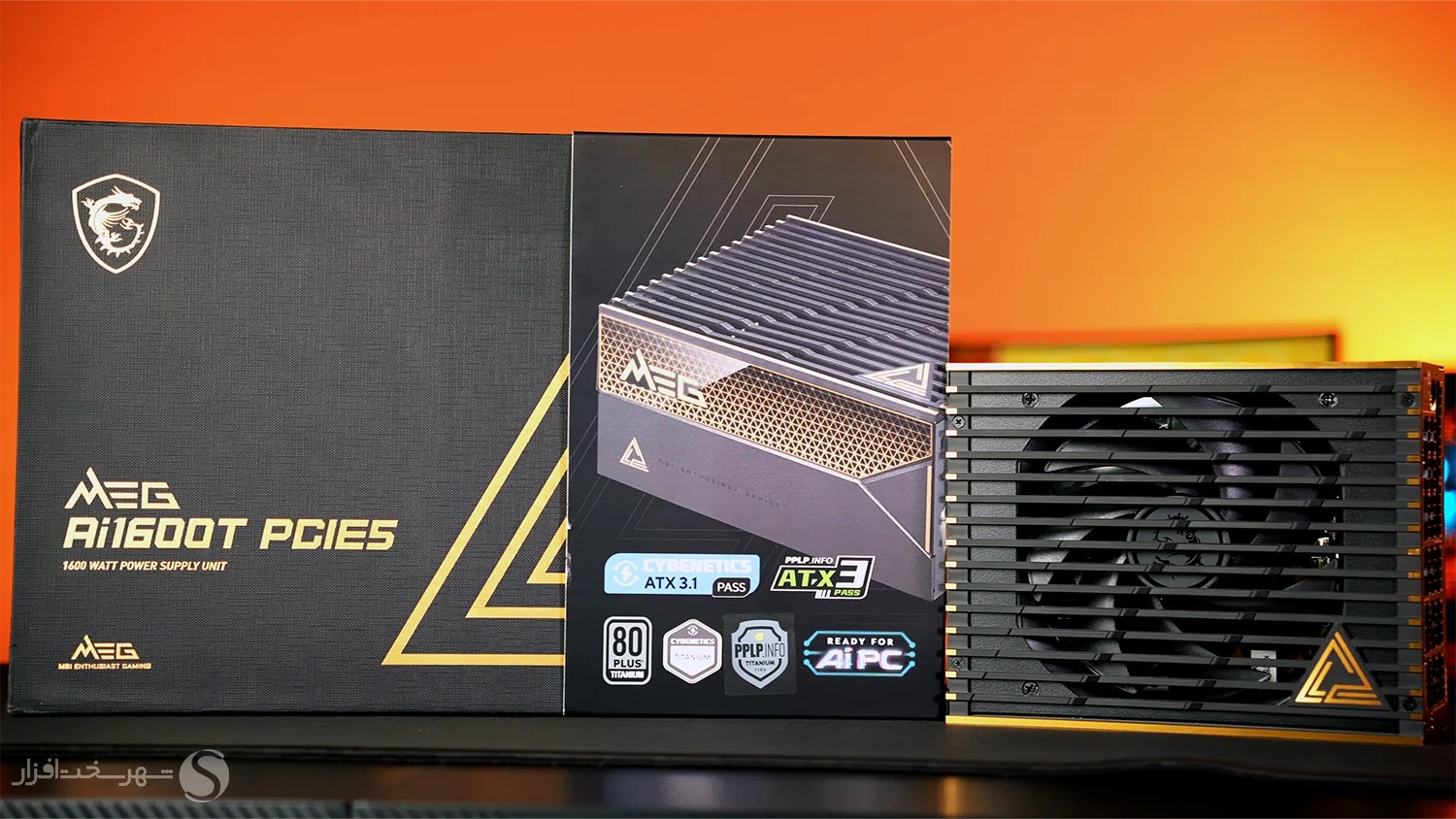

بسته‌بندی این نیروگاه ۱۶۰۰ واتی MSI متناسب با یک محصول پرچمدار جعبه‌ای با کیفیت که به دور آن نواری شامل مثلث‌هایی طلایی رنگ کشیده شده است.

مشخصات محصول شامل توان، مدل، گواهی‌های بازدهی و نویز صوتی کسب شده از موسسه‌های مختلف نیز بر روی یک برگه کاغذی که به دور جعبه پیچیده شده، درج گردیده است.

با باز کردن جعبه، پاور و متعلقات درون پدهای ضخیم و فشرده برای محافظت در برابر ضربه قرار گرفته‌اند.

با توجه به تمام ماژولار بودن پاور MEG Ai1600T، تمامی کابل‌ها و لوازم مورد نیاز برای نصب و مدیریت کابل‌ها درون یک کیسه پارچه‌ای از جنس مخمل قرار دارد که احساس لوکس و رده‌بالا بودن محصول را دوچندان می‌کند.

نمای ظاهری



نمای ظاهری پاور MSI MEG Ai1600T

همانطور که گفته شد طراحی ظاهری پاور MSI MEG Ai1600T هماهنگ با سایر محصولات پرچمدار برند MSI و اکوسیستم محصولات سری MEG است که شامل بخش‌های مشکی رنگِ شفاف و نقوش طلایی رنگ می‌شود.

بد نیست اشاره کنیم که پاور MSI MEG Ai1600T برنده جایزه طراحی Reddot در سال 2025 نیز شده است.

از نظر ابعاد پاور MSI MEG Ai1600T در کلاس ATX قرار داشته و  طول، عرض و ارتفاع آن به ترتیب برابر با 190x150x85 میلی‌متر و وزن آن 2.51 کیلو‌گرم است.

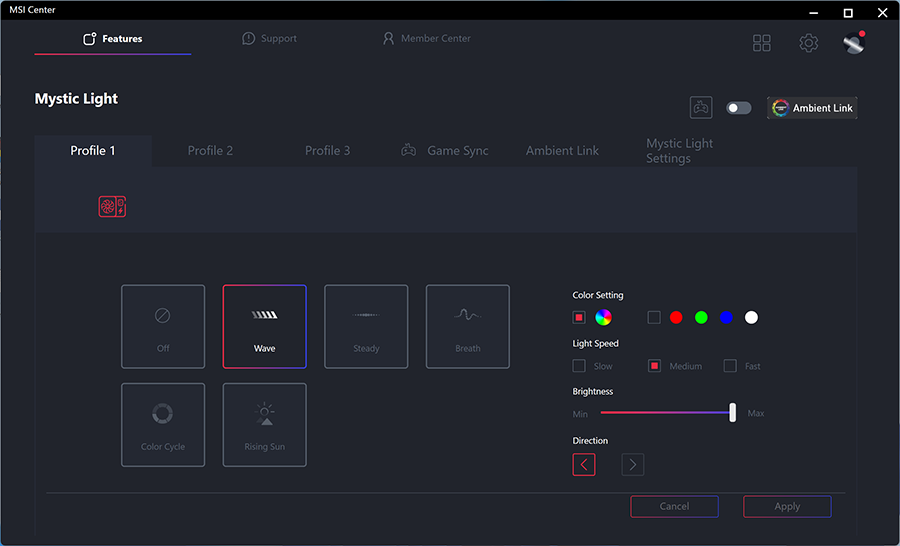

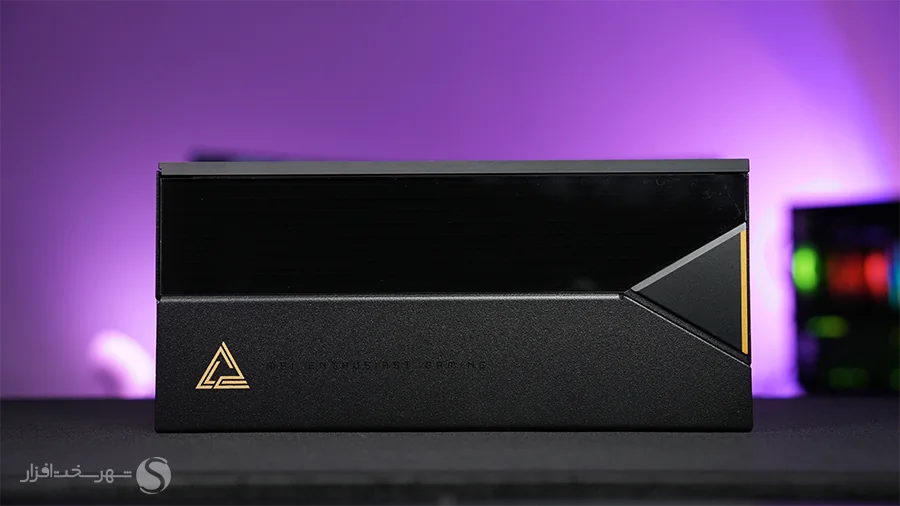

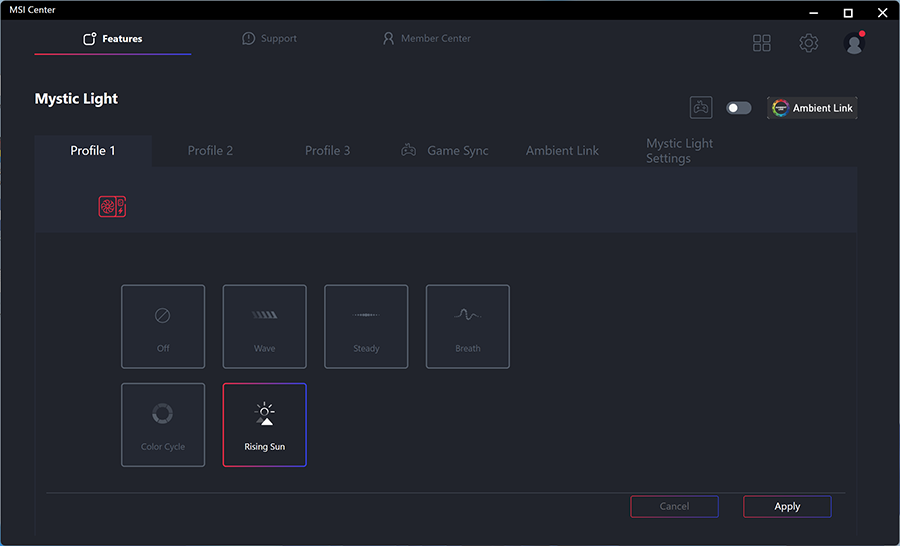

یکی از دیواره‌های جانبی پاور MSI MEG Ai1600T مجهز به نورپردازی RGB است که با نصب نرم‌افزار MSI Center می‌توانید به کلی آن را خاموش یا با سایر قطعات همگام‌سازی کنید.

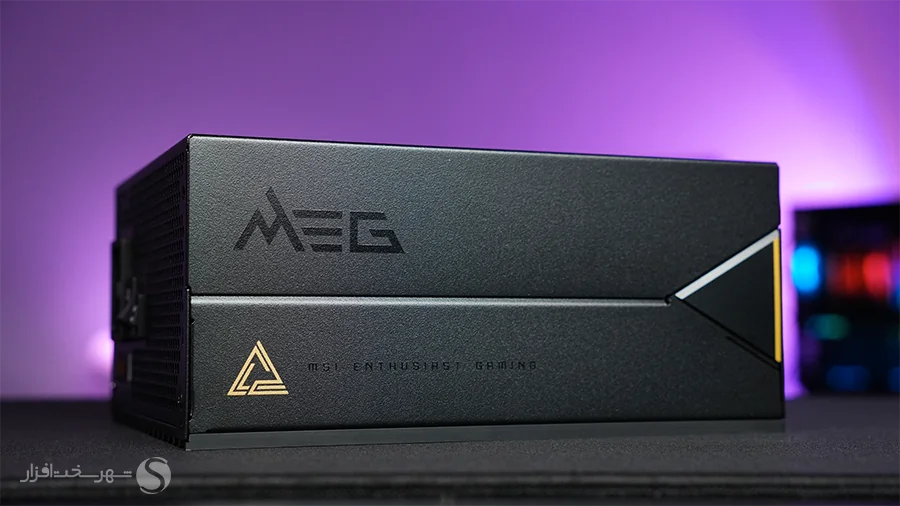

دیواره جانبی دیگر هم به رنگ مشکی مات با نام و نشان سری ساخت MEG به رنگ طلایی مزین شده است.

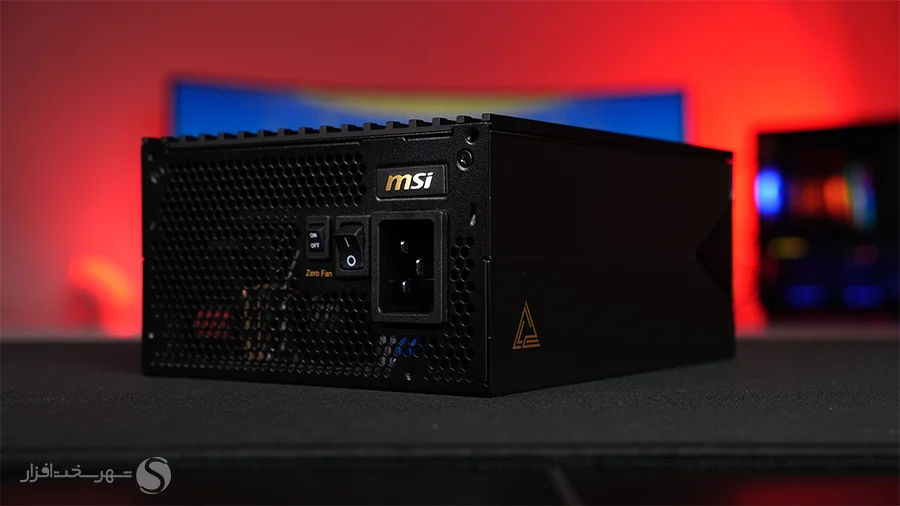

در وجه پشتی محل اتصال کابل ورودی برق AC، کلید قطع و وصل جریان و کلید سیستم Zero Fan قرار دارد. با قرار کلید در وضعیت ON فنِ پاور تنها تحت لودهای بیش از 50 درصد (800 وات) به کار می‌افتد.

درگاه ورودی برق AC در این مدل، از نوع صنعتی (C19) است که ابعاد بزرگتری نسبت به ورودی‌های رایج (C13) دارد؛ این تغییر ساختاری برای تضمین ایمنی در انتقال جریان‌های بالا در توان ۱۶۰۰ وات الزامی است.

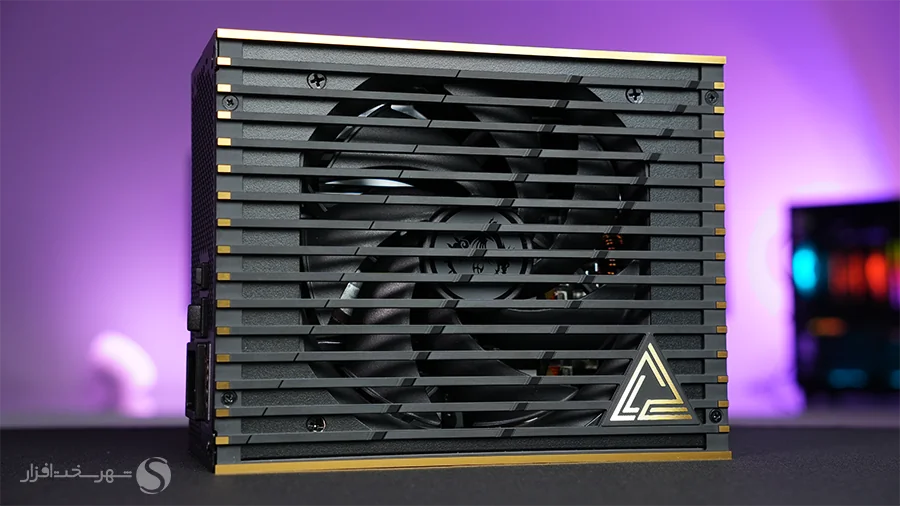

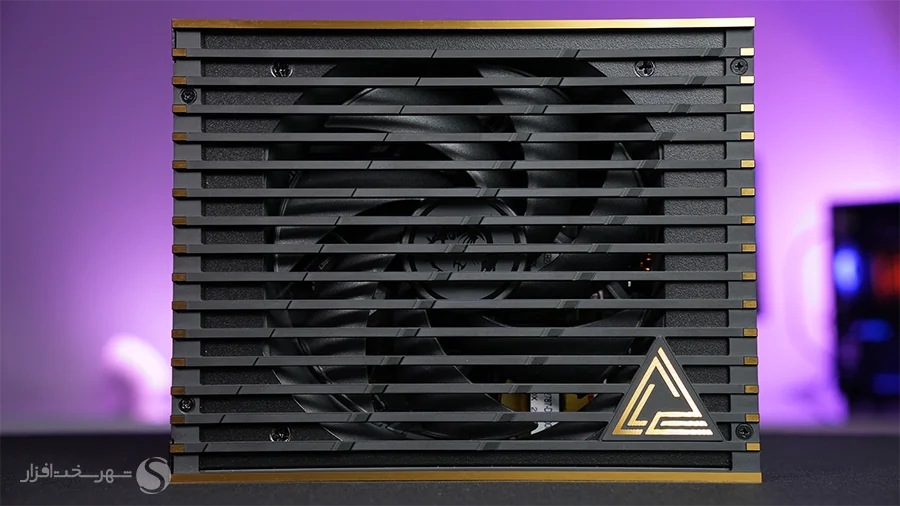

گریل (محافظ مشبک) فن به شکل خطوط مورب با کمی چاشنی رنگ طلایی طراحی شده است که در مجموع نمای شیک و گران قیمتی از پاور MEG Ai1600T به نمایش می‌گذارد.

مشخصات فنی



مشخصات فنی پاور MSI MEG Ai1600T

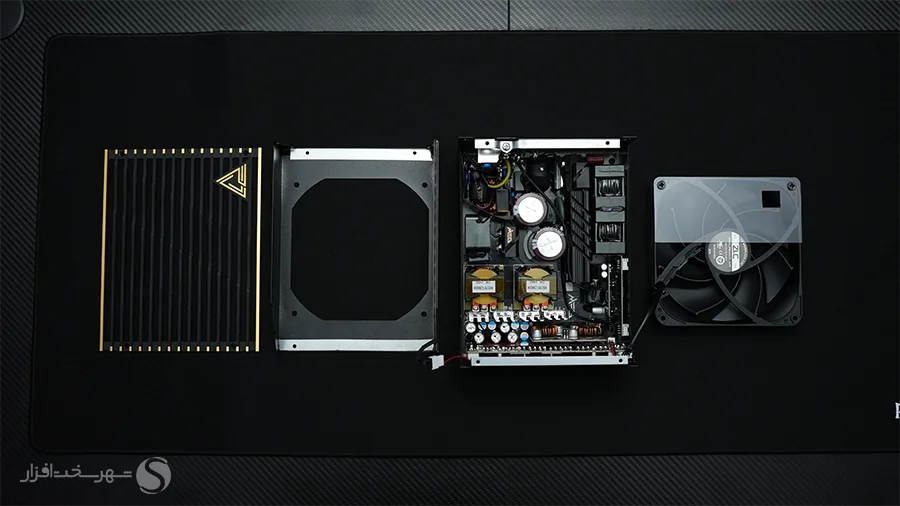

اگرچه تست و بررسی دقیق پاور نیاز به ابزار و دستگاه‌های تخصصی دارد، اما بد نیست با باز کردن پاور نگاهی مختصر به کامپوننت‌های استفاده شده و کیفیت اسمبل این منبع‌تغذیه داشته باشیم.

مشخصات فنی پاور MEG Ai1600T بر اساس اطلاعات ارائه شده در سایت MSI به شرح زیر است:

مشخصات فنی پاور MSI MEG Ai1600T
ویرایش استاندارد ATX 12V	v3.1
گواهینامه 80Plus	80PLUS Titanium
پشتیبانی از حالت آماده به کار مدرن	دارد
محدوده ولتاژ ورودی	100-240Vac RMS
دامنه دمای کاری	0°C - 45°C
دامنه فرکانس کاری	50Hz - 60Hz
Power Excursion	3840W (up to 240% of the PSU's rated power for 100μs)
نوع مدار اصلاح ضریب توان (PFC)	Interleaved PFC
توپولوژی بخش اولیه	Full-Bridge & LLC Resonant Converter
توپولوژی بخش ثانویه	Synchronous Rectification & DC-DC converters
مشخصات خازن های ورودی	الکترولیت تماماً ژاپنی (Chemi-Con) از نوع 105C
مشخصات خازن های خروجی	جامد و الکترولیت ژاپنی (Chemi-Con، Rubycon و FP-Cap) از نوع 105C
پروتکشن های محافظتی	OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
میانگین عمر مفید (MTBF)	100,000hrs @ 25°C, 230Vac, 50Hz
نوع و ابعاد فن	135mm Double Ball Bearing
تعداد کانکتورهای برق خروجی
MB 20+4 Pin	1 عدد
CPU 12V 4+4 Pin	2 عدد
12V-2x6 (12+4pin)	600 وات - 2 عدد
PCI-e 6+2 Pin	9 عدد
SATA	8 عدد
4Pin Molex	8 عدد
گارانتی و خدمات پس از فروش
مدت زمان گارانتی	24 ماه گارانتی تعویضِ تخت جمشید



اگرچه در سایت سازنده مشخصات به شکلی بسیار مختصری ارائه شده اما خوشبختانه پاور MSI MEG Ai1600T توسط موسسات معتبری نظیر سایبنتیکس و PPLP مورد بررسی قرار گرفته و گواهی‌های مربوط به بازدهی و نویز صوتی را دریافت کرده است که در ادامه به برخی از این اطلاعات اشاره می‌کنیم.

در منابع تغذیه رده‌بالا که توان و بازدهی بالایی دارند مانند MSI MEG Ai1600T با توان نامی 1600 وات و سطح بازدهی تیتانیوم، سازنده نیاز به استفاده از راه‌کارهای خاصی دارد که در این مورد MSI و CWT از طرق راه‌کارهای تشریح شده توانسته‌اند به میانگین بازدهی بیش از 93 درصد دست پیدا کند.

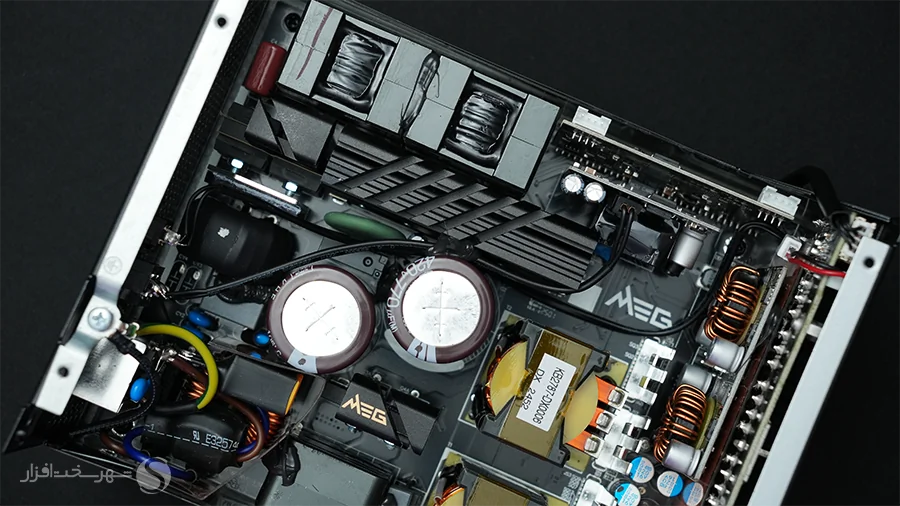

توپولوژی Full-Bridge به همراه تانک رزونانسی LLC و کنترل ضریب توان Interleaved PFC

این توپولوژی برای بخش اولیه جزء راهکارهای مدرن، گران قیمت و با بازدهی بالا به حساب می‌آید که به طور خلاصه وظیفه تبدیل ولتاژ AC ورودی (230 ولت) به DC ولتاژ بالا (400 ولت) و سپس AC ولتاژ پایین (12 ولت) را برای تحویل به بخش ثانویه دارد.

دستیابی به میانگین بازدهی بیش از ۹۳ درصد در یک نیروگاه ۱۶۰۰ واتی، مأموریتی دشوار است که MSI با همکاری CWT و از طریق به‌کارگیری توپولوژی‌های مدرن به آن رسیده است. در بخش اولیه (Primary)، شاهد استفاده از آرایه Full-Bridge در کنار تانک رزونانسی LLC هستیم؛ ترکیبی که وظیفه تبدیل ولتاژ AC ورودی به DC ولتاژ بالا و سپس بازگشت به AC ولتاژ پایین (برای بخش ثانویه) را با کمترین تلفات سوئیچینگ بر عهده دارد.

یکی از نکات چالش‌برانگیز در بررسی فنی این پاور، ساختار مدار اصلاح ضریب توان (PFC) است. اگرچه در اسناد رسمی MSI تنها به عبارت Interleaved PFC بسنده شده، اما کالبدشکافی دقیق قطعات، جزئیات جالب‌تری را فاش می‌کند. در حالی که مؤسسه سایبنتیکس به دلیل حضور ماسفت‌های یکسوساز، این مدار را در دسته Bridgeless قرار داده، اما از نگاه دقیق مهندسی، به دلیل عدم استفاده از ماسفت‌های بوست سنکرون (Synchronous Boost)، نمی‌توان آن را یک طراحی خالصِ Totem-Pole Bridgeless دانست.

در واقع MSI راهکاری هوشمندانه را برگزیده است؛ این شرکت با بهینه‌سازی مدار و استفاده از ماسفت‌های پیشرفته، بازدهی را به سطح استاندارد تیتانیوم رسانده و ضریب قدرت را به عدد ایده‌آل (۱) نزدیک کرده است، بدون آنکه هزینه‌های گزاف طراحی‌های پیچیده‌تر را به مصرف‌کننده تحمیل کند.

علاوه بر این، برگ برنده MEG Ai1600T در مدیریت حرارت و کارایی، استفاده از ماسفت‌های نسل جدید CoolSiC ساخت شرکت Infineon است. این نیمه‌هادی‌های مبتنی بر سیلیکون کارباید (SiC)، نسبت به نمونه‌های سیلیکونی رایج، پایداری حرارتی بسیار بالاتر و زمان بازیابی (Qrr) کمتری دارند. این یعنی پاور در لودهای سنگین، گرمای کمتری تولید کرده و نویز الکتریکی را به حداقل می‌رساند؛ عاملی که در نهایت منجر به کسب گواهی صوتی خیره‌کننده LAMBDA A++ شده است.

استفاده از سیستم مدیریت دیجیتال:

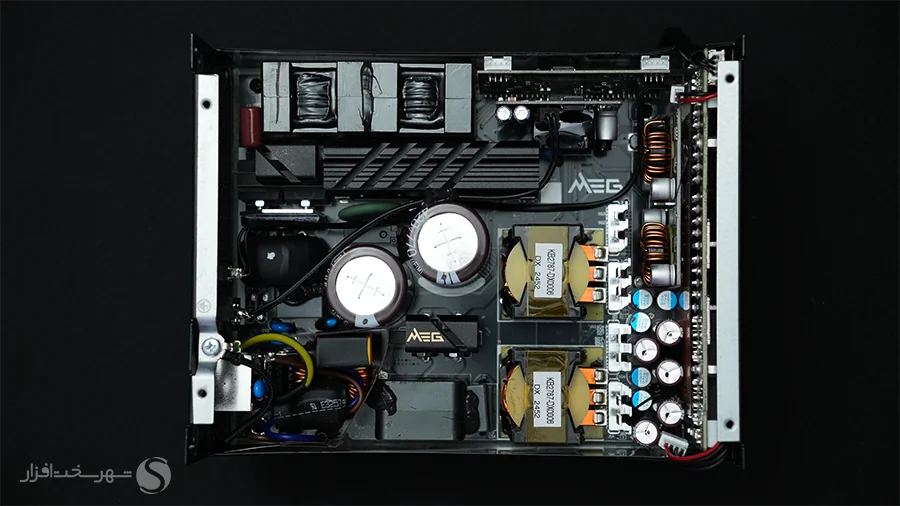

پاور MEG Ai1600T به گفته MSI به طور کامل به صورت دیجیتالی کنترل می‌شود. کنترلر پیشرفته UCD3138A ساخت Texas Instruments بخش‌های مختلف مانند سیگنال‌های PWM، مدار اصلاح ضریب قدرت، مدارهای محافظتی، کنترل مبدل‌های LLC و مبدل‌های ولتاژ شاخه‌های خروجی را به صورت هوشمند و به کمک برنامه‌ریزی نرم‌افزاری مدیریت می‌کند.

از این طریق بر خلاف سیستم‌های آنالوگ که تنها با یک پیکربندی و به طور ثابت عمل می‌کردند، پاور MEG Ai1600T به کمک کنترل دیجیتال خود می‌تواند بسته به شرایط و توان مورد نیاز، پارامترها را برای دریافت بهترین بازدهی و عملکرد در لحظه تغییر دهد.

استفاده از ماسفت‌های SiC:

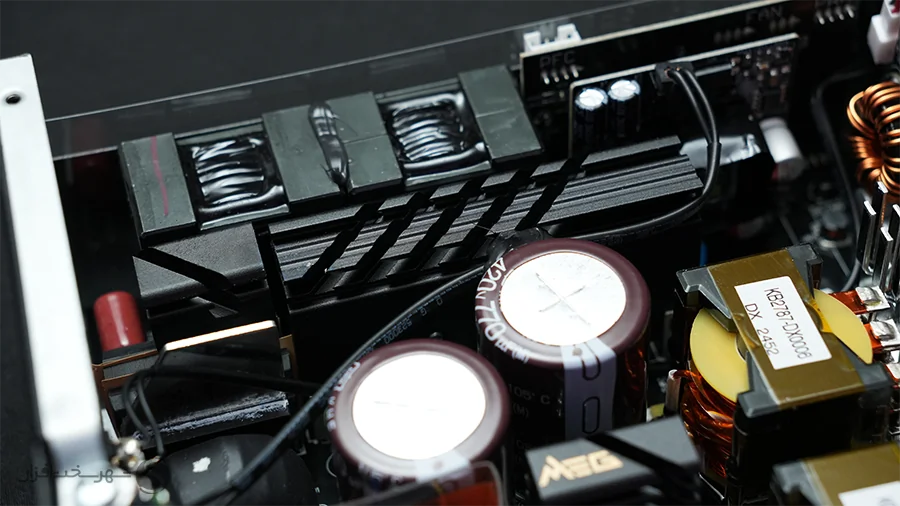

در پاور MSI MEG Ai1600T از ماسفت‌های سیلیس کاربید (SiC) شرکت Infineon برای مدار PFC استفاده شده است. ماسفت‌های CoolSiC به کار رفته نسبت به ماسفت‌های سیلیس معمولی از بازدهی بیشتر، توان دفع و تحمل گرمای بهتر، قدرت تحمل ولتاژ بالاتر و پارامتر زمان بازیابی (Qrr) کمتری برخوردار هستند که باعث می‌شود پاور در مدیریت گرما، نویز تولیدی و بازدهی انرژی عملکرد بهتری داشته باشد.

موارد فوق از شاخص‌ترین ویژگی‌های پاور MEG Ai1600T برای دریافت گواهی سطح تیتانیوم بازدهی از سایبنتیکس و 80Plus است. البته این پاور از موسسه PPLP نیز که با معیارهای اختصاصی خود پاورها را بررسی و رده‌بندی می‌کند موفق به دریافت گواهی سطح تیتانیوم برای ولتاژ 115 ولت و گواهی پلاتینیوم برای ولتاژ 230 ولت شده است.

برای اطمینان از پایداری، دوام و عملکرد بهینه، در پاور MSI MEG Ai1600T در تمامی بخش‌ها از خازن‌های کلاس دمایی 105 درجه سانتی‌گراد و از سه برند معتبر ژاپنی Rubycon ،Chemi-con و FPCap استفاده شده است.

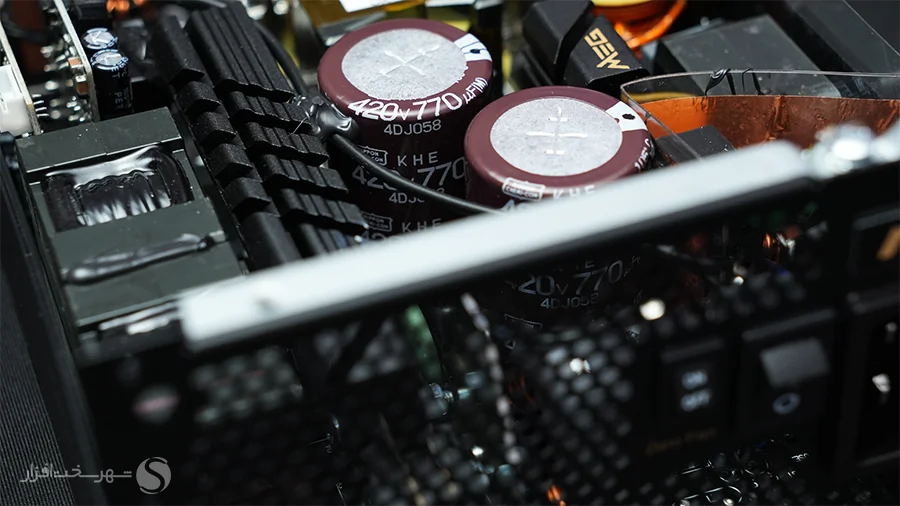

دو خازن الکترولیت Bulk از برند Chemi-Con با مشخصه 420 ولت و 770 میکروفاراد (1540 میکروفاراد در مجموع)، مانند سایر خازن‌های جامد و الکترولیت به کار رفته در این پاور، از کلاس دمایی 105 درجه‌ای و ژاپنی هستند. بر اساس آزمون‌های سایبنتیکس این ظرفیت خازنی به پاور MSI MEG Ai1600T توانایی دستیابی به Hold-Up تایم 21.3 ثانیه‌ای را می‌دهند.

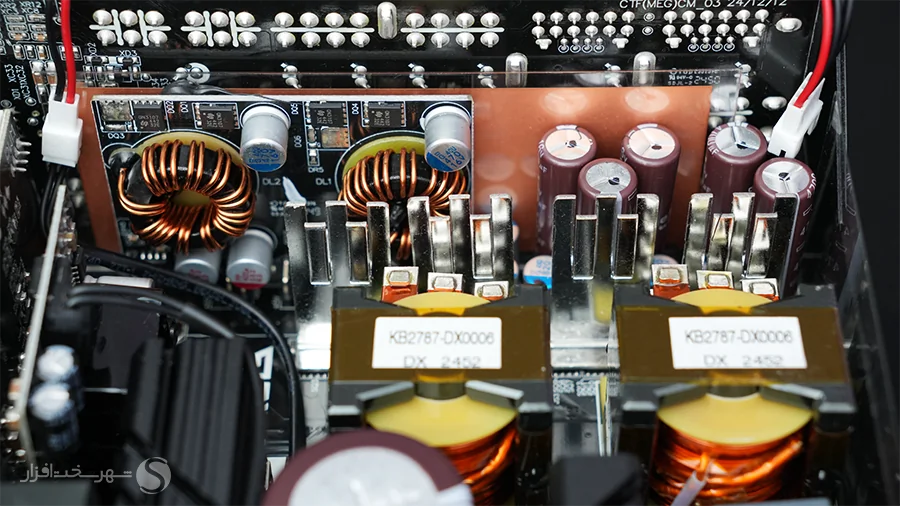

در بخش ثانویه و برای تولید ولتاژ شاخه‌های خروجی +3.3، +5 و +12 ولت از مبدل‌های DC-DC و ماسفت‌های یکسوساز استفاده شده است که توسط تراشه‌های MCU (واحد کنترل دیجیتال پاور) مدیریت می‌شوند و ولتاژی پایدار به همراه کاهش ریپل و نویز را در تمامی شاخه‌های خروجی، به‌ویژه تحت بارهای متغیر، تضمین می‌کند.

در جدول زیر می‌توانید حداکثر توان و جریان خروجی شاخه‌های مختلف پاور MSI Ai1600T را مشاهده کنید:

جریان و توان شاخه های خروجی
توان شاخه 12V+	1599.96W
برآیند توان شاخه های 5V+ و 3.3V+	120W
حداکثر جریان خروجی شاخه 12V+	133.3A
حداکثر جریان شاخه 5V+	22A
حداکثر جریان شاخه 3.3V+	22A
حداکثر جریان شاخه 5V/SB+	3.0A
حداکثر جریان شاخه 12V-	0.3A

با توجه به توان خروجی 1600 وات روی شاخه 12 ولت، دو خروجی برای تغذیه کارت‌های گرافیک با کانکتور 12V-2x6 در کنار سایر کانکتورها تعبیه شده است.

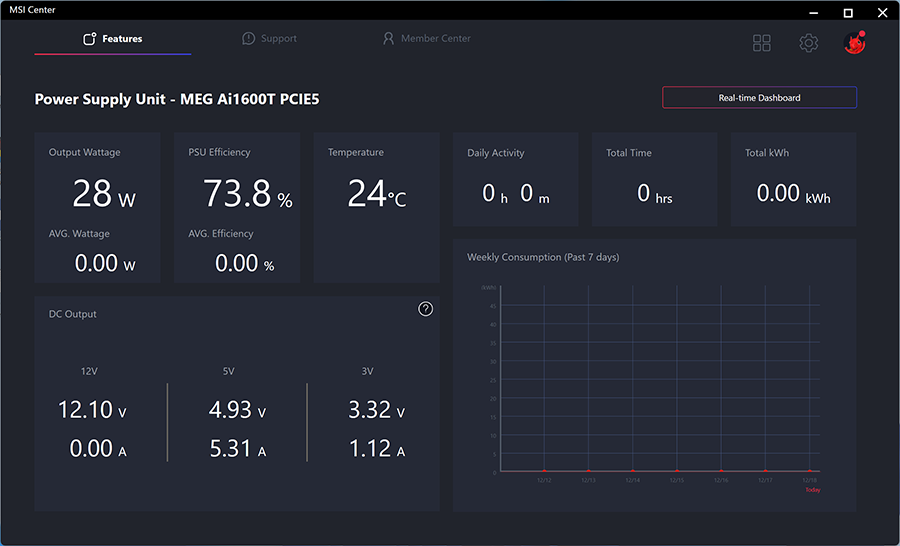

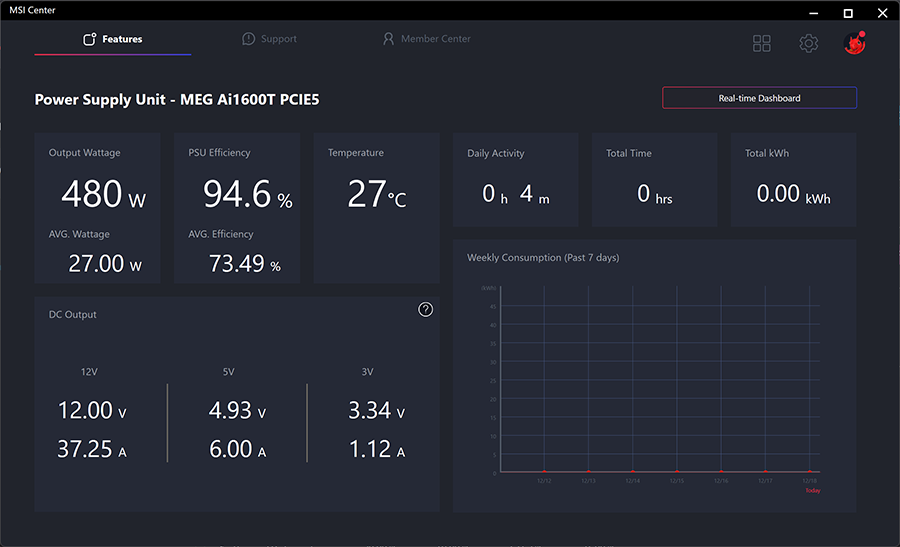

وجود کنترلرهای دیجیتال در این پاور به کاربر اجازه می‌دهد تا با اتصال درگاه USB-C منبع تغذیه به هدر USB 2.0 مادربرد، تمامی پارامترهای حیاتی را از طریق نرم‌افزار MSI Center زیر نظر بگیرد. همچنین از طریق این نرم‌افزار و ماژول‌های Mystic Light و Cooling Wizard تغییر و مدیریت سیستم نورپردازی و سرعت چرخش فنِ پاور امکان‌پذیر است.

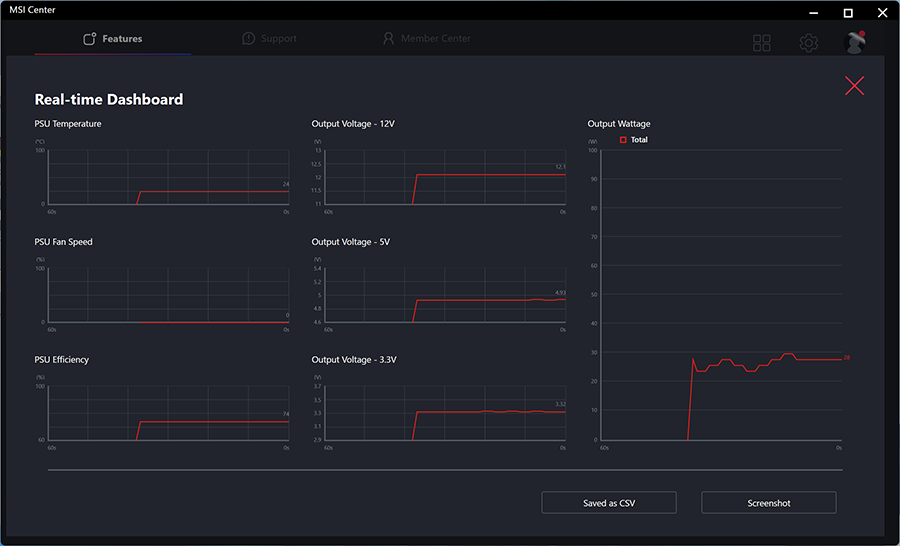

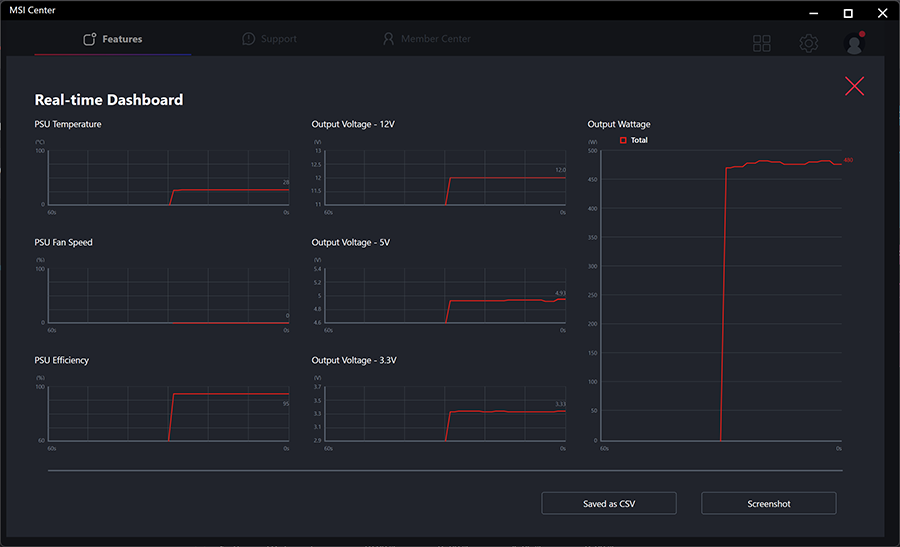

در تصاویر بالا بخش‌هایی از سیستم مانیتورینگ پارامترهای مختلف پاور مانند بازدهی، برق مصرفی هفتگی و ولتاژ شاخه‌های مختلف را در دو حالت بی‌کاری و لود کامل سیستم مشاهده می‌کنید.

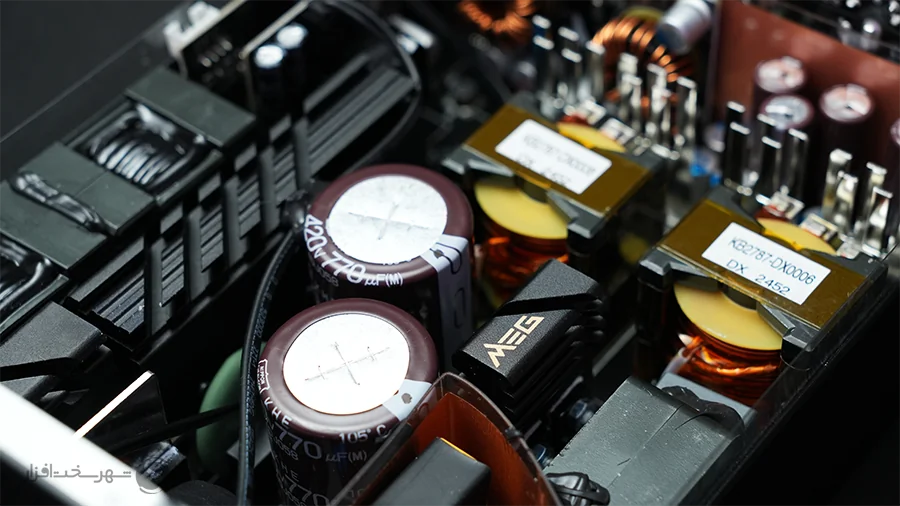

ام‌اس‌آی برای دفع بهینه گرما و کاهش نویز تولیدی فن از هیت‌سینک‌های اختصاصی با سطح تماس وسیع‌تر و ترانسفورماتورهای کلاس سرور که ابعاد کوچکتر و بازدهی بالاتری دارند استفاده کرده است. همچنین هیتسینک‌های به کار رفته با دارا بودن برش‌های مهندسی شده، جریان هوای تولید شده توسط فن را به سمت خازن‌ها هدایت می‌کنند تا عمر مفید آنها افزایش یابد.

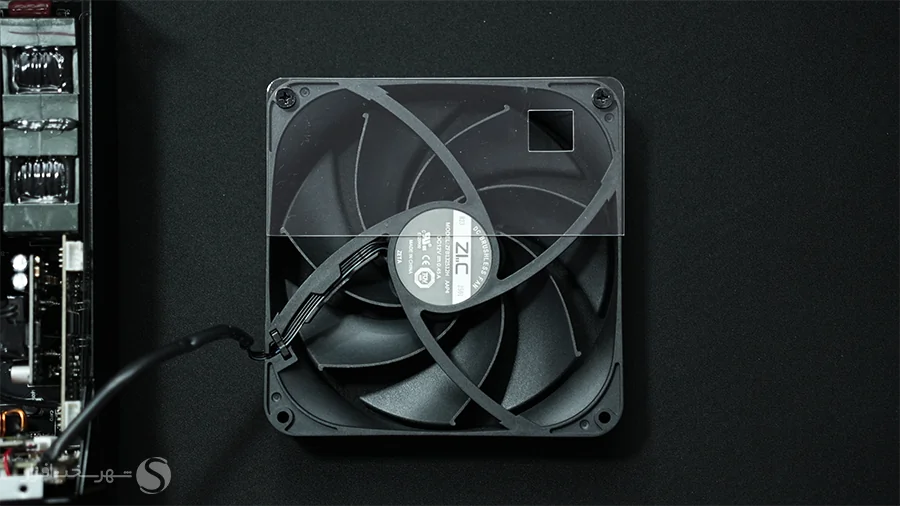

فن 135 میلی‌متری به کار رفته در Ai1600T دارای یاتاقانی از نوع Double Ball Bearing است و به کمک سیستم مدیریت هوشمند سرعت چرخش و قابلیت Zero Fan که در لودهای کمتر از 50 درصد توان نامی (800 وات) فن از حرکت می‌ایستد، توانسته در آزمون‌های نویز صوتی سایبنتیکس گواهی ++A با میانگین تنها 9.37 دسی‌بل را کسب کند.

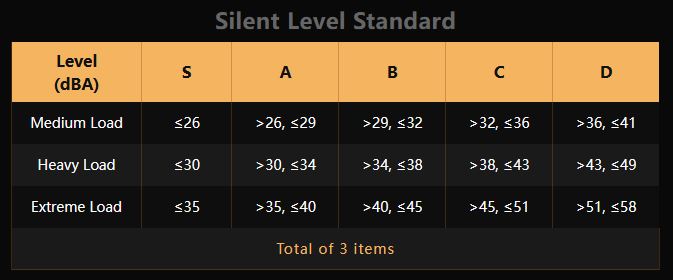

همچنین از موسسه PPLP نیز توانسته گواهی SSS را دریافت کند که نشان می‌دهد در لودهای متوسط، سنگین و بسیار سنگین کمترین میزان میزان نویز تولیدی را داشته است.

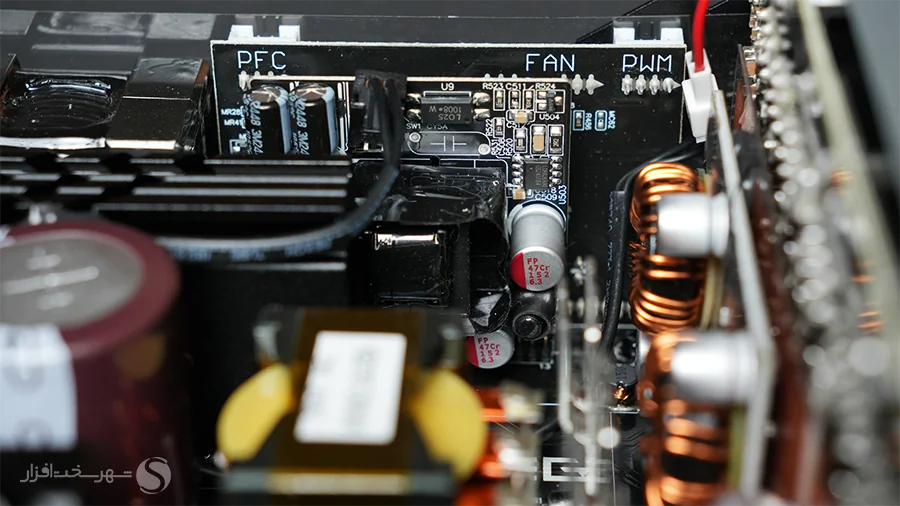

به لطف استفاده از کنترلرهای هوشمند و تراشه سوپروایزر مستقل، پاور MEG Ai1600T ام‌اس‌آی تقریباً از تمامی مدارهای محافظ رایج و رده‌بالا پشتیبانی می‌کند. این مدارها شامل موارد زیر می‌شود:

• OVP (Over Voltage Protection) محافظت در برابر ولتاژ بیش از مقدار تعریف شده روی شاخه‌های مختلف
• UVP (Under Voltage Protection) محافظت در برابر ولتاژ کمتر از مقدار تعریف شده روی شاخه‌های مختلف
• OCP (Over Current Protection) محافظت در برابر عبور جریان بیش از مقدار تعریف شده روی شاخه‌های مختلف
• OPP (Over Power Protection) محافظت از پاور در برابر دریافت توانی بیش از مقدار تعریف شده
• OTP (Over Temperature Protection) محافظت از پاور در برابر دمای بیش از مقدار تعریف شده قطعات داخلی
• SCP (Short Circuit Protection) محافظت در برابر اتصال کوتاه
• SIP (Surge Inrush Protetction) محافظت در برابر جریان هجومی یا Surge اولیه (در زمان روشن شدن)
• NLO (No Load Operation) تضمین کارکرد صحیح پاور بدون لود در شاخه‌های خروجی

پیکربندی صحیح این سیستم‌های حفاظتی و تعیین درست «مقدار تعریف شده» است که ضریب ایمنی یک پاور و قابل اعتماد بودن آن را رقم می‌زند. این مقادیر و صحت عملکرد هر یک توسط موسسه سایبنتیکس تست شده است که در جدول زیر مشاهده می‌کنید:

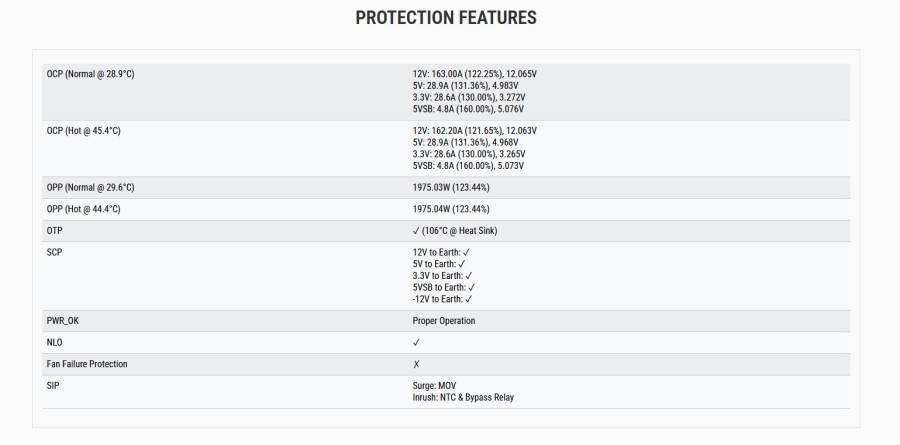

در تست بالا تمامی مدارهای حفاظتی پاور MSI MEG Ai1600T مورد بررسی قرار گرفته است و صحت و محدوده عملکرد هر یک به طور دقیق ذکر شده است. به عنوان مثال پروتکشن‌هایی مانند OCP و OPP که می‌تواند عملکردی به مراتب مهم‌تر با افزایش دما داشته باشند، در دو دمای حدود 1±28 و 43 درجه سانتی‌گراد با موفقیت تست شده‌اند.

طبق تست‌های سایبنتیکس، مدار محافظت در برابر اضافه‌جریان (OCP)، با رسیدن به 163 آمپر جریان دریافت‌‌شده از شاخه 12 ولت (22% بیشتر از ظرفیت تعریف شده)، و سیستم محافظت در برابر اضافه‌توان (OPP) نیز با رسیدن به توان دریافت‌شده 1975 وات (23 درصد بیش از توان نامی) وارد عمل می‌شود.

همچنین پاور MSI MEG Ai1600T به مدارهای حفاظتی مانند OVP و UVP (محافظت در برابر افزایش یا کاهش بیش از حد ولتاژ در خروجی)، و نیز Surge Protection برای نوسانات برق ورودی مجهز است که وجود این قابلیت‌ها به‌ویژه در کشور ما با نوسانات متداول برق شهری، برای حفظ سلامت پاور و سخت‌افزارهای متصل به آن از اهمیت بالایی برخوردار است.

پاور MEG Ai1600T ام‌اس‌آی یک محصول مدرن و رده‌بالاست که بر اساس استاندارد ATX12V v3.1 و PCIe 5.1 ساخته شده است. بر همین اساس گواهی ATX 3.1 Pass را از سایبنتیکس و گواهی ATX 3 Pass را از PPLP مبتنی بر رعایت پارامترهای مختلف تعیین شده در این استاندارد را دریافت کرده است.

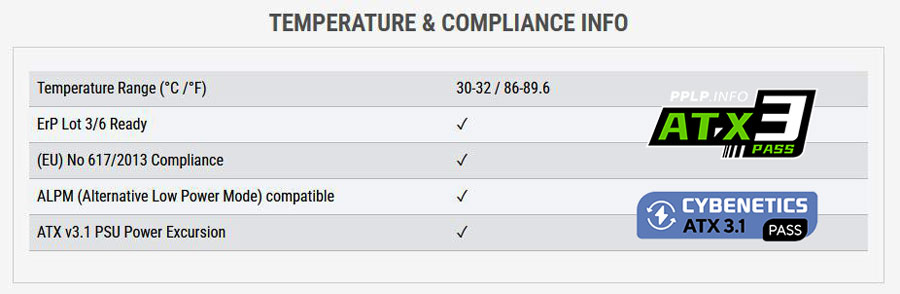

دریافت گواهی ATX 3.1 و آزمون‌های سایبنتیکس نشان می‌دهد که پاور MSI MEG Ai1600T از قابلیت ALPM (Alternate Low Power Mode) که در سیستم عامل‌های مختلف به نام Modern Standby یا Lucid Sleep هم شناخته می‌شود پشتیبانی می‌کند. به این منظور مدت زمان روشن شدن (Power On) باید کمتر از 150 میلی‌ثانیه و تأخیر سیگنال PWR_OK بین 100 تا 150 میلی‌ثانیه باشد.

همچنین در این استاندارد پاور از نظر فنی قادر به فراهم کردن ۲ برابر حداکثر توان نامی پاور به صورت لحظه‌ای (اسپایک) است. یعنی پرچمدار پاورهای 2026 ام اس آی می‌تواند تا ۳2۰۰ وات توان را به مدت ۱۰۰ میکروثانیه (ارائه دو برابر توان نامی به صورت لحظه‌ای) برای قطعات (به ویژه کارت‌های گرافیک رده‌بالا) فراهم کند. این تست با نام ATX v3.1 PSU Power Excursion در گزارش سایبنتیکس ذکر شده و پشتیبانی از این قابلیت، تیک تأیید را گرفته است.

کابل‌ها و کانکتورها



کابل‌ها و کانکتورهای پاور MSI MEG Ai1600T

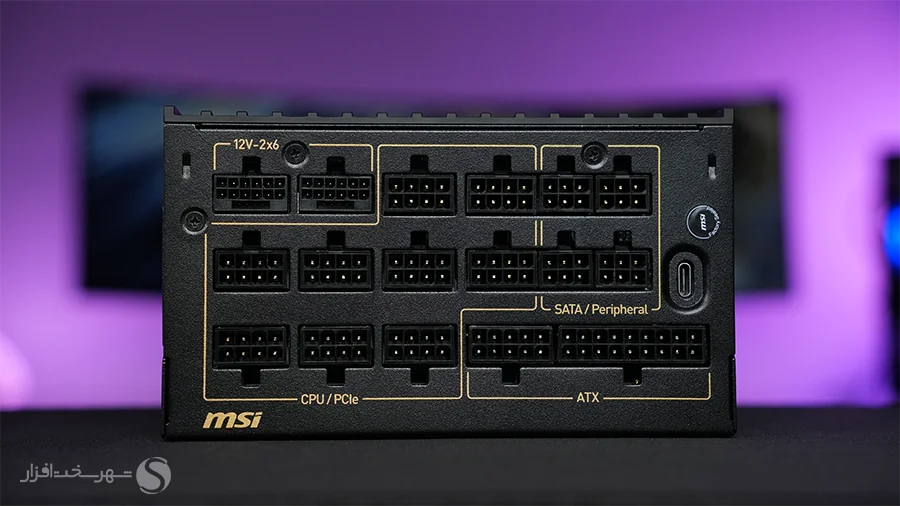

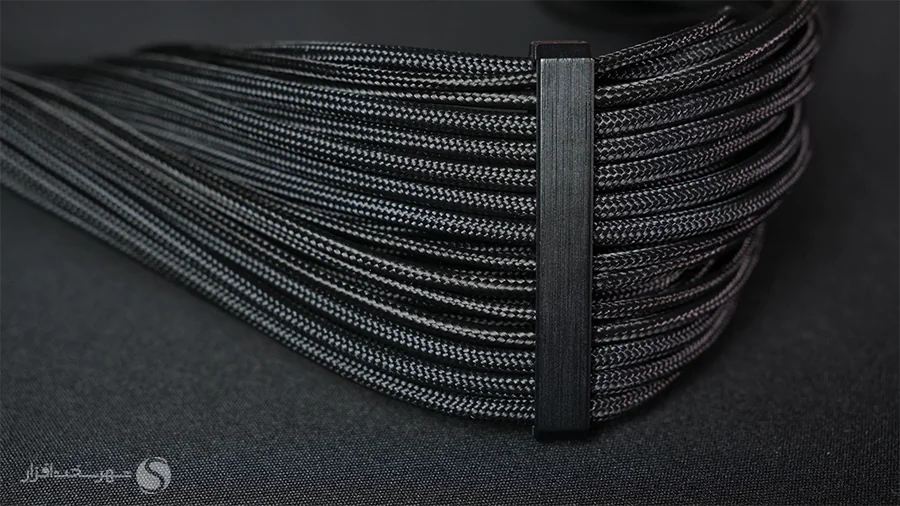

به عنوان یک پاور رده‌بالا کابل‌های اصلی که درون کیس قابل مشاهده هستند مانند کابل‌ 24 پین مادربرد، 8 پین EPS، کابل 12V-2x6 کارت گرافیک و 8 پین PCIe از نوع بافته شده هستند و بر روی هر کدام از گیره‌های مرتب کننده (مشابه Cable Combs) برای زیبایی و مرتب‌سازی کابل‌ها استفاده شده است. البته کابل‌های ساتا و Molex از نوع فلتِ مشکی رنگ هستند.

از دید کاربری نیز باید گفت که با  کابل‌های حرفه‌ای روبرو هستیم که هنگام در دست گرفتن به خوبی سختی مناسب و وزن آن‌ها نمود پیدا می‌کند و یک فاکتور برنده برای این غول MSI محسوب می‌شود.

پینِ کانکتورهای به رفته در کابل‌ها همگی از آلیاژ مس بوده تا کمترین مقاومت را داشته باشد و ضمن اتصال و انتقال بهتر جریان، گرمای کمتری هم در کانکتور تولید شود.

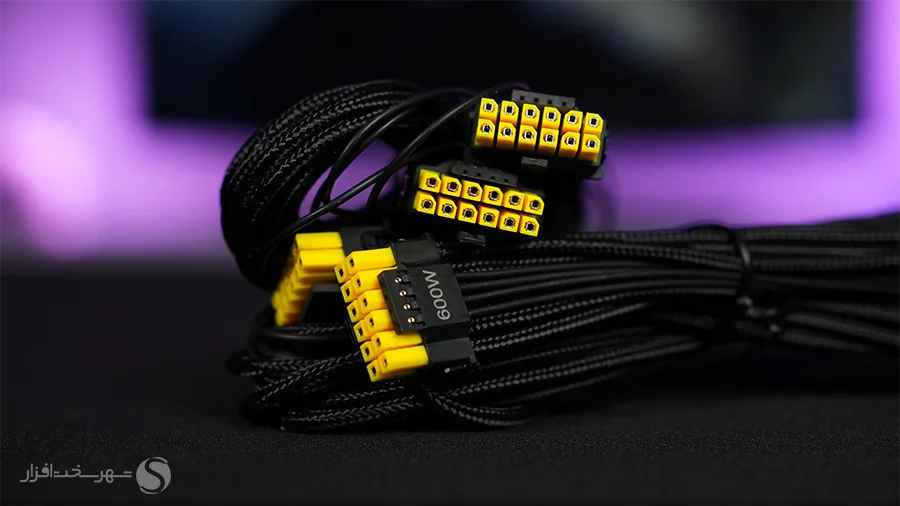

با توجه به توان بالای 1600 واتی پاور MSI MEG Ai1600T، دو خروجی کارت گرافیک از نوع ۱۶ پین بر روی آن وجود دارد و دو کابل با کانکتور 12V-2x6 (H++) مطابق با آخرین استاندارد ATX 3.1 به طول ۶۰ سانتی‌متر و از نوع 16AWG برای اتصال به کارت‌های گرافیک (تا ۶۰۰ وات) در نظر گرفته شده است.

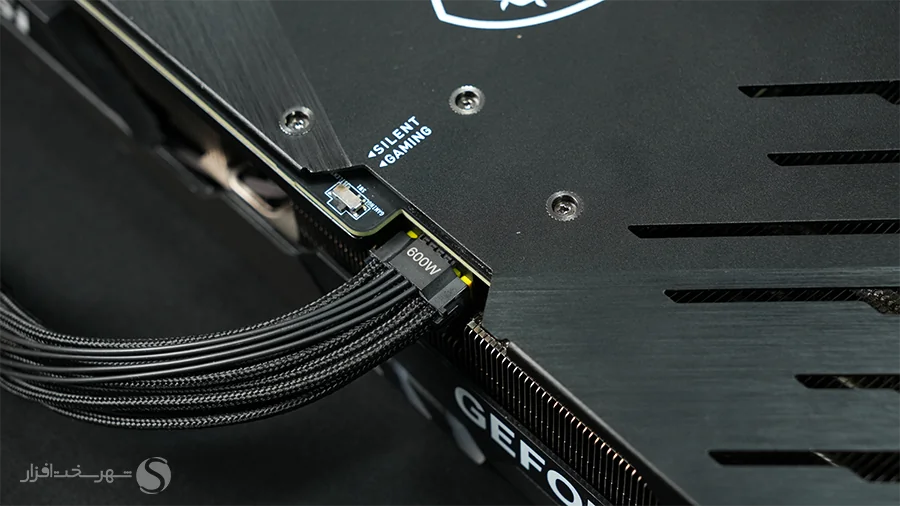

سوکت 12V-2x6 اتصال این کابل به کارت گرافیک دارای بخشی به رنگ زرد است. به کمک این طراحی تا زمانی که بخش زرد رنگ قابل مشاهده است می‌توانید متوجه شوید که کابل به درستی به سوکت کارت گرافیک متصل نشده است.

استفاده از این کابل‌ها نسبت به نمونه‌های 18AWG، به دلیل قطر بیشتر رشته‌های مسی، مقاومت الکتریکی پایین‌تری دارد و در نتیجه انتقال توان ۶۰۰ واتی را با کارایی بیشتر، اتلاف انرژی کمتر و دمای پایین‌تر کانکتورها میسر می‌کند.

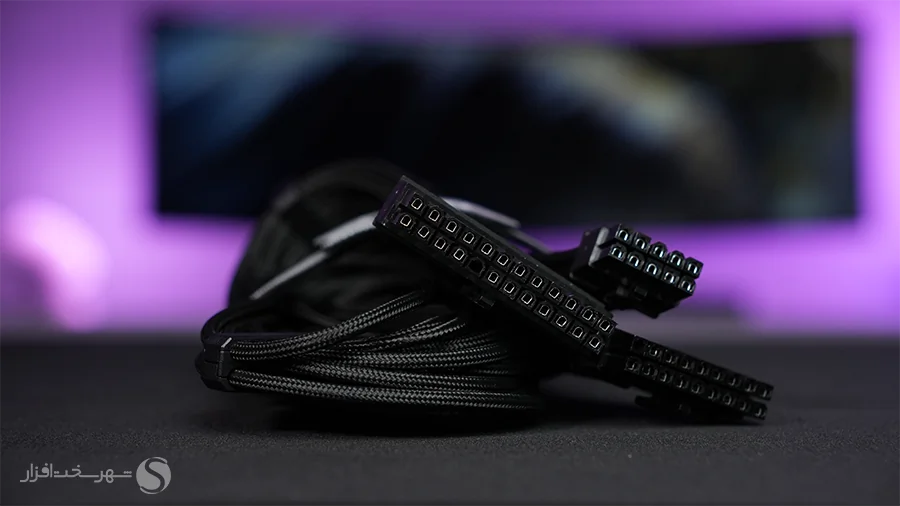

کابل ATX یا 24 پین مادربرد 60 سانتی‌متر طول دارد و از استاندارد 16AWG برای پین‌های اصلی آن استفاده شده است.

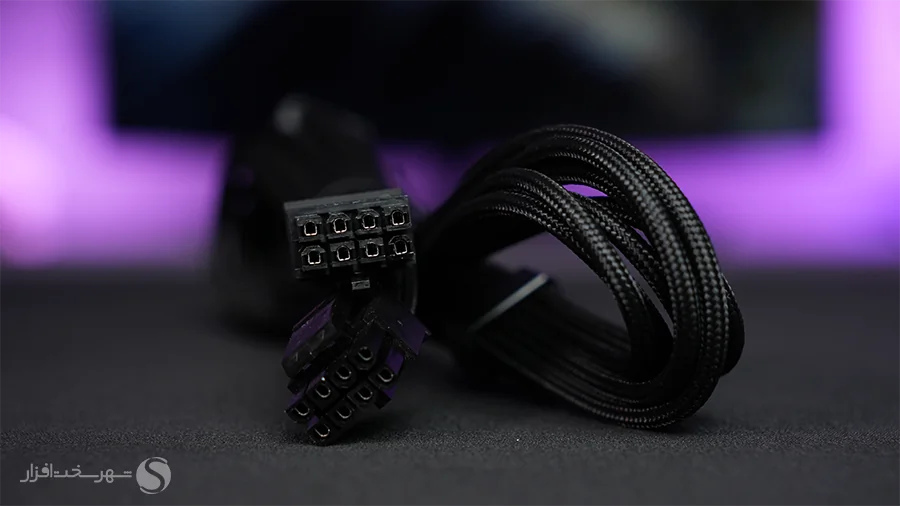

دو کابل با یک کانکتور 8 پین (4+4) EPS به طول 75 سانتی‌متر، با استاندارد 16AWG برای تأمین توان مورد نیاز پرمصرف‌ترین پردازنده‌ها و اتصال به مادربردهای رده‌بالا در نظر گرفته شده است.

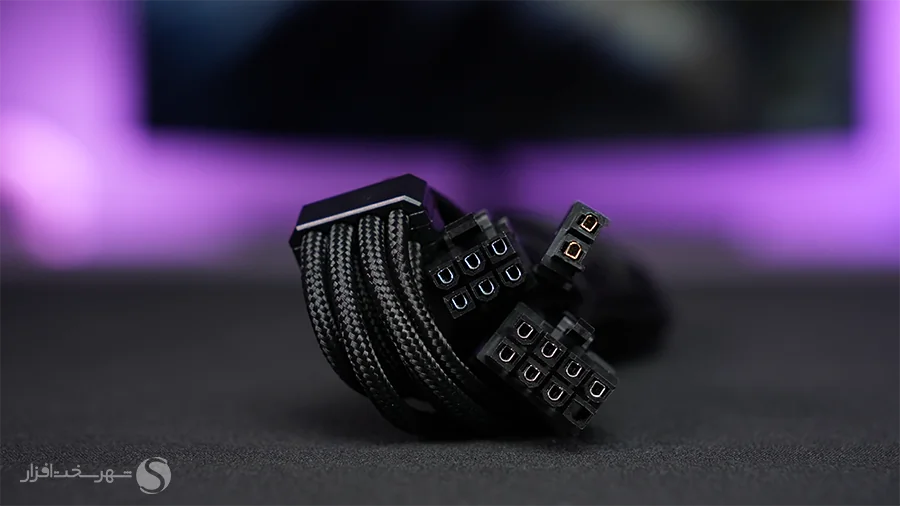

دو کابل با استاندارد 16AWG و طول 15+60 سانتی‌متر که هر کدام دارای دو کانکتور 6+2 پین PCIe هستند، به همراه پنج کابل 60 سانتی‌متری دیگر که هر یک دارای یک کانکتور 6+2 پین PCIe هستند نیز برای تغذیه کارت‌های گرافیک وجود دارد.

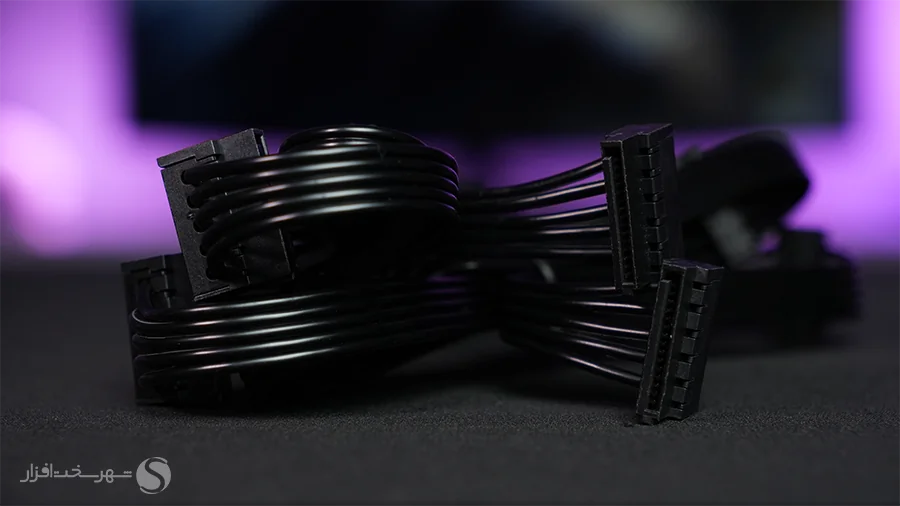

برای اتصال لوازم جانبی و ذخیره‌ساز، دو کابل به طول 15+15+15+55 سانتی‌متر با استاندارد 18AWG که هر کدام به چهار کانکتور SATA مجهز شده‌اند، در نظر گرفته شده است.

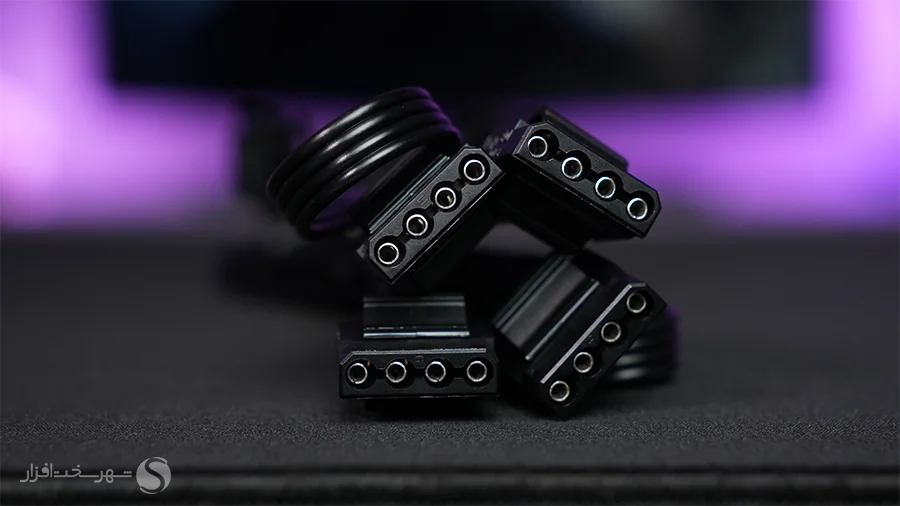

دو کابل با کانکتورهای 4 پین Molex به طول 15+15+15+55 سانتی‌متر و استاندارد 18AWG نیز برای راه‌اندازی سایر لوازم جانبی که کمی قدیمی‌تر هستند، در نظر گرفته شده است.

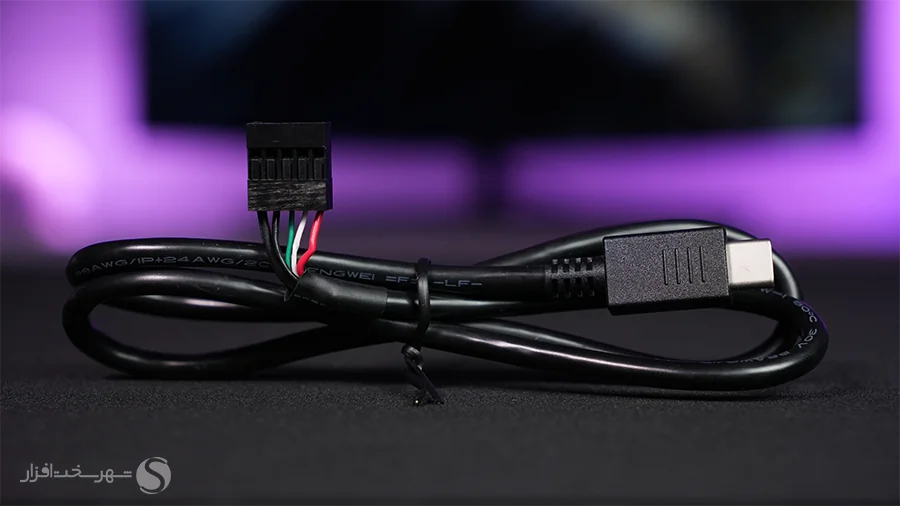

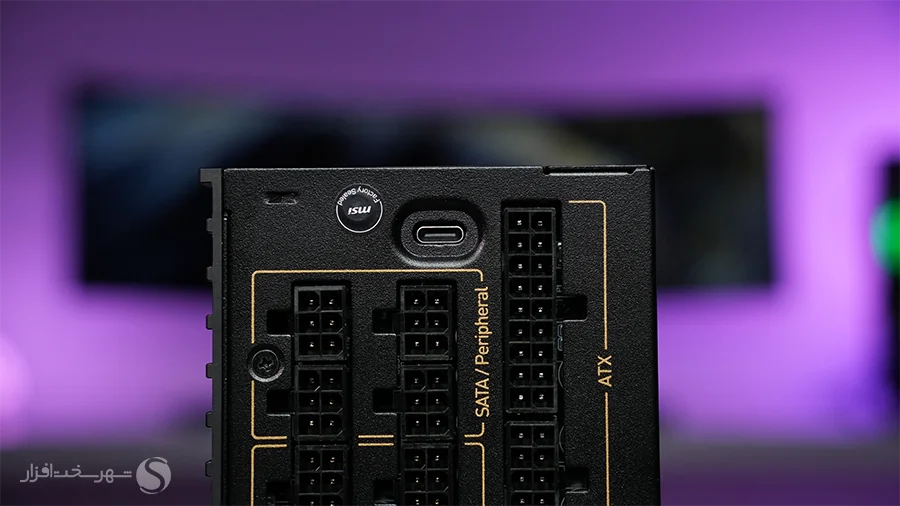

یک کابل رابط اینترفیس پاور که یک سر آن دارای رابط USB-TypeC است و سر دیگر آن هدر 9 پین USB 2.0 است به طول 60 سانتی‌متر همراه پاور قرار گرفته است.

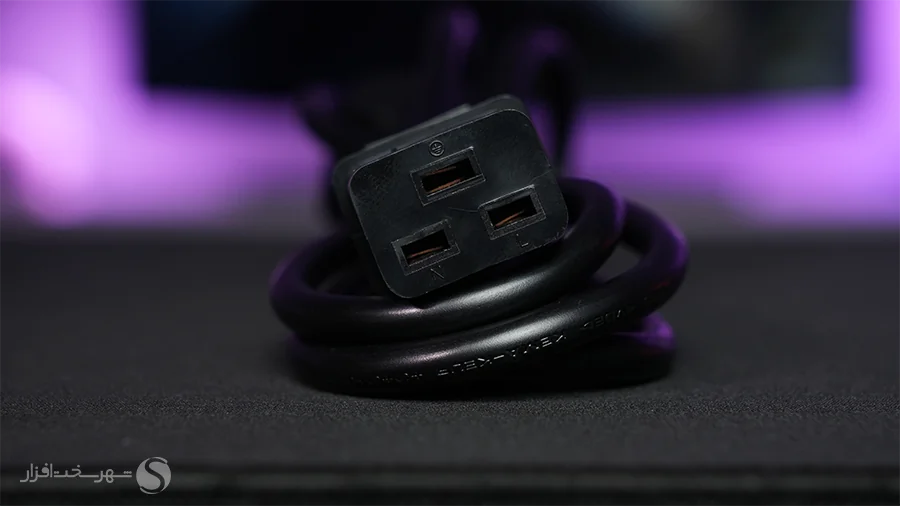

کابل ورودی برق AC دارای اتصالی از نوع کوپلر C19 است که نسبت به نمونه‌های رایج و به کار رفته در سایر پاورها (C13) قدرت تحمل جریان عبوری بیشتری دارد.

خلاصه مشخصات کابل‌ها و کانکتورهای پاور MSI MEG Ai1600T را می‌توانید در جدول زیر مشاهده کنید:

تعداد کانکتور در هر کابل	تعداد کابل	قُطر کابل (AWG)	طول کابل (cm)	نوع کابل
1	1	16	60	24 پین ATX
1	2	16	75	4+4 پین EPS 12V
1	2	16	60	12V-2x6 (600W)
2	2	16	60+15	6+2 پین PCIe
1	5	16	60	6+2 پین PCIe
4	2	18	55+15+15+15	SATA
4	2	18	55+15+15+15	Molex





جمع‌بندی شهرسخت‌افزار

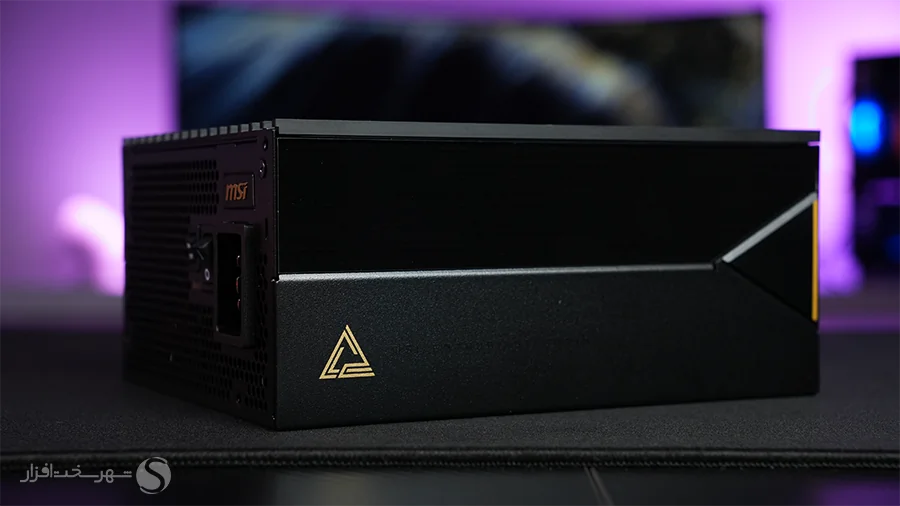

جمع‌بندی شهرسخت‌افزار از پاور MSI MEG Ai1600T

پاور MSI MEG Ai1600T فراتر از یک منبع تغذیه ساده، نماینده نسل جدید تأمین‌کننده بزرگ و هوشمند انرژی برای سیستم‌های فوق‌حرفه‌ای است. ام‌اس‌آی با این محصول ثابت کرد که در بازار تجهیزات رده‌بالا، تنها به دنبال تأمین توان نیست، بلکه «کیفیت توان» و «تجربه کاربری» را در اولویت قرار داده است.

پاور MSI MEG Ai1600T  در بازار ایران با گارانتی 24 ماهه تعویض تخت جمشید (TEG) عرضه می‌شود.

این منبع تغذیه، نه‌تنها از نظر فنی با بهره‌گیری از استانداردهای ATX 3.1 و PCIe 5.1 یک سر و گردن از رقبا بالاتر است، بلکه از نظر زیبایی‌شناسی نیز با امضای خاص سری MEG، به جواهری درون کیس شما تبدیل می‌شود. مدیریت دیجیتال از طریق نرم‌افزار MSI Center، کابل‌های بافته‌شده با شانه (Comb) اختصاصی و سکوتِ مطلقِ گواهی LAMBDA A++، این پاور را به گزینه‌ای عالی برای ایستگاه‌های کاری (Workstation)، سیستم‌های رندرینگ سنگین و پردازش‌های مبتنی بر هوش مصنوعی تبدیل کرده است.

با این حال، رسیدن به این سطح فناوری ارزان نیست. برچسب قیمتی 700 دلاری، این کالا را در رده محصولات لوکس قرار می‌دهد. همچنین، با وجود کیفیت ساخت خیره‌کننده و استفاده از قطعات درجه‌یک ژاپنی، انتظار می‌رفت شرکت‌های گارانتی‌کننده در ایران، با افزایش مدت زمان خدمات پس از فروش، اطمینان خاطر بیشتری (مشابه گارانتی‌های ۱۰ ساله بین‌المللی) به خریداران ارائه دهند.

در نهایت، اگر به دنبال نیروگاهی هستید که بدون لرزش و صدا، توان مورد نیاز دو کارت گرافیک RTX 4090 را فراهم کند و همزمان جلوه‌ای مدرن به اسمبل شما ببخشد، MEG Ai1600T نقطه پایان جست‌وجوی شماست.

نکات مثبت:

• طراحی مدرن و پیشرفته
• کنترل دیجیتال و مانیتورینگ نرم‌افزاری از طریق USB-C
• بازدهی بسیار بالای سطح تیتانیوم
• نویز فوق‌العاده پایین گواهی LAMBDA A++
• کابل‌های با کیفیت و بافته شده
• پشتیبانی از تمامی مدارهای محافظتی

نکات منفی:

• قیمت بسیار زیاد
• مدت کمتر گارانتی در ایران نسبت به سازنده اصلی (12 سال به 2 سال در ایران)

چنانچه درباره این محصول سوال یا نظری دارید، در قسمت نظرات مطرح کنید.
