بررسی کامل مادربرد ASUS ROG STRIX B250F GAMING: یک میان‌رده‌ی با پرستیژ

توضیحات: سید مهدی موسوی; دسته: بررسی مادربرد; 25 اسفند 1395 23:57

سری جدید ROG STRIX مادربردهای کمپانی ایسوس از نظر ظاهر، قابلیت‌های محوری و از همه مهم‌تر کیفیت ساخت، میراث خاندان مادربردهای ROG را با خود به همراه دارند ولی با حذف برخی امکانات و قابلیت‌های خاص سعی شده تا با کاهش قیمت تمام‌شده تقریباً همه اقشار گیمر، قدرت خرید مادربردهای بی‌نظیر سری ROG کمپانی ایسوس را داشته باشند. در این بررسی قصد داریم یکی از خوش قیمت ترین مادربردهای این سری محبوب را بررسی کنیم، با شهرسخت‌افزار همراه باشید.

مقدمه

Kaby Lake نامی که شاید پررنگ‌تر از سایر معماری‌های پیشین اینتل در خاطرات دنیای سخت‌افزاری‌ها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازنده‌های با معماری Core و اسم رمز Penryn کمپانی اینتل پردازنده‌های جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار می‌کرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازنده‌ها را کاهش می‌داد و در قدم بعدی (Tock) معماری پردازنده‌های خود را به‌صورت بنیادی تغییر می‌داد. این مدل تا همین 1 سال پیش و معرفی پردازنده‌های با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهم‌ترین آن‌ها بی‌رقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است! در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب می‌شدند و تصور می‌شد معماری Kaby Lake نیز اولین پردازنده‌های با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازنده‌های با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینه‌سازی‌های بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و به‌صورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازنده‌های خود را تغییر می‌دهد، در مرحله بعد معماری ساخت دچار تحول می‌شود و درنهایت نیز پردازنده‌های بهینه‌سازی شده معماری پیشین روانه بازار می‌شوند. به بیانی دیگر این به این معناست که برای تجربه پردازنده‌های جدید و کاملاً متمایز با نسل‌های قبل باید حدوداً 3 سال صبر کرد!

پردازنده‌های با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازنده‌های با برند تجاری Core ix محسوب می‌شوند چندی پیش به‌صورت رسمی معرفی و همراه آن‌ها مادربردهای رده‌بالا و میان رده مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270/B250 می‌شوند روانه بازار شدند. در این پلتفرم جدید به‌صورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینه‌سازی‌های مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازنده‌های نسل جدید، به‌صورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدل‌های مشابه نسل قبل هستیم. البته تغییرات تنها در این بخش خلاصه نمی‌شوند و پردازنده‌های با این معماری نسل جدید تراشه‌های گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهم‌ترین ویژگی‌های آن‌ها می‌توان به افزایش کارایی مختصر در بخش 3D graphics و ارتقاء شتاب‌دهنده سخت‌افزاری در بخش رمزگشایی و رمزگذاری فایل‌های ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.

بدون شک مادربردهای سری (ROG (Republic of Gamers ساخت کمپانی خوش‌نام ASUS در حال حاضر یکی از معتبرترین، باکیفیت‌ترین و پرفروش‌ترین مادربردهای گیمینگ محسوب می‌شوند. این سری از مادربردهای ساخت کمپانی ایسوس با برخورداری از باکیفیت‌ترین قطعات حال حاضر، زیبایی مسحور کننده و ظاهر کاملاً خاص و تکنولوژی‌های غالباً کم نظیر به کار رفته در آن‌ها همواره جزو انتخاب‌های شماره 1 گیمرها و حرفه‌ای در دنیا بوده‌اند؛ اما یکی از دلایلی که فروش این سری از مادربردها را مخصوصاً در کشور ما به دلیل بازار بی‌ثبات محدود می‌کند، قیمت بسیار بالای آن‌ها بوده است.

ایسوس در جدیدترین مادربردهای سری ROG در یک اقدام بی‌سابقه مادربردهای مبتنی بر چیپست های میان رده و خوش قیمت را نیز تحت عنوان ROG STRIX به این مجموعه اضافه کرده است. این سری جدید که حتی مادربردهای مبتنی بر چیپست های رده بالا نظیر Intel Z270 نیز در میان آن‌ها مشاهده می‌شوند از نظر ظاهر، قابلیت‌های محوری و از همه مهم‌تر کیفیت ساخت، میراث خاندان مادربردهای ROG را با خود به همراه دارند و با حذف برخی امکانات و قابلیت‌های خاص سعی شده تا با کاهش قیمت تمام شده تقریباً همه اقشار گیمر قدرت خرید مادربردهای بی‌نظیر سری ROG کمپانی ایسوس را داشته باشند.

چندی پیش دفتر کمپانی ASUS در ایران یکی از زیباترین و البته خوش قیمت‌ترین مادربردهای میان رده مبتنی بر چیپست جدید Intel B250 یعنی ASUS ROG STRIX B250F GAMING را جهت تست و بررسی به لابراتوار تخصصی شهر سخت افزار ارسال کرد. این مادربرد 130$ دلاری در نگاه اول آن قدر شیک و خوش ساخت به نظر می‌رسد که حداقل در ظاهر بیش از این‌ها می‌ارزد!

از جمله مهم‌ترین قابلیت‌ها و امکانات این مادربرد خوش تیپ! می‌توان به موارد زیر اشاره کرد:

طراحی ظاهری بسیار زیبا و کم نظیر
کیفیت ساخت به‌مراتب فراتر از مادربردهای میان رده مشابه
پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی
همراه داشتن یک اسلات M.2 X4 32Gb/s و یک اسلات M.2 در حالت SATA 6Gb/s
مجهز به سیستم صوتی مدرن و باکیفیت SupremeFX مبتنی بر Codec صوتی جدید S1220A، آمپلی‌فایر هدفون و پردازش نرم افزاری توسط Sonic Studio III
همراه داشتن یکی از آخرین و مدرن‌ترین کنترلرهای شبکه Intel® I219-V
نورپردازی مختصر ولی بسیار زیبا و خلاقانه تحت عنوان Aura Sync RGB LED Lighting technology
سازگار با سازه‌های جانبی ساخته شده توسط پرینترهای 3 بعدی

در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی و کارایی از تمامی زوایا این مادربرد را محک می‌زنیم. با ما همراه باشید ...

توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

مقدمه

از جمله مهم‌ترین قابلیت‌ها و امکانات این مادربرد خوش تیپ! می‌توان به موارد زیر اشاره کرد:

طراحی ظاهری بسیار زیبا و کم نظیر
کیفیت ساخت به‌مراتب فراتر از مادربردهای میان رده مشابه
پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی
همراه داشتن یک اسلات M.2 X4 32Gb/s و یک اسلات M.2 در حالت SATA 6Gb/s
مجهز به سیستم صوتی مدرن و باکیفیت SupremeFX مبتنی بر Codec صوتی جدید S1220A، آمپلی‌فایر هدفون و پردازش نرم افزاری توسط Sonic Studio III
همراه داشتن یکی از آخرین و مدرن‌ترین کنترلرهای شبکه Intel® I219-V
نورپردازی مختصر ولی بسیار زیبا و خلاقانه تحت عنوان Aura Sync RGB LED Lighting technology
سازگار با سازه‌های جانبی ساخته شده توسط پرینترهای 3 بعدی

معرفی ریز معماری KABYLAKE-S

معرفی ریز معماری KABYLAKE-S

پلتفرم نسل هفتم پردازنده های Core اینتل (موسوم به KABYLAKE-S) در یک نگاه

علیرغم همه تغییرات هنوز هم پردازنده های KABYLAKE-S با چیپ ست های سری 100 اینتل از طریق سوکت LGA 1151 سازگاری دارند، بنابراین تنها با بروزرسانی بایوس، با کلیه مادربردهای سری 100 فعلی قابل استفاده هستند. البته سازندگان مادربرد سری جدیدی از مادربردهای بر پایه چیپ ست های سری 200 را با پشتیبانی از این پردازنده ها بدون نیاز به بروزرسانی بایوس و بازنگری هایی برای بهره گیری حداکثری از پتانسیل این تراشه ها، تدارک دیده اند.

تغییر هر نسل از پردازنده ها و به طور مشخص بهبود آنها از دو جنبه می تواند رخ دهد، اولین آنها افزایش دستورالعمل های قابل اجرا به ازای هر سیکل (IPC) است که برای دست یابی آن به بهبود در سطح خود ریزمعماری نیاز است، با این حال اینتل در KABYLAKE-S هیچگونه تغییری در IPC اعمال نکرده و دقیقاً با همان ریزمعماری SKYLALE-S روبرو هستیم و بهبودها به تغییرات جزئی از جمله فرکانس محدود می شود. در حقیقت پردازنده های KABYLAKE-S کاملاً جدید نیستند و درست تکرار عرضه پردازنده های Haswell Refresh در کنار چیپ ست های Z97 و H97 هستند.

بنابراین به عنوان نمونه های ارتقا یافته SKYLALE-S به پردازنده KABYLAKE-S نگاه کنید و نه محصولات تمام جدید. از آنجایی که ریزمعماری KABYLAKE-S و چیپ ست های سری 200 با تغییرات اساسی همراه نیستند، نوشتار پیش رو بیشتر بر روی مقایسه آن با SKYLALE-S متمرکز است تا تغییرات جزئی بهتر بازتاب یابند.

مهم ترین تغییرات KABYLAKE-S در مقایسه با SKYLALE-S:

فناوری ساخت بهبود یافته +14NM
پتانسیل اورکلاکینگ بالاتر
افزایش فرکانس هسته های پردازشی در تمامی مدل ها
افزایش سرعت تغییر فرکانس هسته ها
پردازنده گرافیکی مجتمع جدید و بهبودیافته
چیپ ست های جدید سری 200
افزایش تعداد خطوط ارتباطی پرسرعت (HSIO) PCI-E 3.0 منشعب از چیپ ست
پشتیبانی از فناوری Optane اینتل
افزایش فرکانس استاندارد حافظه از 2133 به 2400 مگاهرتز

طبق اطلاعات موجود، اینتل دست کم سه چیپ ست جدید H270 ، Z270 و B250 را برای مصرف کنندگان خانگی عرضه می کند که به ترتیب از راست به چپ جانشین H170 ،Z170 و B150 می شوند. البته اینتل چیپ ست های سری 100 را بازنشسته نمی کند. هم زمان اینتل پردازنده های KABYLAKE-S را در سه سری معمول Core i3، Core i5 و Core i7، همچنین Celeron و Pentium نیز عرضه می کند.

لیست پردازنده های Kaby-Lake

Core i7-7700K پرچمدار پردازنده های Kaby-Lake است، لیست کامل سری اول این پردازنده ها در جدول زیر آمده است:

Core i5-7400	Core i5-7500	Core i5-7600	Core i5-7600K	Core i7-7700	Core i7-7700K	پردازنده
4C/4T	4C/4T	4C/4T	4C/4T	4C/8T	4C/8T	تعداد هسته/Thread
3.00GHz	3.40GHz	3.50GHz	3.80GHz	3.6GHz	4.20GHz	فرکانس پایه هسته
3.50GHz	3.80GHz	4.10GHz	4.20GHz	4.20GHz	4.50GHz	فرکانس توربو بوست
6MB	6MB	6MB	6MB	8MB	8MB	حافظه کش
65W	65W	65W	91W	65W	91W	توان حرارتی
HD 630	HD 630	HD 630	HD 630	HD 630	HD 630	پردازنده گرافیکی مجتمع
170	179	199	217	272	305	قیمت (دلار)

مشخصات و مقایسه سری اول پردازنده های KABYLAKE-S

Core i3-7100	Core i3-7300	Core i3-7320	Core i3-7350K	پردازنده
2C/4T	2C/4T	2C/4T	2C/4T	تعداد هسته/Thread
3.9GHz	4.0GHz	4.1GHz	4.20GHz	فرکانس پایه هسته
-	-	-	-	فرکانس توربو بوست
3MB	4MB	4MB	4MB	حافظه کش
51W	51W	51W	60W	توان حرارتی
HD 630	HD 630	HD 630	HD 630	پردازنده گرافیکی مجتمع
109	129	139	157	قیمت (دلار)

مشخصات و مقایسه سری دوم پردازنده های KABYLAKE-S

پردازنده های ضریب باز Kaby-Lake متشکل از Core i7-7700K و Core i5-7600K هستند، این دو تراشه به ترتیب جانشین Core i7 6700K و Core i5-6600K می شوند. همچنین به ترتیب Core i5-7400 ،Core i5-7500 ،Core i5-7600 ،Core i7-7700 جانشین Core i5-6500 ،Core i5-6600 ،Core i7-6700 و Core i5-6400 می شوند.

Core i7-7700K

این پردازنده پرچمدار KABYLAKE-S و دارای 4 هسته پردازشی فیزیکی (Threadا8) با فرکانس پایه 4.20 گیگاهرتز و فرکانس توربو بوست حداکثر 4.50 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i7-7700K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i7-7700

دومین پردازنده قدرتمند KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا8 ) با فرکانس پایه 3.80 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i7-7700 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7600K

دومین پردازنده ضریب باز KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.60 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

جدول فرکانسی این پردازنده را در زیر مشاهده می کنید:

Core i5-7600K	Core i5-6600K	پردازنده
3.8GHz	3.5GHz	فرکانس پایه
4.2GHz	3.9GHz	فرکانس توربو بوست با 1 هسته
4.1GHz	3.8GHz	فرکانس توربو بوست با 2 هسته
4.1GHz	3.7GHz	فرکانس توربو بوست با 3 هسته
4.0GHz	3.6GHz	فرکانس توربو بوست با 4 هسته

مقایسه فرکانس Turbo Boost پردازنده Core i5-7600K با 6600K

Core i5-7600K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i5-7600

این مدل نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.50 گیگاهرتز و فرکانس توربو بوست حداکثر 4.10 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7600 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7500

این پردازنده نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.40 گیگاهرتز و فرکانس توربو بوست حداکثر 3.80 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7500 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7400

این پردازنده ضعیف ترین مدل i5 از نسل KABYLAKE-S است. Core i5-7400 دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.00 گیگاهرتز و فرکانس توربو بوست حداکثر 3.50 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7400 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

همچنین اینتل یک پردازنده i3 ضریب باز به نام i3-7350K نیز عرضه می کند.

سوکت پردازنده LGA1151

پردازنده های KABYLAKE-S نیز بر پایه سوکت فعلی LGA1151 هستند و حتی مادربردهای سری 100 فعلی از آنها پشتیبانی می کنند، همچنین مادربردهای سری 200 نیز از پردازنده های SKYLALE-S پشتیبانی می کنند.

از آنجایی که هیچ گونه تغییر اساسی در KABYLAKE-S رخ نداده، اینتل توانتسه دوباره همان سوکت LGA1151 را به خدمت بگیرد.

افزایش فرکانس هسته و کش

بارزترین تغییر پردازنده های KABYLAKE-S در مقایسه با نسل قبل، افزایش فرکانس هسته و کش است که به 300 مگاهرتز می رسد. شاید بتوان افزایش فرکانس را مهم ترین تغییر این پردازنده ها دانست.

خب بگذارید نسل فعلی پردازنده های دسکتاپ اینتل موسوم SKYLALE-S را مبنا قرار دهیم و بهبود یا تغییرات KABYLAKE-S را با مقایسه با آن بسنجیم. پیش از هرچیز باید در نظر داشته باشید که KABYLAKE-S یک ریزمعماری پردازنده جدید نیست و عملاً خبری از بهبودکارایی یا مصرف انرژی ناشی از بهبود ریز معماری نیست، بنابراین همه تغییرات و بهبودها به افزایش فرکانس و تغییرات جزئی محدود می شود. در جدول زیر مقایسه مشخصات پرچمداران پردازنده های SKYLALE-S و KABYLAKE-S آمده است.

Core i5-6600K SKYLALE-S	Core i5-7600K KABYLAKE-S	Core i7-6700K SKYLALE-S	Core i7-7700K KABYLAKE-S
4/4	4/4	8/4	8/4	تعداد هسته/Thread
3.50GHz	3.80GHz	4.00GHz	4.20GHz	فرکانس پایه هسته
3.90GHz	4.00GHz	4.20GHz	4.50GHz	فرکانس توربو بوست
6MB	6MB	8MB	8MB	حافظه کش
65W	65W	91W	91W	توان حرارتی
HD 530	HD 630	HD 530	HD 630	پردازنده گرافیکی مجتمع

درست همانطور که جدول بالا نشان می دهد، هیچ تغییری بزرگی صورت نگرفته و KABYLAKE-S گونه بهبود یافته ای از SKYLALE-S آن هم با بهبود ناچیز است. البته بهبودهایی فراتر از افزایش فرکانس، نظیر پردازنده گرافیکی مجتمع جدید نیز وجود دارد اما به هیچ وجه جهش کارایی، چیزی نظیر پردازنده های گرافیکی ساخت انویدیا در کار نیست، همه چیز به چند درصد بهبود محدود می شود.

فناوری ساخت +14NM

همانطور که پیش تر نیز اشاره شد، پردازنده های KABYLAKE-S از افزایش کارایی ناشی از بهبود IPC بهره نمی برند، بنابراین بهبودها از تغییرات دیگری ناشی می شود. اولین تغییر بکارگیری گونه جدیدی از فناوری ساخت است. نسل هفتم پردازنده های Core اینتل با بکارگیری گونه جدیدی از فناوری ساخت 14 نانومتری FinFET تولید می شوند که اینتل خود از آن به عنوان +14NM نام می برد. بهبود فناوری ساخت هرچند لزوماً به کاهش مصرف انرژی یا بهبود بهره وری منجر نشده، اما باعث افزایش پتانسیل اورکلاکینگ و امکان افزایش فرکانس شده است.

آنچه که اینتل فناوری ساخت +14NM می خواند، همان فناوری ساخت 14 نانومتری بکارگرفته شده در نسل SKYLALE-S اما با چند تغییر جزئی است، در این فناوری ساخت جدید ارتفاع fin ترانزیستورها بیشتر اما عرض کانال کمتر شده. fin های بلندتر ترانزیستورها باعث کاهش گسیل جریان لازم و کاهش نشت جریان می شود، با این حال معمولاً عرض کانال گسترده تر با کاهش چگالی ترانزیستور همراه است که به ولتاژ بالاتری نیاز دارد اما فرایند ساخت را ساده تر می کند. همچنین این بحث مطرح است که عرض کانال بیشتر باعث می شود تا حرارت تولید شده توسط هر ترانزیستور پیش از انتقال به دیگر ترانزیستورهای هم جوار، سریعتر دفع شود، دفع حرارت بهتر به بالاتر رفتن آستانه دمای ترانزیستورها و در نتیجه آن امکان دست یابی به فرکانس های بالاتر کمک می کند. این دو تغییر در فناوری +14NM اینتل باعث می شود تا بتوان ولتاژ بیشتری اعمال کرد و به فرکانس های بالاتر دست پیدا کرد.

پردازنده های KABYLAKE-S پتانسیل اورکلاکینگ بهتری دارند اما برای دست یابی به فرکانس های بالاتر از نسل قبل ممکن است به اعمال ولتاژ بیشتری نیاز باشد.

فناوری Speed Shift V2

یکی از قابلیت های جدید که با SKYLALE-S معرف شد فناوری Speed Shift بود. این فناوری در وجود درایور سیستمی مناسب، بخشی از کنترل پردازنده را از سیستم عامل به خود پردازنده باز می گرداند، این کار باعث می شود تا پردازنده بهتر از سیستم عامل بتواند در پاسخ به نیاز برای توان پردازشی، فرکانس را با انعطاف و سرعت بیشتری تغییر دهد. Speed Shift از مدت زمان لازم برای تغییر فرکانس پردازنده به طرز بسیار موثری می کاهد و در نتیجه آن سرعت پاسخ دهی پردازنده بالا می رود. حالا اینتل با KABYLAKE-S نسل دوم فناوری Speed Shift را معرفی کرده به ادعای این کمپانی، از نسل اول هم سریعتر و کارآمدتر است.

به ادعای اینتل KABYLAKE-S تا 19 درصد نسبت به SKYLALE-S در وب گردی عملکرد بهتری دارد. همچنین ادعا شده عملکرد این پردازنده ها در استفاده های عمومی تا 12 درصد بهتر از SKYLALE-S و مصرف انرژی نیز قدری کاهش یافته است.

کنترلر حافظه مجتمع (IMC)
در حالی که کنترلر حافظه مجتمع (IMC) پردازنده های SKYLALE-S به طور استاندارد از فرکانس حافظه 2133 پشتیبانی می کند، حالا با KABYLAKE-S این مقدار به 2400 مگاهرتز افزایش یافته است. البته این موضوع اهمیت چندانی ندارد، چراکه اغلب پردازنده ها از ماژول هایی با فرکانس بالاتر نیز پیشتیبانی می کنند.

کنترلر حافظه مجتمع (IMC) پردازنده های KABYLAKE-S از از ماژول های حافظهDDR3L و DDR4 تحت پیکربندی حداکثر دو کاناله با فرکانس 2400 مگاهرتز پشتیبانی می کند.

هرچند فرکانس حافظه استاندارد پشتیبانی شده توسط کنترلر حافظه مجتمع (IMC) در پردازنده های KABYLAKE-S از 2133 مگاهرتز به 2400 مگاهرتز افزایش یافته، اما هنوز هم برای استفاده از ماژول های حافظه DDR4 پرسرعت به مادربردهای مبتنی بر چیپ ست Z270 نیاز است.

در مادربردهای مبتنی بر چیپ ست های سری Z که از پیکربندی XMP پشتیبانی می کنند این تغییر هیچ اهمیت نداشته و عملاً بی خاصیت است. با این حال در مادربردهای سری B و H که از افزایش فرکانس با اعمال پیکربندی XMP پشتیبانی نمی کنند، این تغییر سودمند است و با KABYLAKE-S می توان با ارزان ترین مادربردها از ماژول های حافظه DDR4 با فرکانس 2400 مگاهرتز استفاده کرد.

پردازنده گرافیکی مجتمع جدید HD Graphics 630

یکی دیگر از تغییرات KABYLAKE-S در مقایسه با نسل قبل، بکارگیری پردازنده گرافیکی مجتمع (iGPU) جدید HD Graphics 6X0 است. این پردازنده گرافیکی جدید در بهترین پیکربندی خود تحت مدل HD Graphics 630 به خدمت گرفته شده که در پردازنده های رده بالا یافت می شود.

HD 630 در مقایسه با HD 530 تغییر قابل توجه ای نداشته و اختلاف کارایی آنها دست کم در پردازش گرافیکی نامحسوس است. تعداد واحدهای CU همان 24 و تعداد واحدهای EU نیز همان 96 واحد HD 530 است. در حقیقت HD 630 صرفاً گونه بهبودیافته ای از HD 530 آن هم با بهبودهای جزئی است.

HD Graphics 630 با بهبود واحد های اختصاصی رمزگشایی و رمزنگاری سخت افزاری محتواهای 4K از جمله کدک های VP9 و H.264 ،HEVC همراه است اما کارایی گرافیک سه بعدی هیچ تغییری نکرده و جز در بخش کار با محتواهای چند رسانه ای، هیچ بهبودی به چشم نمی خورد، به عبارتی دیگر در اجرای بازی ها عملکرد HD 630 بهتر از HD 530 نیست.

تقویت و بهبود واحد اختصاصی رمزنگاری و رمزگشایی سخت افزاری کدک های تصویری به کاهش بار پردازشی هسته های پردازشی پردازنده و در نتیجه آن کاهش بار پردازنده در کار با محتواهای 4K می انجامد. این تغییر باعث بهبود مصرف انرژی در پخش و استریم محتواهای 4K می شود، زیرا واحد اختصاصی مخصوص این کار از هسته های پردازشی CPU کوچکتر و کم مصرف تر هستند.

در نبود بهبود قدرت پردازشی پردازنده گرافیکی مجتمع (IGP)، خبری از بهبود کارایی گرافیکی نظیر اجرای بازی ها نیست و بهبود صرفاً به کار با محتواهای چند رسانه ای محدود می شود.

پردازنده گرافیکی مجتمع HD Graphics 630 از کُدک h265 و hdcp 2.2 پشتیبانی می کنند. اگر ساده تر بخواهیم بگوییم، HD 630 از موتور چندرسانه ای تازه ای بهره می میبرد که در کار با ویدئوهای 4K عملکرد بهتری دارد.

در صورتی که از کارت گرافیک مجزا استفاده نمی کنید، موتور چند رسانه ای جدید پردازنده گرافیکی مجتمع این پردازنده ها با بهره گیری از شتاب دهنده سخت افزاری در کار با ویدئو تجربه بسیار بهتری ارائه می کنند.

فقط پشتیبانی از نگارش 64 بیتی ویندوز 10

پردازنده های KABYLAKE-S و مادربردهای سری 200 به طور رسمی تنها از نگارش 64 بیتی ویندوز 10 پشتیبانی می کنند و اگر قصد استفاده از نسخه های قدیمی تر ویندوز، نظیر ویندوز 7 را دارید، با مشکلاتی در سازگاری و همچنین نصب درایور مواجه می شوید.

معرفی چیپ ست های سری 200 اینتل

چیپ ست های جدید سری 200

مادربردهای جدید مبتنی بر چیپ ست های سری 200 اینتل در کنار پردازنده های KABYLAKE-S روانه بازار می شوند. Z270 Express پرچمدار این سری از چیپ ست های اینتل است و کامپیوترهای با کارایی بالا را هدف می گیرد، در طرف دیگر H270 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین و آخرین چیپ ست B250 است.

B250	H270	Z270	چیپ ست
1x16	1x16	1x16 یا 2x8 1x8 یا 2x4	پیکربندی های CPU PCI-E 3.0
3	3	3	تعداد درگاه خروجی تصویر
خیر	خیر	بله	پشتیبانی از اورکلاک CPU
خیر	بله	بله	پشتیبانی از RAID
25	30	30	تعداد خطوط HSIO
12	20	24	حداکثر تعداد خطوط PCI-E
12 (6)	14 (8)	14 (10)	تعداد درگاه های USB 2.0 (USB 3.0)
6	6	6	تعداد درگاه های SATA-III
3.0	3.0	3.0	رابط DMI

مشخصات اصلی و مقایسه چیپ ست های سری 200

مادربردهای مبتنی بر چیپ ست های Z270 و H270 از همان ابتدا و بدون نیاز به بروزرسانی بایوس از پردازنده های KABYLAKE-S پشتیبانی می کنند، این در حالی است که اگر یک مادربرد سری 100 و یک پردازنده KABYLAKE-S تهیه کنید، احتمالاً به یک پردازنده نسل قبل برای بروزرسانی بایوس نیاز خواهید داشت و مستقیماً قادر به استفاده از پردازنده KABYLAKE-S نخواهید بود. البته سری ساخت جدید مادربردهای سری 100 به بایوس جدید مجهز خواهند بود.

یکی دیگر از تغییرات مهم در مقایسه با سری 100، پشتیبانی از SSDهای فوق سریع Optane اینتل است که توسط پلتفرم های فعلی پشتیبانی نمی شوند. سه چیپ ست جدید Z270 ،H270 و B250 همچنین از Rapid Storage Technology v15 پشتیبانی می کنند.

آنچه که چیپ ست Z270 را از H270 متمایز می کند، درست همان ویژگی هایی است که Z170 را از H170 متمایز می کند. چیپ ست Z270 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی شکاف PCI-Express 3.0 x16 به دو شکاف PCI-Express 3.0 x8 جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H270 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H270 و B150 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی ( با پهنای x4) بهره می گیرد. البته مطمئناً در این حالت کارایی نمی تواند مطلوب باشد.

اگر خواهان تمامی قابلیت ها و امکانات جدید اینتل هستید؛ باید به سراغ مادربرد های مبتنی بر چیپ‎ست Z270 بروید که تا سه شکاف PCIe 3.0 و قابلیت اورکلاکینگ پردازنده و حافظه را در اختیار شما قرار می دهد.

افزایش تعداد خطوط پرسرعت HSIO

چیپ ست های سری 200 اینتل در مقایسه با سری 100 دارای 4 خط ارتباطی HSIO بیشتر هستند. Z270 در مجموع دارای 30 خط ارتباطی HSIO است که این مقدار در Z170 به 26 خط می رسد.

برخورداری از پهنای باند بیشتر در بخش HSIO به سازندگان مادربرد این امکان را می دهد تا قابلیت های غنی تری چون Thunderbolt و USB 3.1، تعداد بیشتری شکاف M.2 و تعداد بیشتری شکاف PCIe با پهنای باند بیش از x1 را به مادربردها اضافه کنند.

از مجموع 30 خط ارتباطی HSIO چیپ ست های Z1270 و H270،ا 16 خط آن مختص به پردازنده گرافیکی و 14 خط باقی مانده خطوط همه منظوره (downstream) را تشکیل می دهند. در چیپ ست های سری 100 تعداد خطوط ارتباطی همه منظوره به 10 خط می رسد.

در آن سو H270 از تعداد 30 خط HSIO بهره می برد که در H170ا22 خط و چیپ ست B250 نیز دارای 25 خط HSIO است که در B150ا18 خط بود.

همچنین در تغییر دیگری حالا می توان حداکثر 8 خط HSIO را در سطح مادربرد به یک وسیله اختصاص داد که با چیپ ست های سری 100 به 4 خط محدود می شد. این تغییر به طراحی مادربردها به ویژه در تبعیه درگاه ها و شکاف های پرسرعت کمک می کند.

همچنان رابط DMI 3.0 چیپ ست را با پردازنده پیوند می دهد.

دیگر قابلیت ها نظیر تعداد درگاه های USB یا SATA تغییر نکرده اند.

Intel B150 Chipset Diagram

============================================

Intel B250 Chipset Diagram

همانطور که در تصاویر مربوط به دیاگرام چیپست های Intel B150 و Intel B250 مشاهده می کنید در چیپست جدید اضافه شدن 4Lane PCI-Express 3.0 مهم ترین تغییر صورت گرفته است.

بسته بندی و محتویات داخل جعبه

بر خلاف مادربردهای رده بالای سری ROG پیش زمینه جعبه این سری مشکی رنگ است و لوگو STRIX، مدل تجاری مادربرد و نشان معروف ROG و کمپانی ASUS مهم‌ترین مندرجات روی جعبه این مادربرد محسوب می‌شوند.

در بخش پایین و سمت چپ روی این جعبه نیز لوگوهای مرتبط به چیپست و پردازنده‌های کمپانی اینتل، CrossFire کمپانی AMD و نشان AURA و 3D Printing Friendly سایر مندرجات این بخش را تشکیل می‌دهند.

این جعبه با ابعاد 352mm x 262 x 68 با تمام محتویات داخلش حدوداً 1.4Kg وزن دارد.

از فضای پشت جعبه نسبتاً به‌خوبی استفاده شده است. اشاره به محوری‌ترین قابلیت‌های این مدل، مشخصات فنی به‌صورت مختصر و مفید، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.

محتویات داخل جعبه به هیچ وجه در حد و اندازه‌های مادربردهای سری ROG نیست و با توجه به قیمت این مادربرد در نظر گرفته شده است. این متعلقات به شرح زیر است:

دفترچه و DVD حاوی درایورها، نرم افزارها و راهنمای نصب و راه اندازی
4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی
پنل پشتی کیس
10 عدد برچسب ROG Cable Label جهت مرتب سازی و نام‌گذاری تجهیزات ذخیره سازی
6 عدد برچسب شامل لوگوهای ROG با طراحی و سبک‌های مختلف
2 عدد پیچ مخصوص جهت نصب تجهیزات مجهز به اسلات M.2
4 عدد پیچ مخصوص جهت نصب سازه‌های پرینت شده سه بعدی بر روی مادربرد

مشخصات فنی و نمای ظاهری

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی ASUS ملاحظه کنید:

همان‌طور که اشاره شد این مادربرد از نظر ظاهری فوق‌العاده زیبا و چشم نواز طراحی شده است! طرح بسیار خاص چاپ شده در سرتاسر PCB در کنار طراحی کاملاً خاص و یونیک هیتسینک های تعبیه شده بر روی ماسفت های مدار رگولاتور و لوگو بسیار زیبای ROG تعبیه شده بر روی هیتسینک چیپست PCH از جمله مهم‌ترین عواملی هستند که زیبایی این مادربرد را دوچندان کرده‌اند.

PCB هشت لایه و البته قطر این مادربرد که معمولاً در این کلاس قیمت کمتر مشاهده می‌شود با داشتن ابعاد 30.5cm x 24.4cm در کلاس مادربردهای ATX طبقه می‌شود و از این حیث تقریباً حتی در کیس های رده پایین و متوسط موجود در بازار نیز بدون مشکل نصب خواهد شد.

همانند اکثر مادربردهای میان رده با سایز ATX به دلیل عدم تعبیه کنترلرهای جانبی و محدود بودن شریان‌های ورودی و خروجی چیپست، تراکم قطعات و کامپوننت های تعبیه شده بر روی PCB پایین است. همچنین در تصویر بالا رزوه‌های مخصوص نصب سازه‌های پرینت شده سه بعدی را در کنار DIMM های RAM و در زیر هیتسینک چیپست PCH را نیز ملاحظه می‌کنید. در این بخش از وب سایت رسمی کمپانی ایسوس می‌توانید سازه‌های از پیش آماده را دانلود و پس از پرینت بر روی این مادربرد نصب کنید.

در پشت PCB به غیر از RGB LED های تعبیه شده در گوشه بالا و سمت چپ (در کنار DIMM های حافظه) و البته لحیم کاری مثل همیشه فوق‌العاده چیز دیگری مشاهده نمی‌شود. همچنین هیتسینک های تعبیه شده بر روی این مادربرد توسط 6 پیچ مخصوص بر روی آن نصب شده‌اند.

بررسی اولیه

این مدل به‌واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400MHz /2133 را در حالت استاندارد داراست. البته این مدل از ماژول‌های RAM مجهز به پروفایل‌های XMP نیز پشتیبانی می‌کند اما به دلیل محدودیت‌های چیپست تنها پارامترهای مربوط به تایمینگ فراخوانی شده و فرکانس ماژول‌ها هیچ گاه از 2400MHz فراتر نخواهد رفت.

اسلات های توسعه در نظر گرفته شده برای این مادربرد همه از نوع PCI-Express 3.0 هستند و اثری از اسلات های قدیمی PCI مشاهده نمی‌شود.

در این بین 2 اسلات PCI-Express 3.0 X16 مشاهده می‌شود که اسلات اول به‌صورت مستقیم از Lane های تعبیه شده در پردازنده منشعب می‌شود و اسلات دوم نیز که در عمل با پیکربندی X4 فعالیت می‌کند از چیپست Intel B250 منشعب شده است. این دو اسلات در حالت X16/X4 تنها از پیکربندی دوگانه Multi-GPU کارت‌های گرافیک AMD یعنی CrossFire پشتیبانی می‌کنند. 4 اسلات دیگر نیز همگی از نوع PCI-Express 3.0 X1 هستند از چیپست Intel B250 منشعب شده‌اند.

همچنین اسلات اول PCI-Express x16 این مادربرد به محافظ فلزی قلع کاری شده در پشت PCB تحت عنوان SAFESLOT مجهز شده که قدرت تحمل آن را در برابر شکستگی بیش از 1.8 و در برابر کنده شده از روی PCB بیش از 1.6 برابر افزایش داده است. در واقع دیگر هیچ نوع نگرانی برای نصب کارت‌های گرافیک سنگین و حجیم بر روی این اسلات وجود نخواهد داشت.

در بخش پورت‌های مرتبط با تجهیزات ذخیره سازی تنها 6 پورت SATA 6Gb/s منشعب شده از چیپست Intel B250 مشاهده می‌شود و خبری از پورت‌های SATA Express نیست! دلیل این امر عدم پشتیبانی چیپست Intel B250 از پیکربندی‌های Raid است.

علاوه بر این برای این مادربرد دو اسلات M.2 Socket 3 نیز در نظر گرفته شده است. اسلات اول که در تصویر بالا ملاحظه می‌کنید و در بخش پایین مادربرد زیر اسلات دوم PCI-Express x16 تعبیه شده است از نوع PCIE 3.0 x4 با پهنای باند 32Gb/s است و از قابلیت Intel® Optane™ Technology و تجهیزات با استاندارد طول 2242/2260/2280/22110 نیز پشتیبانی می‌کند

اما اسلات دوم که در مرکز PCB تعبیه شده است از نوع SATA Mode با پهنای باند 6Gb/s است و تنها از تجهیزات با طول 2242/2260/2280 پشتیبانی می‌کند.

همچنین در کنار کانکتور 24Pin پاور و در بخش پایینی PCB دو کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel B250 تعبیه شده است که روی هم رفته 4 پورت USB 3.0 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم می‌کند.

پنل پشتی این مادربرد نیز امکاناتی فراتر از رنج قیمت این مادربرد دارد. در بخش USB ها 4 پورت USB 2.0، دو پورت USB 3.0 و 2 پورت USB 3.1 Gen2 Type-c, Type-A مشاهده می‌شود. البته هر دو پورت USB 3.1 از تراشه کنترلر مجزا ساخت کمپانی Asmedia منشعب می‌شوند. در بخش خروجی‌های تصویر نیز 3 درگاه DVI-D، HDMI 1.4b و Display Port 1.2a مشاهده می‌شود. یک پورت Gigabit Lan منشعب شده از کنترلر اینتل، یک پورت PS/2 با قابلیت پشتیبانی از کیبورد و ماوس و خروجی‌های 7.1 Channel آنالوگ و دیجیتال Optical S/PDIF صدا نیز سایر امکانات این بخش هستند.

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

هیتسینک های آلومینیومی خنک کننده در این مادربرد به 2 بخش کلی تقسیم شده‌اند. بخش اول که خنک کننده ماسفت های مدار رگولاتور ولتاژ پردازنده هستند شامل دو هیتسینک آلومینیومی بزرگ و سنگین می‌شوند که کاملاً مستقل از یکدیگر عمل می‌کنند.

بخش سوم نیز که لوگو ROG بر روی آن نقش بسته حرارت چیپست Intel PCH B250 را دفع می‌کند.

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع 8i+1Phase Digital PWM است. در این مدار که جریان آن توسط یک کانکتور 8Pin E-ATX از منبع تغذیه سیستم تأمین می‌شود، 8 شریان ولتاژ هسته پردازنده (Vcore) را تأمین می‌کنند و 1 شریان نیز دیگر وظیفه تأمین جریان تراشه گرافیکی مجتمع (IGP) را بر عهده دارد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

در تصویر بالا چهره کاملاً برهنه این مادربرد را از نمایی نزدیک ملاحظه می‌کنید.

حقیقتاً هیتسینک هایی در این ابعاد و اندازه و وزن معمولاً در مادربردهای رده بالا و گران قیمت مشاهده می‌شوند.

ASUS برای انتقال حرارت بهتر در همه هیتسینک ها از پد حرارتی بسیار مرغوب استفاده کرده است. همچنین بر خلاف سایر مدل‌های مشابه در این کلاس، به‌جای خمیر حرارتی از پد حرارتی میان هیتسینک و چیپست PCH B250 استفاده شده است. پدهای حرارتی در مقایسه با خمیرهای حرارتی عمر بیشتری دارند و انعطاف پذیر ترند ولی در عمل ظرفیت انتقال حرارت آن‌ها تا حدودی کمتر است.

در تصویر بالا در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ پردازنده این مادربرد را ملاحظه می‌کنید.

از جمله شاخص‌ترین قطعات به کار رفته در این بخش می‌توان به ماسفت های سوئیچ از نوع Low-RDS on، چوک‌های با هسته فریتی و خازن‌های 5K Black ژاپنی با عمر مفید بیش از 5 هزار ساعت اشاره کرد.

ماسفت های به کار رفته در این مدار چه در بخش High-Side و چه در بخش Low-side مدل 4C09B ساخت کمپانی On Semiconductor هستند. متأسفانه هیچ اطلاعاتی در مورد این ماسفت های میان رده در دست نیست.

تراشه PWM Controller این مدار مدل ASP1400BT تغییر نام داده شده توسط کمپانی ASUS به DIGI+ VRM است؛ اما از آنجا که این کمپانی سازنده این تراشه نیست تصور ما این است که به احتمال زیاد این تراشه در اصل مدل ISL95824 ساخت کمپانی نام آشنای Intersil باشد. این تراشه که از سوی کمپانی سازنده 4i+2Multiphase PWM Regulator نامیده شده است در واقع یک کنترلر از نوع Hybrid Digital است که با جدیدترین استانداردهای کمپانی اینتل (IMVP8) سازگاری کامل دارد. از مهم‌ترین قابلیت‌های این تراشه دو کاناله نیز می‌توان به پشتیبانی از پروتکشن های OVP و OCP، کنترل دقیق DROOP، واکنش گذرا بسیار عالی و استفاده از تکنیک بدون تلفات inductor DCR برای سنجش جریان عبوری اشاره کرد.

اما شاید برای شما نیز سؤال شده باشد که چگونه یک PWM Controller 4+2Phase این مدار 9Phase را کنترل و مدیریت می‌کند؟

در این مادربرد از ترکیب 8i+1Phase اما با مختصری تغییرات استفاده شده است. در عمل 4 سیگنال خروجی loop اول ابتدا به تراشه‌های درایور Phase Doubler متصل شده و در نهایت 8Phase خروجی به 8 سری از ماسفت های High/Low-Side فرستاده می‌شود. این 8 شریان همان‌طور که اشاره شد جریان مورد نیاز هسته پردازنده را تأمین می‌کنند؛ اما یک خروجی از 2 خروجی سیگنال Loop دوم PWM Controller نیز به‌صورت مستقیم به ماسفت درایور شریان تغذیه کننده تراشه گرافیکی مجتمع در پردازنده متصل می‌شود و جریان این بخش نیز توسط دو ماسفت High/Low-Side مدل 4C09B کنترل می‌شود. در تصویر بسته از کامپوننت های مدار رگولاتور ولتاژ پردازنده، اولین شریان از سمت راست تصویر که دارای 3 تراشه ماسفت است همان تک شریان تأمین کننده جریان تراشه گرافیکی مجتمع در پردازنده (VCCGT) است.

مدار رگولاتور ولتاژ ماژول‌های RAM نیز از نوع 1l+1Phase و متشکل از همان قطعات به کار رفته در مدار رگولاتور ولتاژ پردازنده است. در این بین 1 شریان وظیفه تأمین DRAM Voltage و شریان دیگر ولتاژ DRAM VPP را کنترل می‌کند.

نگاهی نزدیک‌تر (سیستم صوتی SupremeFX)

نگاهی نزدیک‌تر (سیستم صوتی SupremeFX)

بدون شک یکی از محوری‌ترین و در عین حال مهم‌ترین امکانات مادربردهای گیمینگ حال حاضر سیستم صوتی باکیفیت، مدرن، قدرتمند و با وضوح و خلوص خروجی بالاست. SupremeFX که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی ASUS محسوب می‌شود یکی از باسابقه‌ترین و در عین حال خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود. جدیدترین ویرایش این سیستم صوتی که عنوان SupremeFX را با خود به یدک می‌کشد یکی دیگر از نقاط قوت این مادربرد محسوب می‌شود. این سیستم صوتی متشکل از چند بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها آن را طلب می‌کنند! در این بخش قصد داریم به معرفی و کالبد شکافی این سیستم صوتی بپردازیم.

Audio Codec باکیفیت و مدرن

قلب این سیستم صوتی متشکل از مدل سفارشی جدیدترین و باکیفیت‌ترین تراشه Codec صوتی کمپانی (Realtek (ALC1220 با SNR بیش از 120dB در بخش DAC و 110dB در بخش ADC خود است. همچنین این کدک با محافظ فلزی EMI پوشیده شده تا امواج الکترومغناطیسی و رادیویی منتشر شده در محیط باعث ایجاد نویز و اغتشاش در خروجی نهایی نشوند.

ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد

در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.

ماسفت های حذف صداهای مزاحم (DE-POP Mosfet)

بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. ASUS با تعبیه چند ماسفت برای سیستم صوتی این مادربرد با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است. البته ایسوس در مادربردهای نسل قبل خود از رله‌های مخصوص استفاده کرده بود که صدای ناشی از قطع وصل آن‌ها در حین خاموش و روشن شدن سیستم به هیچ وجه خوشایند نبود.

بافر اختصاصی با دامنه خروجی 2V RMS برای خروجی هدفون Rear Panel

این سیستم علاوه بر برخورداری از تقویت کننده برای Front Panel، به یک تقویت کننده OP-AMP مدل RC4580 ساخت کمپانی معروف Texas Instruments برای یکی از خروجی‌های Rear Panel نیز مجهز شده است. این تقویت کننده با داشتن THD (Total harmonic distortion) کمتر از 0.0005% یکی از بهترین‌ها در نوع خود محسوب می‌شود.

خروجی هدفون مجهز به فناوری Sonic SenseAmp

آمپلی‌فایر هدفون کاملاً هوشمند تعبیه شده در این سیستم صوتی به‌صورت خودکار امپدانس هدفون‌ها را در محدوده 32 تا 600 اهم و بیشتر تشخیص داده و بهترین تنظیمات ممکن را برای داشتن بهترین تطبیق امپدانس و کیفیت خروجی صدا در نظر می‌گیرد.

خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon

خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 10 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند.

پردازش نرم افزاری توسط Sonic Studio III

تجربه ثابت کرده که همواره حتی بهترین و خاص‌ترین سیستم‌های صوتی نیز بدون کنترل و پردازش نرم افزاری سیگنال صوتی حرفی برای گفتن نخواهند داشت. در واقع سخت افزار و نرم افزار در این امر مکمل یکدیگر هستند و عملکرد متوازن و هماهنگ این دو، نقش مهمی در دل‌چسب‌تر بودن صدای خروجی بازی می‌کند.

کمپانی ایسوس نسل سوم نرم افزار Sonic Studio را با سیستم صوتی این مادربرد همراه کرده است که شاید از نظر کیفیت و پویایی در حد اندازه‌های نرم افزارهای کمپانی Creative نباشد ولی امکانات جالب توجه و کاربردی فراوانی را همراه خود دارد.

همان‌طور که در تصویر بالا ملاحظه می‌کنید در تب SONIC STUDIO این نرم افزار قابلیت‌های جالبی مانند Smart Volume، Voice Clarity، BASS Boost، Treble Booster، Reverb و حتی Surround مشاهده می‌شود! قابلیت‌هایی که هیچ یک در درایور صوتی پیش فرض Realtek مشاهده نمی‌شوند. همچنین در 4 وضعیت مختلف مانند گیمینگ، تماشای فیلم، موسیقی و Voice تنظیمات مخصوص برای این پارامترها در نظر گرفته شده است.

طی 1 ساعتی که ما مشغول تست عملکرد حالت‌های مختلف این پارامترها و گوش کردن موسیقی با سبک‌های مختلف بودیم آن چنان که باید و شاید صدای دل‌چسبی را تجربه نکردیم. البته صدا بسیار تمیز و عاری از اغتشاش است اما از نظر ما دل‌چسب نیست!

علاوه بر این برای این نرم افزار یک اکولایزر 10 باند نیز در نظر گرفته شده است که در عمل عالی عمل نمی‌کند!

همچنین قابلیت Casting Enhancer این نرم افزار در حین ضبط و یا استریم کردن گیم با تقویت و بازسازی فرکانس‌های مختلف باعث افزایش کیفیت صدا در این نوع کاربردها می‌شود.

البته درایور اصلی Realtek نیز بر روی این مادربرد نصب می‌شود و قابلیت تنظیم ضریب تقویت آمپلی‌فایر خروجی صدا نیز در 3 حالت مختلف در آن گنجانده شده است.

نگاهی نزدیک‌تر (کنترلر گیمینگ و هوشمند شبکه Intel 1219v)

نگاهی نزدیک‌تر (کنترلر گیمینگ و هوشمند شبکه Intel 1219v)

کنترلر Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌ها لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی ASUS با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک تا 1.9 برابر و در برابر ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

از دیگر قابلیت‌های کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار جدید و هوشمند GAMEFIRST IV است. از جمله قابلیت‌های این نرم افزار می‌توان به تجمیع پهنای باند تمامی رابط‌های بی‌سیم و سیمی شبکه برای دستیابی به‌سرعت بالاتر و زمان تأخیر پایین‌تر ارتباطات، اولویت بندی هوشمند و دستی Task های مختلف شبکه، مانیتورینگ هوشمند و برخط درگاه‌های سیمی و بی‌سیم و ... اشاره کرد.

نگاهی نزدیک‌تر (قابلیت‌های ویژه و معرفی مهم‌ترین تراشه‌های های کنترلر جانبی)

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها نیز در این مادربرد توسط تراشه nuvoTon NCT6793D صورت می‌گیرد.

در تصاویر تراشه‌ Super I/O با لوگو TPU را مشاهده می‌کنید. این تراشه وظیفه کنترل و مانیتورینگ سرعت فن‌ها و حرارت بخش‌های مختلف سیستم به همراه کنترل و مدیریت مصرف انرژی و آنالیز پارامترهای مهم برای اعمال پروفایل‌های اورکلاکینگ خودکار را بر عهده دارد.

همچنین این مادربرد دارای 2 پورت USB 3.1 (یک پورت از نوع Type-c و یک پورت از نوع Type-A) در پنل پشتی است. این 2 پورت از تراشه Universal Serial Bus 3.1 Host controller مدل ASM1142 ساخت کمپانی asmedia منشعب شده‌اند. این تراشه‌ها به‌واسطه یک رابط PCIe 3.0 x1 و پهنای باند حداکثر 8Gb/s با چیپست Intel B250 ارتباط برقرار می‌کنند. این تراشه یکی از ارزان قیمت‌ترین تراشه‌های USB 3.1 Host controller محسوب می‌شود و پورت‌های USB 3.1 Gen2 منشعب شده از آن هیچ گاه به‌سرعت نامی 10Gb/s نخواهند رسید.

در تصویر بالا نیز تراشه Winbond 26Q128FVSQ را ملاحظه می‌کنید. این تراشه Flash Memory با حجم 128Mb است که UEFI Bios این مادربرد را در خود جای داده است.

در تصویر بالا نیز تراشه میکروپروسسور کنترلر سیستم نورپردازی این مادربرد را مشاهده می‌کنید.

یکی دیگر از قابلیت‌های ویژه این مادربرد برخورداری آن از 2 کانکتور مخصوص جهت اتصال به حس‌گرهای حرارتی است. قابلیتی که تنها در مادربردهای رده بالا و گران قیمت مشاهده می‌شود. البته حس‌گرهای سازگار با این کانکتورها در محتویات داخل جعبه وجود ندارد و می‌بایست جداگانه خریداری شوند.

در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH B250 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82B250 نیز شناخته می‌شود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.

متد و سیستم تست

تست‌های این قطعه را به‌طور کلی به سه بخش تست‌های کارایی، توان مصرفی و حرارتی تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده شده است.

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر است:

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است. البته همان‌طور که اشاره شد به دلیل عدم پشتیبانی مادربردهای مبتنی بر چیپست Intel B250 از ماژول‌های RAM با فرکانس بیش از 2400MHz، ماژول‌های رم 3200Mhz سیستم تست در همان فرکانس 2400Mhz ولی با تایمینگ نامی (34-14-14-14) راه اندازی شده‌اند.

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

3DMARK 2013 v1.5.915
3DMARK 11 v1.0.132
PCMARK 7 1.4.0
PCMARK 8 v2.5.419
AIDA64 Extreme Edition 5.8.4081 Beta
CrystalDiskMark 5.0.2
CINEBENCH R15
Dolphin Benchmark 4.0.2
POV-Ray 3.7
CPU-Z 1.78.3
OCCT 4.5.0
FurMark 1.17.0.0
SiSoftware Sandra Professional Business 2016.01.22.10
MediaEspresso Media Convertor Deluxe 7.5.8022.61105
Super PI 1.9 WP
wPRIME 2.10
7-Zip 15.14
WinRAR 5.30
Bioshock Infinite
Sniper Elite III
Batman: Arkham Origins
GTA V
Monster Hunter Benchmark
Resident Evil 6
HWMonitor 1.30
Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

ASUS MEDIA-ACCLAIMED UEFI BIOS

حدوداً 3 سالی می‌شود که شکل و شمایل Bios مادربردهای رده بالا و سری ROG کمپانی ASUS تغییر نکرده است. البته این رابط کاربری آن قدر کامل و بی‌نقص بوده که حقیقتاً همین حالا نیز یکی از کامل‌ترین‌ها در نوع خود محسوب می‌شود.

UEFI Bios این مادربرد همانند مدل‌های نسل‌های قبل دارای دو محیط مختلف EZ Mode و Advanced Mode است. همان‌طور که در تصویر بالا ملاحظه می‌کنید در این مادربرد محیط EZ Mode به‌عنوان رابط کاربری پیش فرض انتخاب شده است.

از جمله ویژگی‌های کاربردی و ارزشمند این محیط می‌توان به محیط کاملاً گرافیکی، قابلیت تنظیم پروفایل‌های مختلف برای سرعت چرخش فن‌های مختلف متصل شده به مادربرد به‌صورت گرافیکی و مانیتورینگ ولتاژ و حرارت Real Time اشاره کرد.

همچنین نرم افزار SSD Secure Erase نیز به آخرین نسخه به‌روزرسانی شده است.

SSD Secure Erase این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

علاوه بر این BIOS این مادربرد آخرین نسخه نرم افزار EZ FLASH 3 را با خود همراه دارد. همان‌طور که ملاحظه می‌کنید در آخرین نسخه این نرم افزار قابلیت به‌روزرسانی Bios حتی توسط اینترنت نیز فراهم شده است.

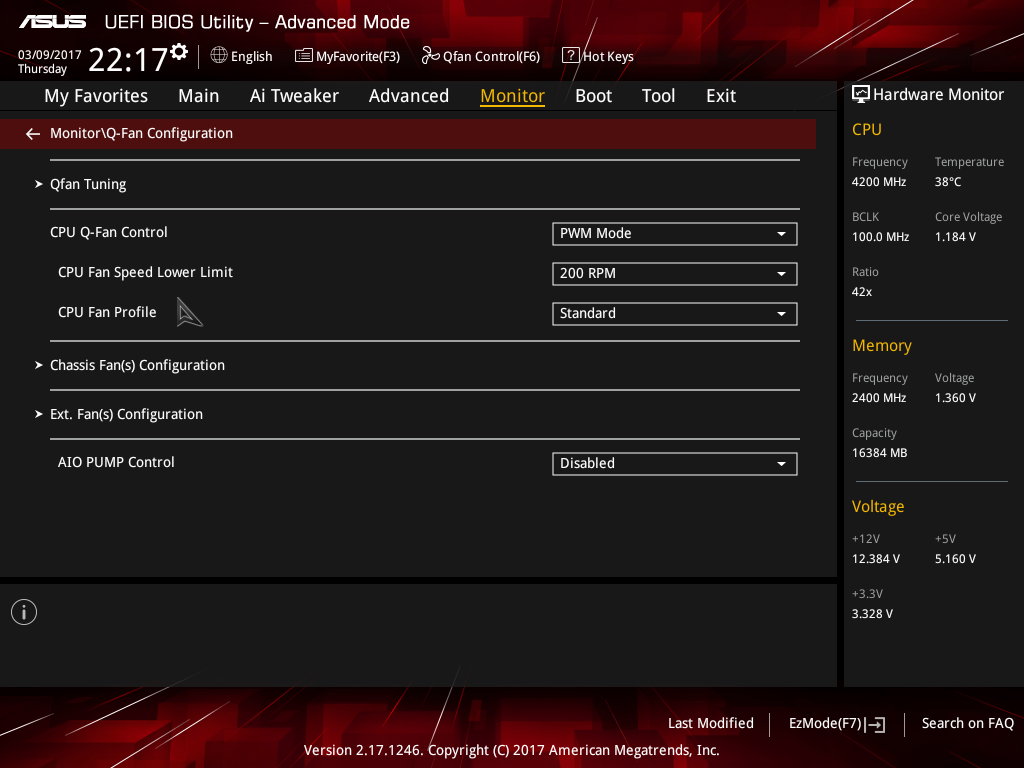

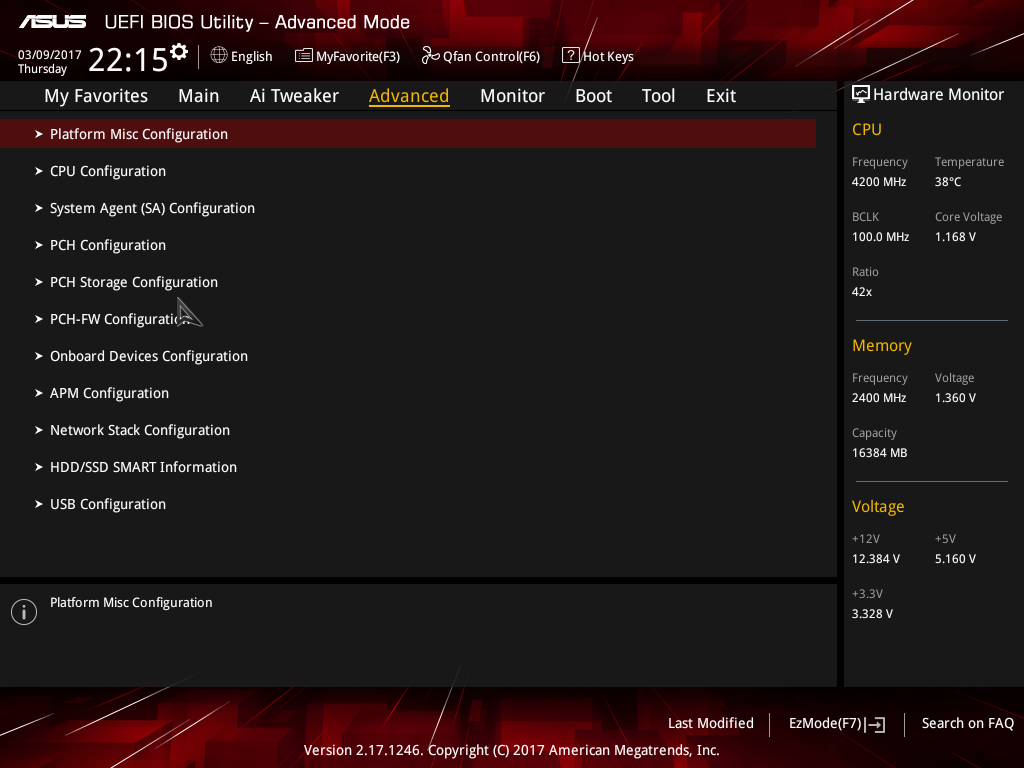

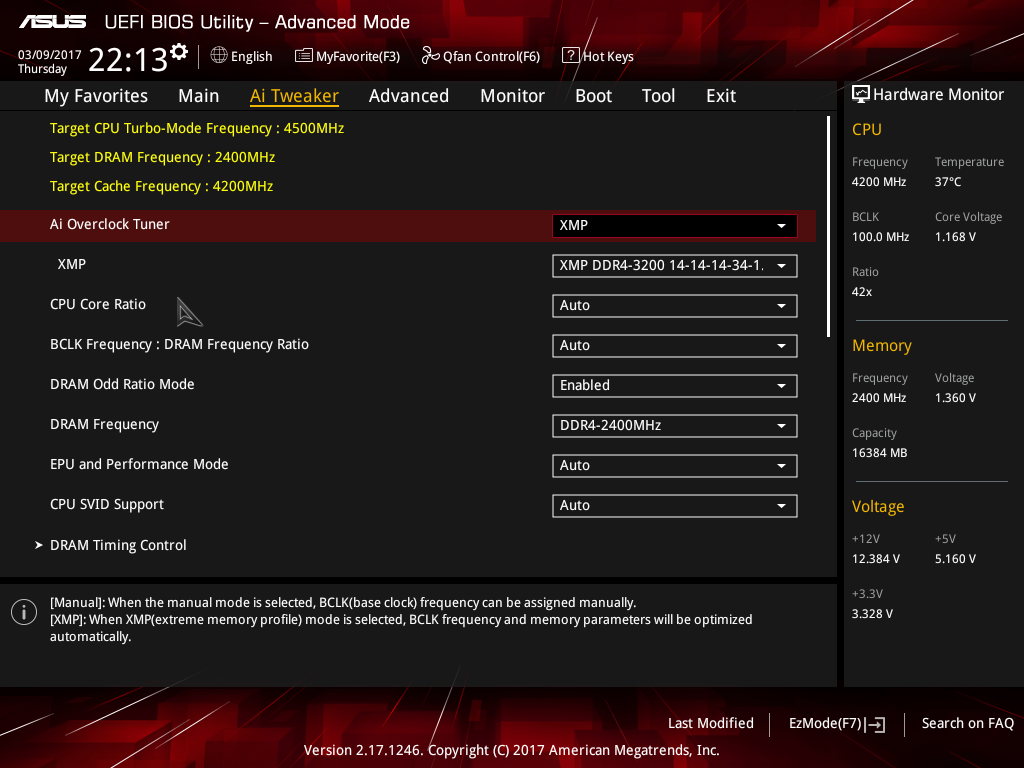

تنها با فشردن کلید F7 به‌سرعت وارد محیط Advanced Mode خواهید شد. از جمله ویژگی‌های کم نظیر این محیط می‌توان به اختصاص دادن یک پنجم سمت راست این محیط به نمایش پارامترهای ولتاژی حرارتی و فرکانسی مهم‌ترین قطعات سیستم اشاره کرد. این بخش که Hardware Monitor نامیده می‌شود به‌صورت Real Time در تمامی بخش‌های مختلف این محیط حضور دارد و کاربر در هر لحظه که اراده کند از آخرین وضعیت پارامترهای مهم سیستم باخبر می‌شود.

از دیگر ویژگی‌های کاربردی این محیط نیز می‌توان به تب My Favorites اشاره کرد که قابلیت سفارشی سازی پارامترهای دلخواه کاربر را در بخشی مجزا فراهم ساخته است. در این بخش کاربر با انتخاب پارامتر مورد نظر و فشردن کلید F3 می‌تواند پارامتر انتخاب شده را به صفحه My Favorites اضافه کند.

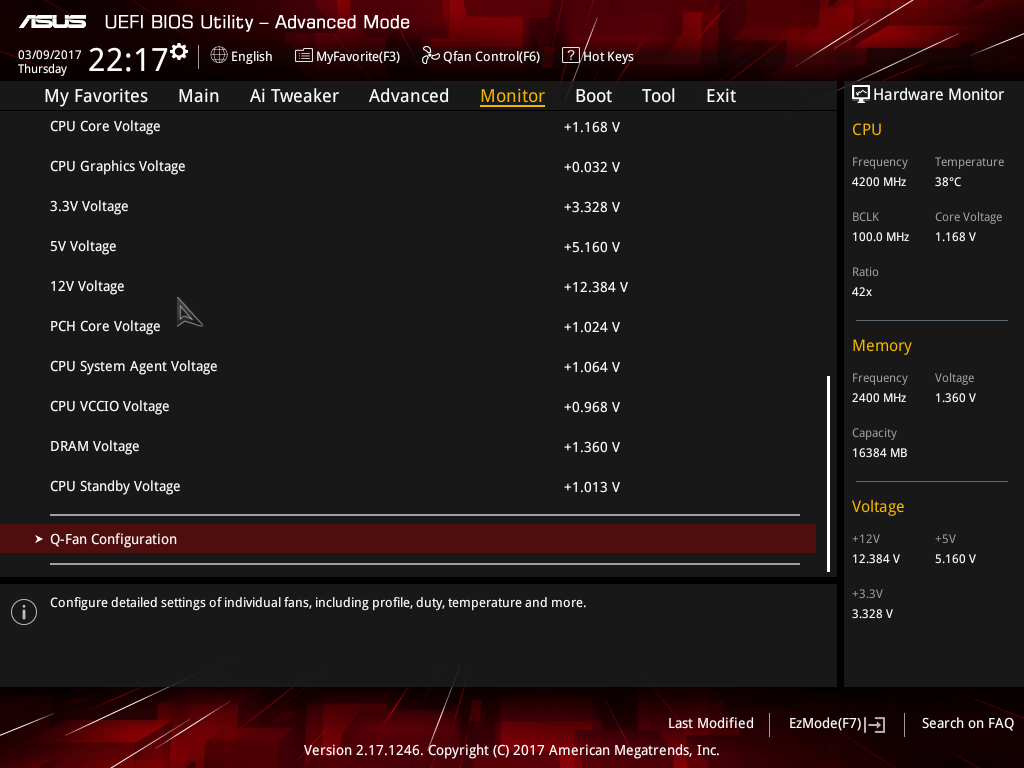

در تصاویر بالا نیز امکانات مانیتورینگ حرارت و ولتاژ این مادربرد را ملاحظه می‌کنید.

به‌عنوان جمع بندی نهایی از Bios این مادربرد روی هم رفته با توجه به رنج قیمت و عدم پشتیبانی مادربردهای مبتنی بر چیپست Intel B250 از اورکلاکینگ حتی با امکاناتی فراتر از آنچه تصور می‌کردیم روبرو شدیم. پیمایش در بخش‌های مختلف سریع و بدون لگ انجام می‌شود و دقت تنظیم پارامترهای موجود نیز قابل قبول است.

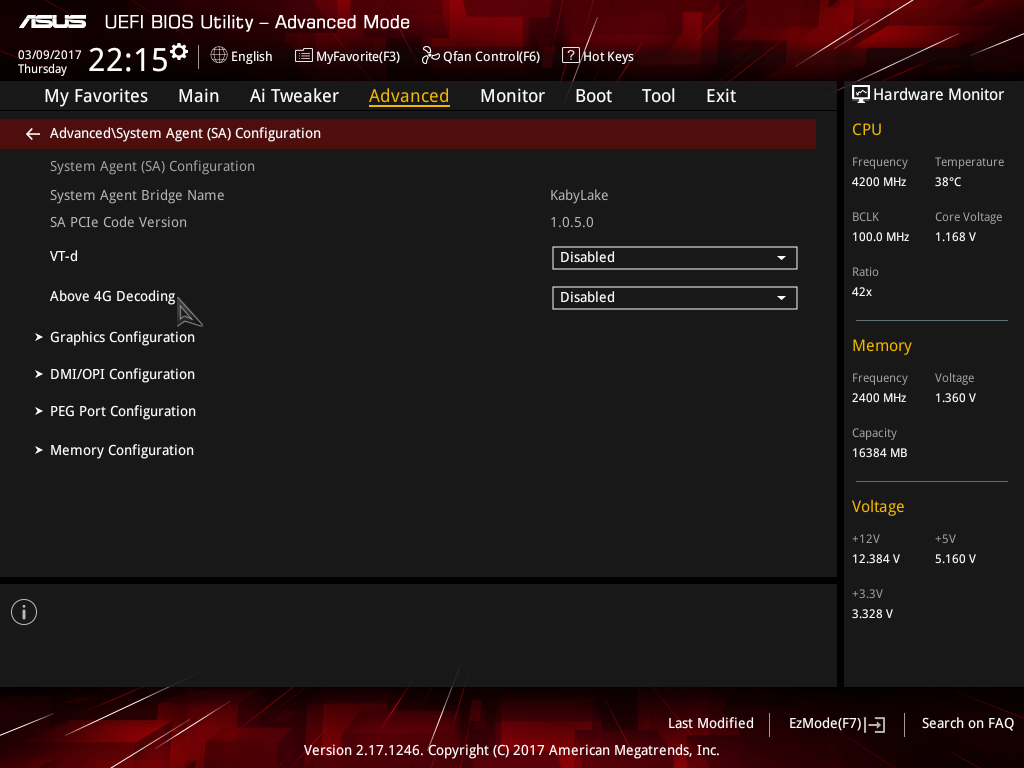

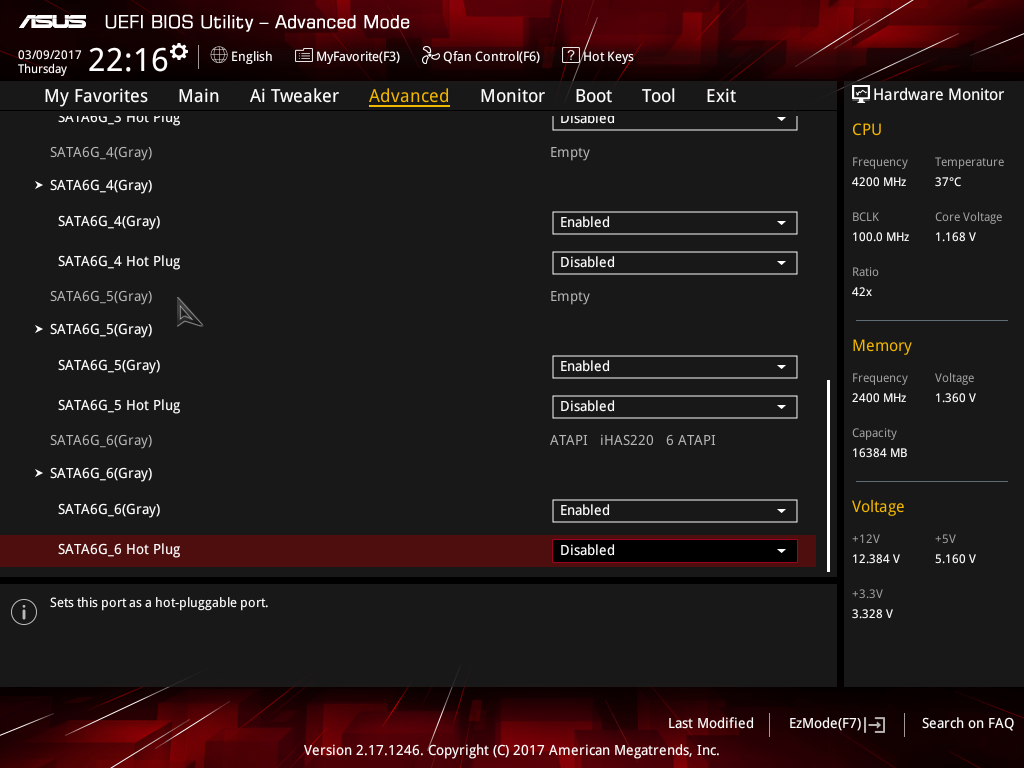

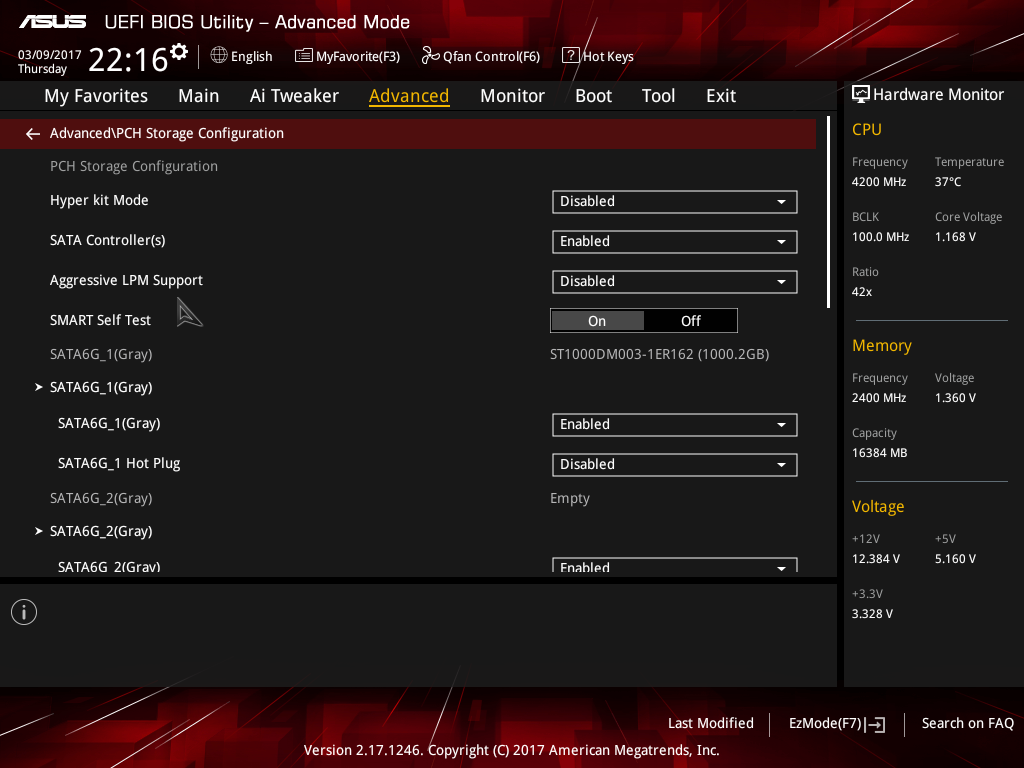

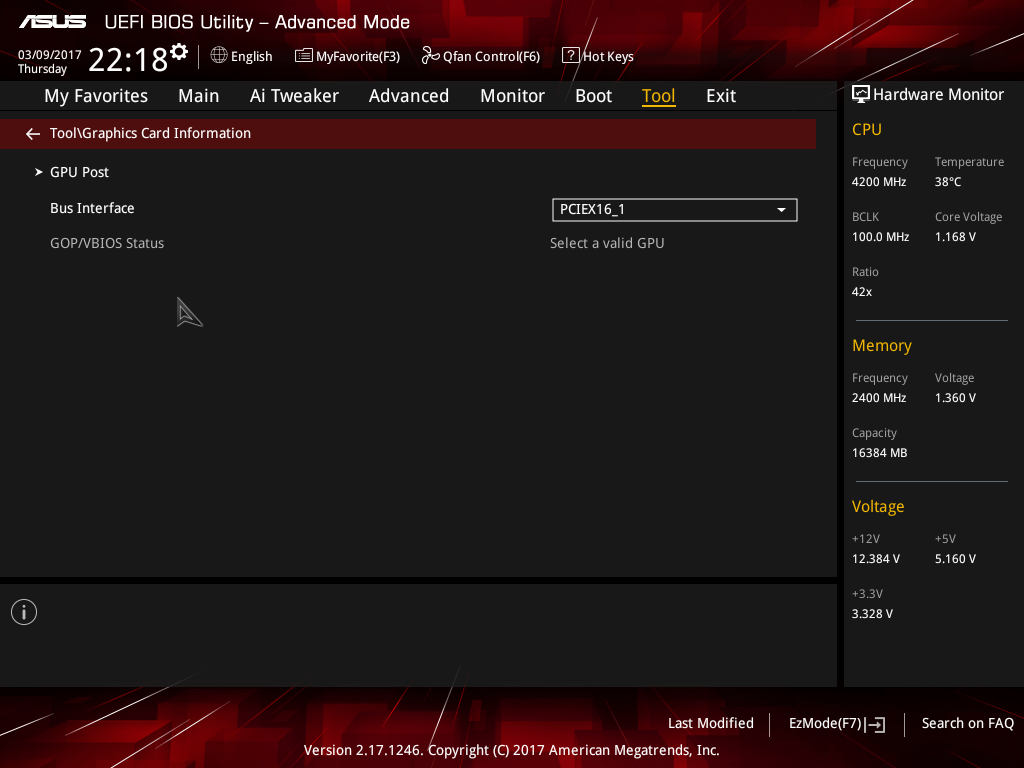

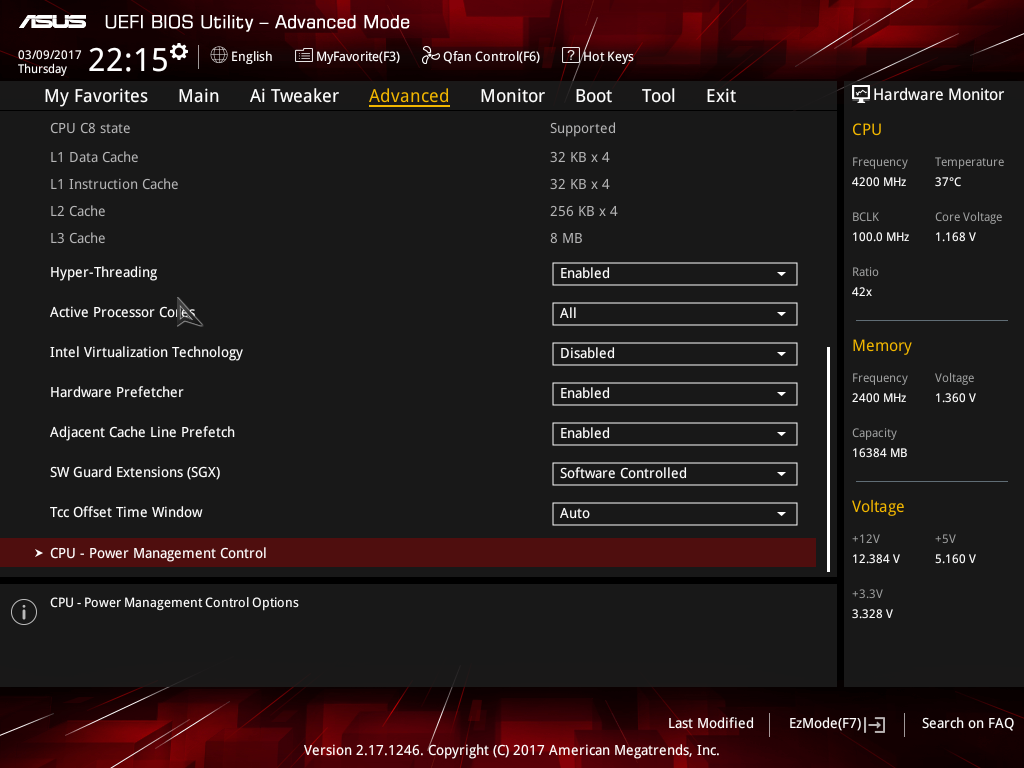

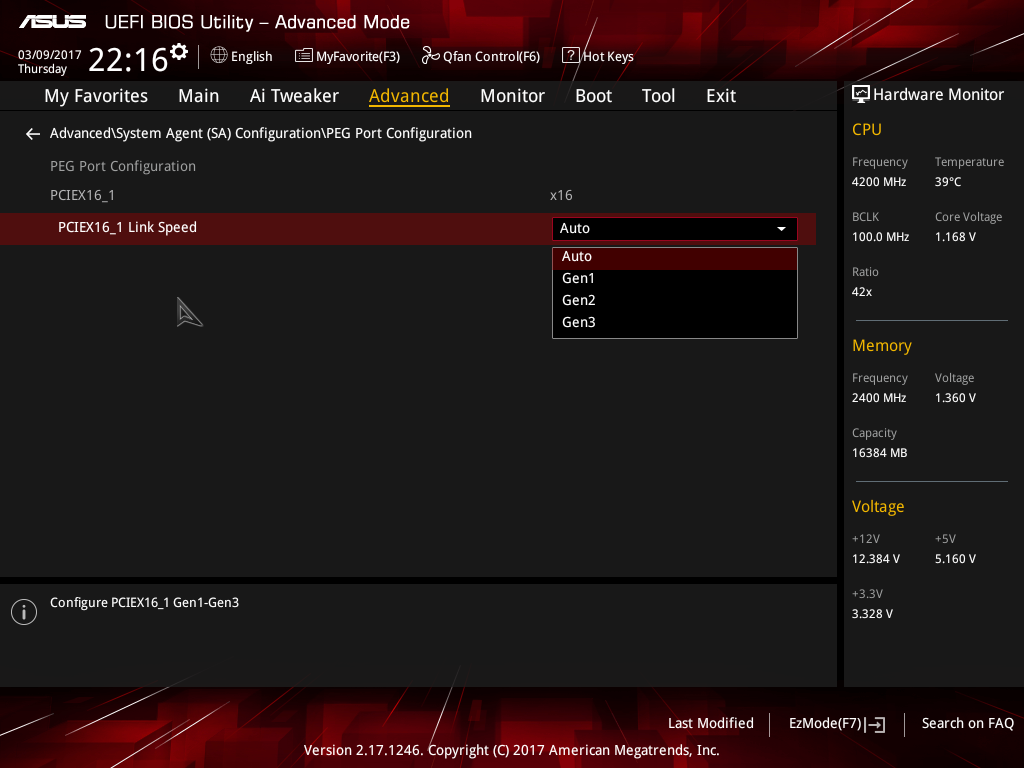

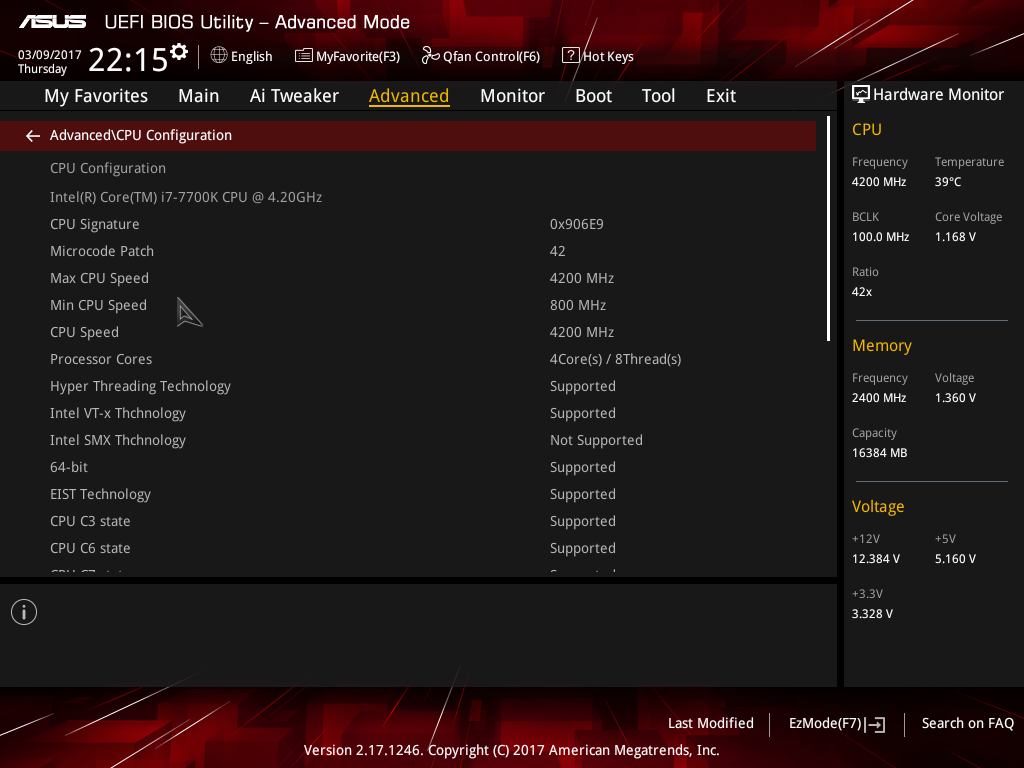

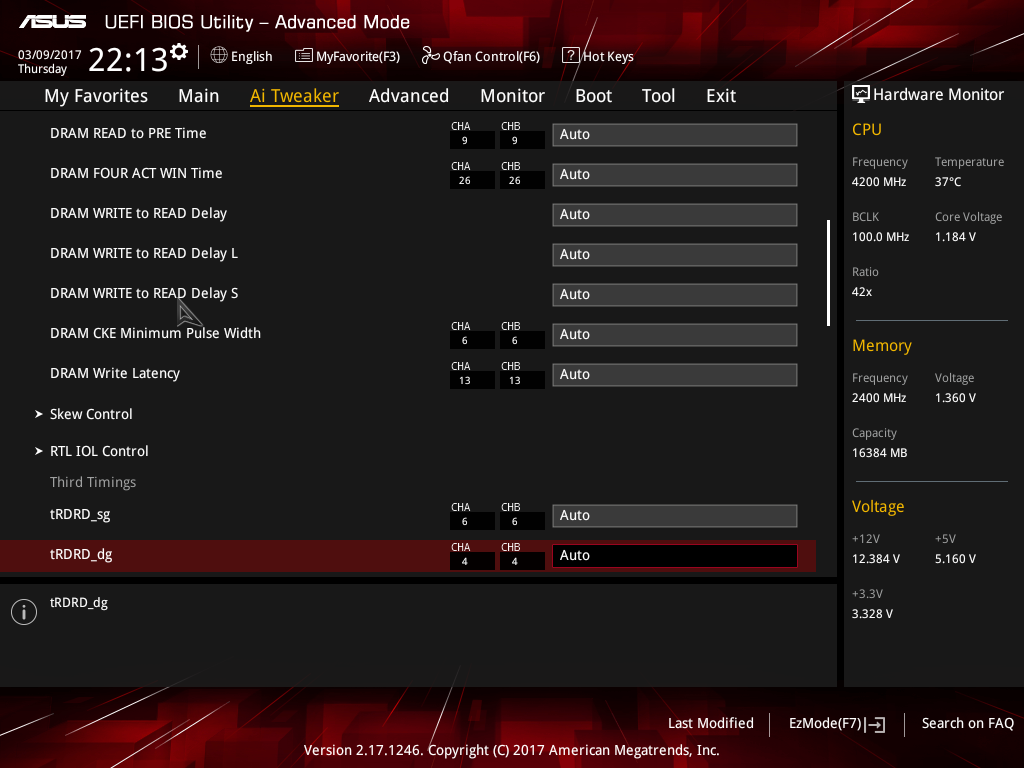

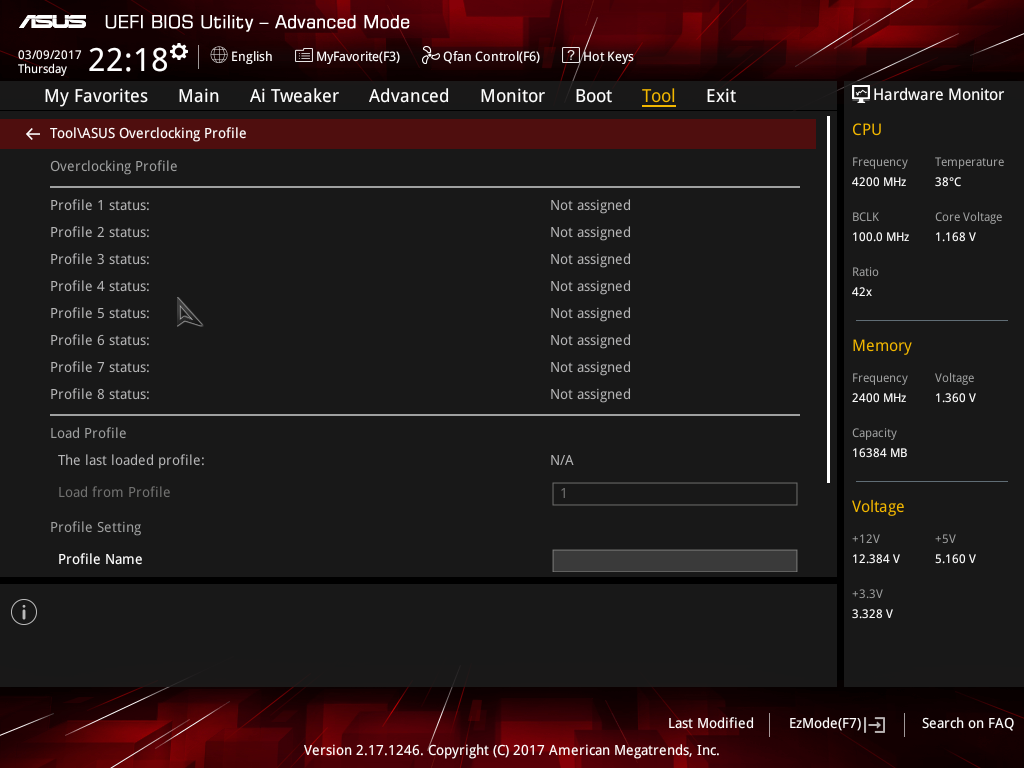

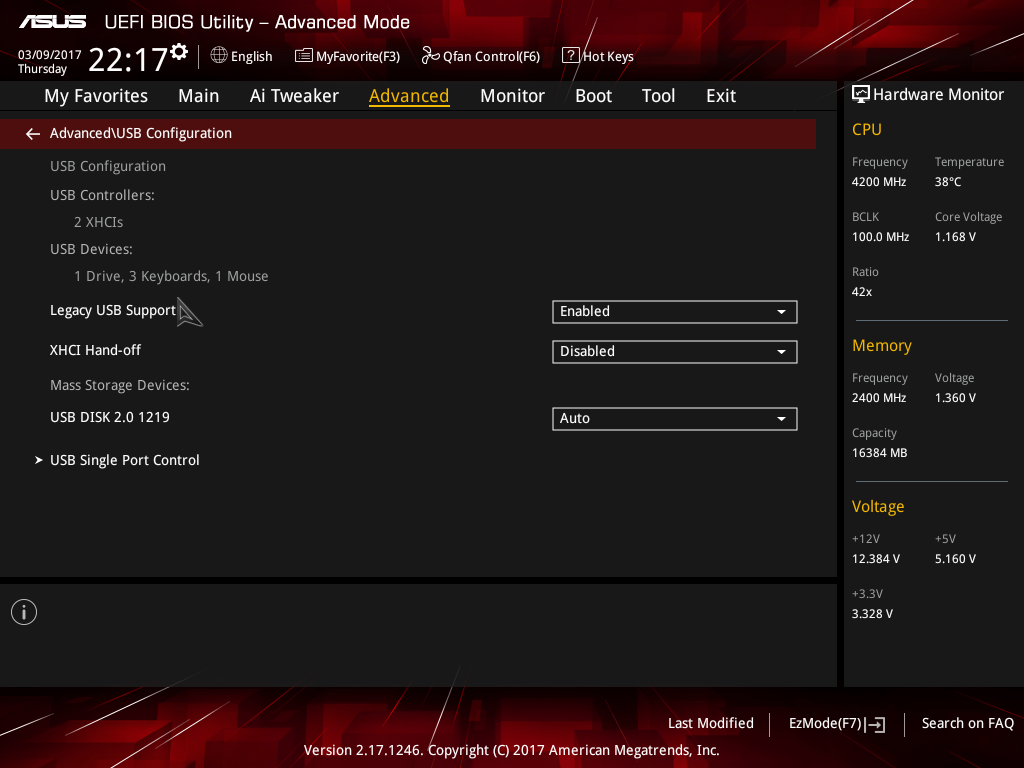

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر است:

معرفی نرم افزارهای کاربردی همراه مادربرد

Dual Intelligent Processors 5

مادربردهای سری ROG کمپانی ASUS علاوه بر ویژگی‌های سخت افزاری منحصر به فرد همیشه نرم افزارها و قابلیت‌های نرم افزاری کم نظیر خود را نیز به همراه دارند. از جمله قابلیت‌های جدید این سری از مادربردهای ROG این کمپانی می‌توان به نرم افزار جدید Dual Intelligent Processors 5 اشاره کرد که امکانات و قابلیت‌های جدید و کاربردی فراوانی را با خود به همراه دارد. به دلیل جلوگیری از تکرار مکررات پیشنهاد می‌کنیم برای آشنایی بیشتر با این نرم افزار به این صفحه (بررسی تخصصی مادربرد ASUS MAXIMUS IX Code) مراجعه کنید.

ROG RAMCACHE II

جدیدترین نسخه نرم افزار RAMCACHE این اجازه را به شما می‌دهد تا بخشی از حافظه RAM سیستم را به‌عنوان یک بافر بسیار پرسرعت و البته هوشمند تعیین کنید تا این نرم افزار با استفاده از الگوریتم‌های هوشمند اطلاعاتی که به‌مراتب بیشتر از بقیه در تجهیزات ذخیره سازی شما در حال خواندن و نوشتن هستند شناسایی و با انتقال آن به بافر نام برده بر روی حافظه RAM سرعت بارگذاری نرم افزارها و بازی‌های شما را به طرزی خارق‌العاده افزایش دهد.

SONIC RADAR III

اما یکی از جالب‌ترین و در عین حال پرطرفدارترین قابلیت‌های نرم افزاری سیستم‌های صوتی کمپانی ASUS برای گیمرهای حرفه‌ای نرم افزار Sonic RADAR است که اتفاقاً آخرین نسخه این نرم افزار برای این مادربرد ساخته و پرداخته شده است. در SONIC RADAR III که بیشتر در بازی‌های ژانر شوتر کاربرد دارد، گیمر توسط رادار این نرم افزار به‌واسطه ردیابی صدای حرکت و یا شلیک مکان اختفاء حریف را پیدا کرده و در عمل همواره یک قدم از طرف مقابل خود جلوتر است.

نورپردازی زیبا و چشم نواز تحت عنوان AURA LIGHTING

نورپردازی فوق‌العاده چشم نواز تحت عنوان AURA LIGHTING

نورپردازی در این مادربرد تنها به یک بخش و آن هم توسط 12 عدد RGB LED تعبیه شده در پشت گوشه سمت راست و بالای مادربرد محدود شده است. ولی در عمل این 12 عدد RGB LED در 4 گروه 3 تایی قابلیت کنترل مجزا دارند و از این حیث جلوه‌های نوری بسیار زیبا و خیره کننده‌ای تولید می‌کنند.

البته به غیر از RGB LED های تعبیه شده بر روی PCB، کمپانی ASUS برای علاقه‌مندان به نورپردازی کیس یک کانکتور 4 پین دیگر نیز در بخش پایین برد در نظر گرفته است. این کانکتور قابلیت اتصال به نوارهای RGB LED از نوع 12V و حداکثر با متراژ 2 متر و شدت جریان 2A را دارا می‌باشند.

این سیستم نورپردازی قابلیت نمایش حداکثر 16 میلیون رنگ را دارا می‌باشند و کمپانی ASUS برای کنترل رنگ و جلوه‌های نوع نورپردازی این LED ها یک نرم افزار مجزا تحت عنوان AURA LIGHTING CONTROL در نظر گرفته است.

در جدیدترین نسخه این نرم افزار قابلیت کنترل تمامی قطعات (نظیر کارت گرافیک، مادربرد و کیبورد ...) مجهز به نورپردازی AURA توسط یک نرم افزار واحد فراهم شد است. همچنین همان‌طور که اشاره شد و در تصویر بالا ملاحظه می‌کنید این امکان فراهم شده تا رنگ و جلوه نورپردازی هر یک از 4 گروه نام برده + RGB Headerتعبیه شده بر روی PCB را به‌صورت جداگانه تنظیم کنید.

همچنین علاوه بر کنترل هم‌زمان نورپردازی تمامی تجهیزات سازگار با AURA Sync قابلیت کنترل هر یک از تجهیزات به‌صورت مستقل نیز فراهم شده است.

در جدیدترین نسخه این نرم افزار 11 جلوه مختلف برای نورپردازی این مادربرد در نظر گرفته شده که هر یک زیبایی‌های خاص خود را دارند.

برای مثال در جلوه Rainbow هر یک از بخش‌های مجهز به دیودهای نورانی بر روی مادربرد به‌صورت تصادفی رنگ عوض می‌کنند و البته سرعت تعویض رنگ‌ها نیز توسط کاربر تعیین می‌شود.

یکی از قابلیت‌های ویژه نورپردازی امکان تغییر رنگ تمامی دیودهای نورانی روی مادربرد از سبز تا قرمز بر اساس حرارت پردازنده است.

همچنین همانند نسخه‌های قبل قابلیت نورپردازی با توجه به موسیقی در حال پخش نیز برای این مادربرد فراهم شده است. البته در نسخه جدید این امکان فراهم شده تا برای هماهنگی بیشتر حتی ژانر موسیقی مورد علاقه خود را نیز تعیین کنید!

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:

تست‌های مدیریت مصرف انرژی و حرارتی

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید نتیجه به دست آمده در این تست در مقایسه با پلتفرم‌های مشابه با پردازنده یکسان به‌مراتب بهتر است. علت این امر به‌صورت کلی عدم تعبیه کنترلرهای مجزا متعدد بر روی مادربردهای مبتنی بر چیپست Intel B250 است. از سوی دیگر بر خلاف مادربردهای رده بالا که به مدار رگولاتور ولتاژ قدرتمند مجهز شده‌اند در مادربردهای میان رده به دلیل وجود محدودیت‌های بیشتر در این بخش، مدیریت تکنولوژی Turbo Boost شبیه و یا دقیقاً طبق شرایط تعیین شده توس اینتل صورت می‌گیرد. در واقع اکثر مادربردهای میان رده و رده پایین در تست‌های مدیریت مصرف انرژی درخشان ظاهر می‌شوند و این نتایج در اکثر مادربردهای مشابه نیز مشاهده می‌شود.

تست‌های حرارتی

در این تست نیز حرارت متصاعد شده از داغ‌ترین نقطه هیتسینک ها و قطعات مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیتسینک چیپست Intel PCH B250 را به‌وسیله ترمومتر مادون قرمز و حرارت هسته CPU را نیز به‌وسیله نرم افزار HWMonitor در دو وضعیت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:

نتایج تست‌های حرارتی نیز به طبع با توجه به نتایج به دست آمده در تست‌های مدیریت مصرف انرژی بسیار عالی و تحسین برانگیز است. در واقع اگر نتایجی به غیر از این به دست آمده بود باید به کارایی این مادربرد شک می‌کردیم. به‌عنوان جمع بندی نهایی، نتایج به دست آمده در هر دو تست عالی و از این حیث می‌توان نمره کامل و ممتازی برای این مادربرد در نظر گرفت.

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

همان‌طور که اشاره شد مادربردهای مبتنی بر چیپست های Intel H270/B250 بر خلاف مادربردهای رده بالا مبتنی بر چیپست Intel Z270 از ماژول‌های RAM با فرکانس بیش از 2400MHz پشتیبانی نمی‌کنند. در این تست نیز همان‌طور که در نمودار بالا مشاهده می‌کنید ماژول‌های RAM در فرکانس 2400MHz راه اندازی شده‌اند و نتایج به دست آمده به‌صورت کاملاً محسوس ضعیف‌تر از وضعیتی است که این ماژول‌ها در مادربردهای رده بالا و با فرکانس 3200MHz راه اندازی می‌شوند. در واقع این امر بزرگ‌ترین ضعف مادربردهای مبتنی بر چیپست های میان رده و رده پایین محسوب می‌شود و مختص این مادربرد نیست.

تست‌های کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.3)

تست‌های کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.3)

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

کاملاً مشخص است که در اکثر تست‌های کارایی پردازنده، نتایج به دست آمده توسط این مادربرد در مقایسه با مادربردهای رده بالا و گران قیمت مبتنی بر چیپست Intel Z270 به‌صورت نه چندان محسوس ضعیف‌تر است. علت این امر به دلیل فرکانس کمتر ماژول‌های RAM و تا حدودی انعطاف پذیری بیشتر این مادربرد در مدیریت تکنولوژی Turbo Boost پردازنده است. در اکثر نتایجی که در ادامه این بررسی نیز خواهید دید تقریباً همین منوال ادامه خواهد داشت.

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013

سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8

در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.

تست‌های Video Transcoding توسط Media Espresso Video Convertor

تست‌های Video Transcoding توسط Media Espresso Video Convertor

این نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌رود.

در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark

Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

تست‌های Zip/Unzip با WinRAR 5.30 – 7Zip 15.12

تست‌های Zip/Unzip با WinRAR 5.30 – 7Zip 15.12

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

تست‌های Zip/Unzip جزو معدود کاربردهایی محسوب می‌شوند که به پهنای باند حافظه سیستم به‌شدت وابستگی دارند. علت اختلاف محسوس کارایی در این تست همان‌طور که اشاره شد عدم پشتیبانی مادربردهای میان رده مبتنی بر چیپست Intel B250 از ماژول‌های RAM با فرکانس بیش از 2400MHz است.

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M

wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود.

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 2³² رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

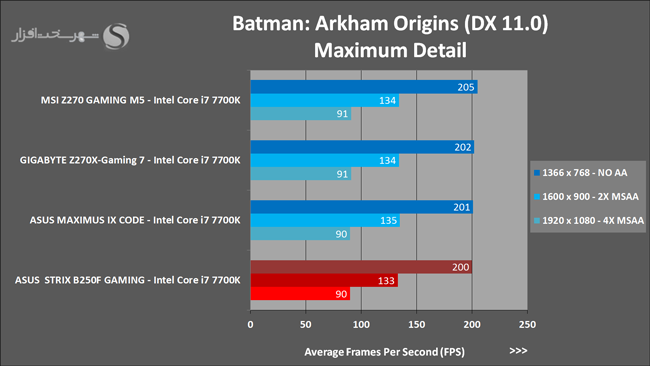

Batman: Arkham Origins

شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

GTA V

کمتر گیمیری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

Sniper Elite III

نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

Monster Hunter Benchmark

Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

همان‌طور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیت‌های جدید معماری Kaby Lake بهبود کارایی و افزایش امکانات و قابلیت‌های تراشه‌های گرافیکی مجتمع بر روی پردازنده‌های این معماری می‌باشد. به همین دلیل در این بخش قصد داریم توسط نرم‌افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 7700K را محک بزنیم.

جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار

همان‌طور که در تست‌هایی کارایی ملاحظه کردید کارایی این مادربرد در مقایسه با مادربردهای رده بالا و گران قیمت موجود در بازار به‌طور میانگین حدوداً 2 الی 5 درصد کمتر است. این در حالی است که قیمت آن چیزی بالغ بر 30 الی 60 درصد ارزان‌تر است! پس با یک حساب سرانگشتی نیز می‌توان به این نتیجه رسید که از حیث کارایی نسبت به قیمت با مادربردی بسیار ارزشمند روبرو هستیم.

از سوی دیگر نتایج ممتاز و کم نظیر به دست آمده در تست‌های مدیریت مصرف انرژی و حرارتی نیز بیش از پیش به ارزش‌های این مادربرد خوش قیمت افزوده است.

اما از حق که نگذریم کیفیت ساخت بالای این مادربرد 130 دلاری را نیز نمی‌توان نادیده گرفت. به بیانی دیگر ASUS ROG STRIX B250F GAMING یک مادربرد میان رده محسوب می‌شود ولی با کیفیت ساخت مشابه مادربردهای رده بالای موجود در بازار. علاوه بر این، همان‌طور که در خلال بررسی اولیه نیز به آن اشاره شد طراحی ظاهری و چهره این مادربرد به گونه‌ای طراحی شده که در آن پرستیژ مادربردهای گران قیمت و رده بالای گیمینگ حفظ شده است.

در بخش امکانات نیز در اکثر موارد امکانات و قابلیت‌های فراتر از یک مادربرد میان رده برای این مدل در نظر گرفته شده است. همراه داشتن دو اسلات M.2، سیستم صوتی مدرن و با کیفیت SupremeFX، نورپردازی بسیار زیبا تحت عنوان Aura Lighting، داشتن دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C، سازگاری با سازه‌های پرینت شده سه بعدی و برخورداری از مدار رگلاتور ولتاژ در کلاس مادربردهای رده بالا از جمله امکاناتی است که اکثراً در مادربردهای میان رده مشاهده نمی‌شود.

به‌عنوان جمع بندی نهایی و سخن پایانی اگر انتظارات شما به گونه‌ای است که امکانات این مادربرد جوابگوی نیازهای شماست و به دنبال خرید یک مادربرد گیمینگ باکیفیت، مدرن، با ظاهر بسیار زیبا و البته با قیمت مناسب می‌گردید ASUS ROG STRIX B250F GAMING را قویاً به شما توصیه می‌کنیم.

نقاط قوت

کیفیت ساخت بسیار بالا و فراتر از مادربردهای میان رده
ظاهر بسیار زیبا
سیستم صوتی مدرن و با کیفیت SupremeFX
نورپردازی خلاقانه و چشم نواز تحت عنوان AURA Lighting
مجهز به یک درگاه M.2 X4 32Gb/s
همراه داشتن دو پورت پرسرعت USB 3.1 Gen2 10Gb/s از نوع Type-A و Type-C

نقاط ضعف

عدم پشتیبانی از اورکلاکینگ (مشترک در بین مادربردهای B250)

با تمامی این تفاسیر مادربرد "ASUS ROG STRIX B250F GAMING" موفق به کسب امتیاز ممتاز 9.0 و نشان "Good Performance" و ریز امتیازات زیر در کلاس محصولات (M (Mid-Range از لابراتوار شهر سخت‌افزار شد.

ASUS ROG STRIX B250F GAMING

کلاس عرضه : اقتصادی / میان رده

8.5

بسته‌بندی

امکانات

اورکلاکینگ

کارایی

9.5

کیفیت ساخت و طراحی

ارزش خرید

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

چنانچه پرسش یا نظری در رابطه با این محصول دارید می‌توانید در قسمت نظرات مطرح کنید. همچنین در صفحه بعد، گالری کاملی از تصاویر مربوط به این محصول گردآوری شده است.

گالری تصاویر

مطالب مرتبط پیشنهادی

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

نظرات

نظرات (4)

مهمان - محمد

من این مادربرد رو از دیجیکالا گرفتم ولی تصویر خروجی نداره !
فن ها و led ها کارمیکنند.

رم ژل 16 گیگ 2400 + سی پی یو 5 نسل 7400 - پاور گرین 430 وات
بدون گرافیک، فعلا میخوام از گرافیک آنبرد استفاده کنم.

ممنون میشم راهنمایی کنید مشکل از چی میتونه باشه
رم و سی پی بو پاور رو تست کردم از این سه مورد نبود.

حدود 7 سال قبل

0 دوست دارم پاسخ
مهمان - مهران

سلام چرا نرم افزاری بررسی نمیکنید اینو
مثل Aisuit 3

حدود 8 سال قبل

0 دوست دارم پاسخ
سید مهدی موسوی
در پاسخ به: مهمان - مهران

سلام .
در صفحه 13 در این مورد توضیح داده شده .

حدود 8 سال قبل

0 دوست دارم پاسخ
مهمان - AliReza

واقعا حیفه این مادربرده ک اورکلاک نمیشه و رم 2400 فقط ساپورت میکنه

حدود 8 سال قبل

1 دوست دارم پاسخ
