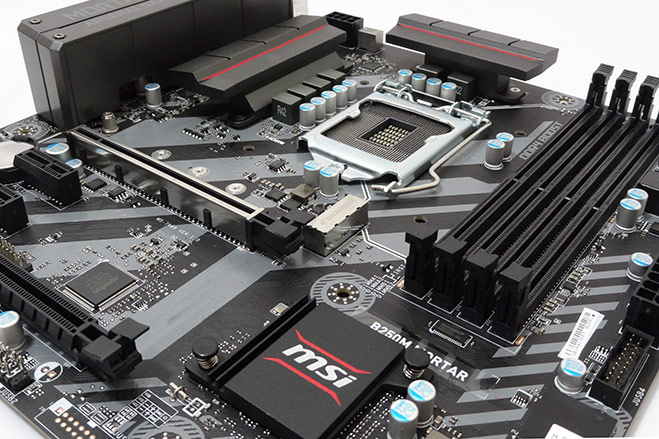

MSI B250M MORTAR با قیمت جهانی حدوداً 90 دلار در کلاس خود با توجه به امکانات و قابلیتهایی که همراه خود دارد یکی از مقرون بهصرفهترین مادربردهای میان رده گیمینگ حال حاضر محسوب میشود. علاوه بر این کیفیت ساخت خوب و طراحی خاص ظاهری این مادربرد نیز در میان همردههای خود یکی از نقاط قوت دیگر آن محسوب میشود. در ادامه خواهیم دید که آیا این مادربرد گیمینگ خوش قیمت نیازهای اولیه گیمرها را رفع می کند یا نه؟
مقدمه
Kaby Lake نامی که شاید پررنگتر از سایر معماریهای پیشین اینتل در خاطرات دنیای سختافزاریها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازندههای با معماری Core و اسم رمز Penryn کمپانی اینتل پردازندههای جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار میکرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازندهها را کاهش میداد و در قدم بعدی (Tock) معماری پردازندههای خود را بهصورت بنیادی تغییر میداد. این مدل تا همین 1 سال پیش و معرفی پردازندههای با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهمترین آنها بیرقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است.
در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب میشدند و تصور میشد معماری Kaby Lake نیز اولین پردازندههای با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازندههای با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینهسازیهای بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و بهصورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازندههای خود را تغییر میدهد، در مرحله بعد معماری ساخت دچار تحول میشود و درنهایت نیز پردازندههای بهینهسازی شده معماری پیشین روانه بازار میشوند. به بیانی دیگر این به این معناست که برای تجربه پردازندههای جدید و کاملاً متمایز با نسلهای قبل باید حدوداً 3 سال صبر کرد!
پردازندههای با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازندههای با برند تجاری Core ix محسوب میشوند چندی پیش بهصورت رسمی معرفی و همراه آنها مادربردهای ردهبالا و میان رده مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270/B250 میشوند روانه بازار شدند. در این پلتفرم جدید بهصورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینهسازیهای مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازندههای نسل جدید، بهصورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدلهای مشابه نسل قبل هستیم.
البته تغییرات تنها در این بخش خلاصه نمیشوند و پردازندههای با این معماری نسل جدید تراشههای گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهمترین ویژگیهای آنها میتوان به افزایش کارایی مختصر در بخش 3D graphics و ارتقاء شتابدهنده سختافزاری در بخش رمزگشایی و رمزگذاری فایلهای ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.
کمپانی MSI طی دو سال اخیر تغییرات گستردهای را در محصولات خود بهخصوص در بخش مادربرد ترتیب داده و بهطور کلی مادربردهای جدید این کمپانی رنگ و بوی Gaming دارند. این در حالی است که بر خلاف گذشته علاوه بر مادربردهای رده بالا و گران قیمت، حتی مادربردهای میان رده و خوش قیمت نیز به سبد مادربردهای گیمینگ این کمپانی اضافه شده است. در جدیدترین تغییرات صورت گرفته در طبقه بندی مادربردهای MSI و بهصورت کلی مادربردهای گیمینگ جدید این کمپانی در 3 بخش طبقه بندی میشوند:
- Enthusiast GAMING
که شامل مادربردهای رده بالا و گران قیمت با مدلهای تجاری GAMING Mx، GODLIKE GAMING، MPOWER GAMING، XPOWER GAMING میشوند.
- Performance GAMING
که شامل مادربردهای رده بالا و میان رده ولی با قیمت متوسط با مدلهای تجاری GAMING PRO، GAMING PLUS، KRAIT GAMING و GAMING PRO CARBON میشوند.
- Arsenal GAMING
این سری اکثراً شامل مادربردهای مجهز به چیپست های میان رده و خوش قیمت با مدلهای تجاری TOMAHAWK، MORTAR، BAZOOKA، CAMO SQUAD و GRENADE میشوند
در این بین مادربردهای سری Arsenal GAMING نسبت به دو سری دیگر از نظر نسبت کارایی به قیمت وضعیت بسیار خوبی دارند و با توجه به افزایش قیمت سخت افزار در کشور طی چند سال اخیر بسیاری از گیمرها که برای خرید یک GAMING PC با محدودیت بودجه مواجه هستند میتوانند مادربردهای مورد نظر خود را از این بخش انتخاب کنند.
چندی پیش دفتر تبلیغات کمپانی MSI در ایران یکی از با مقرون بهصرفهترین مادربردهای میان رده مبتنی بر چیپست Intel B250 و سوکت LGA 1151 موجود در بازار را جهت تست و بررسی به لابراتوار تخصصی شهر سخت افزار ارسال کرد.
MSI B250M MORTAR با قیمت جهانی حدوداً 90 دلار که البته در کشورمان با قیمت حدودی 450 هزار تومان به فروش میرسد در کلاس خود با توجه به امکانات و قابلیتهایی که همراه خود دارد یکی از ارزشمندترین مادربردهای میان رده گیمینگ محسوب میشود. علاوه بر این کیفیت ساخت خوب و طراحی خاص ظاهری این مادربرد نیز در میان هم ردههای خود یکی از نقاط قوت دیگر آن محسوب میشود.
ناگفته نماند MSI B250M MORTAR یک خواهر دوقلو به نام MSI B250M MORTAR ARCTIC نیز دارد که البته با چهرهای کاملاً سفید رنگ روانه بازار شده است.
از جمله مهمترین قابلیتها و امکانات این مادربرد خوش تیپ! میتوان به موارد زیر اشاره کرد:
- پشتیبانی از تمامی پردازندههای نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
- برخورداری از قطعات دارای استاندارد نظامی Military Class 5
- دارای یک اسلات M.2 X4 32Gb/s با قابلیت پشتیبانی از تجهیزات مجهز به رابط PCIe 3.0 x4 و SATA 6Gb/s
- مجهز به سیستم صوتی Audio Boost دارای خازنهای آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon
- مجهز به درگاه شبکه Gigabit Ethernet منشعب شده از کنترلر مدرن Intel 1219v
- دارای قابلیت پشتیبانی از پیکربندی 2 گانه AMD Crossfire
- مجهز به سیستم نورپردازی RED LED و قابلیت کنترل نوار RGB LED تحت عنوان MYSTIC LIGHT
در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگیهای چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیتهای این مادربرد میپردازیم. در ادامه نیز با استفاده از تستهای مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی و کارایی از تمامی زوایا این مادربرد را محک میزنیم. با ما همراه باشید ...
توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.
معرفی ریز معماری KABYLAKE-S
-
معرفی ریز معماری KABYLAKE-S
پلتفرم نسل هفتم پردازنده های Core اینتل (موسوم به KABYLAKE-S) در یک نگاه
علیرغم همه تغییرات هنوز هم پردازنده های KABYLAKE-S با چیپ ست های سری 100 اینتل از طریق سوکت LGA 1151 سازگاری دارند، بنابراین تنها با بروزرسانی بایوس، با کلیه مادربردهای سری 100 فعلی قابل استفاده هستند. البته سازندگان مادربرد سری جدیدی از مادربردهای بر پایه چیپ ست های سری 200 را با پشتیبانی از این پردازنده ها بدون نیاز به بروزرسانی بایوس و بازنگری هایی برای بهره گیری حداکثری از پتانسیل این تراشه ها، تدارک دیده اند.
تغییر هر نسل از پردازنده ها و به طور مشخص بهبود آنها از دو جنبه می تواند رخ دهد، اولین آنها افزایش دستورالعمل های قابل اجرا به ازای هر سیکل (IPC) است که برای دست یابی آن به بهبود در سطح خود ریزمعماری نیاز است، با این حال اینتل در KABYLAKE-S هیچگونه تغییری در IPC اعمال نکرده و دقیقاً با همان ریزمعماری SKYLALE-S روبرو هستیم و بهبودها به تغییرات جزئی از جمله فرکانس محدود می شود. در حقیقت پردازنده های KABYLAKE-S کاملاً جدید نیستند و درست تکرار عرضه پردازنده های Haswell Refresh در کنار چیپ ست های Z97 و H97 هستند.
بنابراین به عنوان نمونه های ارتقا یافته SKYLALE-S به پردازنده KABYLAKE-S نگاه کنید و نه محصولات تمام جدید. از آنجایی که ریزمعماری KABYLAKE-S و چیپ ست های سری 200 با تغییرات اساسی همراه نیستند، نوشتار پیش رو بیشتر بر روی مقایسه آن با SKYLALE-S متمرکز است تا تغییرات جزئی بهتر بازتاب یابند.
مهم ترین تغییرات KABYLAKE-S در مقایسه با SKYLALE-S:
- فناوری ساخت بهبود یافته +14NM
- پتانسیل اورکلاکینگ بالاتر
- افزایش فرکانس هسته های پردازشی در تمامی مدل ها
- افزایش سرعت تغییر فرکانس هسته ها
- پردازنده گرافیکی مجتمع جدید و بهبودیافته
- چیپ ست های جدید سری 200
- افزایش تعداد خطوط ارتباطی پرسرعت (HSIO) PCI-E 3.0 منشعب از چیپ ست
- پشتیبانی از فناوری Optane اینتل
- افزایش فرکانس استاندارد حافظه از 2133 به 2400 مگاهرتز
طبق اطلاعات موجود، اینتل دست کم سه چیپ ست جدید H270 ، Z270 و B250 را برای مصرف کنندگان خانگی عرضه می کند که به ترتیب از راست به چپ جانشین H170 ،Z170 و B150 می شوند. البته اینتل چیپ ست های سری 100 را بازنشسته نمی کند. هم زمان اینتل پردازنده های KABYLAKE-S را در سه سری معمول Core i3، Core i5 و Core i7، همچنین Celeron و Pentium نیز عرضه می کند.
لیست پردازنده های Kaby-Lake
Core i7-7700K پرچمدار پردازنده های Kaby-Lake است، لیست کامل سری اول این پردازنده ها در جدول زیر آمده است:
مشخصات و مقایسه سری اول پردازنده های KABYLAKE-S:
Core i5-7400
Core i5-7500
Core i5-7600
Core i5-7600K
Core i7-7700
Core i7-7700K
پردازنده 4C/4T 4C/4T 4C/4T 4C/4T 4C/8T 4C/8T تعداد هسته/Thread 3.00GHz 3.40GHz 3.50GHz 3.80GHz 3.6GHz 4.20GHz فرکانس پایه هسته 3.50GHz 3.80GHz 4.10GHz 4.20GHz 4.20GHz 4.50GHz فرکانس توربو بوست 6MB 6MB 6MB 6MB 8MB 8MB حافظه کش 65W 65W 65W 91W 65W 91W توان حرارتی HD 630 HD 630 HD 630 HD 630 HD 630 HD 630 پردازنده گرافیکی مجتمع 170 179 199 217 272 305 قیمت (دلار) مشخصات و مقایسه سری دوم پردازنده های KABYLAKE-S:
Core i3-7100
Core i3-7300
Core i3-7320
Core i3-7350K
پردازنده 2C/4T 2C/4T 2C/4T 2C/4T تعداد هسته/Thread 3.9GHz 4.0GHz 4.1GHz 4.20GHz فرکانس پایه هسته - - - - فرکانس توربو بوست 3MB 4MB 4MB 4MB حافظه کش 51W 51W 51W 60W توان حرارتی HD 630 HD 630 HD 630 HD 630 پردازنده گرافیکی مجتمع 109 129 139 157 قیمت (دلار) پردازنده های ضریب باز Kaby-Lake متشکل از Core i7-7700K و Core i5-7600K هستند، این دو تراشه به ترتیب جانشین Core i7 6700K و Core i5-6600K می شوند. همچنین به ترتیب Core i5-7400 ،Core i5-7500 ،Core i5-7600 ،Core i7-7700 جانشین Core i5-6500 ،Core i5-6600 ،Core i7-6700 و Core i5-6400 می شوند.
Core i7-7700K
این پردازنده پرچمدار KABYLAKE-S و دارای 4 هسته پردازشی فیزیکی (Threadا8) با فرکانس پایه 4.20 گیگاهرتز و فرکانس توربو بوست حداکثر 4.50 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i7-7700K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.
Core i7-7700
دومین پردازنده قدرتمند KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا8 ) با فرکانس پایه 3.80 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i7-7700 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
Core i5-7600K
دومین پردازنده ضریب باز KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.60 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
جدول فرکانسی این پردازنده را در زیر مشاهده می کنید:
مقایسه فرکانس Turbo Boost پردازنده Core i5-7600K با 6600K
Core i5-7600K
Core i5-6600K
پردازنده 3.8GHz 3.5GHz فرکانس پایه 4.2GHz 3.9GHz فرکانس توربو بوست با 1 هسته 4.1GHz 3.8GHz فرکانس توربو بوست با 2 هسته 4.1GHz 3.7GHz فرکانس توربو بوست با 3 هسته 4.0GHz 3.6GHz فرکانس توربو بوست با 4 هسته Core i5-7600K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.
Core i5-7600
این مدل نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.50 گیگاهرتز و فرکانس توربو بوست حداکثر 4.10 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i5-7600 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
Core i5-7500
این پردازنده نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.40 گیگاهرتز و فرکانس توربو بوست حداکثر 3.80 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i5-7500 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
Core i5-7400
این پردازنده ضعیف ترین مدل i5 از نسل KABYLAKE-S است. Core i5-7400 دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.00 گیگاهرتز و فرکانس توربو بوست حداکثر 3.50 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i5-7400 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
همچنین اینتل یک پردازنده i3 ضریب باز به نام i3-7350K نیز عرضه می کند.
سوکت پردازنده LGA1151
پردازنده های KABYLAKE-S نیز بر پایه سوکت فعلی LGA1151 هستند و حتی مادربردهای سری 100 فعلی از آنها پشتیبانی می کنند، همچنین مادربردهای سری 200 نیز از پردازنده های SKYLALE-S پشتیبانی می کنند.
از آنجایی که هیچ گونه تغییر اساسی در KABYLAKE-S رخ نداده، اینتل توانتسه دوباره همان سوکت LGA1151 را به خدمت بگیرد.
افزایش فرکانس هسته و کش
بارزترین تغییر پردازنده های KABYLAKE-S در مقایسه با نسل قبل، افزایش فرکانس هسته و کش است که به 300 مگاهرتز می رسد. شاید بتوان افزایش فرکانس را مهم ترین تغییر این پردازنده ها دانست.
خب بگذارید نسل فعلی پردازنده های دسکتاپ اینتل موسوم SKYLALE-S را مبنا قرار دهیم و بهبود یا تغییرات KABYLAKE-S را با مقایسه با آن بسنجیم. پیش از هرچیز باید در نظر داشته باشید که KABYLAKE-S یک ریزمعماری پردازنده جدید نیست و عملاً خبری از بهبودکارایی یا مصرف انرژی ناشی از بهبود ریز معماری نیست، بنابراین همه تغییرات و بهبودها به افزایش فرکانس و تغییرات جزئی محدود می شود. در جدول زیر مقایسه مشخصات پرچمداران پردازنده های SKYLALE-S و KABYLAKE-S آمده است.
Core i5-6600K
SKYLALE-SCore i5-7600K
KABYLAKE-SCore i7-6700K
SKYLALE-SCore i7-7700K
KABYLAKE-S4/4 4/4 8/4 8/4 تعداد هسته/Thread 3.50GHz 3.80GHz 4.00GHz 4.20GHz فرکانس پایه هسته 3.90GHz 4.00GHz 4.20GHz 4.50GHz فرکانس توربو بوست 6MB 6MB 8MB 8MB حافظه کش 65W 65W 91W 91W توان حرارتی HD 530 HD 630 HD 530 HD 630 پردازنده گرافیکی مجتمع درست همانطور که جدول بالا نشان می دهد، هیچ تغییری بزرگی صورت نگرفته و KABYLAKE-S گونه بهبود یافته ای از SKYLALE-S آن هم با بهبود ناچیز است. البته بهبودهایی فراتر از افزایش فرکانس، نظیر پردازنده گرافیکی مجتمع جدید نیز وجود دارد اما به هیچ وجه جهش کارایی، چیزی نظیر پردازنده های گرافیکی ساخت انویدیا در کار نیست، همه چیز به چند درصد بهبود محدود می شود.
فناوری ساخت +14NM
همانطور که پیش تر نیز اشاره شد، پردازنده های KABYLAKE-S از افزایش کارایی ناشی از بهبود IPC بهره نمی برند، بنابراین بهبودها از تغییرات دیگری ناشی می شود. اولین تغییر بکارگیری گونه جدیدی از فناوری ساخت است. نسل هفتم پردازنده های Core اینتل با بکارگیری گونه جدیدی از فناوری ساخت 14 نانومتری FinFET تولید می شوند که اینتل خود از آن به عنوان +14NM نام می برد. بهبود فناوری ساخت هرچند لزوماً به کاهش مصرف انرژی یا بهبود بهره وری منجر نشده، اما باعث افزایش پتانسیل اورکلاکینگ و امکان افزایش فرکانس شده است.
آنچه که اینتل فناوری ساخت +14NM می خواند، همان فناوری ساخت 14 نانومتری بکارگرفته شده در نسل SKYLALE-S اما با چند تغییر جزئی است، در این فناوری ساخت جدید ارتفاع fin ترانزیستورها بیشتر اما عرض کانال کمتر شده. fin های بلندتر ترانزیستورها باعث کاهش گسیل جریان لازم و کاهش نشت جریان می شود، با این حال معمولاً عرض کانال گسترده تر با کاهش چگالی ترانزیستور همراه است که به ولتاژ بالاتری نیاز دارد اما فرایند ساخت را ساده تر می کند. همچنین این بحث مطرح است که عرض کانال بیشتر باعث می شود تا حرارت تولید شده توسط هر ترانزیستور پیش از انتقال به دیگر ترانزیستورهای هم جوار، سریعتر دفع شود، دفع حرارت بهتر به بالاتر رفتن آستانه دمای ترانزیستورها و در نتیجه آن امکان دست یابی به فرکانس های بالاتر کمک می کند. این دو تغییر در فناوری +14NM اینتل باعث می شود تا بتوان ولتاژ بیشتری اعمال کرد و به فرکانس های بالاتر دست پیدا کرد.
پردازنده های KABYLAKE-S پتانسیل اورکلاکینگ بهتری دارند اما برای دست یابی به فرکانس های بالاتر از نسل قبل ممکن است به اعمال ولتاژ بیشتری نیاز باشد.
فناوری Speed Shift V2
یکی از قابلیت های جدید که با SKYLALE-S معرف شد فناوری Speed Shift بود. این فناوری در وجود درایور سیستمی مناسب، بخشی از کنترل پردازنده را از سیستم عامل به خود پردازنده باز می گرداند، این کار باعث می شود تا پردازنده بهتر از سیستم عامل بتواند در پاسخ به نیاز برای توان پردازشی، فرکانس را با انعطاف و سرعت بیشتری تغییر دهد. Speed Shift از مدت زمان لازم برای تغییر فرکانس پردازنده به طرز بسیار موثری می کاهد و در نتیجه آن سرعت پاسخ دهی پردازنده بالا می رود. حالا اینتل با KABYLAKE-S نسل دوم فناوری Speed Shift را معرفی کرده به ادعای این کمپانی، از نسل اول هم سریعتر و کارآمدتر است.
به ادعای اینتل KABYLAKE-S تا 19 درصد نسبت به SKYLALE-S در وب گردی عملکرد بهتری دارد. همچنین ادعا شده عملکرد این پردازنده ها در استفاده های عمومی تا 12 درصد بهتر از SKYLALE-S و مصرف انرژی نیز قدری کاهش یافته است.
کنترلر حافظه مجتمع (IMC)
در حالی که کنترلر حافظه مجتمع (IMC) پردازنده های SKYLALE-S به طور استاندارد از فرکانس حافظه 2133 پشتیبانی می کند، حالا با KABYLAKE-S این مقدار به 2400 مگاهرتز افزایش یافته است. البته این موضوع اهمیت چندانی ندارد، چراکه اغلب پردازنده ها از ماژول هایی با فرکانس بالاتر نیز پیشتیبانی می کنند.کنترلر حافظه مجتمع (IMC) پردازنده های KABYLAKE-S از از ماژول های حافظهDDR3L و DDR4 تحت پیکربندی حداکثر دو کاناله با فرکانس 2400 مگاهرتز پشتیبانی می کند.
هرچند فرکانس حافظه استاندارد پشتیبانی شده توسط کنترلر حافظه مجتمع (IMC) در پردازنده های KABYLAKE-S از 2133 مگاهرتز به 2400 مگاهرتز افزایش یافته، اما هنوز هم برای استفاده از ماژول های حافظه DDR4 پرسرعت به مادربردهای مبتنی بر چیپ ست Z270 نیاز است.
در مادربردهای مبتنی بر چیپ ست های سری Z که از پیکربندی XMP پشتیبانی می کنند این تغییر هیچ اهمیت نداشته و عملاً بی خاصیت است. با این حال در مادربردهای سری B و H که از افزایش فرکانس با اعمال پیکربندی XMP پشتیبانی نمی کنند، این تغییر سودمند است و با KABYLAKE-S می توان با ارزان ترین مادربردها از ماژول های حافظه DDR4 با فرکانس 2400 مگاهرتز استفاده کرد.
پردازنده گرافیکی مجتمع جدید HD Graphics 630
یکی دیگر از تغییرات KABYLAKE-S در مقایسه با نسل قبل، بکارگیری پردازنده گرافیکی مجتمع (iGPU) جدید HD Graphics 6X0 است. این پردازنده گرافیکی جدید در بهترین پیکربندی خود تحت مدل HD Graphics 630 به خدمت گرفته شده که در پردازنده های رده بالا یافت می شود.
HD 630 در مقایسه با HD 530 تغییر قابل توجه ای نداشته و اختلاف کارایی آنها دست کم در پردازش گرافیکی نامحسوس است. تعداد واحدهای CU همان 24 و تعداد واحدهای EU نیز همان 96 واحد HD 530 است. در حقیقت HD 630 صرفاً گونه بهبودیافته ای از HD 530 آن هم با بهبودهای جزئی است.
HD Graphics 630 با بهبود واحد های اختصاصی رمزگشایی و رمزنگاری سخت افزاری محتواهای 4K از جمله کدک های VP9 و H.264 ،HEVC همراه است اما کارایی گرافیک سه بعدی هیچ تغییری نکرده و جز در بخش کار با محتواهای چند رسانه ای، هیچ بهبودی به چشم نمی خورد، به عبارتی دیگر در اجرای بازی ها عملکرد HD 630 بهتر از HD 530 نیست.
تقویت و بهبود واحد اختصاصی رمزنگاری و رمزگشایی سخت افزاری کدک های تصویری به کاهش بار پردازشی هسته های پردازشی پردازنده و در نتیجه آن کاهش بار پردازنده در کار با محتواهای 4K می انجامد. این تغییر باعث بهبود مصرف انرژی در پخش و استریم محتواهای 4K می شود، زیرا واحد اختصاصی مخصوص این کار از هسته های پردازشی CPU کوچکتر و کم مصرف تر هستند.
در نبود بهبود قدرت پردازشی پردازنده گرافیکی مجتمع (IGP)، خبری از بهبود کارایی گرافیکی نظیر اجرای بازی ها نیست و بهبود صرفاً به کار با محتواهای چند رسانه ای محدود می شود.
پردازنده گرافیکی مجتمع HD Graphics 630 از کُدک h265 و hdcp 2.2 پشتیبانی می کنند. اگر ساده تر بخواهیم بگوییم، HD 630 از موتور چندرسانه ای تازه ای بهره می میبرد که در کار با ویدئوهای 4K عملکرد بهتری دارد.
در صورتی که از کارت گرافیک مجزا استفاده نمی کنید، موتور چند رسانه ای جدید پردازنده گرافیکی مجتمع این پردازنده ها با بهره گیری از شتاب دهنده سخت افزاری در کار با ویدئو تجربه بسیار بهتری ارائه می کنند.
فقط پشتیبانی از نگارش 64 بیتی ویندوز 10
پردازنده های KABYLAKE-S و مادربردهای سری 200 به طور رسمی تنها از نگارش 64 بیتی ویندوز 10 پشتیبانی می کنند و اگر قصد استفاده از نسخه های قدیمی تر ویندوز، نظیر ویندوز 7 را دارید، با مشکلاتی در سازگاری و همچنین نصب درایور مواجه می شوید.
معرفی چیپ ست های سری 200 اینتل
-
چیپ ست های جدید سری 200
مادربردهای جدید مبتنی بر چیپ ست های سری 200 اینتل در کنار پردازنده های KABYLAKE-S روانه بازار می شوند. Z270 Express پرچمدار این سری از چیپ ست های اینتل است و کامپیوترهای با کارایی بالا را هدف می گیرد، در طرف دیگر H270 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین و آخرین چیپ ست B250 است.
مشخصات اصلی و مقایسه چیپ ست های سری 200
B250 H270 Z270
چیپ ست 1x16 1x16 1x16 یا 2x8
1x8 یا 2x4پیکربندی های CPU PCI-E 3.0 3 3 3 تعداد درگاه خروجی تصویر خیر خیر بله پشتیبانی از اورکلاک CPU خیر بله بله پشتیبانی از RAID 25 30 30 تعداد خطوط HSIO 12 20 24 حداکثر تعداد خطوط PCI-E 12 (6) 14 (8) 14 (10) تعداد درگاه های USB 2.0 (USB 3.0) 6 6 6 تعداد درگاه های SATA-III 3.0 3.0 3.0 رابط DMI مادربردهای مبتنی بر چیپ ست های Z270 و H270 از همان ابتدا و بدون نیاز به بروزرسانی بایوس از پردازنده های KABYLAKE-S پشتیبانی می کنند، این در حالی است که اگر یک مادربرد سری 100 و یک پردازنده KABYLAKE-S تهیه کنید، احتمالاً به یک پردازنده نسل قبل برای بروزرسانی بایوس نیاز خواهید داشت و مستقیماً قادر به استفاده از پردازنده KABYLAKE-S نخواهید بود. البته سری ساخت جدید مادربردهای سری 100 به بایوس جدید مجهز خواهند بود.
یکی دیگر از تغییرات مهم در مقایسه با سری 100، پشتیبانی از SSDهای فوق سریع Optane اینتل است که توسط پلتفرم های فعلی پشتیبانی نمی شوند. سه چیپ ست جدید Z270 ،H270 و B250 همچنین از Rapid Storage Technology v15 پشتیبانی می کنند.
آنچه که چیپ ست Z270 را از H270 متمایز می کند، درست همان ویژگی هایی است که Z170 را از H170 متمایز می کند. چیپ ست Z270 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی شکاف PCI-Express 3.0 x16 به دو شکاف PCI-Express 3.0 x8 جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H270 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H270 و B150 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی ( با پهنای x4) بهره می گیرد. البته مطمئناً در این حالت کارایی نمی تواند مطلوب باشد.
اگر خواهان تمامی قابلیت ها و امکانات جدید اینتل هستید؛ باید به سراغ مادربرد های مبتنی بر چیپست Z270 بروید که تا سه شکاف PCIe 3.0 و قابلیت اورکلاکینگ پردازنده و حافظه را در اختیار شما قرار می دهد.
افزایش تعداد خطوط پرسرعت HSIO
چیپ ست های سری 200 اینتل در مقایسه با سری 100 دارای 4 خط ارتباطی HSIO بیشتر هستند. Z270 در مجموع دارای 30 خط ارتباطی HSIO است که این مقدار در Z170 به 26 خط می رسد.
برخورداری از پهنای باند بیشتر در بخش HSIO به سازندگان مادربرد این امکان را می دهد تا قابلیت های غنی تری چون Thunderbolt و USB 3.1، تعداد بیشتری شکاف M.2 و تعداد بیشتری شکاف PCIe با پهنای باند بیش از x1 را به مادربردها اضافه کنند.
از مجموع 30 خط ارتباطی HSIO چیپ ست های Z1270 و H270،ا 16 خط آن مختص به پردازنده گرافیکی و 14 خط باقی مانده خطوط همه منظوره (downstream) را تشکیل می دهند. در چیپ ست های سری 100 تعداد خطوط ارتباطی همه منظوره به 10 خط می رسد.
در آن سو H270 از تعداد 30 خط HSIO بهره می برد که در H170ا22 خط و چیپ ست B250 نیز دارای 25 خط HSIO است که در B150ا18 خط بود.
همچنین در تغییر دیگری حالا می توان حداکثر 8 خط HSIO را در سطح مادربرد به یک وسیله اختصاص داد که با چیپ ست های سری 100 به 4 خط محدود می شد. این تغییر به طراحی مادربردها به ویژه در تبعیه درگاه ها و شکاف های پرسرعت کمک می کند.
همچنان رابط DMI 3.0 چیپ ست را با پردازنده پیوند می دهد.
دیگر قابلیت ها نظیر تعداد درگاه های USB یا SATA تغییر نکرده اند.

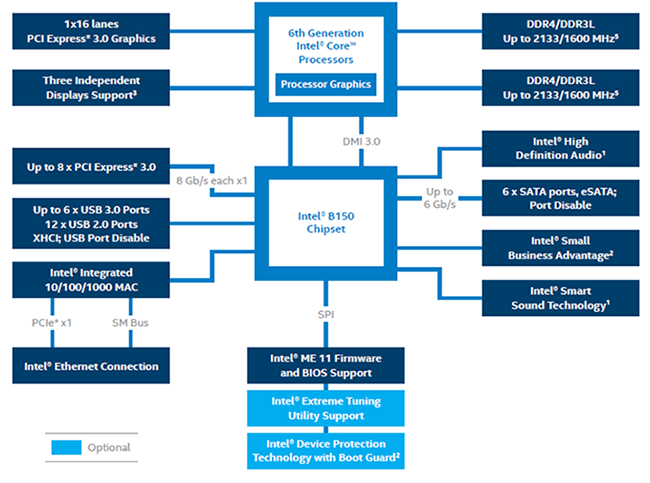

Intel B150 Chipset Diagram
============================================

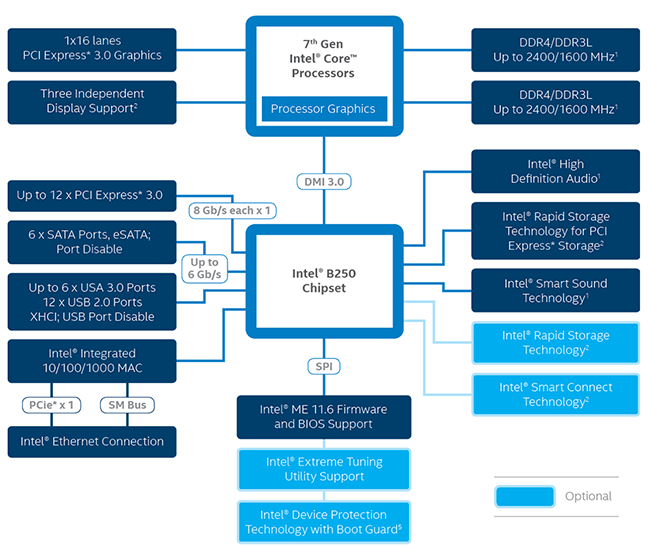

Intel B250 Chipset Diagram
همانطور که در تصاویر مربوط به دیاگرام چیپست های Intel B150 و Intel B250 مشاهده می کنید در چیپست جدید اضافه شدن 4Lane PCI-Express 3.0 مهم ترین تغییر صورت گرفته است.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

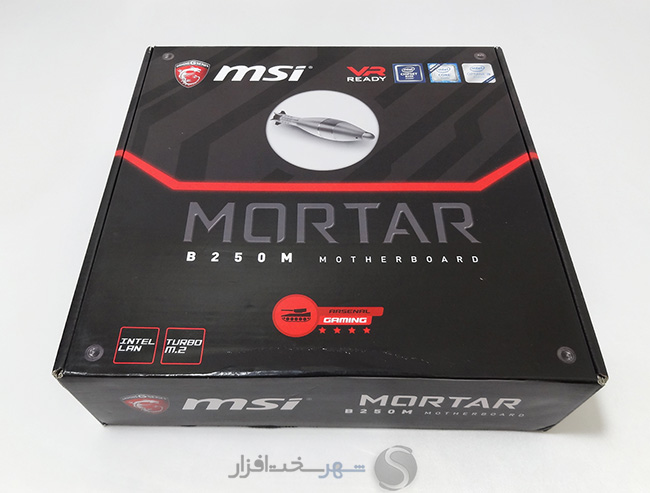

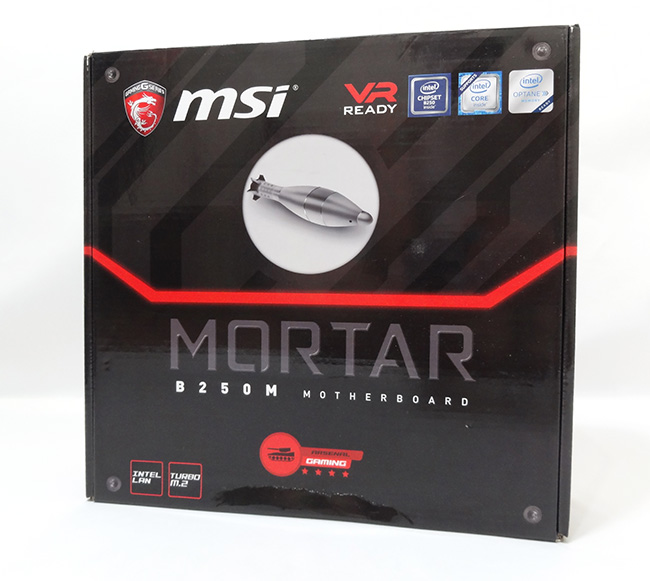

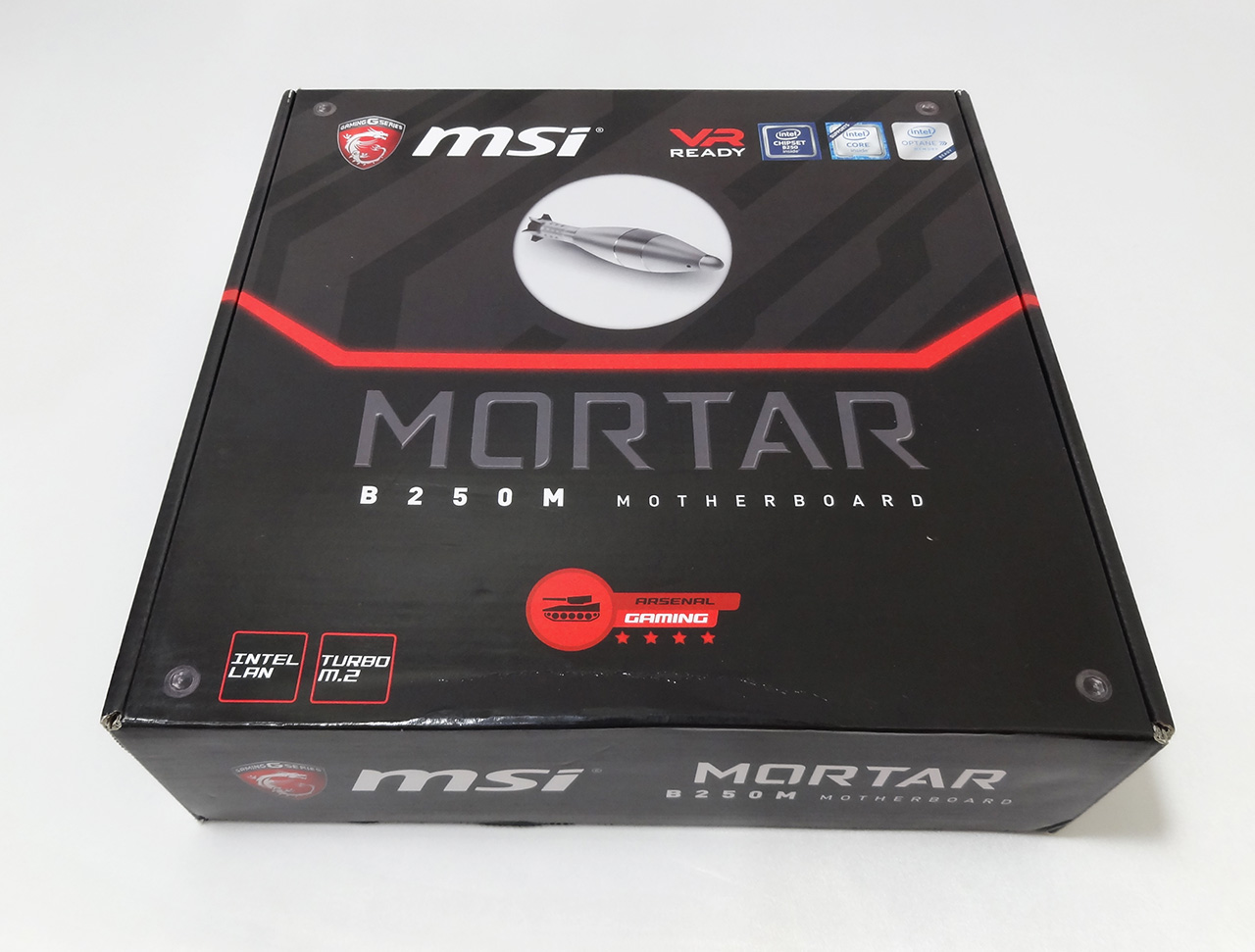

جعبه این مادربرد کوچک و جمع و جور طراحی شده و پیش زمینه کاملاً مشکی برای آن در نظر گرفته شده است. از نظر طراحی و خلاقیت چیز خاصی در آن مشاهده نمیشود و تصویری از یک MORTAR (خمپاره)، لوگو گیمینگ (دراگون) کمپانی MSI و مدل تجاری این مادربرد مهمترین مندرجات روی جعبه محسوب میشوند.
البته لوگوهای مربوط به پشتیبانی این مادربرد از اسلات M.2 X4، کنترلر LAN گیمینگ، نشانهای مربوط به پردازندهها و چیپست های جدید اینتل در حاشیه بخش روی جعبه و عبارت Arsenal Gaming چاپ شده در بخش مرکزی نیز در این بخش مشاهده میشوند.
این جعبه کوچک و سبک به ابعاد 280mm x 271mm x 80mm همراه با تمام محتویات داخلش حدوداً 1.21Kg وزن دارد.

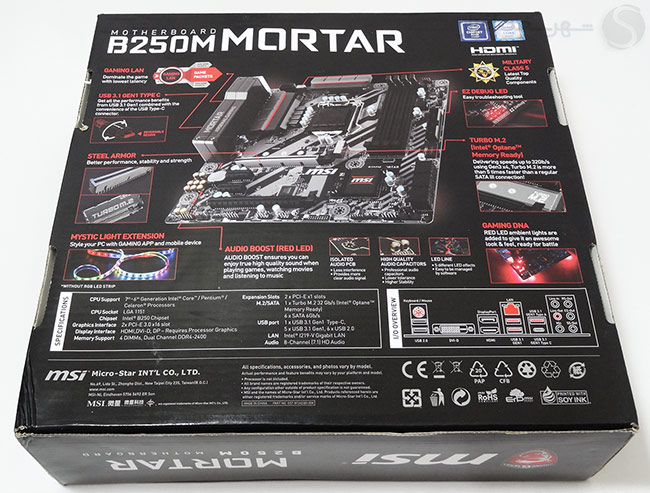

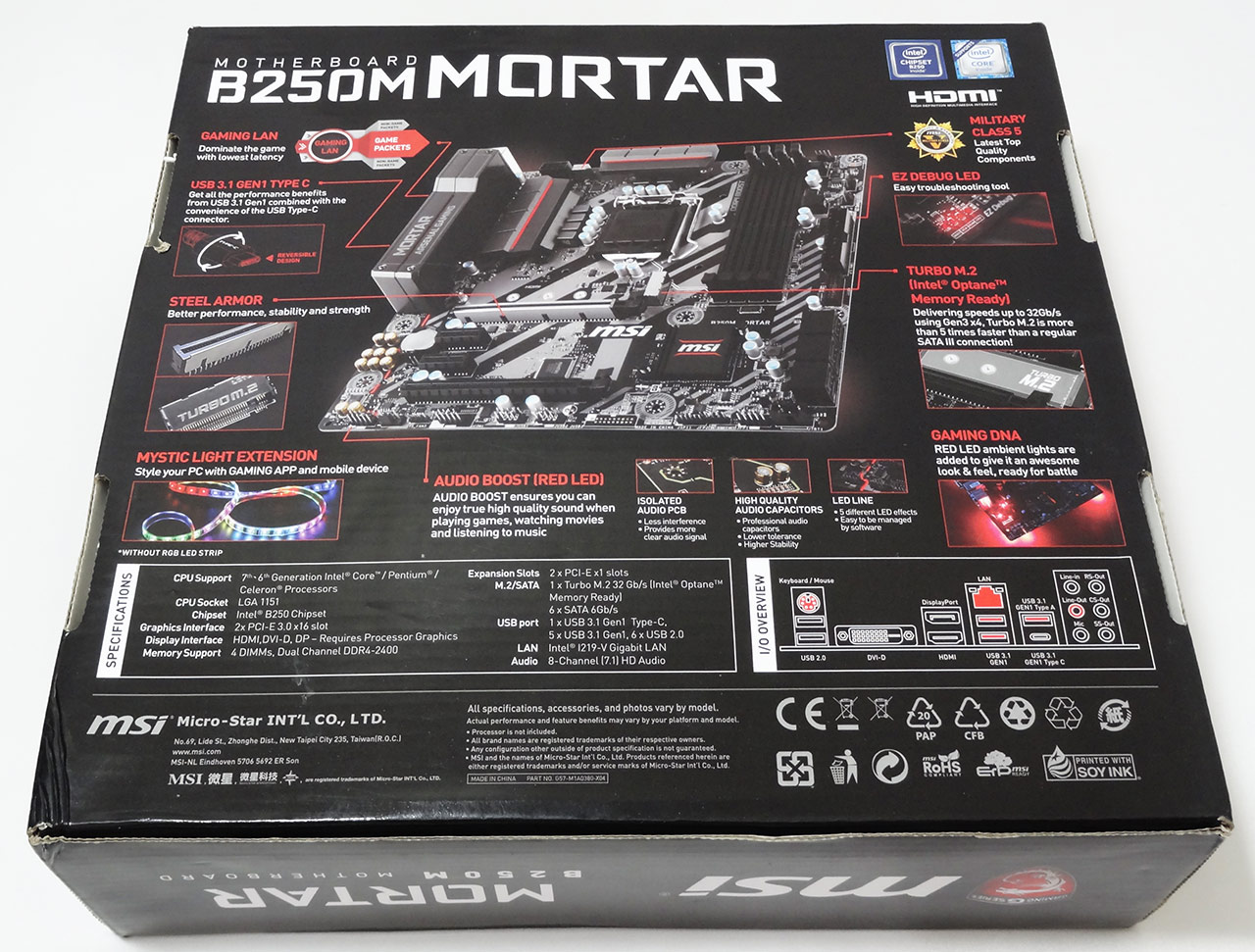

به دلیل کوچک بودن جعبه سعی شده تا از فضای پشت جعبه به بهترین نحو ممکن استفاده شود. اشاره به محوریترین قابلیتهای این مدل، مشخصات فنی، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیتها و امکانات پورتهای تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهمترین مندرجات این بخش محسوب میشوند.

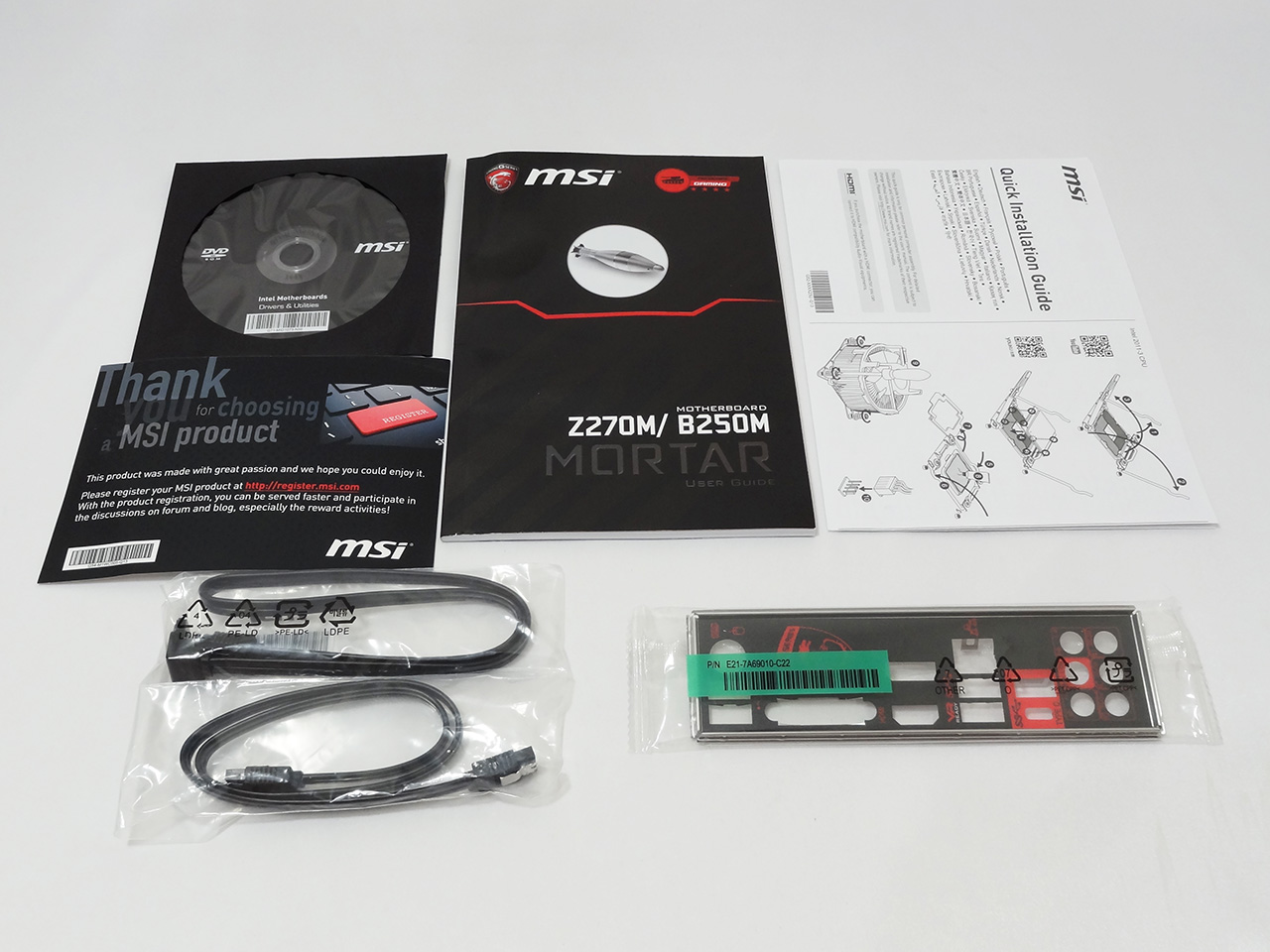

محتویات داخل جعبه مشابه مادربردهای ارزان قیمت و رده پایین موجود در بازار در نظر گرفته شده است و به غیر از 2 کابل SATA مجهز به قفل فلزی، پنل پشتی مشکی مادربرد رنگ مجهز به لوگو دراگون و دفترچه راهنمای نصب و DVD حاوی درایورهای و نرم افزارهای جانبی، چیز دیگری در بسته بندی این محصول مشاهده نمیشود.
مشخصات فنی و نمای ظاهری
-
مشخصات فنی و نمای ظاهری

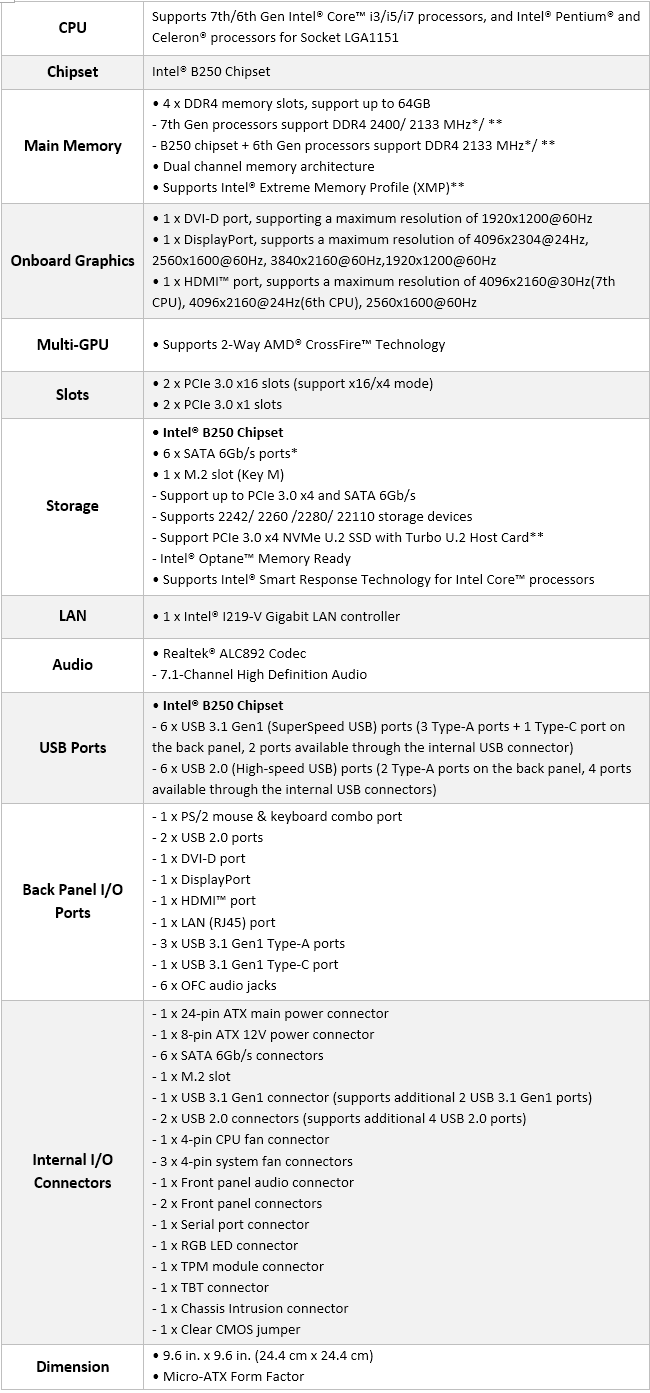

در ابتدا لازم میدانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحظه کنید:

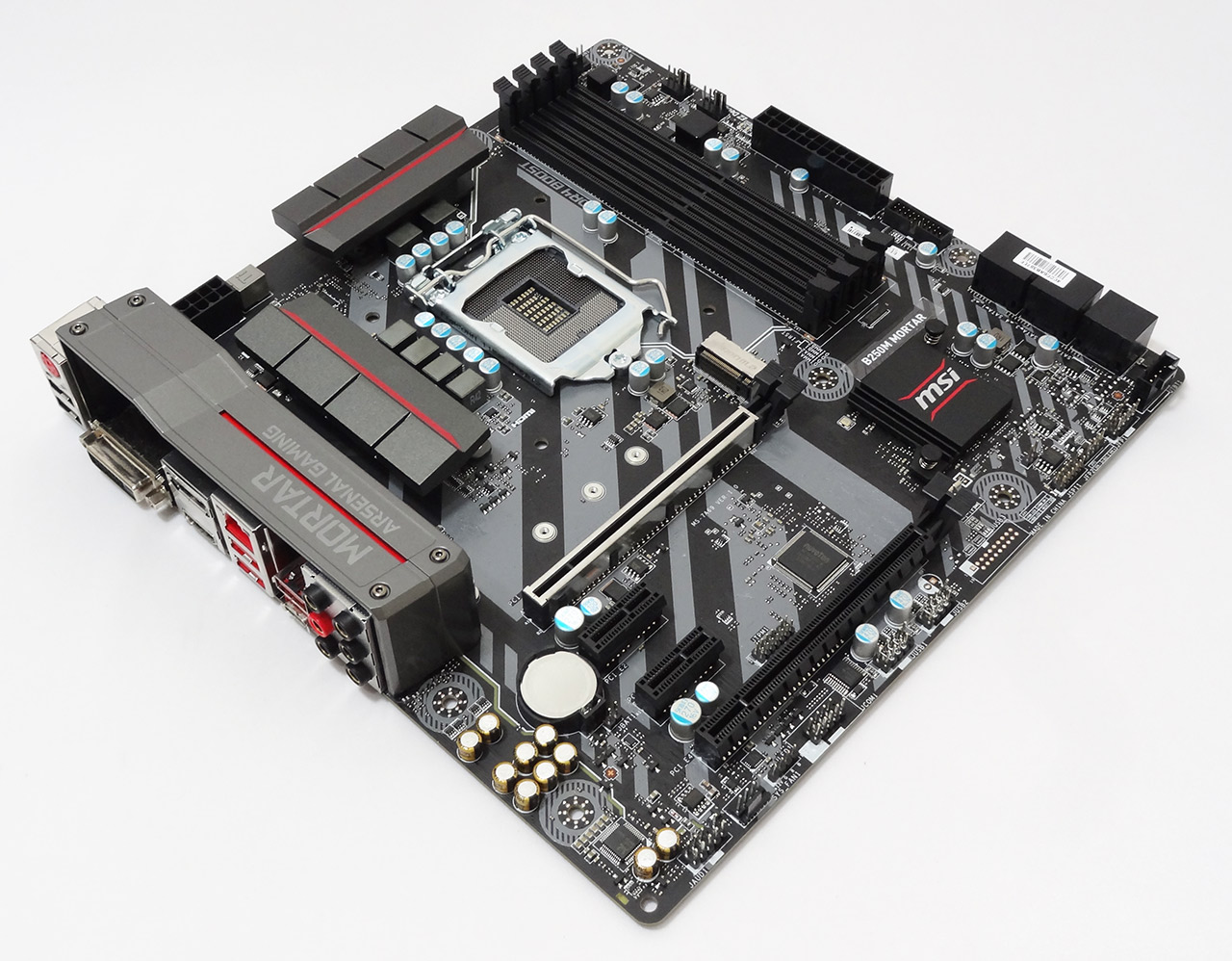

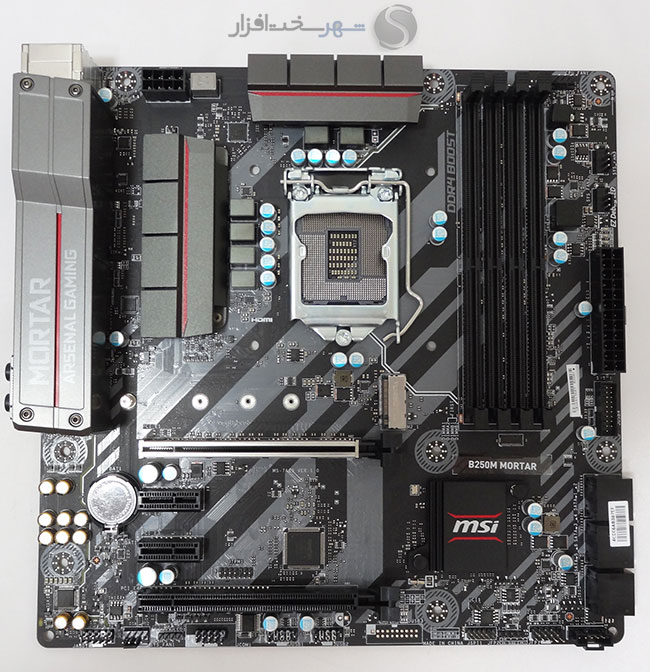

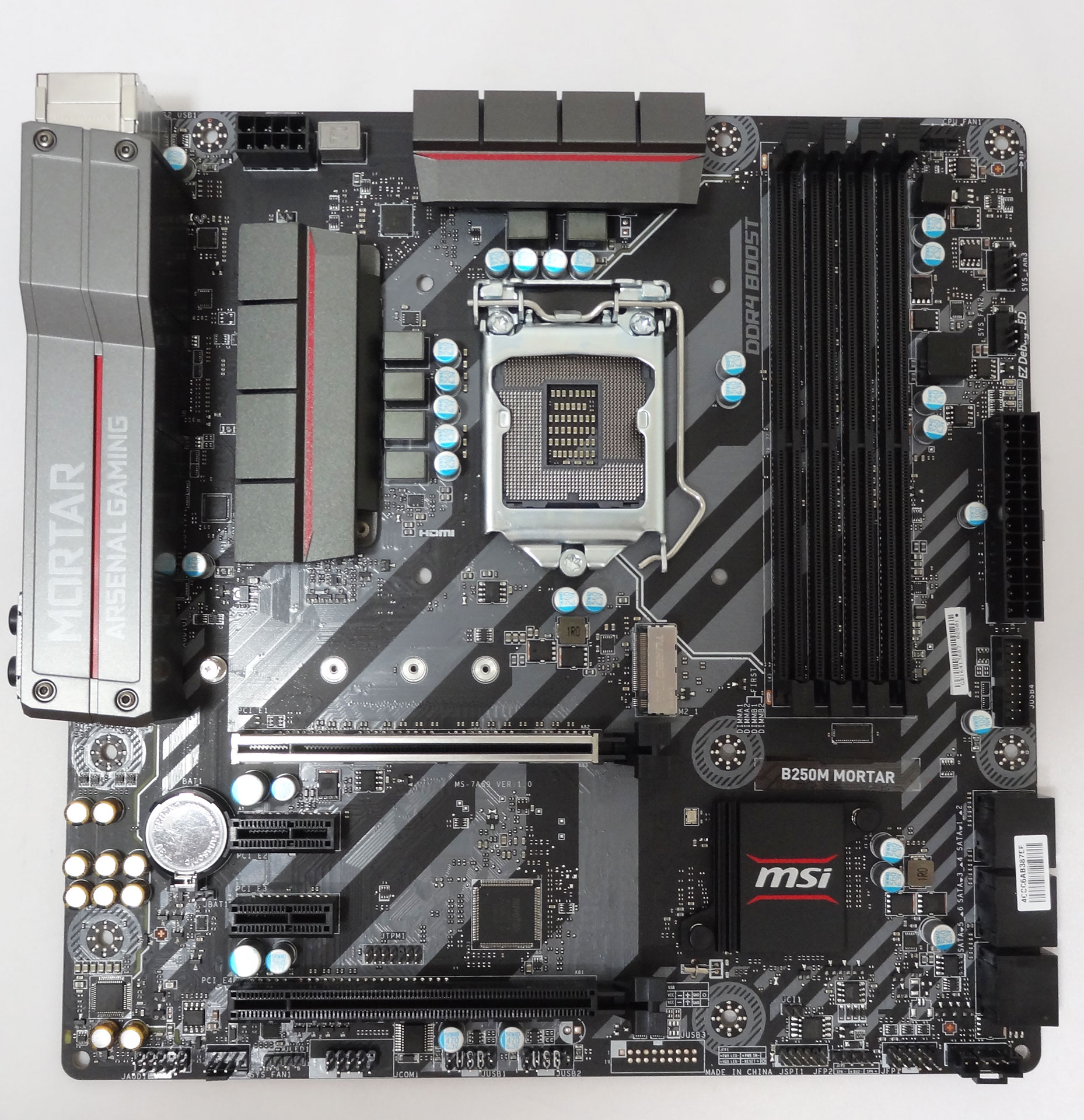

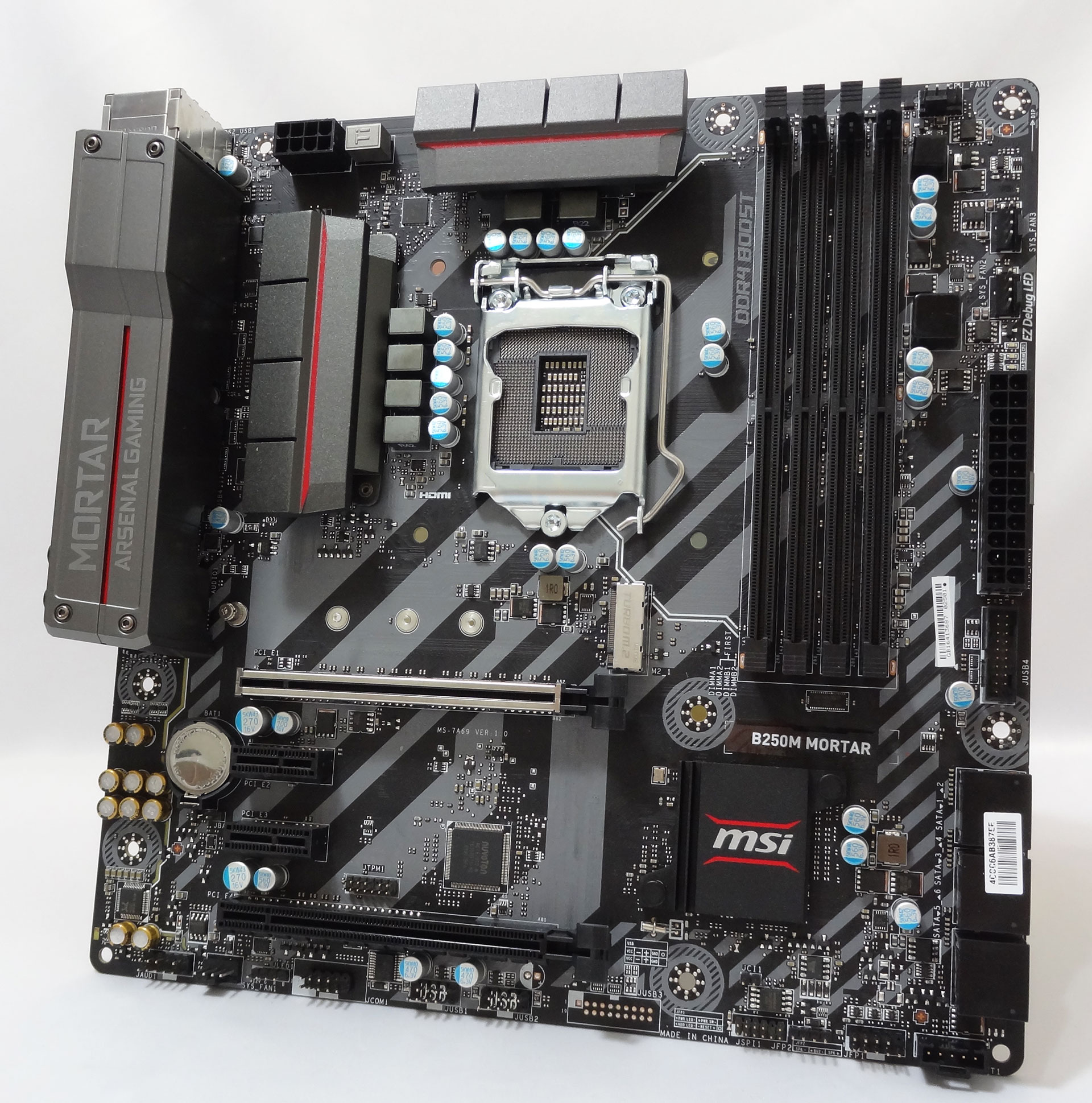

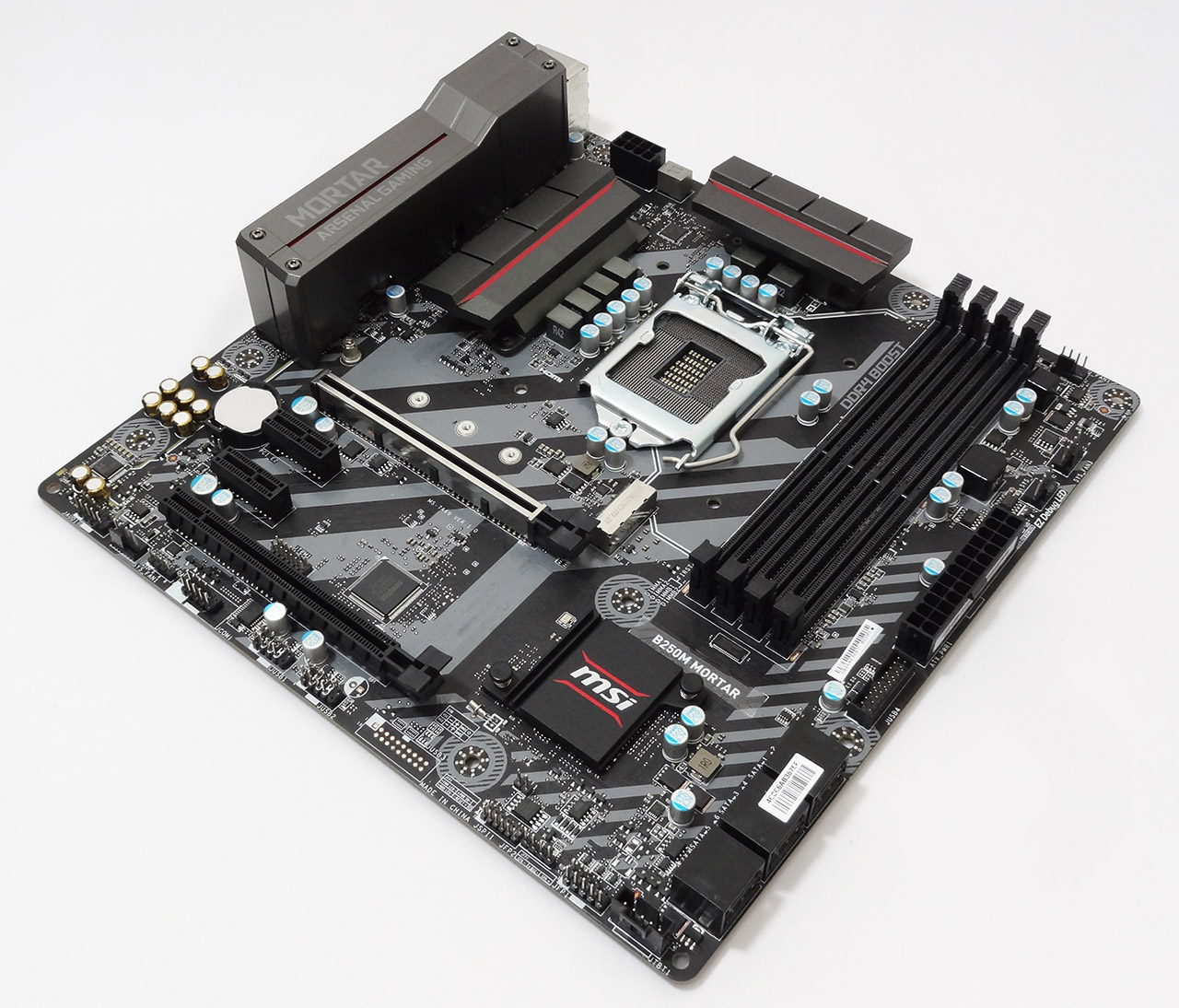

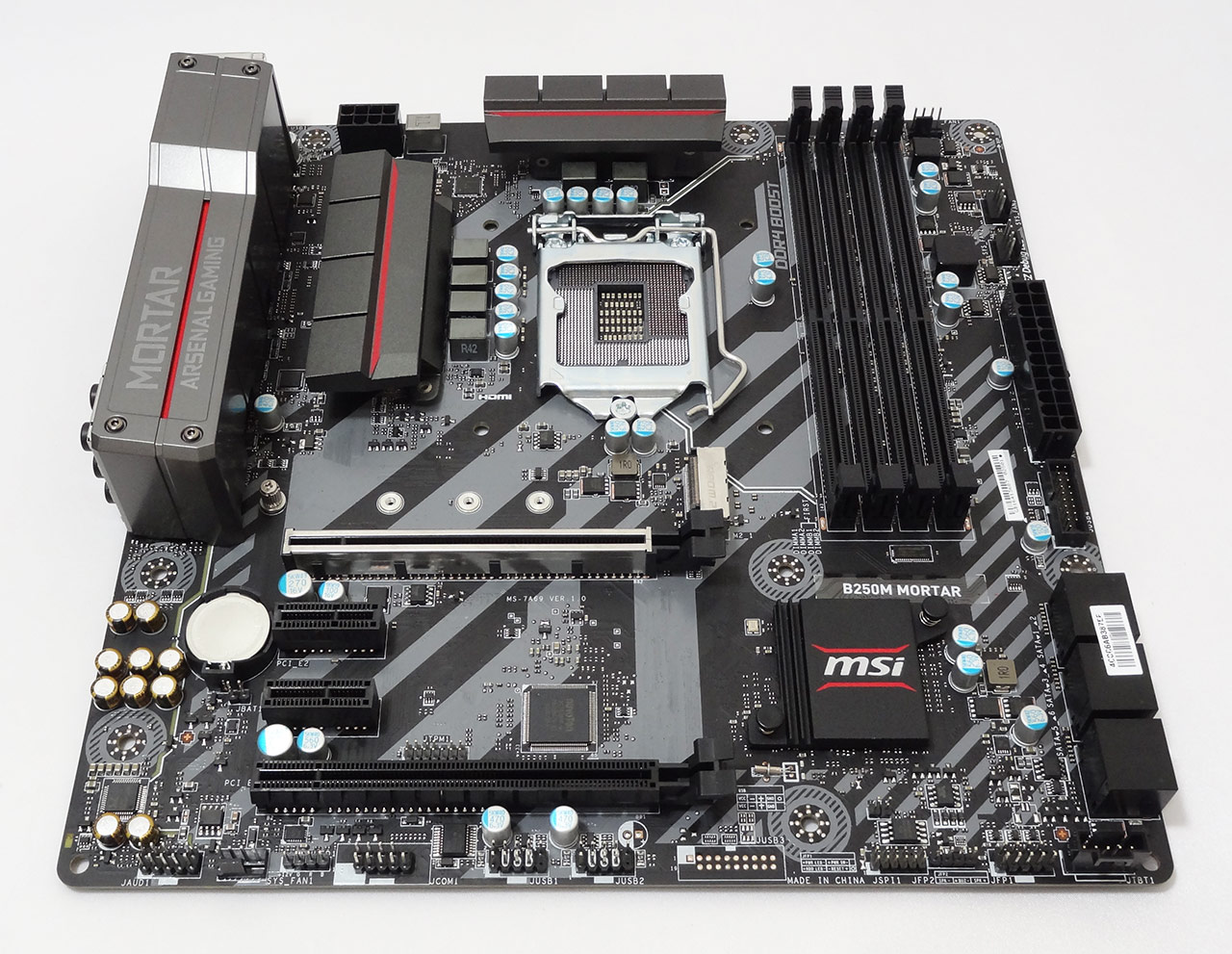

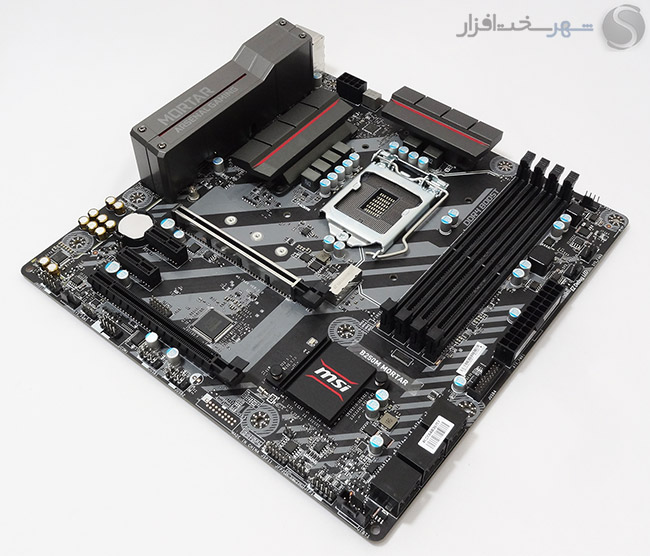

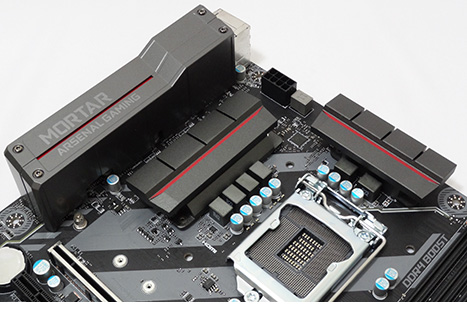

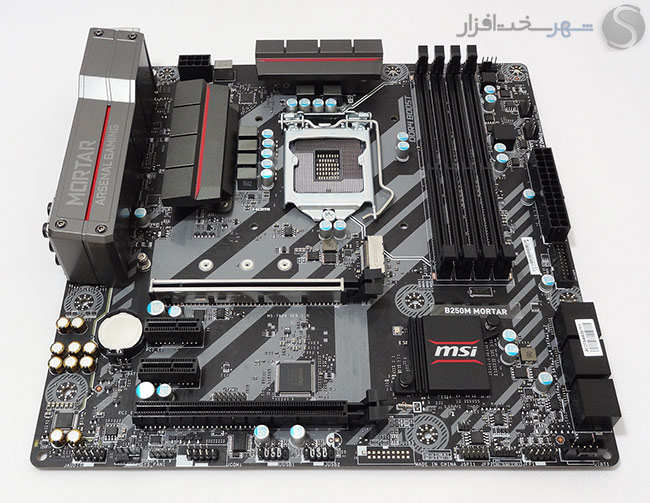

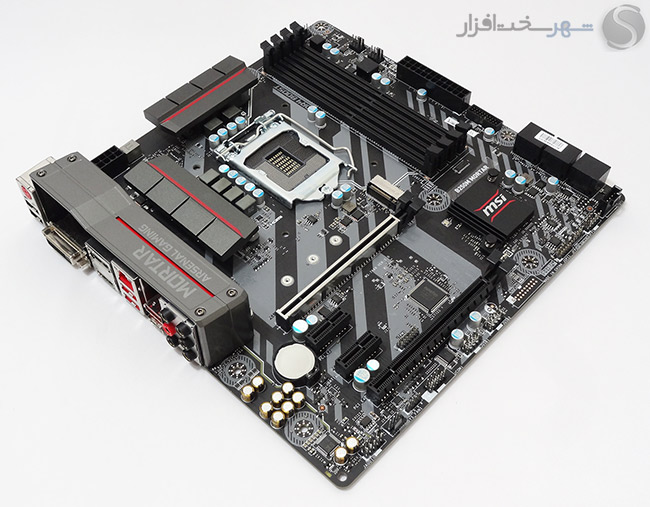

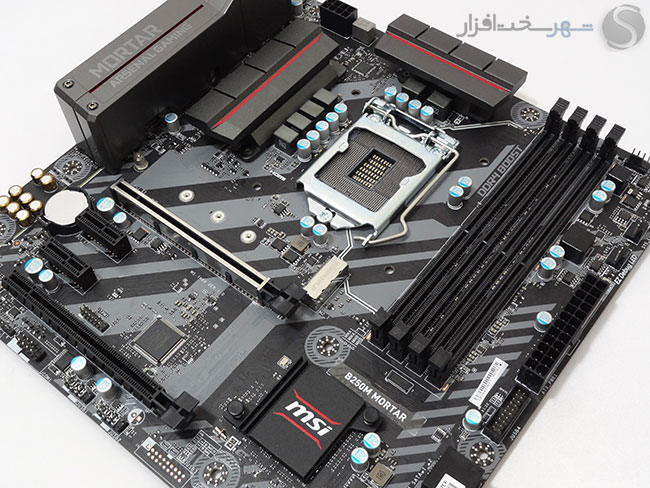

همانند سایر مادربردهای سری Arsenal GAMING، این مدل نیز رنگ و لعابی نظامی دارد و به قول MSI خمپاره انداز انبار مهمات مادربردهای گیمینگ این کمپانی محسوب میشود! علاوه بر این هیتسینک های مدار رگولاتور ولتاژ و پوشش پلاستیکی پورتهای پنل پشتی نیز به رنگ سبز ارتشی (Army Green) و ردههایی از رنگ قرمز در نظر گرفته شده که بیش از پیش چهره این مادربرد را نظامی کرده است!
PCB چهار لایه این مادربرد با داشتن ابعاد 24.4cm x 24.4cm در کلاس مادربردهای Micro-ATX طبقه میشود و از این حیث تقریباً حتی در کیس های رده پایین و Slim Tower موجود در بازار نیز بدون مشکل نصب خواهد شد.
علیرغم سایز کوچک Micro-ATX این مادربرد به دلیل میان رده بودن آن خبری از تعبیه تراشهها و کنترلرهای جانبی در این مادربرد نیست و به غیر از بخش پایینی PCB در سایر بخشهای آن تراکم قطعات پایین است. همچنین در اطراف حفرههای تعبیه شده برای نصب پیچ بر روی کیس نیز فضای خالی مناسب در نظر گرفته شده است تا در حین نصب مشکلاتی مانند در رفتن سر پیچگوشتی موجب آسیب دیدن مادربرد نشود.

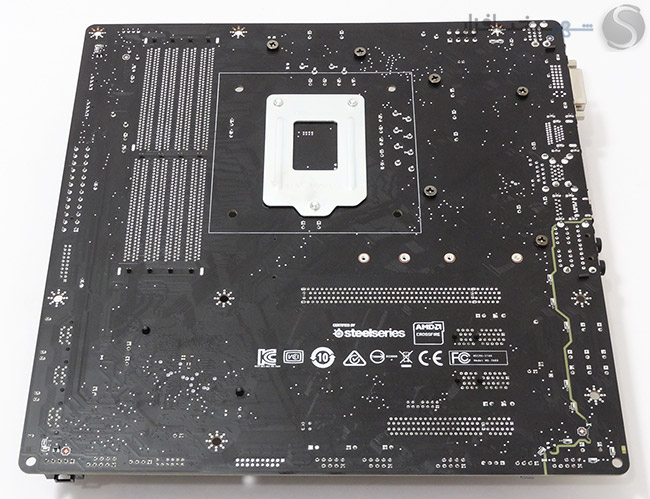

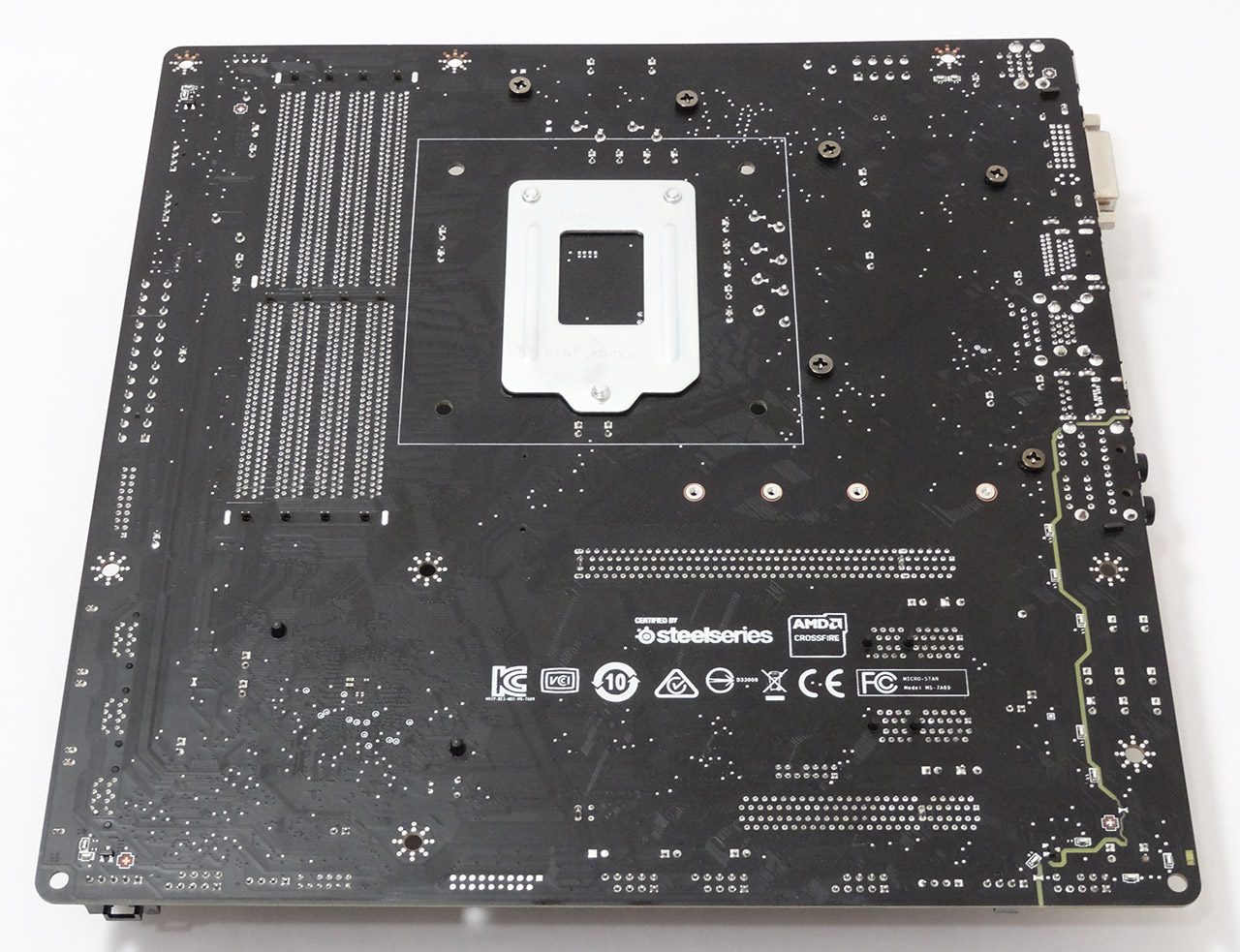

کیفیت لحیم کاری پشت PCB بسیار خوب در حد استانداردهای روز است. همچنین تمام LED های قرمز رنگ مرتبط با نورپردازی این مادربرد در مرز مدارات مرتبط با سیستم صوتی و 4 گوشه این مادربرد تعبیه شدهاند. هیتسینک ها و پوشش پلاستیکی در نظر گرفته شده بر روی پورتهای پنل پشتی نیز بهواسطه 6 پیچ و دو گیره فنر دار پلاستیکی بر روی PCB نصب شدهاند.
بررسی اولیه
-
بررسی اولیه

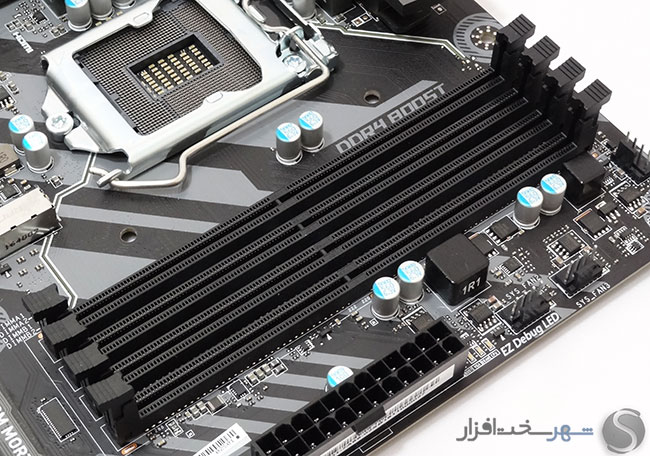

این مدل بهواسطه چهار DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400MHz/2133MHz را در حالت استاندارد داراست. البته این مدل از ماژولهای RAM مجهز به پروفایلهای XMP نیز پشتیبانی میکند اما به دلیل محدودیتهای چیپست تنها پارامترهای مربوط به تایمینگ فراخوانی شده و فرکانس ماژولها هیچ گاه از 2400MHz فراتر نخواهد رفت.

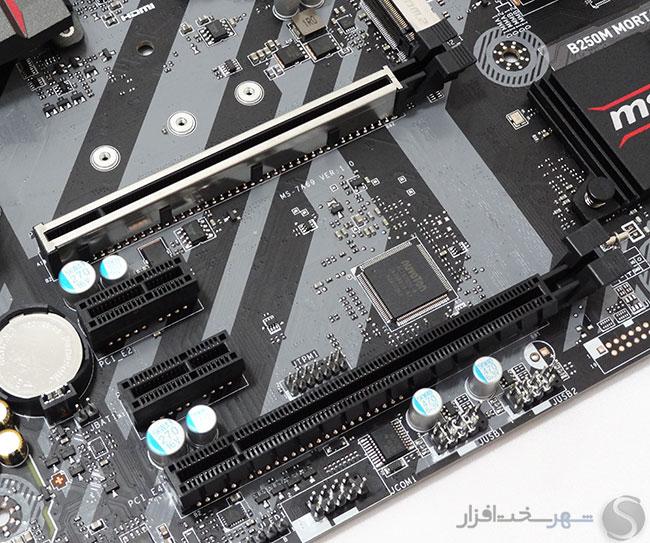

اسلات های توسعه در نظر گرفته شده برای این مادربرد همه از نوع PCI-Express 3.0 هستند و اثری از اسلات های قدیمی PCI مشاهده نمیشود.

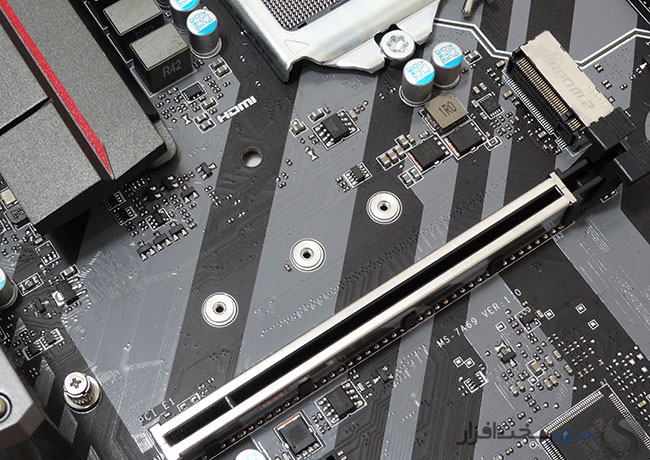

در این بین 2 اسلات PCI-Express 3.0 X16 مشاهده میشود که اسلات اول بهصورت مستقیم از Lane های تعبیه شده در پردازنده منشعب میشود و اسلات دوم نیز که در عمل با پیکربندی X4 فعالیت میکند از چیپست Intel B250 منشعب شده است. این دو اسلات در حالت X16/X4 تنها از پیکربندی دوگانه Multi-GPU کارتهای گرافیک AMD یعنی CrossFire پشتیبانی میکنند. 2 اسلات دیگر نیز از نوع PCI-Express 3.0 X1 هستند و از چیپست Intel B250 منشعب شدهاند.

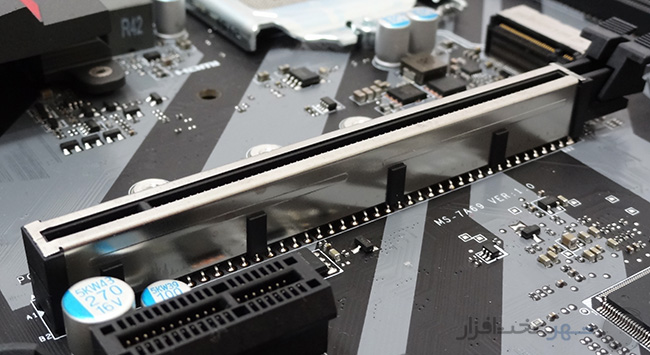

همچنین اسلات اول PCI-Express x16 این مادربرد به محافظ فلزی مقاوم در برابر امواج الکترومغناطیسی تحت عنوان Steal Armor مجهز شده است. این امر در عمل باعث افزایش پایداری و پتانسیل اورکلاک شده و افزایش استحکام این گذرگاه را در برابر وزن زیاد کارتهای گرافیک رده بالا و قطع و وصل متعدد در پی خواهد داشت.

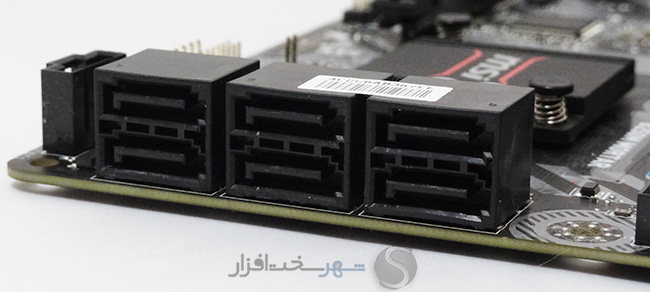

در بخش پورتهای مرتبط با تجهیزات ذخیره سازی تنها 6 پورت SATA 6Gb/s منشعب شده از چیپست Intel B250 مشاهده میشود و خبری از پورتهای SATA Express نیست! دلیل این امر عدم پشتیبانی چیپست Intel B250 از پیکربندیهای Raid است.
علاوه بر این برای این مادربرد یک اسلات M.2 Socket 3 نیز در نظر گرفته شده است. این اسلات که در تصویر بالا آن را ملاحظه میکنید و در بخش مرکزی مادربرد و بالای اسلات اول PCI-Express x16 تعبیه شده است از نوع PCIE 3.0 x4 با پهنای باند 32Gb/s است و از قابلیت Intel® Optane™ Technology و تجهیزات با استاندارد طول 2242/2260/2280/22110 نیز پشتیبانی میکند.

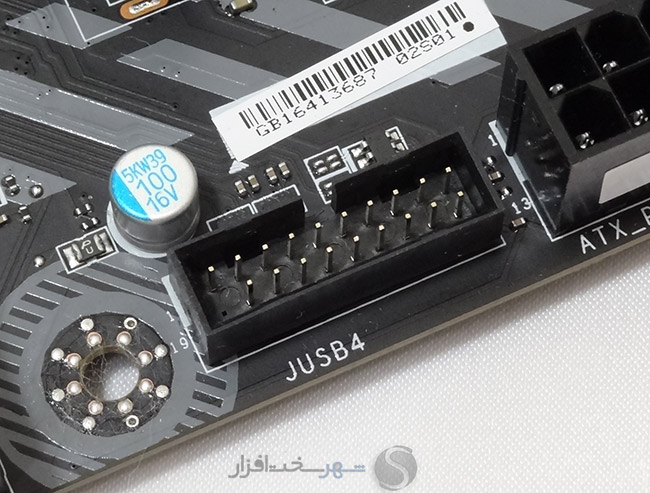

همچنین در کنار کانکتور 24-Pin پاور نیز یک کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel B250 تعبیه شده است که بهواسطه آن 2 پورت USB 3.0 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم میشود.

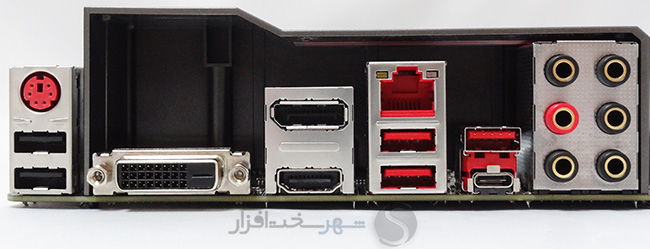

در پنل پشتی مادربرد 2 پورت USB 2.0 به همراه یک پورت PS/2 تعبیه شده است که GAMING Ports نامیده شدهاند. به گفته کمپانی MSI بهینه سازی این پورتها برای فعالیت در Polling rate بالا (500 تا 1000MHz) باعث کاهش زمان پاسخگویی موس از 8 میلی ثانیه به 1 میلی ثانیه میشود. ابن امر باعث عملکرد بسیار نرمتر موس در گیم ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورتها باعث افزایش طول عمر آنها در برابر قطع و وصلهای متعدد و جلوگیری از زنگ زدگی آنها میشود.
علاوه بر این 3 پورت USB 3.1 Gen1 5Gb/s از نوع Type-A و یک پورت USB 3.1 Gen 1 از نوع Type-C نیز برای این بخش در نظر گرفته شده است. خروجیهای تصویر این پنل نیز همگی دیجیتال هستند و شامل یک پورت DVI-D، HDMI 1.4b و Display Port 1.2a میشوند.
همچنین یک پورت Gigabit LAN به همراه 6 خروجی جک 3.5mm صدای آنالوگ نیز سایر امکانات این پنل را تشکیل میدهند و خبری از خروجی اپتیکال و یا کواکسیال دیجیتال صدا در این بخش نیست.
نگاهی نزدیکتر (سیستم خنک کننده و مدار رگولاتور ولتاژ)
-
نگاهی نزدیکتر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

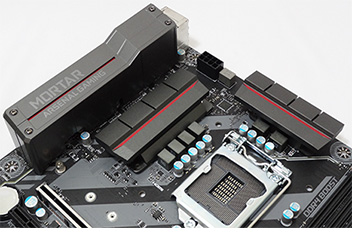

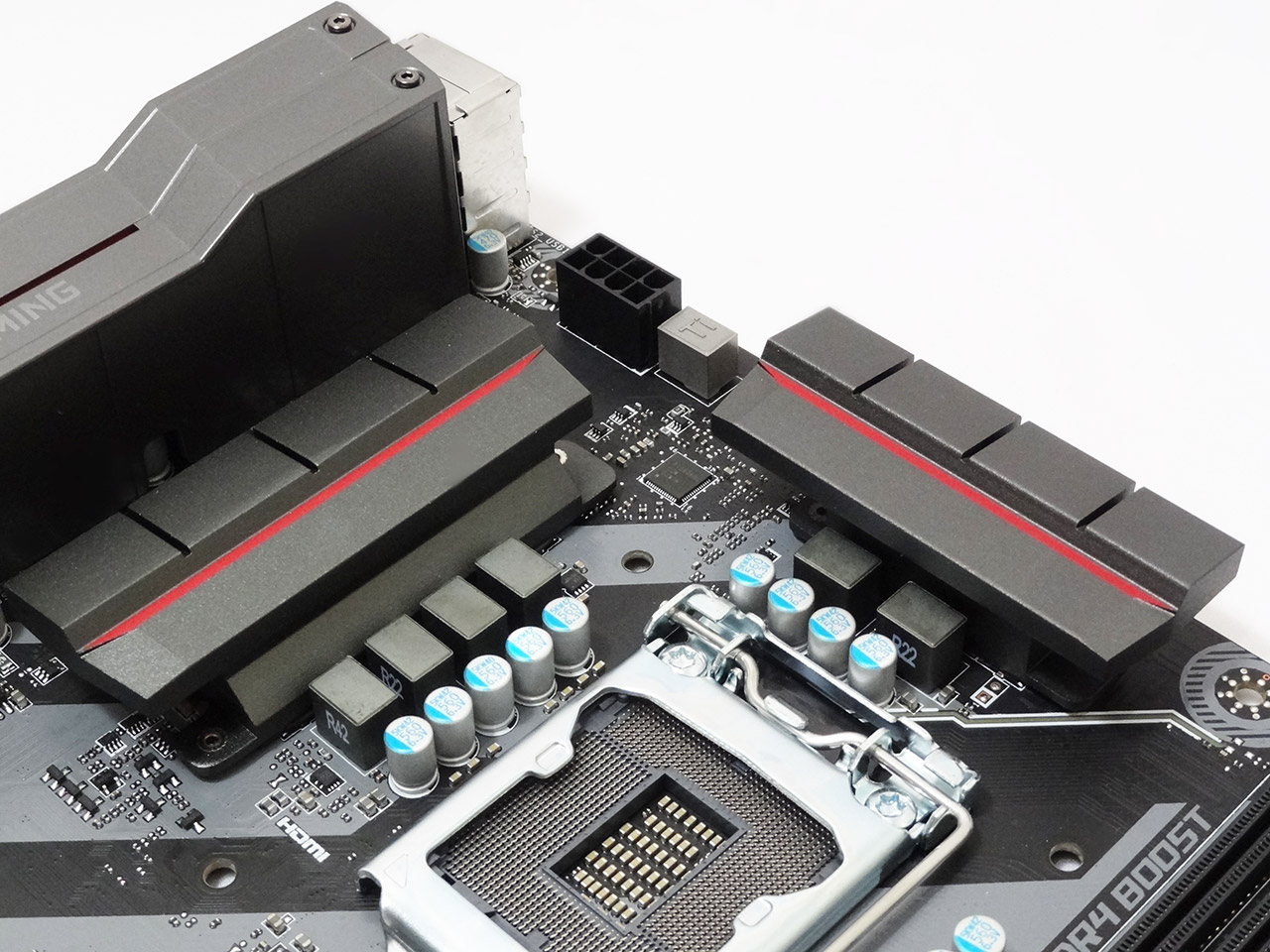

هیتسینک های آلومینیومی خنک کننده در این مادربرد به 2 بخش کلی تقسیم شدهاند. بخش اول که خنک کننده ماسفت های مدار رگولاتور ولتاژ پردازنده هستند شامل دو هیتسینک آلومینیومی با ابعاد و وزن حداقلی میشوند که کاملاً مستقل از یکدیگر عمل میکنند.
بخش دوم نیز که یک هیتسینک بسیار کوچک و سبک است و البته به واسطه دو گیره پلاستیکی فنر دار بر روی مادربرد نصب شده است وظیفه دفع حرارت از چیپست Intel B250 را بر عهده دارد. این چیپست کمی کوچکتر و سبکتر از حد معمول به نظر میرسد. باید دید در تستهای عملی چه نتایجی ثبت خواهد شد.
مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع 3l+2Phase Digital PWM است. در این مدار که جریان آن توسط یک کانکتور 8Pin E-ATX از منبع تغذیه سیستم تأمین میشود، 3 شریان ولتاژ هسته پردازنده (Vcore) را تأمین میکنند و 2 شریان نیز وظیفه تأمین جریان تراشه گرافیکی مجتمع (IGP) را بر عهده دارد. البته در این بین 1 شریان نیز وظیفه تأمین انرژی بخش System Agent پردازنده را بر عهده دارد.
اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانهتر این مادربرد تمامی هیتسینک ها و پوششهای پلاستیکی تعبیه شده بر روی برد را باز کنیم!

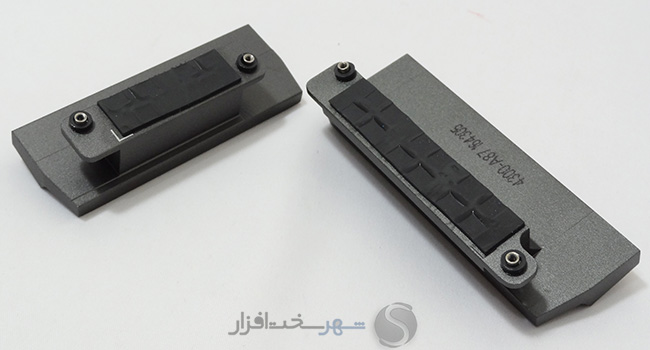

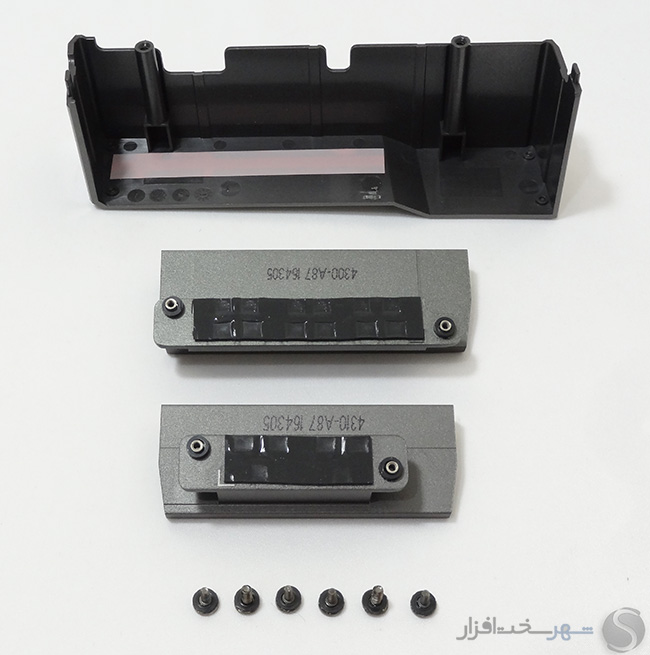

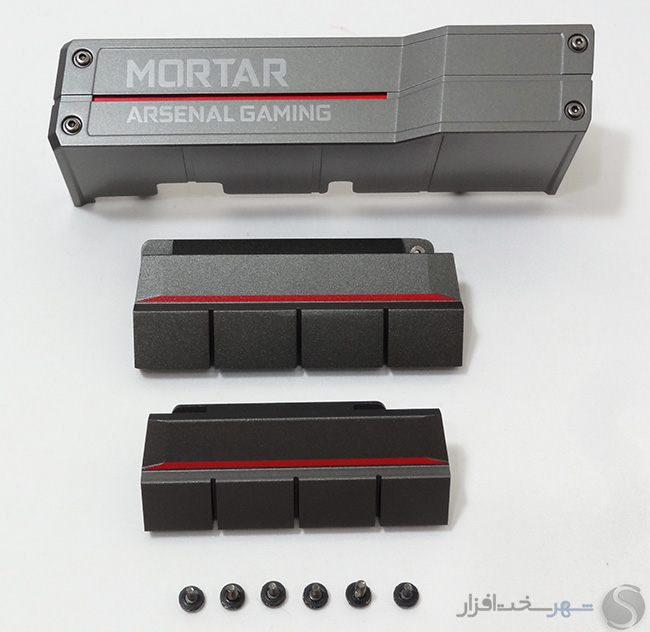

در تصاویر بالا هیتسینک های مدار رگولاتور ولتاژ و پوشش پلاستیکی پورتهای پنل پشتی مادربرد را ملاحظه میکنید که بهواسطه 6 پیچ بر روی مادربرد نصب میشوند. این هیتسینک های آلومینیومی از نظر وزن و ابعاد حداقلها را شامل میشوند و مشابه آنها نیز معمولاً در مادربردهای میان رده مشاهده میشود.
برای انتقال بهتر حرارت و البته وجود عایق الکتریکی بین این هیتسینک ها و ماسفت های مدار رگولاتور ولتاژ از پد حرارتی مرغوب میان این دو بخش استفاده شده است.

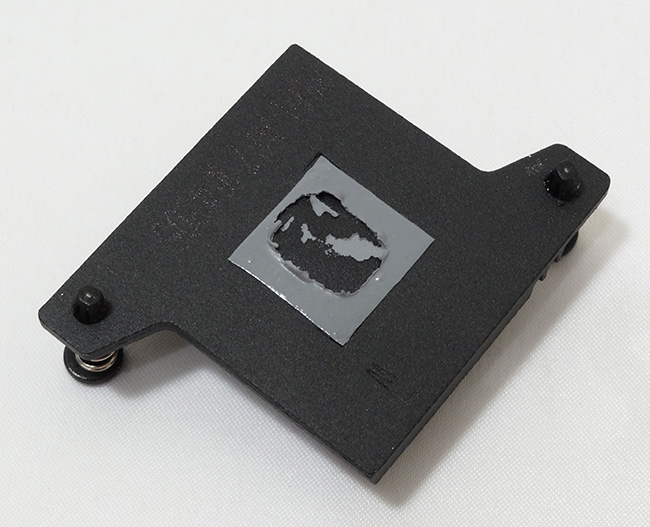

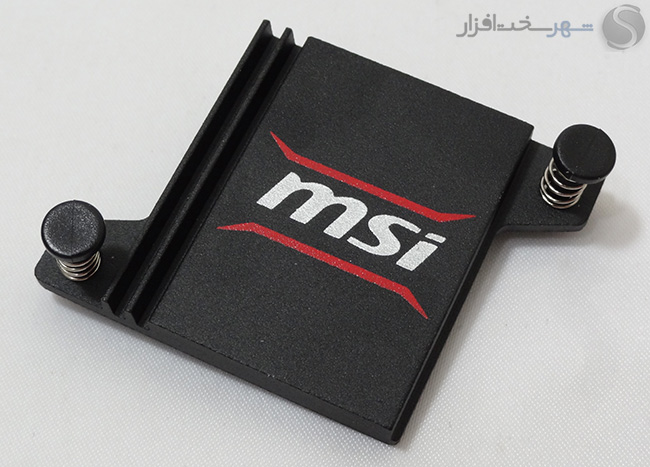

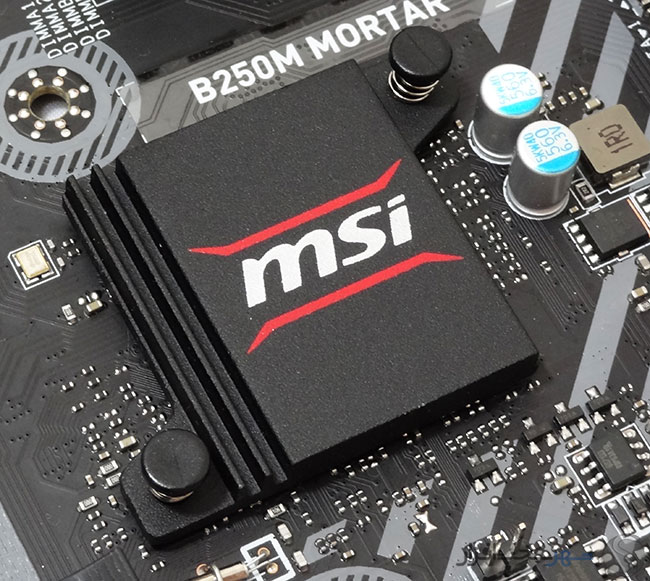

هیتسینک بسیار کوچک و سبک چیپست Intel B250 نیز بهواسطه خمیر حرارتی بر روی آن نصب شده است.

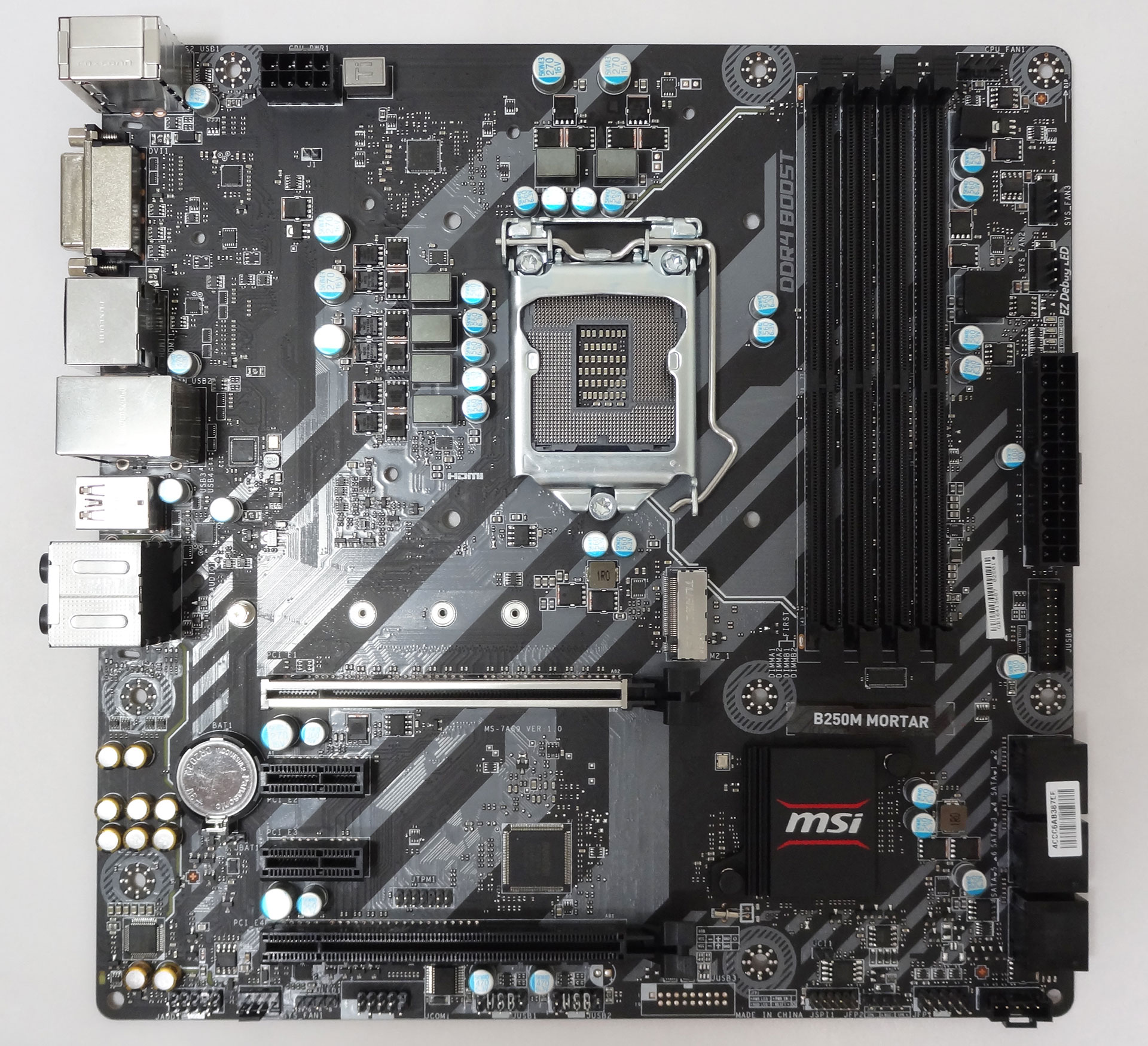

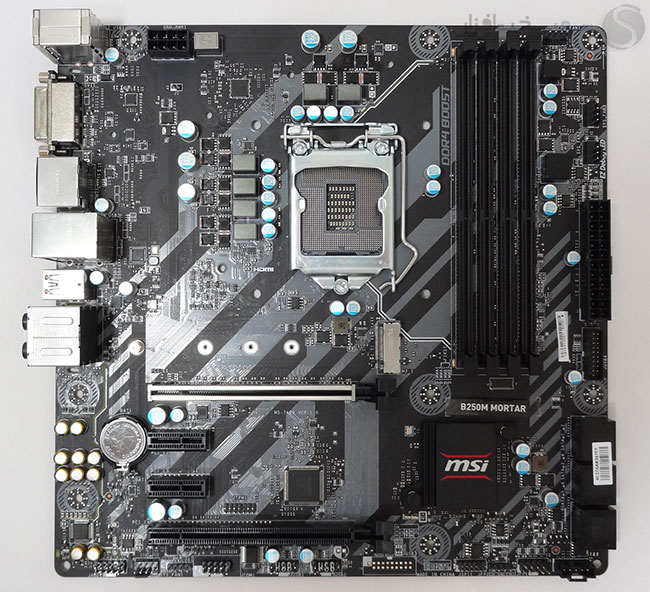

در تصویر بالا چهره کاملاً برهنه این مادربرد را از نمایی نزدیک ملاحظه میکنید.

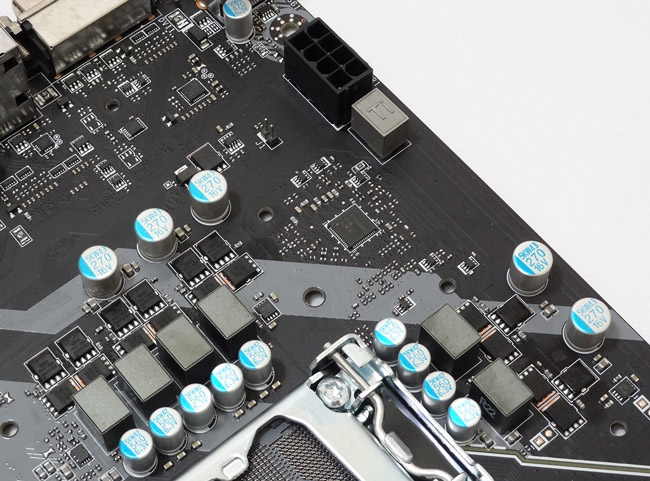

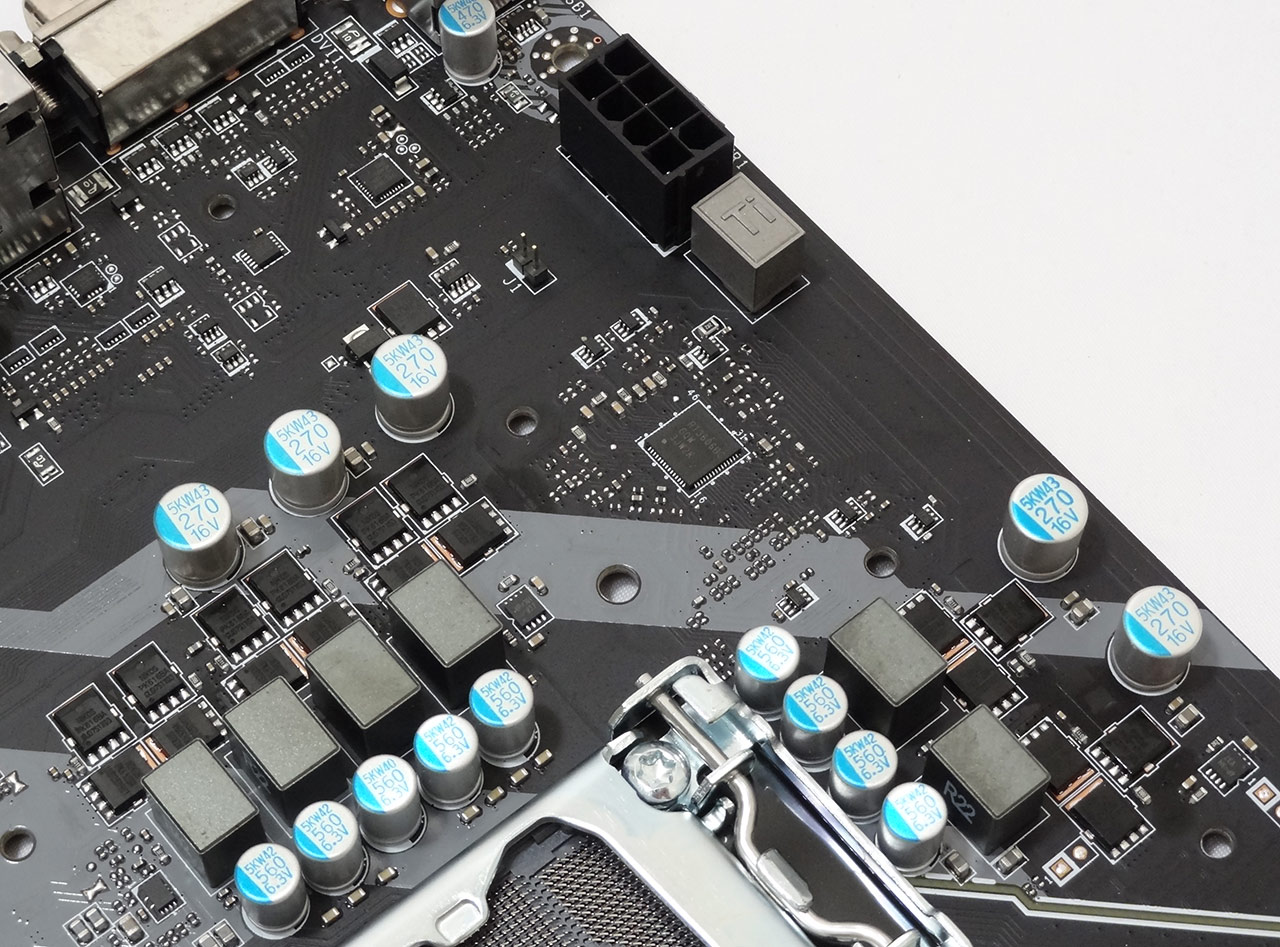

در تصویر بالا نیز در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ پردازنده این مادربرد را ملاحظه میکنید. جریان مورد نیاز این مدار بهواسطه یک کانکتور 8l-Pin E-ATX از منبع تغذیه سیستم دریافت میشود. همچنین همانطور که اشاره شد تمامی قطعات به کار رفته در این مادربرد دارای استاندارد نظامی Military Class 5 هستند.
اما بگذارید کمی بیشتر با ویژگیهای قطعات به کار رفته در این مدار آشنا شویم.

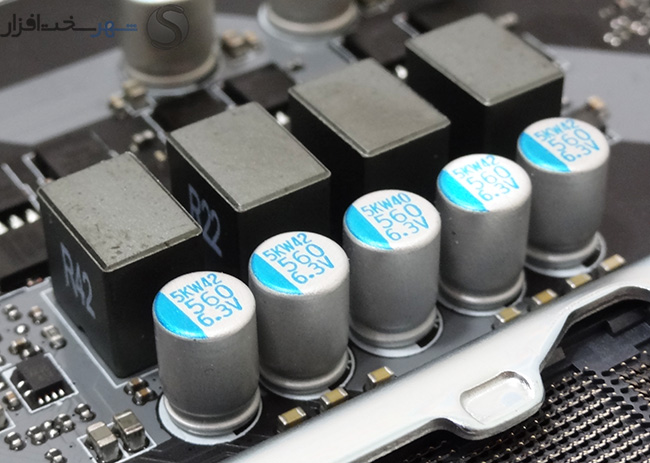

- خازنهای ژاپنی جامد ژاپنی
این خازنها با داشتن هسته آلومینیومی و "مقاومت معادل سری" (ESR) بسیار ناچیز بهصورت میانگین عمری بالغ بر 10 سال دارند.

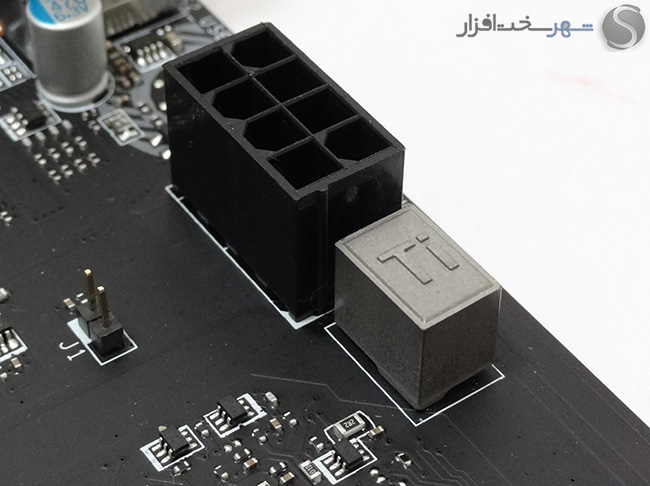

- چوکهای TITANIUM و DARK
این نوع چوکها به دلیل طراحی خاص و کیفیت ساخت بسیار بالا در مقایسه با چوکهای معمولی 10% بازدهی بیشتر دارد و تقریباً 30% نیز خنکتر عمل میکند. این امر در نهایت افزایش پایداری و پتانسیل اورکلاک را در پی دارد.
- ملزومات استانداردهای نظامی
اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سختترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.
همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونهای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتورهای این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاههای احتمالی را به حداقل میرساند.

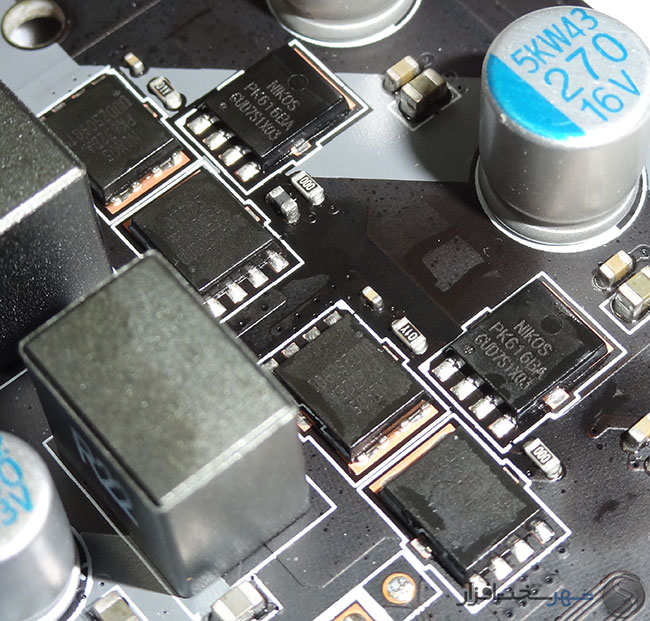

در تصویر بالا ماسفت های کانال N مدل PK632BA و PK616BA ساخت کمپانی uPI Semiconductor به کار رفته در مدار رگولاتور ولتاژ این مادربرد را ملاحظه میکنید. از جمله ویژگیهای ممتاز این ماسفت های Low-RDS On میتوان به تحمل جریان لحظهای Id تا 150 آمپر اشاره کرد. همچنین این ماسفت ها در حالت کارکرد مداوم و در دمای 25 درجه سانتیگراد نیز میتوانند 27 آمپر جریان DC را بهطور مداوم قطع و وصل کنند. این نوع ماسفت ها که ترکیبی کاملاً میان رده محسوب میشوند بیش از 4 سال است که در مادربردهای کمپانی MSI مشاهده میشوند.

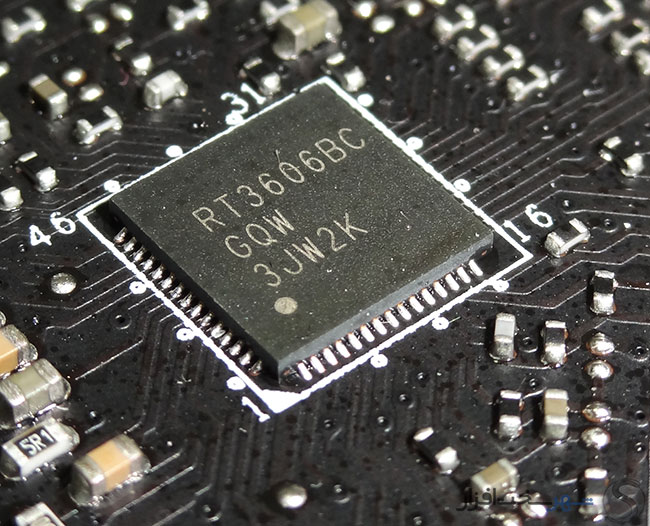

تراشه PWM Controller این مدار در اصل یک تراشه (Dual Channel PWM Controller (3+2Phase مجهز به 2 ماسفت درایور مجتمع برای کانال اول و یک ماسفت درایور دیگر برای کانال دوم است. در این بین همانطور که به آن اشاره شد، 3 شریان اول ولتاژ هسته پردازنده (CPU Vcore) و 2 شریان کانال دوم نیز تراشه گرافیکی مجتمع در پردازنده (VCCGT) را تغذیه میکنند. البته در این مدار از ماسفت درایورهای داخلی این تراشه استفاده نشده است. همچنین از پیکربندی این مدار از Phase Doubler ها نیز استفاده نشده و در هر شریان یکی از ماسفت های PK616BA بهعنوان ماسفت درایور عمل میکند. پشتیبانی از پروتکشن های OVP, OCP, NVP و UVLO، پاسخ گذاری بسیار سریع به همراه پشتیبانی از مانیتورینگ و مدیریت دما و حرارت با کمترین خطای ممکن از جمله مهمترین ویژگیهای این تراشه محسوب میشود.
مدار رگولاتور ولتاژ ماژولهای RAM نیز از نوع 1l+1Phase و متشکل از همان قطعات به کار رفته در مدار رگولاتور ولتاژ پردازنده است. در این بین 1 شریان وظیفه تأمین DRAM Voltage و شریان دیگر ولتاژ DRAM VPP را کنترل میکند.
روی هم رفته پیکربندی مدار رگولاتور ولتاژ در این مادربرد از نظر کیفیت قطعات در حد مطلوب و در کلاس برخی مادربردهای رده بالای کمپانی MSI محسوب میشود؛ اما تعداد شریانها با توجه به کلاس و رنج قیمت مادربردها تعیین شده است.
نگاهی نزدیکتر (سیستم صوتی Audio Boost و تجهیزات گیمینگ شبکه)
-
نگاهی نزدیکتر (سیستم صوتی Audio Boost و تجهیزات گیمینگ شبکه)
بدون شک یکی از محوریترین و در عین حال مهمترین امکانات مادربردهای گیمینگ حال حاضر سیستم صوتی باکیفیت، مدرن، قدرتمند و با وضوح و خلوص خروجی بالاست. Audio Boost که عنوان تجاری سیستمهای صوتی مادربردهای رده بالای کمپانی MSI محسوب میشود یکی از خوش صداترین سیستمهای صوتی مجتمع بر روی مادربرد محسوب میشود. علیرغم قیمت بسیار پایین این مادربرد میان رده شاهد پیاده سازی یکی از ابتداییترین پیکربندیهای سیستم صوتی Audio Boost بر روی آن هستیم. این سیستم صوتی متشکل از 5 بخش مختلف برای پردازش، بازسازی و فیلتر نهایی سیگنال صوتی میباشد تا خروجی نهایی حداقل نزدیک به آن چیزی باشد که حرفهایها و البته گیمرها آن را طلب میکنند! در این بخش قصد داریم به معرفی و کالبد شکافی این 5 بخش بپردازیم.

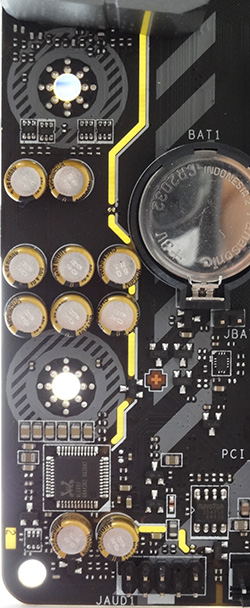

- ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد
در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخشهای مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخشهای مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجیهای چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود سبب کاهش محسوس Crosstalk خواهد شد.

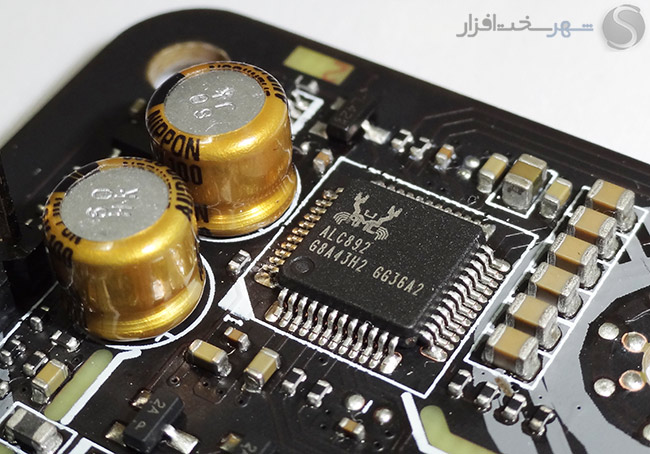

- Audio Codec باکیفیت
Audio Codec به کار رفته در این سیستم صوتی تراشه ALC892 ساخت کمپانی Realtek است. این تراشه صوتی شاید جزو بهترینها نباشد ولی با داشتن قابلیتهایی نظیر 95dB SNR در بخش DAC و 90dB SNR در بخش ADC حداقلهای مورد نیاز گیمرها را رفع و رجوع میکند

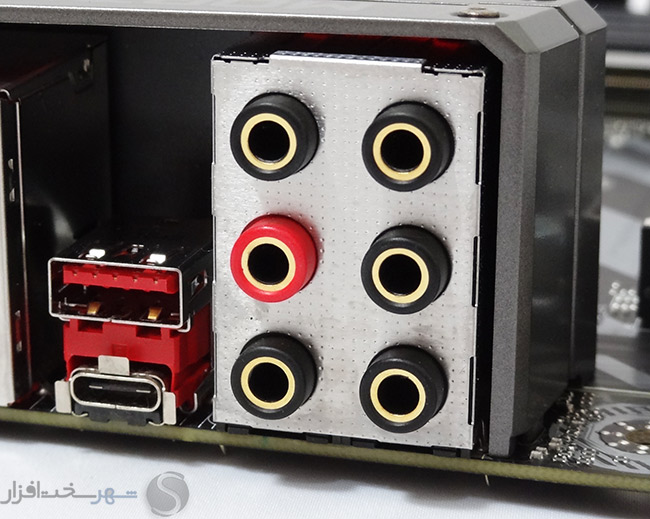

- جکهای 3.5mm خروجی صدای آنالوگ با روکش طلا
خروجیهای صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جکهای 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر میشود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفهای خواهد بود.

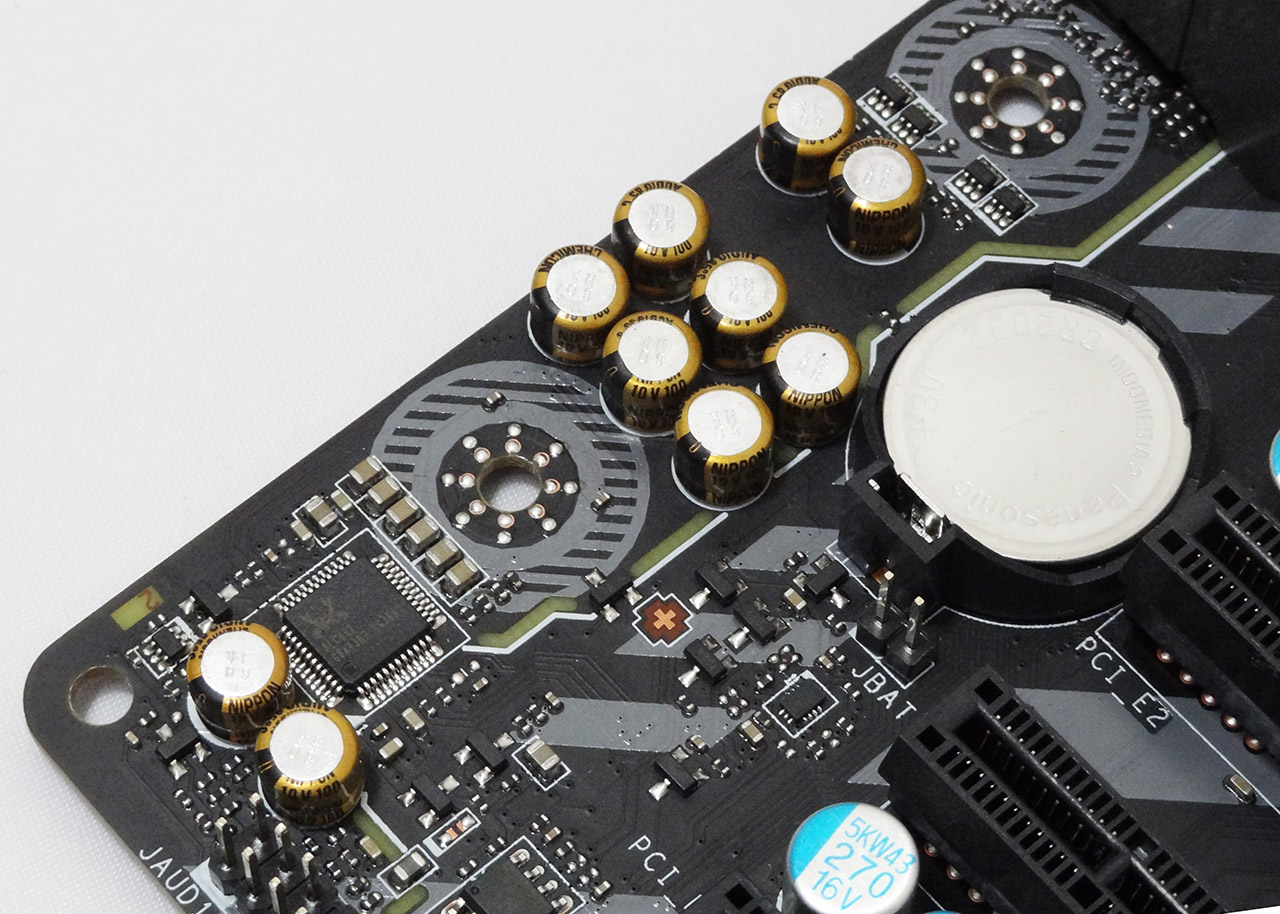

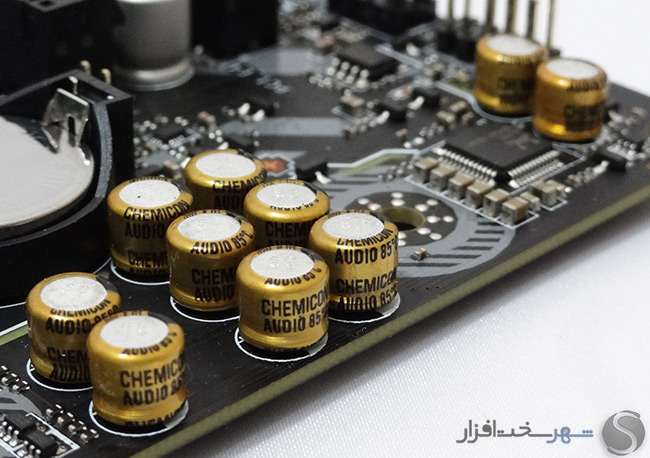

- خازنهای آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon
خازنهای فیلتر خروجی یکی از مهمترین بخشها برای داشتن صدایی گرم، رسا و دلنشین محسوب میشوند. استفاده از 10 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانسهای بالا در خروجی صدا را میدهند.
- حذف صداهای مزاحم (DE-POP PROTECTION)
بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شدهاید. MSI با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است.
کنترلر گیمینگ و هوشمند شبکه Intel 1219v

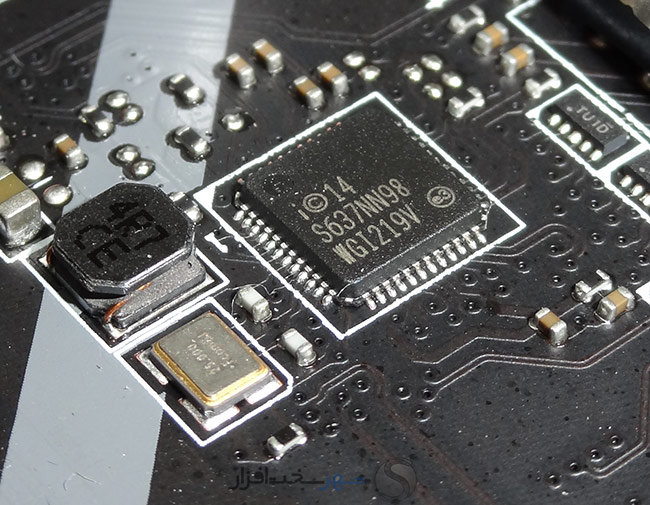

کنترلر Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرنترین تراشههای کنترلر شبکه ساخت این کمپانی محسوب میشود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهمترین خصوصیات آن میتوان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکلهای TCP و UDP در این تراشه در مقایسه با نسلهای قبلی اشاره کرد.
یکی از قابلیتهای کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظهای بسیار بالا نظیر شوکها لحظهای ایجاد شده توسط رعد و برق است. کمپانی MSI با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک و ولتاژهای بسیار زیاد لحظهای تا 2.5 برابر بیشتر (15KV) نسبت به پورتهای استاندارد معمولی افزایش داده است.

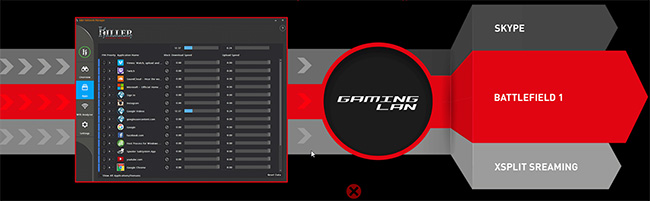

از دیگر قابلیتهای کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار جدید و هوشمند MSI GAMING LAN MANAGER است. از جمله قابلیتهای این نرم افزار میتوان به اولویت بندی هوشمند و دستی Task های مختلف شبکه و مانیتورینگ هوشمند و برخط اشاره کرد.
نگاهی نزدیکتر (قابلیتهای ویژه و معرفی مهمترین تراشههای های کنترلر جانبی)
-
نگاهی نزدیکتر (قابلیتهای ویژه و معرفی مهمترین تراشههای های کنترلر جانبی)

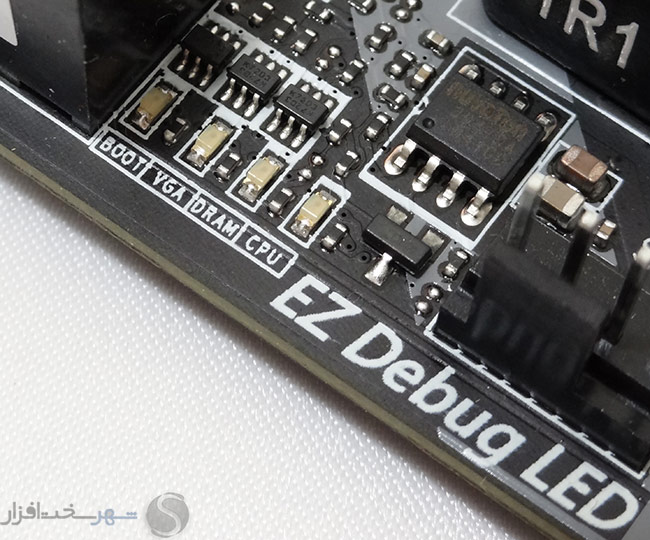

در کنار کانکتور 24Pin پاور 4 عدد SMD LED تحت عنوان EZ Debug LED تعبیه شدهاند. این LED ها در حین راه اندازی سیستم و همزمان با طی شدن مراحل Post روشن میشوند. در صورتی که قطعاتی مانند CPU، DRAM، VGA و یا تجهیزات BOOT سیستم به هر علتی آسیب دیده باشند LED مورد نظر آن بخش روشن مانده و کاربر در کمترین زمان ممکن، قطعه معیوب را شناسایی میکند.

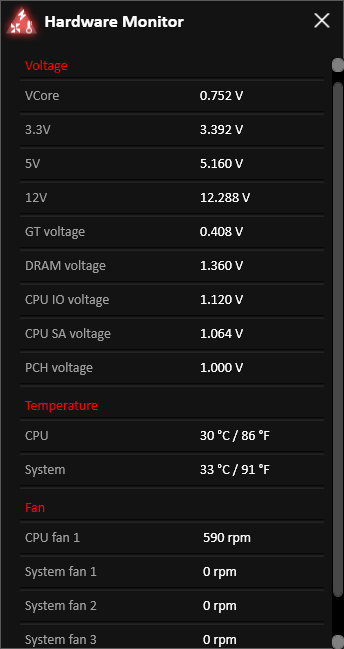

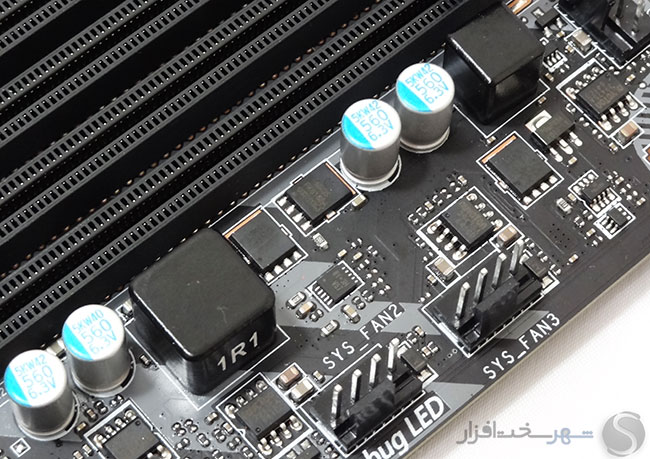

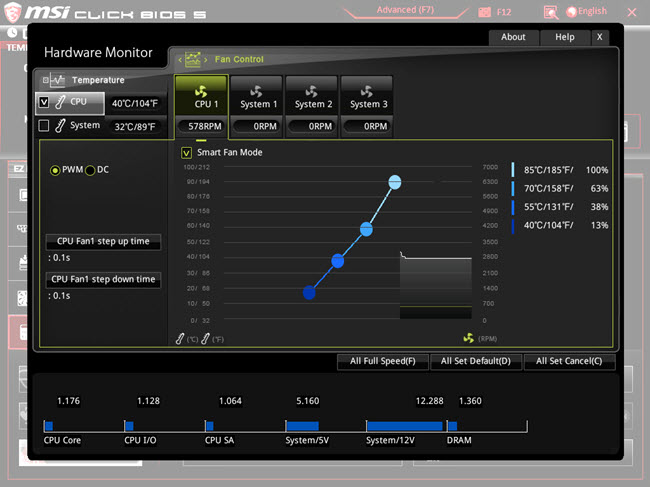

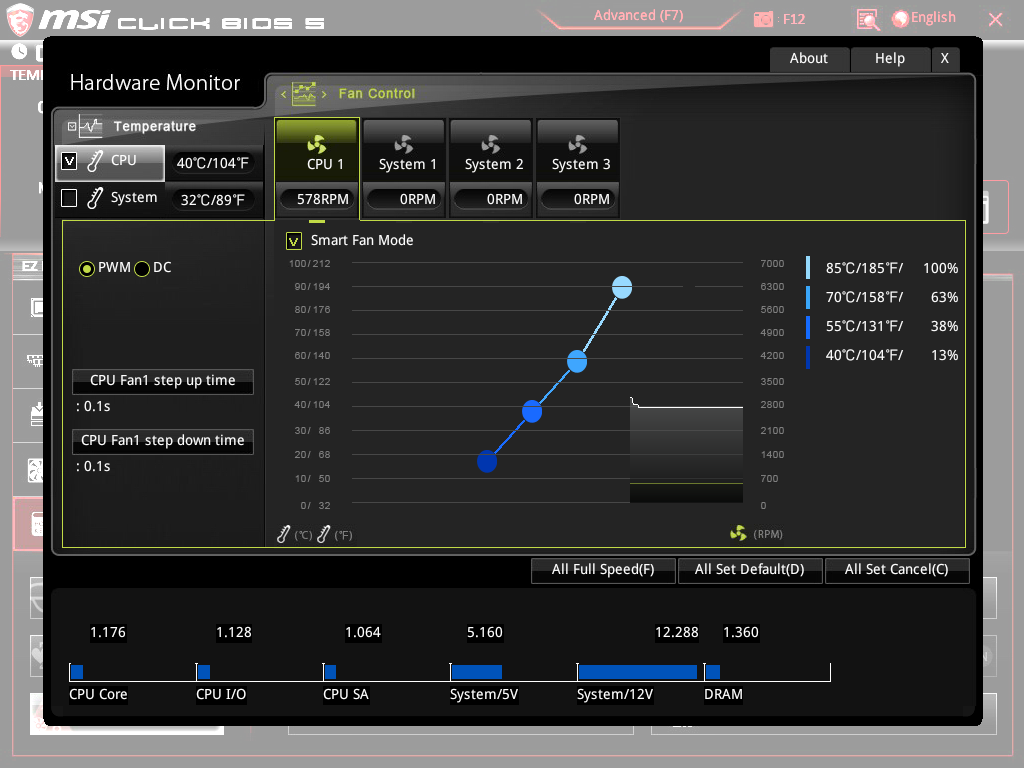

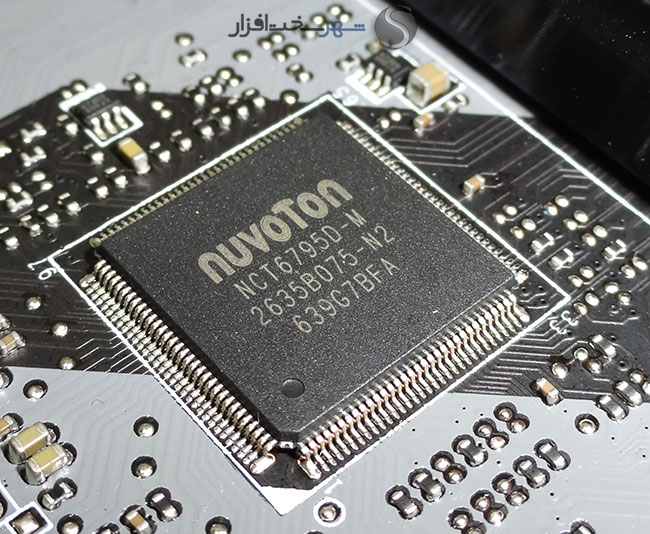

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فنها نیز در این مادربرد توسط تراشه nuvoTon NCT6795D صورت میگیرد.

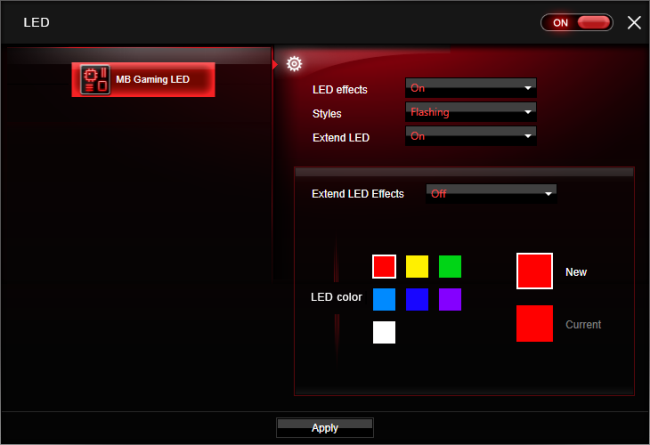

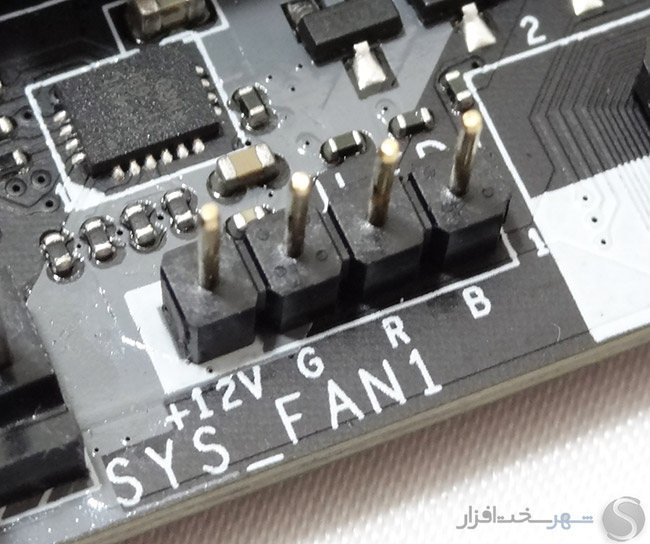

همانطور که اشاره شد نورپردازی در این مادربرد تنها به LED های قرمز تعبیه شده در مرز بین قطعات سیستم صوتی و 4 گوشه مادربرد خلاصه شده است. ولی MSI با تعبیه یک کانکتور 4Pin مخصوص در بخش پایینی PCB قابلیت اتصال نوارهای RGB LED از نوع 12V با جریان حداکثر 2A و حداکثر طول 2 متر را برای این مادربرد فراهم کرده است.
در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH B250 را ملاحظه میکنید. این چیپست که با اسم رمز Intel® GL82B250 نیز شناخته میشود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.
متد و سیستم تست
-
متد و سیستم تست

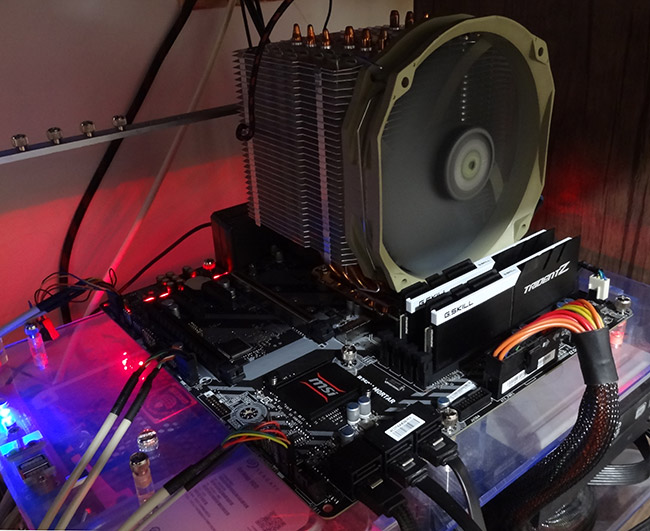

تستهای این قطعه را بهطور کلی به سه بخش تستهای کارایی، توان مصرفی و حرارتی تقسیم کردهایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده شده است.

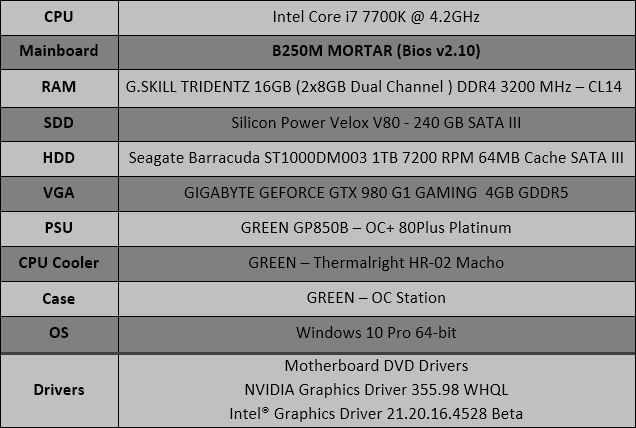

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر است:
لازم به ذکر است در تمامی پلتفرمها تنظیمات Bios در حالت پیش فرض تنظیم شدهاند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژولهای حافظه فعال شده است. البته همانطور که اشاره شد به دلیل عدم پشتیبانی مادربردهای مبتنی بر چیپست Intel B250 از ماژولهای RAM با فرکانس بیش از 2400MHz، ماژولهای رم 3200Mhz سیستم تست در همان فرکانس 2400Mhz ولی با تایمینگ نامی (34-14-14-14) راه اندازی شدهاند.

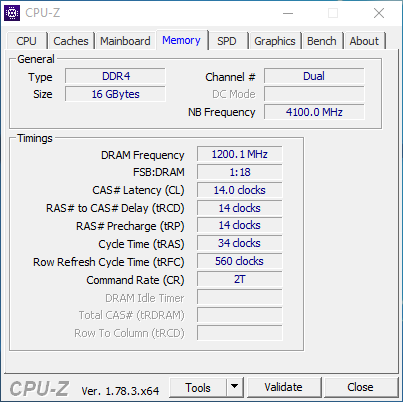

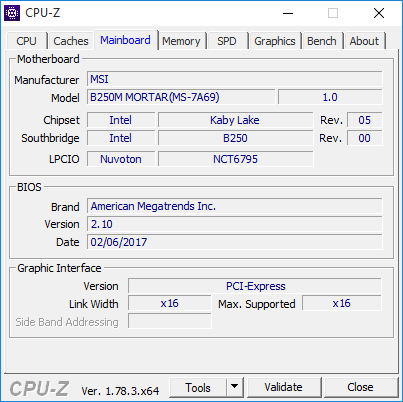

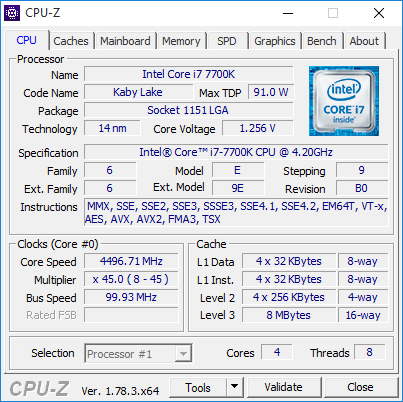

در تصاویر زیر میتوانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:
همچنین لیست نرمافزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:
- 3DMARK 2013 v1.5.915
- 3DMARK 11 v1.0.132
- PCMARK 7 1.4.0
- PCMARK 8 v2.5.419
- AIDA64 Extreme Edition 5.8.4081 Beta
- CrystalDiskMark 5.0.2
- CINEBENCH R15
- Dolphin Benchmark 4.0.2
- POV-Ray 3.7
- CPU-Z 1.78.3
- OCCT 4.5.0
- FurMark 1.17.0.0
- SiSoftware Sandra Professional Business 2016.01.22.10
- MediaEspresso Media Convertor Deluxe 7.5.8022.61105
- Super PI 1.9 WP
- wPRIME 2.10
- 7-Zip 15.14
- WinRAR 5.30
- Bioshock Infinite
- Sniper Elite III
- Batman: Arkham Origins
- GTA V
- Monster Hunter Benchmark
- Resident Evil 6
- HWMonitor 1.30
- Media Player Classic v1.7.10
نکته مهم: تنظیمات گرافیکی در تمامی گیم های نامبرده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.
MSI CLICK BIOS 5
-
MSI CLICK BIOS 5

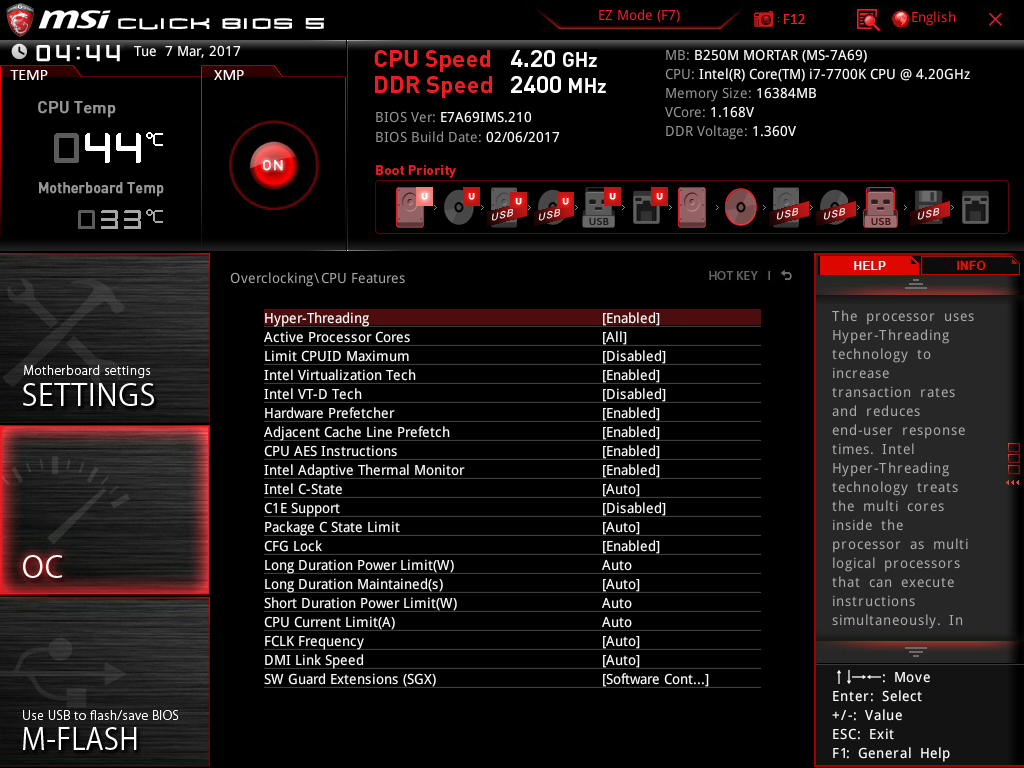

کمپانی MSI همزمان با عرضه مادربردهای سری 200 از نسل پنجم رابط گرافیکی CLICK BIOS رونمایی کرد. این رابط کاربری بهصورت کلی و ساختار پایه همان ویژگیهای نسل اولیه این رابط را به ارث برده است ولی بهمراتب کاملتر، روانتر و البته زیباتر از قبل شده است.

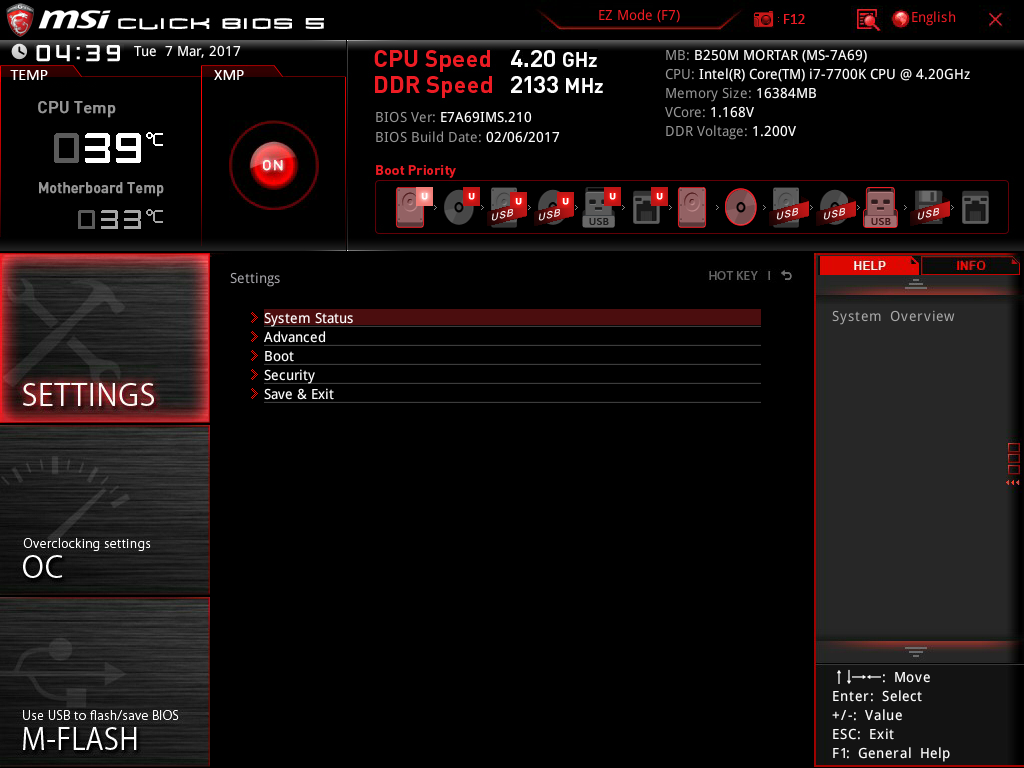

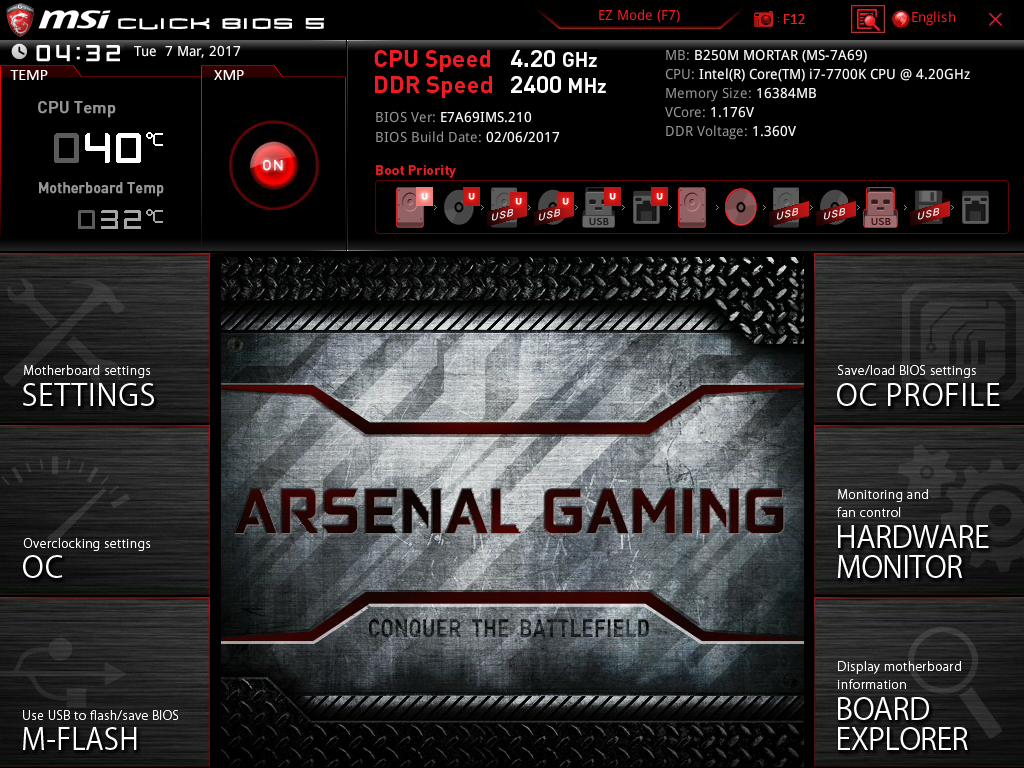

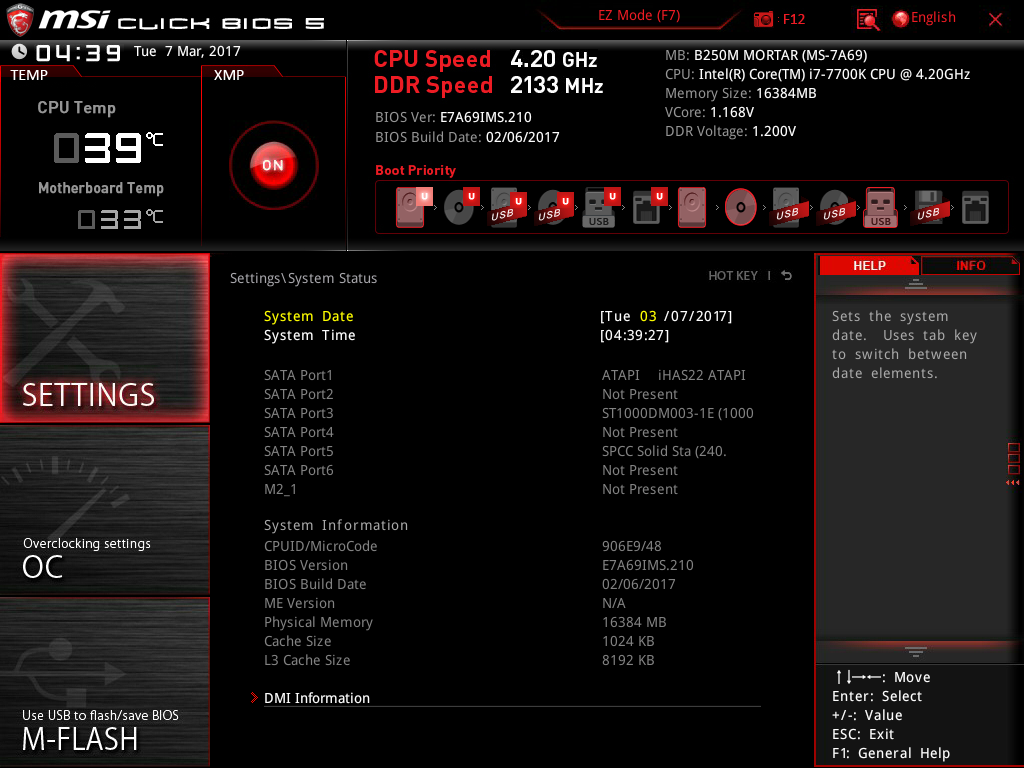

همانطور که ملاحظه میکنید در حالت Advanced Mode که به رابط کاربری پیش فرض این Bios است در بخش بالایی، مشخصات کامل سیستم به همراه فرکانسها، ولتاژها و حرارت مهمترین بخشهای این پلتفرم بهصورت Real Time مانیتور میشود. همچنین قابلیت اورکلاک ماژولهای RAM بهواسطه قابلیت XMP تنها با یک کلیک بر روی آیکون مورد نظر فراهم شده است. علاوه بر این تنها با چند Drag & Drop ساده میتوانید اولویت Boot تجهیزات ذخیره سازی را تغییر دهید.

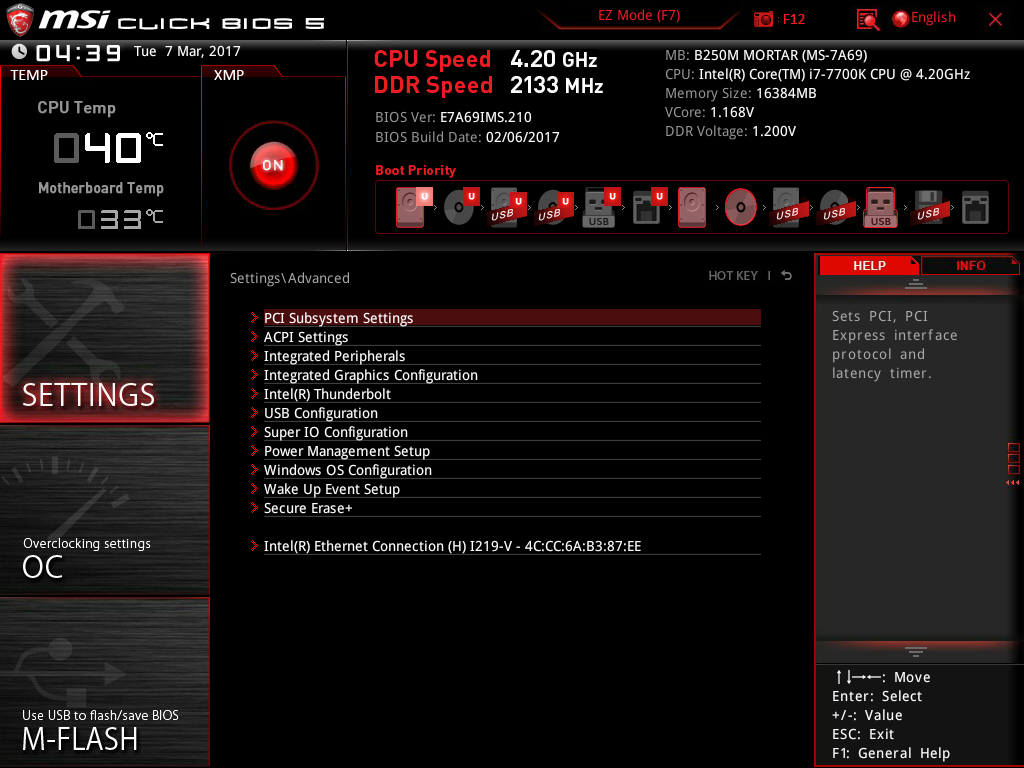

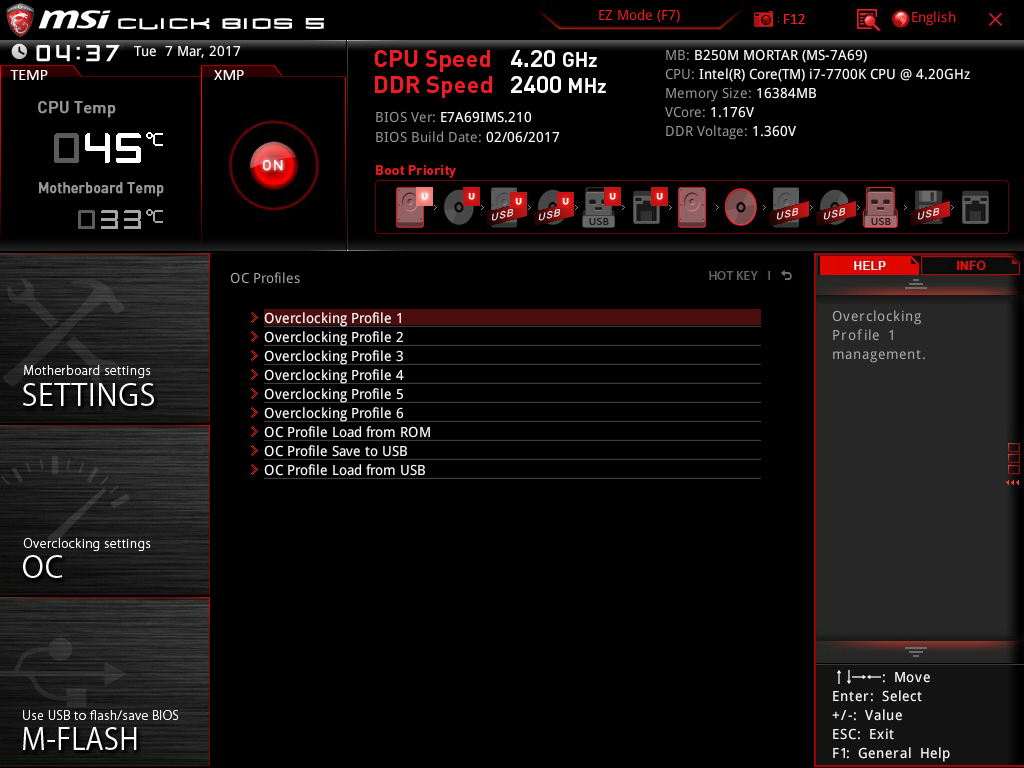

سایر تنظیمات پیشرفته نیز در 6 بخش مجزا طبقه بندی شدهاند که در بخش SETTINGS قابلیت تنظیم پارامترهای مختلف دستگاههای جانبی و بوت، در بخش OC پارامترهای ولتاژی، فرکانسی جهت اورکلاک پلتفرم، در بخش M-FLASH امکان بهروزرسانی و تهیه فایل پشتیبان از BIOS، در بخش OC PROFILE امکان ذخیره و بازیابی پروفایلهای مختلف اورکلاک، در بخش HARDWARE MONITOR امکان مشاهده پارامترهای مختلف ولتاژی، حرارتی و فرکانسی به همراه تنظیم و مانیتورینگ سرعت چرخش فنها و در بخش BOARD EXPLORER نیز امکان رصد و چک کردن صحت و سلامت قطعات متصل شده به مادربرد فراهم شده است.
در تصویر بالا امکانات و قابلیتهای بخش HARDWARE MONITOR را ملاحظه میکنید.

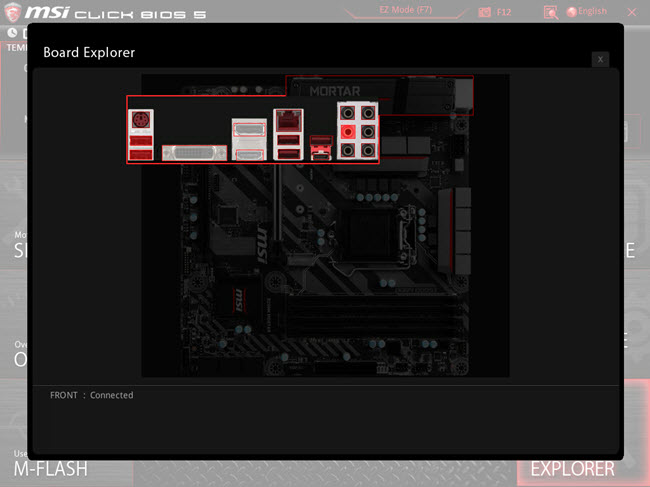

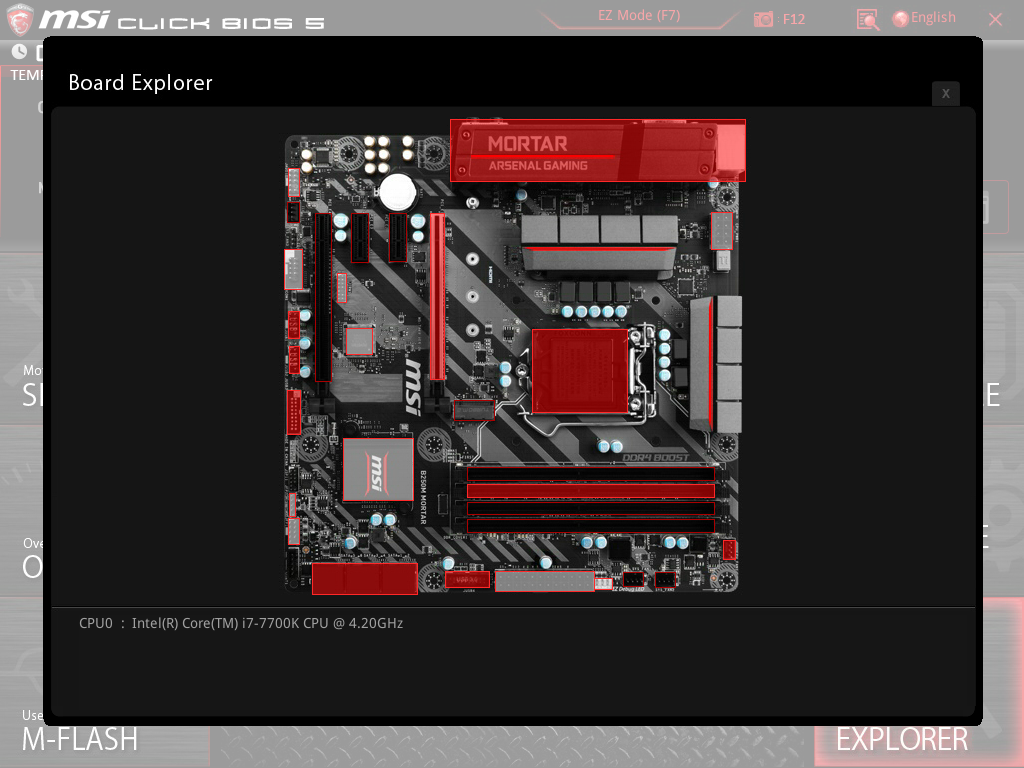

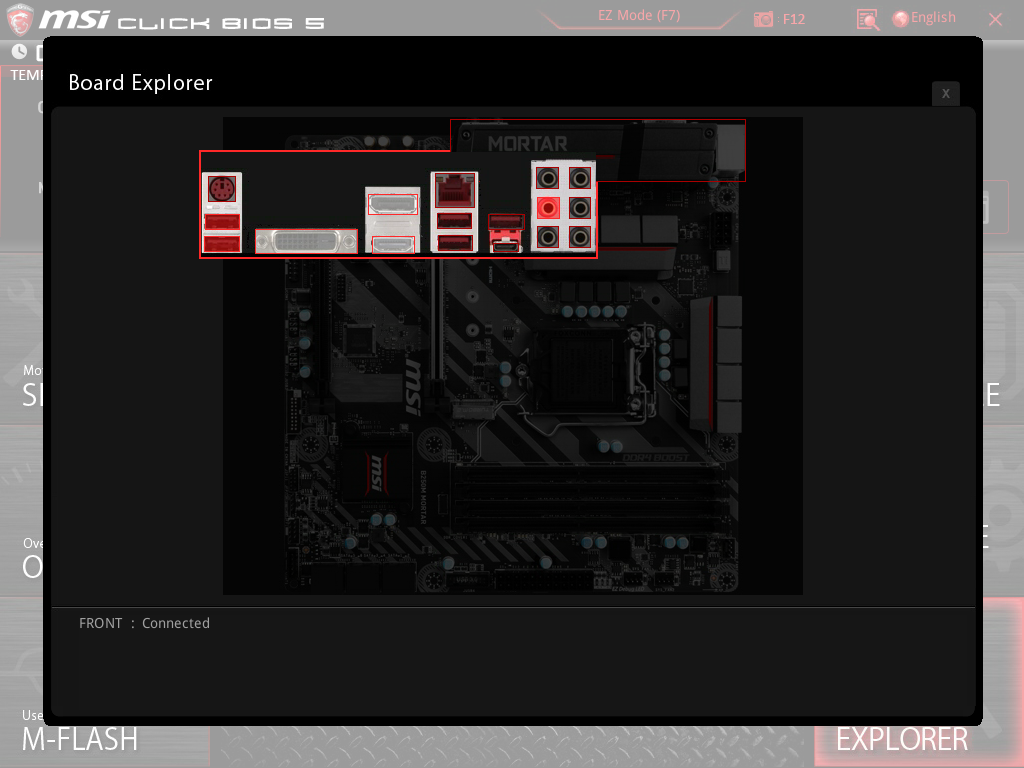

در تصاویر بالا نیز عملکرد بخش BOARD EXPLORER به نمایش گذاشته شده است.

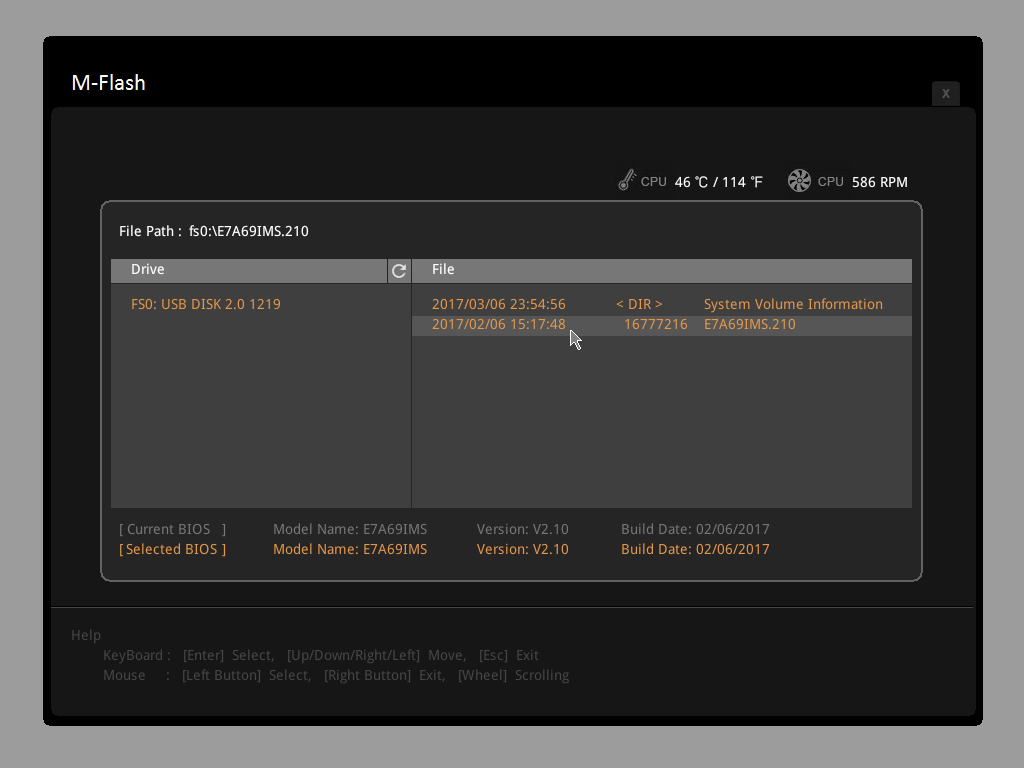

در بخش M-FLASH همانطور که اشاره شد با اتصال یک USB FLASH DISK حاوی فایل بهروزرسانی BIOS البته با فرمت FAT32 میتوانید بهراحتی و در کمتر از 1 دقیقه بایوس این مادربرد را بهروزرسانی کنید.

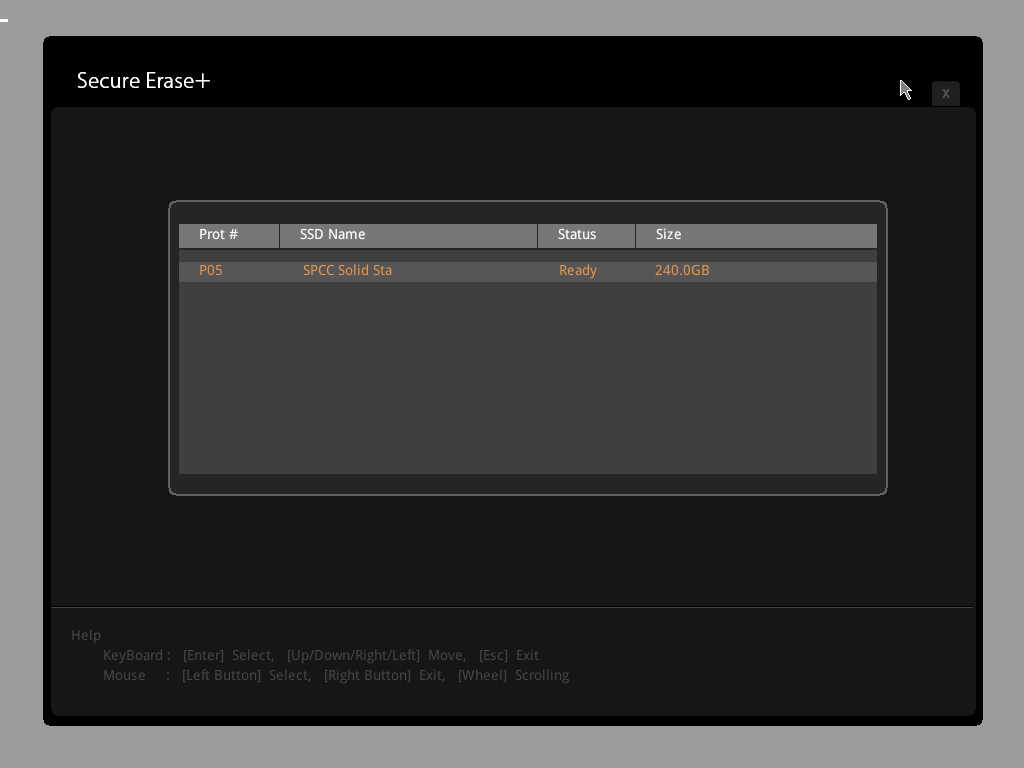

Secure Erase+ این امکان را برای کاربران فراهم میکند تا با سریعترین و مدرنترین روشهای ممکن SSD های مختلف را بهصورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد میشود را به حداقل ممکن برسانند.

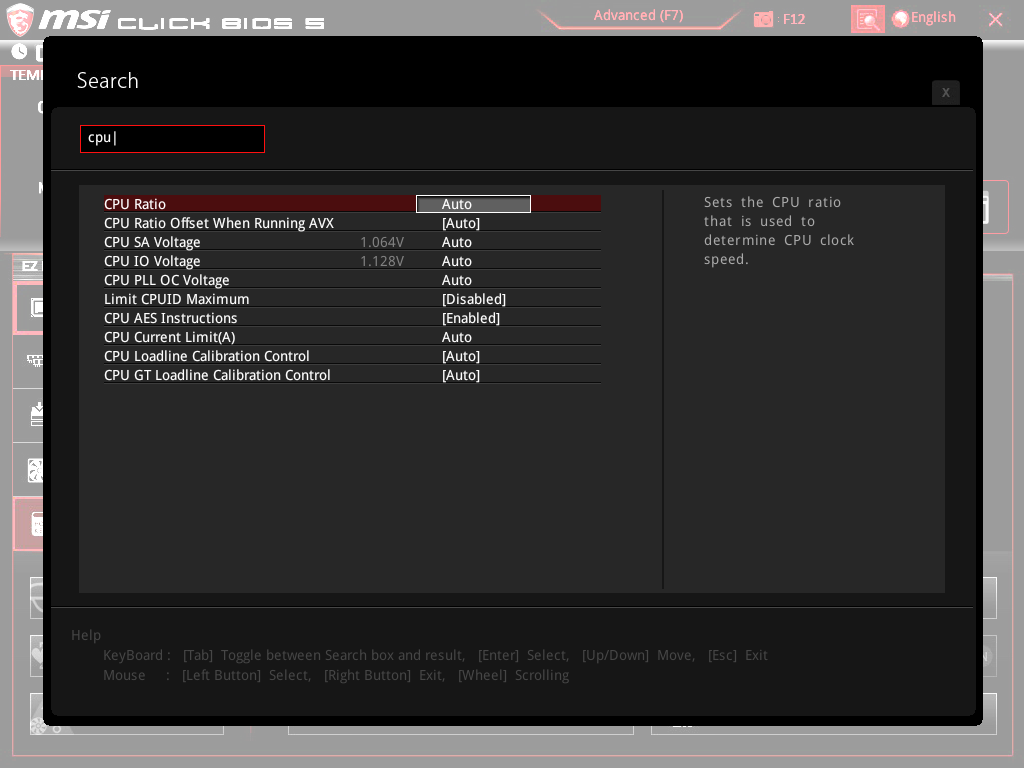

یکی از قابلیتهای ویژه و منحصر به فرد این رابط کاربری امکان جستجو پارامترهای مختلف و تغییر آنی آنها در سریعترین زمان ممکن است.

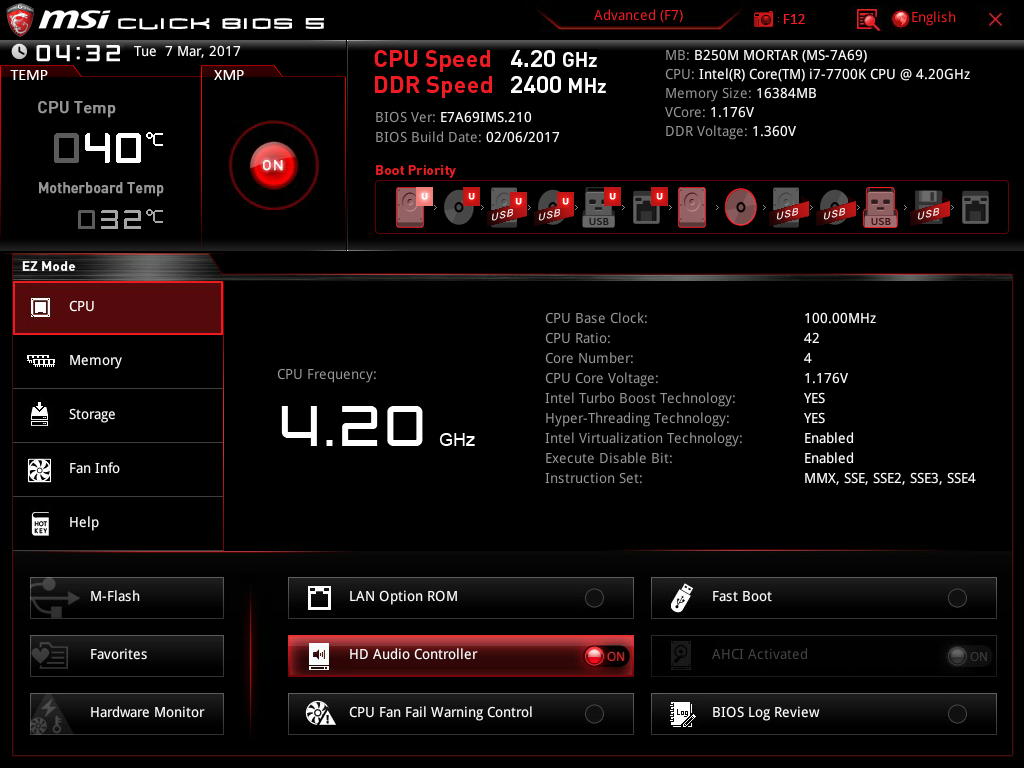

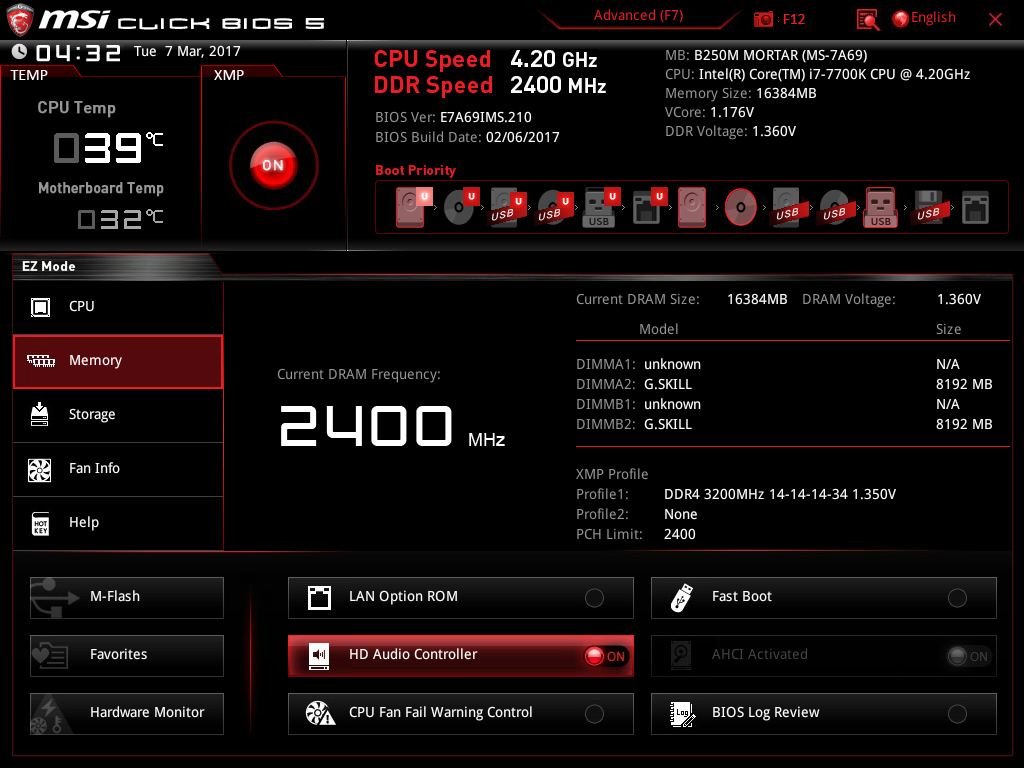

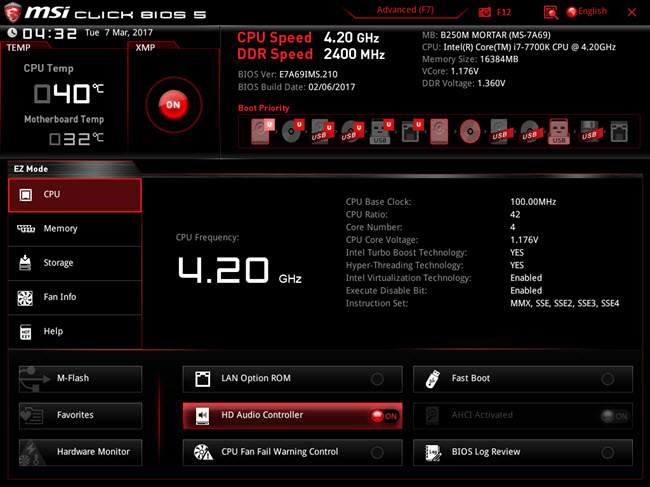

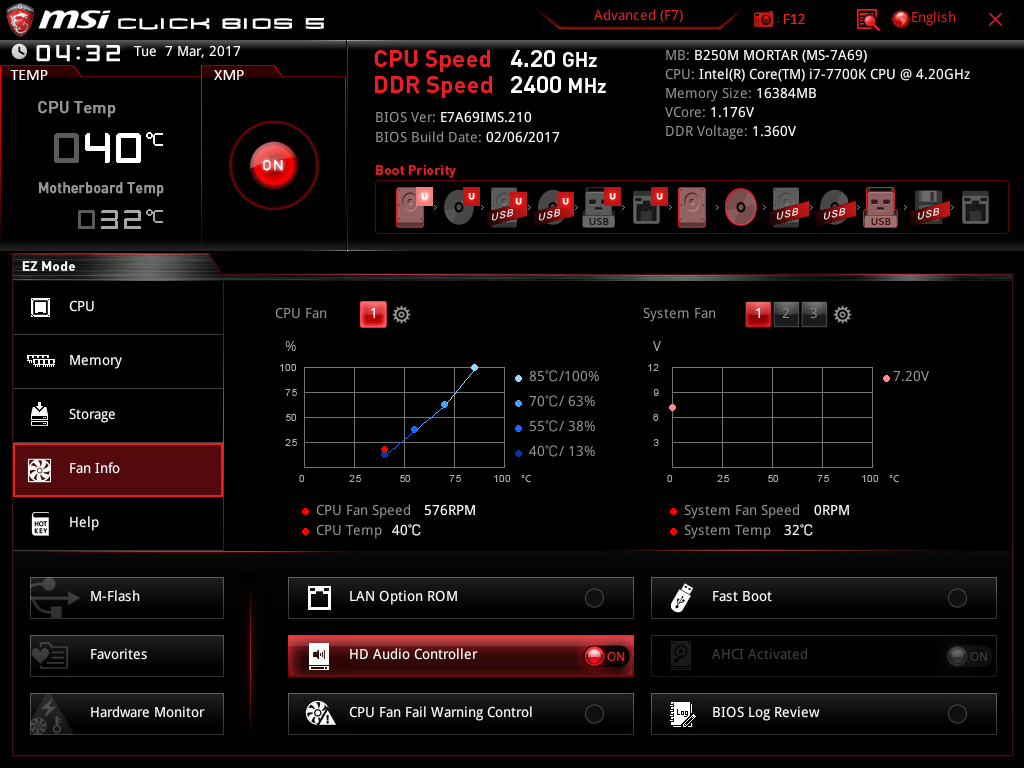

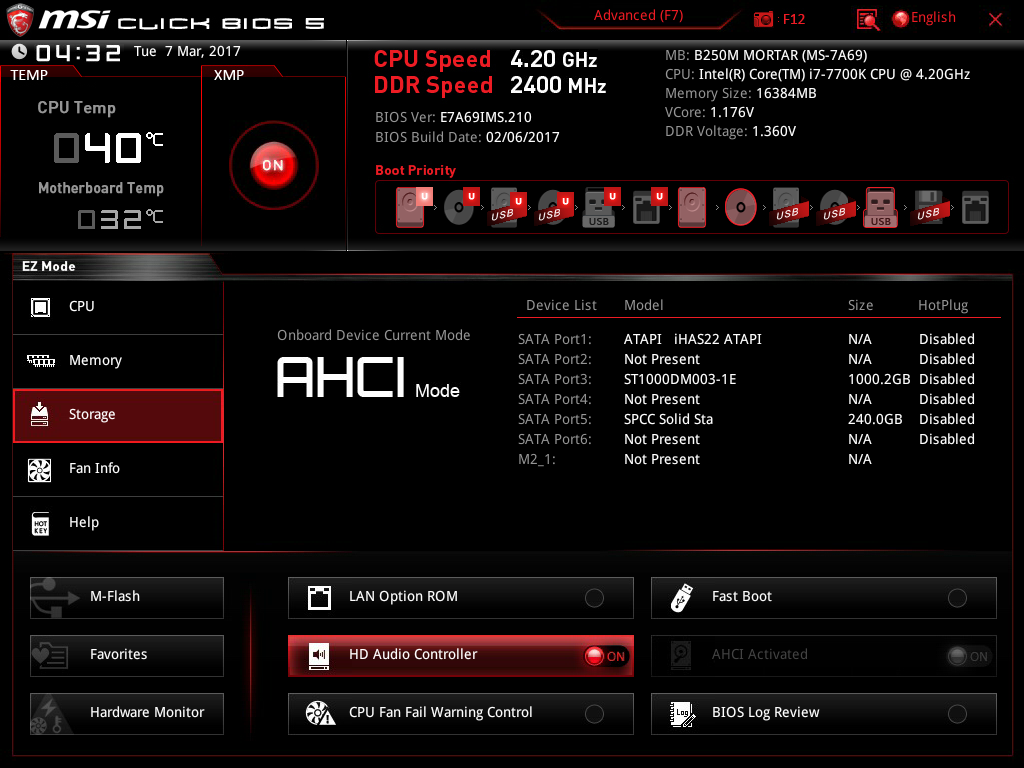

با فشردن کلید F7 بلافاصله وارد محیط دوم این Bios تحت عنوان EZ MODE خواهید شد. در این بخش که برای کاربران آماتور و مبتدی در نظر گرفته شده است بخش بالایی همانند محیط ADVANCED MODE طراحی شده ولی سایر امکانات بهصورت محدود در 8 بخش مختلف گنجانده شده است و تنها پارامترهای اولیه و ابتدایی پلتفرم قابل تنظیم هستند.

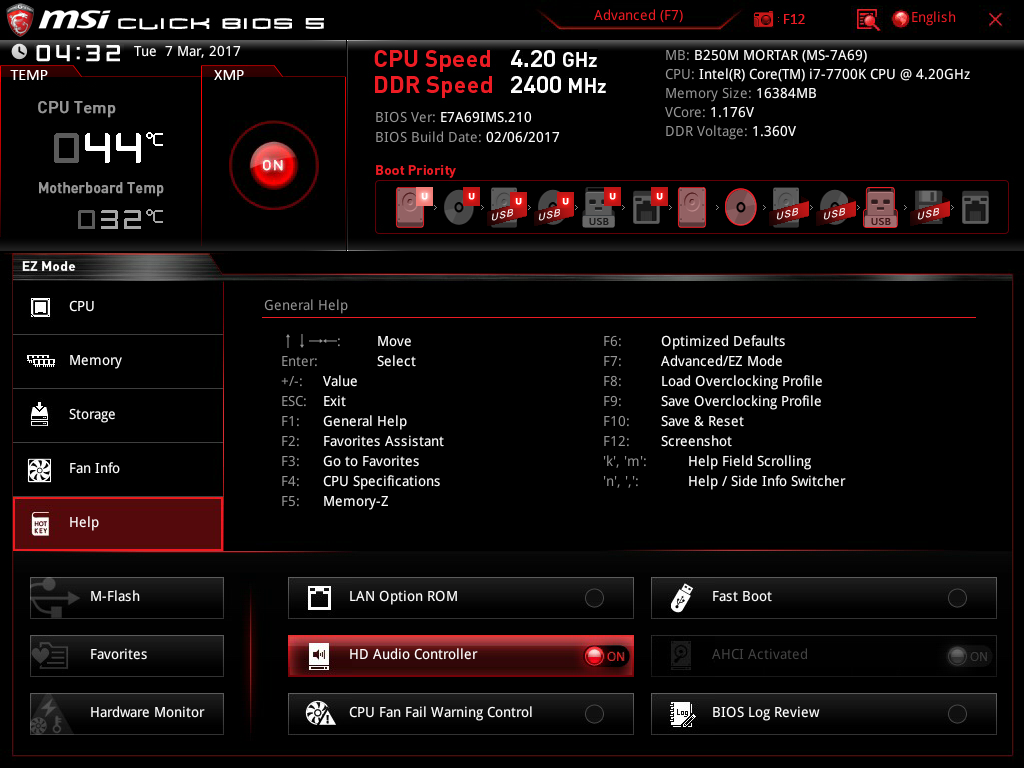

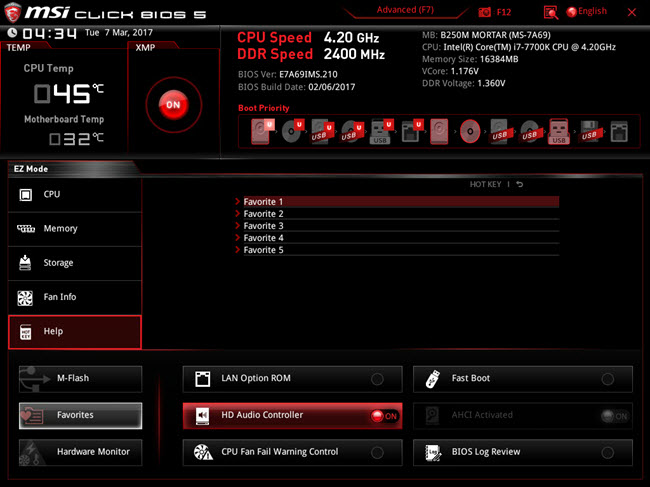

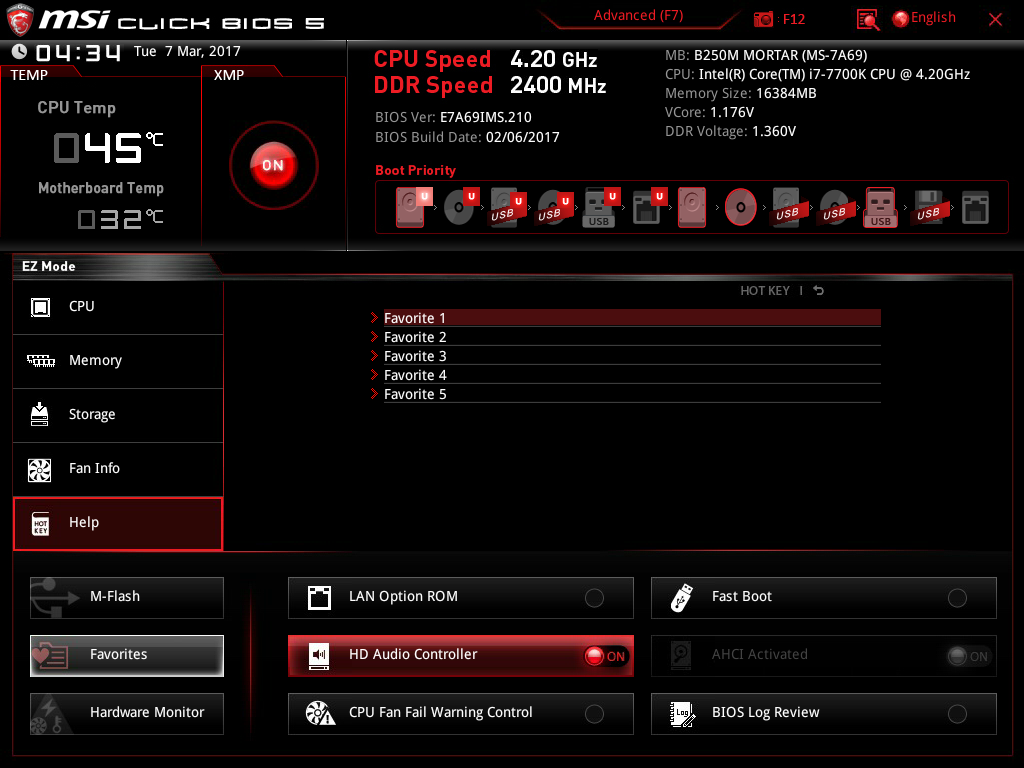

در بخش Help حالت EZ Mode این قابلیت فراهم شده تا 5 پارامتر مهم که زیاد با آن سر و کار دارید را در بخش Favorite فراخوانی کنید تا در سریعترین زمان ممکن به آن دسترسی پیدا کنید.

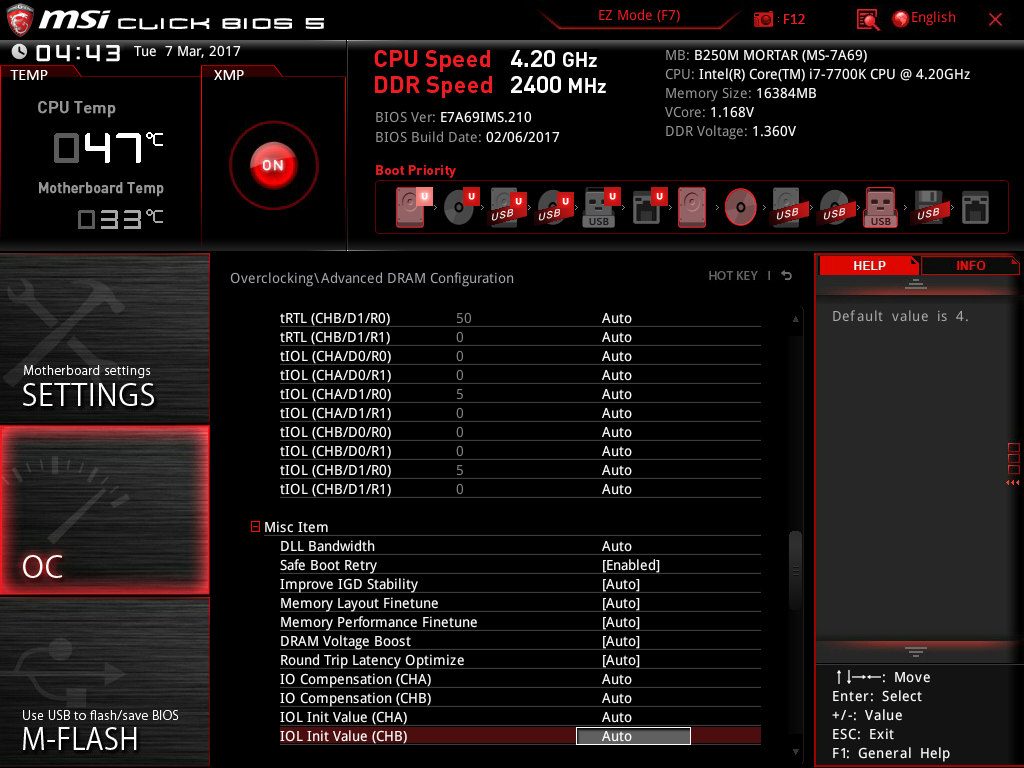

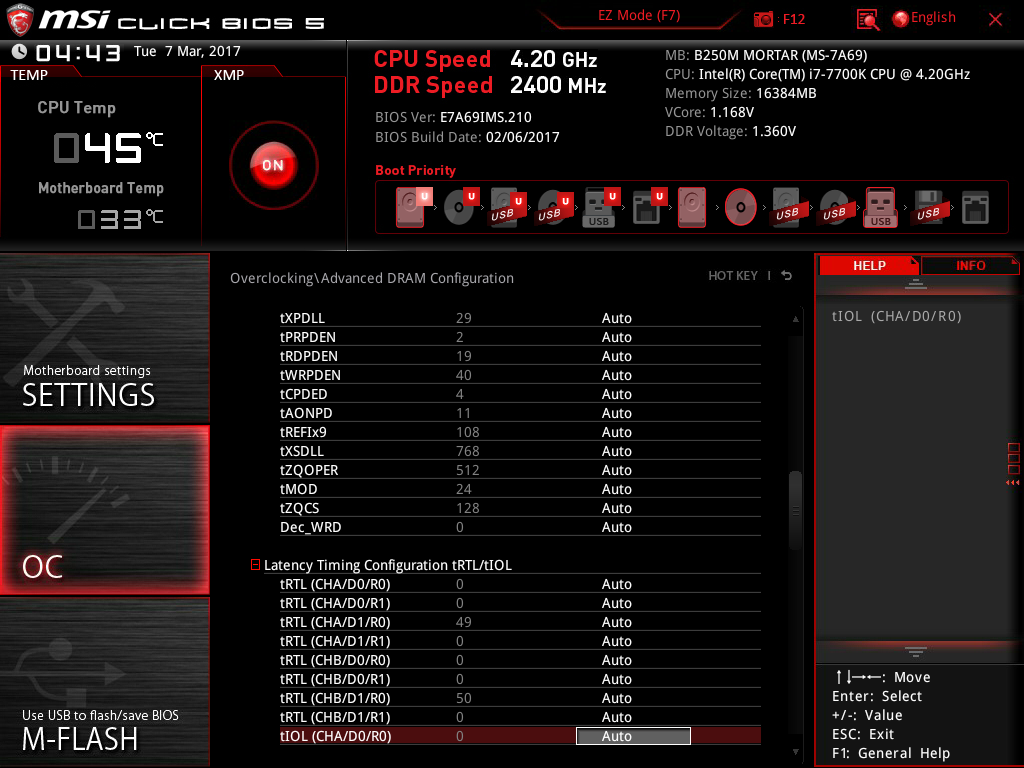

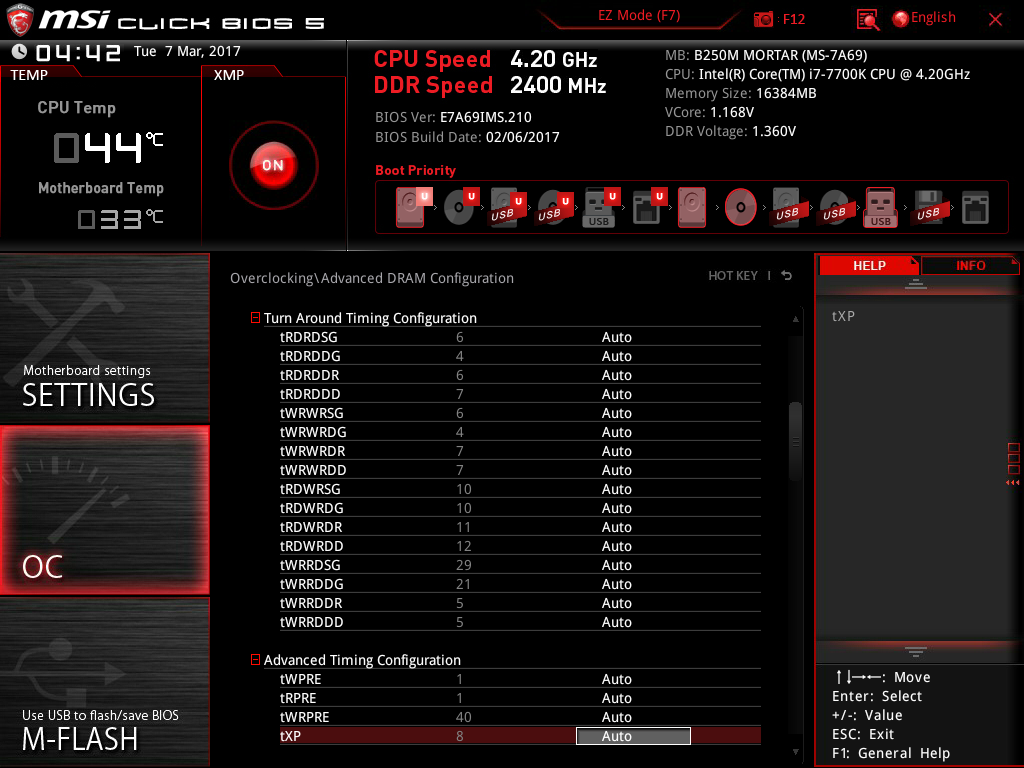

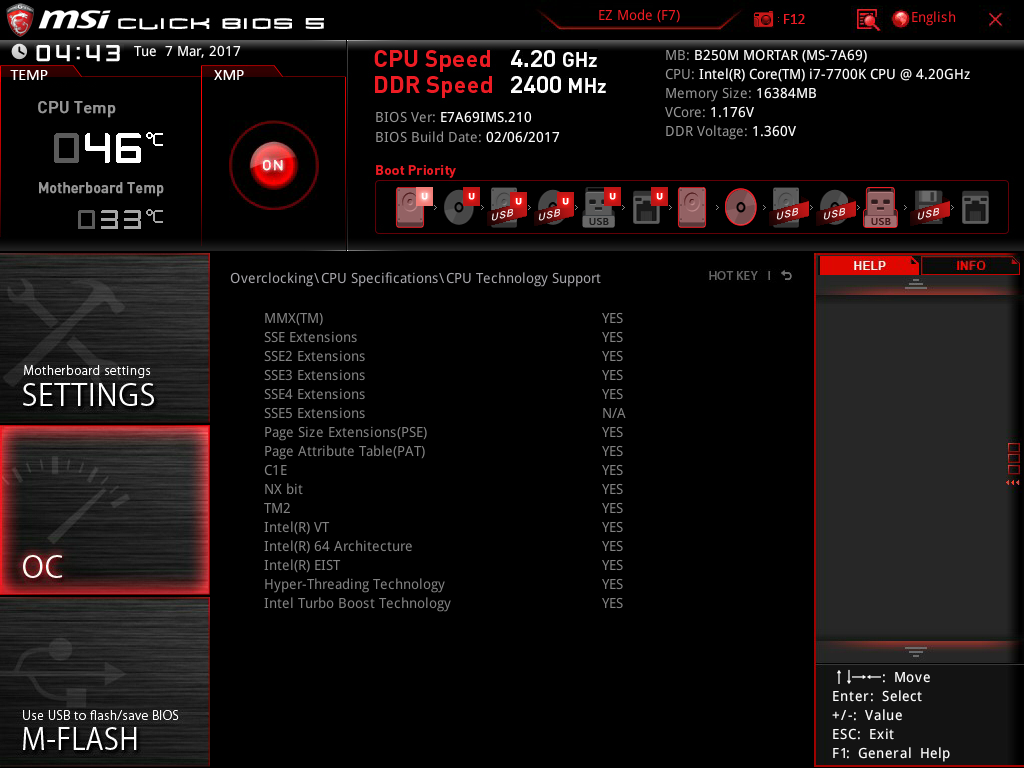

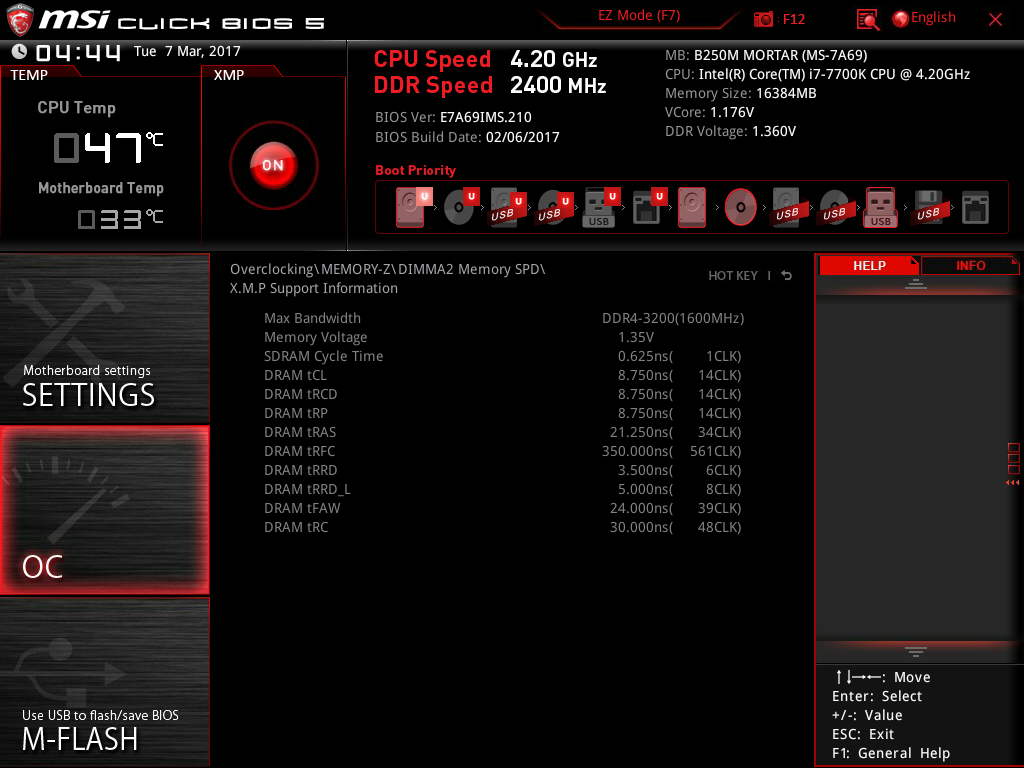

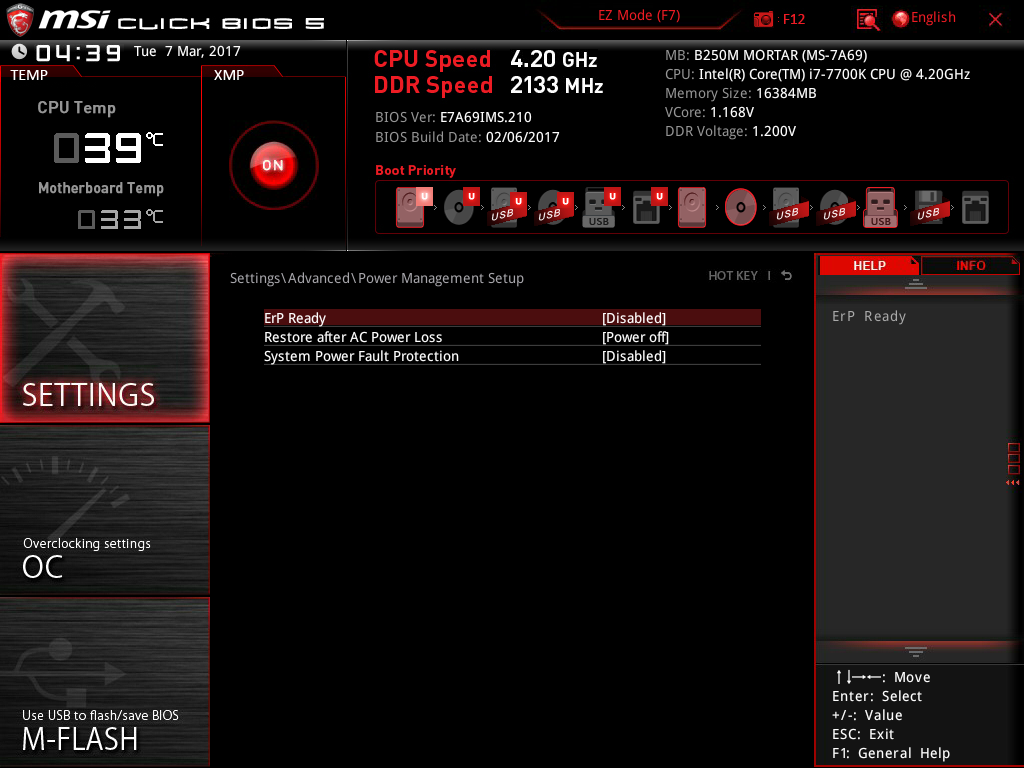

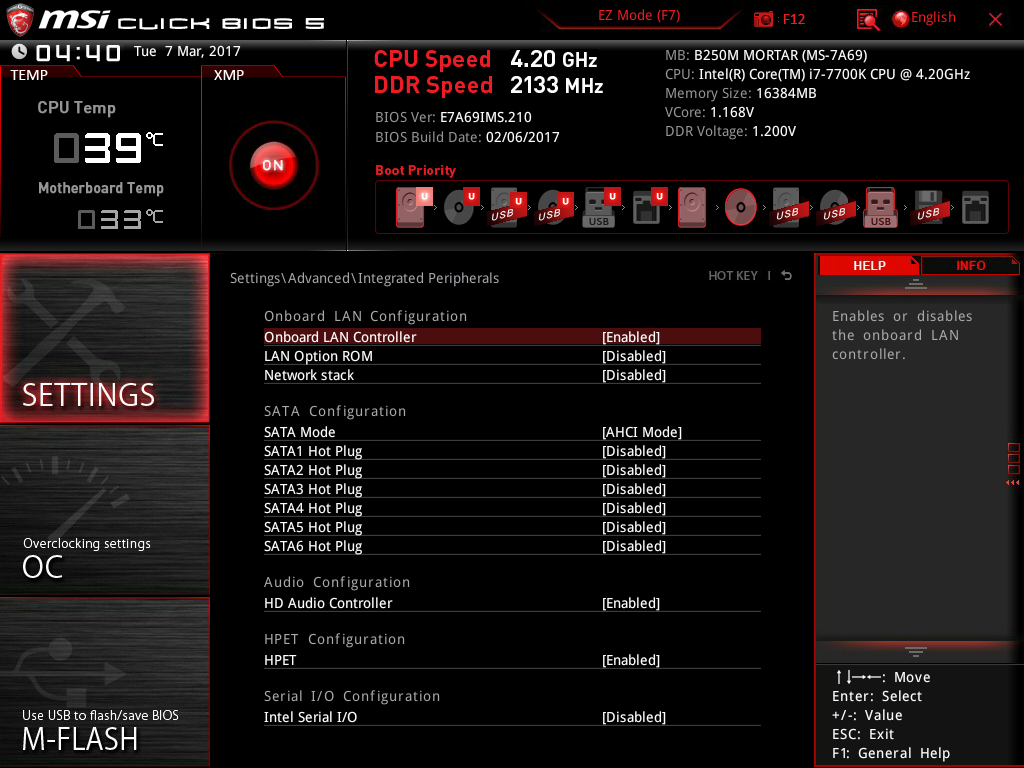

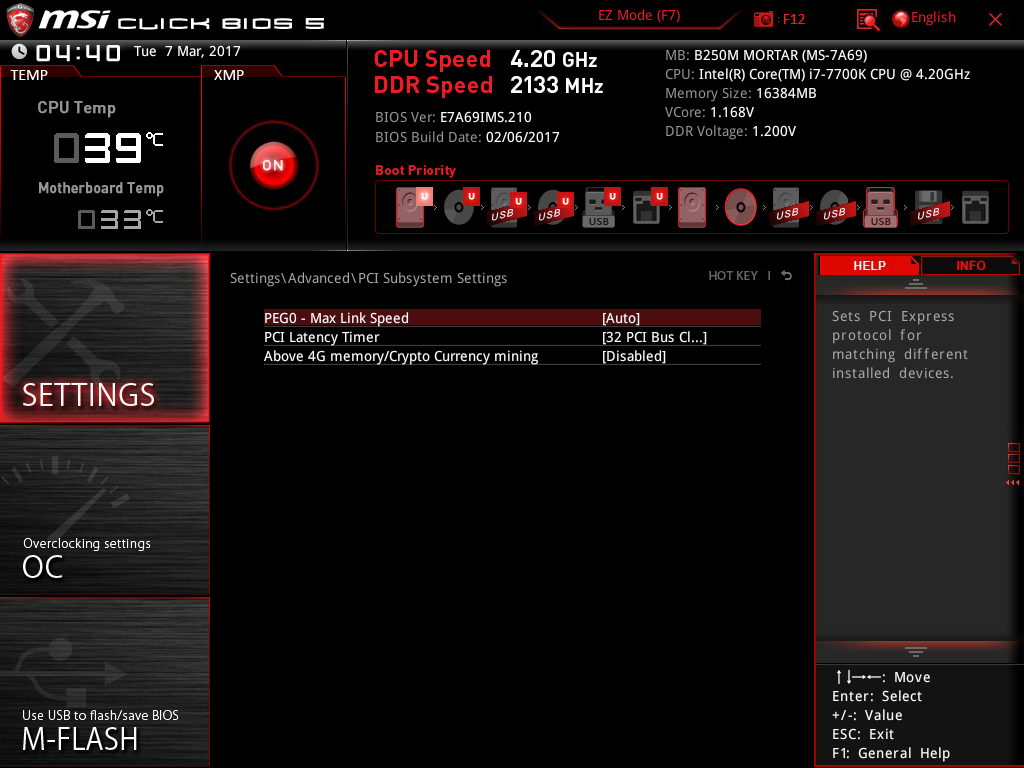

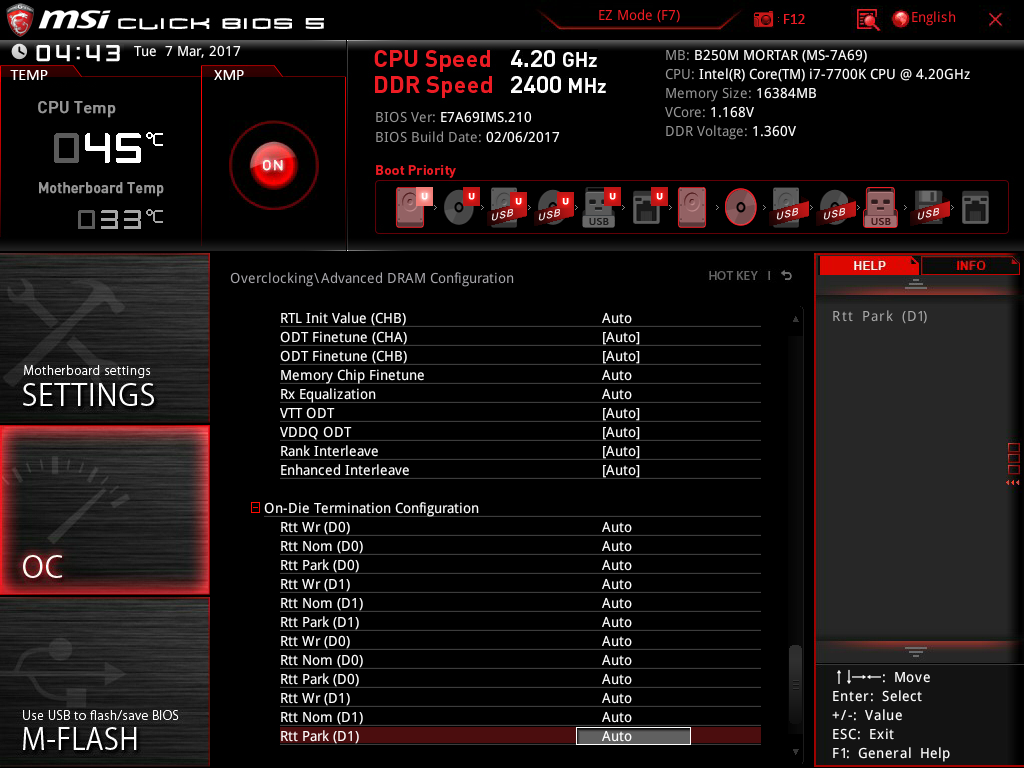

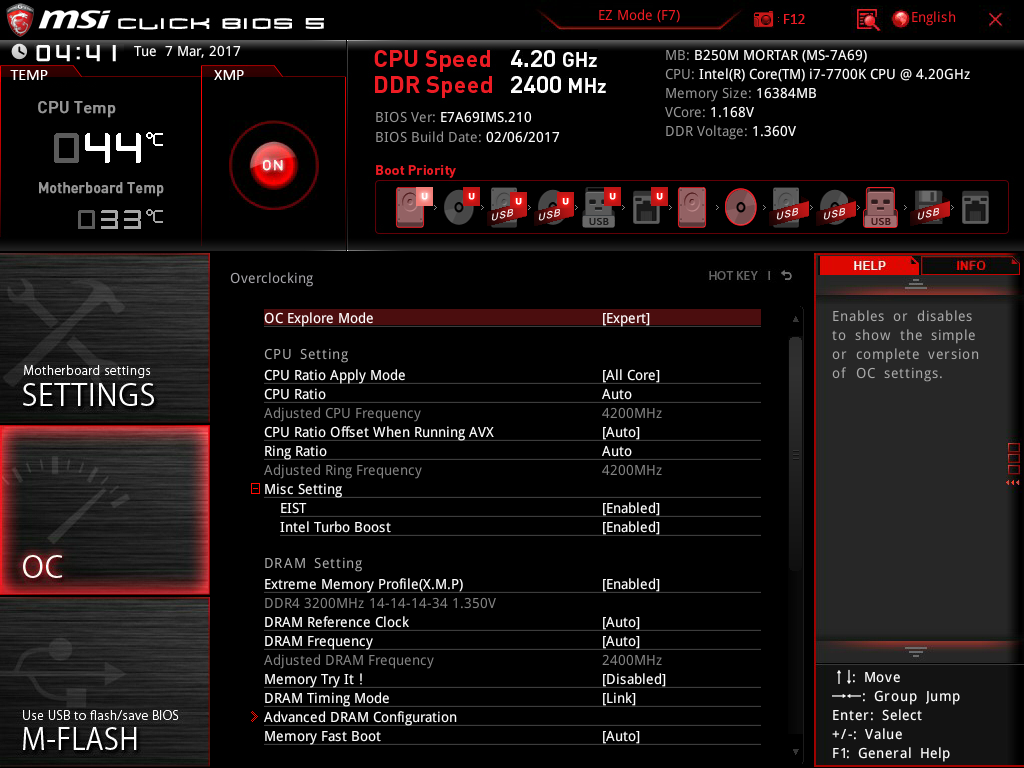

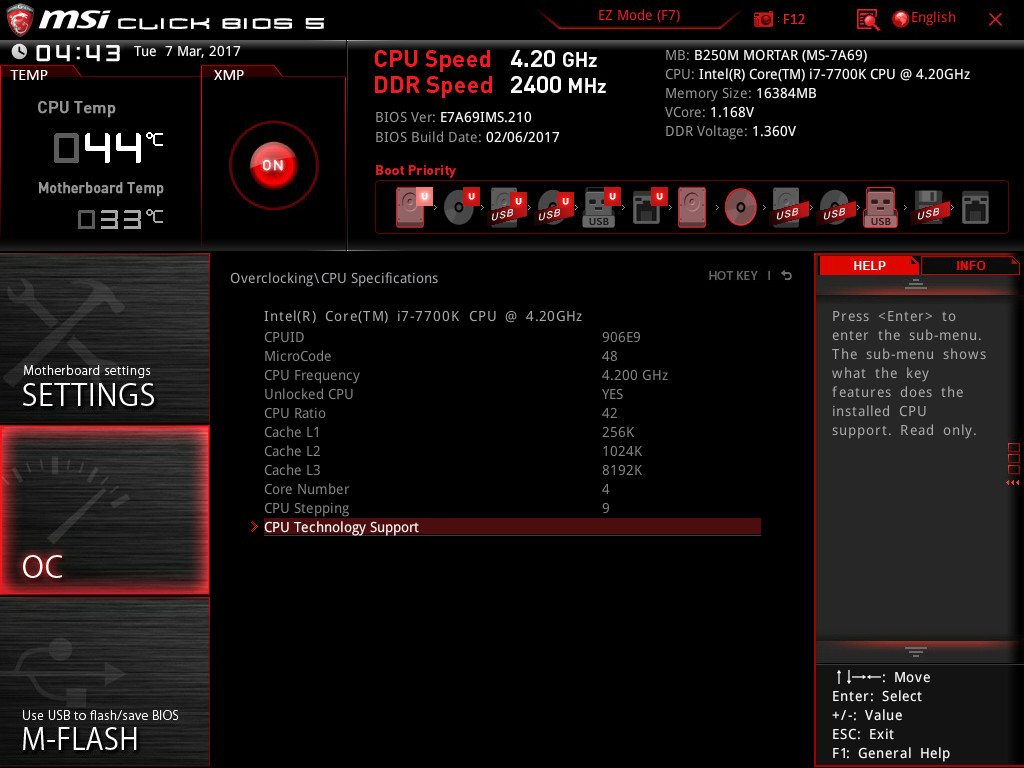

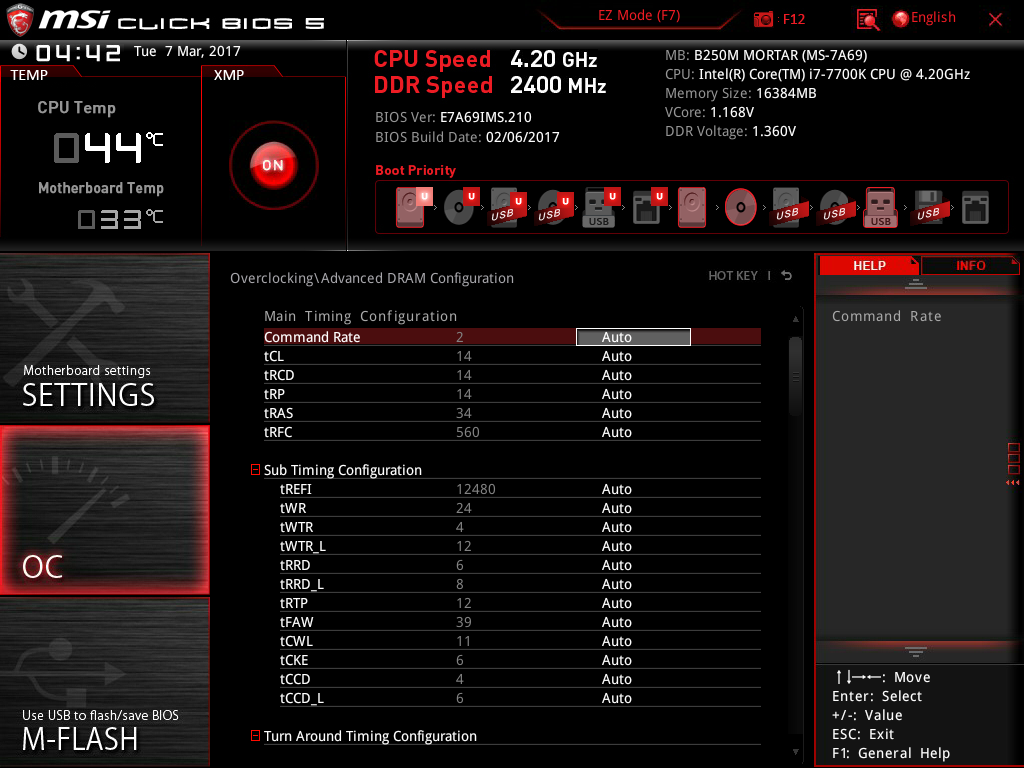

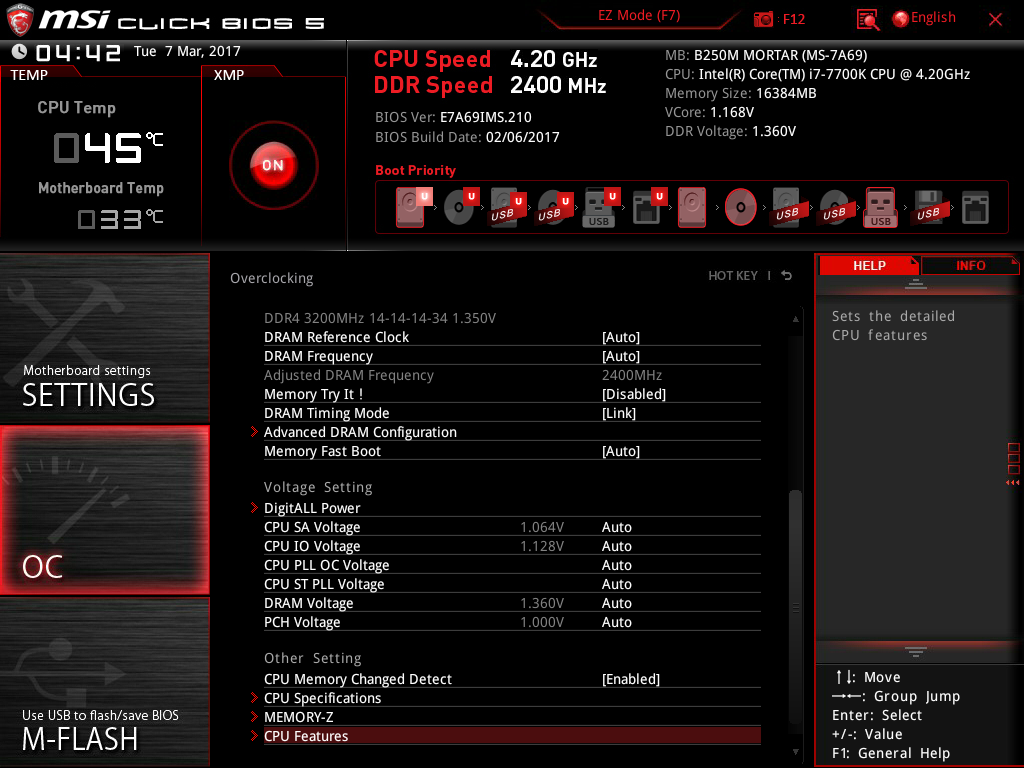

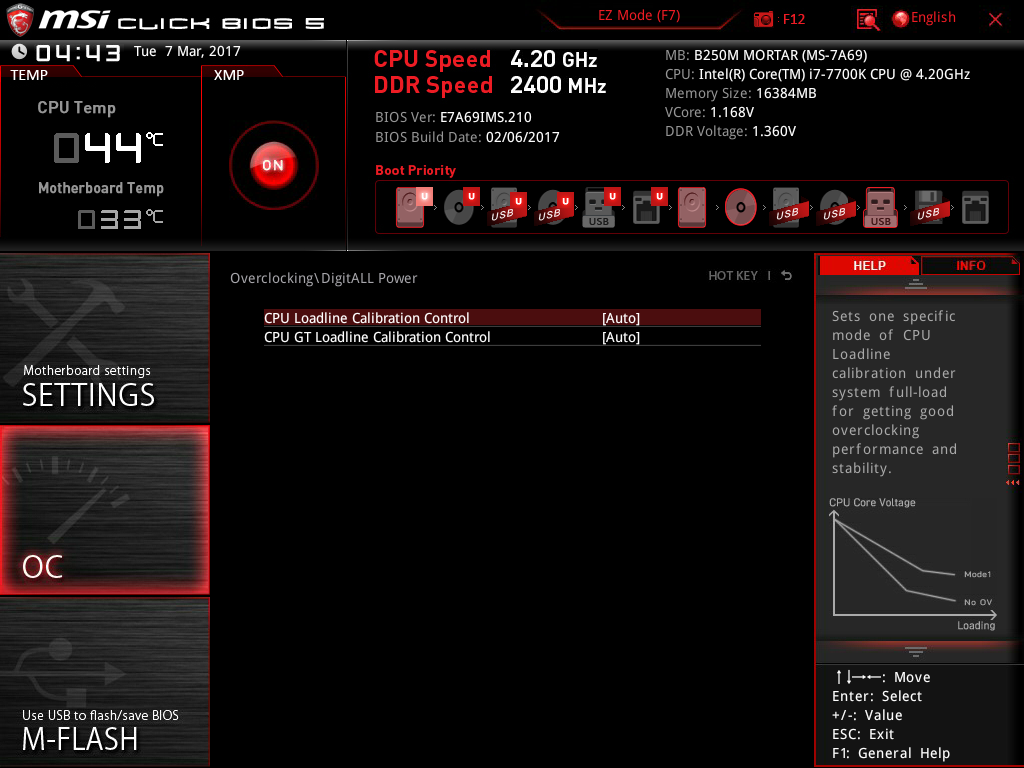

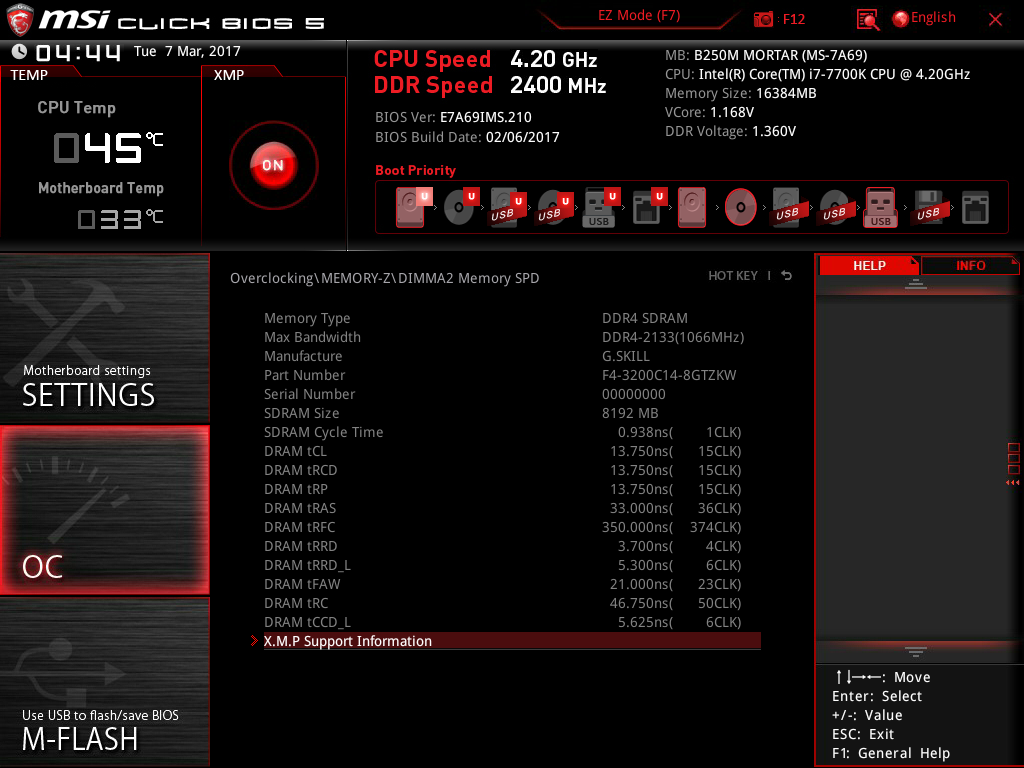

سایر بخشهای Bios این مادربرد را نیز میتوانید در تصاویر زیر مشاهده کنید:

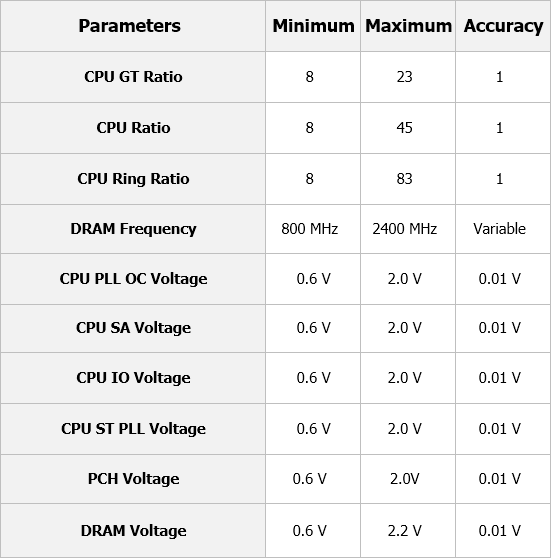

همچنین محدوده حداقل و حداکثر مهمترین پارامترهای موجود در این بخش به همراه دقت تغییر آنها به شرح زیر است:
بهعنوان جمع بندی در مرود Bios این مادربرد از نظر امکانات و قابلیتهای کلی میتوان نمره بسیار خوبی برای آن در نظر گرفت. پیمایش میان صفحات مختلف و همچنین عملکرد ماوس در آن بینقص و روان صورت میگیرد؛ اما در بخش امکانات مربوط به پارامترهای اورکلاکینگ به دلیل عدم پشتیبانی مادربردهای مبتنی بر چیپست Intel B250 از این قابلیت همه چیز در ابتداییترین حالت ممکن در نظر گرفته شده است که البته نمیتوان از این نظر بر این مادربرد خرده گرفت.
معرفی نرمافزارهای کاربردی همراه مادربرد
-
GAMING APP

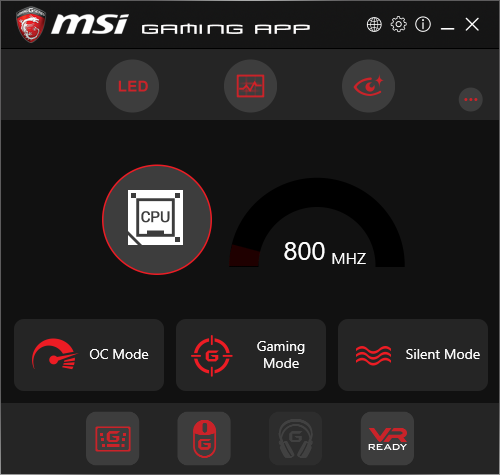

در نرم افزار Gaming APP قابلیت تنظیم پارامترهای مختلف سیستم در 3 حالت OC Mode، Gaming Mode و Silent Mode فراهم شده است. همچنین نرم افزار کنترل نورپردازی، مانیتورینگ پارامترهای مختلف سیستم، کنترل تجهیزات VR و ... نیز در این بخش پیش بینی شده است.

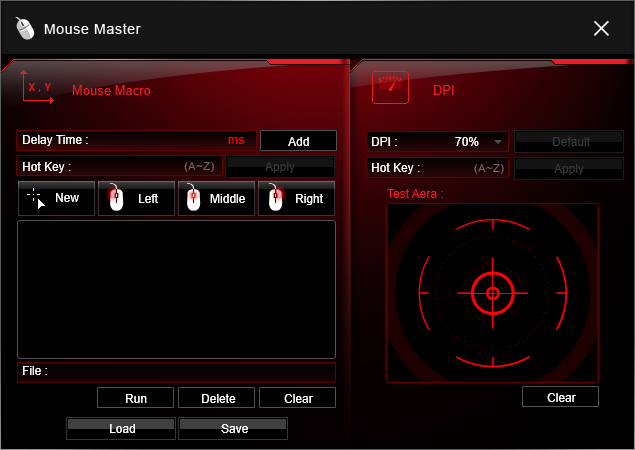

در بخش Mouse Master این قابلیت فراهم شده تا حساسیت ماوس را تنظیم کنید، نحوه عملکرد هر کلید را تعیین و حتی میانبرهای مختلف برای آن ایجاد کنید.

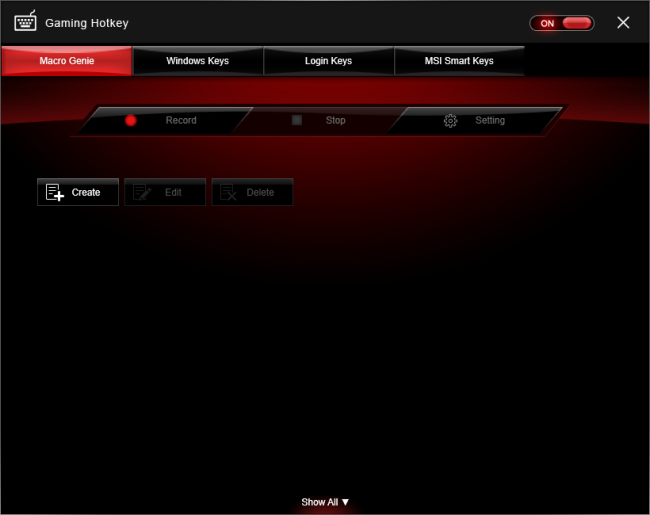

در بخش Gaming Hotkey میتوانید کلیدهای میانبر و حتی ترکیبی تعیین کنید تا در حین گیم همواره یک قدم از رقبای خود جلوتر باشید.
در بخش LED قابلیت کنترل جلوههای نورپردازی LED های قرمز تعبیه شده بر روی مادربرد و نوع رنگ و جلوههای نورپردازی نوار LED متصل شده به کانکتور مخصوص RGB LED روی برد فراهم شده است.

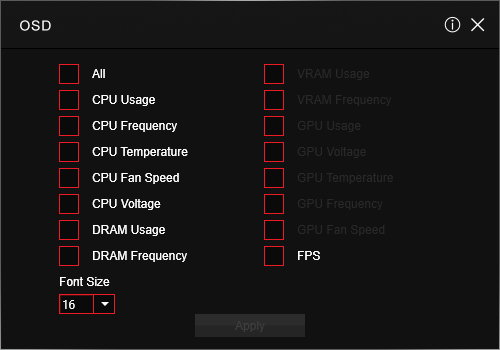

در بخش OSD نیز این امکان فراهم شده تا میزان استفاده از منابع مختلف سیستم، فرکانس، حرارت و حتی میزان نرخ Frame Per Second را بهصورت بر خط و On-Screen در بازیها مشاهده کنید.

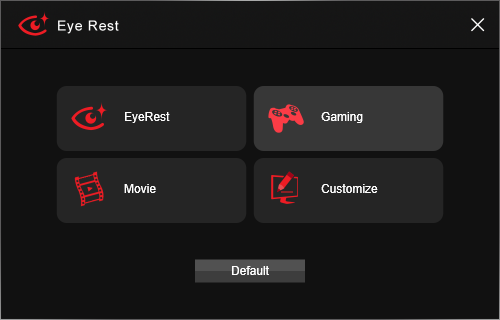

به کمک قابلیت EyeReset نرم افزار Gaming App قابلیت تنظیم تن رنگ مانیتور در کاربردهای مختلف جهت جلوگیری از خستگی زودهنگام چشمها فراهم شده است.
DPC LATENCY TUNER

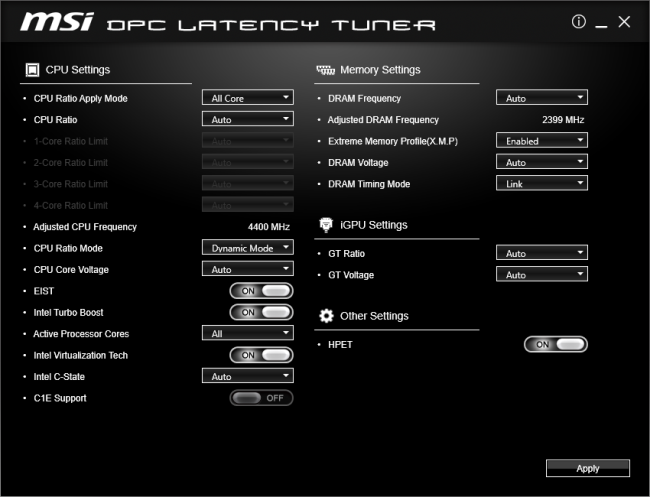

در نرم افزار DPC Latency Tuner این امکان فراهم شده تا با کنترل ضریب فرکانس هسته پردازنده، فرکانس تراشه گرافیکی و ماژولهای حافظه RAM به همراه پارامترهای مدیریت مصرف انرژی پلتفرم زمان تأخیر (Latency) را به حداقل ممکن برسانید تا در بنچ مارکها و گیمینگ بهترین نتیجه ممکن را شاهد باشید.

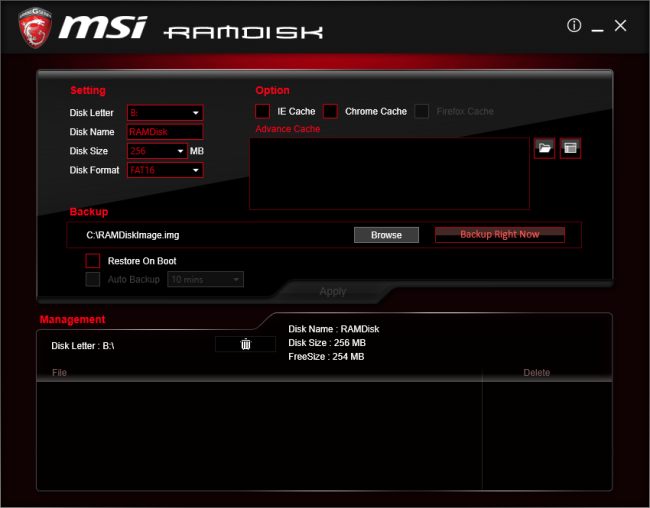

RAMDISK
این نرم افزار شاید بیشتر برای کاربرانی کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب میکنند.
RAMDisk این امکان را برای کاربر فراهم میسازد تا حداکثر از 80% فضای خالی RAM بهعنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظههای RAM بهصورت میانگین 10 تا 20 برابر بیشتر از پرسرعتترین SSD های کنونی میباشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها بهصورت فوقالعاده محسوسی افزایش مییابد.
نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان Backup بر روی هارددیسک شما ایجاد میکند. این فضا از این به بعد بهعنوان محل ذخیره تغییرات فایلهای شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش میکنید بلافاصله آخرین تغییرات در این محل ذخیره میشوند و پس از روشن کردن دوباره سیستم بهصورت خودکار فایلهای مربوطه به حافظه RAMDisk باز میگردند.
MSI Command Centre
نسل جدید نرم افزار Command Centre که در مادربردهای نسلهای قبل کمپانی MSI معرفی شد با کمی تغییرات در محیط گرافیکی، افزایش پایداری و اضافه شدن امکانات جدید همراه با نسل جدید مادربردهای این کمپانی نیز عرضه شده است.

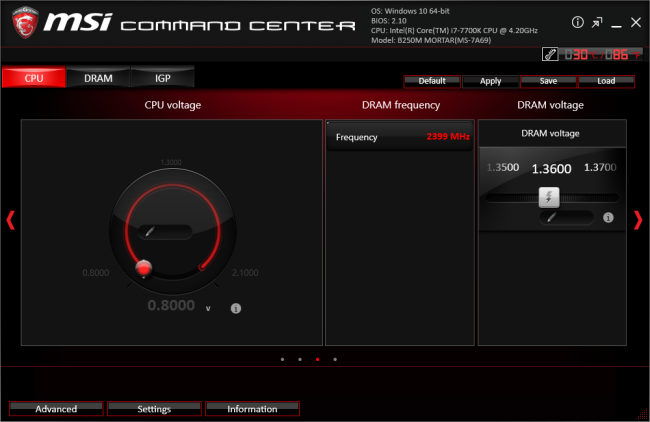

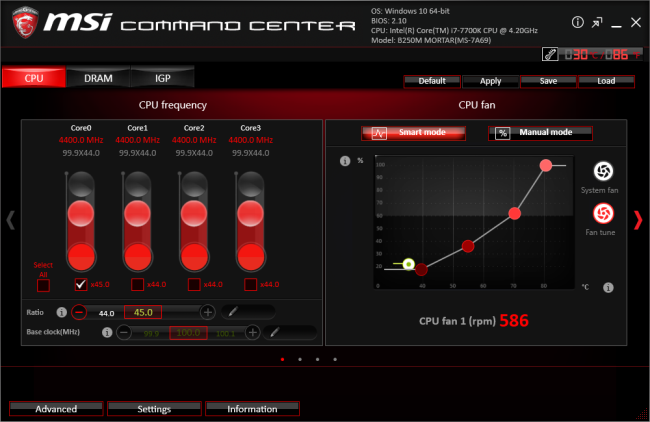

همانطور که در تصویر بالا ملاحظه میکنید امکانات این نرم افزار در 3 تب مختلف طبقه بندی شدهاند. در تب اول (CPU) قابلیت تنظیم ولتاژ هسته پردازنده فراهم شده است.

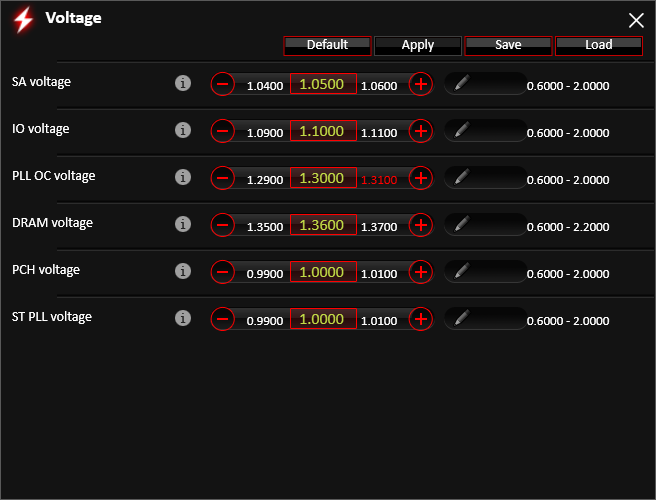

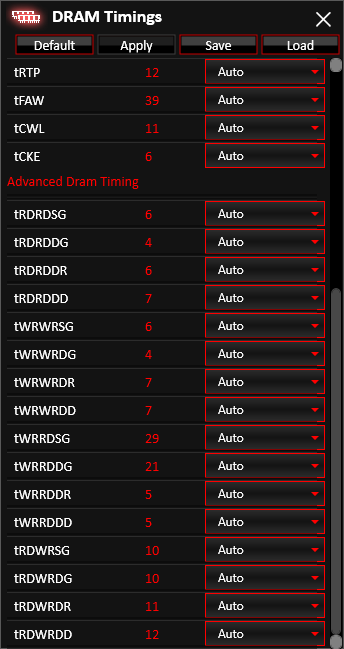

با انتخاب گزینه Advanced در پنجره این بخش میتوانید به جزئیات پارامترهای ولتاژی، سرعت چرخش فنها و تنظیمات تایمینگ ماژولهای حافظه دسترسی داشته باشید.

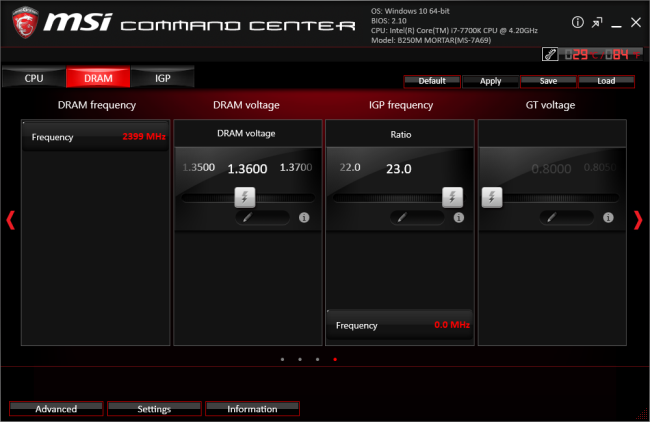

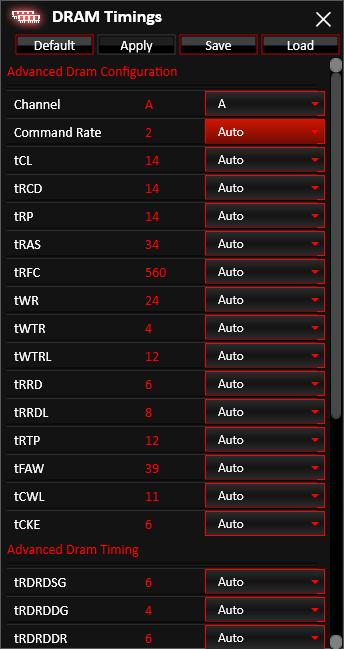

در تب DRAM و IGP امکان تغییر ولتاژ و ضریب فرکانس ماژول حافظه و تراشه گرافیکی مجتمع بر روی پردازنده فراهم شده است. علاوه بر این بر تمامی تایمینگ های اصلی و پیشرفته ماژولهای حافظه نیز کنترل کامل خواهید داشت.
در تصویر بالا امکانات مانیتورینگ ولتاژ و حرارت بخشهای مختلف سیستم را ملاحظه میکنید.

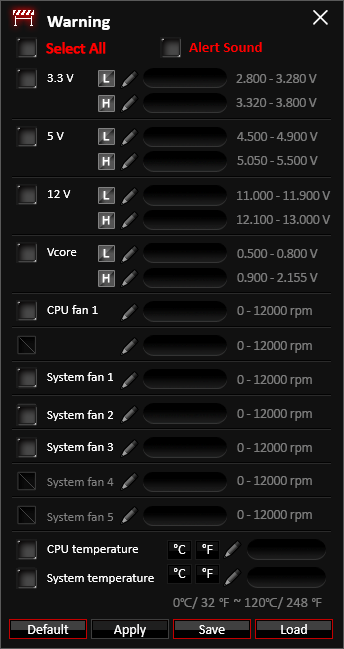

در بخش Warning تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فنها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها بهصورت پیش فرض تنظیم شدهاند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدودهها را داشته باشد.

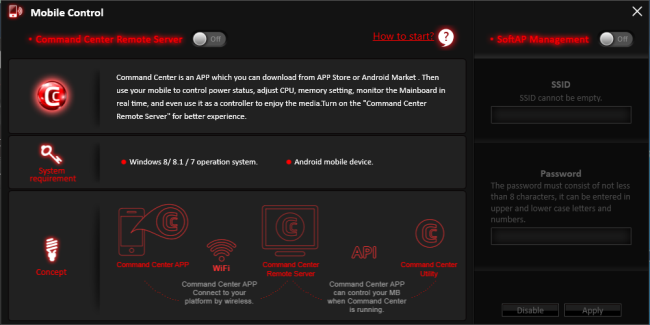

همچنین در نسخه جدید این نرم افزار قابلیت کنترل و نظارت بر پارامترهای مختلف مادربرد توسط نرم افزارهای قابل نصب بر روی گوشیهای هوشمند با سیستم عامل اندروید بهصورت بیسیم و از طریق Wi-Fi نیز فراهم شده است.
تستهای مدیریت مصرف انرژی و حرارتی
-
تستهای مدیریت مصرف انرژی و حرارتی

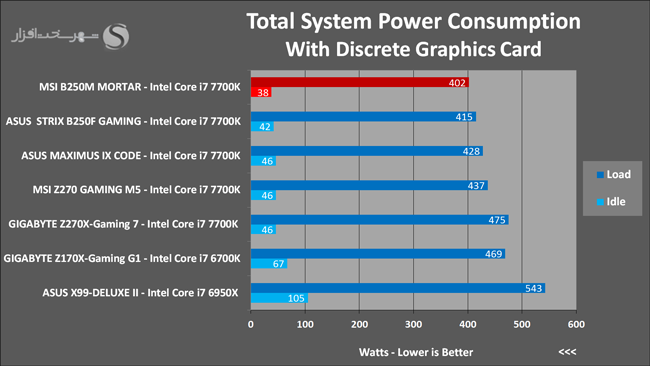

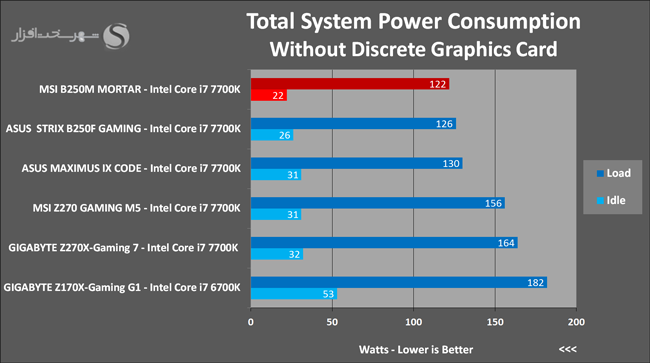

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (بهواسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:
همانطور که ملاحظه میکنید نتیجه به دست آمده در این تست در مقایسه با پلتفرمهای مشابه با پردازنده یکسان بهمراتب بهتر است. علت این امر بهصورت کلی عدم تعبیه کنترلرهای مجزا متعدد بر روی مادربردهای مبتنی بر چیپست Intel B250 است. از سوی دیگر بر خلاف مادربردهای رده بالا که به مدار رگولاتور ولتاژ قدرتمند مجهز شدهاند در مادربردهای میان رده به دلیل وجود محدودیتهای بیشتر در این بخش، مدیریت تکنولوژی Turbo Boost شبیه و یا دقیقاً طبق شرایط تعیین شده توس اینتل صورت میگیرد. در واقع اکثر مادربردهای میان رده و رده پایین در تستهای مدیریت مصرف انرژی درخشان ظاهر میشوند و این نتایج در اکثر مادربردهای مشابه نیز مشاهده میشود.

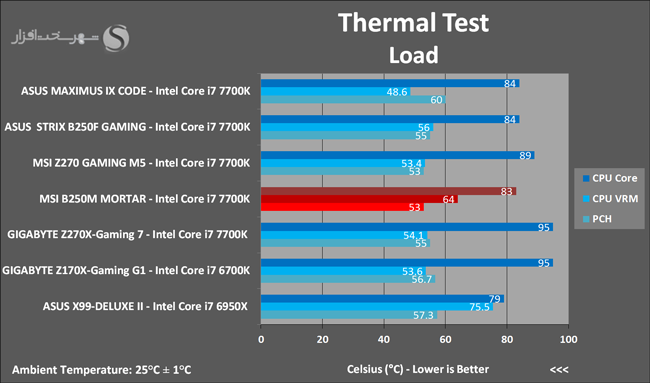

تستهای حرارتی

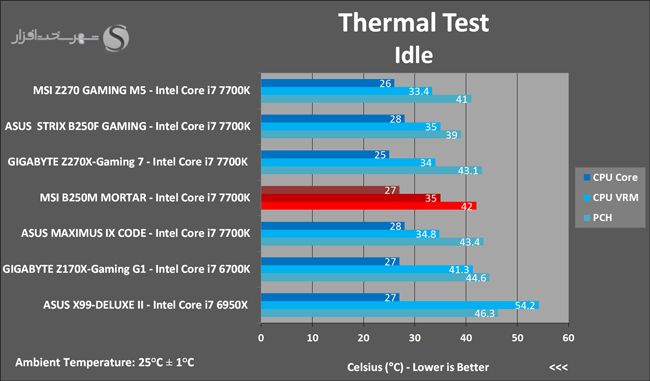

در این تست نیز حرارت متصاعد شده از داغترین نقطه هیتسینک ها و قطعات مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیتسینک چیپست Intel PCH Z270 را بهوسیله ترمومتر مادون قرمز و حرارت هسته CPU را نیز بهوسیله نرم افزار HWMonitor در دو وضعیت Idle (پانزده دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (بهواسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:
در تستهای حرارتی نیز به غیر از مدار رگولاتور ولتاژ، نتایج ثبت شده در سایر بخشها قابل قبول و در حد اندازههای مادربردهای میان رده است. نکته جالب در این تست این موضوع بود که حرارت قطعات بخش ثانویه مدار DC-DC رگولاتور ولتاژ در این مادربرد بسیار عالی و در اکثر کامپوننت ها کمتر از 55l°C بود. حرارت حداکثر 64i°C ثبت شده در این نمودار برای مدار VRM، مربوط به برخی از خازنهای بخش اولیه (12V) این مدار است. اصولاً ریپل بالای ولتاژ ورودی، ESR بالای خازن و شدت جریان بالای عبوری از جمله عواملی هستند که باعث افزایش دمای خازنهای میشوند.

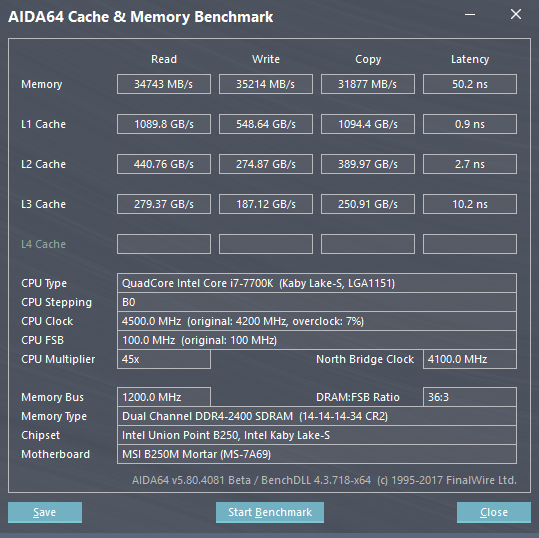

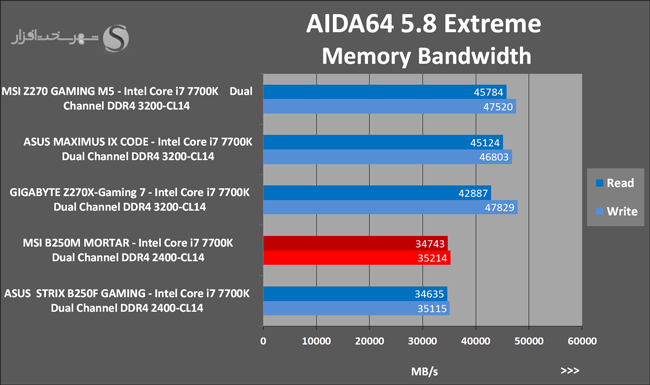

تست پهنای باند و Latency حافظه توسط نرمافزار AIDA64 5.8
-
تست پهنای باند و Latency حافظه توسط نرمافزار AIDA64 5.8
تست پهنای باند حافظه از جمله تستهایی هست که نتایج آن کاملاً به وضعیت سیستمعامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژولهای حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.
همانطور که اشاره شد مادربردهای مبتنی بر چیپست های Intel H270/B250 بر خلاف مادربردهای رده بالا مبتنی بر چیپست Intel Z270 از ماژولهای RAM با فرکانس بیش از 2400MHz پشتیبانی نمیکنند. در این تست نیز همانطور که در نمودار بالا مشاهده میکنید ماژولهای RAM در فرکانس 2400MHz راه اندازی شدهاند و نتایج به دست آمده بهصورت کاملاً محسوس ضعیفتر از وضعیتی است که این ماژولها در مادربردهای رده بالا و با فرکانس 3200MHz راه اندازی میشوند. در واقع این امر بزرگترین ضعف مادربردهای مبتنی بر چیپست های میان رده و رده پایین محسوب میشود و مختص این مادربرد نیست.

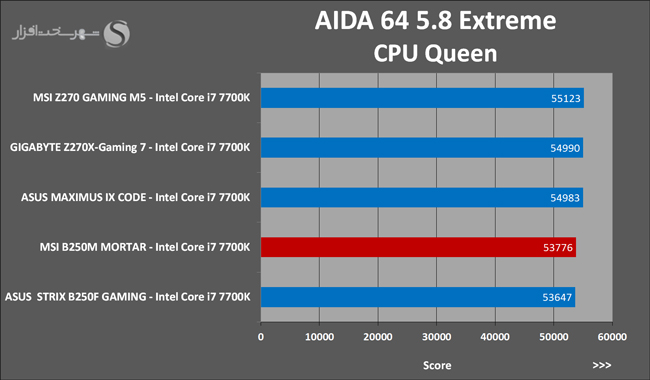

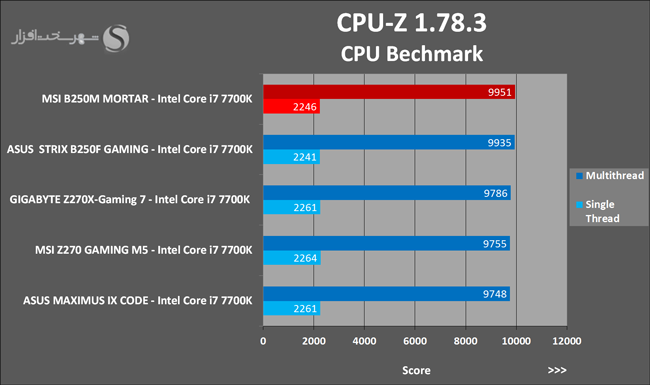

تستهای کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.3)
-
تستهای کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.3)

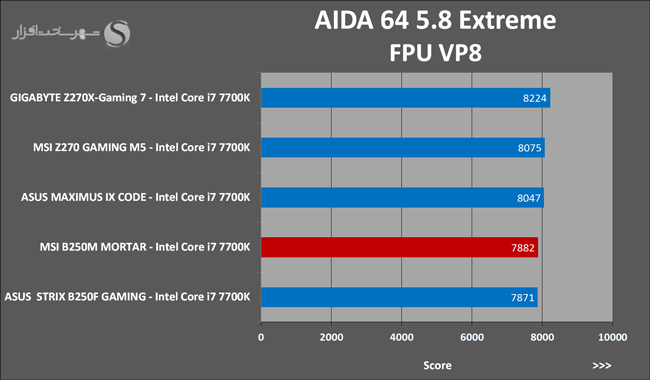

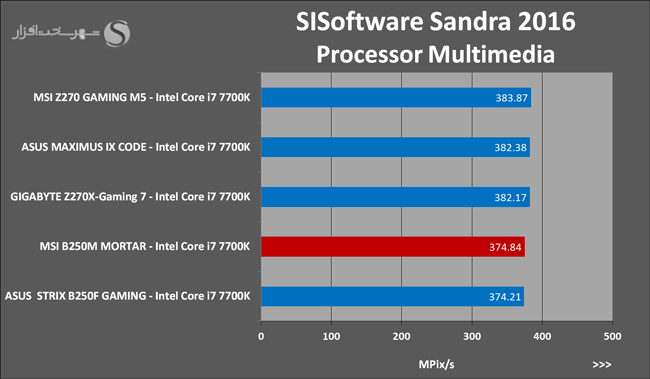

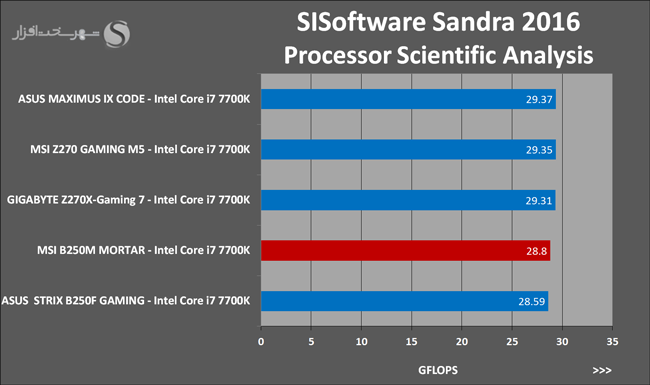

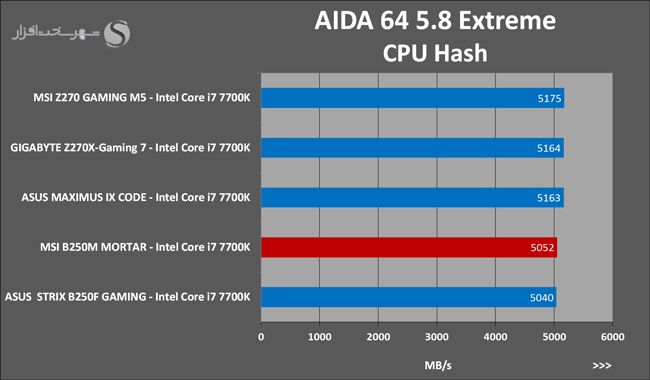

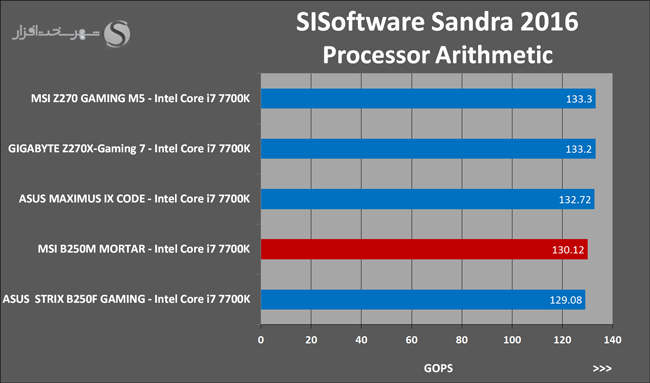

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تستها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیکهای مختلف محاسبه و منطق به شبیهسازی پردازشهای روزمره کاربران در نرمافزارهای چند رسانهای و مهندسی میپردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سختافزاری میباشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرمهای مختلف به شمار میرود.
عوامل بسیار زیادی در شکلگیری نتایج اینگونه تستها مؤثر هستند. از جمله مهمترین این عوامل میتوان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیکهای مدیریت مصرف انرژی در مادربرد اشاره کرد.
کاملاً مشخص است که در اکثر تستهای کارایی پردازنده، نتایج به دست آمده توسط این مادربرد در مقایسه با مادربردهای رده بالا و گران قیمت مبتنی بر چیپست Intel Z270 بهصورت نه چندان محسوس ضعیفتر است. علت این امر به دلیل فرکانس کمتر ماژولهای RAM و تا حدودی انعطاف پذیری بیشتر این مادربرد در مدیریت تکنولوژی Turbo Boost پردازنده است. در اکثر نتایجی که در ادامه این بررسی نیز خواهید دید تقریباً همین منوال ادامه خواهد داشت.
تستهای 3DMARK 11 و 3DMARK 2013
-

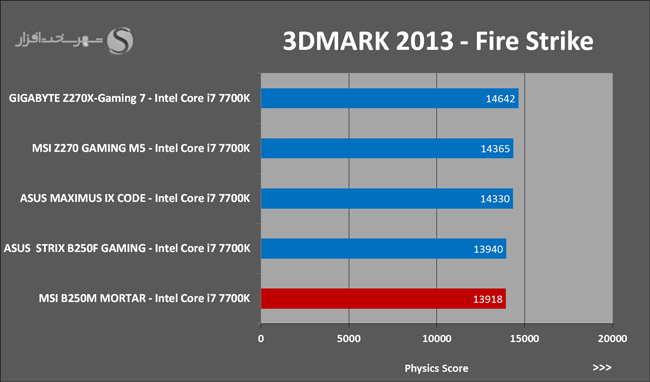

تستهای 3DMARK 11 و 3DMARK 2013
سری نرمافزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوبترین و معتبرترین نرمافزارهای تست کارایی کارتهای گرافیک بودهاند.

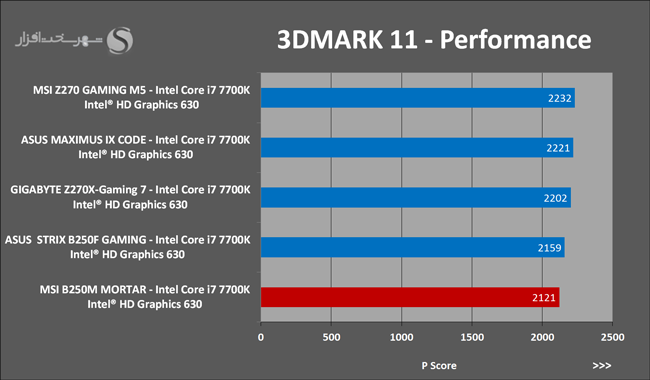

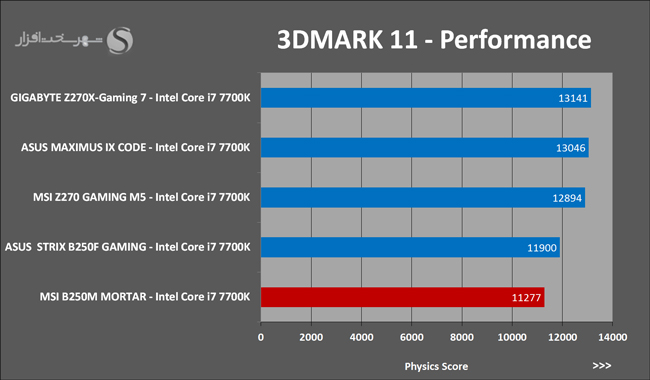

3DMARK 11 آخرین نسخه از نرمافزارهای تست و محک کارتهای گرافیک کمپانی FutureMark هست. تستهای این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگیهای واقعگرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی میکند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فردترین ویژگی نتایج تستهای این 3 نرم افزار ایزوله بودن نتایج تستهای GPU و CPU هست که نتایج تستهای هر یک از قطعات نامبرده شده را نسبت به دیگری متمایز میکند. این امر کمک میکند تا بر روی پلتفرمهای مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدلهای مختلف کارتهای گرافیک حتی در پلتفرمهای مختلف نیز با سهولت بیشتری انجام میشود.

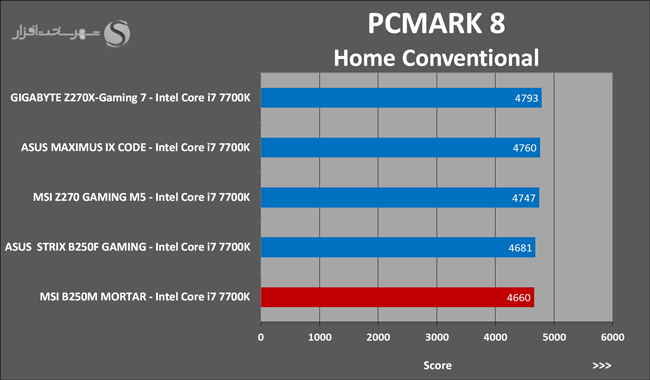

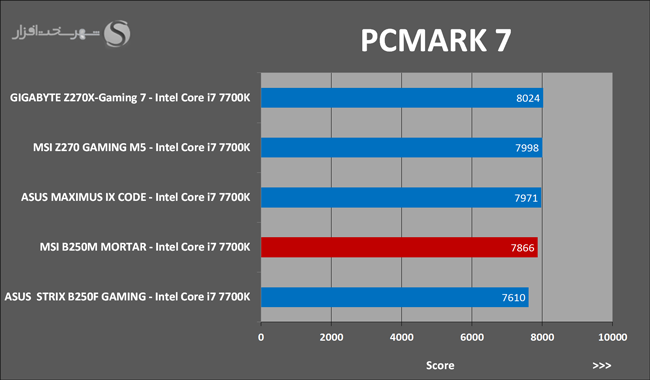

تستهای PCMARK 7 و PCMARK 8
-
تستهای PCMARK 7 و PCMARK 8
در این سری نرمافزارهای Benchmark کارایی کلی سیستم بر اساس تستهای کاملاً Multithread مانند نمایش و ویرایش عکسهای دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابهجایی اطلاعات بین device های مختلف، شبیه یازی نرمافزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده میشود.

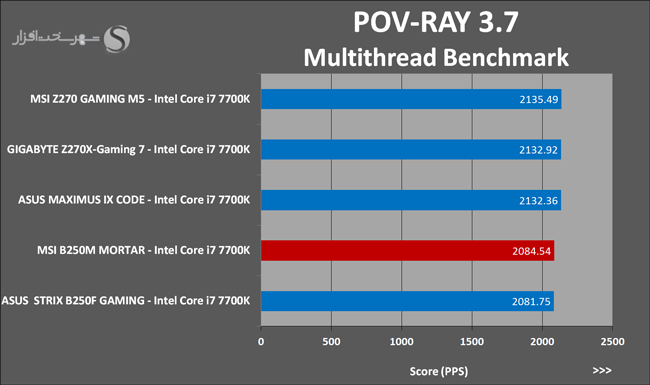

تستهای Cinebench R15 و POV-RAY 3.7
-

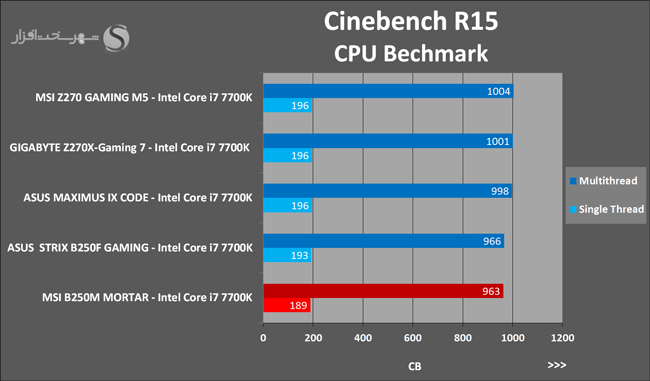

تستهای Cinebench R15 و POV-RAY 3.7
این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنههای 3 بعدی میکنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب میشوند.
ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانماییهای 3 بعدی استفاده میشود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگیهای واقعگرایانه تصویر به کار گرفته میشود.
نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنههای مبتنی بر متن میکند.

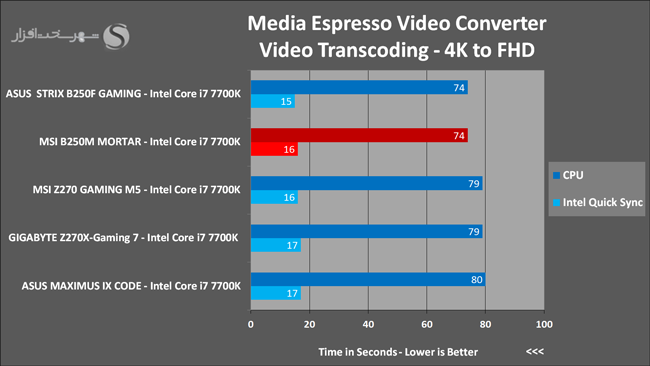

تستهای Video Transcoding توسط Media Espresso Video Convertor
-
تستهای Video Transcoding توسط Media Espresso Video Convertor
این نرم افزار نیز یک از بهترین و معتبرترین تستهای سنجش کارایی سیستم در پخش و تبدیل فایلهای ویدئویی به فرمتهای مختلف به شمار میروند.
در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

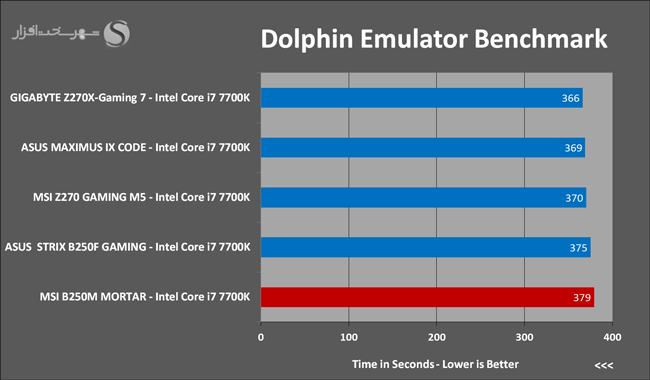

تست Dolphin Emulator Benchmark
-
تست Dolphin Emulator Benchmark
Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازیهای کنسولهای GameCube و Wii در PC آن هم با رزولوشن 1080p میباشد. کارایی بسیار بالا به همراه پشتیبانی از بازیهای آنلاین و تحت شبکه از ویژگیهای ممتاز این شبیه ساز محسوب میشود.
عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing میشود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب میشود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهمترین نقش را در اجرای سریعتر این شبیه ساز بازی میکنند.

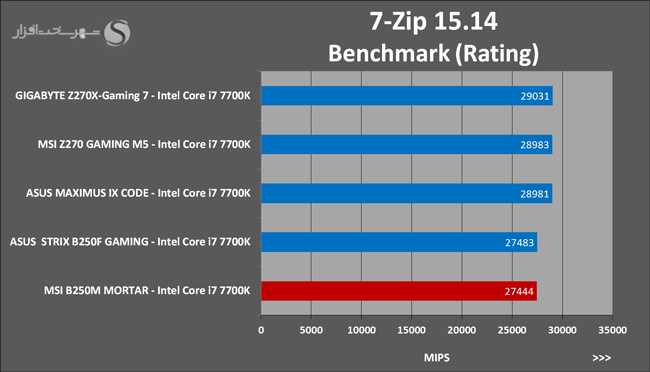

تستهای Zip/Unzip با WinRAR 5.30 – 7Zip 15.12
-

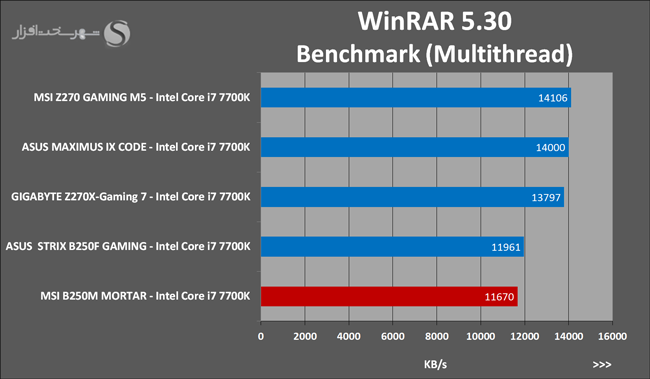

تستهای Zip/Unzip با WinRAR 5.30 – 7Zip 15.12
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردیترین و در عین حال معمولترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروفترین و شناخته شده ترین نرمافزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوریهای سختافزاری بروز نگاه میدارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل میباشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.
تستهای Zip/Unzip جزو معدود کاربردهایی محسوب میشوند که به پهنای باند حافظه سیستم بهشدت وابستگی دارند. علت اختلاف محسوس کارایی در این تست همانطور که اشاره شد عدم پشتیبانی مادربردهای میان رده مبتنی بر چیپست Intel B250 از ماژولهای RAM با فرکانس بیش از 2400MHz است.
تستهای wPrime 32M و SUPER PI 1M
-
تستهای wPrime 32M و SUPER PI 1M

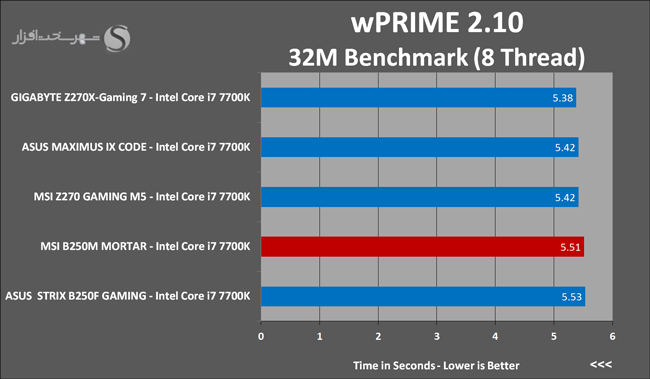

wPrime از جمله نرمافزارهایی است که با محاسبه الگوريتمی تکرارشونده (تخمين تابع به روش نيوتن) بهصورت کاملاً Multithread، يکی از بهترين نرمافزارهای موجود برای تست کارایی پردازنده و مادربرد محسوب میشود.

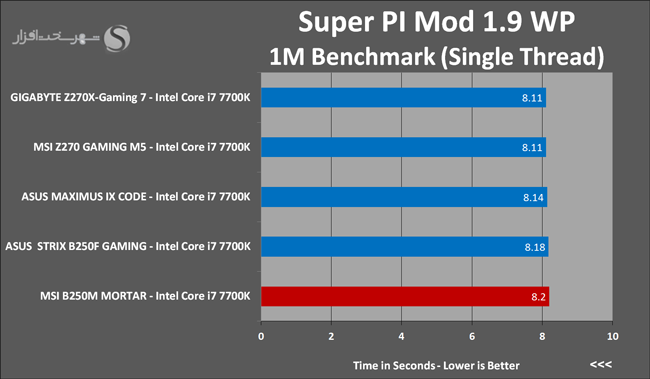

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

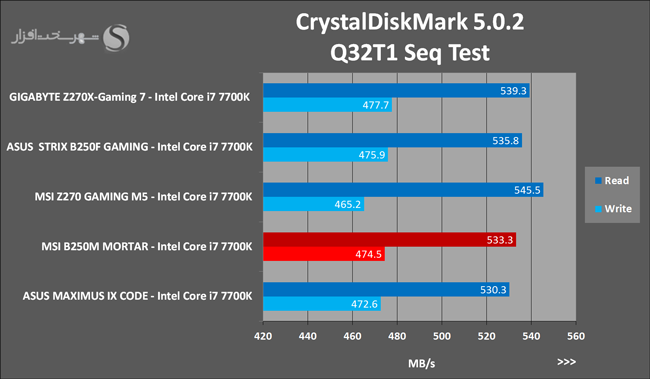

تست کارایی تجهیزات ذخیرهسازی SATA با نرم افزار CrystalDiskMark 5.0.2
-
تست کارایی تجهیزات ذخیرهسازی SATA با نرم افزار CrystalDiskMark 5.0.2
CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و بهصورت multi Queues & Threads/Single یکی از معتبرترین نرمافزارهای سنجش کارایی تمامی تجهیزات ذخیرهسازی حتی تجهیزات قابل حمل محسوب میشود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.
تستهای گیمینگ با کارت گرافیک مجزا
-

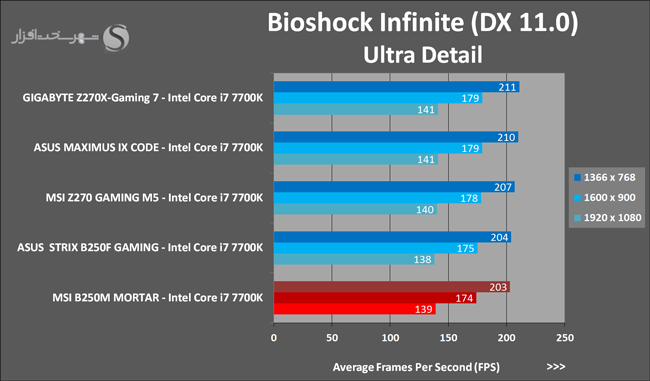

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازیهای سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیتهای جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

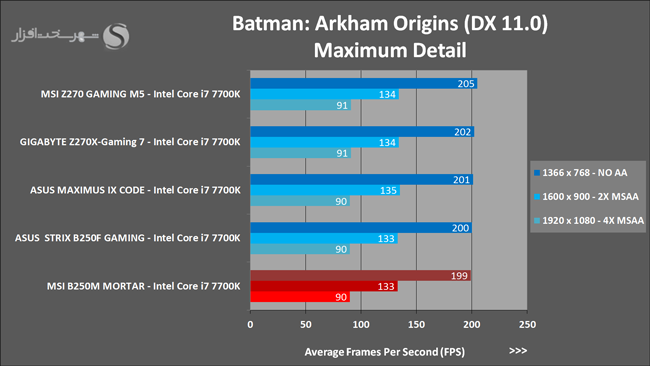

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلمها و انیمیشنهای بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کردهاند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانههای برف به زیبایی روی شنل بتمن مینشینند و بعد از مدتی آب میشوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلمهای کریستوفر نولان الهام گیری شده است.

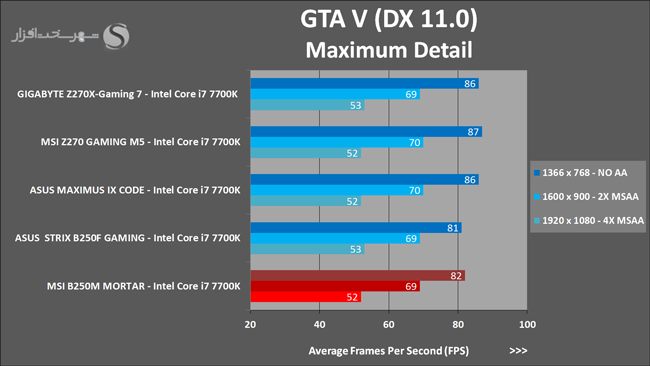

GTA V
کمتر گیمری را میتوان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسولهای XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.
اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست بهسرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی میباشد که بازیکن میتواند در طول بازی هر کدام از این شخصیتها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی تواناییهای آنها را افزایش دهد. راک استار برای هر کدام از این شخصیتها داستانی در نظر گرفته که موجب پیچیدهتر و جذابتر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور میشود و بهطور کلی میتوان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بینظیری هم همراه شده، برای آنکه بازیکن را بهسادگی به دنبال خود بکشد کاملاً جذابیتهای لازم را دارا میباشد.

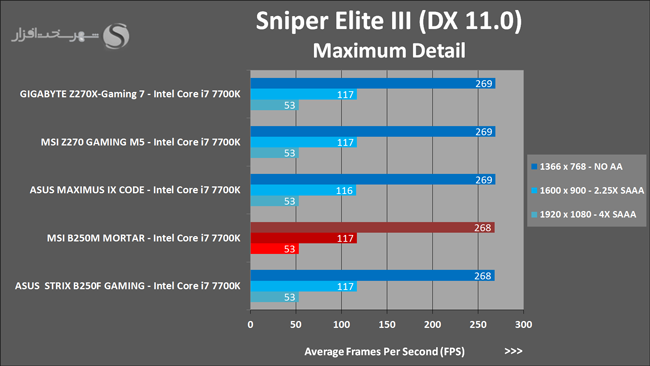

Sniper Elite III
نسخهی سوم این سری سعی دارد از کلیشههای معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زدهاند و لوکیشن اصلی بازی را از خیابانها و ساختمانهای ویران اروپا به صحرای گرم و سوزان آفریقا تغییر دادهاند. بازی در بازهی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعلههای آتش این جنگ ویرانکننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار میگیرد که عضوی از نیروهای متفقین میباشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا میکردند و در بسیاری از مأموریتها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازیها میباشد و سادهترین راه برای ورود به مناطق آنها از طریق استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام میباشد. شخصیت اصلی بازی فردی به نام Karl Fairburne میباشد که از تک تیراندازان زبدهی نیروی OSS به شمار میآید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قارهی آفریقا دارای رشتهکوههایی میباشند در بازی نیز شاهد تپهها و کوههای بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.
این بازی که در ژانر شوتر سوم شخص طبقهبندی میشود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره میبرد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسولهای XBOX و PS4 منتشر شده است.

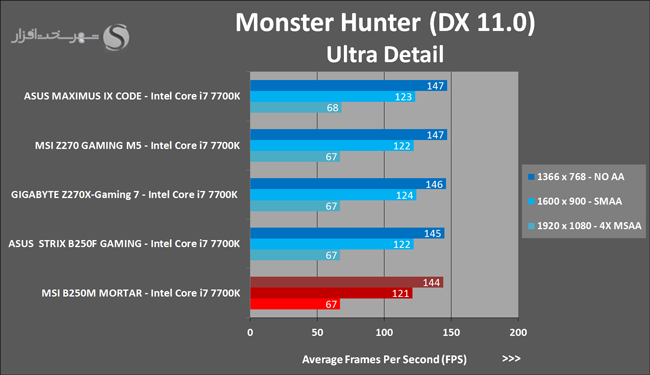

Monster Hunter Benchmark
Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیتهای واقعگرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگیهای نامبرده بهعلاوه تکنولوژیهای مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شدهاند تا Benchmark این بازی در حال حاضر یکی از مدرنترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

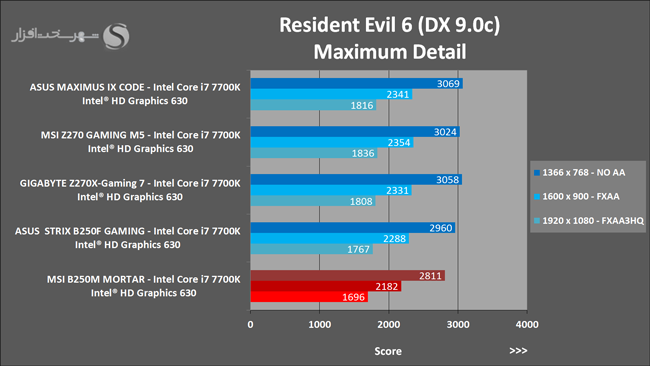

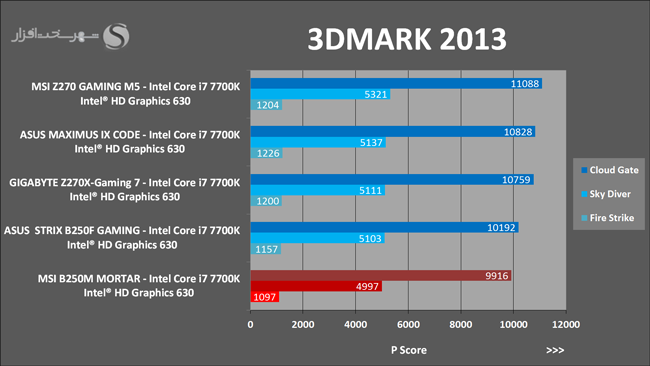

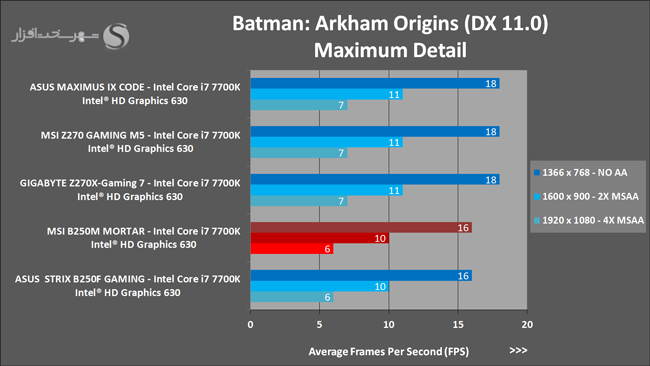

تستهای کارایی تراشه گرافیکی مجتمع (IGP)
-
تستهای کارایی تراشه گرافیکی مجتمع (IGP)

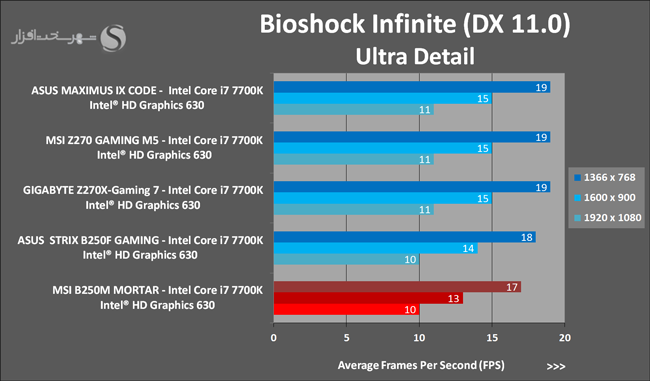

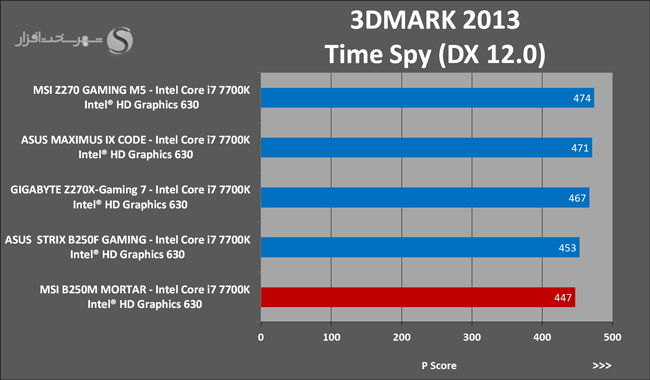

همانطور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیتهای جدید معماری Kaby Lake بهبود کارایی و افزایش امکانات و قابلیتهای تراشههای گرافیکی مجتمع بر روی پردازندههای این معماری میباشد. به همین دلیل در این بخش قصد داریم توسط نرمافزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 7700K را محک بزنیم.
جمع بندی، سخن پایانی و امتیاز شهر سختافزار
-
جمع بندی، سخن پایانی و امتیاز شهرسختافزار
اما نوبتی هم که باشد نوبت تحلیل نتایج و جمع بندی نهایی عملکرد خمپاره انبار مهمات MSI یا همان مادربرد B250M MORTAR است.
در بخش ظاهری که امسال MSI سنگ تمام گذاشته و در بسیاری از نمایشگاههای بینالمللی جایزههای مربوط به طراحی را اکثراً از آن خود کرده است. B250M MORTAR نیز علیرغم قیمت بسیار پایین 90 دلاری خود از این حیث با چهره کاملاً نظامی در مقایسه با رقبای هم قیمت خود وضعیت بهمراتب بهتری دارد.
از نظر کیفیت ساخت شاید نتوان این مادربرد میان رده را در کلاس مادربردهای باکیفیت ساخت ممتاز و رده بالا جای داد ولی با توجه به قیمت بسیار مناسبی که برای آن در نظر گرفته شده نسبت به رقبای خود در برخی موارد حرفهایی برای گفتن دارد.
در بخش امکانات و بهخصوص امکانات مختص گیمرها مانند سیستم صوتی، درگاه شبکه گیمینگ، نورپردازی، مدار رگولاتور ولتاژ باکیفیت، پشتیبانی از اسلات M.2 X4 و البته نرم افزارهای جانبی گیمینگ همراه مادربرد در اکثر موارد این مادربرد 450 هزار تومانی نزد گیمرهای بیپول خریدار خود، رو سفید است و شاید تنها قابلیتی که نبود آن در این مادربرد بهشدت حس میشود عدم پشتیبانی آن از پورتهای USB 3.1 Gen2 10Gb/s است.
در بخش کارایی نیز همانطور که ملاحظه کردید در بخش مدیریت مصرف انرژی شاهد عملکردی ممتاز و تحسین برانگیز از این مادربرد بودیم. در بخش تستهای حرارتی نیز به غیر نتایج ضعیفتر از حد انتظار ثبت شده در بخش مدار رگولاتور ولتاژ در باقی موارد میتوان نمره قبولی برای این مادربرد در نظر گرفت.
در نتایج به دست آمده در تستهای کارایی پردازنده و گرافیکی نیز با توجه به کلاس این نوع مادربردها، همه چیز عادی به نظر میرسد. همانطور که نتایج تستهای مختلف را مشاهده کردید به دلیل عدم پشتیبانی مادربردهای مبتنی بر چیپست Intel B250 از قابلیت دوست داشتنی اورکلاک ماژولهای RAM و پردازنده بهطور میانگین شاهد عملکرد بین 3% تا 5% ضعیفتر این مادربرد در مقایسه با مادربردهای رده بالا و گران قیمت هستیم. این در حالی است که قیمت این مادربرد بین یکدوم تا یکچهارم قیمت مادربردهای ردهبالا است.
بهعنوان جمع بندی نهایی و سخن پایانی اگر گیمر هستید، قصد اورکلاک ندارید و به دنبال تهیه یک PC میان رده با حداقل قیمت برای لذت بردن از دنیای PC Gaming مدرن هستید، MSI B250M MORTAR بدون شک یکی از مقرون بهصرفهترین، زیباترین و به بیانی دیگر از جمله حداقل مادربردهای بهروز موجود در بازار است که میتواند نیازهای ابتدایی PC Gamerها را رفع کند.
نقاط قوت
- ظاهر نظامی خاص و کم نظیر
- سیستم صوتی باکیفیت Audio Boost
- مجهز به یک درگاه M.2 X4 32Gb/s
- مجهز به درگاه شبکه گیمینگ Gigabit Ethernet منشعب شده از کنترلر مدرن Intel 1219v
- قیمت بسیار مناسب
نقاط ضعف- عملکرد کمتر از حد انتظار در تستهای حرارتی
- عدم برخورداری از پورتهای USB 3.1 Gen2 10Gb/s
- عدم پشتیبانی از اورکلاکینگ (مشترک در همه مادربردهای مبتنی بر چیپست Intel B250)

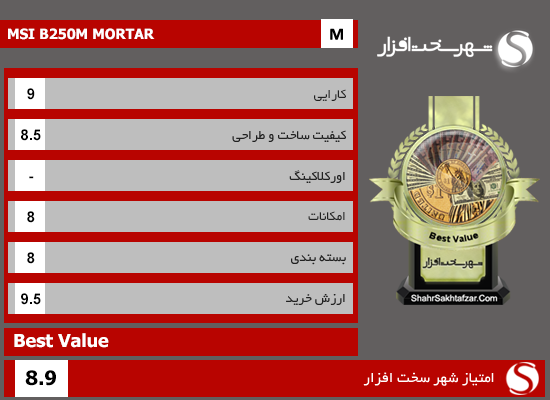

با تمامی این تفاسیر مادربرد "MSI B250M MORTAR" موفق به کسب امتیاز 8.9، نشان "Best Value" و ریز امتیازات زیر در کلاس محصولات (M (Mid-Range از لابراتوار شهرسختافزار شد.
MSI B250M MORTAR
کلاس عرضه : اقتصادی / میان رده8بستهبندی8امکانات0اورکلاکینگ9کارایی8.5کیفیت ساخت و طراحی9.5ارزش خرید8.9امتیاز شهرسختافزارنشان شهرسختافزار8.9چنانچه پرسش یا نظری در رابطه با این محصول دارید میتوانید در قسمت نظرات مطرح کنید. همچنین در صفحه بعد، گالری کاملی از تصاویر مربوط به این محصول گردآوری شده است.
توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.
گالری تصاویر
-
گالری تصاویر
نظر خود را اضافه کنید.
برای ارسال نظر وارد شوید
ارسال نظر بدون عضویت در سایت
