بررسی کامل جدیدترین تک تیر انداز GIGABYTE : G1.Sniper 5

توضیحات: سید مهدی موسوی; دسته: بررسی مادربرد; 23 شهریور 1392 16:18

مادربرد G1.Sniper5 که در حال حاضر گل سرسبد مادربردهای گیمینگ مبتنی بر چیپست Z87 کمپانی GIGABYTE محسوب می شود یکی از بهترین ها در کلاس مادربردهای گیمینگ و حرفه ای به حساب می آید. در این رویو قصد داریم این مادربرد را به طور کامل معرفی و به تست و بررسی آن بپردازیم ...

مقدمه

کمپانی اینتل همزمان با معرفی پردازنده های با معماری Haswell که با سوکت LGA 1150 همراه بودند از نسل جدید چیپست های ساخت خود نیز پرده برداری کرد. PCH های (Platform Controller Hub Chipsets ) جدید سری 8 این کمپانی که تحت نام های تجاری B85,H87,H81,Q85,Q87 و Z87 عرضه شده اند ویژگی های جدید متعددی را با خود به همراه دارند. در این بین چیپست های H87,H81 و Z87 هستند که از سوی کمپانی های سازنده مادربرد برای مدل های Desktop بیشتر مورد توجه قرار گرفته اند. چیپست H81 محصولات رده پایین، چیپست H87 محصولات رده متوسط و HTPC ها را هدف گرفته و چیپست Z87 نیز که به نوعی بهترین و سریعترین عضو این خانواده محسوب می شود در محصولات رده بالا و حرفه ای به کار می رود.

کمپانی گیگابایت چند سالی است که مادربردهای گیمینگ سری G1.Killer خود را معرفی و روانه بازار کرده است. این سری از مادربرد های کمپانی گیگابایت دارای امکانات و قابلیت های منحصر به فرد زیادی می باشند که مخصوص کاربران حرفه ای و گیمرها طراحی شده اند.

مادربرد G1.Sniper5 که در حال حاضر گل سرسبد مادربردهای گیمینگ مبتنی بر چیپست Z87 کمپانی GIGABYTE محسوب می شود یکی از بهترین ها در کلاس مادربردهای گیمینگ و حرفه ای به حساب می آید.

از جمله قابلیت های کم نظیر این مادربرد می توان به پشتیبانی از تکنولوژی های بی سیم WiFi 802.11 a/b/g/n با سرعت 300Mb/s و Bluetooth 4.0 به واسطه یک کارت توسعه PCI-Express x1 همراه مادربرد، سیستم صوتی فوق العاده مدرن و باکیفیت مبتنی بر Codec صوتی Creative Core 3D و قابلیت های AMP-UP ، کولینگ بسیار کارآمد و پتانسیل فوق العاده برای اورکلاکینگ اشاره کرد.

در این رویو قصد داریم این مادربرد را به طور کامل معرفی و به تست و بررسی آن بپردازیم.

مقدمه

در این رویو قصد داریم این مادربرد را به طور کامل معرفی و به تست و بررسی آن بپردازیم.

معرفی اجمالی چیپست Intel Z87

معرفی اجمالی چیپست Intel Z87

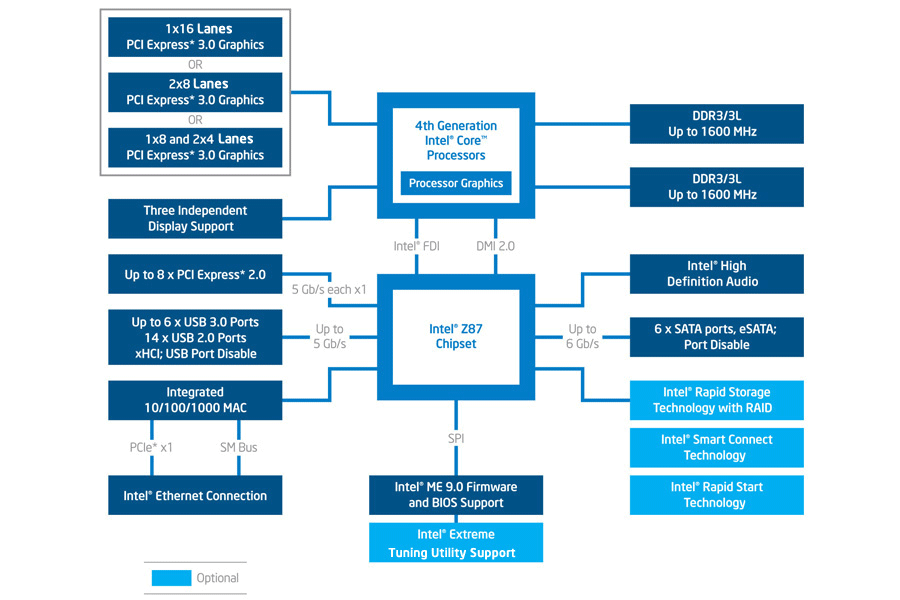

همانطور که در تصویر دیاگرام این چیپست ملاحضه می کنید دقیقا با همان ساختار چیپست Z77 نسل قبل روبرو هستیم . تنها 2 پورت USB 3.0 دیگر به مجموع پورت های USB اضافه شده و تعداد آن ها به 6 پورت USB 3.0 و 14 پورت USB 2.0 رسیده است. همچنین تعداد پورت SATA 6Gb/s نیز از 2 پورت به 6 پورت رسیده که کمبود آن در مادربرد های رده متوسط نسل قبل به وضوح حس می شد.

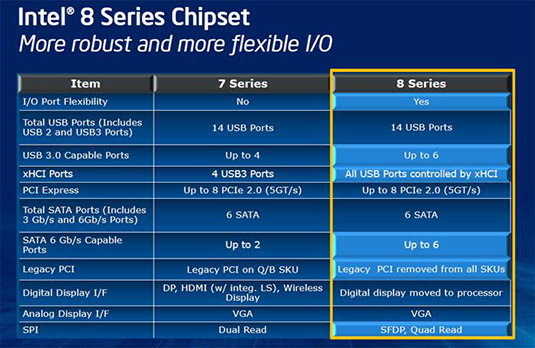

در تصویر زیر می توانید تفاوت های عمده چیپست های سری 8 را در مقایسه با چیپست های سری 7 ملاحضه کنید :

بسته بندی و محتویات داخل جعبه

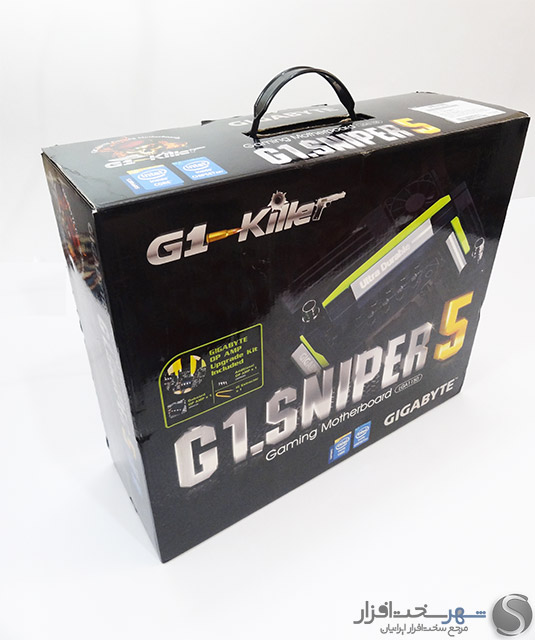

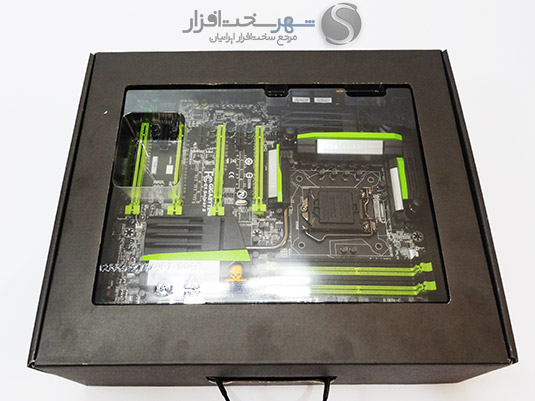

همانند مدل های پیشین مادربردهای سری گیمینگ کمپانی گیگابایت جعبه این مدل نیز ابعادی بزرگ دارد و به دلیل وزن بالای مادربرد و محتویات فراوان داخل جعبه یک دستگیره پلاستیکی برای تسهیل در حمل و نقل آن در بالای جعبه در نظر گرفته شده است.

طراحی گرافیکی جعبه فامی تیره دارد و بر روی قسمت فوقانی جعبه برند مادربردهای گیمینگ کمپانی گیگابایت یعنی G.1 Killer ، مدل مادربرد به همراه لوگو کمپانی GIGABYTE و پیش نمایشی از قابلیت صوتی جدید مادربردهای این کمپانی یعنی AMP-UP نقش بسته است.

اما قسمت پشتی این جعبه یه گونه ای طراحی شده است که تقریبا با یک نگاه می توان تمامی قابلیت ها و امکانات مدرن این مادربرد را مشاهده کرد. در تصویر زیر می توانید با جزئیات کامل، مشخصات این مادربرد را ملاحضه کنید :

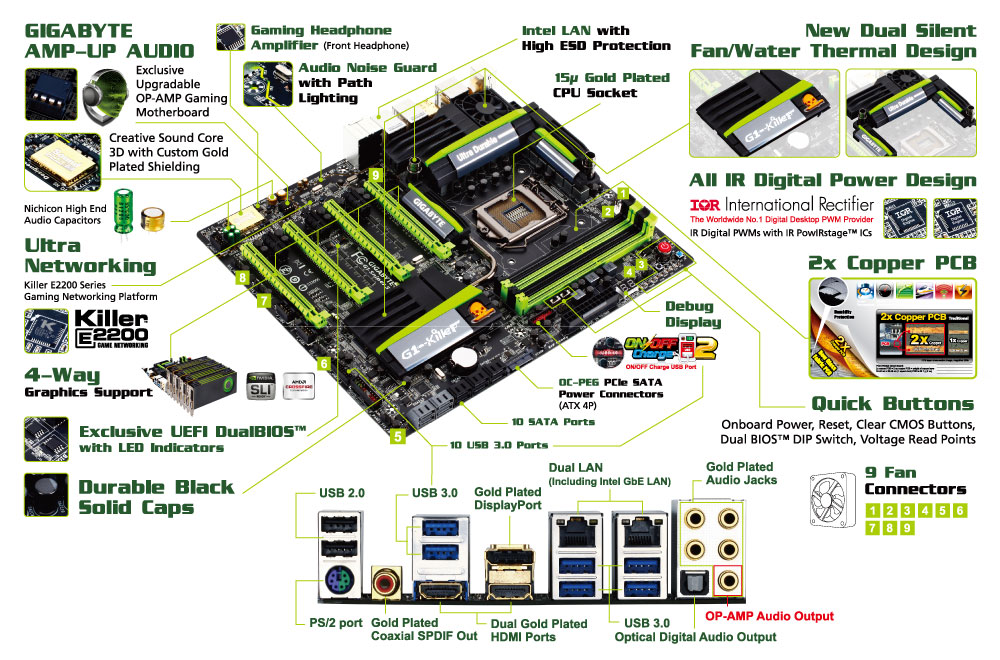

با باز کردن جعبه با پکیجی همانند تصویر بالا روبرو خواهید شد. در این پکیج مادربرد درون یک محفظه پلاستیکی شفاف جای داده شده و سایر متعلقات نیز زیر آن تعبیه شده اند.

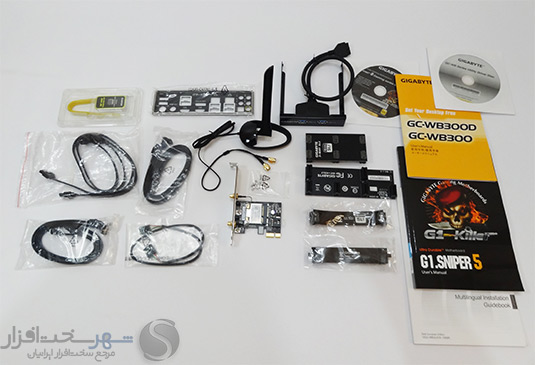

محتویات داخل جعبه را نیز به غیر از خود مادربرد، دفترچه های راهنمای نصب و راه اندازی و DVD های حاوی درایور و نرم افزارهای جانبی موارد زیر تشکیل می دهند :

6 عدد کابل SATA
پل های SLI و 3-Way SLI هر کدام یک عدد
پل های CrossFire و CrossFireX هر کدام یک عدد
براکت حاوی دو پورت USB 3.0 با قابلیت تعبیه در جلوی کیس ( طراحی شده برای نصب در بخش درایو های نوری )
کارت توسعه PCI-e x1 با قابلیت پشتیبانی از تکنولوژی های بیسیم Wi-Fi 802.11 a/b/g/n و Bluetooth 4.0 به همراه آنتن
پنل مشکی رنگ پشتی مادربرد

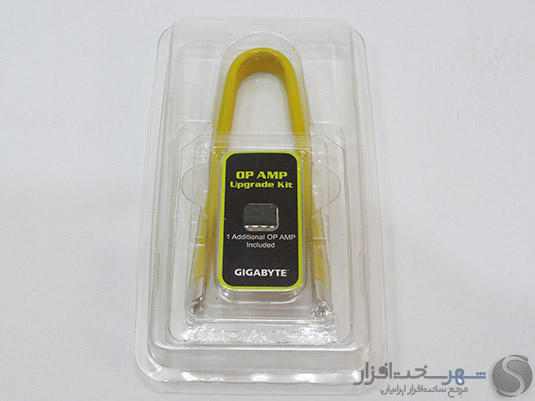

1 عدد OP-AMP ( تقویت کننده صوتی ) اضافه به همراه ابزار لازم برای استخراج راحت IC مورد نظر

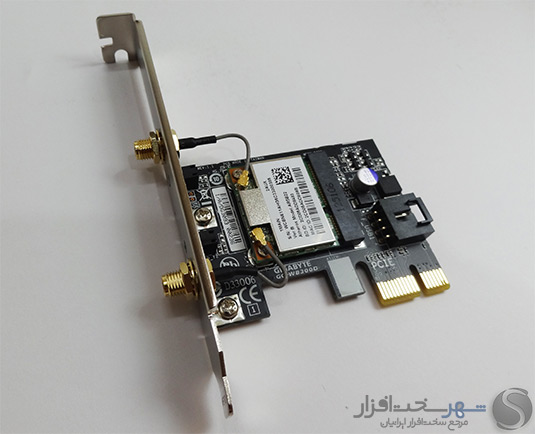

همانطور که اشاره شد این مادربرد همراه با یک عدد کارت توسعه WiFi/ Bluetooth عرضه شده که دارای دو کانکتور از نوع RP-SMA برای اتصال آنتن خارجی نیز می باشد.

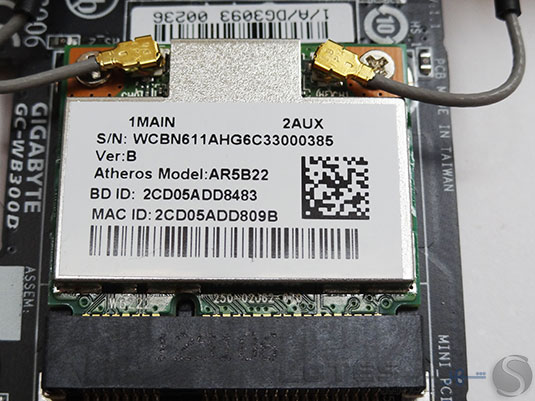

این کارت با استفاده از ماژول AR5B22 ساخت کمپانی Qualcomm Atheros از تکنولوژی WiFi با استانداردهای 802.11la/b/g/n و سرعت حداکثر 300Mb/s در حالت Dual Band پشتیبانی می کند. البته برای دسترسی به حداکثر سرعت در این تکنولوژی بی سیم، باید فرکانس باند دستگاه های دارای قابلیت WiFi در حالت 5GHz تنظیم شده باشند.

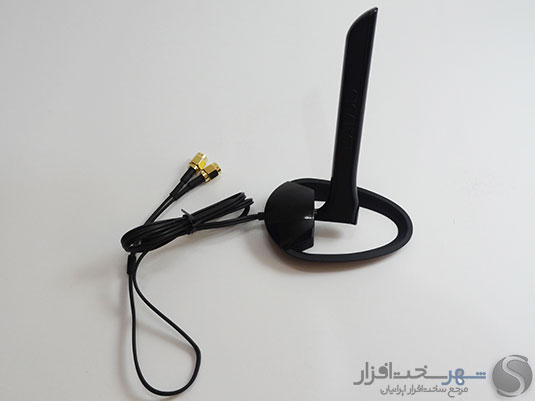

برخلاف مدل های پیشین که دو آنتن مجزا برای این کارت توسعه در نظر گرفته می شد. این بار از یک آنتن با ابعاد کوچکتر ولی با همان دو کانکتور قبلی استفاده شده است.

همانطور که اشاره شد این کارت توسعه، تکنولوژی انتقال بی سیم Bluetooth نسخه های Bluetooth 4.0, 3.0+HS, 2.1+EDR را نیز برای این مادربورد فراهم می سازد .

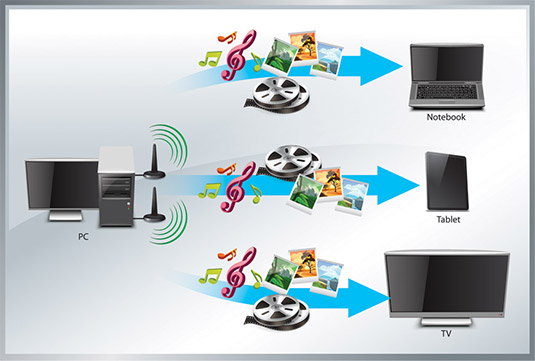

روی هم رفته با استفاده از این کارت توسعه و در کنار آن نصب نرم افزارهای کاربردی تعبیه شده در CD راه انداز آن می توانید کامپیوتر خود را به یک Media Server بی سیم تبدیل کنید و توسط لپ تاپ ، تب لت و یا HDTV با قابلیت پشتیبانی از تکنولوژی DLNA فایل های چند رسانه ای خود را با بالاترین کیفیت و سرعت ممکن در شبکه منزل خود تماشا کنید.

یکی از ویژگی های قابلیت AMP-UP که در ادامه مقاله به صورت مفصل آن را معرفی خواهیم کرد OP-AMP قابل تعویض می باشد. کمپانی گیگابایت علاوه بر مدلی که بر روی مادربرد نصب کرده 4 نوع OP-AMP مختلف دیگر را نیز برای این منظور به کاربران اینگونه مادربردها معرفی کرده است که هر کدام دارای ویژگی های خاص می باشند. کمپانی گیگابایت به عنوان هدیه یک عدد OP-AMP اضافه (LM4562NA ) به همراه ابزار لازم برای تعویض آسان تر این آی سی ها نیز در جعبه مادربرد در نظر گرفته است.

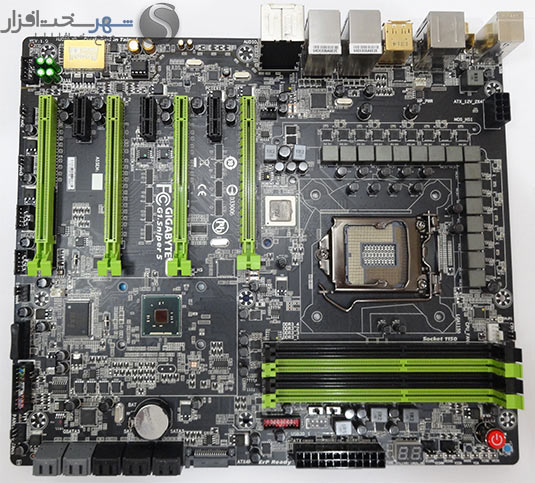

نمای ظاهری و بررسی اولیه

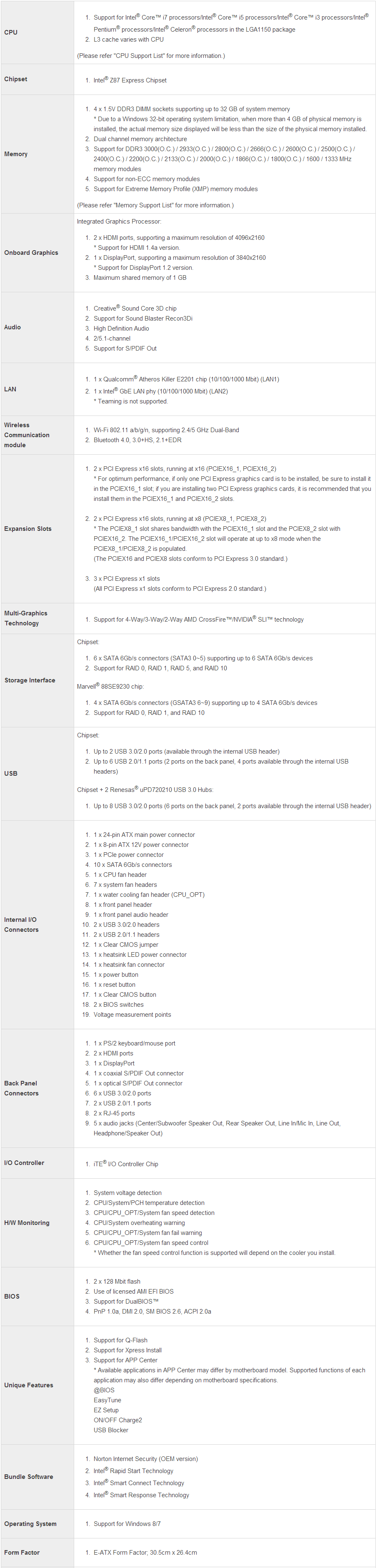

در ابتدا لازم می دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی گیگابایت ملاحضه کنید :

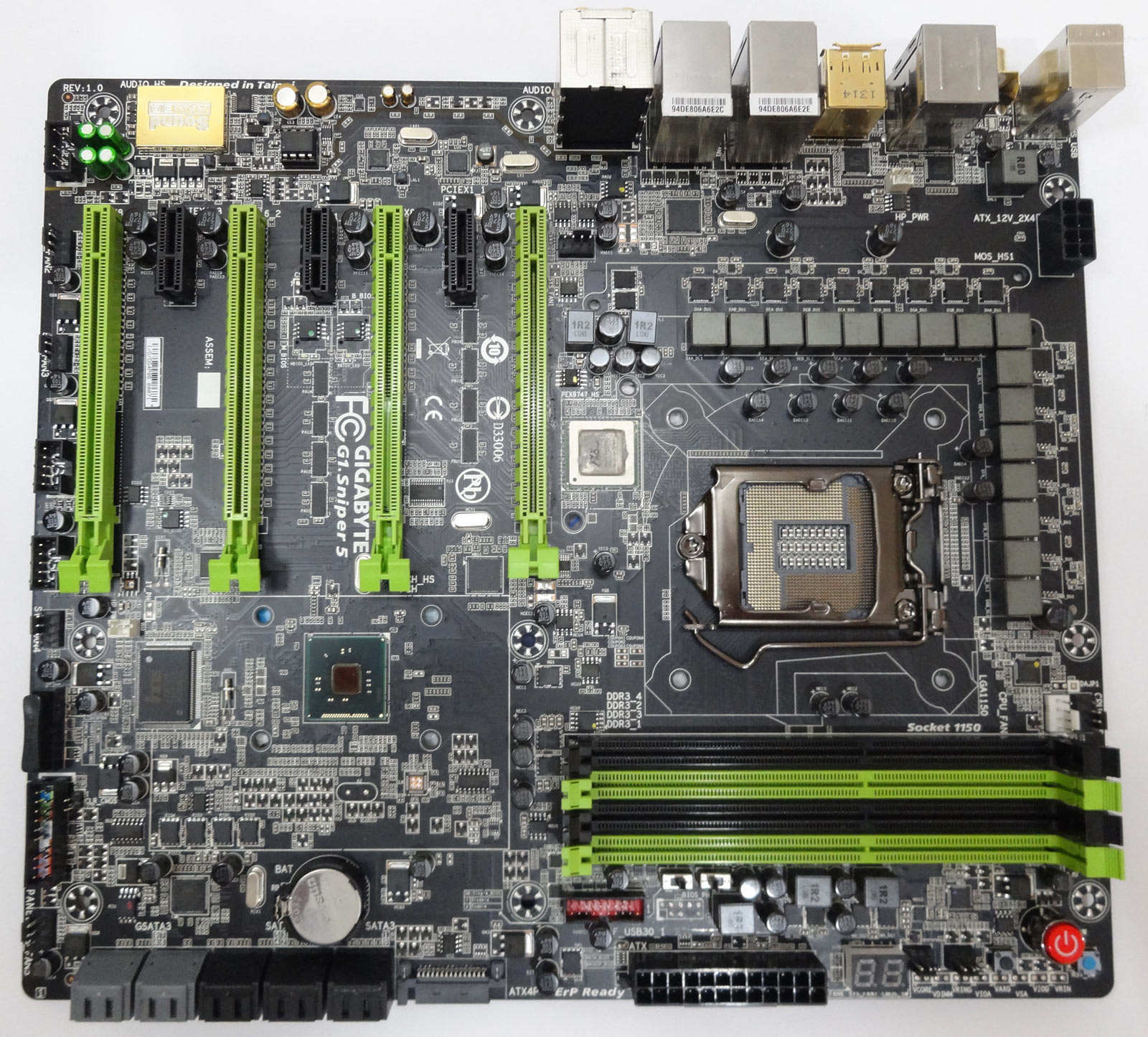

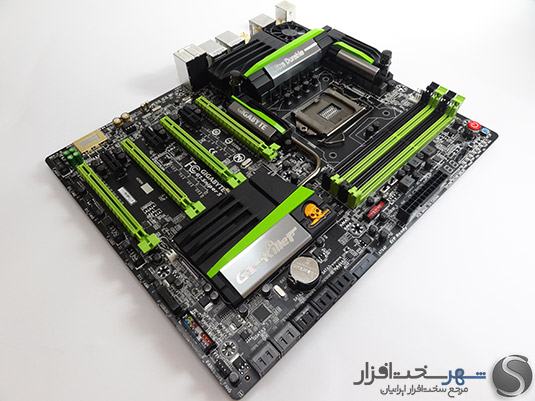

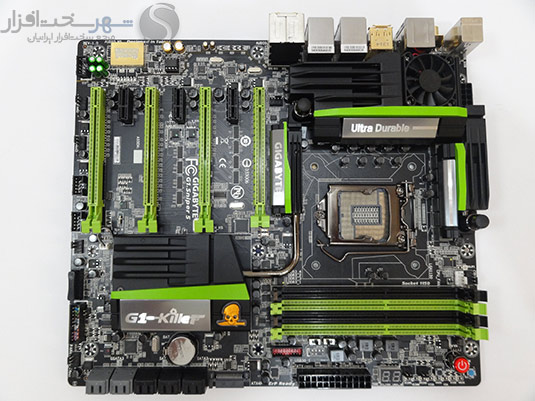

همانطور که در جدول مشخصات ملاحضه کردید این مادربورد با ابعاد 30.5cm x 26.4cm در استاندارد مادربوردهای XL-ATX طبقه بندی می شود که از این منظر تقریباً حتما باید قبل از خرید کیس به این نکته توجه کنید.

PCB این مدل همانند تمامی مدل های جدید این کمپانی مشکی رنگ است و ترکیب سبز رنگ برخی از اسلات ها و هیتسینک های این مادربرد چهره ای خاص به این مدل داده است. شاید مهم ترین عواملی که در این مدل نظر هر بیننده ای را به خود جلب می کند، هیتسینک های بزرگ و کم نظیر این مادربرد باشد که لوگو G1.Killer کمپانی گیگابایت نیز بر روی آن نقش بسته است.

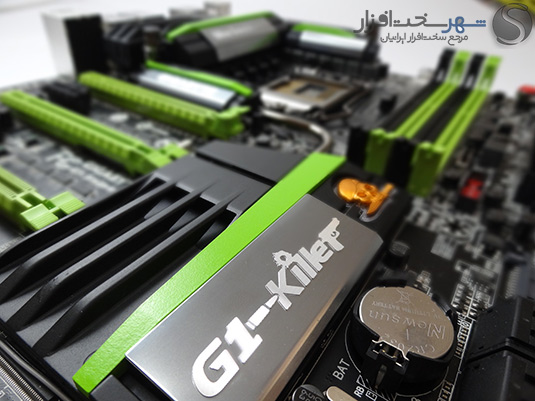

هیتسینک های خنک کننده در این مدل طراحی کاملاً خاص و منحصر به فرد دارند. به طور کلی این سیستم خنک کننده از 4 هیتسینک آلومینیومی مجزا تشکیل شده که توسط لوله های حرارتی ( Heatpipe ) مسی کشیده شده در سرتاسر PCB به یکدیگر متصل شده اند. 2 بخش از این مجموعه بر روی مدار رگولاتور ولتاژ پردازنده تعبیه شده اند و در دو طرف آن ها 2 سر لوله برای اتصال لوله های خنک کننده های آبی در نظر گرفته شده است. همچنین یک فن 40mm نیز برای این بخش در نظر گرفته شده که حرارت جذب شده توسط هیتسینک ها را سریعتر دفع کند.

قسمت سوم که کوچکتر از بقیه قسمت هاست بر روی چیپ PLX PEX8747 و قسمت چهارم نیز که لوگو G1.Killer کمپانی GIGABYTE بر روی آن نقش بسته و ابعاد بزرگی نیز دارد حرارت چیپست PCH Z87 را جذب و سپس دفع می کند.

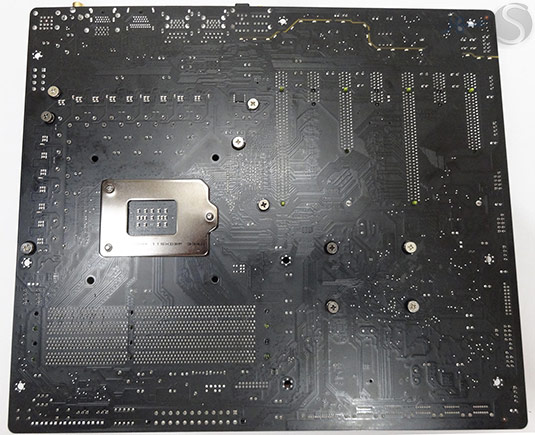

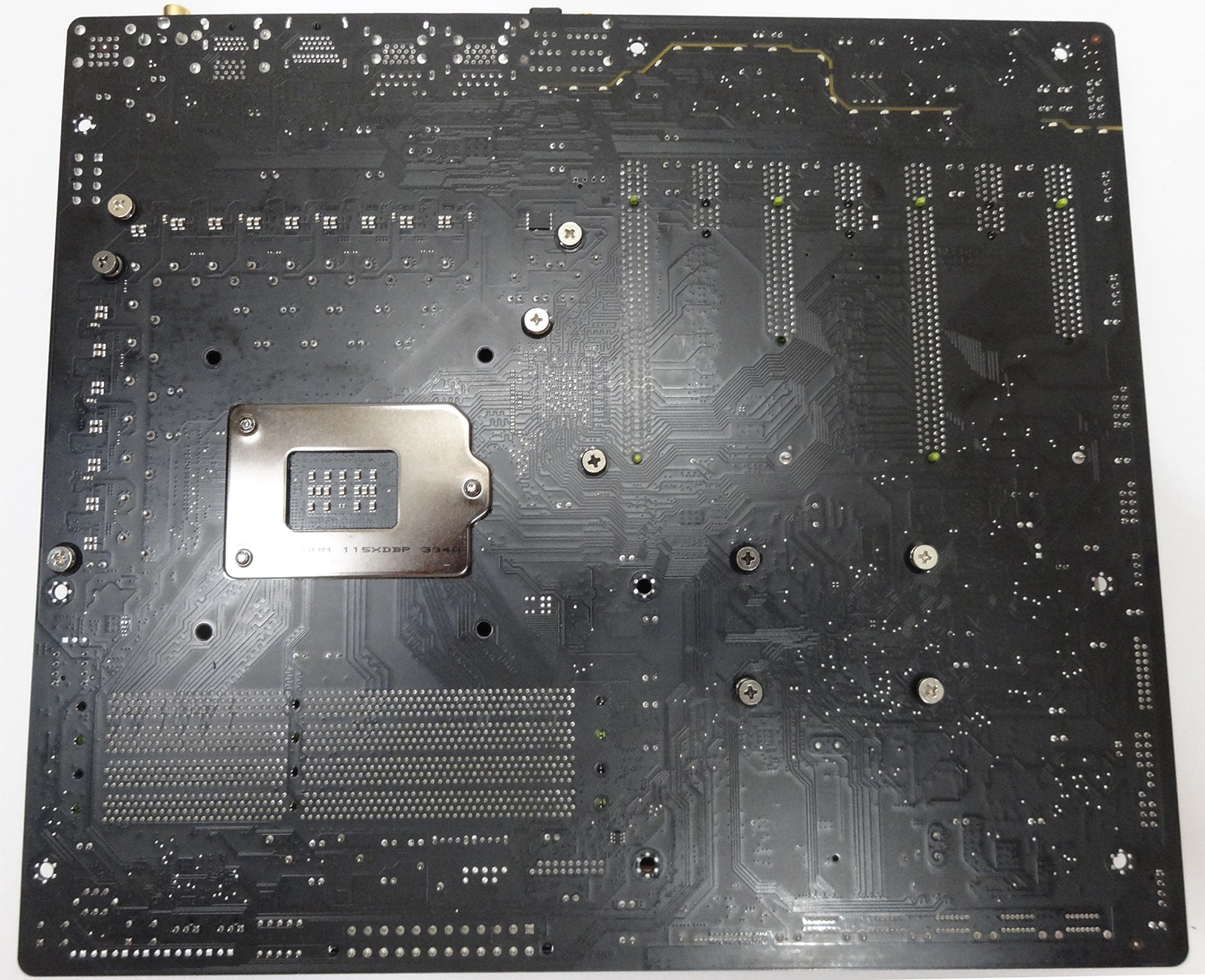

این هیتسینک ها توسط 10 پیچ فنر دار در پشت PCB محکم می شوند. همچنین در این مدل هیچ اثری از ماسفت های مدار رگولاتور و یا تسمه های رایج برای خنک کردن آن ها در پشت PCB نیست.

این مدل به واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله با فرکانس های کاری 1066/1333/1600MHz را در حالت استاندارد دارا می باشد. البته این مادربرد با استفاده از پروفایل های استاندارد XMP و به صورت اورکلاک شده حتی تست های ماژول های با فرکانس 3000MHz را نیر با موفقیت پشت سر گذاشته است.

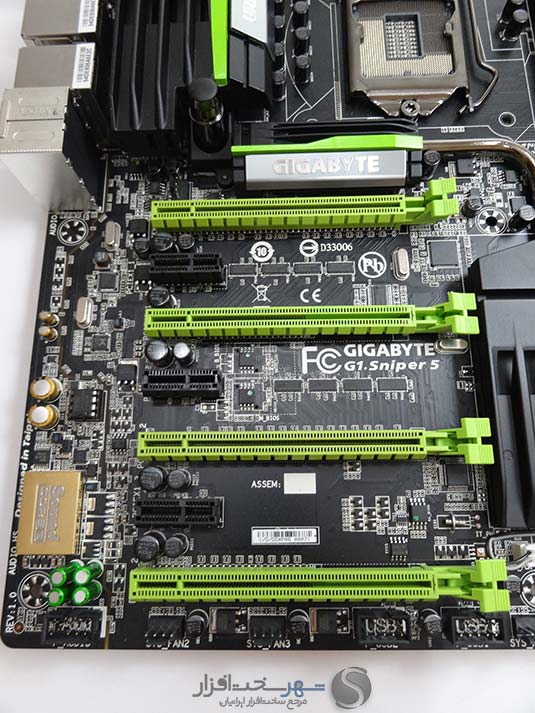

تعبیه 4 اسلات PCI-Express x16 و به واسطه چیپ PLX PEX8747 که یک سوئیچ PCI-Express 3.0 با قابلیت ارائه 48-Lane می باشد پیکربندی های Multi-GPU SLI و CrossFireX با پشتیبانی از حالت های x16/NC/x16/NC یا x16/NC/x8/x8 یا x8/x8/x16/NC و یا x8/x8/x8/x8 برای این مدل فراهم کرده است. البته در جملات خط قبلی منظور از “NC” عدم تعبیه کارت گرافیک در اسلات نام برده می باشد. پس با این تفاسیر تمامی 4 اسلات PCI-Express x16 در این مادربرد از نوع PCI-Express 3.0 هستند و از Lane های چیپست PCH Z87 در این بخش استفاده ای نشده است.

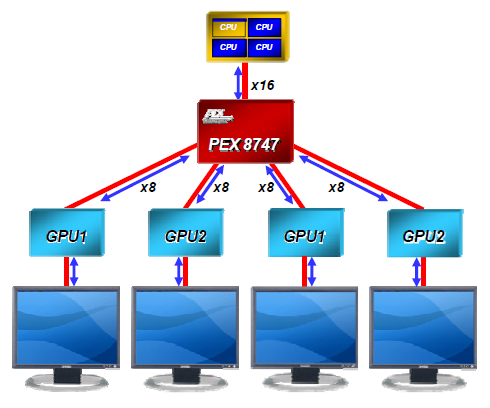

در تصویر زیر می توانید دیاگرام فنی چیپست PEX8747 را ملاحضه کنید :

علاوه بر اسلات های نام برده 3 اسلات PCI-Express x1 2.0 که از چیپست PCH Z87 منشعب می شوند نیز برای این مادربرد در نظر گرفته شده اند و در این بین خبری از اسلات های قدیمی PCI نیست.

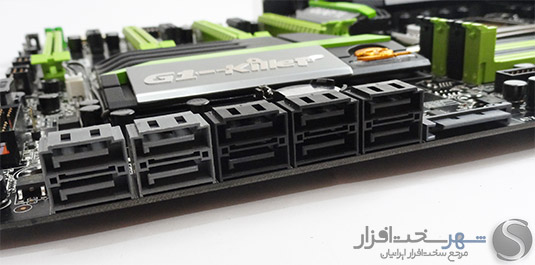

در بخش پورت های مرتبط با تجهیزات ذخیره سازی ( Storage ) 10 پورت SATA در نظر گرفته شده است. همانطور که در تصویر ملاحضه می کنید از این بین، 6 پورت مشکی رنگ و 4 پورت خاکستری رنگ همگی از نوع SATA III 6Gb/s می باشند. تفاوت این پورت ها از محل انشعاب آن هاست. پورت های مشکی رنگ از چیپست PCH Z87 و پورت های خاکستری رنگ از چیپ Marvell^® 88SE9230 منشعب می شوند. البته لازم به ذکر است پورت های مشکی رنگ از آرایه های Raid 0/1/5/10 و پورت های خاکستری نیز از پیکربندی های Raid 0/1/10 پشتیبانی می کنند.

اما در سمت راست 10 پورت SATA که در تصویر قبل ملاحضه کردید یک پورت SATA Power تعبیه شده است که کمپانی GIGABYTE آن را ( ATX4P (PCIe Power Connector نامیده و در اصل کار آن تامین انرژی اضافی مورد نیاز برای اسلات های PCI-Express x16 می باشد. در واقع کمپانی GIGABYTE اکیداً سفارش کرده در صورتی که بیش از 2 کارت گرافیک در این مادربورد استفاده کردید حتما این کانکتور را به وسیله یک کابل SATA Power به منبع تغذیه سیستم متصل کنید تا انرژی مورد نیاز برای عملکرد هر چه پایدارتر سیستم فراهم شود.

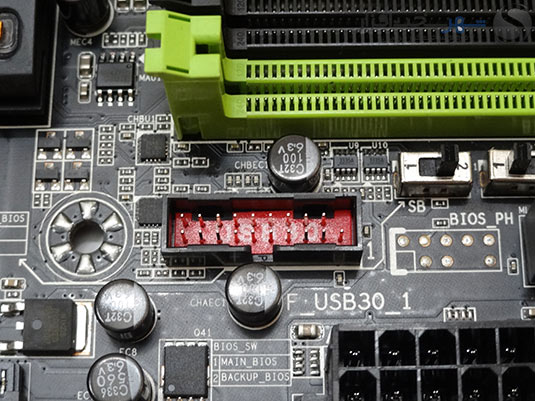

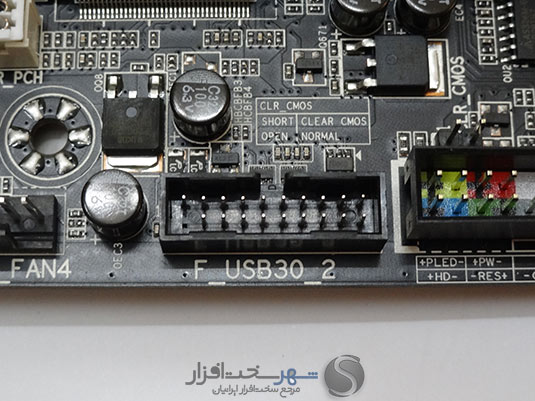

همچنین این مدل دارای دو عدد Header USB 3.0 می باشد که روی هم رفته 4 پورت USB 3.0 را برای پنل جلویی کیس یا براکت های تعبیه شونده در قسمت پشتی کیس فراهم می کنند. همانطور که در تصویر بالا ملاحضه می کنید یکی از Header ها ( کانکتور قرمز رنگ ) از چیپست PCH Z87 و دیگری از چیپ USB HUB Renesas^® uPD720210 منشعب می شوند.

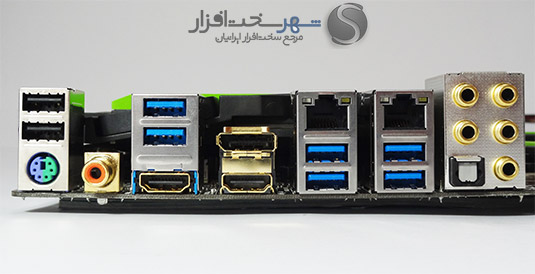

در پنل پشتی این مادربرد مطابق تصویر فوق 2 پورت Gigabit LAN، 6 پورت USB 3.0 ( همگی به واسطه چیپ HUB Renesas^® uPD720210 از چیپست PCH Z87 منشعب می شوند )،دو پورت USB 2.0 ، دو پورت HDMI 1.4a، یک پورت DisplayPort 1.2 و یک پورت PS/2 تعبیه شده است.

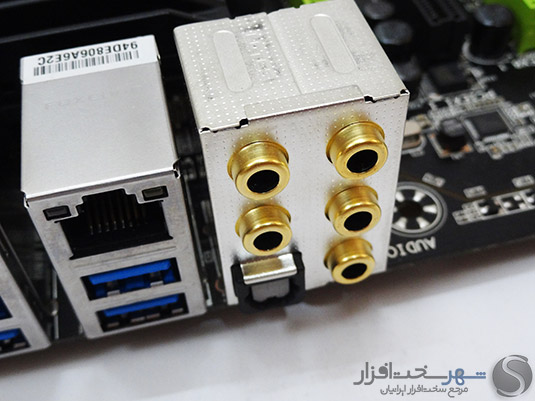

همچنین 5 جک 3.5mm به همراه پورت Optical و Coaxial S/PDIF منشعب از چیپ Codec صوتی Creative Core 3D نیز خروجی های صدا را در این پنل تشکیل می دهند.

نکته قابل توجه در این پنل روکش طلایی جک های 3.5mm خروجی صدا، پورت های HDMI و DisplayPort می باشد که باعث کاهش نویز و افزایش کیفیت انتقال صدا و تصویر خواهد شد.

البته عدم تعبیه پورت های خروجی تصویر رایج همانند DVI یا D-SUB شاید بزرگترین نقطه ضعف این پنل باشد.

نگاه نزدیکتر ( مدار رگولاتور ولتاژ )

بدون شک یکی از مهم ترین بخش های یک مادربرد حرفه ای، نوع مدار رگولاتور ولتاژ و کیفیت قطعات به کار رفته در آن می باشد.

مدار رگولاتور ولتاژ در این مادربرد از نوع 16lPhase Digital PWM می باشد و تمامی قطعات به کار رفته در آن تمامی ویژگی های منحصر به فرد استاندارد Ultra Durable 5 کمپانی گیگابایت را دارا می باشند.

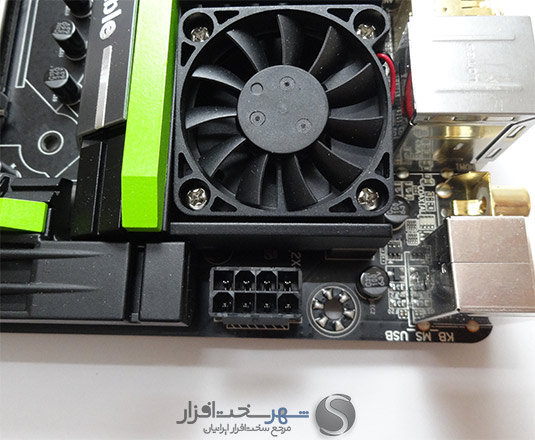

این مدار انرژی مورد نیاز خود را توسط یک کانکتور 8 پین EPS از منبع تغذیه سیستم دریافت می کند. در تصویر بالا فن 40mm تعبیه شده بر روی هیتسینک های مدار رگولاتور ولتاژ این مادربرد را ملاحضه می کنید.

در ادامه برای اینکه دید نزدیکتری نسبت به نوع و کیفیت قطعات به کار رفته در این مدار داشته باشیم هیتسینک های خنک کننده این مادربرد را باز می کنیم.

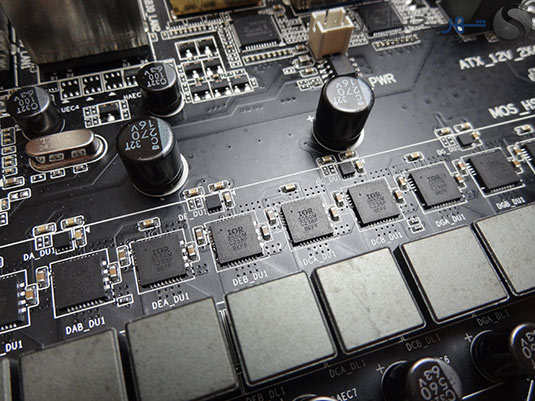

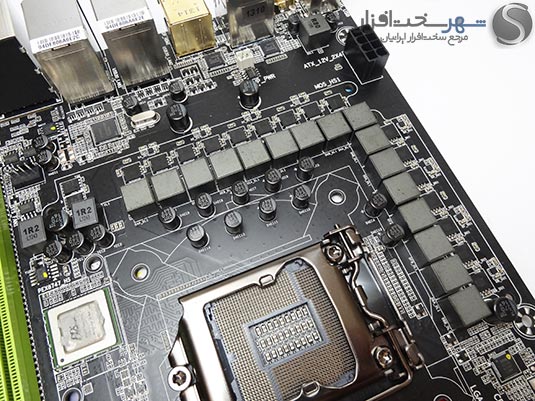

در تصویر بالا نمایی بسته از مدار رگولاتور ولتاژ این مادربرد را ملاحضه می کنید.

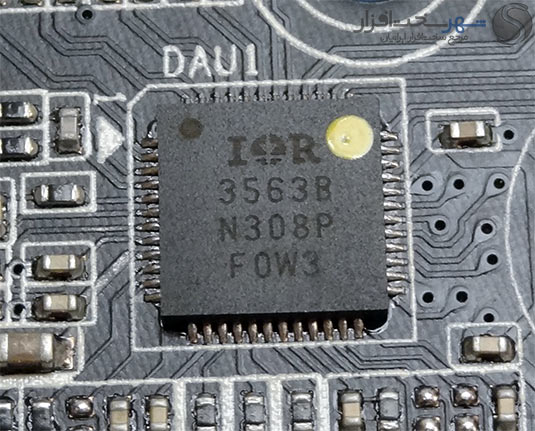

همانطور که در تصویر بالا ملاحضه می کنید، PWM Controller در نظر گرفته شده برای این مادربورد مدل 3563B از نوع 8-Phase Digital PWM Controller ساخت کمپانی IR می باشد. این چیپ ضمن پشتیبانی از استانداردهای VRD 12، VRD 12.5 کمپانی اینتل از پروتکشن های OVP, UVP, OCP, OTP و CFP نیز پشتیبانی می کند. همچنین سرعت سوئیچنگ این چیپ نیز از 200KHz تا 2MHz قابل تنظیم خواهد بود.

ماسفت های به کار رفته در این مدار نیز از نوع PowIRstage های ساخت کمپانی IR می باشند. این چیپ ها که از آخرین ویژگی های استاندارد Intel DrMOS V4.0 پشتیبانی می کنند ، هر 4 بخش مهم یک شریان کنترل شونده ولتاژ پردازنده، یعنی Driver MOSFET، Control MOSFET، Synchronous MOSFET و دیود شاتکی محافظ را به صورت مجتمع درون خود جای داده اند.

همچنین به گفته کمپانی سازنده هر یک از این چیپ ها قابلیت تحمل 60A جریان DC را نیز دارا می باشند.

اما شاید برای شما نیز سوال پیش آمده باشد که چگونه یک PWM Controller از نوع 8-Phase می تواند 16-Phase تعبیه شده در این مادربرد را کنترل و مدیریت کند ؟

در واقع استفاده از تکنیک های تحت عنوان Phase Doubler که معمولاً با استفاده از چیپ های XPhase یا .... قابل پیاده سازی می باشد از جمله راه هاییست که کمپانی های سازنده برای اجرای اینگونه پیکربندی ها استفاده می کنند.

اما همانطور که اشاره شد تمامی قطعات به کار رفته در این مادربرد دارای ویژگی های منحصر به فرد استاندارد Ultra Durable 5 کمپانی گیگابایت می باشند. مهم ترین ویزگی های این استاندارد به شرح زیر می باشند :

PWM controller و ماسفت های به کار رفته در مدار رگولاتور ولتاژ این مادربردها ساخت کمپانی International Rectifier بوده و هر یک از ماسفت ها قابلیت عبور بیش از 60 آمپر جریان را دارا می باشد. همچنین راندمان انرژی این قطعات تا 95% هم می رسد که در نهایت کارکرد خنک و بی دردسر این مدار را همراه خواهد داشت
ضخامت مس به کار رفته درWire های مسی کشیده شده در سرتاسر این مادربرد ها نسبت به مادربردهای معمولی 2 برابر بیشتر است

در این مادربرد ها از خازن های جامد جدید سری Durable Black ساخت کمپانی ژاپنی Nippon Chemi-Con استفاده شده که با ESR فوق العاده کم و راندمان بسیار بالا، عمر مفید بالغ بر 10,000 ساعت دارند. این زمان بیش از 2برابر خازن های جامد معمولی می باشد!

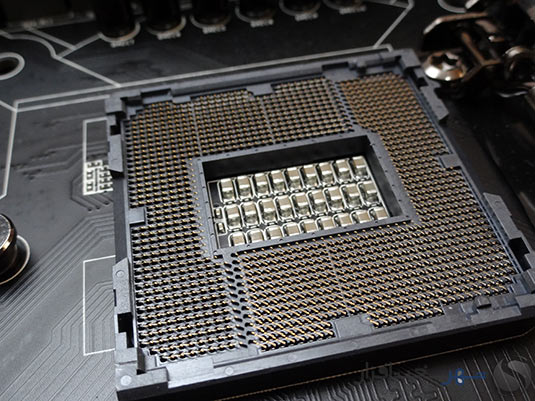

تمامی خارهای موجود در سوکت LGA 1150 به کار رفته در این مادربرد با 15 میکرومتر روکش طلا پوشیده شده اند در نتیجه هیچ نگرانی در مورد پوسیدگی یا اتصال نامساعد با سوکت پردازنده وجود نخواهد داشت.

نگاهی نزدیکتر ( کولینگ)

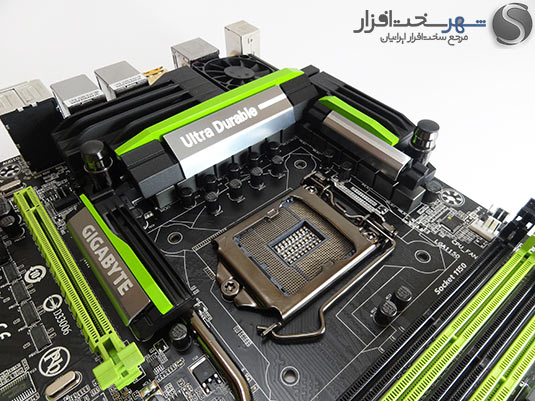

به طور کلی هیتسینک های در نظر گرفته شده برای این مادربرد به دو بخش تقسیم می شوند. هیتسینک تعبیه شونده بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده که در تصویر بالا ملاحضه می کنید و بخش دوم که بر روی چیپ PCI-Express Switch PLX و چیپست PCH Z87 تعبیه می شود که در تصویر زیر ملاحضه می کنید.

هیتسینکی که بر روی ماسفت ها تعبیه می شود به واسطه Thermal paste یا چسب حرارتی و هیتسینک دوم نیز توسط خمیر حرارتی با چیپ های نام برده سطح تماس دارند.

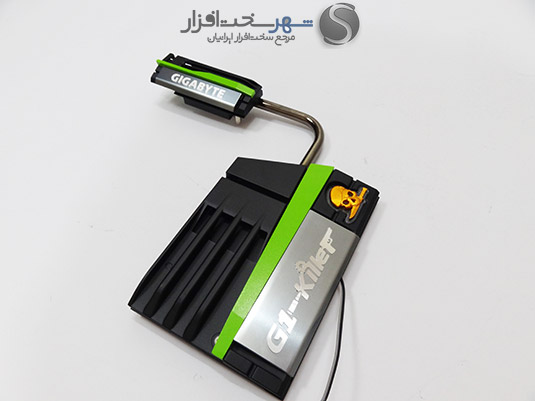

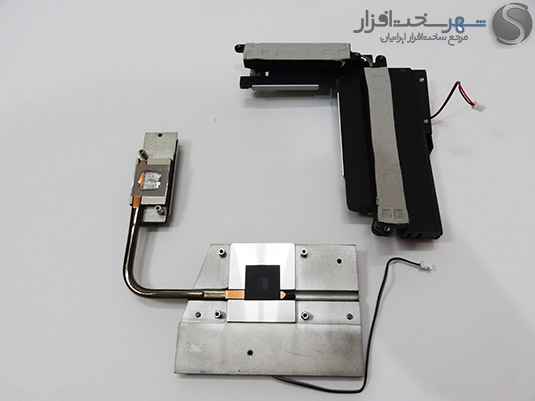

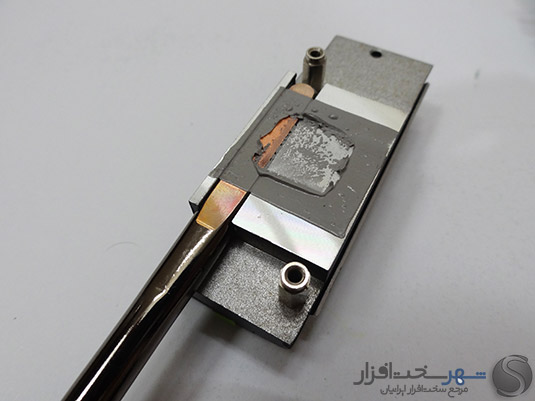

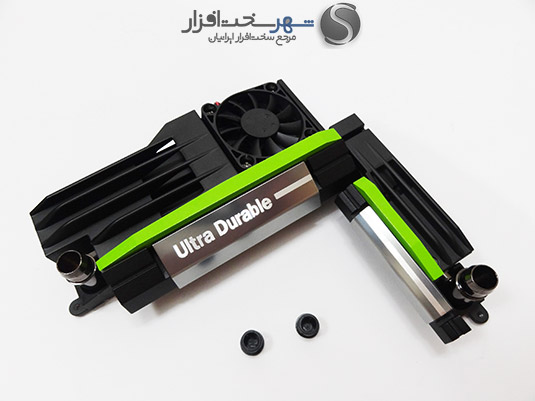

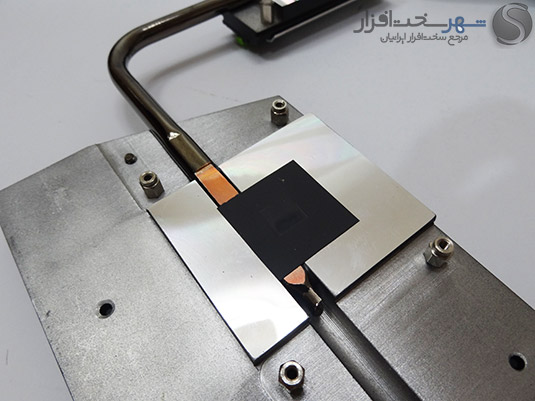

نکته جالب توجه در مورد هیتسینک دوم استفاده از تکنیک Heat-Pipe Direct Touch (HDT) می باشد. در این تکنیک همانطور که در تصویر بالا ملاحضه می کنید لوله مسی حرارتی ( HeatPipe ) در نظر گرفته شده برای این دو هیتسینک به صورت مستقیم با چیپ های نام برده سطح تماس مشترک دارند.

نگاهی نزدیکتر ( قابلیت های ویژه )

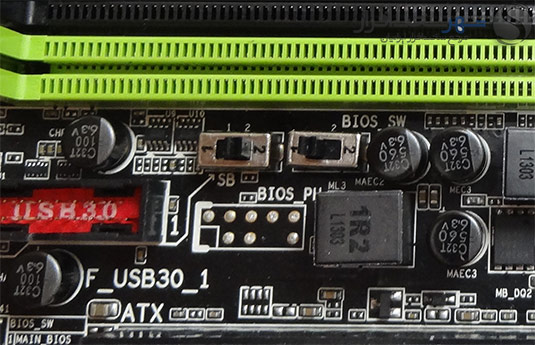

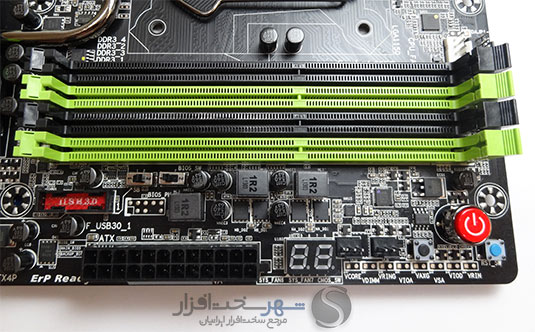

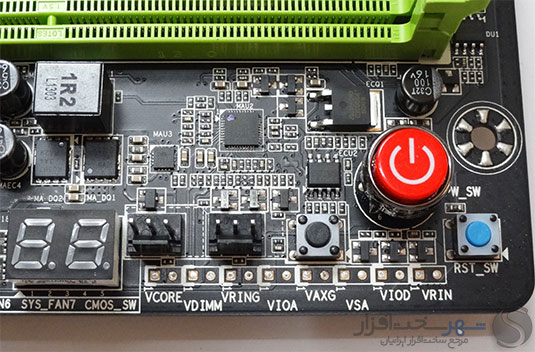

در کنج سمت راست و بالای مادربرد 3 سوئیچ تحت عنوان های RST_SW برای Restart کردن سخت افزاری، PW-SW که دقیقا کار کلید Power کیس را انجام می دهد و سوئیچ CMOS_SW برای برگرداندن تنظیمات Bios به حالت پیش فرض در نظر گرفته شده است. همچنین در سمت چپ این سوئیچ ها یک عدد سون سگمنت 2 رقمی تعبیه شده که به عنوان دیباگر مادربرد عمل می کند. همچنین 8 گره مختلف نیز در پایین این سوئیچ ها تعبیه شده اند که این قابلیت را فراهم کرده اند تا به استفاده از ولتمترهای دیجیتال ولتاژ دقیق بخش هایی نظیر ، هسته پردازنده، مازول های حافظه، VRING،VIOS،VAXG،VSA،VIOD و VRIN را نمونه برداری کرد.

متاسفانه با وجود تعبیه همچین امکانان حرفه ای ، کماکان گیگابایت برای دکمه های ریست و Clear CMOS هیچ روکش مناسبی تعبیه نکرده که اصلاً به کلاس کاری مادربرد نمی خورد .

همانطور که اطلاع دارید تقریباً تمامی مادربردهای جدید کمپانی گیگابایت از قابلیت Dual Bios پشتیبانی می کنند. این قابلیت در عمل هنگامی که یکی از چیپ های Bios به هر علتی آسیب می بیند بلافاصله چیپ پشتیبان را وارد مدار می کند.

در این مادربرد دو سوئیچ 2 حالته نیز در نظر گرفته شده که به واسطه آن ها می توان این قابلیت را از حالت خودکار خارج کرد و به صورت دستی بر روی Bios ها سوئیچ کرد.

تمامی ویژگی هایی که در این بخش در مورد آن ها صحبت کردیم جزو ابتدایی ترین امکانات مورد نیز یک اورکلاکر حرفه ای است. در واقع این مادربرد علاوه بر اینکه بازار کاربران گیمر را هدف گرفته است. نیم نگاهی نیز به قابلیت های مدرن اورکلاکینگ داشته است.

نگاهی نزدیکتر ( قابلیت های ویژه صوتی و شبکه )

سیستم صوتی تحت عنوان AMP-UP

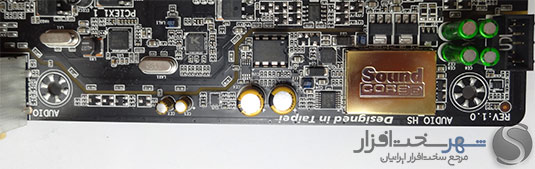

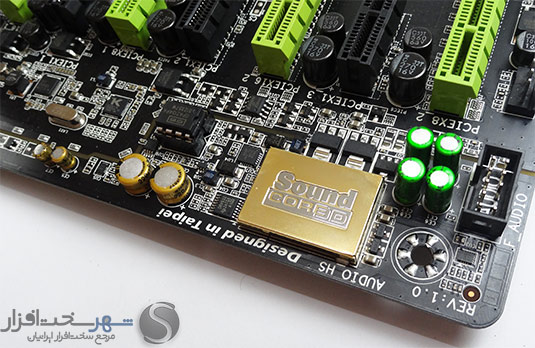

پیکربندی سیستمی AMP-UP از ترکیب چیپ صوتی Creative Sound Core3D ، خارن های های مخصوص بهینه سازی شده برای فرکانس های صوتی و چیپ های تقویت کننده OP-AMP front-channel قابل تعویض توسط کاربر تشکیل شده است. کمپانی گیگابایت 5 چیپ تقویت کننده OP-AMP مختلف برای این منظور در نظر گرفته است( یک چیپ اضافه درون جعبه موجود است ).

TI Burr Brown OPA2134 که جهت پخش فرکانس های بالای تمیز و تقویت صدای بدون اغراق و Full Range بهینه سازی شده است.
TI Mouser LM4562NA که برای پخش موسیقی پاپ و ارکسترهای کوچک بهینه سازی شده

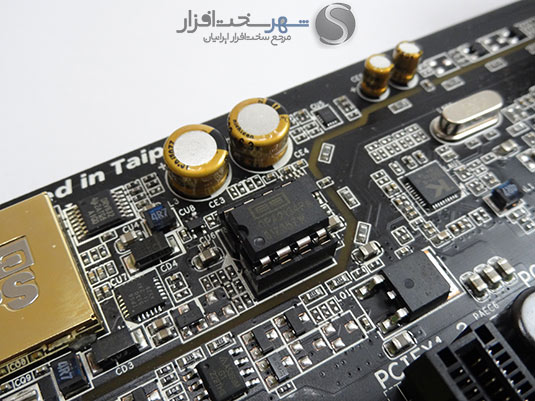

البته همانطور که قبلاً اشاره شد ابزار لازم برای تعویض هر چه راحتر این IC ها نیز برای کاربران عادی در نظر گرفته شده است.

همچنین اتصال زمین ( GND ) در تمامی پیکربندی قطعات تقویت صدا در مادربوردهای با قابلیت AMP-UP از سایر قطعات مادربورد جداسازی شده است. این امر از تداخل فرکانسی و نویزهای ایجاد شده توسط لایه GND سایر قطعات تعبیه شده بر روی مادربورد بر روی چیپ Codec صوتی مادربورد جلوگیری خواهد کرد.

لازم به ذکر است در این پیکربندی یک چیپ مخصوص Headphone Amplifier برای افزایش بازدهی هدفون های گیمینگ حرفه ای در نظر گرفته شده و شیلد محافظ تعبیه شده بر روی چیپ Creative Sound Core3D و جک های 3.5mm تعبیه شده برای اتصال اسپیکرهای در این نوع مادربوردها با روکش طلا پوشیده شده است تا بهترین کارایی را از سیستم صوتی مادربردهای دارای این قابلیت شاهد باشیم.

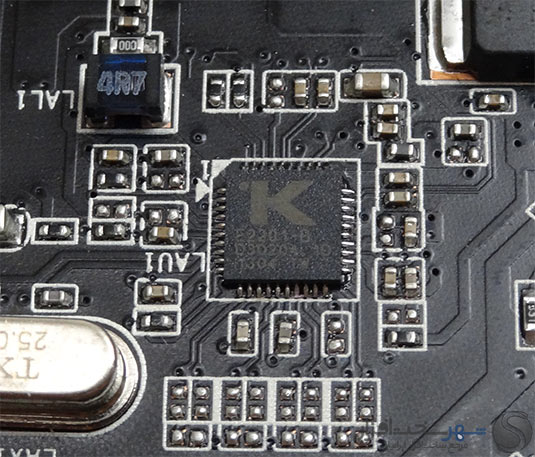

چیپ قدرتمند Ethernet Controller مدل Killer™ E2200 ساخت کمپانی Qualcomm Atheros

در این مادربرد یکی از 2 پورت Gigabit LAN تعبیه شده در پنل پشتی مادربرد از چیپ فوق العاده قدرتمند Killer™ E2200 ساخت کمپانی Qualcomm Atheros منشعب می شود. این چیپ با پشتیبانی از تکنولوژی Advanced Stream Detect با شناسایی و اولویت بندی ترافیک شبکه به صورت هوشمند، عملکرد به مراتب بهتری نسبت به کنترلرهای معمولی در بازی های تحت شبکه و رسانه های چند رسانه ای آنلاین از خود نشان می دهد.

نگاهی نزدیکتر ( معرفی مهم ترین چیپ های کنترلر )

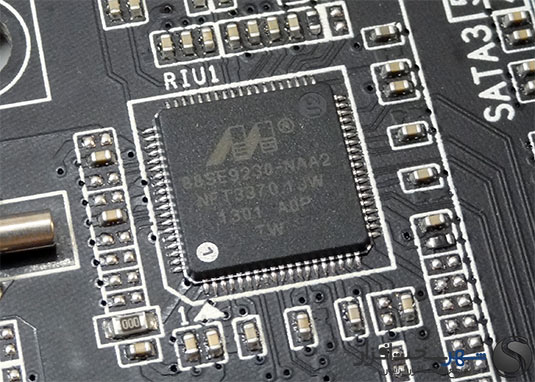

در تصویر بالا چیپ کنترلر SATA مدل 88SE9230 ساخت کمپانی Marvell را مشاهده می کنید. همانطور که قبلا به آن اشاره شد، 4 پورت SATA 6Gb/s با قابلیت پشتیبانی از آرایه های Raid 0/1/10 را برای این مادربرد فراهم می کند.

این چیپ با پشتیبانی از قابلیت HyperDuo این امکان را برای کاربر فراهم می سازد تا به صورت خودکار در سیستم هایی که دارای درایور های SSD می باشند. این نوع تجهیزات به عنوان Cache برای افزایش سرعت هارددیسک ها نیز استفاده شوند.

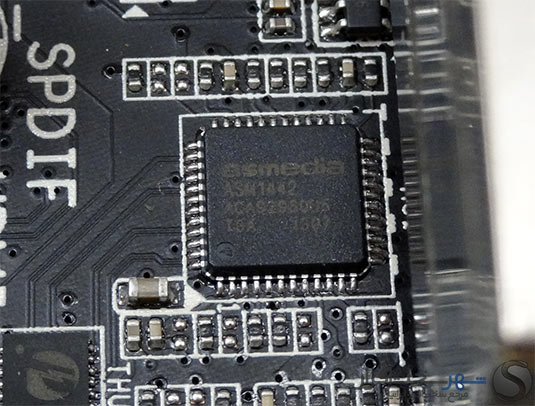

همچنین در قسمت پشت پورت های HDMI این مادربورد 1 چیپ TDMS ASM1442 ساخت کمپانی asmedia تعبیه شده است که اگر بخواهیم خیلی ساده در مورد کاربرد آن ها صحبت کنیم در واقع مبدل سیگنال دیفرانسیلی خروجی از گذرگاه PCI-E تراشه گرافیکی مجتمع به رابط استاندارد HDMI می باشند.

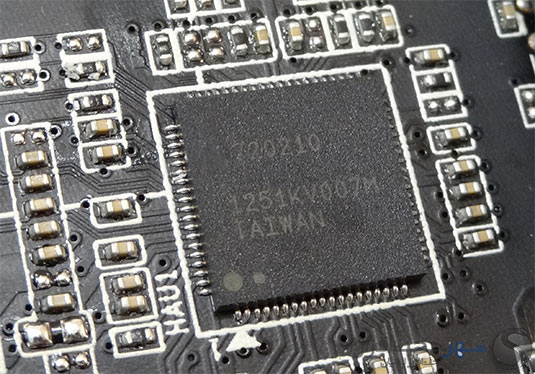

همچنین در این مادربرد دو چیپ USB 3.0 Hub مدل uPD720210 ساخت کمپانی Renesas نیز تعبیه شده است که به ازای هر چیپ 4 پورت USB 3.0 برای این مدل فراهم شده است. در واقع این USB 3.0 Hub ها به واسطه 2 پورت از 6 پورت منشعب شده از چیپست PCH Z87 روی هم رفته 8 پورت USB 3.0 ( 6 عدد در پنل پشتی مادربرد و 2 پورت به صورت Header تعبیه شده بر روی PCB ) برای این مادربرد فراهم می کنند.

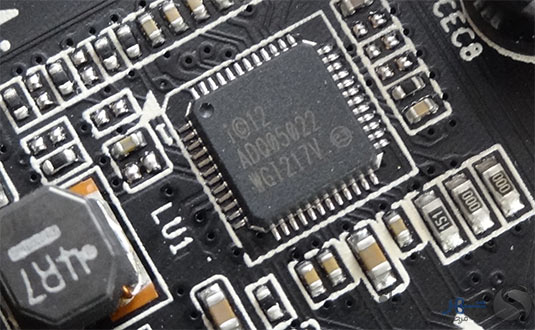

در تصویر بالا نیز چیپ Ethernet Controller مدل 1217v ساخت کمپانی اینتل را مشاهده می کنید که به عنوان واسطه فیزیکی بین یکی از خروجی های Gigabit LAN و چیپست PCH Z87 عمل می کند.

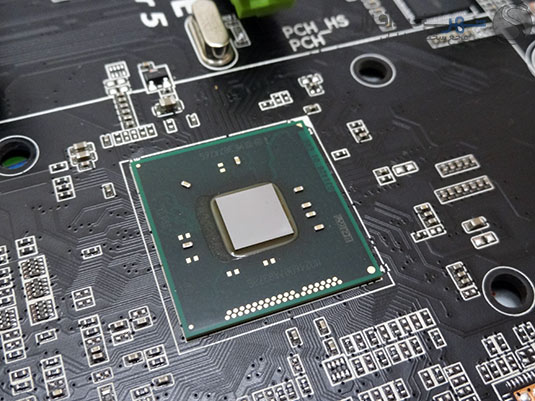

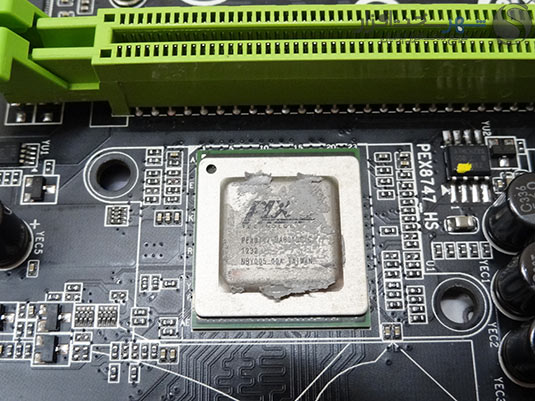

در تصاویر بالا نبز به ترتیب چیپست PCH Z87 و PLX PEX8747 را مشاهده می کنید.

GIGABYTE UEFI Bios

Bios این مادربرد نیز همانند تمامی مادربردهای نسل جدید از نوع UEFI می باشد. البته با ظاهر و قابلیت های جدید تر از قبل .

برای این مادربرد دو محیط گرافیکی مختلف برای اعمال تغییرات در پارامترها در نظر گرفته شده است.

محیط کاملاً گرافیکی Dashboard Mode که در حالت پیش فرض قرار دارد و محیط Advanced Mode که شبیه به همان Bios های قدیمی است ولی قابلیت پشتیبانی از موس نیز برای آن فراهم شده است. در واقع با فشردن کلید F2 می توان در سریع ترین زمان ممکن بین این دو محیط سوئیچ کرد.

Dashboard Mode

Advanced Mode

از جمله قابلیت های منحصر به فرد این Bios پشتیبانی از رزولوشن Full HD ( 1920x1080 ) در حالت Dashboard Mode می باشد که در مانیتورهای با اندازه های بزرگ از 22 اینچ می توان به راحتی تمامی پارامترهای مانیتورینگ و .... را تنظیم و مشاهده کرد. البته این محیط تنها زمانی که از خروجی های تصویر مادربرد برای اتصال به مانیتور استفاده شود قابل استفاده است.

همچنین در این محیط این قابلیت نیز فراهم شده است که با اتصال یک USB Flash با File System FAT32 و فشردن کلید F12 از محتویات صفحه اسکرین شات گرفت.

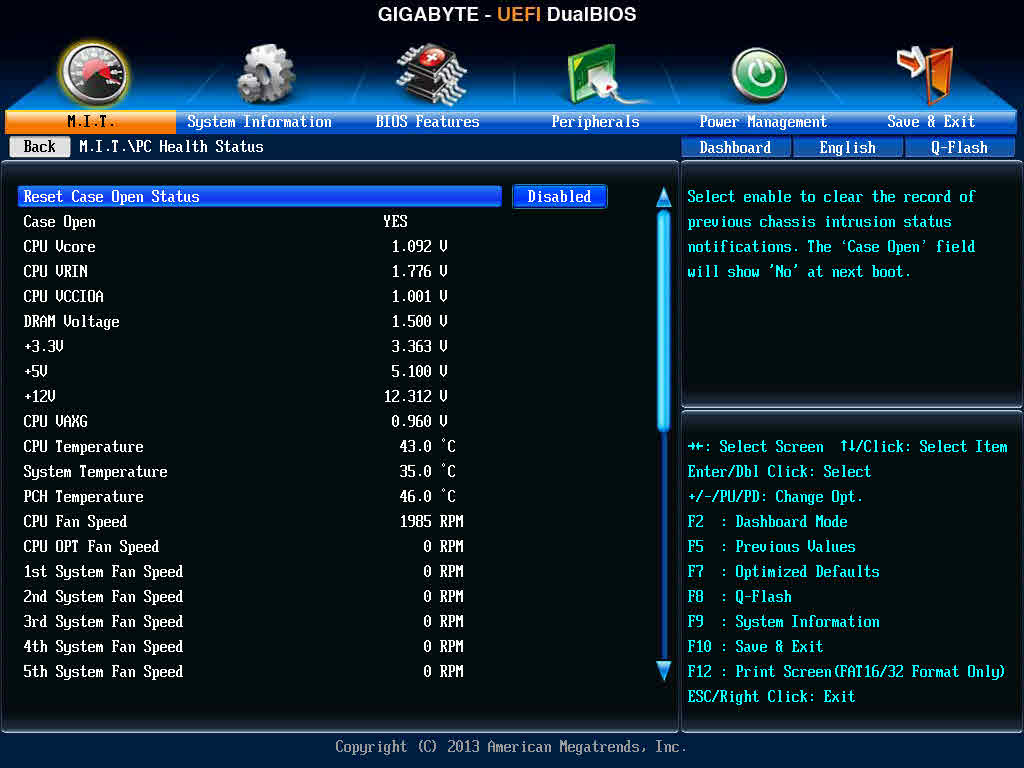

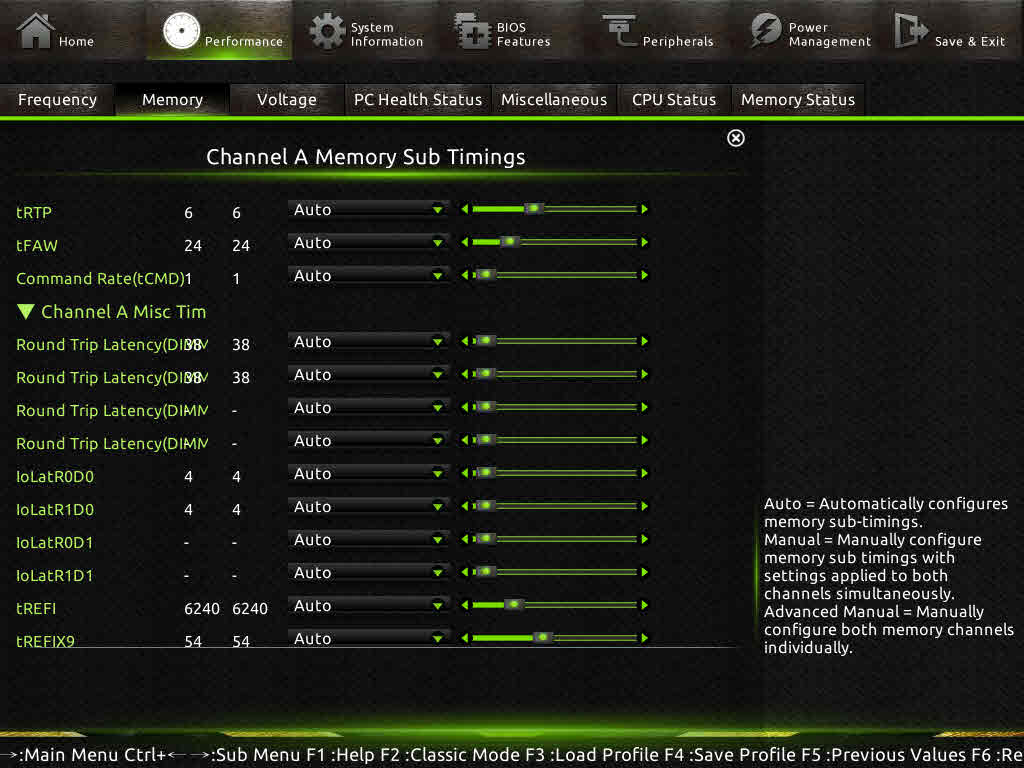

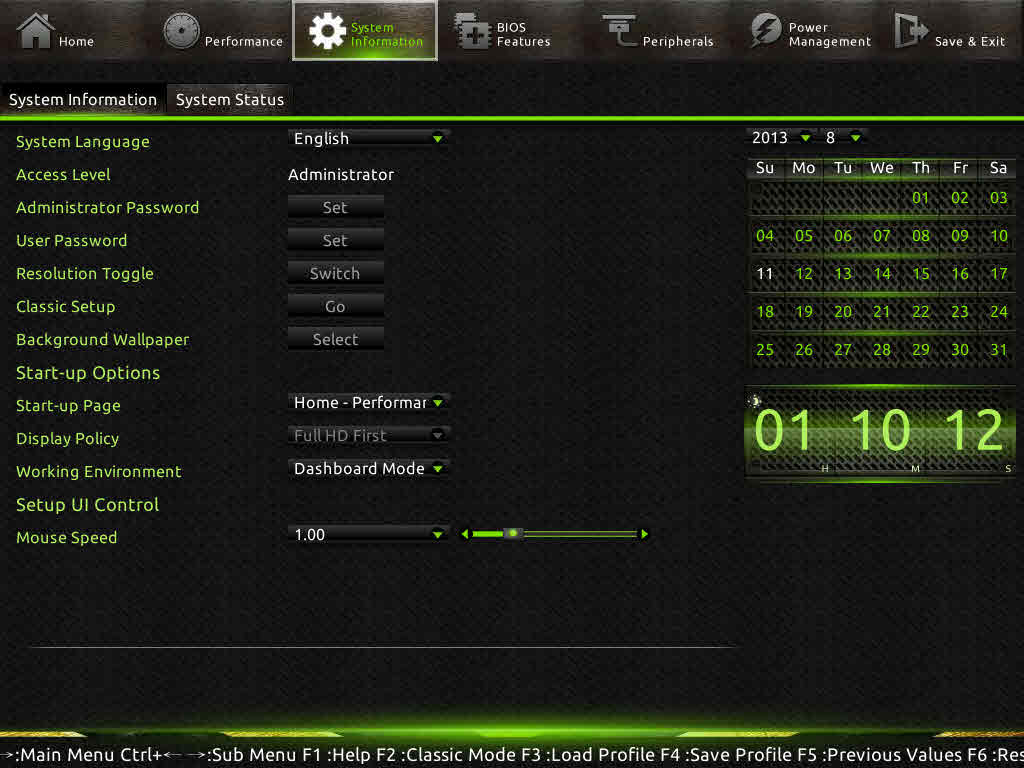

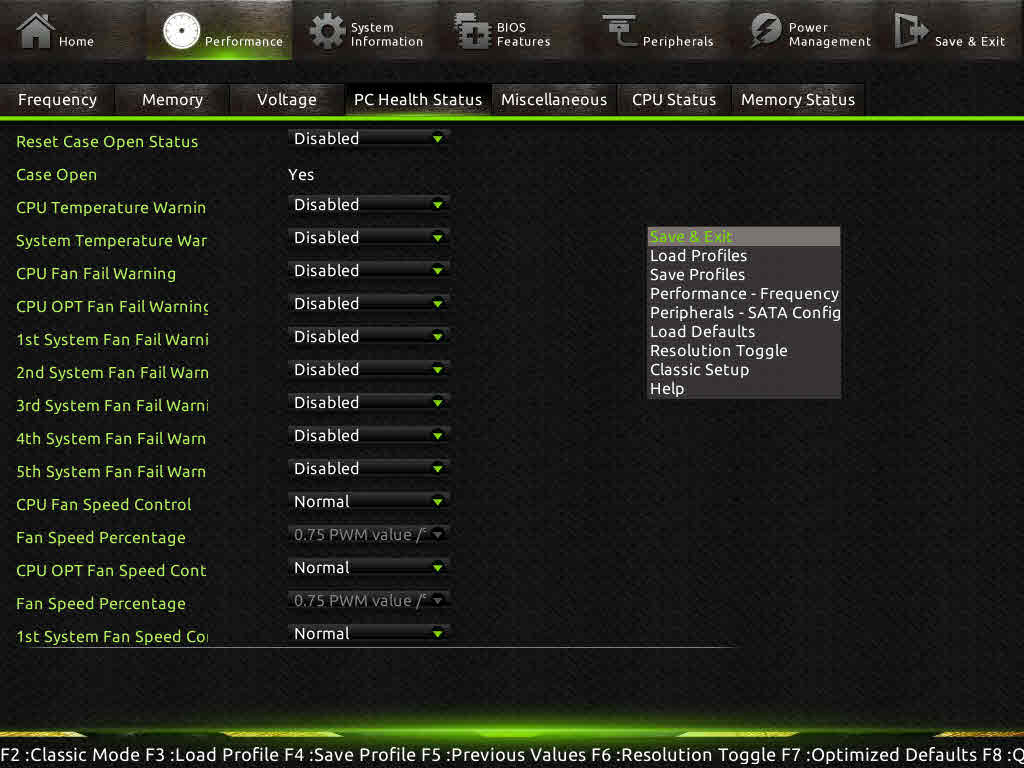

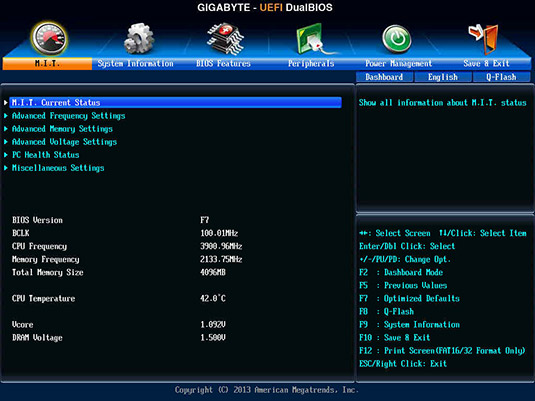

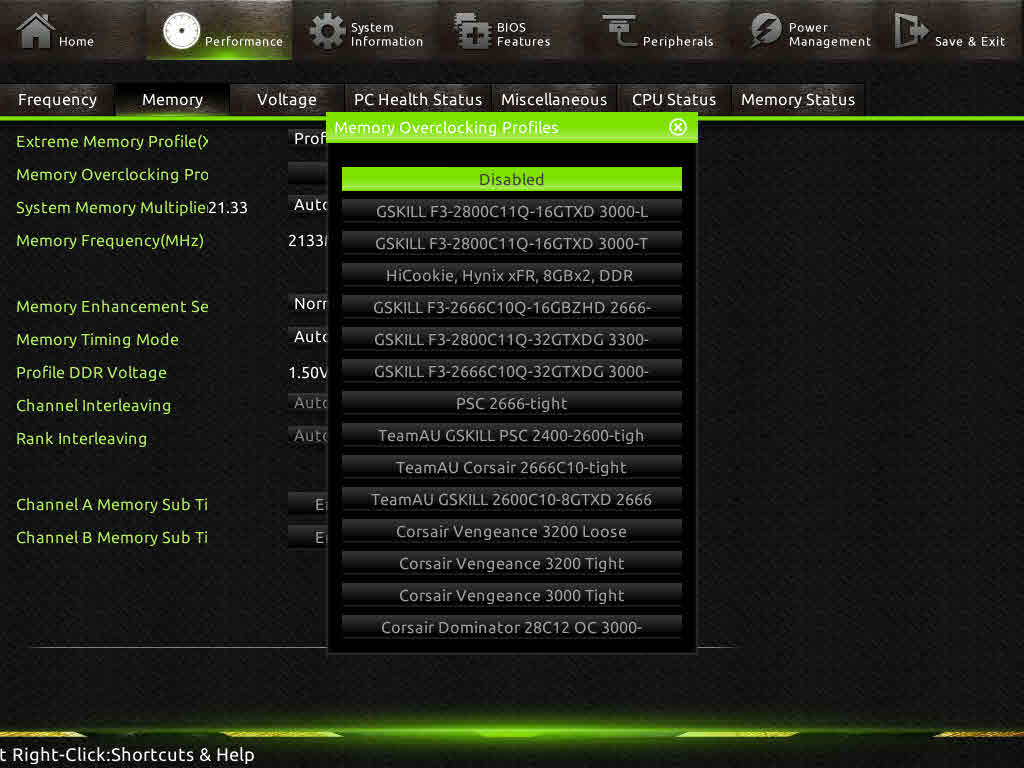

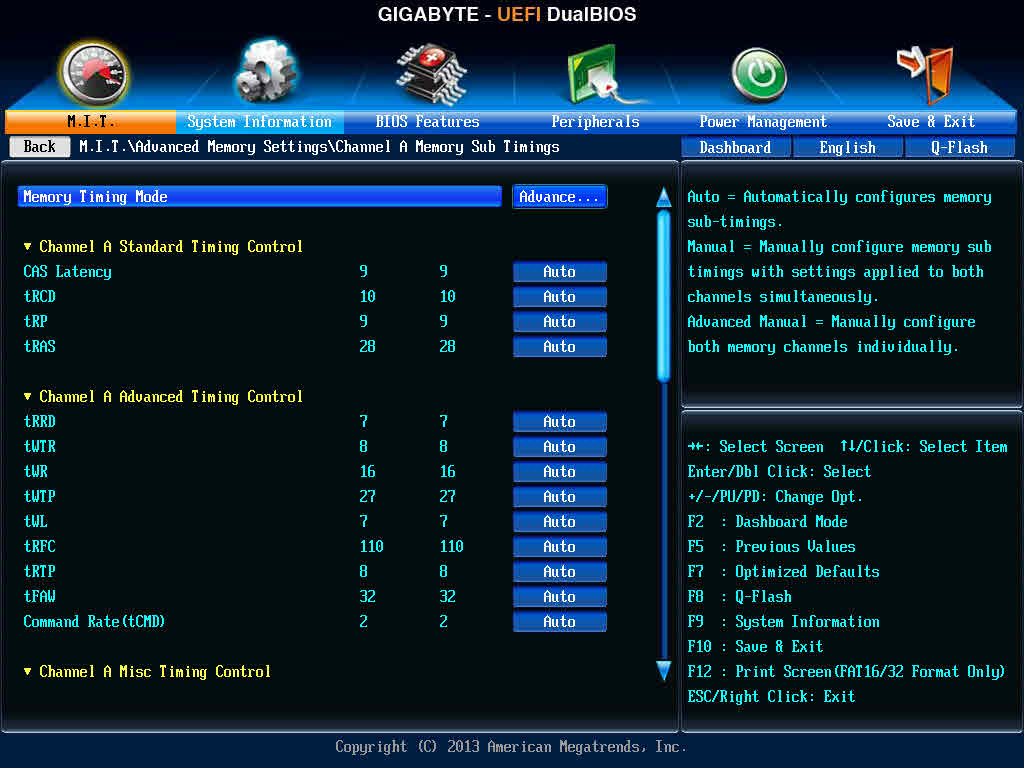

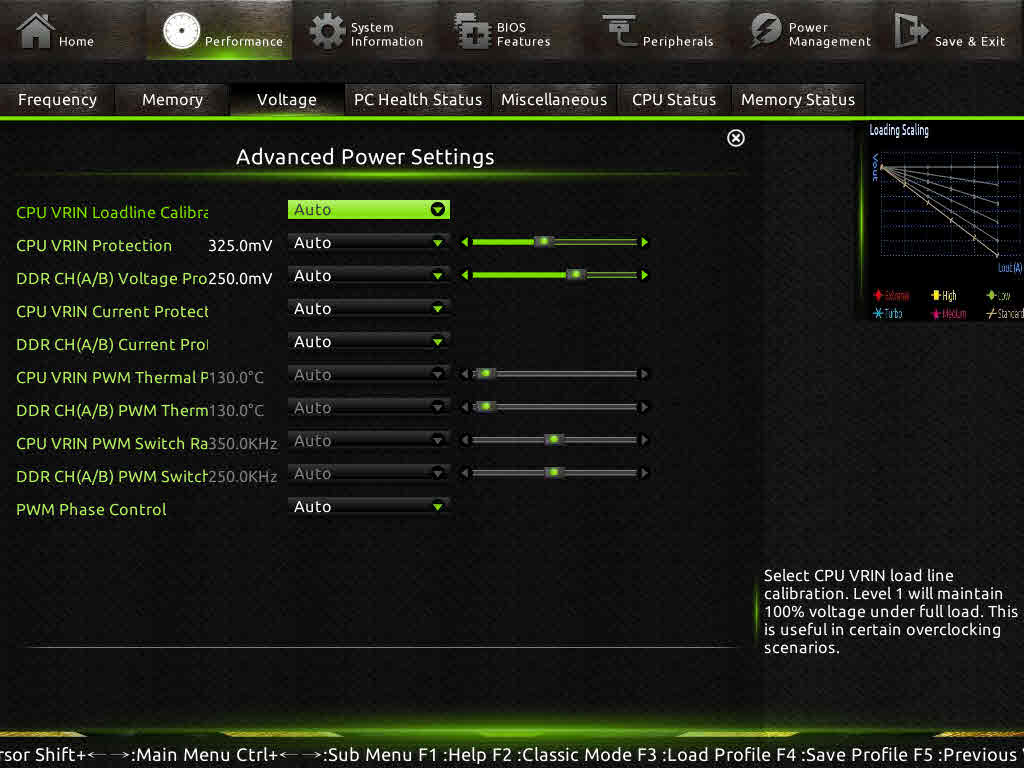

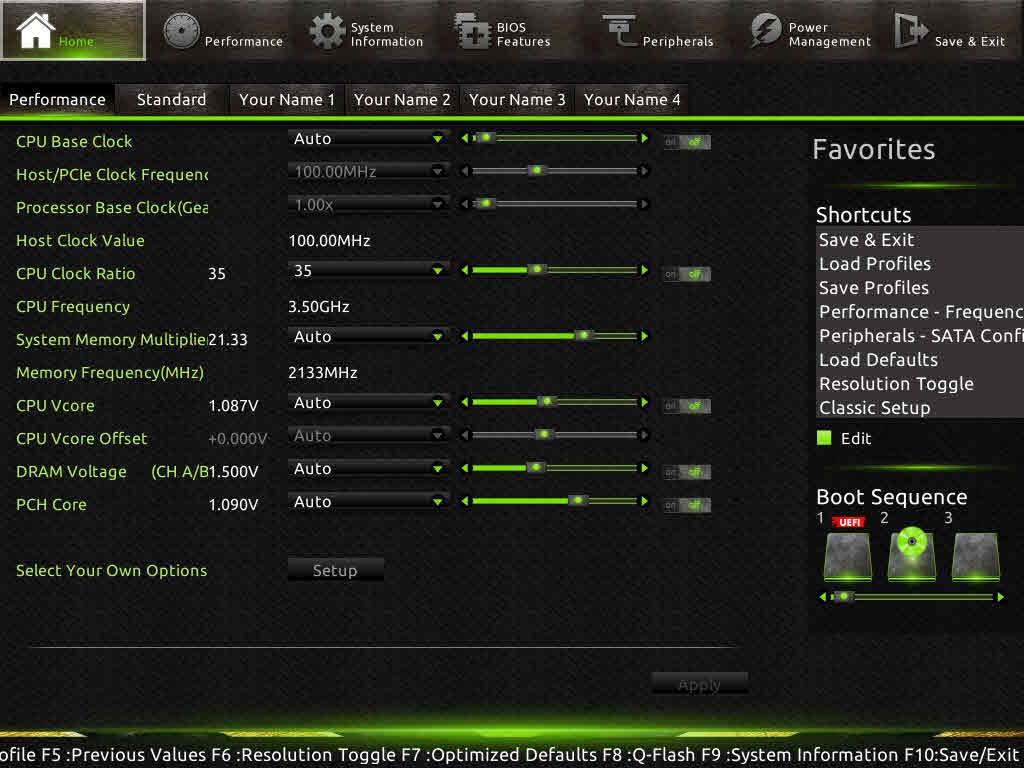

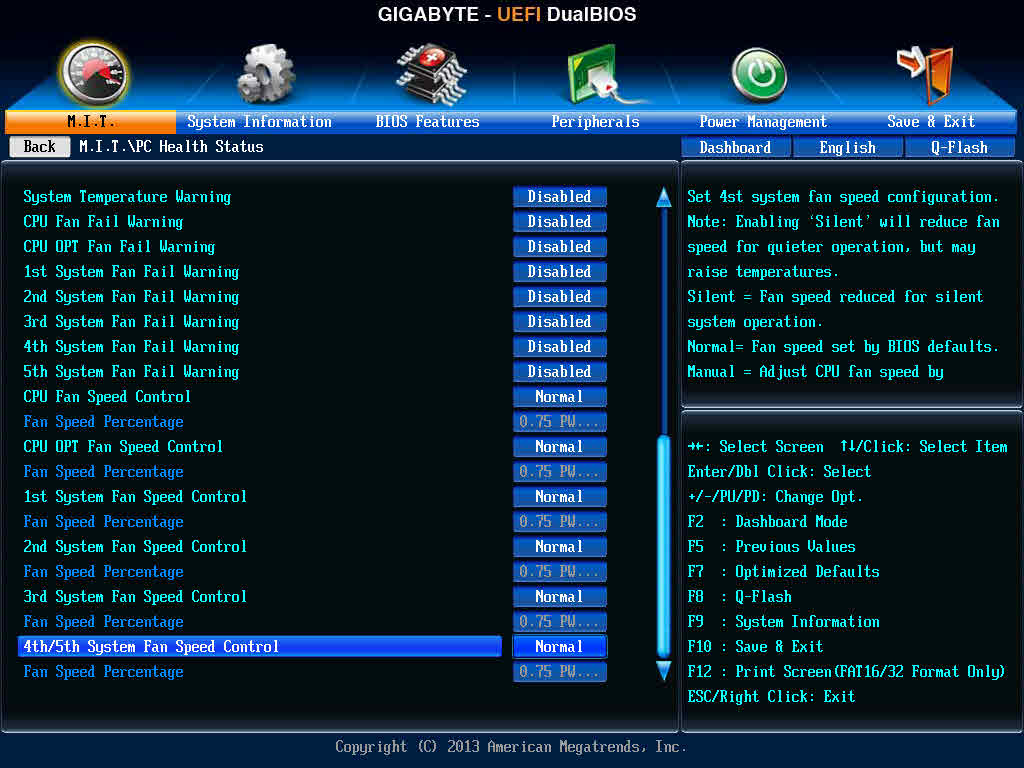

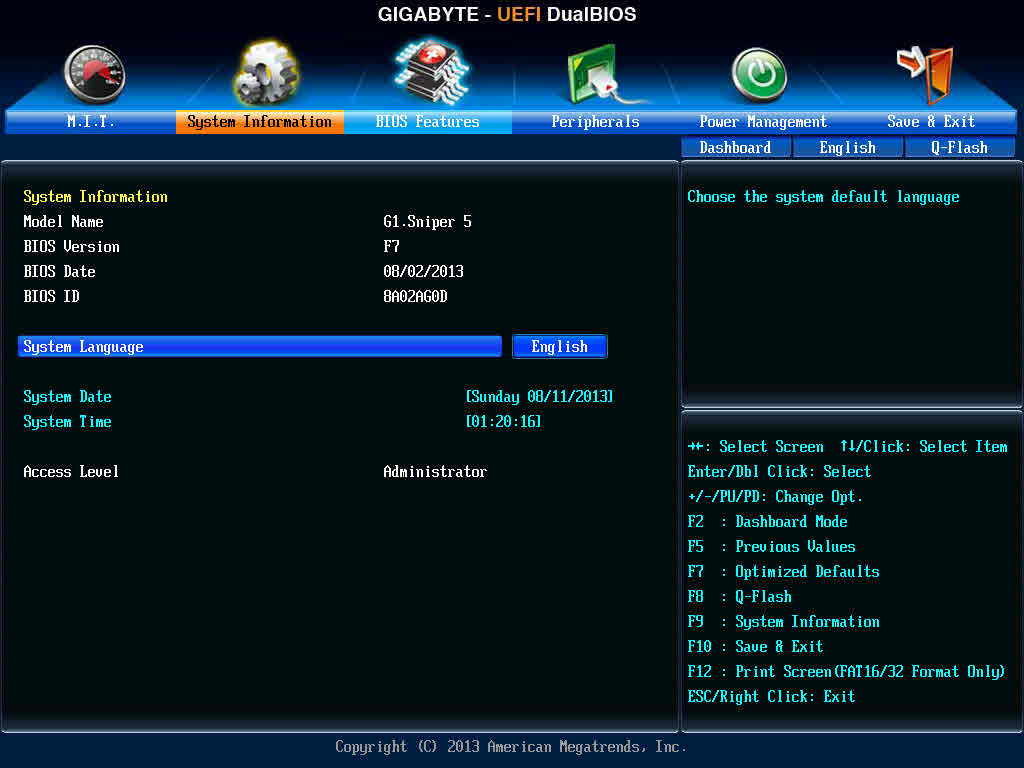

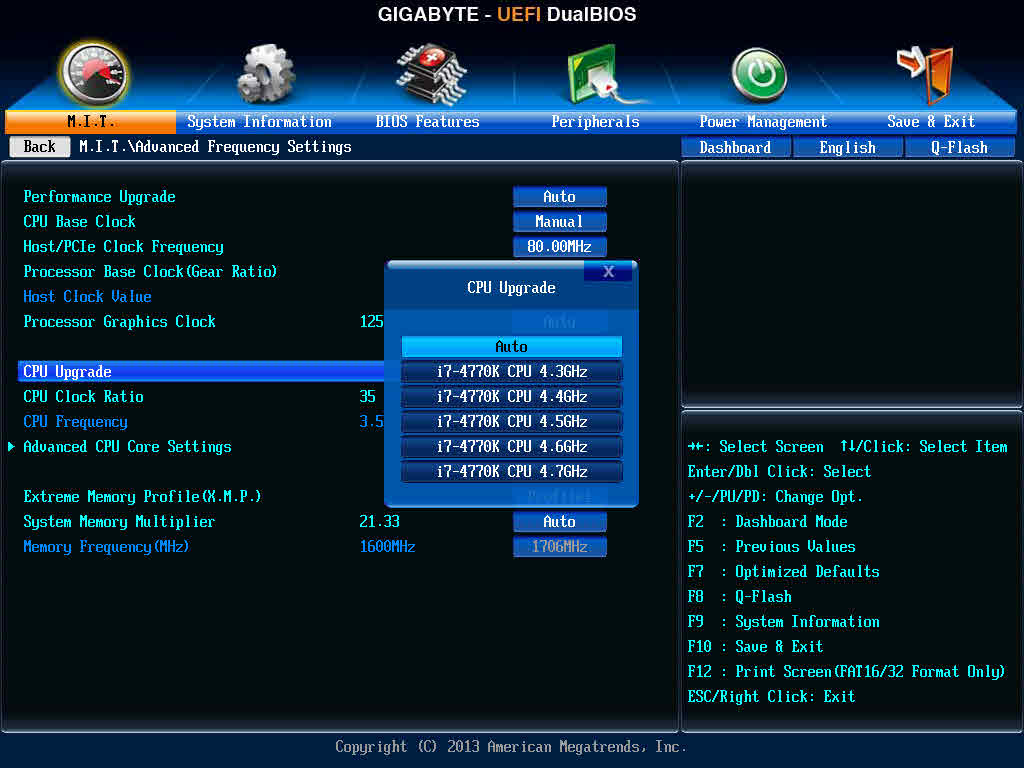

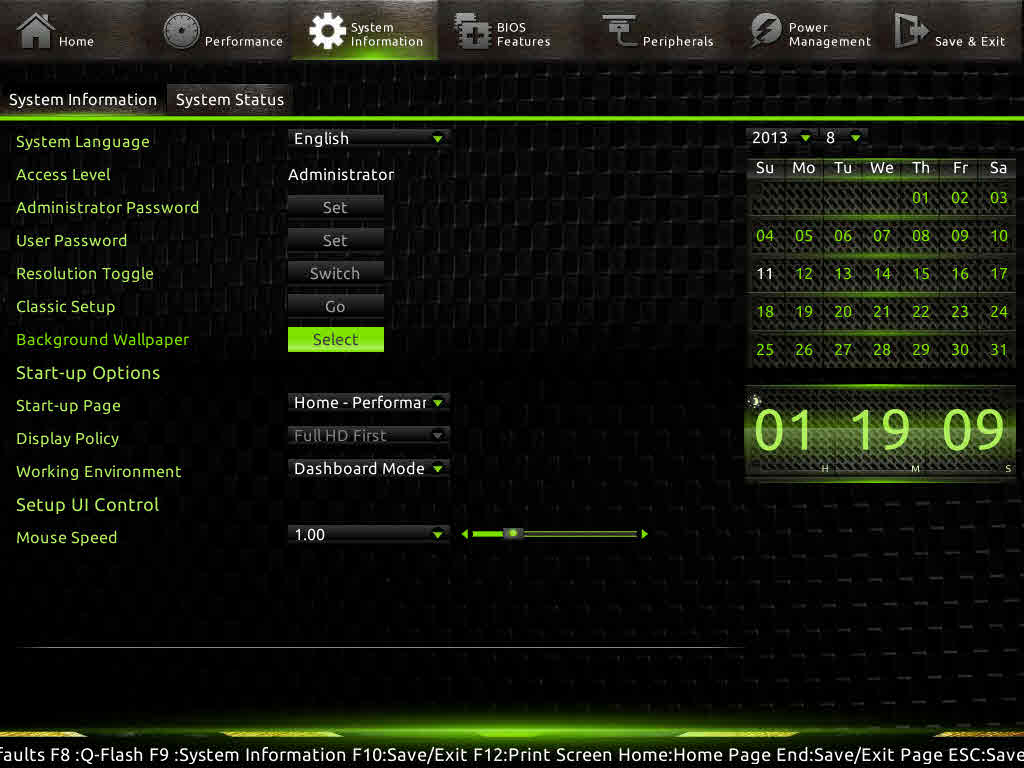

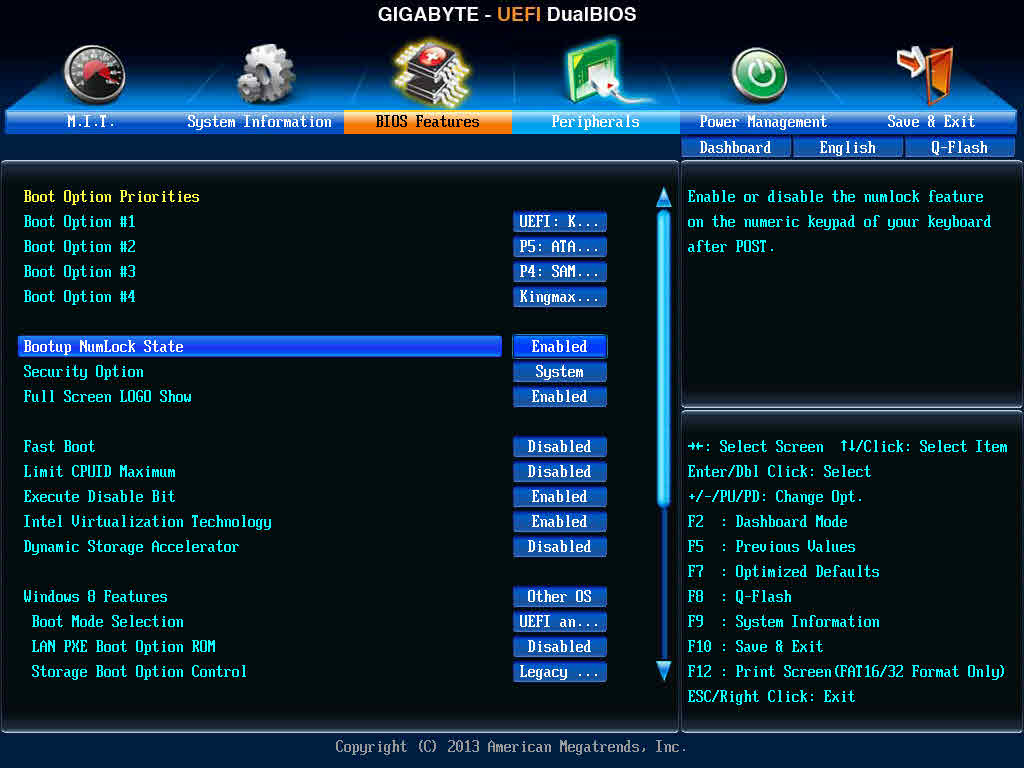

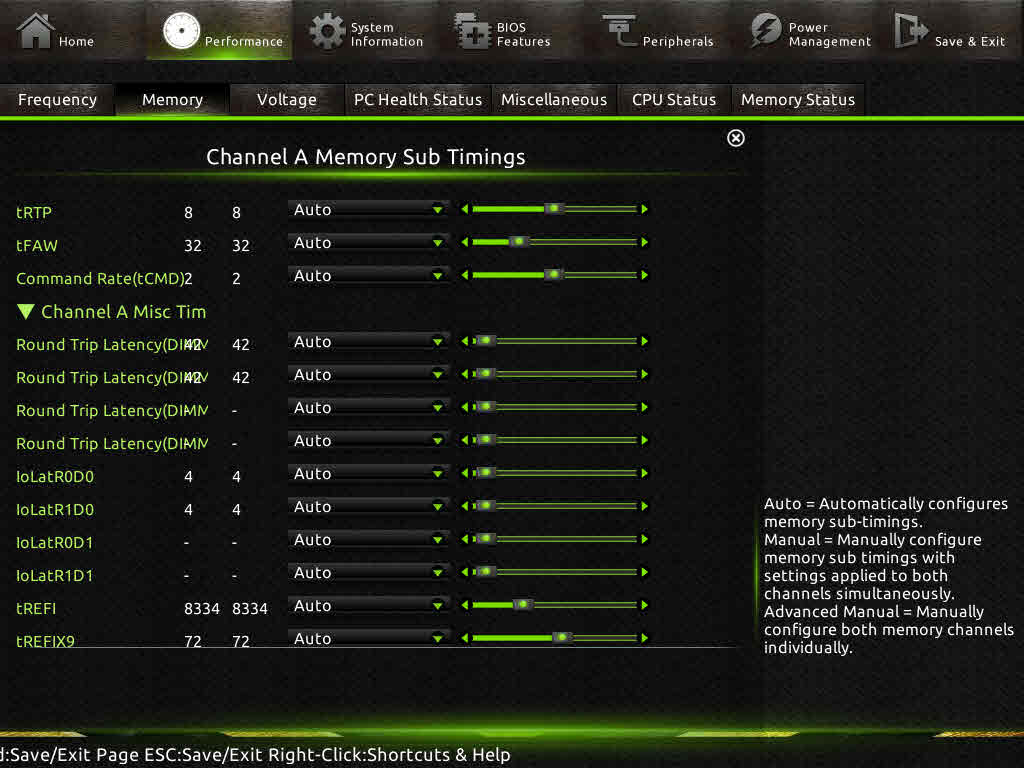

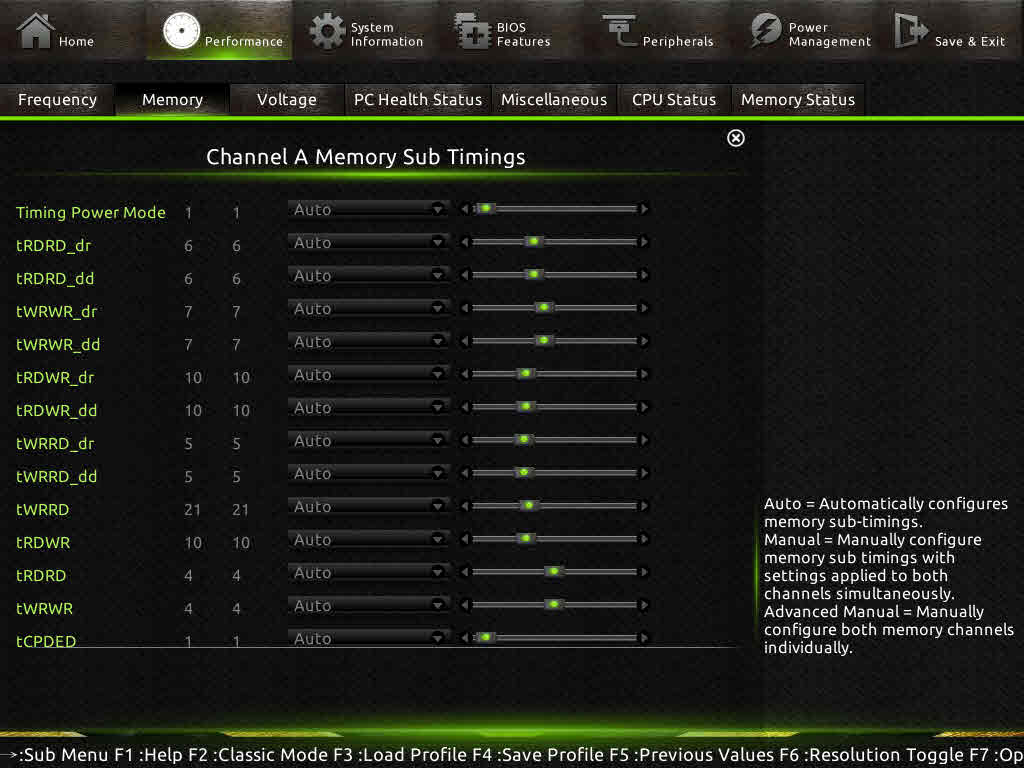

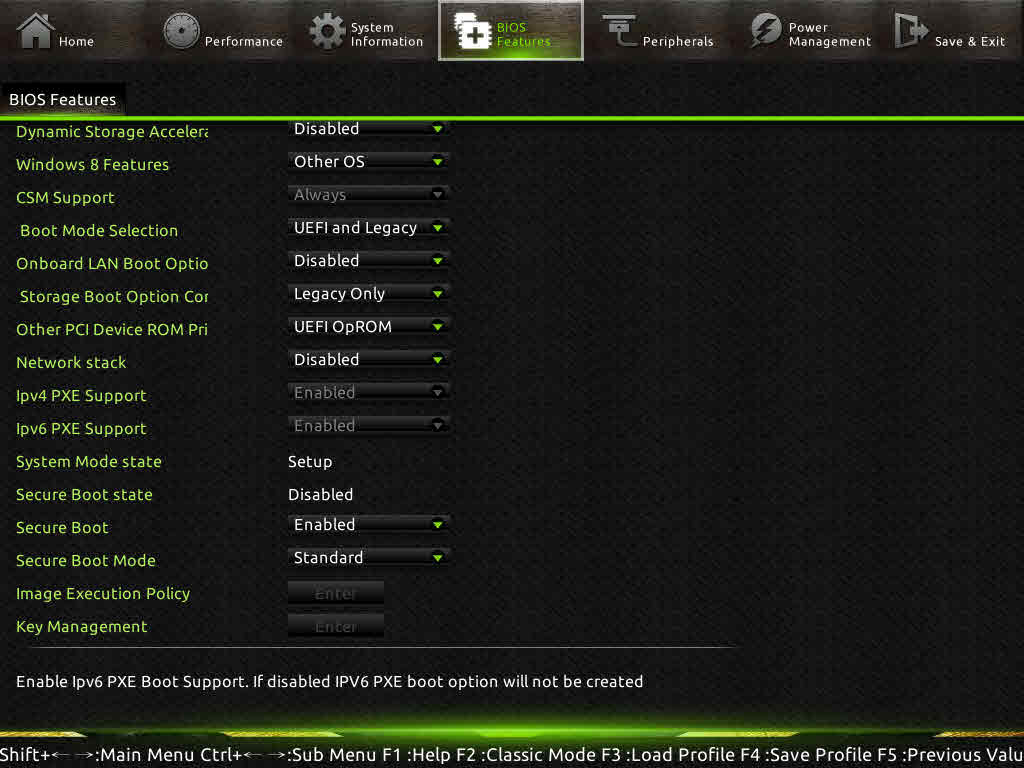

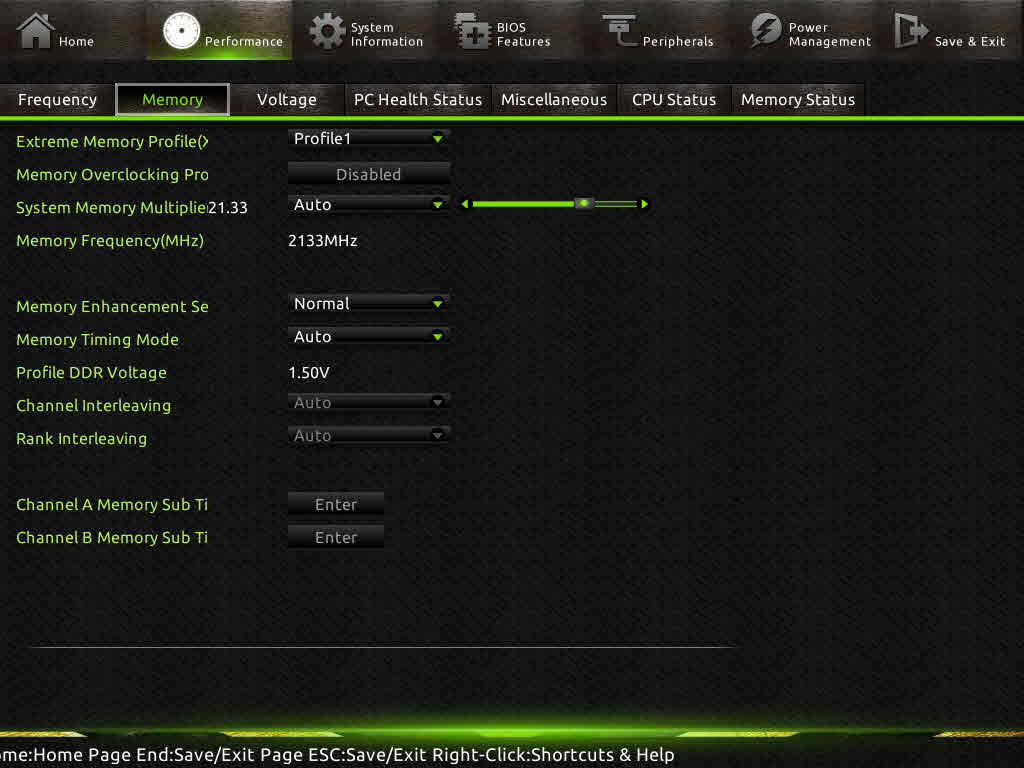

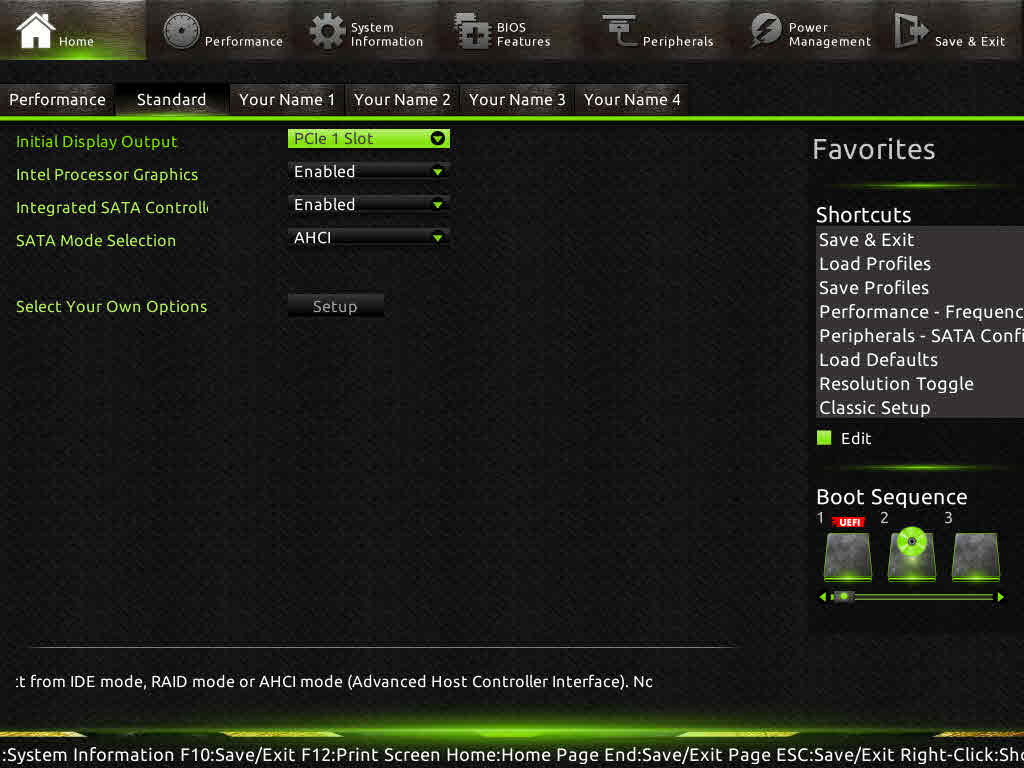

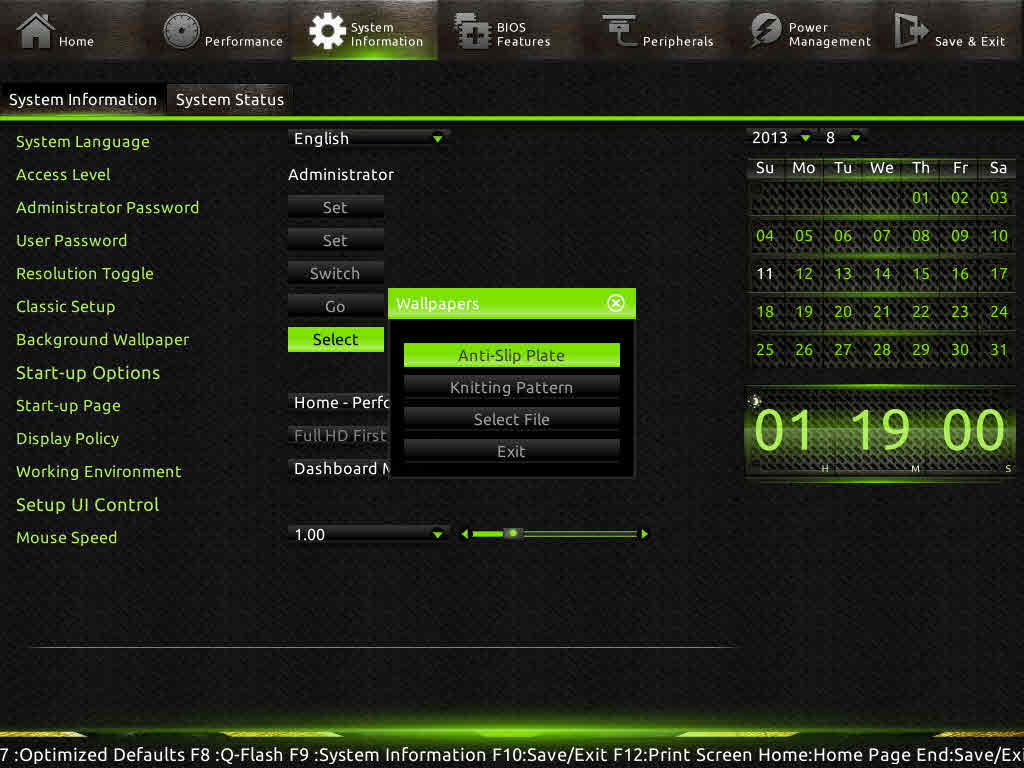

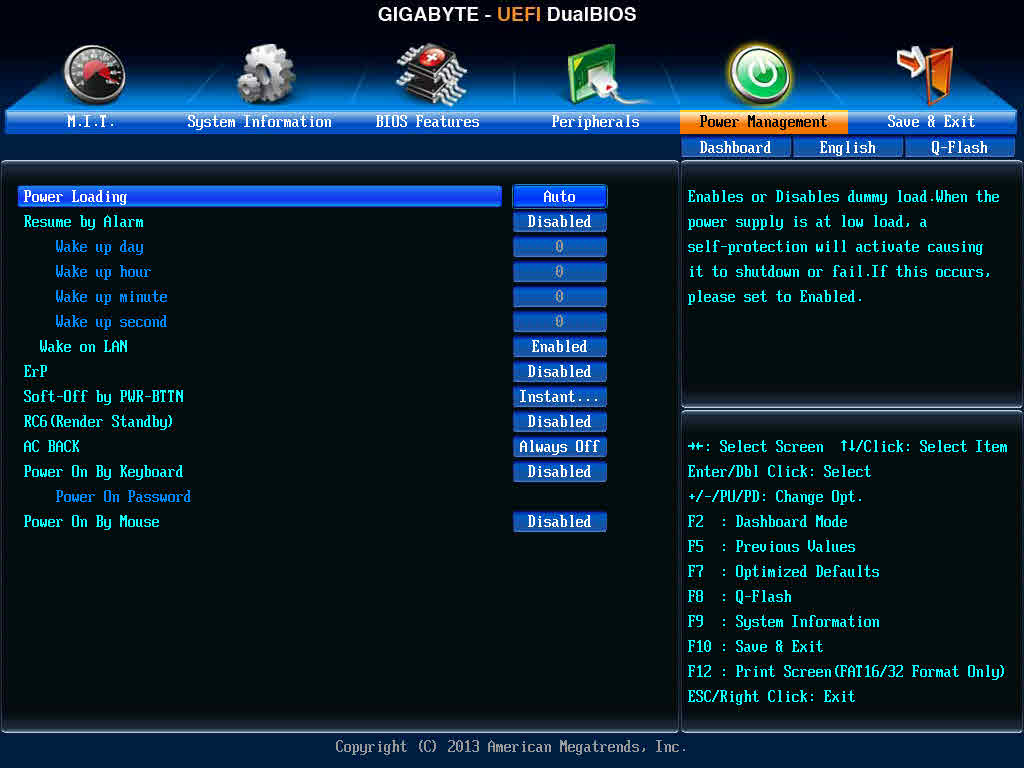

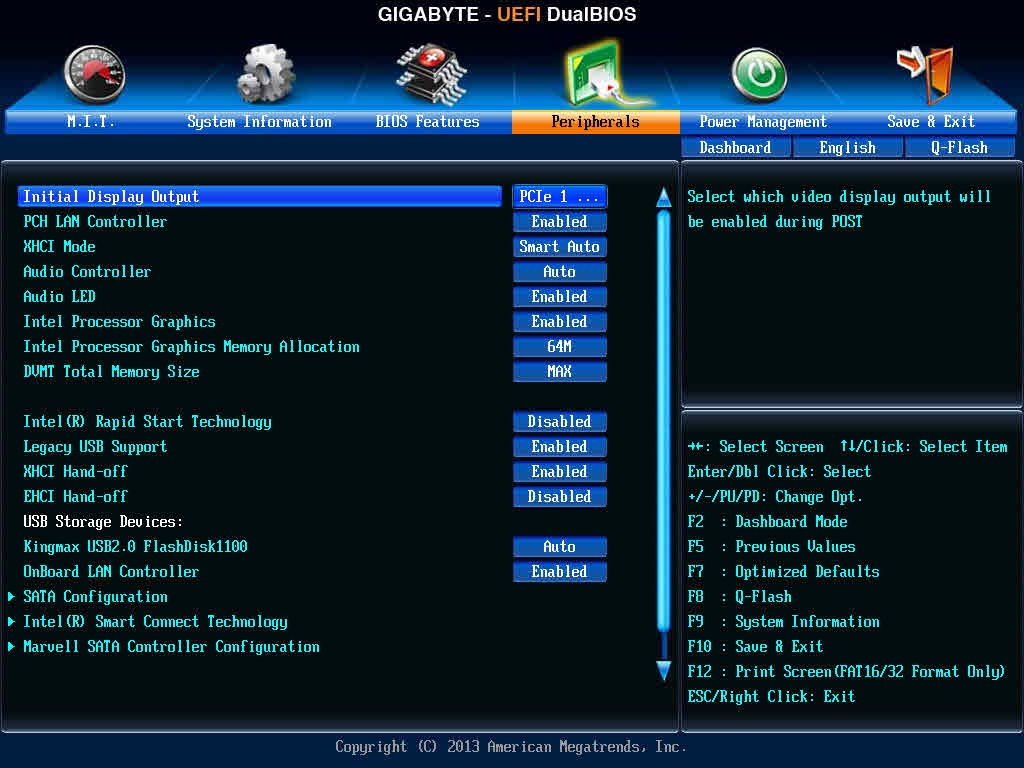

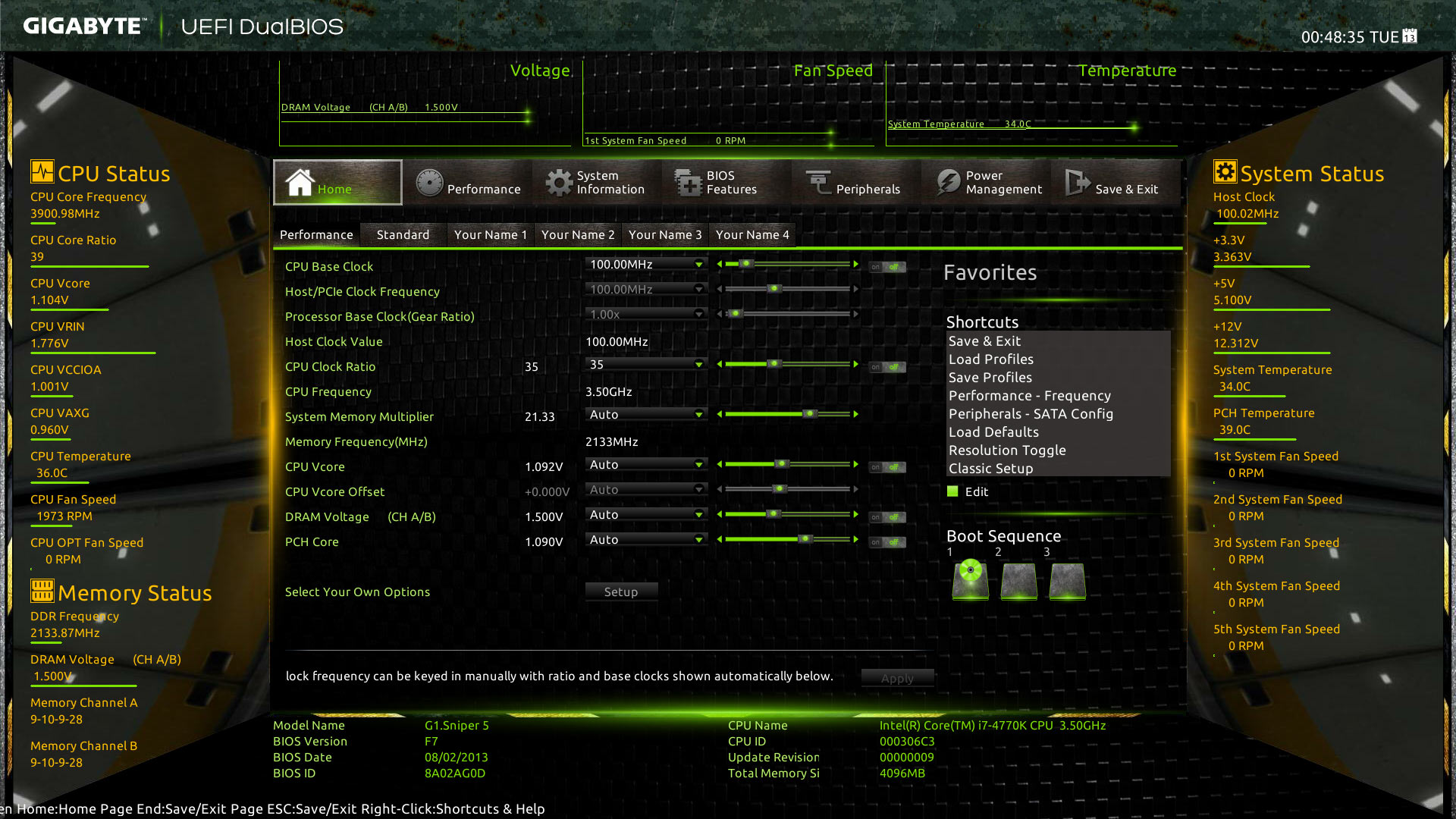

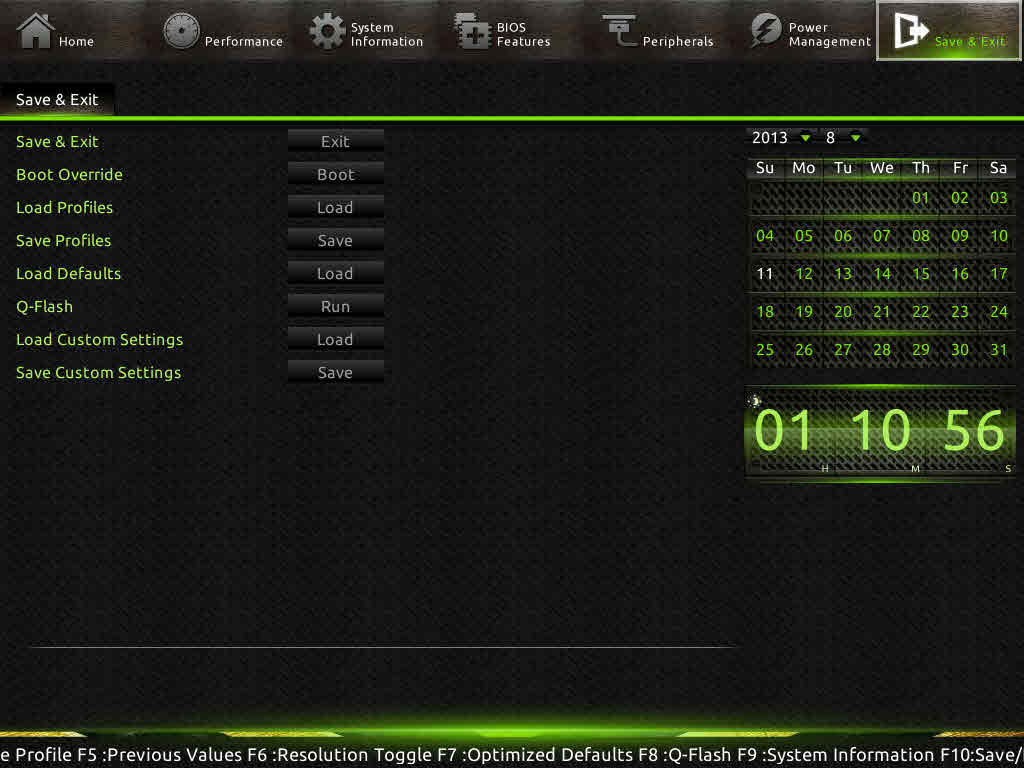

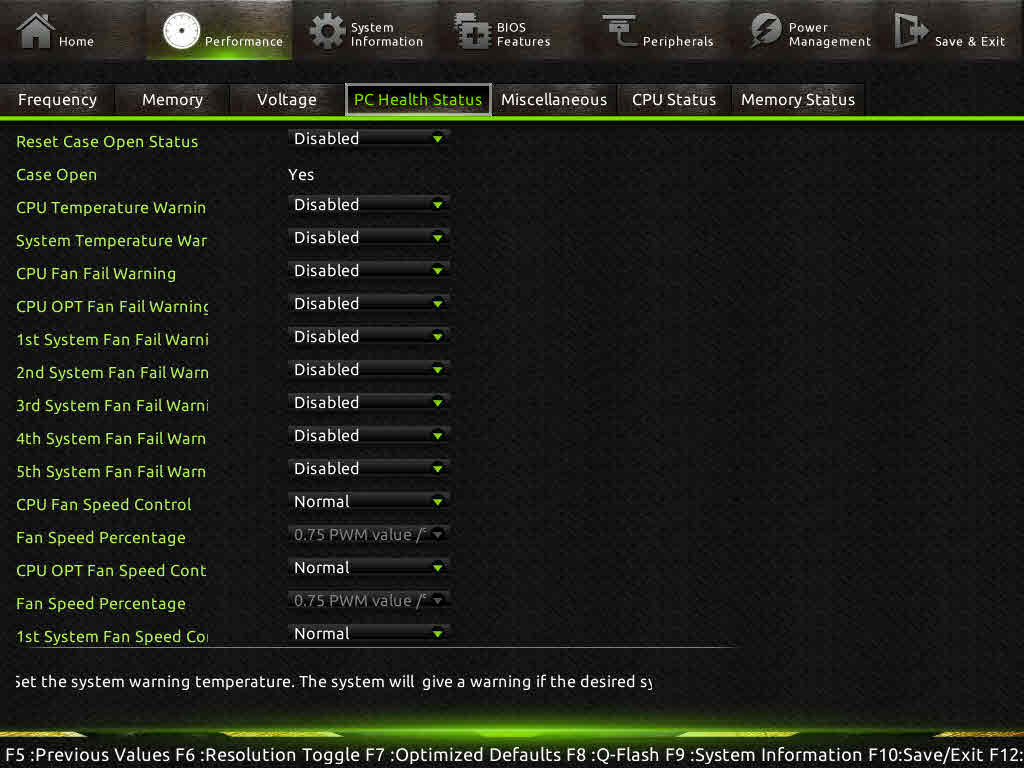

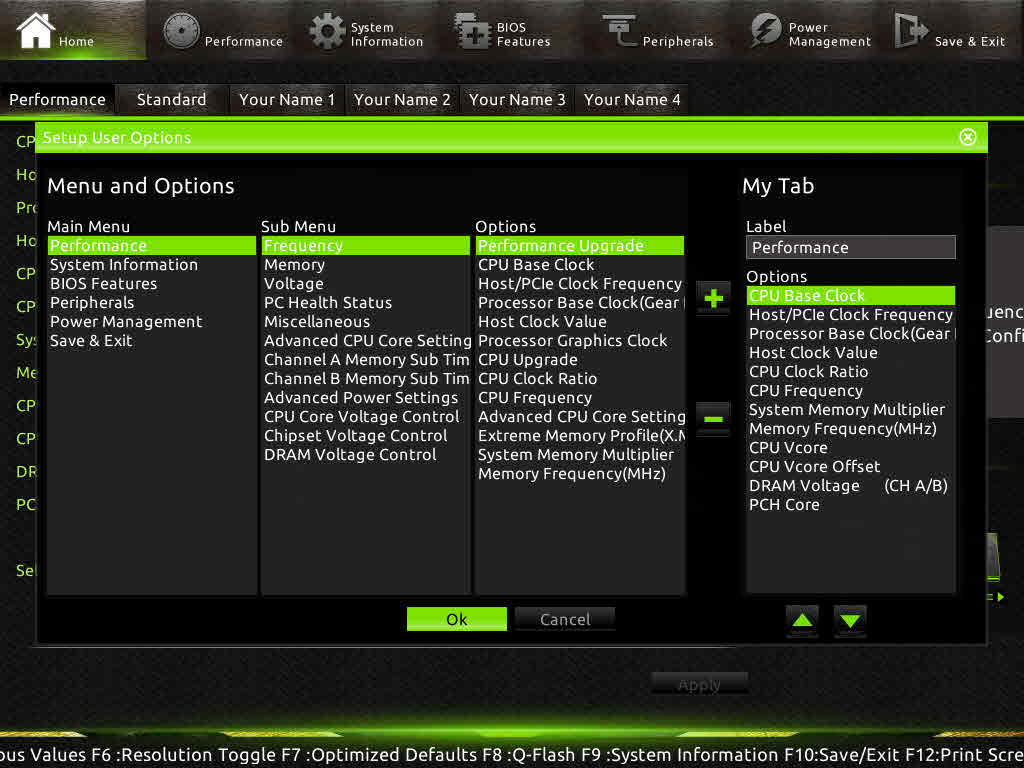

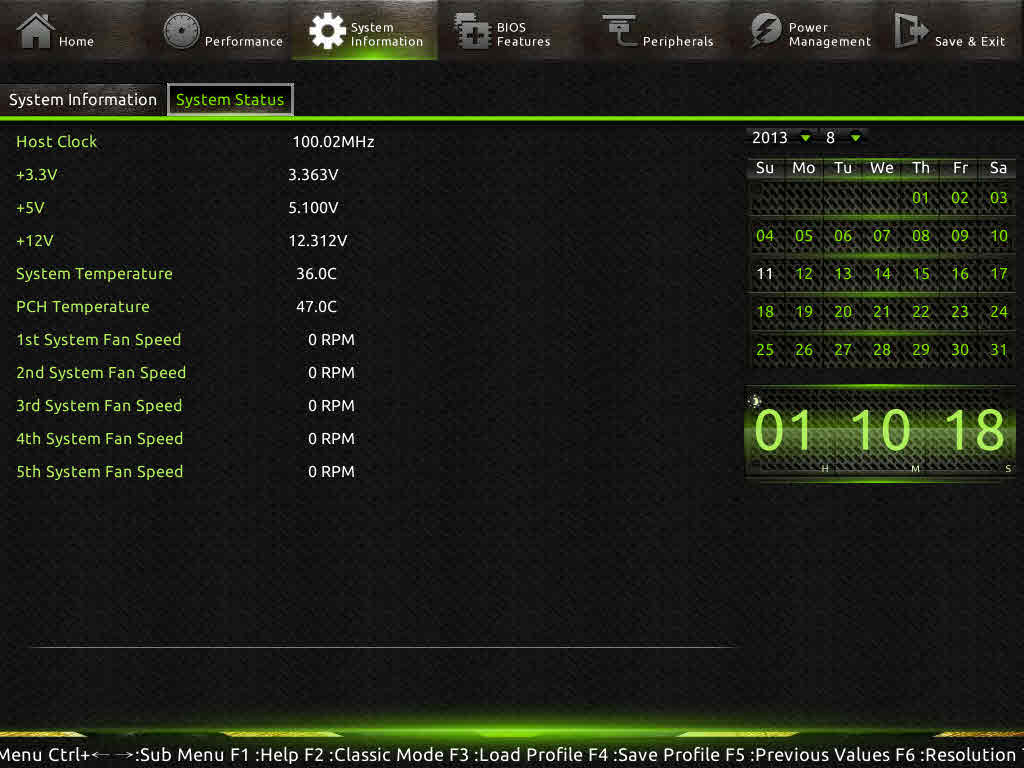

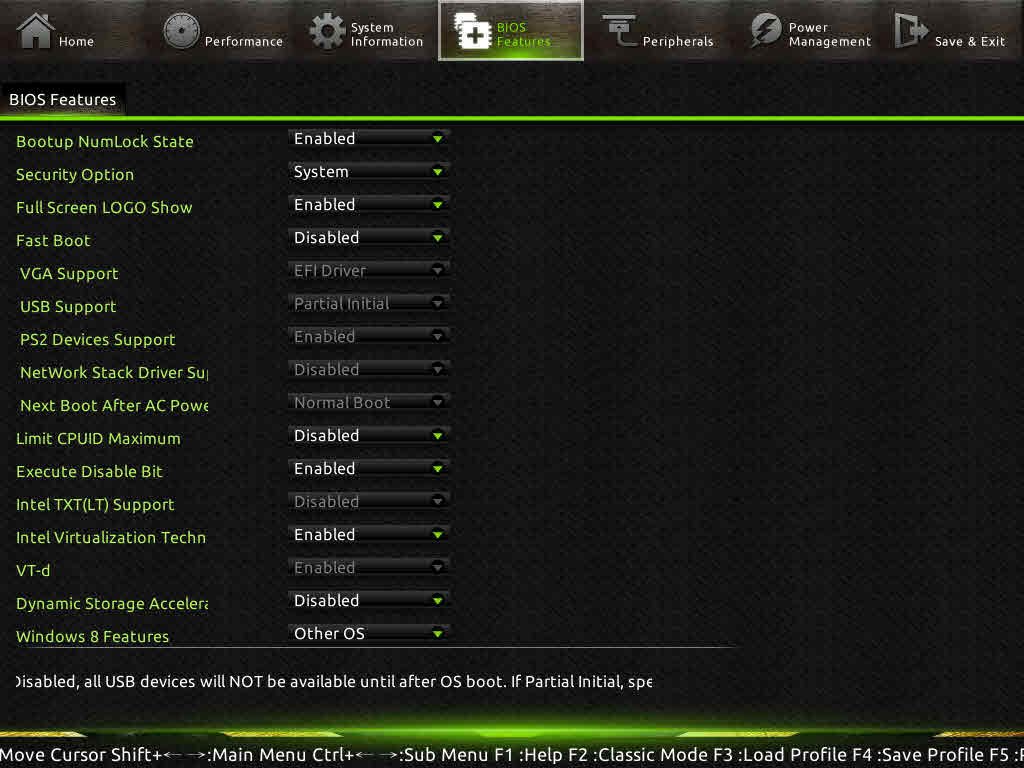

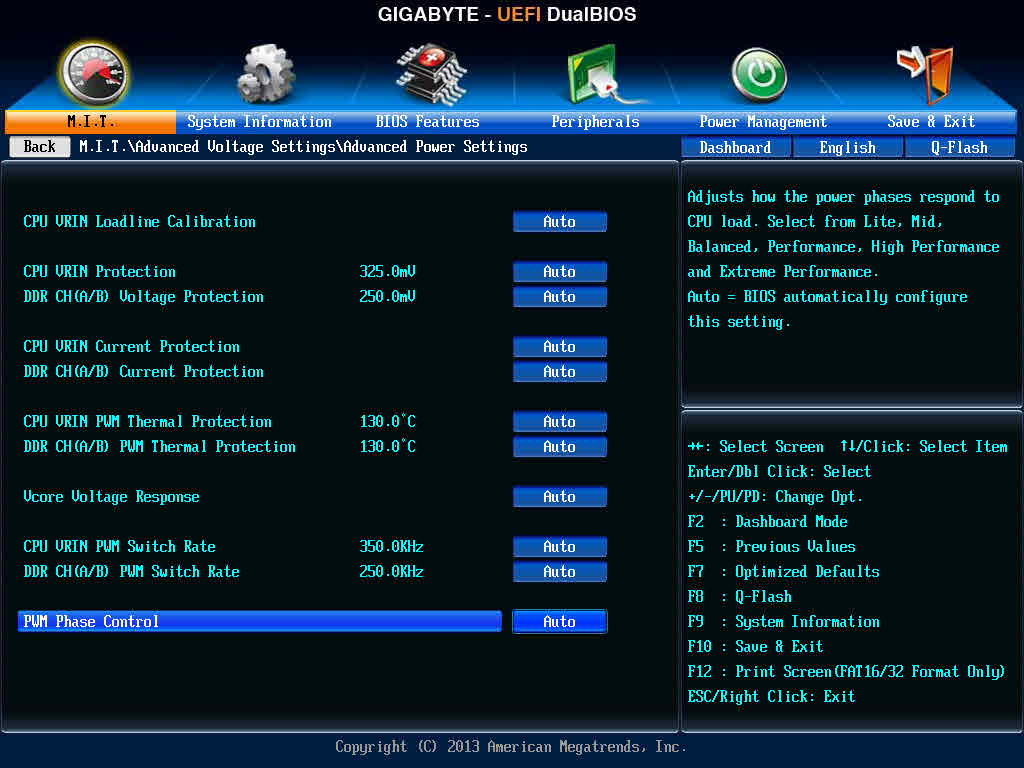

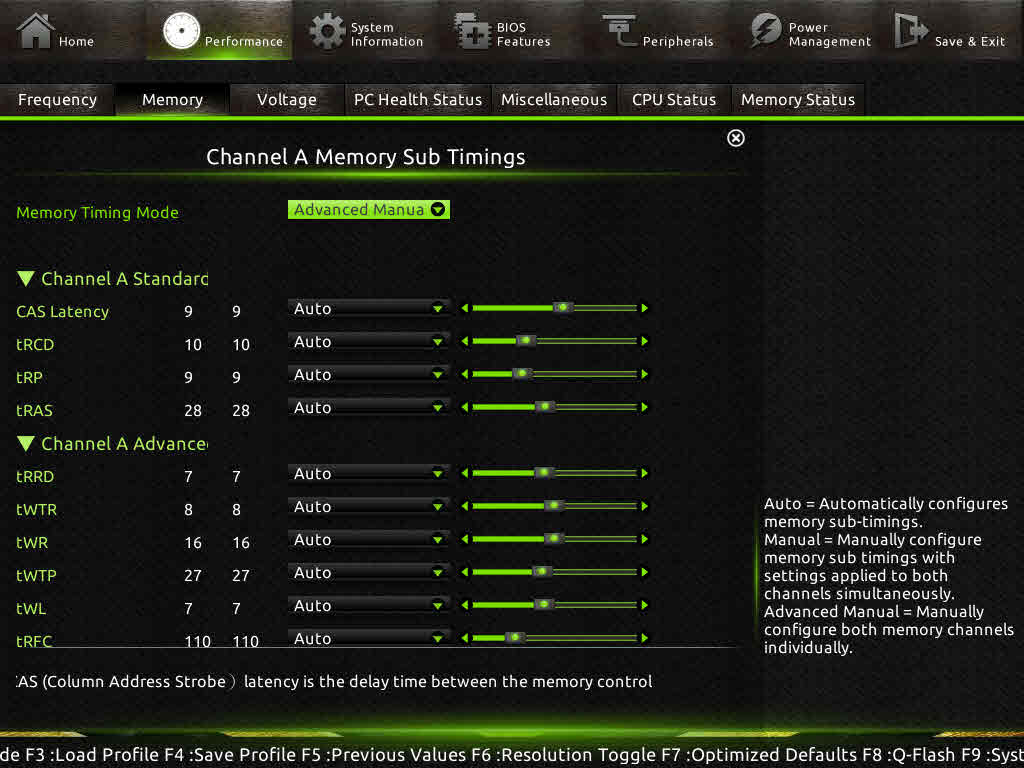

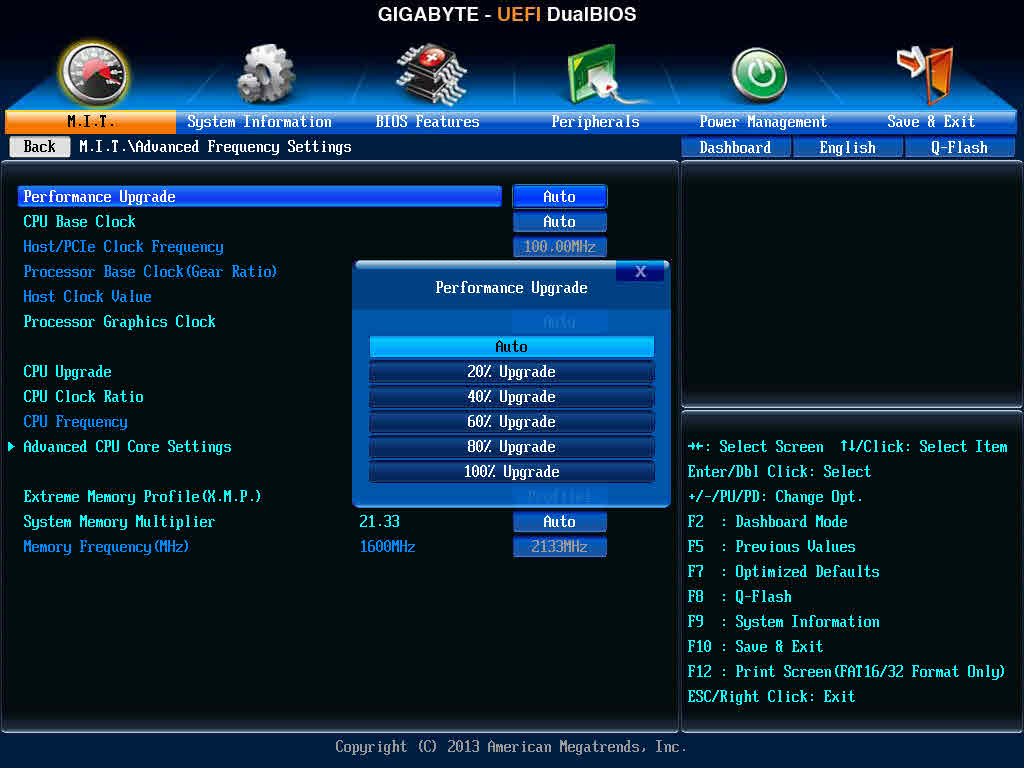

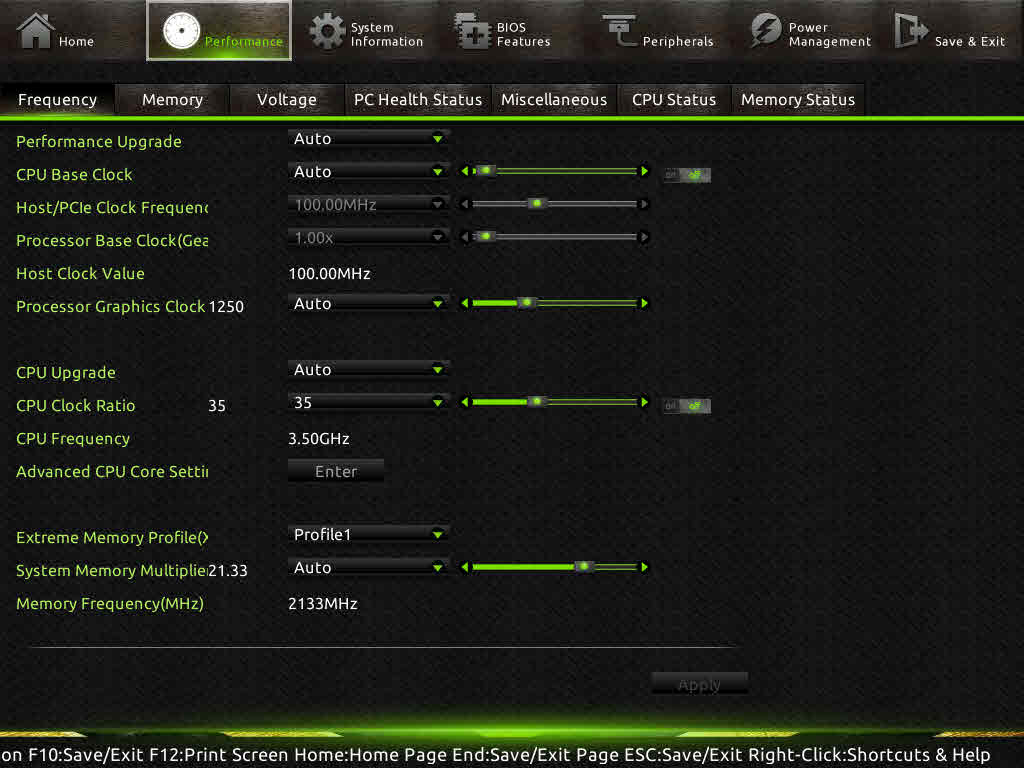

در تصاویر زیر می توانید بخش های مختلف این Bios را مشاهده کنید:

Dashboard Mode

Advanced Mode

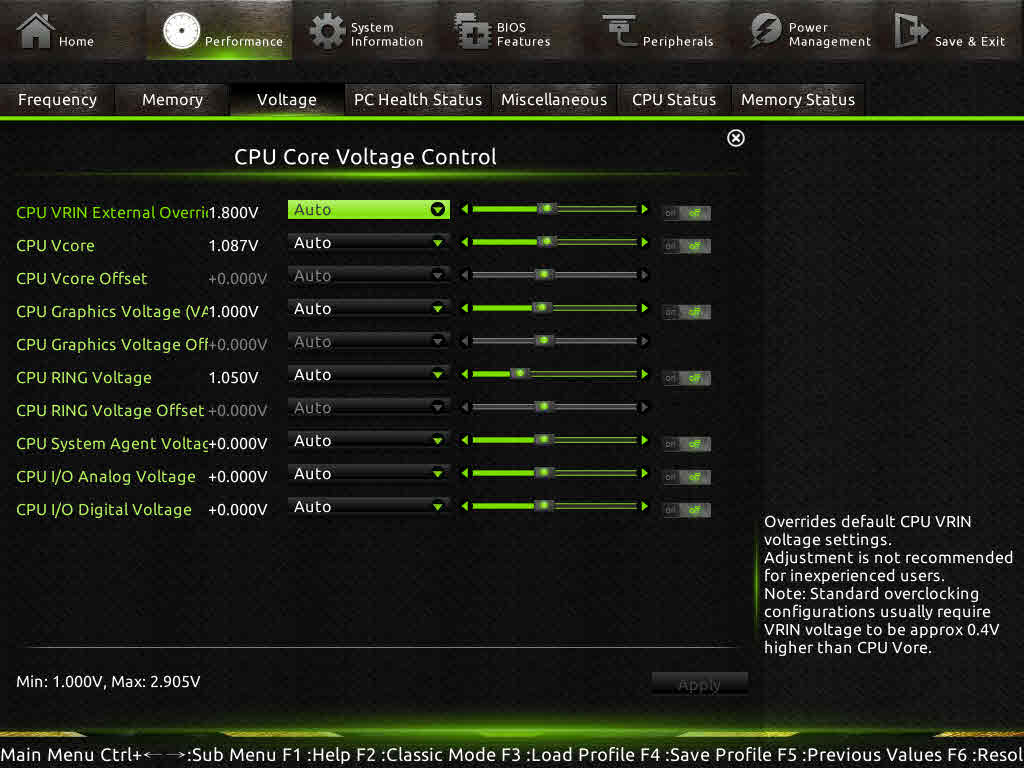

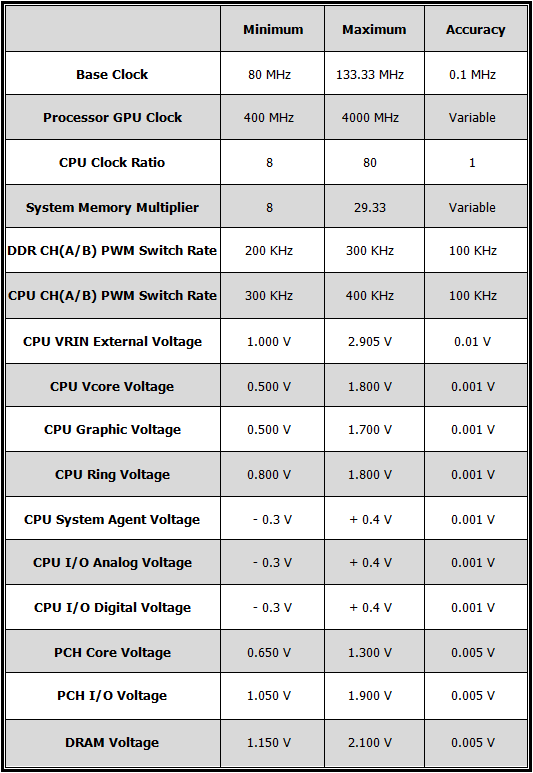

همچنین محدوده حداقل و حداکثر مهم ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن ها به شرح زیر می باشد :

متد و سیستم تست

تست های این قطعه را به طور کلی به سه بخش تست های اورکلاکینگ، توان مصرفی و تست های کارایی تقسیم کرده ایم. برای مقایسه نتایج نیز از سیستم های مبتنی بر پلتفرم های قبلی کمپانی اینتل با معماری های Sandy Bridge و Ivy Bridge استفاده کردیم. در واقع در این نقد و بررسی قصد داریم علاوه بر سنجش کارایی این مادربرد میزان بهبود کارایی در معماری های جدید کمپانی اینتل نسبت به نسل های پیشین را نیز زیر ذره بین قرار دهیم.

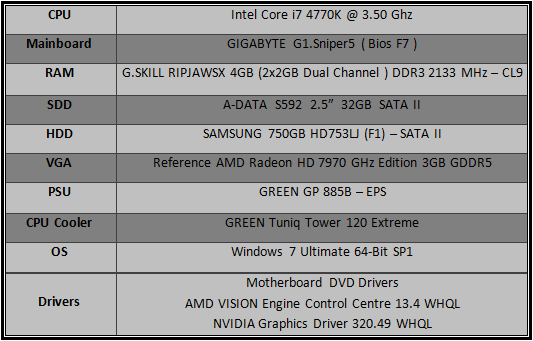

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر می باشد :

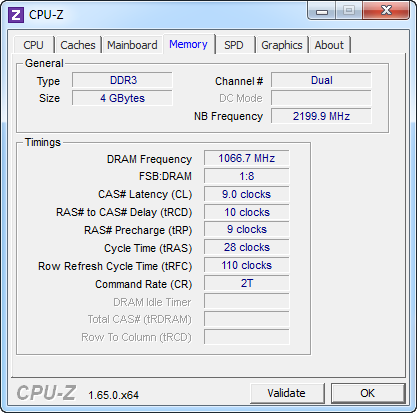

لازم به ذکر است در تمامی پلتفرم ها تنظیمات Bios در حالت پیش فرض تنظیم شده اند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژول های حافظه فعال شده است. در تصاویر زیر می توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحضه کنید :

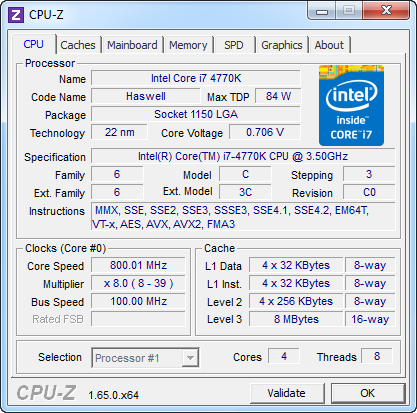

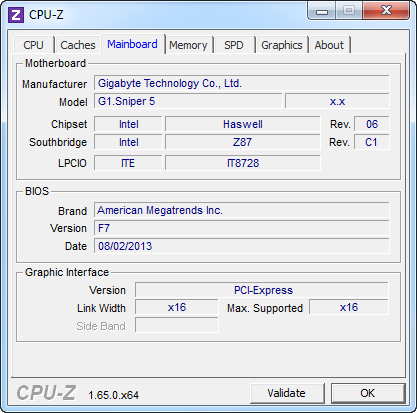

همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10 ، DirectX 11 و DirectX 9.0c می باشند به این شرح است :

3DMARK 2013 v1.1.0
3DMARK Vantage v1.1.2
3DMARK 11 v1.0.5
PCMARK VANTAGE 1.2.0
PCMARK 7 1.4.0
AIDA64 Extreme Edition 3.00.2500
CinreBench R11.5
CPU-Z 1.65
OCCT 4.4.0
SiSoftware Sandra Professional Business 2013.05.19.44 SP3a
MediaEspresso Media Convertor 6.5.2031
wPRIME 2.07
x264 HD BENCHMARK 4.0
WinRAR 4.20
Lost Planet 2
Resident Evil 6
Bioshock Infinite
GRID 2
Sniper Elite v2

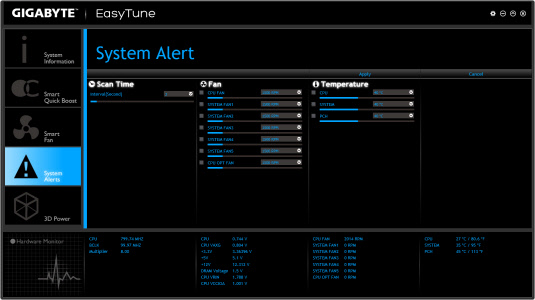

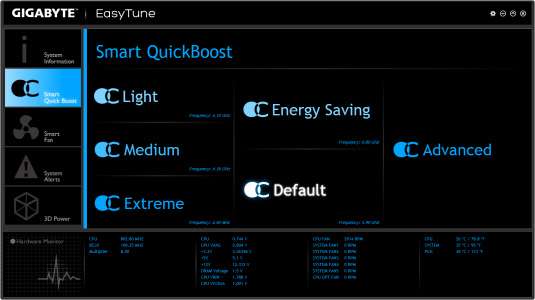

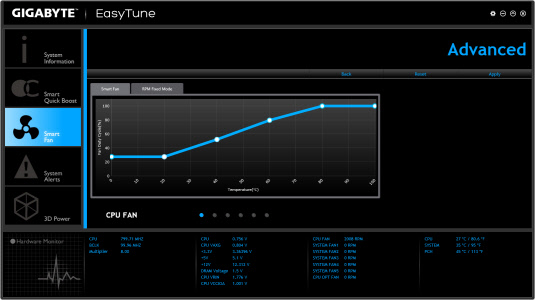

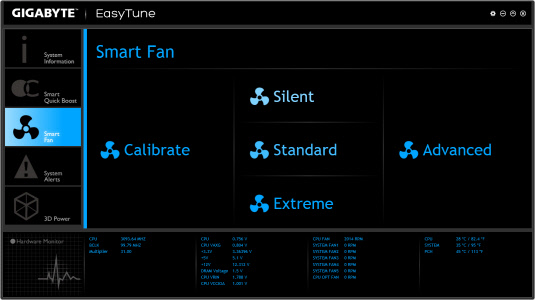

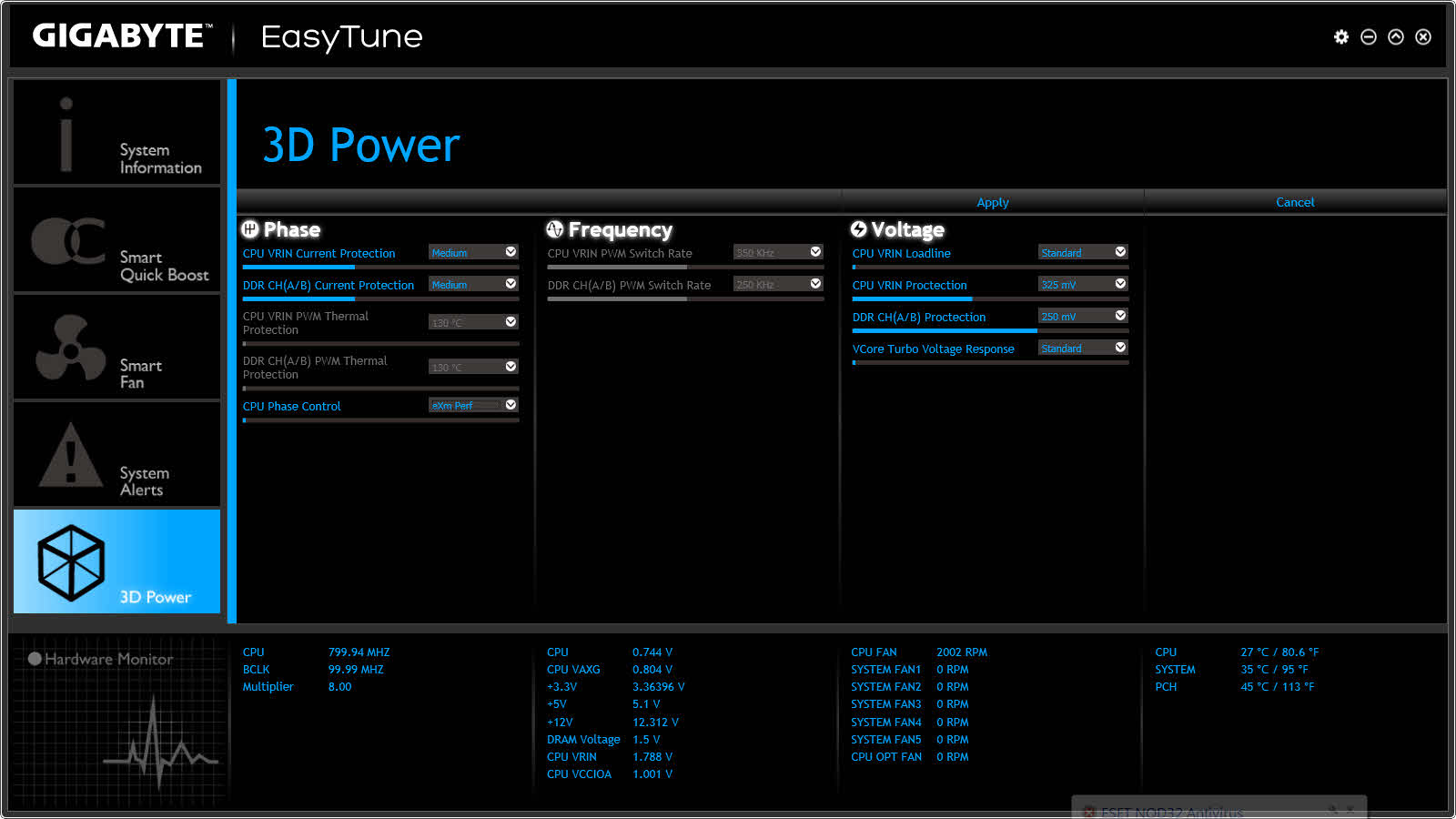

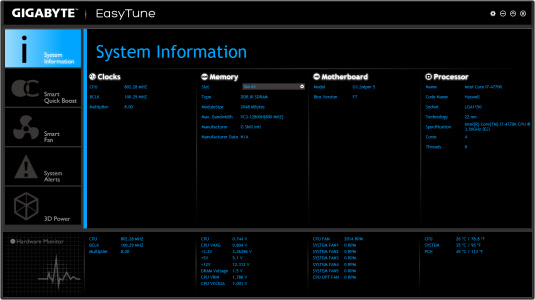

معرفی نسخه جدید نرم افزار Easy Tune

معرفی نسخه جدید نرم افزار Easy Tune

اگر از حرفه ای های کامپیوترهای شخصی باشید و قبلا مادربردهای کمپانی گیگابایت را خریداری کرده باشید. حتما برای یک بار هم که شده نرم افزار Easy Tune را نصب و با آن کار کرده اید. این نرم افزار قابلیت هایی نظیر مانیتورینگ حرارت بخش های مختلف پلتفرم و کنترل و مانیتورینگ سرعت چرخش فن ها به همراه پروفایل های آماده و تست شده اور کلاک را به همراه دارد. همچنین قابلیت های ویژه و منحصر به فرد فراوانی نیز در اورکلاک دستی در اختیار کاربران حرفه قرار می دهد. در نسخه جدید شکل و شمایل این نرم افزار به کلی تغییر کرده و امکانات جدید زیادی نیز به آن اضافه شده است. در تصاویر زیر می توانید بخش های مختلف این نرم افزار را ملاحضه کنید.

تست مدیریت مصرف انرژی

در این تست در حالت Idle ( 15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD ) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکا CPU و GPU را تحت فشار قرار می دهد.

لازم به ذکر است که کارت توسعه WiFi + Bluetooth 4.0 در این تست بر روی مادربورد ماک برده نصب نشده است.

در تست فوق میزان توان مصرفی ثبت شده در حالت Idleم 104 وات و در حالت Loadم 434 وات ثبت شد.

کاملاً مشخص است که تعبیه چیپ های کنترلر و تجهیزات فراوانی که بر روی این مادربرد نصب شده است باعث شده اند تا مصرف انرژی این مدل تا حدودی بیشتر از مدل های استاندارد باشد.

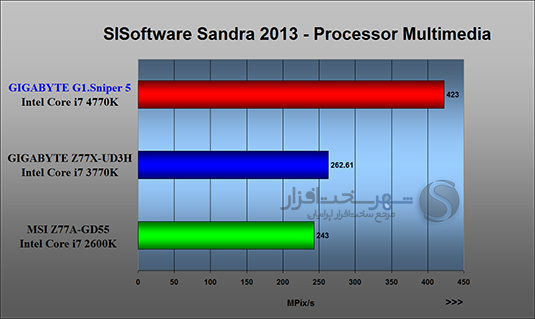

تست های کارایی (SISoftware Sandra 2013 و AIDA64 )

تست های کارایی (SISoftware Sandra 2013 و AIDA64 )

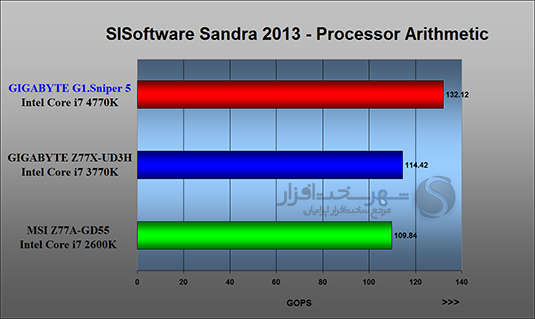

در این بخش سعی شده از تمامی زوایا کارایی این مادربورد محک زده شود. برای همین منظور تست ها را به چند بخش عمده تقسیم کردیم. هر یک از این بخش ها دارای ویژگی های منحصر به فرد برای تست قطعات مختلف می باشند.

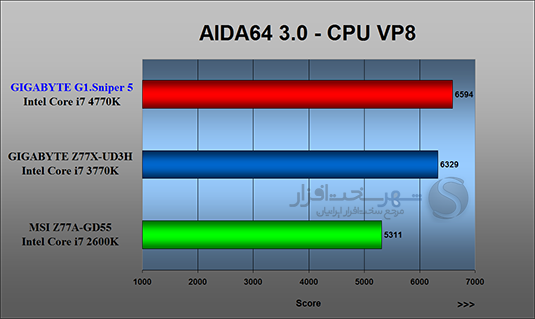

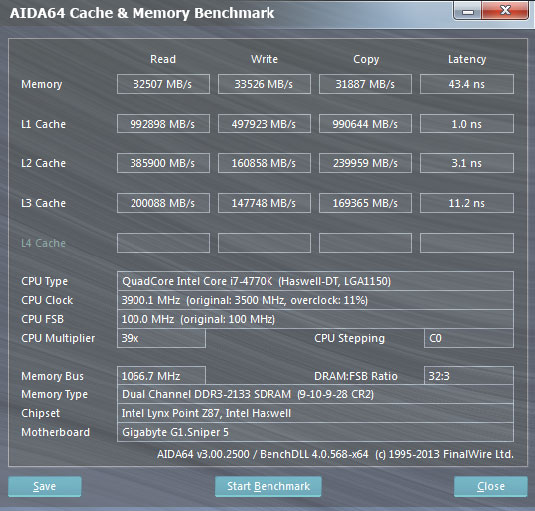

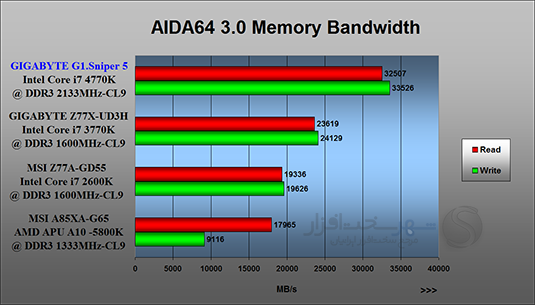

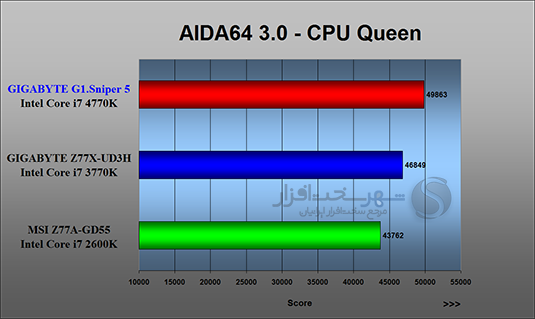

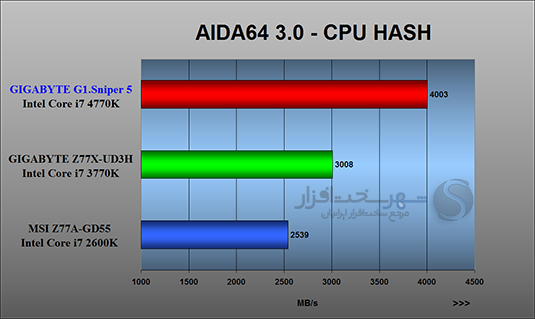

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 3.0

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 3.0

تست پهنای باند حافظه از جمله تست هایی می باشد که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس پردازنده و State های مختلف مدیریت مصرف انرژی وابسته است. در نمودار زیر نتایج 4 پلتفرم مختلف را مشاهده می کنید. البته این نکته را نیز مد نظر قرار دهید که فرکانس حافظه پلتفرم Haswell به مراتب بیشتر از پلتفرم های دیگر است. البته عملکرد فوق العاده کنترلر حافظه در پلتفرم Haswell قابل تحسین است.

تست های Cinebench R11.5 و wPrime 32M

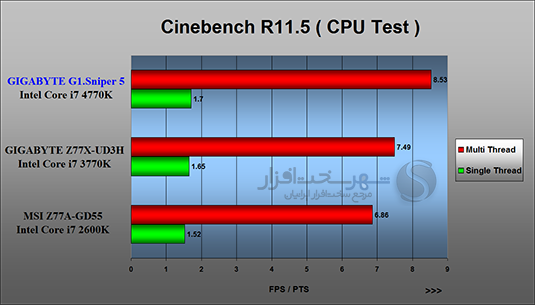

تست Cinebench R11.5

ماهیت این تست در واقع مبنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی می باشد که بیشتر در استودیوهای ساخت انیمیشن های 3 بعدی استفاده می شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویزگی های واقع گرایانه تصویر به کار گرفته می شود.

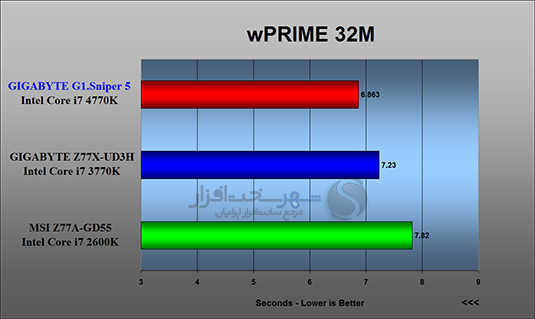

تست wPrime 32m

wPrime از جمله نرم افزار هاي می باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن ) به صورتي کاملاً Multi Thread، يکي از بهترين نرم افزار هاي موجود براي تست پردازنده‌هاي چند هسته اي مي باشد.

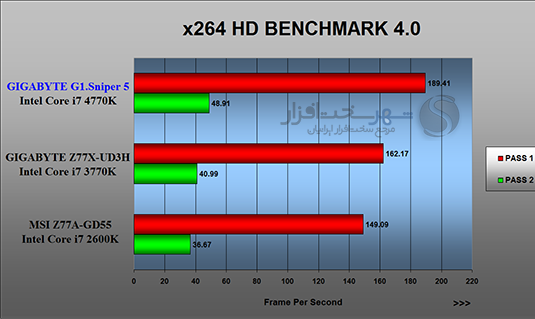

تست های Video Transcoding

تست های Video Transcoding

در این بخش توسط دو نرم افزار های CyberLink MediaEspresso Media Convertor 6.5 و x264 HD Benchmark 4.0 در همه زوایا، کارایی این پلتفرم را محک زدیم.

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک فایل ویدئویی با کیفیت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

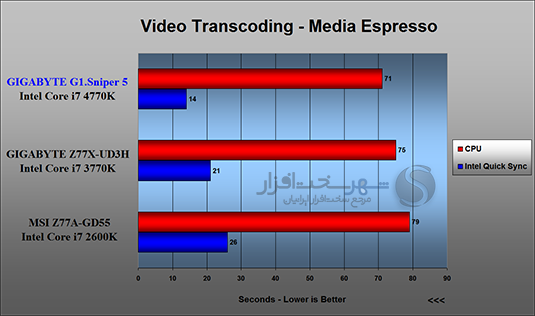

همان طور که در تست Media Espresso Video Convertor مشاهده می کنید، پیشرفت عملکرد قابلیت Intel Quick Sync در پلتفرم جدید کمپانی اینتل ( Haswell) تحسین برانگیز است.

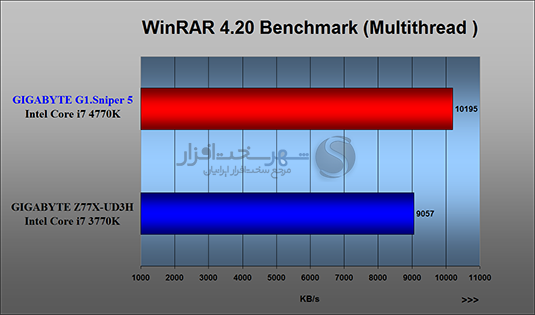

تست (WinRAR 4.20 ( Zip/Unzip

تست (WinRAR 4.20 ( Zip/Unzip

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی ترین و در عین حال معمول ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف ترین و شناخته شده ترین نرم افزارهای این امر WinRAR می باشد که همواره خود را همگام با ارائه آخرین تکنولوژی های سخت افزاری بروز نگاه می دارد تا بهترین کارایی ممکن را از خود ارائه دهد . این نرم افزار دارای یک بخش Benchmark Tool مستقل می باشد که نتایج به دست آمده در این قسمت در جدول زیر درج شده است.

تست های PCMARK VANTAGE و PCMARK 7

تست های PCMARK VANTAGE و PCMARK 7

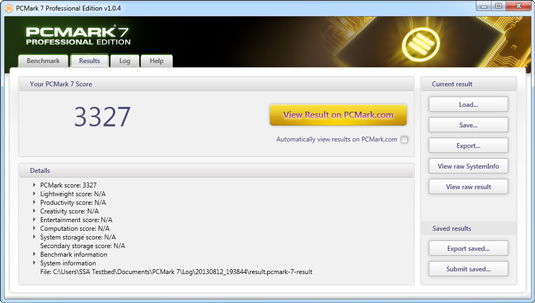

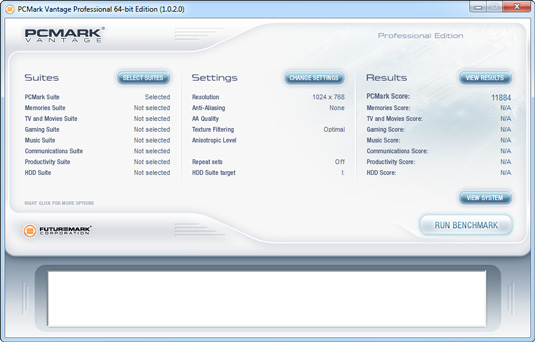

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست های کاملاً Multithread مانند نمایش و ویرایش عکس های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم ، جابه جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و .... محک زده می شود.

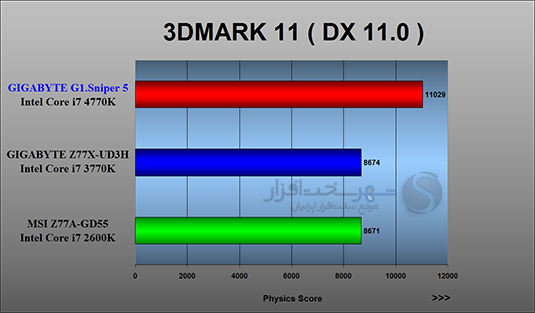

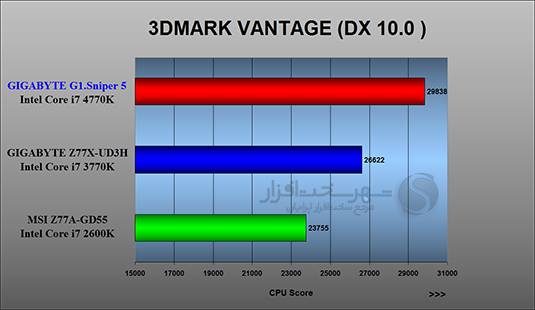

تست 3DMARK 11 و 3DMARK Vantage

تست 3DMARK 11 و 3DMARK Vantage

سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت های گرافیک کمپانی Futuremark می باشد. تست های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی های واقع گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدودا یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقاسیه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.

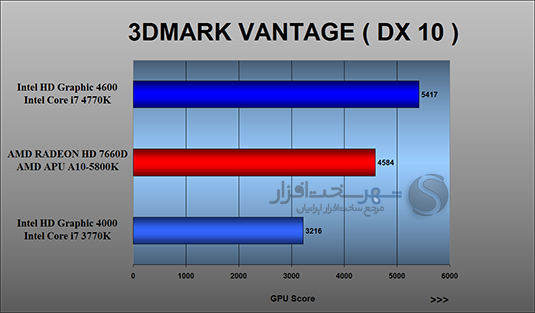

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark می باشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی های رایانه ای بر اساس API نام برده می باشد.

تست های گیمینگ ( Bioshock Infinite ، GRID 2 ، Sniper Elite V2 )

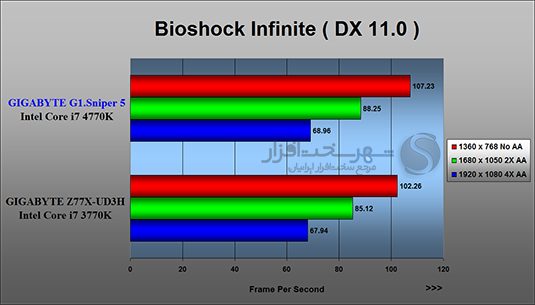

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدار ترین بازی های سبک first-person shooter می باشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت های جدید گرافیکی مبتنی بر DirectX 11 نیز می باشد.

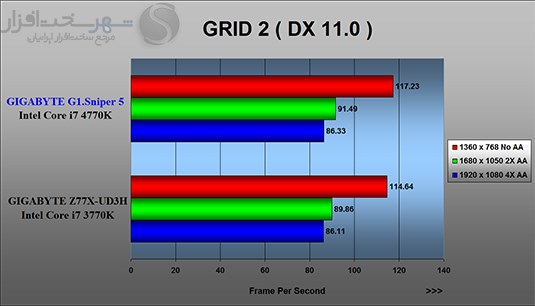

GRID 2

این بازی که بدون شک یکی از بهترین و موفق ترین بازی های Car Racing منتشر شده توسط کمپانی Codemasters می باشد. این نسخه گرافیکی چشم گیری دارد.به طوری که نسخه یک خود را با تمام ضعف ها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است . تمام محیط های مسابقه از شهرها و جاده های خاکی گرفته تا پیست ها از جزئیات خوبی برخوردار هستند.هنگام مسابقه از زمین در جاده های خاکی گرد و خاک بلند میشود.آسمان هم بر خلاف نسخه قبل پویا و دینامیک است.این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی های جدید گرافیکی DirectX 11 ساخته شده است .

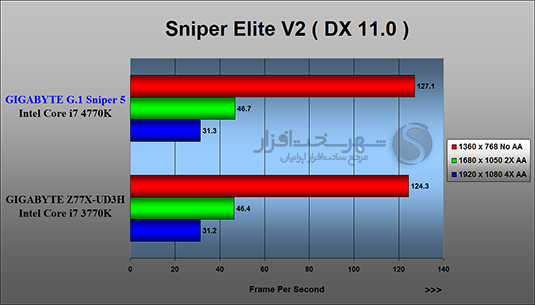

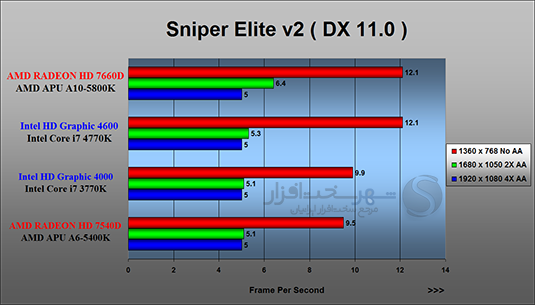

تست های Gaming : Sniper Elite V2

ای بازی که در ژانر بازی های tactical shooter طبقه بندی می شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه ای را در جنگ جهانی دوم به شما منتقل کند.

موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion می باشد . هرچند گرافیک سطح بالایی ندارد ، اما طراحی ها و فضاسازی های ساخته شده با این موتور فوق العاده اند طوری که گیمر می تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری های طراحی محیط در این بازی است .

تست های کارایی تراشه گرافیکی مجتمع ( IGP )

تست های کارایی تراشه گرافیکی مجتمع ( IGP )

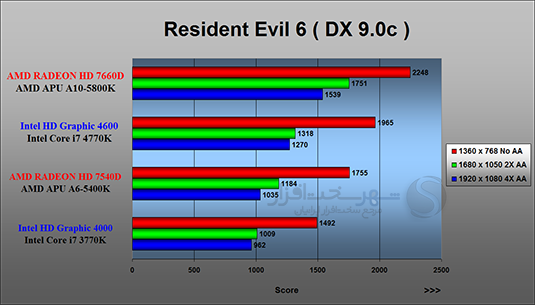

همانطور که در ابتدای این رویو به آن اشاره شد یکی از نقاط قوت معماری Haswell بهبود کارایی و افزایش امکانات و قابلیت های تراشه های گرافیکی مجتمع بر روی پردازنده های این معماری می باشد. به همین دلیل در این بخش قصد داریم توسط نرم افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphic 4600 مجتمع بر روی پردازنده Intel Core i7 4770K را محک بزنیم. نتایج به دست امده به روشنی نشان دهنده بهبود عملکرد بسیار محسوس نسل جدید تراشه های گرافیکی کمپانی اینتل است.

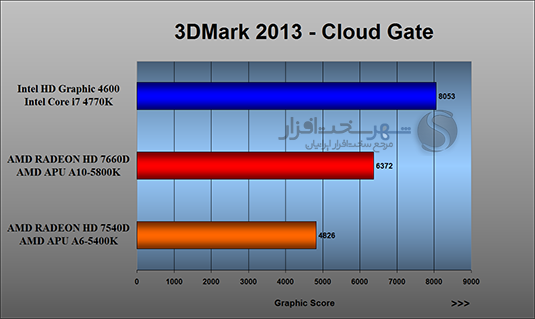

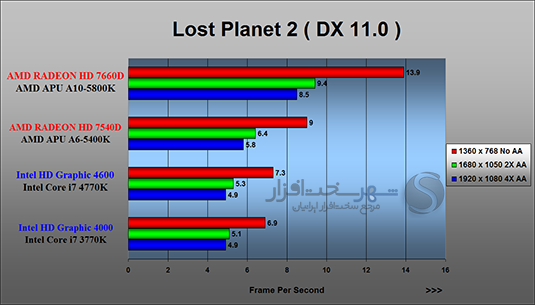

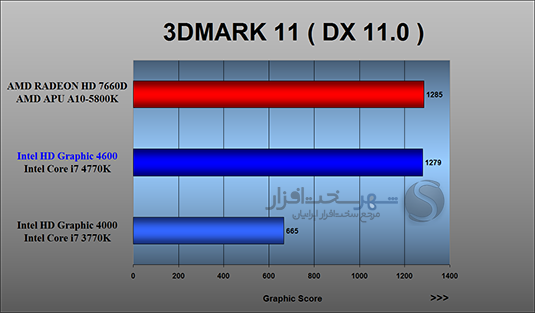

حقیقتاً پیشرفت Intel HD Graphic 4600 نسبت به مدل مشابه نسل قبل یعنی HD Graphic 4000 قابل تحسین است. همانطور که ملاحضه کردید حتی در برخی از تست ها HD Graphic 4600 عملکرد بهتری نسبت AMD Radeon HD 7660D که سریعترین پردازنده گرافیکی APU های معماری Trinity کمپانی AMD محسوب می شود دارد.

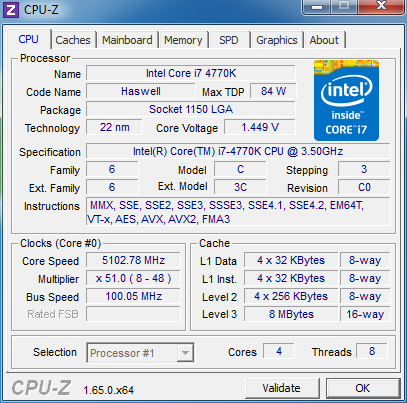

تست اورکلاکینگ

همانطور که اطلاع دارید در صورتی که پردازنده K-SKU روی مادربوردهای این پلتفرم نصب کرده باشید برای اورکلاک راه بسیار ساده ای را در پیش دارید. ابتدا باید پارمترهای مرتبط با Power Saving و محدودیت های جریان و توان پردازنده را در Bios غیر فعال کنید. سپس با فرض اینکه خنک کننده مناسب بر روی پردازنده نصب کرده اید ضریب فرکانس هسته پردازنده CPU Multiplier را افزایش می دهیم. در همین حین ولتاژ هسته پردازنده را نیز با در نظر گرفتن دمای ایمن برای هسته پردازنده تا حداکثر مقدار مجاز و ایمن افزایش می دهیم. این فرآیند را همینطور تکرار کرده تا به وضعیتی برسیم که بالاترین فرکانس را در کنار حفظ پایداری 100% و دمای هسته متعارف داشته باشیم.

فرآیند ذکر شده در پاراگراف بالا را اورکلاک کاربردی می نامند. این نوع اورکلاک مخصوص کابرانی است که قصد دارند به صورت 24/7 از سیستم خود در شرایط اورکلاک شده استفاده کنند. اما ما در سری جدید رویوهای این وب سایت تصمیم گرفتیم به سراغ نوع دیگری از اورکلاک پردازنده برویم. در این نوع اورکلاک تمامی تلاش ما این است که تحت هر شرایطی به بالاترین فرکانس ممکن ولو به صورت لحظه ای و ناپایدار دسترسی پیدا کنیم.

در این تست پس از حدود 45 دقیقه آزمایش پارامترهای مختلف در نهایت توانستیم با اتکا به CPU Cooler متوسطی که در اختیار داشتیم نهایتا در ولتاژ 1.45V فرکانس 5.1GHz را با این مادربرد ثبت کنیم.

http://valid.canardpc.com/2892167

جمع بندی و سخن پایانی

فکر می کنم نتایج ممتازی که در بخش های مختلف از این پلتفرم ملاحضه کردید جای هیچ تردیدی را برای ارائه توضیحات بیشتر باقی نمی گذارد. در واقع اگر بخواهید مادربردی حرفه ای و با قابلیت های مدرن و به روز برای پردازنده های رده بالای معماری Haswell تهیه کنید به غیر از مادربردهای مبتنی بر چیپست Intel Z87 فعلاً انتخاب دیگری نخواهید داشت.

مادربرد GIGABYTE G1.Sniper 5 در حال حاضر در بازار جهانی بعد از MSI Z87 XPOWER با قیمت 440$ دلار، گران قیمت ترین مادربرد ( 400$ دلار ) مبتنی بر چیپست Intel Z87 محسوب می شود ! در رده های بعدی نیز مادربردهای فوق العاده ای نظیر GIGABYTE GA-Z87X-OC که برادر اورکلاکر G1.Sniper 5 محسوب می شود و ASUS MAXIMUS VI EXTREME قرار دارند. مادربردهایی که حقیقتاً هر یک ویژگی های منحصر به فرد و وسوسه کننده خاص خود را دارند.

اما در داخل کشور GIGABYTE G1.Sniper 5 با قیمت حدودی یک میلیون و هشتصد هزار تومان بدون شک گران قیمت ترین مادربرد مبتنی بر چیپست Intel Z87 محسوب می شود. در واقع داشتن چنین مادربردی در شرایط کنونی برای اکثر کاربران حرفه ای کامپیوترهای شخصی یک آرزو محسوب می شود !!

در واقع به قول معروف هر که طاووس خواهد، جور هندوستان کشد!!

روی هم رفته امکاناتی نظیر سیستم صوتی AMP-UP ، کولینگ منحصر به فرد و امکانات شبکه مبتنی بر چیپ Killer-200 جزو قابلیت ها و امکاناتی هستند که در مدل های رقیب به ندرت همانند آن ها را پیدا نخواهید کرد.

نقاط قوت

کارایی عالی
کیفیت بالا طراحی و ساخت قطعات
پشتیبانی از قابلیت های Wi-Fi 802.11 a/b/g/n و Bluetooth 4.0
پشتیبانی از UEFI Bios با محیط گرافیکی و فوق العاده کاربر پسند و کاربردی با رزولوشن Full HD
تجهیزات صوتی فوق العاده باکیفیت و مدرن

نقاط ضعف

قیمت بسیار بالا
استفاده از سیستم کولینگ Active ( همراه با فن )
هیچ گونه کانکتور یا Header برای node های تعبیه شده برای نمونه بردای ولتاژ روی PCB در نظر گرفته نشده است

در نهایت این محصول توانست از لابراتوار سخت گیر شهر سخت افزار امتیار کل بالای 8.6 را با نشان " انتخاب گیمر ها " یا " Gamer's Choice " و ریز جزئیات امتیازات زیر کسب کند ( لازم به ذکر است که این مادربرد واقعاً می توانست نشان Editor's Choice شهر سخت افزار را به خاطر کارایی و کیفیت بی نظیرش بدست آورد اما متاسفانه به خاطر قیمت بسیار بالا از بدست آوردن این نشان بازماند ) :
