مادربرد ASUS Maximus VI Formula ا 300 دلاری که در حال حاضر بعد از مدل MAXIMUS VI EXTREME ا400 دلاری به گونه ای عضو خوش قیمت جدید ترین سری خانواده ROG مادربردهای کمپانی ASUS مبتنی بر چیپست Intel Z87 محسوب می شود بازار آن سری از کاربران را هدف گرفته که علارغم داشتن میل برای داشتن یک مادربرد حرفه ای .... محدودیت های مالی دارند و به دنبال مدل های مقرون به صرفه تری می گردند.
مقدمه
بدون شک پلتفرم Haswell کمپانی اینتل یکی از موفق ترین دست آوردهای این کمپانی در سال های اخیر محسوب می شود. پردازنده های مبتنی بر این معماری به خصوص در مدل های رده بالا آن چنان گوی سبقت را از پردازنده های با معماری Piledriver کمپانی AMD ربوده اند که این کمپانی برای ماندن در کورس رقابت مجبور به کاهش قیمت پردازنده های این سری شد.
همانطور که اکثر شما اطلاع دارید سری محصولات (ROG (Republic of Gamers کمپانی ASUS در سال 2006 و پس از موفقیت چشمگیر مادربردهای خاص این کمپانی تحت عنوان های Crosshair, Commando و Striker به همگان معرفی شد. از آن تاریخ بیش از 7 سال می گذرد و در این برهه زمانی چندین نسل از مادربردها، کارت های گرافیک و حتی لپ تاپ های با برند ROG روانه بازار شده است.
کمپانی تایوانی ASUS که در حال حاضر بعد از کمپانی های HP , Lenovo , Dell و Acer پنجمین برند پرفروش PC در دنیا محسوب می شود در این 7 سال به خوبی به کاربران حرفه ای ثابت کرده که سری محصولات ROG این کمپانی با تکیه بر ویژگی هایی مانند کیفیت فوق العاده ساخت قطعات، امکانات بی نظیر و قابلیت های خاصی که در آن ها به کار رفته بدون شک یکی از بهترین انتخاب ها برای کاربران گیمر، حرفه ای و حتی اورکلاکرها محسوب می شوند. شکستن رکوردهای جهانی اورکلاک فرکانس پردازنده و ماژول های رم در فواصل زمانی مختلف جزو خبرهای است که معمولا از این سری مادربردها شنیده می شود.
مادربرد ASUS Maximus VI Formula ا 300 دلاری که در حال حاضر بعد از مدل MAXIMUS VI EXTREME ا400 دلاری به گونه ای عضو خوش قیمت جدید ترین سری خانواده ROG مادربردهای کمپانی ASUS مبتنی بر چیپست Intel Z87 محسوب می شود بازار آن سری از کاربران را هدف گرفته که علارغم داشتن میل برای داشتن یک مادربرد حرفه ای، محدودیت های مالی دارند و به دنبال مدل های مقرون به صرفه تری می گردند.
Formula تقریبا تمامی امکانات و قابلیت های یک مادربرد مدرن نظیر WiFi 802.11 a/b/g/n/ac، Bluetooth v4.0/3.0+HS، پورت های متععد USB 3.0 و SATA 3.0 ، مدار رگولاتور ولتاژ پردازنده با کیفیت و مدرن برای اورکلاک حرفه ای پردازنده، سیستم خنک کننده فوق العاده خاص و بی نظیر کمپانی ASUS و سیستم صوتی فوق العاده با کیفیت SupremeFX Formula را دارا می باشد و با این وجود در مقایسه با مدل های مشابه کمپانی های رقیب قیمت بسیار مناسبی نیز دارد.
در این رویو قصد داریم به معرفی، تست و بررسی این مادربرد مدرن و خاص بپردازیم. با ما همراه باشید ....
معرفی سری 8 چیپست های کمپانی اینتل
-
معرفی سری 8 چیپست های کمپانی اینتل
کمپانی اینتل همزمان با معرفی پردازنده های با معماری Haswell که با سوکت LGA 1150 همراه بودند از نسل جدید چیپست های ساخت خود نیز پرده برداری کرد. PCH های (Platform Controller Hub Chipsets ) جدید سری 8 این کمپانی که تحت نام های تجاری B85,H87,H81,Q85,Q87 و Z87 عرضه شده اند ویژگی های جدید متعددی را با خود به همراه دارند. در این بین چیپست های H87,H81 و Z87 هستند که از سوی کمپانی های سازنده مادربرد برای مدل های Desktop بیشتر مورد توجه قرار گرفته اند. چیپست H81 محصولات رده پایین، چیپست H87 محصولات رده متوسط و HTPC ها را هدف گرفته و چیپست Z87 نیز که به نوعی بهترین و سریعترین عضو این خانواده محسوب می شود در محصولات رده بالا و حرفه ای به کار می رود.

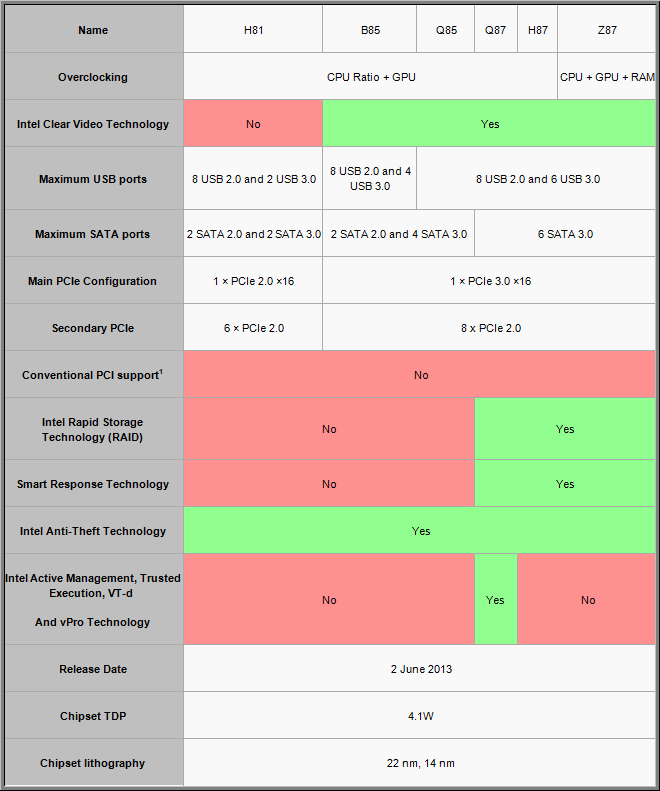

در جدول زیر می توانید جزئیات مشخصات فنی و تفاوت میان این چیپست ها را ملاحضه کنید:

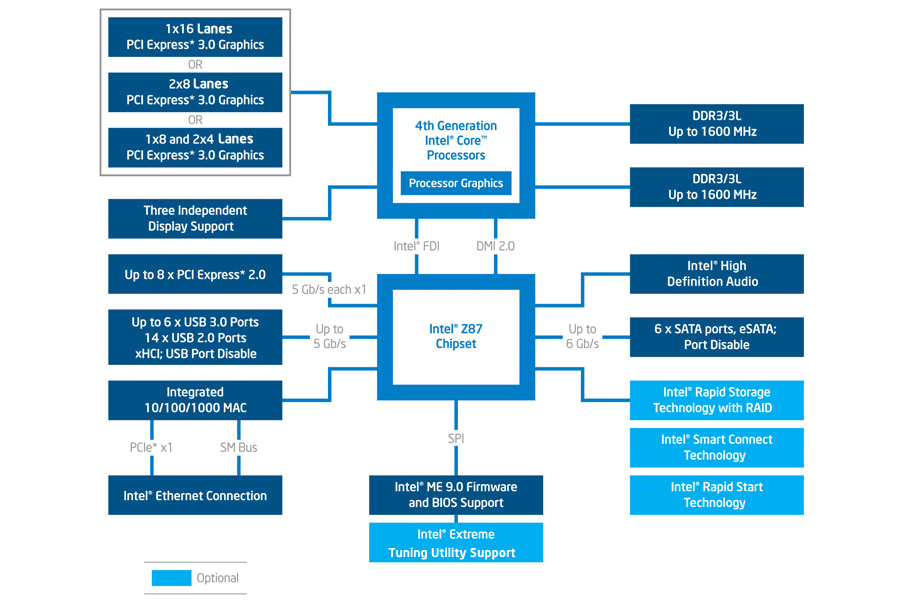

همانطور که در تصویر دیاگرام این چیپست ملاحضه می کنید دقیقا با همان ساختار چیپست Z77 نسل قبل روبرو هستیم . تنها 2 پورت USB 3.0 دیگر به مجموع پورت های USB اضافه شده و تعداد آن ها به 6 پورت USB 3.0 و 14 پورت USB 2.0 رسیده است. همچنین تعداد پورت SATA 6Gb/s نیز از 2 پورت به 6 پورت رسیده که کمبود آن در مادربرد های رده متوسط نسل قبل به وضوح حس می شد.

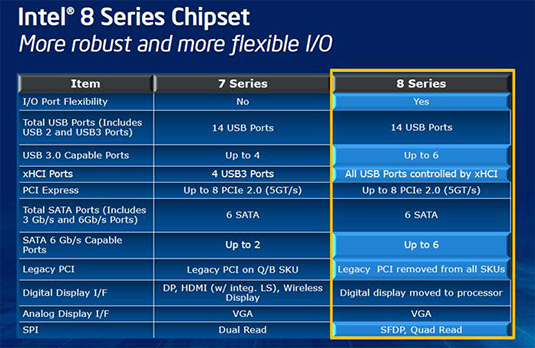

در تصویر زیر می توانید تفاوت های عمده چیپست های سری 8 را در مقایسه با چیپست های سری 7 ملاحضه کنید :
] بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه
کمپانی ایسوس برای بسته بندی این محصول به خاطر وزن ( 3 کیلو گرم ) و ابعاد (115 x 295 x370 میلی متر ) نسبت بزرگی که دارد یک دستگیره پلاستیکی در بالای جعبه پیش بینی کرده تا حمل و نقل آن با سهولت بیشتری انجام شود.
رنگ زمینه این بسته بندی همانند سایر مادربرد های سری ROG این کمپانی قرمز تیره است و بر روی جعبه مدل تجاری این مادربرد به همراه لوگو های ROG ، Nvidia SLI، AMD CrossFireX و سایر لوگوهای اینتل نقش بسته است.

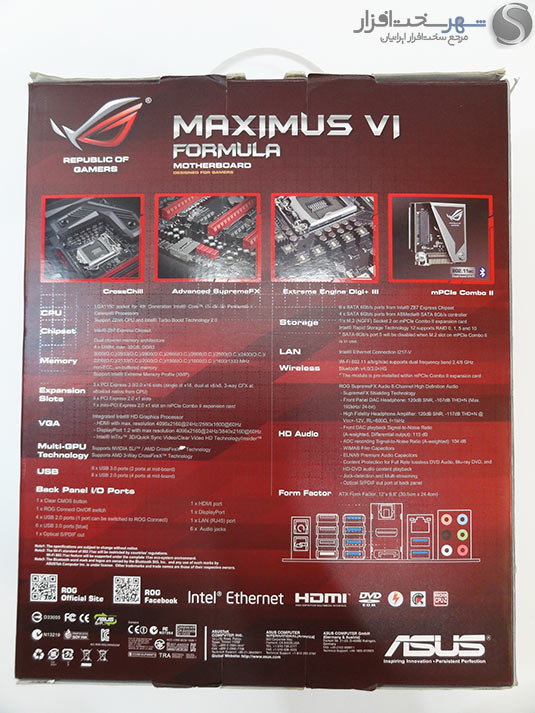

در پشت جعبه نیز سعی شده تا مشخصات فنی، امکانات و قابلیت های خاص این مدل به صورت مختصر و مفید نمایش داده شود. در این بخش همچنین تصویری از پورت های پنل پشتی این مادربرد نیز مشاهده می شود.

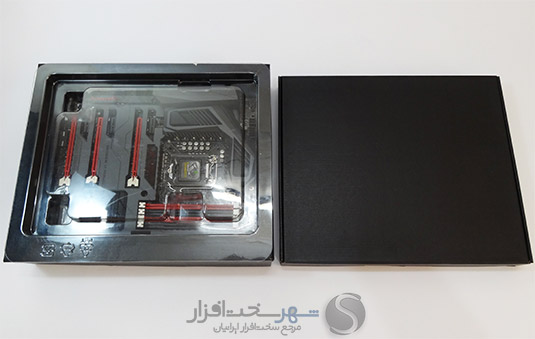

محتویات داخل این بسته بندی همان طور که در تصویر بالا ملاحضه می کنید در دو پکیج مجزا تعبیه شده است. پکیج اول که مادربرد در آن تعبیه شده است و دارای روکش شفاف طلقی می باشد.
سایر محتویات داخل این جعبه نیز که در پکیج دوم تعبیه شده اند به شرح زیر می باشد :
- 8 عدد کابل SATA 6Gb/s مجهز به قفل فلزی
- دفترچه و DVD حاوی درایور ها، نرم افزارها و راهنمای نصب و راه اندازی
- 2 عدد Q-connector برای اتصال سریع تر و آسان تر پورت ها و سوئیچ های پنل جلویی کیس
- پنل مشکی رنگ پشتی کیس
- 1 عدد پل SLI
- 1 عدد پل CorssFireX
- ماژول mPCIe توسعه Dual-band WiFi 802.11 a/b/g/n/ac + Bluetooth v4.0/3.0+HS
- 12 عدد برچسب ROG Cable Label جهت مرتب سازی و نامگذاری تجهیزات ذخیره سازی
- 1 عدد آویز در ROG
- آنتن 2T2R dual band با قابلیت پشتیبانی از استاندارد های رادیویی Wi-Fi 802.11a/b/g/n/ac

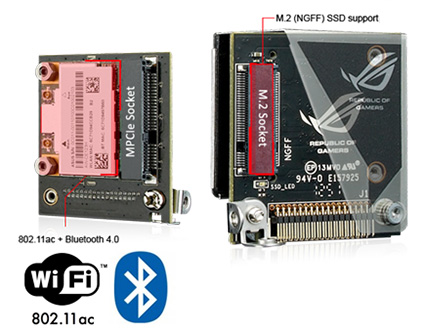

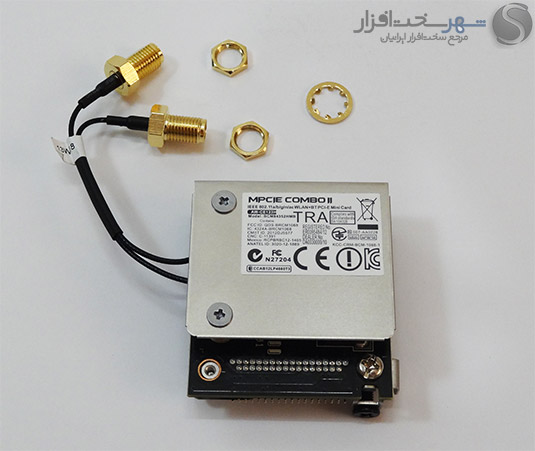

ماژول توسعه mPCIe Combo II
این ماژول در عین اندازه بسیار کوچکی که دارد ولی امکانات فوق العاده مدرن و کاربردی را برای این مادربرد فراهم می کند.

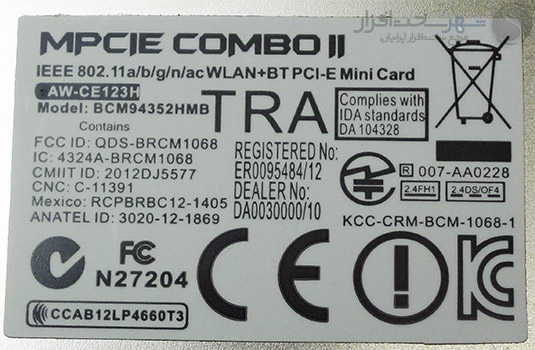

همانطور که در تصویر ماکرو برچسب تعبیه شده بر روی این ماژول مشاهده می کنید، این قطعه مجهز به چیپ BCM94352HMB ساخت کمپانی Broadcom است که تکنولوژی های بی سیم Dual-band 2.4GHz/5GHz Wi-Fi 802.11a/b/g/n/ac و Bluetooth v4.0/3.0+HS را برای این مادربرد فراهم می کند. اما این تنها قابلیت این ماژول نیست !
در آن سوی این ماژول یه رابط (M.2 (NGFF, Next Generation Form Factor تعبیه شده است که قابلیت اتصال SSD های با قابلیت پشتیبانی از این رابط جدید را برای این مادربرد فراهم می کند.

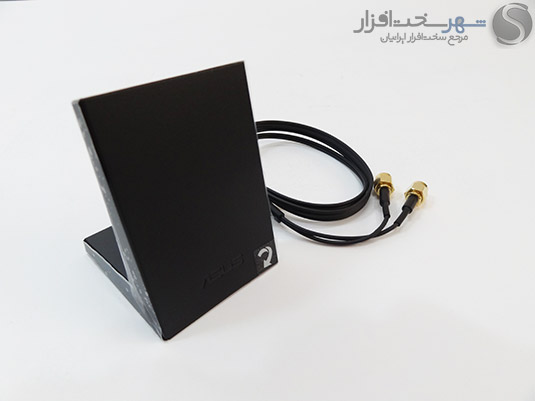

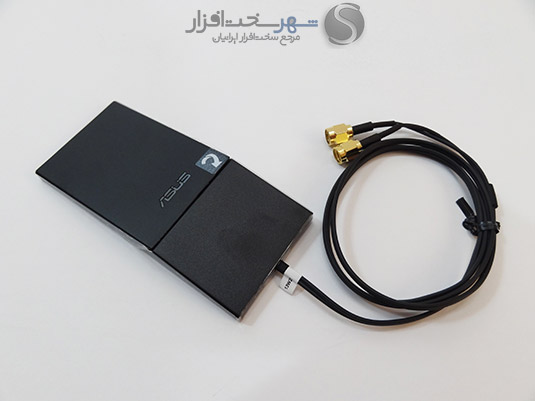

آنتن این ماژول که از نوع 2T2R Dual band می باشد دارای دو کانکتور از نوع RP-SMA بوده و قابلیت چرخش و تغییر وضعیت فیزیکی در دو حالت مختلف را دارا می باشد. حالت اول را در تصویر بالا و حالت دوم را نیز در تصویر پایین ملاحضه می کنید.
نمای ظاهری و بررسی اولیه
-
نمای ظاهری و بررسی اولیه
در ابتدا لازم می دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی ASUS ملاحضه کنید :

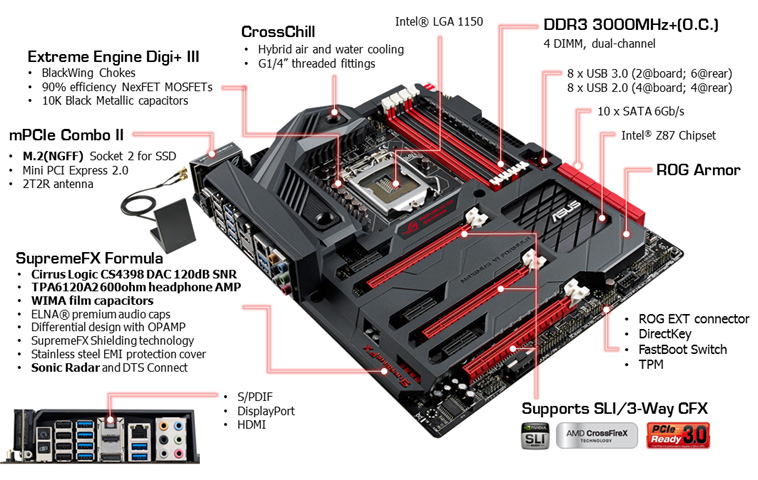

همچنین در تصویر زیر نیز می توانید در یک نگاه دیدی کلی نسبت به امکانات و قابلیت های این مادربرد داشته باشید :
در ادامه به صورت مفصل به معرفی این قابلیت ها و امکانات خواهیم پرداخت.

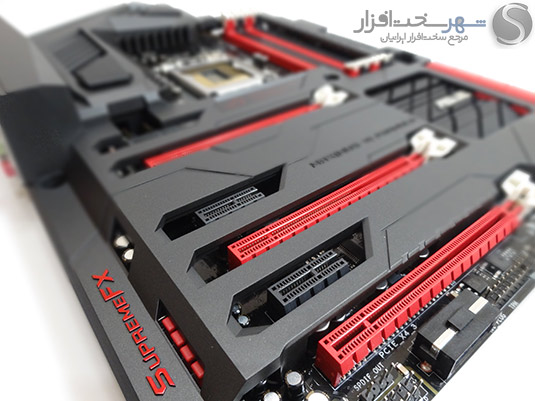

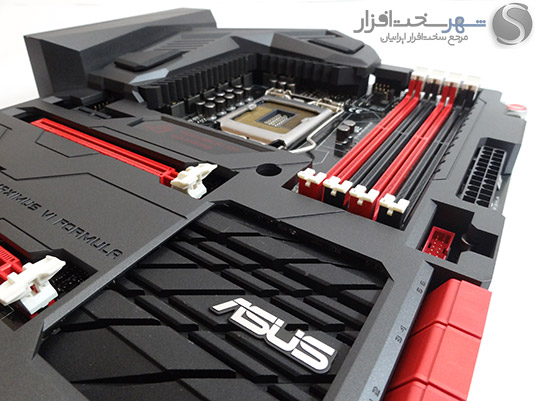

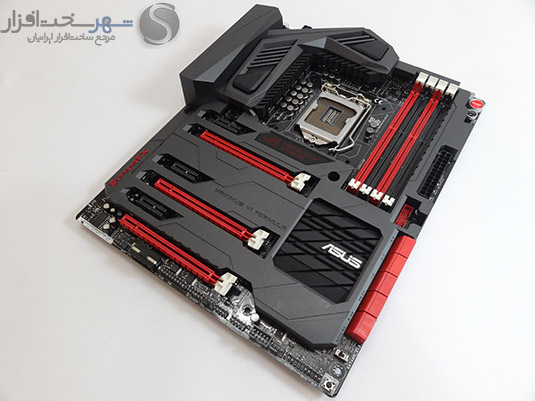

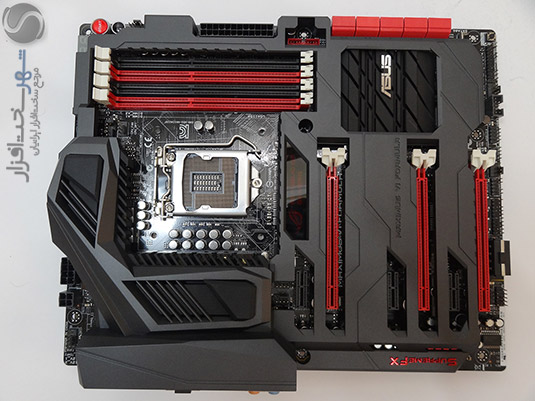

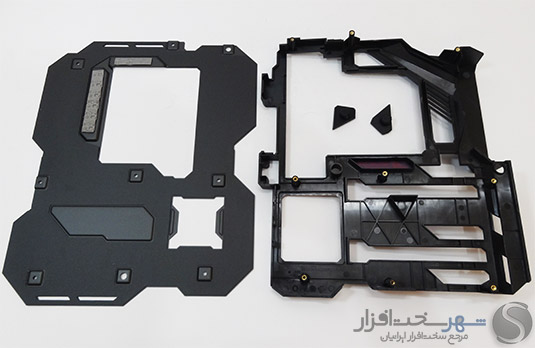

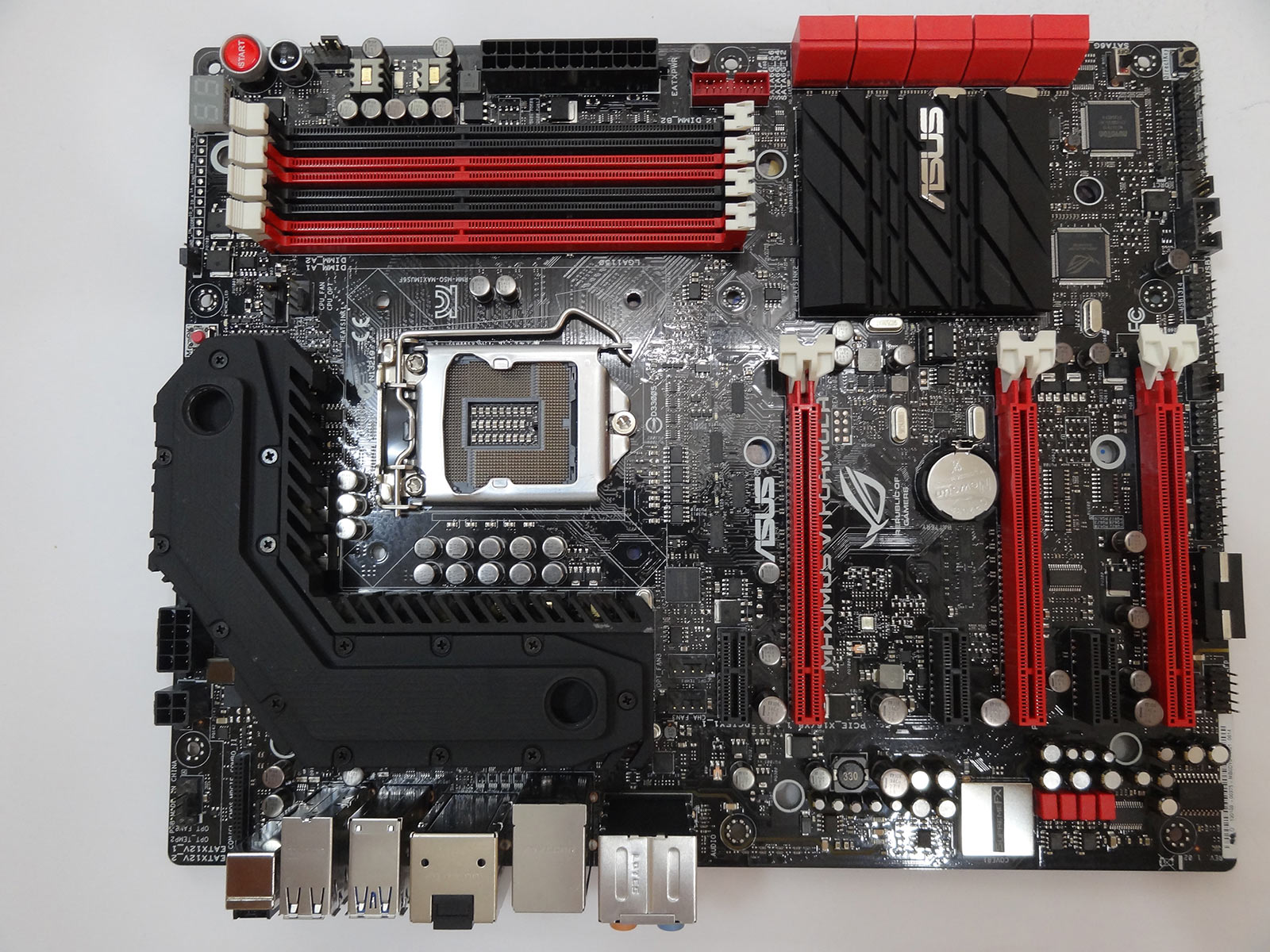

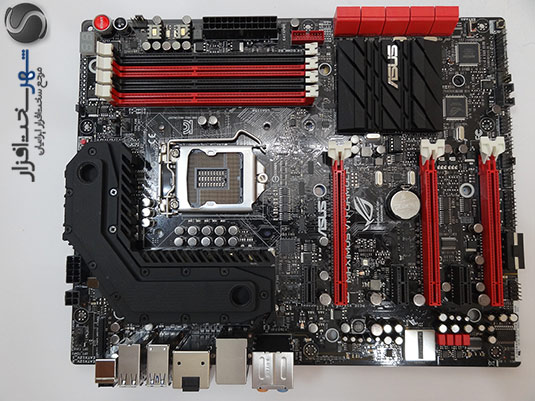

همانطور که در تصاویر بالا ملاحضه می کنید سرتاسر این مادربرد با پوششی با جنس پلاستیک ABS تحت عنوان ROG Armor پوشیده شده است. اما این پوشش فقط جنبه نما و زیبایی ظاهری ندارد. بلکه مانع از تاثیر مستقیم گرمای دفع شده از سوی کارت های گرافیک بر روی قطعات مختلف روی PCBمی شود. اما ROG Armor یک بخش دیگر نیز دارد که در قسمت پشتی PCB تعبیه می شود.

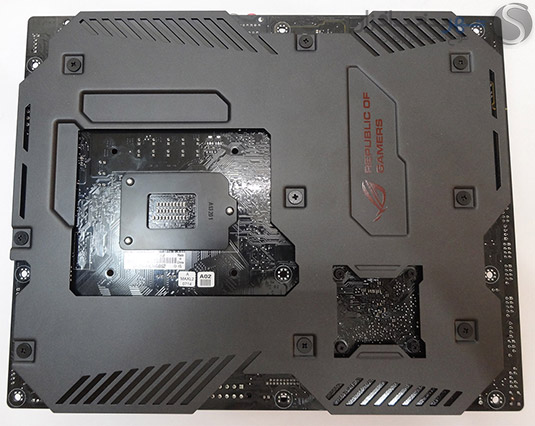

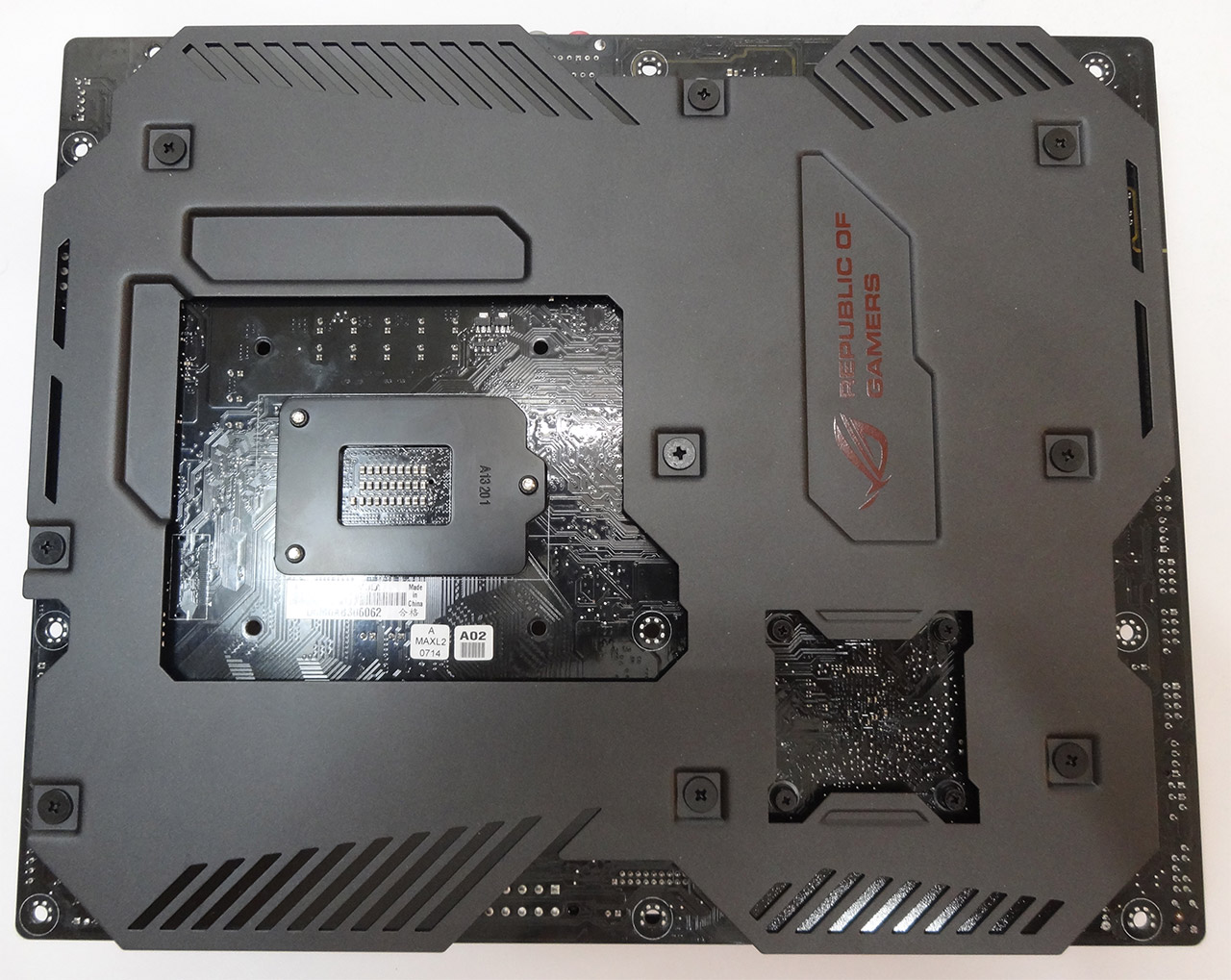

این قسمت که بر خلاف بخش رویی ، از جنس فولاد SECC می باشد به عنوان یک هیتسینک بزرگ جهت دفع گرمای درایورهای ماسفت تعبیه شده در پشت PCB عمل می کند. ضمن اینکه 9 عدد پیچ نگه دارنده بخش پلاستیکی این سامانه که بر روی PCB تعبیه شده اند نیز از میان این بخش عبور می کنند. در واقع این بخش به عنوان تکیه گاه و شاسی این سامانه نیز عمل می کند.

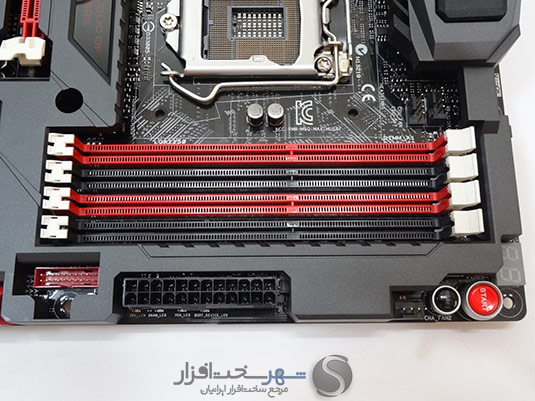

این مدل به واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله Non-ECC با فرکانس های کاری 1066/1333/1600Mhz را در حالت استاندارد دارا می باشد. البته این مادربرد با استفاده از پروفایل های استاندارد XMP و به صورت اورکلاک شده حتی تست های آزمایشگاهی ماژول های با فرکانس 3100MHz را نیر با موفقیت پشت سر گذاشته است.

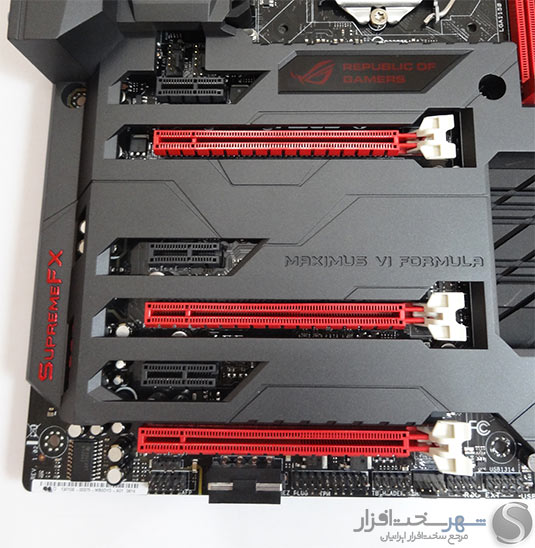

تعبیه 3 اسلات PCIe 3.0 x16 در این مادربرد پشتیبانی از تمامی پیکربندی های Multi GPU همانند Nvidia SLI و AMD CrossFireX را با مشخصات زیر برای این مادربرد فراهم کرده است :
- در صورتی که تنها یک کارت گرافیک استفاده شود بالاترین اسلات با سرعت x16 فعالیت خواهد کرد
- در صورتی که دو کارت گرافیک استفاده شود دو اسلات بالایی هر یک با سرعت x8 فعالیت خواهند کرد
- در صورتی که پیکربندی 3 گانه کارت های گرافیک استفاده شود بالاترین اسلات با سرعت x8 و دو اسلات پایینی با سرعت x4 فعالیت خواهند کرد.
این مشخصات دقیقا با محدودیت های کنترلر PCIe تعبیه شده در نسل چهارم پردازنده های Core™ l مطابقت دارد و هیچ گونه چیپ یا کنترلر سوئیچ PCI-Express 3.0 برای این مادربرد در نظر گرفته نشده است.
علاوه بر اسلات های نام برده 3 اسلات PCI-Express x1 2.0 که از چیپست PCH Z87 منشعب می شوند نیز برای این مادربرد در نظر گرفته شده است و در این بین خبری از اسلات های قدیمی PCI نیست.

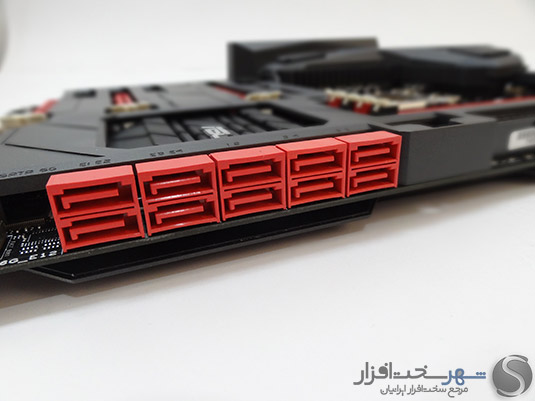

در بخش پورت های مرتبط با تجهیزات ذخیره سازی ( Storage ) 10 پورت SATA 6Gb/s در نظر گرفته شده است. در این بین 6 پورت سمت راست مستقیما از چیپست Intel PCH Z87 منشعب می شوند و از تکنولوژی هایی نظیر Intel® Smart Response Technology, Intel® Rapid Start Technology و Intel® Smart Connect Technology پشتیبانی می کنند. همچنین پشتیبانی از پیکربندی های Raid 0, 1, 5, 10 نیر برای آن ها فراهم شده است.
البته این نکته را مد نظر داشته باشید در صورتی که از پورت M.2 تعبیه شده در ماژول Wifi که در ابتدای رویو به آن اشاره شد استفاده شود پورت شماره 5 این بخش از کار خواهد افتاد.
4 پورت باقی مانده نیز از 2 عدد کنترلر مجزا ASMedia ASM1061 منشعب می شوند. هر یک از این کنترلر ها به واسطه رابط PCIe x1 دو پورت SATA 6Gb/s برای این مدل فراهم می کنند.
از جمله نقاط ضعف این 4 پورت می توان به عدم پشتیبانی آن ها از دستگاه های تحت پروتکل ATAPI نظیر انواع درایو های نوری ( CD/DVD Drive ) اشاره کرد.

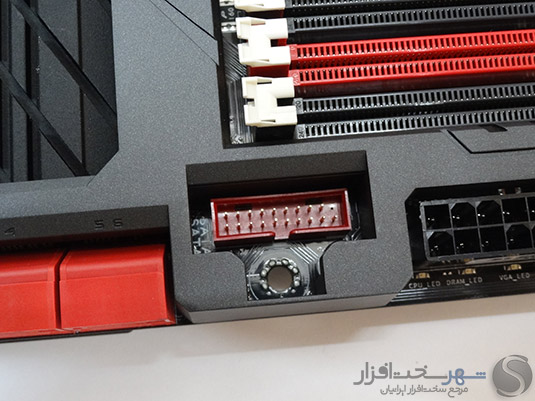

در تصویر بالا تنها Header USB 3.0 منشعب شده از چیپست PCH Z87 را ملاحضه می کنید که 2 پورت USB 3.0 برای پنل جلویی کیس فراهم می کند.

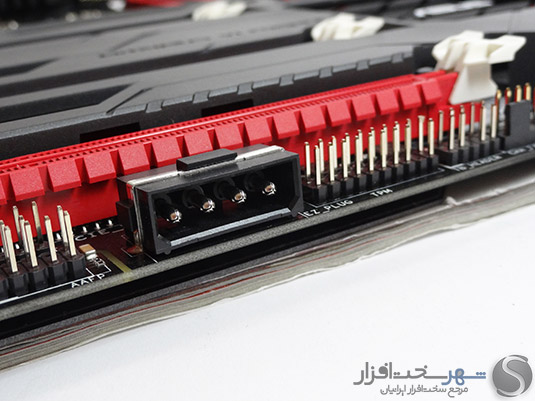

همچنین در بخش پایینی PCB یک کانکتور 4Pin Molex تعبیه شده است که PCIe Power Connector نامیده می شود و در اصل کار آن تامین انرژی اضافی مورد نیاز برای اسلات های PCI-Express x16 در پیکربندی های چند گانه Multi GPU می باشد.

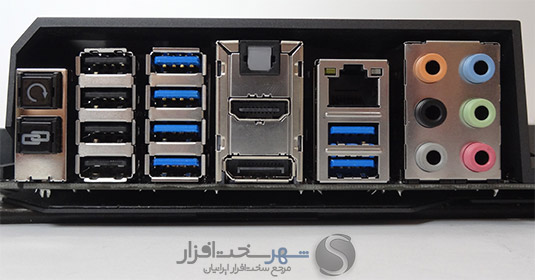

در پنل پشتی این مادربرد نیز همانند اکثر مادربردهای Gaming خبری از پورت های D-Sub و DVI نیست. تنها دو پورت HDMI 1.4a و Display Port 1.2 خروجی های تصویر این مدل را تشکیل می دهند.
4 پورت USB 2.0 منشعب از چیپست PCH Z87 ، 6 پورت USB 3.0 ( 2 عدد منشعب از چیپست PCH Z87 و 4 عدد منشعب از چیپ کنترلر ASMedia ASM1074 ) ، خروجی های صدا به صورت جک 3.5mm 7.1 کاناله و Optical S/PDIF به همراه یک عدد پورت Gigabit LANمنشعب از کنترلر Intel® I217V سایر پورت های این پنل را تشکیل می دهند.
همچنین در این بخش همانند سایر مادربردهای سری ROG ،سوئیچ های Clear CMOS برای ریست تنظیمات Bios و سوئیچ ROG Connect برای بازیابی Bios از روی USB Flash و یا کنترل پارامترهای این مادربرد بر روی سیستم های دیگر به واسطه کابل مخصوص ROG Connector نیز در نظر گرفته شده است.
نگاهی نزدیکتر
-
نگاهی نزدیکتر
برای داشتن اشراف بیشتر به نوع قطعات به کار رفته در این مادربرد در این بخش تصمیم گرفتیم ROG Armor را باز کنیم.

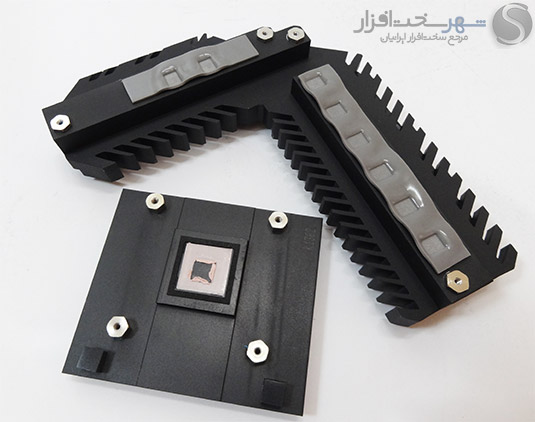

هیتسینک های خنک کننده در این مادربرد به دو بخش عمده تقسیم شده اند. بخش اول که بر روی مدار رگولاتور ولتاژ پردازنده تعبیه شده و قابلیت اتصال به خنک کننده های آبی را نیز دارد و بخش دوم که گرمای جذب شده توسط چیپست PCH Z87 را دفع می کند.

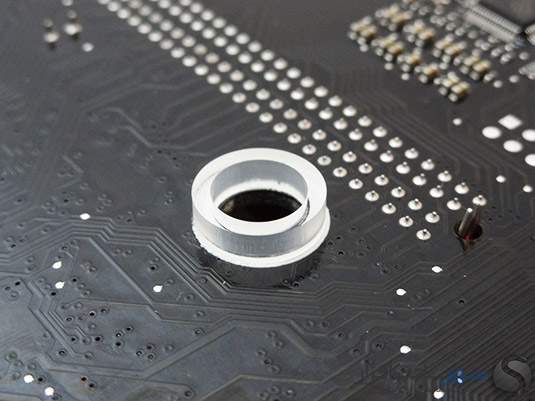

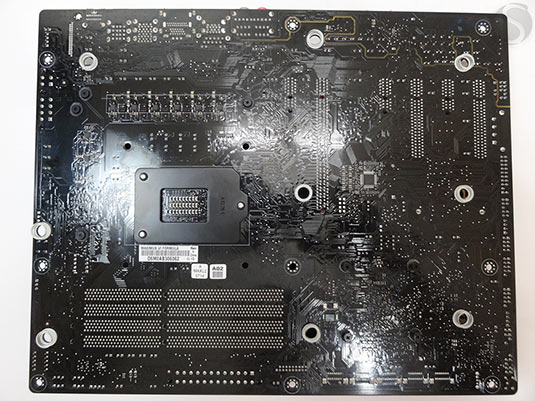

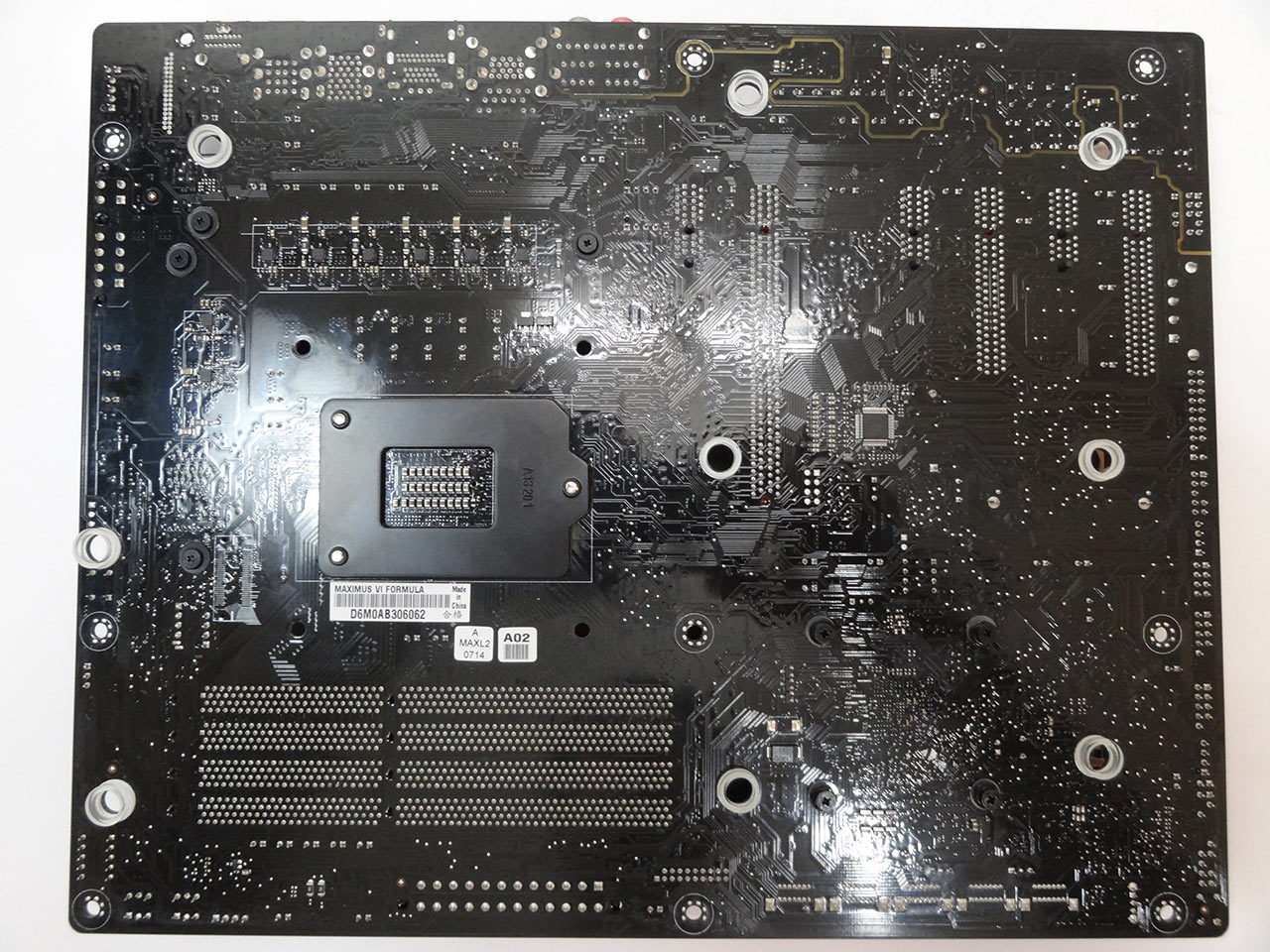

همانطور که ملاحضه می کنید 9 واشر پلاستیکی عایق در پشت مادربرد تعبیه شده تا از اتصال مستقیم بدنه فلزی اسکلت پشتی ROG Armor به اتصالات PCB مشکی رنگ این مدل جلوگیری کند.

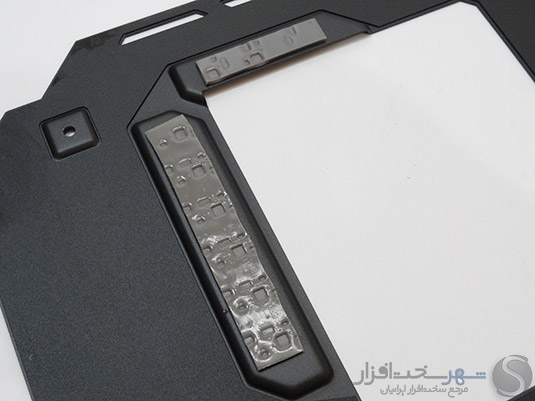

در تصویر بالا چسب حرارتی تعبیه شده برای انتقال بهتر گرما از درایورهای ماسفت تعبیه شده در پشت PCB به ROG Armor را ملاحضه می کنید.
نگاهی نزدیکتر ( مدار رگولاتور ولتاژ و سیستم خنک کننده )
-
نگاهی نزدیکتر ( مدار رگولاتور ولتاژ و سیستم خنک کننده )
بدون شک یکی از مهم ترین بخش های یک مادربرد حرفه ای، نوع مدار رگولاتور ولتاژ و کیفیت قطعات به کار رفته در آن می باشد.

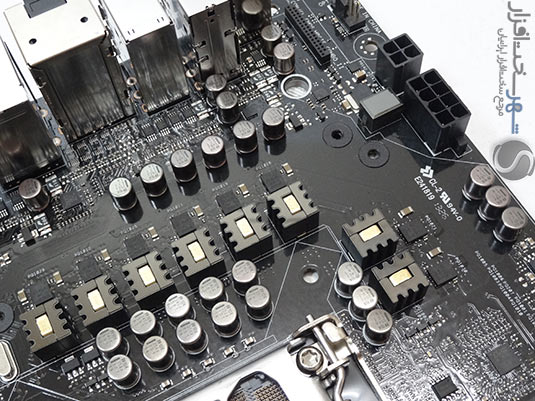

مدار رگولاتور ولتاژ در این مادربرد از نوع 8 phase Digital PWM می باشد که از سوی کمپانی ایسوس با عنوان Extreme Engine Digi+ III شناخته می شود.

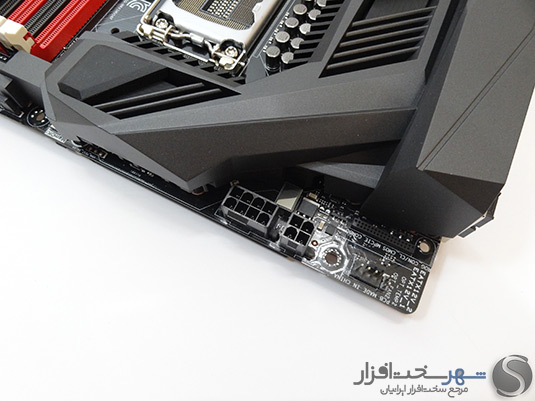

تعبیه دو کانکتور 8Pin EPS و 4Pin ATX برای تامین انرژی مدار رگولاتور ولتاژ این مادربرد، از پتانسیل بسیار بالای این مدار خبر می دهد.
اما باز هم برای اشراف بیشتر به نوع قطعات به کار رفته در این بخش ابتدا اجازه دهید هیتسینک های این بخش را نیز باز کنیم .

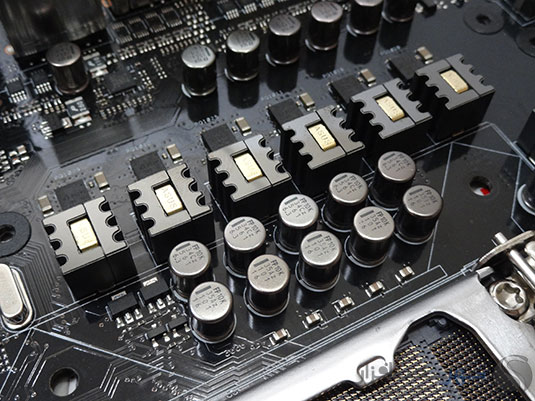

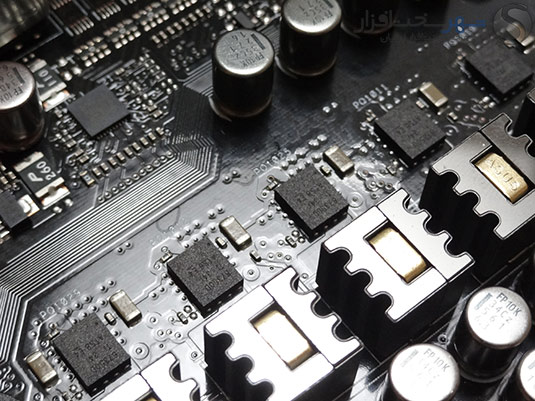

در تصویر بالا نمایی بسته از تمامی قطعات به کار رفته در این مدار را ملاحضه می کنید. اما قطعات به کار رفته در مدار رگولاتور ولتاژ Extreme Engine Digi+ III چه ویژگی هایی دارند ؟
مهم ترین این قطعات به این شرح می باشند :
- خازن های 10K Black Metallic ساخت کمپانی ژاپنی Nichicon
این خازن ها با عمر بیش از 10 هزار ساعت در دمای 105 درجه سانتی گراد، 5 برابر نسبت به خازن های جامد معمولی عمر بیشتری دارند و به صورت متوسط 20% تحمل بیشتری در برابر گرما از خود نشان می دهند.
- چک های 60A BlackWing
این چک ها حتی در برابر عبور جریان تا حدود 60 آمپر نیز بسیار خنک عمل می کنند و انرژی نشتی از آن ها نیز بسیار کمتر از چک های معمولی می باشد.
- ماسفت های NexFET
ماسفت های جدید به کار رفته در این مادربرد مدل 87350D ساخت کمپانی Texas Instruments می باشد که به صورت تئوری با پشتیبانی از سرعت سوئیچ تا 1.5MHz تحمل عبور جریان DC تا 40 آمپر را داراست . این ماسفت ها همچنین در جریان های کمتر از 25 آمپر راندمان مصرف انرژی بیش از 90% دارند.

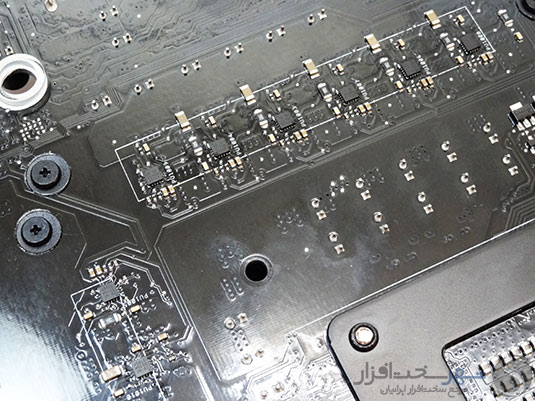

در تصویر بالا نیز چیپ های Mosfet Driver مدل 3535M ساخت کمپانی International Rectifier که در پشت PCB تعبیه شده اند را ملاحضه می کنید.

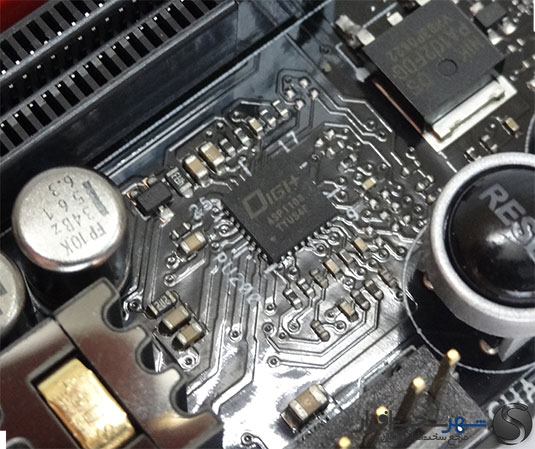

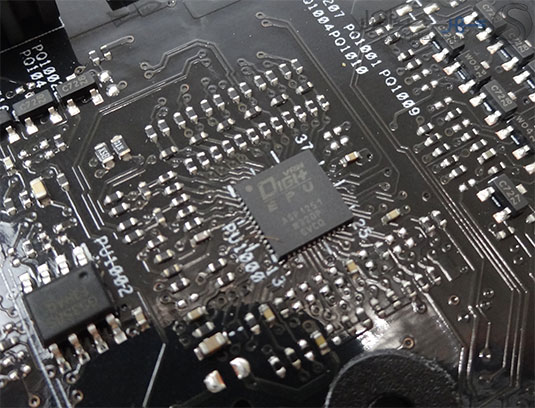

کنترل و مدیریت این مدار نیز توسط PWM Controller مدل ASP 1251 تغییر نام داده شده توسط کمپانی ASUS صورت می گیرد.

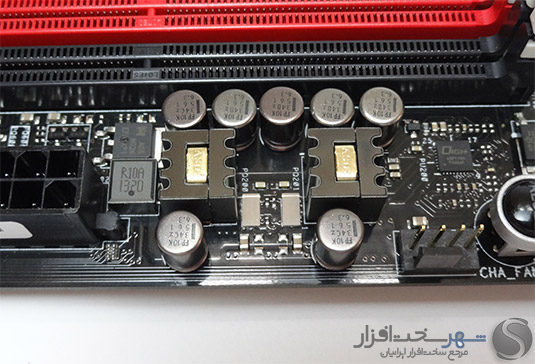

مدار رگولاتور ولتاژ ماژول حافظه نیز ترکیبی 2Phase از همان پیکربندی مدار رگولاتور ولتاژ پردازنده است با این تفاوت که PWM Controller این مدار مدل ASP 1108 می باشد.
سیستم خنک کننده CrossChill hybrid thermal design

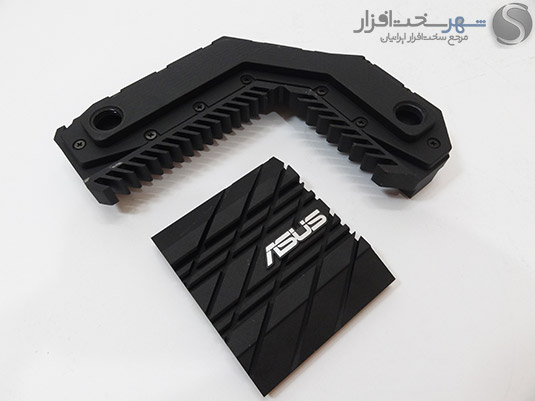

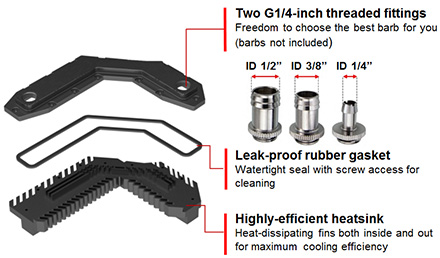

کمپانی ایسوس سیستم خنک کننده انحصاری این مادربرد را که توسط هیتسینک های تصویر بالا شکل می گیرد CrossChill hybrid thermal design نامیده است.

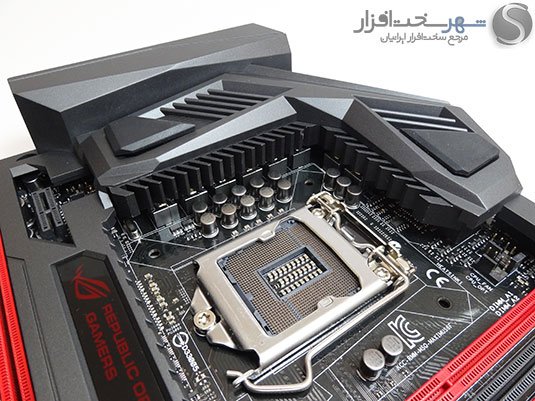

همانطور که ملاحضه می کنید بر روی هیتسینک تعبیه شونده بر روی مدار رگولاتور ولتاژ دو عدد سوراخ با استاندارد ابعاد G1/4 تعبیه شده که می توان از ان برای پیچ کردن سر لوله های مختلف شلنگ خنک کننده های آبی استفاده کرد.
به گفته کمپانی ASUS با اتصال خنک کننده آبی به این هیتسینک می توانید حرارت مجموعه ماسفت های این مادربرد را تا 23 درجه کاهش داده و پایداری و امنیت بیشتری را در اورکلاکینگ تجربه کنید.
نگاهی نزدیکتر ( سیستم صوتی SupremeFX Formula )
-
نگاهی نزدیکتر ( سیستم صوتی SupremeFX Formula )

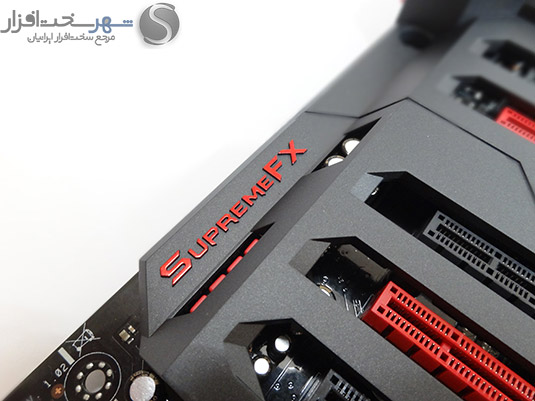

یکی از ویژگی های جدید تمامی مادربردهای مدرن گیمینگ در حال حاضر سیستم صوتی پیشرفته و با کیفیتی است که در اینمادربردها به کار می رود. کمپانی ایسوس نیز تصمیم گرفته تا یکی از بهترین سیستم های صوتی طراحی و تست شده توسط خود را در این مادربرد پیاده سازی کند.
سیستم صوتی SupremeFX مشخصات فنی فوق العاده ای همچون SNR بیش از 120dB را با خود یدک می کشد ! اما چه قطعاتی باعث به وجود آمدن چنین نتیجه ای شده اند ؟

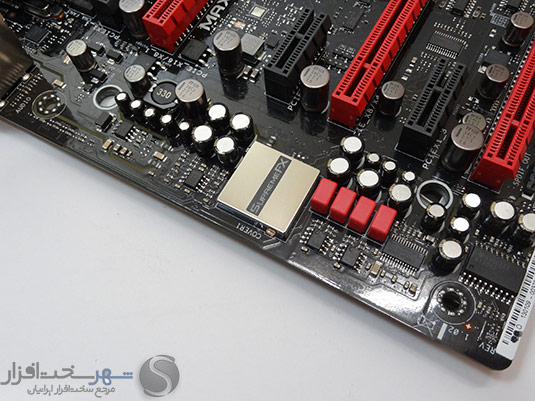

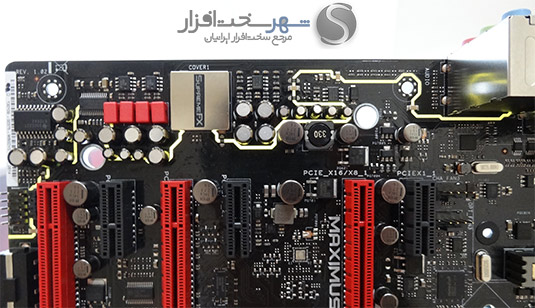

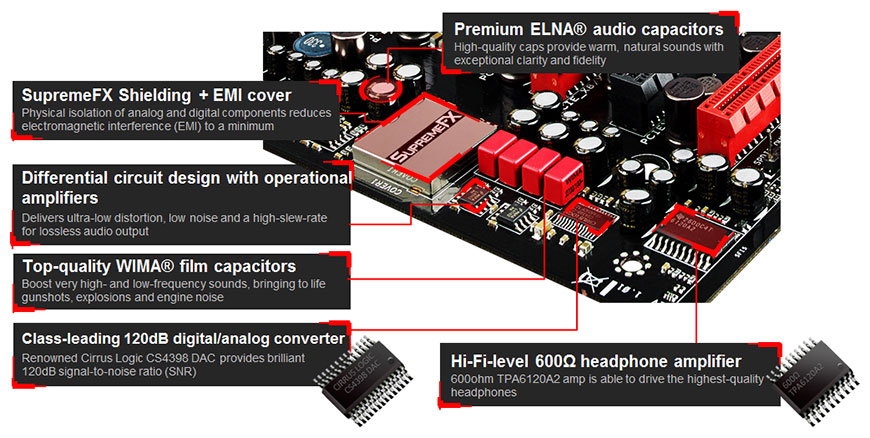

همانطور که در تصویر بالا ملاحضه می کنید، 6 بخش مختلف این سیستم صوتی پیشرفته را تشکیل می دهند :
- SupremeFX Shielding technology through physical PCB isolation
جدا سازی GND تمامی قطعات صوتی این سیستم نسبت به سایر بخش های مادربرد به همراه تعبیه محافظ فلزی EMI باعث به حداقل رسیدن نویز های الکترومغناطیسی و اثرات بارگذاری قطعات دیگر بر روی این سیستم صوتی می شود.
- خازن های آلمانی film ساخت کمپانی WIMA®
این خازن ها به دلیل عملکرد فوق العاده ای که در فرکانس های بالا و پایین دارند و خاصیت خود اندوکتانس بسیار کمی که ار خود نشان می دهند یکی از بهترین ها در این کلاس محسوب می شوند
- خازن های الکترولیتی مخصوص کاربردهای صوتی ساخت کمپانی ژاپنی ELENA
متریال و تکنولوژی طراحی و ساخت این خازن ها مانند تعبیه خطوط سربی،جنس کیس خازن، مهر و موم لاستیکی و حتی فرم و نحوه تعبیه الکترولیت در کیس این گونه خازن ها به گونه ایست که باعث کاهش اعوجاج ، افزایش وضوح صدا، افزایش پاسخ فرکانس و کاهش اثر reverb در خروجی می شود.
- طراحی جدید مدار خروجی با استفاده از تقویت کننده های عملیاتی با ثبات بالا
در این نوع طراحی در خروجی Front Channel از تقویت کننده های عملیاتی با توان تقویت محدود استفاده می شود تا علاوه بر کنترل توان خروجی به صورت هوشمند، قدرت خروجی نیز تا حدودی تقویت شود.

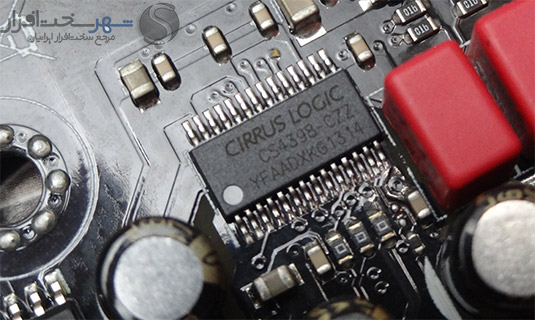

- DAC مجزا مدل CS4398 ساخت کمپانی CIRRUS LOGIC مخصوص خروجی Headphone
تعبیه یک چیپ DAC مجزا با داشتن نسبت سیگنال به نویز بیش از 120dB تنها برای خروجی هدفون این مادربرد، بدون شک نشان دهنده این موضوع می باشد که کمپانی ASUS توجه بسیار ویژه ای را نسبت به سیستم صوتی این مادربرد داشته است.

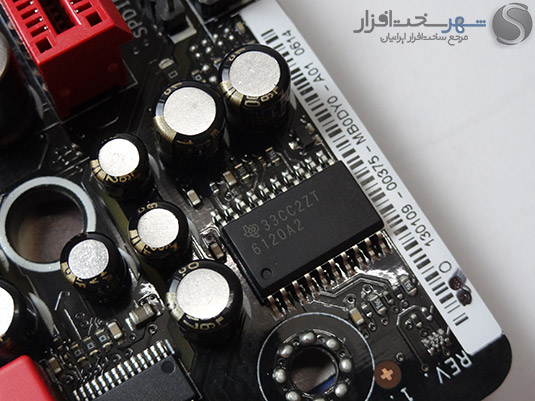

- تقویت کننده خروجی هدفون مدل TPA6120A2 ساخت کمپانی Texas Instruments
همانطور که متوجه شدید تقریبا بنیادی ترین کامپوننت های خروجی صدا برای خروجی های Speaker و Headphone کاملا مجزا و مستقل از یکدیگر طراحی شده اند. این موضوع بدون شک یکی از اولین معماری های سیستم صوتی به صورت محلی در PCB مادربرد به شمار می رود. در واقع طراحی های این چنینی را تاکنون تنها در کارت های صدای پیشرفته و گران قیمت مشاهده می کردیم. این تقویت کننده با داشتن امپدانس خروجی 600 اهم مطمئناً تطبیق امپدانس خوبی با هدفون های حرفه ای موجود در بازار خواهد داشت.
نگاهی نزدیک تر ( قابلیت های ویژه )
-
نگاهی نزدیک تر ( قابلیت های ویژه )

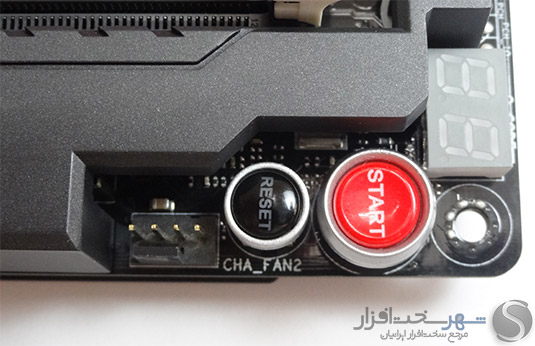

در کنج سمت راست و بالای مادربرد 2 سوئیچ تحت عنوان های Reset برای Restart کردن سخت افزاری سیستم و START که دقیقا کار کلید Power کیس را انجام می دهد تعبیه شده است. در سمت راست این سوئیچ ها یک عدد سون سگمنت 2 رقمی نیز تعبیه شده که به عنوان دیباگر مادربرد عمل می کند.

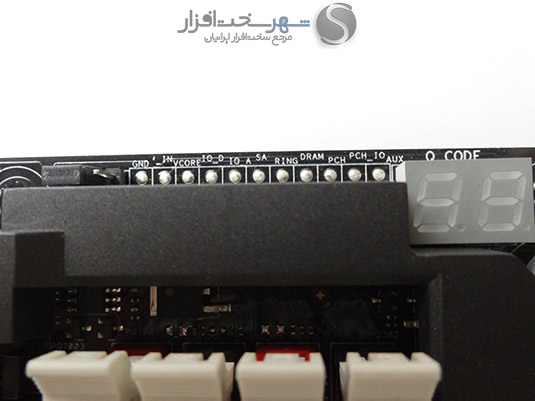

همچنین در همین بخش 10 گره مختلف برای نمونه برداری ولتاژ بخش های مختلف پلتفرم نظیر ولتاژ هسته پردازنده، ماژول های حافظه، کنترلر حافظه و سایر بخش های پردازنده به همراه ولتاژ های بخش های مختلف PCH در نظر گرفته شده که اورکلاکر ها می توانند با استفاده از ولتمتر های دیجیتال از این گره ها نمونه برداری کنند.
البته از نظر شخصی ما شاید عدم تعبیه کانکتور مناسب برای این گره ها شاید باعث اتصال کوتاه و آسیب رسیدن به قطعات در حین نمونه برداری ولتاژ شود.

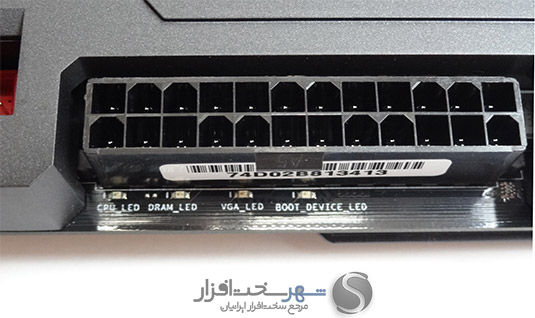

دقیقا در کنار کانکتور 24Pin این مادربرد 4 عدد LED تعبیه شده که کمپانی ایسوس آن ها را Q-LED می نامد. این LED ها در صورت ایجاد هر گونه مشکل در بخش هایی مانند، پردازنده، ماژول های حافظه، دستگاه های بوت و کارت گرافیک روشن می شوند تا عیب یابی سخت افزاری در سریع ترین زمان ممکن صورت گیرد.

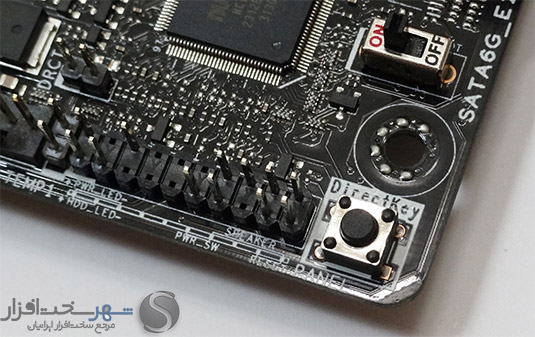

در کنج پایینی و سمت راست مادربرد کلیدی تحت عنوان DirectKey تعبیه شده است که به کاربر این اجازه را می دهد تا حتی در زمانی که سیستم در حالت standby می باشد با فشردن این کلید و در کمترین زمان ممکن و بدون فشردن مداوم کلید Delete در حین بوت بتوان به تنظیمات Bios دسترسی پیدا کرد.

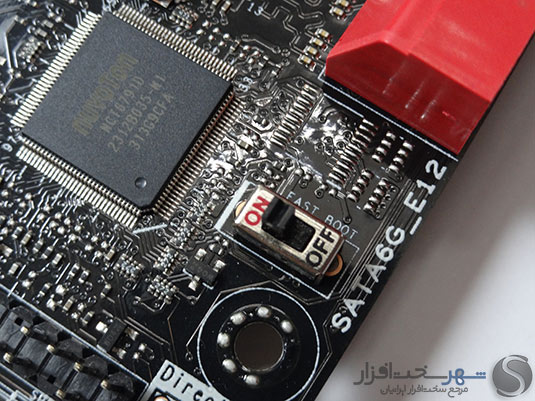

در بالای همان DIP سوئیچ DirectKey، کلید دو حالته FAST BOOT تعبیه شده که با فعال کردن آن با اعمال برخی تنظیمات در Bios زمان Boot شدن و راه اندازی سیستم عامل ( به خصوص در Windows 8 ) به صورت محسوس کاهش می یابد.

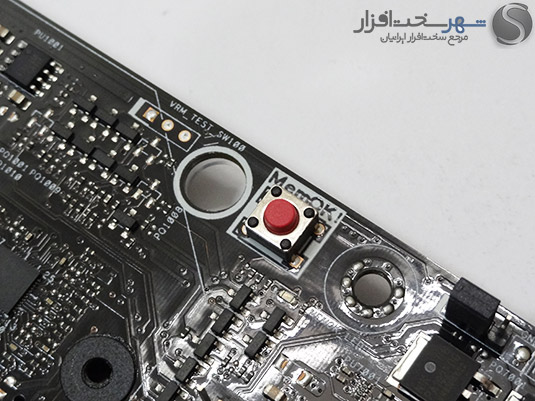

با فشردن این کلید MemOK! قبل از Boot شدن سیستم اگر به هر دلیلی ناسازگاری ماژول های رم مانع بوت شدن شده سیستم باشند، مادربرد به صورت هوشمند و با کار گیری تنظیمات مختلف، تدارکات لازم برای بوت شدن موفق سیستم را فراهم می کند.
نگاهی نزدیکتر ( معرفی مهم ترین چیپ های کنترلر )
-
نگاهی نزدیکتر ( معرفی مهم ترین چیپ های کنترلر )

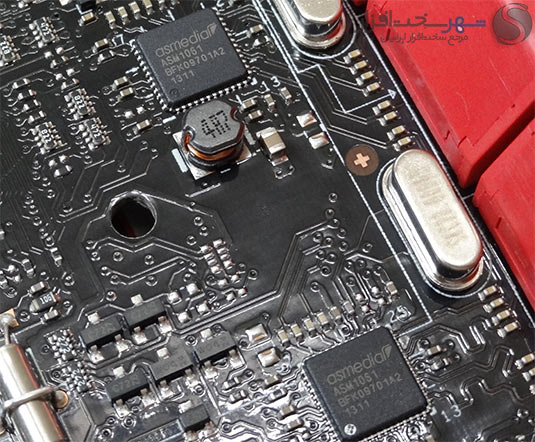

همانطور که در ابتدای مقاله به ان اشاره شد دو عدد کنترلر SATA 6Gb/s مدل ASM1061 ساخت کمپانی ASMedia روی هم رفته 4 عدد پورت SATA 6Gb/s اضافه بر 6 پورت منشعب از چیپست PCH Z87 برای این مادربرد فراهم می کنند، در تصویر بالا این دو چیپ را ملاحضه می کنید.

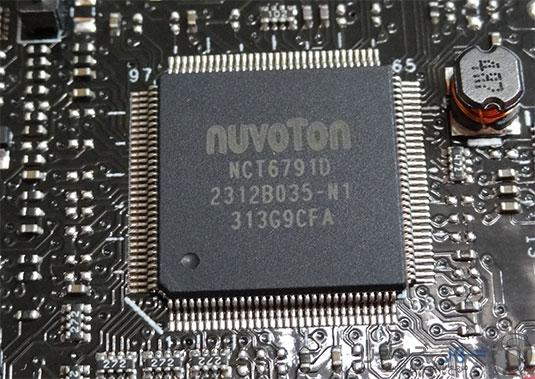

مانیتورینگ ولتاژ ، حرارت و سرعت فن ها نیز در این مادربرد توسط چیپ nuvoTon NCT6791D صورت می گیرد.

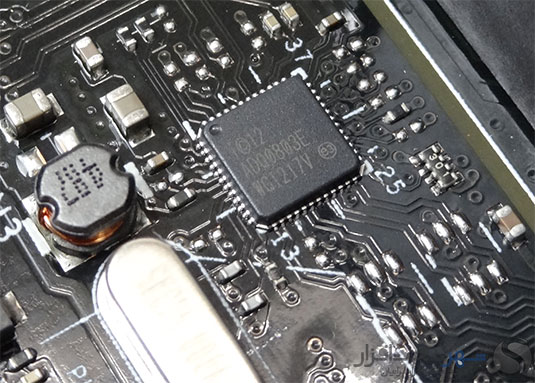

در تصویر بالا نیز چیپ Ethernet Controller مدل 1217v ساخت کمپانی اینتل را مشاهده می کنید که به عنوان واسطه فیزیکی بین یکی از خروجی های Gigabit LAN و چیپست PCH Z87 عمل می کند.
اگر تصویر پنل پشتی این مادربرد را در خاطر داشته باشید، به غیر از 2 پورت USB 3.0 منشعب از چیپست PCH Z87ريالZ87از چیپست ت منشعب از این شده بودند. این د، 4 پورت را ملاحضه می کنید.
موفق سیستم را فراهم می کند.یع ترین زمان ممکن صورت ،4 پورت USB 3.0 دیگر نیز در این پنل در کنار یکدیگر تعبیه شده بودند. این 4 پورت همگی از کنترلر asmedia ASM 1074 که در تصویر بالا آن را ملاحضه می کنید منشعب می شوند.

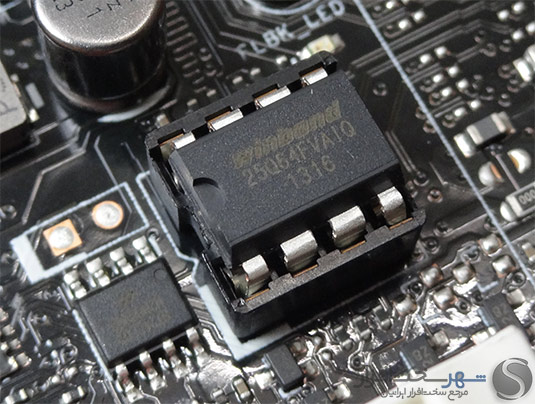

در تصویر بالا نیز چیپ Winbond 25Q64FVAIQ را ملاحضه می کنید. این چیپ که Flash Memory سریال با حجم 64Mb می باشد، UEFI Bios این مادربرد را در خود جای داده است.

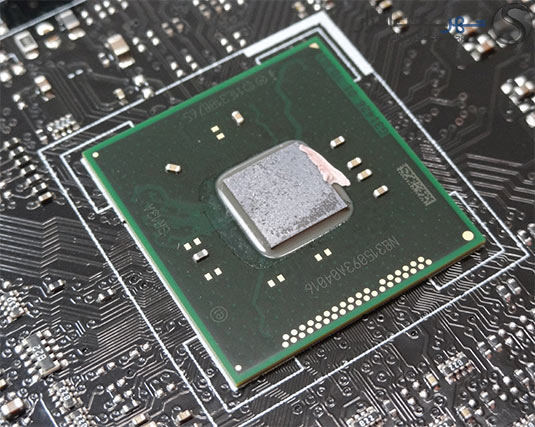

در تصویر بالا نیز مهم ترین چیپست این مادربرد یعنی PCH Z87 را ملاحضه می کنید. این چیپست که دارای ابعاد 23mm x 22mm می باشد، با فناوری 32nm ساخته شده است و دارای حداکثر TDP حدودا 4.1W می باشد.
UEFI BIOS جدید و بروزرسانی شده ASUS
-
UEFI BIOSجدید و بروزرسانی شده ASUS

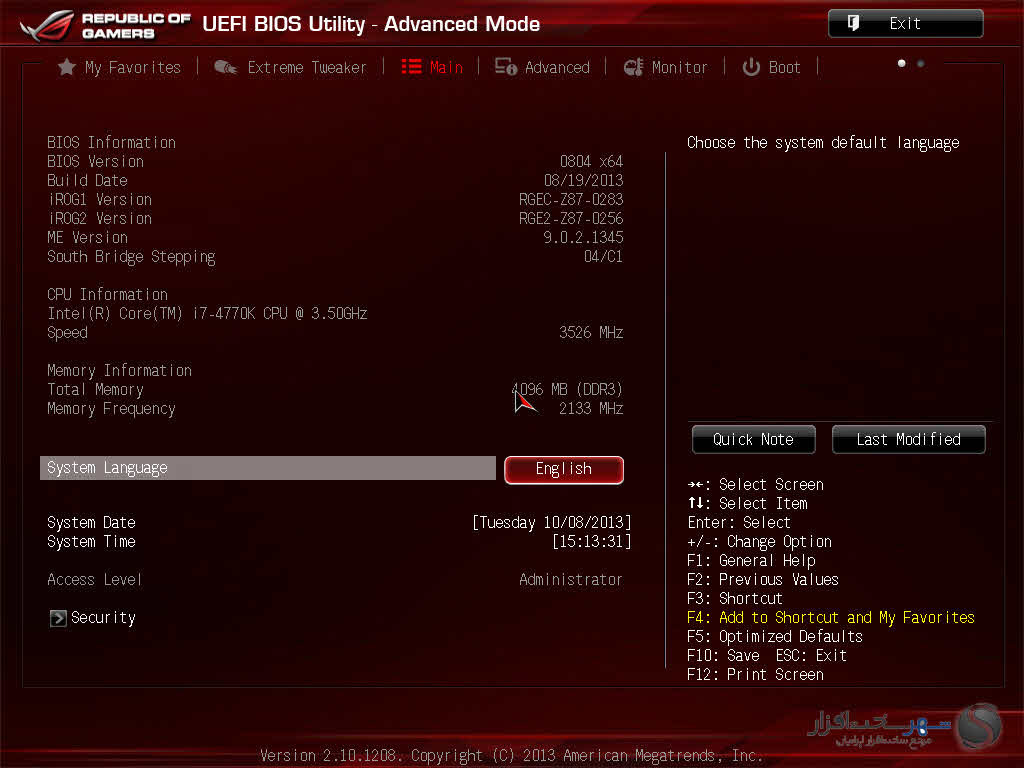

محیط کاربری Bios این مادربرد نسبت به مدل های مشابه نسل قبل تا حدودی از نظر گرافیکی ساده تر شده و به گونه ای تنها مخصوص حرفه ای ها طراحی شده است. در یک نگاه می توان به این نکته اشاره کرد که این Bios از نظر فنی و تعداد و دقت پارامترها یکی از بهترین بهترین ها در میان مادربردهای موجود در بازار کنونی به شمار می رود.

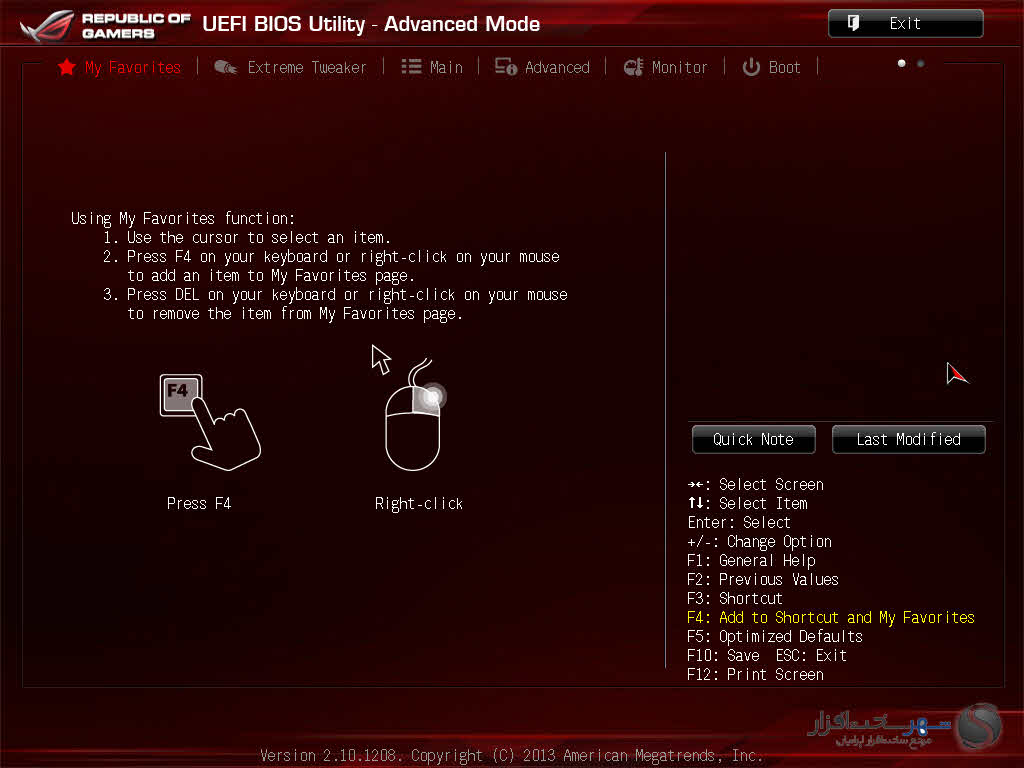

همانطور که در تصویر بالا ملاحضه می کنید در صفحه پیش فرض این Bios که My Favorites نامیده می شود این قابلیت برای کاربر فراهم شده است که تنها با فشردن کلید F4 و یا با راست کلیک کردن هر پارامتری که مد نظر خود است به این صفحه منتقل کند تا در سریع ترین زمان ممکن به آن ها دسترسی پیدا کند.
همچنین همانند اکثر UEFI Bios ها قابلیت گرفتن Screen Shot با فشردن کلید F12 نیز برای این مدل فراهم شده است.

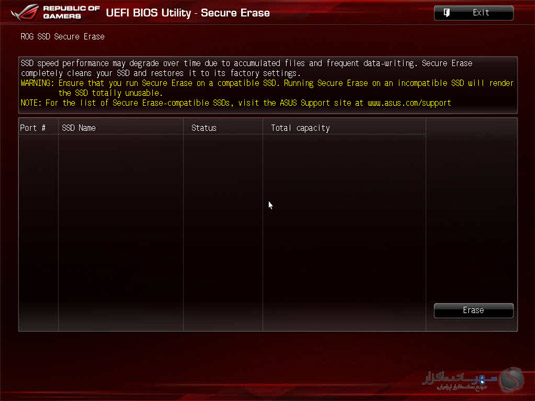

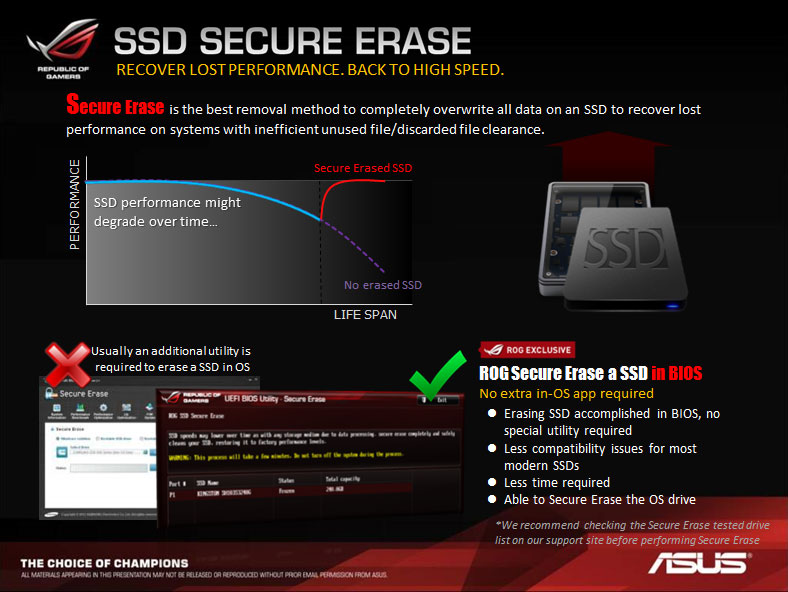

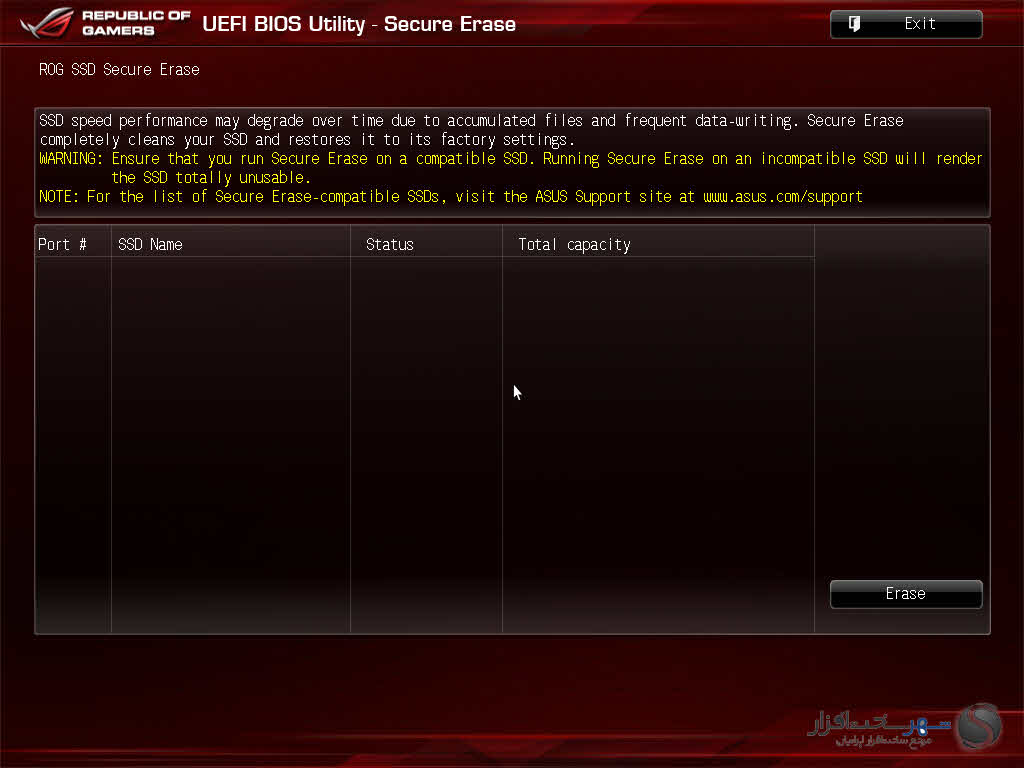

یکی از امکانات منحصر به فرد UEFI این مادربرد داشتن قابلیتی تحت عنوان SSD Secure Erase است.
این قابلیت در Bios، این امکان را برای کاربر فراهم می کند تا با سریع ترین و مدرن ترین روش های ممکن SSD های مختلف را به صورت کامل پاک کنند و افت کارایی که در اثر گشت زمان و کارکرد مداوم برای درایو های SSD ایجاد می شود را به فراموشی بسپارند.

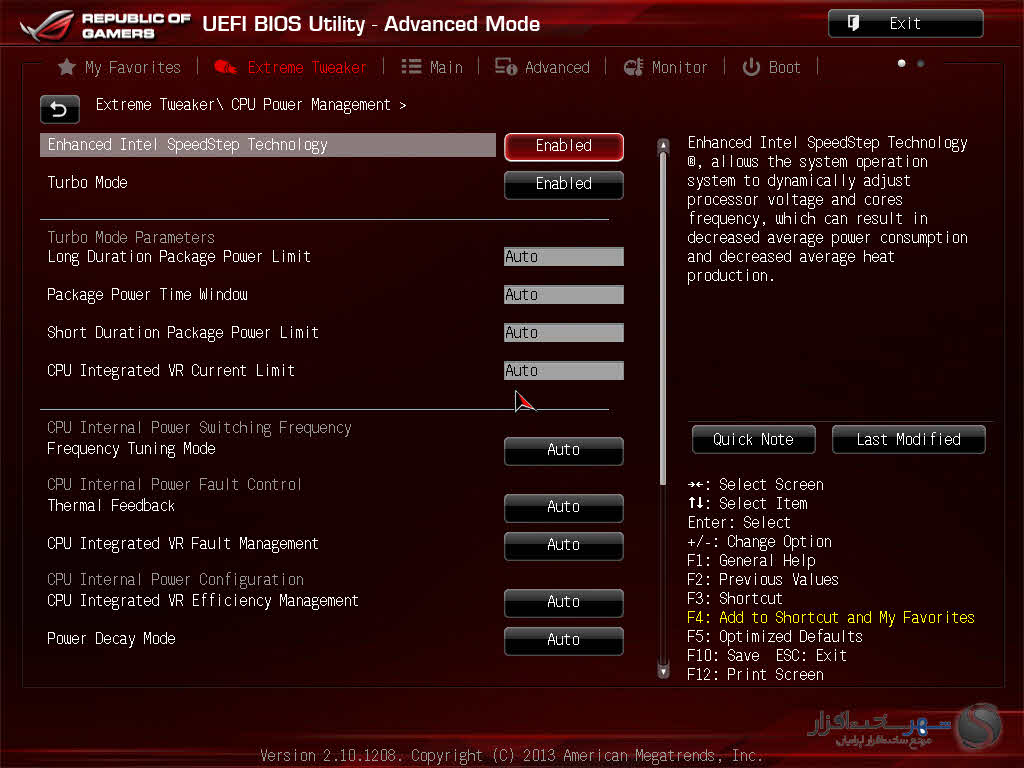

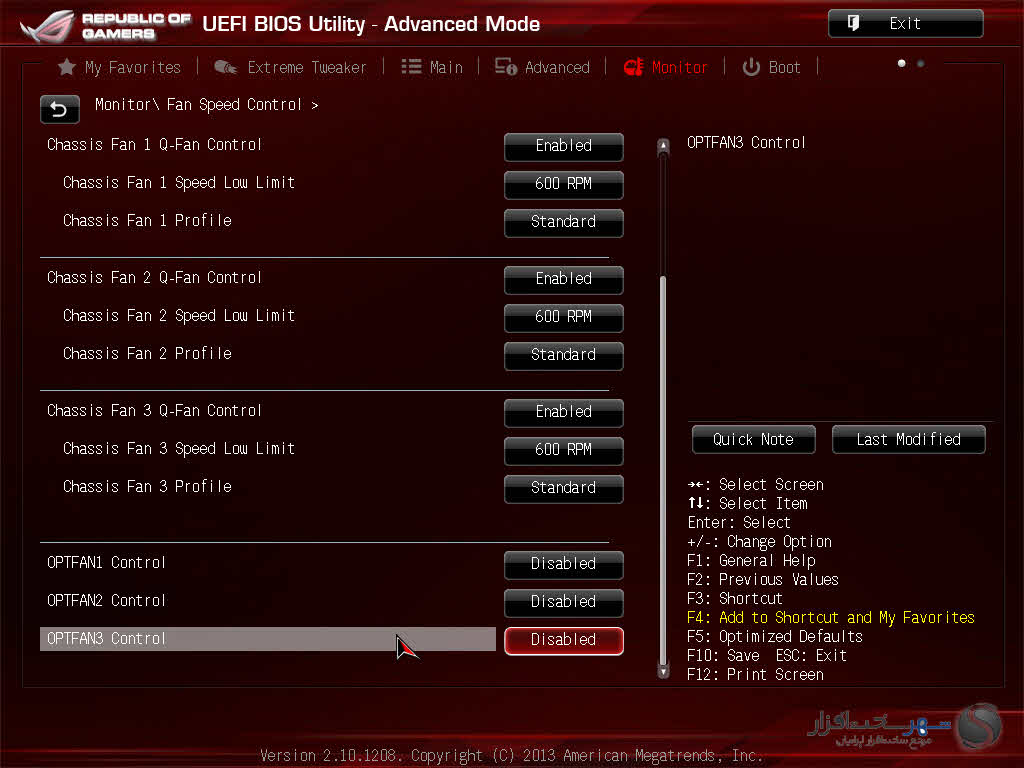

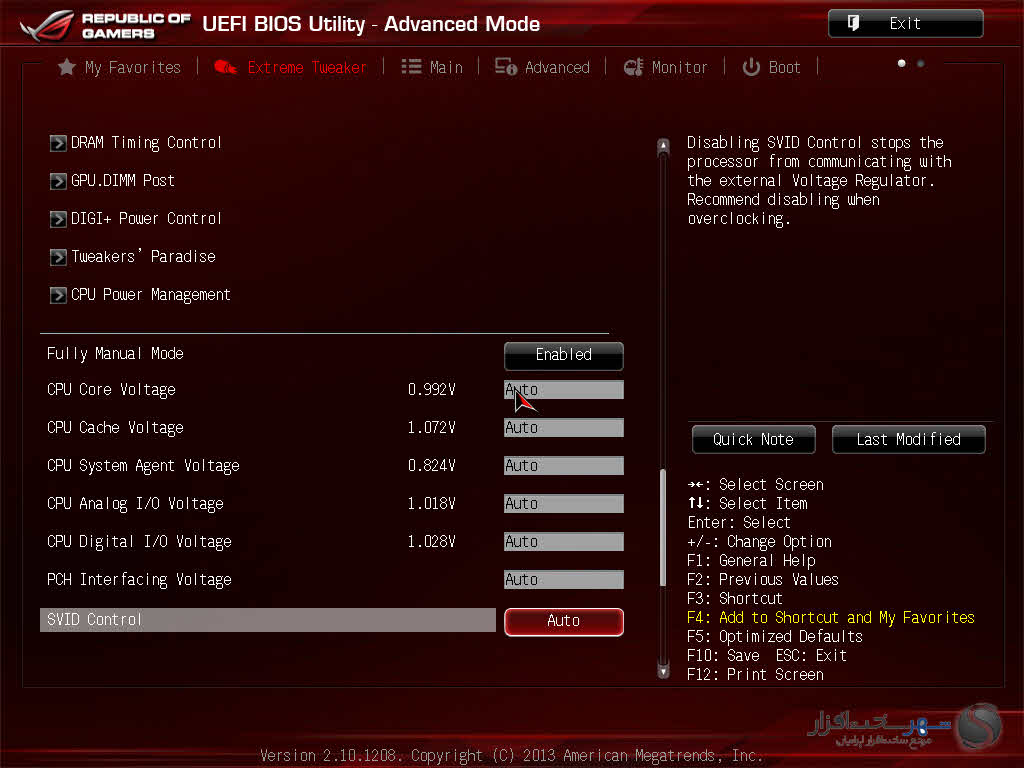

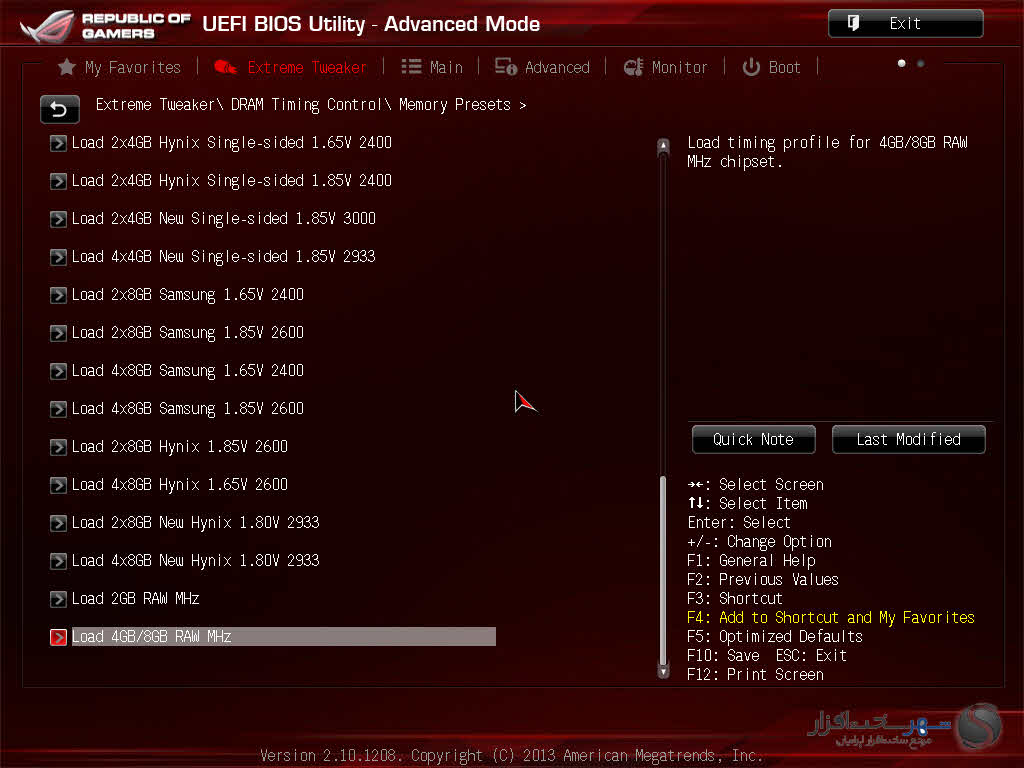

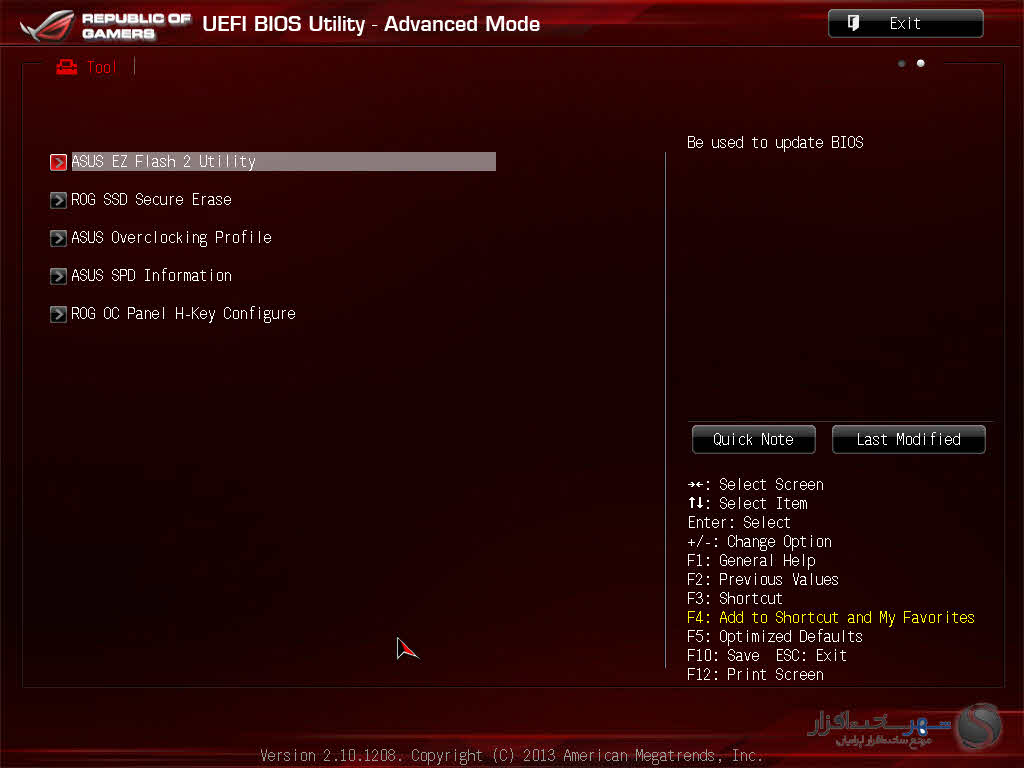

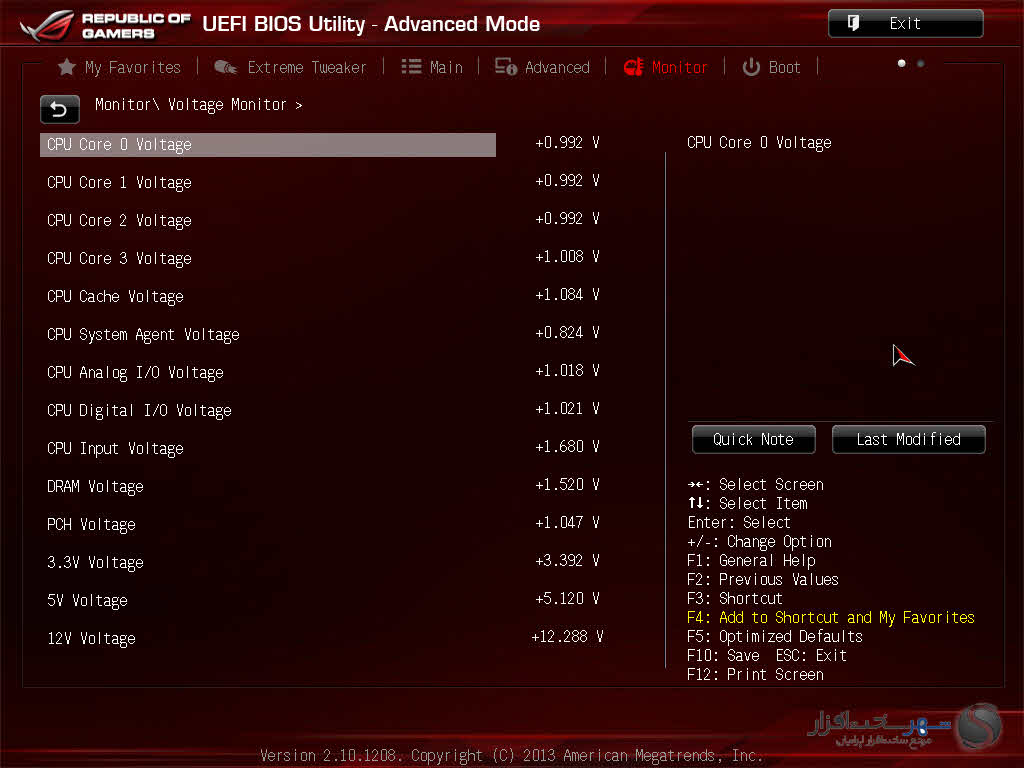

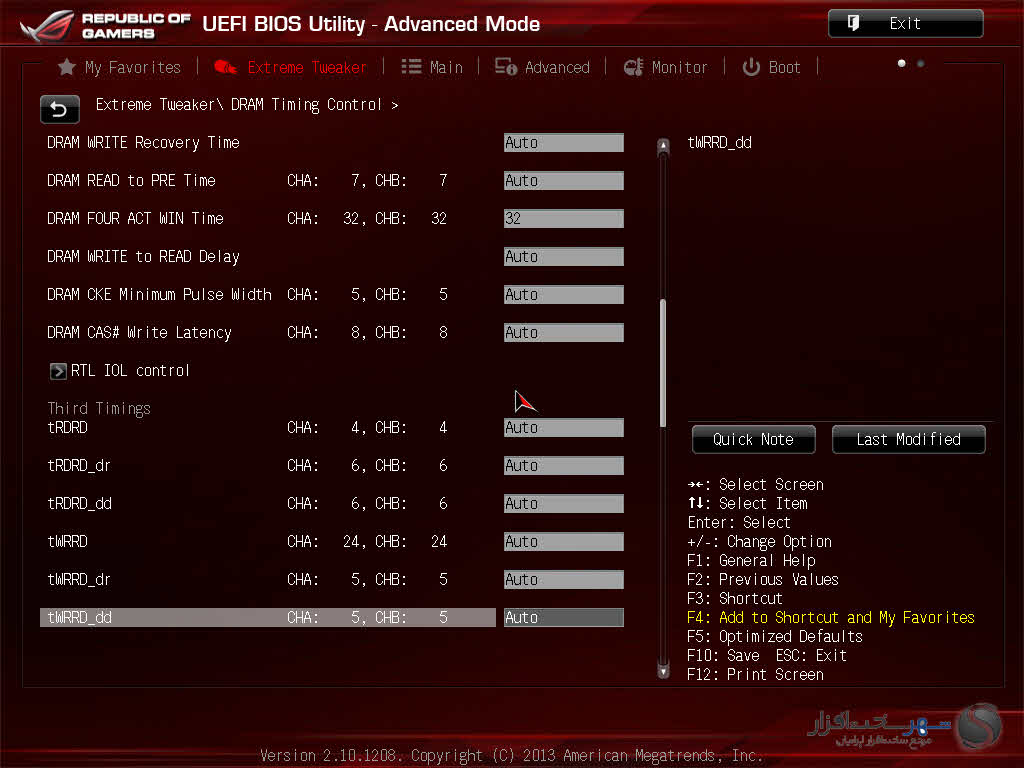

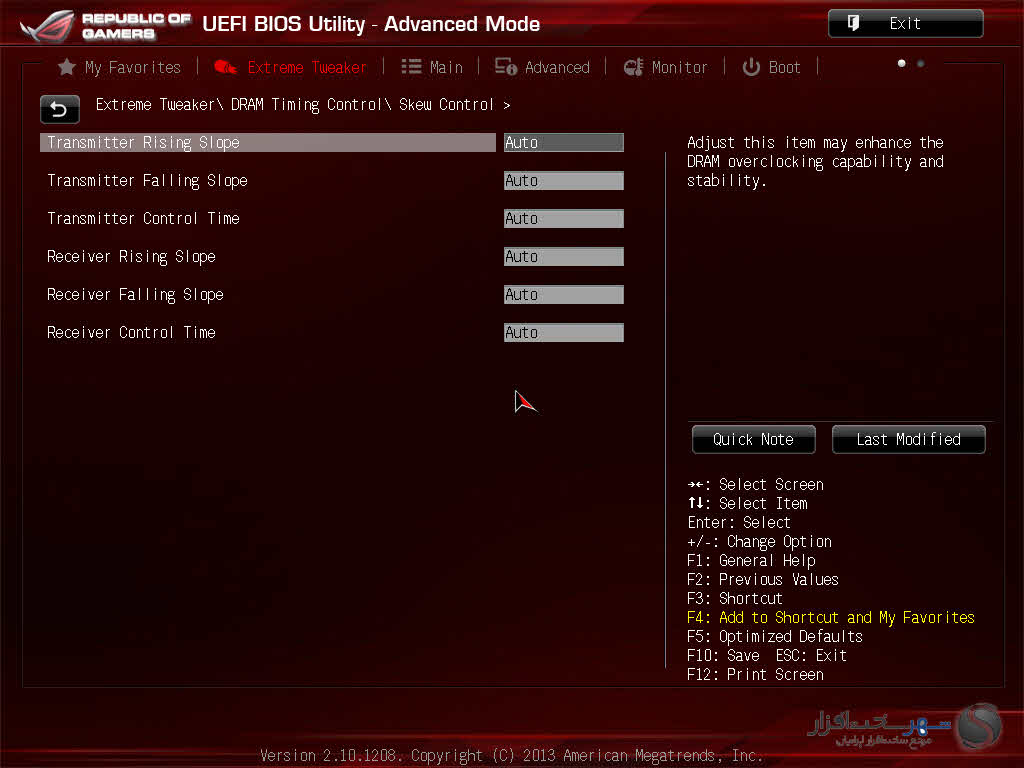

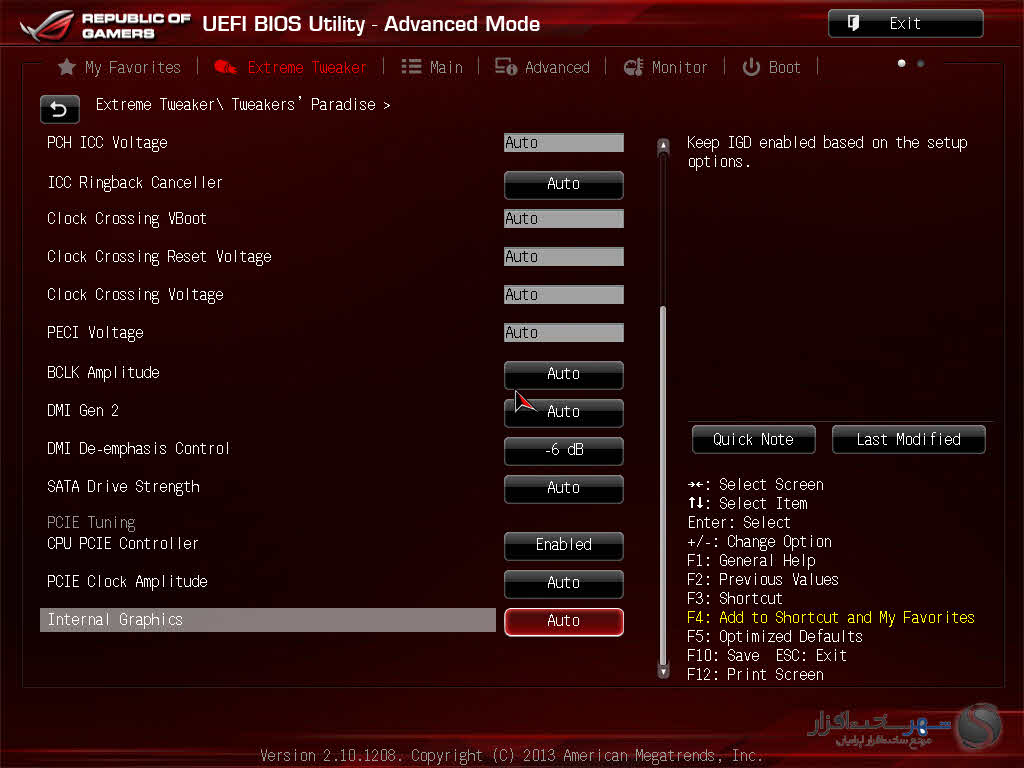

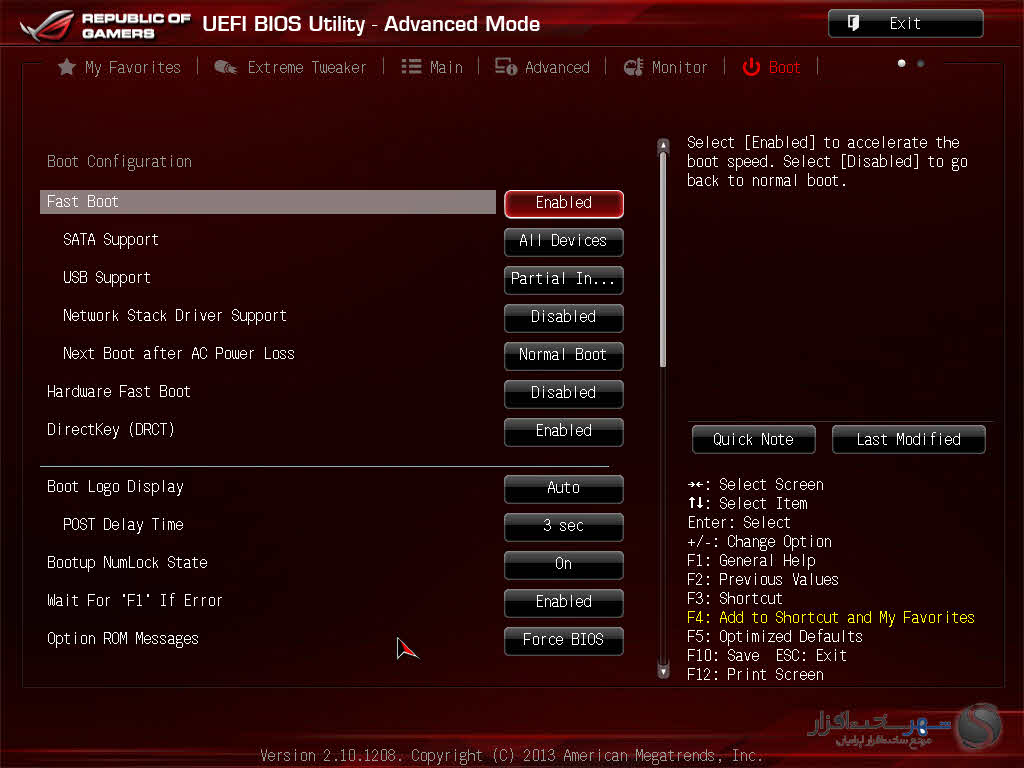

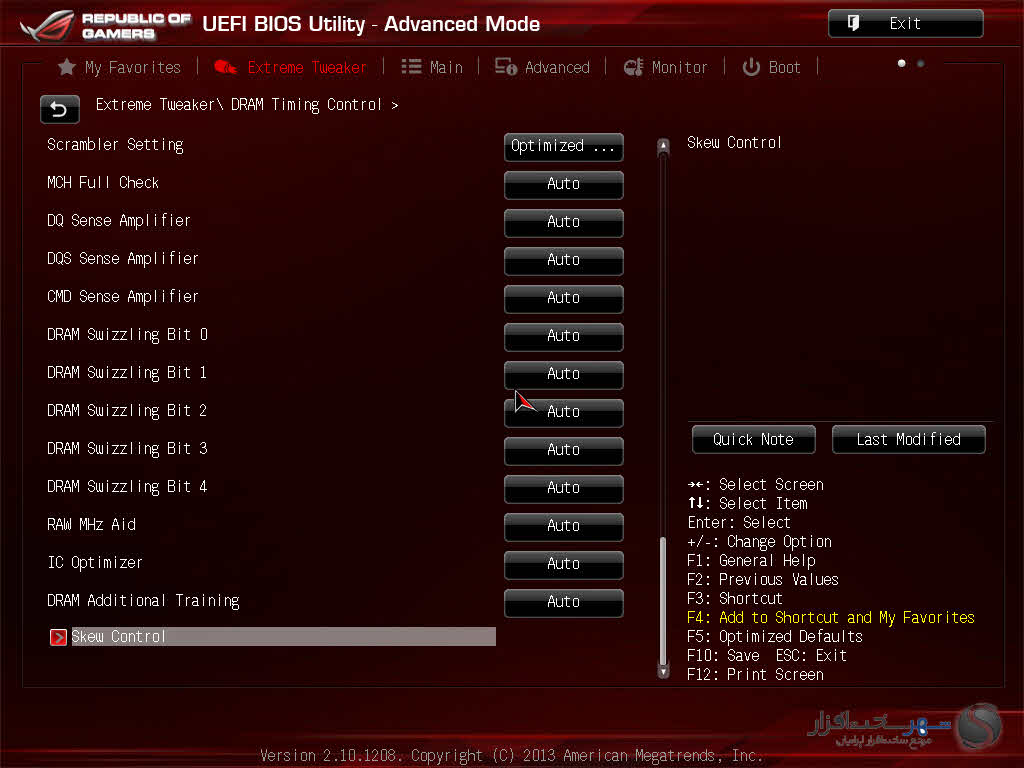

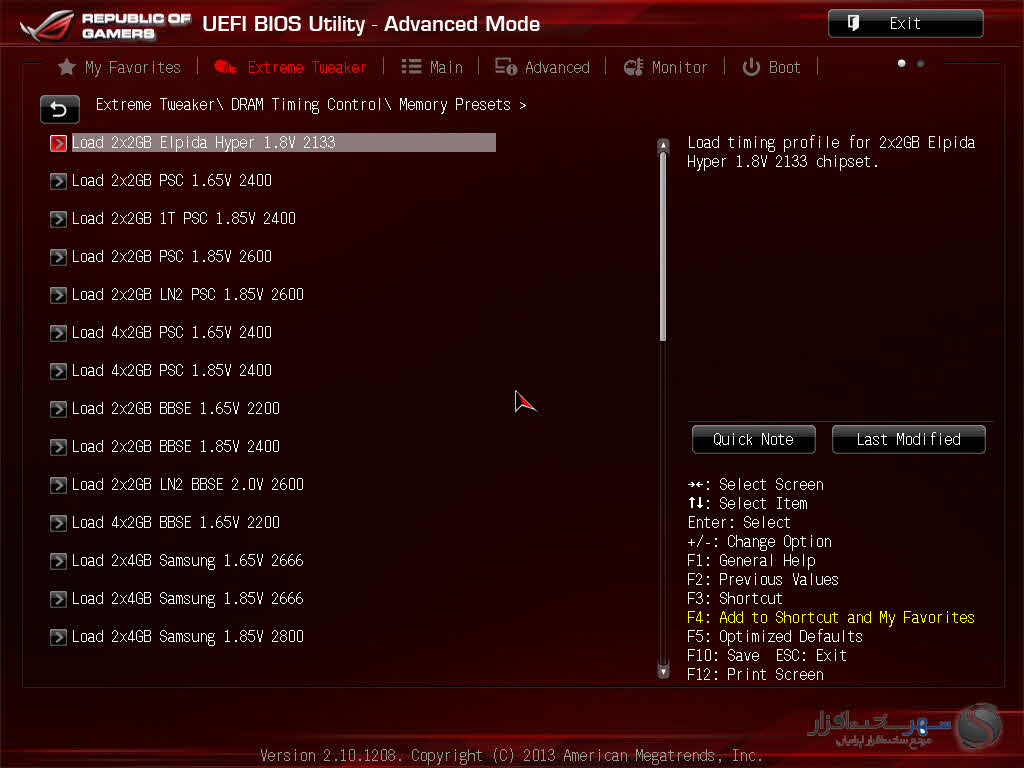

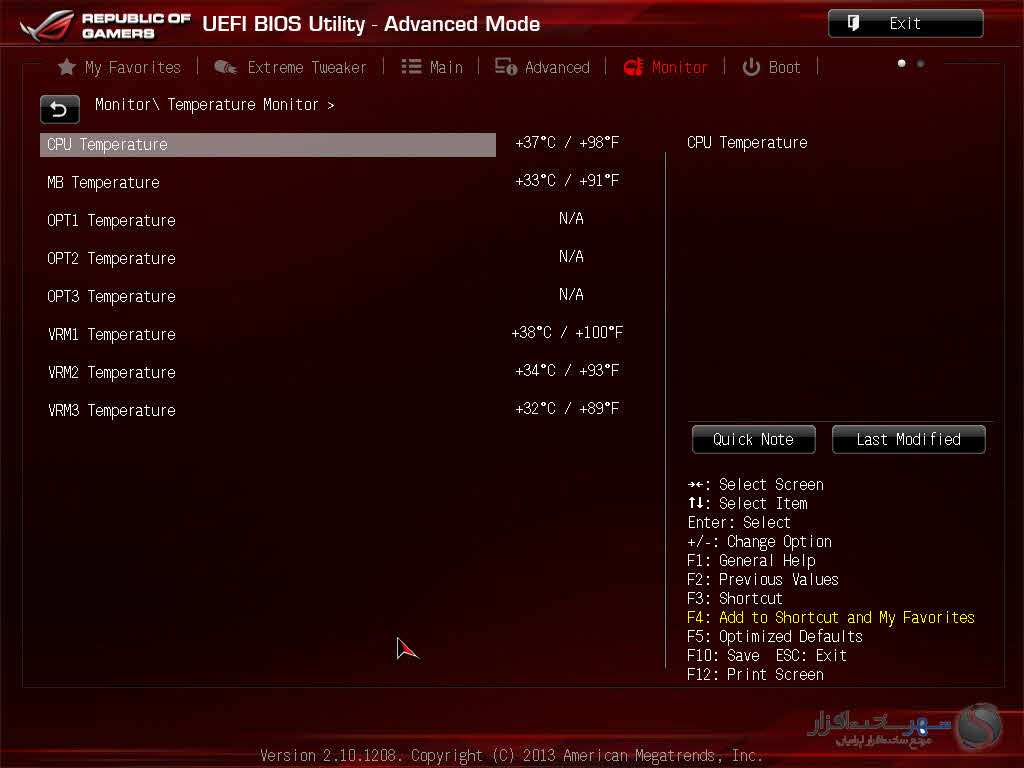

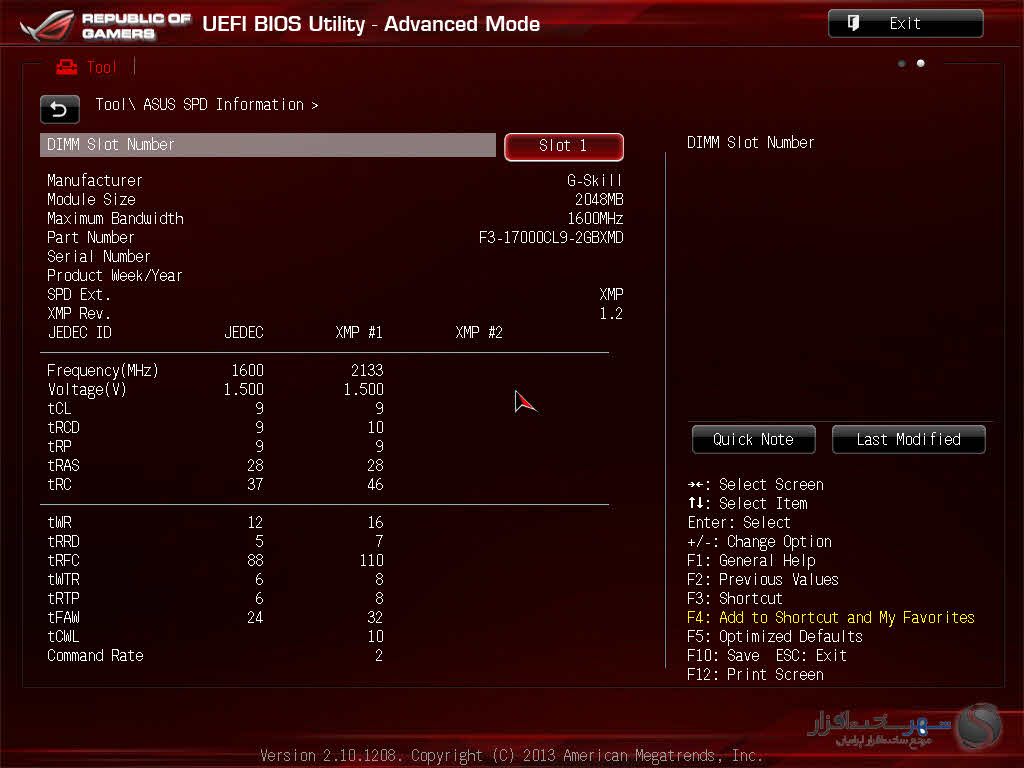

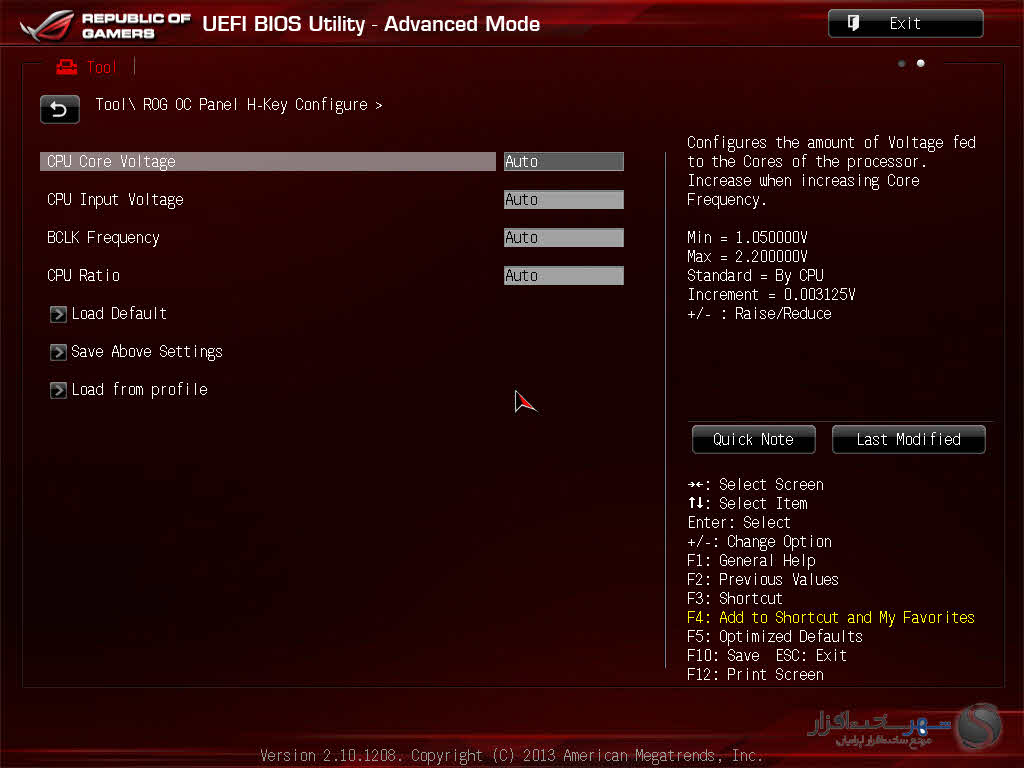

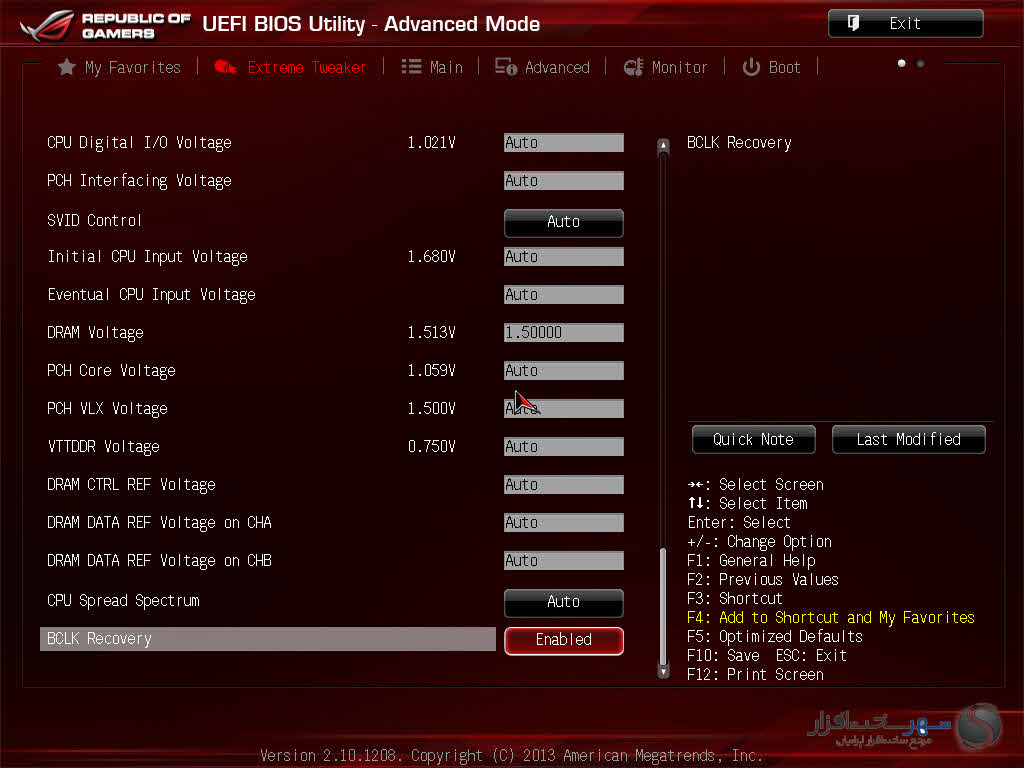

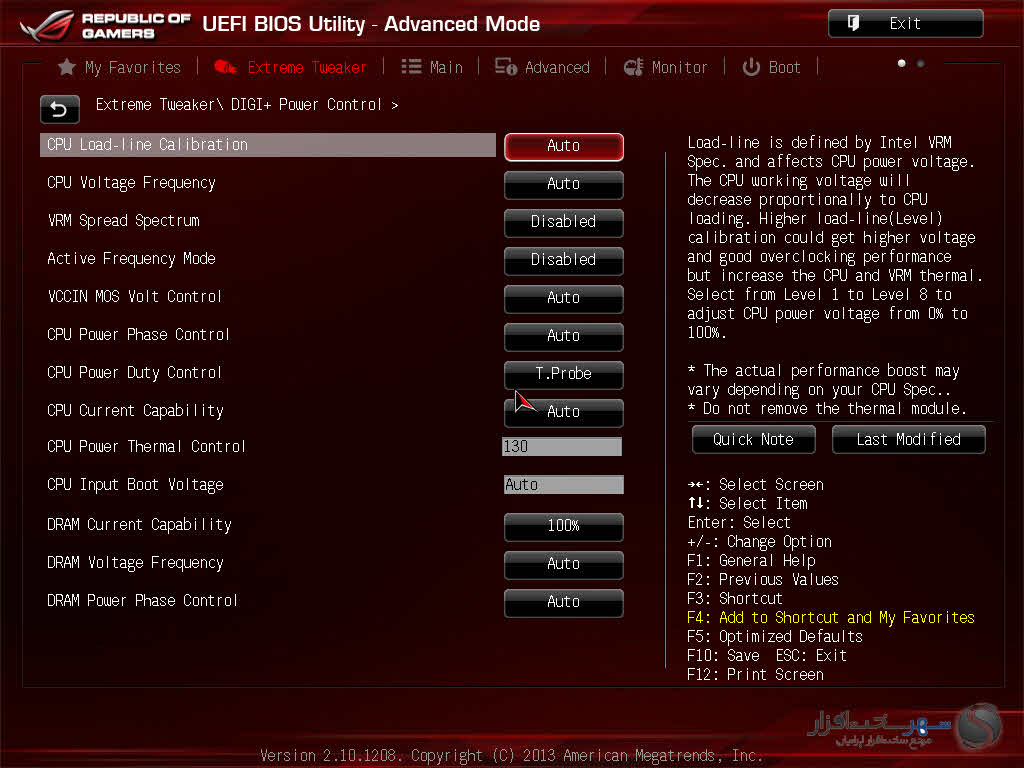

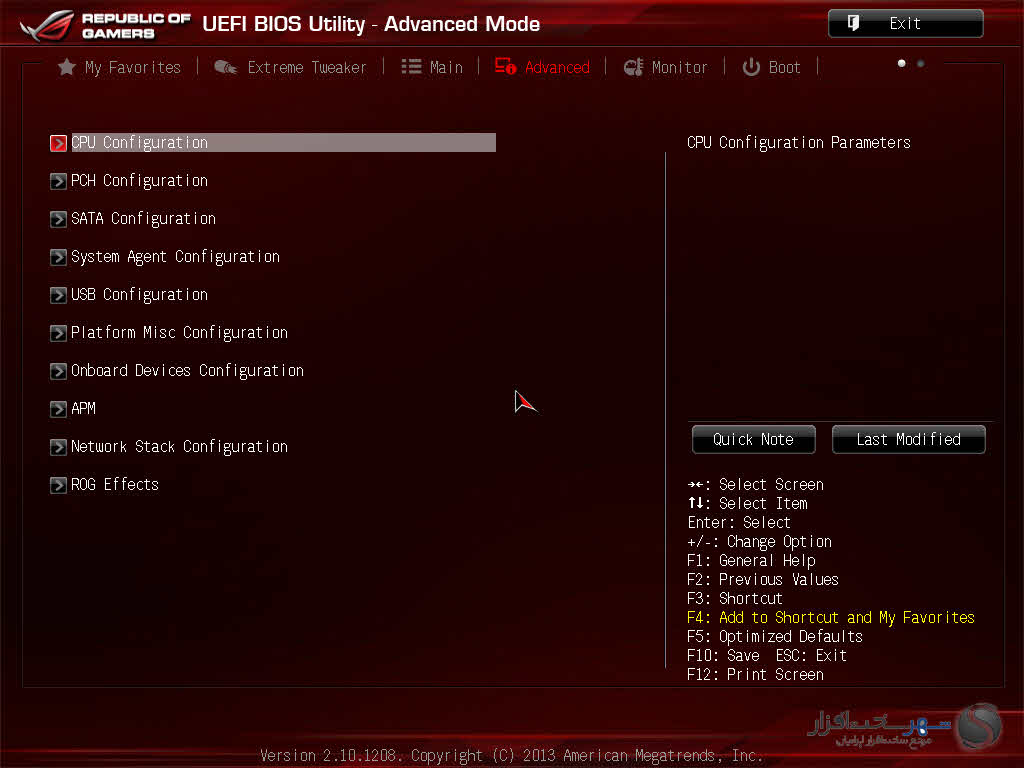

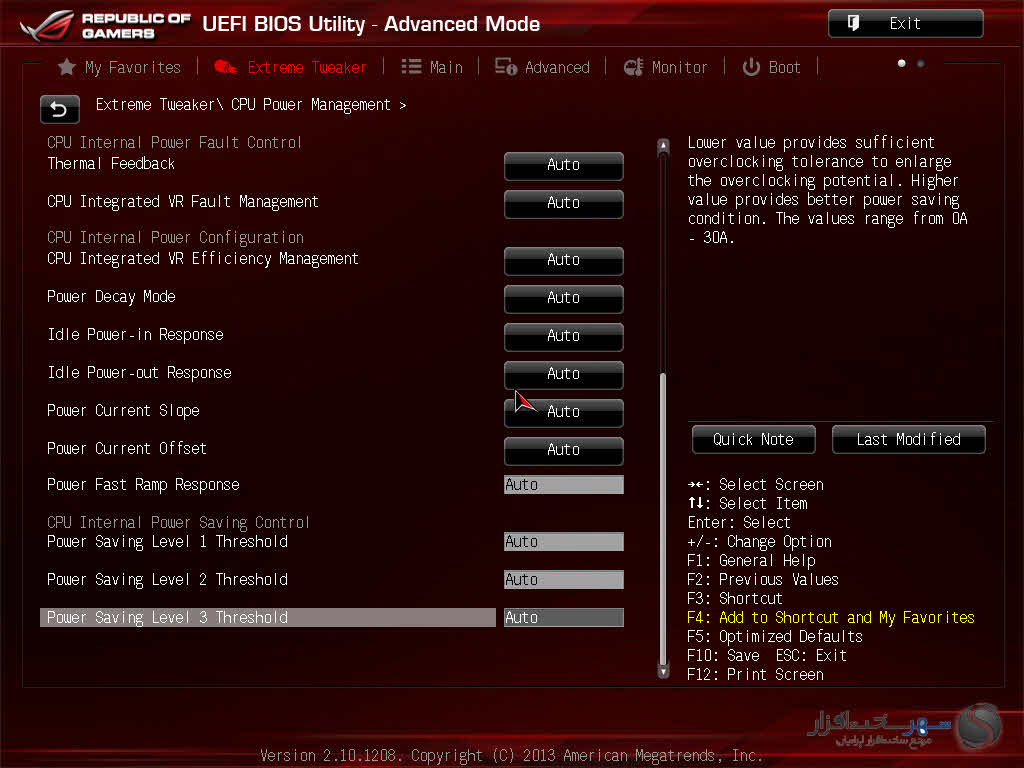

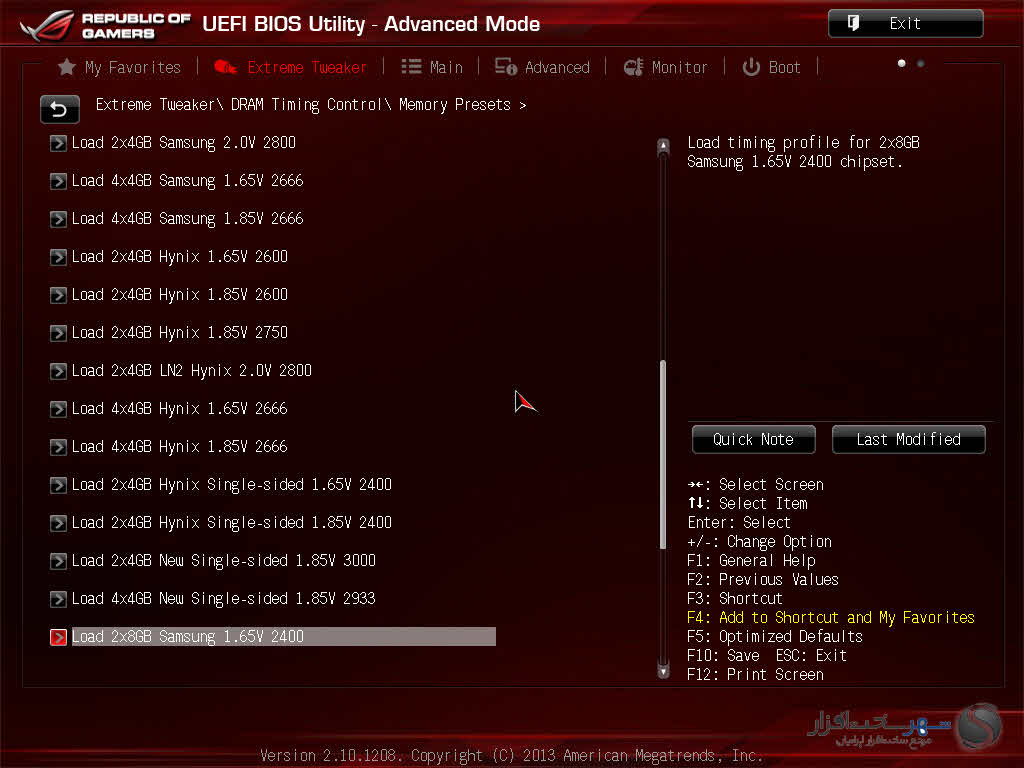

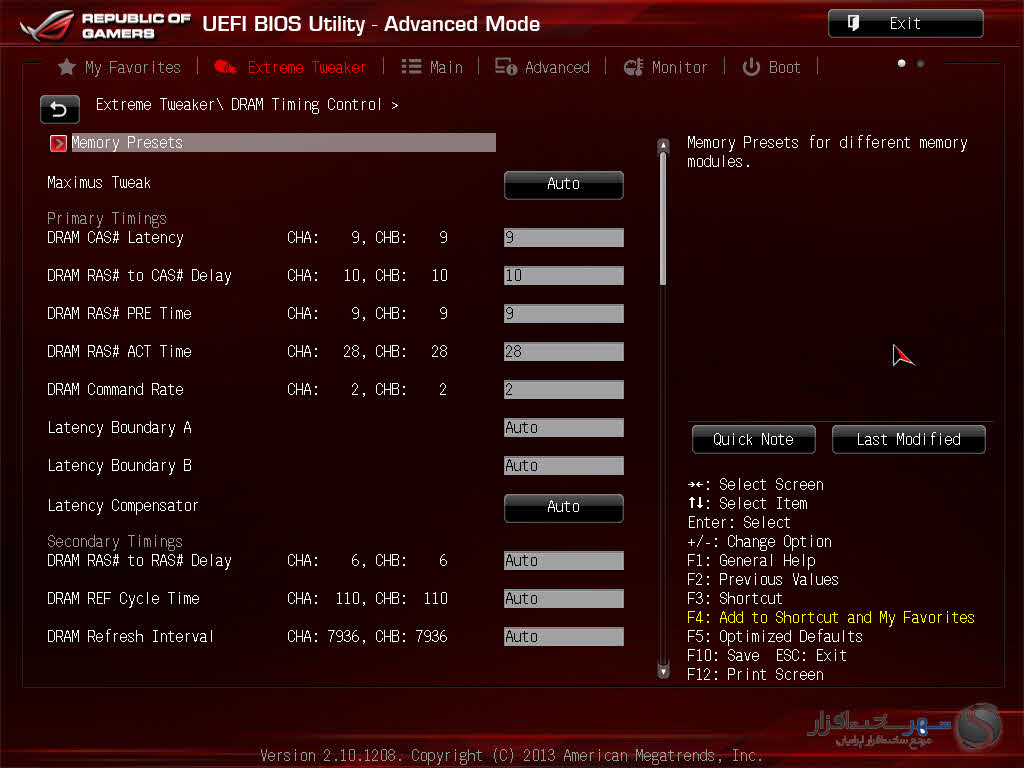

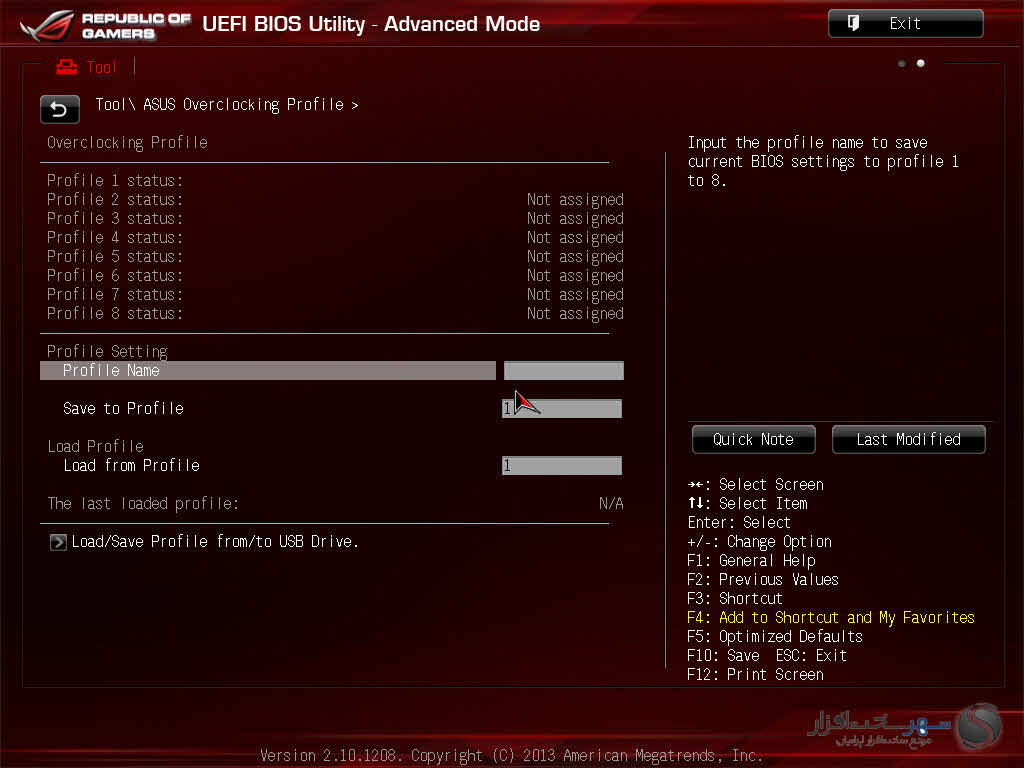

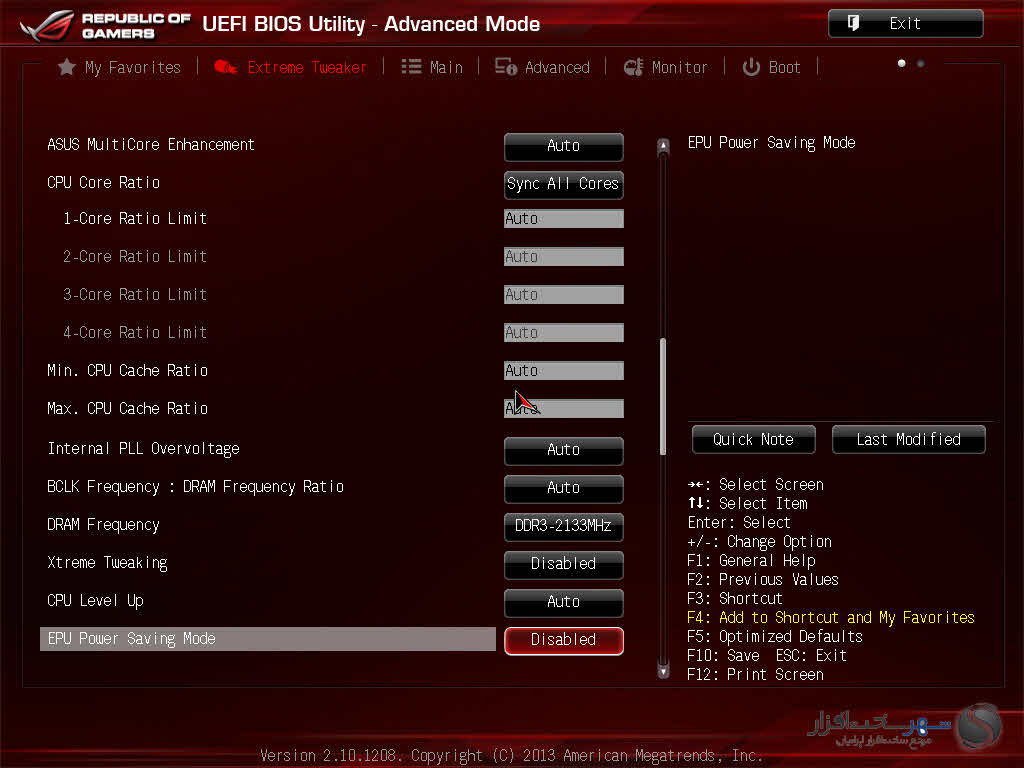

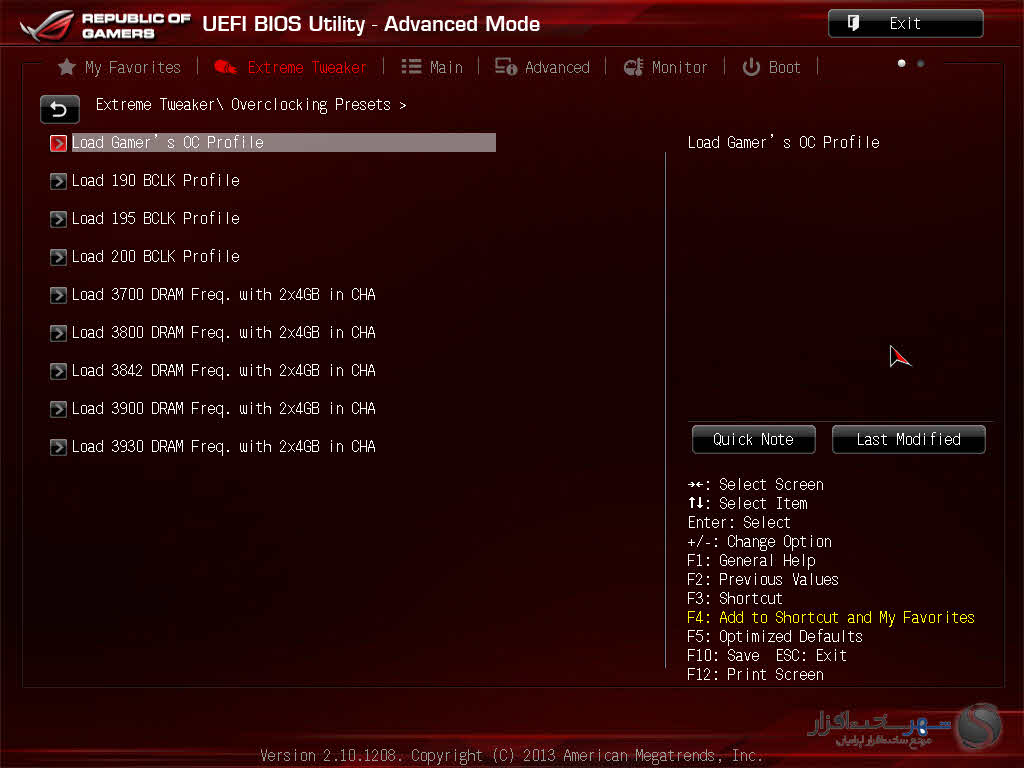

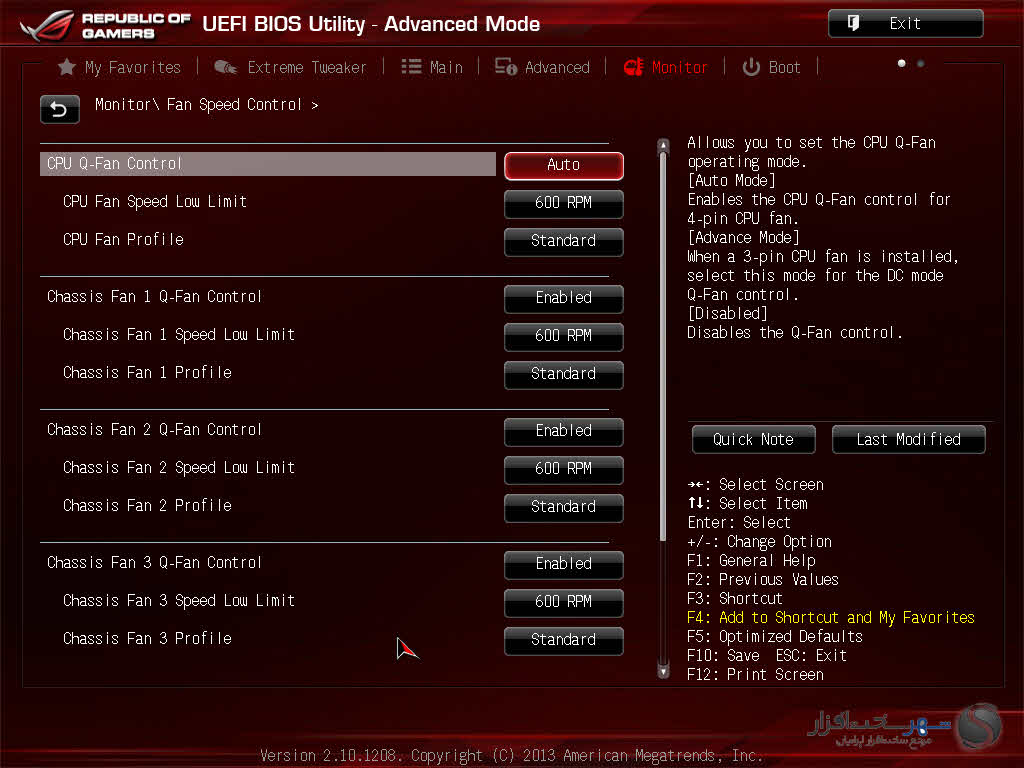

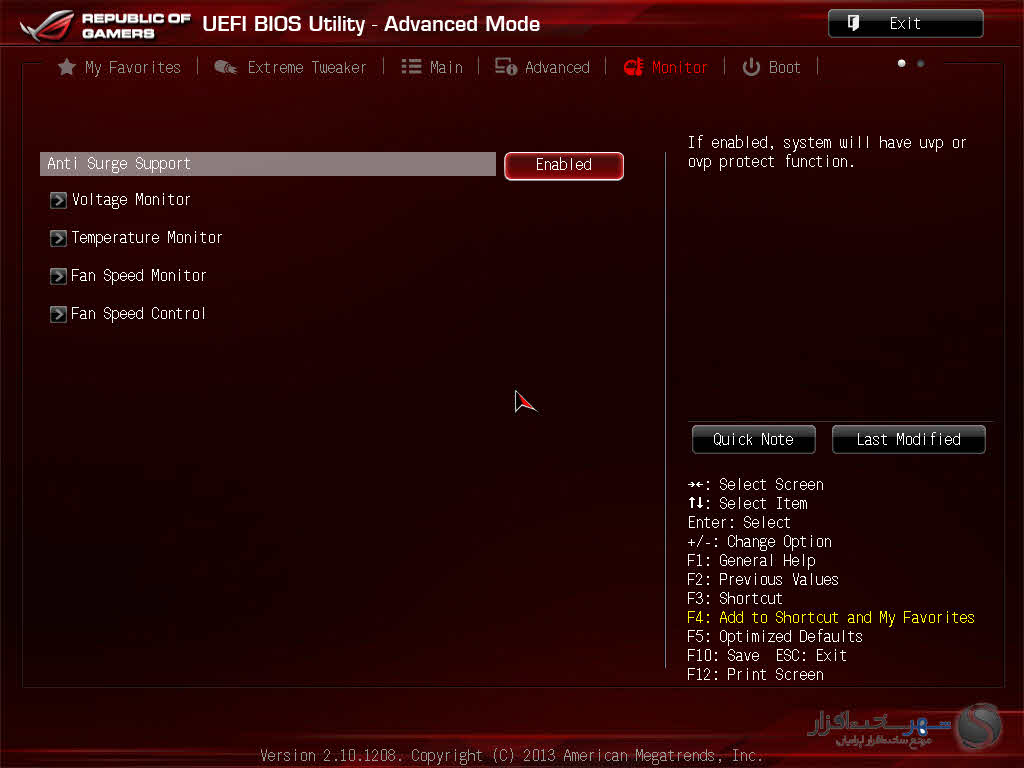

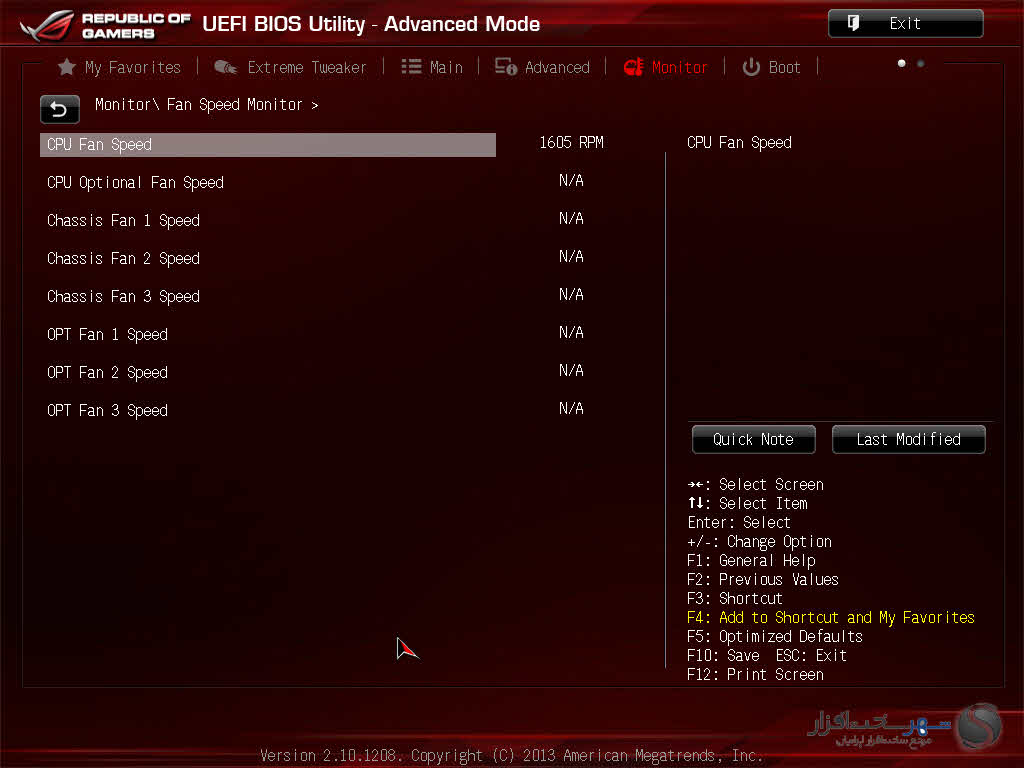

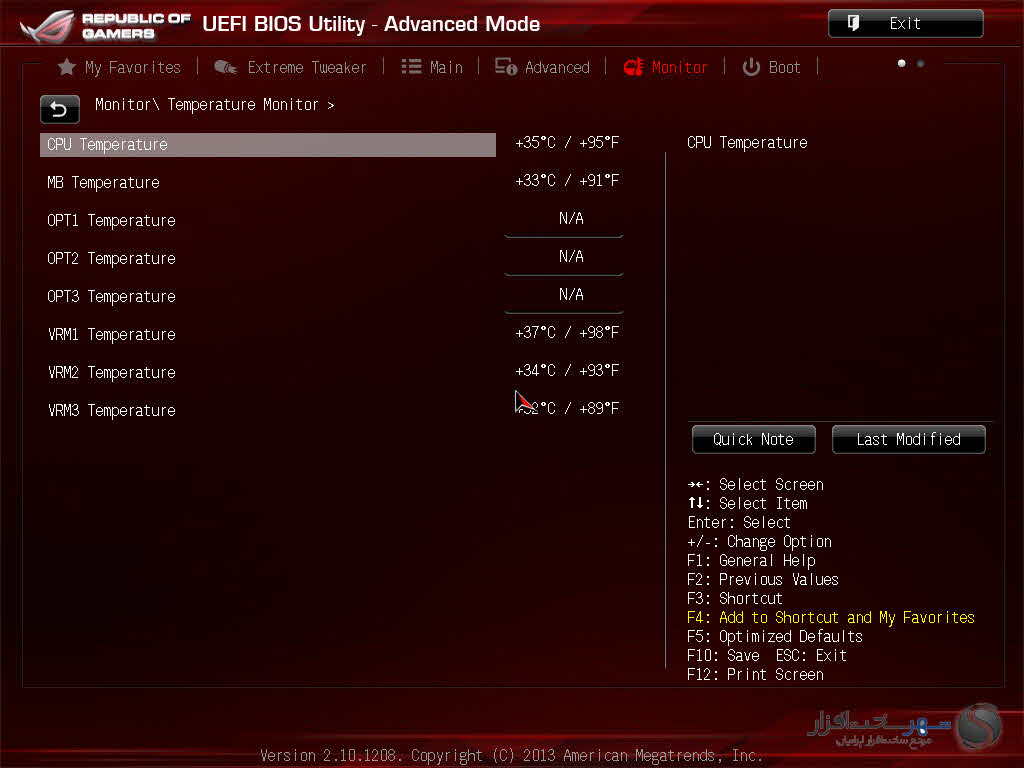

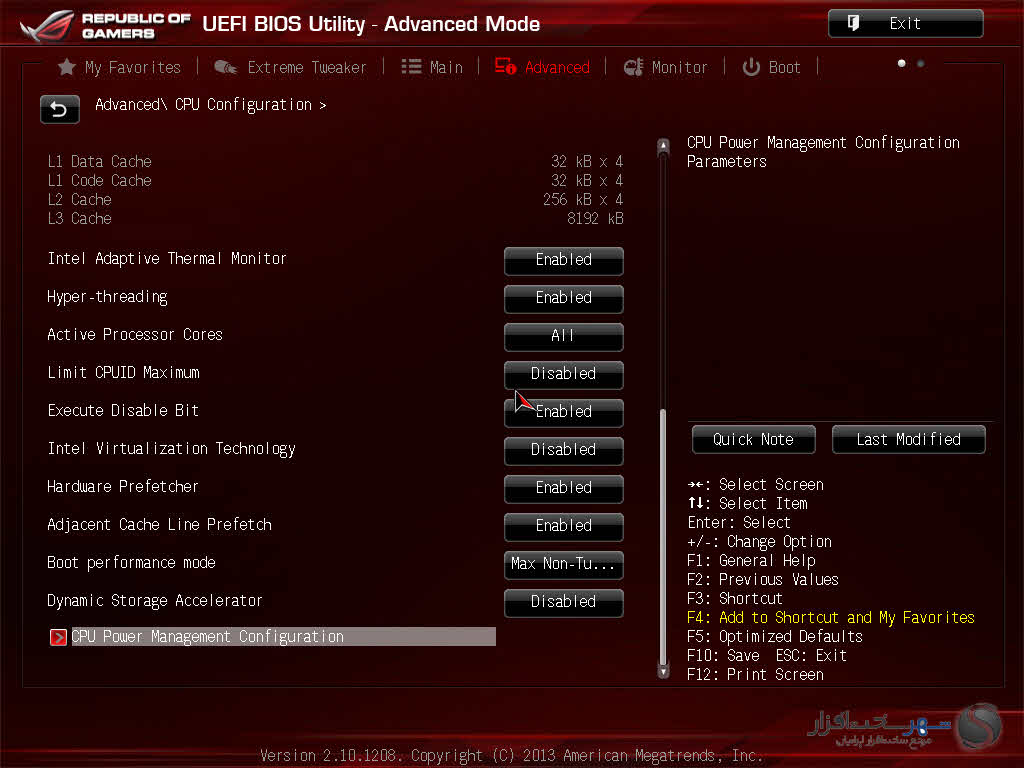

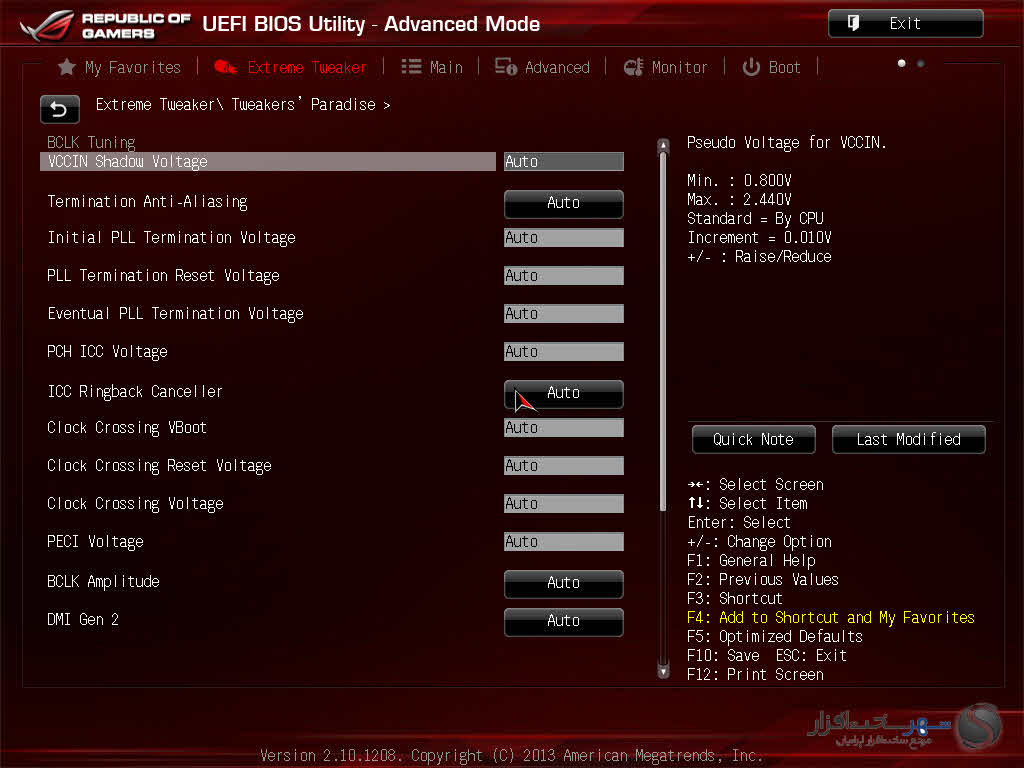

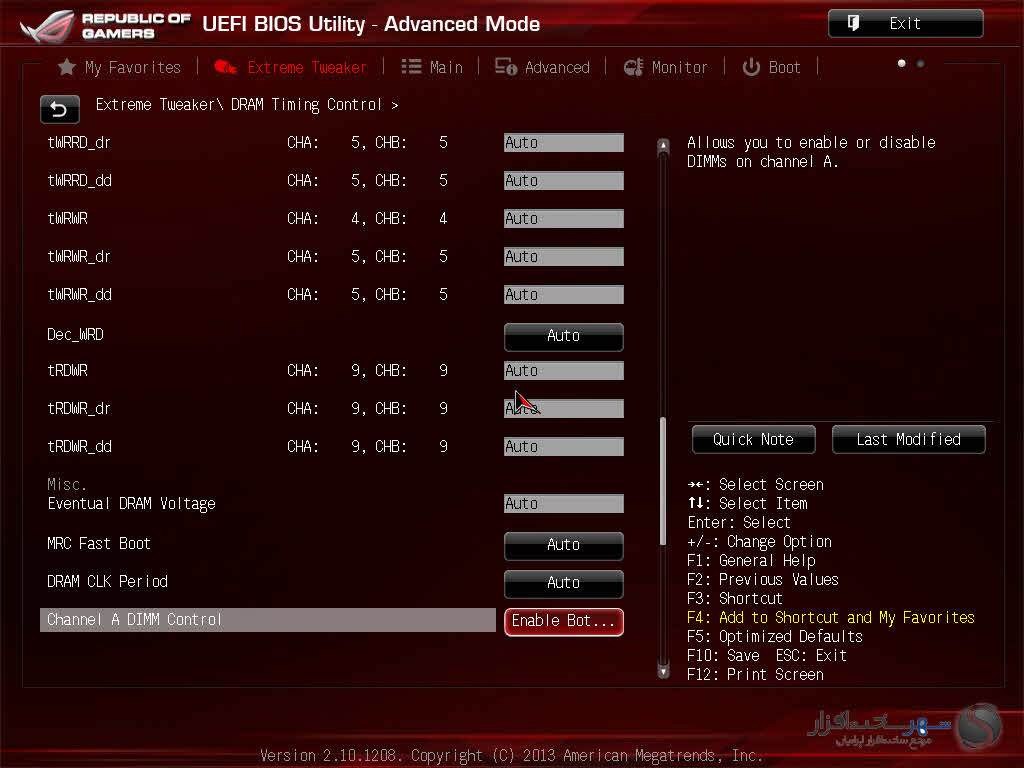

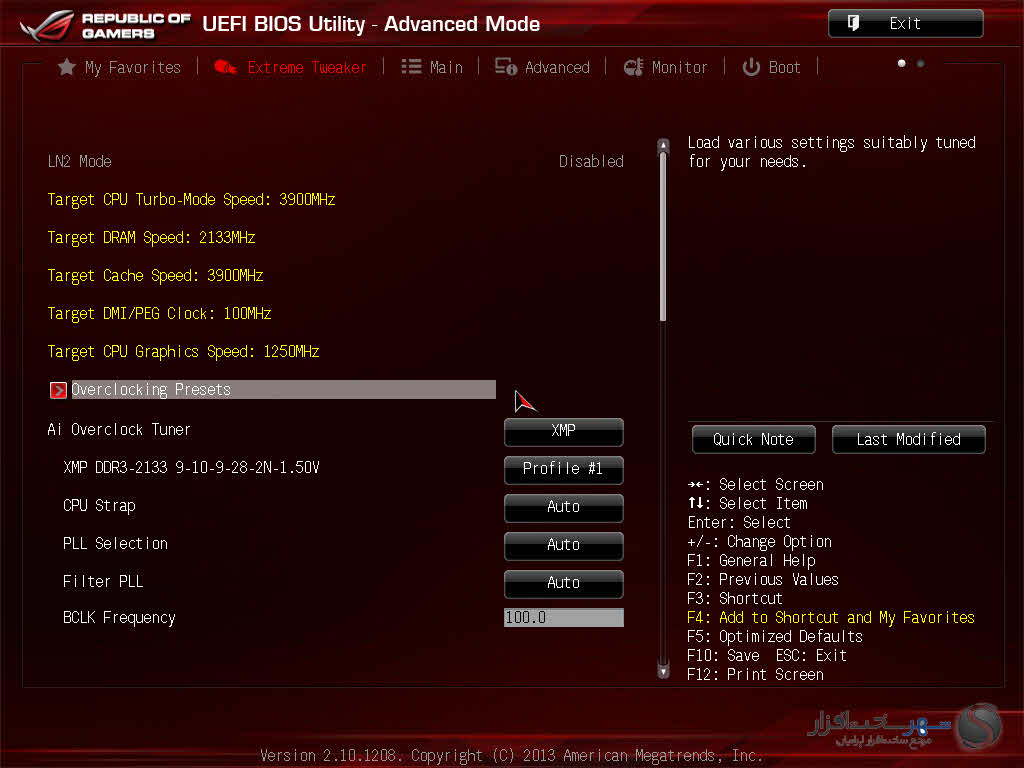

سایر بخش های Bios این مادربرد را نیز می توانید در تصاویر زیر مشاهده کنید :

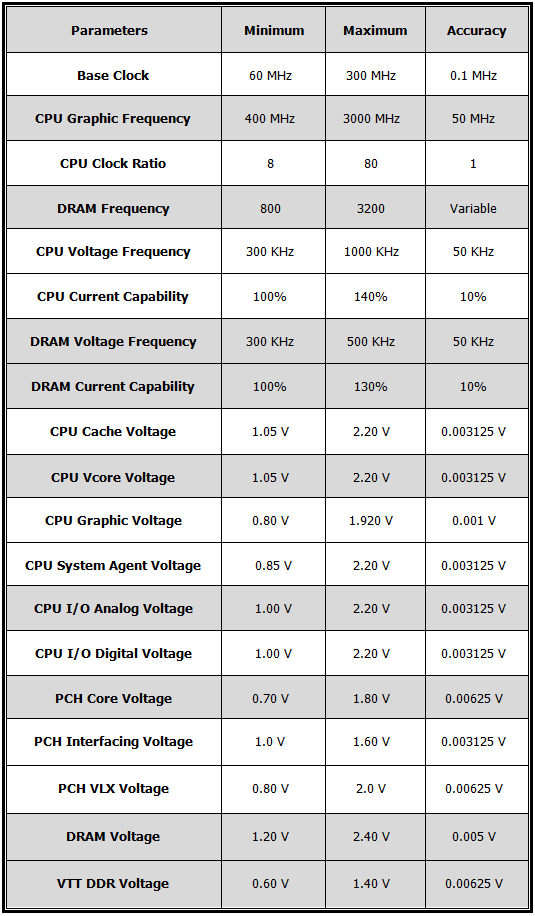

همچنین محدوده حداقل و حداکثر مهم ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن ها به شرح زیر می باشد :
متد و سیستم تست
-
متد و سیستم تست
تست های این قطعه را به طور کلی به سه بخش تست های اورکلاکینگ، توان مصرفی و تست های کارایی تقسیم کرده ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

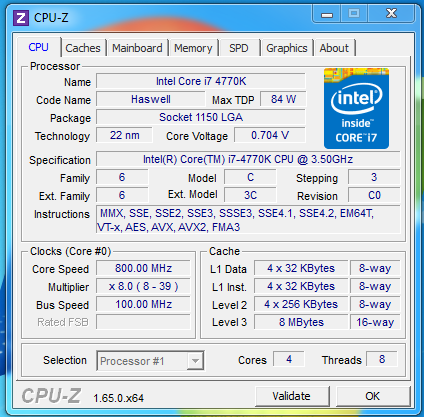

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر می باشد :
لازم به ذکر است در تمامی پلتفرم ها تنظیمات Bios در حالت پیش فرض تنظیم شده اند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژول های حافظه فعال شده است. در تصاویر زیر می توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحضه کنید :
همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10 ، DirectX 11 و DirectX 9.0c می باشند به این شرح است :
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage v1.1.2
- 3DMARK 11 v1.0.5
- PCMARK VANTAGE 1.2.0
- PCMARK 7 1.4.0
- AIDA64 Extreme Edition 3.00.2500
- CinreBench R11.5

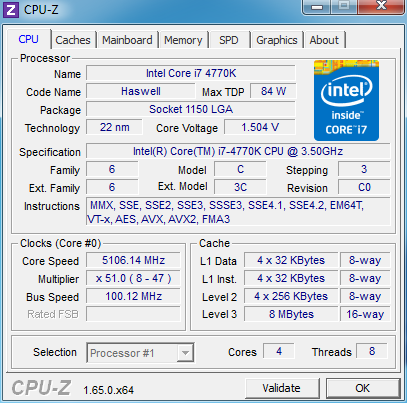

- CPU-Z 1.65
- OCCT 4.4.0
- SiSoftware Sandra Professional Business 2013.05.19.44 SP3a
- MediaEspresso Media Convertor 6.5.2031
- wPRIME 2.07
- x264 HD BENCHMARK 4.0
- WinRAR 4.20
- Lost Planet 2
- Resident Evil 6
- Bioshock Infinite
- GRID 2
- Sniper Elite v2
معرفی نرم افزارهای Dual Intelligent Processors 4 و ROG RAMDisk
-
Dual Intelligent Processors 4
مادربرد های سری ROG کمپانی ایسوس علاوه بر ویزگی های سخت افزاری منحصر به فرد همیشه نرم افزار ها و قابلیت های نرم افزاری کم نظیر خود را نیز به همراه دارند. از جمله قابلیت های جدید این سری از مادربرد های ROG این کمپانی می توان به نرم افزار جدید Dual Intelligent Processors 4 اشاره کرد که امکانات و قابلیت های جدید و کاربردی فراوانی را به همراه خود دارد.

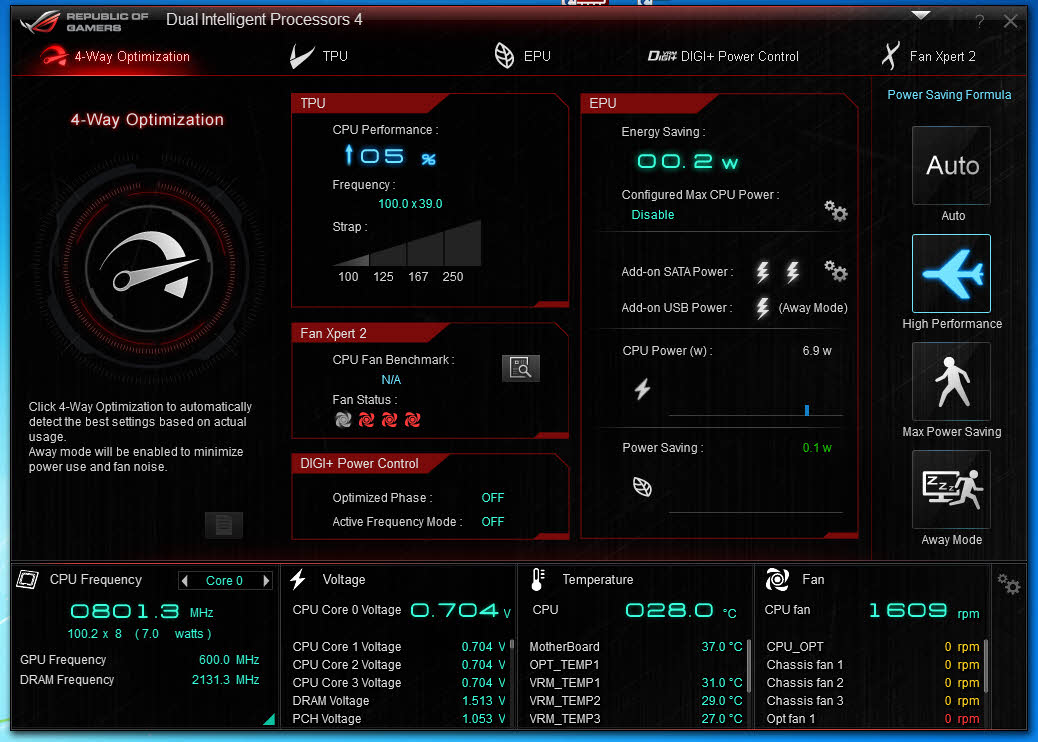

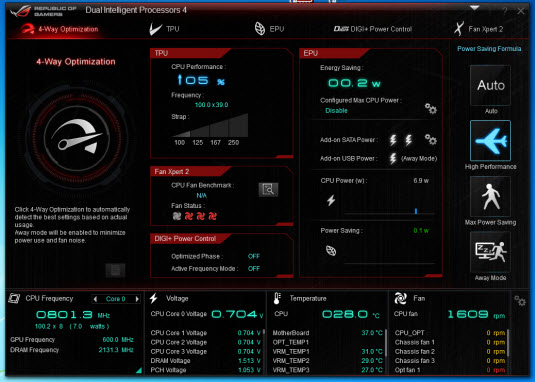

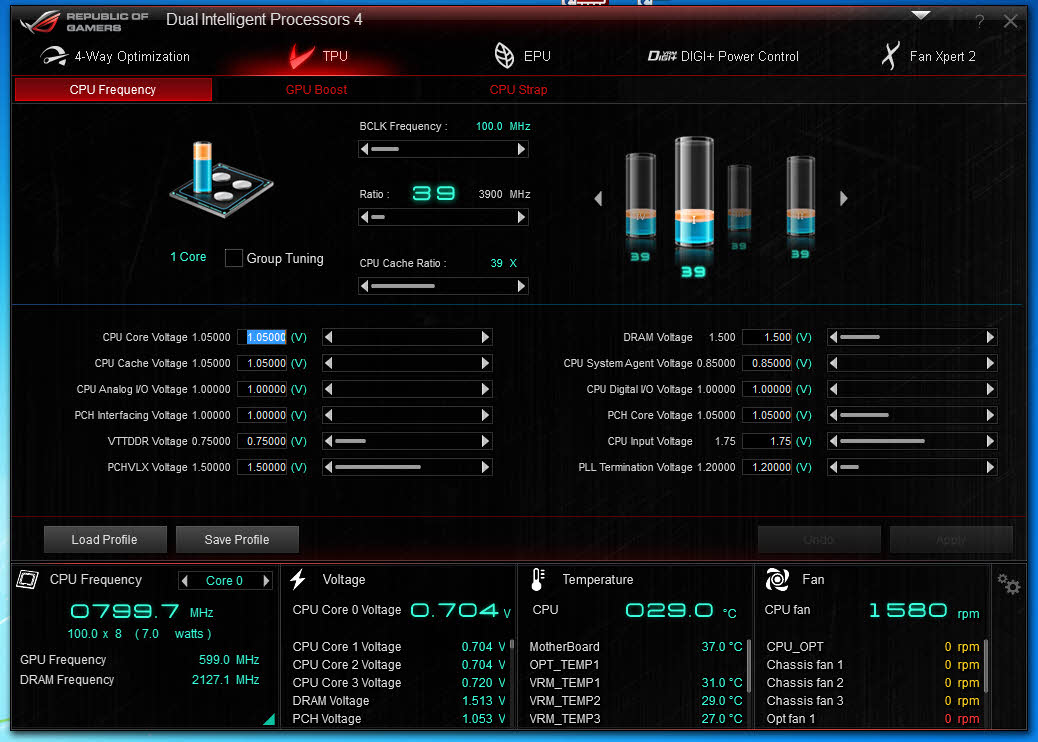

همانطور که در تصویر بالا ملاحضه می کنید، امکانات این نرم افزار در 5 تب تحت عنوان های 4Way Optimization، TPU، EPU، DIGI+ Power Control و FAN Xpert 2 طبقه بندی شده اند. در صفحه اول سعی شده تا امکانات راهبردی برخی از تب ها به همراه مانیتورینگ ولتاژ، حرارت، سرعت چرخش فن ها و فرکانس های بخش های مختلف نظیر فرکانس هسته پردازنده، رم ها و BCLK به صورت فشرده نمایش داده شوند.
همچنین تنها با کلیک بر روی گزینه 4-Way Optimization مادربرد به صورت کاملا خودکار و با توجه به پتانسیل قطعات مختلف سیستم در اورکلاک، اقدام به اورکلاک خودکار سیستم با توجه به وضعیت بار پردازش و محدودیت های حرارتی و ولتاژی می کند. فرآیندی که معمولا به صورت دستی شاید چندیدن ساعت زمان می برد.

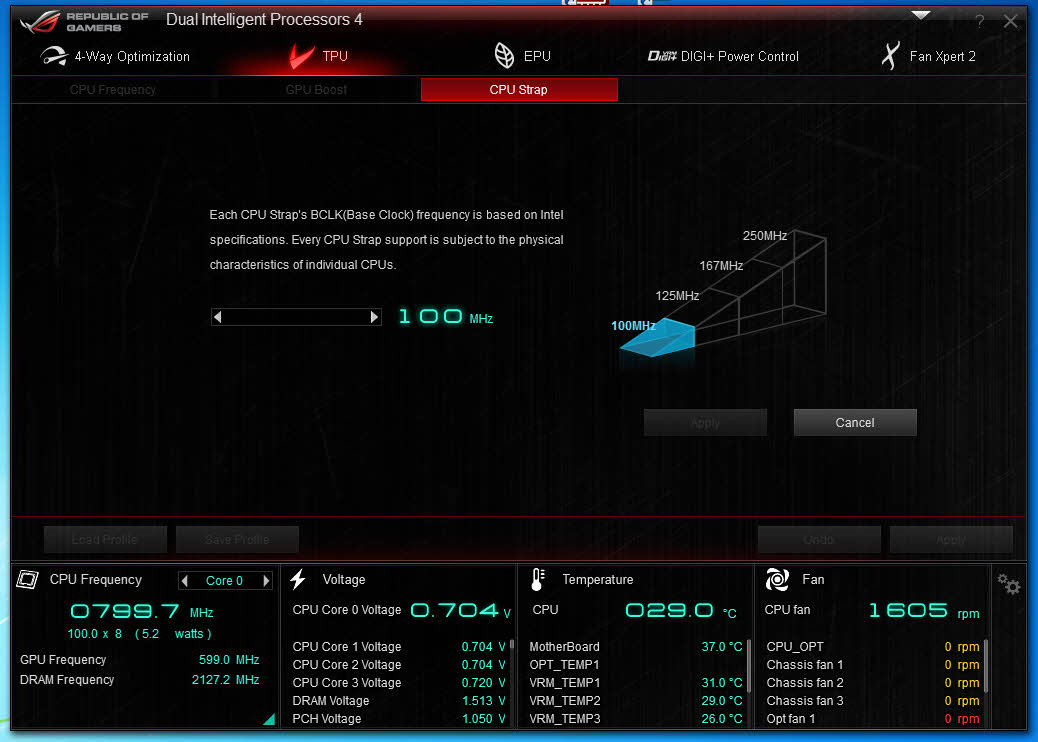

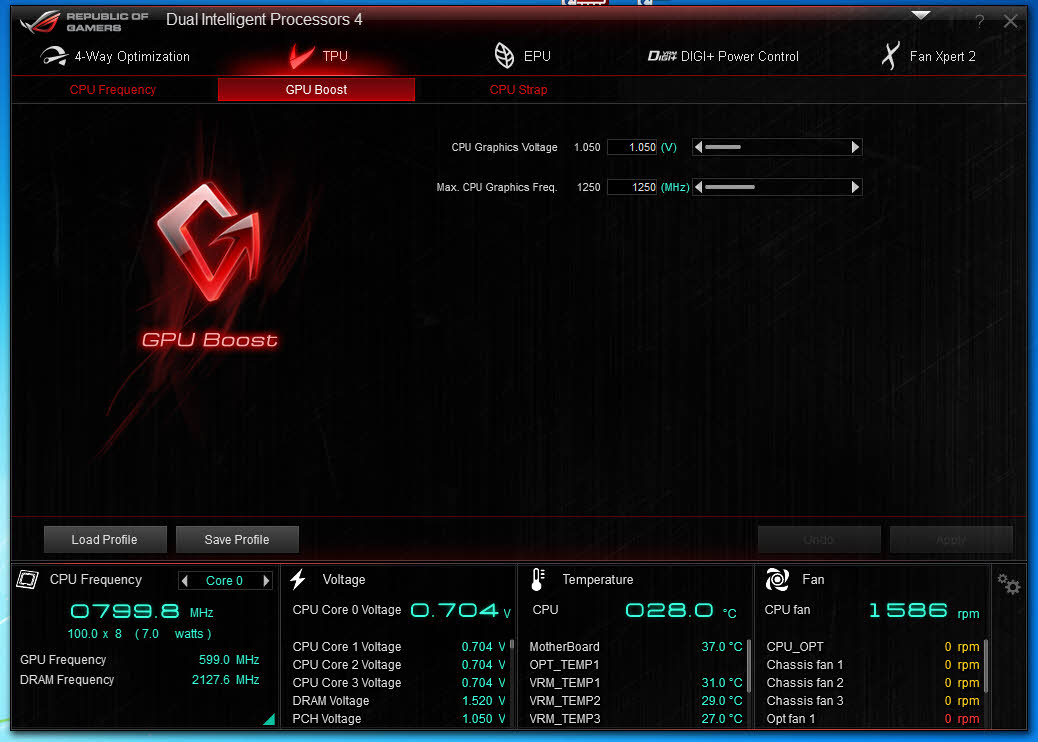

در بخش (Turbo Processing Unit (TPU که خود دارای 3 زیربخش تحت عنوان های CPU Frequency، CPU Strap و GPU Boost می باشد نیز تمامی پارامتر های لازم برای افزایش فرکانس ها و ولتاژ بخش های مختلف در نظر گرفته شده است.

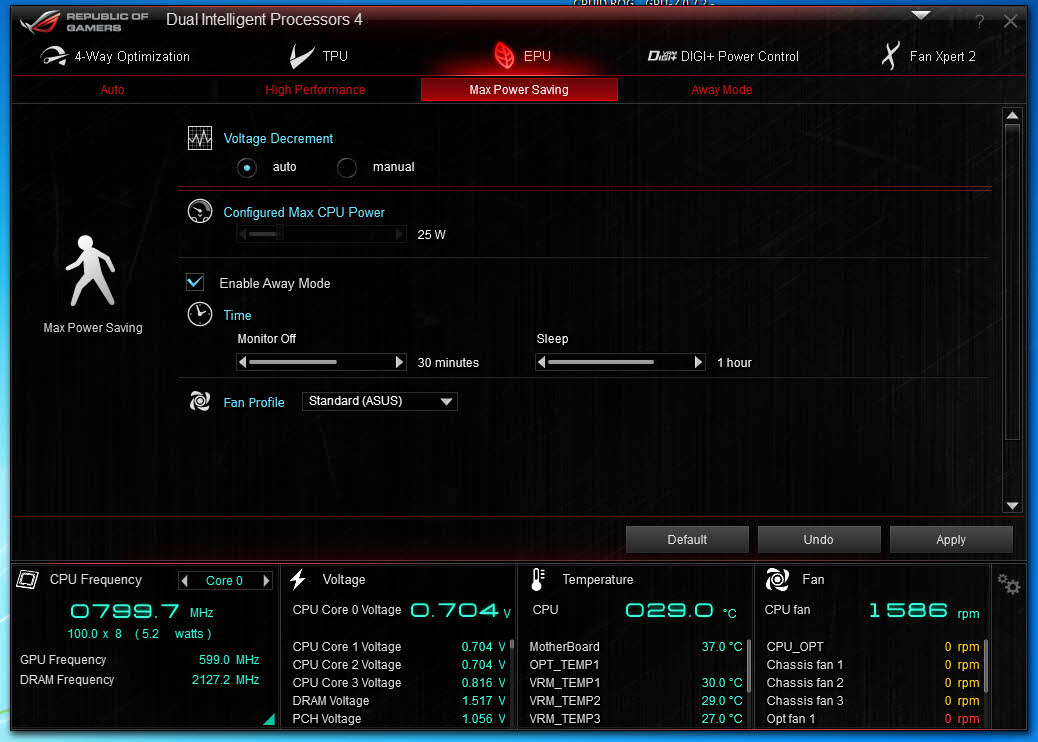

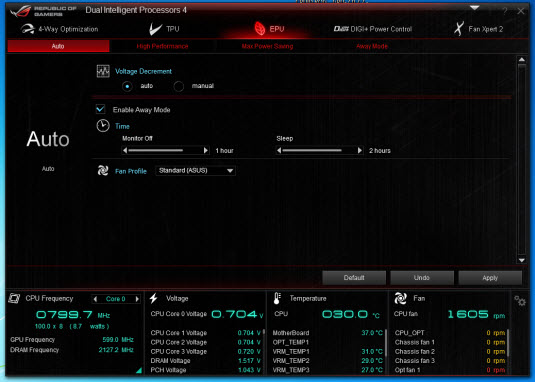

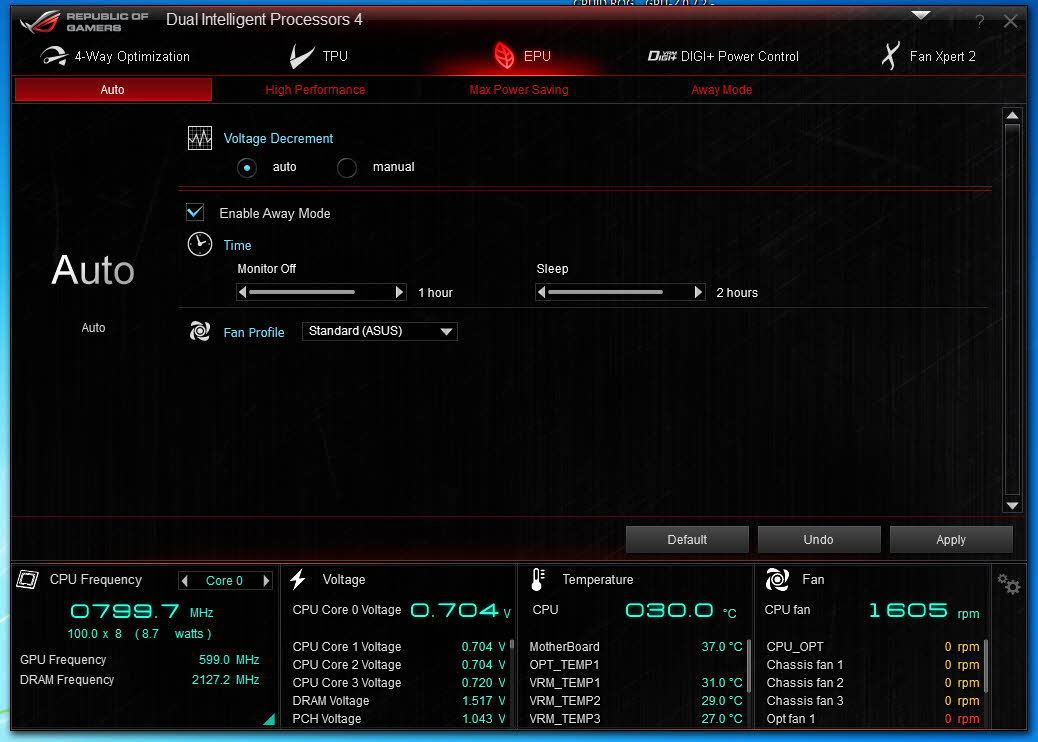

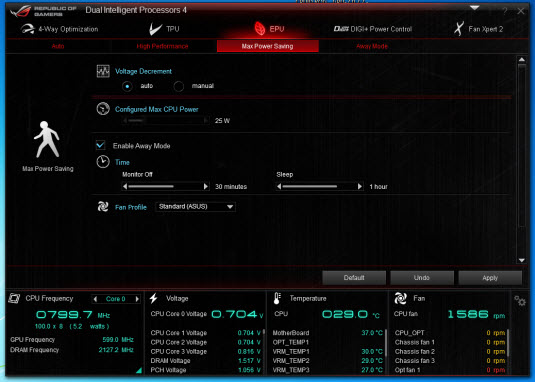

در بخش (Energy Processing Unit (EPU نیز می توانید با فعال سازی آبشن های مختلف این بخش مصرف انرژی سیستم خود را در وضعیت های مختلف کنترل کرده و به صورت اتوماتیک و حتی دستی محدودیت های توان مصرفی مختلف برای بخش های مختلف تعیین کنید.

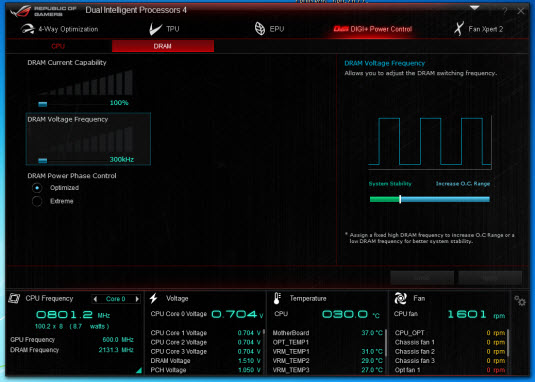

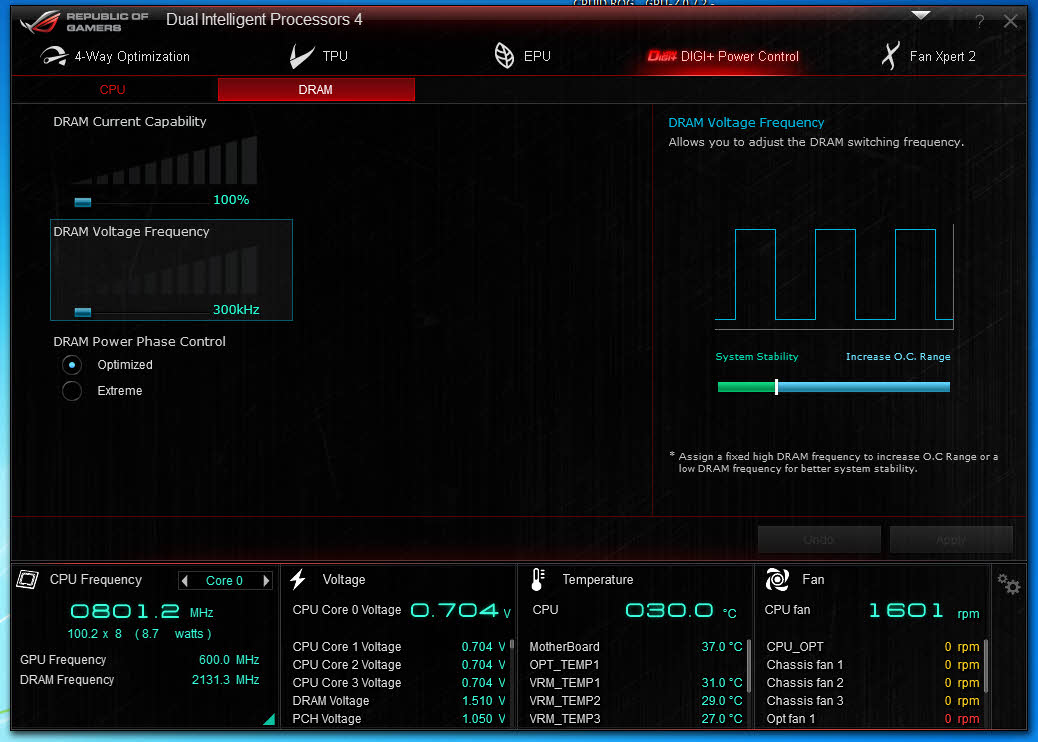

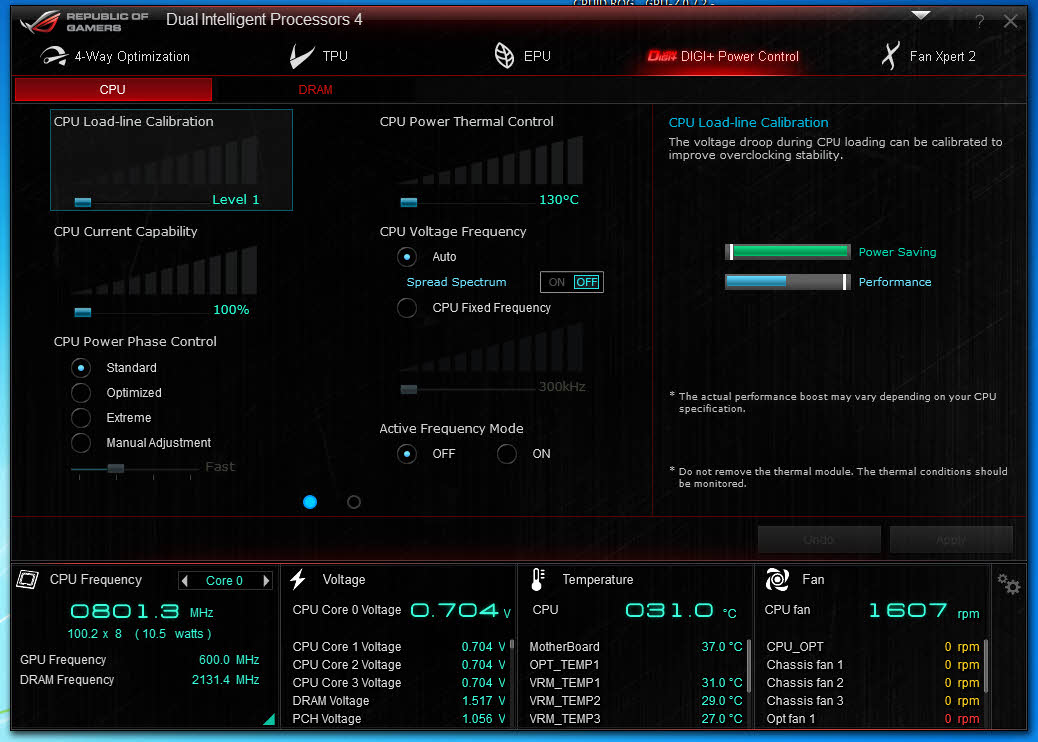

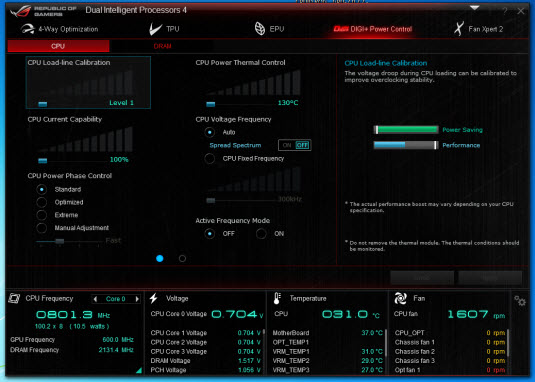

در بخش DIGI+ Power Control نیز این قابلیت فراهم شده تا برخی از تنظیمات و محدودیت های مدار رگولاتور ولتاژ پردازتده و ماژول های حافظه مانند محدودیت های جریان، توان، حرارت به صورت دستی قابل تنظیم باشند و حتی با تنظیم فرکانس سیگنال PWM پتانسیل ارائه توان های بیشتر از مقادیر استاندارد برای اینگونه مدارات فراهم شود.

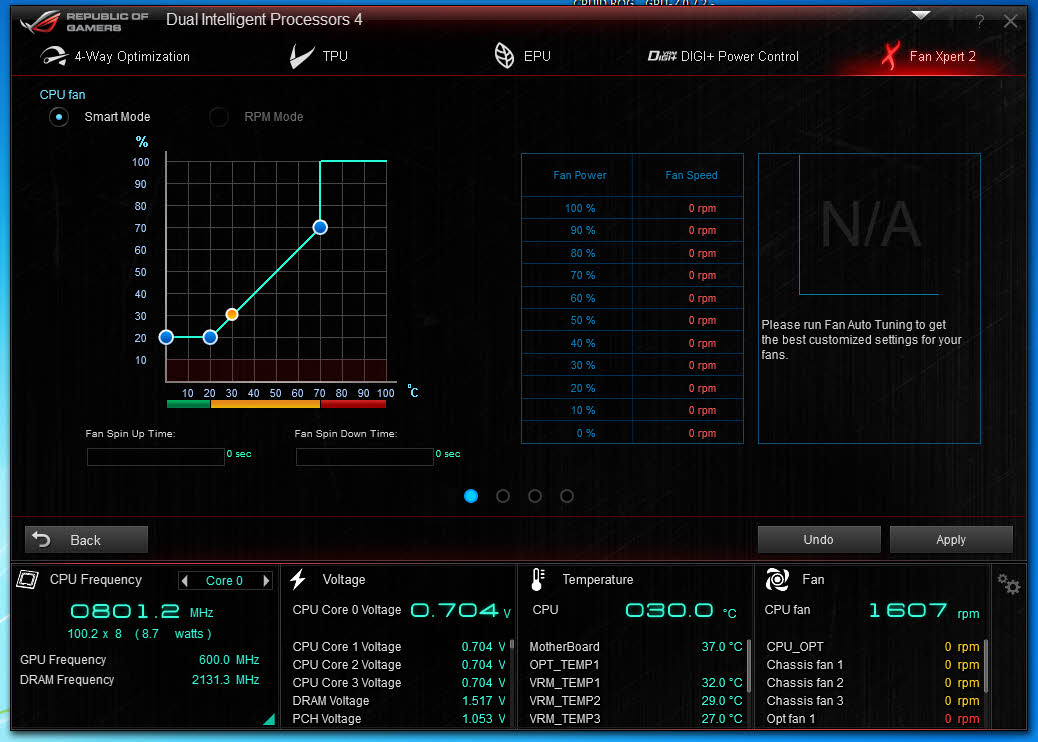

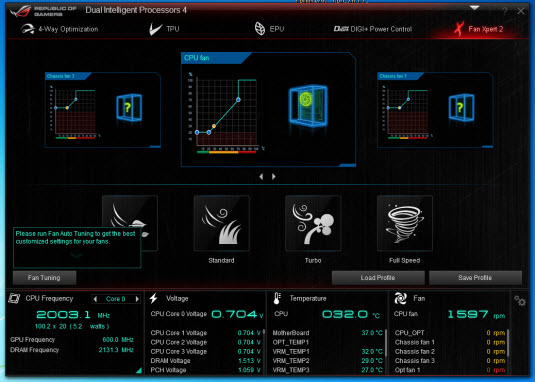

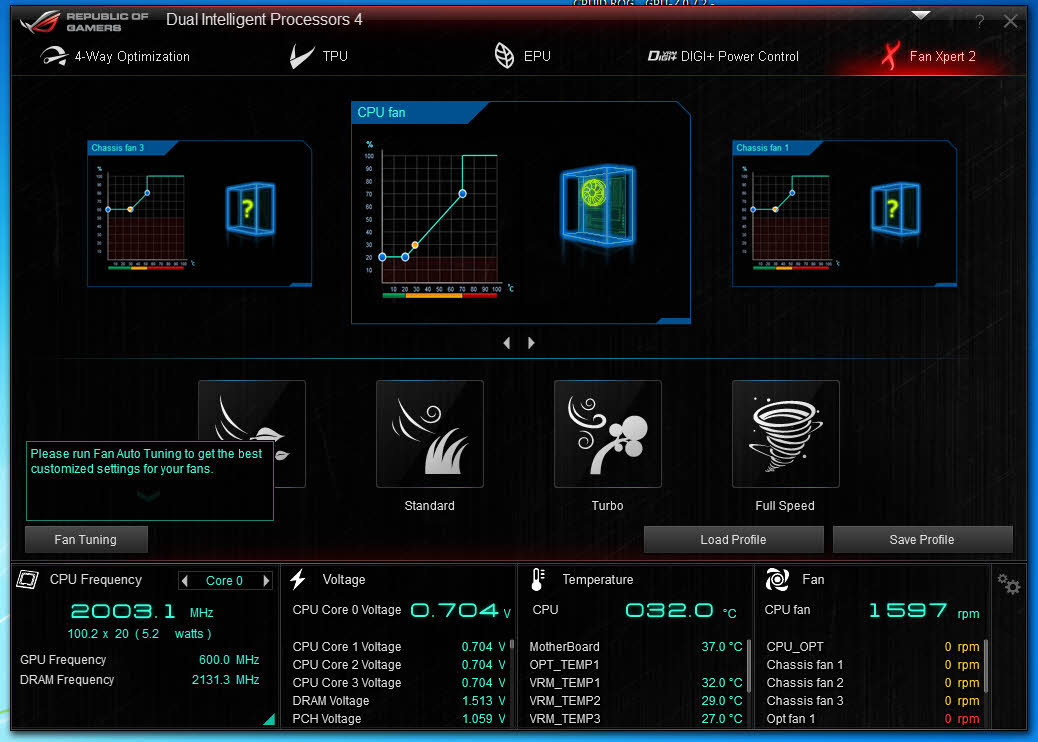

در نهایت در قسمت FAN Xpert 2 نیز علاوه بر تعبیه پروفایل های آماده برای کنترل فن های CPU ، Chassis Fan 1 و Chassis Fan 2 ، امکان تعیین سرعت چرخش فن ها به صورت دستی و حتی در وضعیت های مختلف نیز فراهم شده است.
حقیقتا این نرم افزار چه از نظر فنی و چه از نظر گرافیکی و رابط کاربری یکی از بهترین نرم افزارهایی است که تاکنون آن را تجربه کرده ایم.

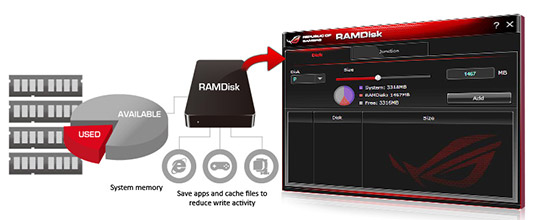

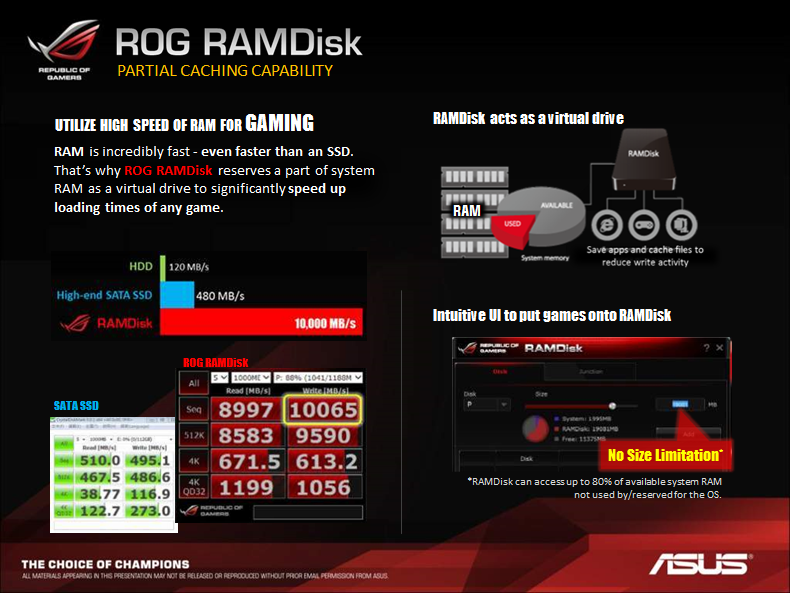

ROG RAMDisk
این نرم افزار شاید بیشتر برای کاربران کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب می کنند.

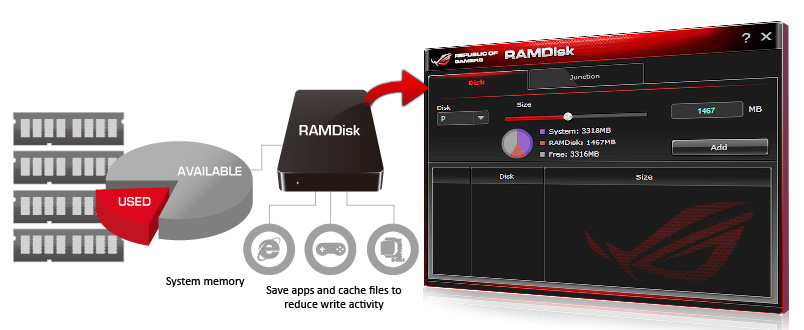

ROG RAMDisk این امکان را برای کاربر فراهم می سازد تا حداکثر از 80% فضای خالی RAM به عنوان یک Storage بسیار پرسرعت استفاده کند. ار آنجا که پهنای باند حافظه های RAM به صورت میانگین 20 برابر بیشتر از پرسرعت ترین SSD های کنونی می باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزار ها به صورت فوق العاده محسوسی افزایش می یابد.
نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان junction points بر روی هارددیسک شما ایجاد می کند. این فضا از این به بعد به عنوان محل ذخیره تغییرات فایل های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می کنید بلافاصله آخرین تغییرات در این محل ذخیره می شوند و پس ار روشن کردن دوباره سیستم به صورت خودکار فایل های مربوطه به حافظه RAMDisk باز می گردند.
تست مدیریت مصرف انرژی
-
تست مدیریت مصرف انرژی

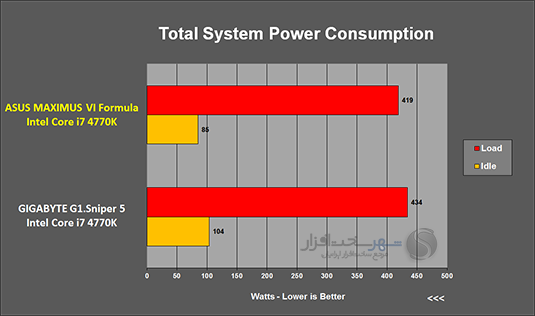

در این تست در حالت Idle ( ا15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD ) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکا CPU و GPU را تحت فشار قرار می دهد.
لازم به ذکر است که کارت توسعه WiFi + Bluetooth 4.0 در این تست بر روی مادربورد نام برده نصب نشده است.
حقیقتاً عملکرد این مادربرد در این تست ستودنیست !!
تست های کارایی (SISoftware Sandra 2013 و AIDA64 )
-
تست های کارایی (SISoftware Sandra 2013 و AIDA64 )

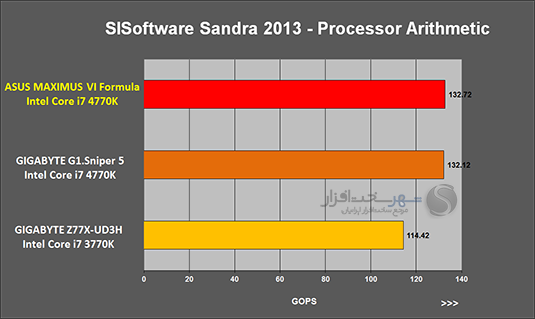

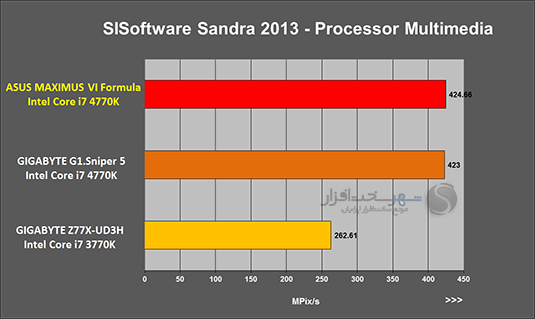

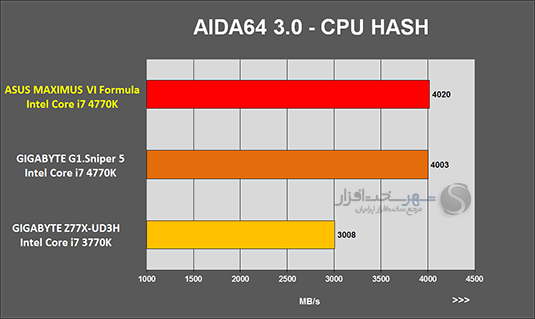

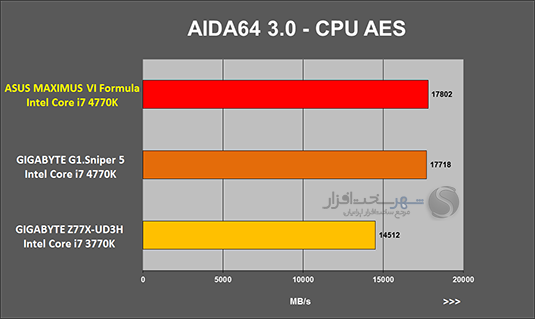

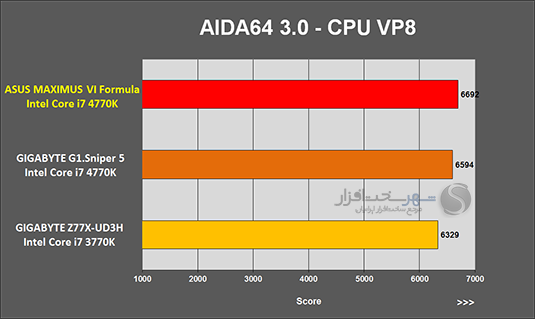

در این بخش سعی شده از تمامی زوایا کارایی این مادربورد محک زده شود. برای همین منظور تست ها را به چند بخش عمده تقسیم کردیم. هر یک از این بخش ها دارای ویژگی های منحصر به فرد برای تست بخش های مختلف پردازنده می باشند.

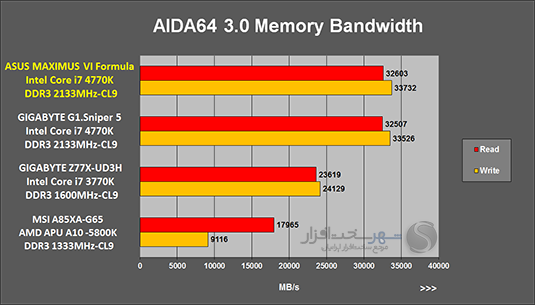

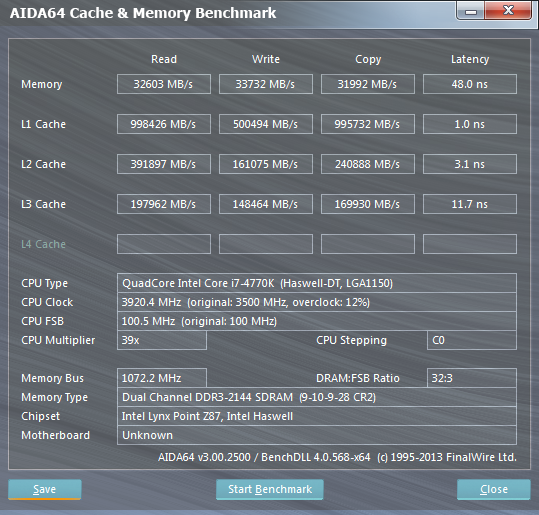

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 3.0
-
تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 3.0

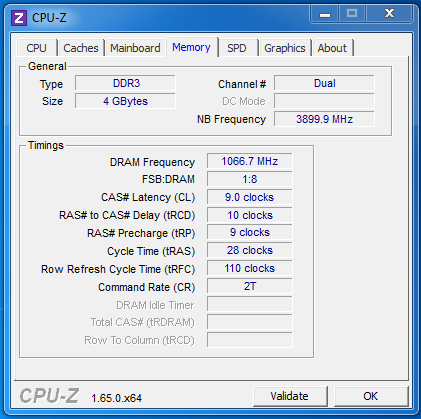

تست پهنای باند حافظه از جمله تست هایی می باشد که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس پردازنده و State های مختلف مدیریت مصرف انرژی وابسته است. در نمودار زیر نتایج 4 پلتفرم مختلف را مشاهده می کنید. البته این نکته را نیز مد نظر قرار دهید که فرکانس حافظه پلتفرم Haswell به مراتب بیشتر از پلتفرم های دیگر است. البته عملکرد فوق العاده کنترلر حافظه در پلتفرم Haswell قابل تحسین است.
تست های Cinebench R11.5 و wPrime 32M
-

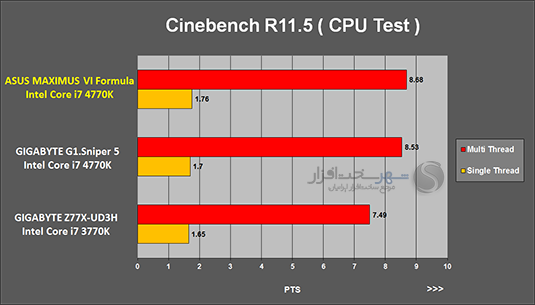

تست Cinebench R11.5
ماهیت این تست در واقع مبنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی می باشد که بیشتر در استودیوهای ساخت انیمیشن های 3 بعدی استفاده می شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویزگی های واقع گرایانه تصویر به کار گرفته می شود.

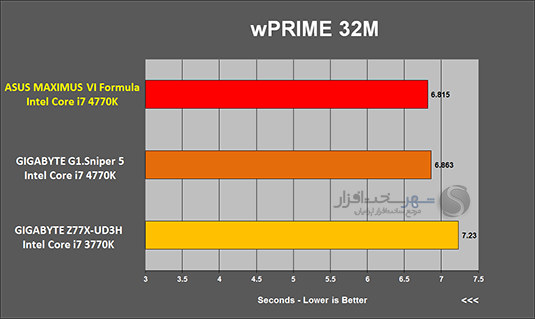

تستwPrime 32M
wPrime از جمله نرم افزار هاي می باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن ) به صورتي کاملاً Multi Thread، يکي از بهترين نرم افزار هاي موجود براي تست پردازنده‌هاي چند هسته اي مي باشد.
تست های Video Transcoding
-
تست های Video Transcoding

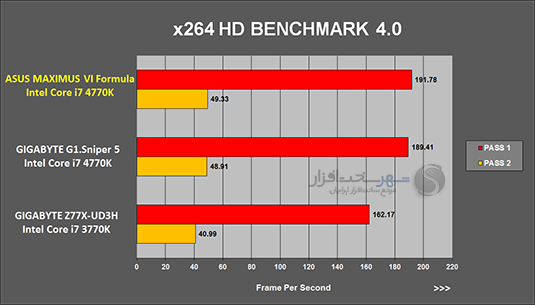

در این بخش توسط دو نرم افزار های CyberLink MediaEspresso Media Convertor 6.5 و x264 HD Benchmark 4.0 در همه زوایا، کارایی این پلتفرم را محک زدیم.

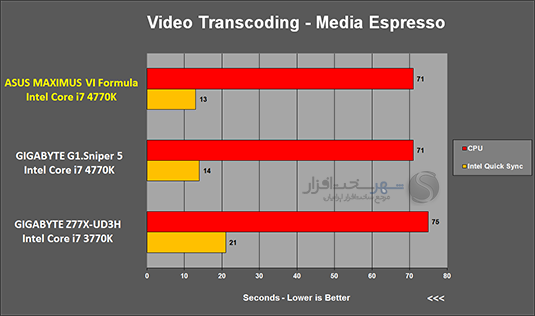

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک فایل ویدئویی با کیفیت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است.
تست (WinRAR 4.20 ( Zip/Unzip
-
تست (WinRAR 4.20 ( Zip/Unzip
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی ترین و در عین حال معمول ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف ترین و شناخته شده ترین نرم افزارهای این امر WinRAR می باشد که همواره خود را همگام با ارائه آخرین تکنولوژی های سخت افزاری بروز نگاه می دارد تا بهترین کارایی ممکن را از خود ارائه دهد . این نرم افزار دارای یک بخش Benchmark Tool مستقل می باشد که نتایج به دست آمده در این قسمت در جدول زیر درج شده است.

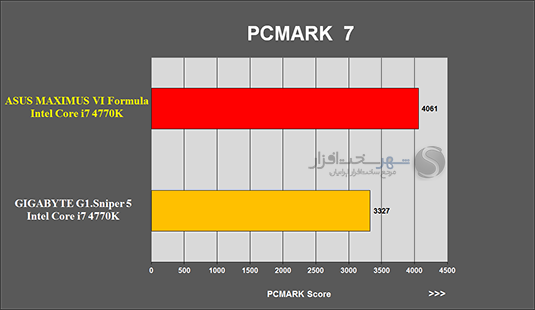

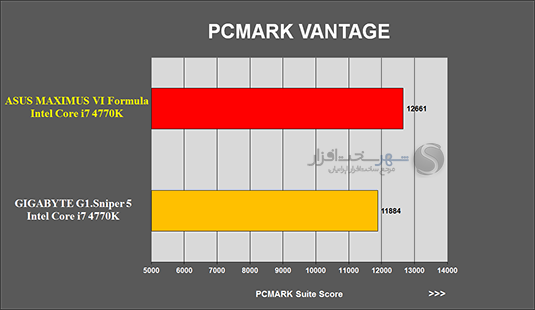

تست های PCMARK VANTAGE و PCMARK 7
-
تست های PCMARK VANTAGE و PCMARK 7
در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست های کاملاً Multithread مانند نمایش و ویرایش عکس های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم ، جابه جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و .... محک زده می شود.

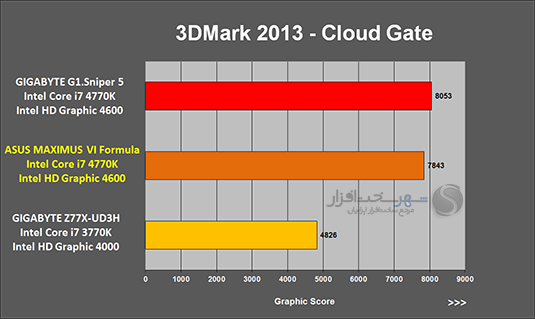

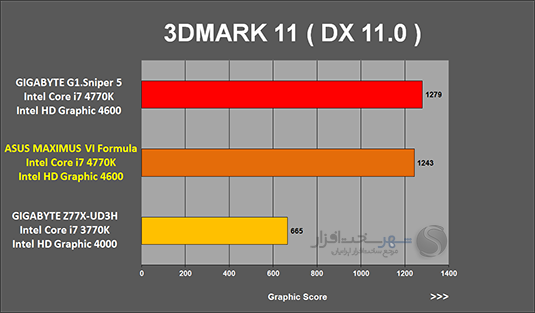

تست 3DMARK 11 و 3DMARK Vantage
سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.

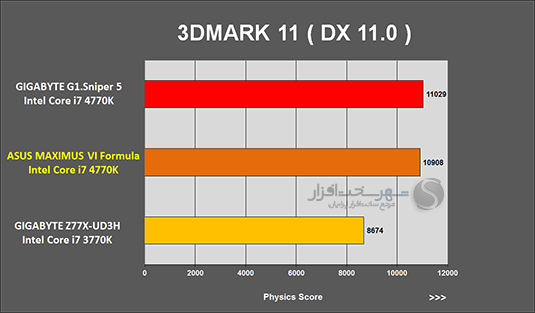

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت های گرافیک کمپانی Futuremark می باشد. تست های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی های واقع گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدودا یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقاسیه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.

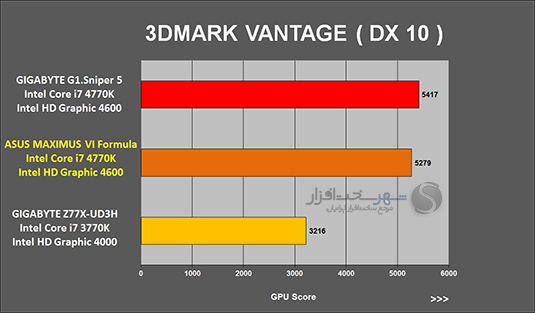

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark می باشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی های رایانه ای بر اساس API نام برده می باشد.

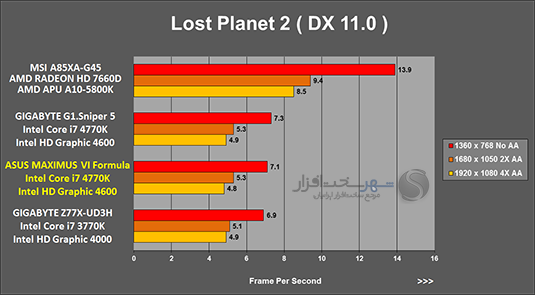

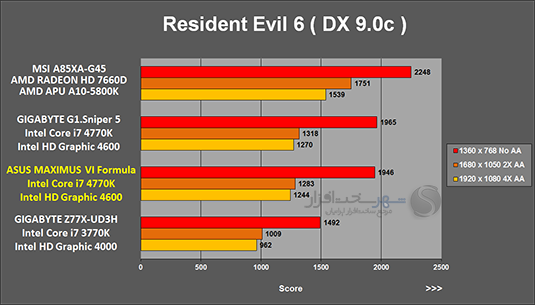

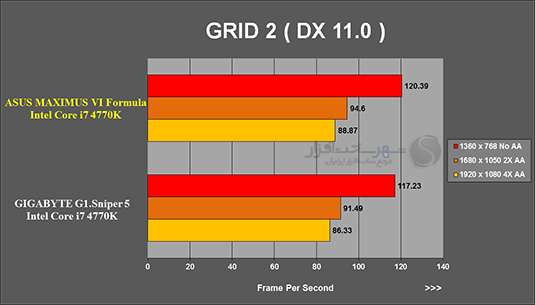

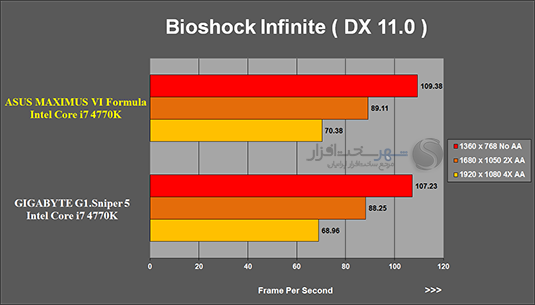

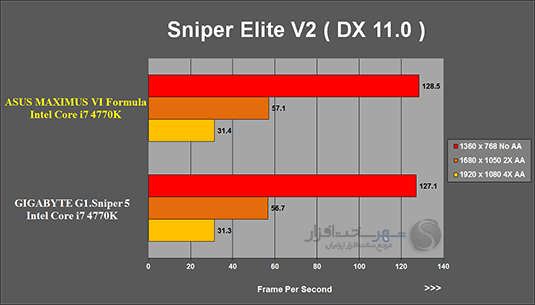

تست های گیمینگ ( Bioshock Infinite ، GRID 2 ، Sniper Elite V2 )
-
Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدار ترین بازی های سبک first-person shooter می باشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت های جدید گرافیکی مبتنی بر DirectX 11 نیز می باشد.
GRID 2
این بازی که بدون شک یکی از بهترین و موفق ترین بازی های Car Racing منتشر شده توسط کمپانی Codemasters می باشد. این نسخه گرافیکی چشم گیری دارد.به طوری که نسخه یک خود را با تمام ضعف ها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است . تمام محیط های مسابقه از شهرها و جاده های خاکی گرفته تا پیست ها از جزئیات خوبی برخوردار هستند.هنگام مسابقه از زمین در جاده های خاکی گرد و خاک بلند میشود.آسمان هم بر خلاف نسخه قبل پویا و دینامیک است.این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی های جدید گرافیکی DirectX 11 ساخته شده است .
تست های Gaming : Sniper Elite V2
ای بازی که در ژانر بازی های tactical shooter طبقه بندی می شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه ای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion می باشد . هرچند گرافیک سطح بالایی ندارد ، اما طراحی ها و فضاسازی های ساخته شده با این موتور فوق العاده اند طوری که گیمر می تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری های طراحی محیط در این بازی است .
تست های کارایی تراشه گرافیکی مجتمع ( IGP )
-
تست های کارایی تراشه گرافیکی مجتمع ( IGP )
همانطور که اطلاع دارید یکی از نقاط قوت معماری Haswell بهبود کارایی و افزایش امکانات و قابلیت های تراشه های گرافیکی مجتمع بر روی پردازنده های این معماری می باشد. به همین دلیل در این بخش قصد داریم توسط نرم افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphic 4600 مجتمع بر روی پردازنده Intel Core i7 4770K را بر روی این مادربرد محک بزنیم.
تست اورکلاکینگ
-
تست اورکلاکینگ
همانطور که اطلاع دارید در صورتی که پردازنده K-SKU روی مادربوردهای این پلتفرم نصب کرده باشید برای اورکلاک راه بسیار ساده ای را در پیش دارید. ابتدا باید پارمترهای مرتبط با Power Saving و محدودیت های جریان و توان پردازنده را در Bios غیر فعال کنید. سپس با فرض اینکه خنک کننده مناسب بر روی پردازنده نصب کرده اید ضریب فرکانس هسته پردازنده CPU Multiplier را افزایش می دهیم. در همین حین ولتاژ هسته پردازنده را نیز با در نظر گرفتن دمای ایمن برای هسته پردازنده تا حداکثر مقدار مجاز و ایمن افزایش می دهیم. این فرآیند را همینطور تکرار کرده تا به وضعیتی برسیم که بالاترین فرکانس را در کنار حفظ پایداری 100% و دمای هسته متعارف داشته باشیم.
فرآیند ذکر شده در پاراگراف بالا را اورکلاک کاربردی می نامند. این نوع اورکلاک مخصوص کابرانی است که قصد دارند به صورت 24/7 از سیستم خود در شرایط اورکلاک شده استفاده کنند. اما ما در سری جدید رویوهای این وب سایت تصمیم گرفتیم به سراغ نوع دیگری از اورکلاک پردازنده برویم. در این نوع اورکلاک تمامی تلاش ما این است که تحت هر شرایطی به بالاترین فرکانس ممکن ولو به صورت لحظه ای و ناپایدار دسترسی پیدا کنیم.
در این تست پس از حدود 45 دقیقه آزمایش پارامترهای مختلف در نهایت توانستیم با اتکا به CPU Cooler متوسطی که در اختیار داشتیم نهایتا در ولتاژ 1.5V فرکانس 5.1GHz را با این مادربرد ثبت کنیم.

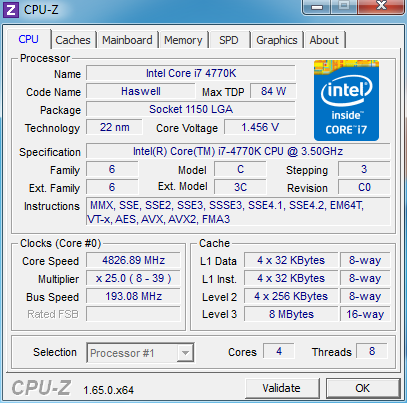

در این تست تصمیم گرفتیم توانایی این مادربرد در دستیابی به حداکثر BCLK پایدار را نیز بسنجیم. با اتکا به پروفایل های آماده BCLK موجود در Bios فوق العاده ارزشمند این مادربرد و اعمال چند پارامتر ولتاژی دیگر به صورت دستی در نهایت در فرکانس 193 MHz به مرز پایداری رسیدیم.
جمع بندی و سخن پایانی
-
جمع بندی و سخن پایانی
همانطور که نتایج تست های کارایی را ملاحضه کردید، متوجه شده اید که اختلاف کارایی در اکثر تست ها ( به غیر از تست های ترکیبی PC MARK ) در پلتفرم های مشابه بسیار کم و نامحسوس است. اما به حق از نتایج ممتاز تست های توان مصرفی و اورکلاک به خصوص تست اورکلاک BCLK این مادربرد نمی توان بی تفاوت عبور کرد. Bios فوق العاده حرفه ای و امکانات نرم افزاری و سخت افزاری کم نظیر این مادربرد به حق هوشمندانه طراحی و پیاده سازی شده است. در واقع کمپانی ASUS سعی کرده تا مادربردی روانه بازار کند تا علاوه بر داشتن قیمت مناسب توانایی رقابت با مادربردهای گران قیمت بازار را نیز داشته باشد. به بیان دیگر امکاناتی که در مادربرد های رنج 400 دلار مشاهده می شود نظیر Wi-Fi 802.11ac، Bluetooth 4.0، سیستم های صوتی پیشرفته ،سیستم های خنک کننده خاص و از همه مهتر قطعات با کیفیت و مدرن همگی در این مادربرد 300 دلاری نیز گرد هم آمده اند ولی از برخی امکانات خاص که موارد استفاده خاص نیز دارند مانند تعدد بیشتر پورت های SATA 6Gb/s و USB 3.0 ، استفاده از کنترلرهای PCIe سوئیچ ها برای افزایش Lane های PCIe در پیکربندی های 3 گانه و بیشتر Multi GPU و .... صرفه نظر شده است.
به عنوان سخن پایانی ، اگر گیمر یا اورکلاکر حرفه ای هستید با خرید این مدل شما صاحب مادربردی کاملا حرفه ای و از همه مهمتر ROG شده اید ولی با قیمتی به مراتب مقرون به صرفه تر از مدل های گران قیمت موجود در بازار.
نقاط قوت
- کارایی بسیار عالی
- کیفیت مثال زدنی طراحی و ساخت قطعات
- پشتیبانی از قابلیت های Wi-Fi 802.11 a/b/g/n/ac و Bluetooth 4.0
- UEFI Bios فوق العاده حرفه ای
- تجهیزات صوتی فوق العاده باکیفیت و مدرن SupremeFX
- قابلیت ها و امکانات نرم افزاری فوق العاده مدرن و کاربردی
نقاط ضعف
- هیچ گونه کانکتور یا Header برای node های تعبیه شده برای نمونه بردای ولتاژ روی PCB در نظر گرفته نشده است
با تمامی این تفاسیر مادربرد "ASUS MAXIMUS VI Formula" موفق به کسب امتیاز ممتاز 9 و نشان " انتخاب گیمر ها " یا "Gamer's Choice " و ریز امتیازات زیر در کلاس محصولات (H (High End از لابراتوار شهر سخت افزار شد.

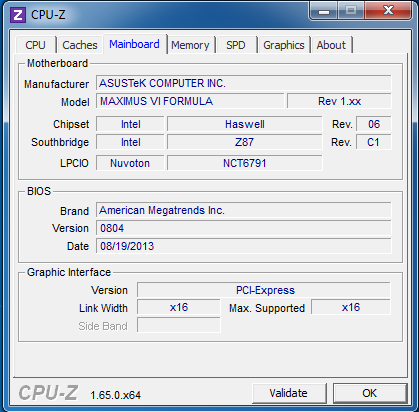

ASUS MAXIMUS VI FORMULA
کلاس عرضه : گران قیمت / رده بالا9بسته‌بندی9امکانات9اورکلاکینگ9.5کارایی9.5کیفیت ساخت و طراحی8ارزش خرید9امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار9لازم به ذکر است سیستم امتیاز دهی در لابراتوار شهر سخت افزار در این رویو و رویو های آینده در سه کلاس محصولات (H (High-End یا رده بالا ، (M (Mid-Range یا رده متوسط و (L (Low-End یا رده پایین طبقه بندی خواهد شد تا به گونه ای توازن قیمت و کارایی در محصولات رده های پایین تر و ارزان در این سیستم امتیاز دهی تا حدودی برقرار شود.
| برای بحث گفتمان پیرامون این محصول به تاپیک اختصاصی آن در انجمن های شهر سخت افزار مراجعه فرمایید |
{jcomments on}
نظر خود را اضافه کنید.
برای ارسال نظر وارد شوید
ارسال نظر بدون عضویت در سایت
