تست و بررسی کامل مادربرد MSI Z77A-GD55

قطعاً موفقيت چشمگير اينتل در عرضه معماري Sandy Bridge و چيپست هاي مناسب آن در قسمت MainStream را به خاطر داريد ؟ به خاطر داريد که چگونه پلتفرم هاي بر پايه سوکت LGA1155 اينتل توانست با ارائه با کارايي بسيار بالا و قيمت مناسب درصد بسيار زيادي از بازار کامپيوتر هاي شخصي به خصوص در رنج معمولي را بدست آورد ؟

حال اينتل پس از عرضه موفق چيپست هاي P67 و Z68 ؛ تصميم به عرضه چيپست جديدي با نام Z77 براي سوکت LGA1155 و متناسب با معماري جديد Intel Ivy Bridge دارد . اين چيپست با داشتن امکانات جديدتر و بهينه سازي هاي انجام شده اين سوکت را بيش از پيش جذاب خواهد کرد . اما ...

اما در کنار اين عرضه جنجالي ، شرکت هاي توليد کننده مادربرد نيز قطعاً تمام سعي خود را خواهند کرد تا در يک ماراتن نفس گير درصد بيشتري از بازار را از آن خود کنند .

در اين بين کمپاني ها ، MSI که طي سال هاي اخير پيشرفت روز افزوني در بهبود کيفيت و عرضه کالا هاي متنوع محصولات خود داشته ؛ حدود دو ماه پيش يعني زماني که تازه زمزمه هاي کارايي اين پلتفرم به گوش مي خورد ؛ مادربرد Z77A-GD55 خود را که يک مادربرد باکيفيت براي رنج متوسط محسوب مي شود را براي شهر سخت افزار ارسال کرد تا بدين شکل شهر سخت افزار مسئوليت معرفي اين محصول را در کليه رسانه هاي سخت افزاري فارسي زبان خاورميانه عهده دار شود و به دنبال آن اولين تست و بررسي چيپست Intel Z77 در کل ايران و همزمان با نشريات درجه يک سخت افزاري جهان صورت گيرد .

پس با ما در بررسي و تست هاي خواندني آخرين MSI Z77A-GD55 و Intel Z77 همراه باشيد ...

قطعاً موفقيت چشمگير اينتل در عرضه معماري Sandy Bridge و چيپست هاي مناسب آن در قسمت MainStream را به خاطر داريد ؟ به خاطر داريد که چگونه پلتفرم هاي بر پايه سوکت LGA1155 اينتل توانست با ارائه با کارايي بسيار بالا و قيمت مناسب درصد بسيار زيادي از بازار کامپيوتر هاي شخصي به خصوص در رنج معمولي را بدست آورد ؟

حال اينتل پس از عرضه موفق چيپست هاي P67 و Z68 ؛ تصميم به عرضه چيپست جديدي با نام Z77 براي سوکت LGA1155 و متناسب با معماري جديد Intel Ivy Bridge دارد . اين چيپست با داشتن امکانات جديدتر و بهينه سازي هاي انجام شده اين سوکت را بيش از پيش جذاب خواهد کرد . اما ...

اما در کنار اين عرضه جنجالي ، شرکت هاي توليد کننده مادربرد نيز قطعاً تمام سعي خود را خواهند کرد تا در يک ماراتن نفس گير درصد بيشتري از بازار را از آن خود کنند .

در اين بين کمپاني ها ، MSI که طي سال هاي اخير پيشرفت روز افزوني در بهبود کيفيت و عرضه کالا هاي متنوع محصولات خود داشته ؛ حدود دو ماه پيش يعني زماني که تازه زمزمه هاي کارايي اين پلتفرم به گوش مي خورد ؛ مادربرد Z77A-GD55 خود را که يک مادربرد باکيفيت براي رنج متوسط محسوب مي شود را براي شهر سخت افزار ارسال کرد تا بدين شکل شهر سخت افزار مسئوليت معرفي اين محصول را در کليه رسانه هاي سخت افزاري فارسي زبان خاورميانه عهده دار شود و به دنبال آن اولين تست و بررسي چيپست Intel Z77 در کل ايران و همزمان با نشريات درجه يک سخت افزاري جهان صورت گيرد .





پس با ما در بررسي و تست هاي خواندني آخرين MSI Z77A-GD55 و Intel Z77 همراه باشيد ...



معرفي اجمالي کمپاني MSI



معرفي اجمالي کمپاني MSI





کمپاني تايواني  Micro-Star International ) MSI ) در سال 1986 يعني حدودا 26 سال پيش خط توليد محصولات خود را با توليد مادربورد و برخي کارت هاي توسعه راه اندازي کرد. شايد دانستن اين موضوع براي شما نيز جالب باشد که اولين مادربورد با قابليت اورکلاک را همين کمپاني MSI در سال 1987 ساخت . مادربورد مذکور مبتني بر پردازنده هاي 286 کمپاني IBM ساخته شده بود.

سپس در سال 1997 اولين کارت گرافيک ساخت خود را معرفي کرد و هرساله با رشد روزافزون توليد محصولات خود، شعبه هاي جديد کارخانه هاي خود را در شهرهاي مختلف تايوان تاسيس کرد.

توليد اولين نوت بوک با قابليت اورکلاک در سال 2007 نيز از جمله افتخارات اين کمپاني بزرگ و باسابقه محسوب مي شود. روي هم رفته اين کمپاني را مي توان يکي از چند کمپاني پيشگام در توليد محصولات Overclockable محسوب کرد.

در حال حاضر سبد محصولات اين کمپاني را انواع محتلف لپتاپ، نت بوک و Tablet، کامپيوترهاي شخصي All in One ، کامپيوترهاي Desktop ، Server و پکيج هاي فوق العاده کوچک و کم مصرف کامپيوترهاي شخصي ( IPC ) به همراه مادربورد، کارت هاي گرافيک و وسايل جانبي مالتي مديا کامپيوترهاي شخصي تشکيل مي دهند.

همچنين اين کمپاني به تازگي با 2 برند جديد به نام هاي FUNTORO و FUNROBOT شروع به توليد محصولات مالتي مديا خودرو و ربات هاي هوشمند تميز کننده منزل کرده است !

کمپاني MSI در حال حاضر مادربوردهاي سازگار با پردازنده هاي ساخت هر دو کمپاني Intel و AMD را توليد مي کند اما بر خلاف سال هاي اخير که توليدات مادربورد اين کمپاني از نظر تنوع در مورد چيپست هاي سازگار با پردازنده هاي ساخت کمپاني AMD بيشتر بود در حال حاضر قسمت اعظم محصولان جديد اين کمپاني را مادربوردهاي مبتني بر چيپست هاي اينتل شامل مي شوند.

مادبوردهاي جديد ساخت اين کمپاني بر اساس رنج قيمت و امکاناتي که دارند در چند سري مختلف طبقه بندي مي شوند که عمدتاً داراي پسوندهايي مانند GDXX ، GXX ، CXX ، PXX ، EDXX و EXX دارند. از ميان پسوندهاي نام برده محصولاتي که مدل تجاري آن ها داراي پسوندهاي GDXX و احياناً GXX مي باشند اکثرا در خانواده محصولات High-End و Gaming اين کمپاني طبقه بندي مي شوند. همچنين اين کمپاني يک برند Ultra High-End نيز براي مادربوردهاي خاص و خارق العاده ساخت خود نيز دارد که با پيشوند Big Bang در مدل هاي تجاري مادربوردهاي ساخت اين کمپاني شناخته مي شود . تاکنون فقط 3 مدل محدود به توليدات با چيپست Intel در سوکت هاي LGA 2011 ، LGA 1366 و LGA 1155 از اين سري توليد شده و در مادربوردهاي سازگار با پردازنده هاي AMD از اين سري ، مدلي توليد نشده است.

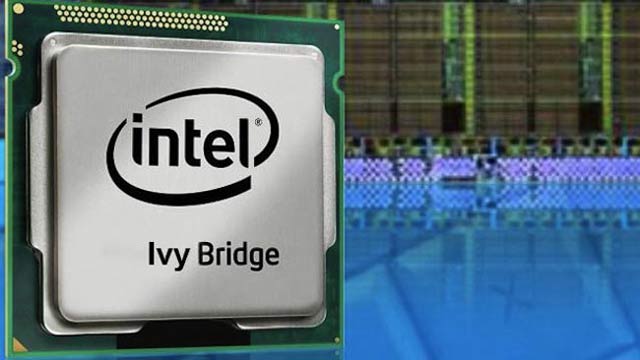

معرفي چيپست Intel Z77 و معماري Ivy Bridge





معرفي چيپست Intel Z77 و معماري Ivy Bridge





همانطور که شايد اکثر شما اطلاع داشتيد قرار بود پردازنده هاي با معماري Ivy-Bridge همزمان با عرضه مادربوردهاي با چييپست Z77 در هشتم April روانه بازار شوند ولي به دلايل مختلف ، عرضه اين پردازنده ها 3 هفته عقب افتاد و به 29 April موکول شد. در واقع چيپست Z77 نويد دهنده ورود پردازنده هاي با معماري Ivy-Bridge به بازار کامپيوترهاي شخصي تلقي مي شود. اما پردازنده هاي نسل سوم Core I 7 ، Core i5 و Core i3 داراي چه ويژگي هاي جديدي هستند ؟

• ترازيستور هاي به کار رفته در پردازنده هاي اين معماري با تکنولوژي ساخت 22 نانومتري توليد مي شوند و از تکنولوژي ("tri-gate ("3D براي ساختن آن ها استفاده شده است. لازم به ذکر است اين ترانزيستورها نسبت به مدل هاي مشابه با معماري پيشين2-D planar بيش از 50% کمتر انرژي مصرف مي کنند.
• پشتيباني از گذرگاه جديد PCI-Express 3.0 که به صورت تئوري پهناي باندي معادل 2 برابر نسل قبلي ( 32GB/s ) ارائه مي دهد.
• پشتيباني از حافظه RAM با سرعت بيش از MT/s2800
• بهره مندي از نسل جديد تراشه هاي گرافيکي مجتمع Intel HD Graphics با قابليت پشتيباني از DirectX 11, OpenGL 3.1 و OpenCL 1.1
• GPU هاي به کار رفته در پردازنده هاي Ivy-Bridge داراي 16 واحد (execution units (EUs هستند در حالي که GPU هاي به کار رفته در معماري Sandy-Bridge داراي 12 واحد EU بودند.
• پشتيباني از مولد اعداد Random و دستورالعمل هاي RdRand جديد که با اسم رمز Bull Mountain شناخته مي شوند.
• پشتيباني از نسل جديد تکنولوژي Intel Quick Sync Video
• پشتيباني از حافظه هاي کم مصرف DDR3L براي پردازنده هاي Mobile
• پشتيباني از پخش چندگانه فايل هاي ويدويي با رزولوشن (4K (4096×3072

همچنين با توجه به Roadmap ارائه شده توسط کمپاني اينتل در October 2011 پردازنده هاي Desktop اين معماري که با سوکت LGA 1155 عرضه مي شوند با TDP هاي 77/65/55/45/35W توليد خواهند شد. اين امر نشان دهنده اين موضوع مي باشد که پردازنده هاي اين نسل بيش از 19% توان مصرفي کمتري نسبت به پردازنده هاي مشابه در معماري Sandy-Bridge دارند.

از سوي ديگر نتايج غير رسمي منتشر شده از پردازنده هاي Engineering Sample اين معماري خبر از افزايش 5% تا 15% درصدي کارايي پردازنده و جهش 20% تا 50% کارايي GPU نسبت به پردازنده هاي معماري Sandy-Bridge مي دهند.

تنها پردازنده اي که در حال حاضر نوع Engineering Sample آن در خارج کشور يافت مي شود. Intel Core i7 3770K مي باشد که داراي 4 هسته فيزيکي ( 8 Thread ) بوده و در حالت Normal با فرکانس 3.5Ghz کار مي کند.

اما نوبتي هم که باشد نوبت معرفي چيپست جديد Intel Z77 مي باشد. در ابتدا بلاک دياگرام اين چيپست را با دقت ملاحضه کنيد :

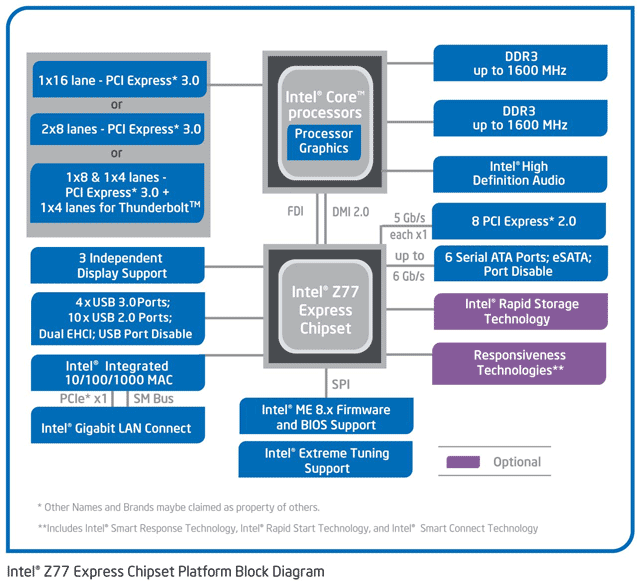

چيپست هاي سري 7 کمپاني اينتل که با اسم رمز Panther Point شناخته مي شوند از نظر ساختار معماري پايه تا حدودي تفاوت هاي زيادي با چيپست نسل قبلي اينتل دارند اما از نظر کاربردهاي عملي به نوعي تکميل کننده قابليت هاي چيپست هاي سري 6 محسوب مي شوند. Intel Z77 که در حال حاضر گل سرسبد چيپست هاي خانواده Panther Point محسوب مي شود با فناوري Lithography بسيار مدرن 22nm ساخته شده و از حيث نسبت به چيپست هاي سري 6 که با فناوري 65nm ساخته شده بودند جهشي قابل توجه داشته اند.

همانطور که در تصوير بالا ملاحضه مي کنيد نسبت به چيپست نسل قبلي (Z68) با چند تغيير مهم روبرو هستيم. مهمترين قابليت هاي جديد چيپست Intel Z77 نسبت به چيپست Intel Z68 به شرح زير مي باشند :

• اضافه شدن يک پيکربندي جديد در تقسيم 16 Lane موجود در گذرگاه PCI-Express 3.0 منشعب از پردازنده ( 1 x 8 Lane + 1 x 4 Lane + 1 x 4 Lane ) که يکي از 4 Lane ها پهناي باند 20 Gbit/s مورد نياز براي تعبيه يک درگاه مدرن (Thunderbolt (Light Peak را فراهم مي سازد.

• پشتيباني از 4 درگاه USB 3.0 به صورت Native در اين چيپست

• پشتيباني از Intel® Rapid Start Technology که باعث مي شود در حالي که سيستم را در حالت Hibernate خاموش کرده ايم به مراتب سريعتر از قبل به حالت آماده به کار برگردد.

• پشتيباني از Intel® Smart Connect Technology که اجازه مي دهد نرم افزارهاي کاربردي در وضعيت هاي Low Power بروزرساني شوند و روي هم رفته باعث بروززساني سريعتر آن ها مي شود.



بسته بندي و محتويات داخل جعبه



بسته بندي و محتويات داخل جعبه

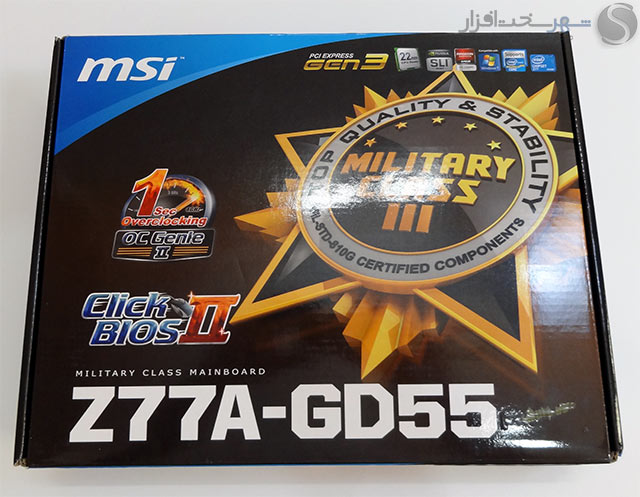

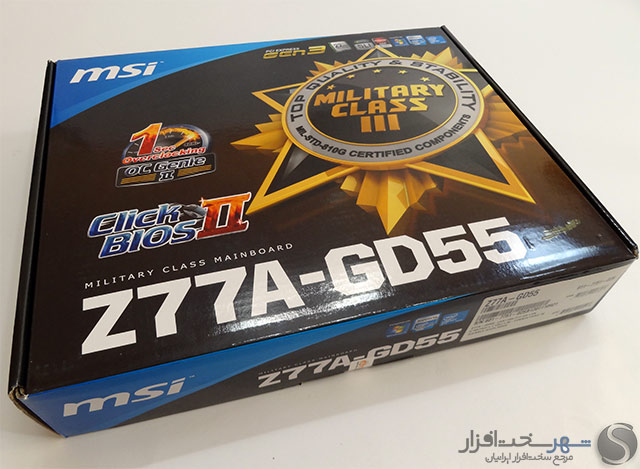

بسته بندي اين مدل تقريبا مثل اکثر توليدات اين کمپاني ظاهري ساده و در عين حال جذاب دارد. اين جعبه مقوايي با ابعاد (345mm x 270mm x 68mm ) با تمامي محتويات داخلش حدودا 1.55 Kg وزن دارد.





همان طور که در تصوير ملاحضه مي کنيد لوگوي MILITARY CLASS III به همراه مدل تجاري اين مادربورد بزرگترين لوگوهايي هستند که کمپاني سازنده در نشان دادن آن ها تاکيد فراواني داشته.

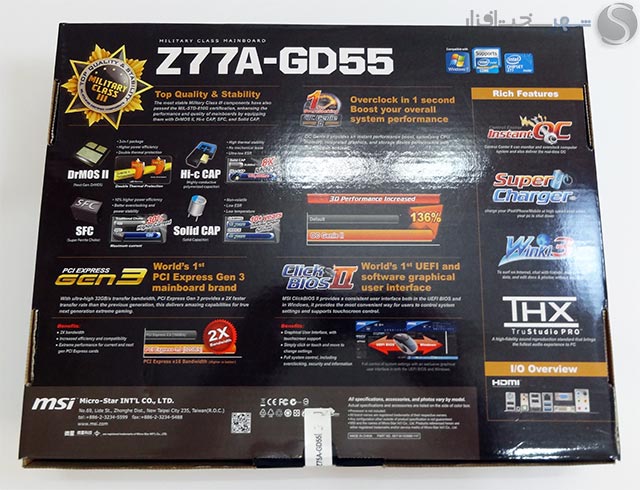

بر روي پشت جعبه نيز به پشتيباني اين مادربورد از PCI-E 3.0 ، UEFI با رابط گرافيکي ، کامپوننت هاي به کاررفته در مدار رگولاتور ولتاژ پردازنده با استاندارد جديد MILITARY CLASS III و قابليت هاي اورکلاک خودکار اين مادربورد (OC Genie II ) پرداخته شده و در گوشه سمت راست نيز به قابليت هاي Instant OC ، Winki 3 ( سيستم عامل بر پايه لينوکس کمپاني Super Charger , ( MSI  (براي شارژ سريعتر Smart Phone ها و تبلت ها ) و مارک تجاري THX TruStudio PRO اشاره شده است.

همچنين تصوير کوچکي از Back Panel اين مادربورد نيز در پشت اين جعبه تعبيه شده تا کاربر در يک نگاه درگاه هاي ورودي و خروجي اين مادربورد را با توجه به نيازهاي روزمره خود تحليل و آناليز کند.

متاسفانه مشخصات فني اين مادربورد به صورت کامل بر روي اين جعبه طراحي نشده که از نظر ما مهم تر از ساير بخش ها به نظر مي رسد.

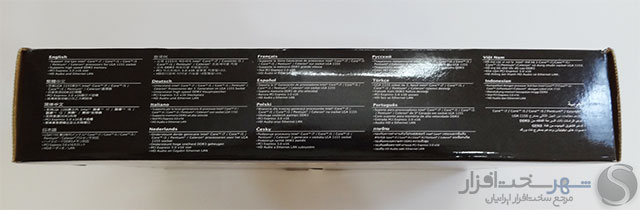

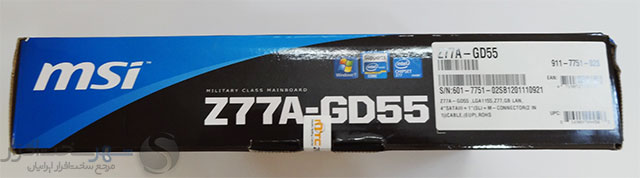

بر روي 4 طرف ديگر اين جعبه نيز شماره سريال ، مشخصات مدل ولوگو و تجاري کمپاني و ويژگي هاي بارز اين مادربورد به صورت مختصر به 19 زبان رسمي دنيا نقش بسته است.

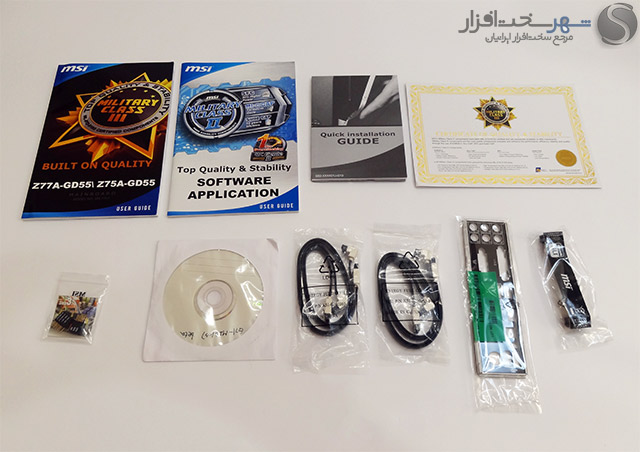

محتويات داخل جعبه اين مدل را به غير از خود مادربورد، 4 عدد کابل SATA 6Gb/s ، يک عدد پل SLI، پنل مشکي رنگ پشتي، DVD حاوي درايورها، نرم افزارهاي جانبي و راهنماي نصب ، 1 جفت M-Connector براي اتصال راحت تر کانکتورهاي Front Panel به Header هاي تعبيه شده بر روي PCB ، سه عدد دفترچه هاي راهنماي نصب و استفاده به همراه گواهي نامه کيفيت و پايداري استاندارد MILITARY CLASS III تشکيل مي دهند.

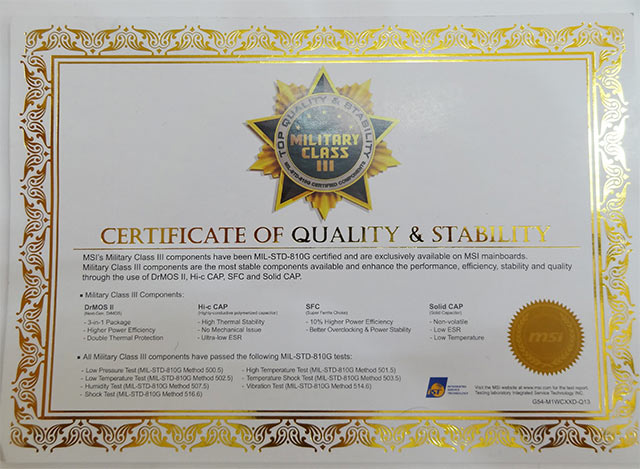

در گواهي نامه نام برده ابتدا اين استاندارد به صورت مختصر معرفي شده، ويژگي هاي هر يک کامپوننت هاي به کار رفته در مادربوردهاي داراي اين استاندارد ( MIL-STD-810G) مانند خازن هاي Hi-c ، چوک هاي SFC و ماسفت هاي Dr-MOS II تشريح شده است و همچنين به فرآيندي که براي تست اين قطعات در شرايط مختلف در نظر گرفته مي شود اشاره شده است. براي مثال قطعاتي که داراي اين استاندارد مي باشند در شرايط خاص محيطي مانند : فشار بسيارپايين ، دماي بسيار پايين و بسيار بالا ، رطوبت زياد هوا و تست هاي ضربه و لرزش عملکرد ممتازي از خود نشان داده و بدون عيب و مشکل آن ها را پشت سر گذاشته اند.



نماي ظاهري و بررسي اوليه



نماي ظاهري و بررسي اوليه

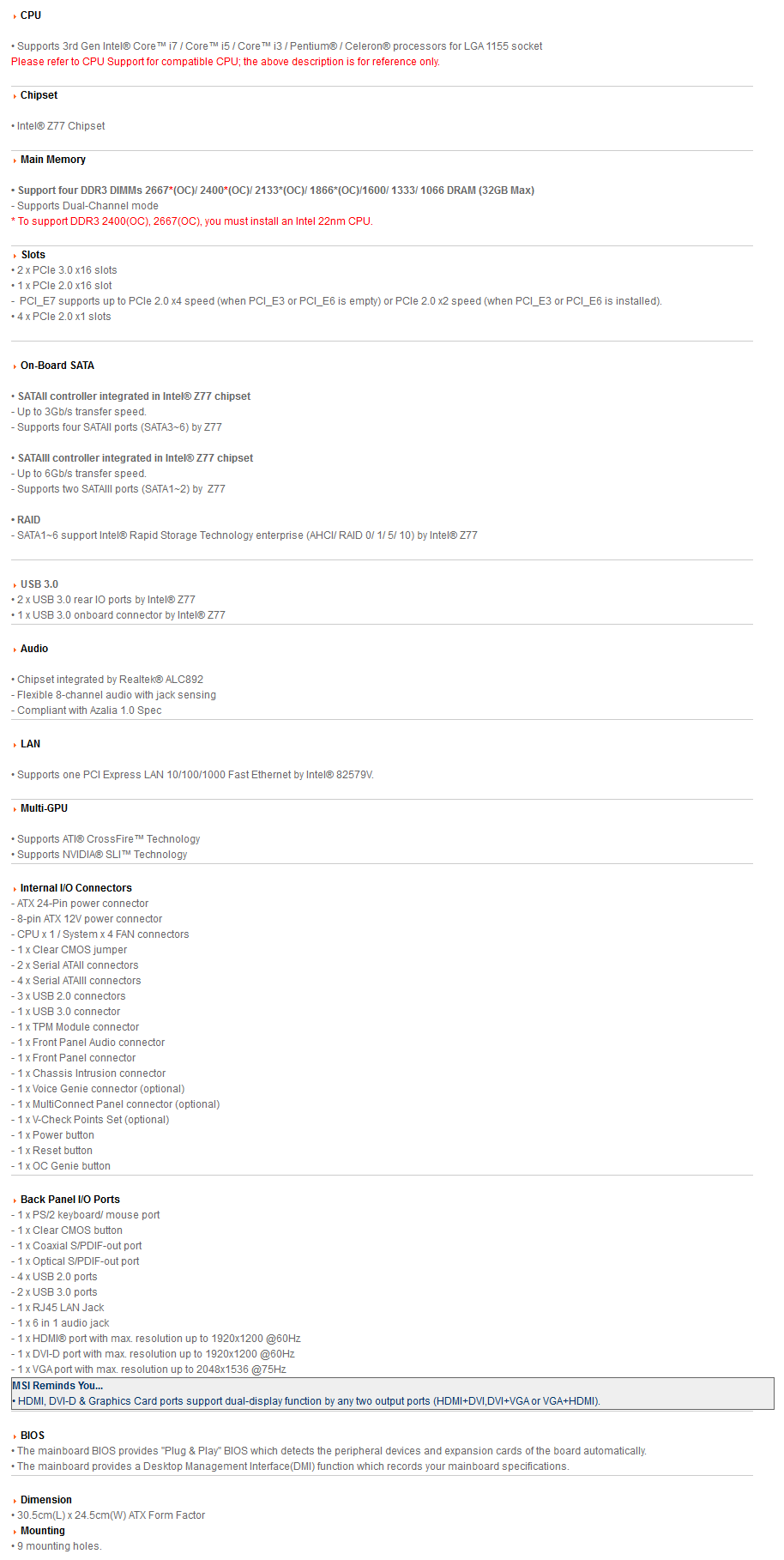

قبل از شروع هر چيز لازم مي دانيم مشخصات فني اين مدل را طبق مندرجات در وب سايت رسمي کمپاني MSI مشاهده کنيد:



(برای مشاهده در ابعاد اصلی بر روی تصویر فوق کلیک نمایید.)

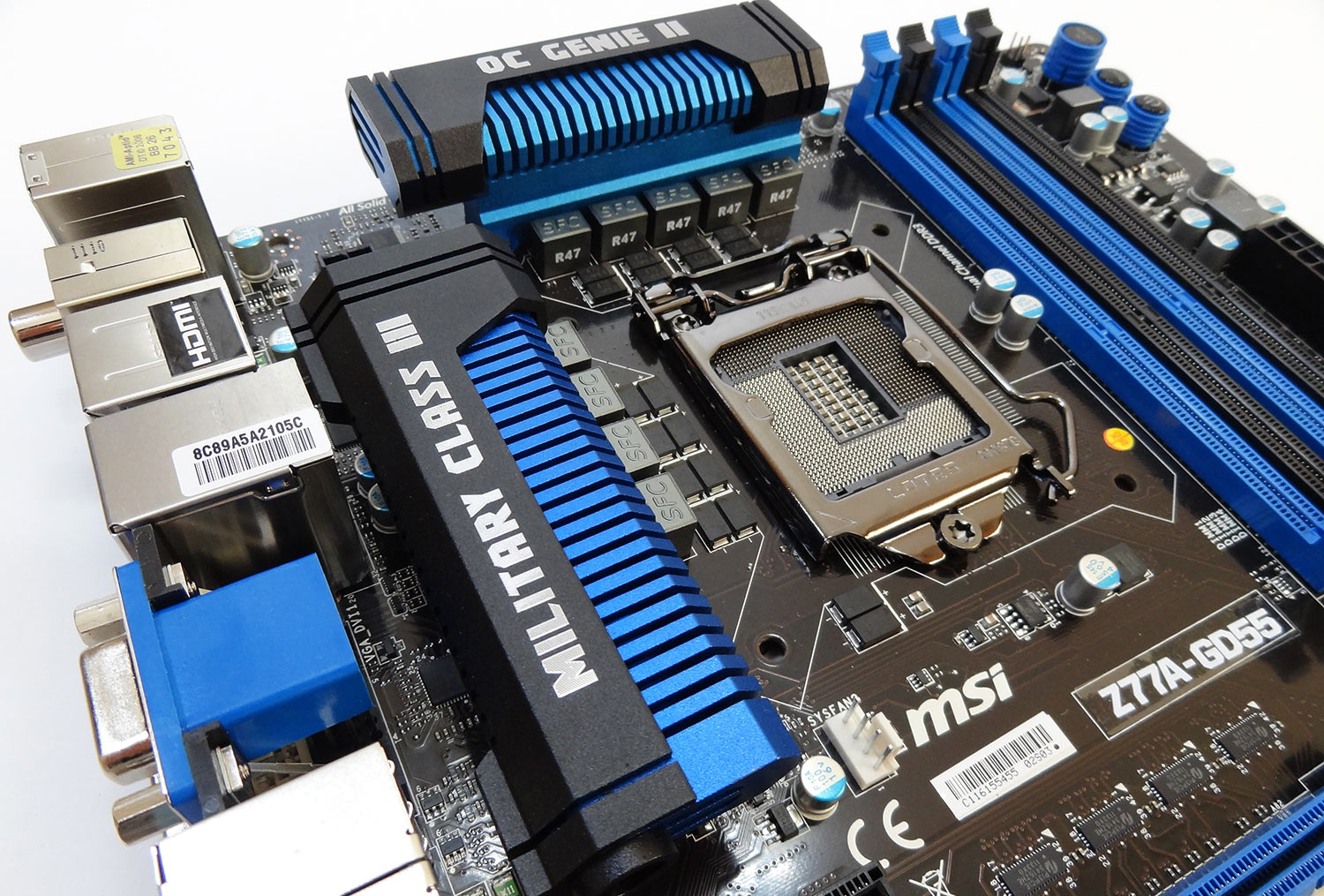

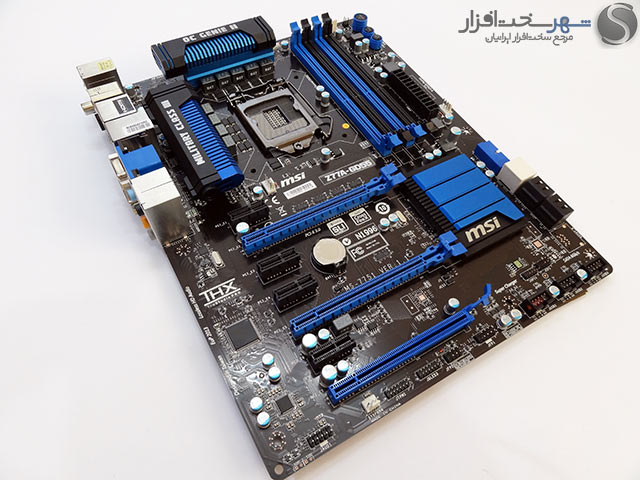

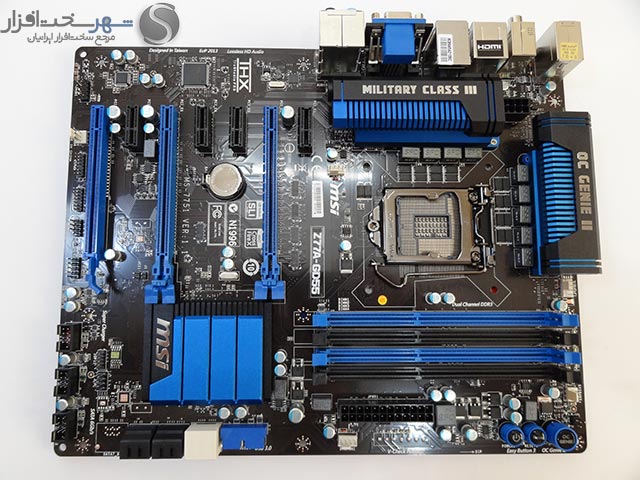

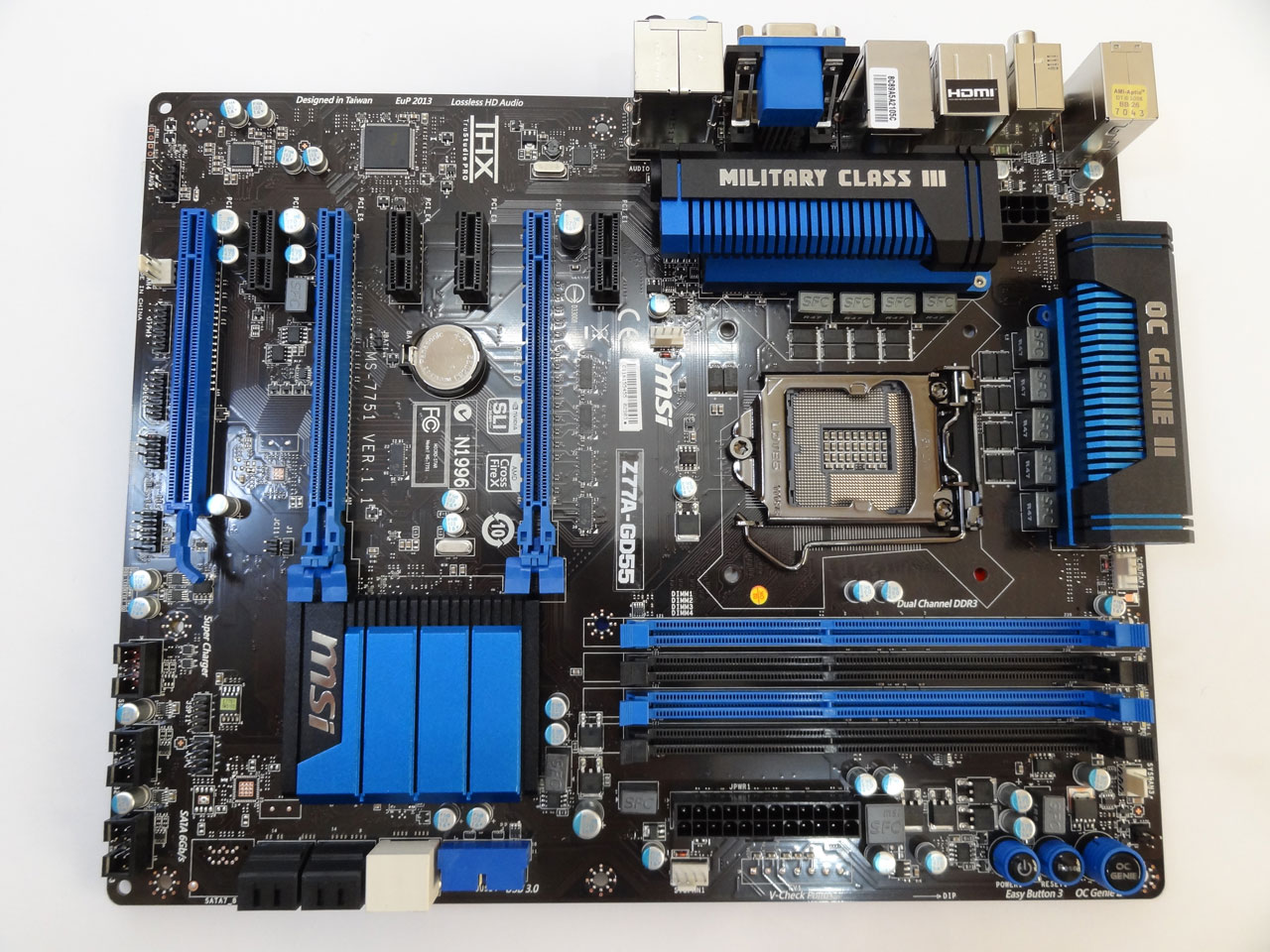

در نگاه اول رنگ قهوه اي سوخته PCB به همراه اسلات آبي و مشکل رنگ ،کاملاً چهره چند سري اخير مادربوردهاي MSI را تداعي مي کند. اين برد با ابعاد 305mm x 245mm در استاندارد مادربوردهاي ATX طبقه بندي مي شود و 9 جاي پيچ براي نصب اين مدل در کيس بر روي PCB تعبيه شده است.







3 هيتسينک آلومينيومي آبي و مشکي رنگ بر روي اين مادربورد تعبيه شده اند که دو هيتسينک که در اطراف سوکت پردازنده تعبيه شده اند وظيفه دفع حرارت از ماسفت هاي مدار رگولاتور ولتاژ پردازنده را بر عهده دارند . اين دو هيتسينک بر خلاف جثه بزرگي که دارند آن چنان هم سنگين نيستند.

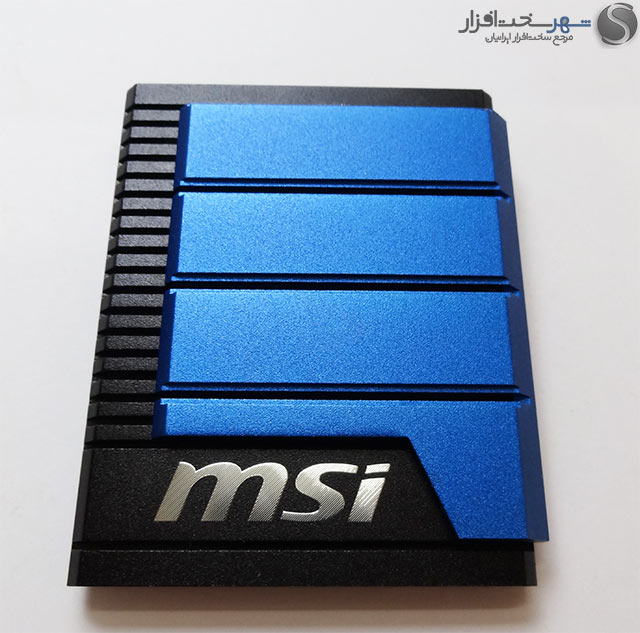

سومين هيتسينک هم که تقريباً در مرکز مادربورد تعبيه شده و لوگوي کمپاني msi بر روي آن نقش بسته ، حرارت متصاعد شده از چيپست PCH Z77 را دفع مي کند. نکته جالب در مورد اين هيتسينک ها اين موضوع مي باشد که هيچ يک از اين 3 فلز آلومينيومي به واسطه Heatpipe به يکديگر متصل نشده اند . در تست هاي عملي و در حين روشن بودن سيستم در حالت عادي هر 3 هيتسينک خيلي کم گرم مي شدند و اختلاف حرارتشان در مقايسه با دماي اتاق در بدترين حالت 8 الي 10 درجه بيشتر حس مي شد.

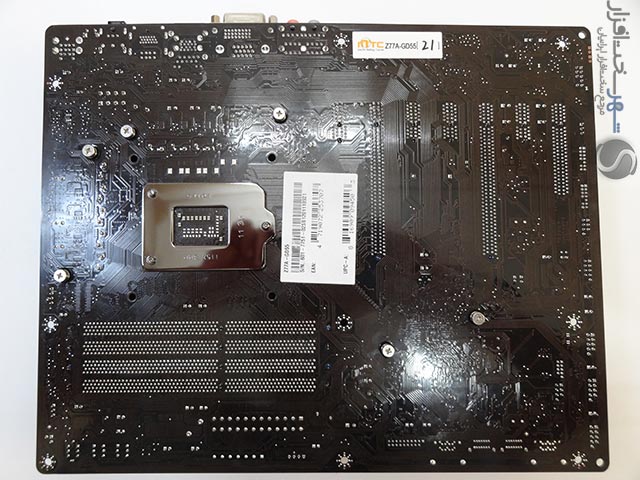

بر روي پشت PCB نيز فقط يک نگه دارنده فلزي براي سوکت پردازنده در نظر گرفته شده و هر يک از هيتسينک ها به واسطه 2 پيچ فنر دار روي برد محکم مي شوند. روي هم رفته با توجه به سبک بودن هيتسينک ها و تعبيه همه ماسفت هاي مدار تغذيه در روي برد، عدم تعبيه تسمه هاي نگه دارنده هيتسينک ها در پشت PCB تا حدودي پيش بيني مي شد.



نماي ظاهري و بررسي اوليه - قسمت دوم



نماي ظاهري و بررسي اوليه - قسمت دوم

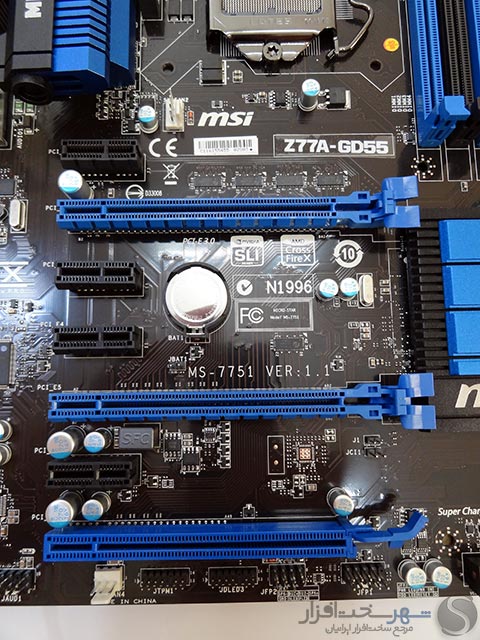

همانطور که قبلاً اشاره شد در چيپست PCH Z77 درگاه PCI پيش بيني نشده و کمپاني MSI نيز از هيچ چيپ کنترلر جداگانه براي ارائه اين درگاه استفاده نکرده است ! به همين دليل تمامي اسلات هاي توسعه در اين مادربورد از نوع PCI-Express مي باشند. جمعاً 7 اسلات از اين نوع رابط براي اين مادربورد در نظر گرفته شده که از نظر فيزيکي 3 اسلات از نوع PCI-E 16X و 4 اسلات ديگر PCI-E 2.0 1X هستند. از بين اسلات هاي 16X ، دو اسلات بالايي از کنترلر PCI-E تعبيه شده در پردازنده هاي Sandy-Bridge يا Ivy-Bridge مشعب مي شوند . پس سرعت گذرگاه اين اسلات ها وابسته به نوع پردازنده تعبيه شده بر روي اين مادربورد خواهد داشت. در واقع اين دو اسلات و سوئيچ ها تعبيه شده براي آن ها به صورت زيرساخت مطابق با استاندارد PCI-Express 3.0 طراحي شده اند و در صورت تعبيه پردازنده هاي Ivy Bridge بر روي مادربورد با سرعت نامي 32GB/s فعاليت خواهند کرد ولي در صورتي که پردازنده هاي Sandy-Bridge بر روي اين مادربورد تعبيه شود با همان استاندارد PCI-Express 2.0 کار مي کنند. در صورتي که تنها از يک کارت گرافيک بر روي اين سيستم استفاده شود، بالاترين اسلات با سرعت نامي PCI-E 16X فعال خواهد شد و در صورت استفاده از دو کارت گرافيک بر روي سيستم به دليل وجود محدوديت 16Lane  کنترلر PCI-E در پردازنده هاي معرفي شده براي سوکت LGA 1155 دو اسلات بالايي با سرعت نامي 8X فعاليت خواهند کرد. پايين ترين اسلات PCI-E 16X در اين مادربورد از چيپست Z77 منشعب مي شود و در بهترين حالت ممکن با سرعت PCI-E 2.0 4X کار مي کند. در واقع سرعت گذرگاه اين اسلات وابسته به استفاده از ساير اسلات هاي PCI-E 2.0 1X مي باشد. به اين صورت که تنها زماني اين اسلات با سرعت PCI-E 2.0 4X فعاليت خواهد کرد که دو اسلات پاييني PCI-E 2.0 1X خالي باشد.

لازم به ذکر است اين مادربورد از پيکربندي هاي Multi GPU : NVIDIA SLI ، AMD CrossFireX و LucidLogix® Virtu پشتيباني مي کند.





همچنين اين مدل به واسطه 4 DIMM حافظه تعبيه شده بر روي اين مدل قابليت پشتيباني از 32GB حافظه DDR3 دو کاناله با فرکانس کاري حداکثر 2667Mhz را دارا مي باشد. البته اين مقدار به صورت استاندارد و با توجه به محدوديت هاي Divider کنترلر حافظه پردازنده 2133Mhz مي باشد.

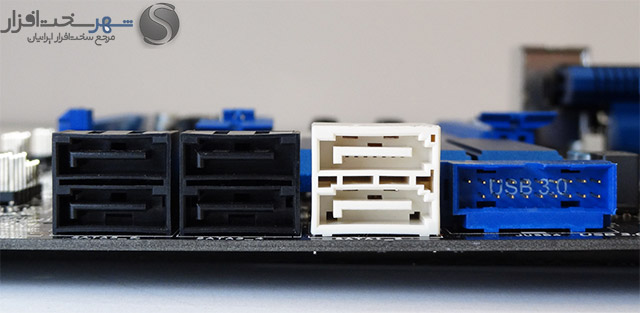

6 پورت SATA براي اين مدل در نظر گرفته شده که هر 6 تاي آن ها نيز از چيپست Z77 منشعب مي شوند و خبري از چيپ کنترلر SATA يا حتي IDE در اين مادربورد نيست. از اين 6 پورت، 2 پورت سفيد رنگ داراي سرعت گذرگاه SATA III 6Gb/s بوده و 4 پورت مشکي رنگ باقي مانده از نوع SATA II 3Gb/s . همچنين در سمت راست اين پورت ها ، Header USB 3.0 را ملاحضه مي کنيد که از آن هم از چيپست Z77 منشعب شده و دو پورت USB 3.0 براي اتصال به Front Panel کيس فراهم مي کند. از نظر ما اي کاش يک چيپ مجزا براي ارائه پورت هاي بيشتر SATA III 6b/s براي اين مدل فراهم مي شد و فقط به 2 پورت منشعب از چيپست Z77 اکتفا نمي شد.



نماي ظاهري و بررسي اوليه - قسمت سوم



نماي ظاهري و بررسي اوليه - قسمت سوم

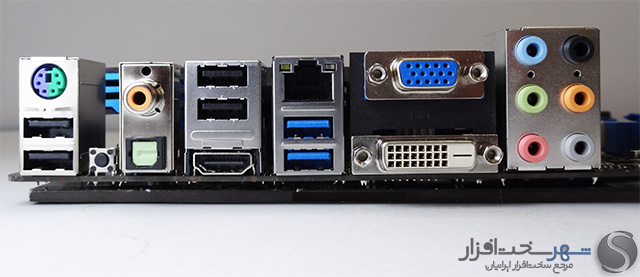

در پنل پشتي اين مادربورد را پورت USB 2.0 ، دو پورت USB 3.0 ( منشعب از چيپست Z77 ) ، يک پورت Gigabit LAN منشعب از چيپ Intel® 82579V و 1 پورت PS/2 انواع دستگاه هاي ورودي و خروجي را به اين مادربورد متصل مي کنند. همچنين 6 جک 3.5mm به همراه 2 پورت Optical, Coaxial S/PDIF منشعب از Codec HD Realteck ALC892 نيز سيگنال صدا را با خلوص بيش 95dB SNR تحويل انواع مختلف اسپيکرهاي آنالوگ و ديجيتال خواهند داد.

همچنين تعبيه 1 پورت HDMI 1.4 با قابليت پشتيباني از رزولوشن 1920*1200 در 60Hz ، يک پورت DVI-D با قابليت پشتيباني از رزولوشن 1920*1200 در 60Hz و يک پورت ( D-SUB ( VGA با پشتيباني از حداکثر رزولوشن 2048*1536 در 75Hz قابليت اتصال اين پلتفرم را به هرگونه نمايشگر ديجيتال و آنالوگ فراهم مي سازد. يک سوئيچ کوچک Clear CMOS نيز در اين پنل تعبيه شده تا در مواقع لازم تنظيمات Bios اين مادربورد را به حالت پيش فرض برگرداند.

لازم به ذکر است کمپاني MSI با افزايش ضخامت روکش طلا به کار رفته در پورت PS/2 به همراه 2 پورت USB تعبيه شده در کنار اين دو پورت به 30um ، حساسيت، طول عمر و پايداري اين پورت ها را افزايش داده و روي هم رفته بهترين شرايط را براي اتصال ماوس هاي Gaming و e-Sport فراهم کرده است. اين ويژگي تحت عنوان تجاري Gaming Device Port در مادربوردهاي کمپاني MSI شناخته مي شود.



نگاهي نزديکتر





نگاهي نزديکتر



در ادامه بررسي سعي مي کنيم کمي بيشتر وارد جزئيات کامپوننت هاي تعبيه شده بر روي برد شويم.

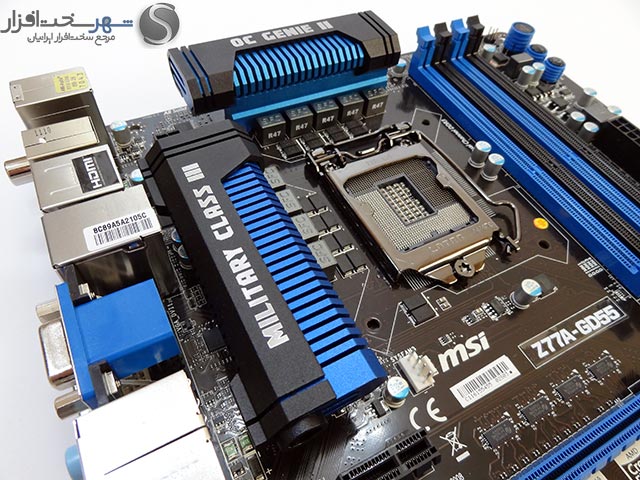

در ابتدا به سراغ مدارات رگولاتور ولتاژ و هيتسينک هاي خنک کننده اين مادربورد مي رويم.

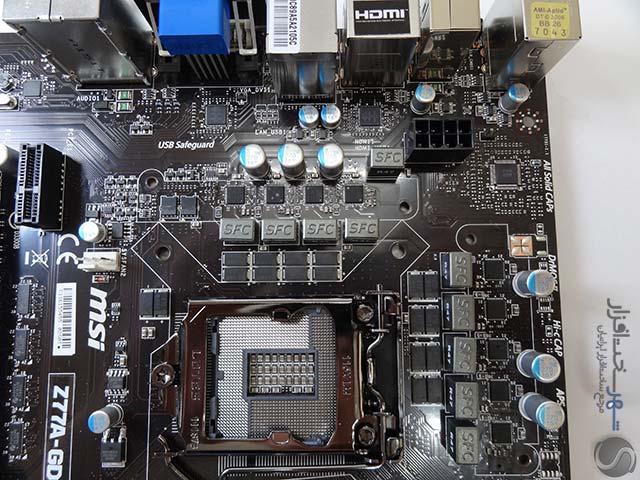

مدار رگولاتور ولتاژ پردازنده در اين مادربورد از نوع 2+6 Phase Hybrid Digital مي باشد که شش Phase آن جريان مورد نياز هسته پردازنده و دو Phase ديگر نيز ساير واحد هاي تعبيه شده در پردازنده نظير تراشه گرافيکي (IGP )، کنترلر حافظه و کنترلر PCI-E را تغذيه مي کند. البته با شمارش تعداد چوک ها در ظاهر با نه Phase روبرو هستيم که در باطن در يکي از Phase هايي که وظيفه تغذيه ساير بخش هاي پردازنده را بر عهده دارند از ترکيب دوگانه چوک و ماسفت ها استفاده شده. اين اقدام يکي از راه هاي مقرون به صرفه و در عين حال کارآمد براي تقويت ميزان جريان دهي شريان هاي تغذيه انرژي مورد نياز پردازنده مي باشد.

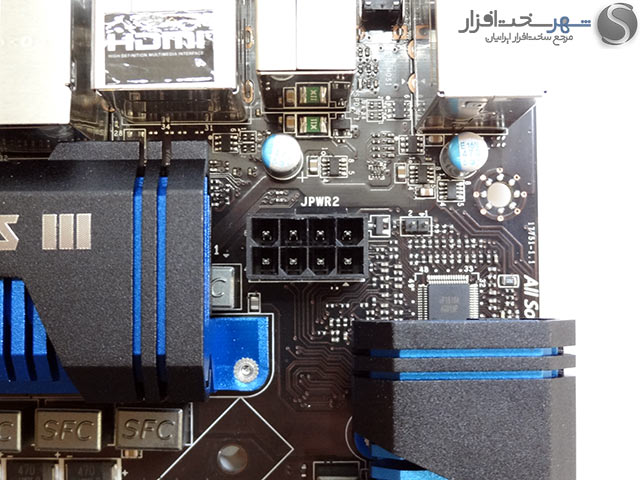

استفاده از کانکتور E-ATX 8Pin در اين مادربورد حاکي از ظرفيت بالاي مدار رگولاتور اين مادربورد در جريان هاي بالا و حتي در حين اورکلاک پردازنده مي باشد. از نظر نئوري کانکتور E-ATX حداکثر 75% ظرفيت انتقال توان بيشتري نسبت به کانکتور ATX 4Pin را دارد.

در ادامه با برداشتن هيتسينک هاي تعبيه شده بر روي ماسفت هاي اين مدار اشراف بيشتري نسبت به اين مدار پيدا کرديم.





نگاهي نزديکتر - قسمت دوم



نگاهي نزديکتر - قسمت دوم

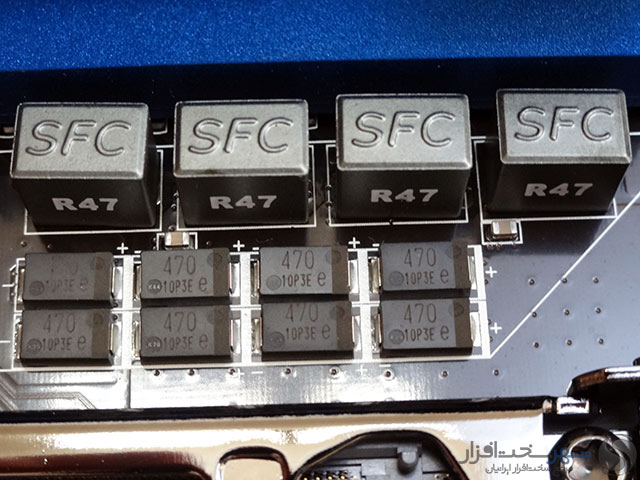

اگر کمي با دقت بيشتري به ساختار تشکيل دهنده اين مدار نگاه کنيد متوجه خواهيد شد که نسبت نسل هاي قبلي مادربوردهاي MSI با چند تغيير جديد روبرو هستيم.

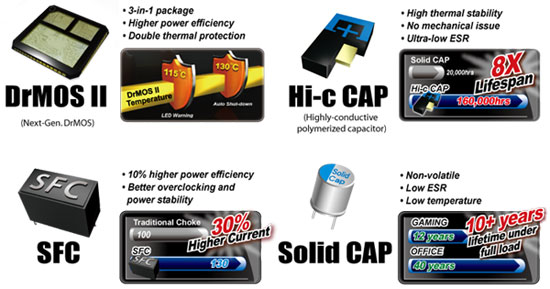

براي آشنايي بيشتر با اين قطعات لازم مي دانم ابتدا ملحقات استاندارد Military Class III را معرفي کرده تا در ادامه ديد وسيعتري نسبت به اين مدار داشته باشيم.

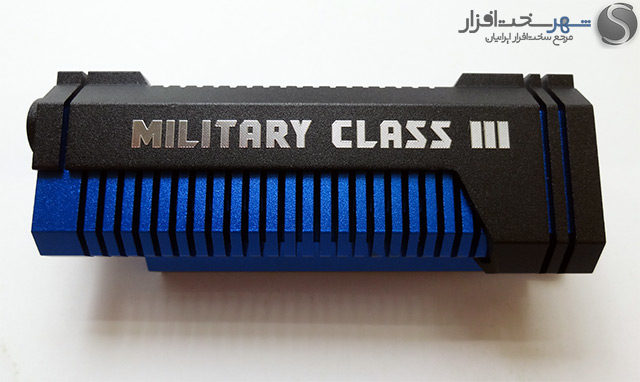

تمامي کامپوننت هاي داري استاندارد Military Class III که منحصراً در محصولات ساخت کمپاني MSI به کار مي روند داراي گواهينامه MIL-STD-810G از وزارت دفاع کشور ايالات متحده آمريکا مي باشد. تمامي قطعات داراي اين استاندارد به دليل استفاده از متريال فوق العاده با کيفيت در آنها نظير ماسفت هاي DrMOS II ، خازن هاي Hi-c، خازن هاي Solid ژاپني و چوک هاي SFC در نهايت پايداري بيشتر ، کارايي بهتر و راندمان بالاتري را نسبت به قطعات معمولي از خود ارائه مي دهند.

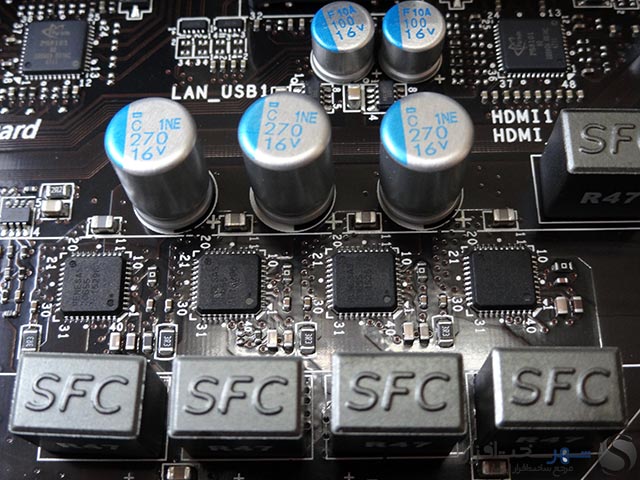

همانطور که در تصوير بالا ملاحضه مي کنيد 4 قطعه به کار رفته در اين مدار ،محوري ترين نقش را بر عهده دارند :





• چوک هاي ( Super Ferrite Choke ( SFC  که به دليل پشتيباني از شيوه هاي جديد سوئيچ اتوماتيک نسبت به چوک هاي معمولي 10% بازدهي بيشتر دارد و تقريباً 30% نيز خنک تر عمل مي کند.
• خازن هاي Hi-c که هسته آن ها از عنصر کمياب Tantalum ( تانتال ) تشکيل شده که عمري بالغ بر 8 برابر خازن هاي Solid داشته و 15 برابر کمتر جريان نشتي را از خود عبور مي دهد. از طرفي اندازه بسيار کوچک اين خازن ها باعث مي شود اطراف پردازنده خلوت تر شده و تعبيه انواع کولرها و کانتينرهاي دست ساز LN2 با سهولت بيشتري انجام شود.

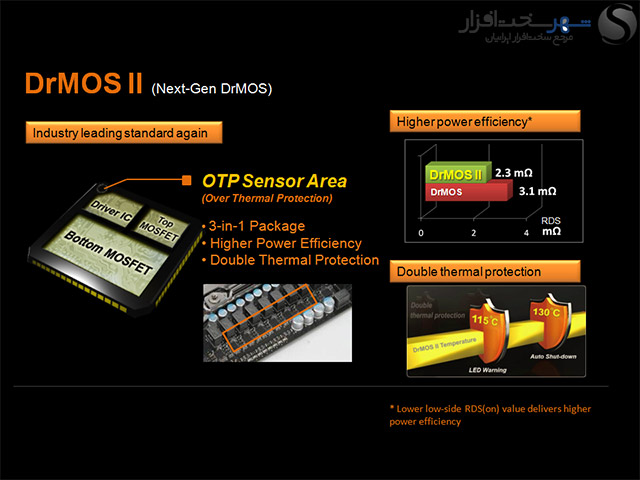

• ماسفت هاي DrMOS II که نسل دوم اين نوع ماسفت ها محسوب مي شوند دستخوش پيشرفت هاي زيادي نسبت به نسل قبلي خود شده اند. در اين نوع معماري هر 3 تراشه مورد نياز براي انجام عمل سوئيچينگ ( Top Mosfet ، Bottom Mosfet و Driver IC ) در يک پکيج مجتمع شده اند.





نسل جديد اين نوع معماري نسبت به معماري رايج در مادربوردهاي معمولي چندين حسن قابل توجه دارد :

• 30% بازدهي بيشتر
• 16°C حرارت کمتر
• سرعت سوئيچ 2 برابر که باعث افزايش ظرفيت جريان دهي و بازدهي انرژي مي شود
• کاهش 50% نويز سيگنال

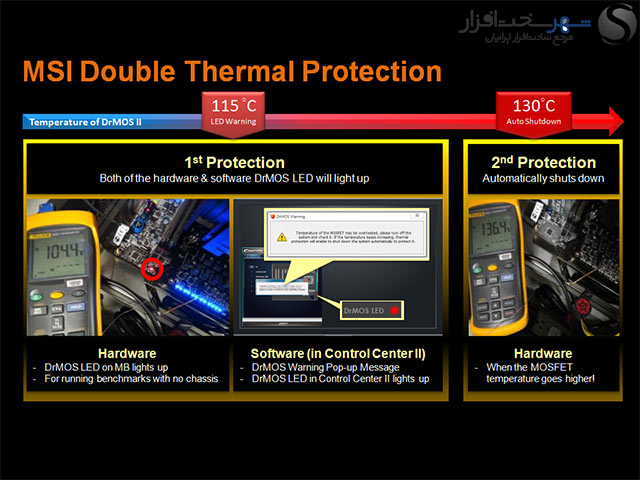

• پياده سازي پروتکشن OTP ) Over Thermal Protection ) که به محض رسيدن دماي ماسفت ها به 115°C شروع به هشدار دادن کرده و در  °130 سانتي گراد سيستم را Shut Down مي کند.





هشدار واحد OTP تعبيه شده در ماسفت هاي DrMOS II به صورت نرم افزاري توسط نرم افزار MSI Control Centre II خواهد بود و به صورت سخت افزاري نيز LED قرمز رنگ مخصوص تعبيه شده روي PCB مادربورد اين وظيفه را بر عهده خواهد داشت. شايد اين راهکار راه حل خوبي براي جلوگيري از آتش گرفتن ماسفت ها به خصوص حين اورکلاکينگ هاي سنگين باشد که در نسل هاي قبلي مادربوردهاي MSI به کرات مشاهده مي شد.

• خازن هاي ساليد با هسته آلومينيومي نيز در Full Load ، دوازده سال عمر مي کنند و با ESR فوق العاده کم، پايداري کامل و بازدهي انرژي بالايي را براي دستگاه فراهم مي کنند.

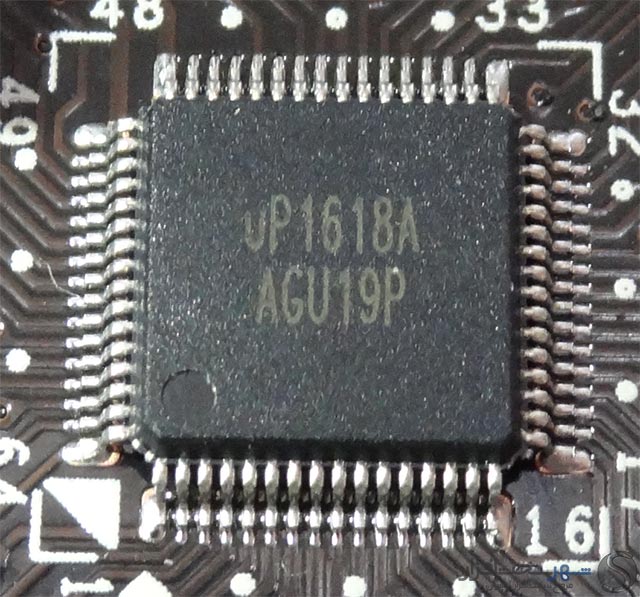

تراشه PWM Controller اين مدار که وظيفه مديريت کل اين مجموعه را بر عهده دارد مدل uP1618A ساخت کمپاني تايواني uPI Semiconductor مي باشد . اين تراشه يک (6+2Phase Buck Controller (DC to DC Convertor مي باشد که تحت استاندارد هاي IMVP7 و VRD12 کمپاني اينتل ساخته شده و داراي فرکانس سوئيچينگ قابل تنظيم ( حداکثر تا 400 Khz ) مي باشد. از ديگر قابليت هاي محوري اين تراشه مي توان به پشتيباني آن از Temperature Monitoring و Current Sensing به صورت DCR اشاره کرد.



نگاهي نزديکتر - قسمت سوم



نگاهي نزديکتر - قسمت سوم

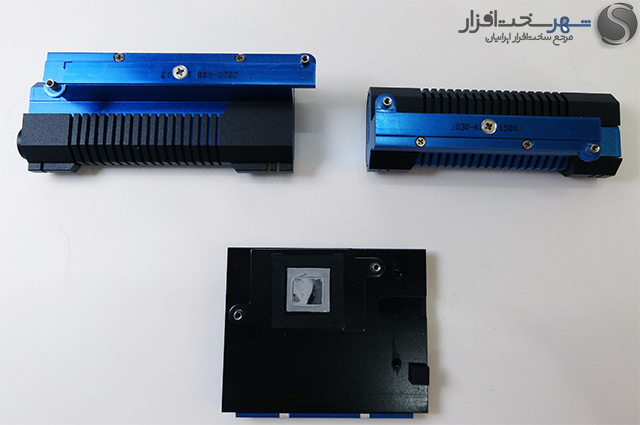

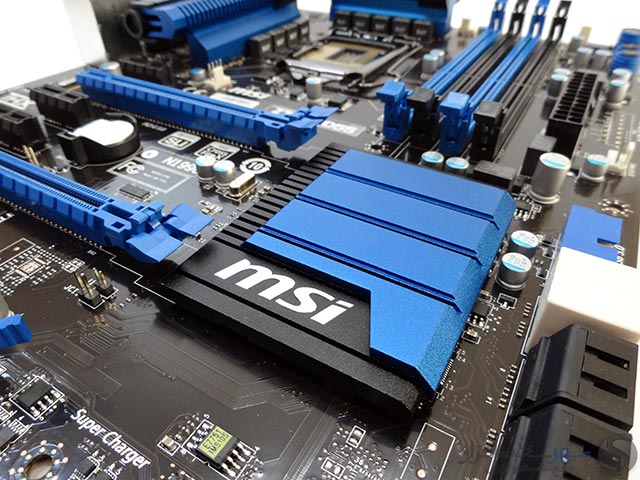

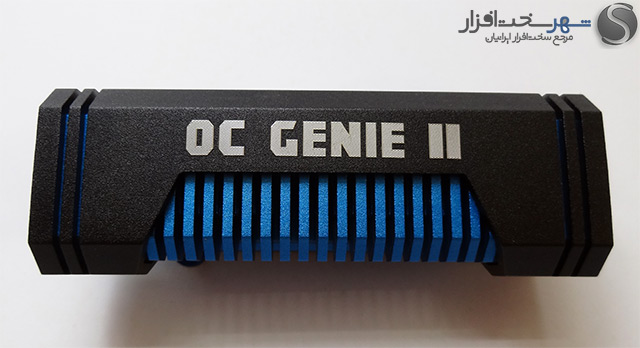

همانطور که قبلا اشاره شده 3 هيتسينک آلومينيومي آبي و مشکي رنگ بر روي اين مادربورد تعبيه شده اند که دو هيتسينک که در اطراف سوکت پردازنده تعبيه شده اند وظيفه دفع حرارت از ماسفت هاي مدار رگولاتور ولتاژ پردازنده را بر عهده دارند. سومين هيتسينک هم که تقريباً در مرکز مادربورد تعبيه شده و لوگوي کمپاني msi بر روي آن نقش بسته حرارت متصاعد شده از چيپست PCH Z77 را دفع مي کند.





دو هيتسينک بالايي که حرارت متصاعد شده از ماسفت ها را دفع مي کنند به واسطه چسپ حرارتي ( Thermal Paste ) روي برد نصب مي شوند و هيتسينک سوم نيز به واسطه خمير سيليکون حرارتي (Thermal Grease ) روي چيپست Z77 سوار مي شود. تعبيه يک پيچ ، درست در فضاي مابين 2 هيتسينکي که بر روي ماسفت هاي مدار تغذيه نصب مي شوند به شدت تعجب برانگيز است !

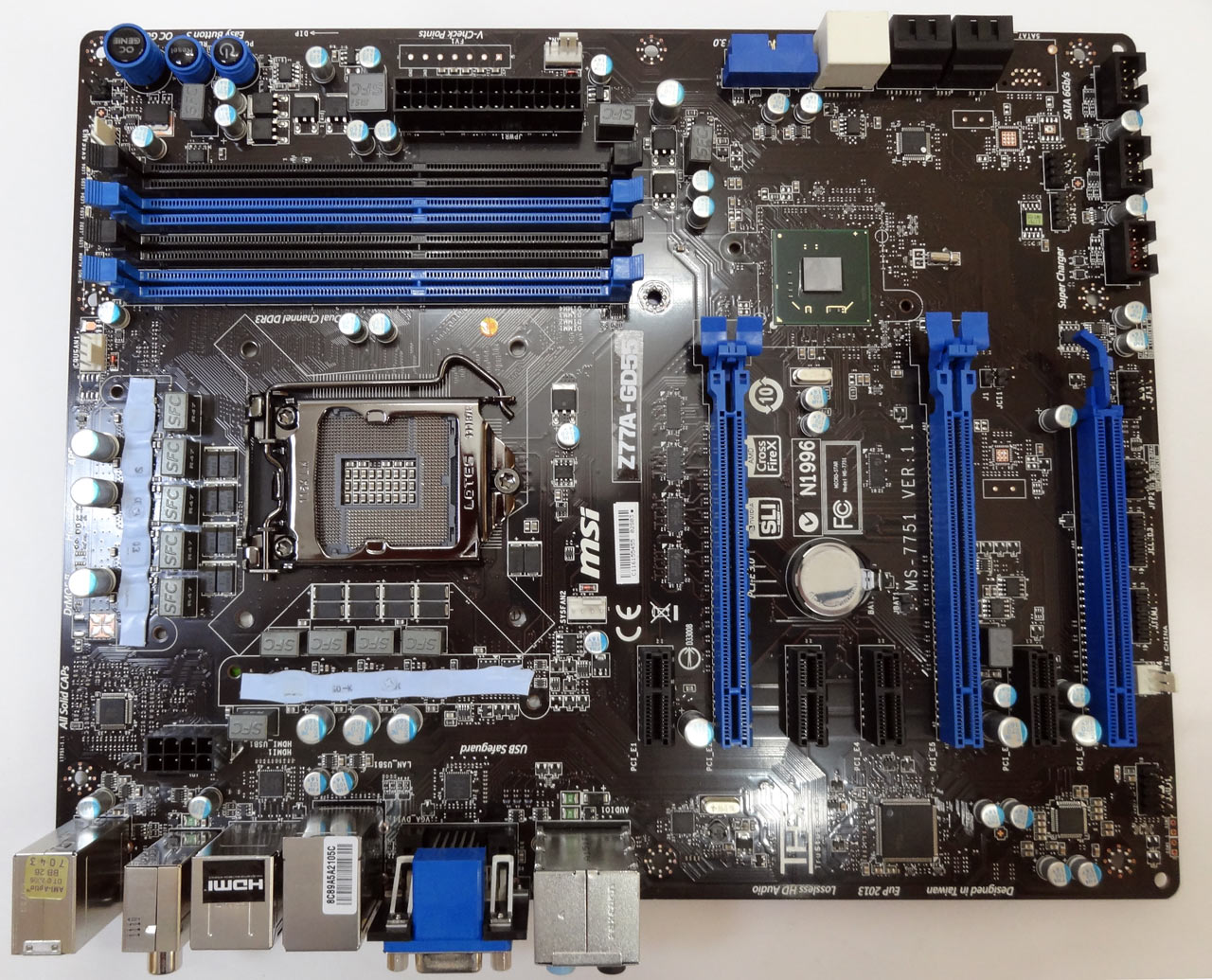

در تصوير زير مي توانيد اين مادربورد را بعد از باز کردن تمامي هيتسينک ها ملاحضه کنيد :





نگاهي نزديکتر - قسمت چهارم



نگاهي نزديکتر - قسمت چهارم

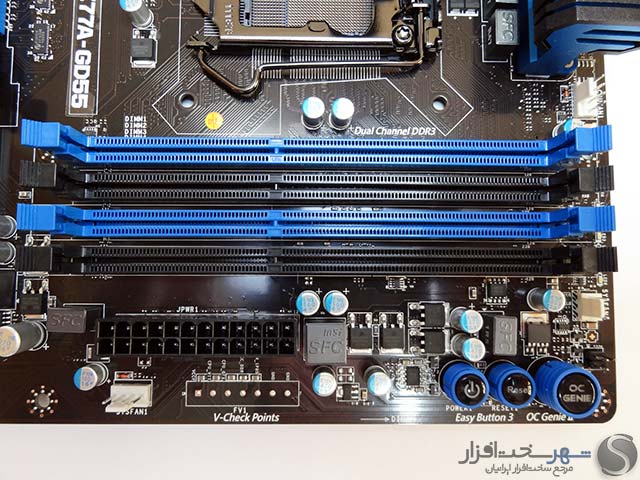

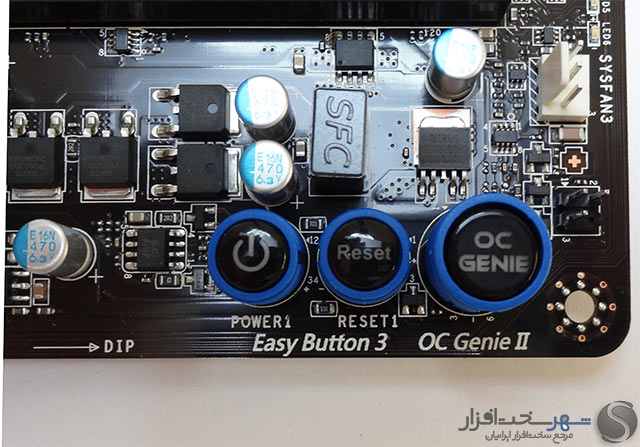

در گوشه سمت راست بالايي مادربورد 3 سوئيچ تحت عنوان 3Easy Button  تعبيه شده اند که 2 کليد وظيفه RESET و Power سيستم را بر عهده دارند و کليد سوم که OC Genie II نام دارد مقادير پارامترهاي خاصي را که قبلاً در محيط UEFI تنظيم شده را به صورت Real Time به سيستم اعمال مي کند. در واقع يکي از سريعترين راه ها براي اعمال تنظيمات اورکلاکينگ محسوب مي شود. لازم به ذکر است در صورت عدم تنظيم پارامترهاي OC Genie II در Bios مادربورد به صورت هوشمند و اتوماتيک اقدام به اورکلاک سيستم خواهد کرد.

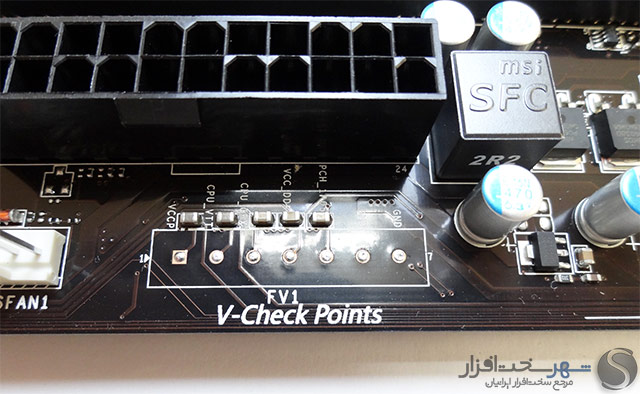

در سمت چپ اين 3 سوئيچ چند Node به عنوان V-check Points تعبيه شده که به وسيله آن ها مي توانيد توسط ولتمتر ولتاژهاي قطعات مختلف اين پلتفرم نظير چيپست PCH Z77 ، ولتاژ ماژول هاي حافظه (VCC_DDR )، تراشه گرافيکي مجتمع در پردازنده ( CPU_GFX )، ولتاژ کنترلر حافظه ( CPU_VTT ) و ولتاژ هسته پردازنده ( VCCP ) را اندازه گيري کنيد. اي کاش Header يا کانکتور خاصي براي اين قسمت تعبيه مي شد. چون در حال حاضر اندازه گيري ولتاژ به وسيله اين Node ها کمي سخت است و هر لحظه امکان سر خوردن سر نمونه بردارهاي ولتاژ ولتمتر وجود خواهد داشت.

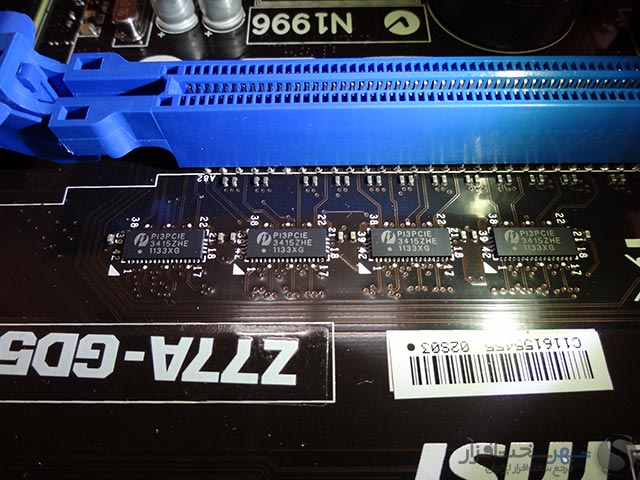

در شکل بالا سويچ هاي مدل P13PCIE را ملاحضه مي کنيد که از تمامي استاندارد هاي PCI-E 3.0 پشتيباني مي کنند.



نگاهي نزديکتر - قسمت پنجم





نگاهي نزديکتر - قسمت پنجم

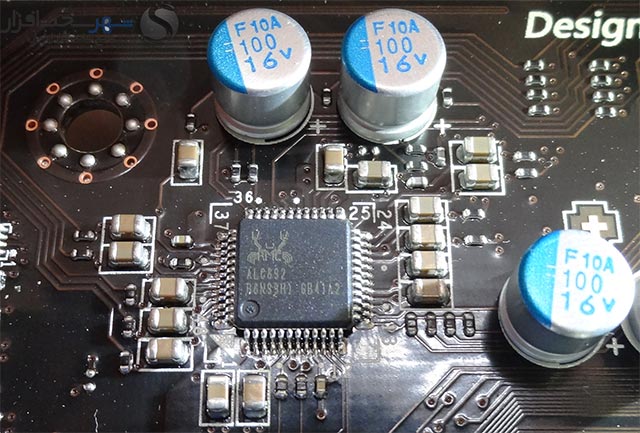

همانطور که قبلاً اشاره شد Codec صوتي به کار رفته در اين مادربورد Realtek ALC892 مي باشد که نسبت به ALC 889 کيفيت و امکانات کمتري دارد. اين کدک HD 8 کاناله با نسبت سيگنال به نويز 95dB به واسطه رابط نرم افزاري THX TruStudio Pro از کيفيت و امکانات بسيار خوبي برخوردار است.

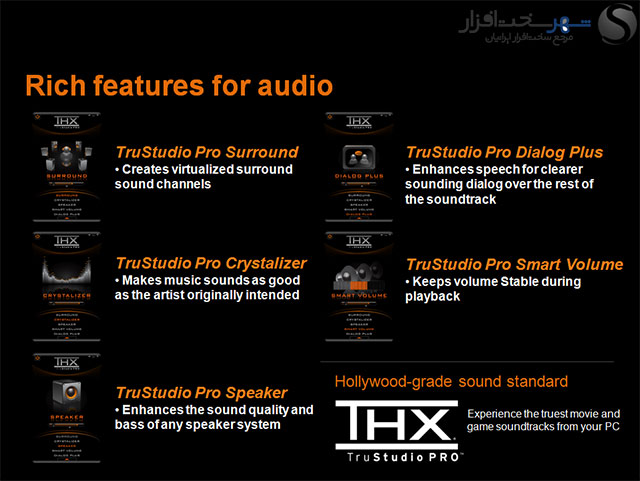

در تصوير زير قابليت هاي محوري رابط نرم افزاري THX TruStudio Pro را ملاحضه مي کنيد.





در تست هاي عملي توسط ما که عمدتاً شنيداري بودند قابليت TruStudio Pro Speaker باعث مي شد تا سيگنال تقويت شده صدا تا حدودي با قدرت و وضوح بيشتري توسط اسپيکرها پخش شود.

قابليت TruStudio Pro Crystalizer نيز با تقويت هوشمند فرکانس هاي بالا و پايين به گونه اي کمک مي کند تا صدا با وضوح و تفکيک به مراتب بيشتري نسبت به حالت معمول شنيده شود.

همچنين قابليت TruStudio Pro Dialog Plus درعمل Voice را نسبت به Music ارجع قرار داده و Voice با تفکيک بيشتري نسبت به حالت معمول پخش مي شود.

TruStudio Pro Smart Volume نيز در حجم بالاي صدا با کنترل هوشمند Gain تا حدودي از Distortion جلوگيري مي کند.

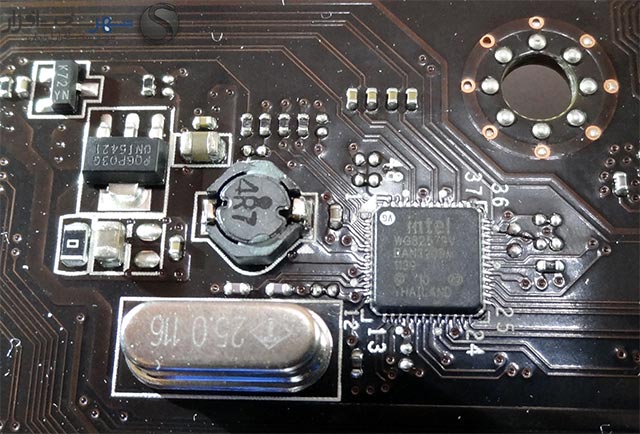

در شکل بالا چيپ Ethernet Controller Gigabit تعبيه شده در اين مادربورد رو ملاحضه مي کنيد که با رابط PCI-E 1X به صورت مستقيم با چيپست PCH اين پلتفرم ارتباط برقرار مي کند. اين کنترلر که ساخت کمپاني اينتل مي باشد قابليت ارائه يک پورت LAN با سرعت هاي 10/100/1000Mbps را دارا مي باشد.

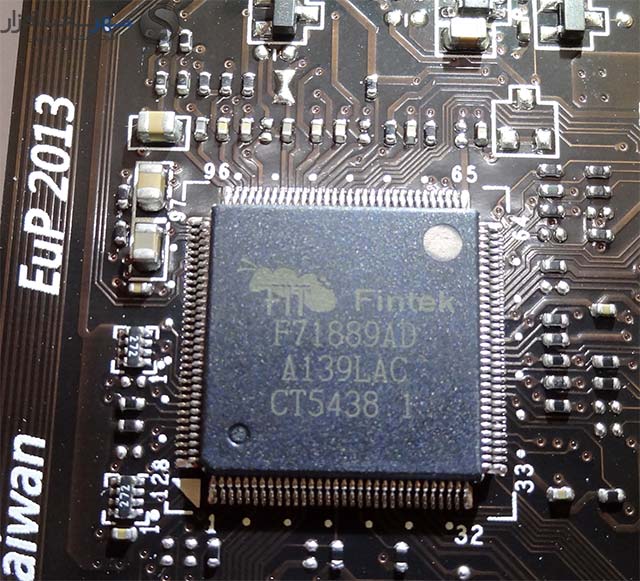

چيپ Super I/O به کار رفته در اين مادربورد نيز مدل F71889 ساخت کمپاني Fintek مي باشد که توسط گذرگاه LPC کنترل پورت هايي نظير PS/2 ، مديريت ACPI ) Device Power Management )، مونيتورينگ حرارت و ولتاژ را بر عهده دارد.



( MSI UEFI Bios ( CLICK BIOS II





( MSI UEFI Bios ( CLICK BIOS II



تقريباً کم کم Bios هاي قديمي در حال فراموشي هستند و محيط گرافيکي UEFI در حال حاضر بر روي تمامي مادربوردهاي رده متوسط به بالا وظيفه کنترل و مديريت سخت افزارهاي پلتفرم هاي جديد را بر عهده دارند. علاوه بر کنترل راحت تر و سريع تر پارامترها در اين محيط و همينطور ظاهر گرافيکي و جذاب آن پياده سازي Boot loader از نوع EFI امکان پشتيباني از Partition Table جديد GPT را براي مادربوردهاي جديد فراهم کرده اند.

Partition Table هاي که پيش از اين توسط Bios ها پشتيباني مي شد از نوع MBR بود که به دليل محدوديت هايي که داشتند از پارتيشن هاي با حجم بيش از 2.19 ترابايت پشتيباني نمي کردند. ولي Partition Table هاي GPT با قابليت پشتيباني از پارتيشن هايي با حجم 9.4zettabyte ( برابر با 9.4x10^21 bytes) تقريبا هيچ گونه محدوديتي را نمي شناسند !

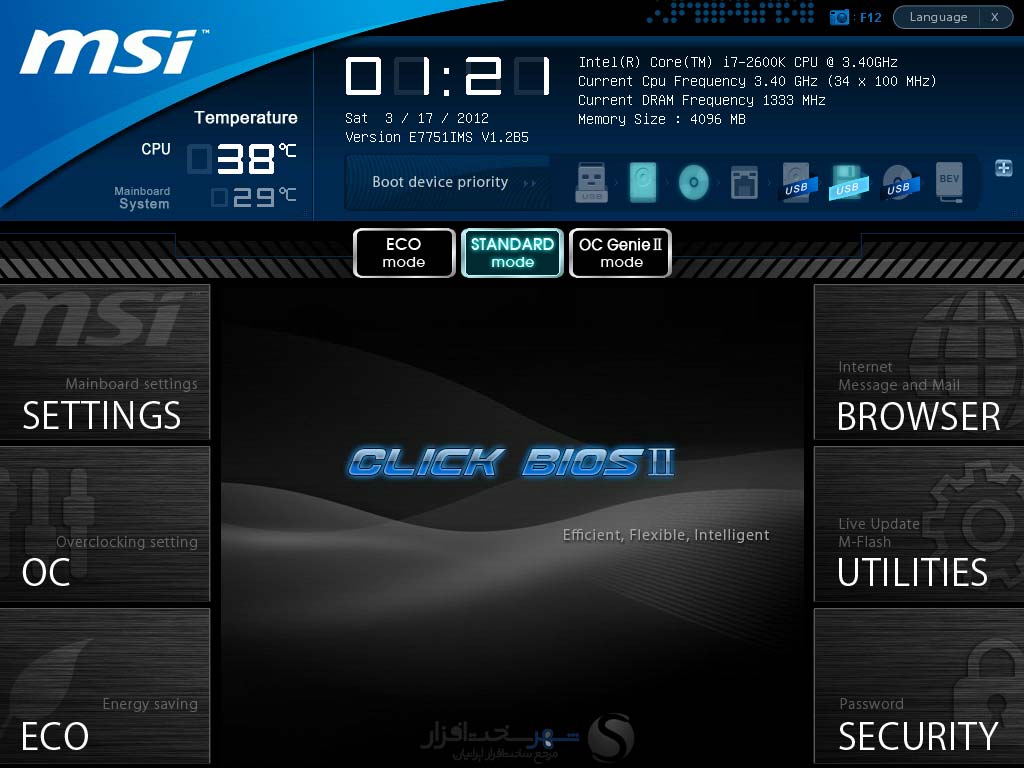

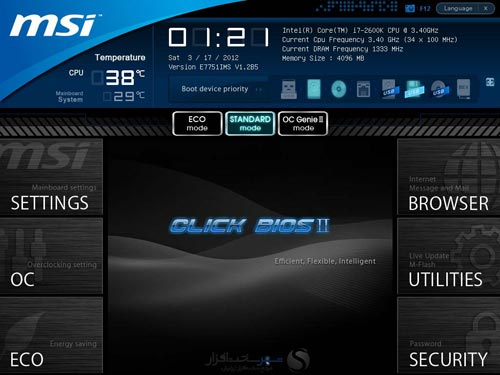

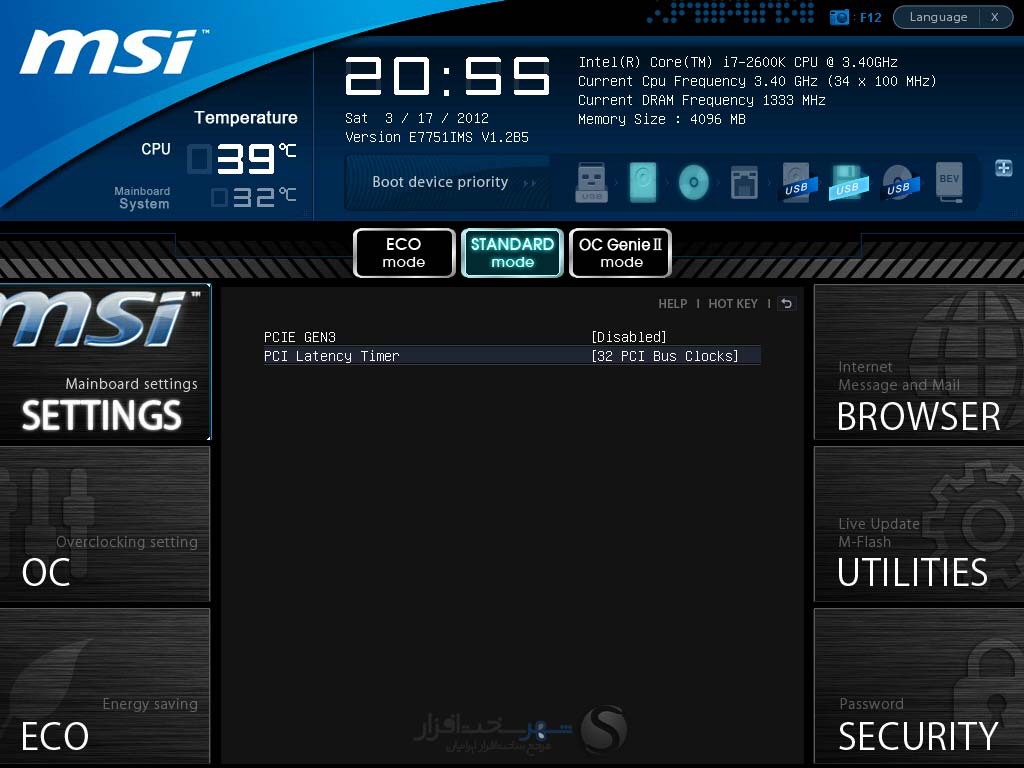

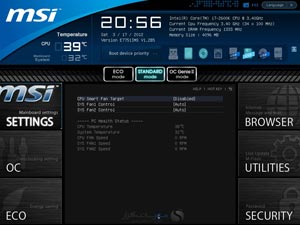

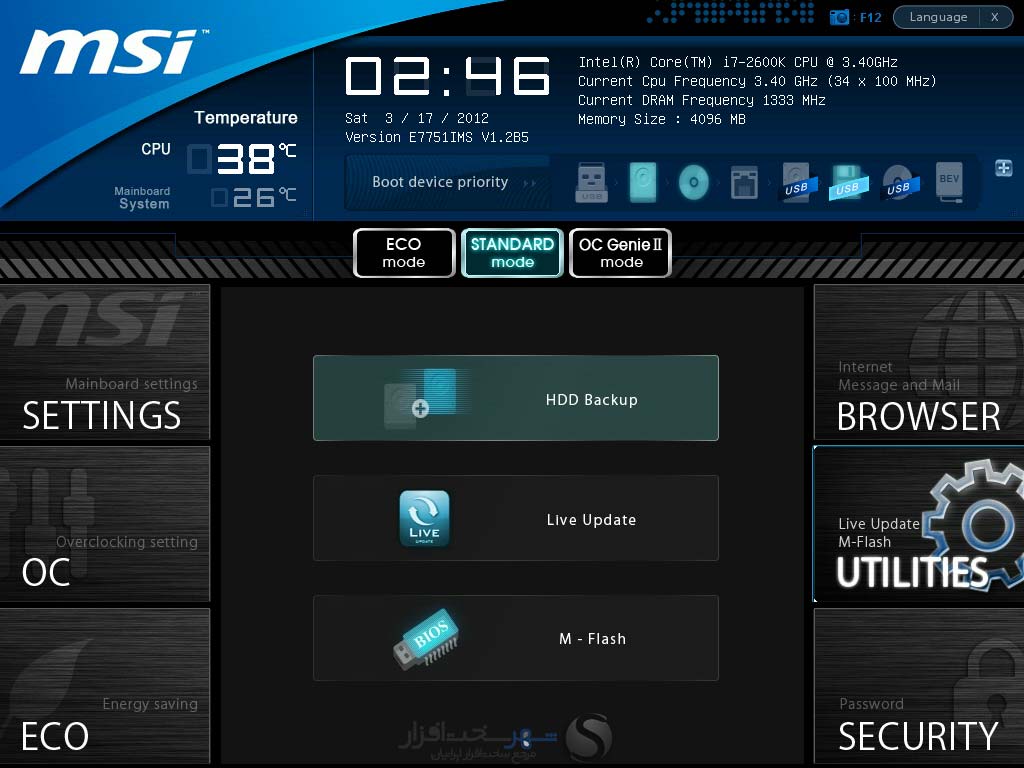

کمپاني MSI از نام تجاري CLICK BIOS II براي رابط کاربري UEFI در مادربوردهاي جديد خود استفاده مي کند. از جمله ويژگي هاي جالب توجه اين محيط مي توان به پشتيباني آن از مانيتورهاي لمسي ( Touch Screen )، کارکرد کامل ماوس براي تغيير انواع پارامترها و حتي پشتيباني کامل از ماوس هاي e-Sports ساخت کمپاني هاي مطرح مانند : Razer, SteelSeries, Logitech و Microsoft نام برد.

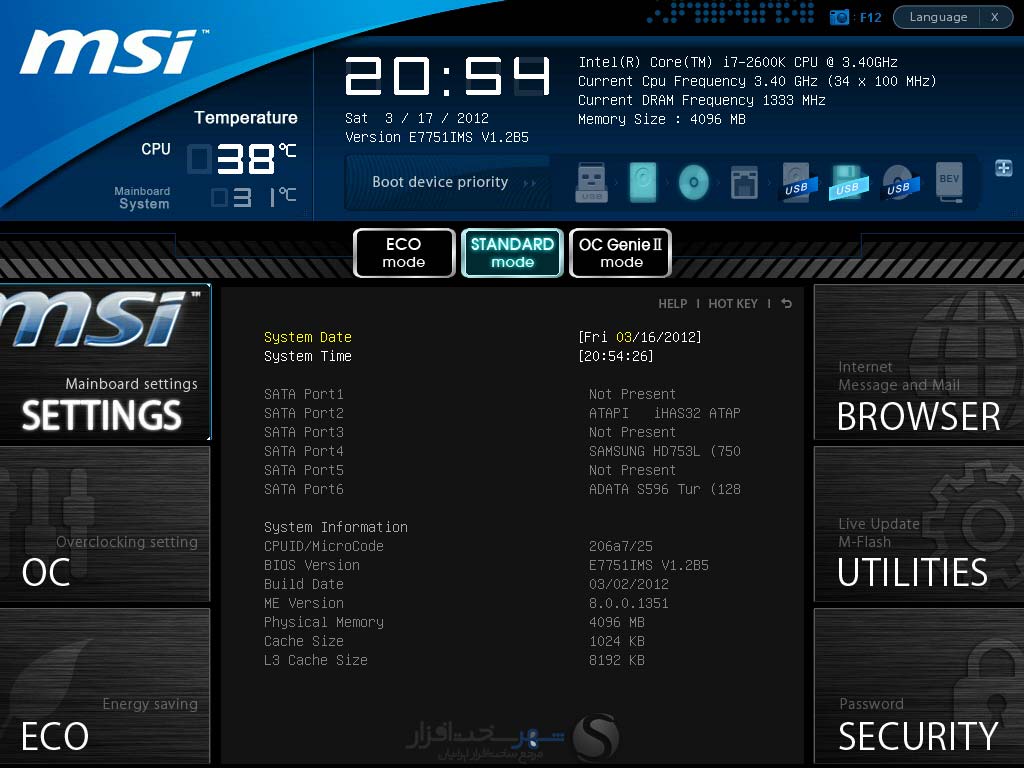

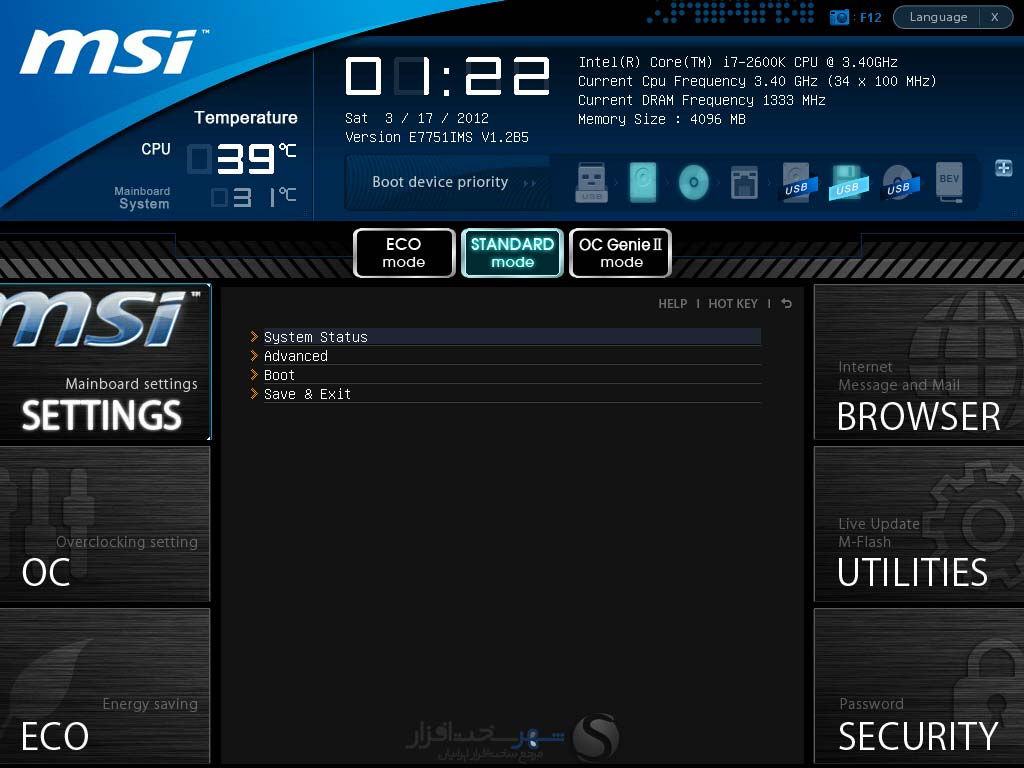

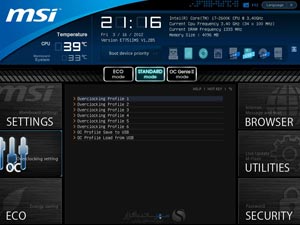

همان طور که ملاحضه مي کنيد در اين محيط تنظيمات مختلف در 3 بخش مجزا طبقه بندي شده اند. همچنين در اين محيط و در بالاي صفحه مشخصات فني قطعات پلتفرم مانند مدل و فرکانس کاري پردازنده، ، حجم و فرکانس کاري حافظه ها به همراه ساعت، تاريخ و ورژن Firmware UEFI مشخص شده اند. همچنين با Drag & Drop به راحتي مي توانيد اولويت هاي دستگاه هاي مختلف در Boot شدن سيستم را تغيير دهيد. در زير لوگوي MSI نيز حرارت پردازنده و چيپست Z77 را مي توانيد به صورت Real Time ملاحضه کنيد.همچنين در اين محيط تنظيم پارامترها در 3 وضعيت SATANDARD، ECO Mode و OC Genie II صورت مي گيرند. در وضعيت پيش فرض ( STANDARD Mode ) تمامي پارامترها به صورت دستي قابل تنظيم هستند . وضعيت OC Genie II در حين فعال بودن سوئيچ OC Genie II فعال شده و در اين وضعيت مي توان هم به صورت اتوماتيک و هم توسط تنظيمات از پيش تعيين شده در قسمت پروفايل دستي OC Genie II تنها با فشردن يک کليد و در سريعترين زمان ممکن اين پلتفرم را اورکلاک کرد. در وضعيت ECO Mode نيز تمامي پارامترهاي Power Saving در اين مادربورد در وضعيت فعال قرار مي گيرند تا بهترين شرايط براي بهينه سازي مصرف انرژي محيا شود.



( MSI UEFI Bios ( CLICK BIOS II - قسمت دوم

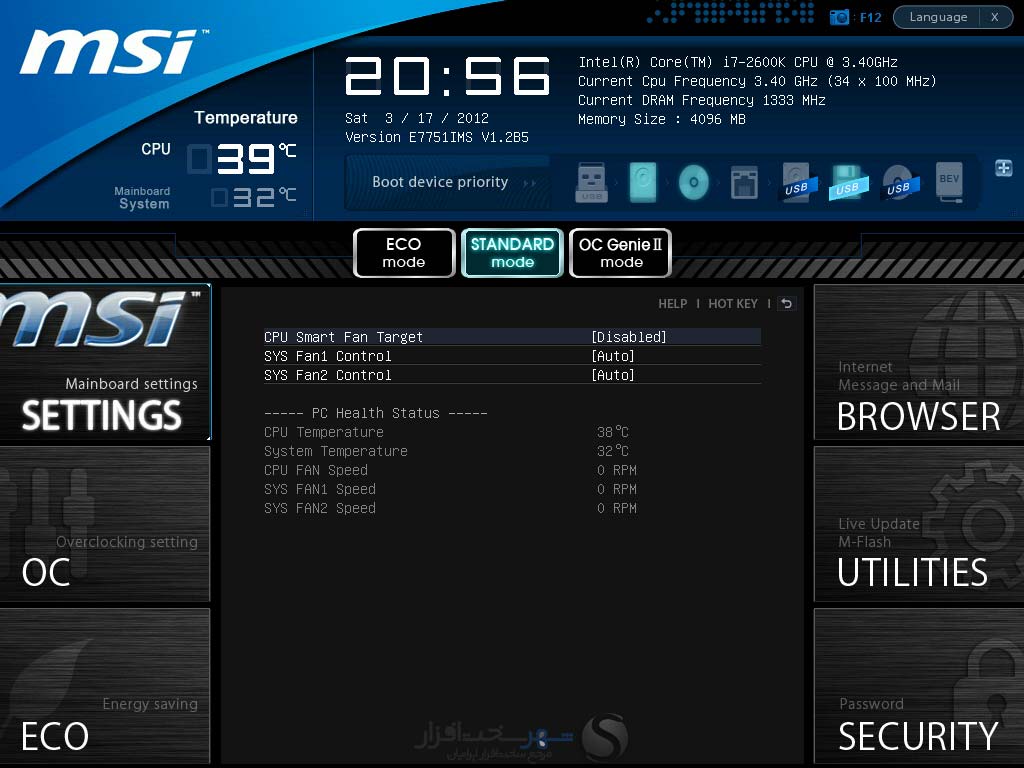

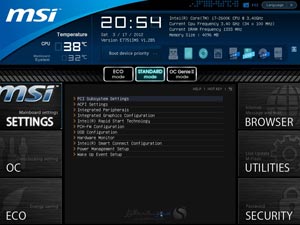

• SETTINGS

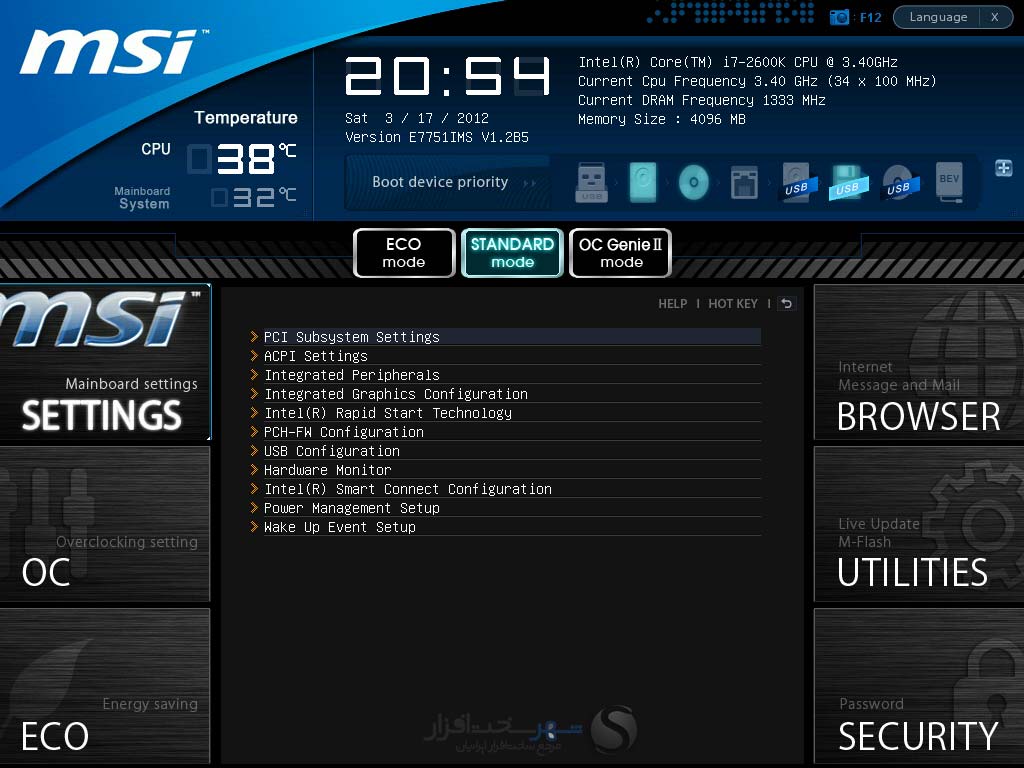

در قسمت Setting مي توانيد وضعيت کنوني قطعات متصل به پلتفرم را ملاحضه کنيد، تنظيمات گذرگاه ها و Device هاي مختلف را با توجه به نيازهاي خود تغيير دهيد و در قسمت Hardware Monitor حرارت بخش هاي مختلف مادربورد به همراه سرعت چرخش فن ها را ملاحضه کنيد.



• OC

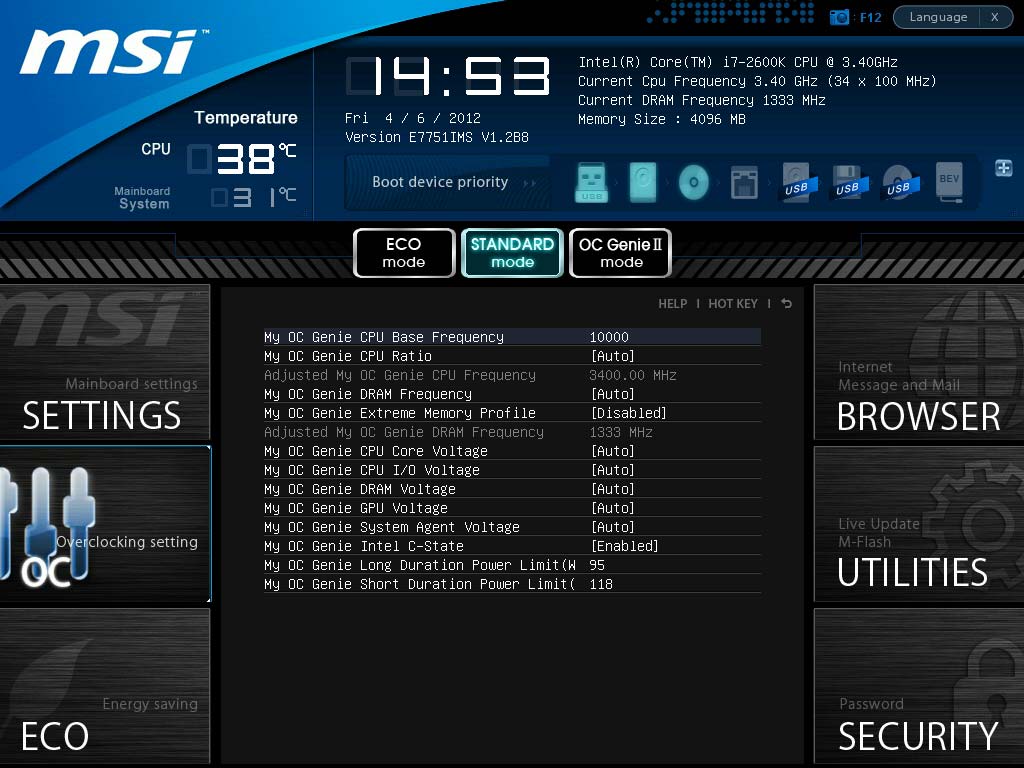

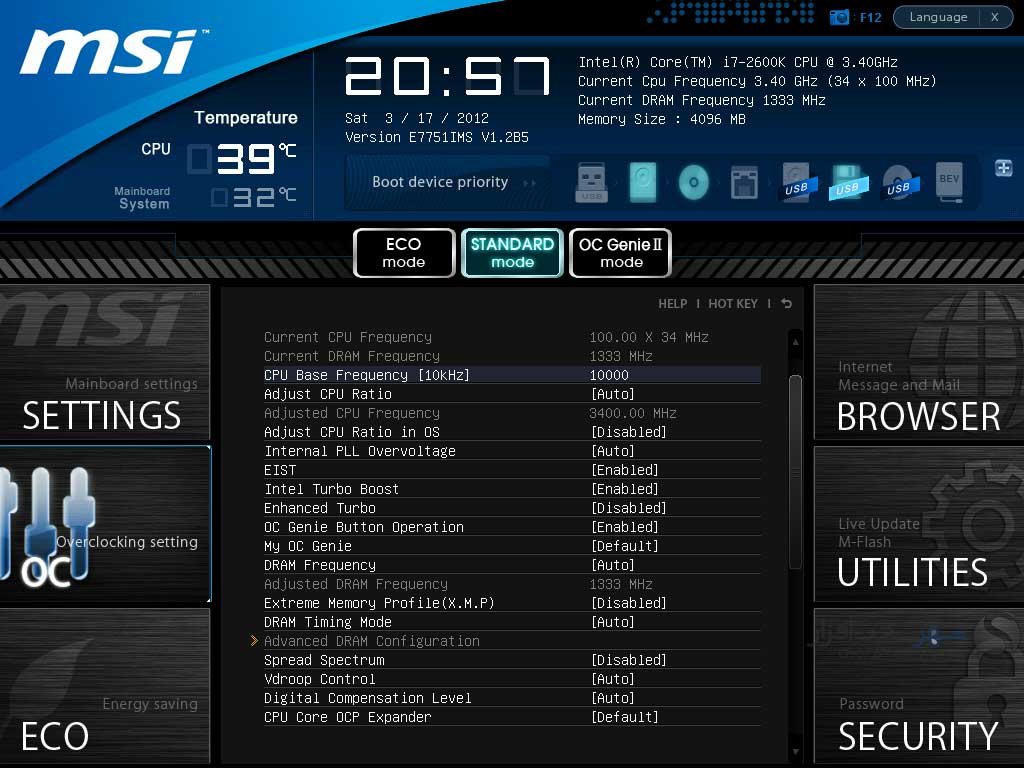

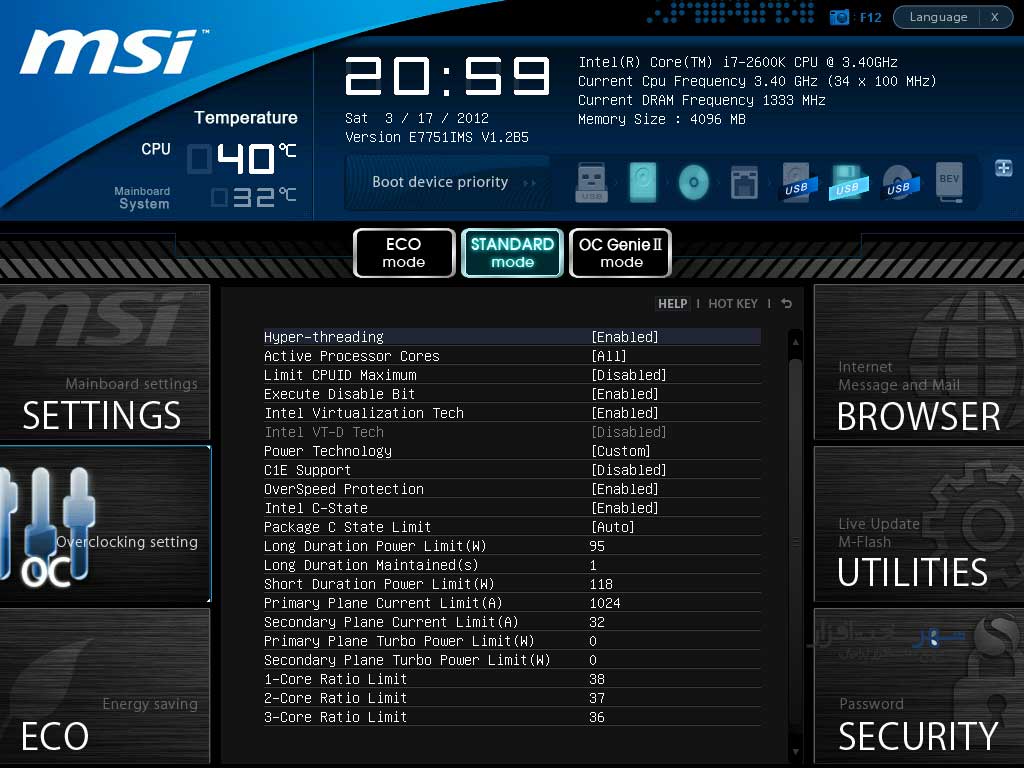

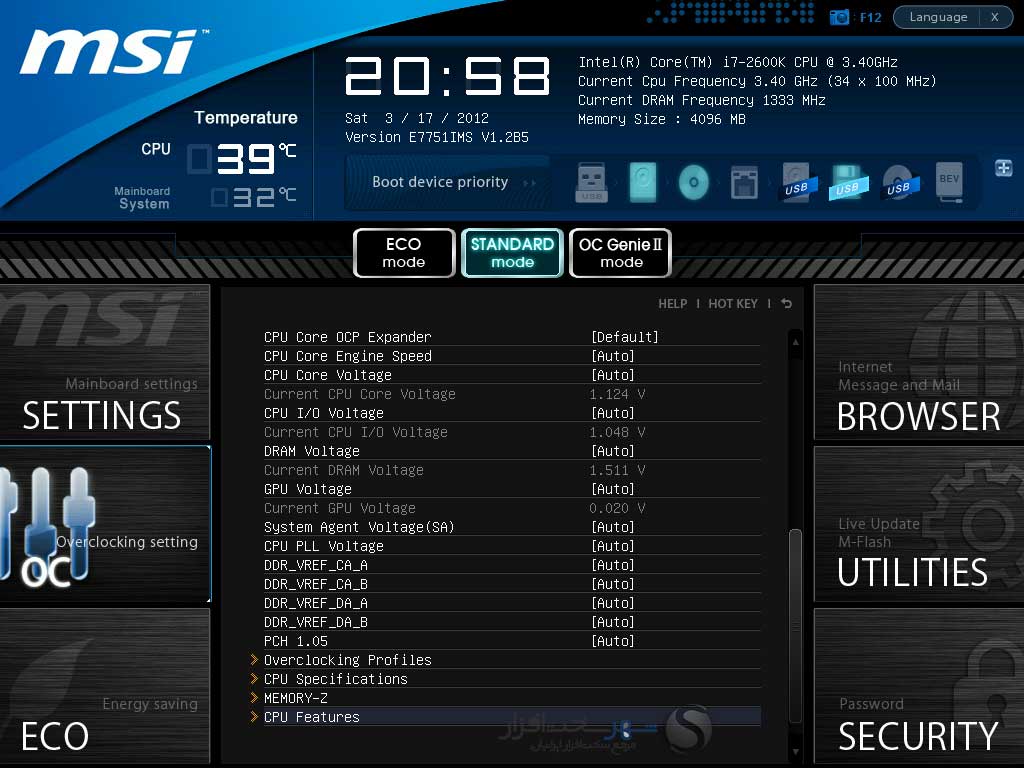

در بخش OC با دقت بالا مي توانيد به صورت کاملاً حرفه اي تنظيمات مختلف مربوط به فرکانس ها، ولتاژها و ضريب ها را تغيير دهيد. همچنين مي توانيد مجموعه تنظيمات خود را به صورت Profile در Bios و حتي Flash Memory ذخيره کرده و آن ها را در با دوستان خود که داراي همين مدل مادربورد هستند به اشتراک بگذاريد.

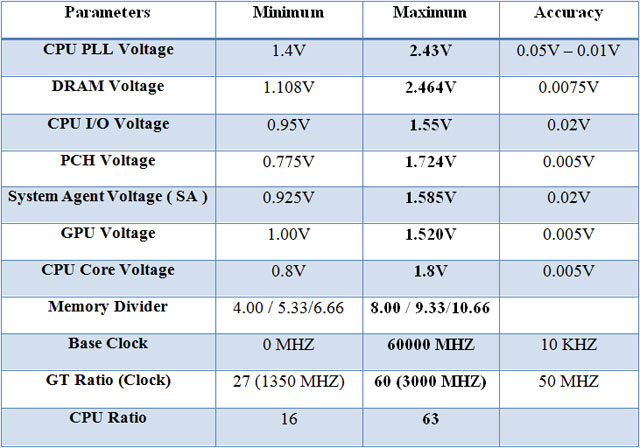

محدوده حداقل و حداکثر مهم ترين پارامترهاي موجود در اين بخش به همراه دقت تغيير آن ها به شرح زير مي باشد :

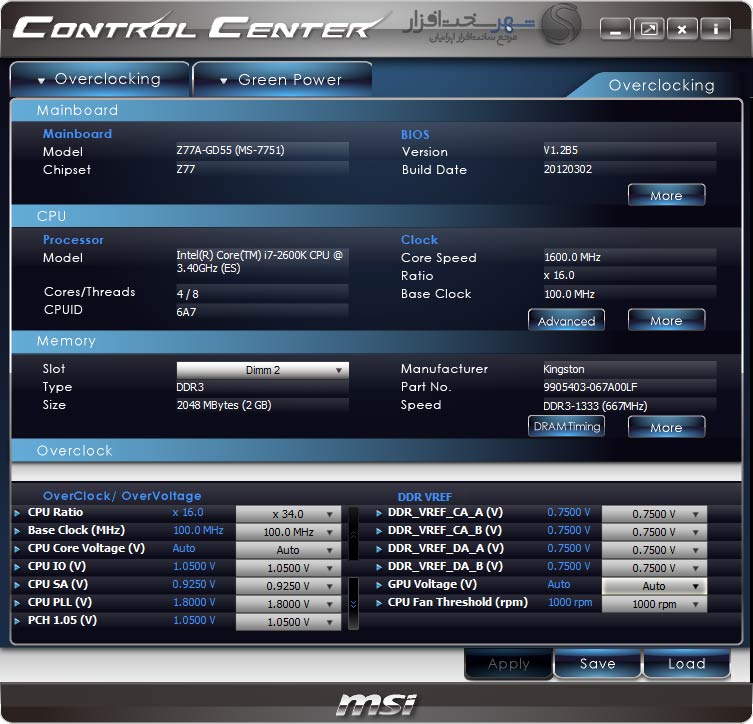

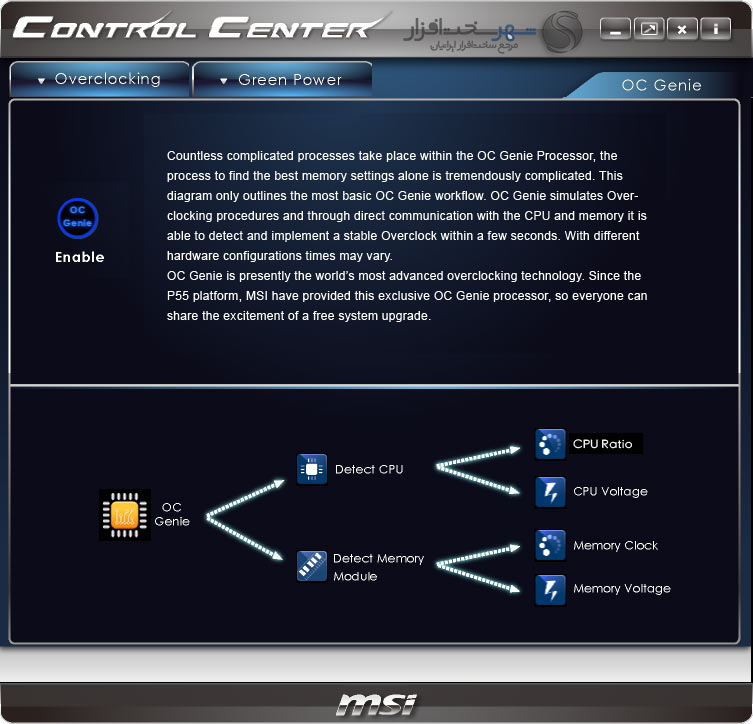

همچنين همانطور که قبلا اشاره شد سوئيچ OC GENIE II علاوه بر اعمال تغييرات خودکار براي اورکلاک سيستم اين قابليت را نيز دارد که تنظيمات از پيش تعيين شده را نيز در کمترين زمان ممکن به سيستم اعمال کند. در تصوير زير مي توانيد پارامترهاي قابل تغيير در اين بخش را ملاحضه کنيد :

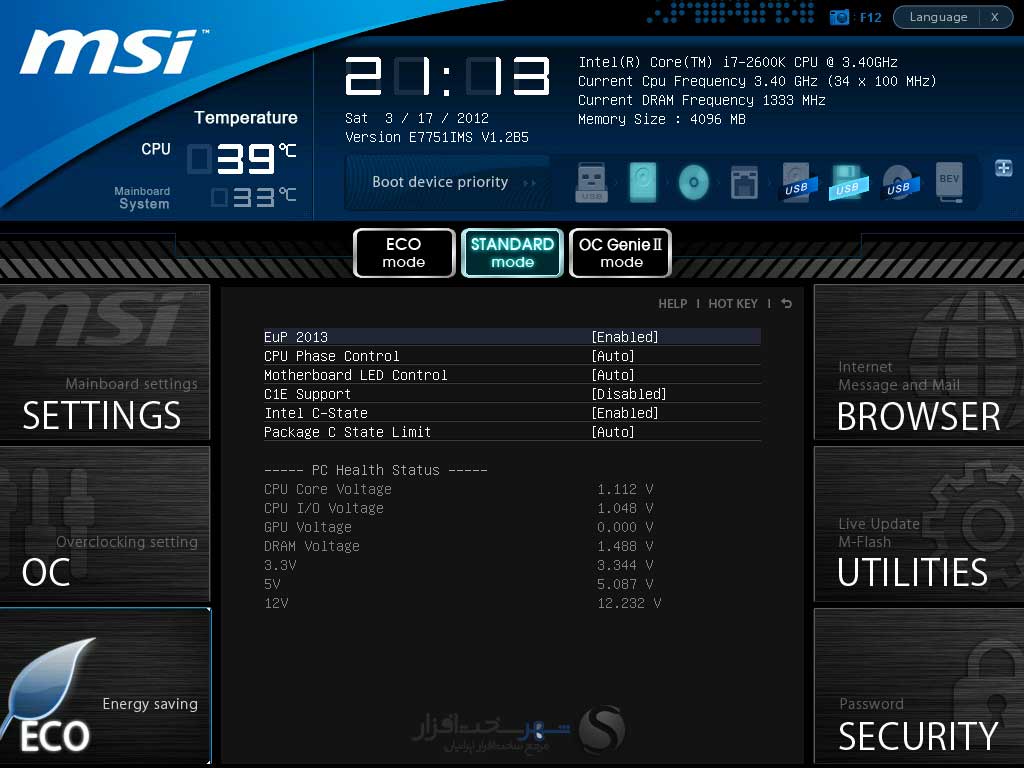

• ECO





در بخش ECO نيز تنظيمات مرتبط با قابليت هاي Power Saving و مديريت مصرف انرژي در دسترس هستند. همچنين ميزان ولتاژ شاخه هاي مختلف پاور به همراه ولتاژ ماژول هاي حافظه، تراشه گرافيکي تعبيه شده در پردازنده، هسته پردازنده و کنترلر حافظه تعبيه شده در پردازنده نيز در اين بخش به صورت Real Time نمايش داده مي شود.



• BROWSER :

در اين بخش اگر قبلا سيستم عامل Winki 3 را از DVD راه انداز اين مادربورد بر روي يکي از پارتيشن هاي هاردديسک سيستم خود نصب کرده باشيد مي توانيد در عرض 25 ثانيه پس از بوت سيستم در يک محيط Linux-based به اينترنت دسترسي داشته باشيد.



• UTILITES :





در اين بخش نيز مي توانيد از محتويات هاردديسک خود نسخه پشتيبان تهيه کنيد و يا با استفاده از Live Update به صورت آنلاين Bios مادربورد را بروزرساني کنيد. همچنين مي توانيد ابتدا فايل Bios را از وب سايت رسمي کمپاني MSI دانلود کرده و با انتقال آن به يک USB Flash به وسيله قابليت M-Flash اقدام به بروزرساني Bios بکنيد.

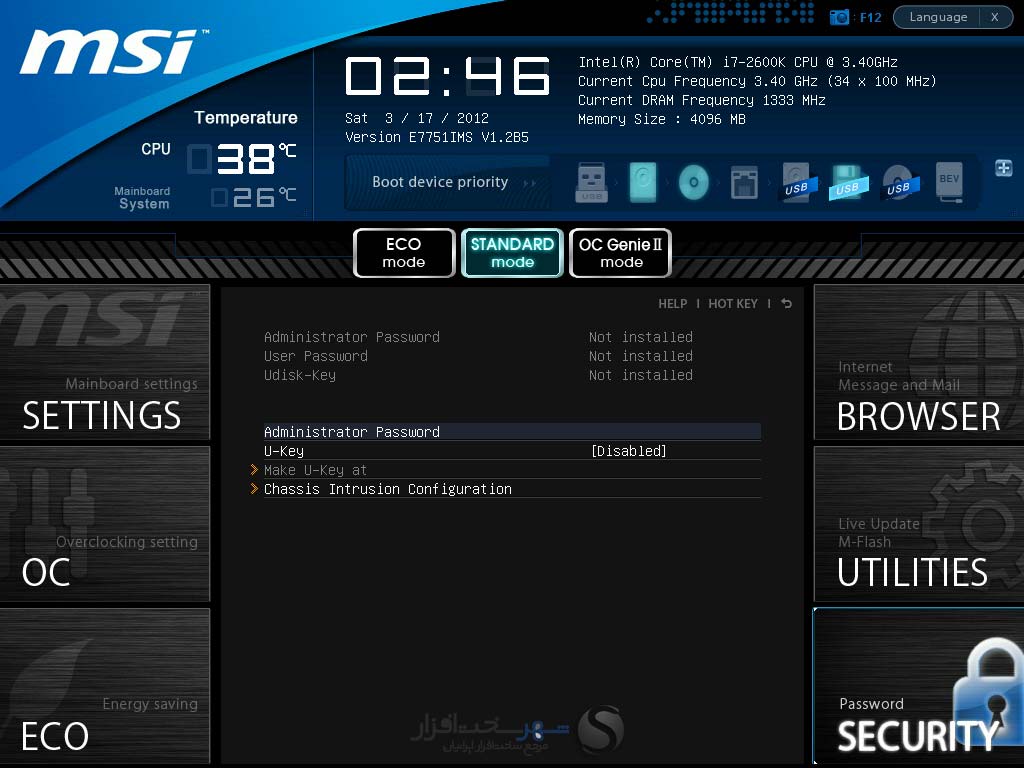

• SECURITY :





اين بخش هم تصور مي کنم نيازي به توضيحات اضافه ندارد !

اما يک لحظه صبر کنيد ! اين بايوس يک تفاوت عمده با اکثر بايوس هاي مشابه دارد که آن را يک بايوس بسيار متمايز مي کند و آن چيدمان فوق العاده آن است ! اگر يک کاربر حرفه اي باشيد به خوبي مي دانيد که ديدن دماي پردازنده و سيستم در صفحه نخست بايوس + امکان رفتن به قسمت هاي اورکلاکينگ ، تنظيمات و ... در يک کليک و در نهايت تغيير اولويت بوت قطعات با يک Drag کردن ماوس در صفحه اصلي بايوس يک طراحي فکري فوق العاده است . همچنين اين بايوس به خاطر استفاده از چيپ مجزا لگ ندارد .



متد و سيستم تست



متد و سيستم تست

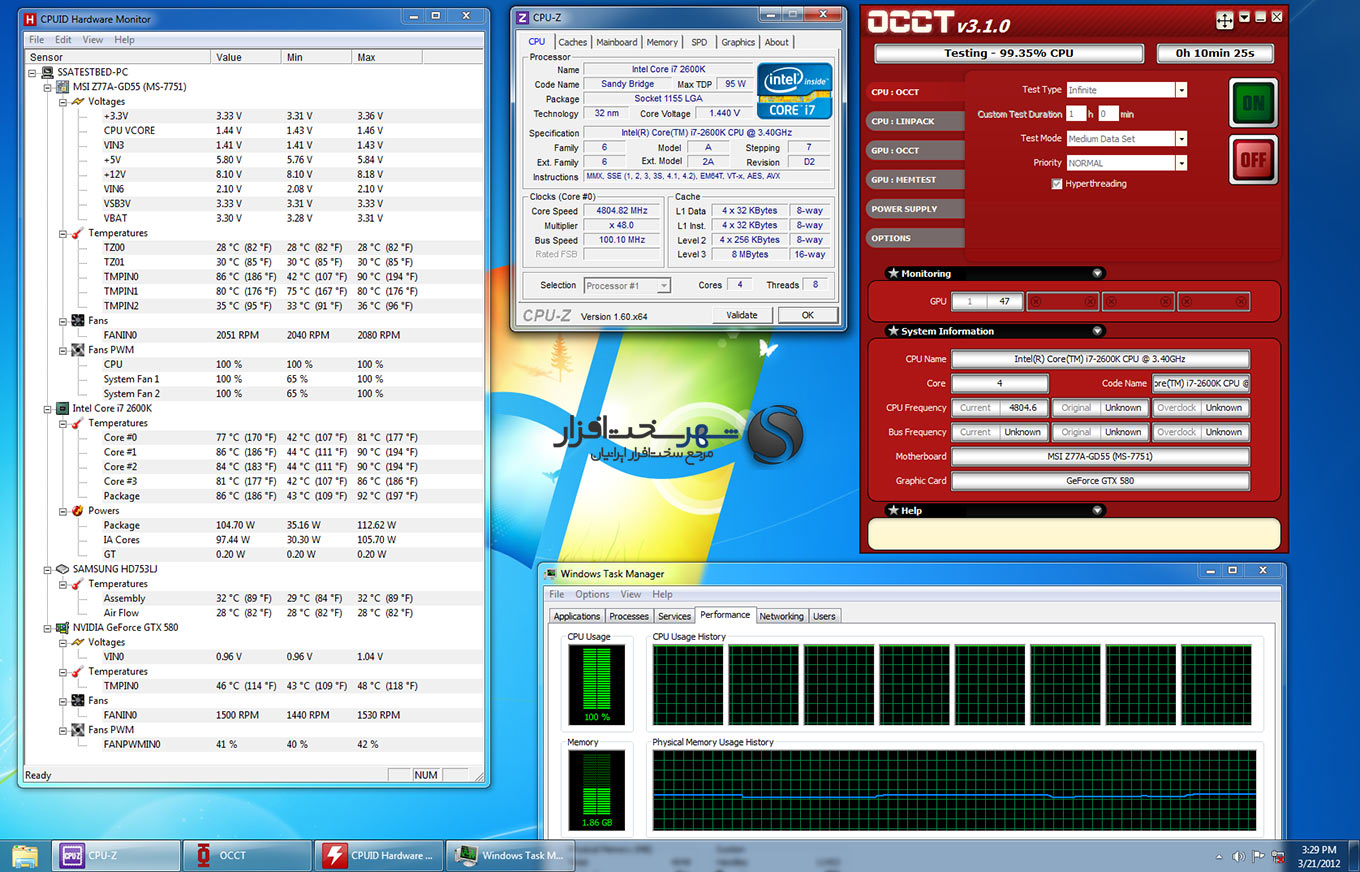

تست هاي اين قطعه را به طور کلي به سه بخش تست هاي اورکلاکينگ، توان مصرفي و تست هاي کارايي تقسيم کرده ايم. براي مقايسه نتايج نيز از مادربورد قبلي سيستم Testbed لابراتوار يعني GIGABYTE Z68XP-UD4 استفاده کرديم. توجه داشته باشيد با توجه به عرضه شدن نسخه هاي جديد Bios و تغيير تنظيمات Bios به حالت Optimized Default براي هر دو مدل از نتايج آرشيو در اين بررسي استفاده نشده است.

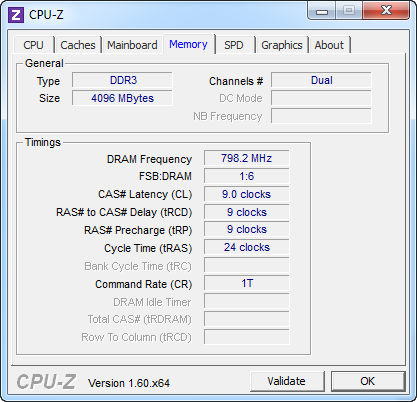

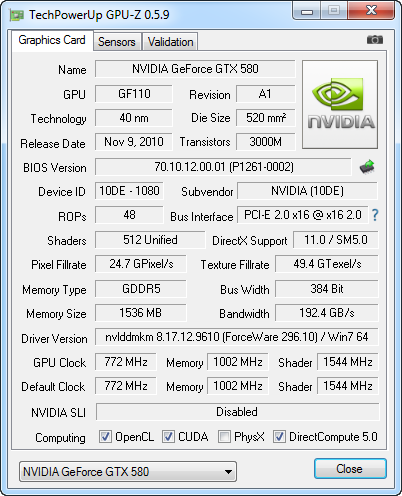

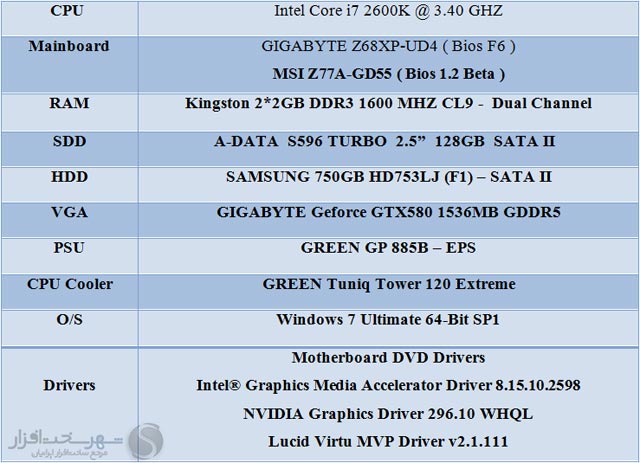

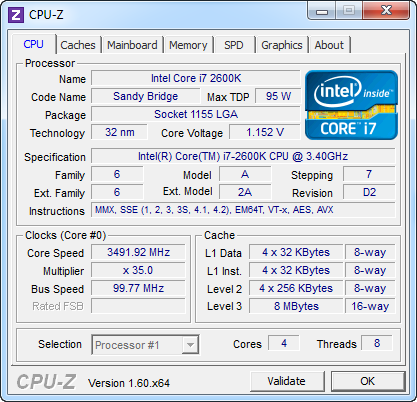

کليه قطعات به کار رفته در سيستم تست در اين بررسي به شرح زير مي باشد :





لازم به ذکر است به دليل مشکلات عديده مانند تحريم هاي اعمال شده به کشورمان از طريق مراجع رسمي موفق به تهيه پردازنده هاي نمونه مهندسي (Engineering Sample) با معماري Ivy Bridge نشديم . به همين دليل ناچاراً مجبور شديم با همان پردازنده با معماري Sandy-Bridge تست هاي اين بررسي را به اتمام برسانيم.

لازم به ذکر است که تمامي پارامترهاي Bios در هر دو مادربورد به صورت پيش فرض تنظيم شده و تنها با تغيير Memory Divider به مقدار 8.00 و افزايش ولتاژ ماژول هاي حافظه (VDIMM voltage) به مقدار 1.65V شرايط لازم براي پايداري حافظه سيستم در فرکانس 1600MHZ فراهم شده است . ضمناً تايمينگ هاي حافظه نيز به صورت دستي با توجه به مقادير نامي تنظيم شده اند . در تصاوير زير مشخصات سيستم از نگاه نرم افزارهاي CPU-Z و GPU-Z را ملاحضه مي کنيد :













همچنين ليست نرم افزارهاي Benchmark ، Monitoring و Game ها که مبتني بر API هاي مدرن DirectX 10 ، DirectX 11 و OpenGL مي باشند به اين شرح است :

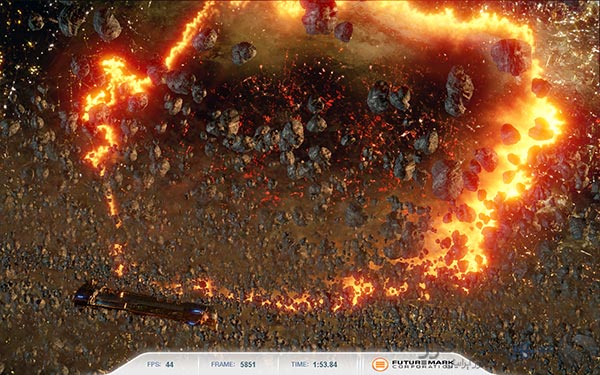

• 3DMARK VANTAGE 1.1.0

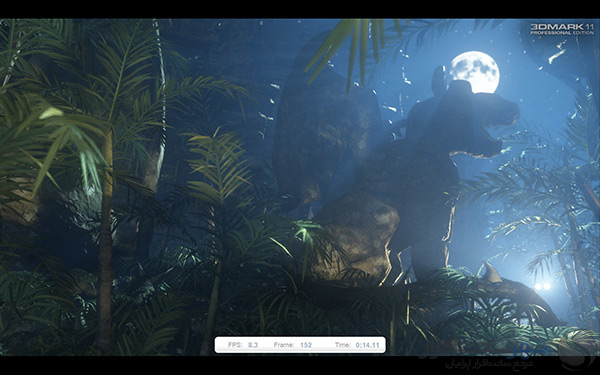

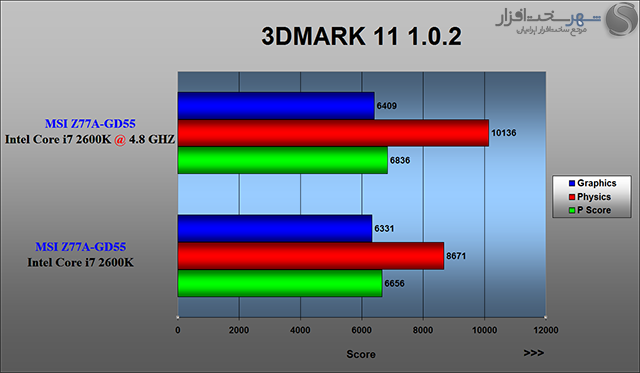

• 3DMARK 11 1.0.2
• PCMARK VANTAGE 1.0.2

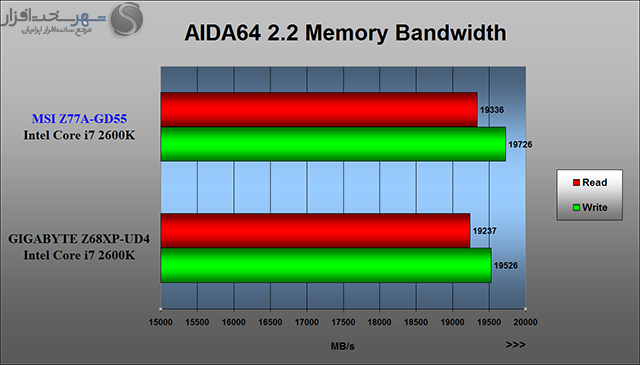

• AIDA64 EXTREME Edition 2.2

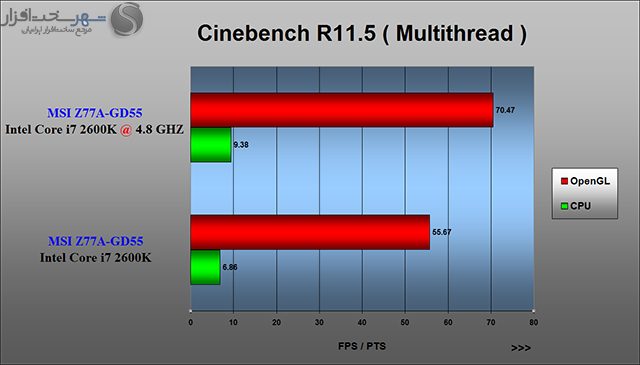

• CinreBench R11.5

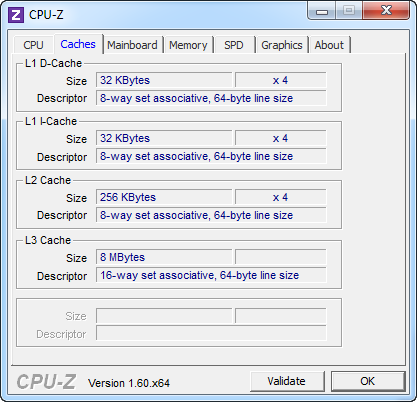

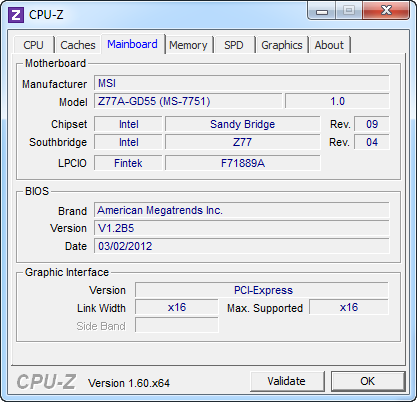

• CPU-Z 1.60
• GPU-Z 0.5.9
• OCCT 3.1.0
• HWMonitor 1.19

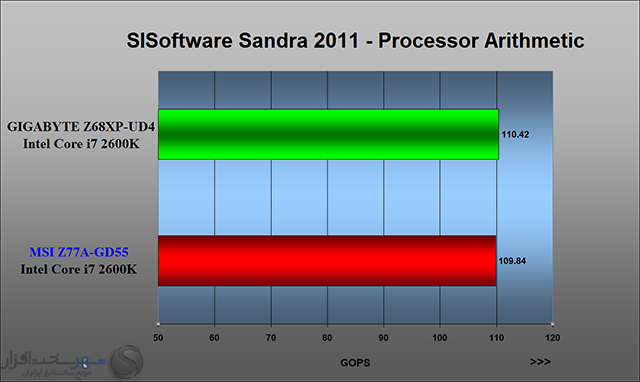

• SiSoftware Sandra Professional Business 2012.02.18.30
• MediaEspresso Media Convertor 6.5.2031

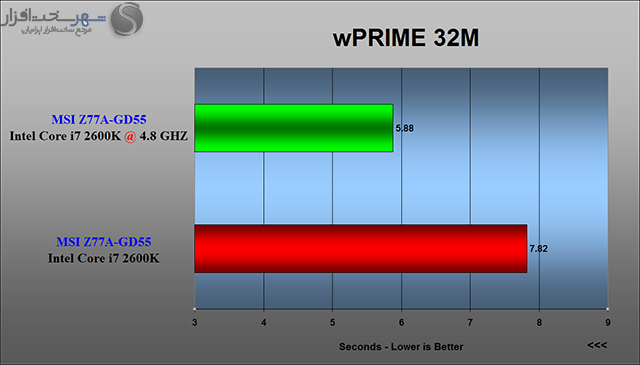

• wPRIME 2.07
• WinRaR 4.11

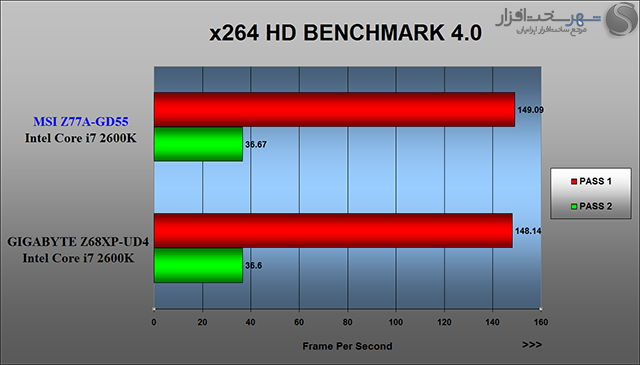

• x264 HD BENCHMARK 4.0
• WinRAR 4.11

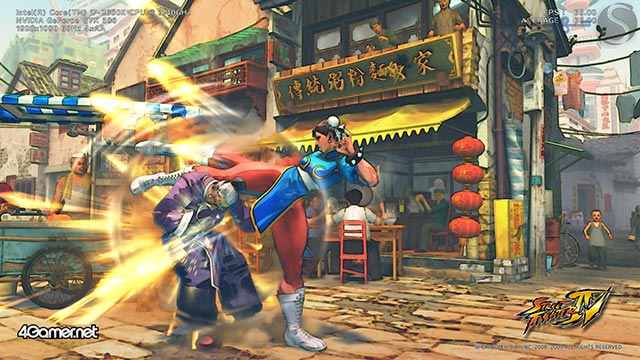

• Street Fighter IV

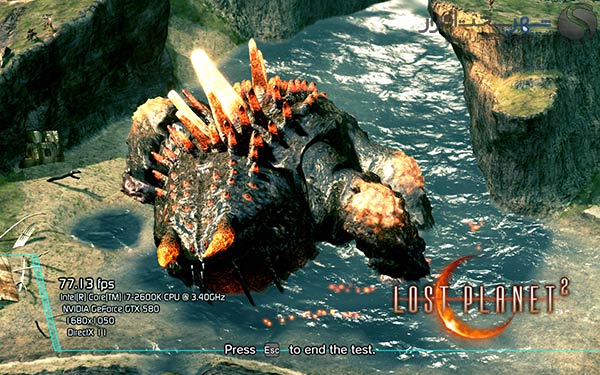

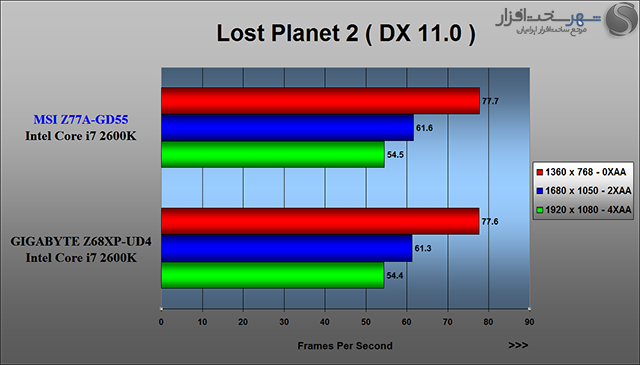

• Lost Planet 2

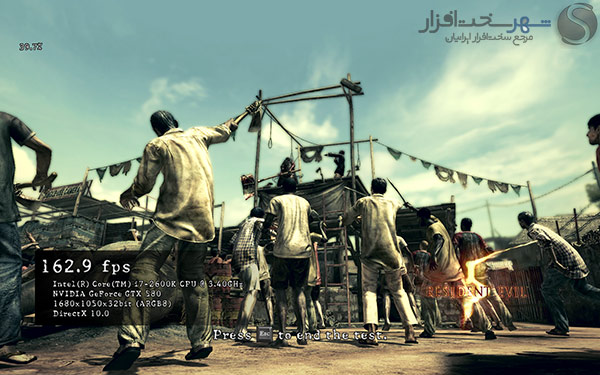

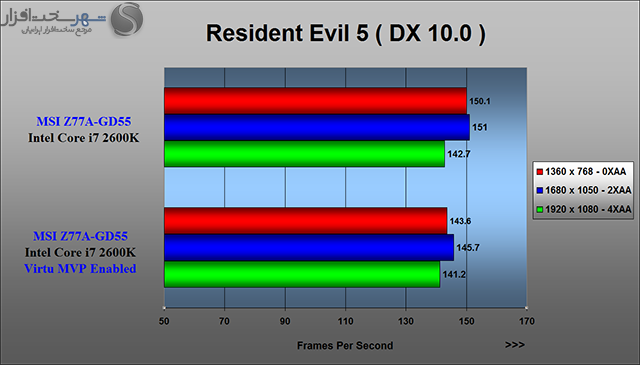

• Resident Evil 5

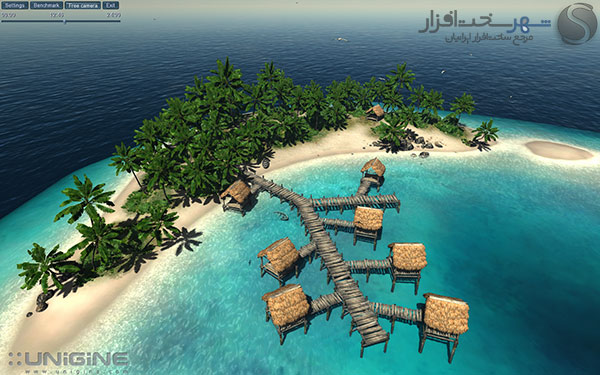

• Unigine Tropics 1.1

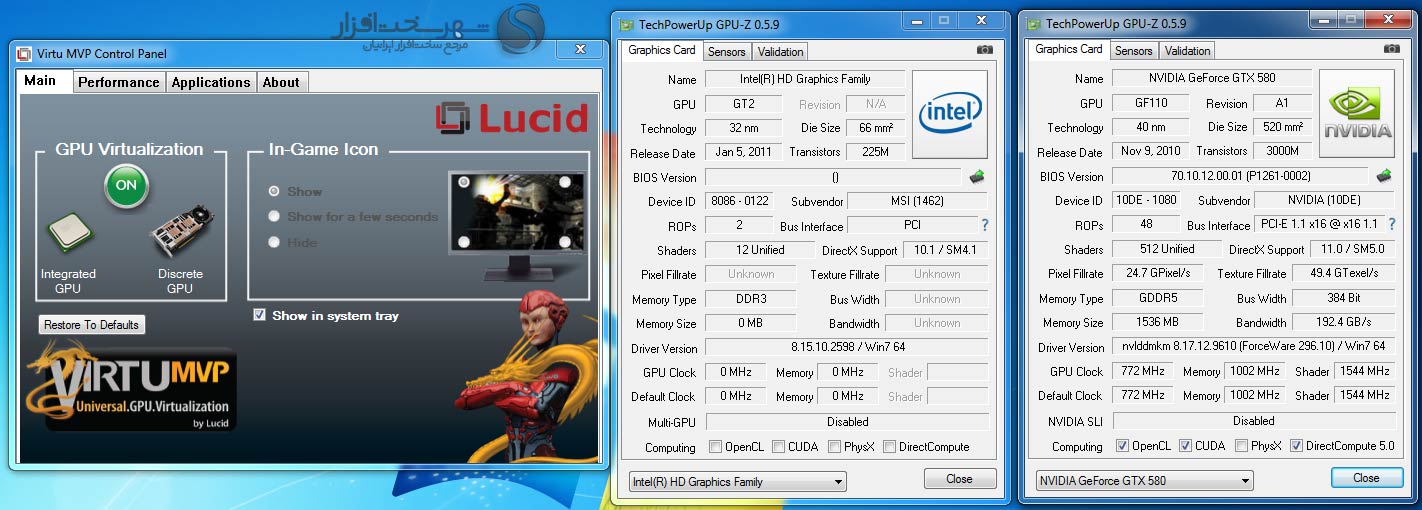

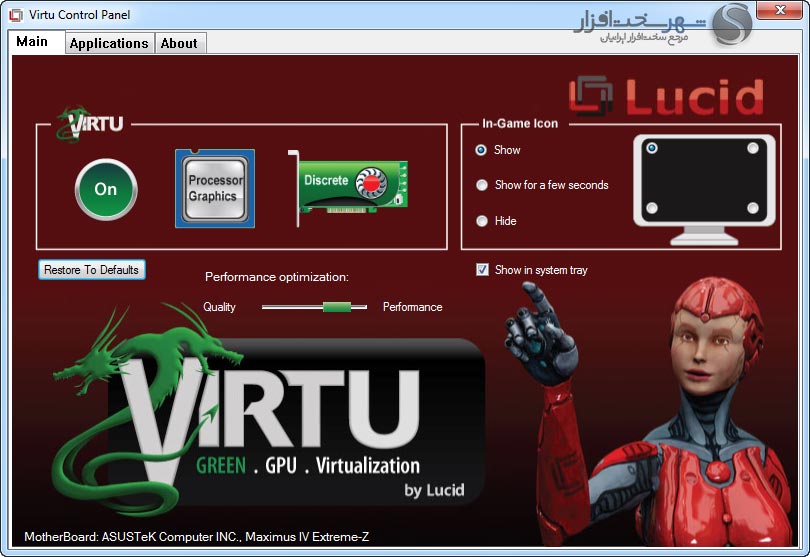

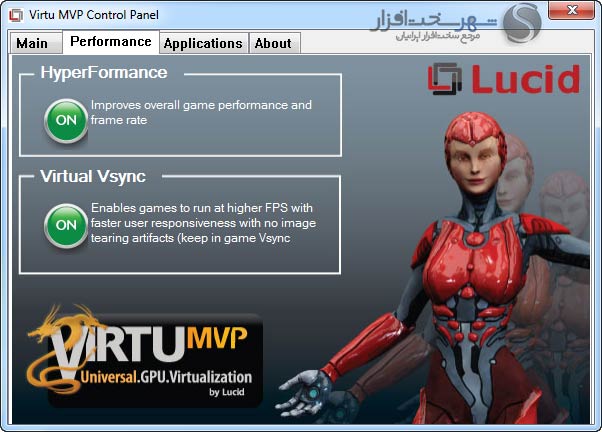

معرفي و تست تکنولوژي هاي Lucid Virtu و Intel Quick Sync Video



معرفي و تست تکنولوژي هاي Lucid Virtu و Intel Quick Sync Video

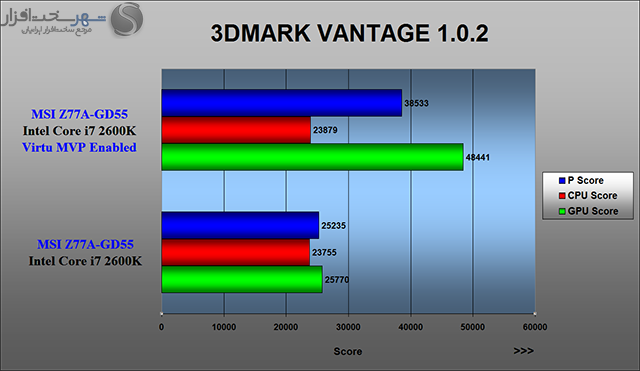

همانطور که اطلاع داريد، پردازنده هاي نسل جديد اينتل با معماري Sandy Bridge داراي يک GPU با کارايي بسيار عالي مي باشند. اين GPU نه تنها از پس پردازش 3D و 2D و همچنين Video Processing در اکثر کاربردها بر مي آيد بلکه داراي يک ويژگي منحصر به فرد جديد مي باشد. Intel Quick Sync Video يک تکنولوژي رمزگذاري و رمزگشايي ويدئويي مي باشد که از استاندارد هاي ويدئويي H.264/MPEG-4 AVC, VC-1 و MPEG-2 پشتيباني مي کند . اين تکنولوژي اگر توسط نرم افزارهاي Video Convertor پشتيباني شود گاهي حتي بيش از 8 برابر سرعت تبديل را نسبت به پردازنده هاي High-End افزايش مي دهد. با دانستن اين مطلب حال مي توانيم در مورد فناوري Multi GPU Lucid Virtu صحبت کنيم.

گاهي کاربردهاي يک کاربر کامپيوتر شخصي به گونه اي است که نيازي به پردازنده گرافيکي قدرتمند براي انجام عمليات محاسباتي مختلف ندارد و يک تراشه گرافيکي مجتمع به راحتي اينگونه نيازها را برطرف مي کند. حال اگر اين کاربر يک کارت گرافيک قدرتمند و در عين حال پرمصرف براي سيستم خود خريداري کرده باشد در وضعيت نام برده و در دراز مدت مصرف انرژي اين کارت گرافيک مي تواند مبلغ قابل توجهي را به قبض برق اين کاربر اضافه کند. فناوري Lucid Virtu به صورت کاملاً هوشمند در وضعيت هاي اينچنيني بار پردازش گرافيکي را به تراشه گرافيکي مجتمع درون پردازنده انتقال مي دهد و در مواقعي که لازم است ( همانند بازي هاي ويدئويي 3D ) پردازش گرافيکي را به کارت گرافيک مجزا انتقال مي دهد. با اين کار هم در مصرف انرژي صرفه جويي مي شود و هم در مواقعي که حتي پردازنده گرافيکي مجتمع اينتل عملکرد بهتري خواهد داشت ( Intel Quick Sync Video ) بهترين حالت کارايي را براي کاربر به ارمغان مي آورد.

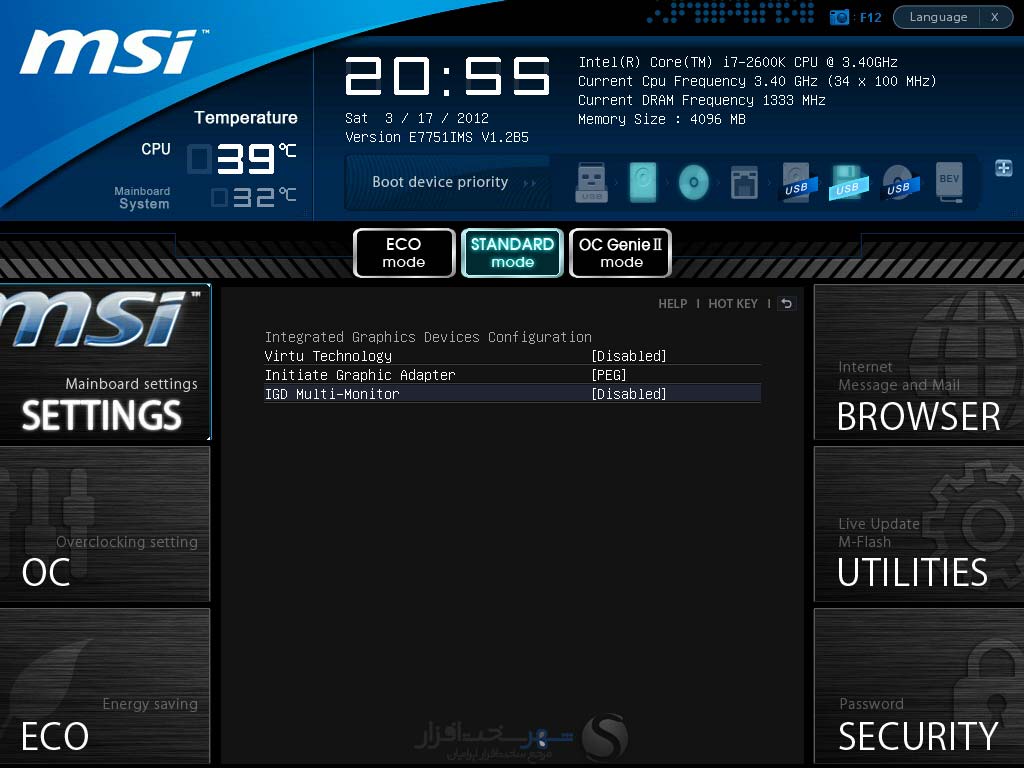

براي استفاده از اين قابليت در مادربوردهاي مبتني بر چيپست Z77 ابتدا بايد درايورهاي سخت افزاري کارت گرافيک مجزايي که روي سيستم خود نصب کرده ايد به همراه درايور تراشه گرافيکي Intel HD Graphics را روي سيستم عامل خود نصب کنيد. در نهايت با نصب درايور سخت افزاري Virtu Drivers مي توانيد از قابليت هاي اين فناوري Multi GPU کاربردي استفاده کنيد.

توجه داشته باشيد براي بهره مندي از اين قابليت حتما بايد از سيستم عامل Windows 7 استفاده کنيد و سعي کنيد هميشه نسخه درايورهاي سخت افزاري تراشه هاي گرافيکي و Virtu Driver را بروز نگه داريد.

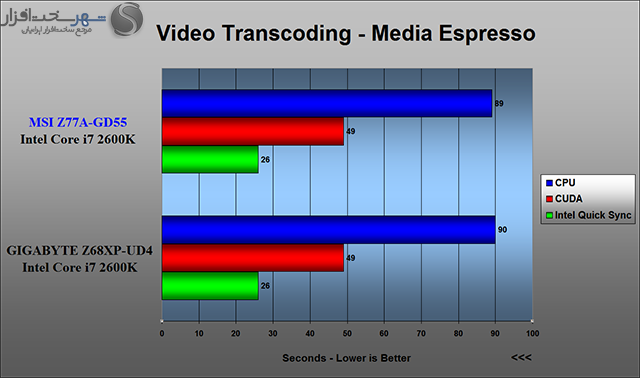

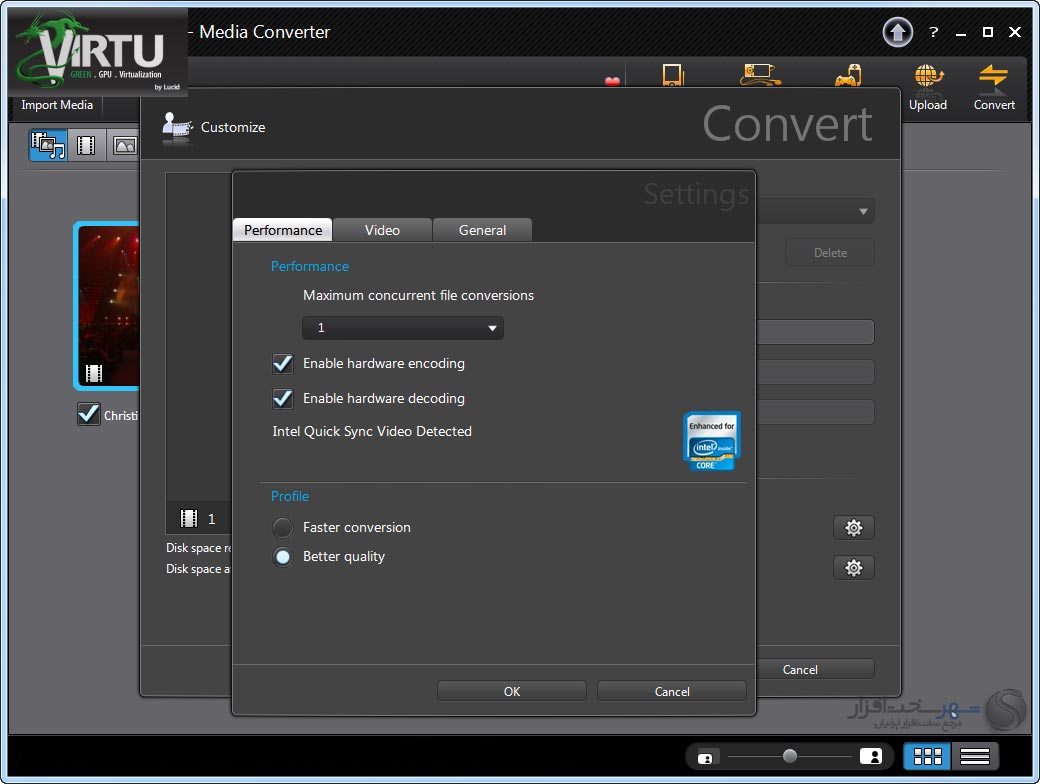

 براي سنجش کارايي Intel Quick Sync Video در تست هاي Video Transcoding از آخرين نسخه نرم افزار CyberLink MediaEspresso 6 استفاده کرديم. اين نرم افزار از معدود نرم افزارهاي موجود مي باشد که از قابليت هاي تکنولوژي Intel Quick Sync Video به خوبي پشتيباني مي کند.





 براي نمونه يک فايل ويدئويي با کيفيت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB را به استاندارد ويدئويي 1920*1080 در Youtube تبديل کرديم. نتايج را در جدول زير ملاحضه کنيد :





همانطور که ملاحضه مي کنيد Intel Quick Sync Video گويي جادوگري مي کند ! اما اختلاف کارايي بين اين دو پلتفرم قابل چشمپوشي است.



معرفي و تست تکنولوژي Intel® Smart Response Technology



معرفي و تست تکنولوژي Intel® Smart Response Technology



اين تکنولوژي که براي اولين بار در چيپست Z68 معرفي شد با الگوريتمي بسيار هوشمند و جديد عملکرد تجهيزات ذخيره سازي متصل شده به سيستم را به واسطه يک SSD ، گاهي حتي تا 5 برابر بهبود مي بخشد.

اگر خيلي ساده اين تکنولوژي را تشريح کنيم عملکرد آن به گونه اي مي باشد که به گونه اي کاملاً هوشمند فايل هاي سيستمي که در حين پردازش اطلاعات بيشتر از سايرين تراکنش دارند به فضايي اختصاص يافته روي يک درايو SSD منتقل مي شوند تا با سرعتي به مراتب بيشتر از يک هارد ديسک معمولي در عمليات سيستمي شرکت کنند.

در ادامه توضيح خواهيم که چگونه مي توانيد اين قابليت را به صورت عملي پياده کنيد .

به صورت سخت افزاري و نرم افزاري طبق گفته اينتل بايد حداقل هايي را رعايت کنيد. اين شرايط به شرح زير مي باشند :

• Intel® Z68 Express Chipset-based desktop board
• Intel® Core™ Processor in the LGA 1155 package
• System BIOS with SATA mode set to RAID
• Intel Rapid Storage Technology software 10.5 version release or later
• Single Hard Disk Drive (HDD) or multiple HDD’s in a single RAID volume
• Solid State Drive (SSD) with a minimum capacity of 18.6GB
• Operating system: Microsoft Windows Vista 32-bit Edition and 64-bit Edition, Microsoft Windows7 32-bit Edition and 64-bit



پس، از لحاظ سخت افزاري به يک هارديسک با Interface SATA نيازمنديم تا سيستم عامل ( Windows 7 يا Windows Vista ) را در يک پارتيشن Primary روي آن نصب کنيم. در وحله دوم به يک درايو SSD با ظرفيت حداقل 18.6GB که به صورت RAW بوده و پارتيشن بندي نشده است نيازمنديم.

اين نکته را مد نظر داشته باشيد که قبل از نصب سيستم عامل بر روي هارد ديسک بايد پارامتر SATA storage configuration را در Bios به پارامتر RAID Mode تغيير دهيد و پس از آن سيستم عامل را بر روي هاردديسک نصب کنيد.

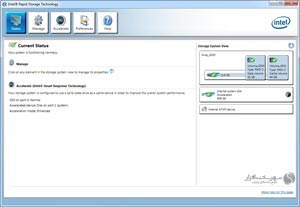

پس از نصب سيستم عامل و درايورهاي سخت افزاري آخرين ورژن نرم افزار RST ) Intel Rapid Storage Technology ) را از وب سايت اينتل دانلود کرده و بر روي سيستم عامل نصب کنيد. با اجراي نرم افزار نام برده با پنجره زير روبرو خواهيد شد :

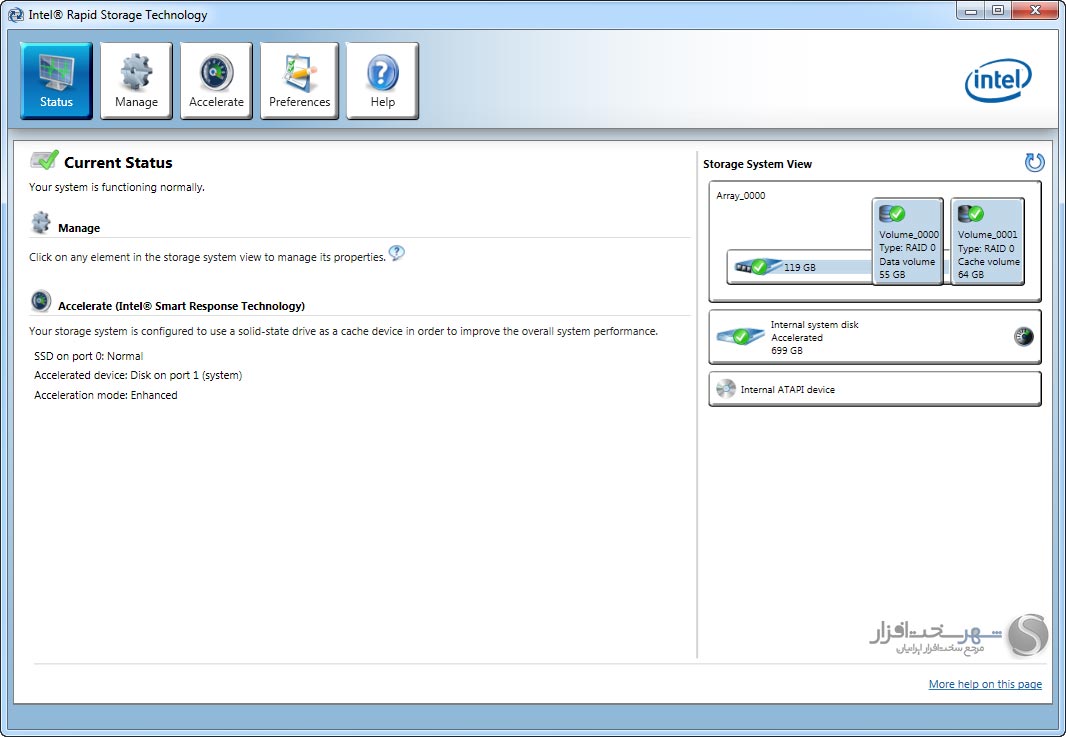

همانطور که ملاحضه مي کنيد يک هاردديسک 750 GB ، يک SSD 128GB و يک درايو نوري DVD-RW در قسمت Storage System View مشاهده مي شوند.

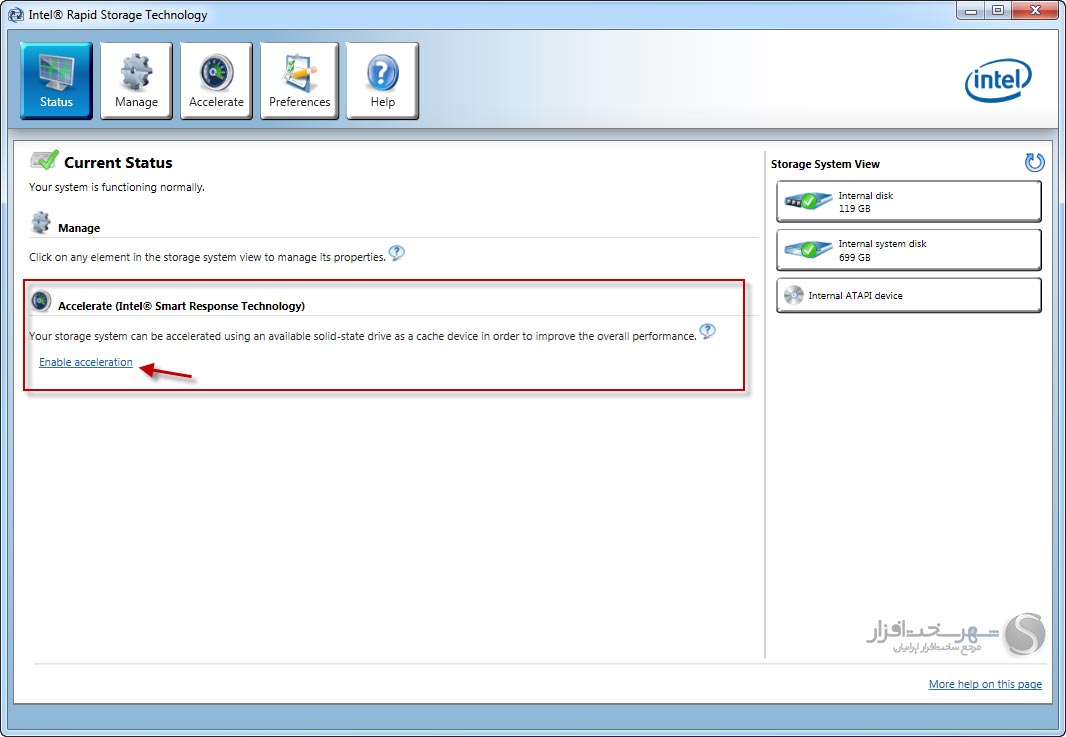

در اين مرحله در قسمت (Accelerate (Intel® Smart Response Technology گزينه Enable Acceleration را انتخاب کرده و در مرحله بعدي از شما سوال مي شود که چه مقدار از فضاي SSD را مي خواهيد به فضاي Cache اختصاص دهيد. اين فضا مي تواند حداقل 18.6GB و حداکثر 64GB باشد. ما در اين قسمت حداکثر مقدار ممکن را انتخاب کرده و در تصوير زير نتيجه را ملاحضه مي کنيد :





ملاحضه مي کنيد که عمليات مورد نظر پس از چند ثانيه انجام مي شود و SSD به دو بخش مختلف تقسيم شده است. از فضاي باقي مانده SSD نيز مي توانيد به عنوان Storage استفاده کنيد. براي انجام اين کار به مسير زير رفته

Control Panel\System and Security\Administrative Tools

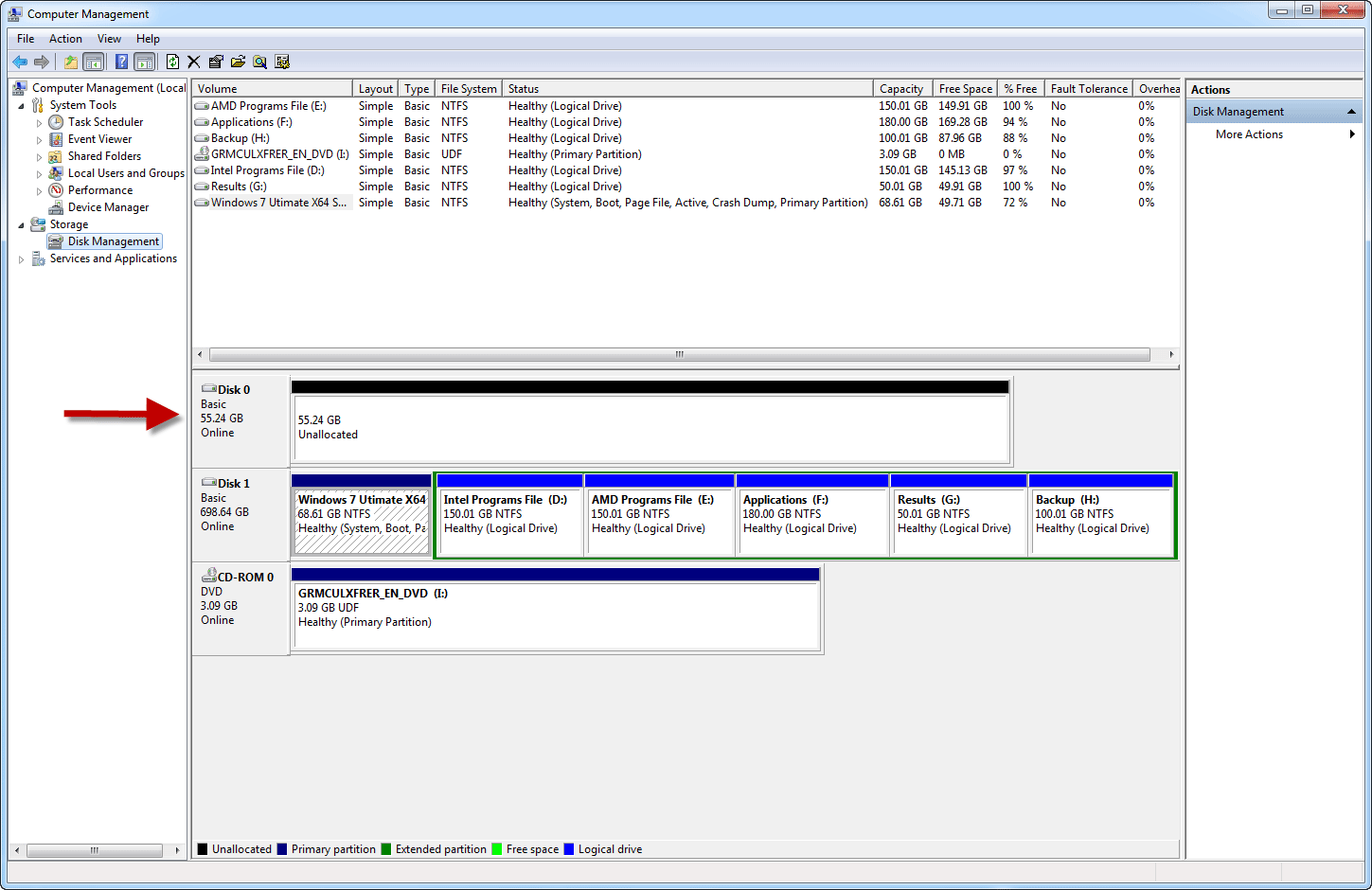

سپس گزينه Computer Management را انتخاب کنيد. در منوي سمت چپ اين پنجره، گزينه Disk Management را انتخاب کنيد. با اين صفحه روبرو خواهيد شد :





ملاحضه مي کنيد که فضاي باقي مانده از درايو SSD به راحتي قابل دسترس بوده و آماده پاتيشن بندي مي باشد.

براي نمونه عملکرد اين تکنولوژي را در تست و بررسي مادربورد ASUS MAXIMUS IV Extreme-Z محک زديم که نتايج اين تست را مي توانيد در اين لينک ملاحضه کنيد.



تست مديريت مصرف انرژي





تست مديريت مصرف انرژي



در اين تست در حالت Idle ( پانزده دقيقه بدون هيچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقيقه اجراي تست Power Supply نرم افزار OCCT در ابعاد Full HD ) مقادير حداقل و حداکثر توان مصرفي کل سيستم را ثبت کرديم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکاً CPU و GPU را تحت فشار قرار مي دهد.

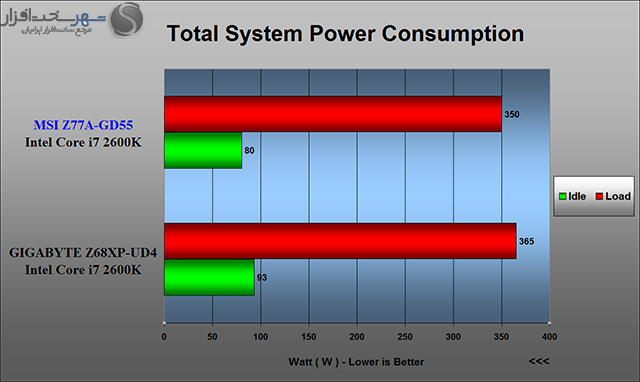

نتايج ثبت شده را مي توانيد در نمودارهاي زير مشاهده کنيد .





 همانطور که نتيجه را ملاحضه مي کنيد حذف کنترلرهاي مجزا براي USB 3.0 و SATA 6Gb/s و استفاده از امکانات Native چيپست PCH Z77 به همراه استفاده از متريال با کيفيت و مدرن در اين مادربرد باعث شده تا مادربوردهاي سري 7 اينتل به مراتب مصرف انرژي کمتري نسبت به نسل قبلي داشته باشند.



تست هاي کارايي



تست هاي کارايي

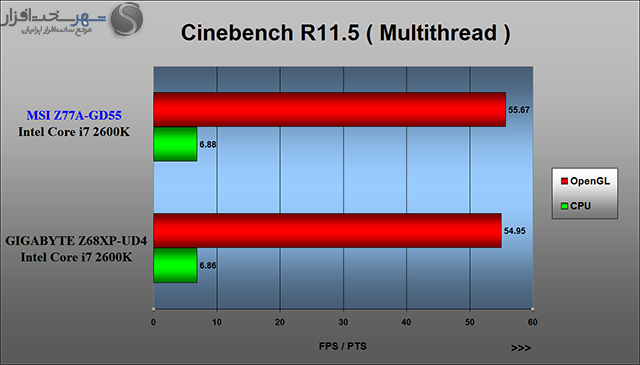

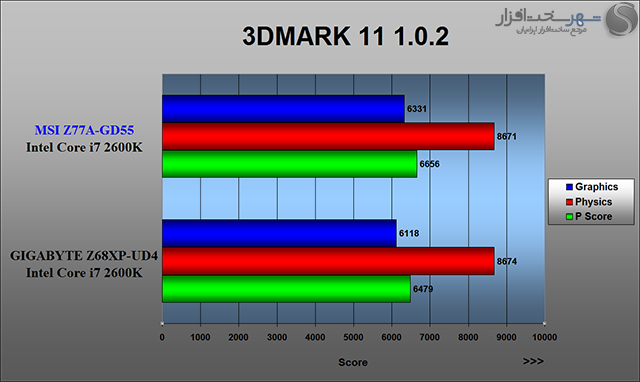

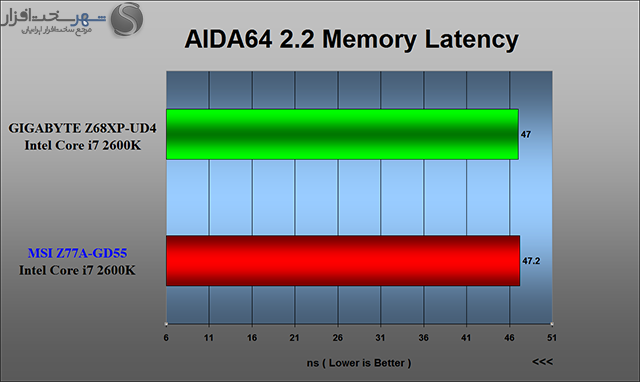

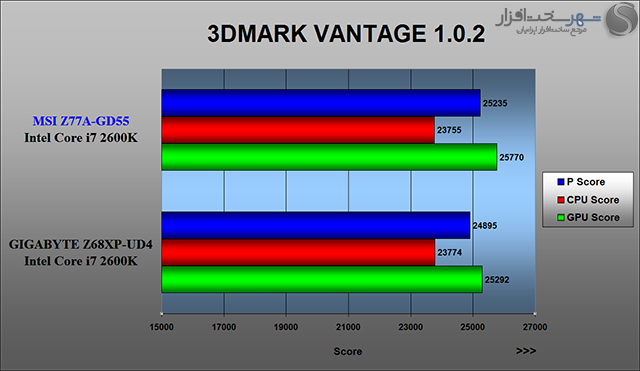

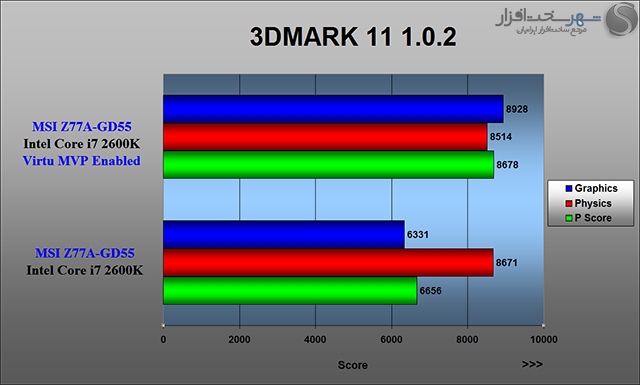

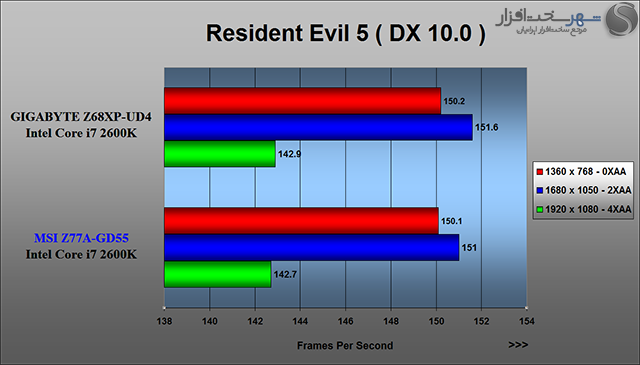

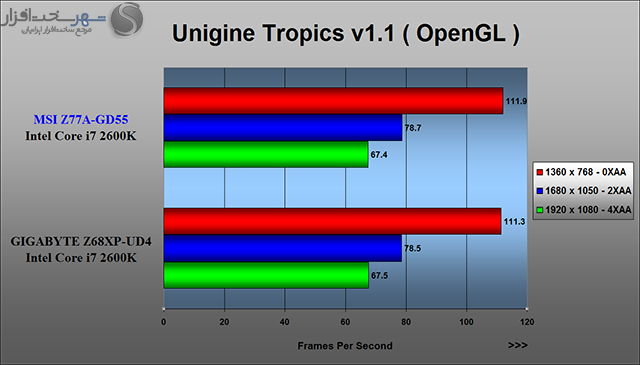

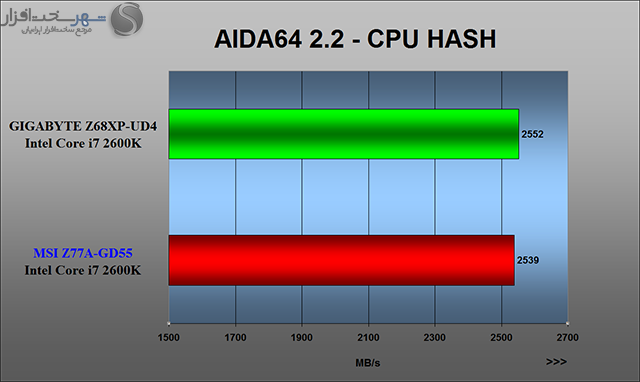

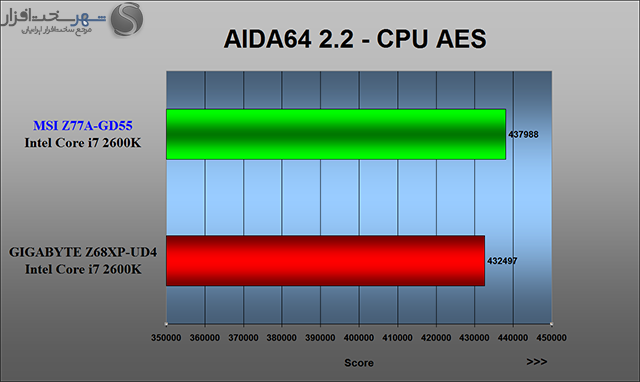

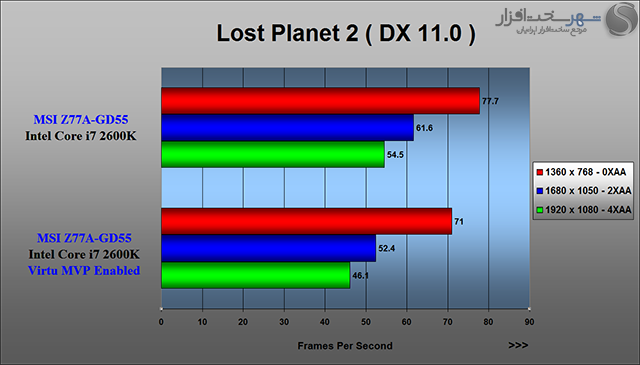

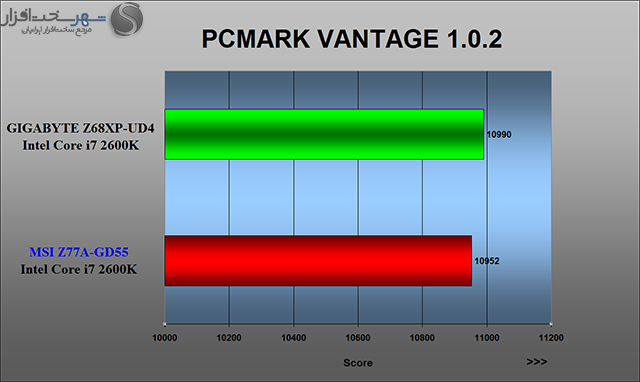

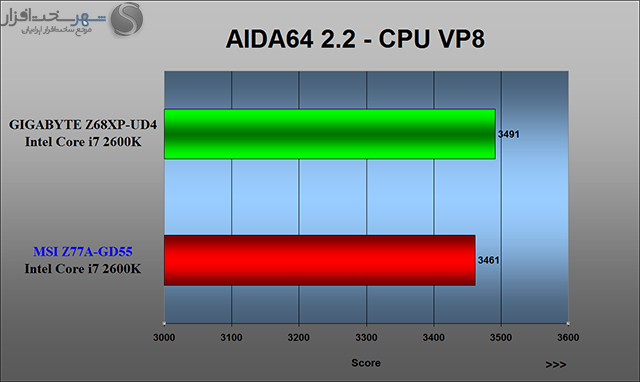

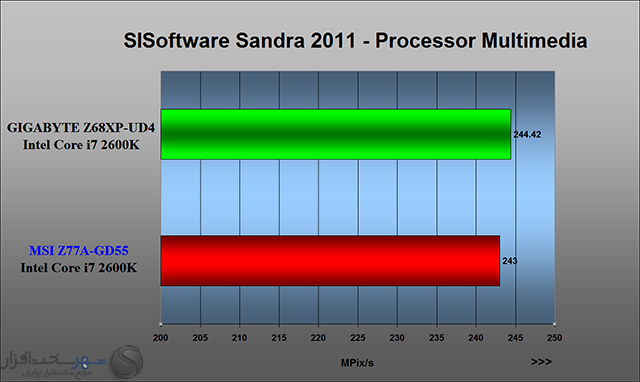

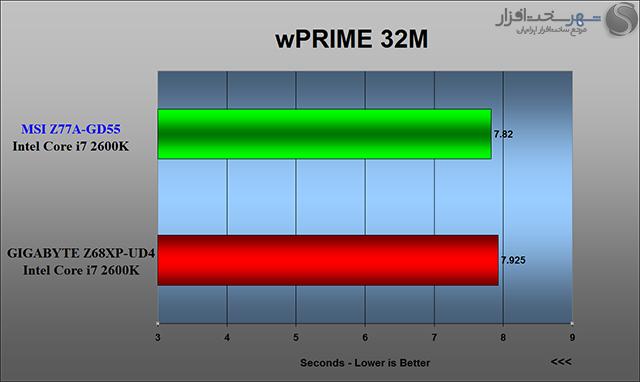

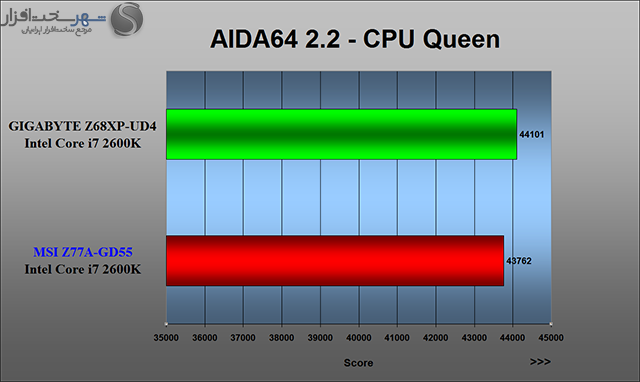

در اين بخش سعي شده از تمامي زوايا کارايي اين مادربورد محک زده شود. براي همين منظور تست ها را به چند بخش عمده تقسيم کرديم. هر يک از اين بخش ها داراي ويژگي هاي منحصر به فردي براي تست قطعات مختلف مي باشند.



تست هاي SISoftware Sandra 2012 و AIDA64 2.2

















کاملاً واضح است که اختلاف نتايج بسيار کم بوده و نتايج تست هاي کارايي تا اينجا تفاوت زيادي با يکديگر ندارند.



تست هاي کارايي - قسمت دوم



تست پهناي باند و Latency حافظه توسط نرم افزار AIDA64 2.2







تست پهناي باند حافظه از جمله تست هايي مي باشد که نتايج آن کاملاً به وضعيت سيستم عامل، فرکانس پردازنده و State هاي مختلف مديريت مصرف انرژي وابسته است. به همين دليل سعي شده در هر همه پلتفرم ها اين شرايط را تا حد امکان مشابه در نظر بگيريم.



تست Cinebench R11.5





ماهيت اين تست در واقع مبني بر شبيه ساز نوعي نرم افزار سينماي 4 بعدي مي باشد که بيشتر در استوديوهاي ساخت انيميشن هاي 3 بعدي استفاده مي شود. در اين تست تمامي توانايي پردازنده براي رندر کردن يک صحنه 3 بعدي با تمام ويزگي هاي واقع گرايانه تصوير به کار گرفته مي شود.



تست wPrime 32M



wPrime از جمله نرم افزار هاي مي باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن ) به صورتي کاملا Multi Thread، يکي از بهترين نرم افزار هاي موجود براي تست پردازنده‌هاي چند هسته اي مي باشد.



تست هاي کارايي - قسمت سوم



تست هاي Video Transcoding







در اين بخش توسط دو نرم افزار هاي CyberLink MediaEspresso Media Convertor 6.5 و x264 HD Benchmark 4.0 در همه زوايا، کارايي اين پلتفرم را محک زديم.

در نرم افزار CyberLink MediaEspresso اين بار از کارايي CPU براي تبديل يک فايل ويدئويي با کيفيت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ويدئويي 1920*1080 در Youtube استفاده شده است.



تست Zip/Unzip ) WinRAR 4.11 )





فرآيند Zip و يا Unzip کردن اطلاعات هميشه جزو يکي از کاربردي ترين و در عين حال معمول ترين کارهايي است که استفاده کنندگان از کامپيوترهاي شخصي در طول روز با آن سر و کار دارند. از جمله معروف ترين و شناخته شده ترين نرم افزارهاي اين امر WinRAR مي باشد که همواره خود را همگام با ارائه آخرين تکنولوژي هاي سخت افزاري بروز نگاه مي دارد تا بهترين کارايي ممکن را از خود ارائه دهد . اين نرم افزار داراي يک بخش Benchmark Tool مستقل مي باشد که نتايج به دست آمده در اين قسمت در جدول زير درج شده است.



تست PCMARK VANTAGE





در اين نرم افزار کارايي کلي سيستم بر اساس تست هاي کاملاً Multithread مانند نمايش و ويرايش عکس هاي ديجيتال، پخش و ويرايش انواع مختلف موزيک و ويدئو، پخش تصاوير 3 بعدي مانند انواع گيم ، جابه جايي اطلاعات بين device هاي مختلف، شبيه يازي نرم افزاري امنيتي، رمزگشايي صفحات وب و .... محک زده مي شود.



تست سرعت گذرگاه SATA 6Gb/s به وسيله نرم افزار Crystal DiskMark 3.0.1





در اين تست سرعت خواندن و نوشتن اطلاعات از يک SSD پرسرعت را بر روي اين پلتفرم تست کرديم .



تست هاي کارايي - قسمت چهارم



تست 3DMARK 11 و 3DMARK Vantage



سري نرم افزارهاي 3DMARK کمپاني Futuremark از سال 1999 تا حال، بدون شک يکي از محبوب ترين و معتبرترين نرم افزار هاي تست کارايي کارت هاي گرافيک بوده اند.

3DMARK 11 آخرين نسخه از نرم افزارهاي تست و محک کارت هاي گرافيک کمپاني Futuremark مي باشد. تست هاي اين نرم افزار مبتني آخرين API کمپاني Microsoft يعني DirectX 11 بوده و از آخرين ويژگي هاي واقع گرايانه تصوير در اين API نظير Tessellation، Compute shaders و Multi-threading پشتيباني مي کند. توجه داشته باشيد که براي اجراي اين تست نياز به يک کارت گرافيک با قابليت پشتيباني از DirectX 11 و سيستم عامل Windows 7 يا Windows Vista SP2 داريد.

شايد منحصر به فرد ترين ويژگي نتايج تست هاي اين دو نرم افزار ايزوله بودن نتايج تست هاي GPU و CPU مي باشد که نتايج تست هاي هر يک از قطعات نام برده شده را نسبت به ديگري متمايز مي کند. اين امر کمک مي کند تا بر روي پلتفرم هاي مختلف نتايجي حدوداً يکسان را براي يک مدل کارت گرافيک داشته باشيم. در نتيجه مقاسيه بين مدل هاي مختلف کارت هاي گرافيک حتي در پلتفرم هاي مختلف نيز با سهولت بيشتر انجام مي شود.

3DMARK Vantage نيز آخرين نسخه قبل از عرضه 3DMARK 11 کمپاني Futuremark مي باشد. اين تست بر اساس DirectX 10.0 بوده و راهکار خوبي براي شبيه سازي بازي هاي رايانه اي بر اساس API نام برده مي باشد.











تست هاي Gaming مبتني بر API هاي DirectX 10.0 ، DirectX 11.0 و OpenGL



تست هاي Gaming مبتني بر API هاي DirectX 10.0 ، DirectX 11.0 و OpenGL



در اين قسمت توسط 4 گيم و همينطور شبيه ساز معتبر و پرطرفدار بر اساس آخرين API مدرن DirectX و OpenGL در 3 حالت مختلف ميانگين نتايج را ثبت کرديم. اين 3 حالت به اين شرح مي باشند :

• 1360x768 – 0XAA – 4X AF
• 1680x1050 – 2X AA – 8X AF
• 1920x1080 – 4X AA – 16X AF

لازم به ذکر است در هر 3 حالت نام برده تنظيمات گرافيکي Game ها و شبيه سازها در حداکثر مقدار ممکن تنظيم شده اند.

تست Resident Evil 5







تست Lost Planet 2







 تست Street Fighter IV







تست Unigine Tropics 1.1









معرفي و تست تکنولوژي Virtu MVP



معرفي و تست تکنولوژي Virtu MVP





اين تکنولوژي جديد که در حال حاضر توسط پردازنده هاي Sandy Bridge و مادربوردهاي سري Z77/Z68/H67/H61 اينتل پشتيباني مي شود با استفاده از دو تکنيک جديد Virtual-VSync و HyperFormance و ايجاد يک Hybrid System بين پردازنده، تراشه گرافيکي مجتمع Intel HD Graphic و کارت گرافيک مجزايي که روي سيستم نصب شده است به وسيله درايور مخصوص VIRTU MVP باعث افزايش کارايي و کيفيت اجرا فوق العاده در بازي هاي رايانه اي مي شود. براي استفاده از اين قابليت ابتدا بايد درايور هر دو تراشه گرافيکي مجتمع و مجزا را روي سيستم نصب کرده و سيستم را دوباره راه اندازي کنيد. سپس درايور مخصوص VIRTU MVP را نصب کرده و بار ديگر سيستم را Restart کنيد. با اجراي VIRTU MVP Control Panel با پنجره زير روبرو خواهيد شد :





در تب Main اين Control Panel ملاحضه مي کنيد که GPU Virtualization بين دو GPU نام برده فعال شده است.





در تب Performance نيز ملاحضه مي کنيد که هر دو تکنيک نام برده براي افزايش کارايي و کيفيت 3D APP هاي کنوني فعال شده اند. اما قبل از ارائه تست هاي عملي شايد بهتر است کمي در مورد نحوه عملکرد و قابليت هاي اين دو تکنيک صحبت کنيم.



• HyperFormance : بازي هاي رايانه اي 3 بعدي از جمله APP هاي هستند که براي اجراي بهتر و سريعتر به CPU و GPU قدرتمند و تعامل هر چه بهتر بين اين دو واحد نيازمندند. در نتيجه به مرور زمان مدل هاي جديدتر و با کارايي بيشتر از اين دو قطعه وارد بازار کامپيوترهاي شخصي مي شود که روي هم رفته باعث افزايش Frame Per Second در اينگونه کاربردها مي شوند. اما در اين بين Refresh Rate در مانيتورهاي LCD و LED کنوني معمولي مدت هاست که بين 60HZ تا 75HZ و در مدل هاي 3D تا 120HZ باقي مانده است. حال اگر ميزان Frame Rate در يک بازي رايانه اي از ميزان Refresh Rate مانيتور بالاتر رود در حالت معمول باعث ايجاد مشکلاتي در نمايش تصوير خواهيم بود. اين تکنيک با پيش بيني مشکلاتي که در هماهنگ سازي Graphics Delivery Pipeline به وجود مي آيد به صورت کاملاً هوشمند باعث افزايش کيفيت تصوير و کنترل بهتر و سريعتر در بازي هاي رايانه اي مي شود.



• Virtual-VSync : با توجه به توضيحات بالا يکي از راه هاي مرسوم استفاده از قابليت Vertical Sync مي باشد که با ثابت نگاه داشتن حداکثر FPS بر روي حداکثر مقدار Refresh Rate مانيتور تا حدودي مشکلات ايجاد شده در تصوير را کاهش مي دهد. اما تکنيک Virtual-VSync اين کار را بدون ثابت نگاه داشتن FPS انجام مي دهد لذا درعمل باعث افزايش کارايي وکيفيت بدون ايجاد Tearing در تصوير شده و گاهي تا 250% نسبت به Vertical Sync معمولي عملکرد بهتري را شاهد خواهيم بود.



براي محک اين تکنولوژي نو ظهور 4 تست که شامل دو تست Gaming و دو تست 3DMARK مي شود را بعد از فعال شدن اين تکنولوژي دوباره تکرار کرديم. نتايج به شرح زير مي باشند :







همانطور که ملاحضه مي کنيد نتايج به دست آمده در هر دو Benchmark 3DMARK 11 و 3DMARK Vantage در يک کلام خارق العاده است ! براي مثال امتياز GPU در 3DMARK Vantage بيش از 87% افزايش يافته !



اما در تست هاي Gaming نه تنها افزايش کارايي مشاهده نمي شود بلکه  مخصوصا در تست Lost Planet 2 با کاهش 20% کارايي هم روبرو شده ايم !



تست هاي اورکلاکينگ و نرم افزار Control Center II



تست هاي اورکلاکينگ و نرم افزار Control Center II



همانطور که قبلاً هم در مورد اورکلاکينگ اين پلتفرم صحبت کرديم در صورتي که پردازنده K-SKU روي مادربوردهاي اين پلتفرم نصب کرده باشيد براي اورکلاک راه بسيار ساده اي را در پيش داريم. ابتدا بايد پارمترهاي مرتبط با Power Saving و محدوديت هاي جريان و توان پردازنده را در Bios غير فعال کنيد. سپس با فرض اينکه خنک کننده مناسب بر روي پردازنده نصب کرده ايم ضريب فرکانس هسته پردازنده CPU Multiplier را افزايش مي دهيم. در همين حين ولتاژ هسته پردازنده را نيز با در نظر گرفتن دماي ايمن براي هسته پردازنده تا حداکثر مقدار مجاز و ايمن افزايش مي دهيم. اين فرآيند را همينطور تکرار کرده تا به وضعيتي برسيم که بالاترين فرکانس را در کنار حفظ پايداري 100% و دماي هسته متعارف داشته باشيم. ما نيز پس از تست هاي متعدد در فرکانس 4800MHZ و ولتاژ هسته 1.45V بهترين شرايط ممکن را پيدا کرديم.



 http://valid.canardpc.com/show_oc.php?id=2304088



لازم به ذکر است شرط لازم براي پايداري در اين حالت انجام موفقيت آميز تست CPU:OCCT در حالت Small Data Set و به مدت حداقل 10 دقيقه بوده است.





پس از اعمال تغييرات نهايي برخي از تست هاي کارايي را دوباره تکرار کرديم. نتايج به اين شرح مي باشند :

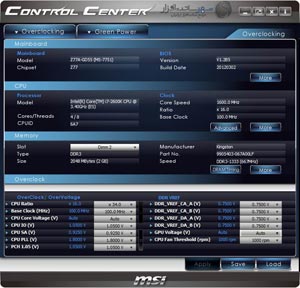

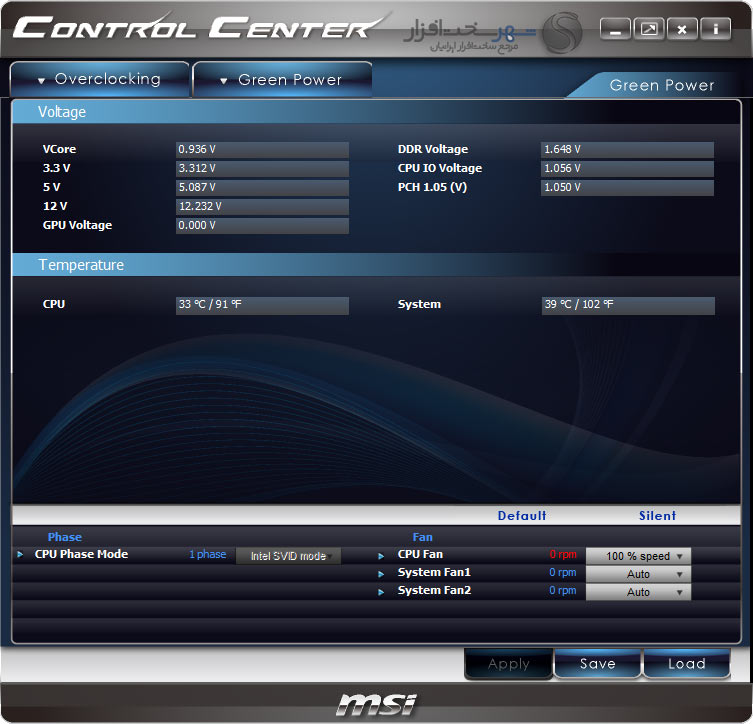

همچنين نرم افزار Control Center II براي مانيتورينگ و اورکلاکينگ اين مادربورد تحت ويندوز در نظر گرفته شده است . اين نرم افزار با داشتن امکانات وسيعي در مانيتورينگ و اورکلاکينگ نظير اعمال انواع ولتاژ به قسمت هاي مختلف ، تغيير فرکانس پايه و ضريب پردازنده در ويندوز ، تغيير تايمينگ هاي حرفه اي و ... گزينه بسيار مناسبي براي اورکلاکر هاي حرفه اي خواهد بود . لازم به ذکر است که تنها نرم افزار قابل رقابت با Control Center II در حال حاضر نرم افزار TurboV ايسوس بود که اين نرم افزار با توجه به ساختار جديدتر در بعضي از موارد مانند تنظيم ضريب پردازنده در ويندوز بهتر عمل مي کند .

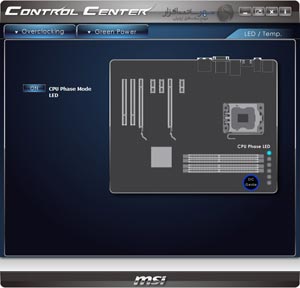

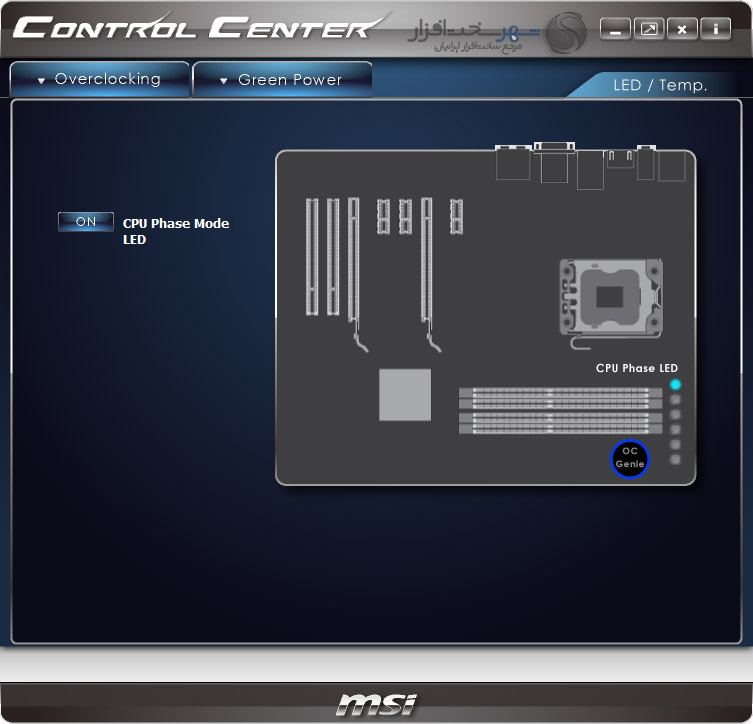

در تصاوير زير مي توانيد چند تصوير از اين نرم افزار و امکانات آن را مشاهده کنيد :











نتيجه گيري و سخن پاياني



نتيجه گيري و سخن پاياني



اگر از بعد معرفي پلتفرمي جديد به اين مادربورد بنگريم ، چيپست Z77 يک موفقيت بسيار بزرگ براي اينتل محسوب مي شود. زيرا هم ويژگي هاي چيپست بسيار موفق Z68 تکميل شده و هم با تجميع کنترلر USB 3.0 به درون PCH و همينطور حذف Interface هاي قديمي به مراتب قيمت تمام شده و توان مصرفي مادربوردهاي اين سري به صورت محسوس کاهش خواهد يافت.

از طرف ديگر معرفي و عرضه پردازنده هاي با معماري Ivy-Bridge با فاصله کوتاه با معرفي اين چيپست مي تواند تصميم بسيار هوشمندانه اي براي جذب مشتري هاي جديد براي اينتل باشد.

اما اگر از بعد محصولي جديد از سوي کمپاني MSI به اين مادربورد بنگريم روي هم رفته مدل MSI Z77A-GD55 مادربوردي با رنج قيمت متوسط ولي با امکاناتي حرفه اي و با کيفيت ساخت فوق العاده است.

حال در يک نگاه نقاط قوت و ضعف اين مادربرد را بررسي مي کنيم :



نقاط قوت

• کيفيت ساخت فوق العاده و امکانات مناسب
• مدار رگولاتور پردازنده مدرن و باکيفيت
• پشتيباني از تمامي پيکربندي هاي Multi GPU ( SLI ، CrossFireX ، Lucid VIRTU )
• UEFI جديد با امکانات کاربردي و فوق العاده
• قابليت هاي اورکلاکينگ مناسب



نقاط ضعف

• عدم تعبيه پورت e-SATA و IEEE 1394 در پنل پشتي
• تعداد پورت هاي SATA 6Gb/s مي توانست با تعبيه کنترلر مجزا افزايش يابد
• هيچ گونه کانکتور يا Header براي Node هاي V-check Point در نظر گرفته نشده



 در نهايت با توجه به گفته هاي بالا سرانجام اين محصول توانست نشان " Recommended Product " لابراتوار شهر سخت افزار را با امتياز 8.5 و ريز امتيازات زير بدست آورد :

MSI Z77A-GD55

کلاس عرضه : گران قیمت / رده بالا

8

بسته‌بندی

8

امکانات

8.5

اورکلاکینگ

8.5

کارایی

9

کیفیت ساخت و طراحی

8.5

ارزش خرید

8.5

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

8.5



براي بحث ، گفتمان و رفع اشکال پيرامون MSI Z77A-GD55 مي توانيد به تاپيک اختصاصي اين محصول در انجمن هاي شهر سخت افزار مراجعه فرماييد .



{jcomments on}
