بررسی کامل مادربرد GIGABYTE GA-A75-D3H

در این مقاله قصد معرفی و بررسی یکی از پلتفرم های جدید AMD ؛ که برای اکثر کاربران و خریداران بسیار ناشناخته مانده است را به همراه مادربرد Gigabyte GA-A75-D3H داریم ؛مطالب این بررسی گره خوردگی زیادی با قبض های برق و هزینه های مصرفی شما عزیزان خواننده دارد ! پس پیشنهاد می کنیم با ما همراه باشید ... !

در این مقاله قصد معرفی و بررسی یکی از پلتفرم های جدید AMD ؛ که برای اکثر کاربران و خریداران بسیار ناشناخته مانده است را به همراه مادربرد Gigabyte GA-A75-D3H داریم ؛مطالب این بررسی گره خوردگی زیادی با قبض های برق و هزینه های مصرفی شما عزیزان خواننده دارد ! پس پیشنهاد می کنیم با ما همراه باشید ... !







معرفی اجمالی کمپانی Gigabyte



معرفی اجمالی کمپانی Gigabyte







شاید به دلیل سابقه بسیار زیاد ورود محصولات کمپانی گیگابایت به کشورمان و پشتیبانی کمپانی آواژنگ از محصولات این برند اکثر خوانندگان این بررسی با این کمپانی خوشنام حداقل آشنایی اولیه را داشته باشند. به همین دلیل بخش معرفی کمپانی را تا حد ممکن کوتاه می کنیم.

کمپانی سخت افزاری Gigabyte Technology Co., Ltd در سال 1986 توسط چهار مهندس جوان که مشتاق به تاثیرگذاری بر روی صنعت بودند در شهر تایپه واقع در کشور تایوان تاسیس شد.

عمده محصولات تولیدی این کمپانی را مادربرد، کارت های گرافیک، نت بوک و نوت بوک ، لوازم جانبی کامپیوترهای شخصی و قطعات سخت افزاری سرورها شامل می شوند. البته در برخی از کشورها نیز تلفن های همراه ساخت این کمپانی به صورت محدود یافت می شود.

بدون شک مهم ترین عامل های موفقیت گیگابایت به خصوص در چند سال اخیر، ویژگی های منحصر به فرد ، پایداری و تنوع مادربردهای ساخت این کمپانی بوده است. به گونه ای که مادربردهای تولید شده توسط این کمپانی در کنار محصولات ASUS ، MSI و ASROCK به عنوان پر فروش ترین مادربرد های دنیا می باشند .



معرفی



معرفی



همانطور که اطلاع دارید کمپانی AMD حدودا 2 سال پیش بود که پس از مدت ها شعار رسمی خود را عوض کرد. این کمپانی شعار "The Future is Fusion!" را جایگزین "Smarter Choice" کرد. به زبان فارسی و از نظر لغوی معنای شعار جدید این کمپانی می شود : " آینده تلفیقی است "

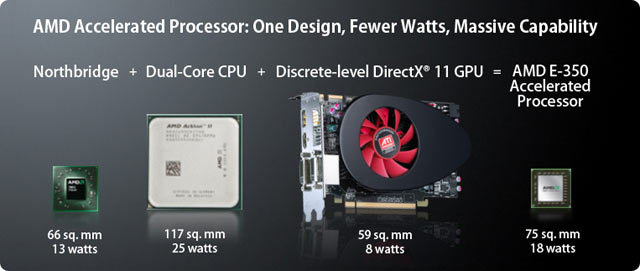

اما اگر از بعد تجاری به این شعار نگاه کنیم Fusion نام تجاری APU های ساخت کمپانی AMD می باشد. حال شاید برای شما سوال جدید پیش آمده باشد ! اصلاً APU چیست ؟

Accelerated Processing Unit نام تجاری محصول جدید کمپانی AMD می باشد که تلفیقی از یک پردازنده X86 ، North Bridge و یک GPU مشابه با GPU های Stand-alone سری Mobile می باشد. هدف ساخت اینگونه پردازنده ها ارائه کارایی خوب و قابل قبول همراه با مصرف انرژی کم در یک پکیج کوچک می باشد.







به طور کلی پردازنده های سری Fusion دو نوع عمده دارند:

• مدل هایی که واحد CPU تعبیه شده در آن ها مبتنی بر هسته های بسیار کم مصرف Bobcat می باشد.

• و مدل هایی که واحد CPU تعبیه شده در آن ها مبتنی بر هسته های K10 "Husky” می باشد.

مدل هایی که CPU به کار رفته در آن ها دارای هسته Bobcat می باشند عمدتاً در کامپیوترهای قابل حمل مثل Netbook ها و Notebook ها به کار می روند و توان مصرفی آن ها بین 6W تا 18W می باشد. مدل های دارای پردازنده های با هسته K10 "Husky” نیز دارای توان مصرفی بین 25W تا 100W می باشند.

معماری پایه GPU به کار رفته در تمامی APU هایی که تا کنون به بازار عرضه شدند نیز Evergreen می باشد. یعنی همان معماری که در مدل های Radeon HD 5000 پیاده شده بود.

اما این GPU نیز در 2 نوع عمده در این APU ها به کار گرفته شده اند. GPU هایی که در مدل های با پردازنده های دارای هسته Bobcat به کار رفته اند دارای 80 Stream Processor بوده و در مدل های با پردازنده های دارای هسته K10 "Husky” با توجه به مدل APU ، GPU دارای 160 الی 400 پردازشگر جریانی می باشد.

پلتفرمی که در این مقاله قصد معرفی و تست آن را داریم Lynx نام دارد. این پلتفرم APU های Desktop با اسم رمز Llano را شامل می شوند . این مدل ها که در ماه June سال 2011 میلادی روانه بازار شدند با فناری 32nm SOI ساخته می شوند و دارای پردازنده (CPU ) با 2 تا 4 هسته از نوع K10 "Husky” می باشند .

APU های این پلتفرم از نظر نام تجاری به 4 نوع مختلف تقسیم می شوند که همه آن ها با سوکت FM1 در بازار عرضه می شوند. در جداول زیر تمامی مدل هایی که از این 4 نوع تاکنون به بازار عرضه شده اند را ملاحظه می کنید :

E2 - Series





A4 – Series





A6 – Series





A8 – Series

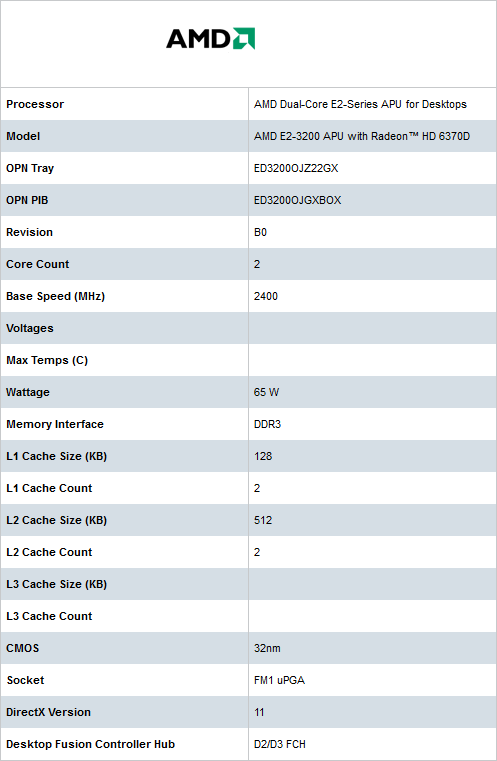

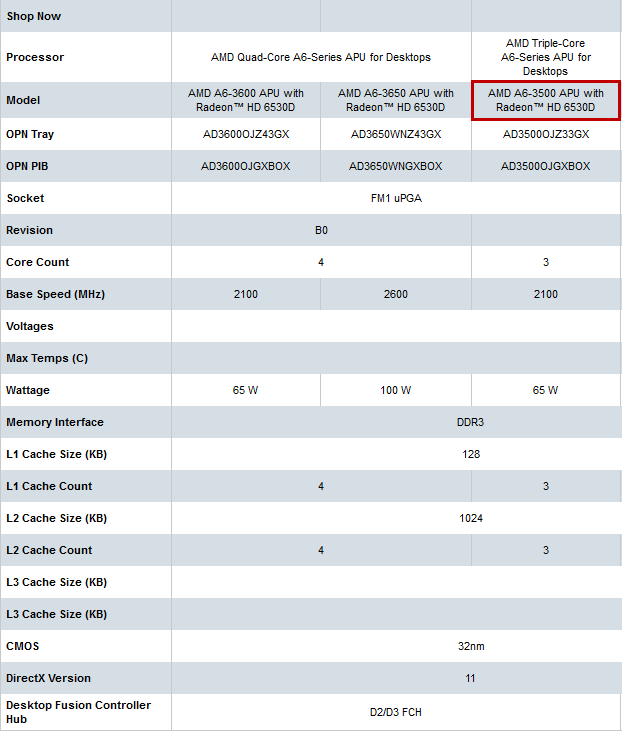

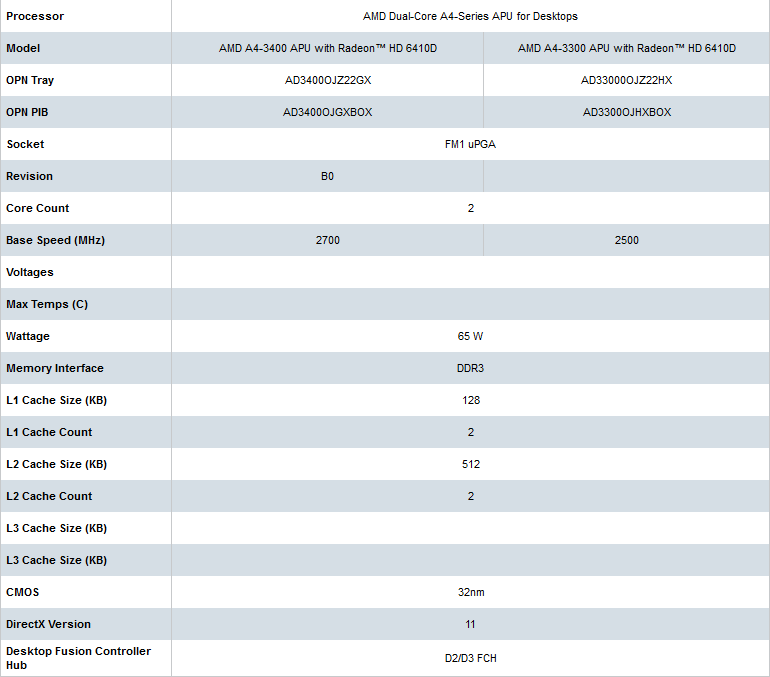

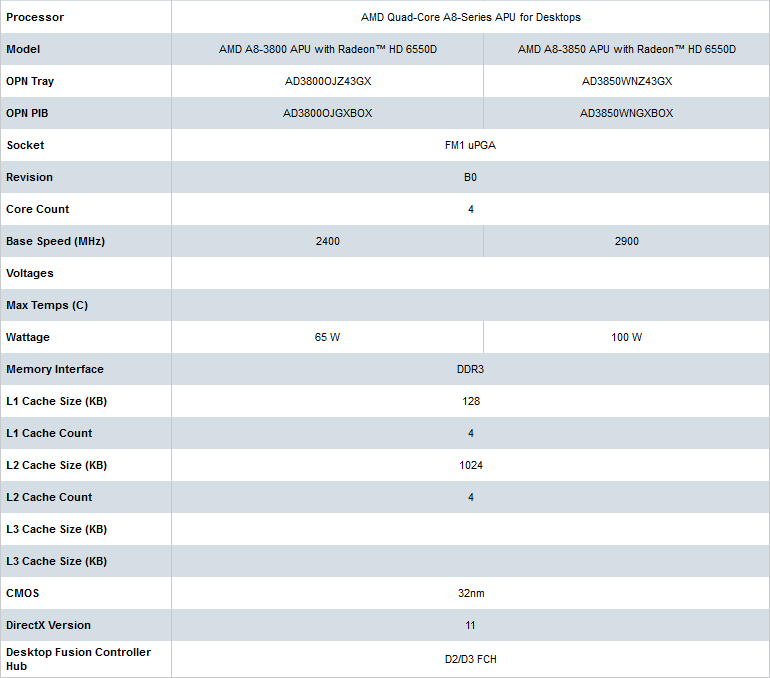

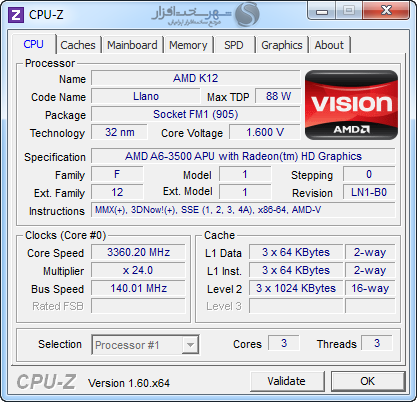

همانطور که در تصویر شماره 3 ملاحظه کردید مدلی که در این بررسی روی مادربرد این پلتفرم قصد داریم به محک آن بپردازیم AMD A6-3500 APU می باشد.

ابن مدل دارای پردازنده 3 هسته ای با معماری AMD K10 می باشد که هر هسته به صورت اختصاصی دارای 1MB L2 Cache بوده ( جمعاً 3MB L2 Cache ) و در حالت عادی در فرکانس 2.1Ghz کار می کند. لازم به ذکر است فرکانس نام برده در شرایط خاص به واسطه تکنولوژی Turbo Core تا 2.4Ghz نیز افزایش می یابد.

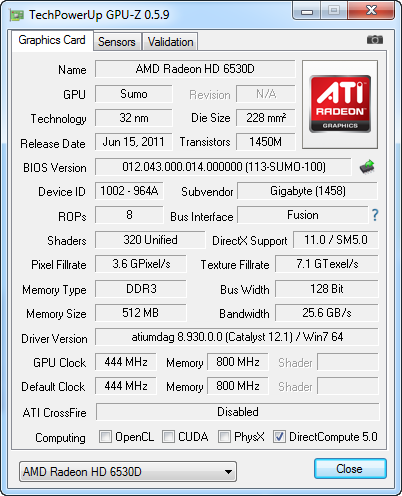

GPU به کار رفته در این مدل نیز متشکل از 320 Radeon Shader می باشد که در فرکانس 443Mhz کار می کنند. کمپانی AMD نام تجاری این GPU را Radeon HD 6530D نامیده است.

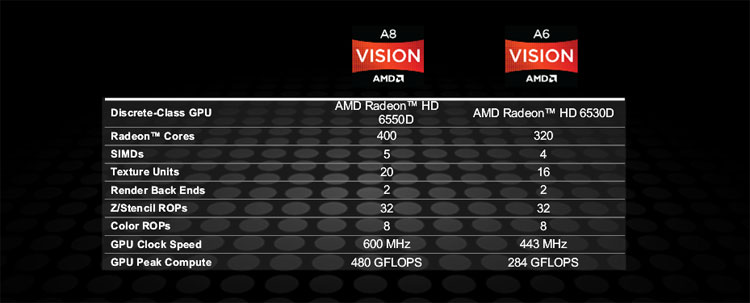

مقایسه مشخصات فنی این مدل GPU را با Radeon HD 6550D که در APU های سری A8 به کار می رود در تصویر زیر ملاحظه کنید :





جالب است بدانید این APU با مشخصات یاد شده حداکثر 65W انرژی مصرف می کند !



معرفی اجمالی معماری به کار رفته در APU های Llano



معرفی اجمالی معماری به کار رفته در APU های Llano



CPU

برای اینکه در ادامه این بررسی دیدی وسیعتر نسبت به این پلتفرم پیدا کنیم، بهتر است کمی بیشتر با معماری آن آشنا شویم.

در APU های Liano به واسطه تکنولوژی ساخت 32 نانومتری ، حدوداً 1 میلیارد ترانزیستور در یک Die به اندازه 228mm² مجتمع شده اند. از این حیث می توان این معماری را شبیه به معماری Sandy Bridge اینتل برآورد کرد.

اما معماری اینتل بیشتر روی کارایی پردازنده تمرکز کرده در صورتی که Liano روی کارایی هر چه بهتر Multi-Media و توان مصرفی کمتر تمرکز داشته است.

با نگاهی دقیقتر نسبت به حکاکی های موجود بر روی Die پردازنده های این معماری، واحد های زیادی را می توان بر روی آن یافت. از مهم ترین این واحد ها می توان به کنترلر حافظه DDR3 ، هسته واحد یکپارچه رمزگشایی ویدئویی (Unified Video Decoder core logic )، پل شمالی ( North Bridge ) ،یک رابط PCI-Express 24 Lane و همچنین یک درگاه DDI برای ارتباط با مانیتورهای Digital اشاره کرد.

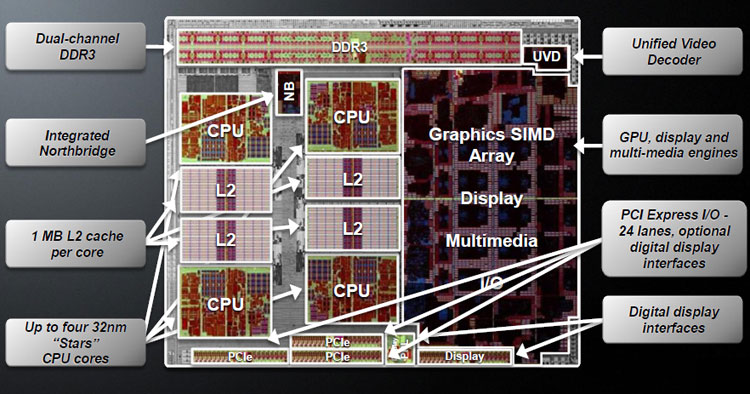

همانطور که در تصویر بزرگ شده از Die این معماری ملاحظه می کنید دارای 128 KB حافظه 64KB instruction + 64KB data) L1 Cache) و 1MB حافظه L2 Cache می باشد و از حافظه L3 Cache خبری نیست. اگر کمی بیشتر دقت کنیم متوجه خواهیم شد که این معماری دقیقا شبیه به معماری پردازنده های Athlon II X2 است.

از دیگر ویژگی های جدید این معماری می توان به پشتیبانی از قابلیت Turbo Core اشاره کرد که با افزایش ضریب فرکانس هسته پردازنده در شرایط خاص و با توجه به توان مصرفی و حرارت متصاعد شده از APU باعث افزایش کاریی نهایی می شود.

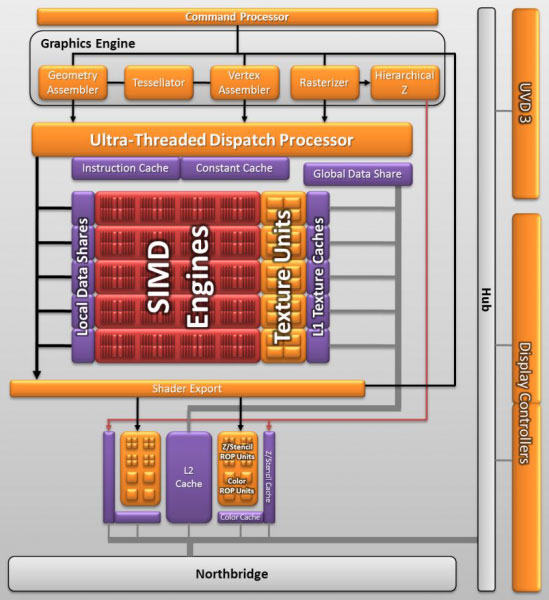

GPU

GPU به کار رفته در این مدل شاید به صورت تئوری یک تراشه گرافیکی مجتمع باشد ولی در عمل و با توجه به معماری پیاده شده در آن کارایی یک کارت گرافیک جداگانه اختصاصی ( Dedicated ) رنج متوسط را ارائه می دهد.

این GPU که به صورت کامل از ویژگی های DirectX 11 پشتیبانی می کند با اسم رمز Sumo شناخته می شود . Sumo از نظر معماری پایه با GPU های به کار رفته در مدل های Radeon HD 5500 و 5600 که با اسم رمز Redwood شناخته می شود ، شباهت فراوانی دارد.

مسلماً نصب یک GPU بر روی کارت گرافیک Dedicated یه مراتب ساده از پیاده سازی یک GPU بر روی یک Die و در کنار پردازنده است ! در این نوع معماری، کنترلر حافظه گرافیکی که نقش Framebuffer را برای GPU ایفا می کند با کنترلر حافظه CPU مشترک هستند و همین امر پیچیدگی های خاص خود را دارد. این APU دارای کنترلر حافظه DDR3 دو کاناله است که به صورت تئوری برای پشتیبانی از حافظه های تا فرکانس 1866Mhz بهینه سازی شده است. لازم به ذکر است از کل حافظه تخصیص یافته برای سیستم، حداکثر 1GB آن به حافظه گرافیکی اختصاص داده می شود.

Video Processor قدرتمند UVD3 که مشابه آن را می توان در مدل های Radeon HD 6000 پیدا کرد قابلیت های چند رسانه این پردازنده های نوظهور را تضمین می کند. پشتیبانی از پخش ویدئو با کیفیت FULL HD و بهره مندی از قابلیت 3D Blu-Ray تنها برخی از ویژگی های این موتور پردازشگر ویدئویی می باشد.

همچنین درگاه   Digital Display Interface ) DDI )  تعبیه شده در بر روی این Die قابلیت استفاده از دو مانیتور به صورت همزمان را به واسطه رابط های HDMI، DVI و DisplayPort فراهم می سازد.





توجه داشته باشید که تفاوت اصلی GPU به کار رفته در APU های سری A6 و A8 در تعداد Shader Processor های به کار رفته در آن ها می باشد. مدل های A8 دارای 5 واحد SIMD و 400 Shader Processor می باشد و مدل های A6 دارای 4 واحد SIMD و 320 Shader Processor می باشند.

همچنین بهره مندی از 16 Texture Units به همراه 8 color ROPsتوان پردازشی معادل 284 GFLOPS را برای این GPU فراهم می سازد!



North Bridge

همانطور که در ابتدا نیز به آن اشاره کردیم علاوه بر واحد های CPU و GPU ، در این APU یک North Bridge نیز تعبیه شده که وظیفه اصلی آن کنترل کنترلر حافظه بوده و از سوی دیگر به عنوان پلی بین حافظه سیستم و CPU ، GPU و گذرگاه PCI-E 2.0 عمل می کند.

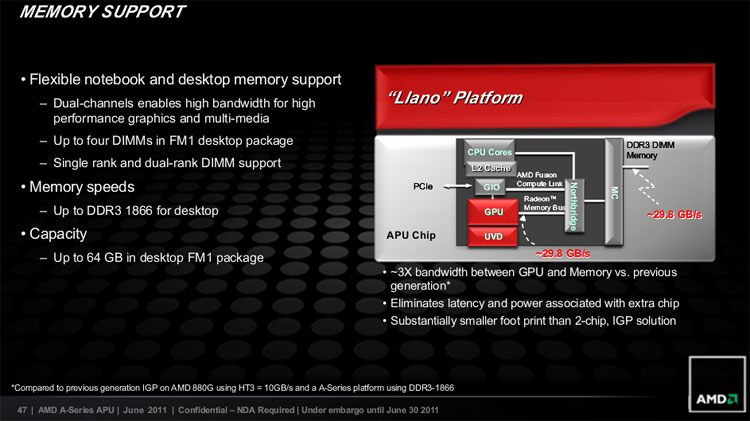

کنترلر حافظه در این پلتفرم نسبت به پردازنده های Phenom II / Athlon II به میزان قابل توجهی تقویت شده. به گونه ای که قابلیت پشتیبانی از 64GB حافظه های DDR3 با فرکانس های حتی بیش از 1866Mhz را نیز برای این پلتفرم مهیا می کند. این در حالیست که در پردازنده های Phenom II / Athlon II این مقدار به صورت رسمی حداکثر 1333Mhz بود که گاهی تا 1600Mhz نیز به صورت دستی قابل افزایش بود.

همانطور که قبلاً اشاره شده همین حافظه به صورت اشتراکی به عنوان حافظه Framebuffer تخصیص یافته برای GPU نیز مورد استفاده قرار می گیرد. پس فراموش نکنید که استفاده از حافظه های پرسرعت و با Latency کمتر به صورت مستقیم در افزایش کارایی گرافیکی این پلتفرم تاثیر بسزایی خواهد داشت.





کنترلر PCI-Express نیز در این پلتفرم دارای 24 Lane می باشد که 16 Lane آن برای استفاده از کارت های گرافیک مجزا به واسطه اسلات PCI-Express 2.0 16X روی مادربرد تخصیص یافته است.

4 Lane نیز برای ارتباط این APU با چیپست  SouthBridge Fusion Controller Hub ) FCH A75 ) در نظر گرفته شده که این گذرگاه را UMI link می نامند و به صورت تئوری پهنای باند 2GB/s را پایه ریزی می کند.

4 Lane باقی مانده نیز به سایر کنترلرهای ورودی و خروجی مانند Audio ، Ethernet یا USB 3.0 اخصاص می یابد.



معرفی چیپست A75



معرفی چیپست A75



همانطور که اشاره شد در این پلتفرم، پل شمالی ( North Bridge ) در داخل APU تعبیه شده بود. اما یک پلتفرم کامل به یک پل جنوبی (Southbridge ) نیز نیازمند است تا گذرگاه های ورودی و خروجی سیستم را مدیریت کند. همانطور که قبلاً اشاره شد، چیپست A75 که در این پلتفرم FCH نامیده می شود ، وظیفه این کار را بر عهده دارد.





این چیپست با قابلیت کنترل و مدیریت 6 پورت SATA 6Gb/s با قابلیت پشتیبانی از Raid 0,1 و 10 ، 10 پورت USB2.0 ، 2 پورت USB 1.1 و 4 پورت USB 3.0 به صورت native یک پل جنوبی کامل و بی عیب و نقص می باشد! همچنین قابلیت پشتیبانی از 3 اسلات PCI قدیمی را نیز به قابلیت های نام برده اضافه کنید.

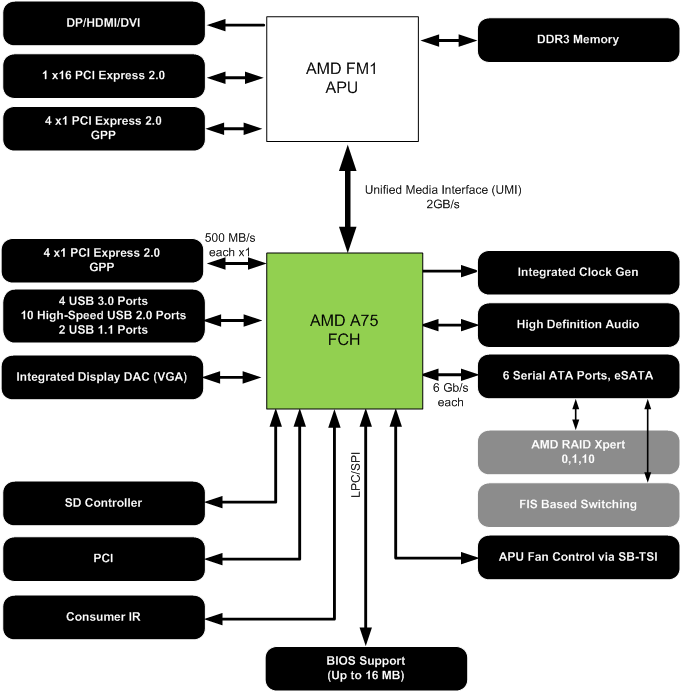

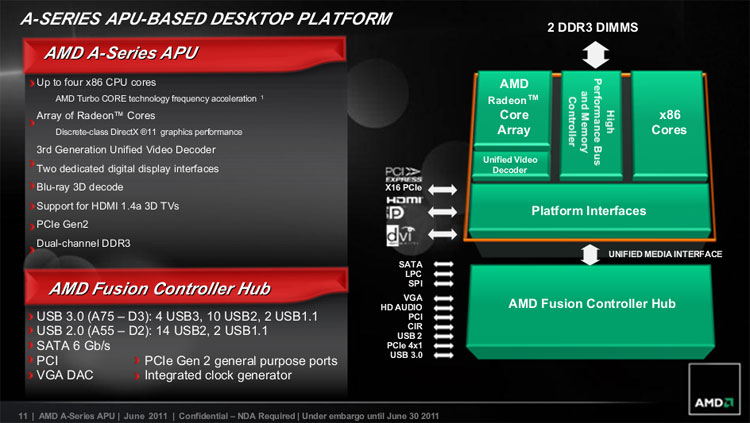

در تصویر زیر نیز می توانید دیاگرام این پلتفرم را به صورت خلاصه شده ملاحظه کنید :





بسته بندی و محتویات داخل جعبه



بسته بندی و محتویات داخل جعبه

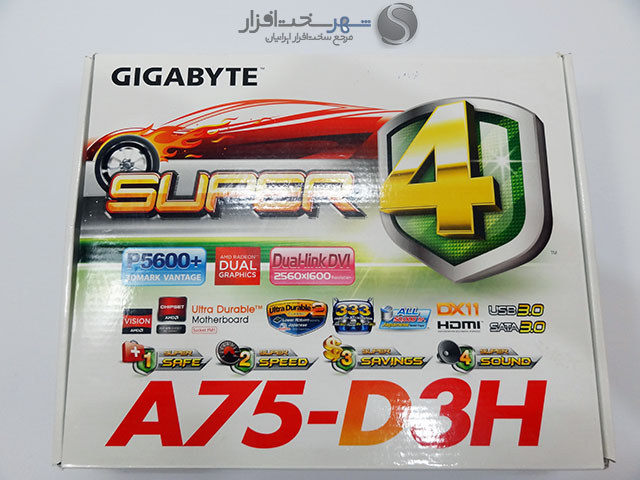

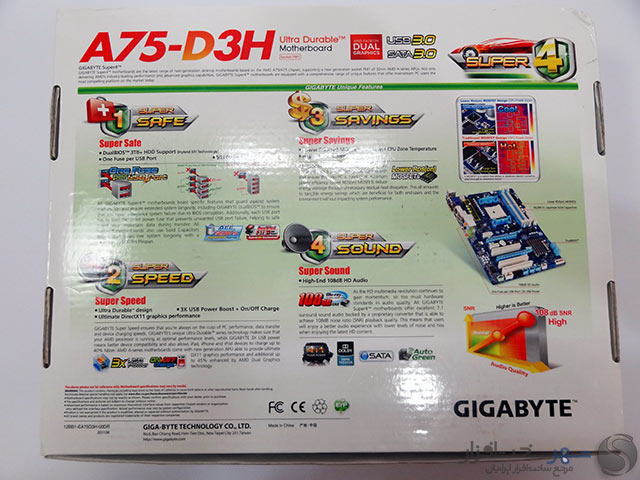

جعبه سفید رنگ مادربردهای Mid-Range و Low-End کمپانی گیگابایت با رنگ و لعاب بسیار چشم نواز مثل همیشه هر خریداری را جذب خود می کند. ابعاد این جعبه ( 325mm x 260mm x 70mm ) و با تمام محتویات داخل جعبه حدوداً 1.25 کیلوگرم وزن دارد.





در قسمت فوقانی این جعبه Logo بزرگ SUPER 4 که بیانگر 4 ویژگی :

• Super Safe
• Super Speed
• Super Savings
• Super Sound

می باشد به همراه لوگوهای دیگر که بیانگر هر یک از ویژگی های این مدل هستند ظاهری چشم نواز به این مدل بخشیده است.





در قسمت پشتی این جعبه نیز هر یک از 4 ویژگی نام برده به صورت کامل تشریح شده است. در ادامه در مورد این 4 ویژگی نیز صحبت خواهیم کرد.

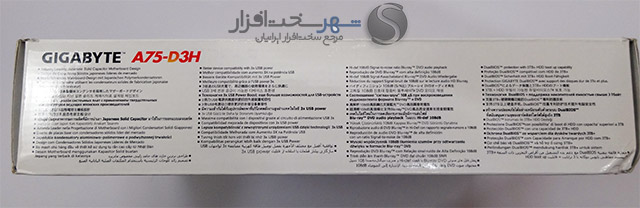

در دو طرف کناری نیز مشخصات تجاری و بارکد های مشخصات فنی و شماره سریال مادربرد به همراه اشاره به قابلیت های Super4 به صورت مختصر به 19 زبان رسمی دنیا نقش بسته است.

حقیقتاً از تمامی فضای موجود روی جعبه برای شناساندن محصول به مشتری در یک نگاه به نحو احسنت استفاده شده ولی برای کاربران حرفه ای تر شاید عدم وجود جدول مشخصات فنی به صورت کامل یک ضعف محسوب شود.

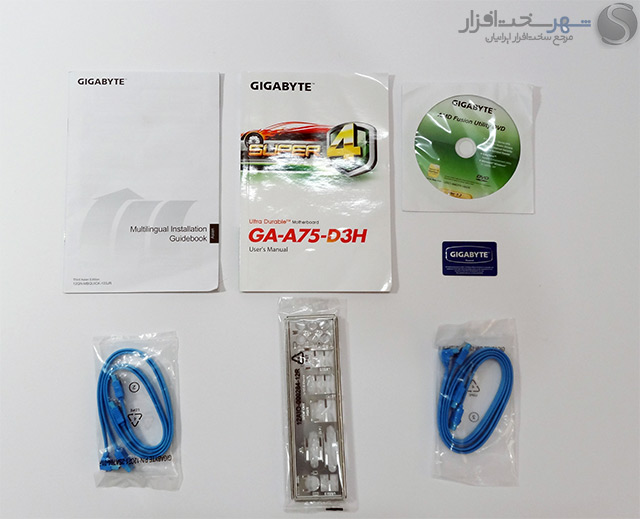

محتویات داخل جعبه را به غیر از خود مادربرد، 4 کابل SATA 6Gb/s ، پنل پشتی مادربود، دفترچه های حاوی مشخصات فنی و راهنمای نصب به همراه DVD حاوی درایورها و نرم افزارهای جانبی و برچسب لوگو کمپانی GIGABYTE تشکیل می دهند.

مطمئن نیستم ولی شخصاً انتظار بیشتری در مورد محتویات داخل جعبه از این مدل داشتم. بگذریم .......



نمای ظاهری و بررسی اولیه



نمای ظاهری و بررسی اولیه

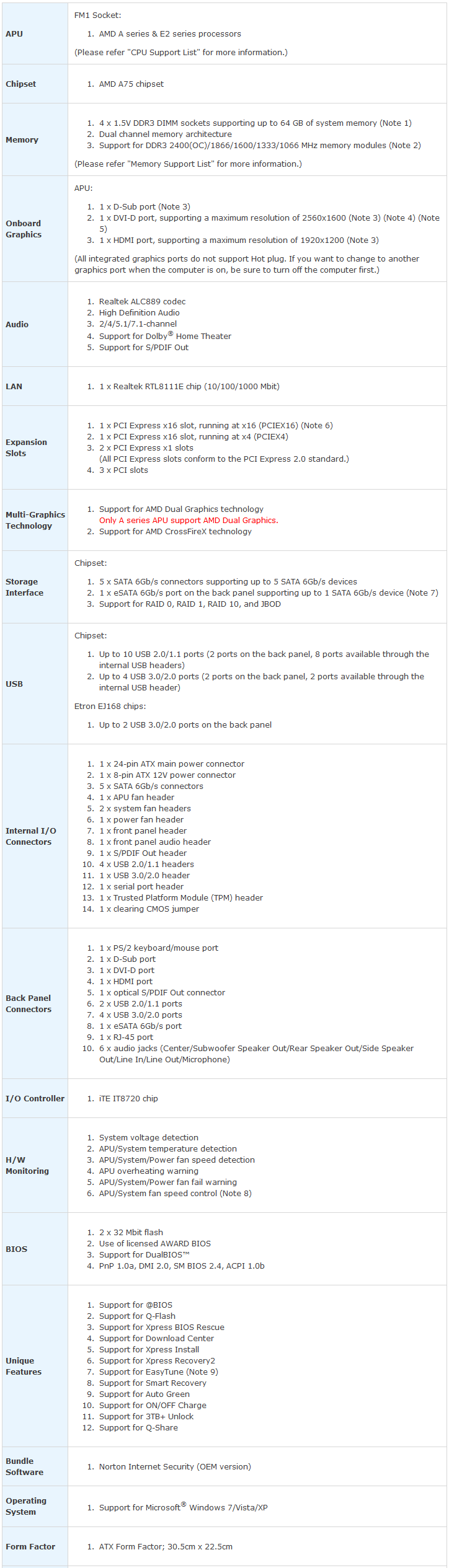

قبل از شروع هر چیز لازم می دانیم مشخصات فنی این مدل را طبق مندرجات در وب سایت رسمی کمپانی Gigabyte مشاهده کنید تا در ادامه مقاله دید وسیعتری نسبت به این محصول داشته باشید :

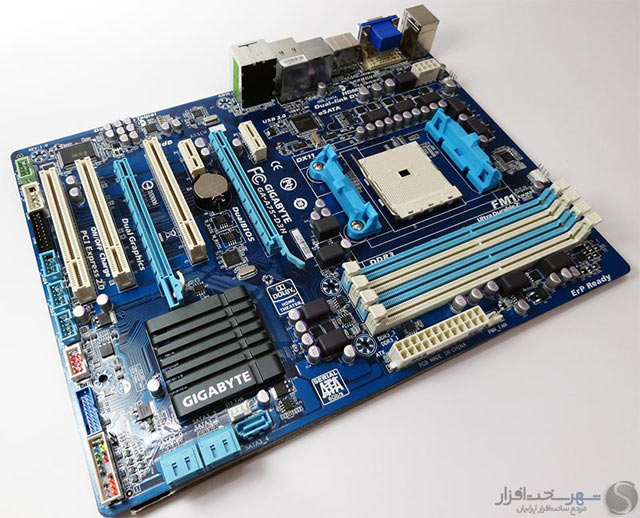

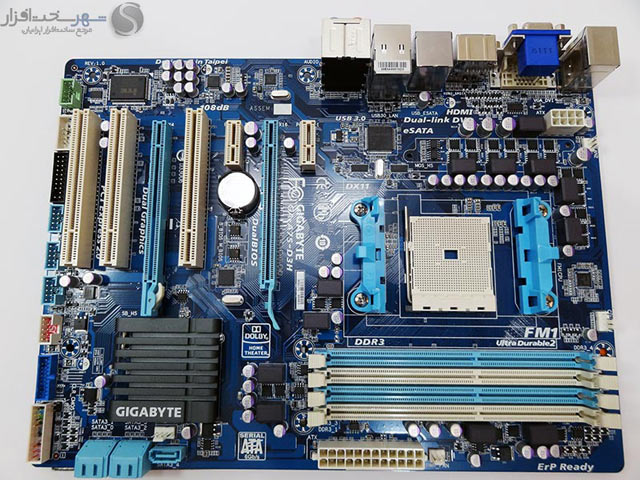

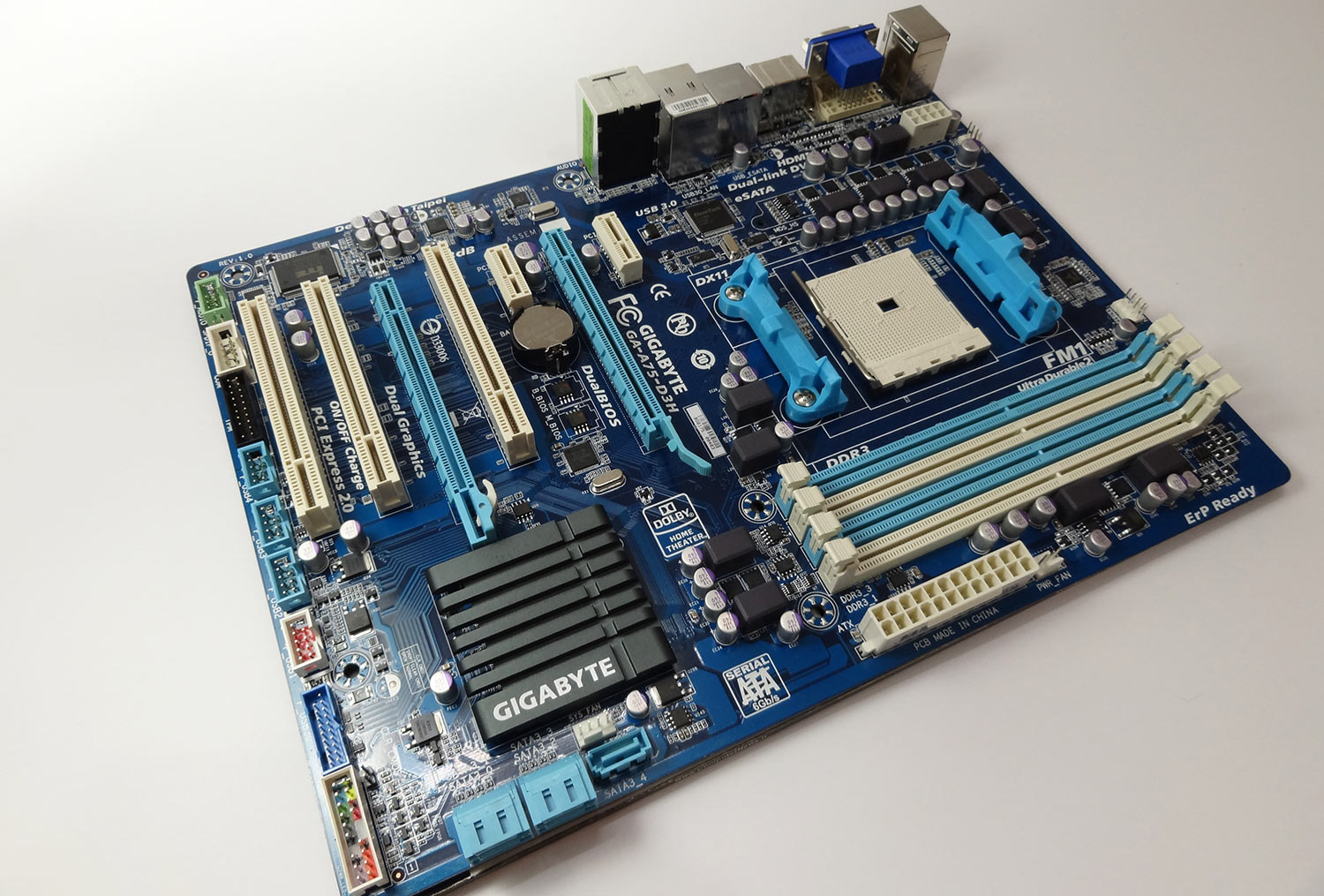

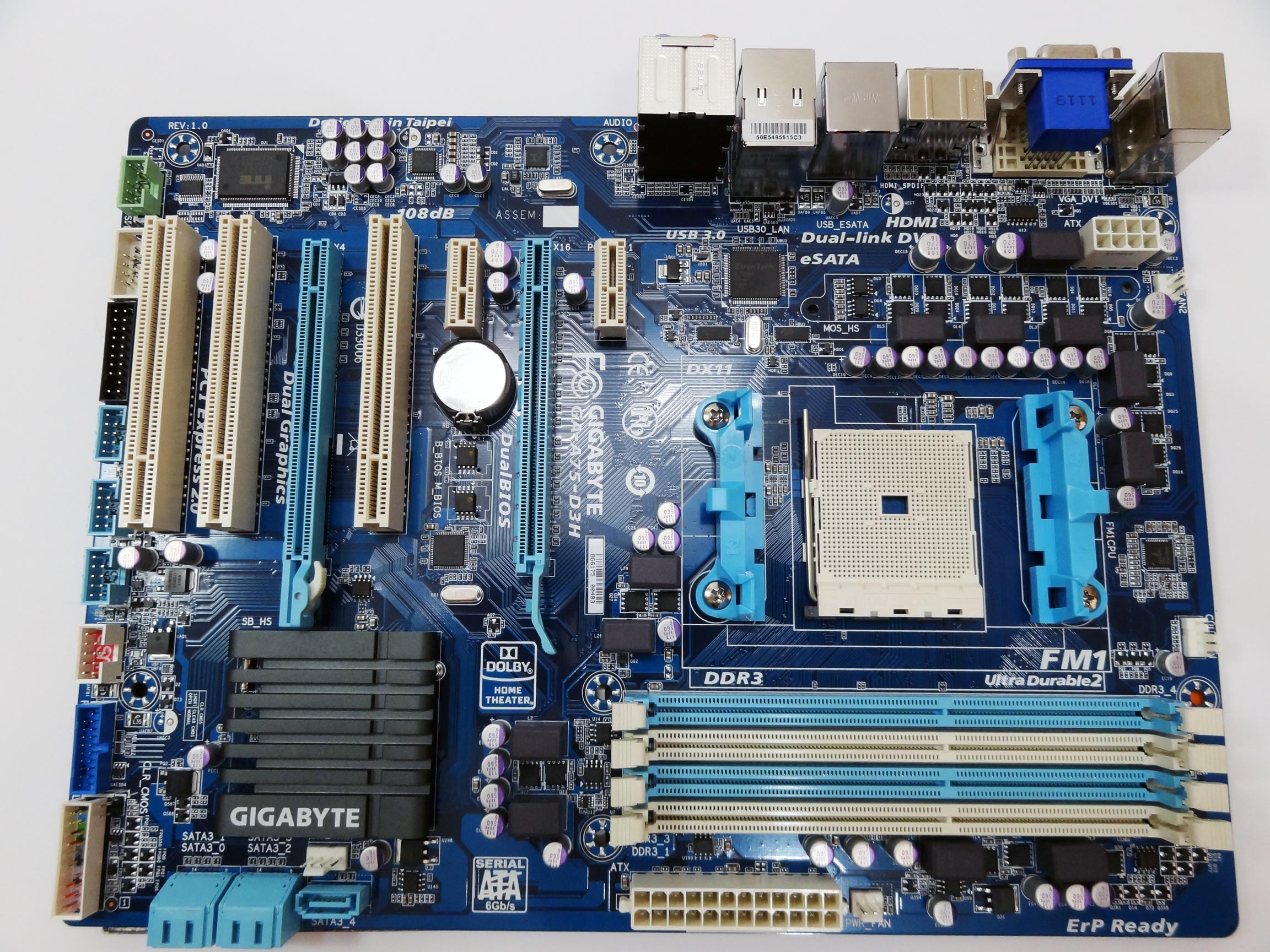

همانطور که اطلاع دارید نمای ظاهری اکثر مدل های مادربرد ساخت کمپانی GIGABYTE مخصوصاً در رده Mid-Range و Low-End در رنگ PCB شان مشابه هستند. همین امر باعث شده این رنج از مادربردهای گیگابایت به خاطر رنگ آبی PCB از فاصله دور نیز بین مادربردهای برندهای دیگر متمایز باشند. اسلات ها و کانکتورهای فیروزه ای و سفید رنگ نیز شامل همین هارمونی رنگ در مادربردهای این کمپانی می باشند.

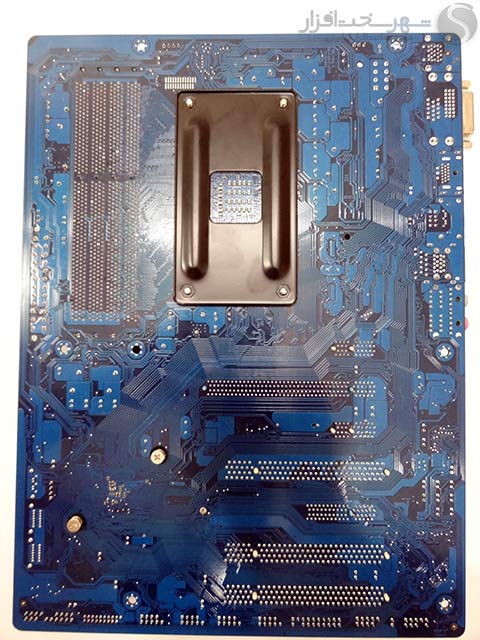

PCB این مدل دارای ابعاد 30.5cm x 22.5cm و استاندارد ATX بوده و از این حیث در اکثر کیس ها به راحتی جای خواهد گرفت.





شاید در نگاه اول عدم تعبیه هیتسینک برای ماسفت های مدار رگولاتور پردازنده اولین چیزی باشد که نگاه هر کاربر حرفه ای را به خود جلب می کند. تنها هیتسینک آلومینیومی به کار رفته در این مادربرد در قسمت پایینی مادربرد وظیفه دفع حرارت از چیپست FCH A75 را بر عهده دارد.

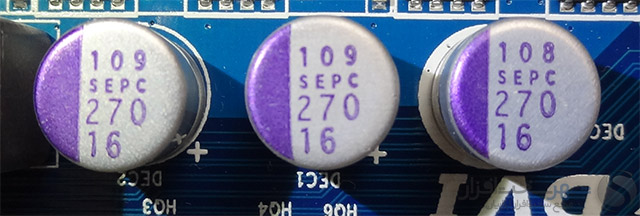

خازن های Solid (جامد) ژاپنی از نوع Low ESR سرتاسر این برد را پوشانده اند خازن هایی که تقریباً 5 سالی می شود که طبق سفارش مستقیم این کمپانی تولید می شوند و در اکثر محصولات گیگابایت دیده می شوند. این خازن ها به گفته گیگابایت به دلیل Equivalent Series Resistance ) ESR )فوق العاده کم، 18 برابر خازن های الکترولیت و 3 برابر خازن های جامد معمولی عمر می کنند.

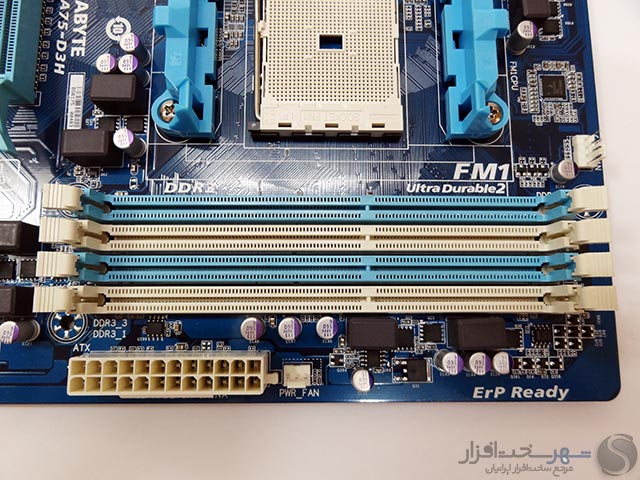

4 اسلات رم تعبیه شده در این مدل قابلیت پشتیبانی از 64 GB حافظه DDR3 با فرکانس حداکثر 2400Mhz را برای این مادربرد فراهم ساخته است. لازم به ذکر است که به صورت استاندارد حداکثر فرکانس ماژول های حافظه با توجه مشخصات کنترلر حافظه APU های Liano همان 1866Mhz می باشد و پشتیبانی از فرکانس های بالاتر از این مقدار نیازمند ماژول های با قابلیت پشتیبانی از فرکانس یاد شده به همراه اعمال تغییرات دستی در پارامترهای مختلف نظیر تایمینگ و ولتاژ ماژول ها در Bios می باشد.

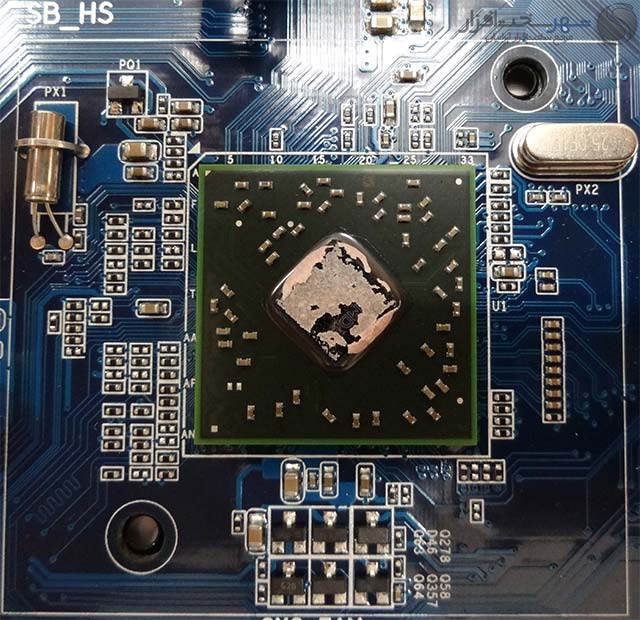

تنها چیپست این مادربرد همان A75 FCH می باشد که در قسمت پایینی مادربرد قرار گرفته و به واسطه یک هیتسینک آلومینیومی پوشانده شده است.

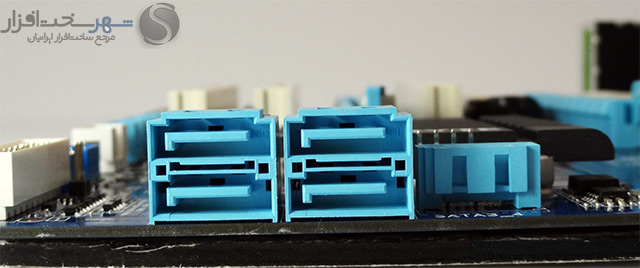

همانطور که قبلاً به آن اشاره شده بود چیپست A75 به صورت Native قابلیت پشتیبانی از 6 پورت SATA 6Gb/s به همراه پشتیبانی از پیکربندی های Raid 0/1/10 را دارا می باشد. 5 پورت از 6 پورت یاد شده در این قسمت به صورت Internal SATA تعبیه شده اند و 1 پورت باقی مانده نیز در پنل پشتی به صورت e-SATA 6Gb/s تعبیه شده است.

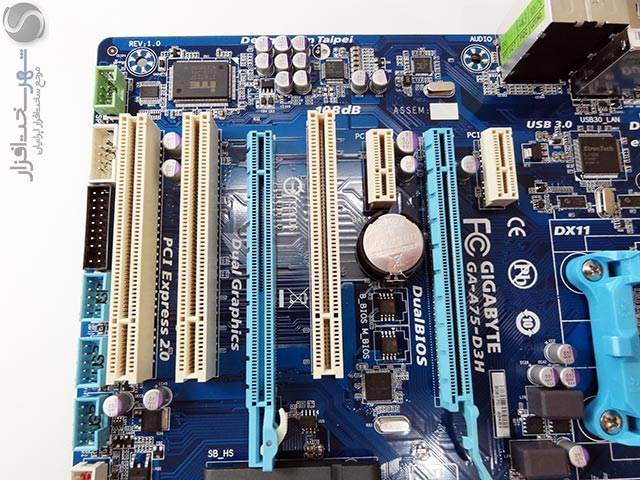

ترکیب اسلات های تعبیه شده برای این مادربرد به گونه ایست که تقریبا از تمامی قابلیت های این پلتفرم استفاده بهینه شده است. وجود 3 اسلات PCI به همراه 2 اسلات PCI-E 1x تمامی نیازهای اکثر کاربران را رفع خواهد کرد. تعبیه دو اسلات PCI-E مخصوص کارت گرافیک نیز نوید پشتیبانی این مادربرد را از پیکربندی Multi-GPU CrossFireX می دهد. البته توجه داشته باشید از آنجا که اسلات بالایی از PCI-Express Controller تعبیه شده در APU منشعب می شود با سرعت نامی 16x فعالیت خواهد کرد. ولی اسلات پایینی چون از چیپست A75 منشعب شده حداکثر با سرعت 4x کار می کند. این نکته را مد نظر داشته باشید که به دلیل محدود بودن Lane های PCI-E منشعب شده از چیپست A75 با استفاده از اسلات دوم PCI-E 16x در این مادربرد هر دو اسلات PCI-E 1x غیر فعال خواهند شد.

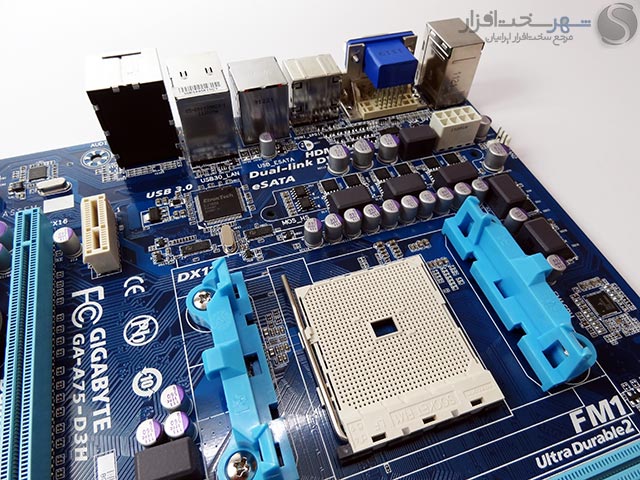

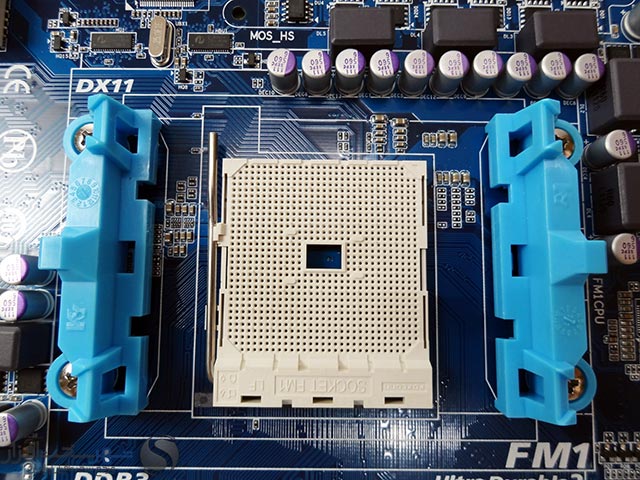

 سوکت FM1 که از نوع سوکت های PGA-ZIF می باشد و با905  پینی که برای آن در نظر گرفته شده حتی از نظر فیزیکی نیز تفاوت بسیار زیادی با سوکت های  AM3 و +AM3 خواهد داشت.

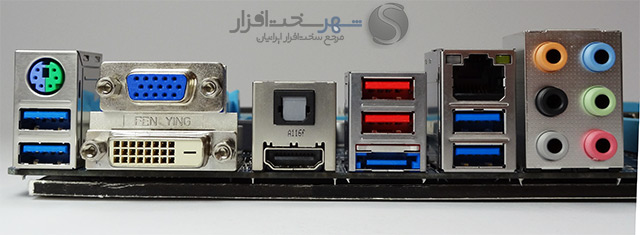

تعبیه 4 درگاه USB 3.0 ( فقط 2 پورت از 4 پورت از چیپست A75 منشعب شده است ) ، 2 درگاه USB 2.0 و یک درگاه e-SATA منشعب از درگاه A75 به همراه پورت 1 پورت PS/2 دو منظوره، یک درگاه Gigabit Lan منشعب از چیپ RTL 8111E قابلیت اتصال مدرن ترین تجهیزات ذخیره سازی و وروردی و خروجی را برای این مادربرد فراهم می سازد.

همچنین تعبیه 1 پورت HDMI 1.4 با قابلیت پشتیبانی از رزولوشن 1920*1200 ، 1 پورت DVI-D با قابلیت پشتیبانی از رزولوشن 2560*1600@ 60HZ در حالت DVI Dual Link منشعب از واحد DDI تعبیه شده در APU و یک پورت VGA ) D-SUB) منشعب از DAC مجتمع روی چیپست A75 قابلیت اتصال این پلتفرم را به هرگونه نمایشگر دیجیتال و آنالوگ را فراهم می سازد.

6 جک 3.5mm به همراه یک پورت Optical S/PDIF منشعب از Codec HD Realteck ALC889 نیز سیگنال صدا را با خلوص بیش 108 dB SNR تحویل انواع مختلف اسپیکر خواهند داد.





نگاهی نزدیکتر



نگاهی نزدیکتر





در ادامه سعی می کنیم با نگاهی ریزبینانه تر به کامپوننت های به کار رفته در ساخت این مادربرد و همینطور تجزیه و تحلیل بیشتر موضوعات ، بیش از پیش شما را با این مادربرد آشنا کنیم.

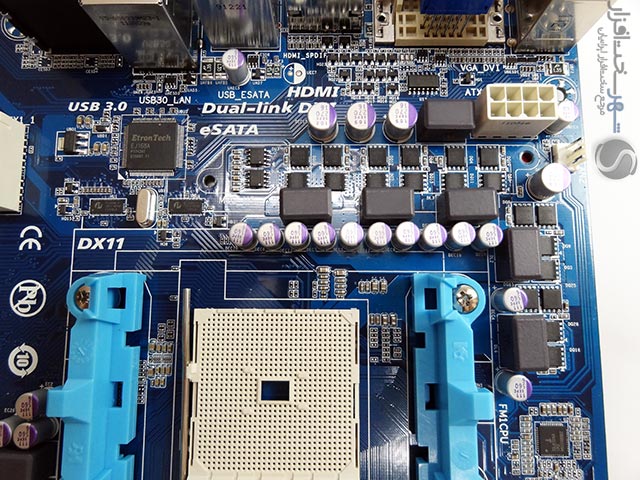

مدار رگولاتور پردازنده در این مادربرد دارای 4+1 Phase و از نوع Analog PWM می باشد. در واقع 4 Phase وظیفه تامین انرژی مورد نیاز واحد CPU را بر عهده دارند و 1 Phase باقی مانده نیز سایر قسمت های APU را تغذیه می کند.





 استفاده از کانکتور E-ATX 8Pin در این مادربرد حاکی از ظرفیت بالای مدار رگولاتور این مادربرد در جریان های بالا و حتی در حین اورکلاک APU می باشد. از نظر نئوری کانکتور E-ATX حداکثر 75% ظرفیت انتقال توان بیشتری نسبت به کانکتور ATX 4Pin را دارد.

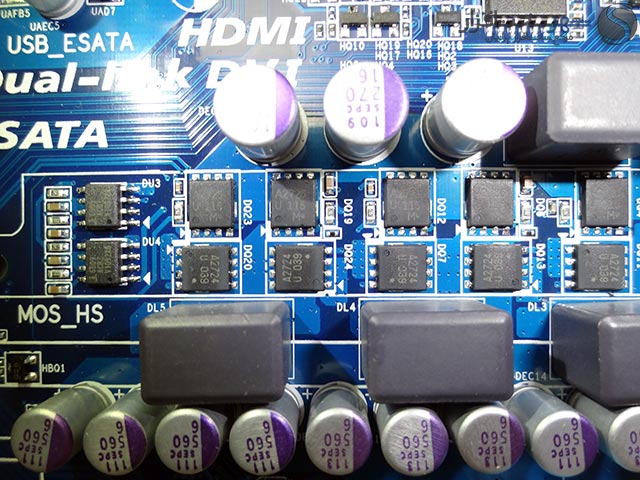

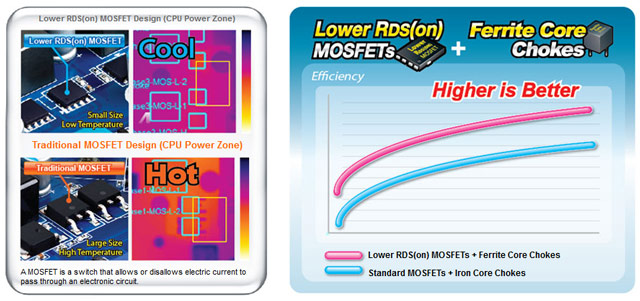

همان طور که مطلع هستید، نوع ماسفت های به کار رفته در مدار رگولاتور پردازنده که به عنوان سوئیچ های قطع و وصل جریان عمل می کنند، یکی از مهم ترین عواملی هستند که کارایی و بازدهی این مدار را تعیین می کنند. ماسفت های (Low RDS(on به کار رفته در مدار رگولاتور APU در این مادربرد نسبت های به ماسفت های معمولی به دلیل داشتن مقاومت کمتر سوئیچینگ ، به مراتب (حدودا 16% ) خنک تر از ماسفت های معمولی عمل کرده و توان کمتری نیز تلف می کنند .

لازم به ذکر است مدار تغذیه ماژول های حافظه نیز دارای 1 Phase از همین نوع پیکربندی می باشد.

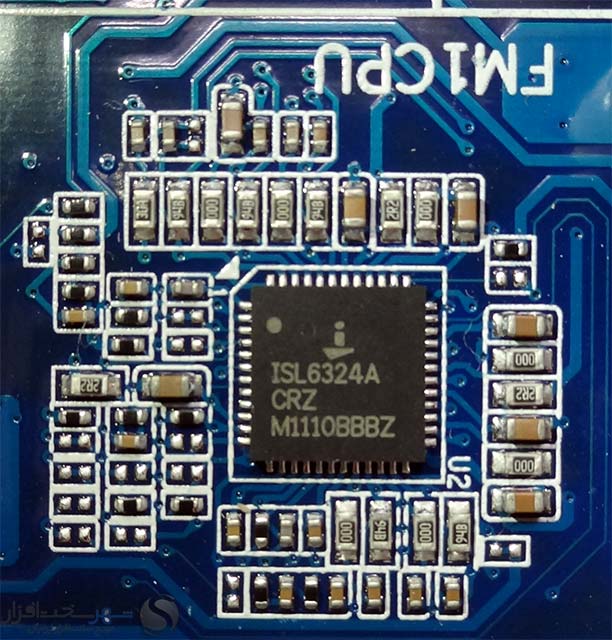

در تصویر بالا PWM Controller مدار رگولاتور ولتاژ APU را در این مادربرد ملاحظه می کنید. این کنترلر که از نوع Dual PWM Hybrid Controller یک پارچه می باشد ساخت کمپانی مطرح intersil بوده و دارای ویزگی های خاصی برای کنترل انرژی مصرفی APU های مدرن کمپانی AMD می باشد. این چیپ به واسطه تکنیک (serial VID interface (SVI دامنه ولتاژ دو خروجی مختلف را کنترل می کند. یکی از این دو خروجی می تواند 1 یا 2 فاز باشد و خروجی دیگر نیز 3 یا 4 فاز . در این مادربرد خروجی اول که VDD core voltage نام دارد از نوع 4 فاز تعیین شده و وظیفه کنترل مصرف انرژی واحد CPU را بر عهده دارد و خروجی دیگر نیز VDDNB دارد از نوع 1 فاز بوده و وظیفه کنترل مصرف انرژی سایر قسمت های مهم APU را بر عهده دارد.

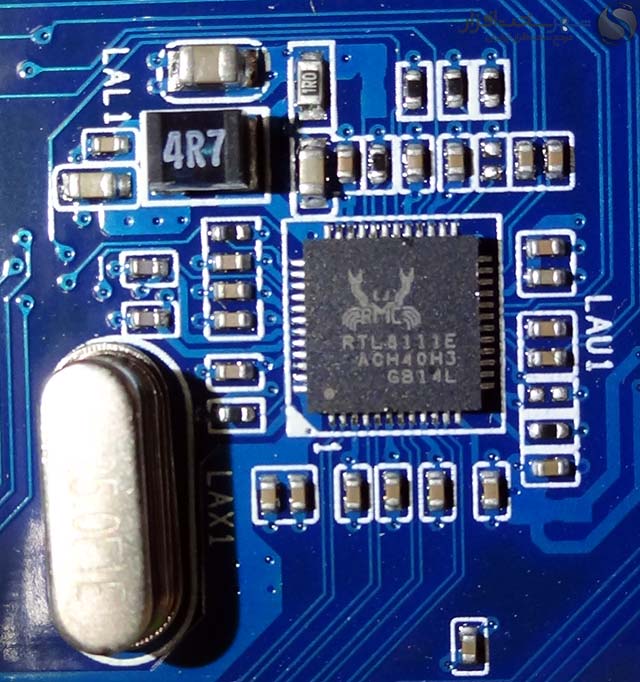

در تصویر بالا چیپ Gigabit Ethernet Controller ساخت کمپانی Realtek را ملاحظه می کنید. این چیپ به واسطه گذرگاه PCI-Express 1.1 قابلیت کنترل و ارائه یک پورت RJ45) Ethernet) را با استاندارد های IEEE 802.3u در سرعت های 10/100 Mbps و IEEE 802.3ab در سرعت 1000Mbps را برای این مادربرد فراهم می سازد.

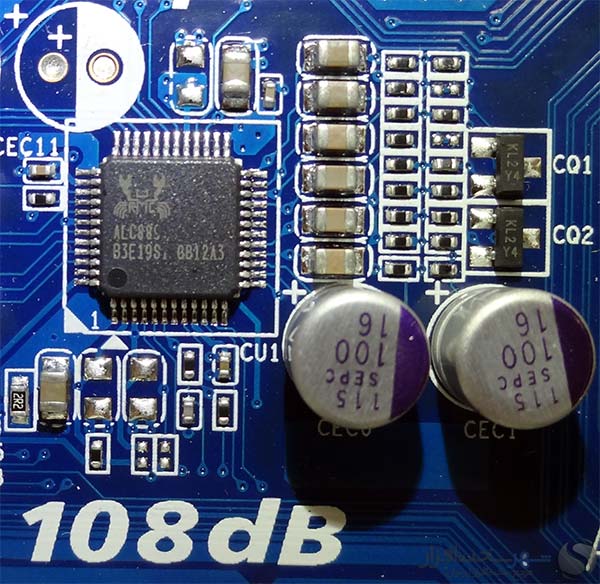

Codec صوتی به کار رفته در این مادربرد نیز یکی از بهترین چیپ های تولیدی توسط کمپانی Realtek می باشد. ALC 889 یک Codec 8 کاناله می باشد که با داشتن SNR 108dB در بخش DAC و 104dB در بخش ADC به همراه پشتیبانی از قابلیت های صدای Dolby® Digital Live ، ™DTS® CONNECT کیفیتی فراتر از حد تصور یک Codec مجتمع را ارائه می دهد.

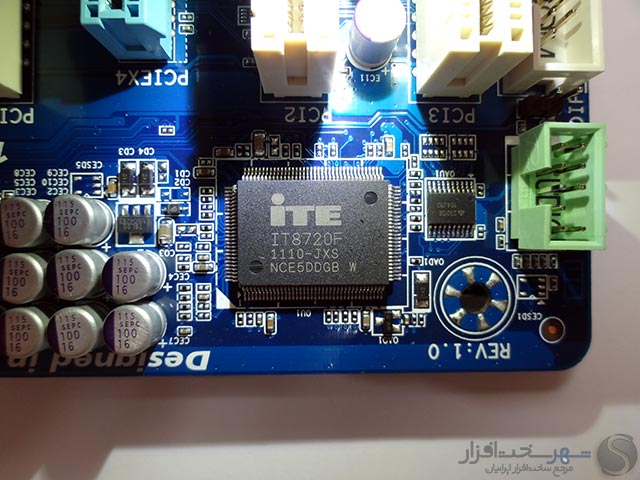

چیپ IT8720F که ساخت کمپانی ITE TECH.INC می باشد یک Super I/O Controller مجتمع با گذرگاه LPC می باشد . از قابلیت این چیپ می توان به کنترل دور 5 فن مختلف به واسطه تکنیک PWM ، مانیتورینگ حرارت از 3 نقطه مختلف به واسطه سنسورهای دیودی و ترانزیستوری و کنترل یک پورت Parallel می باشد. همچنین این چیپ مجهز به یک Floppy Disk کنترلر و Keyboard Controller نیز می باشد.

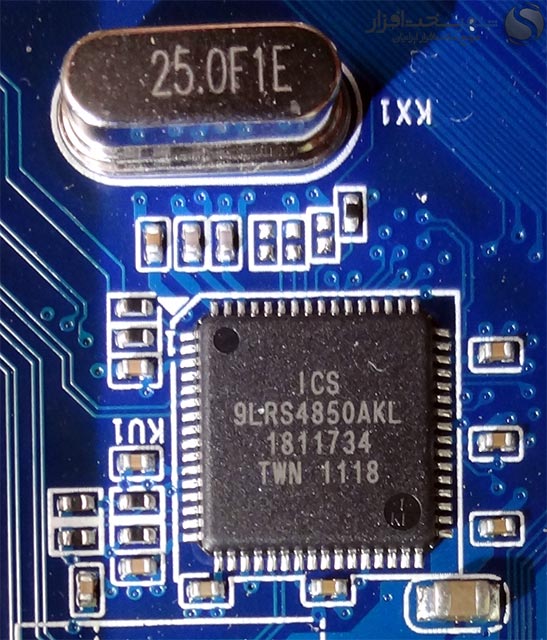

PLL Controller تعبیه شده برای این مادربرد چیپ ICS 9LRS4850AKL می باشد. این چیپ جدید با تمامی مشخصات پلتفرم جدید AMD سازگاری کامل داشته تا با دقت بالا و داشتن انعطاف پذیری خوب مقدمات را برای اورکلاکینگ این پلتفرم فراهم سازد.

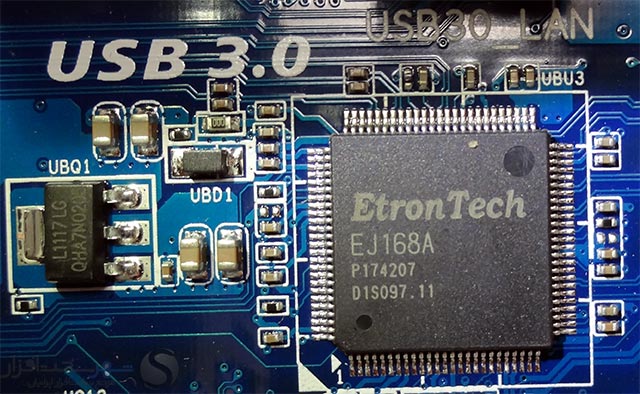

چیپ EJ168A ساخت کمپانی Etron Technology یک USB 3.0 Controller است که 2 پورت از 4 پورت USB 3.0 تعبیه شده در پنل پشتی مادربرد از این چیپ منشعب می شوند.

این چیپ به واسطه گذرگاه PCI-E 2.0 1x با این پلتفرم ارتباط برقرار می کند .

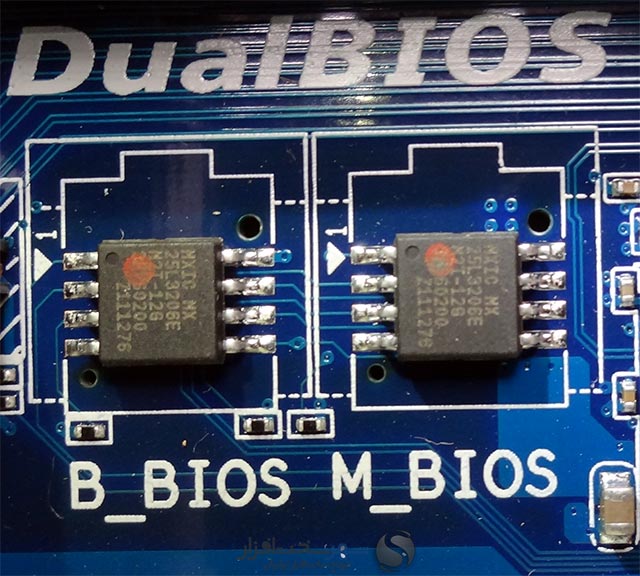

 به لطف دو چیپ حافظه 32 Mbit تعبیه شده در این مادربرد قابلیت Dual Bios نیز که در اکثر مادربردهای تولیدی کمپانی گیگابایت وجود دارد ، به این مدل نیز اضافه شده است. این قابلیت این امکان را برای مادربرد فراهم می سازد که در صورت آسیب دیدن اطلاعات موجود در یکی از چیپ ها در اثر ویروس یا بروزرسانی ناموفق، بلافاصله چیپ دوم Bios آسیب دیده را Recovery کند. همچنین به واسطه قابلیت Hybrid EFI Technology پشتیبانی از پارتیشن های با ظرفیت بیش از 3-Terrabyte نیز برای این مادربرد فراهم شده است.

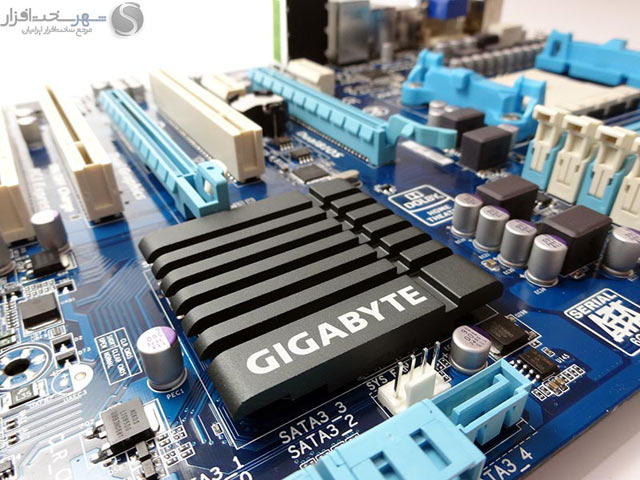

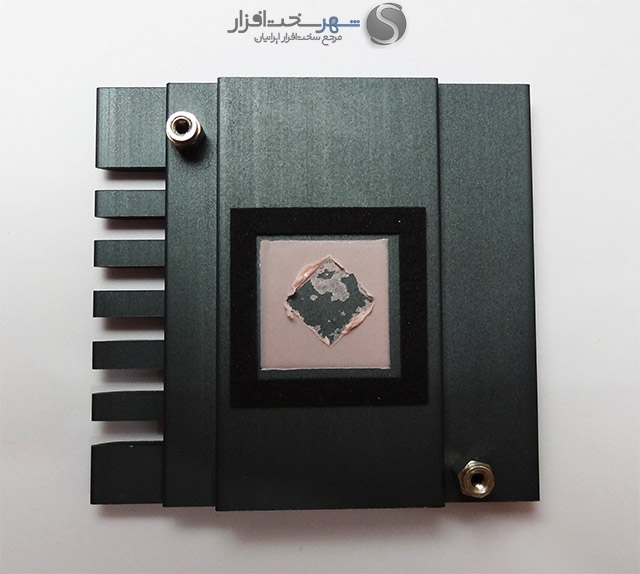

تنها هیتسینک تعبیه شده این مادربرد همانطور که قبلا اشاره شده وظیفه دفع حرارت از چیپست A75 را بر عهده دارد. همانطور که در تصویر ملاحظه می کنید این هیتسینک توسط دو پیچ در پشت PCB و به واسطه خمیر حرارتی به چیپست نام برده متصل می شود.





 تمامی Header های مرتبط با درگاه های ورودی و خروجی این مادربرد نیز در بخش پایینی مادربرد تعبیه شده اند. این Header ها شامل 4 درگاه USB 2.0 ، 1 درگاه USB 3.0 ، 1 درگاه ماژول TPM ، 1 درگاه COM و 1 درگاه Front Audio می باشند.





معرفی ™GIGABYTE Super4



معرفی ™GIGABYTE Super4



همانطور که در ابتدای این بررسی به آن اشاره شد این مادربرد از سری مادربردهای Super4 کمپانی گیگابایت می باشد. حال که تا حدودی با این مادربرد و کامپوننت های به کار رفته در آن آشنا شدیم مقدمات لازم برای تشریح این قابلیت جدید ارائه شده در مادربردهای گیگابایت فراهم شده است.

همانطور که اشاره شد این قابلیت دارای 4 ویژگی کلی می باشد که هر یک از این 4 ویژگی دارای شاخه های مختلفی می باشد.



Super SAFE





این قابلیت به واسطه تکنولوژی های ™DualBIOS، One Port One Fuse و Hours Japanese Solid Capacitors50000 کارکرد صحیح مادربرد را در دراز مدت تضمین کرده و از آسیب دیدن آن در بسیار از موارد جلوگیری می کند.

از میان 3 تکنولوژی نام برده در این بخش با ™DualBIOS و Hours Japanese Solid Capacitors50000 تا حدودی آشنا شدیم .



One Port One Fuse

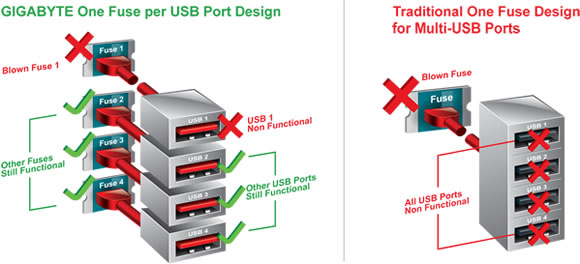

در اکثر مادربردها پورت های USB تعبیه شده در پنل پشتی مادربرد دارای یک فیوز محافظتی در شاخه +5V می باشند. در طراحی مرسوم کنونی همه پورت ها یا در خوشبینانه ترین حالت هر 2 یا 4 پورت دارای یک فیوز مشترک هستند تا در صورت ایجاد اتصال کوتاه در پورت مورد نظر مانع از آسیب دیدن کلی مادربرد شوند. در نتیجه در صورت ایجاد اتصال کوتاه در هر یک از پورت های USB سایر پورت های USB متصل به این فیوز نیز غیرفعال می شوند.

در مادربرد گیگابایت هر پورت به صورت مستقل دارای یک فیوز می باشد، بنابر این از دست رفتن یک پورت USB باعث از دست رفتن سایر پورت های USB نخواهد شد.





Super Speed



این قابلیت این امکان را برای شما فراهم می سازد تا از نهایت سرعت سیستم خود بهره مند شوید ، سرعت بالا در انتقال اطلاعات را تجربه کنید و دستگاه های قابل حمل که توسط پورت USB شارژ می شوند را سریعتر از قبل شارژ کنید.

• تکنولوژی Ultra Durable 2 – Classic : به واسطه استفاده از متریال با کیفیت در مدار رگولاتور پردازنده مانند خازن های جامد ژاپنی و ماسفت های Low-RDS ثبات ولتاژ پردازنده را در فواصل طولانی و در حین پروسه اورکلاکینگ تضمین می کند.
• 3x USB Power Boost : طراحی جدید مدارات تغذیه ولتاژ پورت های USB در مادربردهای جدید گیگابایت ظرفیت جریان دهی این پورت ها را نسبت به قبل ، 3 برابر افزایش داده که این امر سازگاری بیشتر Device های متصل شده به این پورت را به همراه خواهد داشت. همچنین تعبیه فیوزهای با مقاومت کم افت ولتاژ را در هنگامی که این پورت ها زیر بار قرار می گیرند به حداقل می رساند. با این قابلیت دیگر از پیغام هایی که ویندوز برای کمبود جریان در پورت های USB و یا بعضاً قطع این پورت ها در موارد اضراری می داد ، دیگر خبری نیست ...
• On/Off Charge Technology : به کمک این تکنولوژی می توانید iPhone ، iPad ، iPod Touch خود را حتی در زمانی که کامپیوتر شما در وضعیت standby یا خاموش است به کمک پورت USB شارژ کنید. همچنین به واسطه تکنولوژی x USB Power Boost3 پورت های USB با ارائه جریان بیشتر فرآیند شارژ این دستگاه را بیش از پیش تسریع می بخشند.



Super Savings





در این مادربرد استفاده از متریال با کیفیت در مدارات رگولاتور، مانند استفاده از چوک های با هسته فریت و ماسفت های Low-RDS روی هم رفته باعث کاهش اتلاف و افزایش بازدهی انرژی شده و این امر به صورت مستقیم باعث کاهش حرارت متصاعد شده از مدارات نام برده خواهد شد. البته هر چند این کاهش اتلاف انرژی وجود دارد ولی استفاده از لفظ Super و تصور ذهنی که کاربر پیدا می کند اغراق است ...





Super Sound

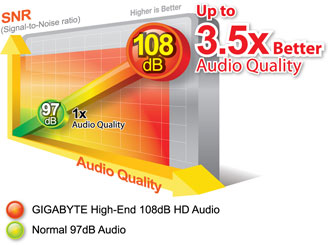

استفاده از Codec فوق العاده با کیفیت Realtek ALC889 در این مادربرد باعث شده تا SNR ( نسبت سیگنال به نویز ) در قسمت DAC این Codec به صورت نامی، بیش از 108dB باشد . مقدار این پارامتر از نظر عددی در Codec های مشابه معمولا کمتر از 97dB می باشد . از طرفی با افزایش هر 3dB این پارامتر ، نسبت سیگنال به نویز 2 برابر می شود در نتیجه این Codec از نظر کیفیت شاید عملکردی بیش از 3.5 برابر Codec های مشابه داشته باشد.





BIOS



BIOS



از آنجا که اکثر مادربردهای معرفی شده در این پلتفرم داری رابط کاربری جدید UEFI برای تنظیمات سخت افزاری سیستم هستند، شاید یکی از نقاط ضعف در این مادربرد را بتوان عدم استفاده از رابط کاربری UEFI به جای Bios های سنتی عنوان کرد.

Bios تعبیه شده در این مادربرد نیز همانند اکثر مادربردهای رده متوسط کمپانی گیگابایت از نوع AWARD BIOS بوده که همانطور که قبلاً به آن اشاره کردیم در دو چیپ فلش 32 Mbit گنجانده شده است .

اما اگر کمی بیشتر دقت کنید متوجه خواهید شده که قابلیت Hybrid EFI در این مادربرد با پیاده سازی Boot loader از نوع EFI امکان پشتیبانی ازPartition Table جدید GPT را برای این مدل فراهم ساخته است.

Partition Table هایی که پیش از این توسط Bios ها پشتیبانی می شد از نوع MBR بود که به دلیل محدودیت هایی که داشتند از پارتیشن های با حجم بیش از 2.19 terabytes (2.19 × 1012 bytes)پشتیبانی نمی کردند. ولی Partition Table های GPT با قابلیت پشتیبانی از پارتیشن هایی با حجم 9.4 zettabytes (9.4 × 1021 bytes) تقریبا هیچ گونه محدودیتی را نمی شناسند !

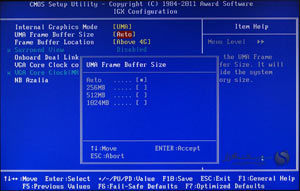

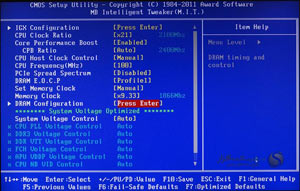

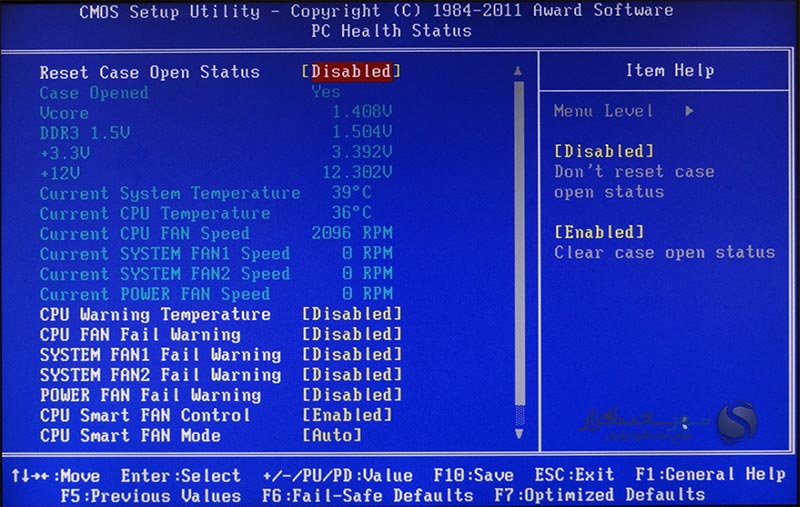

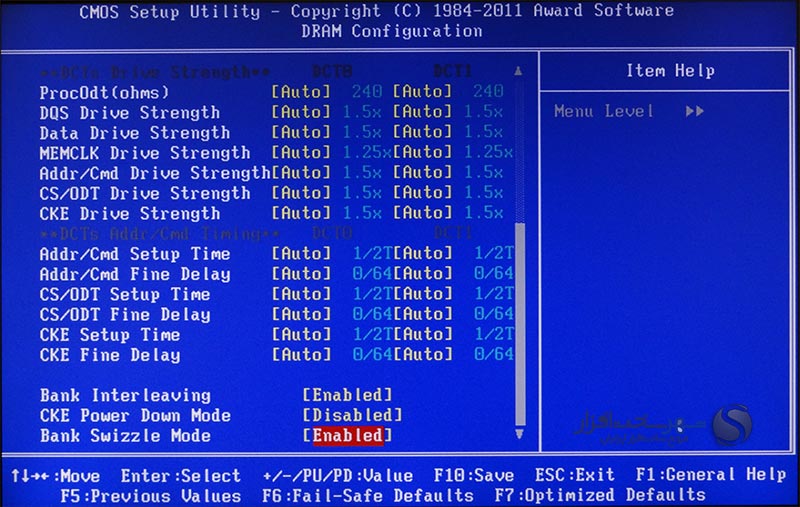

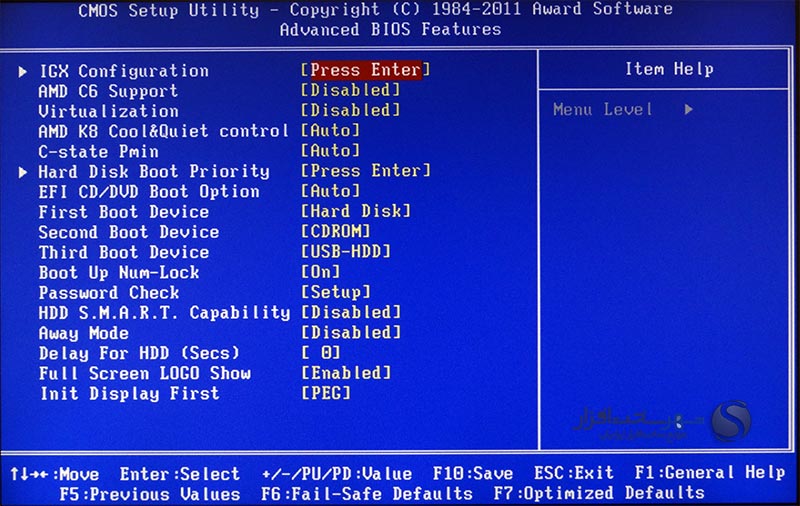

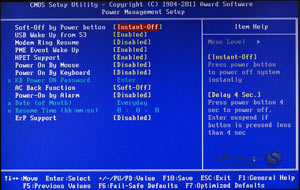

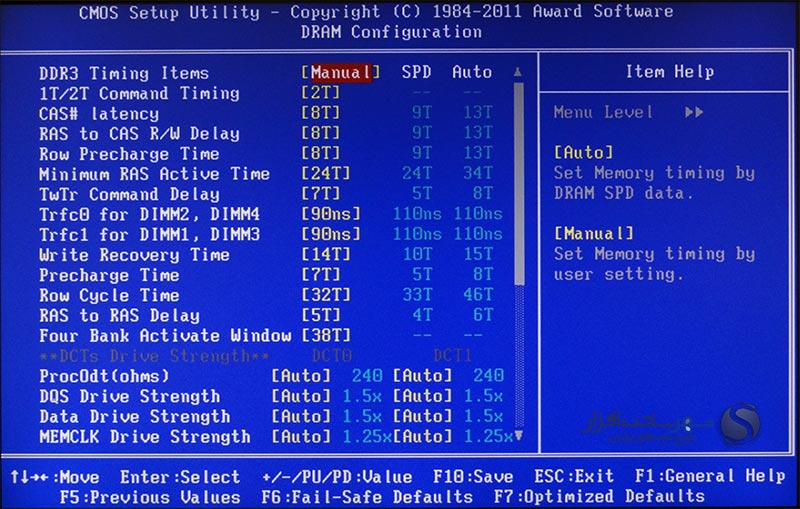

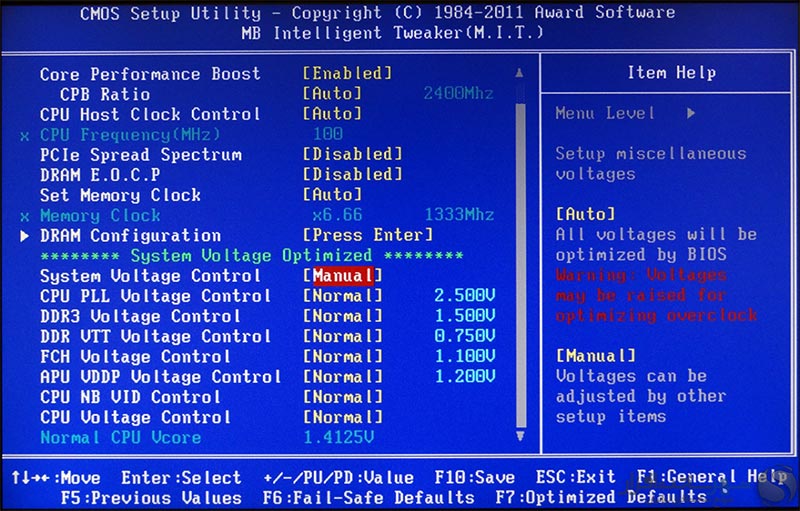

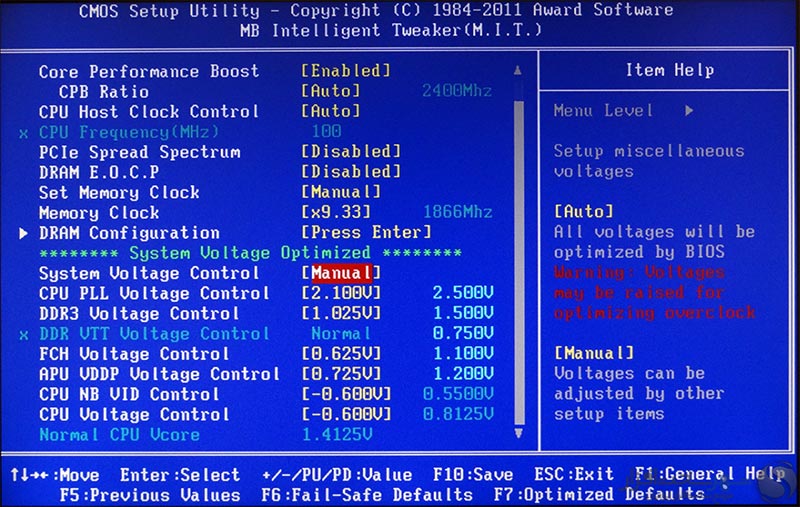

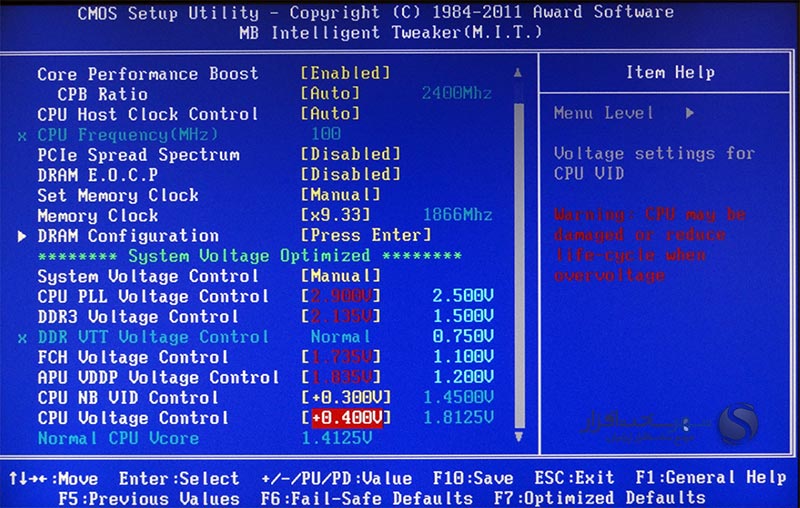

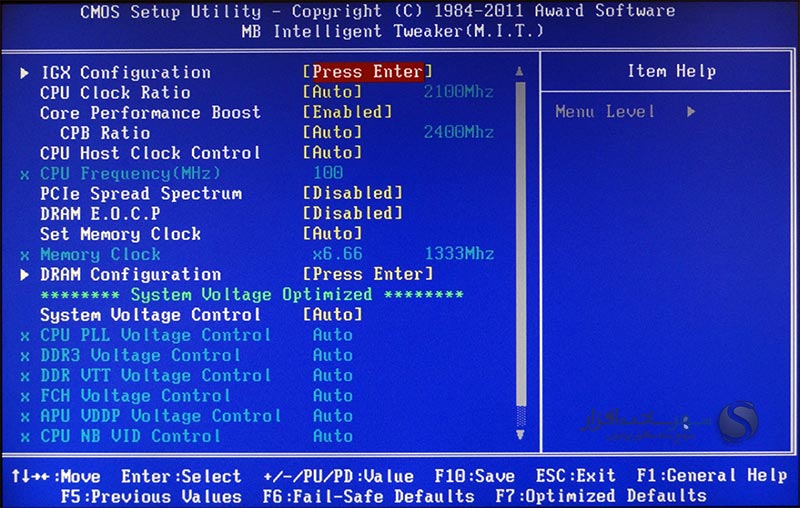

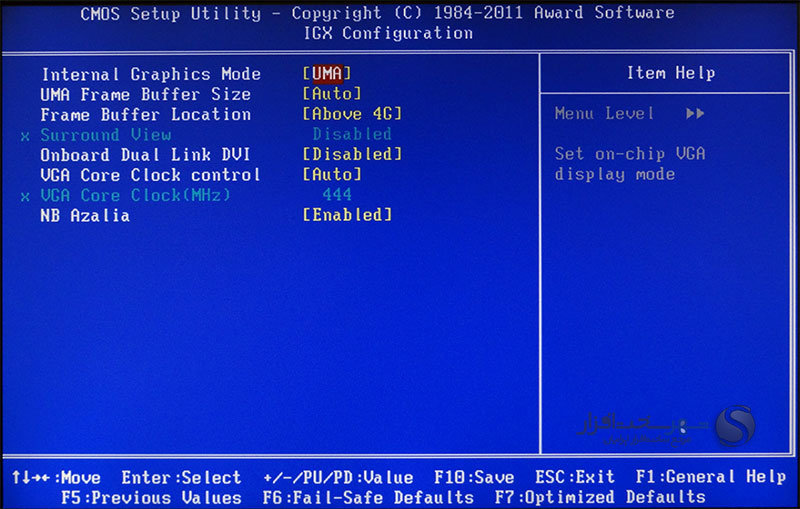

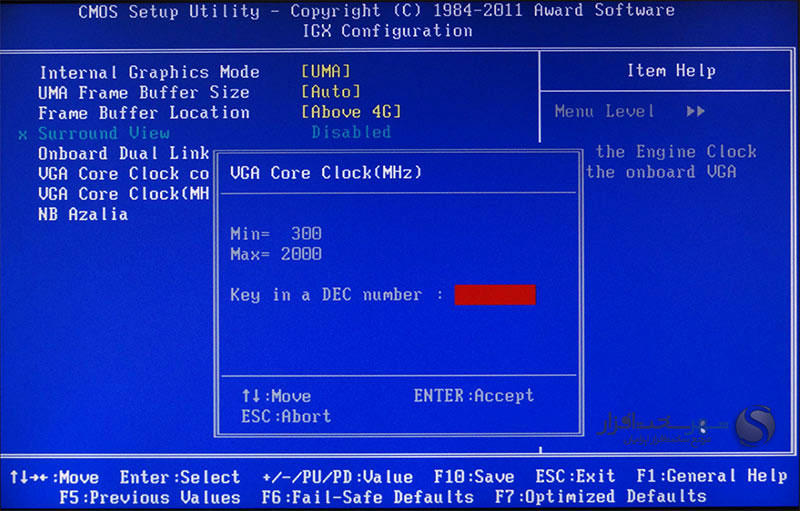

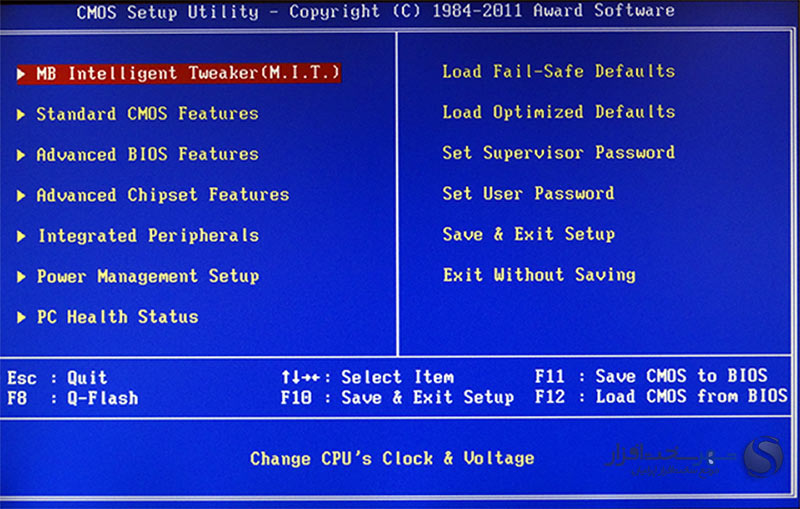

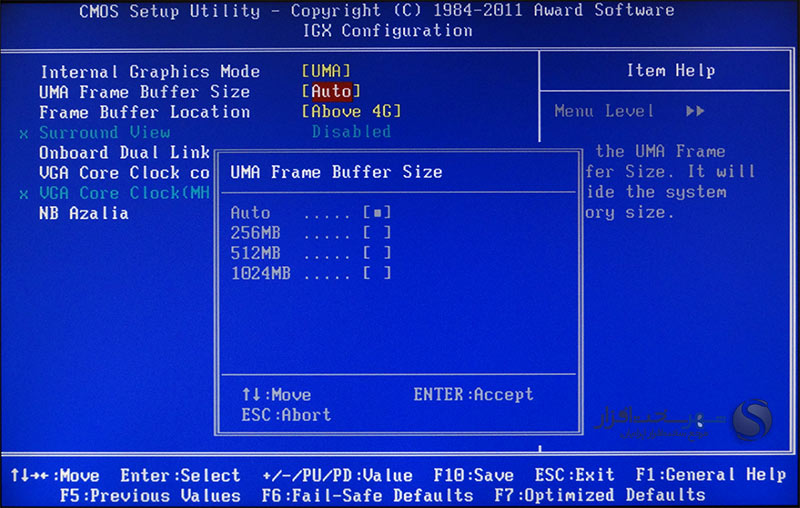

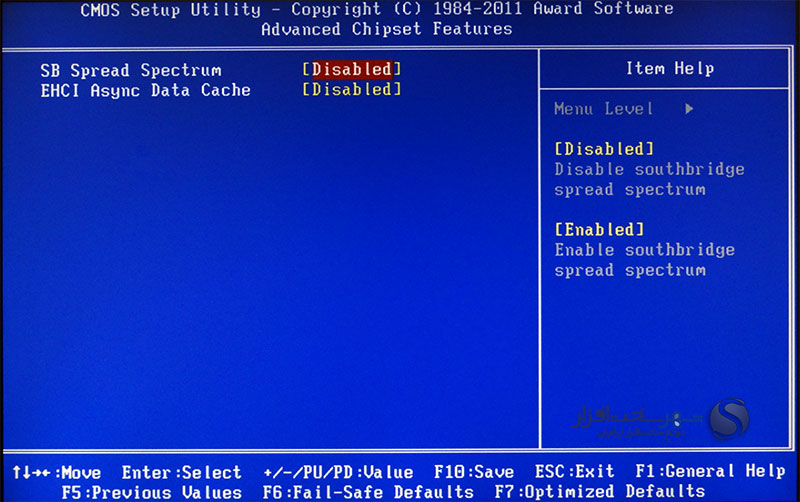

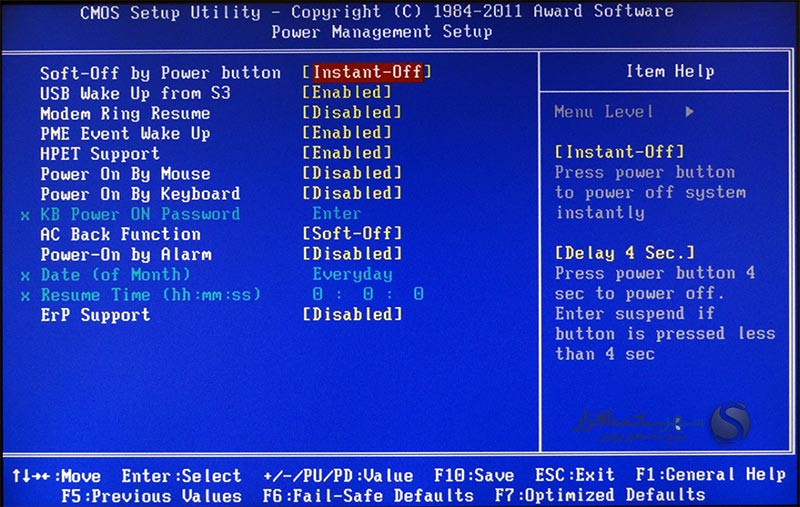

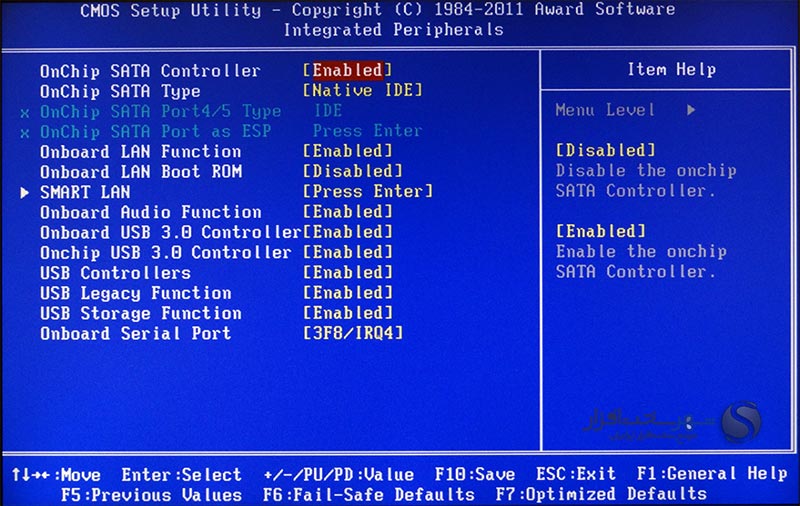

در تصاویر زیر می توانید قسمت های مختلف این Bios را ملاحظه کنید :

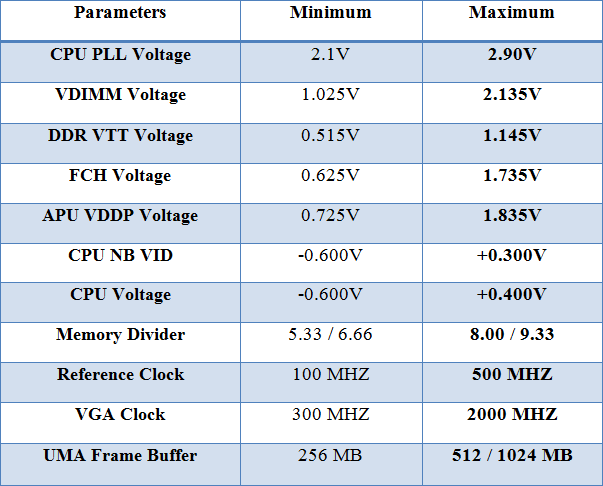

در جدول زیر مقادیر حداقل و حداکثر مهم ترین پارامترهای ولتاژی و فرکانسی در این مادربرد را ملاحظه می کنید :





همانطور که ملاحظه می کنید با توجه به رنج قیمت 100$ دلاری ، این مادربرد هم از جهت قابلیت های مانیتورینگ و هم از جهت پارامترهای موجود برای اورکلاک این پلتفرم روی هم رفته با امکانات خوبی روبرو هستیم. عملکرد و کیفیت اعمال پارامترها و تغییر آن ها نیز بسیار روان و بدون لگ انجام می شود.

تنها آنچه در این Bios به نوعی باگ به نظر می رسید این موضوع بود که همانطور که در تصاویر ملاحظه کردید، پارامترهایی برای افزایش فرکانس هسته GPU و افزایش Multiplier CPU در این Bios گنجانده شده که ظاهراً فقط در APU های سری جدید Black Edition به طور عملی کاربرد خواهند داشت و در صورت افزایش این پارامترها فرکانس قسمت های نام برده از APU های نام برده افزایش خواهند یافت. در صورتی که این پارامترها حتی در APU های معمولی و Lock نیز فعال بوده و افزایش پارامترهای نام برده به صورت ظاهری توسط نرم افزارهای CPU-Z و GPU-Z قابل شناسایی هستند ! اما در عمل هیچ گونه تغیییری در کارایی این APU مشاهده نمی شود. در واقع تنها راه افزایش فرکانس هسته پردازنده و تراشه گرافیکی در APU های Lock این پلتفرم همان افزایش فرکانس Base Clock می باشد.



متد و سیستم تست



متد و سیستم تست



تست های این قطعه را به طور کلی به سه بخش تست های اورکلاکینگ، توان مصرفی و تست های کارایی تقسیم کرده ایم. همچنین یک سری تست های کارایی به صورت مجزا برای تراشه گرافیکی این APU نیز در نظر گرفته شده است. برای مقایسه نتایج نیز از مادربرد های با سوکت AM3 و پردازنده های Athlon II X4 640 و Athlon II X3 440 به عنوان مرجع برای تعیین محدوده عملکرد این پلتفرم نسبت به پلتفرم های دیگر استفاده کردیم . همچنین از برخی از نتایج موجود در آرشیو لابراتوار نیز استفاده استفاده شده است. همچنین لازم به ذکر است که از ATI HD5450 به عنوان یکی از ارزان ترین کارت گرافیک های بازار و از HD5770 به عنوان یک کارت گرافیک معمولی که به مراتب قیمت گران تری نسبت به APU ما دارد استفاده شده است ! برای اینکه منظور ما را بهتر متوجه شوید ، صفحه آخر بررسی را به دقت مطالعه فرمایید ...

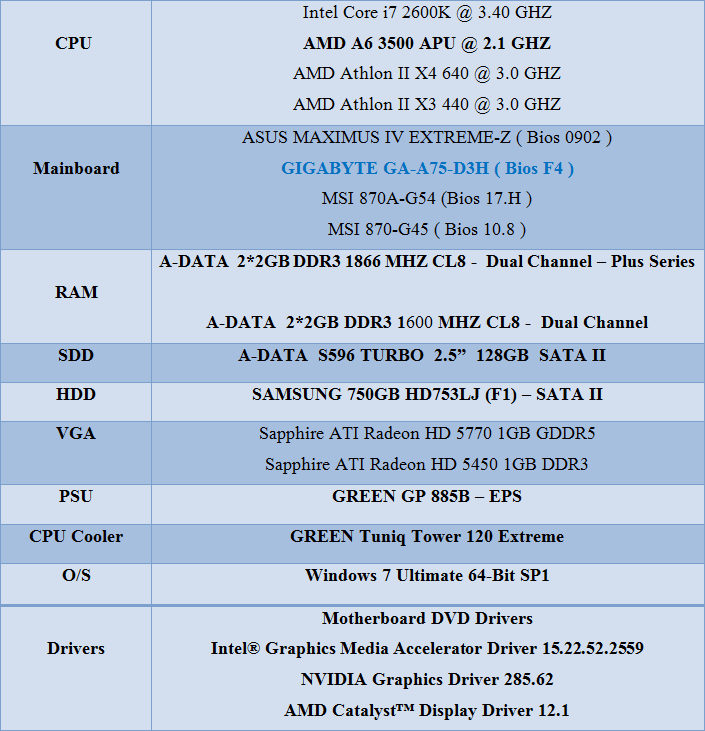

کلیه قطعات به کار رفته در سیستم تست در این بررسی به شرح زیر می باشد :

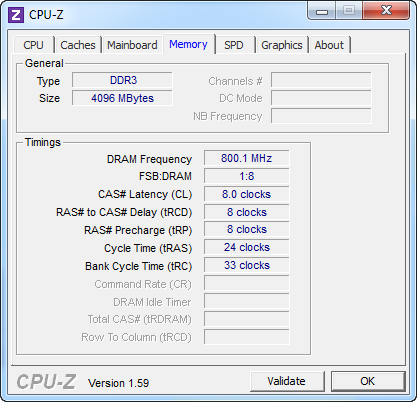

لازم به ذکر است که تمامی پارامترهای Bios در هر دو پلتفرم AMD به صورت پیش فرض تنظیم شده و تنها با تغییر Memory Divider به مقدار 8.00 و افزایش ولتاژ ماژول های حافظه (VDIMM voltage) به مقدار 1.65V شرایط لازم برای پایداری حافظه سیستم در فرکانس 1600 MHZ فراهم شده است . ضمناً تایمینگ های حافظه نیز به صورت دستی با توجه به مقادیر نامی تنظیم شده اند . در تصاویر زیر مشخصات سیستم از نگاه نرم افزارهای CPU-Z و GPU-Z را ملاحظه می کنید :

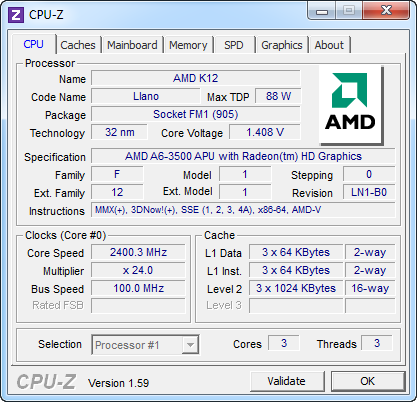

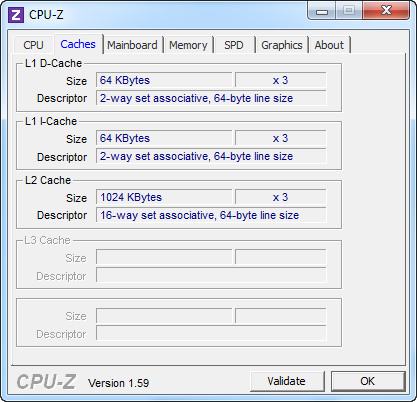

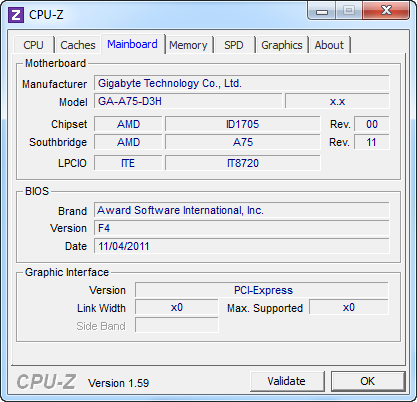

همانطور که قبلا به ان اشاره کردیم واحد پردازنده مرکزی (CPU ) در این APU در حالت عادی در فرکانس 2.1Ghz کار می کند که فرکانس نام برده در شرایط خاص به واسطه تکنولوژی Turbo Core تا 2.4Ghz نیز افزایش می یابد.





همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10 ، DirectX 11 و OpenGL می باشند به این شرح است :

• 3DMARK VANTAGE 1.1.0
• 3DMARK 11 1.0.2
• PCMARK VANTAGE 1.0.2
• AIDA64 EXTREME Edition 2.2
• CinreBench R11.5
• CPU-Z 1.59 – 1.60
• GPU-Z 0.5.9
• OCCT 3.1.0
• SiSoftware Sandra Professional Business 2012.02.18.30
• MediaEspresso Media Convertor 6.5.2031
• wPRIME 2.07
• x264 HD BENCHMARK 4.0
• WinRAR 4.11
• S.T.A.L.K.E.R Call of Pripyat
• Lost Planet 2
• Resident Evil 5
• Unigine Heaven 2.5
• Unigine Tropics 1.1
• HWMonitor 1.19



تست های کارایی تراشه گرافیکی ( GPU )



تست های کارایی تراشه گرافیکی ( GPU )

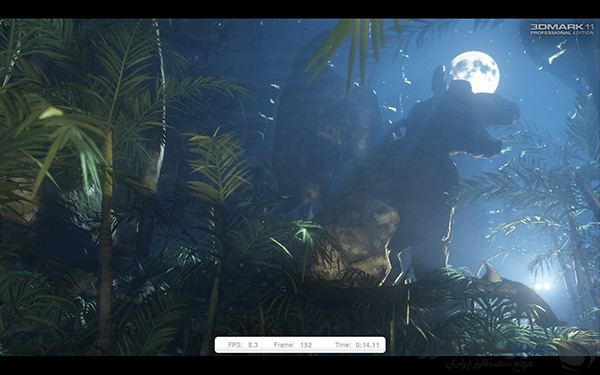

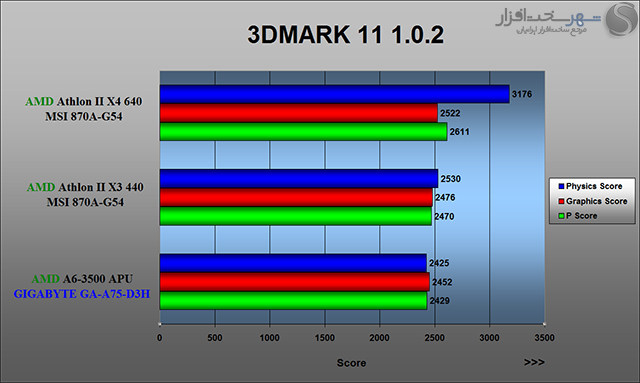

تست 3DMARK 11 و 3DMARK Vantage



سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.

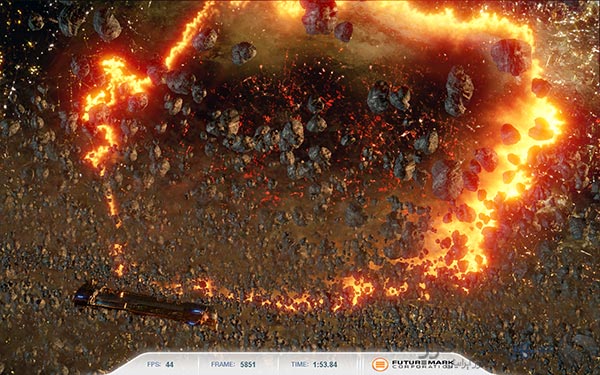

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت های گرافیک کمپانی Futuremark می باشد. تست های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی های واقع گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقاسیه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.

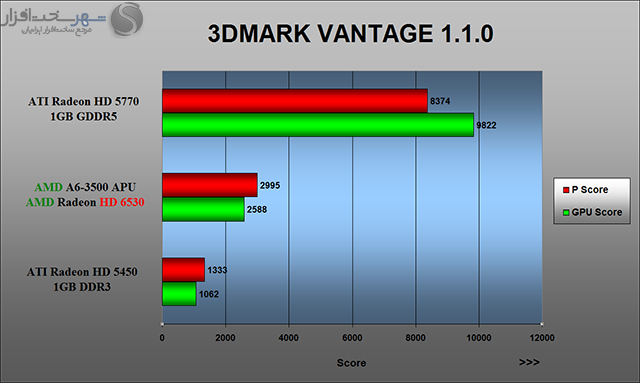

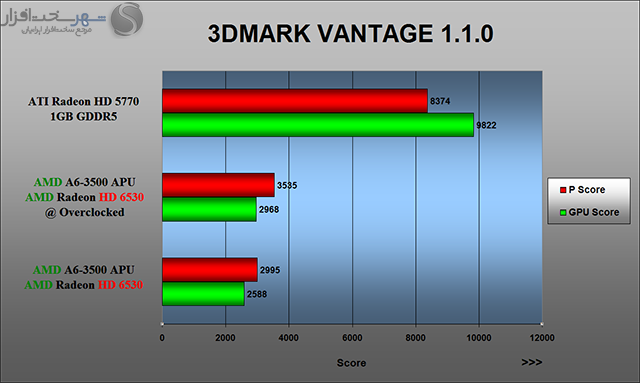

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark می باشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی های رایانه ای بر اساس API نام برده می باشد.

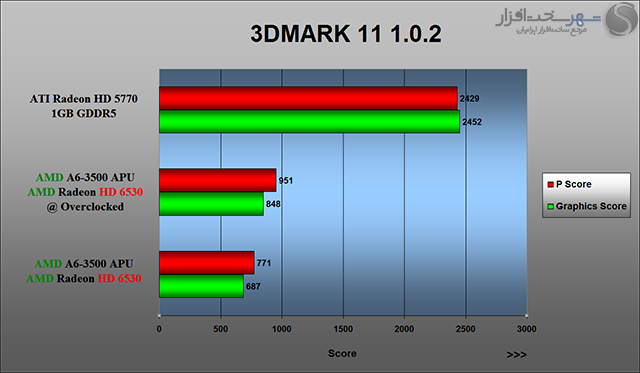

همانطور که ملاحظه می کنید نتایج کارایی این تراشه گرافیکی مجتمع ( Radeon HD 6530 ) در این دو تست بیش از دو برابر یک کارت گرافیک مجزا با قیمت بیش از 60 هزار تومان می باشد !



تست های Gaming مبتنی بر API های DirectX 10.0 ، DirectX 11.0 و OpenGL



GPU :تست های Gaming مبتنی بر API های DirectX 10.0 ، DirectX 11.0 و OpenGL



در این قسمت توسط 5 گیم و همینطور شبیه ساز معتبر و پرطرفدار بر اساس آخرین API مدرن DirectX و OpenGL در 3 حالت مختلف میانگین نتایج را ثبت کردیم. این 3 حالت به این شرح می باشند :

• 1366 x 768 – 0XAA – 4X AF
• 1680 x 1050 – 2X AA – 8X AF
• 1920 x 1080 – 4X AA – 16X AF

لازم به ذکر است در هر 3 حالت نام برده تنظیمات گرافیکی Game ها و شبیه سازها در حداکثر مقدار ممکن ( فقط در تست Unigine Heaven 2.5 پارامتر Tessellation در وضعیت Normal تنظیم شده است ) تنظیم شده اند.

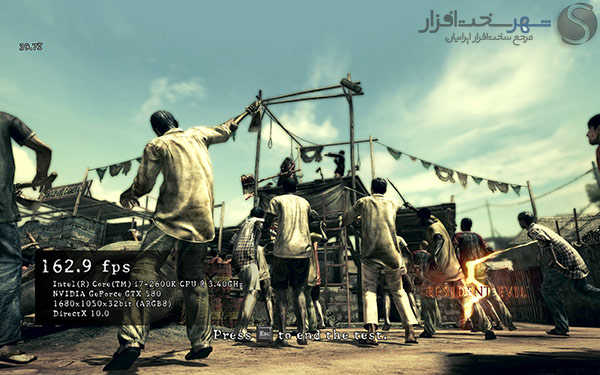

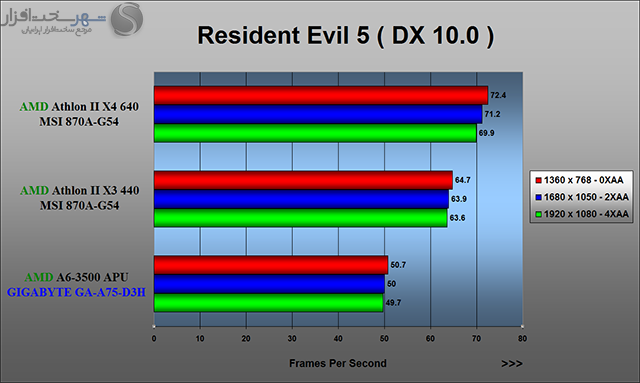

تست Resident Evil 5

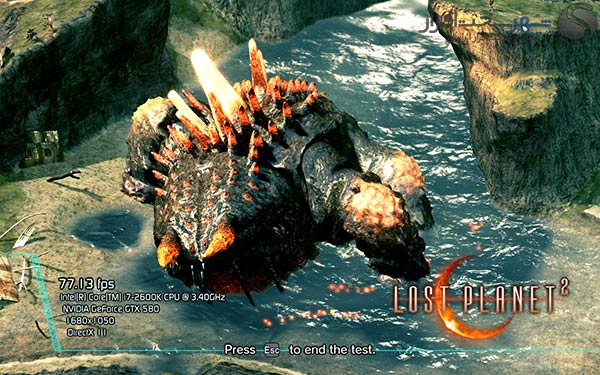

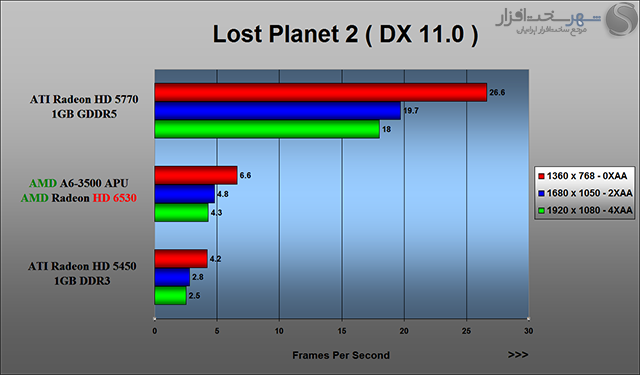

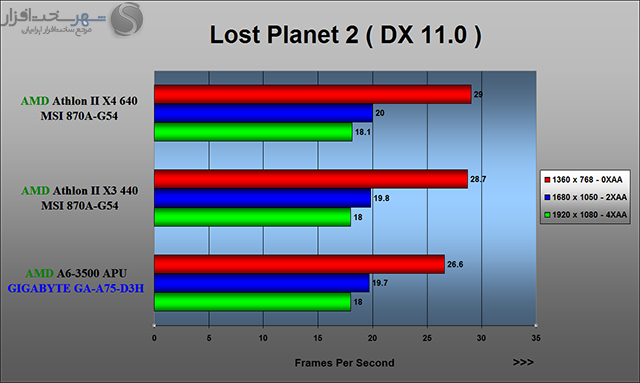

تست Lost Planet 2

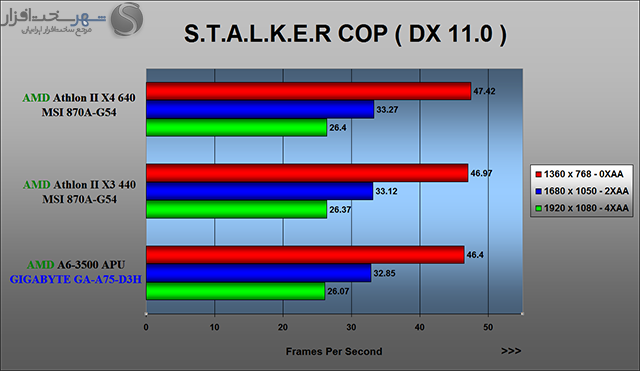

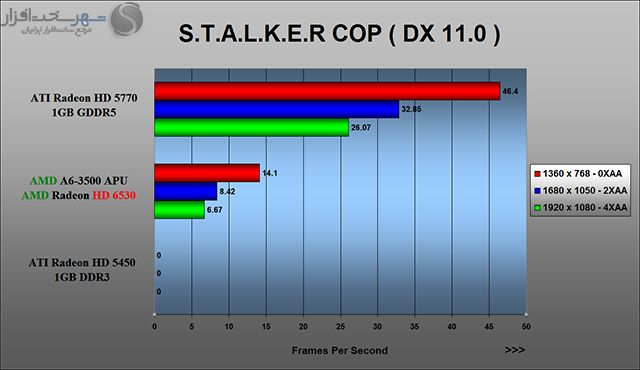

تست S.T.A.L.K.E.R Call of Pripyat

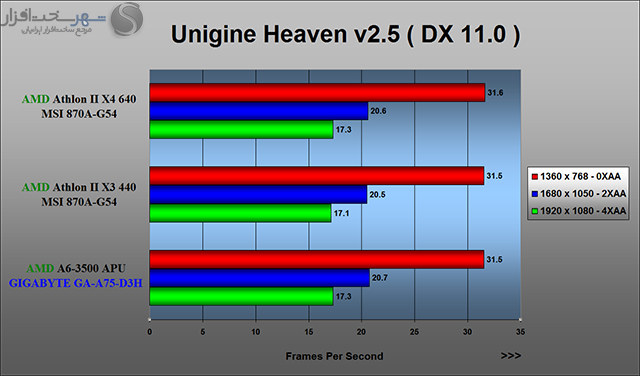

تست Unigine Heaven 2.5

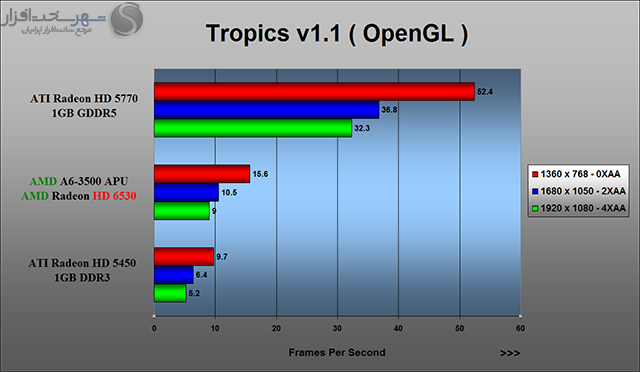

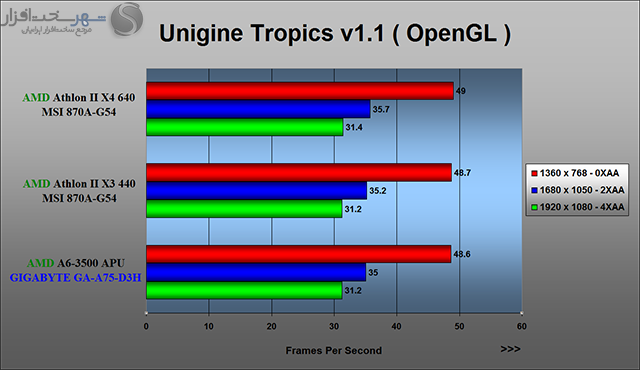

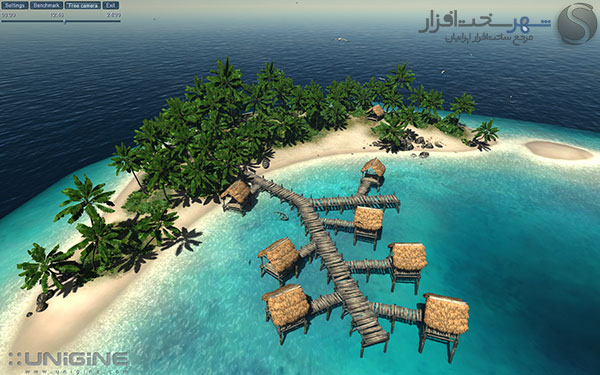

تست Unigine Tropics 1.1





فکر می کنم نتایج درج شده در جداول به روشنی گویای تمامی مسائل هستند. فقط در تست S.T.A.L.K.E.R Call of Pripyat

به این دلیل نتایج Radeon 5450 صفر منظور شده که بنا به هر دلیلی این تست کامل انجام نمی شد !



تست GPU Accelerated Video Transcoding



تست GPU Accelerated Video Transcoding



همانطور که اطلاع دارید نرم افزار CyberLink MediaEspresso 6.5 یکی از مدرن ترین نرم افزارهای تبدیل فرمت های فایل های ویدئویی به یکدیگر می باشد. این نرم افزار با پشتیبانی از تکنولوژی های Nvidia CUDA ، Intel Quick Sync Video و ATI APP تقریباً از تمامی تکنولوژی های پردازش موازی ( Parallel Processing ) به واسطه GPU برای تسریع هرچه بیشتر عملیات بسیار پیچیده و زمانبر پردازش تبدیل فرمت فایل های ویدئویی به یکدیگر پشتیبانی می کند و نتایج به دست آمده توسط آن مورد تایید بسیاری از مراجع بین المللی تخصصی سخت افزار می باشد.

در این تست از قابلیت ATI APP برای تبدیل یک فایل ویدئویی با کیفیت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است. زمان کامل شدن فرآیند ذکر شده به شرح زیر می باشد :





تست های کارایی پلتفرم





تست های کارایی پلتفرم



در این بخش سعی شده از تمامی زوایا کارایی این پلتفرم، محک زده شود. برای همین منظور تست ها را به چند بخش عمده تقسیم کردیم. هر یک از این بخش ها دارای ویژگی های منحصر به فرد برای تست قطعات مختلف می باشند.

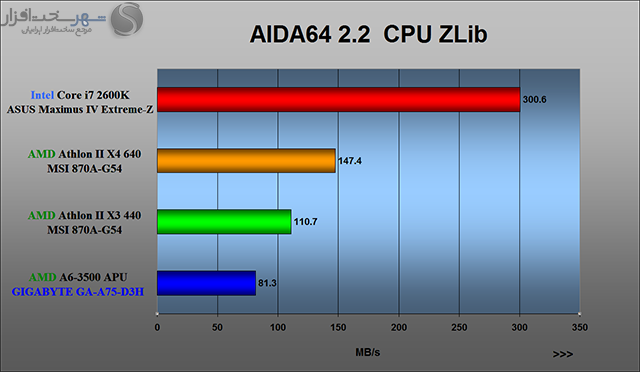

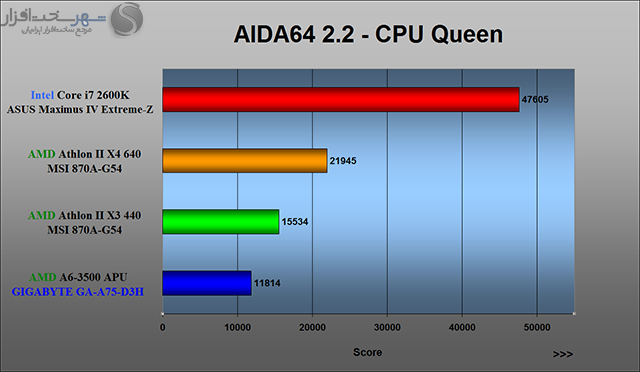

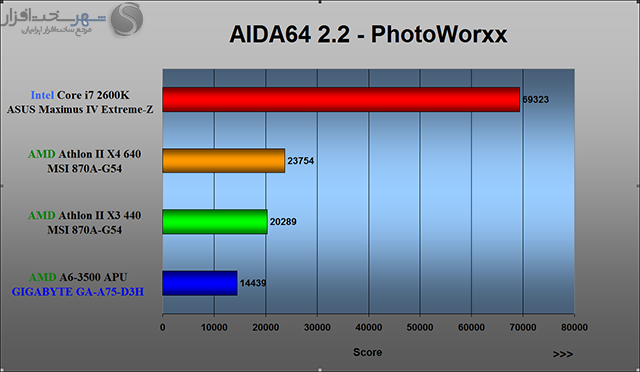

تست های SISoftware Sandra 2012 و AIDA64 2.2

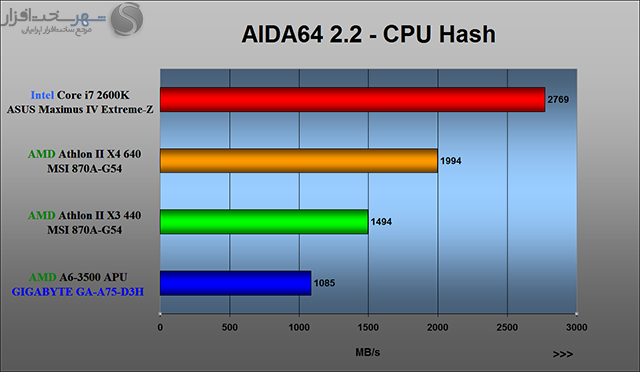

کاملاً واضح است که این APU مجهز به CPU 3 هسته ای به دلیل فرکانس هسته به مراتب کمتر نسبت به AMD Athlon II X3 440 عملکرد ضعیف تری نیز از خود نشان دهد . اما مشاهده اختلاف کارایی Intel Core i7 2600K نسبت به این APU بی شک توجه هر بیننده ای را به خود جلب می کند !

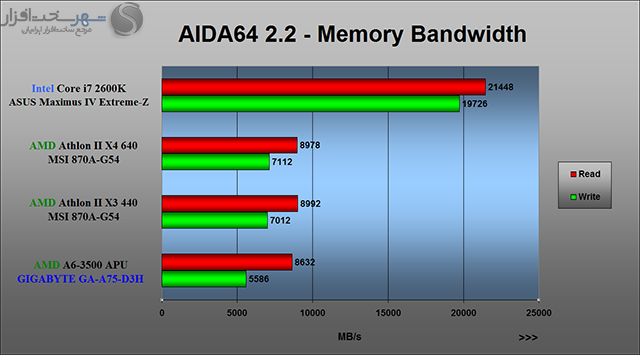

تست پهنای باند حافظه توسط نرم افزار AIDA64 2.2

تست پهنای باند حافظه از جمله تست هایی می باشد که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس پردازنده و State های مختلف مدیریت مصرف انرژی وابسته است. به همین دلیل سعی شده در هر همه پلتفرم ها این شرایط را تا حد امکان مشابه در نظر بگیریم.

لازم به ذکر است که فرکانس کاری ماژول های حافظه در پلتفرم اینتل 1866 MHZ و در هر دو پلتفرم AMD 1600 MHZ می باشد.





کاملاً مشخص است که علی رغم مشابه بودن ماژول های حافظه در هر دو پلتفرم AMD فرکانس کمتر هسته پردازنده در پلتفرم Liano در این APU به صورت مستقیم بر روی پهنای باند حافظه و به خصوص در سرعت نوشتن ( Write ) تاثیر منفی گذاشته است.

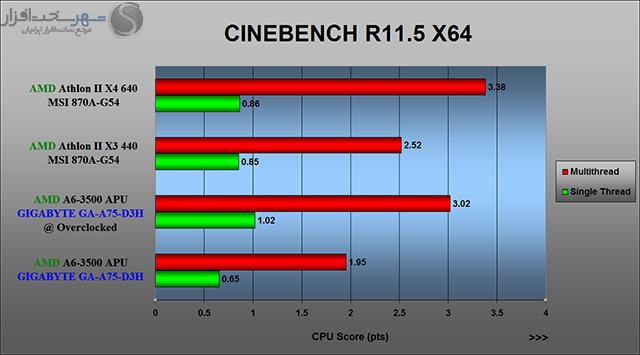

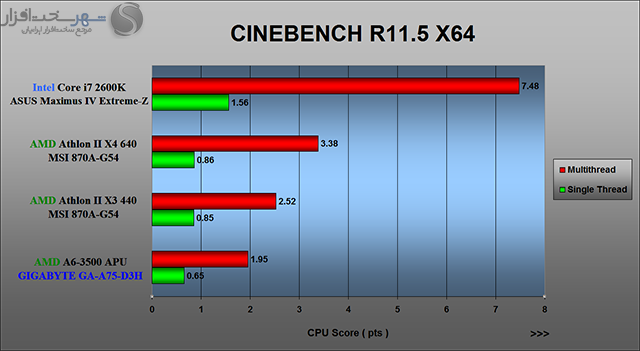

تست Cinebench R11.5

ماهیت این تست در واقع مبنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی می باشد که بیشتر در استودیوهای ساخت انیمیشن های 3 بعدی استفاده می شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویزگی های واقع گرایانه تصویر به کار گرفته می شود.

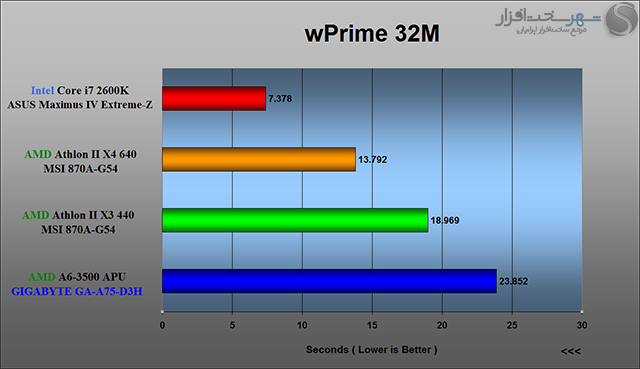

تست wPrime

wPrime از جمله نرم افزار هاي می باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن ) به صورتي کاملاً Multi Thread، يکي از بهترين نرم افزار هاي موجود براي تست پردازنده‌هاي چند هسته اي مي باشد.





تست های Video Transcoding

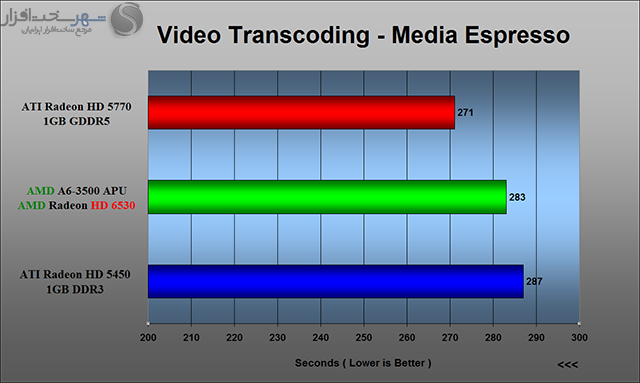

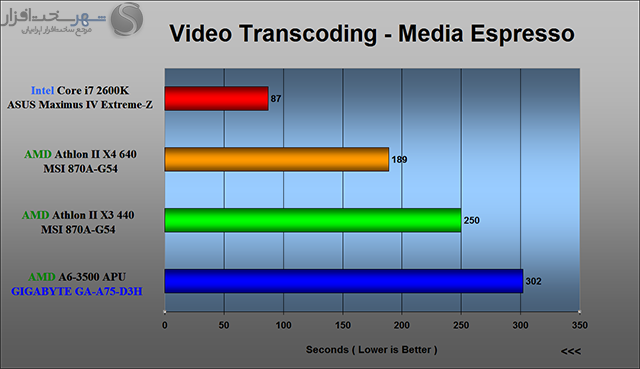

در این بخش توسط دو نرم افزار های CyberLink MediaEspresso Media Convertor 6.5 و x264 HD Benchmark 4.0 در همه زوایا، کارایی این پلتفرم را محک زدیم.

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک فایل ویدئویی با کیفیت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است.

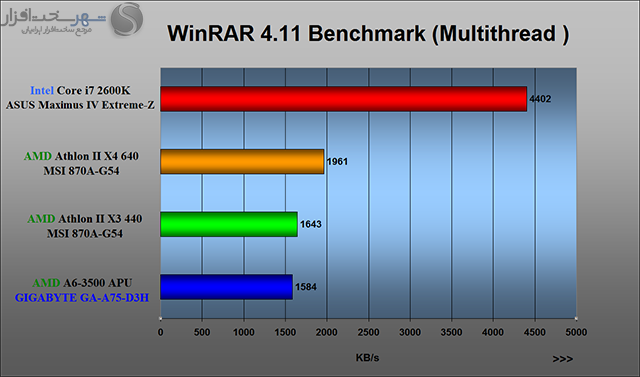

تست Zip/Unzip) WinRAR 4.11)

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی ترین و در عین حال معمول ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف ترین و شناخته شده ترین نرم افزارهای این امر WinRAR می باشد که همواره خود را همگام با ارائه آخرین تکنولوژی های سخت افزاری بروز نگاه می دارد تا بهترین کارایی ممکن را از خود ارائه دهد . این نرم افزار دارای یک بخش Benchmark Tool مستقل می باشد که نتایج به دست آمده در این قسمت در جدول زیر درج شده است.

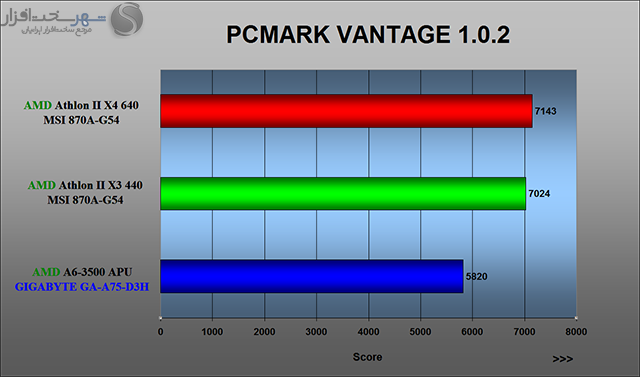

تست PCMARK VANTAGE

در این نرم افزار کارایی کلی سیستم بر اساس تست های کاملاً Multithread مانند نمایش و ویرایش عکس های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم ، جابه جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و .... محک زده می شود.

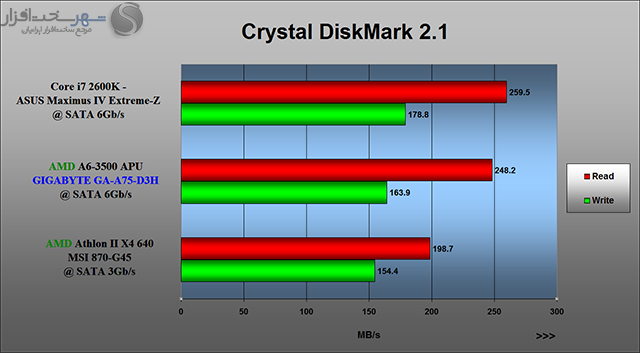

تست سرعت گذرگاه SATA 6Gb/s به وسیله نرم افزار Crystal DiskMark 2.1

در این تست سرعت خواندن و نوشتن اطلاعات از یک SSD پرسرعت را بر روی این پلتفرم تست کردیم . برای مقایسه بهتر نیز همین تست را بر روی یک مادربرد به گذرگاه SATA II 3Gb/s نیز تکرار کردیم. نتیجه را ملاحظه کنید :





همانطور که ملاحظه می کنید اختلاف نتایج به دست آمده در گذرگاه جدید SATA 6Gb/s نسبت به SATA 3Gb/s مخصوصاً در سرعت خواندن اطلاعات محسوس و قابل تامل است .



تست 3DMARK 11 و 3DMARK Vantage

با توجه به اینکه در مورد این دو نرم افزار Benchmark در بخش تست های GPU توضیح دادیم از تکرار دوباره آن می پرهیزیم . اما شرایط جدید در این دو تست به گونه ای می باشد که تاثیر کارایی پردازنده را مد نظر قرار دادیم . به همین منظور کارت گرافیک ATI Radeon HD 5770 1GB GDDR5 را بر روی هر دو پلتفرم AMD نصب کردیم و توسط پردازنده های مختلف نتایج به دست آمده را با یکدیگر مقایسه کردیم .





تست های Gaming مبتنی بر API های DirectX 10.0 ، DirectX 11.0 و OpenGL



CPU :تست های Gaming مبتنی بر API های DirectX 10.0 ، DirectX 11.0 و OpenGL



تست های Gaming را نیز به همان منوال تست های 3DMARK تکرار کردیم ونتایج به دست آمده به شرح زیر می باشند.

تست Resident Evil 5





تست Lost Planet 2





تست S.T.A.L.K.E.R Call of Pripyat





تست Unigine Heaven 2.5





تست Unigine Tropics 1.1





همانطور که انتظار می رفت به غیر از تست Resident Evil 5 در تمامی تست ها اختلاف کارایی قابل چشمپوشی می باشد. در واقع در اینگونه تست ها مخصوصاً در رزولیشن های بالا کارایی GPU می باشد که گلوگاه کارایی را ایجاد می کند .



تست های اورکلاکینگ



تست های اورکلاکینگ



اورکلاک این پلتفرم مخصوصاً اگر بر روی APU های Lock انجام شود به دلیل وجود محدودیت فراوان آن چنان لذت بخش نیست ! علت این امر این موضوع می باشد که در این پلتفرم فرکانس بسیاری از گذرگاه های مهم نظیر Memory Bus ، PCI-E Bus ، SATA ، USB و حتی فرکانس هسته GPU به واسطه Multiplier و Divider های مختلف از یک فرکانس مرجع 100 Mhz مگاهرتزی به نام Base Clock منشعب می شوند . از طرفی تنها راه اورکلاک هسته پردازنده در APU های با ضریب پردازنده Lock در این پلتفرم نیز افزایش این فرکانس می باشد !

به همین منظور دست به کار شدیم و پس از 2 ساعت کلنجار رفتن با آپشن های مختلف ولتاژ و فرکانس در این مادربرد به یک Profile نهایی رسیدیم . در ابتدا بیشترین مقدار ضریب فرکانس پردازنده ( 24 ) را در Bios تنظیم کرده و در قدم بعدی فرکانس Base Clock را به همراه ولتاژ هسته پردازنده افزایش دادیم. تا فرکانس Base Clock 158 MHZ نیز سیستم روشن می شد و پردازنده دارای پایداری نسبی بود. اما بیش از این فرکانس سیستم به شدت ناپایدار می شد. اما این پایان کار نبود چون که با افزایش فرکانس نام برده فرکانس هسته GPU نیز افزایش می یافت و متاسفانه در این فرکانس Base Clock علی رغم اعمال ولتاژ های بیشتر به APU ، سیستم در تست های گرافیکی ناپایدار می شد. سر انجام پس از سعی و خطاهای فراوان در فرکانس Base Clock 140 MHZ به پایداری کامل دست یافتیم.

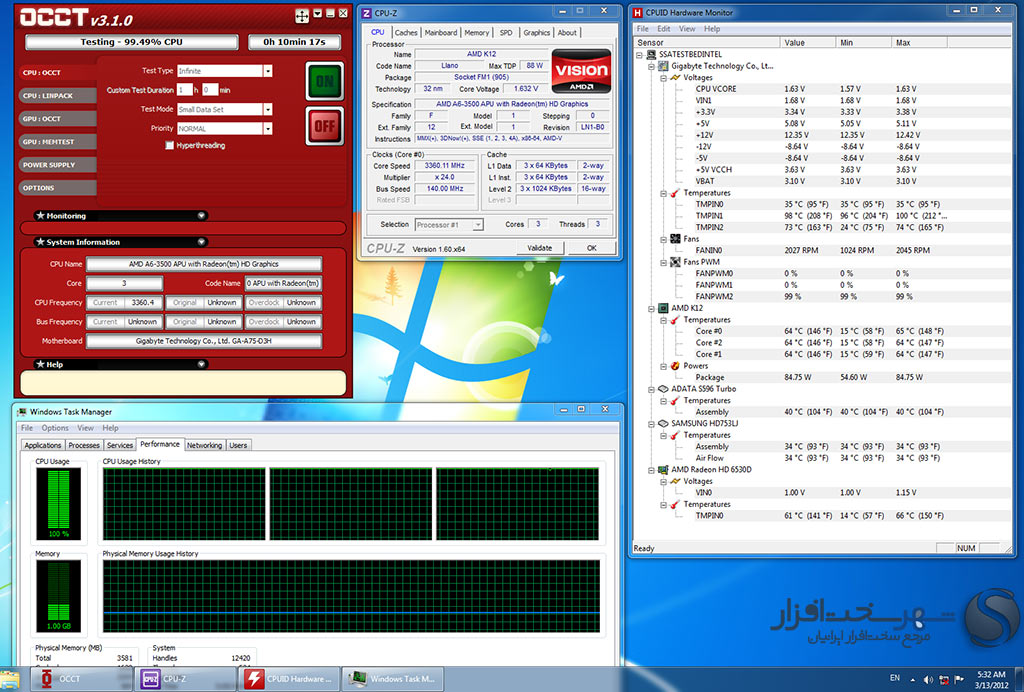

لازم به ذکر است شرط لازم برای پایداری در این حالت برای پردازنده انجام موفقیت آمیز تست CPU:OCCT در حالت Small Data Set و به مدت حداقل 10 دقیقه و ملاک پایداری GPU نیز با موفقیت اجرا شدن تست 3DMARK VANTAGE به صورت کامل بوده است. با این تفاسیر فرکانس هسته پردازنده در این APU به ( 140*24 = 3360 MHZ ) رسیده است که حدودا 60% درصد بیشتر از مقدار نامی در این پردازنده است ! در همین حین فرکانس GPU نیز تا 622 MHZ افزایش یافته که خبر از افزایش بیش از 40% این مولفه می دهد ! در یک جمله می توان گفت که این نتایج فوق العاده است !





لازم به ذکر است که در حین اورکلاک توسط این مادربرد به 2 مشکل اساسی برخوردیم که تاحدودی وقت زیادی ازما گرفت :

1. پورت D-Sub ( خروجی تصویر آنالوگ ) در فرکانی Base Clock بیش از 115 MHZ از کار افتاد و علی رغم بوت شدن و پایداری کامل سیستم دیگر تصویر نداشتیم ! به همین دلیل برای ادامه به پورت DVI پناه بردیم ! شاید علت وقوع چنین مشکلی این موضوع باشد که چون درگاه D-Sub این پلتفرم از DAC تعبیه شده در چیپست FCH A75 منشعب می شود، افزایش فرکانس Base Clock به طور مستقیم باعث افزایش فرکانس گذرگاه های این چیپست شده و در عملکرد این DAC خلل ایجاد کرده است !
2. در برخی از اوقات پس از اعمال تغییرات مادربرد خاموش شده و دیگر روشن نمی شد ! برای رفع این مشکل باید برق شهر را از ورودی پاور قطع کرده و پس از گذشتن چند ثانیه دوباره وصل می کردیم تا سیستم دوباره روشن شود !

پس از اعمال تغییرات نهایی برخی از تست های کارایی را دوباره تکرار کردیم. نتایج به این شرح می باشند :





نتایج به خوبی نشان می دهند که کارایی این APU در حالت اورکلاک شده با اختلاف قابل توجه از AMD Athlon II X3 440 نیز پیشی گرفته و به نتایج AMD Athlon II X4 640 نزدیک شده است.



تست مدیریت مصرف انرژی



تست مدیریت مصرف انرژی



در این تست در حالت Idle ( پانزده دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقیقه اجرای تست Power Supply در ابعاد Full HD و CPU:OCCT نرم افزار OCCT ) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. در واقع یک بار فقط پردازنده را زیر بار برده و در مرحله بعدی CPU و GPU را مشترکاً تحت فشار قرار دادیم.

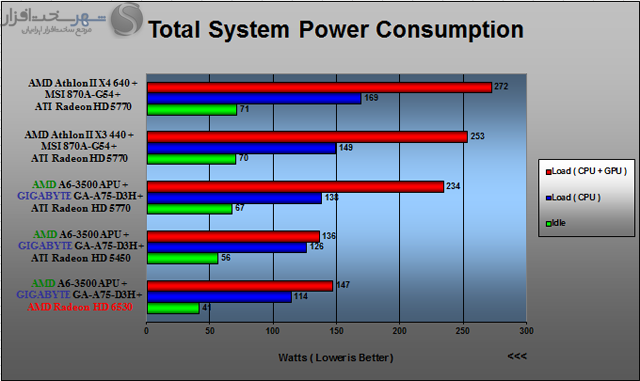

نتایج ثبت شده را می توانید در نمودارهای زیر مشاهده کنید :





همانطور که ملاحظه می کنید در مقایسه با 4 پیکربندی دیگر که برای این تست در نظر گرفتیم، این پلتفرم بدون کارت گرافیکی مجزا روی هم رفته بهترین عملکرد را در این تست داشته. از طرفی حتی با در نظر گرفتن کارت گرافیک مجزا برای هر 2 پلتفرم نیز باز کفه ترازو به سمت پلتفرم Liano سنگینی می کند. حقیقتا مصرف انرژی 41W در حالت Idle مثال زدنیست !



داستان APU و جیب شما ! [فلسفه عرضه ، نتیجه گیری و سخن پایانی]



داستان APU و جیب شما ! [فلسفه عرضه ، نتیجه گیری و سخن پایانی]



در این صفحه می خواهیم با موشکافی به بررسی فلسفه عرضه و اهمیت زیاد این پلتفرم بپردازیم .

همان طور که مشاهده کردید این پلتفرم صرفاً برای ارائه بهترین کارایی پردازشی عرضه نشده بلکه برای کسب بهترین کارایی با در نظرگیری هزینه پرداختی برای قطعات و مهم تر از آن کاهش مصرف انرژی و در نهایت کاهش هزینه برق عرضه شده است . این مورد را در قالب داستان شیرین این APU که حکایت از جیب های ما و شما دارد ، بیان می کنیم !

البته لازم به ذکر است که بر خلاف قسمت بالا که با هدف تخصصی تر شدن بررسی انجام شد، این قسمت با دیدگاهی اقتصادی-تخصصی به این پلتفرم نگاه خواهد کرد .

طبق آخرین قیمتی که ما از بازار کامپیوتر تهران گرفتیم قیمت متوسط این APU یعنی A6-3500 برابر 143 هزار تومان می باشد و این در حالیست کارایی پردازشی CPU این APU یک چیزی بین Athlon II X2 270 و Athlon II X3 445 با قیمت های به ترتیب 147 و 155 هزار تومان است . از طرفی کارایی پردازشی گرافیکی این APU یک چیزی بین ATI Radeon HD6450 و ATI Radeon HD6570 با قیمت های به ترتیب 75 و 105 هزار تومان است !

یک لحظه صبر کنید ! اتفاق جالبی اینجا افتاد ! ما برای داشتن کارایی مشابه APU A6-3500 اگر بخواهیم کارت گرافیک و پردازنده را هر کدام جداگانه خریداری کنیم باید 150 هزار تومان برای پردازنده و 90 هزار تومان برای کارت گرافیک و در واقع سر جمع 240 هزار تومان هزینه کنیم !

با خرید یک APU می توانید کارایی مشابه ای را با چیزی نزدیک به 100 هزار تومان کمتر دریافت کنید ! جالب است نه ؟!

اما داستان جالب تر هم می شود ! TDP این A6-3500 طبق گفته سایت AMD تنها 65W می باشد در حالی که بدون در نظر گیری مصرف کارت گرافیک مجزا ، TDP پردازنده های Athlon II X2 270 و Athlon II X3 445 به ترتیب 65W و 95W است ! پس در هزینه های مصرفی به خصوص برقی که این روز ها یکی از دغدغه های هر کاربر است نیز صرفه جویی مناسبی خواهد شد.

روی هم رفته با توجه به مواردی که به آن اشاره شد، از این پلتفرم می توان به عنوان یک HTPC بسیار قدرتمند نیز استفاده کرد. از طرفی حقیقتاً APU های High-End معرفی شده در این پلتفرم مانند A8-3870K حتی در بسیاری از مصارف Gaming نیز حرف های زیادی برای گفتن دارند.

اما اگر به صورت اختصاصی عملکرد مادربرد GIGABYTE GA-A75-D3H را زیر ذره بین قرار دهیم با توجه به متریال با کیفیت به کار رفته و امکانات خوبی که برای این مدل در نظر گرفته شده به علاوه امکانات و توانایی مناسب اورکلاکینگ از یک طرف و کاستی هایی که کم و بیش در آن دیده می شود ؛ با توجه به قیمت 100 دلاری این مدل و مقایسه آن با مدل های مشابه در برندهای دیگر ؛ گزینه قابل تاملی خواهد بود.

در یک نگاه نقاط قوت و ضعف این مادربرد را اجمالاً مشاهده می کنید :

نقاط قوت :

• کیفیت ساخت عالی قطعات

• پشتیبانی از جدیدترین درگاه های I/O ( نظیر USB 3.0 , SATA 6Gb/s)

• قابلیت اورکلاک بسیار عالی

• دارای امکانات فراوان کاربردی



نقاط ضعف :

• عدم پشتیبانی از محیط گرافیکی UEFI به جای BIOS

• محتویات موجود در بسته بندی کمتر از حد انتظار است

• BIOS این مدل در برخی از وضعیت های اورکلاکینگ نا امید کننده است



سرانجام با تمام این تفاسیر این مادربرد توانست نشان "Good Value" لابراتوار شهرسخت افزار را ریز امتیازات زیر بدست آورد:

GIGABYTE GA-A75-D3H

کلاس عرضه : گران قیمت / رده بالا

7

بسته‌بندی

8

امکانات

8.5

اورکلاکینگ

7.5

کارایی

8

کیفیت ساخت و طراحی

7.5

ارزش خرید

7.8

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

7.8



برای بحث ، گفتمان و رفع اشکال پیرامون Gigabyte GA-A75-D3H می توانید به تاپیک اختصاصی این محصول در انجمن های شهر سخت افزار مراجعه فرمایید .

 {jcomments on}
