مقدمه
کبی لیک (Kaby Lake) نامی که شاید پررنگتر از سایر معماریهای پیشین اینتل در خاطرات دنیای سختافزاریها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازندههای با معماری Core و اسم رمز Penryn کمپانی اینتل پردازندههای جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار میکرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازندهها را کاهش میداد و در قدم بعدی (Tock) معماری پردازندههای خود را بهصورت بنیادی تغییر میداد. این مدل تا همین 1 سال پیش و معرفی پردازندههای با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهمترین آنها بیرقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است! در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب میشدند و تصور میشد معماری Kaby Lake نیز اولین پردازندههای با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازندههای با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینهسازیهای بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و بهصورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازندههای خود را تغییر میدهد، در مرحله بعد معماری ساخت دچار تحول میشود و درنهایت نیز پردازندههای بهینهسازی شده معماری پیشین روانه بازار میشوند. به بیانی دیگر این به این معناست که برای تجربه پردازندههای جدید و کاملاً متمایز با نسلهای قبل باید حدوداً 3 سال صبر کرد!
پردازندههای با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازندههای با برند تجاری Core ix محسوب میشوند امروز بهصورت رسمی معرفی و همراه آنها مادربردهای ردهبالای مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270 میشوند روانه بازار میشوند. در این پلتفرم جدید بهصورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینهسازیهای مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازندههای نسل جدید، بهصورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدلهای مشابه نسل قبل هستیم. البته تغییرات تنها در این بخش خلاصه نمیشوند و پردازندههای با این معماری نسل جدید تراشههای گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهمترین ویژگیهای آنها میتوان به افزایش کارایی مختصر در بخش 3D graphics و ارتقاء شتابدهنده سختافزاری در بخش رمزگشایی و رمزگذاری فایلهای ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.
همچنین در بخش چیپست ها نیز تعداد شریانهای PCIe 3.0 در چیپست Z270 از 20 مسیر در چیپست Z170 به 24 مسیر افزایش پیدا کرده و همین امر باعث شده تا تقریباً تمامی مادربردهای مبتنی بر این چیپست بهواسطه کنترلرهای مجزا و بدون محدودیت از پورتهای بسیار پرسرعت (USB 3.1 Gen2 (10 Gbit/s پشتیبانی کنند.
پیشنهاد میکنیم در صورتی که تمایل به دانستن جزئیات بیشتری در مورد معماری Kaby Lake و چیپست های نسل جدید دارید حتماً صفحات بعدی این بررسی را با دقت مطالعه کنید.
امسال نیز مفتخریم تا همزمان با عرضه رسمی پلتفرم جدید اینتل در سراسر دنیا با معرفی، بررسی و آنالیز تخصصی پردازنده پرچمدار معماری جدید (Kaby Lake (Intel Core i7 7700K و مادربردهای ردهبالای مبتنی بر چیپست مدرن Intel Z270 در خدمت شما همراهان همیشگی شهر سختافزار هستیم.

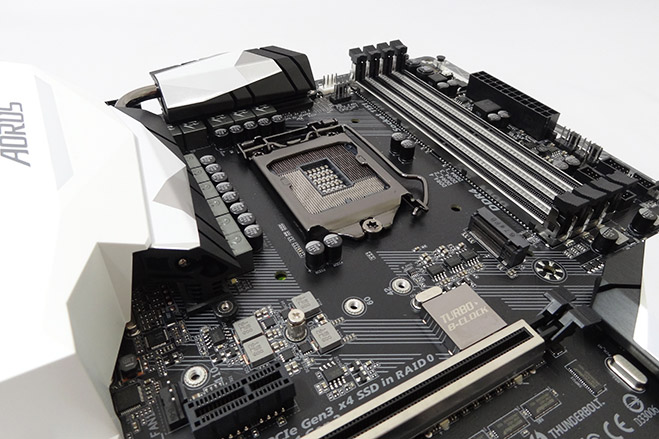

در قدم اول مادربرد مدل Z270X-Gaming 7 کمپانی گیگابایت از سری گیمینگ تازه وارد با عنوان AORUS (اورس برگرفته از Horus از خدایان آسمان و سلطنت مصر باستان) را بررسی خواهیم کرد.
این مادربرد بینهایت زیبا و خواستنی جزو اولین مدلهای سری AORUS کمپانی گیگابایت محسوب میشود و همانطور که در تصویر بالا ملاحظه میکنید از همان زبان طراحی پیادهسازی شده در مدل موفق Z170X-GAMING G1 پیروی میکند.
همچنین از مهمترین خصوصیات و ویژگیهای این مادربرد میتوان به موارد زیر اشاره کرد:
- پشتیبانی از تمامی پردازندههای نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
- پشتیبانی از ماژولهای حافظه DDR4 با فرکانس بیش از 4000MHz
- دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C
- همراه داشتن 2 اسلات M.2 X4 32Gb/s و یک پورت NVMe PCIe Gen3 x4 اU.2 با قابلیت پشتیبانی از RAID 0 برای هر 3 گذرگاه
- مجهز به تراشه بسیار پرسرعت Thunderbolt 3 با پهنای باند خارقالعاده 40Gb/s
- همراه داشتن سیستم صوتی بسیار مدرن و باکیفیت مبتنی بر تراشه Creative SoundCore™ 3D و بسته نرمافزاری SBX Pro Studio Audio Suite

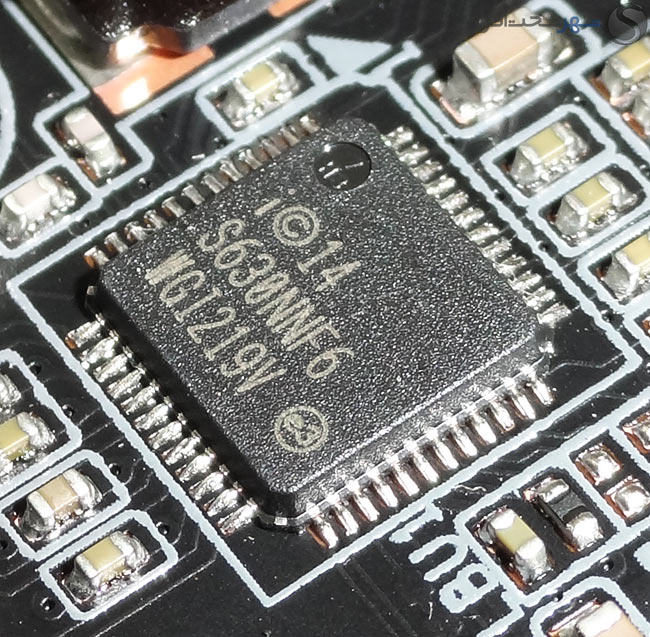

- مجهز به دو پورت Gigabit Ethernet منشعب شده از تراشههای کنترلر جدید اینتل و Killer™ E2500 کمپانی Qualcomm

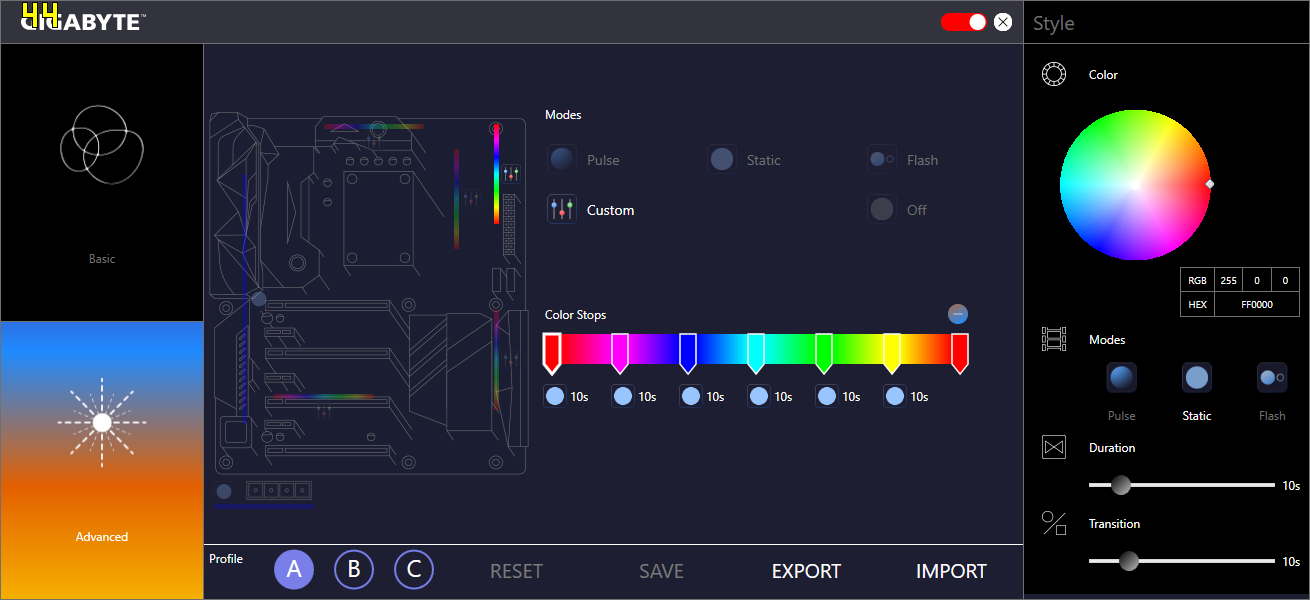

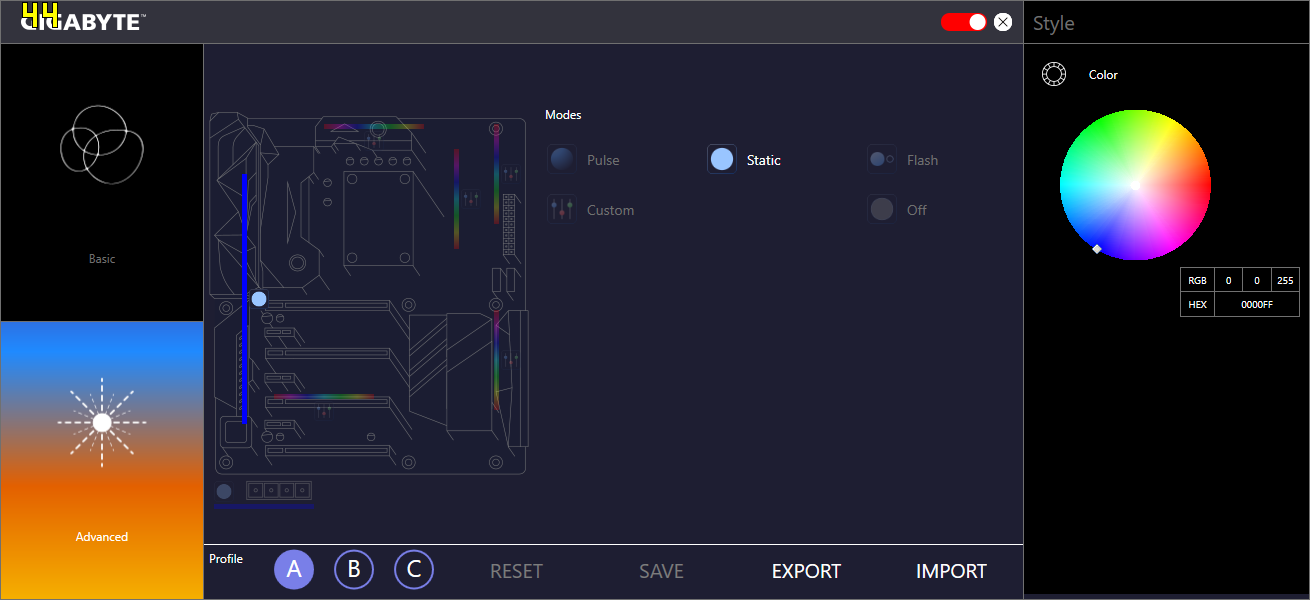

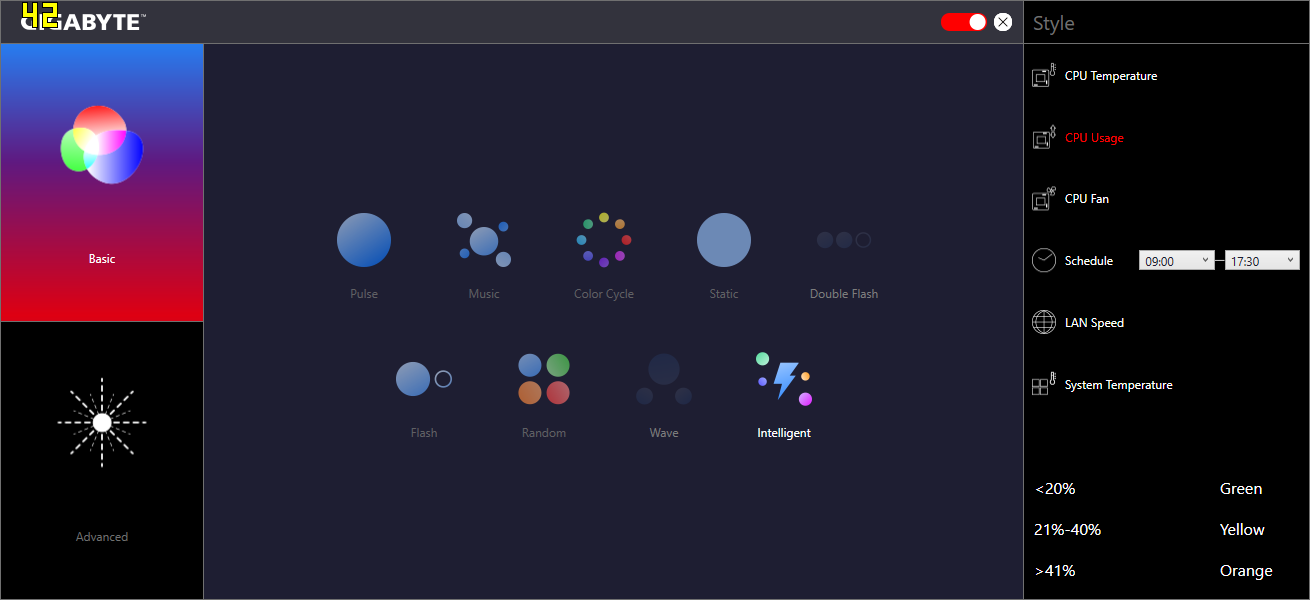

- نورپردازی RGB LED بسیار زیبا و بینظیر تحت عنوان RGB FUSION
در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگیهای چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیتهای این مادربرد میپردازیم. در ادامه نیز با استفاده از تستهای مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این پلتفرم را محک میزنیم. با ما همراه باشید ...
توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

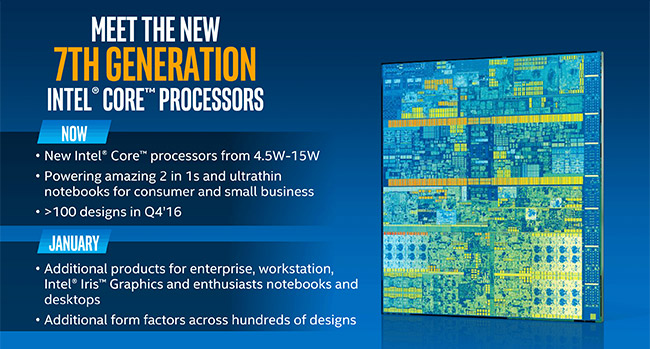

معرفی ریز معماری KABYLAKE-S
-
پلتفرم نسل هفتم پردازنده های Core اینتل (موسوم به KABYLAKE-S) در یک نگاه
علیرغم همه تغییرات هنوز هم پردازنده های KABYLAKE-S با چیپ ست های سری 100 اینتل از طریق سوکت LGA 1151 سازگاری دارند، بنابراین تنها با بروزرسانی بایوس، با کلیه مادربردهای سری 100 فعلی قابل استفاده هستند. البته سازندگان مادربرد سری جدیدی از مادربردهای بر پایه چیپ ست های سری 200 را با پشتیبانی از این پردازنده ها بدون نیاز به بروزرسانی بایوس و بازنگری هایی برای بهره گیری حداکثری از پتانسیل این تراشه ها، تدارک دیده اند.
تغییر هر نسل از پردازنده ها و به طور مشخص بهبود آنها از دو جنبه می تواند رخ دهد، اولین آنها افزایش دستورالعمل های قابل اجرا به ازای هر سیکل (IPC) است که برای دست یابی آن به بهبود در سطح خود ریزمعماری نیاز است، با این حال اینتل در KABYLAKE-S هیچگونه تغییری در IPC اعمال نکرده و دقیقاً با همان ریزمعماری SKYLALE-S روبرو هستیم و بهبودها به تغییرات جزئی از جمله فرکانس محدود می شود. در حقیقت پردازنده های KABYLAKE-S کاملاً جدید نیستند و درست تکرار عرضه پردازنده های Haswell Refresh در کنار چیپ ست های Z97 و H97 هستند.
بنابراین به عنوان نمونه های ارتقا یافته SKYLALE-S به پردازنده KABYLAKE-S نگاه کنید و نه محصولات تمام جدید. از آنجایی که ریزمعماری KABYLAKE-S و چیپ ست های سری 200 با تغییرات اساسی همراه نیستند، نوشتار پیش رو بیشتر بر روی مقایسه آن با SKYLALE-S متمرکز است تا تغییرات جزئی بهتر بازتاب یابند.
مهم ترین تغییرات KABYLAKE-S در مقایسه با SKYLALE-S:
- فناوری ساخت بهبود یافته +14NM
- پتانسیل اورکلاکینگ بالاتر
- افزایش فرکانس هسته های پردازشی در تمامی مدل ها
- افزایش سرعت تغییر فرکانس هسته ها
- پردازنده گرافیکی مجتمع جدید و بهبودیافته
- چیپ ست های جدید سری 200
- افزایش تعداد خطوط ارتباطی پرسرعت (HSIO) PCI-E 3.0 منشعب از چیپ ست
- پشتیبانی از فناوری Optane اینتل
- افزایش فرکانس استاندارد حافظه از 2133 به 2400 مگاهرتز
طبق اطلاعات موجود، اینتل دست کم سه چیپ ست جدید H270 ، Z270 و B250 را برای مصرف کنندگان خانگی عرضه می کند که به ترتیب از راست به چپ جانشین H170 ،Z170 و B150 می شوند. البته اینتل چیپ ست های سری 100 را بازنشسته نمی کند. هم زمان اینتل پردازنده های KABYLAKE-S را در سه سری معمول Core i3، Core i5 و Core i7، همچنین Celeron و Pentium نیز عرضه می کند.
لیست پردازنده های Kaby-Lake
Core i7-7700K پرچمدار پردازنده های Kaby-Lake است، لیست کامل سری اول این پردازنده ها در جدول زیر آمده است:
Core i5-7400
Core i5-7500
Core i5-7600
Core i5-7600K
Core i7-7700
Core i7-7700K
پردازنده 4C/4T 4C/4T 4C/4T 4C/4T 4C/8T 4C/8T تعداد هسته/Thread 3.00GHz 3.40GHz 3.50GHz 3.80GHz 3.6GHz 4.20GHz فرکانس پایه هسته 3.50GHz 3.80GHz 4.10GHz 4.20GHz 4.20GHz 4.50GHz فرکانس توربو بوست 6MB 6MB 6MB 6MB 8MB 8MB حافظه کش 65W 65W 65W 91W 65W 91W توان حرارتی HD 630 HD 630 HD 630 HD 630 HD 630 HD 630 پردازنده گرافیکی مجتمع 170 179 199 217 272 305 قیمت (دلار) مشخصات و مقایسه سری اول پردازنده های KABYLAKE-S
Core i3-7100
Core i3-7300
Core i3-7320
Core i3-7350K
پردازنده 2C/4T 2C/4T 2C/4T 2C/4T تعداد هسته/Thread 3.9GHz 4.0GHz 4.1GHz 4.20GHz فرکانس پایه هسته - - - - فرکانس توربو بوست 6MB 4MB 4MB 4MB حافظه کش 51W 51W 51W 60W توان حرارتی HD 630 HD 630 HD 630 HD 630 پردازنده گرافیکی مجتمع 109 129 139 157 قیمت (دلار) مشخصات و مقایسه سری دوم پردازنده های KABYLAKE-S
پردازنده های ضریب باز Kaby-Lake متشکل از Core i7-7700K و Core i5-7600K هستند، این دو تراشه به ترتیب جانشین Core i7 6700K و Core i5-6600K می شوند. همچنین به ترتیب Core i5-7400 ،Core i5-7500 ،Core i5-7600 ،Core i7-7700 جانشین Core i5-6500 ،Core i5-6600 ،Core i7-6700 و Core i5-6400 می شوند.

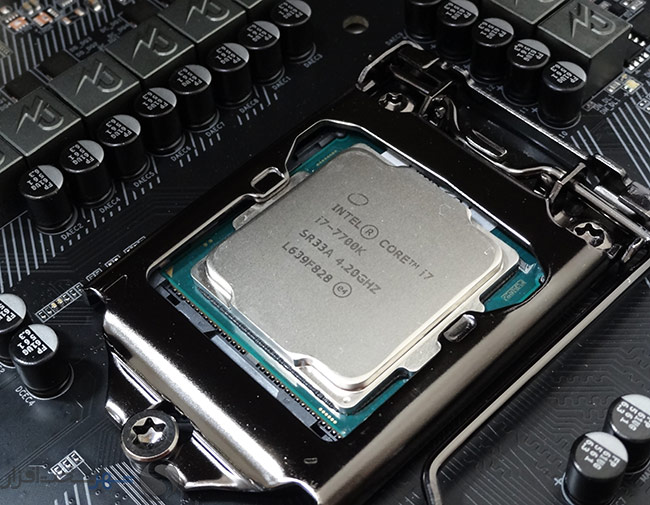

Core i7-7700K

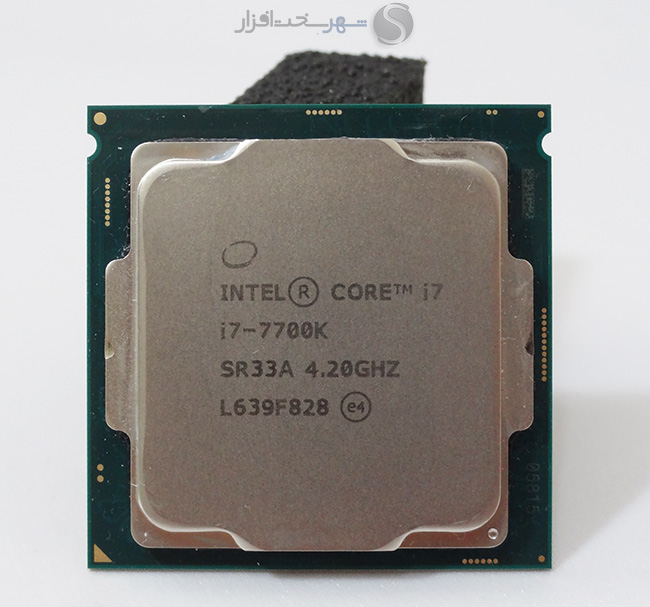

این پردازنده پرچمدار KABYLAKE-S و دارای 4 هسته پردازشی فیزیکی (Threadا8) با فرکانس پایه 4.20 گیگاهرتز و فرکانس توربو بوست حداکثر 4.50 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i7-7700K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.
Core i7-7700
دومین پردازنده قدرتمند KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا8 ) با فرکانس پایه 3.80 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i7-7700 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
Core i5-7600K
دومین پردازنده ضریب باز KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.60 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
جدول فرکانسی این پردازنده را در زیر مشاهده می کنید:
Core i5-7600K
Core i5-6600K
پردازنده 3.8GHz 3.5GHz فرکانس پایه 4.2GHz 3.9GHz فرکانس توربو بوست با 1 هسته 4.1GHz 3.8GHz فرکانس توربو بوست با 2 هسته 4.1GHz 3.7GHz فرکانس توربو بوست با 3 هسته 4.0GHz 3.6GHz فرکانس توربو بوست با 4 هسته مقایسه فرکانس Turbo Boost پردازنده Core i5-7600K با 6600K
Core i5-7600K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.
Core i5-7600
این مدل نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.50 گیگاهرتز و فرکانس توربو بوست حداکثر 4.10 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i5-7600 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
Core i5-7500
این پردازنده نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.40 گیگاهرتز و فرکانس توربو بوست حداکثر 3.80 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i5-7500 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
Core i5-7400
این پردازنده ضعیف ترین مدل i5 از نسل KABYLAKE-S است. Core i5-7400 دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.00 گیگاهرتز و فرکانس توربو بوست حداکثر 3.50 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.
Core i5-7400 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.
همچنین اینتل یک پردازنده i3 ضریب باز به نام i3-7350K نیز عرضه می کند.
سوکت پردازنده LGA1151
پردازنده های KABYLAKE-S نیز بر پایه سوکت فعلی LGA1151 هستند و حتی مادربردهای سری 100 فعلی از آنها پشتیبانی می کنند، همچنین مادربردهای سری 200 نیز از پردازنده های SKYLALE-S پشتیبانی می کنند.
از آنجایی که هیچ گونه تغییر اساسی در KABYLAKE-S رخ نداده، اینتل توانتسه دوباره همان سوکت LGA1151 را به خدمت بگیرد.
افزایش فرکانس هسته و کش
بارزترین تغییر پردازنده های KABYLAKE-S در مقایسه با نسل قبل، افزایش فرکانس هسته و کش است که به 300 مگاهرتز می رسد. شاید بتوان افزایش فرکانس را مهم ترین تغییر این پردازنده ها دانست.
خب بگذارید نسل فعلی پردازنده های دسکتاپ اینتل موسوم SKYLALE-S را مبنا قرار دهیم و بهبود یا تغییرات KABYLAKE-S را با مقایسه با آن بسنجیم. پیش از هرچیز باید در نظر داشته باشید که KABYLAKE-S یک ریزمعماری پردازنده جدید نیست و عملاً خبری از بهبودکارایی یا مصرف انرژی ناشی از بهبود ریز معماری نیست، بنابراین همه تغییرات و بهبودها به افزایش فرکانس و تغییرات جزئی محدود می شود. در جدول زیر مقایسه مشخصات پرچمداران پردازنده های SKYLALE-S و KABYLAKE-S آمده است.
Core i5-6600K
SKYLALE-SCore i5-7600K
KABYLAKE-SCore i7-6700K
SKYLALE-SCore i7-7700K
KABYLAKE-S4/4 4/4 8/4 8/4 تعداد هسته/Thread 3.50GHz 3.80GHz 4.00GHz 4.20GHz فرکانس پایه هسته 3.90GHz 4.00GHz 4.20GHz 4.50GHz فرکانس توربو بوست 6MB 6MB 8MB 8MB حافظه کش 65W 65W 91W 91W توان حرارتی HD 530 HD 630 HD 530 HD 630 پردازنده گرافیکی مجتمع درست همانطور که جدول بالا نشان می دهد، هیچ تغییری بزرگی صورت نگرفته و KABYLAKE-S گونه بهبود یافته ای از SKYLALE-S آن هم با بهبود ناچیز است. البته بهبودهایی فراتر از افزایش فرکانس، نظیر پردازنده گرافیکی مجتمع جدید نیز وجود دارد اما به هیچ وجه جهش کارایی، چیزی نظیر پردازنده های گرافیکی ساخت انویدیا در کار نیست، همه چیز به چند درصد بهبود محدود می شود.
فناوری ساخت +14NM
همانطور که پیش تر نیز اشاره شد، پردازنده های KABYLAKE-S از افزایش کارایی ناشی از بهبود IPC بهره نمی برند، بنابراین بهبودها از تغییرات دیگری ناشی می شود. اولین تغییر بکارگیری گونه جدیدی از فناوری ساخت است. نسل هفتم پردازنده های Core اینتل با بکارگیری گونه جدیدی از فناوری ساخت 14 نانومتری FinFET تولید می شوند که اینتل خود از آن به عنوان +14NM نام می برد. بهبود فناوری ساخت هرچند لزوماً به کاهش مصرف انرژی یا بهبود بهره وری منجر نشده، اما باعث افزایش پتانسیل اورکلاکینگ و امکان افزایش فرکانس شده است.
آنچه که اینتل فناوری ساخت +14NM می خواند، همان فناوری ساخت 14 نانومتری بکارگرفته شده در نسل SKYLALE-S اما با چند تغییر جزئی است، در این فناوری ساخت جدید ارتفاع fin ترانزیستورها بیشتر اما عرض کانال کمتر شده. fin های بلندتر ترانزیستورها باعث کاهش گسیل جریان لازم و کاهش نشت جریان می شود، با این حال معمولاً عرض کانال گسترده تر با کاهش چگالی ترانزیستور همراه است که به ولتاژ بالاتری نیاز دارد اما فرایند ساخت را ساده تر می کند. همچنین این بحث مطرح است که عرض کانال بیشتر باعث می شود تا حرارت تولید شده توسط هر ترانزیستور پیش از انتقال به دیگر ترانزیستورهای هم جوار، سریعتر دفع شود، دفع حرارت بهتر به بالاتر رفتن آستانه دمای ترانزیستورها و در نتیجه آن امکان دست یابی به فرکانس های بالاتر کمک می کند. این دو تغییر در فناوری +14NM اینتل باعث می شود تا بتوان ولتاژ بیشتری اعمال کرد و به فرکانس های بالاتر دست پیدا کرد.
پردازنده های KABYLAKE-S پتانسیل اورکلاکینگ بهتری دارند اما برای دست یابی به فرکانس های بالاتر از نسل قبل ممکن است به اعمال ولتاژ بیشتری نیاز باشد.
فناوری Speed Shift V2
یکی از قابلیت های جدید که با SKYLALE-S معرف شد فناوری Speed Shift بود. این فناوری در وجود درایور سیستمی مناسب، بخشی از کنترل پردازنده را از سیستم عامل به خود پردازنده باز می گرداند، این کار باعث می شود تا پردازنده بهتر از سیستم عامل بتواند در پاسخ به نیاز برای توان پردازشی، فرکانس را با انعطاف و سرعت بیشتری تغییر دهد. Speed Shift از مدت زمان لازم برای تغییر فرکانس پردازنده به طرز بسیار موثری می کاهد و در نتیجه آن سرعت پاسخ دهی پردازنده بالا می رود. حالا اینتل با KABYLAKE-S نسل دوم فناوری Speed Shift را معرفی کرده به ادعای این کمپانی، از نسل اول هم سریعتر و کارآمدتر است.
به ادعای اینتل KABYLAKE-S تا 19 درصد نسبت به SKYLALE-S در وب گردی عملکرد بهتری دارد. همچنین ادعا شده عملکرد این پردازنده ها در استفاده های عمومی تا 12 درصد بهتر از SKYLALE-S و مصرف انرژی نیز قدری کاهش یافته است.
کنترلر حافظه مجتمع (IMC)
در حالی که کنترلر حافظه مجتمع (IMC) پردازنده های SKYLALE-S به طور استاندارد از فرکانس حافظه 2133 پشتیبانی می کند، حالا با KABYLAKE-S این مقدار به 2400 مگاهرتز افزایش یافته است. البته این موضوع اهمیت چندانی ندارد، چراکه اغلب پردازنده ها از ماژول هایی با فرکانس بالاتر نیز پیشتیبانی می کنند.کنترلر حافظه مجتمع (IMC) پردازنده های KABYLAKE-S از از ماژول های حافظهDDR3L و DDR4 تحت پیکربندی حداکثر دو کاناله با فرکانس 2400 مگاهرتز پشتیبانی می کند.
هرچند فرکانس حافظه استاندارد پشتیبانی شده توسط کنترلر حافظه مجتمع (IMC) در پردازنده های KABYLAKE-S از 2133 مگاهرتز به 2400 مگاهرتز افزایش یافته، اما هنوز هم برای استفاده از ماژول های حافظه DDR4 پرسرعت به مادربردهای مبتنی بر چیپ ست Z270 نیاز است.
در مادربردهای مبتنی بر چیپ ست های سری Z که از پیکربندی XMP پشتیبانی می کنند این تغییر هیچ اهمیت نداشته و عملاً بی خاصیت است. با این حال در مادربردهای سری B و H که از افزایش فرکانس با اعمال پیکربندی XMP پشتیبانی نمی کنند، این تغییر سودمند است و با KABYLAKE-S می توان با ارزان ترین مادربردها از ماژول های حافظه DDR4 با فرکانس 2400 مگاهرتز استفاده کرد.
پردازنده گرافیکی مجتمع جدید HD Graphics 630
یکی دیگر از تغییرات KABYLAKE-S در مقایسه با نسل قبل، بکارگیری پردازنده گرافیکی مجتمع (iGPU) جدید HD Graphics 6X0 است. این پردازنده گرافیکی جدید در بهترین پیکربندی خود تحت مدل HD Graphics 630 به خدمت گرفته شده که در پردازنده های رده بالا یافت می شود.
HD 630 در مقایسه با HD 530 تغییر قابل توجه ای نداشته و اختلاف کارایی آنها دست کم در پردازش گرافیکی نامحسوس است. تعداد واحدهای CU همان 24 و تعداد واحدهای EU نیز همان 96 واحد HD 530 است. در حقیقت HD 630 صرفاً گونه بهبودیافته ای از HD 530 آن هم با بهبودهای جزئی است.
HD Graphics 630 با بهبود واحد های اختصاصی رمزگشایی و رمزنگاری سخت افزاری محتواهای 4K از جمله کدک های VP9 و H.264 ،HEVC همراه است اما کارایی گرافیک سه بعدی هیچ تغییری نکرده و جز در بخش کار با محتواهای چند رسانه ای، هیچ بهبودی به چشم نمی خورد، به عبارتی دیگر در اجرای بازی ها عملکرد HD 630 بهتر از HD 530 نیست.
تقویت و بهبود واحد اختصاصی رمزنگاری و رمزگشایی سخت افزاری کدک های تصویری به کاهش بار پردازشی هسته های پردازشی پردازنده و در نتیجه آن کاهش بار پردازنده در کار با محتواهای 4K می انجامد. این تغییر باعث بهبود مصرف انرژی در پخش و استریم محتواهای 4K می شود، زیرا واحد اختصاصی مخصوص این کار از هسته های پردازشی CPU کوچکتر و کم مصرف تر هستند.
در نبود بهبود قدرت پردازشی پردازنده گرافیکی مجتمع (IGP)، خبری از بهبود کارایی گرافیکی نظیر اجرای بازی ها نیست و بهبود صرفاً به کار با محتواهای چند رسانه ای محدود می شود.
پردازنده گرافیکی مجتمع HD Graphics 630 از کُدک h265 و hdcp 2.2 پشتیبانی می کنند. اگر ساده تر بخواهیم بگوییم، HD 630 از موتور چندرسانه ای تازه ای بهره می میبرد که در کار با ویدئوهای 4K عملکرد بهتری دارد.
در صورتی که از کارت گرافیک مجزا استفاده نمی کنید، موتور چند رسانه ای جدید پردازنده گرافیکی مجتمع این پردازنده ها با بهره گیری از شتاب دهنده سخت افزاری در کار با ویدئو تجربه بسیار بهتری ارائه می کنند.
فقط پشتیبانی از نگارش 64 بیتی ویندوز 10
پردازنده های KABYLAKE-S و مادربردهای سری 200 به طور رسمی تنها از نگارش 64 بیتی ویندوز 10 پشتیبانی می کنند و اگر قصد استفاده از نسخه های قدیمی تر ویندوز، نظیر ویندوز 7 را دارید، با مشکلاتی در سازگاری و همچنین نصب درایور مواجه می شوید.
معرفی چیپ ست های سری 200 اینتل
-

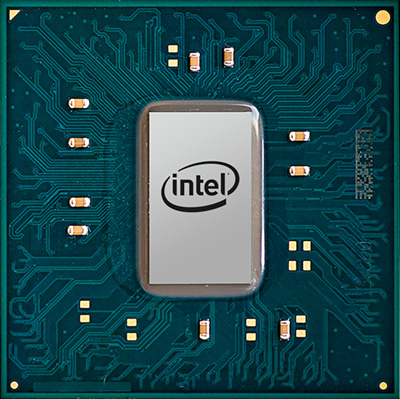

چیپ ست های جدید سری 200
مادربردهای جدید مبتنی بر چیپ ست های سری 200 اینتل در کنار پردازنده های KABYLAKE-S روانه بازار می شوند. Z270 Express پرچمدار این سری از چیپ ست های اینتل است و کامپیوترهای با کارایی بالا را هدف می گیرد، در طرف دیگر H270 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین و آخرین چیپ ست B250 است.
B250 H270 Z270
چیپ ست 1x16 1x16 1x16 یا 2x8
1x8 یا 2x4پیکربندی های CPU PCI-E 3.0 3 3 3 تعداد درگاه خروجی تصویر خیر خیر بله پشتیبانی از اورکلاک CPU خیر بله بله پشتیبانی از RAID 25 30 30 تعداد خطوط HSIO 12 20 24 حداکثر تعداد خطوط PCI-E 12 (6) 14 (8) 14 (10) تعداد درگاه های USB 2.0 (USB 3.0) 6 6 6 تعداد درگاه های SATA-III 3.0 3.0 3.0 رابط DMI مشخصات اصلی و مقایسه چیپ ست های سری 200
مادربردهای مبتنی بر چیپ ست های Z270 و H270 از همان ابتدا و بدون نیاز به بروزرسانی بایوس از پردازنده های KABYLAKE-S پشتیبانی می کنند، این در حالی است که اگر یک مادربرد سری 100 و یک پردازنده KABYLAKE-S تهیه کنید، احتمالاً به یک پردازنده نسل قبل برای بروزرسانی بایوس نیاز خواهید داشت و مستقیماً قادر به استفاده از پردازنده KABYLAKE-S نخواهید بود. البته سری ساخت جدید مادربردهای سری 100 به بایوس جدید مجهز خواهند بود.
یکی دیگر از تغییرات مهم در مقایسه با سری 100، پشتیبانی از SSDهای فوق سریع Optane اینتل است که توسط پلتفرم های فعلی پشتیبانی نمی شوند. سه چیپ ست جدید Z270 ،H270 و B250 همچنین از Rapid Storage Technology v15 پشتیبانی می کنند.
آنچه که چیپ ست Z270 را از H270 متمایز می کند، درست همان ویژگی هایی است که Z170 را از H170 متمایز می کند. چیپ ست Z270 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی شکاف PCI-Express 3.0 x16 به دو شکاف PCI-Express 3.0 x8 جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H270 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H270 و B150 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی ( با پهنای x4) بهره می گیرد. البته مطمئناً در این حالت کارایی نمی تواند مطلوب باشد.
اگر خواهان تمامی قابلیت ها و امکانات جدید اینتل هستید؛ باید به سراغ مادربرد های مبتنی بر چیپست Z270 بروید که تا سه شکاف PCIe 3.0 و قابلیت اورکلاکینگ پردازنده و حافظه را در اختیار شما قرار می دهد.
افزایش تعداد خطوط پرسرعت HSIO
چیپ ست های سری 200 اینتل در مقایسه با سری 100 دارای 4 خط ارتباطی HSIO بیشتر هستند. Z270 در مجموع دارای 30 خط ارتباطی HSIO است که این مقدار در Z170 به 26 خط می رسد.
برخورداری از پهنای باند بیشتر در بخش HSIO به سازندگان مادربرد این امکان را می دهد تا قابلیت های غنی تری چون Thunderbolt و USB 3.1، تعداد بیشتری شکاف M.2 و تعداد بیشتری شکاف PCIe با پهنای باند بیش از x1 را به مادربردها اضافه کنند.
از مجموع 30 خط ارتباطی HSIO چیپ ست های Z1270 و H270،ا 16 خط آن مختص به پردازنده گرافیکی و 14 خط باقی مانده خطوط همه منظوره (downstream) را تشکیل می دهند. در چیپ ست های سری 100 تعداد خطوط ارتباطی همه منظوره به 10 خط می رسد.
در آن سو H270 از تعداد 30 خط HSIO بهره می برد که در H170ا22 خط و چیپ ست B250 نیز دارای 25 خط HSIO است که در B150ا18 خط بود.
همچنین در تغییر دیگری حالا می توان حداکثر 8 خط HSIO را در سطح مادربرد به یک وسیله اختصاص داد که با چیپ ست های سری 100 به 4 خط محدود می شد. این تغییر به طراحی مادربردها به ویژه در تبعیه درگاه ها و شکاف های پرسرعت کمک می کند.
همچنان رابط DMI 3.0 چیپ ست را با پردازنده پیوند می دهد.
دیگر قابلیت ها نظیر تعداد درگاه های USB یا SATA تغییر نکرده اند.
بستهبندی و محتویات داخل جعبه
-
بستهبندی و محتویات داخل جعبه

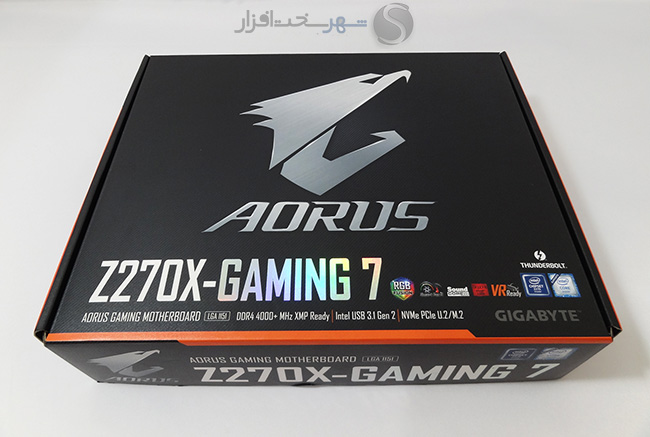

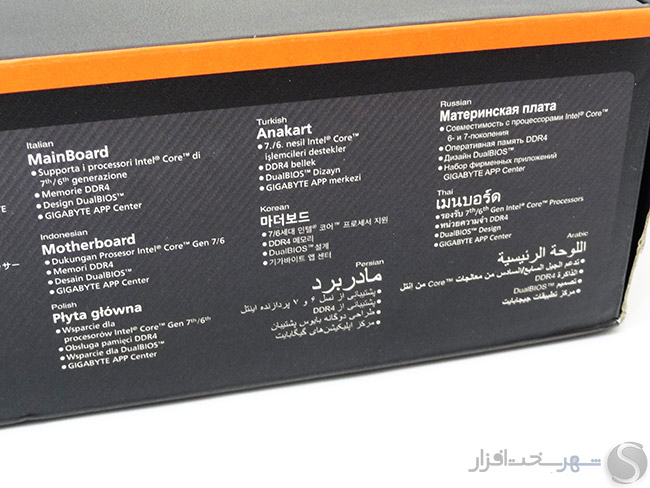

لوگو و برند AORUS به همراه مدل تجاری این مادربرد بولد ترین مندرجات روی جعبه یکدست مشکی رنگ همراه با حاشیههای نارنجی این مادربرد هستند. اشاره به گیمینگ بودن این مادربرد، پشتیبانی از ماژولهای حافظه رم با فرکانس بیش از 4000MHz، همراه داشتن پورتهای بسیار پرسرعت USB3.1 Gen2 و گذرگاههای NVMe PCIe U.2/M.2 در کنار لوگوهای مربوط به نورپردازی RGB FUSION، سیستم صوتی بسیار باکیفیت و مدرن مبتنی بر پردازنده صوتی کمپانی Creative، تراشه کنترلر Ethernet گیمینگ Killer E2500 و لوگوهای تجاری پردازنده و چیپست های جدید اینتل نیز سایر مندرجات روی این جعبه را تشکیل میدهند.
همچنین این برای اولین بار است که در مادربردهای کمپانی گیگابایت از زبان شیرین فارسی برای بخش توضیحات مختصر چندزبانه استفاده میشود.

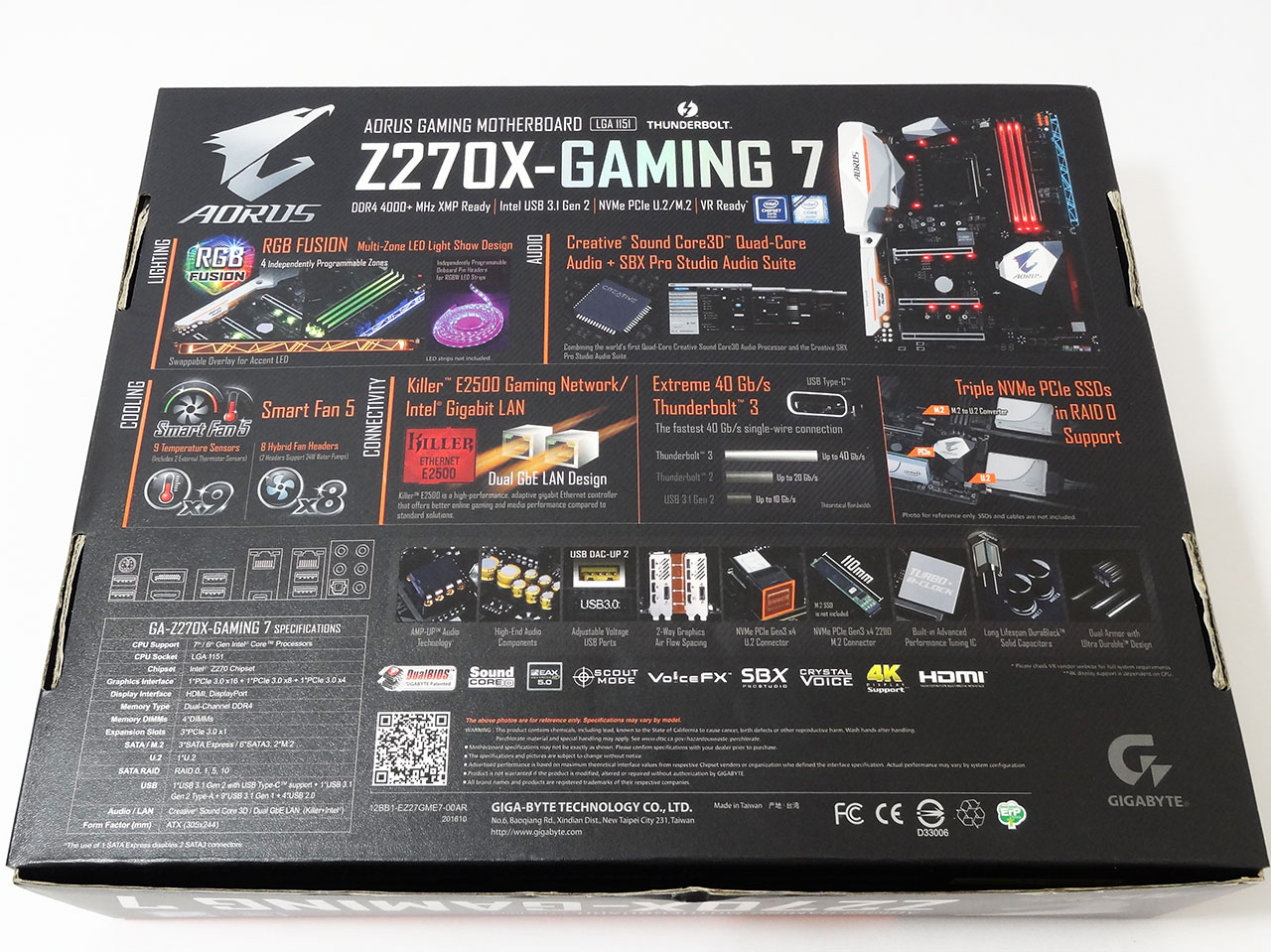

پشت این جعبه حتی شلوغتر از حد تصور ما طراحی شده است! تصویری بزرگ از مادربرد به همراه محوریترین قابلیتهای آن، مشخصات فنی، تصویری بزرگ از پنل پشتی به همراه تشریح قابلیتها و امکانات پورتهای تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهمترین مندرجات این بخش محسوب میشوند.
نکته جالب توجه در مورد جعبه این مدل حضور بسیار کمرنگ و کوچک لوگو و برند تجاری کمپانی گیگابایت در تمامی بخشهای این جعبه است! در واقع کمپانی گیگابایت به هر دلیلی تصمیم گرفته تا در محصولات جدید گیمینگ این کمپانی برند AORUS را بهمراتب پررنگتر جلوه دهد.
ابعاد جعبه 385mm x 320mm x 125mm است و با تمامی محتویات داخلش حدوداً 3.6 کیلوگرم وزن دارد.

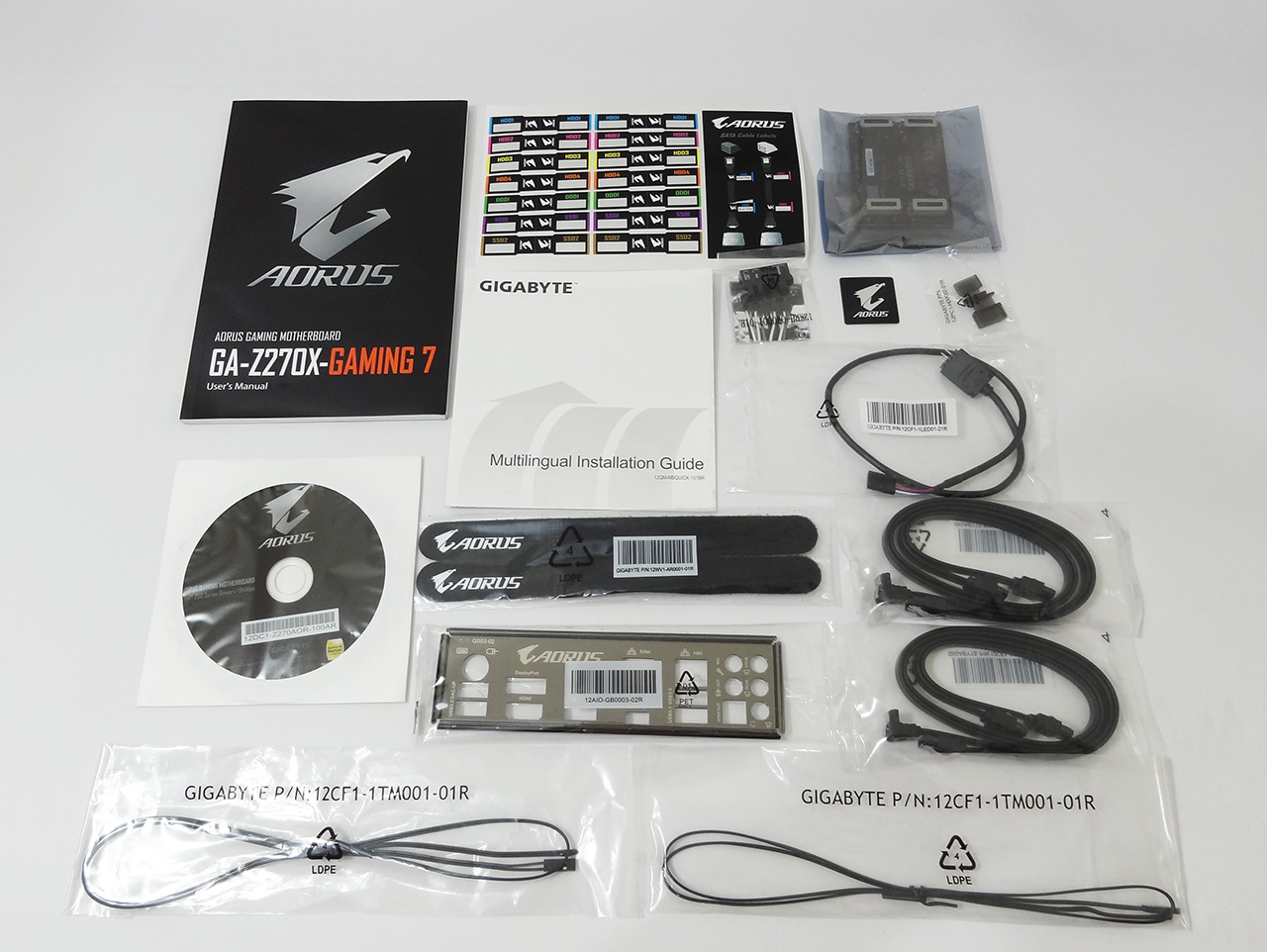

محتویات داخل جعبه این مادربرد که با توجه به کلاس و رنج قیمت این محصول متوازن و مناسب در نظر گرفته شده است به شرح زیر میباشد:
- دفترچههای راهنمای نصب و راهاندازی به همراه DVD راهانداز حاوی درایورها و نرمافزارهای جانبی
- 1 عدد پل SLI-HB
- 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی و روکش مش محافظ
- 3 عدد درپوش محافظ برای جلوگیری از نفوذ گردوخاک به درون پورتهای پنل پشتی
- پنل فلزی پشت مادربرد
- 1 عدد G-Connector جهت سهولت در نصب کانکتورهای پنل جلویی کیس
- کابل رابط 4-Pin جهت اتصال کانکتور مخصوص RGB در نظر گرفته شده بر روی PCB به نوارهای LED
- 2 عدد ترمیستور (حسگر حرارتی) جهت سنجش حرارت بخشهای مختلف سیستم
- برچسبهای کاغذی مخصوص برای نامگذاری تجهیزات ذخیرهسازی و کابلهای SATA
- برچسب کاغذی لوگو AORUS
- 2 جفت بست کابل با لوگو AORUS

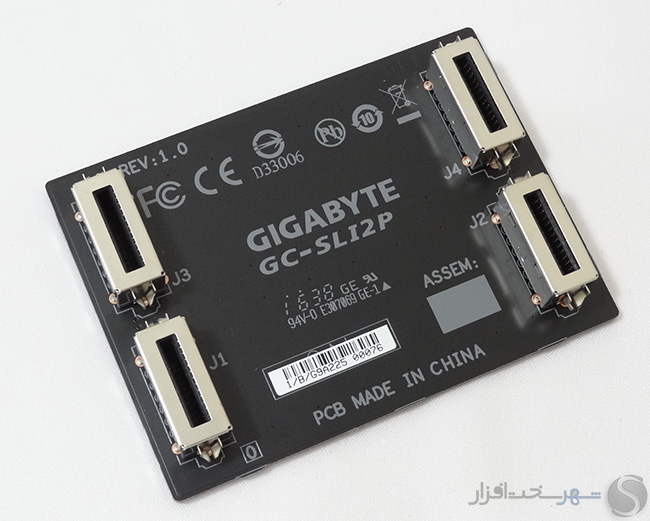

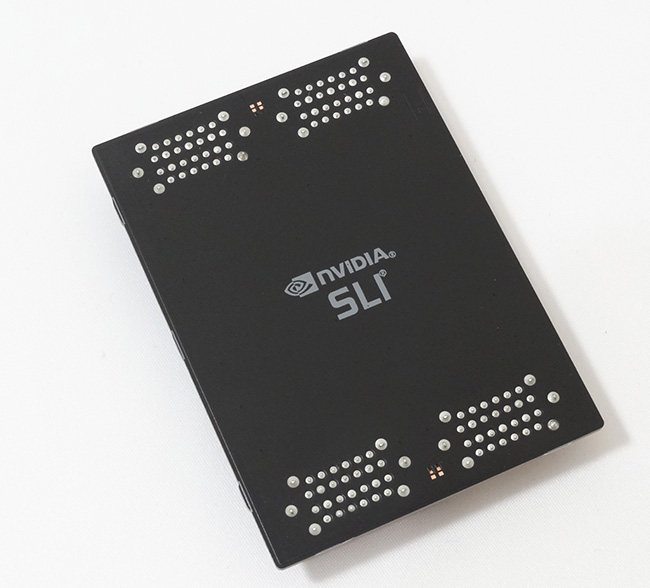

در تصویر بالا پل بسیار ارزشمند و کمیاب SLI-HB موجود در محتویات جعبه این مادربرد را ملاحظه میکنید. این پل در افزایش بازدهی پیکربندی SLI کارتهای گرافیک ردهبالای Geforce GTX 1070/1080 نقش مهمی را ایفا میکند.
مشخصات فنی و نمای ظاهری
-
مشخصات فنی و نمای ظاهری

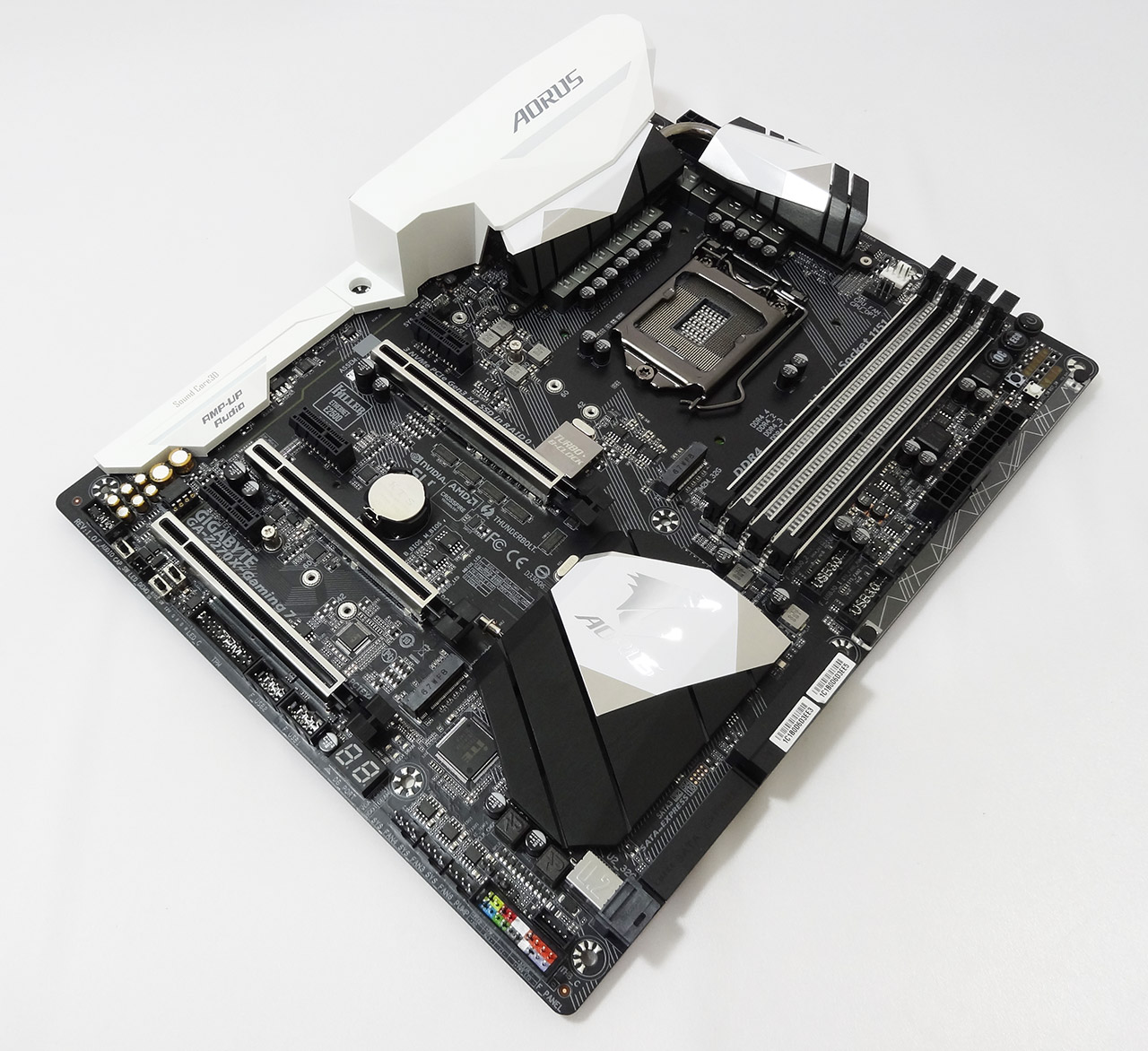

در ابتدا لازم میدانیم مهمترین ویژگیهای این مادربرد را با استناد به اطلاعات رسمی ارائه شده توسط کمپانی GIGABYTE ملاحظه کنید:

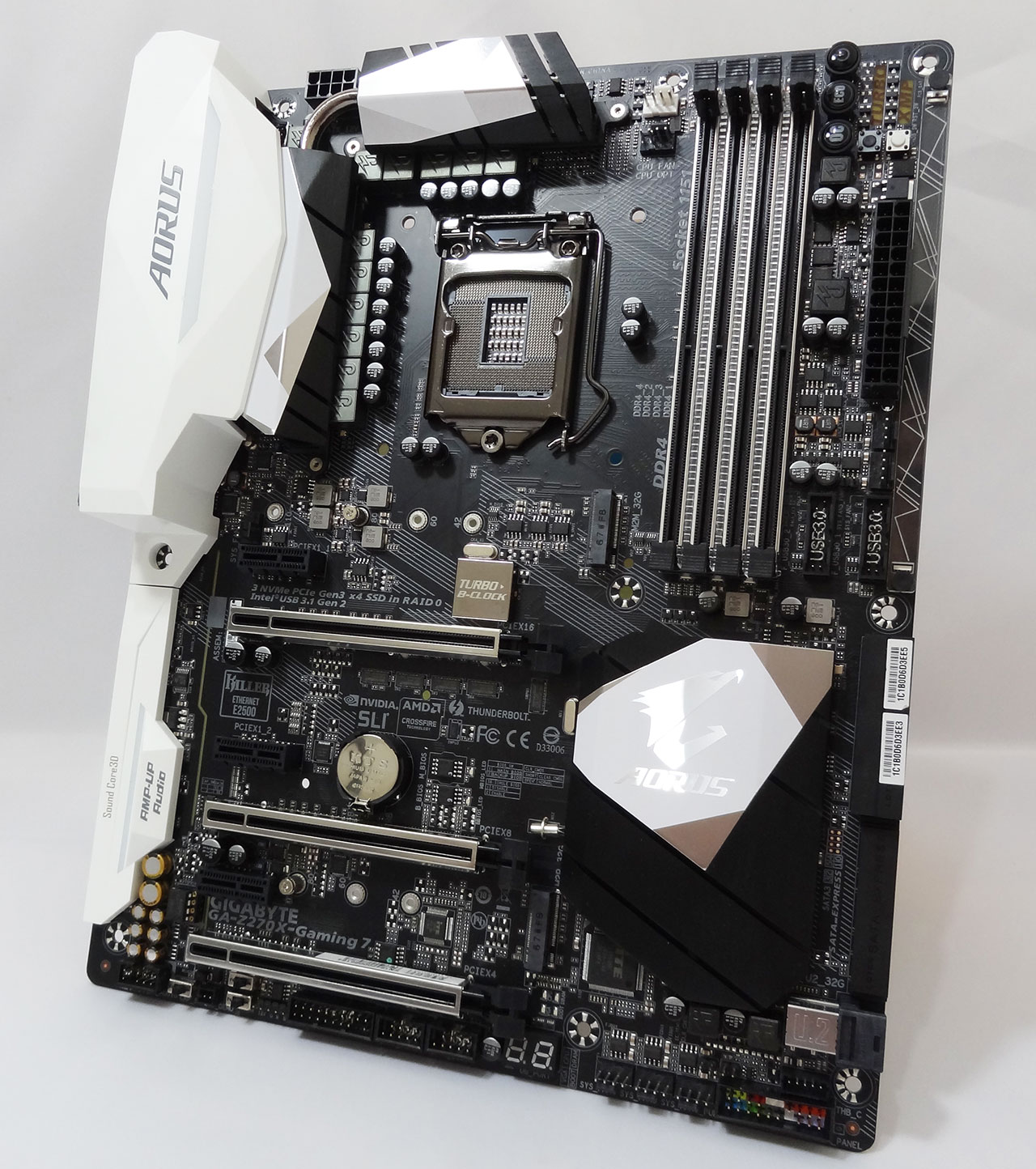

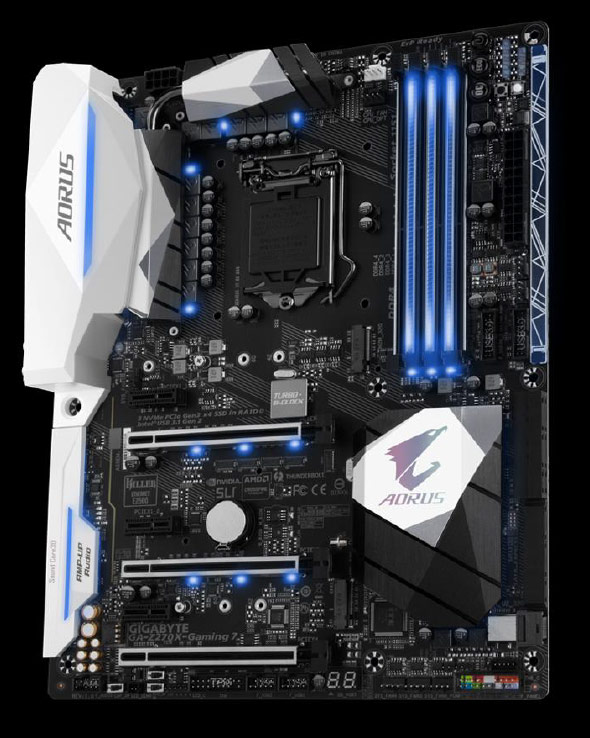

طراحی و فام رنگ سفید و مشکی برای اولین بار در نسل قبلی مادربردهای این کمپانی آزمایش شد و اتفاقاً استقبال بسیار خوبی هم از آن شد. همچنین همانطور که در تصویر بالا ملاحظه میکنید لوگو و برند تجاری AORUS درج شده بر روی چیپست PCH و محافظ پلاستیکی تعبیه شده بر روی پورتهای پنل پشتی بهشدت خودنمایی میکنند!

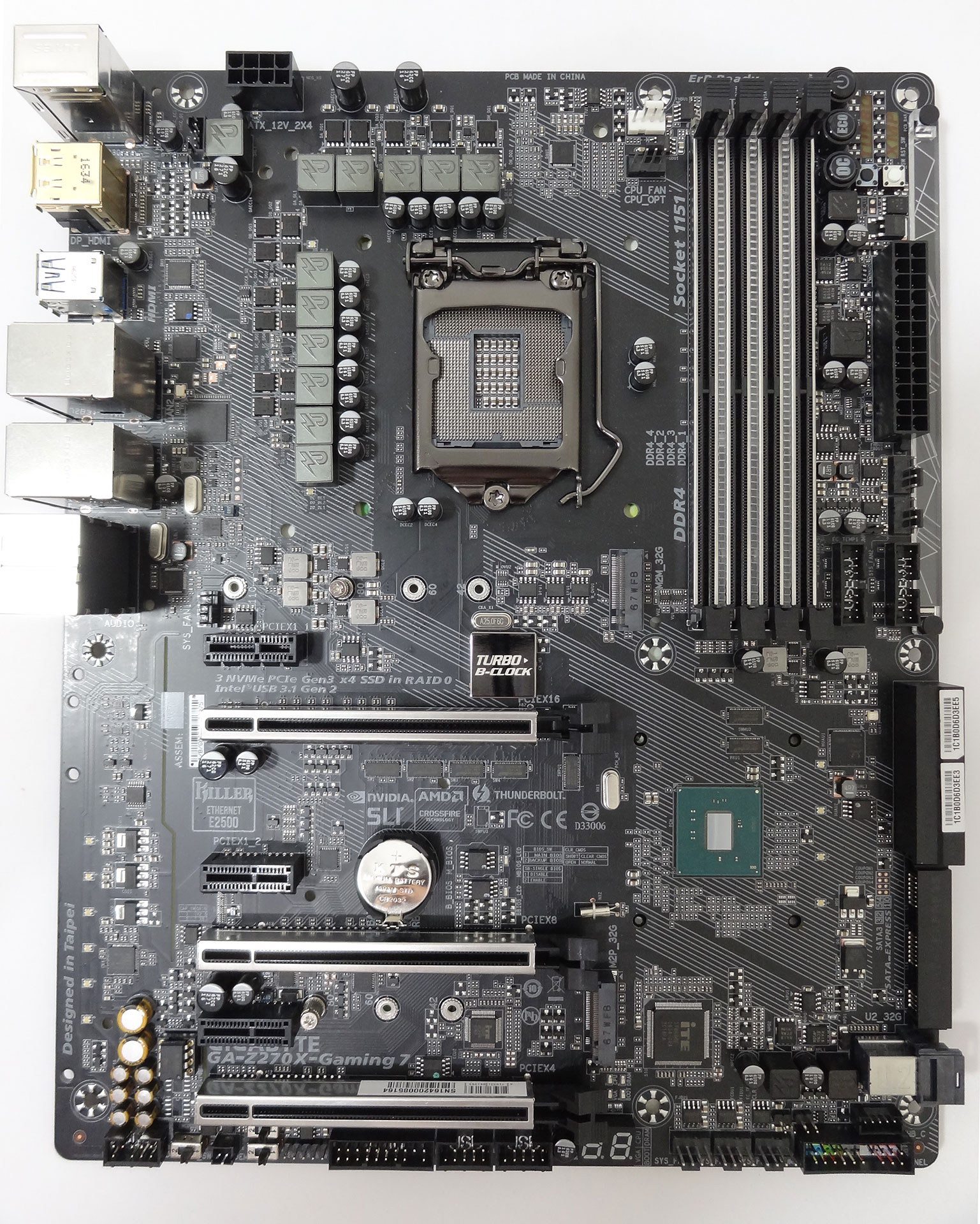

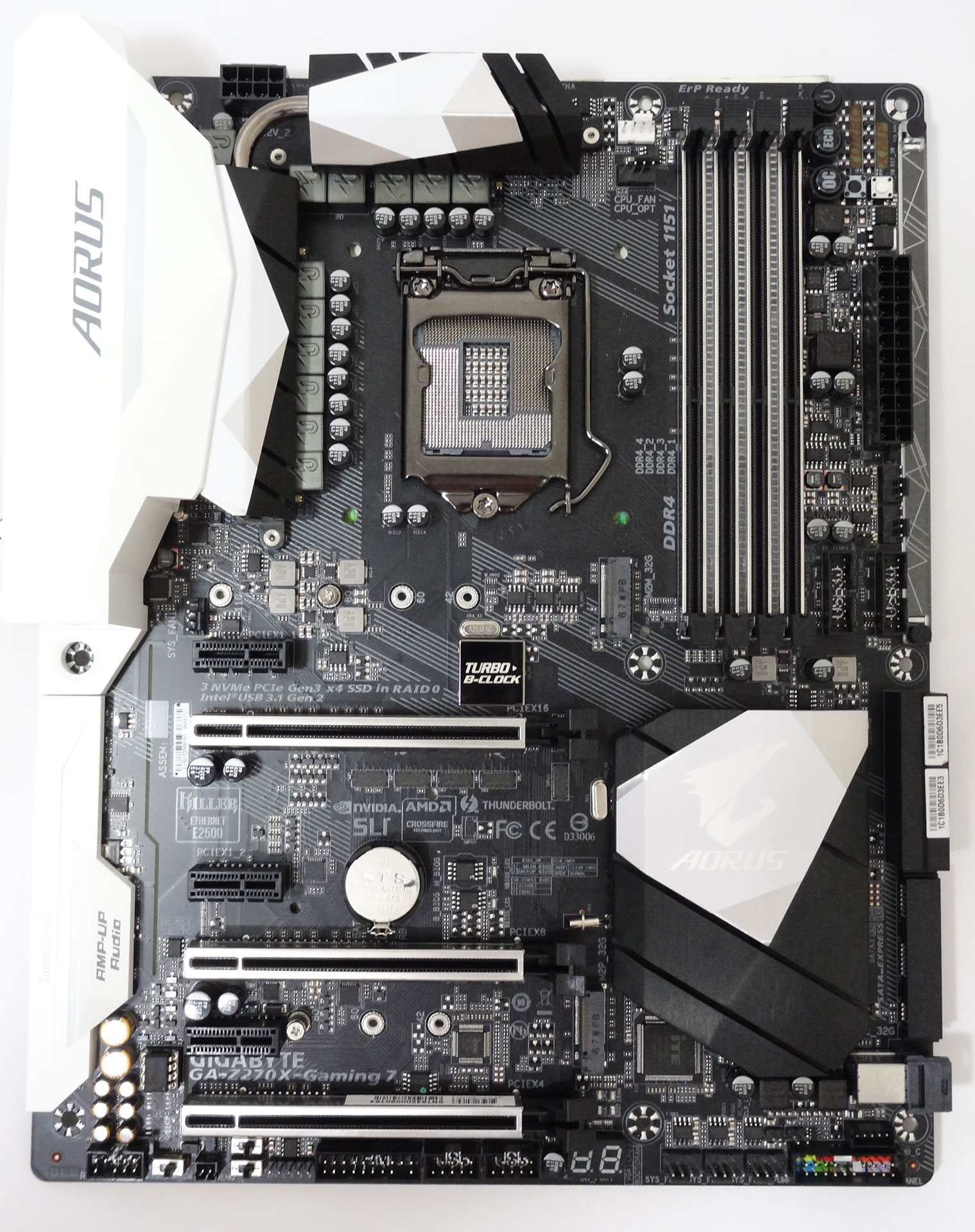

PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 24.4cm همانند اکثر مادربردهای مشابه در کلاس مادربردهای ATX طبقهبندی میشود و از این حیث مشکلی در تعبیه آن در اغلب کیس های استاندارد موجود در بازار نخواهد بود.

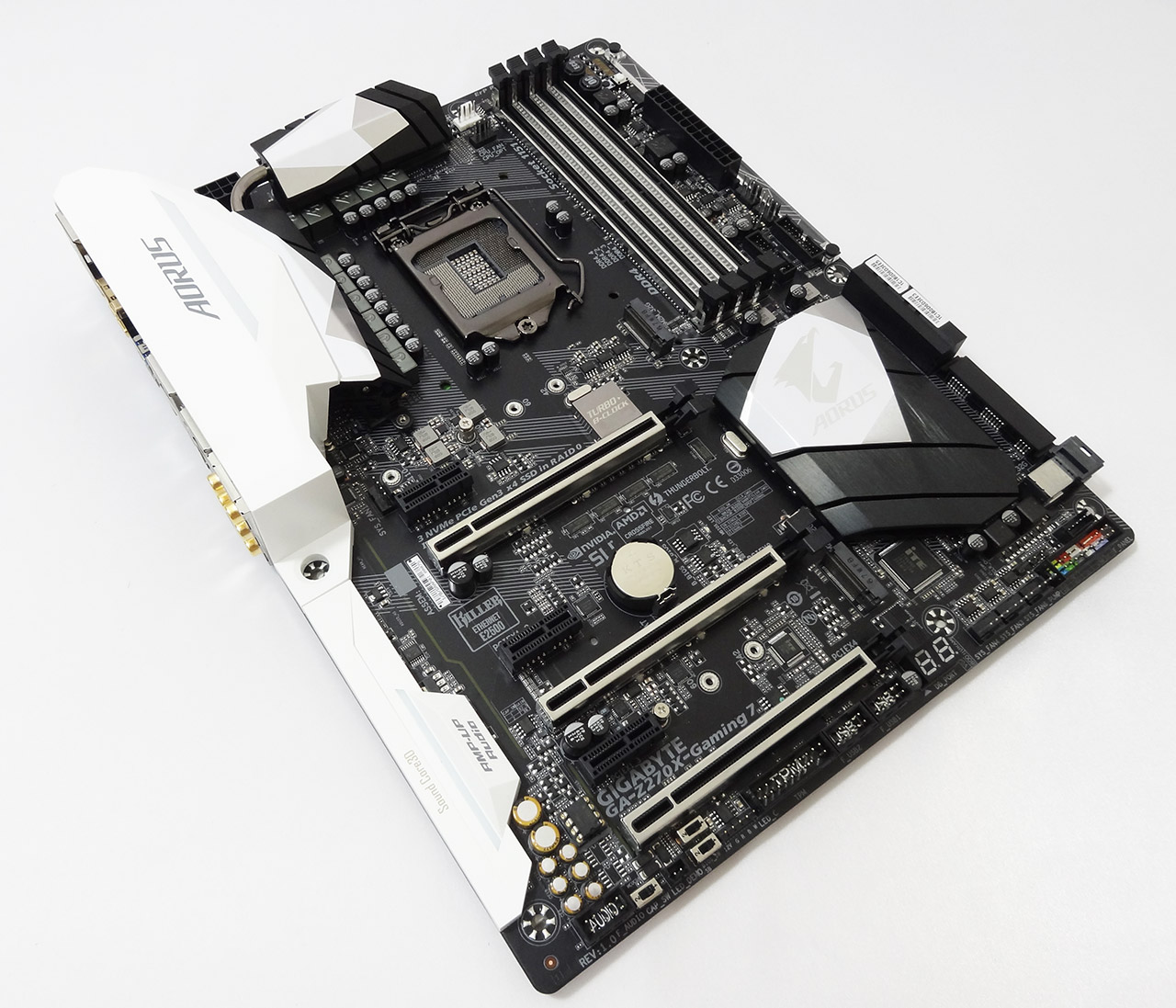

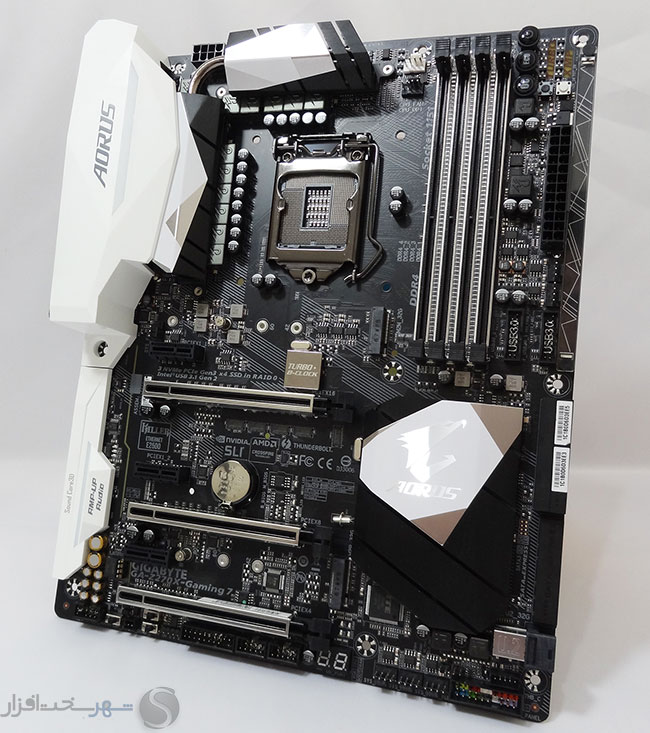

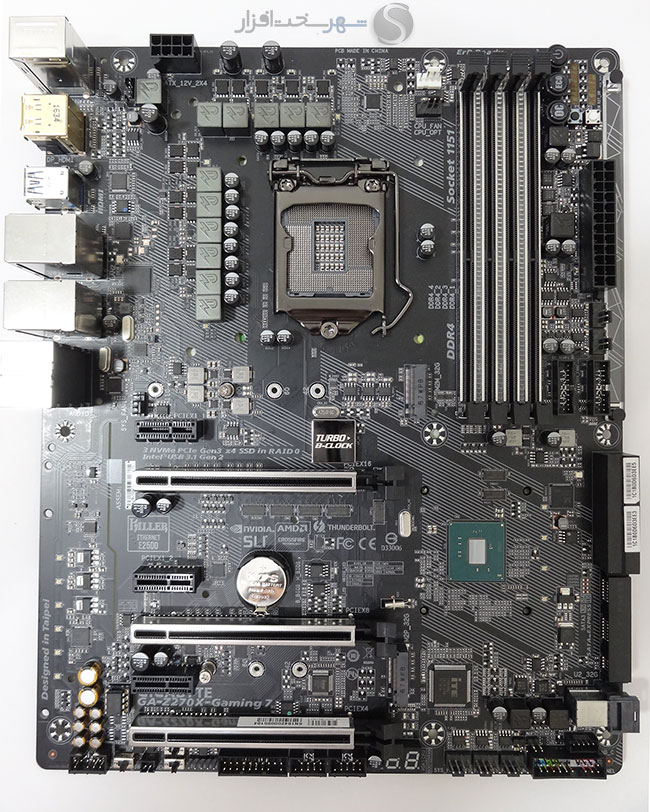

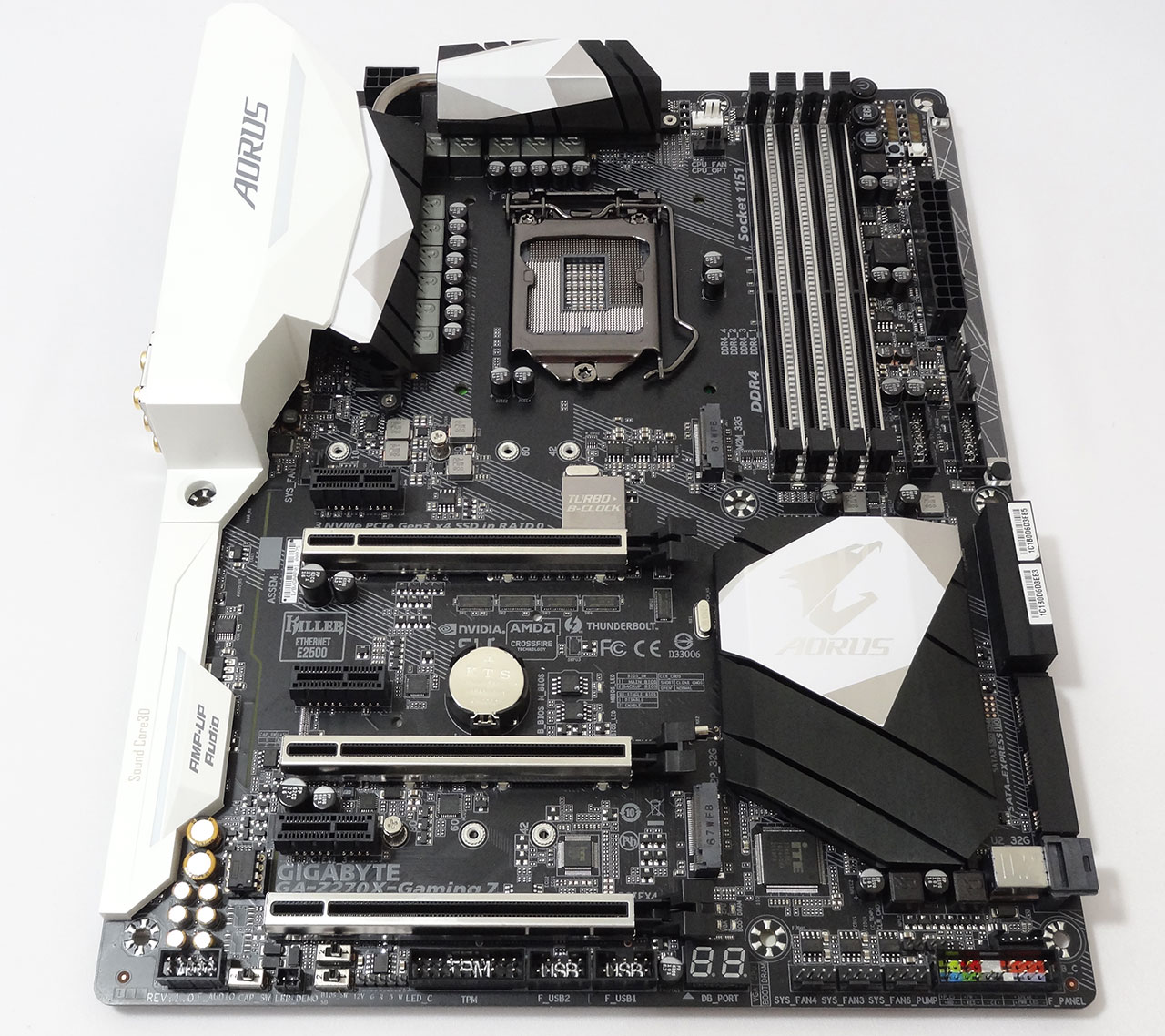

در تصویر با وضوح مشخص است که با بردی بسیار شلوغ و فشرده مخصوصاً در نیمه پایینی PCB مواجه هستیم.

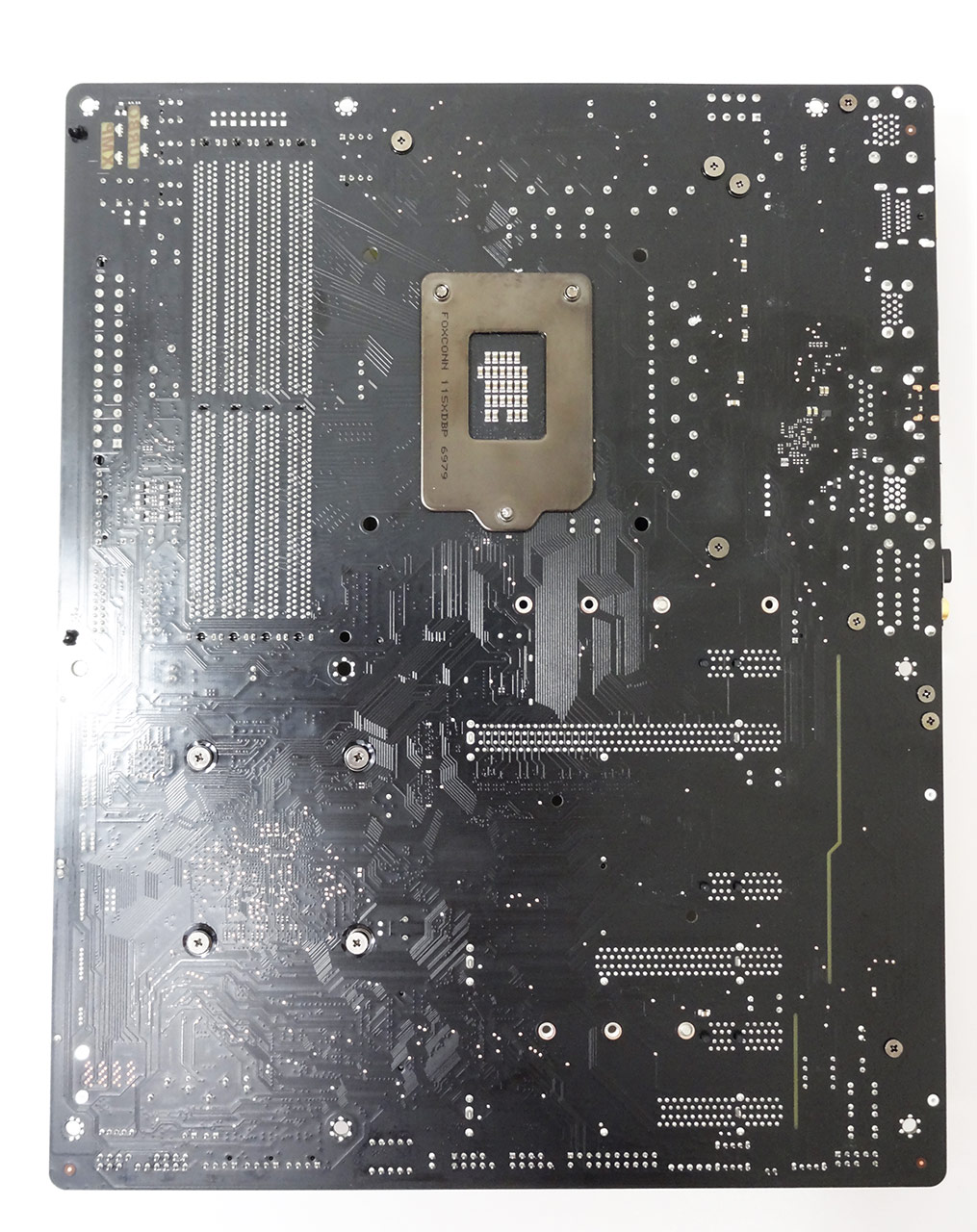

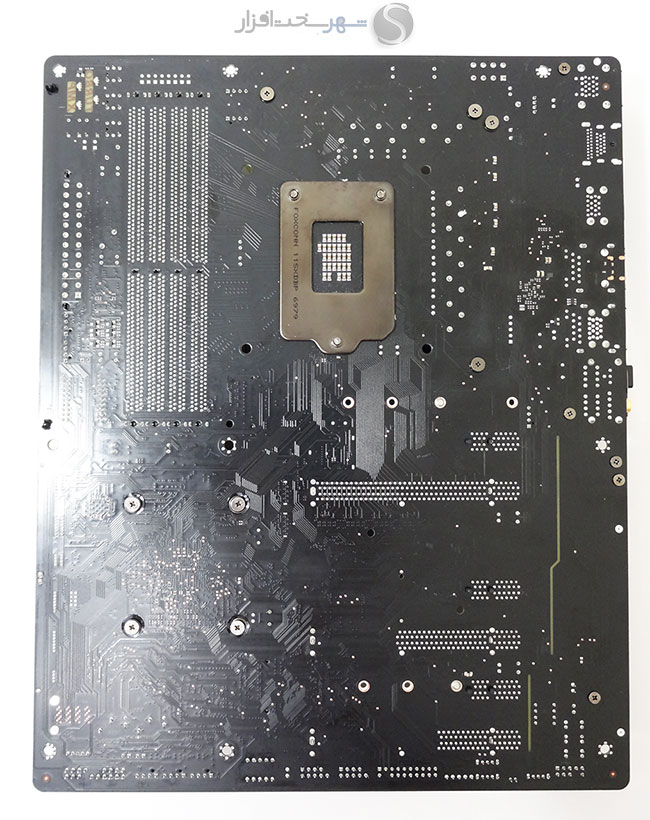

کیفیت لحیمکاری PCB مثل همیشه عالی است و با یک نگاه به PCB کاملاً مشکی رنگ این مادربرد میتوان به این موضوع پی برد. در پشت PCB هیچ خبری از تعبیه تسمه فلزی برای تثبیت بیشتر هیتسینک ها و یا دفع حرارت از برخی کامپوننت های مدار رگولاتور ولتاژ پردازنده نیست و تمامی بخشهای نصب شده بر روی PCB اعم از هیتسینک ها و محافظهای پلاستیکی توسط 13 عدد پیچ فنردار و یا معمولی بر روی این PCB قطور نصب شدهاند.
بررسی اولیه
-
بررسی اولیه

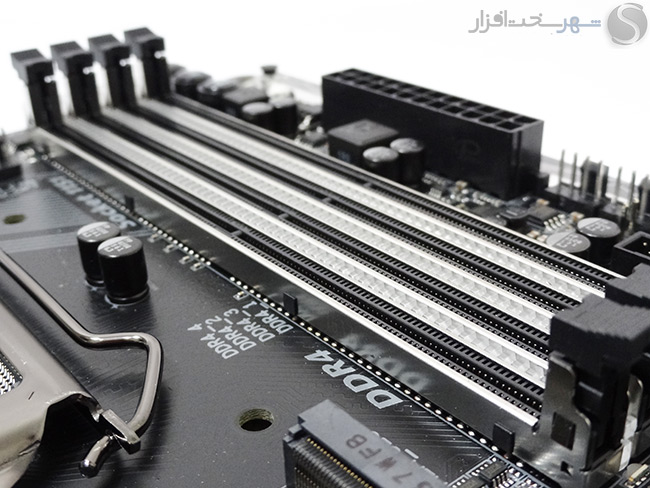

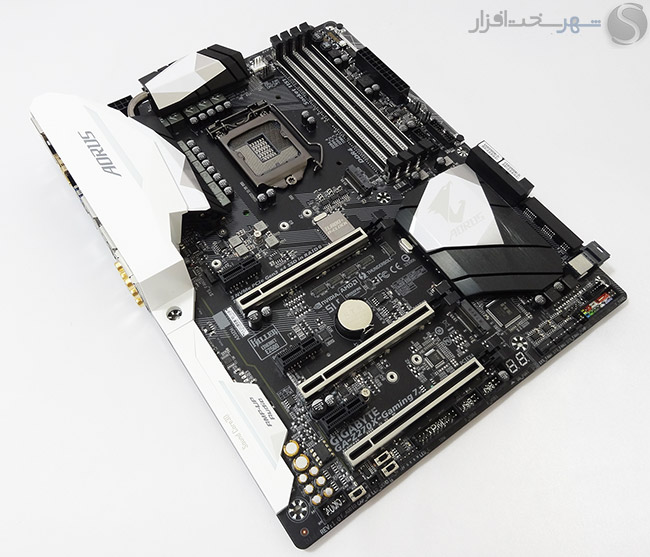

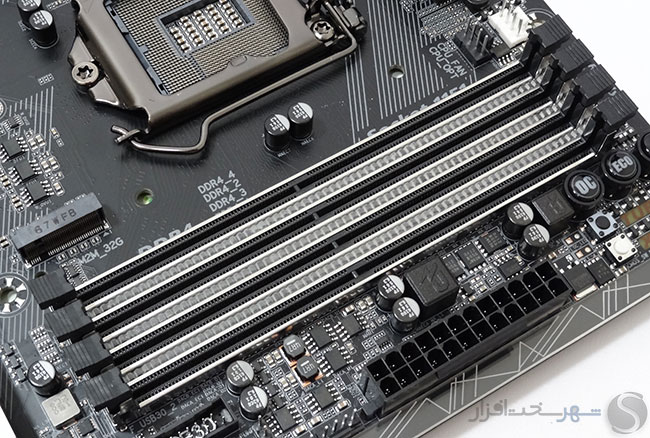

این مدل بهواسطه چهار DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2133/2400MHz را در حالت استاندارد داراست. البته این مادربرد با استفاده از پروفایلهای استاندارد XMP 2.0 و بهصورت اورکلاک شده حتی تستهای آزمایشگاهی ماژولهای با فرکانس 4000MHz را نیز با موفقیت پشت سر گذاشته است.

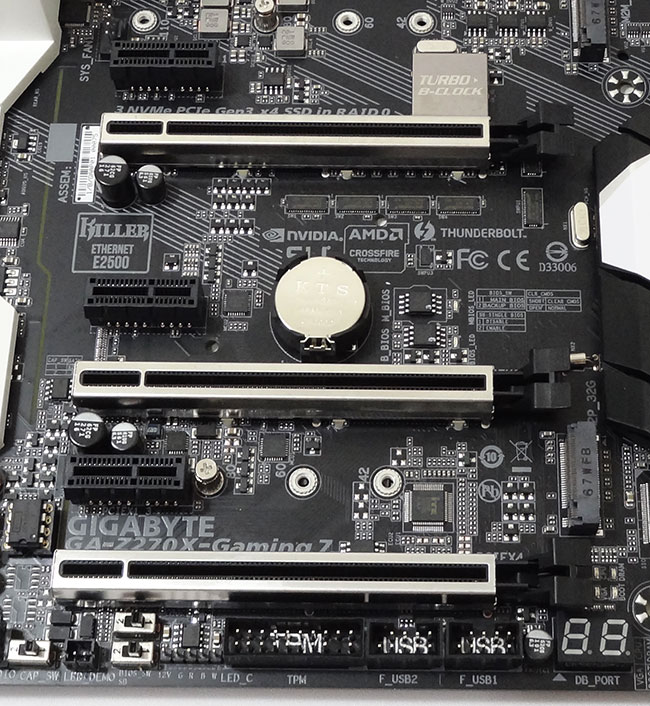

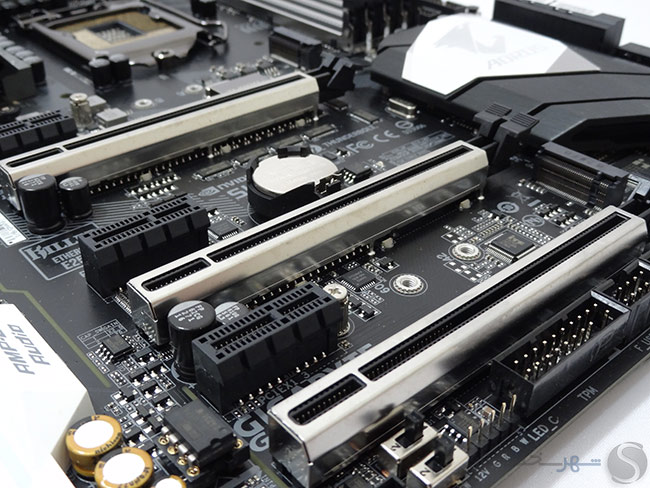

اسلات های توسعه در این مادربرد شامل 3 اسلات PCI-Express x1 3.0 به همراه 3 اسلات PCI-Express 3.0 x16 میشوند که همگی به غیر از 2 اسلات بالایی PCI-Express x16 از چیپست Intel Z270 منشعب میشوند. دو اسلات بالایی PCI-Express 3.0 x16 مستقیماً از کنترلر PCI-Express تعبیه شده بر روی پردازنده منشعب شده و سومین و پایینترین اسلات که از چیپست PCH Intel Z270 منشعب شده است در عمل حداکثر با سرعت x4 فعالیت میکند. لازم به ذکر است این مادربرد از قابلیت Multi-GPU Nvidia SLI بهصورت X8/X8 و AMD CrossFireX در حالت 2Way بهصورت x8/x8 و در حالت 3Way بهصورت X8/X8/X4 پشتیبانی میکند.
اما نکته قابلتوجه در مورد اسلات های PCI-Express 3.0 X16 تعبیه شده در این مادربرد استفاده از محافظ فلزی از جنس فولاد ضدزنگ بر روی تمامی اسلات های توسعه و DIMM های حافظه است که به گفته کمپانی سازنده مقاومت آنها را در برابر شکستگی ناشی از نصب کارتهای گرافیک سنگین تا 1.7 برابر تقویت کرده و مانع از خم شدن و تداخل گرهها در برابر فشارهای سنگین در حین نصب ماژولهای RAM بر روی DIMM ها میشود.

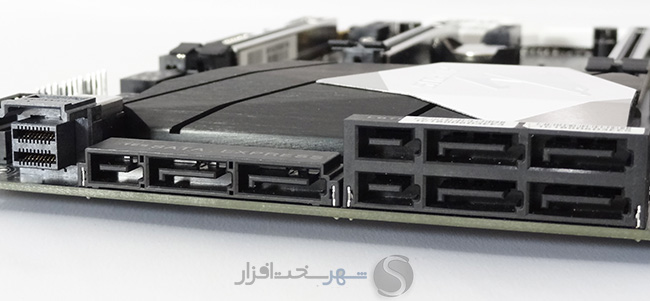

در بخش پورتهای مرتبط با تجهیزات ذخیرهسازی 3 پورت SATA Express 10Gb/s به همراه 2 اسلات M.2 x4 32Gb/s و یک پورت U.2 32Gb/s که همگی از چیپست Intel Z270 منشعب شدهاند آمادهاند تا میزبان پرسرعتترین و مدرنترین تجهیزات ذخیرهسازی حال حاضر بر روی این مادربرد باشند. توجه داشته باشید که هر 3 درگاه SATA Express 10Gb/s این مادربرد قابلیت تبدیل به 2 پورت SATA 6Gb/s مستقل را دارا میباشند. همچنین توجه داشته باشید باوجود پشتیبانی تمامی پورتهای نامبرده از پیکربندیهای RAID 0,1,5 و RAID 10، هیچ یک از پورتهای SATA این مادربرد از پروتکل IDE پشتیبانی نمیکند.

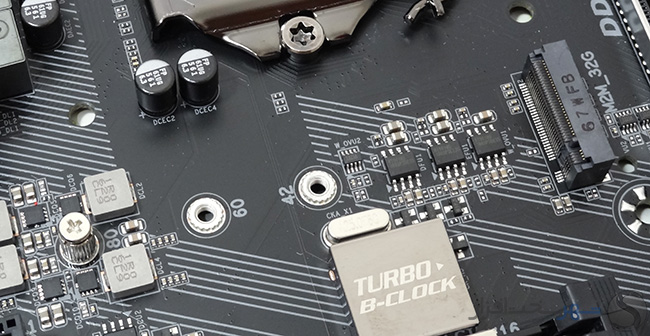

رابطهای M.2 Socket 3 32Gb/s این مادربرد که یکی تقریباً در مرکز مادربرد و پایینتر از اسلات پردازنده و دیگری بین اسلات های PCI-Express تعبیه شدهاند، قابلیت نصب انواع تجهیزات ذخیره SATA با استانداردهای طول 2242/2260/2280/22110 (فقط اسلات پایینتر از سوکت پردازنده از تجهیزات با طول 110mm پشتیبانی میکند) و درگاههای Socket 3، M key و SSD های PCIe x4/x2/x1 را دارا میباشند. همچنین به لطف قابلیتهای بینظیر چیپست Intel Z270 این امکان فراهم شده تا با پیادهسازی پیکربندی RAID 0 برای تجهیزات پرسرعت نصب شده بر روی هر سه رابط M.2 Socket 3 32Gb/s و U.2 32Gb/s با سرعتی خارقالعاده به تبادل اطلاعات بپردازید!

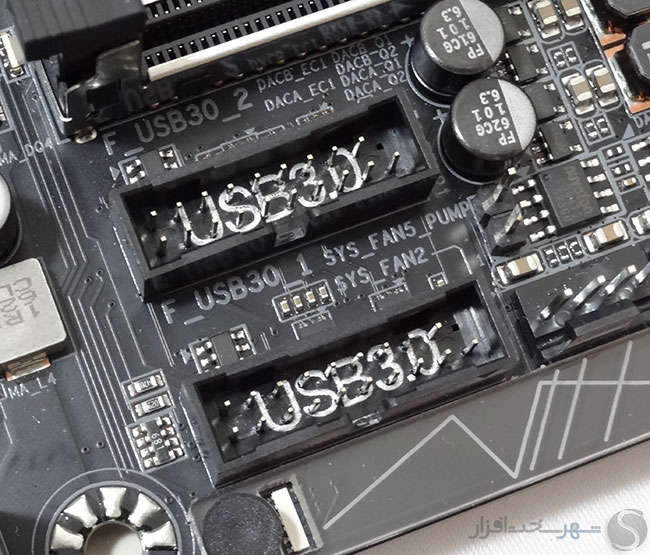

همچنین در کنار پورتهای SATA دو کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel Z270 تعبیه شده است که روی هم رفته 4 پورت USB 3.0 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم میکند.

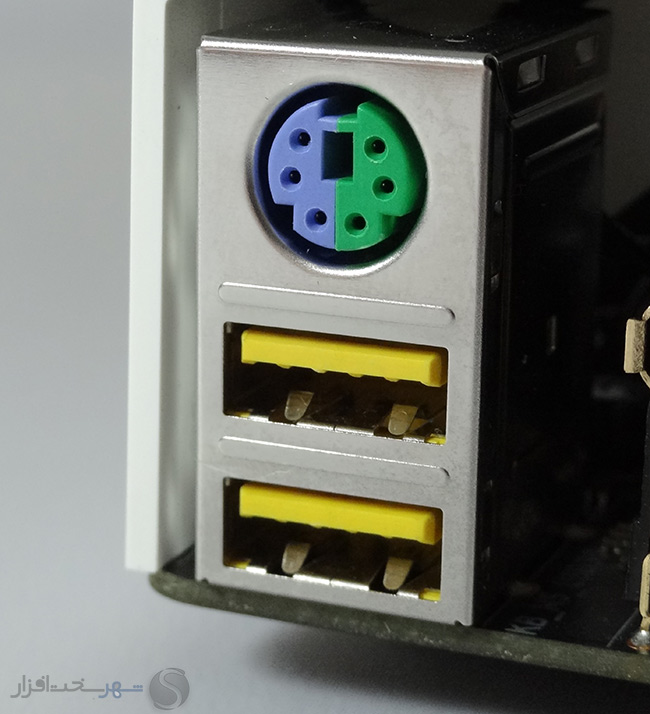

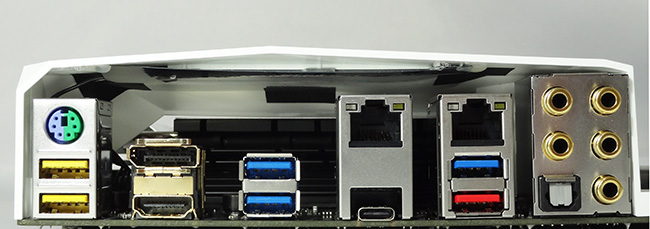

در پنل پشتی این مادربرد به ترتیب از بالا 2 پورت USB 3.0 زرد رنگ با قابلیت پشتیبانی از USB DAC-UP 2 (ولتاژ تثبیت شده 5 ولت با قابلیت تنظیم دستی) و یک پورت PS/2 با قابلیت پشتیبانی از ماوس و کیبورد، 3 پورت USB 3.0 (همگی منشعب شده از چیپست Intel Z270) به همراه 2 پورت USB3.1 (پورت قرمز رنگ از نوع Type-A و پورت کوچک مشکی رنگ از نوع Type-C) و دو درگاه Gigabit Ethernet مهمترین درگاههای دستگاههای ورودی و خروجی این مادربرد را تشکیل میدهند. همچنین در بخش خروجیهای تصویر نیز 1 پورت HDMI 1.4 و 1 پورت Display Port 1.2 در نظر گرفته شده است.
علاوه بر این همانطور که اشاره شد 2 عدد از پورتهای USB 3.0 این پنل که با رنگ زرد از سایر پورتها متمایز شدهاند دارای تغذیه 5v تقویت شده با قابلیت تنظیم دستی ولتاژ هستند و حتی در جریانهای بالا نیز دچار افت ولتاژ و نویز نمیشوند. این قابلیت که کمپانی سازنده آن را USB DAC-UP 2 نامیده است برای اتصال دستگاههای پرمصرف و مبدلهای Digital-to-Analog صوتی کاربرد دارد و در عمل باعث تثبیت هر چه بیشتر ولتاژ و افزایش کیفیت ادوات صوتی نامبرده خواهد شد.
خروجیهای صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1channel و مجهز به جکهای 3.5mm با روکش طلا میباشد که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر میشود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفهای خواهد بود.
نگاهی نزدیکتر (سیستم خنک کننده و مدار رگولاتور ولتاژ)
-
نگاهی نزدیکتر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

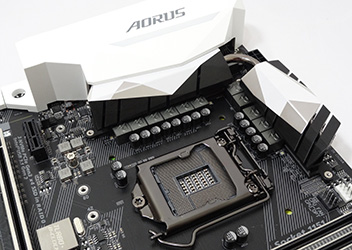

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع 8l+3Phase Hybrid Digital PWM است که در این بین 8Phase وظیفه تأمین ولتاژ هسته پردازنده (Vcore) را بر عهده دارند و 3Phase ولتاژ تراشه گرافیکی تعبیه شده در پردازنده (VCCGT) را تأمین میکنند. همچنین از متریال بسیار باکیفیت به کار رفته در آن میتوان به خازنهای جامد ژاپنی 10K Black با جریان نشتی و ESR فوقالعاده کم و چوک های فریتی 60A اشاره کرد.

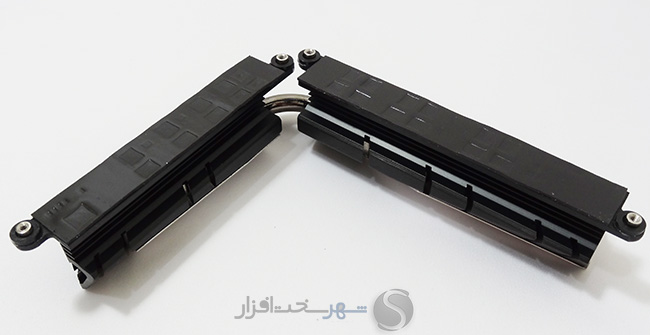

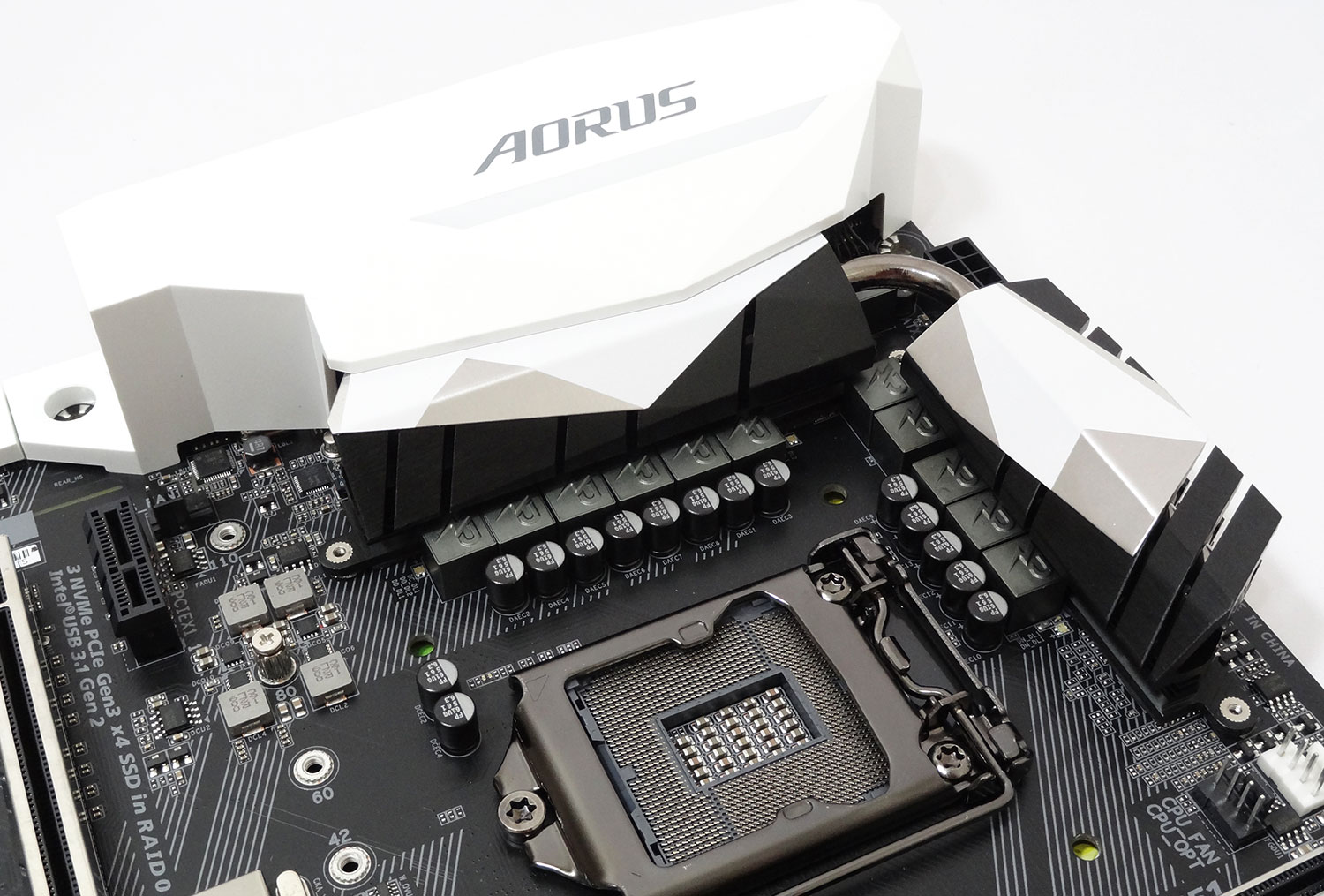

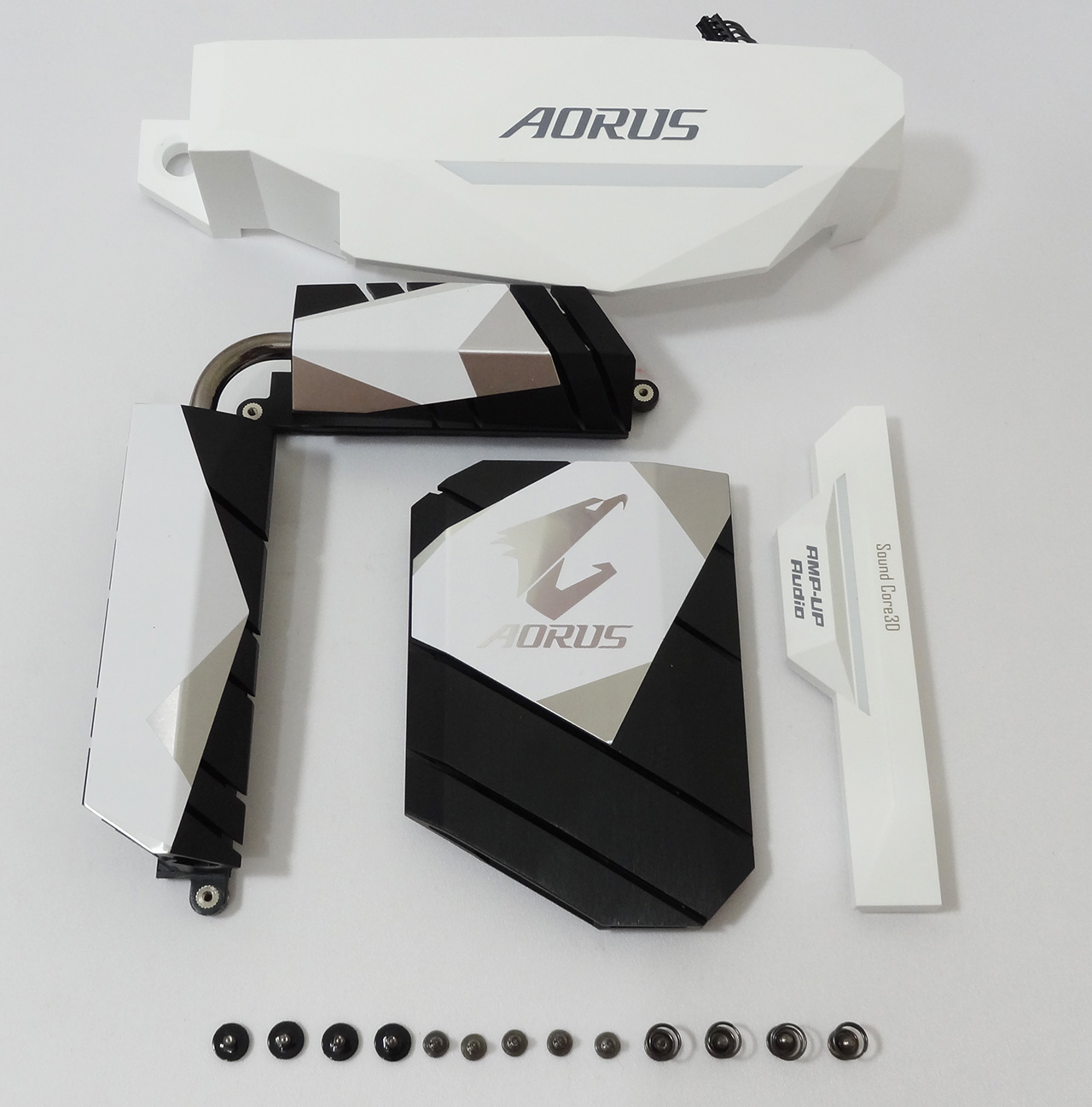

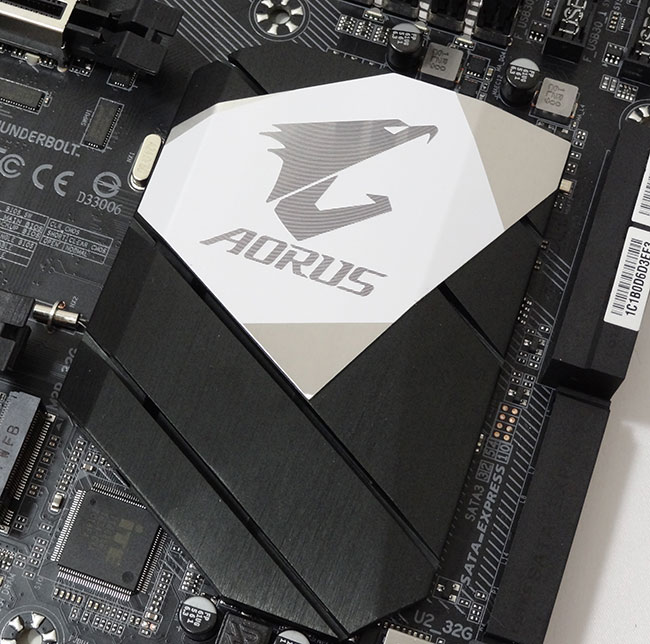

هیتسینک های آلومینیومی خنک کننده در این مادربرد به 2 بخش کلی تقسیم شدهاند. بخش اول که خنک کننده ماسفت های مدار رگولاتور ولتاژ پردازنده هستند شامل دو هیتسینک آلومینیومی میشوند که بهواسطه یک هیت پایپ مسی با قطر 6 میلی متر به یکدیگر متصل شدهاند.
بخش دوم نیز که همانند مدلهای مشابه نسل قبل طراحی خاص و ناموزون داشته و لوگو AORUS نیز بر روی آن نقش بسته است وظیفه دفع حرارت از چیپست Intel PCH Z270 را بر عهده دارد.
اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانهتر این مادربرد تمامی هیتسینک ها و پوششهای پلاستیکی تعبیه شده بر روی برد را باز کنیم!
نکته جالب در مورد PCB این مدل تراکم بسیار بالای قطعات در برخی نقاط این برد در کنار طراحی بسیار خلوت در بخشهای دیگر است!

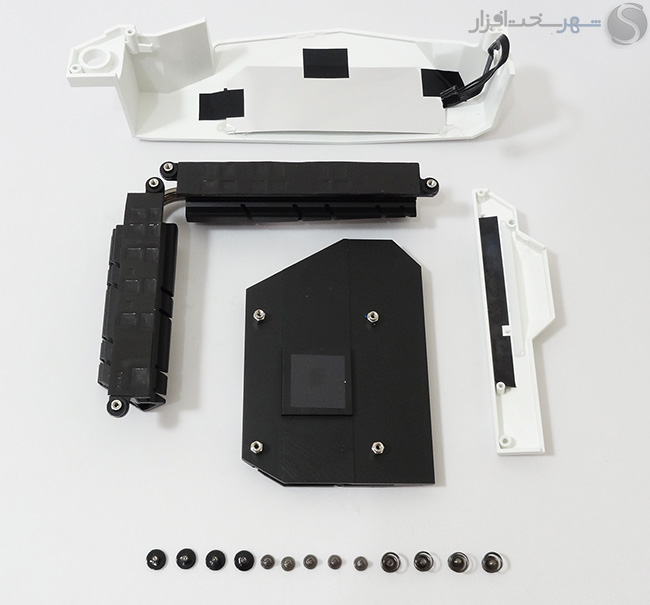

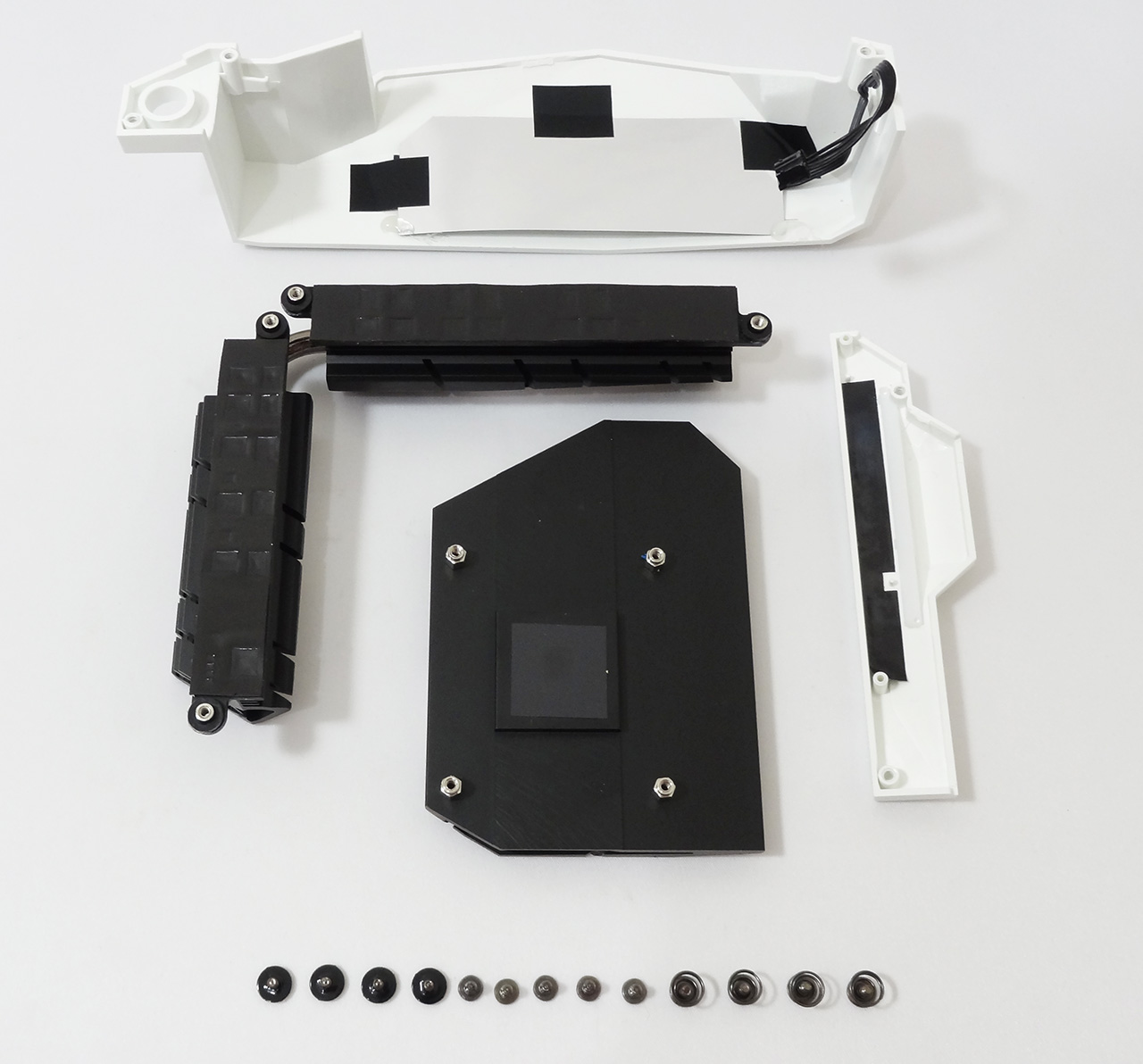

در سمت راست تصویر بالا هیتسینک های سیستم خنک کننده به همراه 13 پیچ برای نصب آنها بر روی PCB و در کنار آنها نیز پوششهای پلاستیکی تعبیه شده بر روی پورتهای سیستم صوتی و پورتهای پنل پشتی مادربرد را ملاحظه میکنید.

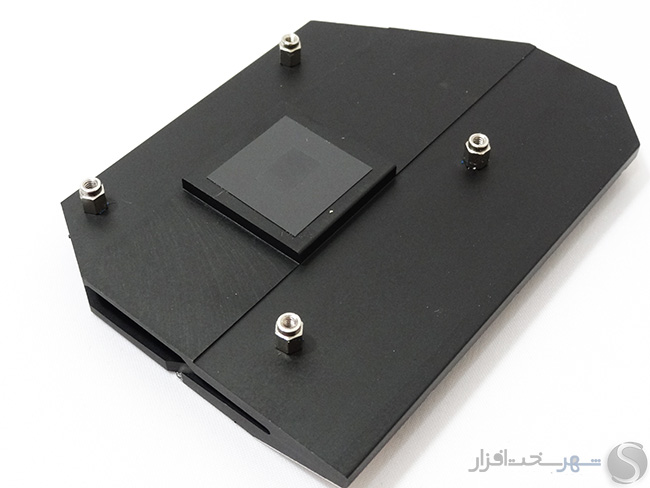

کمپانی گیگابایت مثل همیشه برای انتقال بهتر و بهینهتر حرارت به هیتسینک های مدار رگولاتور ولتاژ پردازنده از پدهای حرارتی و برای هیتسینک های PCH از چسب حرارتی مخصوص استفاده کرده است.

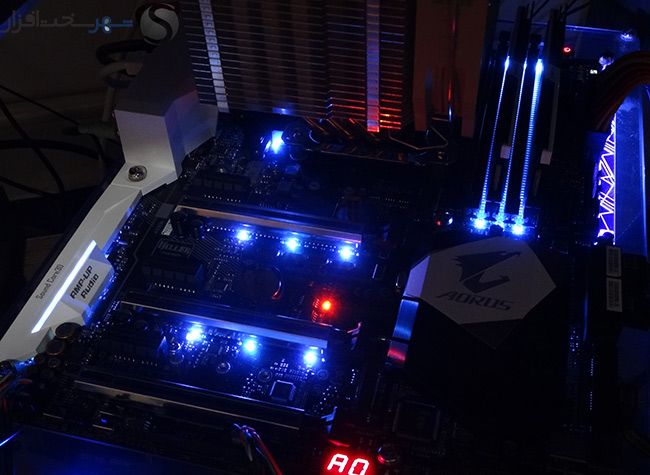

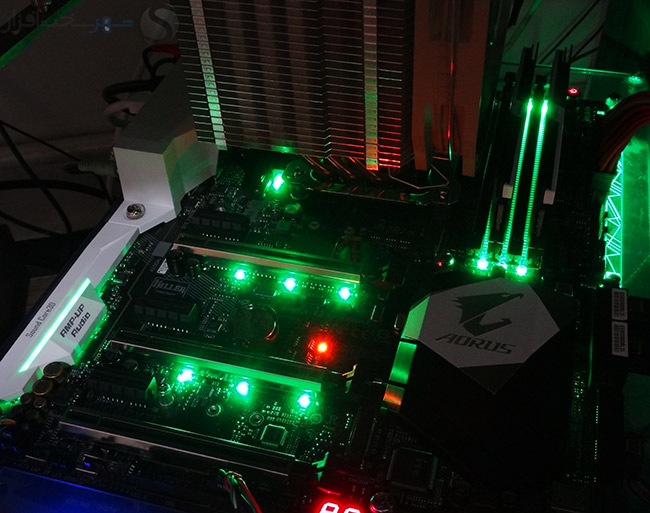

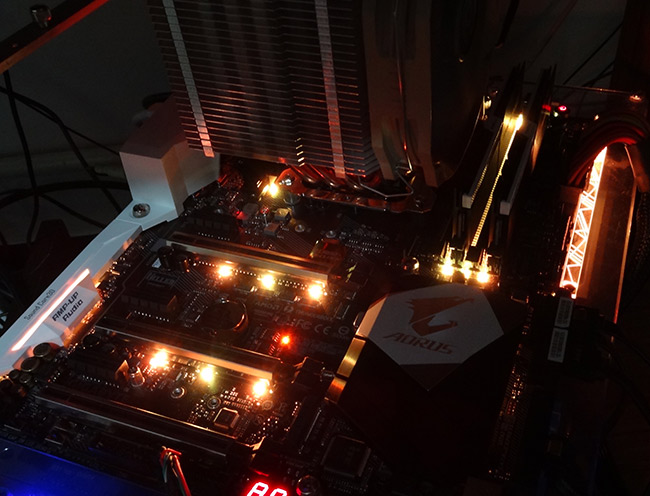

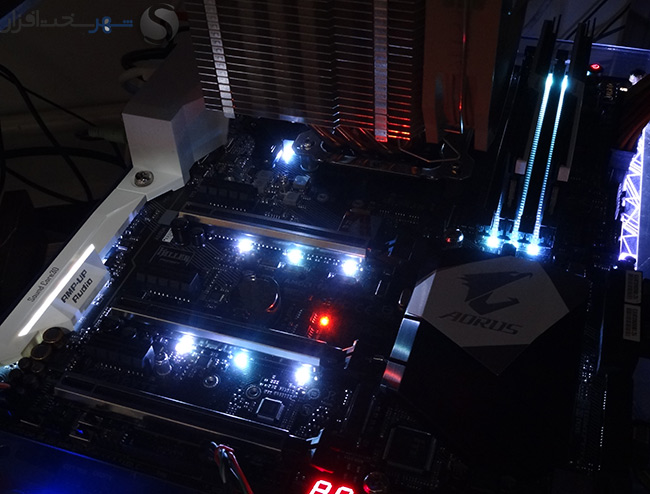

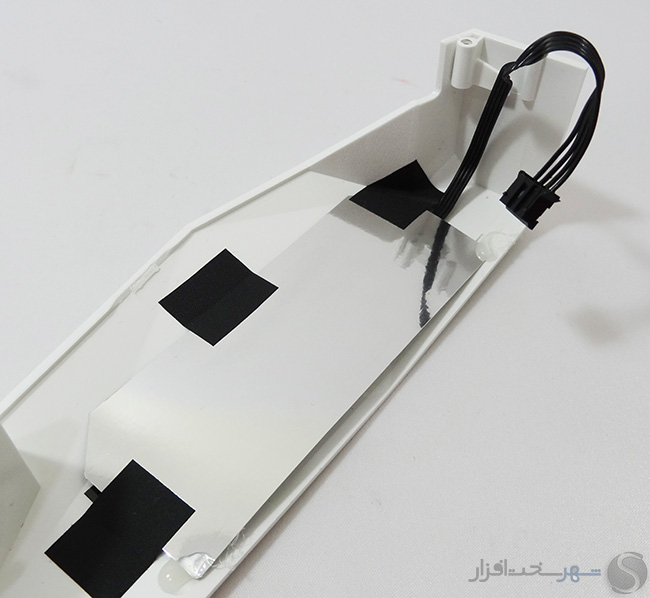

همچنین همانطور که در تصویر بالا ملاحظه میکنید بخشی از سیستم نورپردازی این مادربرد دقیقاً در پشت پوشش پلاستیکی تعبیه شده بر روی پورتهای پنل پشتی تعبیه شده است.

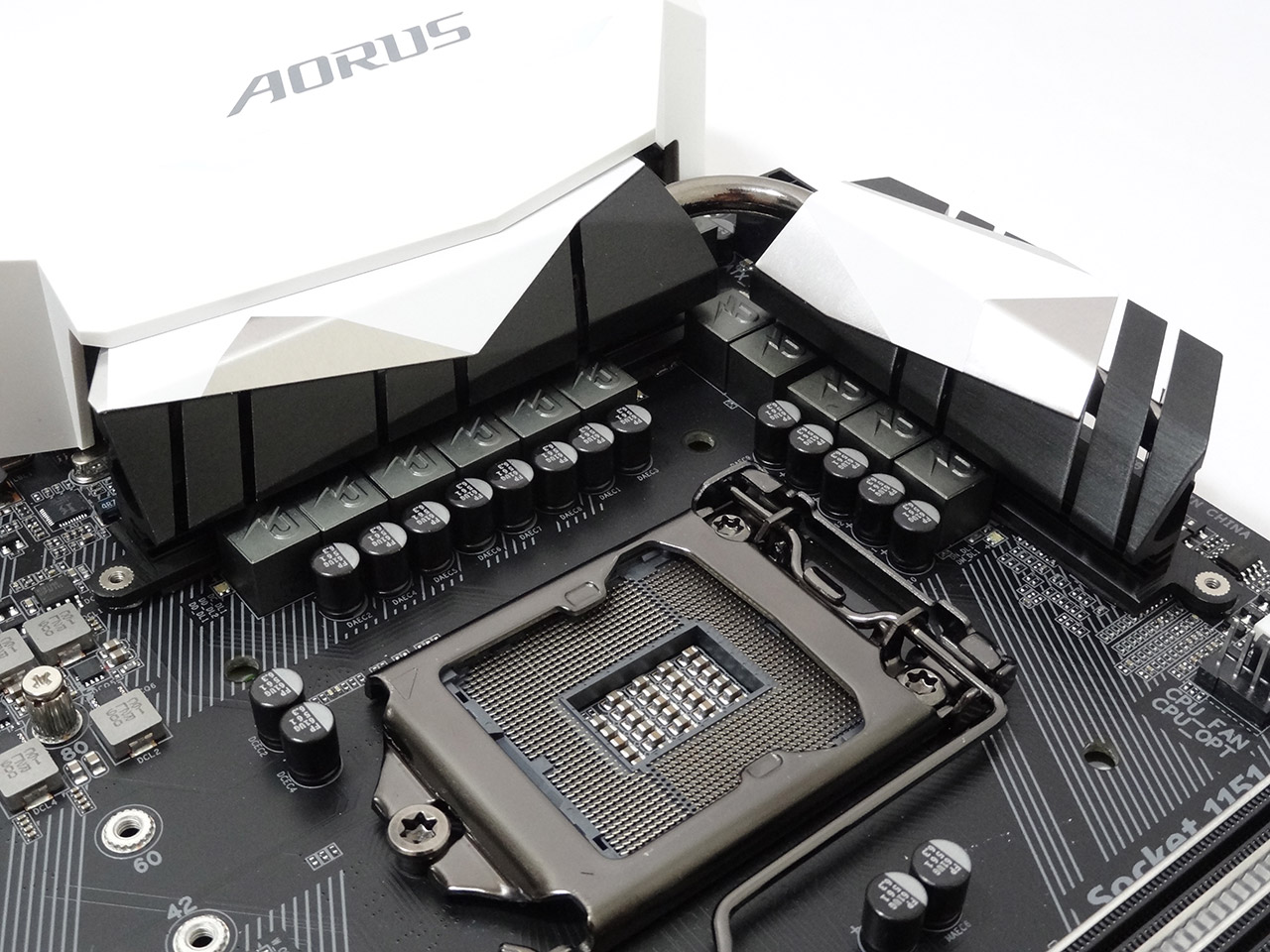

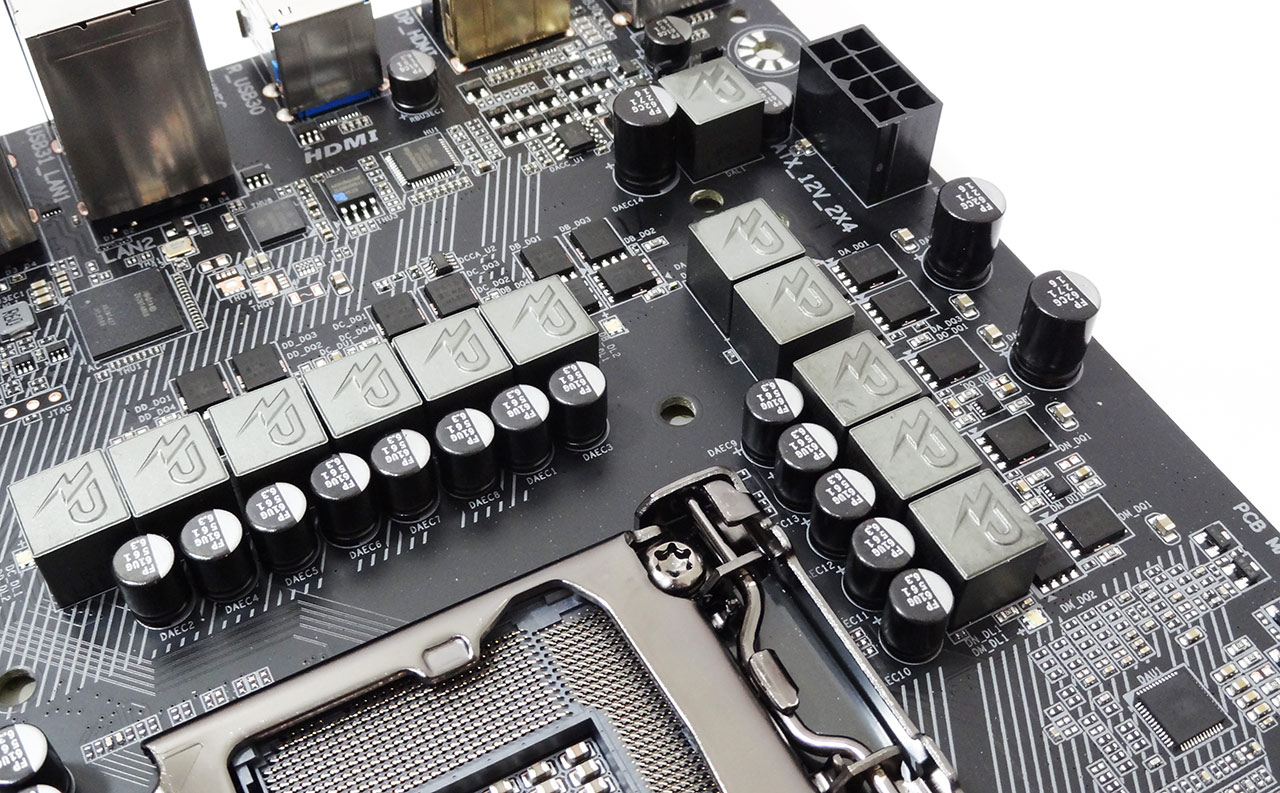

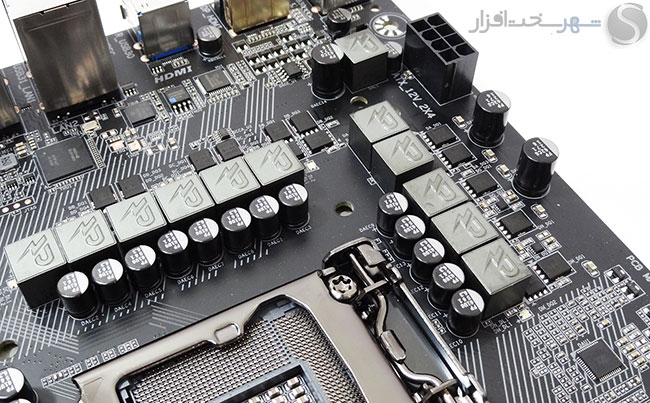

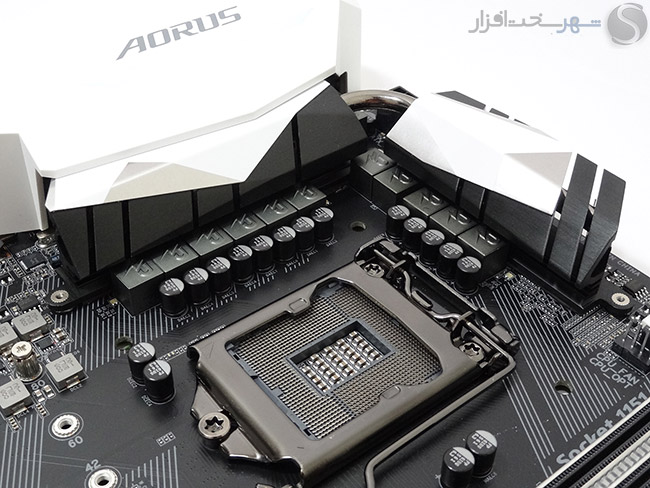

در تصویر بالا در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ پردازنده این مادربرد را ملاحظه میکنید. همانطور که مشاهده میکنید جریان مورد نیاز این مدار بهواسطه یک کانکتور 8-Pin E-ATX از منبع تغذیه سیستم دریافت میشود.
همچنین خازنهای ژاپنی Black™ Solid به کار رفته در این مدار دارای ESR بسیار پایین و عمر مفید بیش از 10 هزار ساعت هستند.
ماسفت های Low-Side و High-Side به کار رفته در این مدار مدلهای SiRA12DP/RA18 ساخت کمپانی آمریکایی Vishay Intertechnology هستند که از مهمترین ویژگیهای آنها میتوان به جریان Id حداکثر 60A اشاره کرد.

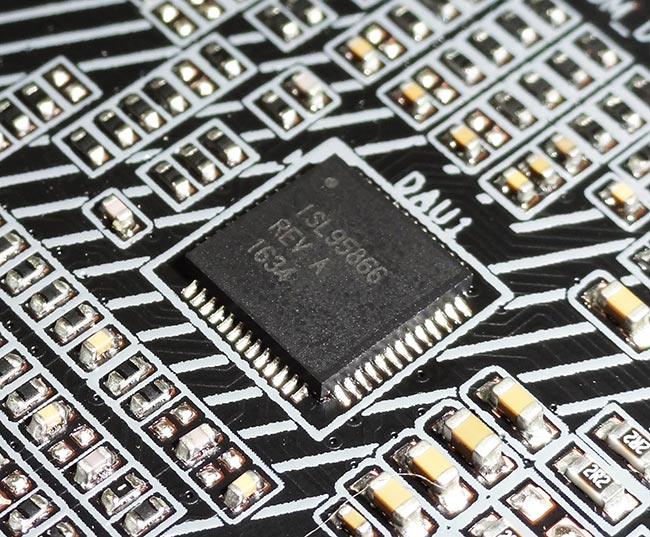

تراشه PWM Controller این مدار مدل ISL95866 ساخت کمپانی نام آشنای Intersil است. این تراشه که از سوی کمپانی سازنده 4l+3 Multiphase R3™ PWM Regulator نامیده شده است در واقع یک کنترلر از نوع Hybrid Digital است که با جدیدترین استانداردهای کمپانی اینتل (IMVP8) سازگاری کامل دارد. از مهمترین قابلیتهای این تراشه دو کاناله نیز میتوان به پشتیبانی از پروتکشن های OVP و OCP، کنترل دقیق DROOP، واکنش گذرا بسیار عالی و استفاده از تکنیک بدون تلفات inductor DCR برای سنجش جریان عبوری اشاره کرد.
اما شاید برای شما نیز سؤال شده باشد که چگونه یک PWM Controller با 4l+3Phase این مدار 11Phase را کنترل و مدیریت میکند؟
کمپانی گیگابایت با استفاده از 4 تراشه MOSFET Driver با خروجی دو کاناله، 4Phase خروجی اول این کنترلر را که وظیفه تأمین جریان مورد نیاز پردازنده را بر عهده دارند در عمل به 8Phase تبدیل کرده است.
نگاهی نزدیکتر (سیستم صوتی GIGABYTE AMP-UP Audio و تجهیزات گیمینگ شبکه)
-
نگاهی نزدیکتر (سیستم صوتی GIGABYTE AMP-UP Audio و تجهیزات گیمینگ شبکه)

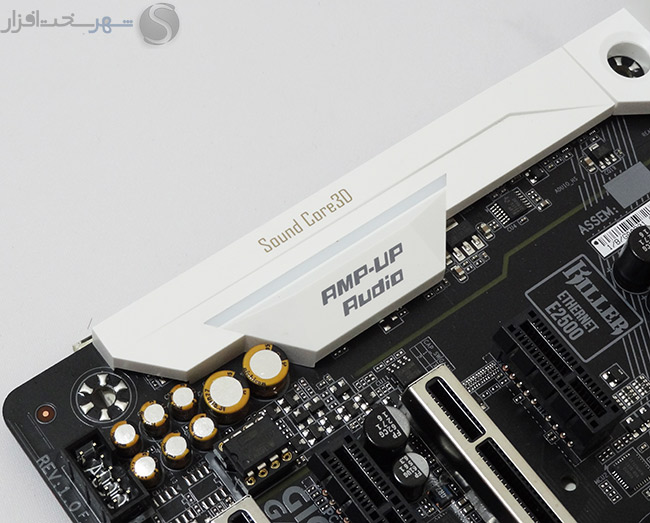

AMP-UP Audio برند تجاری سیستم صوتی کمپانی گیگابایت است که از ابتدای ظهور مادربردهای گیمینگ این کمپانی همواره یکی از برجستهترین نقاط قوت مادربردهای گیمینگ این کمپانی محسوب میشده است. در جدیدترین نسخه این سیستم صوتی تمهیدات فراوانی برای ارتقاء کیفیت و کاهش نویز خروجی به کار گرفته شده است. مهمترین این تمهیدات به شرح زیر میباشد:
- ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد
در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخشهای مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخشهای مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجیهای چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.
- پردازنده صوتی بسیار قدرتمند Creative Core 3D به همراه Digital Audio Receiver

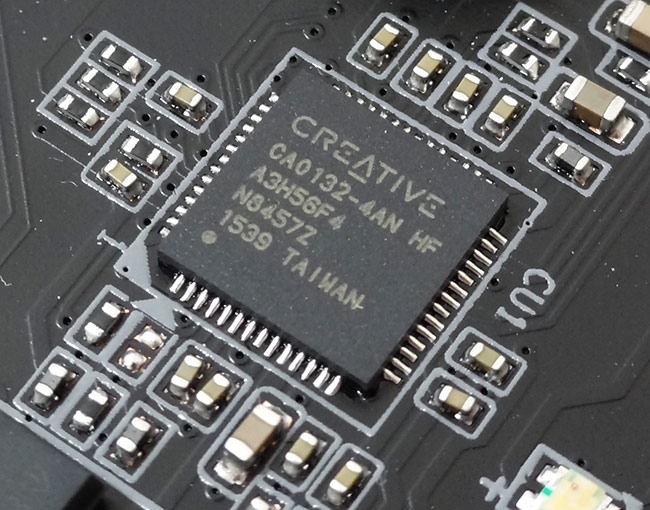

این پردازنده صوتی که با کد تجاری CA0132 نیز شناخته میشود مجهز به DSP چهار هستهای و دارای SNR بیش از 102dB در بخش DAC و 101dB در بخش ADC میباشد. همچنین خروجی مجزا برای اتصال به آمپلیفایر هدفون و رابط میکروفون دیجیتال برای این تراشه در نظر گرفته شده است. این تراشه همچنین از گواهیهای رمزگشایی Dolby Digital و THX TruStudio Pro پشتیبانی میکند که قابلیت تنظیم پارامترهای حرفهای صدا نظیر اکولایزر گرافیکی 10 باند، مدیریت BASS، speaker calibration، limiter، reverb و pitch shifter را برای کاربر فراهم میکند.
- خازنهای آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon

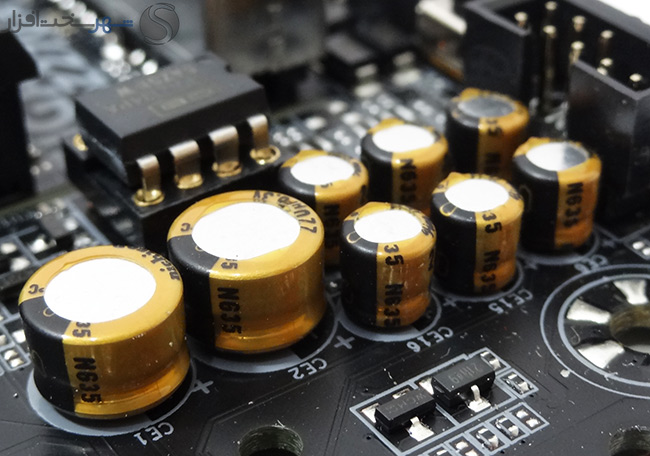

بدون شک خازنهای فیلتر خروجی یکی از مهمترین بخشها برای داشتن صدایی گرم، رسا و دلنشین محسوب میشوند. استفاده از 8 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانسهای بالا در خروجی صدا را میدهد.

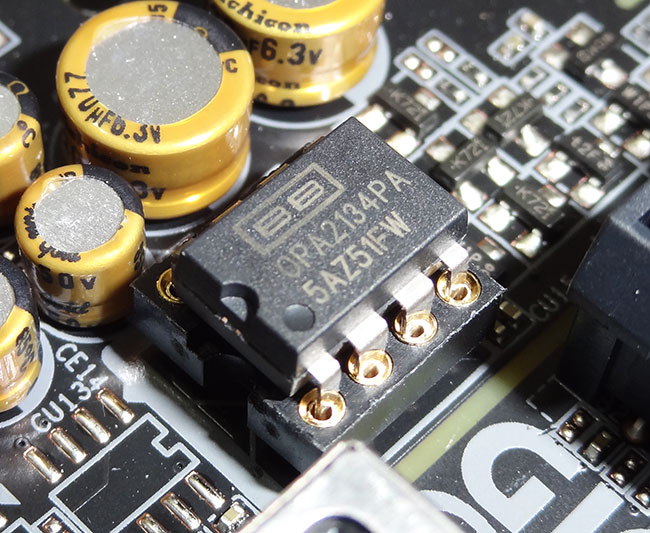

- Upgradable OP-AMP
پس از اتمام پردازش صدا و تبدیل آن به سیگنال آنالوگ، خروجی صدا در این سیستم صوتی توسط سه OP-AMP قابل تعویض توسط کاربر تقویت میشود. آپ امپ در نظر گرفته شده برای کانال Front Panel این مادربرد مدل OPA2134PA ساخت کمپانی معروف آمریکایی Burr Brown میباشد که جهت پخش فرکانسهای بالای تمیز و تقویت صدای بدون اغراق و Full Range بهینهسازی شده است.
همچنین این امکان فراهم شده تا بهواسطه تعبیه یک سوئیچ دوحالته در بخش پایینی مادربرد گین این تقویت کننده را در دو حالت 2.5 و 6 برابر تغییر داد. به گفته کمپانی سازنده گین 6 برابر برای اتصال به اسپیکرها و هدفونهای با امپدانس ورودی بالا ایدهآل خواهد بود.

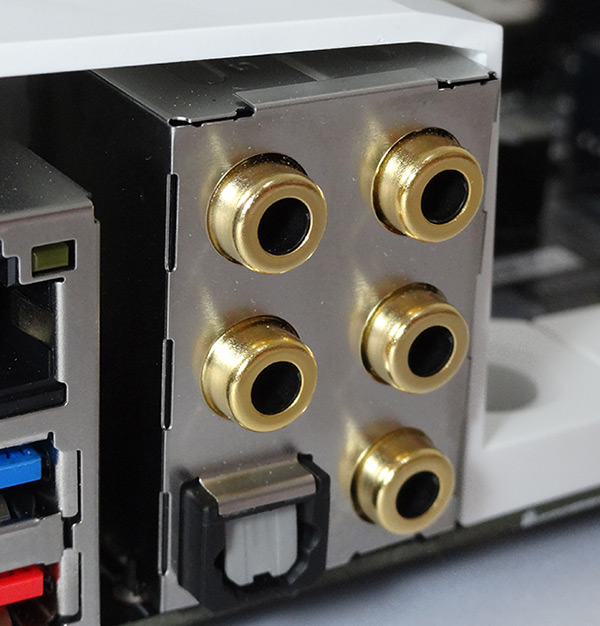

- جکهای 3.5mm خروجی صدای آنالوگ با روکش طلا
خروجیهای صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1Channel مجهز به جکهای 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر میشود.
- پردازش نرمافزاری بهواسطه Creative SBX Pro Studio
کمپانی گیگابایت علاوه بر تمهیدات سختافزاری نامبرده قابلیت پشتیبانی از نرم افزار بسیار حرفهای Creative SBX Pro Studio و ویژگیهای Crystal Sound را نیز برای دارندگان این مادربرد فراهم ساخته تا در حین پخش موسیقی، فیلم و حتی در شرایط گیمینگ از کیفیت عالی صدا لذت ببرند.

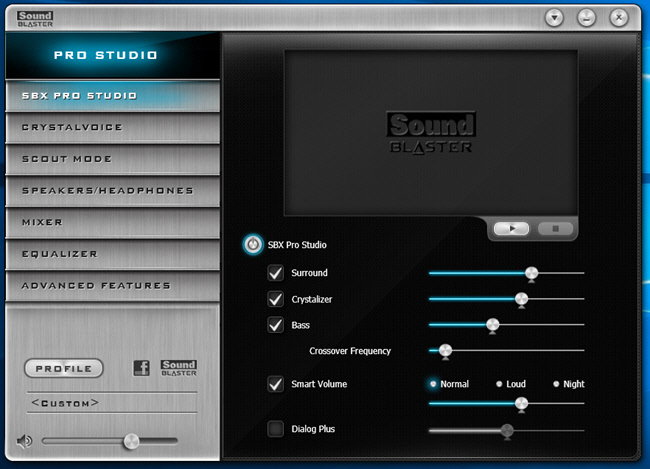

از جمله امکانات این نرم افزار پردازش صدا، میتوان به تنظیم حالت Surround، تنظیم فیلتر اختصاصی Crystalizer کمپانی Creative جهت بازسازی فرکانسهای بالا و پایین، تنظیم حجم BASS، تنظیم فرکانس Crossover برای تعیین محدوده فرکانسهای ساب ووفر و پشتیبانی از تکنولوژی Dialog Plus جهت افزایش وضوح فرکانس میانی مربوط به دیالوگ اشاره کرد.

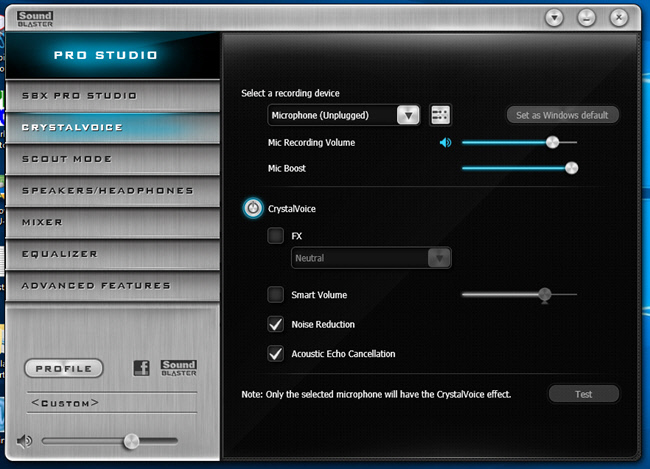

در بخش Crystal Voice تنظیمات مربوط به میکروفن را در اختیار کاربر گذاشته شده است.

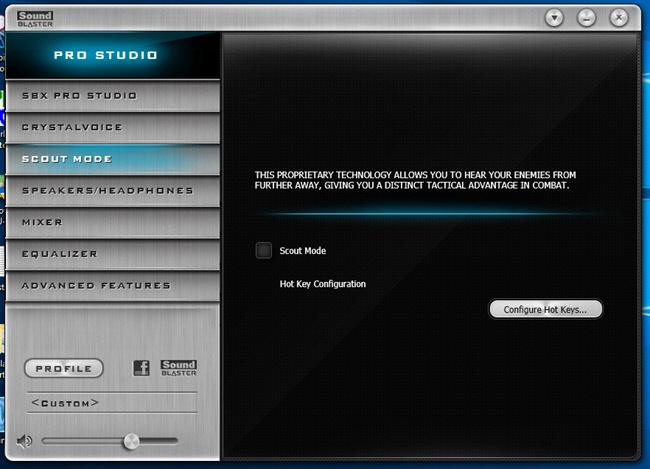

در قسمت Scout Mode این قابلیت فراهم شده تا در بازیهای رایانهای با نمایش یک رادار در کنار تصویر محل اختفاء دشمنان خود را در سریعترین زمان ممکن پیدا کنید.

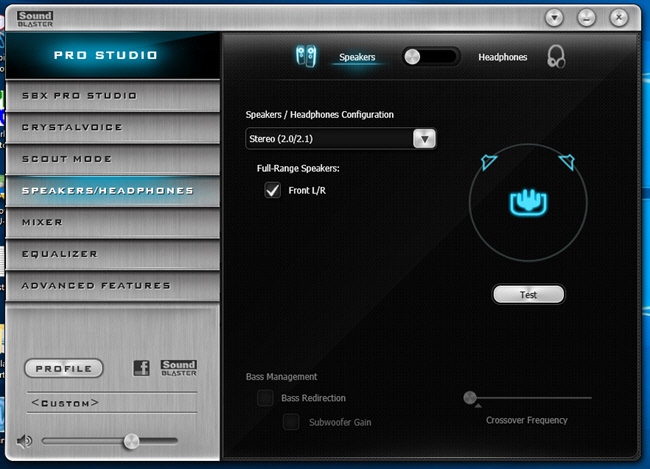

در این بخش امکاناتی برای تعیین نوع اسپیکر و هدفون متصل شده به سیستم صوتی، کالیبریشن و حتی تعیین پلاریته خروجی صدا در نظر گرفته شده است.

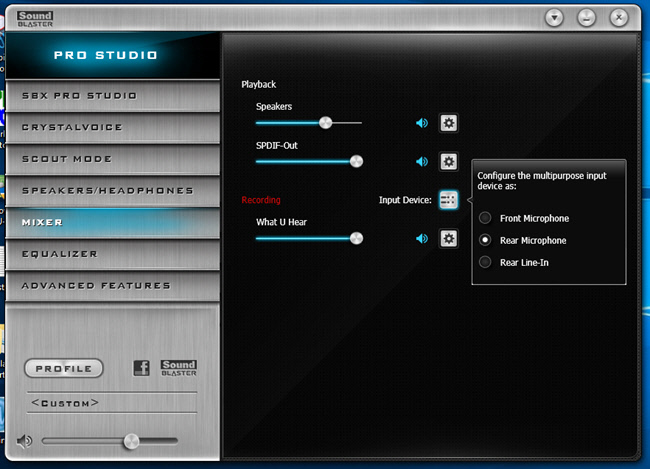

بهوسیله میکسر حرفهای این نرم افزار میتوانید حجم صدای هر یک از کانال خروجی و ورودی صدا را جداگانه تنظیم کنید.

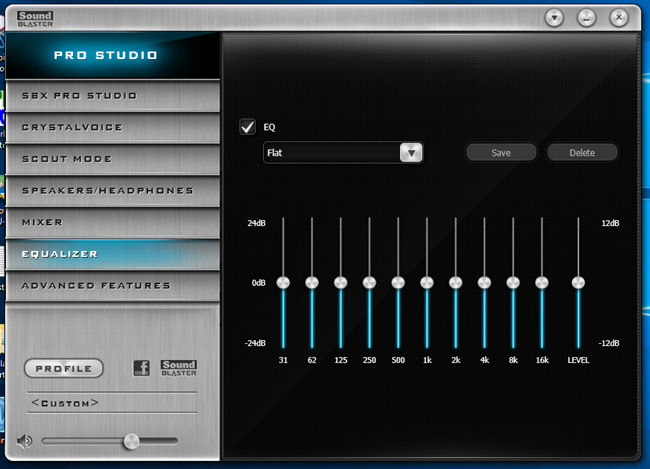

در بخش Equalizer نیز این امکان فراهم شده تا با توجه به سلیقه خود و نوع اسپیکر و یا هدفونی که دارید سطوح مختلف صدا را تنظیم کرده تا صدا را آنگونه که دوست دارید بشنوید.

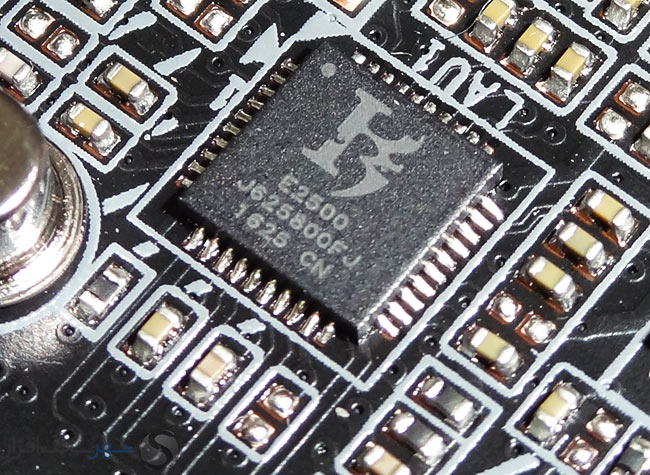

تجهیزات گیمینگ شبکه
تلفیقی از سرعت، زمان تأخیر بسیار پایین، عملکرد هوشمند و کنترل حداکثر بر روی Task های شبکه از قابلیتهایی است که دو کنترلر شبکه Gigabit Ethernet مدل Killer E2500 و Intel 1219v برای این مادربرد فراهم کردهاند. از جمله مهمترین ویژگیهای کنترلر جدید Killer E2500 میتوان به سامانه جدید کاهش دهنده لگ و زمان تأخیر Advanced Stream Detect™ 2.0 جهت اولویت بندی هوشمند ترافیک گیمینگ و کاربردهای چند رسانهای اشاره کرد. قابلیتهایی که در عمل باعث افزایش 3 برابر کارایی پردازش Packet ها و کاهش 10 برابری زمان تأخیر در بازیهای آنلاین در وضعیتهای Multi-Tasking میشود.
این 2 شاه راه بسیار پرسرعت شبکه (2 شبکه سیمی 1Gb/s) به همراه عملکرد کاملاً هوشمند نرم افزار Killer Network Manager آمادهاند تا در آن واحد پهنای باند بسیار عظیم 2Gb/s را برای اجرای هم زمان بازیهای آنلاین، استریم صوت و تصویر و مرور وب به همراه دانلود با سرعت بالا به شما هدیه کنند.
نگاهی نزدیکتر (سوئیچها و امکانات ویژه)
-
نگاهی نزدیکتر (سوئیچها و امکانات ویژه)
همانند تمامی مادربردهای رده بالا و گیمینگ در این مادربرد نیز تسهیلات ویژهای برای اورکلاکرهای حرفهای در نظر گرفته شده است.

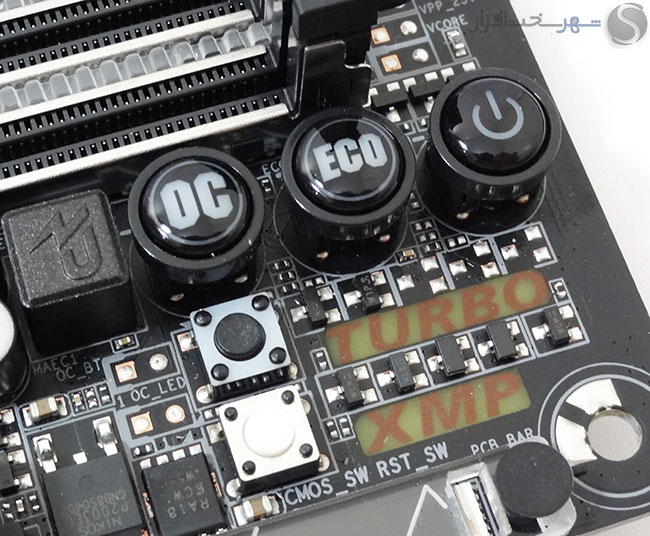

همانند اکثر مادربردهای جدید کمپانی گیگابایت سوئیچها و امکانات مرتبط با Extreme Overclocker ها در بخش بالا و سمت راست PCB و دقیقاً در کنار DIMM های RAM تعبیه شدهاند. کلیدهای Power و Reset که نیازی به توضیح ندارند. سویچ CMOS-SW نیز برای بازنشانی تنظیمات Bios به حالت پیش فرض به کار میرود.

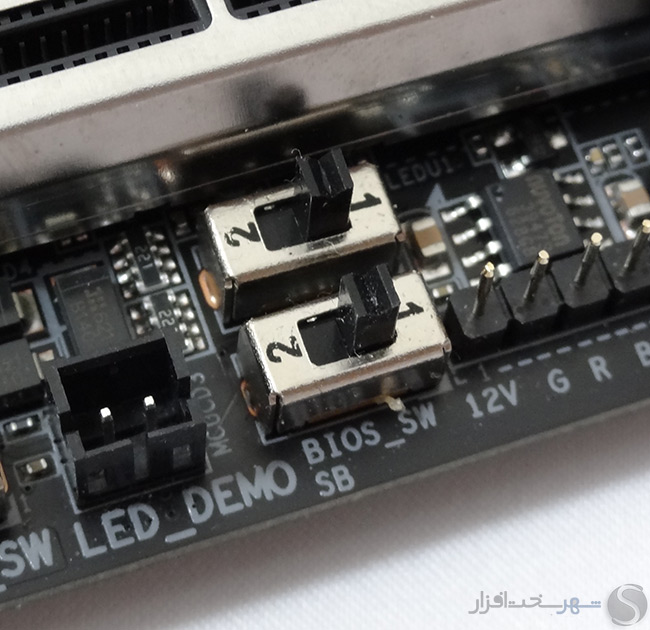

همچنین میکرو سوئیچ ECO برای فعال سازی حالت Power-saving و میکرو سوئیچ OC نیز پروسه اورکلاک خودکار را بر روی این مادربرد فعال میکند.

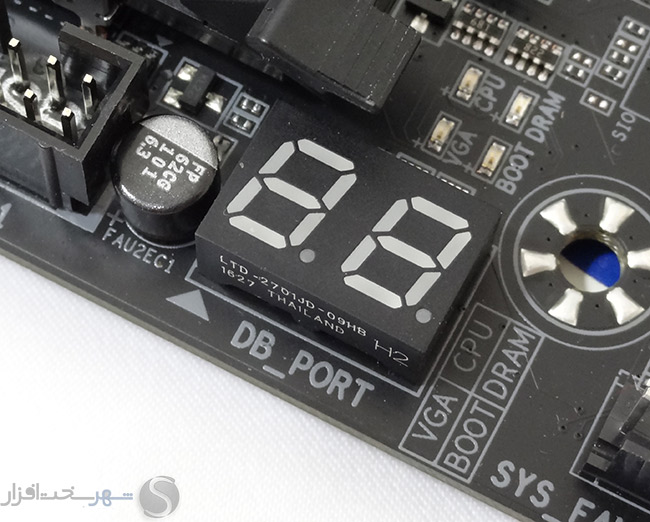

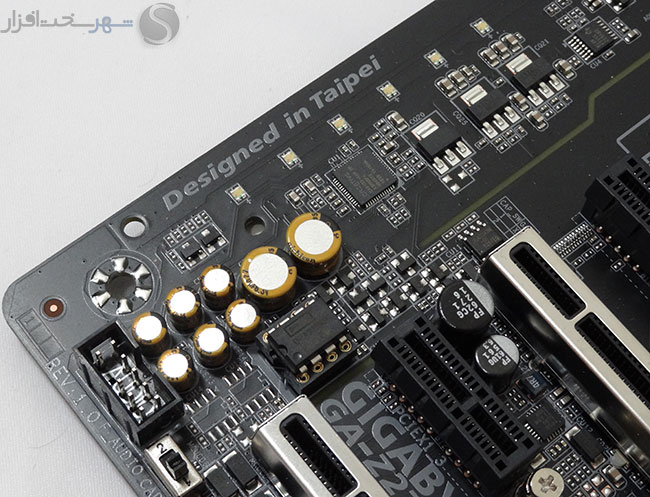

علاوه بر تمامی اینها یک عدد سون سگمنت دو رقمی نیز در بخش پایینی PCB تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سختافزاری بخشهای مختلف سیستم را گزارش میکند.
همانند سایر مادربردهای کمپانی گیگابایت این مدل نیز به قابلیت Dual Bios مجهز شده است. با استفاده از سوئیچهای دو حالته تصویر بالا این امکان فراهم شده تا در مواقع لازم امکان فعال و یا غیرفعال کردن سوئیچ خودکار بین هر دو تراشه حاوی Bios ها وجود داشته باشد. همچنین سوئیچ دوم نیز برای انتخاب دستی Bios ها کاربرد دارد.

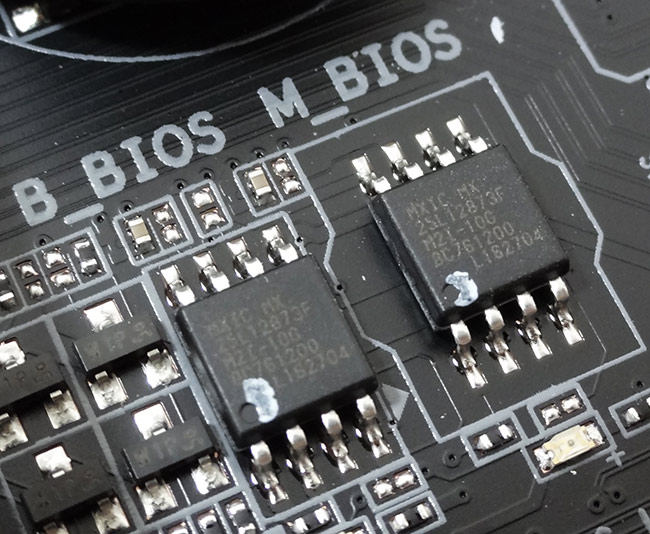

در تصویر بالا نیز هر دو چیپ Bios این مادربرد را ملاحظه میکنید که تحت عنوانهای M_BIOS و B_BIOS نامگذاری شدهاند. این چیپ ها با ظرفیت 128Mbit هر یک بهصورت مستقل UEFI BIOS این مادربرد را در خود جای دادهاند. همانطور که اشاره شد به یمن برخورداری این مادربرد از قابلیت Dual Bios در صورتی که به هر علتی یکی از چیپ ها یا کد ماشین درون آن آسیب ببیند بهصورت خودکار چیپ دوم وارد مدار خواهد شد.
نگاهی نزدیکتر (معرفی مهمترین تراشهها و کنترلرها)
-
نگاهی نزدیکتر (معرفی مهمترین تراشهها و کنترلرها)

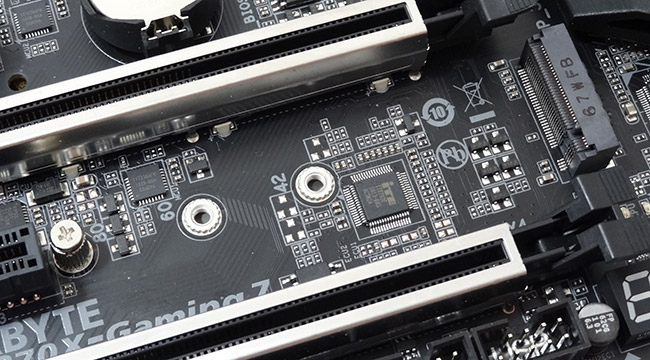

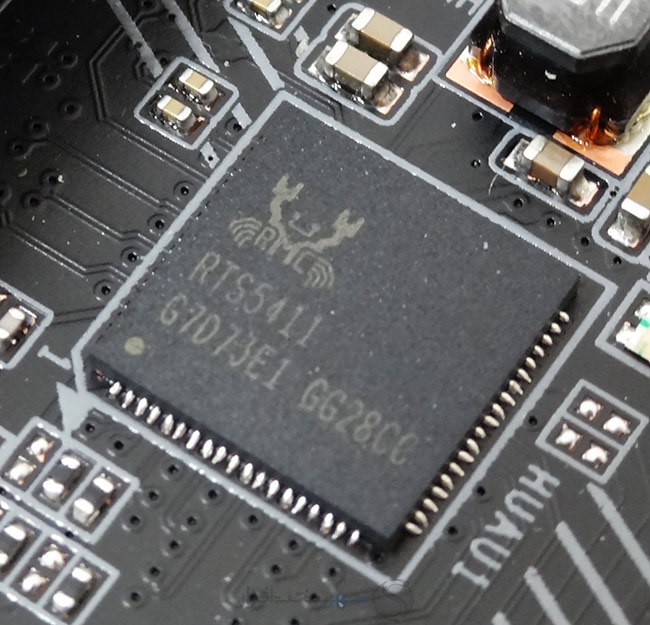

در تصویر بالا USB 3.0 HUB مدل RTS5411 ساخت کمپانی Realtek را ملاحظه میکنید. این تراشه که از استاندارد USB Battery Charging v1.2 نیز پشتیبانی میکند قابلیت ارائه حداکثر 5A جریان برای شاخه 5V پورتهای USB زرد رنگ (USB DAC-UP 2) موجود در پنل پشتی و هر دو Header USB تعبیه شده بر روی PCB را فراهم کرده است.

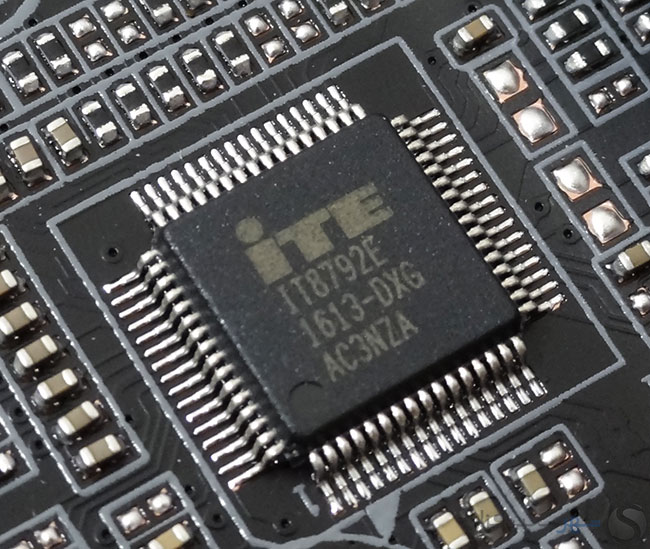

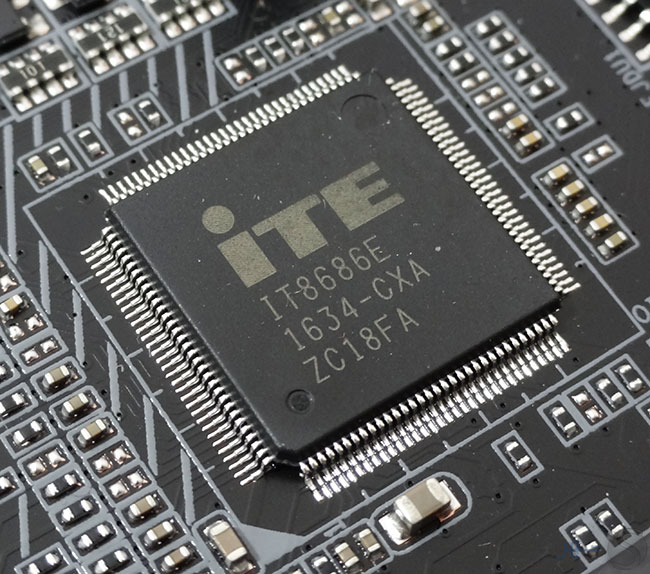

چیپ های ITE IT868E و ITE IT8792E نیز Super I/O controller این مادربرد هستند. این چیپ ها مانیتورینگ و کنترل ولتاژهای اصلی، کنترل سرعت چرخش فنها و مانیتور حرارت گزارش شده توسط حسگرهای موجود در مادربرد، چیپست و پردازنده را بر عهده دارند.

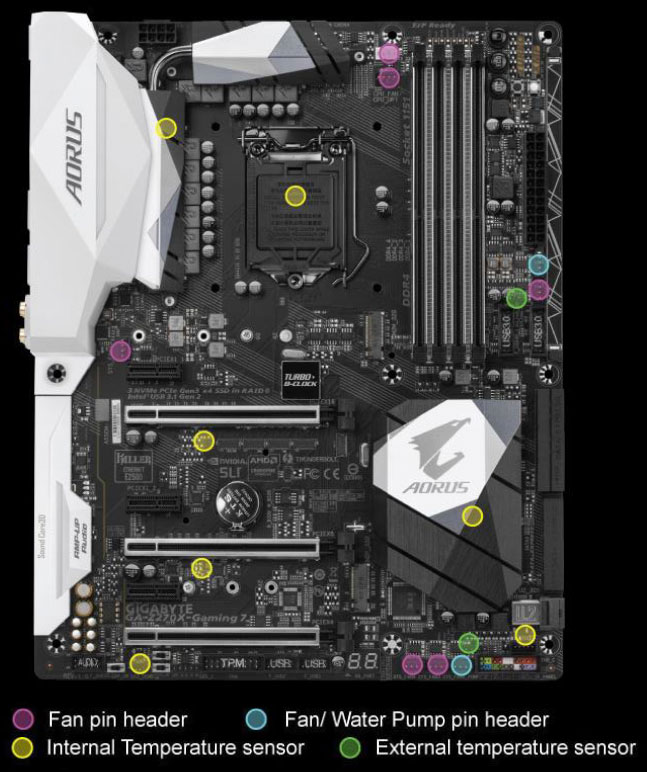

در واقع یکی از قابلیتهای ویژه این مادربرد تجهیز آن به 7 حسگر حرارتی بر روی برد، قابلیت نصب دو حسگر حرارتی خارجی به کانکتورهای مخصوص تعبیه شده بر روی برد، پشتیبانی از 6 کانکتور 4Pin فن با قابلیت کنترل سرعت فنها با دو تکنیک PWM و ولتاژ DC به همراه 2 کانکتور مخصوص Water Pump است. این امکانات همگی به لطف تراشههای نامبرده ساخت کمپانی ITE فراهم شدهاند.

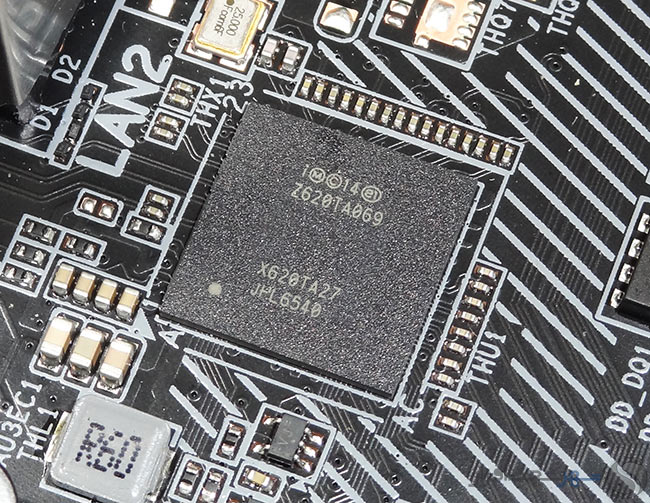

در تصویر بالا تراشه بسیار مدرن و پر سرعت JPL6540 ساخت کمپانی اینتل را ملاحظه میکنید. این تراشه ذاتاً یک کنترلر Intel Thunderbolt 3 است و بهواسطه 4l PCIe Gen3 lanes و با پهنای باند بیش از 32Gb/s با چیپست Intel Z170 در ارتباط است. این کنترلر همچنین قابلیت تغییر پروتکل ارتباطی خود را با DisplayPort 1.2 و USB 3.1 با حفظ قابلیت پشتیبانی از نسخههای پایینتر USB را نیز دارا میباشد. در واقع هر دو پورت USB 3.1 تعبیه شده در پنل پشتی (پورت USB 3.1 Type-A قرمز رنگ و USB 3.1 Type-c مشکی رنگ) از این کنترلر منشعب میشوند.

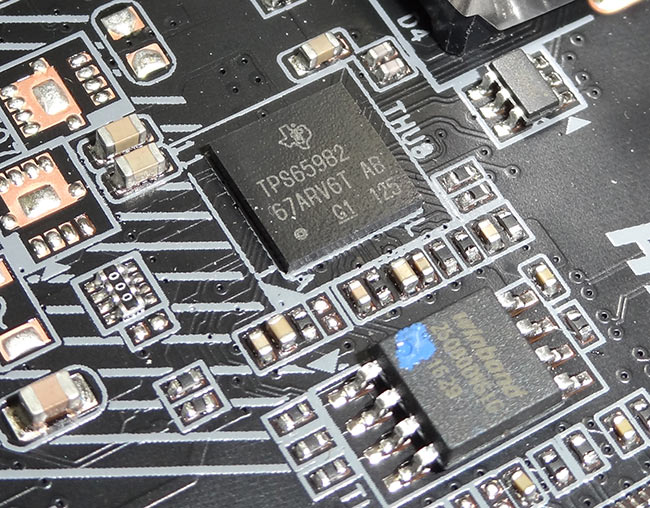

در تصویر بالا چیپ TPS65982 ساخت کمپانی Texas Instruments را ملاحظه میکنید. این چیپ که یک (USB 3.1 type-c switch و USB PD (power delivery است این امکان را برای تنها پورت USB 3.1 type-c پنل پشتی مادربرد فراهم کرده تا توانایی ارائه 3A جریان DC را برای دستگاههای متصل شده به آن فراهم سازد.
این تراشه بهواسطه پشتیبانی پورت USB Type-C این مادربرد از استاندارد جدید Power Delivery 2.0 در وضعیت ولتاژ خروجی 12V خود، قابلیت ارائه حداکثر 36W توان به دستگاههای متصل شده به این پورت را دارا میباشد.

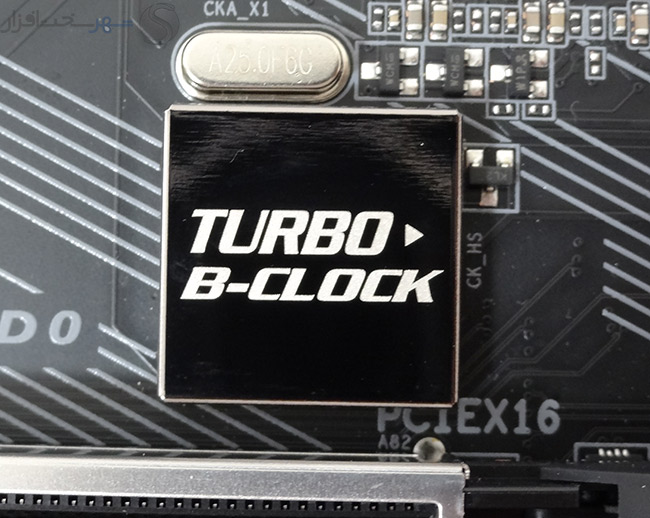

گیگابایت نیز همانند سایر کمپانیهای دیگر برای مادربردهای مبتنی بر چیپست Intel Z270 یک Clock Generator مجزا در نظر گرفته است. این تراشه که در این مادربرد توسط یک محافظه فلزی EMI پوشیده شده است TURBO B-CLOCK نامیده شده است و به اورکلاکرها اجازه میدهد تا بهراحتی فرکانس BCLK را در رنجی بهمراتب بیشتر از 5% حالت عادی (بین 90MHz تا 500MHz) بالا ببرند. این تراشه همچنین این قابلیت را فراهم میکند تا بتوان پردازندههای با ضریب فرکانس هسته پردازنده بسته را نیز تا حدوداً 30 الی 40 درصد اورکلاک کرد.

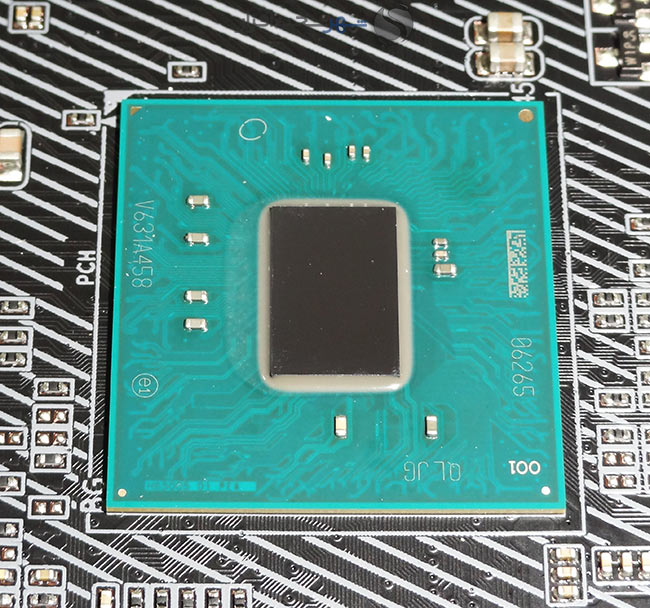

در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH Z270 را ملاحظه میکنید. این چیپست که با اسم رمز Intel® GL82Z270 نیز شناخته میشود دارای ابعاد 23mm x 23mm است، با فناوری 22nm ساخته شده و دارای حداکثر TDP آن نیز حدوداً 6W است.
متد و سیستم تست
-
متد و سیستم تست
تستهای این قطعه را بهطور کلی به چهار بخش تستهای کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کردهایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

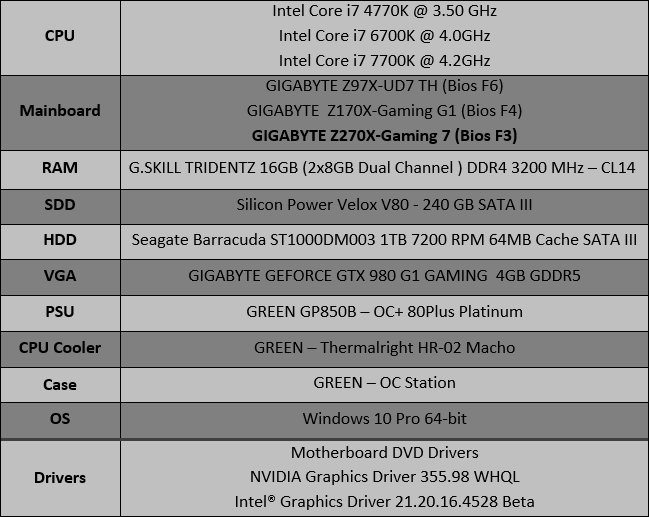

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر میباشد:
لازم به ذکر است در تمامی پلتفرمها تنظیمات Bios در حالت پیش فرض تنظیم شدهاند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژولهای حافظه فعال شده است.

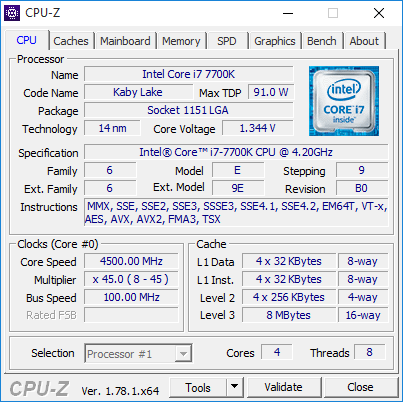

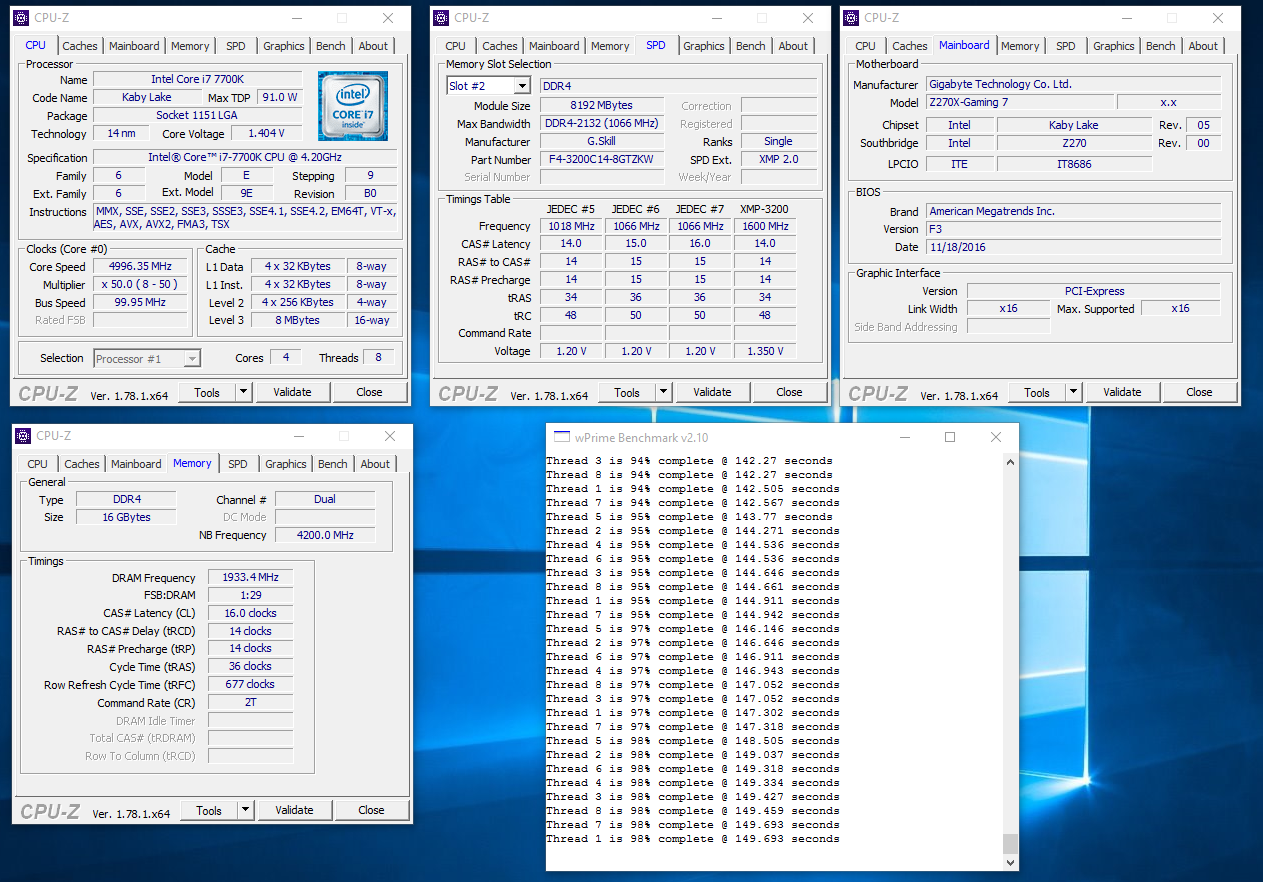

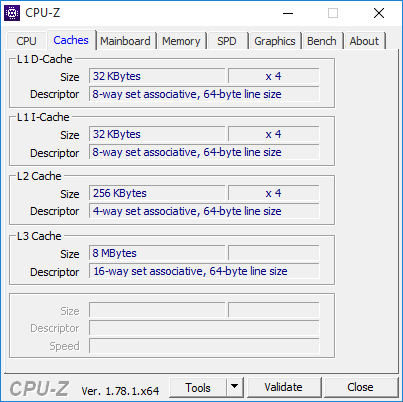

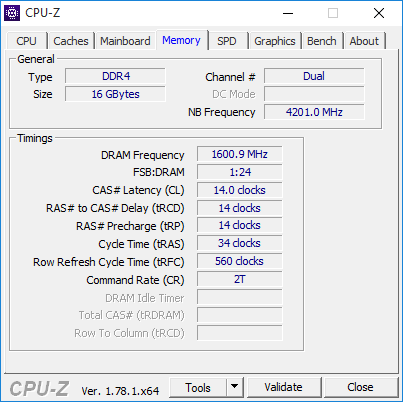

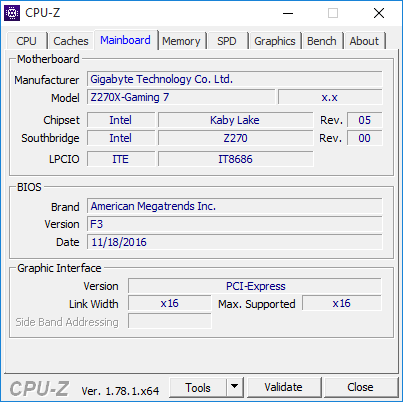

در تصاویر زیر میتوانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:
همچنین لیست نرمافزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:
- 3DMARK 2013 v1.5.915
- 3DMARK 11 v1.0.132
- PCMARK 7 1.4.0
- PCMARK 8 v2.5.419
- AIDA64 Extreme Edition 5.8.4000
- CrystalDiskMark 5.0.2
- CINEBENCH R15
- Dolphin Benchmark 4.0.2
- POV-Ray 3.7
- CPU-Z 1.78.1
- OCCT 4.4.2
- FurMark 1.17.0.0
- SiSoftware Sandra Professional Business 2016.01.22.10
- MediaEspresso Media Convertor Deluxe 7.5.8022.61105
- Super PI 1.9 WP
- wPRIME 2.10
- 7-Zip 15.14
- WinRAR 5.30
- Bioshock Infinite
- Sniper Elite III
- Batman: Arkham Origins
- GTA V
- Monster Hunter Benchmark
- Resident Evil 6
- HWMonitor 1.30
- Media Player Classic v1.7.10
نکته مهم: تنظیمات گرافیکی در تمامی گیم های نامبرده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.
GIGABYTE Refreshed BIOS
-
GIGABYTE Refreshed BIOS

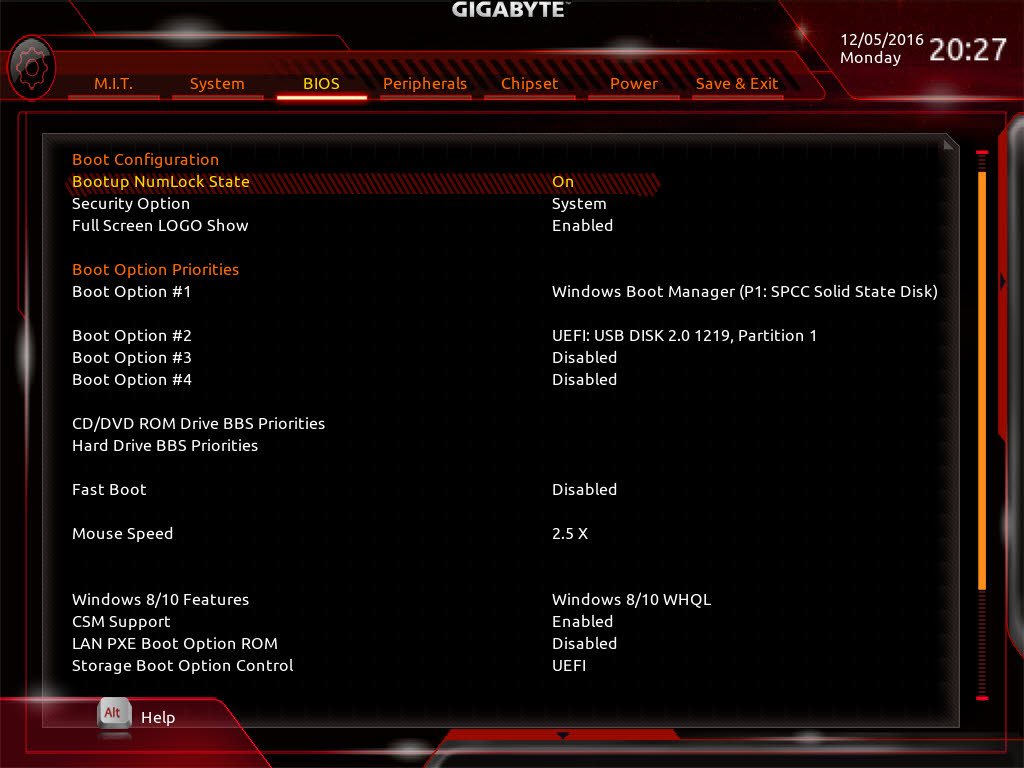

بر خلاف Bios مادربردهای نسل قبل سری SOC و GAMING G1 این کمپانی، رابط گرافیکی UEFI Bios مادربردهای نسل جدید به کل تغییر کرده است. از نظر ما شاید از نظر ظاهری این محیط جدید یک قدم رو به عقب محسوب شود. رابط گرافیکی قبل بهمراتب زیباتر و حرفهایتر به نظر میرسید.
نسل جدید UEFI Bios مادربردهای گیگابایت همانند نسل قبل دارای 2 رابط Easy Mode و Advanced Mode است که البته رابط Easy Mode بهصورت پیش فرض بارگذاری میشود.

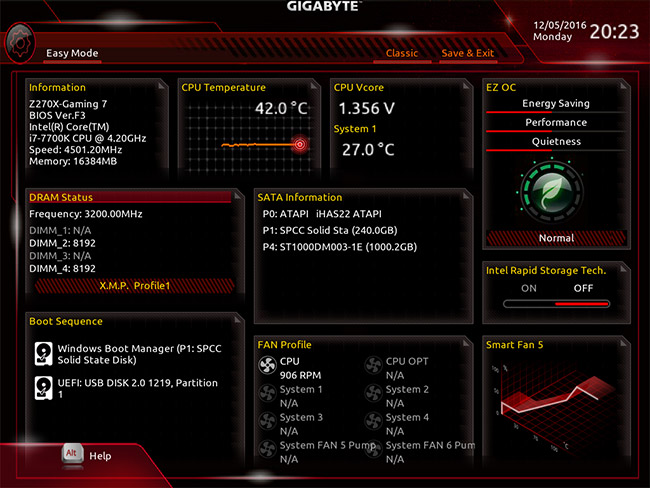

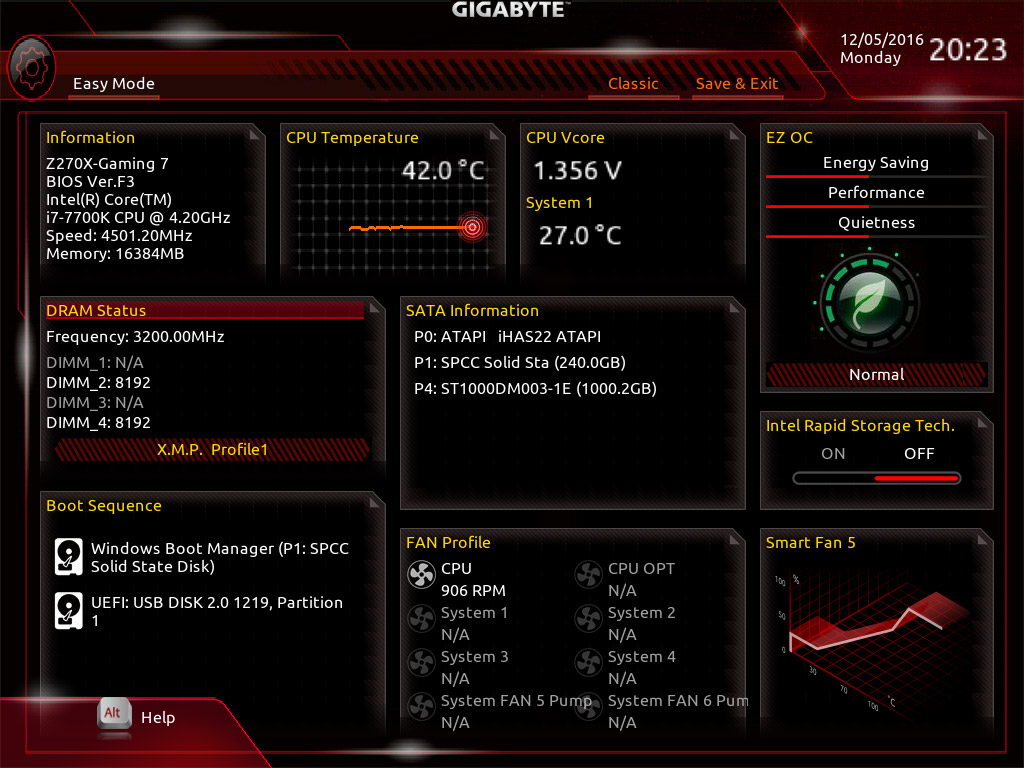

همانطور که در تصویر بالا ملاحظه میکنید در رابط گرافیکی Easy Mode سعی شده تا مهمترین پارامترها و مشخصات سیستم اعم از حرارت و ولتاژ پردازنده و مادربرد، تجهیزات ذخیرهسازی متصل شده به سیستم، سرعت چرخش فنها و اولویت بندی دستگاههای مختلف برای Boot کردن سیستم و ... همگی در کنار هم و تنها در یک صفحه گنجانده شود.

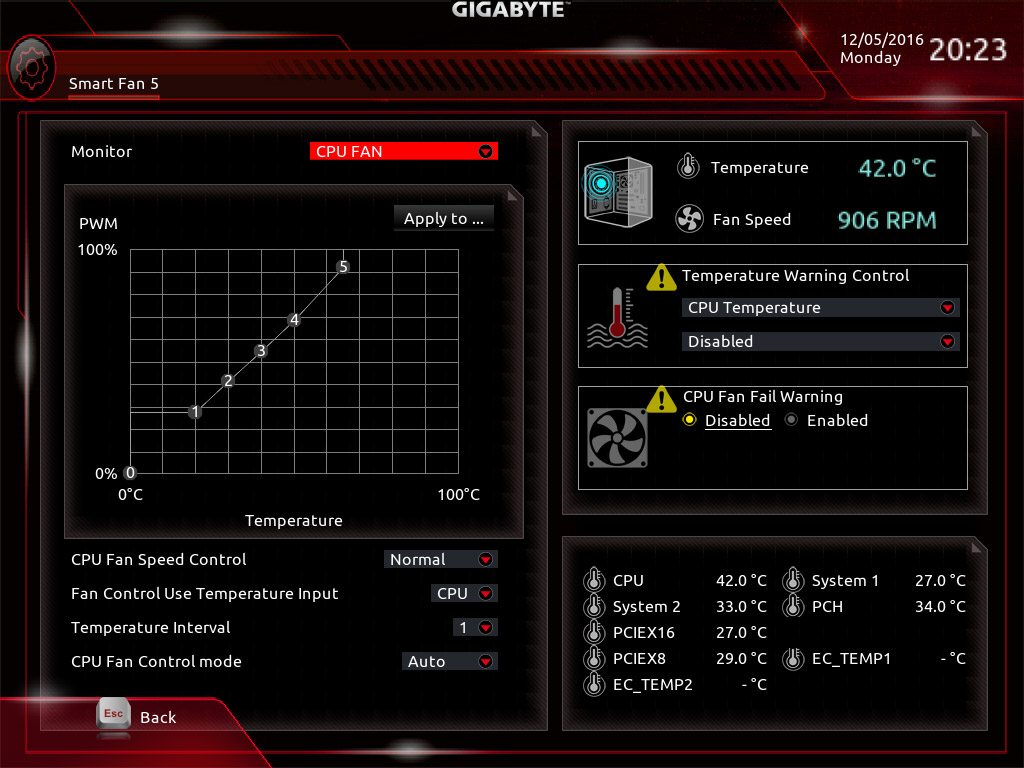

در بخش Smart Fan این رابط، قابلیت مانیتورینگ آنی، تعیین پروفایلهای از پیش آماده و حتی دستی مختلف برای تمامی کانکتورهای فن تعبیه شده بر روی PCB مادربرد فراهم شده است. همچنین این امکان فراهم شده تا در زمانی که فنهای متصل شده به سیستم از نوع PWM نیستند (فنهای با کانکتور 3Pin)، از تکنیک قدیمی تغییر ولتاژ DC برای کنترل سرعت فن استفاده شود. علاوه بر این همانطور که در تصویر بالا ملاحظه میکنید هر 6 حسگر تعبیه شده بر روی برد حرارت نمونه برداری شده از بخشهای مختلف مادربرد را بهصورت آنی گزارش میکنند.

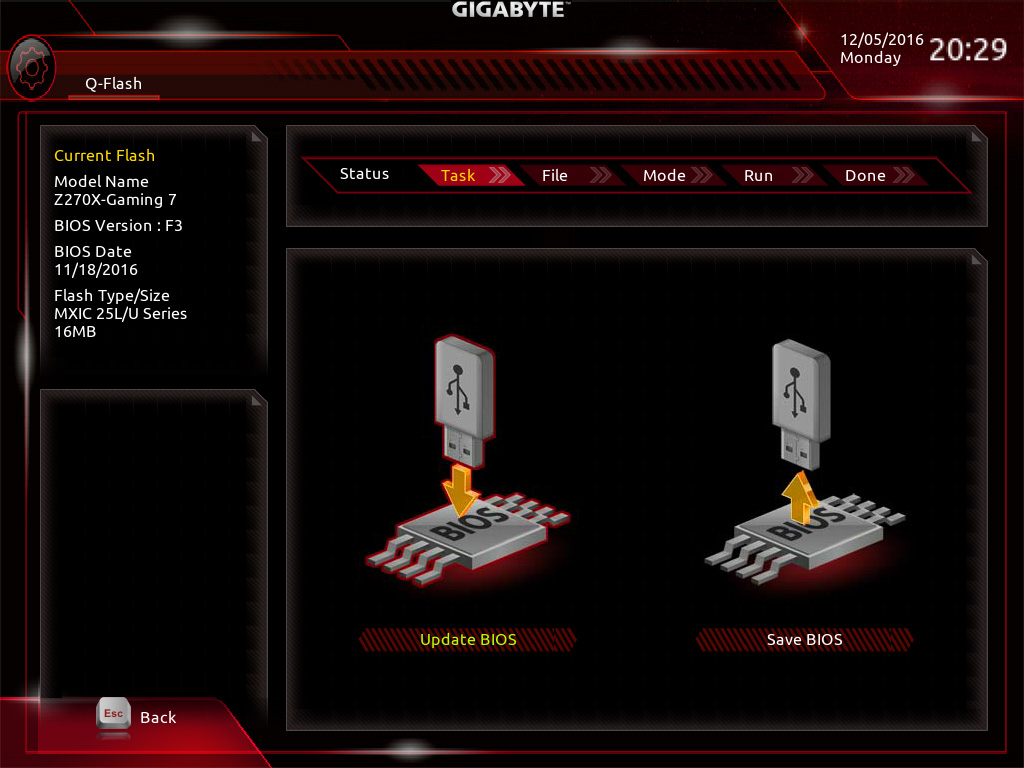

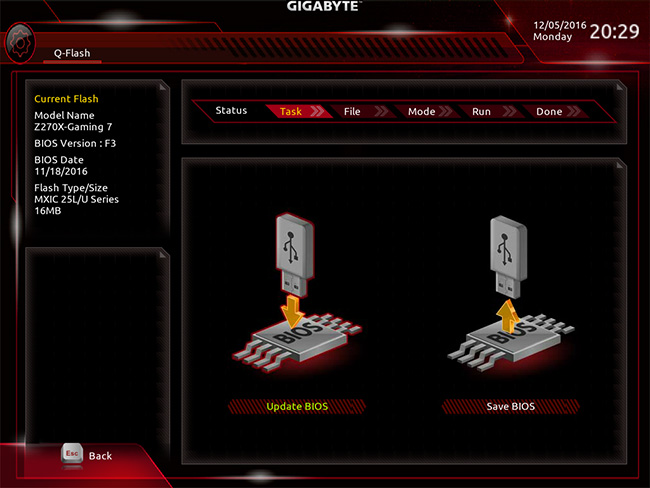

Q-Flash نیز که سامانه بهروزرسانی مادربردهای گیگابایت است در این نسخه کاملاً گرافیکی شده است. البته کماکان قابلیت بهروزرسانی مستقیم توسط اینترنت برای آن فراهم نشده است.

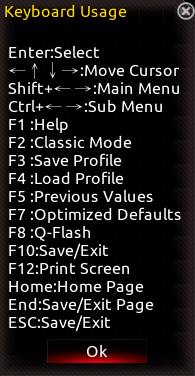

در تصویر بالا کلیدهای میانبر در نظر گرفته شده برای این محیط گرافیکی را ملاحظه میکنید.

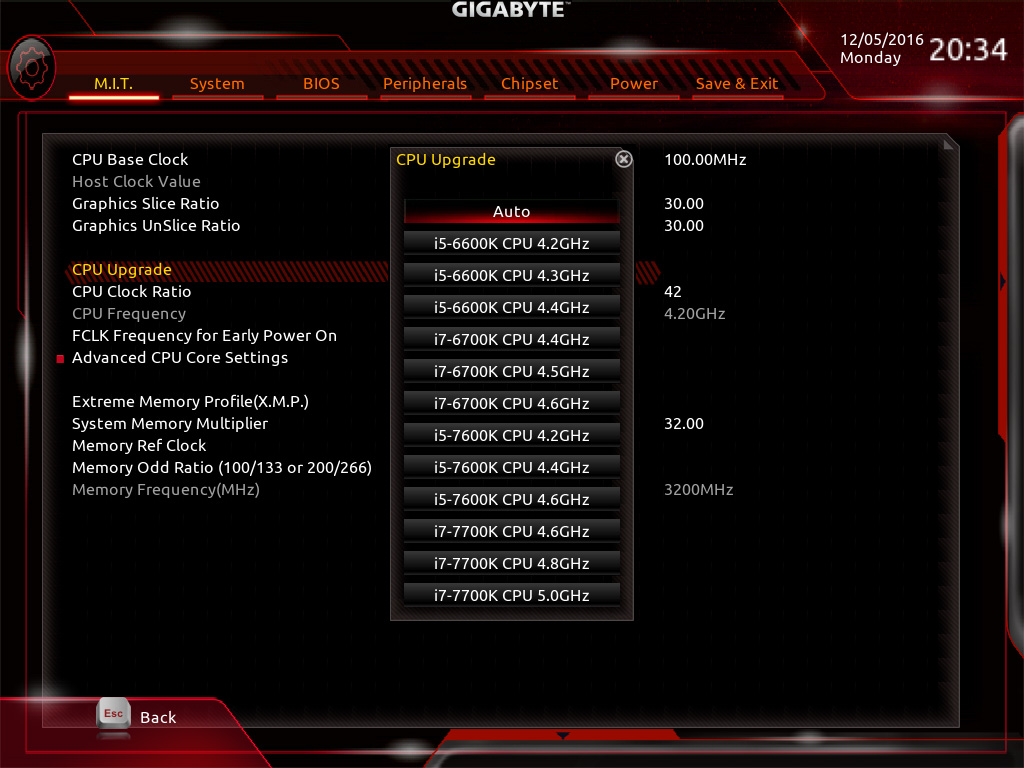

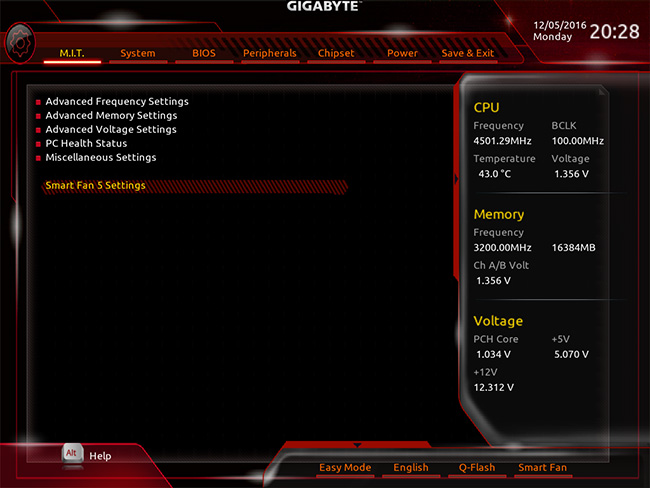

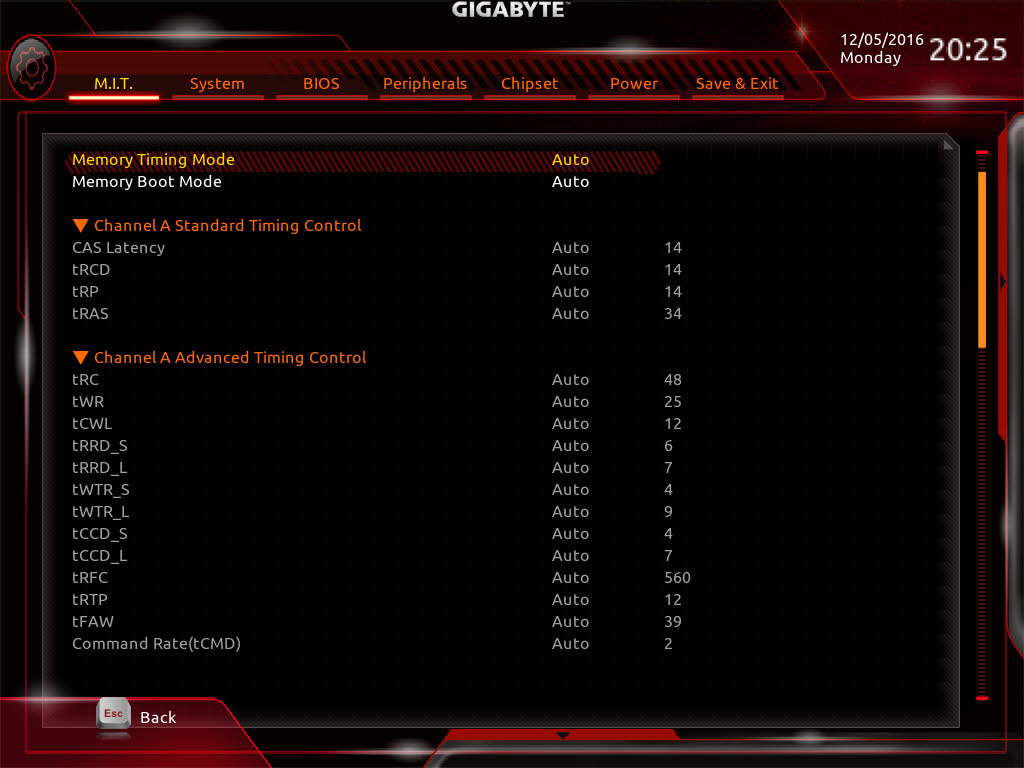

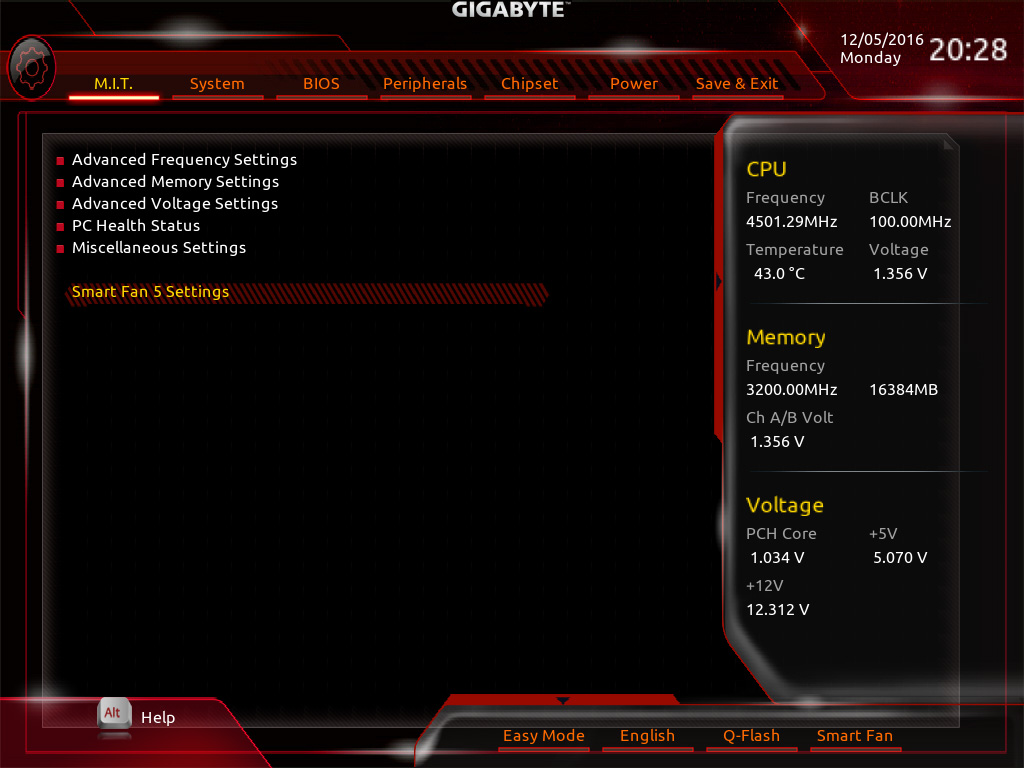

در بخش Advanced Mode که بیشتر مورد علاقه حرفهایها و اورکلاکرها قرار میگیرد در دو بخش مجزا در سمت راست و پایین تصویر قابلیت دسترسی سریع به بخشهای مختلف Bios نظیر Q-Flash، Easy Mode، Smart Fan و همچنین مانیتورینگ آنی حرارت و ولتاژ بخشهای مهم سیستم فراهم شده است.
یکی از امکانات بینظیر این Bios همراه داشتن پروفایلهای آماده برای اورکلاک پردازندههای تازه وارد Intel Core i7 7700K و Intel Core i5 7600K است که البته در عمل نیز بسیار کاربردی به نظر میرسد.

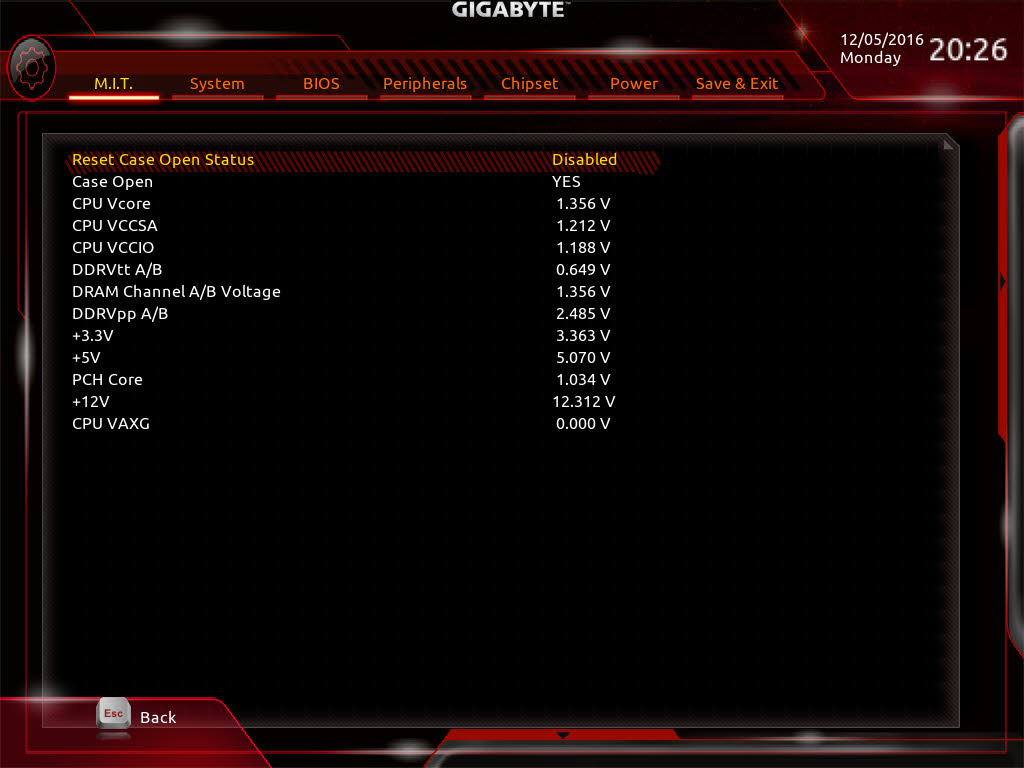

در تصویر بالا نیز امکانات بخش مانیتورینگ ولتاژ بخشهای مختلف این مادربرد را ملاحظه میکنید. پارامترهایی که بسیار کاربردی هستند و فوقالعاده دقیق و بینقص عمل میکنند.
همانند تمامی Bios های UEFI جدید قابلیت Print Screen بهواسطه فشردن کلید F12 و ذخیره آن در USB Flash با فرمت FAT16/32 فراهم شده است. سرعت مرور صفحات و تغییر پارامترها با کیبورد کمی کندتر از حد انتظار است ولی نمیتوان آن را ایراد تلقی کرد. حساسیت حرکت ماوس نیز کمی پایین است ولی خوشبختانه در تنظیمات Bios این محیط یک گزینه برای تنظیم حساسیت ماوس در نظر گرفته شده بود که اتفاقاً کاملاً کاربردی بود.
روی هم رفته Bios این مادربرد با توجه به بازار هدف و رنج قیمت آن دارای امکانات قابل قبولی است. این امکانات و قابلیتها شاید انتظارات حرفهایها و یا اورکلاکرها را آنچنان که باید و شاید رفع و رجوع نکند ولی برای اکثر کاربران کافی و مناسب به نظر میرسد. طی چند دقیقهای نیز که ما در حال تهیه عکس از بخشهای مختلف این محیط بودیم به باگ و یا مشکل خاصی نیز بر نخوردیم. همه چیز روان و بدون نقص عمل میکند.

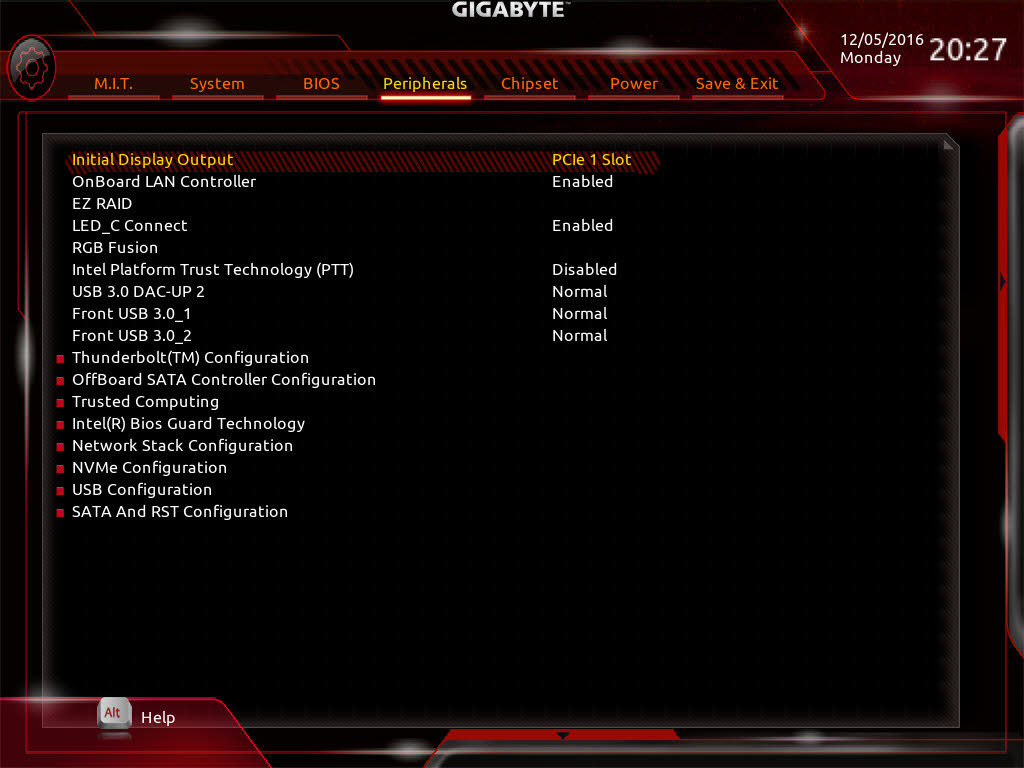

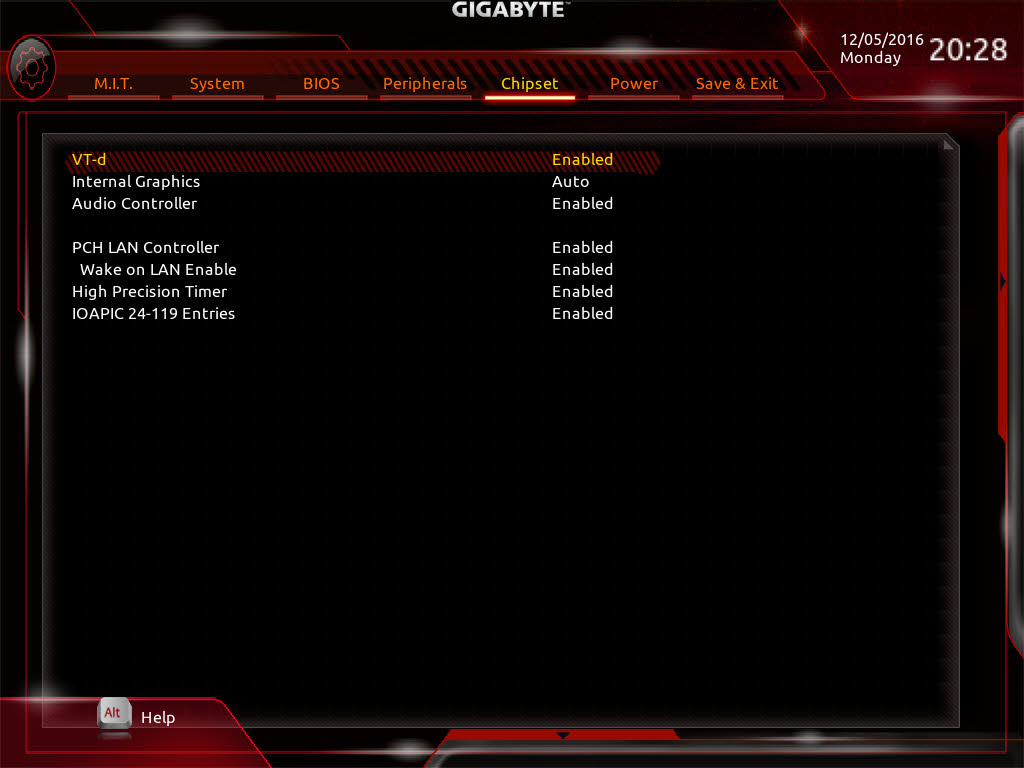

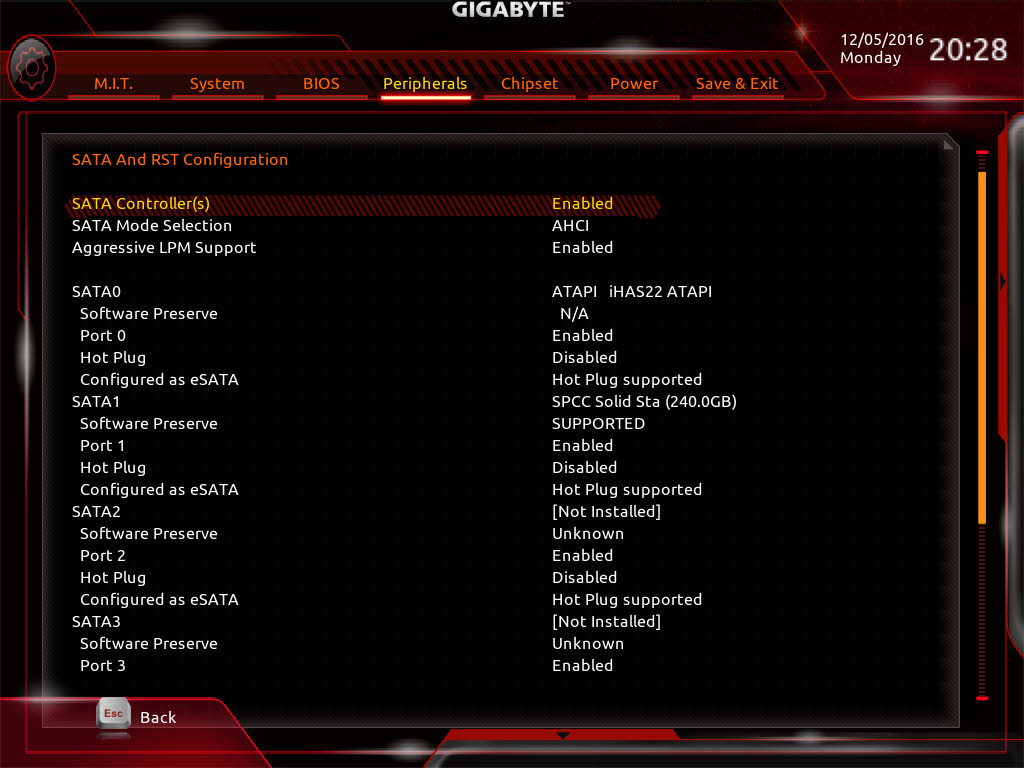

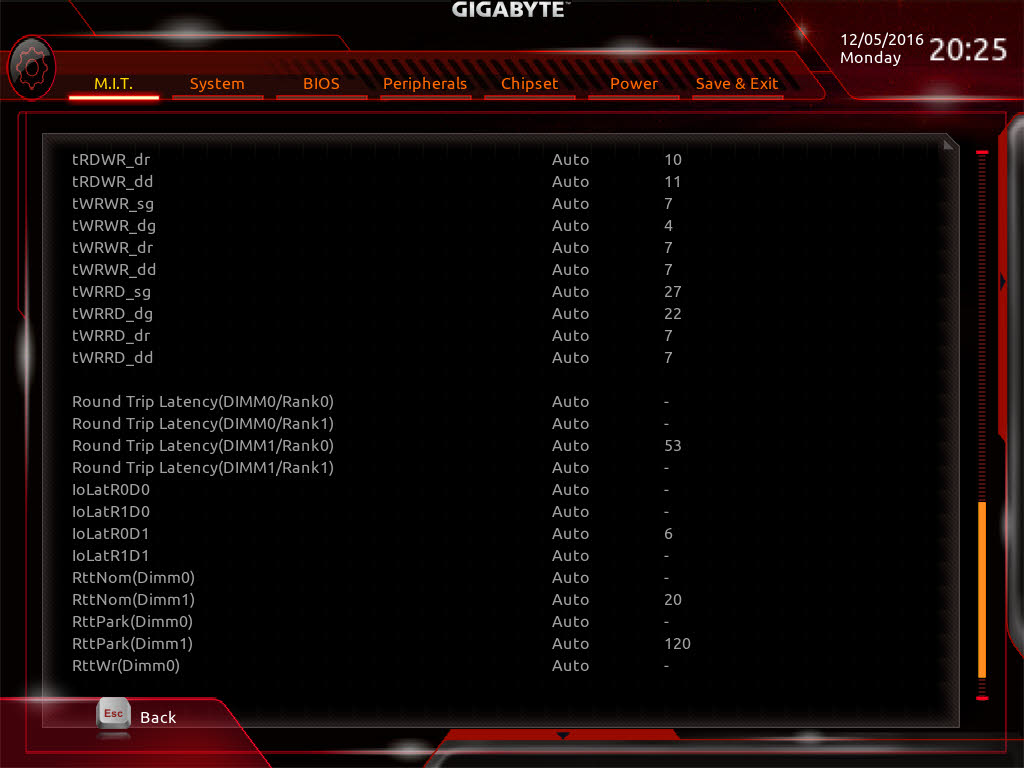

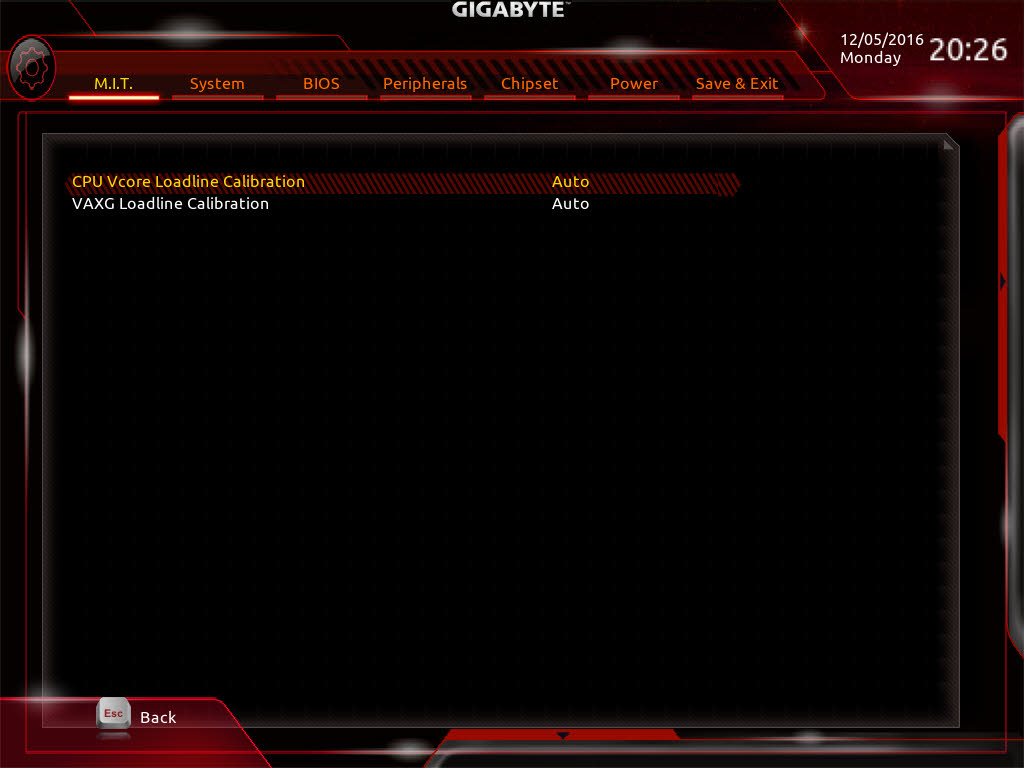

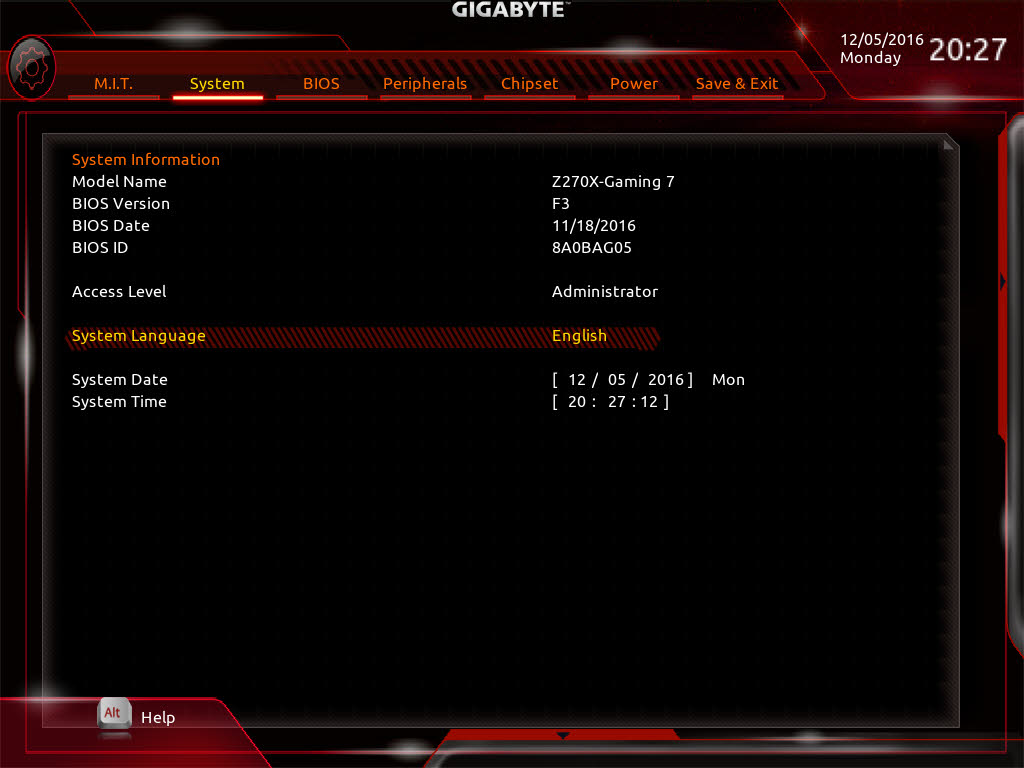

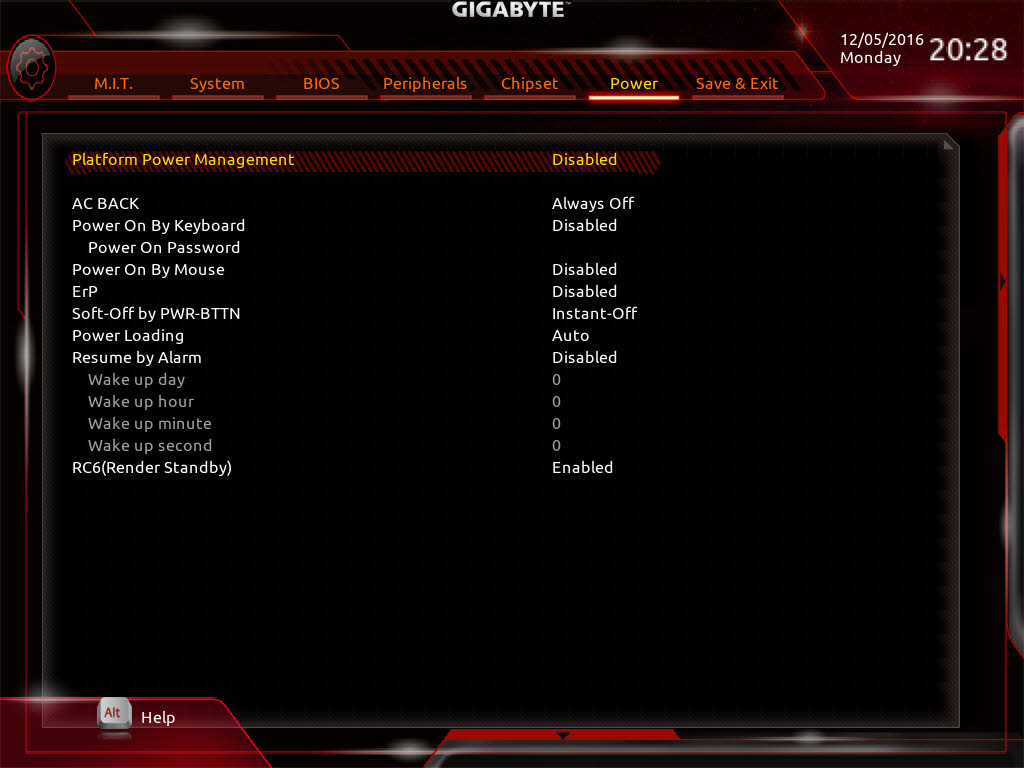

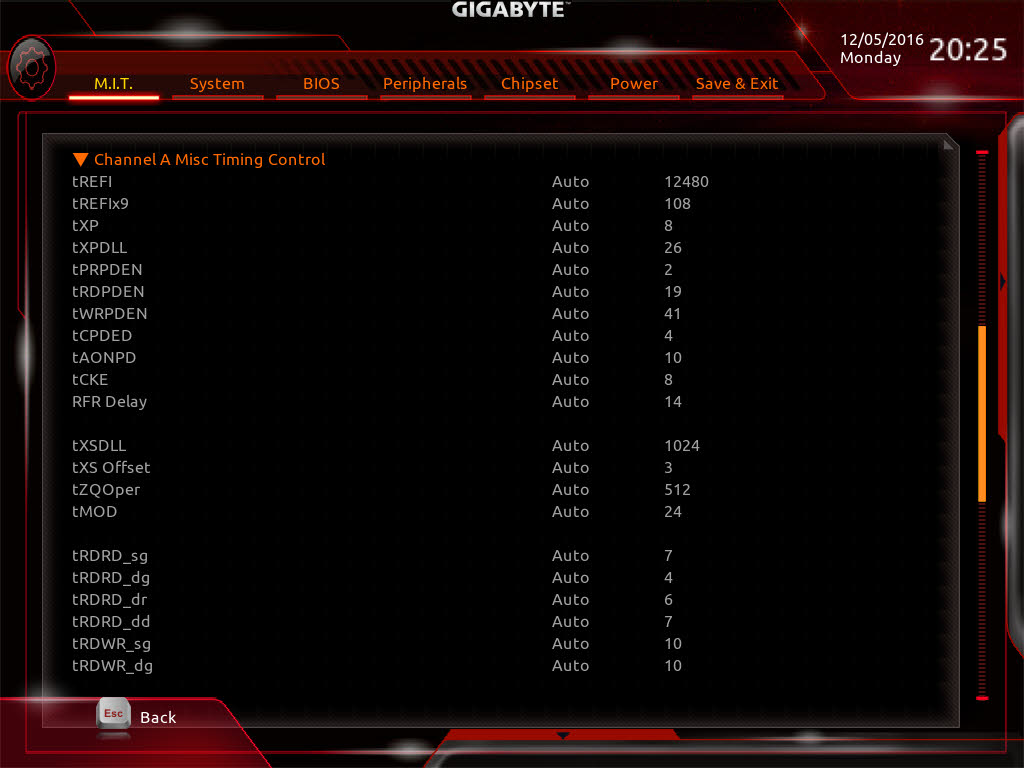

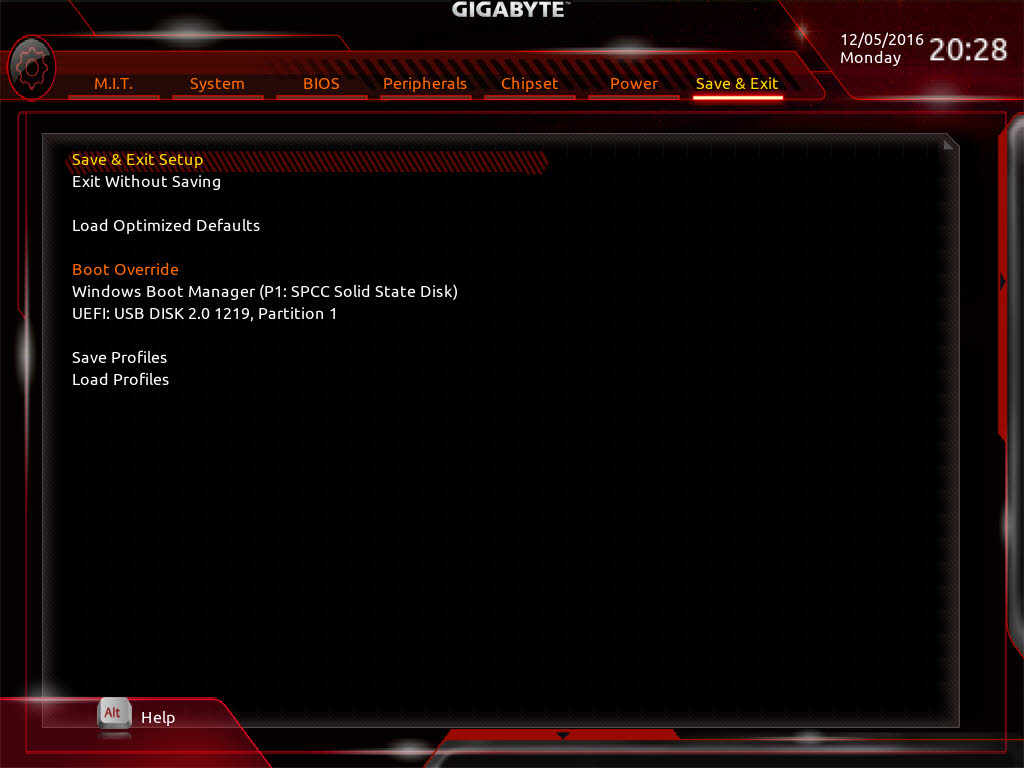

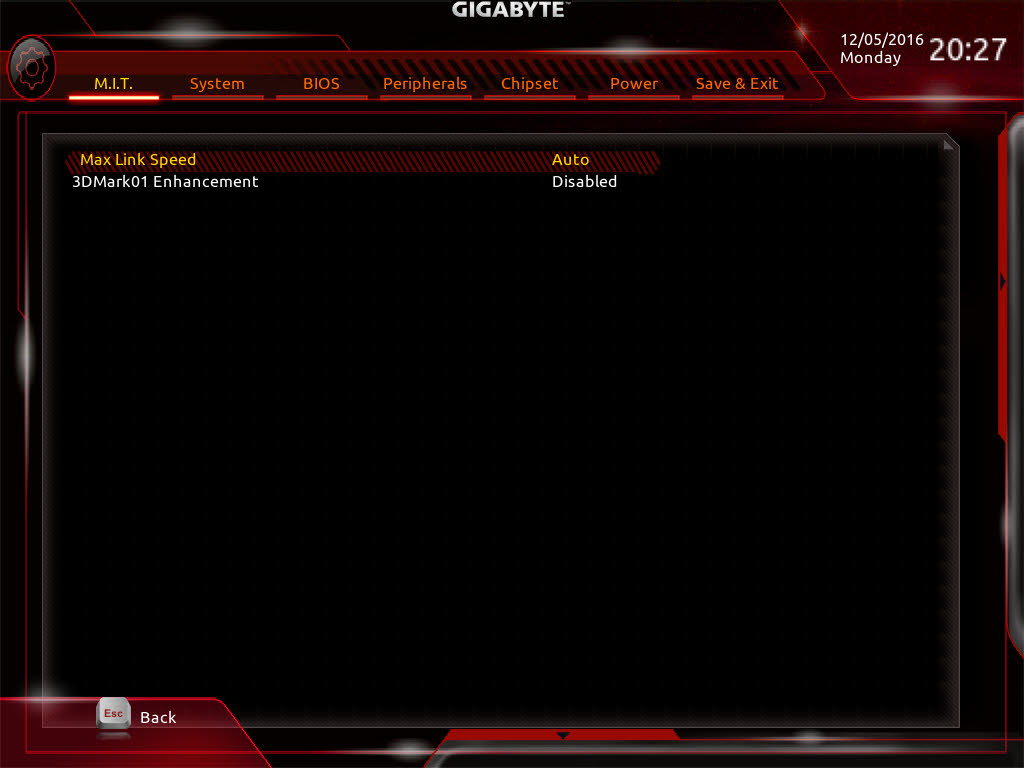

سایر بخشهای Bios این مادربرد را نیز میتوانید در تصاویر زیر مشاهده کنید:

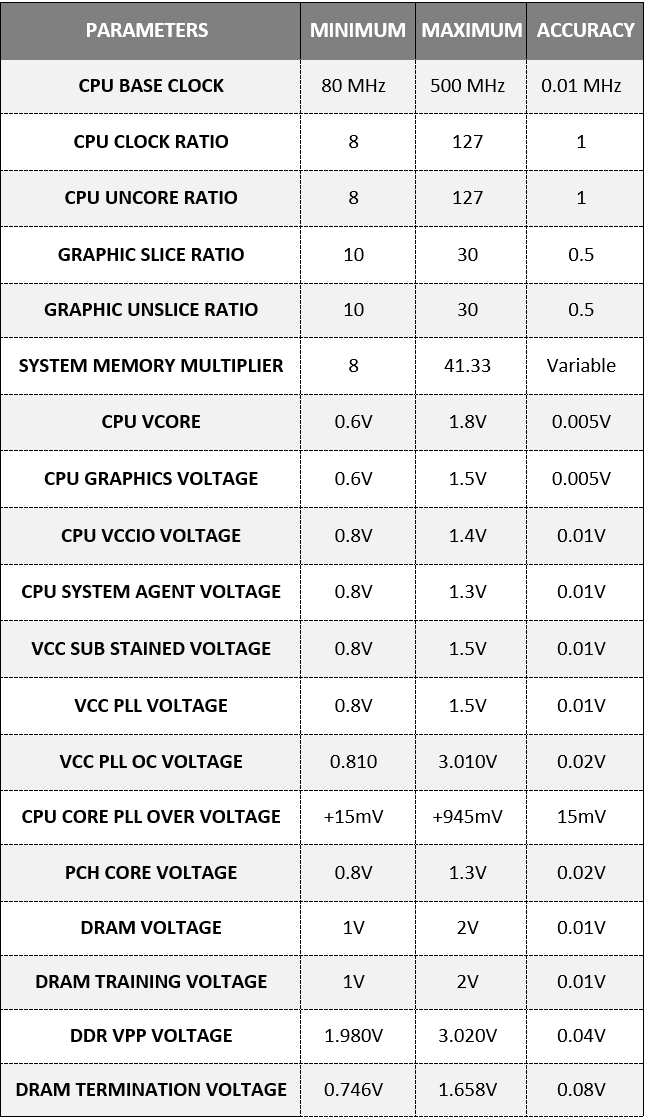

همچنین محدوده حداقل و حداکثر مهمترین پارامترهای موجود در این بخش به همراه دقت تغییر آنها به شرح زیر است:
نورپردازی بسیار زیبا و خلاقانه تحت عنوان RGB FUSION
-
نورپردازی بسیار زیبا و خلاقانه تحت عنوان RGB FUSION

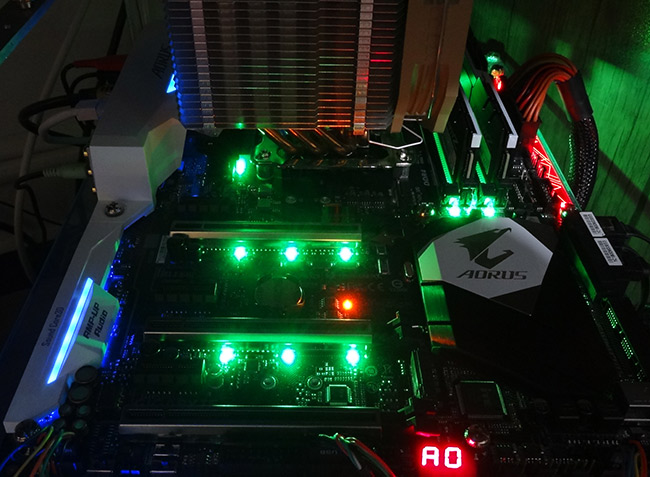

یکی از نقاط قوت این مادربرد نورپردازی بینظیر در نظر گرفته شده برای آن است! همانطور که در تصویر بالا مشاهده میکنید دیودهای نورانی RGB در این مادربرد بهصورت کلی در 3 بخش تعبیه شدهاند. بخش اول در بین و کنار DIMM های حافظه، بخش دوم در اطراف سوکت پردازنده و اسلات های توسعه و بخش سوم نیز در پشت محافظهای پلاستیکی سفید رنگ تعبیه شده بر روی پورتهای پنل پشتی و قطعات سیستم صوتی مادربرد تعبیه شده است.

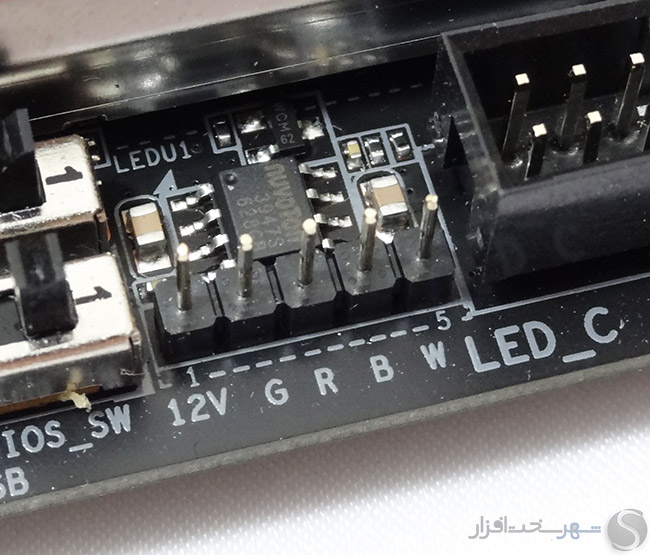

علاوه بر این یک کانکتور مخصوص در بخش پایینی PCB نیز در نظر گرفته شده است تا در صورت نیاز کاربر با اتصال نوارهای RGB LED 12V موجود در بازار به آن از یک نورپردازی نمام عیار لذت ببرد. نکته جالب توجه در مورد این کانکتور 5Pin انعطاف و قابل برنامه ریزی بودن آن است. در واقع برای کاربر این امکان فراهم شده تا عملکرد هر یک از پینهای R G B W را در نرم افزار مربوطه بهصورت مستقل تغییر داده تا با نوار RGB LED مورد نظر سازگار شود.
اما یک سیستم نورپردازی بینظیر بیش از تمهیدات سختافزاری به یک نرم افزار بسیار قدرتمند نیاز دارد. کمپانی گیگابایت در این مورد هم سنگ تمام گذاشته و نرم افزار جدید RGB FUSION را برای این سری از مادربردهای خود در نظر گرفته است. همانطور که مشاهده میکنید این نرم افزار به دو بخش کلی Basic و Advanced تقسیم میشود که در بخش Basic قابلیت انتخاب 16.7 میلیون رنگ و 8 جلوه نورپردازی مختلف برای تمامی RGB LED های رو برد بهصورت همزمان فراهم شده است.
یکی از قابلیتهای ویژه حالت هوشمند این سیستم نورپردازی امکان تغییر رنگ از سبز تا قرمز بر اساس حرارت بخشهای مختلف سیستم، میزان زیر بار بودن پردازنده، بازه زمانی، سرعت تبادل اطلاعات درگاه LAN و سرعت چرخش فن پردازنده است.

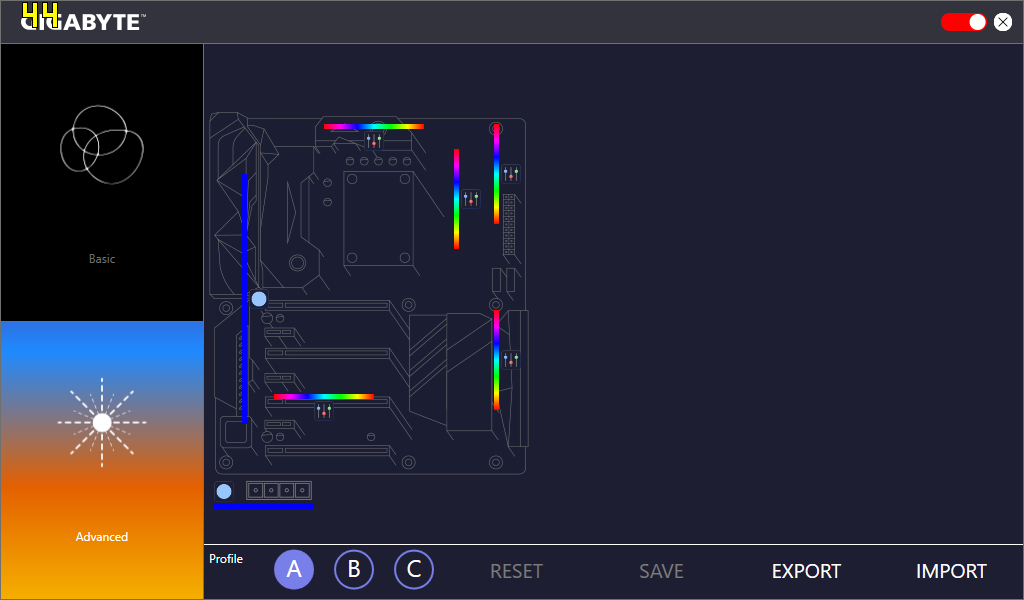

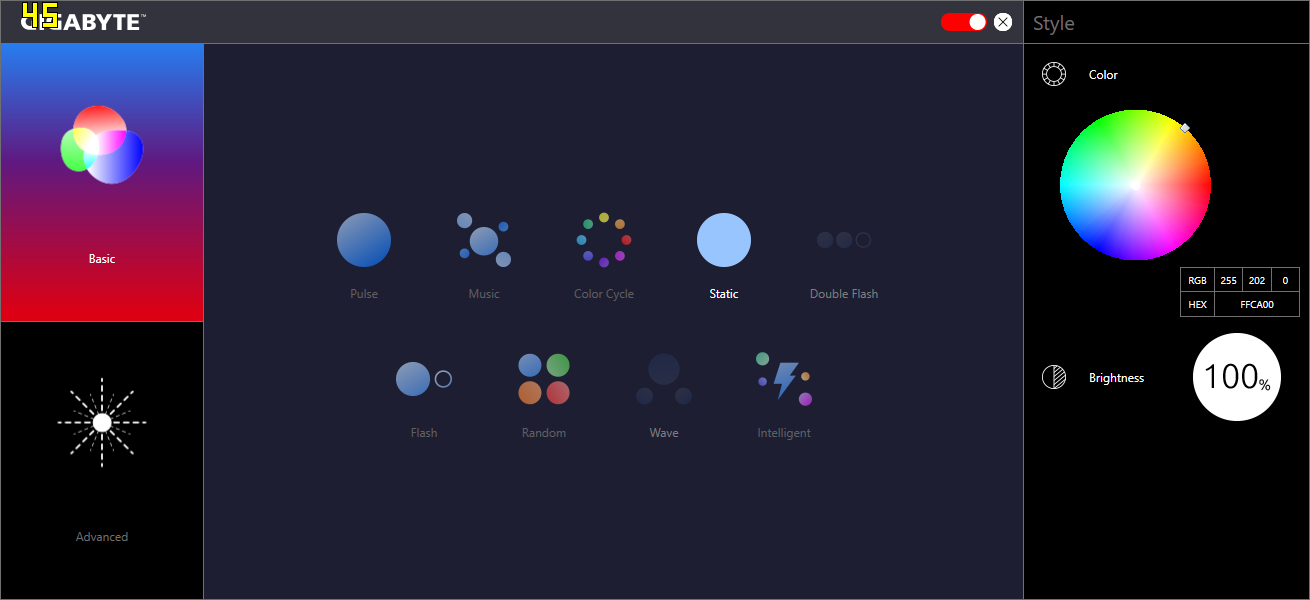

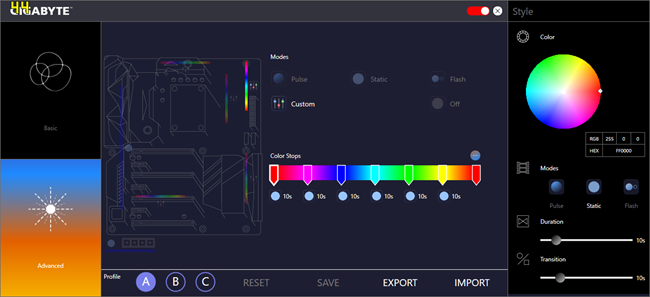

اما در بخش Advanced تقریباً هر کاری ممکن شده است! در این بخش میتوان رنگ و جلوه نورپردازی دیودهای نورانی هر یک از بخشهای مادربرد را بهصورت مستقل کنترل و مدیریت کرد! حتی میتوان 3 پروفایل مختلف برای این وضعیتها تعیین و در کمترین زمان ممکن آنها را فراخوانی کرد. علاوه بر این امکان ذخیرهسازی و یا فراخوانی پروفایلهای از پیش تعیین شده نیز برای این نرم افزار فراهم شده است!
البته در این حالت جلوههای نورپردازی کمی محدودتر میشوند.
یکی از دیگر قابلیتهای بینظیر این سیستم نورپردازی امکان تعیین بازه زمانی برای رنگهای قابل نمایش توسط هر بخش از دیودهای RGB تعبیه شده بر روی این مادربرد است.
در تصاویر زیر میتوانید نمونههایی از نورپردازی این مادربرد را مشاهده کنید:
معرفی نرمافزارهای کاربردی همراه مادربرد
-
GIGABYTE APP CENTER
همواره یکی از ویژگیهای ممتاز و البته پرطرفدار مادربردهای رده بالا، مخصوص اورکلاک و گیمینگ همراه داشتن نرمافزارهای کاربردی، اورکلاک سریع و آسان و مانیتورینگ میباشد. کمپانی گیگابایت نیز حدوداً 3 سالی میشود که بسته نرمافزاری تحت عنوان GIGABYTE APP CENTER را همراه با مادربردهای خود بهصورت کاملاً رایگان عرضه میکند.
همانطور که ملاحظه میکنید مجموعه GIGABYTE APP CENTER شامل بیش از 12 نرم افزار کاربردی میباشد که در ادامه به معرفی مهمترین و البته کاربردیترین آنها میپردازیم.

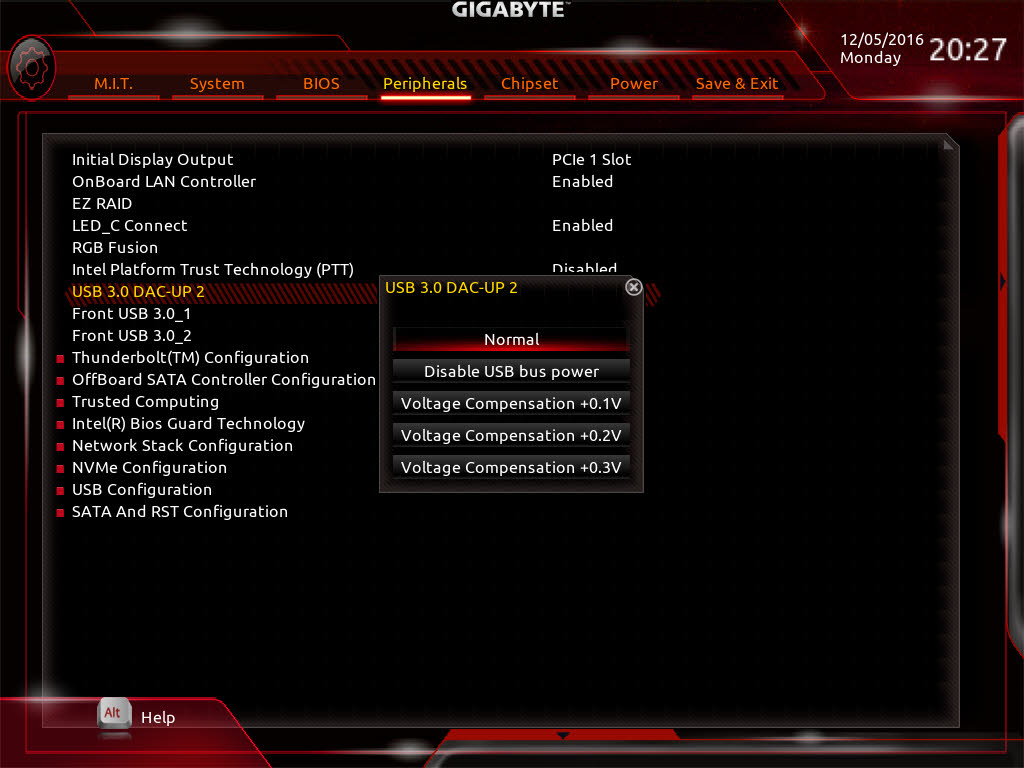

همانطور که اشاره شد یکی از قابلیتهای بینظیر این مادربرد USB DAC-UP 2 و قابلیت تنظیم سطح ولتاژ 5V پورتهای USB 3.0 زرد رنگ تعبیه شده در پنل پشتی و Header های تعبیه شده بر روی PCB میباشد. نرم افزار USB DAC-UP 2 دقیقاً برای همین منظور کاربرد دارد.
با استفاده از نرم افزار SIV یا System Information Viewer میتوانید مشخصات سیستم خود را چک کنید و تنها با چند کلیک ناظر بر تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فنهای سیستم خود باشید.
در بخش Smart FAN Auto این امکان فراهم شده تا توسط تنظیمات از پیش تعیین شده در 4 حالت مختلف بیصدا، استاندارد، سریع و حداکثر سرعت، چرخش تمامی فنهایی که به کانکتورهای فن مادربرد متصل شده است را کنترل کنید.
همچنین میتوانید پروفایل چرخش تک تک فنها را مطابق سلیقه خود تنظیم کنید.
در بخش System Alert تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فنها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها بهصورت پیش فرض تنظیم شدهاند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدودهها را داشته باشد.
بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فنها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم بهراحتی توانایی بازبینی این اطلاعات را داشته باشند.
همچنین با استفاده از نرم افزار 3D OSD این امکان فراهم شده تا در حین بازی و یا سایر نرمافزارهای مشابه بهصورت On-Screen بر تمامی پارامترهای مهم مانند سرعت چرخش فنها، حرارت بخشهای مختلف سیستم و حتی فرکانسها نظارت داشته باشید.

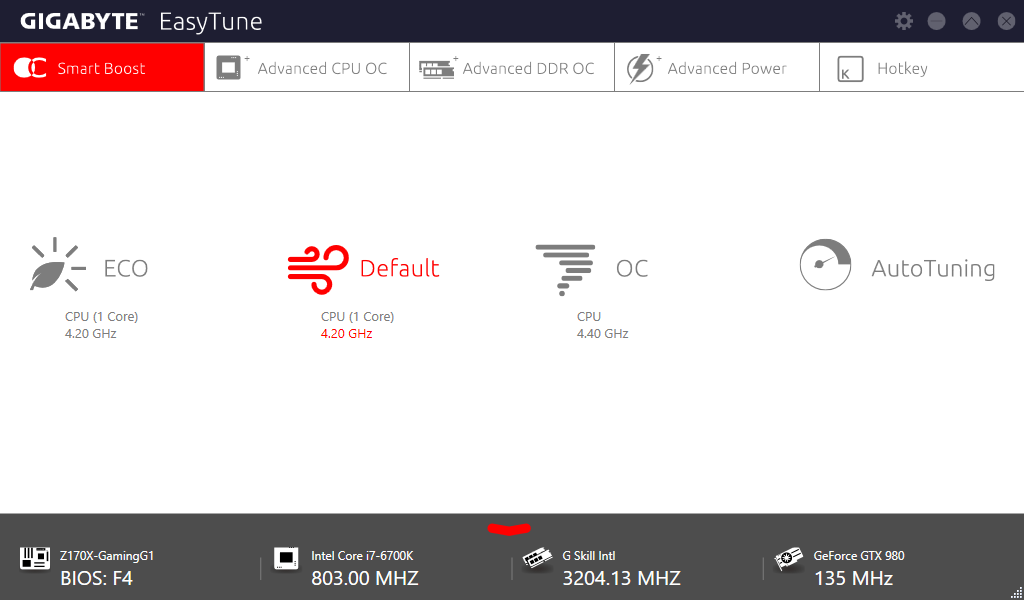

معرفی جدیدترین نسخه نرم افزار EasyTune (مشابه با نسل قبل)
اگر از طرفداران قدیمی مادربردهای کمپانی گیگابایت باشید مسلماً با نرم افزار EasyTune خاطرات زیادی دارید. EasyTune نرمافزاری است تحت ویندوز که با رابط گرافیکی کاربر پسند جهت اورکلاک آسان، سریع و حتی دستی و حرفهای سیستم به کار میرود. همانطور که در تصویر بالا ملاحظه میکنید در صفحه اصلی این نرم افزار این امکان فراهم شده تا پارامترهای مختلف سیستم را برای حالتهای مختلف مصرف بهینه انرژی، عادی، اورکلاک پردازنده و یا شروع فرآیند اورکلاک خودکار تنها با یک کلیک تنظیم کنید. در نوار پایینی نرم افزار نیز فرکانس هسته پردازنده، ماژولهای حافظه RAM و فرکانس هسته GPU بهصورت Real Time نمایش داده میشوند.
در تب Advanced CPU OC همچنان که در تصویر بالا مشخص است قابلیت تغییر فرکانس BCLK، ضریب فرکانس هر هسته پردازنده بهصورت مجزا و پارامترهای مختلف ولتاژ بهصورت آنی و Real Time فراهم شده است.
صفحه Advanced DDR OC نیز حاوی پارامترهایی نظیر ضریب فرکانس ماژولهای حافظه RAM، قابلیت فعال سازی پروفایلهای XMP و تایمینگ های اصلی و Advanced برای اورکلاک حافظههای RAM است.
پارامترهای مربوط به مدارات کنترل مصرف انرژی، فرکانس سوئیچینگ مدارات PWM و پروتکشن های در نظر گرفته شده برای CPU، ماژولهای حافظه RAM نیز در پنجره Advanced Power این نرم افزار گنجانده شدهاند.
تمامی تنظیمات موجود در این نرم افزار قابلیت ذخیره در پروفایلهای مجزا را دارا میباشند. در نتیجه کاربر میتواند چندین پروفایل مختلف برای استفاده در شرایط مختلف مثل، گیمینگ، مرور وب و ... ذخیره کند. در بخش Hotkey نرم افزار EasyTune این امکان فراهم شده تا کاربر با تعیین چند Hotkey خاص در هر لحظه و هر زمانی که اراده کند تنها با فشردن کلیدهای ترکیبی تعیین شده پروفایل تنظیمات خود را در سریعترین زمان ممکن فراخوانی کند.
یکی دیگر از امکانات بسیار کاربردی نسخه جدید EasyTune پنجره مانیتورینگ این نرم افزار است که در یک قاب و بهصورت Real Time تقریباً تمامی پارامترهای مهم فرکانسی، ولتاژی، حرارتی و سرعت چرخش فنها را به کاربر نمایش میدهد.
تستهای مدیریت مصرف انرژی و حرارتی
-
تستهای مدیریت مصرف انرژی و حرارتی

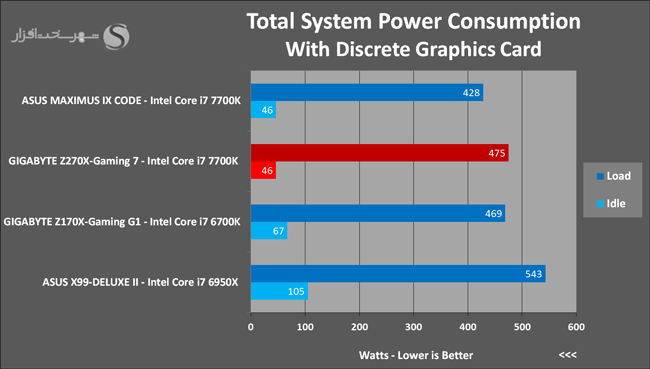

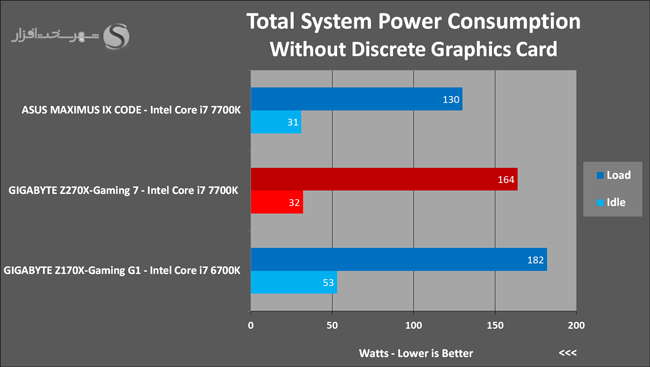

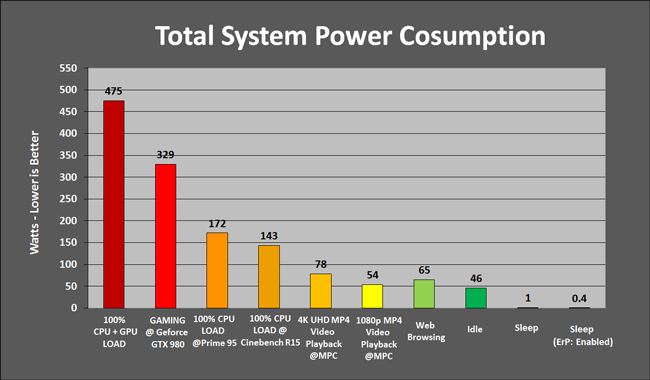

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (بهواسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:
کاملاً مشخص است که اگر پلتفرم را بهعنوان مرجع مدنظر داشته باشیم مخصوصاً در حالت Idle با نتیجهای خارقالعاده مواجه هستیم! به بیانی دیگر اینتل شاهکار کرده است! اما از حق که نگذریم عملکرد مادربرد گیگابایت در این تست چنگی به دل نمیزند!
اما همانند روال قبلی همیشه سعی کردیم اولین تست یک پلتفرم با پردازنده و مادربردهای مبتنی بر معماری جدید همراه با آنالیز مصرف انرژی در شرایط و کاربردهای مختلف باشد. در نمودار زیر میتوانید نتیجه این آنالیز را مشاهده کنید:
از نمودار بالا چند نکته مهم میتوان استخراج کرد:
- کاملاً مشخص است که با فعال سازی پارامتر ERP توان مصرفی حالت Standby به کمتر از 1W تقلیل یافته است. شاید این میزان کاهش توان در نگاه اول چیزی به نظر نرسد اما اگر این مقدار را در فواصل طولانی مدت تخمین بزنید به مقادیر قابلتوجهی خواهید رسید. مقادیری که علاوه بر صرف هزینه کمتر باعث صرفه جویی در مصرف انرژی خواهد شد.

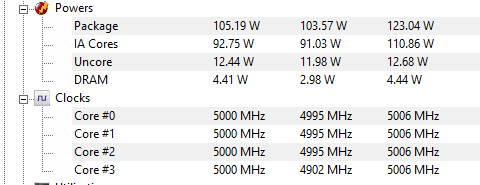

- توان مصرفی واقعی CPU در حالت Load توسط نرمافزارهای شبیه سازی Rendering حدوداً 100W است. مقداری که با گفتههای اینتل (91W) همخوانی دارد اما این میزان در حداکثر مقدار خود به حدود 120W میرسد. دلیل این امر فشار بیش از حد معمول الگوریتمهای نرم افزار Prime95 بر پردازنده و نصب ماژولهای حافظه DDR4 با فرکانس 3200MHz بر روی این پلتفرم و البته بازدهی مصرف انرژی مدار رگولاتور ولتاژ پردازنده است. در واقع ولتاژ بیشتر ماژولهای حافظه (1.35v) و از سوی دیگر ولتاژهای بیشتر مرتبط با کنترلر حافظه و بخشهای I/O پردازنده (VCCSA و VCCIO) که مادربرد برای حفظ پایداری به پردازنده تحمیل میکند باعث ثبت چنین نتیجهای میشوند.
- حداقل پاور پیشنهادی ما برای راهاندازی بدون دردسر این پلتفرم همراه با یک کارت گرافیک رده بالا یک پاور Active PFC با توان واقعی 600W الی 700W است. البته اگر نیازی به کارت گرافیک مجزا ندارید یک پاور Active PFC با توان واقعی 300W الی 350W نیز انتخاب خوبی برای این پلتفرم خواهد بود.
تستهای حرارتی

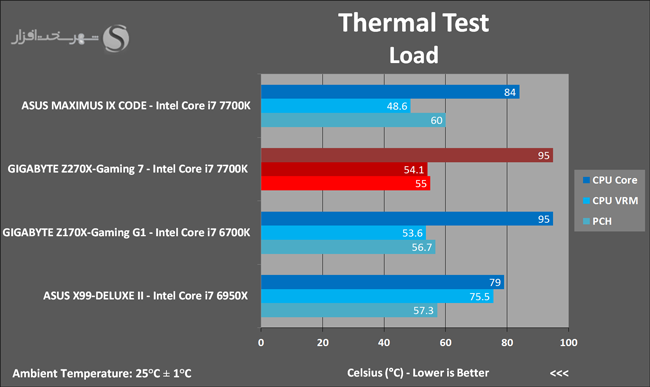

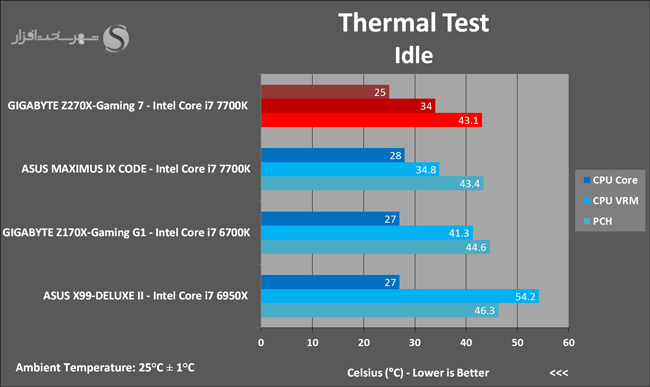

در این تست نیز حرارت متصاعد شده از داغترین نقطه هیتسینک ها و قطعات مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیتسینک چیپست Intel PCH Z270 را بهوسیله ترمومتر مادون قرمز و حرارت هسته CPU را نیز بهوسیله نرم افزار HWMonitor در دو وضعیت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (بهواسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:
همانطور که در نمودارها ملاحظه میکنید علیرغم عملکرد بسیار عالی GIGABYTE AORUS Z270X-Gaming 7 در وضعیت Idle به دلیل مصرف انرژی بیش از حد پردازنده در این مادربرد حرارت هسته پردازنده و همچنین قطعات مدار رگولاتور ولتاژ از مدل مشابه بهمراتب بیشتر است! اما دلیل این امر چیست؟

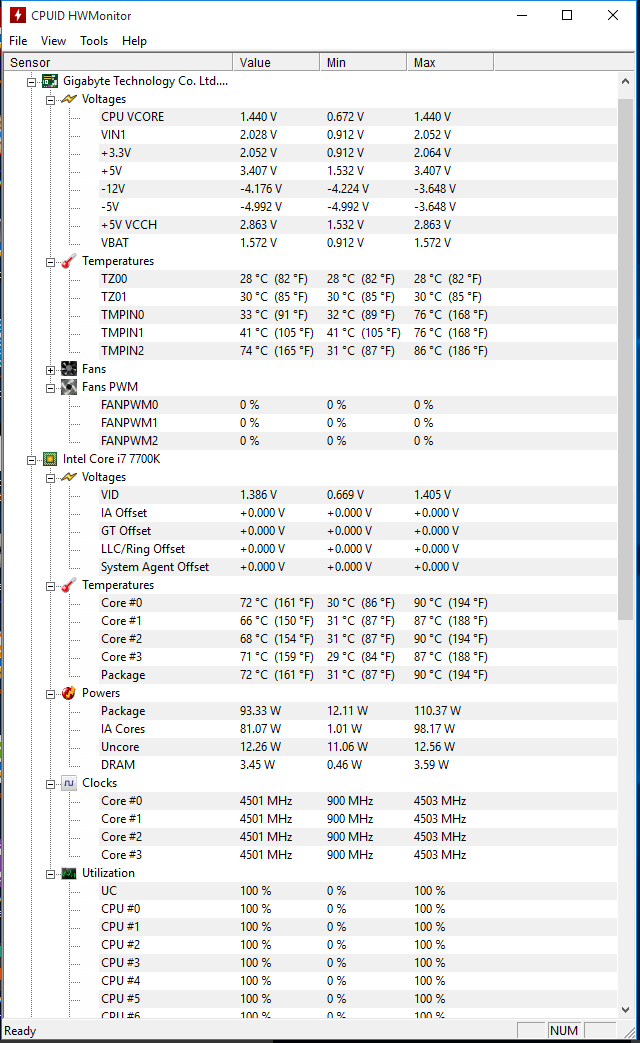

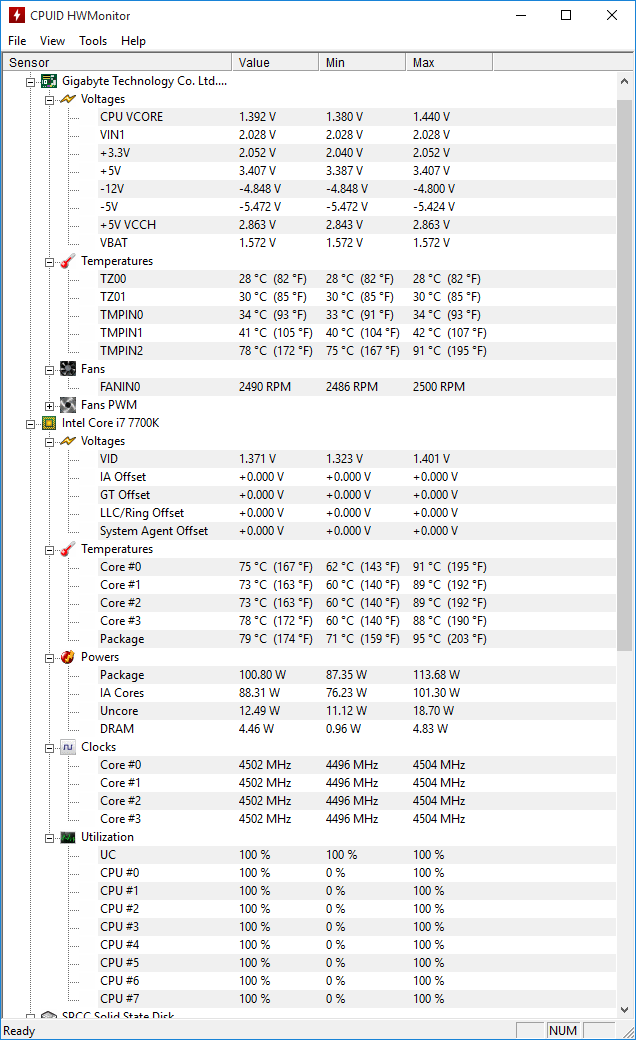

ملاحظه میکنید که نرم افزار مانیتورینگ Hwmonitor حداکثر ولتاژ هسته پردازنده را حدوداً تا 1.44V نیز گذارش کرده است! این میزان ولتاژ Vcore در مقایسه با مدلهای مشابه بیش از 150mv بیشتر است! جالبتر از آن این است که مادربردهای مشابه نسل قبل این کمپانی نیز دچار همین مشکل بودند! علت این امر برای ما نیز پوشیده است. امیدواریم گیگابایت در Bios های نسخه جدید هر چه زودتر این مشکل را برطرف کند. چون کنترل حرارت پردازندههای ردهبالای این پلتفرم بر روی این مادربرد در این وضعیت تنها توسط خنک کننده آبی و یا ایرکولرهای رده بالا ممکن خواهد بود.
اما اگر خاطرتان باشد پردازندههای با معماری Skylake در حین فعال شدن پروفایلهای XMP ماژولهای حافظه RAM در فرکانسهای بیش از 3000MHz بهصورت افسارگسیخته داغ میشدند! اما همانطور که در تصویر بالا ملاحظه میکنید در پلتفرم جدید Kaby Lake این حساسیت بهمراتب کمتر شده و با غیرفعال شدن پروفایل XMP تنها 5 درجه سانتی از حرارت پردازنده کاسته شده است!
نکته دیگر که توجه ما را جلب کرد این موضوع بود که طبق محاسبات ما و مقادیری که نرمافزارهای مانیتورینگ آن را نشان میدهند مصرف خالص پردازنده Core i7 7700K در وضعیت فوق و در بدترین شرایط ممکن به 120W هم نمیرسد. این در حالی است که حتی کولرهای رده متوسط و بالا نیز بهزحمت قادر به کنترل حرارت این پردازنده در محدوده کاملاً ایمن هستند! علت این امر از نظر ما کیفیت بسیار بد خمیر حرارتی تعبیه شده توسط اینتل بین Die پردازنده و IHS است! مشکلی که در پردازندههای با معماری Skylake نیز کم و بیش مشاهده میشد.
آنالیز عملکرد و کارایی معماری Kaby Lake در پخش فایلهای ویدئویی باکیفیت Full HD (1080p) و 4K (2160p)
-
آنالیز عملکرد و کارایی معماری Kaby Lake در پخش فایلهای ویدئویی باکیفیت (Full HD (1080p و (4K (2160p
اگر خاطرتان باشد در صفحات ابتدایی مقاله بهصورت اجمالی به تشریح معماری تراشههای گرافیکی نسل جدید اینتل پرداختیم. یکی از ویژگیهای جدید و محوری این پردازندههای گرافیکی جدید، بهروزرسانی موتور شتابدهنده رمزگذار و رمزگشا ویدئویی آنها بود. در این بخش قصد داریم بهصورت عملی عملکرد و کارایی این موتور پردازش ویدئو را محک بزنیم.
به همین منظور 2 فایل ویدئویی باکیفیتهای 1080p و 2160p (هر کدام با دو فرمت MKV و MP4 و کدک های مختلف) انتخاب کردیم و با استفاده از آخرین نسخه (MPC (Media Player Classic هر فایل را بهصورت جداگانه پخش کردیم. لازم به ذکر است در این تستها از تراشه گرافیکی مجتمع Intel HD Graphics 630 استفاده شده و کارت گرافیک مجزا از سیستم جدا شده است.

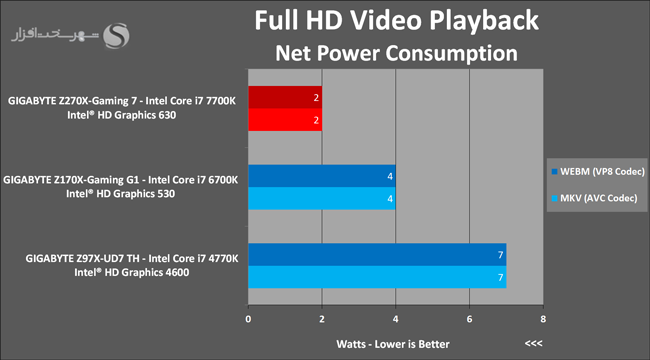

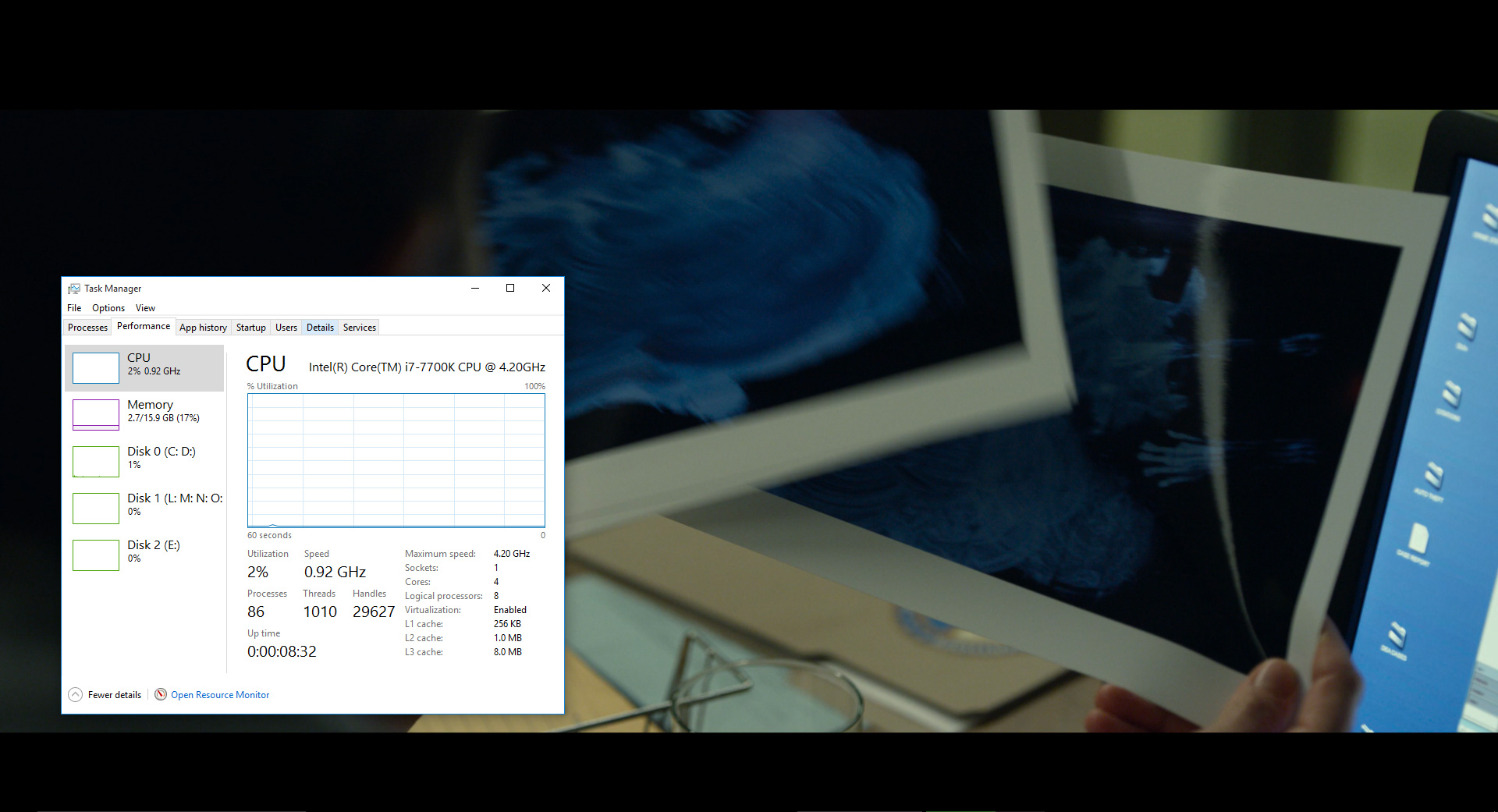

نتایج پخش فایلهای ویدئویی باکیفیت Full HD (1080p) در پلتفرم مبتنی بر معماری Kaby Lake
(MP4-WEBM (VP8 Codec) - FULL HD (1080p
(MKV (AVC Codec) - FULL HD (1080p

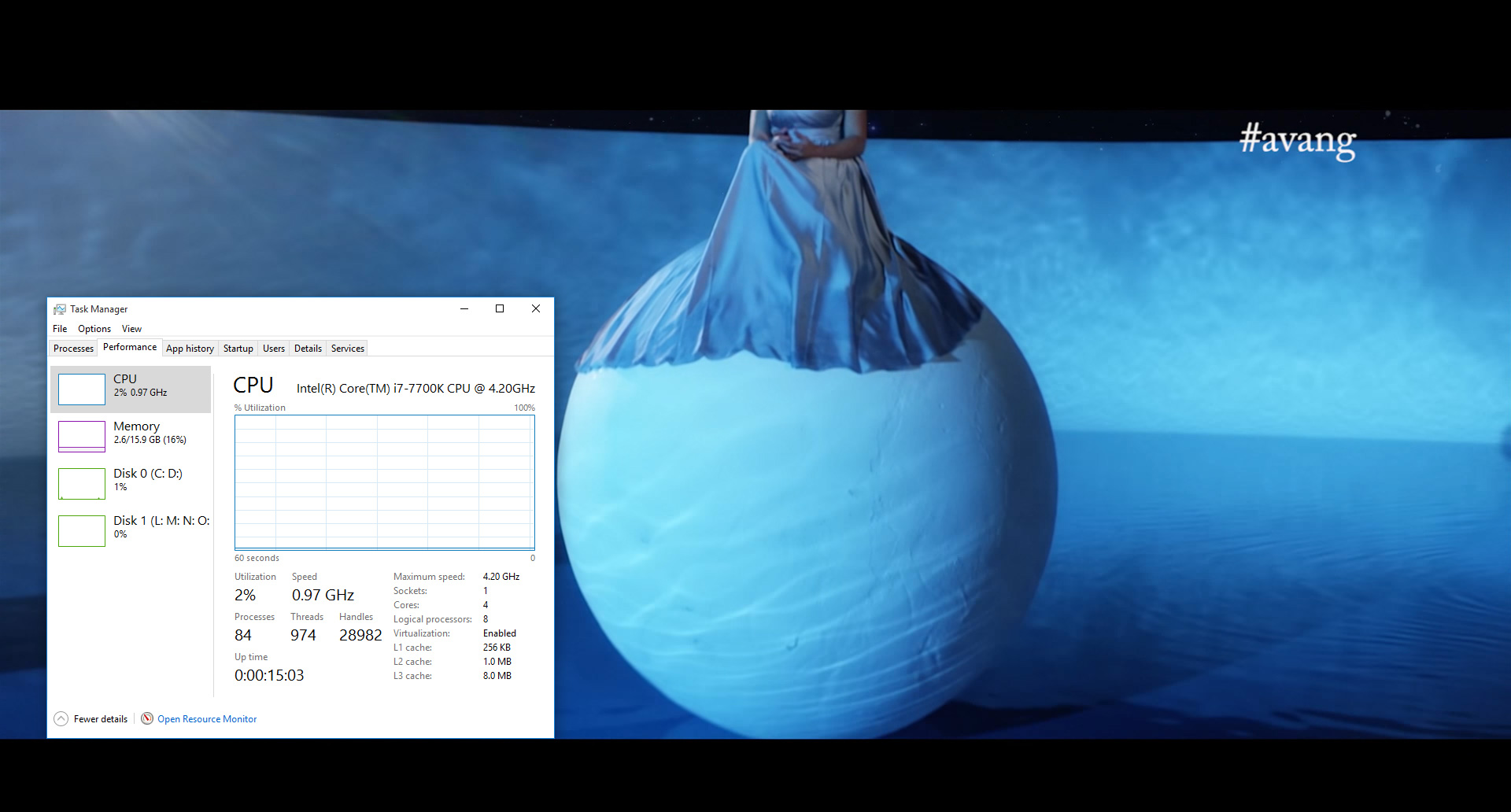

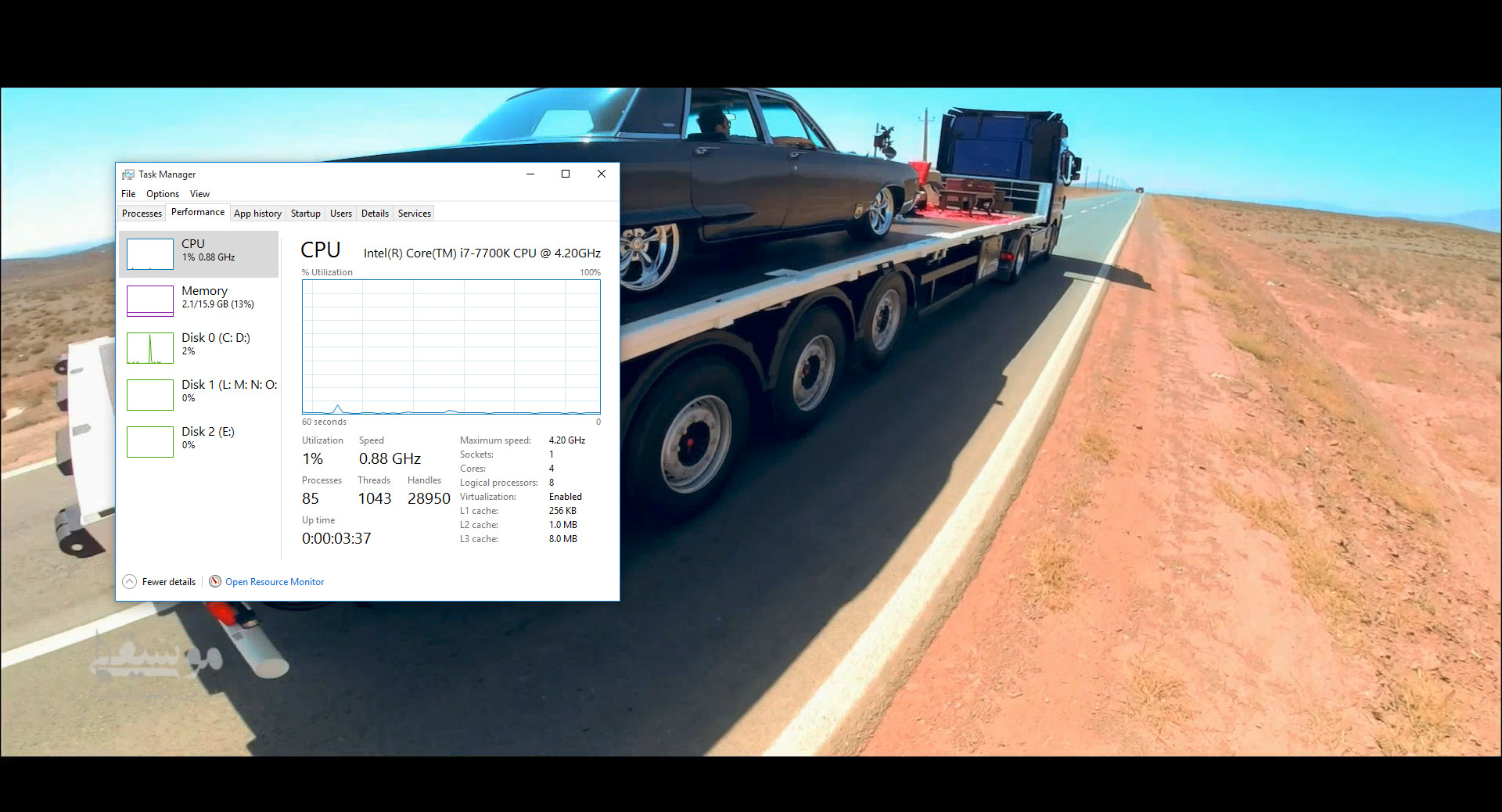

همانطور که ملاحظه میکنید در پخش هر دو فرمت و سیستم کدگذاری پردازنده اصلاً دخالت ندارد و تقریباً تمامی بار پردازش تصویر را شتابدهنده سختافزاری ویدئویی تعبیه شده در تراشه گرافیکی مجتمع بر عهده گرفته است.
حال در هر دو وضعیت فوق میزان اختلاف توان مصرفی کل سیستم را با حالت Idle در نمودار زیر ثبت کردیم.
نتیجه به دست آمده خارقالعاده است! پلتفرم Kaby Lake تنها با صرف حداکثر 2W یعنی حدود نصف پلتفرم Skylake و بیش از یک سوم پلتفرم Haswell باکیفیتترین ویدئوهای Full HD را با بهترین کیفیت ممکن پخش میکند!

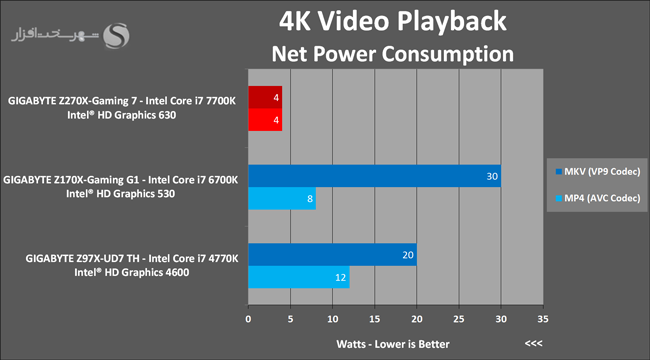

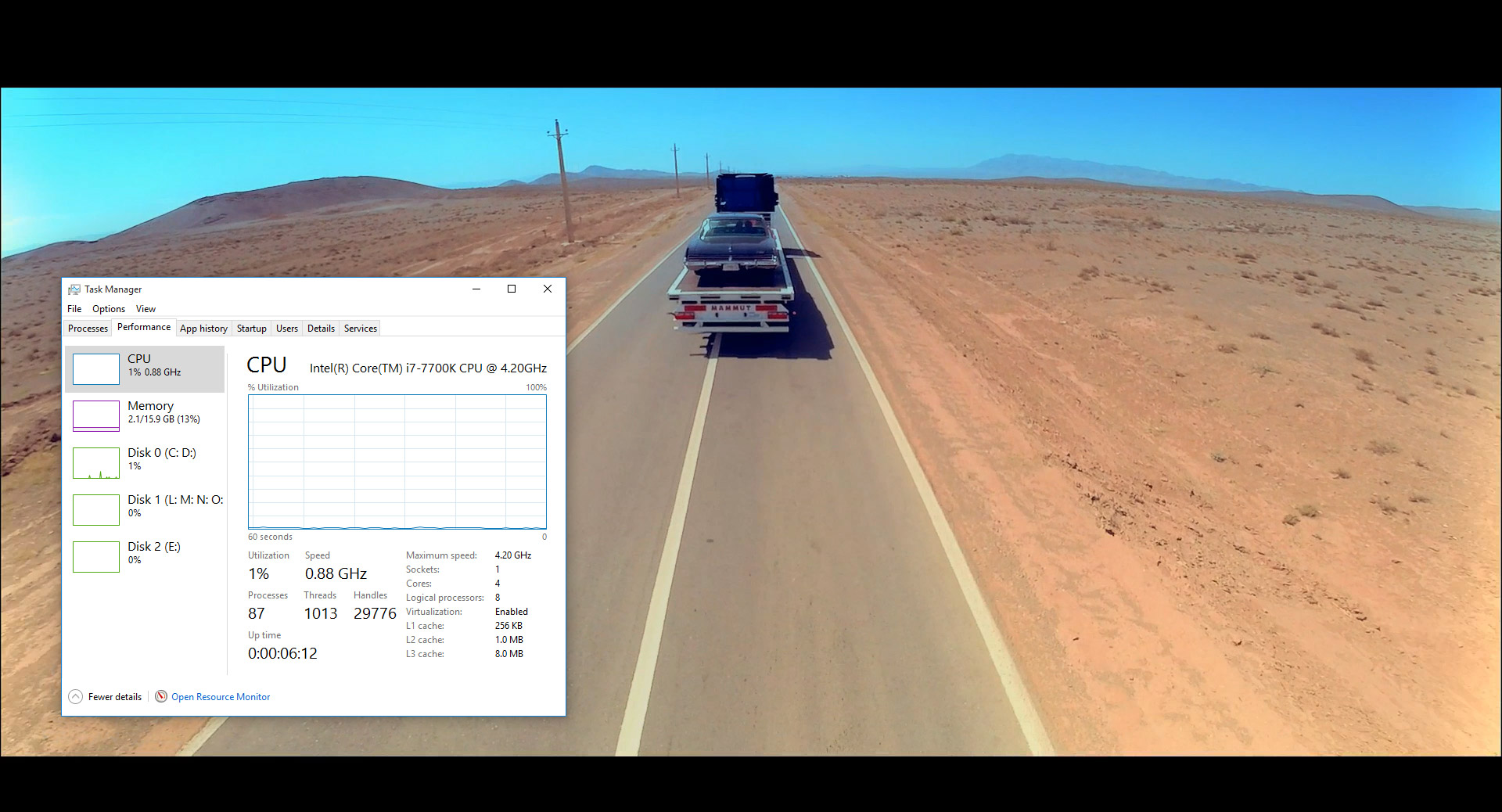

نتایج پخش فایلهای ویدئویی باکیفیت 4K (2160p) در پلتفرم مبتنی بر معماری Kaby Lake
(MP4 (AVC Codec) - 4K (2160p
(MKV (VP9 Codec) 4K (2160p
در این حالت نیز عدم زیر بار رفتن پردازنده و عملکرد بسیار عالی شتابدهنده سختافزاری رمزگشای ویدئویی پردازنده گرافیکی Intel HD Graphics 630 در هر دو فرمت تحسین بر انگیز است!
اینقدر اختلافها زیاد است که فکر نمیکنیم نیازی به توضیح بیشتر باشد! حال اگر پردازندههای لپ تاپی سری Mobile با معماری Kaby Lake را مد نظر داشته باشیم در حین پخش ویدئو با عمر چند برابری باتری روبرو خواهید بود!
بهعنوان جمع بندی نهایی اگر اهل فیلم دیدن آن هم باکیفیت بسیار بالا هستید با خرید پردازندههای مبتنی بر معماری Kaby Lake هیچ نیازی به کارت گرافیک مجزا نخواهید داشت!

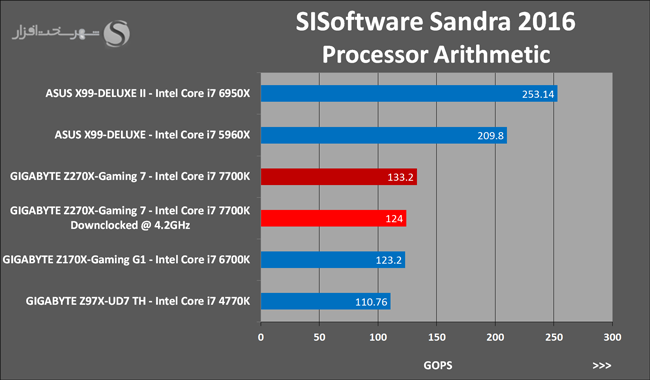

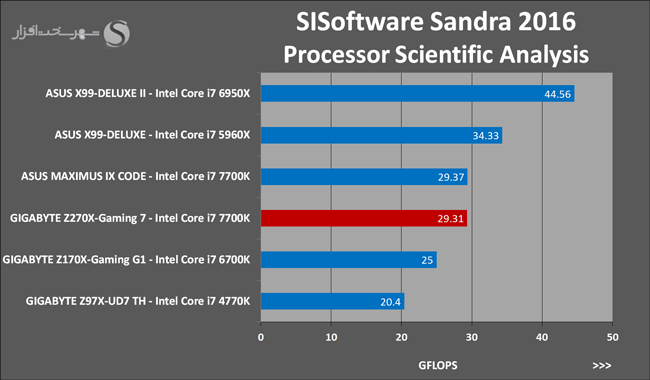

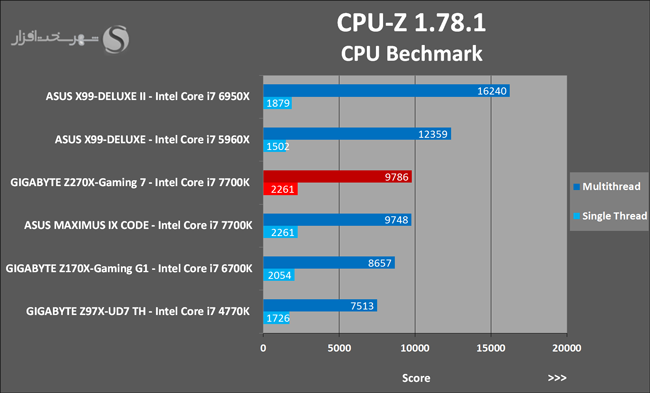

تستهای کارایی (,SISoftware Sandra 2016 AIDA64 5.8 و CPU-Z 1.78.1)
-
تستهای کارایی (SISoftware Sandra 2016 , AIDA64 5.8 و CPU-Z 1.78.1)

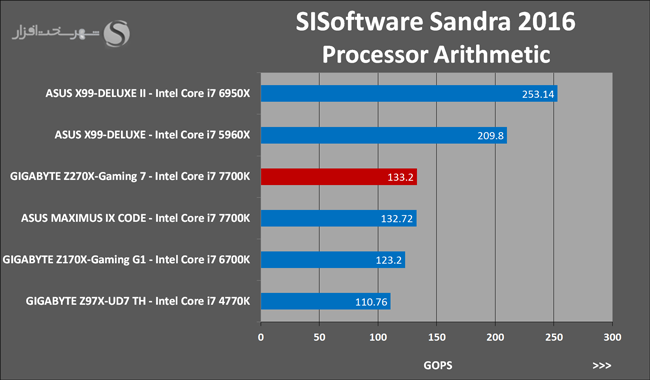

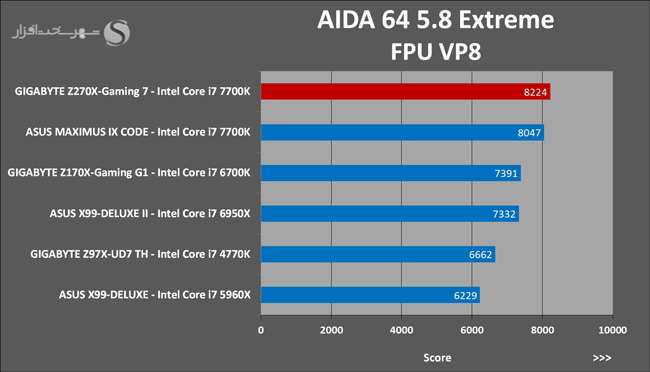

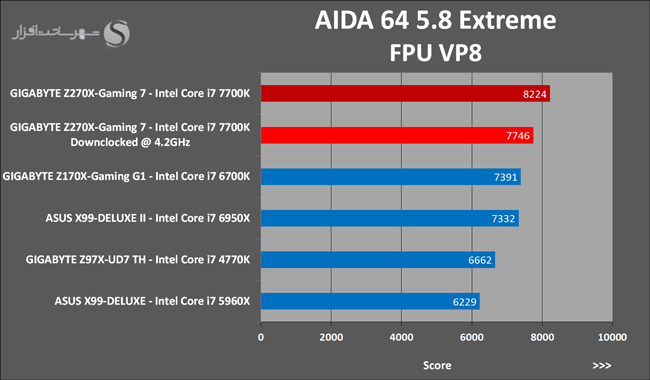

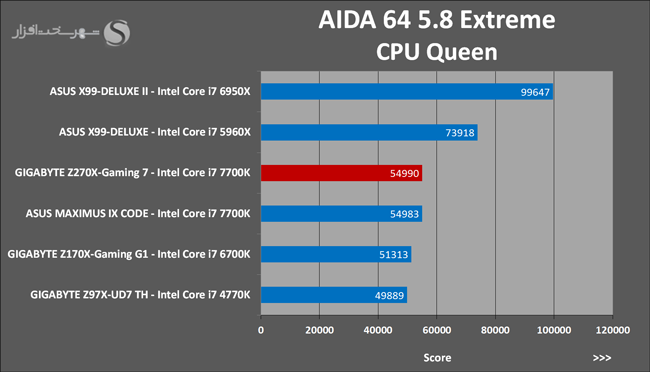

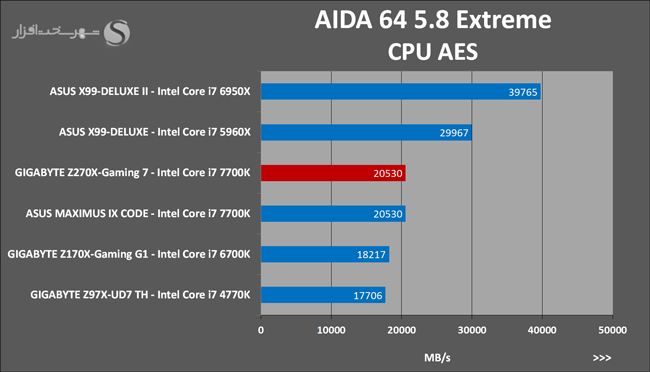

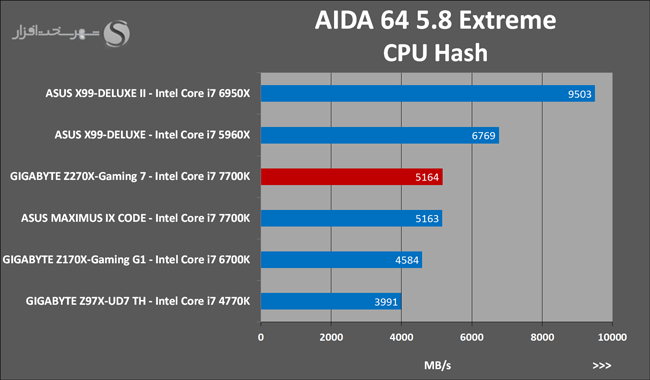

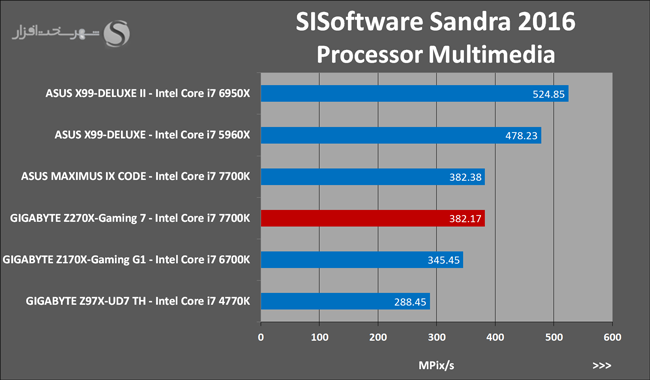

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تستها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیکهای مختلف محاسبه و منطق به شبیهسازی پردازشهای روزمره کاربران در نرمافزارهای چند رسانهای و مهندسی میپردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سختافزاری میباشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرمهای مختلف به شمار میرود.
عوامل بسیار زیادی در شکلگیری نتایج اینگونه تستها مؤثر هستند. از جمله مهمترین این عوامل میتوان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیکهای مدیریت مصرف انرژی در مادربرد اشاره کرد.
اگر بهصورت میانگین اختلاف کارایی میان پرچمدار معماری (Skylake (Intel Core i7 6700K و پرچمدار معماری (Kaby Lake (Intel Core i7 7700K را محاسبه کنیم به عددی کمتر از 12% خواهیم رسید. مهمترین دلیل ثبت این نتیجه نیز اختلاف 300MHz بین حداکثر فرکانس Turbo این دو پردازنده محسوب میشود.

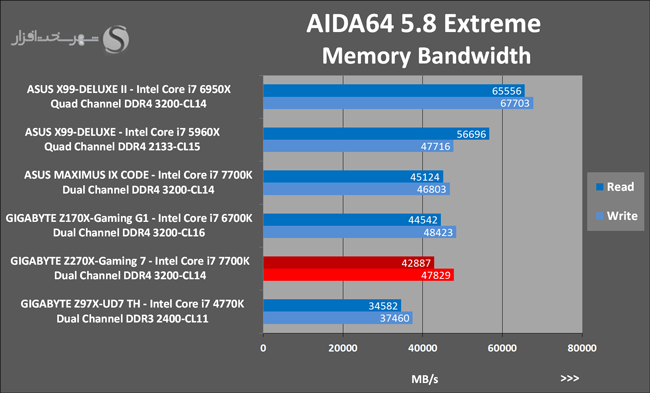

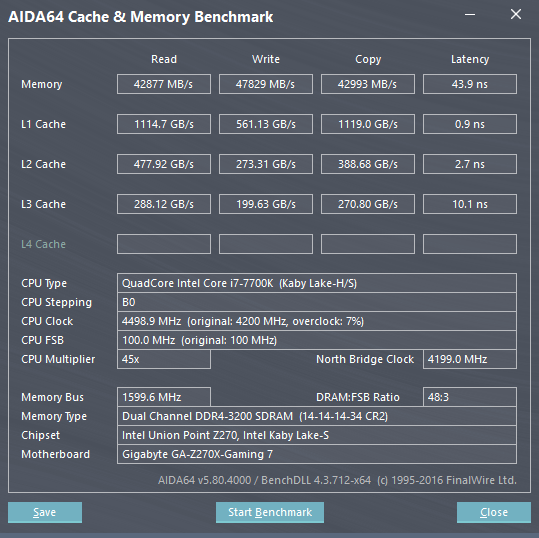

تست پهنای باند و Latency حافظه توسط نرمافزار AIDA64 5.8
-
تست پهنای باند و Latency حافظه توسط نرمافزار AIDA64 5.8
تست پهنای باند حافظه از جمله تستهایی هست که نتایج آن کاملاً به وضعیت سیستمعامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژولهای حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.
در بخش بازدهی کارایی کنترلر حافظه نیز تغییر و یا بهینهسازی قابلتوجهی مشاهده نمیشود.

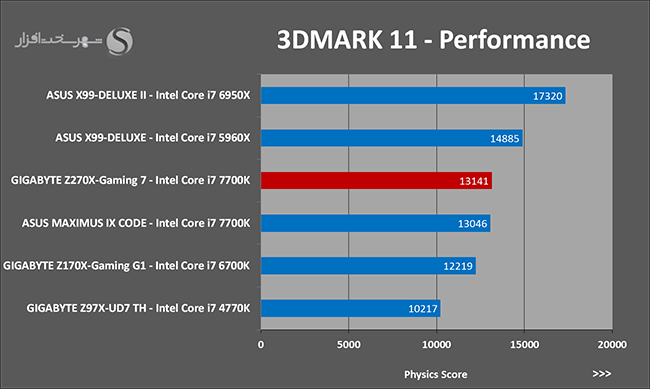

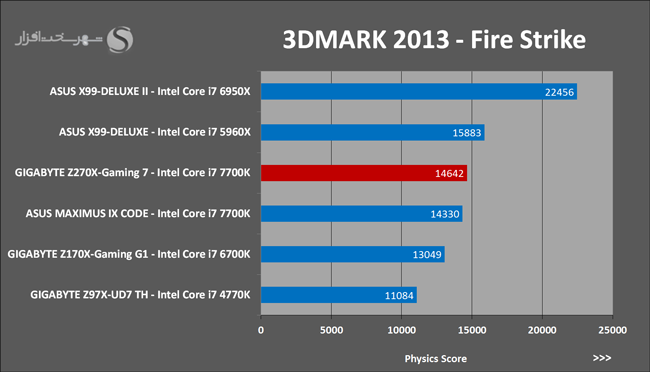

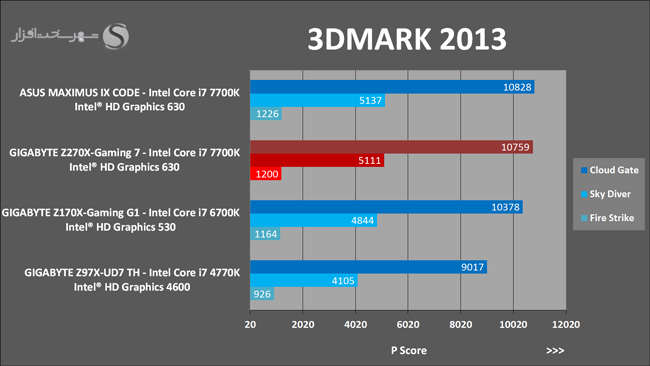

تستهای 3DMARK 11 و 3DMARK 2013
-

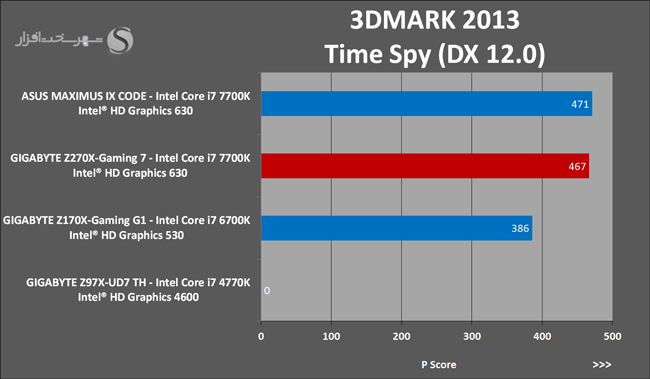

تستهای 3DMARK 11 و 3DMARK 2013
سری نرمافزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوبترین و معتبرترین نرمافزارهای تست کارایی کارتهای گرافیک بودهاند.
3DMARK 11 آخرین نسخه از نرمافزارهای تست و محک کارتهای گرافیک کمپانی FutureMark هست. تستهای این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگیهای واقعگرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی میکند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

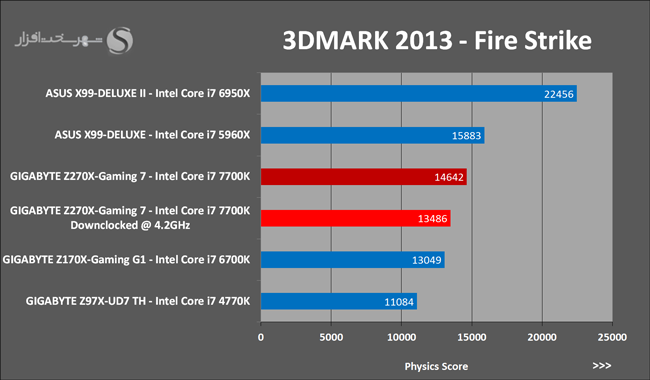

شاید منحصر به فردترین ویژگی نتایج تستهای این 3 نرم افزار ایزوله بودن نتایج تستهای GPU و CPU هست که نتایج تستهای هر یک از قطعات نامبرده شده را نسبت به دیگری متمایز میکند. این امر کمک میکند تا بر روی پلتفرمهای مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدلهای مختلف کارتهای گرافیک حتی در پلتفرمهای مختلف نیز با سهولت بیشتری انجام میشود.
میانگین اختلاف کارایی در این تستها نیز در مقایسه با نسل قبل کمتر از 12% است.
تستهای PCMARK 7 و PCMARK 8
-
تستهای PCMARK 7 و PCMARK 8

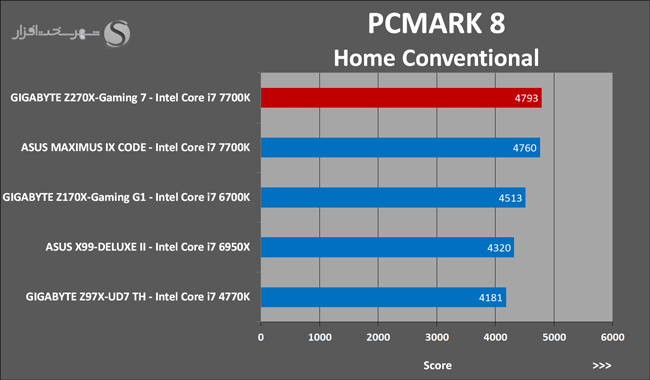

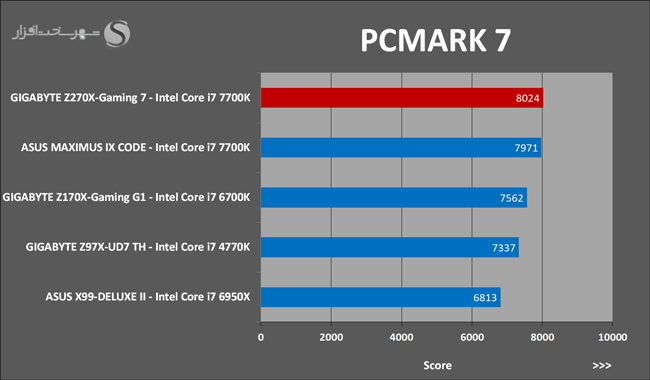

در این سری نرمافزارهای Benchmark کارایی کلی سیستم بر اساس تستهای کاملاً Multithread مانند نمایش و ویرایش عکسهای دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابهجایی اطلاعات بین device های مختلف، شبیه یازی نرمافزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده میشود.

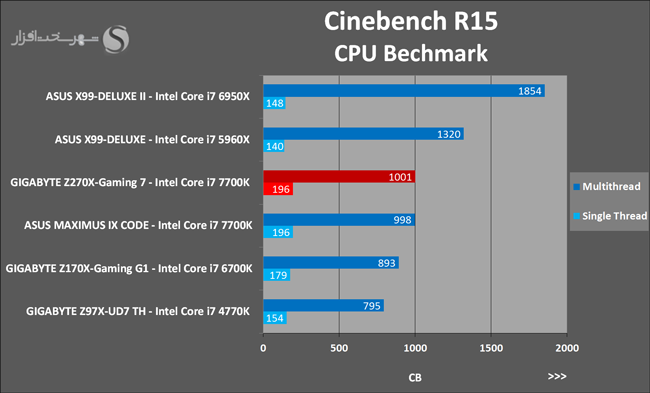

تستهای Cinebench R15 و POV-RAY 3.7
-
تستهای Cinebench R15 و POV-RAY 3.7

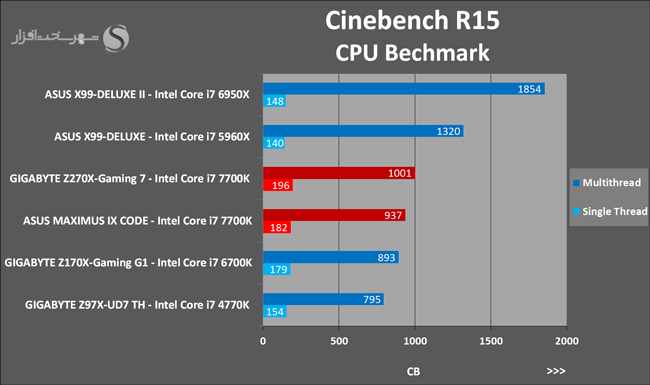

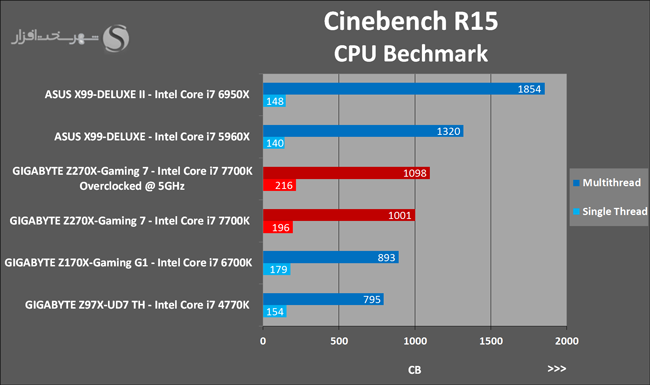

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنههای 3 بعدی میکنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب میشوند.
ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانماییهای 3 بعدی استفاده میشود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگیهای واقعگرایانه تصویر به کار گرفته میشود.

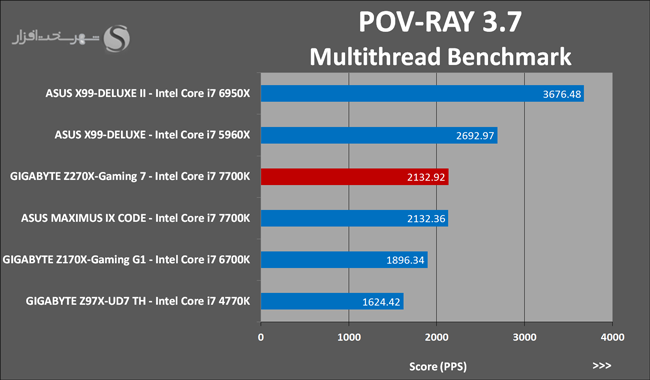

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنههای مبتنی بر متن میکند.

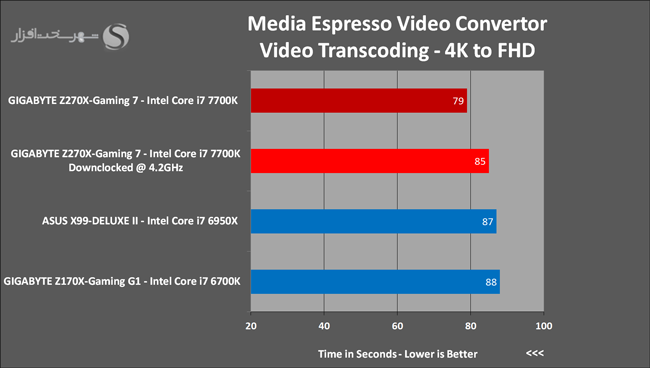

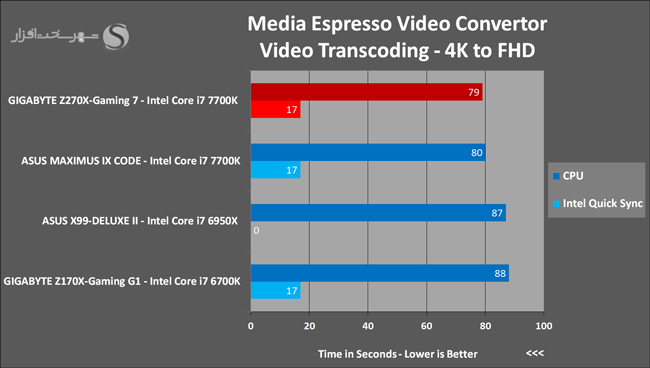

تستهای Video Transcoding توسط Media Espresso Video Convertor
-
تستهای Video Transcoding توسط Media Espresso Video Convertor
این نرم افزار نیز یک از بهترین و معتبرترین تستهای سنجش کارایی سیستم در پخش و تبدیل فایلهای ویدئویی به فرمتهای مختلف به شمار میروند.
در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.
تست Dolphin Emulator Benchmark
-
تست Dolphin Emulator Benchmark

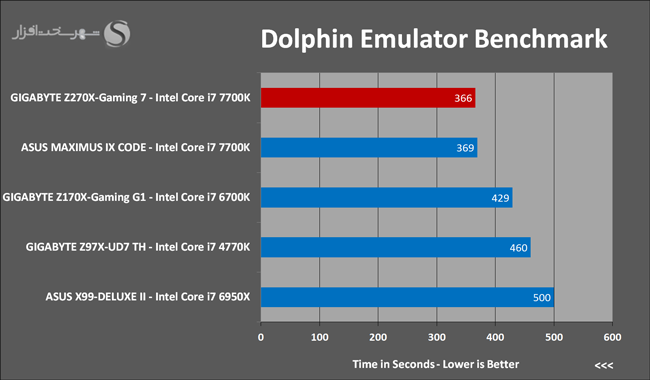

Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازیهای کنسولهای GameCube و Wii در PC آن هم با رزولوشن 1080p میباشد. کارایی بسیار بالا به همراه پشتیبانی از بازیهای آنلاین و تحت شبکه از ویژگیهای ممتاز این شبیه ساز محسوب میشود.
عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing میشود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب میشود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهمترین نقش را در اجرای سریعتر این شبیه ساز بازی میکنند.
در این تست و به دلیل ماهیت Single Thread آن اختلاف نتایج به بیش از 17% رسیده است.

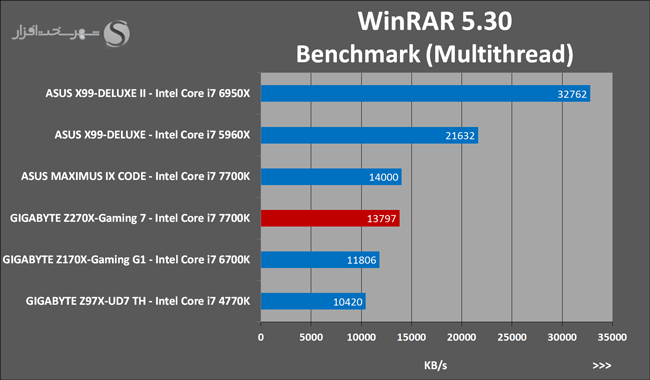

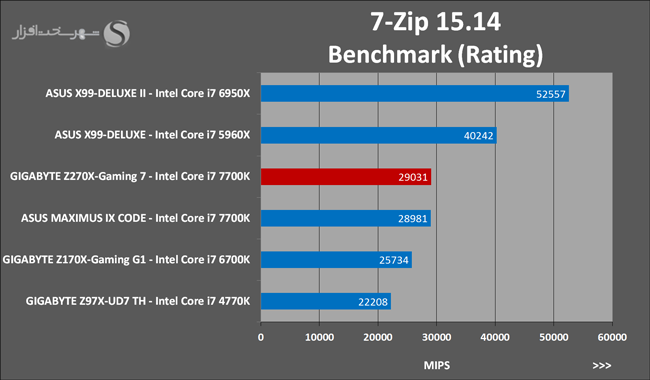

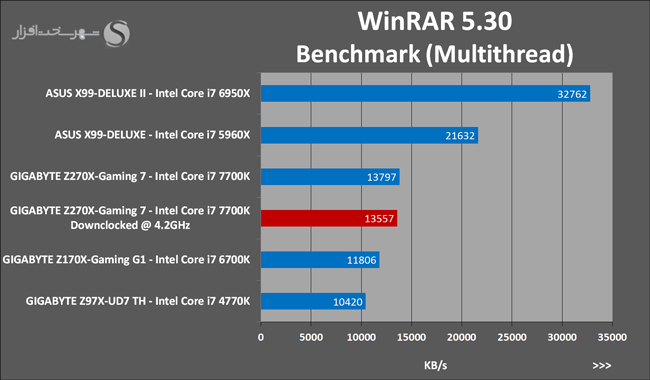

تستهای Zip/Unzip با WinRAR 5.30 – 7Zip 15.12
-
تستهای Zip/Unzip با WinRAR 5.30 – 7Zip 15.12
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردیترین و در عین حال معمولترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروفترین و شناخته شده ترین نرمافزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوریهای سختافزاری بروز نگاه میدارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل میباشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

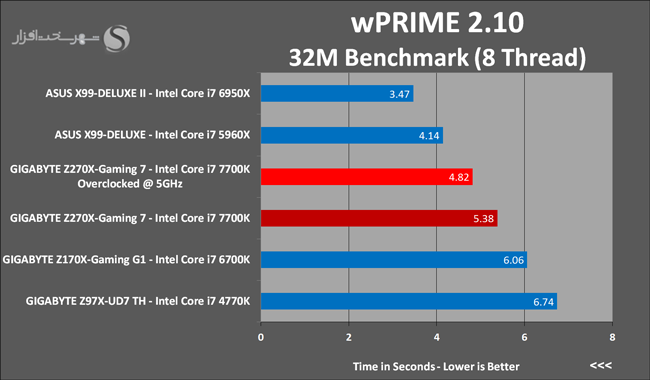

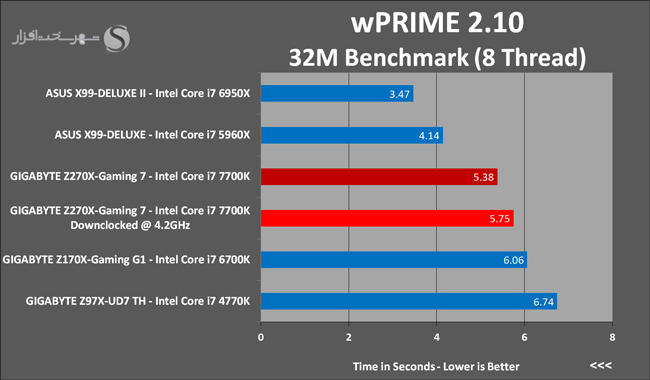

تست های wPrime 32M و SUPER PI 1M
-
تست های wPrime 32M و SUPER PI 1M

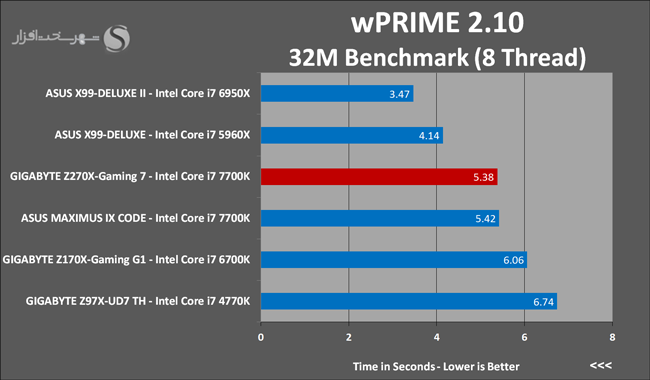

wPrime از جمله نرمافزارهایی میباشد که با محاسبه الگوريتمی تکرارشونده (تخمين تابع به روش نيوتن) بهصورت کاملاً Multithread، يکی از بهترين نرمافزارهای موجود برای تست کارایی پردازنده و مادربرد محسوب میشود.

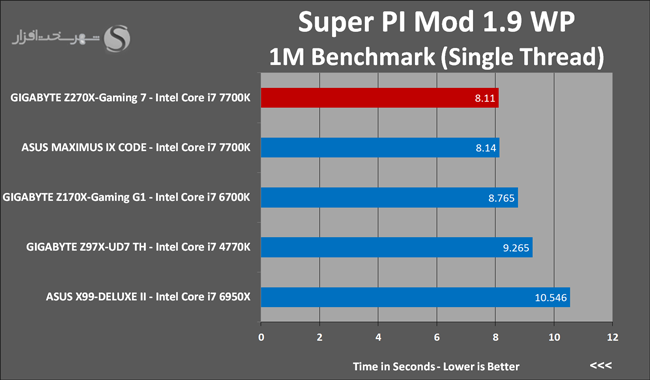

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.
تست کارایی تجهیزات ذخیرهسازی SATA با نرم افزار CrystalDiskMark 5.0.2
-
تست کارایی تجهیزات ذخیرهسازی SATA با نرم افزار CrystalDiskMark 5.0.2

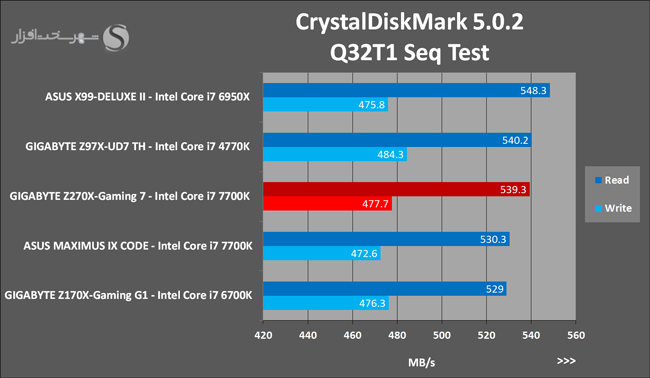

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و بهصورت multi Queues & Threads/Single یکی از معتبرترین نرمافزارهای سنجش کارایی تمامی تجهیزات ذخیرهسازی حتی تجهیزات قابل حمل محسوب میشود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.
تستهای گیمینگ با کارت گرافیک مجزا
-

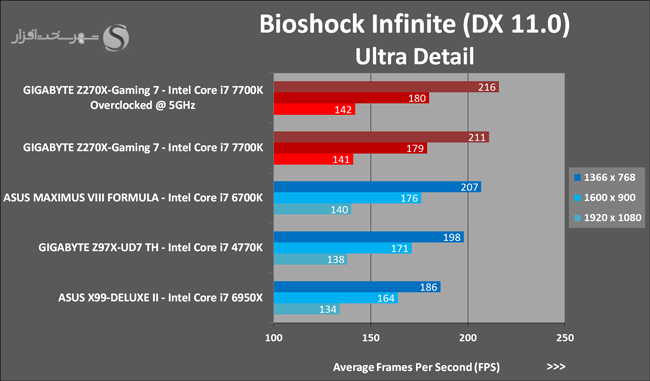

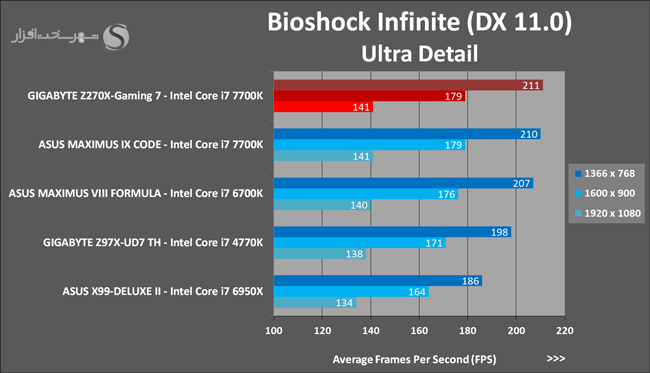

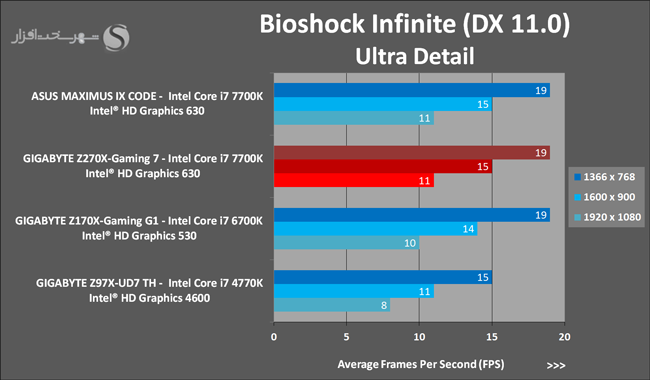

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازیهای سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیتهای جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

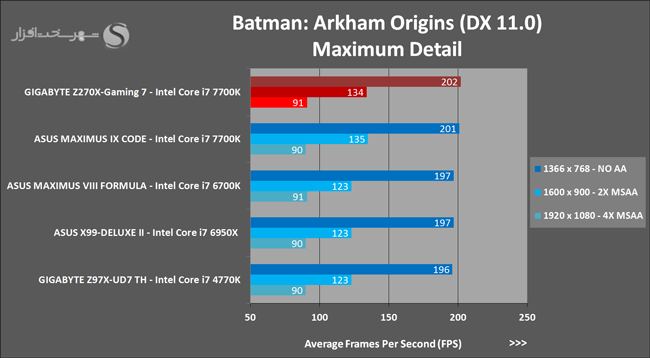

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلمها و انیمیشنهای بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کردهاند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانههای برف به زیبایی روی شنل بتمن مینشینند و بعد از مدتی آب میشوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلمهای کریستوفر نولان الهام گیری شده است.
GTA V

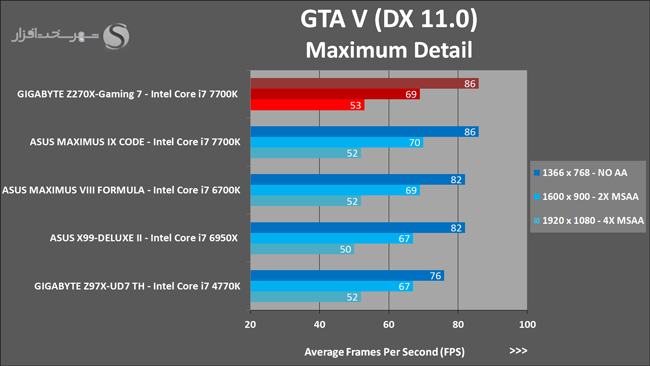

کمتر گیمری را میتوان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسولهای XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.
اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست بهسرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی میباشد که بازیکن میتواند در طول بازی هر کدام از این شخصیتها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی تواناییهای آنها را افزایش دهد. راک استار برای هر کدام از این شخصیتها داستانی در نظر گرفته که موجب پیچیدهتر و جذابتر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور میشود و بهطور کلی میتوان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بینظیری هم همراه شده، برای آنکه بازیکن را بهسادگی به دنبال خود بکشد کاملاً جذابیتهای لازم را دارا میباشد.

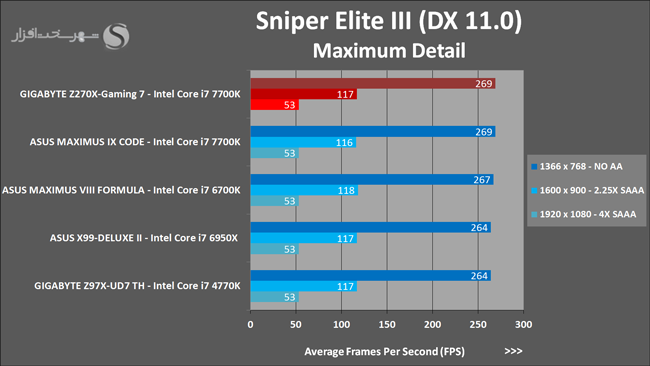

Sniper Elite III
نسخهی سوم این سری سعی دارد از کلیشههای معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زدهاند و لوکیشن اصلی بازی را از خیابانها و ساختمانهای ویران اروپا به صحرای گرم و سوزان آفریقا تغییر دادهاند. بازی در بازهی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعلههای آتش این جنگ ویرانکننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار میگیرد که عضوی از نیروهای متفقین میباشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا میکردند و در بسیاری از مأموریتها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازیها میباشد و سادهترین راه برای ورود به مناطق آنها از طریق استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام میباشد. شخصیت اصلی بازی فردی به نام Karl Fairburne میباشد که از تک تیراندازان زبدهی نیروی OSS به شمار میآید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قارهی آفریقا دارای رشتهکوههایی میباشند در بازی نیز شاهد تپهها و کوههای بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.
این بازی که در ژانر شوتر سوم شخص طبقهبندی میشود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره میبرد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسولهای XBOX و PS4 منتشر شده است.

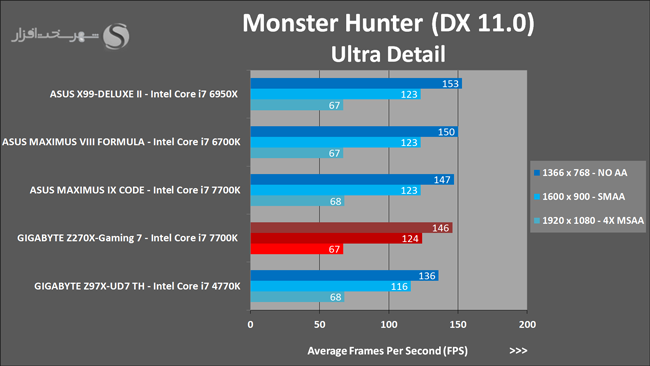

Monster Hunter Benchmark
Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیتهای واقعگرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگیهای نامبرده بهعلاوه تکنولوژیهای مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شدهاند تا Benchmark این بازی در حال حاضر یکی از مدرنترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.
در تستهای گیمینگ نیز همانطور که انتظار میرفت افزایش کارایی حس میشود ولی آنچنان محسوس و قابل بحث نیست.

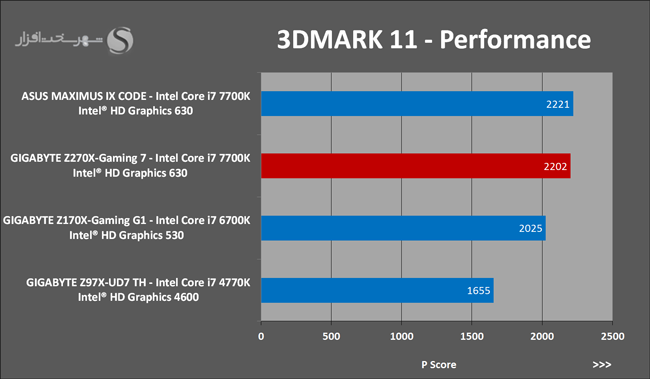

تستهای کارایی تراشه گرافیکی مجتمع (IGP)
-
تستهای کارایی تراشه گرافیکی مجتمع (IGP)

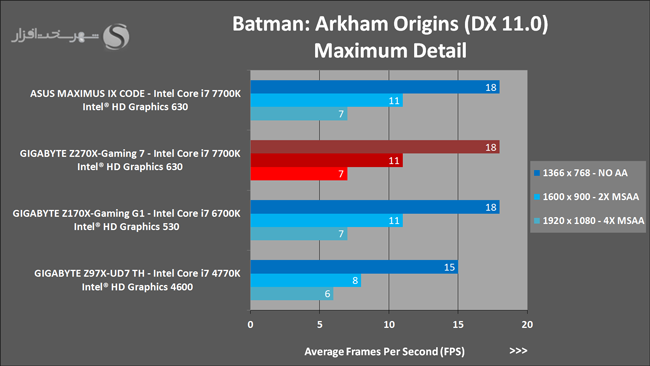

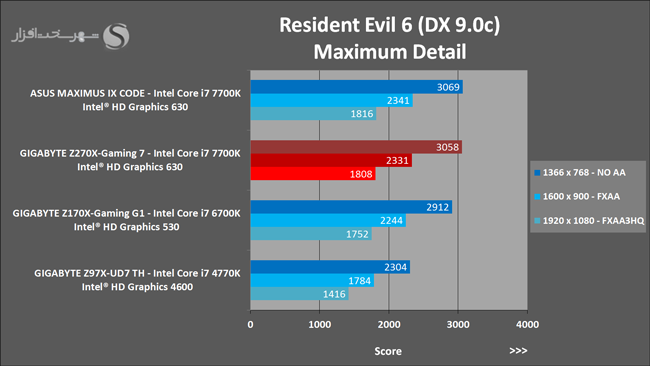

همانطور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیتهای جدید معماری Kaby Lake بهبود کارایی و افزایش امکانات و قابلیتهای تراشههای گرافیکی مجتمع بر روی پردازندههای این معماری میباشد. به همین دلیل در این بخش قصد داریم توسط نرمافزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 7700K را محک بزنیم.
اختلاف کارایی در بخش 3D Graphics میان تراشههای گرافیکی (Intel HD Graphics 530 (Skylake و (Intel HD Graphics 630 (Kaby Lake نیز بهصورت میانگین حدود 7% است و میتوان گفت در عمل هیچ تفاوتی میان این دو حس نخواهد شد.
مقایسه کارایی پردازندههای مبتنی بر معماری Skylake و Kaby Lake در فرکانس هسته یکسان
-
مقایسه کارایی پردازندههای مبتنی بر معماری Skylake و Kaby Lake در فرکانس هسته یکسان
در این بخش قصد داریم یک دوئل آن هم با شرایط تقریباً برابر (به غیر از فرکانس حافظه RAM) میان معماری Haswell و Skylake برگزار کنیم. در واقع قصد داریم هر دو معماری را در فرکانسهای برابر هسته پردازنده با یکدیگر مقایسه کنیم. در همین راستا هر دو پردازنده Intel Core i7 6770K و Intel Core i7 7700K را در فرکانس 4.2GHz و در وضعیتی که تکنولوژی Intel Turbo Boost غیرفعال شده است راهاندازی کردیم و برخی تستها را دوباره تکرار کردیم. هدف از برگزاری این دوئل این موضوع است که بهینهسازیهای احتمالی صورت گرفته توسط کمپانی اینتل در معماری Kaby Lake را بهصورت عملی محک بزنیم.
طبق نمودارهای بالا میانگین اختلاف کارایی میان پردازندههای این دو معماری حدوداً 3% الی 4% هست. مقادیری که ممکن است حتی بهینهسازیهای Bios در مادربردهای جدید نیز در آنها دخیل باشند. پس میتوان گفت در عمل در فرکانسهای برابر هیچ تغییر کارایی محسوس و قابلتوجهی میان این دو معماری وجود ندارد.
CPU & Memory Overclocking
-
CPU & Memory Overclocking

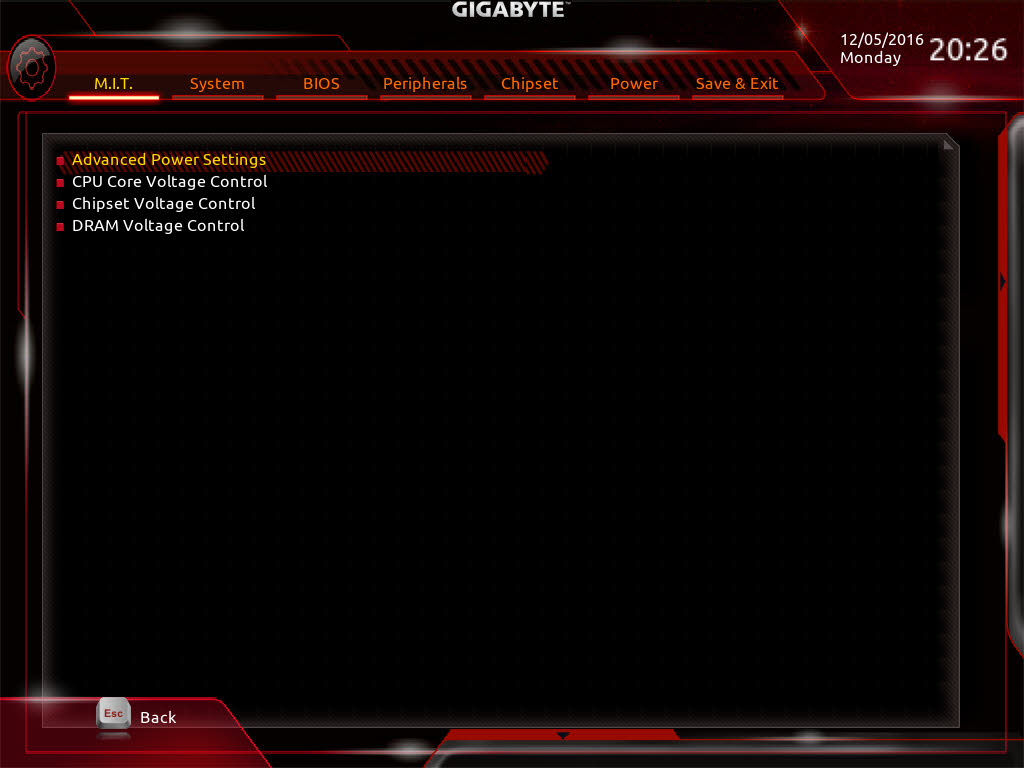

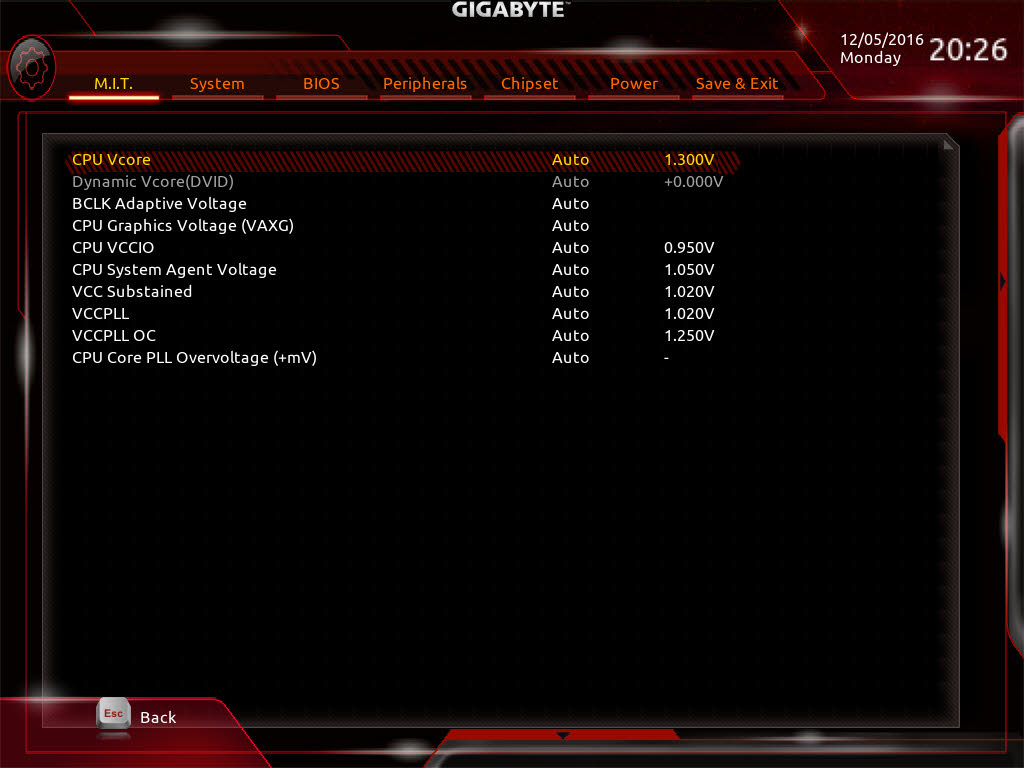

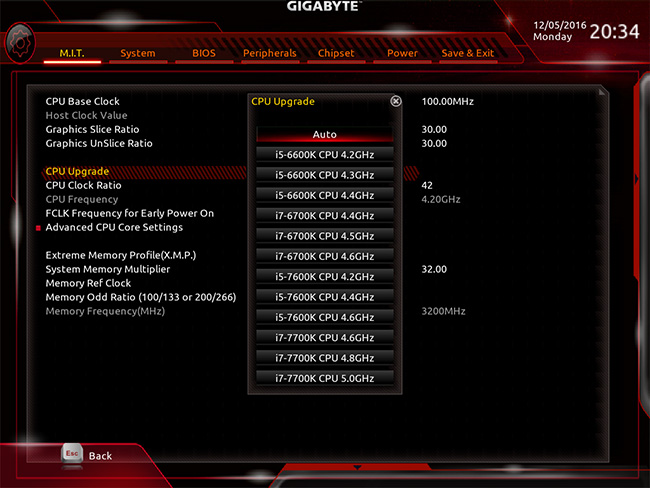

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازندههای با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیتهای مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 2 ساعت آزمایش پروفایلهای مختلف بر روی این مادربرد در فرکانس 5GHz و ولتاژ هسته 1.5v در Bios به تعادل و پایداری نسبی رسیدیم؛ اما شاید برای شما نیز سؤال پیش آمده باشد که چرا این میزان ولتاژ Vcore به CPU اعمال شده است. دلیل این امر Vdroop حدوداً 80mv-100mv این مادربرد در حالت Load کامل بود. در واقع در حالت پیش فرض و بدون تغییر در پارامتر CPU Load Line Calibration پردازنده مورد نظر بر روی این مادربرد در ولتاژ حدوداً 1.4V در حالت 100% Load عملکردی کاملاً پایدار داشت ولی کنترل حرارت در این وضعیت تنها توسط خنک کنندههای آبی و ایر کولرهای رده بالا و حجیم ممکن خواهد بود. البته ناگفته نماند Boot شدن سیستم در فرکانس 5.3Ghz البته در ولتاژهای بهمراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه خنک کنندههای متعارف قادر به کنترل حرارت پردازنده در این وضعیت هستند.

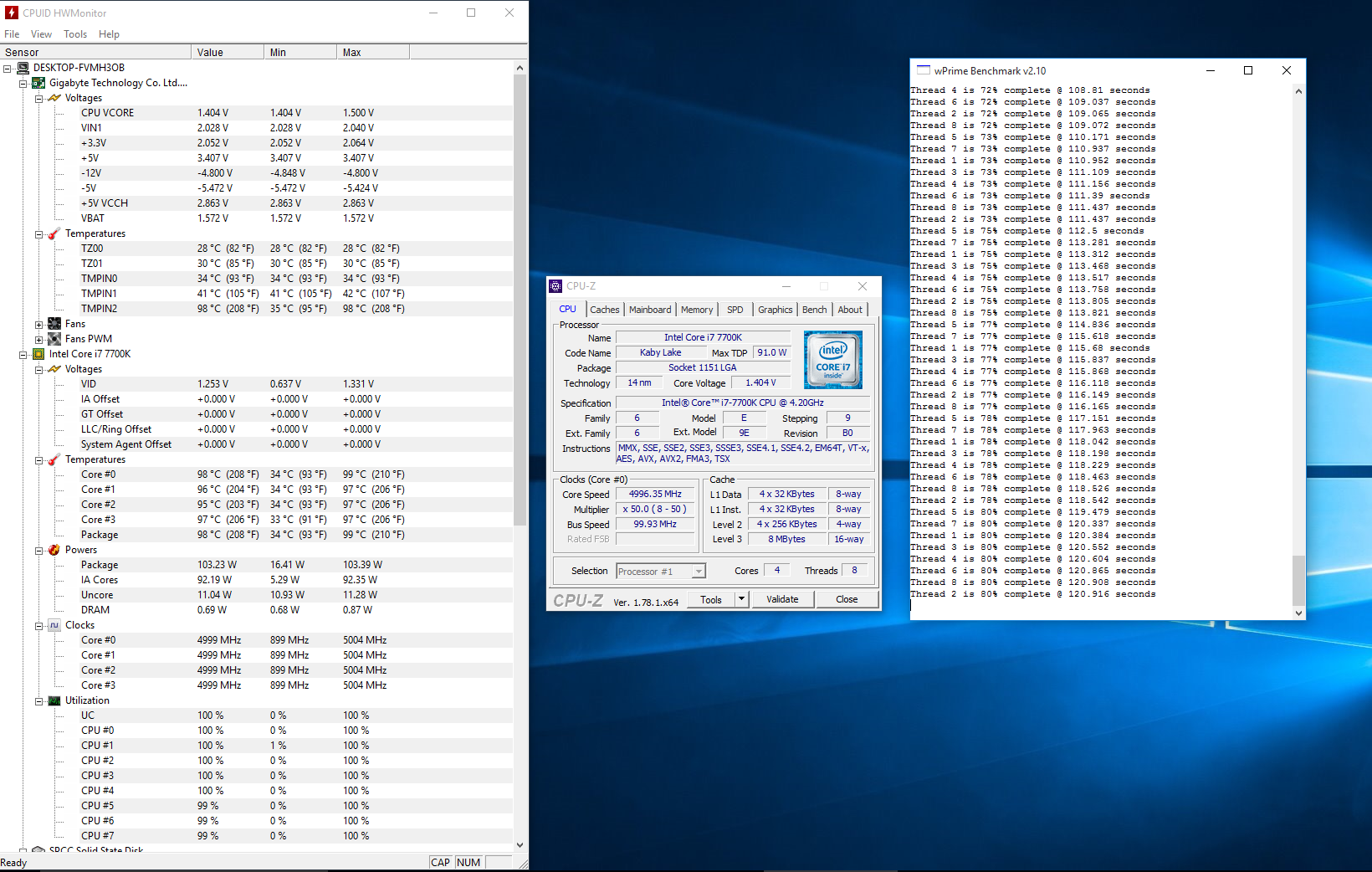

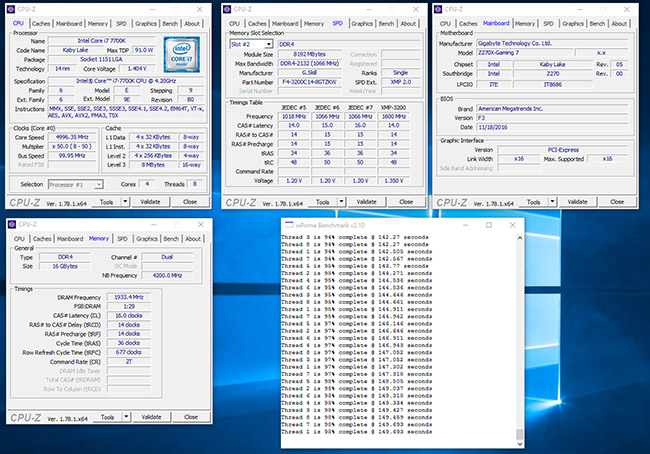

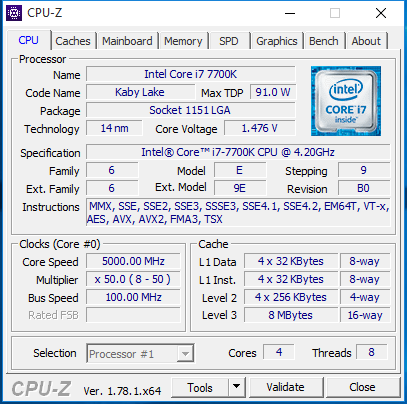

همانطور که ملاحظه میکنید علیرغم نصب CPU Cooler میان رده Thermalright Macho Rev.A بر روی این پردازنده باز هم در کمتر از 2 دقیقه حرارت پردازنده به مرز 99 درجه سانتی گراد رسیده است!
همچنین حسگرهای DCR کنترل جریان عبوری از مدار رگولاتور ولتاژ به پردازنده حداکثر توان مصرفی پردازنده را حدود 123W یعنی حدود 15W بیشتر از حالت پیش فرض گذارش میکنند.
همچنین در نمودارهای زیر میتوانید عملکرد پردازنده Intel Core i7 7700K را در فرکانس فوق ملاحظه کنید:
Memory Overclocking

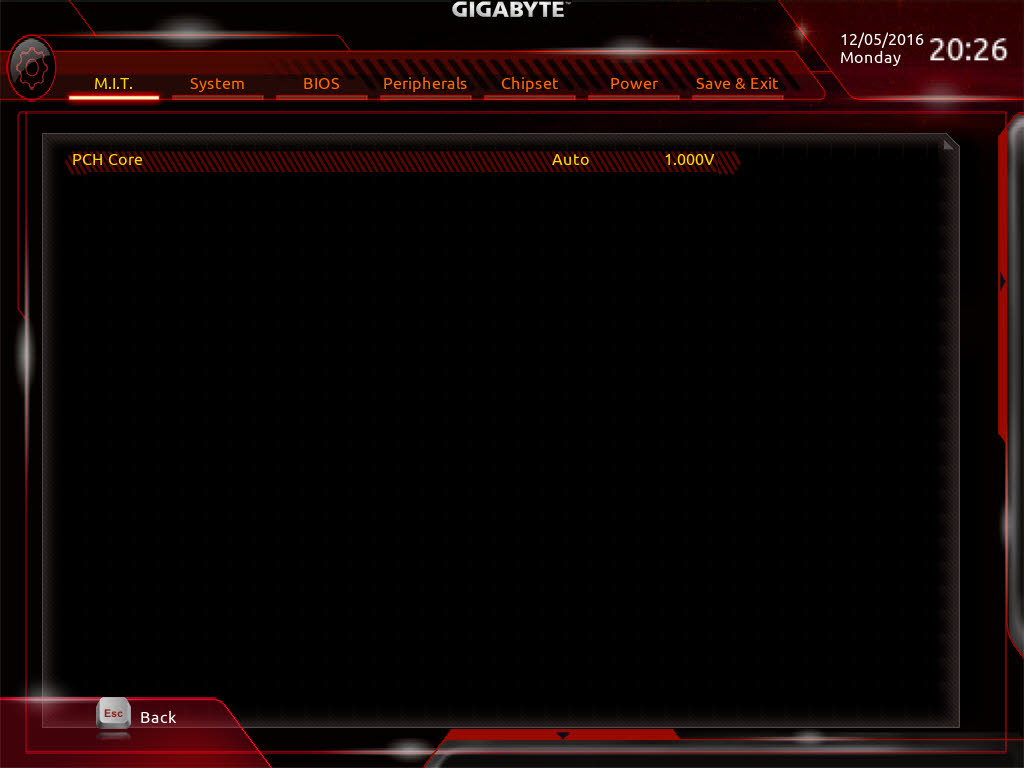

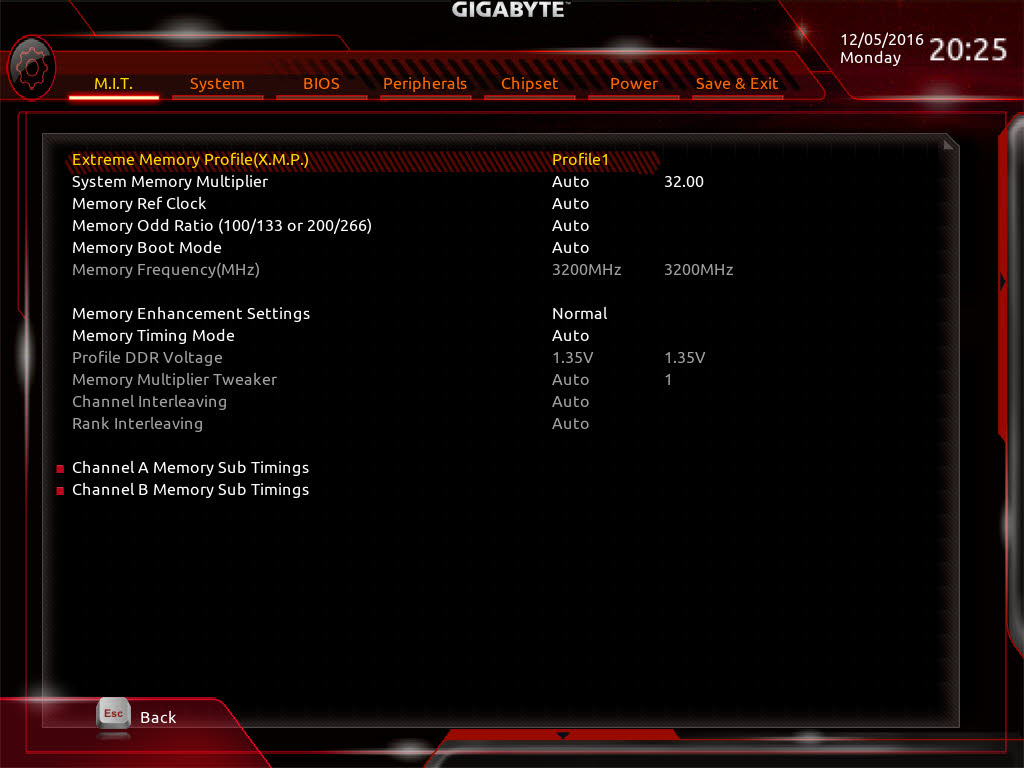

اما این پایان کار نبود. یکی از برجستهترین ویژگیهایی که سازندگان مادربردهای مبتنی بر چیپست Intel Z170 بر روی آن مانور میدهند پشتیبانی آنها از ماژولهای RAM اورکلاک شده با فرکانسهای بیش از 4000MHz است! ما نیز چون ماژولهای نسبتاً خوبی در اختیار داشتیم تصمیم گرفتیم تا پتانسیل این پلتفرم را در اورکلاک ماژولهای RAM نیز بسنجیم.

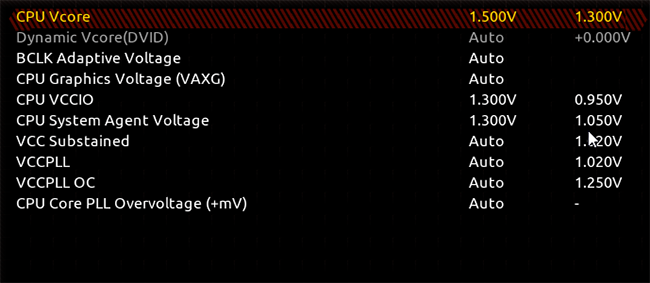

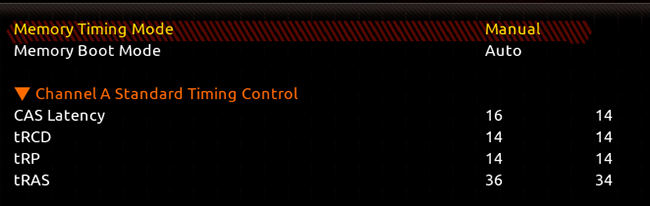

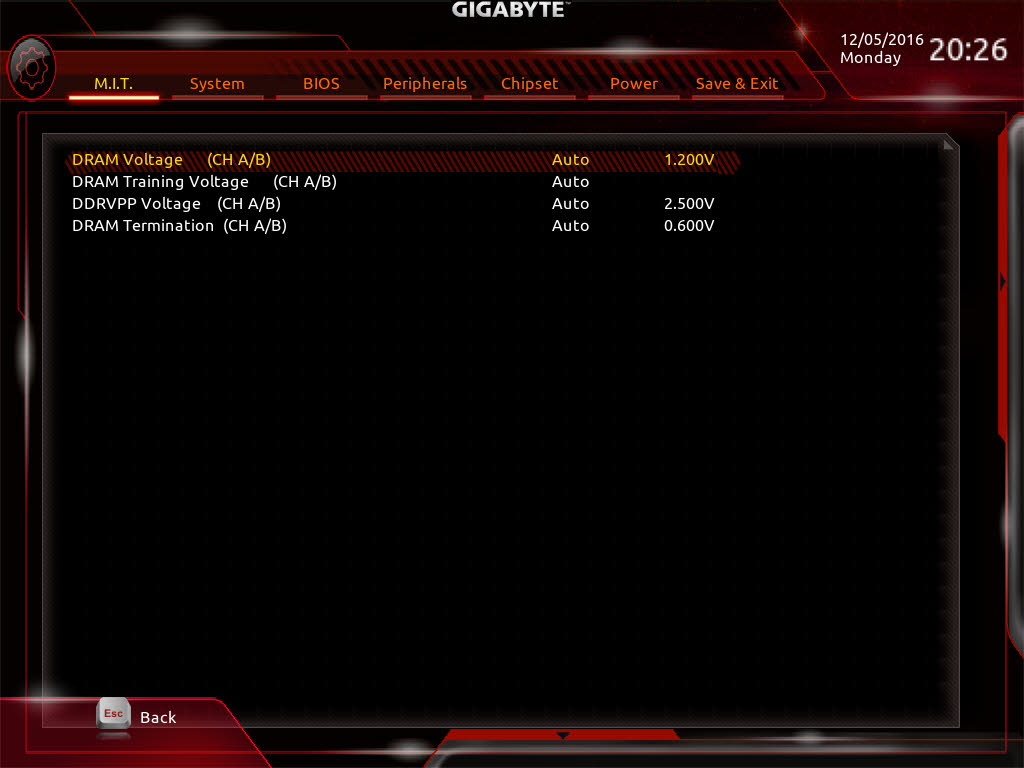

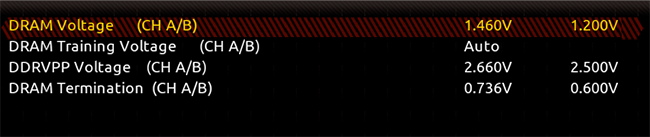

برای همین منظور ابتدا طبق تصاویر بالا در Bios مقادیر ولتاژ DRAM Voltage، VCCSA، VCCIO، DDRVPP و DRAM Termination را تا حد کاملاً ایمن افزایش دادیم. درنهایت نیز در فرکانس و تایمینگ 3866MHz – 36-14-14-16 به مرز ناپایداری رسیدیم.
همانطور که در تصویر تست پهنای باند حافظه مشاهده میکنید نتیجه به دست آمده فوقالعاده و حیرت انگیز است! این نتیجه شبیه به پیکربندی Quad Channel ماژولهای DDR4-2133MHz - CL15 بر روی پلتفرمهای مبتنی بر سوکت LGA 2011-v3 است!
جمع بندی، سخن پایانی و امتیاز شهر سختافزار
-
جمع بندی، سخن پایانی و امتیاز شهر سختافزار
اجازه دهید در این قسمت جمع بندی را به دو بخش مختلف تقسیم کنیم. اگر بخواهیم در مورد معماری Kaby Lake و عملکرد آن به یک جمع بندی جامع برسیم به زبان ساده پردازندههای مبتنی بر این معماری و مادربردهای جدید مبتنی بر آن از نظر کارایی تنها یک بهروزرسانی مختصر و کوچک برای معماری Skylake محسوب میشوند و افزایش کارایی حدوداً 12% در بخش CPU و حدوداً 7% در بخش 3D Graphics پردازنده گرافیکی مجتمع برای بهروزرسانی قطعات سیستم از Skylake به Kaby Lake به هیچ وجه اغواکننده نخواهد بود؛ اما بهینهسازیهای انجام شده در بخش شتابدهنده سختافزاری رمزگذار و رمزگشای ویدئویی، مدیریت بهتر مصرف انرژی در این پلتفرم و پتانسیل بسیار بالا در بخش اورکلاک فرکانس هسته پردازنده و ماژولهای حافظه DDR4 از جمله عواملی هستند که شاید برای برخی از کاربران کاربردی و تا حدودی وسوسه کننده باشد. روی هم رفته ما به اینتل نمره قبولی میدهیم اما این نمره به هیچ وجه نمره ممتازی نیست!
اما مادربرد GIGABYTE Z270X-Gaming 7 که از اولین اعضای خانواده مادربردهای گیمینگ سری AORUS محسوب میشود علیرغم عملکرد تحسین برانگیز در تستهای کارایی و اورکلاک، به دلیل به بلوغ نرسیدن Bios آن هنوز در تستهای مدیریت مصرف انرژی و حرارتی که به یکدیگر وابسته نیز هستند تا حدودی کمتر از حد انتظار ما ظاهر شده است. البته از زمانی که ما در حال تست این مادربرد بودیم (حدوداً 20 روز پیش) تا هم اکنون چندین نسخه جدید Bios برای این مادربرد منتشر شده که طبق گفته مدیر بخش مادربرد کمپانی گیگابایت در ایران مشکل فوق رصد و رفع و رجوع شده است. پس در صورتی که قصد خرید این مادربرد خوش قیمت 240 دلاری را دارید در اولین قدم Bios آن را بهروزرسانی کنید.
اما از حق که نگذریم امکانات در نظر گرفته شده برای این مادربرد نظیر نورپردازی بینظیر RGB FUSION، درگاههای متعدد بسیار پرسرعت M.2 X4 32Gb/s، U.2 32Gb/s و SATA Express 10Gb/s در نظر گرفته شده برای آن در کنار تجهیز آن به پورتهای USB 3.1 Gen2 10Gb/s و Thunderbolt 3 Gb/s این مدل را به یکی از مدرنترین، بروزترین و در عین حال خوش قیمتترین مادربردها حال حاضر بازار تبدیل میکند.
علاوه بر این ظاهر بسیار زیبا و دلفریب در کنار سیستم صوتی بسیار باکیفیت مبتنی بر پردازنده صوتی Creative SoundCore™ 3D آن نیز به گونهای است که حتی سخت پسند ترین گیمرها را نیز برای خرید این مادربرد وسوسه میکند.
نقاط قوت
- طراحی ظاهری و کیفیت ساخت عالی
- امکانات مدرن و کاربردی سختافزاری و نرمافزاری متعدد
- پشتیبانی از پورتهای USB 3.1 Gen2 و Thunderbolt 3
- پشتیبانی از 2 اسلات M.2 X4 32Gb/s و 1 پورت U.2 32Gb/s
- برخورداری از سیستم صوتی بسیار باکیفیت مبتنی بر پردازنده صوتی Creative Sound Core™ 3D
- پشتیبانی از درگاه شبکه مبتنی بر کنترلر جدید و بسیار قدرتمند Killer E2500
- نورپردازی بسیار زیبا و بینظیر تحت عنوان RGB FUSION
نقاط ضعف
- عملکرد نه چندان خوب در تستهای مدیریت مصرف انرژی و حرارتی
- Bios مادربرد به بهینهسازیهای بیشتری نیاز دارد
- فاقد درگاه بی سیم شبکه
- عدم پشتیبانی از خروجی تصویر HDMI 2.0
با تمامی این تفاسیر مادربرد "GIGABYTE AORUS Z270X-Gaming 7" موفق به کسب امتیاز ممتاز 9.0 و نشان "Gamer’s Choice" و ریز امتیازات زیر در کلاس محصولات (H (High-End از لابراتوار شهر سختافزار شد.
GIGABYTE AORUS Z270X-GAMING 7
کلاس عرضه : گران قیمت / رده بالا9بستهبندی9.5امکانات9اورکلاکینگ9کارایی9کیفیت ساخت و طراحی9ارزش خرید9امتیاز شهرسختافزارنشان شهرسختافزار9توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.
گالری تصاویر
-
گالری تصاویر
نظر خود را اضافه کنید.
برای ارسال نظر وارد شوید
ارسال نظر بدون عضویت در سایت
