بررسی تخصصی مادربرد ASUS MAXIMUS IX Code: رمز و راز وسوسه گیمرها

در جدیدترین هدف گذاری کمپانی ASUS برای خانواده MAXIMUS مادربردهای ROG بیش از 7 مدل مختلف برای این سری پیش بینی شده که مدل MAXIMUS IX Code حتی از نظر ASUS نیز مناسب گیمرهایی است که همواره هوشمندانه انتخاب می‌کنند! به بیانی دیگر این مادربرد از نظر قیمت در برابر امکانات و کارایی، بهترین انتخاب در این سری محسوب می‌شود. با بررسی یکی از جدیدترین مادربردهای مبتنی بر چیپست Intel Z270 همراه ما باشید...

مقدمه

Kaby Lake نامی که شاید پررنگ‌تر از سایر معماری‌های پیشین اینتل در خاطرات دنیای سخت‌افزاری‌ها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازنده‌های با معماری Core و اسم رمز Penryn کمپانی اینتل پردازنده‌های جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار می‌کرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازنده‌ها را کاهش می‌داد و در قدم بعدی (Tock) معماری پردازنده‌های خود را به‌صورت بنیادی تغییر می‌داد. این مدل تا همین 1 سال پیش و معرفی پردازنده‌های با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهم‌ترین آن‌ها بی‌رقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است! در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب می‌شدند و تصور می‌شد معماری Kaby Lake نیز اولین پردازنده‌های با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازنده‌های با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینه‌سازی‌های بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و به‌صورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازنده‌های خود را تغییر می‌دهد، در مرحله بعد معماری ساخت دچار تحول می‌شود و درنهایت نیز پردازنده‌های بهینه‌سازی شده معماری پیشین روانه بازار می‌شوند. به بیانی دیگر این به این معناست که برای تجربه پردازنده‌های جدید و کاملاً متمایز با نسل‌های قبل باید حدوداً 3 سال صبر کرد!

پردازنده‌های با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازنده‌های با برند تجاری Core ix محسوب می‌شوند امروز به‌صورت رسمی معرفی و همراه آن‌ها مادربردهای رده‌بالای مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270 می‌شوند روانه بازار می‌شوند. در این پلتفرم جدید به‌صورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینه‌سازی‌های مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازنده‌های نسل جدید، به‌صورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدل‌های مشابه نسل قبل هستیم. البته تغییرات تنها در این بخش خلاصه نمی‌شوند و پردازنده‌های با این معماری، نسل جدید تراشه‌های گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهم‌ترین ویژگی‌های آن‌ها می‌توان به افزایش کارایی مختصر در بخش 3D graphics و ارتقای شتاب‌دهنده سخت‌افزاری در بخش رمزگشایی و رمزگذاری فایل‌های ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.

همچنین در بخش چیپست ها نیز تعداد شریان‌های PCIe 3.0 در چیپست Z270 از 20 مسیر در چیپست Z170 به 24 مسیر افزایش پیدا کرده و همین امر باعث شده تا تقریباً تمامی مادربردهای مبتنی بر این چیپست به‌واسطه کنترلرهای مجزا و بدون محدودیت از پورت‌های بسیار پرسرعت (USB 3.1 Gen2 (10 Gbit/s پشتیبانی کنند.

پیشنهاد می‌کنیم در صورتی که تمایل به دانستن جزئیات بیشتری در مورد معماری Kaby Lake و چیپست های نسل جدید دارید حتماً صفحات بعدی این بررسی را با دقت مطالعه کنید.

دفتر کمپانی ASUS در ایران چندی پیش یکی از جدیدترین مادربردهای رده بالا مبتنی بر چیپست Intel Z270 این کمپانی را برای تست و بررسی به لابراتوار شهر سخت افزار فرستاد. MAXIMUS IX Code که نامی ناشناخته در خانواده ROG مادربردهای کمپانی ASUS محسوب می‌شود با هدف کاهش قیمت و حذف امکانات غیرضروری مدل‌های سری MAXIMUS FORMULA طراحی و روانه بازار شده است.

همان‌طور که در جدول بالا ملاحظه می‌کنید در جدیدترین هدف گذاری کمپانی ASUS برای خانواده MAXIMUS مادربردهای ROG بیش از 7 مدل مختلف برای این سری پیش بینی شده که مدل CODE حتی از نظر ASUS نیز مناسب گیمرهایی است که همواره هوشمندانه انتخاب می‌کنند! به بیانی دیگر این مادربرد از نظر قیمت در برابر امکانات و کارایی بهترین انتخاب در این سری محسوب می‌شود؛ اما چه تفاوت‌هایی میان این مدل و مدل FORMULA این سری وجود دارد که باعث کاهش محسوس قیمت آن شده است؟

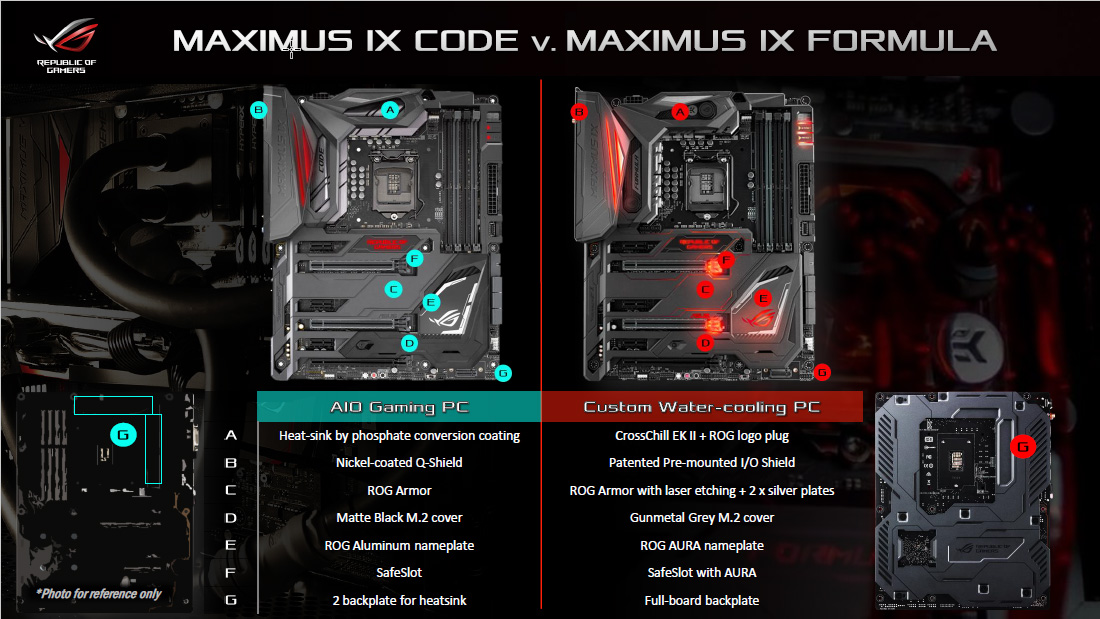

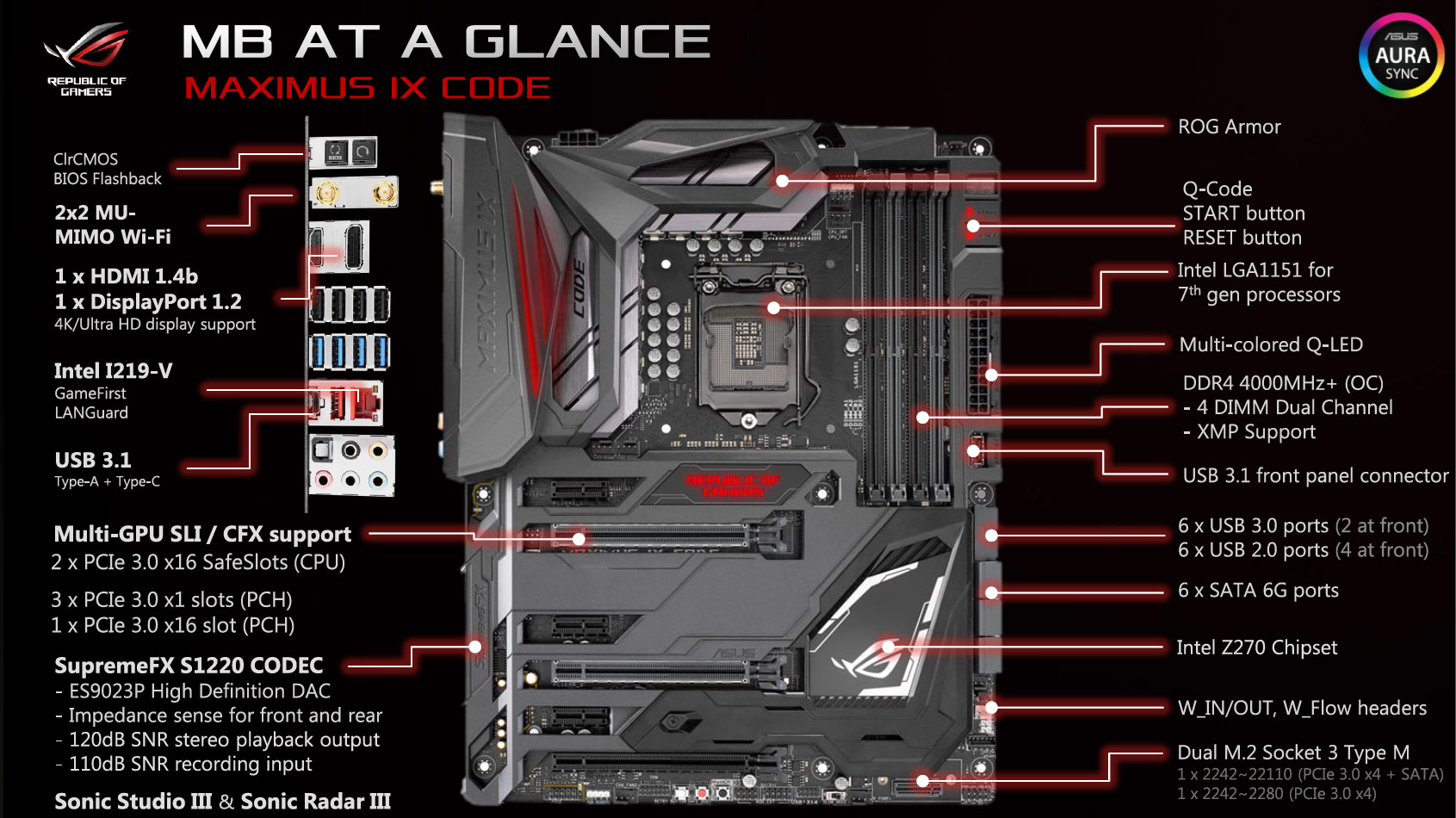

طبق جدول بالا تغییرات به‌صورت کلی در عدم پشتیبانی هیتسینک های مدل Code از خنک کننده آبی، حذف پوشش فلزی تعبیه شده در بخش پشت PCB، مختصر بودن نورپردازی و حذف محافظ پنل پشتی سرخود در مدل Code خلاصه می‌شود. ولی تمامی امکانات و قابلیت‌های محوری و اصلی همگی در سری Code حفظ شده‌اند.

اما مهم‌ترین این قابلیت‌ها و امکانات در چه مواردی خلاصه می‌شوند؟

طبق بلاک دیاگرام فوق مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد جدید و خوش قیمت شامل موارد زیر می‌شوند:

• پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
• پشتیبانی تضمین شده از ماژول‌های حافظه DDR4 با فرکانس بیش از 4000MHz
• برخورداری از مدار رگولاتور ولتاژ دیجیتال بسیار مدرن 10Phase متشکل از خازن‌های جامد ژاپنی 10K black metallic، ماسفت های ™NexFET  ساخت کمپانی آمریکایی Texas Instruments و چوک‌های خنک MicroFine alloy chokes
• دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی و مجهز به یک کانکتور مخصوص برای اتصال به پورت‌های USB 3.1 پنل جلویی کیس
• همراه داشتن 2 اسلات M.2 X4 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 2 گذرگاه
• همراه داشتن جدیدترین نسخه سیستم صوتی بسیار مدرن و باکیفیت SupremeFX مبتنی بر Codec صوتی جدید S1220
• بهره‌مند از آخرین و مدرن‌ترین کنترلرهای بی‌سیم (802.11ac) و
• سیمی (Intel® I219-V) شبکه
• نورپردازی بسیار زیبا و خاص برد با استفاده از RGB LED های تعبیه شده در 3 بخش مختلف برد تحت عنوان AURA

در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این پلتفرم را محک می‌زنیم. با ما همراه باشید ...

توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

در جدیدترین هدف گذاری کمپانی ASUS برای خانواده MAXIMUS مادربردهای ROG بیش از 7 مدل مختلف برای این سری پیش بینی شده که مدل MAXIMUS IX Code حتی از نظر ASUS نیز مناسب گیمرهایی است که همواره هوشمندانه انتخاب می‌کنند! به بیانی دیگر این مادربرد از نظر قیمت در برابر امکانات و کارایی، بهترین انتخاب در این سری محسوب می‌شود. با بررسی یکی از جدیدترین مادربردهای مبتنی بر چیپست Intel Z270 همراه ما باشید...

---

مقدمه

Kaby Lake نامی که شاید پررنگ‌تر از سایر معماری‌های پیشین اینتل در خاطرات دنیای سخت‌افزاری‌ها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازنده‌های با معماری Core و اسم رمز Penryn کمپانی اینتل پردازنده‌های جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار می‌کرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازنده‌ها را کاهش می‌داد و در قدم بعدی (Tock) معماری پردازنده‌های خود را به‌صورت بنیادی تغییر می‌داد. این مدل تا همین 1 سال پیش و معرفی پردازنده‌های با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهم‌ترین آن‌ها بی‌رقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است! در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب می‌شدند و تصور می‌شد معماری Kaby Lake نیز اولین پردازنده‌های با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازنده‌های با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینه‌سازی‌های بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و به‌صورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازنده‌های خود را تغییر می‌دهد، در مرحله بعد معماری ساخت دچار تحول می‌شود و درنهایت نیز پردازنده‌های بهینه‌سازی شده معماری پیشین روانه بازار می‌شوند. به بیانی دیگر این به این معناست که برای تجربه پردازنده‌های جدید و کاملاً متمایز با نسل‌های قبل باید حدوداً 3 سال صبر کرد!



پردازنده‌های با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازنده‌های با برند تجاری Core ix محسوب می‌شوند امروز به‌صورت رسمی معرفی و همراه آن‌ها مادربردهای رده‌بالای مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270 می‌شوند روانه بازار می‌شوند. در این پلتفرم جدید به‌صورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینه‌سازی‌های مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازنده‌های نسل جدید، به‌صورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدل‌های مشابه نسل قبل هستیم. البته تغییرات تنها در این بخش خلاصه نمی‌شوند و پردازنده‌های با این معماری، نسل جدید تراشه‌های گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهم‌ترین ویژگی‌های آن‌ها می‌توان به افزایش کارایی مختصر در بخش 3D graphics و ارتقای شتاب‌دهنده سخت‌افزاری در بخش رمزگشایی و رمزگذاری فایل‌های ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.



همچنین در بخش چیپست ها نیز تعداد شریان‌های PCIe 3.0 در چیپست Z270 از 20 مسیر در چیپست Z170 به 24 مسیر افزایش پیدا کرده و همین امر باعث شده تا تقریباً تمامی مادربردهای مبتنی بر این چیپست به‌واسطه کنترلرهای مجزا و بدون محدودیت از پورت‌های بسیار پرسرعت (USB 3.1 Gen2 (10 Gbit/s پشتیبانی کنند.

پیشنهاد می‌کنیم در صورتی که تمایل به دانستن جزئیات بیشتری در مورد معماری Kaby Lake و چیپست های نسل جدید دارید حتماً صفحات بعدی این بررسی را با دقت مطالعه کنید.



دفتر کمپانی ASUS در ایران چندی پیش یکی از جدیدترین مادربردهای رده بالا مبتنی بر چیپست Intel Z270 این کمپانی را برای تست و بررسی به لابراتوار شهر سخت افزار فرستاد. MAXIMUS IX Code که نامی ناشناخته در خانواده ROG مادربردهای کمپانی ASUS محسوب می‌شود با هدف کاهش قیمت و حذف امکانات غیرضروری مدل‌های سری MAXIMUS FORMULA طراحی و روانه بازار شده است.

همان‌طور که در جدول بالا ملاحظه می‌کنید در جدیدترین هدف گذاری کمپانی ASUS برای خانواده MAXIMUS مادربردهای ROG بیش از 7 مدل مختلف برای این سری پیش بینی شده که مدل CODE حتی از نظر ASUS نیز مناسب گیمرهایی است که همواره هوشمندانه انتخاب می‌کنند! به بیانی دیگر این مادربرد از نظر قیمت در برابر امکانات و کارایی بهترین انتخاب در این سری محسوب می‌شود؛ اما چه تفاوت‌هایی میان این مدل و مدل FORMULA این سری وجود دارد که باعث کاهش محسوس قیمت آن شده است؟

طبق جدول بالا تغییرات به‌صورت کلی در عدم پشتیبانی هیتسینک های مدل Code از خنک کننده آبی، حذف پوشش فلزی تعبیه شده در بخش پشت PCB، مختصر بودن نورپردازی و حذف محافظ پنل پشتی سرخود در مدل Code خلاصه می‌شود. ولی تمامی امکانات و قابلیت‌های محوری و اصلی همگی در سری Code حفظ شده‌اند.

اما مهم‌ترین این قابلیت‌ها و امکانات در چه مواردی خلاصه می‌شوند؟

طبق بلاک دیاگرام فوق مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد جدید و خوش قیمت شامل موارد زیر می‌شوند:

• پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
• پشتیبانی تضمین شده از ماژول‌های حافظه DDR4 با فرکانس بیش از 4000MHz
• برخورداری از مدار رگولاتور ولتاژ دیجیتال بسیار مدرن 10Phase متشکل از خازن‌های جامد ژاپنی 10K black metallic، ماسفت های ™NexFET  ساخت کمپانی آمریکایی Texas Instruments و چوک‌های خنک MicroFine alloy chokes
• دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی و مجهز به یک کانکتور مخصوص برای اتصال به پورت‌های USB 3.1 پنل جلویی کیس
• همراه داشتن 2 اسلات M.2 X4 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 2 گذرگاه
• همراه داشتن جدیدترین نسخه سیستم صوتی بسیار مدرن و باکیفیت SupremeFX مبتنی بر Codec صوتی جدید S1220
• بهره‌مند از آخرین و مدرن‌ترین کنترلرهای بی‌سیم (802.11ac) و
• سیمی (Intel® I219-V) شبکه
• نورپردازی بسیار زیبا و خاص برد با استفاده از RGB LED های تعبیه شده در 3 بخش مختلف برد تحت عنوان AURA

در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این پلتفرم را محک می‌زنیم. با ما همراه باشید ...



توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

معرفی ریز معماری KABYLAKE-S

معرفی ریز معماری KABYLAKE-S

پلتفرم نسل هفتم پردازنده های Core اینتل (موسوم به KABYLAKE-S) در یک نگاه

 علیرغم همه تغییرات هنوز هم پردازنده های KABYLAKE-S با چیپ ست های سری 100 اینتل از طریق سوکت LGA 1151 سازگاری دارند، بنابراین تنها با بروزرسانی بایوس، با کلیه مادربردهای سری 100 فعلی قابل استفاده هستند. البته سازندگان مادربرد سری جدیدی از مادربردهای بر پایه چیپ ست های سری 200 را با پشتیبانی از این پردازنده ها بدون نیاز به بروزرسانی بایوس و بازنگری هایی برای بهره گیری حداکثری از پتانسیل این تراشه ها، تدارک دیده اند.

تغییر هر نسل از پردازنده ها و به طور مشخص بهبود آنها از دو جنبه می تواند رخ دهد، اولین آنها افزایش دستورالعمل های قابل اجرا به ازای هر سیکل (IPC) است که برای دست یابی آن به بهبود در سطح خود ریزمعماری نیاز است، با این حال اینتل در KABYLAKE-S هیچگونه تغییری در IPC اعمال نکرده و دقیقاً با همان ریزمعماری SKYLALE-S روبرو هستیم و بهبودها به تغییرات جزئی از جمله فرکانس محدود می شود. در حقیقت پردازنده های KABYLAKE-S کاملاً جدید نیستند و درست تکرار عرضه پردازنده های Haswell Refresh در کنار چیپ ست های Z97 و H97 هستند.

بنابراین به عنوان نمونه های ارتقا یافته SKYLALE-S به پردازنده KABYLAKE-S نگاه کنید و نه محصولات تمام جدید. از آنجایی که ریزمعماری KABYLAKE-S و چیپ ست های سری 200 با تغییرات اساسی همراه نیستند، نوشتار پیش رو بیشتر بر روی مقایسه آن با SKYLALE-S متمرکز است تا تغییرات جزئی بهتر بازتاب یابند.

مهم ترین تغییرات KABYLAKE-S در مقایسه با SKYLALE-S:

• فناوری ساخت بهبود یافته +14NM
• پتانسیل اورکلاکینگ بالاتر
• افزایش فرکانس هسته های پردازشی در تمامی مدل ها
• افزایش سرعت تغییر فرکانس هسته ها
• پردازنده گرافیکی مجتمع جدید و بهبودیافته
• چیپ ست های جدید سری 200
• افزایش تعداد خطوط ارتباطی پرسرعت (HSIO) PCI-E 3.0 منشعب از چیپ ست
• پشتیبانی از فناوری  Optane  اینتل
• افزایش فرکانس استاندارد حافظه از 2133 به 2400 مگاهرتز

 طبق اطلاعات موجود، اینتل دست کم سه چیپ ست جدید H270 ، Z270 و B250 را برای مصرف کنندگان خانگی عرضه می کند که به ترتیب از راست به چپ جانشین H170 ،Z170 و B150 می شوند. البته اینتل چیپ ست های سری 100 را بازنشسته نمی کند. هم زمان اینتل پردازنده های KABYLAKE-S را در سه سری معمول Core i3، Core i5 و Core i7، همچنین Celeron و Pentium نیز عرضه می کند.

لیست پردازنده های Kaby-Lake

Core i7-7700K پرچمدار پردازنده های Kaby-Lake است، لیست کامل سری اول این پردازنده ها در جدول زیر آمده است:

Core i5-7400	Core i5-7500	Core i5-7600	Core i5-7600K	Core i7-7700	Core i7-7700K	پردازنده
4C/4T	4C/4T	4C/4T	4C/4T	4C/8T	4C/8T	تعداد هسته/Thread
3.00GHz	3.40GHz	3.50GHz	3.80GHz	3.6GHz	4.20GHz	فرکانس پایه هسته
3.50GHz	3.80GHz	4.10GHz	4.20GHz	4.20GHz	4.50GHz	فرکانس توربو بوست
6MB	6MB	6MB	6MB	8MB	8MB	حافظه کش
65W	65W	65W	91W	65W	91W	توان حرارتی
HD 630	HD 630	HD 630	HD 630	HD 630	HD 630	پردازنده گرافیکی مجتمع
170	179	199	217	272	305	قیمت (دلار)

مشخصات و مقایسه سری اول پردازنده های KABYLAKE-S

Core i3-7100	Core i3-7300	Core i3-7320	Core i3-7350K	پردازنده
2C/4T	2C/4T	2C/4T	2C/4T	تعداد هسته/Thread
3.9GHz	4.0GHz	4.1GHz	4.20GHz	فرکانس پایه هسته
-	-	-	-	فرکانس توربو بوست
6MB	4MB	4MB	4MB	حافظه کش
51W	51W	51W	60W	توان حرارتی
HD 630	HD 630	HD 630	HD 630	پردازنده گرافیکی مجتمع
109	129	139	157	قیمت (دلار)

مشخصات و مقایسه سری دوم پردازنده های KABYLAKE-S

پردازنده های ضریب باز Kaby-Lake متشکل از Core i7-7700K و Core i5-7600K هستند، این دو تراشه به ترتیب جانشین Core i7 6700K و Core i5-6600K می شوند. همچنین به ترتیب Core i5-7400 ،Core i5-7500 ،Core i5-7600 ،Core i7-7700 جانشین Core i5-6500 ،Core i5-6600 ،Core i7-6700 و Core i5-6400 می شوند.

Core i7-7700K

این پردازنده پرچمدار KABYLAKE-S و دارای 4 هسته پردازشی فیزیکی (Threadا8) با فرکانس پایه 4.20 گیگاهرتز و فرکانس توربو بوست حداکثر 4.50 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i7-7700K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i7-7700

دومین پردازنده قدرتمند KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا8 ) با فرکانس پایه 3.80 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i7-7700 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7600K

دومین پردازنده ضریب باز KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.60 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

جدول فرکانسی این پردازنده را در زیر مشاهده می کنید:

Core i5-7600K	Core i5-6600K	پردازنده
3.8GHz	3.5GHz	فرکانس پایه
4.2GHz	3.9GHz	فرکانس توربو بوست با 1 هسته
4.1GHz	3.8GHz	فرکانس توربو بوست با 2 هسته
4.1GHz	3.7GHz	فرکانس توربو بوست با 3 هسته
4.0GHz	3.6GHz	فرکانس توربو بوست با 4 هسته

مقایسه فرکانس Turbo Boost پردازنده Core i5-7600K با 6600K

Core i5-7600K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i5-7600

این مدل نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.50 گیگاهرتز و فرکانس توربو بوست حداکثر 4.10 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7600 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7500

این پردازنده نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.40 گیگاهرتز و فرکانس توربو بوست حداکثر 3.80 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7500 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7400

این پردازنده ضعیف ترین مدل i5 از نسل KABYLAKE-S است. Core i5-7400 دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.00 گیگاهرتز و فرکانس توربو بوست حداکثر 3.50 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7400 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

همچنین اینتل یک پردازنده i3 ضریب باز به نام i3-7350K نیز عرضه می کند.

سوکت پردازنده LGA1151

پردازنده های KABYLAKE-S نیز بر پایه سوکت فعلی LGA1151 هستند و حتی مادربردهای سری 100 فعلی از آنها پشتیبانی می کنند، همچنین مادربردهای سری 200 نیز از پردازنده های SKYLALE-S پشتیبانی می کنند.

از آنجایی که هیچ گونه تغییر اساسی در KABYLAKE-S رخ نداده، اینتل توانتسه دوباره همان سوکت LGA1151 را به خدمت بگیرد.

افزایش فرکانس هسته و کش

بارزترین تغییر پردازنده های KABYLAKE-S در مقایسه با نسل قبل، افزایش فرکانس هسته و کش است که به 300 مگاهرتز می رسد. شاید بتوان افزایش فرکانس را مهم ترین تغییر این پردازنده ها دانست.



خب بگذارید نسل فعلی پردازنده های دسکتاپ اینتل موسوم SKYLALE-S را مبنا قرار دهیم و بهبود یا تغییرات KABYLAKE-S را با مقایسه با آن بسنجیم. پیش از هرچیز باید در نظر داشته باشید که KABYLAKE-S یک ریزمعماری پردازنده جدید نیست و عملاً خبری از بهبودکارایی یا مصرف انرژی ناشی از بهبود ریز معماری نیست، بنابراین همه تغییرات و بهبودها به افزایش فرکانس و تغییرات جزئی محدود می شود. در جدول زیر مقایسه مشخصات پرچمداران پردازنده های SKYLALE-S و KABYLAKE-S آمده است.

Core i5-6600K SKYLALE-S	Core i5-7600K KABYLAKE-S	Core i7-6700K SKYLALE-S	Core i7-7700K KABYLAKE-S
4/4	4/4	8/4	8/4	تعداد هسته/Thread
3.50GHz	3.80GHz	4.00GHz	4.20GHz	فرکانس پایه هسته
3.90GHz	4.00GHz	4.20GHz	4.50GHz	فرکانس توربو بوست
6MB	6MB	8MB	8MB	حافظه کش
65W	65W	91W	91W	توان حرارتی
HD 530	HD 630	HD 530	HD 630	پردازنده گرافیکی مجتمع

درست همانطور که جدول بالا نشان می دهد، هیچ تغییری بزرگی صورت نگرفته و KABYLAKE-S گونه بهبود یافته ای از SKYLALE-S آن هم با بهبود ناچیز است. البته بهبودهایی فراتر از افزایش فرکانس، نظیر پردازنده گرافیکی مجتمع جدید نیز وجود دارد اما به هیچ وجه جهش کارایی، چیزی نظیر پردازنده های گرافیکی ساخت انویدیا در کار نیست، همه چیز به چند درصد بهبود محدود می شود.

فناوری ساخت +14NM

همانطور که پیش تر نیز اشاره شد، پردازنده های KABYLAKE-S از افزایش کارایی ناشی از بهبود IPC بهره نمی برند، بنابراین بهبودها از تغییرات دیگری ناشی می شود. اولین تغییر بکارگیری گونه جدیدی از فناوری ساخت است. نسل هفتم پردازنده های Core اینتل با بکارگیری گونه جدیدی از فناوری ساخت 14 نانومتری FinFET تولید می شوند که اینتل خود از آن به عنوان +14NM نام می برد. بهبود فناوری ساخت هرچند لزوماً به کاهش مصرف انرژی یا بهبود بهره وری منجر نشده، اما باعث افزایش پتانسیل اورکلاکینگ و امکان افزایش فرکانس شده است.

آنچه که اینتل فناوری ساخت +14NM می خواند، همان فناوری ساخت 14 نانومتری بکارگرفته شده در نسل SKYLALE-S اما با چند تغییر جزئی است، در این فناوری ساخت جدید ارتفاع fin ترانزیستورها بیشتر اما عرض کانال کمتر شده. fin های بلندتر ترانزیستورها باعث کاهش گسیل جریان لازم و کاهش نشت جریان می شود، با این حال معمولاً عرض کانال گسترده تر با کاهش چگالی ترانزیستور همراه است که به ولتاژ بالاتری نیاز دارد اما فرایند ساخت را ساده تر می کند. همچنین این بحث مطرح است که عرض کانال بیشتر باعث می شود تا حرارت تولید شده توسط هر ترانزیستور پیش از انتقال به دیگر ترانزیستورهای هم جوار، سریعتر دفع شود، دفع حرارت بهتر به بالاتر رفتن آستانه دمای ترانزیستورها و در نتیجه آن امکان دست یابی به فرکانس های بالاتر کمک می کند. این دو تغییر در فناوری +14NM اینتل باعث می شود تا بتوان ولتاژ بیشتری اعمال کرد و به فرکانس های بالاتر دست پیدا کرد.



پردازنده های KABYLAKE-S پتانسیل اورکلاکینگ بهتری دارند اما برای دست یابی به فرکانس های بالاتر از نسل قبل ممکن است به اعمال ولتاژ بیشتری نیاز باشد.

فناوری Speed Shift V2

یکی از قابلیت های جدید که با SKYLALE-S معرف شد فناوری Speed Shift بود. این فناوری در وجود درایور سیستمی مناسب، بخشی از کنترل پردازنده را از سیستم عامل به خود پردازنده باز می گرداند، این کار باعث می شود تا پردازنده بهتر از سیستم عامل بتواند در پاسخ به نیاز برای توان پردازشی، فرکانس را با انعطاف و سرعت بیشتری تغییر دهد. Speed Shift از مدت زمان لازم برای تغییر فرکانس پردازنده به طرز بسیار موثری می کاهد و در نتیجه آن سرعت پاسخ دهی پردازنده بالا می رود. حالا اینتل با KABYLAKE-S نسل دوم فناوری Speed Shift را معرفی کرده به ادعای این کمپانی، از نسل اول هم سریعتر و کارآمدتر است.



به ادعای اینتل KABYLAKE-S تا 19 درصد نسبت به SKYLALE-S در وب گردی عملکرد بهتری دارد. همچنین ادعا شده عملکرد این پردازنده ها در استفاده های عمومی تا 12 درصد بهتر از SKYLALE-S و مصرف انرژی نیز قدری کاهش یافته است.

 کنترلر حافظه مجتمع (IMC)
در حالی که کنترلر حافظه مجتمع (IMC) پردازنده های SKYLALE-S  به طور استاندارد از فرکانس حافظه 2133 پشتیبانی می کند، حالا با KABYLAKE-S این مقدار به 2400 مگاهرتز افزایش یافته است. البته این موضوع اهمیت چندانی ندارد، چراکه اغلب پردازنده ها از ماژول هایی با فرکانس بالاتر نیز پیشتیبانی می کنند.

کنترلر حافظه مجتمع (IMC) پردازنده های KABYLAKE-S از از ماژول های حافظهDDR3L و DDR4 تحت پیکربندی حداکثر دو کاناله با فرکانس 2400 مگاهرتز پشتیبانی می کند.

هرچند فرکانس حافظه استاندارد پشتیبانی شده توسط کنترلر حافظه مجتمع (IMC) در پردازنده های KABYLAKE-S از 2133 مگاهرتز به 2400 مگاهرتز افزایش یافته، اما هنوز هم برای استفاده از ماژول های حافظه DDR4 پرسرعت به مادربردهای مبتنی بر چیپ ست Z270 نیاز است.

در مادربردهای مبتنی بر چیپ ست های سری Z که از پیکربندی XMP پشتیبانی می کنند این تغییر هیچ اهمیت نداشته و عملاً بی خاصیت است. با این حال در مادربردهای سری B و H که از افزایش فرکانس با اعمال پیکربندی XMP پشتیبانی نمی کنند، این تغییر سودمند است و با KABYLAKE-S می توان با ارزان ترین مادربردها از ماژول های حافظه DDR4 با فرکانس 2400 مگاهرتز استفاده کرد.

پردازنده گرافیکی مجتمع جدید HD Graphics 630

یکی دیگر از تغییرات KABYLAKE-S در مقایسه با نسل قبل، بکارگیری پردازنده گرافیکی مجتمع (iGPU) جدید HD Graphics 6X0 است. این پردازنده گرافیکی جدید در بهترین پیکربندی خود تحت مدل HD Graphics 630 به خدمت گرفته شده که در پردازنده های رده بالا یافت می شود.

HD 630 در مقایسه با HD 530 تغییر قابل توجه ای نداشته و اختلاف کارایی آنها دست کم در پردازش گرافیکی نامحسوس است. تعداد واحدهای CU همان 24 و تعداد واحدهای EU نیز همان 96 واحد HD 530 است. در حقیقت HD 630 صرفاً گونه بهبودیافته ای از HD 530 آن هم با بهبودهای جزئی است.

HD Graphics 630 با بهبود واحد های اختصاصی رمزگشایی و رمزنگاری سخت افزاری محتواهای 4K از جمله کدک های VP9 و H.264 ،HEVC همراه است اما کارایی گرافیک سه بعدی هیچ تغییری نکرده و جز در بخش کار با محتواهای چند رسانه ای، هیچ بهبودی به چشم نمی خورد، به عبارتی دیگر در اجرای بازی ها عملکرد HD 630 بهتر از HD 530 نیست.

تقویت و بهبود واحد اختصاصی رمزنگاری و رمزگشایی سخت افزاری کدک های تصویری به کاهش بار پردازشی هسته های پردازشی پردازنده و در نتیجه آن کاهش بار پردازنده در کار با محتواهای 4K می انجامد. این تغییر باعث بهبود مصرف انرژی در پخش و استریم محتواهای 4K می شود، زیرا واحد اختصاصی مخصوص این کار از هسته های پردازشی CPU کوچکتر و کم مصرف تر هستند.



در نبود بهبود قدرت پردازشی پردازنده گرافیکی مجتمع (IGP)، خبری از بهبود کارایی گرافیکی نظیر اجرای بازی ها نیست و بهبود صرفاً به کار با محتواهای چند رسانه ای محدود می شود.

پردازنده گرافیکی مجتمع HD Graphics 630 از کُدک h265 و hdcp 2.2 پشتیبانی می کنند. اگر ساده تر بخواهیم بگوییم، HD 630 از موتور چندرسانه ای تازه ای بهره می میبرد که در کار با ویدئوهای 4K عملکرد بهتری دارد.

در صورتی که از کارت گرافیک مجزا استفاده نمی کنید، موتور چند رسانه ای جدید پردازنده گرافیکی مجتمع این پردازنده ها با بهره گیری از شتاب دهنده سخت افزاری در کار با ویدئو تجربه بسیار بهتری ارائه می کنند.

فقط پشتیبانی از نگارش 64 بیتی ویندوز 10

پردازنده های KABYLAKE-S و مادربردهای سری 200 به طور رسمی تنها از نگارش 64 بیتی ویندوز 10 پشتیبانی می کنند و اگر قصد استفاده از نسخه های قدیمی تر ویندوز، نظیر ویندوز 7 را دارید، با مشکلاتی در سازگاری و همچنین نصب درایور مواجه می شوید.

معرفی چیپ ست های سری 200 اینتل

چیپ ست های جدید سری 200

مادربردهای جدید مبتنی بر چیپ ست های سری 200 اینتل در کنار پردازنده های KABYLAKE-S روانه بازار می شوند. Z270 Express پرچمدار این سری از  چیپ ست های اینتل است و کامپیوترهای با کارایی بالا را هدف می گیرد، در طرف دیگر H270 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین و آخرین چیپ ست B250 است.

B250	H270	Z270	چیپ ست
1x16	1x16	1x16 یا 2x8 1x8 یا 2x4	پیکربندی های CPU PCI-E 3.0
3	3	3	تعداد درگاه خروجی تصویر
خیر	خیر	بله	پشتیبانی از اورکلاک CPU
خیر	بله	بله	پشتیبانی از RAID
25	30	30	تعداد خطوط HSIO
12	20	24	حداکثر تعداد خطوط PCI-E
12 (6)	14 (8)	14 (10)	تعداد درگاه های USB 2.0 (USB 3.0)
6	6	6	تعداد درگاه های SATA-III
3.0	3.0	3.0	رابط DMI

مشخصات اصلی و مقایسه چیپ ست های سری 200

مادربردهای مبتنی بر چیپ ست های Z270 و H270 از همان ابتدا و بدون نیاز به بروزرسانی بایوس از پردازنده های KABYLAKE-S پشتیبانی می کنند، این در حالی است که اگر یک مادربرد سری 100 و یک پردازنده KABYLAKE-S تهیه کنید، احتمالاً به یک پردازنده نسل قبل برای بروزرسانی بایوس نیاز خواهید داشت و مستقیماً قادر به استفاده از پردازنده KABYLAKE-S نخواهید بود. البته سری ساخت جدید مادربردهای سری 100 به بایوس جدید مجهز خواهند بود.

یکی دیگر از تغییرات مهم در مقایسه با سری 100، پشتیبانی از SSDهای فوق سریع Optane اینتل است که توسط پلتفرم های فعلی پشتیبانی نمی شوند. سه چیپ ست جدید Z270 ،H270 و B250 همچنین از Rapid Storage Technology v15 پشتیبانی می کنند.

آنچه که چیپ ست Z270  را از H270 متمایز می کند، درست همان ویژگی هایی است که Z170 را از H170 متمایز می کند. چیپ ست Z270 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی شکاف PCI-Express 3.0 x16 به دو شکاف PCI-Express 3.0 x8 جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H270 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H270 و B150 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی ( با پهنای x4) بهره می گیرد. البته مطمئناً در این حالت کارایی نمی تواند مطلوب باشد.

اگر خواهان تمامی قابلیت ها و امکانات جدید اینتل هستید؛ باید به سراغ مادربرد های مبتنی بر چیپ‎ست Z270 بروید که تا سه شکاف PCIe 3.0 و قابلیت اورکلاکینگ پردازنده و حافظه را در اختیار شما قرار می دهد.

افزایش تعداد خطوط پرسرعت HSIO

چیپ ست های سری 200 اینتل در مقایسه با سری 100 دارای 4 خط ارتباطی HSIO بیشتر هستند. Z270 در مجموع دارای 30 خط ارتباطی HSIO است که این مقدار در Z170 به 26 خط می رسد.

برخورداری از پهنای باند بیشتر در بخش HSIO به سازندگان مادربرد این امکان را می دهد تا قابلیت های غنی تری چون Thunderbolt و USB 3.1، تعداد بیشتری شکاف M.2 و تعداد بیشتری شکاف PCIe با پهنای باند بیش از x1 را به مادربردها اضافه کنند.

از مجموع 30 خط ارتباطی HSIO چیپ ست های Z1270 و H270،ا 16 خط آن مختص به پردازنده گرافیکی و 14 خط باقی مانده خطوط همه منظوره (downstream) را تشکیل می دهند. در چیپ ست های سری 100 تعداد خطوط ارتباطی همه منظوره به 10 خط می رسد.

در آن سو H270 از تعداد 30 خط HSIO بهره می برد که در H170ا22 خط و چیپ ست B250 نیز دارای 25 خط HSIO است که در B150ا18 خط بود.

همچنین در تغییر دیگری حالا می توان حداکثر 8 خط HSIO را در سطح مادربرد به یک وسیله اختصاص داد که با چیپ ست های سری 100 به 4 خط محدود می شد. این تغییر به طراحی مادربردها به ویژه در تبعیه درگاه ها و شکاف های پرسرعت کمک می کند.

همچنان رابط DMI 3.0 چیپ ست را با پردازنده پیوند می دهد.

دیگر قابلیت ها نظیر تعداد درگاه های USB یا SATA تغییر نکرده اند.

بسته بندی و محتویات داخل جعبه

بسته بندی و محتویات داخل جعبه

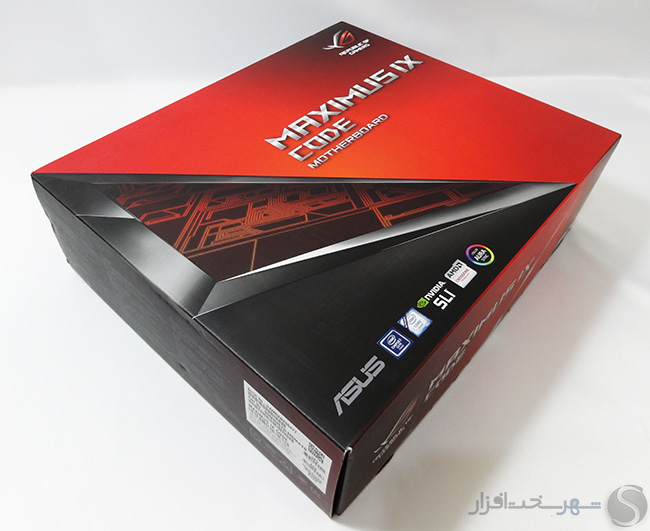

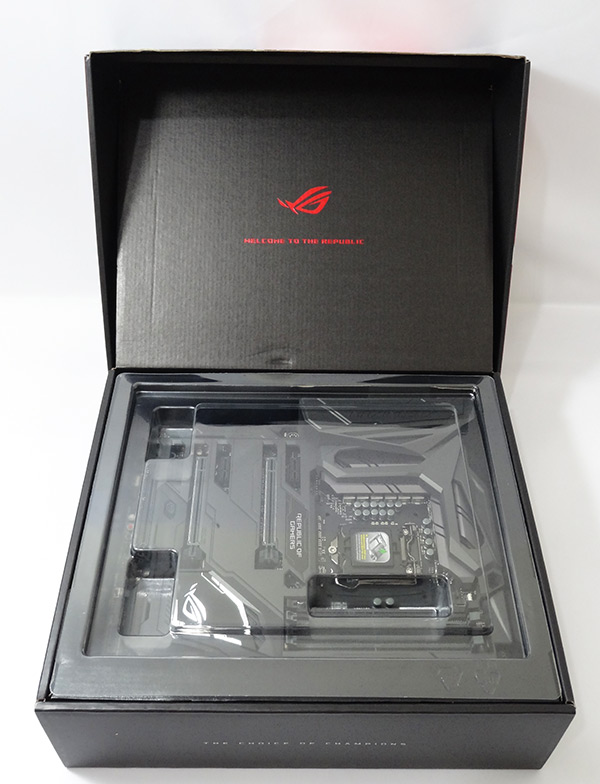

روی جعبه بر خلاف نسل قبل که یکدست زمینه‌ای قرمز داشت با شالوده‌ای از رنگ‌های مشکی و خاکستری نیز ادغام شده است.

مدل تجاری مادربرد و لوگو ROG برجسته‌ترین مندرجات این بخش هستند و لوگوهای کمپانی ASUS، نشان‌های چیپست ها و پردازنده‌های جدید اینتل در کنار لوگو Nvidia SLI، AMD CrossFireX و ASUS AURA Sync سایر مندرجات این بخش را تشکیل می‌دهند.



ابعاد جعبه 365mm x 310mm x 110mm است و با تمامی محتویات داخلش حدوداً 2.48 کیلوگرم وزن دارد.



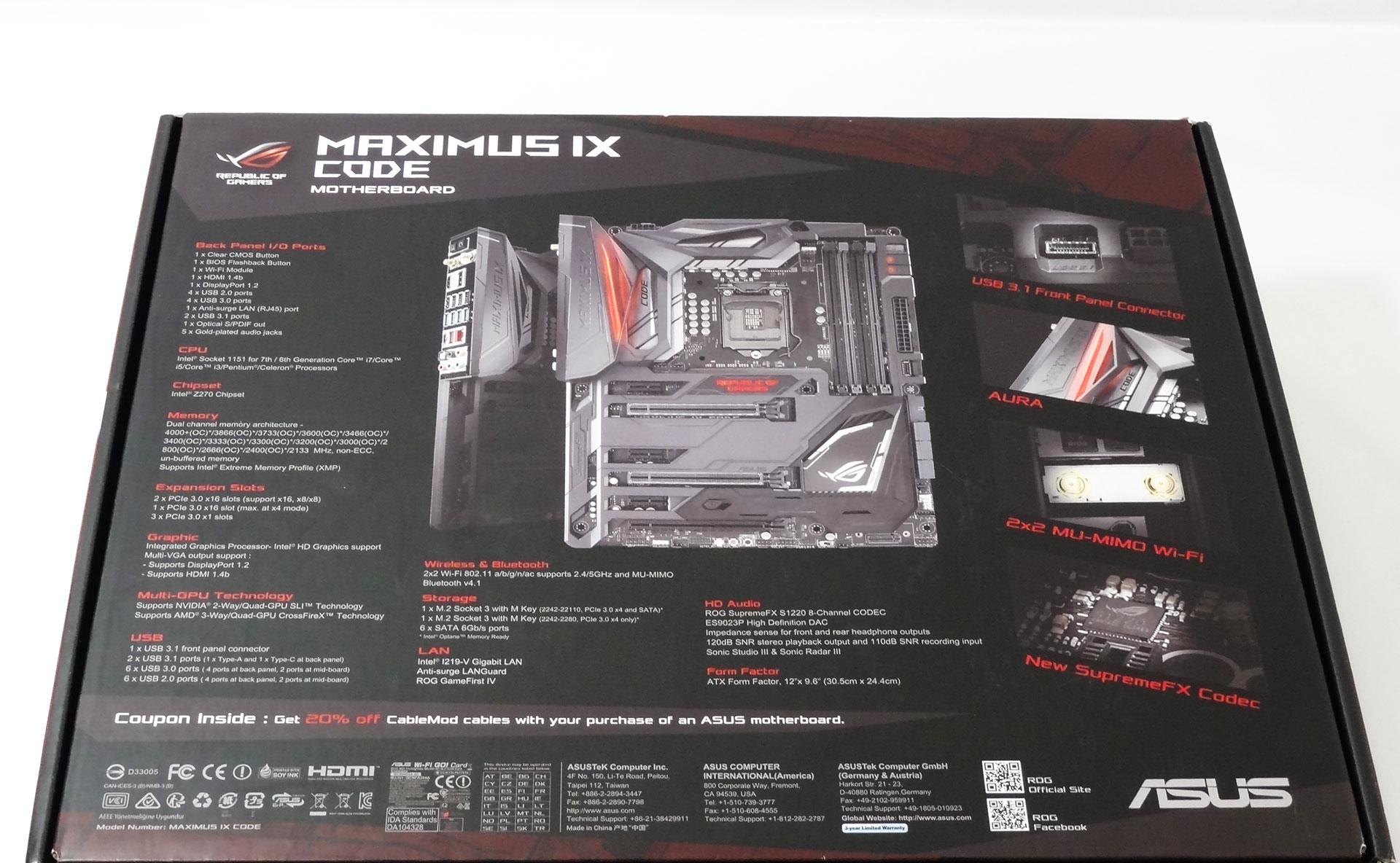

از فضای پشت جعبه نسبتاً به‌خوبی استفاده شده است. اشاره به محوری‌ترین قابلیت‌های این مدل، مشخصات فنی، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.

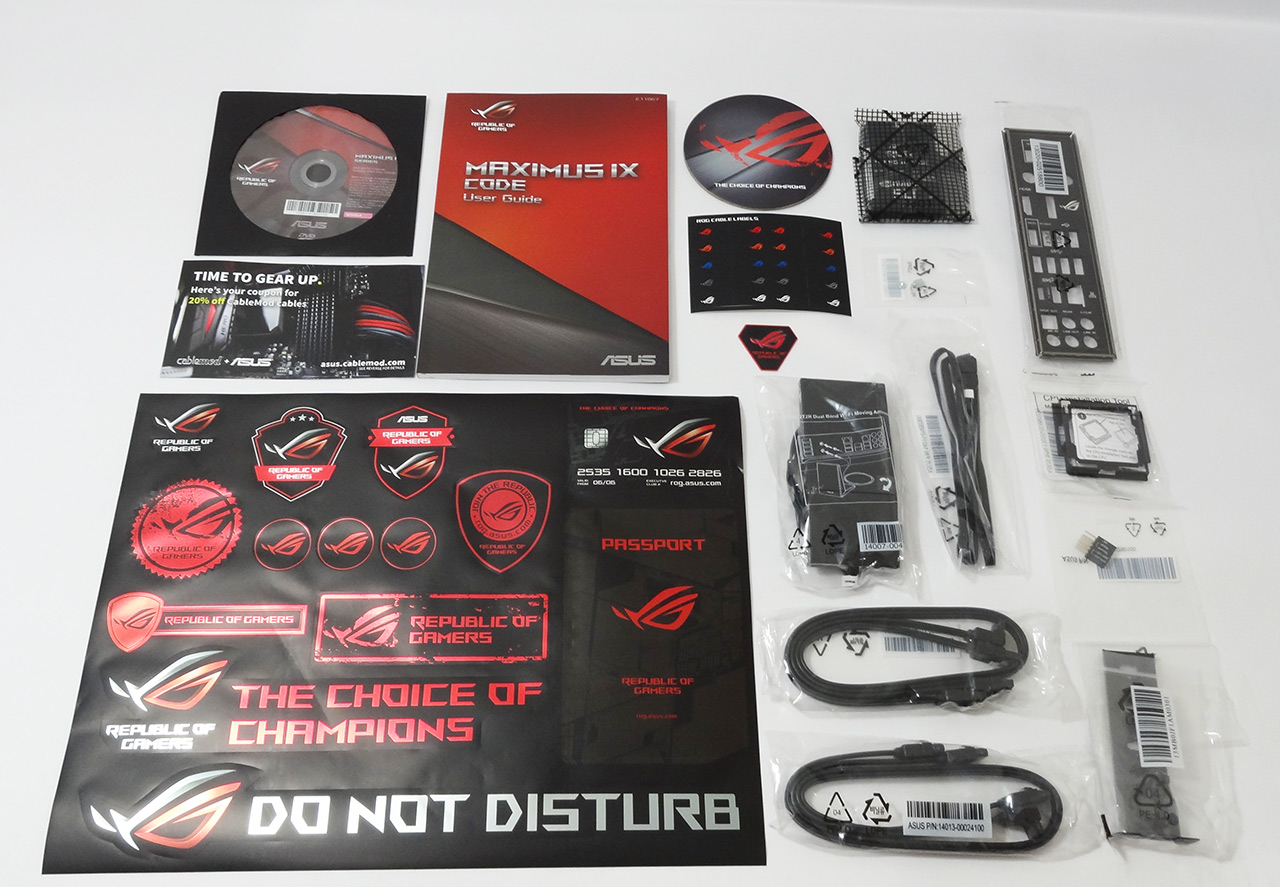

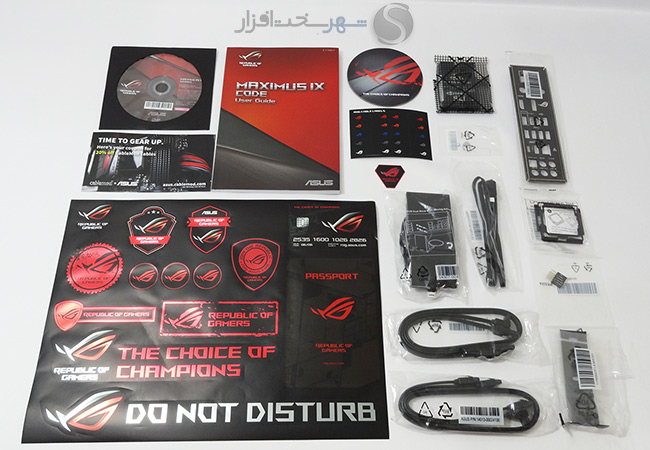

تمامی محتویات داخل بسته بندی درون دو پکیج مجزا تعبیه شده‌اند. جعبه اول همان‌طور ملاحظه می‌کنید دارای پوشش شفاف طلقی است مادربرد را درون خود جای داده است. سایر محتویات که شامل لوازم جانبی این مادربرد هستند به واسطه پوششی مقوایی زیر این پکیج گنجانده شده‌اند.



محتویات داخل جعبه که تقریباً با رنج قیمت این مادربرد نیز توازن دارد به شرح زیر است:

• 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی
• دفترچه و DVD حاوی درایورها، نرم افزارها و راهنمای نصب و راه اندازی
• 1 عدد Q-connector برای اتصال سریع‌تر و آسان‌تر پورت‌ها و سوئیچ‌های پنل جلویی کیس
• پنل پشتی کیس
• 1 عدد پل SLI-HB
• 12 عدد برچسب شامل لوگوهای ROG با طراحی و سبک‌های مختلف
• 1 عدد لوگو فلزی ROG
• کابل توسعه 80 سانتی متری برای اتصال نوارهای RGB LED به کانکتور مخصوص روی مادربرد
• آنتن 2T2R dual Band با قابلیت پشتیبانی از استانداردهای رادیویی Wi-Fi 802.11a/b/g/n/ac
• براکت مخصوص برای نصب سریع و صحیح CPU بر روی سوکت
• پکیج شامل براکت و دو عدد پیچ مخصوص برای نصب تجهیزات M.2 به‌صورت عمودی بر روی PCB
• 10 عدد برچسب ROG Cable Label جهت مرتب سازی و نام‌گذاری تجهیزات ذخیره سازی
• 1 عدد زیر لیوانی با لوگو ROG!

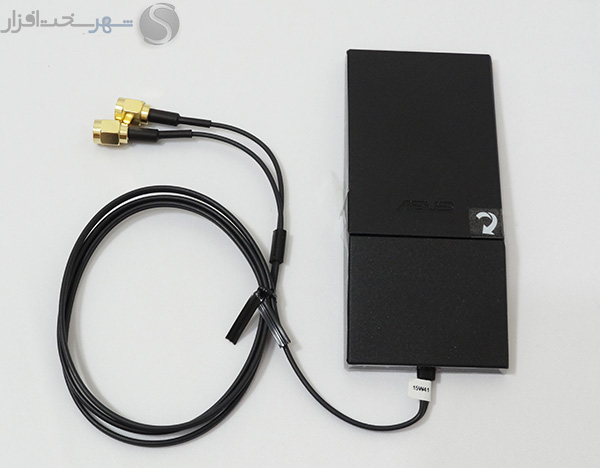

آنتن این ماژول WiFi که از نوع  2T2R Dual band می‌باشد دارای دو کانکتور از نوع RP-SMA بوده و قابلیت چرخش و تغییر وضعیت فیزیکی در دو حالت مختلف را دارا می‌باشد. حالت اول را در تصویر بالا و حالت دوم را نیز در تصویر پایین ملاحظه می‌کنید.





مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

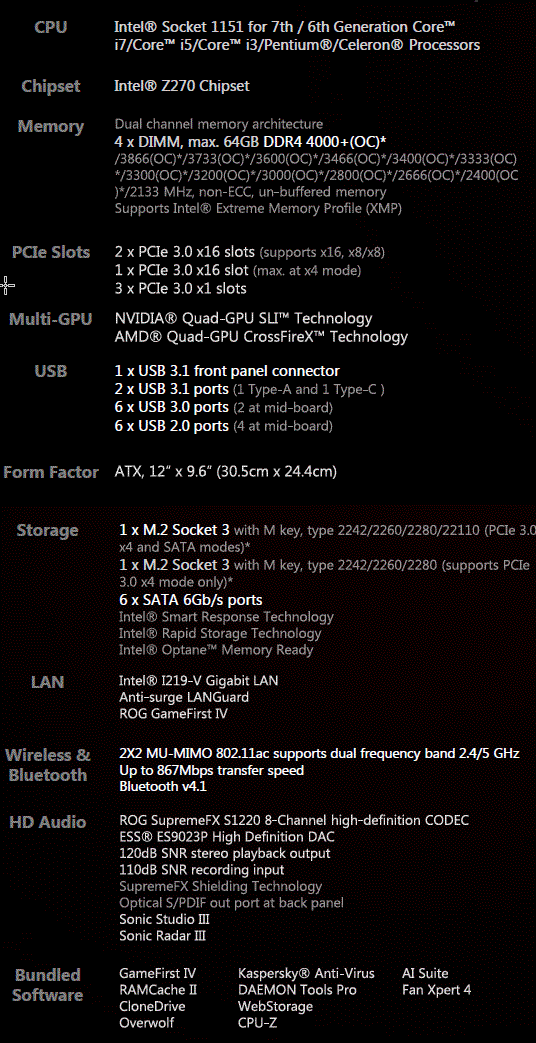

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به اطلاعات رسمی ارائه شده توسط کمپانی ASUS ملاحظه کنید:





تقریباً از 4 سال پیش و با معرفی MAXIMUS VI FORMULA که چیپست Intel Z87 را با خود همراه داشت، ROG ARMOR که به پوشش پلاستیکی تعبیه شده بر روی PCB این مادربردها گفته می‌شود وجه تمایز این سری از مادربردهای ASUS با سایر مادربردهای مشابه محسوب می‌شود.

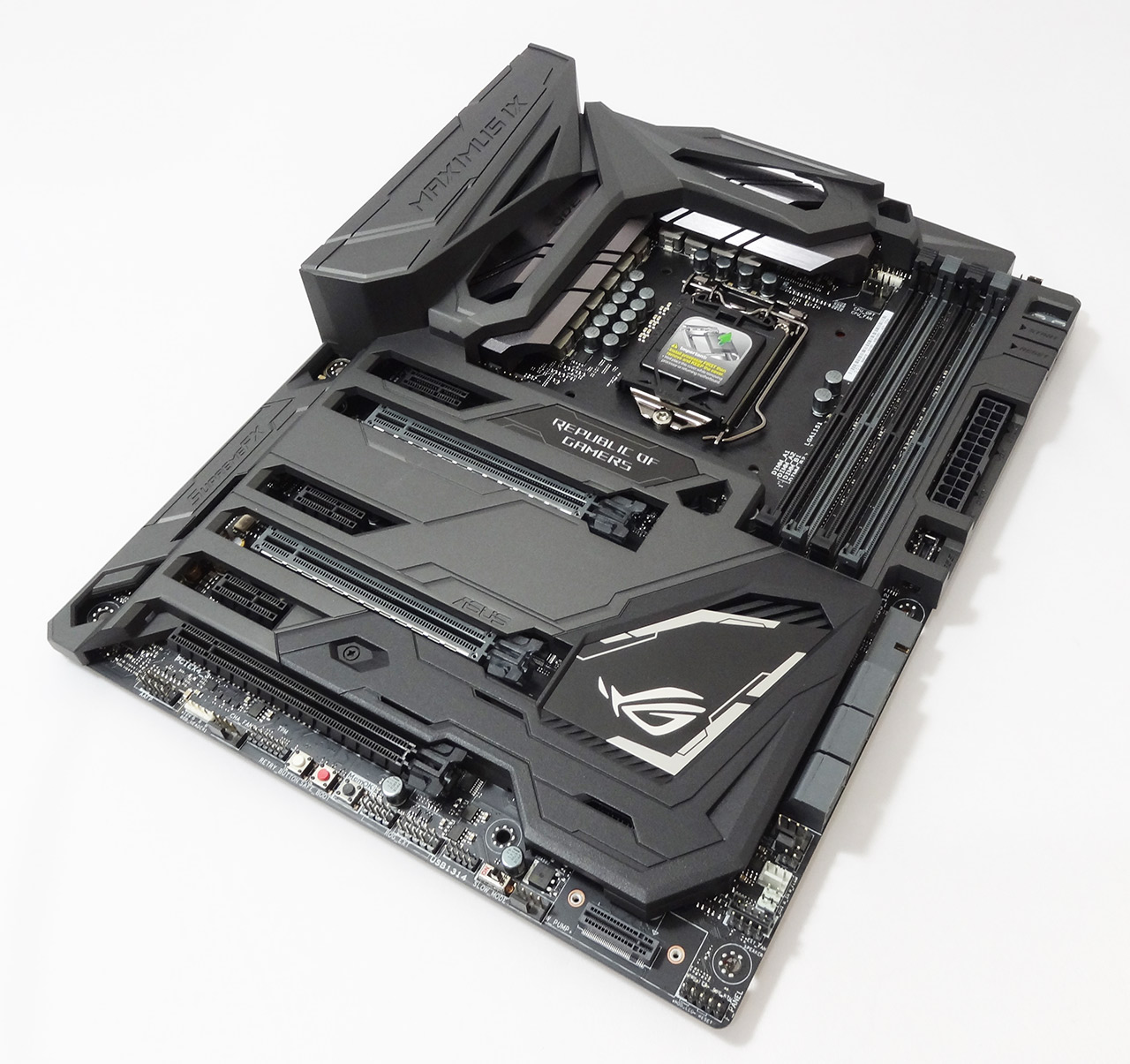

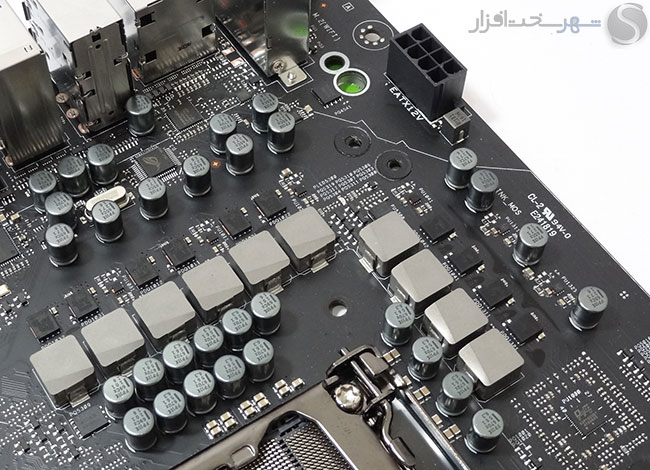

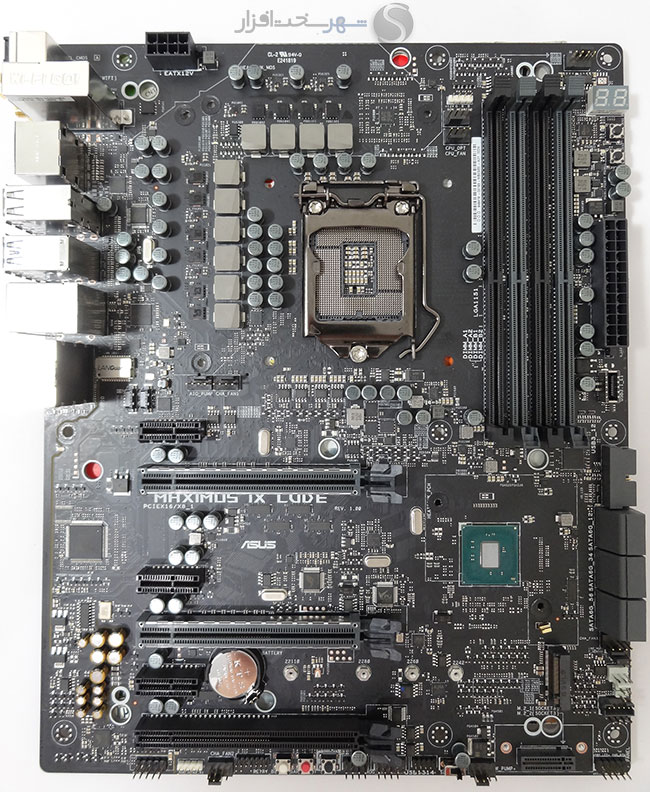

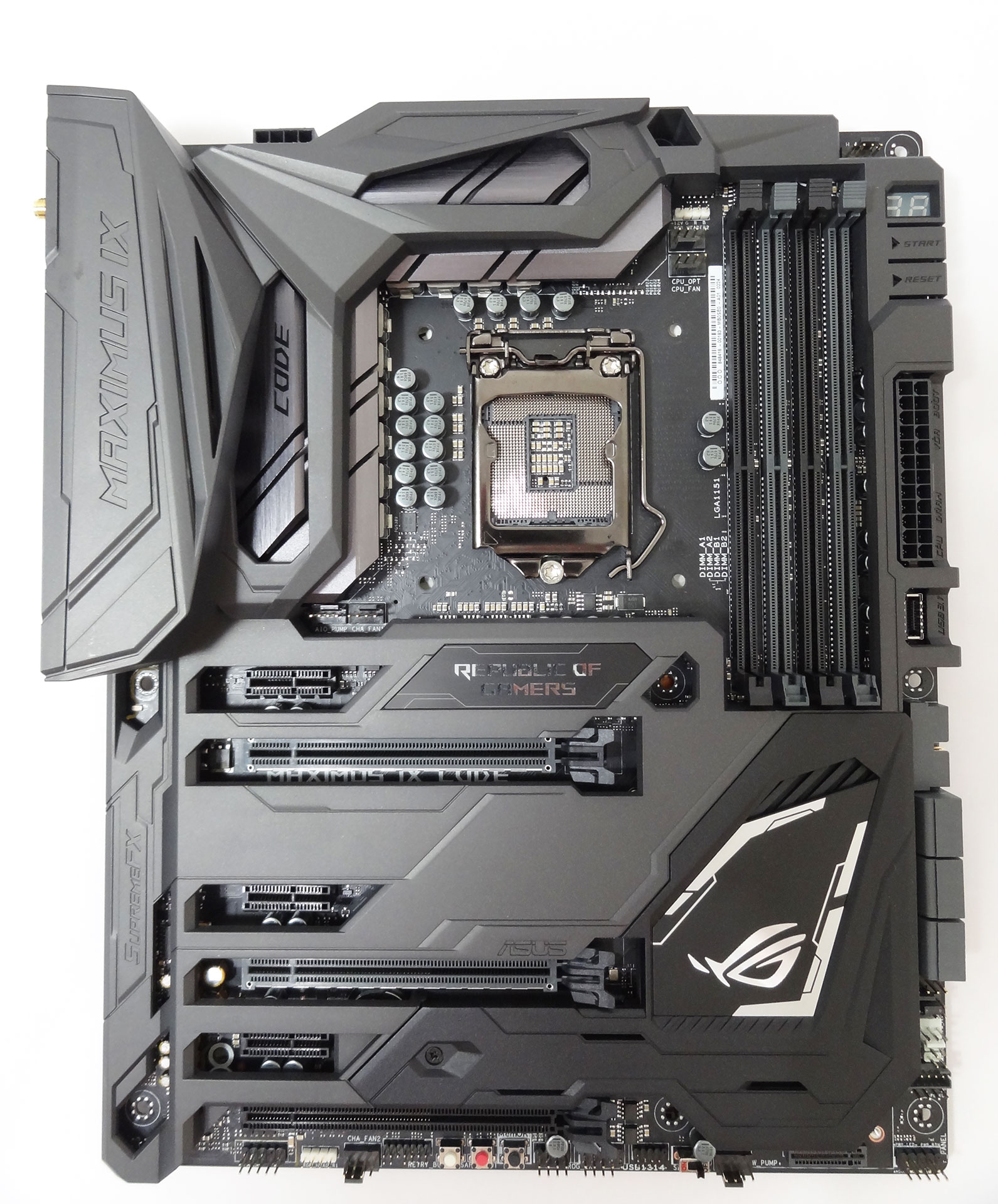

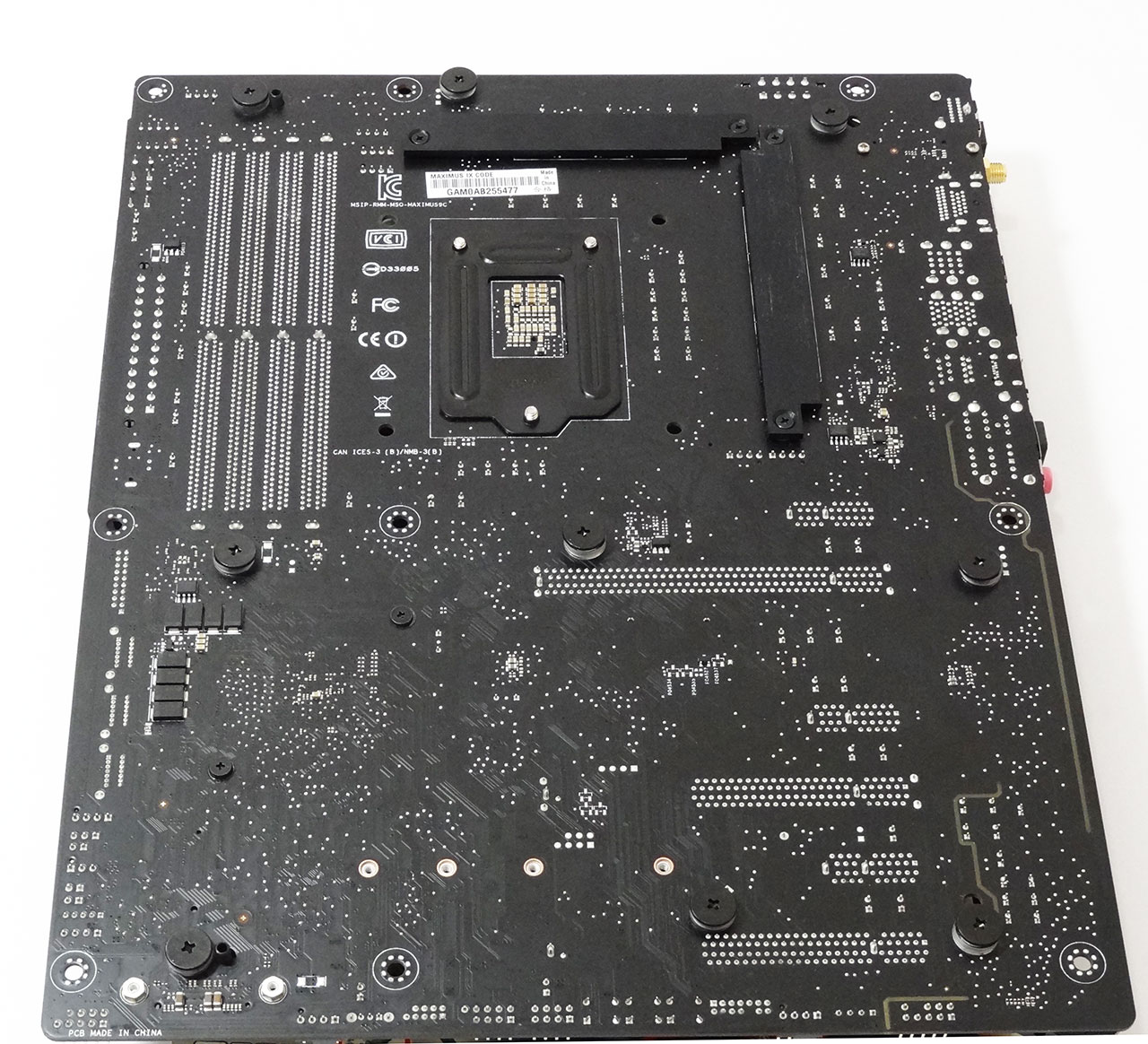

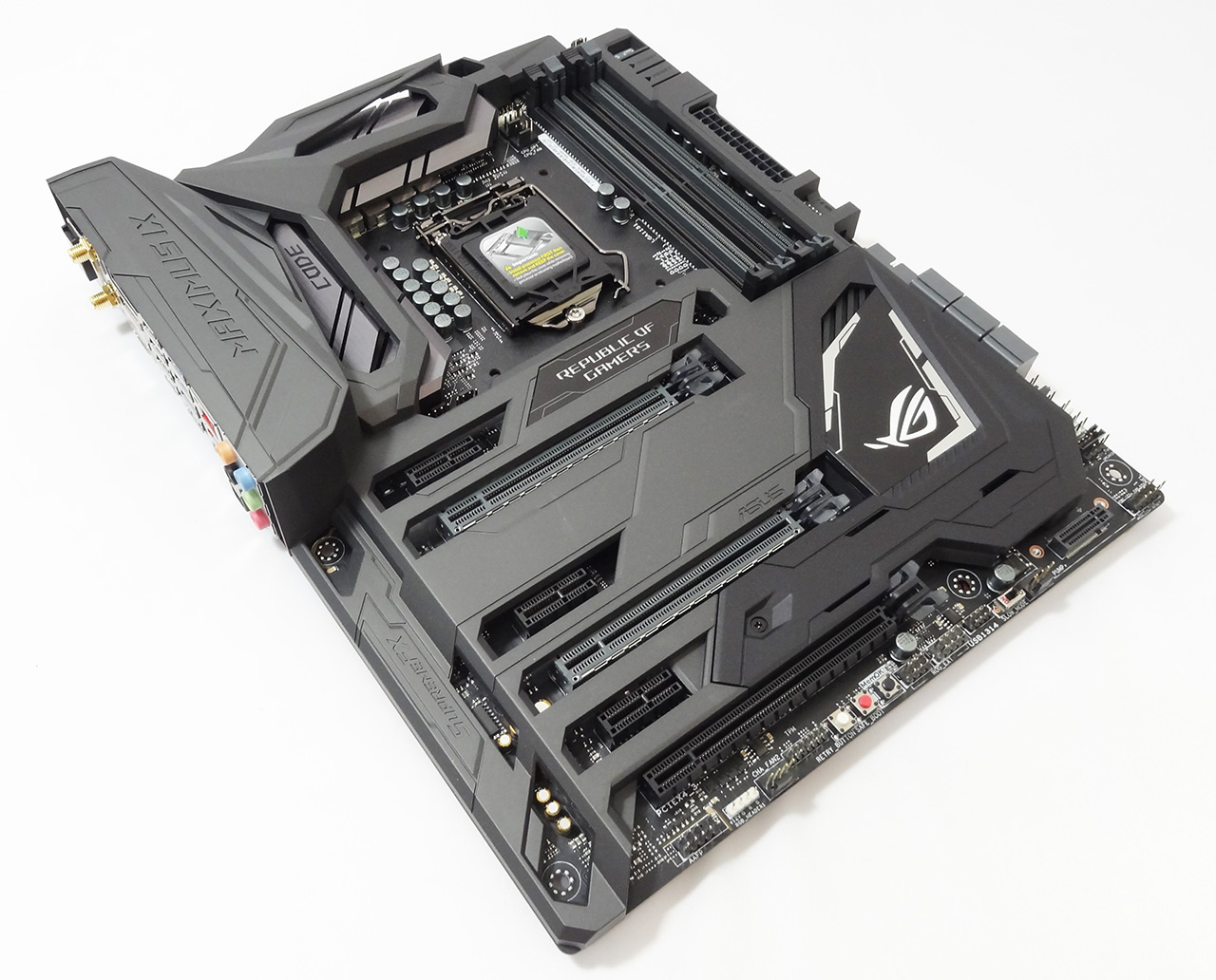

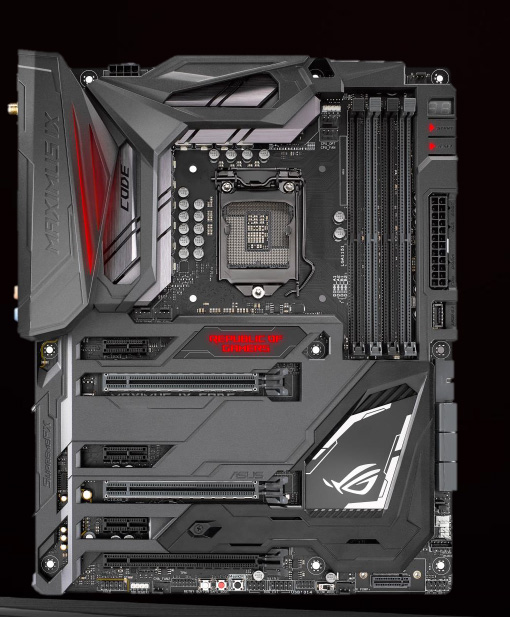

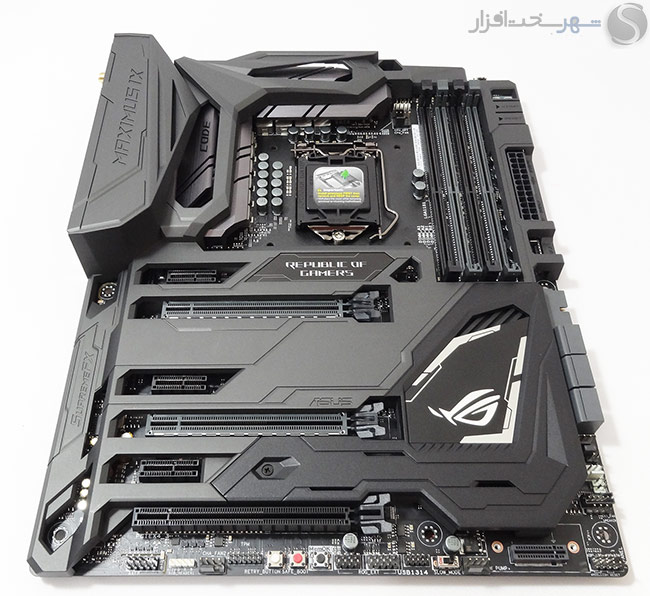

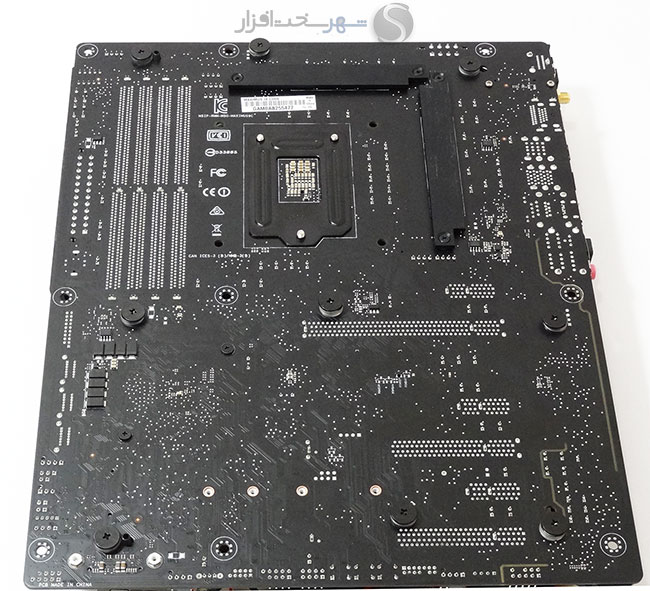

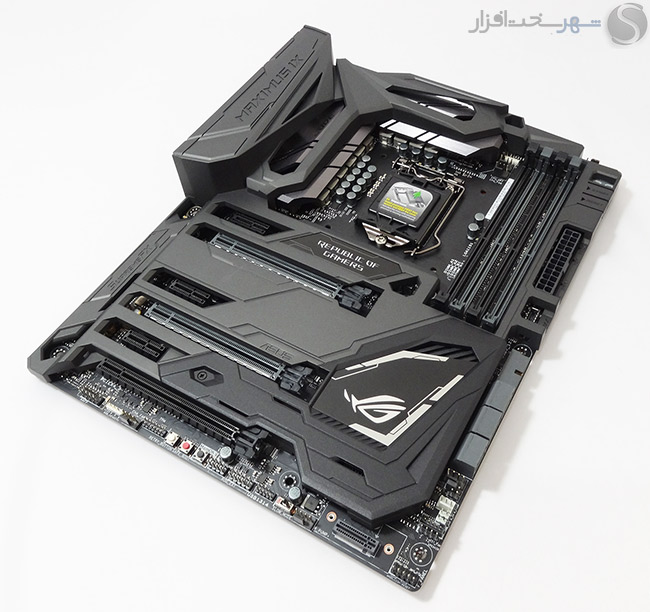

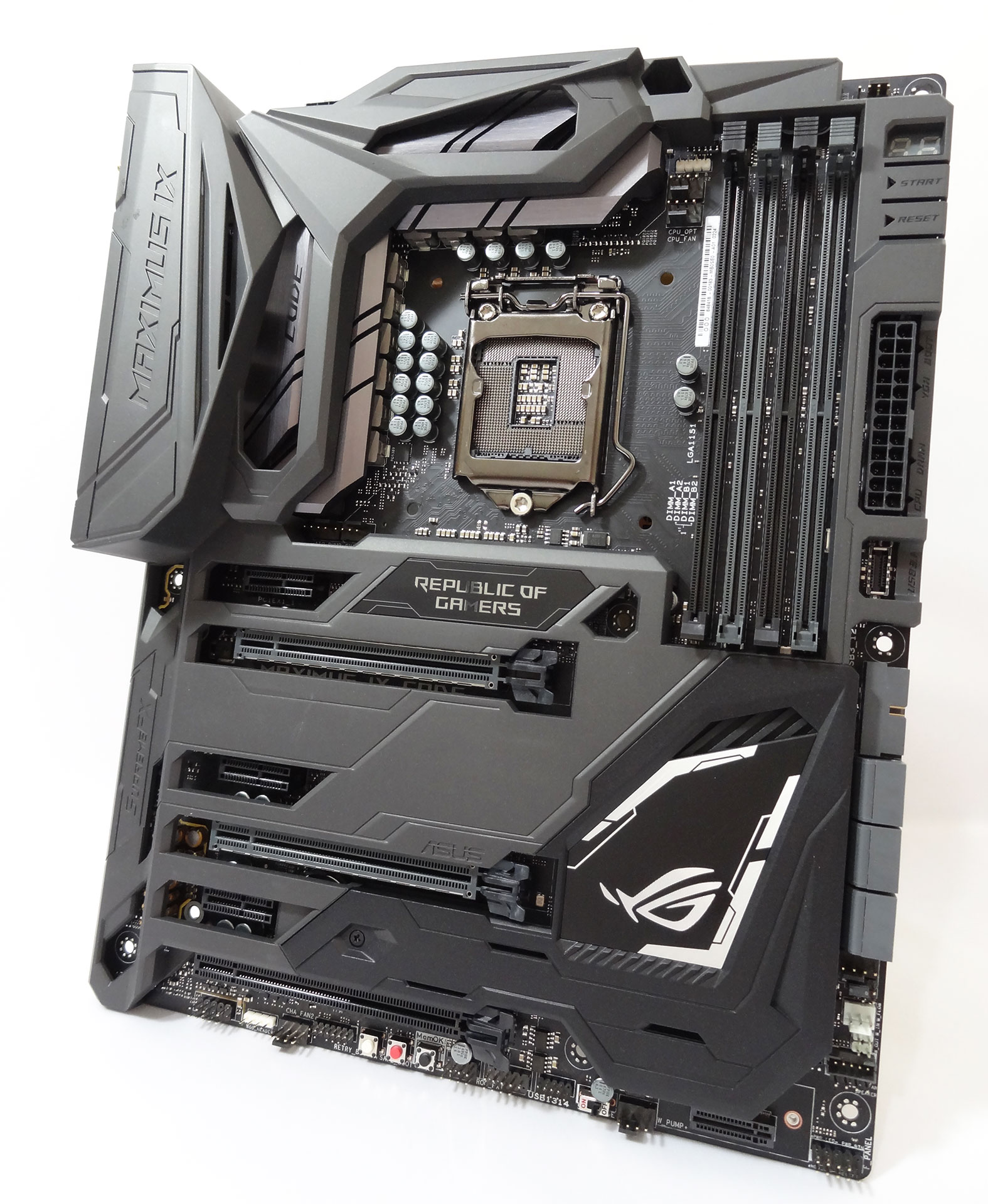

PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 24.4cm همانند اکثر مادربردهای مشابه مبتنی بر چیپست Intel Z270 در کلاس مادربردهای ATX طبقه می‌شود و از این حیث تقریباً حتی در کیس های رده پایین و متوسط موجود در بازار نیز بدون مشکل نصب خواهد شد.

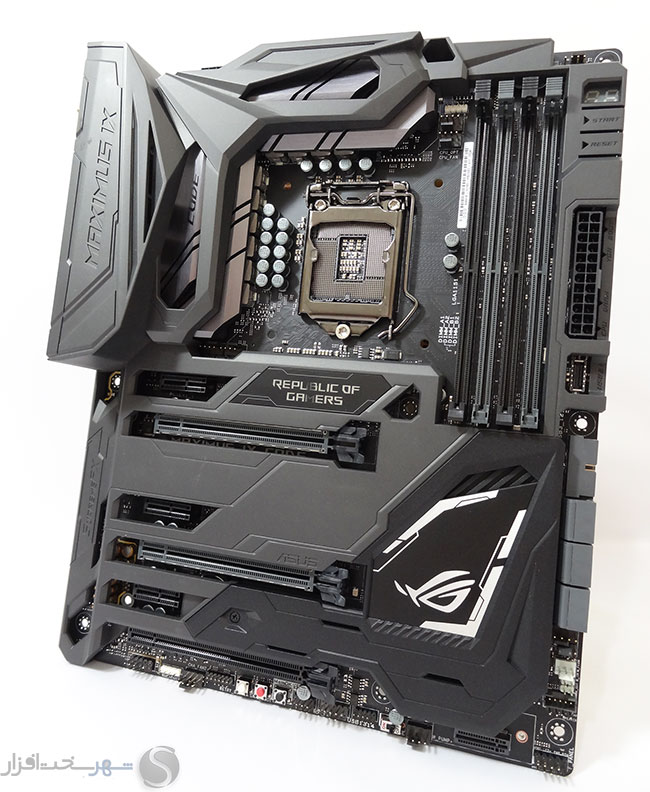

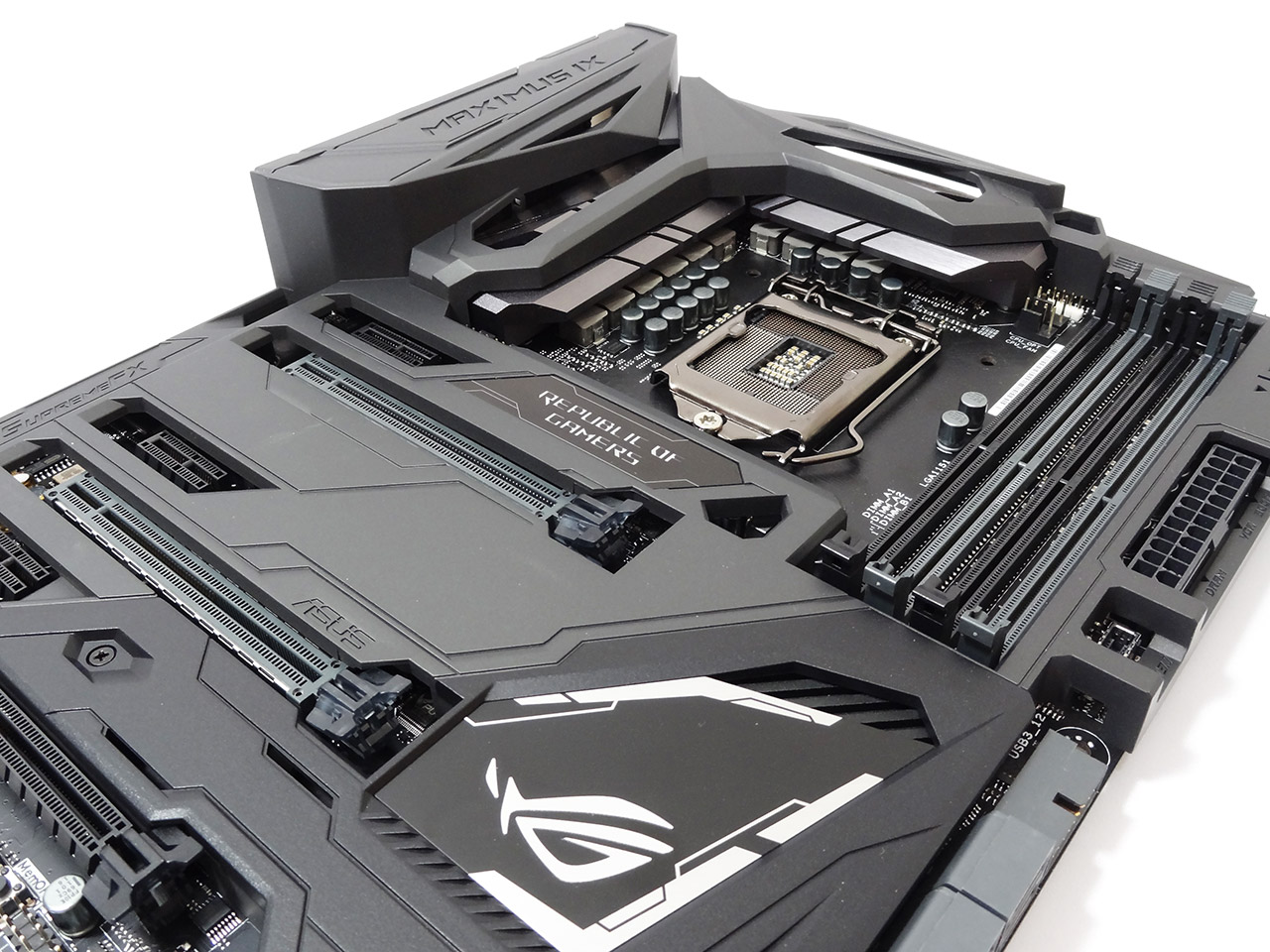

این مادربرد آن‌قدر به MAXIMUS VIII FORMULA شبیه است که در نگاه اول ممکن است این مدل را با آن اشتباه بگیرید! البته ترکیب رنگ یکدست خاکستری و مشکی این مادربرد تنها ظاهر ماجراست و در باطن رنگ قرمز که از ویژگی‌های ذاتی محصولات ROG این کمپانی محسوب می‌شود کماکان توسط RGB LED های تعبیه شده بر روی بخش‌های مختلف این برد تأمین می‌شود. البته بر خلاف مدل FORMULA در این سری لوگو ROG تعبیه شده بر روی هیتسینک چیپست PCH فاقد نورپردازی می‌باشد.

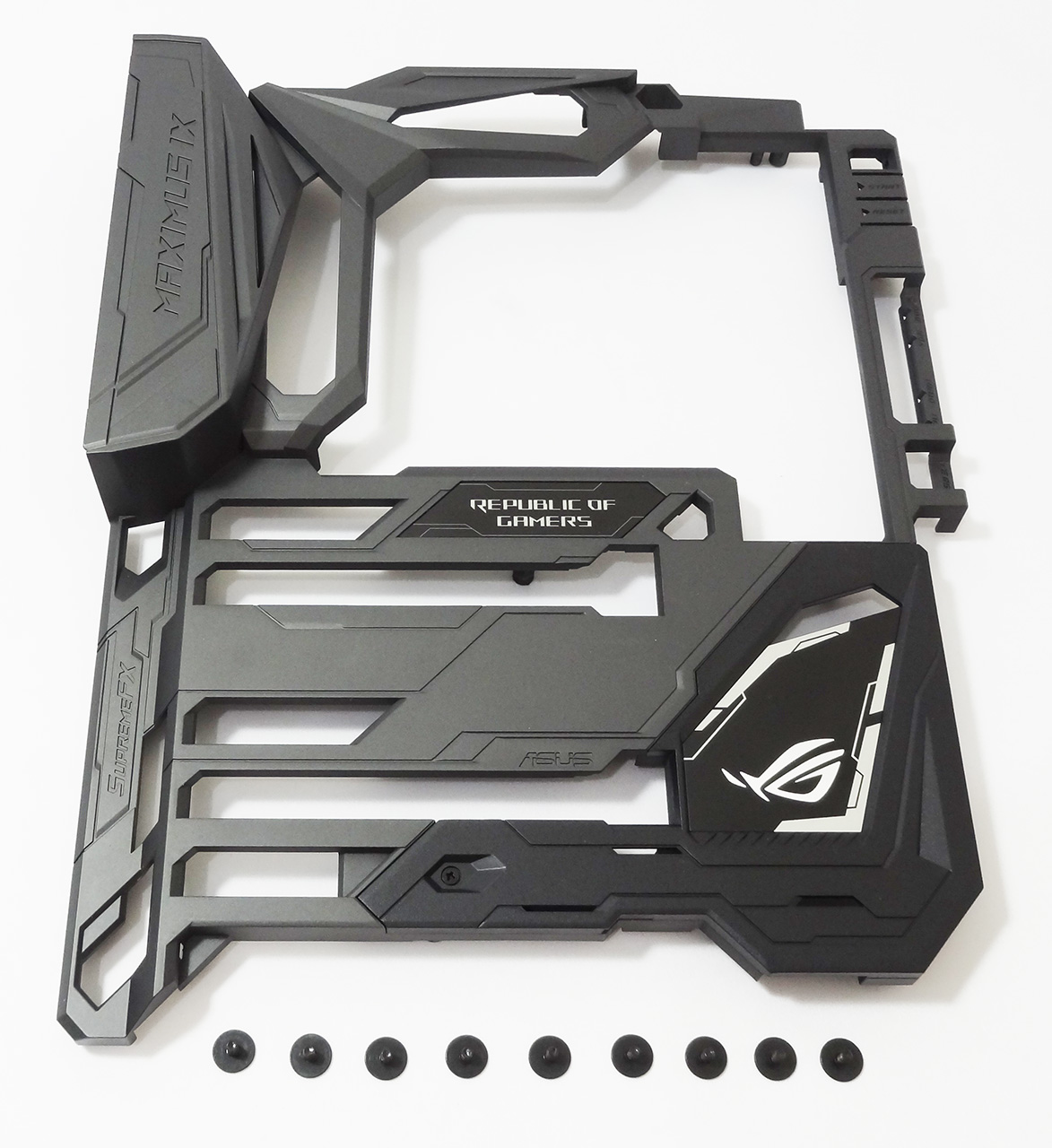

همان‌طور که به آن اشاره شد سرتاسر این مادربرد با پوششی با جنس پلاستیک ABS تحت عنوان ROG Armor پوشیده شده است؛ اما این پوشش فقط جنبه نمایشی و زیبایی ظاهری ندارد. بلکه مانع از تأثیر مستقیم گرمای دفع شده از سوی کارت‌های گرافیک بر روی قطعات مختلف روی PCB می‌شود؛

کیفیت لحیم کاری این مادربرد به معنای واقعی کلمه مثال زدنی است! همچنین از دیگر تفاوت‌های این مدل با مدل FORMULA نداشتن پوشش فلزی برای بخش پشتی PCB است.

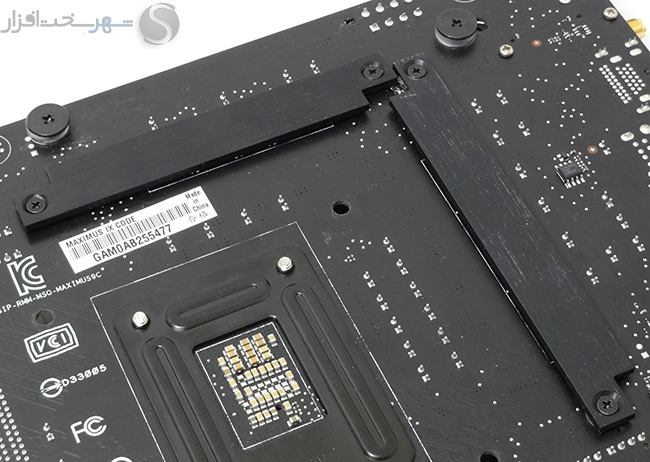

در این مدل تنها به تعبیه دو تسمه فلزی جهت افزایش استحکام PCB برای استقرار محکم هیتسینک های مدار رگولاتور ولتاژ بر روی مادربرد و دفع حرارت برخی از قطعات مدار رگولاتور ولتاژ تعبیه شده در این بخش بسنده شده است.

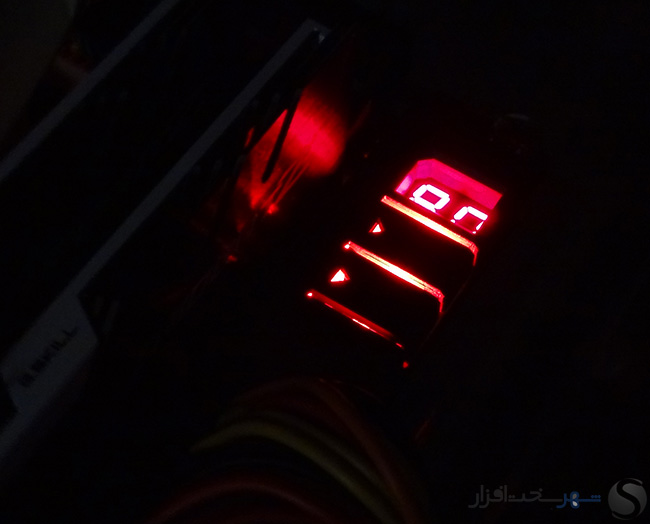

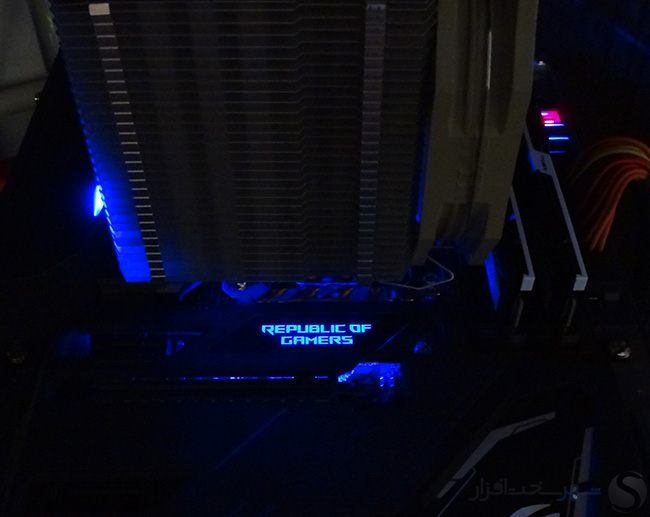

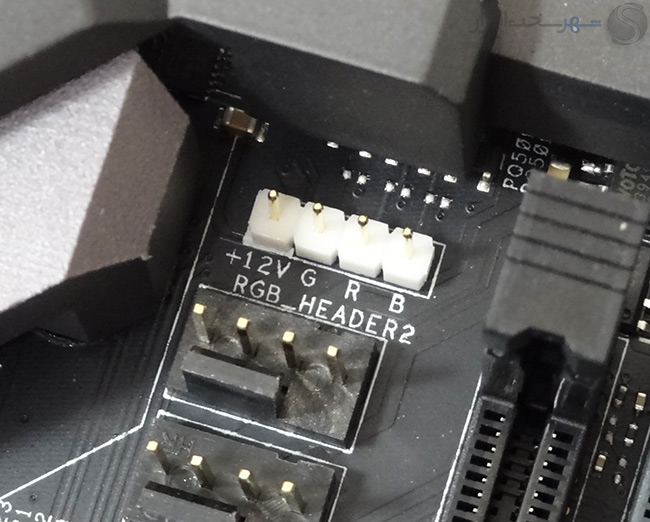

RGB LED های تعبیه شده بر روی این برد نیز همانند تصویر بالا در کنار DIMM های حافظه RAM، در مرکز ROG ARMOR و پشت عبارت Republic of Gamers و دقیقاً در پشت هیتسینک های مدار رگولاتور ولتاژ پردازنده (زیر عبارت مندرج MAXIMUS IX) تعبیه شده‌اند.

بررسی اولیه

 بررسی اولیه

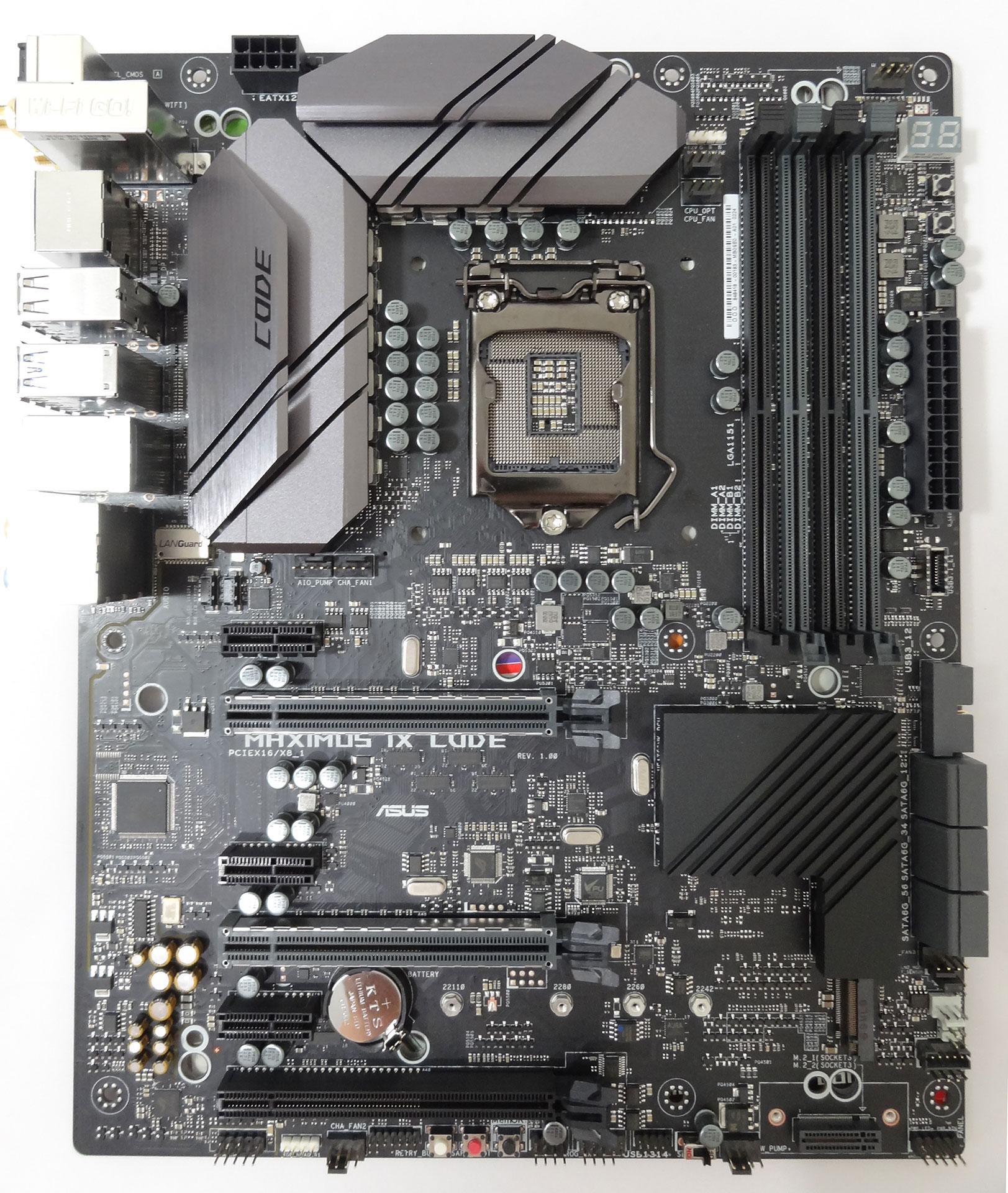

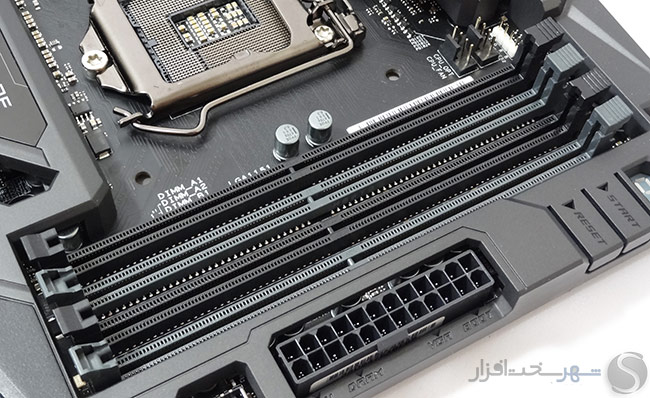

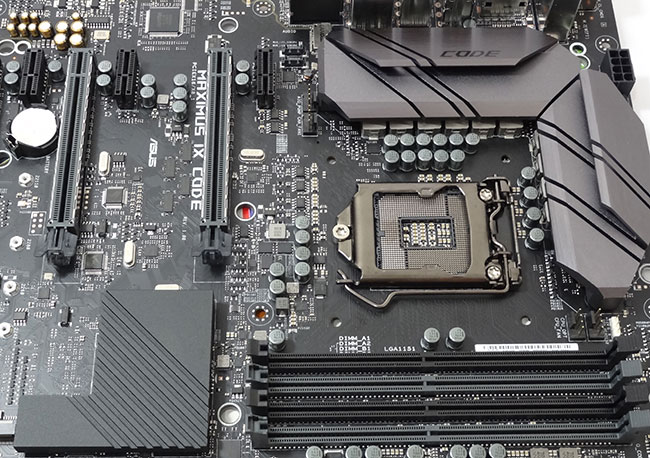

این مدل به‌واسطه چهار DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2133/2400MHz را در حالت استاندارد داراست. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 2.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس 4000MHz را نیز با موفقیت پشت سر گذاشته است.

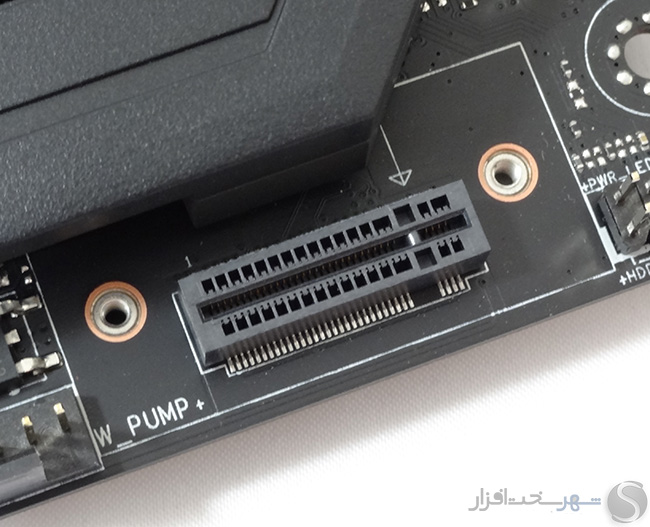

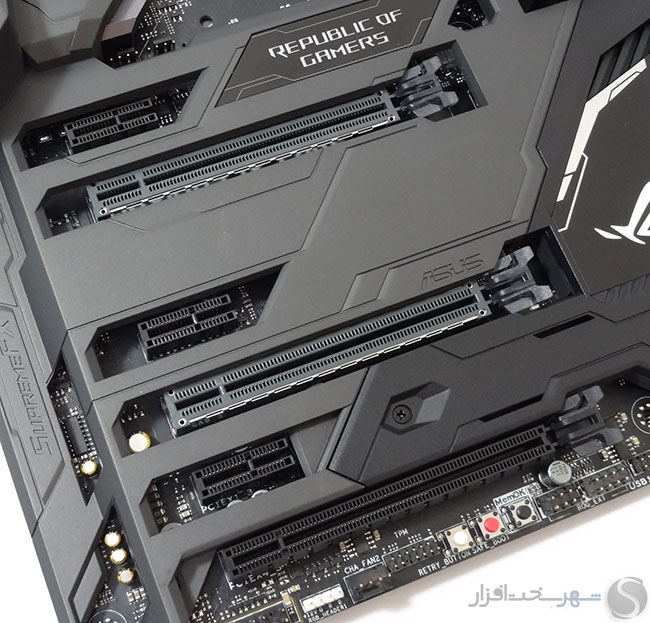

اسلات های توسعه در این مادربرد شامل 3 اسلات PCI-Express x1 3.0 به همراه 3 اسلات PCI-Express 3.0 x16 می‌شوند که همگی به غیر از 2 اسلات بالایی PCI-Express x16 از چیپست Intel Z270 منشعب می‌شوند. دو اسلات بالایی PCI-Express 3.0 x16 مستقیماً از کنترلر PCI-Express تعبیه شده بر روی پردازنده منشعب شده و سومین و پایین‌ترین اسلات که از چیپست PCH Intel Z270 منشعب شده است در عمل حداکثر با سرعت X4 فعالیت می‌کند. لازم به ذکر است این مادربرد از قابلیت Multi-GPU Nvidia SLI به‌صورت X8/X8 و AMD CrossFireX در حالت 2Way به‌صورت x8/x8 و در حالت 3Way به‌صورت X8/X8/X4 پشتیبانی می‌کند.

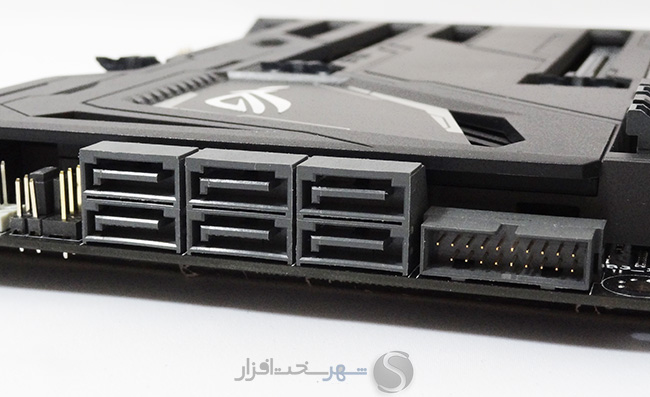

در بخش پورت‌های مرتبط با تجهیزات ذخیره سازی تنها 6 پورت SATA 6Gb/s منشعب شده از چیپست Intel Z270 مشاهده می‌شود و خبری از پورت‌های SATA Express نیست!

همچنین در کنار پورت‌های SATA کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel Z270 تعبیه شده است که روی هم رفته 2 پورت USB 3.0 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم می‌کند.

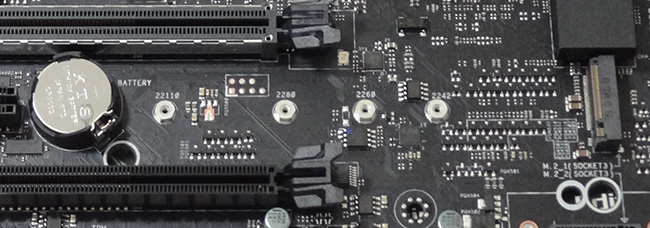

اسلات اول M.2 X4 32Gb/s این مادربرد که به‌صورت مشترک با تجهیزات SATA و PCI-E سازگاری کامل دارد دقیقاً در مرکز مادربرد و زیر ROG ARMOR تعبیه شده است. در نظر داشته باشید که برای نصب تجهیزات سازگار با این اسلات (تجهیزات با استاندارد طول 2242/2260/2280/22110) می‌بایست پیچ مخصوص تعبیه شده بر روی ROG ARMOR را باز کرده و با برداشتن پوشش تعبیه شده بری این قسمت تجهیزات مورد نظر خود را بر روی این اسلات نصب کنید. ناگفته نماند که طبق مندرجات موجود در مشخصات فنی این مادربرد در صورت فعال شدن این گذرگاه در حالت SATA Mode، پورت شماره یک SATA غیرفعال خواهد شد.

اسلات دوم M.2 X4 32Gb/s نیز در بخش کنج پایین و سمت راست PCB تعبیه شده و همانند اسلات اول به‌صورت مشترک با تجهیزات SATA و PCI-E سازگاری کامل دارد. البته تجهیزات مورد نظر به‌صورت عمودی و با استفاده از براکت فلزی مخصوص تعبیه شده در جعبه مادربرد بر روی این اسلات نصب خواهند شد. همچنین به لطف قابلیت‌های بی‌نظیر چیپست Intel Z270 این امکان فراهم شده تا با پیاده‌سازی پیکربندی RAID 0 برای تجهیزات پرسرعت نصب شده برروی هر دو رابط M.2 Socket 3 32Gb/s  با سرعتی خارق‌العاده به تبادل اطلاعات بپردازید! لازم به ذکر است پهنای باند اختصاص یافته میان این اسلات و پورت‌های 5 و 6 SATA مشترک است. لذا با فعال شدن این اسلات در حالت PCIe 3.0 X4 پورت‌های SATA نام برده غیرفعال خواهند شد.

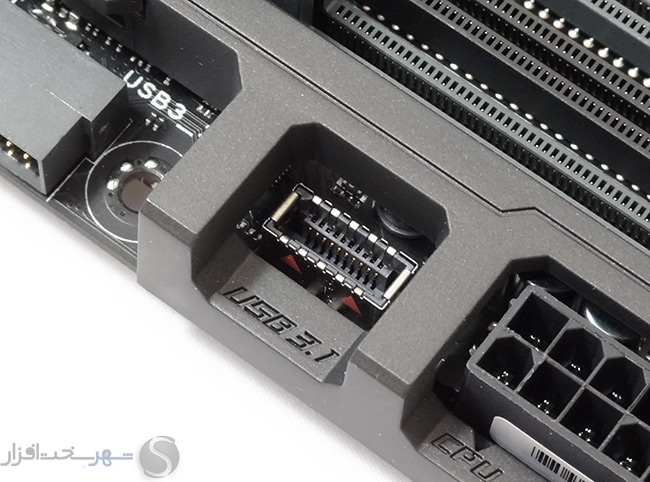

یکی از قابلیت‌های کم نظیر این مدل همراه داشتن کانکتور مخصوص USB 3.1 Gen2 10Gb/s برای اتصال پورت‌های USB 3.1 Type-A/C پنل جلویی کیس به این مادربرد است.

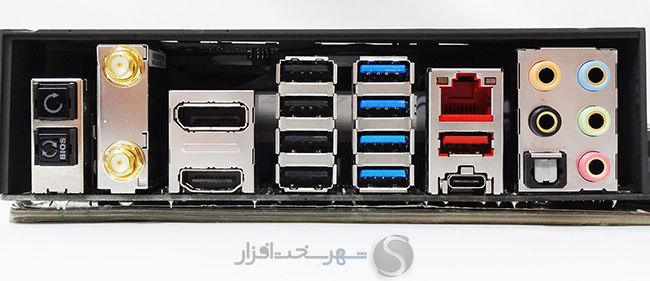

در پنل پشتی این مادربرد نیز شاهد 4 پورت USB 3.0، 4 پورت USB 2.0 (همگی منشعب شده از چیپست Intel Z270) دو پورت USB 3.1 Gen2 10Gb/s از نوع Type-A و Type-C منشعب شده از کنترلر مجزا ساخت کمپانی Asmedia، خروجی‌های تصویر Display Port 1.2 و HDIM 1.4b، یک پورت Gigabit LAN و خروجی‌های 7.1Channel آنالوگ (با روکش طلا) و دیجیتال Optical S/PDIF صدا هستیم.



علاوه بر این کانکتورهای مادگی RP-SMA جهت اتصال به آنتن WiFi 2T2R و سوئیچ‌های Clear Cmos و USB Bios Flashback نیز در بخش بالایی این پنل در نظر گرفته شده‌اند. با استفاده از قابلیت USB Bios Flashback بدون وارد شدن به سیستم عامل و یا محیط UEFI Bios و تنها با دانلود و انتقال فایل Bios به یک USB Flash Drive و اتصال آن به پورت USB مخصوص (در این مادربرد پورت USB 3.0 اول از پایین) تنها با فشردن و نگه داشتن 3 ثانیه‌ای سوئیچ USB Bios Flashback فرآیند به‌روزرسانی Bios آغاز می‌شود. این سامانه در مواقعی که محتویات تراشه Bios به هر علتی آسیب دیده‌اند کاربردی حیاتی دارد.

نگاهی نزدیک‌تر (ROG ARMOR و سیستم خنک کننده)

نگاهی نزدیک‌تر (ROG ARMOR و سیستم خنک کننده)

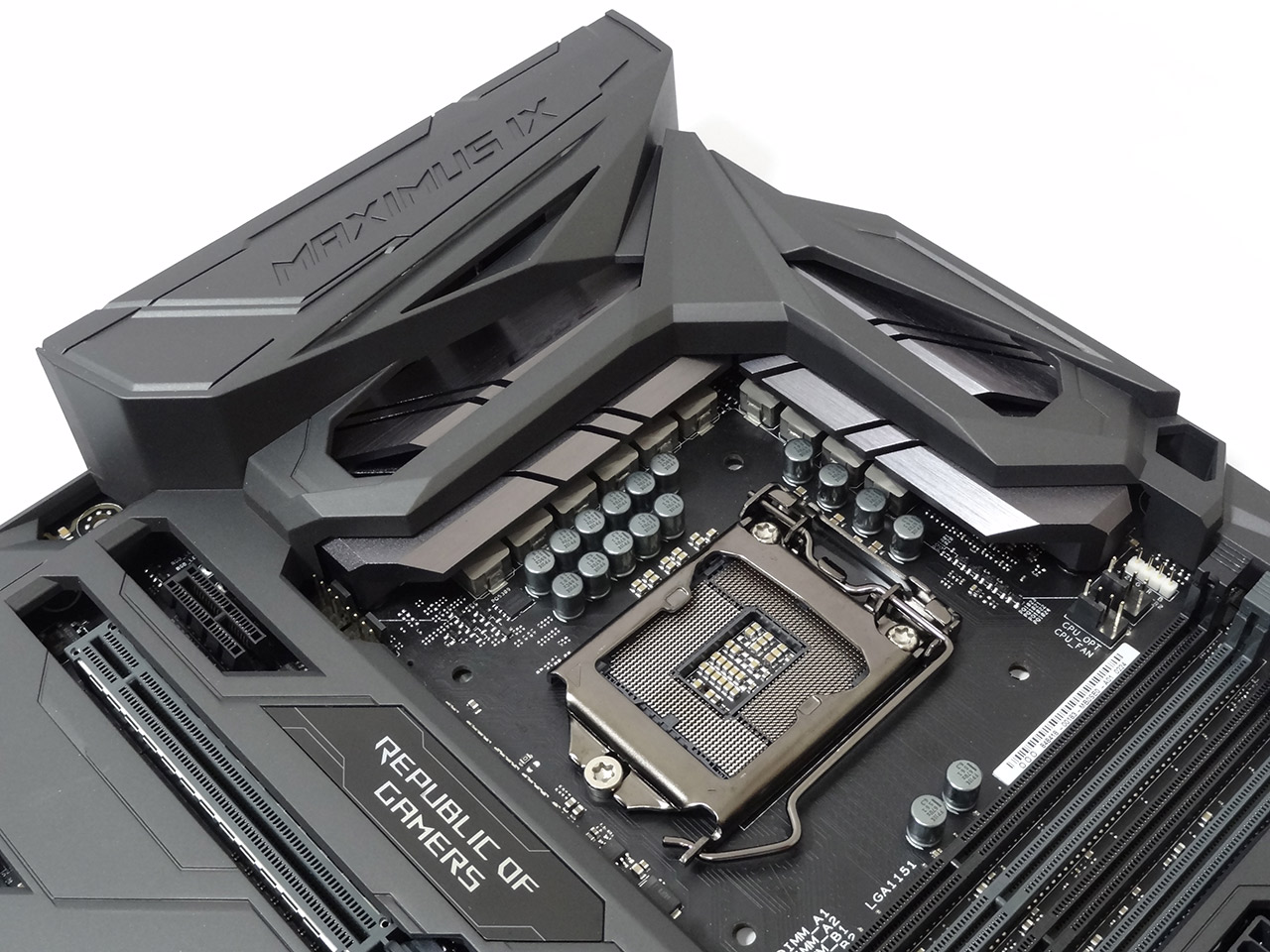

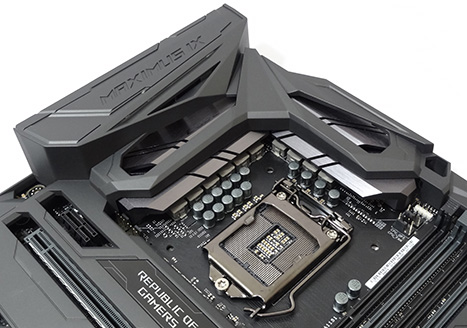

برای بررسی دقیق‌تر این مادربرد در این بخش تصمیم گرفتیم ابتدا ROG Armor را باز کنیم.

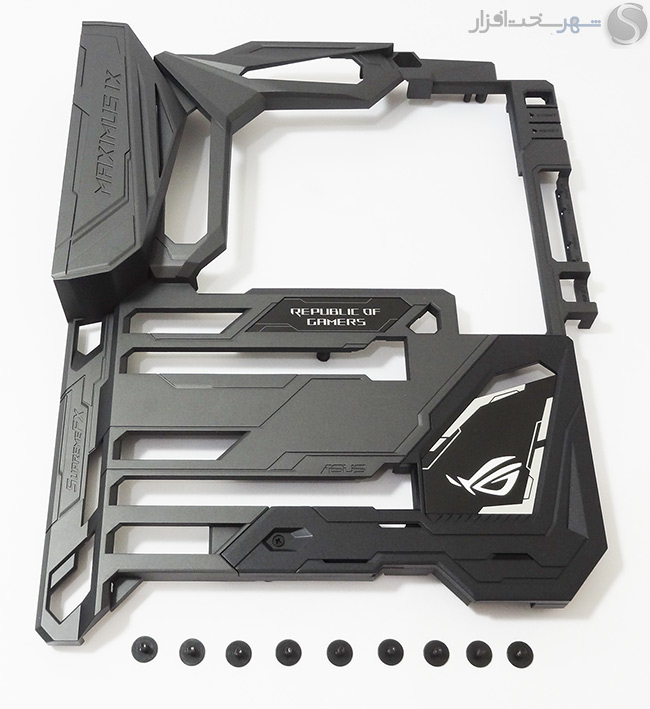

همان‌طور که اشاره شد پوشش ABS در نظر گرفته شده برای این مادربرد شامل یک بخش پلاستیکی روی PCB است و توسط 9 پیچ مخصوص بر روی برد نصب می‌شود. همچنین در این مادربرد بخش تعبیه شده بر روی PCB علاوه بر محافظت مادربرد در برابر حرارت کارت‌های گرافیک، 2 بخش مختلف RGB LED، روکش کلیدهای POWER و RESET و نشانگرهای LED های مراحل راه اندازی سیستم را نیز با خود به همراه دارد.

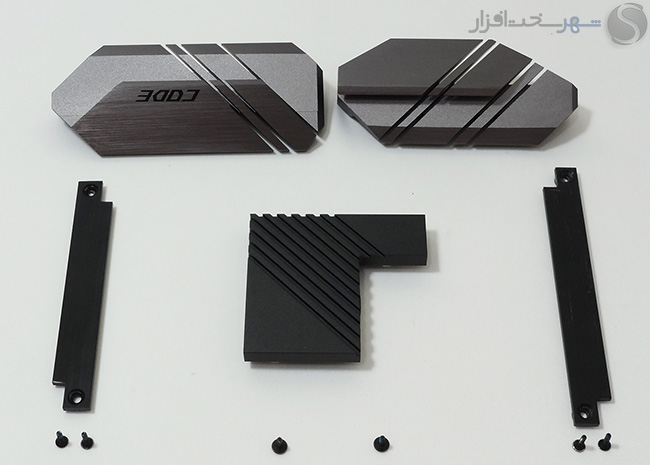

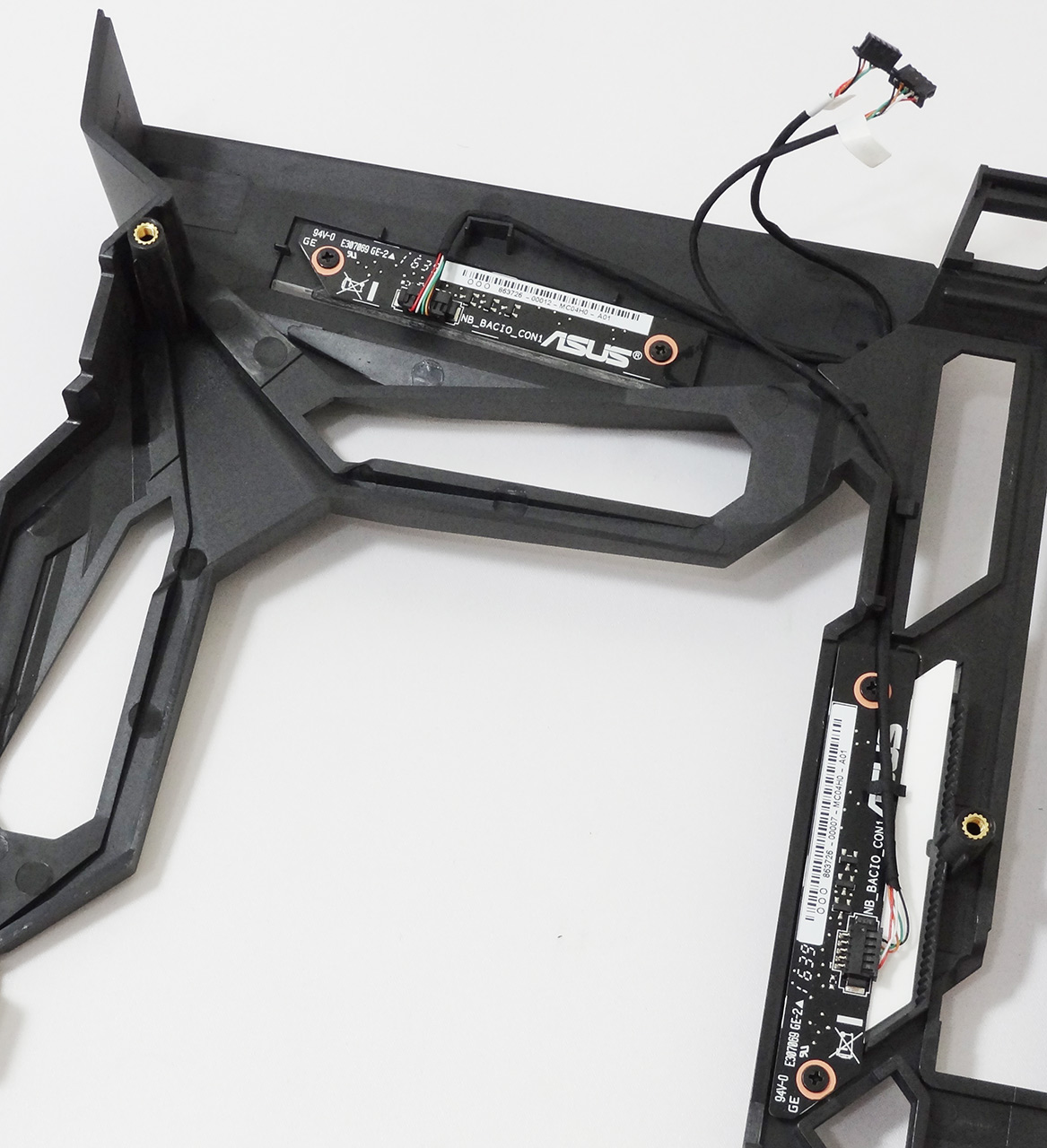

در تصویر بالا بردهای مربوط به RGB LED ها و کانکتورهای مخصوص 5 پین آن‌ها را مشاهده می‌کنید.

کاملاً مشخص است که بدون ROG ARMOR از نظر ظاهری با مادربرد تا حدودی ناموزون و ترکیب عجیب و غریب روبرو هستیم.

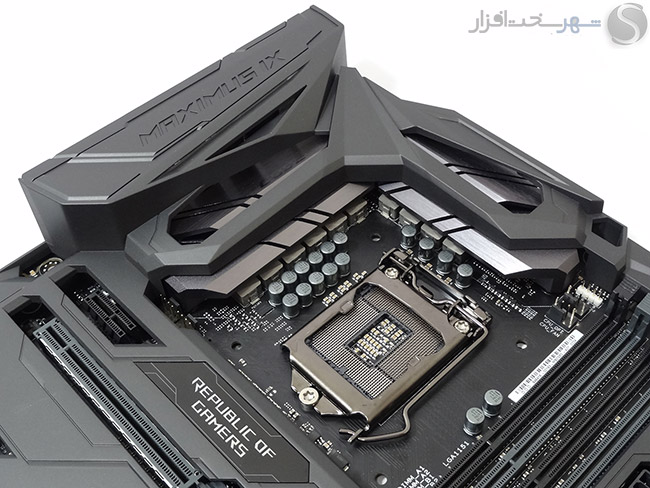

همان‌طور که مشاهده می‌کنید هیتسینک های خنک کننده این مادربرد به دو بخش کلی تقسیم شده‌اند که البته هیچ نوع هیت پایپ میان آن‌ها مشاهده نمی‌شود.

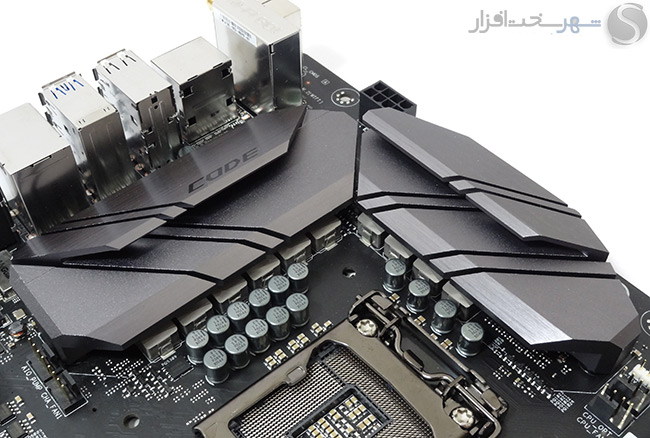

بخش اول که خنک کننده ماسفت های مدار رگولاتور ولتاژ پردازنده هستند شامل دو هیتسینک آلومینیومی بزرگ و البته سنگین می‌شوند که کاملاً به‌صورت مستقل عمل می‌کنند و هیچ ارتباطی میان آن‌ها وجود ندارد.

هیتسینک چیپست PCH در نظر گرفته شده برای این مادربرد شاید تا حدودی کوچک‌تر از مدل‌های مشابه در نظر گرفته شده است. حال باید دید آیا در عمل به‌خوبی از پس خنک کردن چیپست Intel PCH Z270 بر خواهد آمد؟

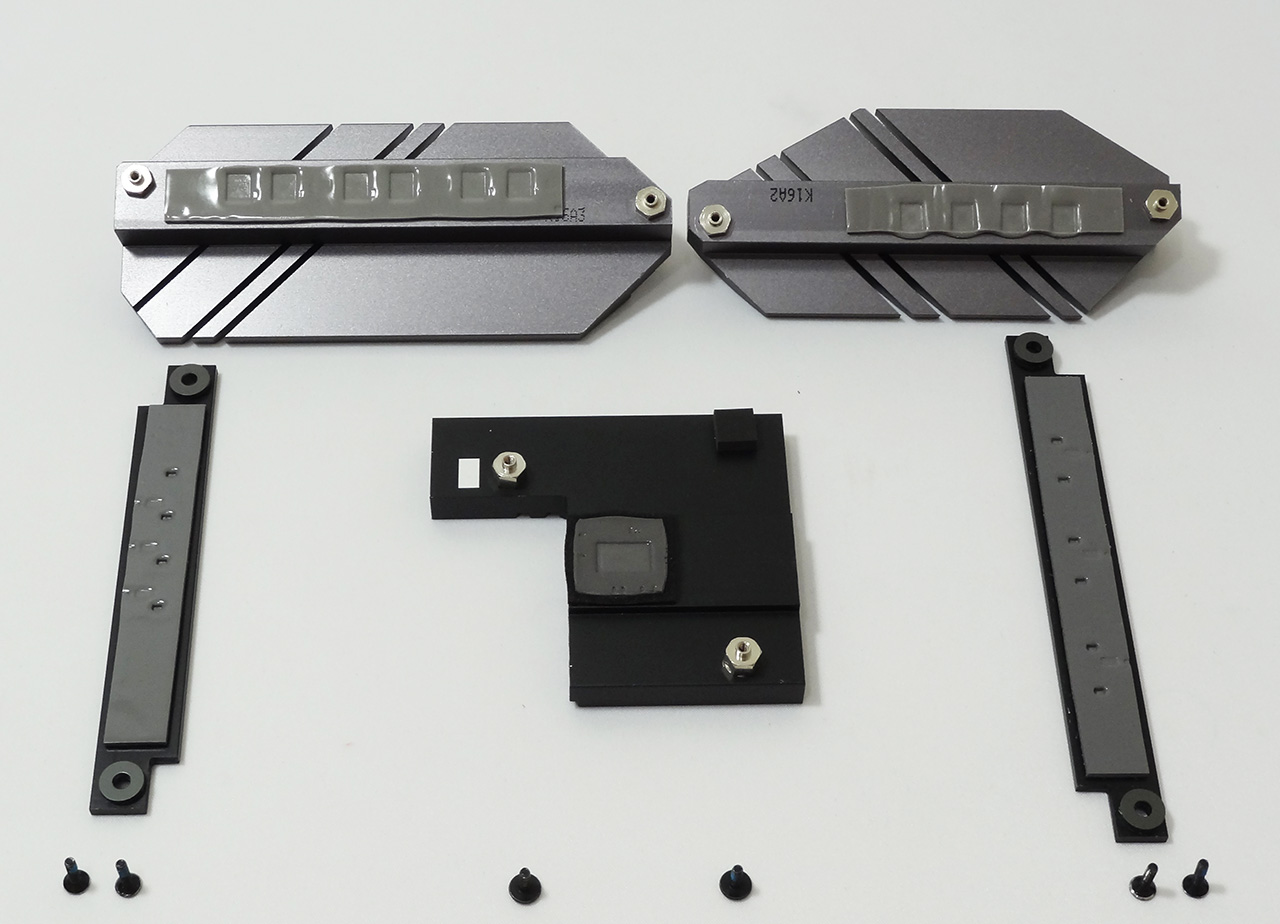

حال باز هم کمی به جزئیات این مادربرد نزدیک‌تر می‌شویم و هیتسینک ها را نیز از روی PCB باز می‌کنیم.

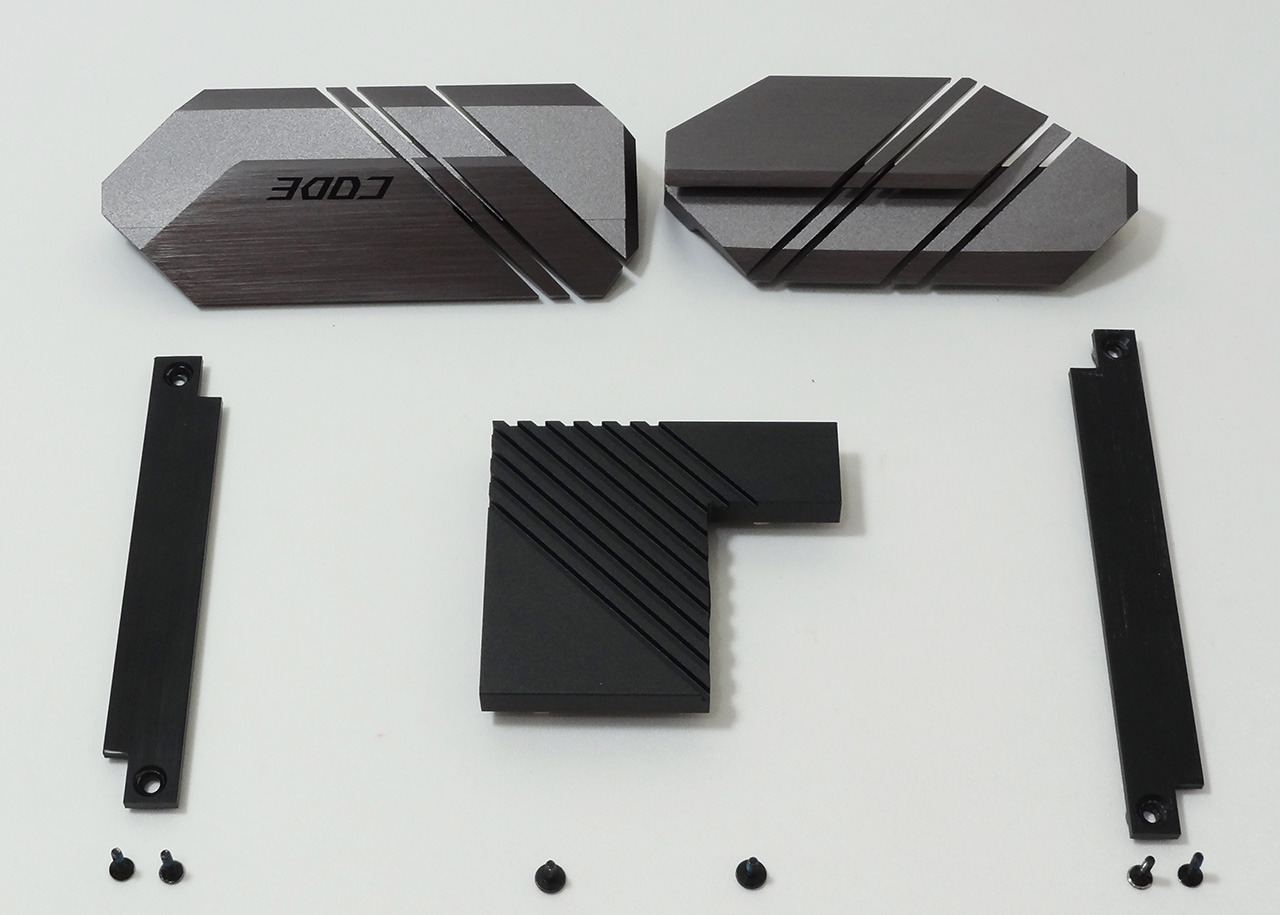

در تصاویر بالا هیتسینک های خنک کننده این مادربرد به همراه تسمه‌های تثبیت کننده هیتسینک های مربوط به مدار رگولاتور ولتاژ پردازنده را از نمای نزدیک ملاحظه می‌کنید.



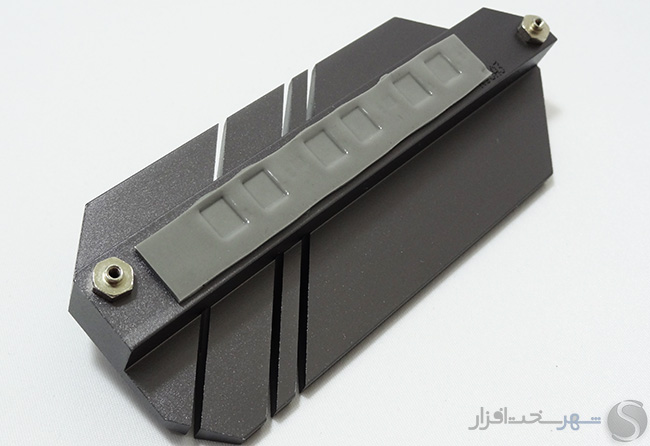

ASUS برای انتقال حرارت بهتر در همه هیتسینک ها از پد حرارتی بسیار مرغوب استفاده کرده است. همچنین بر خلاف سایر مدل‌های مشابه در این کلاس، به جای خمیر حرارتی از پد حرارتی میان هیتسینک و چیپست PCH Z270 استفاده کرده است. چسب‌های حرارتی در مقایسه با خمیرهای حرارتی عمر بیشتری دارند و انعطاف پذیر ترند ولی در عمل ظرفیت انتقال حرارت آن‌ها تا حدودی کمتر است.



رو هم رفته با برد شلوغ و پر تراکمی روبرو هستیم. در واقع تعبیه کنترلرهای متعدد و قطورتر بودن اتصالات مسی بین گذرگاه‌های مختلف به همراه فاصله بیشتر Wire های مسی از یکدیگر (جهت جلوگیری از بروز تداخل الکترومغناطیسی احتمالی) سبب این امر شده است.

نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ Extreme Engine Digi+)

نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ +Extreme Engine Digi)

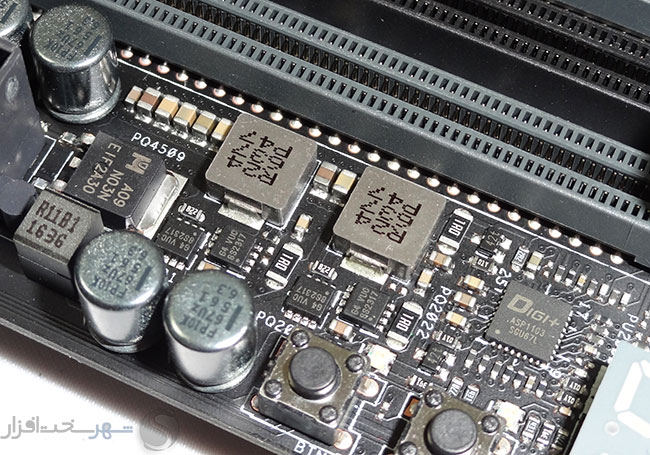

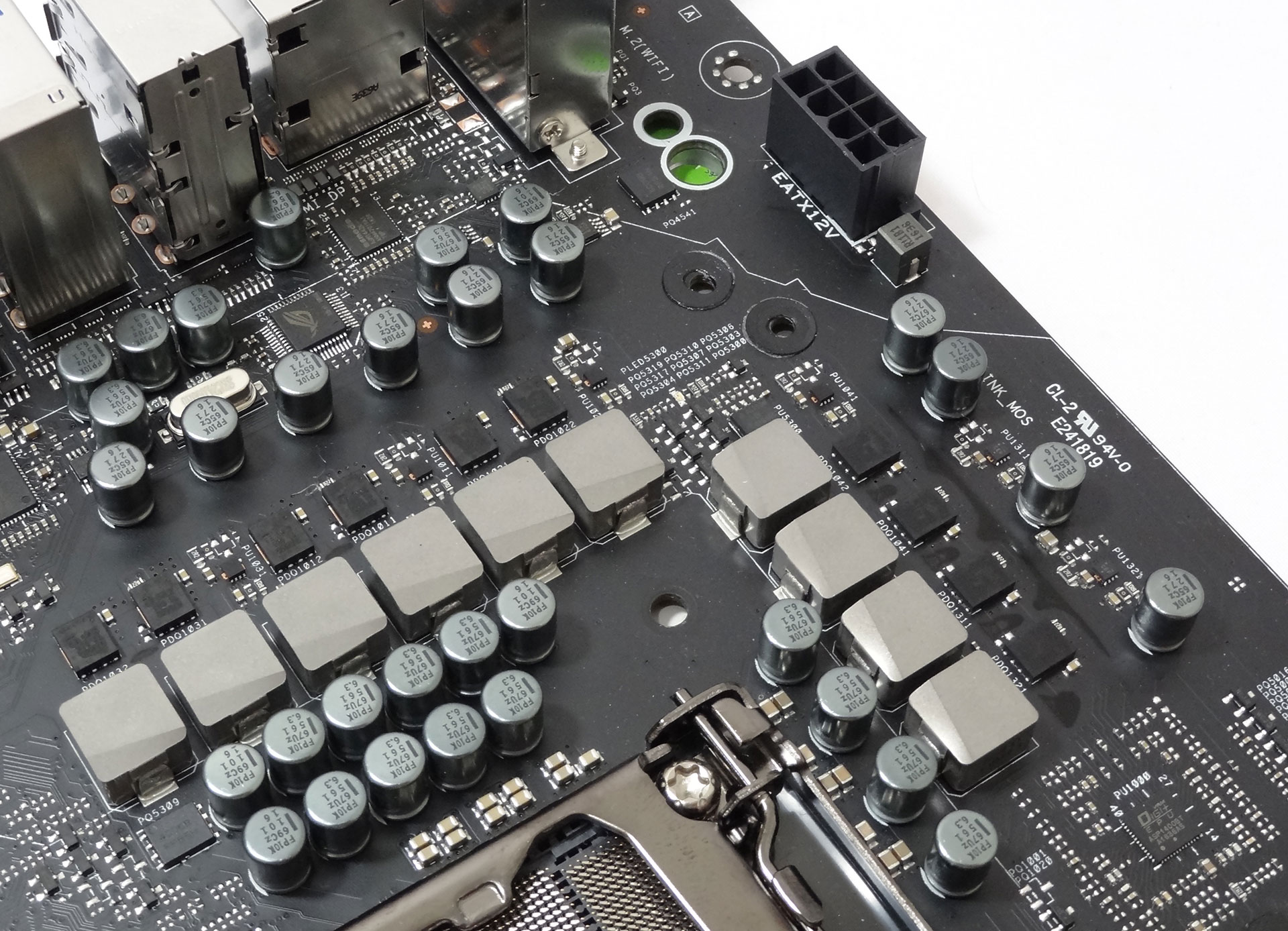

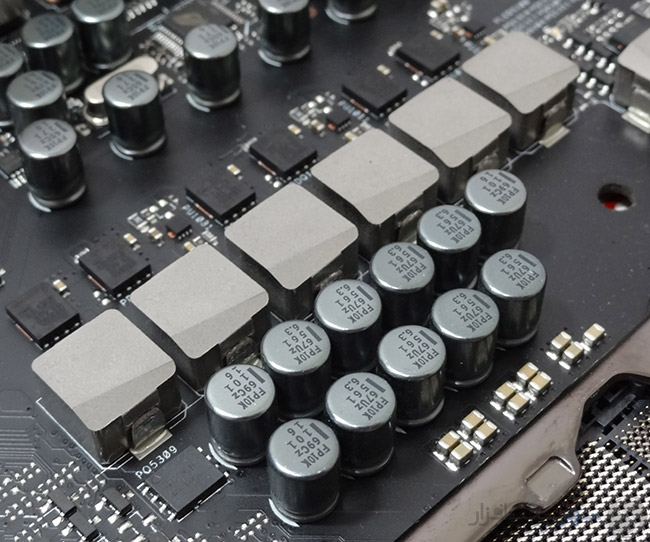

در تصویر بالا نمایی بسته از تمامی قطعات به کار رفته در مدار رگولاتور 8l+2Phase ولتاژ این مادربرد را ملاحظه می‌کنید. در این مدار که جریان آن توسط یک کانکتور 8Pin E-ATX از منبع تغذیه سیستم تأمین می‌شود ولتاژ 12V+ ورودی ابتدا به چند شریان مختلف جهت تأمین ولتاژهای مورد نیاز بخش‌های مختلف پردازنده تقسیم شده، سپس توسط تکنیک کنترل توان PWM به واسطه سوئیچ توسط ماسفت های نسل جدید NexFET و پس از تغییر دامنه و فیلتر نهایی توسط چوک‌های MicroFine Alloy Chokes و خازن‌های جامد 10K Black Metallic  به بخش‌های مختلف پردازنده متصل می‌شود. در این بین 8 شریان ولتاژ هسته پردازنده (Vcore) را تأمین می‌کنند و 2 شریان دیگر وظیفه تأمین جریان تراشه گرافیکی مجتمع (IGP) را بر عهده دارند. نکته جالب توجه در این بخش مشابه بودن این ترکیب با مادربرد نسل قبل این سری یعنی ASUS MAXIMUS VIII FORMULA است!

اما بگذارید کمی بیشتر با این قطعات آشنا شویم

• خازن‌های 10K Black Metallic  ساخت کمپانی ژاپنی Nichicon

این خازن‌ها با عمر بیش از 10 هزار ساعت در دمای 105 درجه سانتی‌گراد، 5 برابر نسبت به خازن‌های جامد معمولی عمر بیشتری دارند و به‌صورت متوسط 20% تحمل بیشتری در برابر گرما از خود نشان می‌دهند.

• MicroFine alloy chokes

به گفته کمپانی سازنده این چوک‌ها در مقایسه با مدل‌های استاندارد پایداری بیشتری در برابر عبور جریان‌های بالا دارند، بیش از 30% خنک‌ترند و تا 75% پسماند مغناطیسی کمتری دارند.

• ماسفت های نسل جدید ™NexFET  ساخت کمپانی آمریکایی Texas Instruments

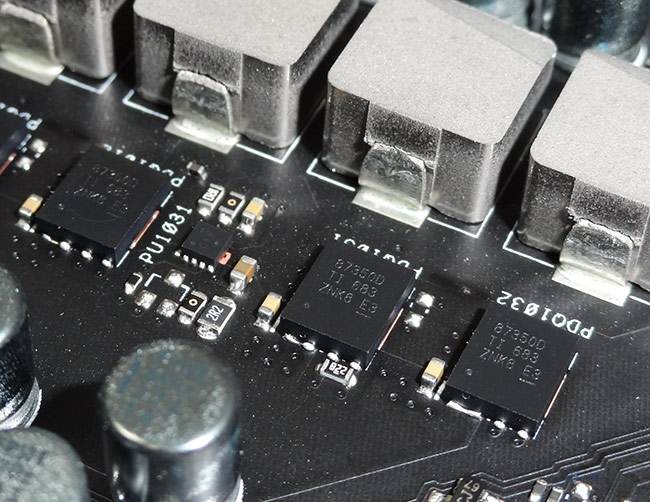

ماسفت های جدید به کار رفته در این مادربرد مدل CSD87350Q5D ساخت کمپانی Texas Instruments هستند که به‌صورت تئوری با پشتیبانی از سرعت سوئیچ تا 1.5MHz تحمل عبور جریان DC تا 40 آمپر را دارا می‌باشند.

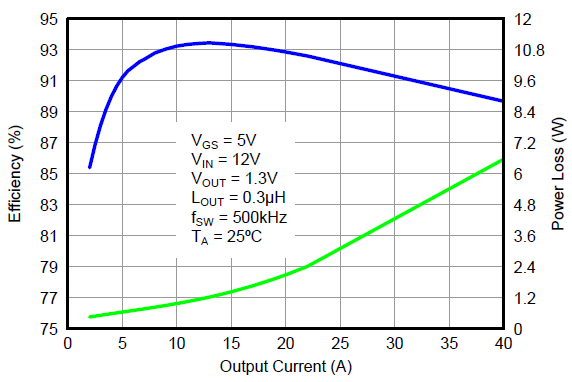

همان‌طور که در نمودار بازدهی مصرف انرژی این ماسفت ها مشخص است، این سوئیچ‌های پرسرعت، حتی در حداکثر جریان نامی خود راندمان مصرف انرژی بیش از 90% دارند. بدون شک این ماسفت ها حداقل روی کاغذ یکی از بهینه‌ترین‌ها و در عین حال قدرتمندترین سوئیچ‌های حال حاضر در این امر محسوب می‌شوند.



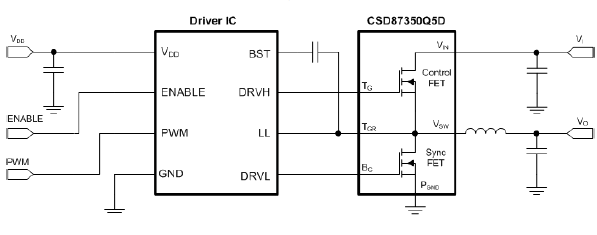

همچنین همان‌طور که در نقشه شماتیک این تراشه ملاحظه می‌کنید تنها ماسفت های Low-Side و High-Side درون این پکیج مجتمع شده و برخلاف DrMOS ها درایورها و مدارات کنترلی و محافظ دیگر درون این پکیج تعبیه نشده‌اند. از نظر ما این کار در عمل تأثیر بسزایی در کاهش تلفات انرژی و کاهش حرارت خواهد داشت.

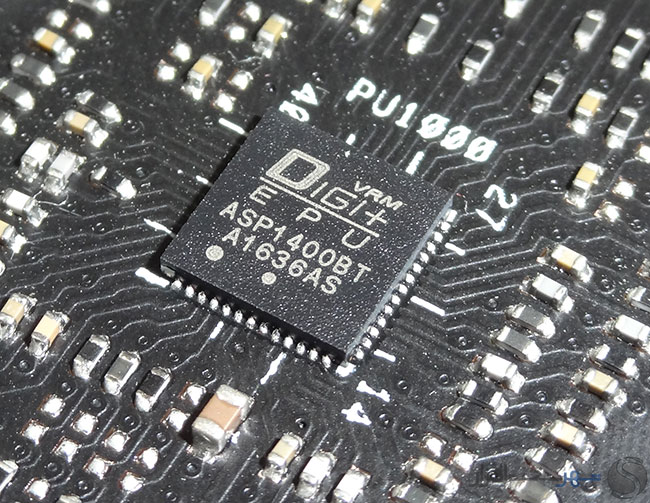

تراشه PWM Controller این مدار مدل ASP1400BT تغییر نام داده شده توسط کمپانی ASUS به DIGI+ VRM است؛ اما از آنجا این کمپانی سازنده این تراشه نیست تصور ما این است که این تراشه در اصل مدل ISL95824 ساخت کمپانی نام آشنای Intersil باشد. این تراشه که از سوی کمپانی سازنده l4+2 Multiphase PWM Regulator نامیده شده است در واقع یک کنترلر از نوع Hybrid Digital است که با جدیدترین استانداردهای کمپانی اینتل (IMVP8) سازگاری کامل دارد. از مهم‌ترین قابلیت‌های این تراشه دو کاناله نیز می‌توان به پشتیبانی از پروتکشن های OVP و OCP، کنترل دقیق DROOP، واکنش گذرا بسیار عالی و استفاده از تکنیک بدون تلفات inductor DCR برای سنجش جریان عبوری اشاره کرد.

اما شاید برای شما نیز سؤال شده باشد که چگونه یک PWM Controller 4+2Phase این مدار 10Phase را کنترل و مدیریت می‌کند؟

در این مادربرد از ترکیب 8l+2Phase اما با مختصری تغییرات استفاده شده است. در عمل 4 سیگنال خروجی loop اول ابتدا به تراشه‌های درایور Phase Doubler متصل شده و در نهایت 8Phase خروجی به 8 ماسفت مدل جهت CSD87350Q5D فرستاده می‌شود. این 8 شریان همان‌طور که اشاره شد جریان مورد نیاز هسته پردازنده را تأمین می‌کنند؛ اما 2 سیگنال خروجی Loop دوم PWM Controller نیز به‌صورت مستقیم به درایورهای ماسفت متصل شده و در واقع 2 شریان تغذیه کننده تراشه گرافیکی مجتمع پردازنده هستند.

مدار رگولاتور ولتاژ ماژول‌های حافظه نیز از نوع 2Phase در نظر گرفته شده و PWM Controller آن نیز مدل ASP1103 است. در این مدار به غیر از خازن‌های 10K Black Metallic  سایر کامپوننت های این مدار با مدار رگولاتور ولتاژ پردازنده به کلی فرق می‌کنند. البته نکته جالب توجه در این مدار تعبیه فیوزهای با قابلیت بازنشانی، حفاظت در برابر اتصال کوتاه و جریان بیش از حد برای تک‌تک DIMM های حافظه است. در واقع این فیوزها سلامت و کارکرد بدون مشکل ماژول‌های حافظه RAM را در هر شرایطی تضمین می‌کنند.

سیستم صوتی SupremeFX S1220

سیستم صوتی SupremeFX S1220

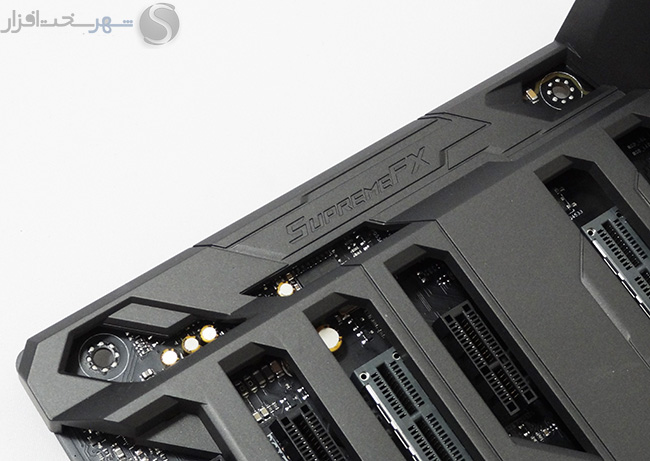

بدون شک یکی از محوری‌ترین و در عین حال مهم‌ترین امکانات مادربردهای گیمینگ رده بالا و گران قیمت حال حاضر سیستم صوتی باکیفیت، مدرن، قدرتمند و با وضوح و خلوص خروجی بالاست. SupremeFX که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی ASUS محسوب می‌شود یکی از باسابقه‌ترین و در عین حال خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود. جدیدترین ویرایش این سیستم صوتی که عنوان SupremeFX S1220 را با خود به یدک می‌کشد یکی دیگر از نقاط قوت این مادربرد محسوب می‌شود. این سیستم صوتی متشکل از 9 بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها آن را طلب می‌کنند! در این بخش قصد داریم به معرفی و کالبد شکافی این 9 بخش بپردازیم.

• Audio Codec باکیفیت و مدرن

قلب این سیستم صوتی متشکل از مدل سفارشی جدیدترین و باکیفیت‌ترین تراشه Codecصوتی کمپانی (Realtek (ALC1220 با SNR بیش از 120dB در بخش DAC و 110dB در بخش ADC خود است.

• ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد

در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس crosstalk خواهد شد.

• جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا

خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.

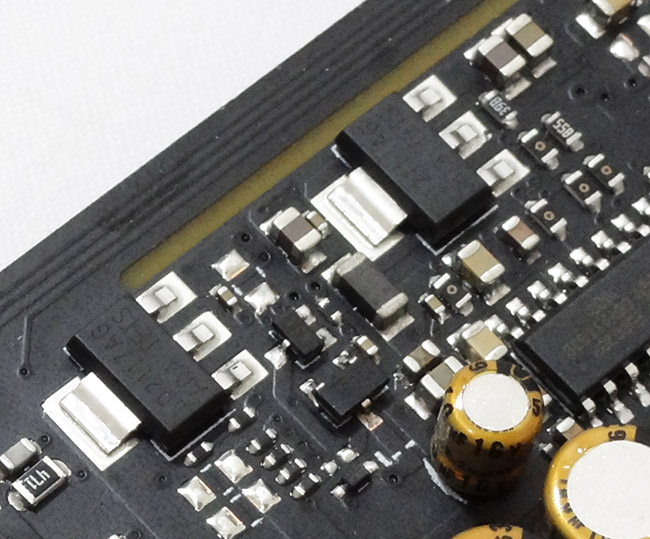

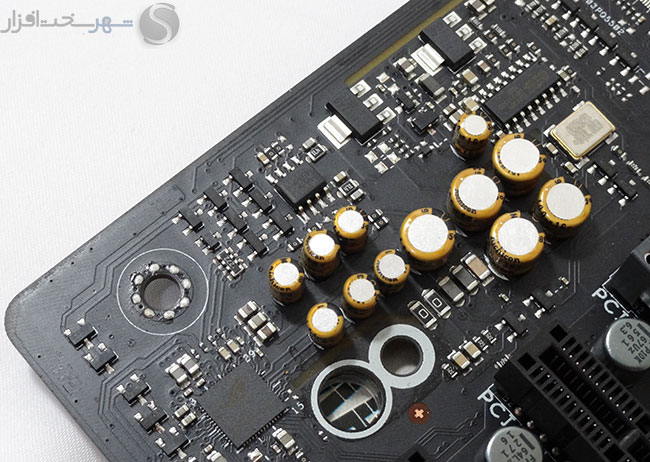

• DAC اختصاصی Front Panel همراه با آمپلی‌فایر مجتمع با دامنه خروجی 2V RMS

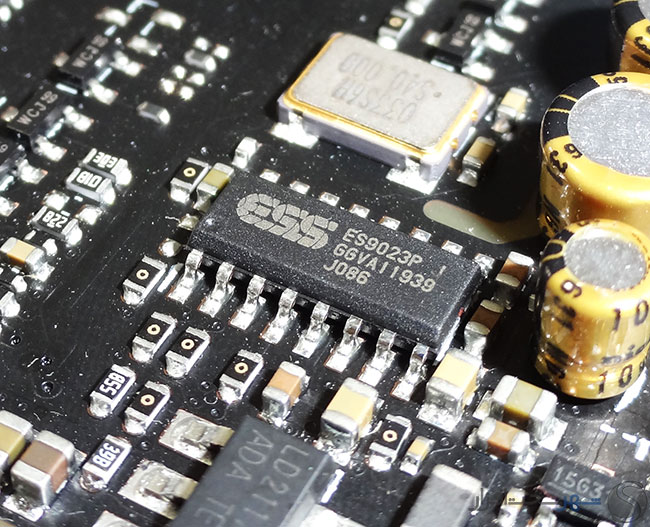

این سیستم صوتی مجهز به تراشه DAC حرفه‌ای مدل ES9023P ساخت کمپانی آمریکایی ESS Technology می‌باشد که با داشتن Dynamic Range بیش از 112dB و همراه داشتن یک آمپلی‌فایر مجتمع بسیار قدرتمند با دامنه خروجی 2V RMS بدون شک از پس راه اندازی اغلب هدفون‌های فوق حرفه‌ای نیز به‌راحتی بر خواهد آمد

• مولد پالس ساعت اختصاصی و بسیار دقیق

یکی از الزامات سیستم‌های صوتی حرفه‌ای و به بیان عامه‌تر استودیویی برخورداری از مولد پالس (Clock Generator) دقیق و تثبیت شده در برابر عوامل محیطی می‌باشد تا در حین تبدیل سیگنال دیجیتال به آنالوگ با کمترین میزان پدیده jitter روبرو شوند. کمپانی ایسوس به این تئوری جامه عمل پوشانده و با تعبیه یک مولد پالس دقیق و تثبیت شده بیش از پیش به ارزش‌های این سیستم صوتی افزوده است.

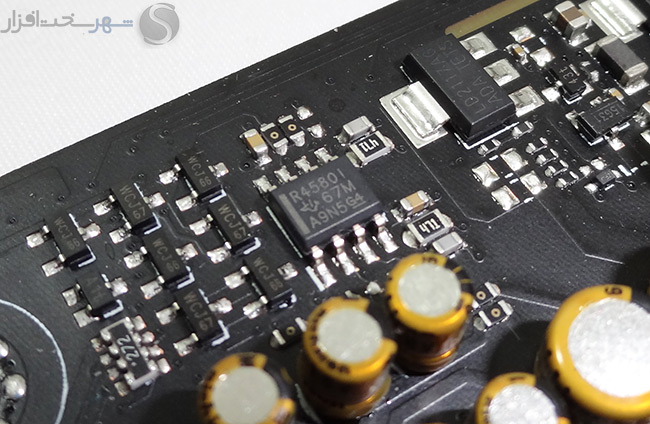

• بافر اختصاصی با دامنه خروجی 2V RMS برای خروجی هدفون Rear Panel

این سیستم علاوه بر برخورداری از تقویت کننده برای Front Panel، به یک تقویت کننده OP-AMP مدل RC4580 ساخت کمپانی معروف Texas Instruments برای یکی از خروجی‌های Rear Panel نیز مجهز شده است. اینتقویت کننده با داشتن (THD (Total harmonic distortion کمتر از 0.0005% یکی از بهترین‌ها در نوع خود محسوب می‌شود.

• خروجی هدفون مجهز به فناوری Sonic SenseAmp

آمپلی‌فایر هدفون کاملاً هوشمند تعبیه شده در این سیستم صوتی به‌صورت خودکار امپدانس هدفون‌ها را در محدوده 32 تا 600 اهم و بیشتر تشخیص داده و بهترین تنظیمات ممکن را برای داشتن بهترین تطبیق امپدانس و کیفیت خروجی صدا در نظر می‌گیرد.

• ماسفت های حذف صداهای مزاحم (DE-POP Mosfet)

بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. ASUS با تعبیه چند ماسفت برای سیستم صوتی این مادربرد با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است. البته ایسوس در مادربردهای نسل قبل خود از رله‌های مخصوص استفاده کرده بود که صدای ناشی از قطع وصل آن‌ها در حین خاموش و روشن شدن سیستم به هیچ وجه خوشایند نبود.

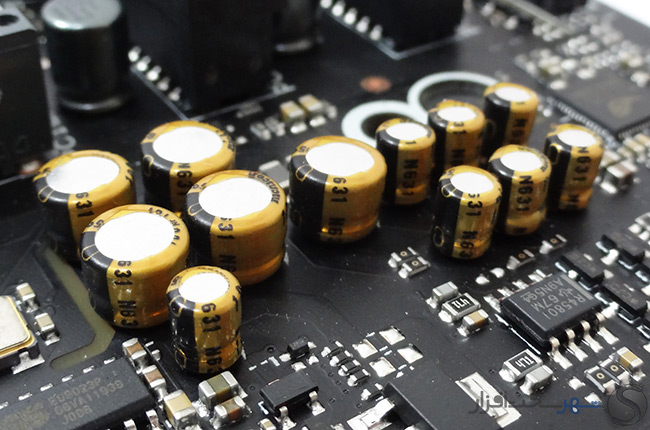

• خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon

خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 12 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند.

• پردازش نرم افزاری توسط Sonic Studio III

تجربه ثابت کرده که همواره حتی بهترین و خاص‌ترین سیستم‌های صوتی نیز بدون کنترل و پردازش نرم افزاری سیگنال صوتی حرفی برای گفتن نخواهند داشت. در واقع سخت افزار و نرم افزار در این امر مکمل یکدیگر هستند و عملکرد متوازن و هماهنگ این دو، نقش مهمی در دل‌چسب‌تر بودن صدای خروجی بازی می‌کند.

کمپانی ایسوس نسل سوم نرم افزار Sonic Studio را با سیستم صوتی این مادربرد همراه کرده است که شاید از نظر کیفیت و پویایی در حد اندازه‌های نرم افزارهای کمپانی Creative نباشد ولی امکانات جالب توجه و کاربردی فراوانی را همراه خود دارد.

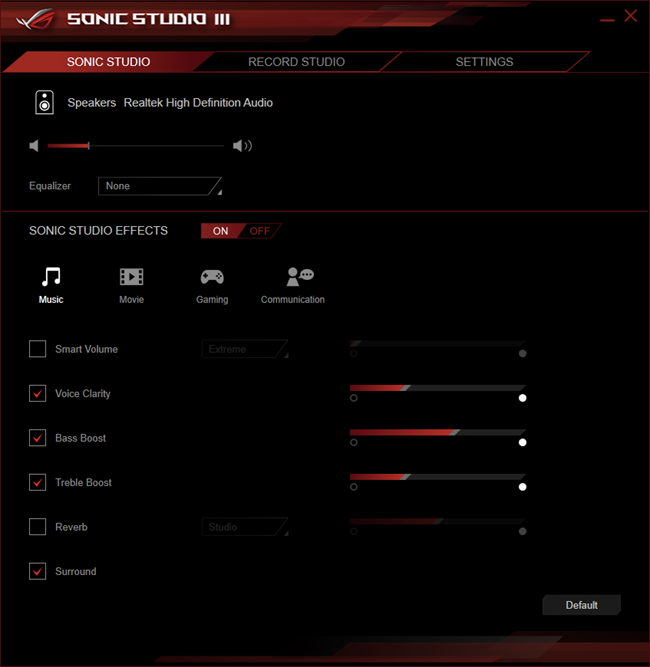

همان‌طور که در تصویر بالا ملاحظه می‌کنید در تب SONIC STUDIO این نرم افزار قابلیت‌های جالبی مانند Smart Volume، Voice Clarity، BASS Boost، Treble Booster، Reverb و حتی Surround مشاهده می‌شود! قابلیت‌هایی که هیچ یک در درایور صوتی پیش فرض Realtek مشاهده نمی‌شوند. همچنین در 4 وضعیت مختلف مانند گیمینگ، تماشای فیلم، موسیقی و Voice تنظیمات مخصوص برای این پارامترها در نظر گرفته شده است.

طی 1 ساعتی که ما مشغول تست عملکرد حالت‌های مختلف این پارامترها و گوش کردن موسیقی با سبک‌های مختلف بودیم آن چنان که باید و شاید صدای دل‌چسبی را تجربه نکردیم. البته صدا بسیار تمیز و عاری از اغتشاش است اما از نظر ما دل‌چسب نیست!

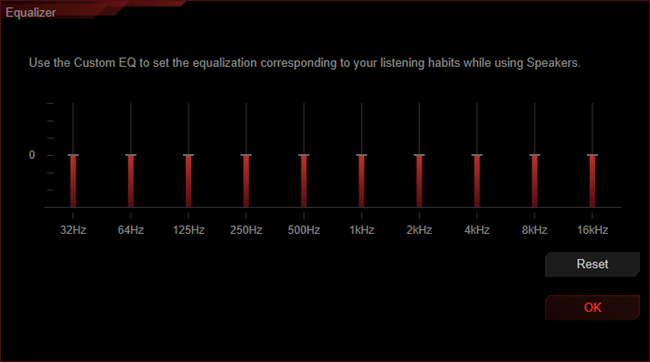

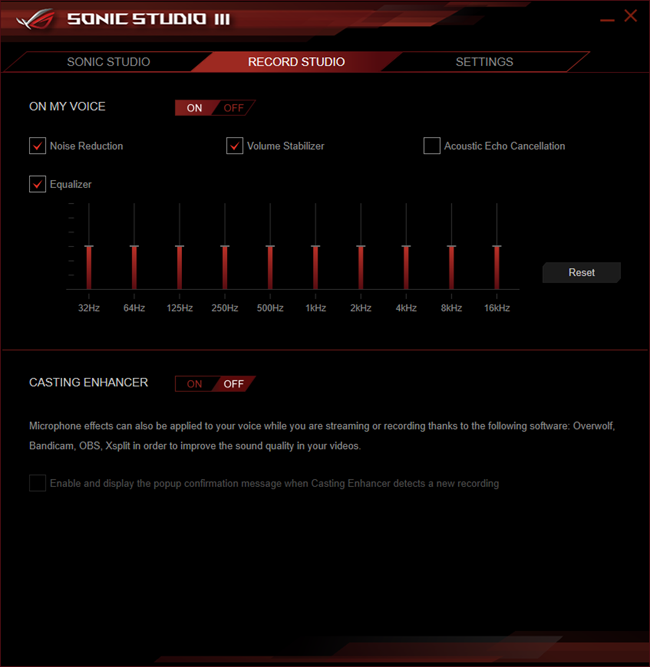

علاوه بر این برای این نرم افزار یک اکولایزر 10 باند نیز در نظر گرفته شده است که در عمل عالی عمل نمی‌کند!

همچنین قابلیت Casting Enhancer این نرم افزار در حین ضبط و یا استریم کردن گیم با تقویت و بازسازی فرکانس‌های مختلف باعث افزایش کیفیت صدا در این نوع کاربردها می‌شود.

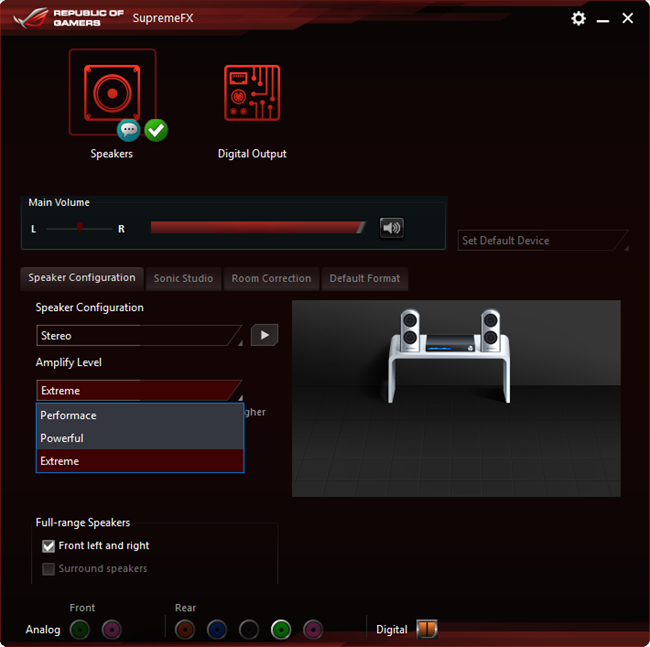

البته درایور اصلی Realtek نیز بر روی این مادربرد نصب می‌شود و قابلیت تنظیم ضریب تقویت آمپلی‌فایر خروجی صدا نیز در 3 حالت مختلف در آن گنجانده شده است.

نگاهی نزدیک‌تر (درگاه‌های پرسرعت بی‌سیم و سیمی شبکه)

نگاهی نزدیک‌تر (درگاه‌های پرسرعت بی‌سیم و سیمی شبکه)

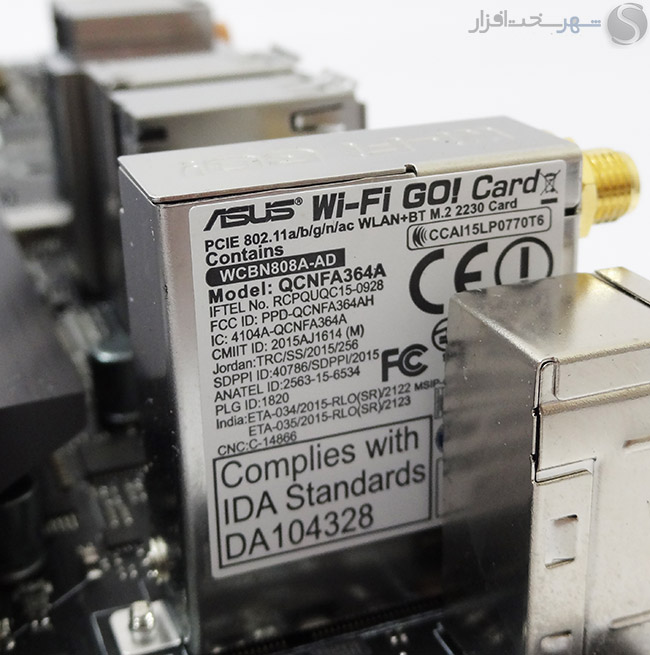

همانند اکثر مادربردهای گیمینگ رده بالا حال حاضر این مادربرد نیز مجهز به یک ماژول Wi-Fi از نوع 802.11ac 2x2 dual-باند  در فرکانس‌های 2.4/5GHz و با حداکثر سرعت انتقال اطلاعات 867Mbit/s شده است. این ماژول همچنین با پشتیبانی از قابلیت (Multi-User MIMO (MU-MIMO آماده است تا یک تجربه شیرین از حیث سرعت و کیفیت بالای پایداری سیگنال را به کاربران هدیه کند. ناگفته نماند که این ماژول در واقع یک کنترلر Bluetooth V4.1 را نیز با خود به همراه دارد.

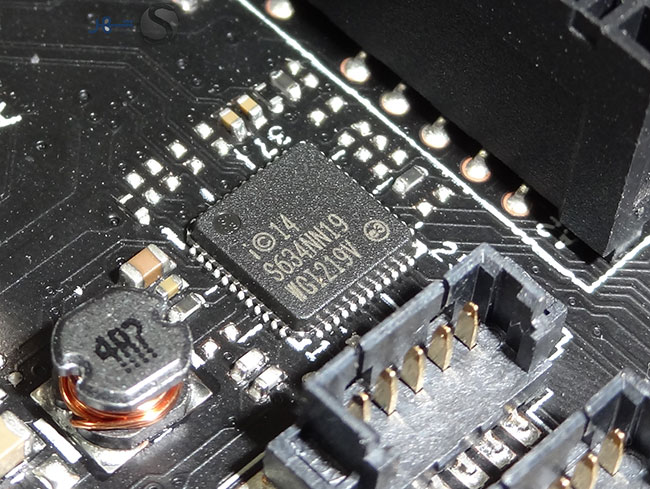

کنترلر Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

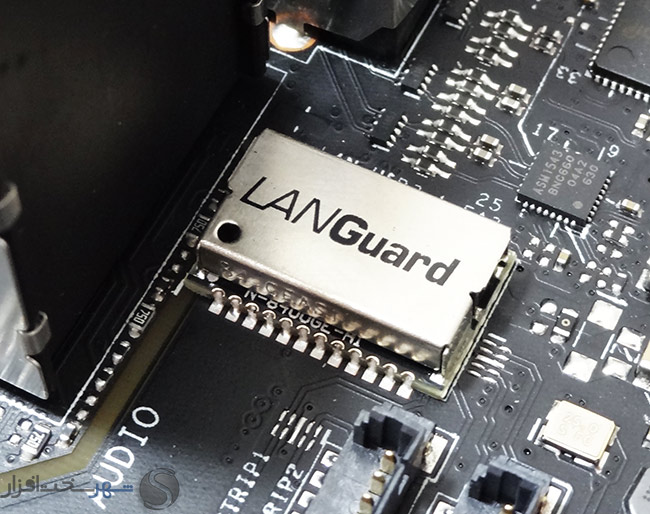

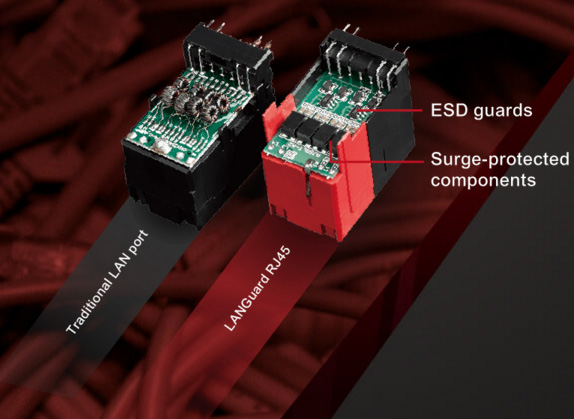

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌ها لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی ASUS با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک تا 1.9 برابر و در برابر ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

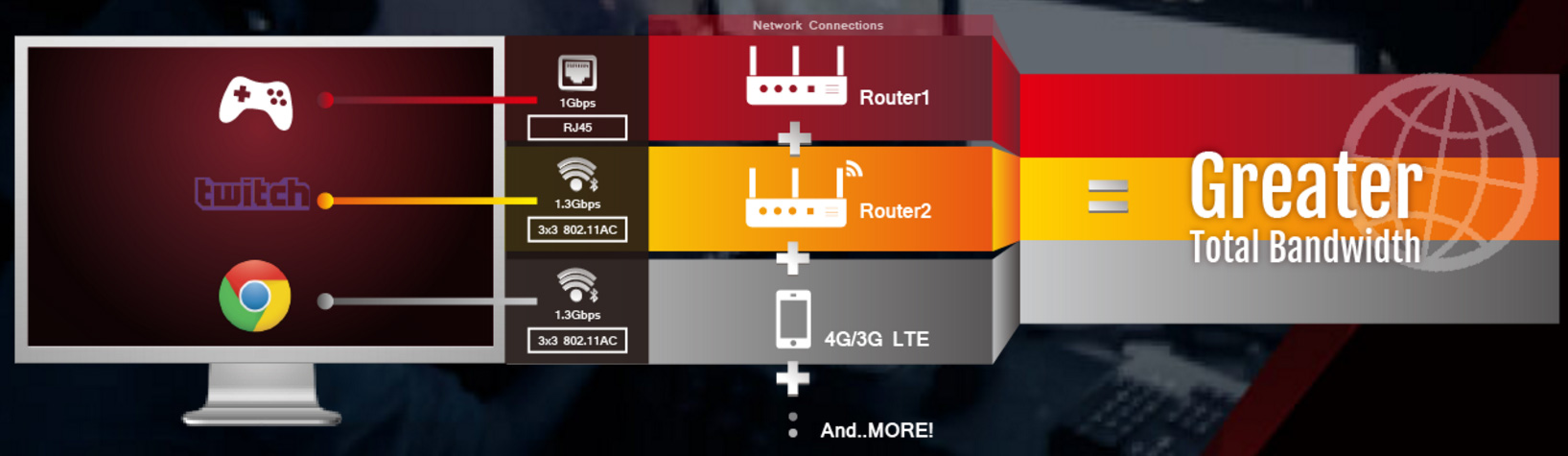

از دیگر قابلیت‌های کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار جدید و هوشمند GAMEFIRST IV است. از جمله قابلیت‌های این نرم افزار می‌توان به تجمیع پهنای باند تمامی رابط‌های بی‌سیم و سیمی شبکه برای دستیابی به سرعت بالاتر و زمان تأخیر پایین‌تر ارتباطات، اولویت بندی هوشمند و دستی Task های مختلف شبکه، مانیتورینگ هوشمند و برخط درگاه‌های سیمی و بی‌سیم و ... اشاره کرد.

نگاهی نزدیک‌تر (سوئیچ‌های ویژه)

نگاهی نزدیک‌تر (سوئیچ‌های ویژه)

همانند تمامی مادربردهای رده بالا و گیمینگ در این مادربرد نیز تسهیلات ویژه‌ای برای اورکلاکرهای حرفه‌ای در نظر گرفته شده است

در کنج سمت راست و بالای مادربرد 2 سوئیچ تحت عنوان‌های Reset برای Restart کردن سخت افزاری سیستم و START که دقیقاً کار کلید Power کیس را انجام می‌دهد تعبیه شده است. در بالای این سوئیچ‌ها یک عدد سون سگمنت 2 رقمی نیز تعبیه شده که به‌عنوان دیباگر مادربرد عمل می‌کند.

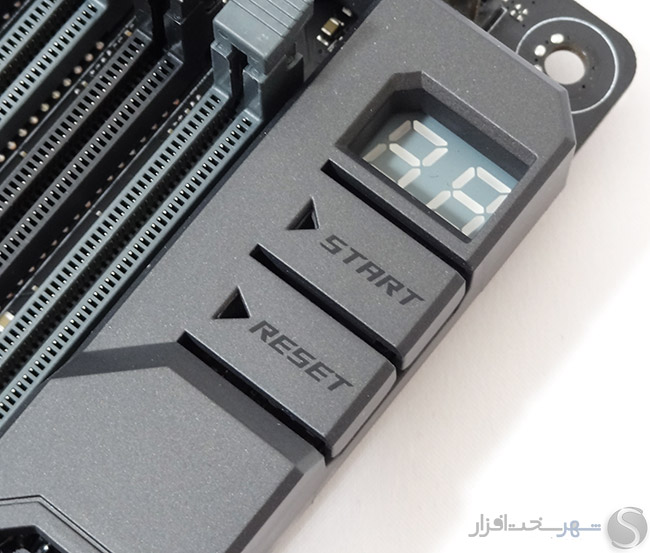

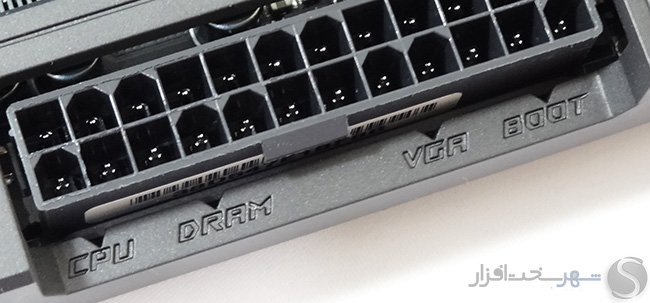

علاوه بر این سون سگمنت دقیقاً در بخش پایینی کانکتور 24 پین پاور مادربرد 4 نشانگر با نور پس زمینه LED تعبیه شده که طی مراحل راه اندازی سیستم (Post) سلامت قطعات اصلی سیستم مانند CPU، ماژول‌های حافظه RAM، کارت گرافیک و تجهیزات ذخیره سازی حاوی فایل‌های سیستمی Boot را گزارش می‌کند. در صورت بروز مشکل برای هر یک از قطعات نام برده نشانگر مربوط به آن بخش روشن باقی می‌ماند.

همچنین سه DIP Switch نیز در بخش پایین PCB تعبیه شده‌اند که عملکرد آن‌ها به شرح زیر است:

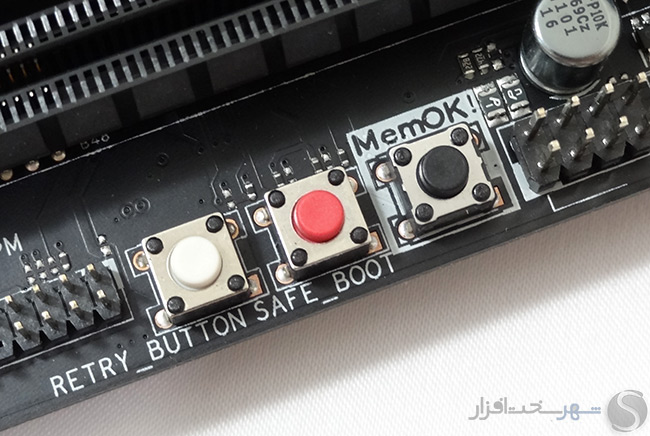

با فشردن کلید !MemOK که دقیقاً در بخش مرکزی پایین مادربرد واقع شده است، قبل از Boot شدن سیستم اگر به هر دلیلی ناسازگاری ماژول‌های رم مانع Boot شدن شده سیستم باشند، مادربرد به‌صورت هوشمند و به کار گیری تنظیمات مختلف، تدارکات لازم برای Boot شدن موفق سیستم را فراهم می‌کند.

با فشردن سوئیچ SAFE_BOOT در هر وضعیتی سیستم Restart شده و مادربرد به‌صورت خودکار تنظیمات پیش‌فرض را در Bios اعمال می‌کند. البته این در حالی است که تنظیمات مربوط به پروسه اورکلاک به قوت خود باقی خواهند ماند.

گاهی در پروسه راه اندازی سیستم در حین اورکلاکینگ کلید Reset بی‌فایده عمل می‌کند. سوئیچ RETRY BUTTON با راه اندازی مجدد سیستم و به حداقل رساندن مراحل Post در اکثر شرایط موجبات راه اندازی موفق سیستم را فراهم می‌سازد.

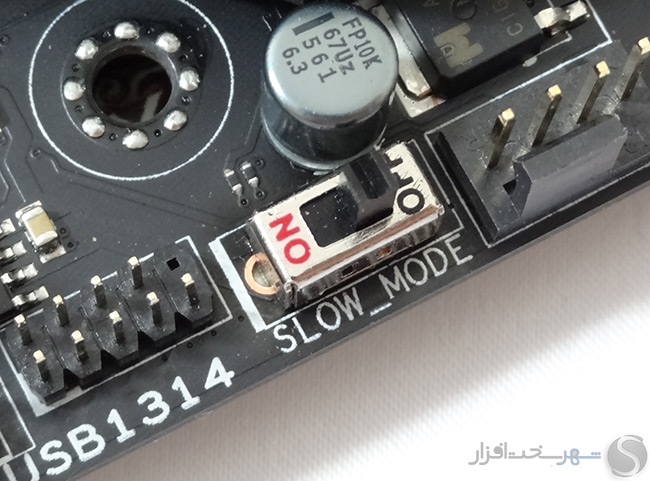

کلید دوحالته Slow_Mode برای Extreme Overclocker ها که با استفاده از خنک کننده‌های نیتروژن مایع و تحت شرایط کاملاً خاص اقدام به اورکلاک سیستم می‌کنند در نظر گرفته شده است. این سوئیچ در حین Boot شدن سیستم به‌صورت خودکار ضریب فرکانس پردازنده را به کم‌ترین مقدار ممکن (8) کاهش می‌دهد تا سیستم در بهترین شرایط ممکن Boot شود سپس با راه اندازی سیستم عامل، اورکلاکر با غیرفعال کردن این سوئیچ این ضریب به حالت تنظیم شده در Bios باز می‌گردد و اورکلاکر می‌تواند بنچ مارک‌ها و تست‌های مربوطه را اجرا کند.

نگاهی نزدیک‌تر (معرفی مهم‌ترین تراشه‌های های کنترلر)

نگاهی نزدیک‌تر (معرفی مهم‌ترین تراشه‌های های کنترلر)

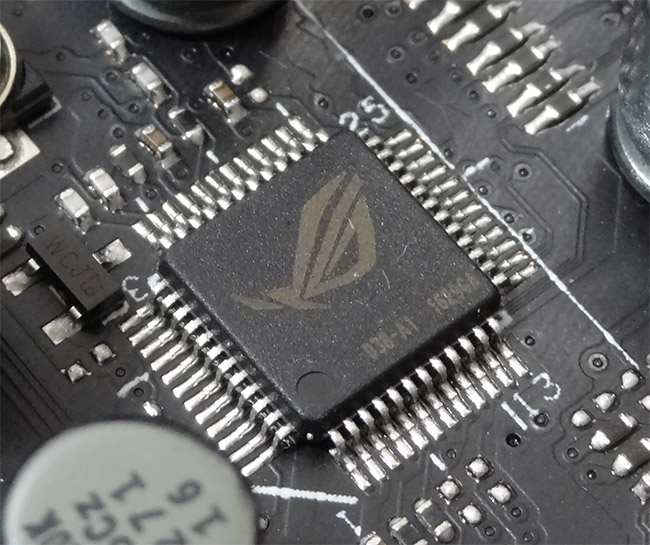

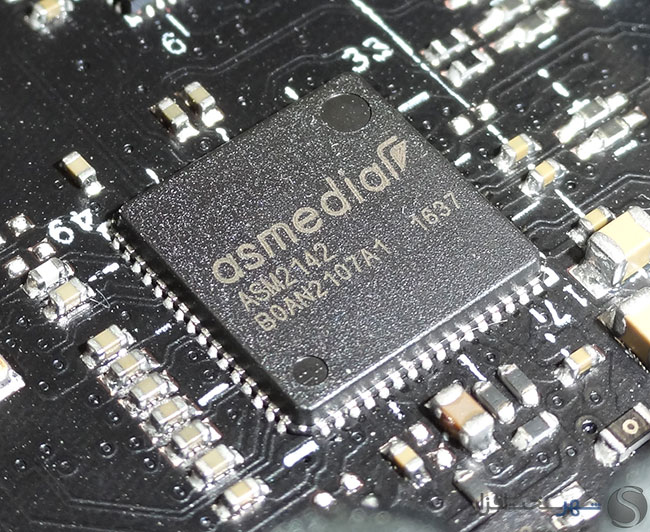

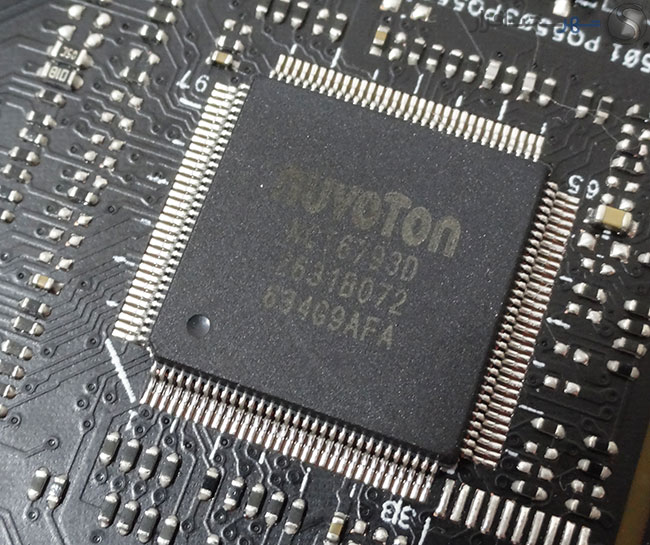

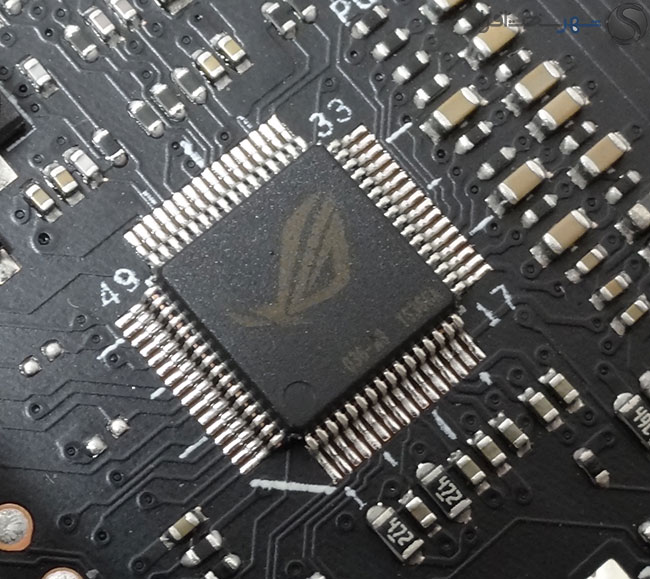

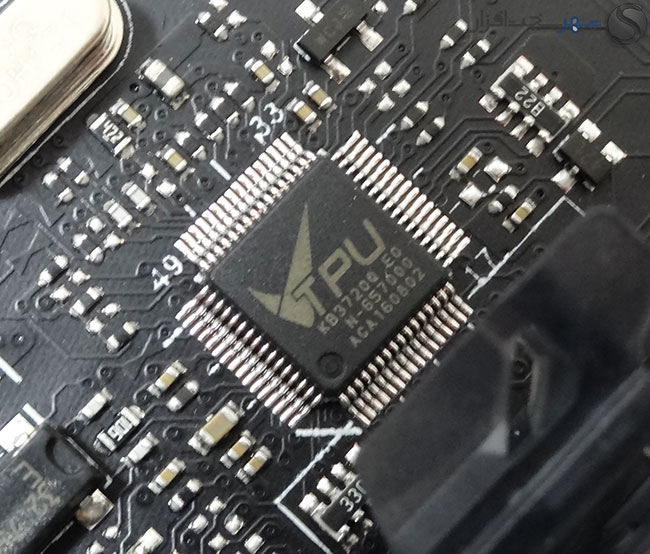

در تصاویر بالا 3 عدد از تراشه‌های Super I/O با لوگو ROG که وظیفه کنترل و مانیتورینگ سرعت فن‌ها و حرارت بخش‌های مختلف سیستم به همراه کنترل و مدیریت مصرف انرژی و آنالیز پارامترهای سیستم برای اعمال پروفایل‌های اورکلاکینگ خودکار را بر عهده دارند را مشاهده می‌کنید.

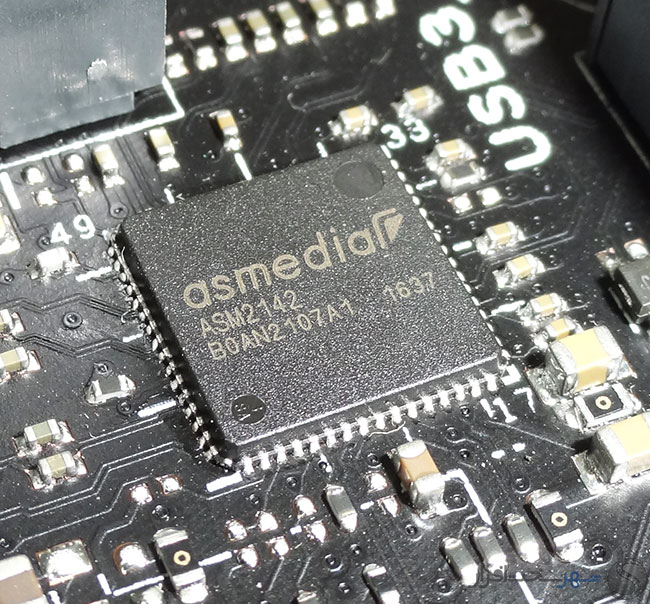

همان‌طور که اشاره شد این مادربرد مجهز به دو پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و یک پورت دیگر از نوع Type-A) در پنل پشتی و یک کانکتور مخصوص USB 3.1 Gen2 برای تغذیه 2 پورت USB 3.1 Type-A/c در پنل جلویی کیس است. این 4 پورت از 2 تراشه Universal Serial Bus 3.1 host controller مدل ASM2142 ساخت کمپانی asmedia منشعب شده‌اند. هر یک از این تراشه‌ها به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel Z270 ارتباط برقرار می‌کنند.

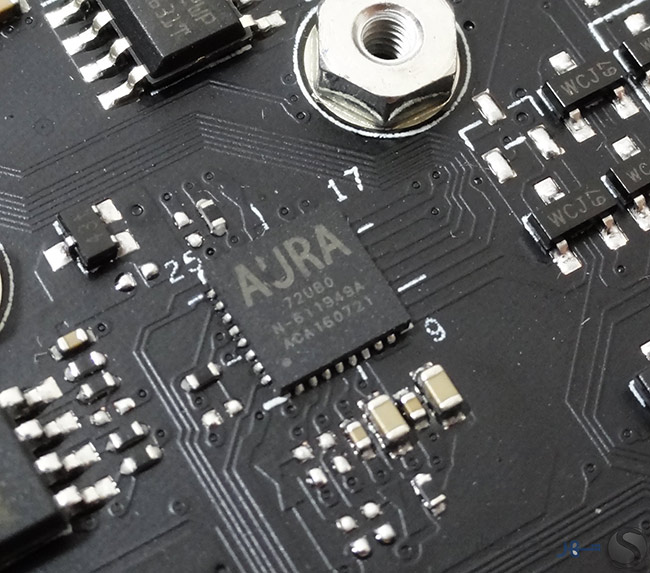

در تصویر بالا نیز تراشه میکروپروسسور کنترلر سیستم نورپردازی این مادربرد را مشاهده می‌کنید.

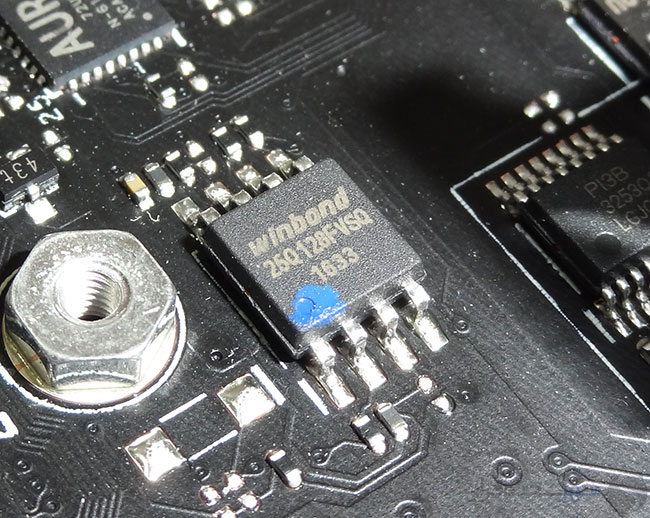

در تصویر بالا نیز تراشه Winbond 26Q128FVSQ  را ملاحظه می‌کنید. این تراشه Flash Memory با حجم 128Mb است که UEFI Bios این مادربرد را در خود جای داده است.

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها نیز در این مادربرد توسط تراشه nuvoTon NCT6793D صورت می‌گیرد.

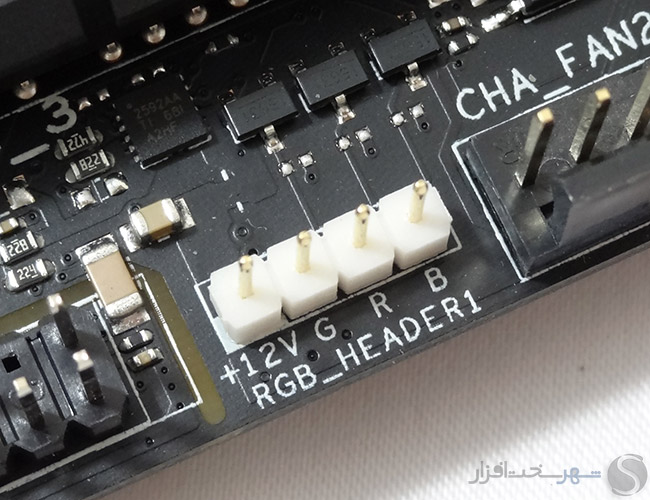

در تصویر بالا 2 کانکتور مخصوص 5 پین منشعب شده از کنترلر RGB LED این مادربرد را ملاحظه می‌کنید. همان‌طور که اشاره شد به غیر از دیودهای نورانی رنگی تعبیه شده در کنار DIMM های حافظه، انرژی 2 گروه دیگر RGB LED های تعبیه شده بر روی ROG ARMOR توسط این دو کانکتور صورت می‌گیرد.



البته به غیر از این دو کانکتور، کمپانی ASUS برای علاقه‌مندان به نورپردازی کیس دو کانکتور 4 پین دیگر نیز در بخش پایین و بالای برد در نظر گرفته است. هر یک از این کانکتورها قابلیت اتصال به نوارهای RGB LED از نوع 12V و حداکثر با متراژ 2 متر و شدت جریان 2A را دارا می‌باشند.

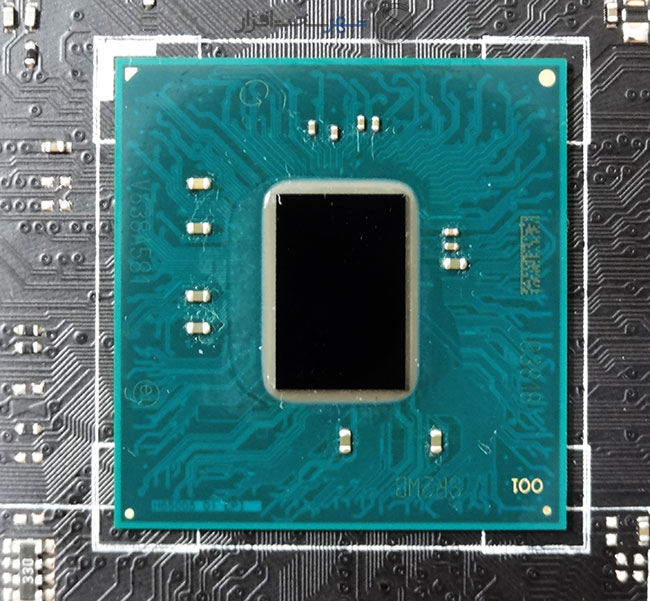

در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH Z270 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82Z270 نیز شناخته می‌شود دارای ابعاد 23mm x 23mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.

متد و سیستم تست

متد و سیستم تست

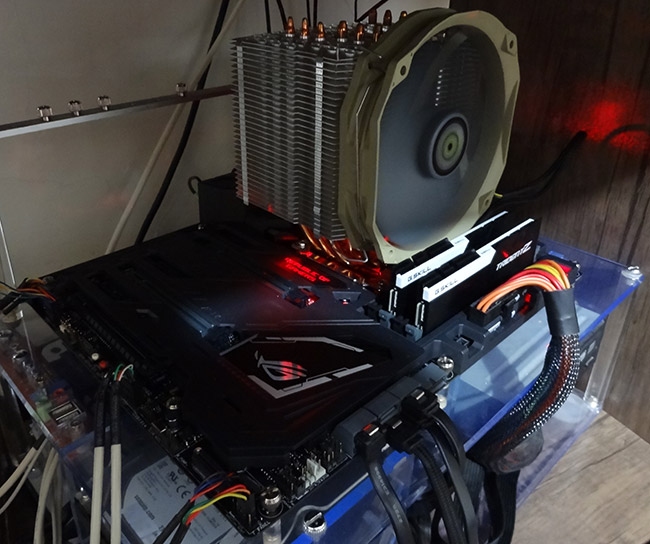

تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

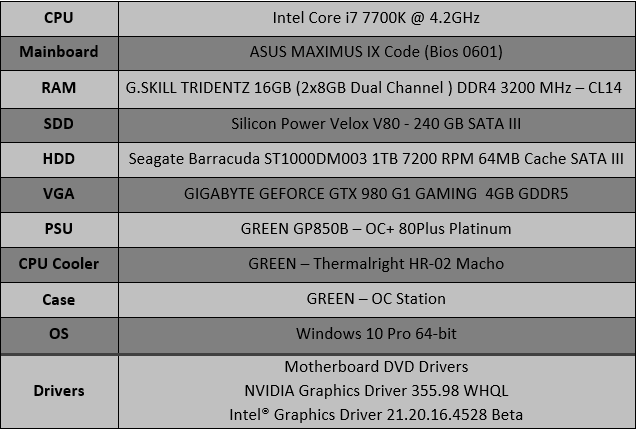

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

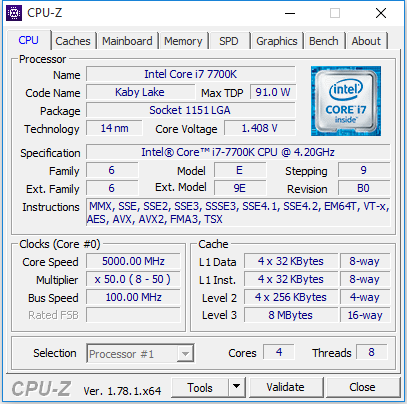

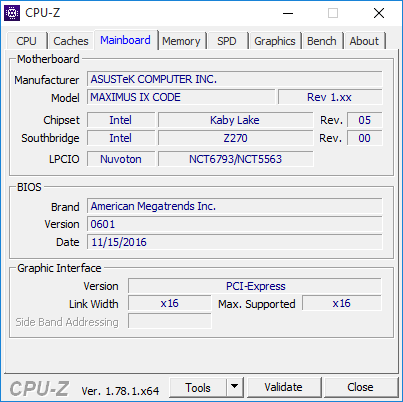

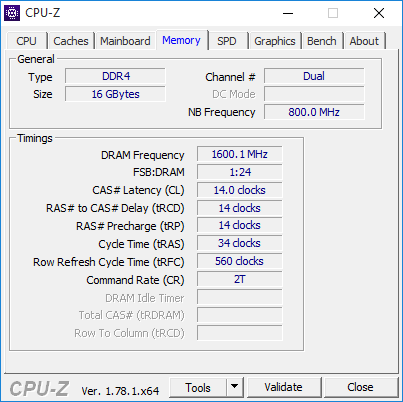

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

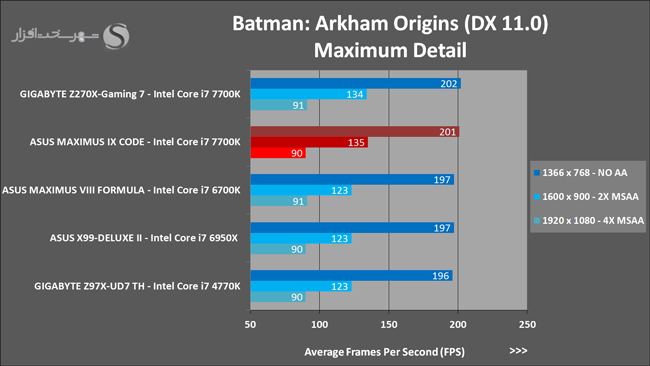

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

• 3DMARK 2013 v1.5.915
• 3DMARK 11 v1.0.132
• PCMARK 7 1.4.0
• PCMARK 8 v2.5.419
• AIDA64 Extreme Edition 5.8.4000
• CrystalDiskMark 5.0.2
• CINEBENCH R15
• Dolphin Benchmark 4.0.2
• POV-Ray 3.7
• CPU-Z 1.78.1
• OCCT 4.4.2
• FurMark 1.17.0.0
• SiSoftware Sandra Professional Business 2016.01.22.10
• MediaEspresso Media Convertor Deluxe 7.5.8022.61105
• Super PI 1.9 WP
• wPRIME 2.10
• 7-Zip 15.14
• WinRAR 5.30
• Bioshock Infinite
• Sniper Elite III
• Batman: Arkham Origins
• GTA V
• Monster Hunter Benchmark
• Resident Evil 6
• HWMonitor 1.30
• Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

ASUS MEDIA-ACCLAIMED UEFI BIOS

ASUS MEDIA-ACCLAIMED UEFI BIOS

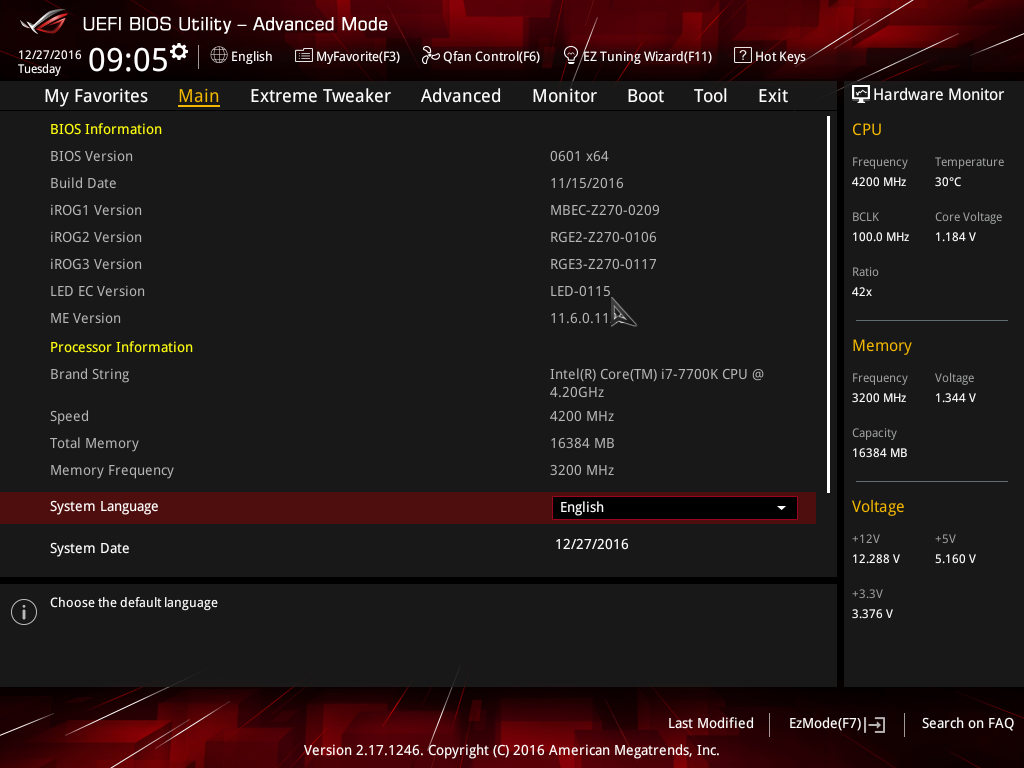

حدوداً 3 سالی می‌شود که شکل و شمایل Bios مادربردهای رده بالا و سری ROG کمپانی ASUS تغییر نکرده است. البته این رابط کاربری آن قدر کامل و بی‌نقص بوده که حقیقتاً همین حالا نیز یکی از کامل‌ترین‌ها در نوع خود محسوب می‌شود.

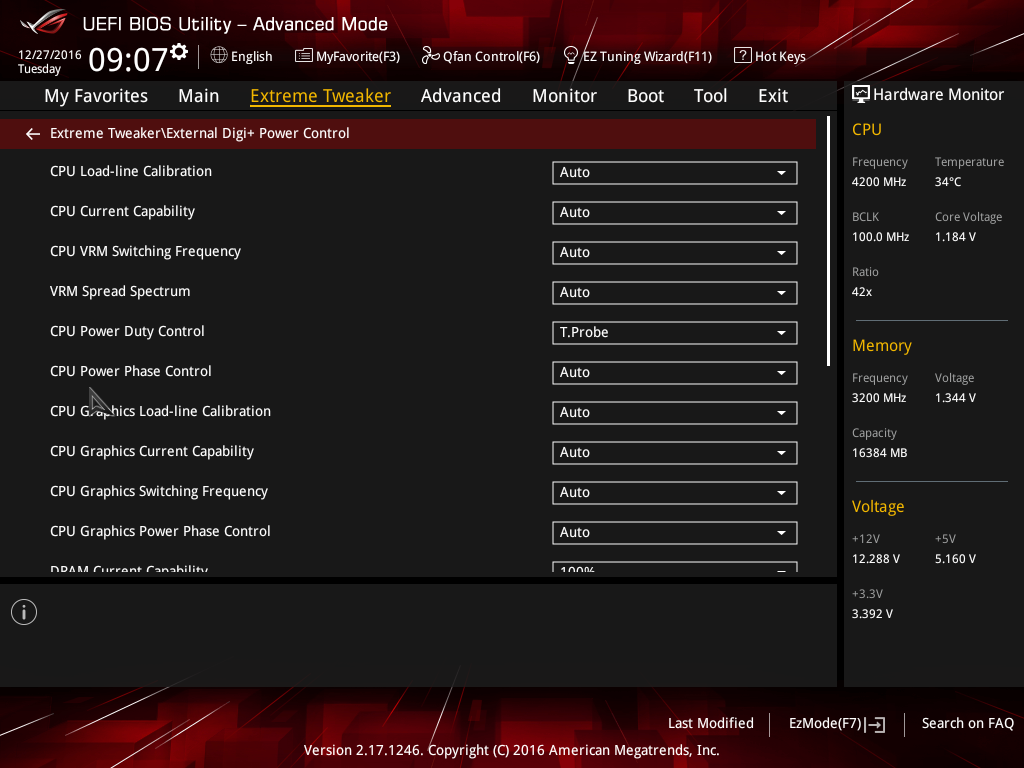

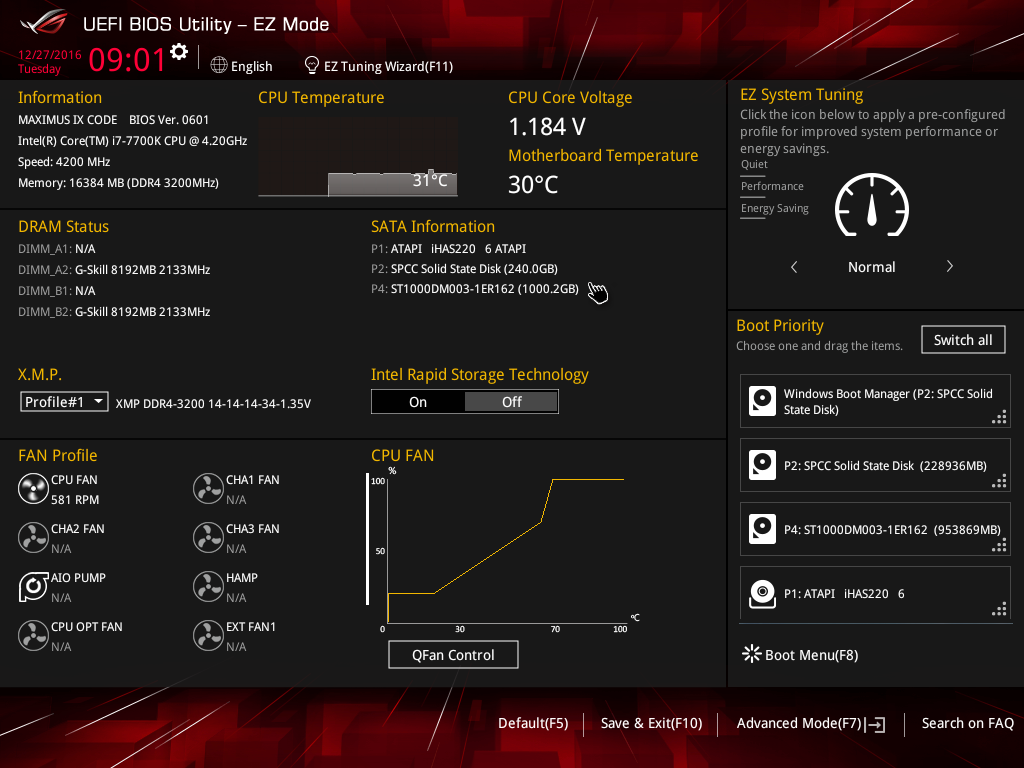

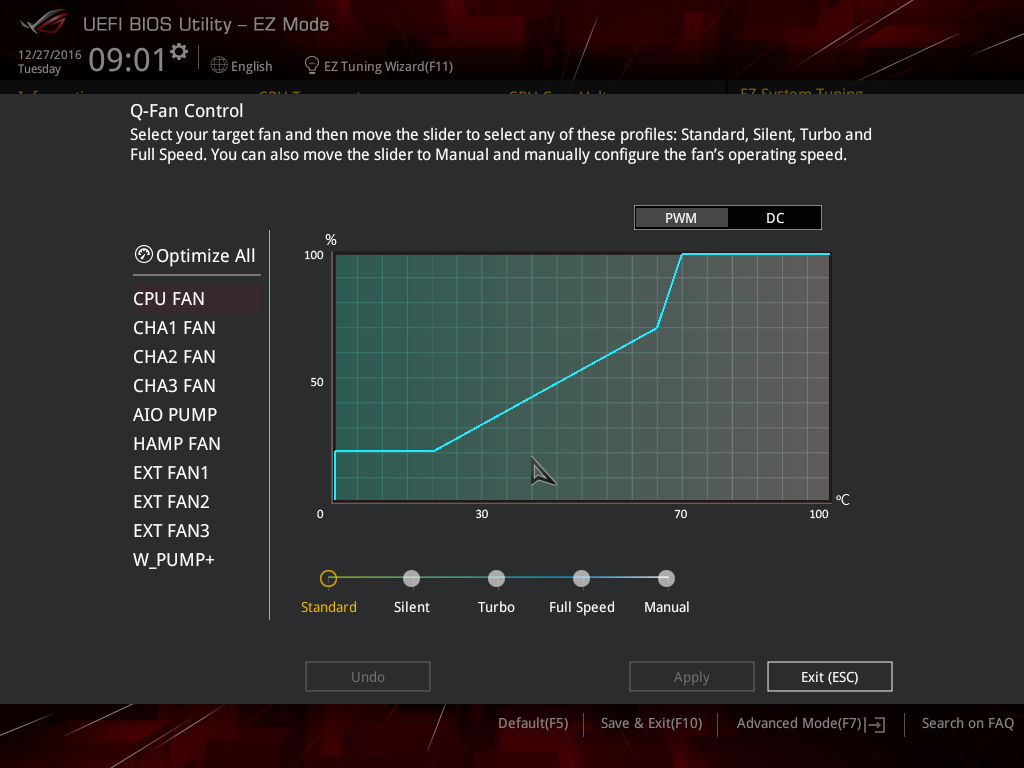

UEFI Bios این مادربرد همانند مدل‌های نسل‌های قبل دارای دو محیط مختلف EZ Mode و Advanced Mode است. همان‌طور که در تصویر بالا ملاحظه می‌کنید در این مادربرد محیط EZ Mode به‌عنوان رابط کاربری پیش فرض انتخاب شده است.

از جمله ویژگی‌های کاربردی و ارزشمند این محیط می‌توان به محیط کاملاً گرافیکی، قابلیت تنظیم پروفایل‌های مختلف برای سرعت چرخش فن‌های مختلف متصل شده به مادربرد به‌صورت گرافیکی و مانیتورینگ ولتاژ و حرارت Real Time اشاره کرد. همچنین این محیط دارای یک سامانه اورکلاکینگ خودکار تعاملی بین کاربر و هوش مصنوعی Bios این مادربرد است.

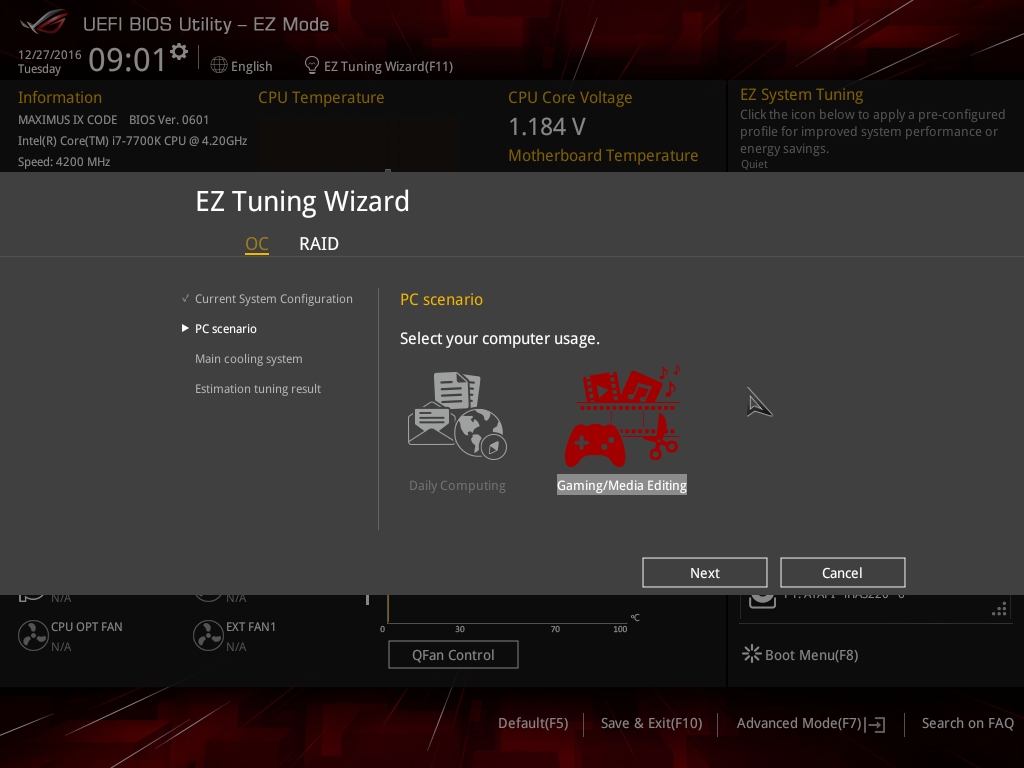

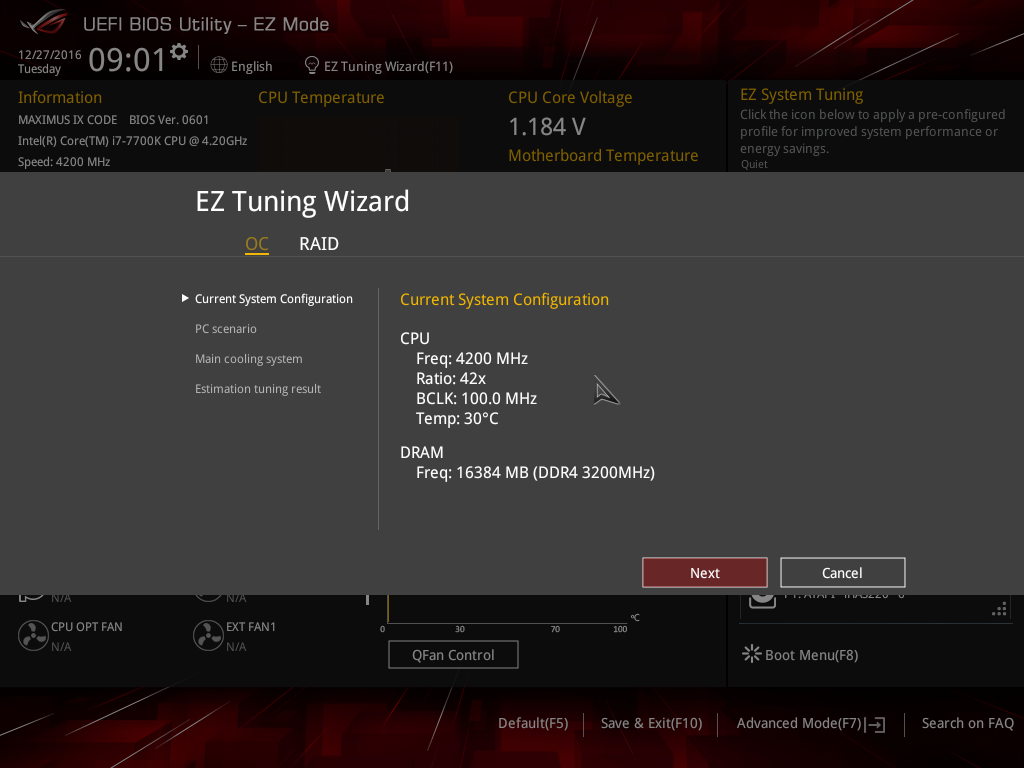

این سامانه که EZ Tuning Wizard نامیده شده است ابتدا مشخصات و وضعیت کنونی سیستم شما را بررسی می‌کند.

در مرحله بعد سناریو یا کاربرد و انتظارات شما از سیستم را جویا می‌شود. برای مثال در تصویر بالا از کاربر سؤال شده که آیا این کامپیوتر برای کاربردهای روزمره استفاده می‌شود یا مصارف چند رسانه‌ای و گیمینگ؟

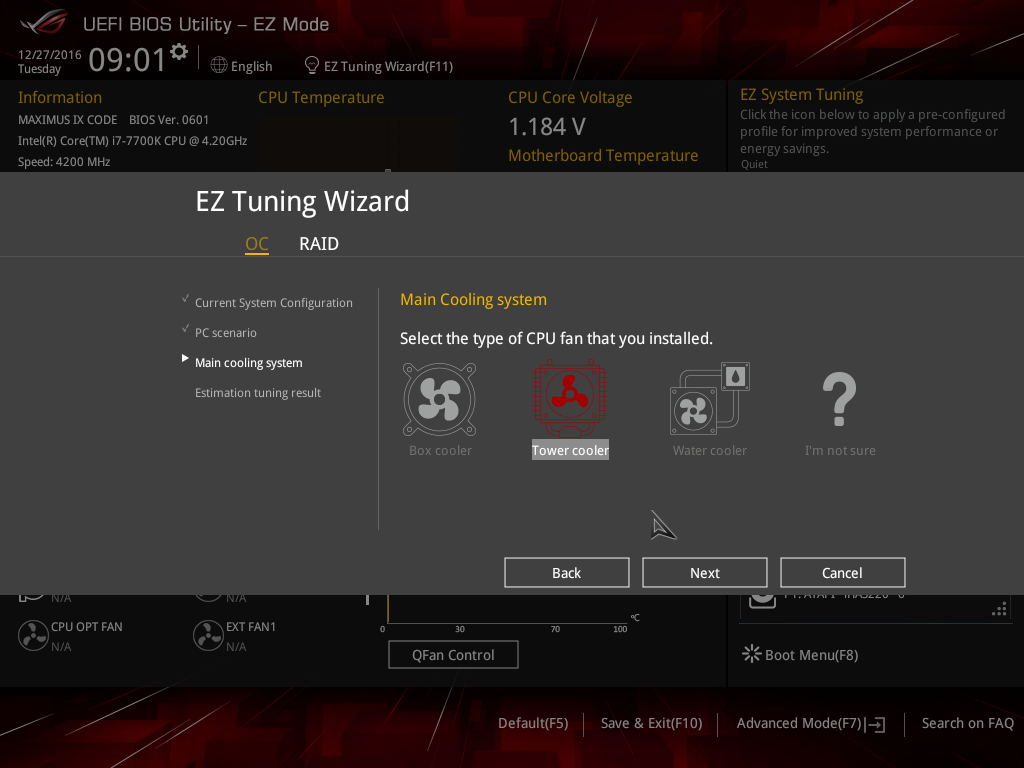

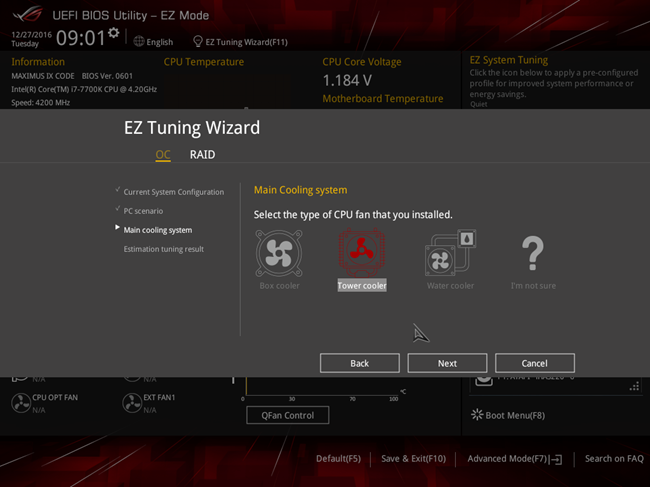

سپس از شما می‌خواهد نوع کولری که بر روی پردازنده نصب کرده‌اید را مشخص کنید.

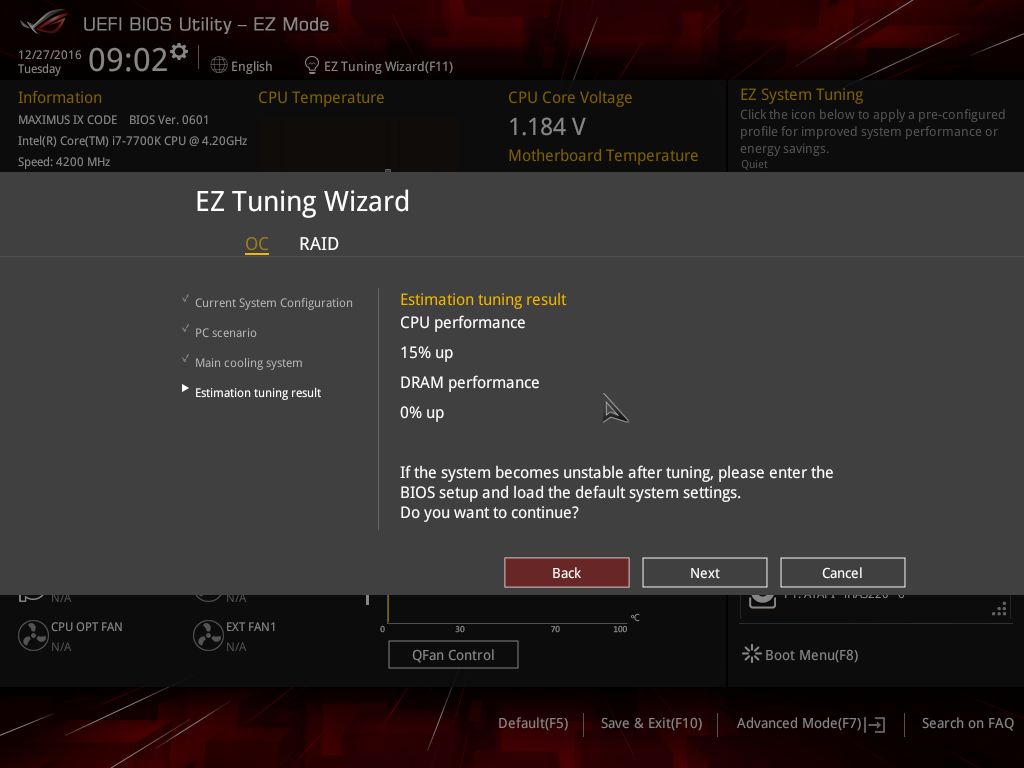

در نهایت نیز ارزیابی نهایی از میزان اورکلاک سیستم شما نمایش داده می‌شود. با تائید این ارزیابی، سیستم Restart شده و تنظیمات مربوطه به‌صورت کاملاً خودکار در Bios اعمال می‌شود.

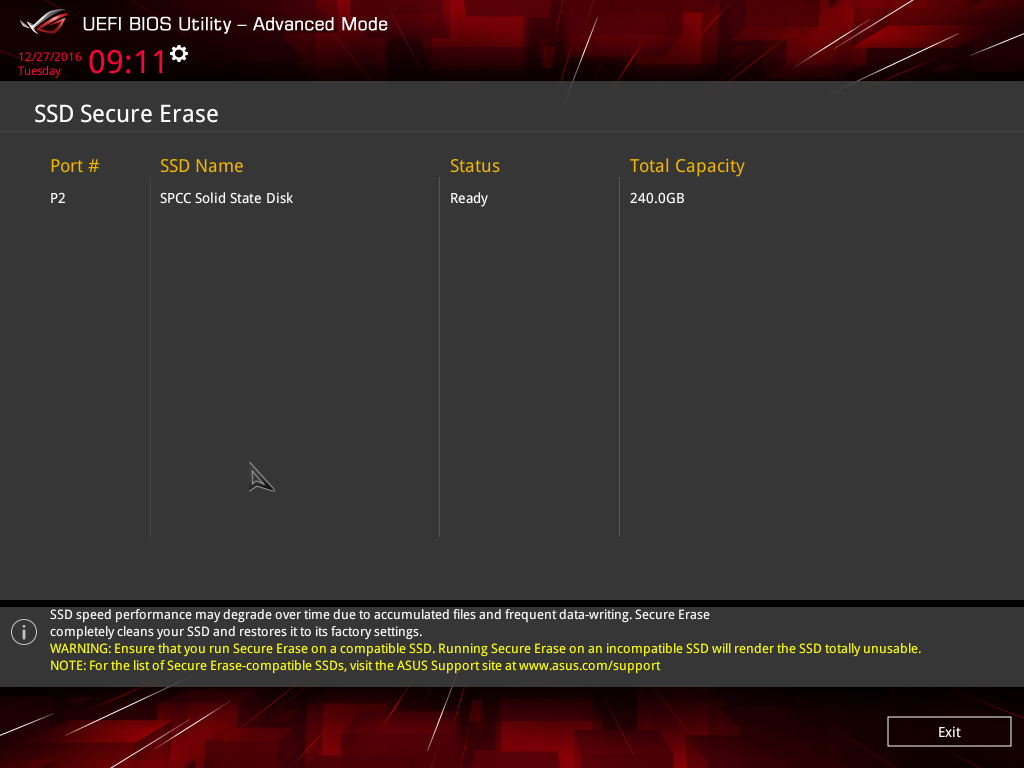

همچنین نرم افزار SSD Secure Erase نیز به آخرین نسخه به‌روزرسانی شده است.

SSD Secure Erase این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

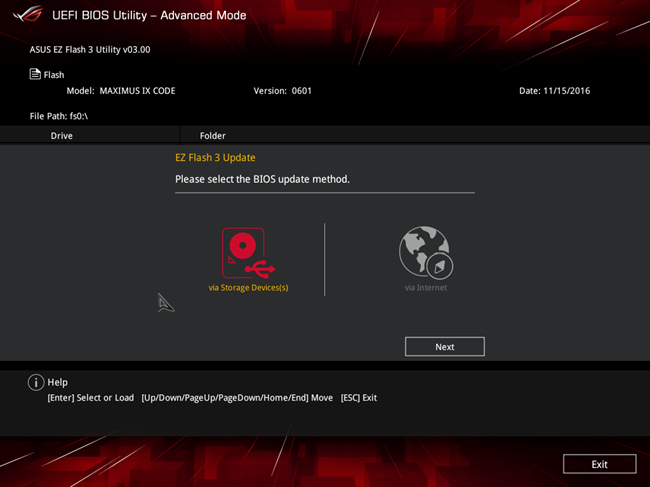

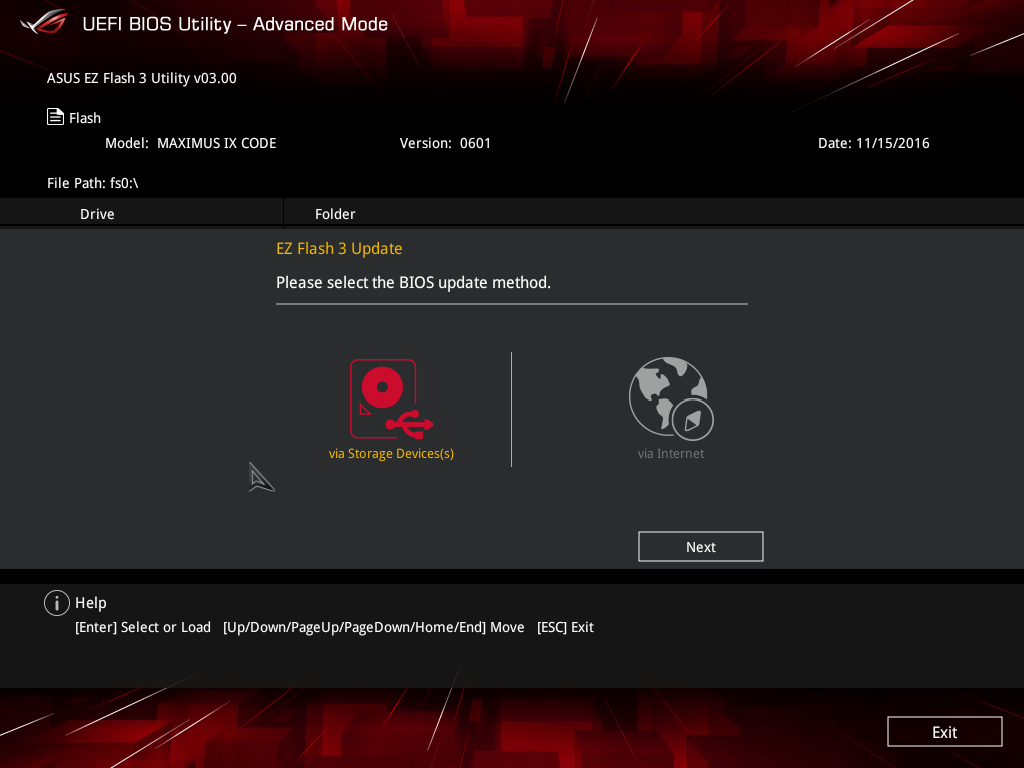

همچنین BIOS این مادربرد آخرین نسخه نرم افزار EZ FLASH 3 را با خود همراه دارد. همان‌طور که ملاحظه می‌کنید در آخرین نسخه این نرم افزار قابلیت به‌روزرسانی Bios حتی توسط اینترنت نیز فراهم شده است.

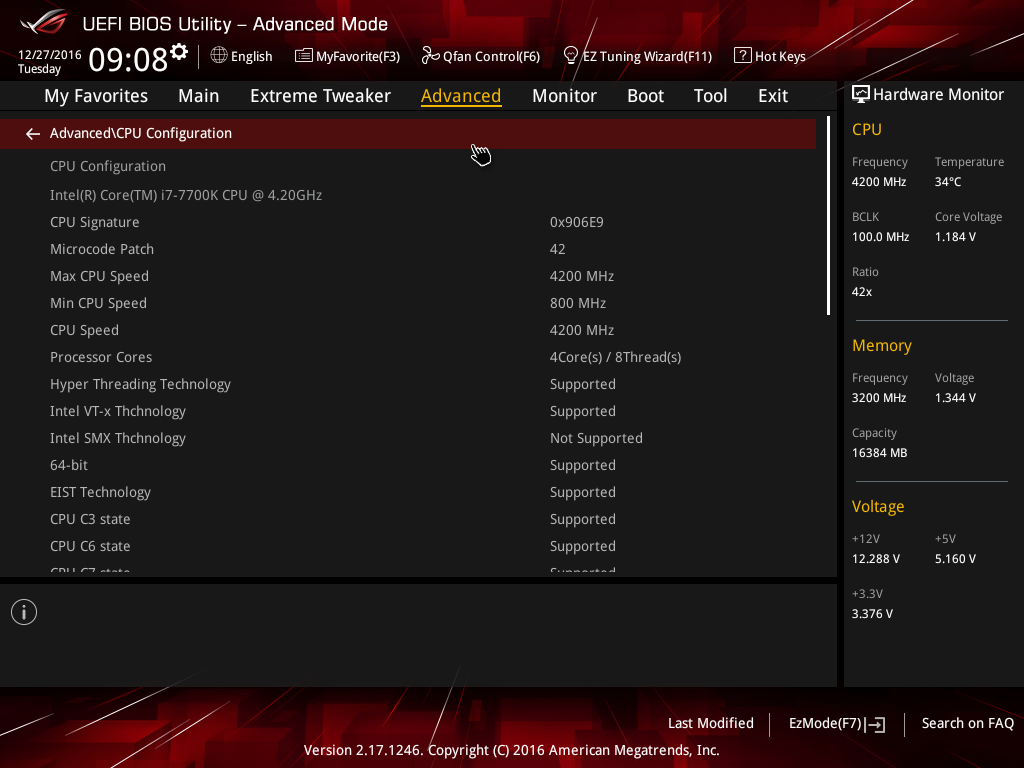

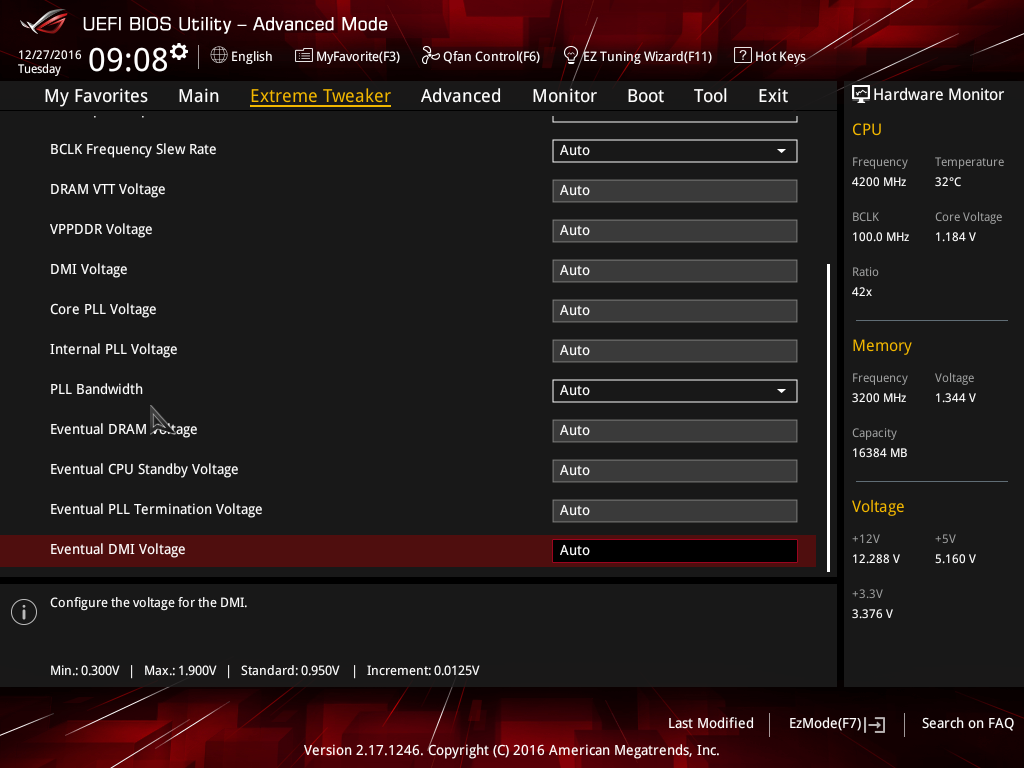

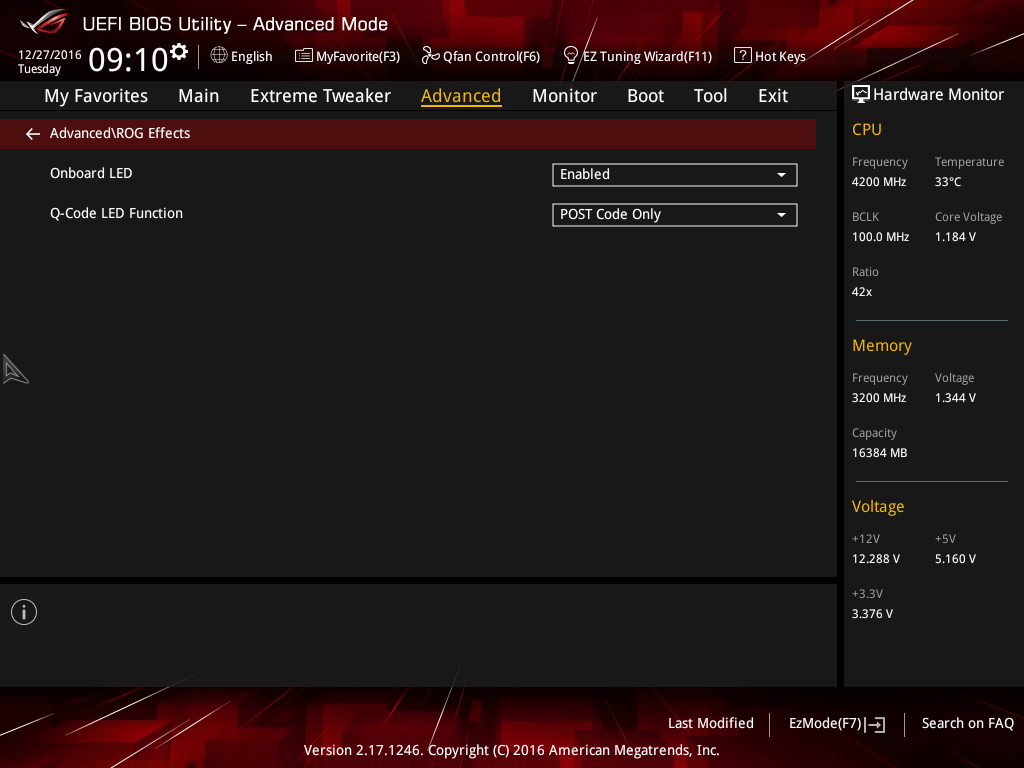

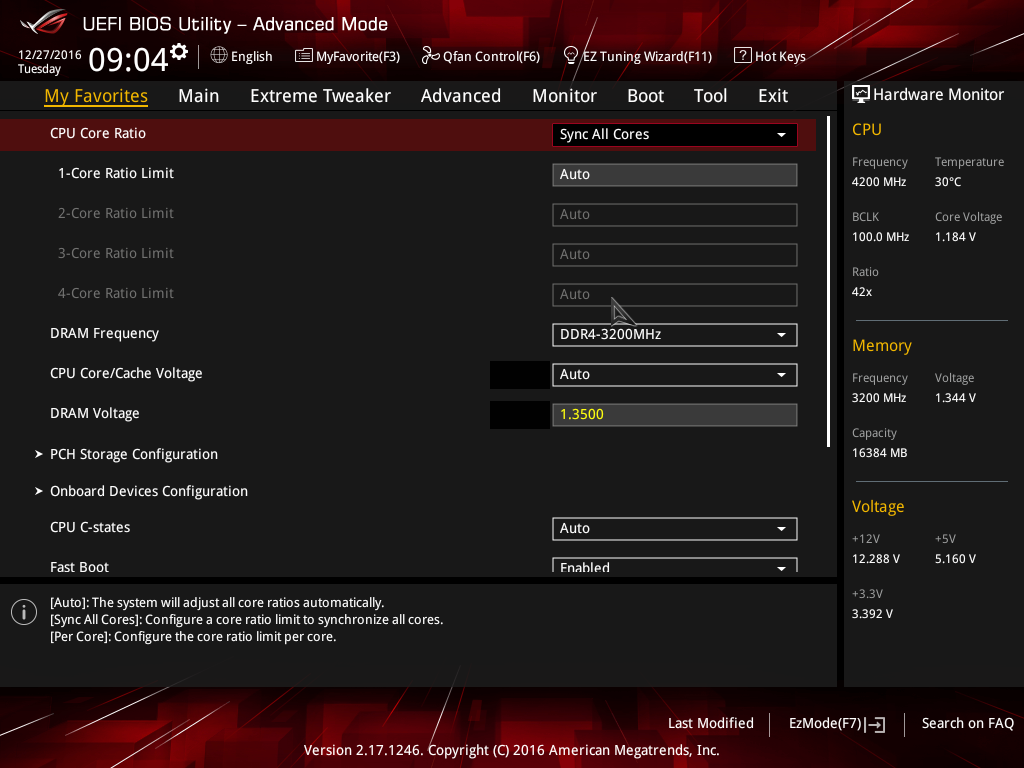

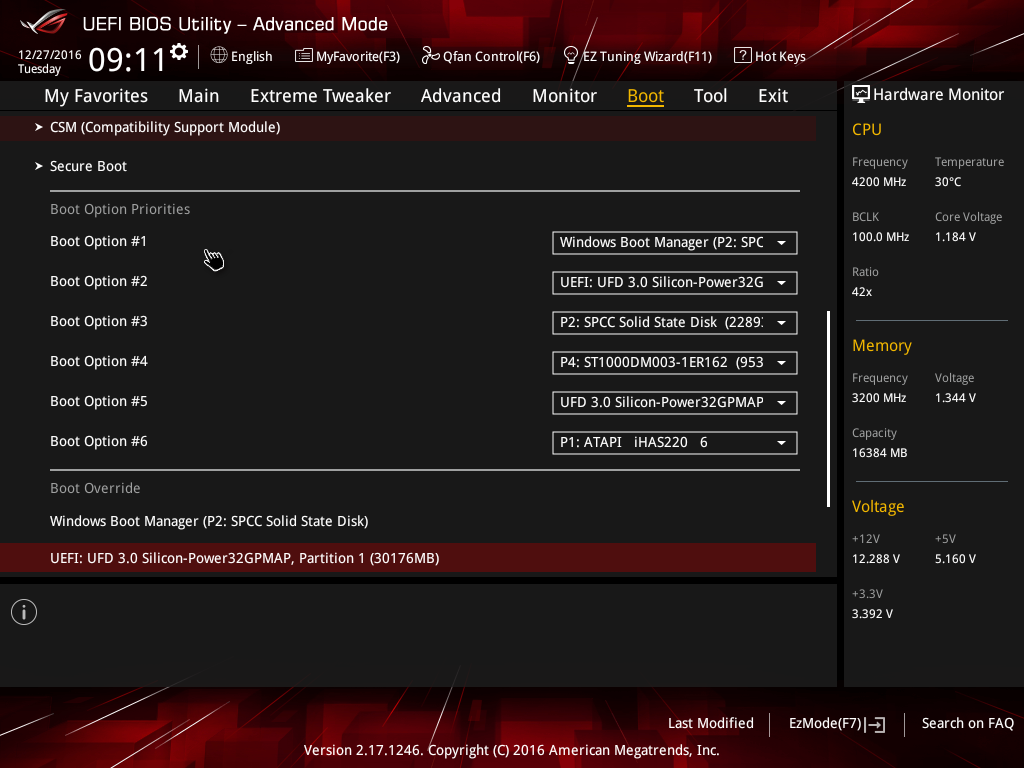

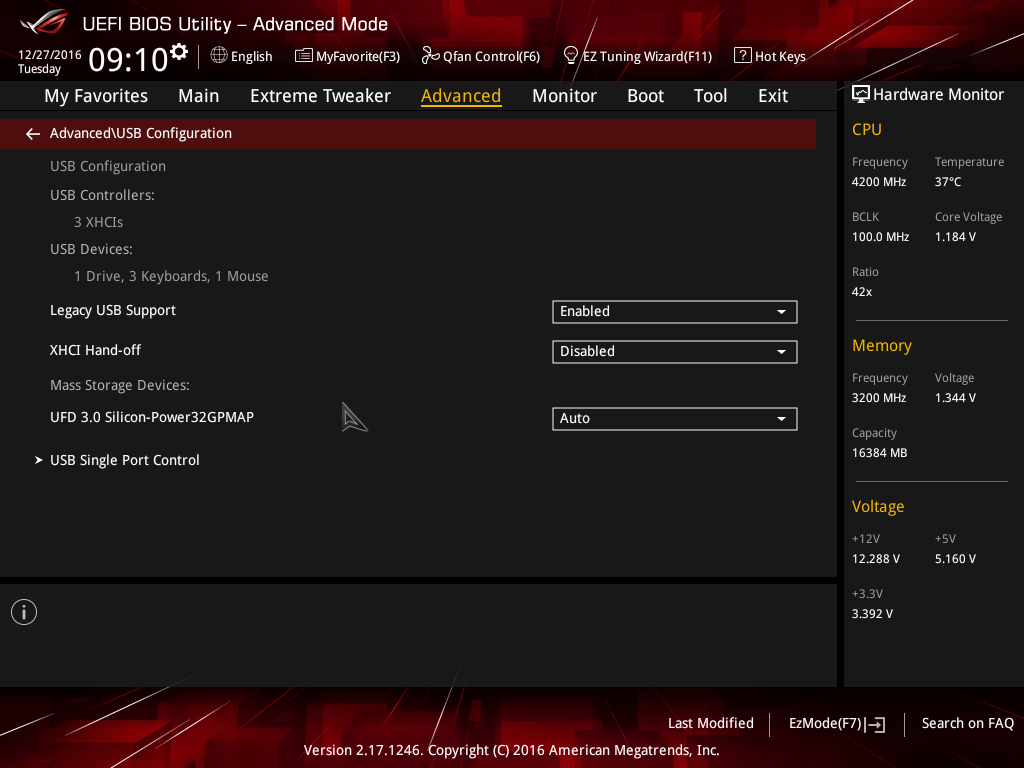

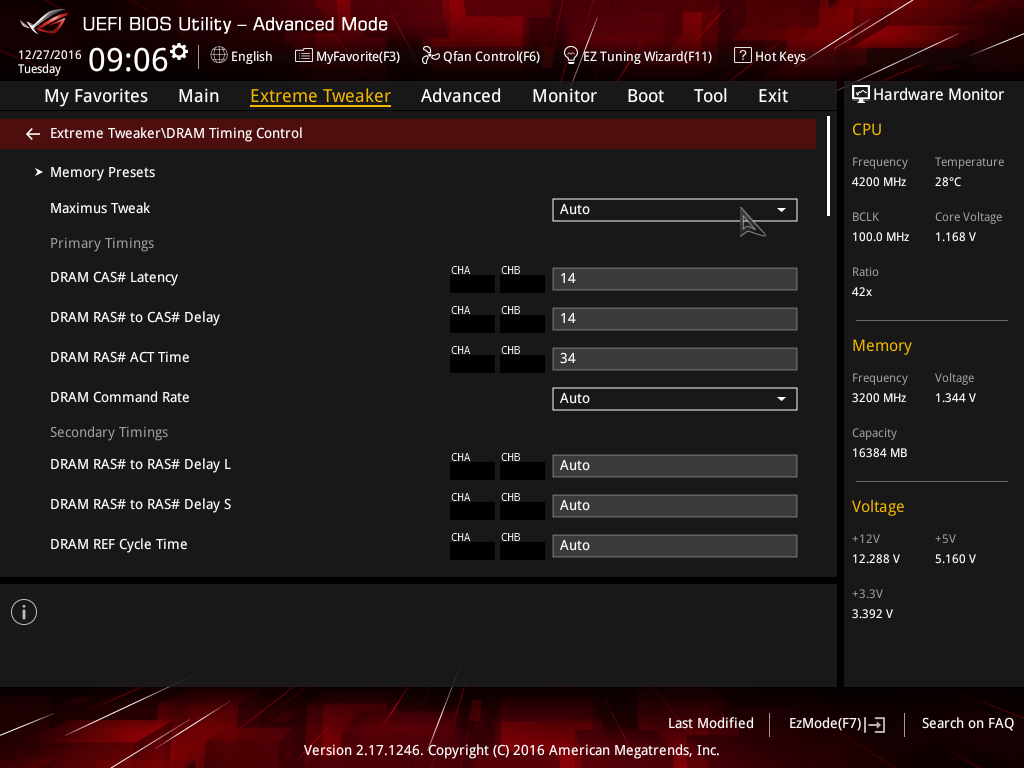

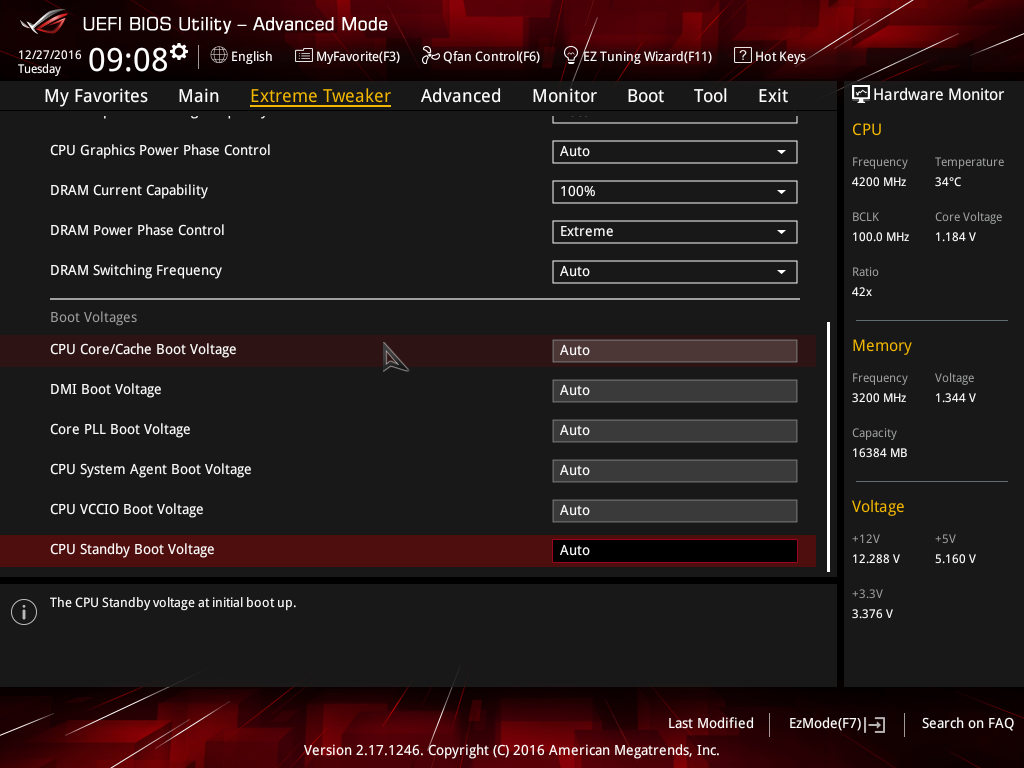

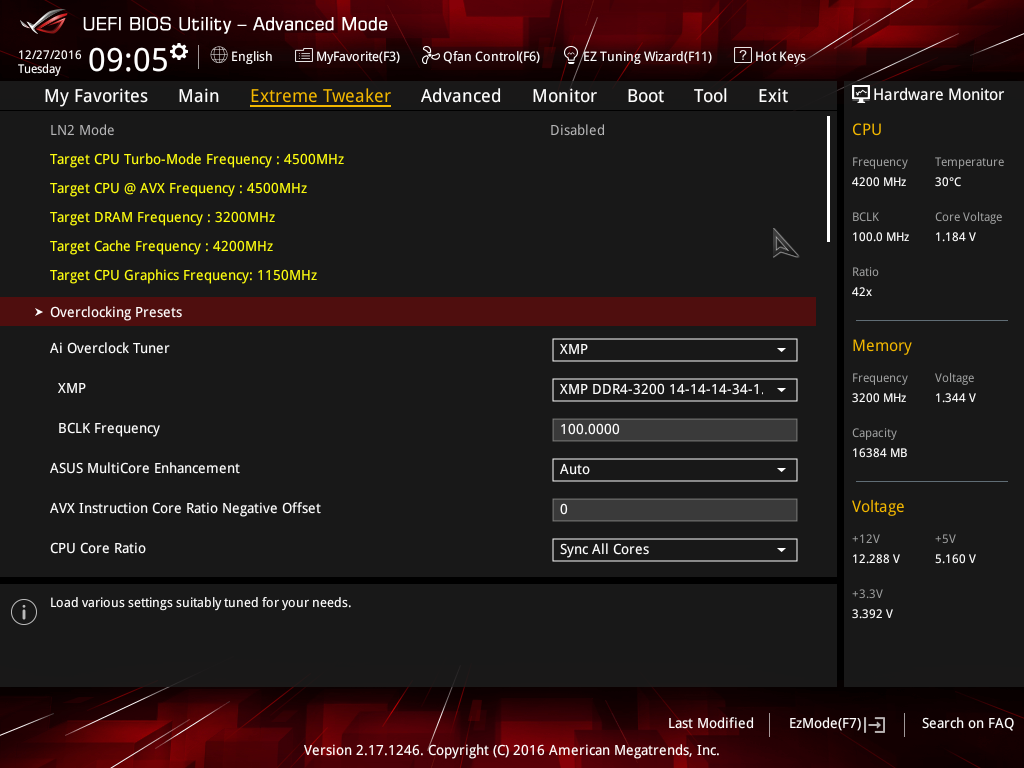

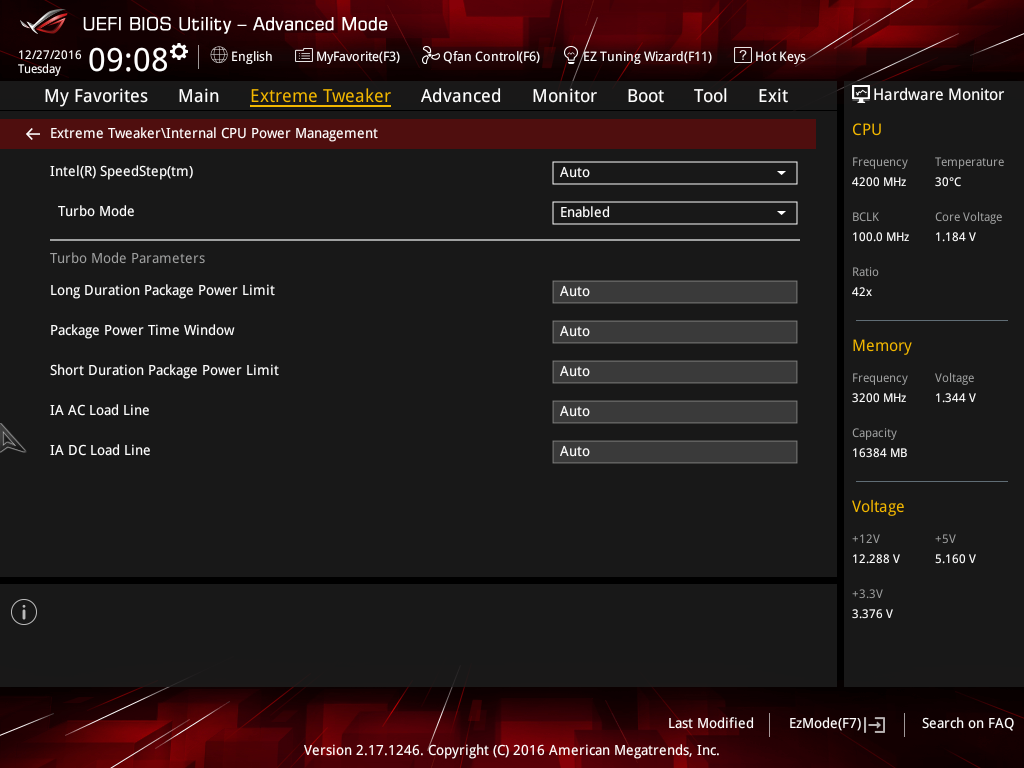

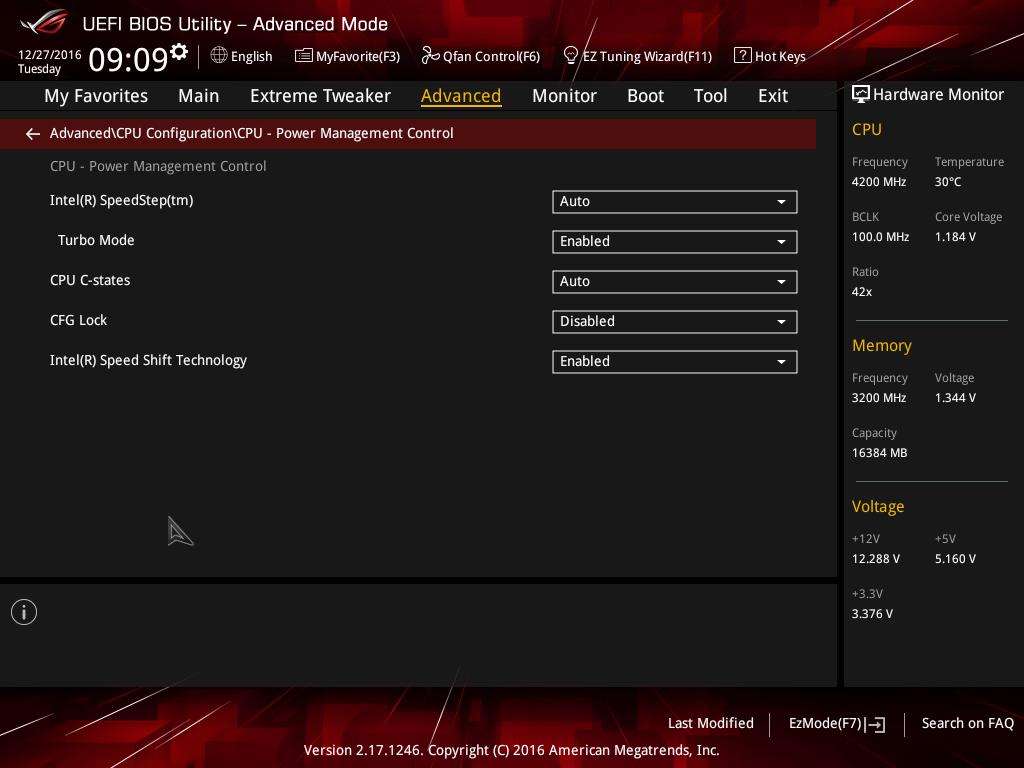

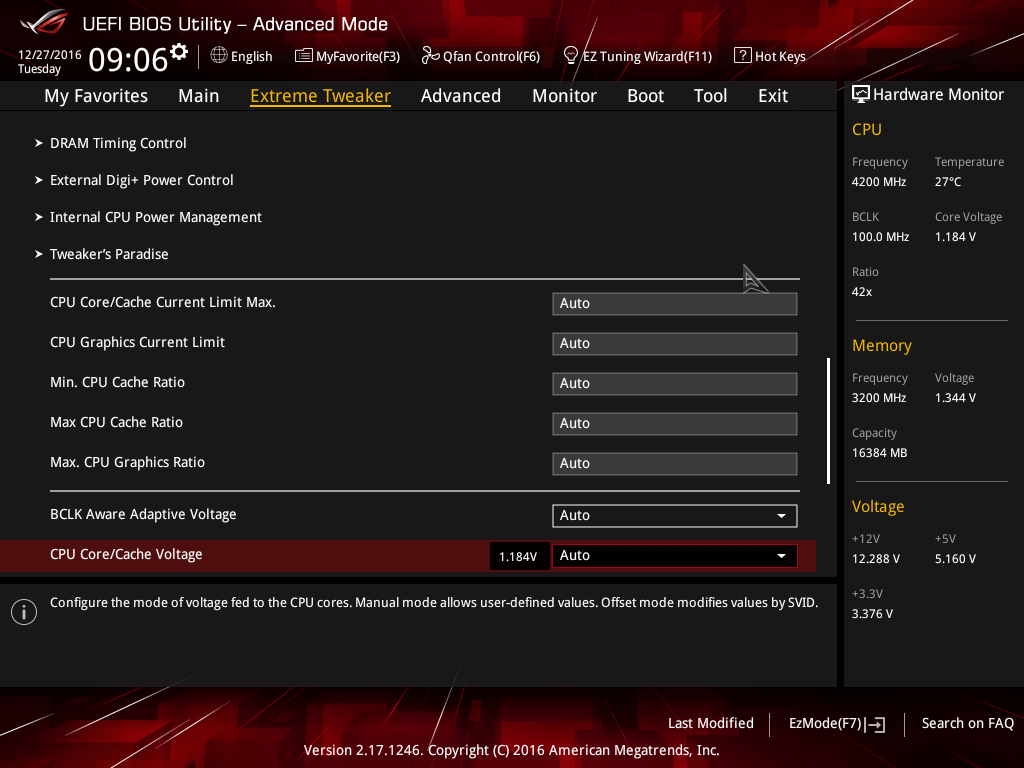

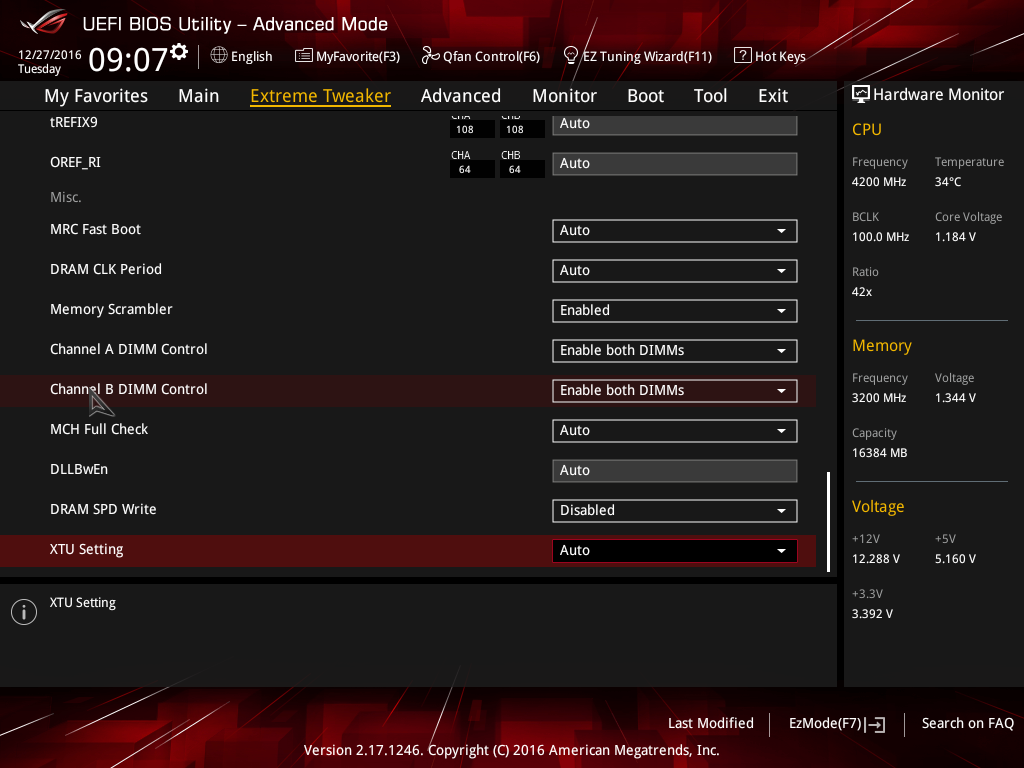

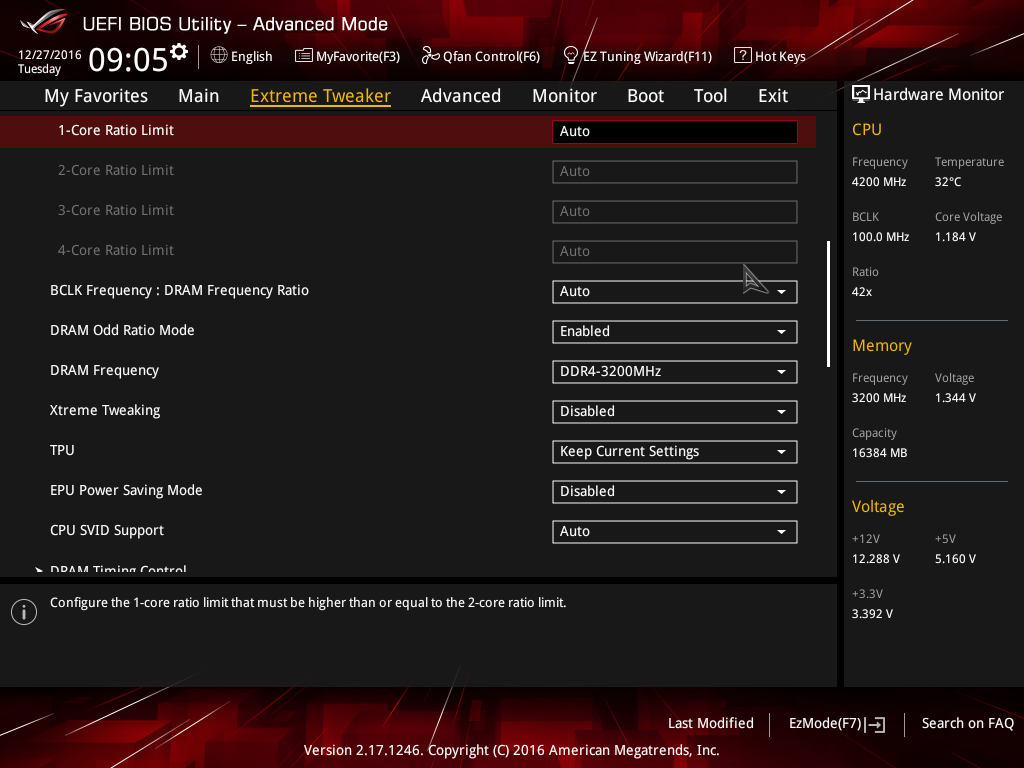

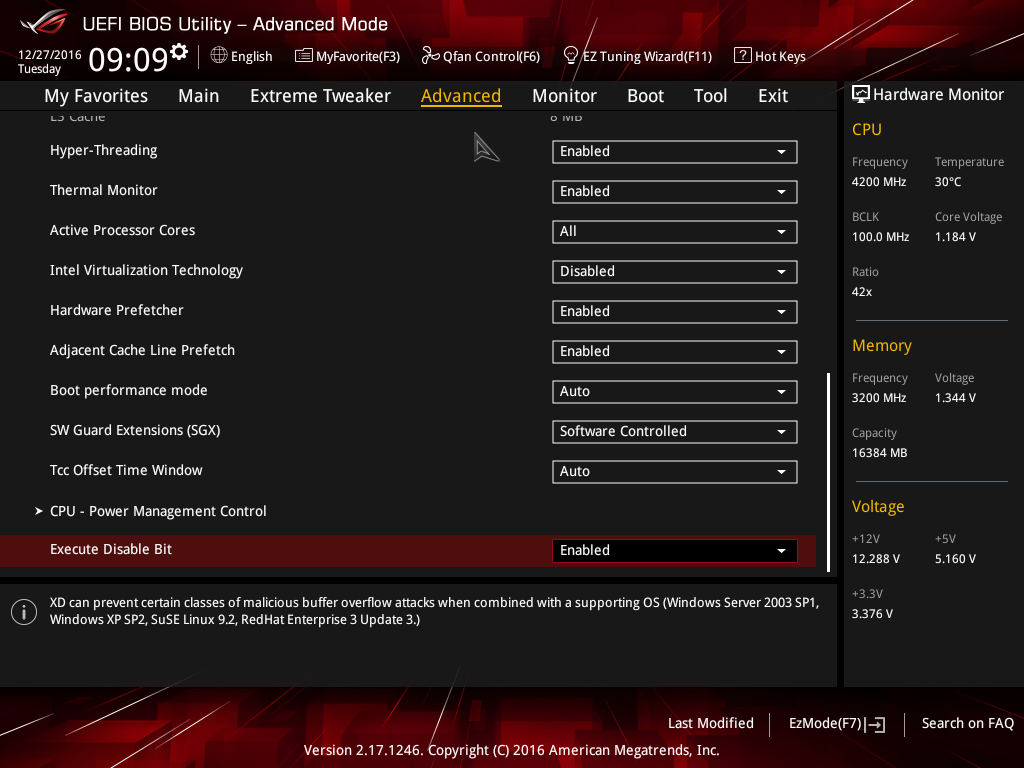

تنها با فشردن کلید F7 به‌ سرعت وارد محیط Advanced Mode خواهید شد. از جمله ویژگی‌های کم نظیر این محیط می‌توان به اختصاص دادن یک پنجم سمت راست این محیط به نمایش پارامترهای ولتاژی حرارتی و فرکانسی مهم‌ترین قطعات سیستم اشاره کرد. این بخش که Hardware Monitor نامیده می‌شود به‌صورت Real Time در تمامی بخش‌های مختلف این محیط حضور دارد و کاربر در هر لحظه که اراده کند از آخرین وضعیت پارامترهای مهم سیستم باخبر می‌شود.

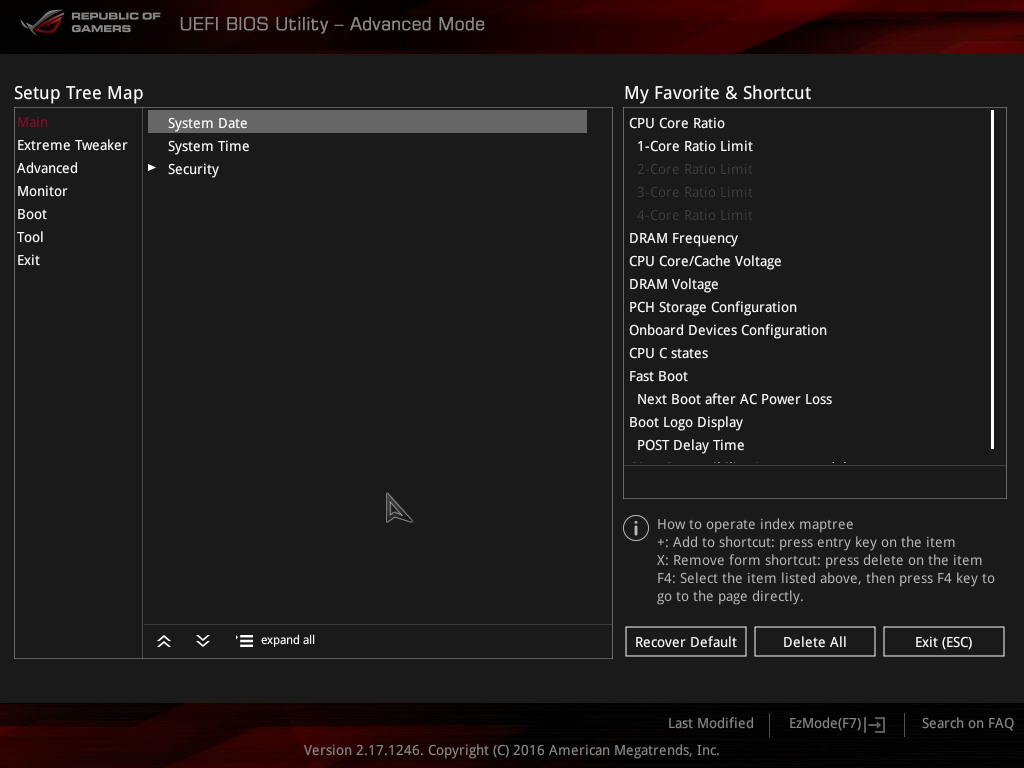

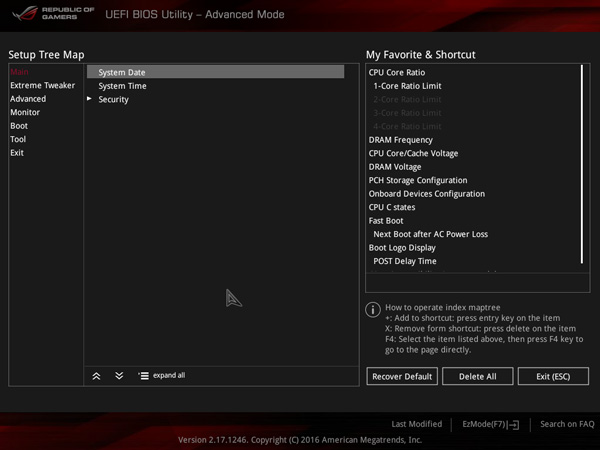

از دیگر ویژگی‌های کاربردی این محیط نیز می‌توان به تب My Favorites اشاره کرد که قابلیت سفارشی سازی پارامترهای دلخواه کاربر را در بخشی مجزا فراهم ساخته است. در این بخش کاربر با انتخاب پارامتر مورد نظر و فشردن کلید F3 می‌تواند پارامتر انتخاب شده را به صفحه My Favorites اضافه کند.

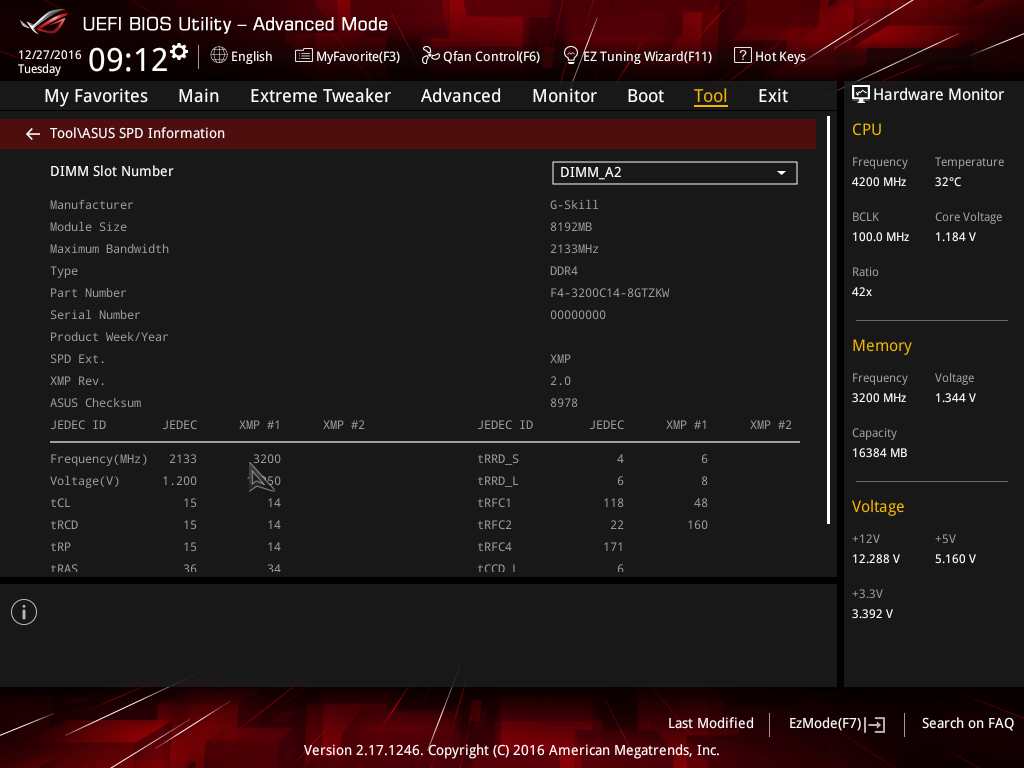

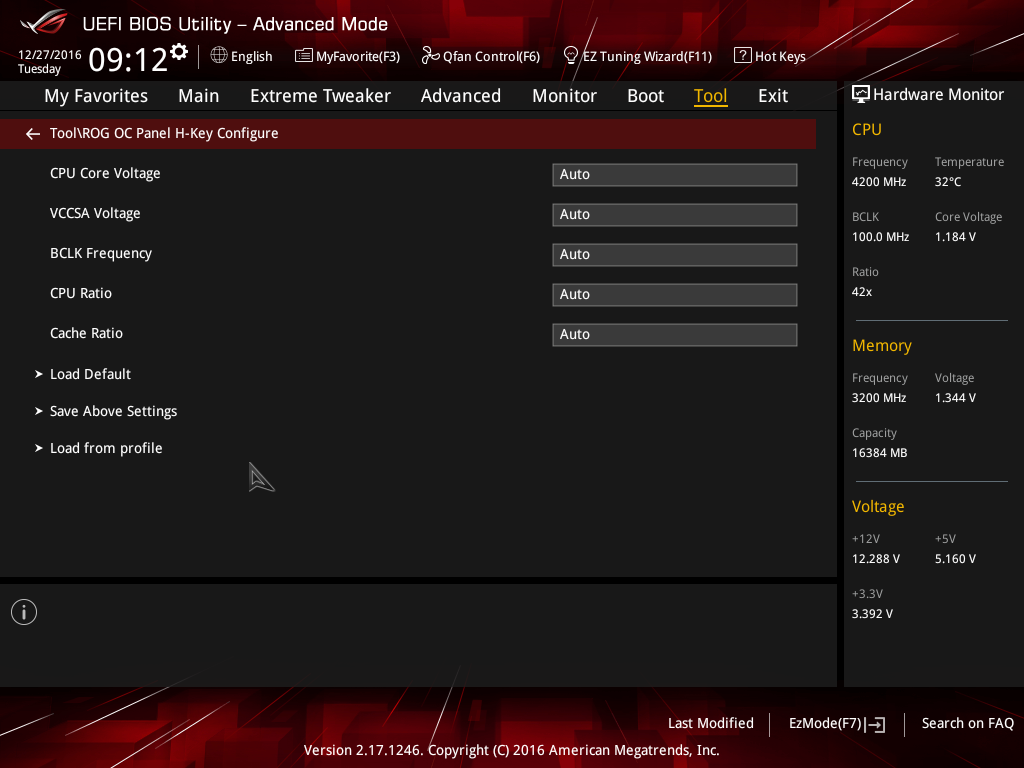

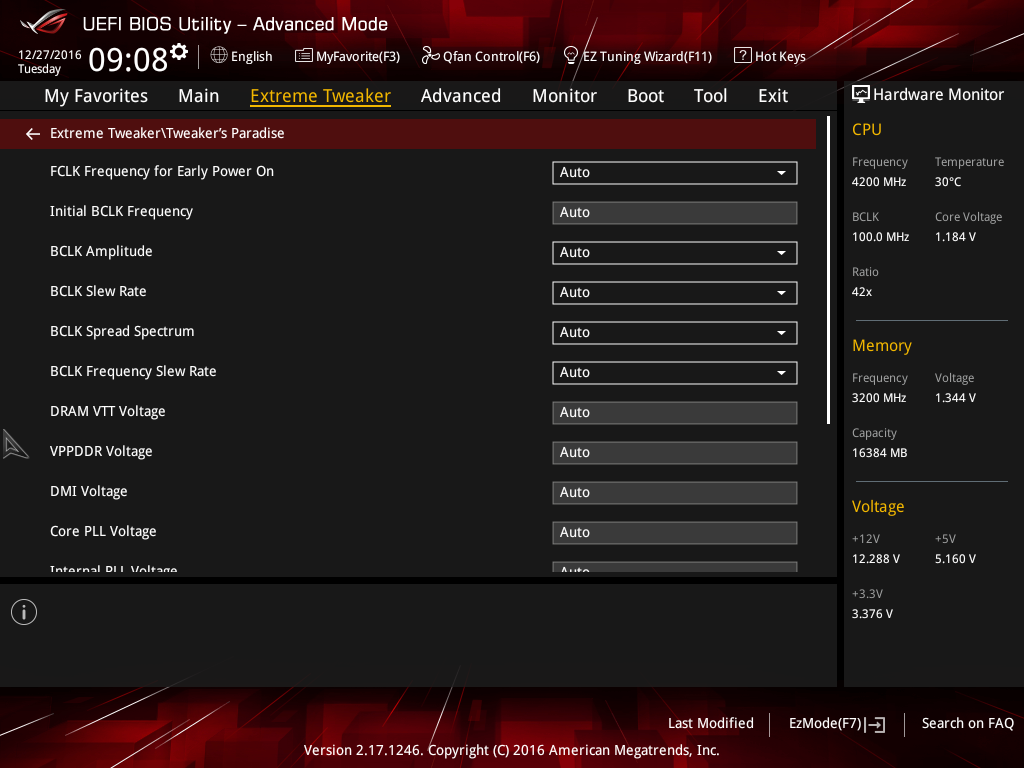

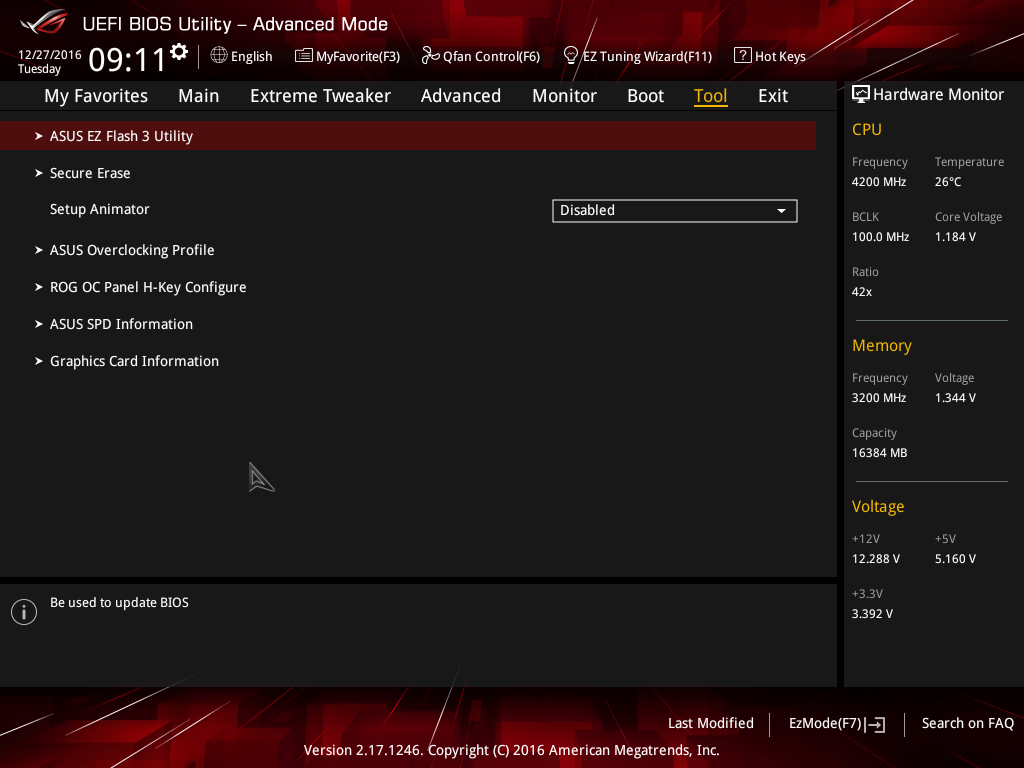

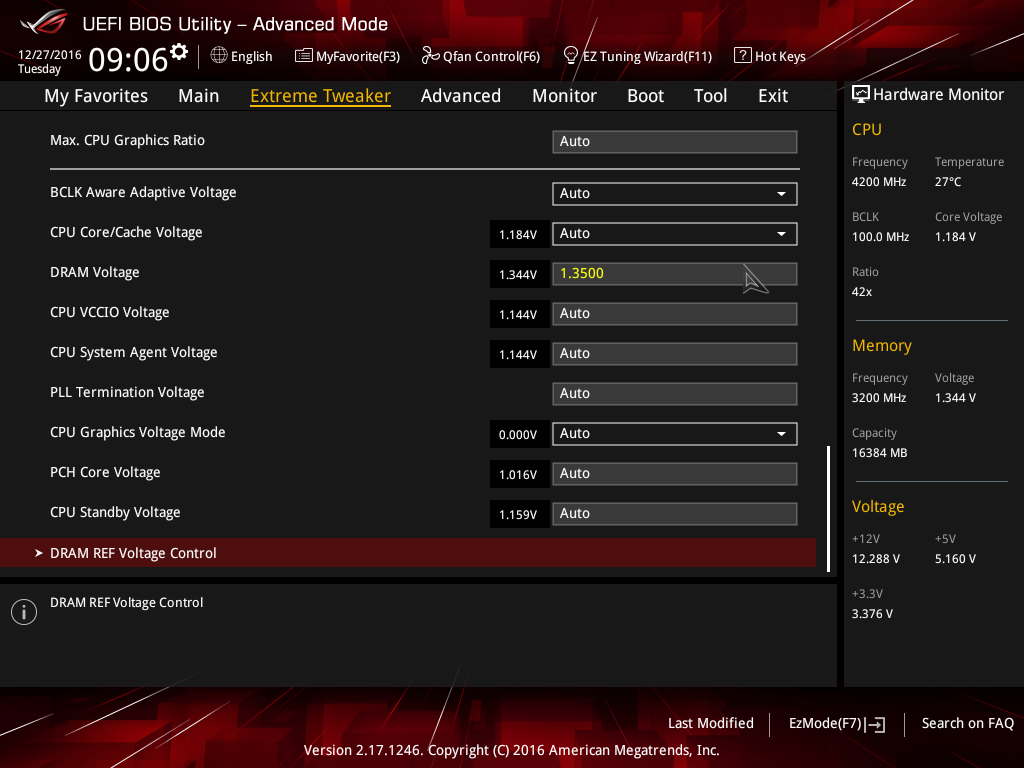

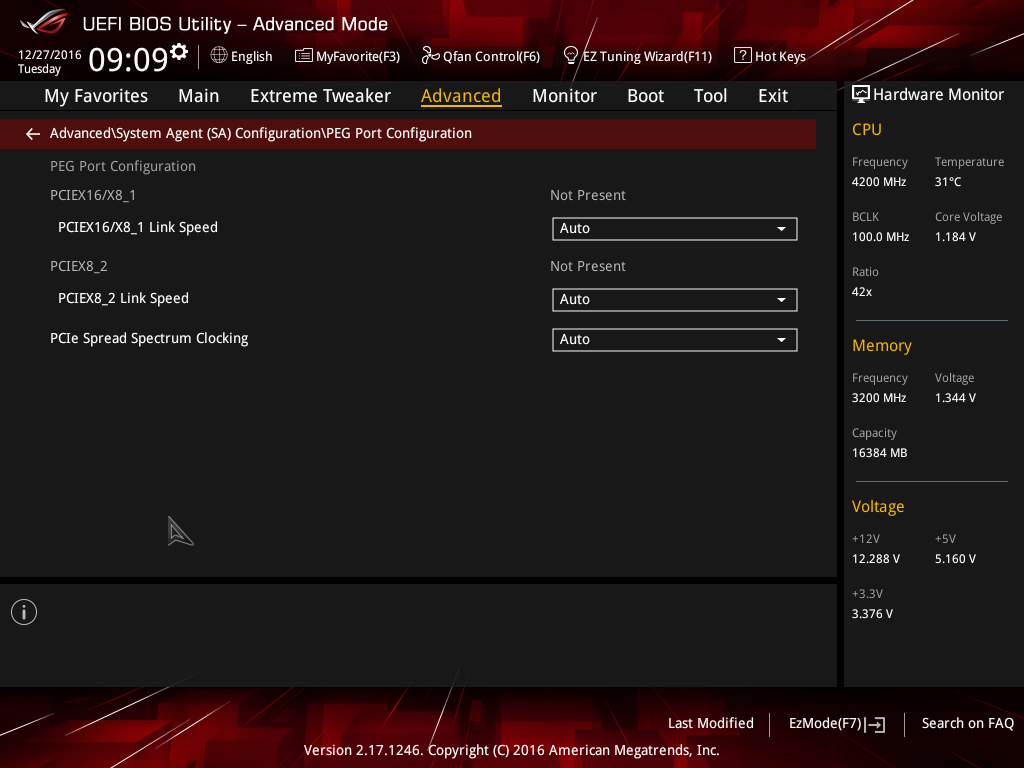

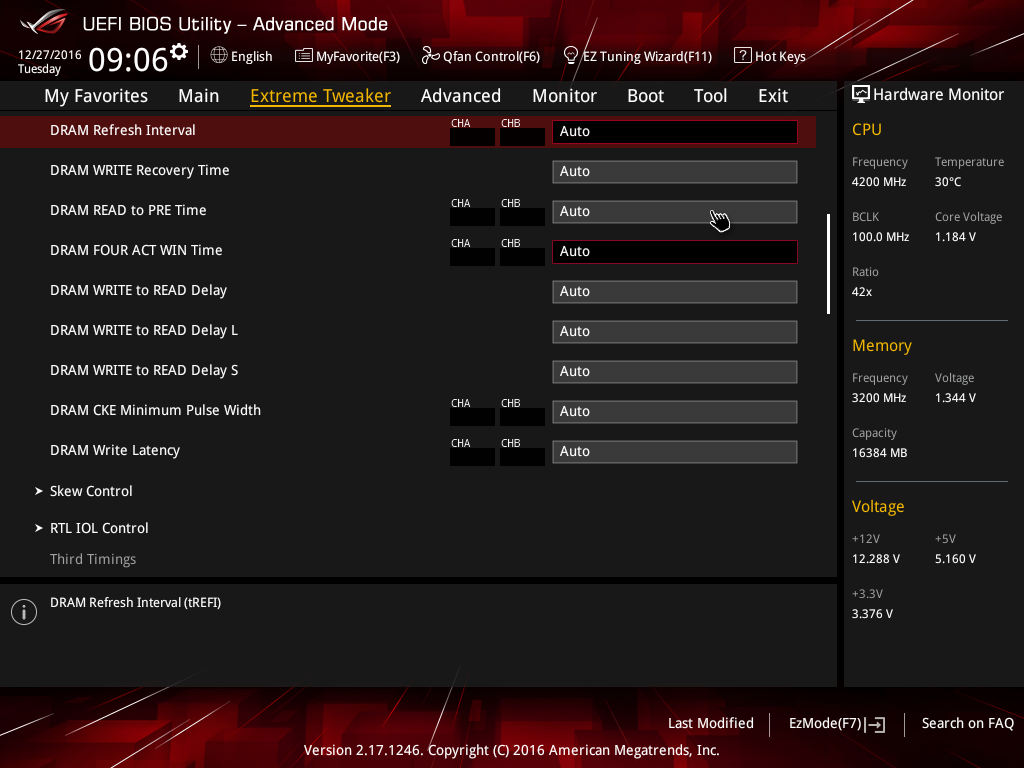

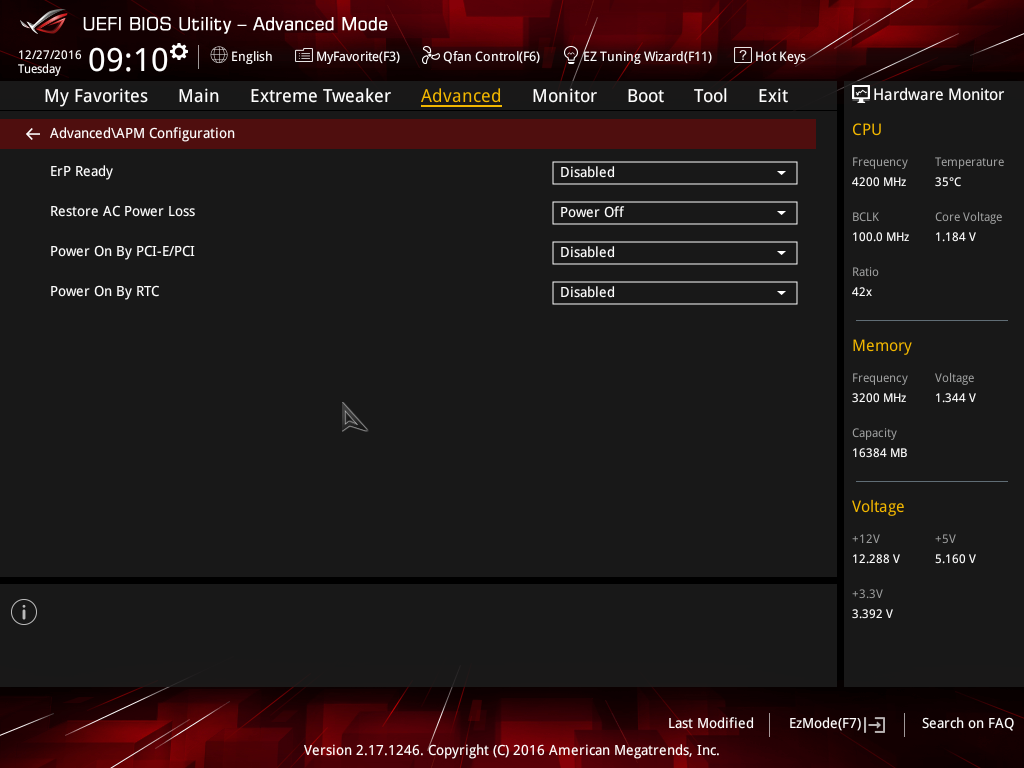

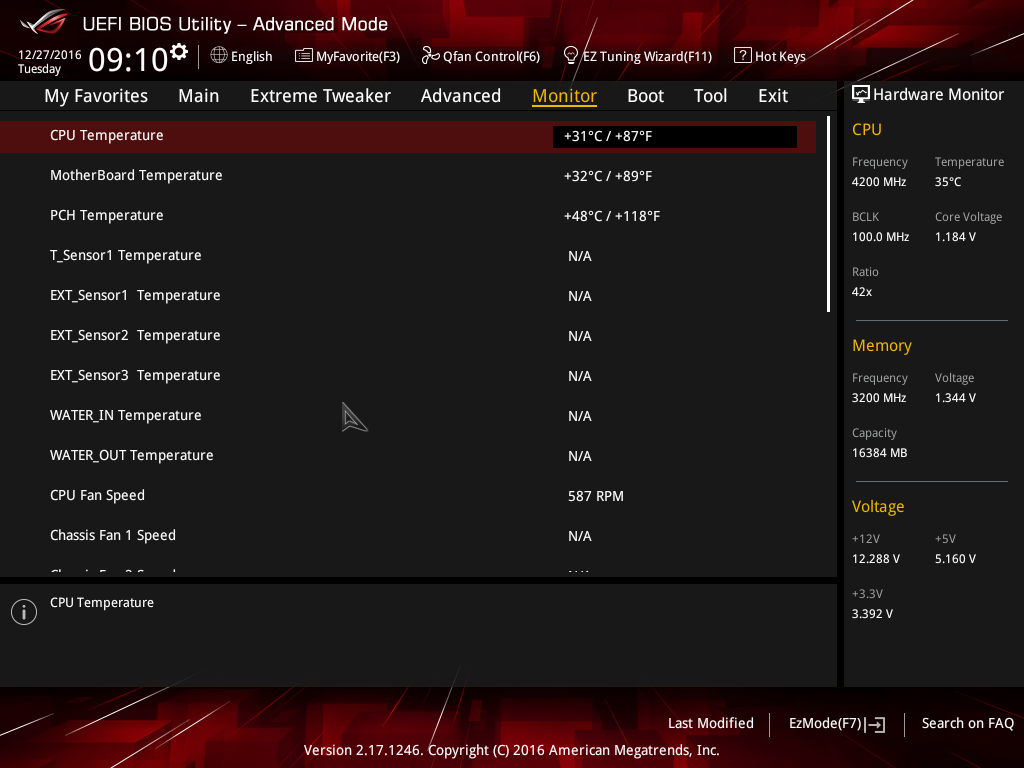

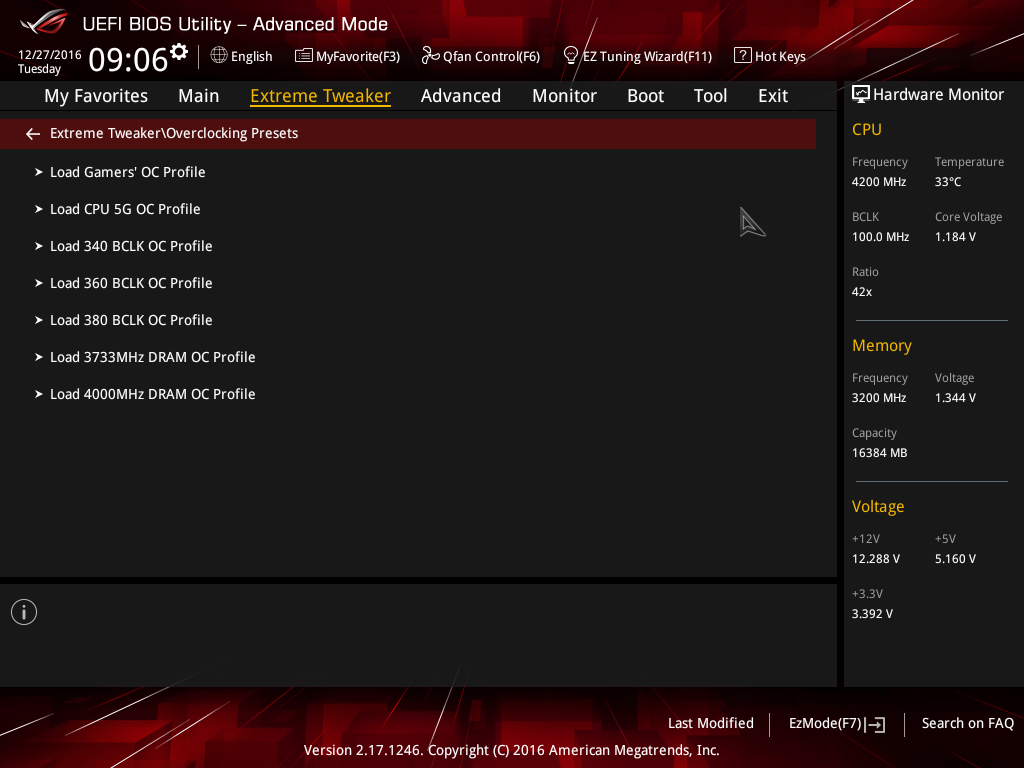

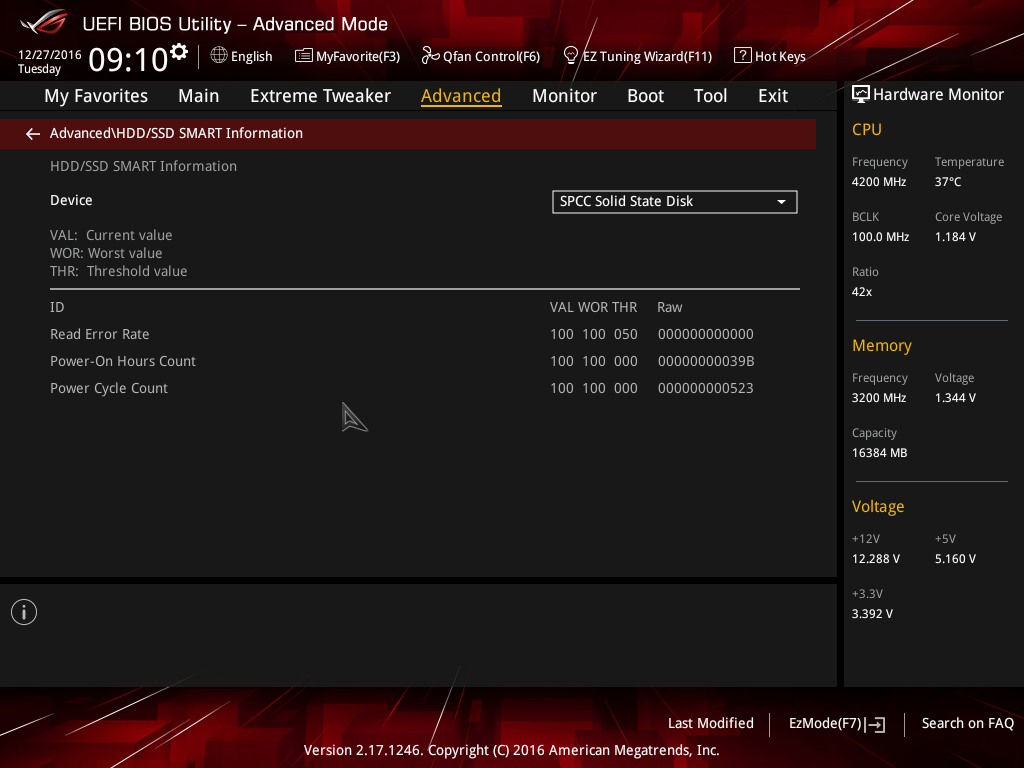

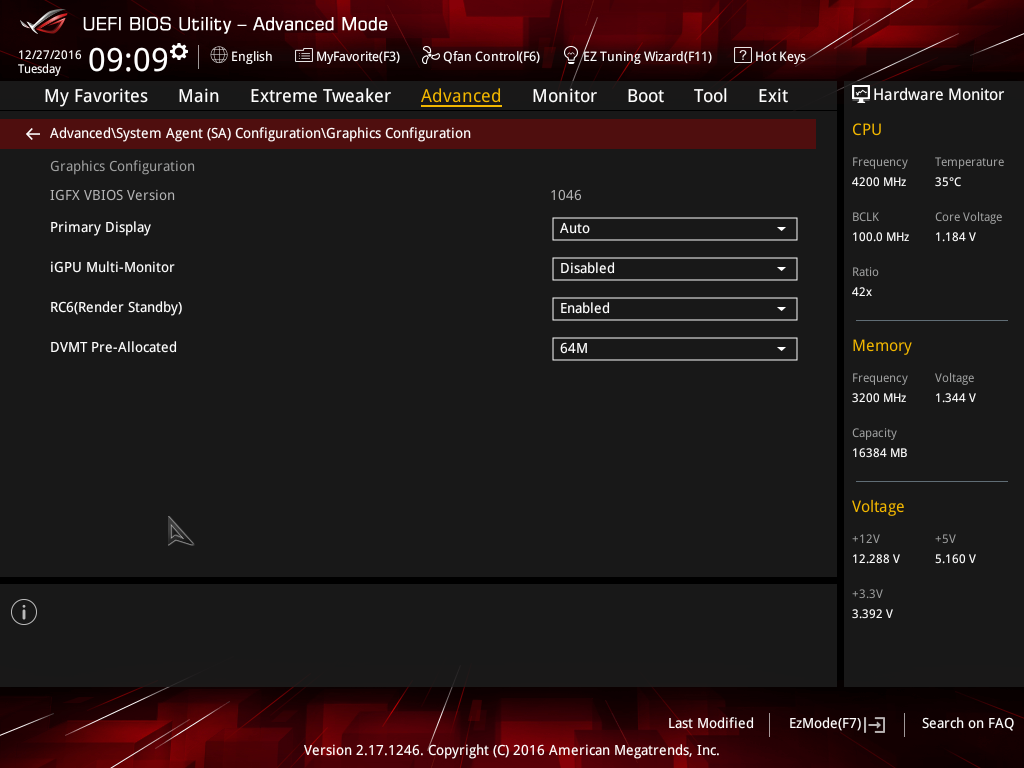

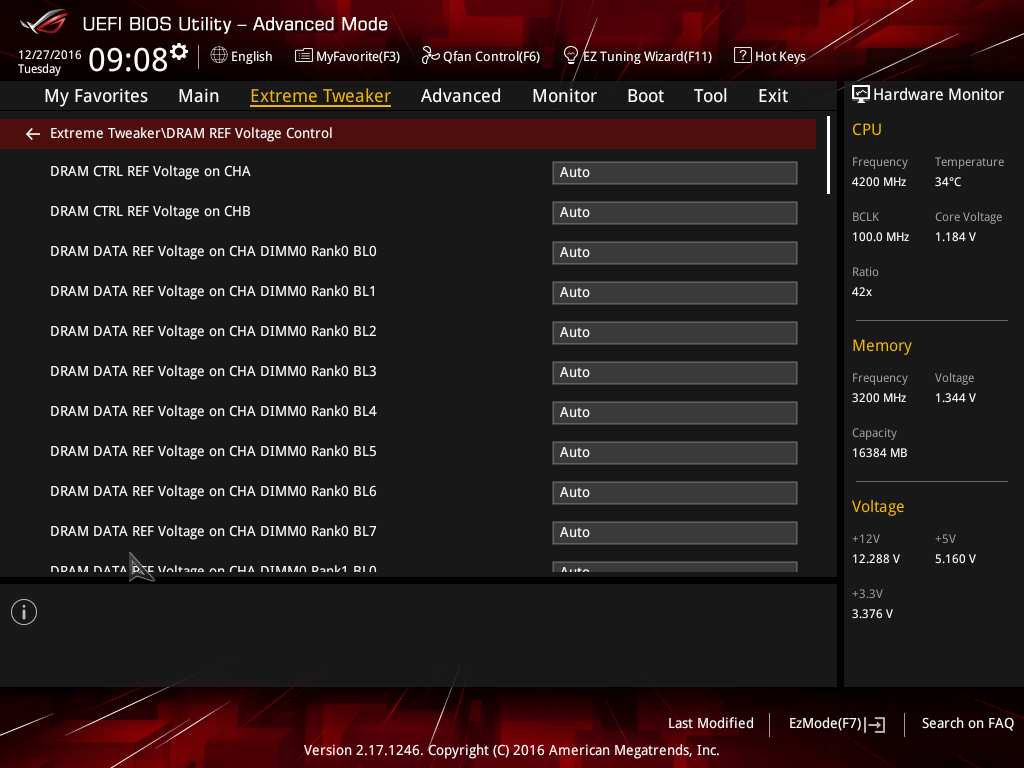

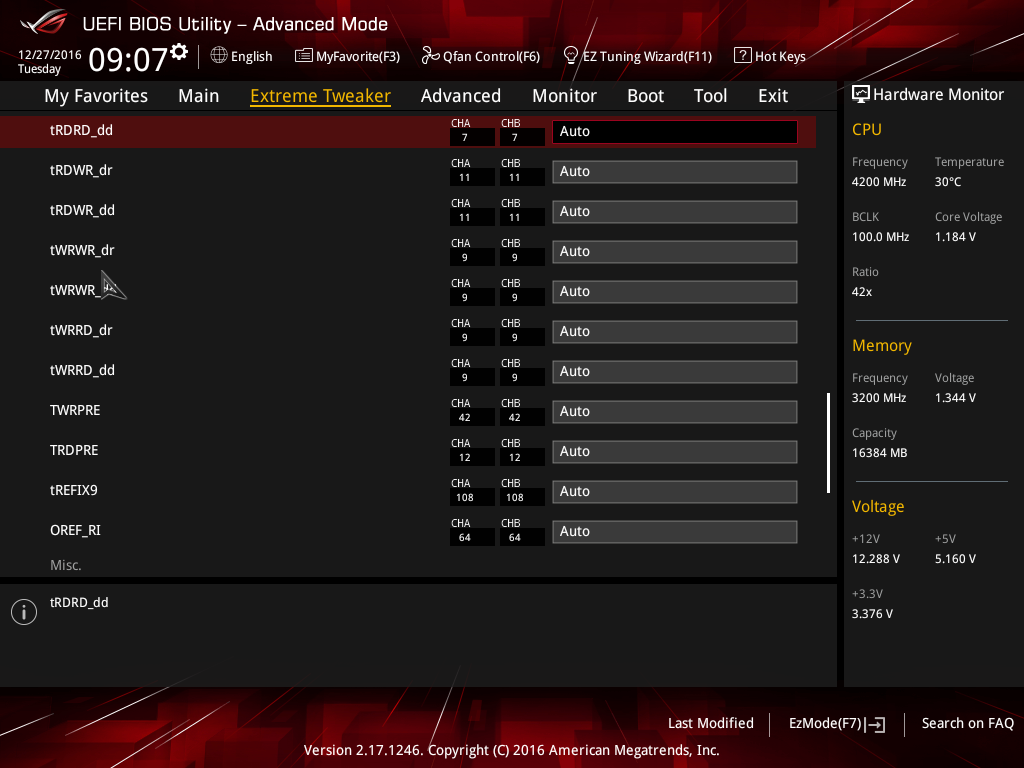

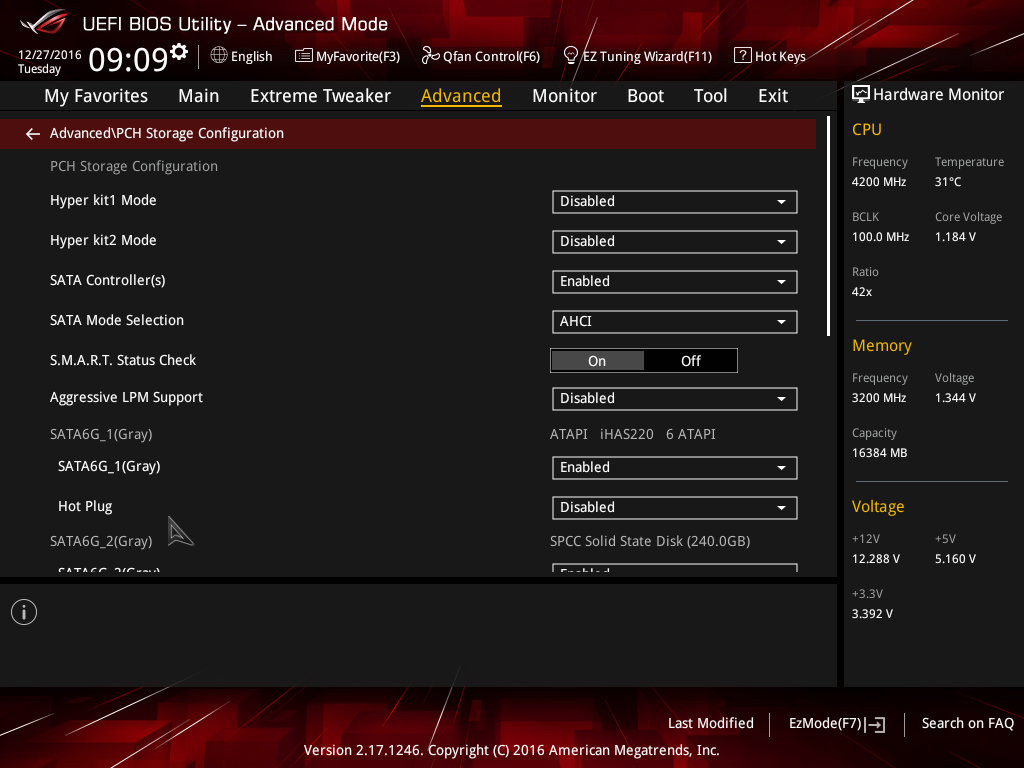

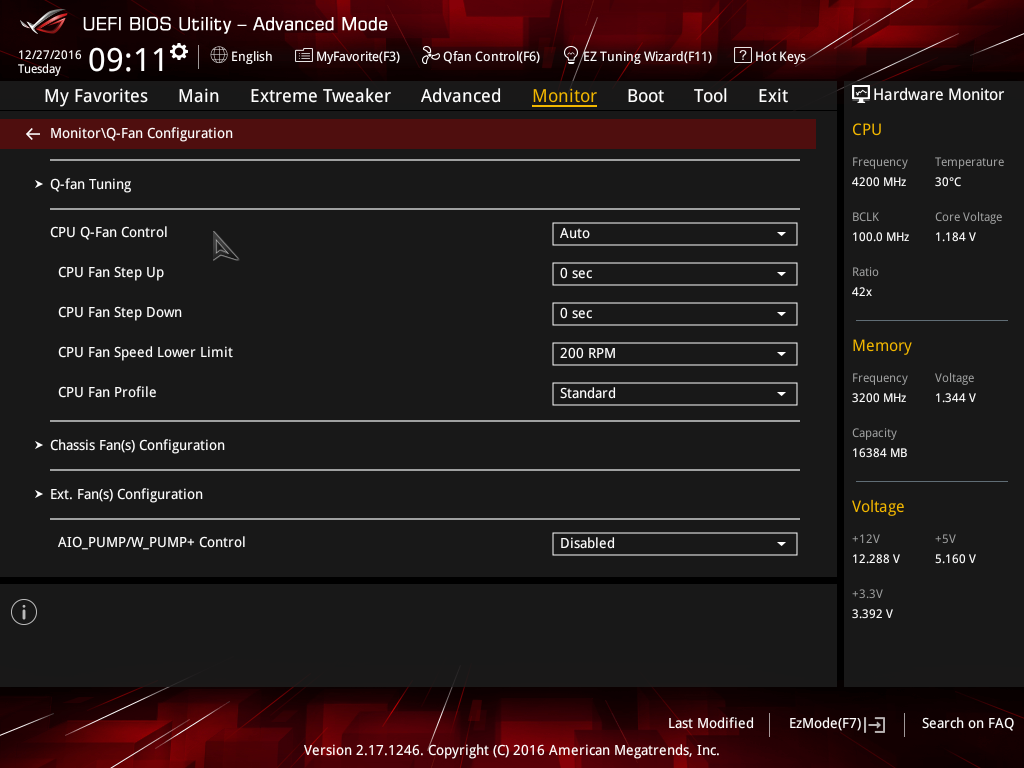

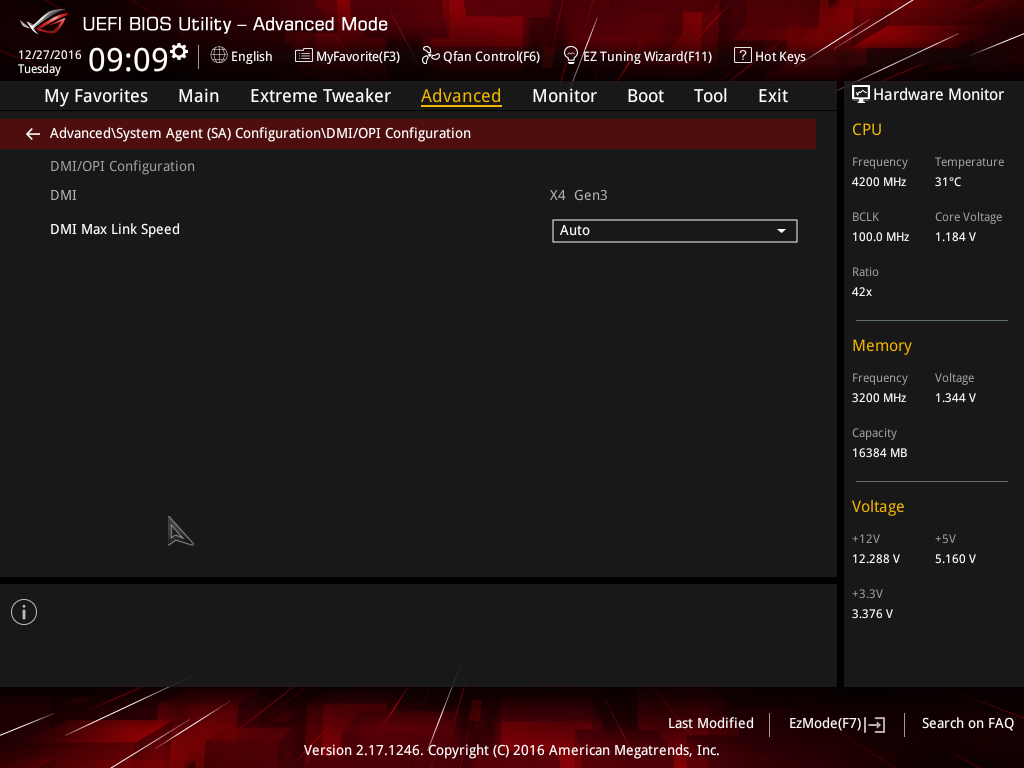

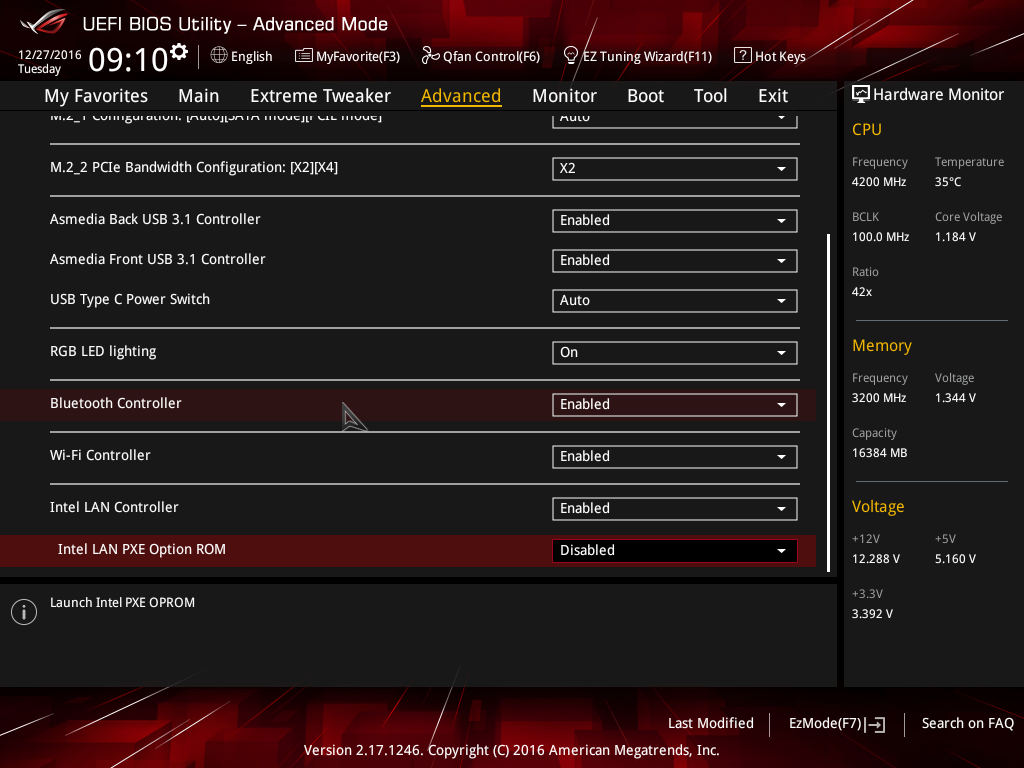

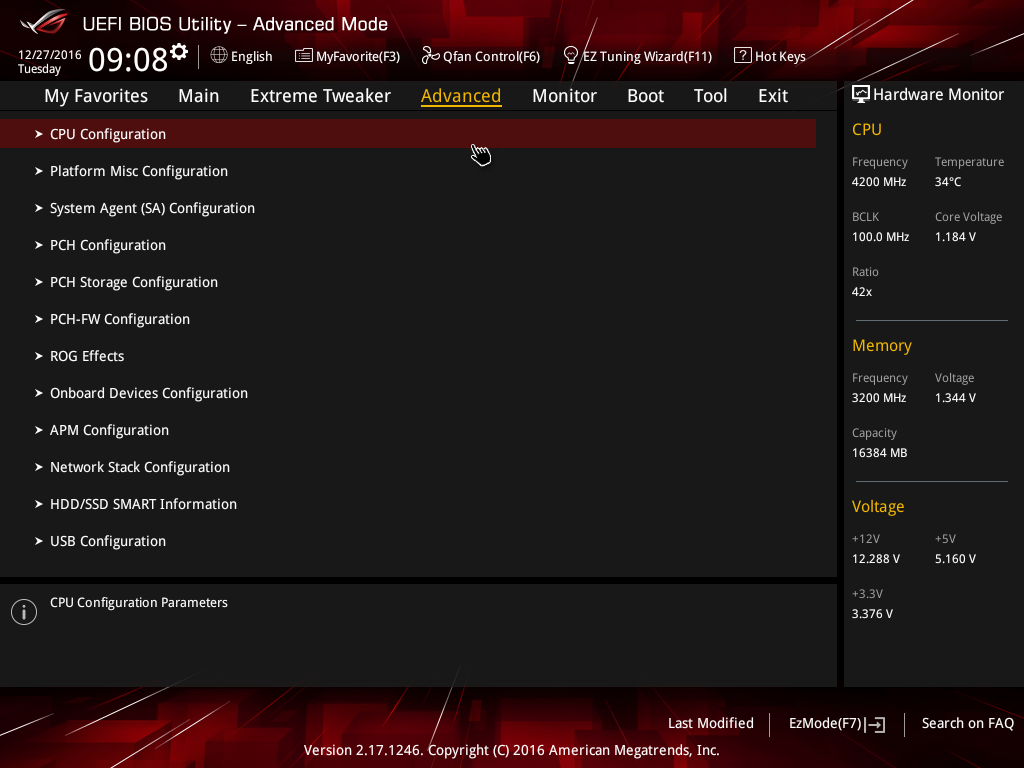

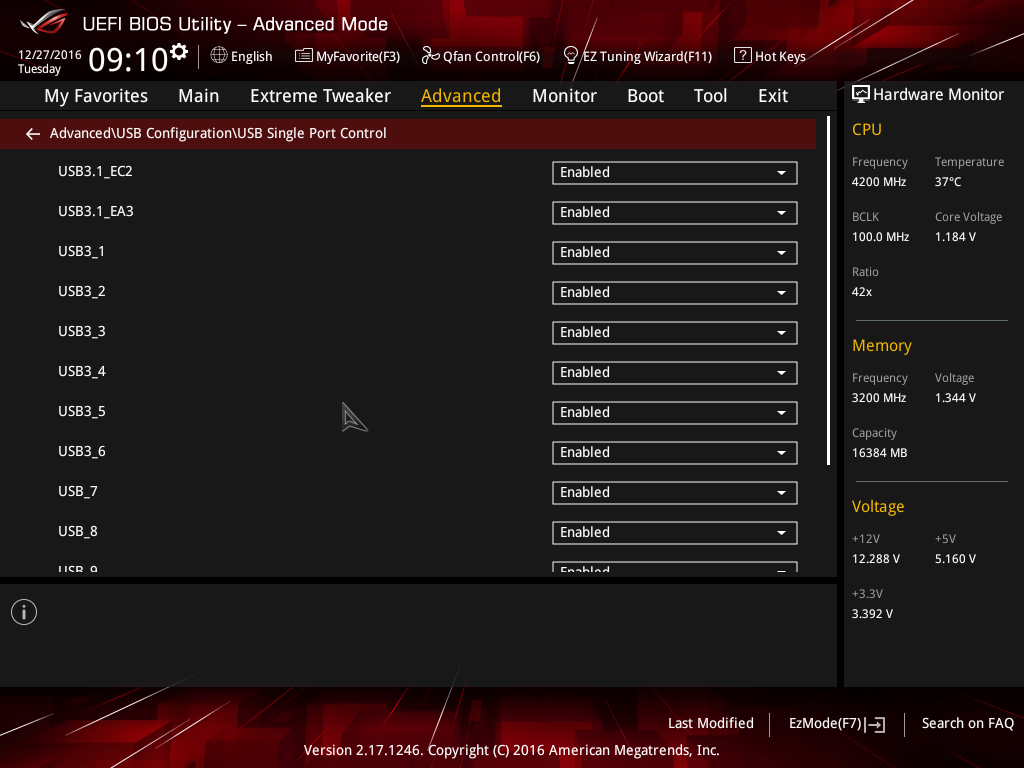

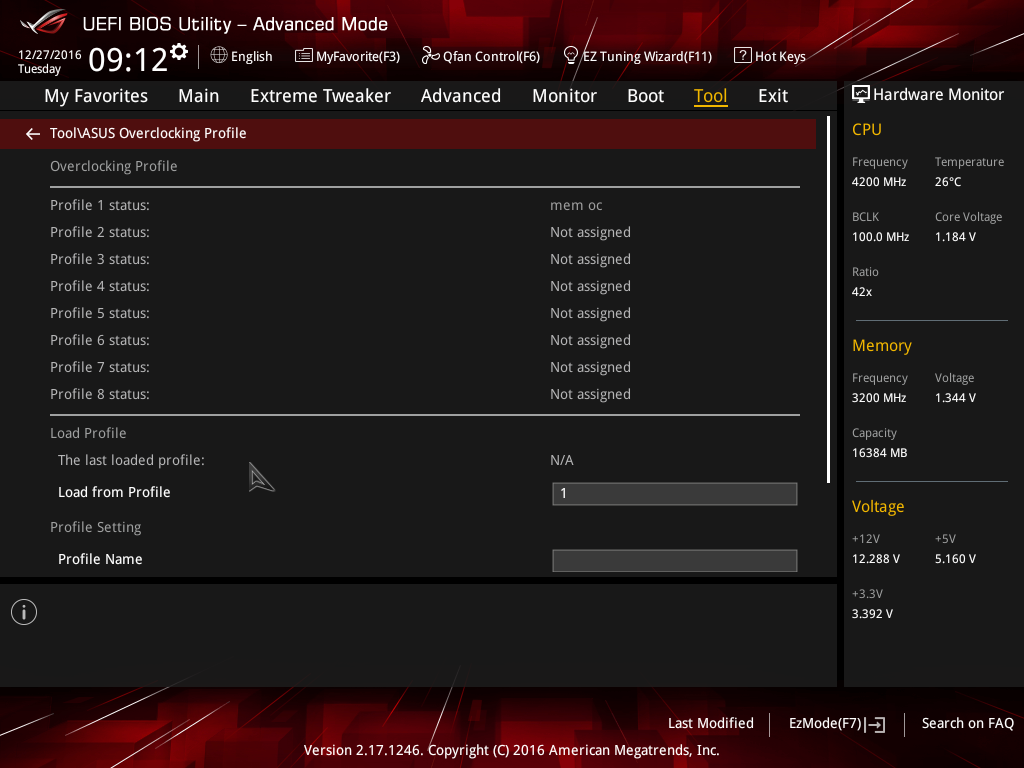

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

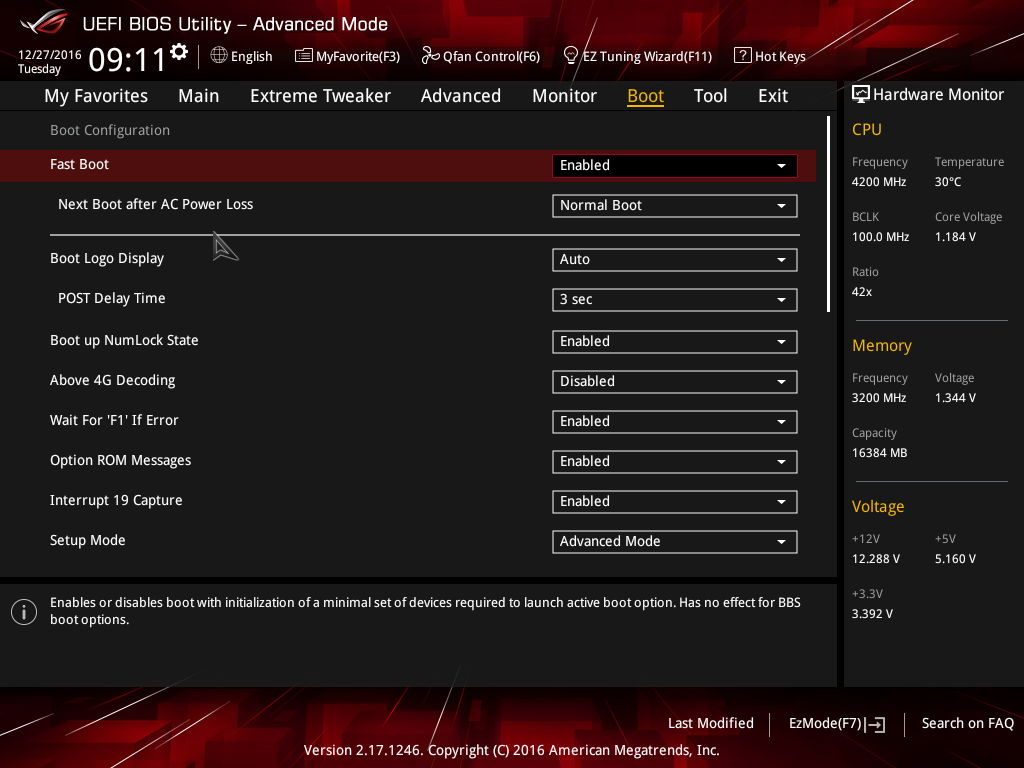

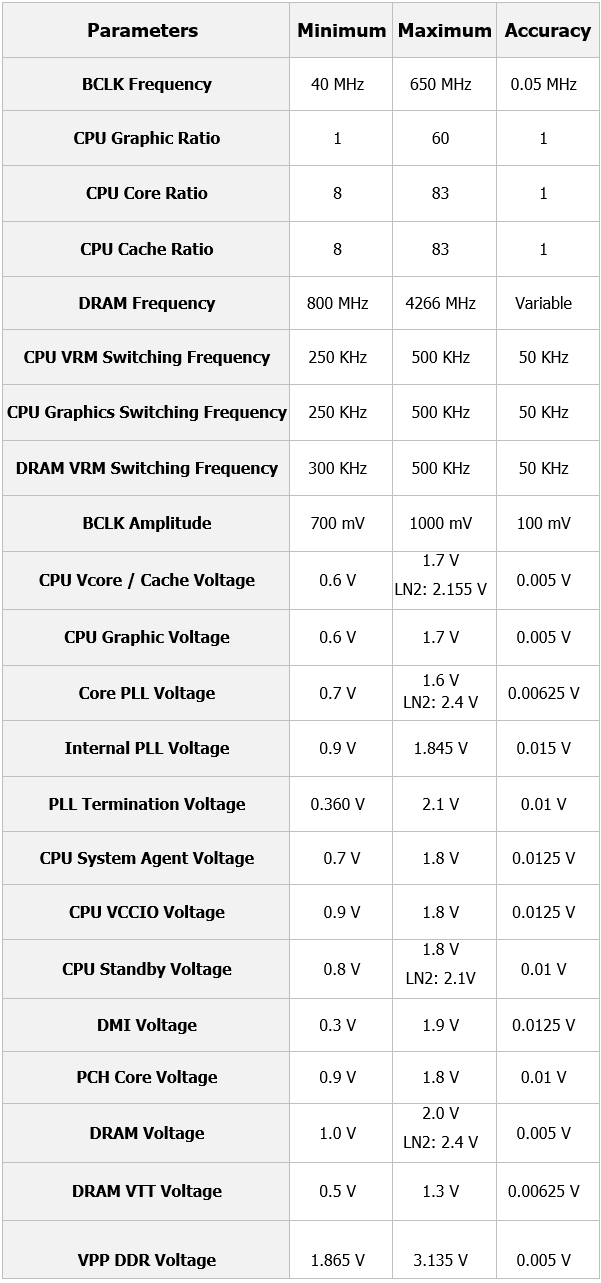

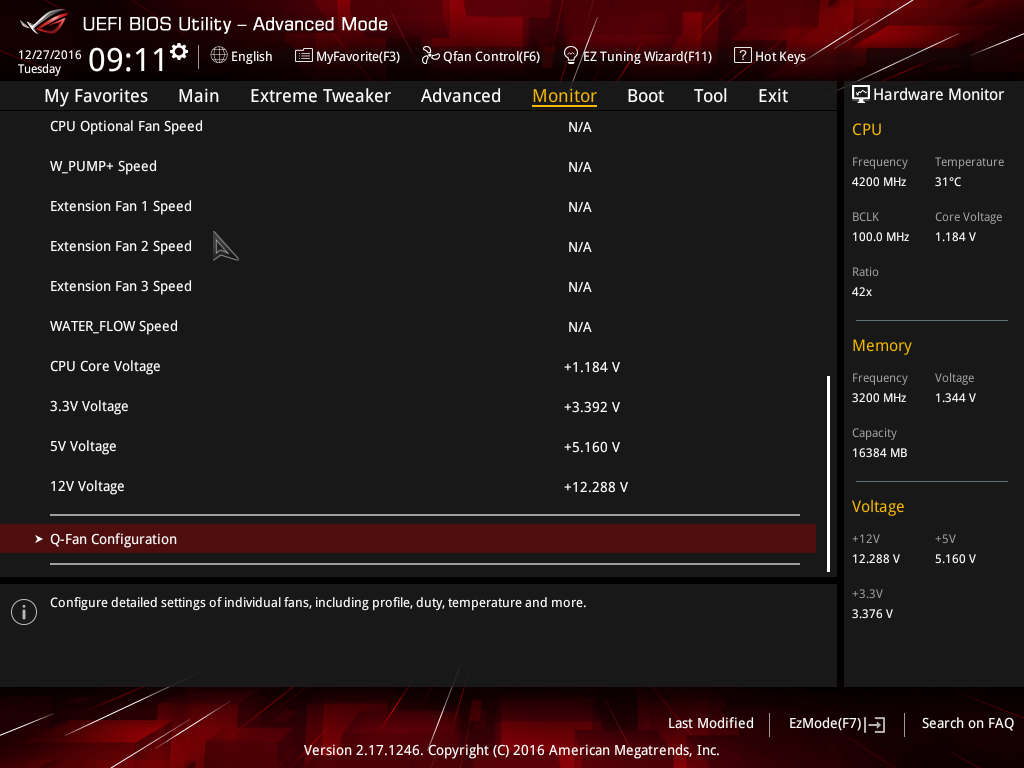

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر است:



معرفی نرم افزارهای کاربردی همراه مادربرد

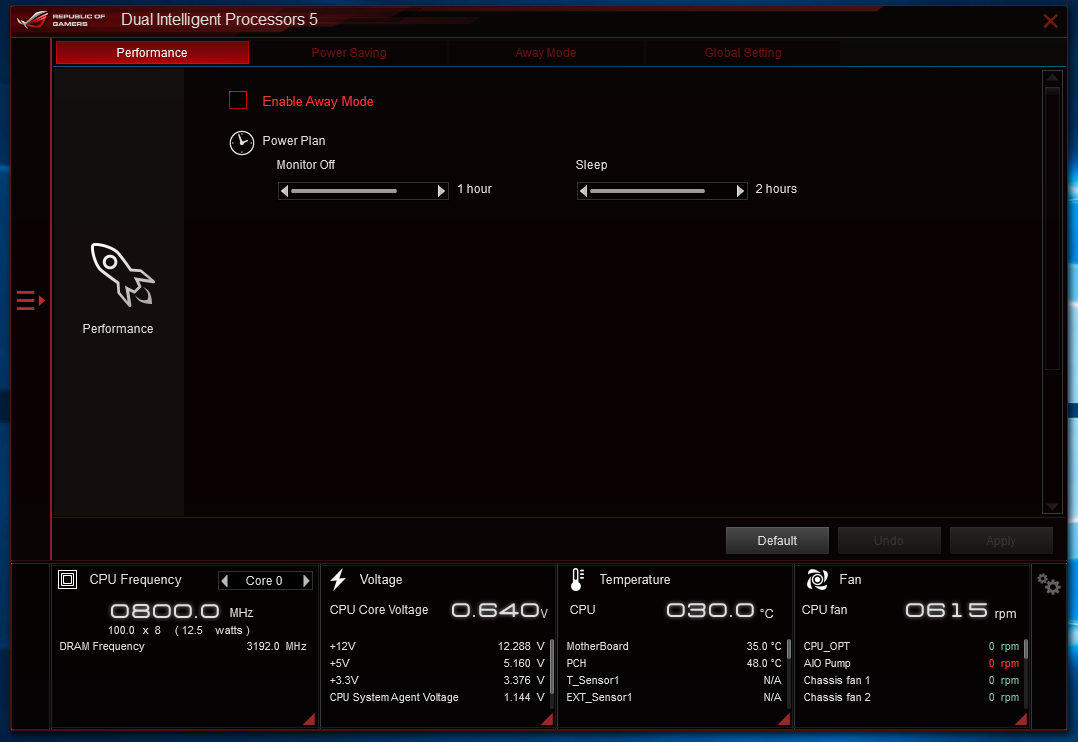

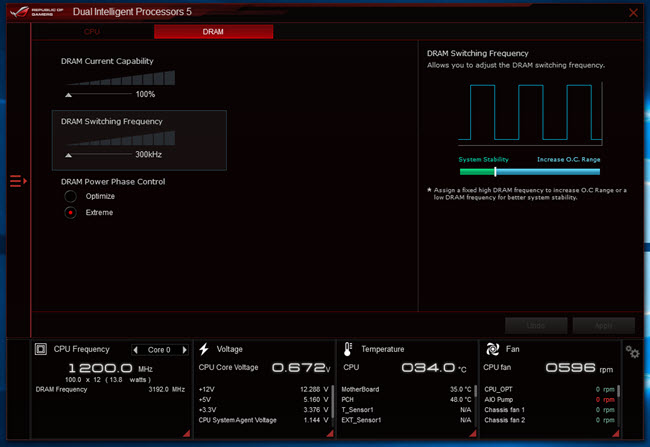

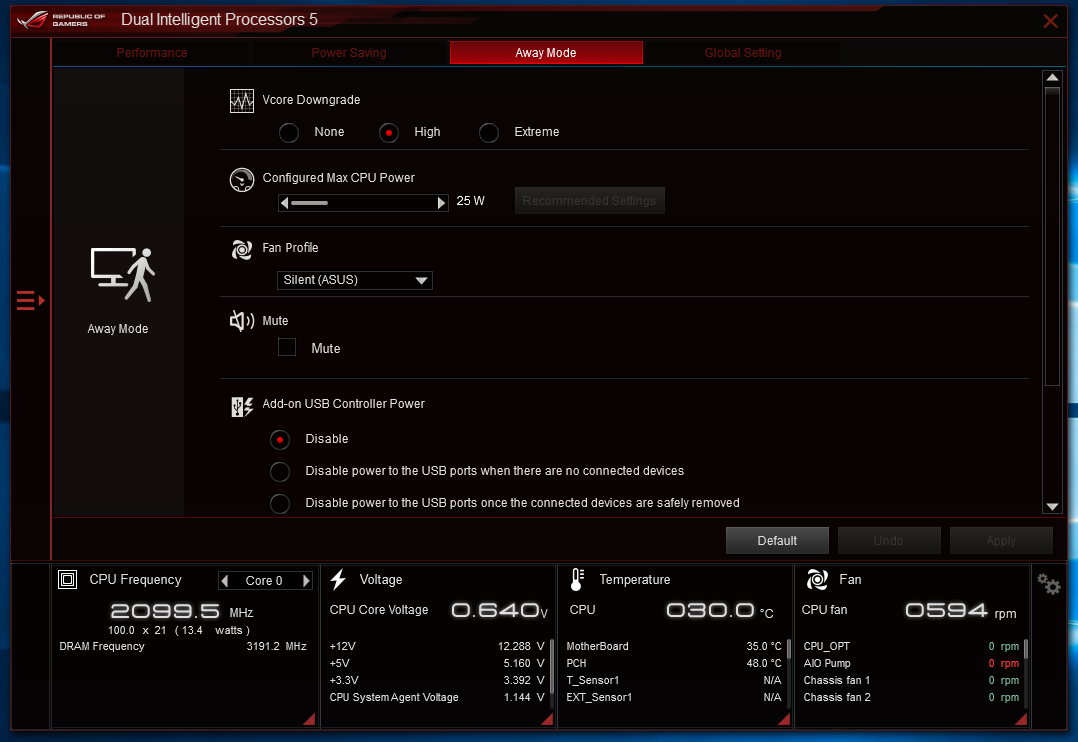

Dual Intelligent Processors 5

مادربردهای سری ROG کمپانی ASUS علاوه بر ویژگی‌های سخت افزاری منحصر به فرد همیشه نرم افزارها و قابلیت‌های نرم افزاری کم نظیر خود را نیز به همراه دارند. از جمله قابلیت‌های جدید این سری از مادربردهای ROG این کمپانی می‌توان به نرم افزار جدید Dual Intelligent Processors 5 اشاره کرد که امکانات و قابلیت‌های جدید و کاربردی فراوانی را با خود به همراه دارد.

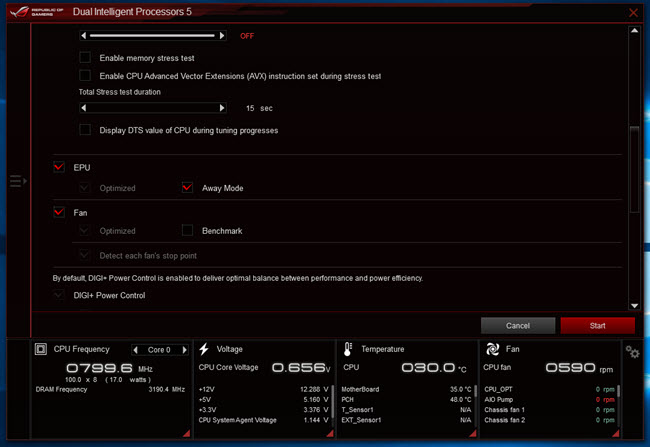

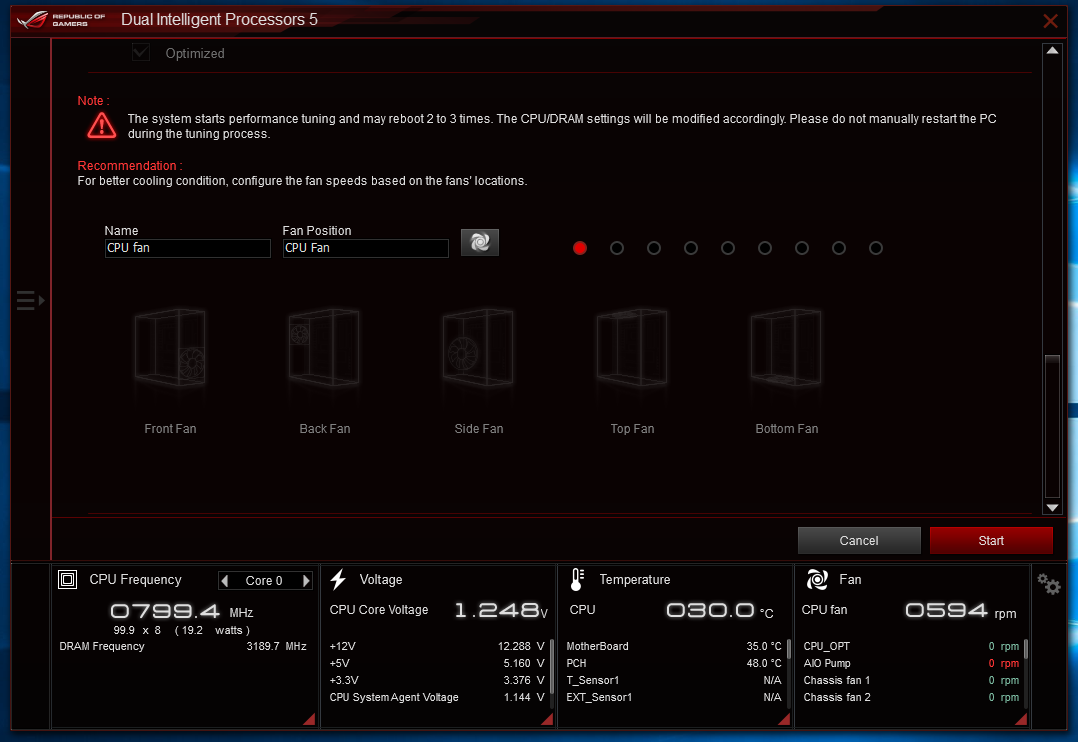

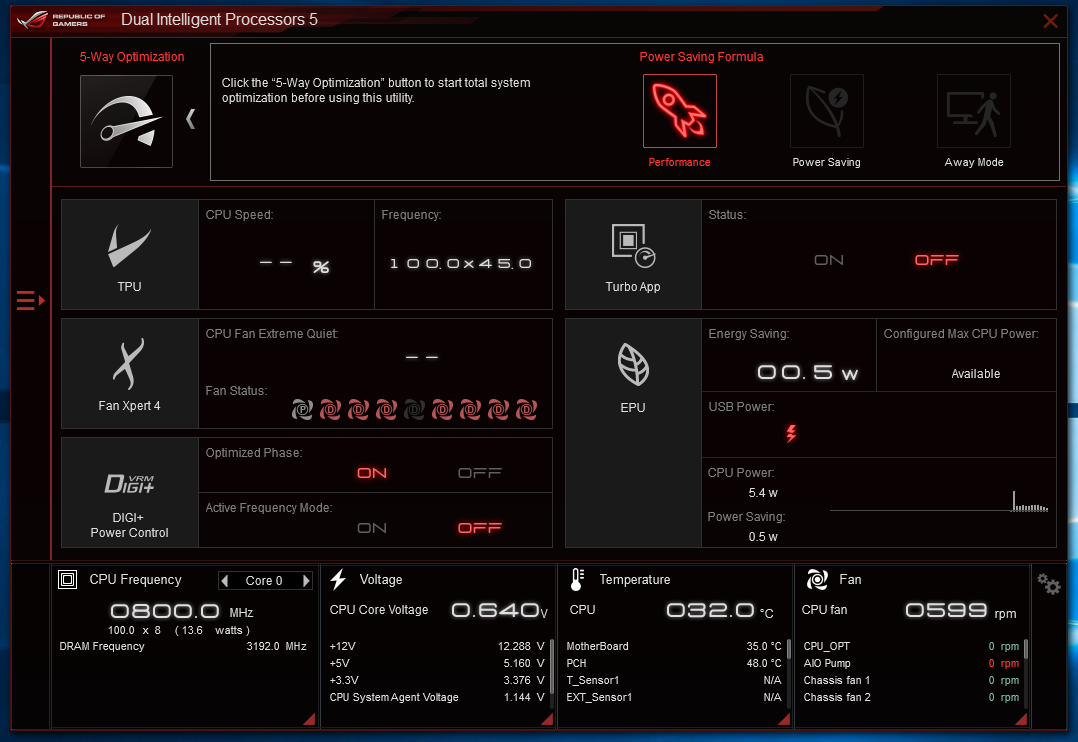

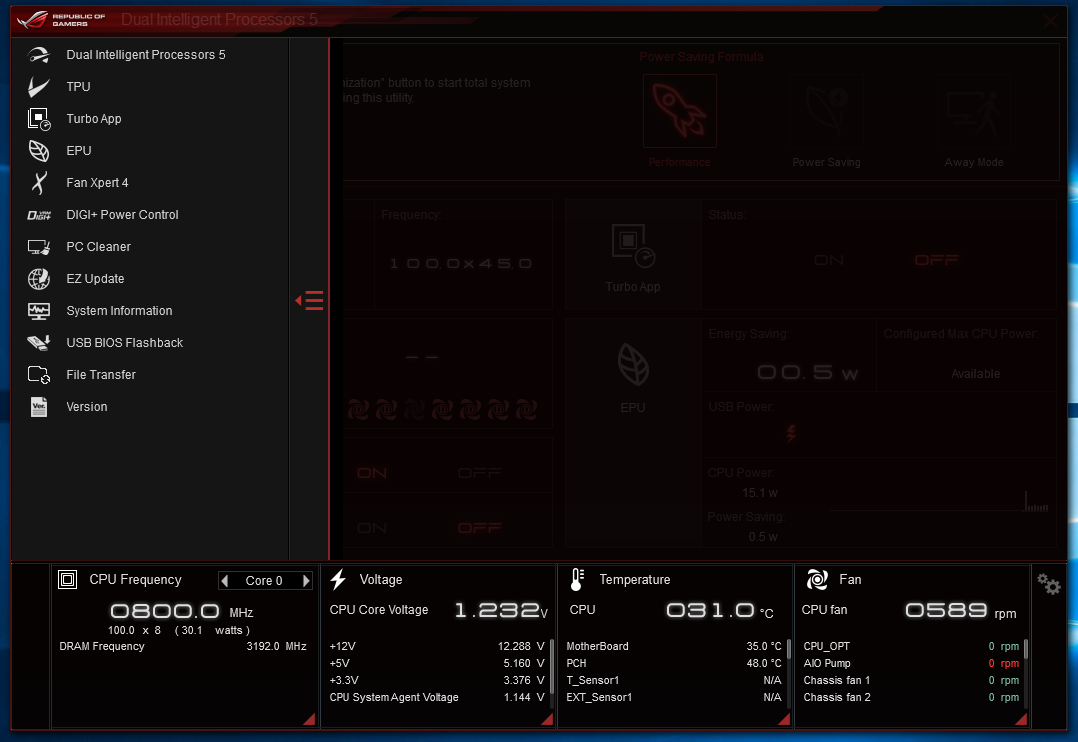

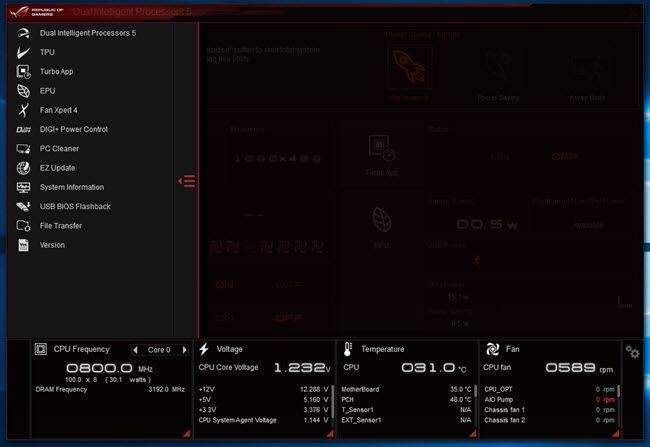

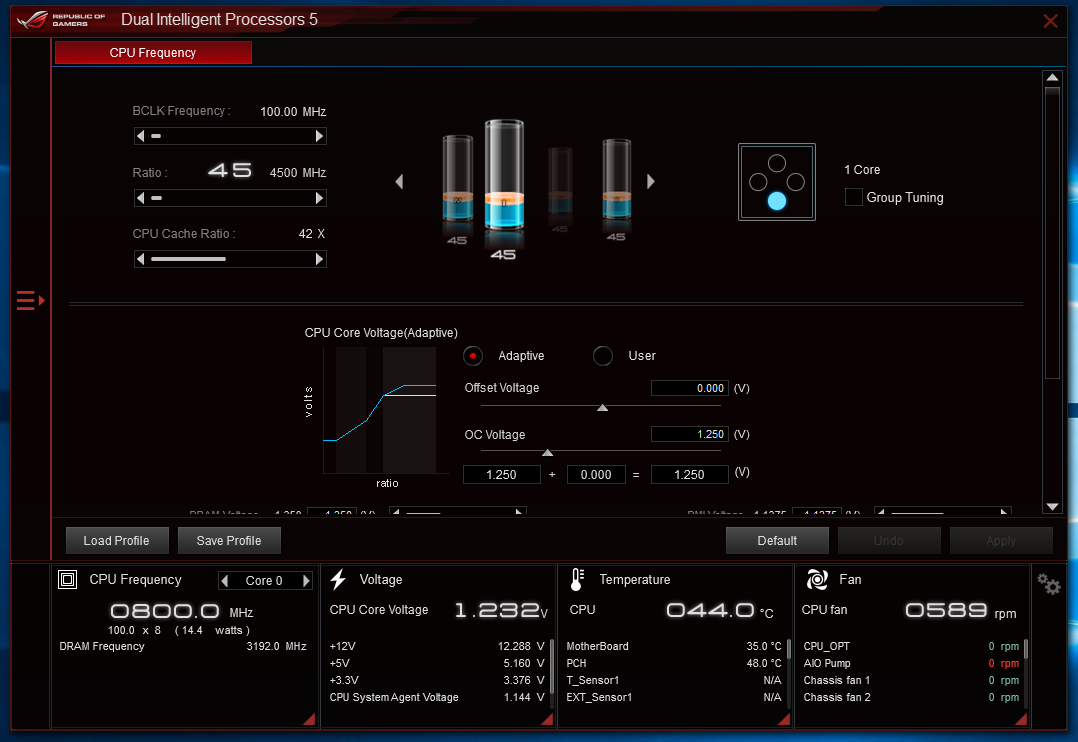

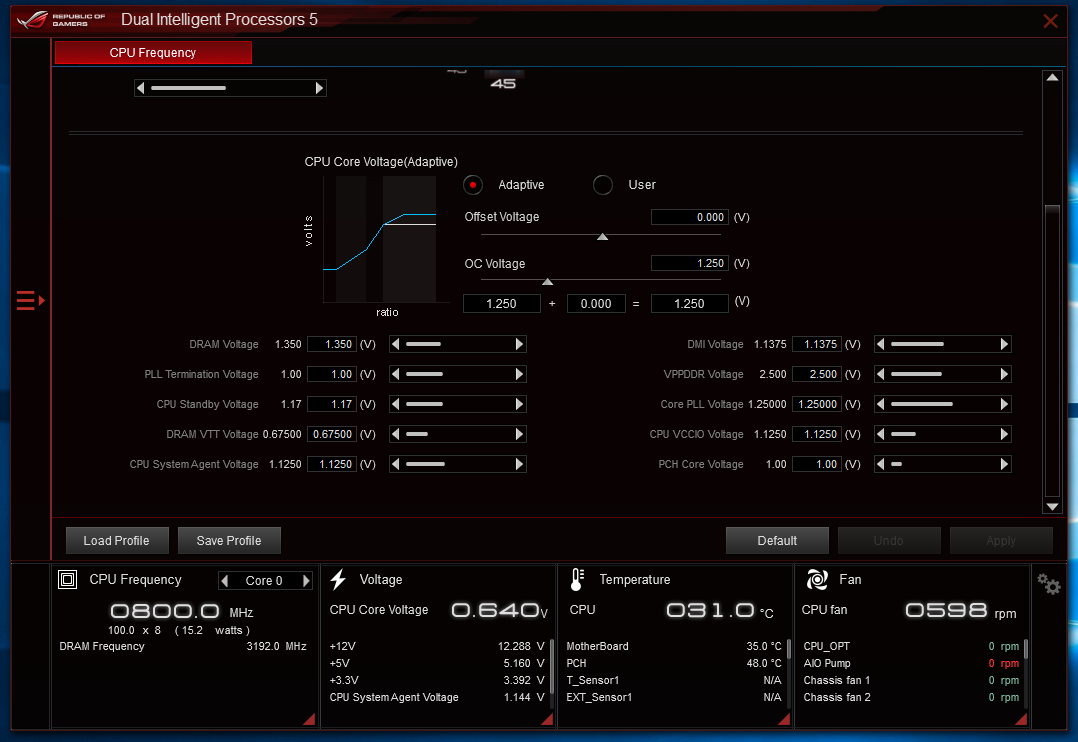

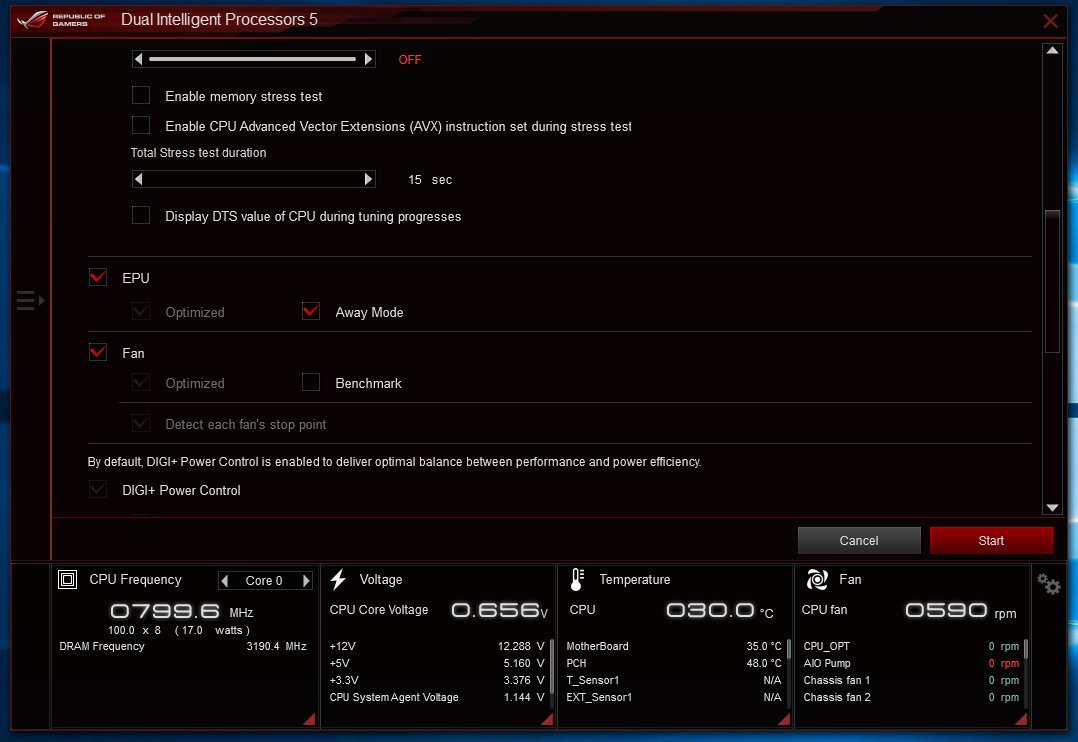

همان‌طور که ملاحظه می‌کنید این نرم افزار به‌طور کلی دارای 10 بخش مختلف است که اغلب آن‌ها جهت تنظیم و مانیتورینگ پارامترهای مختلف فرکانسی، ولتاژی، حرارتی و سرعت چرخش فن‌ها به کار می‌روند.

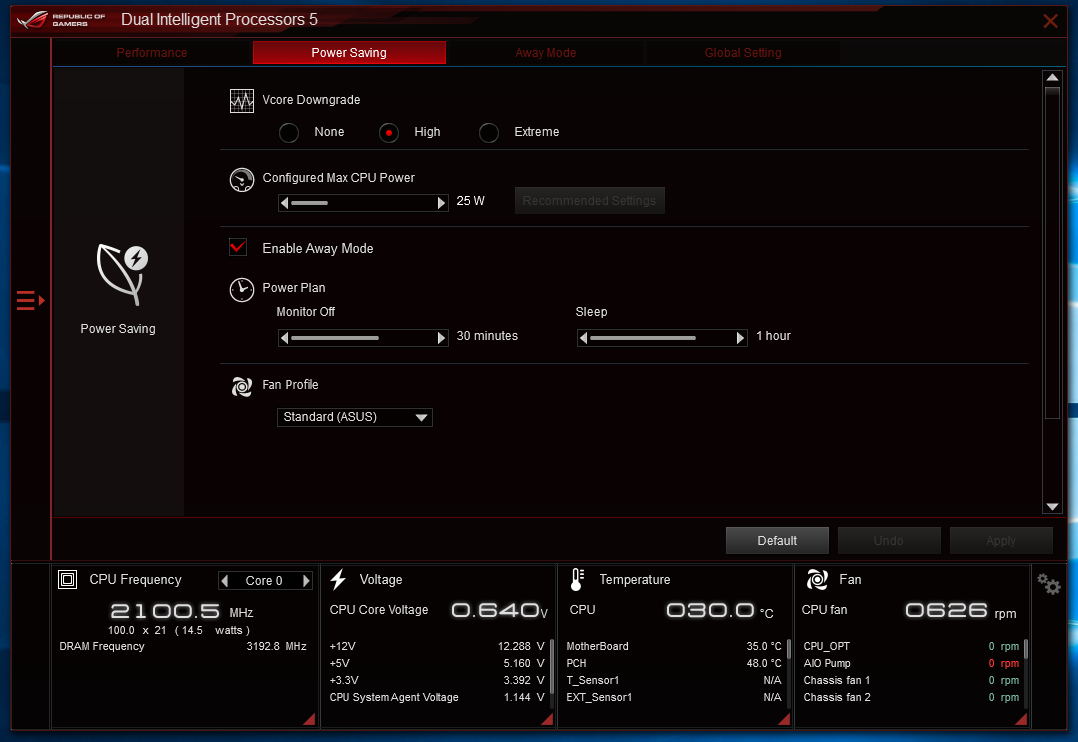

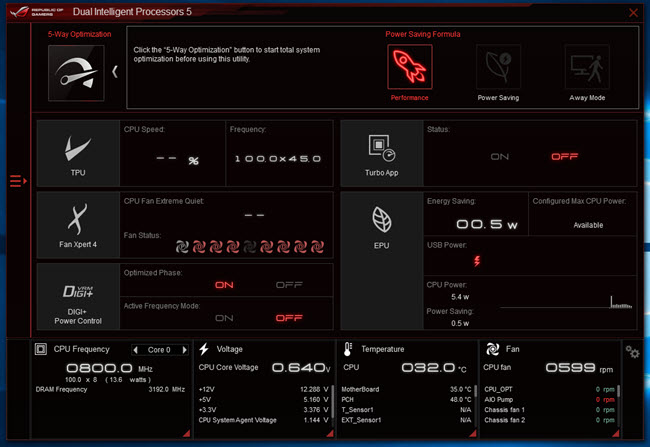

همان‌طور که در تصویر بالا ملاحظه می‌کنید، امکانات این نرم افزار در 6 تب تحت عنوان‌های 5Way Optimization، TPU، EPU، DIGI+ Power Control، FAN Xpert 4 و Turbo APP طبقه بندی شده‌اند. در صفحه اول سعی شده تا امکانات راهبردی برخی از تب‌ها به همراه مانیتورینگ ولتاژ، حرارت، سرعت چرخش فن‌ها و فرکانس‌های بخش‌های مختلف نظیر فرکانس هسته پردازنده، رم‌ها و BCLK به‌صورت فشرده نمایش داده شوند.

همچنین تنها با کلیک بر روی گزینه 5Way Optimization مادربرد به‌صورت کاملاً خودکار و با توجه به پتانسیل قطعات مختلف سیستم در اورکلاک، اقدام به اورکلاک خودکار سیستم با توجه به وضعیت بار پردازش و محدودیت‌های حرارتی و ولتاژی می‌کند. فرآیندی که معمولاً به‌صورت دستی شاید چندین ساعت زمان می‌برد.

در بخش 5Way Optimization همان‌طور که در تصاویر بالا ملاحظه کردید این امکان فراهم شده تا تنها با تعیین یکی سری اطلاعات کلی در نهایت فقط با کلیک بر روی گزینه START از اورکلاک خودکار سیستم حرفه‌ای خود لذت ببرید.

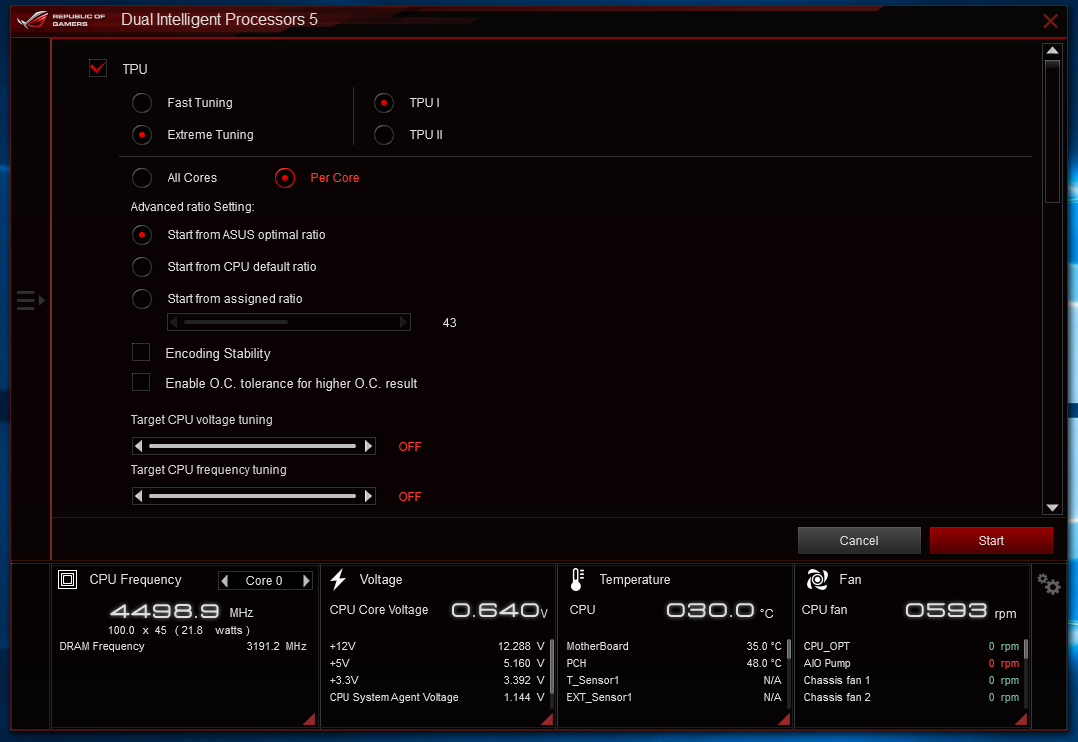

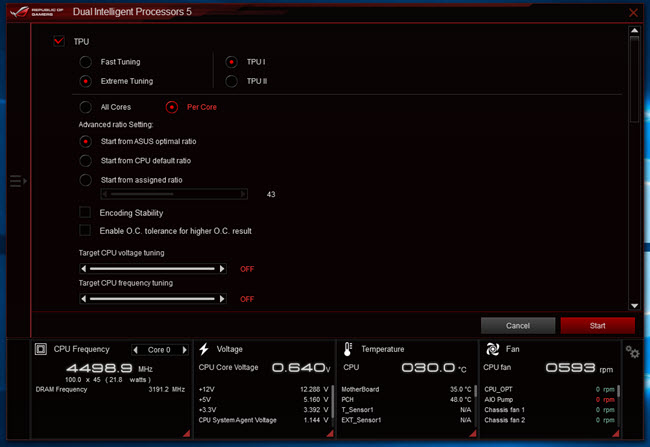

در بخش (Turbo Processing Unit (TPU تمامی پارامترهای لازم برای افزایش فرکانس‌ها و ولتاژ بخش‌های مختلف در نظر گرفته شده است.

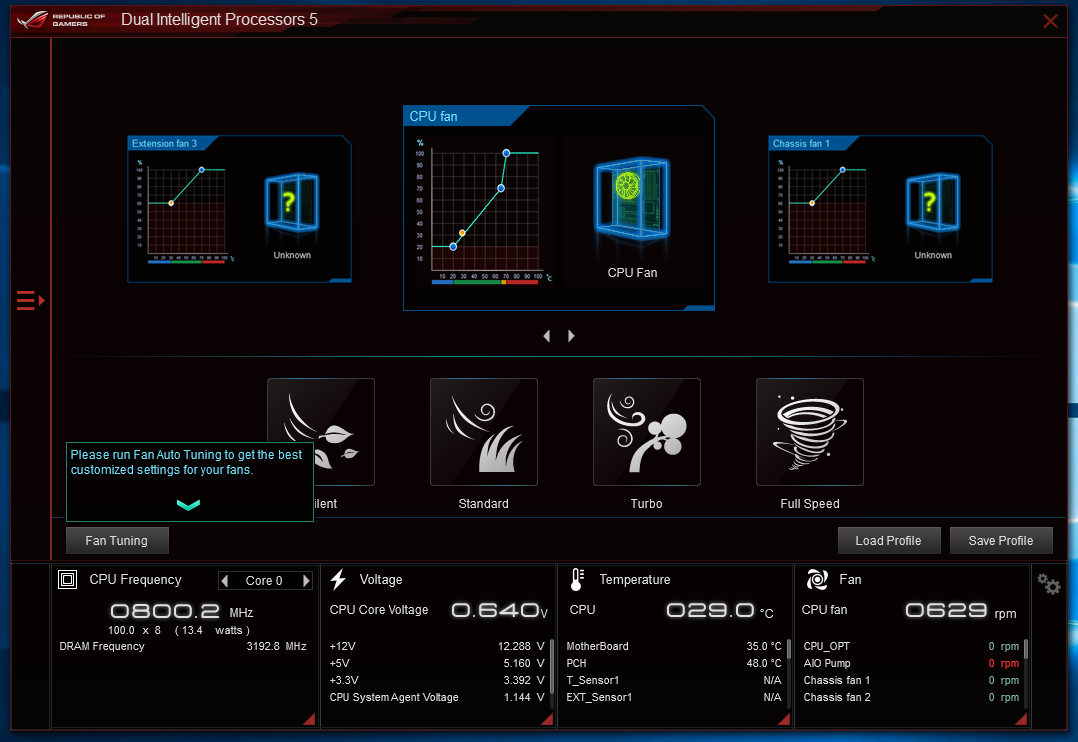

در نهایت در قسمت FAN Xpert 4 نیز علاوه بر تعبیه پروفایل‌های آماده برای کنترل فن‌های مختلف سیستم، امکان تعیین سرعت چرخش فن‌ها به‌صورت دستی و حتی در وضعیت‌های مختلف نیز فراهم شده است.

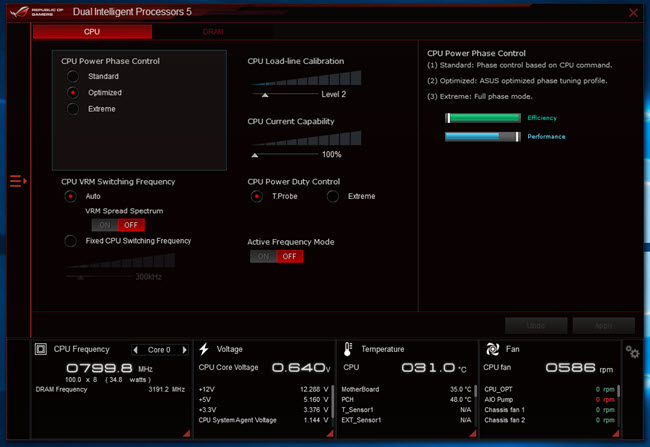

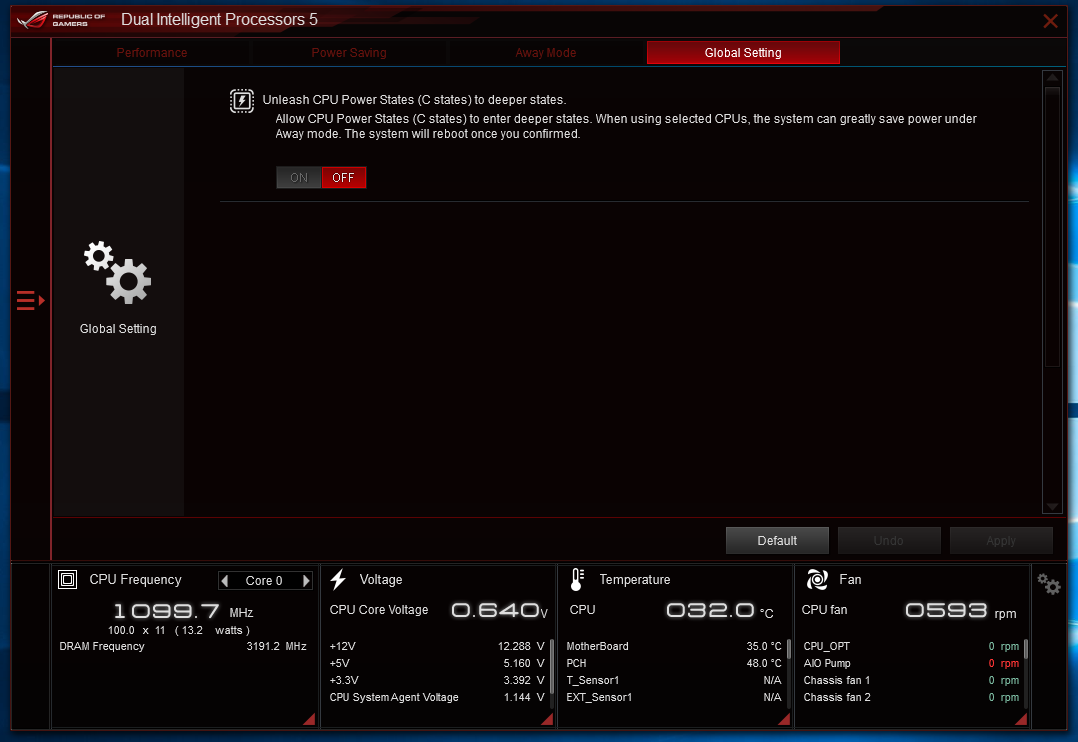

بر بخش DIGI+ Power Control نیز این قابلیت فراهم شده تا برخی از تنظیمات و محدودیت‌های مدار رگولاتور ولتاژ پردازنده و ماژول‌های حافظه مانند محدودیت‌های جریان، توان، حرارت به‌صورت دستی قابل تنظیم باشند و حتی با تنظیم فرکانس سیگنال PWM پتانسیل ارائه توان‌های بیشتر از مقادیر استاندارد برای این‌گونه مدارات فراهم شود.

در بخش (Energy Processing Unit (EPU نیز می‌توانید با فعال سازی پارامترهای های مختلف این بخش، مصرف انرژی سیستم خود را در وضعیت‌های مختلف کنترل کرده و به‌صورت خودکار و حتی دستی مصرف انرژی بخش‌های مختلف را کنترل و نظارت کنید.

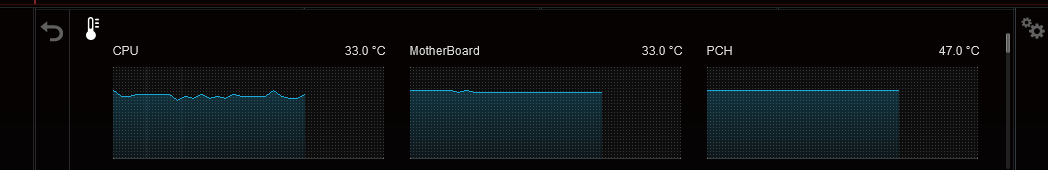

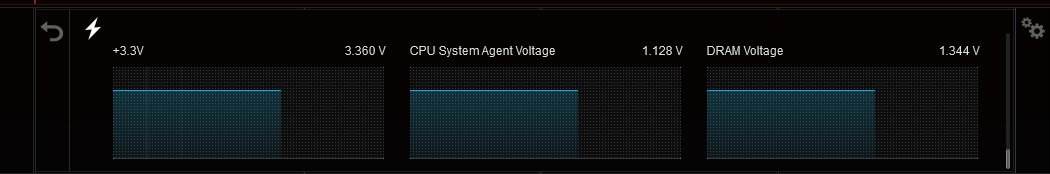

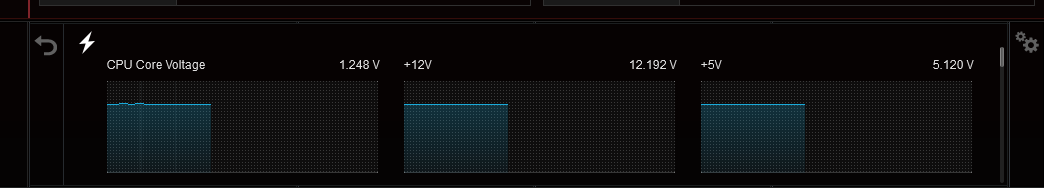

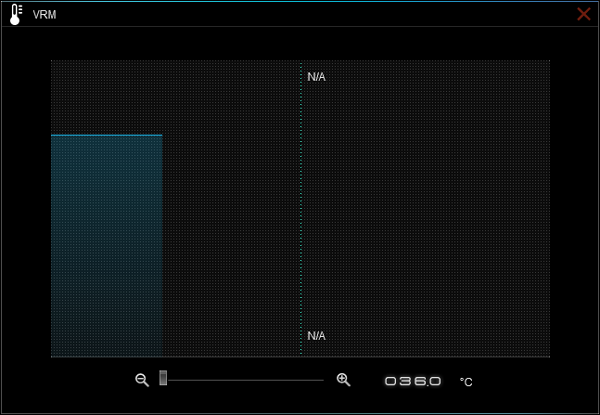

در تصاویر بالا نیز بخش‌هایی از امکانات مانیتورینگ پارامترهای مختلف ولتاژی و حرارتی این نرم افزار را مشاهده می‌کنید.



ROG RAMDISK

این نرم افزار شاید بیشتر برای کاربرانی کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب می‌کنند.

ROG RAMDisk این امکان را برای کاربر فراهم می‌سازد تا حداکثر از 80% فضای خالی RAM به‌عنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظه‌های RAM به‌صورت میانگین 10 تا 20 برابر بیشتر از پرسرعت‌ترین SSD های کنونی می‌باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها به‌صورت فوق‌العاده محسوسی افزایش می‌یابد.

نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان  junction points بر روی هارددیسک شما ایجاد می‌کند. این فضا از این به بعد به‌عنوان محل ذخیره تغییرات فایل‌های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می‌کنید بلافاصله آخرین تغییرات در این محل ذخیره می‌شوند و پس از روشن کردن دوباره سیستم به‌صورت خودکار فایل‌های مربوطه به حافظه RAMDisk باز می‌گردند.

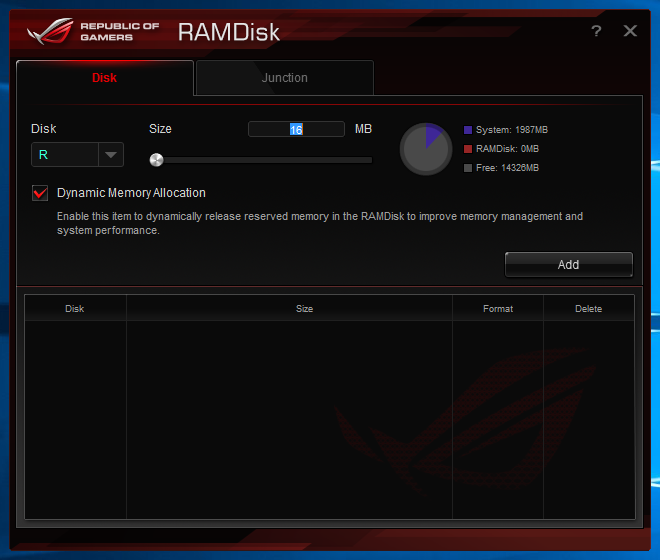

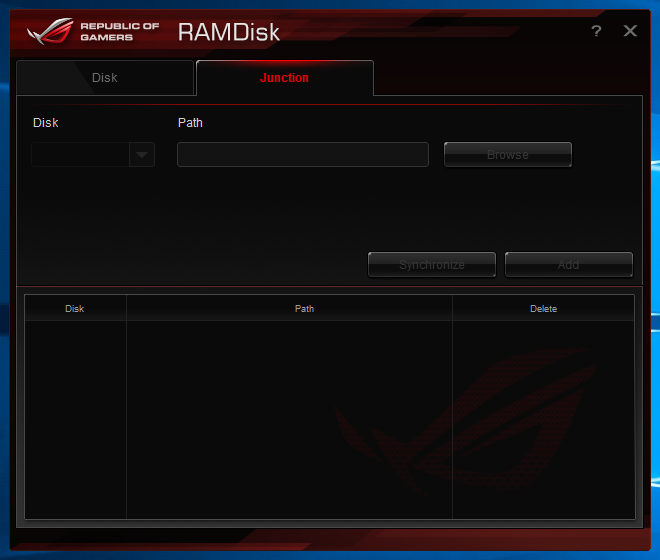

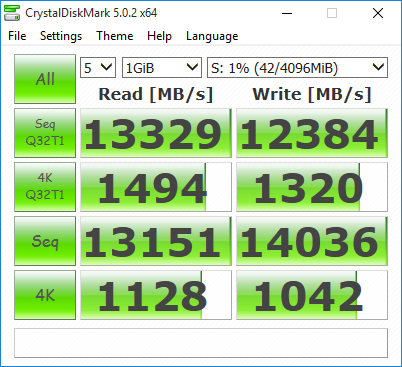

در تصویر زیر نمونه تست کارایی این فضای ذخیره سازی فوق‌العاده پرسرعت را توسط نرم افزار Crystal Disk Mark ملاحظه می‌کنید



ROG RAMCACHE II

جدیدترین نسخه نرم افزار RAMCACHE این اجازه را به شما می‌دهد تا بخشی از حافظه RAM سیستم را به‌عنوان یک بافر بسیار پرسرعت و البته هوشمند تعیین کنید تا این نرم افزار با استفاده از الگوریتم‌های هوشمند اطلاعاتی که به‌مراتب بیشتر از بقیه در تجهیزات ذخیره سازی شما در حال خواندن و نوشتن هستند شناسایی و با انتقال آن به بافر نام برده بر روی حافظه RAM سرعت بارگذاری نرم افزارها و بازی‌های شما را به طرزی خارق‌العاده افزایش دهد.

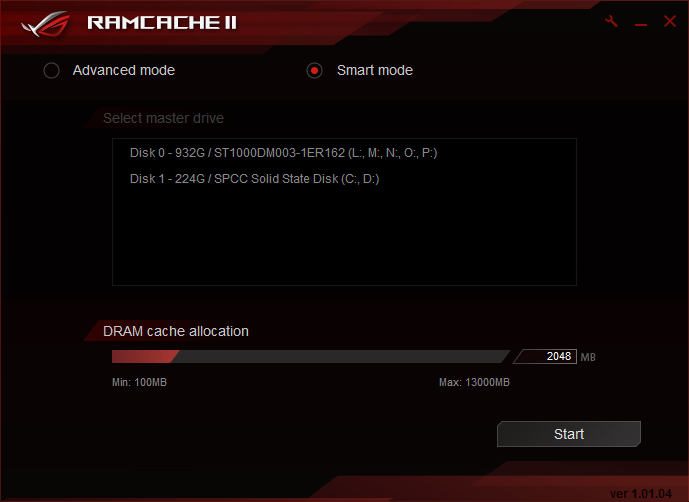

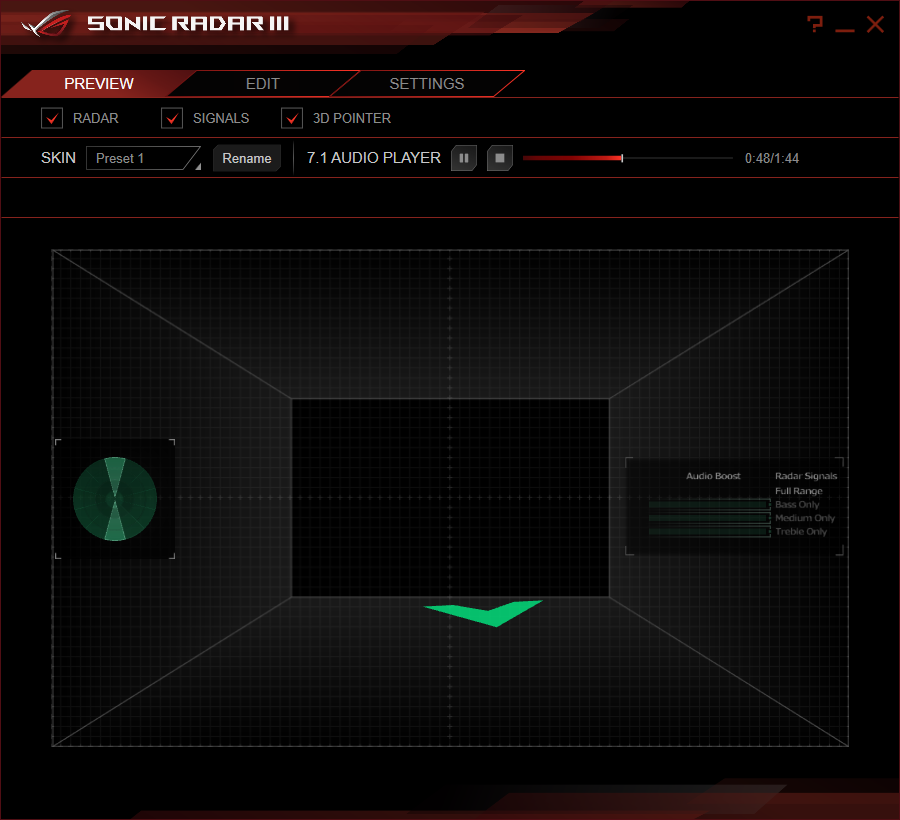

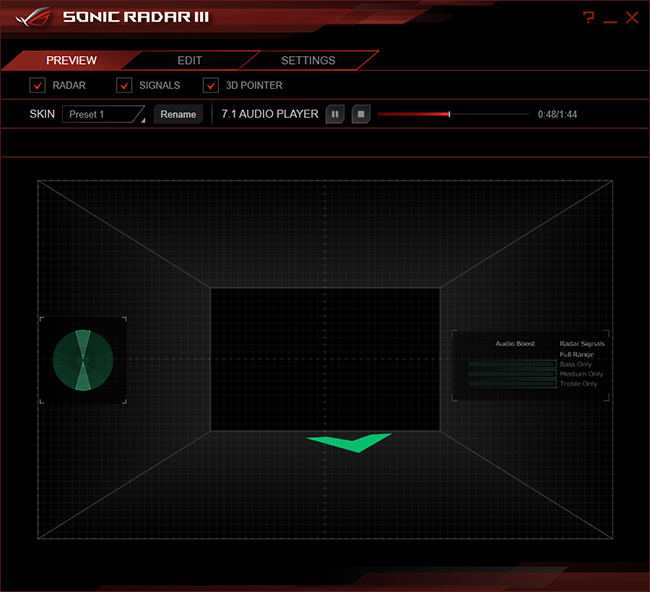

SONIC RADAR III

اما یکی از جالب‌ترین و در عین حال پرطرفدارترین قابلیت‌های نرم افزاری سیستم‌های صوتی کمپانی ASUS برای گیمرهای حرفه‌ای نرم افزار Sonic RADAR است که اتفاقاً آخرین نسخه این نرم افزار برای این مادربرد ساخته و پرداخته شده است. در SONIC RADAR III که بیشتر در بازی‌های ژانر شوتر کاربرد دارد، گیمر توسط رادار این نرم افزار به واسطه ردیابی صدای حرکت و یا شلیک مکان اختفاء حریف را پیدا کرده و در عمل همواره یک قدم از طرف مقابل خود جلوتر است.

نورپردازی فوق‌العاده چشم نواز تحت عنوان ROG AURA

نورپردازی فوق‌العاده چشم نواز تحت عنوان ROG AURA

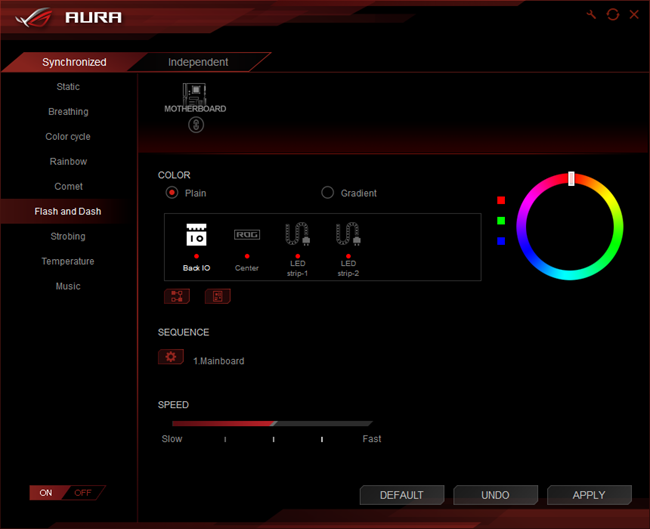

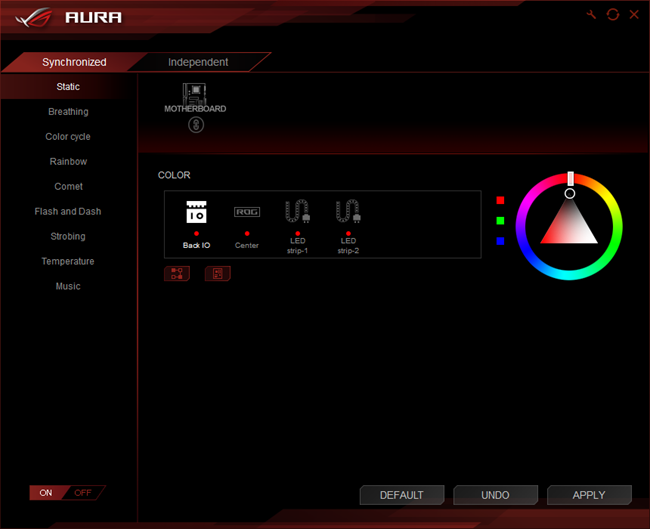

همان‌طور که اشاره شد یکی از قابلیت‌های کم نظیر این مادربرد نورپردازی آن توسط LED های با قابلیت نمایش بیش از 16 میلیون رنگ است. کمپانی ASUS برای کنترل نوع نورپردازی این LED ها یک نرم افزار مجزا تحت عنوان AURA در نظر گرفته است.

در جدیدترین نسخه این نرم افزار قابلیت کنترل تمامی قطعات (نظیر کارت گرافیک، مادربرد و ...) مجهز به نورپردازی AURA توسط یک نرم افزار واحد فراهم شده است. همچنین همان‌طور که در تصویر بالا ملاحظه می‌کنید این امکان فراهم شده تا رنگ و جلوه نورپردازی هر یک از بخش‌های مادربرد را به‌صورت جداگانه تنظیم کنید.

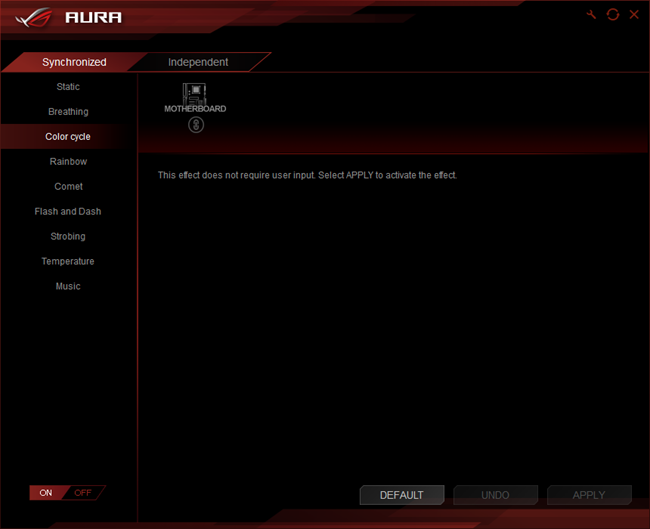

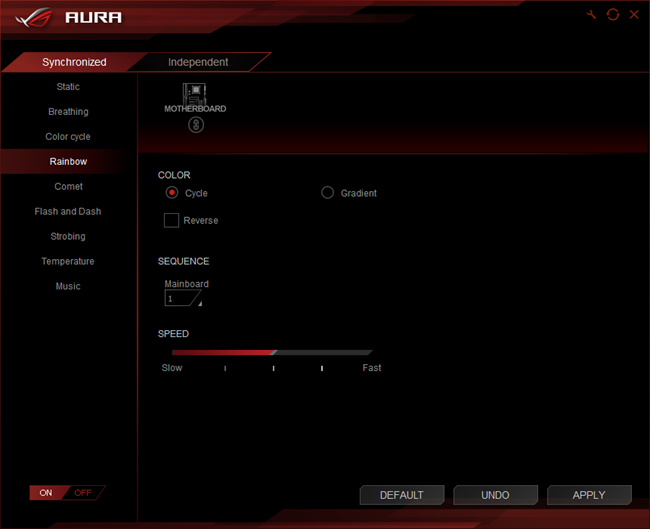

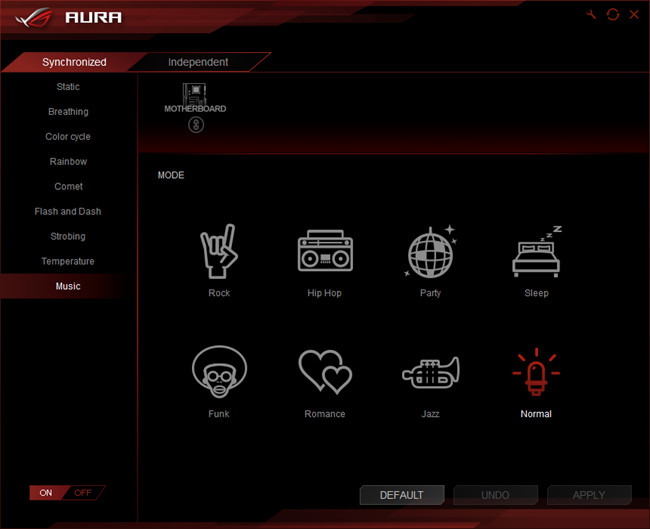

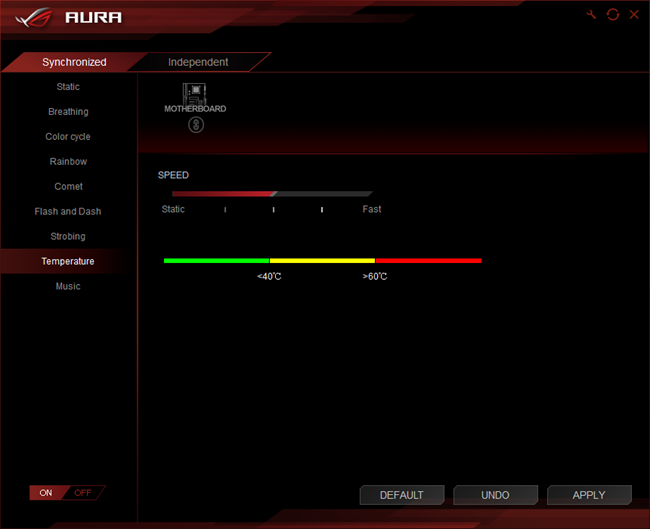

در این نرم افزار 8 جلوه مختلف برای نورپردازی این مادربرد در نظر گرفته شده که هر یک زیبایی‌های خاص خود را دارند.

برای مثال در جلوه Rainbow هر یک از بخش‌های مجهز به دیودهای نورانی بر روی مادربرد به‌صورت تصادفی رنگ عوض می‌کنند و البته سرعت تعویض رنگ‌ها نیز توسط کاربر تعیین می‌شود.

یکی از قابلیت‌های ویژه نورپردازی امکان تغییر رنگ تمامی دیودهای نورانی روی مادربرد از سبز تا قرمز بر اساس حرارت پردازنده است.

همچنین همانند نسخه‌های قبل قابلیت نورپردازی با توجه به موسیقی در حال پخش نیز برای این مادربرد فراهم شده است. البته در نسخه جدید این امکان فراهم شده تا برای هماهنگی بیشتر حتی ژانر موسیقی مورد علاقه خود را نیز تعیین کنید!

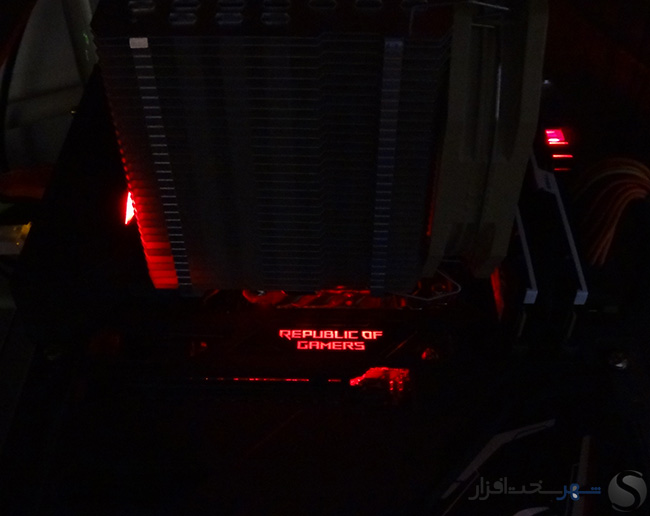

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:

تست‌های مدیریت مصرف انرژی و حرارتی

تست‌های مدیریت مصرف انرژی و حرارتی

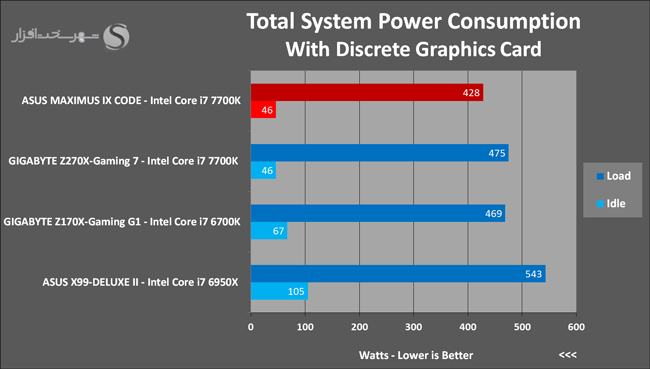

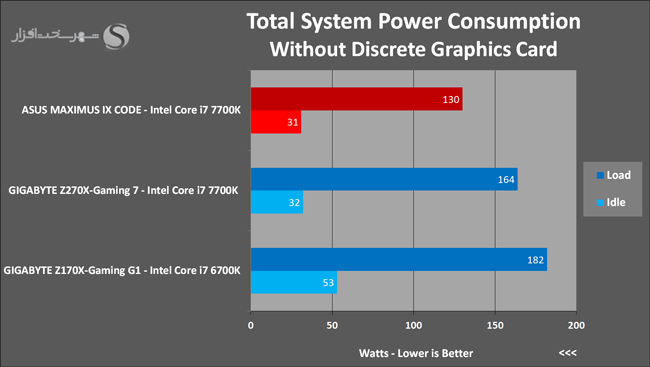

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

کاملاً مشخص است که اگر پلتفرم را به‌عنوان مرجع مدنظر داشته باشیم مخصوصاً در حالت Idle با نتیجه‌ای خارق‌العاده مواجه هستیم! به بیانی دیگر اینتل شاهکار کرده است! اما از حق که نگذریم عملکرد مادربرد MAXIMUS IX Code نیز در این تست تحسین برانگیز است!

تست‌های حرارتی

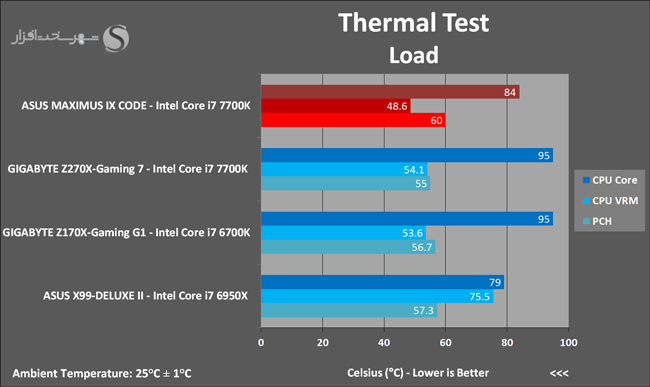

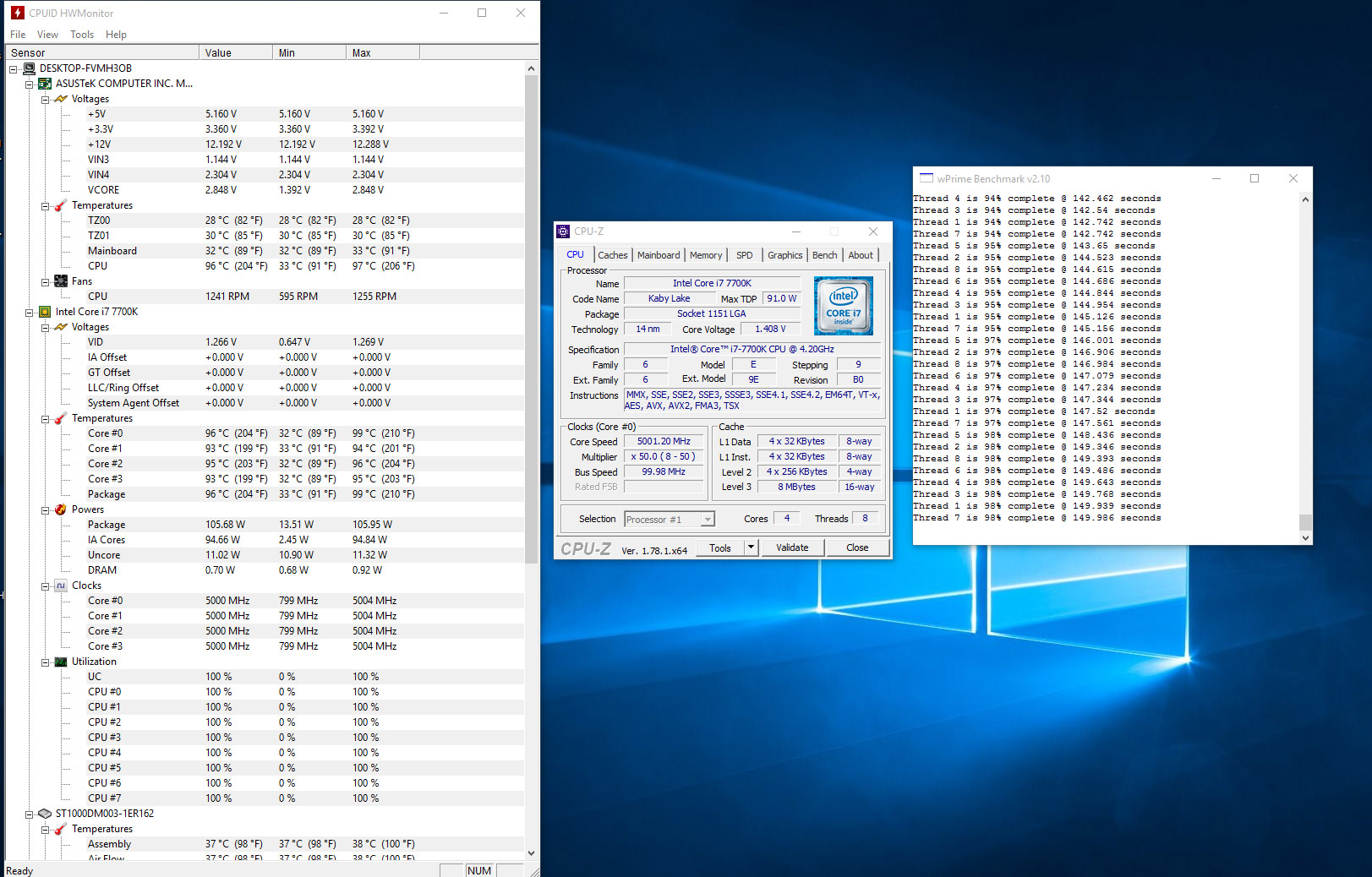

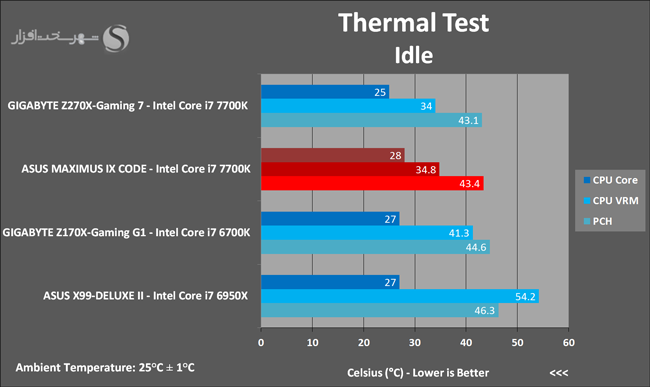

در این تست نیز حرارت متصاعد شده از داغ‌ترین نقطه هیتسینک ها و قطعات مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیتسینک چیپست Intel PCH Z270 را به‌وسیله ترمومتر مادون قرمز و حرارت هسته CPU را نیز به‌وسیله نرم افزار HWMonitor در دو وضعیت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:

در این تست نیز مخصوصاً در بخش حرارت هسته پردازنده و قطعات مدار رگولاتور ولتاژ شاهد عملکرد بسیار خوبی از این مادربرد هستیم. این نتیجه ممتاز حاصل بازدهی بالای مصرف انرژی مدار رگولاتور ولتاژ پردازنده و جریان نشتی بسیار پایین آن است؛ اما همان‌طور که در بخش بررسی سیستم خنک کننده عنوان شد هیتسینک کوچکی که در این مادربرد برای دفع حرارت چیپست PCH در نظر گرفته شده در مقایسه با مدل‌های مشابه عملکرد ضعیف‌تری دارد.

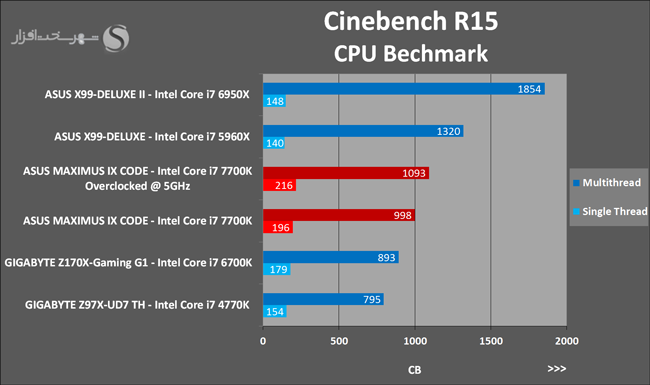

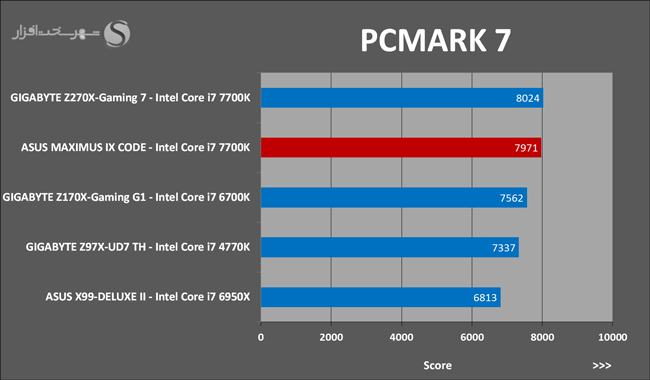

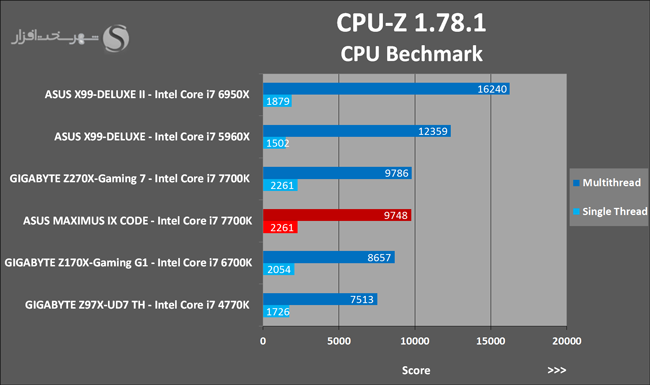

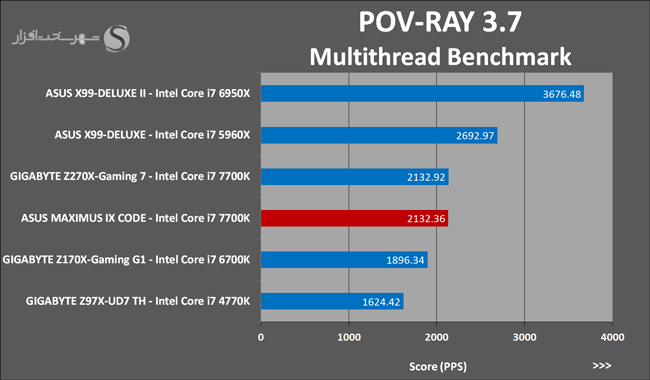

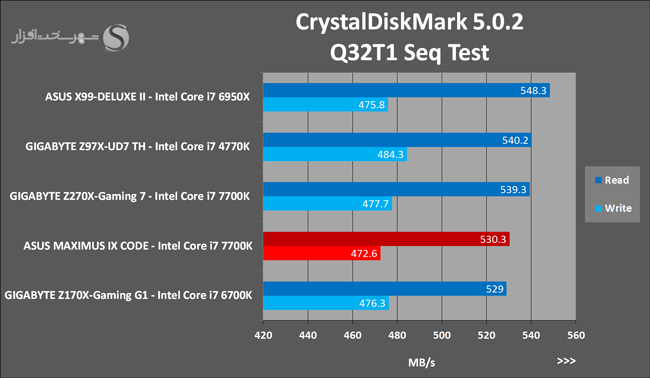

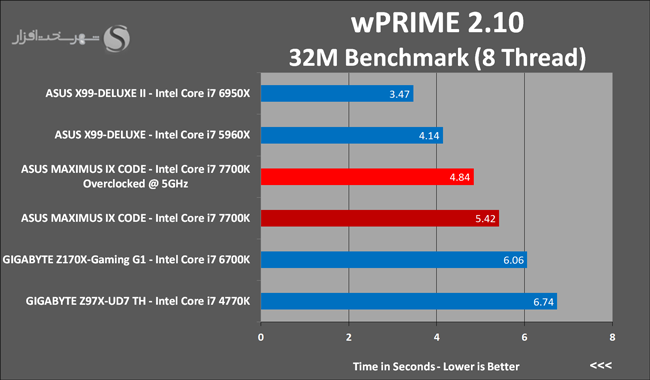

تست‌های کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.1)

تست‌های کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.1)

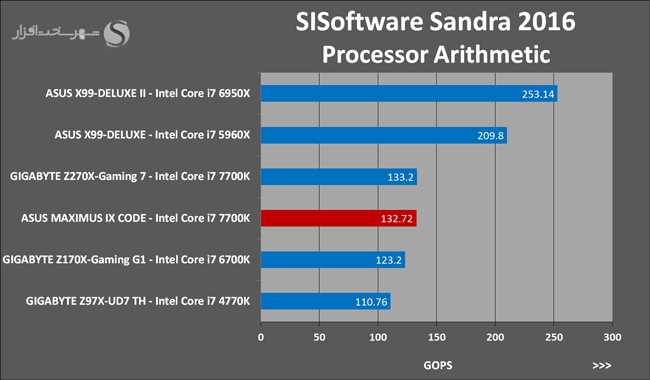

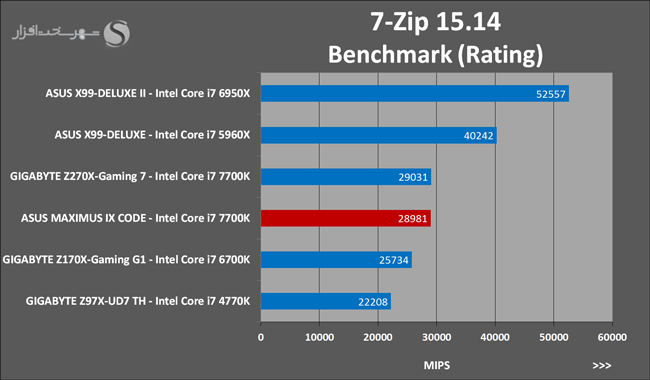

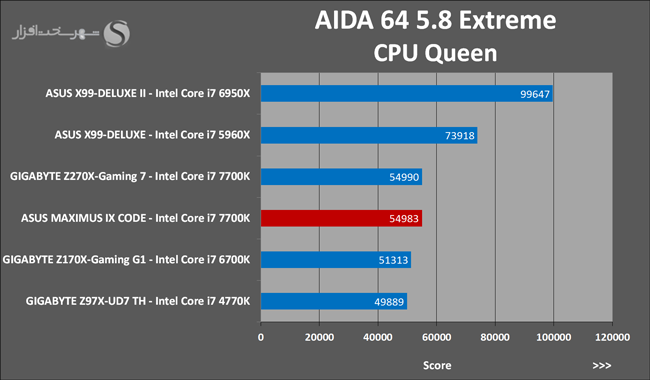

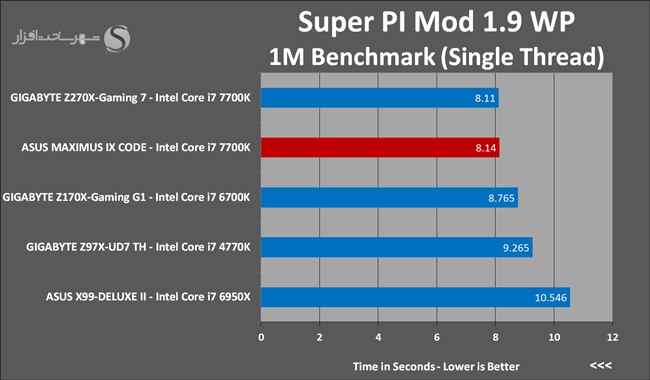

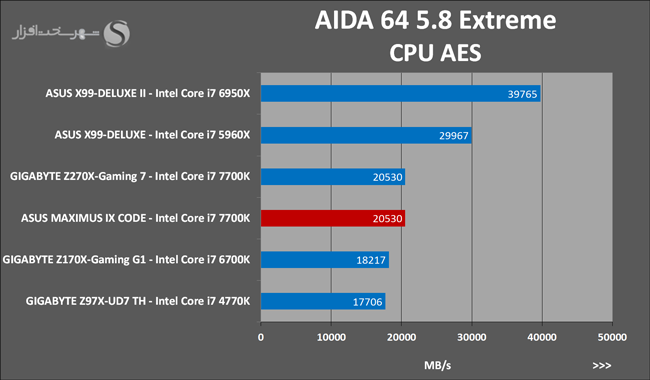

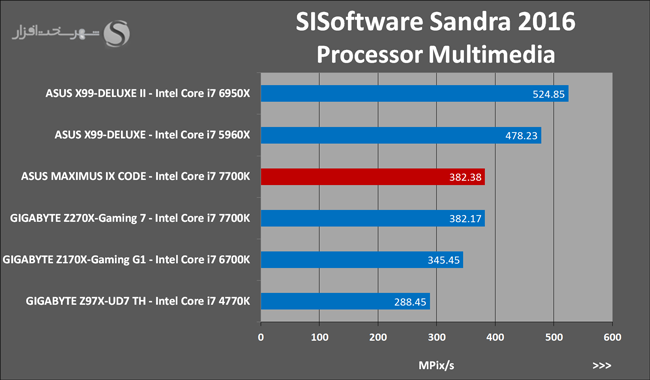

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

 عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.



اگر به‌صورت میانگین اختلاف کارایی میان پرچم‌دار معماری (Skylake (Intel Core i7 6700K و پرچم‌دار معماری (Kaby Lake (Intel Core i7 7700K را محاسبه کنیم به عددی کمتر از 12% خواهیم رسید. مهم‌ترین دلیل ثبت این نتیجه نیز اختلاف 300MHz بین حداکثر فرکانس Turbo این دو پردازنده محسوب می‌شود.

همچنین همان‌طور که ملاحظه می‌کنید این مادربرد در مقایسه با رقیب هم رده خود از کمپانی گیگابایت با اختلافی بسیار کم و نامحسوس در برخی از تست‌ها جلوتر و در برخی دیگر عقب‌تر است. این مقدار اختلاف ناچیز به طیف وسیعی از عوامل نرم افزاری و حتی بهینه سازی‌های Bios مرتبط می‌شود و به هیچ عنوان ملاک برتری یک مدل نسبت به مدل دیگر نیست.

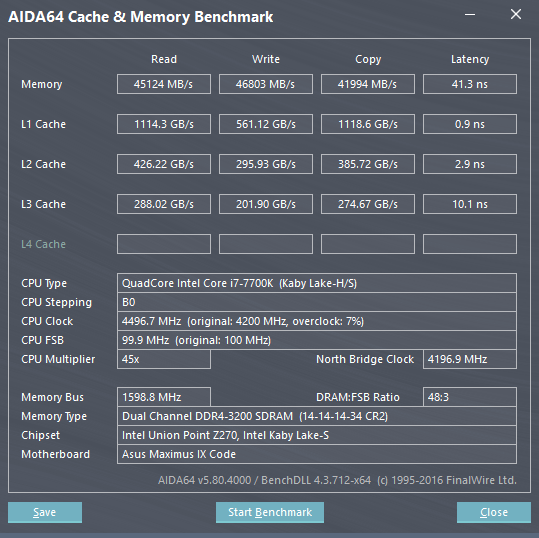

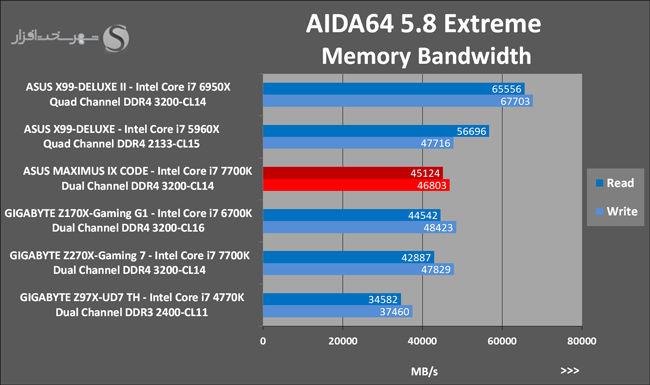

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.



در بخش بازدهی کارایی کنترلر حافظه نیز تغییر و یا بهینه‌سازی قابل‌توجهی مشاهده نمی‌شود.

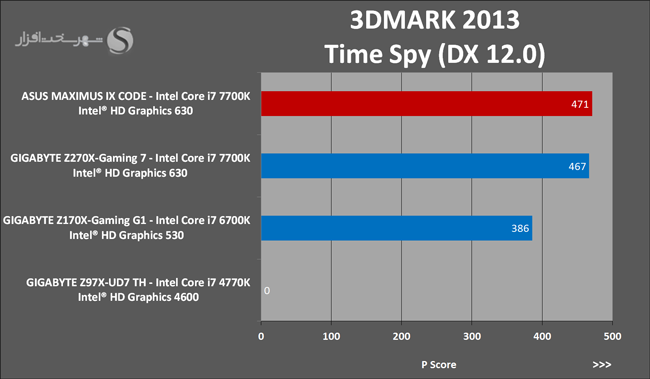

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013

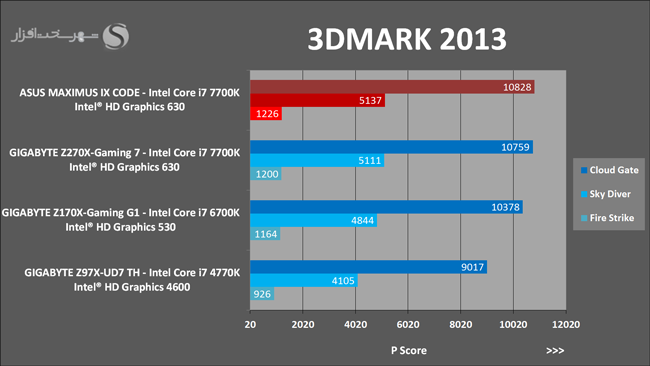

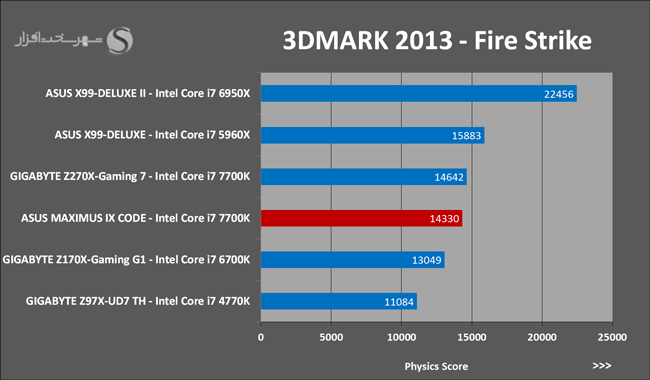

سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

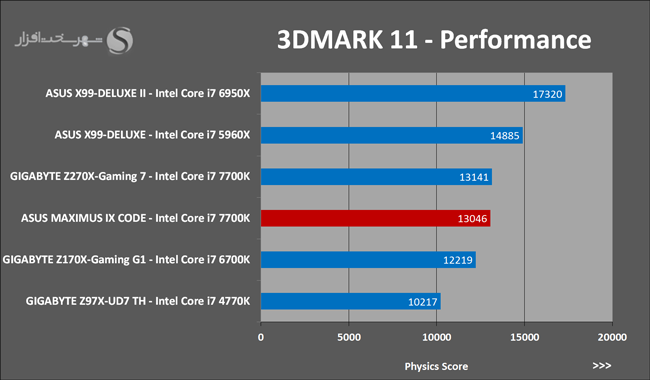

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

میانگین اختلاف کارایی در این تست‌ها نیز در مقایسه با نسل قبل کمتر از 12% است.

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8

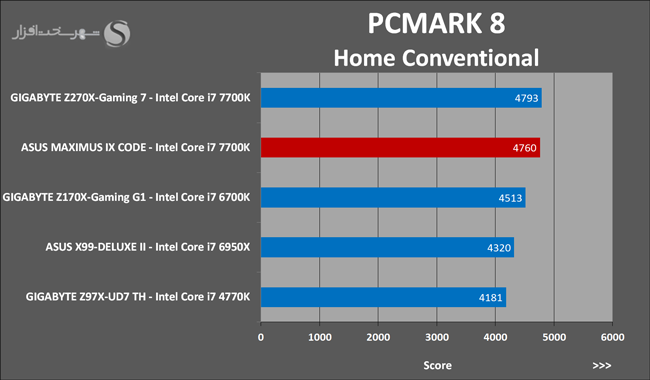

در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه سازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.

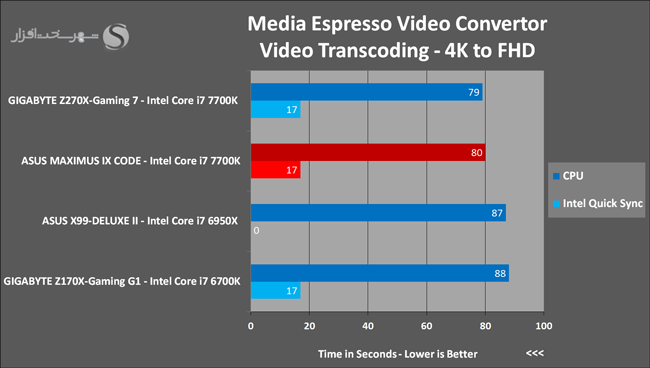

تست‌های Video Transcoding توسط Media Espresso Video Convertor

تست‌های Video Transcoding توسط Media Espresso Video Convertor

این نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند.

در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark

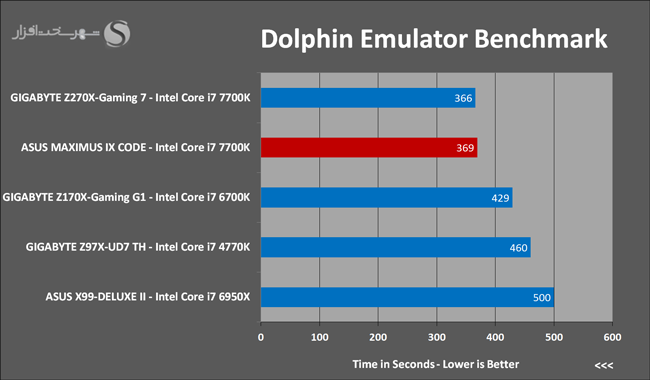

Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

در این تست و به دلیل ماهیت Single Thread آن اختلاف نتایج به بیش از 17% رسیده است.

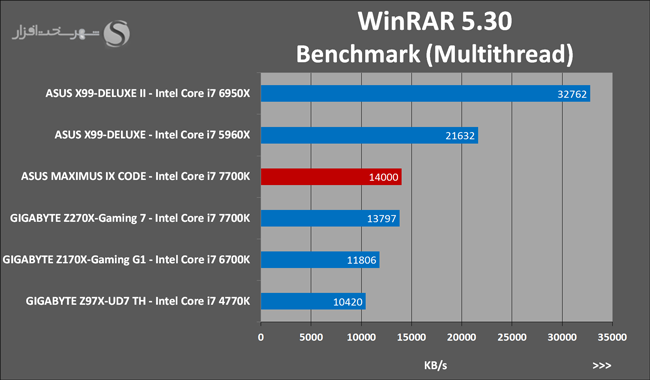

تست‌های Zip/Unzip با WinRAR 5.30 – 7Zip 15.12

تست‌های Zip/Unzip با WinRAR 5.30 – 7Zip 15.12

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M

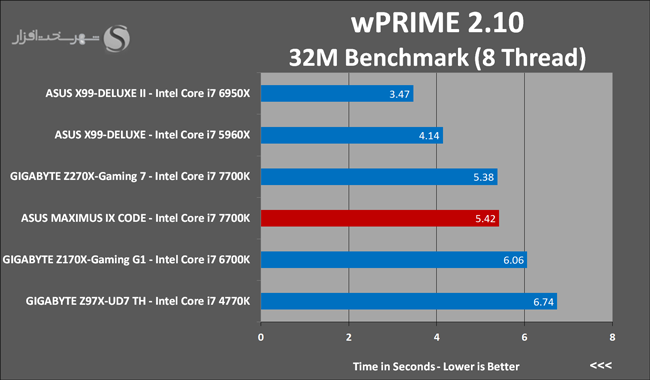

wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود برای تست کارایی پردازنده و مادربرد محسوب می‌شود.

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 2³² رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

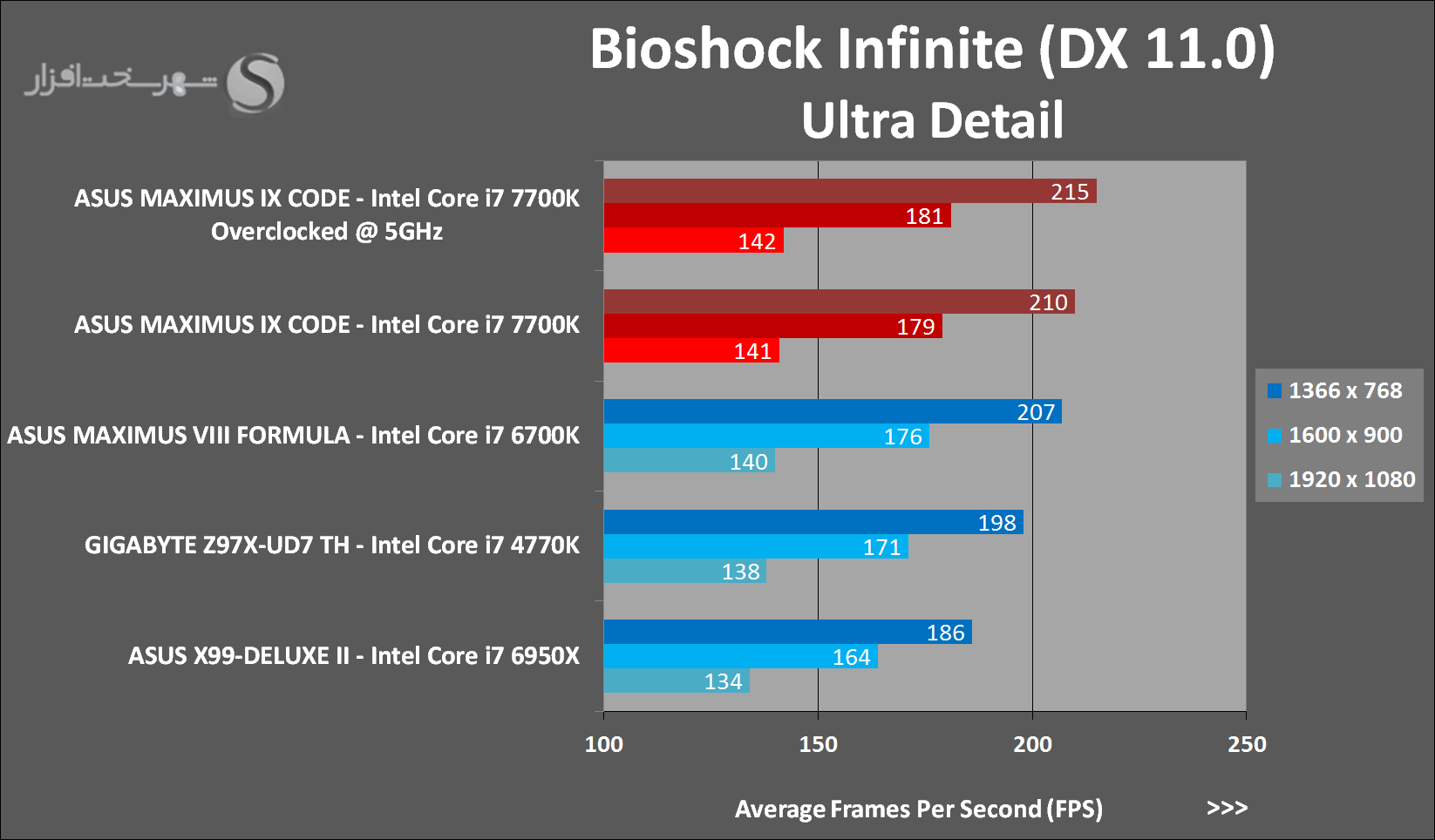

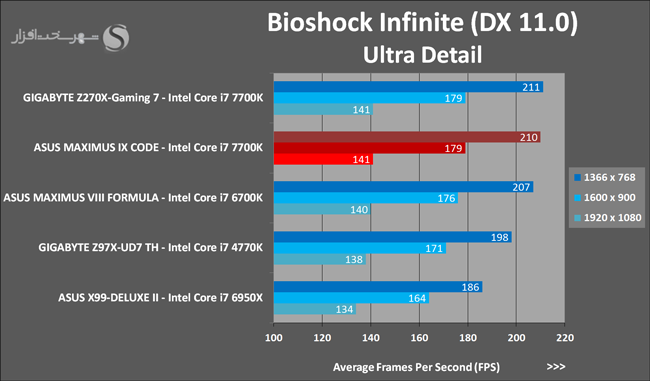

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

 موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

Batman: Arkham Origins

شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

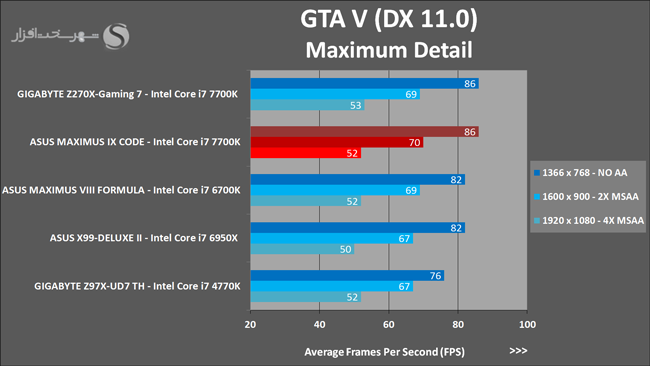

GTA V

کمتر گیمیری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.



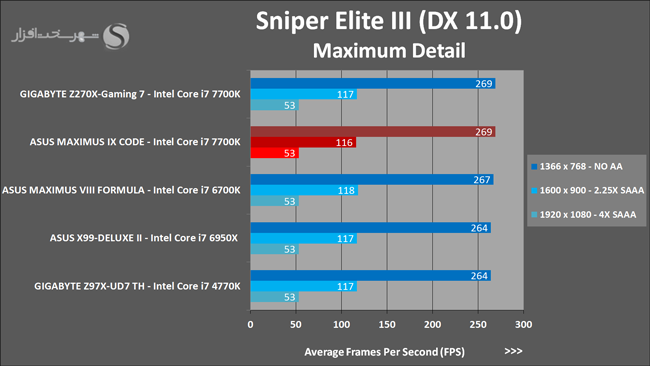

Sniper Elite III

نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

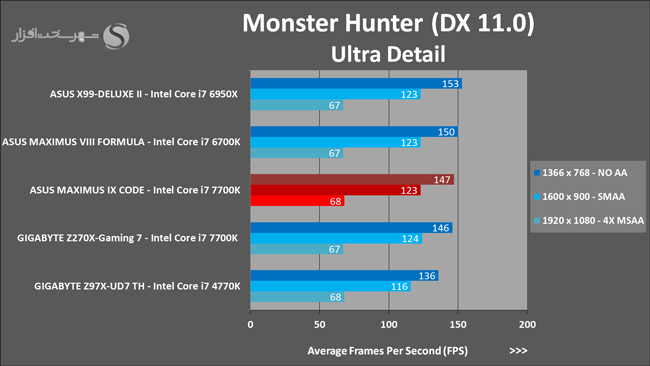

Monster Hunter Benchmark

Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.



در تست‌های گیمینگ نیز همان‌طور که انتظار می‌رفت افزایش کارایی حس می‌شود ولی آن‌چنان محسوس و قابل بحث نیست.

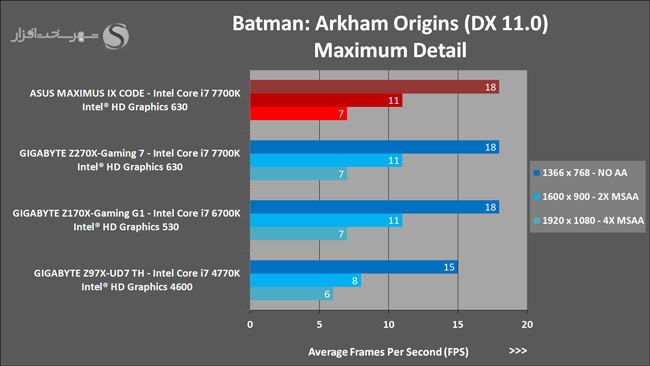

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

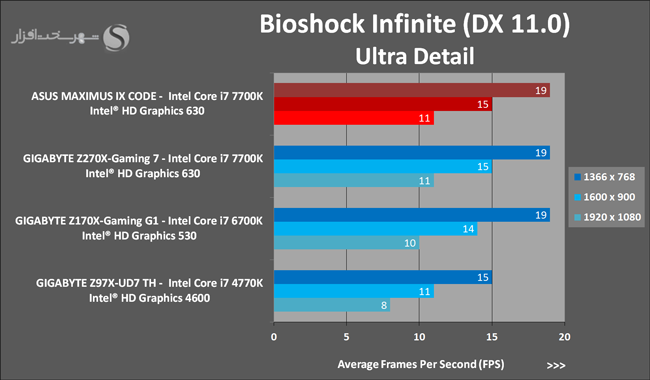

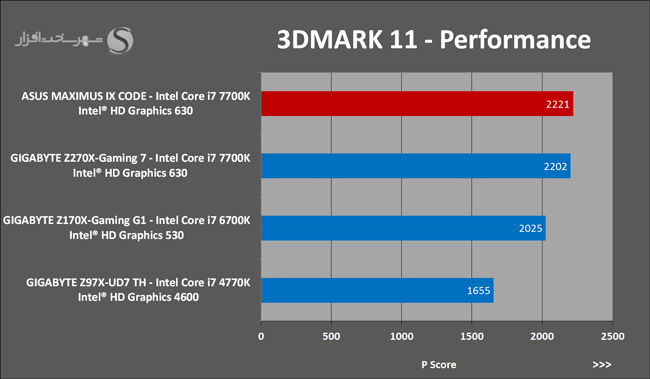

همان‌طور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیت‌های جدید معماری Kaby Lake بهبود کارایی و افزایش امکانات و قابلیت‌های تراشه‌های گرافیکی مجتمع بر روی پردازنده‌های این معماری می‌باشد. به همین دلیل در این بخش قصد داریم توسط نرم‌افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 7700K را محک بزنیم.

اختلاف کارایی در بخش 3D Graphics میان تراشه‌های گرافیکی (Intel HD Graphics 530 (Skylake و (Intel HD Graphics 630 (Kaby Lake نیز به‌صورت میانگین حدود 7% است و می‌توان گفت در عمل هیچ تفاوتی میان این دو حس نخواهد شد.

نکته جالب در این تست پیشی گرفتن ASUS MAXMUS IX CODE از مدل مشابه گیگابایت در تمامی تست‌ها است. البته همان‌طور که قبلاً به آن اشاره شد این مقدار اختلاف به عنوان برتری مطلق محسوب نمی‌شود.

CPU Overclocking

CPU Overclocking

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 2 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 5GHz و ولتاژ هسته 1.4v در Bios به تعادل و پایداری نسبی رسیدیم. نکته جالب در این تست ثبات فوق‌العاده بالای ولتاژ هسته پردازنده حتی در حین Load کامل بود. البته ناگفته نماند Boot شدن سیستم در فرکانس 5.3Ghz البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه خنک کننده‌های متعارف قادر به کنترل حرارت پردازنده در این وضعیت هستند.



http://valid.x86.fr/wzeay0



همان‌طور که ملاحظه می‌کنید علیرغم نصب CPU Cooler میان رده Thermalright Macho Rev.A بر روی این پردازنده باز هم در کمتر از 2 دقیقه حرارت پردازنده به مرز 99 °C رسیده است! پس توصیه می‌کنیم اگر قصد اورکلاک این پردازنده در این فرکانس را دارید حتماً به فکر خرید خنک کننده‌های بادی قدرتمند و یا آبی رده بالا با رادیاتورهای بزرگ‌تر 240mm باشید.

همچنین در نمودارهای زیر می‌توانید عملکرد پردازنده Intel Core i7 7700K را در فرکانس فوق ملاحظه کنید:



جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار

جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار



اجازه دهید در این قسمت جمع بندی را به دو بخش مختلف تقسیم کنیم. اگر بخواهیم در مورد معماری Kaby Lake و عملکرد آن به یک جمع بندی جامع برسیم به زبان ساده پردازنده‌های مبتنی بر این معماری و مادربردهای جدید مبتنی بر آن، از نظر کارایی تنها یک به‌روزرسانی مختصر و کوچک برای معماری Skylake محسوب می‌شوند و افزایش کارایی حدوداً 12% در بخش CPU و حدوداً 7% در بخش 3D Graphics پردازنده گرافیکی مجتمع، برای به‌روزرسانی قطعات سیستم از Skylake به Kaby Lake به هیچ وجه اغواکننده نخواهد بود. اما بهینه‌سازی‌های انجام شده در بخش شتاب‌دهنده سخت‌افزاری رمزگذار و رمزگشای ویدئویی، مدیریت بهتر مصرف انرژی در این پلتفرم و پتانسیل بسیار بالا در بخش اورکلاک فرکانس هسته پردازنده و ماژول‌های حافظه DDR4 از جمله عواملی هستند که شاید برای برخی از کاربران کاربردی و تا حدودی وسوسه‌کننده باشد. روی هم رفته ما به اینتل نمره قبولی می‌دهیم اما این نمره به هیچ وجه نمره ممتازی نیست!



اما مادربرد ASUS MAXIMUS IX CODE را می‌توان یکی دیگر از محصولات بدون نقص ASUS نامید. همان‌طور که در تست‌های مختلف مشاهده کردید این مادربرد 300 دلاری تقریباً در تمامی تست‌ها عملکردی ممتاز و بدون نقص داشت و به‌حق از این حیث می‌توان نمره کاملی را برای آن در نظر گرفت. در بخش قابلیت‌ها و امکانات نیز همه چیز عالی به نظر می‌رسد. پشتیبانی از ماژول‌های حافظه DDR4 با فرکانس بیش از 4000 مگاهرتز، Bios کامل و با امکانات کاربردی فراوان، پشتیبانی از 4 پورت USB 3.1 Gen2 Type-A/C در پنل پشتی مادربرد و حتی پنل جلویی کیس، داشتن 2 اسلات M.2 X4 32Gb/s، سیستم صوتی فوق‌العاده باکیفیت و مدرن SupremeFX S1220، همراه داشتن تجهیزات پرسرعت بی‌سیم (802.11ac 867 Mb/s) و سیمی (Intel 1219v) شبکه، نورپردازی بسیار چشم نواز، مدار رگولاتور ولتاژ پردازنده فوق‌العاده مدرن و با بازدهی بالا و البته کیفیت ساخت بی‌نظیر و مثال زدنی در کنار امکانات فراوان و بسیار کاربردی در نظر گرفته شده برای اورکلاکرهای حرفه‌ای در این مادربرد همگی از جمله امکاناتی هستند که ASUS MAXIMUS IX CODE را به یک انتخاب هوشمندانه برای گیمرها و حتی اورکلاکرها مبدل می‌سازد.



به‌عنوان سخن پایانی در صورتی که گیمر هستید و به دنبال بهترین‌ها (آن هم نه با هر قیمتی) می‌گردید و کم و بیش دستی هم در اورکلاک دارید ASUS MAXIMUS IX CODE یکی از بهترین‌ها و در عین حال ارزشمندترین‌ها در نوع خود محسوب می‌شود. این مدل را در اولویت‌های اول خود بگنجانید.

نقاط قوت

• طراحی ظاهری و کیفیت ساخت مثال زدنی
• امکانات مدرن و کاربردی نرم افزاری متعدد
• پشتیبانی از ماژول‌های حافظه DDR4 با فرکانس بیش از 4000MHz
• همراه داشتن دو اسلات M.2 X4 32Gb/s با قابلیت پیکربندی RAID 0
• پشتیبانی از پورت‌های USB 3.1 10Gb/s Type-C / Type-A حتی در پنل جلویی کیس
• برخورداری از سیستم صوتی بسیار باکیفیت و مدرن SupremeFX S1220
• پشتیبانی از درگاه‌های مدرن و پرسرعت شبکه سیمی و بی‌سیم 802.11ac 867Mb/s
• همراه داشتن امکانات خاص مخصوص اورکلاکرهای حرفه‌ای
• نورپردازی با جلوه‌های نوری بسیار زیبا و چشم نواز



نقاط ضعف

• عدم پشتیبانی از خروجی تصویر HDMI 2.0
• عدم برخورداری از پورت‌های SATA Express و U.2 32Gb/s



با تمامی این تفاسیر مادربرد "ASUS MAXIMUS IX CODE" موفق به کسب امتیاز 9.2، نشان "Gamer’s Choice" و ریز امتیازات زیر در کلاس محصولات (H (High-End از لابراتوار شهرسخت‌افزار شد.

ASUS MAXIMUS IX Code

کلاس عرضه : گران قیمت / رده بالا

9

بسته‌بندی

9

امکانات

9.5

اورکلاکینگ

9.5

کارایی

9.5

کیفیت ساخت و طراحی

8.5

ارزش خرید

9.2

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

9.2





توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

گالری تصاویر

گالری تصاویر
