سری Prime جدیدترین دست آورد مهندسان ایسوس برای خوره های سخت افزار هستند، آنهایی که نه تنها به قابلیت های پیشرفته و حداکثر شخصی سازی، بلکه به استفاده آسان هم اهمیت می دهند. کارایی برتر، نوآوری برتر، ارتباط شبکه برتر، DIY برتر؛ ویژگی هایی هستند که ایسوس خود مادربردهای سری Prime را با آن معرفی می کند. در نوشتار پیش رو به معرفی و بررسی اجمالی مادربرد ASUS PRIME Z270-A می پردازیم، با ما همراه شوید.
مقدمه
سرانجام اینتل رسماً از نسل هفتم پردازنده های Core موسوم به Kaby-Lake S و چیپ ست های سری 200 خود رونمایی کرد، بنابراین بدیهی است که سیل عظیمی از مادربردهای مبتنی بر چیپ ست های جدید در راه بازار هستند. یکی از مادربردهای جدید ایسوس آن هم بر پایه چیپ ست پرچمدار Z270 Express است. این مادربرد یک مدل رده معمولی اما با برخورداری از برخی ویژگی ها و قابلیت های مادربردهای رده بالاتر ایسوس است، در حقیقت سری PRIME را مادربردهای معمولی ایسوس تشکیل می دهند، اما در مقایسه با نسل قبل مادربردهای معمولی این کمپانی، حالا قابلیت ها و امکانات بیشتری ارائه می کنند.
اگر بخواهیم در یک جمله کوتاه ASUS PRIME Z270-A را توصیف کنیم، یک مادربرد رده معمولی با قابلیت های غنی و ارزشمند، این چیزی است که می توانیم بگوییم.
مهمترین خصوصیات و ویژگی‌های مادربرد ASUS PRIME Z270-A در یک نگاه:
- پشتیبانی از نسل هفتم و ششم پردازنده های Core اینتل
- پشتیبانی از ماژول های حافظه DDR4 با فرکانس تا 3866 مگاهرتز
- درگاه USB 3.1 نسل 2 با پهنای باند 10 گیگابیت بر ثانیه
- درگاه M.2 دوقلو با پشتیبانی از SSDهای Optane و پیکربندی NVMe Raid 0
- صدای Crystal Sound 3 با بهره گیری از کُدک S1220A
- درگاه شبکه کابلی مبتنی بر کنترلر ساخت اینتل
- شکاف های توسعه تقویت شده در برابر فشار و وزن
- پشتیبانی بهینه از واتر کولر و فن
- اورکلاکینگ آسان بدون داشتن دانش فنی
- نورپردازی RGB
در ادامه به آنباکسینگ و معرفی بیشتر این مادربرد می پردازیم.
آنباکسینگ (جعبه گشایی)
جعبه این مادربرد از طراحی نسبتاً جدیدی بهره می برد، لوگوی آشنای ایسوس در سمت راست بالا، عبارت "در جستجوی شگفتی" زیر آن و در مرکز نیز مدل مادربرد، ASUS PRIME Z270-A نقش بسته است. سمت چپ تصویری از مادربرد را در برگرفته و کمی پایین تر از آن برخی از قابلیت ها و امکانات آن ذکر شده است.
پشت جعبه تصویری از مادربرد به همراه مشخصات اصلی و مهمترین ویژگی های آن قید شده که اطلاعات خوبی ارائه می کند. همچنین ایسوس به معرفی مختصر برخی از قابلیت های آن شامل اورکلاکینگ آسان بدون نیاز به داشتن دانش فنی، پشتیبانی از فناوری حافظه OPTANE اینتل، پشتیبانی ذاتی از پیکربندی Raid 0 با SSDهای پرسرعت مبتنی بر پروتکل NVMe، نورپردازی RGB اختصاصی Aura ایسوس با قابلیت شخصی سازی LEDهای سرخود خود مادربرد و نوارهای LED جانبی و برخورداری از تراشه صوتی انحصاری RealTek S1220A در قلب سیستم صوتی اختصاصی Crystal Sound 3 پرداخته است.

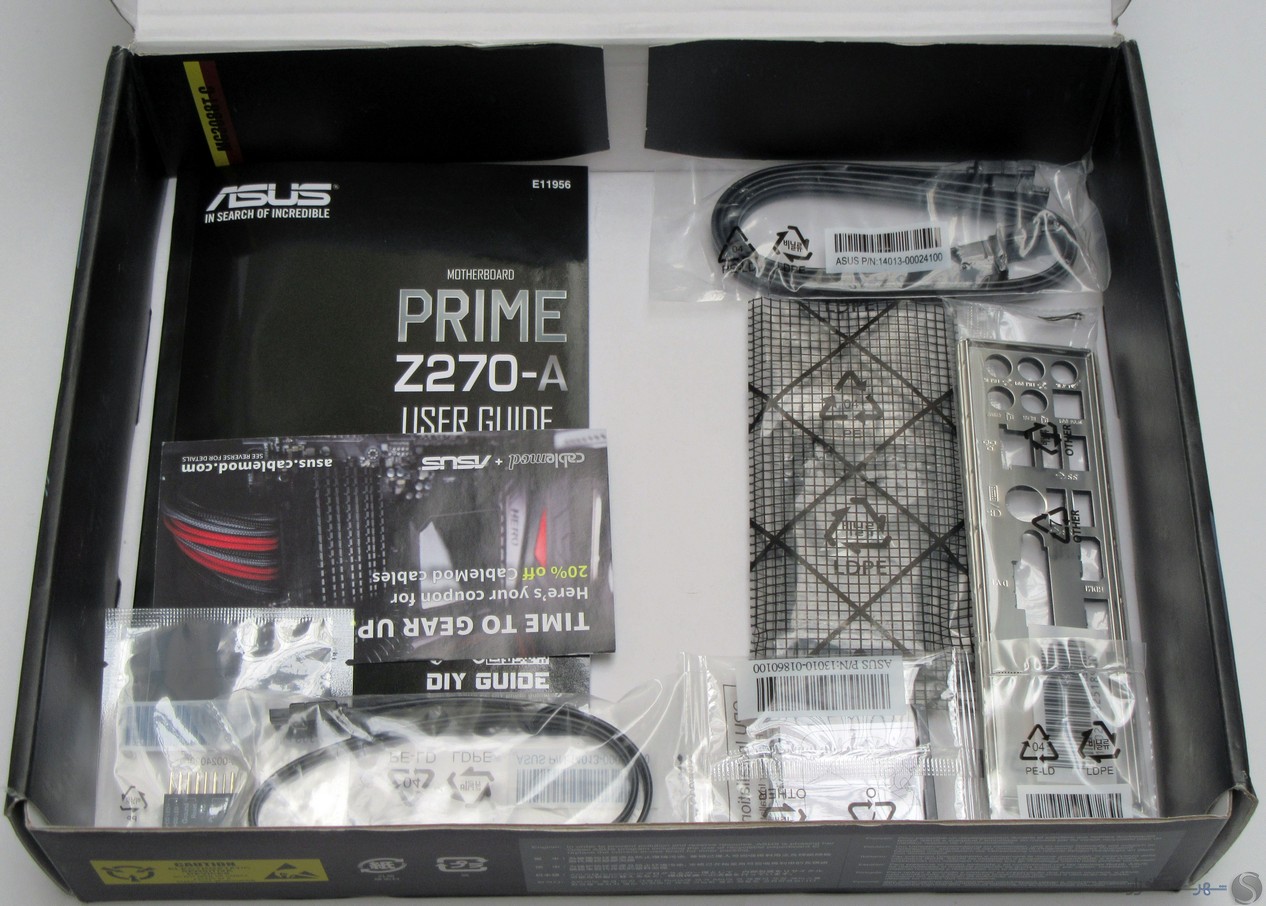

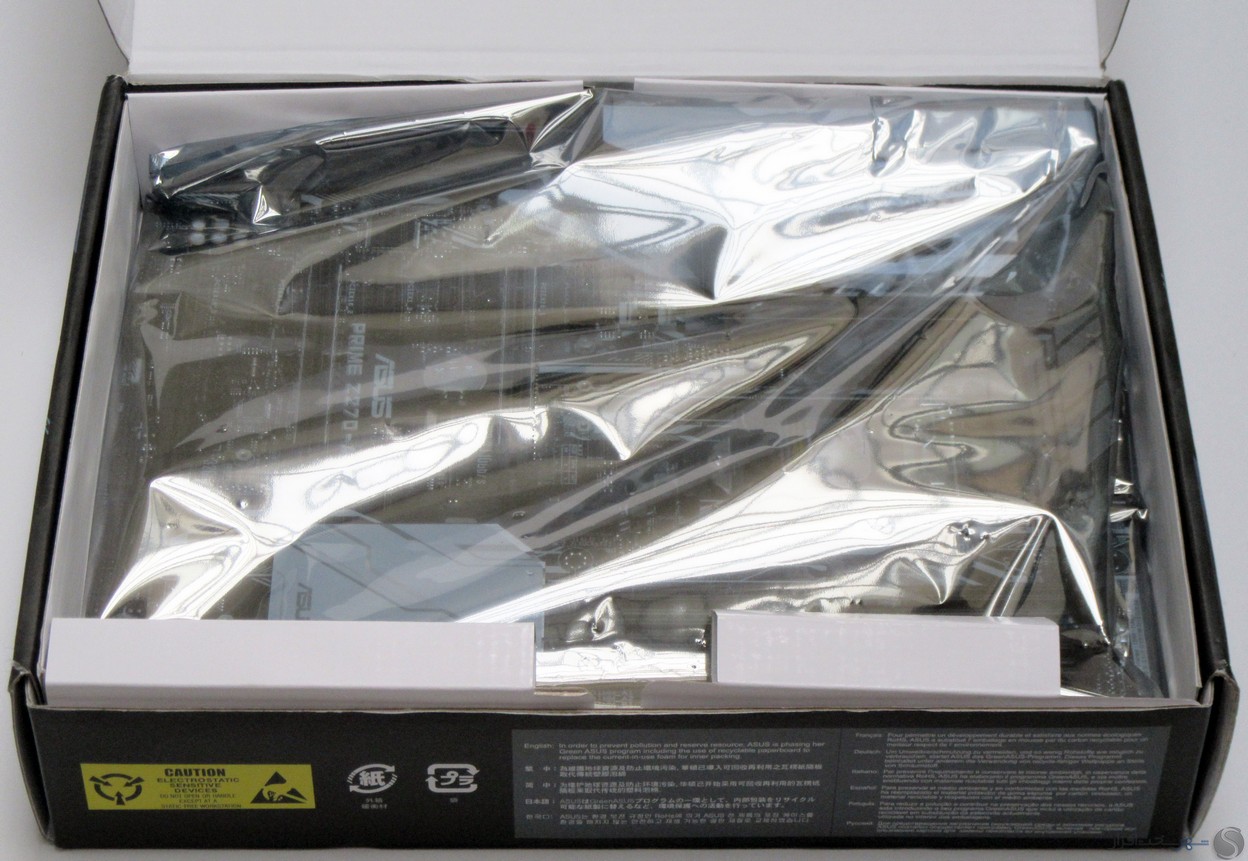

با باز کردن جعبه مادربرد را درون یک طلق ضخیم ضد الکتریسته ساکن یافتیم که از مادربرد در برابر رطوبت، گرد و خاک و الکتریسته ساکن محافظت می کند. همانند همه مادربردهای معمولی، خبری از فوم ضد ضربه برای جذب لرزش و ضربه حین حمل و نقل نیست و کل جعبه از مقوا ساخته شده.

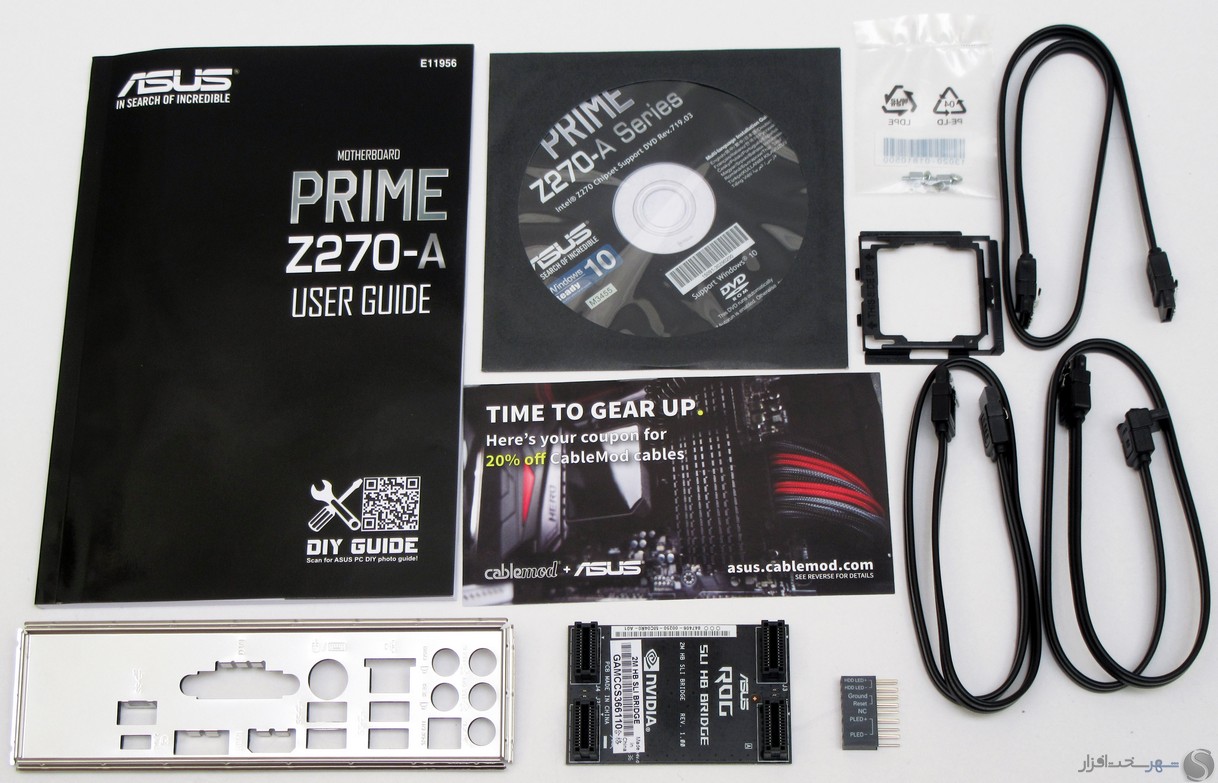

محتویات داخل جعبه:
- مادربرد
- چهار کابل SATA 6Gb/s (یک عدد آن در تصویر نیست)
- شیلد فلزی پنل پشتی مادربرد
- بریج SLI HB
- ابزار نصب آسان پردازنده
- پیچ های لازم برای نصب SSDهای نوع M.2

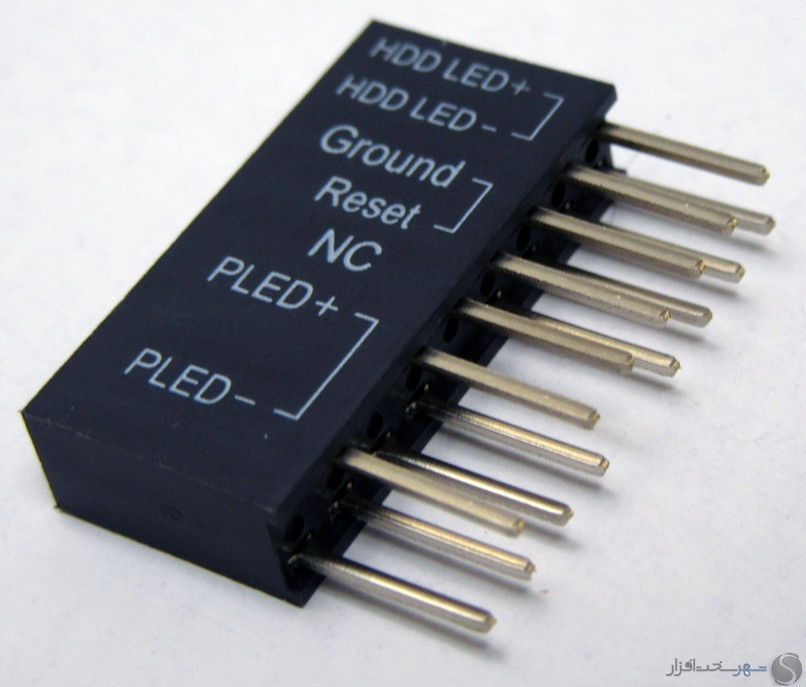

- آداپتور Q-connector برای نصب آسان کانکتورهای مربوط به پنل جلویی کیس
- دفترچه راهنما و مستندات
- دیسک حاوی درایورها و برنامه های جانبی

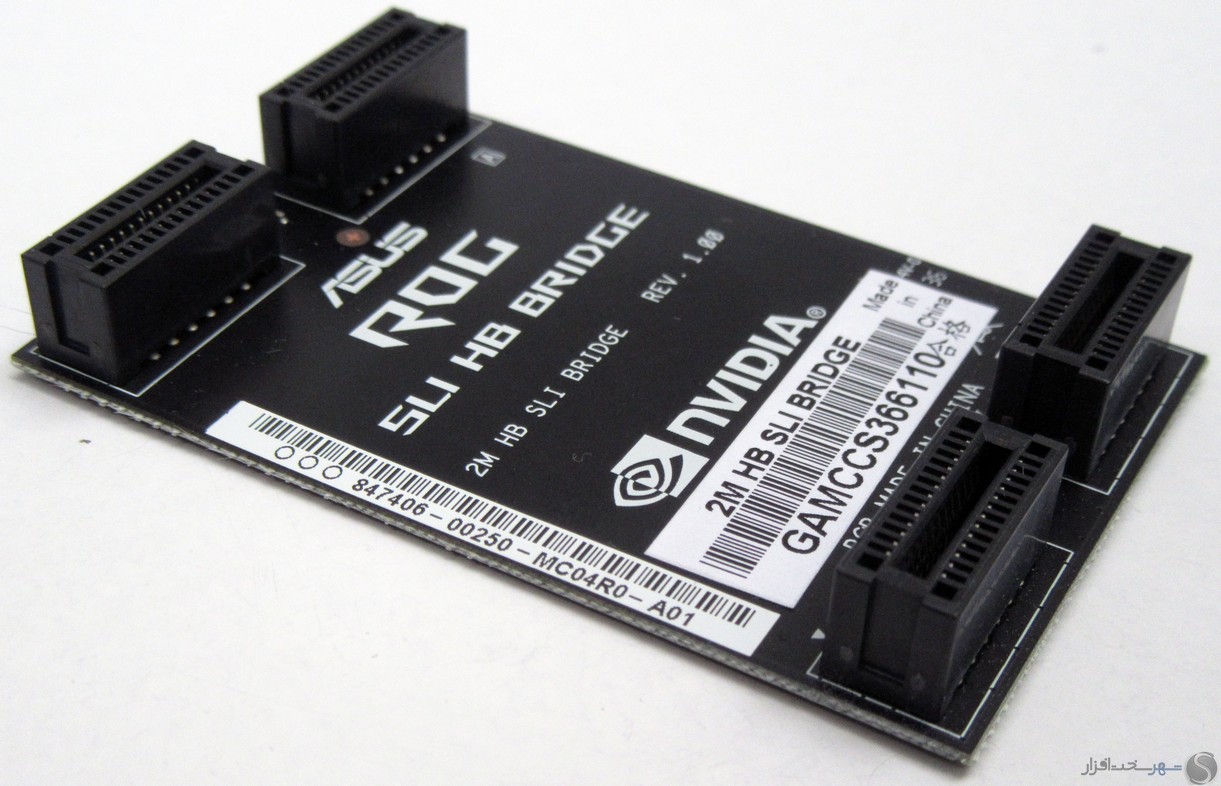

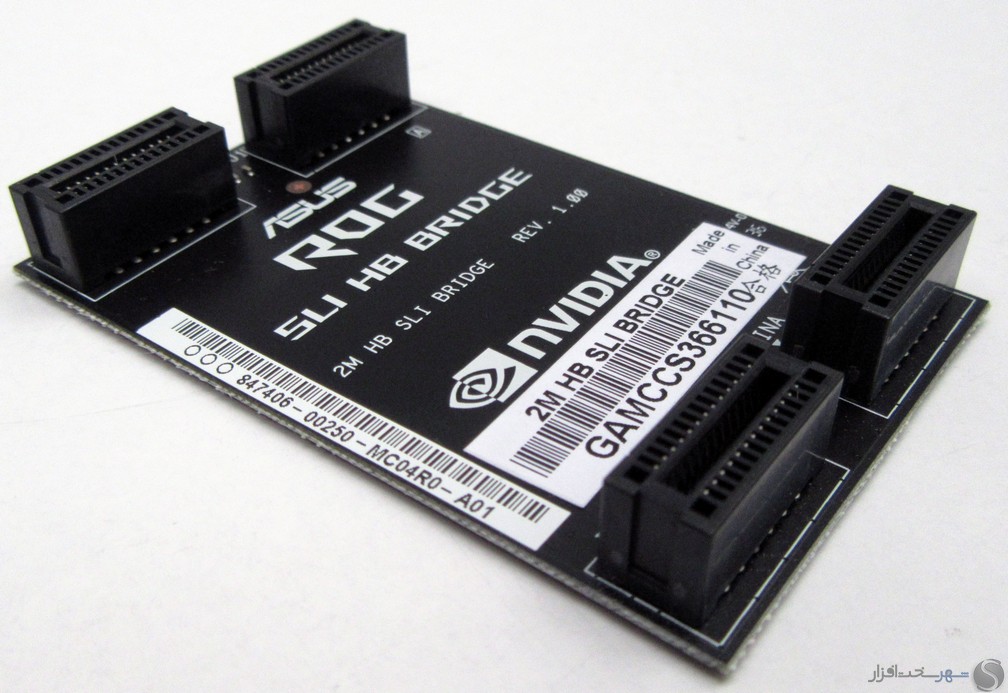

همانطور که احتمالاً می دانید، برای SLI کردن کارت های گرافیک سری GeForce GTX 10XX و همچنین TITAN X Pascal به بریج جدید SLI HB نیاز است که به صورت جداگانه فروخته می شود اما ایسوس با تعبیه یک بریج SLI HB، کاربران را دست کم در موقع SLI کردن دو کارت، از خرید بریج بی نیاز می کند.
مشخصات فنی
بررسی ظاهری

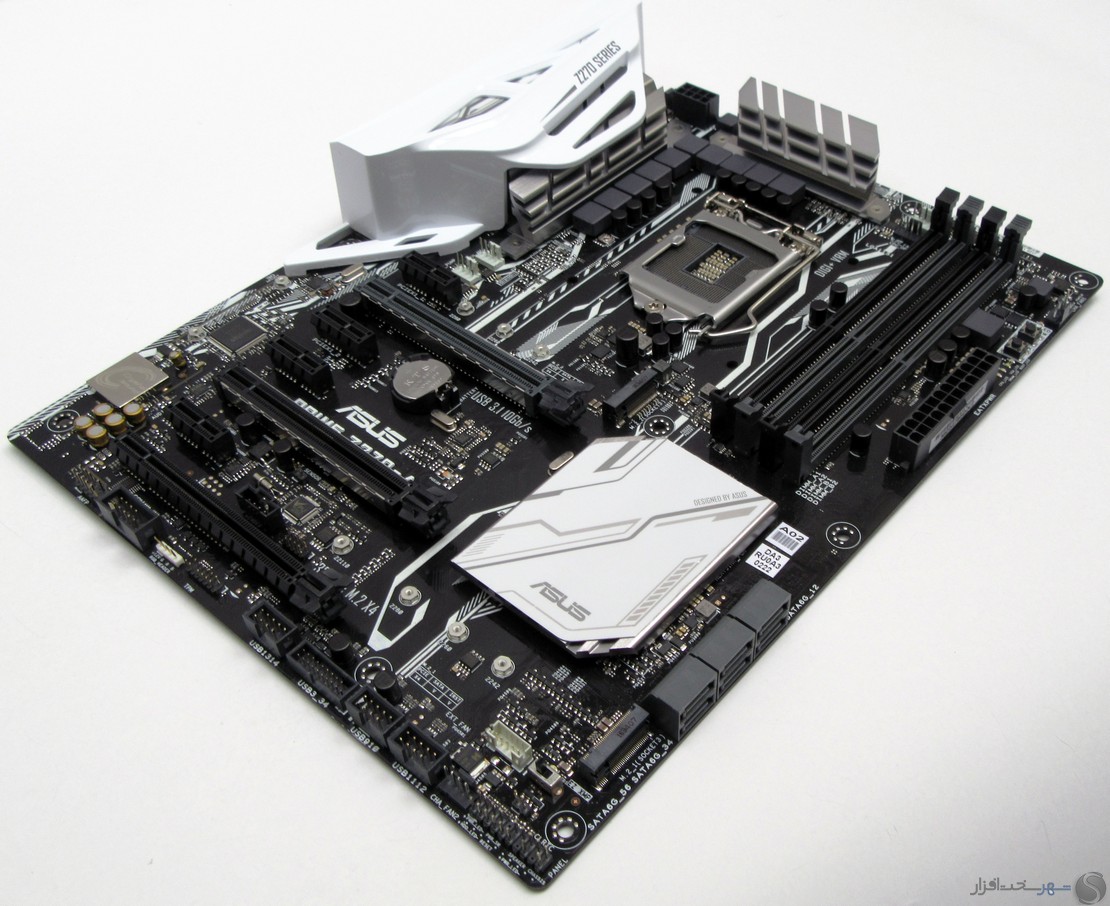

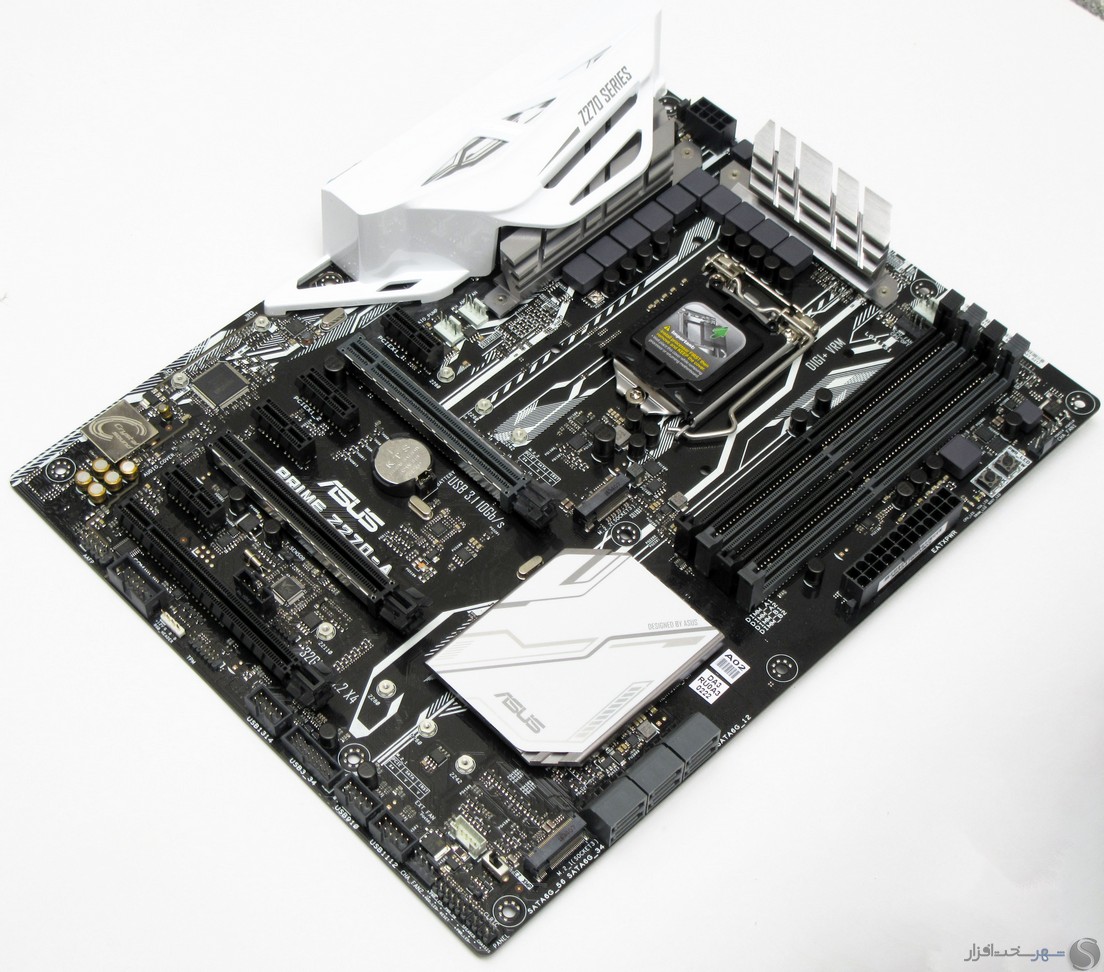

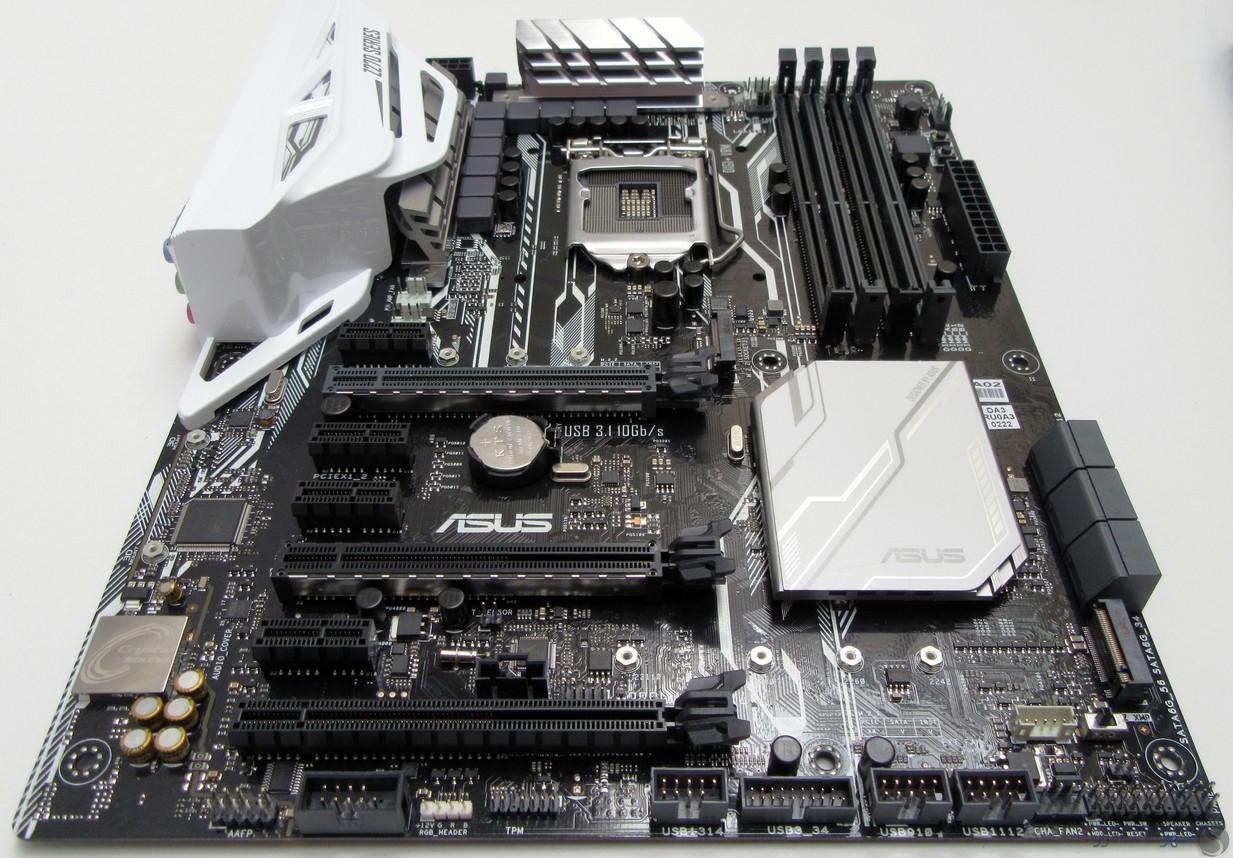

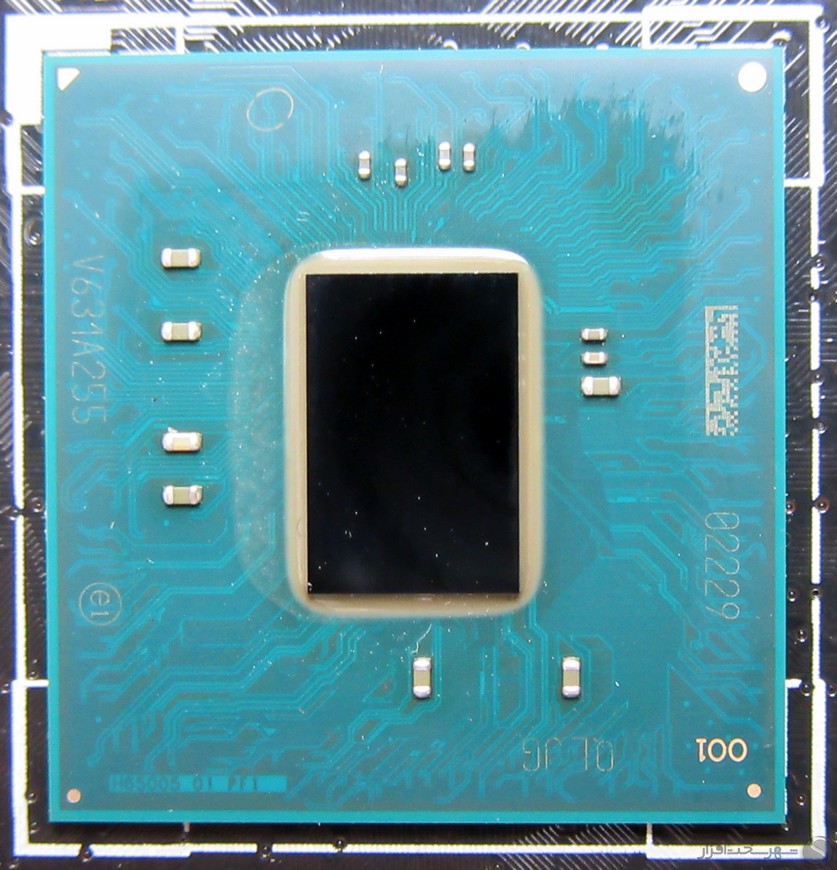

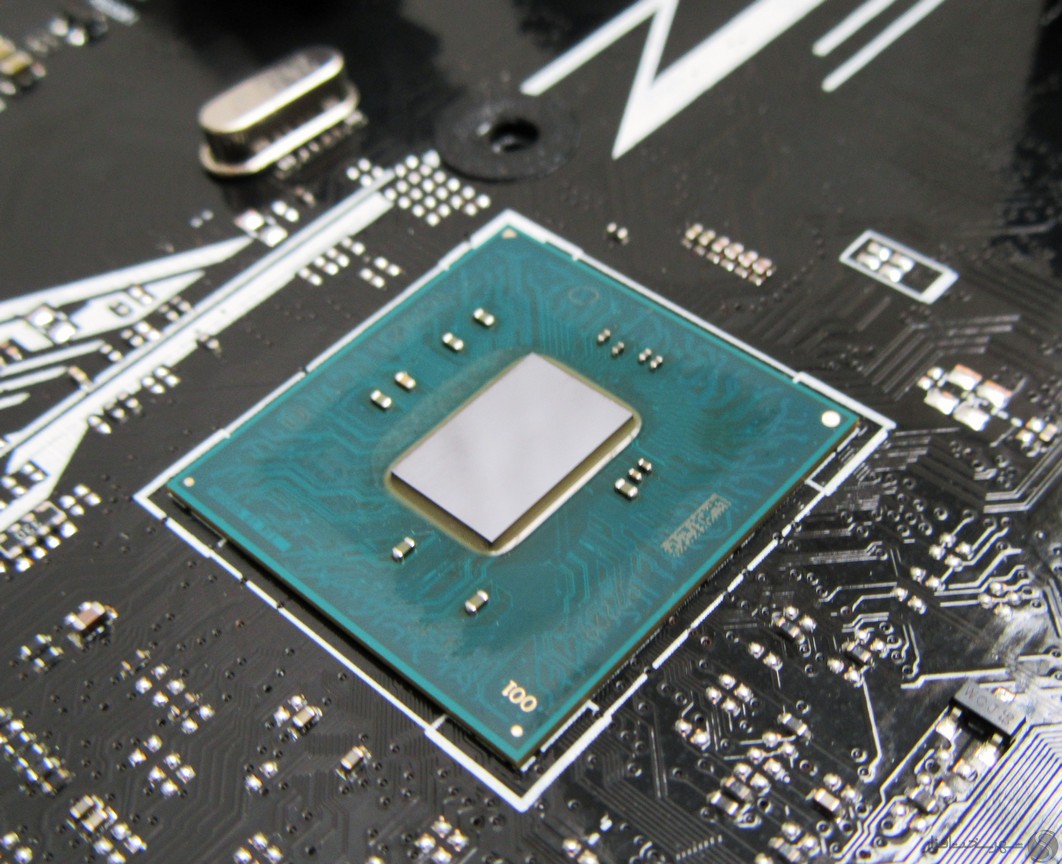

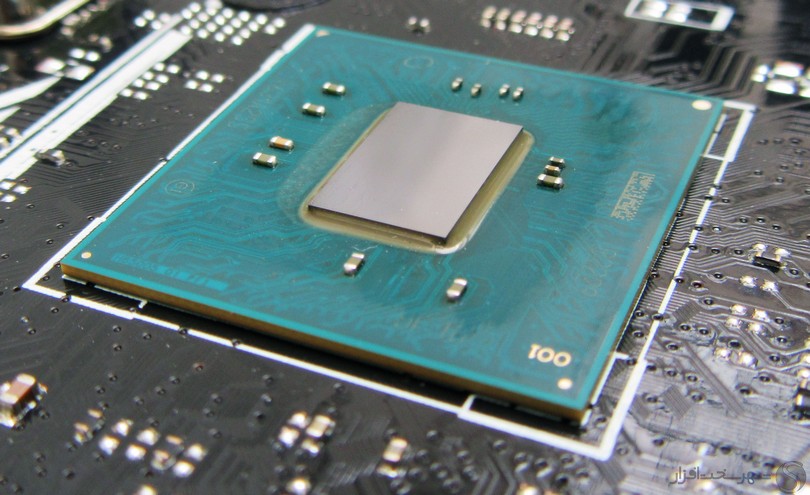

طراحی این مادربرد بسیار مشابه نسل قبل از جمله Z170 A و Z170 PRO است، البته تغییرات جزئی از جمله در سطح برد PCB و حرارت گیر چیپ ست اصلی نیز به چشم می خورد اما خبری از طراحی تمام جدید یا تغییر اساسی نیست.

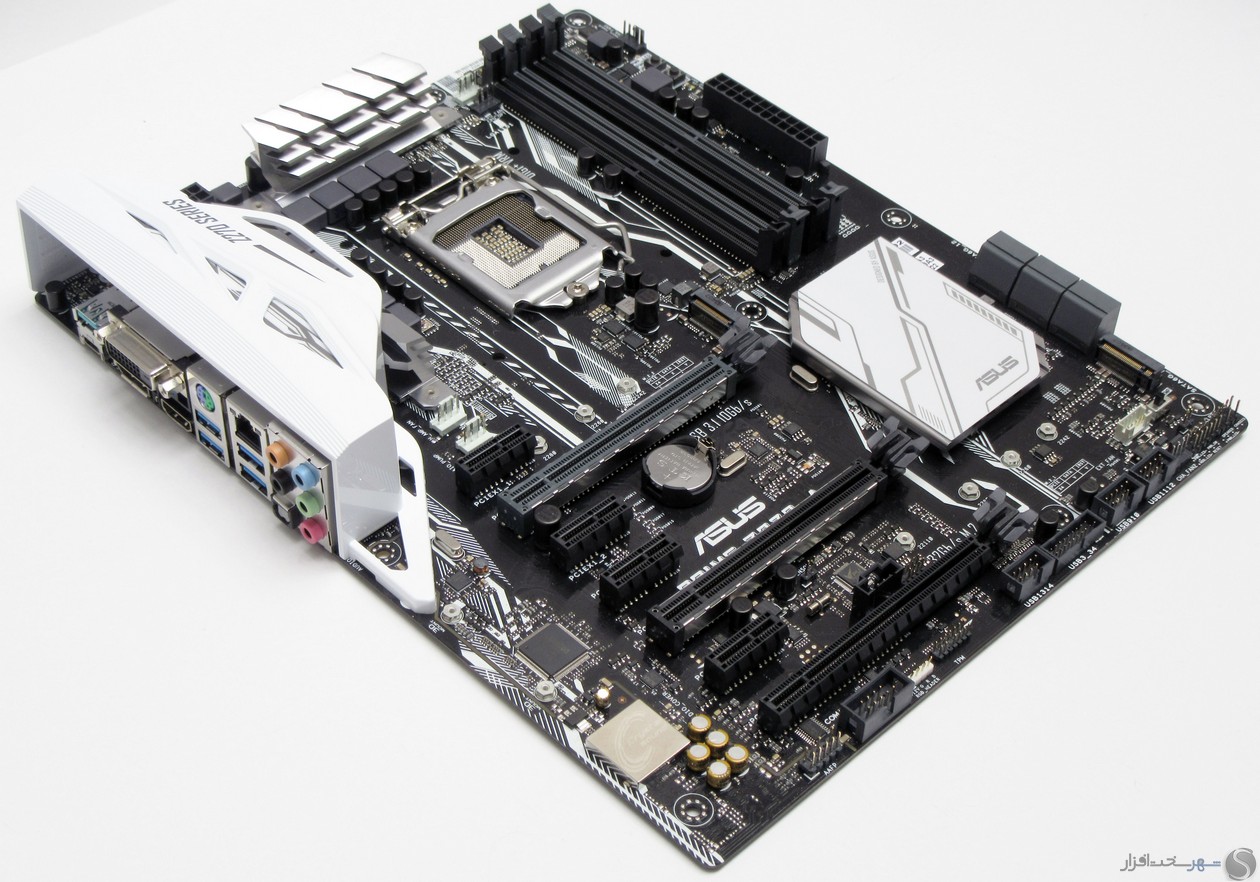

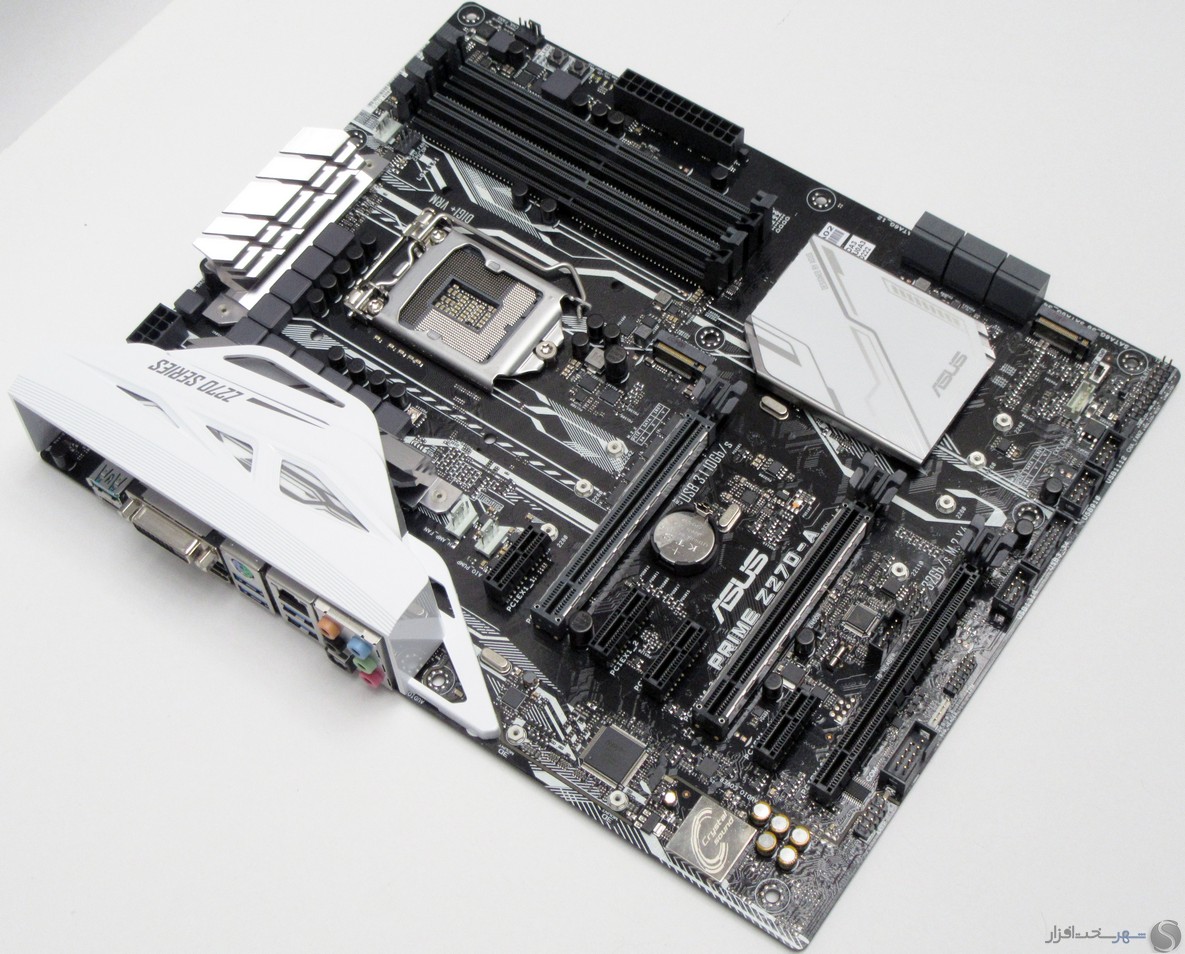

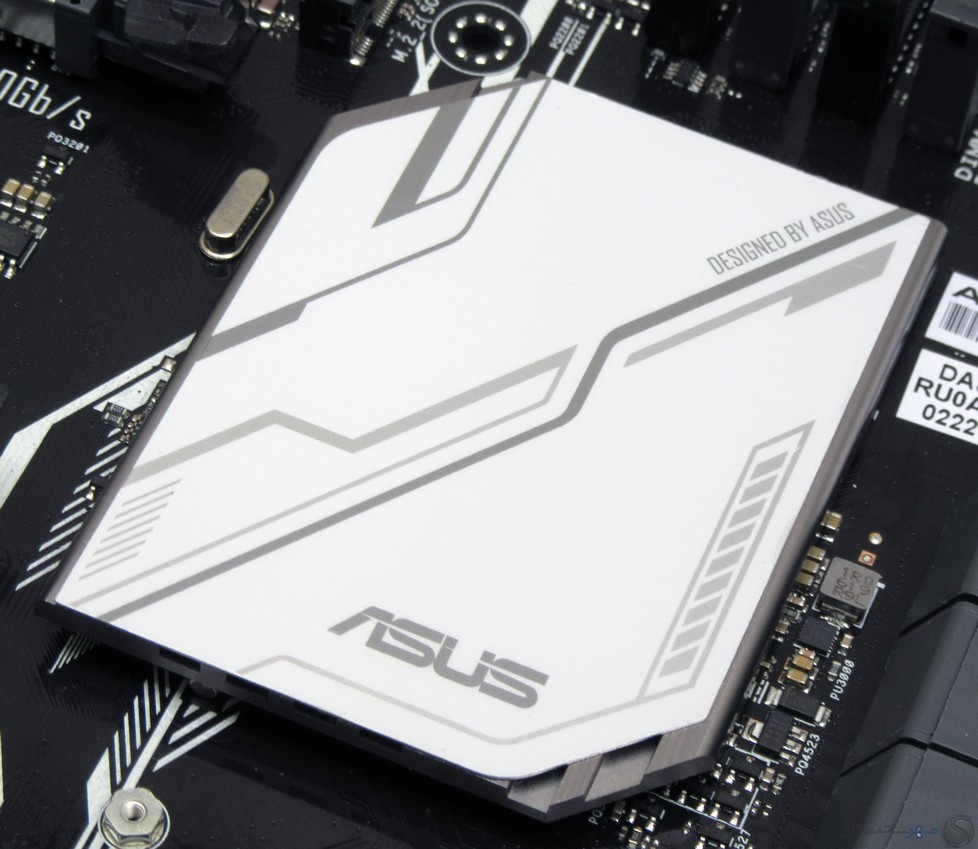

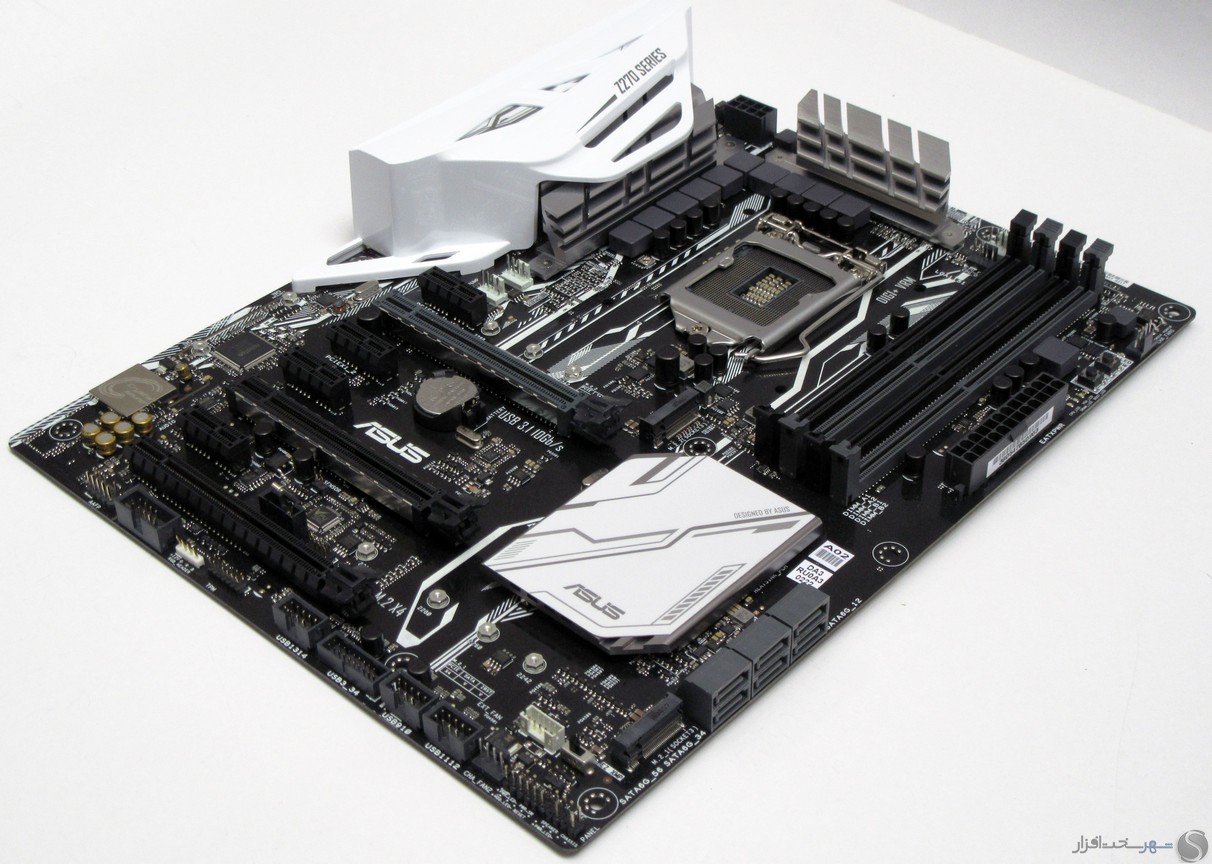

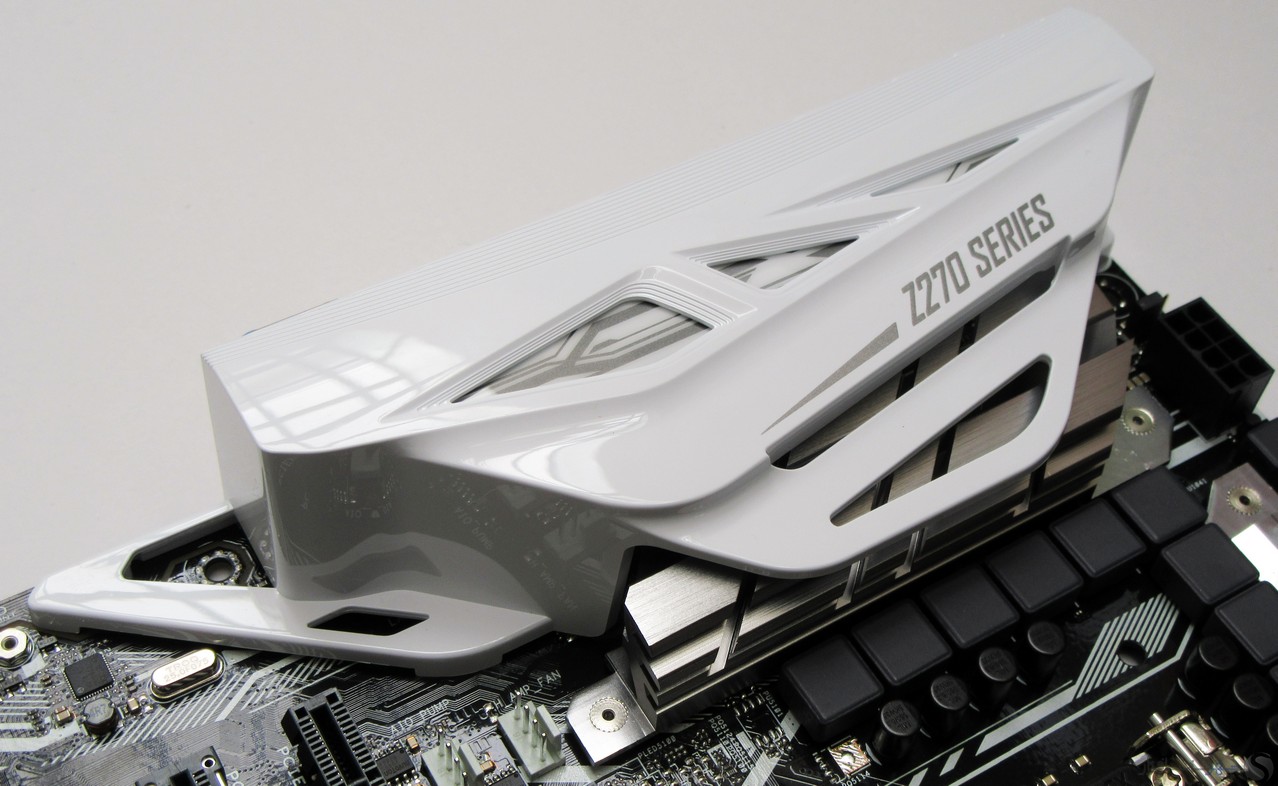

با اینکه خبری از طراحی جدید نیست، اما در حقیقت طراحی PRIME Z270-A بسیار ساده و زیبا است و احتمالاً مورد پسند اغلب خریداران قرار می گیرد. پوشش یا شیلد پلاستیکی سفید پنل I/O در ترکیب با حرارت گیر سفید چیپ ست اصلی، هارمونی زیبایی را پدید آورده است.

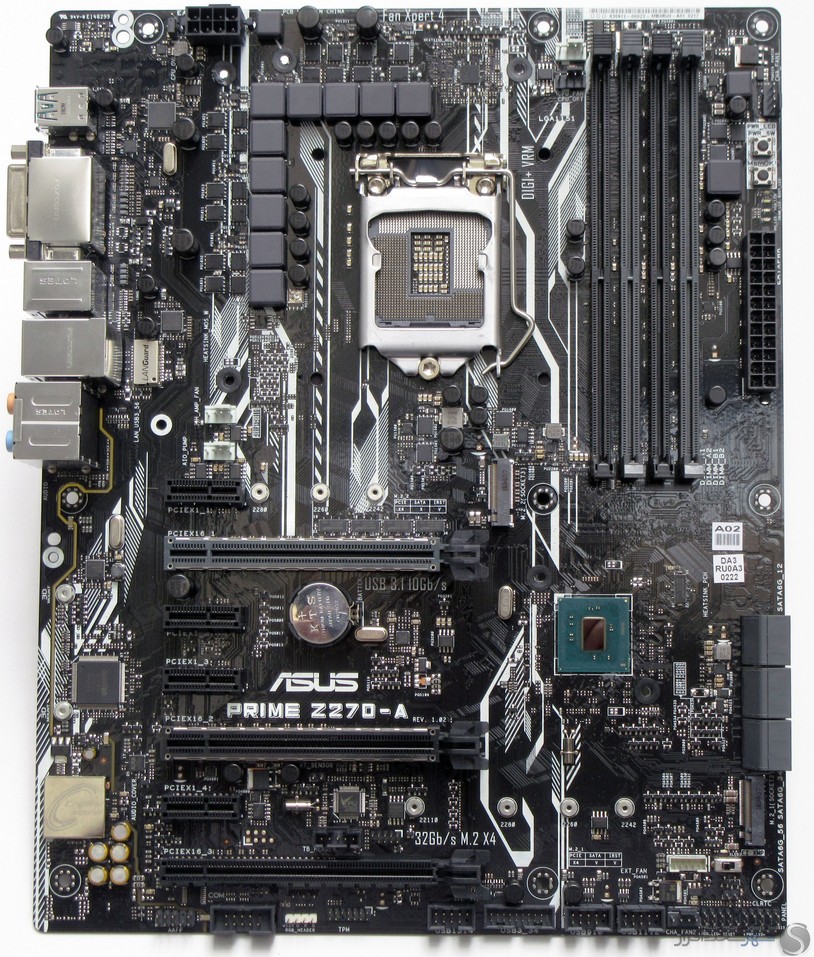

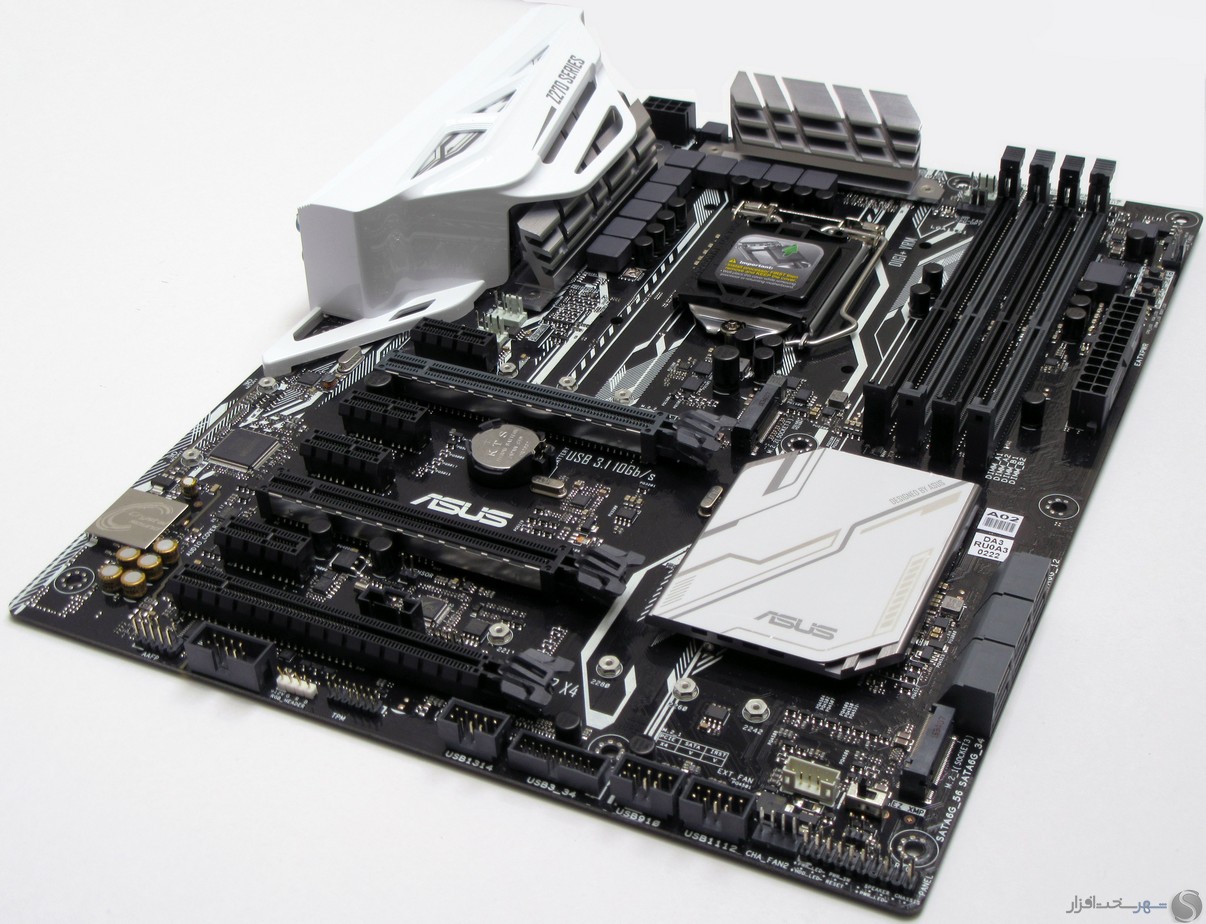

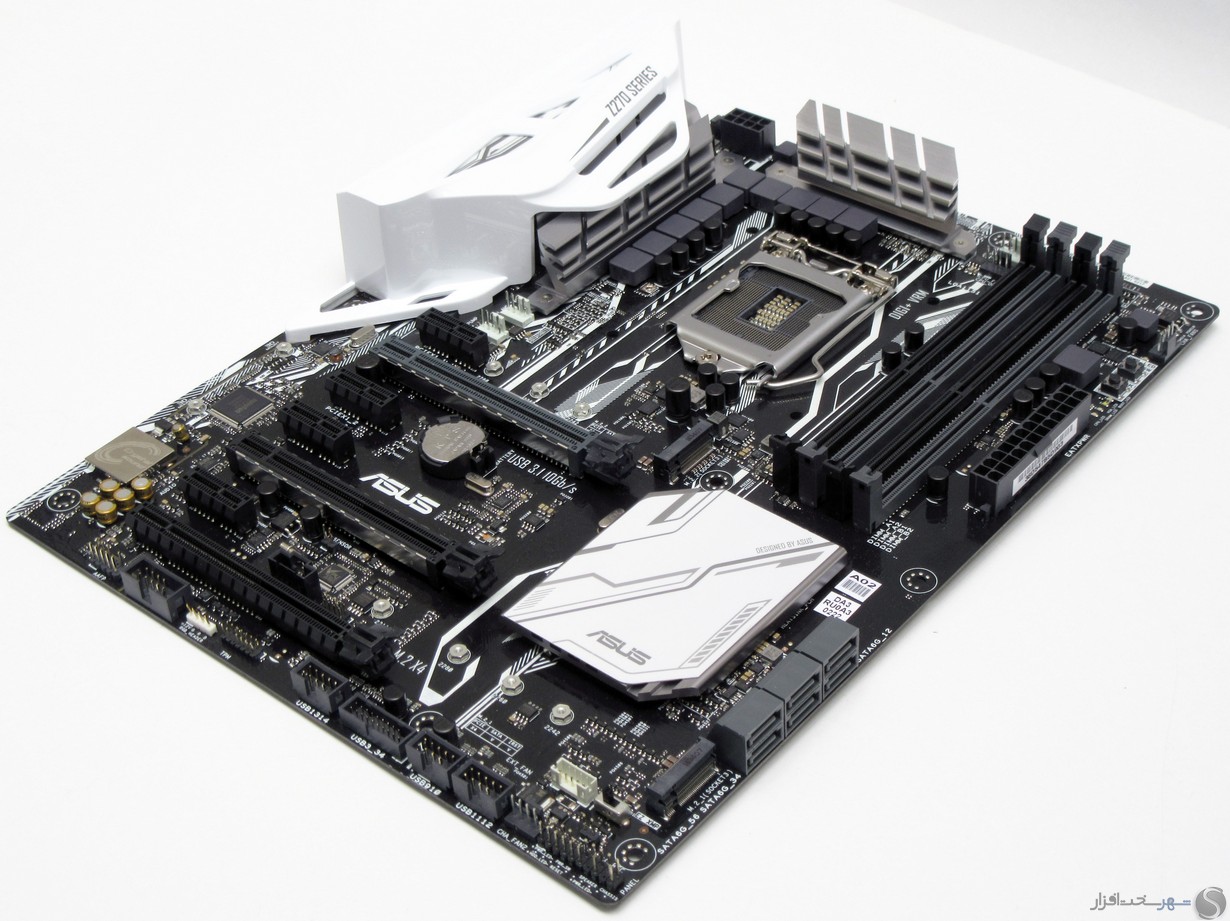

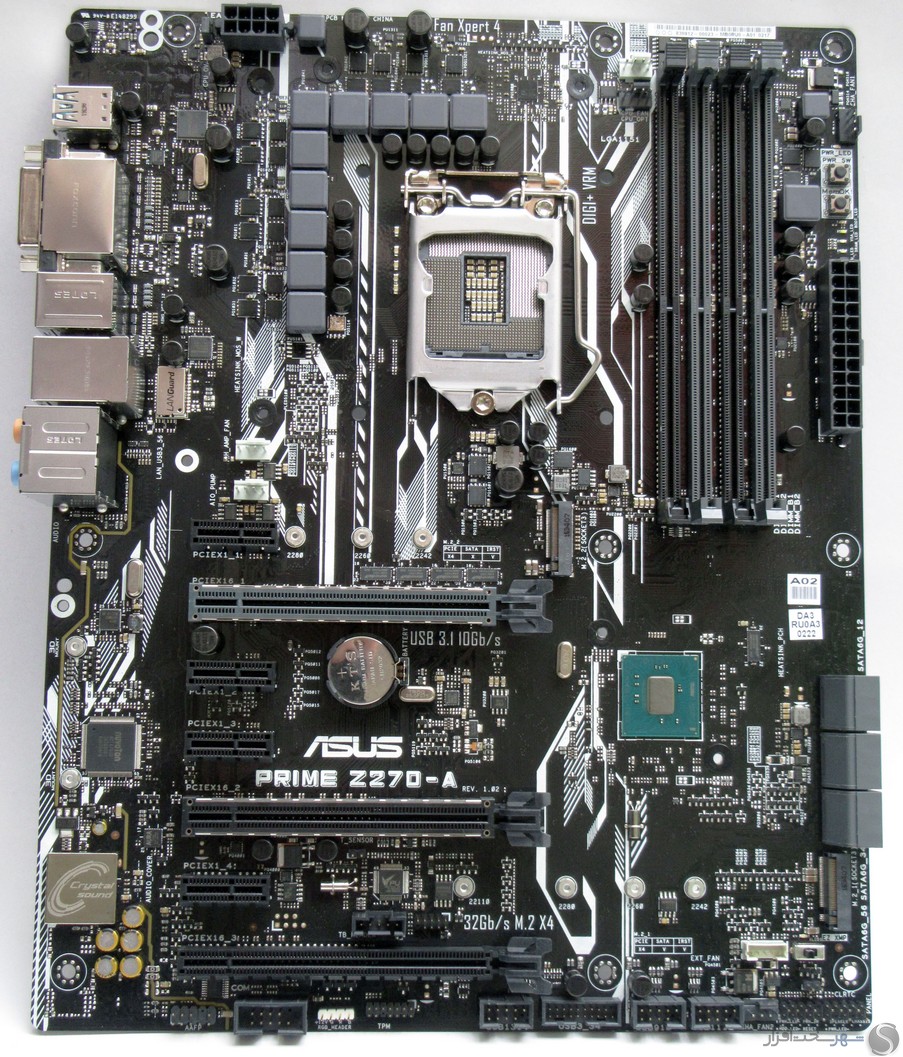

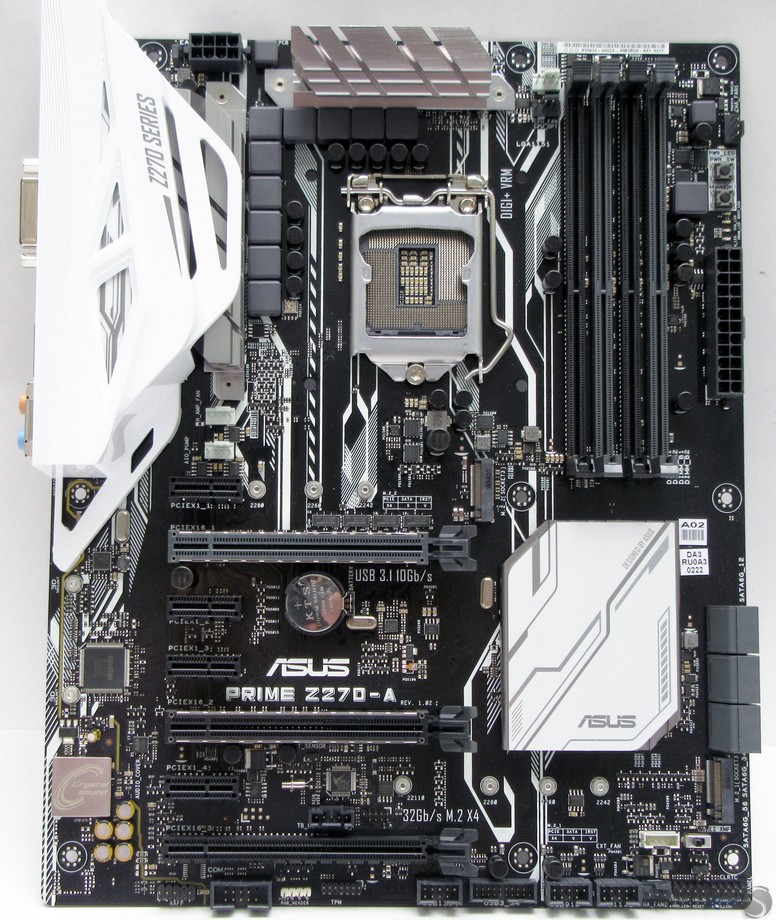

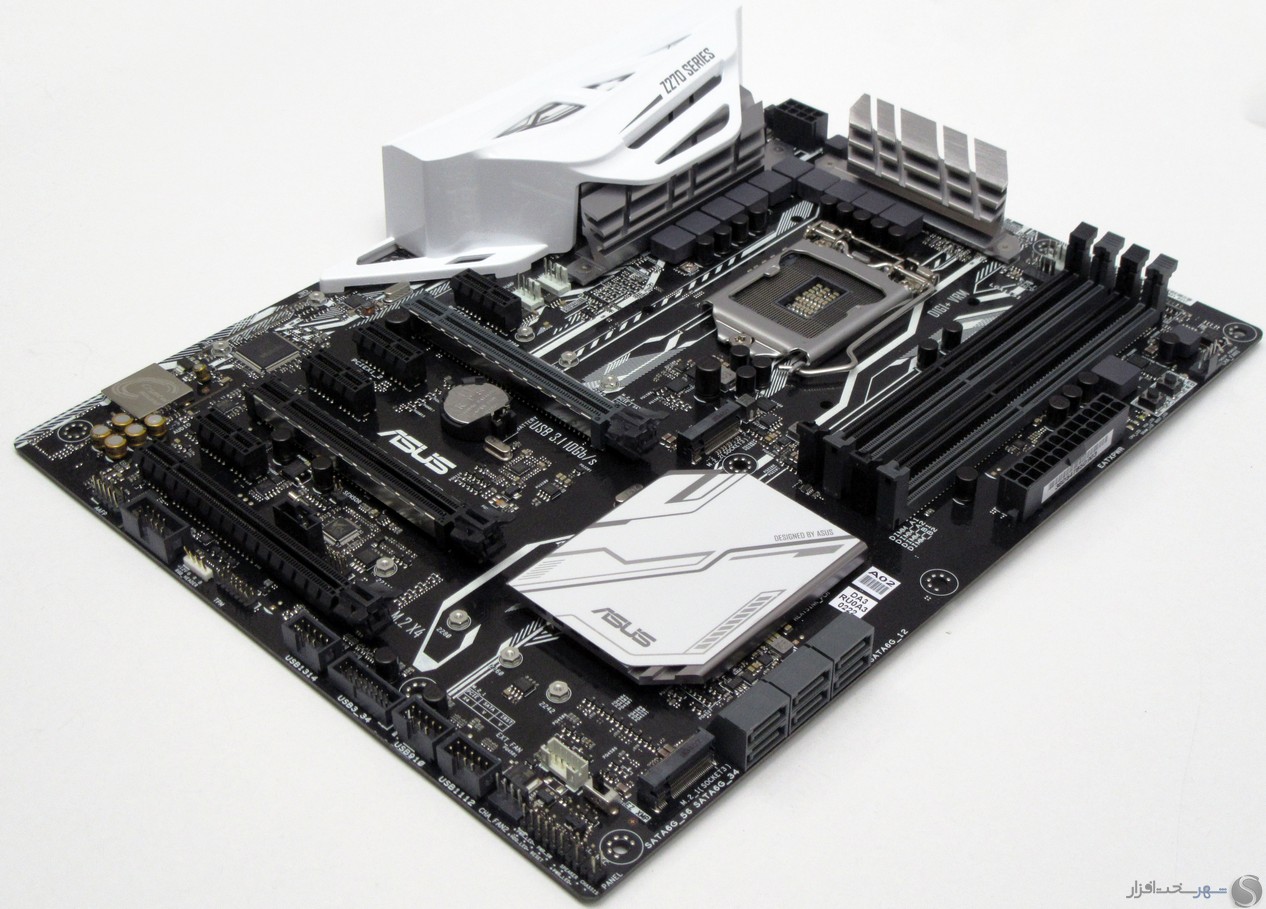

این مادربرد در فرم فاکتور استاندارد ATX طراحی شده و در اغلب کیس های رایج به راحتی نصب می شود.
برد PCB چهار لایه این مادربرد به رنگ مشکی است اما خطوط و طرح های سفیدی نیز دارد که بر زیبایی آن افزوده است.

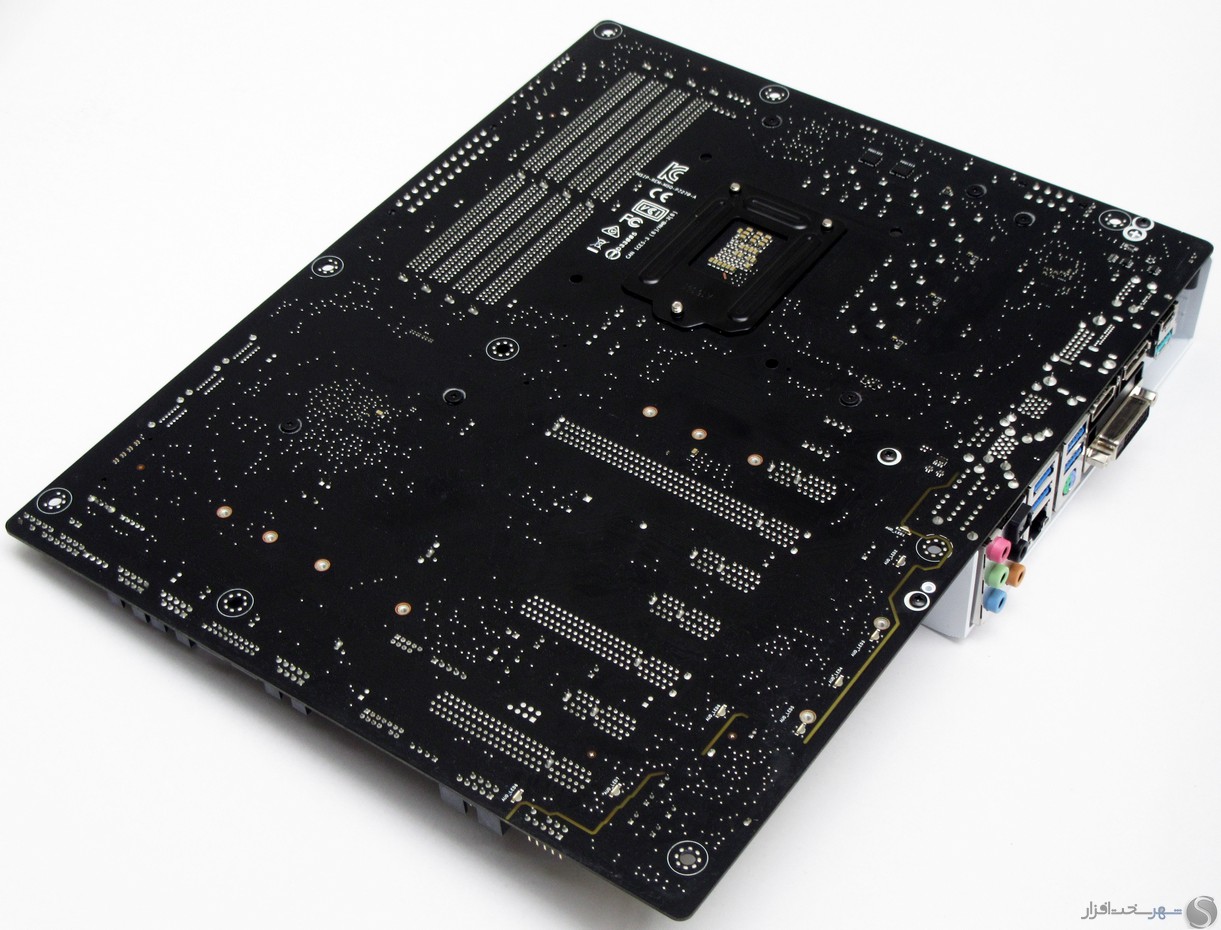

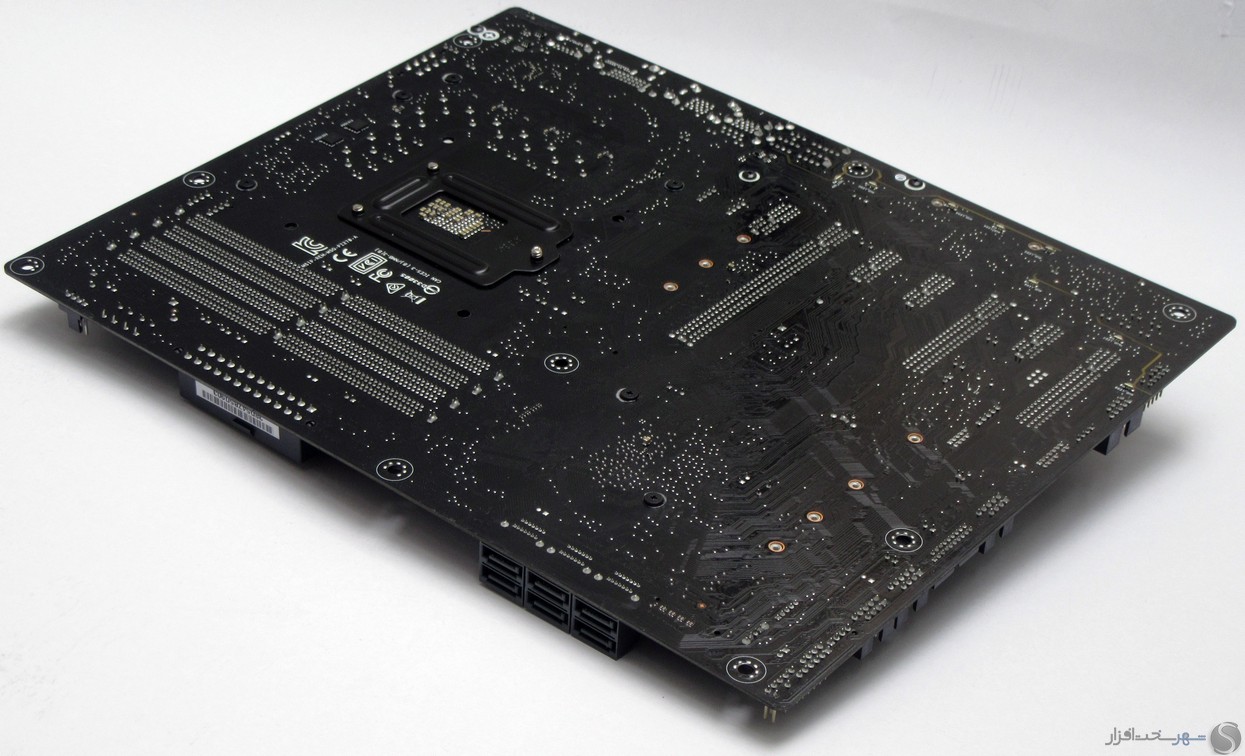

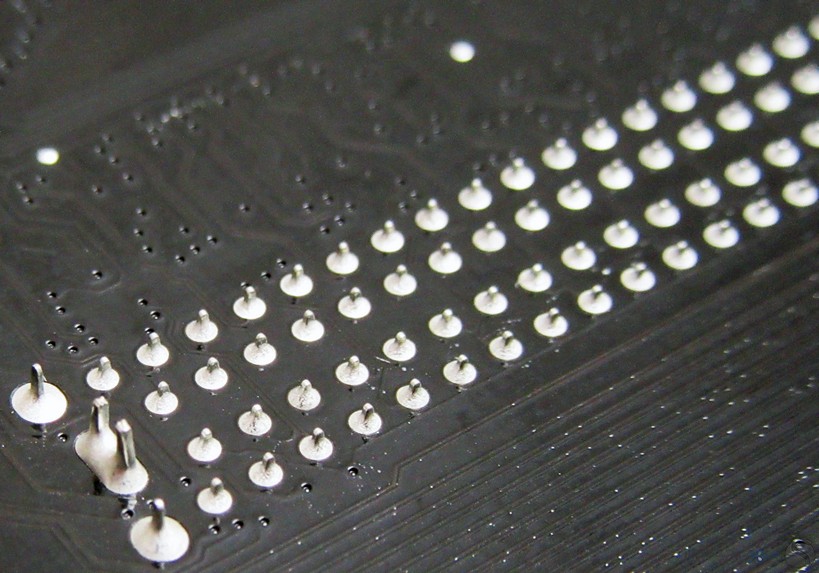

پشت برد نیز به رنگ مشکی خالص است و تنها عنصر متفاوت آن بخش سیستم صوتی است که توسط یک لایه فیزیکی زرد رنگ از دیگر بخش های برد جدا شده است. طبق معمول لحیم کاری ایسوس بی نقص است. در پشت برد جمعاً 6 عدد پیچ فلزی وجود دارد که 2 عدد آنها وظیه نگه داشتن حرارت گیر چیپ ست اصلی و پیچ های باقی مانده وظیه نگه داشتن حرارت گیرهای مدار تغذیه پردازنده را بر عهده دارند.
برد PCB ضخیم این مادربرد به هیچ عنوان به سادگی خم نمی شود و استحکام آن بسیار بالا است.

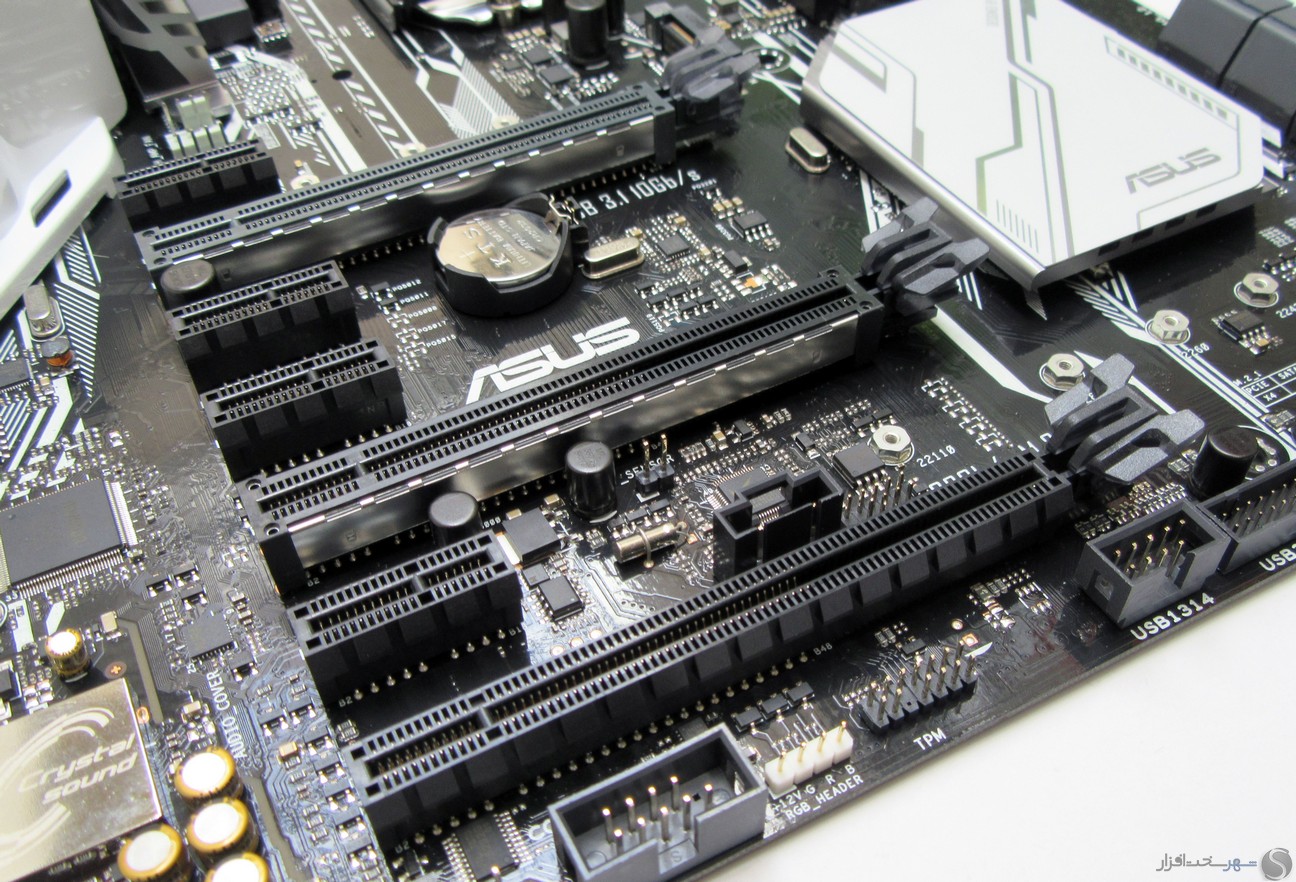

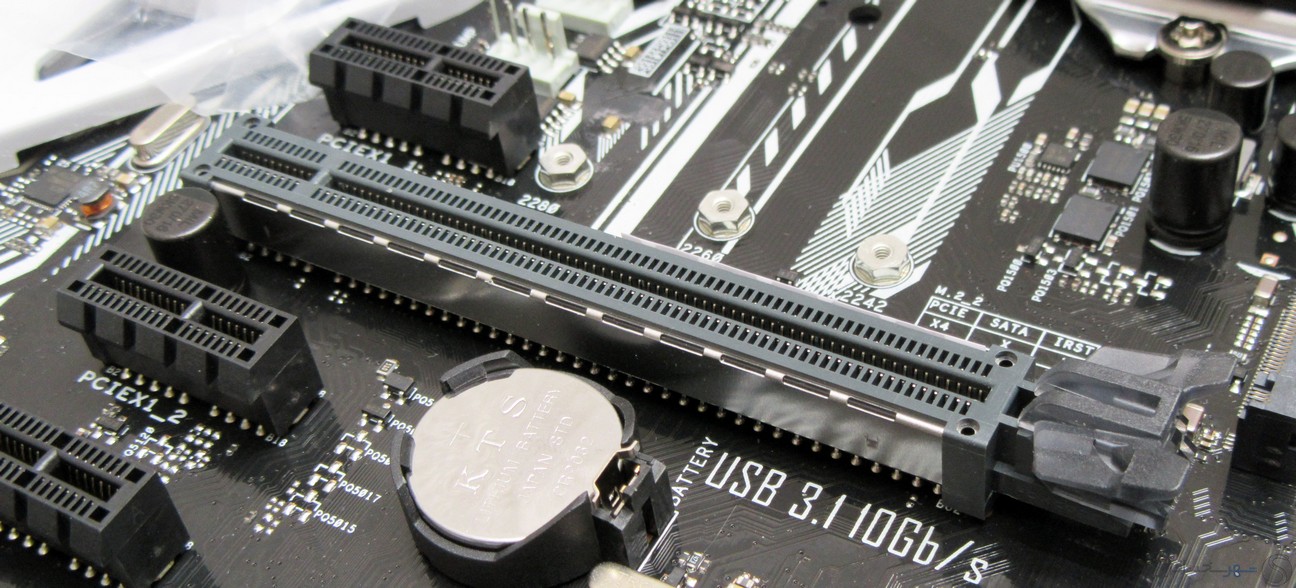

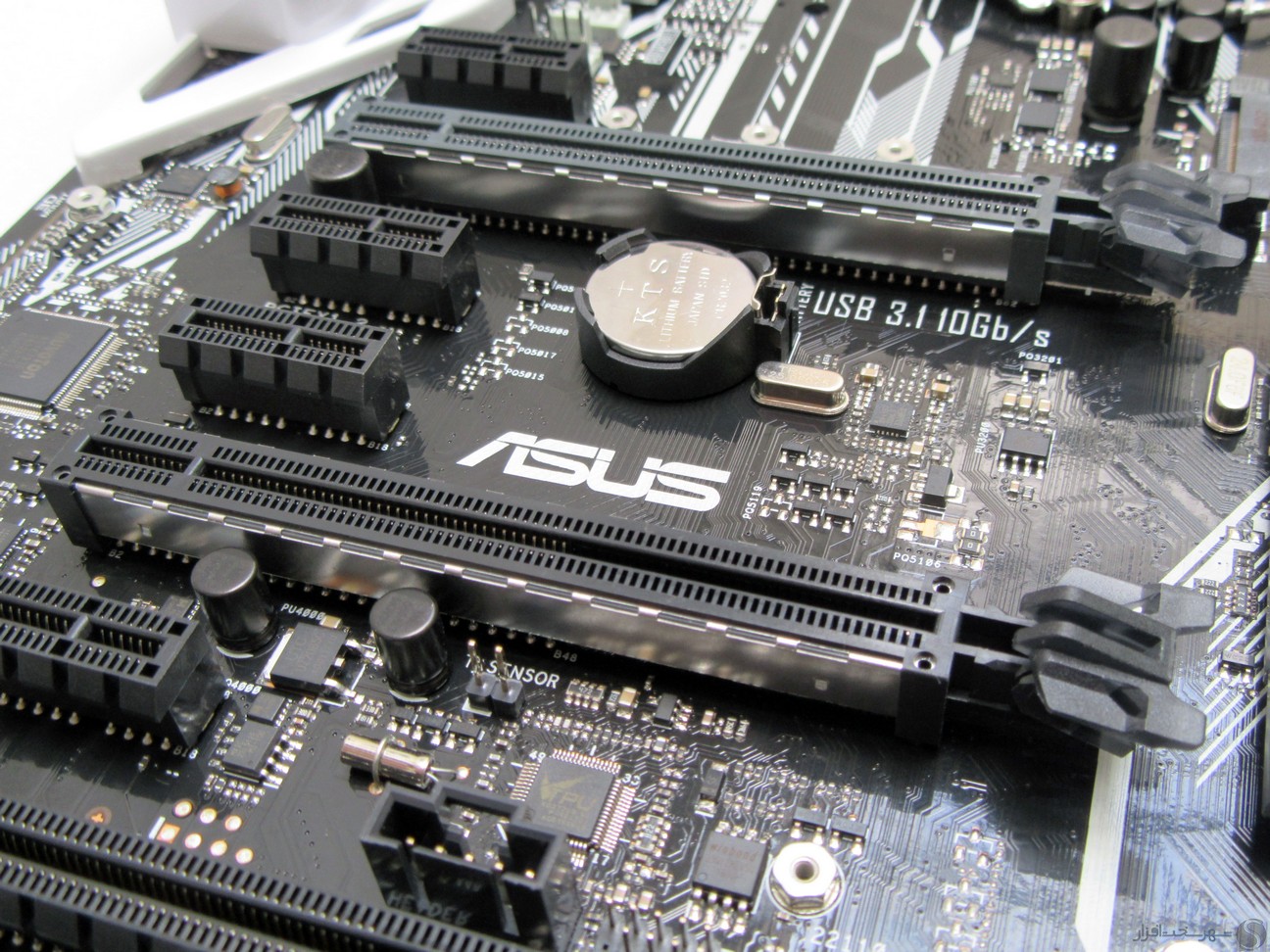

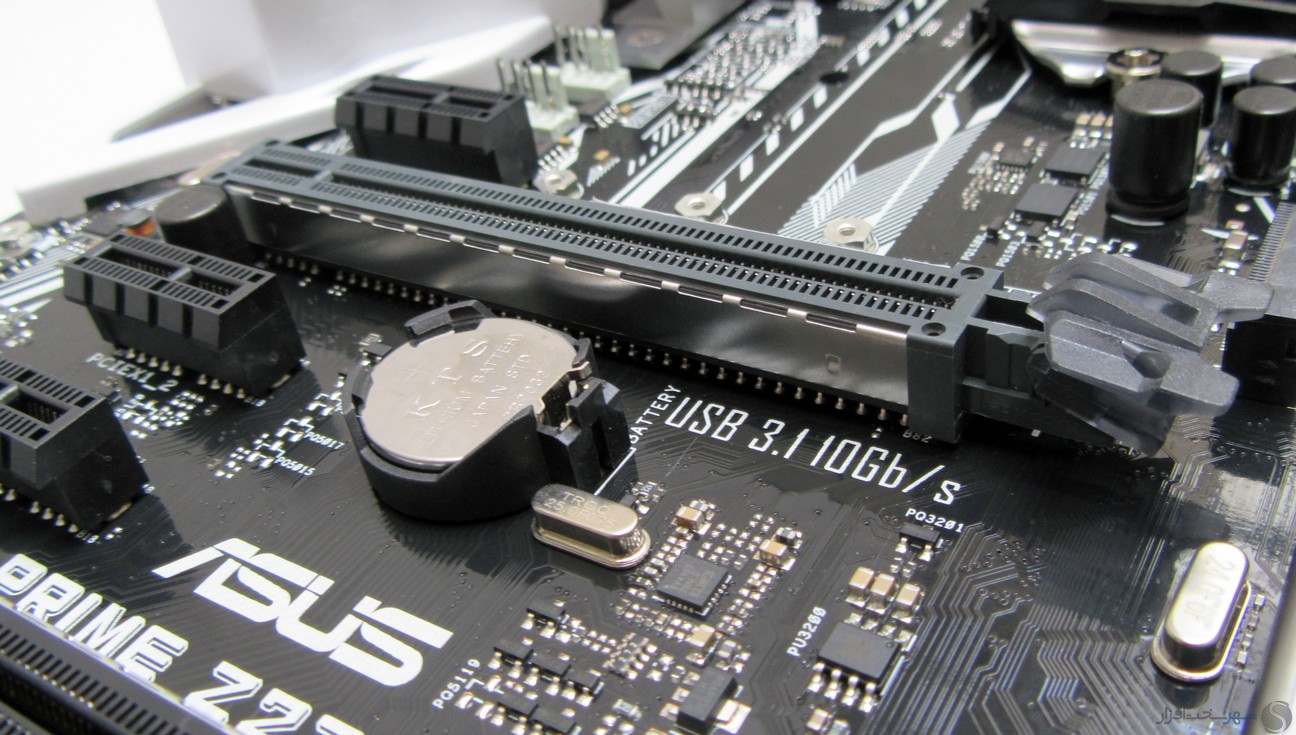

در همان نگاه نخست برخی تغییرات و قابلیت های جدید جلب توجه می کنند که یکی از آنها تعبیه پوشش (شیلد) فلزی بر روی شکاف های توسعه PCI-E X16 است. بدون شک کارکرد این پوشش ها افزایش استحکام شکاف توسعه در برابر شکستن و دفرمه شده ناشی از نصب کارت های گرافیک سنگین وزن است.
افزون بر پوشش فلزی، خود شکاف ها در سطح برد PCB نیز به واسطه پایه های ویژه ای لحیم شده اند که استحکام آنها را افزایش می دهد.

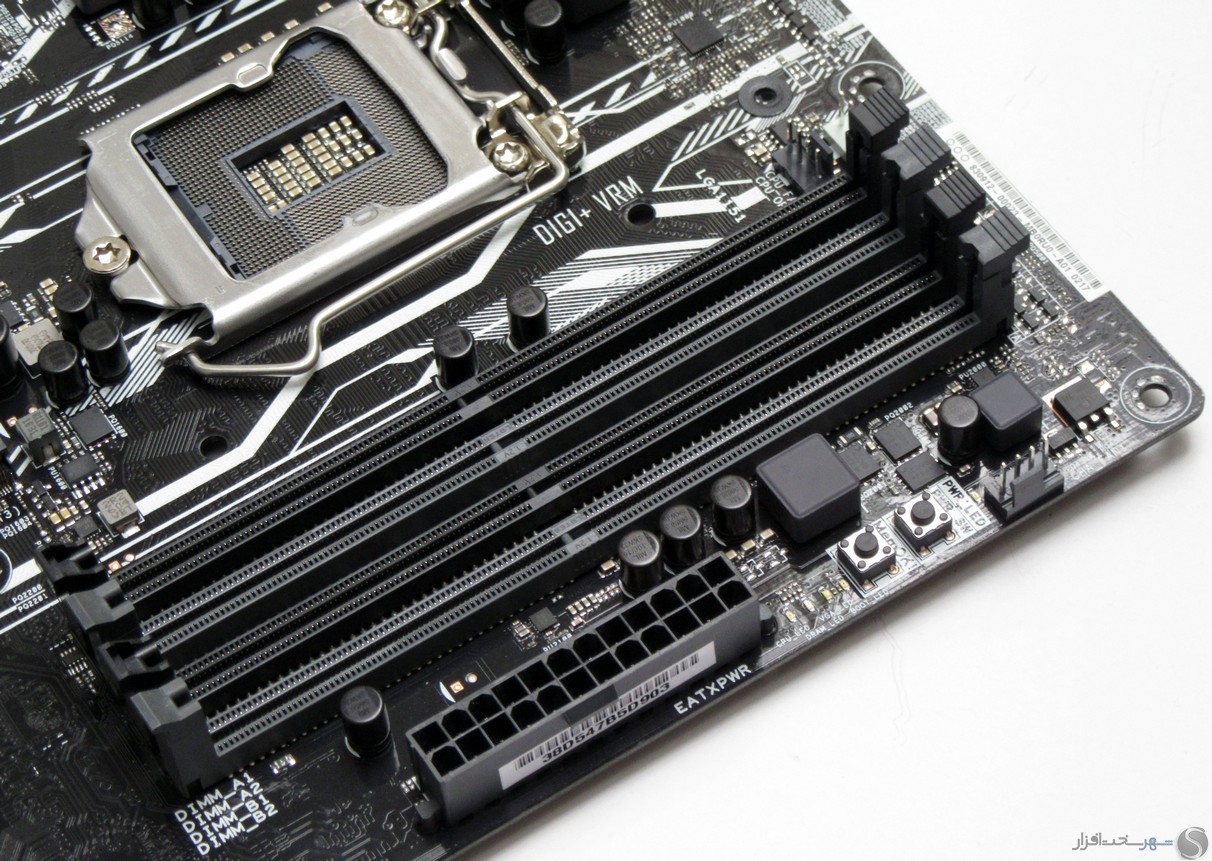

در سمت راست نیمه فوقانی مادربرد چهار شکاف DIMM تعبیه شده که حداکثر می تواند میزبان 64 گیگابایت حافظه رم DDR4 تحت پیکربندی دو کاناله باشد. این مادربرد علاوه بر ماژول هایی با فرکانس استاندارد 2133 مگاهرتز (با نسل ششم پردازنده های Core) یا 2400 مگاهرتز (با نسل هفتم پردازنده های Core)، به واسطه پشتیبانی از پیکربندی XMP اینتل از ماژول هایی با فرکانس تا 3866 مگاهرتز نیز پشتیبانی می کند.
ایسوس در این مادربرد نسل سوم فناوری T-Topology خود را برای مسیرهای ارتباطی شکاف های DIMM با پردازنده به خدمت گرفته. T-Topology طراحی اختصاصی ایسوس برای مسیرهای ارتباطی DIMM با پردازنده است، ایسوس با بهینه سازی مسیرهای ارتباطی در سطح برد PCB، موفق به کاهش تداخل سیگنال و نویز القایی در فرکانس های بالا شده است.
به لطف پایداری و سازگاری بهتر از قبل حاصل از بکارگیری نسل سوم فناوری T-Topology ایسوس، می توان از ماژول های حافظه با فرکانس بالا آن هم با بهره گیری از هر چهار DIMM موجود استفاده کرد.

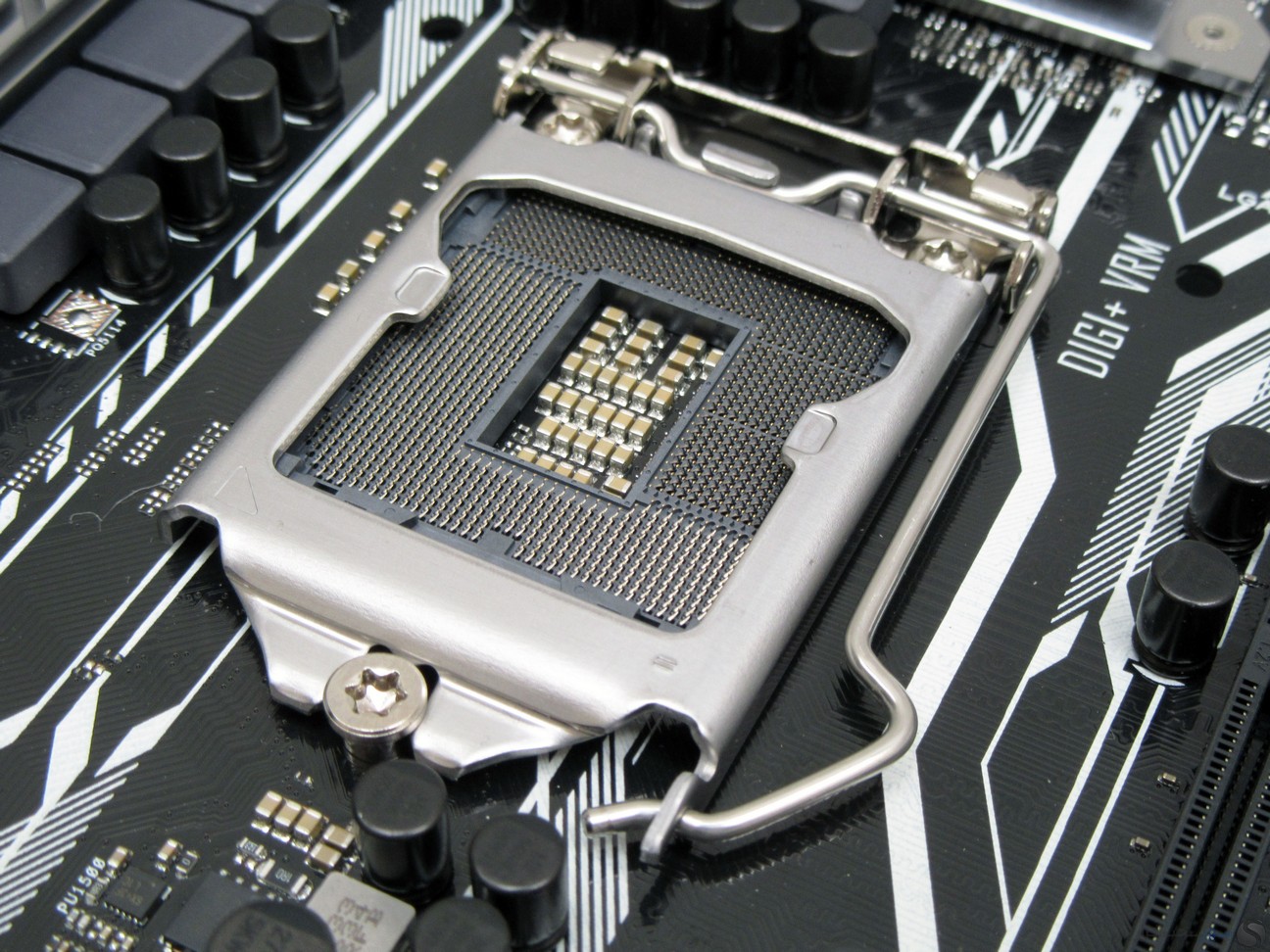

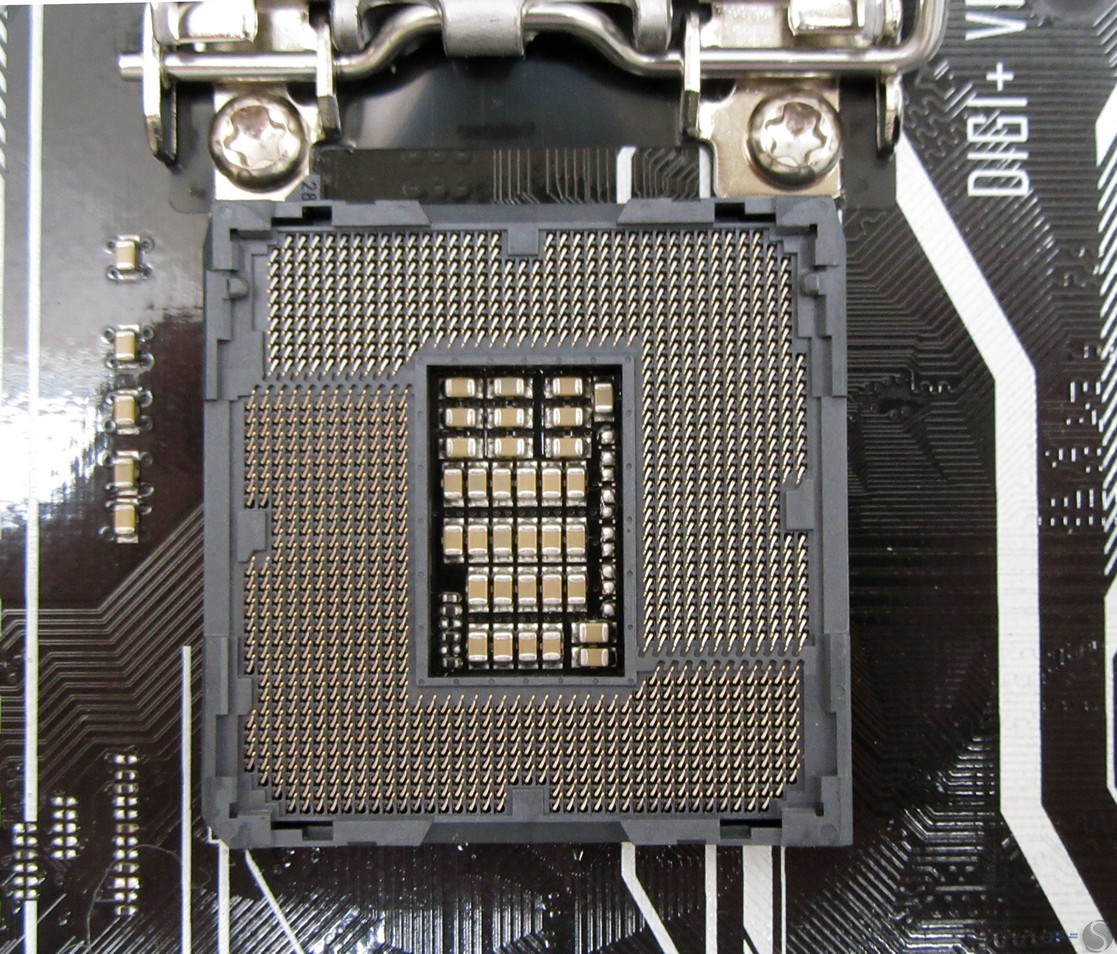

سوکت پردازنده همان LGA 1151 نسل قبل است و هیچگونه تغییری صورت نگرفته، با این حال طبق معمول ایسوس از سوکت های باکیفیت استفاده کرده.
مادربرد PRIME Z270-A دارای دو شکاف توسعه PCI-Express 3.0 x16 منشعب از پردازنده با آرایش X16/X0 یا X8/X8 است. شکاف PCI-Express 3.0 x16 سوم از چیپ ست اصلی منشعب می شود و به صورت فیزیکی دارای پهنای X4 است. دو شکاف اول در مجموع دارای پهنای باند 16x هستند که در صورت استفاده از شکاف نخست، شکاف دوم غیرفعال می‌شود، اما با بکارگیری هر دو آنها، پهنای 16x نصف شده و بین هر دو آنها تقسیم می‌شود، به این ترتیب در پیکربندی دوگانه هر یک از شکاف‌های اول و دوم دارای پهنای 8x خواهند بود. شکاف سوم که در ظاهر 16x به نظر می‌رسد، تنها دارای پهنای گذرگاه 4x است و بر خلاف دو شکاف نخست که مستقیماً به پردازنده متصل هستند، این شکاف از چیپ ست اصلی منشعب می‌شود.
همچنین چهار شکاف توسعه PCI-Express 3.0 x1 نیز تبعیه شده که از چیپ ست اصلی منشعب می شوند.
نگاهی نزدیک‌تر

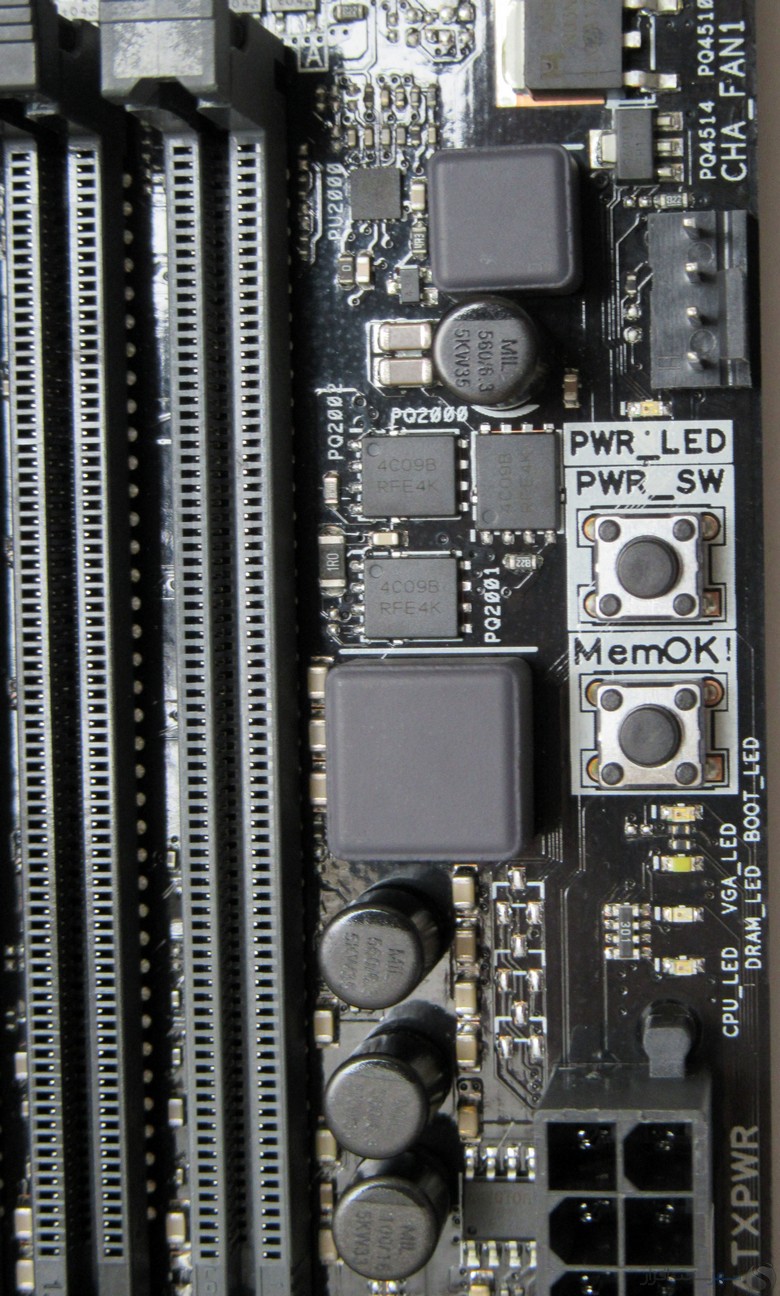

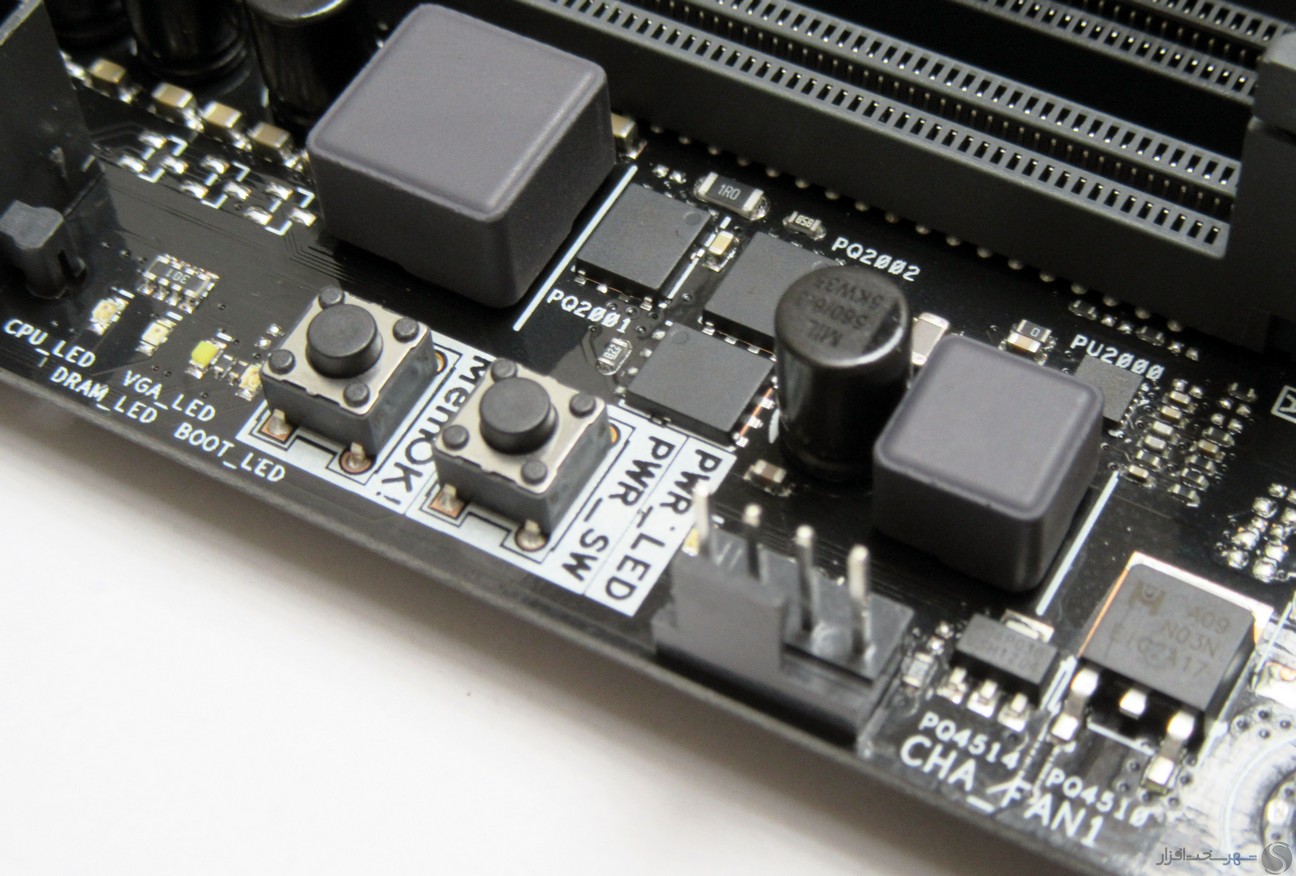

مدار تغذیه در نظر گرفته شده برای ماژول های حافظه از یک فاز رگولاتور ولتاژ تشکیل که برای مادربردهای غیر حرفه ای متداول و کافی است. یک فاز نیز مربوط به VPP است. در لبه برد یک جفت سویچ فیزیکی تبعیه شده اند. سویچ MEmOK در مواقع ناسازگاری حافظه DDR4 و هم چنین در مواقع اورکلاکینگ، با بازگردانی تنظیمات استاندارد حافظه، باعث بوت شدن سیستم می شوند. کلید PWR نیز برای روشن کردن سیستم است. همچنین تعدادی LED تعبیه شده اند که ضمن نشان دادن وضعیت سیستم، در خطایابی بسیار مفید واقع می شوند. همچنین یک کانکتور دیگر برای متصل نمودن فن کیس تعبیه شده است.
کمی آن سو تر دو کانکتور (هدر) برای متصل نمودن فن های خنک کننده پردازنده تعبیه شده اند، کانکتور مشکی برای متصل نمودن فن اصلی و کانکتور دوم برای متصل نمودن فن دوم و یا حتی پمپ خنک کننده مایع است. البته ایسوس یک کانکتور اختصاصی برای پمپ نیز تبعیه کرده است.

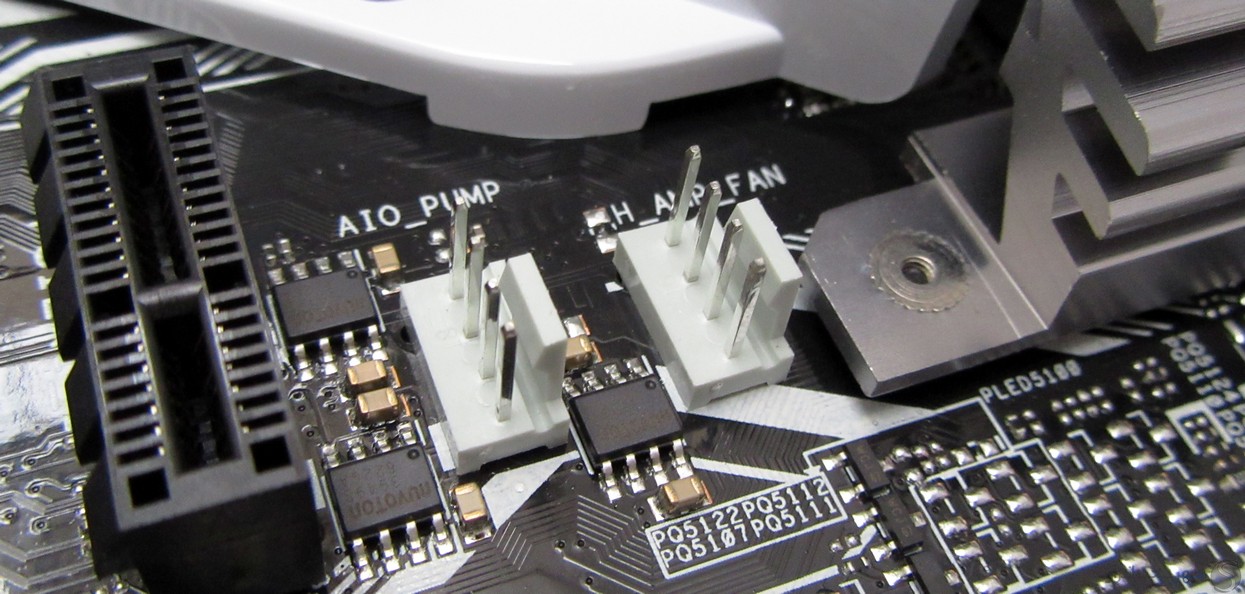

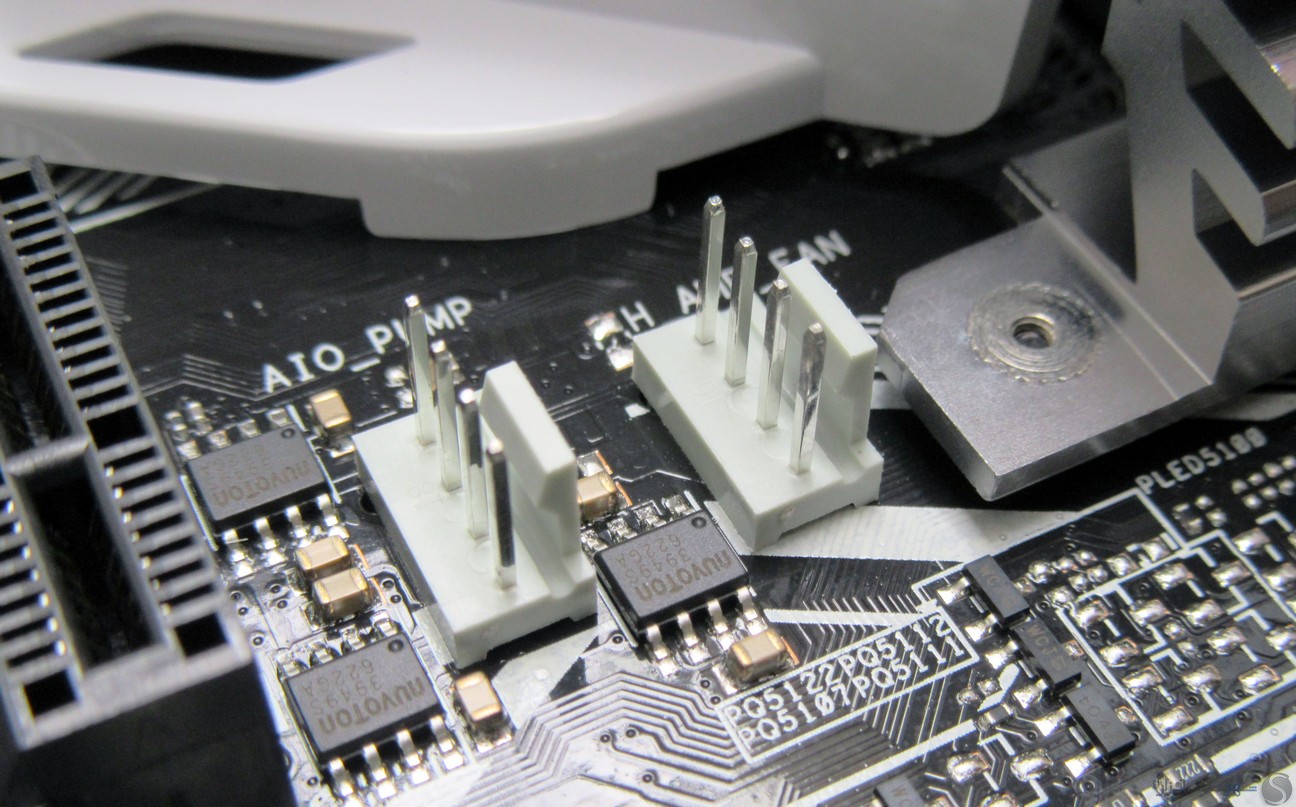

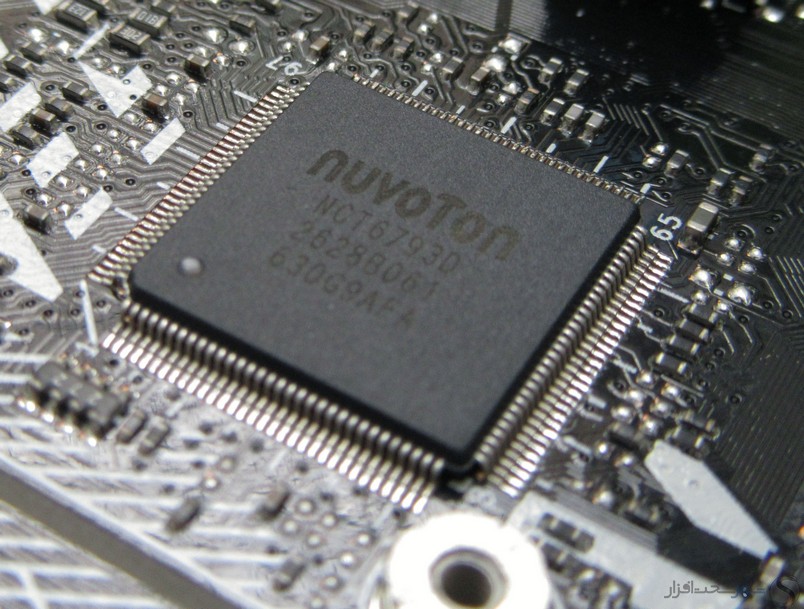

یکی از قابلیت های جالب این مادربرد، کانکتورهای اختصاصی برای متصل نمودن واترکولر است، یک کانکتور برای متصل نمودن پمپ واتر کولر و یک کانکتور نیز برای متصل نمودن فن های با شدت جریان مصرفی بالا تعبیه شده اند. تمامی این فن ها از طریق رابط گرافیکی برنامه Fan Xpert 4 قابل کنترل هستند.

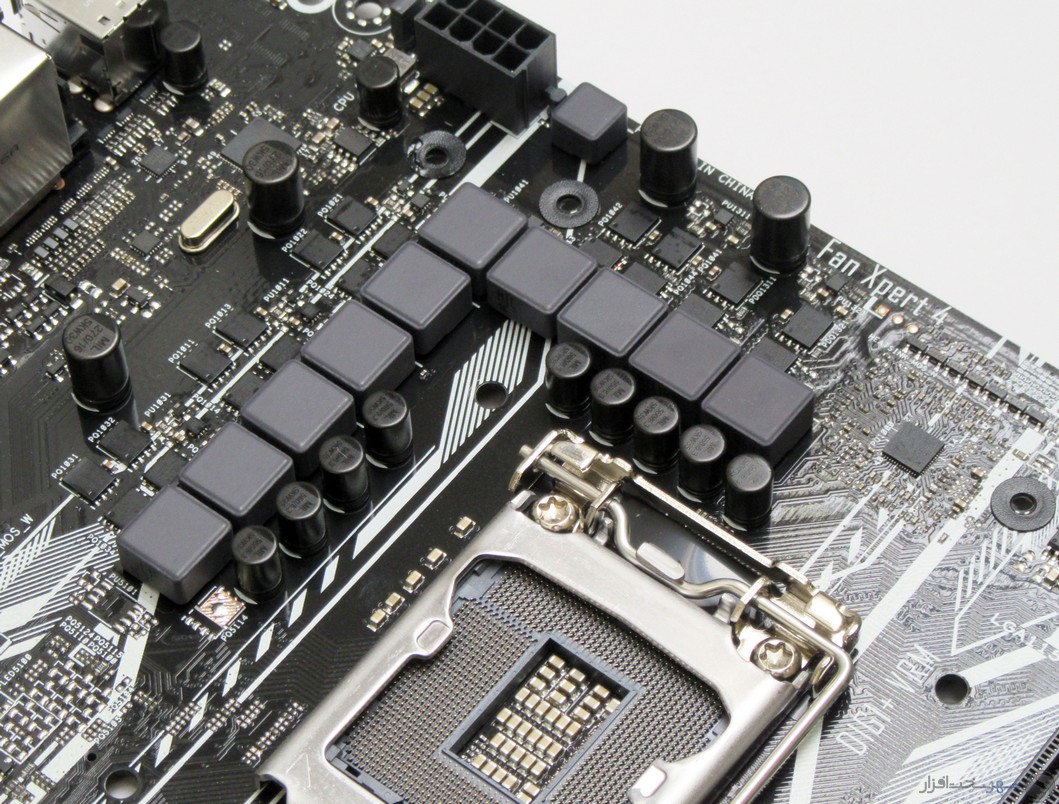

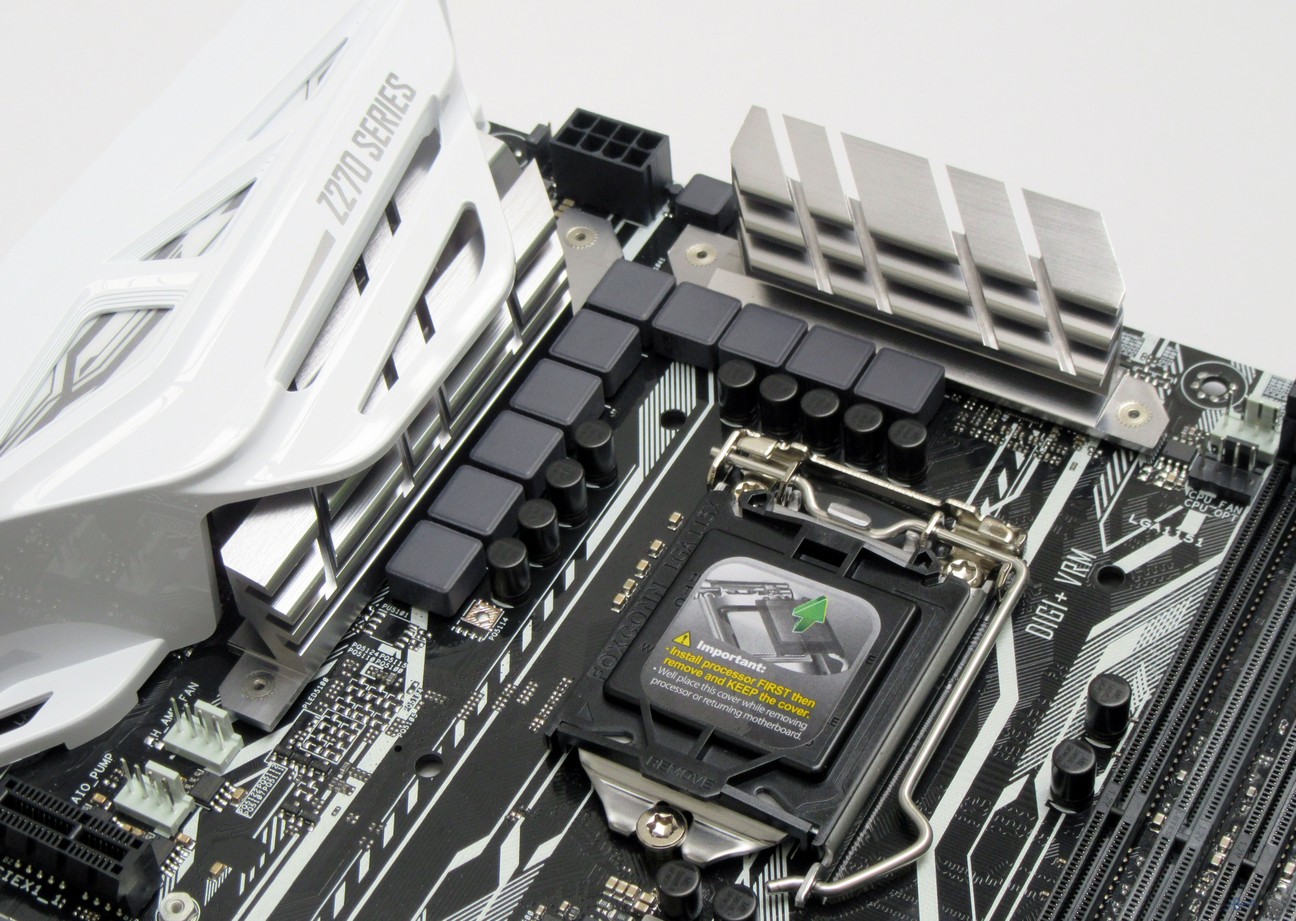

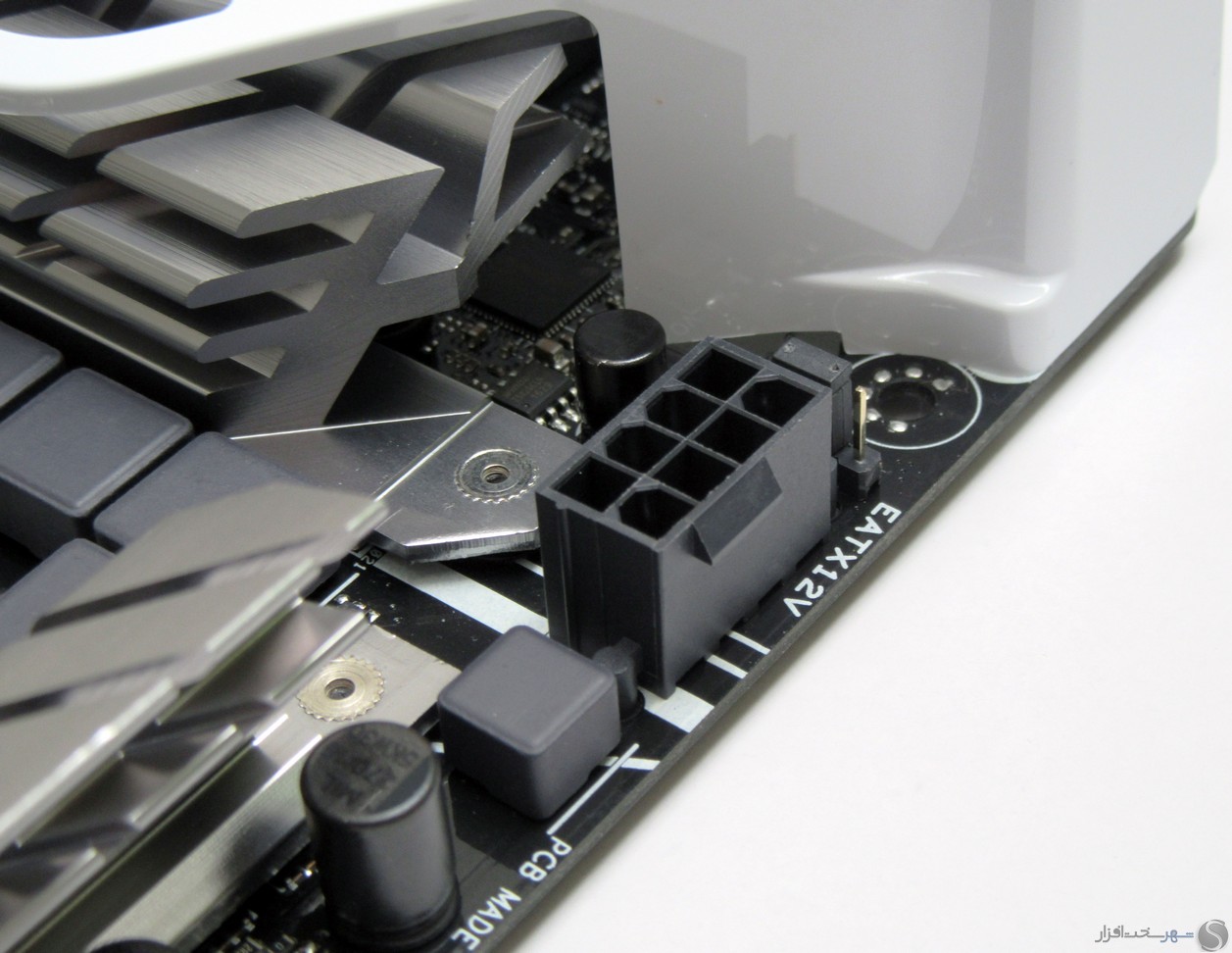

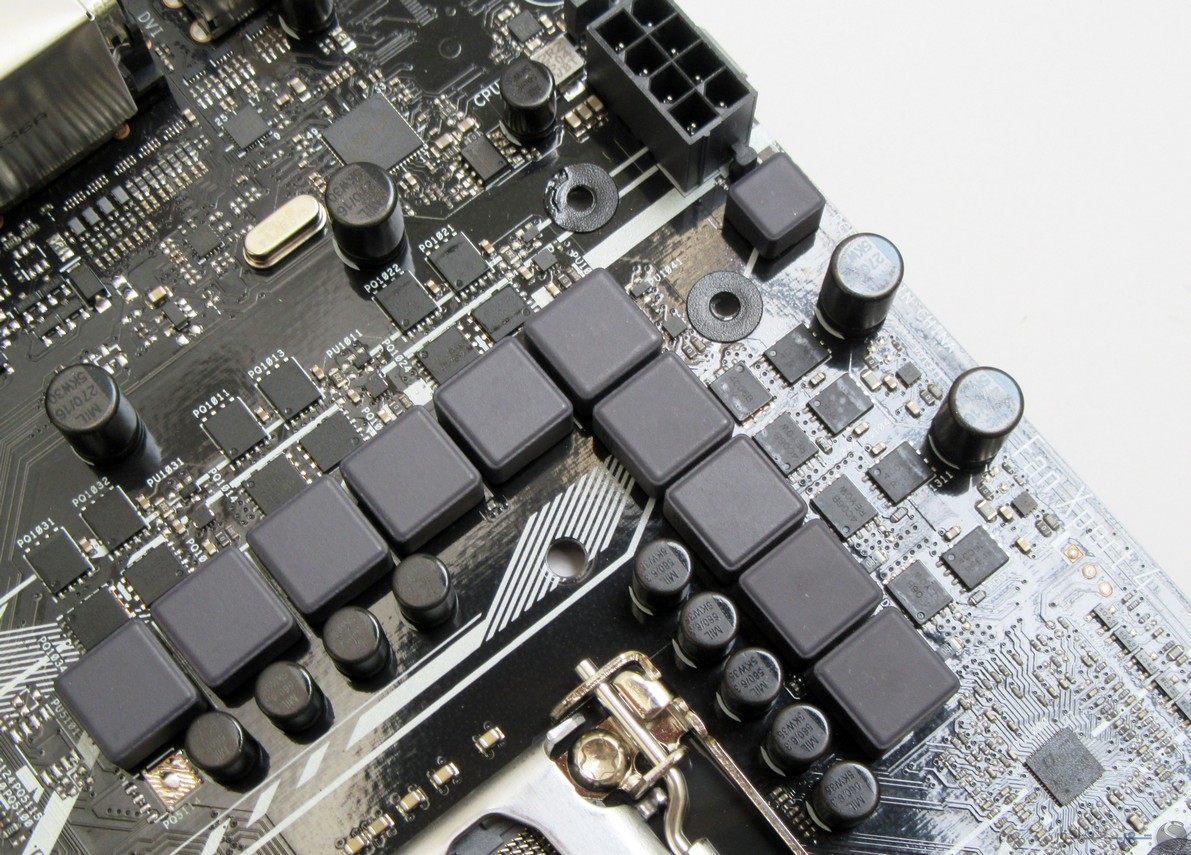

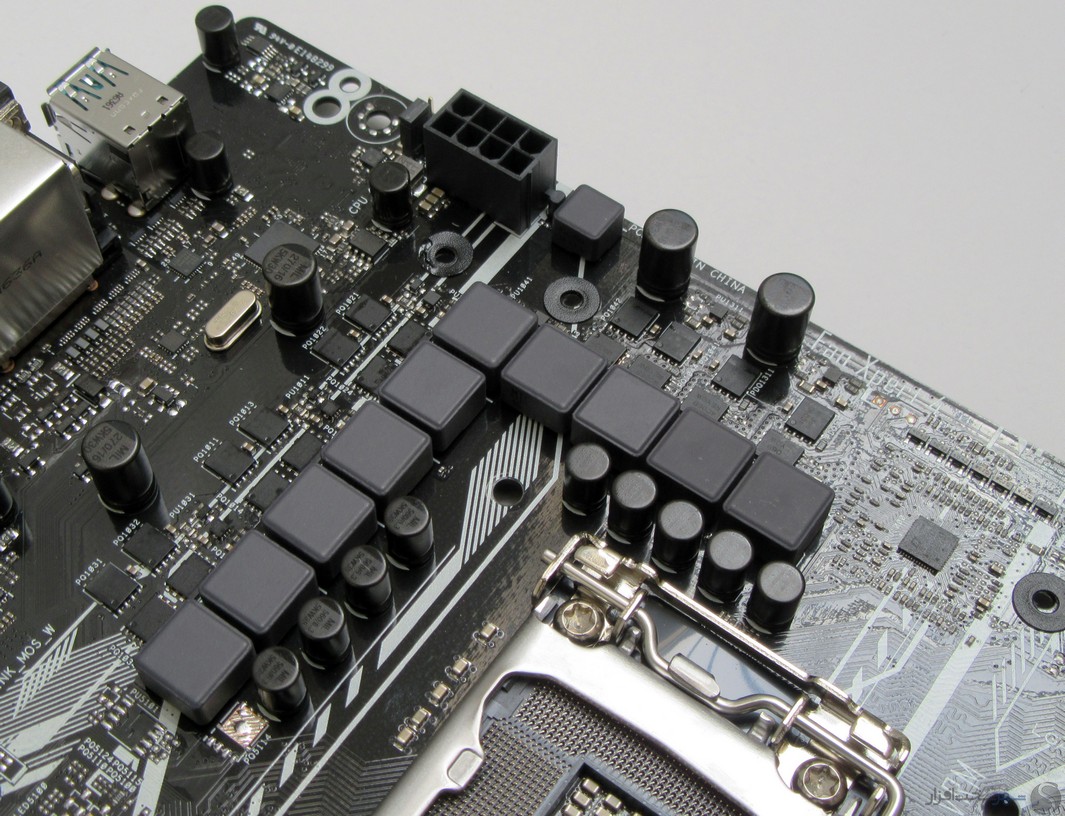

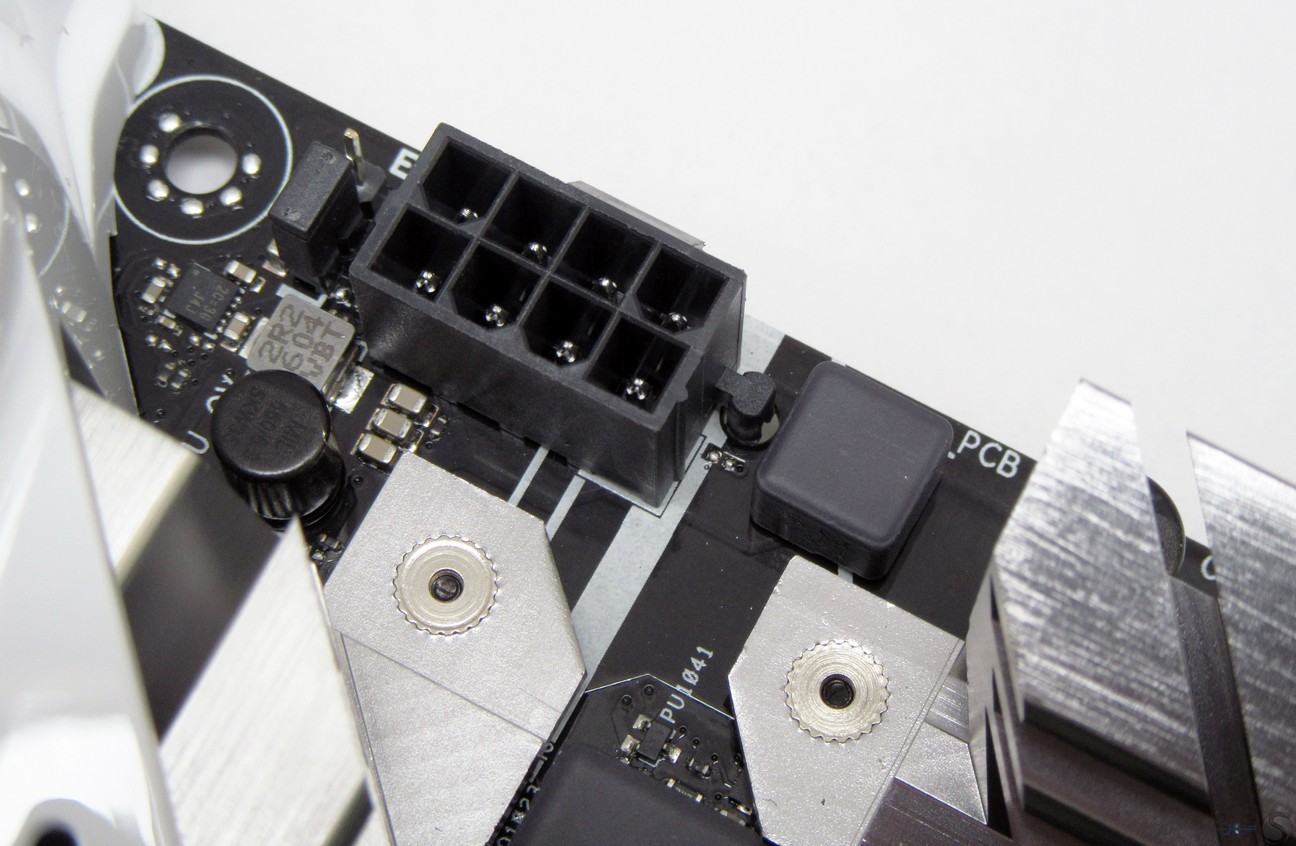

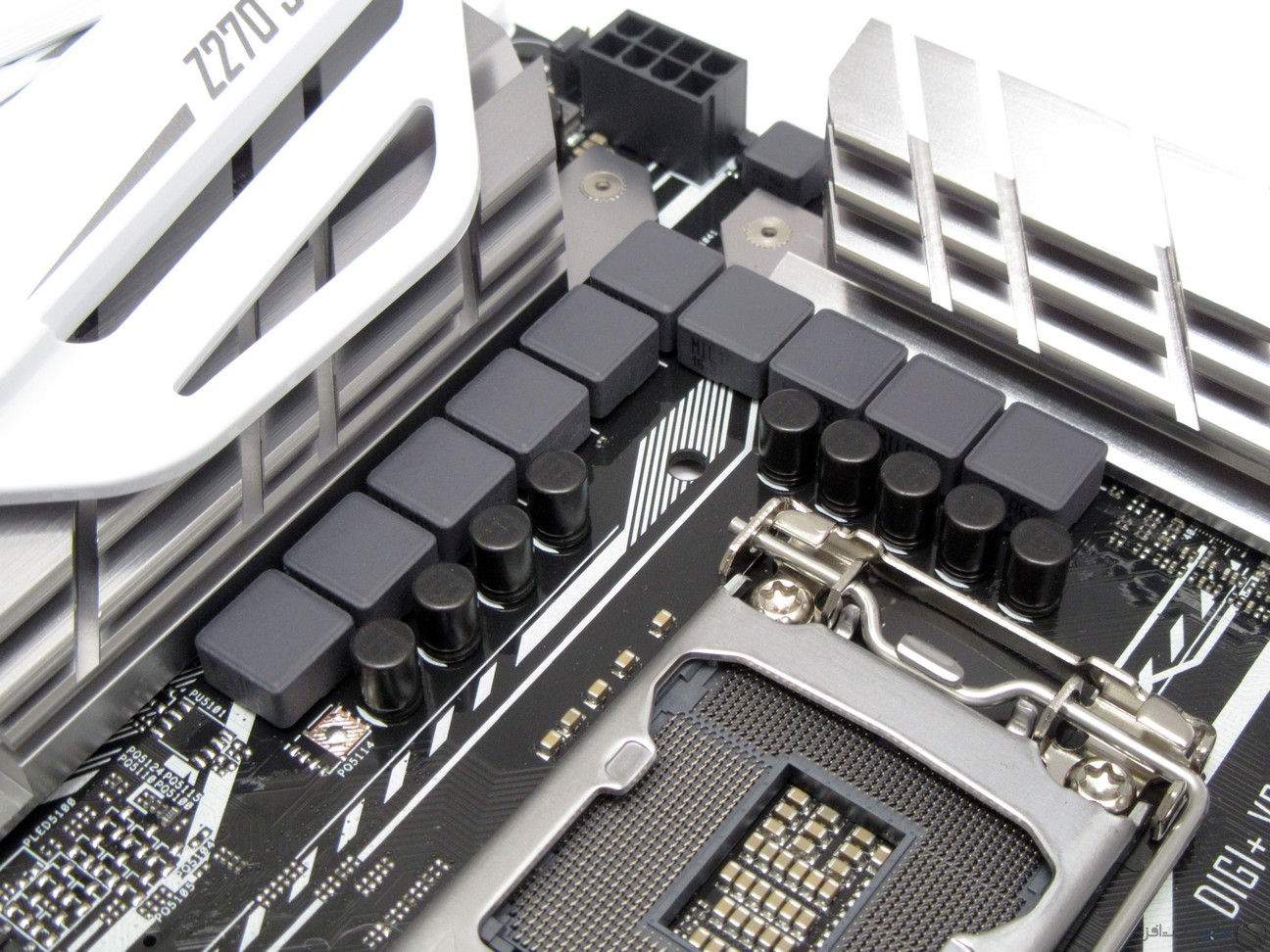

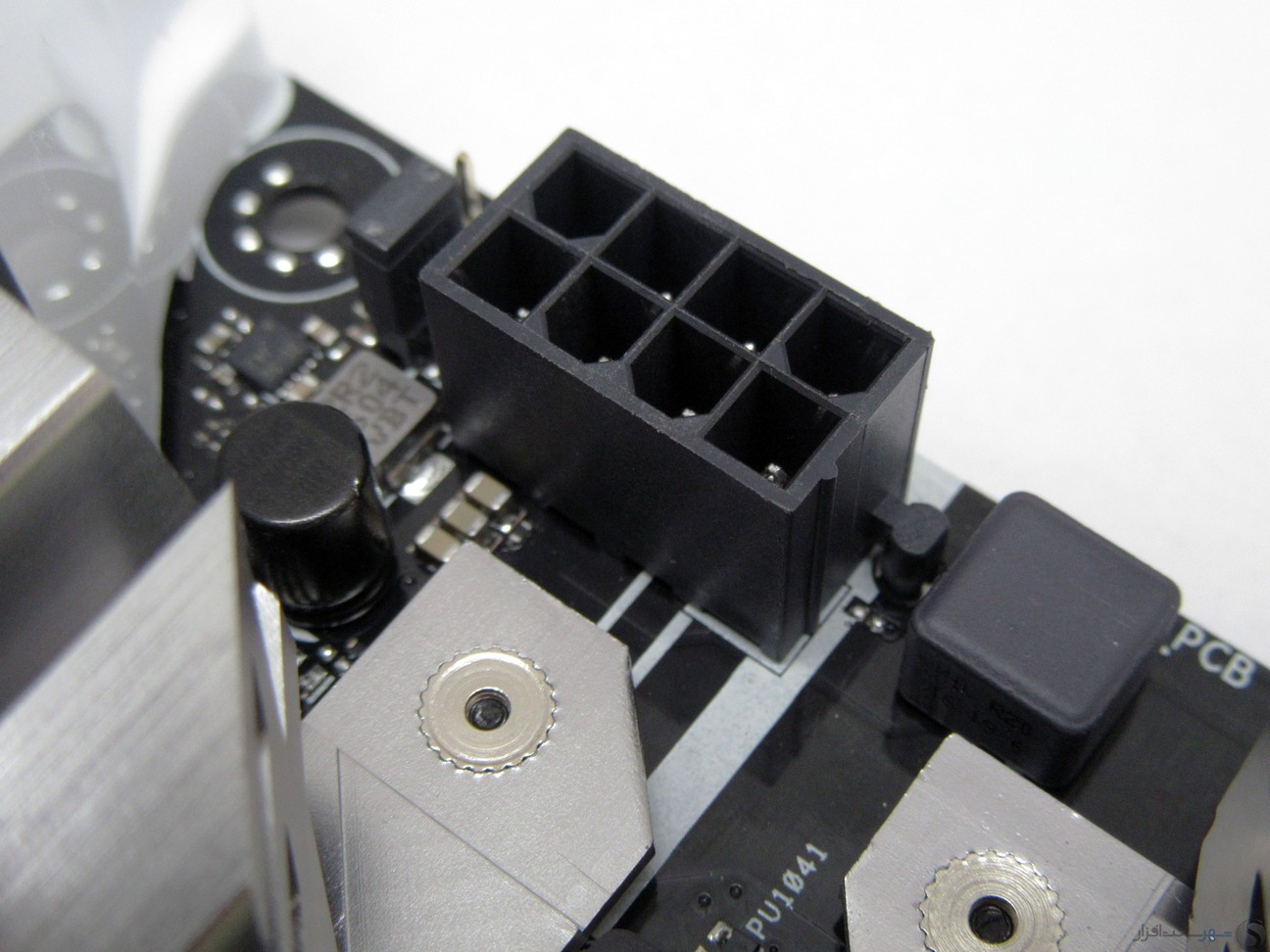

مدار تغذیه پردازنده هیبریدی (نیمه دیجیتال) این مادربرد در مجموع دارای 10 فاز رگولاتور ولتاژ است که 8 فاز آن برای VCC و 2 فاز دیگر برای VCCGT یا تغذیه پردازنده گرافیکی مجتمع (iGPU) هستند. یک فاز مجزا برای VCCIO و یک فاز نیز برای VCCSA در سمت پایین سوکت پردازنده تعبیه شده اند.

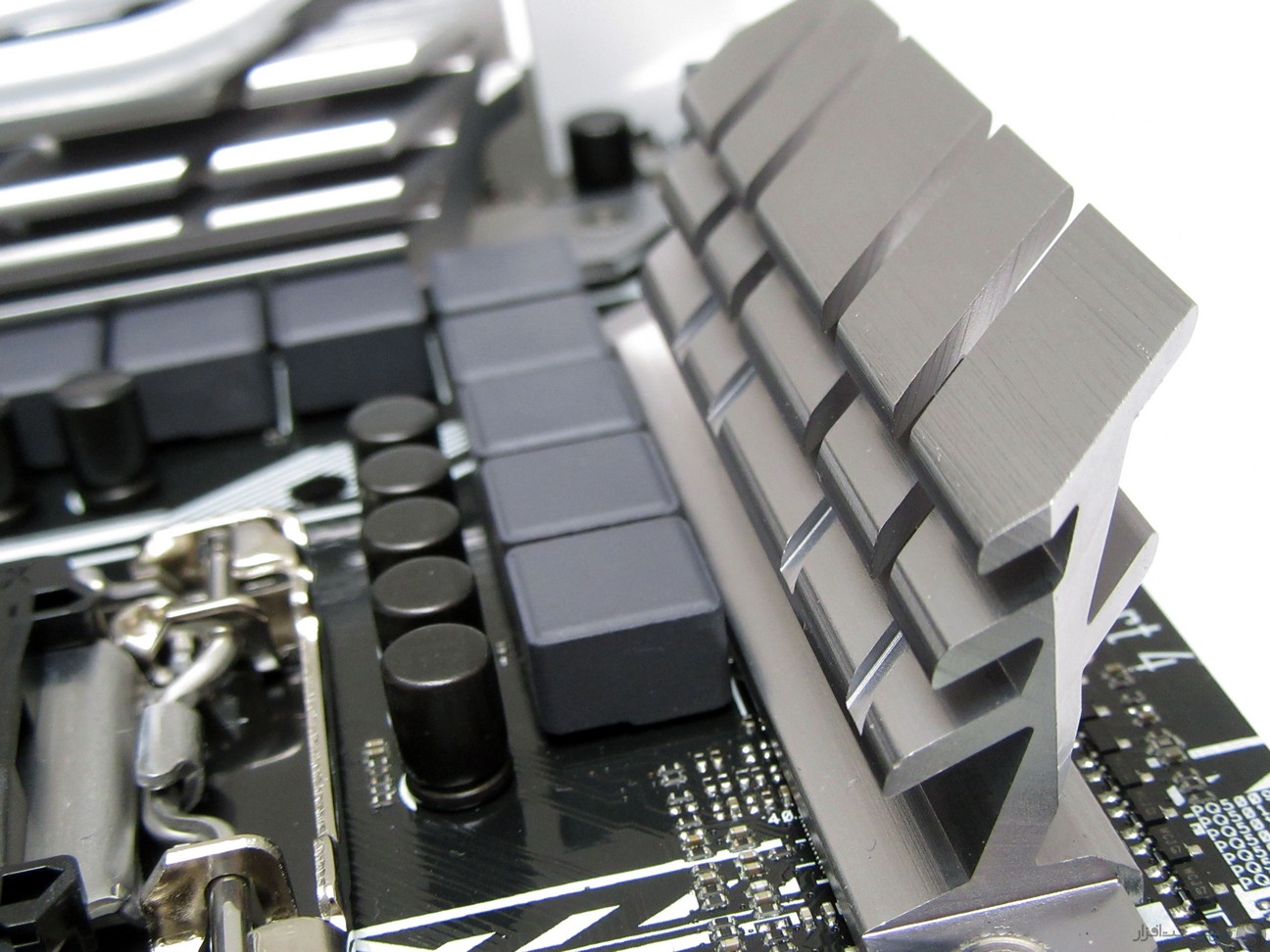

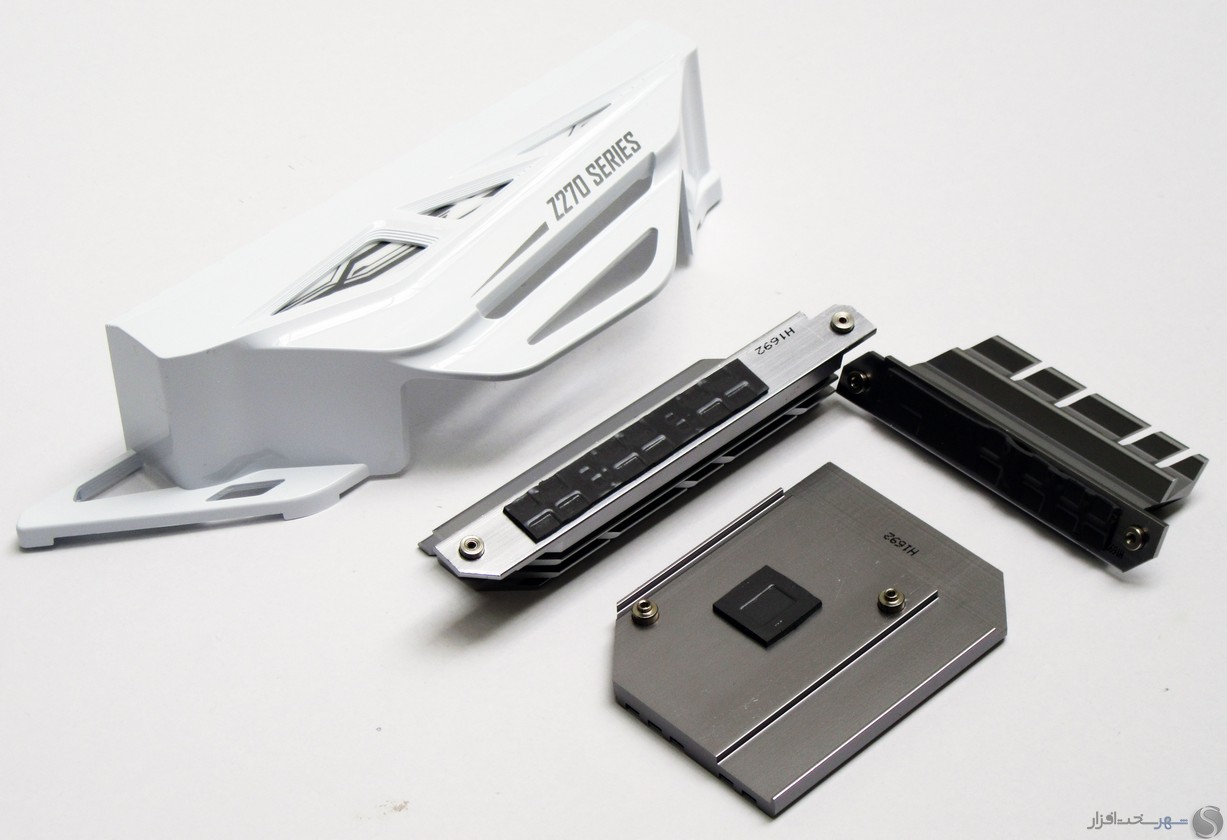

خنک سازی ماسفت های مدار تغذیه توسط دو حرارت گیر آلومینیومی انجام می شود. ایسوس از خازن های جامد استوانه ای Black با دوام تضمینی حداقل 10,000 ساعت استفاده کرده است.
هرچند ایسوس PWM Controllerهای بکار رفته در مادربردهای خود را ریبرند می کند و مدل دقیق آنها هرگز اعلام نمی شود، اما مدار تغذیه 10 فازی این مادربرد دست کم برای VCC از نوع True 8 فاز نبوده و با تکنیک Phase Doubling پیاده سازی شده است.

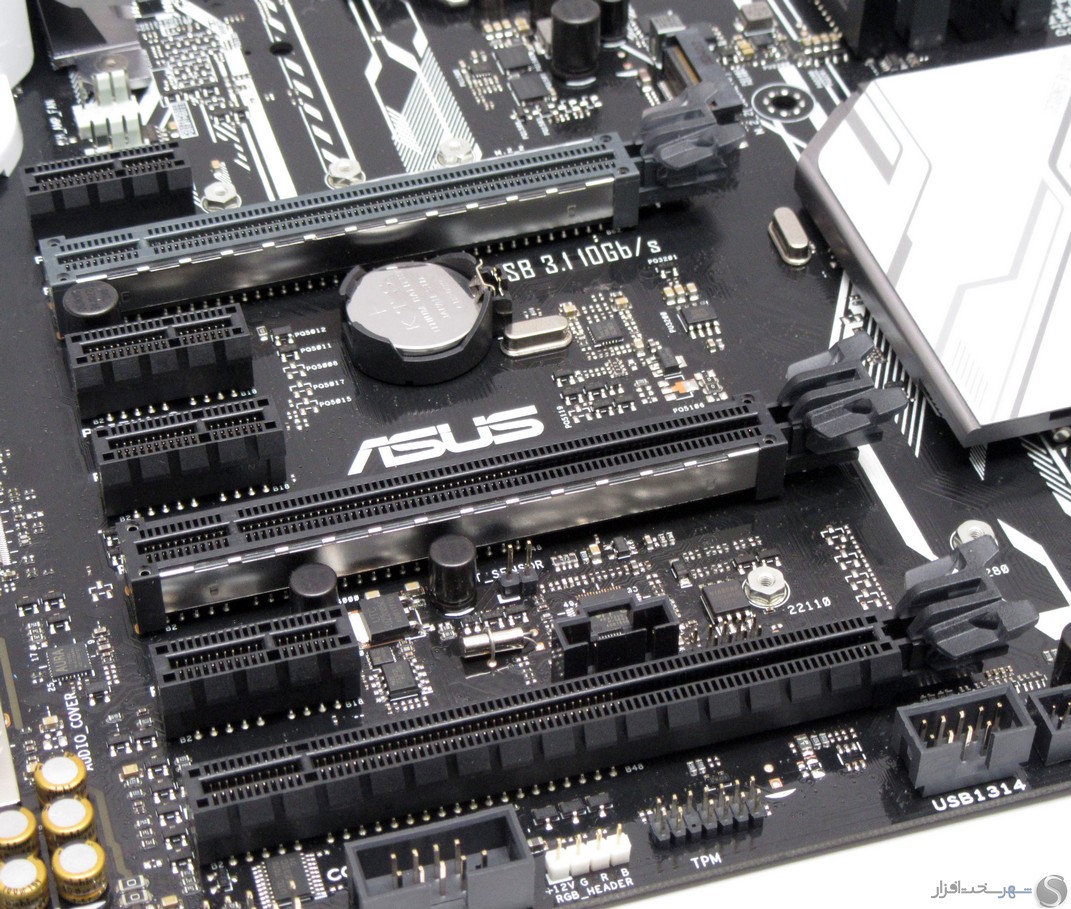

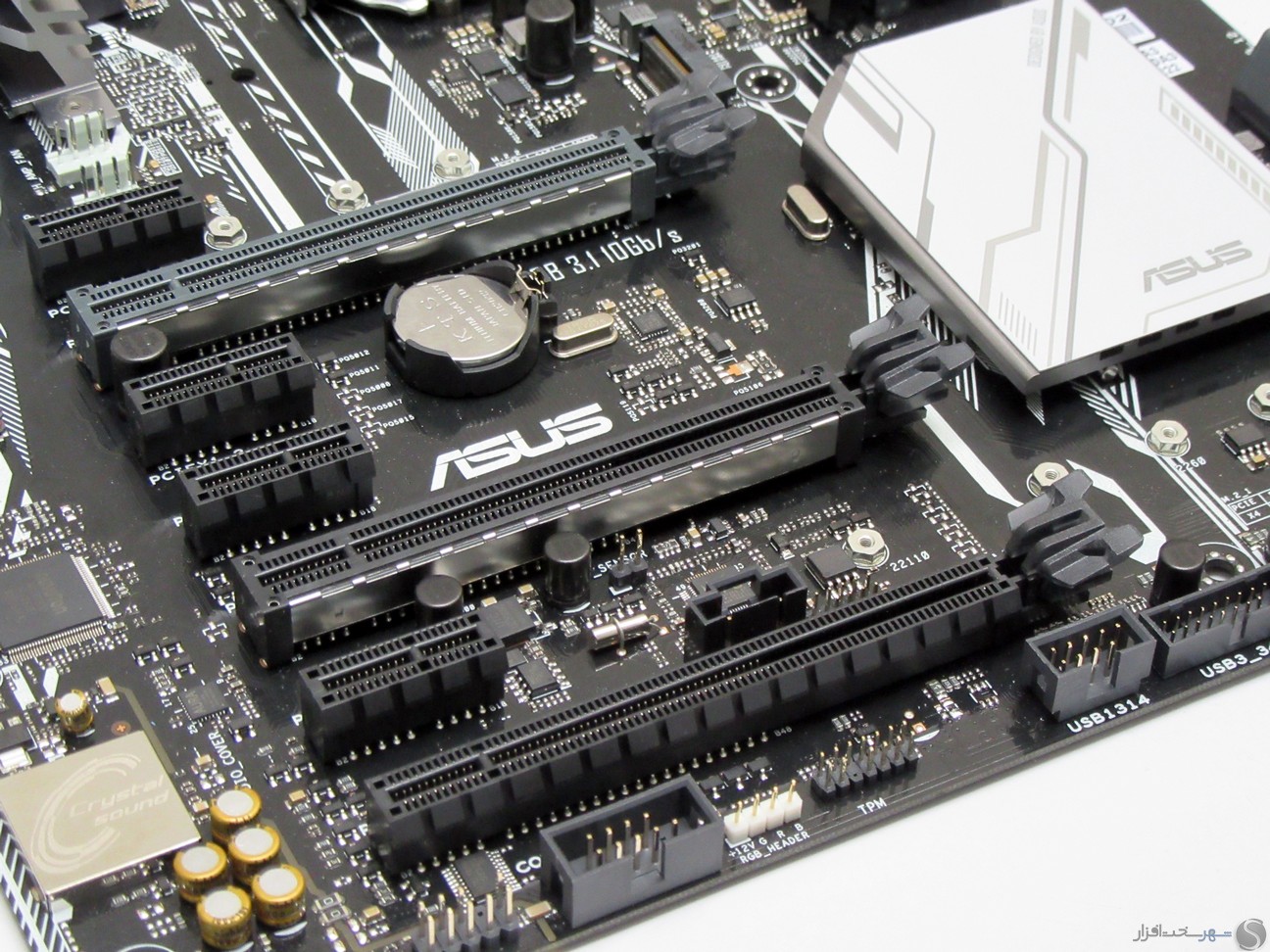

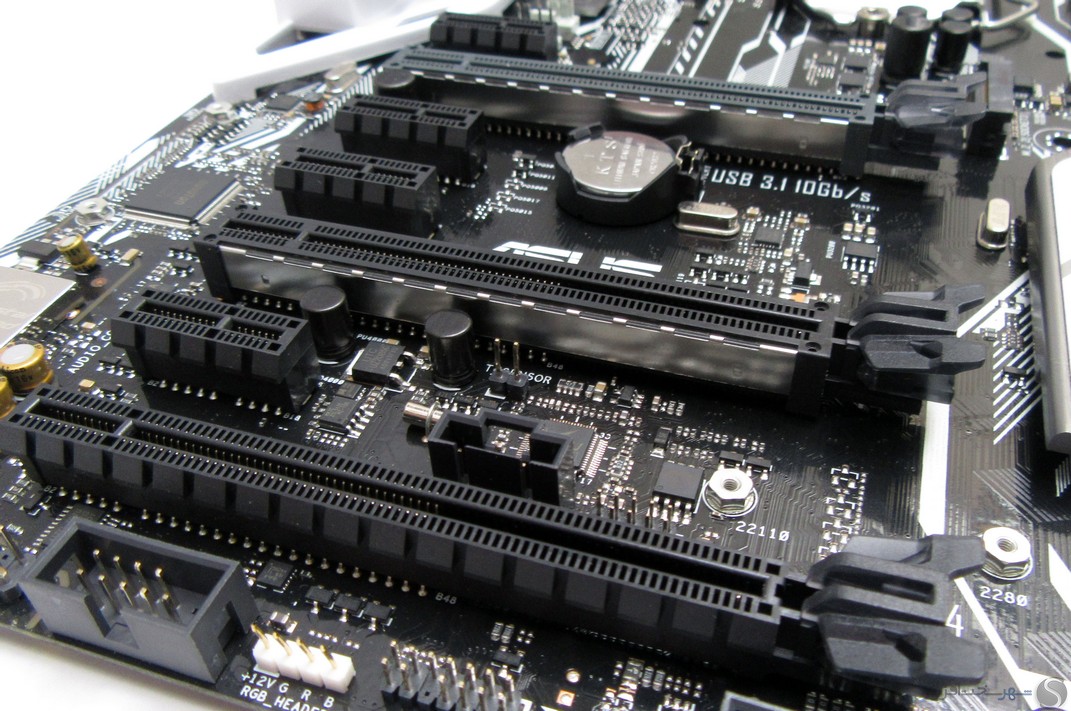

شکاف های توسعه این مادربرد از سه عدد PCI Express X16 نسل 3.0، چهار عدد شکاف PCI Express X 1 و یک جفت شکاف M.2 برای SSD تشکیل شده است. دو شکاف توسعه PCI Express X16 نخست دارای پهنای باند مشترک X16 (به صورت X16 - X0 یا X8-X8) هستند. شکاف توسعه PCI Express X16 سوم از چیپ ست اصلی منشعب می شود و به صورت فیزیکی تنها قادر به ارائه پهنای باند X4 است.
این مادربرد از هر یک از پیکربندی های Way SLIا-2 با کارت های گرافیک انویدیا و Way CrossFireXا-3 با کارت های گرافیک مبتنی پردازنده های گرافیکی AMD پشتیبانی می کند.

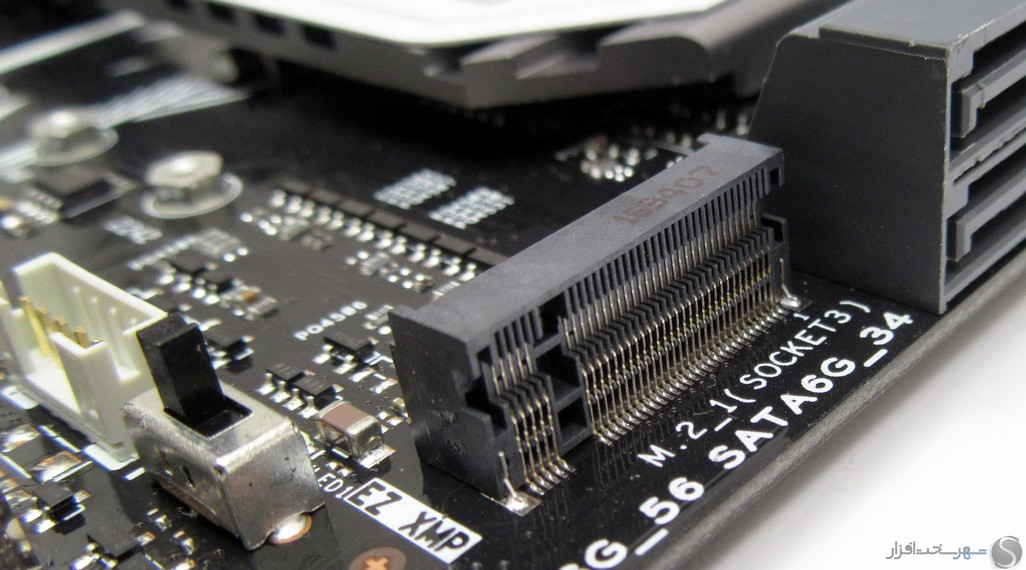

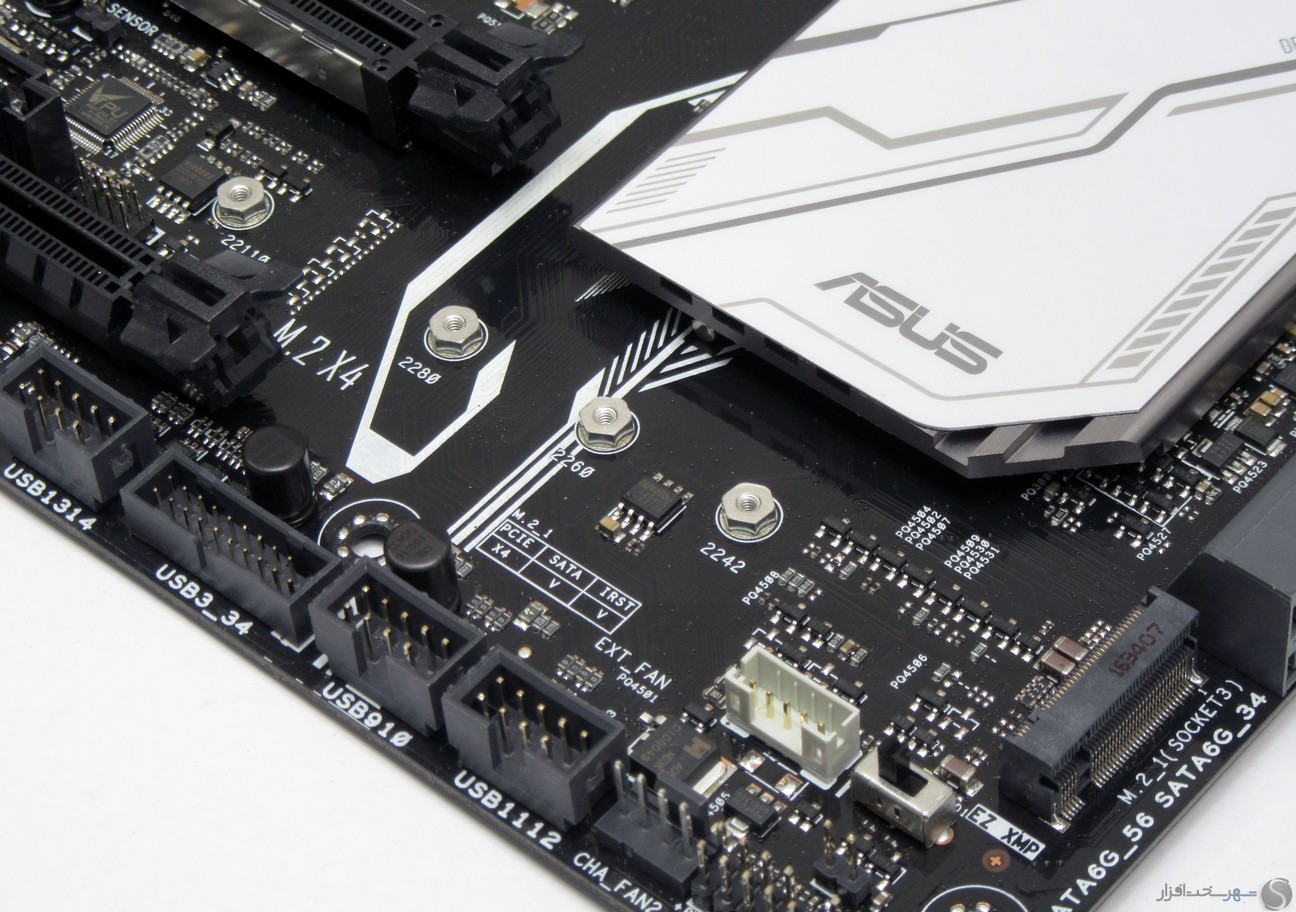

پهنای باند شکاف M.2 اول با درگاه SATA شماره یک و پهنای باند شکاف M.2 با درگاه SATA شماره 5 و 6 مشترک است و در صورت استفاده از هر یک از آنها، دیگری غیرقابل استفاده می‌شود. این شکاف ها قادر به ارائه پهنای باند حداکثر 32 گیگابیت بر ثانیه هستند.

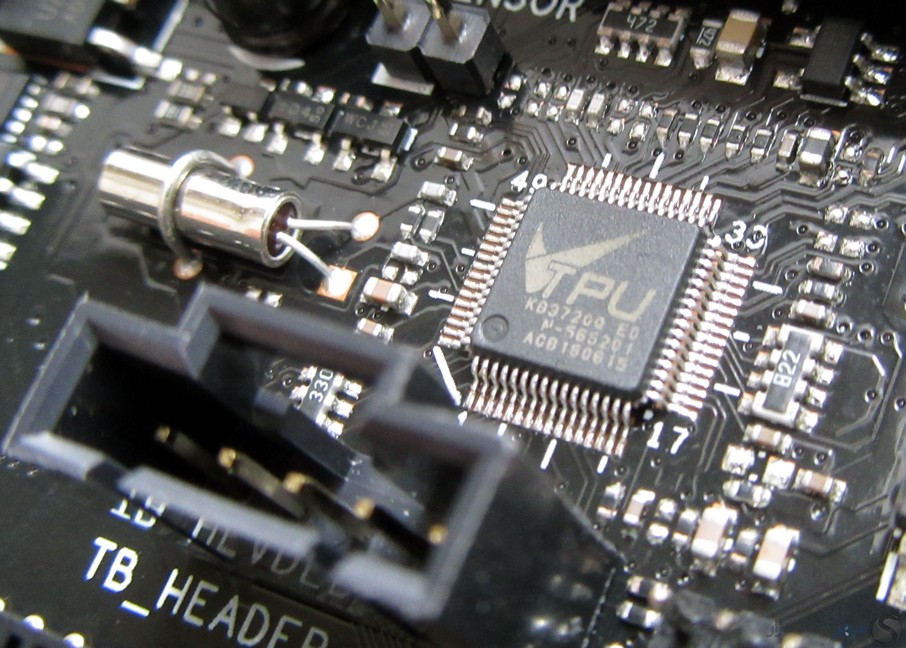

کمی پایین تر از شکاف PCI Express X16 اول، یک تراشه تولید کننده پالس ساعت خارجی برای کمک به روند اورکلاکینگ و همچنین افزایش پتانسیل اورکلاکینگ خصوصاً اورکلاکینگ سیستم از طریق BCLK تعبیه شده است.

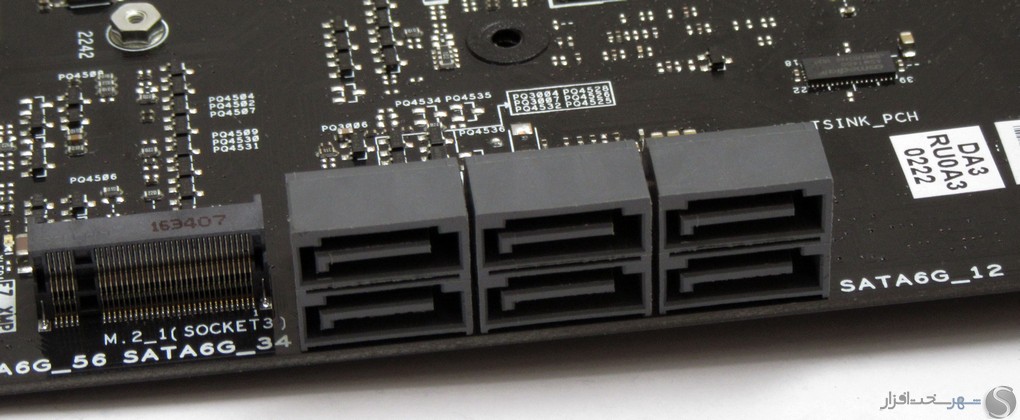

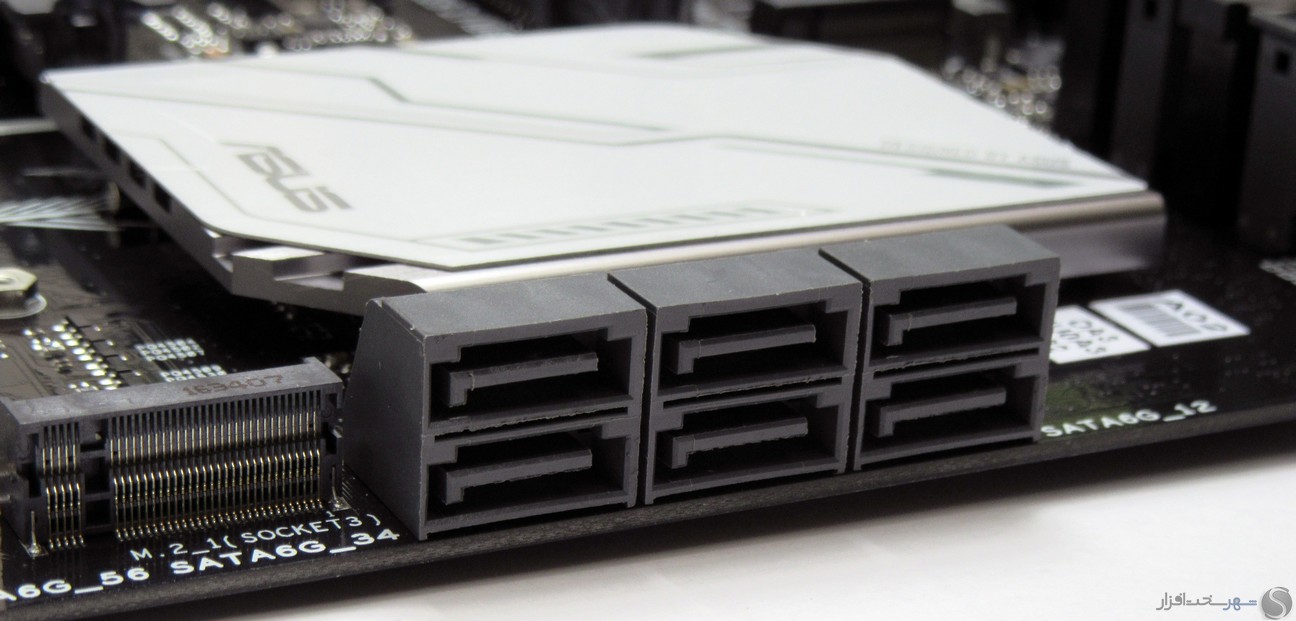

این مادربرد در مجموع دارای 6 عدد درگاه SATA 6Gb/s است که همگی از چیپ ست اصلی منشعب می شوند.

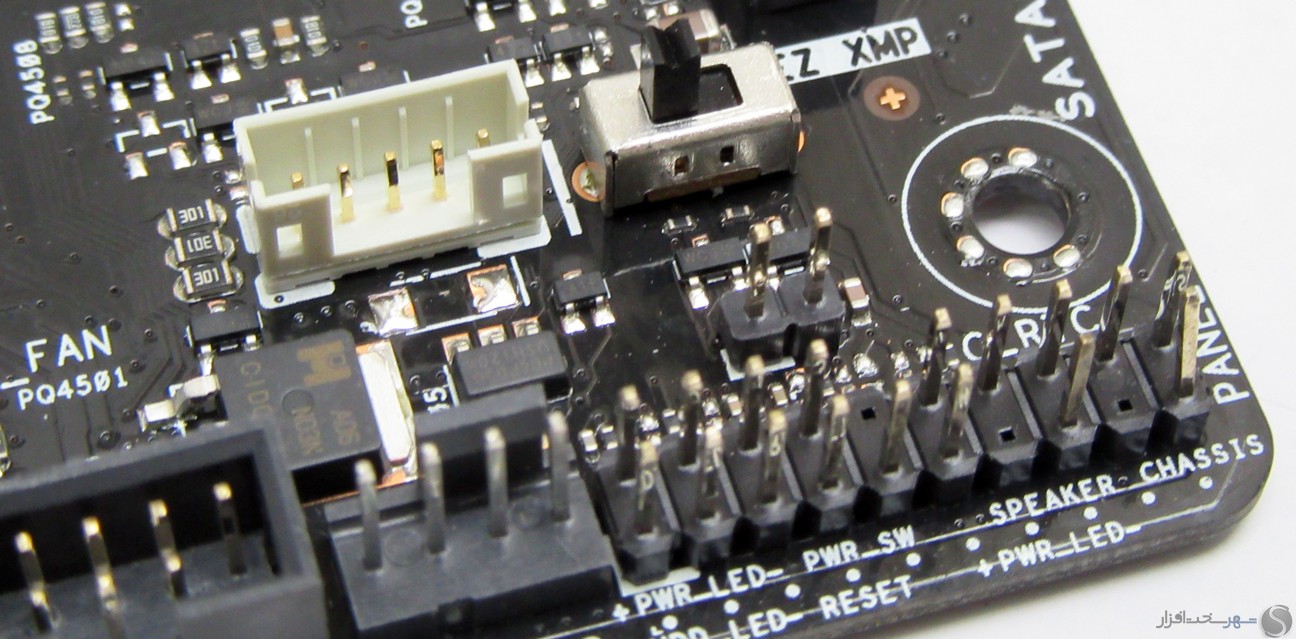

در لبه پایینی مادربرد هدرهای رایج از جمله هدرهای مربوط به درگاه های USB 2.0/3.0 تعبیه شده اند. این مادربرد فاقد هدر USB 3.1 برای پنل جلویی است.

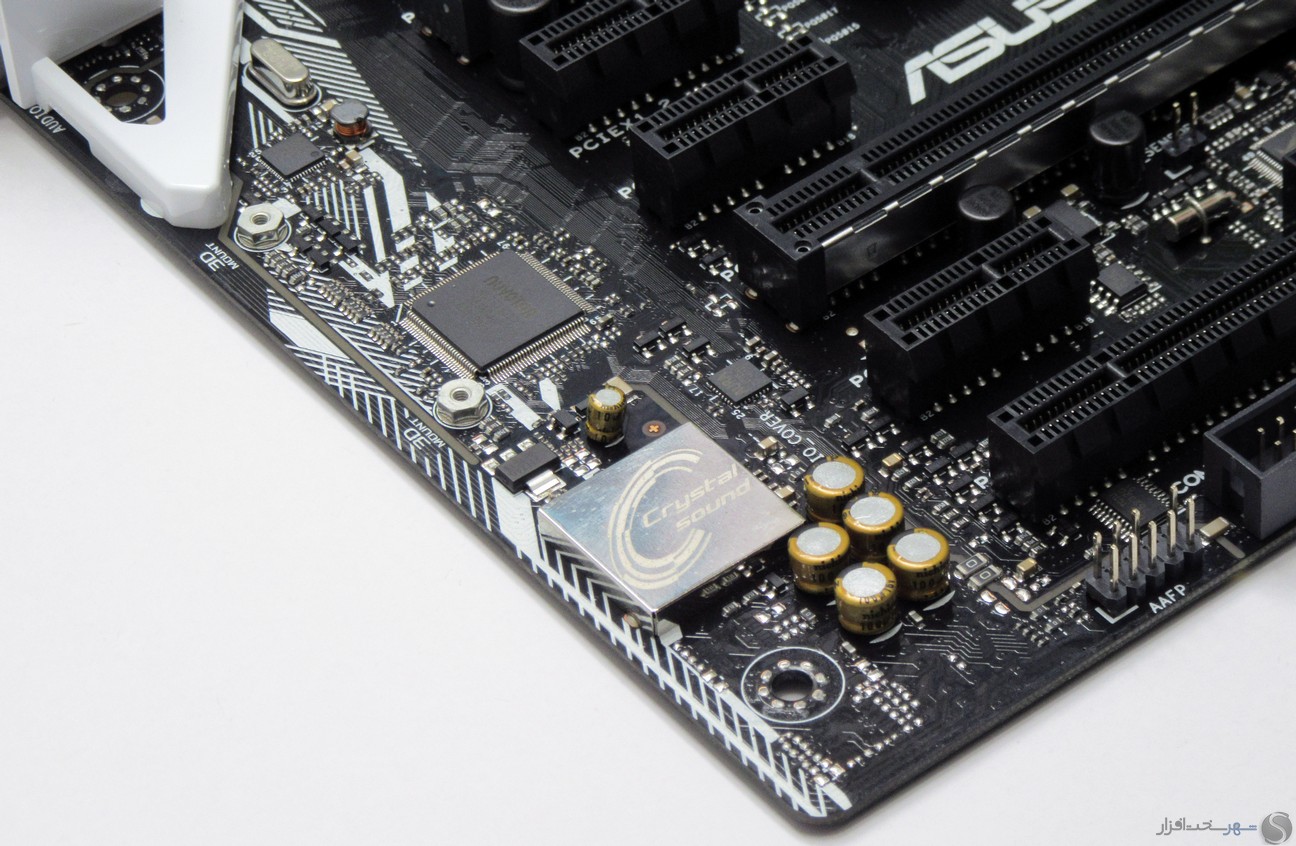

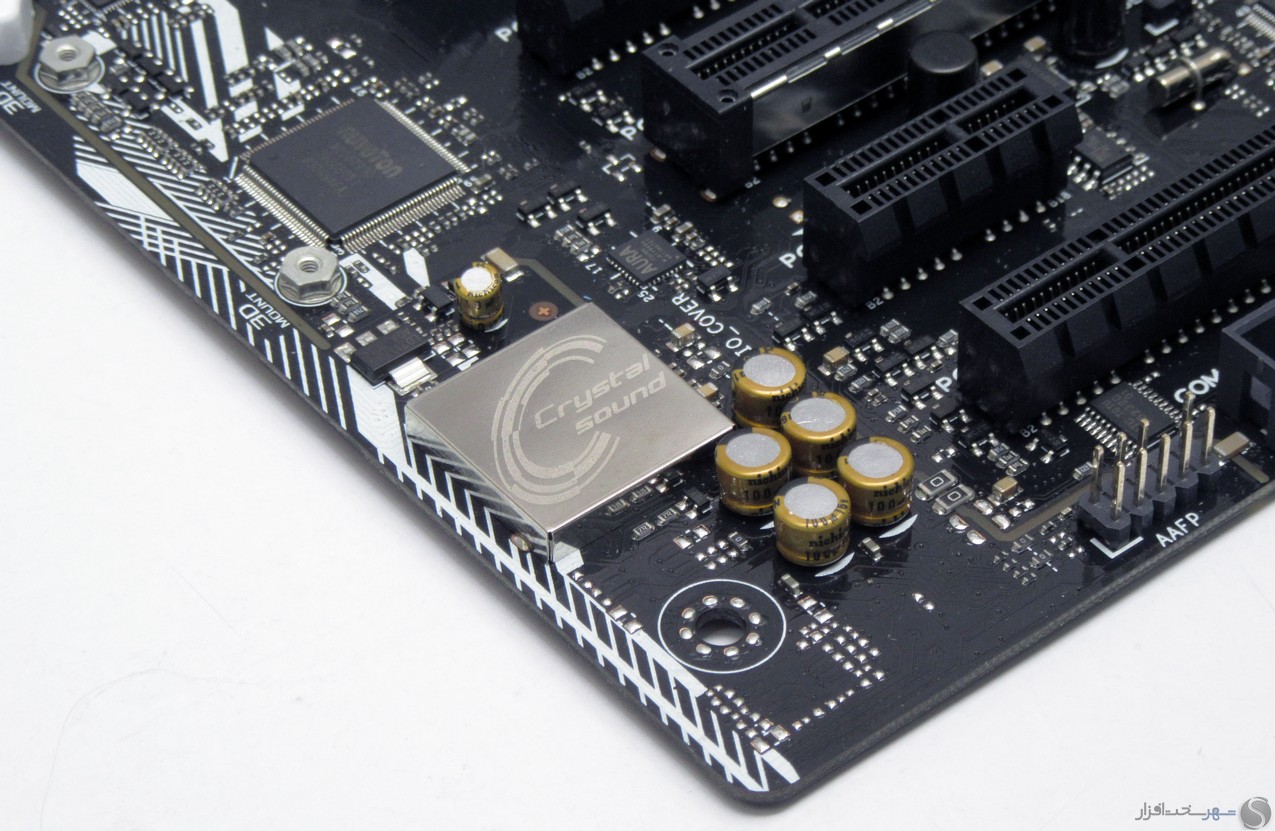

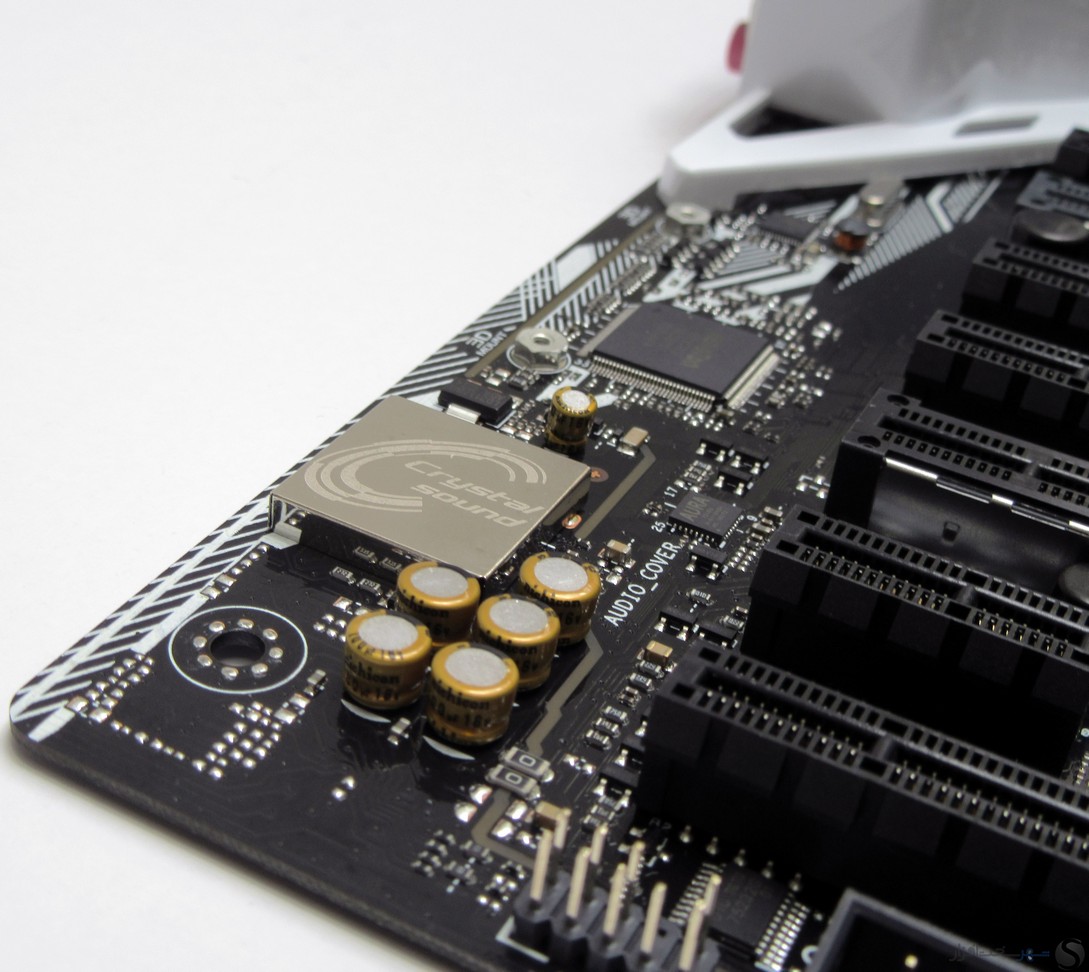

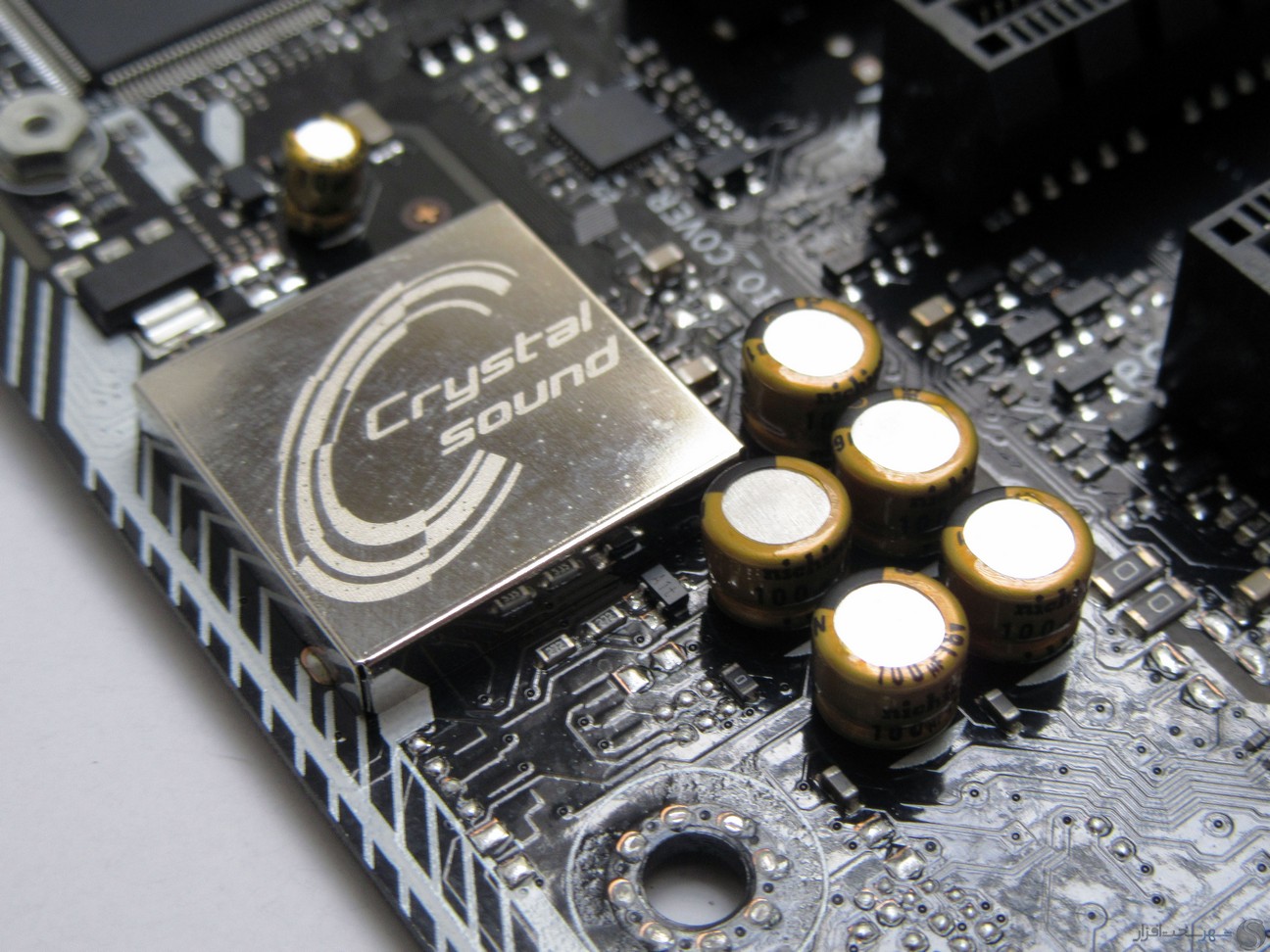

ایسوس در قلب راهکار صوتی Crystal Sound 3 از تراشه صدای 8 کاناله جدید S1220A استفاده کرده که در مقایسه با تراشه نسل قبل Realtek ALC1150 از هر نظر برتری دارد. این چیپ صوتی به طور اختصاصی برای استفاده در مادربردهای ایسوس تولید می شود. یکی از ویژگی های خارق العاده تراشه مزبور نسبت سیگنال به نویز (SNR)ا120 دسیبل است.
کُدک صوتی S1220A بخشی از نسل جدید سیستم صوتی انحصاری مادبردهای ایسوس است. S1220A به عنوان قلب این سیستم قادر به ارائه نسبت سیگنال به نویز 120 دسیبل در بخش خروجی است. نسبت سیگنال به نویز در بخش ورودی 110 دسیبل است که در مقایسه با تراشه ALC1150 یک جهش بزرگ است.
ایسوس برای گیمرها و علاقمندان به صدای با کیفیت یک غافل گیری دیگر نیز دارد. سیستم صوتی این مادربرد دارای یک عدد آمپلی فایر OPAMP آنبورد برای هدفون و هدست است. همچنین مدار de-pop پیاده سازی شده تا حد زیادی صدای آزار دهنده بلندگوها در زمان راه اندازی سیستم و یا متصل کردن کابل ها به جک های صوتی را کاهش می دهد.
مدار ایزوله صدا در هنگام روشن بودن سیستم با نوار LED رنگی نورافشانی می شود که نمای زیبایی به مادربرد و داخل کیس می بخشد. نورپردازی تعبیه شده در پشت مدار صدا با پشتیبانی از رنگ های RGB، قابل شخصی بوده و امکان اعمال جلوه های متنوعی وجود دارد.
از دیگر قابلیت های راهکار صوتی Crystal Sound 3 می توان توانایی تشخیص هوشمند امپدانس هدفون، بهره گیری از خازن های مخصوص صدا ژاپنی، کانال چپ و راست جدا در سطح برد PCB و پوشش محافظت در برابر میدان های مغناطیسی و امواج القایی را برشمرد.

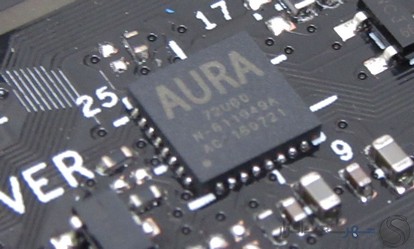

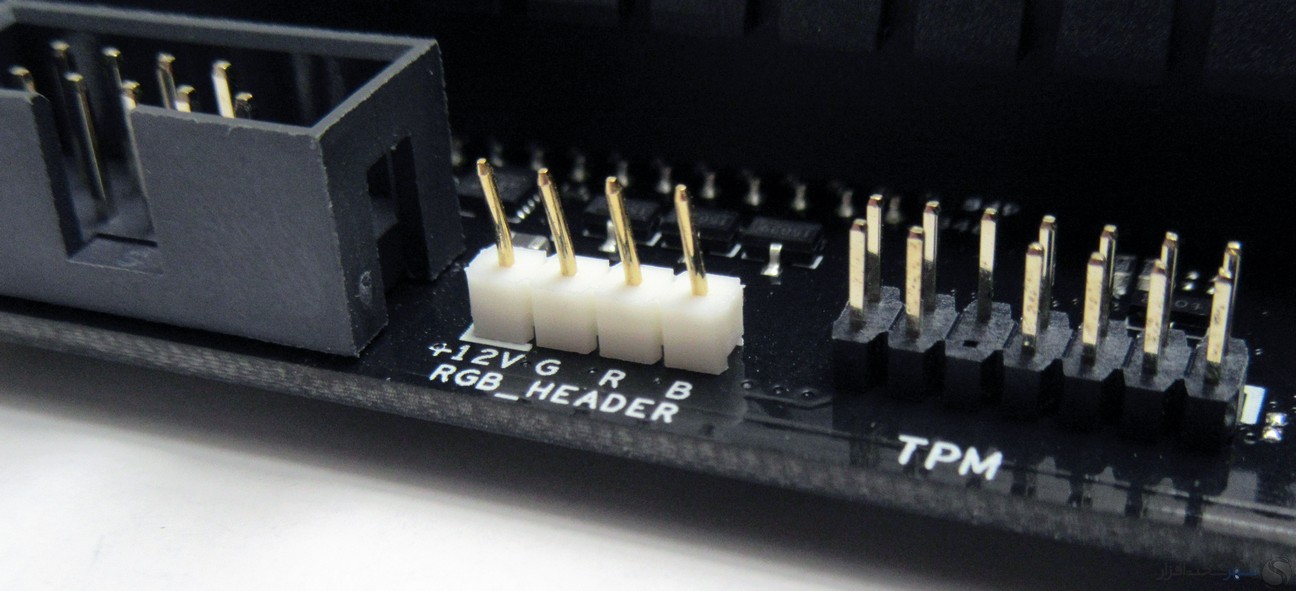

افزون بر برخورداری از تعدادی LED RGB، به عنوان بخشی از فناوری انحصاری AURA Sync، می توان از طریق هدر تبعیه شده نوارهای RGB و یا قطعات دیگری که به نورپردازی RGB جهز هستند را به مادربرد متصل کرد و نورپردازی آنها را از طریق مادربرد کنترل و یا با مادربرد هماهنگ کرد.
درگاه شبکه کابلی گیگابیتی این مادربرد مبتنی بر کنترلر I219V اینتل است که در مقایسه با کنترلرهای ارزان قیمت، مزایایی چون کارایی بهتر و استفاده کمتر از پردازنده مرکزی دارد. ایسوس به بکارگیری کنترلر مرغوب بسنده نکرده و برنامه مکمل Turbo LAN Utility را به خدمت گرفته که از طریق آن می توان ارتباط شبکه را بهینه سازی کرد.

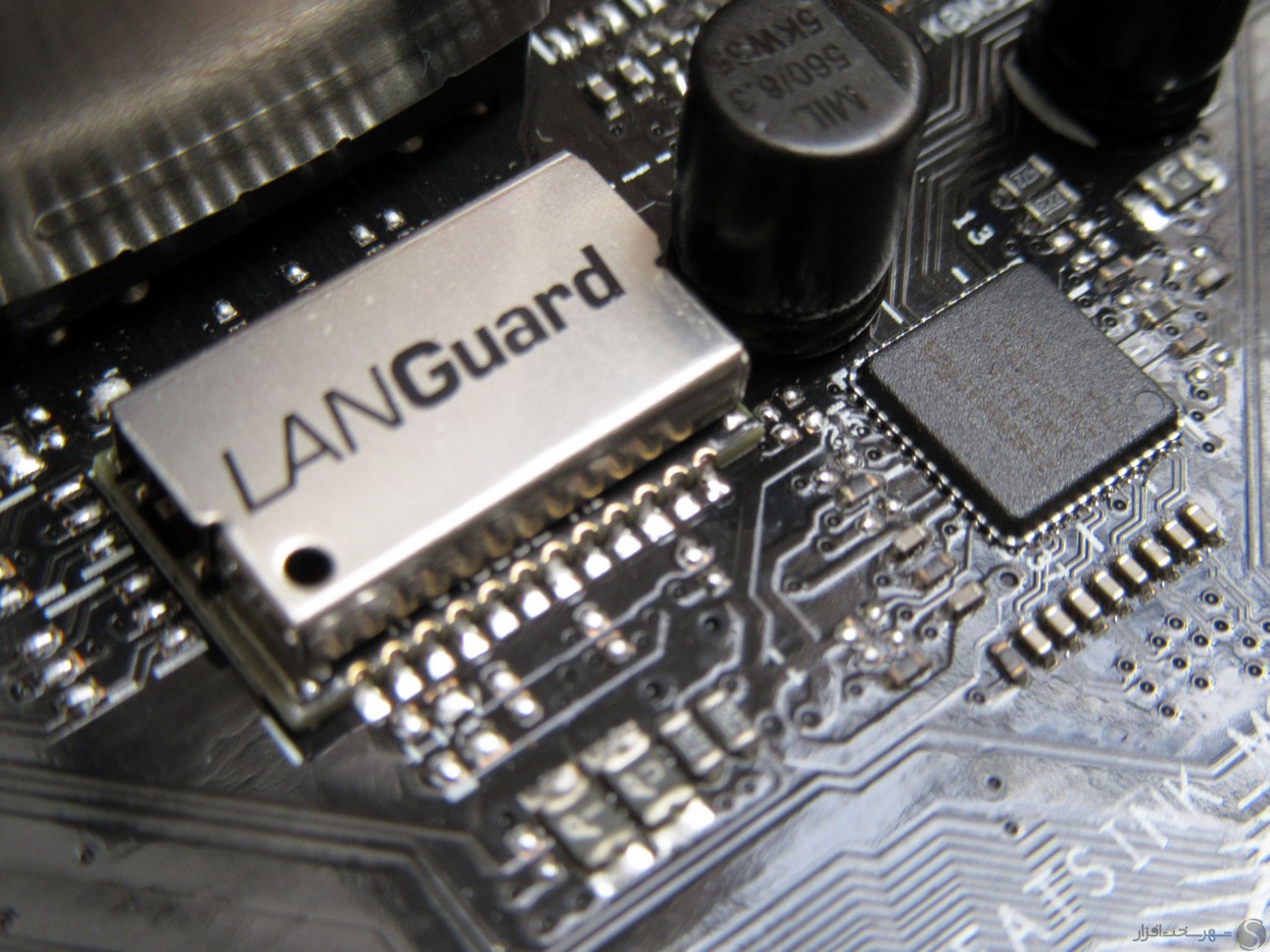

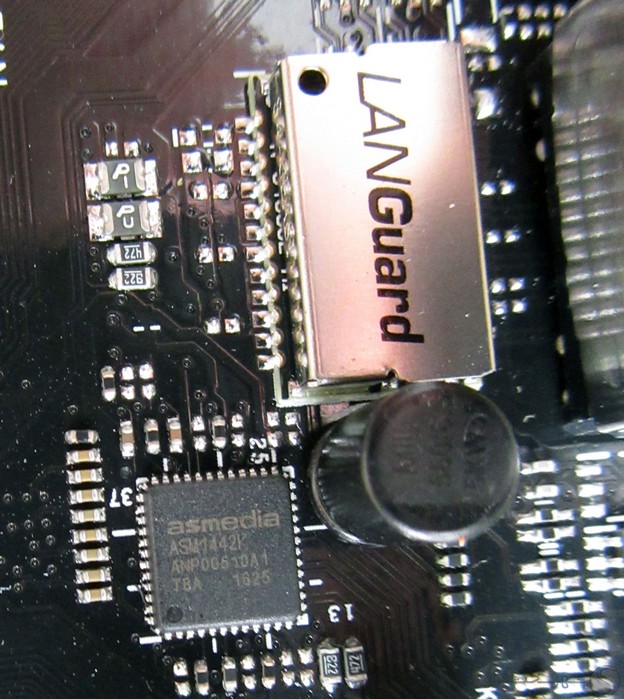

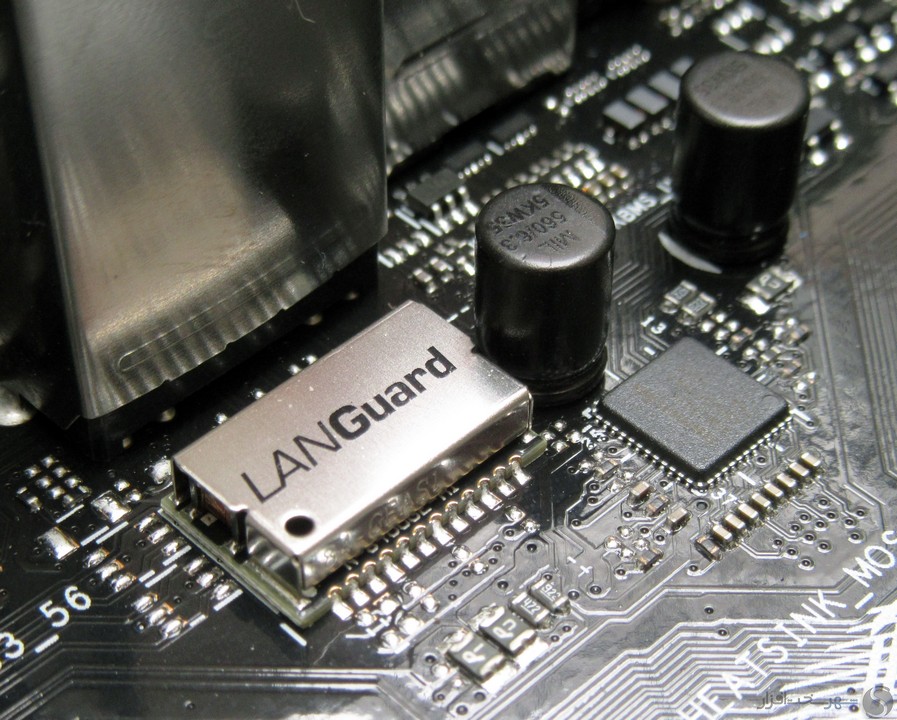

LAN Guard یکی دیگر از فناوری های ایسوس برای درگاه شبکه است، این فناوری از ارتباط شبکه دربرابر شوک الکتریکی نظیر اامواج القایی رعد و برق و شوک الکترواستاتیکی محافظت می کند.

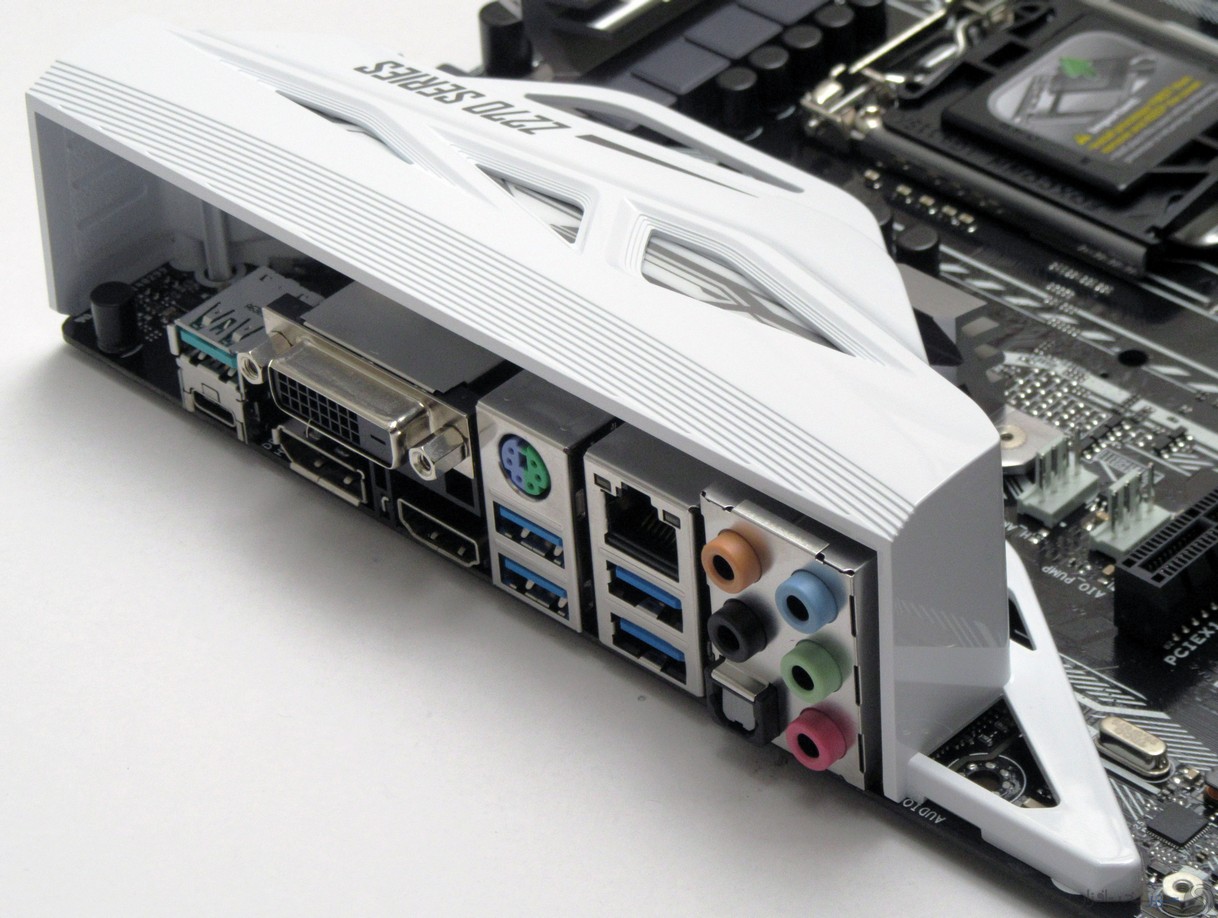

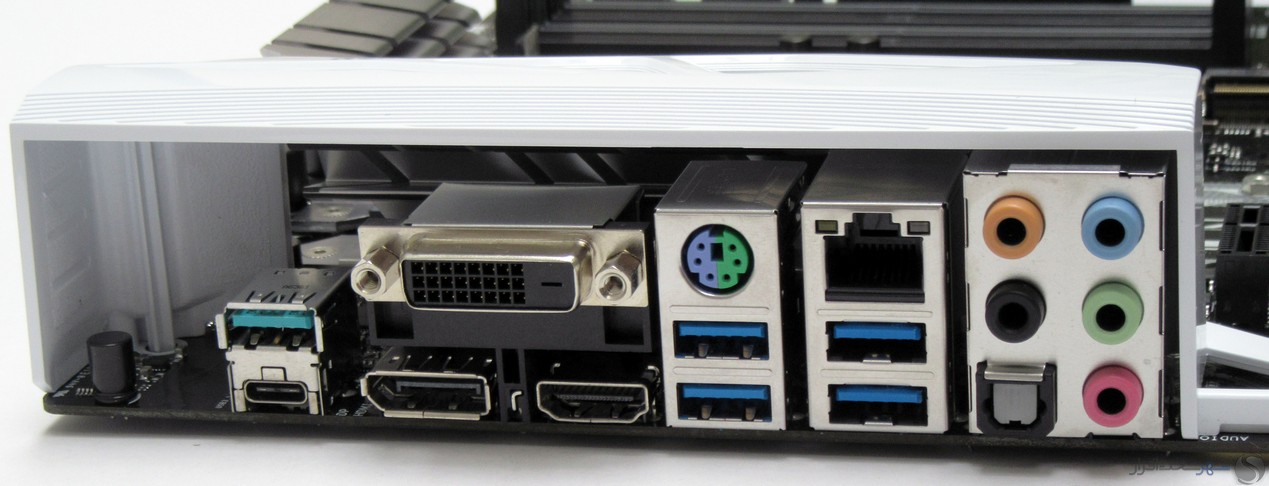

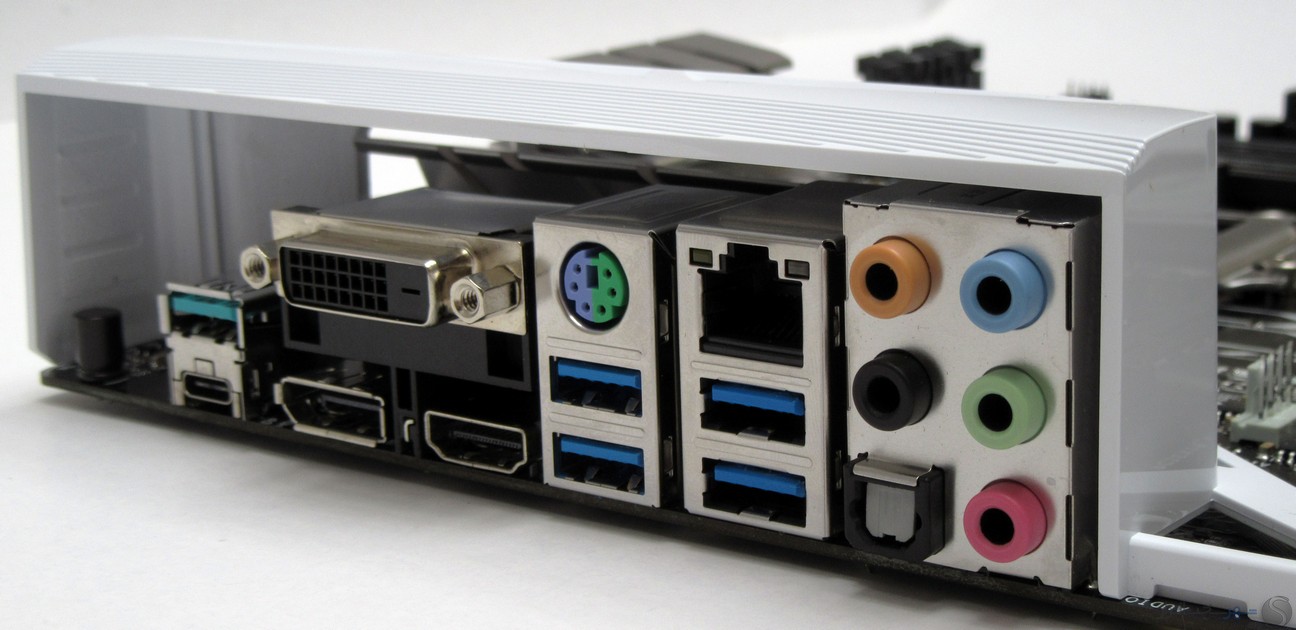

در پنل پشتی این مادربرد علاوه بر درگاه شبکه LAN گیگابیتی و جک های صدا، یک عدد درگاه PS/2، یک عدد درگاه خروجی تصویر DVI-D، یک عدد درگاه خروجی تصویر DisplayPort، یک عدد درگاه خروجی تصویر HDMI، خروجی اپتیکال S/PDIF، چهار عدد درگاه USB 3.0 و دو عدد درگاه USB 3.1 (یک عدد نوع C) تعبیه شده است.

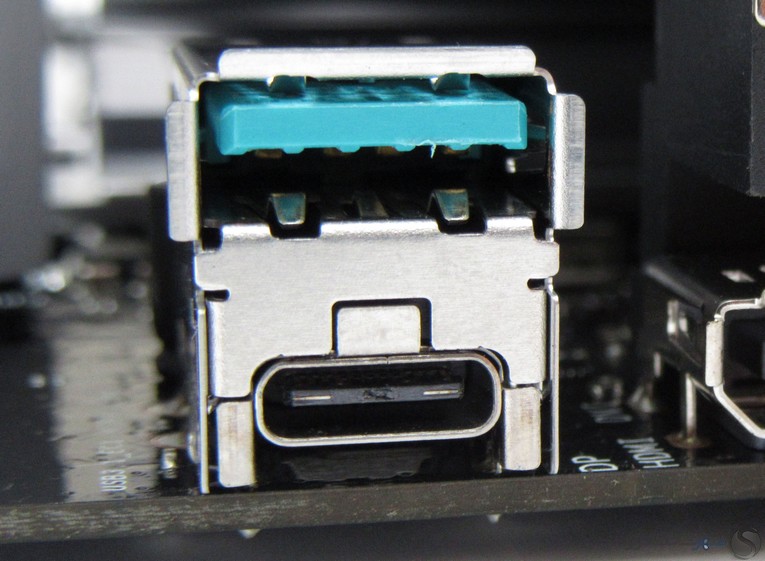

یکی از قابلیت های قابل توجه این مادربرد، برخورداری از درگاه USB 3.1 نسل دوم با پهنای باند 10 گیگابیت بر ثانیه است. این درگاه ها از کنترلر ASMedia ASM1142 منشعب می شوند.
سخن پایانی
ASUS PRIME Z270-A یک مادربرد خوب، قابل اطمینان و بادوام برای تمامی کاربرانی است که خواهان استفاده حداکثری از قابلیت های پلتفرم Kaby Lake با صرف حداقل هزینه هستند. این مادربرد با برخورداری از کیفیت ساخت بالا، اجزای مرغوب و بادوام، طراحی بسیار بهینه و کارآمد، بایوس حرفه ای با استفاده فوق العاده آسان، قابلیت های غنی برای گیمینگ، صدای باکیفیت و نورپردازی RGB، یک انتخاب ایده آل برای اغلب کاربران است.
