حافظه رم CUDIMM چیست و چه مزایایی نسبت به حافظه DDR5 معمولی دارد؟

این روزها اخبار زیادی در رابطه با حافظه‌ های رم CUDIMM که توان رسیدن به سرعت‌های بی سابقه ای را دارند به گوش می‌رسد. اما ماژول‌های CUDIMM چه تفاوتی با حافظه های DDR5 فعلی دارند، چگونه رسیدن به سرعت‌های بالاتر را ممکن می‌کنند و آیا با مادربردهای فعلی سازگاری دارند؟ در ادامه این مقاله با شهر سخت‌افزار همراه باشید تا به این پرسش‌ها پاسخ دهیم.

فهرست مطالب این مقاله:

- مقدمه
- ماژول‌ های حافظه DIMM و SODIMM
- تفاوت UDIMM و RDIMM
- استاندارد حافظه CUDIMM
- سازگاری CUDIMM با مادربردهای فعلی
- سرعت‌ حافظه رم CUDIMM
- جمع‌بندی و پرسش‌ های پرتکرار

مقدمه

در حالی که ماژول‌های حافظه CAMM و LPCAMM برای لپ ‌تاپ‌ ها توجه زیادی به خود جلب کرده‌اند، بازار حافظه ‌های دسکتاپ نیز در انتظار تحولات جدیدی است که قرار است با معرفی نسل جدیدی از حافظه‌ها به نام Clocked Unbuffered DIMM (CUDIMM) بهبودهای قابل توجهی در عملکرد حافظه‌ها به همراه داشته باشد.

در همین رابطه بخوانید:

- استاندارد CAMM2 در حافظه های رم چیست و چه مزایایی نسبت به حافظه های RAM DIMM دارد؟

با افزایش سرعت حافظه‌ های رم DDR5 در کامپیوترهای دسکتاپ و لپ‌ تاپ‌، پایداری و یکپارچگی داده‌ها به مسائل حیاتی تبدیل شده است. چراکه افزایش سرعت‌، باعث ایجاد نویز در سیگنال های الکتریکی می‌شود که ممکن است به بروز خطا، از دست رفتن داده‌ها یا ناپایداری سیستم بیانجامد.

استاندارد حافظه CUDIMM پاسخی به این مشکلات است که با اعمال برخی تغییرات در ساختار ماژول‌های DDR5، تلاش دارد به افزایش پایداری حافظه رم در سرعت‌های بالاتر کمک کند. در ادامه این مقاله ابتدا به معرفی ماژول DIMM و انواع آن می‌پردازیم و نحوه کار حافظه‌ رم CUDIMM‌ را بررسی خواهیم کرد.

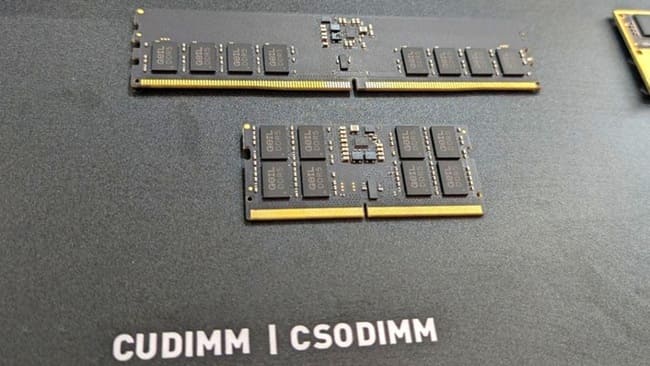

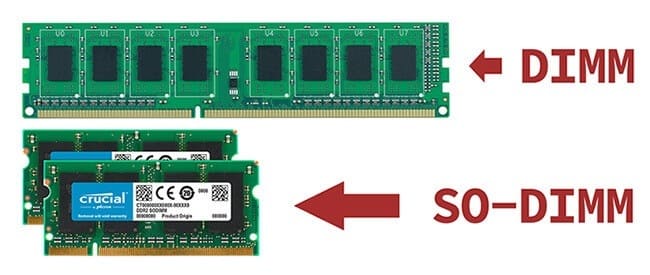

ماژول‌ های حافظه DIMM و SODIMM

ماژول‌های حافظه رم مانند DDR5 یا DDR4 یا نسل‌های قبل از آن، به دلیل اینکه درون شیار حافظه قرار می‌گیرند و پین‌های آن در هر دو طرف ماژول قرار دارند، به عنوان DIMM یا Dual In-line Memory Module شناخته می‌شوند. همانطور که می‌بینید این نام‌گذاری بر اساس ویژگی فیزیکی ماژول‌های RAM انتخاب شده و ارتباطی با ظرفیت یا عملکرد آن ندارد. هرچند هر دو نوع حافظه DDR4 و DDR5 دارای 288 پین هستند، اما اختلاف محل شکاف موجود بین پین‌ها تضمین می‌کند ماژول‌های DDR4 به اسلات‌های DDR5 متصل نشوند و بالعکس.

از طرف دیگر همه کامپیوترها نمی‌توانند از طول استاندارد ماژول‌های DIMM استفاده کنند. به همین دلیل ماژول‌های SODIMM برای لپ ‌تاپ‌ ها و کامپیوترهای کوچک که با محدودیت فضا مواجه هستند، ارائه شده‌اند. اندازه کوچک‌تر مانع استفاده SODIMM‌ها از همان فناوری‌های نسخه بزرگ‌تر نمی‌شود و در فرکانس‌های مشابه، عملکرد یکسانی با DIMM‌های استاندارد دارند.

در همین رابطه بخوانید:

- اسلات DIMM چیست؟ آشنایی با کاربرد ماژول DIMM در مادربرد کامپیوتر
- حافظه RAM چیست؟ وظایف رم و کاربردهای آن چیست؟

تفاوت UDIMM و RDIMM

تقریباً تمام ماژول‌هایی که امروز در بازار یافت می‌شوند از نوع UDIMM یا Un-buffered DIMM هستند به طوری که سازندگان رم برای معرفی این محصولات دیگر به نام UDIMM اشاره نمی‌کنند. در این نوع حافظه، هیچ بافر یا ثباتی بین کنترلر حافظه چیپست یا پردازنده و چیپ‌های حافظه قرار ندارد و کنترلر و تراشه‌های حافظه مستقیماً با هم در تعامل هستند. این ویژگی به حافظه‌های UDIMM تأخیر کمتری می‌دهد و سرعت عملکرد آن‌ها را افزایش می‌دهد. با این حال، نبود بافر می‌تواند بر کیفیت سیگنال کلاک تأثیر منفی بگذارد. کیفیت سیگنال کلاک در سرعت‌های پایین‌تر چندان مشکل‌ساز نیست، اما برای افزایش سرعت در ماژول‌های DDR5، این موضوع یکی از چالش‌های اصلی به شمار می‌رود.

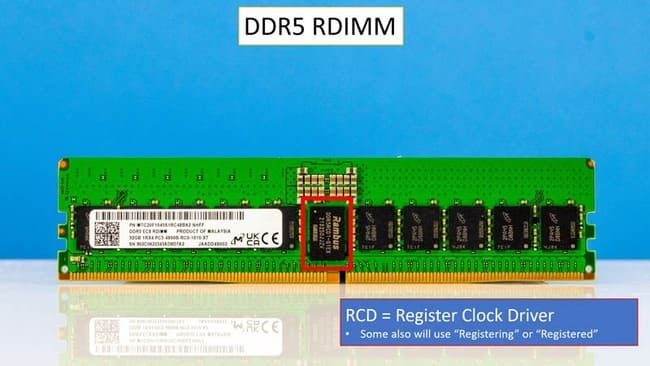

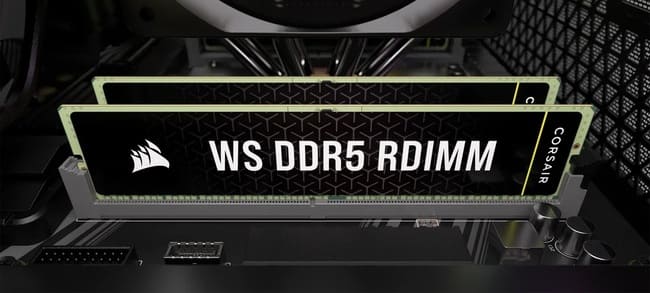

در مقابل، RDIMM یا Registered DIMM از تراشه‌های ثبات (Register) به عنوان بافر بین کنترلر و چیپ حافظه استفاده می‌کنند. این ثبات‌ها، موقعیت دقیق داده‌های درخواستی از سوی پردازنده را در خود ذخیره می‌کنند که باعث کاهش بار کاری و لود الکتریکی کنترل کننده حافظه می‌شود. به همین دلیل، RDIMMها در سرورها و ورک‌استیشن ‌ها که پایداری و قابلیت اطمینان در اولویت قرار دارد، بیشتر به کار می‌آیند. بیشتر RDIMMها دارای ویژگی تصحیح خطا یا ECC هستند که به کمک یک چیپ اضافی، در حین انتقال داده، خطاهای احتمالی را شناسایی و تصحیح می‌کند.

استاندارد حافظه CUDIMM

همانطور که اشاره شد، کیفیت سیگنال ساعت، یکی از چالش‌های اساسی بر سر راه دسترسی به سرعت‌های بالاتر در حافظه‌‌های DDR5 UDIMM است. حافظه‌های DDR5 به دلیل سرعت بالای انتقال داده‌ها که با قابلیت نصب آسان نیز همراه است، محبوبیت بالایی در بازار پیدا کرده‌اند؛ اما افزایش سرعت بیشتر در این حافظه‌ها به دلیل چالش‌های فیزیکی و الکتریکی، دشوارتر شده است. این چالش‌ها شامل حفظ یکپارچگی سیگنال‌ها و پایداری آن‌ها در ماژول‌های حافظه است، به ویژه با توجه به افزایش ظرفیت و پیکربندی‌های متنوع حافظه‌های جدید.

در همین رابطه بخوانید:

- تشریح حافظه‌های رم دی دی آر DDR؛ فرکانس، تأخیر و تایمینگ رم چیست؟

حافظه‌های CUDIMM، نوعی توسعه‌یافته از حافظه‌های UDIMM هستند که به عنوان راه‌حلی جدید برای حل چالش‌های مطرح شده، معرفی شده‌اند. با ظهور CUDIMM، تغییراتی در معماری حافظه‌ها اعمال شده است که انتظار می‌رود بتواند به بهبود پایداری الکتریکی و افزایش سرعت در ماژول‌های DDR5 و حتی نسل‌های بعدی آن مثل DDR6 کمک کند.

نقش CKD در CUDIMM و تاثیر آن بر پایداری حافظه

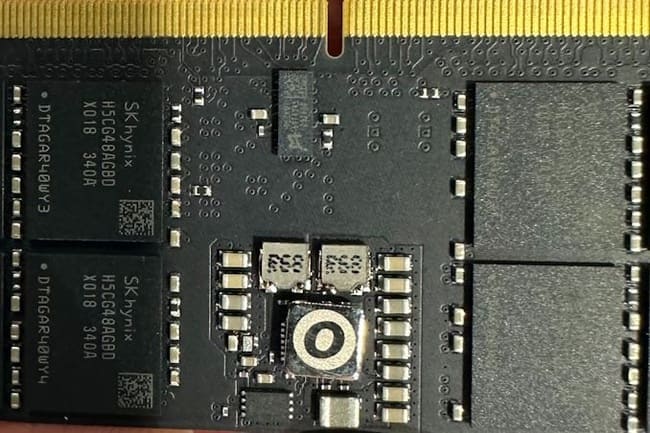

حافظه‌های CUDIMM از طریق افزودن یک مدار تقویت کلاک یا Clock Driver به ماژول حافظه، طراحی UDIMM را بهینه‌سازی می‌کنند. این مدار کوچک وظیفه بازسازی سیگنال ساعت ورودی را بر عهده دارد. در طراحی‌ قدیمی، سیگنال ساعت مستقیماً از پردازنده یا چیپست به حافظه منتقل می‌شد، اما با افزودن CKD، سیگنال ساعت به صورت محلی و در داخل ماژول حافظه ایجاد می‌شود. این موضوع نه تنها پایداری و اطمینان‌پذیری حافظه را در سرعت‌های بالا بهبود می‌بخشد، بلکه مانع از بروز مشکلات الکتریکی می‌شود که در سرعت‌های بالاتر می‌تواند کارایی حافظه را تحت تأثیر قرار دهد. بنابراین، CKD نقش کلیدی در اطمینان از عملکرد پایدار حافظه‌های DDR5 در سرعت‌های بالاتر ایفا می‌کند.

طبق استاندارد جدید JEDEC که با شماره JESD323 معرفی شده است، از CUDIMM برای حافظه‌های با سرعت DDR5-6400 و بالاتر استفاده خواهد شد و اولین نسخه این استاندارد سرعت‌هایی تا DDR5-7200 را نیز پوشش می‌دهد. حافظه‌های جدید CUDIMM با استفاده از همان کانکتور 288 پینی که در حافظه‌های DDR5 UDIMM استاندارد به کار می‌رود، طراحی شده‌اند، که این امر به انتقال نسبتاً آسان به سمت سرعت‌های بالاتر DDR5 کمک می‌کند و از لحاظ سازگاری با سیستم‌های موجود مشکلی ایجاد نمی‌کند.

مزایای CUDIMM در حل چالش‌های DDR5

یکی از بزرگترین چالش‌های مربوط به حافظه‌های با سرعت بالا، حفظ یکپارچگی سیگنال‌ها است، به ویژه با توجه به فاصله‌های طولانی بین قطعات و تعداد اتصالات. به طور سنتی، این وظیفه بر دوش کنترلر حافظه در چیپست یا پردازنده بوده است. اما حافظه‌های CUDIMM با افزودن قابلیت‌ها تقویت سیگنال ساعت توسط CKD، می‌توانند این بار را کاهش دهند.

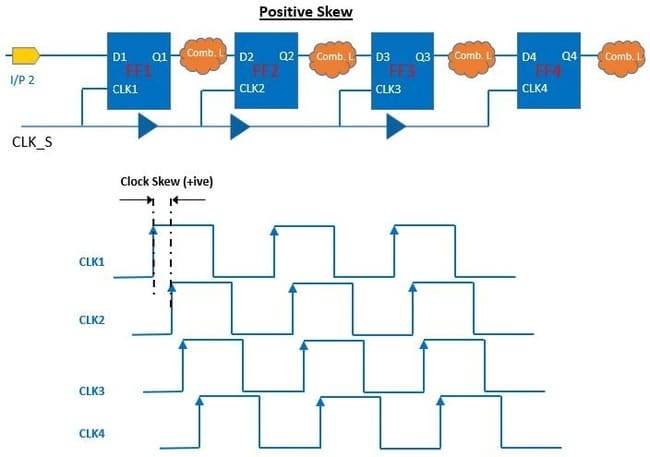

مدار CKD ورودی سیگنال ساعت را تقویت و بازسازی می‌کند و آن را به چیپ‌های حافظه هدایت می‌نماید. از ویژگی‌های مهم CKD می‌توان به اصلاح دوره وظیفه (Duty Cycle) اشاره کرد که کمک می‌کند تا سیگنال ساعت با دقت بیشتری پردازش شود و تغییرات ناگهانی در زمان‌بندی کاهش یابد. همچنین، CKD با کاهش اختلاف زمان رسیدن سیگنال ساعت به اجزای مختلف (که به Clock Skew معروف است) و تنظیم دقیق فاز سیگنال، به یکپارچگی عملکرد حافظه‌ها کمک می‌کند.

شباهت‌ها و تفاوت‌های CUDIMM با RDIMM

تعبیه مدار CKD در DIMMها ایده جدیدی نیست و مفهوم CUDIMM در واقع نسخه‌ای ساده شده از RDIMM به حساب می‌آید که سال‌هاست در سرورها مورد استفاده قرار می‌گیرد. تفاوت اصلی این است که RDIMM نه تنها سیگنال ساعت، بلکه خطوط فرمان و آدرس‌دهی را نیز بافر می‌کند، در حالی که CUDIMM فقط سیگنال ساعت را بافر کرده و بقیه مسیرها را بدون تغییر نگه می‌دارد. به همین دلیل، می‌توان CUDIMM را یک گام میانی بین UDIMM و RDIMM در نظر گرفت.

از طرفی، ساختار CKD به طور عمده برای کاهش هزینه‌ها طراحی شده است؛ به عنوان مثال، یک CKD استاندارد JEDEC تنها 35 پین دارد که تقریباً نیمی از آن‌ها پین‌های تغذیه و زمین هستند. این طراحی به حفظ سادگی و کاهش هزینه‌ها کمک می‌کند که به ویژه برای بازار کامپیوترهای شخصی مصرفی، که به راهکارهای ارزان‌تر و ساده‌تر تمایل دارد، مناسب است.

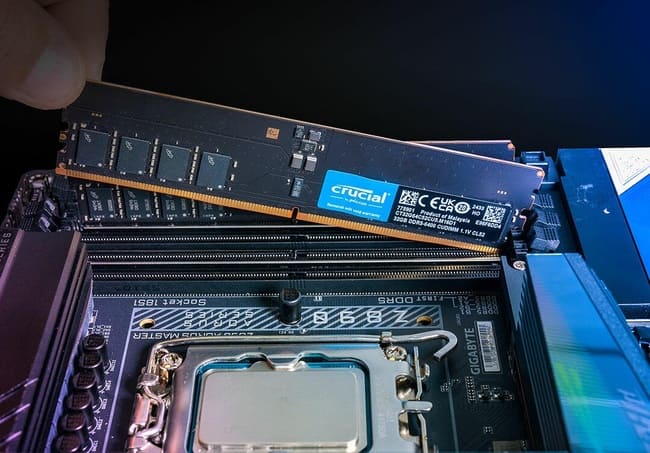

سازگاری CUDIMM با مادربردهای فعلی

در حال حاضر تنها مادربردهای جدید با چیپست Z890 اینتل از حافظه‌های CUDIMM پشتیبانی می‌کنند و خبری از پشتیبانی از این نوع حافظه‌ها در پردازنده‌های AMD نیست. از آنجا که تفاوت اصلی حافظه‌های CUDIMM با UDIMM فرکانس کاری بالاتر است، این حافظه‌ها طوری طراحی شده‌اند که با اکثر سیستم‌ها و کنترلرهای حافظه DDR5 موجود نیز سازگار باشند. این یعنی CUDIMMها از همان اسلات ۲۸۸ پینی که در حافظه‌های استاندارد DDR5 UDIMM استفاده می‌شود، بهره می‌برند و می‌توانند به راحتی در سیستم‌های کنونی جایگزین شوند.

این سازگاری به کمک CKD انجام می‌شود، به طوری که ماژول CUDIMM می‌تواند سیگنال ساعت را از طریق CKD تأمین کند یا در حالت PLL Bypass مستقیما از سیگنال کلاک کنترل کننده حافظه استفاده کند. حالت بای‌پس به صورت رسمی تا سرعت DDR5-6000 (یا ۳۰۰۰ مگاهرتز) پشتیبانی می‌شود و DIMMهایی که مطابق استاندارد JEDEC ساخته شده‌اند، از سرعت DDR5-6400 به بعد نیاز به استفاده از CKD دارند. در نتیجه ماژول حافظه CUDIMM با ورود به حالت بای‌پس می‌تواند با کنترلرهای حافظه DDR5 قدیمی یا کندتر کار کند، در حالی که DIMMهایی که فاقد CKD هستند، در سرعت‌های بالاتری که نیاز به CKD دارند، قابل استفاده نخواهند بود.

در همین رابطه بخوانید:

- پردازنده‌های Core Ultra 200 از حافظه CUDIMM با سرعت 10000MT/s پشتیبانی می‌کنند

بنابراین در صورتی که مادربرد و پردازنده شما از حافظه‌های CUDIMM پشتیبانی نمی‌کنند، صرف هزینه اضافی برای این ماژول‌ها بی‌فایده خواهد بود.

سرعت‌ حافظه رم CUDIMM

با تمام این تفاسیر، حافظه‌های رم CUDIMM توان رسیدن به چه سرعت‌هایی را دارند؟ در این بخش با معرفی تعدادی از ماژول‌های CUDIMM شرکت‌های مختلف، به این سوال پاسخ خواهیم داد.

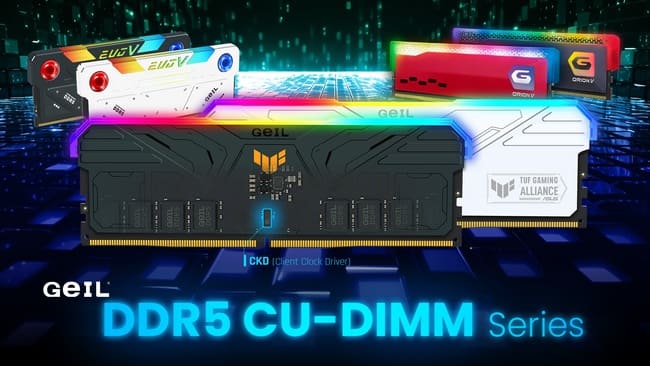

ماژول CUDIMM شرکت Geil با سرعت تا 9200MT/s

شرکت GeIL که به عنوان یکی از تولیدکنندگان پیشرو در زمینه ماژول‌های حافظه با عملکرد بالا شناخته می‌شود، به تازگی جدیدترین گزینه‌های حافظه DDR5 خود را در قالب ماژول‌های CUDIMM و UDIMM معرفی کرده است. این محصولات جدید در طیف گسترده‌ای از سرعت‌های 6400MT/s تا 8000MT/s در هر دو حالت UDIMM و CUDIMM در دسترس خواهند بود. برای کاربران حرفه‌ای و علاقه‌مندان به اورکلاک، GeIL دو نسخه پرسرعت 8800MT/s و 9200MT/s را معرفی کرده است.

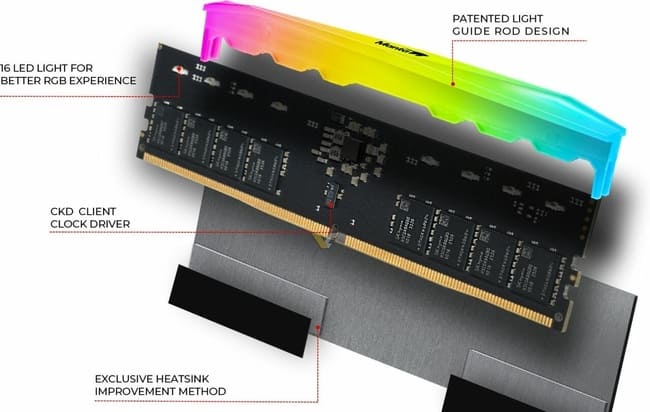

حافظه CUDIMM با نورپردازی RGB شرکت V-Color

شرکت V-Color نیز اولین حافظه رم CUDIMM اورکلاک‌شده خود را با سرعتی تا ۹۲۰۰ مگاترنسفر در ثانیه عرضه کرده است. از قابلیت‌های این ماژول می‌توان به سیستم تنظیم خودکار فرکانس و ولتاژ بر اساس نیازهای کاری و شرایط سیستم اشاره کرد که توان مصرفی را کاهش داده و پایداری را افزایش می‌دهد. همچنین، خنک‌کننده جدیدی با طراحی خاص و کارایی بالا برای این حافظه ساخته شده که با استفاده از طراحی جدید هیت سینک گرما را بهتر دفع می‌کند.

حافظه‌های سری Colorful Shadow

شرکت Colorful از حافظه رم جدید خود، Shadow DDR5 CUDIMM، با سرعت فوق‌العاده ۱۰,۰۰۰ MT/s رونمایی کرده که این سرعت بر روی مادربوردهای مجهز به چیپست Z890 اینتل امکان‌پذیر است. این حافظه با قابلیت‌های تصحیح خطای کد (ECC) و سازگاری با پروفایل XMP، می‌تواند تا ۹۶۰۰ MT/s با ولتاژ ۱.۵ ولت کار کند و با تنظیم تایمینگ‌های حافظه تا ۱۰,۰۰۰ میلیون انتقال بر ثانیه نیز اورکلاک شود. حافظه Shadow DDR5 در ظرفیت‌های مختلف از ۱۶ تا ۴۸ گیگابایت و با فرکانس‌های بین ۶۴۰۰ تا ۹۶۰۰ MT/s عرضه خواهد شد.

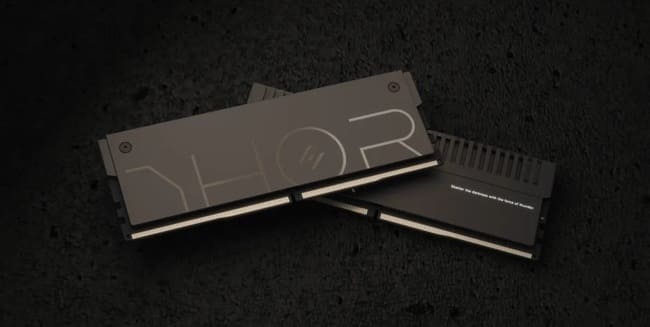

ماژول‌ های حافظه Asgard x Thor CUDIMM

شرکت Asgard نیز نخستین حافظه‌های CUDIMM خود با سرعت DDR5-9600 را معرفی کرده است. این حافظه‌های جدید که از تراشه‌های ساخت SK hynix بهره می‌برند، برای دستیابی به عملکرد بالا تست و دسته‌بندی شده‌اند و هر ماژول از CKD و مدیریت هوشمند انرژی برخوردار است. این حافظه‌های DDR5-9600 در کیت‌های ۲x ۱۶ گیگابایتی و ۲x ۲۴ گیگابایتی با ولتاژ ۱.۵۰ ولت عرضه می‌شوند و برای عملکرد در حداکثر سرعت نیاز به اورکلاک از طریق تنظیمات XMP دارند.

جمع‌بندی و پرسش‌ های پرتکرار

حافظه ‌هایCUDIMM  به‌منظور مقابله با چالش‌های پایداری در سرعت‌های بالا که ماژول های DDR5 UDIMM با آنها مواجه هستند طراحی شده‌اند. این نوع حافظه‌ها از یک مدار درایور کلاک یا CKD بهره می‌برند که امکان بازسازی سیگنال ساعت ورودی را فراهم می‌سازد. مدار CKD با بهبود کیفیت سیگنال، از بروز خطاهای سیگنال‌دهی و مشکلات ناشی از نویز الکتریکی جلوگیری می‌کند و مانع از ناپایداری سیستم در سرعت‌های بالا می‌شود.

در همین رابطه بخوانید:

- بهترین رم DDR5 بازار ایران
- بهترین رم گیمینگ کامپیوتر بازار ایران: DDR4 و DDR5

حافظه های رم CUDIMM با ساختار ساده‌تر نسبت به RDIMM، تنها سیگنال ساعت را بافر می‌کنند و بقیه مسیرهای حافظه را بدون تغییر باقی می‌گذارند. این ویژگی، همراه با استفاده از فرم فکتور ۲۸۸ پینی استاندارد DDR5، به این حافظه‌ها امکان می‌دهد که سازگاری گسترده ای حتی با سیستم‌هایی که از CUDIMM پشتیبانی نمی‌کنند داشته و نیاز به تغییرات عمده در سخت‌افزار نداشته باشند. برندهای معروفی مانند Geil، V-Color، Colorful و Asgard نیز ماژول‌های CUDIMM خود را با سرعت‌های تا 9600MT/s و بالاتر به بازار عرضه کرده‌اند و انتظار می‌رود مورد استقبال کاربران حرفه‌ای و گیمرها قرار گیرند.

حافظه‌های رم CUDIMM در چه سیستم‌هایی به کار می‌روند؟

حافظه‌های CUDIMM برای افزایش ثبات و سرعت ماژول‌های DDR5 UDIMM توسعه داده شده‌اند. این حافظه‌ها برای سیستم‌های رده بالا با پردازنده‌های نسل جدید که نیازمند حافظه‌های سریع‌تر هستند به کار می‌روند.

آیا حافظه‌ های CUDIMM مناسب سرورها هستند؟

حافظه‌های CUDIMM با وجود بهبود در انتقال سیگنال ساعت و افزایش پایداری، به طور کامل برای استفاده در سرورها طراحی نشده‌اند. سرورها معمولاً ماژول‌های مجهز به تراشه‌های اختصاصی تصحیح خطا استفاده می‌کنند. بنابراین CUDIMM بیشتر برای سیستم‌های دسکتاپ رده بالا مناسب است.

چه کسانی باید از حافظه‌ های رم CUDIMM استفاده کنند؟

کاربرانی که از سیستم‌های گیمینگ یا ورک‌استیشن‌های با عملکرد بالا استفاده می‌کنند و نیاز به ارتقاء سرعت و پایداری حافظه سیستم‌ دارند، مناسب‌ترین گزینه برای استفاده از CUDIMM هستند.

حافظه‌ های رم CUDIMM در کدام برندهای معتبر تولید می‌شوند؟

اکثر برندهای معتبر در زمینه تولید حافظه‌های DDR5 از جمله Geil، V-Color، Colorful و Asgard حافظه‌های CUDIMM را برای ارائه سرعت و پایداری بالاتر در سیستم‌های حرفه‌ای ارائه می‌دهند.

آیا حافظه‌ های CUDIMM قابلیت ECC دارند؟

تمام ماژول‌های DDR5 از قابلیت ECC در تراشه‌های حافظه برخوردارند و حافظه‌های CUDIMM نیز در همین دسته قرار می‌گیرند. با این وجود، تراشه اختصاصی تصحیح خطا (ECC) بیشتر در ماژول‌های مخصوص سرور و ورک استیشن‌ها دیده می‌شوند و حافظه‌های دسکتاپ اغلب فاقد این قابلیت هستند.

نصب حافظه CUDIMM چه مزایایی برای کاربران حرفه‌ای دارد؟

نصب حافظه‌های CUDIMM برای کاربران حرفه‌ای مزایایی از جمله افزایش پایداری و عملکرد در فرکانس‌های بالا را به همراه دارد. با استفاده از CKD، این حافظه‌ها می‌توانند کیفیت سیگنال ساعت را بهبود دهند. این ویژگی‌ها موجب می‌شود که کاربران حرفه‌ای بتوانند در کارهای سنگین و پردازش‌های پیچیده با خیال راحت‌تری از حافظه‌های DDR5 با سرعت بالا استفاده کنند.
