جعبه‌گشایی و نگاهی نزدیک به پاور ASUS ROG Thor 1200w؛ لوکس و خاص

یکی از خاص‌ترین منابع تغذیه موجود در دنیای سخت‌افزار سری Thor از ایسوس است که علاوه بر قابلیت‌های فنی و الکتریکی بسیار خوب، ظاهری جذاب و هماهنگ با اکوسیستم جمهوری گیمرها (Republic of Gamers) دارد. در ادامه با نگاهی به پاور ASUS ROG Thor 1200W Platinum II همراه ما باشید.

یکی از خاص‌ترین منابع تغذیه موجود در دنیای سخت‌افزار سری Thor از ایسوس است که علاوه بر قابلیت‌های فنی و الکتریکی بسیار خوب، ظاهری جذاب و هماهنگ با اکوسیستم جمهوری گیمرها (Republic of Gamers) دارد. در ادامه با نگاهی به پاور ASUS ROG Thor 1200W Platinum II همراه ما باشید.

مقدمه



پاورهای رده‌بالای سری جمهوری گیمرها (Republic of Gamers) از شرکت ASUS با نام Thor در سه نسل مختلف معرفی شده‌اند. ثور (Thor) که در داستان‌های اساطیری نام خدای طوفان و رعد و برق بوده است برای این سری از پاورها کلاس ATX برای کامپیوترهای رومیزی انتخاب شده و در توان‌های مختلف از 850 تا 1600 وات تولید می‌شوند.

نمونه پاور مورد بررسی ما به طور دقیق ASUS ROG Thor 1200W Platinum II نام دارد که عدد دو یونانی در انتهای نام آن، نشان دهنده نسل دوم بودن این منبع تغذیه و دارا بودن استاندارد ATX 2.4 با توجه به زمان ساخت آن است. نسل دوم پاورهای Thor در سه توان 850، 1000 و 1200 وات موجود بوده و با اینکه فاقد استاندارد ATX 3.0 هستند اما یک کابل با کنکثور 2x8pin PCIe به 12VHPWR همراه محصول قرار گرفته که استفاده از کارت‌های نسل جدید انویدیا را بدون نیاز به تبدیل اضافی میسر می‌کند.

پاور ASUS ROG Thor 1200W Platinum II از سوی شرکت الماس رایان ایرانیان جهت بررسی در اختیار شهر سخت‌افزار قرار گرفته و در زمان نگارش این بررسی (مهر 1403) با گارانتی سه ساله معتبر الماس و قیمت حدود 21 میلیون تومان در بازار کشور توزیع می‌شود.

منابع تغذیه سری Thor توسط یکی از معتبرترین OEM‌های پاور به نام Seasonic ساخته می‌شوند و به سفارش ایسوس دارای نمایشگر توان مصرفی، نورپردازی بیرونی و هیتسینک‌های بسیار بزرگ با نشان ROG برای خنک‌سازی کامپوننت‌های اصلی هستند.

همانطور که از نام پاور مورد بررسی مشخص است، این محصول از نظر استاندارد بازدهی دارای گواهی 80Plus سطح پلاتینیوم است. این بدان معناست که منبع تغذیه با ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 90 درصد، در لود 50% حداقل بازدهی 94 درصد و تحت لود 100% بازدهی حداقل 91 درصد ارائه می‌کند.

در نظر داشته باشید که نسل سوم همین پاور با نام ASUS ROG Thor 1200W Platinum III نیز معرفی شده که تحت استاندارد ATX 3.1 ساخته شده و با کمی تغییرات ظاهری به زودی در بازار موجود می‌شود.

بسته‌بندی و محتویات جعبه



بسته‌بندی و محتویات جعبه پاور ROG Thor 1200W Platinum II

همانطور که از یک محصول رده‌بالا به خصوص سری ROG برند ایسوس انتظار می‌رود، با یک جعبه خوش‌ساخت و با کیفیت که به صورت کشویی باز می‌شود مواجه هستیم.

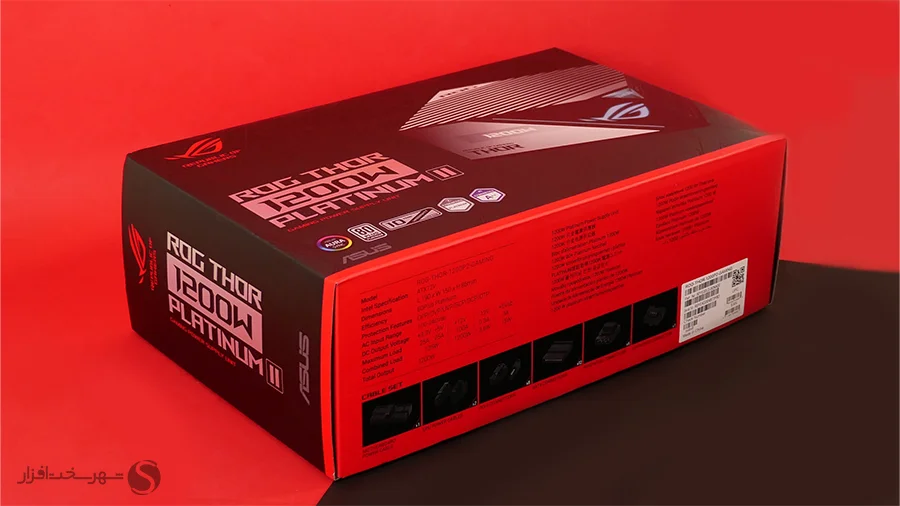

تم مشکی و قرمز سری جمهوری گیمرها روی جعبه با نمایی از پاور Thor Platinum II همراه شده و در کناره‌ها برخی ویژگی‌های فنی پاور مانند جدول توان خروجی ریل‌های مختلف را مشاهده می‌کنید.

در پشت جعبه کمی بیشتر به مشخصات فنی پرداخته شده و نمودار سرعت چرخش فن، بازدهی پاور و ویژگی‌هایی مانند تجهیز به نورپردازی و صفحه نمایش توان مصرفی درج گردیده است.

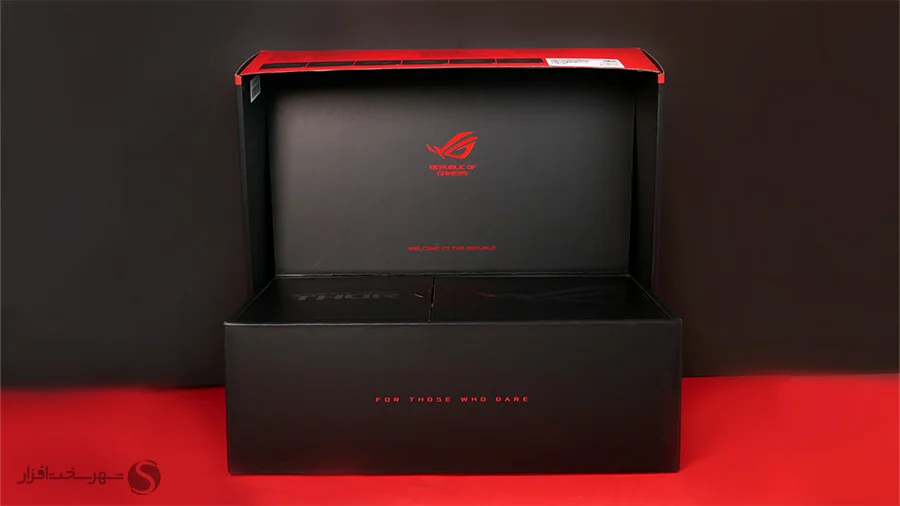

با باز کردن جعبه، پاور و سایر محتویات در دو بخش جدا از هم قرار گرفته‌اند و کابل‌ها درون یک کیسه پارچه‌ای جاسازی شده‌اند.

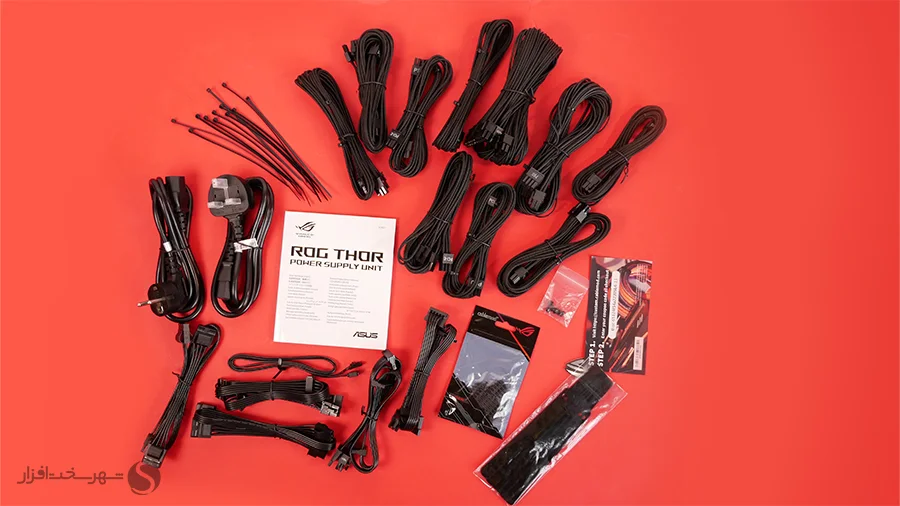

درون جعبه ASUS ROG Thor 1200W Platinum II به غیر از پاور و کابل‌ها، تمام ابزارهای لازم برای مدیریت کابل‌ها نظیر چسب‌های پارچه‌ای، کمربندهای پلاستیکی و حتی شانه برای زیباسازی کابل‌های بافته شده قرار گرفته است.

با توجه به اینکه پاورهای سری Thor به صورت تمام ماژولار طراحی شده‌اند، کابل‌های مورد نیاز به همراه دو کابل AC با سوکت‌های مختلف نیز درون جعبه قرار داده شده است.

کابل‌های اصلی که درون محیط کیس قابل مشاهده هستند، مانند کابل 24پین مادربرد، 12VHPWR و PCIe و EPS از نوع بافته شده هستند.

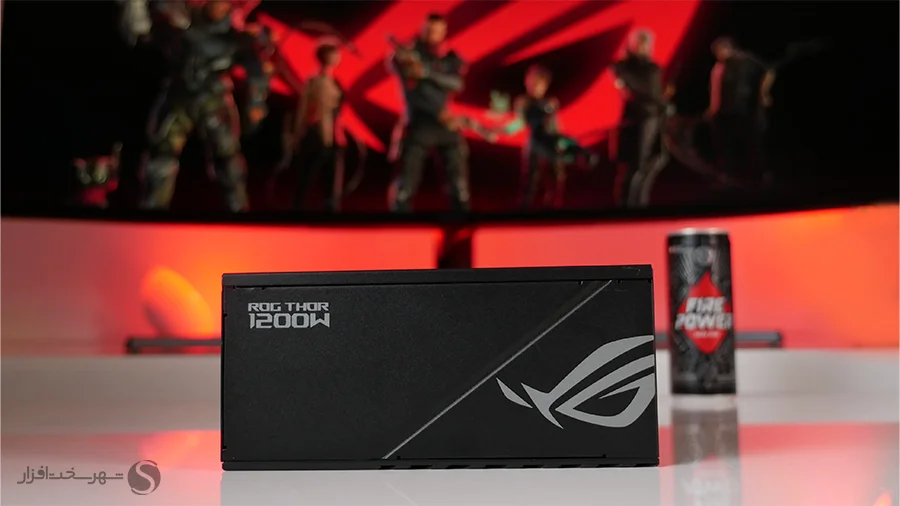

نمای ظاهری

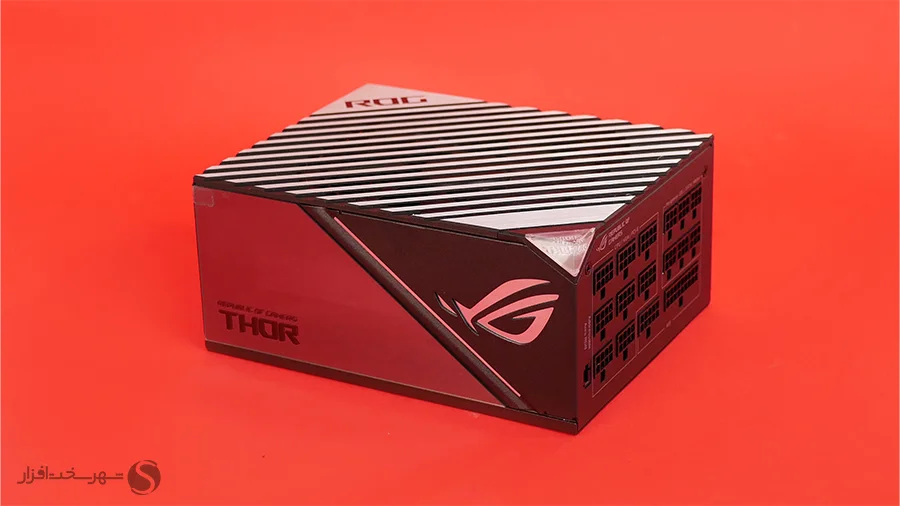

نمای ظاهری پاور ROG Thor 1200W Platinum II

از نظر طراحی ظاهری نیز پاور Thor 1200W Platinum II یک سر و گردن بالاتر از محصولات رده‌بالای موجود در بازار است و نورپردازی وجه جانبی به همراه صفحه نمایش مخفی شده زیر سطح آینه‌ای خودنمایی می‌کند.

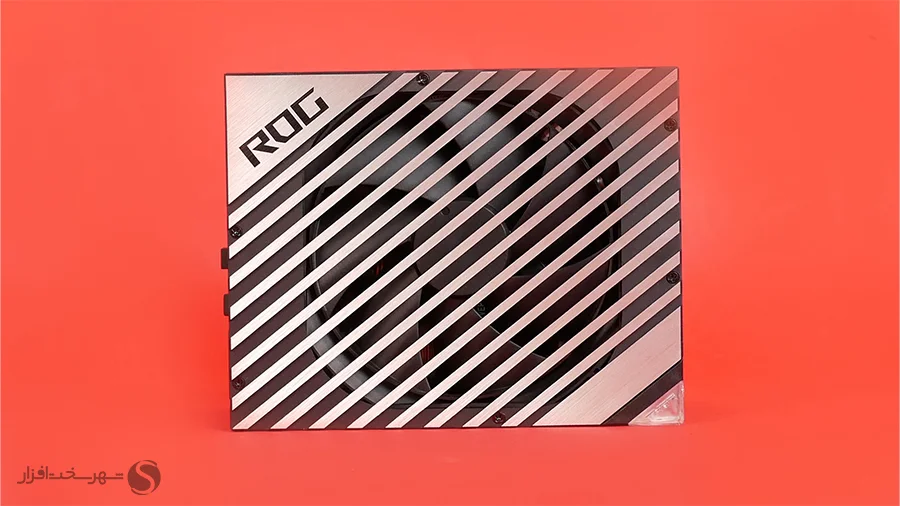

گریل (محافظ مشبک یا همان توری) فن به شکل خطوط مورب طراحی و برند ROG در گوشه آن حک شده است.

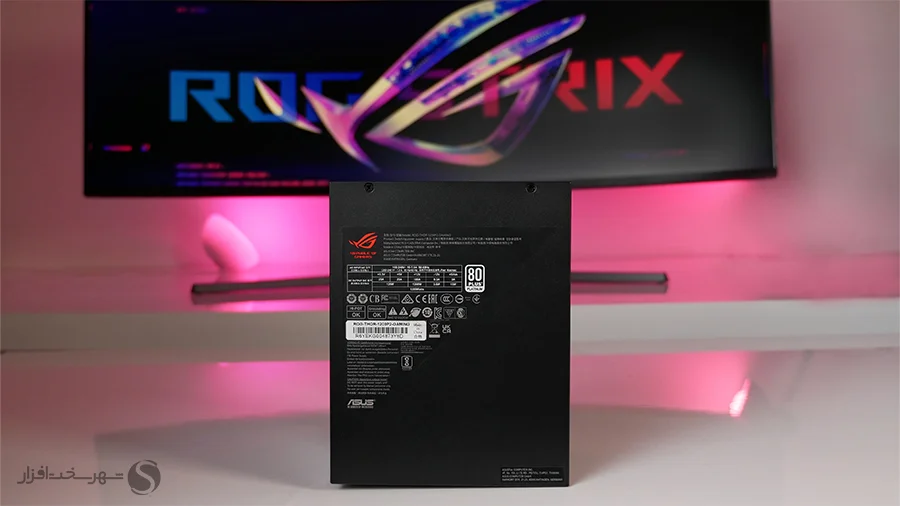

از نظر ابعاد بدنه پاور Thor 1200W Platinum II در کلاس ATX قرار دارد و طول، عرض و ارتفاع آن به ترتیب 190x150x86 میلی‌متر است.

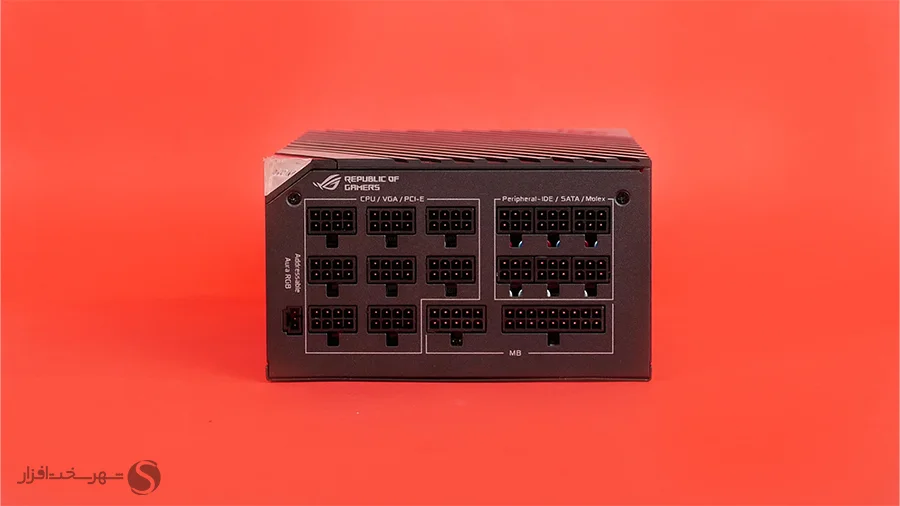

همانطور که گفته شد Thor 1200W Platinum II به صورت تمام ماژولار طراحی شده که می‌توانید متناسب با نیاز خود از کابل‌های متعدد همراه محصول استفاده کنید. همچنین در این بخش کانکتور کوچکی را در سمت چپ مشاهده می‌کنید که برای اتصال و همگام‌سازی نورپردازی پاور با سایر سخت‌افزارها توسط یک کانکتور 3پین ARGB به کار می‌رود.

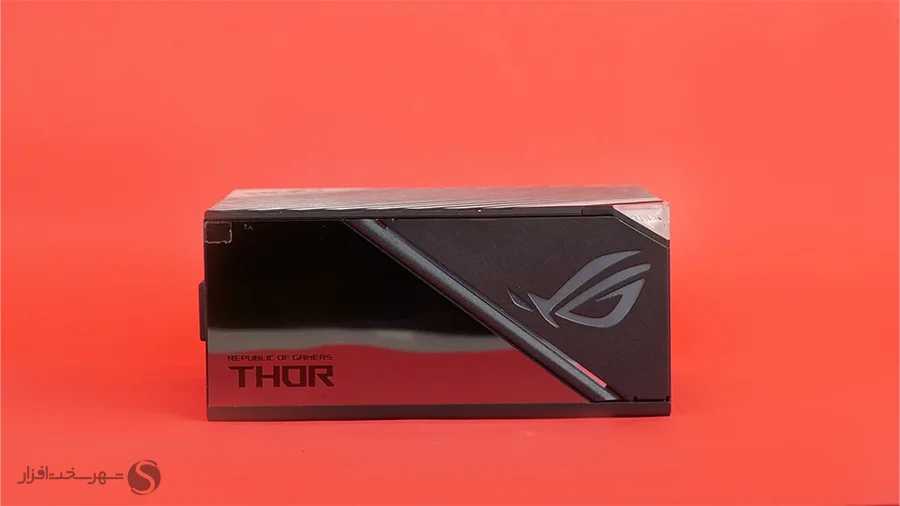

از دو زاویه کناری پاور Thor 1200W Platinum II سمتی که در تصویر بالا مشاهده می‌کنید از نوع فلزیست و با لوگوی جمهوری گیمرها تزیین شده است.

در وجه دیگرِ کناری نشان جمهوری گیمرها و کریستال بالای آن به نورپردازی ARGB مجهز و نمایشگر توان مصرفی لحظه‌ای در زیر سطح آینه‌ای مخفی شده است. پس از روشن کردن پاور اعداد اعلام شده توسط این صفحه نمایش قابل مشاهده می‌شود.

با توجه به اینکه تنها دیواره نشان داده شده در تصویر بالا قابلیت‌ نورپردازی و نمایش توان مصرفی لحظه‌ای را دارد، باید دقت کنید که برای نشان دادن این وجه، تنها می‌توان از سمتی که فن به سمت بالا (دریافت هوا از درون کیس) باشد پاور را درون کیس قرار داد.

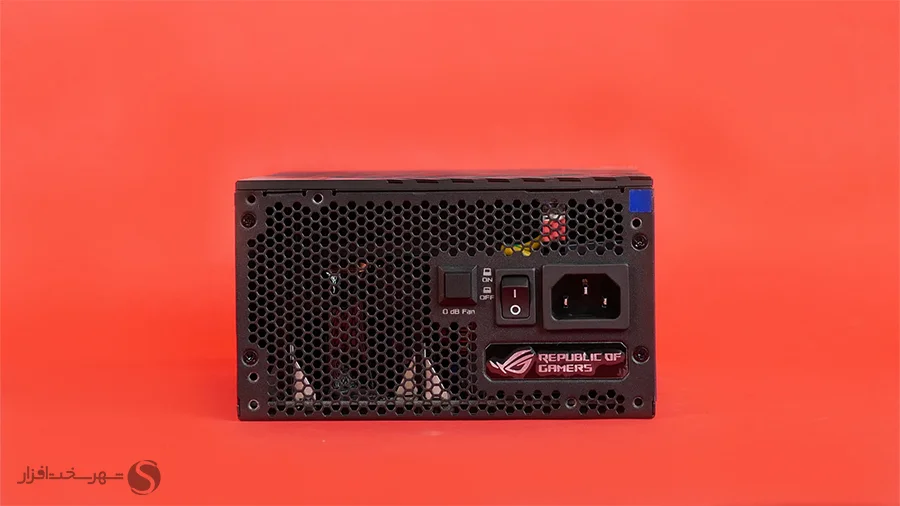

در وجه پشتی علاوه بر محل اتصال کابل ورودی برق AC و کلید قطع/وصل جریان ورودی کلید کوچکی به نام Zero db Fan قرار دارد که با فعال کردن آن، فنِ پاور تا رسیدن به 50% توان اسمی فعال نخواهد شد.

مشخصات فنی



مشخصات فنی پاور ROG Thor 1200W Platinum II

اگرچه تست و بررسی دقیق پاور نیاز به ابزار و دستگاه‌های تخصصی دارد، اما بد نیست با باز کردن پاور ROG Thor 1200W Platinum II نگاهی مختصر به کامپوننت‌های استفاده شده و کیفیت اسمبل این منبع‌تغذیه داشته باشیم.

در جدول زیر مشخصات فنی پاور ASUS ROG Thor 1200W Platinum II را مشاهده می‌کنید:

مشخصات فنی پاور ایسوس ROG-Thor-1200P2
ویرایش استاندارد ATX 12V	v2.4
گواهینامه 80Plus	80PLUS Platinum
محدوده ولتاژ ورودی	100-240Vac
مصرف انرژی در حالت آماده به کار	0.06 وات
نوع مدار اصلاح ضریب توان (PFC)	Active PFC
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time)	> 17ms @ 100% Load
توپولوژی بخش اولیه	Full-Bridge & LLC Resonant Converter
توپولوژی بخش ثانویه	Synchronous Rectification & DC-DC converters
مشخصات خازن‌های ورودی	الکترولیت تماماً ژاپنی (Nippon Chemi-Con) از نوع 105C
مشخصات خازن‌های خروجی	جامد و الکترولیت ژاپنی (Nippon Chemi-Con و Rubycon) از نوع 105C
پروتکشن‌های محافظتی	OCP, OVP, UVP, OPP, SCP, OTP
میانگین عمر مفید (MTBF)	120.000hrs @ 25°C, 230Vac, 50Hz
نوع و ابعاد فن	(135mm Axial-Tech (Dual Ball-Bearing
تعداد کانکتورهای برق خروجی
MB 20+4 Pin	1 عدد
CPU / VGA / PCI-E	8 عدد
Peripheral-IDE / SATA / Molex	6 عدد
RGB Sync	1 عدد
گارانتی و خدمات پس از فروش
مدت زمان گارانتی	36 ماه گارانتی در ایران



به دلیل اتصال بدنه پاور به کامپوننت‌های نورپردازی و نمایشگر، باز کردن ASUS ROG Thor 1200W Platinum II کمی متفاوت از سایر پاورهاست و باید از بخش گریل فن به برد منبع تغذیه دسترسی پیدا کنید.

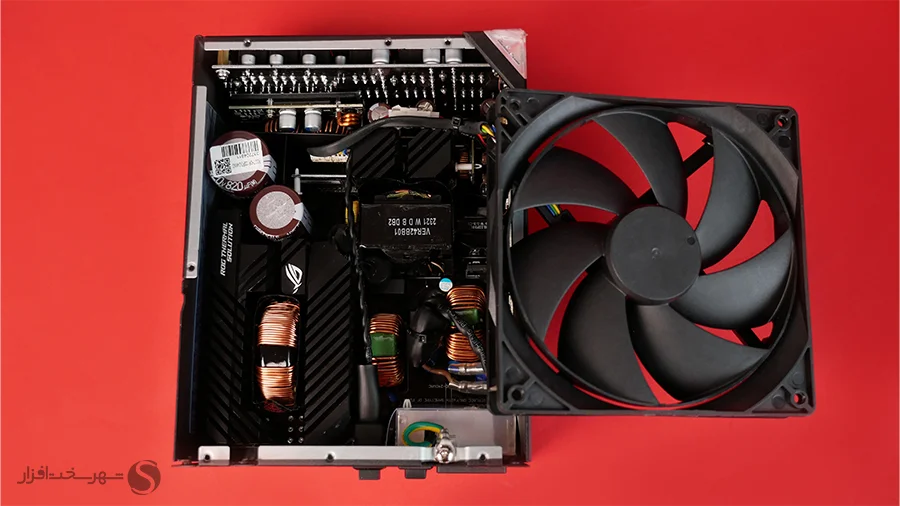

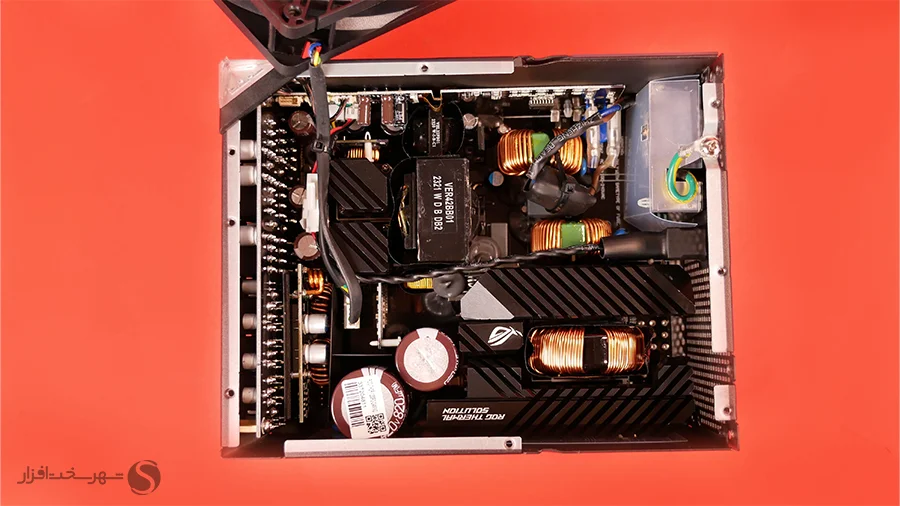

طراحی برد و قطعات داخلی پاور ROG Thor 1200W Platinum II به شدت فشرده است و محدود فضاهای خالی نیز با هیتسینک‌های بزرگ و ضخیم پر شده‌اند.

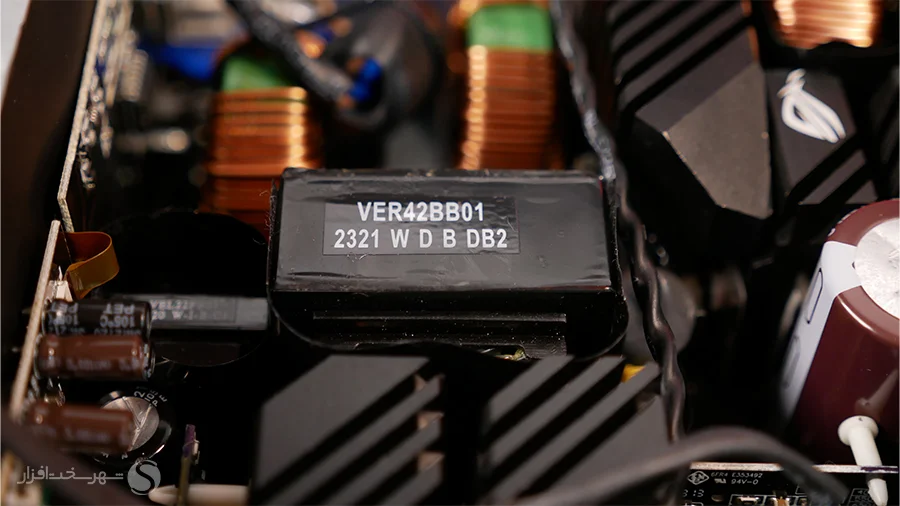

پاور ROG Thor 1200W Platinum II بر اساس توپولوژی رده‌بالای Full-Bridge و تانک رزونانسی در بخش اولیه که وظیفه تبدیل جریان AC به DC را دارد ساخته شده است. این توپولوژی از طراحی‌های گران‌قیمت و رده‌بالای منابع تغذیه مبتنی بر سوییچینگ (SMPS) است که علاوه بر توان بالای خروجی، اجازه دستیابی به استانداردهای بازدهی رده‌بالای 80Plus را فراهم می‌کند.

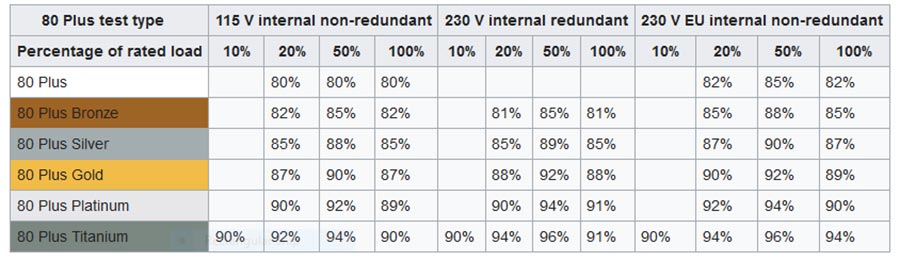

در جدول بالا می‌توانید حداقل بازدهی مورد نیاز برای دستیابی به گواهی‌ سطح‌های مختلف 80Plus را مشاهده کنید. با توجه به گواهی 80Plus Platinum برای پاور‌های سری Thor Platinum II می‌توان انتظار داشت با ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 90 درصد، در لود 50% حداقل بازدهی 94 درصد و تحت لود 100% بازدهی حداقل 91 درصد حاصل شود.

در نسل سوم پاورهای Thor نسخه 1600 واتی با استاندارد بازدهی سطح Titanium نیز دیده می‌شود.

پاورهای سری Thor توسط یکی از OEM‌های مشهور به نام Seasonic ساخته می‌شود که از اعتبار بالایی در ساخت منابع تغذیه رده‌بالا و باکیفیت برخوردار است. سری Thor توسط ایسوس در بخش‌هایی مانند مجهز شدن به نورپردازی، ماژول اندازه‌گیری توان مصرفی لحظه‌ای به همراه صفحه نمایش و هیتسینک‌های اختصاصی ROG سفارشی‌سازی شده‌اند.

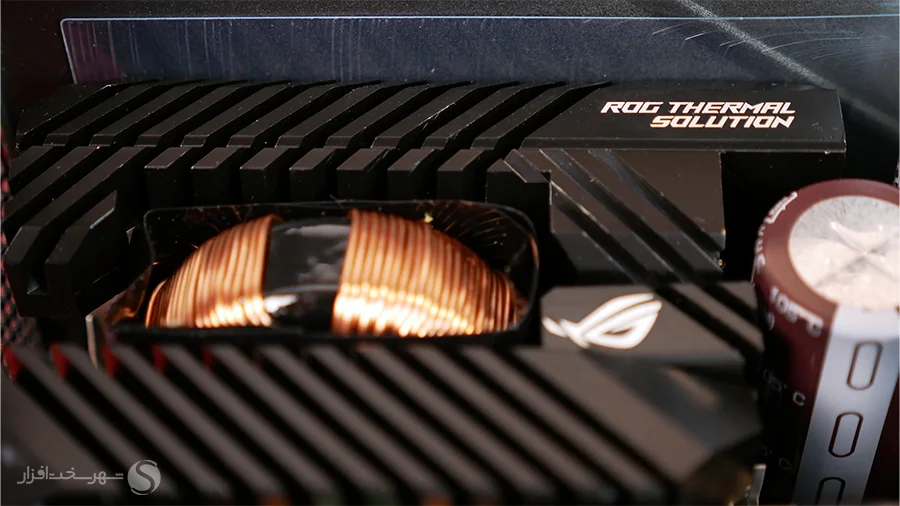

همانطور که در تصویر مشاهده می‌کنید هیتسینک‌هایی بزرگ با سطح تماس وسیع بخش زیادی از ماسفت‌ها و کامپوننت‌های اصلی پاور را برای کارکرد خنک و بی‌صدا احاطه کرده‌اند.

در بخش ثانویه نیز برای تولید ولتاژ‌های مختلفِ خروجی پاور از مبدل‌های DC-DC و ماسفت‌ها (Synchronous Rectification) به‌صورت کاملاً مستقل برای هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) استفاده شده که باعث پایداری بیشتر و ریپل کمتر ولتاژ شاخه‌های مختلف تحت لود می‌شود.

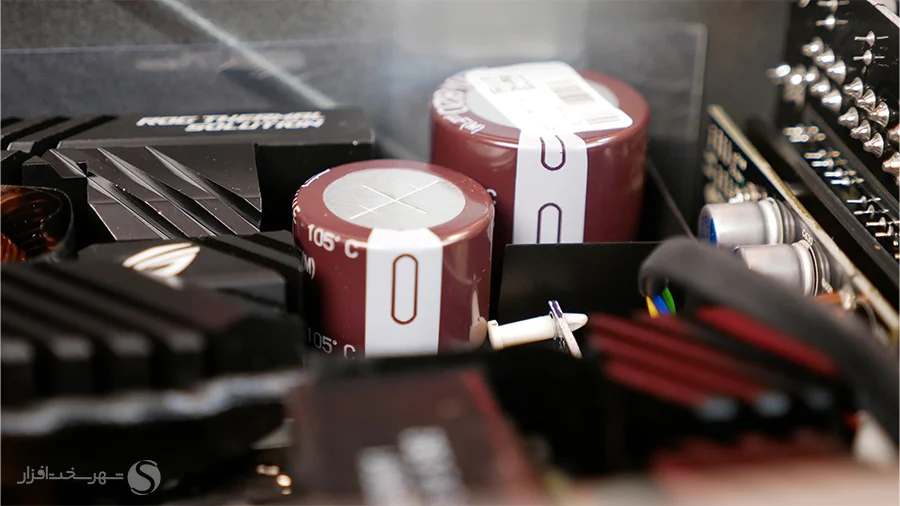

تمامی خازن‌های به کار رفته در پاور ROG Thor 1200W Platinum II ژاپنی و از دو برند Rubycon و Nippon Chemi-Con در کلاس دمایی 105 درجه سانتی‌گراد هستند. دو خازن Hold-Up که در تصویر مشاهده می‌کنید از برند Nippon Chemi-Con با ظرفیت 820 و 470 میکروفاراد (1290 میکروفاراد در مجموع) از سری KHE با طول عمر حداقل 2000 ساعت در دمای 105 درجه سانتی‌گراد هستند.

بر اساس تست‌های Cybenetics پاور ROG Thor 1200W Platinum II به کمک خازن‌های Hold-Up خود می‌تواند تا 27.4 میلی‌ثانیه وقفه در جریان ورودی را بدون خاموش شدن سپری کند.

توان شاخه‌های مختلف منبع‌تغذیه ROG Thor 1200W Platinum II را نیز می‌توانید در جدول زیر مشاهده کنید:

جریان و توان شاخه‌های خروجی
توان شاخه 12V+	1200W
برآیند توان شاخه‌های 5V+ و 3.3V+	125W
حداکثر جریان خروجی شاخه 12V+	100A
حداکثر جریان شاخه 5V+	25A
حداکثر جریان شاخه 3.3V+	25A
حداکثر جریان شاخه 5V/SB+	3.0A
حداکثر جریان شاخه 12V-	0.3A



پاور ROG Thor 1200W Platinum II از مدارهای محافظ اصلی و رایج پشتیبانی می‌کند که به صورت زیر لیست شده‌اند:

• OVP (Over Voltage Protection) محافظت در برابر ولتاژ بیش از مقدار تعریف شده روی شاخه‌های مختلف
• UVP (Under Voltage Protection) محافظت در برابر ولتاژ کمتر از مقدار تعریف شده روی شاخه‌های مختلف
• OCP (Over Current Protection) محافظت در برابر عبور جریان بیش از مقدار تعریف شده روی شاخه‌های مختلف
• OPP (Over Power Protection) محافظت از پاور در برابر دریافت توانی بیش از مقدار تعریف شده
• OTP (Over Temperature Protection) محافظت از پاور در برابر دمای بیش از مقدار تعریف شده قطعات داخلی
• SCP (Short Circuit Protetion) محافظت در برابر اتصال کوتاه

البته پیکربندی صحیح این سیستم‌های حفاظتی و تعیین درست "مقدار تعریف شده" است که ضریب ایمنی یک پاور و قابل اعتماد بودن آن را رقم می‌زند و این مقادیر و صحت عملکرد هر یک تنها پس از تست و آزمایش‌های عملی مشخص می‌شوند.

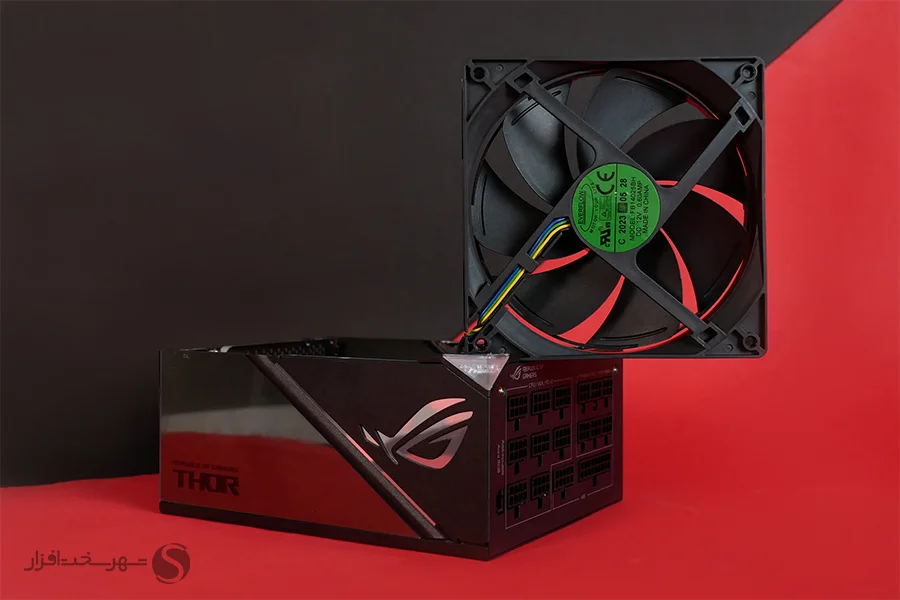

پاور ROG Thor 1200W Platinum II علاوه بر هیتسینک‌های خاص خود به یک فن 135 میلی‌متری از نوع Dual Ball-Bearing نیز مجهز است که به پره‌های آن برای افزایش جریان و فشار هوا بهینه‌سازی شده‌اند. این پاور به قابلیت Zero db Fan نیز مجهز است که به کمک کلید قرار گرفته در پشت پاور می‌تواند فعال یا غیرفعال شود.

به لطف بازدهی مناسب و هیتسینک‌های تعبیه شده، تا حداکثر 50 درصد توان اسمی (تقریباً 600 وات از 1200 وات) پاور می‌تواند ROG Thor 1200W Platinum II بدون چرخش فن به فعالیت خود ادامه دهد.

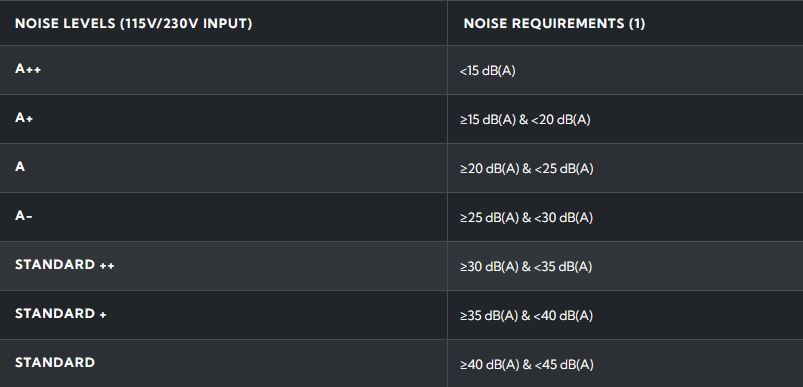

بد نیست بدانید که پاور ROG Thor 1200W Platinum II در آزمون‌های نویز Cybenetics موفق به کسب رده ++A شده است.

همانطور که در جدول بالا مشاهده می‌کنید، پاور ROG Thor 1200W Platinum II با دریافت گواهی سطح ++A نشان می‌دهد قادر است به طور میانگین در زمان استفاده و در توان‌های مختلف کمتر از 15 دسیبل نویز تولید کند که فوق‌العاده به حساب می‌آید.

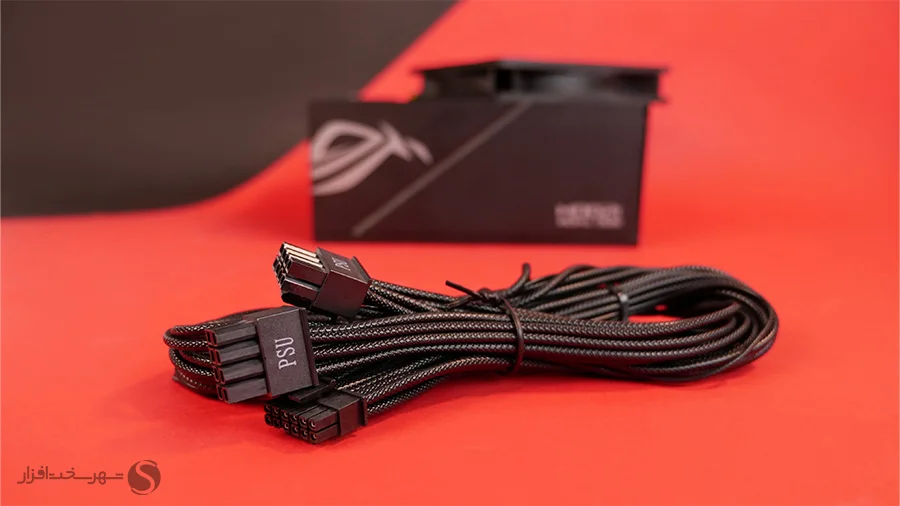

کابل‌ها و کانکتورها



کابل‌ها و کانکتورهای پاور ROG Thor 1200W Platinum II

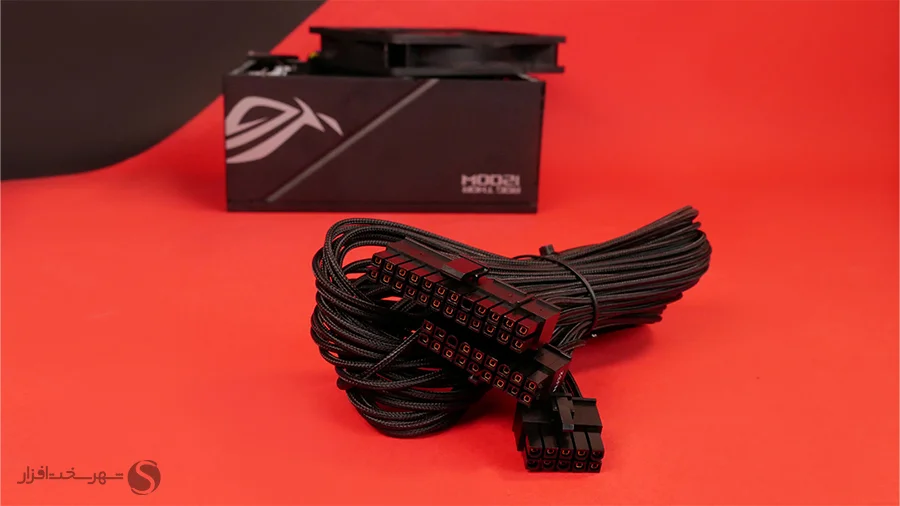

پاور ROG Thor 1200W Platinum II به صورت تمام ماژولار طراحی شده به این معنی که کاربر تنها کابل‌های مورد نیاز خود را به منبع‌تغذیه متصل می‌کند. کابل‌های اصلی که در فضای داخلی کیس دیده می‌شوند مانند کابل 24پین مادربرد، EPS و PCIe همگی از نوع بافته شده و به رنگ مشکی هستند و برای زیبایی بیشتر شانه‌های مرتب کننده نیز به تعداد لازم در بسته‌بندی محصول قرار داده شده است.

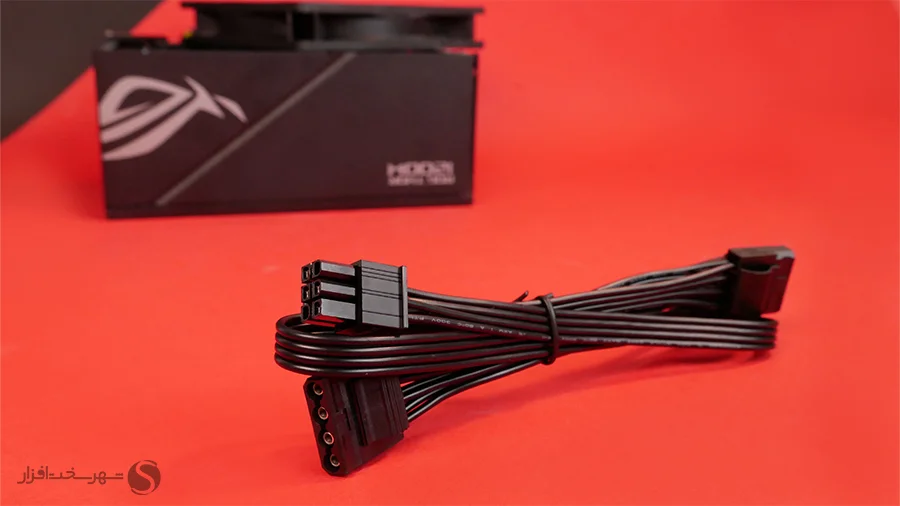

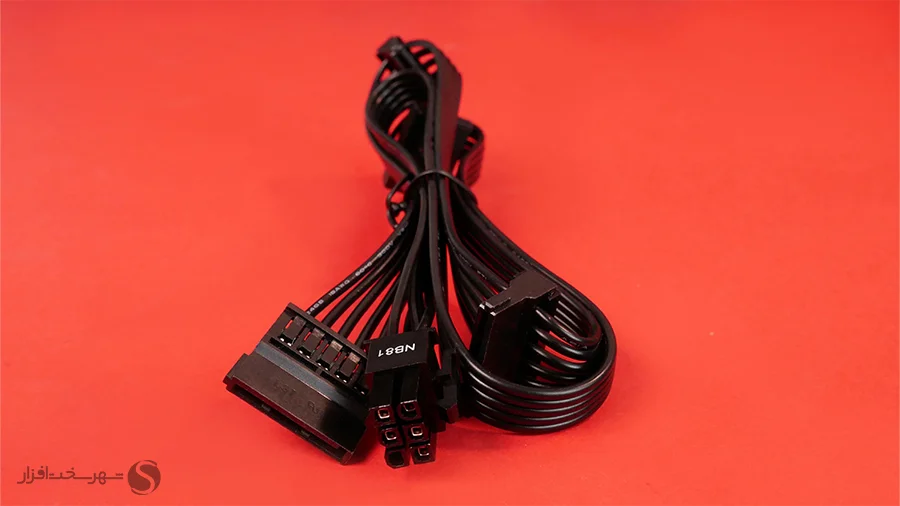

کابل لوازم جانبی و ذخیره‌ساز مانند Molex و SATA از نوع تخت و مشکی رنگ هستند.

کابل ATX یا 24پین مادربرد 61 سانتیمتر طول دارد و از استاندارد 18AWG برای پین‌های اصلی آن استفاده شده است.

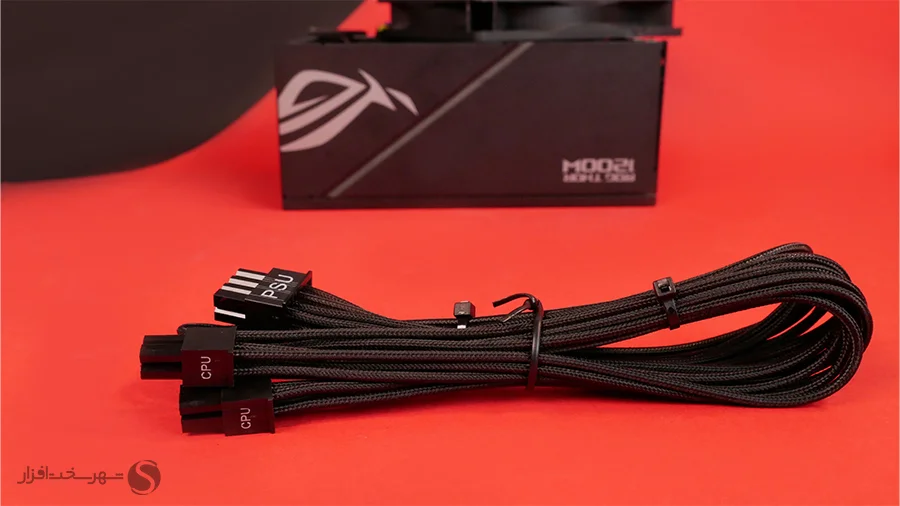

دو کابل با یک کانکتور 8 پین (4+4) EPS به طول 65 سانتیمتر و استاندارد 18AWG برای تأمین توان مورد نیاز پردازنده‌ تعبیه شده است.

جای کمی تعجب دارد که برای پاوری در این کلاس و رده قیمتی چرا از کابل‌های 16AWG برای کابل‌های EPS مانند کابل‌های PCIe استفاده نشده است.

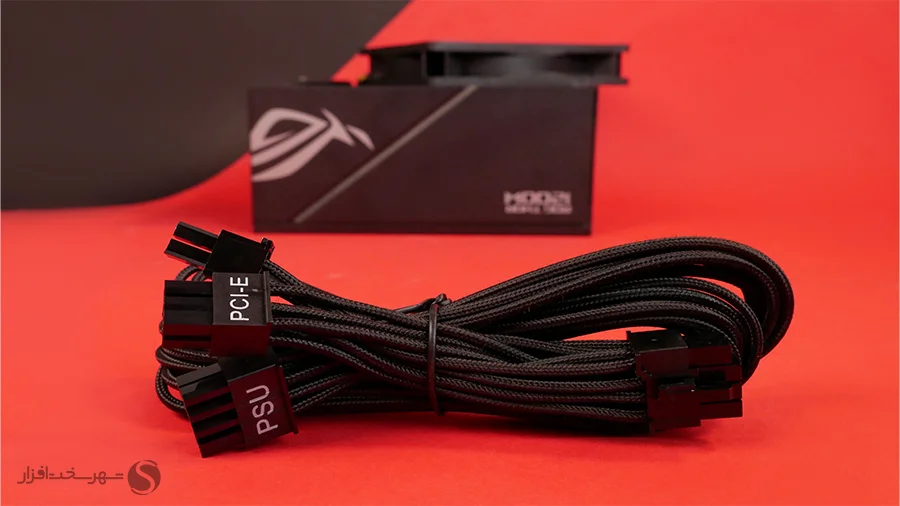

دو کابل با استاندارد 16AWG و طول 8+68 سانتیمتر که هر کدام دارای دو کانکتور 6+2 پین PCIe، به همراه چهار کابل 67 سانتیمتری دیگر که هر یک دارای یک کانکتور 6+2 پین PCIe هستند برای تغذیه کارت‌های گرافیک وجود دارد.

اگرچه پاور ROG Thor 1200W Platinum II از استاندارد ATX 3.0 یا ATX 3.1 پشتیبانی نمی‌کند، اما همراه محصول یک کابل 12VHPWR با حداکثر توان 600 وات و طول 68 سانتی‌متر که از طریق 2 کانکتور 8 پین به پاور متصل می‌شود، قرار گرفته است. در واقع این کابل به شکل یک تبدیل برای اتصال به کارت‌های گرافیک با کانکتور 12VHPWR همراه پاور قرار گرفته است.

برای اتصال لوازم جانبی و ذخیره‌ساز، سه کابل به طول 12+12+12+40 سانتیمتر با استاندارد 18AWG که هرکدام به چهار کانکتور SATA مجهز شده‌اند، در نظر گرفته شده است.

 دو کابل با سه کانکتور 4پین Molex به طول 12+12+45 سانتیمتر و استاندارد 18AWG نیز برای راه‌اندازی سایر لوازم جانبی که کمی قدیمی‌تر هستند تعبیه شده است.

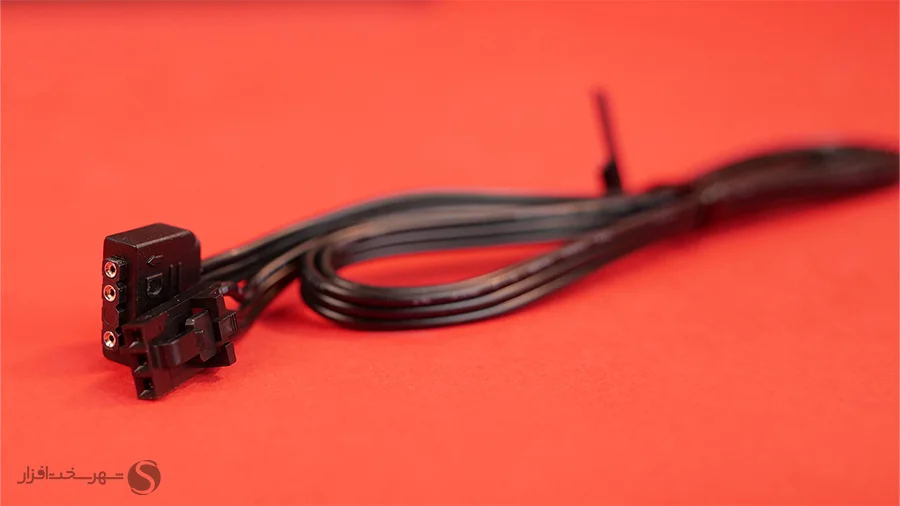

یک کابل برای اتصال و همگام‌سازی نورپردازی پاور با مادربرد و سایر لوازم مجهز به نورپردازی به طول 80 سانتی‌متر در نظر گرفته شده است.

خلاصه مشخصات کابل و کانکتورهای پاور ASUS ROG Thor 1200W Platinum II را می‌توانید در جدول زیر مشاهده کنید:

تعداد کانکتور در هر کابل	تعداد کابل	قُطر کابل (AWG)	طول کابل (cm)	نوع کابل
1	1	18-20	61	24 پین ATX
1	2	18	65	4+4 پین EPS 12V
1	1	16	68	12VHPWR (600W)
2	2	16-18	68+8	6+2 پین PCIe
1	4	16	68	6+2 پین PCIe
4	3	18	40+12+12+12	SATA
3	2	18	40+12+12	Molex
1	1	24	80	RGB Sync

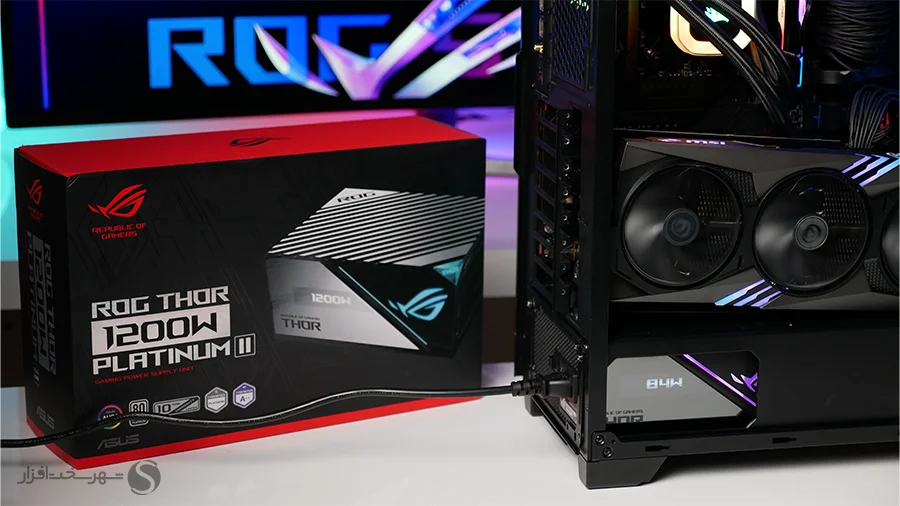

در آلبوم زیر می‌توانید از زوایای مختلف نمای ظاهری پاور ROG Thor 1200W Platinum II را پس از نصب به همراه نورپردازی و صفحه نمایش توان مصرفی مشاهده کنید:

جمع‌بندی شهر سخت‌افزار



جمع‌بندی  شهر سخت‌افزار از پاور ROG Thor 1200W Platinum II

پاور ایسوس ROG Thor 1200W Platinum II بر اساس یک پلتفرم معتبر ساخته شده و عملکرد آن با توجه به مدت زیادی که در بازار حضور داشته و در بررسی‌های مختلف ثابت شده است. طراحی خاص بدنه و نورپردازی هماهنگ آن با سایر محصولات ROG این منبع‌تغذیه را به یکی از گزینه‌های اصلی برای کاربرانی که علاوه بر کارایی بالا، به دنبال بهره بردن از حداکثر زیباییِ اکوسیستم ایسوس هستند بدل می‌کند.

پاور ASUS ROG Thor 1200W Platinum II از سوی شرکت الماس رایان ایرانیان جهت بررسی در اختیار شهر سخت‌افزار قرار گرفته و در زمان نگارش این بررسی (مهر 1403) با گارانتی سه ساله معتبر الماس و قیمت حدود 21 میلیون تومان در بازار کشور توزیع می‌شود.

البته در نظر داشته باشید مانند دیگر محصولات رده‌بالای ایسوس، پاور ROG Thor 1200W Platinum II نیز قیمت بالایی دارد و برای این مدل با توان 1200 وات باید حدود 21 میلیون تومان (در زمان نگارش مطلب) بپردازید.

البته همراه داشتن کابل‌های بافته شده و حتی شانه‌های مرتب‌ساز در پاور ROG Thor 1200W Platinum II بخشی از قیمت زیاد آن را توجیه می‌کند و تجربه نصب و مدیریت کابل‌ها را برای کاربر به سطح جدیدی ارتقاع می‌دهد. همچنین در نظر داشته باشید که نسل دوم پاورهای Thor اگرچه بر اساس استاندارد ATX 2.x هستند، اما به همراه خود یک کابل بافته شده و با کیفیت 12VHPWR نیز دارند که جای نگرانی برای استفاده از کارت‌های گرافیک نسل جدید با این کانکتور وجود ندارد.

استفاده از هیتسینک‌های اختصاصی ایسوس با کارایی بالاتر و مجهز شدن به قابلیت Zero db Fan باعث شده پاور ROG Thor 1200W Platinum II در تست‌های نویز صوتی LAMBDA گواهی سطح ++A را دریافت کند که به معنی کارکرد بسیار بی‌صدای این منبع‌تغذیه است.

در مجموع می‌توان گفت که اگر به دنبال هماهنگی واستفاده از تمام پتانسیل اکوسیستم ایسوس هستید و هم‌اکنون نیاز به یک پاور قدرتمند، بی‌صدا و رده‌بالا دارید، ROG Thor 1200W Platinum II بهترین گزینه ایسوس برای شماست. اگر عجله چندانی ندارید پیشنهاد می‌کنیم کمی صبر کنید تا از نسل سوم پاورهای Thor تحت استاندارد ATX 3.1 بهرهمند شوید.

همانطور که می‌دانید بررسی دقیق و تست پارامترهای مختلف منابع تغذیه نیاز به ابزار تخصصی و تست‌های فراوانی دارد، اما پس از نگاهی اجمالی به پاور ASUS ROG Thor 1200W Platinum II می‌توان نقاط قوت و ضعف آن را به صورت زیر برشمرد:

نکات مثبت:

• طراحی بدنه زیبا به همراه نورپردازی
• نمایشگر توان مصرفی
• کابل‌های بافته شده به همراه شانه مرتب‌سازی
• کیفیت بالای ساخت و پلتفرم معتبر
• نویز بسیار کم تحت گواهی LAMBDA ++A

نکات منفی:

• قیمت زیاد
• معرفی شدن نسل سوم با استاندارد ATX 3.1 در زمان بررسی
• کابل‌های EPS بهتر بود از استاندارد 16AWG باشند

چنانچه درباره این محصول سوال یا نظری دارید، در قسمت نظرات مطرح کنید.
