پاور‌های نسل جدید MSI از سری MAG که شامل محصولات میان‌رده و خوش قیمت این برند می‌شوند به تازگی توسط گروه تخت جمشید وارد بازار کشور شده است. مدل A850GL از این سری، تحت استاندارد ATX 3.1 قرار دارد و دارای گواهی بازدهی 80Plus Gold است که برای جعبه گشایی و بررسی اجمالی در لابراتوار شهر سخت‌افزار حاضر شده است. در ادامه با نگاهی نزدیک به پاور 850 وات MSI MAG A850GL همراه باشید.

پاور‌های نسل جدید MSI از سری MAG که شامل محصولات میان‌رده و خوش قیمت این برند می‌شوند به تازگی توسط گروه تخت جمشید وارد بازار کشور شده است. مدل A850GL از این سری، تحت استاندارد ATX 3.1 قرار دارد و دارای گواهی بازدهی 80Plus Gold است که برای جعبه گشایی و بررسی اجمالی در لابراتوار شهر سخت‌افزار حاضر شده است. در ادامه با نگاهی نزدیک به پاور 850 وات MSI MAG A850GL همراه باشید.

مقدمه



دانلود و مشاهده در یوتیوب شهر سخت‌افزار

دانلود و مشاهده در آپارات شهر سخت‌افزار

پاورهای ارزان قیمت و میان‌رده MSI با پیشوند MAG شناخته می‌شوند و شامل محصولات متنوعی با ویژگی‌های مختلف است. نمونه مورد بررسی ما با توجه به مشخصات فنی و قابلیت‌هایی که ارائه می‌دهد یک منبع‌تغذیه میان‌رده بوده و مدل دقیق آن MAG A850GL PCIE 5 است.

پاور MSI MAG A850GL PCIE 5 در سایز ATX و تحت استاندارد ATX 3.1 قرار دارد و برای اتصال به کارت‌های گرافیک جدید دارای کانکتور 16 پین 12V-2x6 است. ام‌اس‌آی این سری را در توان‌های 750، 850، 1000 و 1250 وات ارائه می‌دهد که می‌توانید با توجه به نیاز و توان مصرفی سیستم خود، گزینه مناسب را انتخاب نمایید.

همچنین MSI برای دو مدل 750 و 850 وات که رایج‌ترین انتخاب برای سیستم‌های میان‌رده هستند، دو رنگ مختلف بدنه را نیز ارائه می‌دهد. برای پاورهای MAG A750GL PCIE 5 و MAG A850GL PCIE 5 می‌توانید بین دو رنگ سفید و مشکی با توجه به تِم رنگی سیستم خود، انتخاب کنید.

پاور MSI MAG A850GL PCIE 5 توسط شرکت مهندسین تخت جمشید وارد بازار کشور شده و در بازار کشور با گارانتی 24 ماهه تخت‌ جمشید و قیمت حدود 9 میلیون تومان (در زمان نگارش این بررسی) عرضه می‌شود.

از نظر بازدهی پاور MAG A850GL PCIE 5 دارای گواهی 80Plus سطح طلایی است و به صورت تمام ماژولار با کابل‌های تختِ مشکی ارائه می‌شود. در بخش‌های بعدی پس از جعبه گشایی و بررسی ظاهری این پاور، به مشخصات فنی آن بیشتر می‌پردازیم.

بسته‌بندی و محتویات جعبه



بسته‌بندی و محتویات جعبه پاور MAG A850GL

MSI-MAG-AB50GL-PSU-box-front

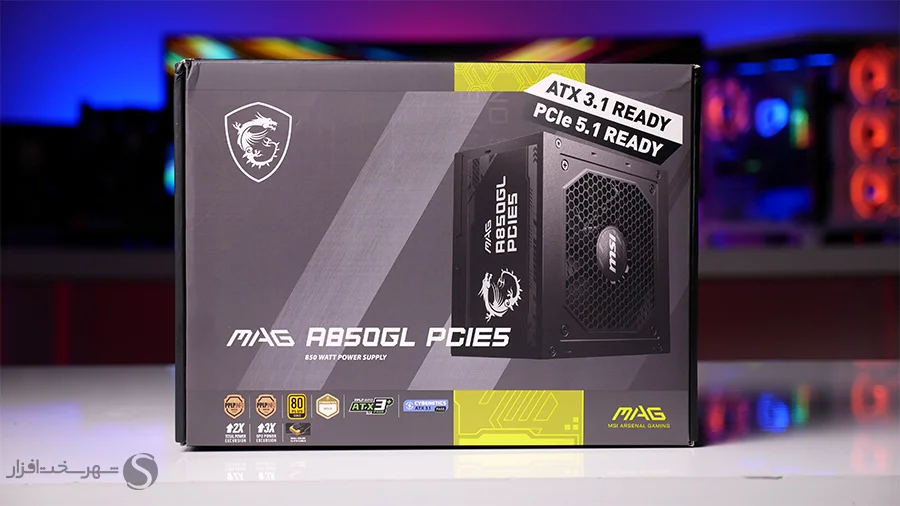

روی جعبه این محصول، نمایی از پاور، گواهی بازدهی 80Plus Gold و نسخه استاندارد ATX و PCIe درج شده است. در صورتی که نوشته ATX 3.1 Compatible و PCIe 5.1 Ready را مشاهده می‌کنید نشانه مجهز بودن پاور به کانکتور اصلاح شده 12V-2x6 نیز جلب توجه می‌کند.

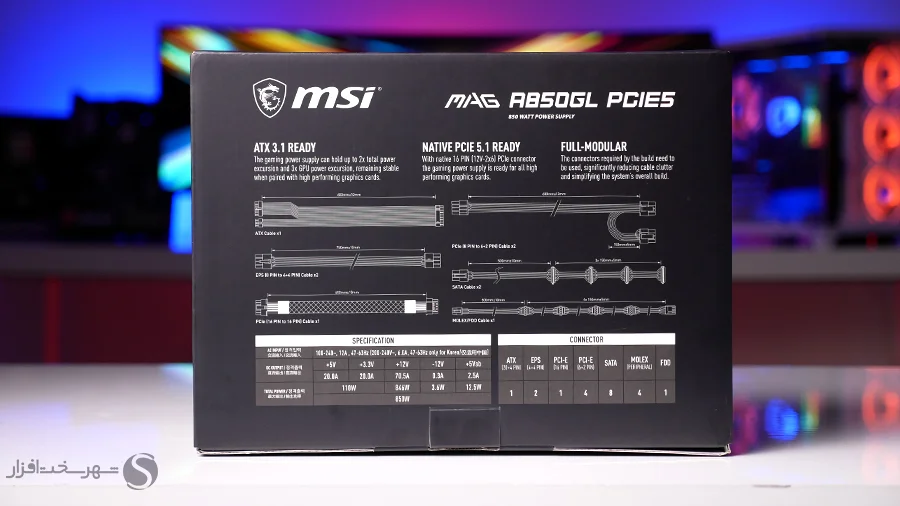

MSI-MAG-AB50GL-PSU-box-back

در پشت جعبه اطلاعاتی از جریان‌ها و توان‌های خروجی شاخه‌های مختلف در کنار مشخصات کابل‌های همراه درج شده است.

MSI-MAG-AB50GL-PSU-box-contents

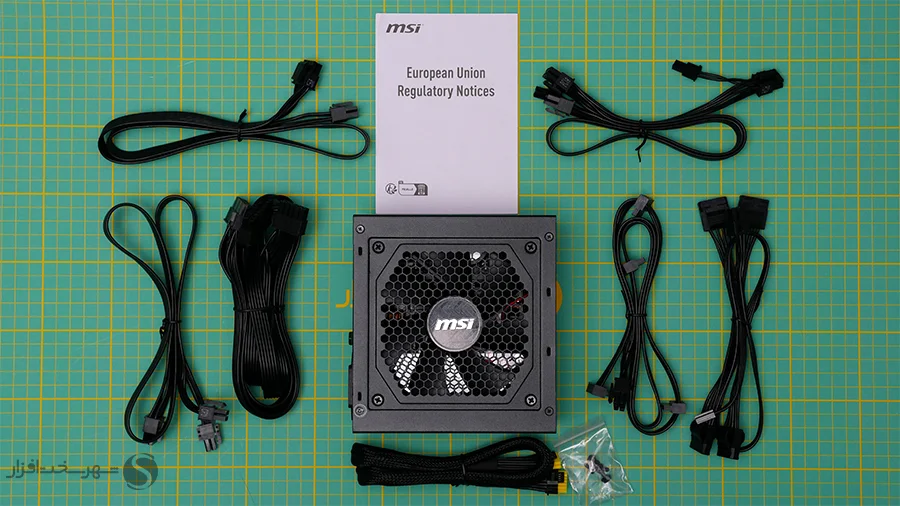

درون جعبه، پاور به همراه یک کیف شامل تمامی کابل‌های مورد نیاز، پیچ نصب و چند بست زیپی قرار دارد. نکته قابل توجه در این مورد، قرار دادن کابل ویژه 600 وات با پلاستیک کانتکتور زرد رنگ برای ایجاد تمایز در حین اتصال به مصرف کننده‌های 12V-2x6 مانند کارت گرافیک است.

نمای ظاهری



نمای ظاهری پاور MAG A850GL

MSI-MAG-AB50GL-PSU-front-view

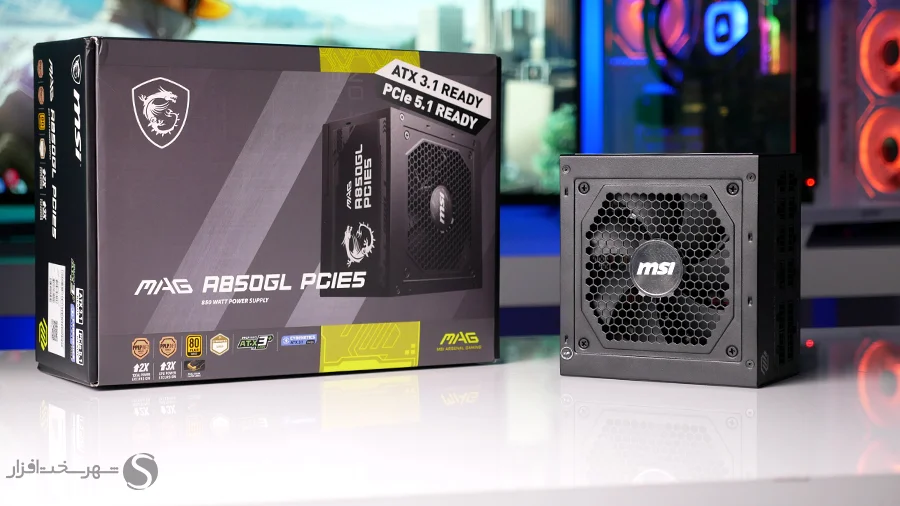

از نظر ابعاد بدنه، پاور MAG A850GL PCIE 5 در کلاس ATX قرار دارد و به ترتیب طول، عرض و ارتفاع آن برابر با 140 در 150 در 86 میلی‌متر است.

MSI-MAG-AB50GL-PSU-side-view

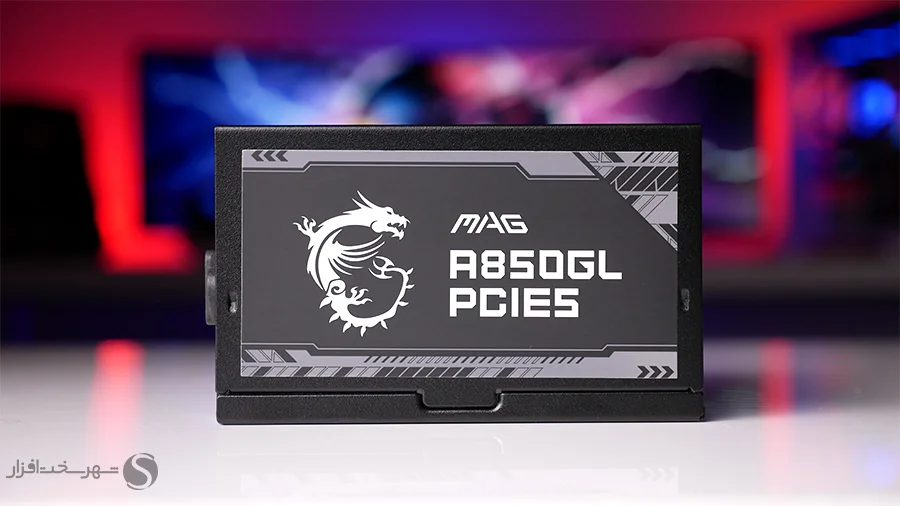

طراحی ظاهری پاور با توجه به رده اقتصادی آن، بسیار ساده بوده و حتی نقش اژدها و مدل محصول در دو وجه کناری با برچسب بر روی بدنه فلزی چسبانده شده است.

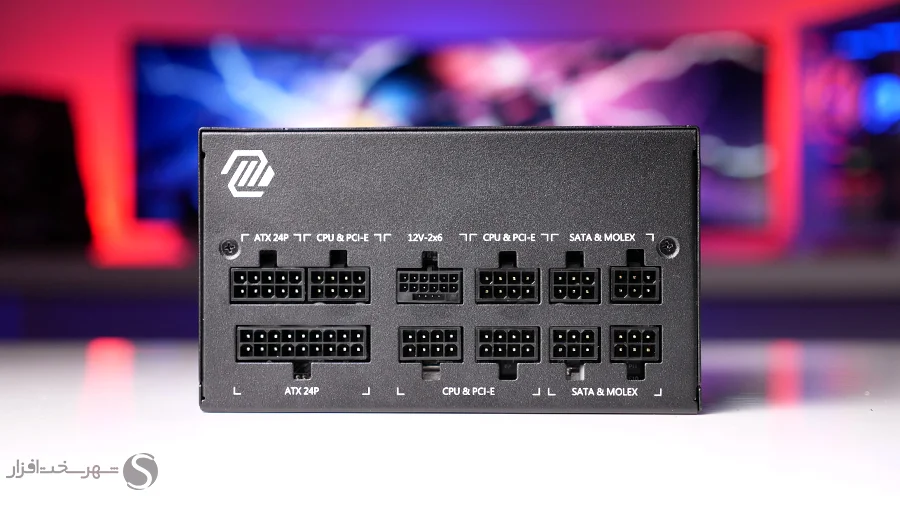

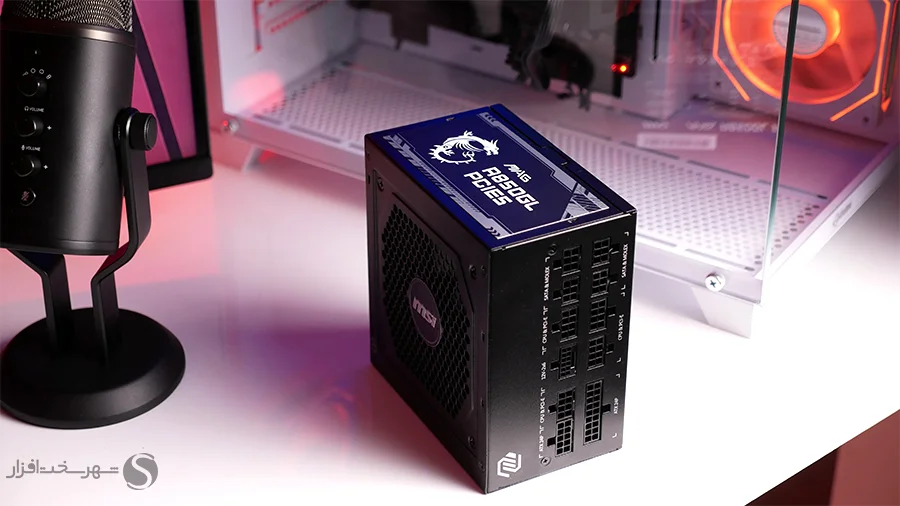

MSI-MAG-AB50GL-PSU-modular-conectors

پاور ام‌اس‌آی MAG A850GL PCIE 5 به صورت تمام ماژولار طراحی شده و می‌توانید متناسب با نیاز خود از کابل‌های قرار گرفته همراه محصول استفاده کنید.

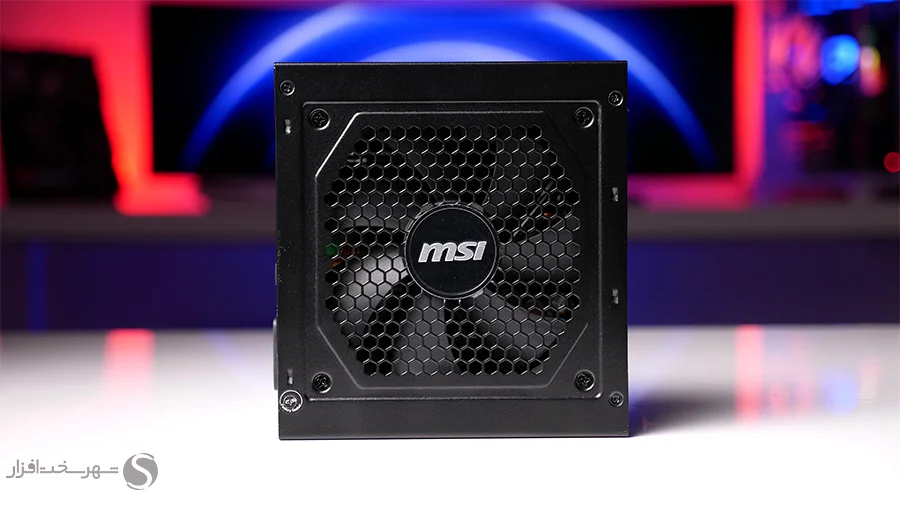

MSI-MAG-AB50GL-PSU-fan-grill

با توجه به ابعاد کوچک پاور MAG A850GL PCIE 5 از یک فن 120 میلی‌متری برای خنک‌سازی کامپوننت‌های داخلی استفاده شده و گریل (محافظ مشبک یا همان توری) فن به شکل لانه زنبوری به همراه لوگوی MSI بر روی آن قرار گرفته است.

MSI-MAG-AB50GL-PSU-back-side

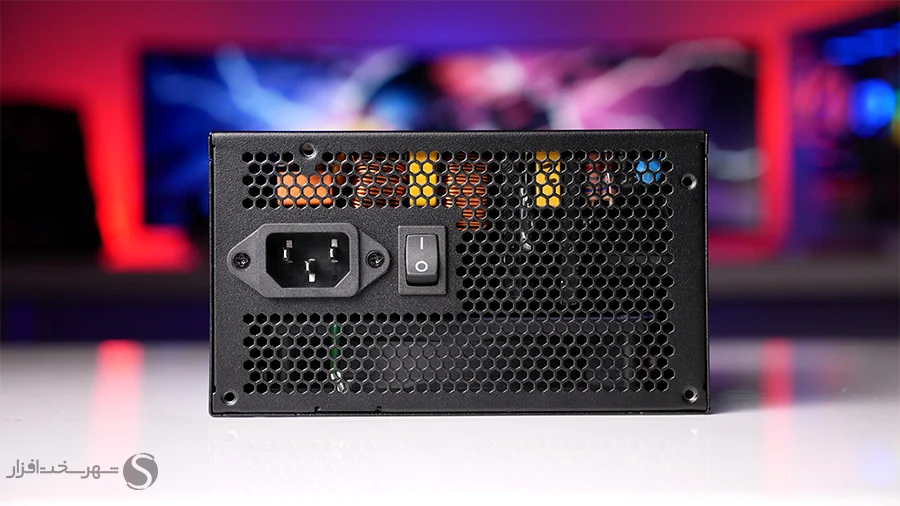

در وجه پشتی نیز محل اتصال کابل ورودی برق AC در کنار کلید قطع/وصل جریان ورودی تعبیه شده است.

مشخصات فنی



مشخصات فنی پاور MAG A850GL

اگرچه تست و بررسی دقیق پاور نیاز به ابزار و دستگاه‌های تخصصی دارد، اما می‌توانیم با باز کردن پاور MSI MAG A850GL PCIE 5 نگاهی مختصر به کامپوننت‌های استفاده شده و کیفیت اسمبل این منبع‌تغذیه داشته باشیم.

در جدول زیر مشخصات فنی پاور MSI MAG A850GL PCIE 5 را مشاهده می‌کنید:

مشخصات پاور MSI MAG A850GL PCIE 5
ویرایش استاندارد ATX 12V ATX 3.1 یا ATX 3.0 (با توجه به جعبه)
گواهینامه 80Plus 80PLUS Gold
محدوده ولتاژ ورودی 100-240Vac
مصرف انرژی در حالت آماده به کار 0.119 وات
نوع مدار اصلاح ضریب توان (PFC) Active PFC
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time) ≃ 17ms @ 100% Load
توپولوژی بخش اولیه Full-Bridge & LLC Resonant Converter
توپولوژی بخش ثانویه Synchronous Rectification & DC-DC converters
مشخصات خازن‌های ورودی الکترولیت تایوانی (Elite) از نوع 105C
مشخصات خازن‌های خروجی جامد و الکترولیت تایوانی (TEAPO و Elite) از نوع 105C
پروتکشن‌های محافظتی OCP, OVP, UVP, OPP, SCP, OTP
نوع و ابعاد فن (120mm (Fluid Dynamic Bearing
تعداد کانکتورهای برق خروجی
MB 20+4 Pin 1 عدد
CPU / VGA / PCI-E 3 عدد
Peripheral-IDE / SATA / Molex 4 عدد
12V-2x6  - 12VHPWR 1 عدد
گارانتی و خدمات پس از فروش
مدت زمان گارانتی 24 ماه گارانتی تخت جمشید

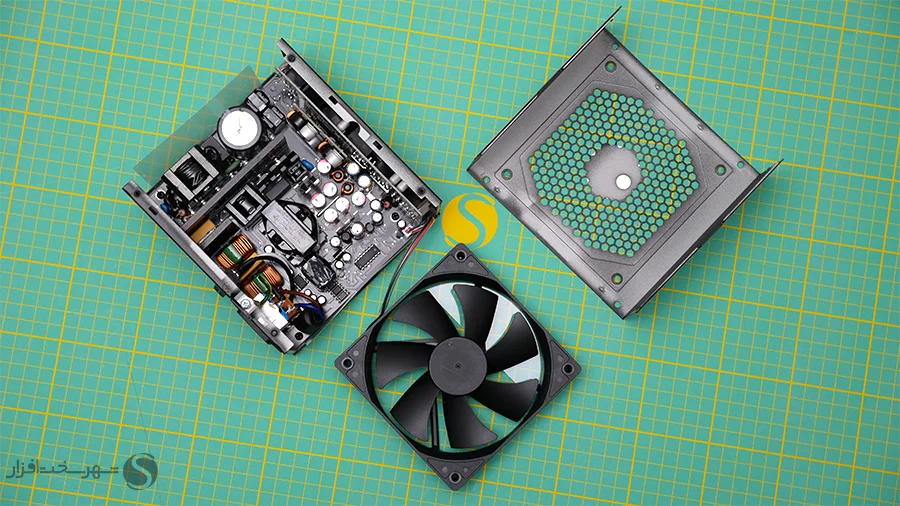

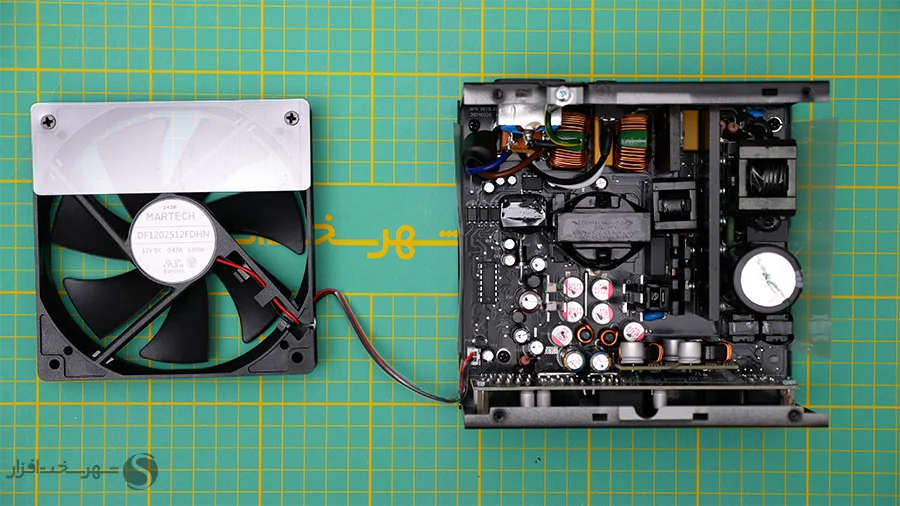

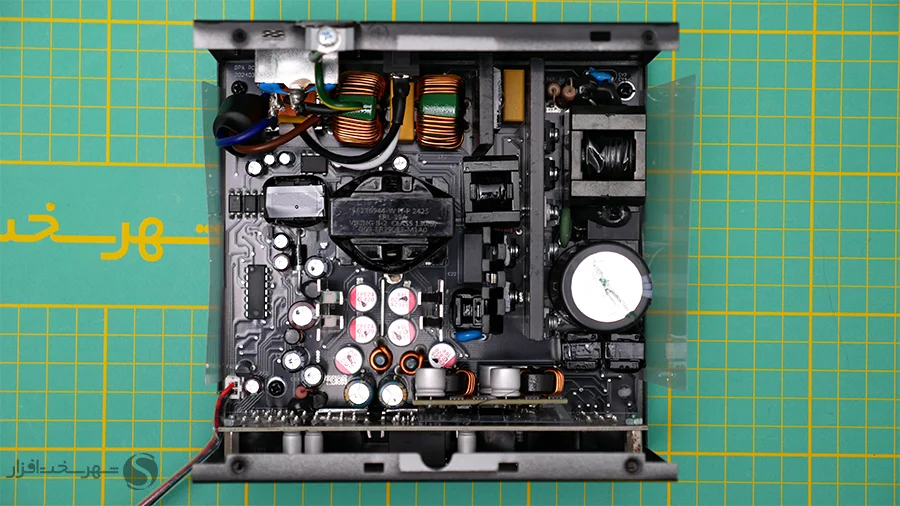

پس از باز کردن پیچ‌های بدنه و جدا کردن سوکت فن، به مدار و کامپوننت‌های منبع‌تغذیه دسترسی پیدا می‌کنید.

MSI-MAG-AB50GL-PSU-teardown

پاورهای سری MAG AGL ام‌اس‌آی توسط OEM به نام CWT ساخته می‌شوند که از اعتبار قابل قبولی در ساخت منابع تغذیه باکیفیت برخوردار است. در اینجا باید به این نکته اشاره کنیم که پاورهای سری MAG AGL به صورت ODM توسط CWT تولید شده اند و برخی کامپوننت‌ها و طراحی مدارها با نظر MSI تغییر یافته است.

MSI-MAG-AB50GL-PSU-topology

پاور MSI MAG A850GL PCIE 5 بر اساس توپولوژی Full-Bridge و تانک رزونانسی در بخش اولیه که وظیفه تبدیل جریان AC به DC را دارد ساخته شده است. این توپولوژی به منابع تغذیه مبتنی بر سوییچینگ (SMPS) کمک می‌کند علاوه بر دستیابی به توان بالای خروجی، در سطح استانداردهای بازدهی رده‌بالای 80Plus قرار گیرند.

همچنین استفاده از توپولوژی Full-Bridge و تانک رزونانسی در بخش اولیه موجب دستیابی به استاندارد ATX 3.0 و PCIe 5.0 شده و فراهم کردن 2 برابر حداکثر توان نامی پاور و 3 برابر حداکثر توان مصرفی کارت گرافیک را آسان‌تر می‌کند.

MSI-MAG-AB50GL-PSU-efficiency

از نظر بازدهی پاور MAG A850GL PCIE 5 دارای گواهی استاندارد 80Plus Gold (سطح طلایی) است. یعنی با ولتاژ ورودی 230 ولت، تحت لود 20% بازدهی حداقل 88 درصد، در لود 50% حداقل بازدهی 92 درصد و تحت لود 100% بازدهی حداقل 88 درصد ارائه می‌کند.

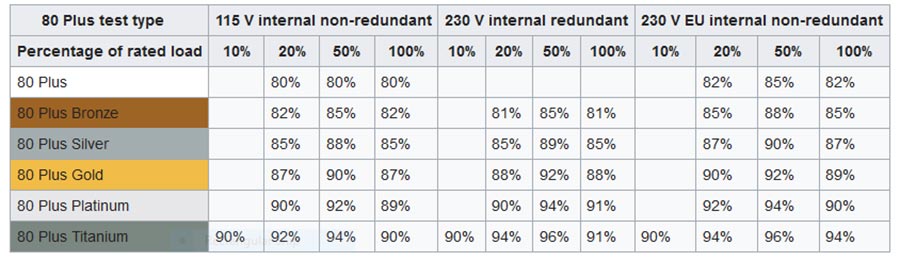

در جدول بالا می‌توانید حداقل بازدهی مورد نیاز برای دستیابی به گواهی‌ سطح‌های مختلف 80Plus را مشاهده کنید.

MSI-MAG-AB50GL-PSU-second-side

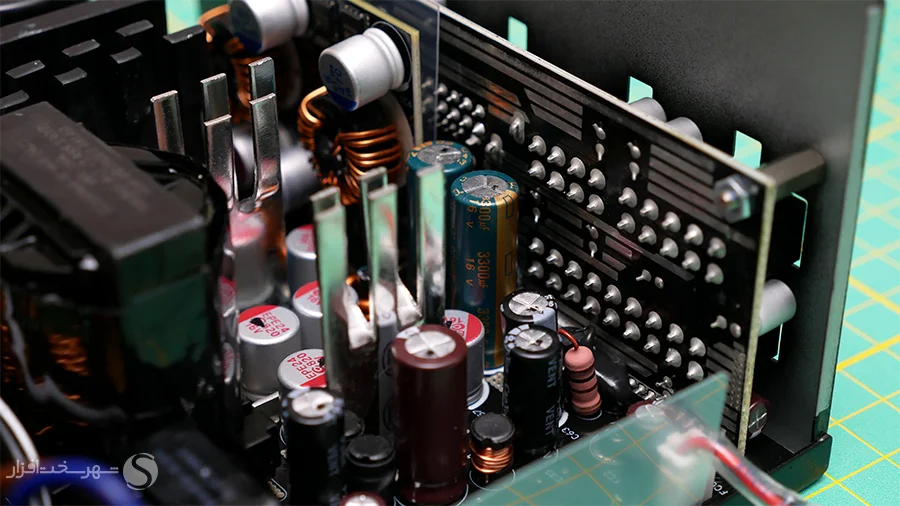

در بخش ثانویه نیز برای تولید ولتاژ‌های مختلفِ خروجی پاور از مبدل‌های DC-DC و ماسفت‌ها (Synchronous Rectification) به‌صورت کاملاً مستقل برای هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) استفاده شده که باعث پایداری بیشتر و ریپل کمتر ولتاژ شاخه‌های مختلف تحت لود می‌شود.

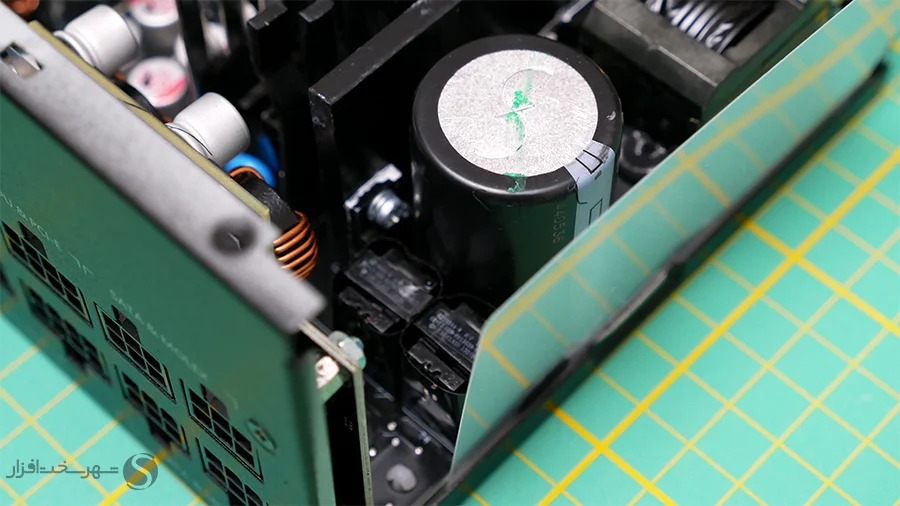

MSI-MAG-AB50GL-PSU-holdup-cap

خازن الکترولیت Hold-up این پاور با مشخصه 420 ولت و ظرفیت 560 میکروفاراد از برند تایوانی Elite و کلاس دمایی 105 درجه سانتی‌گراد سفارش داده شده است. با توجه به اینکه پاور MAG A850GL PCIE 5 در دو موسسه Cybenetics و PPLP مورد تست و بررسی دقیق قرار گرفته‌اند، این پاور به کمک خازن Hold-up خود می‌تواند تا تقریباً 17 میلی‌ثانیه وقفه در جریان ورودی را بدون خاموش شدن سپری کند.

سایر خازن‌های جامد و الکترولیت به کار رفته در این پاور از برندهای تایوانی Elite و Teapo با کلاس دمایی 105 درجه سانتی‌گراد هستند.

توان شاخه‌های مختلف منبع‌تغذیه MSI MAG A850GL را نیز می‌توانید در جدول زیر مشاهده کنید:

جریان و توان شاخه‌های خروجی
توان شاخه 12V+ 846W
برآیند توان شاخه‌های 5V+ و 3.3V+ 110W
حداکثر جریان خروجی شاخه 12V+ 70.5A
حداکثر جریان شاخه 5V+ 20A
حداکثر جریان شاخه 3.3V+ 20A
حداکثر جریان شاخه 5V/SB+ 2.5A
حداکثر جریان شاخه 12V- 0.3A



پاور MAG A850GL PCIE 5 از مدارهای محافظ اصلی و رایج پشتیبانی می‌کند که به صورت زیر لیست شده‌اند:

  • OVP (Over Voltage Protection) محافظت در برابر ولتاژ بیش از مقدار تعریف شده روی شاخه‌های مختلف
  • UVP (Under Voltage Protection) محافظت در برابر ولتاژ کمتر از مقدار تعریف شده روی شاخه‌های مختلف
  • OCP (Over Current Protection) محافظت در برابر عبور جریان بیش از مقدار تعریف شده روی شاخه‌های مختلف
  • OPP (Over Power Protection) محافظت از پاور در برابر دریافت توانی بیش از مقدار تعریف شده
  • OTP (Over Temperature Protection) محافظت از پاور در برابر دمای بیش از مقدار تعریف شده قطعات داخلی
  • SCP (Short Circuit Protetion) محافظت در برابر اتصال کوتاه

البته پیکربندی صحیح این سیستم‌های حفاظتی و تعیین درست «مقدار تعریف شده» است که ضریب ایمنی یک پاور و قابل اعتماد بودن آن را رقم می‌زند. این مقادیر و صحت عملکرد هر یک تنها پس از تست و آزمایش‌های عملی مشخص می‌شوند.

MSI-MAG-AB50GL-PSU-fan-model

برای خنک‌سازی کامپوننت‌های داخلی پاور MAG A850GL PCIE 5 از یک فن 120 میلی‌متری با یاتاقانی از نوع Fluid Dynamic استفاده شده که بر اساس تست‌های نویز Cybenetics در شرایط مختلف کاری به طور میانگین حدود 38 دسی‌بل نویز تولید می‌کند.

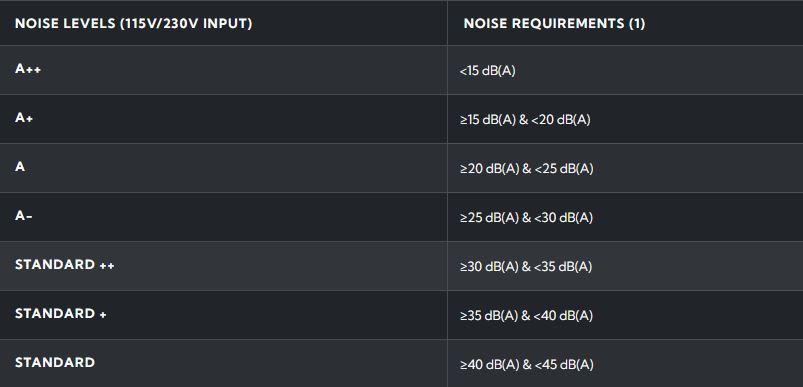

همانطور که در جدول بالا مشاهده می‌کنید، پاور MAG A850GL PCIE 5 با میانگین نویز 38 دسی‌بل در سطح +Standard قرار می‌گیرد.

کابل‌ها و کانکتورها

کابل‌ها و کانکتورهای پاور MAG A850GL

پاورهای سری MAG AGL تمام ماژولار هستند و کاربر می‌تواند با توجه به نیاز خود از کابل‌های تمام فلت و مشکیِ همراه محصول استفاده کند که تمام ماژولار بودن پاور به راحتی نصب، مدیریت کابل و زیبایی ظاهری کیس کمک می‌کند.

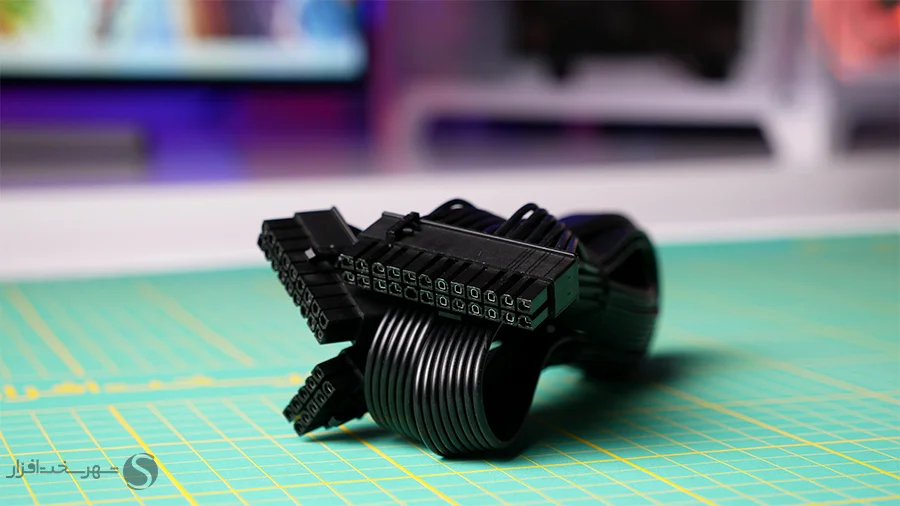

MSI-MAG-AB50GL-PSU-24pin-mb-cable

کابل ATX یا 24پین مادربرد 60 سانتیمتر طول دارد و از استاندارد 18AWG برای پین‌های اصلی آن استفاده شده است.

MSI-MAG-AB50GL-PSU-8pin-eps

دو کابل با دو کانکتور 8 پین (4+4) EPS به طول 75 سانتیمتر با استاندارد 18AWG برای تأمین توان مورد نیاز پرمصرف‌ترین پردازنده‌ها و اتصال به مادربردهای رده‌بالا تعبیه شده است.

MSI-MAG-AB50GL-PSU-16pin-600w-cable

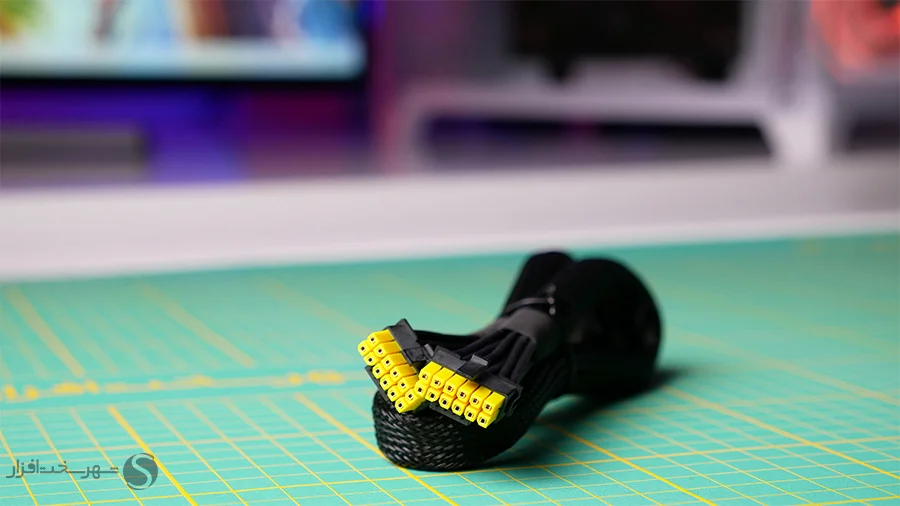

کابل 16 پین کارت گرافیک از نوع غیر فلت بوده و دارای روکش بافته شده است.

این کابل از نوع 600 وات بوده و سوکت اتصال آن به کارت گرافیک دارای بخشی به رنگ زرد است. به کمک این طراحی تا زمانی که بخش زرد رنگ قابل مشاهده است می‌توانید متوجه شوید که کابل به درستی به سوکت کارت گرافیک متصل نشده است.

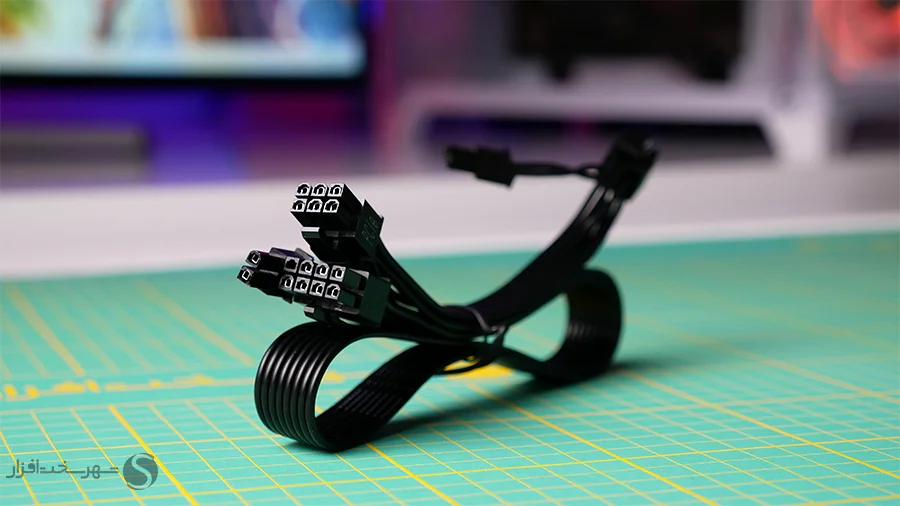

MSI-MAG-AB50GL-PSU-8pin-pcie-cable

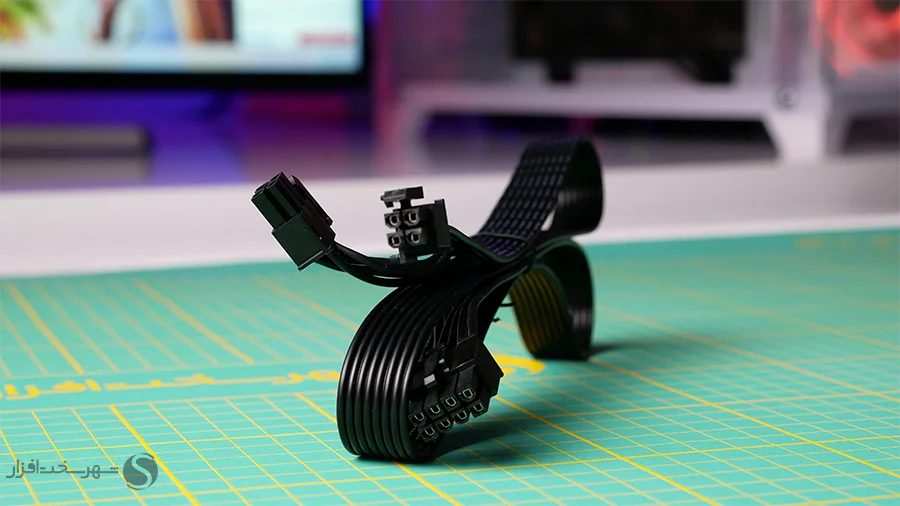

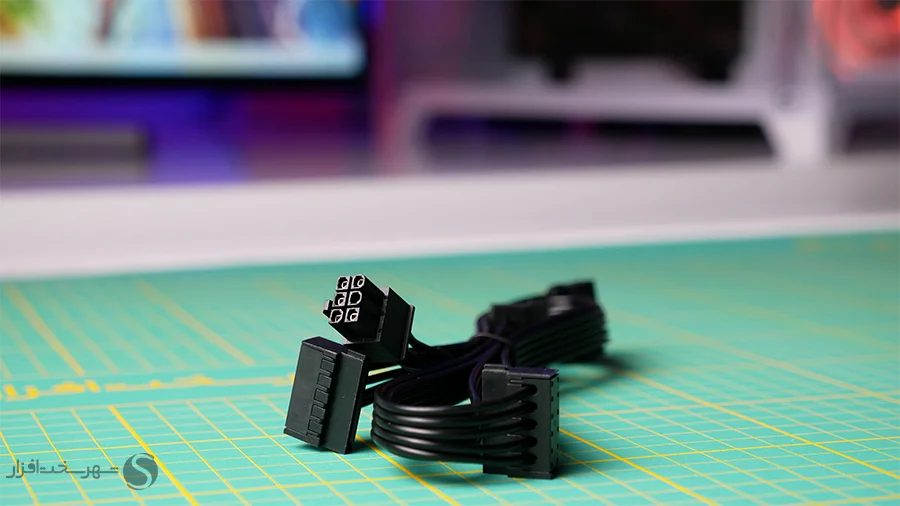

دو کابل با استاندارد 18AWG و طول 15+60 سانتیمتر هم برای این پاور طراحی شده‌اند که هر کدام دارای دو کانکتور 6+2 پین PCIe بوده و برای تغذیه کارت‌های گرافیک مورد استفاد قرار می‌گیرند.

MSI-MAG-AB50GL-PSU-sata-cable

برای اتصال لوازم جانبی و ذخیره‌ساز، چهار کابل به طول 15+15+15+50 سانتیمتر با استاندارد 18AWG که هرکدام به چهار کانکتور SATA مجهز شده‌اند، در نظر گرفته شده است.

MSI-MAG-AB50GL-PSU-molex-plus-fdd-cable

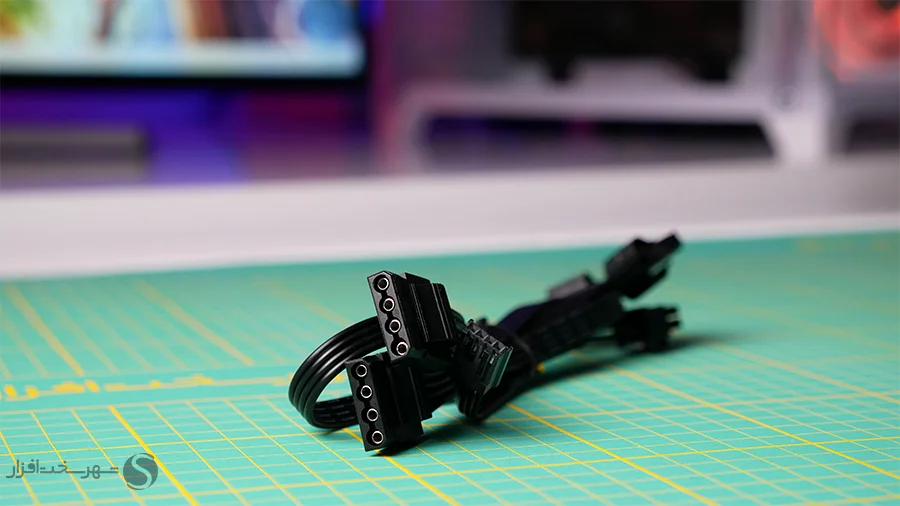

یک کابل با کانکتورهای 4پین Molex به طول 15+15+15+50 سانتیمتر و استاندارد 18AWG نیز برای راه‌اندازی سایر لوازم جانبی که کمی قدیمی‌تر هستند تعبیه شده است. در انتهای این کابل یک اکستنشن با کانکتور 4پین FDD وجود دارد.

خلاصه مشخصات کابل و کانکتورهای پاور MSI MAG A850GL را می‌توانید در جدول زیر مشاهده کنید:

تعداد کانکتور در هر کابل تعداد کابل قُطر کابل (AWG) طول کابل (cm) نوع کابل
1 1 18 60 20+4 پین ATX
1 2 18 75 4+4 پین
EPS 12V
1 1 16 60 12+4 پین (600W)
2 2 18 60+15 6+2 پین PCIe
4 2 18 50+15+15+15 SATA
4+1 1 18-20 50+15+15+15+15 Molex+FDD

جمع‌بندی شهر سخت‌افزار



جمع‌بندی  شهر سخت‌افزار از پاور MSI MAG A850GL

منابع تغذیه 750 و 850 وات جزء رایج‌ترین انتخاب‌های کاربران برای سیستم‌های میان‌رده و حتی رده‌پایینی که در آینده قصد ارتقاع دارند به حساب می‌آید تا از کارکرد مطمئن قطعات سیستم خود با بازدهی مناسب برخوردار شوند. پاور MAG A850GL PCIE 5 از MSI توانسته است با دارا بودن طراحی بروز و پشتیبانی از استانداردهای ATX 3.1 و PCIe 5.1 و استفاده از یک پلتفرم قابل اعتماد که در بازار فعلی کشور از قیمت مناسبی هم در مقایسه با رقبای خود برخوردار است، یک گزینه ارزشمند برای خرید به حساب آید.

پاور MSI MAG A850GL PCIE 5 توسط شرکت مهندسین تخت جمشید وارد بازار کشور شده و در بازار کشور با گارانتی 24 ماهه تخت‌ جمشید و قیمت حدود 9 میلیون تومان (در زمان نگارش این بررسی) عرضه می‌شود.

MSI-MAG-AB50GL-PSU-conclusion

همچنین پاور MAG A850GL PCIE 5 دو تِم رنگی سفید و مشکی موجود است که برای کسانی که به دنبال هماهنگی بیشتر قطعات سیستم خود از نظر ظاهری هستند می‌تواند خوش‌آیند باشد.

بد نیست اشاره کنیم که پارامترهای مختلف این پاور در دو موسسه معتبر Cybenetics و PPLP مورد بررسی قرار گرفته‌. کاربران می‌توانند میزان نویز و ریپل شاخه‌های مختلف به همراه محدوده عملکرد برخی از مدارهای محافظتی مانند OPP و OCP را توسط این منابع مشاهده نموده تا از کیفیت بالای پاور MSI MAG A850GL به هنگام خرید، مطمئن شوند.
