بررسی تخصصی مادربرد MSI Z97 GAMING 7 : باب دل بازی خورها !

توضیحات: سید مهدی موسوی; دسته: بررسی مادربرد; 02 مرداد 1393 23:45

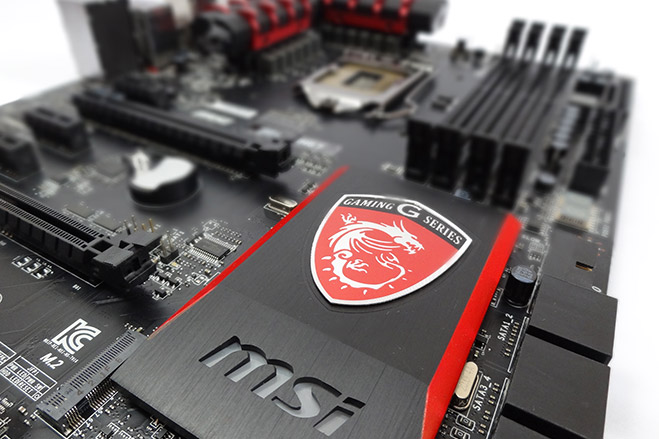

Z97 GAMING 7 که بعد از Z97 GAMING 9 AC پیشرفته ترین مادربرد گمینگ مبتنی بر چیپست Intel Z97 و سوکت LGA 1150 ساخت کمپانی MSI محسوب می شود آماده است تا با مجموعه ای بزرگ از تکنولوژی ها و نوآوری های جدید همراه با قیمت مناسب به شدت شما را سوپرایز کند!

مقدمه

تقریباً از 3 سال پیش با متحول شدن اساسی خط تولید و طراحی مادربرد های کمپانی MSI ، محصولات تولیدی این کمپانی بدون شک در ردیف بهترین تولید کنندگان مادربرد در دنیا قرار گرفتند. مادربرد های تولید شده توسط این کمپانی طی این 3 سال با پیشرفت بسیار سریع مجهز به آخرین تکنولوژی ها و قطعات مدرن حتی با استاندارد های نظامی شدند و قابلیت های منحصر به فرد آن ها مورد توجه طیف وسیع کاربران از کاربران عادی گرفته تا گیمر ها و اورکلاکرها قرار گرفته است.

هم اکنون مادربرد های تولید شده توسط این کمپانی در 4 گروه عمده طبقه بندی می شوند:

مادربردهای رده بالای سری MPower و XPower ( مخصوص اورکلاکر ها )
مادربرد های رده بالا و متوسط سری GAMING ( مخصوص گیمر ها )
مادربرد های رده متوسط سری Classic ( مخصوص کاربران عادی و حرفه ای )
مادربردهای رده پایین سری ECO ( مادربرد های کم مصرف با بازدهی انرژی بسیار بالا )

در این بین مادربردهای سری MPower و GAMING این کمپانی در سال های اخیر محبوبیت بسیار فراوانی در بین کاربران کسب کرده اند. امکانات بسیار بالا، کیفیت مثال زدنی قطعات به کار رفته در این مدل ها به همراه قیمت مناسب تر در مقایسه با مدل های مشابه کمپانی های رقیب برخی از دلایل این محبویت می باشد.

تقریباً 3 ماه پیش و با عرضه رسمی چیپست های سری 9 ( Z97 / H97 ) توسط کمپانی اینتل مادربردهای مبتنی بر این دو چیپست نیز بلافاصله روانه بازار شدند. پشتیبانی انحصاری این سری مادربردها از پردازنده های با معماری Broadwell کمپانی اینتل به همراه سازگاری این مادربردها با پردازنده های با معماری Haswell و Haswell Refresh ( سوکت LGA1150 ) از یک طرف و توقف و کاهش محسوس تولید مادربردهای مبتنی بر چیپست های ( Z87 / H87 ) باعث شدند تا مادربردهای مبتنی بر چیپست های سری 9 تنها انتخاب کاربران در کلاس رده بالا و متوسط محسوب شوند.

اگر خاطرتان باشد در گذشته با نقد و بررسی مادربردهای نسل های قبل سری GAMING کمپانی MSI نظیر Z77-GD55 و Z87-GD65 در خدمتتان بودیم. مادربردهایی که نتایج بسیاری ممتازی در لابراتوار ما کسب کردند. در این رویو قصد داریم تا یکی از جدیدترین اعضای این خانواده را به شما معرفی کینم.

بهره مندی از مدرن ترین چیپست سری 9 کمپانی اینتل ( Z97 ) ، پشتیبانی از پردازنده های نسل آینده کمپانی اینتل ( Broadwell ) ، سیستم صوتی باکیفیت و پیشرفته Audio Boost 2 ، کنترلر شبکه مدرت و پرسرعت KILLER™ E2200 ساخت کمپانی Qualcomm ، پشتیبانی از رابط جدید M.2 با سرعت 10Gb/s ، به کارگیری قطعات فوق العاده باکیفیت و سخت جان با استاندارد نظامی Military Class 4 ایالات متحده آمریکا و در نظر گرفتن امکانات متعدد برای اورکلاکر های مبتدی و حرفه ای تنها بخشی از ویژگی های این مادربرد 170$ دلاری محسوب می شوند.

در ادامه قصد داریم به معرفی ، تست و بررسی عملکرد این مادربرد ارزشمند بپردازیم. با ما همراه باشید ...

مقدمه

هم اکنون مادربرد های تولید شده توسط این کمپانی در 4 گروه عمده طبقه بندی می شوند:

مادربردهای رده بالای سری MPower و XPower ( مخصوص اورکلاکر ها )
مادربرد های رده بالا و متوسط سری GAMING ( مخصوص گیمر ها )
مادربرد های رده متوسط سری Classic ( مخصوص کاربران عادی و حرفه ای )
مادربردهای رده پایین سری ECO ( مادربرد های کم مصرف با بازدهی انرژی بسیار بالا )

در ادامه قصد داریم به معرفی ، تست و بررسی عملکرد این مادربرد ارزشمند بپردازیم. با ما همراه باشید ...

معرفی سری 9 چیپست های کمپانی اینتل

طبق روال همیشگی کمپانی اینتل چند ماه قبل از عرضه پردازنده های نسل جدید، مادربردهای مبتنی بر پلتفرم جدید روانه بازار می شوند. نسل پنجم پردازنده های Core که با اسم رمز Broadwell شاخته می شوند حدوداً 5 الی 6 ماه دیگر از راه می رسند و با سوکت LGA1150 و تکنولوژی ساخت 14 نانومتری عرضه خواهند شد. این سری از پردازنده ها که با اسم رمز Broadwell-K نیز شناخته می شوند احتمالاً فقط محصولات رده بالا ( Core i7 ) را شامل می شوند و به همین دلیل مادربردهای این پلتفرم نیز فقط با چیپست های رده بالا تولید خواهند شد. مادربردهای مبتنی بر چیپست های سری 9 اینتل که تاکنون با چیپست های Z97 و H97 روانه بازار شده اند تنها مادربردهایی هستند که از نسل پنجم پردازنده های Core کمپانی اینتل ( Broadwell ) پشتیبانی می کنند. در واقع تشابه سوکت های پردازنده های با معماری Haswell و Haswell Refresh با پردازنده های با معماری Broadwell برای پشتیبانی مادربرد های مبتنی بر چیپست های سری 8 از پردازنده های نسل جدید کافی نیست. به گفته کمپانی اینتل برخی اصلاحات مربوط به بخش پاور پردازنده که نیازمند Power source مخصوص بر روی مادربرد می باشد علت این امر می باشد. اما اگر قصد نصب پردازنده های با معماری Haswell یا Haswell Refresh را بر روی این مادربرد ها دارید اصلاً نگران نباشید. چون مادربردهای مبتنی بر چیپست های سری 9 از تمامی پردازنده های با سوکت LGA 1150 پشتیبانی می کنند. در واقع از نقطه نظر تجاری، مادربرد های با چیپست H97 و Z97 جای مادربرد های رده بالا Z87 و H87 را می گیرند و تولید مادربرد های رده متوسط و پایین مبتنی بر چیپست های B85 و H81 همچنان ادامه خواهد داشت. پس به خاطر داشته باشید که چون پردازنده های با معماری Broadwell فقط مدل های رده بالا را شامل می شوند مادربردهای با چیپست رده بالا نیز برای آن ها در نظر گرفته شده است. در نتیجه اگر قصد خرید پردازنده های رده متوسط و پایین را دارید باید سراغ پردازنده های با معماری Haswell Refresh بروید. متناسب با بودجه خود نیز مختارید تا هر نوع مادربرد مبتنی بر چیپست های سری 8 و 9 خریداری کنید.

معرفی چیپست های H97 و Z97

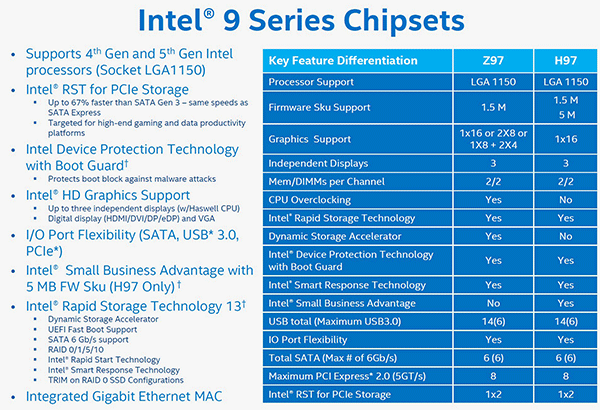

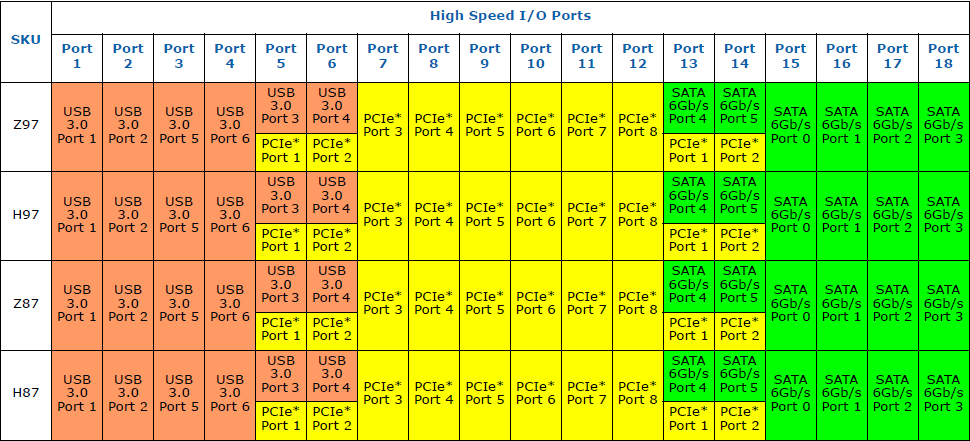

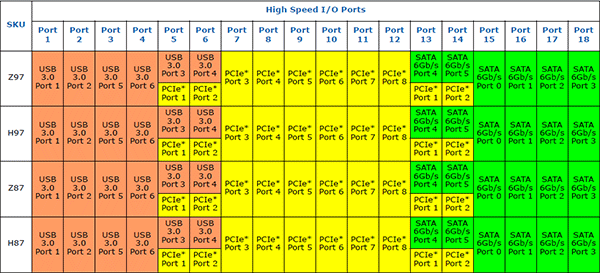

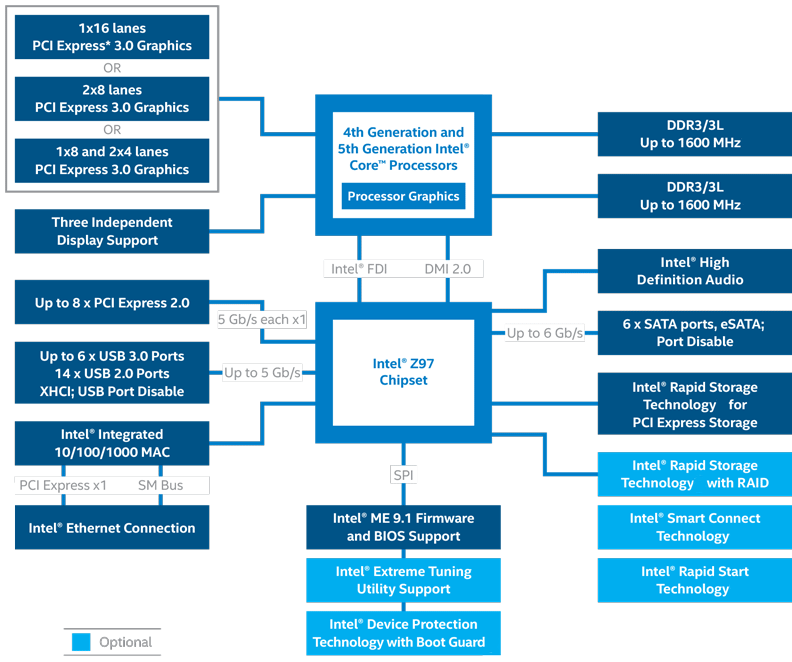

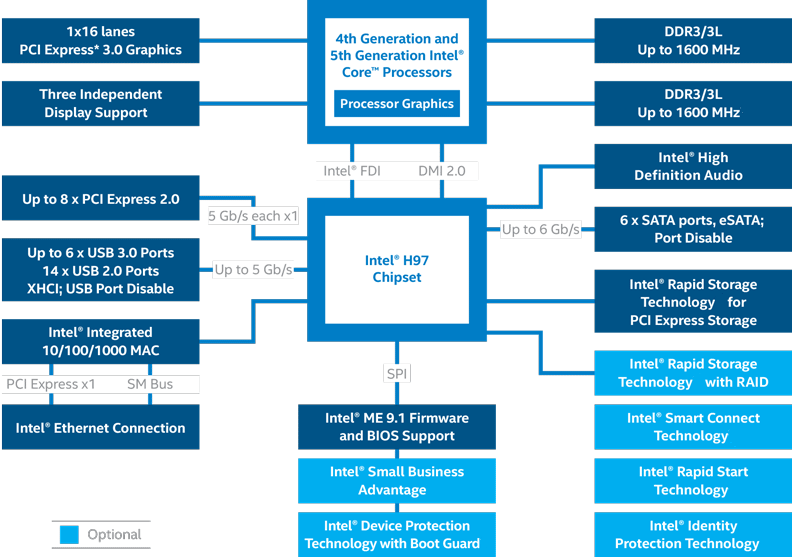

همانطور که در تصاویر مربوط به دیاگرام و حتی Flexible I-O Map چیپست های Z97 و H97 ملاحضه می کنید کاملا واضح است که از نظر ساختار کلی رابط های مختلف ورودی و خروجی و تعداد آن ها هیچ نوع تغییری با چیپست های نسل قبلی Z87 و H87 مشاهده نمی شود.

کماکان 6 پورت USB 3.0 ، 6 پورت SATA 6Gb/s و 8 Lane PCI Express 2.0 برای این چیپست ها در نظر گرفته شده و قابلیت اورکلاک ماژول های RAM و پردازنده نیز فقط در انحصار چیپست Z97 باقی مانده است. البته همانند نسل قبل قابلیت اورکلاک پردازنده های با ضریب فرکانس باز سری K از طریق برخی تکنیک های UEFI Bios برای چیپست H97 نیز فراهم شده است. البته این موضوع فقط برای پردازنده های نسل چهارم Core تایید شده و تضمینی برای اورکلاک پردازنده های نسل پنجم Core برای این چیپست وجود ندارد.

همچنین قابلیت پشتیبانی از پیکربندی های Multi GPU ( Nvidia SLI / AMD CrossFireX ) با استفاده از PCI Express Lane های موجود در کنترلر PCI-Express 3.0 تعبیه شده در پردازنده نیز فقط در مادربردهای مبتنی بر چیپست Z97 امکان پذیر است.

همانند نسل قبل، مادربردهای مبتنی بر هر دو چیپست به صورت استاندارد از ماژول های حافظه دو کاناله با فرکانس حداکثر 1600MHz پشتیبانی می کنند ولی با وجود قابلیت اورکلاک ماژول های RAM در چیپست Z97 و تعبیه کنترلر حافظه بسیار قدرتمند در نسل جدید پردازنده های کمپانی اینتل امکان پشتیبانی از ماژول های اورکلاک شده RAM تا فرکانس 3300MHz نیز برای این مادربرد ها فراهم شده است !

ویژگی های جدید مادربرد های مبتنی بر چیپست های سری 9

همانطور که اشاره شد از نظر ساختار کلی در چیپست های سری 9 تفاوت عمده ای نسبت به نسل هشتم مشاهده نمی شود. اما برخی تغییرات جزئی و تعبیه برخی امکانات جدید با استفاده از زیرساخت های قبلی این چیپست ها، باعث شده تا امکانات و قابلیت های جدیدی را در مادربردهای مبتنی بر چیپست های سری 9 شاهد باشیم. در ادامه به معرفی و تشریح این قابلیت ها خواهیم پرداخت.

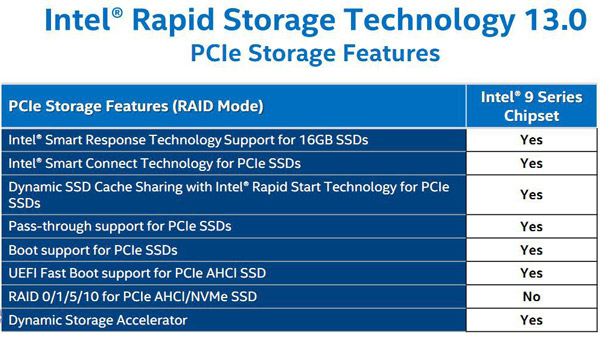

Intel Rapid Storage Technology 13

این قابلیت که در مادربردهای مبتنی بر هر دو چیپست Z97/H97 مشاهده می شود علاوه بر فراهم کردن امکانات نرم افزاری بروز و مدرن برای مادربرد های نسل جدید مبتنی بر چیپست های سری 9 مانند UEFI Fast Boot و قابلیت پشتیبانی TRIM حتی در حالت RAID 0 در درایوهای SSD ، در عمل باعث پشتیبانی این مادربرد ها از درگاه های SATA Express و M.2 10Gbps شده است.

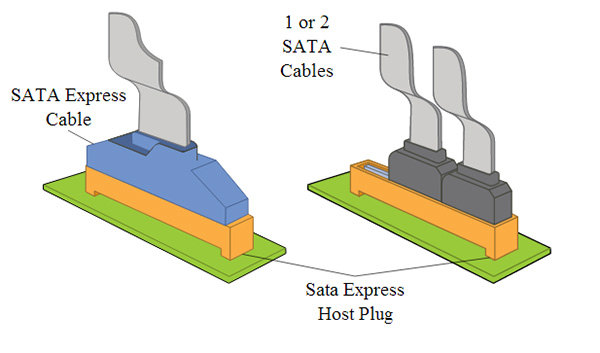

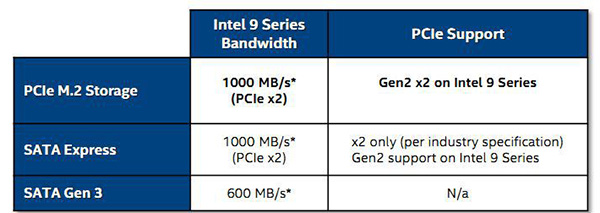

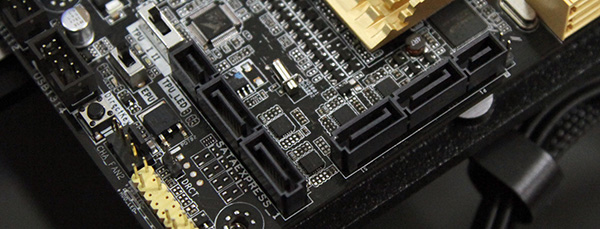

پورت SATA Express در عمل تلفیقی از دو پورت SATA 6Gb/s در کنار یکدیگر می باشد که البته به صورت تک تک و همانند پورت های استاندارد SATA نیز قابل استفاده می باشد.

این پورت جدید که برای اتصال SSD های فوق العاده پرسرعت طراحی شده دارای پهنای باند معادل 10Gbps می باشد،به صورت تئوری حدوداً 67 درصد از پورت های SATA 6Gb/s سریعتر است.

همچنین صورت فیزیکی دیگر این رابط پر سرعت جدید، اسلات های 10Gb/s با استاندارد M.2 می باشند که Ultra M.2 نیز نامیده می شوند. این اسلات ها نیز برای اتصال SSD های سازگار با این رابط طراحی شده اند و معمولا در مادربردهای رده بالا با چیپست Z97 مشاهده می شوند.

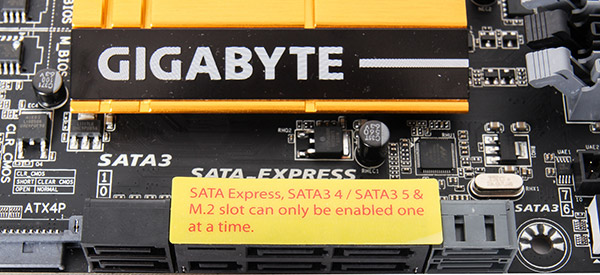

البته لازم به ذکر است که به دلیل اشتراک پهنای باند میان این دو رابط جدید در مادربردهایی که هر دو رابط Ultra M.2 و SATA Express مشاهده می شود، تنها یکی از درگاه ها هم زمان قادر به فعالیت خواهد بود.

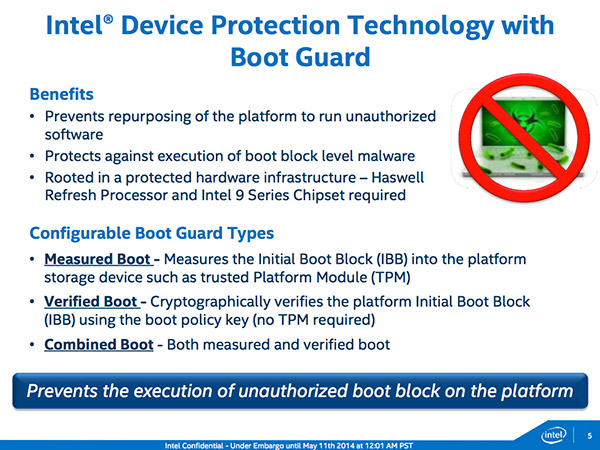

intel device protection technology with boot guard

همچنین کمپانی اینتل نوعی پروتکشن سخت افزاری جدید برای جلوگیری از حملات نرم افزار های مخرب به Boot block در چیپست های سری 9 تعبیه کرده که البته در صورت نصب پردازنده های با معماری Haswell Refresh و Broadwell عملیاتی می شود و پردازنده های با معماری Haswell از آن پشتیبانی نمی کنند.

بسته بندی و محتویات داخل جعبه

طرح و زمینه جعبه این مدل دقیقاً مشابه مادربردهای Gaming نسل قبل طراحی شده است. زمینه مشکی و قرمز و طراحی نماد مادربردهای گیمینگ کمپانی MSI ( دراگون ) برجسته ترین نماد های این جعبه محسوب می شوند. ابعاد این جعبه 350 x 270 x 78 می باشد و با تمامی محتویات داخلش حدوداً 2 کیلوگرم وزن دارد.

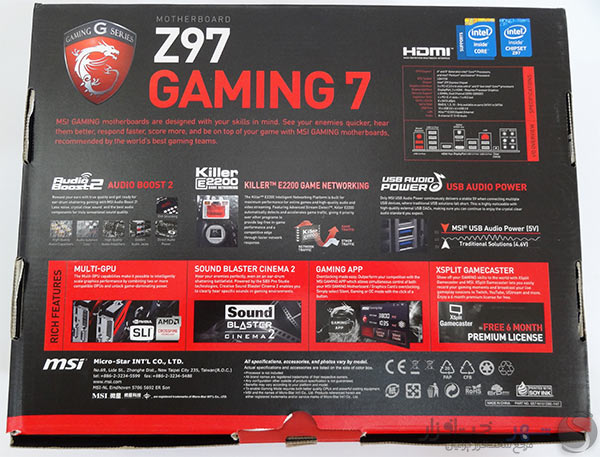

در پشت جعبه نیز مهم ترین ویژگی ها و قابلیت های جدید این مادربرد به همراه مشخصات فنی و تصویری از پنل پشتی مهم ترین مندرجات این بخش را تشکیل می دهند.

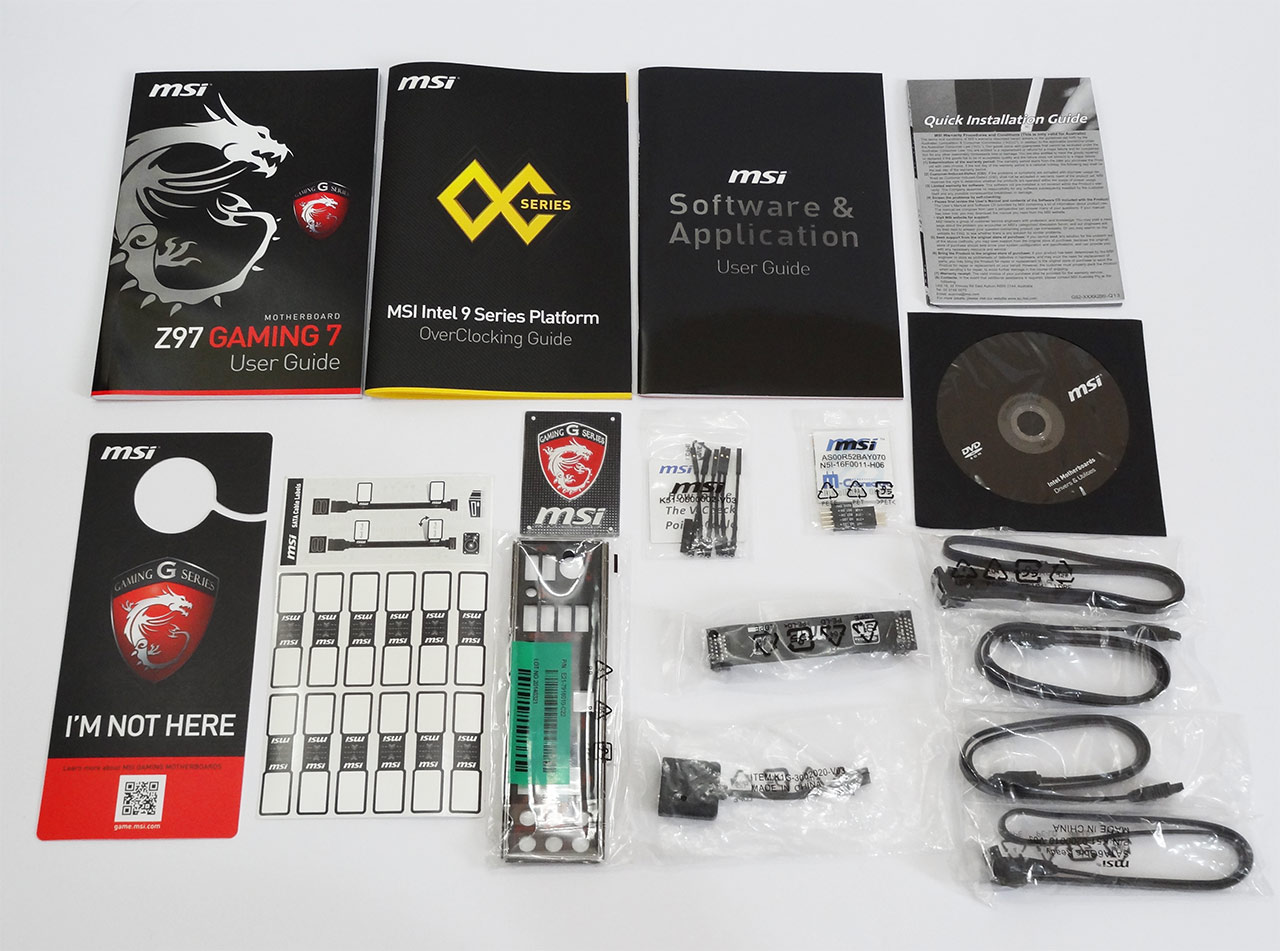

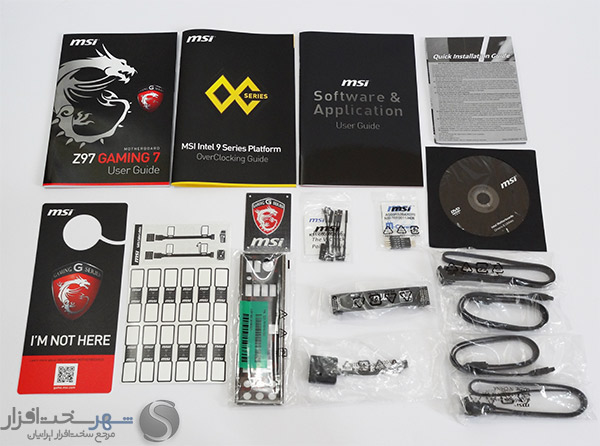

همانند تمامی مادربردهای رده بالا گیمینگ، محتویات داخل جعبه این مدل نیز همه جوره پر و پیمان در نظر گرفته شده است. این محتویات به شرح زیر می باشند :

دفترچه ها و DVD حاوی مشخصات فنی و راهنمای نصب و راه اندازی
دفترچه آموزش اورکلاکینگ مادربردهای مبتنی بر چیپست های سری 9 کمپانی اینتل
آویز در مقوایی که بر روی آن نوشته شده من اینجا نیستم ! متاسفم مشغول بازی کردن هستم !
لوگو فلزی مادربردهای سری گیمینگ کمپانی MSI ( دراگون )
برچسب مخصوص کابل SATA برای شناسایی راحت تر تجهیزات ذخیره سازی
کانکتور مخصوص Audio Power برای اتصال مستقیم ریل 12 ولت منبع تغذیه به سیستم صوتی مادربرد
6 عدد کابل مخصوص نمونه برداری ولتاژ توسط ولتمتر از کانکتور مخصوص V-check Point 2 تعبیه شده بر روی PCB مادربرد
2 عدد M-Connector برای سهولت بیشتر اتصالات و امکانات پنل جلویی کیس به Header های Front Panel مادربرد
1 عدد پل Nvidia SLI
4 عدد کابل SATA 6Gb/s

مشخصات فنی و نمای ظاهری

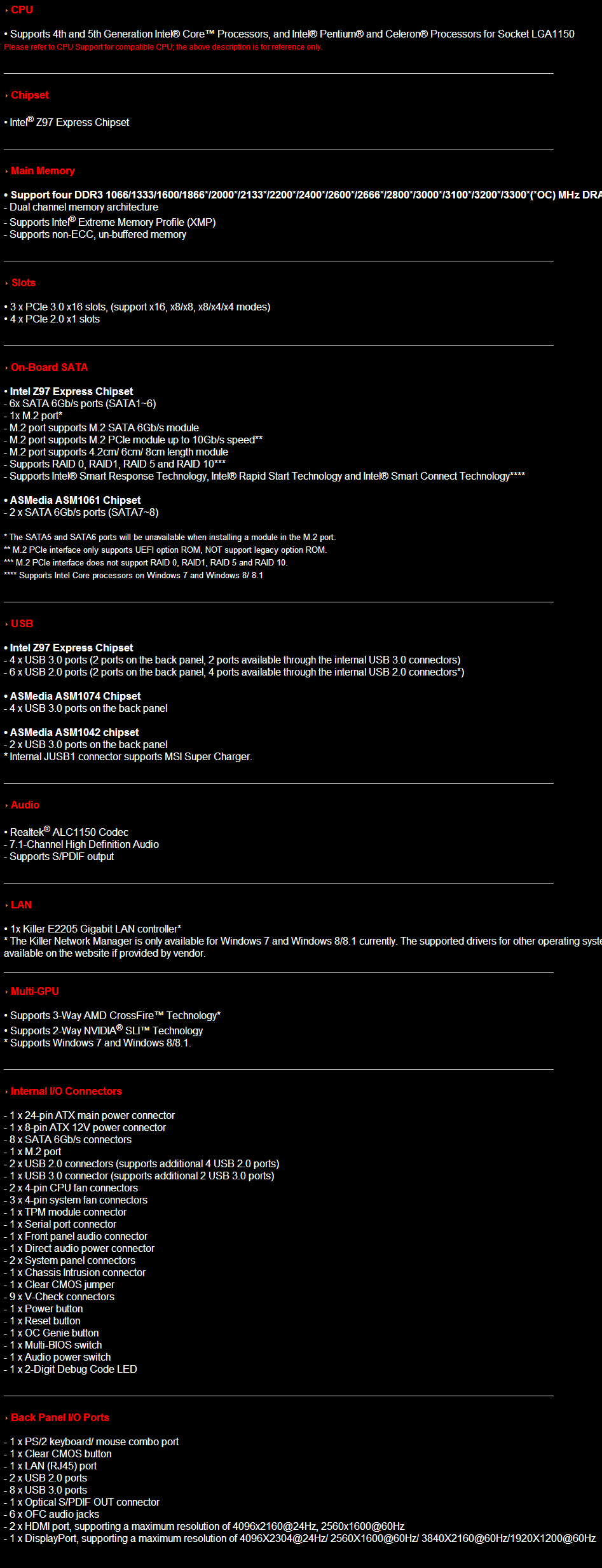

در ابتدا لازم می دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحضه کنید :

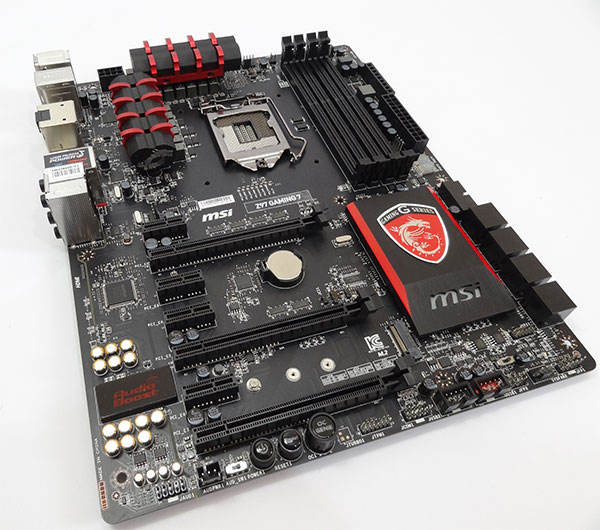

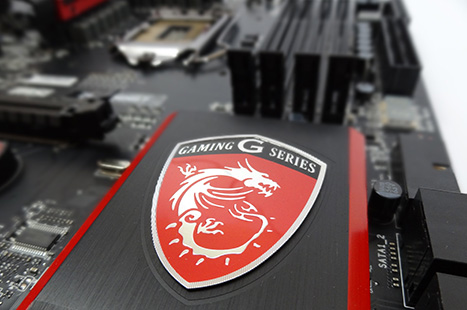

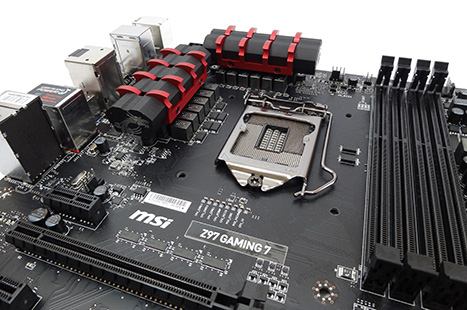

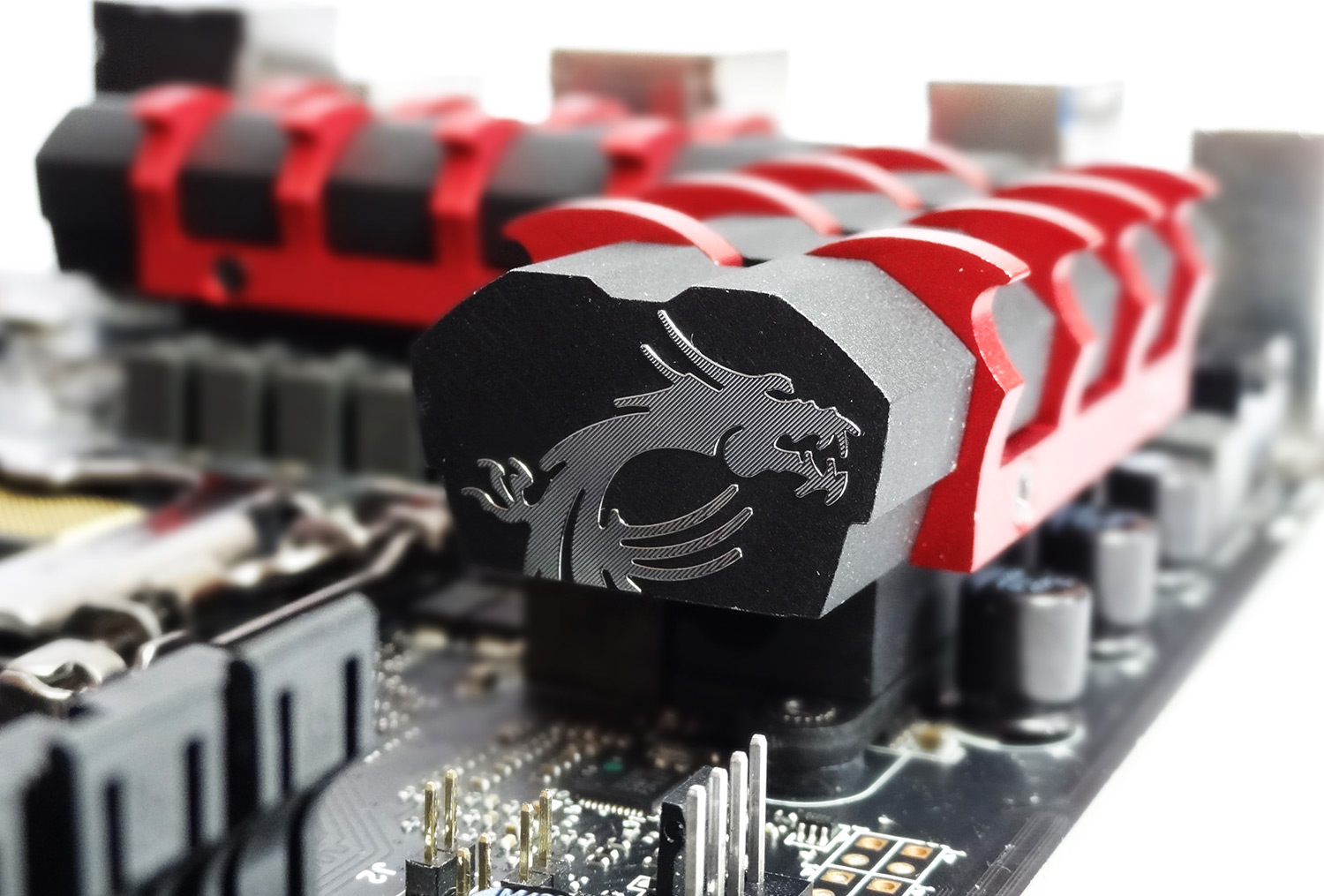

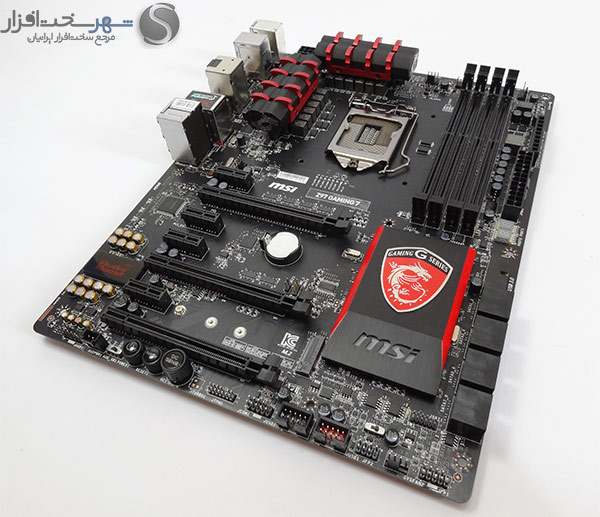

PCB و اسلات های مشکی رنگ و ترکیب رنگ قرمز در هیتسینک های این مدل به همراه طراحی لوگو اژدهای بر روی هیتسینک تعبیه شده بر روی چیپست Z97 این مدل را بدجور خواستنی کرده !!

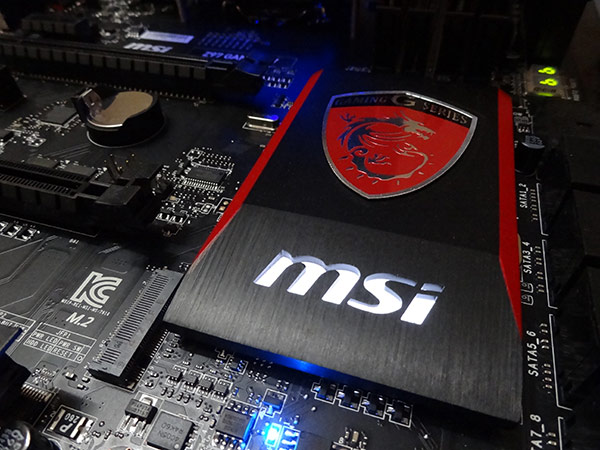

در حین روشن بودن مادربرد نیز LED های سفید رنگ تعبیه شده در زیر لوگو msi و LED های قرمز رنگ در مرز بین مدارات مرتبط با سیستم صوتی نیز بیش از پیش به جذابیت های ظاهری این مدل افزوده است. بدون شک تعبیه این مادربرد در کیس های مجهر به درب شفاف توجه هر بیننده ای را به خود جلب خواهد کرد.

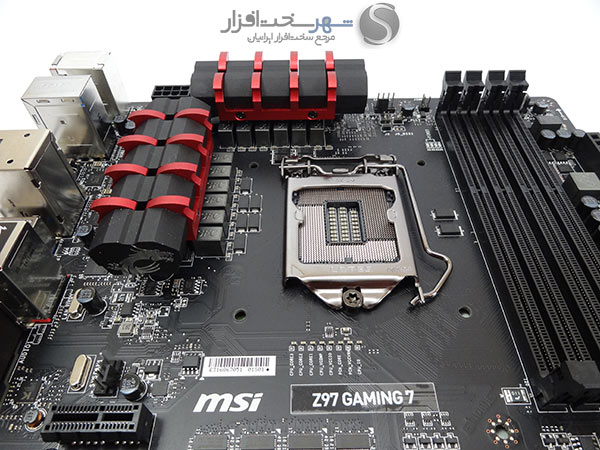

همچنین PCB شش لایه این مدل با داشتن ابعاد 30.5cm x 24.5cm در کلاس مادربرد های ATX طبقه بندی می شود و از این حیث مطمئناً در هر نوع کیس استانداردی جا خواهد شد.

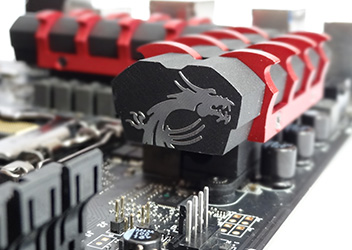

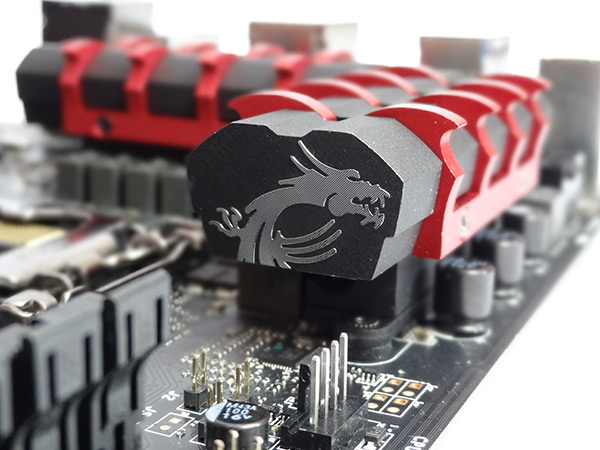

هیتسینک های خنک کننده این مادربرد نیز به دو بخش تقسیم می شوند. بخش اول بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده تعبیه شده و هیتسینک دوم نیز حرارت چیپست Intel Z97 را دفع می کند.

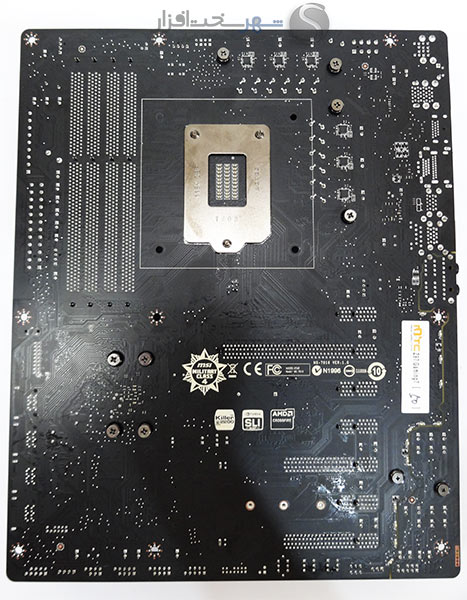

این هیتسینک ها نیز توسط 8 عدد پیچ فنر دار که در پشت مادربرد قرار دارند بر روی PCB این مدل نصب می شوند.

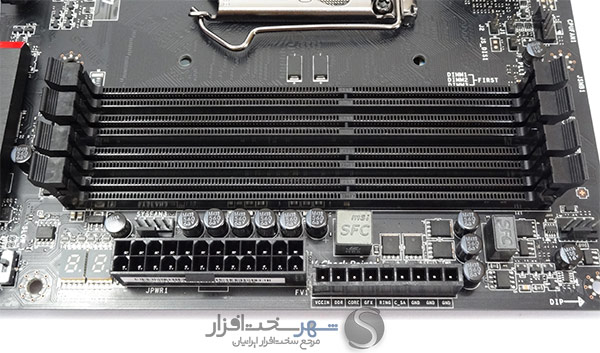

این مدل به واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله Non-ECCبا فرکانس های کاری 1066/1333/1600MHz را در حالت استاندارد دارا می باشد. البته این مادربرد با استفاده از پروفایل های استاندارد XMP و به صورت اورکلاک شده حتی تست های آزمایشگاهی ماژول های با فرکانس 3300MHz را نیر با موفقیت پشت سر گذاشته است.

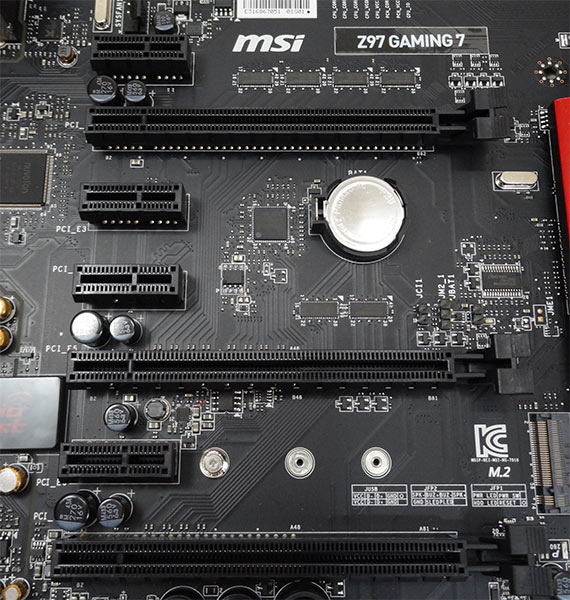

تعبیه 3 اسلات PCIe 3.0 x16 منشعب شده از کنترلر PCI-Express پردازنده در این مادربرد پشتیبانی از پیکربندی های دوگانه Multi GPU Nvidia SLI و سه گانه AMD CrossFireX را با مشخصات (x16/N/N )، (x8/x8/N ) و ( x8/x8/x4 ) فراهم کرده است. علاوه بر اسلات های نام برده 4 اسلات PCI-Express x1 2.0 نیز که از چیپست PCH Z97 منشعب می شوند برای این مادربرد در نظر گرفته شده است .

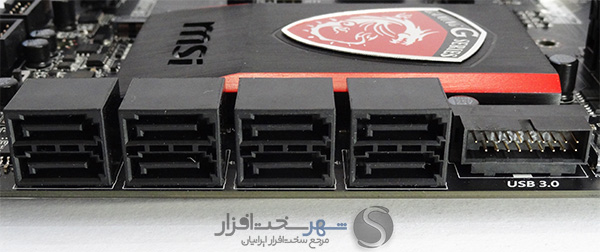

در بخش پورت های مرتبط با تجهیزات ذخیره سازی نیز علاوه بر تعبیه 6 پورت SATA 6Gb/s منشعب شده از چیپست Z97 ، دو پورت دیگر نیز که از کنترلر ASM1061 ساخت کمپانی ASMedia منشعب می شوند روی هم رفته 8 پورت از این گذرگاه مدرن را برای این مادربرد فراهم کرده اند.

همچنین در گوشه سمت راست تصویر بالا، Header USB 3.0 منشعب شده از چیپست Intel Z97 را ملاحضه می کنید که قابلیت فراهم نمودن دو پورت USB 3.0 در پنل جلویی کیس یا به واسطه براکت های مخصوص را دارا می باشد.

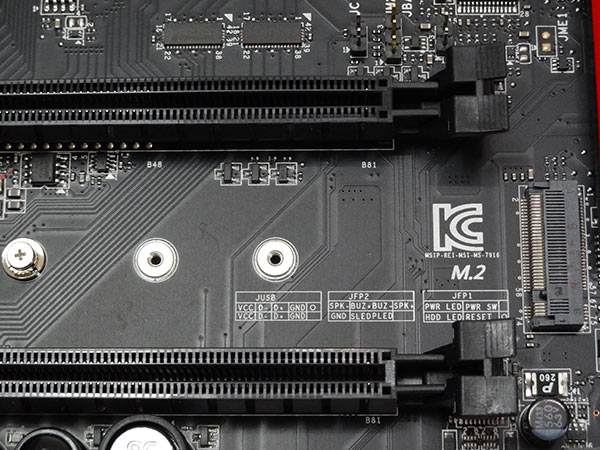

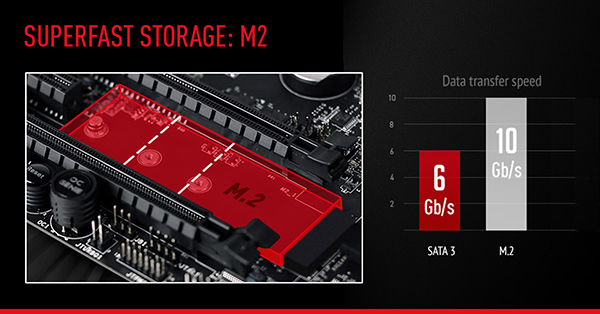

علاوه بر این یک اسلات M.2 10Gb/s نیز که دقیقا در مرکز مادربرد تعبیه شده قابلیت اتصال ماژول های SSD سازگار با این رابط با طول 4، 6 و 8 سانتی متر را نیز برای این مادربرد فراهم کرده است. همچنین با خرید ماژول مخصوص مبدل رابط M.2 به SATA Express که به صورت مجزا به فروش می رسد می توانید تجهیزات سازگار با این رابط جدید را نیز به این مادربرد متصل کنید.

لازم به ذکر است از آنجا که پهنای باند میان پورت های شماره 5 و 6 SATA 6Gb/s و اسلات m.2 10Gb/s به صورت اشتراکی از چیپست PCH Intel Z97 منشعب شده است در صورت نصب SSD در اسلات M.2 پورت های نام برده غیرفعال خواهند شد.

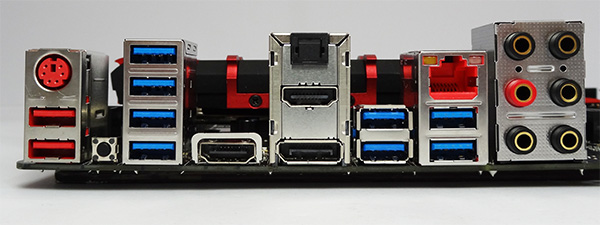

پنل پشتی کیس این مادربرد متشکل از 8 پورت USB 3.0 می باشد که 4 عدد از چیپست PCH Z97 منشعب شده و 4 عدد نیز توسط 2 چیپ کنترلر USB 3.0 مجزا ساخت کمپانی ASMedia سازماندهی می شوند.

همچنین در این بخش دو پورت USB 2.0 به همراه یک پورت PS/2 تعبیه شده است که GAMING Ports نامیده می شوند. به گفته کمپانی MSI بهینه سازی این پورت ها برای فعالیت در Polling rate بالا ( 500 تا 1000MHz ) باعث کاهش زمان پاسگویی موس از 8 میلی ثانیه به 1 میلی ثانیه می شود. ابن امر باعث عملکرد بسیار نرم تر موس در گیم ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورت ها باعث افزایش طول عمر آن ها در برابر قطع و وصل های متعدد و جلوگیری از زنگ زدگی آن ها می شود.

خروجی های تصویر را نیز در این پنل، 2 عدد HDMI 1.4a به همراه یک عدد DisplayPort 1.2 با قابلیت پشتیبانی از رزولوشن 4K تشکیل می دهند. لازم به ذکر است هر 3 این خروجی به صورت همزمان در حالت های Extend mode و Clone mode قابلیت ارائه تصویر را دارند.

1 عدد پورت Gigabit LAN منشعب از چیپ Killer E2200 به همراه خروجی های صدای Optical S/PDIF و جک های 3.5mm 8 کاناله نیز سایر پورت های این پنل را تشکیل می دهند.

از دیگر خصوصیات کم نظیر این بخش می توان به روکش طلا در نظر گرفته شده برای جک های 3.5mm خروجی صدا اشاره کرد که خلوص سیگنال خروجی را به میزان قابل توجهی افزایش خواهد داد.

علاوه بر پورت های نام برده یک عدد DIP-Switch تحت عنوان Clear Cmos نیز در کنار پورت های GAMING تعبیه شده که در مواقع لازم با فشردن آن تنظیمات UEFI Bios این مادربرد به حالت پیش فرض بر می گردد.

نگاهی نزدیکتر ( مدار رگولاتور ولتاژ و سیستم خنک کننده )

مدار رگولاتور ولتاژ و سیستم خنک کننده

در ادامه برای اشراف بیشتر به قطعات و بررسی موشکافانه تر این مادربرد تمامی هیتسینک ها روی برد را باز کردیم.

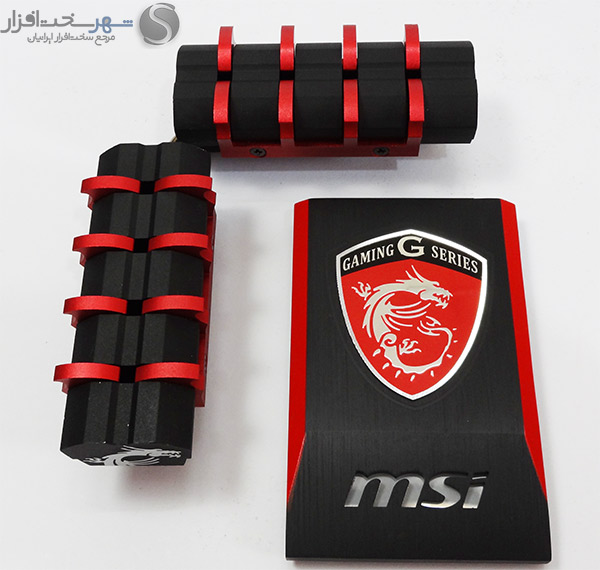

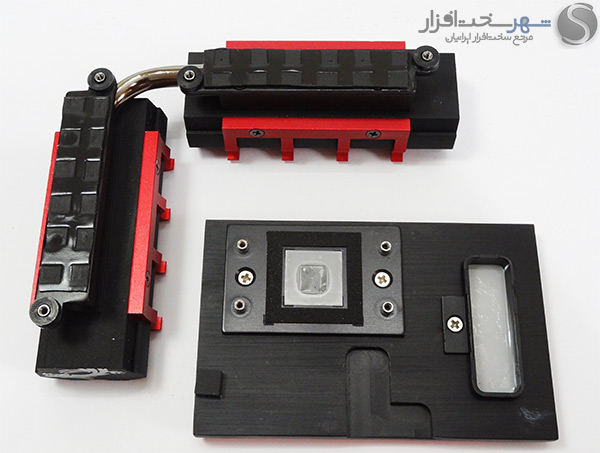

همانطور که قبلا به آن اشاره شد هیتسینک های خنک کننده این مادربرد شامل 3 هیتسینک آلومینیومی می شوند که دوبخش اول که برای افزایش عملکرد دفع حرارت به واسطه یک Heat Pipe به یکدیگر متصل شده اند حرارت ماسفت های مدار رگولاتور ولتاژ پردازنده را دفع می کنند و بخش سوم نیز بر روی چیپست PCH Z97 نصب شده است.

همانطور که در تصویر بالا ملاحضه می کنید، هر 3 بخش به واسطه چسب و خمیر حرارتی بر روی قطعات نام برده نصب می شوند.

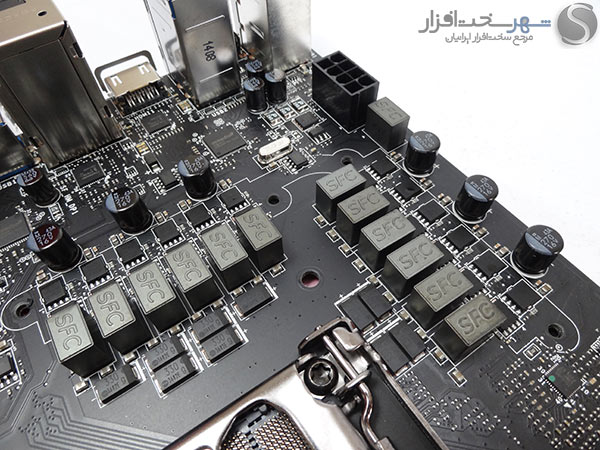

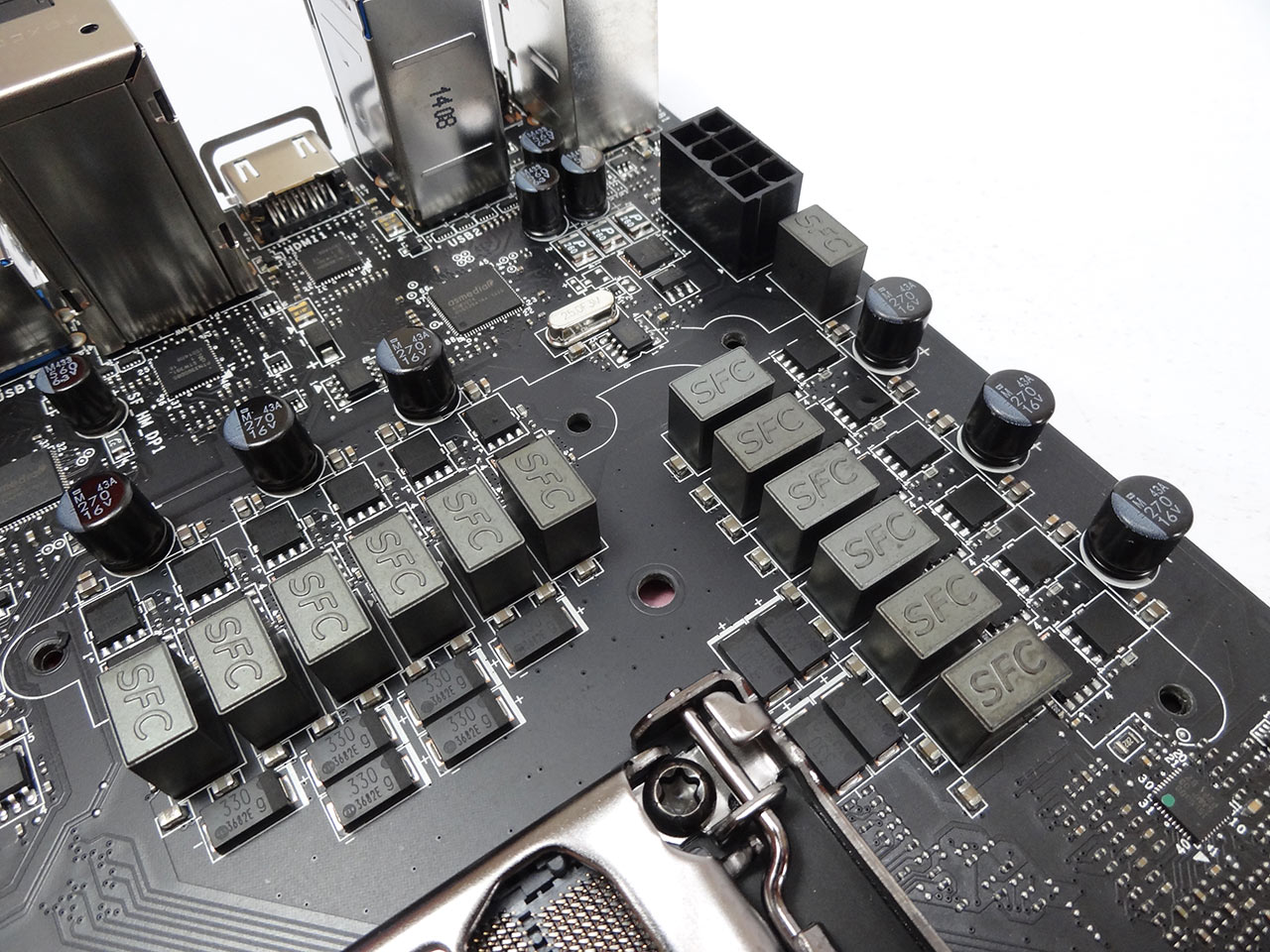

مدار رگولاتور ولتاژ این مادربرد از نوع l12-Phase Digital PWM می باشد و تمام قطعات به کار رفته در آن دارای استاندارد نظامی Military Class 4 می باشند. جریان مورد نیاز آن نیز توسط یک کانکتور 8l-Pin E-ATX از منبه تغذیه سیستم تامین می شود.

در تصویر بالا نمایی بسته از کامپوننت های این مدار را ملاحضه می کنید. اما این قطعات که شامل Hi-c Cap, Super Ferrite و Solid Dark Caps می شوند دارای چه ویژگی هایی هستند :

HI-C CAP

هسته این خازن ها از عنصر کمیاب Tantalum ( تانتال ) تشکیل شده که عمری بالغ بر 8 برابر خازن های Solid داشته و 15 برابر کمتر جریان نشتی را از خود عبور می دهد. از طرفی اندازه بسیار کوچک این خازن ها باعث می شود اطراف پردازنده خلوت تر شده و تعبیه انواع کولرها و کانتینرهای دست ساز LN2 با سهولت بیشتری انجام شود. نسل جدید این خازن ها دارای بازدهی انرژی بیش از 93% می باشد.

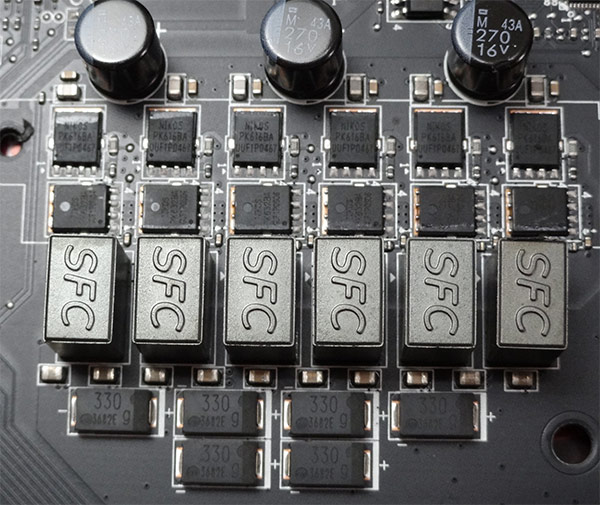

چوک های SFC

این نوع چوک ها به دلیل پشتیبانی از شیوه های جدید سوئیچ اتوماتیک نسبت به چوک های معمولی 10% بازدهی بیشتر دارد و تقریبا 30% نیز خنک تر عمل می کند.

خازن های ژاپنی DARK CAPS

این خازن ها با داشتن هسته آلومینیومی و "مقاومت معادل سری" ( ESR ) بسیار ناچیز به صورت میانگین عمری بالغ بر 10 سال دارند.

ملزومات استانداردهای نظامی

اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سخت ترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.

همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونه ای است که باعث کاهش چشمگیر تداخل الکترومغناظیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتور های این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه های احتمالی را به حداقل می رساند.

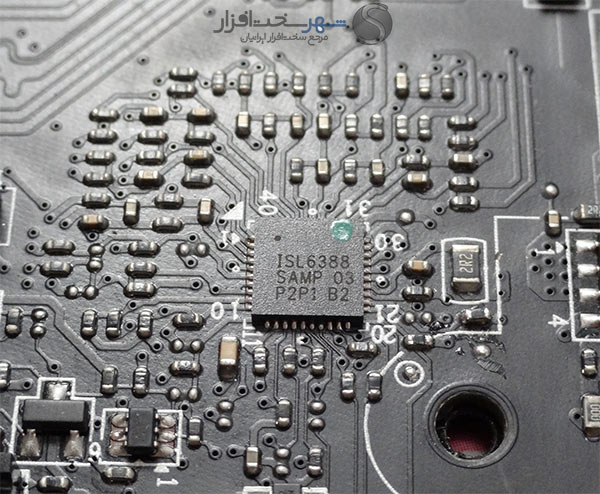

همانطور که در تصویر بالا ملاحضه می کنید، PWM Controller در نظر گرفته شده برای این مادربورد مدل ISL6388 از نوع 6-Phase Digital PWM Controller ساخت کمپانی Intersil می باشد. این چیپ ضمن پشتیبانی از استانداردهای VRD 12، VRD 12.5 کمپانی اینتل قابلیت مانیتورینگ جریان به واسطه سنسور مجزا را دارست و در حالت های ultra low power mode حتی توانایی خاموش کردن و اداره این مدار را حتی با یک شریان نیز دارا می باشد.همچنین سرعت سوئیچنگ شریان های این چیپ از 200 KHz تا 2MHz قابل تنظیم خواهد بود.

اما شاید برای شما نیز سوال پیش آمده باشد که چگونه یک PWM Controller از نوع 6-Phase می تواند 12Phase تعبیه شده در این مادربرد را کنترل و مدیریت کند ؟

در واقع استفاده از تکنیک های تحت عنوان Phase Doubler که معمولا با استفاده از چیپ های XPhase یا .... قابل پیاده سازی می باشد از جمله راه هایی است که کمپانی های سازنده برای اجرای اینگونه پیکربندی ها استفاده می کنند.

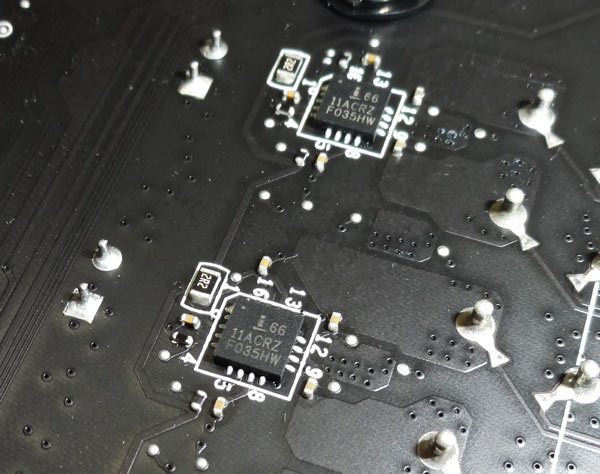

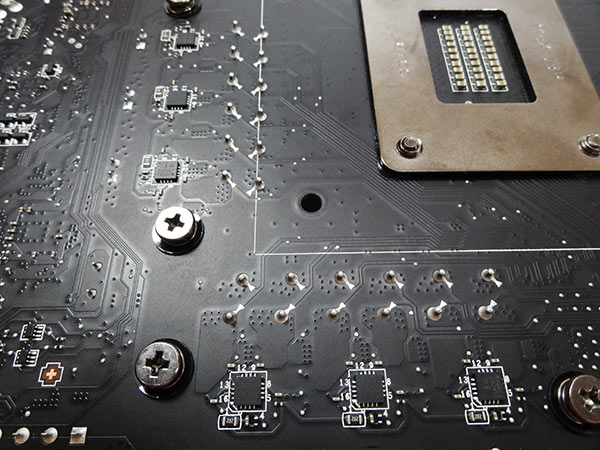

در تصویر بالا 6 عدد چیپ Phase Doubler مدل ISL6611A ساخت کمپانی Intersil را ملاحضه می کنید که در پشت PCB این مادربرد تعبیه شده اند. الیته این چیپ ها در اصل به عنوان درایور ماسفت Low RDS on به کار رفته در مدار رگولاتور ولتاژ عمل می کنند.

نگاهای نزدیک تر (سیستم صوتی AUDIO BOOST 2 و چیپ قدرتمند Ethernet Controller مدل Killer™ E2200)

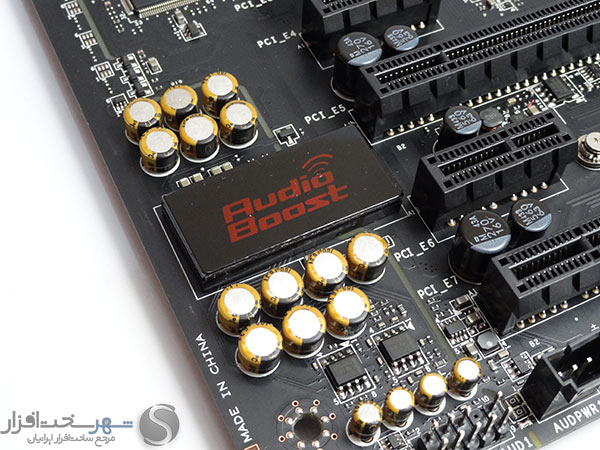

سیستم صوتی AUDIO BOOST 2

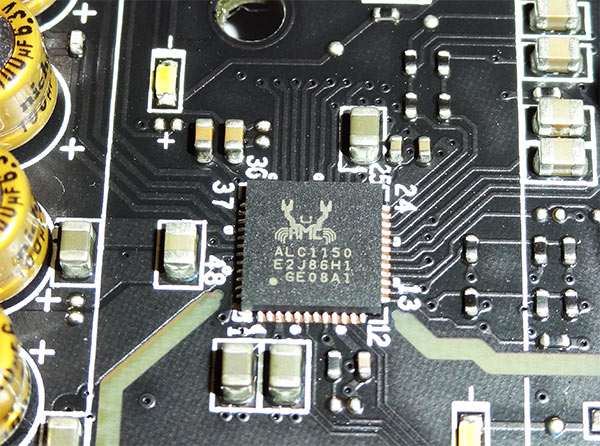

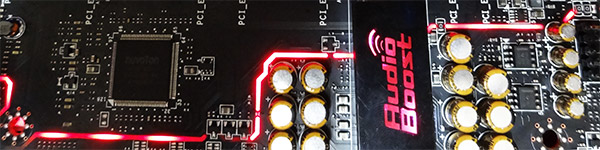

قلب این سیستم صوتی متشکل از جدیدترین و با کیفیت ترین چیپ Codec صوتی کمپانی Realtek ا( ALC1150 ) با SNR بیش از 115dBدر بخش DAC و 104dB در بخش ADC خود می باشد.

همانطور که در تصویر بالا ملاحضه می کنید، این چیپ درون یک محافظ EMI تعبیه شده تا نویز الکترومغناظیسی ایجاد شده توسط سایر بخش های مادربرد، تاثیری در کیفیت خروجی این کدک نداشته باشند.

همچنین در این سیستم صوتی برای جلوگیری از تاثیر نویزهای ایجاد شده توسط سایر بخش های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت.

برخلاف سایر سیستم های صوتی مدرن به کار رفته در مادربردهای گیمینگ، خروجی صدا کدک این مادربرد هم در بخش Front و هم در بخش Rear توسط دو چیپ OPAMP مدل QPA1652 که دارای امپدانس خروجی 600 اهم می باشد تقویت می شود. این امپدانس یکی از بهترین کانفیگ های حال حاضر برای تطبیق امپدانس با هدفون های حرفه ای به شمار می رود.

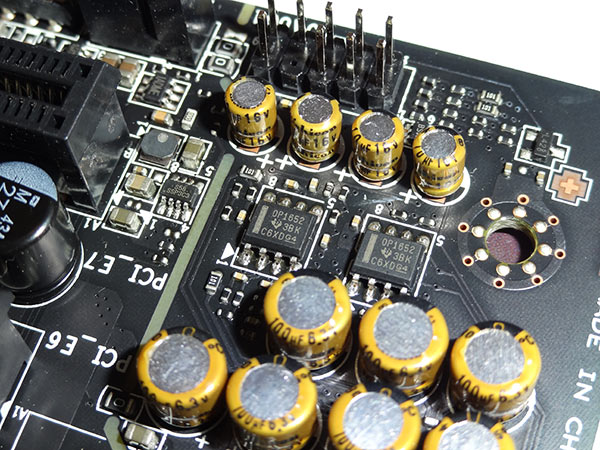

همچنین خازن های حرفه ای آکوستیک مخصوص فیلتر سیگنال های صوتی ساخت کمپانی ژاپنی Nichicon به کار رفته در این مدار باعث ایجاد صدا با بالاترین درجه و شباهت زیاد نسبت به مبدا می شود. در واقع ویژگی هایی مانند تلرانس بسیار پایین، جذب دی الکتریک بسیار پایین، ESR بسیار پایین، نشت جریان بسیار کم و پایداری بالا این خارن ها در عمل باعث ثبت چنین نتیجه ای می شود.

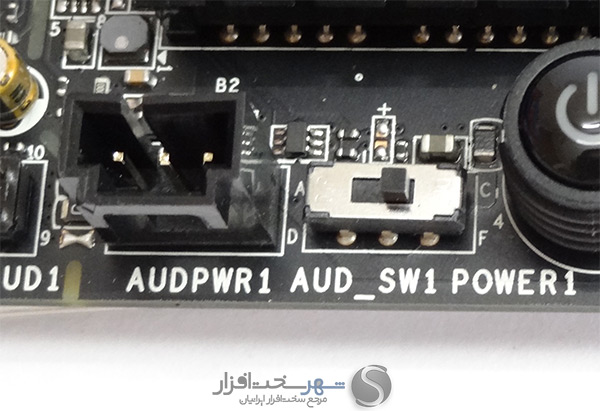

همچنین دقیقاً در کنار مدارات مربوط به سیستم صوتی یک کانکتور 3 پین تحت عنوان Audio Power و یک کلید دو حالته تحت عنوان AUD_SW1 تعبیه شده اند. در حالت پیش فرض شریان اصلی جریان مورد نیاز متعلقات صوتی این مادربرد توسط کانکتور 24 پین مادربرد تامین می شود. در این حالت معمولا اثرات پاورینگ سایر بخش های مادربرد باعث ایجاد ریپل در ولتاژ مربوطه و در نهایت کاهش کیفیت و SNR خروجی صدا می شود.

ولی در این مادربرد با فعال شدن کلید AUD_SW1 این قابلیت فراهم شده که به واسطه مبدل کانکتور 4 پین مولکس به کانکتور 3 پین Audio Power شریان اصلی 12 ولت مورد نیاز سیستم صوتی بدون واسطه و به صورت مستقیم از منبع تغذیه سیستم فراهم شود.

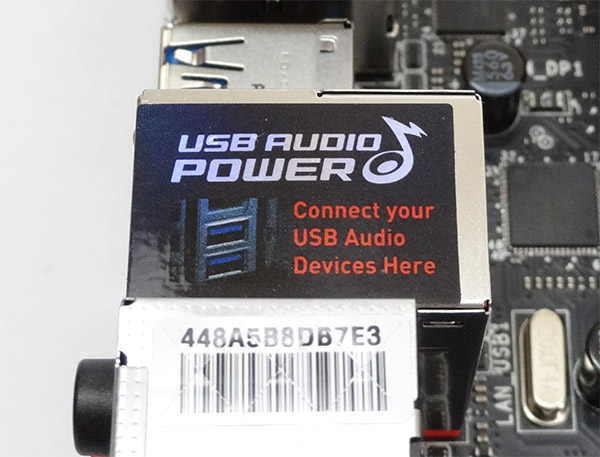

در اکثر مادربردهای موجود در بازار ولتاژ شاخه 5 ولت موجود در پورت های USB در صورت اتصال چندین دستگاه مختلف به آن ها افت می کند و گه گاه دچار ریپل می شود. حال این افت و ریپل ولتاژ برای ادوات صوتی نظیر اسپیکرها و کدک های اکسترنال که انرژی مورد نیاز خود را ار پورت های USB سیستم دریافت می کنند باعث ایجاد افت کیفیت و کاهش حجم خروجی صدا می شود. کمپانی MSI در این سری از مادربردها با تقویت جریان چند پورت USB که آن ها را USB Audio POWER می نامد این مشکل را به طور کامل رفع کرده است.

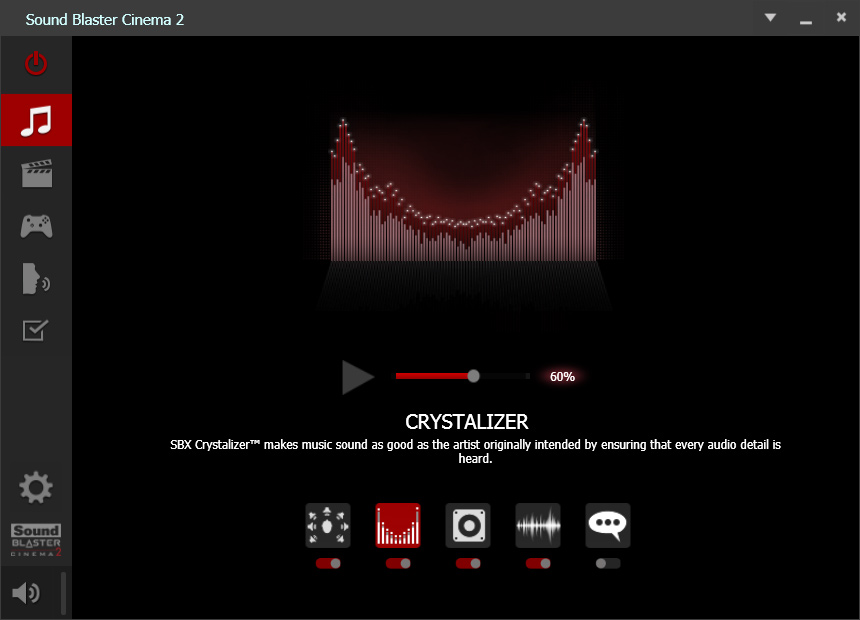

البته همانطور که ملاحضه کردید علاوه بر تمهیدات سخت افزاری متعدد در بخش سیستم صوتی این مادربرد، به لطف پردازش نرم افزاری بسیار قدرتمند SOUND BLASTER CINEMA 2 کمپانی حرفه ای CREATIVE شاهد تنظیمات صوتی سفارشی بسیار مدرن برای محیط های مختلف نظیر، موسیقی، فیلم و گیم هستیم .

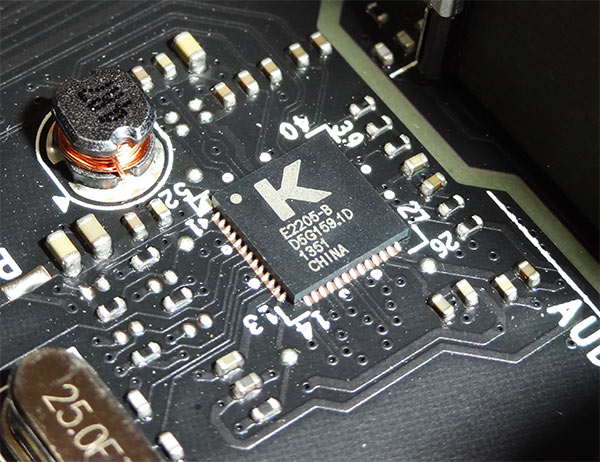

چیپ قدرتمند Ethernet Controller مدل Killer™ E2200 ساخت کمپانی Qualcomm Atheros

تنها پورت شبکه تعبیه شده در پنل پشتی مادربرد از چیپ فوق العاده قدرتمند Killer™ E2200 ساخت کمپانی Qualcomm Atheros منشعب می شود. این چیپ با پشتیبانی از تکنولوژی Advanced Stream Detect با شناسایی و اولویت بندی ترافیک شبکه به صورت هوشمند، عملکرد به مراتب بهتری نسبت به کنترلرهای معمولی در بازی های تحت شبکه و کاربردهای چند رسانه ای آنلاین از خود نشان می دهد.

قابلیت ها و امکانات ویژه

ملزومات اورکلاکینگ

تقریبا اکثر مادربردهای رده بالای و گیمینگ موجود در بازار کنونی نیم نگاهی هم به اورکلاکینگ دارند. MSI Z97 GAMING 7 نیز از این قاعده مستثنا نیست و اتفاقا قابلیت های ویژه ، مدرن و بسیار کاربردی برای این قشر از کاربران در نظر گرفته است.

Easy Buttons 3

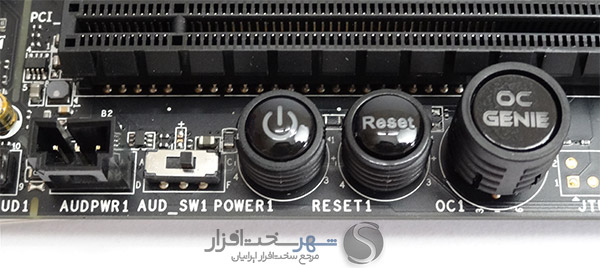

دقیقا پایین ترین نقطه PCB این مدل 3 عدد DIP-Switch تعبیه شده است. از سمت چپ به راست به ترتیب سوئیچ Power برای خاموش و روشن کردن سیستم و سوئیچ OC GENIE برای اورکلاک خودکار سیستم تعبیه شده اند. این 5 سوئیچ تحت عنوان Easy Button 3 توسط کمپانی MSI نامگذاری شده اند.

با فشردن کلید OC GENIE در حالی که سیستم خاموش است، مادربرد در اولین بوت به صورت خودکار و کاملا ایمن اقدام به اورکلاک سیستم می کند. البته با اعمال تغییرات در Bios این مادربرد می توانید تا حدودی برخی تنظیمات این بخش را به صورت دستی تغییر دهید.

Multi Bios Switch

تقریبا در پایین هیتسینک تعبیه شده بر روی چیپست PCH Z97 کلید دو حالته دیگری نیز تحت عنوان Multi Bios Switch مشاهده می شود. این کلید برای سوئیچ کردن بین دو چیپ Bios تعبیه شده در این مادربرد تعبیه شده است. این قابلیت که Multi-Bios نام دارد به طور کلی دو مزیت عمده دارد :

در صورت معیوب شدن سخت افزاری هر یک از چیپ ها یا پاک شدن اطلاعات آن، مادربرد به صورت خودکار به چیپ دوم سوئیچ خواهد کرد.
اورکلاکرها با تنظیم دو پروفایل مختلف تنظیمات Bios، می توانند با استفاده از این کلید در سریع ترین زمان ممکن تنظیمات مورد نظر خود را فراخوانی کنند.

همچنین در این مادربرد برای بازگشت تنظیمات Bios به حالت پیش فرض نیز دو راه در نظر گرفته شده است:

اتصال کوتاه جامپر مخصوص CLR_CMOS تعبیه شده بر روی PCB
فشردن کلید CLR_CMS تعبیه شده در پنل پشتی مادربرد

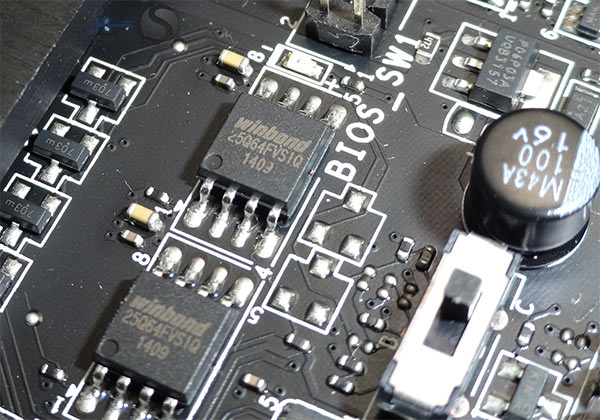

در تصویر بالا چیپ های Bios مدل 25Q64FVS ساخت کمپانی Winbond را ملاحضه می کنید. این چیپ ها که Flash Memory سریال با حجم 64Mb می باشد، UEFI Bios این مادربرد را در خود جای داده اند.

Slow Mode Switch

حدوداً در پایین DIMM های RAM، کلید دو حالته Slow_Mode برای Extreme Overclocker ها که با استفاده از خنک های نیتروژن مایع و تحت شرایط کاملاً خاص اقدام به اورکلاک سیستم می کنند در نظر گرفته شده است. این سوئیچ در حین بوت شدن سیستم به صورت خودکار ضریب فرکانس پردازنده را به کم ترین مقدار ممکن ( 8 ) کاهش می دهد تا سیستم در بهترین شرایط ممکن بوت شود سپس با راه اندازی سیستم عامل اورکلاکر با غیر فعال کردن این سوئیچ این ضریب به حالت تنظیم شده در Bios باز می گردد و اورکلاکر می تواند بنچ مارک ها و تست های مربوطه را اجرا کند.

V-CHECK POINTS 2

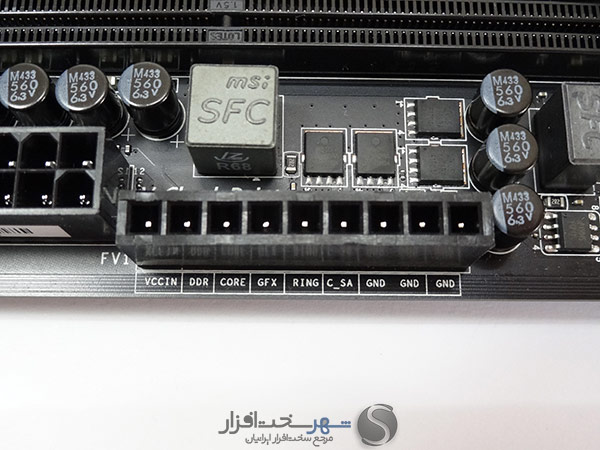

به واسطه تعبیه یک کانکتور 9 پین که شامل 6 گره برای اندازه گیری ولتاژ قطعات مختلف نظیر CPU Input Voltage، IMC Voltage، Core0 Voltage، iGPU Voltage، Ring Bus Voltage، System Agent Voltage و سه گره GND امکان نمونه برداری ولتاژ توسط 3 ولتمتر به صورت همزمان برای اورکلاکر ها فراهم شده است.

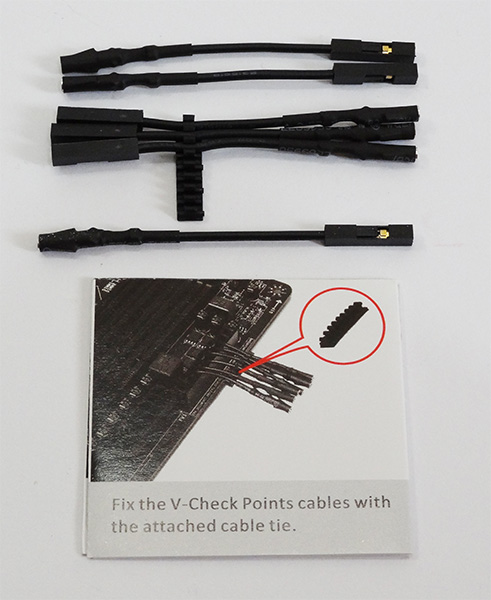

در تصویر بالا کابل های مخصوص کانکتور V-CHECK POINTS 2 را ملاحضه می کنید. 6 عدد از این کابل ها به همراه گیره نگهدارنده آن ها جزو محتویات داخل جعبه این مادربرد است.

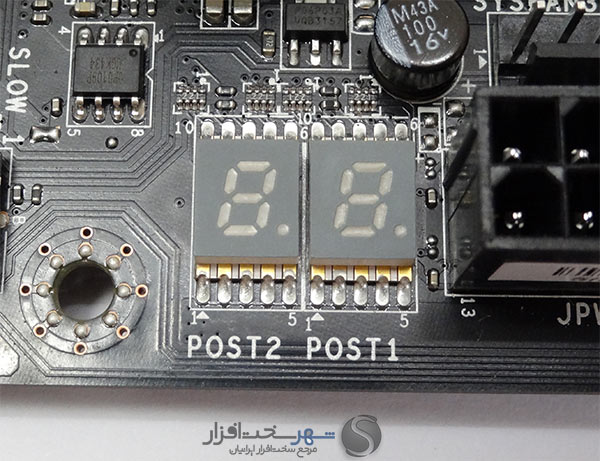

Debug LED

همانند اکثر مادربردهای این کلاس یک دیباگر به واسطه دو سون سگمنت LED برای این مادربرد پیش بینی شده تا خطاهای سیستم توسط کدهای مخصوص به کاربر گزارش داده شود.

نگاهی نزدیکتر ( معرفی مهم ترین چیپ های کنترلر )

معرفی مهم ترین چیپ های کنترلر

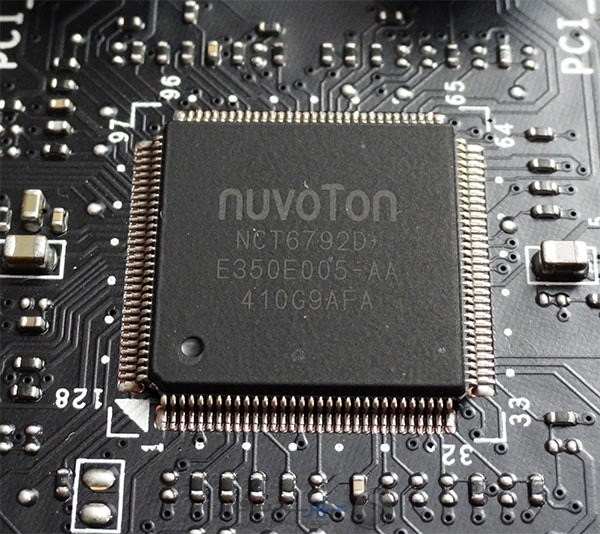

مانیتورینگ ولتاژ ، حرارت و سرعت فن ها نیز در این مادربرد توسط چیپ Super I/O مدل nuvoTon NCT6792D صورت می گیرد که با استفاده از گذرگاه LPC با چیپست PCH Z97 ارتباط برقرار می کند.

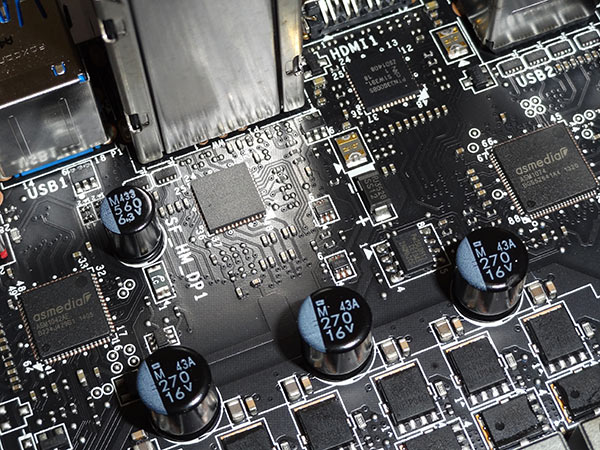

دقیقاً در پشت پنل پشتی مادربرد 2 عدد چیپ USB 3.0 Controller مدل ASM1074 و ASM1042 ساخت کمپانی ASMedia تعبیه شده اند که 6 عدد از 8 عدد پورت USB 3.0 تعبیه شده در پنل پشتی مادربرد از این چیپست ها منشعب می شوند.

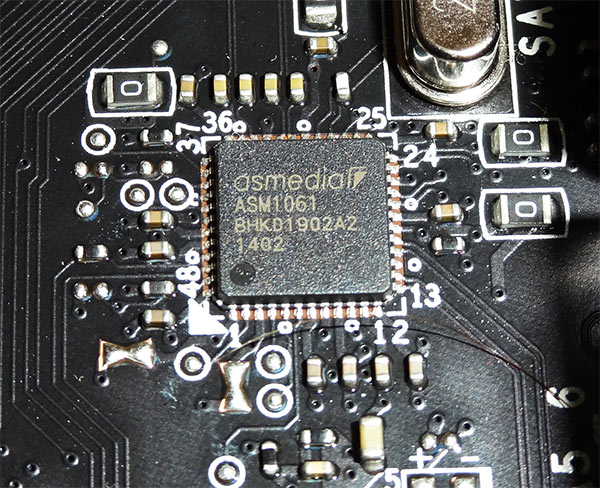

همچنین همانطور که قبلاً به آن اشاره شد چیپ ASMedia ASM 1061 نیز 2 عدد پورت SATA 6Gb/s نیز مجموعه پورت های SATA 6Gb/s این مادربرد اضافه می کند و مجموع آن ها را به 8 عدد می رساند.

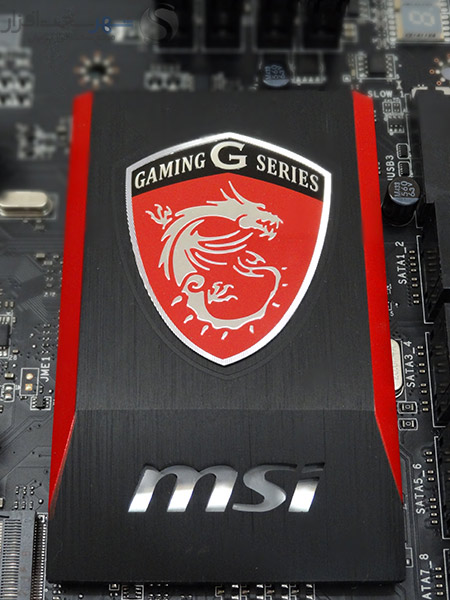

در تصویر بالا نیز مهم ترین چیپست این مادربرد یعنی PCH Z97 را ملاحضه می کنید. این چیپست که دارای ابعاد 23mm x 22mm می باشد، با فناوری 32nm ساخته شده است و دارای حداکثر TDP حدودا 4.1W می باشد.

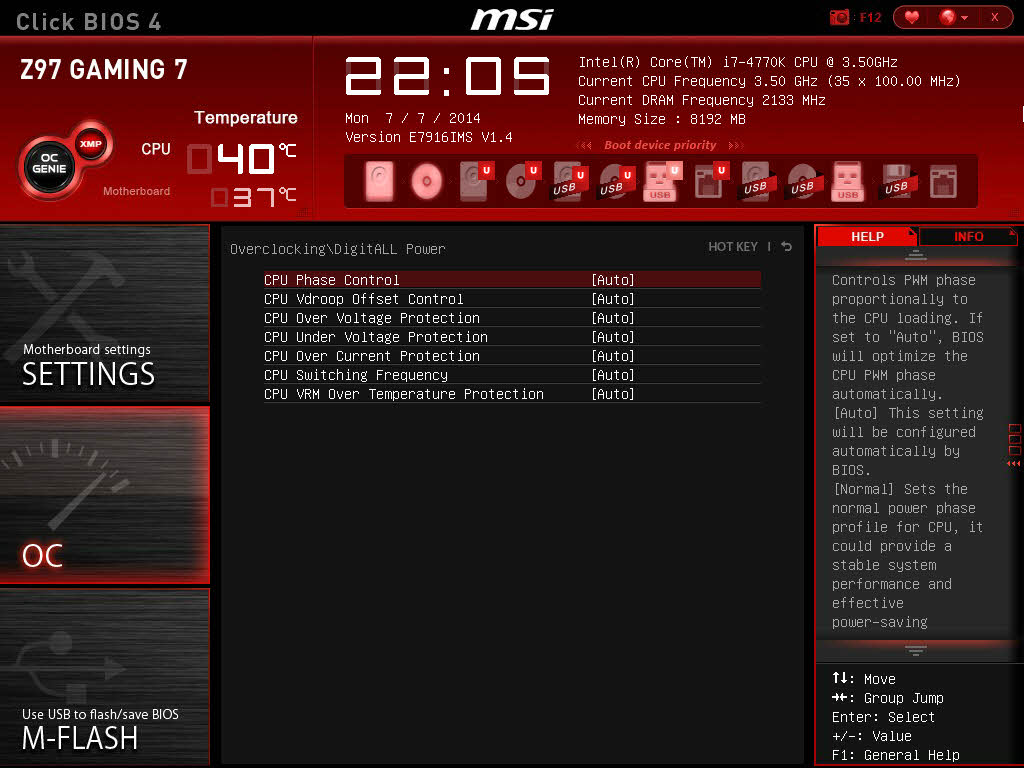

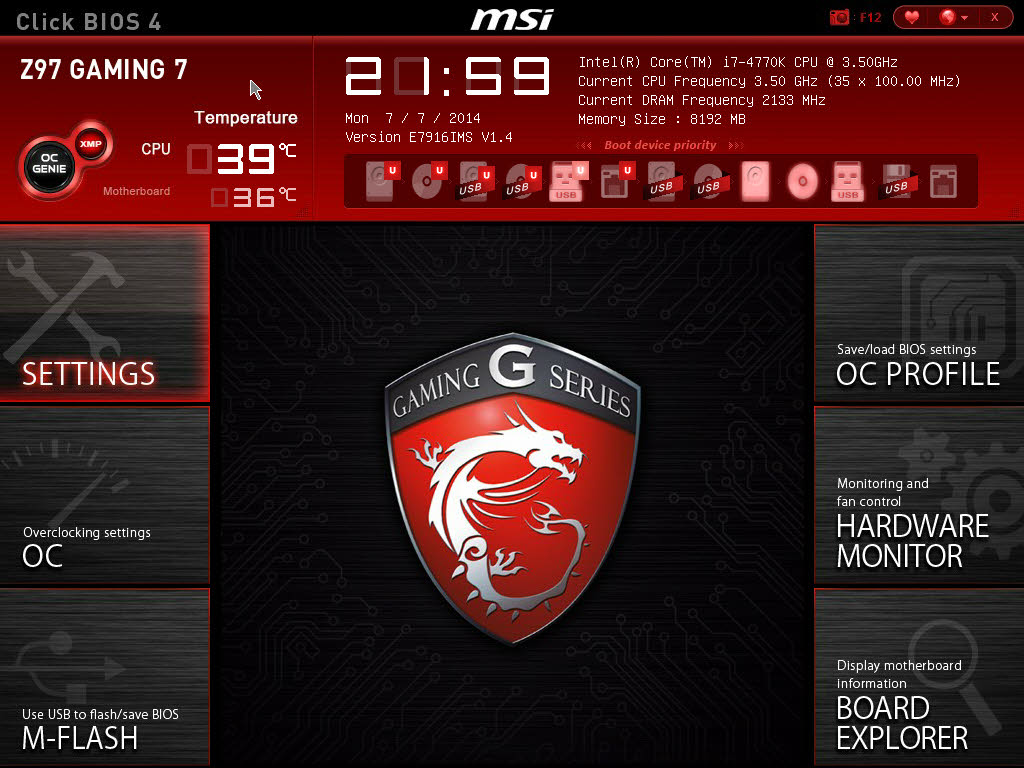

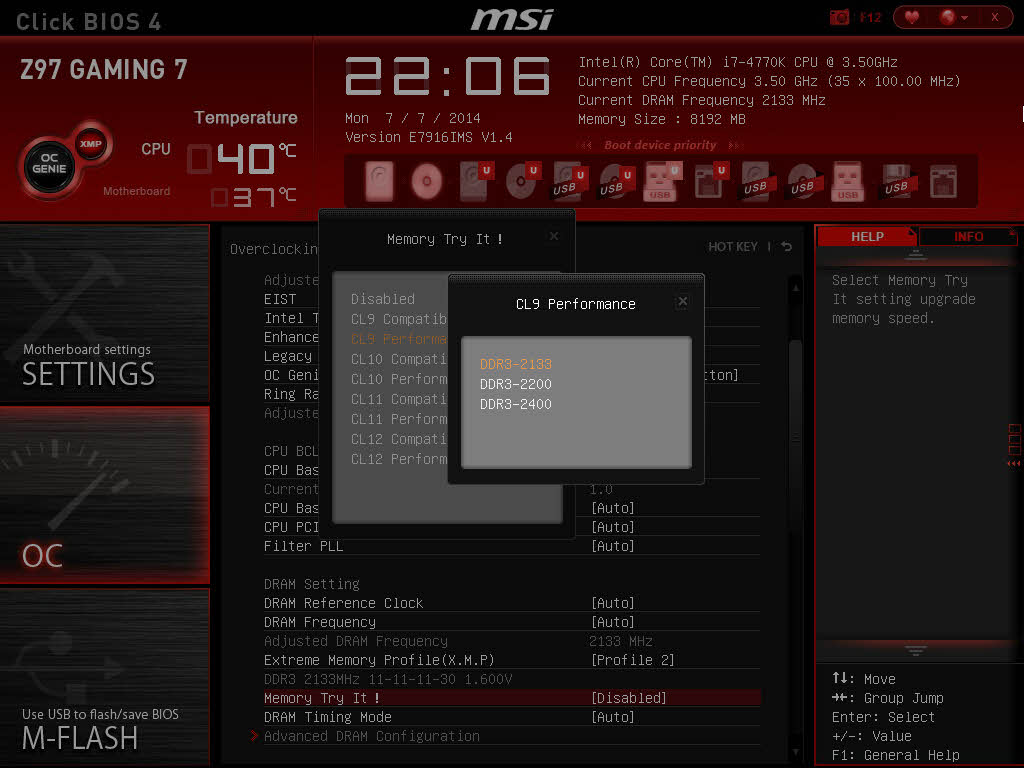

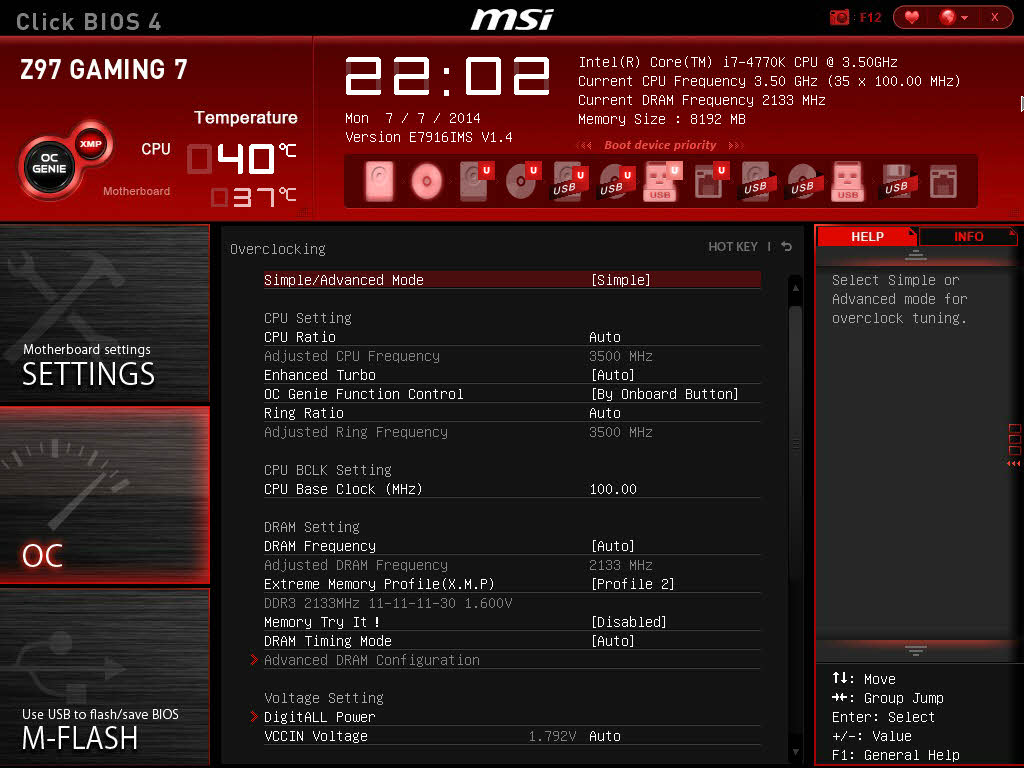

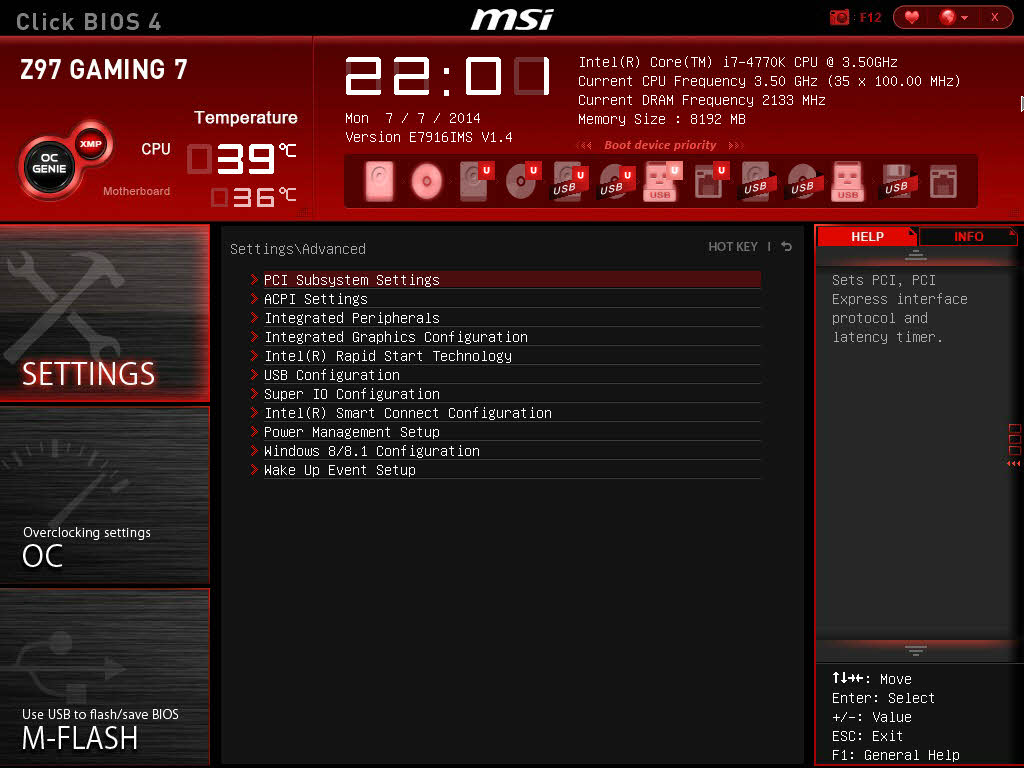

MSI CLICK BIOS 4

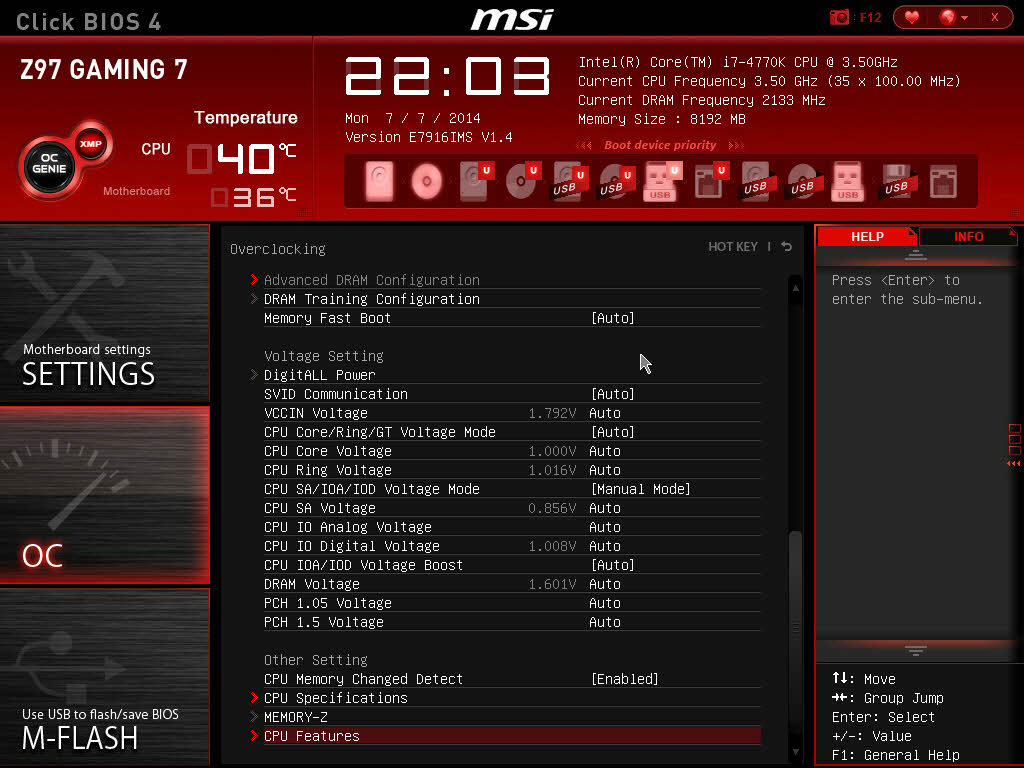

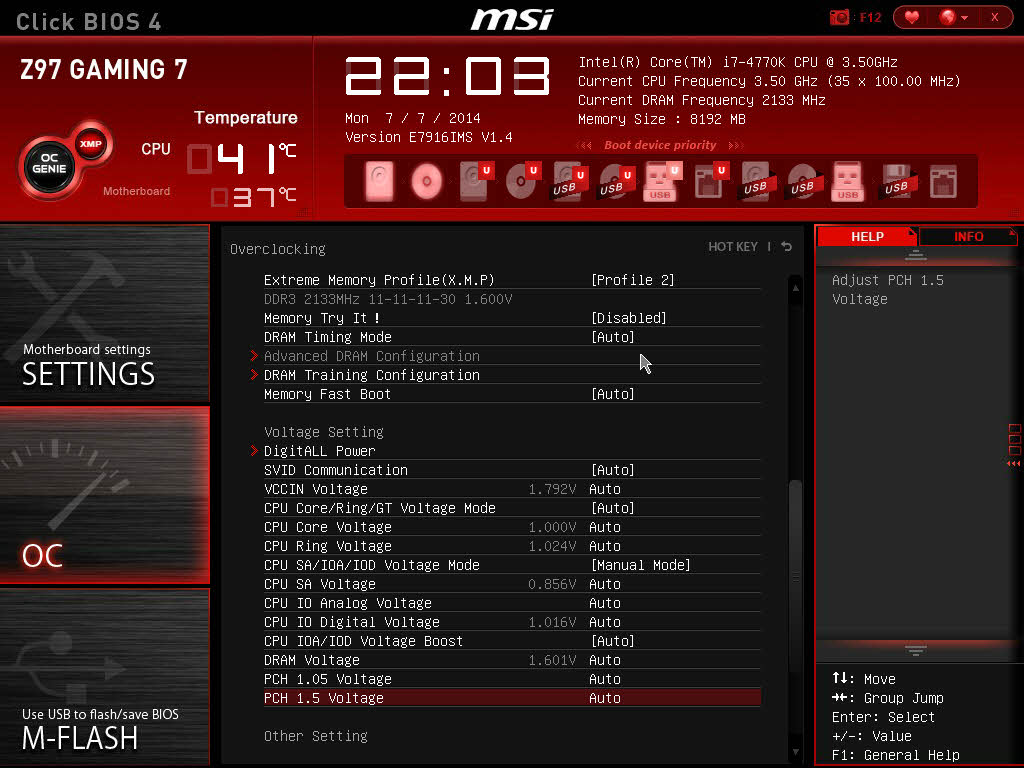

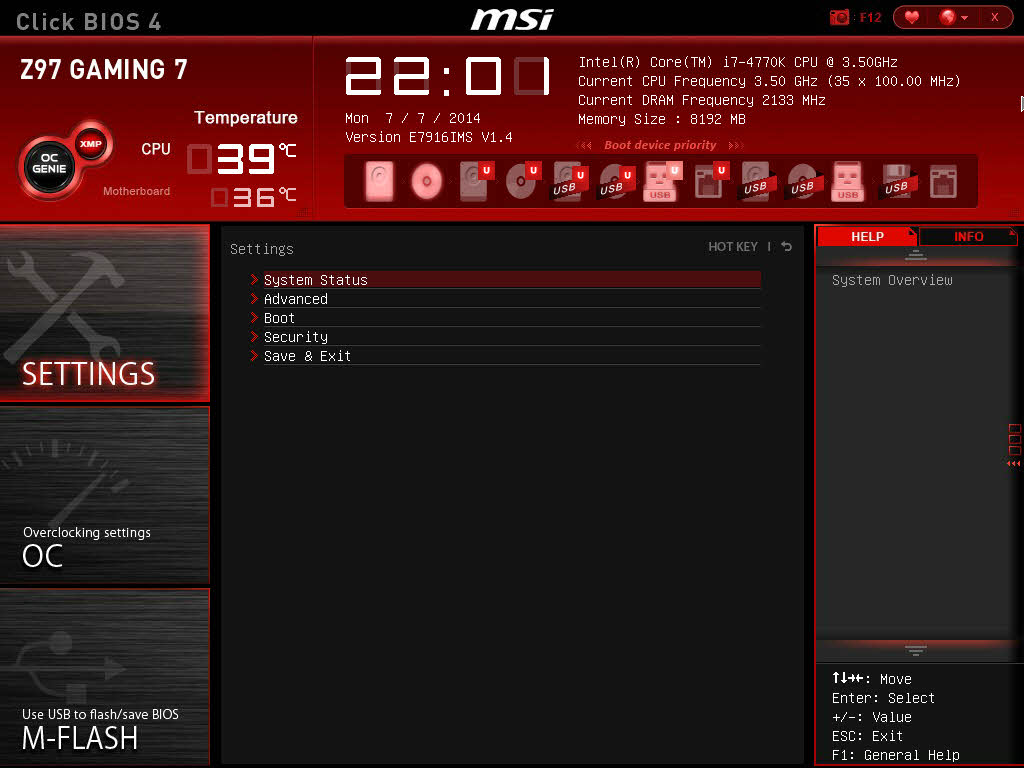

UEFI Bios این مادربرد از نظر ساختار کلی و حتی محیط کاربردی شباهت بسیار زیادی با Bios مادربردهای گیمینگ نسل قبل این کمپانی دارد.

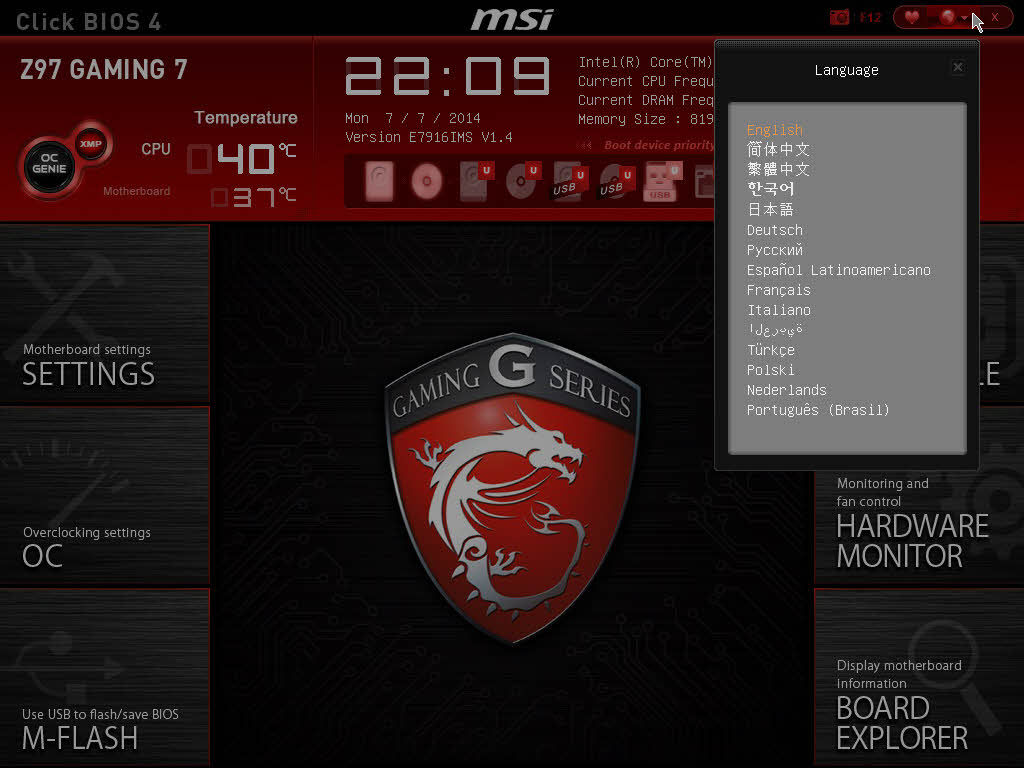

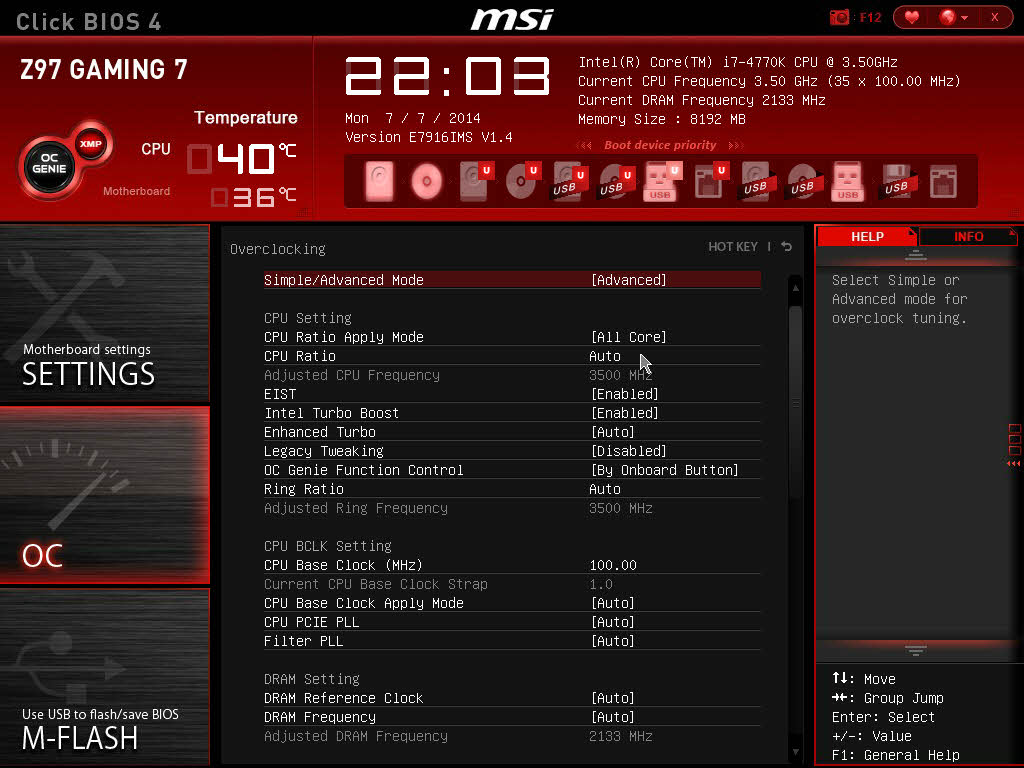

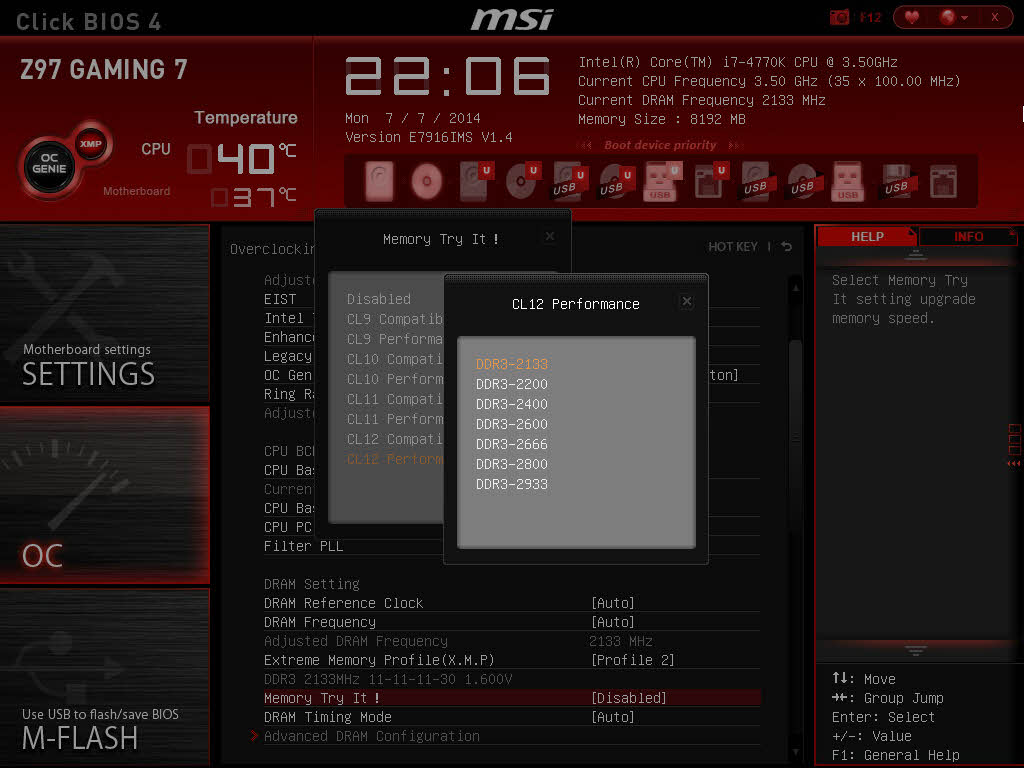

همانطور که در صفحه اصلی این Bios ملاحضه می کنید، گزینه XMP ( برای فراخوانی پروفایل XMP ماژول های حافظه ) در کنار گزینه OC GENIE تعبیه شده که البته از ویژگی های جدید این نسخه نسبت به نسل قبلی این Bios می باشد.

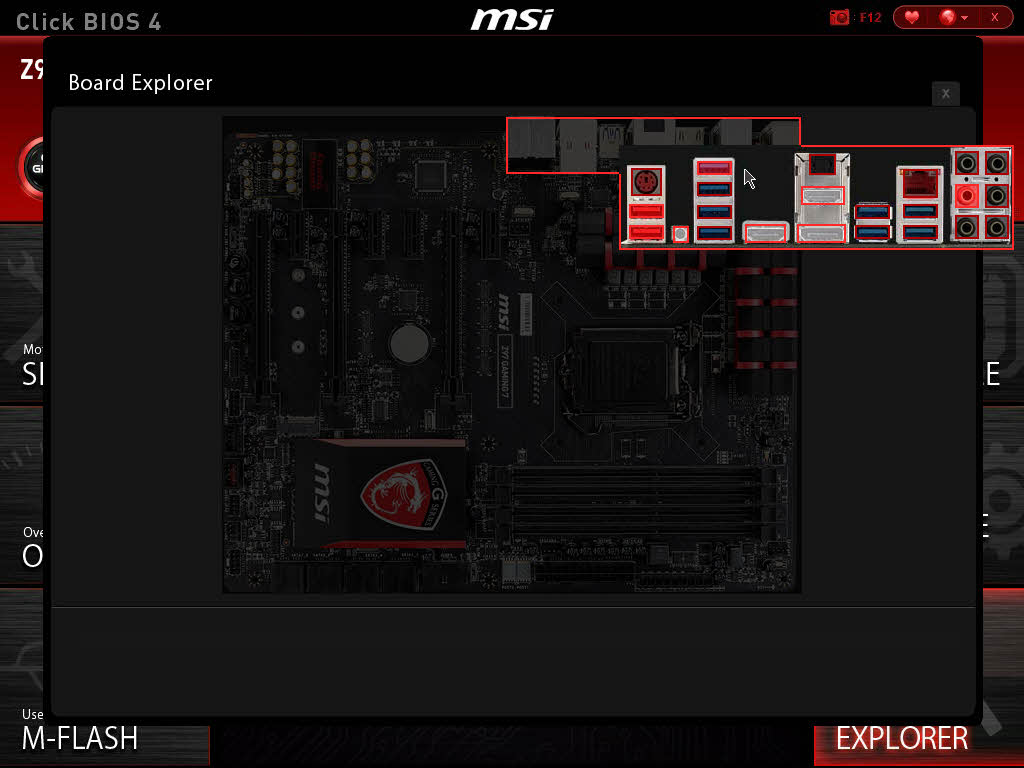

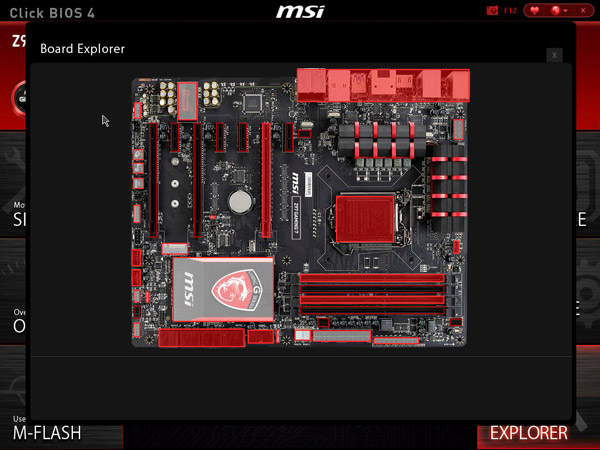

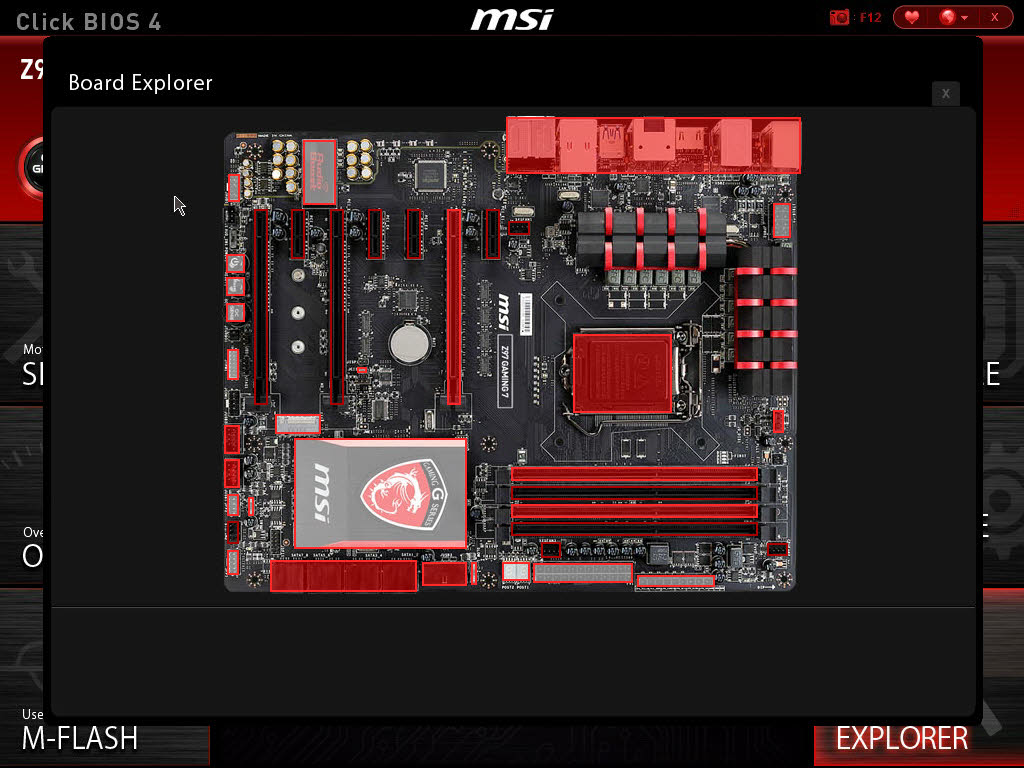

Board Explorer که البته در نسل پیشین هم وجود داشت به صورت گرافیکی ، تصویری کلی از مادربرد و قطعات متصل شده به آن برای شما به نمایش می گذارد تا در صورت اتصال غیر صحیح یا معیوب شدن قطعات متصل شده به مادربرد در سریع ترین زمان ممکن آن ها را شناسایی کنید.

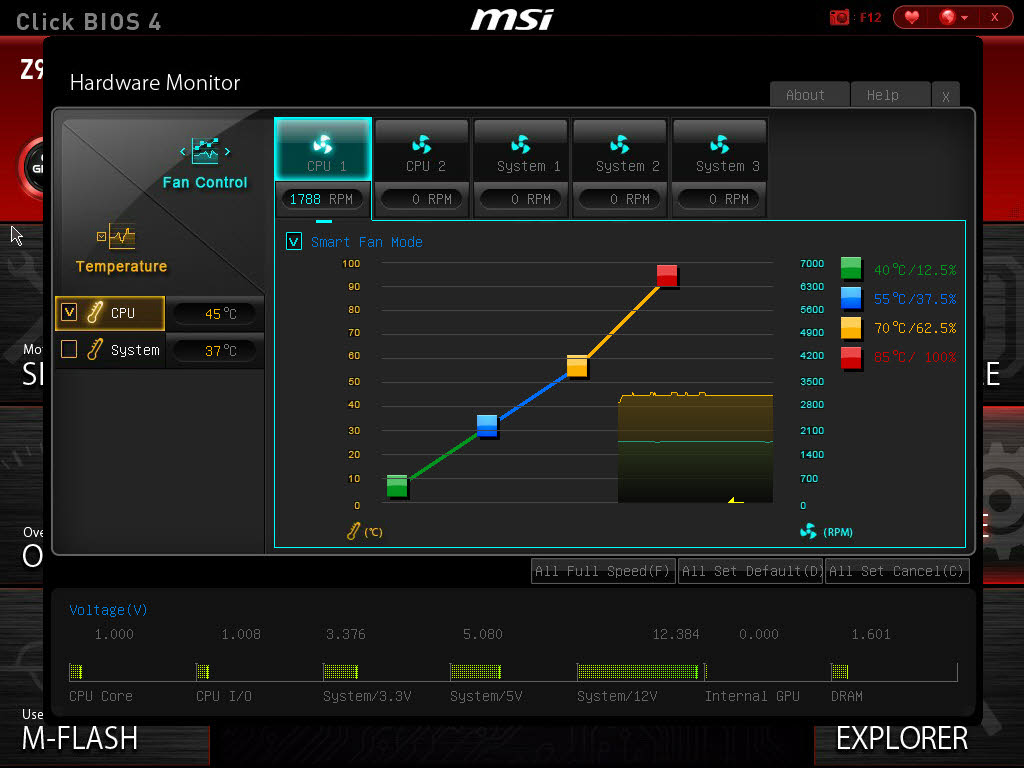

در بخش Hardware Monitor که نسبت به نسل قبلی از نظر گرافیکی و ساختاری تا حدودی تقویت شده نیز می توانید به صورت گرافیکی در محیط بسیار کاربر پسند، کلیه پارامترهای مهم سیستم نظیر ولتاژها، حرارت ها و حتی سرعت چرخش فن ها را کنترل کرده و تغییرات دلخواه خود را به راحتی اعمال کنید.

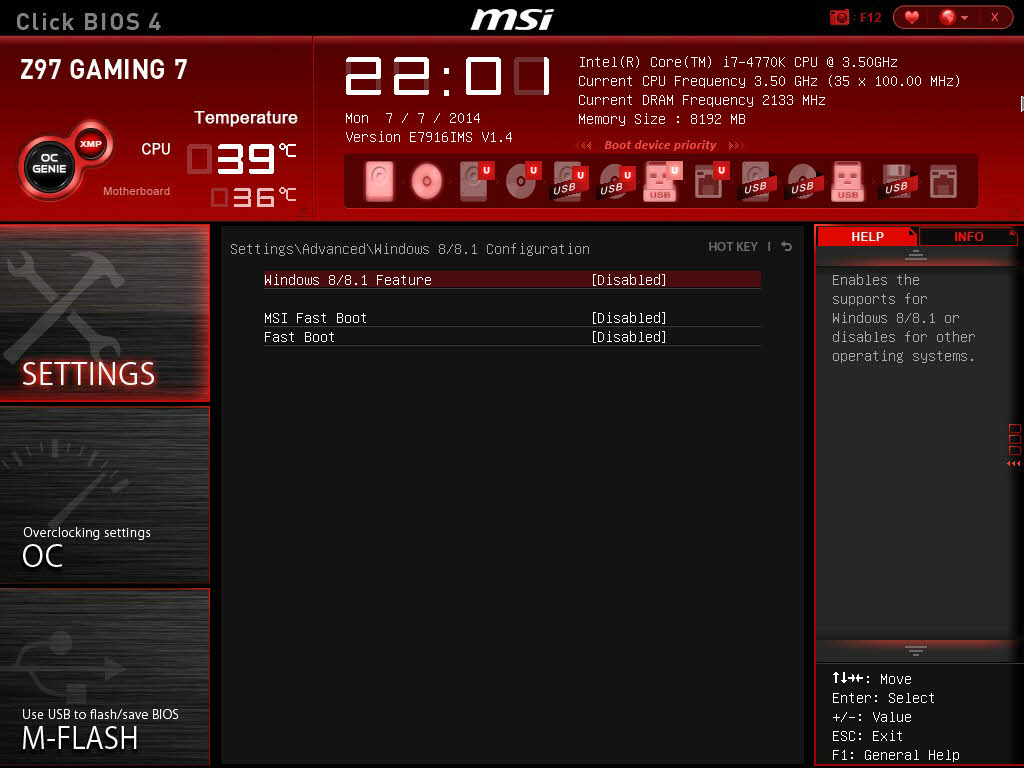

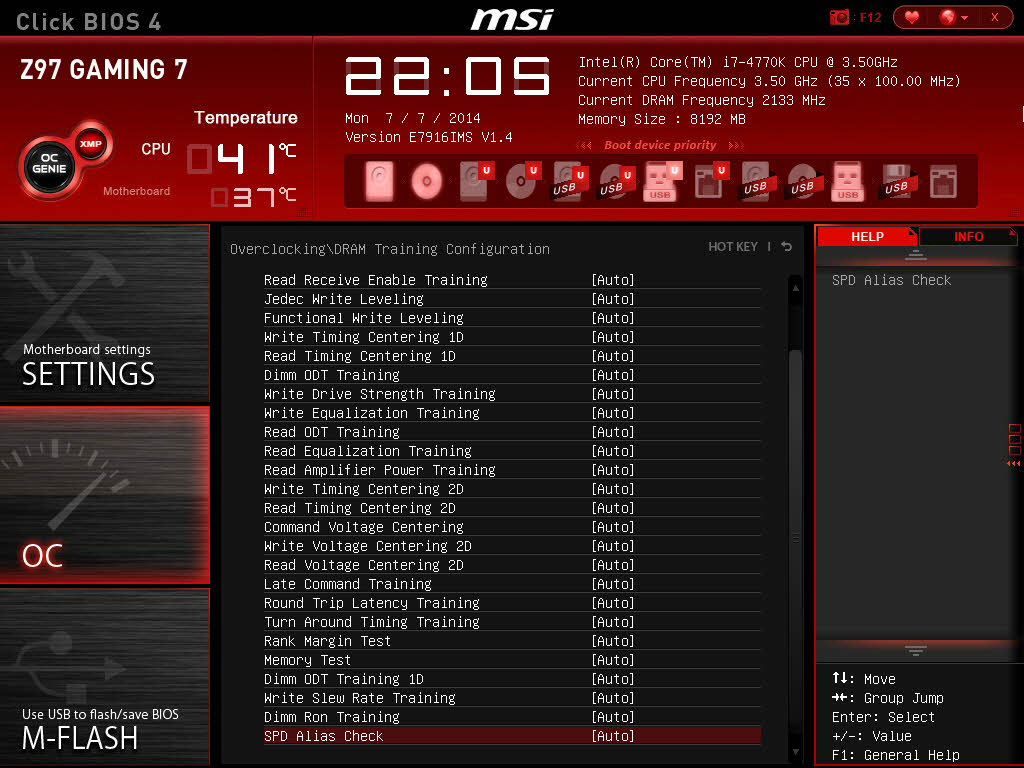

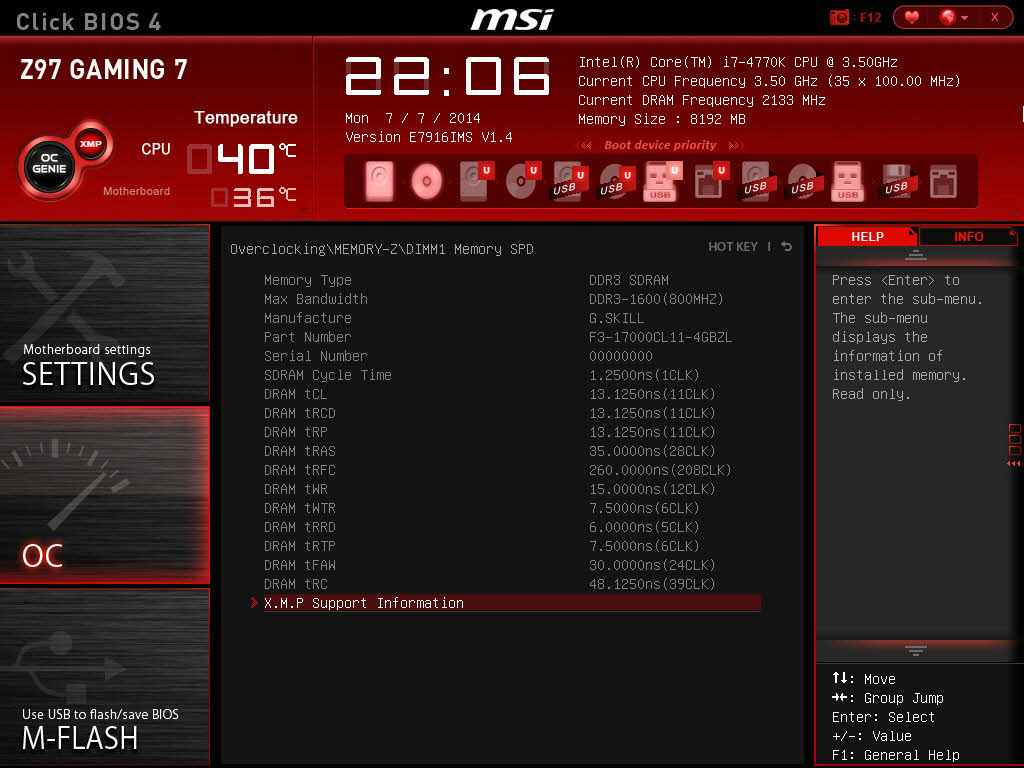

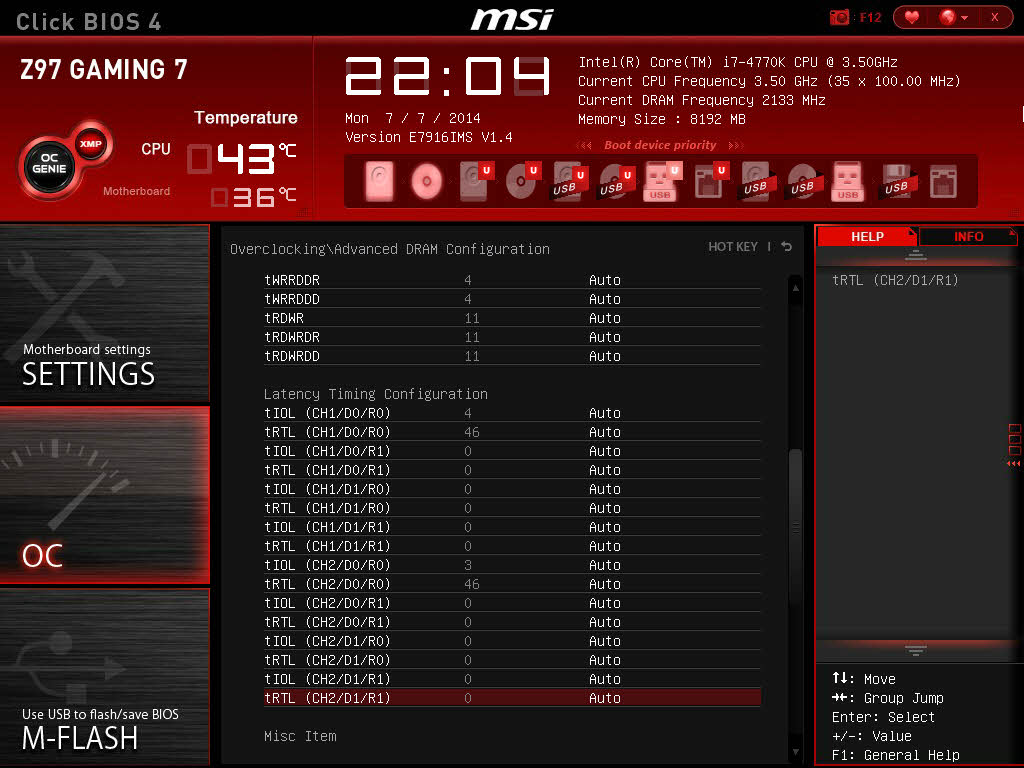

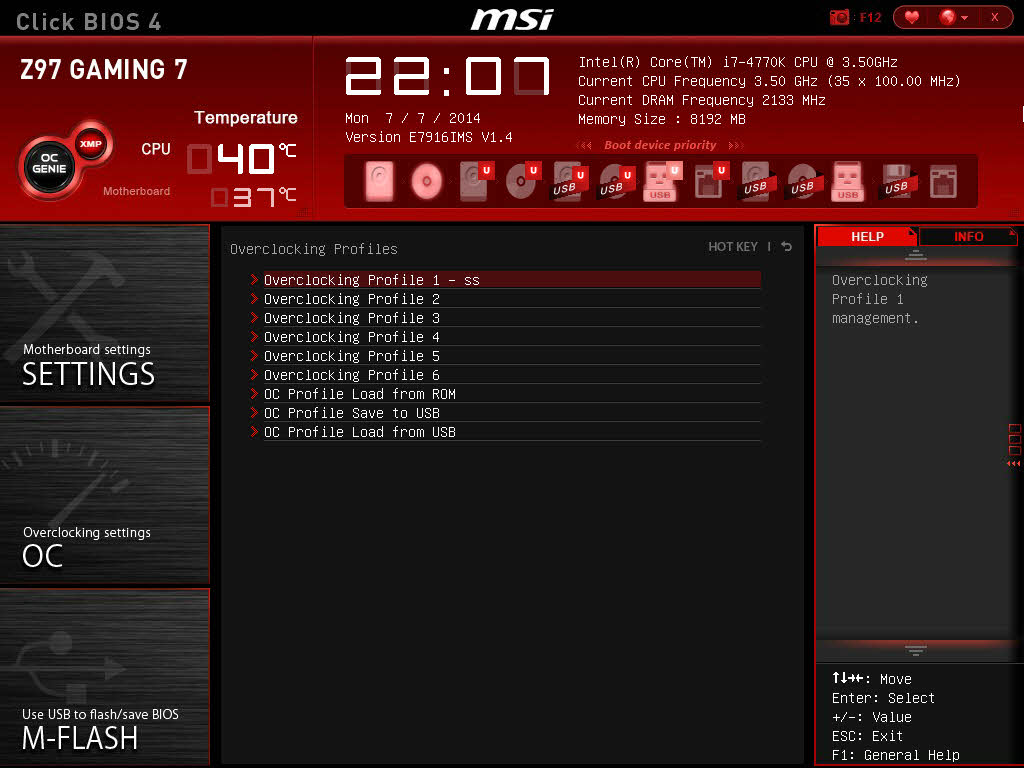

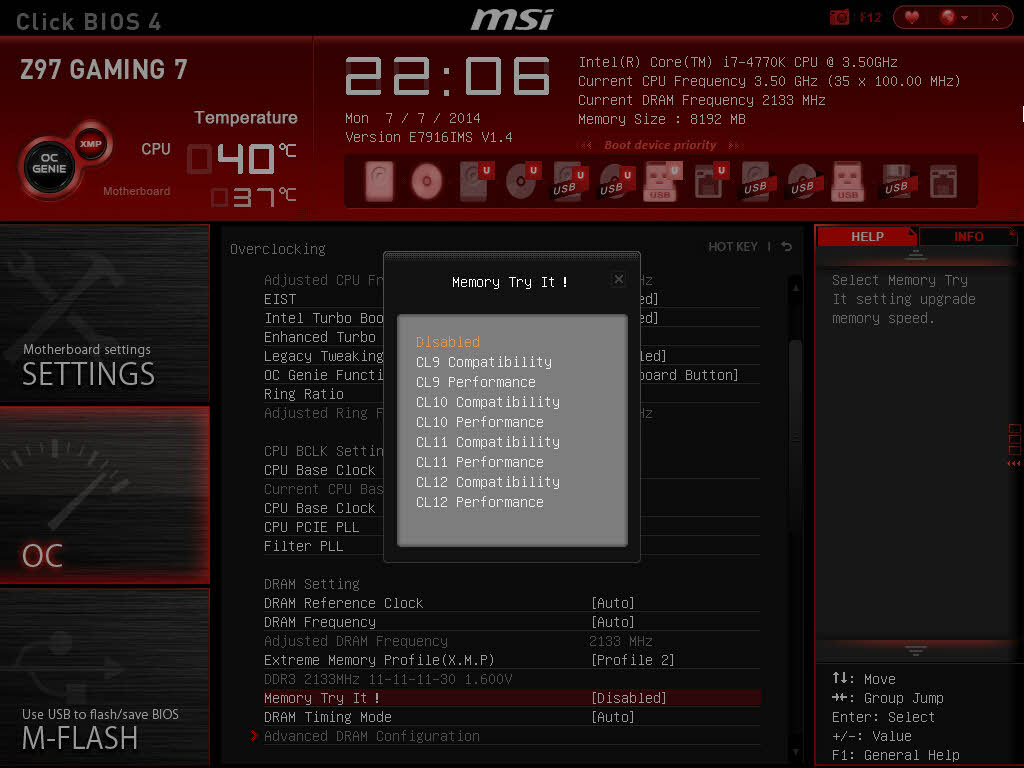

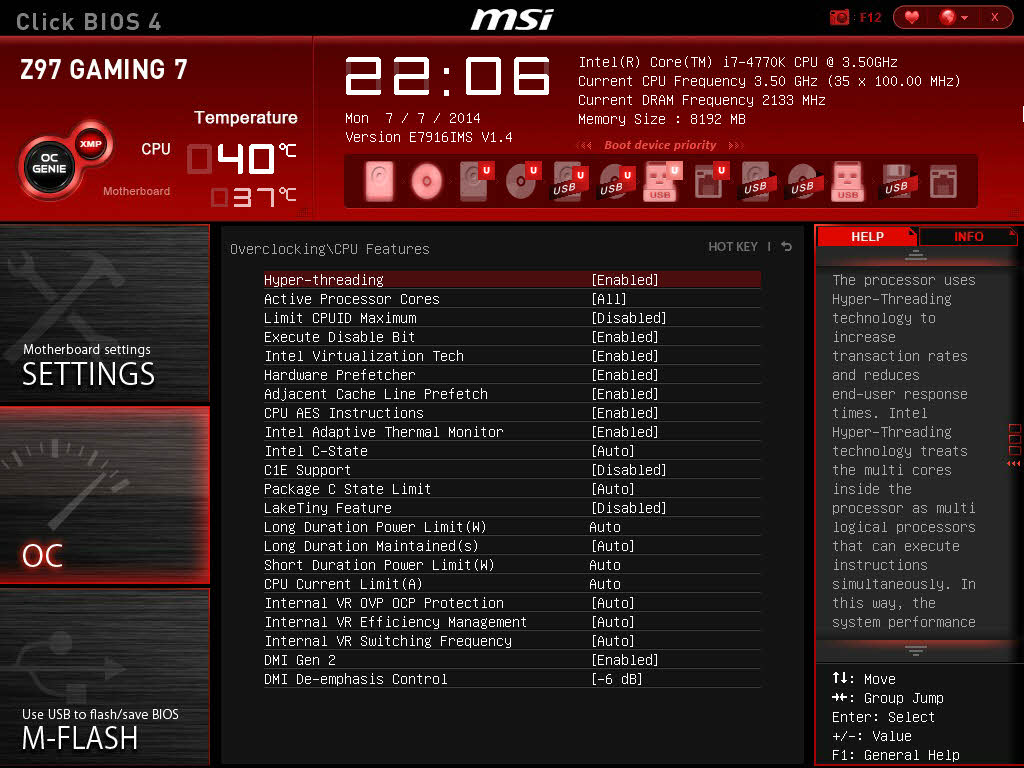

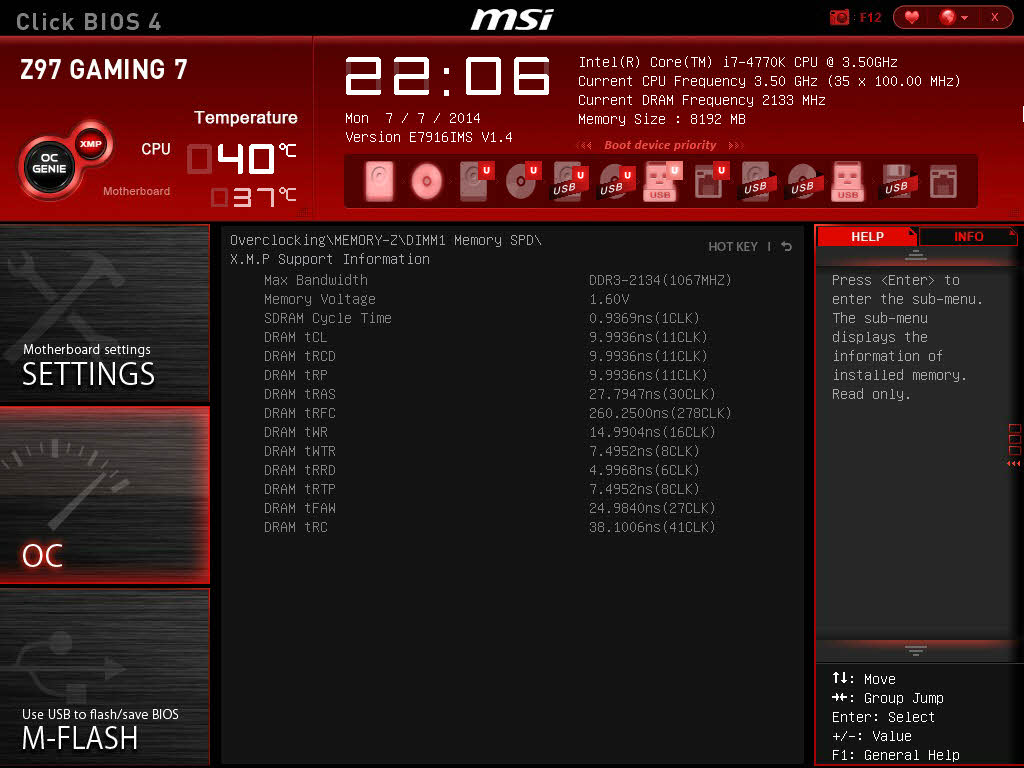

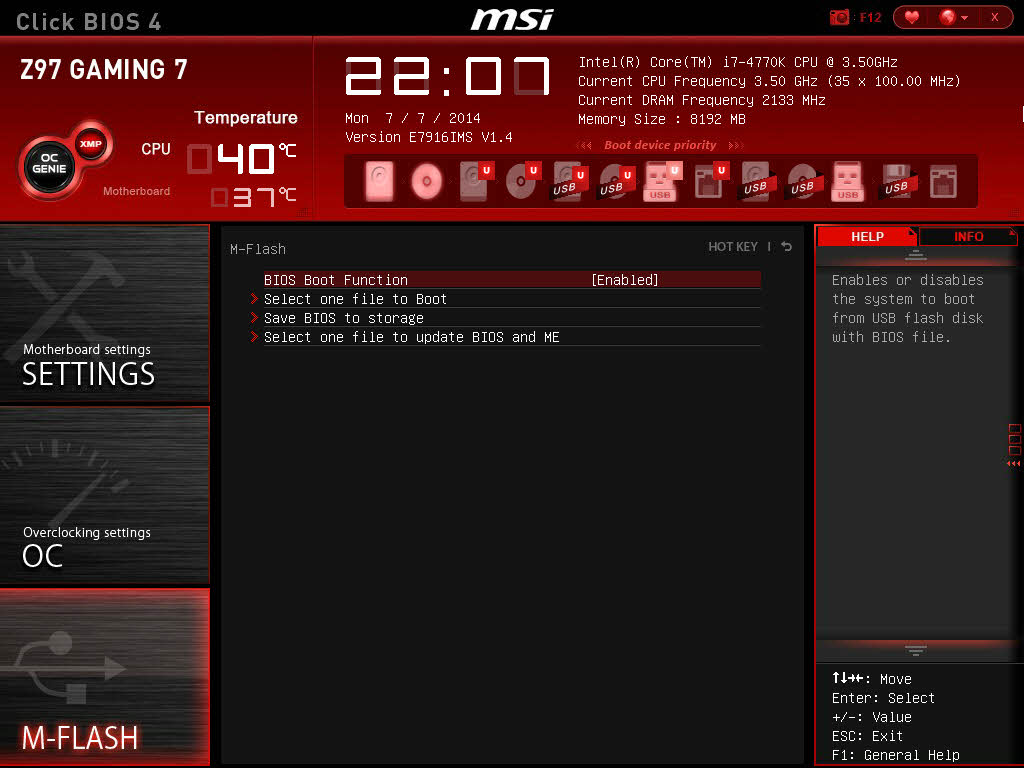

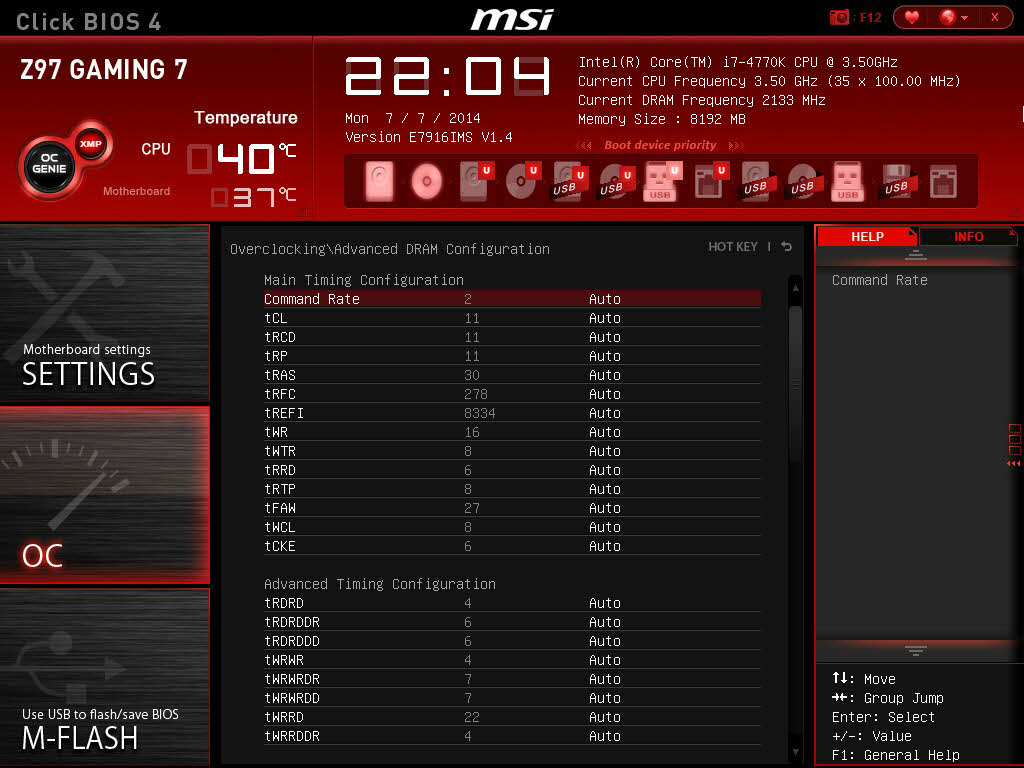

سایر بخش های CLICK BIOS 4 در این مادربرد را می توانید در تصاویر زیر ملاحضه کنید :

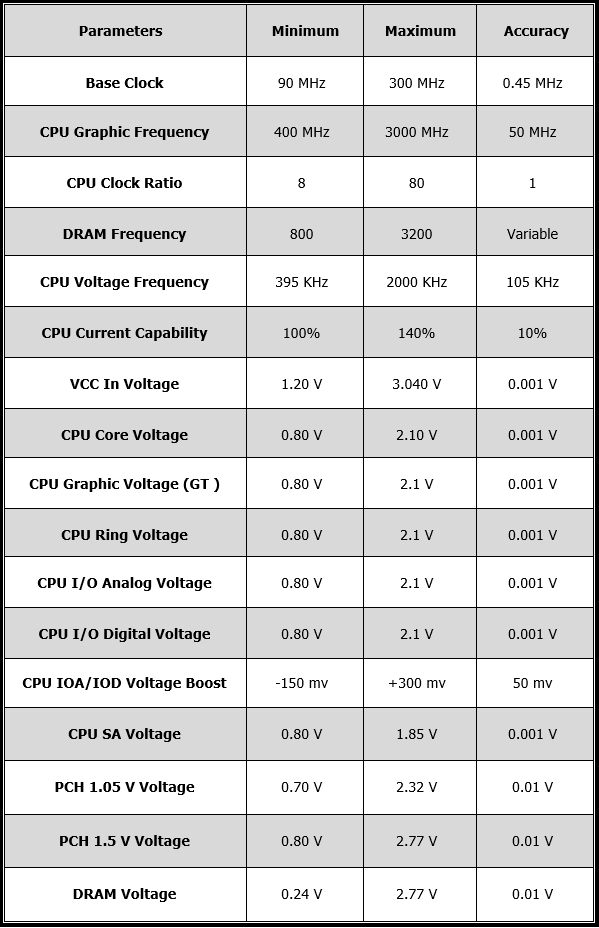

همچنین محدوده حداقل و حداکثر مهم ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن ها به شرح زیر می باشد :

متد و سیستم تست

تست های این قطعه را به طور کلی به سه بخش تست های اورکلاکینگ، توان مصرفی و تست های کارایی تقسیم کرده ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر می باشد :

لازم به ذکر است در تمامی پلتفرم ها تنظیمات Bios در حالت پیش فرض تنظیم شده اند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژول های حافظه فعال شده است. در تصاویر زیر می توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحضه کنید :

همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10 ، DirectX 11 و DirectX 9.0c می باشند به این شرح است :

3DMARK 2013 v1.1.0
3DMARK Vantage v1.1.2
3DMARK 11 v1.0.5
PCMARK VANTAGE 1.2.0
PCMARK 7 1.4.0
AIDA64 Extreme Edition 4.3.2900
CinreBench R11.5
CinreBench R15

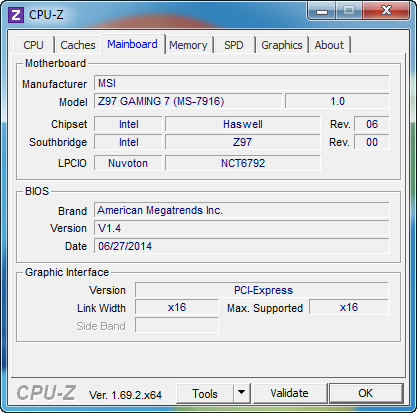

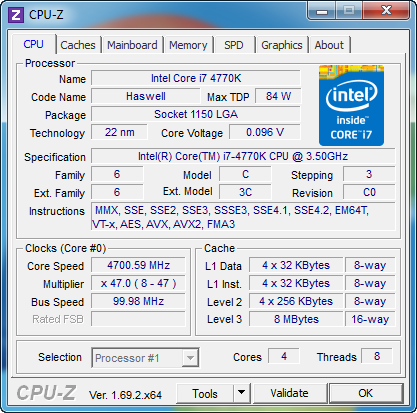

CPU-Z 1.69.2
OCCT 4.4.0
SiSoftware Sandra Professional Business 2013.09.19.58 SP5
MediaEspresso Media Convertor 6.5.2031

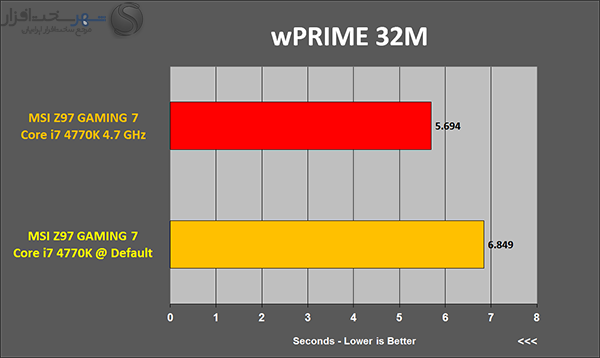

wPRIME 2.07
x264 HD BENCHMARK 4.0
x264 HD BENCHMARK 5.0

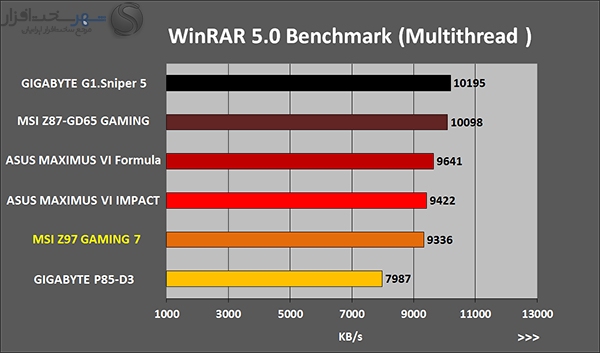

WinRAR 5.0

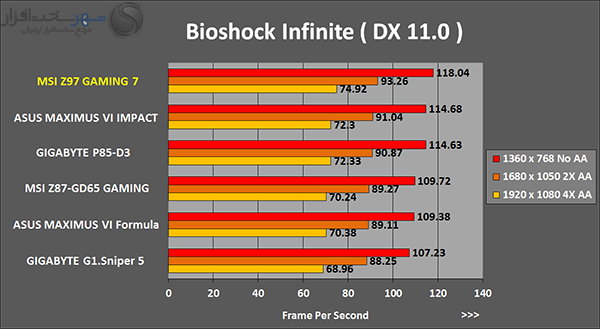

Bioshock Infinite

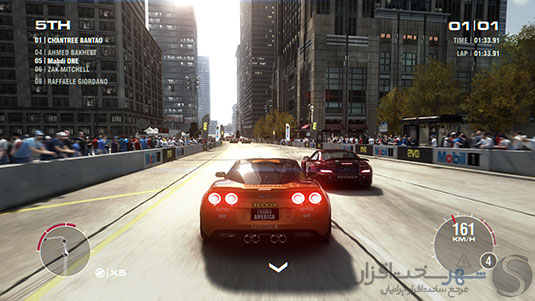

GRID 2

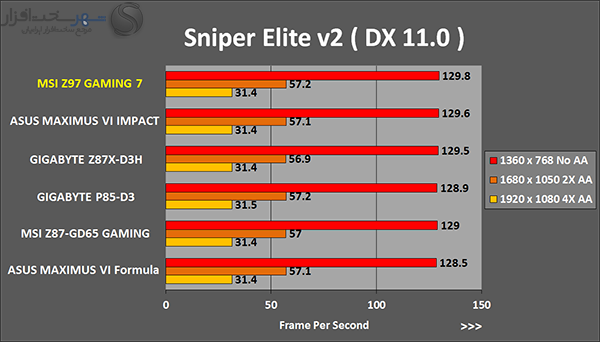

Sniper Elite v2

معرفی نرم افزار MSI Command Centre

معرفی نرم افزار MSI Command Centre

در حال حاضر تقریبا همه کمپانی های مطرح سازنده مادربرد یک نرم افزار تحت ویندوز برای مانیتورینگ و کنترل پارامترهای مختلف مادربردهای ساخت خود همراه DVD راه انداز مادربرد ارائه می کنند.

نسل جدید نرم افزار Command Centre که در مادربردهای نسل قبل کمپانی MSI با چیپست های سری 8 معرفی شد با کمی تغییرات در محیط گرافیکی، افزایش پایداری و اضافه شدن امکانات جدید همراه با نسل جدید مادربرد های این کمپانی نیز عرضه شده است.

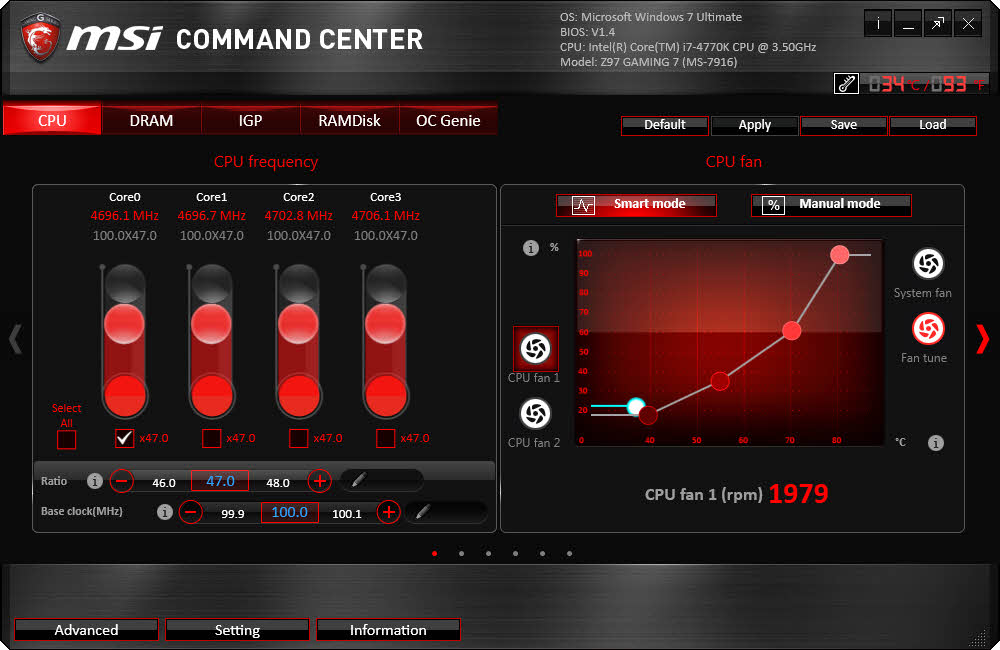

همانطور که در تصویر بالا ملاحضه می کنید امکانات این نرم افزار در 5 تب مختلف طبقه بندی شده اند. در تب اول (CPU ) قابلیت تنظیم مهم ترین پارامترهای پردازنده، نظیر ضریب فرکانس هسته ها، Base Clock و حتی سرعت چرخش فن فراهم شده است.

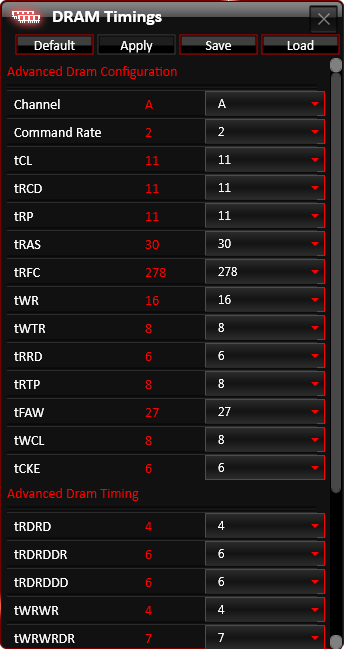

با انتخاب گزینه Advanced در پنجره این بخش می توانید به جزئیات پارامترهای ولتاژی ، سرعت چرخش فن ها و تنظیمات تایمینگ ماژول های حافظه دسترسی داشته باشید.

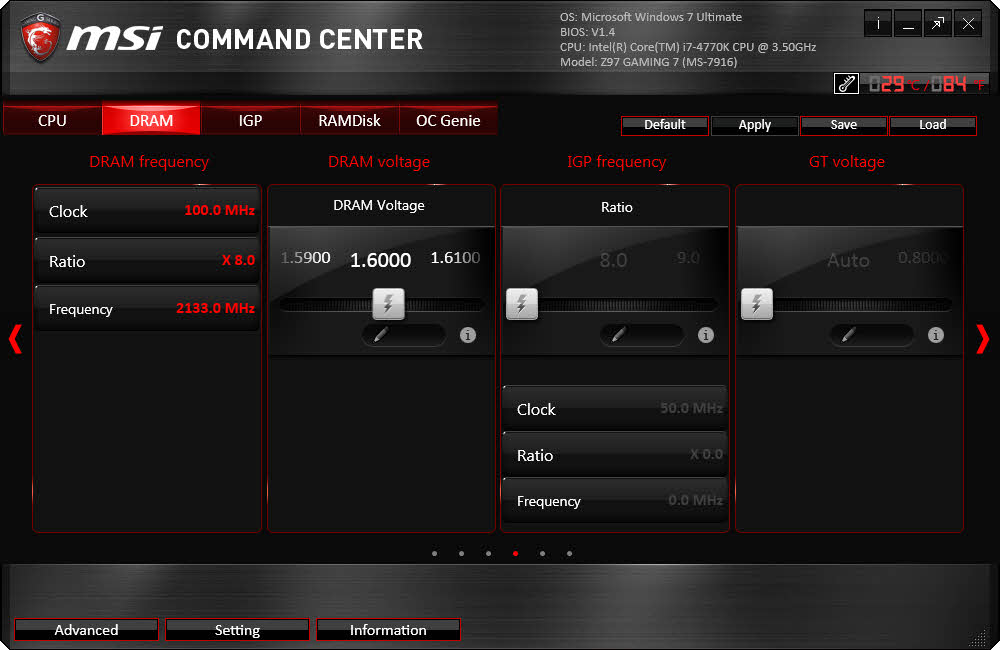

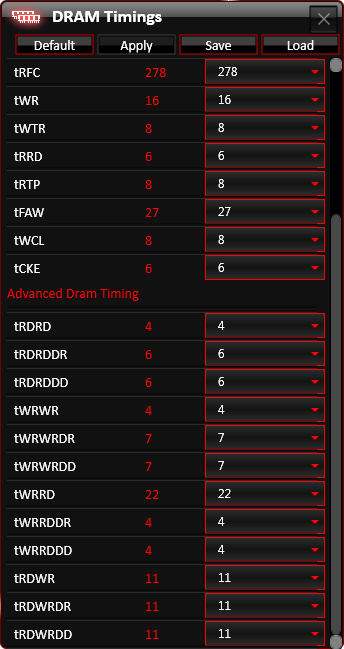

در تصویر بالا امکانات موجود در تب های DRAM و GPU را ملاحضه می کنید.

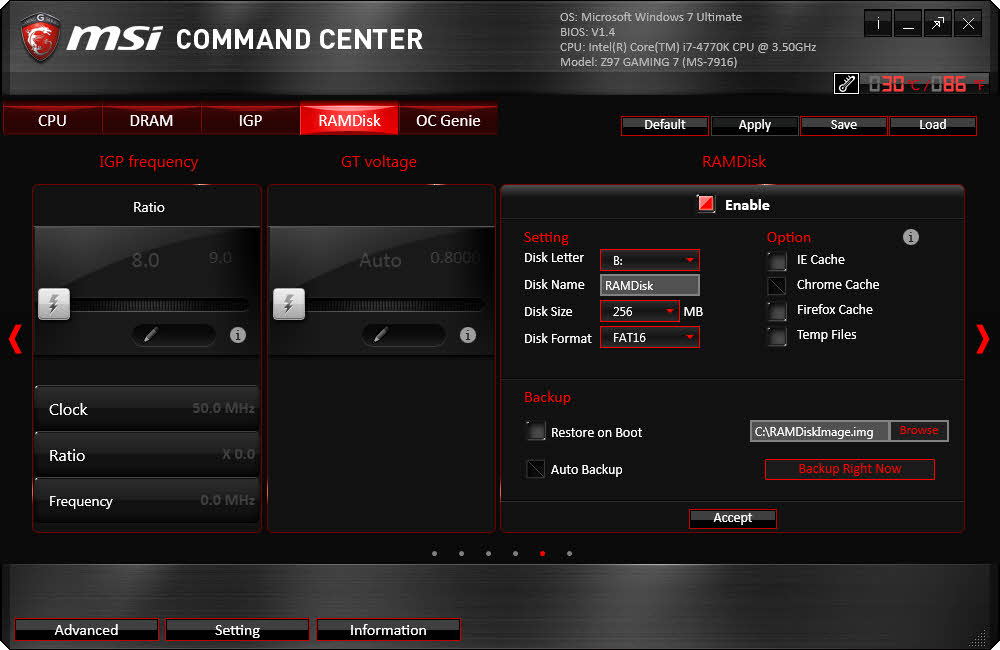

یکی از قابلیت های بسیار کاربردی و ارزشمند این نرم افزار بخش RAMDISK آن است. در این بخش می توانید با تعیین بخشی از فضای خالی حافظه RAM از آن به عنوان Storage فوق العاده پر سرعت استفاده کنید. همچنین با تعیین مسیری در هارددیسک می توانید در مواقع لازم از محتویات داخل این بخش نسخه پشتیبان تهیه کنید تا پس از راه اندازی مجدد سیستم اطلاعات نام برده به صورت خودکار در فضای RAMDISK فراخوانی شوند.

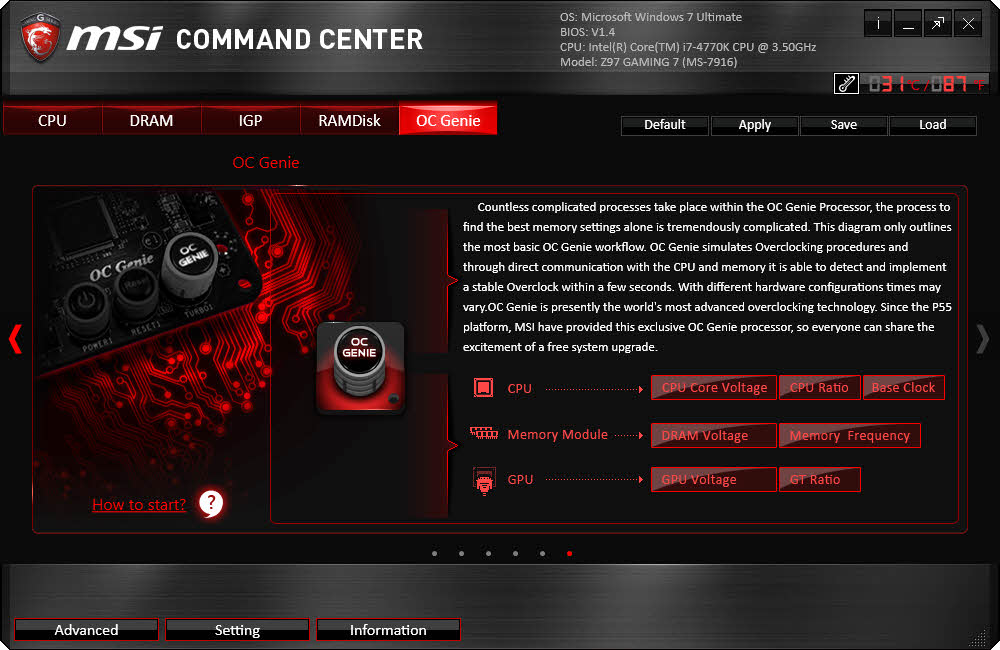

در آخرین تب این نرم افزار نیز بار دیگر قابلیت فعال سازی OC GENIE به صورت نرم افزاری و تحت ویندوز فراهم شده است.

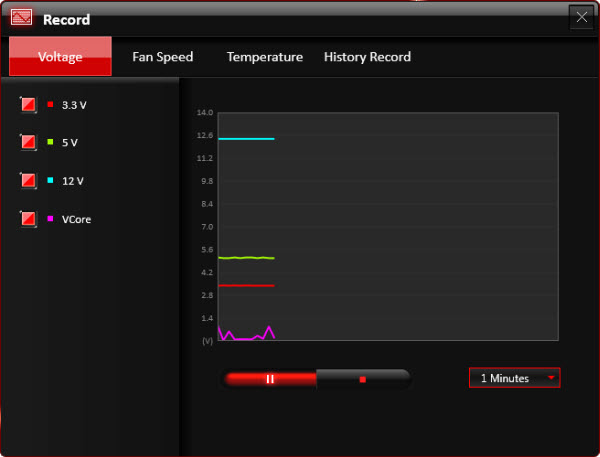

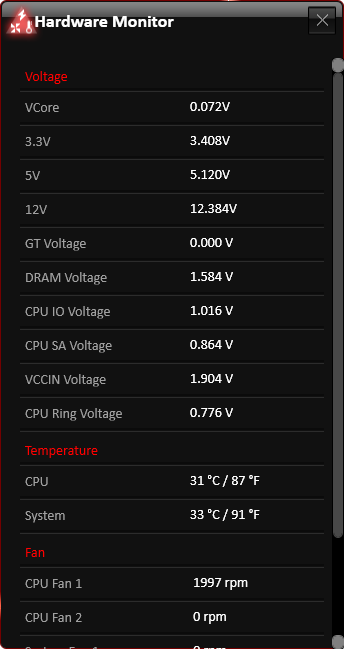

در تصویر بالا نیز امکانات مانیتوریگ این نرم افزار را ملاحضه می کنید.

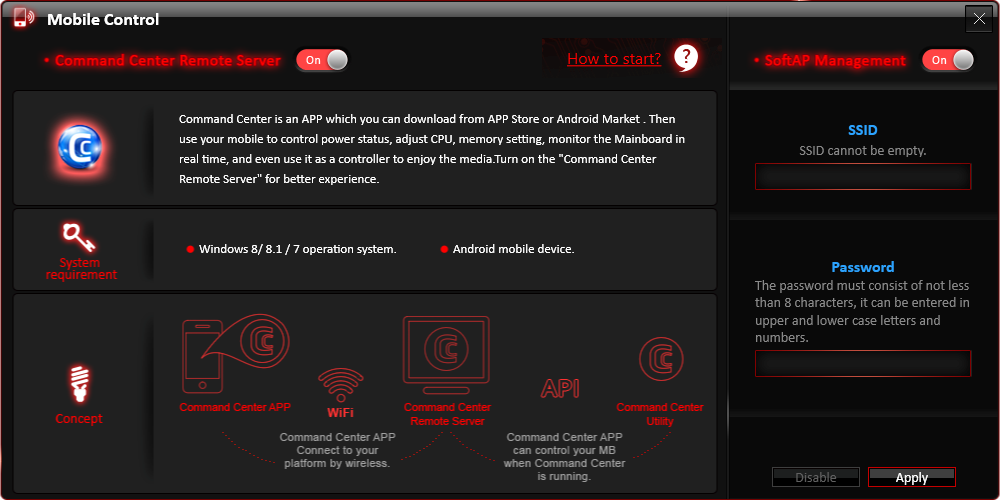

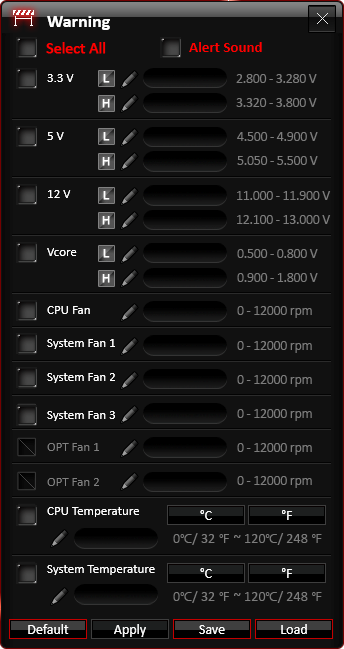

همچنین در نسخه جدید این نرم افزار قابلیت کنترل و نظارت بر پارامترهای مختلف مادربرد توسط نرم افزارهای قابل نصب بر روی گوشی های هوشمند با سیستم عامل اندروید و ios به صورت بی سیم و از طریق Wi-Fi نیز فراهم شده است.

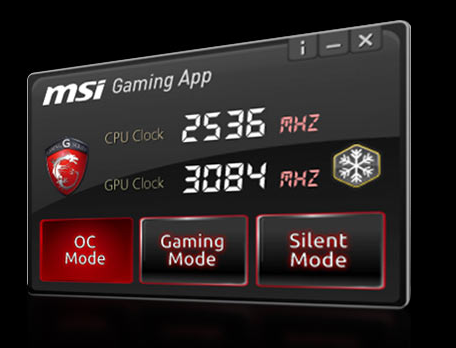

همچنین علاوه بر این کمپانی MSI برای کاربران عادی نیز نرم افزار GAMING APP را در نظر گرفته است. در این نرم افزار سه وضعیت مختلف OC Mode، Gaming Mode و Silent Mode در نظر گرفته شده است که هر یک با توجه به مشخصات سخت افزاری ، حرارت و الگوریتم های پیچیده دیگر در سریع ترین زمان ممکن و تنها با یک کلیک با کاهش و افزایش فرکانس های هسته پردازنده و GPU کارت گرافیک باعث افزایش کارایی یا کاهش نویز صوتی سیستم می شوند.

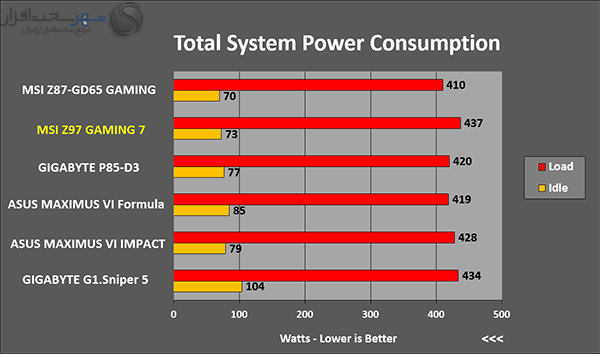

تست مدیریت مصرف انرژی

در این تست در حالت Idle ا( 15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD ) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکا CPU و GPU را تحت فشار قرار می دهد.

عملکرد این مادربرد در حالت Idle تحسین برانگیز است ،اما نتیجه به دست آمده در حالت Load جای تامل دارد !

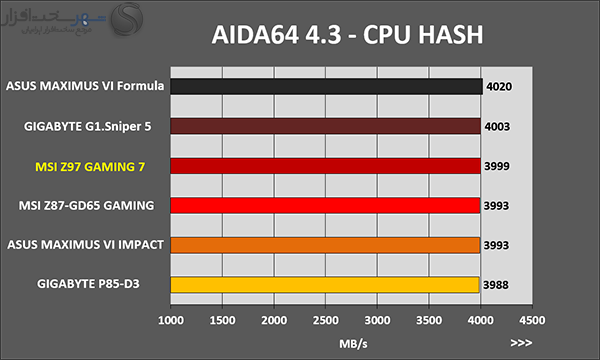

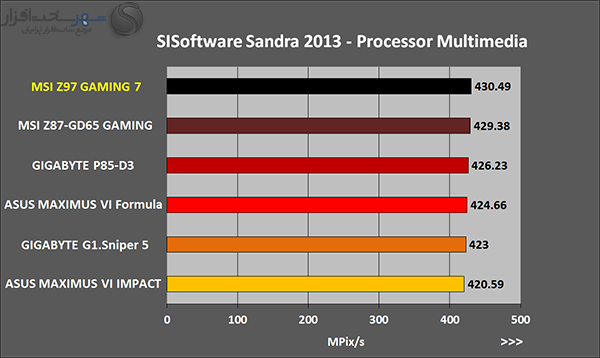

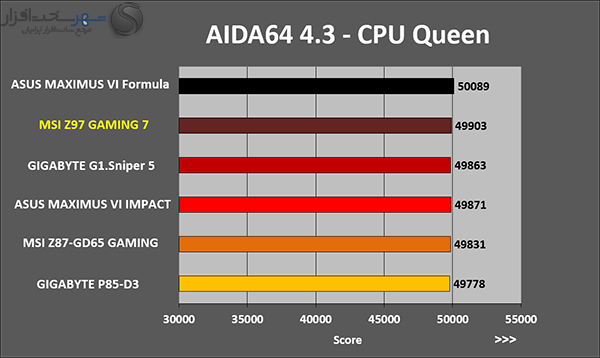

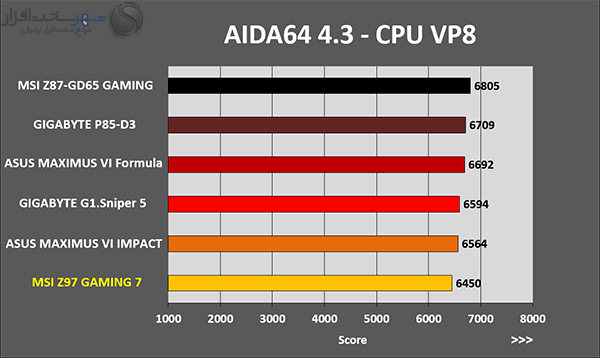

تست های کارایی (SISoftware Sandra 2013 و AIDA64 4.3 )

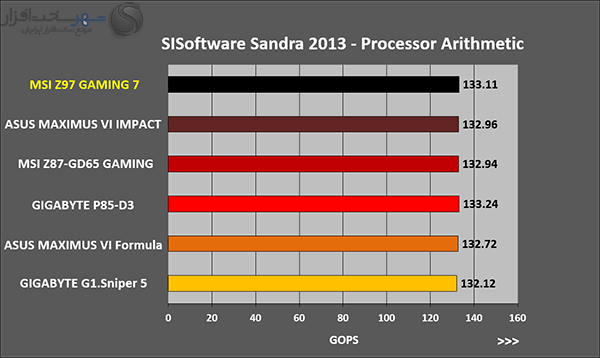

در این بخش سعی شده از تمامی زوایا کارایی این مادربورد محک زده شود. برای همین منظور تست ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک های مختلف محاسبه و منطق به شبیه سازی پردازش های روزمره کاربران در نرم افزار های چند رسانه ای و مهندسی می پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت افزاری می باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم های مختلف به شمار می رود.

عوامل بسیار زیادی در شکل گیری نتایج این گونه تست ها موثر هستند. از جمله مهمترین این عوامل می توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک های مدیریت مصرف انرژی در مادربرد اشاره کرد.

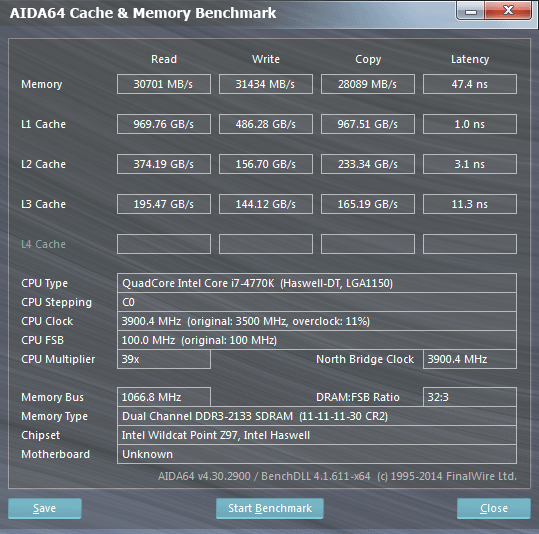

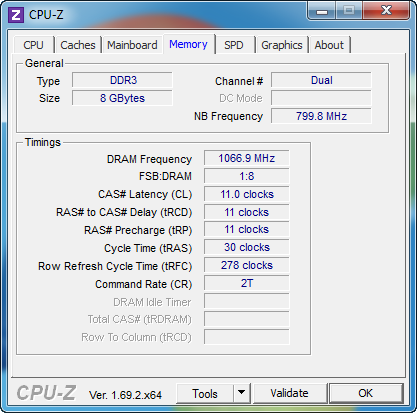

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.3

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.3

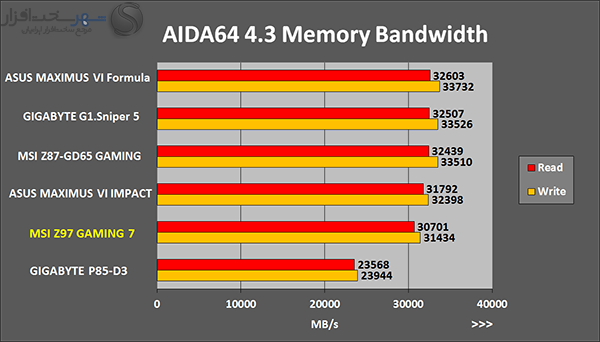

تست پهنای باند حافظه از جمله تست هایی می باشد که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس پردازنده و State های مختلف مدیریت مصرف انرژی وابسته است.

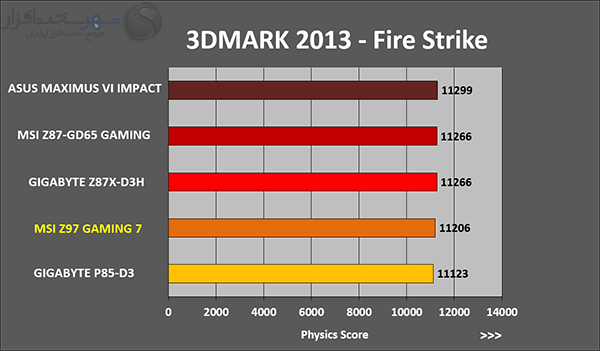

تست های 3DMARK VANTAGE, 11 , 2013

تست های 3DMARK VANTAGE, 11 , 2013

سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.

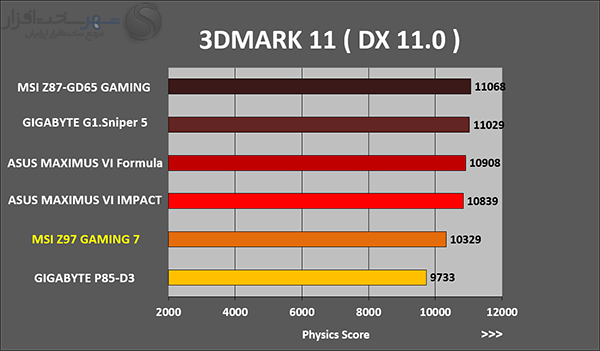

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت های گرافیک کمپانی FutureMark می باشد. تست های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی های واقع گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فرد ترین ویژگی نتایج تست های این 3 نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتری انجام می شود.

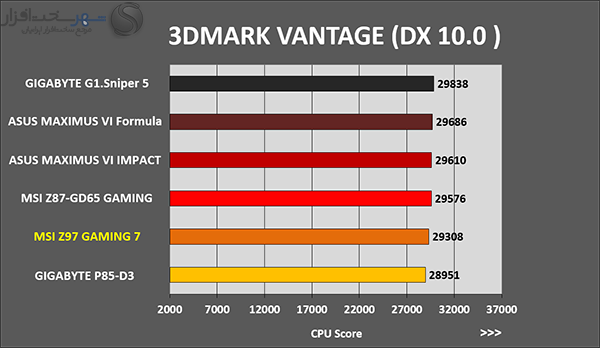

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark می باشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی های رایانه ای بر اساس API نام برده می باشد.

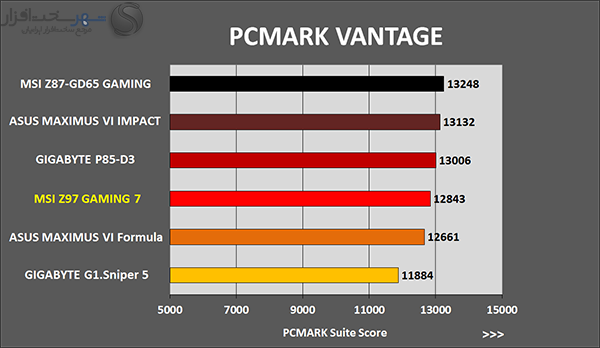

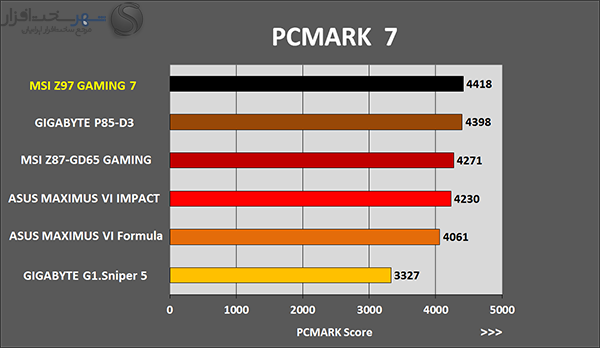

تست های PCMARK VANTAGE ، PCMARK 7

تست های PCMARK VANTAGE ، PCMARK 7

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست های کاملاً Multithread مانند نمایش و ویرایش عکس های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم ، جابه جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و .... محک زده می شود.

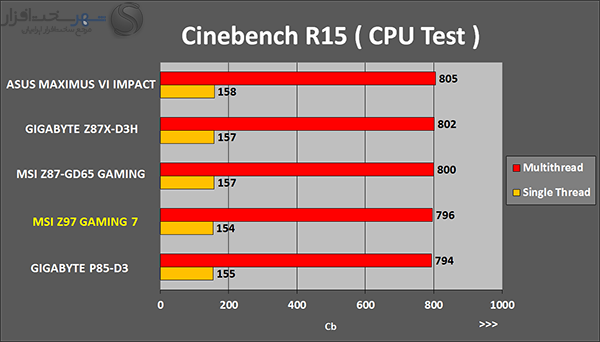

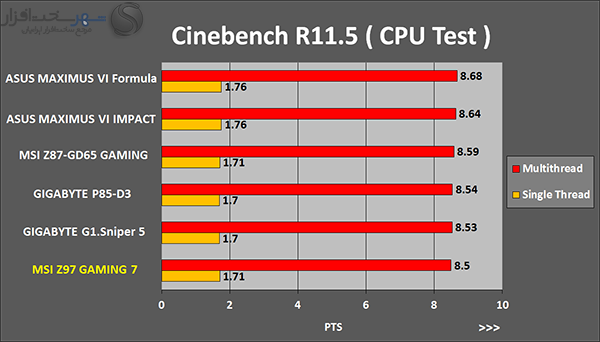

تست های Cinebench R15-R11.5 و POV-RAY 3.7

تست های Cinebench R15-R11.5 و POV-RAY 3.7

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه های 3 بعدی می کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربرد ها محسوب می شوند.

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی می باشد که بیشتر در استودیوهای ساخت انیمیشن های 3 بعدی استفاده می شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی های واقع گرایانه تصویر به کار گرفته می شود.

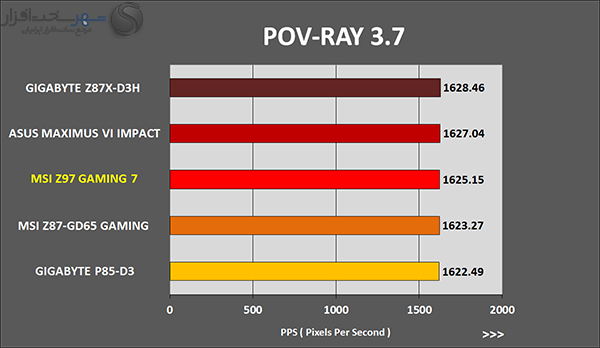

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه های مبتنی بر متن می کند.

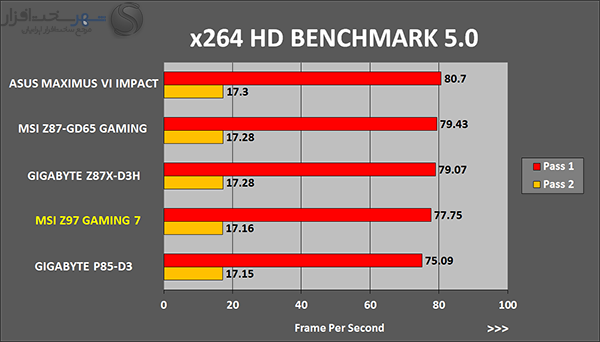

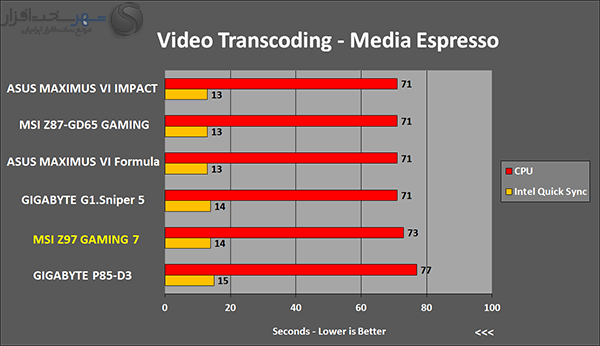

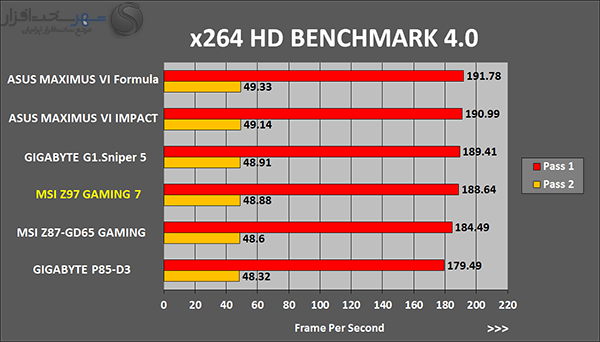

تست های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor

تست های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor

این دو نرم افزار نیز از معتبر ترین تست های سنجش کارایی سیستم در پخش و تبدیل فایل های ویدئویی به فرمت های مختلف به شمار می روند.

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک فایل ویدئویی با کیفیت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است.

نرم افزارهای x.264 HD Benchmark در نسخه های 4 و 5 نیز به ترتیب کارایی سیستم را در رمزگذاری یک فایل ویدئویی HD MPEG2 source 1280x720 @ 3,963 kbps و Full HD MPEG2 source 1920x1080 @ 20000 kbps سنجیده می شود.

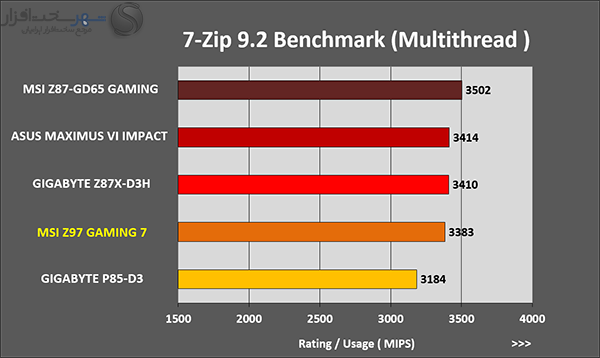

تست های Zip/Unzip با WinRAR 5.0 – 7Zip 9.2

تست های Zip/Unzip با WinRAR 5.0 – 7Zip 9.2

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی ترین و در عین حال معمول ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف ترین و شناخته شده ترین نرم افزارهای این امر WinRAR و 7-Zip می باشد که همواره خود را همگام با ارائه آخرین تکنولوژی های سخت افزاری بروز نگاه می دارد تا بهترین کارایی ممکن را از خود ارائه دهد . این نرم افزارها دارای یک بخش Benchmark Tool مستقل می باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

تست wPrime 32M

تستwPrime 32M

wPrime از جمله نرم افزار هاي می باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن ) به صورتي کاملاً Multi Thread، يکي از بهترين نرم افزار هاي موجود براي تست پردازنده‌هاي چند هسته اي مي باشد.

تست های گیمینگ ( Bioshock Infinite ، GRID 2 ، Sniper Elite V2 )

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدار ترین بازی های سبک first-person shooter می باشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

موتور بازی نیز نگارشی کاملاًتغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت های جدید گرافیکی مبتنی بر DirectX 11 نیز می باشد.

GRID 2

این بازی بدون شک یکی از بهترین و موفق ترین بازی های Car Racing منتشر شده توسط کمپانی Codemasters می باشد. این نسخه گرافیکی چشم گیری دارد.به طوری که نسخه یک خود را با تمام ضعف ها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است . تمام محیط های مسابقه از شهرها و جاده های خاکی گرفته تا پیست ها از جزئیات خوبی برخوردار هستند.هنگام مسابقه از زمین در جاده های خاکی گرد و خاک بلند می شود.آسمان هم بر خلاف نسخه قبل پویا و دینامیک است.این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی های جدید گرافیکی DirectX 11 ساخته شده است .

Sniper Elite V2

ای بازی که در ژانر بازی های Tactical shooter طبقه بندی می شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه ای را در جنگ جهانی دوم به شما منتقل کند.

موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion می باشد . هرچند گرافیک سطح بالایی ندارد ، اما طراحی ها و فضاسازی های ساخته شده با این موتور فوق العاده اند طوری که گیمر می تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری های طراحی محیط در این بازی است .

Low Voltage Overclocking

در این بخش پس از غیر فعال کردن محدودیت های جریان، ولتاژ و تنظیمات Power Saving ولتاژ 1.25v را برای هسته پردازنده تنظیم می کنیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا می بریم تا زمانی که دیگر سیستم قادر به اجرای تست های Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نسیت به سایرین داشته باشد. البته ارزش یک Bios حرفه ای و کارآمد نیز در پشت پرده نقش مهمی را ایفا می کند.

http://valid.canardpc.com/iif1pb

همانطور که در تصویر بالا ملاحضه می کنید 4700MHz بالاترین فرکانسی است که این مادربرد در ولتاژ نام برده قادر به اجرای تست های نام برده بود.

همچنین در نمودارهای زیر می توانید عملکرد پردازنده Intel Core i7 4770K را در فرکانس فوق ملاحضه کنید :

جمع بندی و سخن پایانی

نتایج تست های مختلف در این مادربرد کاملا ثابت کرد که MSI Z97 GAMING 7 به معنای واقعی کلمه مادربردی گیمینگ است. عملکرد بسیار ممتاز این مادربرد در تست های گیمینگ و اورکلاکینگ گواه این مطلب است.

از سوی دیگر ، سیستم صوتی بسیار باکیفیت و مدرن Audio Boost به همراه کنترلر شبکه پرسرعت Killer™ E2200 و قابلیت اورکلاکینگ خودکار و آسان OC GENIE به عنوان نقاط قوت این مادربرد برای گیمرها محسوب می شوند.

اما امکانات تعبیه شده در این مادربرد طوری پیش بینی شده که علاوه بر گیمرها حتی اورکلاکرها و کاربران حرفه ای کامپیوترهای شخصی را نیز راضی نگاه دارد.

تعبیه زیرساخت های Extreme Overclocking مانند مدار رگولاتور ولتاژ قدرتمند با قابلیت بهره مندی از طیف وسیع پارامترهای قابل کنترل توسط کاربر در Bios، برخورداری از امکانات ویژه جهت اورکلاکینگ حرفه ای نظیر Easy Buttons 3 ، Slow Mode Switch ، V-CHECK POINTS 2 و Debug LED به همراه پشتیبانی از پورت های متعدد پرسرعت نظیر M.2 10Gb/s ، SATA 6Gb/s و USB 3.0 این مادربرد را حرفه ای پسند کرده اند.

همچنین پشتیبانی از آخرین پروتکشن های ایمنی در برابر حرارت، رطوبت ، دشارژ الکترواستاتیکی، تداخل الکترومغناطیسی باعث افزایش عمر مفید این مادربرد در سخت ترین شرایط آب و هوایی و کاربرد خواهند شد.

به عنوان سخن پایانی و جمع بندی نهایی می توان به این نکته اشاره کرد که ارزش این مادربرد 170 دلاری به مراتب بیش از قیمتش است. برای رفع عطش گیمینگ به شدت آن را به شما توصیه می کنیم !

نقاط قوت

طراحی و کیفیت ساخت عالی
امکانات مدرن و کاربردی سخت افزاری و نرم افزاری متعدد
پشتیبانی از رابط مدرن M.2 10Gb/s
بهره مندی از سیستم صوتی بسیار با کیفیت Audio Boost 2

نقاط ضعف

عدم تعبیه پورت SATA Express

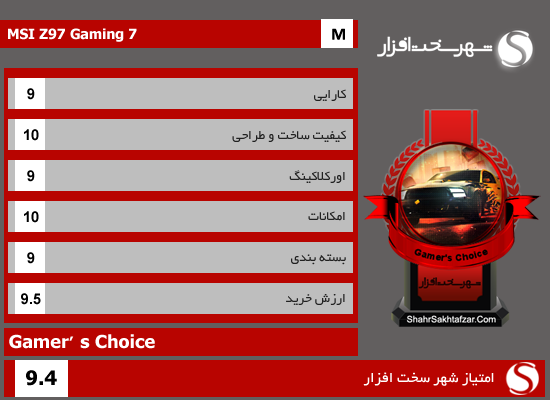

با تمامی این تفاسیر مادربرد " MSI Z97 GAMING 7 " موفق به کسب امتیاز بسیار ممتاز 9.4 و نشان "Gamer’s Choice" و ریز امتیازات زیر در کلاس محصولات ( M ( Mid-Range از لابراتوار شهر سخت افزار شد.

MSI Z97 GAMING 7

کلاس عرضه : اقتصادی / میان رده

بسته‌بندی

امکانات

اورکلاکینگ

کارایی

کیفیت ساخت و طراحی

9.5

ارزش خرید

9.4

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

9.4

| برای بحث گفتمان پیرامون این محصول به تاپیک اختصاصی آن در انجمن های شهر سخت افزار مراجعه فرمایید |

گالری عکس

مطالب مرتبط پیشنهادی

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

نظرات

نظرات (19)

مهمان - ali

به این مادر بورد هارد 500 sata I میخوره

حدود 9 سال قبل

0 دوست دارم پاسخ
مهمان - afshin

سلام میخواسم بدونم اسلاتش چند ایکسه؟

حدود 9 سال قبل

0 دوست دارم پاسخ
مهمان - uncleni

سلام کا میگم من ثبت نام کردم ولی هیچ لینکی ب جیمیلم نیومده میگم ی کیس میخوام برای گیمینگ حرفه ای ببندم تا سقف سه و خورده ای از مادبردای z97 ام اس ای خوشم اومده و همچنین گرافیکاش خوشحال میشم اگه ی سیستم برام ست کنی در حد بنز بفرستی برام فقط میخوام بترکونم راستی قیمت تک تک قطعاتشو برام جدا بنویس من کوچیکتم سایتت حرف نداره

حدود 9 سال قبل

0 دوست دارم پاسخ
شهریار بارانی
در پاسخ به: مهمان - uncleni

دوست عزیز شما هم در انجمن مشاوره بگیرید تا کارشناسان پاسخگوی شما باشند.

حدود 9 سال قبل

1 دوست دارم پاسخ
مهمان - سهیل

خسته نباشید، بنطر شما این مادربرد بازدهی و امکانات بیشتری داره یا مادربرد Z97X-Gaming 5 گیگابایت ؟
ممنون.

حدود 9 سال قبل

0 دوست دارم پاسخ
شهریار بارانی
در پاسخ به: مهمان - سهیل

دوست عزیز در انجمن مشاوره بگیرید تا کارشناسان پاسخگوی شما باشند.

حدود 9 سال قبل

0 دوست دارم پاسخ
مهمان - حسین

با سلام و تشکر بابت مقاله بسیار ارزنده
فقط سوالی داشتم. شما این مادربرد رو از کجا گیر آوردید. من دیروز کل بازار رو گشتم و به نمایندگی ام اس آی رفتم ولی نتونستم گیر بیارم؟؟؟

حدود 9 سال قبل

1 دوست دارم پاسخ
شهریار بارانی
در پاسخ به: مهمان - حسین

دوست عزیز ، هنوز مادربرد وارد ایران نشده، در صورت تمایل ایمیلتون را بفرمایید یا ثبت نام کنید با ایمیلتون تا باهاتون تماس بگیریم در رابطه با موجودی و ... .

حدود 9 سال قبل

1 دوست دارم پاسخ
hossein
در پاسخ به: شهریار بارانی

بنده ثبت نام کردم. ممنون میشم اطلاعات دقیق از موجودی بفرمایید
با تشکر

حدود 9 سال قبل

0 دوست دارم پاسخ
شهریار بارانی
در پاسخ به: hossein

ایمیل شد براتون.

حدود 9 سال قبل

1 دوست دارم پاسخ
