اخیراً تصویر شماتیکی از تراشه پرچم‌دار GB202 انویدیا منتشر شده است که به خوبی شکوه ریزمعماری جدید Blackwell را به نمایش می‌گذارد. همچنین حالا می‌دانیم گل سر سبد این نسل ۲۴ درصد بزرگ‌تر از قوی‌ترین دای نسل قبل انویدیا است. پیشنهاد می‌کنیم خودتان جزئیات جالب دای GB202 انویدیا را ببینید.

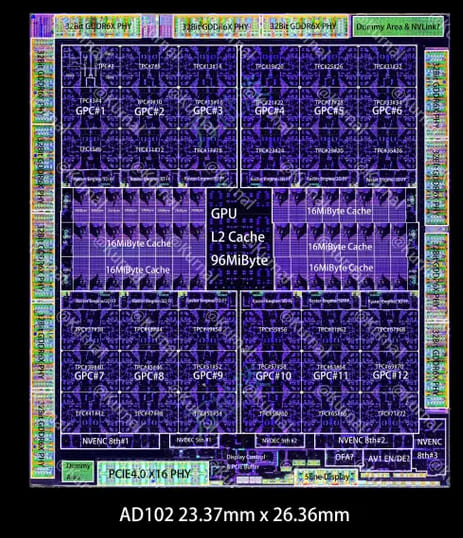

چیپ GB202 که در پردازنده گرافیکی RTX 5090 استفاده شده است، به وضوح بزرگ‌تر از نسل قبلی خود، AD102 بکار رفته در RTX 4090 است؛ با این حال، ابعاد آن همچنان از چیپ‌های Hopper و Volta کوچکتر است. اخیر تصویر شماتیکی از GB202 در پلتفرم X منتشر شده که جزئیات جالبی از ریزمعماری Blackwell را نشان می‌دهد.

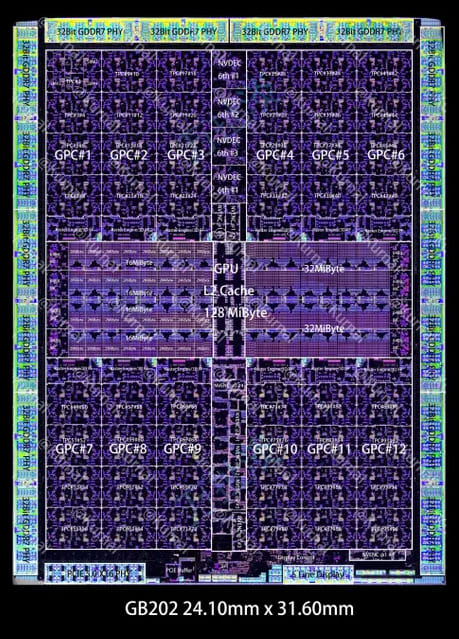

در دای شات منتشر شده که توسط Kurnal تحلیل و بخش‌های تشکیل دهنده آن برچسب گذاری شده، اجزای کلیدی مانند کش L2، کلاسترهای پردازش گرافیکی (GPC)، چند واحد SM، کنترلرهای حافظه، و سایر بخش‌های اصلی قابل مشاهده است.
نگاه نزدیک به دای GB202
در نگاه نزدیک به تصویر دی‌شات GB202، مشخص می‌شود که کش L2 به صورت مرکزی در ساختار چیپ قرار گرفته است. این کش از چند بلوک ۲ مگابایتی تشکیل شده و در مجموع دو لایه ۳۲ مگابایتی را شامل می‌شود. اطراف این کش مرکزی، ۱۲ کلاستر پردازش گرافیکی (GPC) قرار دارند که هر کدام از چندین کلاستر پردازش بافت (TPC) تشکیل شده‌اند. هر TPC نیز شامل چند SM است که بخش‌هایی نظیر هسته‌های CUDA و کش L1 را در خود جای می‌دهد. این طراحی حاوی 96 واحد TPC است که هر یک می‌تواند تا چهار SM را در خود جای دهد.
در مجاورت کش سطح دوم، ۱۲ بلوک موتور رستر-3D FF دیده می‌شود. این بخش‌ها وظیفه تبدیل نمای هندسی صحنه‌ها (مانند چندضلعی‌ها) به تصاویر قابل نمایش را بر عهده دارند. در مرکز چیپ نیز بخش‌های NVENC و NVDEC برای پخش و فشرده سازی ویدئو با شتاب دهنده سخت افزاری قرار گرفته‌اند.
کنترلرهای حافظه ۶۴ بیتی در دو طرف کش L2 قرار گرفته‌اند و رابط‌های فیزیکی GDDR7 با پهنای گذرگاه ۳۲ بیتی، در بالای چیپ و دو طرف آن، ارتباط میان GPU و ماژول‌های حافظه ویدئویی را برقرار می‌کنند. در نهایت، رابط فیزیکی PCIe 5.0 x16 و کنترلر خروجی تصویر در پایین چیپ جای گرفته‌اند.
ابعاد و فناوری ساخت دای GB202
یکی از نکات برجسته چیپ GB202، افزایش ۲۴ درصدی ابعاد آن نسبت به AD102 است. مساحت GB202 به ۷۶۱.۵۶ میلی‌متر مربع می‌رسد، در حالی که AD102 با اندازه ۶۱۶ میلی‌متر مربع تولید شده است. این افزایش ابعاد، نتیجه استفاده انویدیا از فناوری ساخت تراشه N4P شرکت TSMC است؛ نسخه‌ای بهینه‌شده از فرآیند N4 که در سری Ada Lovelace به کار گرفته شده بود. اگر انویدیا به جای این فناوری، از فرآیند پیشرفته‌تر 3N استفاده می‌کرد، احتمالاً ابعاد چیپ‌های Blackwell می‌توانست به ابعاد سری Ada Lovelace نزدیک باشد، اما این موضوع هنوز به طور رسمی تأیید نشده است.
با وجود این پیشرفت، چیپ GB202 همچنان کوچکتر از چیپ‌های GH100 و GV100 متعلق به ریزمعماری‌های Hopper و Volta باقی می‌ماند که به ترتیب ۸۱۴ و ۸۱۵ میلی‌متر مربع مساحت داشتند.
