بررسی تخصصی مادربرد GIGABYTE Z170X-Gaming G1: به همراه آنالیز کارایی معماری Skylake اینتل

پس از گذشتن حدوداً 4 سال از معرفی اولین مادربردهای سری گیمینگ کمپانی گیگابایت با برند تجاری G1 تغییر و تحولات فراوانی در این خانواده از مادربردهای کمپانی گیگابایت ایجاد شده است. در این رویو قصد داریم به معرفی گل سر سبد جدیدترین سری مادربردهای گیمینگ این کمپانی یعنی Z170X-GAMING G1 بپردازیم.


مقدمه

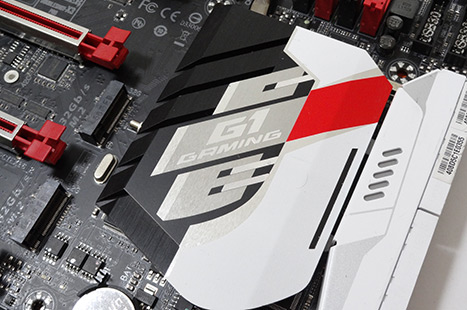

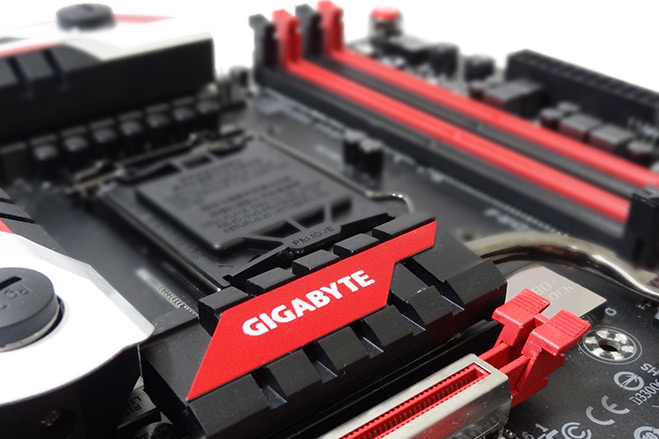

پس از گذشتن حدوداً 4 سال از معرفی اولین مادربردهای سری گیمینگ کمپانی گیگابایت با برند تجاری G1 تغییر و تحولات فراوانی در این خانواده از مادربردهای کمپانی گیگابایت ایجاد شده است. این سری از مادربردهای کمپانی گیگابایت که در حال حاضر گران قیمت‌ترین مادربردهای ساخت این کمپانی محسوب می‌شوند از اواخر سال 2011 با مدل G1.Sniper 2 مبتنی بر چیپست Intel Z68 و سوکت LGA 1555 جای خود را در میان مادربردهای این کمپانی باز کردند و در حال حاضر بیش از نیمی از مادربردهای ساخت این کمپانی را خانواده Gaming تشکیل می‌دهند. از ابتدا نگرش این کمپانی در مورد طراحی و ساخت مادربردهای گیمینگ تنهای مدل‌های رده بالا، گران قیمت و به بیانی دیگر همه چیز تمام بود ولی رفته‌رفته شاهد مادربردهای رده متوسط و حتی به‌تازگی مادربردهای رده پایین و ارزان قیمت نیز از سری GAMING هستیم. در واقع این تغییر رویه و حتی نحوه نام گذاری مادربردهای این کمپانی برای مدل‌های GAMING شاید تحت تأثیر کمپانی MSI بوده است؛ اما در این چند سال اگر خاطرتان باشد رنگ و لعاب مادربردهای این سری نیز به‌کلی تغییر کرده است. در فاز اول رنگ‌های مشکی و سبز جای ترکیب کاملاً آبی مادربردهای سنتی این کمپانی را گرفت. سپس رنگ‌های نارنجی و قهوه‌ای، مشکی و قرمز و در نهایت نیز ترکیب رنگی بسیار خاص و زیبای مشکی، سفید و قرمز رنگ و لعاب مادربردهای GAMING این کمپانی را به‌کلی متحول کردند.

این ظاهر جدید که با معرفی مادربردهای مبتنی بر چیپست های سری 100 کمپانی Intel و پردازنده‌های با معماری جدید Skylake نمایان شد فوق‌العاده مورد پسند کاربران حرفه‌ای و گیمرها قرار گرفت به گونه‌ای که بسیاری از کمپانی‌های سازنده قطعات جانبی کامپیوترهای دسکتاپ و حتی بسیاری از معتبرترین رسانه‌های بررسی قطعات سخت افزاری از مادربردهای این کمپانی برای نمایش محصولات خود استفاده می‌کنند.



اما همه چیز تنها در ظاهر این مادربردها خلاصه نمی‌شود. از جمله قابلیت‌های کم نظیر آخرین سری مادربرد GAMING G1 کمپانی گیگابایت که در این رویو قصد داریم به بررسی گل سر سبد آن‌ها یعنی Z170X-Gaming G1 بپردازیم می‌توان به موارد زیر اشاره کرد:

  • برخورداری از پورت‌های استاندارد و Type-C™ USB 3.1 منشعب شده از کنترلر ساخت کمپانی اینتل با قابلیت پشتیبانی از پهنای باند 32Gb/s
  • برخورداری از رابط فوق‌العاده پرسرعت Thunderbolt™ 3 با سرعت باورنکردنی 40Gb/s
  • پشتیبانی از پیکربندی‌های 4 گانه Nvidia SLI و AMD CrossFireX
  • پشتیبانی از خروجی تصویر مدرن HDMI 2.0
  • برخورداری از کنترلر شبکه سیمی و بی‌سیم بسیار مدرن و قدرتمند Killer DoubleShot-X3™ Pro
  • طراحی چشم نواز همراه با LED های RGB برای خلق یک سیستم دسکتاپ چشم نواز
  • سیستم کولینگ مدرن و قدرتمند با قابلیت نصب واترکولینگ (خنک کننده‌های آبی)
  • سیستم صوتی بسیار باکیفیت و مدرن AMP-UP مبتنی بر پردازنده صوتی Creative® Sound Core 3D با SNR بیش از +120dB
  • مدار بسیار قدرتمند رگولاتور ولتاژ پردازنده از نوع 22Phases Digital Power Delivery Design همراه با آخرین نسل PWM Controller و PowIRstage ساخت کمپانی International Rectifier

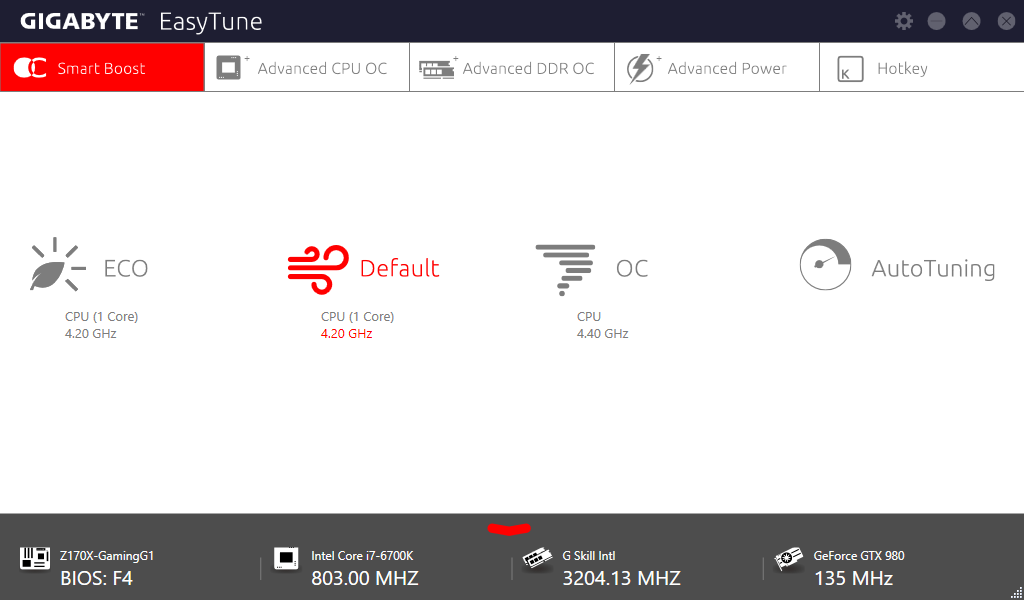

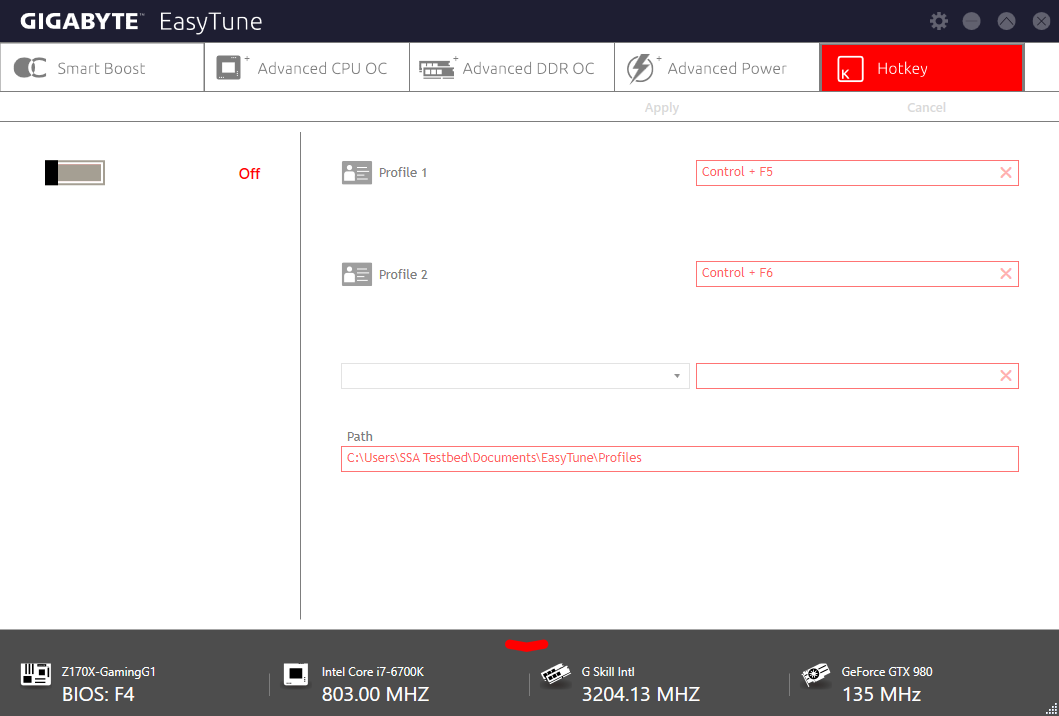

  • پشتیبانی از نسل جدید نرم افزارهای App Center حاوی آخرین نسخه EasyTune و سایر نرم افزارهای کنترل و مانیتورینگ سخت افزاری

در ادامه ابتدا مختصری در مورد چیپست های سری 100 صحبت خواهیم کرد بعد از آن به بررسی سخت افزاری این مادربرد می‌پردازیم سپس سری به بخش Bios آن می‌زنیم، در نهایت نیز عیار کیفیت و کارایی آن را با تست‌های مدیریت مصرف انرژی و حرارتی، کارایی و اورکلاکینگ محک می‌زنیم. در خلال این بررسی نیز قصد داریم توسط برخی تست‌های کاربردی به تحلیل عملکرد معماری Skylake بپردازیم؛ اما پیشنهاد می‌کنم قبل از خواندن این رویو برای آشنا شدن با معماری Skylake و کم و کیف قابلیت‌ها و ویژگی‌های جدید این معماری حتماً مقاله "همه چیز در مورد ریزمعماری Skylake-S اینتل" را یک بار با دقت مطالعه کنید.

نکته مهم: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

پس از گذشتن حدوداً 4 سال از معرفی اولین مادربردهای سری گیمینگ کمپانی گیگابایت با برند تجاری G1 تغییر و تحولات فراوانی در این خانواده از مادربردهای کمپانی گیگابایت ایجاد شده است. در این رویو قصد داریم به معرفی گل سر سبد جدیدترین سری مادربردهای گیمینگ این کمپانی یعنی Z170X-GAMING G1 بپردازیم.


مقدمه



پس از گذشتن حدوداً 4 سال از معرفی اولین مادربردهای سری گیمینگ کمپانی گیگابایت با برند تجاری G1 تغییر و تحولات فراوانی در این خانواده از مادربردهای کمپانی گیگابایت ایجاد شده است. این سری از مادربردهای کمپانی گیگابایت که در حال حاضر گران قیمت‌ترین مادربردهای ساخت این کمپانی محسوب می‌شوند از اواخر سال 2011 با مدل G1.Sniper 2 مبتنی بر چیپست Intel Z68 و سوکت LGA 1555 جای خود را در میان مادربردهای این کمپانی باز کردند و در حال حاضر بیش از نیمی از مادربردهای ساخت این کمپانی را خانواده Gaming تشکیل می‌دهند. از ابتدا نگرش این کمپانی در مورد طراحی و ساخت مادربردهای گیمینگ تنهای مدل‌های رده بالا، گران قیمت و به بیانی دیگر همه چیز تمام بود ولی رفته‌رفته شاهد مادربردهای رده متوسط و حتی به‌تازگی مادربردهای رده پایین و ارزان قیمت نیز از سری GAMING هستیم. در واقع این تغییر رویه و حتی نحوه نام گذاری مادربردهای این کمپانی برای مدل‌های GAMING شاید تحت تأثیر کمپانی MSI بوده است؛ اما در این چند سال اگر خاطرتان باشد رنگ و لعاب مادربردهای این سری نیز به‌کلی تغییر کرده است. در فاز اول رنگ‌های مشکی و سبز جای ترکیب کاملاً آبی مادربردهای سنتی این کمپانی را گرفت. سپس رنگ‌های نارنجی و قهوه‌ای، مشکی و قرمز و در نهایت نیز ترکیب رنگی بسیار خاص و زیبای مشکی، سفید و قرمز رنگ و لعاب مادربردهای GAMING این کمپانی را به‌کلی متحول کردند.

این ظاهر جدید که با معرفی مادربردهای مبتنی بر چیپست های سری 100 کمپانی Intel و پردازنده‌های با معماری جدید Skylake نمایان شد فوق‌العاده مورد پسند کاربران حرفه‌ای و گیمرها قرار گرفت به گونه‌ای که بسیاری از کمپانی‌های سازنده قطعات جانبی کامپیوترهای دسکتاپ و حتی بسیاری از معتبرترین رسانه‌های بررسی قطعات سخت افزاری از مادربردهای این کمپانی برای نمایش محصولات خود استفاده می‌کنند.



اما همه چیز تنها در ظاهر این مادربردها خلاصه نمی‌شود. از جمله قابلیت‌های کم نظیر آخرین سری مادربرد GAMING G1 کمپانی گیگابایت که در این رویو قصد داریم به بررسی گل سر سبد آن‌ها یعنی Z170X-Gaming G1 بپردازیم می‌توان به موارد زیر اشاره کرد:

  • برخورداری از پورت‌های استاندارد و Type-C™ USB 3.1 منشعب شده از کنترلر ساخت کمپانی اینتل با قابلیت پشتیبانی از پهنای باند 32Gb/s
  • برخورداری از رابط فوق‌العاده پرسرعت Thunderbolt™ 3 با سرعت باورنکردنی 40Gb/s
  • پشتیبانی از پیکربندی‌های 4 گانه Nvidia SLI و AMD CrossFireX
  • پشتیبانی از خروجی تصویر مدرن HDMI 2.0
  • برخورداری از کنترلر شبکه سیمی و بی‌سیم بسیار مدرن و قدرتمند Killer DoubleShot-X3™ Pro
  • طراحی چشم نواز همراه با LED های RGB برای خلق یک سیستم دسکتاپ چشم نواز
  • سیستم کولینگ مدرن و قدرتمند با قابلیت نصب واترکولینگ (خنک کننده‌های آبی)
  • سیستم صوتی بسیار باکیفیت و مدرن AMP-UP مبتنی بر پردازنده صوتی Creative® Sound Core 3D با SNR بیش از +120dB
  • مدار بسیار قدرتمند رگولاتور ولتاژ پردازنده از نوع 22Phases Digital Power Delivery Design همراه با آخرین نسل PWM Controller و PowIRstage ساخت کمپانی International Rectifier
  • پشتیبانی از نسل جدید نرم افزارهای App Center حاوی آخرین نسخه EasyTune و سایر نرم افزارهای کنترل و مانیتورینگ سخت افزاری

در ادامه ابتدا مختصری در مورد چیپست های سری 100 صحبت خواهیم کرد بعد از آن به بررسی سخت افزاری این مادربرد می‌پردازیم سپس سری به بخش Bios آن می‌زنیم، در نهایت نیز عیار کیفیت و کارایی آن را با تست‌های مدیریت مصرف انرژی و حرارتی، کارایی و اورکلاکینگ محک می‌زنیم. در خلال این بررسی نیز قصد داریم توسط برخی تست‌های کاربردی به تحلیل عملکرد معماری Skylake بپردازیم؛ اما پیشنهاد می‌کنم قبل از خواندن این رویو برای آشنا شدن با معماری Skylake و کم و کیف قابلیت‌ها و ویژگی‌های جدید این معماری حتماً مقاله "همه چیز در مورد ریزمعماری Skylake-S اینتل" را یک بار با دقت مطالعه کنید.

نکته مهم: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

معرفی چیپست های سری 100 اینتل و قابلیت‌ها و امکانات جدید آن‌ها

معرفی چیپست های سری 100 اینتل و قابلیت‌ها و امکانات جدید آن‌ها



همان‌طور که می‌دانید به‌طور کلی چیپست های کمپانی اینتل برای کامپیوترهای دسکتاپ در 4 سری Performance، Mainstream، Business و Value طبقه بندی می‌شوند. در این میان چیپست های سری Xxx که شامل پلتفرم‌های فوق حرفه‌ای مبتنی بر سوکت LGA 2011 می‌شوند با فاصله زمانی به‌مراتب طولانی‌تر از سایر چیپست ها بروز می‌شوند و در این مقاله نیز قصد نداریم به آن‌ها بپردازیم. اکثر چیپست های سری Business همانند سری Qxx هم که اغلب کاربردهای خاص دارند، با تیراژ بسیار پایین تولید می‌شوند و مادربردهای مبتنی بر آن‌ها نیز معمولاً به‌ندرت در داخل کشور یافت می‌شوند. پس هدف ما در این مقاله بررسی چیپست های سری Performance، Mainstream و Value سری 100 خواهد بود.



همان‌طور که در تصویر نقشه راه چیپست های کمپانی اینتل از سال 2013 تا هم اکنون ملاحظه می‌کنید چیپست های Z97 و H97 که در واقع یک به‌روزرسانی کوچک آن هم فقط برای چیپست های Z87 و H87 محسوب می‌شدند و البته پشتیبانی انحصاری از اندک پردازنده‌های نسل پنجم Core با معماری Broadwell-K (مدل‌های Intel® Core™ i5-5675C و Intel® Core™ i7-5775C) را با خود به همراه داشتند جزو تنها چیپست های سری 9 کمپانی اینتل محسوب می‌شدند. در واقع کمپانی اینتل بر خلاف پلتفرم Mobile در مرحله "تیک" مدل "تیک تاک" خود برای پلتفرم Desktop و معماری Broadwell گذری بسیار بی‌سر و صدا داشت.

اما در سری 100، کمپانی اینتل دوباره تمامی سری چیپست های خود را بروز کرده است. چیپست های سری 100 که هم زمان با معرفی پردازنده‌های با معماری Skylake-s معرفی شده‌اند در مادربردهای مبتنی بر سوکت LGA1151 تعبیه خواهند شد. این پلتفرم که پردازنده‌های با تکنولوژی ساخت 14nm نسل ششم Core را با خود به همراه دارد، امکانات، قابلیت‌ها و ویژگی‌های جدید فراوانی را به PC های مدرن امروزی هدیه کرده است. در ادامه ابتدا به معرفی چیپست پرچم دار این پلتفرم یعنی Intel Z170 می‌پردازیم، سپس به مقایسه قابلیت‌ها و امکانات سایر چیپست های سری 100 با مدل‌های مشابه نسل ای قبل خواهیم پرداخت.

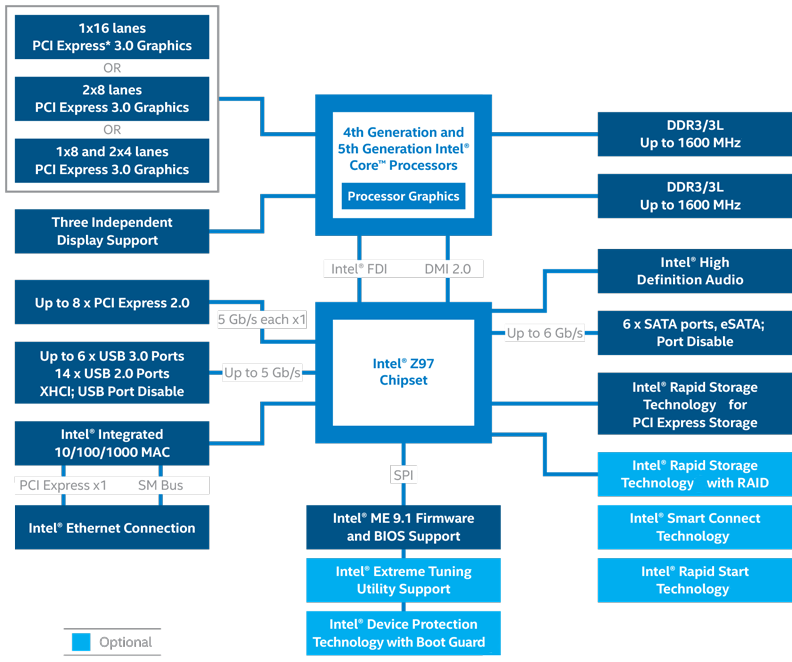

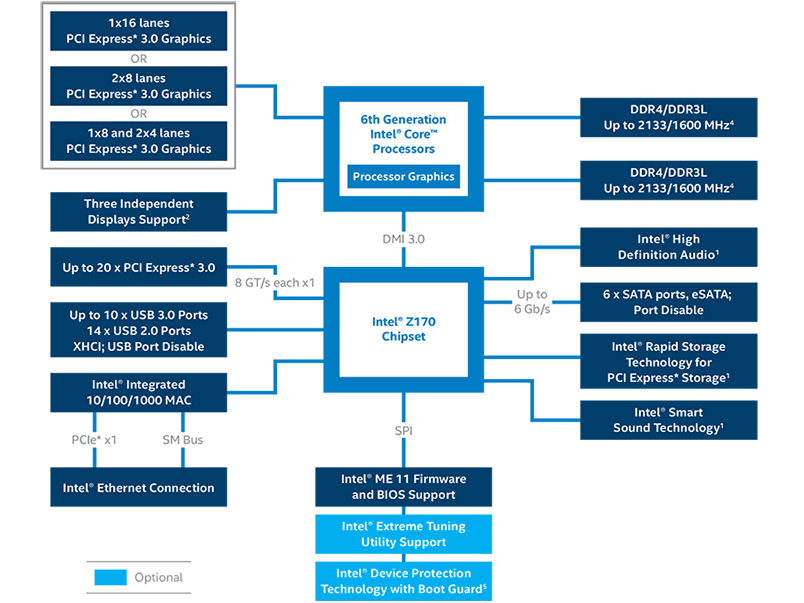

در تصاویر بالا دیاگرام چیپست های پرچم دار سری 9 و 100 یعنی Z97 و Z170 را ملاحظه می‌کنید. اگر به‌صورت کلی به این دو پلتفرم نگاه کنیم کاملاً روشن است که پهنای باند اکثر شاه راه‌های ارتباطی در پلتفرم سری 100 به‌صورت محسوسی ارتقاء پیدا کرده‌اند. برای مثال حداکثر پهنای باند حافظه به‌واسطه پشتیبانی از حافظه‌های RAM با تکنولوژی DDR4 در پلتفرم جدید بیش از 33% افزایش یافته است و همچنین شاه راه ارتباطی بین PCH و CPU نیز در نسل جدید به‌صورت کلی تغییر کرده است. در چیپست Z170 هر دو گذرگاه (FDI (Flexible Display Interface و DMI 2.0 ادغام شده و جای خود را به گذرگاه پرسرعت DMI 3.0 داده‌اند. به‌صورت کلی DMI 3.0 با داشتن پهنای باند 3.93 GB/s نسبت به DMI 2.0 با پهنای باند 2GB/s به ازای 4 Lane برای هر دو نسخه، بیش از 98% سریع‌تر است.

همچنین ارتقاء قابلیت‌های Intel® Management Engine Interface از نسخه 9.1 به نسخه 11 در پلتفرم جدید کنترل، مانیتورینگ و دسترسی به منابع سخت افزاری سطح پایین و بالا را برای حرفه‌ای‌ها و اپراتورهای شبکه جهت دسترسی‌های بیشتر و کنترل راحت‌تر سیستم‌ها تسهیل کرده است.

علاوه بر این کمپانی اینتل با تعبیه یک (DSP (Digital Signal Processor اختصاصی درون چیپست های سری 100 بار پردازش صوتی را تحت عنوان تکنولوژی Intel® Smart Sound از دوش پردازنده برداشته است. قابلیتی که در گیم های 3 بعدی و حتی پردازش صوتی توسط نرم افزارهای ساخت و ویرایش موسیقی و صدا نقش مهمی در افزایش سرعت و کاهش زمان تأخیر خواهد داشت.

بدون شک مهم‌ترین و در عین حال محوری‌ترین تغییر در چیپست های سری 100 (به غیر از چیپست Intel H110) نسبت به چیپست های سری 9 جایگزینی گذرگاه‌های متعدد PCI-Express 3.0 به‌جای گذرگاه‌های PCI-Express 2.0 موجود در چیپست های PCH سری 9 می‌باشد. برای مثال در چیپست Z170 تعداد 20 Lane گذرگاه PCI-Express 3.0 جای تنها 8 Lane PCI-Express 2.0 را گرفته‌اند. به زبان ساده علاوه بر افزایش حدوداً 100% پهنای باند به ازای هر PCI-Express Lane تعداد این گذرگاه ا نیز 150% افزایش یافته است. این بدان معناست که طراحان و سازندگان مادربرد تنها با تکیه به قابلیت ذاتی این چیپست می‌توانند با تعبیه کنترلرهای متعدد، پورت‌های بسیار پرسرعت همانند USB 3.1، M.2 X4 32Gb/s و SATA Express 10Gb/S و ... را برای مادربردهای مبتنی بر این چیپست فراهم کنند.

در بخش گذرگاه‌های مربوط به تجهیزات ذخیره سازی نیز در ظاهر هر دو از 6 پورت SATA 6Gb/s پشتیبانی می‌کنند ولی با ارتقاء قابلیت‌های تکنولوژی Intel® Rapid Storage For PCI Express Storage پشتیبانی از SSD های پرسرعت به‌واسطه رابط‌های پرسرعت نظیر SATA Express port و M.2 تسهیل شده است. همچنین در این پلتفرم جدید، چیپست Z170 قابلیت کنترل 3 پورت فوق‌العاده پرسرعت وجود دارد. این در حالی است که چیپست Z97 قادر به کنترل تنها 1 پورت بود.

در بخش پورت‌های USB نیز هم چنان خبری از پشتیبانی مجتمع از پورت‌های USB 3.1 نیست. ولی تعداد پورت‌های USB 3.0 از 6 عدد به 10 عدد در نسل جدید افزایش یافته و تعداد پورت‌های USB 2.0 نیز همانند نسل قبل همان 14 عدد باقی مانده است. البته به لطف وجود Lane های متعدد PCIe در چیپست های این پلتفرم، کمپانی‌های سازنده مادربرد با استفاده از کنترلرهای مبدل PCI-Express 3.0 به USB 3.1 این ضعف را نیز پوشش داده‌اند.

در جدول زیر می‌توانید سایر مشخصات فنی و امکانات چیپست های این پلتفرم را در مقایسه با چیپست های مشابه پلتفرم قبلی ملاحظه کنید:



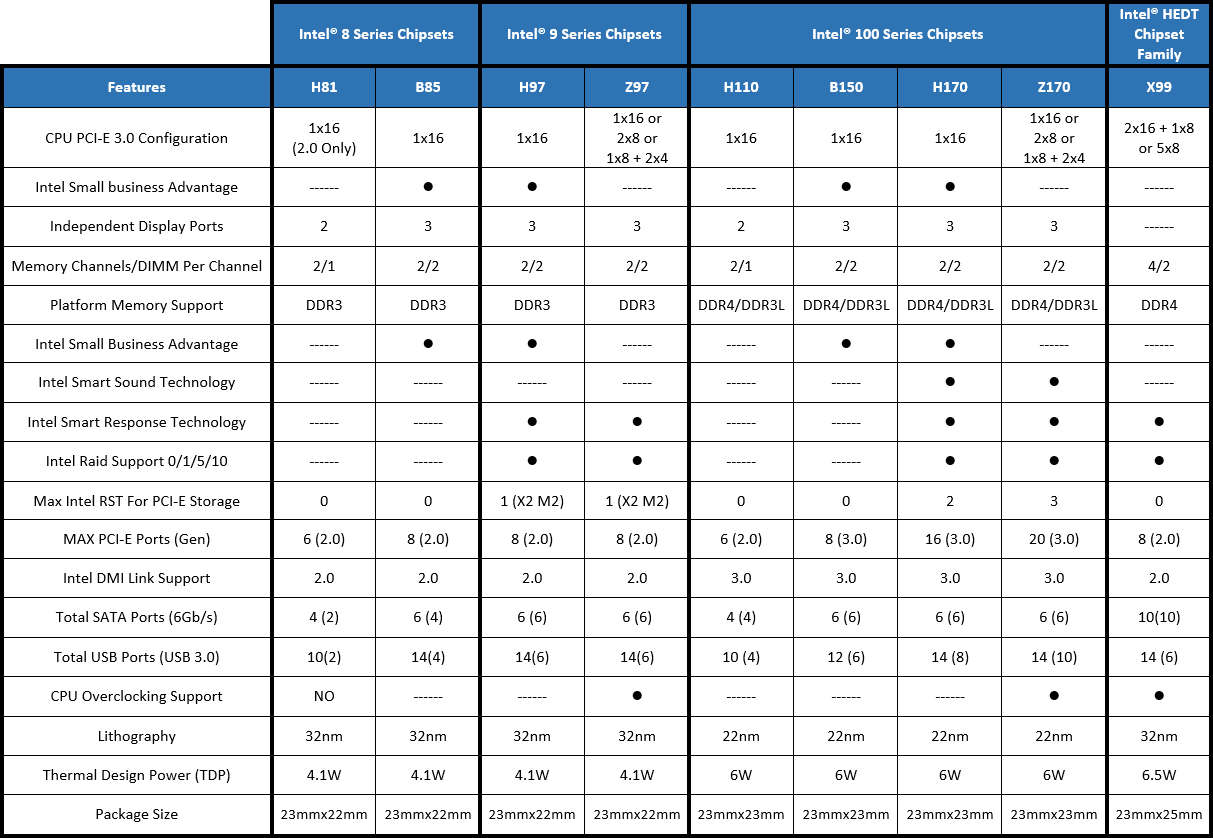

همان‌طور که ملاحظه می‌کنید همانند چیپست های سری 9 در چیپست های سری 100 نیز تنها چیپست پرچم دار Z170 از قابلیت‌های رسمی اورکلاک CPU و Memory پشتیبانی می‌کند.

اما نکته قابل توجه این موضوع می‌باشد که باوجود ارتقاء تکنولوژی ساخت از 32nm در چیپست های نسل 7 و 8 به 22nm در چیپست های سری 100، توان مصرفی آن‌ها 50% افزایش یافته و ابعاد چیپست ها نیز 1mm بزرگ‌تر شده است. شاید یکی از دلایل این امر افزایش محسوس منابع و امکانات سخت افزاری در چیپست های سری 100 مخصوصاً گذرگاه‌های بیشتر PCI-Express 3.0 و USB 3.0 باشد.

بسته بندی و محتویات داخل جعبه

بسته بندی و محتویات داخل جعبه



زمینه مشکی رنگ جعبه مقوایی مادربردهای پیشین سری G1 GAMING در این مدل نیز حفظ شده است ولی لوگو چشم اژدها در سری جدید حذف شده و لوگو جدید سفید و مشکی G1 GAMING جای آن را بر روی جعبه گرفته است.



علاوه بر این اشاره به براکت حاوی دو پورت استاندارد و Type-C از نوع USB 3.1 درون جعبه مادربرد و لوگوهای تجاری کمپانی اینتل به همراه نشان و مدل تجاری مادربرد و کمپانی سازنده مهم‌ترین مندرجات روی جعبه این مادربرد محسوب می‌شوند.



ابعاد جعبه 385mm x 320mm x 125mm است و با تمامی محتویات داخلش حدوداً 3.6 کیلوگرم وزن دارد. به همین منظور کمپانی گیگابایت برای حمل راحت‌تر آن یک دستگیره پلاستیکی در بخش بالایی این جعبه در نظر گرفته است.

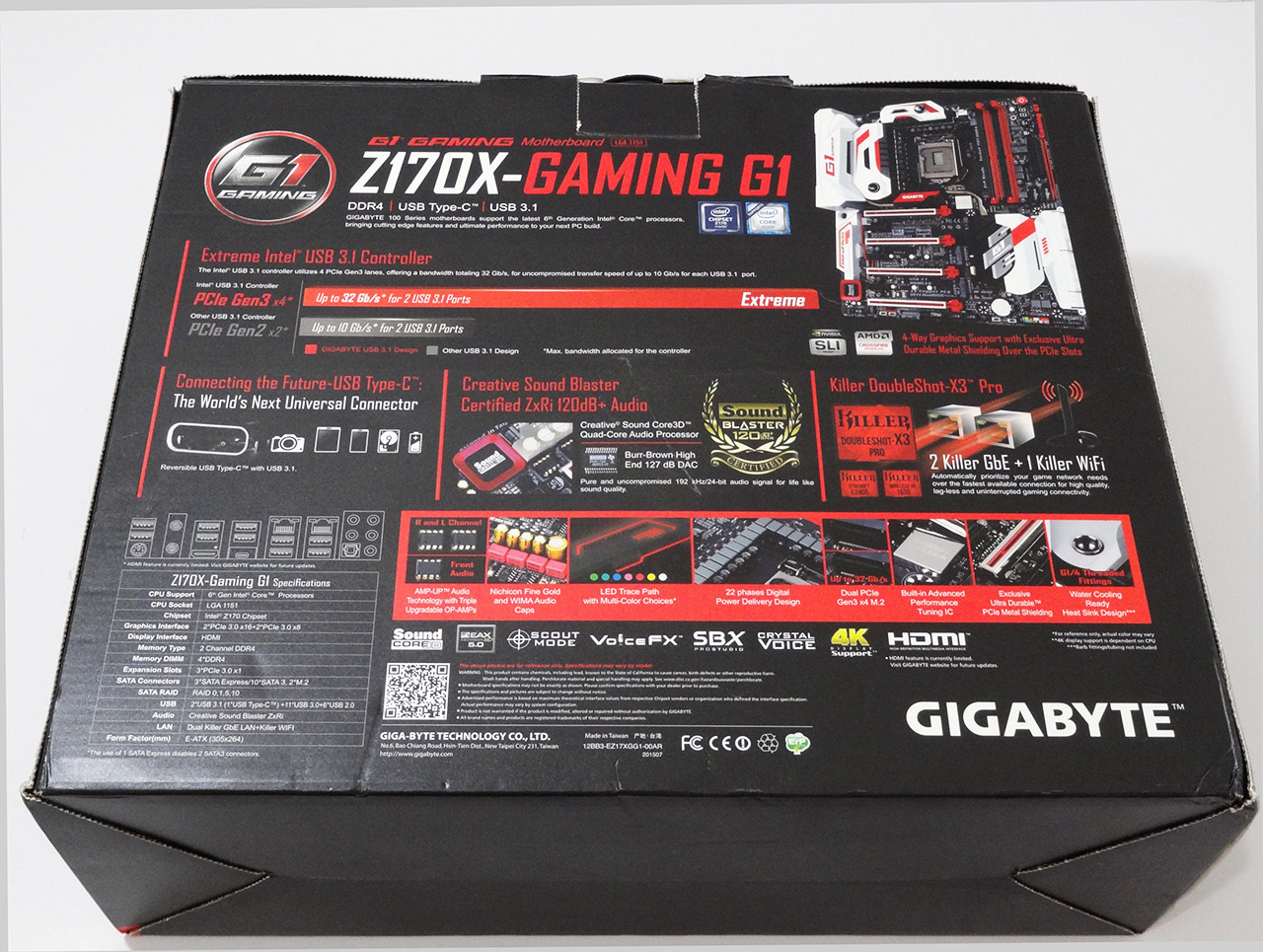

از فضای پشت جعبه به بهترین نحو ممکن استفاده شده است. تصویری بزرگ از مادربرد به همراه محوری‌ترین قابلیت‌های آن، مشخصات فنی، تصویری بزرگ از پانل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.



جعبه این مادربرد نیز همانند اکثر مدل‌های رده بالا این قابلیت را دارد که با برداشتن پوشش مقوایی روی جعبه که به‌واسطه چسبی مخصوص به بخش اصلی چسبیده است مادربرد را که در میان پوشش شفاف طلقی جای داده شده است، مشاهده کرد.

تمامی محتویات داخل بسته بندی درون دو جعبه مجزا تعبیه شده‌اند. جعبه اول همان‌طور که اشاره شد دارای پوشش شفاف طلقی می‌باشد مادربرد را درون خود جای داده است و سایر محتویات که شامل لوازم جانبی این مادربرد هستند درون جعبه مشکی رنگ مجزا گنجانده شده است.

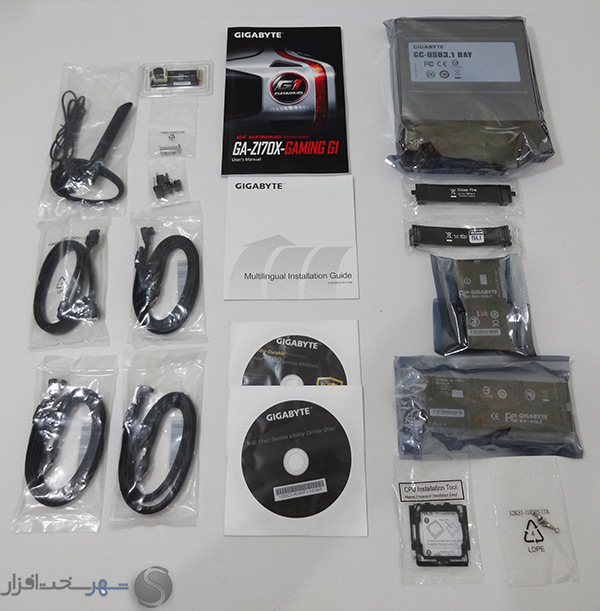

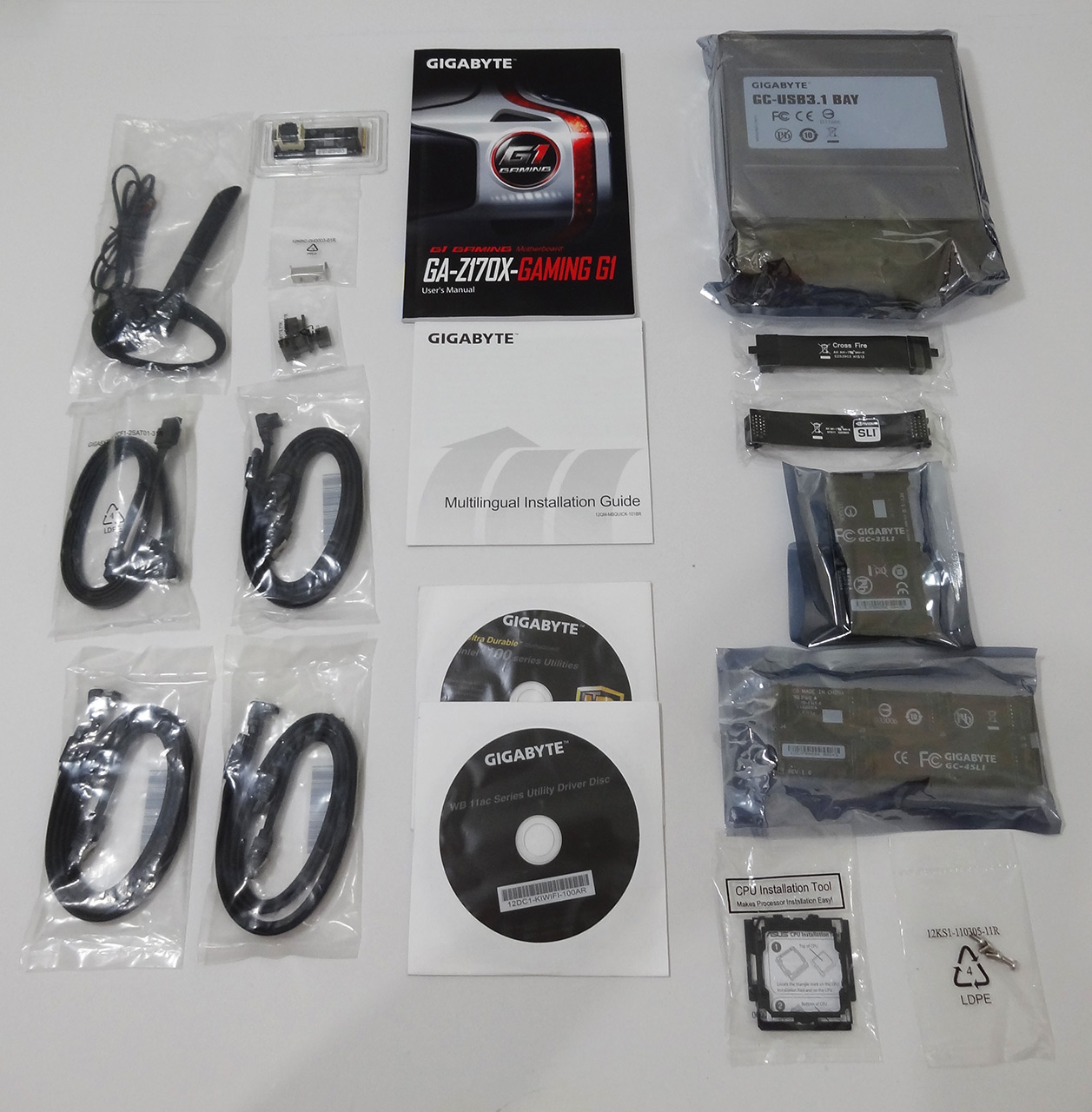

محتویات داخل جعبه که حسابی هم پر و پیمان در نظر گرفته شده است به شرح زیر می‌باشد:

  • دفترچه‌های راهنمای نصب و را اندازی به همراه DVD راه انداز حاوی درایورها و نرم افزارهای جانبی
  • 1 عدد پل 4Way SLI
  • 1 عدد پل 3Way SLI
  • 1 عدد پل 2Way SLI
  • 1 عدد پل CrossFire
  • 4 عدد کابل SATA 6Gb/s با روکش مش محافظ
  • 4 عدد درپوش محافظ برای جلوگیری از نفوذ گرد و خاک به درون پورت‌های پانل پشتی
  • پانل پشتی مادربرد مجهز به LED های رنگی
  • آنتن WiFi از نوع 2T2R مجهز به دو کانکتور MMCX
  • 1 عدد محافظ فلزی کانکتورهای آنتن WiFi
  • 1 عدد براکت "5.25 مبدل رابط SATA Express به 2 پورت USB 3.1 به همراه کابل‌های مربوطه
  • 1 عدد مبدل رابط M.2 به U.2
  • 1 عدد G-Connector جهت سهولت در نصب کانکتورهای پانل جلویی کیس

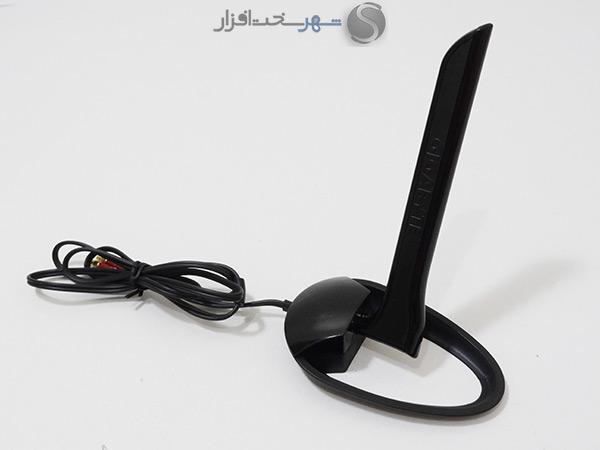

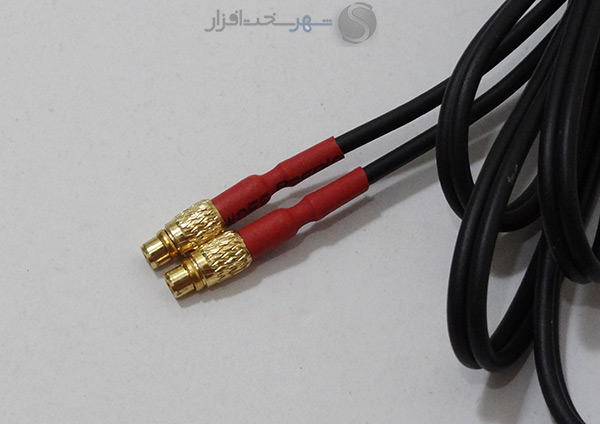

آنتن 2T2R در نظر گرفته شده برای این مادربرد که دارای کانکتور از نوع MMCX می‌باشد، از هر دو باند فرکانسی 2.4/5GHz پشتیبانی می‌کند و در حالت  802.11ac قابلیت ارسال و دریافت اطلاعات با حداکثر سرعت 867Mbps را دارا می‌باشد. همچنین، این ماژول دارای یک کنترلر Bluetooth 4.1 نیز می‌باشد که رابط بی‌سیم بسیار مدرن و پرسرعتی برای اتصال سیستم به اسمارت فون ها یا هدست های حرفه‌ای Bluetooth محسوب می‌شود.

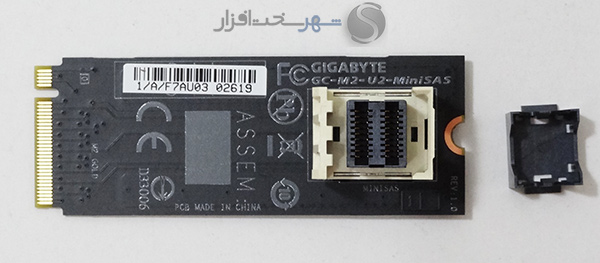

در تصویر بالا نیز مبدل رابط بسیار پرسرعت M.2 32Gb/s به رابط U.2 را ملاحظه می‌کنید. با این رابط ارزشمند می‌توانید SSD فوق حرفه‌ای نظیر مدل سری 750 کمپانی اینتل را به این مادربرد متصل کنید.

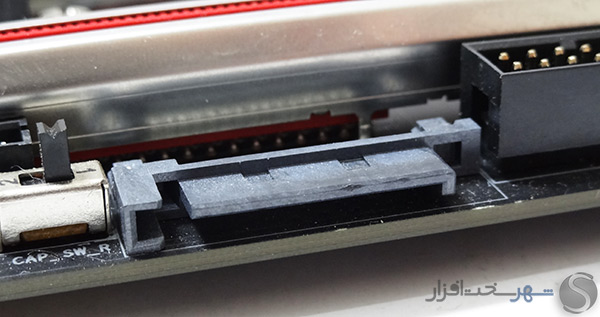

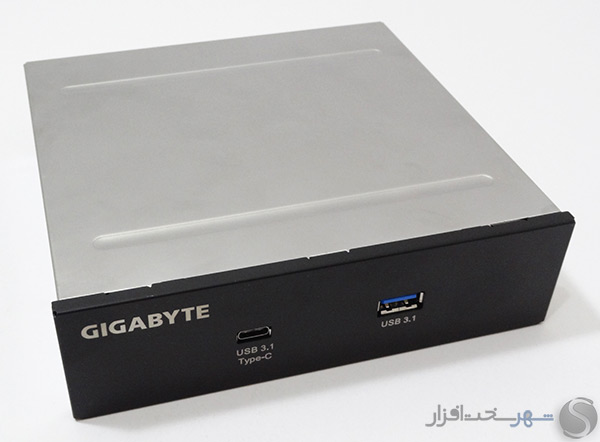

همان‌طور که به آن اشاره شد چیپست Intel Z170 به‌صورت ذاتی از پورت‌های فوق‌العاده پرسرعت USB 3.1 پشتیبانی نمی‌کند. ولی کمپانی گیگابایت علاوه بر تعبیه دو پورت USB 3.1 در پورت‌های پانل پشتی مادربرد یک براکت "5.25 قابل نصب در محفظه درایوهای نوری کیس نیز برای این مادربرد در نظر گرفته تا به‌واسطه یک پورت SATA Express 10Gb/s دو پورت USB 3.1 (یکی Type-A و دیگری Type-C) نیز برای دسترسی راحت‌تر در پانل جلویی کیس برای کاربر فراهم شود.

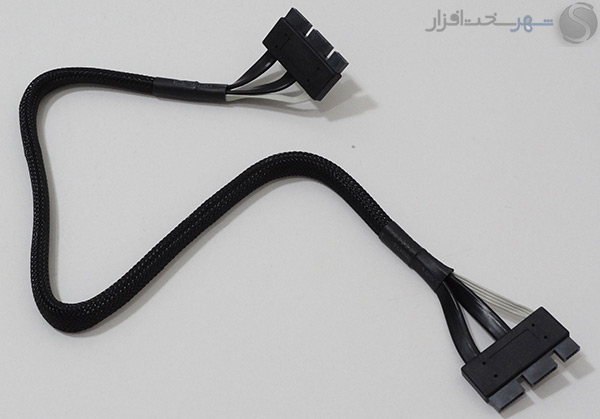

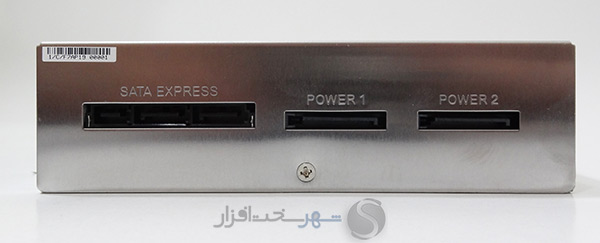

همان‌طور که ملاحظه می‌کنید این مبدل علاوه بر کابل SATA Express که درون جعبه موجود است به 2 کابل پاور SATA نیز برای تأمین انرژی خود نیاز دارد. علت این امر پشتیبانی پورت USB Type-C این براکت از  (USB Power Delivery 2.0 (Profile 5 می‌باشد که توانایی انتقال بیش از 100W توان مصرفی را دارا می‌باشد!

مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

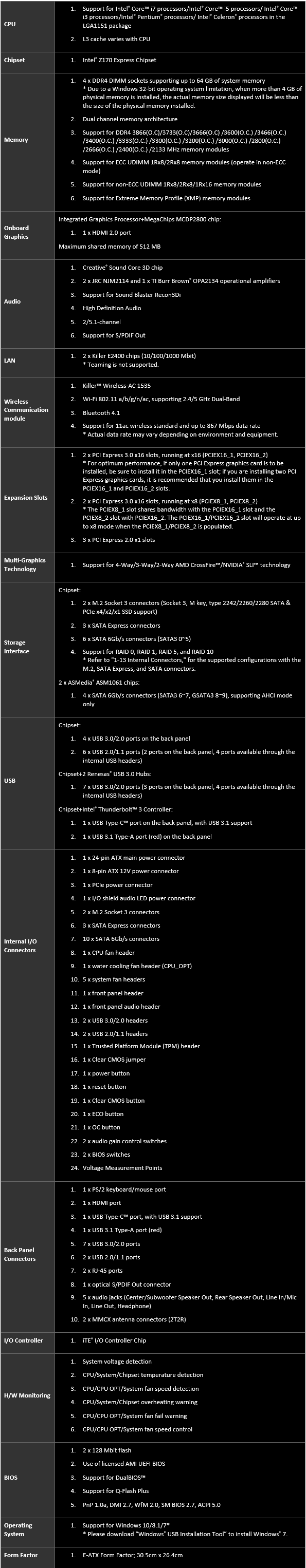

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی GIGABYTE ملاحظه کنید:

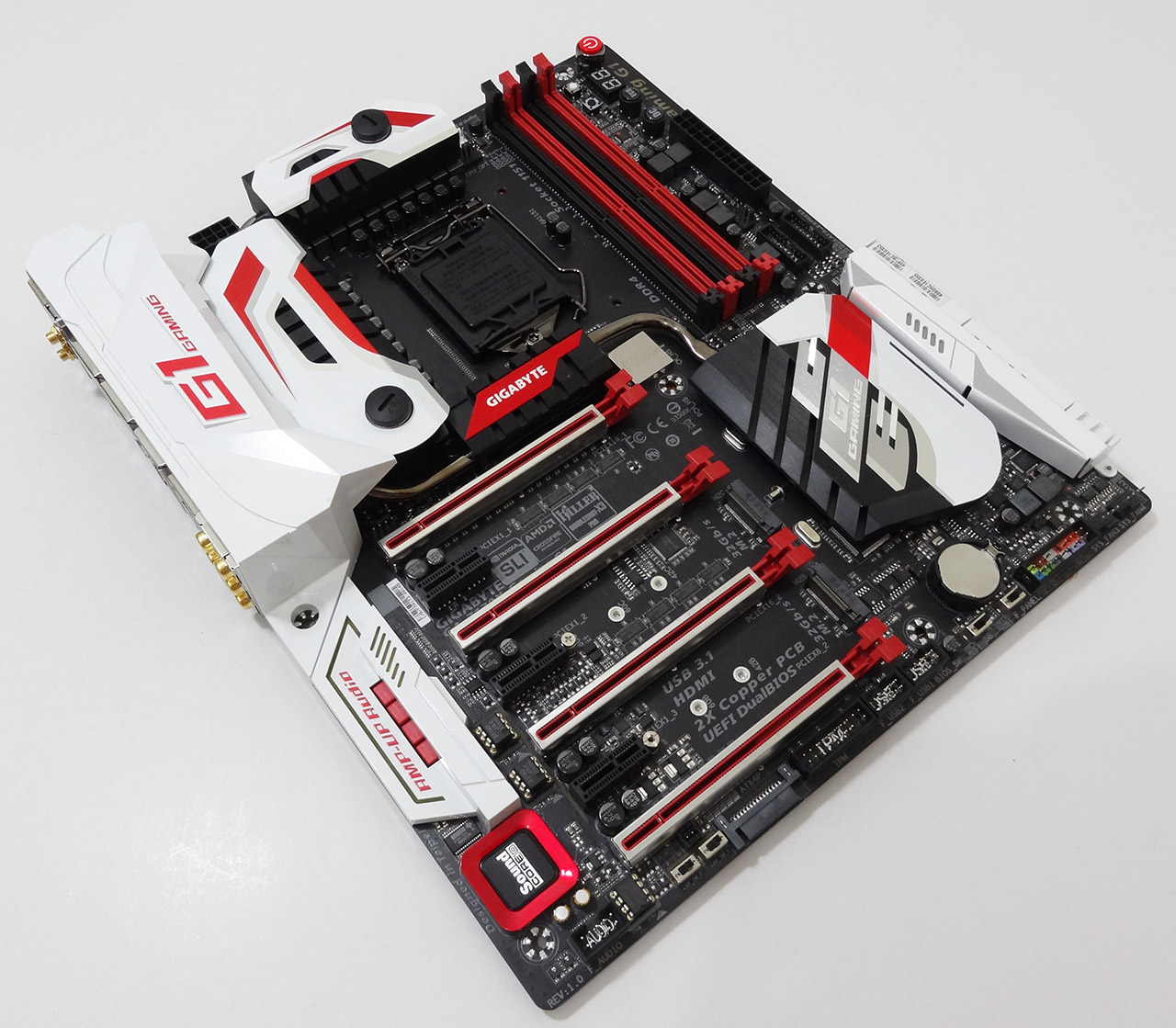

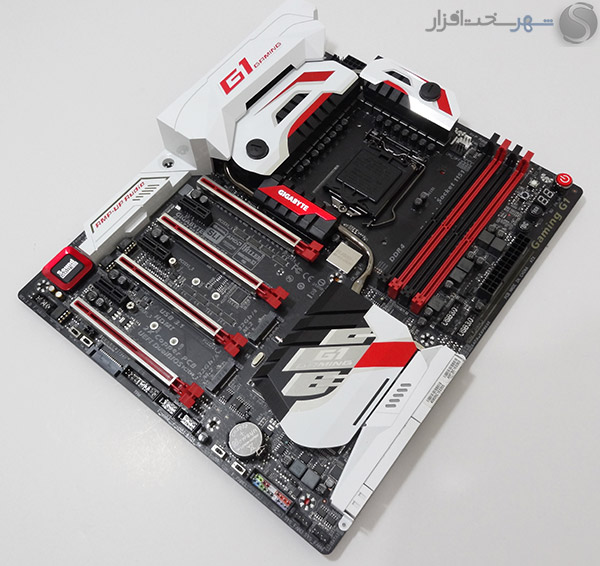

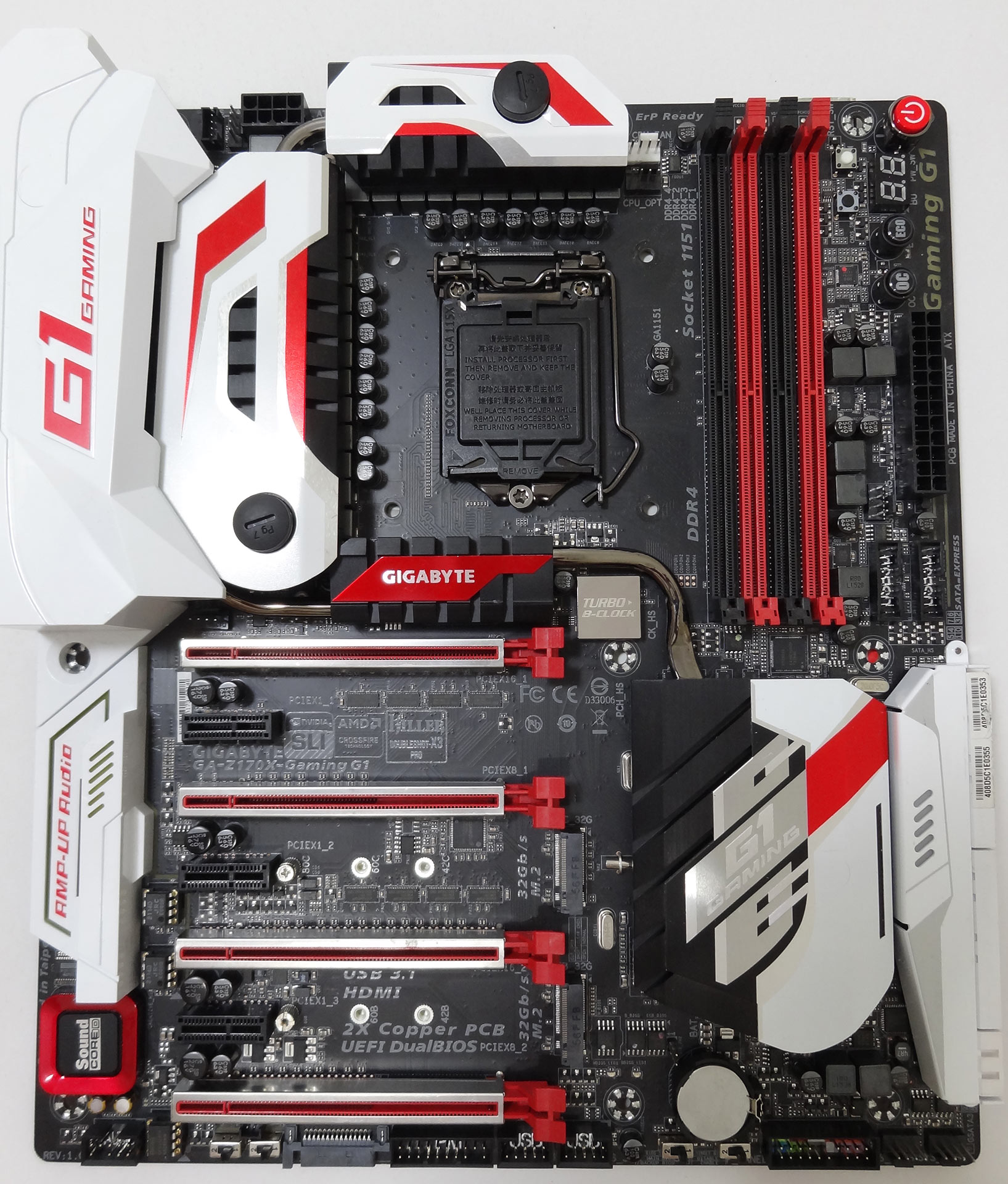

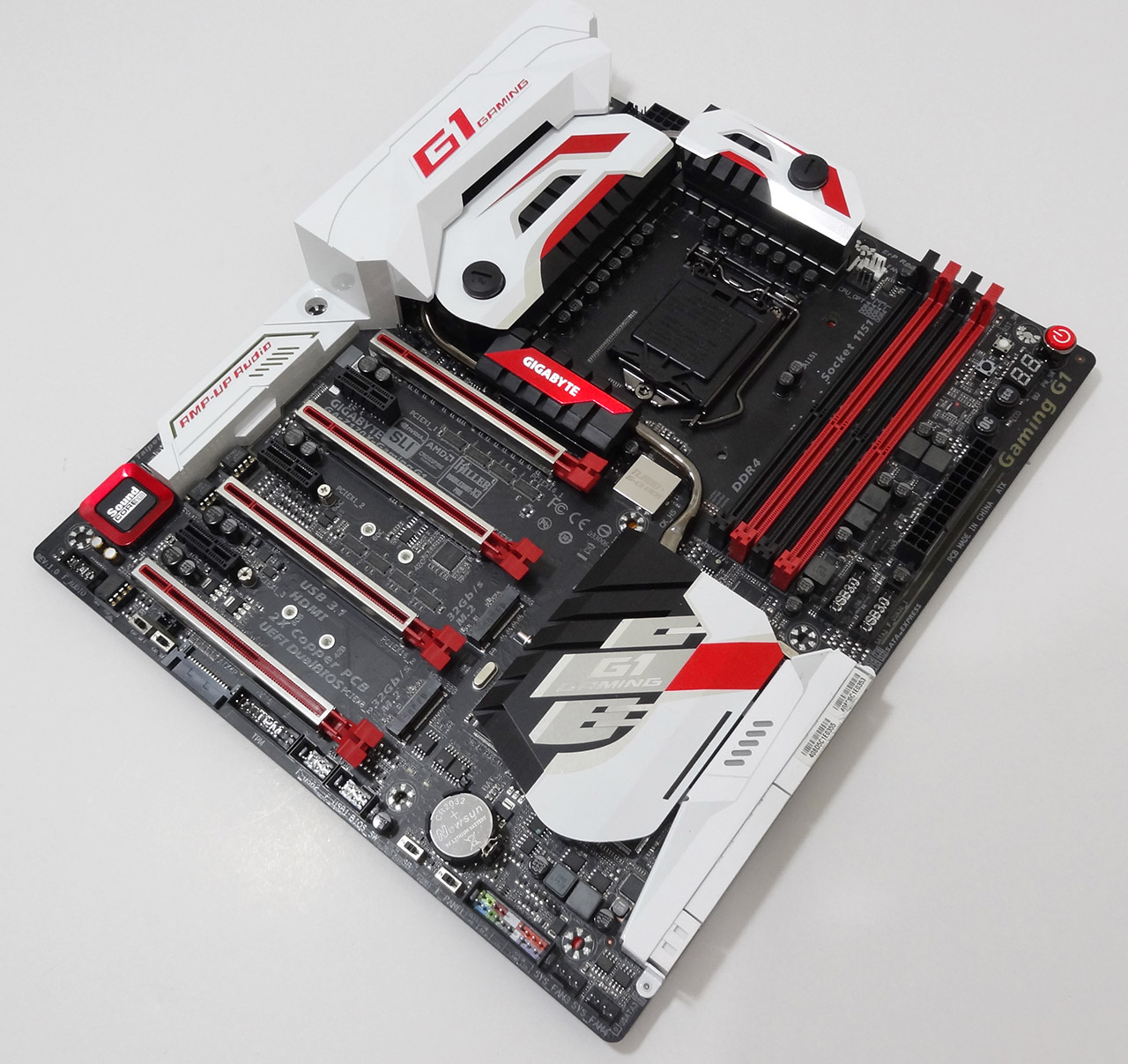

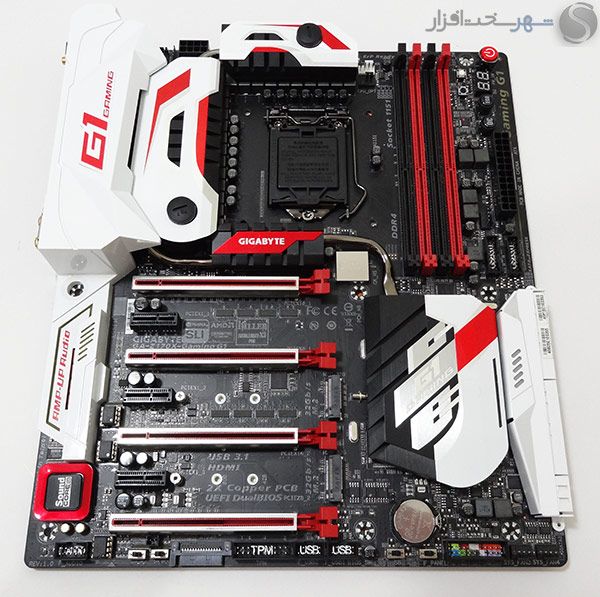

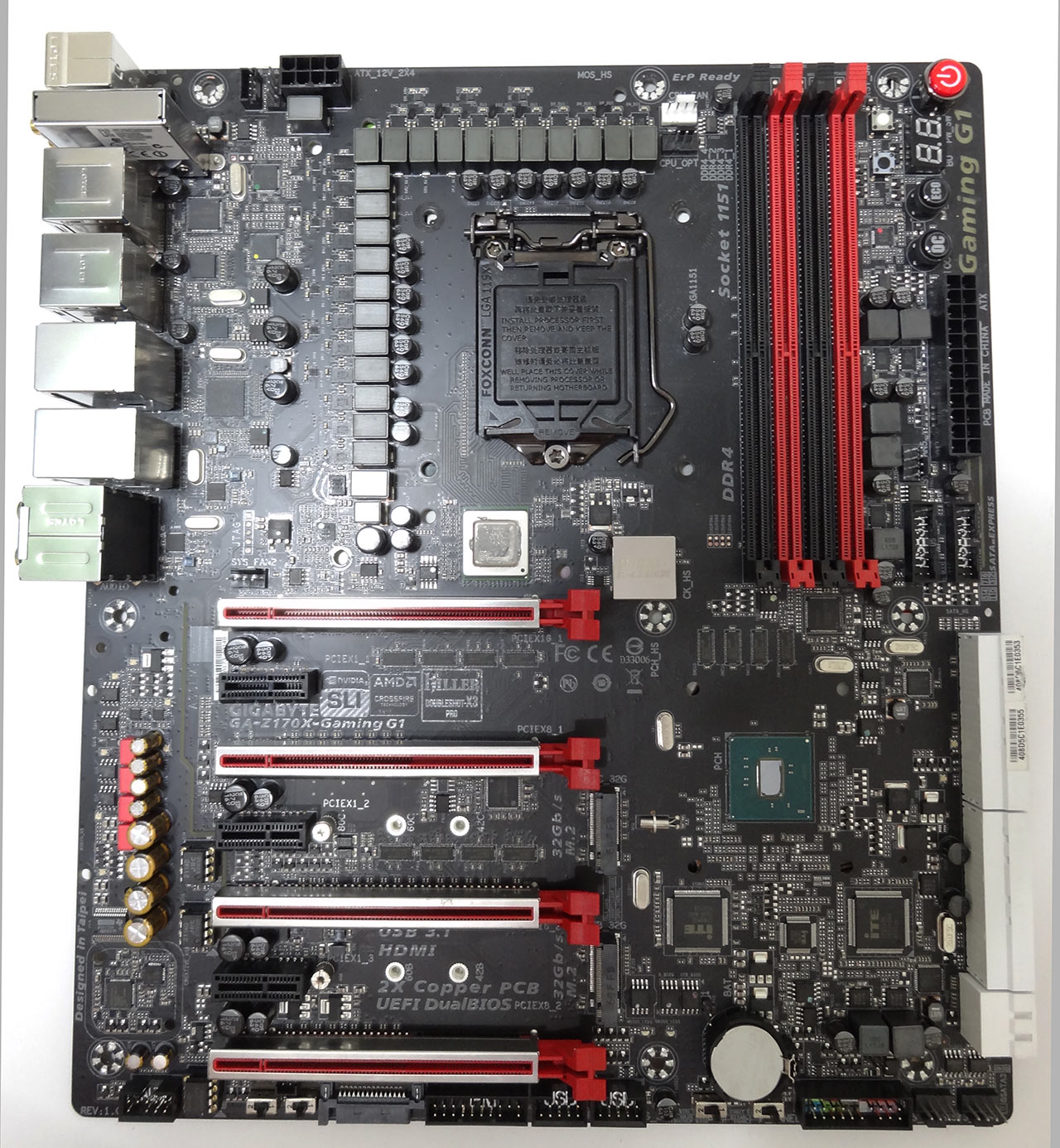

بدون شک ظاهر بسیار دل فریب این مادربرد که مدیون ترکیب رنگ‌های سفید و قرمز هیتسینک ها و اسلات ها در کنار زمینه مشکی رنگ PCB و طراحی خاص هیتسینک ها و محافظ پلاستیکی در نظر گرفته شده برای پورت‌های SATA و پانل پشتی است تاکنون در کمتر مادربردی مشاهده شده است.

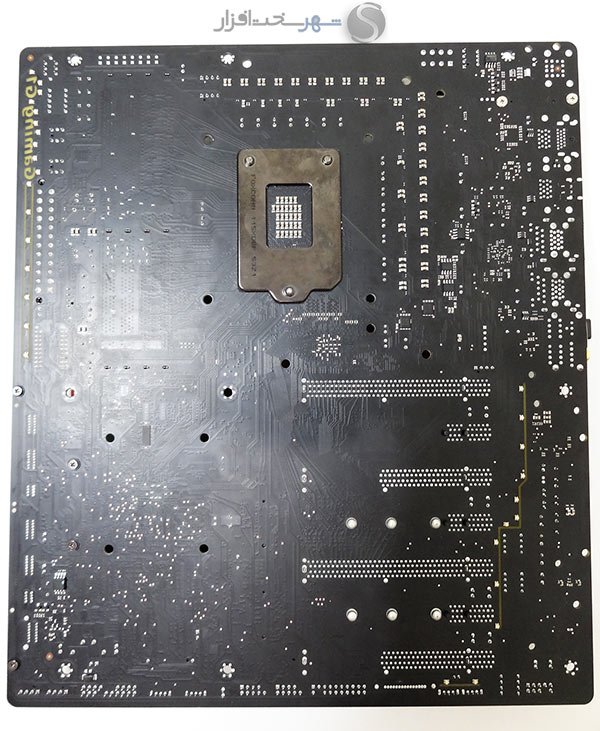

PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 26.4cm برخلاف اکثر مادربردهای مشابه مبتنی بر چیپست Intel Z170 در کلاس مادربردهای E-ATX طبقه می‌شود و از این حیث در حین خرید کیس برای این مادربرد باید به این نکته توجه کنید. چون اغلب کیس های رده پایین و متوسط موجود در بازار از این سایز مادربرد پشتیبانی نمی‌کنند.

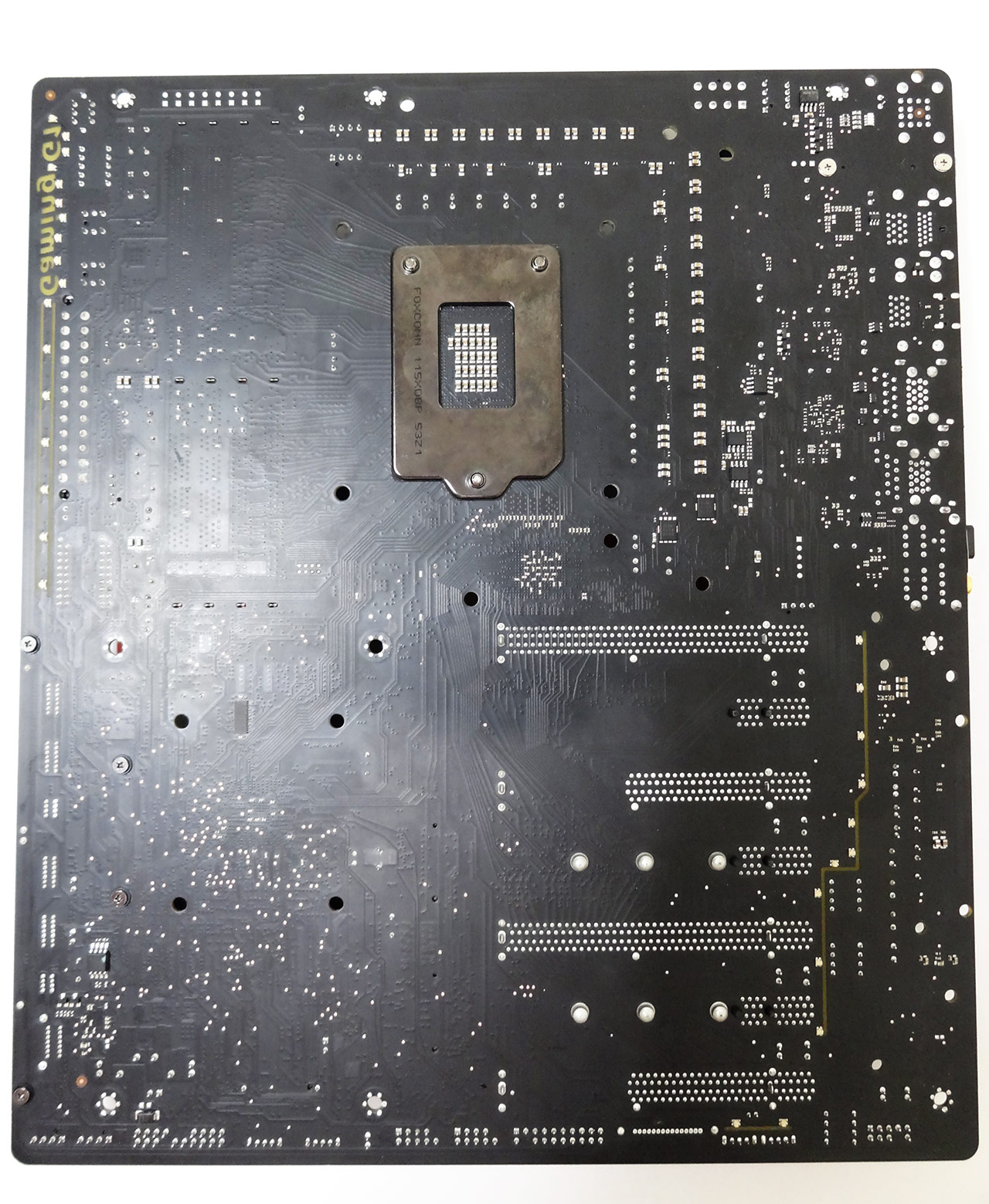

کیفیت لحیم کاری PCB مثل همیشه عالی است و با یک نگاه به PCB 8 لایه کاملاً مشکی رنگ این مادربرد می‌توان به این موضوع پی برد. در پشت PCB هیچ خبری از تعبیه تسمه فلزی برای تثبیت بیشتر هیتسینک ها و یا دفع حرارت از برخی کامپوننت های مدار رگولاتور ولتاژ پردازنده نیست و تمامی بخش‌های نصب شده بر روی PCB اعم از هیتسینک ها و محافظ‌های پلاستیکی توسط 21 پیچ فنردار و یا معمولی بر روی این PCB قطور نصب شده‌اند.

بررسی اولیه

بررسی اولیه

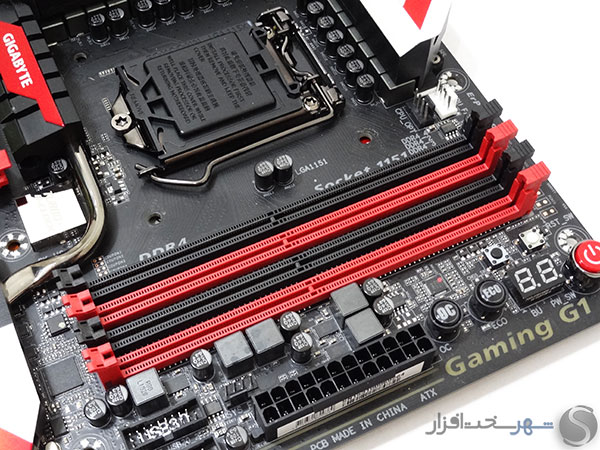

این مدل به‌واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2133MHz را در حالت استاندارد داراست. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 2.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس 3866MHz را نیز با موفقیت پشت سر گذاشته است. البته این موضوع را مد نظر داشته باشید که حجم حافظه هر ماژول و نوع کنترلر حافظه پردازنده نصب شده بر روی این مادربرد هر یک نقش مهمی در فعالیت کاملاً پایدار حافظه‌های DDR4 با فرکانس‌های بیش از 3200MHz دارند.

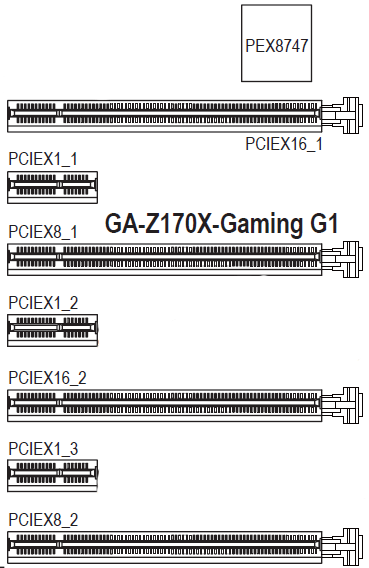

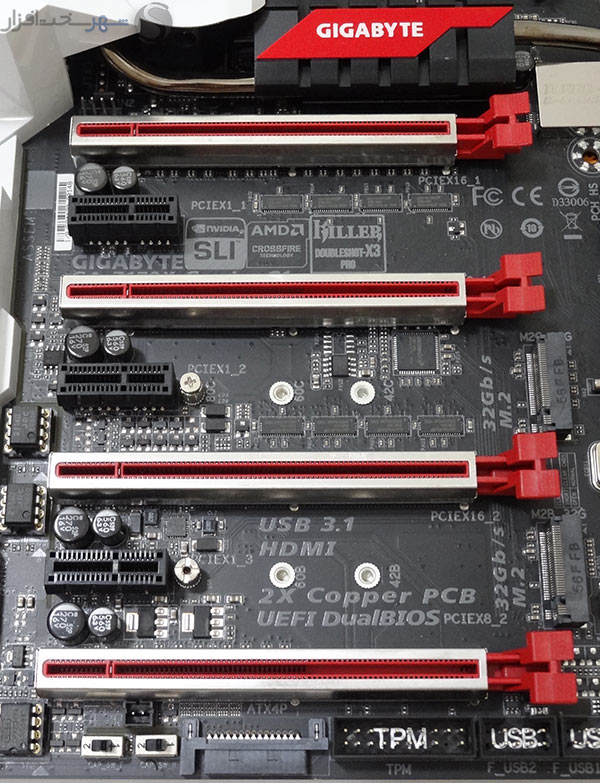

در بخش اسلات های توسعه 4 اسلات PCI-Express x16 3.0 مشاهده می‌شود که همگی آن‌ها از کنترلر PCI-Express 3.0 تعبیه شده در پردازنده اما به‌واسطه چیپست سویچ PCI-E 3.0 تعمیم دهنده مدل PEX8747 ساخت کمپانی PLX Technology منشعب می‌شوند.

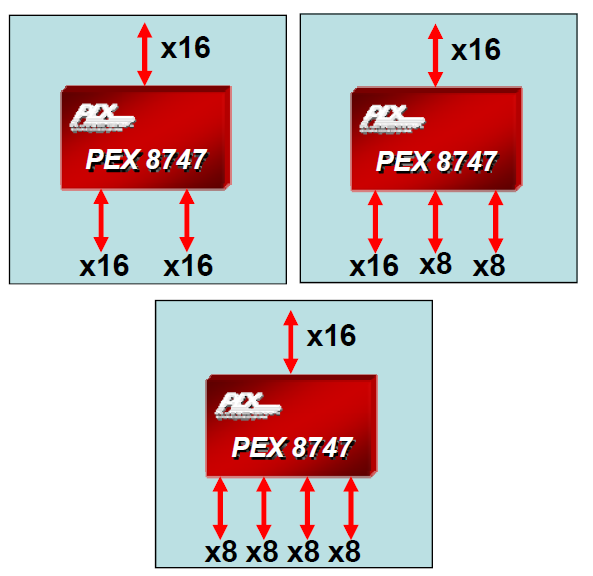

این چیپست همان‌طور که در تصویر دیاگرام زیر مشاهده می‌کنید 16Lane PCI-Express 3.0 منشعب شده از پردازنده‌های مبتنی بر معماری Skylake را به 32Lane کاملاً مستقل تعمیم می‌دهد.





در این مادربرد همان‌طور که در تصویر بالا ملاحظه می‌کنید اسلات اول و سوم در پیکربندی‌های 2 گانه SLI/CrossFireX هر دو با سرعت X16، در پیکربندی‌های 3 گانه اسلات اول، دوم و سوم با سرعت X16/X8/X8 و در پیکربندی در پیکربندی‌های 4 گانه نیز هر 4 اسلات با سرعت X8 فعالیت خواهد کرد.

علاوه بر این اسلات ها، 3 اسلات PCI-Express 2.0 X1 نیز دقیقاً یکی در میان بین اسلات های X16 تعبیه شده‌اند تا برای نصب تجهیزات جانبی نیز محدودیت خاصی وجود نداشته باشد.

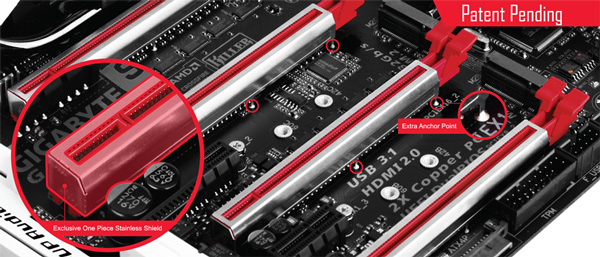

اما نکته قابل توجه در مورد اسلات های PCI-Express 3.0 X16 تعبیه شده در این مادربرد استفاده از محافظ فلزی بر روی این اسلات هاست که به گفته کمپانی سازنده مقاومت آن‌ها را در برابر شکستگی ناشی از نصب کارت‌های گرافیک سنگین تا 1.7 برابر تقویت کرده است.



پس از آخرین اسلات PCI-Express 3.0 X16 این مادربرد و دقیقاً در بخش پایین مادربرد 1 کانکتور پاور SATA تعبیه شده که در عمل برای تأمین انرژی مورد نیاز اسلات های PCI-Express X16 در صورت استفاده از پیکربندی‌های Multi GPU به کار می‌رود.

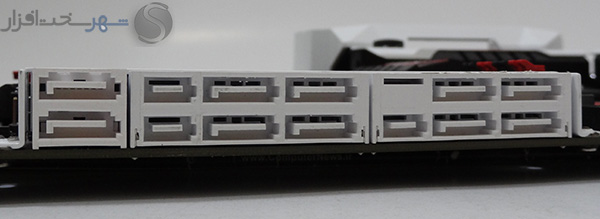

در بخش پورت‌های مرتبط با تجهیزات ذخیره سازی 4 پورت SATA 6Gb/s مستقل و 3 پورت SATA Express 10Gb/s به همراه 2 اسلات M.2 x4 32Gb/s آماده‌اند تا میزبان پرسرعت‌ترین و مدرن‌ترین تجهیزات ذخیره سازی حال حاضر بر روی این مادربرد باشند. در این بین 4 بین پورت مستقل SATA 6Gb/s از 2 چیپست ASMedia® ASM1061 و 3 پورت SATA Express 10Gb/s که قابلیت تبدیل به 6 پورت SATA 6Gb/s را نیز دارند از چیپست Intel Z170 منشعب شده‌اند. توجه داشته باشید که در این مادربرد تنها پورت‌های منشعب شده از چیپست اینتل قابلیت پشتیبانی از پیکربندی‌های RAID 0,1,5 و RAID 10 را دارند و هیچ یک از پورت‌های SATA این مادربرد از پروتکل IDE پشتیبانی نمی‌کند.

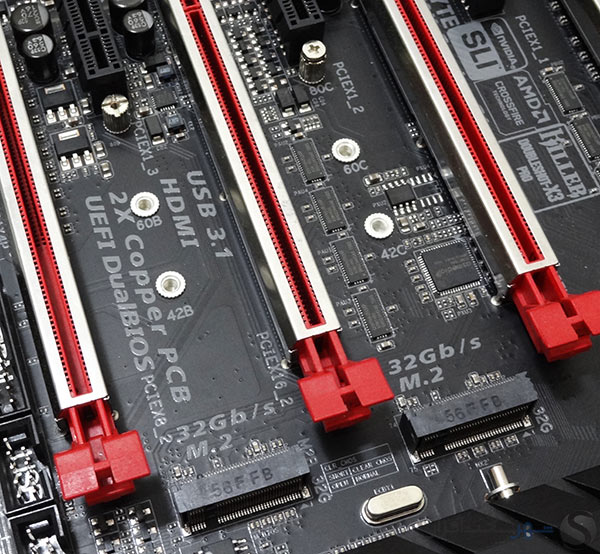

هر دو رابط M.2 Socket 3 32Gb/s  این مادربرد نیز که دقیقاً در مرکز مادربرد و در بین اسلات های PCI-Express تعبیه شده‌اند قابلیت نصب انواع تجهیزات ذخیره SATA با استانداردهای طول 2242/2260/2280 و درگاه‌های Socket 3، M key و SSD های PCIe x4/x2/x1 را دارا می‌باشند. همچنین به لطف مبدل رابط بسیار پرسرعت M.2 32Gb/s به رابط U.2 تعبیه شده در جعبه این محصول می‌توانید SSD فوق حرفه‌ای نظیر مدل سری 750 کمپانی اینتل را به این مادربرد متصل کنید و یا با پیاده سازی پیکربندی RAID 0 برای تجهیزات پرسرعت نصب شده بر روی هر دو رابط M.2 Socket 3 32Gb/s  با سرعتی خارق‌العاده به تبادل اطلاعات بپردازید!

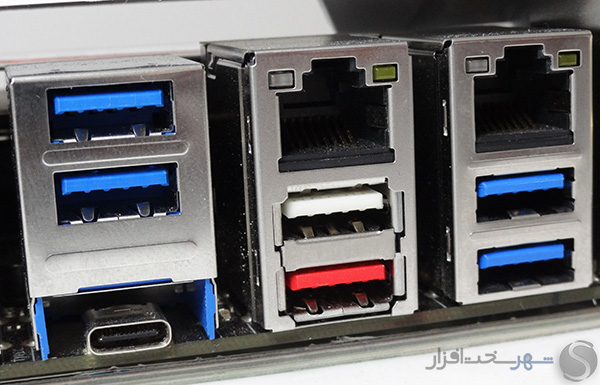

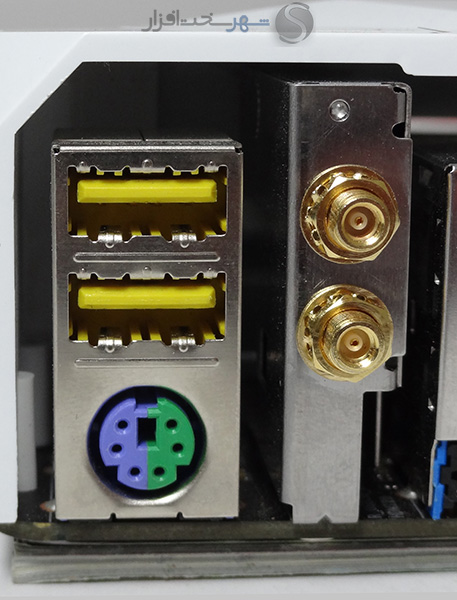

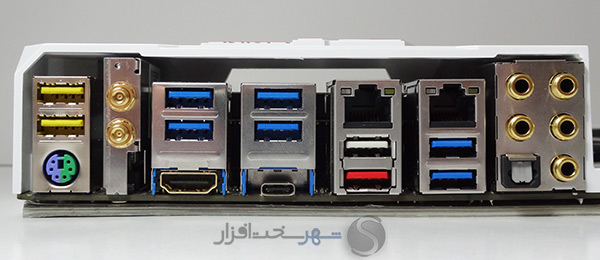

در پانل پشتی این مادربرد به ترتیب از بالا 2 پورت USB 2.0 زرد رنگ با قابلیت پشتیبانی از USB DAC-UP (ولتاژ تثبیت شده 5 ولت حتی در جریان‌های بالا) و یک پورت PS/2 با قابلیت پشتیبانی از ماوس و کیبورد، کانکتورهای مادگی از نوع MMCX جهت اتصال به آنتن خارجی WiFi، هفت پورت USB 3.0 (چهار پورت منشعب شده از چیپست Intel Z170 و 3 پورت منشعب شده از Hub ساخت کمپانی Renesas) به همراه 2 پورت USB3.1 (پورت قرمز رنگ از نوع Type-A و پورت کوچک مشکی رنگ از نوع Type-C) مهم‌ترین درگاه‌های دستگاه‌های ورودی و خروجی این مادربرد را تشکیل می‌دهند.



اگر توجه کرده باشید یکی از پورت‌های USB 3.0 پانل پشتی این مادربرد سفید رنگ است. این پورت علاوه بر عملکرد عادی خود، به‌عنوان Q-Flash USB Port نیز عمل می‌کند. در مادربردهای جدید کمپانی گیگابایت قابلیتی تحت عنوان Q-Flash Plus اضافه شده که به‌واسطه آن به‌روزرسانی Bios بدون نیاز به فشردن هیچ دکمه‌ای و یا حتی در حالتی که مادربرد فاقد پردازنده و حافظه RAM است نیز میسر شده است. در واقع در زمانی که به هر دلیلی Bios سیستم معیوب شده است و یا پردازنده جدیدی نصب کرده‌اید و این پردازنده به دلیل بروز نبودن Bios توسط مادربرد پشتیبانی نمی‌شود و سیستم تصویر نمی‌دهد، با دانلود کردن آخرین فایل Bios مادربرد و تغییر دادن نام آن به GIGABYTE.BIN می‌توانید آن را داخل یک USB Flash Drive با فرمت FAT32/16/12 کپی کرده و آن را به پورت سفید رنگ نام برده متصل کنید. مادربرد در صورتی که به هر دلیلی توسط Bios های فعلی قادر به راه اندازی سیستم نباشد به‌صورت خودکار و پس از 15 الی 20 ثانیه به سراغ پورت Q-Flash USB رفته و فرآیند به‌روزرسانی Bios شروع می‌شود. از شروع تا پایان پروسه نام برده یک LED تحت عنوان Q-Flash Plus LED فرآیند نام برده را در حالت چشمک زن گزارش می‌کند. پس از پایان فرآیند به‌روزرسانی Bios نیز سیستم به‌صورت خودکار Restart شده و در مرحله بعد چیپ Bios پشتیبان نیز به‌روزرسانی می‌شود.



علاوه بر این همان‌طور که اشاره شد پورت‌های USB 2.0 این پانل که با رنگ زرد از سایر پورت‌ها متمایز شده‌اند دارای تغذیه 5v تقویت شده‌اند و حتی در جریان‌های بالا نیز دچار افت ولتاژ و نویز نمی‌شوند. این قابلیت که کمپانی سازنده آن را USB DAC-UP نامیده است برای اتصال دستگاه‌های پرمصرف و مبدل‌های  Digital-to-Analog صوتی کاربرد دارد و در عمل باعث تثبیت هر چه بیشتر ولتاژ و افزایش کیفیت ادوات صوتی نام برده خواهد شد.

اما برگ برنده پورت‌های 10Gb/s USB3.1 تعبیه شده در این مادربرد کنترلر این دو پورت است. کمپانی گیگابایت در این سری از مادربردهای ساخت خود از چیپست های USB 3.1 Controller ساخت کمپانی اینتل استفاده کرده است. این چیپست ها بر خلاف سایر چیپست های مشابه با رابط بسیار پرسرعت PCI-Express 3.0 x4 و پهنای باند معادل و پهنای باند معادل 32Gb/s با چیپست Intel Z170 ارتباط برقرار می‌کنند. این بدان معناست که اگر هر دو پورت USB 3.1 تعبیه شده در این پانل با حداکثر سرعت نیز به تبادل اطلاعات بپردازند باز هم 12Gb/s پهنای باند بین کنترلر این پورت‌ها و چیپست PCH باقی خواهند ماند. این در حالی است که سایر کنترلرهای USB 3.1 تعبیه شده در مادربردهای هم رده تنها با رابط PCI-Express 3.0 x1 و یا SATA Express 10Gb/s و با حدوداً یک چهارم این پهنای باند با چیپست ارتباط برقرار می‌کنند.

همانند اکثر مادربردهای گیمینگ برای این مدل نیز در پانل پشتی دو پورت Gigabit Ethernet LAN منشعب شده از دو کنترلر جدید و قدرتمند Killer E2400 ساخت کمپانی Qualcomm در نظر گرفته شده است.

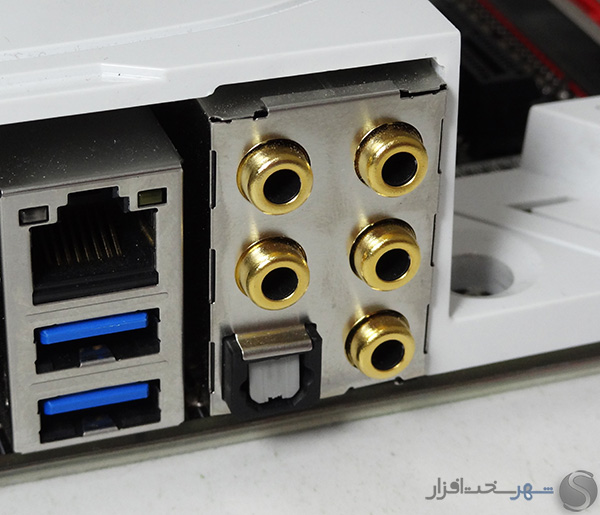

خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 5.1channel و مجهز به جک‌های 3.5mm با روکش طلا می‌باشد که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.

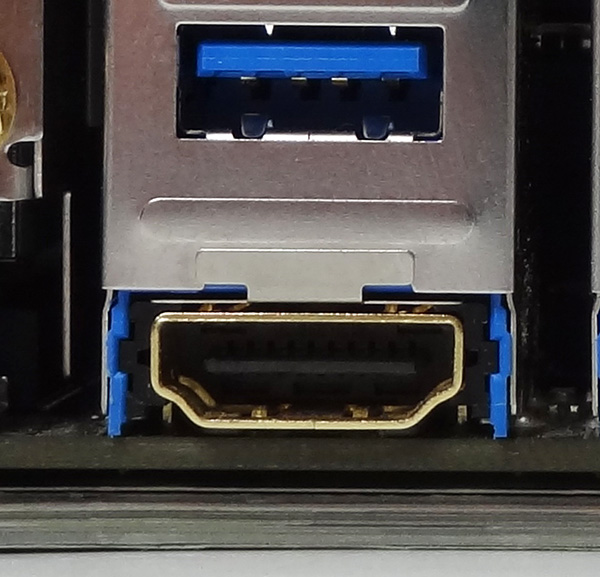

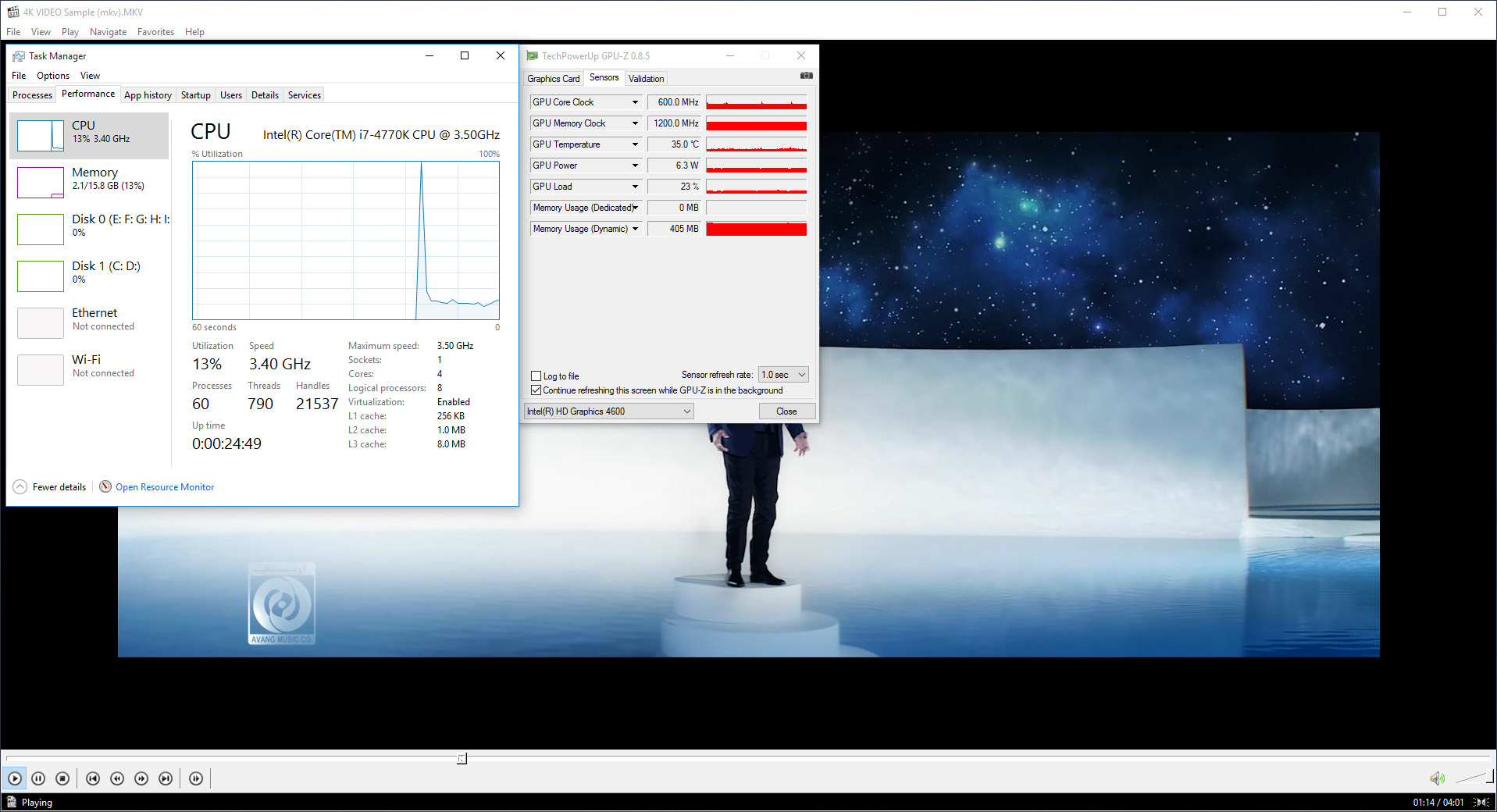

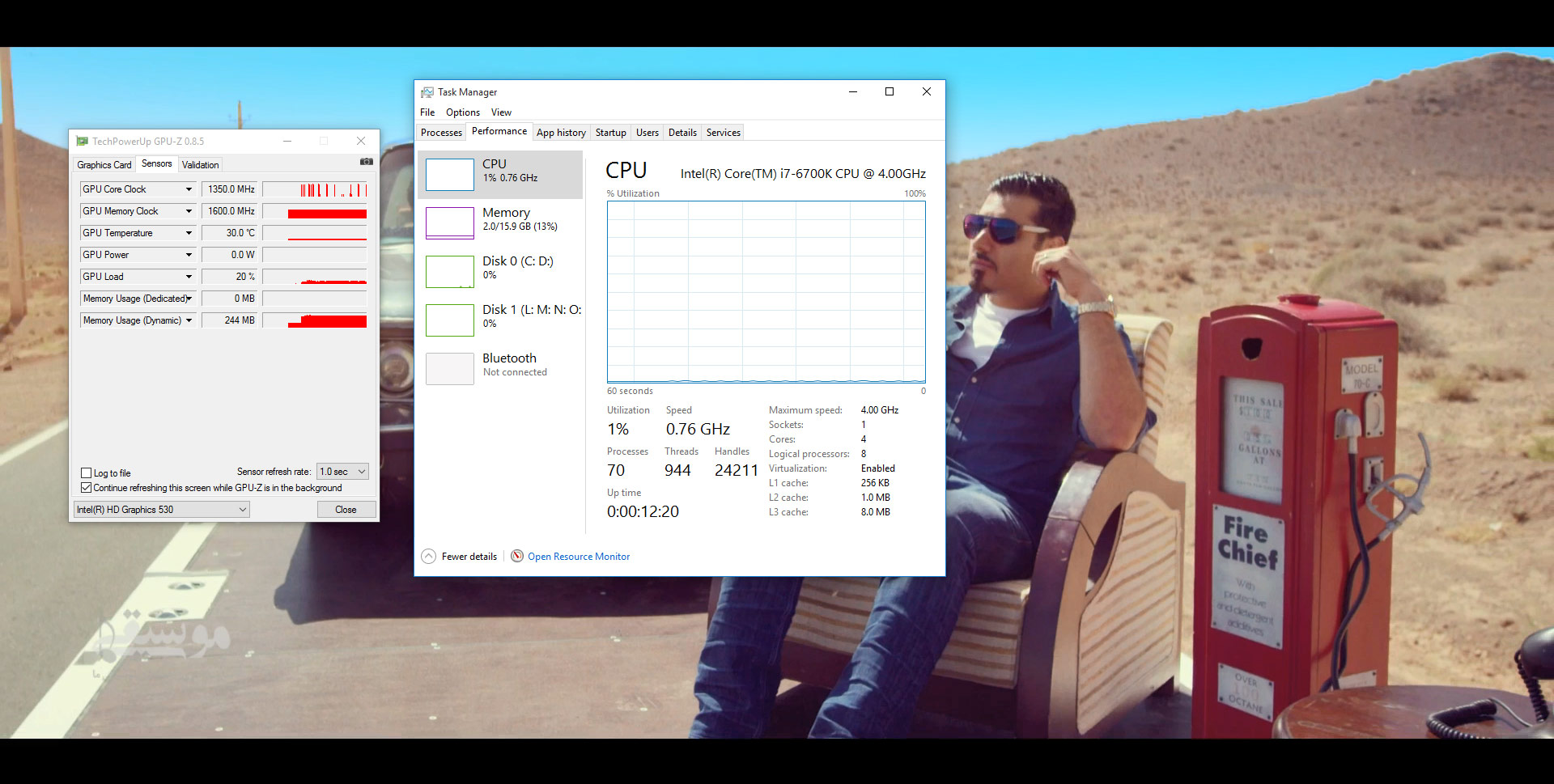

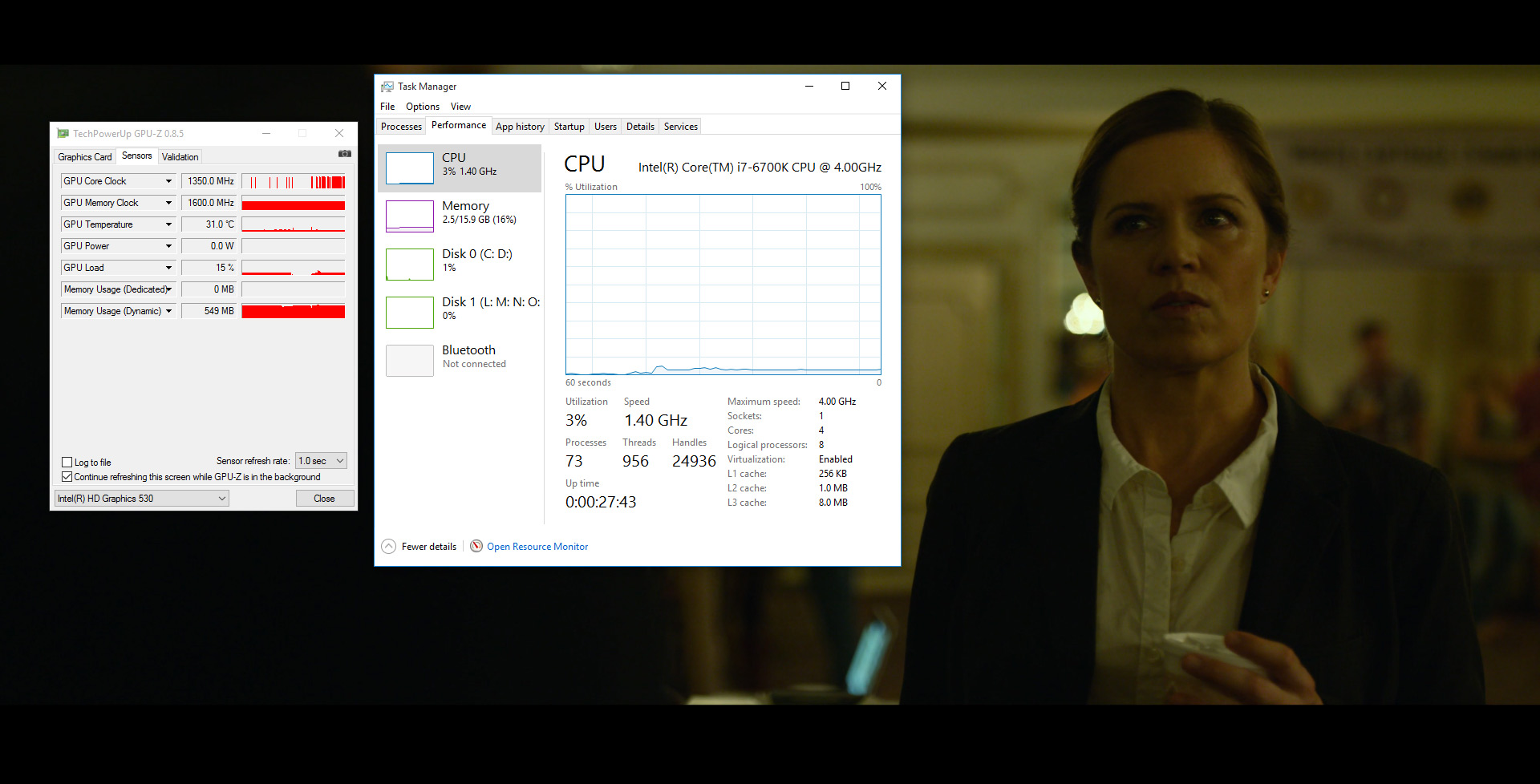

همان‌طور که اطلاع دارید پردازنده‌های گرافیکی (GPU) نسل نهم تعبیه شده در پردازنده‌های مبتنی بر معماری Skylake به‌صورت ذاتی از خروجی تصویر با رابط جدید HDMI 2.0 پشتیبانی نمی‌کنند؛ اما کمپانی گیگابایت با تعبیه یک چیپست (LSPCon (Level Shifter - Protocol Converter که در واقع یک مبدل پروتکل تصویر از Display Port 1.2 به HDMI 2.0 می‌باشد برای تنها خروجی تصویر این مادربرد قابلیت پشتیبانی از 4K resolution at 60 Hz، 21:9 aspect ratio و پشتیبانی از HDCP 2.2 را فراهم کرده است.

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

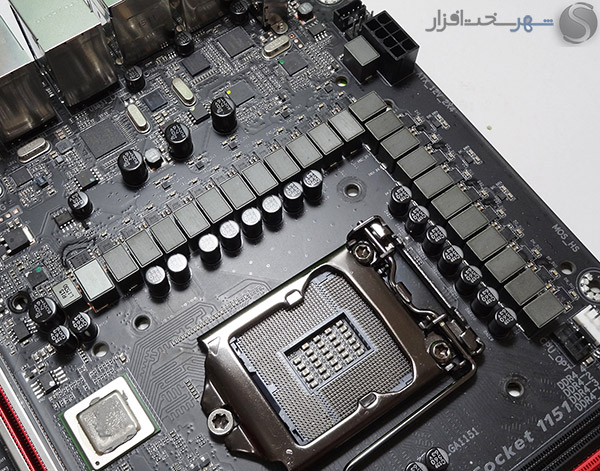

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع 22Phase Digital PWM است که در این بین 16Phase وظیفه تأمین ولتاژ هسته پردازنده (Vcore) را بر عهده دارند، 4Phase ولتاژ تراشه گرافیکی تعبیه شده در پردازنده (VCCGT) را تأمین می‌کنند و برای هر یک از بخش‌های VCCIO و VCCSA (ولتاژ مربوط به کنترلر حافظه RAM، کنترلر PCI-E و سایر بخش‌های I/O پردازنده) 1Phase در نظر گرفته شده است. از جمله متریال فوق‌العاده باکیفیت به کار رفته در این مدار می‌توان به خازن‌های ژاپنی Black™ Solid، نسل چهارم PWM Controller های ساخت کمپانی International Rectifier و نسل سوم تراشه‌های PowIRstage ساخت همین کمپانی اشاره کرد.

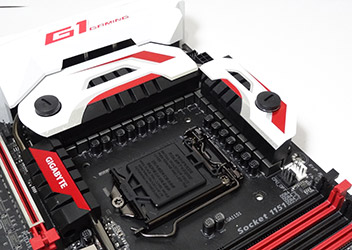

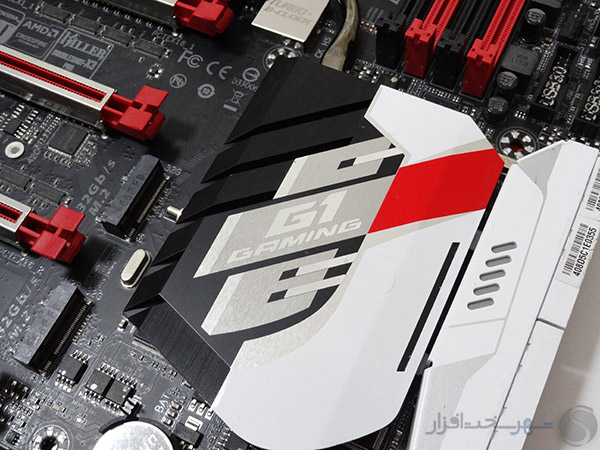

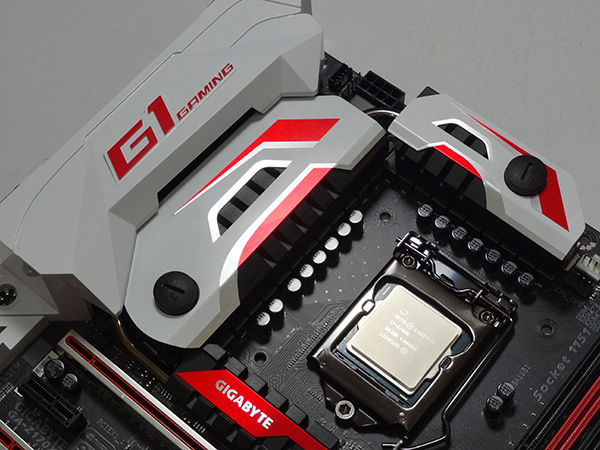

هیتسینک های آلومینیومی خنک کننده در این مادربرد که همگی به‌واسطه یک هیت پایپ 9 میلی‌متری مسی به یکدیگر متصل شده‌اند به 3 بخش کلی تقسیم شده‌اند. بخش اول که هیتسیک های ماسفت های مدار رگولاتور ولتاژ پردازنده هستند شامل دو هیتسینک با قابلیت نصب خنک کننده‌های آبی هستند. بخش دوم که دقیقاً در مرکز مادربرد نصب شده است حرارت سوئیچ تعمیم دهنده PCI-Express 3 PLX PEX8747 را دفع می‌کند و هیتسینک سوم نیز که چهره‌ای ناموزون دارد و از بقیه به‌مراتب نیز بزرگ‌تر است وظیفه انتقال حرارت چیپست Intel PCH Z170 را بر عهده دارد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و محافظ‌های تعبیه شده بر روی برد را باز کنیم!



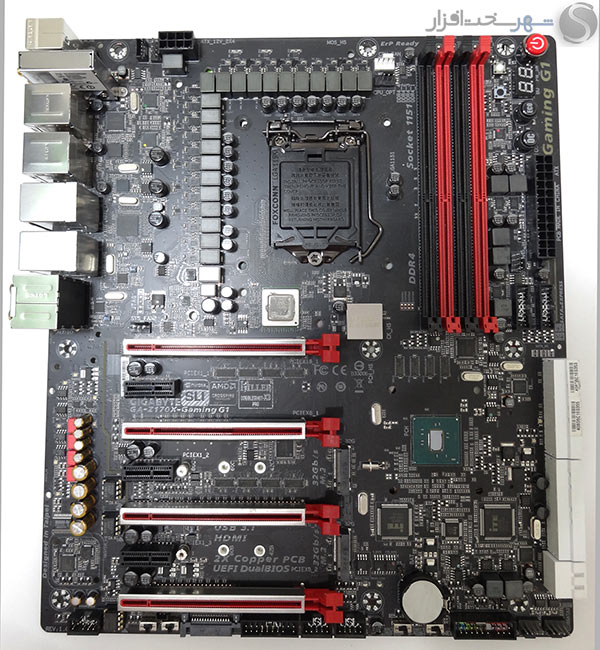

همان‌طور که ملاحظه می‌کنید علیرغم PCB با ابعاد E-ATX در نظر گرفته شده برای این مادربرد باز هم به دلیل تعبیه کنترلرها و تراشه‌های فراوانی که برای مدل در نظر گرفته شده، شاهد برد بسیار شلوغ و پرتراکمی هستیم.

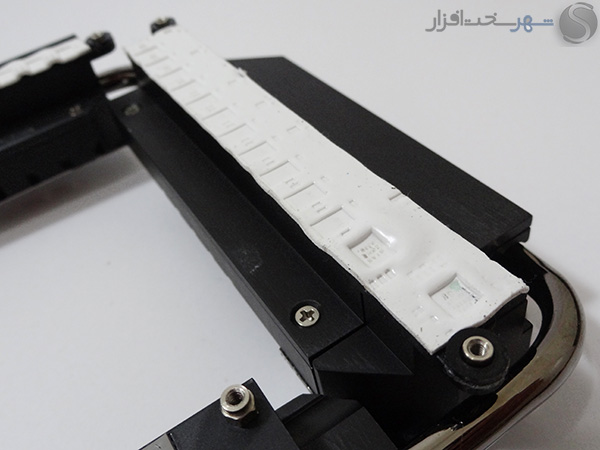

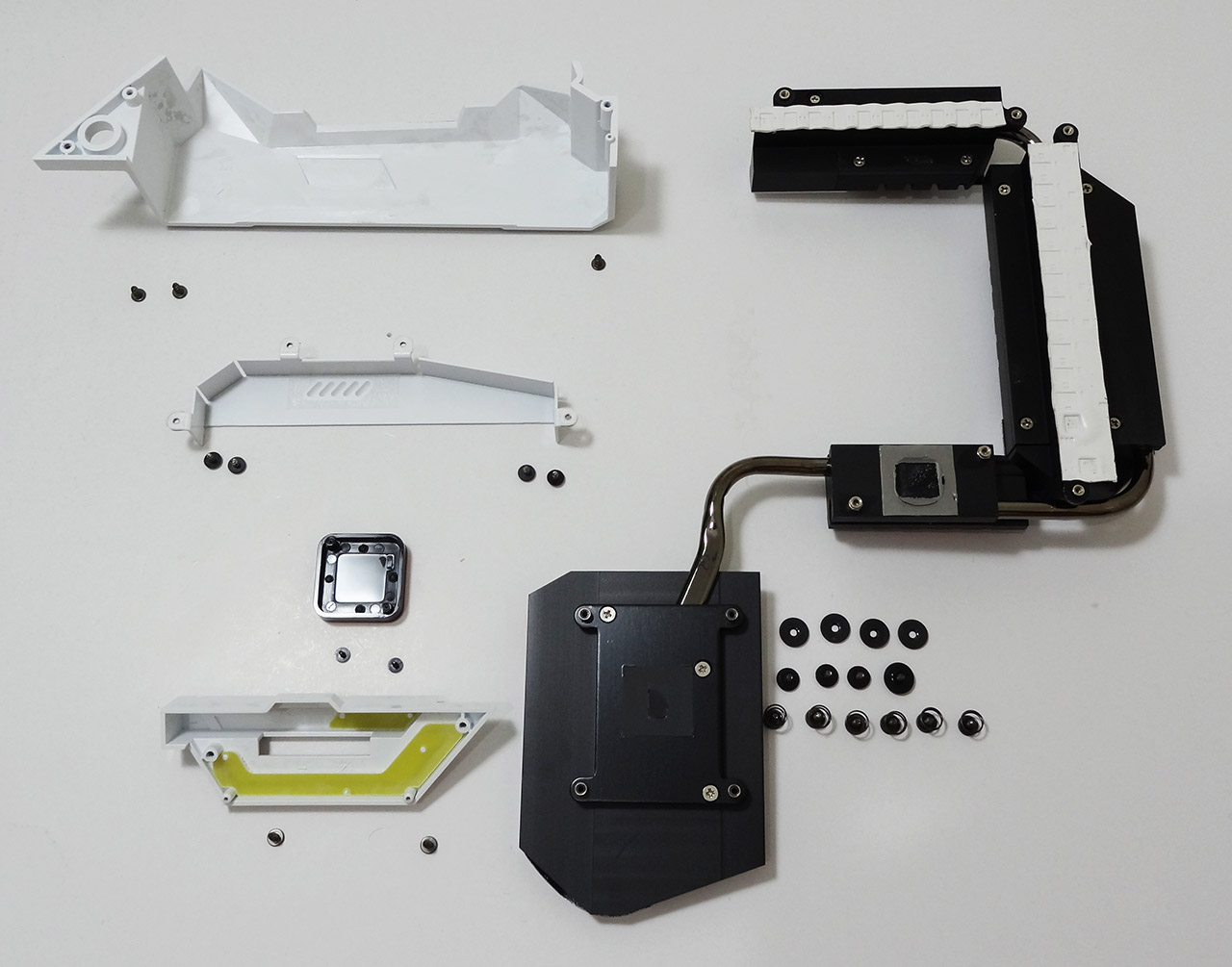

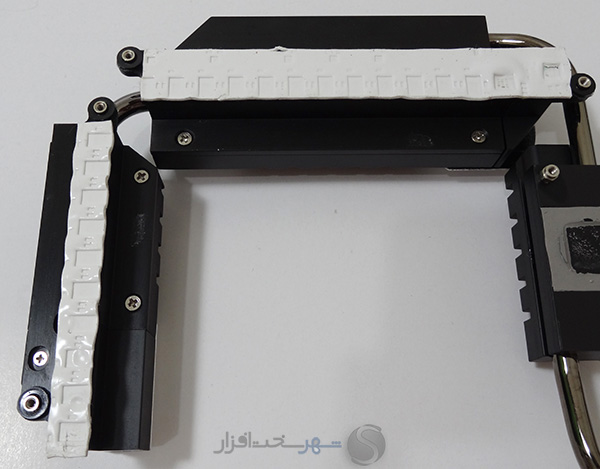

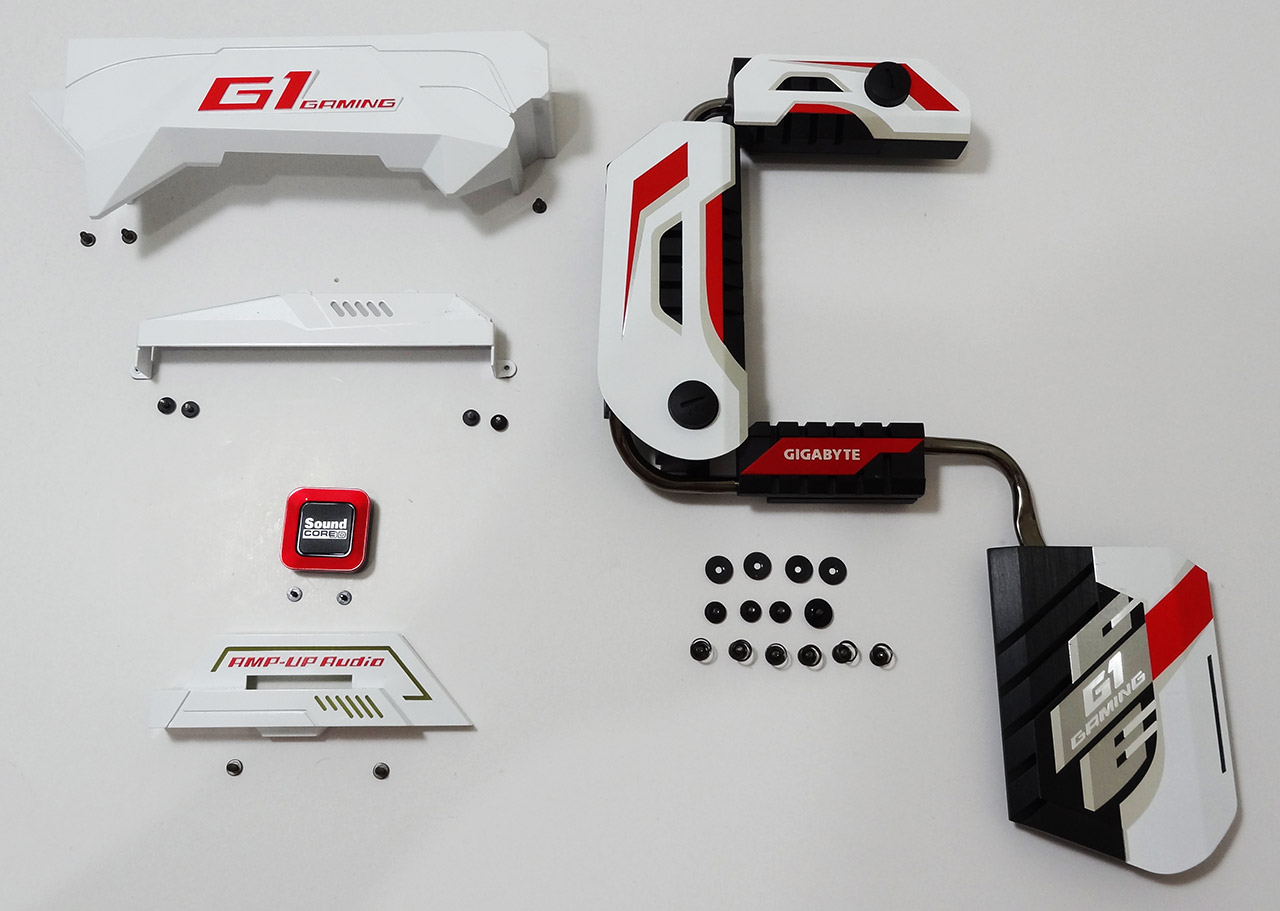

در سمت راست تصویر بالا هیتسینک های سیستم خنک کننده به همراه 10 پیچ برای نصب آن‌ها بر روی PCB و در سمت چپ نیز محافظ‌های پلاستیکی تعبیه شده بر روی پورت‌های SATA، سیستم صوتی و پورت‌های پانل پشتی مادربرد را ملاحظه می‌کنید.

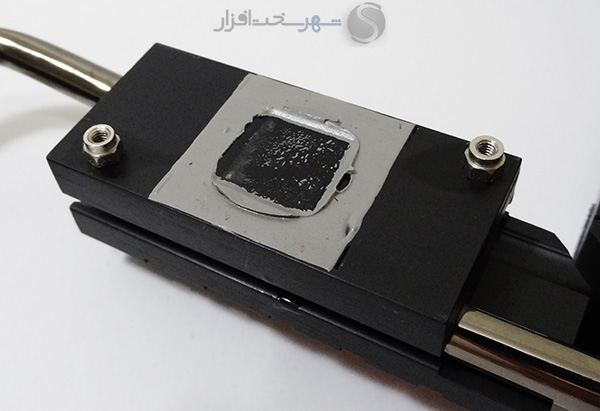

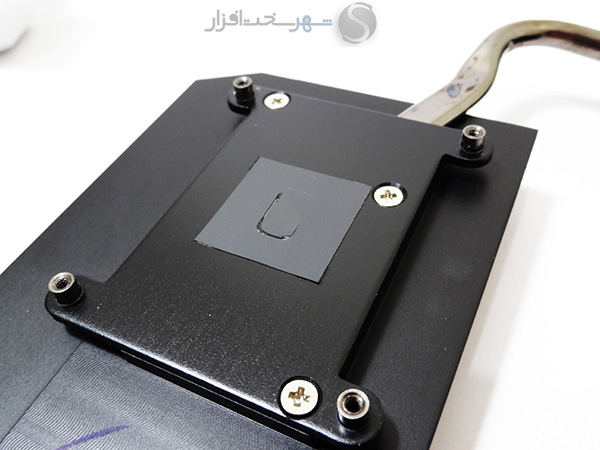

کمپانی گیگابایت مثل همیشه برای انتقال بهتر و بهینه‌تر حرارت به هیتسینک های مدار رگولاتور ولتاژ پردازنده از چسب حرارتی و برای هیتسینک های تراشه‌های جانبی و PCH از خمیر حرارتی استفاده کرده است.

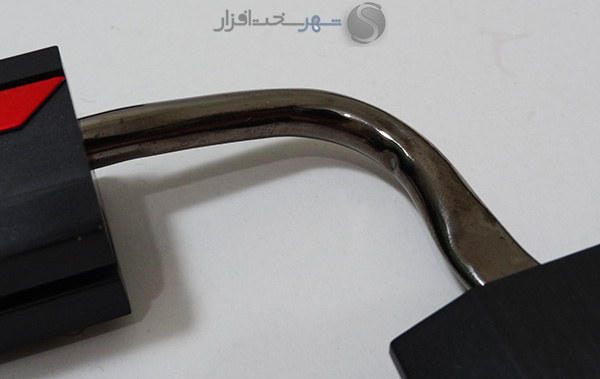

در تصویر بالا نیز از نمایی نزدیک هیت پایپ با قطر 9mm این سیستم خنک کننده را ملاحظه می‌کنید.



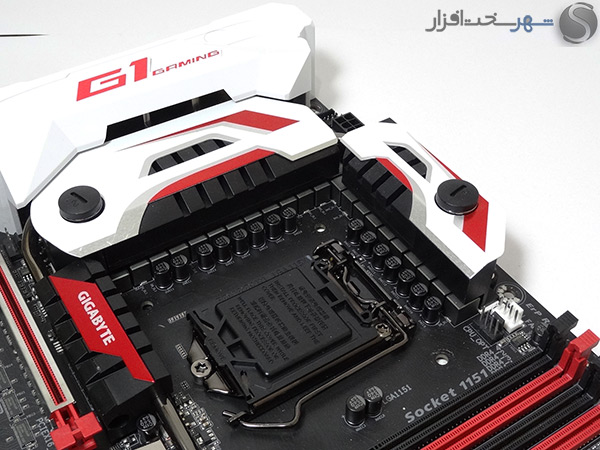

همان‌طور که اشاره شد هیتسینک های تعبیه شده بر روی کامپوننت های مدار رگولاتور ولتاژ پردازنده قابلیت اتصال به خنک کننده‌های آبی را نیز دارا می‌باشند.

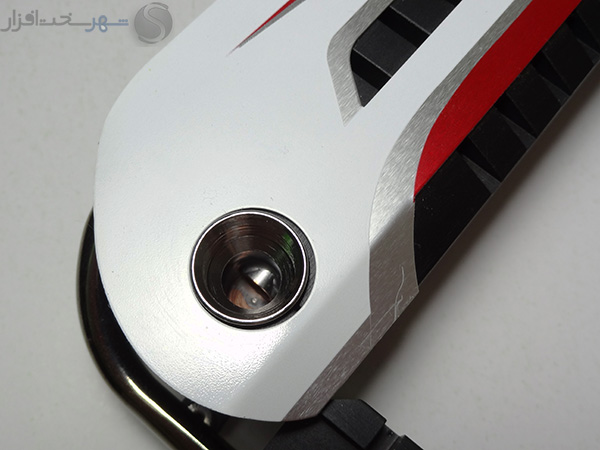

کمپانی گیگابایت با تعبیه سرلوله‌های با استاندارد G1/4 برای این هیتسینک ها عملاً اتصال لوله‌های انتقال مایع خنک کننده با استانداردهای نظیر ”1/2، ”3/8 و "1/4 را نیز به‌واسطه مبدل‌های موجود برای این مادربرد فراهم کرده است.

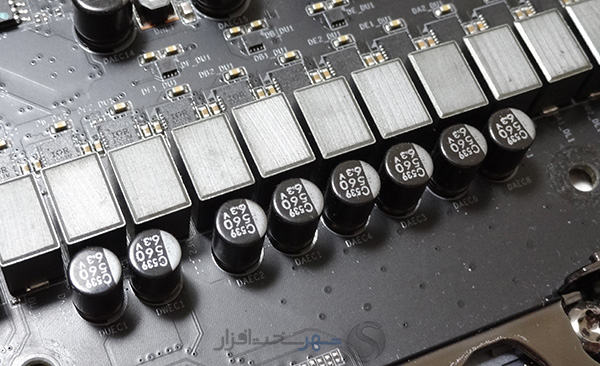

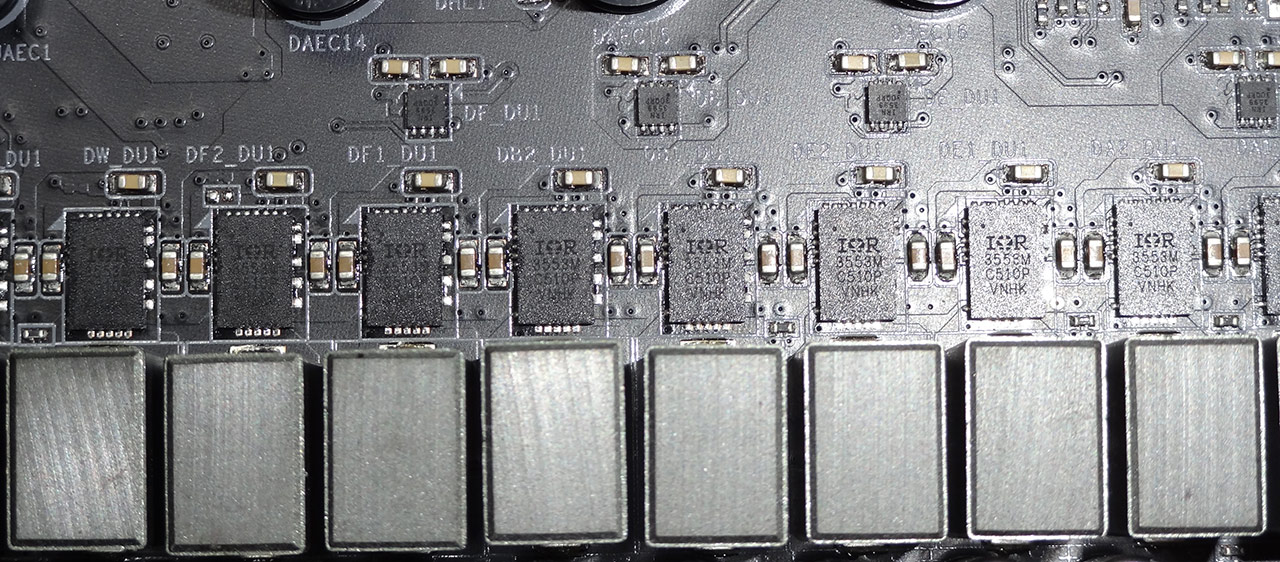

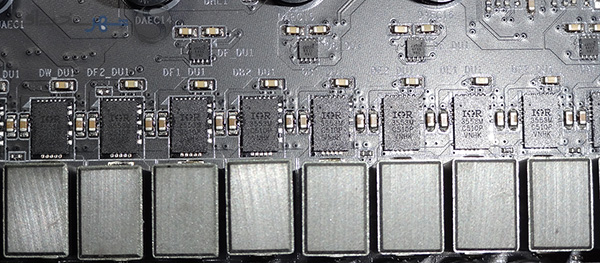

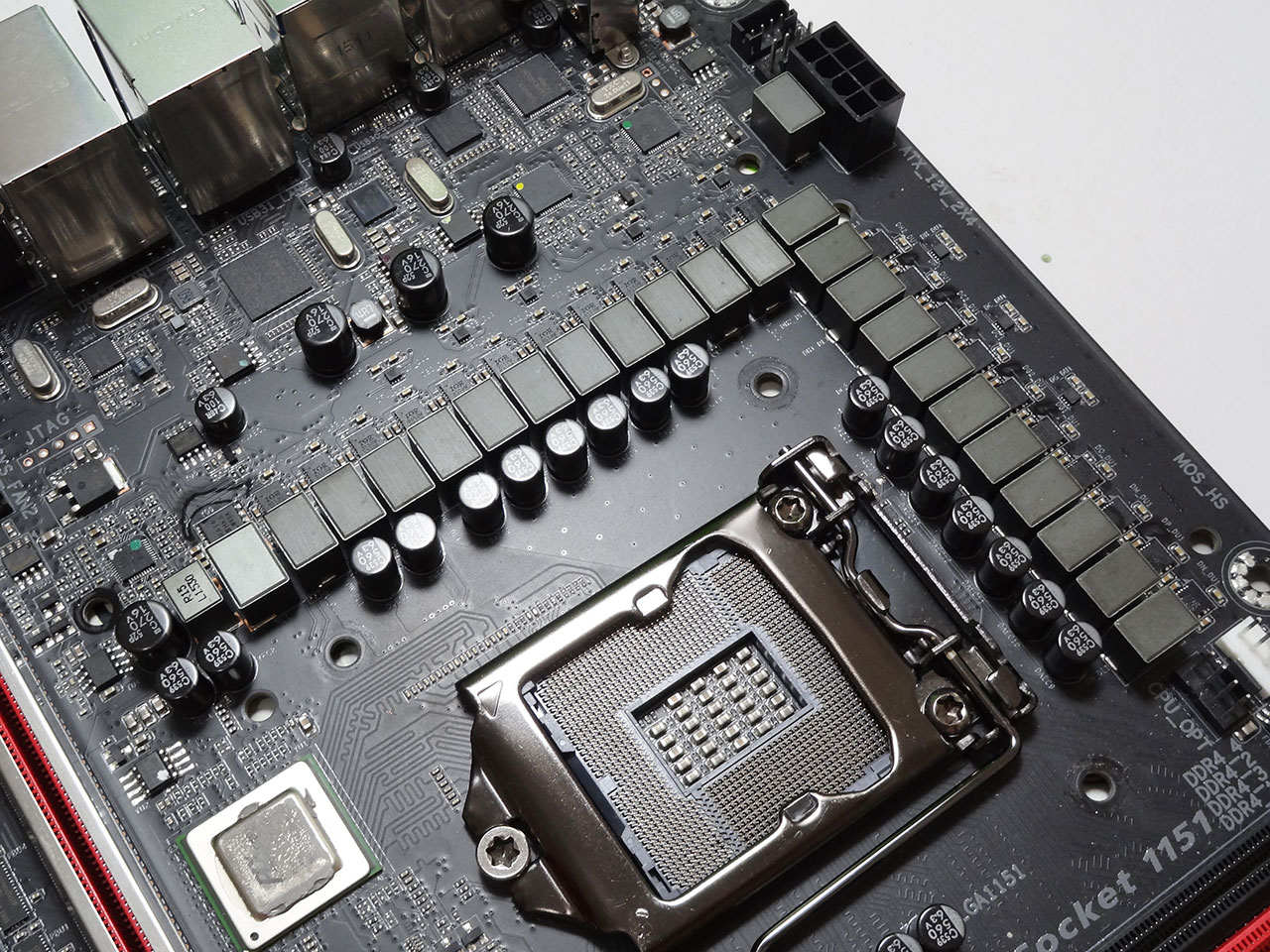

 در تصویر بالا در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ پردازنده این مادربرد را ملاحظه می‌کنید. همان‌طور که مشاهده می‌کنید جریان مورد نیاز این مدار به‌واسطه یک کانکتور 8Pin E-ATX از منبع تغذیه سیستم دریافت می‌شود.



خازن‌های ژاپنی Black™ Solid به کار رفته در این مدار دارای ESR بسیار پایین و عمر مفید بیش از 10 هزار ساعت هستند.

کمپانی گیگابایت در این مادربرد نیز همانند سایر مادربردهای رده بالای خود از تراشه‌های مجتمع مبتنی بر استاندارد DrMOS V4.0 کمپانی اینتل استفاده کرده است. در این استاندارد ماسفت های Low-Side، High-Side و درایور به همراه مدارات محافظ همگی در یک پکیج مجتمع شده‌اند و شرایط بسیار سخت‌گیرانه‌ای برای رنج ولتاژهای ورودی و خروجی، حداقل جریان DC خروجی به‌صورت پیوسته و حداقل فرکانس سوئیچینگ در نظر گرفته شده است. ماسفت های به کار رفته در این مدار مدل IR3553 ساخت کمپانی مطرح International Rectifier هستند. این تراشه‌ها که نسل سوم Integrated PowIRstage های ساخت این کمپانی محسوب می‌شوند دارای مشخصات فنی بسیار ممتازی می‌باشد که از مهم‌ترین آن‌ها می‌توان به پشتیبانی از فرکانس سوئیچینگ تا 1MHz، حداکثر بازدهی مصرف انرژی بیش از 93% و توانایی تحمل بیش از 40A جریان DC به‌صورت پیوسته اشاره کرد.

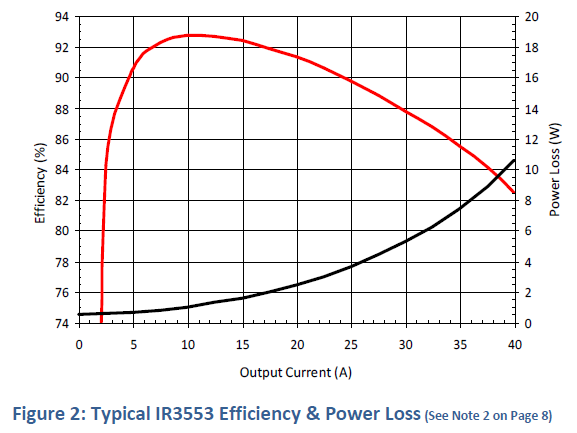

همان‌طور که در نمودار بالا (بازدهی مصرف انرژی تراشه IR3553M در ولتاژ خروجی 1.2V) ملاحظه می‌کنید بیشترین میزان بازدهی این PowIRstage در حدوداً جریان 10A به حداکثر مقدار خود رسیده و حتی در حداکثر جریان خروجی نیز به کمتر از 82.5% نزول نکرده است. این میزان بازده مصرف انرژی یک مزیت بسیار مهم محسوب شده و در عمل باعث کارکرد خنک این تراشه شده و از سوی دیگر عمر بالای آن را تضمین می‌کند.

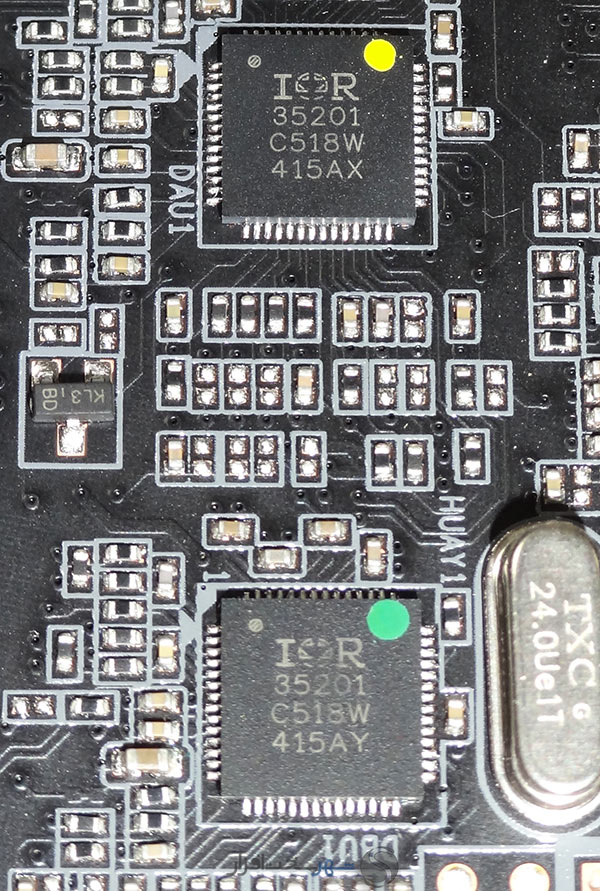

همان‌طور که اشاره شد از 22Phase موجود در مدار رگولاتور ولتاژ پردازنده این مادربرد، 16Phase به‌صورت اختصاصی ولتاژ هسته پردازنده (Vcore) را تأمین می‌کنند. کمپانی گیگابایت برای این منظور 2 تراشه PWM Controller مدل IR35201 ساخت کمپانی International Rectifier را به خدمت گرفته است. این تراشه که قابلیت پیکربندی به‌صورت 6i+2Phase یا 8Pahse را دارا می‌باشد در پروسه کنترل توان مصرفی هسته پردازنده این مادربرد به‌صورت 8Pahse پیکربندی شده و یکی از دو تراشه نام برده به‌واسطه تراشه‌های Phase Doubler IR3599 جریان مورد نیاز هسته پردازنده را تأمین می‌کنند. 4Phase از 8Phase تراشه دوم IR35201 نیز ولتاژ تراشه گرافیکی تعبیه شده در پردازنده (VCCGT) را تأمین می‌کنند. ناگفته نماند که PWM Controller به کار رفته در این مادربرد در حال حاضر یکی از مدرن‌ترین تراشه‌های این کلاس به شمار می‌رود. از قابلیت‌های کم نظیر این تراشه می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و پشتیبانی از فرکانس سوئیچینگ تا 2MHz اشاره کرد



اما کنترل توان مصرفی ولتاژهای VCCIO و VCCSA (ولتاژ مربوط به کنترلر حافظه RAM، کنترلر PCI-E و سایر بخش‌های I/O پردازنده) نیز توسط PWM Controller دیجیتال دیگر به نام IR3570A ساخت همان کمپانی International Rectifier صورت می‌گیرد. این تراشه که از نوع 3l+2Phase Dual Output Digital Multi-Phase Controller است در این مادربرد با ترکیب 1l+1Phase فعال شده است و خروجی اول Duty Cycle ولتاژ VCCSA و خروجی دوم Duty Cycle ولتاژ VCCIO را کنترل می‌کند.

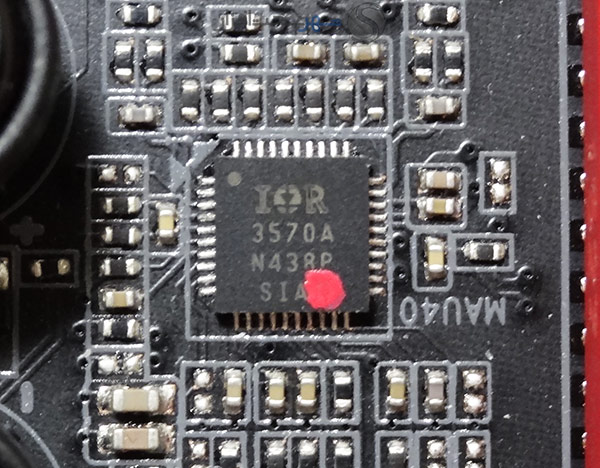

تراشه دوم IR3570A دقیقاً در کنار DIMM های حافظه RAM تعبیه شده است. 2Phase کانال اول این تراشه 3l+2Phase به‌عنوان تأمین کننده ولتاژ ماژول‌های حافظه (DRAM Voltage) عمل می‌کنند و 1Phase از کانال دوم نیز وظیفه تأمین ولتاژ DDR VPP را بر عهده دارد. ناگفته نماند که سایر کامپوننت های به کار رفته در مدارات رگولاتور ولتاژ ماژول‌های حافظه RAM مانند خازن‌ها و PowIRstage دقیقاً همانند کامپوننت های به کار رفته در مدار رگولاتور ولتاژ پردازنده هستند.

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio و سیستم شبکه Killer DoubleShot-X3 Pro)

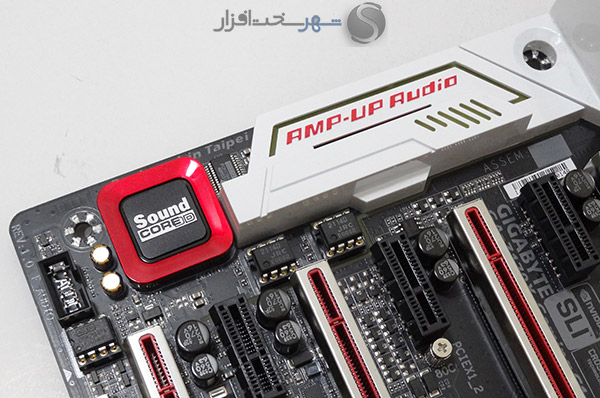

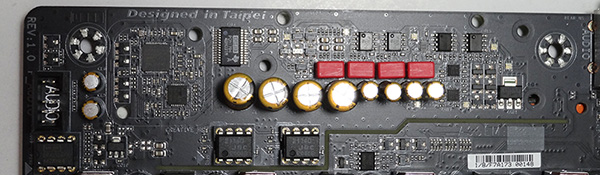

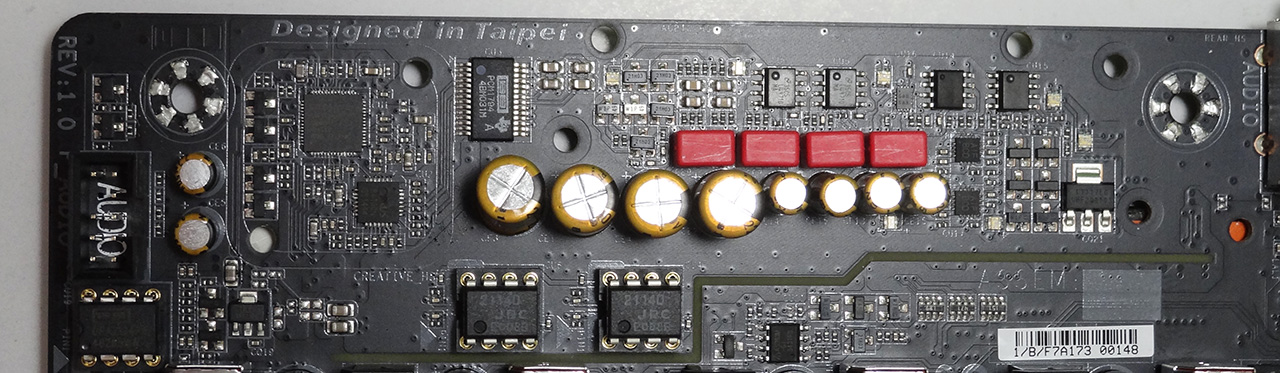

سیستم صوتی GIGABYTE AMP-UP Audio



AMP-UP Audio برند تجاری سیستم صوتی کمپانی گیگابایت است که از ابتدای ظهور مادربردهای گیمینگ این کمپانی همواره یکی از برجسته‌ترین نقاط قوت مادربردهای گیمینگ این کمپانی محسوب می‌شده است. در جدیدترین نسخه این سیستم صوتی که برای اولین بار در این مادربرد از آن رونمایی شده است تمهیدات فراوانی برای ارتقاء کیفیت و کاهش نویز خروجی به کار گرفته شده است. مهم‌ترین این تمهیدات به شرح زیر می‌باشد:



  • ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد

در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس crosstalk خواهد شد.

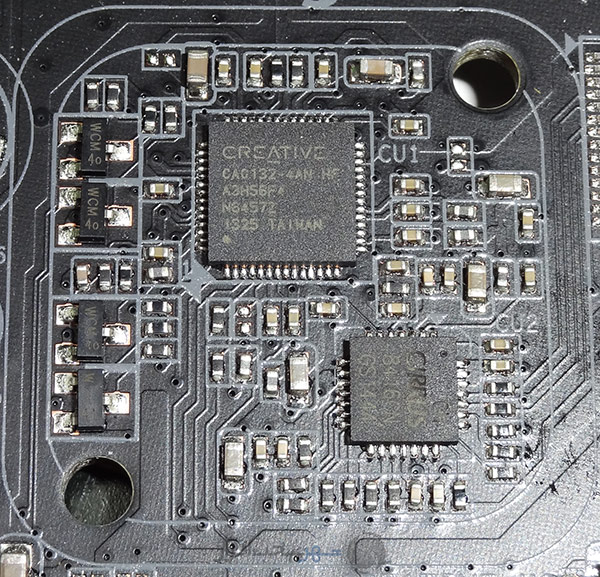

  • پردازنده صوتی بسیار قدرتمند Creative Core 3D به همراه Digital Audio Receiver

این پردازنده صوتی که با کد تجاری CA0132 نیز شناخته می‌شود دارای DSP 4 هسته‌ای و دارای SNR بیش از 102dB  در بخش DAC و 101dB در بخش ADC می‌باشد. همچنین خروجی مجزا برای اتصال به آمپلی‌فایر هدفون و رابط میکروفون دیجیتال برای این تراشه در نظر گرفته شده است. این چیپ همچنین از گواهی‌های رمزگشایی Dolby Digital و THX TruStudio Pro پشتیبانی می‌کند که قابلیت تنظیم پارامترهای حرفه‌ای صدا نظیر اکولایزر گرافیکی 10 باند، مدیریت BASS، speaker calibration، limiter، reverb و pitch shifter را برای کاربر فراهم می‌کند. ناگفته نماند که کمپانی گیگابایت بک تراشه Digital Audio Receiver مدل CS8416 ساخت کمپانی Cirrus Logic را جهت رمزگشایی سیگنال دریافتی از گذرگاه Intel HD Audio با sample rates 192kHz را نیز به کمک این پردازنده صوتی قدرتمند گمارده است.



  • مبدل (DAC (Digital to Analog Convertor ساخت کمپانی معروف آمریکایی Burr-Brown

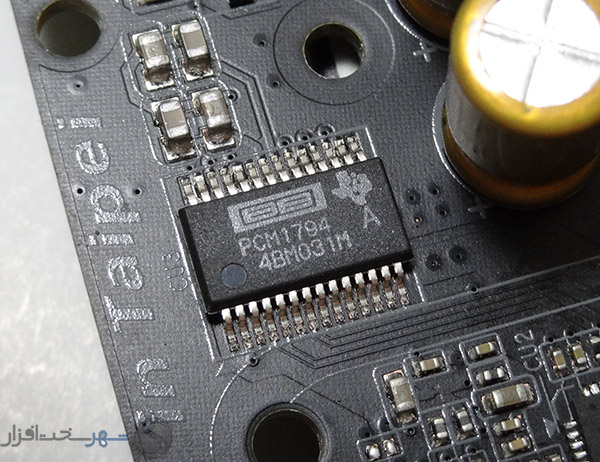

اگر در موسیقی و تجهیزات حرفه‌ای پردازش صدا دستی داشته باشید حتماً اطلاع دارید که وقتی حرف از تجهیزات صوتی حرفه‌ای و فوق‌العاده باکیفیت در میان باشد حتماً مبدل‌های دیجیتال به آنالوگ ساخت کمپانی Burr-Brown در بخش خروجی صدا به کار رفته‌اند. تراشه PCM1794 که یک DAC حرفه‌ای 24-Bit می‌باشد دارای قابلیت‌هایی مانند 192kHz Sampling و SNR بیش از 127dB به همراه 8 فیلتر دیجیتال Oversampling می‌باشد.

  • Upgradable OP-AMP

پس از اتمام پردازش صدا و تبدیل آن به سیگنال آنالوگ، خروجی صدا در این سیستم صوتی توسط سه OP-AMP قابل تعویض توسط کاربر تقویت می‌شود.



در این بخش صدای Left و Right بخش Rear هر یک توسط یک تقویت کننده مجزا تقویت می‌شوند.

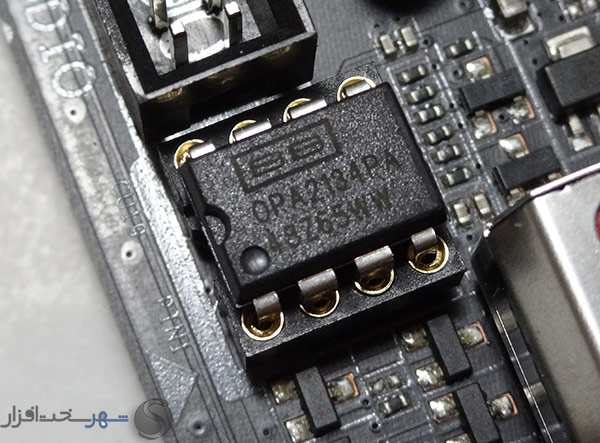

آپ امپ در نظر گرفته شده برای کانال Front Panel نیز مدل OPA2134PA ساخت کمپانی معروف آمریکایی Burr Brown می‌باشد که جهت پخش فرکانس‌های بالای تمیز و تقویت صدای بدون اغراق و Full Range بهینه سازی شده است.



همچنین این امکان فراهم شده تا توسط دو سوئیچ دوحالته در بخش پایینی مادربرد گین تقویت این تقویت کننده‌ها را در دو حالت 2.5 و 6 برابر قابل تغییر داد. به گفته کمپانی سازنده گین 6 برابر برای اتصال به اسپیکرها و هدفون‌های با امپدانس ورودی بالا ایده آل خواهد بود.

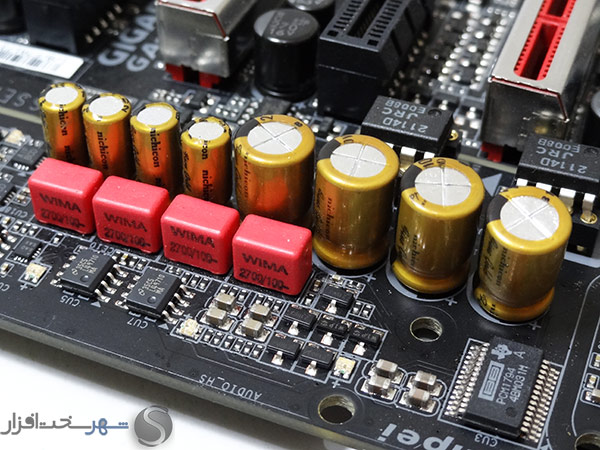

  • خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon به همراه خازن‌های Hi-Fi کمپانی آلمانی WIMA

بدون شک خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 10 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهد. همچنین 4 عدد خازن‌های سری FKP2 ساخت کمپانی آلمانی WIMA نیز که معمولاً در سیستم‌های صوتی فوق حرفه‌ای Hi-Fi به کار می‌روند بیش از پیش به ارزش‌های این سیستم صوتی افزوده‌اند. این خازن‌های که از نوع Polypropylene (PP) Film and Foil هستند دارای ویژگی‌های منحصر به فردی نظیر تلورانس کم از 1%، اتلاف انرژی بسیار پایین، کاهش ظرفیت خازنی در برابر افزایش حرارت و جذب دی الکتریک بسیار پایین می‌باشند.

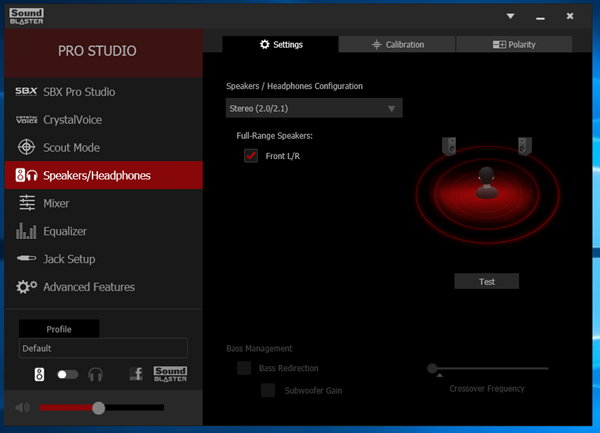

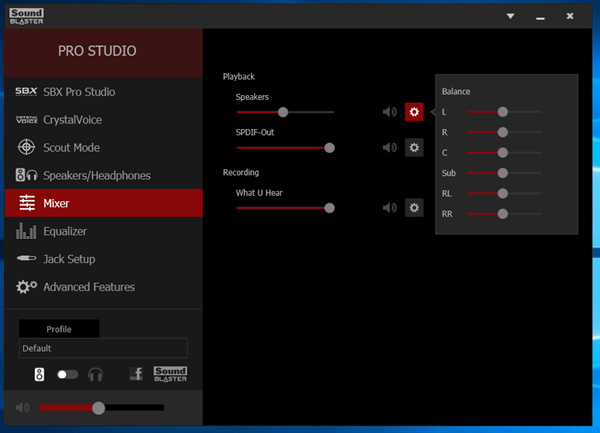

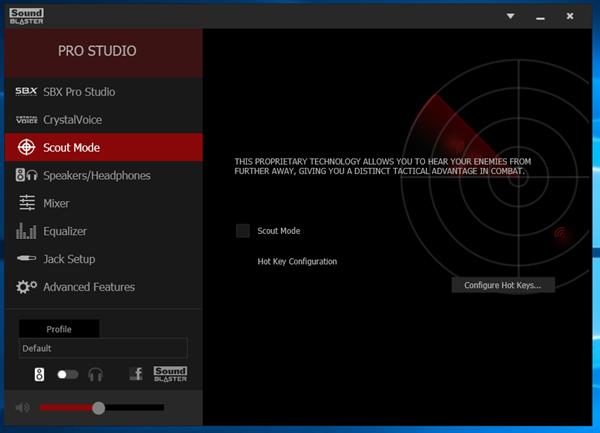

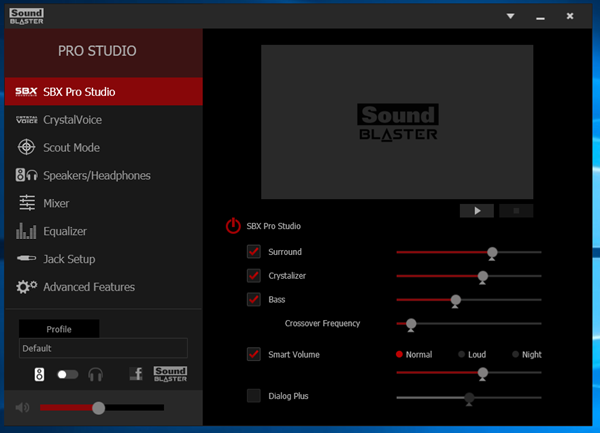

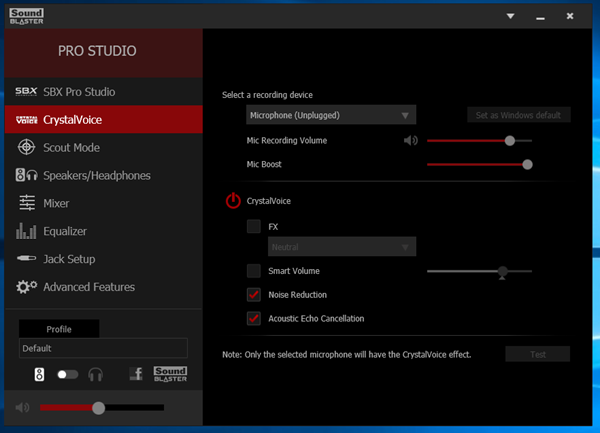

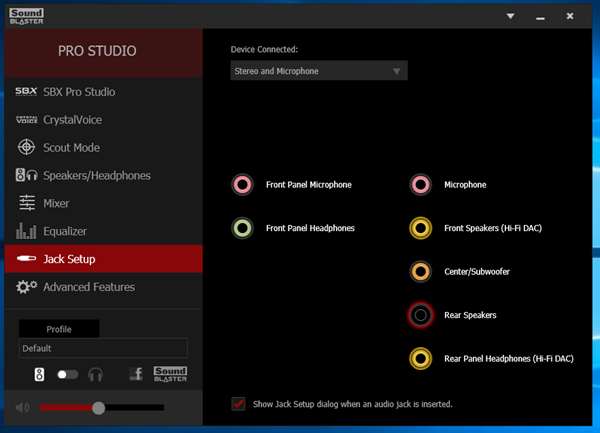

  • پردازش نرم افزاری به‌واسطه Creative SBX Pro Studio



کمپانی گیگابایت علاوه بر تمهیدات سخت افزاری نام برده قابلیت پشتیبانی از نرم افزار بسیار حرفه‌ای Creative SBX Pro Studio و ویژگی‌های Crystal Sound را نیز برای دارندگان این مادربرد فراهم ساخته تا در حین پخش موسیقی، فیلم و حتی در شرایط گیمینگ از کیفیت عالی صدا لذت ببرند.

Killer DoubleShot-X3™ Pro



تلفیقی از سرعت، زمان تأخیر بسیار پایین، عملکرد هوشمند و کنترل حداکثر بر روی Task های شبکه قابلیت‌هایی است که دو کنترلر شبکه Gigabit Ethernet مدل Killer E2400 به همراه کنترلر شبکه بی‌سیم Killer™ Wireless-AC 1535 ساخت کمپانی Qualcomm برای این مادربرد فراهم کرده‌اند.



این 3 شاه راه بسیار پرسرعت شبکه (2 شبکه سیمی 1Gb/s به همراه شبکه بی‌سیم AC با سرعت 867Mb/s) به همراه عملکرد کاملاً هوشمند نرم افزار Killer Network Manager آماده‌اند تا در آن واحد پهنای باند بسیار عظیم 2.867Gb/s را برای اجرای هم زمان بازی‌های آنلاین، استریم صوت و تصویر و مرور وب به همراه دانلود با سرعت بالا به شما هدیه کنند.

نگاهی نزدیک‌تر (سوئیچ‌های ویژه)

نگاهی نزدیک‌تر (سوئیچ‌های ویژه)

همانند تمامی مادربردهای رده بالا و گیمینگ در این مادربرد نیز تسهیلات ویژه‌ای برای اورکلاکرهای حرفه‌ای در نظر گرفته شده است.

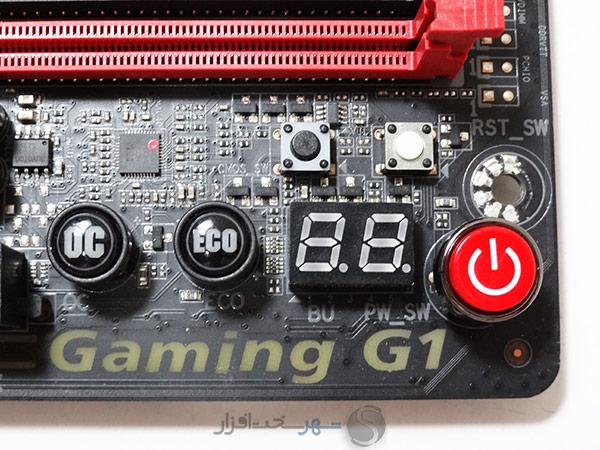

همانند اکثر مادربردهای جدید کمپانی گیگابایت سوئیچ‌ها و امکانات مرتبط با Extreme Overclocker ها در بخش بالا و سمت راست PCB و دقیقاً در کنار DIMM های RAM تعبیه شده‌اند. کلیدهای Power و Reset که نیازی به توضیح ندارند. سویچ CMOS-SW نیز برای برگرداندن تنظیمات Bios به حالت پیش فرض به کار می‌رود.

همچنین میکروسوئیچ ECO برای فعال سازی حالت Power-saving و میکروسوئیچ OC نیز پروسه اورکلاک خودکار را بر روی این مادربرد فعال می‌کند.

علاوه بر تمامی این‌ها یک عدد سون سگمنت دو رقمی نیز در این بخش تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سخت افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

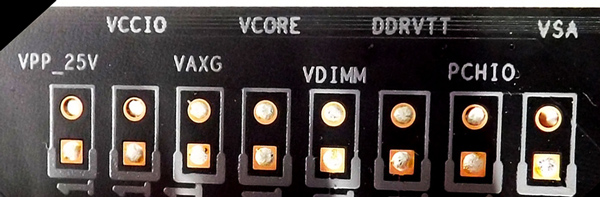

در بخش بالایی این سوئیچ‌ها و دقیقاً در حاشیه بالایی مادربرد نیز 8 گره برای اندازه گیری ولتاژ بخش‌های مختلف PCH، ولتاژ ماژول‌های RAM و بخش‌های مختلف پردازنده توسط ولت‌مترهای دیجیتال تعبیه شده که یکی از محوری‌ترین امکانات برای اورکلاکرهای حرفه‌ای محسوب می‌شود.

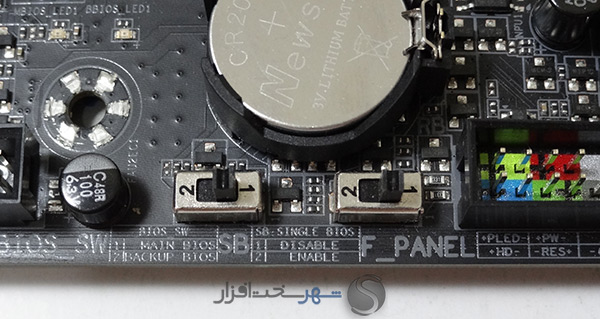

دقیقاً در بخش پایینی مادربرد و در کنار باتری CMOS دو عدد سوئیچ دوحالته تعبیه شده که یکی از آن‌ها برای فعال یا غیرفعال کردن قابلیت Dual Bios و دیگری برای انتخاب Bios به‌صورت دستی کاربرد دارد.

نگاهی نزدیک‌تر (معرفی مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (معرفی مهم‌ترین تراشه‌ها و کنترلرها)



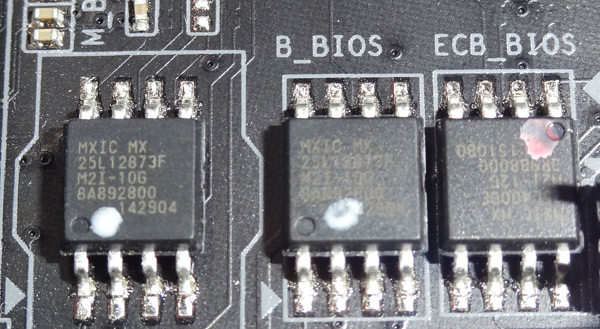

در تصویر بالا هر دو چیپ Bios این مادربرد را ملاحظه می‌کنید که تحت عنوان‌های M_BIOS و B_BIOS نام گذاری شده‌اند. این چیپ ها با ظرفیت 128Mbit هر یک به‌صورت مستقل UEFI BIOS این مادربرد را در خود جای داده‌اند. به یمن برخورداری این مادربرد از قابلیت Dual Bios در صورتی که به هر علتی یکی از چیپ ها یا کد ماشین درون آن آسیب ببیند به‌صورت خودکار چیپ دوم وارد مدار خواهد شد.



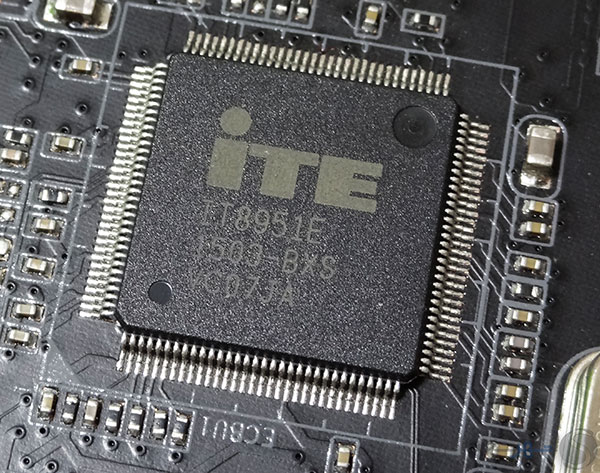

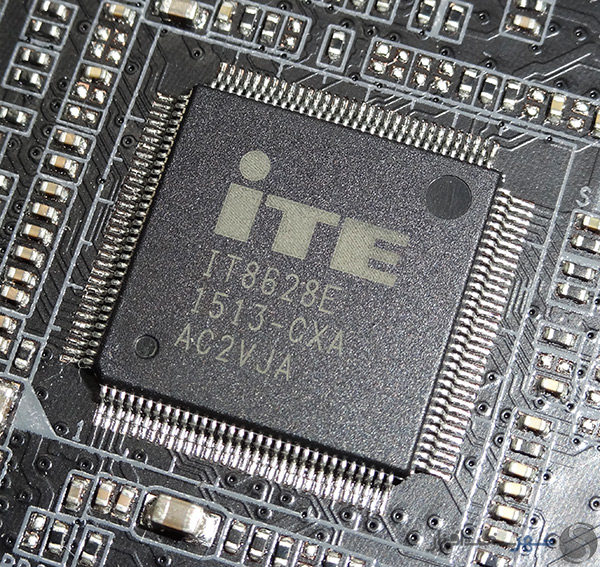

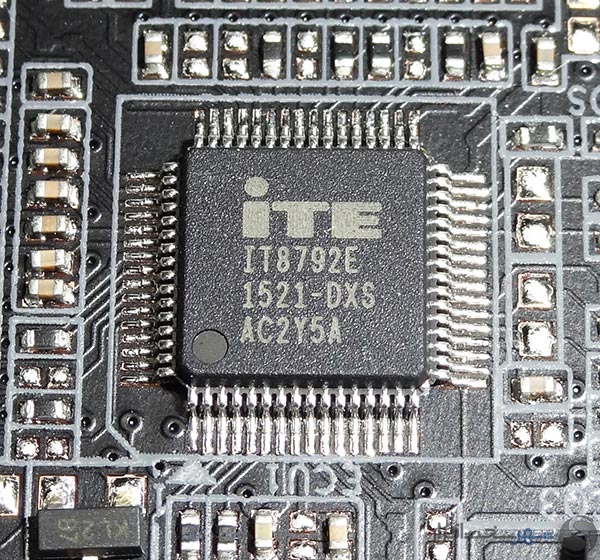

چیپ های ITE IT8628E و ITE IT8792E نیز Super I/O controller این مادربرد هستند. این چیپ ها مانیتورینگ و کنترل ولتاژهای اصلی، کنترل سرعت چرخش فن‌ها و مونیتور حرارت گزارش شده توسط حس‌گرهای موجود در مادربرد، چیپست و پردازنده را بر عهده دارند.



همان‌طور که اشاره شد به‌واسطه قابلیت جدید Q-Flash Plus به‌روزرسانی Bios در این مادربرد حتی در صورتی که سیستم فاقد RAM یا CPU باشد نیز امکان پذیر شده است. چیپست ITE IT8951E کنترل و مدیریت فرآیند مورد نظر را بر عهده دارد.

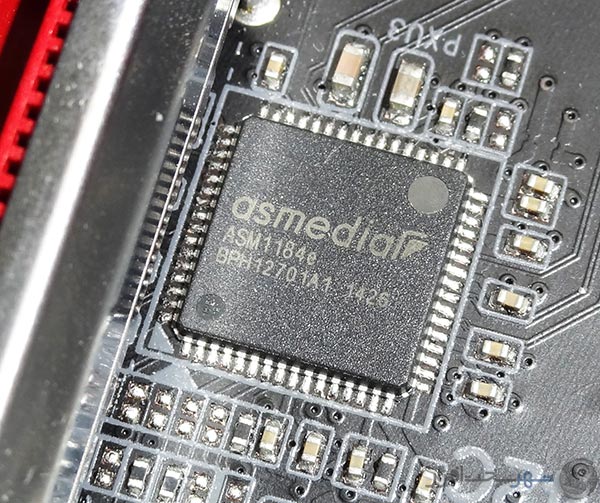

در تصویر بالا چیپ PCI express packet switch مدل ASM1184e ساخت کمپانی asmedia را ملاحظه می‌کنید. این چیپ مبدل 1Lane PCI-Express 3.0 منشعب شده از چیپست Intel PCH Z170 به 4Lane PCI-Express 2.0 است. از این سوئیچ برای تأمین پهنای باند مورد نیاز 3 اسلات PCI-Express 2.0 X1 تعبیه شده بر روی مادربرد استفاده شده است.

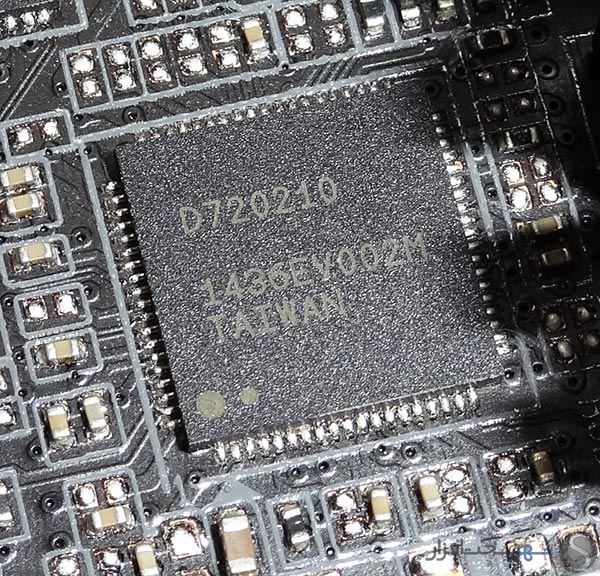

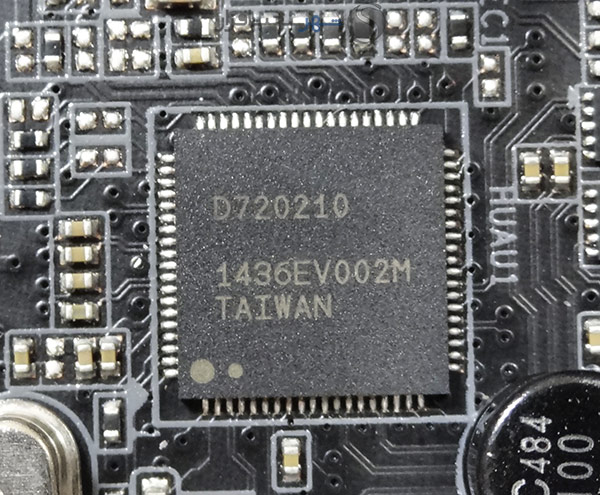

همان‌طور که اشاره شد 3 پورت از 6 پورت USB 3.0 تعبیه شده در پانل پشتی مادربرد از USB HUB های ساخت کمپانی NEC/Renesas منشعب می‌شود. همچنین دو USB 3.0 Header تعبیه شده بر روی PCB مادربرد نیز که جهت اتصال به پورت‌های USB 3.0 پانل جلویی کیس استفاده می‌شوند نیز از این USB 3.0 HUB های مبدل 1 پورت به 4 پورت منشعب شده‌اند. هر یک از تراشه‌های D720210 یک پورت USB 3.0 منشعب شده از چیپست PCH Z170 را به 4 پورت تعمیم می‌دهند.



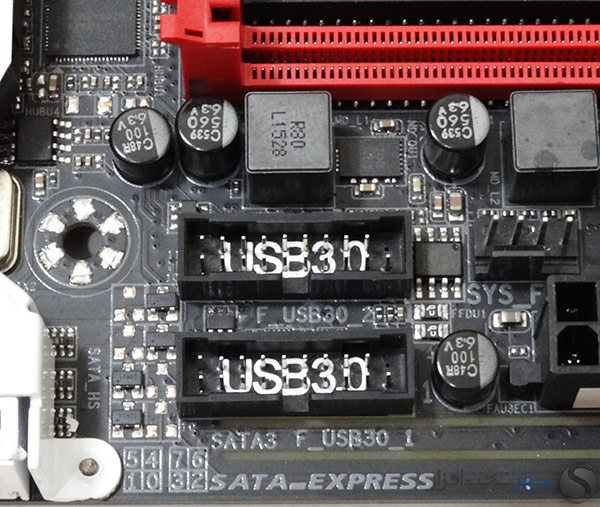

در تصویر بالا هر دو Header USB 3.0 تعبیه شده در کنار پورت‌های SATA را ملاحظه می‌کنید.

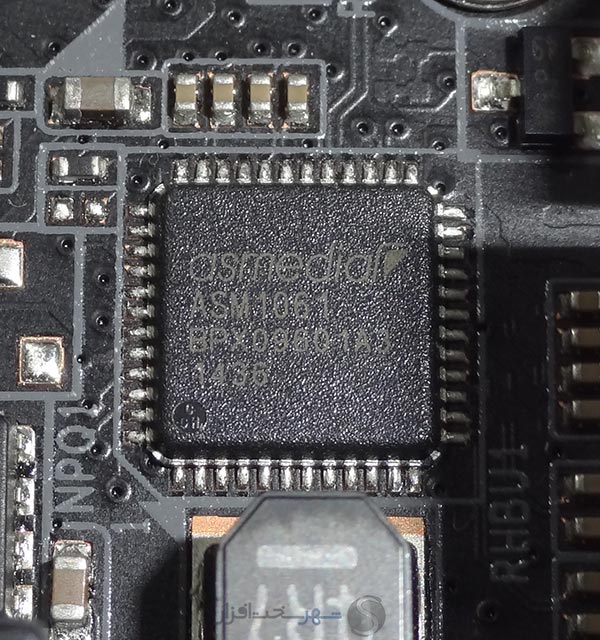

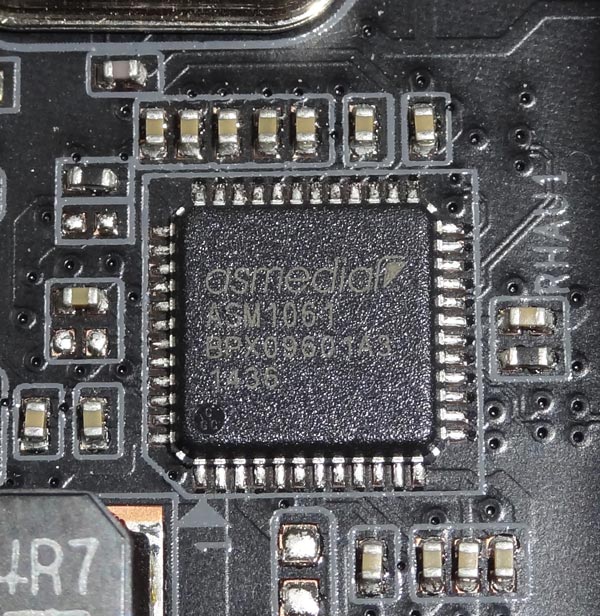

همچنین همان‌طور که اشاره شد هر 4 پورت مستقل SATA 6Gb/s در نظر گرفته شده برای این مادربرد از کنترلرهای مستقل asmedia ASM1061 منشعب می‌شوند. هر یک این کنترلرها یک مبدل PCI-Express 2.0 X1 به دو پورت SATA 6Gb/s هستند.

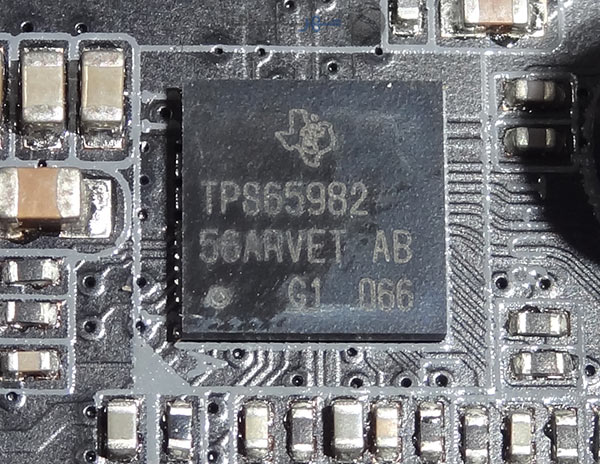

در تصویر بالا چیپ TPS65982 ساخت کمپانی Texas Instruments را ملاحظه می‌کنید. این چیپ که یک USB 3.1 type-c (switch و USB PD (power delivery  است این امکان را برای تنها پورت USB 3.1 type-c پانل پشتی مادربرد فراهم کرده که توانایی ارائه 3A جریان DC را برای دستگاه‌های متصل شده به آن فراهم سازد.



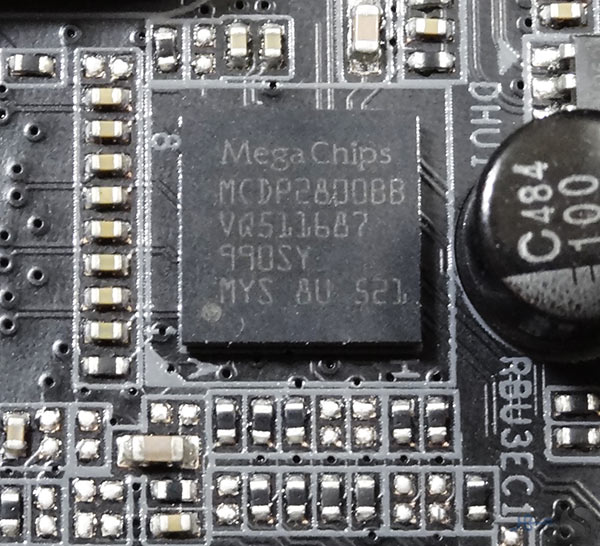

 MegaChips MCDP2800 نیز همان level-shifter بسیار پرسرعت و (active-protocol converter (LSPCON نام برده در بخش توضیحات پانل پشتی مادربرد است. همان‌طور که اشاره شد تبدیل خروجی تصویر Display Port 1.2 به HDMI 2.0 تعبیه شده در پانل پشتی همین تراشه است.

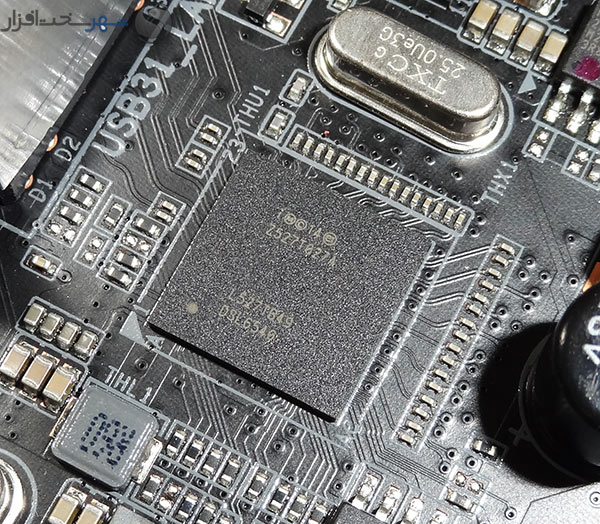

در تصویر بالا تراشه بسیار مدرن و پر سرعت Z527T027A  ساخت کمپانی اینتل را ملاحظه می‌کنید. این تراشه ذاتاً یک کنترلر Intel Thunderbolt 3 است و به‌واسطه 4PCIe Gen3 lanes و با پهنای باند بیش از 32Gb/s با چیپست Intel Z170 در ارتباط است. این کنترلر همچنین قابلیت تغییر پروتکل ارتباطی خود را با DisplayPort 1.2 و USB 3.1 با حفظ قابلیت پشتیبانی از نسخه‌های پایین‌تر USB را نیز دارا می‌باشد. در واقع هر دو پورت USB 3.1 تعبیه شده در پانل پشتی (پورت USB 3.1 Type-A قرمز رنگ و USB 3.1 Type-c مشکی رنگ) از این کنترلر منشعب می‌شوند؛ اما پورت USB 3.1 Type-c این پانل قابلیت تبدیل به Thunderbolt 3 و DisplayPort 1.2 را نیز دارا می‌باشد.



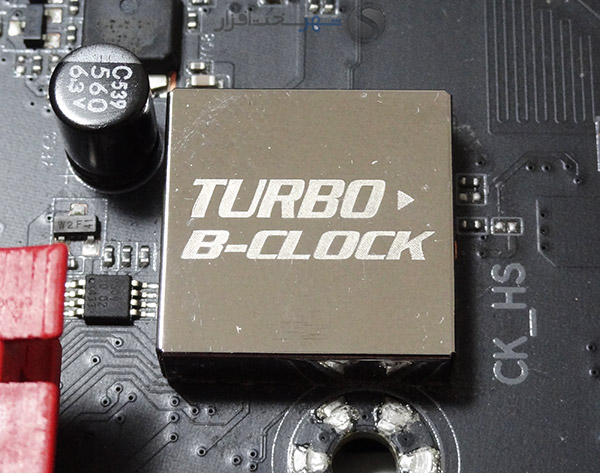

گیگابایت نیز همانند سایر کمپانی‌های دیگر برای مادربردهای مبتنی بر چیپست Intel Z170 یک Clock Generator مجزا در نظر گرفته است. این تراشه که در این مادربرد توسط یک محافظه فلزی EMI پوشیده شده است TURBO B-CLOCK نامیده شده است و به اورکلاکرها اجازه می‌دهد تا به‌راحتی فرکانس BCLK را در رنجی به‌مراتب بیشتر از 5% حالت عادی بالا ببرند. این تراشه همچنین این قابلیت را فراهم می‌کند تا بتوان پردازنده‌های با ضریب فرکانس هسته پردازنده بسته را نیز تا حدوداً 30 الی 40 درصد اورکلاک کرد.



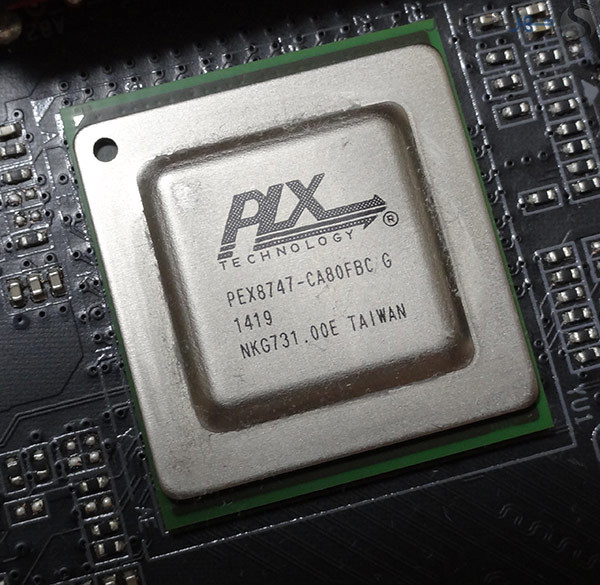

همان‌طور که اشاره شد در بخش اسلات های توسعه 4 اسلات PCI-Express x16 3.0 مشاهده می‌شود که همگی آن‌ها از کنترلر PCI-Express 3.0 تعبیه شده در پردازنده اما به‌واسطه چیپست سویچ PCI-E 3.0 تعمیم دهنده مدل PEX8747 ساخت کمپانی PLX Technology منشعب می‌شوند.

این چیپست همان‌طور که در تصویر دیاگرام زیر مشاهده می‌کنید 16Lane PCI-Express 3.0 منشعب شده از پردازنده‌های مبتنی بر معماری Skylake را به 32Lane کاملاً مستقل تعمیم می‌دهد.

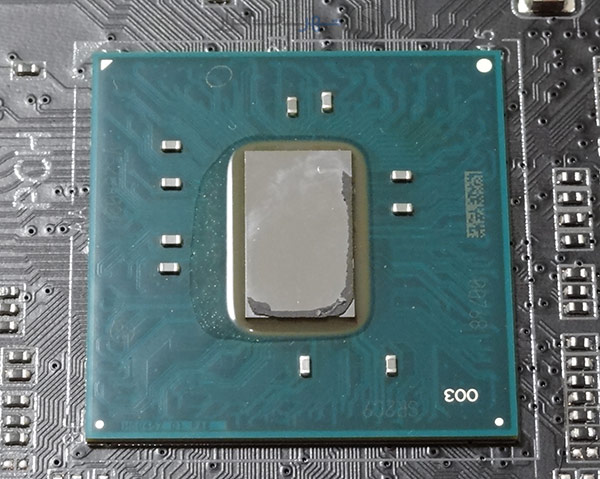

در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH Z170 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82Z170 نیز شناخته می‌شود دارای ابعاد 23mm x 23mm است، با فناوری 22nm ساخته شده و دارای حداکثر TDP حدوداً 6W است.

متد و سیستم تست

متد و سیستم تست

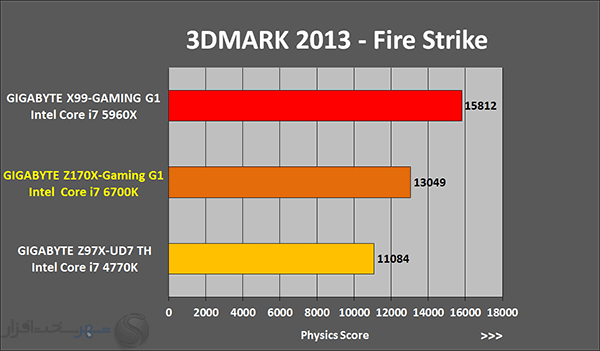

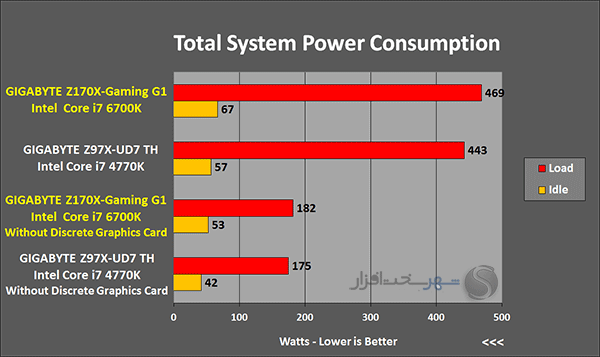

تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.



مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

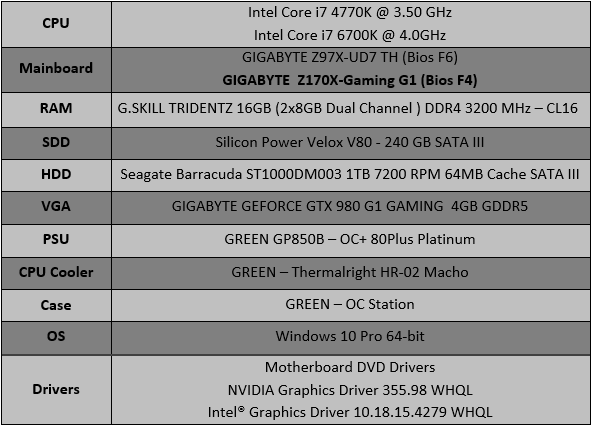

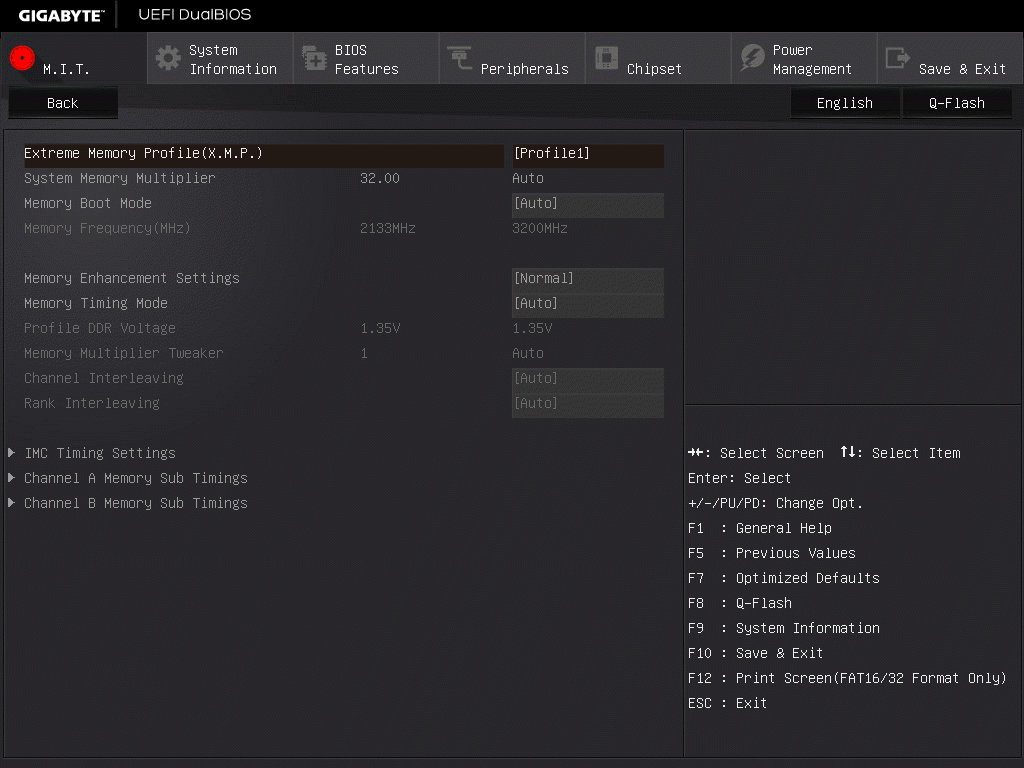

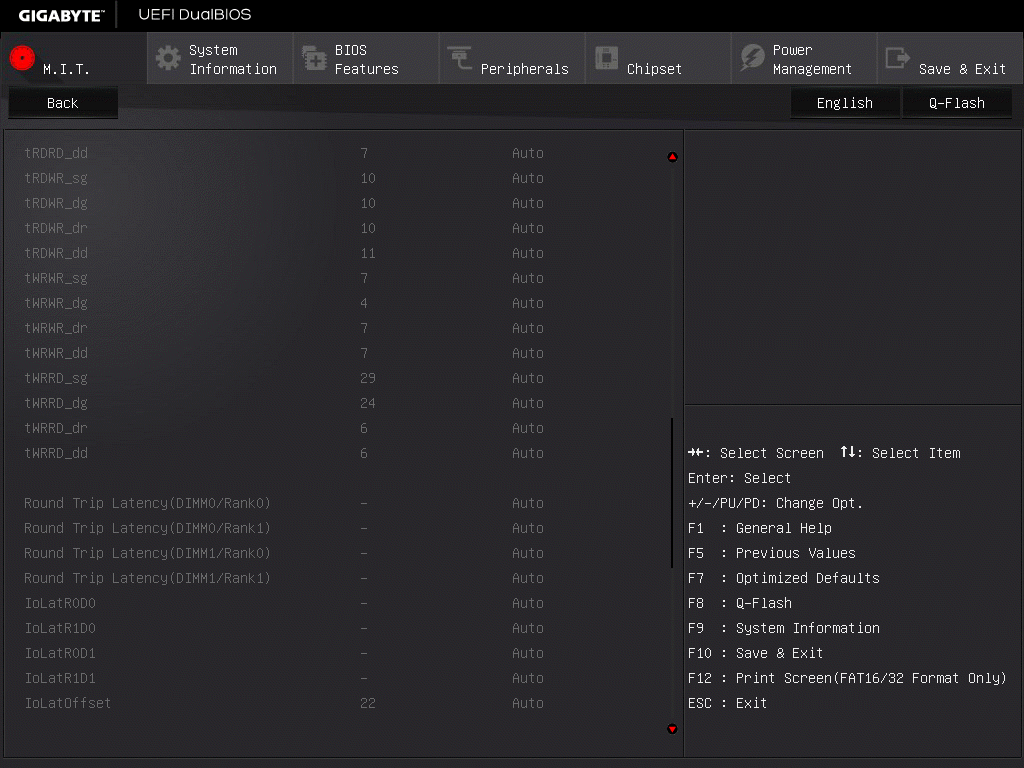

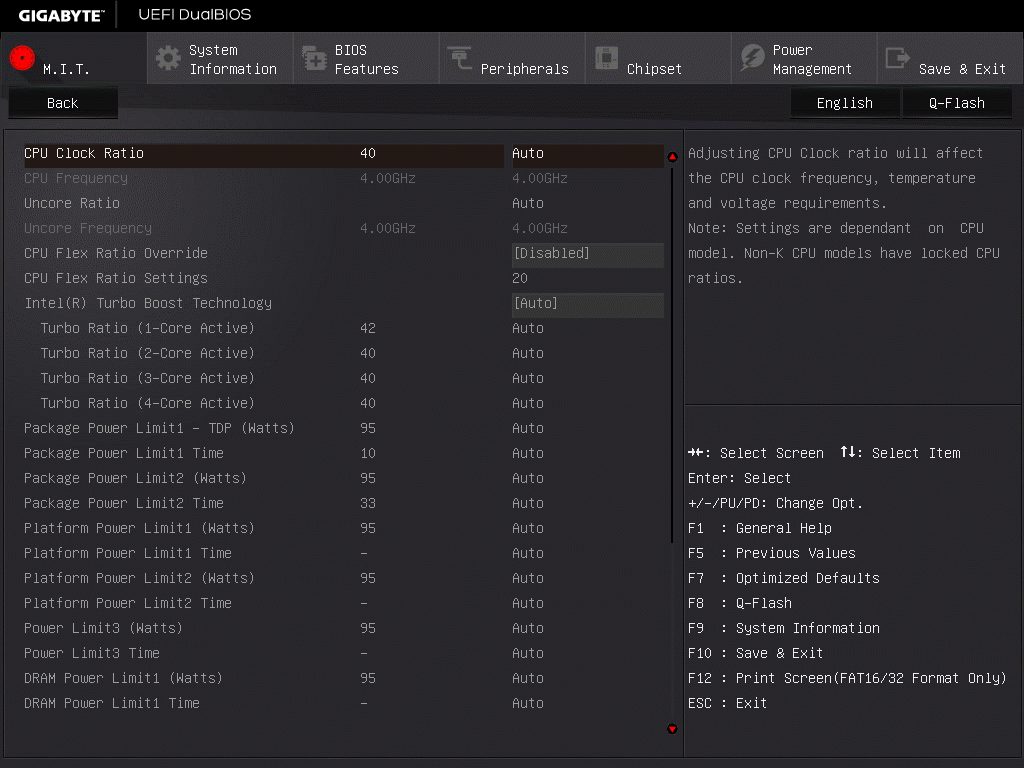

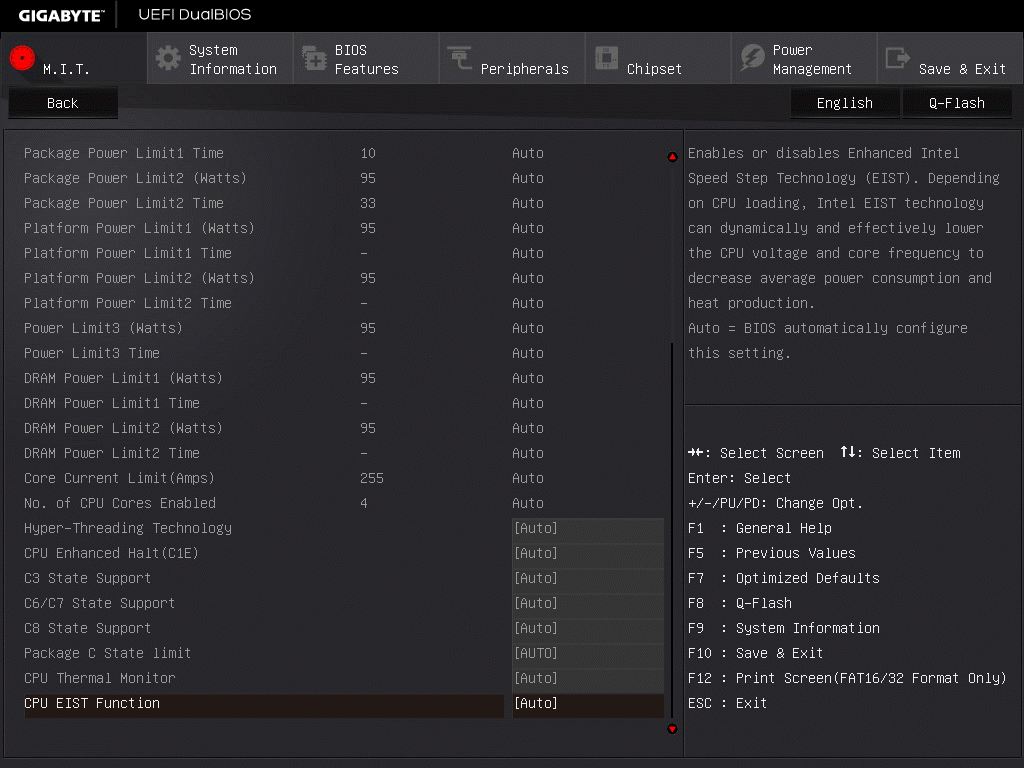

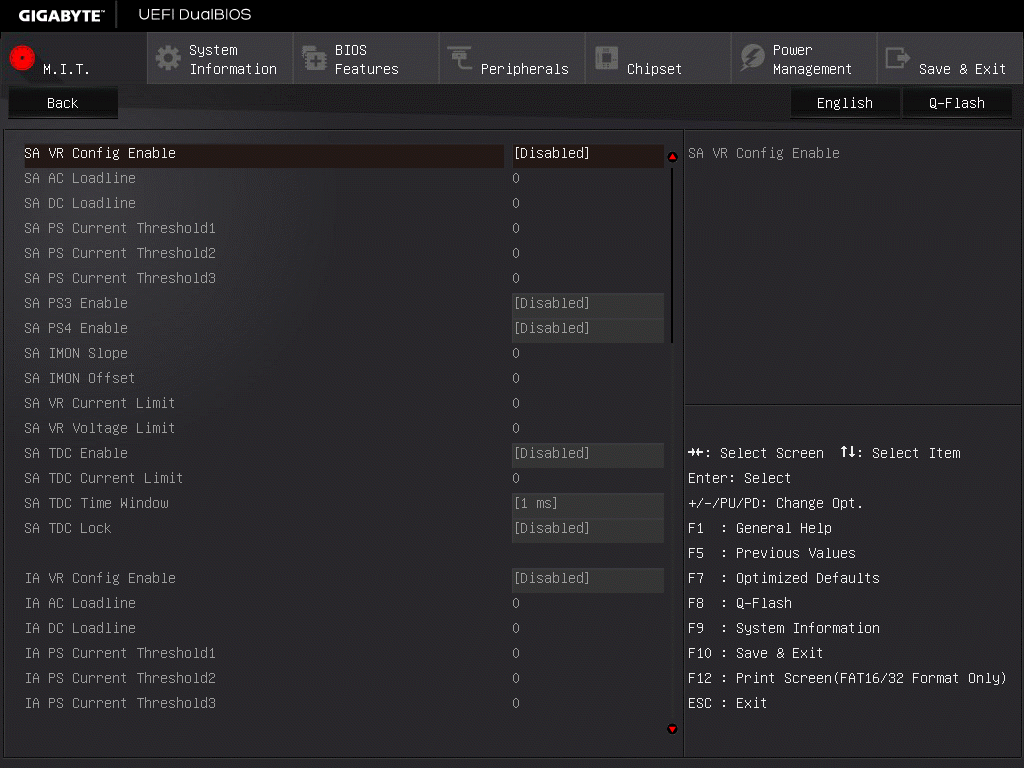

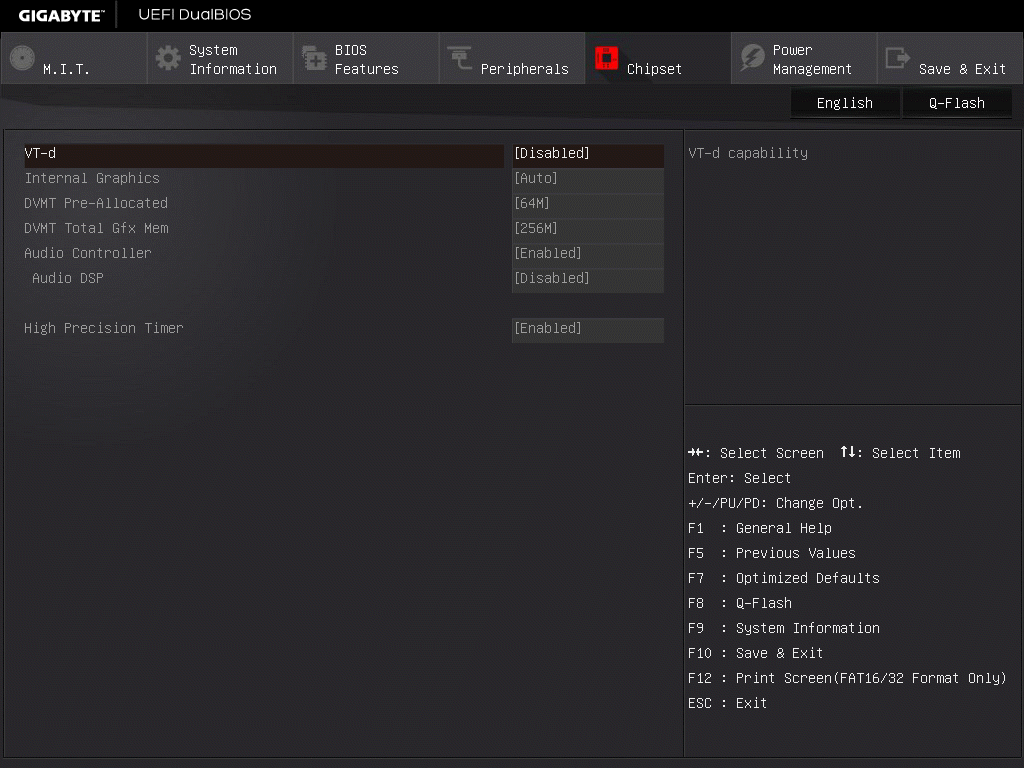

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

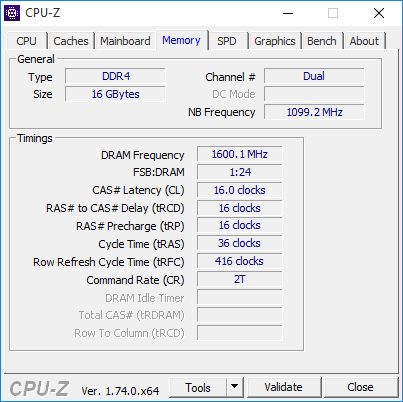

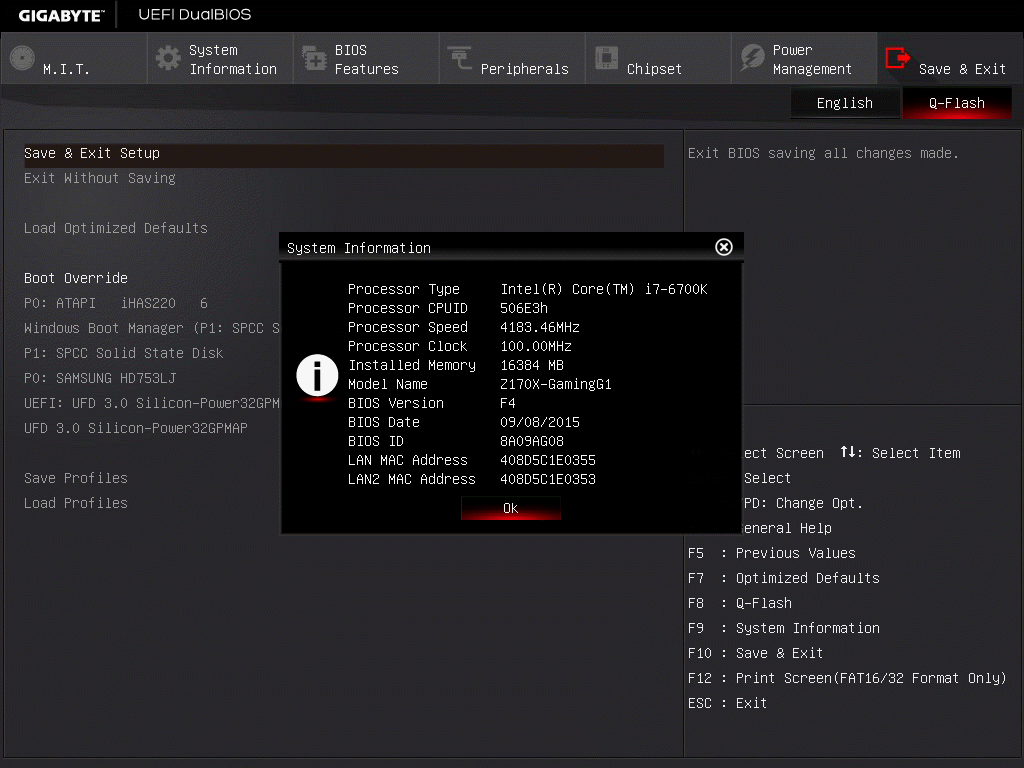

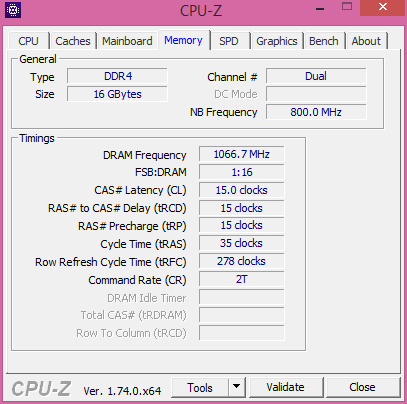

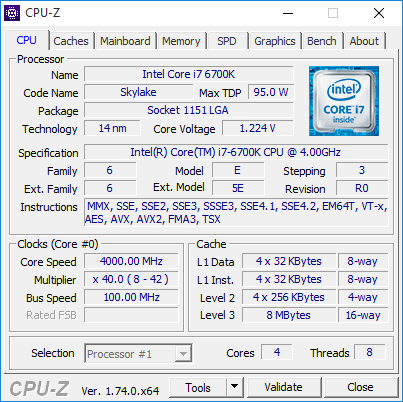

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:







همچنین لیست نرم افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132

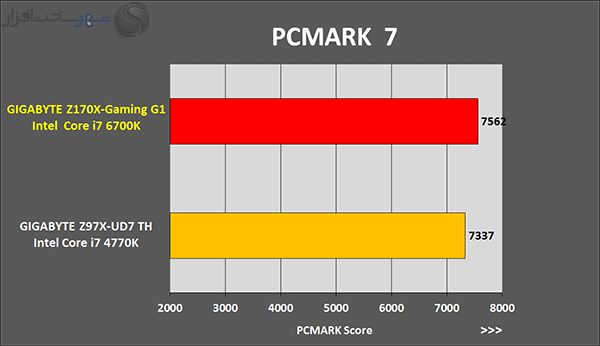

  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419

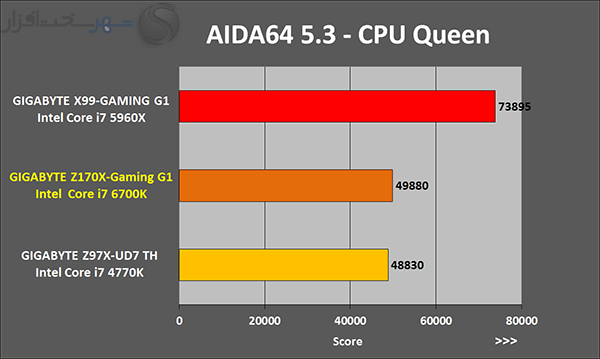

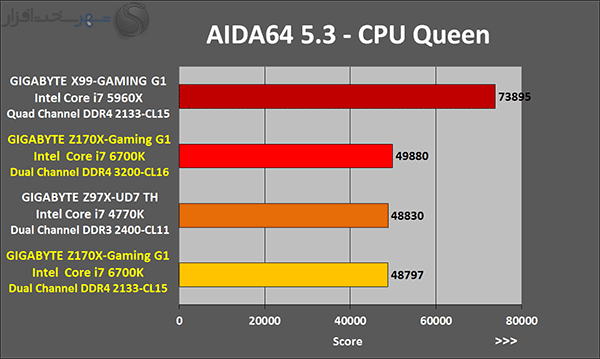

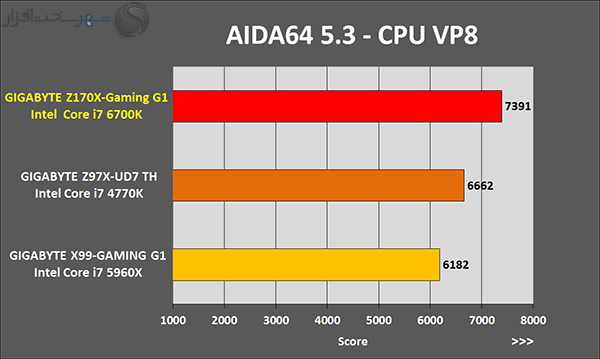

  • AIDA64 Extreme Edition 5.3.3500

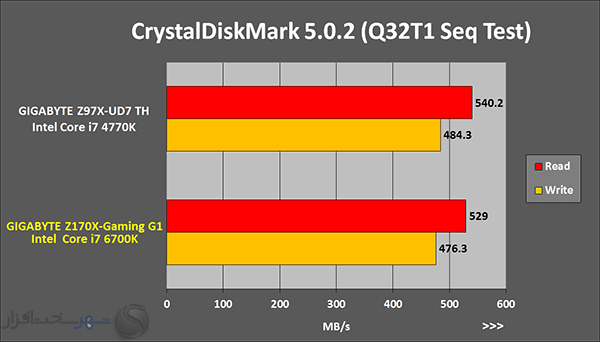

  • CrystalDiskMark 5.0.2

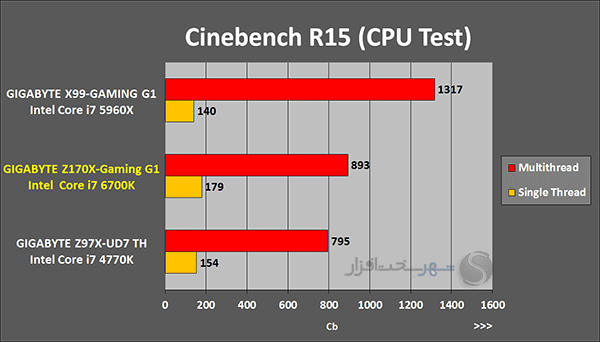

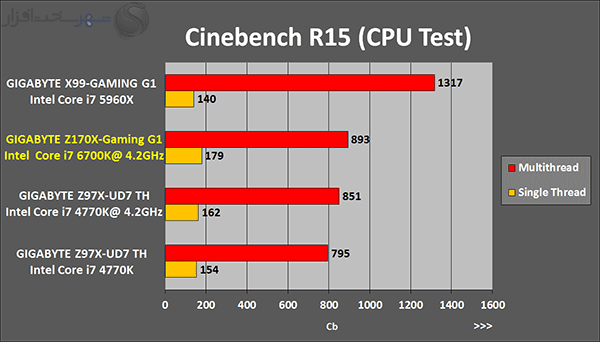

  • CINEBENCH R15

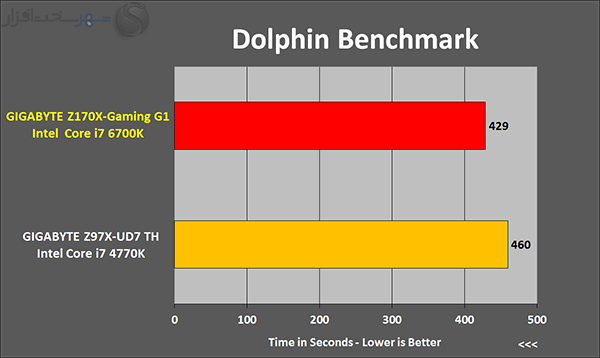

  • Dolphin Benchmark 4.0.2

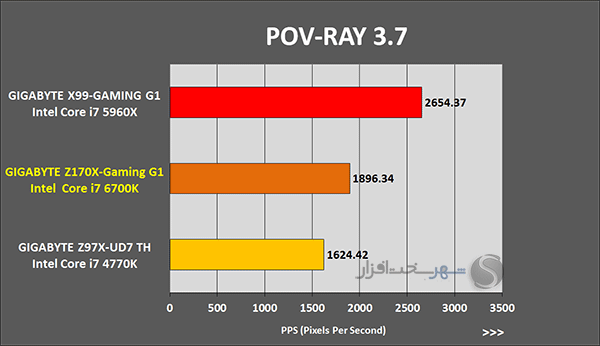

  • POV-Ray 3.7
  • CPU-Z 1.74.0
  • OCCT 4.4.1
  • FurMark 1.17.0.0

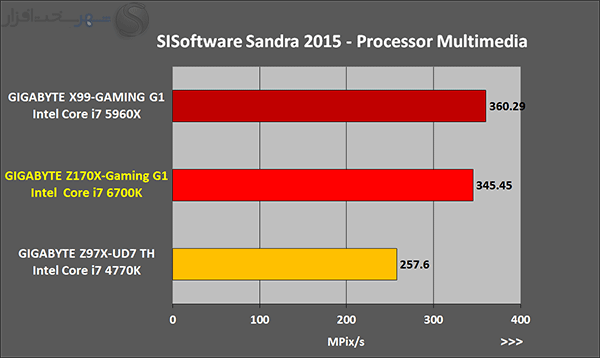

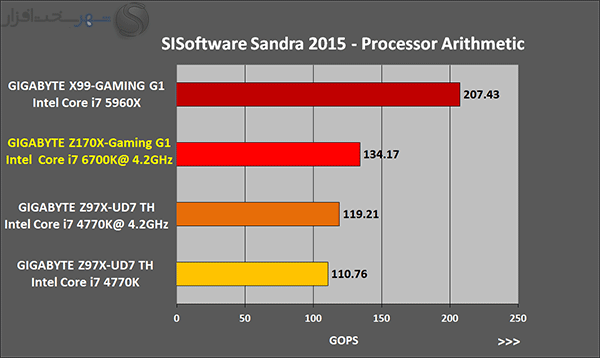

  • SiSoftware Sandra Professional Business 2016.01.22.10

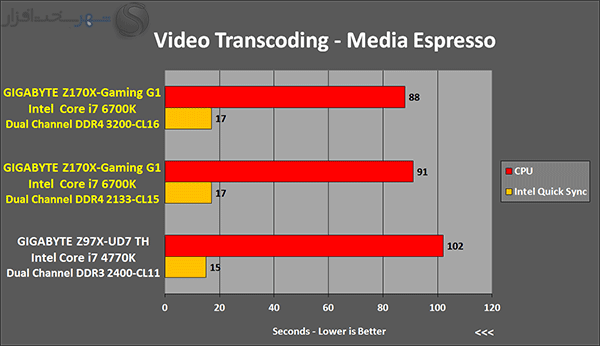

  • MediaEspresso Media Convertor 7.0.6909.59349
  • Super PI 1.9 WP

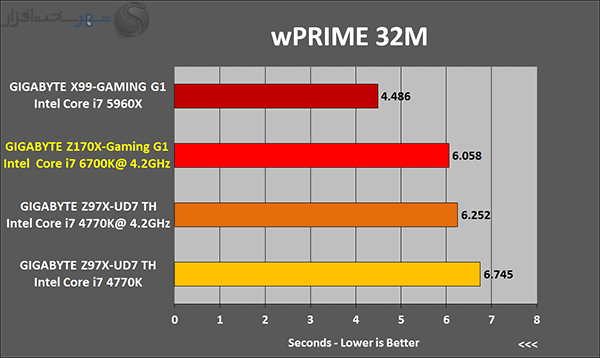

  • wPRIME 2.10

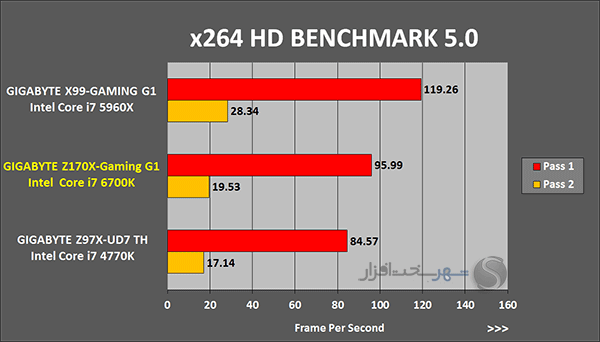

  • x264 HD BENCHMARK 5.0.1
  • 7-Zip 15.12

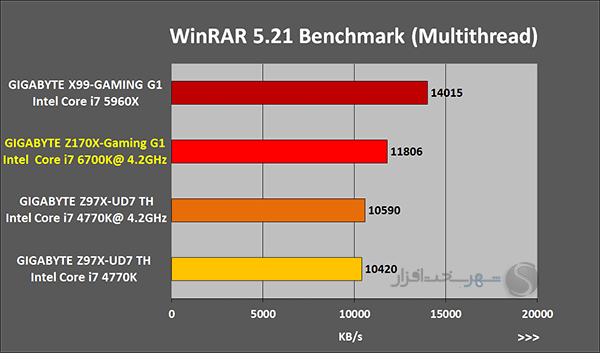

  • WinRAR 5.21

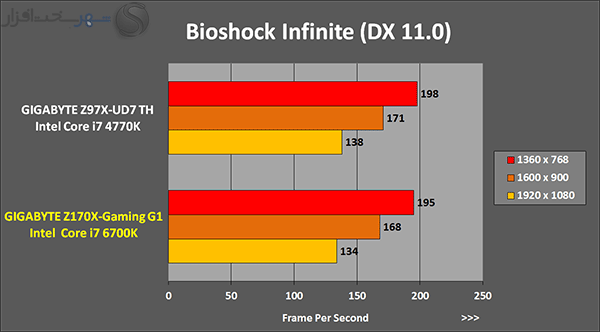

  • Bioshock Infinite
  • Sniper Elite III

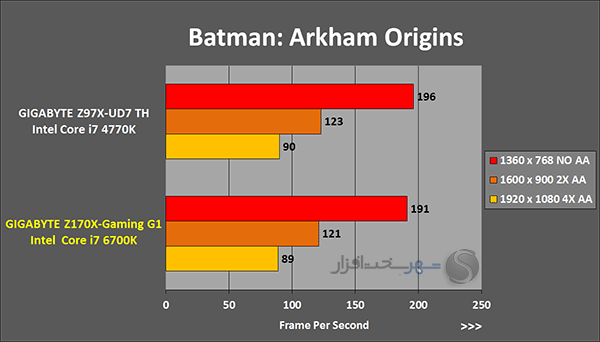

  • Batman: Arkham Origins
  • GTA V

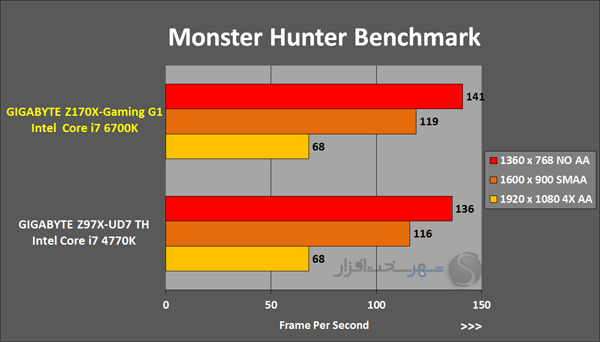

  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.28
  • Media Player Classic v1.7.10



نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

™GIGABYTE UEFI DualBIOS

GIGABYTE UEFI DualBIOS

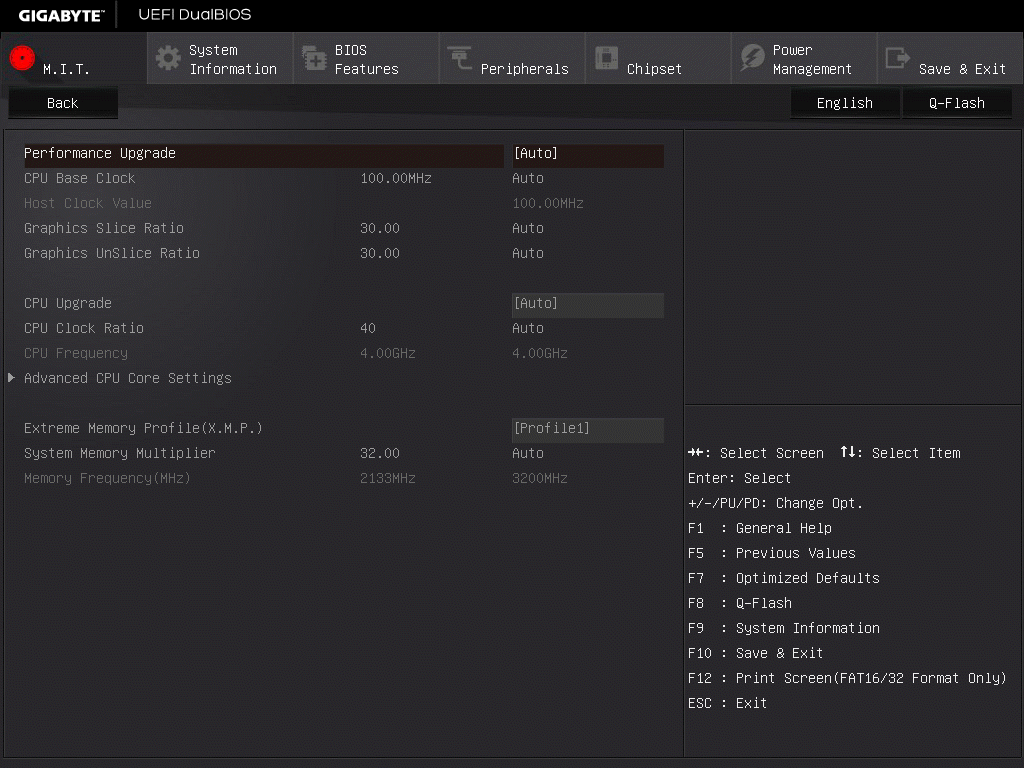

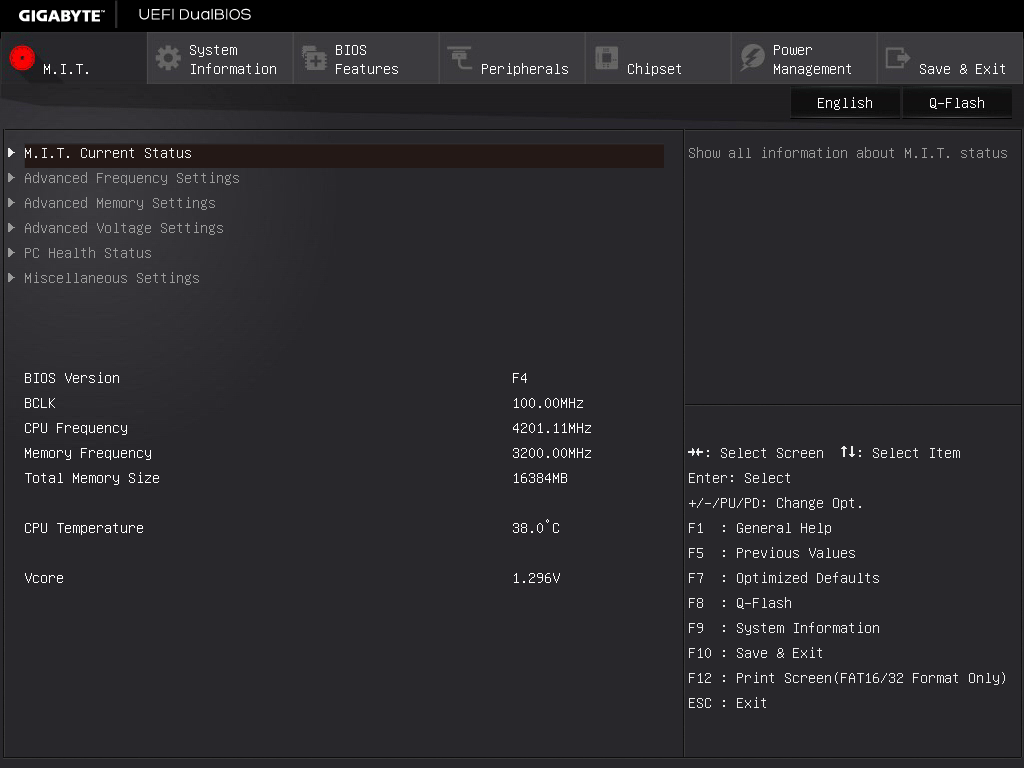

وقتی برای اولین بار وارد Bios این مادربرد شدیم در نگاه اول کمی شوکه شدیم! چون دیگر خبری از Bios پر زرق و برق مادربردهای گیمینگ نبود. اگر خاطرتان باشد نسل قبلی مادربردهای گیمینگ یا حتی رده متوسط و بالای این کمپانی همراه با Bios های بسیار چشم نواز و البته چندین رابط کاربری مختلف مانند Smart Tweak HD و Startup Guide عرضه می‌شدند. ولی Bios این مادربرد تنها همان محیط Advanced Mode را با خود همراه داشت. نکته جالب در این مورد این موضوع می‌باشد که طبق مکاتبات ما با دفتر گیگابایت در ایران مثل اینکه رابط‌های کاربری گرافیکی این Bios در نسخه‌های ابتدایی Bios این مادربرد وجود داشته ولی بنا به دلایلی در نسخه‌های جدید حذف شده است. ابراز امیدواری شده که در نسخه‌های آتی، دوباره رابط‌های کاربری گرافیکی با قابلیت‌های بیشتر به Bios این مادربرد اضافه خواهند شد.



همان‌طور که اشاره شد Bios این مادربرد از نوع UEFI است که از آخرین استانداردهای این رابط جدید مانند PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 پشتیبانی می‌کند. AMI UEFI BIOS این مادربرد که درون EEPROM با حجم 128Mbit گنجانده شده است از قابلیت‌های Q-Flash و Q-Flash Plus که قبلاً در مورد آن‌ها توضیح دادیم نیز پشتیبانی می‌کند.

همانند تمامی Bios های UEFI جدید قابلیت Print Screen به‌واسطه فشردن کلید F12 و ذخیره آن در USB Flash با فرمت FAT16/32 فراهم شده است. سرعت مرور صفحات و تغییر پارامترها با کیبورد کمی کندتر از حد انتظار است ولی نمی‌توان آن را ایراد تلقی کرد. حساسیت حرکت ماوس نیز کمی پایین است ولی خوشبختانه در تنظیمات Bios Features این محیط یک گزینه برای تنظیم حساسیت ماوس در نظر گرفته شده بود که اتفاقاً کاملاً کاربردی بود.

اما اگر از نقطه نظر فنی به این Bios نگاه کنیم با توجه به رنج قیمت و نوع و کیفیت قطعات سخت افزاری به کار رفته در این مادربرد Bios هم سطح و طراز مادربردهای حرفه‌ای در نظر گرفته شده است. رنج و دقت تغییر پارامترها مطلوب است، قابلیت‌های اورکلاک آسان و سریع برای پردازنده در نظر گرفته شده ولی با توجه به نوپا بودن ماژول‌های حافظه DDR4 فعلاً پروفایل‌های آماده برای اورکلاک حافظه RAM در این Bios مشاهده نمی‌شود.

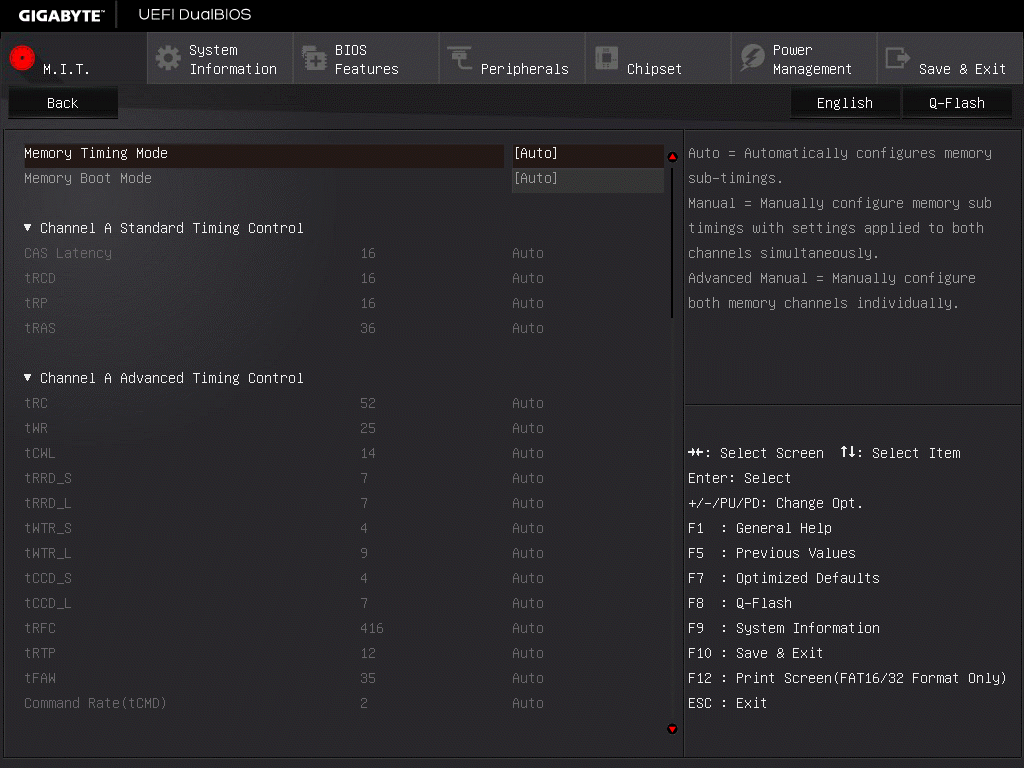

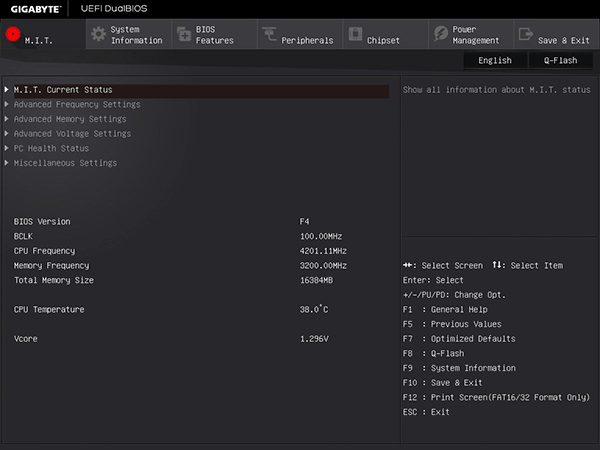

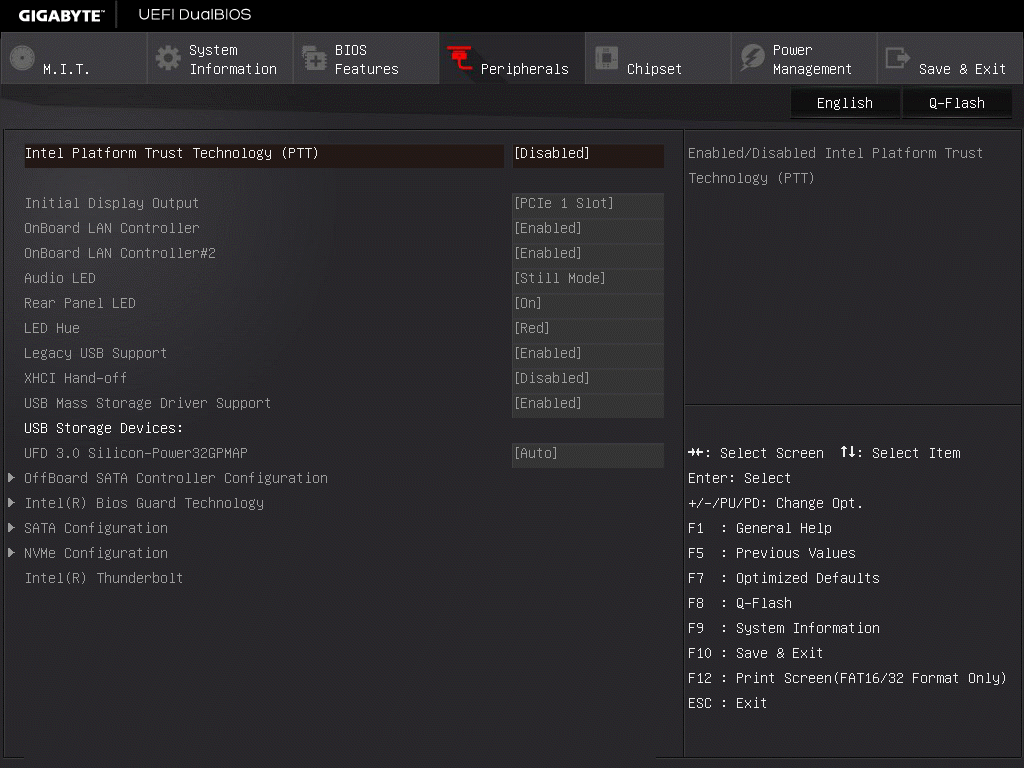

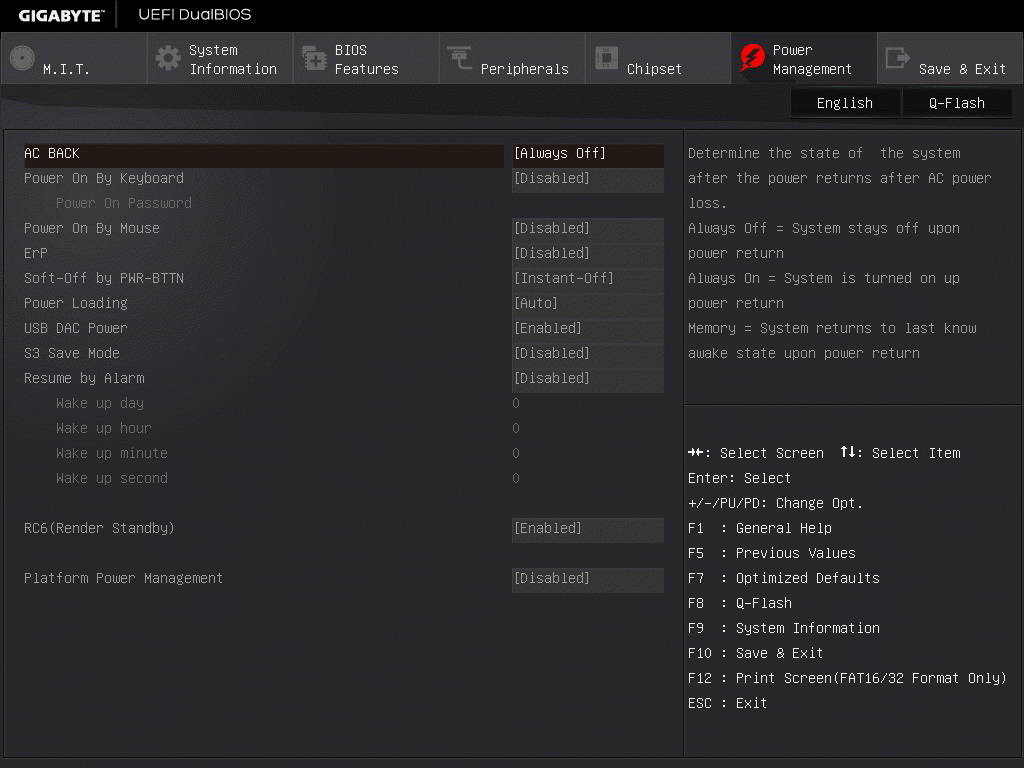

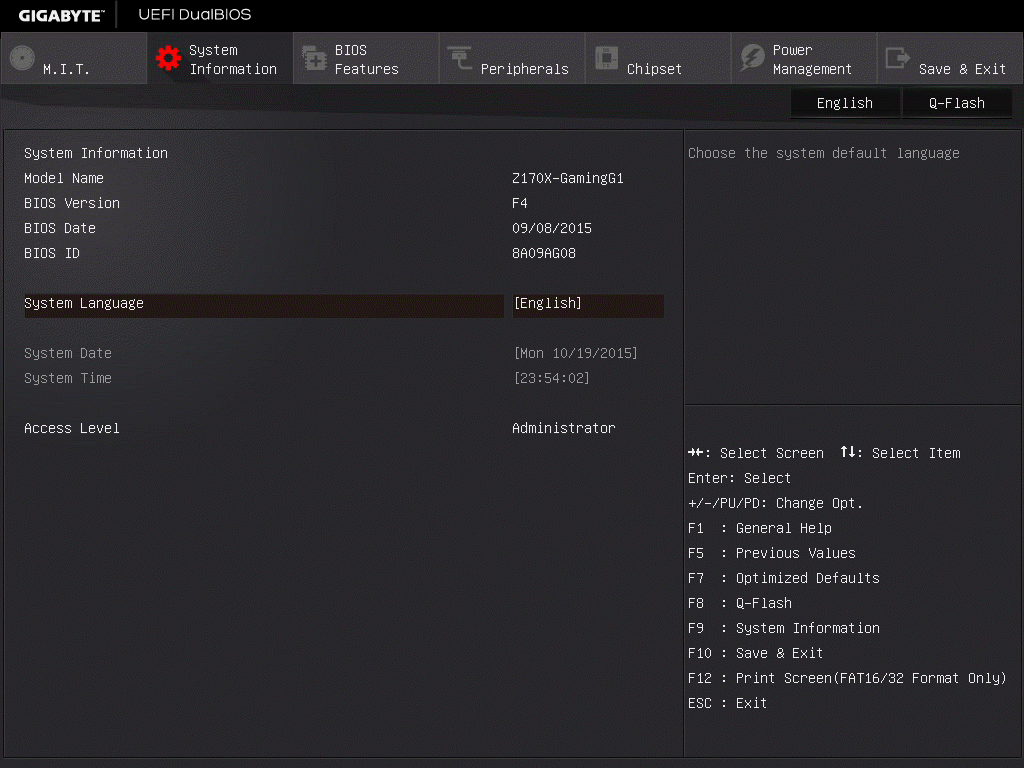

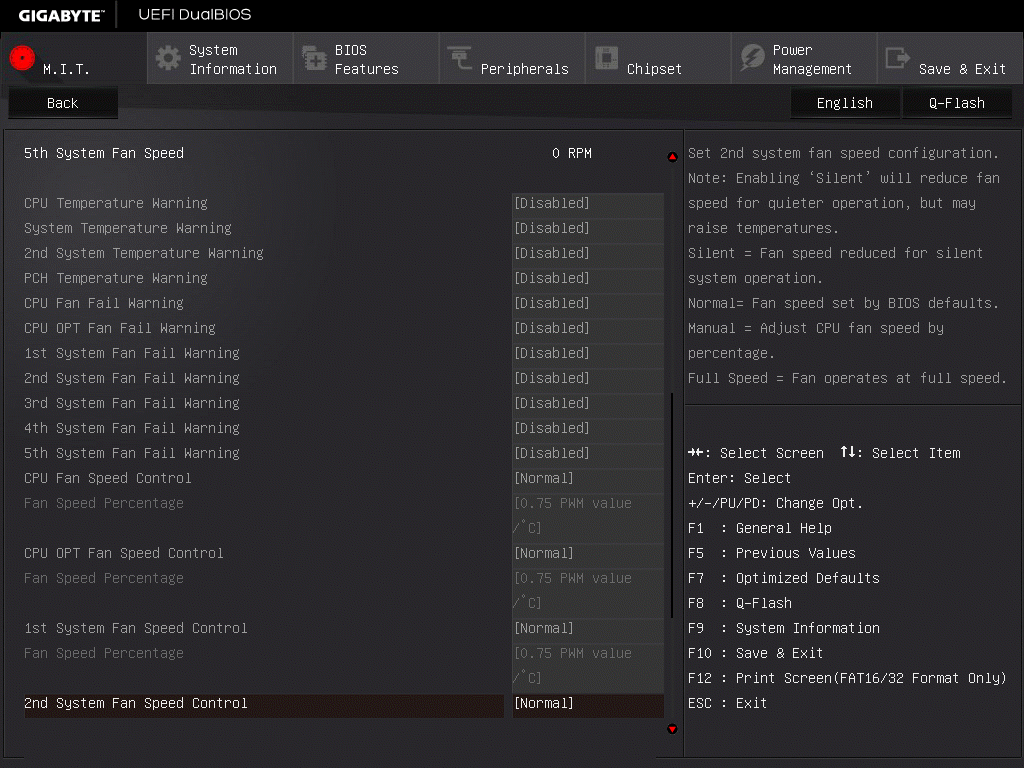

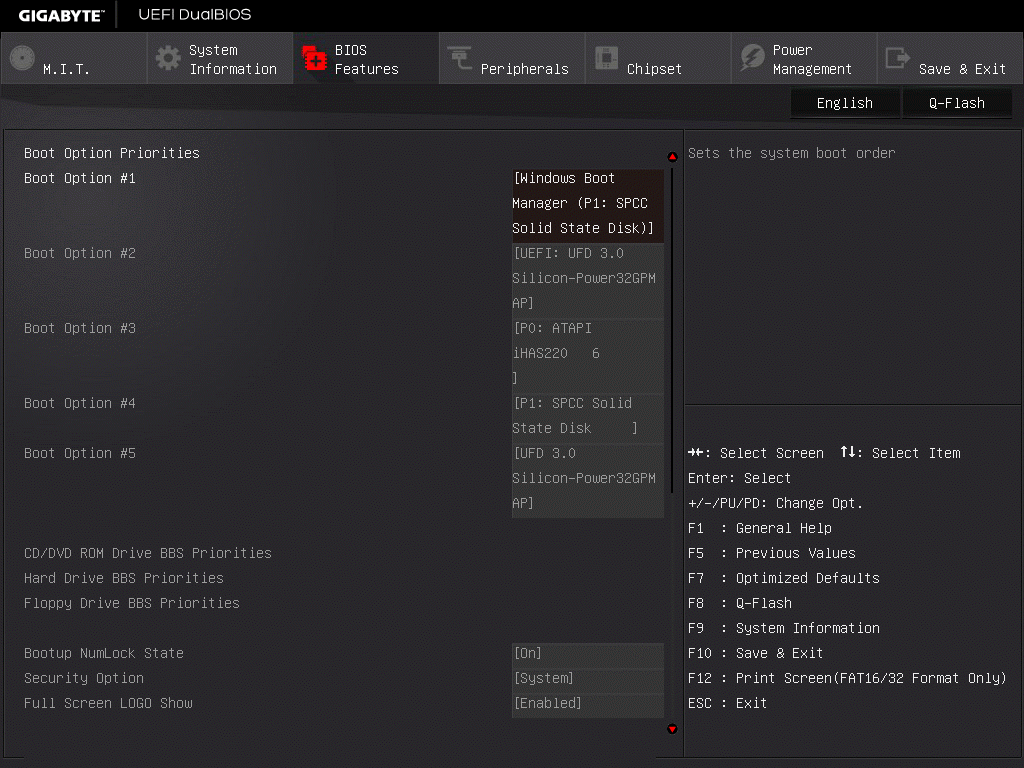

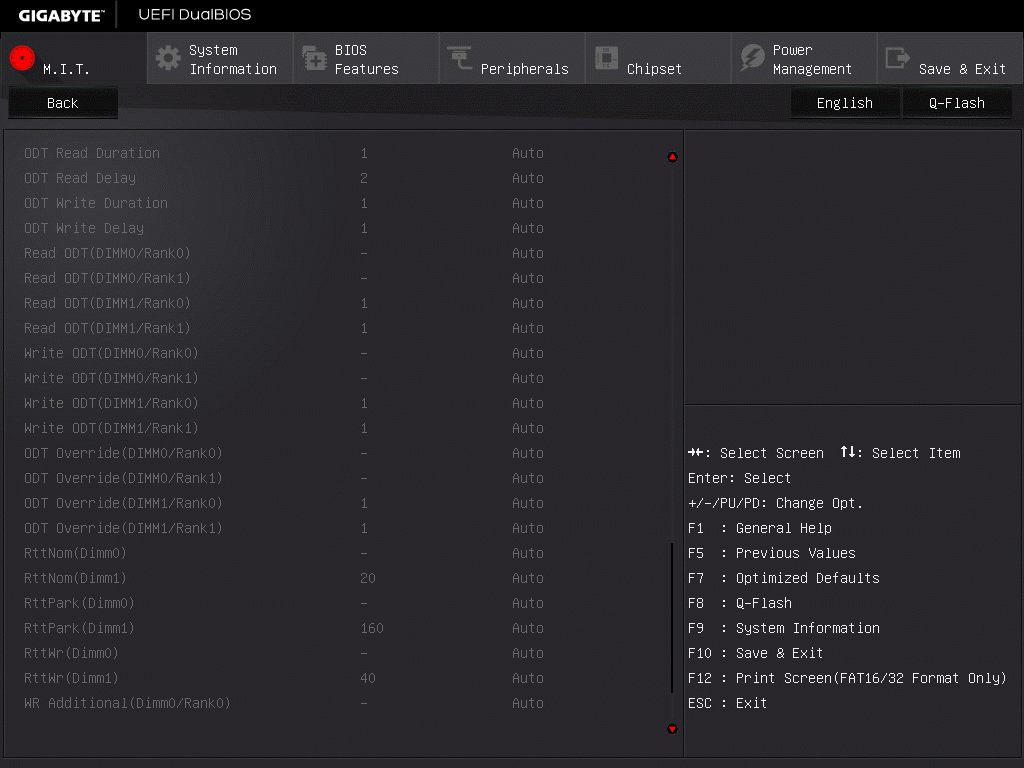

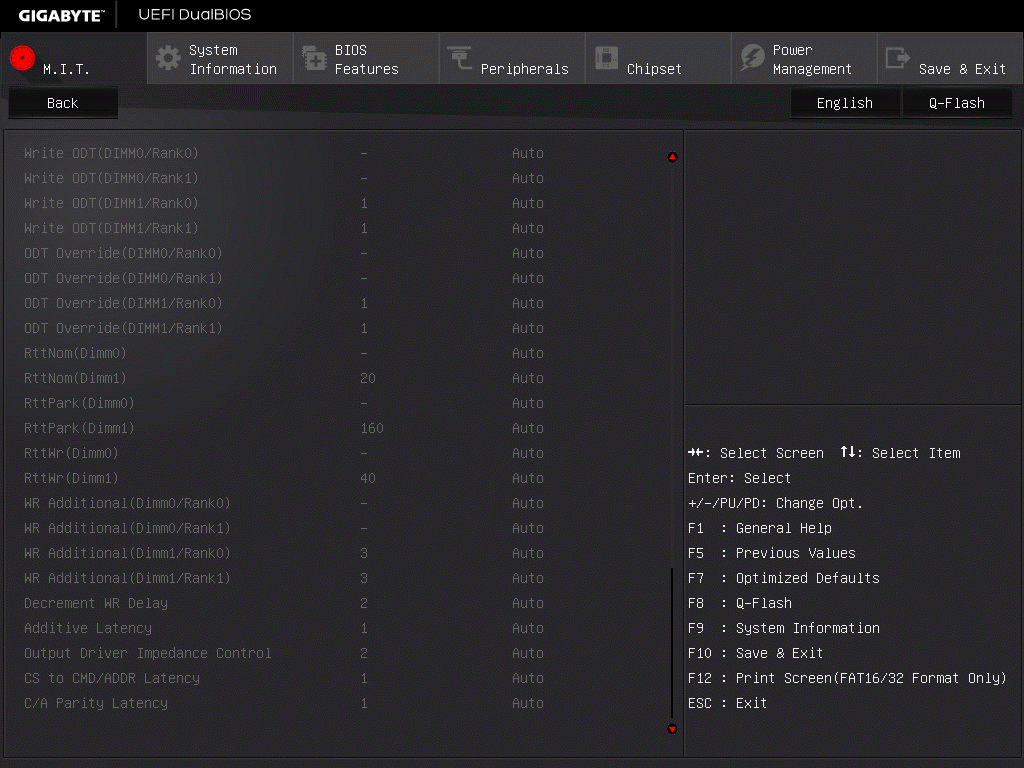

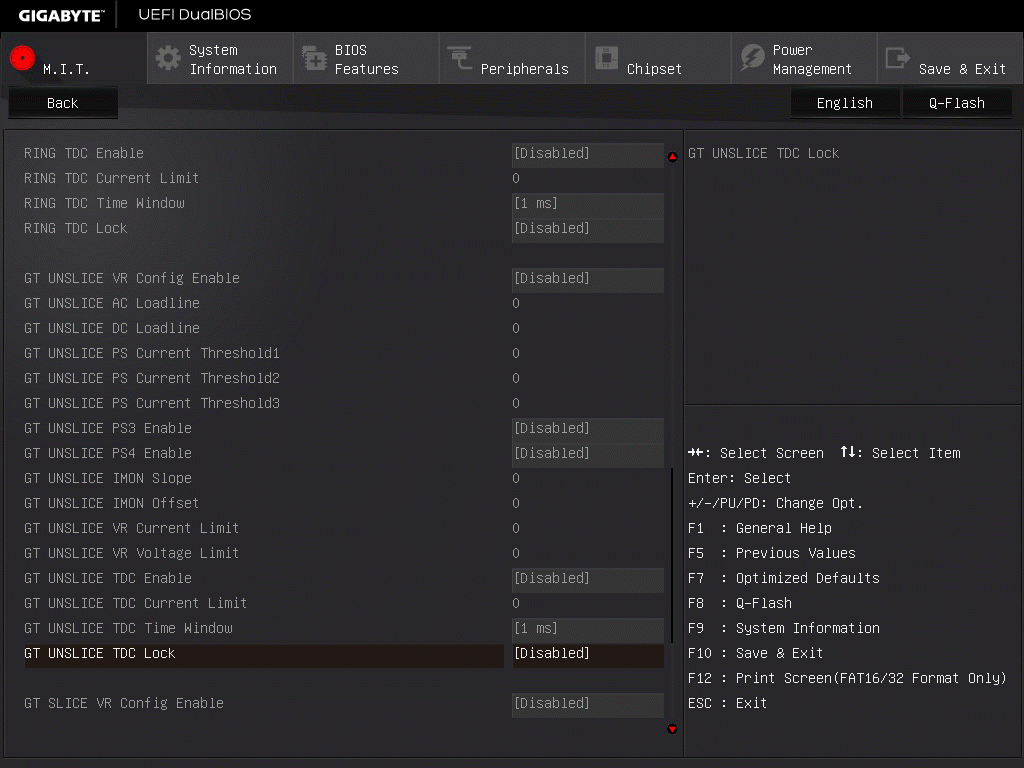

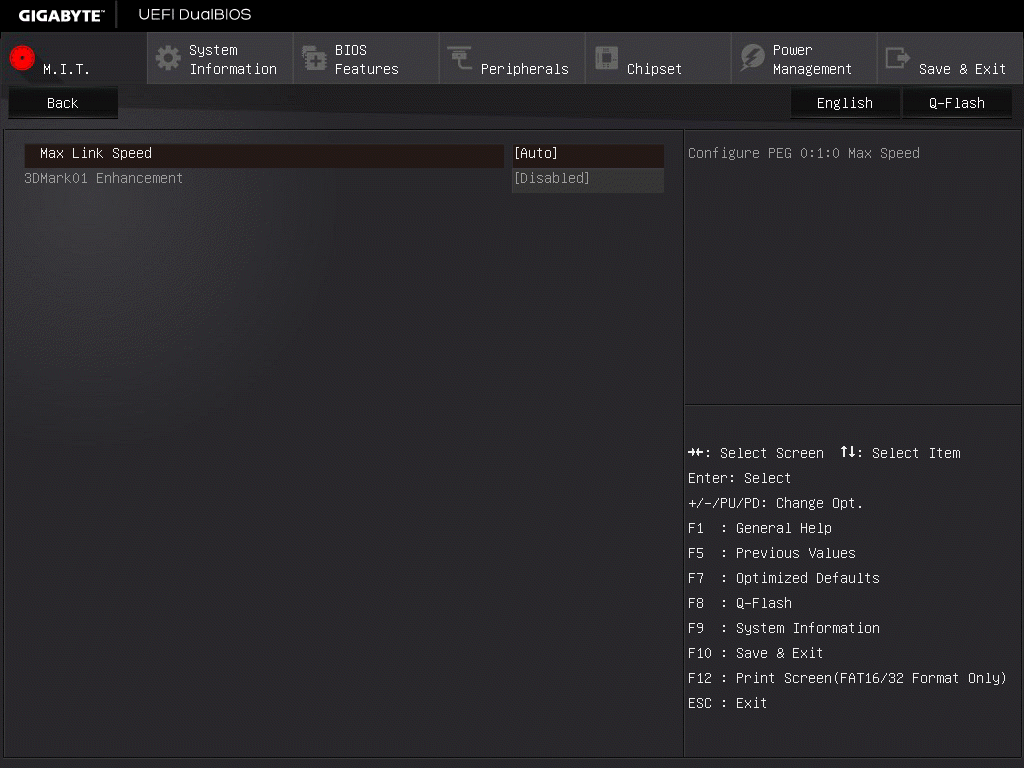

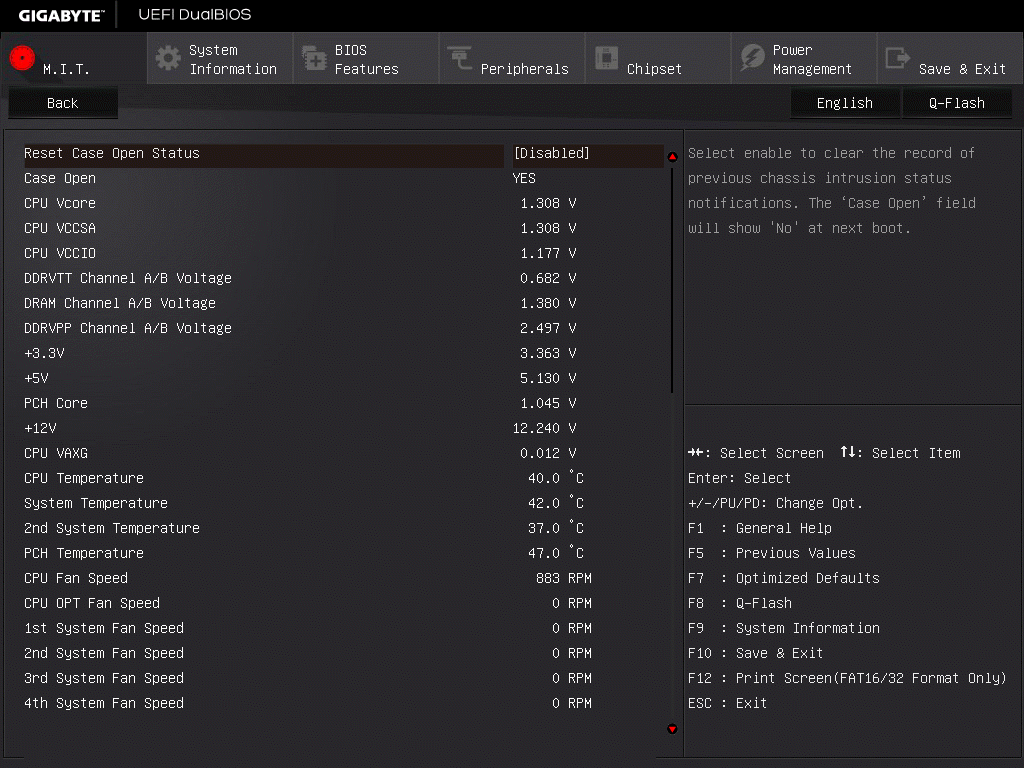

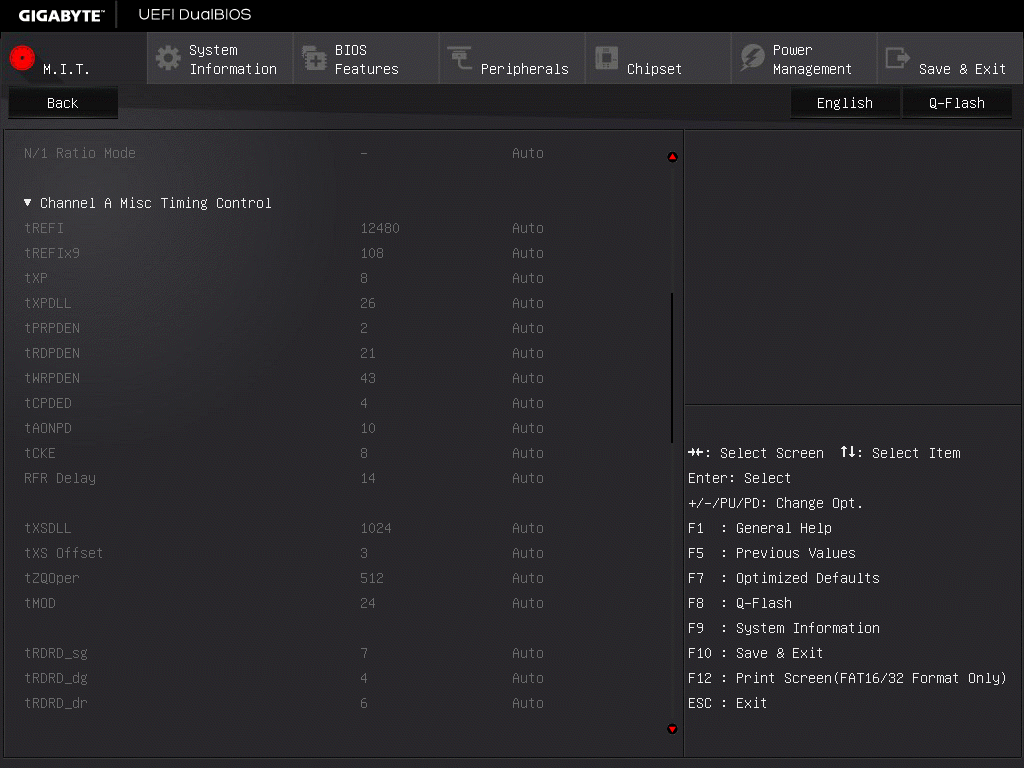

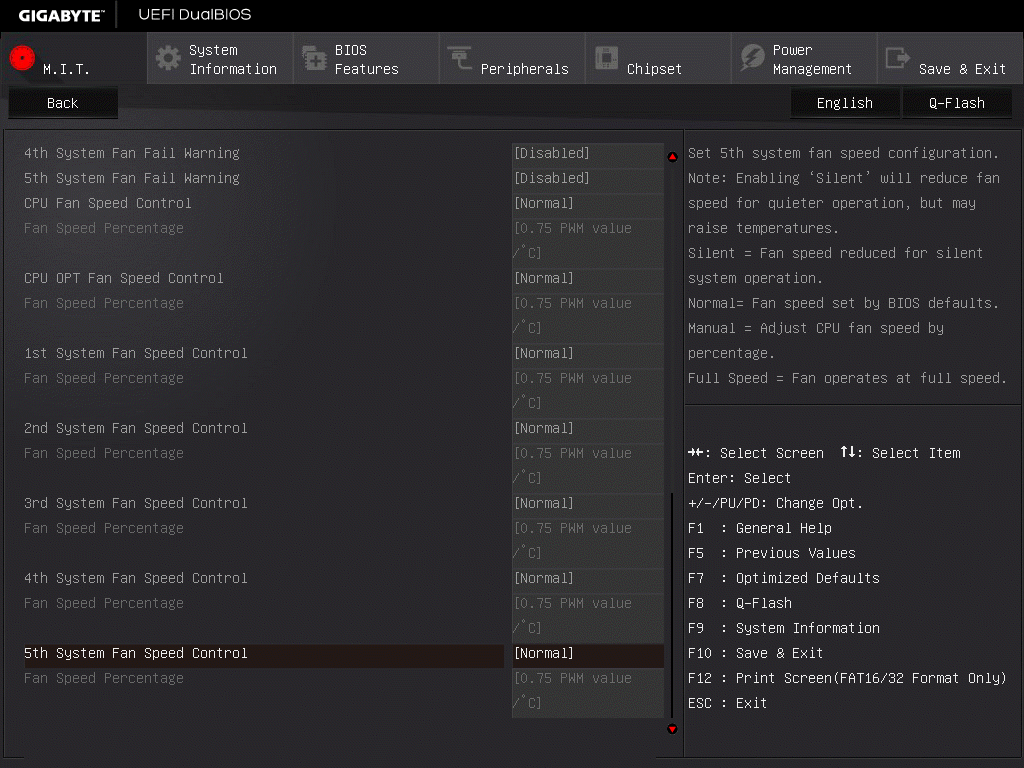

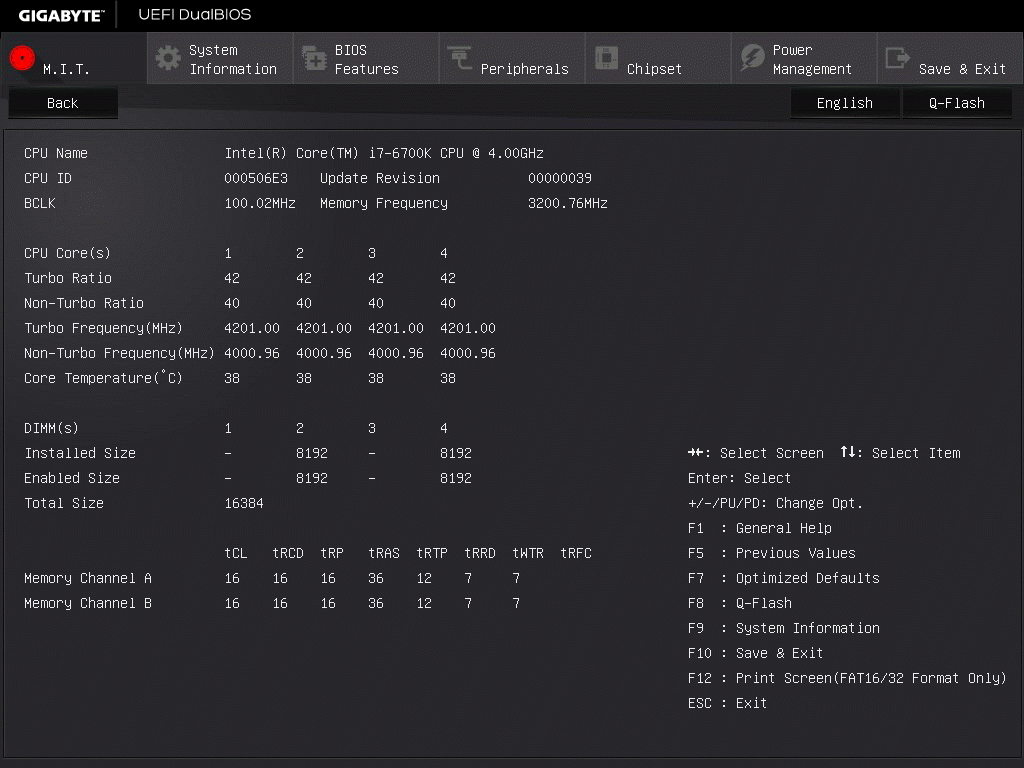

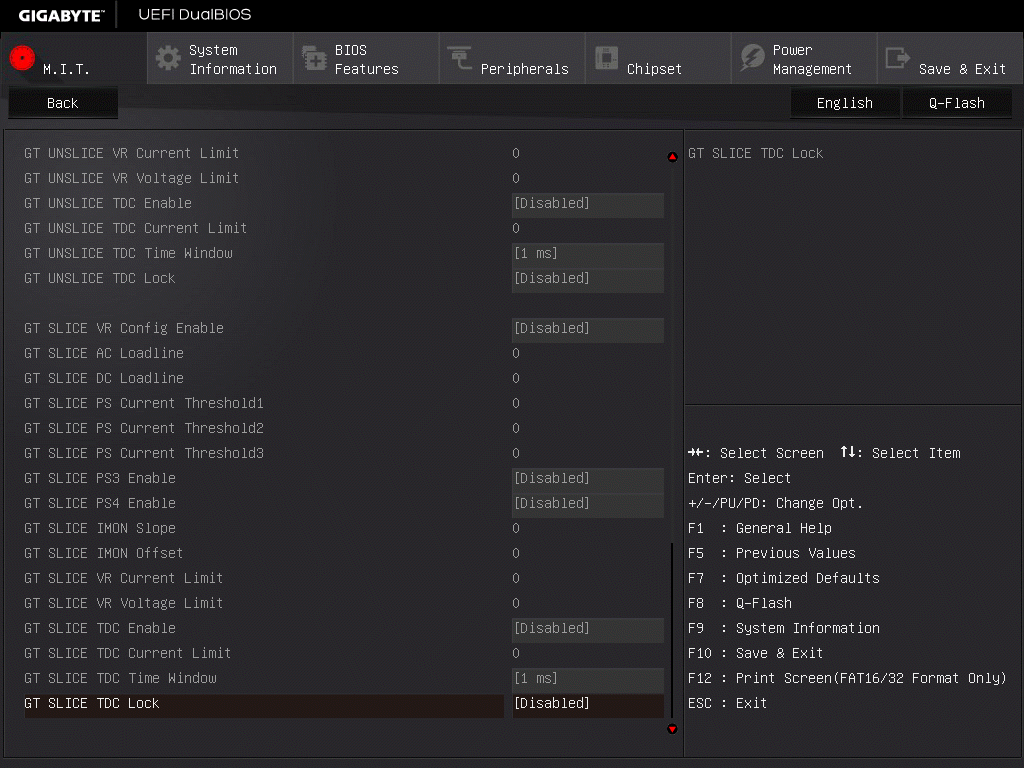

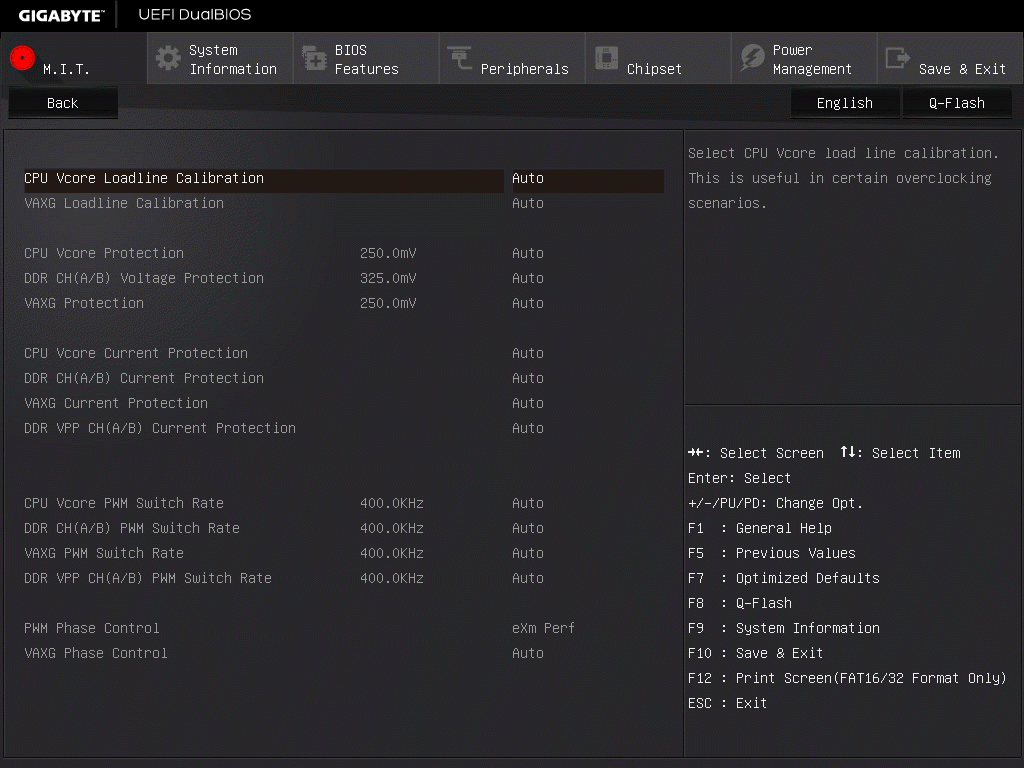

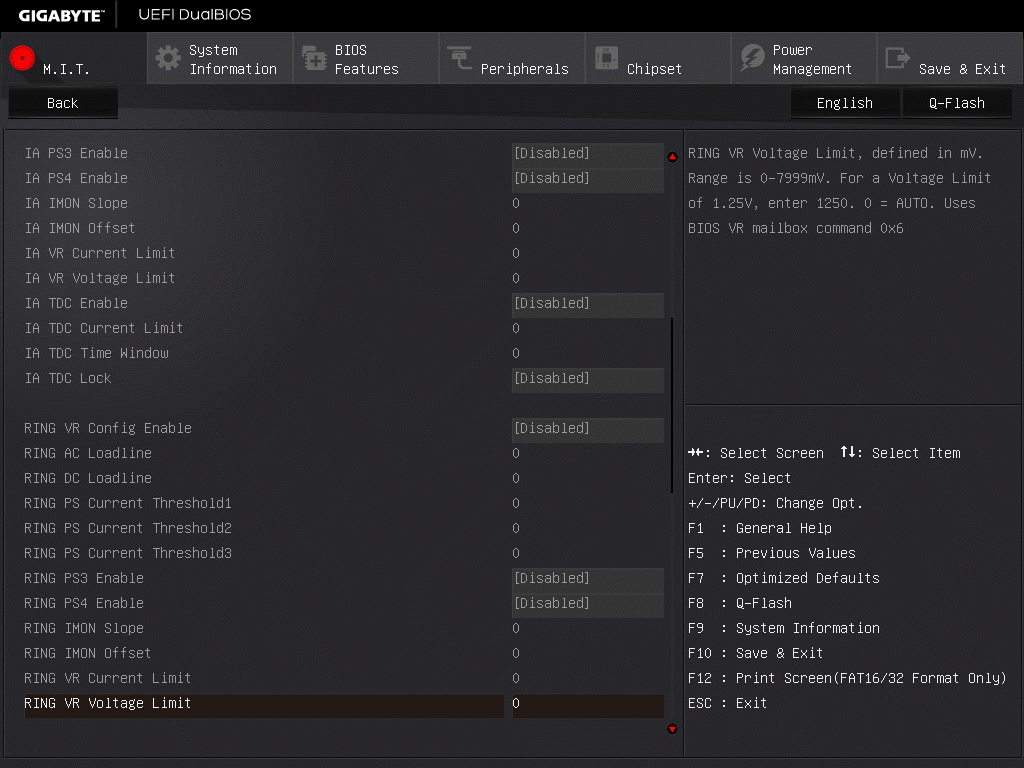

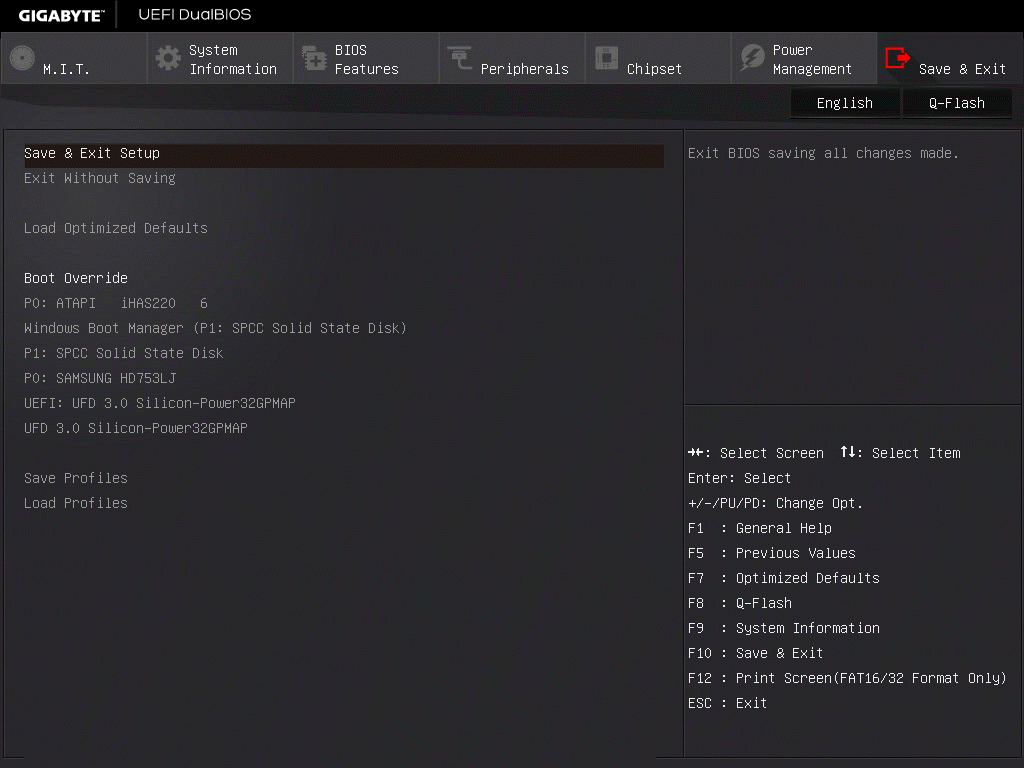

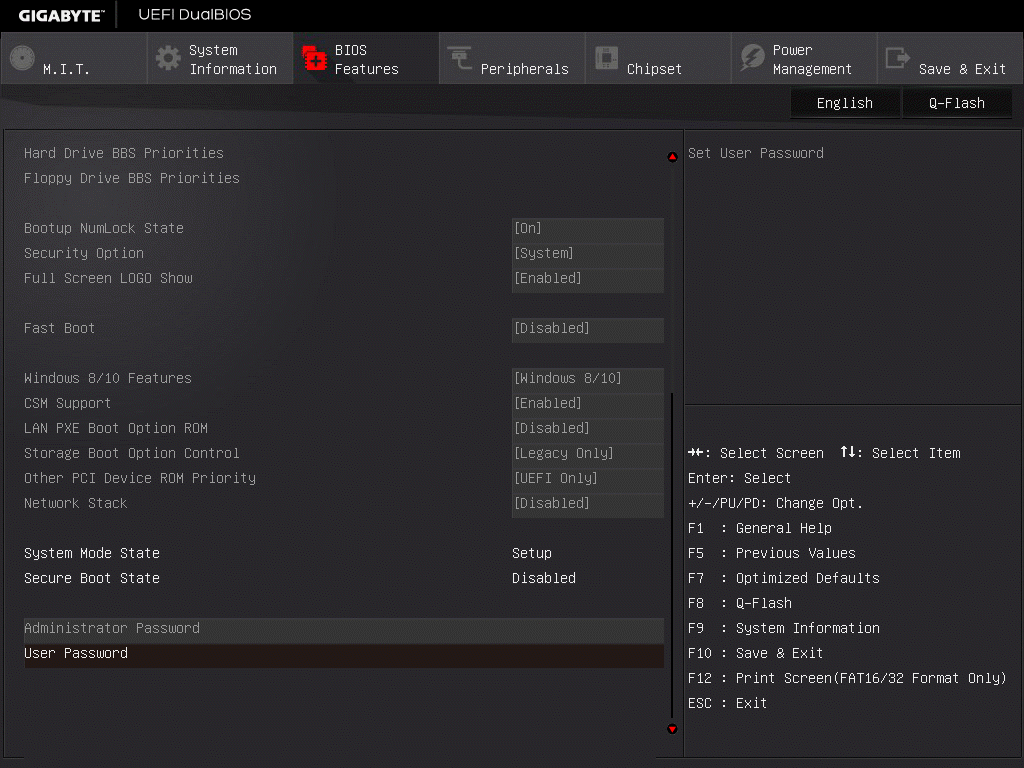

سایر بخش‌های مختلف Bios این مادربرد را می‌توانید در عکس‌های زیر ملاحظه کنید:

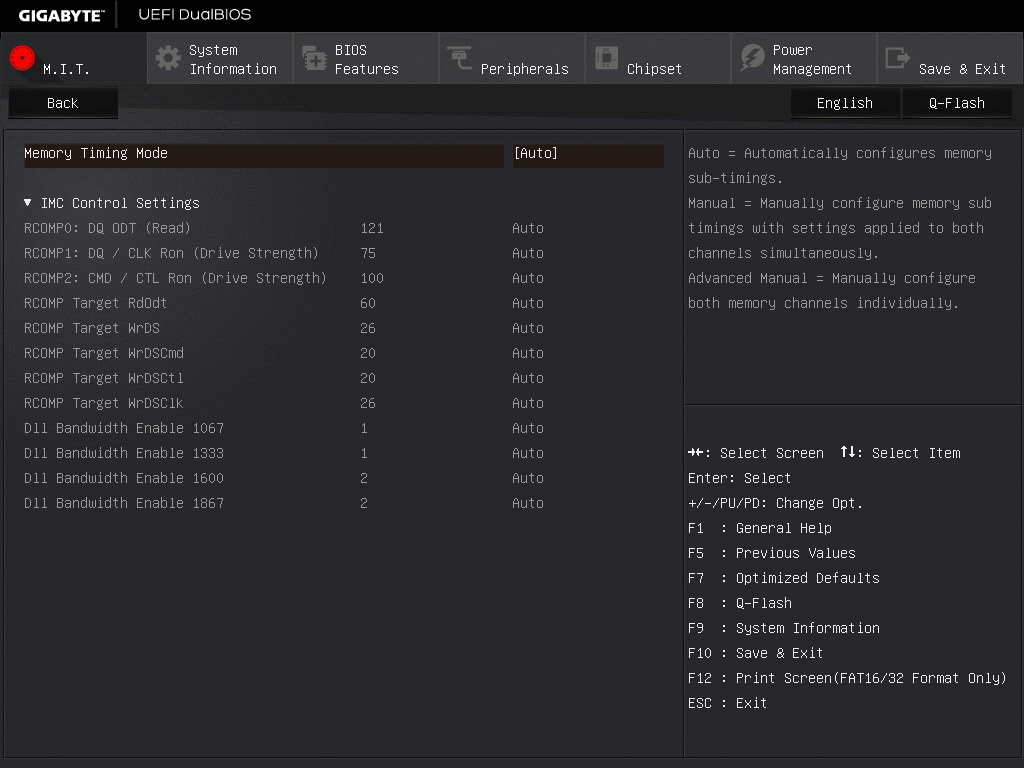

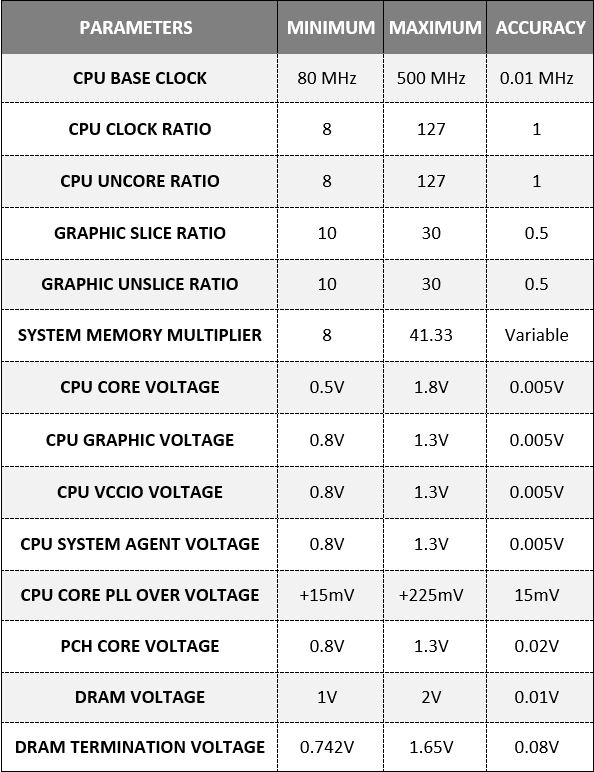

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر می‌باشد:

معرفی نرم افزارهای کاربردی همراه مادربرد

GIGABYTE APP CENTER

همواره یکی از ویژگی‌های ممتاز و البته پرطرفدار مادربردهای رده بالا، مخصوص اورکلاک و گیمینگ همراه داشتن نرم افزارهای کاربردی، اورکلاک سریع و آسان و مانیتورینگ می‌باشد. کمپانی گیگابایت نیز حدوداً 3 سالی می‌شود که بسته نرم افزاری تحت عنوان GIGABYTE APP CENTER را همراه با مادربردهای خود به‌صورت کاملاً رایگان عرضه می‌کند.



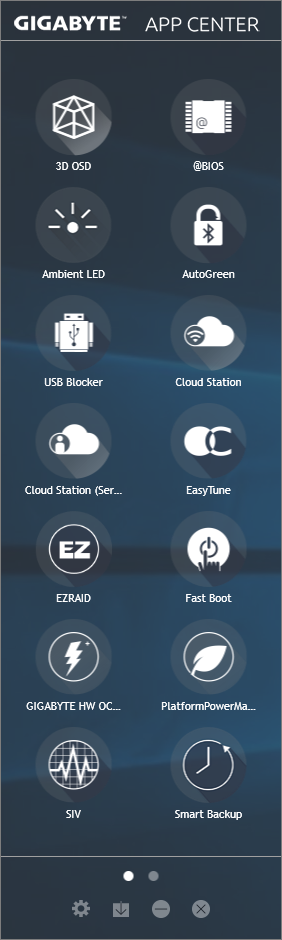

همان‌طور که ملاحظه می‌کنید مجموعه GIGABYTE APP CENTER شامل بیش از 14 نرم افزار کاربردی می‌باشد که در ادامه به معرفی مهم‌ترین و البته کاربردی‌ترین آن‌ها می‌پردازیم.



نرم افزار @Bios همان‌طور که از نامش پیداست جهت به‌روزرسانی آنلاین و آفلاین UEFI Bios این مادربرد به کار می‌رود. علاوه بر این قابلیت ذخیره فایل Bios کنونی و تغییر تصویر محیط Post نیز در این نرم افزار گنجانده شده است.

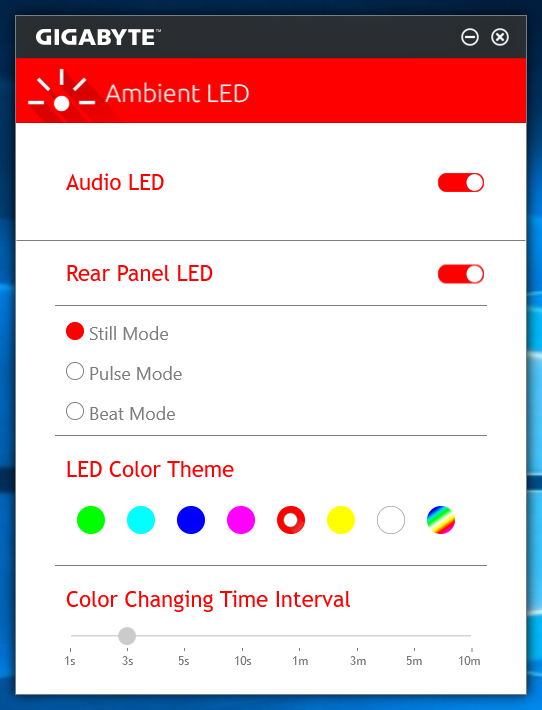

به کمک نرم افزار Ambient LED می‌توانید وضعیت، رنگ و حالت روشنایی RGB LED های تعبیه شده بر روی پانل پشتی، سیستم صوتی و سایر LED های تعبیه شده بر روی PCB مادربرد را کنترل کنید. این نرم افزار برای آن دسته از کاربرانی که کیس با درب شیشه‌ای دارند به‌شدت لذت بخش خواهد بود.

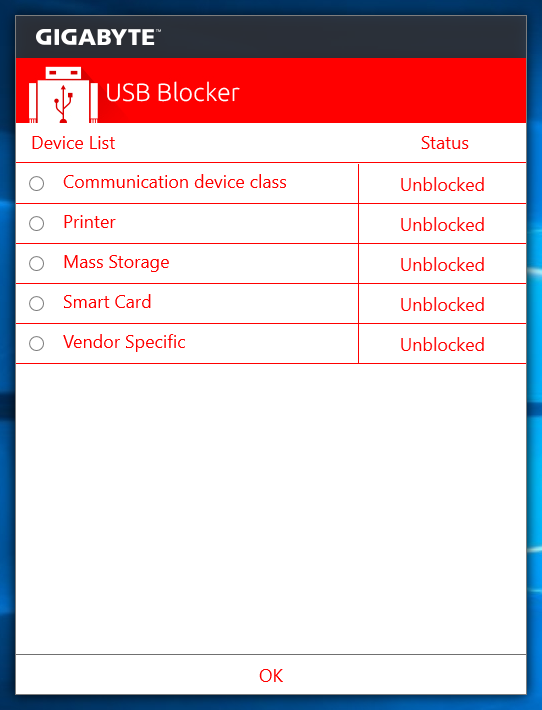

USB Blocker ابزاری است که برای کنترل پروتکل‌های پورت‌های USB جهت افزایش امنیت تبادل اطلاعات کاربرد دارد.

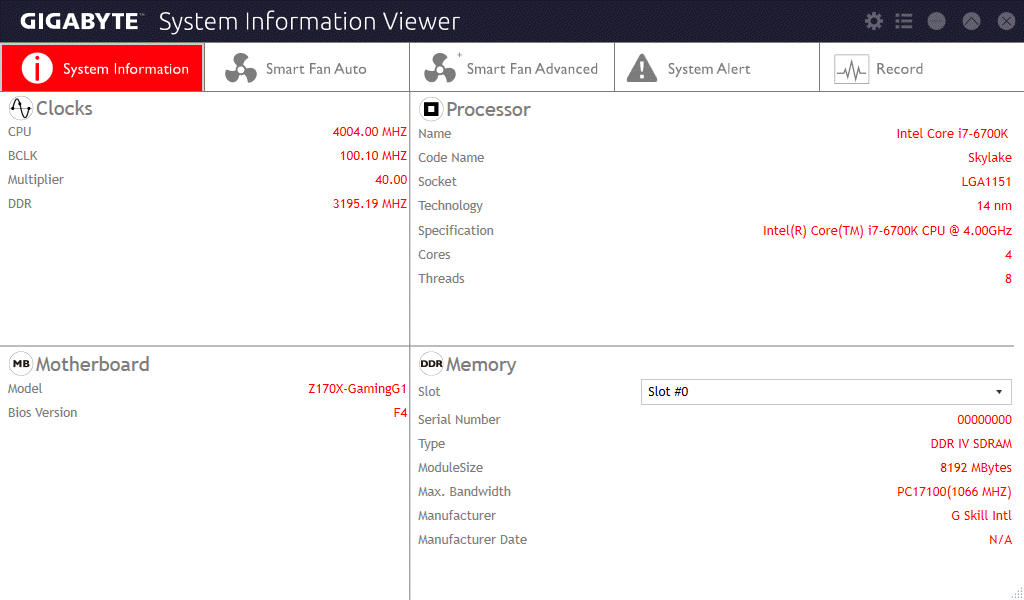

با استفاده از نرم افزار SIV یا System Information Viewer می‌توانید مشخصات سیستم خود را چک کنید و تنها با چند کلیک ناظر بر تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌های سیستم خود باشید.

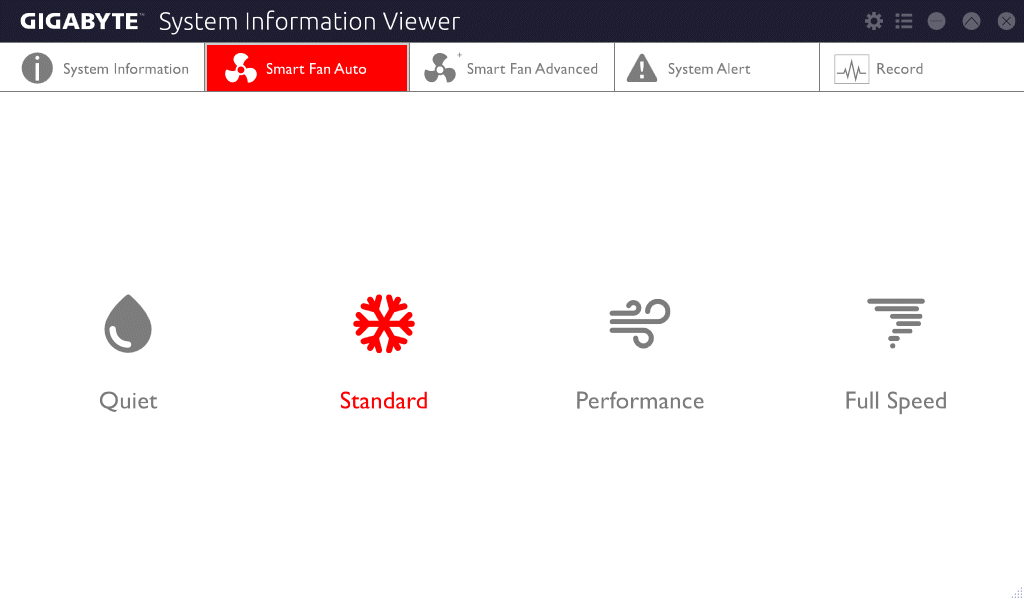

در بخش Smart FAN Auto این امکان فراهم شده تا توسط تنظیمات از پیش تعیین شده در 4 حالت مختلف بی‌صدا، استاندارد، سریع و حداکثر سرعت، چرخش تمامی فن‌هایی که به کانکتورهای فن مادربرد متصل شده است را کنترل کنید.



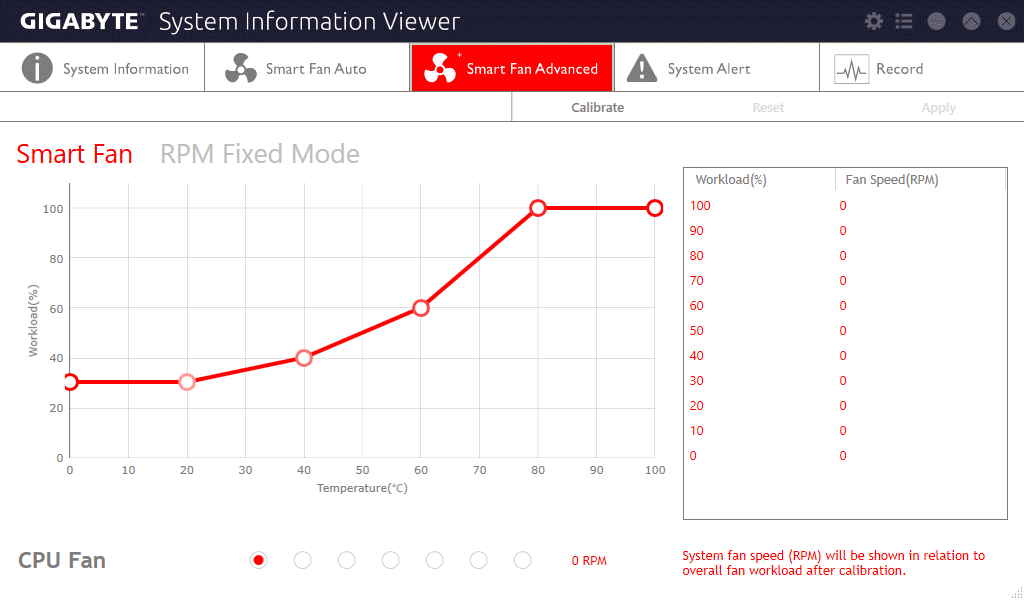

همچنین می‌توانید سرعت چرخش تک تک فن‌ها را مطابق سلیقه خود بچینید.

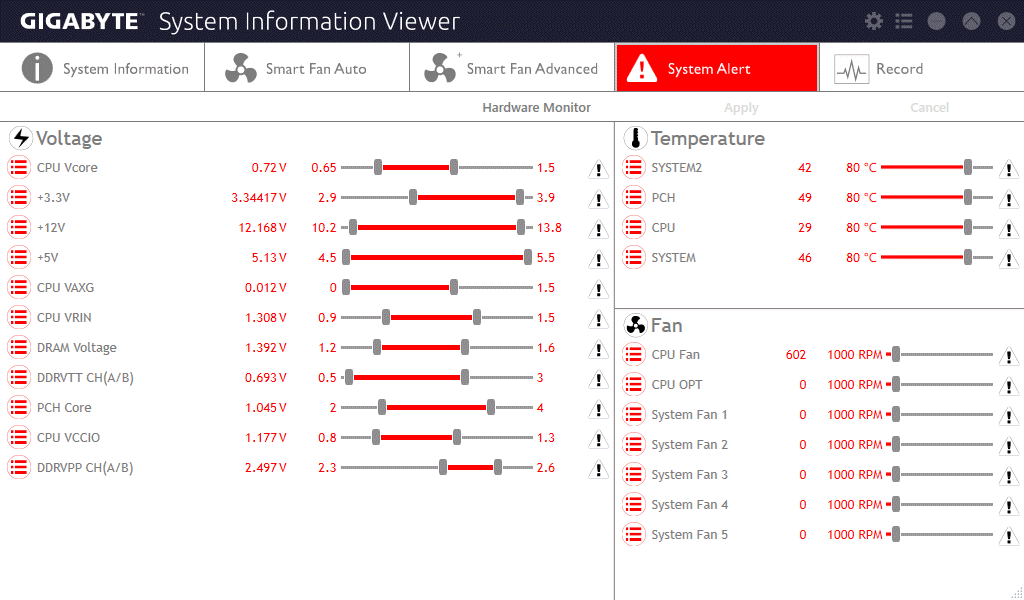

در بخش System Alert تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

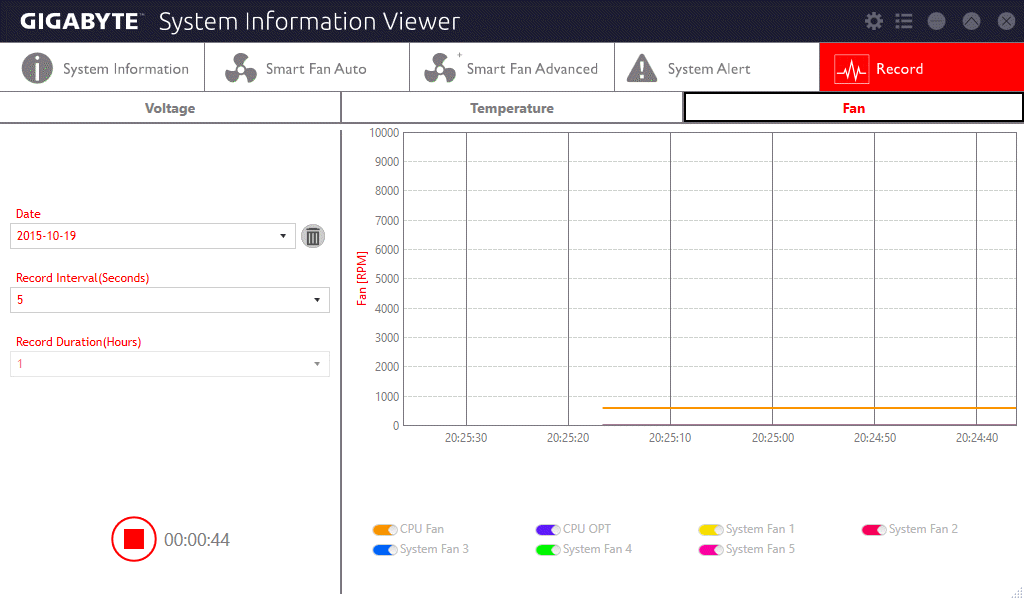

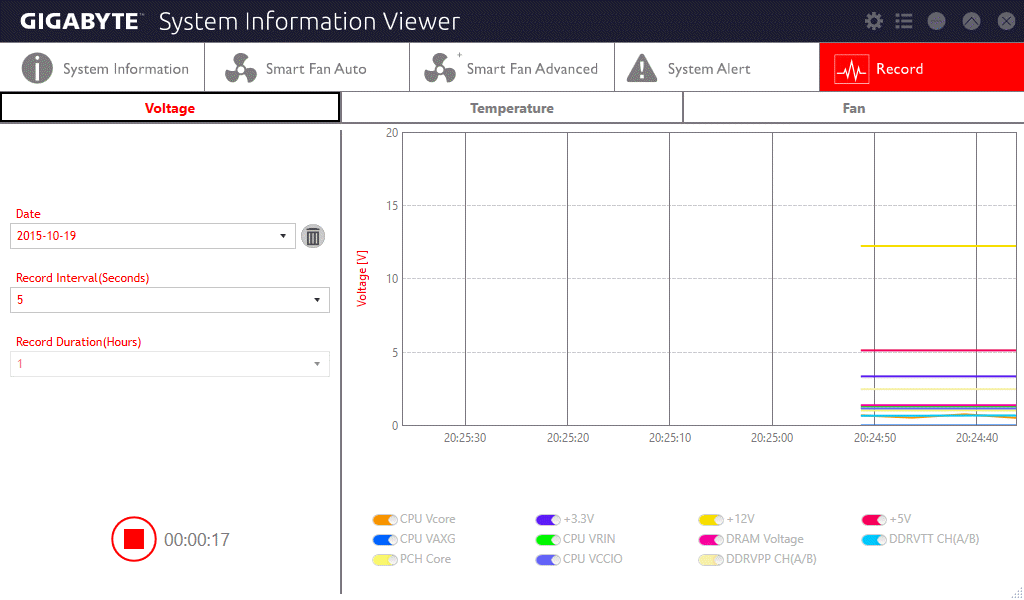

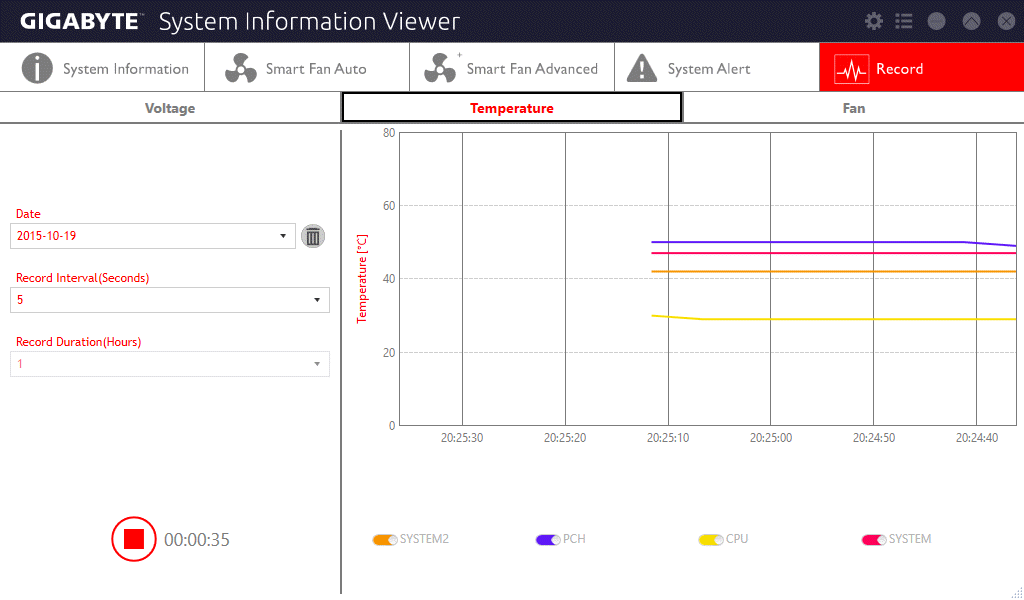

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.

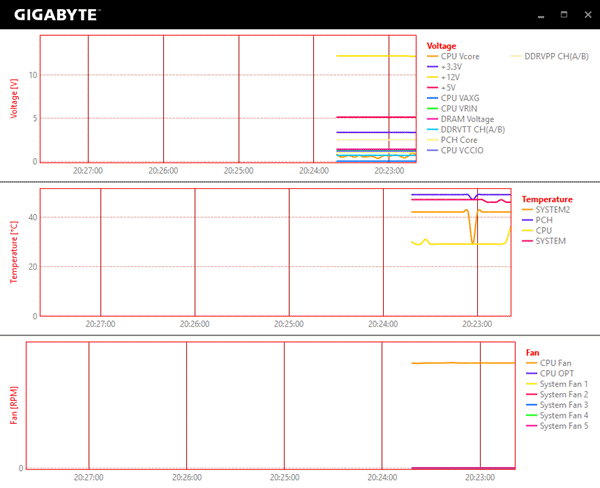

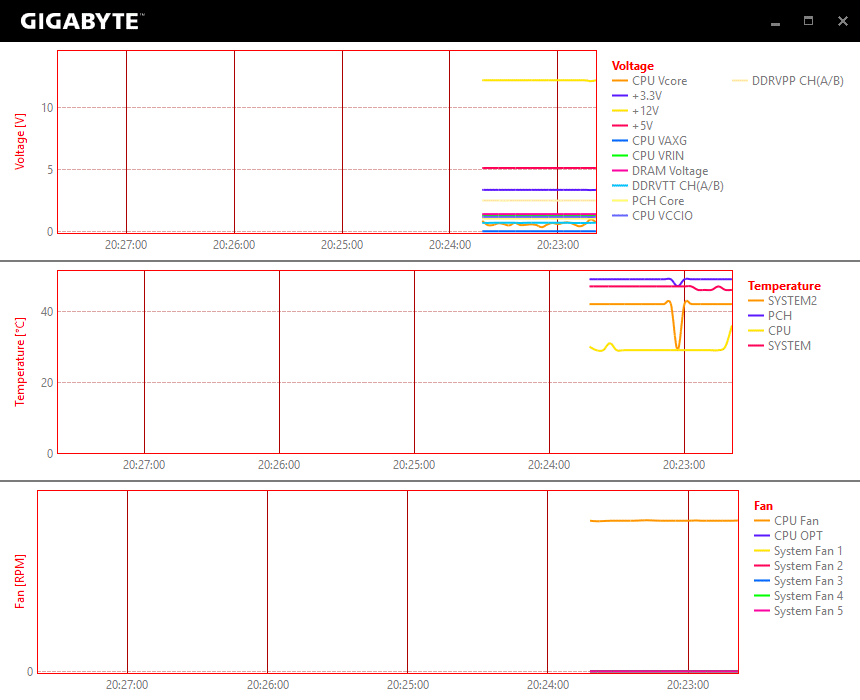

در تصویر بالا نیز پنجره مانیتورینگ این نرم افزار را ملاحظه می‌کنید. همان‌طور که می‌بینید تمامی پارامترهای ولتاژی، حرارتی و اطلاعات مربوط به چرخش فن‌ها در یک قاب و به‌صورت نمودارهای رنگی قابل رؤیت هستند.

معرفی جدیدترین نسخه نرم افزار EasyTune



اگر از طرفداران قدیمی مادربردهای کمپانی گیگابایت باشید مسلماً با نرم افزار EasyTune خاطرات زیادی دارید. EasyTune نرم افزاری است تحت ویندوز که با رابط گرافیکی کاربر پسند جهت اورکلاک آسان، سریع و حتی دستی و حرفه‌ای سیستم به کار می‌رود. همان‌طور که در تصویر بالا ملاحظه می‌کنید در صفحه اصلی این نرم افزار این امکان فراهم شده تا پارامترهای مختلف سیستم را برای حالت‌های مختلف مصرف بهینه انرژی، عادی، اورکلاک پردازنده تا 4.4GHz و یا شروع فرآیند اورکلاک خودکار تنها با یک کلیک تنظیم کنید. در نوار پایینی نرم افزار نیز فرکانس هسته پردازنده، ماژول‌های حافظه RAM و فرکانس هسته GPU به‌صورت Real Time نمایش داده می‌شوند.



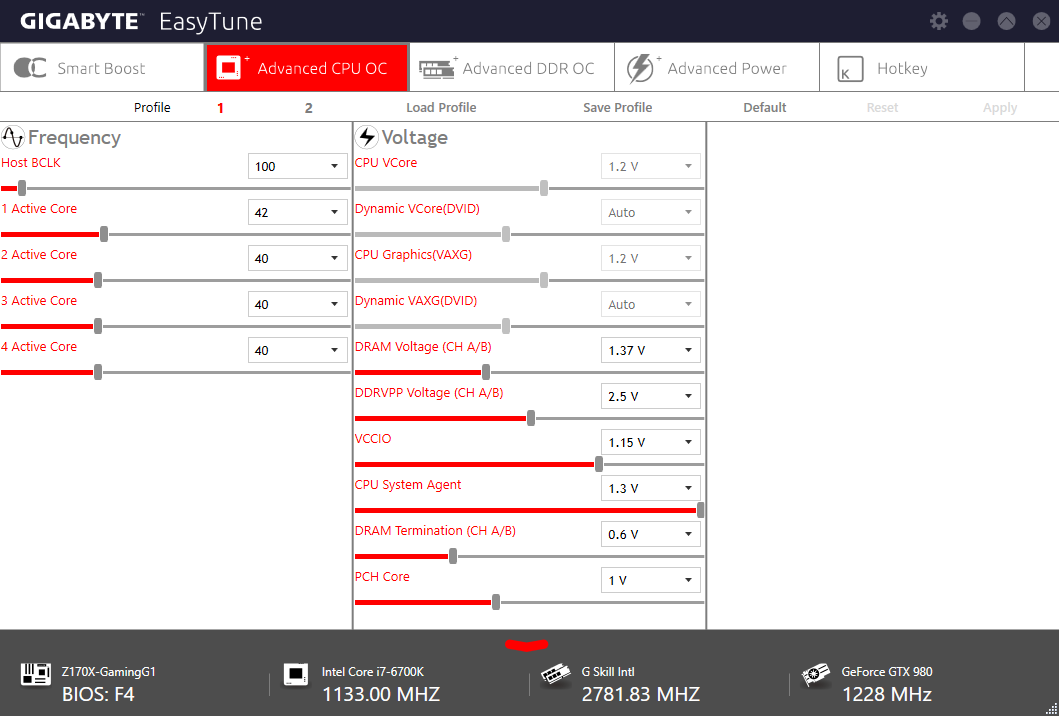

در تب Advanced CPU OC همچنان که در تصویر بالا مشخص است قابلیت تغییر فرکانس BCLK، ضریب فرکانس هر هسته پردازنده به‌صورت مجزا و پارامترهای مختلف ولتاژ به‌صورت آنی و Real Time فراهم شده است.



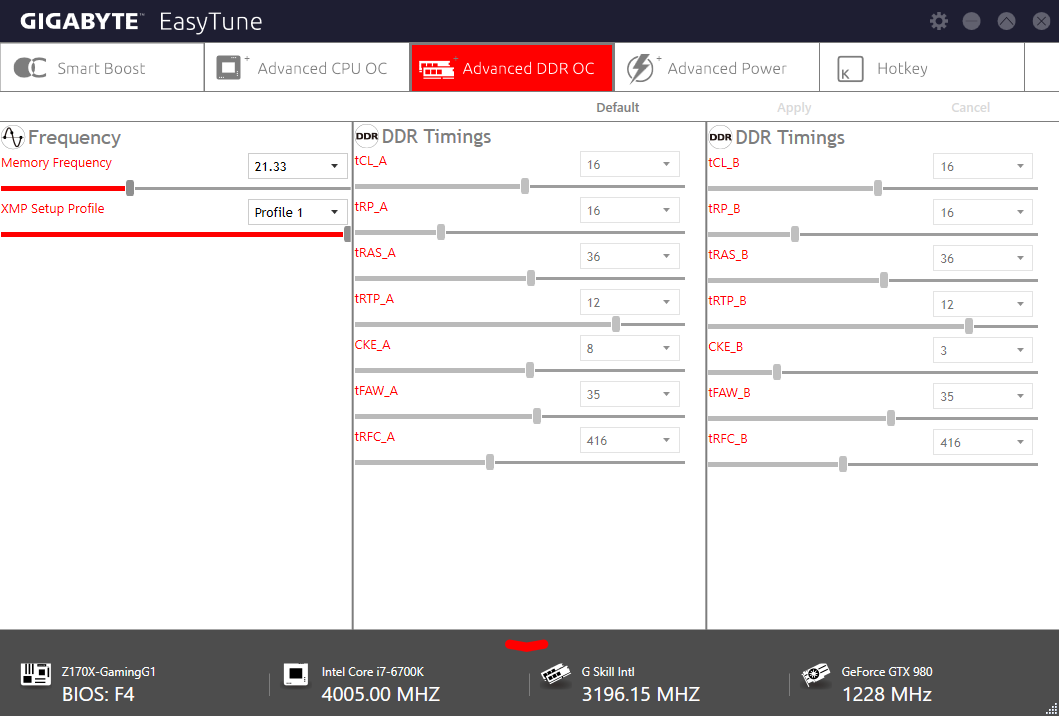

صفحه Advanced DDR OC نیز حاوی پارامترهایی نظیر ضریب فرکانس ماژول‌های حافظه RAM، قابلیت فعال سازی پروفایل‌های XMP و تایمینگ های اصلی و Advanced برای اورکلاک حافظه‌های RAM است.



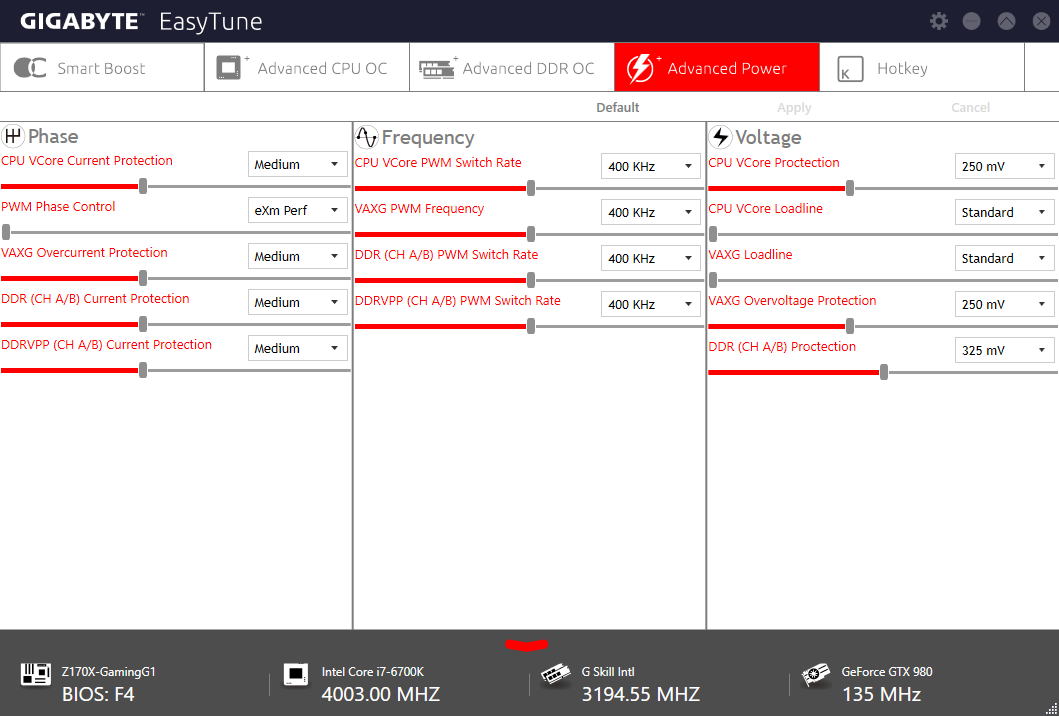

پارامترهای مربوط به مدارات کنترل مصرف انرژی، فرکانس سوئیچینگ مدارات PWM و پروتکشن های در نظر گرفته شده برای CPU، ماژول‌های حافظه RAM نیز در پنجره Advanced Power این نرم افزار گنجانده شده‌اند.



تمامی تنظیمات موجود در این نرم افزار قابلیت ذخیره در پروفایل‌های مجزا را دارا می‌باشند. در نتیجه کاربر می‌تواند چندین پروفایل مختلف برای استفاده در شرایط مختلف مثل، گیمینگ، مرور وب و ... ذخیره کند. در بخش Hotkey نرم افزار EasyTune این امکان فراهم شده تا کاربر با تعیین چند Hotkey خاص در هر لحظه و هر زمانی که اراده کند تنها با فشردن کلیدهای ترکیبی تعیین شده پروفایل تنظیمات خود را در سریع‌ترین زمان ممکن فراخوانی کند.

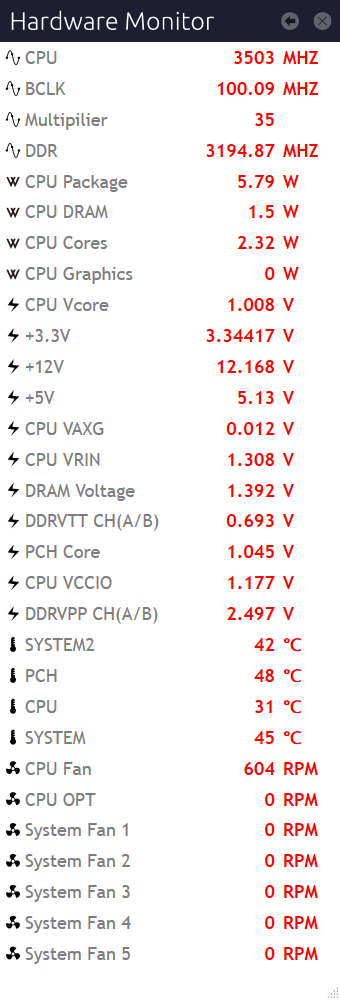

یکی دیگر از امکانات بسیار کاربردی نسخه جدید EasyTune پنجره مانیتورینگ این نرم افزار است که در یک قاب و به‌صورت Real Time تقریباً تمامی پارامترهای مهم فرکانسی، ولتاژی، حرارتی و سرعت چرخش فن‌ها را به کاربر نمایش می‌دهد.

معرفی نرم افزار پردازش صدا Creative SBX Pro Studio

همان‌طور که اشاره شد قلب سیستم صوتی فوق‌العاده قدرتمند و باکیفیت این مادربرد پردازنده صوتی 4 هسته‌ای بسیار مدرن Creative Core 3D می‌باشد. بسته نرم افزاری مکمل ارائه شده توسط کمپانی حرفه‌ای Creative برای سیستم‌های صوتی مبتنی بر پردازنده نام برده نیز نرم افزار نام آشنای Creative SBX Pro Studio است.



از جمله امکانات این نرم افزار پردازش صدا، می‌توان به تنظیم حالت Surround، تنظیم فیلتر اختصاصی Crystalizer کمپانی Creative جهت بازسازی فرکانس‌های بالا و پایین، تنظیم حجم BASS، تنظیم فرکانس Crossover برای تعیین محدوده فرکانس‌های ساب ووفر و پشتیبانی از تکنولوژی Dialog Plus جهت افزایش وضوح فرکانس میانی مربوط به دیالوگ اشاره کرد.



در بخش CrystalVoice تنظیمات مربوط به میکروفن را در اختیار کاربر گذاشته شده است.



در قسمت Scout Mode این قابلیت فراهم شده تا در بازی‌های رایانه‌ای با نمایش یک رادار در کنار تصویر محل اختفاء دشمنان خود را در سریع‌ترین زمان ممکن پیدا کنید.



در این بخش امکاناتی برای تعیین نوع اسپیکر و هدفون متصل شده به سیستم صوتی، کالیبریشن و حتی تعیین پلاریته خروجی صدا در نظر گرفته شده است.



به وسیله میکسر حرفه‌ای این نرم افزار می‌توانید حجم صدای هر یک از کانال خروجی و ورودی صدا را جداگانه تنظیم کنید.



در بخش Equalizer نیز این امکان فراهم شده تا با توجه به سلیقه خود و نوع اسپیکر و یا هدفونی که دارید سطوح مختلف صدا را تنظیم کرده تا صدا را آن‌گونه که دوست دارید بشنوید.



در بخش Jack Setup نیز می‌توانید عملکرد هر یک از جک‌های 3.5mm تعبیه شده در پانل پشتی و جلویی کیس را مشاهده و یا مطابق خواسته خود تغییر دهید.

تست‌های مدیریت مصرف انرژی و حرارتی

تست‌های مدیریت مصرف انرژی و حرارتی

در این بخش توان مصرفی کل سیستم را (توان اکتیو (P) مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه واتمر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:



از آنجا که توان مصرفی (TDP) پردازنده Intel Core i7 4770K به‌صورت تئوری 7 وات کمتر از پردازنده Intel Core i7 6700K است و از طرف دیگر مادربرد پلتفرم Haswell از مدل‌های رده متوسط رو به بالا و فاقد کنترلرها و امکانات سخت افزاری مشابه مادربرد Z170X-GAMING G1 است روی هم رفته در این تست می‌توان نمره قبولی را به این مادربرد داد.

اما همانند روال قبلی همیشه سعی کردیم اولین تست یک پلتفرم با پردازنده و مادربردهای مبتنی بر معماری جدید همراه با آنالیز مصرف انرژی در شرایط و کاربردهای مختلف باشد. در نمودار زیر می‌توانید نتیجه‌این آنالیز را مشاهده کنید:



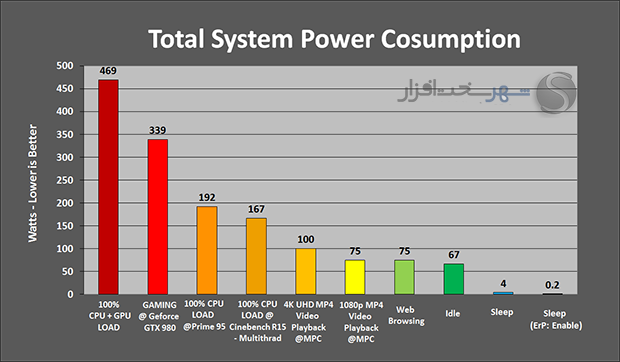

از نمودار بالا چند نکته مهم می‌توان استخراج کرد:

  • کاملاً مشخص است که با فعال سازی پارامتر ERP توان مصرفی حالت Standby از 4W به کمتر از 1W تقلیل یافته است. شاید این میزان کاهش توان در نگاه اول چیزی به نظر نرسد اما اگر این مقدار را در فاصل طولانی مدت تخمین بزنید به مقادیر قابل توجهی خواهید رسید. مقادیری که علاوه بر صرف هزینه کمتر باعث صرفه جویی در مصرف انرژی خواهد شد
  • توان مصرفی واقعی CPU در حالت Load توسط نرم افزارهای شبیه سازی Rendering حدوداً 95W است. مقداری که با گفته‌های اینتل (91W) همخوانی دارد اما این میزان در حداکثر مقدار خود به حدود 120W می‌رسد. دلیل این امر فشار بیش از حد معمول الگوریتم‌های نرم افزار Prime95 بر پردازنده و نصب ماژول‌های حافظه DDR4 با فرکانس 3200MHz بر روی این پلتفرم است. در واقع ولتاژ بیشتر ماژول‌های حافظه (1.35v) و از سوی دیگر ولتاژهای بیشتر مرتبط با کنترلر حافظه و بخش‌های I/O پردازنده (VCCSA و VCCIO) که مادربرد برای حفظ پایداری به پردازنده تحمیل می‌کند باعث ثبت چنین نتیجه‌ای می‌شوند
  • حداقل پاور پیشنهادی ما برای راه اندازی بدون دردسر این پلتفرم همراه با یک کارت گرافیک رده بالا یک پاور Active PFC با توان واقعی 600W الی 700W است. البته اگر نیازی به کارت گرافیک مجزا ندارید یک پاور Active PFC با توان واقعی 350W الی 400W انتخاب خوبی برای این پلتفرم خواهد بود.

تست‌های حرارتی

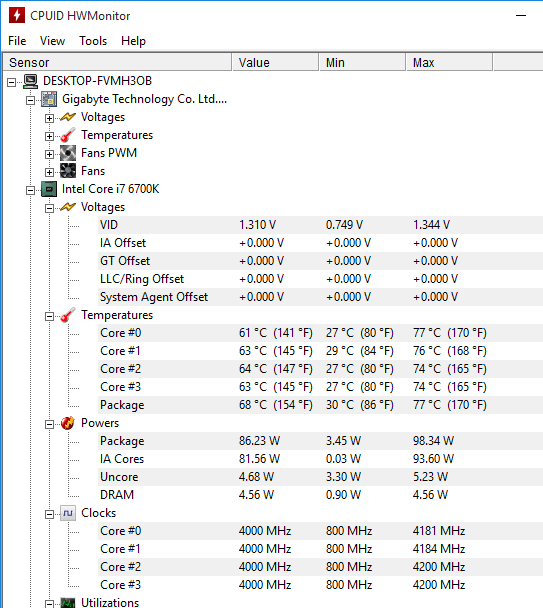

در این تست نیز حرارت متصاعد شده از داغ‌ترین نقطه هیتسینک های مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیتسینک چیپست Intel PCH Z170 را به وسیله ترمومتر مادون قرمز و حرارت هسته CPU را نیز به وسیله نرم افزار HWMonitor در دو وضعیت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:



دلیل ثبت چنین حرارت بالایی برای پردازنده در حالت Load علیرغم کولر بسیار خوبی که بر روی این پردازنده نصب شده دقیقاً همان دلایلی است که در بخش آنالیز توان مصرفی به آن اشاره شد؛ اما نتایج به دست آمده برای بخش‌های دیگر مادربرد عالی نیست ولی بد هم نیست. نمی‌توان این نکته را کتمان کرد که به‌مراتب انتظار نتایج بهتری از این مادربرد داشتیم.



برای روشن شدن موضوع این تست را یک بار دیگر اما این بار بدون فعال سازی پروفایل XMP (با تنظیمات پیش فرض و فرکانس 2133MHz برای ماژول‌های RAM) تکرار کردیم. همان‌طور که در تصویر بالا ملاحظه می‌کنید حداکثر حرارت هسته‌های پردازنده از 95C به 77C کاهش یافت. پس اگر قصد تهیه حافظه RAM با حجم 8GB و بیشتر برای هر ماژول را دارید اکیداً پیشنهاد می‌کنیم در صورتی که از کولرهای رده بالا استفاده نمی‌کنید از تهیه ماژول‌های DDR4 با فرکانس بیش از 2800MHz الی 3000MHz خودداری کنید. از طرف دیگر طی این چند ماه گزارش‌های رسیده از سوی اغلب کاربران حاکی از این موضوع می‌باشد که IMC یا کنترلر حافظه برخی از پردازنده‌های حتی رده بالای مبتنی بر معماری Skylake از پس پایدار نگاه داشتن ماژول‌های حجیم (8GB و بیشتر) با فرکانس‌های بیش از 3000MHz بر نمی آیند. پس در حین خرید حافظه RAM DDR4 برای این پلتفرم موارد ذکر شده را مدنظر داشته باشید.

آنالیز عملکرد و کارایی معماری Skylake در پخش فایل‌های ویدئویی باکیفیت (Full HD (1080p و (4K (2160p

 آنالیز عملکرد و کارایی معماری Skylake در پخش فایل‌های ویدئویی باکیفیت (Full HD (1080p و (4K (2160p

اگر خاطرتان باشد در مقاله "معرفی نسل نهم پردازنده‌های گرافیکی کمپانی اینتل" به‌صورت مفصل به تشریح معماری تراشه‌های گرافیکی نسل جدید اینتل پرداختیم. یکی از ویژگی‌های جدید و محوری این پردازنده‌های گرافیکی جدید، به‌روزرسانی موتور پردازش ویدئویی آن‌ها بود. در این بخش قصد داریم به‌صورت عملی عملکرد و کارایی این موتور پردازش ویدئو را محک بزنیم.

به همین منظور 2 فایل ویدئویی باکیفیت‌های 1080p و 2160p (هر کدام با دو فرمت MKV و MP4) انتخاب کردیم و با استفاده از آخرین نسخه (MPC (Media Player Classic هر فایل را به‌صورت جداگانه پخش کردیم. لازم به ذکر است در این تست‌ها از تراشه گرافیکی مجتمع Intel HD Graphics 530 استفاده شده و کارت گرافیک مجزا از سیستم جدا شده است. همچنین برای مقایسه همین تست را با پلتفرم Haswell و پردازنده گرافیکی Intel HD Graphics 4600 نیز تکرار کردیم.

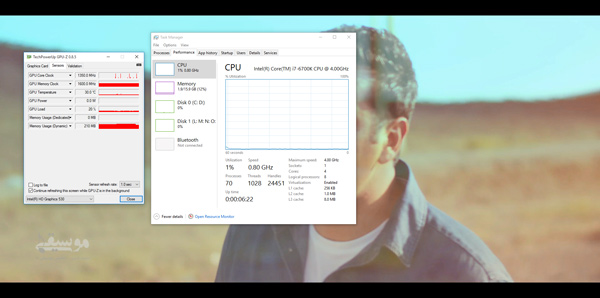

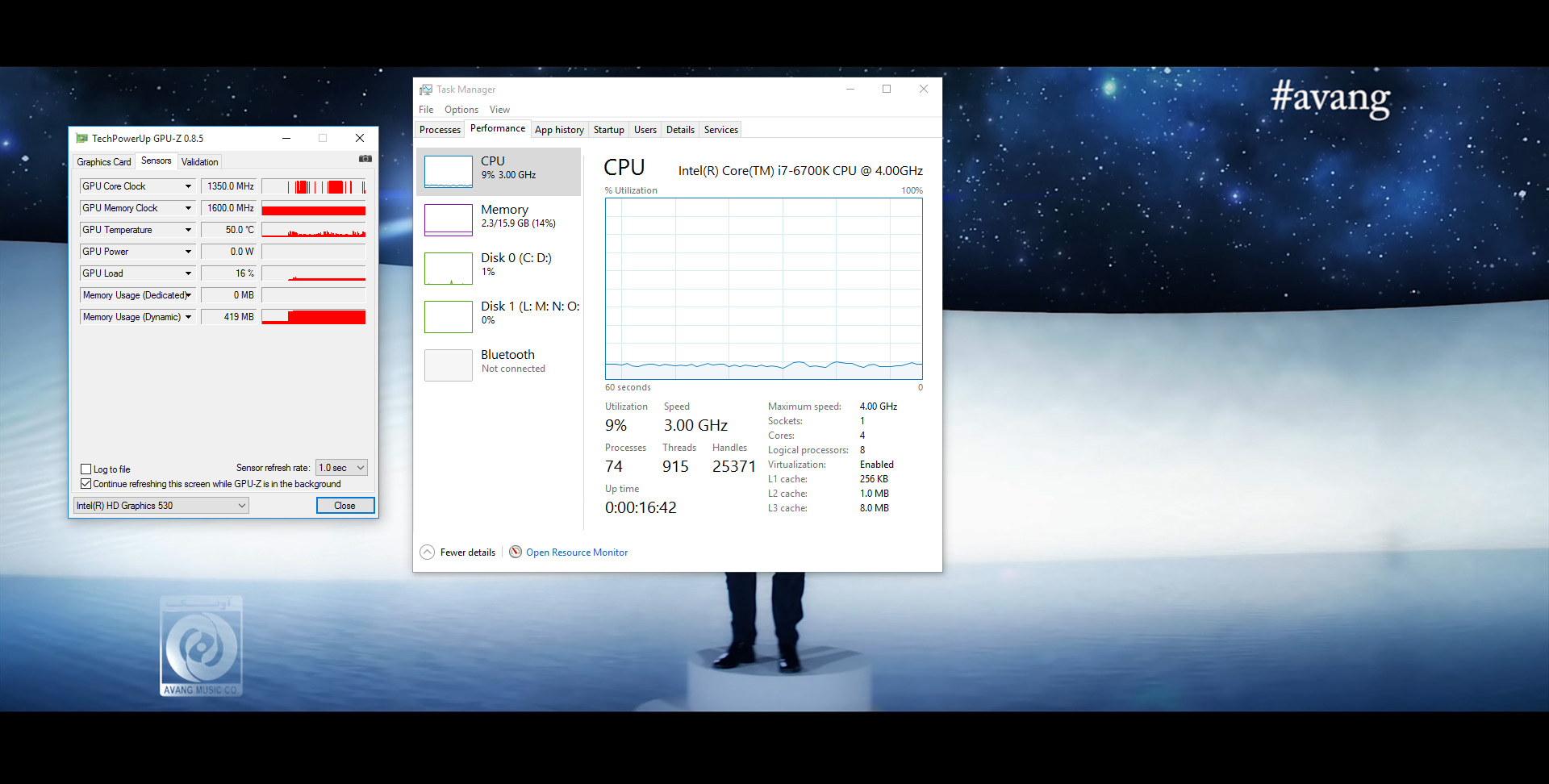

نتایج پخش فایل‌های ویدئویی باکیفیت (Full HD (1080p در پلتفرم مبتنی بر معماری Skylake

(MP4(AVC Codec) - FULL HD (1080p






 (MKV (AVC Codec) FULL HD (1080p



همان‌طور که ملاحظه می‌کنید در هر دو فرمت و سیستم کدگذاری پردازنده اصلاً دخالت ندارد و تقریباً تمامی بار پردازش تصویر را شتاب دهنده سخت افزاری موتور پردازش ویدئویی تعبیه شده در تراشه گرافیکی مجتمع بر عهده گرفته است (GPU Usage به‌روشنی این ادعا را تأیید می‌کند). همچنین این تست بیانگر یک نکته بسیار جالب دیگر نیز برای ما شد. اگر با دقت مقاله "معرفی نسل نهم پردازنده‌های گرافیکی کمپانی اینتل" را مطالعه کرده باشید همان‌طور که اشاره شده یکی از ویژگی‌های این تراشه‌های گرافیکی مدیریت مصرف انرژی انعطاف پذیر بود که بر اساس آن پردازنده گرافیکی این قابلیت را داشت تا به‌صورت کاملاً هوشمند و در بسیاری از مواقع مانند پردازش 2 بعدی و پخش ویدئوهای باکیفیت HD و ... در راستای کاهش توان مصرفی تراشه، بخش‌های Slice ا(EU های مرتبط با پردازش تصاویر 3 بعدی) را خاموش کند. در تصاویر بالا اگر به تب Sensor های نرم افزار GPU-Z توجه کنید مشاهده می‌کنید که فرکانس هسته GPU در اکثر اوقات 0 بوده است! یعنی هسته GPU خاموش شده و تنها واحدهای تعبیه شده در بخش unsliced پردازش ویدئویی را بر عهده داشته‌اند.

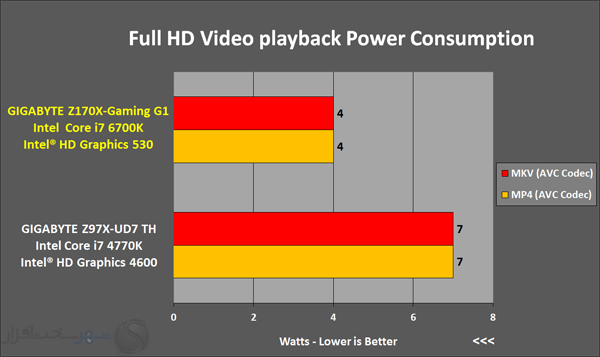

نمودار بالا نیز که اختلاف توان مصرفی کل سیستم بین حالت Idle و حین پخش فایل‌های ویدئویی نام برده را نشان می‌دهد ادعای ما را تأیید می‌کند. ملاحظه می‌کنید که توان مصرفی حالت پلتفرم Skylake در این بخش بیش از 75% کمتر از نسل قبل می‌باشد. این میزان شاید در کامپیوترهای Desktop به چشم نیاید ولی در تجهیزات قابل حمل مانند نوت بوک ها و آلترابوک ها نقش تعیین کننده‌ای در افزایش زمان شارژ دهی باتری خواهد داشت.

اما برای مقایسه بهتر هم که شده بگذارید نتایج همین تست را نیز در پلتفرم مبتنی بر معماری Haswell ببینیم:

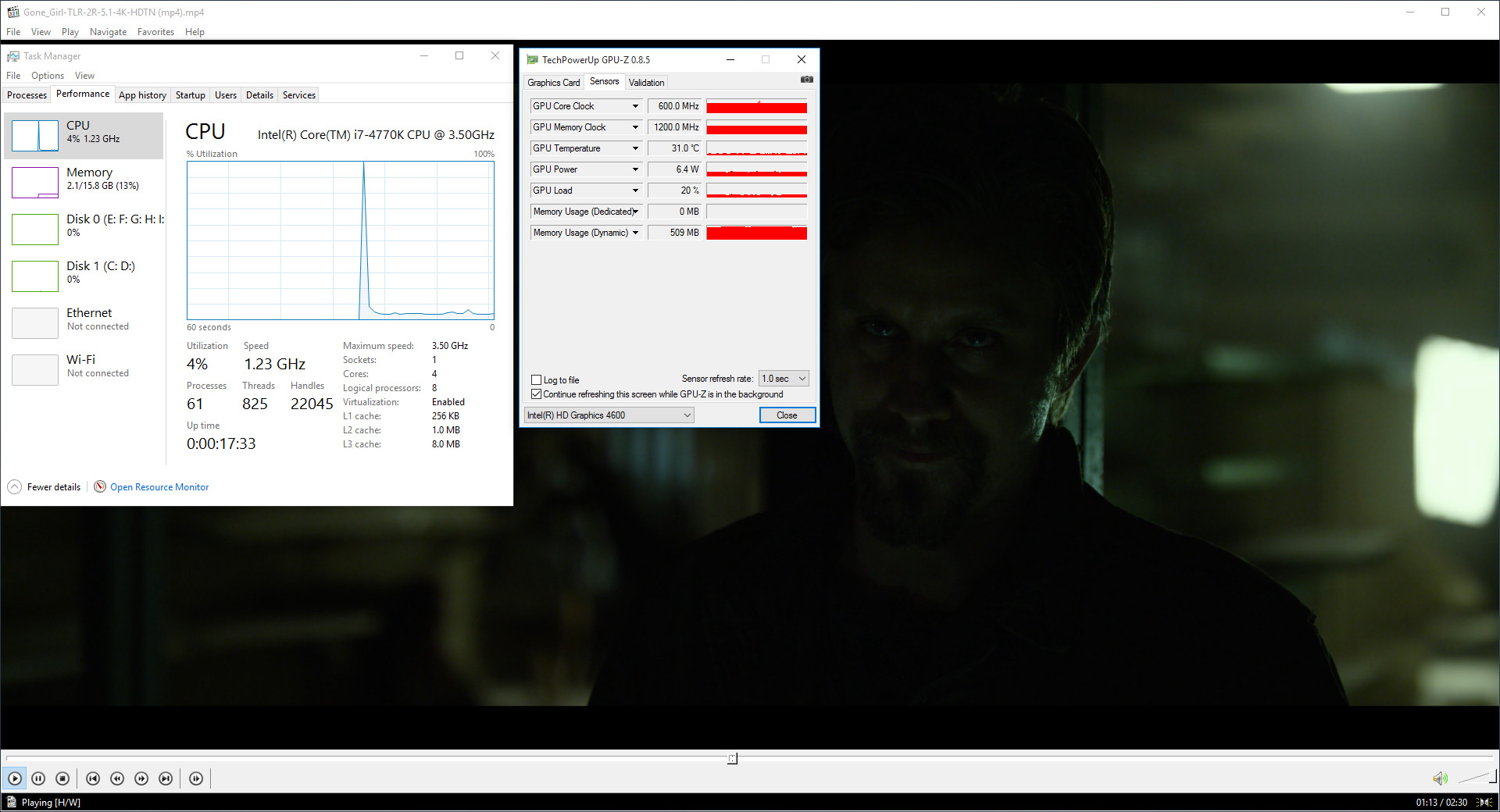

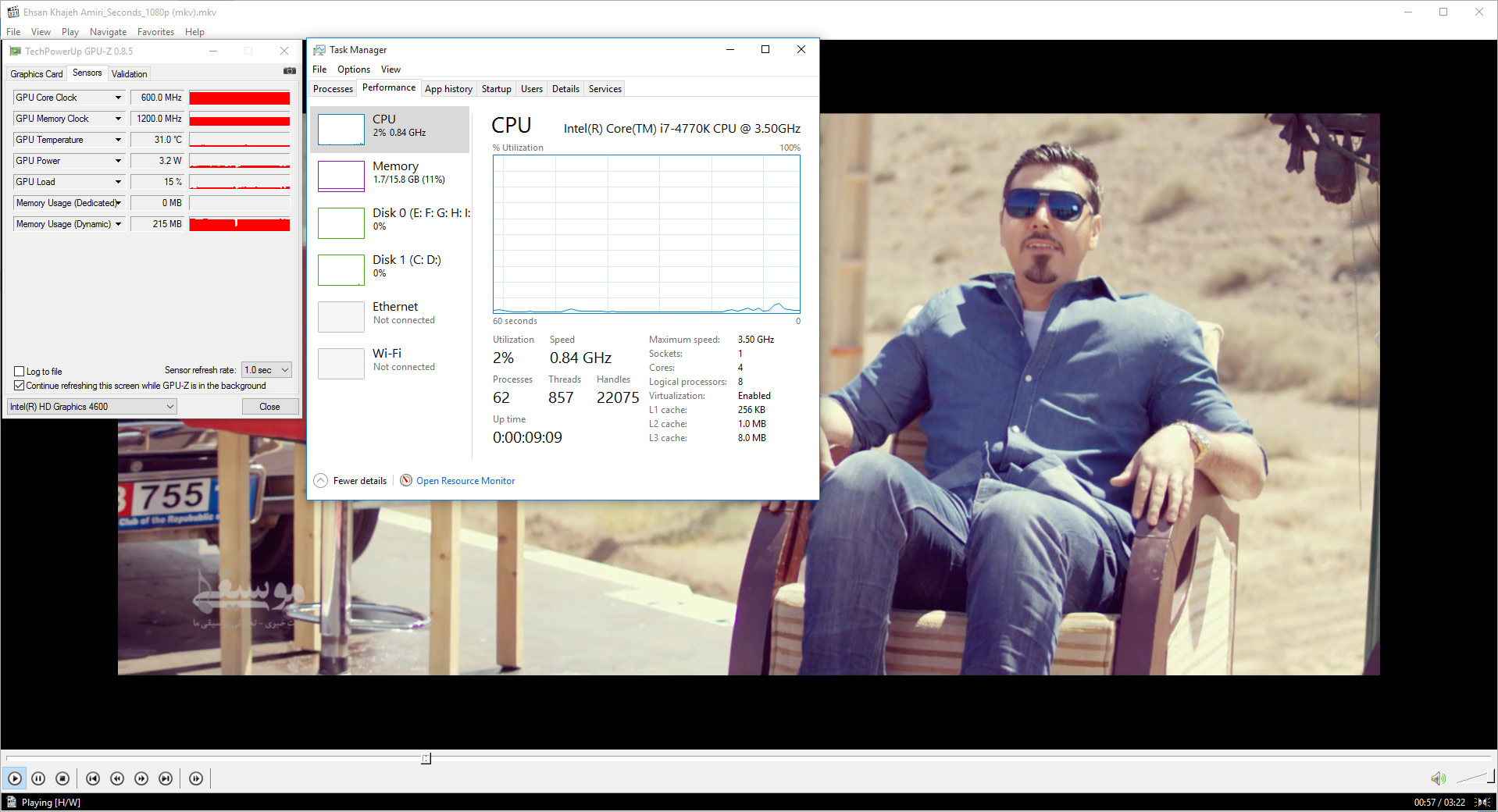

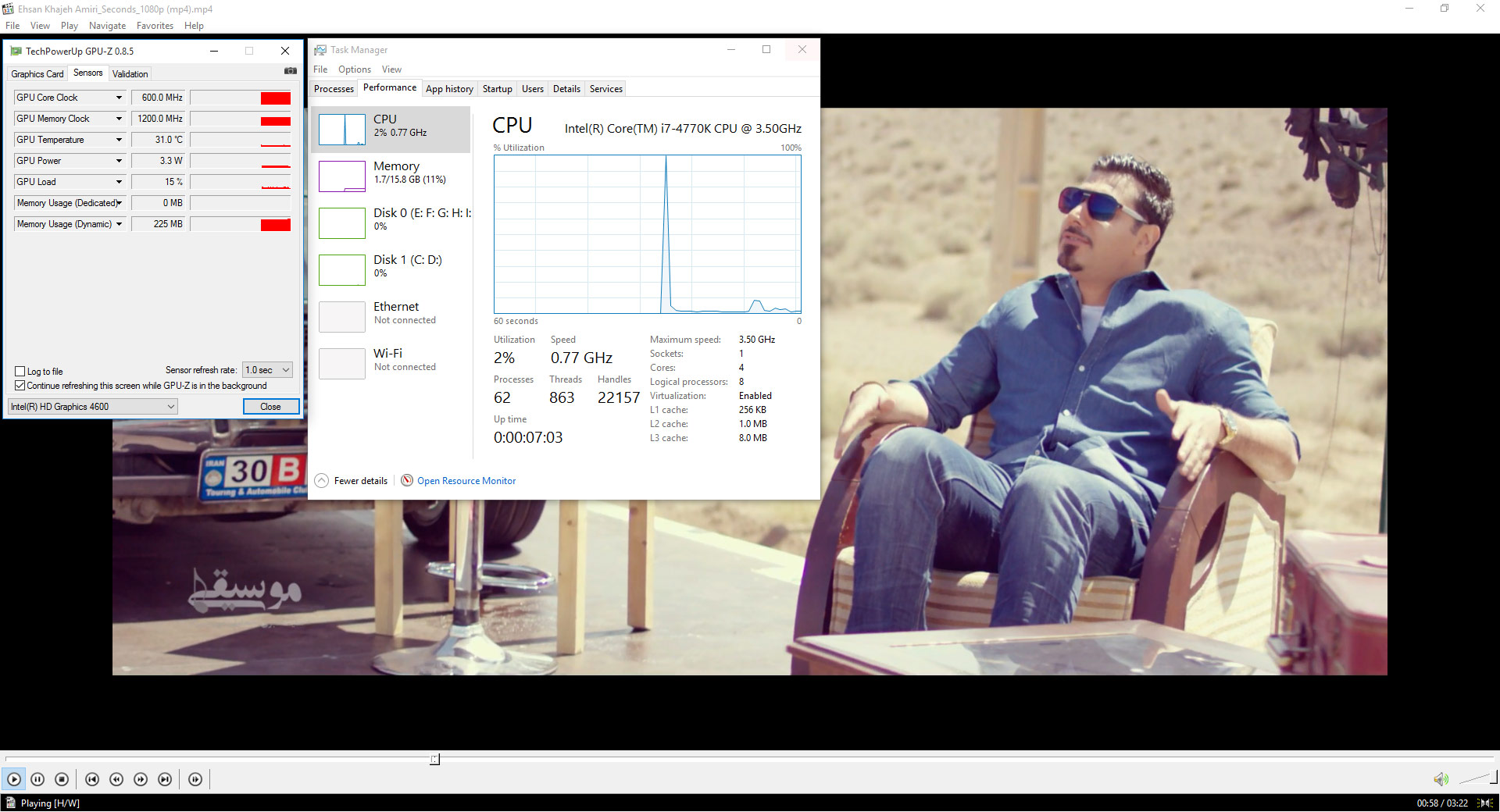

نتایج پخش فایل‌های ویدئویی باکیفیت (Full HD (1080p در پلتفرم مبتنی بر معماری Haswell

(MP4(AVC Codec) - FULL HD (1080p




(MKV (AVC Codec) FULL HD (1080p



همان‌طور که ملاحظه می‌کنید فرکانس هسته GPU در این معماری 0 نشده، از بار پردازش روی GPU کم شده و تا حدودی پردازنده بیشتر از معماری Skylake درگیر پردازش ویدئو شده است. البته کار هر دو معماری در این تست عالی است ولی ملاک ما تعیین بهترین بهترین‌ها بود!

نتایج پخش فایل‌های ویدئویی باکیفیت (4K (2160p در پلتفرم مبتنی بر معماری Skylake

(MP4 (AVC Codec) 4K (2160p



کاملاً مشخص است که شتاب دهنده سخت افزاری از این سیستم کدگذاری به‌صورت کاملاً بهینه پشتیبانی می‌کند و تقریباً قسمت اعظم پردازش ویدئویی را بر عهده گرفته است.

(MKV (VP9 Codec) 4K (2160p



اما بر خلاف سایر فرمت‌ها، سیستم کدگذاری با فرمت MKV آن هم در این رزولوشن هنوز به‌صورت کاملاً بهینه توسط شتاب دهنده ویدئویی پردازنده‌های گرافیکی مبتنی بر معماری Skylake پشتیبانی نمی‌شود. ملاحظه می‌کنید که به‌صورت میانگین پردازنده از وضعیت Power Saving خارج شده و حدوداً به‌صورت میانگین 10% با فرکانس 3GHz زیر بار رفته است.

حال بگذارید نتایج همین تست را در معماری Haswell مشاهده کنیم:

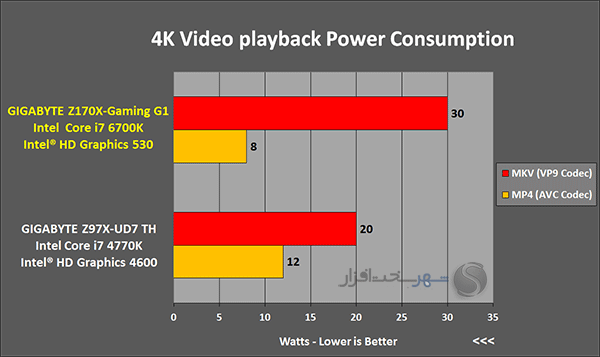

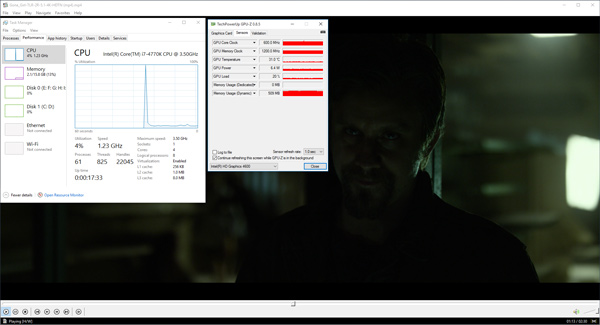

نتایج پخش فایل‌های ویدئویی باکیفیت (4K (2160p در پلتفرم مبتنی بر معماری Haswell:

(MP4 (AVC Codec) 4K (2160p


(MKV (VP9 Codec) 4K (2160p

همان‌طور که ملاحظه می‌کنید همین وضعیت در معماری Haswell نیز تکرار شده است و بر خلاف فرمت MP4، فرمت MKV با شتاب دهنده ویدئویی پردازنده گرافیکی این معماری نیز میانه خوبی ندارد.



اما بر خلاف اعداد و ارقام مشاهده شده در تست CPU/GPU Usage نتایج به دست آمده در فرمت MKV کمی جای تأمل دارد. شاید به دلیل فعال شدن کامل هسته‌های پردازنده در این حالت محتمل‌ترین دلیل این امر، توان مصرفی بالاتر پردازنده Core i7 6700K نسبت به Core i7 4770K و به بلوغ نرسیدن Codec ها، نرم افزارها و یا درایورها برای سازگاری کامل با تراشه‌های گرافیکی معماری جدید Skylake باشد. از طرفی در فرمت MP4 به‌روشنی مشخص است که پلتفرم Skylake نسبت به معماری Skylake بیش از 30% انرژی کمتری در حین پخش ویدئو 4K مصرف می‌کند.

تست‌های کارایی (SISoftware Sandra 2016 و AIDA64 5.3)

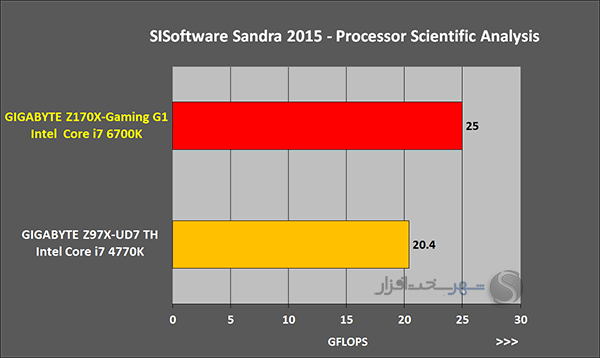

تست‌های کارایی (SISoftware Sandra 2016 و AIDA64 5.3)

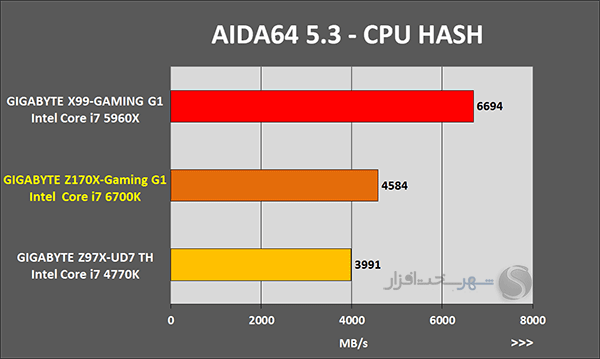

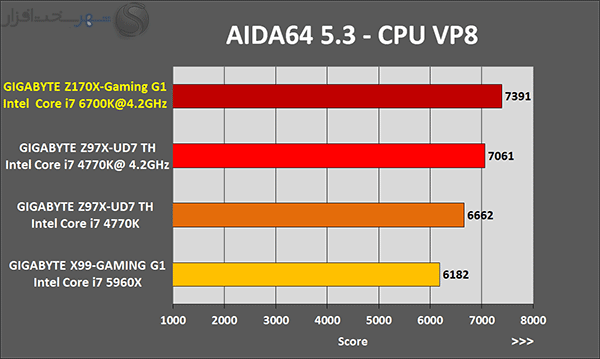

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه سازی پردازش‌های روزمره کاربران در نرم افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

 عوامل بسیار زیادی در شکل گیری نتایج این گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.















اگر به‌صورت میانگین در نظر بگیریم Core i7 6700K حدوداً 15% عملکرد بهتری نسبت Core i7 4770K دارد.

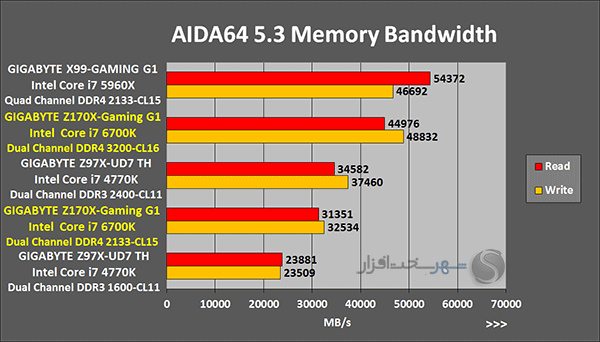

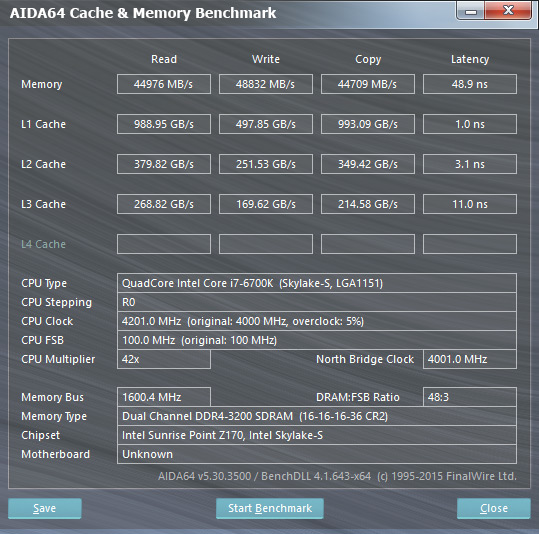

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 5.3

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 5.3

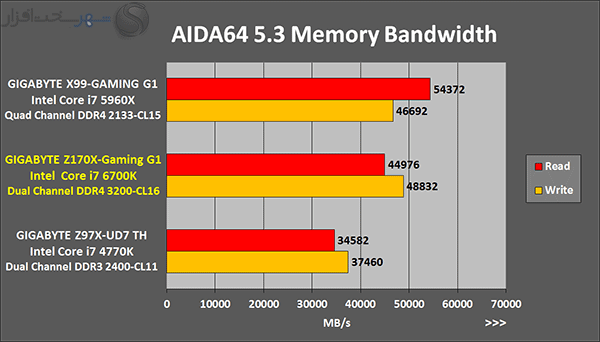

تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.





کاملاً واضح است که ماژول‌های DDR4 در فرکانس‌های بالاتر از 3000MHz پهنای باند بسیار بالایی دارند. از سوی دیگر همین بالا بودن پهنای باند و البته اصلاحات انجام شده در کنترلر حافظه باعث شده تا بالاتر رفتن رنج تایمینگ ها در ماژول‌های DDR4 تأثیر محسوسی در نتایج Latency در مقایسه با نسل قبلی (Haswell) نداشته باشد.

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013

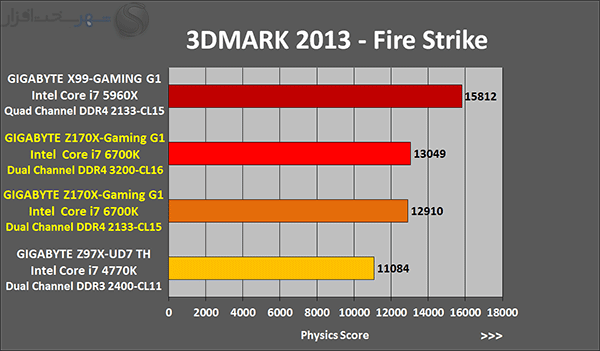

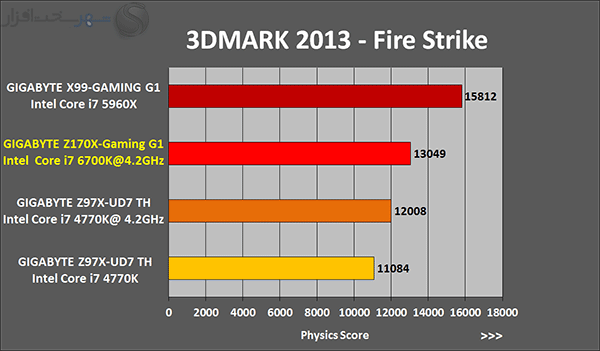

سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

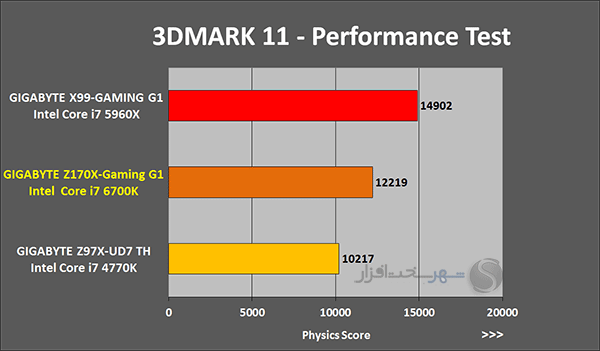

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

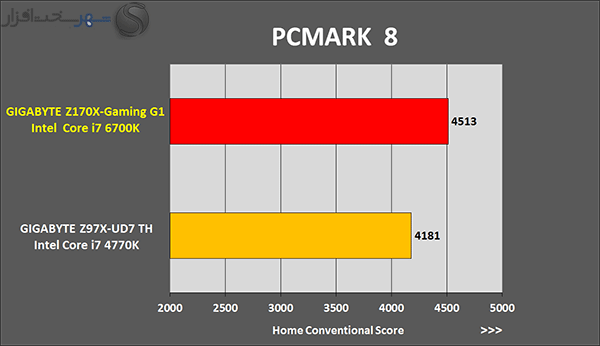

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.





Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7

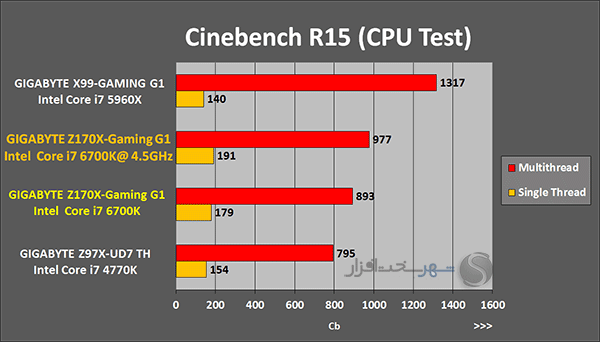

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

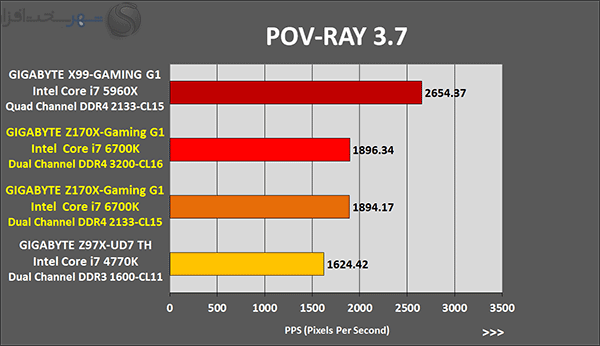

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.





تست‌های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor

تست‌های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor

این دو نرم افزار نیز از معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند.

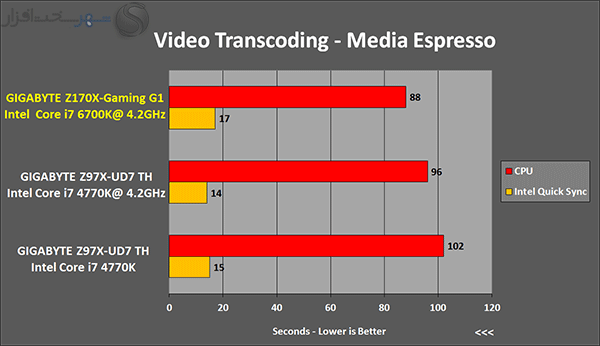

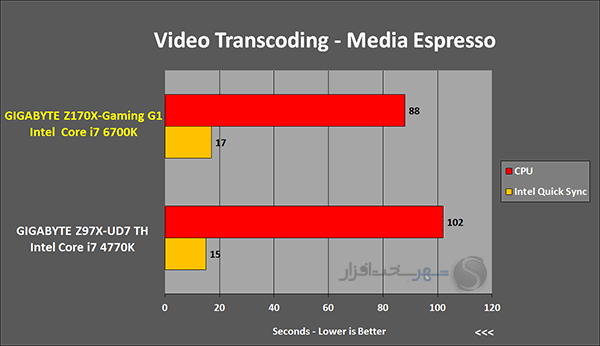

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU و برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

نرم افزارها  x.264 HD Benchmark 5.0.1 نیز کارایی سیستم را در رمزگذاری یک فایل ویدئویی با مشخصات Full HD 1920x1080 20000 kbps سنجیده می‌شود.





تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark

Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.



تست‌های Zip/Unzip با WinRAR 5.21 – 7Zip 15.12

تست‌های Zip/Unzip با WinRAR 5.217Zip 15.12

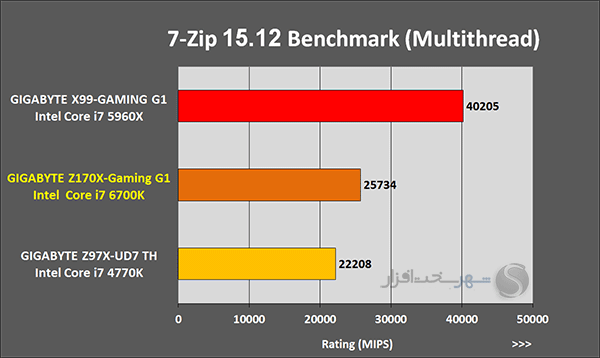

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.





تست wPrime 32M و SUPER PI 1M

تست wPrime 32M و SUPER PI 1M

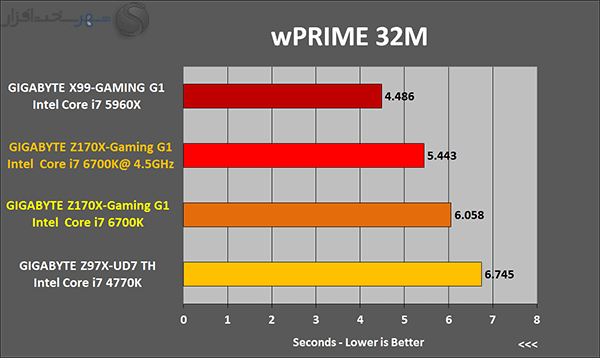

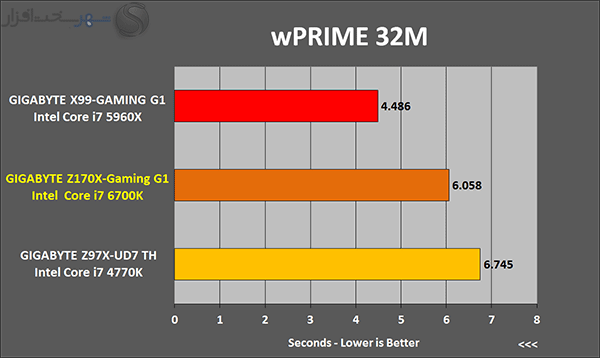

wPrime از جمله نرم افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود.

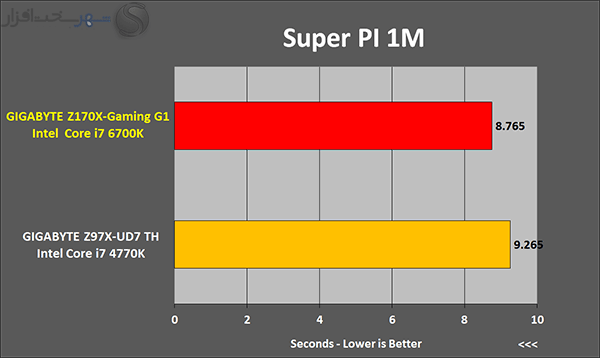

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.





تست کارایی تجهیزات ذخیره سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره سازی SATA با نرم افزار CrystalDiskMark 5.0.2

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم افزارهای سنجش کارایی تمامی تجهیزات ذخیره سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

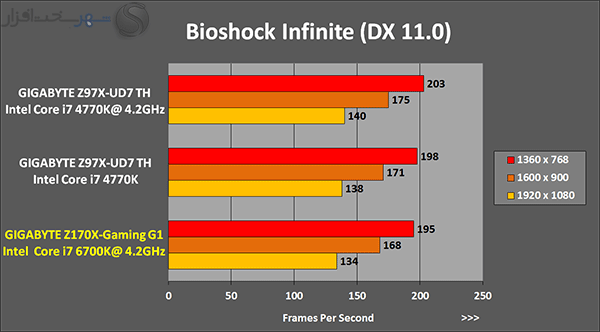

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

 موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.







Batman: Arkham Origins

شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.





GTA V

کمتر گیمیری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.





Sniper Elite III

نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.





Monster Hunter Benchmark

Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.





شاید برای شما نیز سؤال شده باشد که چرا در برخی از بازی‌ها کارایی پردازنده Intel Core i7 6700K از پردازنده مشابه مبتنی بر معماری Haswell کمتر است؟ حقیقتاً ما نیز به این موضوع شک کرده و تست‌ها را دوباره تکرار کردیم ولی اختلاف قابل توجهی مشاهده نشد. جالب است بدانید که در میان مادربردهای مشابه مبتنی بر این سوکت و چیپست که تاکنون تست کرده‌ایم تنها این مادربرد در تست‌های گیمینگ نام برده عملکرد این چنینی داشته و سایر مادربردها در تمامی تست‌های گیمینگ بهتر از پردازنده مشابه مبتنی بر معماری Haswell عمل کرده‌اند. به‌احتمال زیاد مشکلات ناشی از نوپا بودن Bios این مادربرد باعث ثبت چنین نتیجه‌ای شده است و در نسخه‌های آتی Bios این مشکل رفع خواهد شد.

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

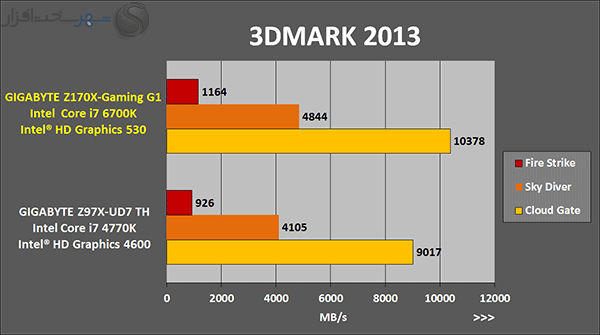

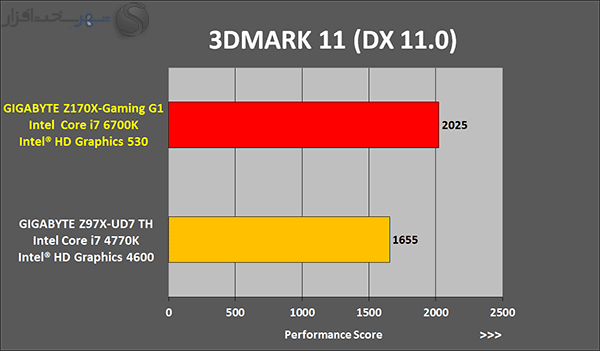

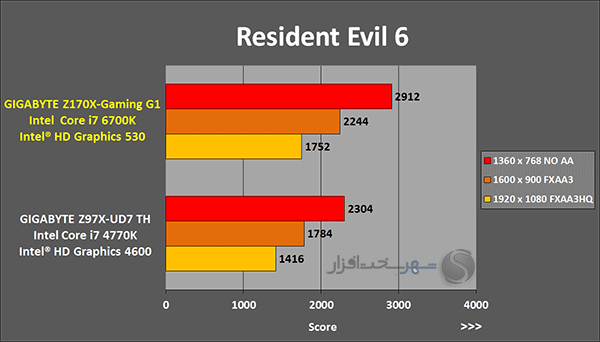

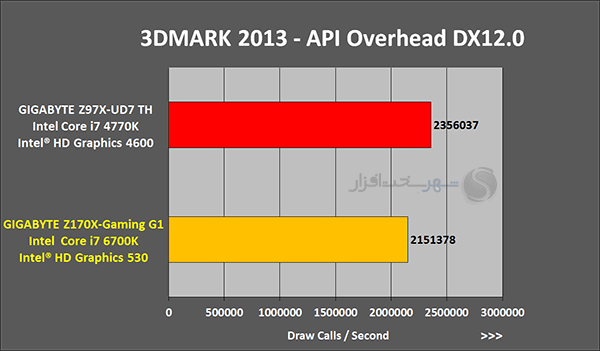

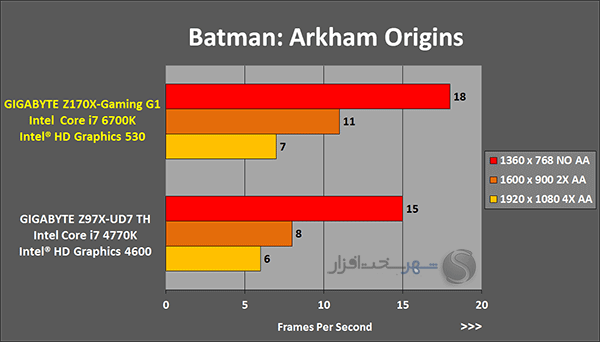

همان‌طور که در مقاله "معرفی نسل نهم پردازنده‌های گرافیکی کمپانی اینتل" اشاره شد یکی از نقاط قوت معماری Skylake بهبود کارایی و افزایش امکانات و قابلیت‌های تراشه‌های گرافیکی مجتمع بر روی پردازنده‌های این معماری می‌باشد. به همین دلیل در این بخش قصد داریم توسط نرم افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 530 مجتمع بر روی پردازنده Intel Core i7 6700K را محک بزنیم.













نتایج بیانگر این موضوع می‌باشند که به‌طور میانگین Intel HD Graphics 530 حدوداً بین 20% الی 25% عملکرد بهتری در مقایسه با Intel HD Graphics 4600 دارد.

آنالیز تأثیر پهنای باند حافظه در عملکرد پردازنده‌های مبتنی معماری Skylake

آنالیز تأثیر پهنای باند حافظه در عملکرد پردازنده‌های مبتنی معماری Skylake

اگر مشخصات سیستم تست را ملاحظه کرده باشید متوجه شده‌اید که تمامی تست‌هایی که تاکنون در این رویو انجام شده در وضعیت فعال بودن پروفایل XMP ماژول‌های RAM و فرکانس DDR4 3200MHz بوده است. حال قصد داریم برخی تست‌ها را دوباره ولی این بار در وضعیتی که ماژول‌های رم با پروفایل استاندارد JEDEC 2133MHz راه اندازی شده‌اند تکرار کنیم.







ملاحظه می‌کنید که پهنای باند حافظه بیش از 30% افت کرده و Latency دسترسی به حافظه نیز حدوداً 20% بیشتر شده است. حال ببینیم کارایی در نرم افزارها و کاربردهای مختلف چه تغییری کرده است؟

















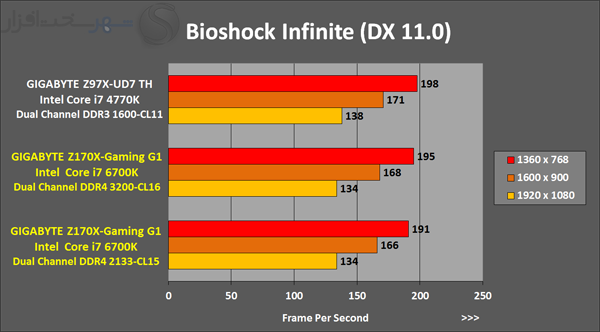

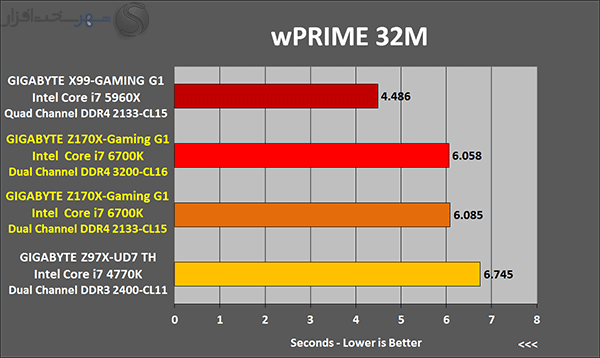

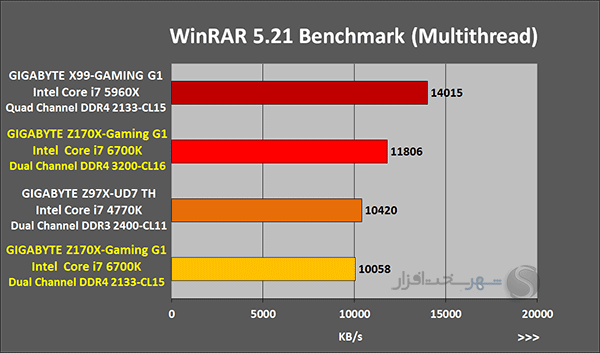

مشاهده می‌کنید که به غیر از تست WinRAR که از معدود تست‌های به‌شدت وابسته به پهنای باند حافظه است در سایر تست‌ها اختلاف قابل توجهی مشاهده نمی‌شود. پس توصیه می‌کنیم با توجه به توصیه قبلی در مورد حرارت بالا و ناسازگاری‌های پردازنده‌های این معماری با ماژول‌های RAM با فرکانس بسیار بالا، پیشنهاد می‌کنیم تا حد امکان از خرید حافظه RAM با فرکانس بیش از 3000MHz دوری کنید. مگر آنکه از تنبل نبودن کنترلر حافظه پردازنده خود مطمئن هستید و با نرم افزارهای پرکاربرد شما به پهنای باند بالا نیاز داشته باشند.

مقایسه کارایی پردازنده‌های مبتنی بر معماری Haswell و Skylake در فرکانس هسته یکسان



مقایسه کارایی پردازنده‌های مبتنی بر معماری Haswell و Skylake در فرکانس هسته یکسان

در این بخش قصد داریم یک دوئل آن هم با شرایط تقریباً برابر (به غیر از فرکانس حافظه RAM) میان معماری Haswell و Skylake برگزار کنیم. در واقع قصد داریم هر دو معماری را در فرکانس‌های برابر هسته پردازنده با یکدیگر مقایسه کنیم. در همین راستا هر دو پردازنده Intel Core i7 4770K و Intel Core i7 6700K را در فرکانس 4.2GHz و در وضعیتی که تکنولوژی Intel Turbo Boost غیرفعال شده است راه اندازی کردیم و برخی تست‌ها را دوباره تکرار کردیم. هدف از برگزاری این دوئل این موضوع است که بهینه سازی‌های صورت گرفته توسط کمپانی اینتل در معماری Skylake را به‌صورت عملی محک بزنیم.

















مشاهده می‌کنید که حتی در فرکانس برابر نیز به‌طور میانگین کارایی معماری Skylake حدوداً بین 5% الی 10% بهتر از معماری Haswell است. از نظر ما باید به کمپانی اینتل از این حیث نمره قبولی داد.

Low Voltage Overclocking

Low Voltage Overclocking

در این بخش پس از غیرفعال کردن محدودیت‌های جریان، ولتاژ و تنظیمات Power Saving ولتاژ 1.35v را برای هسته پردازنده (CPU Vcore) تنظیم کردیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا می‌بریم تا زمانی که دیگر سیستم قادر به اجرای تست‌های Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نسبت به سایرین داشته باشد. البته ارزش یک Bios حرفه‌ای و کارآمد نیز در پشت پرده نقش مهمی را ایفا می‌کند.

اگر خاطرتان باشد در پردازنده‌های مبتنی بر معماری Haswell از ولتاژ ثابت 1.25v برای این منظور استفاده می‌کردیم؛ اما طی چند ساعتی که مشغول سعی و خطا برای قلق گیری پارامترهای ولتاژی، فرکانسی و حرارت بودیم در نهایت به این نتیجه رسیدیم که پردازنده‌های این معماری در مقایسه با پردازنده‌های مشابه معماری Haswell به‌صورت ذاتی به ولتاژهای بیشتری برای پایداری نیاز دارند. از طرف دیگر علیرغم طلب ولتاژ Vcore بیشتر کارکرد به‌مراتب خنک‌تری نیز دارند.



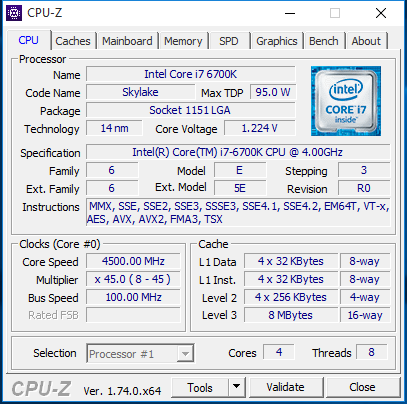

http://valid.x86.fr/ksrvgv

همان‌طور که در تصویر بالا ملاحظه می‌کنید 4500MHz بالاترین فرکانسی است که این مادربرد در ولتاژ Vcore 1.35V قادر به اجرای تست‌های نام برده بود.

همچنین در نمودارهای زیر می‌توانید عملکرد پردازنده Intel Core i7 6700K را در فرکانس فوق ملاحظه کنید:





جمع بندی، سخن پایانی و امتیاز شهرسخت افزار

جمع بندی، سخن پایانی و امتیاز شهرسخت افزار



بگذارید در این قسمت جمع بندی را به دو بخش مختلف تقسیم کنیم. اگر بخواهیم در مورد معماری Skylake و عملکرد آن به یک جمع بندی جامع برسیم که از نظر ما این معماری و پلتفرمی که همراه آن روانه بازار شده است بسیار موفق و شایسته تحسین است. امکانات و قابلیت‌های جدید و مدرن مادربردهای مبتنی بر چیپست های سری 100 اینتل، ماژول‌های بسیار پرسرعت و البته به‌تازگی خوش قیمت DDR4 و همان‌طور که خودتان ملاحظه کردید پردازنده‌های قدرتمند، مدرن و با مصرف انرژی بهینه‌تر مطمئناً ارزش خرید به‌عنوان یک سیستم جدید را دارند.



اما اگر بخواهیم در مورد عملکرد، کارایی و قابلیت‌های مادربرد GIGABYTE Z170X-GAMING G1 به جمع بندی نهایی برسیم ابتدا جا دارد از کمپانی گیگابایت بابت خلق مادربردی این چنین زیبا و چشم نواز تشکر کنیم. از حیث فنی و بعد امکانات نیز حقیقتاً با مادربردی همه چیز تمام روبرو بودیم. امکانات و قابلیت‌های در نظر گرفته شده برای این مادربرد نظیر امکانات سیمی و بی‌سیم شبکه بسیار پرسرعت Killer DoubleShot-X3™ Pro، سیستم صوتی فوق‌العاده باکیفیت ZxRi، پورت‌های USB 3.1 استاندارد و Type-c منشعب شده از کنترلر Thunderbolt™ 3 اینتل، تعبیه LED های RGB در قلب PCB با قابلیت کنترل نرم افزاری و نرم افزارهای بسیار کاربردی APP Center همگی کم نظیر و در عین حال از بهترین‌ها هستند.

شاید تنها نقطه ضعف این مادربرد، نوپا بودن Bios این مادربرد باشد. در واقع این مادربرد زمانی برای تست به دست ما رسید که هنوز Bios کامل و کاملاً پایداری برای این مادربرد منتشر نشده بود و مکاتبات ما با کمپانی گیگابایت برای دسترسی به یک Bios قابل اعتماد چندین روز زمان برد. البته در نهایت با پیگیری‌های جدی دفتر گیگابایت در ایران سرانجام اغلب مشکلات حل شد ولی همان‌طور که ملاحظه کردید هنوز برخی مشکلات به‌صورت کامل رفع نشده و در برخی تست‌ها کماکان اثراتی از ناپختگی Bios این مادربرد مشاهده می‌شود. البته ناگفته نماند که از زمان پایان تست‌ها تا پایان نگارش این بررسی پر شاخ و برگ چندین نسخه دیگر Bios نیز برای این مادربرد منتشر شده که با فیدبک های منتشر شده در سراسر دنیا خبر از رفع تمامی ضعف‌های این Bios می‌دهند.

به‌عنوان سخن پایانی در این موضوع شک نکنید که در حال حاضر GIGABYTE Z170X-GAMING G1 از نظر امکانات و قابلیت‌ها یکی از بهترین بهترین‌ها در نوع خود می‌باشد. البته داشتن بهترین‌ها همواره سخت و دشوار است. این مادربرد 450 دلاری در حال حاضر با قیمت حدودی 1.9 میلیون تومان و با 3 سال گارانتی معتبر شرکت آواژنگ عرضه می‌شود. قیمتی که با احتساب تعرفه‌های گمرکی و هزینه‌های جانبی دیگر حقیقتاً منصفانه به نظر می‌رسد. این گوی و این میدان اگر بهترین هستید و طالب بهترین‌ها پس در انتخاب بهترین بهترین‌ها حتی لحظه‌ای هم درنگ نکنید.



نقاط قوت

  • طراحی ظاهری و کیفیت ساخت بی‌نظیر
  • امکانات مدرن و کاربردی سخت افزاری و نرم افزاری متعدد
  • پشتیبانی از پورت‌های متعدد USB 3.1 Gen2
  • پشتیبانی از 2 اسلات M.2 Socket 3 32Gb/s
  • برخورداری از سیستم صوتی بسیار باکیفیت و مدرن ZxRi
  • پشتیبانی از درگاه‌های شبکه سیمی و بی‌سیم Killer DoubleShot-X3™ Pro



نقاط ضعف

  • قیمت بالا
  • UEFI Bios مادربرد به بهینه سازی‌های بیشتری نیاز دارد



با تمامی این تفاسیر مادربرد "GIGABYTE GA-Z170X-Gaming G1" موفق به کسب امتیاز بسیار ممتاز 9.2  و نشان "Gamer’s choice" و ریز امتیازات زیر در کلاس محصولات (H (High-End از لابراتوار شهر سخت افزار شد.

GIGABYTE Z170X-Gaming G1

کلاس عرضه : گران قیمت / رده بالا
10
بسته‌بندی
10
امکانات
9
اورکلاکینگ
9
کارایی
10
کیفیت ساخت و طراحی
8.5
ارزش خرید
9.2
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9.2



نکته مهم: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

گالری عکس

گالری عکس

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (11)

  • مهمان - Bobby

    They frame the physiognomy http://pokazywarka.pl/szampon-dx2-opinie/ imposing and unsheathe heed quite to your facial features than any fancy styling tricks.

  • سلام
    یه لطفی می کنید کارت صدای این مادربورد رو با کارت مجزای Sound Blaster ZxR مقایسه کنید؟
    من می خواهم بدونم هنوز هم کارت صدای مجزا توجیه دارد یا خیر؟
    در ازای خرید کارت صدای مجزا چه چیز به دست میاوریم یا از دست می دهیم؟

  • انصافا دمتون گرم
    بررسی موشکافانه دقیق و همه چیز تمامی بود
    کاملا حرفه ای و عالی
    اما دو مورد هست که دوست دارم بگم
    یکی اینکه صرف نظر از تمامی امکانات نسل جدید این مادربردها، به نظرم کوچ کردن از نسل قبلی به نسل جدید خیلی توجیه اقتصادی نداره
    این رو از روی تست های عملکردی که گذاشتین میگم
    البته اشاره کردین که بایوس مشکل داره و ممکنه با رفع مشکلات خیلی بهتر بشه، اما باز به نظرم تنها ارزش خرید این سری جدید از پردازنده و مادربردها امکانات جانبی و منحصر به فرد فراوون اوناست نه کارایی عالی
    دوم اینکه قیمت این مادربرد رو گفتین خوبه به نظرم اصلا خوب نیست
    خیلی هم گرونه
    تقریبا هر دلار بالای 4200 آب میخوره
    آقا چه خبره ؟؟
    اگه خودمون بریم دبی و امارات و هوایی هم به کلمون بخوره و مادربرد وبخریم و برگردیم به صرفه تر در میاد
    به نظرم بهتره شرکتای وارد کننده یکم اون طمع لامصب رو کنترل کنند و قیمت واقعی رو محصولاتشون بذارن ( حالا فردا نیاین بخاطر این انتقاد تو مسابقه رد صلاحتیم کنین :p:p:p:o:o )

  • بررسی فوق العاده خوبی بود. خسته نباشی مهدی جان + مادربرد های گیمینگ گیگابایت به نظرم در هر رده دارند بهتر از قبلی میشند ...

  • مثل همیشه یک نقد و بررسی عالی از بچه های تیم شهر سخت افزار
    واقعا عالی بود
    جناب موسوی خدا قوت ♥

  • ریویو فوق العاده جامع و جذابی بود. من هم به نوبه خودم خسته نباشید میگم به جناب موسوی عزیز.

  • بررسی ازین بهتر و کامل تر هم میشه؟!
    معلومه با عشق و علاقه هم نوشته شده. آدم موقع خوندنش به وجد میاد ...

  • سلام مهدی جان
    مثل همیشه حرفه ای بود . مرسی

  • جواب سوال تشریحی سوم :
    الف ) 22 فاز

بارگذاری بیشتر ...

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
