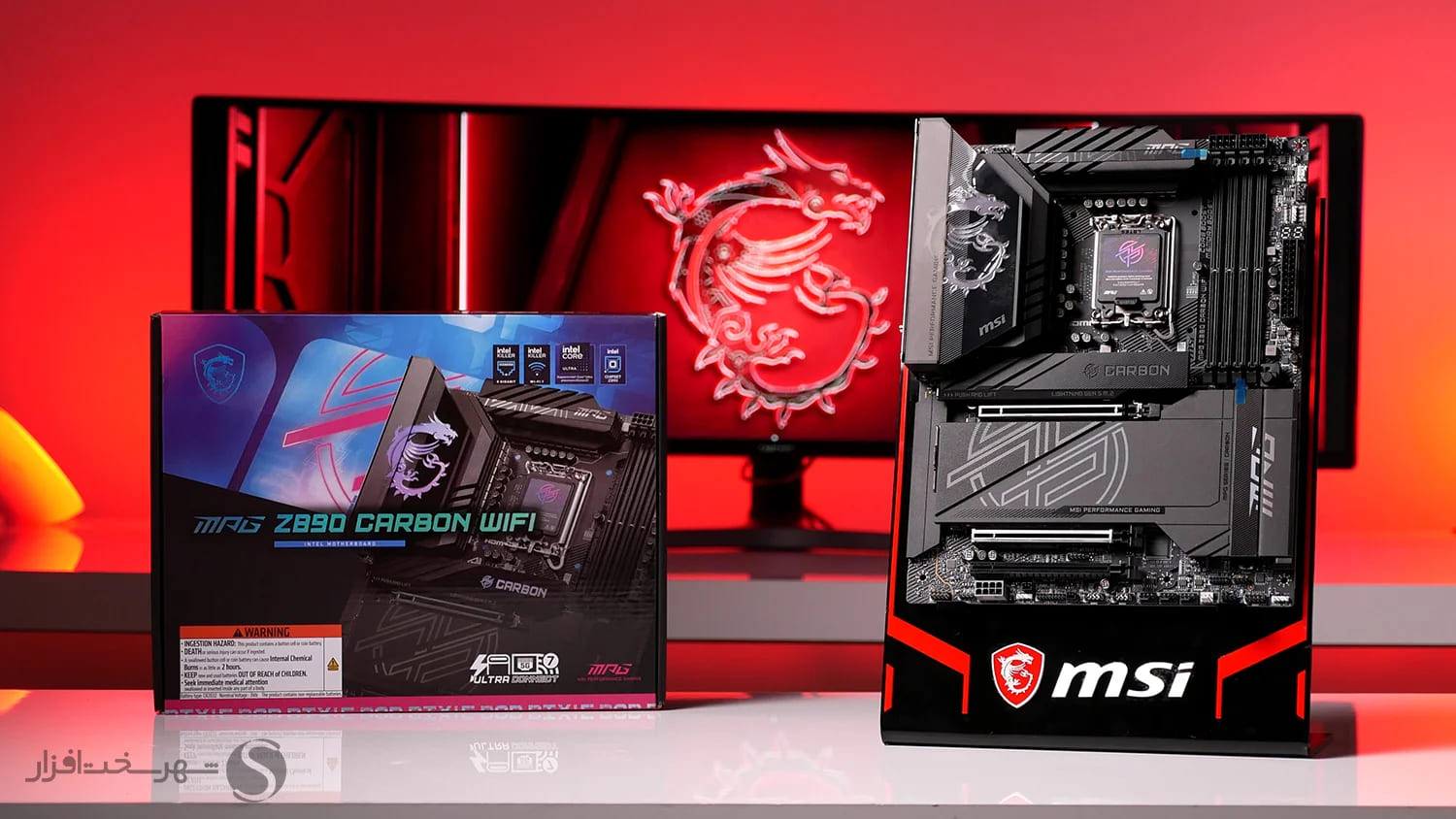

یکی از سری مادربردهای پر فروش و پرطرفدار MSI نزد کاربران برای مدتی طولانی، سری Carbon (کربن) است که پس از معرفی چیپست Z890 اینتل برای پردازنده‌های نسل پانزدهم، حرفه‌ای‌تر و با امکانات بیشتر به روز شده و توسط ام‌اس‌آی معرفی شده است که در این مطلب قصد داریم نگاهی نزدیک به مادربرد MSI MPG Z890 Carbon WiFi داشته باشیم و پس از جعبه‌گشایی، شما را با امکانات و قابلیت‌های این مادربرد بیشتر آشنا کنیم.
مقدمه و ویدئو
-
دانلود و مشاهده در یوتیوب شهر سخت‌افزار
دانلود و مشاهده در آپارات شهر سخت‌افزار
در شهرسخت‌افزار نسل‌های مختلفی از سری MPG Carbon یا Gaming Carbon را طی سال‌های مختلف مورد بررسی قرار داده‌ایم که آخرین آن مدل MPG Z790 Carbon WiFi بود. با معرفی چیپست Z890 ام‌اس‌آی این سری محبوب را با بروزترین قابلیت‌های دنیای مادربرد روانه بازار کرده است تا پاسخگوی نیاز کاربران، به خصوص گیمرها و اورکلاکرها باشد.
در مادربردهای Z890 چند تغییر اساسی دیده می‌شود که اصلی‌ترین آن تغییر سوکت پردازنده از LGA1700 به LGA1851 است. همانطور که مشخص است با تغییر سوکت پردازنده به LGA1851، پشتیبانی از پردازنده‌های نسل قبل در مادربردهای Z890 انجام نمی‌شود و پین‌های سوکت از نظر انتقال توان و داده متفاوت از مادربردهای Z790 و Z690 با سوکت LGA1700 هستند. همچنین در چیپست Z890 تغییرات مهمی از جمله تغییر تعداد خطوط PCIe پشتیبانی شده به 24 خط PCIe Gen4 دیده می‌شود که می‌تواند پشتیبانی بهتر از درایوهای ذخیره‌ساز و کارت‌های افزودنی را فراهم کند.
پیشنهاد می‌کنیم برای اطلاعات بیشتر در خصوص سوکت و چیپست جدید اینتل مقاله نگاه نزدیک شهر سخت‌افزار به چیپست Z890 و سوکت LGA 1851 را مطالعه بفرمایید.
همانطور که می‌دانید MSI در سری MPG Carbon خود مجموعه‌ای از قابلیت‌های مختلف را با قیمتی مناسبتر از محصولات حرفه‌ای در اختیار کاربران قرار می‌دهد. به عنوان مثال مادربرد MPG Z890 Carbon اگرچه در ذات خود یک مادربرد گیمینگ است اما بسیاری از قابلیت‌های اورکلاکینگ که در مادربردهای تخصصی این شاخه یافت می‌شوند مانند دیباگر به همراه پست کد، سوییچ‌های کاربردی و توانایی ویژه الکتریکی را همراه خود دارد.
مادربرد MSI MPG Z890 Carbon WiFi از سوی دفتر شرکت MSI در ایران جهت بررسی در اختیار شهر سخت‌افزار قرار گرفته است. این مادربرد هنوز به صورت عمومی در بازار کشور عرضه نشده، اما ارزش دلاری آن کمتر از 500 دلار تعیین شده است که آن را در انتهای کلاس میان‌رده و آستانه ورود به مادربردهای رده‌بالا قرار می‌دهد.
اجازه دهید پس از جعبه‌گشایی و نگاهی به محتویات جعبه، به معرفی بیشتر امکانات تعبیه شده در مادربرد MSI MPG Z890 Carbon WiFi بپردازیم.
بسته‌بندی و محتویات جعبه
-
بسته‌بندی و محتویات جعبه مادربرد MPG Z890 Carbon
برای مادربرد MPG Z890 Carbon ام‌اس‌آی از ترکیب رنگی جدیدی استفاده کرده و به نظر می‌رسد روح جدید به مادربردهای گیمینگ خود بخشیده است.

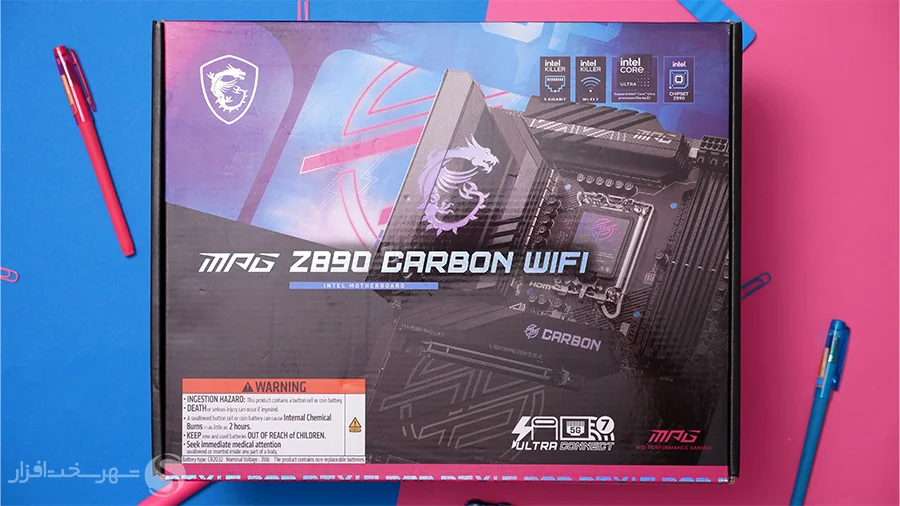

بر روی جعبه تصویری از مادربرد MSI MPG Z890 Carbon را به همراه نام و مشخصات چیپست و سوکت نسل پانزدهم اینتل را مشاهده می‌کنید.

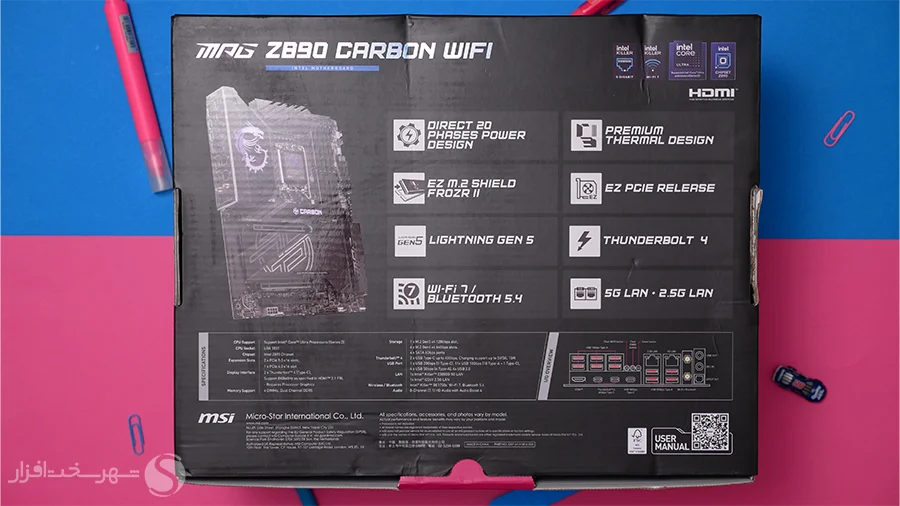

در پشت جعبه نیز لیست سخت‌افزارهای پشتیبانی شده به همراه تکنولوژی‌های به کار رفته در ساخت مادربرد ام‌اس‌آی MPG Z890 Carbon درج شده است.

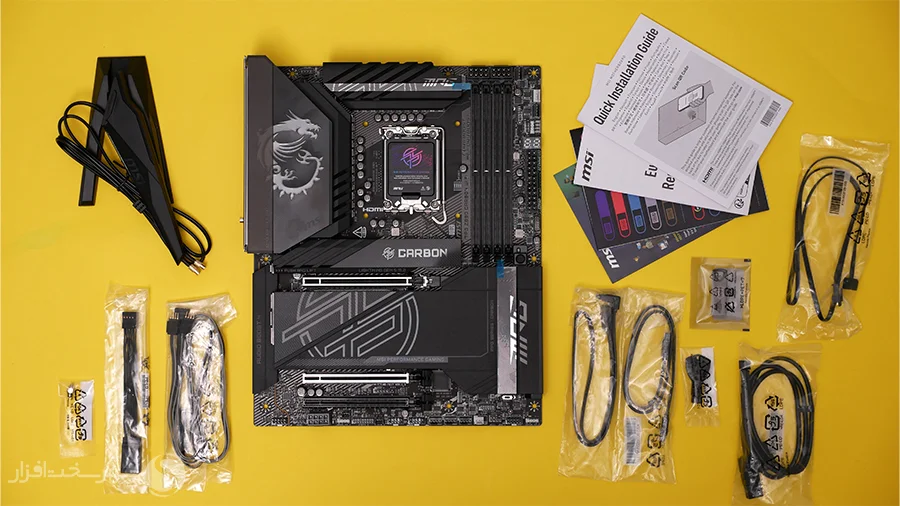

درون جعبه علاوه بر مادربرد، لوازم کاربردی و کابل‌های مورد نیاز برای نصب و راه‌اندازی مادربرد نیر قرار دارند که شامل موارد زیر است:
- آنتن شبکه بی‌سیم
- دو کابل ساتا
- کابل‌های رابط و تبدیل سیستم نورپردازی و پنل جلوی کیس
- پیچ EZ Clip II به همراه آچار مخصوص برای اتصال حافظه‌های M.2
- استیکرهای با طرح MSI
- فلش درایو حاوی درایورهای راه‌انداز
- راهنمای نصب سریع
نمای ظاهری و مشخصات فنی
-
نمای ظاهری و مشخصات فنی مادربرد MPG Z890 Carbon

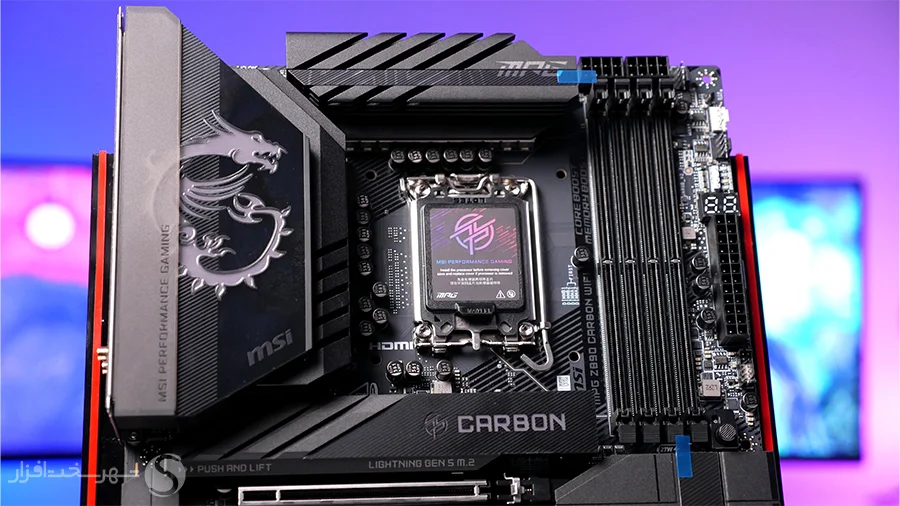

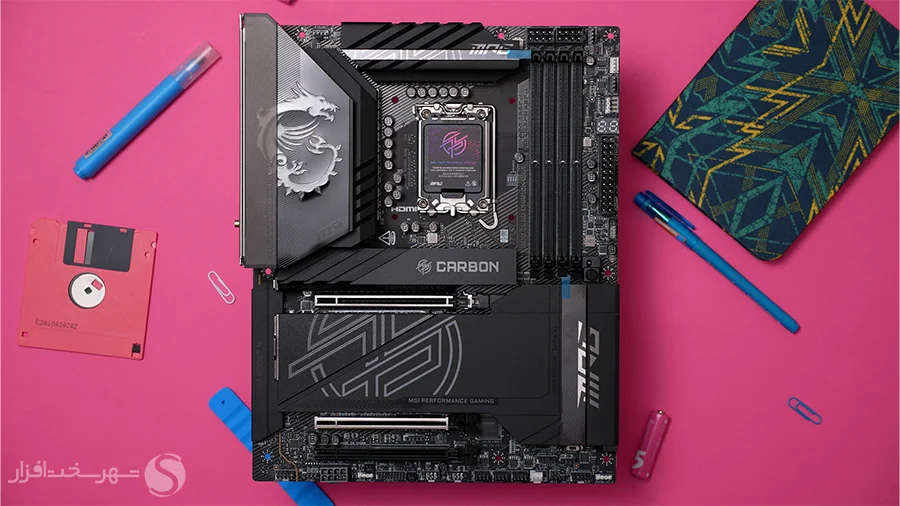

نمای ظاهری مادربرد MPG Z890 Carbon WiFi نسبت به نسل قبل خود تغییر چندانی نکرده و شکل و شمایل هیتسینک‌ها و سیستم نورپردازی مشابه MPG Z790 Carbon است.

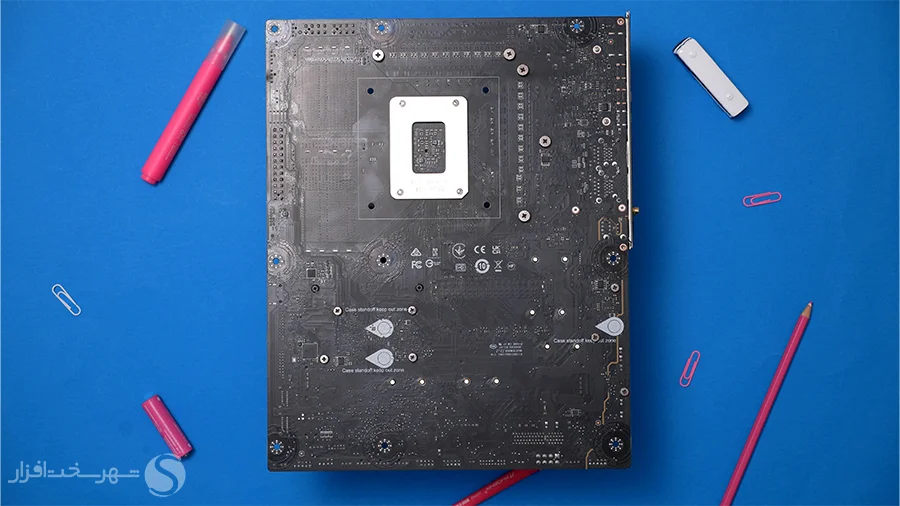

مدار چاپی (PCB) مادربرد MPG Z890 Carbon از نوع هشت لایه بوده و ابعاد آن به ترتیب طول و عرض برابر با 30.5 در 24.4 سانتی‌متر است که تحت استاندارد ATX قرار می‌گیرد.

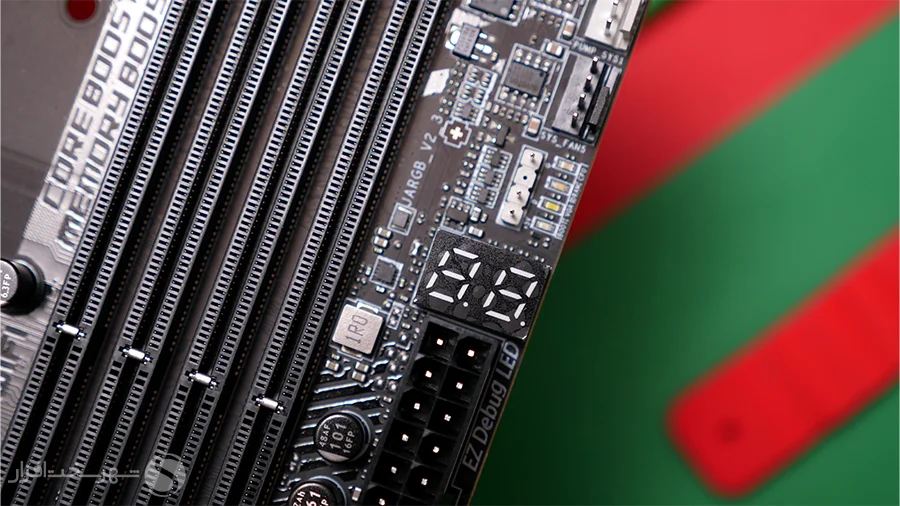

مادربرد MPG Z890 Carbon علاوه بر سیستم EZ Debug LED که از طریق چهار LED کوچک وضعیت پردازنده، رم، کارت‌گرافیک و بوت سیستم را گزارش می‌کند، از دو سِوِن سگمنت برای نشان دادنِ کد‌های اعلان وضعیت و عیب‌یابی دقیق‌تر سیستم برخوردار است.

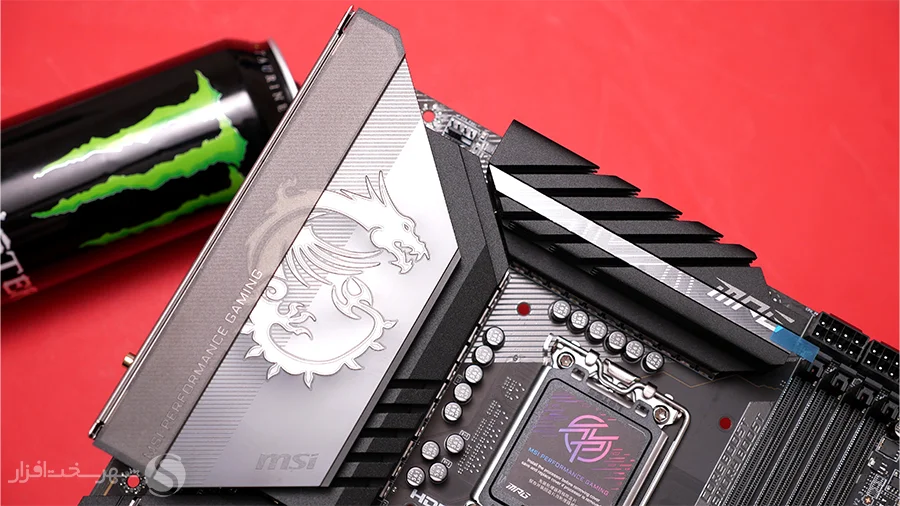

نشان اژدها روی کاور پنل پشتی به نورپردازی ARGB مجهز شده و برای اتصال و همگام‌سازی نورپردازی سایر قطعات، یک کانکتور RGB 12v و سه کانکتور Addressable RGB 5v نیز تعبیه شده است.
با توجه به وجود رگه‌های اورکلاکینگ در مادربرد MPG Z890 Carbon، ام‌اس‌آی از یک مدار رگولاتور ولتاژ 23 فاز برای تغذیه پردازنده‌های نسل پانزدهم اینتل استفاده کرده است. این مدار توان مورد نیاز خود را از طریق دو کانکتور 8 پین EPS تأمین کرده و پس از تنظیم و تصفیه آن طی 20 فاز شامل پاور استیج‌های 110 آمپری به بخش Vcore پردازنده می‌رساند. در این مادربرد شاخه‌های کوچکتر شامل یک فاز پردازنده گرافیکی، یک فاز NPU و یک فاز برای کنترلرهای داخلی می‌شوند.
ام‌اس‌آی برای دفع گرمای تولید شده از کامپوننت‌های مدار رگولاتور ولتاژ مادربرد MPG Z890 Carbon از یک هیتسینک دو بخشی استفاده کرده که توسط لوله انتقال حرارت به یکدیگر متصل می‌شوند.

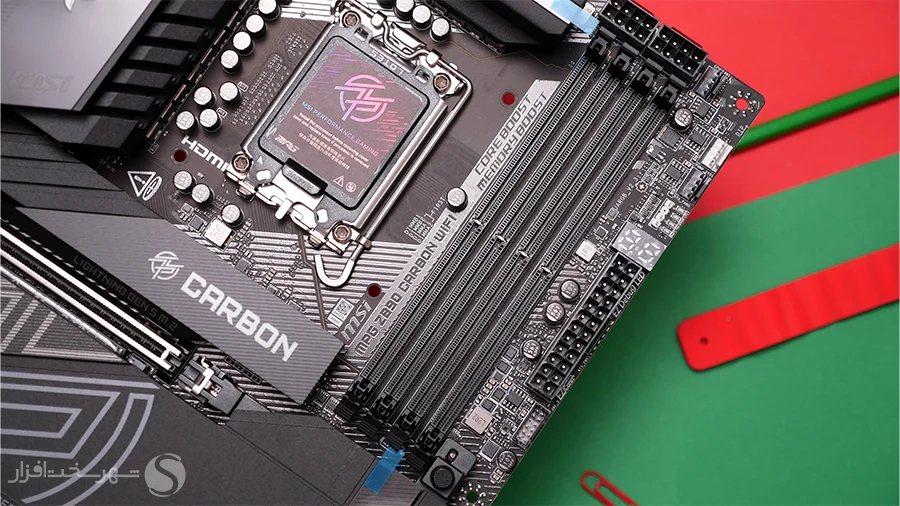

این مادربرد دارای 4 اسلات DIMM است و از رم‌های DDR5 تا حداکثر حجم 256 گیگابایت (4x64GB) و حداکثر فرکانس +9200 مگاهرتز از طریق اورکلاک یا فعال‌سازی پروفایل XMP پشتیبانی می‌کند. لازم به ذکر است در این مادربرد رم‌های جدیدتر Clocked UnBuffered (CUDIMM) که توانایی دستیابی به سرعت بیشتری دارند نیز پشتیبانی می‌شوند.

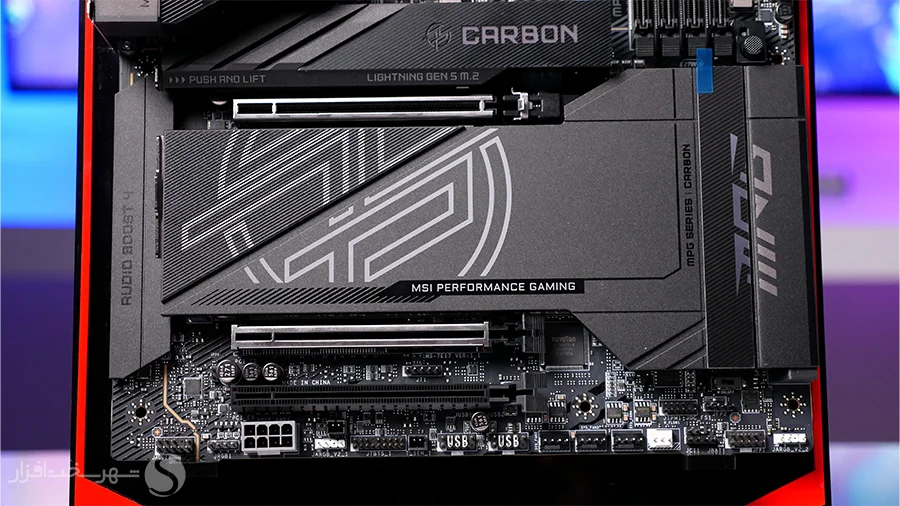

برای نصب کارت‌های افزودنی مادربرد MSI MPG Z890 Carbon به سه اسلات PCIE X16 مجهز است که دو اسلات اول پهنای‌باند مورد نیاز خود را به ترتیب به صورت PCIe 5.0 X16 و PCIe 5.0 X8 از پردازنده دریافت می‌کنند. پهنای‌باند PCIe 4.0 X4 اسلات سوم از چیپست Z890 منشعب می‌شود.

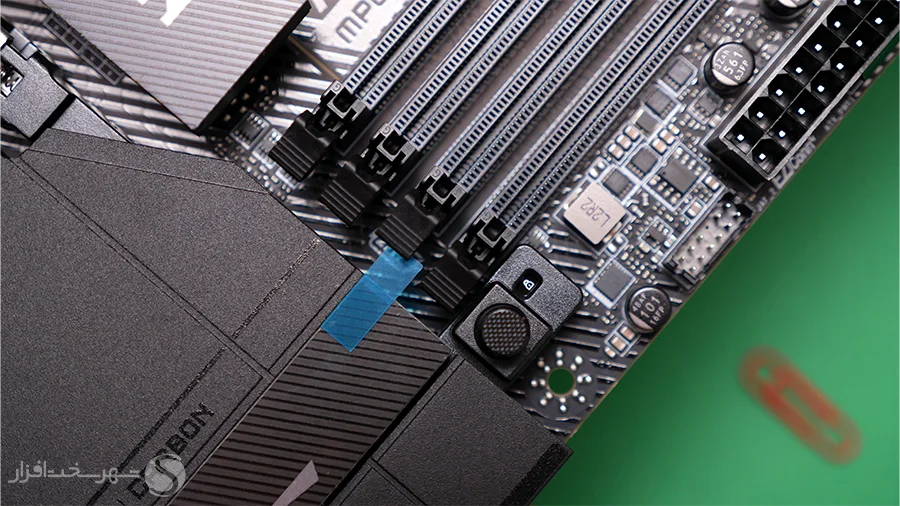

به منظور جداسازی راحت‌تر کار گرافیک‌های با هیتسینک بزرگ و رده‌بالا، کلید EZ PCIe Release در کنار اسلات‌های نصب رم قرار گرفته است که با فشار آن، قفل اسلات اول PCIe آزاد شده و به راحتی می‌توان کارت گرافیک را از مادربرد جدا کرد.
برای اتصال حافظه‌های ذخیره‌ساز در مادربرد MPG Z890 Carbon تعداد 5 اسلات M.2 و 4 پورت ساتا در نظر گرفته شده است.

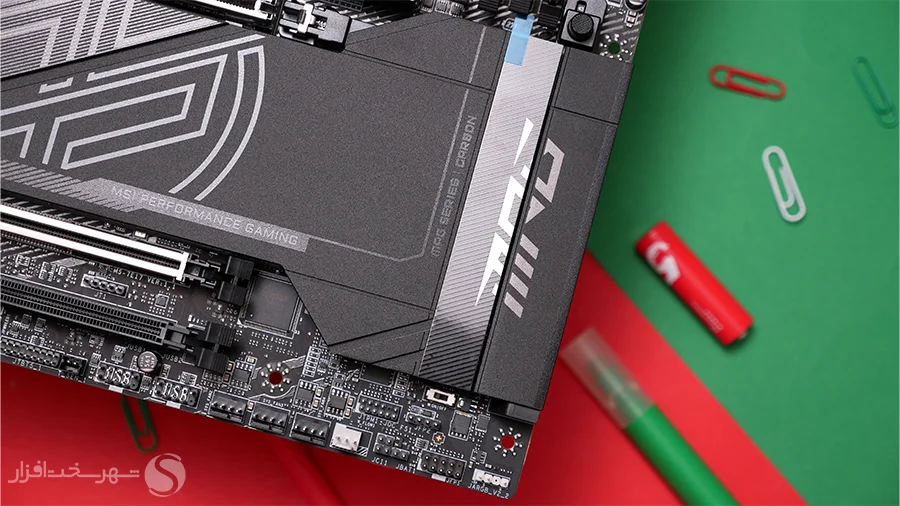

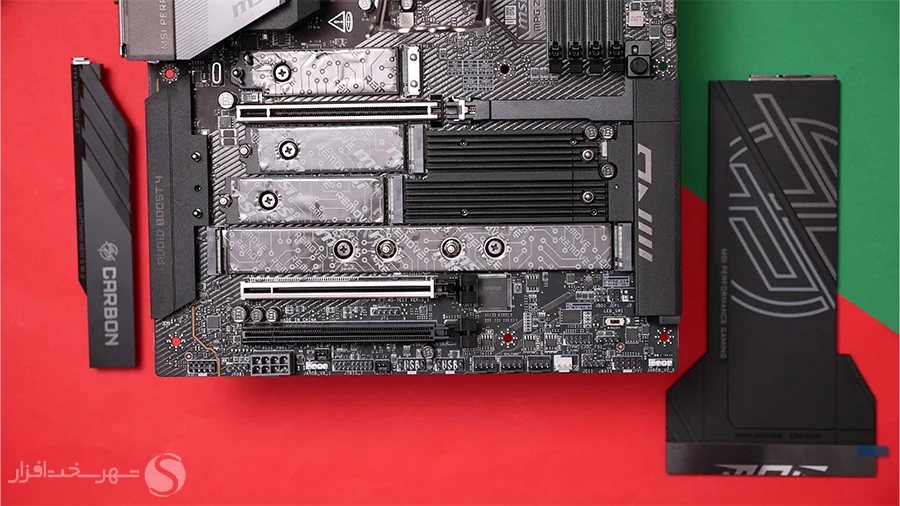

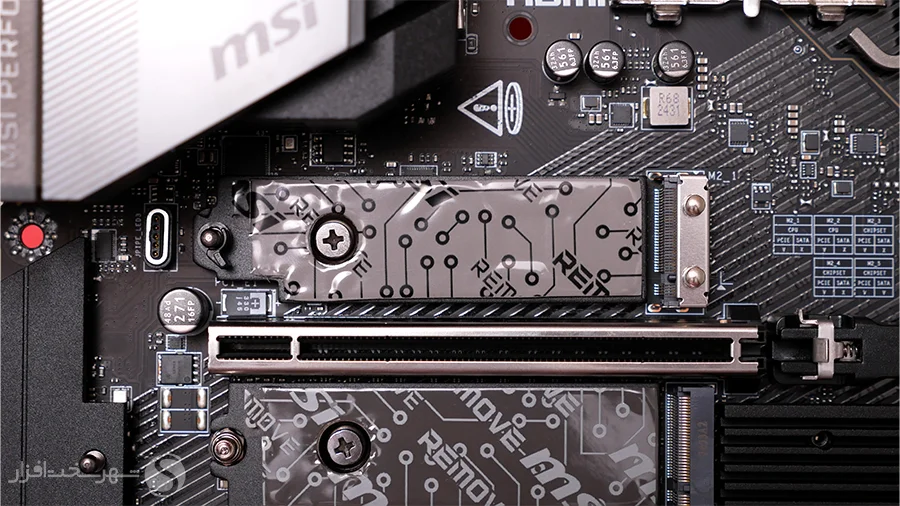

تنها اسلات M.2 در مادربرد MPG Z890 Carbon که از پهنای‌باند PCIe 5.0 X4 و هیتسینک مجزا برخوردار است در زیر سوکت پردازنده واقع شده و از سریع‌ترین حافظه‌های ذخیره‌ساز M.2 موجود پشتیبانی می‌کند. سایر اسلات‌های M.2 نیز به صورت PCIe 4.0 X4 پیکربندی شده‌اند و از یک هیتسینک سرتاسری بهره می‌برند.
در سطح برد دو کانکتور 10 پین USB 2.0، دو کانکتور 20 پین USB3.2 Gen1 و یک کانکتور USB3.2 Gen2x2 با پشتیبانی از USB Type-C نیز علاوه بر انبوهی از درگاه‌های USB روی پنل پشتی وجود دارد. همچنین 7 کانکتور 4-پین Fan Header برای اتصال انواع فن یا پمپ خنک‌کننده مایع تعبیه شده است.

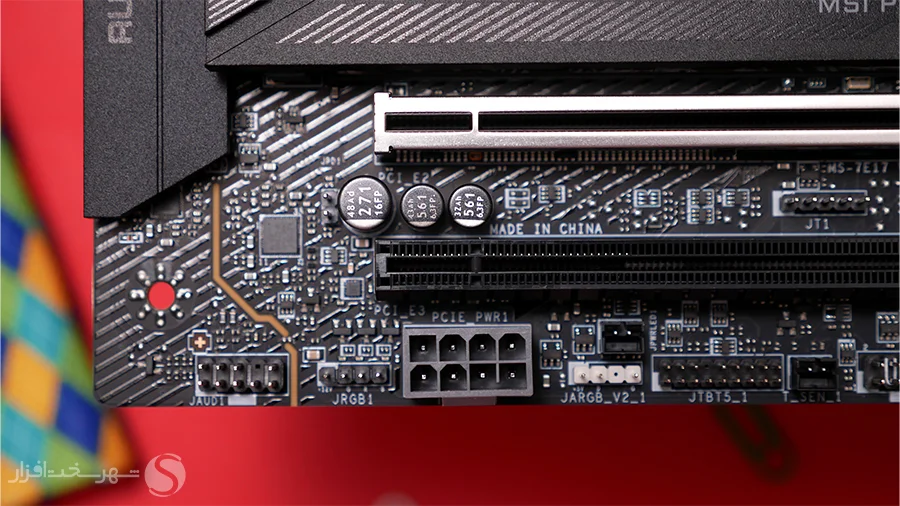

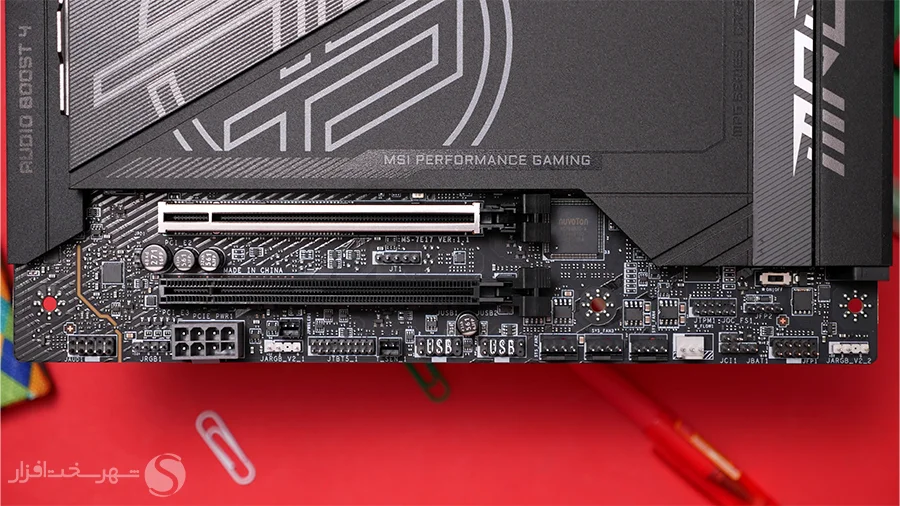

همانطور که گفته شد به دلیل رگه‌های اورکلاکینگ مادربرد MPG Z890 Carbon، برای تأمین توان کافی در شرایط اکستریم اورکلاکینگ کارت گرافیک، یا استفاده از کارت‌های افزودنی متعدد و پر مصرف، یک کانکتور اضافی 8 پین PCIe در پایین برد تعبیه شده است.

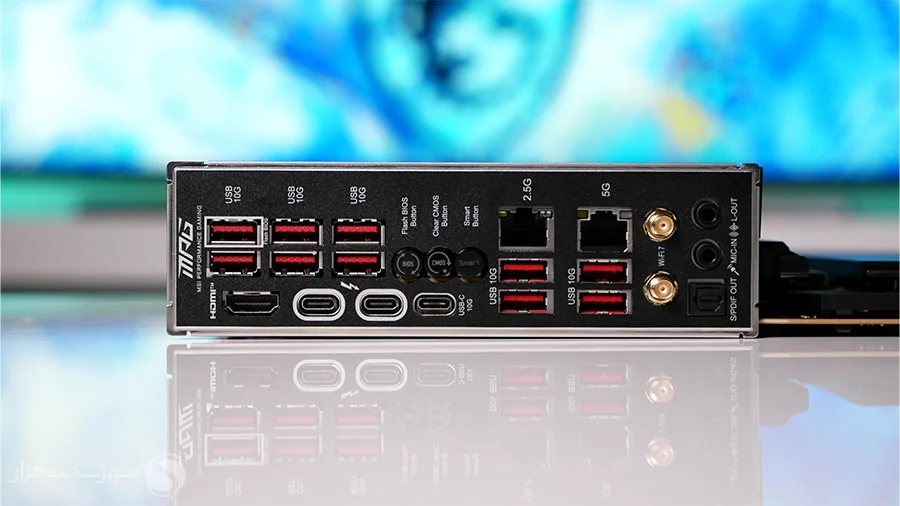

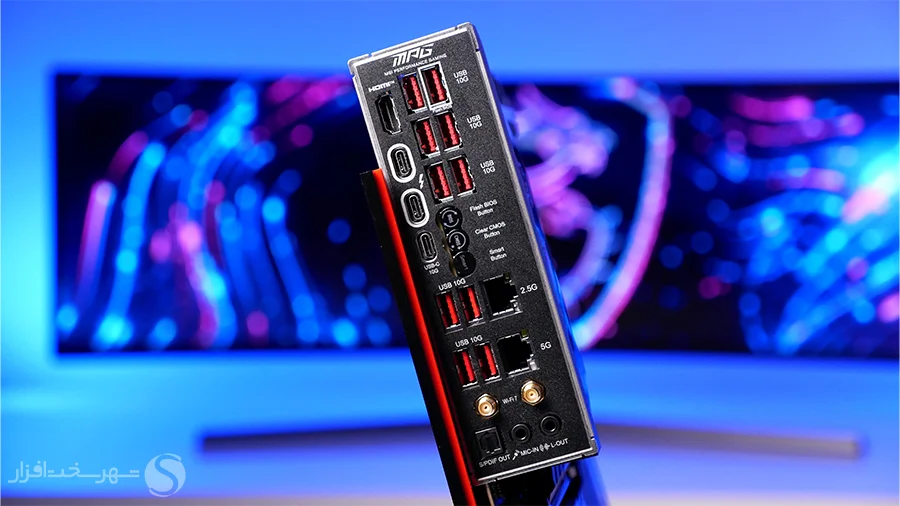

روی پنل پشتی به ترتیب از سمت چپ خروجی تصویر HDMI، دو پورت Thunderbolt 4، کلیدهای Flash Bios، Clear CMOS و Smart Button، یازده پورت USB 3.2 Gen2 (10 پورت Type-A و یک پورت Type-C)، دو پورت RJ-45 شبکه سیمی 5 و 2.5 گیگابیتی، دو پورت اتصال آنتن شبکه بی‌سیم و مجموعه خروجی صدای 7.1 کاناله توسط جک‌های 3.5 میلی‌متر آنالوگ و S/PDIF Optical خروجی صدا قرار گرفته‌اند.
بد نیست اشاره کنیم که پورت‌های Thunderbolt 4.0 در این مادربرد علاوه بر انتقال اطلاعات می‌توانند به عنوان خروجی تصویر با وضوح حداکثر 4K@60FPS برای هر پورت نیز مورد استفاده قرار گیرند.
قابلیت جالب و کاربردی کلیدهای هوشمند با قابلیت انتخاب عملکرد در مادربرد MPG Z890 Carbon کمی توسعه یافته و علاوه بر کلید Smart Button روی پنل پشتی، کلید Reset کیس که به پین‌های کانکتور پنل جلوی کیس متصل می‌شود نیز امکان انتخاب عملکرد چندگانه دارد.
سیستم صوتی و شبکه
-
سیستم صوتی و شبکه مادربرد MPG Z890 Carbon

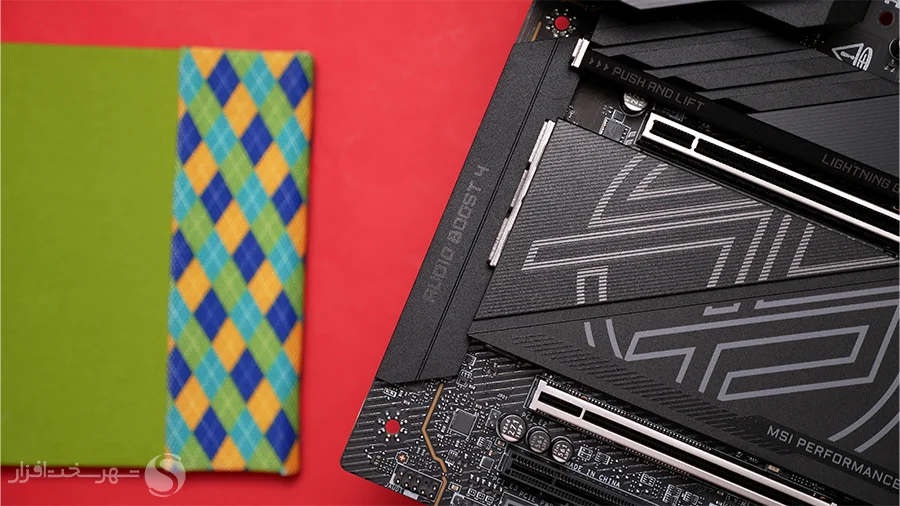

ام‌اس‌آی برای مادربرد MPG Z890 Carbon به سیستم صوتی نسل گذشته خود موسوم به Audio Boost 4 متکی شده و از تراشه ALC1220P به همراه خازن‌های سری Melodio ساخت کمپانی Chemi-Con استفاده کرده است.
مادربرد MSI MPG Z890 Carbon WiFi از نظر اتصالات شبکه بسیار کامل بوده و علاوه بر داشتن دو درگاه سیمی 5 و 2.5 گیگابیتی که درگاه سریع‌تر از تراشه پیشرفته Killer E5000B استفاده می‌کند، به یک ماژول حرفه‌ای WiFi 7 نیز مجهز است. ماژول شبکه بی‌سیم این مادربرد مدل Killer BE1750x است که از سه باند 2.4 و 5GHz و 6GHz با حداکثر پهنای‌باند 5.8 گیگابیت بر ثانیه پشتیبانی می‌کند و یک ماژول Bluetooth v5.4 نیز همراه خود دارد.
جمع‌بندی شهرسخت‌افزار
-
جمع‌بندی شهرسخت‌افزار از مادربرد MSI MPG Z890 Carbon
سری مادربردهای کربن MSI همواره به دلیل برخورداری از امکانات کلیدی رده‌بالا و قیمت مناسب مورد توجه کاربران بوده و مدل MPG Z890 Carbon WiFi نیز از این قاعده مستثنی نیست.
در بررسی ظاهری این مادربرد و نگاهی به لیست امکانات آن می‌توان گفت که با یک محصول همه‌چیز تمام از کلاس میان‌رده رو به رو هستیم و مادربرد MPG Z890 Carbon می‌تواند برای گیمرها و اورکلاکرهایی که می‌خواهند هزینه زیادی برای مادربردهای گران‌قیمت سری MEG را متحمل نشوند اما تجربه کاربری مشابهی داشته باشند، یک انتخاب عالی به حساب آید.
مادربرد MSI MPG Z890 Carbon WiFi از سوی دفتر شرکت MSI در ایران جهت بررسی در اختیار شهر سخت‌افزار قرار گرفته است. این مادربرد هنوز به صورت عمومی در بازار کشور عرضه نشده، اما ارزش دلاری آن کمتر از 500 دلار تعیین شده است که آن را در انتهای کلاس میان‌رده و آستانه ورود به مادربردهای رده‌بالا قرار می‌دهد.
همانطور که می‌دانید در پردازنده‌های جدید نسل پانزدهم اینتل که با نام Arrow-Lake می‌شناسیم و چیپست Z890 تغییرات زیادی روی خطوط PCIe انجام شده به طوری که در مادربرد MPG Z890 Carbon ام‌اس‌آی شاهد پشتیبانی از سه اسلات PCIe X16 در کنار پنج اسلات M.2 هستیم. از نظر قابلیت‌های شبکه نیز این مادربرد با داشتن دو درگاه سیمی 2.5 و 5 گیگابیتی در کنار WiFi 7 مجموعه کاملی از راه‌کارهای سیمی و بی‌سیم ارائه می‌دهد.
سعی می‌کنیم با وارد شدن پردازنده‌های جدید اینتل به کشور حتماً بررسی دقیق‌تری از این مادربرد را به همراه تست‌های کارایی و عملکرد بایوس با رابط جدید MSI را خدمت شما کاربران شهرسخت‌افزار ارائه دهیم.
