MSI 970 GAMING با برخورداری از امکاناتی نظیر کنترلر قدرتمند شبکه Killer E2200 ساخت کمپانی Qualcomm، سیستم صوتی بسیار باکیفیت و مدرن Audio Boost 2، پورتهای مخصوص GAMING DEVICE و مدار قدرتمند رگولاتور ولتاژ پردازنده به واسطه بهرهمندی از متریال با استاندارد نظامی MILITARY CLASS 4 به همراه سیستم خنک کننده بسیار کارآمد آماده است تا از تمامی پتانسیل اورکلاک راحت و بیدردسر پردازندههای مبتنی بر سوکت +AM3 حداکثر استفاده را کند.
مقدمه
تقریباً دو سالی از عرضه آخرین سری از پردازندههای (CPU) کمپانی AMD با اسم رمز Vishera و معماری Piledriver میگذرد. نسلی که به نظر میرسد آخرین CPU های مجزا با سوکت +AM3 محسوب میشوند. حدوداً از اواخر سال 2012 و اواسط سال 2013 میلادی بود که کمپانی AMD تصمیم گرفت تا تمرکز خود را بر روی APU های خود معطوف سازد و با عرضه APU های جدید با اسم رمز Trinity و Richland تا حدودی بازار رده متوسط و پایین کامپیوترهای Desktop را جذب محصولات خود کرد. در واقع برتری محسوس کارایی و کارایی در برابر توان مصرفی پردازندههای با معماری Sandy Bridge، Ivy Bridge و Haswell کمپانی اینتل در برابر پردازندههای با معماری Bulldozer و Piledriver کمپانی AMD این کمپانی را مجبور کرد تا از صنعت ساخت CPU عقب نشینی کرده و با کاهش قیمت پردازندههای خود تنها از نظر قیمت نسبت به کارایی (Performance/Price) توانایی رقابت با پردازندههای رده متوسط و پایین کمپانی اینتل را داشته باشد؛ اما برتری محسوس IGP های (Integrated GPU) تعبیه شده بر روی APU های جدید کمپانی AMD با معماری AMD GCN برگ برنده این سری از پردازندههای AMD در برابر پردازندههای Intel محسوب میشد که در سیستمهای رده پایین و متوسط در اکثر اوقات علاوه بر قیمت بسیار مناسبی که داشتند در اکثر کاربردها کاربر را از صرف هزینههای اضافی برای خرید کارت گرافیک مجزا معاف میساختند.
اما همانطور که اشاره شد با کم فروغ شدن CPU های کمپانی AMD در بازار، علاقه بسیاری از کمپانیهای طراح و سازنده مادربرد نیز برای تولید مادربردهای سازگار با پردازندههای مبتنی بر سوکت +AM3 نیز بهشدت کاهش یافت. این میزان بهقدری است که در حال حاضر اگر به دنبال مادربردی باکیفیت و خوش قیمت برای این پردازندهها باشید بهسختی مدلی مناسب و باب دل پیدا خواهید کرد.
همانطور که میدانید کمپانی MSI که همواره از شرکای تجاری طراز اول کمپانی AMD محسوب میشده از چندین سال پیش تا حالا، در مقایسه با کمپانیهای دیگر علاقه بیشتری به طراحی، تولید و توسعه مادربردهای مبتنی بر پردازندههای AMD داشته است. تنوع بیشتر مادربردهای تولید شده توسط این کمپانی نیز بهخصوص در کشور ما بیشتر از کمپانیهای دیگر در بازار لمس میشود. همه این موارد یک طرف، از طرف دیگر قیمت بسیار مناسب مادربردهای کمپانی MSI در کشور ما نیز بیش از پیش به ارزشهای آن افزوده است.
در این بررسی قصد داریم مادربردی را به شما معرفی کنیم که برای قشر گیمر و اورکلاکر و از همه مهمتر طرفداران پردازندههای خوش قیمت کمپانی AMD محصولی بسیار ارزشمند و مقرون بهصرفه محسوب میشود.
MSI 970 GAMING با برخورداری از امکاناتی نظیر کنترلر قدرتمند شبکه Killer E2205 ساخت کمپانی Qualcomm، سیستم صوتی بسیار باکیفیت و مدرن Audio Boost 2، پورتهای مخصوص GAMING DEVICE، پشتیبانی از هر دو تکنولوژی پیکربندی Multi GPU (AMD CrossFire و Nvidia SLI) و مدار قدرتمند رگولاتور ولتاژ پردازنده به واسطه بهرهمندی از متریال با استاندارد نظامی MILITARY CLASS 4 به همراه سیستم خنک کننده بسیار کارآمد آماده است تا از تمامی پتانسیل اورکلاک راحت و بیدردسر پردازندههای مبتنی بر سوکت AM3+ حداکثر استفاده را کند. در واقع همانطور که میدانید تقریباً اکثر پردازندههای با معماری Piledriver و Bulldozer دارای ضریب فرکانس هسته پردازنده باز هستند و اورکلاک آنها نیز تنها با افزایش ولتاژ هسته پردازنده و افزایش این ضریب صورت میگیرد. تجربه نیز ثابت کرده که اکثر این پردازندهها در صورت تهیه مادربرد قدرتمند و نصب کولر مناسب بر روی آنها، پتانسیل اورکلاک 24/7 تا مرز 25 الی 30 درصد را دارند.
پس اگر AMD Overclocker و حتی گیمر هستید پیشنهاد میکنیم تا این رویو را با دقت بیشتری مطالعه کنید.
معرفی چیپست های سری 9 کمپانی AMD
-
معرفی چیپست های سری 9 کمپانی AMD
تقریباً اواسط سال 2011 و چند ماه زودتر از عرضه رسمی پردازندههای با اسم رمز Zambezi و مبتنی بر معماری Bulldozer مادربردهای مبتنی بر چیپست های سری 9 کمپانی AMD که متشکل از چیپست های پل شمالی NB) 970/980G/990X/99FX) و پل جنوبی SB920/SB950 میشدند کمکم روانه بازار شدند. این سری نسبت به چیپست های NB و SB نسل قبلی (سری 8) هیچ ویژگی و قابلیت جدیدی نداشت و تنها قابلیت پشتیبانی همه جانبه و کاملاً بهینه پردازندههای مبتنی بر سوکت AM3+ به آنها اضافه شده بود.
البته در این سری جدید عملاً دیگر خبری از چیپست های همراه با IGP نیست (مادربردهای مبتنی بر چیپست 980G از طرف کمپانیهای طراز اول سازنده مادربرد استقبال نشده و تولید انبوه نشدند) و تمامی چیپست های تجاری معرفی شده فاقد IGP میباشند. در واقع APU های جدید کمپانی AMD جای مادربردهای مبتنی بر این چیپست را پر کردهاند.
همانطور که در دیاگرام کاملترین چیپست های این سری (990FX + SB950) ملاحظه میکنید همانند نسل قبلی کماکان 6 پورت SATA 6b/s به همراه 14 پورت USB 2.0 بهعنوان مهمترین درگاههای ارتباطی این پلتفرم با دستگاههای خارجی محسوب میشوند و خبری از پشتیبانی از پورتهای پرسرعت و جدید USB 3.0 بهصورت محلی نیست. در نتیجه کمپانیهای سازنده مادربرد برای پر کردن این خلأ ناچار به استفاده از کنترلرهای مجزا با رابط PCI-Express برای تعبیه پورتهای USB 3.0 برای مادربردهای این پلتفرم هستند.
اما شاید بزرگترین نقطه ضعف این پلتفرم نسبت به پلتفرمهای مدرن کنونی عدم پشتیبانی آن از رابط پر سرعت PCI-Express 3.0 باشد!
تفاوتهای اصلی میان چیپست های رده بالا، متوسط و پایین این پلتفرم نیز اکثراً در تعداد Lane های PCI-Express 2.0 و پشتیبانی از پیکربندیهای Multi-GPU میباشد.
همانطور که در جدول بالا ملاحظه میکنید در حالت استاندارد چیپست AMD 970 + SB950 از هیچ یک از پیکربندیهای SLI/CrossFireX پشتیبانی نمیکند. در واقع این چیپست همانند دو چیپست دیگر دارای یک رابط PCI-Express 2.0 GPP با 6Lane جهت اتصال به اسلات های PCI-Express x1/x4 یا حتی کنترلر مجزا سازگار با این رابط میباشد؛ اما 20 Lane باقی مانده در حالت عادی تنها با پیکربندی X16/X4 قابل استفاده خواهد بود. این در حالی است که فرق اساسی این چیپست با چیپست 990X تنها پشتیبانی این چیپست از پیکربندی Multi GPU بهصورت X8/X8 است؛ اما در چیپست 990FX وجود 42Lane PCI-Express 2.0 پشتیبانی از پیکربندیهای x16/x16 یا x8/x8/x8/x8 را برای این چیپست قدرتمند میسر کرده است. همچنین در چیپست AMD 970 فرکانس Hyper Transport (گذرگاه مابین پردازنده و پل شمالی) بر روی 4800MHz محدود شده است. این در حالی است که فرکانس نام برده در سایر چیپست های این سری 5200MHz میباشد.
از طرفی تفاوت اساسی چیپست پل جنوبی SB920 با SB950 نیز تنها در عدم پشتیبانی SB920 از RAID 5 در کنار RAID 0/1/10 میباشد.
کنترلر حافظه که نیز همانند تمامی پردازندههای چند نسل قبل کمپانی AMD به درون پردازنده منتقل شده است. همانطور که در دیاگرام این پلتفرم ملاحظه میکنید این پلتفرم بهصورت رسمی تنها از حافظههای دو کاناله DDR3 با حداکثر فرکانس 1866MHz پشتیبانی میکند. ولی پردازندههای رده بالا مبتنی بر معماری Piledriver و اسم رمز Vishera همانند مدلهای 8 هستهای FX-83XX، FX-9590 و FX-9370 دارای کنترلر حافظه بهینه سازی شده برای پشتیبانی از ماژولهای حافظه DDR3 با فرکانس بیش از 2133MHz البته در حالت اورکلاک شده میباشند.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه
طرح و زمینه جعبه این مدل دقیقاً مشابه مادربردهای Gaming نسل قبل طراحی شده است. زمینه مشکی و قرمز و طراحی بسیار زیبای نماد مادربردهای گیمینگ کمپانی MSI (دراگون) برجستهترین نمادهای این جعبه محسوب میشوند.
ابعاد این جعبه 346mm x 266mm x 64mm میباشد و با تمامی محتویات داخلش حدوداً 1.9 کیلوگرم وزن دارد.
ارائه توضیحات مختصر در مورد مهمترین ویژگیها و قابلیتهای جدید این مادربرد به همراه مشخصات فنی و تصویری از پانل پشتی مهمترین مندرجات پشت این جعبه 100% قابل بازیافت را تشکیل میدهند.
محتویات داخل این جعبه هم طراز با قیمت این مادربرد در نظر گرفته شده است. این محتویات شامل 2 عدد کابل SATA 6Gb/s، برچسب مخصوص کابل SATA برای شناسایی راحتتر تجهیزات ذخیره سازی دفترچهها و DVD حاوی مشخصات فنی و راهنمای نصب و راه اندازی، یک عدد آویز در برای گیمرهای حرفهای، پانل مشکی رنگ پشت کیس و یک عدد لوگو فلزی دراگون میباشند.
مشخصات فنی و نمای ظاهری
-
مشخصات فنی و نمای ظاهری
در ابتدا لازم میدانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحظه کنید:
PCB قهوهای سوخته، اسلات های مشکی رنگ و ترکیب رنگ قرمز در هیتسینک ها به همراه طراحی لوگو اژدهای بر روی هیتسینک تعبیه شده بر روی چیپست SB950 ترکیب مشابه تمامی مادربردهای گیمینگ کمپانی MSI محسوب میشود. البته خازنهای زرد رنگ آکوستیک موجود در مدار فیلتر صوتی نوعی تضاد رنگ به این ترکیب اضافه کرده است.
همچنین PCB چهار لایه این مدل با داشتن ابعاد 30.5cm x 24.4cm در کلاس مادربردهای ATX طبقه بندی میشود و از این حیث مطمئناً قابلیت تعبیه در هر نوع کیسی را دارد.
اگر با دیدی کلی به PCB این مادربرد توجه کنید متوجه خواهید شد که فضاهای خالی بسیار زیادی بر روی برد مشاهده میشود. در واقع به غیر از دو عدد چیپست کنترلر USB 3.0، چیپست جانبی دیگری بر روی برد مشاهده نمیشود.
همانطور که در تصاویر بالا ملاحظه میکنید هیتسینک های این مادربرد توسط 6 عدد پیچ فنر دار که در پشت مادربرد قرار دارند بر روی PCB این مدل نصب میشوند. همچنین صفحه آلومینیومی تعبیه شده در پشت PCB این مادربرد بسیار سخت و ضخیم در نظر گرفته شده که از این نظر نصب بدون مشکل کولرهای سنگین پردازنده را نیز بر روی این مادربرد تضمین میکند.
بررسی اولیه
-
بررسی اولیه
این مدل به واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله Non-ECC با فرکانسهای کاری 1066/1333/1600/1866MHz را در حالت استاندارد دارا میباشد. البته همانطور که اشاره شد در صورت نصب برخی پردازندههای رده بالا با معماری Piledriver بر روی این مادربرد، بهصورت اورکلاک شده حتی قابلیت نصب ماژولهای DDR3 با فرکانس 2133MHz نیز بر روی این مادربرد فراهم شده است.
اسلات های توسعه در این مادربرد شامل 2 اسلات PCI-Express 2.0 x16، 2 اسلات PCI-Express 2.0 x1 و 2 اسلات PCI میشود. در این بین اسلات های PCI-Express x16 و x1 از چیپست پل شمالی NB) AMD 970) و اسلات های PCI از چیپست پل جنوبی SB950 منشعب شدهاند.
نکته جالب توجه در این بخش پشتیبانی این مادربرد از هر 2 پیکربندی Multi-GPU Nvidia SLI و AMD CrossFireX آن هم با سرعت X8/X8 میباشد. مشخصاتی که در قابلیتها و امکانات چیپست (AMD 970 (RX980 وجود ندارد و با مشخصات و قابلیتهای چیپست (AMD 990X (RD980 هم خوانی دارد. مشخص است که کمپانی MSI هر طور شده با تعبیه PCI-Express Switch های مخصوص 16Lane PCI-Express 2.0 موجود در چیپست AMD 970 را برای این منظور بهینه سازی کرده است.
هر 6 پورت SATA این مادربرد از نوع 6Gb/s بوده، از پیکربندیهای RAID 0, RAID1, RAID5 و RAID 10 پشتیبانی میکنند و از چیپست پل جنوبی SB950 منشعب شدهاند.
همانطور که در مشخصات چیپست پل شمالی AMD 970 ملاحظه کردید هیچ نوع پورت USB 3.0 بهصورت محلی برای این چیپست در نظر گرفته نشده است. در این مادربرد با تعبیه دو کنترلر USB 3.0 مجزا 4 پورت USB 3.0 برای این مدل فراهم شده است. در این بین 2 پورت در پانل پشتی کیس تعبیه شدهاند و یک کانکتور USB 3.0 تعبیه شده بر روی PCB نیز 2 پورت دیگر برای پانل جلویی کیس فراهم میکند.
پانل پشتی کیس بسیار خلوت و شامل 8 پورت USB 2.0، 2 پورت USB 3.0، یک پورت PS/2، یک پورت Gigabit LAN و خروجیهای آنالوگ 8 کاناله جک 3.5mm و دیجیتال Optical S/PDIF میشود.
در این بین دو عدد از پورتهای USB 2.0 به همراه یک پورت PS/2 تعبیه شده در این پانل GAMING Ports نامیده میشوند. به گفته کمپانی MSI بهینه سازی این پورتها برای فعالیت در Polling rate بالا (500MHz تا 1000MHz) باعث کاهش زمان پاسخگویی موس از 8 میلی ثانیه به 1 میلی ثانیه میشود. ابن امر باعث عملکرد بسیار نرمتر و واکنش سریعتر ماوس در گیمها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورتها باعث افزایش طول عمر آنها در برابر قطع و وصلهای متعدد و جلوگیری از اکسیداسیون آنها میشود.
همچنین از دیگر خصوصیات کم نظیر این بخش میتوان به روکش طلا در نظر گرفته شده برای جکهای 3.5mm خروجی صدا اشاره کرد که خلوص سیگنال خروجی را به میزان قابل توجهی افزایش خواهد داده و مانع از اکسیداسیون این کانکتورها در فواصل طولانی مدت میشود.
نگاهی نزدیکتر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
-
نگاهی نزدیکتر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
مدار رگولاتور ولتاژ پردازنده از نوع 8Phase و متریال به کار رفته در آن دارای استاندارد نظامی Military Class 4 هستند.

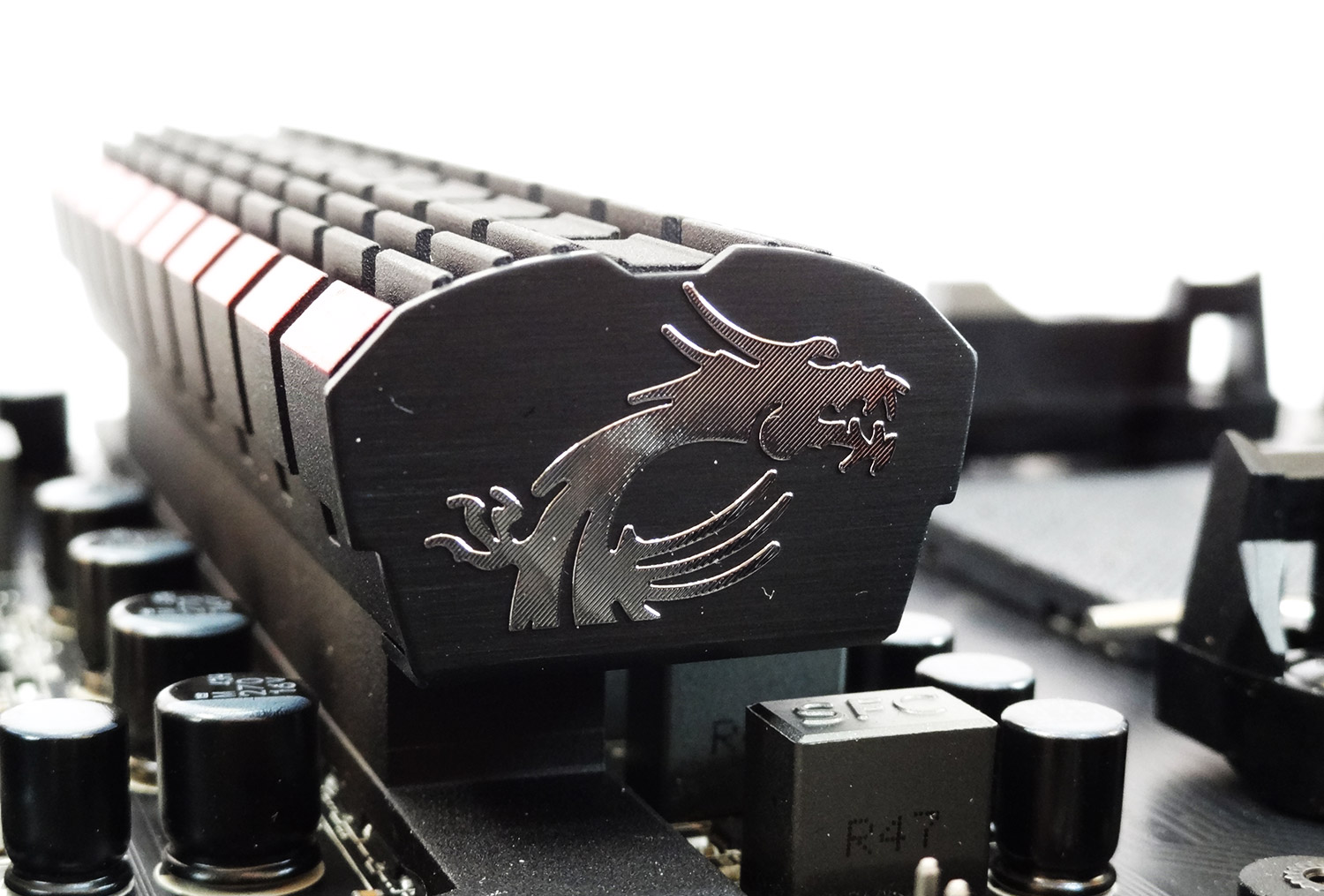

سیستم خنک کننده این مادربرد شامل 3 هیتسینک مجزا بر روی ماسفت های مدار رگولاتور ولتاژ، چیپست پل شمالی AMD 970 و چیپست پل جنوبی SB) SB950) میشود. نکته جالب توجه عدم تعبیه هر گونه Heat Pipe بری این سیستم خنک کننده است.
از نظر ما علت این امر TDP بالای (13.5W) چیپست پل شمالی AMD 970 به نظر میرسد. در واقع حرارت بالای این چیپست در عمل ممکن است بر روی هیتسینک ماسفت های مدار رگولاتور ولتاژ اثر عکس داشته باشد و باعث بالاتر رفتن حرارت آن شود. تکنولوژی ساخت قدیمی (65nm) چیپست های سری 9 کمپانی AMD و توان مصرفی بالای آنها به گونهای است که با روشن مادربرد، پس از گذشت 30 دقیقه هیتسینک این چیپست آنقدر داغ میشود که حرارت این هیتسینک از 60 درجه سانتی گراد نیز فراتر میرود. البته این موضوع مختص این مادربرد نیست و تقریباً تمامی مادربردهای این پلتفرم اینگونه هستند.
اما TDP بهمراتب پایینتر چیپست (SB950 (6W و جثه نسبتاً بزرگ هیتسینک منقش به لوگو دارگون این چیپست باعث شده تا دمای آن بهمراتب پایینتر از چیپست پل شمالی باشد.
در ادامه برای اشراف بیشتر به قطعات و بررسی موشکافانهتر این مادربرد تمامی هیتسینک ها روی برد را باز کردیم.
همانطور که اشاره شد هیتسینک های این مادربرد به واسطه 6 پیچ در پشت PCB بر روی قطعات نام برده نصب میشوند. در این بین پیچهای هیتسینک های پل شمالی و جنوبی از نوع فنر دار و پیچ هیتسینک ماسفت های مدار رگولاتور فاقد فنر میباشد.
همچنین سطح تماس هیتسینک های چیپست ها با استفاده از خمیر حرارتی و هیتسینک مدار رگولاتور نیز با استفاده از چسب حرارتی پوشانده شده است.
دلیل اصلی بدون فنر بودن پیچهای هیتسینک مدار رگولاتور ولتاژ پردازنده، اتصال فشردهتر و انتقال بهتر حرارت به این هیتسینک میباشد.
جریان مورد نیاز مدار رگولاتور ولتاژ پردازنده در این مادربرد توسط یک کانکتور 8 پین E-ATX تأمین میشود و همانطور که اشاره شد قطعات به کار رفته در مدار رگولاتور ولتاژ پردازنده 8Phase این مادربرد دارای استاندارد نظامی Military Class 4 ایالات متحده آمریکا میباشند؛ اما این قطعات چه ویژگیهایی دارند:
- چوک های SFC
این نوع چوک ها به دلیل برخورداری از هسته با آلیاژ خاصی از فریت نسبت به چوک های معمولی 35 درجه خنکترند، 30% ظرفیت بیشتری در عبور جریانهای بالا دارند و روی هم رفته بیش از 20% بازدهی انرژی بیشتری دارند.
- خازنهای ژاپنی DARK CAPS
این خازنها با داشتن هسته آلومینیومی و "مقاومت معادل سری" (ESR) بسیار ناچیز بهصورت میانگین عمری بالغ بر 10 سال دارند.
- ملزومات استانداردهای نظامی
اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سختترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.
همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونهای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتورهای این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاههای احتمالی را به حداقل میرساند.
ترکیب 2 گانه ماسفت های Low/High Side از نوع Low-RDS on مدل PK616BA و PK632BA ساخت کمپانی UNICK Semiconductor به ازای هر شریان PWM روی هم رفته ترکیبی بسیار قدرتمند را به وجود آورده است. ترکیب دوگانه ماسفت های PK632BA با پشتیبانی از حداکثر جریان ID بیش از 80 آمپر DC آن هم در مادربردی در این کلاس قیمت اقدامی تحسین برانگیز به شمار میرود.
PWM Controller این مدار از نوع 2+4 Phase Buck Controller و دارای دو خروجی مجزا میباشد. از جمله قابلیتهای این چیپ میتوان به قابلیت مانیتورینگ حرارت، مانیتورینگ DCR جریان، کنترل ولتاژ Offset و Droop اشاره کرد؛ اما شاید برای شما نیز این سؤال پیش آمده باشد که چرا مدار 8Phase رگولاتور ولتاژ این مادربرد دارای PWM Controller 6Phase است؟!
جواب این سؤال در نوع درایورهای ماسفت این مدار نهفته است. کمپانی MSI با انتخاب ماسفت درایورهای مدل uP1951 که دارای 2 کانال مجزای خروجی هستند 3Phase از 4Phase خروجی اول PWM Controller را به 6Phase تبدیل کرده و از آن برای تغذیه ولتاژ هسته پردازنده استفاده کرده است. همچنین همین تکنیک را نیز در خروجی دوم PWM Controller به کار برده است و با تبدیل 1Phase از 2Phase خروجی دوم این چیپ به 2Phase ولتاژ مورد نیاز CPU_NB یا کنترلر حافظه مجتمع در پردازنده را تأمین کرده است. این تکنیک مقرون بهصرفهترین و در عین حال کاربردیترین طراحی مدار رگولاتور ولتاژ بهخصوص در مادربردهای میان رده و رده پایین محسوب میشود. در تصویر بالا هر 4 چیپ درایور مدل uP1951 این مدار با فلش قرمز رنگ مشخص شدهاند.
اما با تمامی این تمهیدات باز هم مدار رگولاتور ولتاژ پردازنده این مادربرد بهصورت رسمی قابلیت پشتیبانی از پردازندههای فوقالعاده پرمصرف 220 واتی AMD FX-9590 و AMD FX-9370 را ندارد. البته این موضوع با توجه به رنج قیمت این مادربرد کاملاً عادی به نظر میرسد. در حال حاضر مدلهایی انگشت شمار و البته کم یاب از مادربردهای گران قیمت و رده بالای این پلتفرم آن هم با چیپست AMD 990FX قابلیت پشتیبانی از پردازندههای نام برده را دارا میباشند.
نگاهی نزدیکتر (سیستم صوتی AUDIO BOOST 2 و چیپ قدرتمند Ethernet Controller مدل Killer™ E2200)
-
سیستم صوتی AUDIO BOOST 2
قلب این سیستم صوتی متشکل از جدیدترین و باکیفیتترین چیپ Codec صوتی کمپانی (Realtek (ALC1150 با SNR بیش از 115dB در بخش DAC و 104dB در بخش ADC خود میباشد.
همانطور که در تصویر بالا ملاحظه میکنید، این چیپ درون یک محافظ EMI تعبیه شده تا نویز الکترومغناطیسی ایجاد شده توسط سایر بخشهای مادربرد، تأثیری در کیفیت خروجی این کدک نداشته باشند.
همچنین در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخشهای مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخشهای مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت.
برخلاف سایر سیستمهای صوتی مدرن به کار رفته در مادربردهای گیمینگ، خروجی صدا کدک این مادربرد هم در بخش Front و هم در بخش Rear توسط دو چیپ OPAMP مدل QPA1652 که دارای امپدانس خروجی 600 اهم میباشد تقویت میشود. این امپدانس یکی از بهترین کانفیگ های حال حاضر برای تطبیق امپدانس با هدفونهای حرفهای به شمار میرود.
علاوه بر این خازنهای حرفهای آکوستیک مخصوص فیلتر سیگنالهای صوتی ساخت کمپانی ژاپنی Nichicon به کار رفته در این مدار باعث ایجاد صدا با بالاترین درجه و شباهت زیاد نسبت به مبدأ میشود. در واقع ویژگیهایی مانند تلورانس بسیار پایین، جذب دی الکتریک بسیار پایین، ESR بسیار پایین، نشت جریان بسیار کم و پایداری بالا این خازنها در عمل باعث ثبت چنین نتیجهای میشود.
همچنین از دیگر خصوصیات کم نظیر این بخش میتوان به روکش طلا در نظر گرفته شده برای جکهای 3.5mm خروجی صدا اشاره کرد که خلوص سیگنال خروجی را به میزان قابل توجهی افزایش خواهد داده و مانع اکسیداسیون این کانکتورها در فواصل طولانی مدت میشود.
البته همانطور که ملاحظه کردید علاوه بر تمهیدات سخت افزاری متعدد در بخش نام آشنا CREATIVE شاهد تنظیمات صوتی سفارشی بسیار مدرن برای محیطهای مختلف نظیر، موسیقی، فیلم و گیم هستیم.
چیپ قدرتمند Ethernet Controller مدل Killer™ E2200 ساخت کمپانی Qualcomm Atheros
تنها پورت شبکه تعبیه شده در پانل پشتی مادربرد از چیپ فوقالعاده قدرتمند Killer™ E2200 ساخت کمپانی Qualcomm Atheros منشعب میشود. این چیپ با پشتیبانی از تکنولوژی Advanced Stream Detect با شناسایی و اولویت بندی ترافیک شبکه بهصورت هوشمند، عملکرد بهمراتب بهتری نسبت به کنترلرهای معمولی در بازیهای تحت شبکه و کاربردهای چند رسانهای آنلاین از خود نشان میدهد.
نگاهی نزدیکتر (معرفی مهمترین چیپ های کنترلر)
-
نگاهی نزدیکتر (معرفی مهمترین چیپ های کنترلر)
حدوداً در میانه و سمت راست برد دقیقاً در کنار پورتهای SATA، کلید دوحالته Slow_Mode برای Extreme Overclocker ها که با استفاده از خنک کنندههای نیتروژن مایع و تحت شرایط کاملاً خاص اقدام به اورکلاک سیستم میکنند در نظر گرفته شده است. این سوئیچ در حین بوت شدن سیستم بهصورت خودکار ضریب فرکانس پردازنده را به کمترین مقدار ممکن کاهش میدهد تا سیستم در بهترین شرایط ممکن بوت شود سپس با راه اندازی سیستم عامل، اورکلاکر با غیرفعال کردن این سوئیچ این ضریب به حالت تنظیم شده در Bios باز میگردد و اورکلاکر میتواند بنچ مارکها و تستهای مربوطه را اجرا کند.
Super I/O Controller این مادربرد چیپ F71878AD ساخت کمپانی Fintek میباشد. کنترل و پردازش پارامترهای مختلف مانیتورینگ ولتاژ، حرارت و سرعت چرخش فنها از وظایف این چیپ به شمار میروند.
Clock Generator بسیار دقیق و مدرن این مادربرد مدل RTM880N-793 ساخت کمپانی Realtek است.
همانطور که اشاره شد هر 4 پورت USB 3.0 این مادربرد (2 عدد در پانل پشتی و 2 عدد توسط کانکتور مخصوص روی PCB برای پانل جلویی کیس) از 2 کنترلر مجزا USB 3.0 ساخت کمپانی VIA منشعب میشوند.
کنترلرهای مدل VL806 در این مادربرد هر یک به واسطه گذرگاه PCI-Express 2.0 x1 دو پورت USB 3.0 برای این مادربرد فراهم کردهاند.
در تصویر بالا قلب این مادربرد یعنی چیپست پل شمالی AMD 970 را ملاحظه میکنید. این چیپست که با اسم رمز RX980 شناخته میشود با فناوری 65nm ساخته شده و با TDP 13.6W در مقایسه با چیپست های مدرن حال حاضر چیپست پرمصرفی محسوب میشود. البته پر مصرفترین مدل چیپست این خانواده مدل AMD 990FX با مصرفی حدوداً 20W است!
همانطور که اشاره شد مسئولیت کنترل دستگاههای ورودی و خروجی نیز در این پلتفرم به عهده چیپست پل جنوبی (SB) میباشد. در تصویر بالا چیپست پل جنوبی SB950 را ملاحظه میکنید. این چیپست نیز با فناوری 65 نانومتری ساخته شده و دارای TDP حدوداً 6W است.
MSI CLICK BIOS 4
-
MSI CLICK BIOS 4
UEFI Bios این مادربرد از نظر ساختار کلی و حتی محیط کاربردی شباهت بسیار زیادی با Bios مادربردهای گیمینگ نسل قبل این کمپانی دارد.
UEFI Bios مادربردهای گیمینگ کمپانی MSI حدوداً 2 سالی میشود که با همین شکل و شمایل طراحی میشوند. لوگو بزرگ دراگون دقیقاً در مرکز این محیط کاربری قرار دارد، گزینههای مرتبط با تنظیمات پارامترهای مختلف در دو سمت چپ و راست این لوگو و برخی اطلاعات مربوط به مشخصات فنی، اولویتهای بوت، ساعت و تاریخ و مانیتورینگ Real Time حرارت پردازنده و مادربرد نیز در بخش بالایی این محیط گنجانده شده است. البته در نسل جدید مادربردهای این کمپانی در گوشه سمت چپ و بالای این محیط کلیدهای نرم افزاری فراخوانی پروفایلهای XMP ماژولهای RAM و فعال سازی قابلیت اورکلاک خودکار OC GENIE نیز مشاهده میشود.
Board Explorer که البته در نسل پیشین هم وجود داشت بهصورت گرافیکی، تصویری کلی از مادربرد و قطعات متصل شده به آن برای شما به نمایش میگذارد تا در صورت اتصال غیر صحیح یا معیوب شدن قطعات متصل شده به مادربرد در سریعترین زمان ممکن آنها را شناسایی کنید.
در بخش Hardware Monitor که نسبت به نسل قبلی از نظر گرافیکی و ساختاری تا حدودی تقویت شده نیز میتوانید بهصورت گرافیکی در محیط بسیار کاربر پسند، کلیه پارامترهای مهم سیستم نظیر ولتاژها، حرارتها و حتی سرعت چرخش فنها را کنترل کرده و تغییرات دلخواه خود را بهراحتی اعمال کنید.
بهطور کلی عملکرد این بایوس از نظر گرافیکی و کارکرد سریع، بدون لگ و تحسین برانگیز است ولی در حین پروسه اورکلاکینگ به مشکلی عجیب برخوردیم. این مشکل اینگونه بود که حتی در شرایط کاملاً پایدار نیز در برخی مواقع پس از Restart سیستم با پیام ناموفق بودن اورکلاک مواجه میشدیم و بهناچار یا باید وارد محیط Bios شده یا تنظیمات Bios به حالت پیش فرض برمی گشت. امیدواریم این باگ که احتمالاً نرم افزاری است در نسخه های جدید Bios این مادربرد برطرف شود.
سایر بخشهای CLICK BIOS 4 در این مادربرد را میتوانید در تصاویر زیر ملاحظه کنید:
همچنین محدوده حداقل و حداکثر مهمترین پارامترهای موجود در این بخش به همراه دقت تغییر آنها به شرح زیر میباشد:
متد و سیستم تست
-
متد و سیستم تست
تستهای این قطعه را به طور کلی به سه بخش تستهای اورکلاکینگ، توان مصرفی و تستهای کارایی تقسیم کرده ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.
کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر میباشد:
لازم به ذکر است در تمامی پلتفرم ها تنظیمات Bios در حالت پیش فرض تنظیم شدهاند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژولهای حافظه فعال شده است.
در تصاویر زیر میتوانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:
همچنین لیست نرم افزارهای Benchmark، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10، DirectX 11 و DirectX 9.0c میباشند به این شرح است:
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage v1.1.2
- 3DMARK 11 v1.0.5
- PCMARK VANTAGE 1.2.0
- PCMARK 7 1.4.0
- PCMARK 8 1.2.157
- AIDA64 Extreme Edition 4.7
- CineBench R11.5
- CineBench R15
- CPU-Z 1.71.1
- OCCT 4.4.0
- SiSoftware Sandra Professional Business 2014
- MediaEspresso Media Convertor 6.5.2031
- wPRIME 2.10
- x264 HD BENCHMARK 4.0
- x264 HD BENCHMARK 5.0
- WinRAR 5.20
- Bioshock Infinite
- GRID 2
- Sniper Elite v2
تست مدیریت مصرف انرژی
-
تست مدیریت مصرف انرژی
در این تست در حالت Idle (15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load (پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکاً CPU و GPU را تحت فشار قرار میدهد.
تستهای کارایی (SISoftware Sandra 2014 و AIDA64 4.7)
-
تستهای کارایی (SISoftware Sandra 2014 و AIDA64 4.7)
در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تستها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیکهای مختلف محاسبه و منطق به شبیه سازی پردازشهای روزمره کاربران در نرم افزارهای چند رسانهای و مهندسی میپردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت افزاری هست، معیار بسیار خوبی برای مقایسه عملکرد پلتفرمهای مختلف به شمار میرود.
عوامل بسیار زیادی در شکل گیری نتایج این گونه تستها مؤثر هستند. از جمله مهمترین این عوامل میتوان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیکهای مدیریت مصرف انرژی در مادربرد اشاره کرد.
تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.7
-
تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.7
تست پهنای باند حافظه از جمله تستهایی هست که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، پیکربندی و فرکانس ماژولهای حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.
تستهای 3DMARK VANTAGE, 11, 2013
-
تستهای 3DMARK VANTAGE, 11, 2013
سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوبترین و معتبرترین نرم افزارهای تست کارایی کارتهای گرافیک بودهاند.
3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارتهای گرافیک کمپانی FutureMark هست. تستهای این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگیهای واقعگرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی میکند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فردترین ویژگی نتایج تستهای این 3 نرم افزار ایزوله بودن نتایج تستهای GPU و CPU هست که نتایج تستهای هر یک از قطعات نام برده شده را نسبت به دیگری متمایز میکند. این امر کمک میکند تا بر روی پلتفرمهای مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدلهای مختلف کارتهای گرافیک حتی در پلتفرمهای مختلف نیز با سهولت بیشتری انجام میشود.
3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark هست. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازیهای رایانهای بر اساس API نام برده هست.
تستهای PCMARK VANTAGE، PCMARK 7، PCMARK 8
-
تستهای PCMARK VANTAGE، PCMARK 7، PCMARK 8
در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تستهای کاملاً Multithread مانند نمایش و ویرایش عکسهای دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابهجایی اطلاعات بین device های مختلف، شبیه سازی نرم افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده میشود.
تستهای Cinebench R15-R11.5 و POV-RAY 3.7
-
تستهای Cinebench R15-R11.5 و POV-RAY 3.7
این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنههای 3 بعدی میکنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب میشوند.
ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانماییهای 3 بعدی استفاده میشود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگیهای واقعگرایانه تصویر به کار گرفته میشود.
نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنههای مبتنی بر متن میکند.
تستهای Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
-
تستهای Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
این دو نرم افزار نیز از معتبرترین تستهای سنجش کارایی سیستم در پخش و تبدیل فایلهای ویدئویی به فرمتهای مختلف به شمار میروند.
در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک پَروَنجا ویدئویی باکیفیت 1080p با فرمت MP4 و کمک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است.
نرم افزارهای x.264 HD Benchmark در نسخههای 4 و 5 نیز به ترتیب کارایی سیستم را در رمزگذاری یک پَروَنجا ویدئویی HD MPEG2 source 1280x720 @ 3,963 kbps و Full HD MPEG2 source 1920x1080 @ 20000 kbps سنجیده میشود.
تستهای Zip/Unzip با WinRAR 5.0 – 7Zip 9.2
-
تستهای Zip/Unzip با WinRAR 5.0 – 7Zip 9.2
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردیترین و در عین حال معمولترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروفترین و شناخته شده ترین نرم افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوریهای سخت افزاری بروز نگاه میدارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل میباشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.
تست wPrime 32M
-
تست wPrime 32M
WPrime از جمله نرم افزارهای میباشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به صورتی کاملاً Multithread، يکي از بهترين نرم افزارهای موجود براي تست کارایی پردازنده و مادربرد میباشد.
تستهای گیمینگ (Bioshock Infinite، GRID 2، Sniper Elite V2)
-
Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازیهای سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیتهای جدید گرافیکی مبتنی بر DirectX 11 نیز هست.
GRID 2
این بازی بدون شک یکی از بهترین و موفقترین بازیهای Car Racing منتشر شده توسط کمپانی Codemasters هست. این نسخه گرافیکی چشم گیری دارد. بهطوری که نسخه یک خود را با تمام ضعفها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است. تمام محیطهای مسابقه از شهرها و جادههای خاکی گرفته تا پیستها از جزئیات خوبی برخوردار هستند. هنگام مسابقه از زمین در جادههای خاکی گرد و خاک بلند میشود. آسمان هم بر خلاف نسخه قبل پویا و دینامیک است. این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگیهای جدید گرافیکی DirectX 11 ساخته شده است.
Sniper Elite V2
این بازی که در ژانر بازیهای Tactical shooter طبقه بندی میشود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفهای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion هست. هرچند گرافیک سطح بالایی ندارد، اما طراحیها و فضاسازیهای ساخته شده با این موتور فوقالعادهاند طوری که گیمر میتواند خود را در آلمان جنگ زده حس کند و این یکی از برتریهای طراحی محیط در این بازی است.
Low Voltage Overclocking
-
Low Voltage Overclocking
در این بخش پس از غیرفعال کردن محدودیتهای جریان، ولتاژ و تنظیمات Power Saving در این پلتفرم ولتاژ 1.35v را برای هسته پردازنده تنظیم میکنیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا میبریم تا زمانی که دیگر سیستم قادر به اجرای تستهای Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نسبت به سایرین داشته باشد. البته ارزش یک Bios حرفهای و کارآمد نیز در پشت پرده نقش مهمی را ایفا میکند.
http://valid.canardpc.com/cdzi0n
همانطور که در تصویر بالا ملاحظه میکنید 4300MHz بالاترین فرکانسی است که این مادربرد در ولتاژ هسته 1.35V قادر به اجرای تستهای نام برده بود.
همچنین در نمودارهای زیر میتوانید عملکرد پردازنده AMD FX-6300 را در فرکانس فوق ملاحظه کنید:
جمع بندی، سخن پایانی و امتیاز شهرسخت افزار
-
جمع بندی، سخن پایانی و امتیاز شهرسخت افزار
نتایج تستهای کارایی، مدیریت مصرف انرژی و اورکلاک عملکرد متوسط ولی قابل قبول برای یک مادربرد 100 دلاری را نشان می دهند. آنچه بیش از همه در این مادربرد نیاز به بازبینی مجدد و اصولی دارد رفع باگها و بهینه سازی هر چه بهتر Bios این مادربرد است. همانطور که اشاره شد مشکل پیغام خطا در حین Restart در زمانی که سیستم با پروفایل کاملاً پایدار اورکلاک شده است برای کسانی که بهصورت 24/7 سیستم خود را اورکلاک میکنند امری آزاد دهنده خواهد بود. از طرفی طبق مشاهدات ما Bios این مادربرد در تنظیم و بهینه سازی بهترین و پایدارترین پارامترهای Timing ماژولهای حافظه تا حدودی محتاطانه عمل میکند و به قول معروف تایمینگ ها را شل میچیند. البته سابقه خوب کمپانی MSI در پشتیبانی از محصولات خود در گذشته ثابت کرده که بهزودی مشکلات نام برده با بهروزرسانی Bios این مادربرد رفع خواهند شد.
اما بدون شک قابلیتهای منحصر به فرد این مادربرد در مقایسه با رقبای هم قیمت خود نظیر پشتیبانی از سیستم صوتی بسیار باکیفیت و مدرن Audio Boost 2، برخورداری از کنترلر شبکه گیمینگ مدل Killer™ E2200 ساخت کمپانی Qualcomm Atheros، متریال فوقالعاده باکیفیت و دارای استاندارد نظامی Military Class 4 به کار رفته در مدار رگولاتور ولتاژ پردازنده به همراه امکانات مناسب در مقایسه با قیمت بسیار وسوسه کننده 100 دلاری آن در بسیاری از فاکتورها این مادربرد را از رقبای خود ارزشمندتر جلوه میدهد.
به عنوان سخن پایانی به شما توصیه میکنیم که اگر در این رنج قیمت قصد خرید مادربرد با سوکت +AM3 را دارید بدون شک بهتر از این مادربرد پیدا نخواهید کرد!
نقاط قوت
- مدار رگولاتور ولتاژ پردازنده قدرتمند
- برخورداری از سیستم صوتی باکیفیت و مدرن Audio Boost
- پشتیبانی از کنترلر شبکه قدرتمند Killer™ E2200
- قیمت فوقالعاده مناسب
نقاط ضعف
- عملکرد کمتر از حد انتظار در تستهای کارایی
- Bios مادربرد نیاز به بهینه سازی بیشتر دارد
با تمامی این تفاسیر مادربرد "MSI 970 GAMING" موفق به کسب امتیاز ممتاز 9.1 و نشان "Best Value" و ریز امتیازات زیر در کلاس محصولات رده پایین (L (Low-End از لابراتوار شهر سخت افزار شد.
MSI 970 Gaming
کلاس عرضه : ارزان قیمت / رده پایین9بستهبندی9امکانات9اورکلاکینگ8.5کارایی9کیفیت ساخت و طراحی10ارزش خرید9.1امتیاز شهرسختافزارنشان شهرسختافزار9.1 گالری عکس
-
