MSI B85M GAMING که مبتنی بر قابلیت‌های محوری چیپست Intel B85، پردازنده‌های سوکت LGA1150 و معماری Haswell ساخته شده است باقیمت بسیار پایین 90 دلاری (حدود 380 هزار تومان) و برخورداری از قابلیت‌ها و امکانات مدرن و کاربردی متعدد یکی از بهترین انتخاب‌ها برای PC Gamer های بی‌پول محسوب می شود!
مقدمه
اگر دستی در PC Gaming داشته باشید حتماً اطلاع دارید که قطعات سخت افزاری به اصطلاح گیمینگ معمولاً در کلاس محصولات High-End طبقه بندی شده و قیمت بسیار بالایی دارند. به همین دلیل نیز بسیاری از کاربران گیمر که با محدودیت بودجه مواجه هستند قدرت خرید این قطعات را ندارند.
اما بگذارید کمی موشکافانه‌تر به این قضیه بپردازیم. البته از آنجا که در این رویو قصد بررسی یک مادربرد گیمینگ را داریم محدوده این بحث را به مادربردهای گیمینگ محدود میکنیم.
به‌صورت کلی مادربردهای گیمینگ دارای برخی قابلیت‌های خاص می‌باشند که مهم‌ترین آن‌ها به شرح زیر می‌باشد :
- برخورداری از قطعات فوق‌العاده باکیفیت، مدرن و با طول عمر بالا
- برخورداری از سیستم خنک کننده قدرتمند در بخش مدار رگولاتور ولتاژ پردازنده و چیپست های مادربرد
- برخورداری از قابلیت‌ها و امکانات مختلف برای اورکلاک خودکار، آسان و حرفه‌ای
- پشتیبانی از پیکربندی‌های چندگانه و یا حداقل 2 گانه Multi-GPU
- پشتیبانی از سیستم صوتی مدرن و باکیفیت
- پشتیبانی از 2 یا حداقل یک پورت LAN پرسرعت و با زمان تأخیر بسیار پایین
- پشتیبانی از نرم افزارهای مکمل Gaming جهت افزایش کارایی و لذت بخش تر شدن تجربه گیمینگ
- پشتیبانی از درگاه‌های پرسرعت و مدرن تجهیزات ذخیره سازی
البته لازم به ذکر است که معمولاً و به‌طور کلی در کاربردهای گیمینگ کیفیت و سرعت پردازش بر تعداد این قابلیت‌ها و امکانات ارجحیت دارد. به همین دلیل برخی از کمپانی‌های سازنده مادربرد برای کاهش هر چه بیشتر قیمت تمام شده محصولات خود در فرآیند تولید و طراحی برخی مدل‌ها ضمن حفظ امکانات و قابلیت‌های محوری مادربردهای Gaming، حداقل‌ها را لحاظ می‌کنند. برخی از تکنیک‌های کاهش قیمت تمام شده در این مدل‌ها شامل کاهش اسلات های توسعه، تعداد پورت‌های SATA، تعداد پورت‌های پانل پشتی و حتی طراحی PCB با سایزهای Micro ATX و mini ITX می‌شود.
در نتیجه هم قابلیت‌های محوری و مورد نیاز اکثر کاربران گیمر حفظ شده و هم قیمت تمام شده محصول به‌صورت محسوسی کاهش می‌یابد. در این رویو قصد داریم مادربردی را به شما معرفی کنیم که مصداق کامل این تکنیک است.
MSI B85M GAMING که مبتنی بر قابلیت‌های محوری چیپست Intel B85، پردازنده‌های سوکت LGA1150 و معماری Haswell ساخته شده است باقیمت بسیار پایین 90$ (حدود 380 هزار تومان) و برخورداری از قابلیت‌ها و امکانات مدرن و کاربردی متعدد یکی از بهترین انتخاب‌ها برای PC Gamer های بی‌پول محسوب می‌رود!
از جمله مهم‌ترین قابلیت‌ها و امکانات مدرن این مادربرد فوق‌العاده خوش قیمت می‌توان به برخورداری از سیستم صوتی باکیفیت و پیشرفته Audio Boost، کنترلر شبکه مدرن و پرسرعت KILLER™ E2200 ساخت کمپانی Qualcomm، به‌کارگیری قطعات فوق‌العاده باکیفیت و سخت جان با استاندارد نظامی Military Class 4 ایالات متحده آمریکا و پشتیبانی از پیکربندی Multi GPU AMD CrossFire اشاره کرد به که ندرت در مادربردهای این رنج قیمت مشاهده می‌شوند.
اگر شما نیز گیمر هستید و با محدودیت های مالی مواجه هستید پیشنهاد میکنیم با دقت این رویو را دنبال کنید ...
معرفی سری 8 چیپست های کمپانی اینتل
-
معرفی سری 8 چیپست های کمپانی اینتل
کمپانی اینتل همزمان با معرفی پردازنده‌های با معماری Haswell که با سوکت LGA 1150 همراه بودند از نسل جدید چیپست های ساخت خود نیز پرده برداری کرد. PCH های (Platform Controller Hub Chipsets) جدید سری 8 این کمپانی که تحت نام‌های تجاری B85, H87, H81, Q85, Q87 و Z87 عرضه شده‌اند ویژگی‌های جدید متعددی را با خود به همراه دارند. در این بین چیپست های H87,H81, B85 و Z87 هستند که از سوی کمپانی‌های سازنده مادربرد برای مدل‌های Desktop بیشتر مورد توجه قرار گرفته‌اند. چیپست H81 و B85 محصولات رده پایین، چیپست H87 محصولات رده متوسط و HTPC ها را هدف گرفته و چیپست Z87 نیز که به‌نوعی بهترین و سریع‌ترین عضو این خانواده محسوب می‌رود در محصولات رده بالا و حرفه‌ای به کار می‌رود.

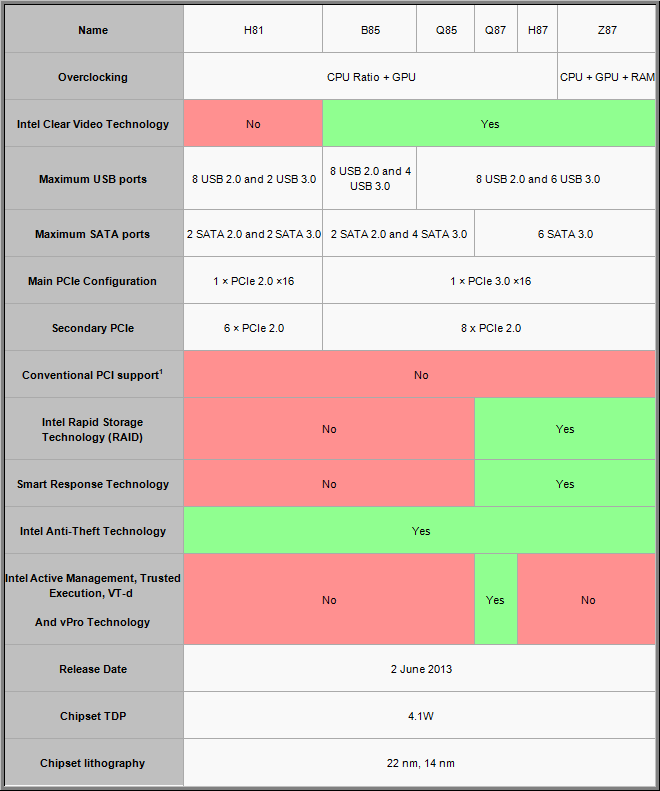

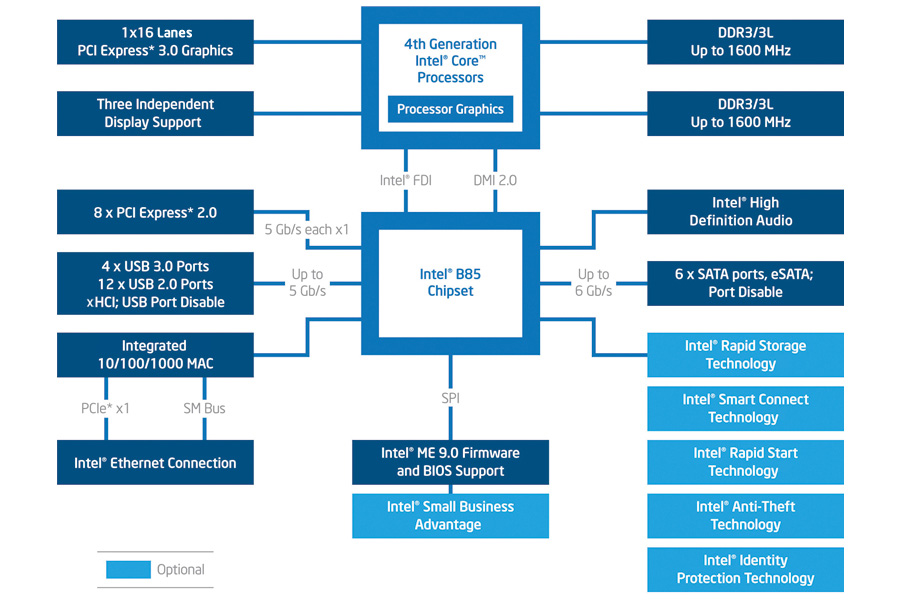

در جدول زیر می‌توانید جزئیات مشخصات فنی و تفاوت میان این چیپست ها را ملاحظه کنید:
همان‌طور که ملاحظه می‌کنید چیپست B85 در مقایسه با چیپست های رده بالا و متوسط مانند Z87 و H87 عمدتاً از نظر تعداد پورت‌ها و گذرگاه‌ها تفاوت دارد. علاوه بر این از پیکربندی‌های RAID و Intel SRT که موارد استفاده خاص نیز دارند پشتیبانی نمی‌کند.
همچنین در تمامی مادربردهای مبتنی بر چیپست های سری 8 کمپانی اینتل، اورکلاک فرکانس هسته GPU تمامی پردازنده‌ها و اورکلاک فرکانس هسته پردازنده‌های سری K نیز به‌واسطه ضریب فرکانس پردازنده فراهم شده است. در واقع بر خلاف مادربردهای سری قبل که اورکلاک فرکانس هسته پردازنده فقط در مادربردهای با چیپست های رده بالا سر Zxx میسر بود در این سری حتی مادربردهای با چیپست رده پایین H81 نیز قابلیت اورکلاک پردازنده را دارند. در واقع تنها ویژگی منحصر به فرد در چیپست Z87 قابلیت اورکلاک ماژول‌های حافظه بیش از 1600MHz می‌باشد که شاید برای بسیاری از کاربران کاربردی نباشد.

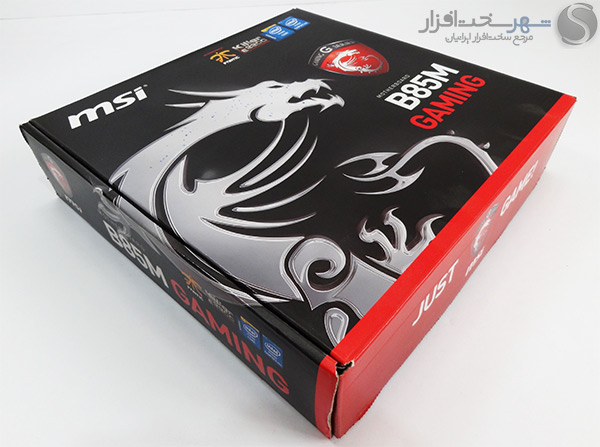

بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

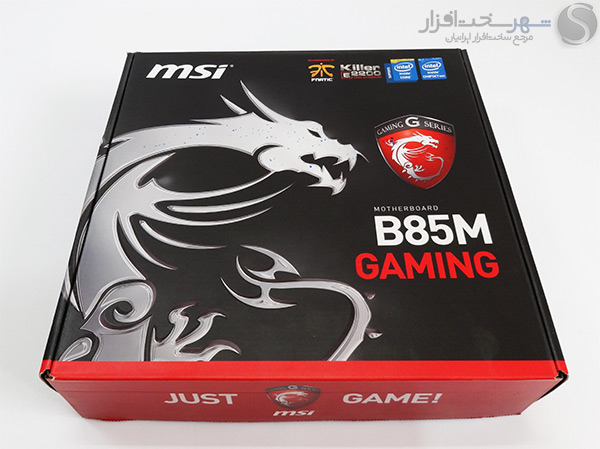

طرح و زمینه جعبه این مدل دقیقاً مشابه سایر مادربردهای Gaming نسل قبل و کنونی کمپانی MSI طراحی شده است.
زمینه مشکی و قرمز و طراحی نماد مادربردهای گیمینگ کمپانی MSI (دراگون) برجسته‌ترین نمادهای این جعبه محسوب می‌شوند.
ابعاد این جعبه 280mm x 270mm x 78mm می‌باشد و با تمامی محتویات داخلش تنها 1.35 کیلوگرم وزن دارد.
ارائه توضیحات مختصر در مورد مهم‌ترین ویژگی‌ها و قابلیت‌های جدید این مادربرد به همراه مشخصات فنی و تصویری از پنل پشتی مهم‌ترین مندرجات پشت این جعبه 100% قابل بازیافت را تشکیل می‌دهند.

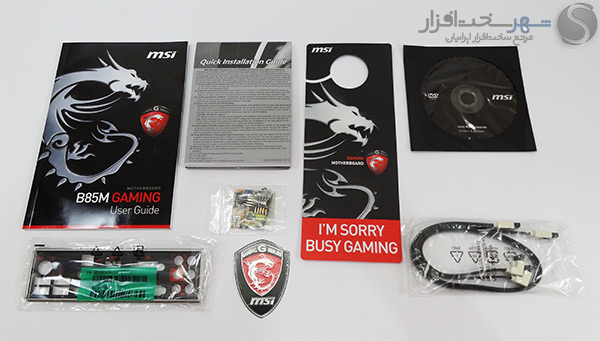

محتویات داخل این جعبه به هیچ وجه قابل مقایسه با سایر مادربردهای رده بالای گیمینگ نیست و هم طراز با قیمت این مادربرد در نظر گرفته شده است. این محتویات شامل 2 عدد کابل SATA 6Gb/s، یک جفت M-Connector برای سهولت بیشتر در اتصال امکانات پانل جلویی کیس به Header های Front Panel مادربرد، دفترچه‌ها و DVD حاوی مشخصات فنی و راهنمای نصب و راه اندازی، یک عدد آویز در برای بازی خورها، پانل مشکی رنگ پشت کیس و یک عدد لوگو فلزی دراگون می‌باشند.

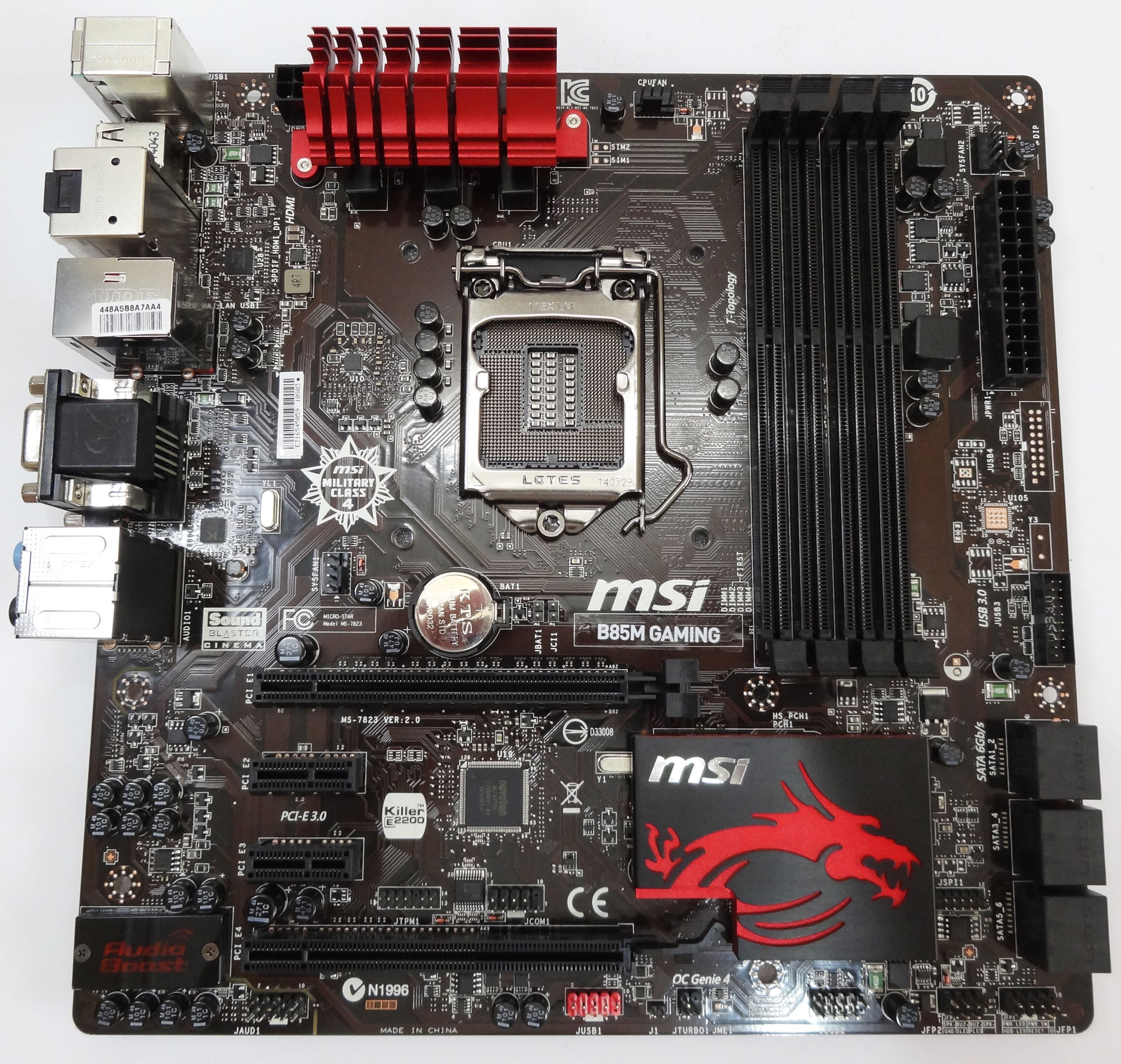

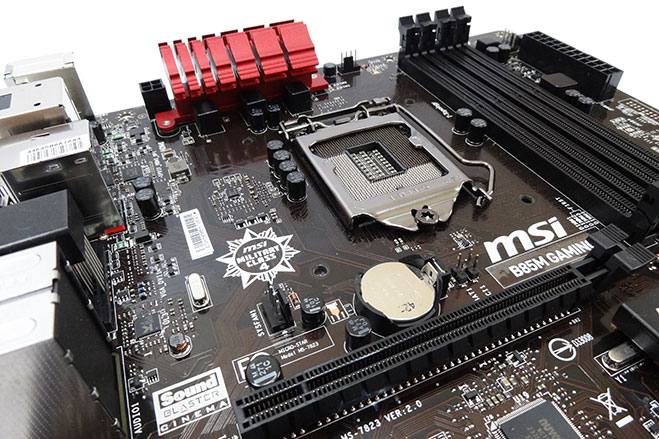

مشخصات فنی و نمای ظاهری
-
مشخصات فنی و نمای ظاهری

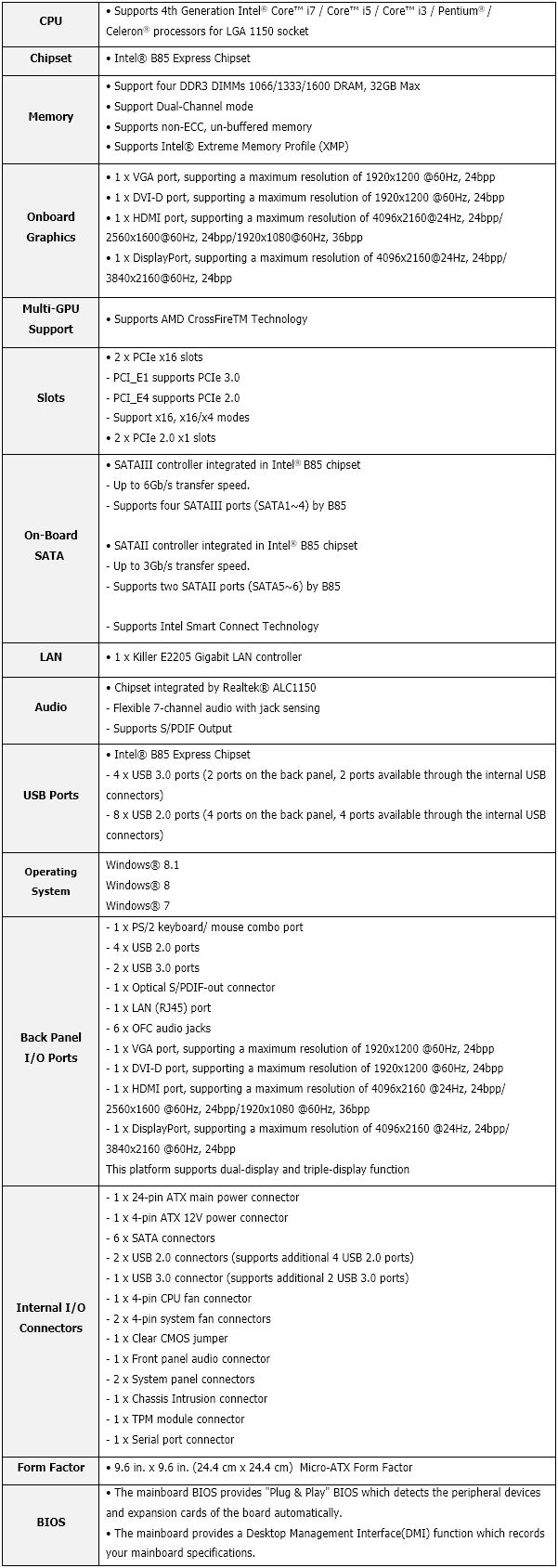

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحظه کنید :

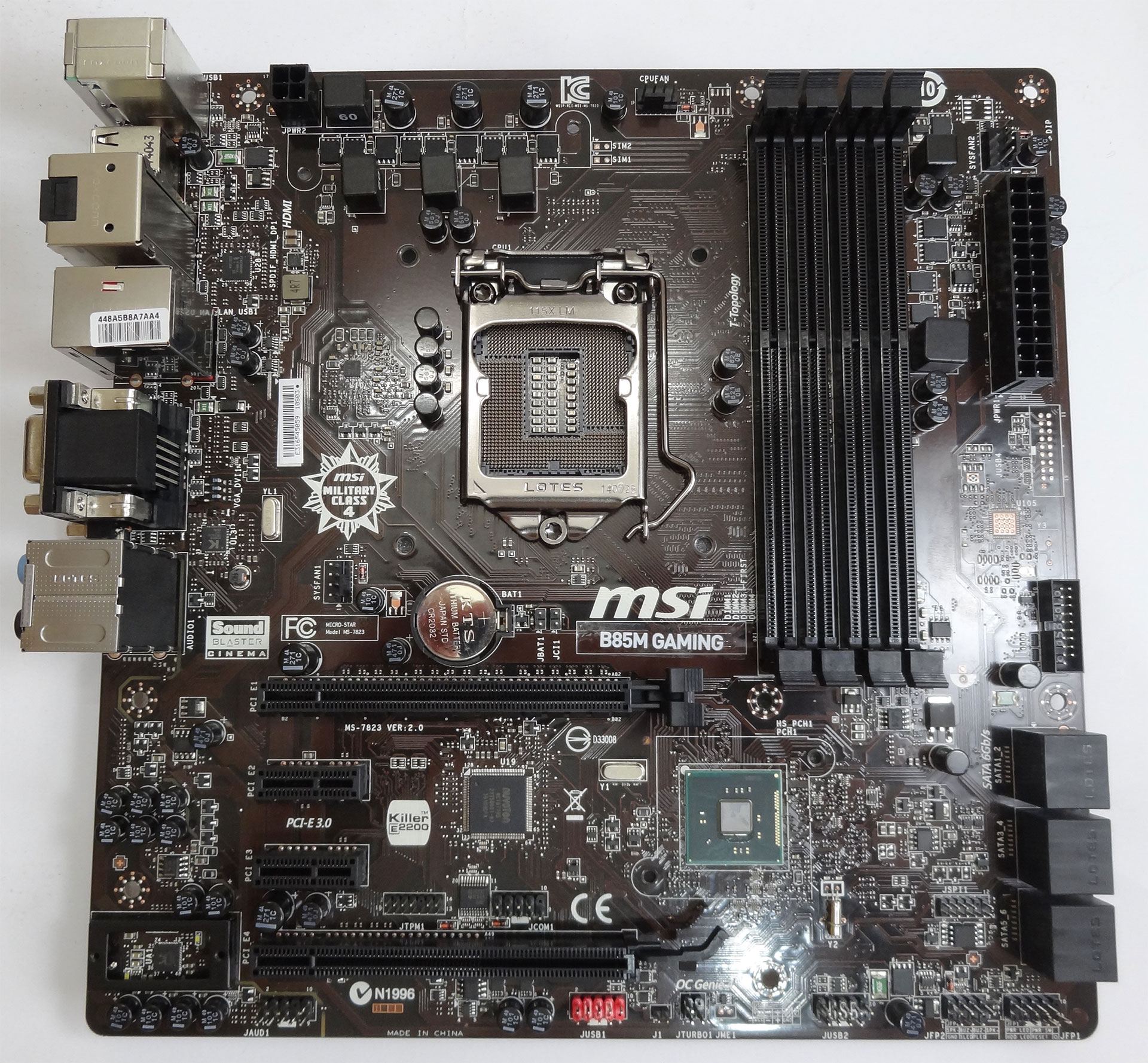

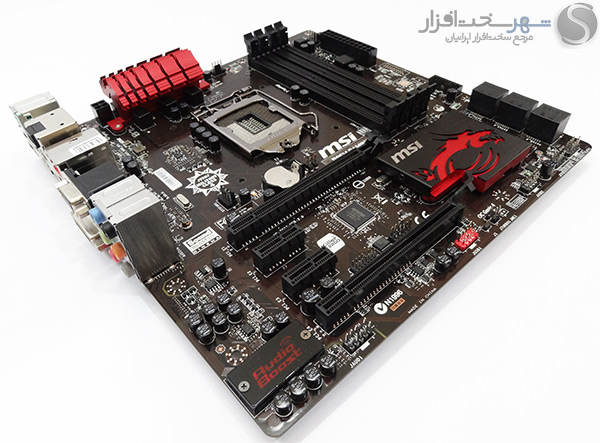

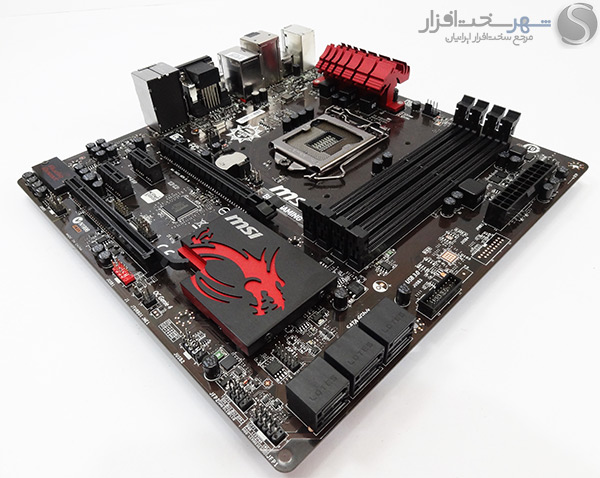

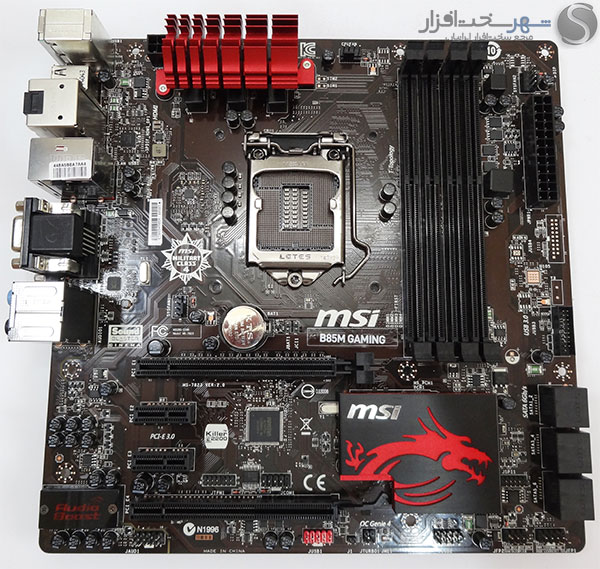

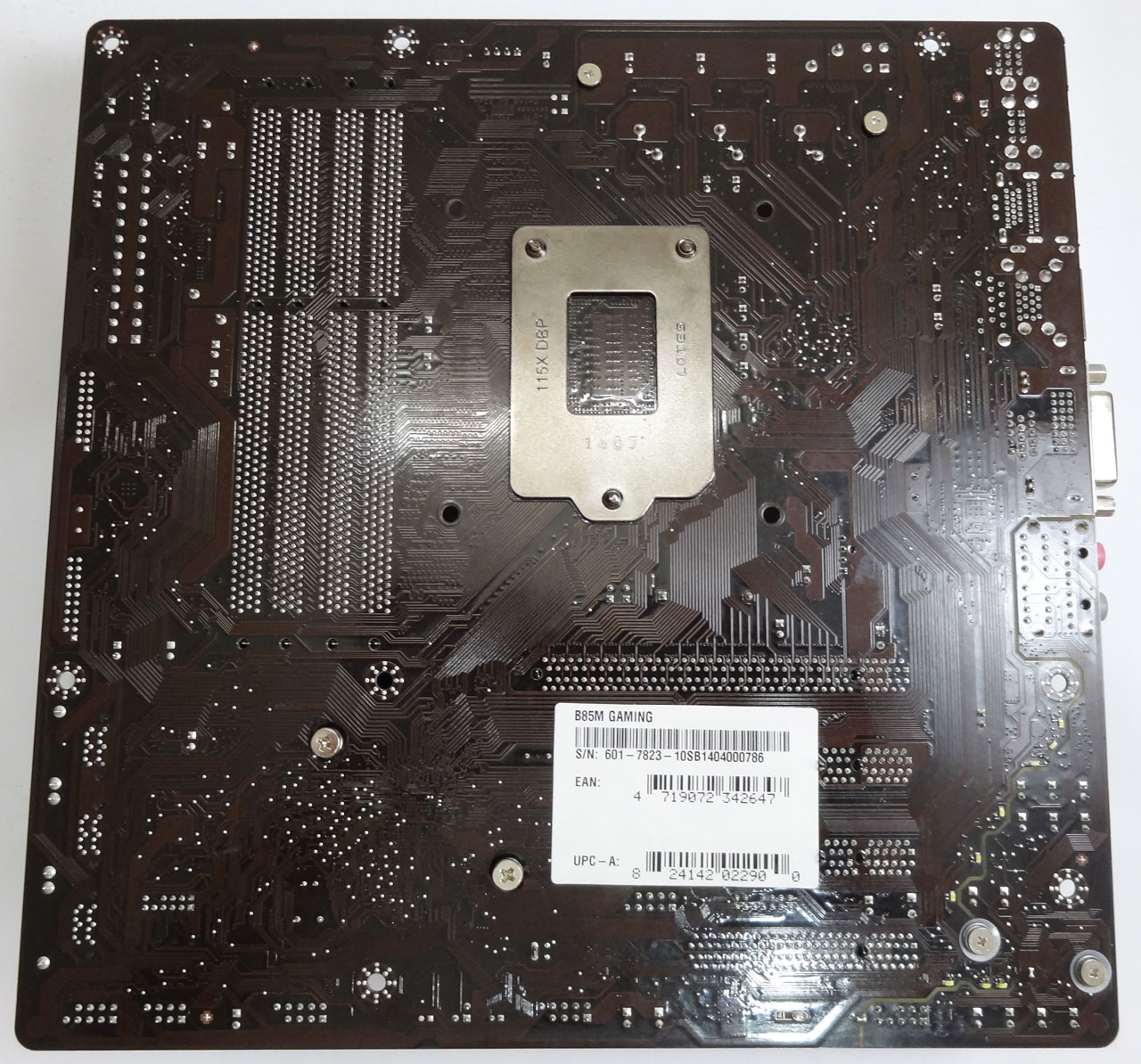

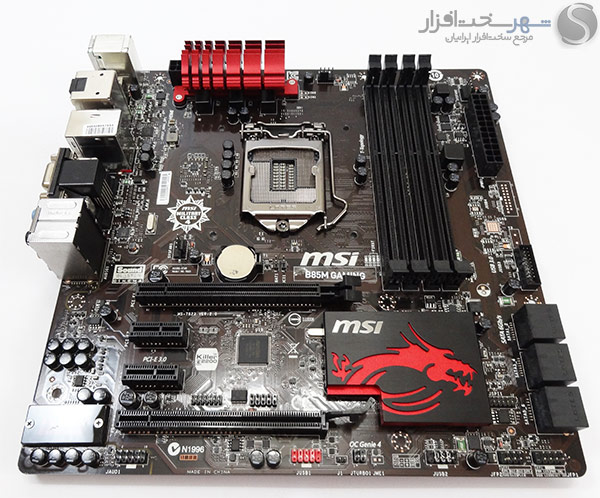

PCB قهوه‌ای سوخته و اسلات های مشکی رنگ و ترکیب رنگ قرمز در هیتسینک های این مدل به همراه طراحی لوگو اژدهای بر روی هیتسینک تعبیه شده بر روی چیپست PCH B85 ترکیب مشابه تمامی مادربردهای گیمینگ کمپانی MSI محسوب می شود.

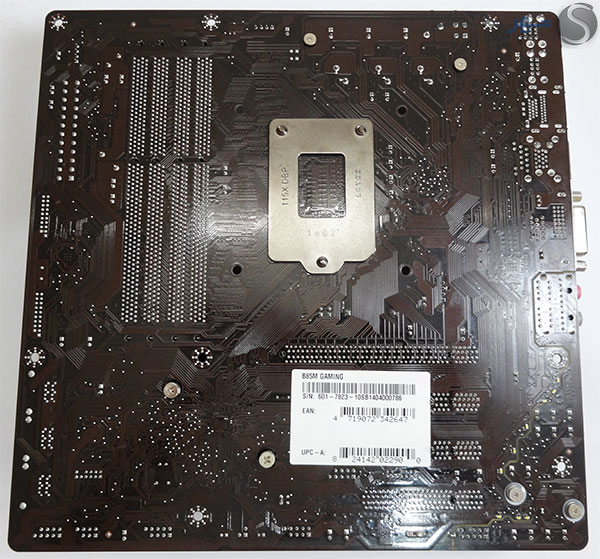

همچنین PCB 4 لایه این مدل با داشتن ابعاد 24.4cm x 24.4cm در کلاس مادربردهای Micro-ATX طبقه بندی می شود و از این حیث مطمئناً قابلیت تعبیه در هر نوع کیسی را دارد.

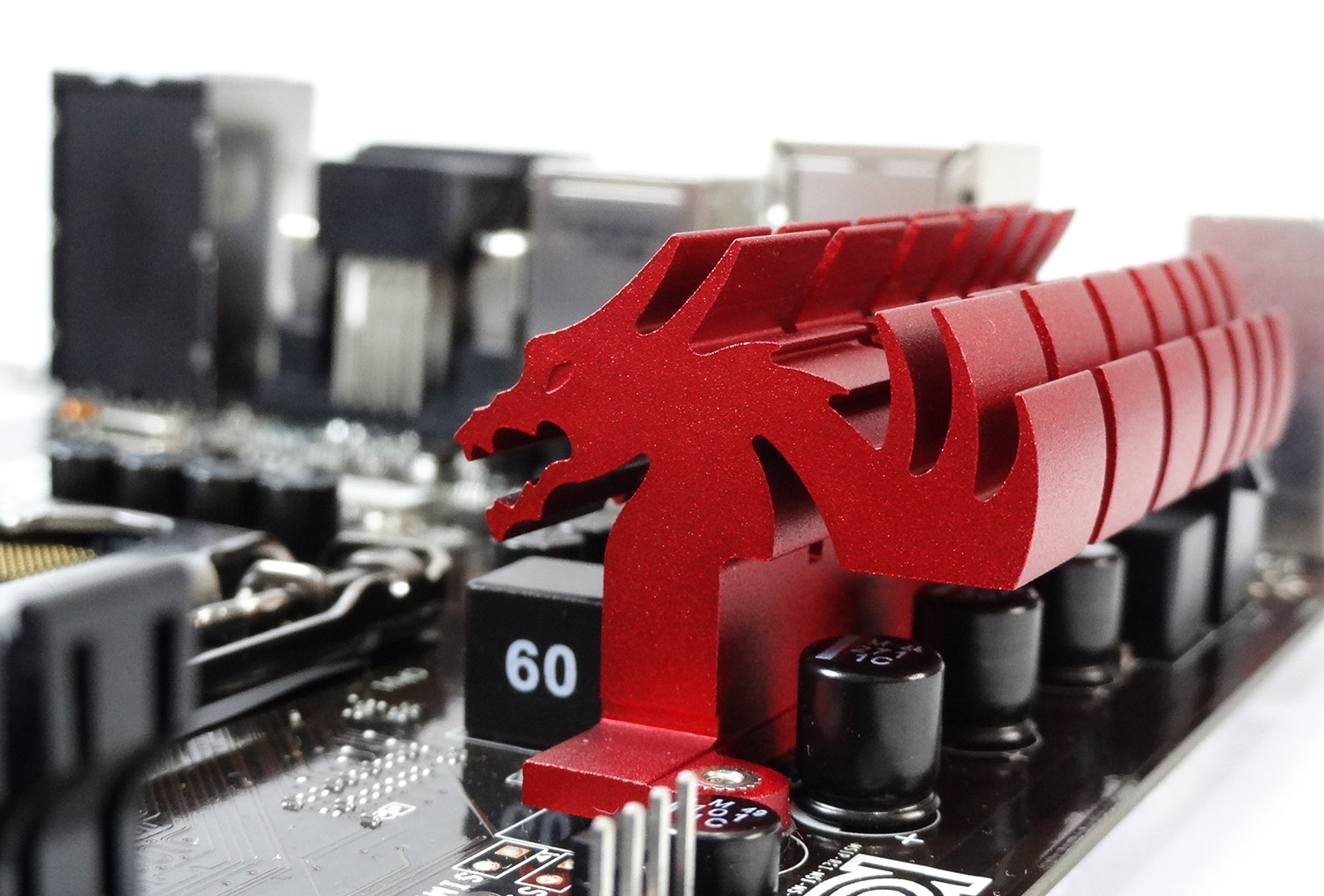

هیتسینک های خنک کننده این مادربرد به دو بخش تقسیم می‌شوند. بخش اول بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده تعبیه شده و هیتسینک دوم نیز حرارت چیپست Intel B85 را دفع می‌کند.

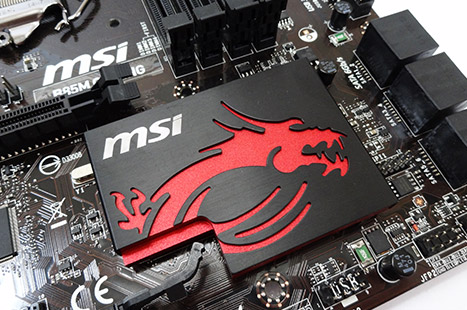

از جمله ویژگی‌های جالب این مادربرد می‌توان به طراحی ظاهری منحصر به فرد هیتسینک های تعبیه شده بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده اشاره کرد که با الهام گرفتن از لوگو دراگون به شکل سر یک اژدها طراحی شده است.

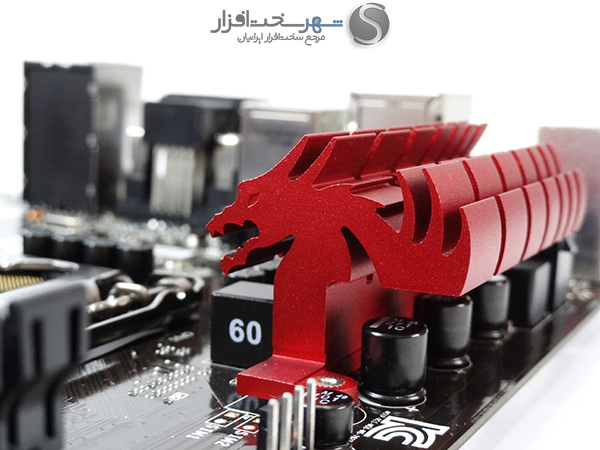

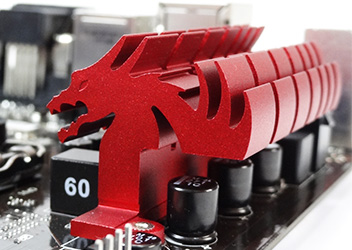

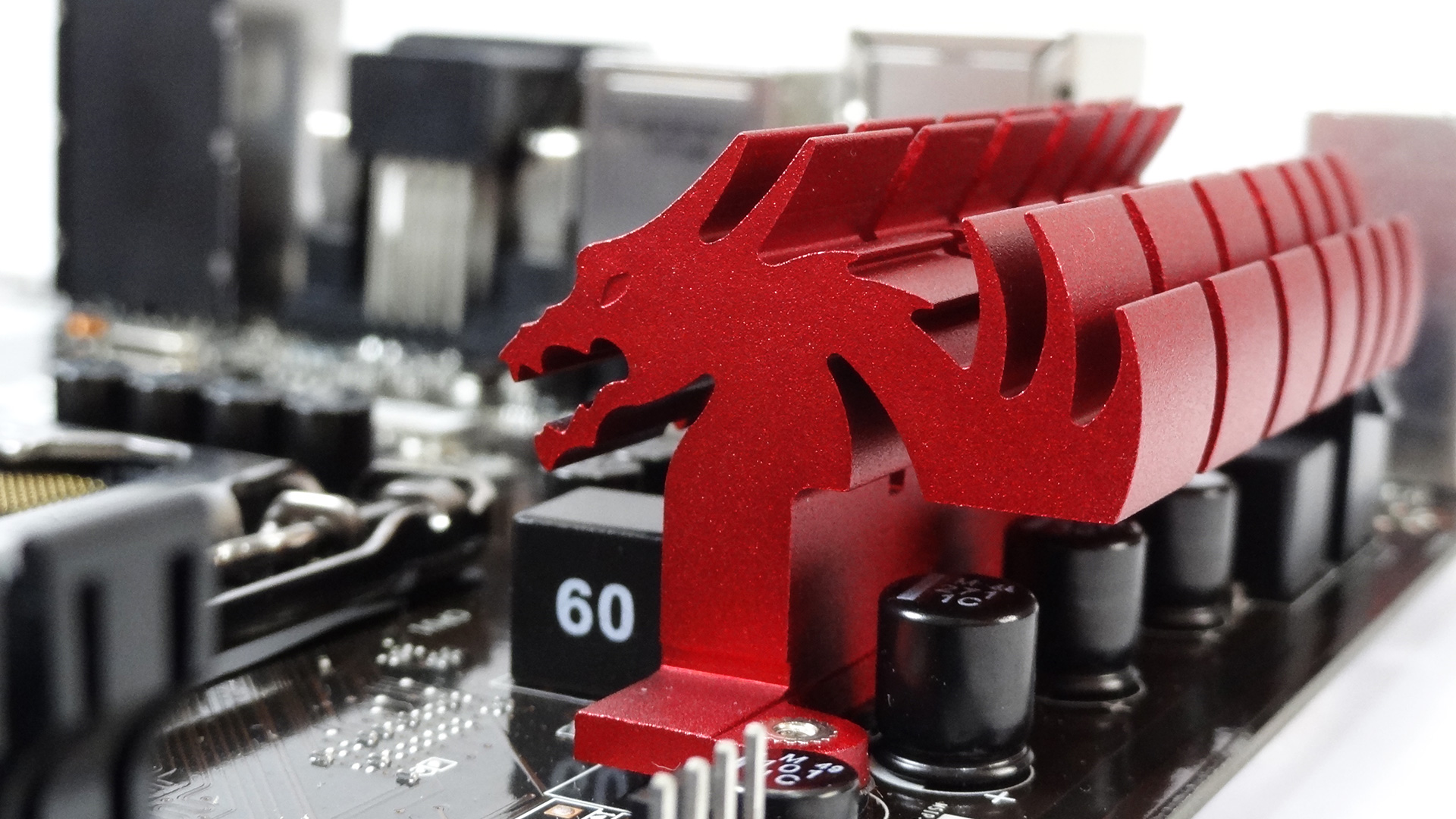

همان‌طور که در تصاویر بالا ملاحظه می‌کنید هیتسینک های این مادربرد توسط 4 عدد پیچ فنر دار که در پشت مادربرد قرار دارند بر روی PCB این مدل نصب می‌شوند.
بررسی اولیه
-
بررسی اولیه

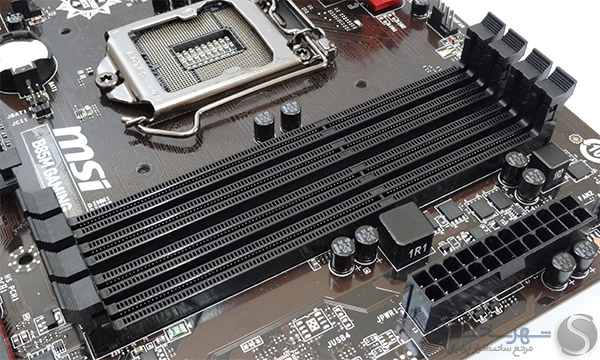

این مدل به‌واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله Non-ECC با فرکانس‌های کاری 1066/1333/1600MHz را دارا می‌باشد.
اسلات های توسعه در این مادربرد شامل 2 اسلات PCI-Express 2.0 x1 و 2 اسلات PCI-Express x16 می‌شوند. از آنجا که در هیچ یک از چیپست های سری 8 کمپانی اینتل، کنترلر PCI تعبیه نشده است، کمپانی MSI نیز به دلیل وجود محدودیت‌های فضا در مادربردهای Micro ATX و قدیمی‌شدن این اسلات ها از تعبیه آن بر روی این مدل صرف نظر گرده است. همچنین بر خلاف اسلات بالایی PCI-Express x16 که مستقیماً از کنترلر تعبیه شده در پردازنده منشعب می شود و از مشخصات نسل سوم PCI-Express پشتیبانی می‌کند، اسلات پایینی از چیپست Intel B85 منشعب شده و در حالت عملی حداکثر با سرعت x4 نسل دوم PCI-express فعالیت می‌کند. لازم به ذکر است این مادربرد از پیکر بندی‌های دوگانه AMD CrossFire نیز پشتیبانی می‌کند.

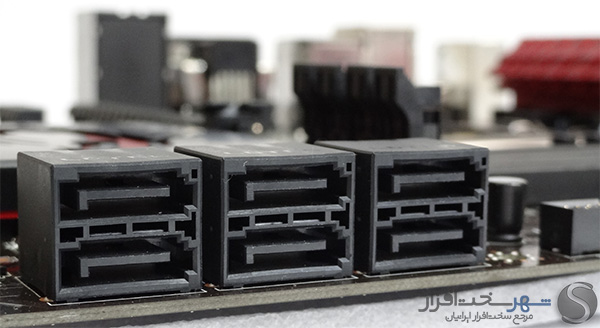

همانند اغلب مادربردهای مبتنی بر چیپست Intel B85، 6 پورت SATA برای این مدل در نظر گرفته شده است که از این میان 4 پورت سمت چپ از نوع SATA 3 و 2 پورت سمت راست SATA II هستند. تمامی این پورت‌ها مستقیماً از چیپست Intel B85 منشعب شده و طبق مشخصات چیپست از هیچ گونه پیکربندی Raid پشتیبانی نمی‌کنند.
همان‌طور که در بخش مشخصات چیپست Intel B85 ملاحظه کردید، تعداد 4 پورت USB 3.0 برای این چیپست در نظر گرفته شده که در این مادربرد 2 پورت در پانل پشتی تعبیه شده است و دو پورت دیگر نیز توسط کانکتوری که در تصویر بالا ملاحظه می‌کنید برای اتصال به پانل جلویی کیس در نظر گرفته شده است.

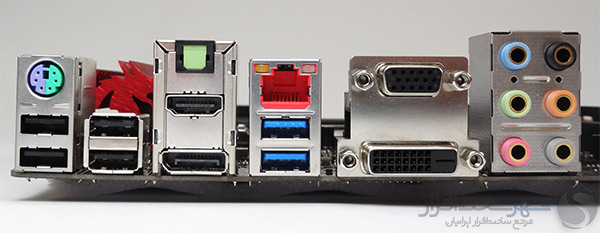

پانل پشتی کیس این مادربرد متشکل از 2 پورت USB 3.0 می‌باشد که به همراه 4 پورت USB 2.0 دیگر همگی از چیپست PCH B85 منشعب می‌شوند.
دو عدد از پورت‌های USB 2.0 به همراه یک پورت PS/2 تعبیه شده در این پانل GAMING Ports نامیده می‌شوند. به گفته کمپانی MSI بهینه سازی این پورت‌ها برای فعالیت در Polling rate بالا (500 تا 1000MHz) باعث کاهش زمان پاسخگویی موس از 8 میلی ثانیه به 1 میلی ثانیه می شود. ابن امر باعث عملکرد بسیار نرم‌تر موس در گیم‌ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورت‌ها باعث افزایش طول عمر آن‌ها در برابر قطع و وصل‌های متعدد و جلوگیری از زنگ زدگی آن‌ها می شود.
خروجی‌های تصویر را نیز در این پانل، 1 عدد HDMI 1.4a ،یک عدد DisplayPort 1.2 باقابلیت پشتیبانی از رزولوشن 4K به همراه 1 پورت VGA و 1 پورت DVI-D باقابلیت پشتیبانی از رزولوشن 1080p تشکیل می‌دهند. لازم به ذکر است از بین این 4 خروجی تصویر، 3 خروجی به‌صورت همزمان در حالت‌های Extend mode و Clone mode قابلیت نمایش تصویر را دارند.
1 عدد پورت Gigabit LAN منشعب از چیپ Killer E2200 به همراه خروجی‌های صدای Optical S/PDIF و جک‌های 3.5mm هشت کاناله نیز سایر پورت‌های این پانل را تشکیل می‌دهند.
از دیگر خصوصیات کم نظیر این بخش می‌توان به روکش طلا در نظر گرفته شده برای جک‌های 3.5mm خروجی صدا اشاره کرد که خلوص سیگنال خروجی را به میزان قابل توجهی افزایش خواهد داد.
علاوه بر این کمپانی MSI با تقویت شاخه 5 ولت تمامی پورت‌های USB موجود در Back Panel توسط تقویت کننده‌های تغذیه شده از شاخه 12 ولت کانکتور ATX مادربرد، نویز و ریپل این ولتاژ را به حداقل رسانده تا مشکلات به وجود آمده در حین اتصال دستگاه‌های متعدد به پورت‌های USB را به‌طور کلی مرتفع سازد.
نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
-
نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ و سیستم خنک کننده)

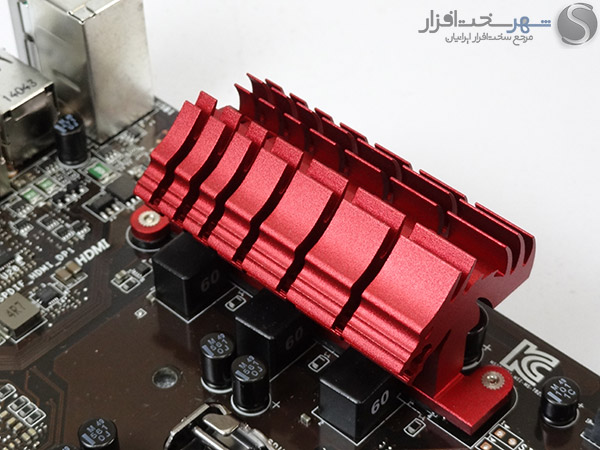

همان‌طور که اشاره شد هیتسینک های خنک کننده در این مادربرد به دو بخش تقسیم شده‌اند. هر دو این هیتسینک ها از جنس آلومینیوم بوده و از نظر ابعاد و وزن حداقل‌های ممکن را شامل می‌شوند.
همان‌طور که در تصویر بالا ملاحظه می‌کنید محدودیت‌های فضا در این مادربرد باعث شده تا به دلیل عدم تداخل فضای اختصاص یافته به اسلات دوم PCI-Express x16 و هیتسینک تعبیه شده بر روی چیپست PCH B85 گوشه پایین و سمت چپ این هیتسینک حذف شده و این بخش تقارن خود را از دست بدهد.

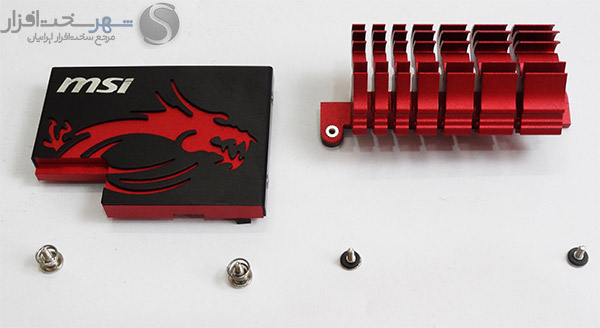

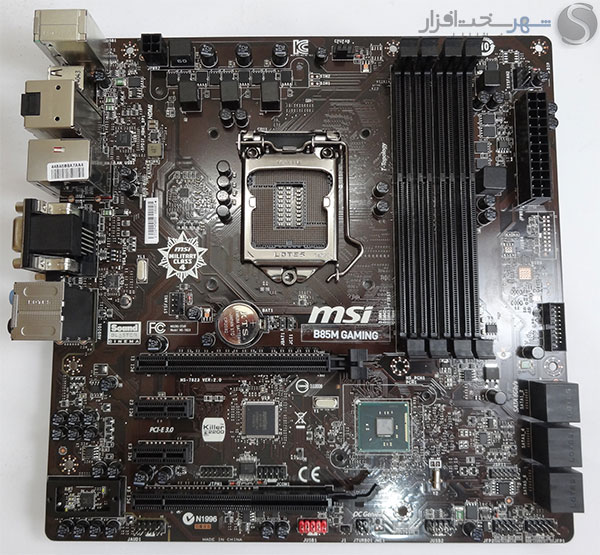

در ادامه برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها روی برد را باز کردیم.

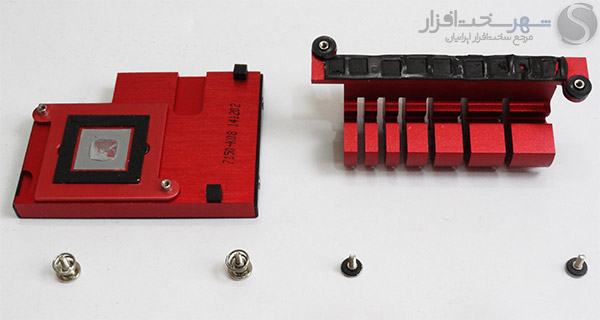

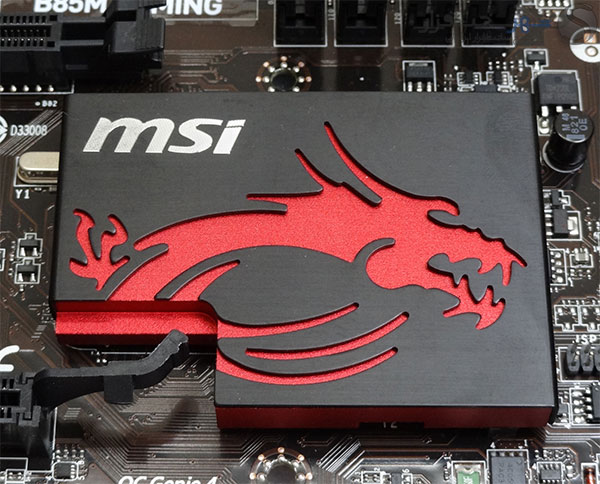

همان‌طور که ملاحظه می‌کنید هیتسینک تعبیه شده بر روی چیپست B85 توسط دو پیچ فنر دار بر روی PCB محکم می‌شود. همچنین برای هیتسینک بخش ماسفت های رگولاتور ولتاژ پردازنده، دو پیچ بدون فنر عایق دار در نظر گرفته شده تا با فشار بیشتری بر روی ماسفت ها محکم شود.

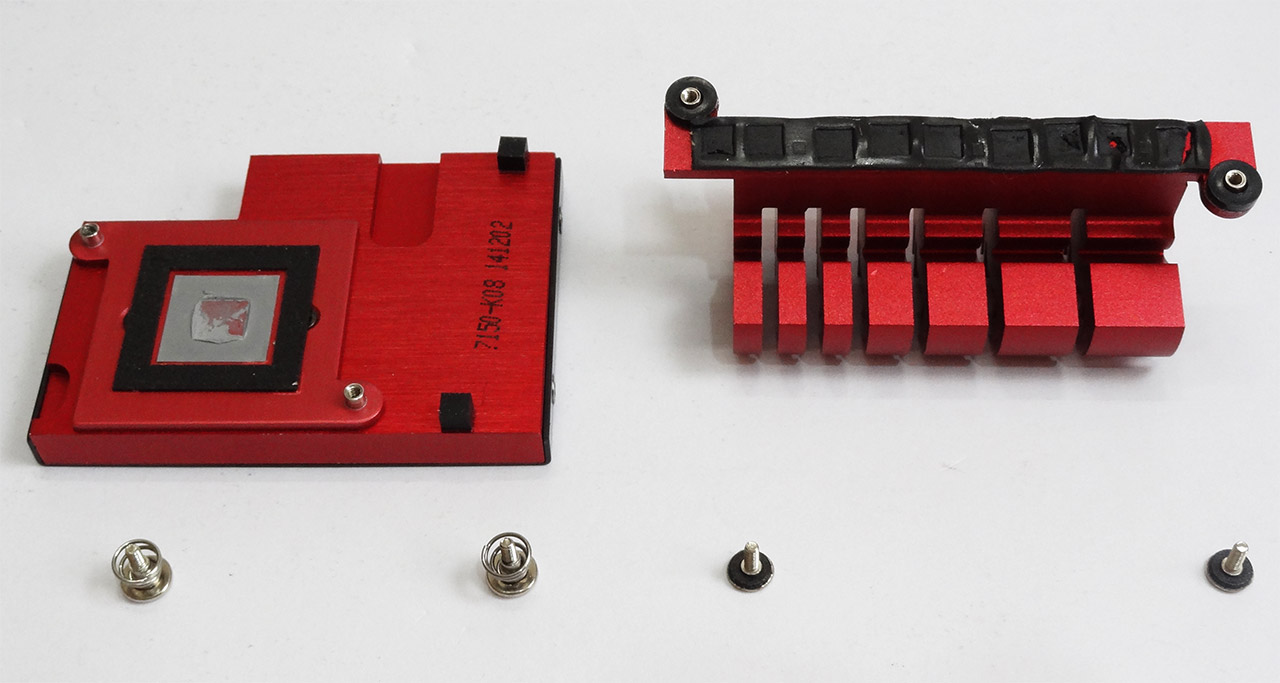

هر 2 بخش به‌واسطه چسب و خمیر حرارتی مخصوص بر روی قطعات نام برده نصب می‌شوند تا با پر شدن فضاهای خالی موجود بین هیتسینک و قطعات مورد نظر، راندمان عملکرد آن‌ها به حداکثر مقدار ممکن برسد.

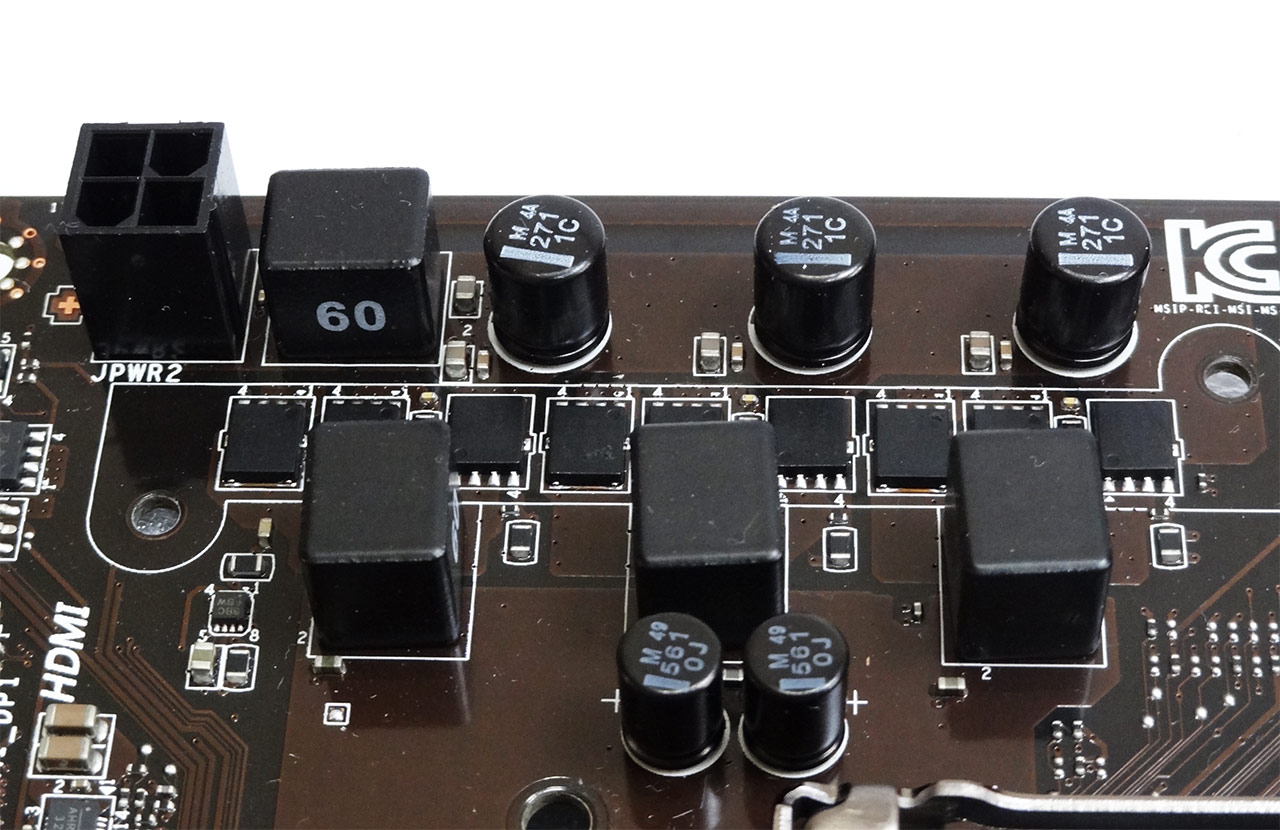

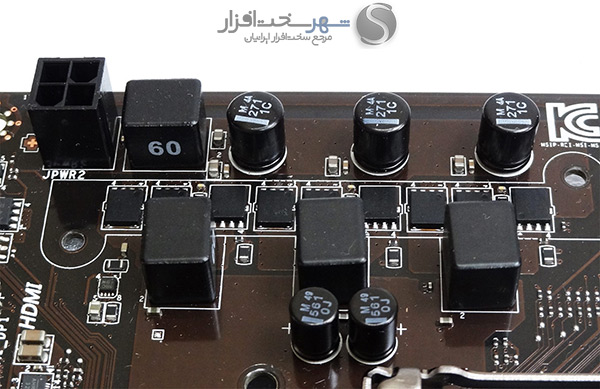

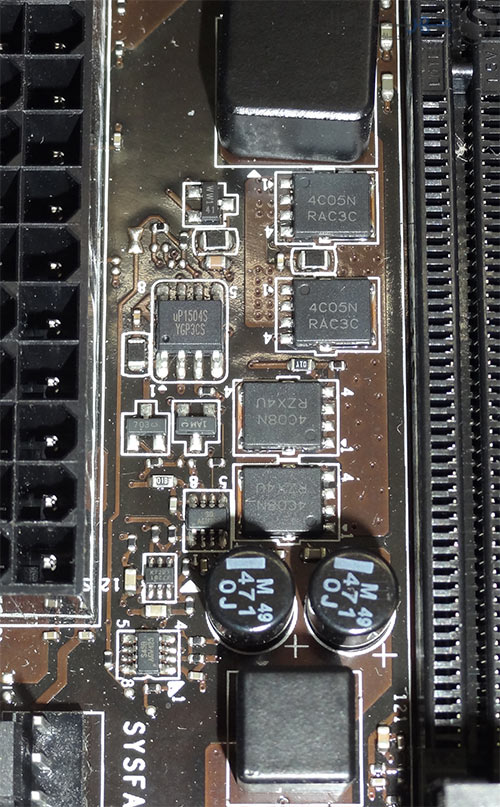

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع 3Phase Analog PWM می‌باشد و از این حیث حداقل‌های ممکن برای این بخش در نظر گرفته شده است.
از مهم‌ترین متریال به کار رفته در این بخش می‌توان به چوک های DARK با بازدهی مصرف انرژی بسیار بالا و حرارت به‌مراتب پایین‌تر از مدل‌های معمولی اشاره کرد. همچنین خازن‌های جامد ژاپنی به کار رفته در این بخش و سایر بخش‌های مادربرد نیز از نوع DARK و دارای عمر مفید بیش از 10 سال می‌باشند.

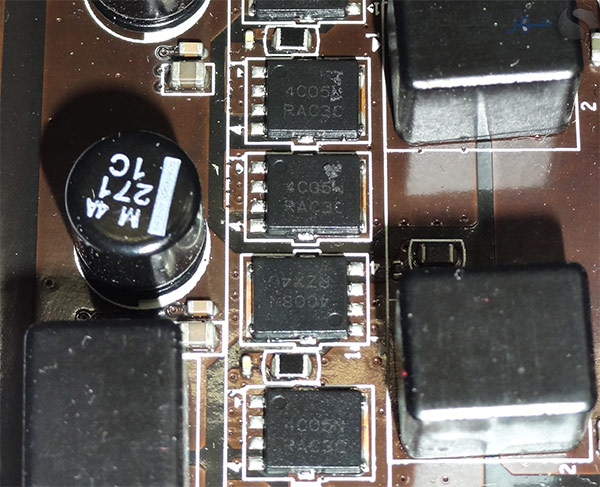

ماسفت های به کار رفته در این مدار مدل‌های NTTFC4C05N و NVTFS4C08N ساخت کمپانی آمریکایی ON Semiconductor و از نوع (Low RDS(on باقابلیت تحمل تا حداکثر 70A DC می‌باشند.

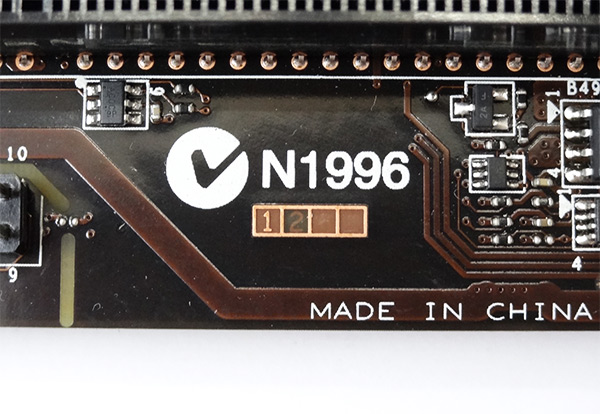

لازم به ذکر است تمامی قطعات این بخش دارای استانداردهای نظامی قطعات الکترونیکی Military Class 4 می‌باشند و در سخت‌ترین شرایط محیطی نظیر دما و رطوبت بالا آزمایش متعددی را پشت سر گذاشته‌اند.
همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونه‌ای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتورهای این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه‌های احتمالی را به حداقل می‌رساند.
همان‌طور که در تصویر بالا ملاحظه می‌کنید، PWM Controller در نظر گرفته شده برای این مادربرد مدل ISL95812 از نوع 3Phase Multiphase PWM Regulator ساخت کمپانی Intersil می‌باشد.
از جمله قابلیت‌های این کنترلر می‌توان پشتیبانی از استانداردهای VRD 12.6، VRD 12.5 کمپانی اینتل و قابلیت مانیتورینگ جریان به‌واسطه حس‌گر مجزا (DCR current sensing) اشاره کرد. جالب است بدانید ترکیب این PWM Controller و سایر قطعات مربوطه در مدار رگولاتور ولتاژ پردازنده برخی لپ تاپ‌ها نیز مشاهده شده است!
در تصویر بالا نیز متریال مدار رگولاتور ولتاژ ماژول‌های حافظه RAM این مادربرد را ملاحظه می‌کنید. این مدار از نوع 1Phase Analog PWM می‌باشد که دارای متریال مشابه مدار رگولاتور ولتاژ پردازنده است و توسط PWM Controller مدل uP1504 ساخت کمپانی upi Semiconductor کنترل و مدیریت می‌رود.
نگاهی نزدیک‌تر (سیستم صوتی AUDIO BOOST و چیپ قدرتمند Ethernet Controller مدل Killer™ E2200)
-
سیستم صوتی AUDIO BOOST

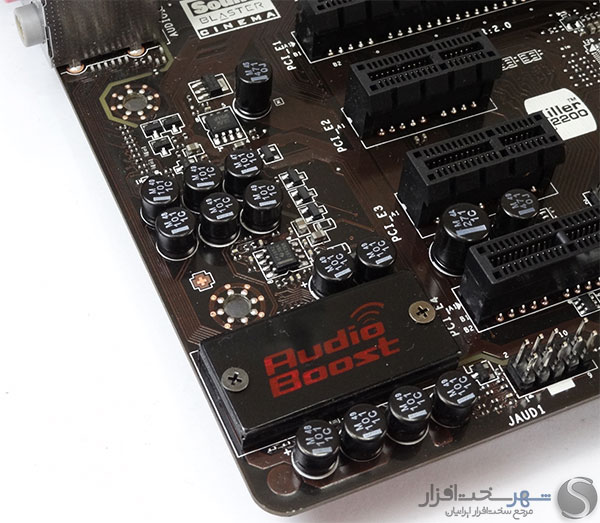

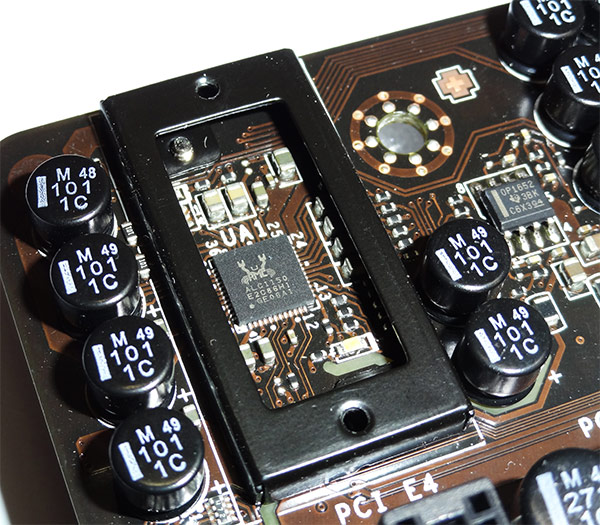

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین چیپ Codec صوتی کمپانی (Realtek (ALC1150 با SNR بیش از 115dB در بخش DAC و 104dB در بخش ADC خود می‌باشد.
همان‌طور که در تصویر بالا ملاحظه می‌کنید، این چیپ درون یک محافظ EMI تعبیه شده تا نویز الکترومغناطیسی ایجاد شده توسط سایر بخش‌های مادربرد، تأثیری در کیفیت خروجی این کدک نداشته باشند.
همانند سایر سیستم‌های صوتی مدرن به کار رفته در مادربردهای گیمینگ، خروجی صدا کدک این مادربرد نیز توسط یک چیپ OPAMP مدل QPA1652 که دارای امپدانس خروجی 600 اهم می‌باشد تقویت می‌رود. این امپدانس یکی از بهترین کانفیگ های حال حاضر برای تطبیق امپدانس با هدفون‌های حرفه‌ای به شمار می‌رود. در تصویر بالا علاوه بر تقویت کننده نام برده، خازن‌های باکیفیت صوتی این سیستم صوتی را نیز ملاحظه می‌کنید.
البته همان‌طور که ملاحظه کردید علاوه بر تمهیدات سخت افزاری متعدد در بخش سیستم صوتی این مادربرد، به لطف پردازش نرم افزاری بسیار قدرتمند SOUND BLASTER CINEMA کمپانی حرفه‌ای CREATIVE شاهد تنظیمات صوتی سفارشی بسیار مدرن برای محیط‌های مختلف نظیر، موسیقی، فیلم و گیم هستیم.

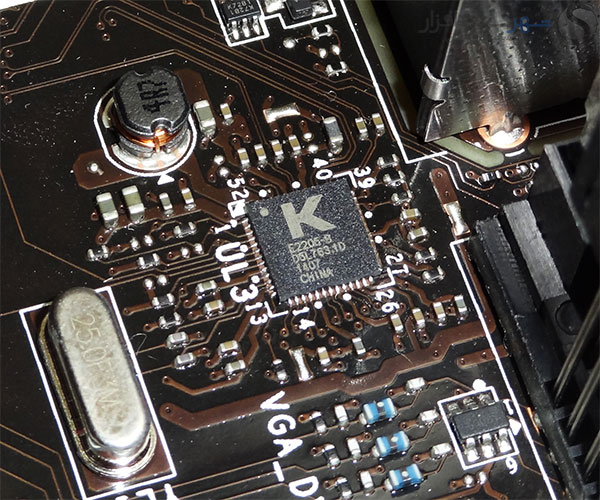

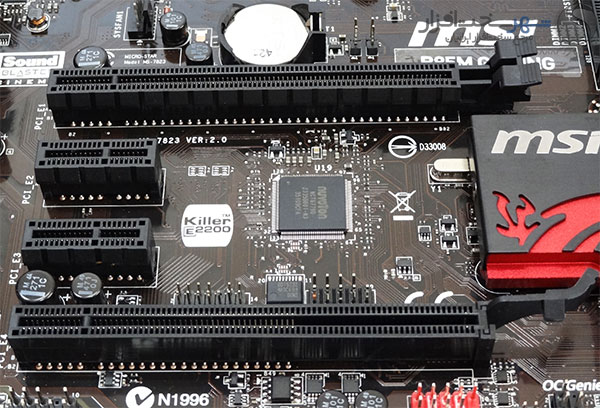

چیپ قدرتمند Ethernet Controller مدل Killer™ E2200 ساخت کمپانی Qualcomm Atheros
تنها پورت شبکه تعبیه شده در پول پشتی مادربرد از چیپ فوق‌العاده قدرتمند Killer™ E2200 ساخت کمپانی Qualcomm Atheros منشعب می‌رود. این چیپ با پشتیبانی از تکنولوژی Advanced Stream Detect با شناسایی و اولویت بندی ترافیک شبکه به‌صورت هوشمند، عملکرد به‌مراتب بهتری نسبت به کنترلرهای معمولی در بازی‌های تحت شبکه و کاربردهای چند رسانه‌ای آنلاین از خود نشان می‌دهد.
نگاهی نزدیک‌تر (معرفی مهم‌ترین چیپ های کنترلر)
-
نگاهی نزدیک‌تر (معرفی مهم‌ترین چیپ های کنترلر)

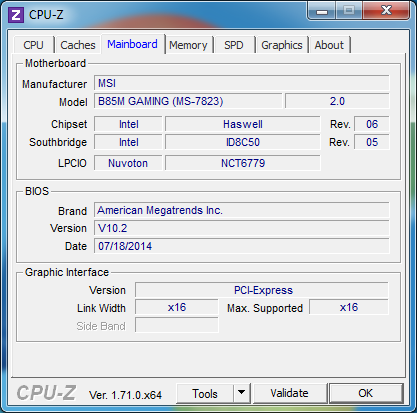

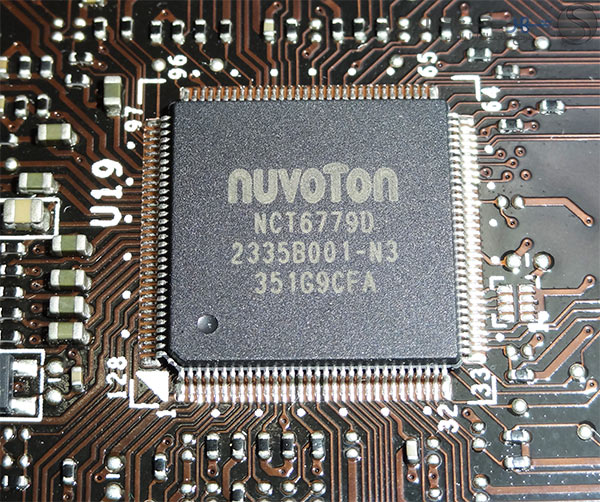

مانیتورینگ ولتاژ، حرارت و سرعت فن‌ها نیز در این مادربرد توسط چیپ Super I/O مدل nuvoTon NCT6779D صورت می‌گیرد که با استفاده از گذرگاه LPC با چیپست PCH B85 ارتباط برقرار می‌کند.

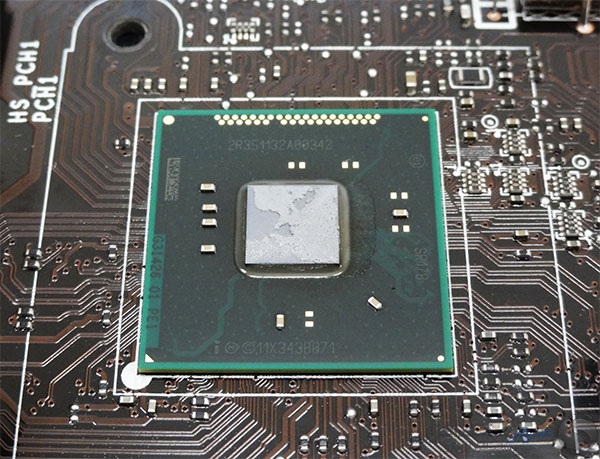

در تصویر بالا نیز قلب این مادربرد را ملاحظه می‌کنید. چیپست Intel B85 که با اسم رمز DH82B85 نیز شناخته می‌رود با معماری 22nm تولید شده و حداکثر 4.1W مصرف دارد.

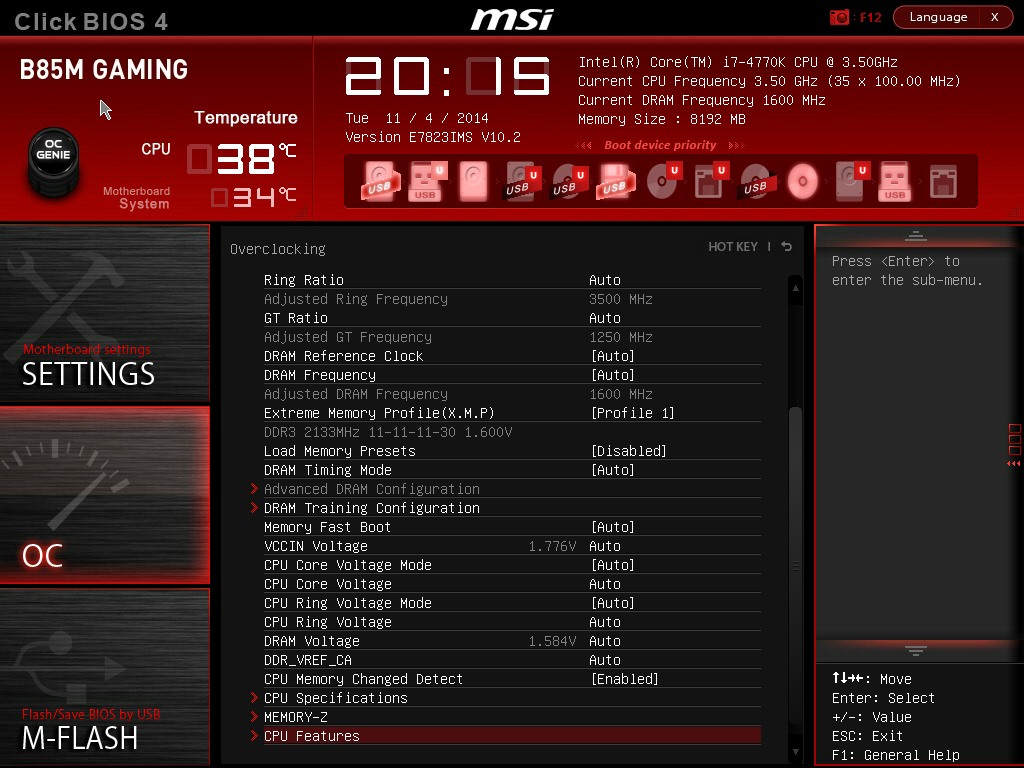

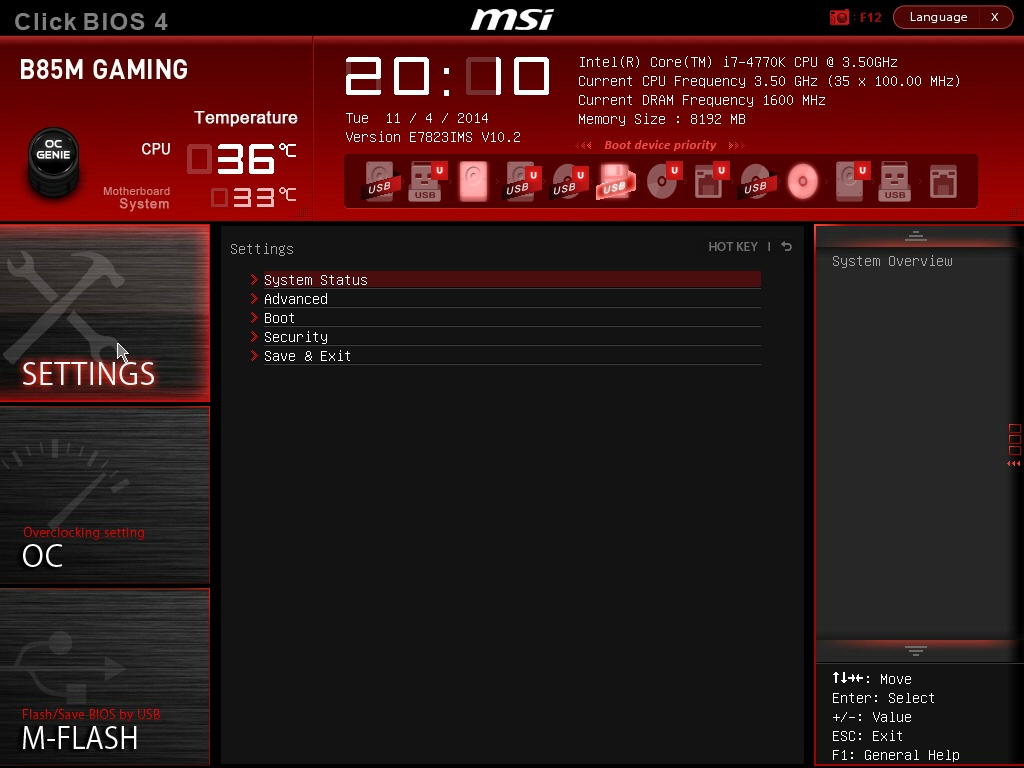

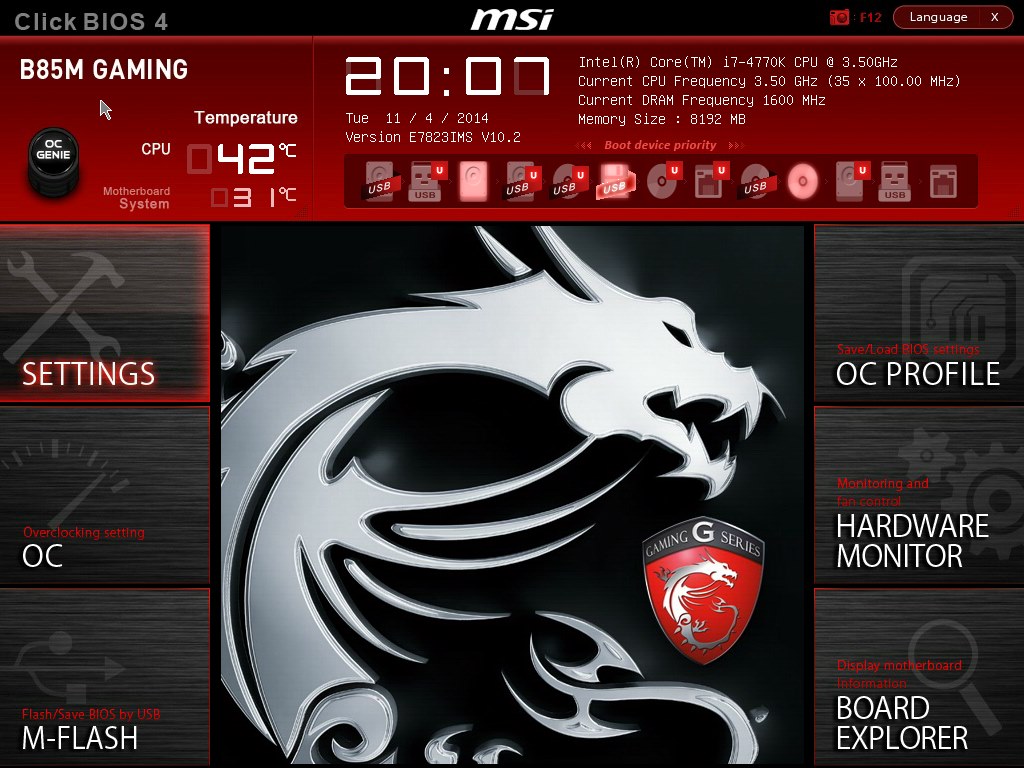

MSI CLICK BIOS 4
-
MSI CLICK BIOS 4

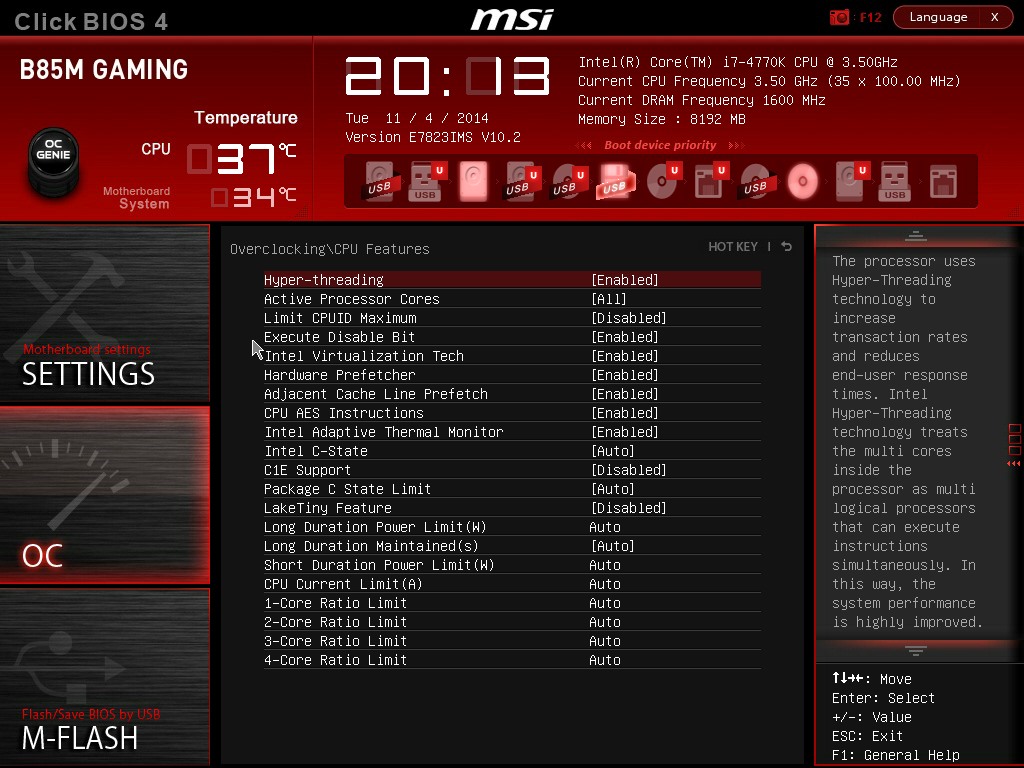

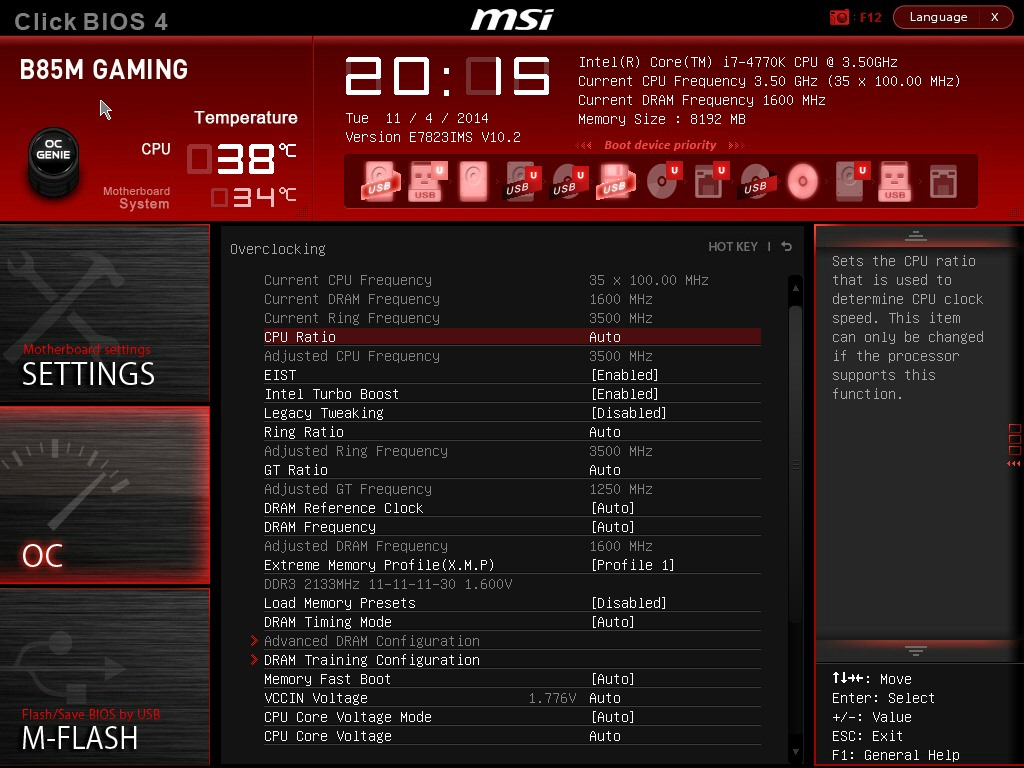

UEFI Bios مادربردهای گیمینگ کمپانی MSI حدوداً 2 سالی می شود که با همین شکل و شمایل طراحی می‌شوند. لوگو بزرگ دراگون دقیقاً در مرکز این محیط کاربری قرار دارد، گزینه‌های مرتبط با تنظیمات پارامترهای مختلف در دو سمت چپ و راست این لوگو و برخی اطلاعات مربوط به مشخصات فنی، اولویت‌های بوت، ساعت و تاریخ و مانیتورینگ Real Time حرارت پردازنده و مادربرد نیز در بخش بالایی این محیط گنجانده شده است. البته در نسل جدید مادربردهای این کمپانی در گوشه سمت چپ و بالای این محیط کلیدهای نرم افزاری فراخوانی پروفایل‌های XMP ماژول‌های RAM و فعال سازی قابلیت اورکلاک خودکار OC GENIE نیز مشاهده می شود.

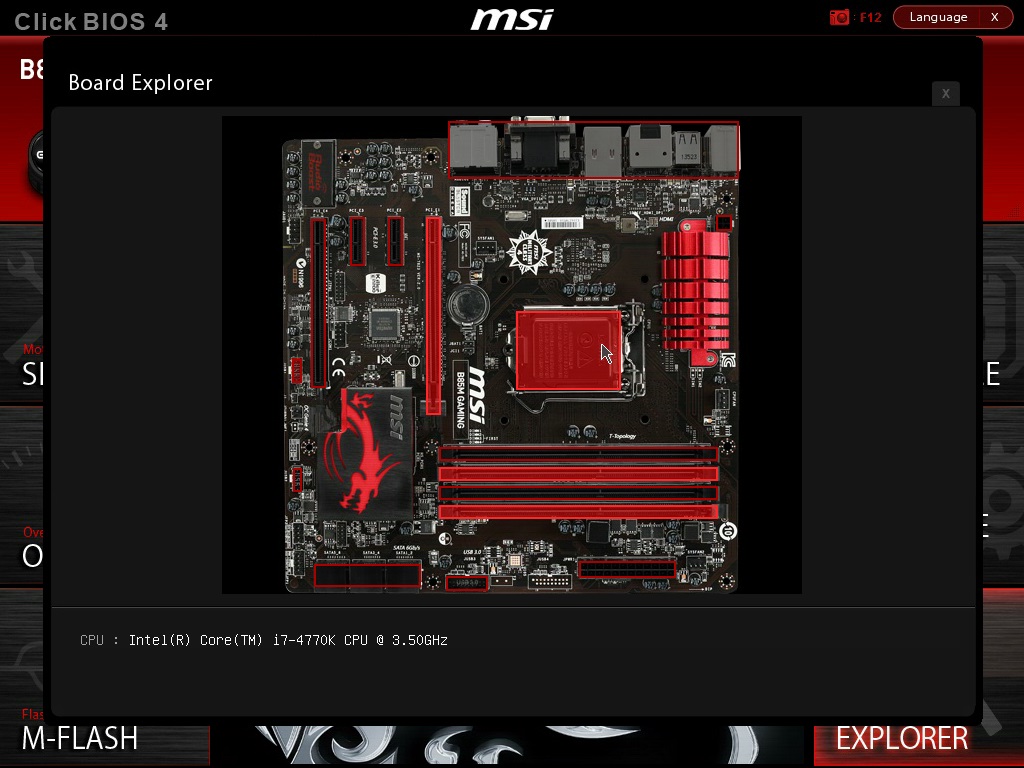

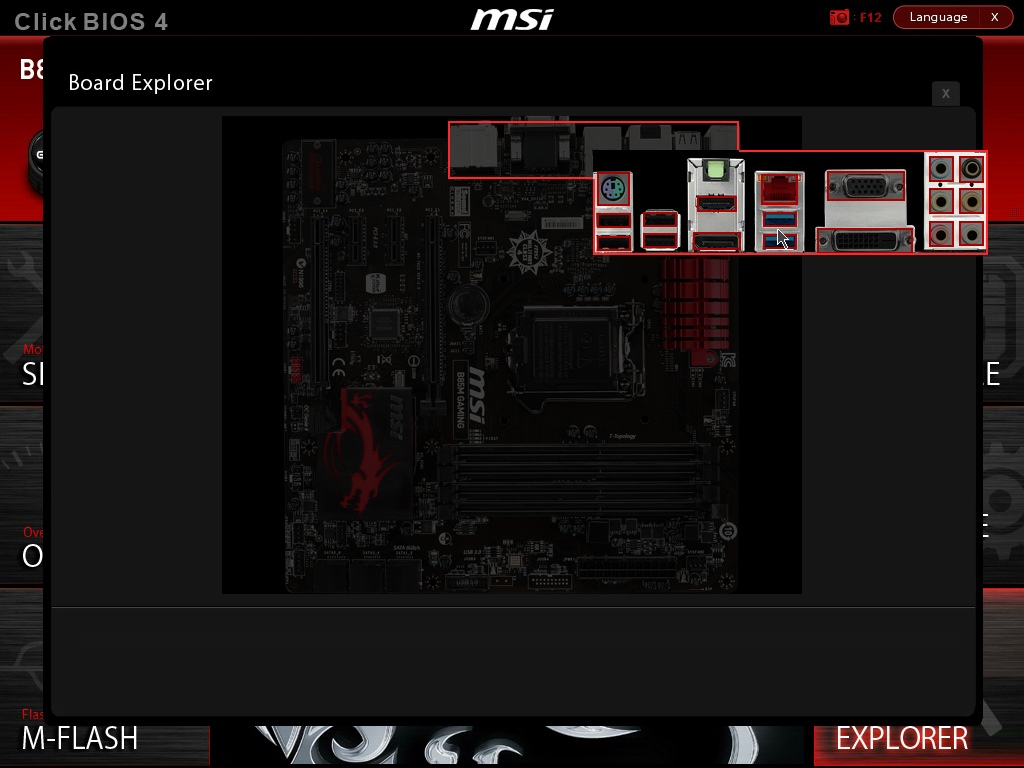

Board Explorer که البته در نسل پیشین هم وجود داشت به‌صورت گرافیکی، تصویری کلی از مادربرد و قطعات متصل شده به آن برای شما به نمایش می‌گذارد تا در صورت اتصال غیر صحیح یا معیوب شدن قطعات متصل شده به مادربرد در سریع‌ترین زمان ممکن آن‌ها را شناسایی کنید.

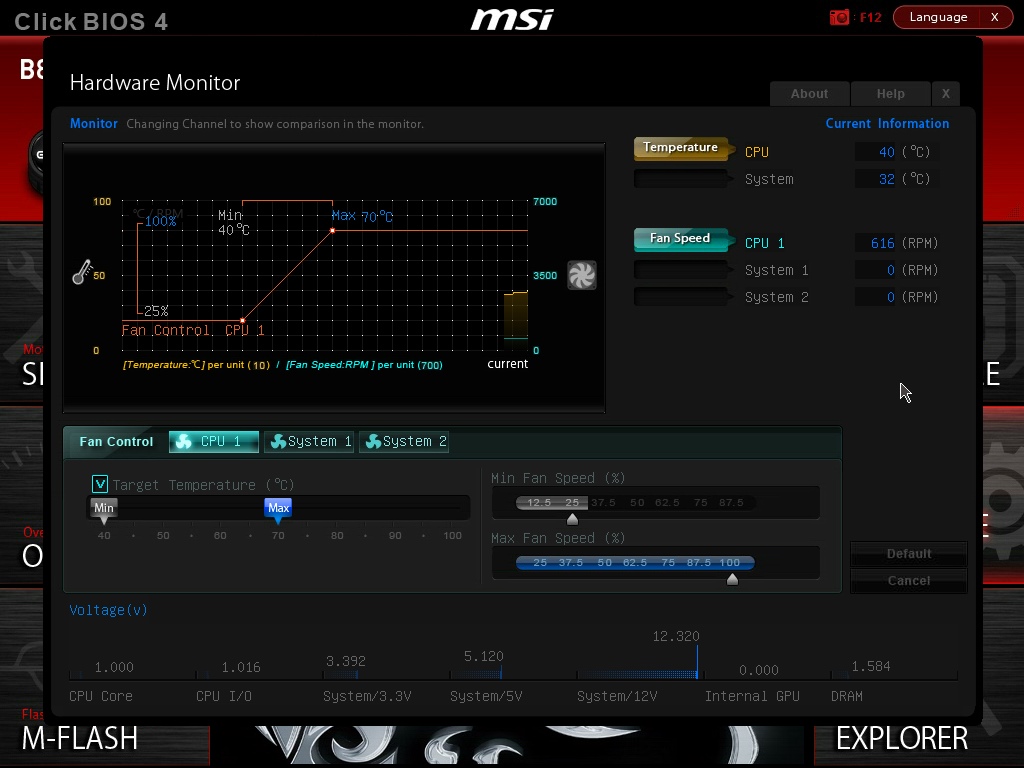

در بخش Hardware Monitor که نسبت به نسل قبلی از نظر گرافیکی و ساختاری تا حدودی تقویت شده نیز می‌توانید به‌صورت گرافیکی در محیط بسیار کاربر پسند، کلیه پارامترهای مهم سیستم نظیر ولتاژها، حرارت‌ها و حتی سرعت چرخش فن‌ها را کنترل کرده و تغییرات دلخواه خود را به‌راحتی اعمال کنید.
به‌طور کلی عملکرد این بایوس از نظر گرافیکی و کارکرد سریع، بدون لگ و تحسین برانگیز است ولی از نظر کمیت و کیفیت پارامترهای قابل تنظیم مخصوصاً در بخش اورکلاک می‌توان گفت حداقل‌های ممکن پیش بینی شده‌اند. البته با توجه به قیمت، نوع چیپست و مدار رگولاتور ولتاژ تعبیه شده در این مادربرد روی هم رفته نمره قبولی به بایوس این مادربرد می‌دهیم.

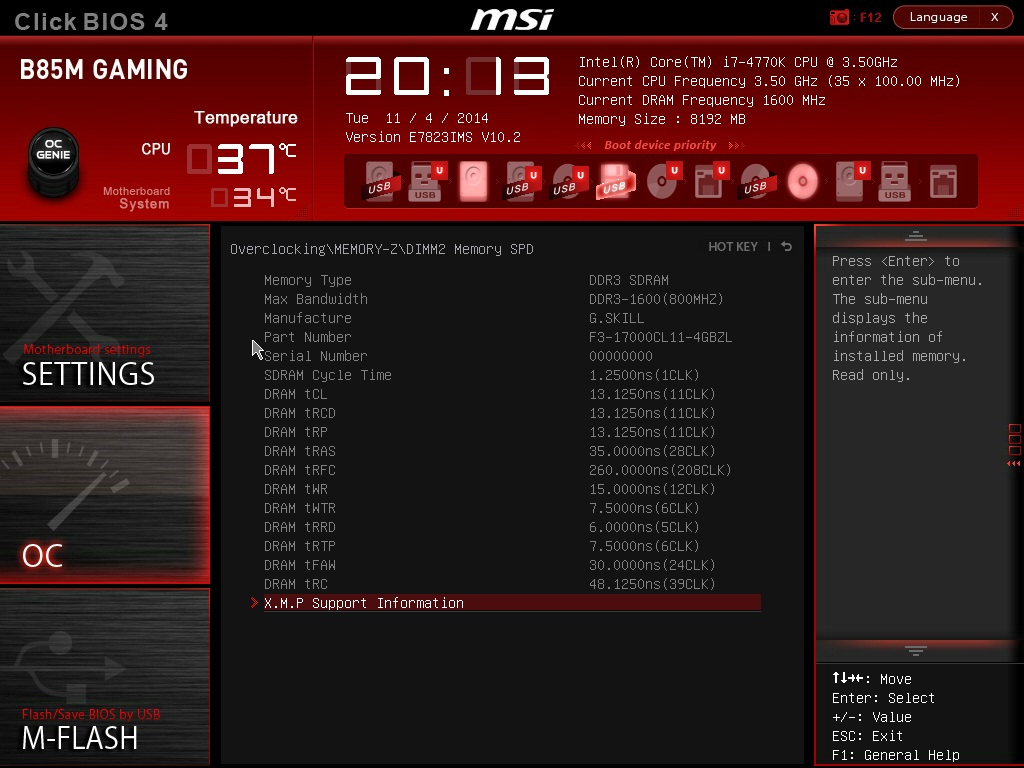

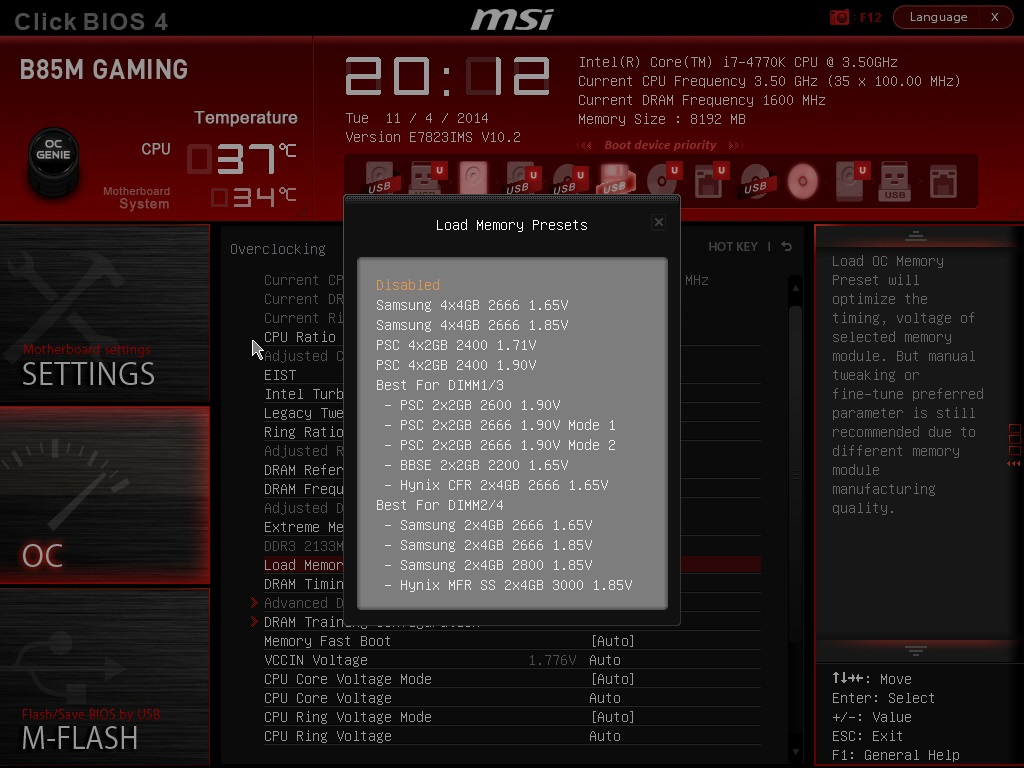

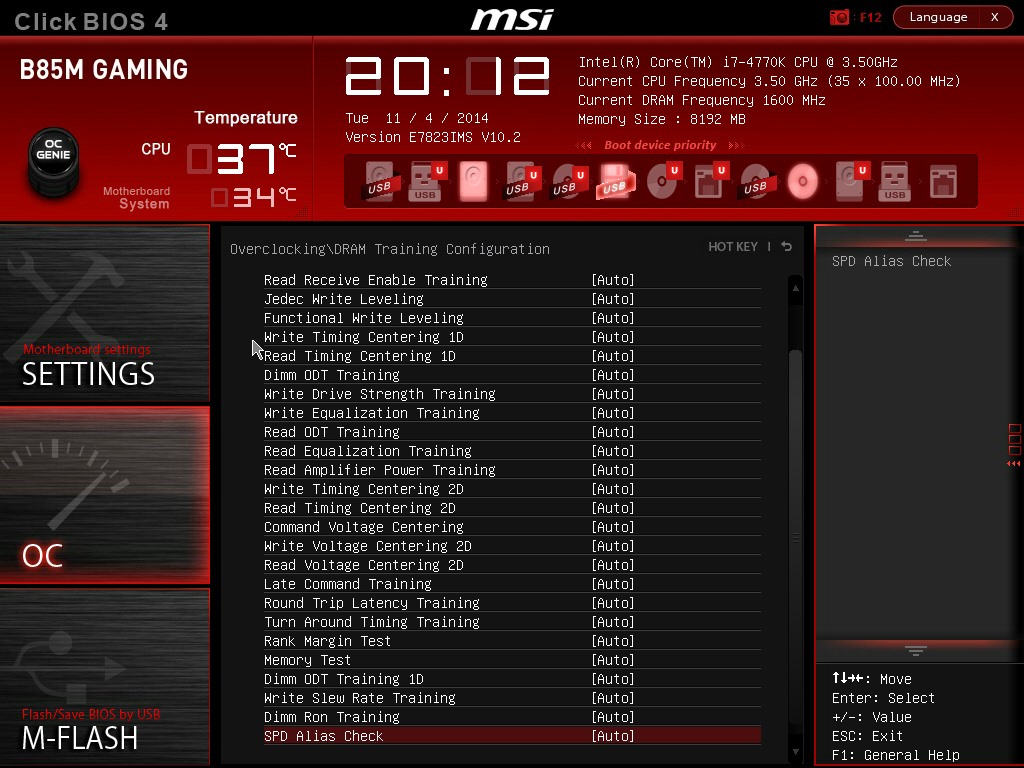

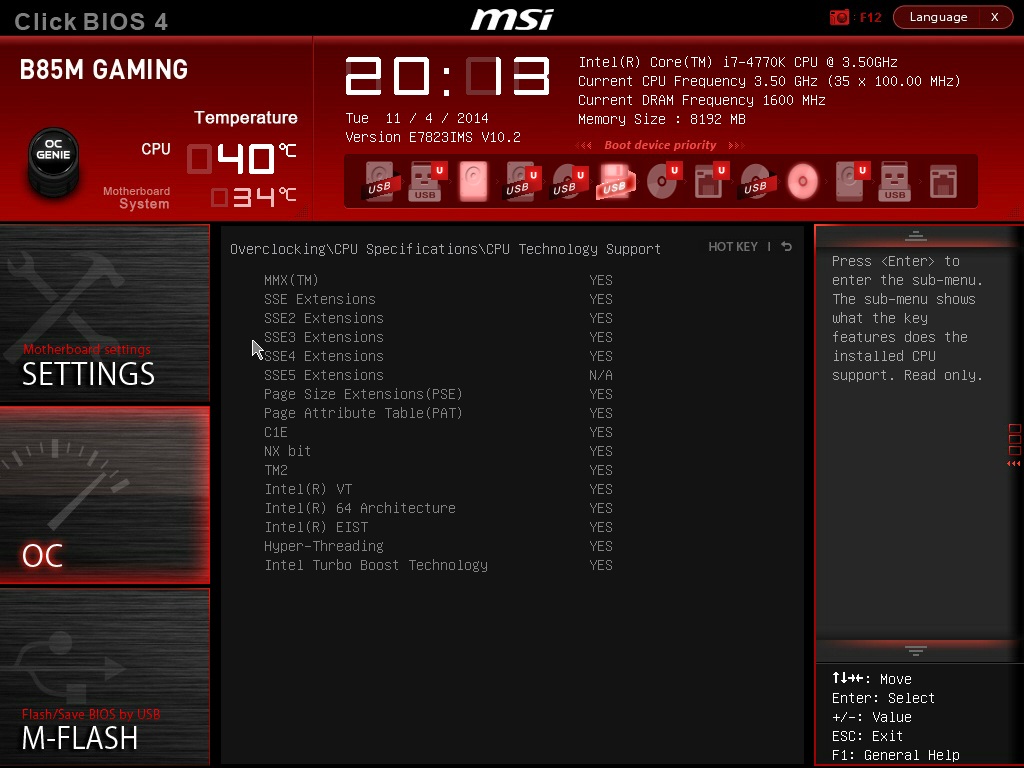

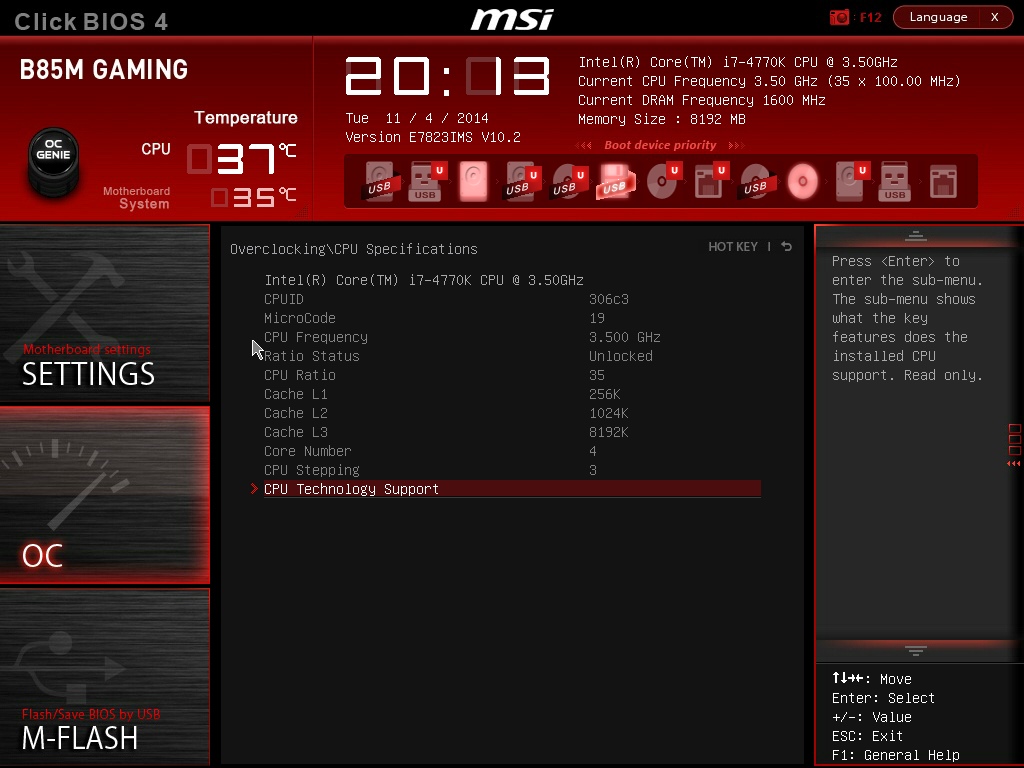

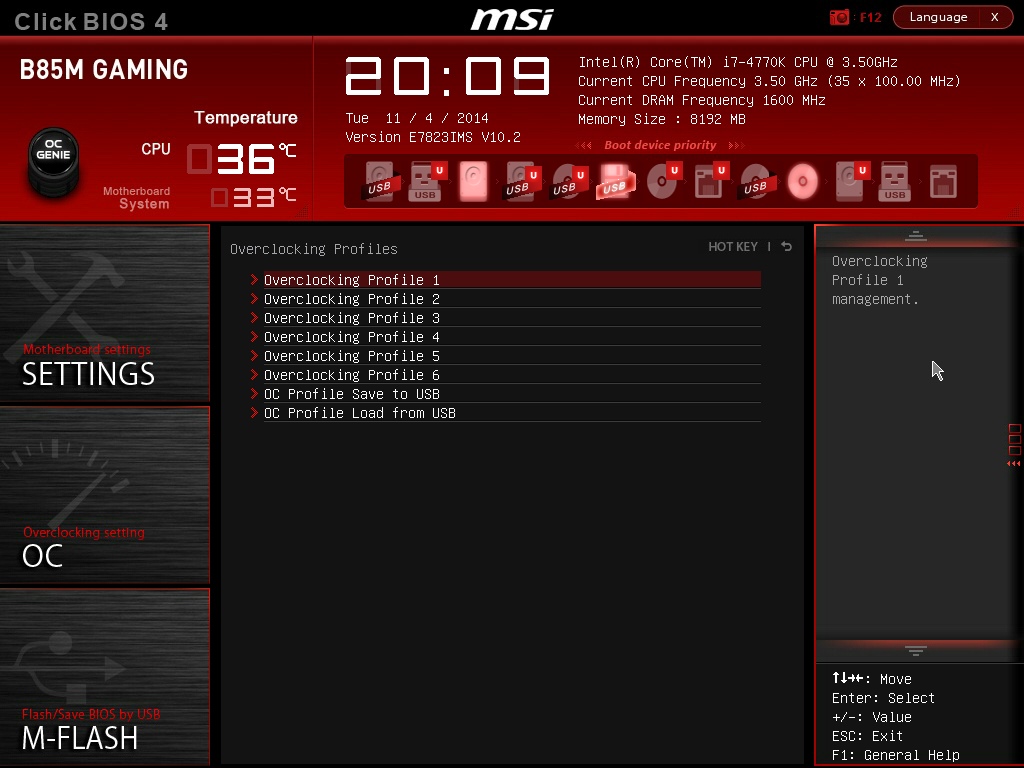

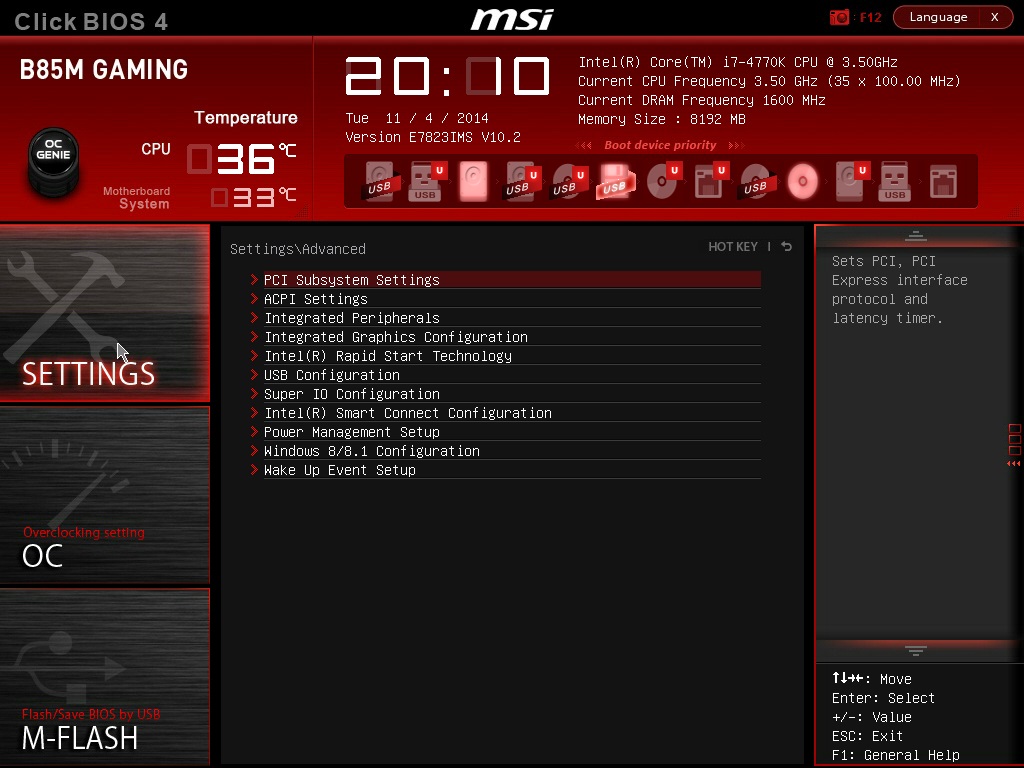

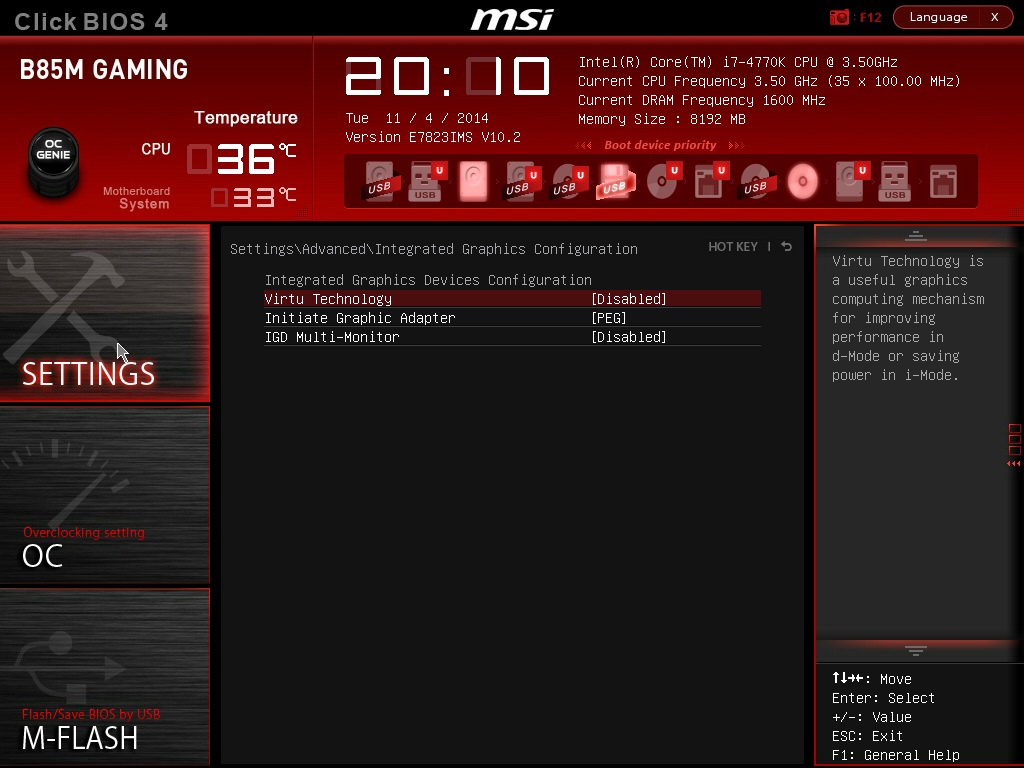

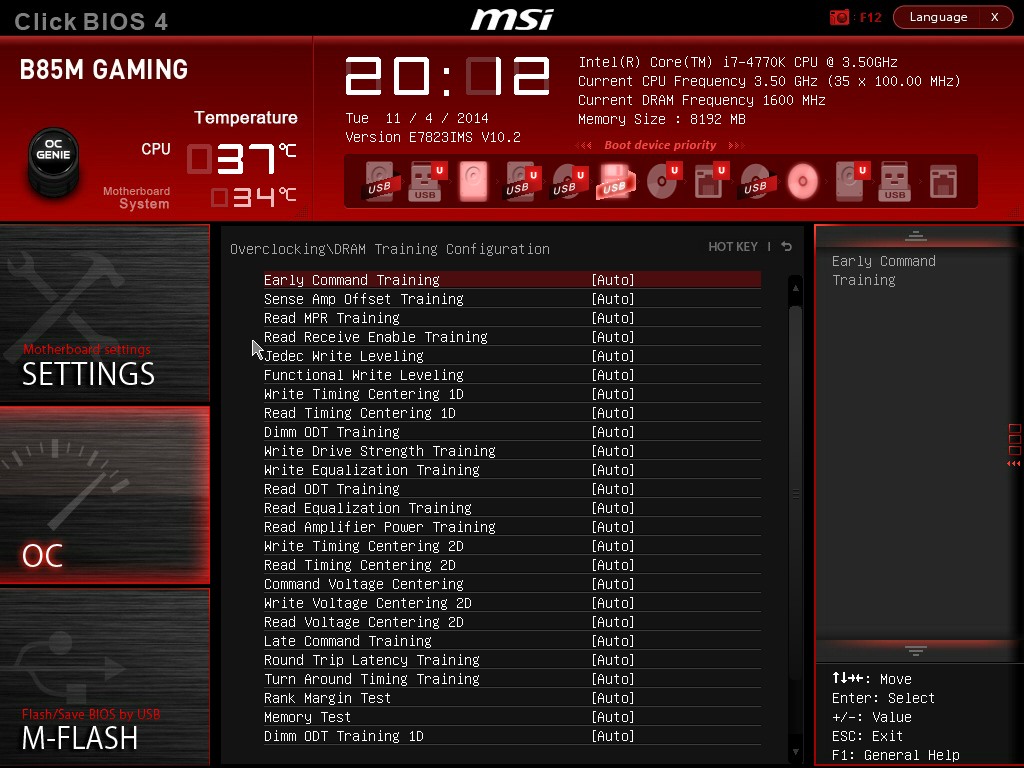

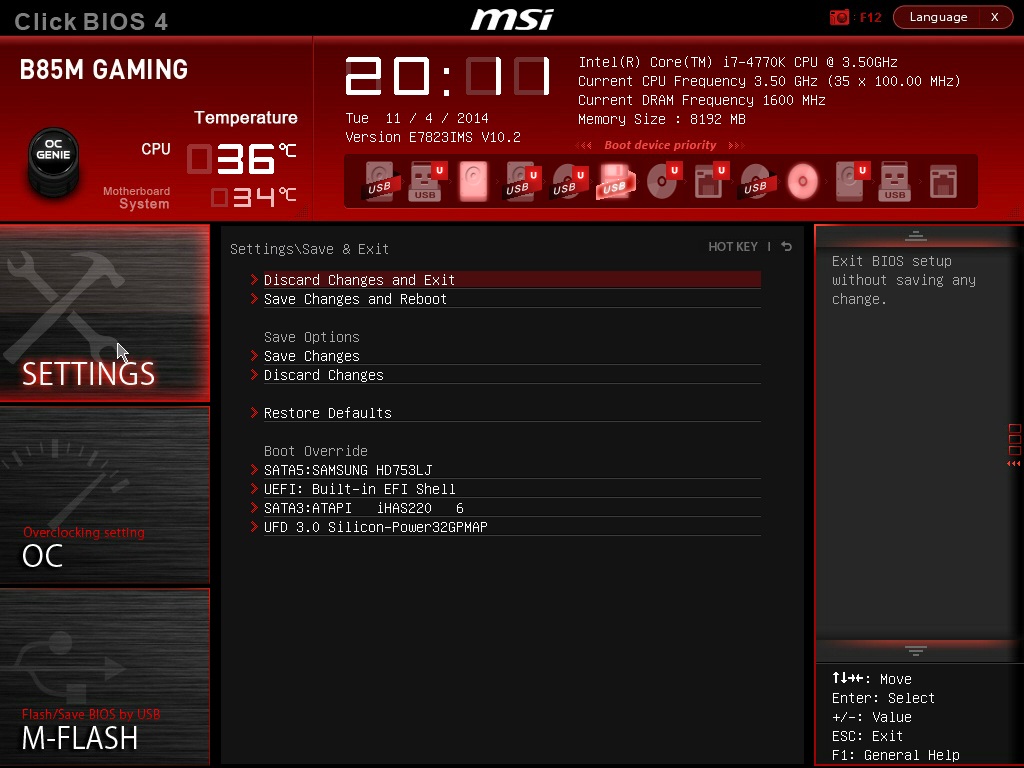

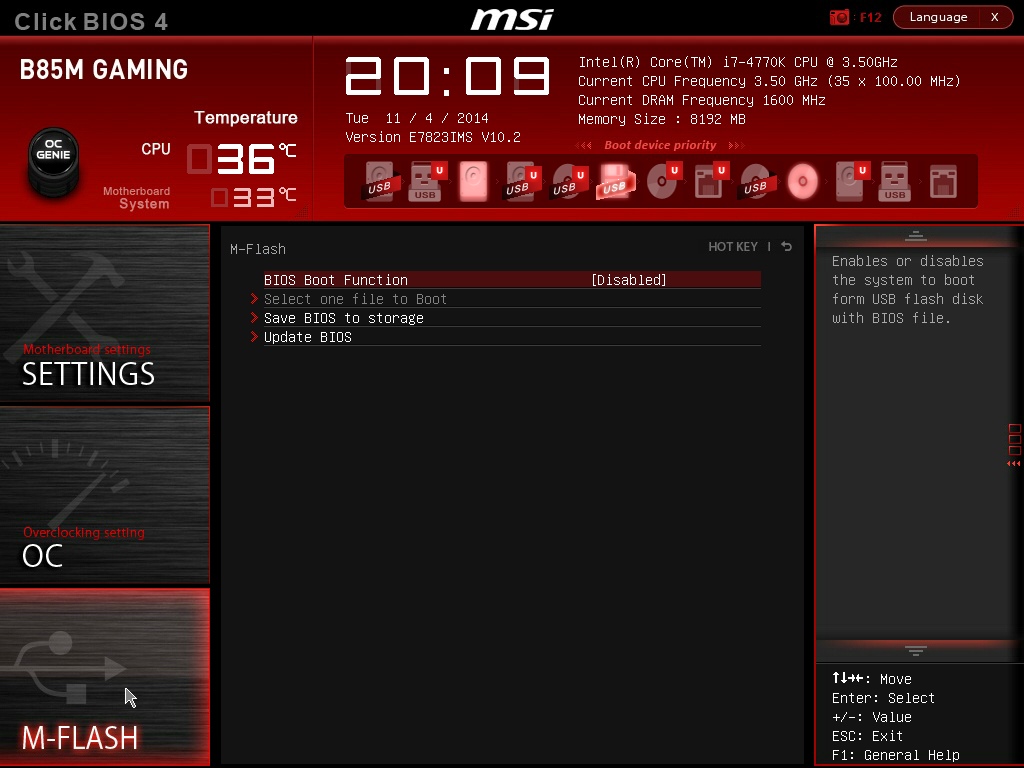

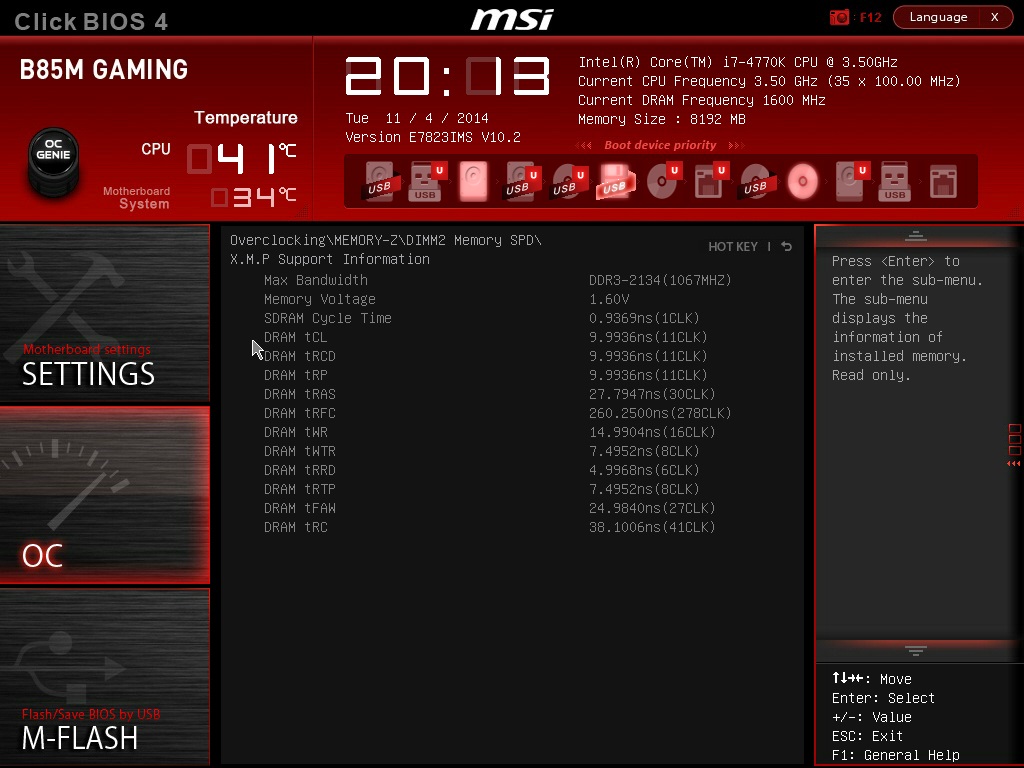

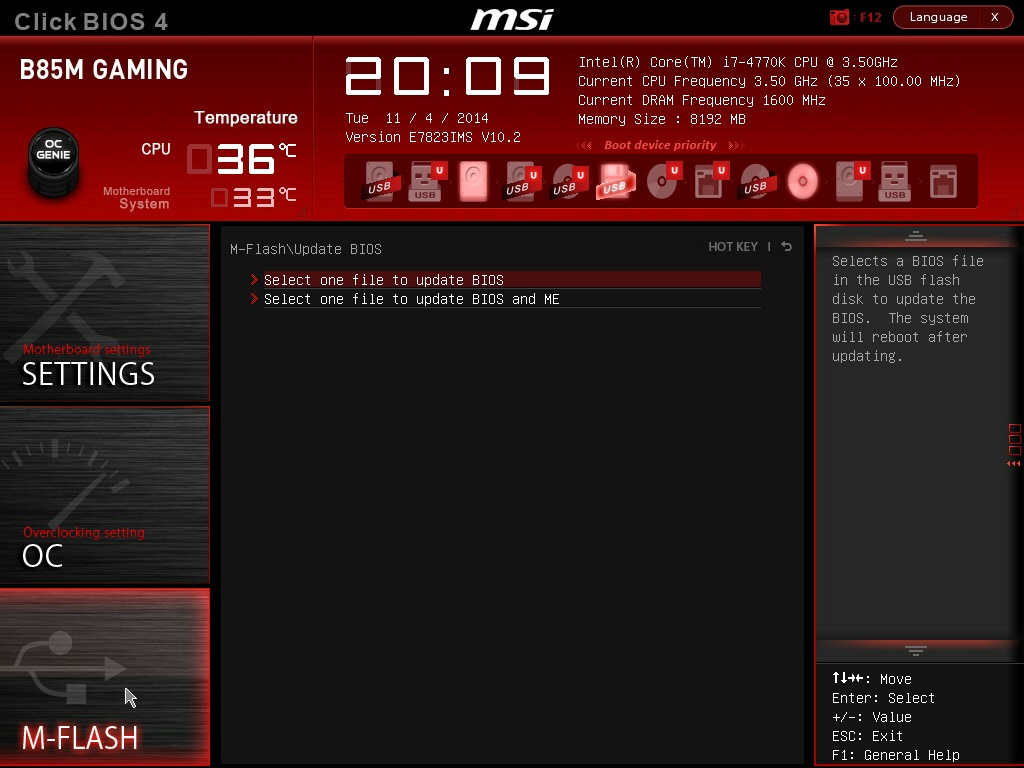

سایر بخش‌های CLICK BIOS 4 این مادربرد را می‌توانید در تصاویر زیر ملاحظه کنید:

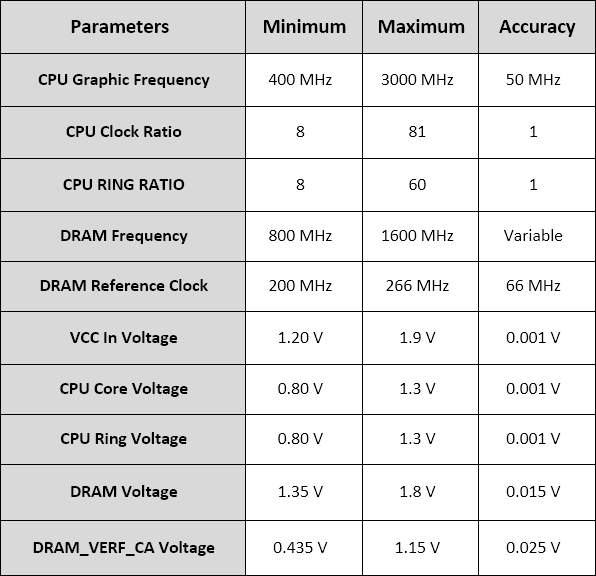

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر می‌باشد:

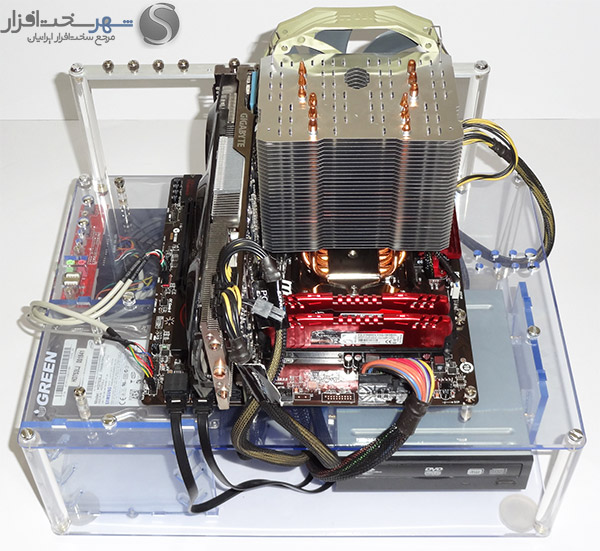

متد و سیستم تست
-
متد و سیستم تست
تست‌های این قطعه را به‌طور کلی به سه بخش تست‌های اورکلاکینگ، توان مصرفی و تست‌های کارایی تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

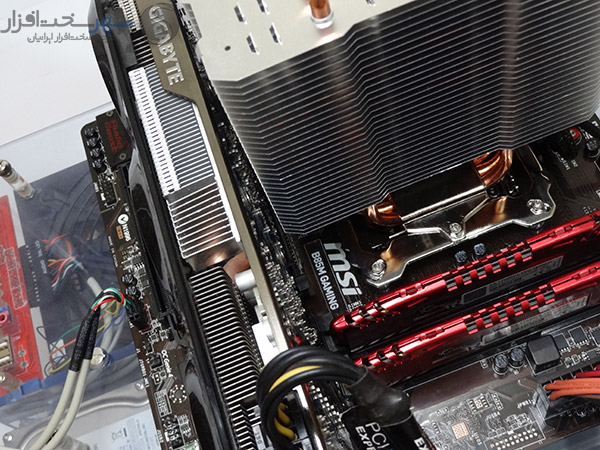

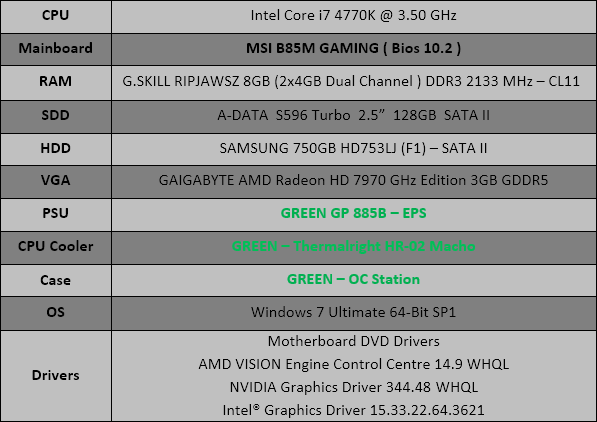

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر می‌باشد:
جای دارد از شرکت گرین بابت در اختیار قراردادن کیس رومیزی OC Station، کولر قدرتمند ThermalRight HR-02 Macho و پاور GP 885B - EPS و همچنین شرکت آواژنگ بابت در اختیار دادن مادربرد همه فن حریف GIGABYTE Z97X-UD7 TH و کارت گرافیک 7970 Ghz Edition کمال تشکر را داشته باشیم.
لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژول‌های حافظه فعال شده است. در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

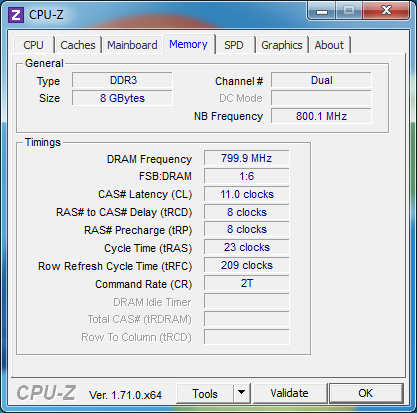

همان‌طور که ملاحظه می‌کنید به دلیل محدودیت‌های موجود در مادربردهای مبتنی بر چیپست Intel B85 حداکثر فرکانس ماژول‌های حافظه 1600MHz تعیین شده است.
همچنین لیست نرم افزارهای Benchmark، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10، DirectX 11 و DirectX 9.0c می‌باشند به این شرح است:
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage v1.1.2
- 3DMARK 11 v1.0.5
- PCMARK VANTAGE 1.2.0
- PCMARK 7 1.4.0
- PCMARK 8 1.2.157
- AIDA64 Extreme Edition 4.7
- CinreBench R11.5
- CinreBench R15
- CPU-Z 1.71.0
- OCCT 4.4.0
- SiSoftware Sandra Professional Business 2014 SP3
- MediaEspresso Media Convertor 6.5.2031
- wPRIME 2.10
- x264 HD BENCHMARK 4.0
- x264 HD BENCHMARK 5.0
- WinRAR 5.11
- Bioshock Infinite
- GRID 2
- Sniper Elite v2

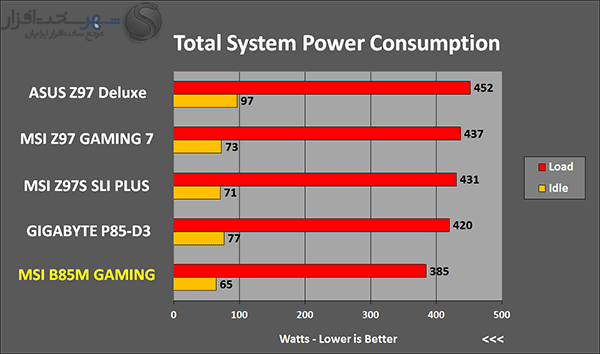

تست مدیریت مصرف انرژی
-
تست مدیریت مصرف انرژی

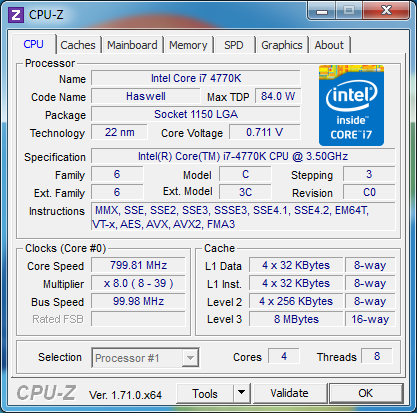

در این تست در حالت Idle ا(15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load (پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکاً CPU و GPU را تحت فشار قرار می‌دهد.
همان‌طور که ملاحظه می‌کنید، این مادربرد در مقایسه با مادربردی با پلتفرم مشابه و تقریباً هم رده خود در حالت Idle حدوداً 16 درصد و در حالت Load بیش از 8 درصد انرژی کمتری مصرف می‌کند. عدم تعبیه هیچ گونه کنترلر مجزا در این مادربرد و تعبیه قطعات باکیفیت و با بازدهی انرژی بالا باعث ثبت چنین نتیجه ممتازی شده است.
البته لازم به ذکر است پارامترهای تکنولوژی Intel Turbo Boost در این مادربرد در حالت پیش فرض به دلایل مختلف که یکی از آن‌ها تعبیه حداقل‌های موجود در مدار رگولاتور ولتاژ می‌باشد نسبت به مادربردهای رده متوسط و بالا با محدودیت‌های بیشتری تنظیم شده است. در نتیجه در اکثر تست‌های کاملاً Multithread حداکثر فرکانس Turbo Boost پردازنده Intel Core i7 4770K ، 3700MHz تعیین می‌شد. در حالی که در مادربردهای رده متوسط و بالا معمولاً در شرایطی که پردازنده از نظر حرارتی در وضعیت مناسبی باشد این محدودیت‌ها به‌مراتب کمتر بوده و تقریباً در تمامی شرایط این پردازنده در حداکثر فرکانس (Turbo Boost(3900MHz بایاس می شود.

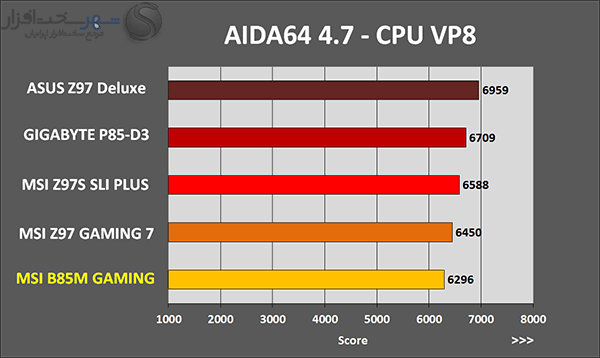

تست‌های کارایی (AIDA64 4.7)
-
تست‌های کارایی (AIDA64 4.7)

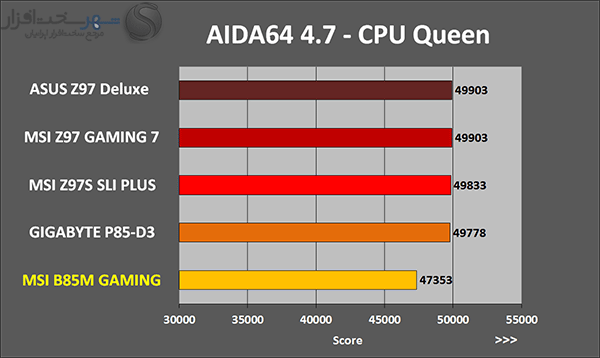

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه سازی پردازش‌های روزمره کاربران در نرم افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت افزاری هست، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.
عوامل بسیار زیادی در شکل گیری نتایج این گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

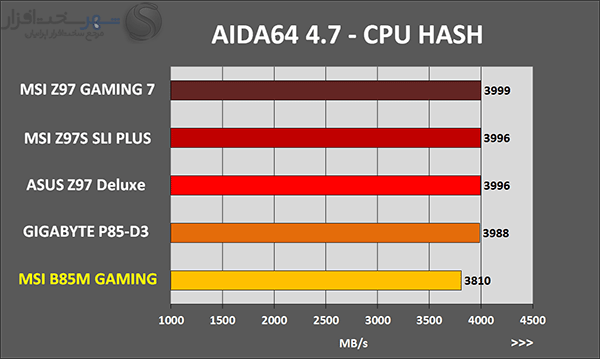

همان‌طور که ملاحظه می‌کنید در تست‌های کاملاً Multithread نرم افزار AIDA64 4.7 فرکانس پایین‌تر پردازنده به دلیل محدودیت‌های ذکر شده در فرکانس Turbo Boost به‌صورت محسوس باعث کاهش کارایی کلی سیستم شده است.

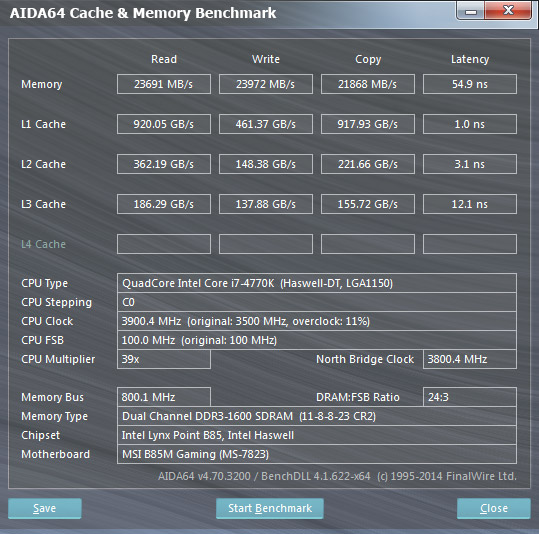

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.7
-
تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.7

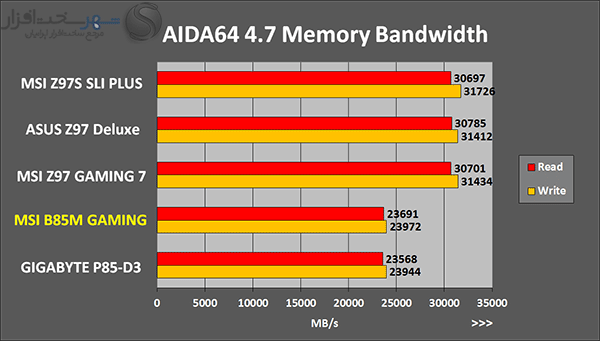

تست پهنای باند حافظه از جمله تست‌هایی است که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.
همان‌طور که ملاحظه می‌کنید به دلیل محدودیت‌های موجود در مادربردهای مبتنی بر چیپست Intel B85 حداکثر فرکانس ماژول‌های حافظه 1600MHz تعیین شده است؛ اما روی هم رفته در این تست در مقایسه با مدل‌های مشابه نتایج خوبی در بخش پهنای باند و زمان تأخیر حافظه حاصل شده است.
تست‌های 3DMARK VANTAGE, 11, 2013
-
تست‌های 3DMARK VANTAGE, 11, 2013
سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

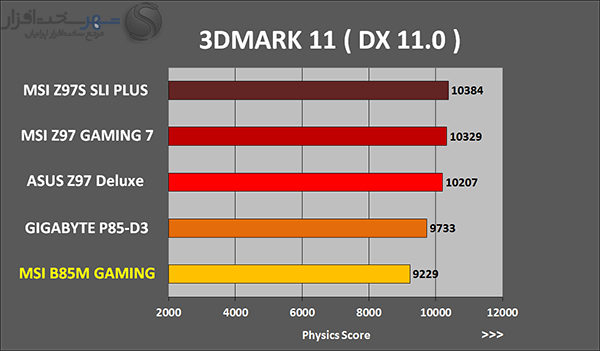

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک باقابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌رود.

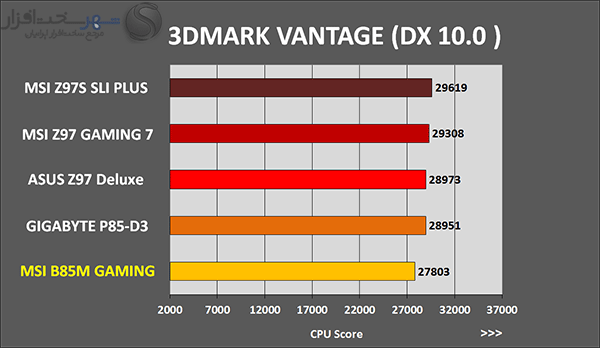

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark هست. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی‌های رایانه‌ای بر اساس API نام برده هست.
تست‌های PCMARK VANTAGE، PCMARK 7
-
تست‌های PCMARK VANTAGE، PCMARK 7

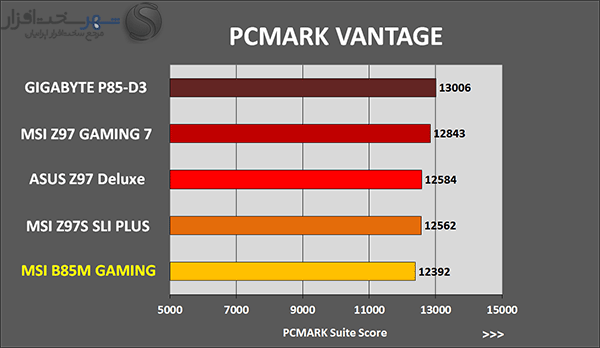

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می شود.
تست‌های Cinebench R15-R11.5 و POV-RAY 3.7
-
تست‌های Cinebench R15-R11.5 و POV-RAY 3.7
این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

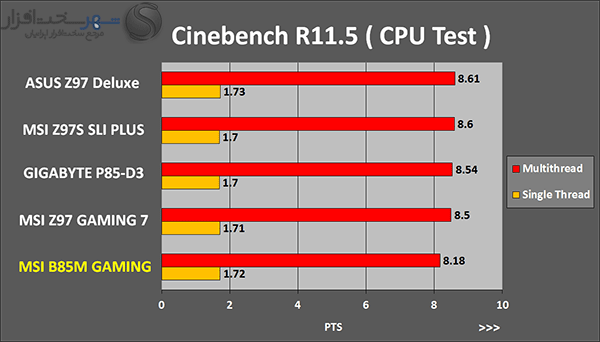

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می شود.

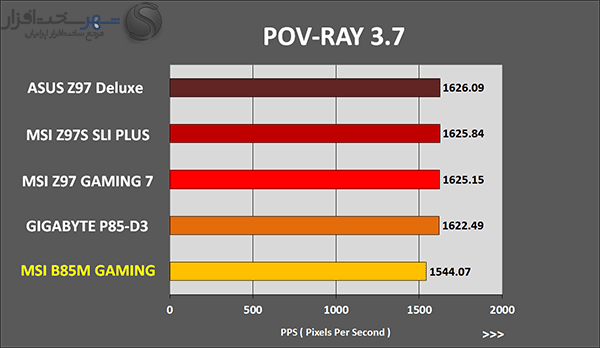

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.
تست‌های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
-
تست‌های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
این دو نرم افزار نیز از معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند.

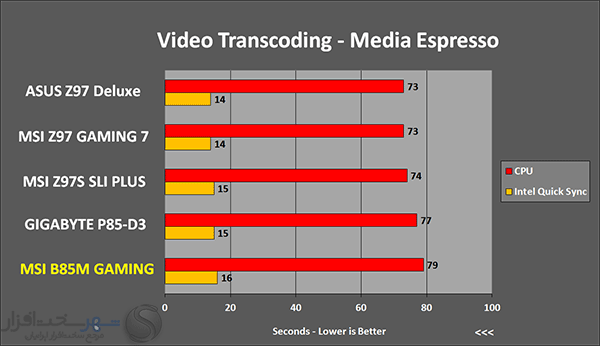

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک فایل ویدئویی باکیفیت 1080p با فرمت MP4 و کمک AVC1 با حجم 105MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

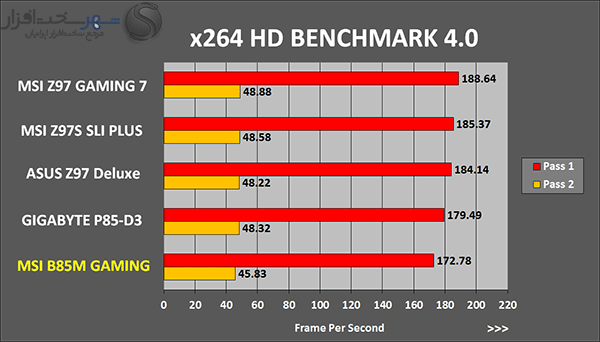

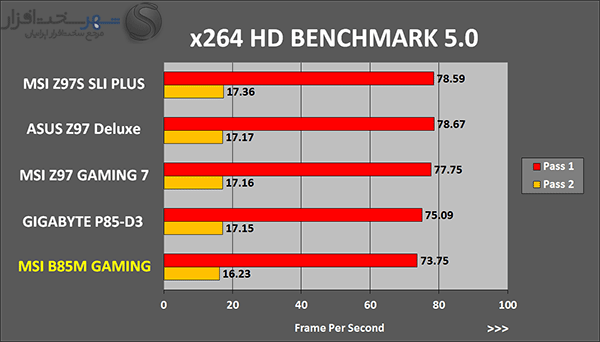

نرم افزارهای x.264 HD Benchmark در نسخه‌های 4 و 5 نیز به ترتیب کارایی سیستم را در رمزگذاری یک فایل ویدئویی HD MPEG2 source 1280x720 @ 3,963 kbps و Full HD MPEG2 source 1920x1080 @ 20000 kbps سنجیده می‌رود.

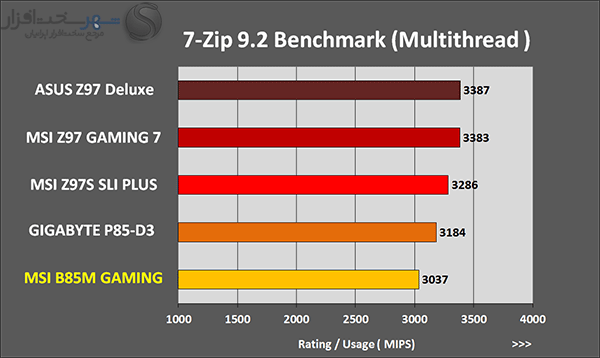

تست‌های Zip/Unzip توسط نرم افزارهای WinRAR 5.11 – 7Zip 9.2
-
تست‌های Zip/Unzip توسط نرم افزارهای WinRAR 5.11 – 7Zip 9.2

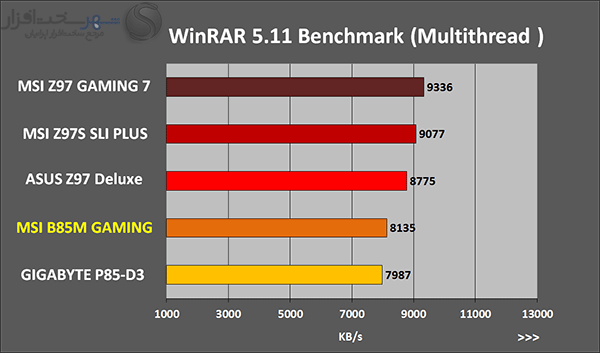

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

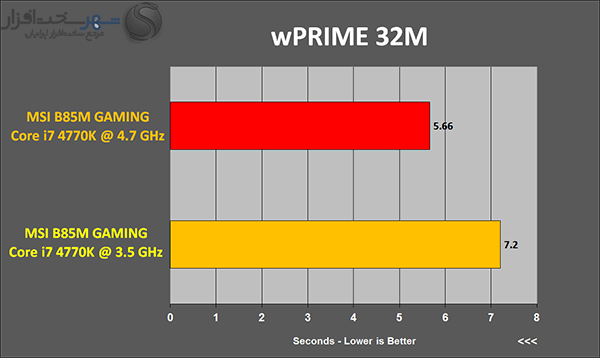

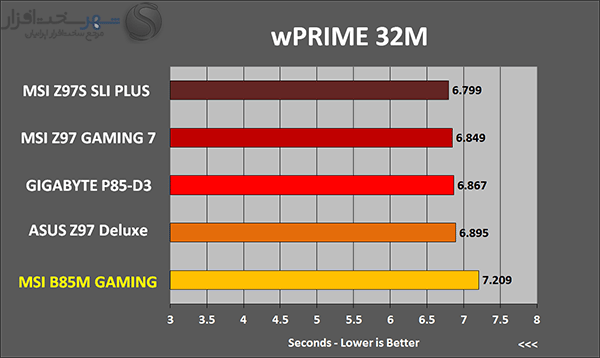

تست wPrime 32M
-
تست wPrime 32M
WPrime از جمله نرم افزارهای می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به صورتی کاملاً Multithread، يکي از بهترين نرم افزارهای موجود براي تست پردازنده‌هاي چند هسته‌ای می‌باشد.
تست‌های گیمینگ (Bioshock Infinite، GRID 2، Sniper Elite V2)
-

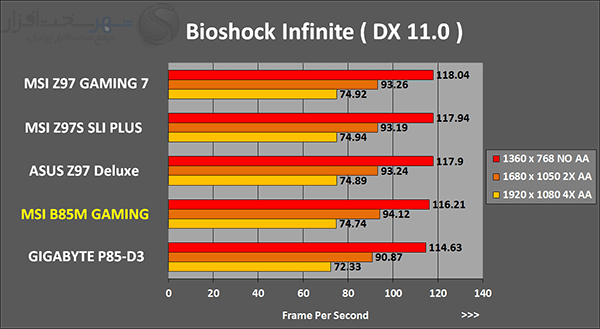

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

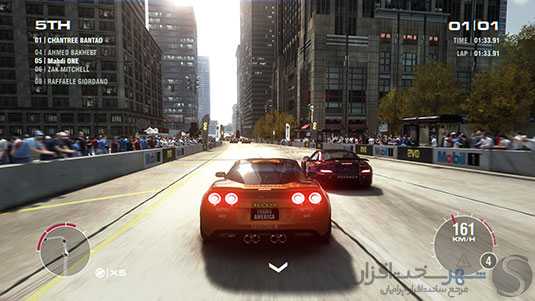

GRID 2
این بازی بدون شک یکی از بهترین و موفق‌ترین بازی‌های Car Racing منتشر شده توسط کمپانی Codemasters هست. این نسخه گرافیکی چشم گیری دارد. به‌طوری که نسخه یک خود را با تمام ضعف‌ها پشت سر گذاشته و گرافیک خود را آن‌قدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است. تمام محیط‌های مسابقه از شهرها و جاده‌های خاکی گرفته تا پیست‌ها از جزئیات خوبی برخوردار هستند. هنگام مسابقه از زمین در جاده‌های خاکی گرد و خاک بلند می‌رود. آسمان هم بر خلاف نسخه قبل پویا و دینامیک است. این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی‌های جدید گرافیکی DirectX 11 ساخته شده است.

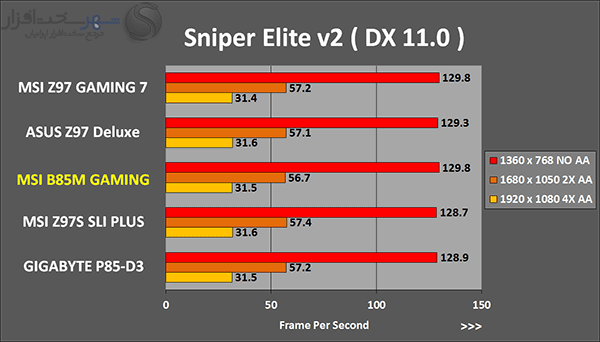

Sniper Elite V2
این بازی که در ژانر بازی‌های Tactical shooter طبقه بندی می‌رود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه‌ای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion است. هرچند گرافیک سطح بالایی ندارد، اما طراحی‌ها و فضاسازی‌های ساخته شده با این موتور فوق‌العاده‌اند طوری که گیمر می‌تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری‌های طراحی محیط در این بازی است.
Low Voltage Overclocking
-
Low Voltage Overclocking
همان‌طور که اطلاع دارید از میان مادربردهای مجهز به چیپست های سری 8 کمپانی اینتل تنها مادربردهای رده بالای مبتنی بر چیپست Intel Z87 قابلیت اورکلاک پردازنده‌های سری K با معماری Haswell را دارند؛ اما چندی پیش اکثر کمپانی‌های ساخت مادربرد با انتشار نسخه جدید Bios برای مادربردهای با چیپست B85 و H87 ساخت خود، قابلیت اورکلاک برخی پردازنده‌های سری K را به‌واسطه ضریب فرکانس هسته پردازنده (CPU Multiplier) فراهم ساختند. کمپانی MSI نیز از این قاعده مستثنا نبوده و در صورت نصب پردازنده‌های Intel Core i7-4770K، Intel Core i7-4790K، Intel Core i5-4690K و Intel Pentium G325 بر روی مادربردهای نام برده، البته به‌صورت محدود می‌توانید آن‌ها را به‌راحتی اورکلاک کنید.
در این بخش پس از غیرفعال کردن محدودیت‌های جریان، ولتاژ و تنظیمات Power Saving ولتاژ 1.25v را برای هسته پردازنده تنظیم میکنیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا می‌بریم تا زمانی که دیگر سیستم قادر به اجرای تست‌های Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نسبت به سایرین داشته باشد. البته ارزش یک Bios حرفه‌ای و کارآمد نیز در پشت پرده نقش مهمی را ایفا می‌کند.
http://valid.canardpc.com/twtbyi

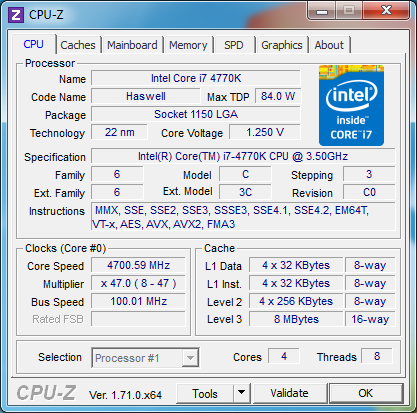

همان‌طور که در تصویر بالا ملاحظه می‌کنید 4700MHz بالاترین فرکانسی است که این مادربرد در ولتاژ نام برده قادر به اجرای تست‌های نام برده بود. فرکانسی که با توجه به پلتفرم و قیمت این مادربرد نتیجه بسیار ممتازی محسوب می شود.

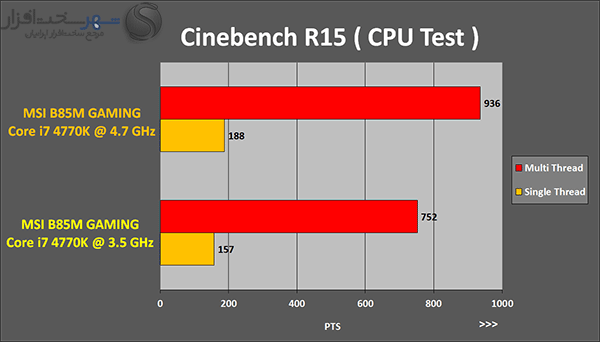

همچنین در نمودارهای زیر می‌توانید عملکرد پردازنده Intel Core i7 4770K را در فرکانس فوق ملاحظه کنید:
جمع بندی و سخن پایانی
-
جمع بندی و سخن پایانی
اگر با دقت نتایج تست‌های کارایی را تحلیل کرده باشید احتمالاً متوجه شده‌اید که به غیر از ضعفی که این مادربرد در بایاس پردازنده در حداکثر فرکانس Turbo Boost دارد در باقی موارد و مخصوصاً در تست‌های Single Thread نتایج ممتازی را از خود به‌جای گذاشته است. البته از آنجا که مادربردهای این رنج قیمت معمولاً در سیستم‌های رده پایین و ارزان قیمت استفاده می‌شوند به‌ندرت پیش می‌آید که کاربران پردازنده‌های پرمصرف و گران قیمت چون Core i7 4770K بر روی آن نصب کنند. بدون شک ضعف ذکر شده در این مادربرد در صورتی که پردازنده‌های کم مصرف‌تر Core i3 یا Pentium و یا حتی برخی مدل‌های کم مصرف Core i5 بر روی آن نصب شود نمایان نخواهد شد. البته ما قصد کم رنگ‌تر نشان دادن این ضعف را نداریم و همان‌طور که ملاحظه کردید به‌روشنی این ضعف را بیان کردیم.
اما از حق و انصاف که نگذریم امکانات و قابلیت‌های فوق‌العاده این مادربرد مانند سیستم صوتی Audio Boost، کنترلر شبکه بسیار قدرتمند Killer™ E2200 و قطعات باکیفیت با استاندارد نظامی Military Class 4 به همراه عملکرد ممتاز این مدل در تست‌های مدیریت مصرف انرژی از جمله ویژگی‌هایی می‌باشد که به‌ندرت در مادربردهای این رنج قیمت (حدود 380 هزار تومان) یافت می شود.
به‌عنوان سخن پایانی همان‌طور که در ابتدای این رویو به آن اشاره شد این مادربرد مناسب حال "گیمرهای بی‌پول" طراحی شده و آماده است تا تجربه طعم شیرین گیمینگ با قطعات مدرن و بادوام را بدون دغدغه برای همه کاربران به‌خصوص بی‌پول‌ها فراهم سازد.
نقاط قوت
- کیفیت عالی ساخت و قطعات
- عملکرد تحسین برانگیز در تست مدیریت مصرف انرژی
- برخورداری از سیستم صوتی باکیفیت و مدرن Audio Boost
- برخورداری از واپایشگر شبکه قدرتمند Killer™ E2200
- قیمت بسیار مناسب
نقاط ضعف
- عملکرد کمتر از حد انتظار در تست‌های کارایی
با تمامی این تفاسیر مادربرد "MSI B85M GAMING" موفق به کسب امتیاز ممتاز 9.0 و نشان "Best Value" و ریز امتیازات زیر در کلاس محصولات رده متوسط (L (Low-End از لابراتوار شهر سخت افزار شد.
MSI B85M GAMING
کلاس عرضه : ارزان قیمت / رده پایین8.5بسته‌بندی9امکانات9اورکلاکینگ8.5کارایی9کیفیت ساخت و طراحی9.5ارزش خرید9امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار9| برای بحث گفتمان پیرامون این محصول به تاپیک اختصاصی آن در انجمن های شهر سخت افزار مراجعه فرمایید |
