در این رویو قصد داریم به بررسی یکی از مادربردهای مبتنی بر چیپست Intel Z97 سری Classic کمپانی MSI بپردازیم. در طراحی مادربردهای این سری سعی شده تا امکانات محوری و قابلیت‌های اصلی مادربردهای مدرن حتی در کمیت محدود حفظ شده و در عین حال هزینه‌های ساخت مادربرد به حداقل‌های ممکن نزدیک شوند.
مقدمه
تقریباً پس از ورود عمده مادربردهای مبتنی بر چیپست Intel Z97 به کشور با نقد و بررسی 4 مدل مختلف از این سری مادربردها در خدمتتان بودیم. ویژگی مشترک تمامی مادربردهای یاد شده این بود که زمره مادربردهای رده بالا یا متوسط رو به بالا طبقه بندی می‌شدند و دارای ویژگی‌های خاص و کم نظیر بودند. طبیعی است که این نوع مادربردها به دلیل بالا بودن نرخ دلار در کشور معمولاً باقیمت‌هایی بسیار بالا به دست مصرف کننده می‌رسند و در عمل بسیاری از کاربران قدرت خرید این گونه مادربردها را ندارند. در نتیجه به‌ناچار سراغ مادربردهای با چیپست های رده متوسط و پایین می‌روند.
همان‌طور که مطلع هستید به دلیل سیاست‌های مناسب کمپانی وارد کننده مادربردهای MSI (ماتریکس) همواره محصولات این کمپانی باقیمت‌های قابل قبولی در مقایسه باقیمت‌های جهانی به دست مصرف کننده می‌رسند.
هم اکنون مادربردهای تولید شده توسط این کمپانی در 4 گروه عمده طبقه بندی می‌شوند:
- مادربردهای رده بالای سری MPower و XPower (مخصوص اورکلاکر ها)
- مادربردهای رده بالا و متوسط سری GAMING (مخصوص گیمر ها)
- مادربردهای رده متوسط سری Classic (مخصوص کاربران عادی و حرفه‌ای)
- مادربردهای رده پایین سری ECO (مادربردهای کم مصرف با بازدهی انرژی بسیار بالا)
در این رویو قصد داریم به بررسی یکی از مادربردهای مبتنی بر چیپست Intel Z97 سری Classic این کمپانی بپردازیم. در طراحی مادربردهای این سری سعی شده تا امکانات محوری و قابلیت‌های اصلی مادربردهای مدرن حتی در کمیت محدود حفظ شده و در عین حال هزینه‌های ساخت مادربرد به حداقل‌های ممکن نزدیک شوند. همچنین کیفیت ساخت و نوع متریال به کار رفته در این مادربردها نیز در بسیاری از موارد با مدل‌های رده بالا تشابه بسیاری دارند.
MSI Z97S SLI PLUS تنها با داشتن قیمت جهانی 135$ و در مقایسه با امکاناتی که برای آن در نظر گرفته شده در نوع خود مادربردی فوق‌العاده ارزشمند محسوب می‌شود.
امکاناتی همچون پشتیبانی از ماژول‌های حافظه DDR3 با فرکانس 3300MHz، بهره‌مندی از گذرگاه‌های فوق‌العاده پرسرعت SATA EXPRESS 10Gb/s + M.2 10Gb/s + USB 3.0 + SATA 6Gb/s، پشتیبانی از پیکربندی‌های Multi GPU Nvidia SLI و AMD CrossFireX و استفاده از قطعات با استاندارد نظامی MILITARY CLASS 4 در ساخت این مادربرد تنها برخی از قابلیت‌های این مادربرد ارزشمند محسوب می‌شود.
در ادامه قصد داریم به معرفی، تست و بررسی عملکرد این مادربرد خوش قیمت بپردازیم. با ما همراه باشید ...
معرفی سری 9 چیپست های کمپانی اینتل
-
معرفی سری 9 چیپست های کمپانی اینتل
طبق روال همیشگی کمپانی اینتل چند ماه قبل از عرضه پردازنده‌های نسل جدید، مادربردهای مبتنی بر پلتفرم جدید روانه بازار می‌شوند. نسل پنجم پردازنده‌های Core که با اسم رمز Broadwell شناخته می‌شوند حدوداً 5 الی 6 ماه دیگر از راه می‌رسند و با سوکت LGA1150 و فنّاوری ساخت 14 نانومتری عرضه خواهند شد. این سری از پردازنده‌ها که با اسم رمز Broadwell-K نیز شناخته می‌شوند احتمالاً فقط محصولات رده بالا (Core i7) را شامل می‌شوند و به همین دلیل مادربردهای این پلتفرم نیز فقط با چیپست های رده بالا تولید خواهند شد. مادربردهای مبتنی بر چیپست های سری 9 اینتل که تاکنون با چیپست های Z97 و H97 روانه بازار شده‌اند تنها مادربردهایی هستند که از نسل پنجم پردازنده‌های Core کمپانی اینتل (Broadwell) پشتیبانی می‌کنند. در واقع تشابه سوکت های پردازنده‌های با معماری Haswell و Haswell Refresh با پردازنده‌های با معماری Broadwell برای پشتیبانی مادربردهای مبتنی بر چیپست های سری 8 از پردازنده‌های نسل جدید کافی نیست. به گفته کمپانی اینتل برخی اصلاحات مربوط به بخش پاور پردازنده که نیازمند Power source مخصوص بر روی مادربرد است علت این امر میباشد؛ اما اگر قصد نصب پردازنده‌های با معماری Haswell یا Haswell Refresh را بر روی این مادربردها دارید اصلاً نگران نباشید. چون مادربردهای مبتنی بر چیپست های سری 9 از تمامی پردازنده‌های با سوکت LGA 1150 پشتیبانی می‌کنند. در واقع از نقطه نظر تجاری، مادربردهای با چیپست H97 و Z97 جای مادربردهای رده بالا Z87 و H87 را می‌گیرند و تولید مادربردهای رده متوسط و پایین مبتنی بر چیپست های B85 و H81 همچنان ادامه خواهد داشت. پس به خاطر داشته باشید که چون پردازنده‌های با معماری Broadwell فقط مدل‌های رده بالا را شامل می‌شوند مادربردهای با چیپست رده بالا نیز برای آن‌ها در نظر گرفته شده است. در نتیجه اگر قصد خرید پردازنده‌های رده متوسط و پایین را دارید باید سراغ پردازنده‌های با معماری Haswell Refresh بروید. متناسب با بودجه خود نیز مختارید تا هر نوع مادربرد مبتنی بر چیپست های سری 8 و 9 خریداری کنید.
معرفی چیپست های H97 و Z97

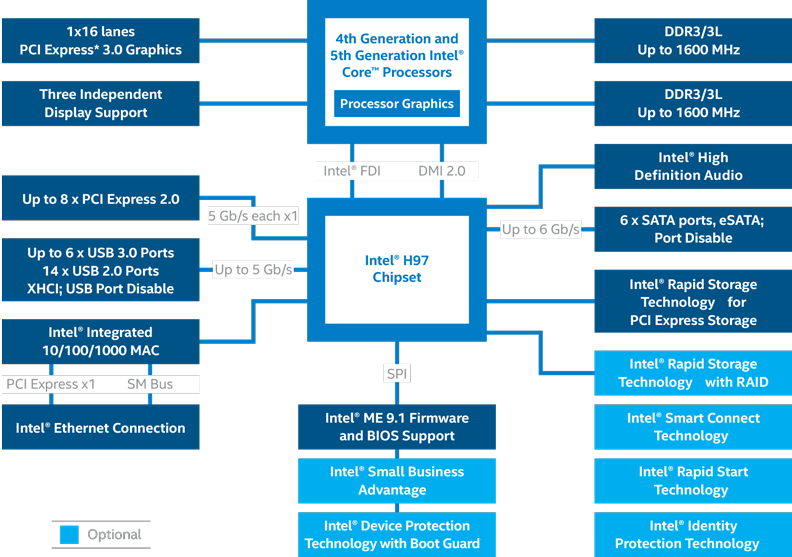

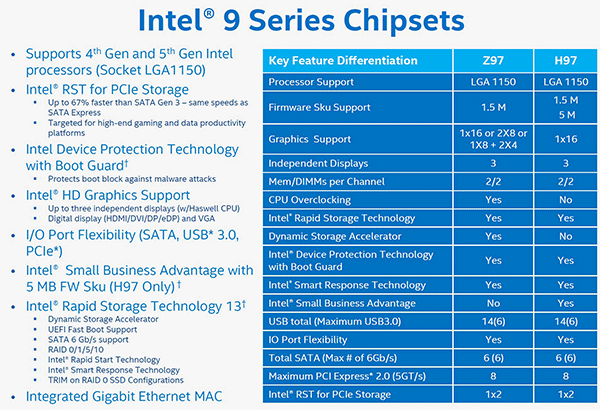

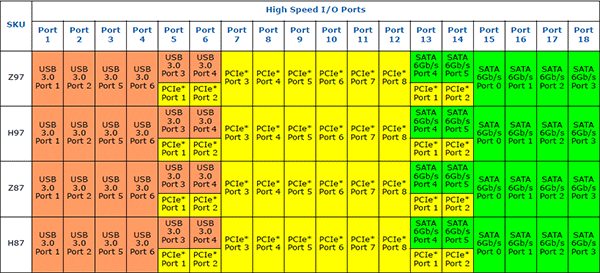

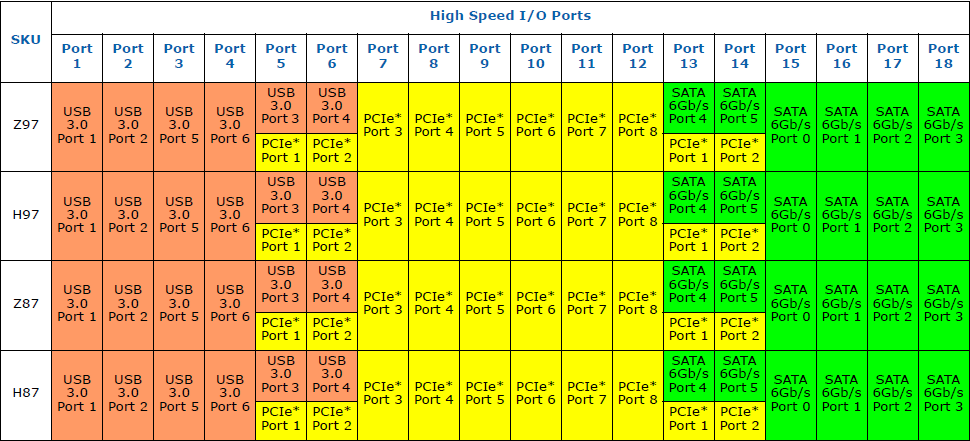

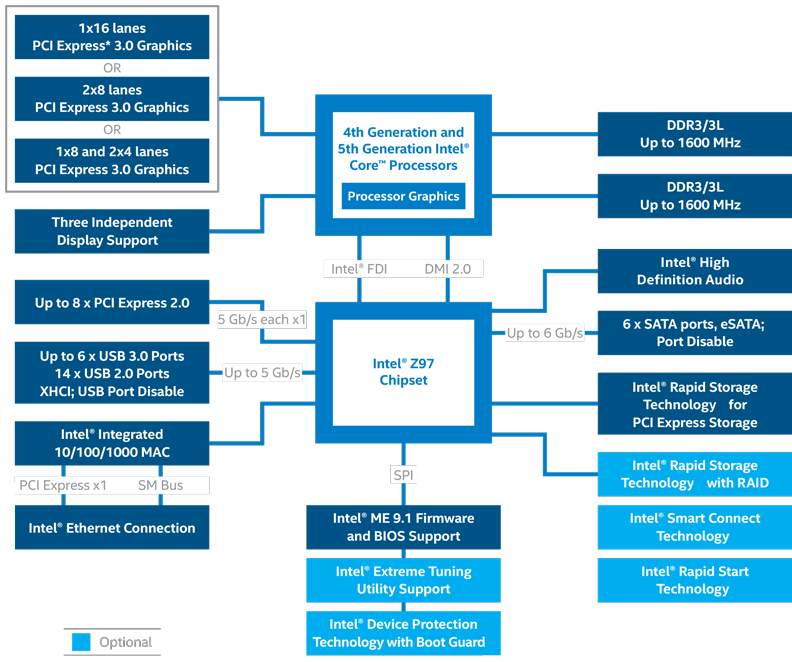

همان‌طور که در تصاویر مربوط به دیاگرام و حتی Flexible I-O Map چیپست های Z97 و H97 ملاحظه می‌کنید کاملاً واضح است که از نظر ساختار کلی رابط‌های مختلف ورودی و خروجی و تعداد آن‌ها هیچ نوع تغییری با چیپست های نسل قبلی Z87 و H87 مشاهده نمی‌شود.
کماکان 6 پورت USB 3.0، شش پورت SATA 6Gb/s و 8Lane PCI Express 2.0 برای این چیپست ها در نظر گرفته شده و قابلیت اورکلاک ماژول‌های RAM و پردازنده نیز فقط در انحصار چیپست Z97 باقی مانده است. البته همانند نسل قبل قابلیت اورکلاک پردازنده‌های با ضریب فرکانس باز سری K از طریق برخی تکنیک‌های UEFI Bios برای چیپست H97 نیز فراهم شده است. البته این موضوع فقط برای پردازنده‌های نسل چهارم Core تأیید شده و تضمینی برای اورکلاک پردازنده‌های نسل پنجم Core برای این چیپست وجود ندارد.
همچنین قابلیت پشتیبانی از پیکربندی‌های (Multi GPU (Nvidia SLI / AMD CrossFireX با استفاده از PCI Express Lane های موجود در کنترلر PCI-Express 3.0 تعبیه شده در پردازنده نیز فقط در مادربردهای مبتنی بر چیپست Z97 امکان پذیر است.
همانند نسل قبل، مادربردهای مبتنی بر هر دو چیپست به‌صورت استاندارد از ماژول‌های حافظه دو کاناله با فرکانس حداکثر 1600MHz پشتیبانی می‌کنند ولی باوجود قابلیت اورکلاک ماژول‌های RAM در چیپست Z97 و تعبیه کنترلر حافظه بسیار قدرتمند در نسل جدید پردازنده‌های کمپانی اینتل امکان پشتیبانی از ماژول‌های اورکلاک شده RAM تا فرکانس 3300MHz نیز برای این مادربردها فراهم شده است!
ویژگی‌های جدید مادربردهای مبتنی بر چیپست های سری 9
همان‌طور که اشاره شد از نظر ساختار کلی در چیپست های سری 9 تفاوت عمده‌ای نسبت به نسل هشتم مشاهده نمی‌شود؛ اما برخی تغییرات جزئی و تعبیه برخی امکانات جدید با استفاده از زیرساخت‌های قبلی این چیپست ها، باعث شده تا امکانات و قابلیت‌های جدیدی را در مادربردهای مبتنی بر چیپست های سری 9 شاهد باشیم. در ادامه به معرفی و تشریح این قابلیت‌ها خواهیم پرداخت.

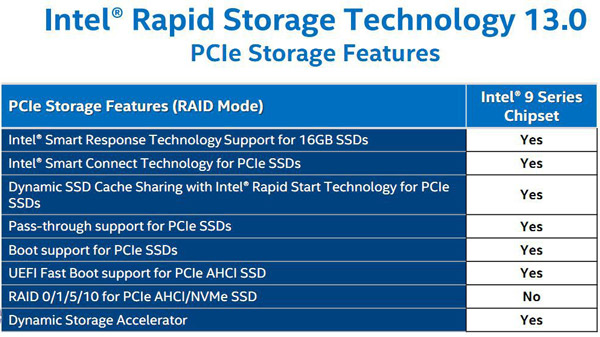

Intel Rapid Storage Technology 13
این قابلیت که در مادربردهای مبتنی بر هر دو چیپست Z97/H97 مشاهده می‌شود علاوه بر فراهم کردن امکانات نرم افزاری بروز و مدرن برای مادربردهای نسل جدید مبتنی بر چیپست های سری 9 مانند UEFI Fast Boot و قابلیت پشتیبانی TRIM حتی در حالت RAID 0 در درایوهای SSD، در عمل باعث پشتیبانی این مادربردها از درگاه‌های SATA Express و M.2 10Gbps شده است.

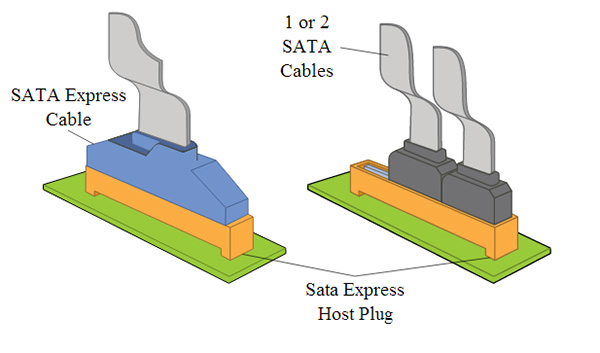

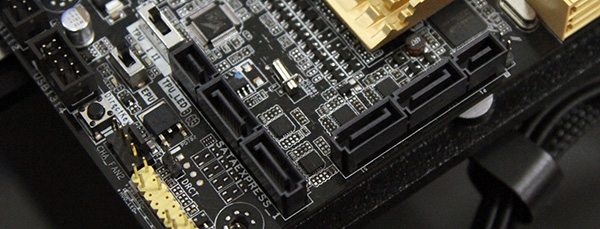

پورت SATA Express در عمل تلفیقی از دو پورت SATA 6Gb/s در کنار یکدیگر میباشد که البته به‌صورت تک‌تک و همانند پورت‌های استاندارد SATA نیز قابل استفاده میباشد.
این پورت جدید که برای اتصال SSD های فوق‌العاده پرسرعت طراحی شده دارای پهنای باند معادل 10Gbps میباشد، به‌صورت تئوری حدوداً 67 درصد از پورت‌های SATA 6Gb/s سریع‌تر است.
همچنین صورت فیزیکی دیگر این رابط پر سرعت جدید، اسلات های 10Gb/s با استاندارد M.2 می‌باشند که Ultra M.2 نیز نامیده می‌شوند. این اسلات ها نیز برای اتصال SSD های سازگار با این رابط طراحی شده‌اند و معمولاً در مادربردهای رده بالا با چیپست Z97 مشاهده می‌شوند.

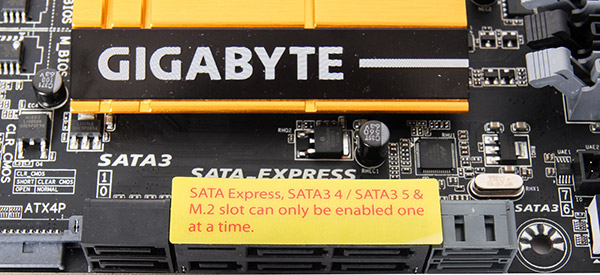

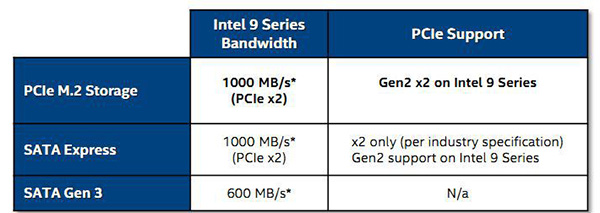

البته لازم به ذکر است که به دلیل اشتراک پهنای باند میان این دو رابط جدید در مادربردهایی که هر دو رابط Ultra M.2 و SATA Express مشاهده می‌شود، تنها یکی از درگاه‌ها هم زمان قادر به فعالیت خواهد بود.
intel device protection technology with boot guard
همچنین کمپانی اینتل نوعی پروتکشن سخت افزاری جدید برای جلوگیری از حملات نرم افزارهای مخرب به boot block در چیپست های سری 9 تعبیه کرده که البته در صورت نصب پردازنده‌های با معماری Haswell Refresh و Broadwell عملیاتی می‌شود و پردازنده‌های با معماری Haswell از آن پشتیبانی نمی‌کنند.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

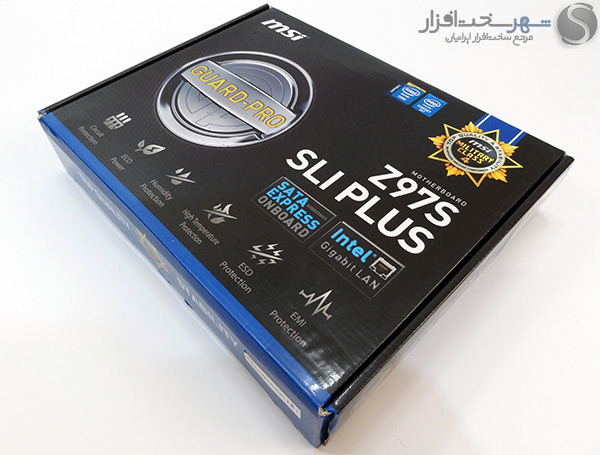

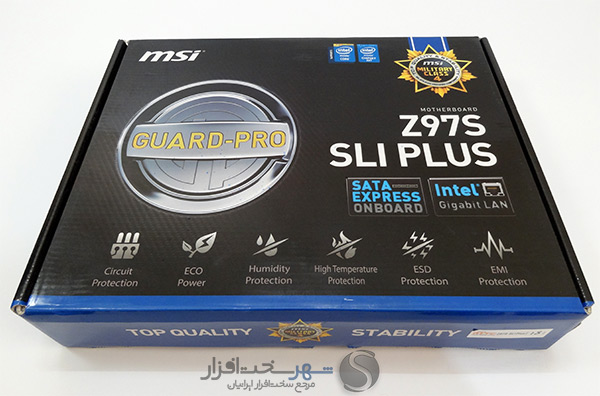

زمینه کاملاً مشکی رنگ، لوگو بزرگ GUARD-PRO کمپانی msi و اشاره به پروتکشن های ایمنی به کار رفته در این مادربرد به همراه معرفی برخی از قابلیت‌های محوری این مادربرد مانند پشتیبانی از پورت SATA Express و قطعات با استاندارد نظامی Military Class 4 مهم‌ترین مندرجات روی جعبه این مادربرد را تشکیل می‌دهند.
این جعبه با داشتن ابعاد 343l x 270 x 64 با تمامی محتویات داخلش تنها 1.6 کیلوگرم وزن دارد که با توجه به وزن کمش نیازی به تعبیه دستگیره پلاستیکی برای حمل راحت در آن دیده نمی‌شود.

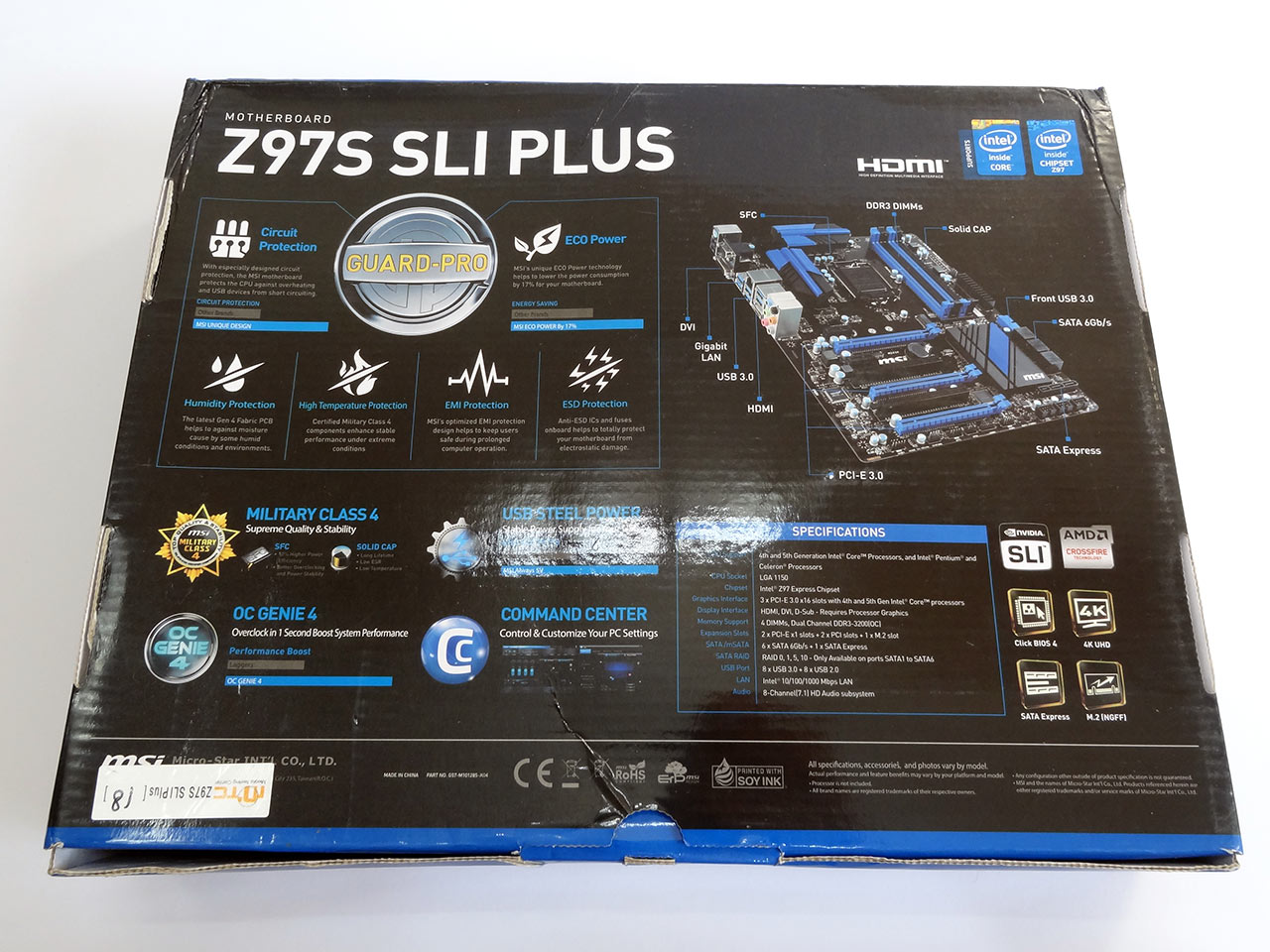

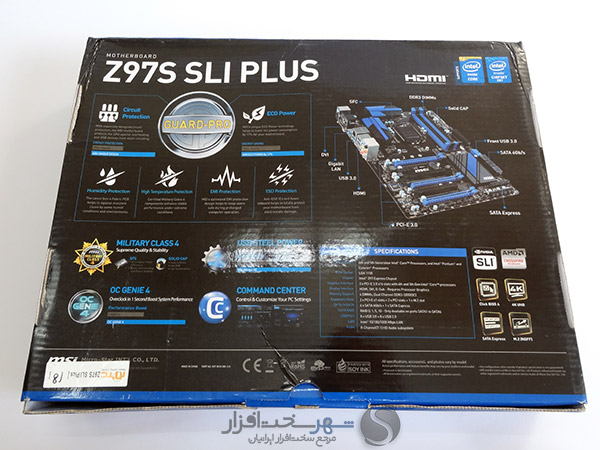

در پشت جعبه به‌واسطه تصویری کامل از این مادربرد، مهم‌ترین قابلیت‌ها و امکانات آن به نمایش گذاشته شده است. همچنین مشخصات فنی این مادربرد نیز در جدولی مجزا در این بخش گنجانده شده است؛ اما این‌ها فقط نیمه سمت راست این بخش را تشکیل می‌دادند. در نیمه سمت چپ در مورد تک‌تک پروتکشن های تحت عنوان GUARD-PRO توضیحاتی مختصر ارائه شده و در بخش پایینی این نیمه نیز در مورد عملکرد قابلیت OC GENIE 4، USB STEEL POWER و نرم افزار Command Centre توضیحاتی ارائه شده است.

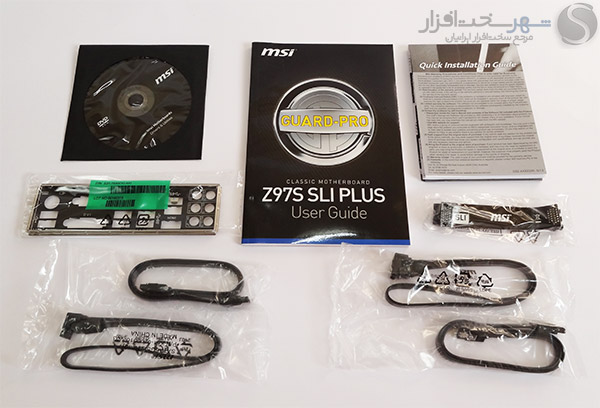

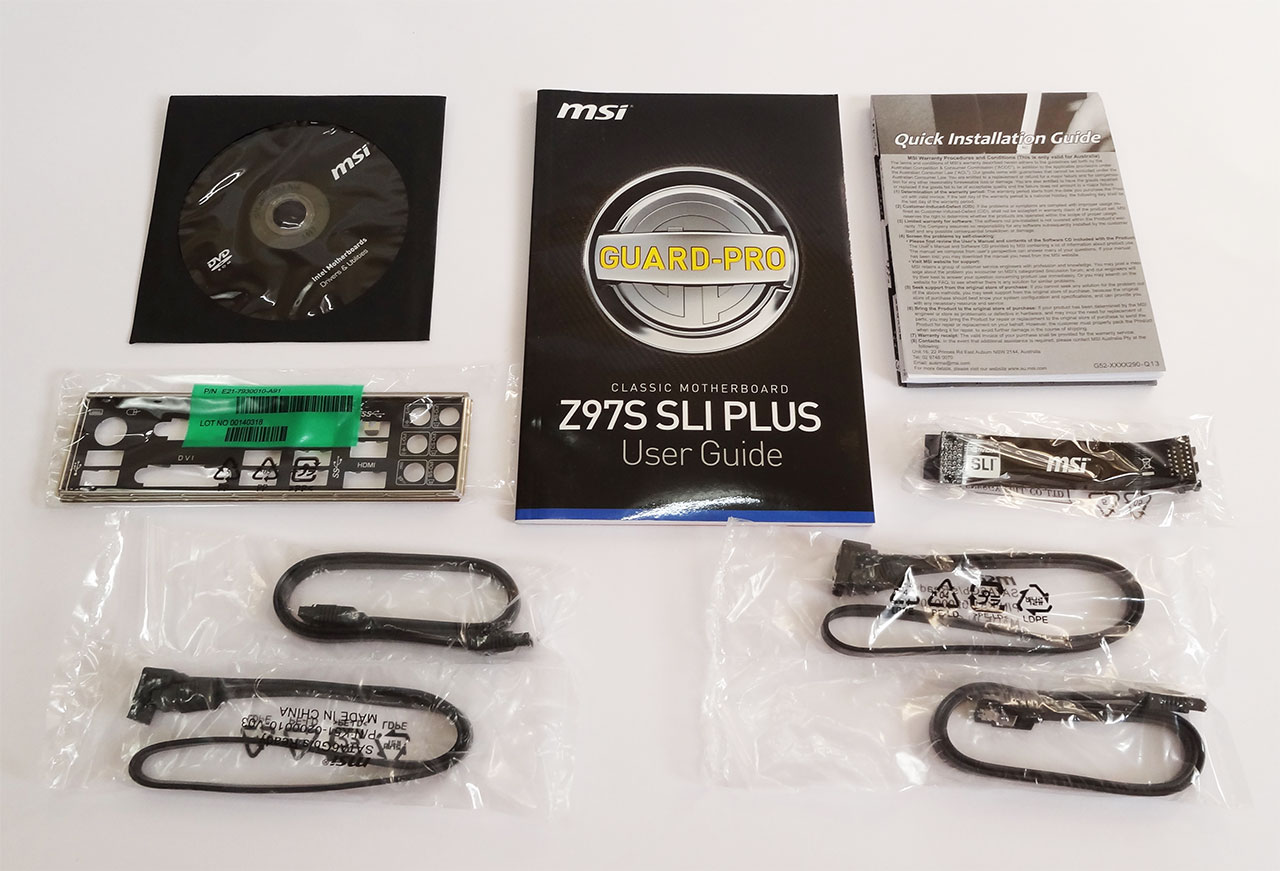

محتویات داخل جعبه این مدل در مقایسه با مادربردهای هم رده قابل قبول به نظر می‌رسد. به غیر از خود مادربرد محتویات داخل جعبه این مدل به این شرح می‌باشند:
- 4 عدد کابل SATA 6Gb/s
- 1 عدد پل SLI
- پنل پشتی مادربرد
- DVD و دفترچه‌های راه انداز و راهنما
مشخصات فنی و نمای ظاهری
-
مشخصات فنی و نمای ظاهری

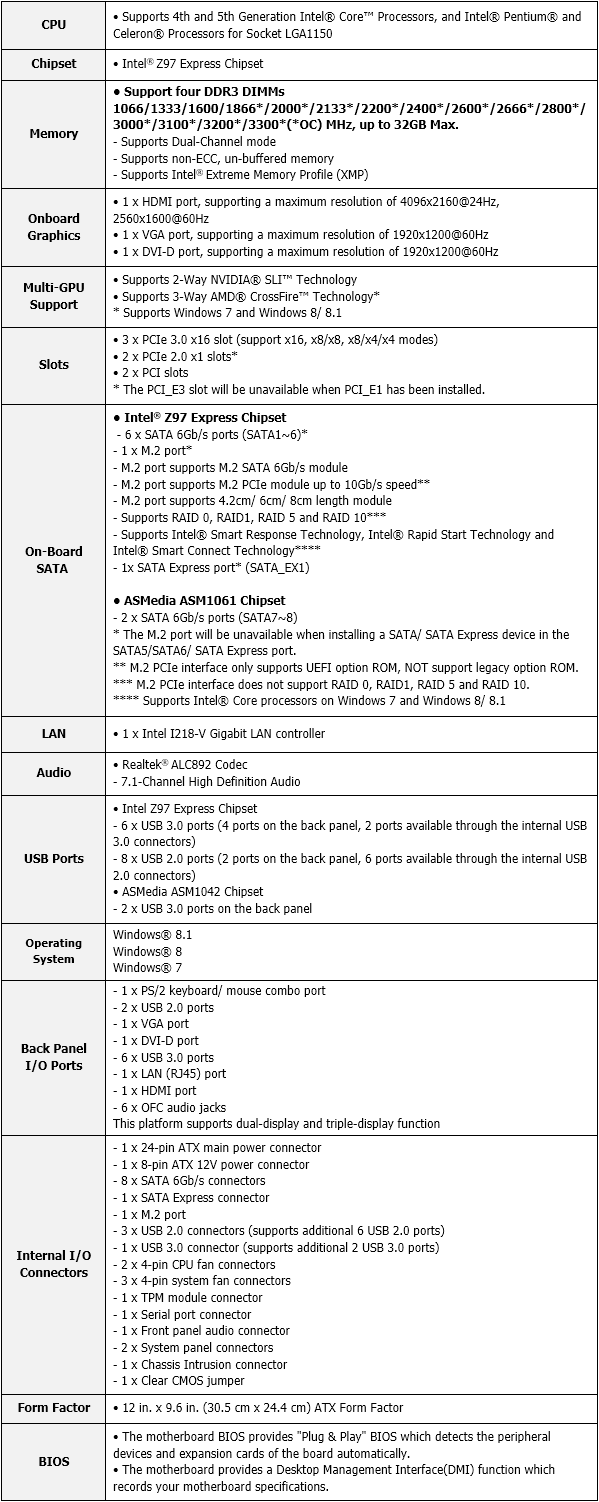

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحظه کنید:

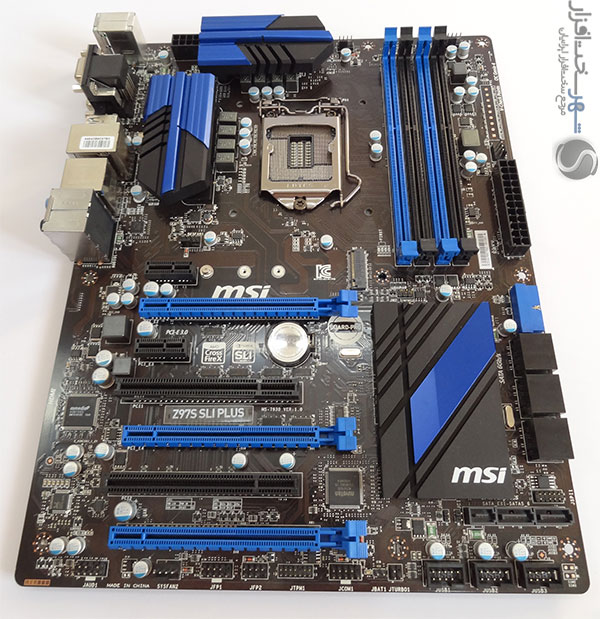

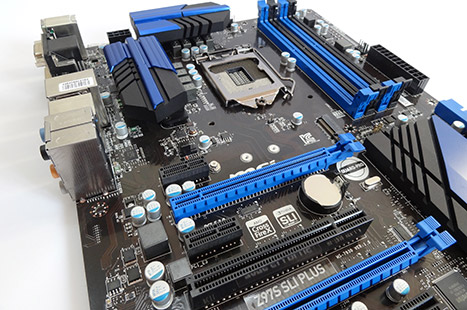

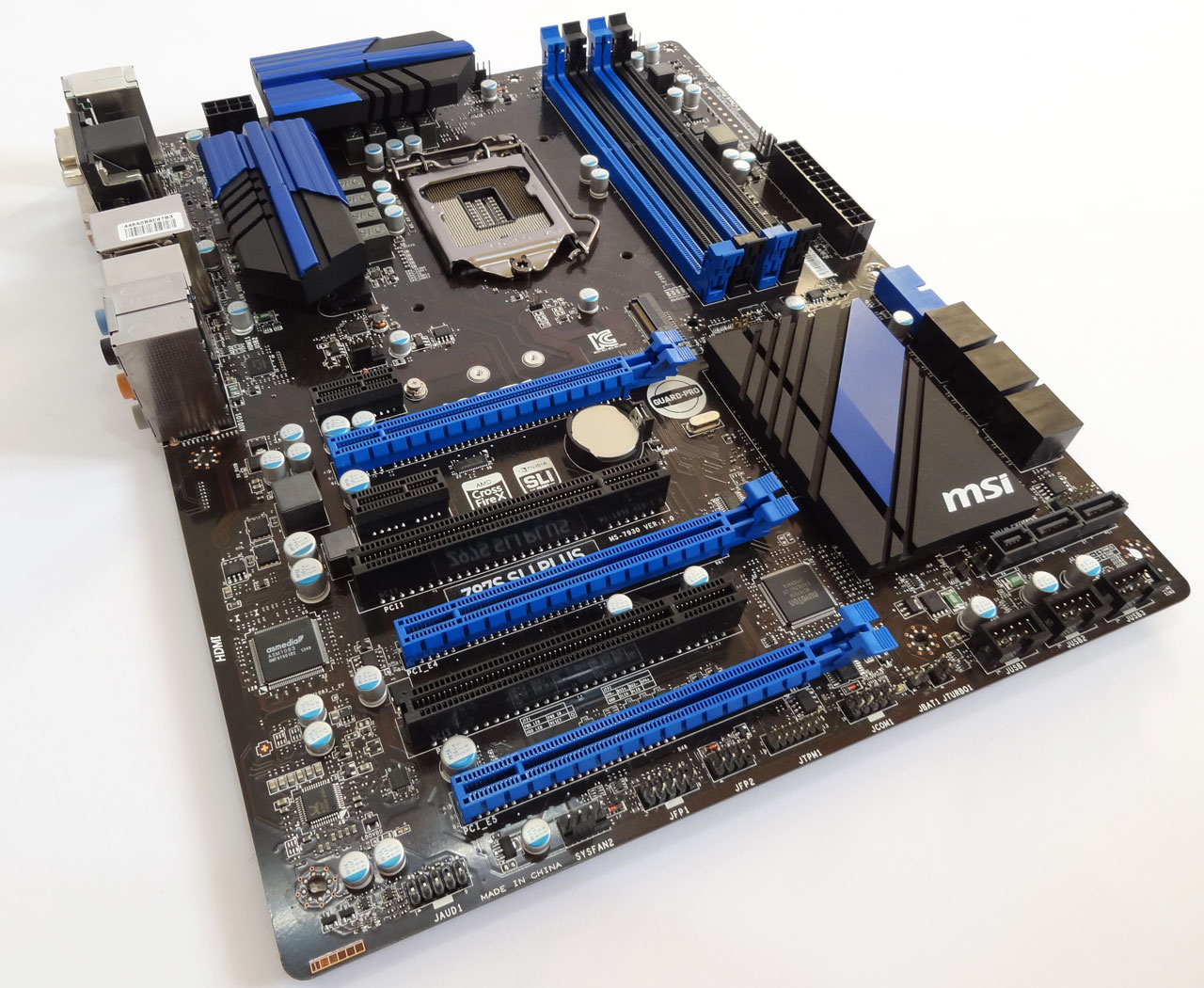

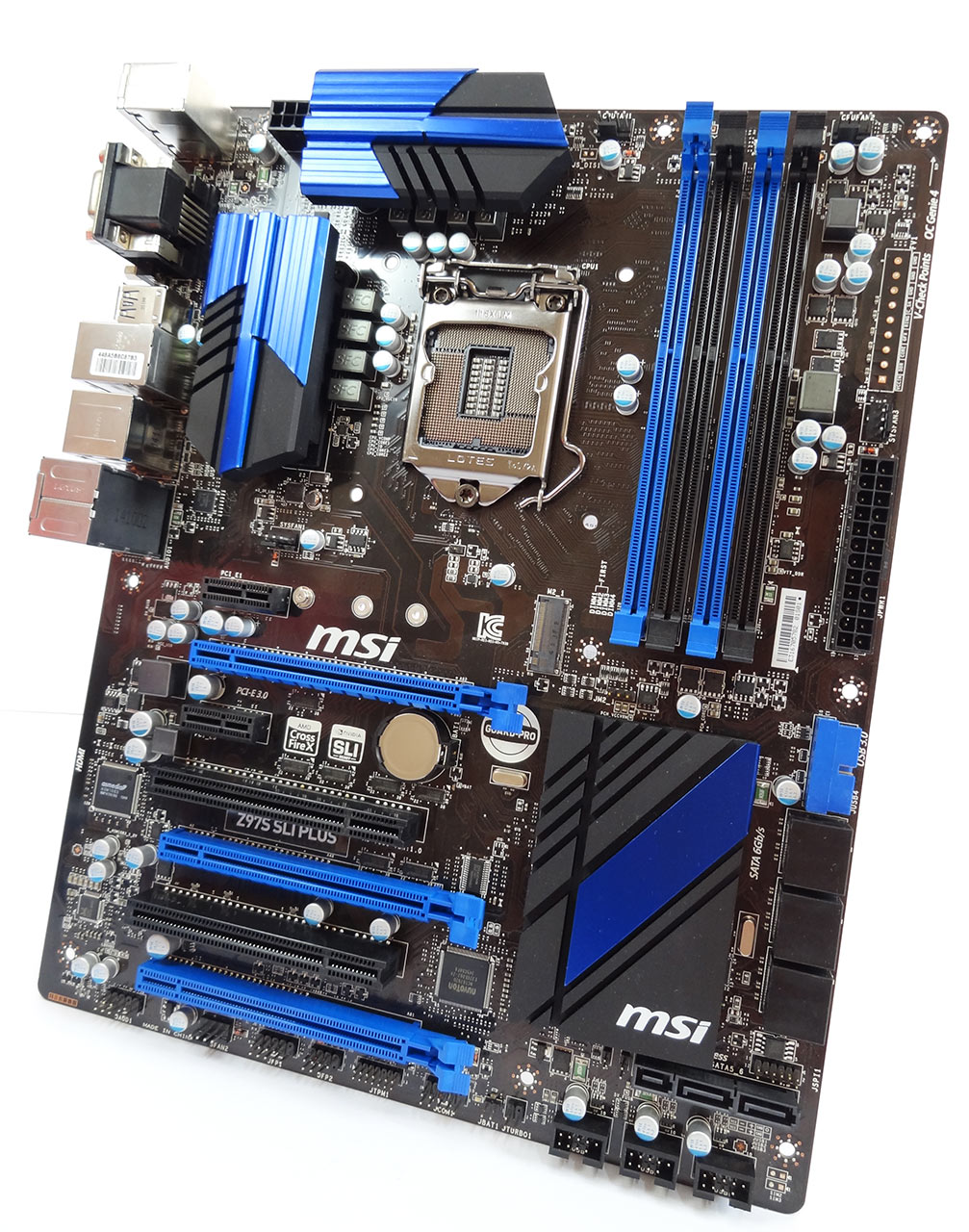

PCB بارنگ قهوه‌ای سوخته و اسلات ها و هیتسینک های با ترکیب رنگ‌های مشکی و آبی دقیقاً ظاهر مادربردهای Gaming دو نسل قبلی این کمپانی همانند Z77-GD45 را تداعی می‌کند.

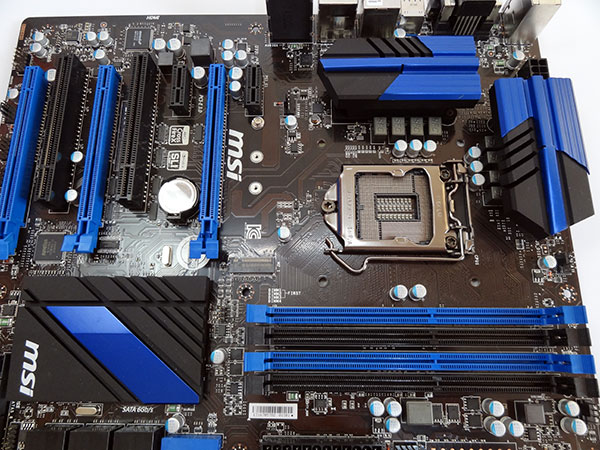

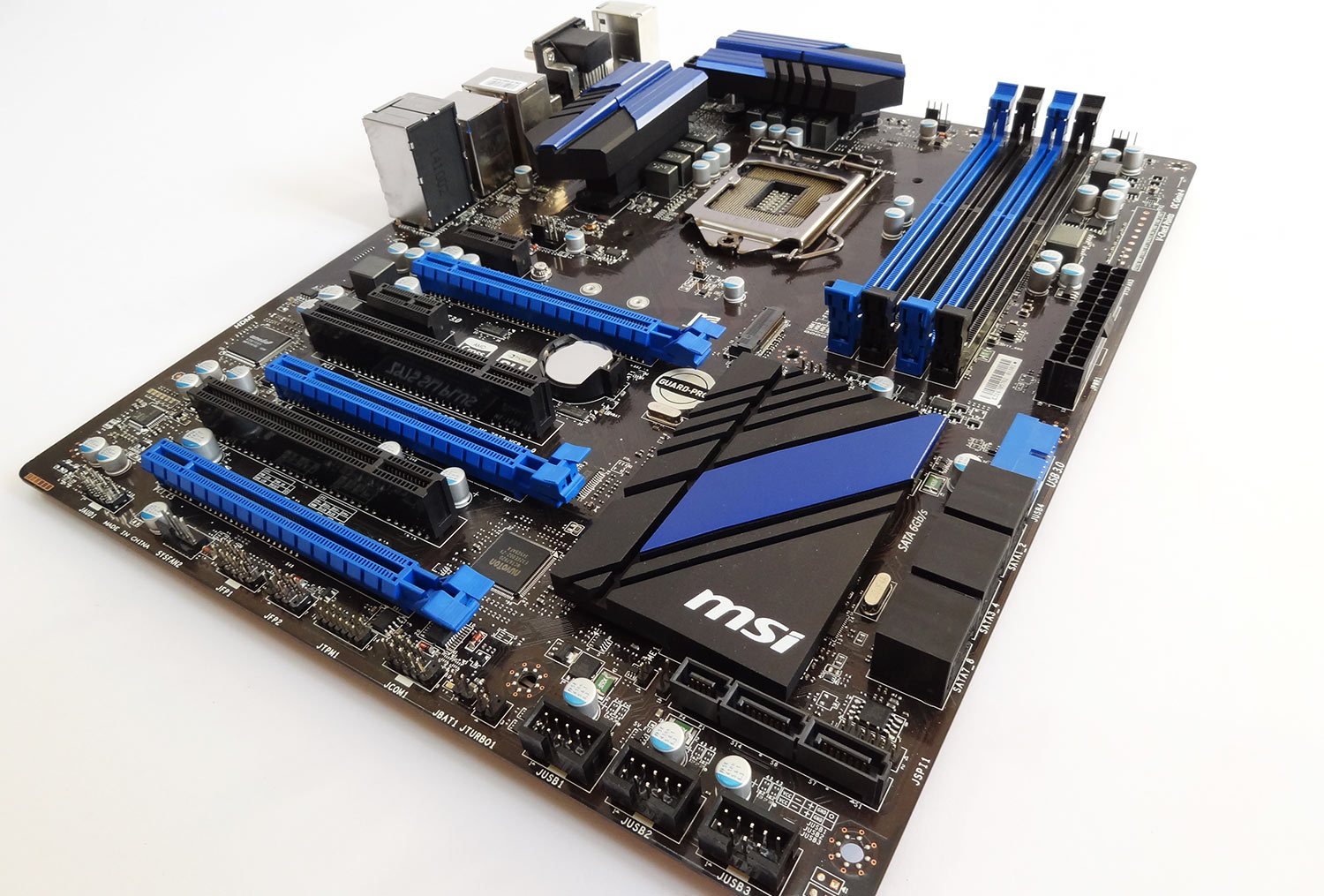

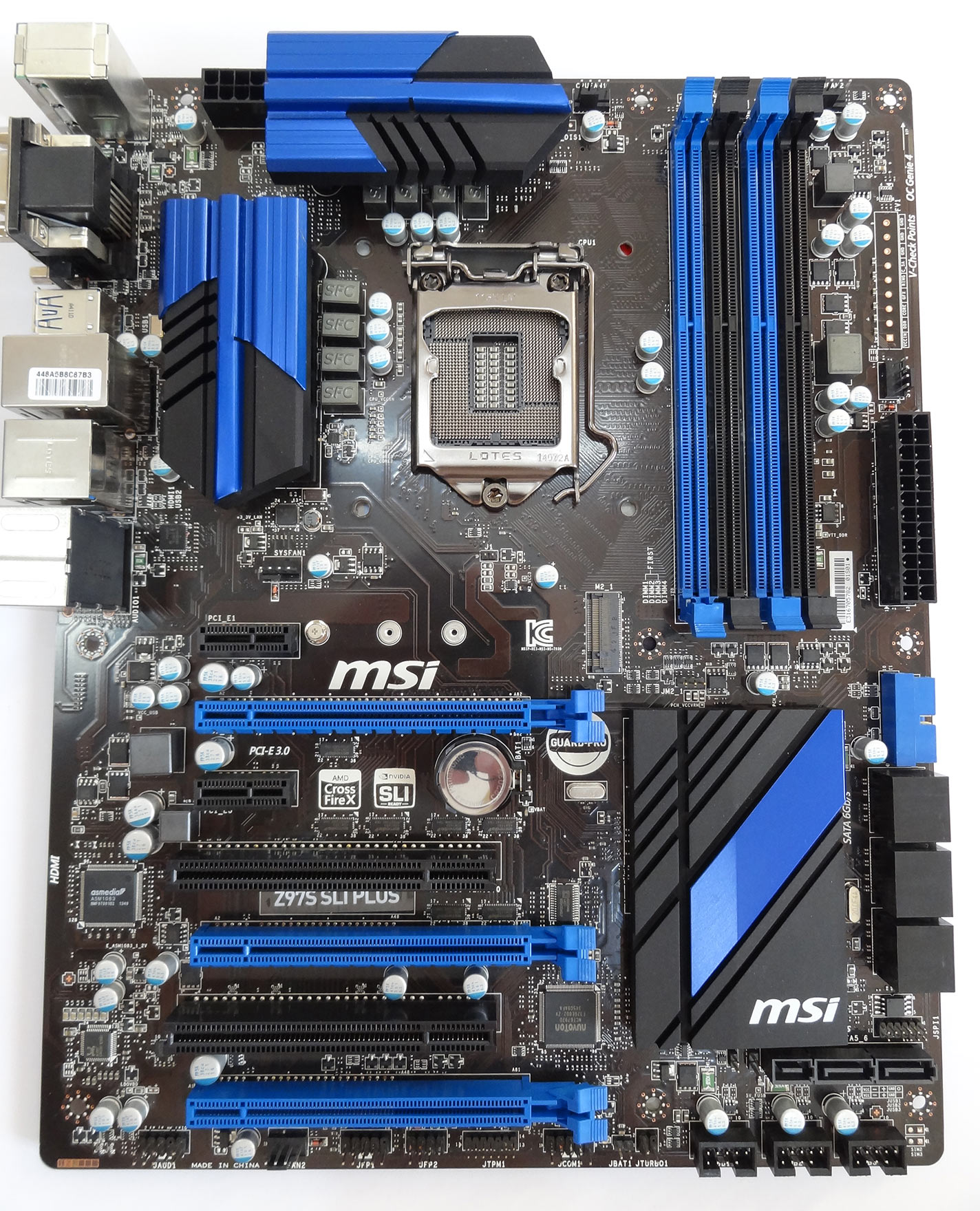

همان‌طور که در تصویر بالا ملاحظه می‌کنید همانند مادربردهای طراز اول و رده بالای این کمپانی، PCB این مدل نیز از نوع 6 لایه میباشد که به‌طور کلی باعث کاهش تداخل الکترومغناطیسی، افزایش پتانسیل عبور جریان از وایرها و کاهش حرارت بخش‌های مختلف این مادربرد می‌شود.
PCB شش لایه این مدل با داشتن ابعاد 30.5cm x 24.4cm در کلاس مادربردهای ATX طبقه بندی می‌شود و از این حیث مطمئناً در هر نوع کیس استانداردی جا خواهد شد.
همان‌طور که در تصاویر بالا ملاحظه می‌کنید هیتسینک های این مادربرد توسط 6 عدد پیچ در پشت PCB بر روی برد محکم می‌شوند. همچنین هیچ گونه کنترلر و یا ماسفت مربوط به مدار رگولاتور و سایر بخش‌ها در پشت PCB تعبیه نشده است.
هیتسینک های خنک کننده این مادربرد نیز به دو بخش تقسیم می‌شوند. بخش اول بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده تعبیه شده و هیتسینک دوم نیز حرارت چیپست Intel Z97 را دفع می‌کند. البته لازم به ذکر است هیچ گونه Heat Pipe برای این مجموعه در نظر گرفته نشده است.
بررسی اولیه
-
بررسی اولیه
این مدل به‌واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله Non-ECC با فرکانس‌های کاری 1066/1333/1600MHz را در حالت استاندارد دارا میباشد. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس 3300MHz را نیز با موفقیت پشت سر گذاشته است.
تعبیه 3 اسلات PCIe x16 3.0 که هر 3 از Lane های کنترلر PCI-Express پردازنده منشعب می‌شوند در این مادربرد پشتیبانی از پیکربندی‌های Multi GPU دوگانه Nvidia SLI و سه‌گانه AMD CrossFireX را با مشخصات (x16/N/N)، (x8/x8/N) و (x8/x8/x4) فراهم کرده است. همچنین 2 اسلات PCI-Express x1 2.0 نیز که از چیپست PCH Z97 منشعب می‌شوند برای این مادربرد در نظر گرفته شده است. بر خلاف اکثر مادربردهای رده متوسط و بالا مبتنی بر چیپست Intel Z97، کمپانی msi برای این مدل دو اسلات قدیمی PCI نیز در نظر گرفته است. لازم به ذکر است برای چیپست Z97 به‌صورت ذاتی کنترلر PCI در نظر گرفته نشده است و کمپانی msi با در نظر گرفتن یک چیپست مبدل گذرگاه PCI-Express به PCI اسلات های نام برده را برای مدل فراهم کرده است.

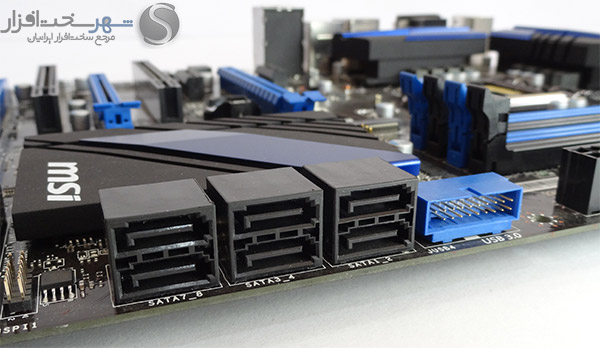

این مادربرد از نظر پورت‌های مرتبط با تجهیزات ذخیره سازی مدرن تقریباً چیزی از امکانات مادربردهای رده بالا هم کم ندارد. در تصویر بالا 6 پورت SATA 6Gb/s این مادربرد را ملاحظه می‌کنید که از این بین 4 پورت از چیپست Intel Z97 و 2 پورت از کنترلر مجزا ASMedia ASM1061 منشعب می‌شوند. در کنار این پورت‌ها Header USB 3.0 منشعب شده از چیپست Intel Z97 را نیز ملاحظه می‌کنید. این Header 2 پورت USB 3.0 برای اتصال به پنل جلویی کیس برای این مادربرد فراهم کرده است.

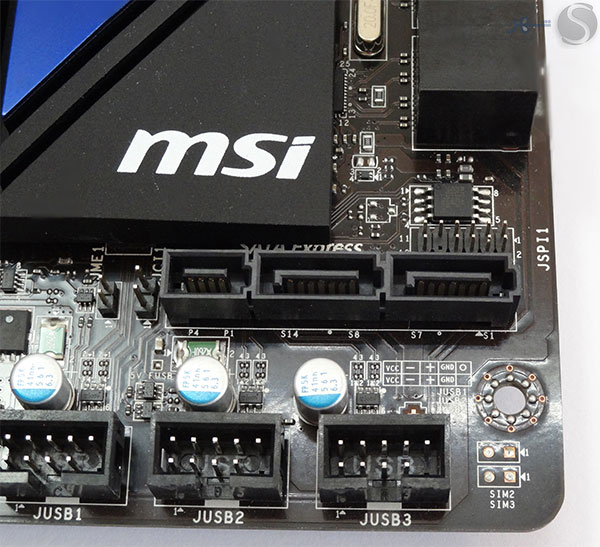

در تصویر بالا نیز تنها پورت SATA Express 10Gb/s این مادربرد را ملاحظه می‌کنید. این پورت که از چیپست Intel Z97 منشعب شده و به‌واسطه پشتیبانی این چیپست از تکنولوژی Intel Rapid Storage Technology 13 خلق شده است قابلیت عملکرد به‌صورت 2 پورت مجزا SATA 6Gb/s را نیز داراست.

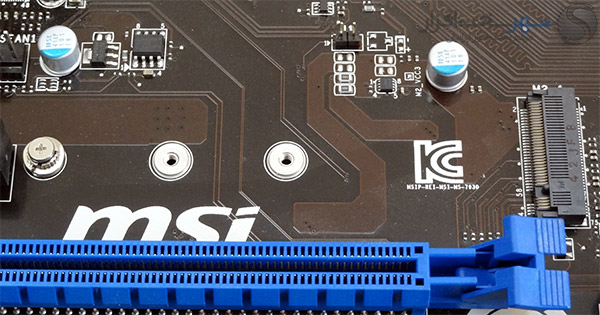

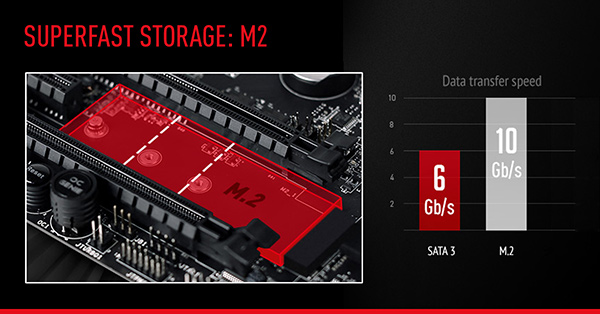

علاوه بر این‌ها یک عدد سوکت M.2 10Gb/s نیز با قابلیت پشتیبانی از SSD های این کلاس با طول 4، 6 و 8 سانتی متر نیز برای این مادربرد در نظر گرفته شده تا جمع تمامی پورت‌های مدرن مرتبط با تجهیزات ذخیره سازی برای این مادربرد کامل شود.
لازم به ذکر است پهنای باند در نظر گرفته شده برای پورت SATA Express و سوکت M.2 به‌صورت مشترک میباشد. در نتیجه در صورت استفاده یکی از گذرگاه‌های نام برده، دیگری غیرقابل استفاده خواهد شد.

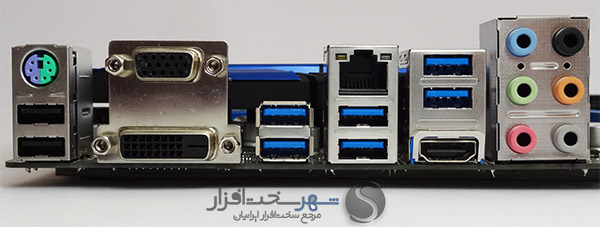

پنل پشتی کیس این مادربرد متشکل از 4 پورت USB 3.0 میباشد که 4 عدد از چیپست PCH Z97 منشعب شده و 2 عدد نیز توسط چیپ کنترلر USB 3.0 مجزا ASM1042 ساخت کمپانی ASMedia سازمان‌دهی می‌شوند.
لازم به ذکر است با تقویت شریان‌های تأمین کننده ولتاژ 5 ولت تمامی پورت‌های USB این مادربرد توسط کمپانی سازنده، حتی در حین اتصال چندین دستگاه پر مصرف به پورت‌های USB این مادربرد ولتاژ 5 ولت این پورت‌ها افت نخواهد کرد. این قابلیت تحت عنوان تجاری USB STEEL POWER در مادربردهای کمپانی MSI نام برده می‌شود
همچنین در این بخش دو پورت USB 2.0 به همراه یک پورت PS/2 تعبیه شده است که GAMING Ports نامیده می‌شوند. به گفته کمپانی MSI بهینه سازی این پورت‌ها برای فعالیت در Polling rate بالا (500 تا 1000MHz) باعث کاهش زمان پاسخگویی موس از 8 میلی ثانیه به 1 میلی ثانیه می‌شود. ابن امر باعث عملکرد بسیار نرم‌تر موس در گیم ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورت‌ها باعث افزایش طول عمر آن‌ها در برابر قطع و وصل‌های متعدد و جلوگیری از زنگ زدگی آن‌ها می‌شود.
خروجی‌های تصویر را نیز در این پنل، 1 عدد HDMI 1.4a با قابلیت پشتیبانی از رزولوشن 4K به همراه یک عدد DVI-D و VGA با قابلیت پشتیبانی از رزولوشن 1080p تشکیل می‌دهند. لازم به ذکر است هر 3 این خروجی به‌صورت همزمان در حالت‌های Extend mode و Clone mode قابلیت ارائه تصویر را دارند.
1 عدد پورت Gigabit LAN منشعب از چیپ Intel I218-V به همراه خروجی‌های صدای جک 3.5mm ا8 کاناله نیز سایر امکانات این پنل را تشکیل می‌دهند.
نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
-
نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
مدار رگولاتور ولتاژ این مادربرد از نوع l8-Phase Digital PWM میباشد و تمام قطعات به کار رفته در آن دارای استاندارد نظامی Military Class 4 می‌باشند. جریان مورد نیاز آن نیز توسط یک کانکتور l8-Pin E-ATX از منبع تغذیه سیستم تأمین می‌شود.

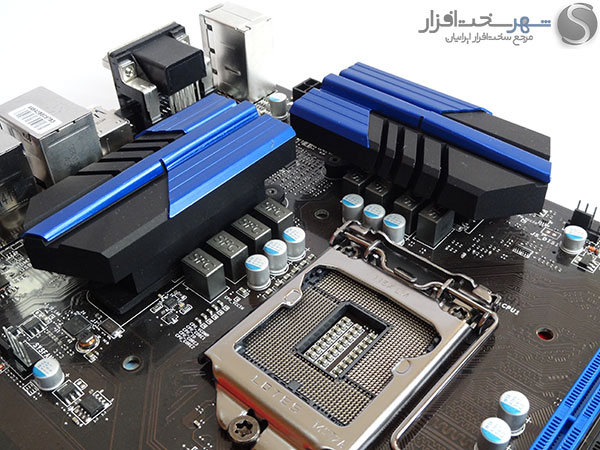

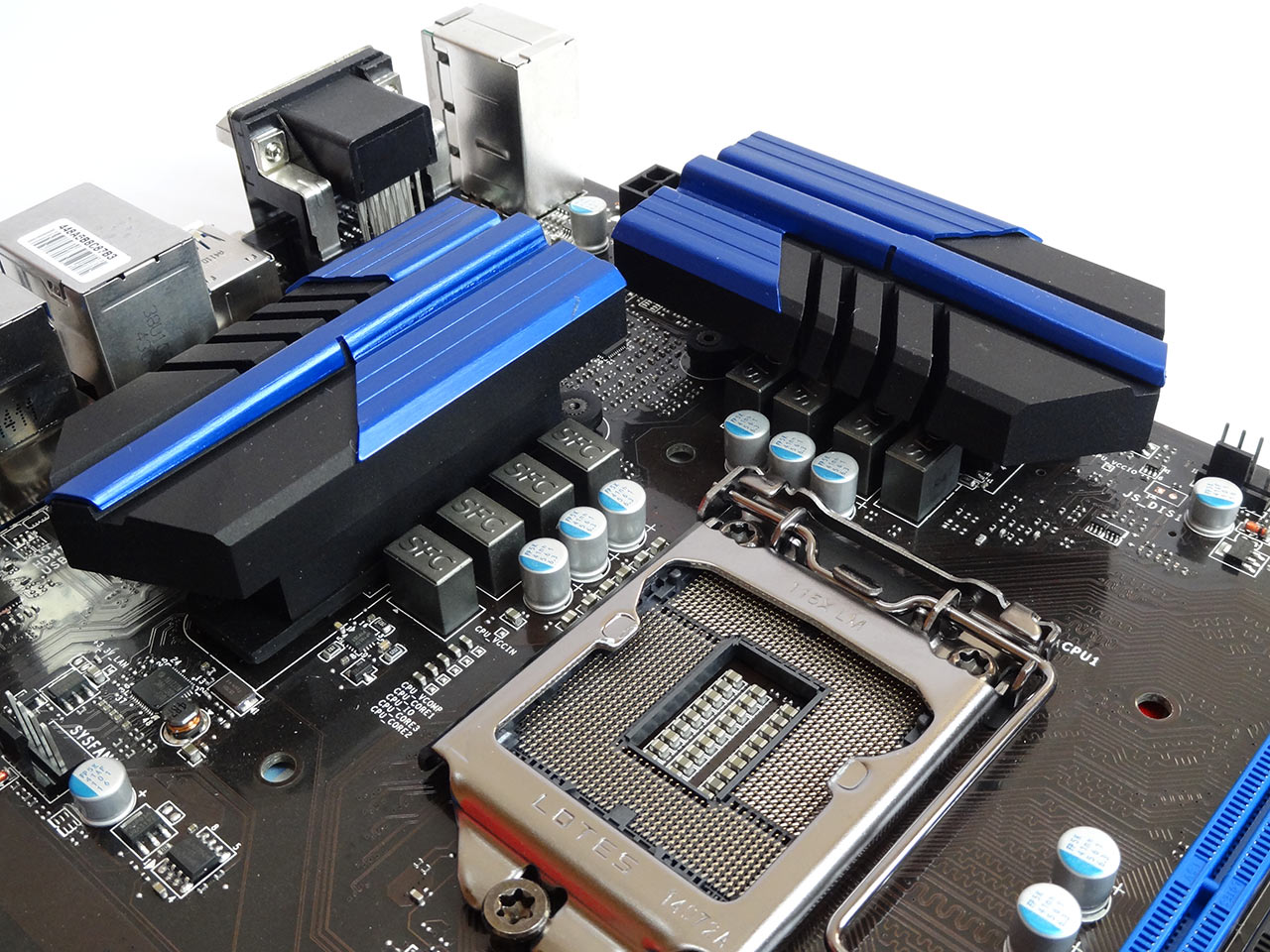

همان‌طور که در تصویر بالا ملاحظه می‌کنید دو عدد هیتسینک آلومینیومی دقیقاً بر روی ماسفت های این مدار تعبیه شده‌اند.

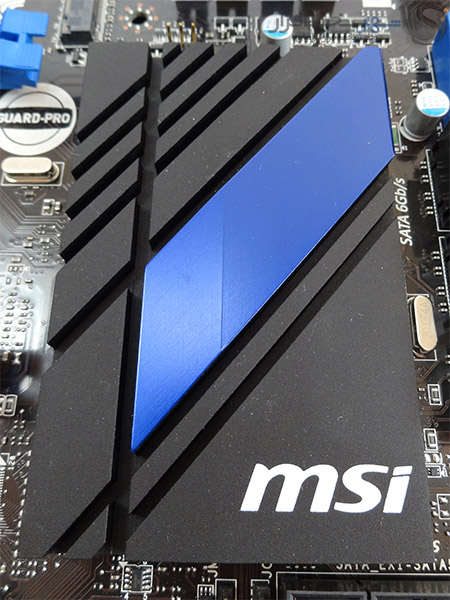

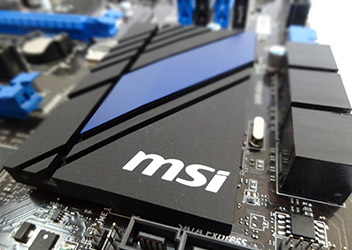

هیتسینک سوم نیز که ابعاد بزرگی دارد و لوگو msi نیز بر روی آن تعبیه شده است حرارت چیپست Intel Z97 را دفع می‌کند.
در ادامه برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها روی برد را باز کردیم.

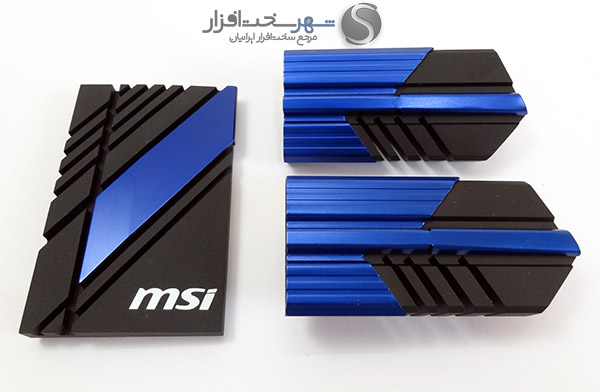

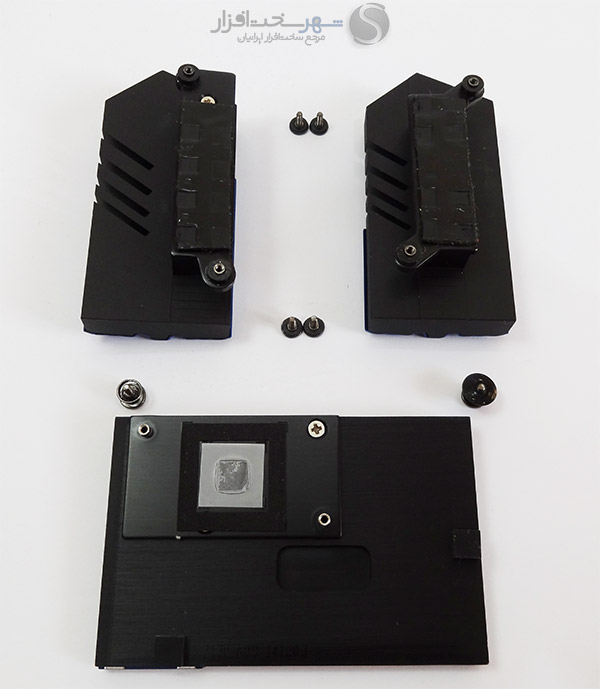

همان‌طور که قبلاً به آن اشاره شد هیتسینک های خنک کننده این مادربرد شامل 3 هیتسینک آلومینیومی می‌شوند که دو بخش اول حرارت ماسفت های مدار رگولاتور ولتاژ پردازنده را دفع می‌کنند و بخش سوم نیز بر روی چیپست PCH Z97 نصب شده است.
همان‌طور که در تصویر بالا ملاحظه می‌کنید، هر 3 بخش به‌واسطه چسب و خمیر حرارتی و توسط 6 عدد پیچ فنر دار بر روی قطعات نام برده نصب می‌شوند.

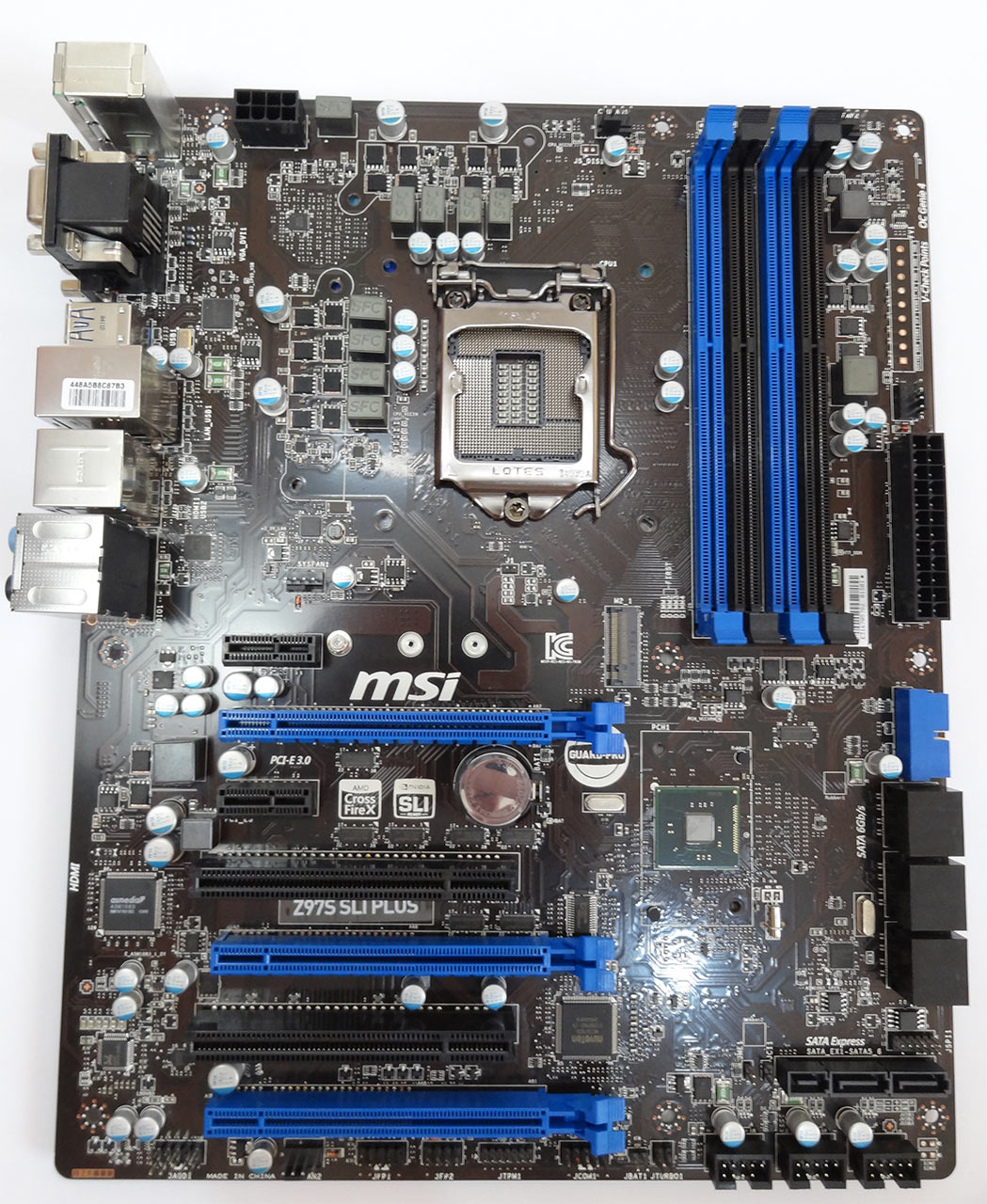

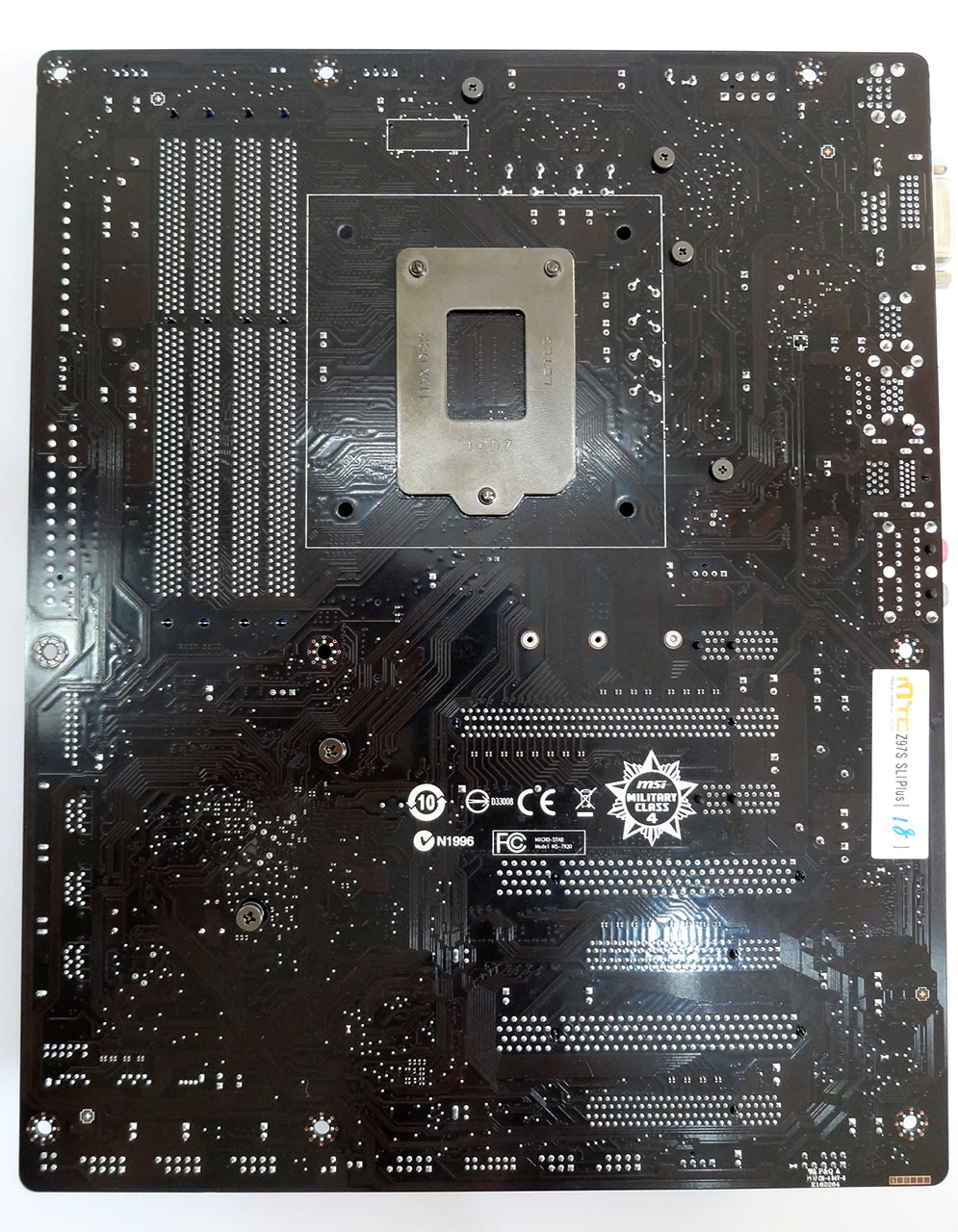

با کلیک بر روی تصویر بالا PCB لخت این مادربرد را می‌توانید با رزولوشن بالا ملاحظه کنید.

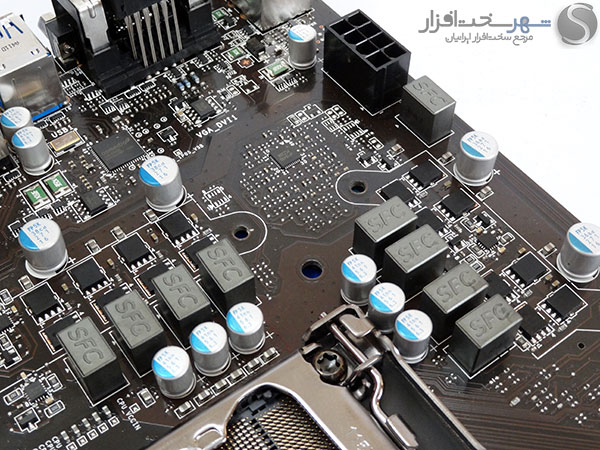

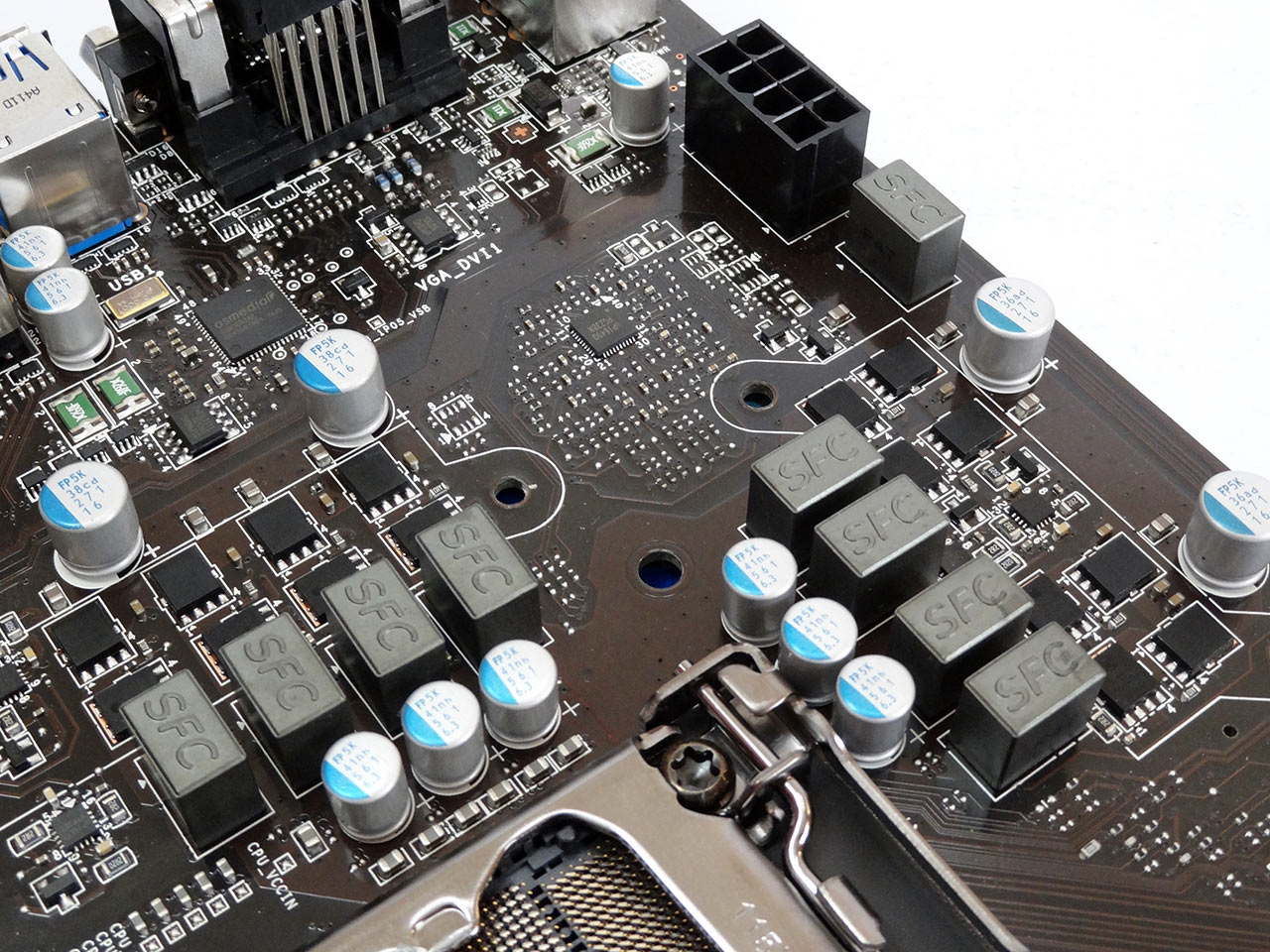

در تصویر بالا نمایی بسته از متریال به کار رفته در مدار رگولاتور ولتاژ این مادربرد را ملاحظه می‌کنید.
در تصویر بالا نمایی بسته از قطعات این مدار را ملاحظه می‌کنید؛ اما این قطعات که شامل چوک های Super Ferrite و Solid Caps می‌شوند دارای چه ویژگی‌هایی هستند:
- Super Ferrite Chocks
این چوک های به دلیل استفاده از آلیاژ مخصوص فریت در هسته اشان نفوذ پذیری بسیار بالایی دارند. این خصوصیت باعث کاهش حرارت 35 درجه‌ای، افزایش پتانسیل عبور جریان و افزایش راندمان مصرف انرژی 30 درصدی در این چوک ها می‌شود.
- خازن‌های ژاپنی جامد
این خازن‌ها با بهره‌مندی از هسته آلومینیومی با طراحی منحصر به فردشان نه تنها دارای Equivalent Series Resistance ESR بسیار پایینی هستند بلکه بیش از 10 سال عمر مفید دارند.
- ملزومات استانداردهای نظامی
اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سخت‌ترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.
همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به‌گونه‌ای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتور های این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه‌های احتمالی را به حداقل می‌رساند.
لازم به ذکر است تمامی این پروتکشن ها با برند تجاری GUARD-PRO شناخته می‌شود.

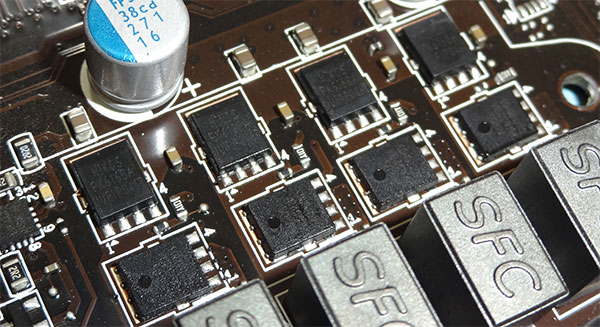

در تصویر بالا ماسفت های کانال N مدل PK632BA و PK616BA ساخت کمپانی uPI Semiconductor به کار رفته در مدار رگولاتور ولتاژ این مادربرد را ملاحظه می‌کنید. از جمله ویژگی‌های ممتاز این ماسفت های Low-RDS On می‌توان به تحمل جریان لحظه‌ای Id تا 150 آمپر اشاره کرد. همچنین این ماسفت ها در حالت کارکرد مداوم و در دمای 25 درجه سانتی‌گراد نیز می‌توانند 78 آمپر جریان DC را به‌طور مداوم قطع و وصل کنند.

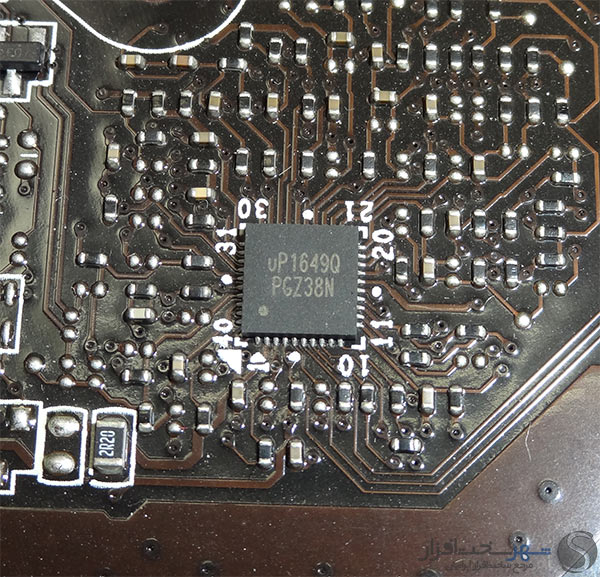

همان‌طور که در تصویر بالا ملاحظه می‌کنید، PWM Controller در نظر گرفته شده برای این مادربرد مدل Up1649Q از نوع 4Phase Buck Controller ساخت کمپانی uPI Semiconductor میباشد. از جمله قابلیت‌های این کنترلر می‌توان به پشتیبانی از استاندارد VRD 12.5 کمپانی اینتل، قابلیت مانیتورینگ جریان DCR و Temperature Monitoring اشاره کرد.
اما شاید برای شما نیز سؤال پیش آمده باشد که چگونه یک PWM Controller از نوع 4Phase می‌تواند 8Phase تعبیه شده در این مادربرد را کنترل و مدیریت کند؟
در واقع استفاده از تکنیک‌های تحت عنوان Phase Doubler که معمولاً با استفاده از چیپ های XPhase یا .... قابل پیاده سازی میباشد از جمله راه‌هایی است که کمپانی‌های سازنده برای اجرای این‌گونه پیکربندی‌ها استفاده می‌کنند.

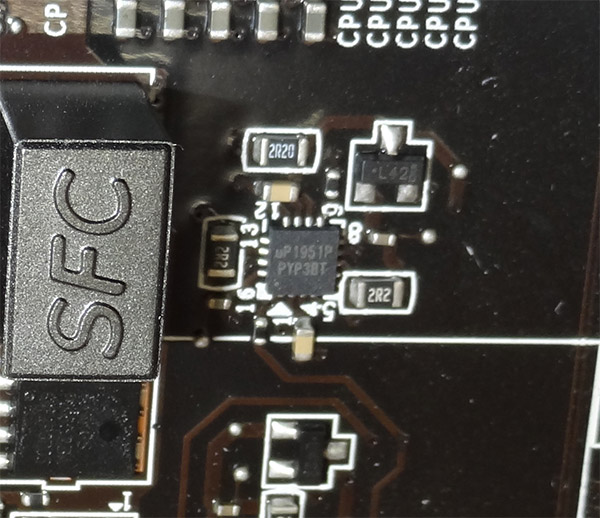

در تصویر بالا چیپ Up1951P ساخت کمپانی uPI Semiconductor را ملاحظه می‌کنید. این چیپ یک Quad High Voltage MOSFET Driver و dual synchronous-rectified buck converter محسوب می‌شود که در عین درایور کردن ماسفت های این مدار، به‌عنوان Phase Doubler نیز عمل می‌کند.
نگاهی نزدیک‌تر (قابلیت‌های ویژه و معرفی مهم‌ترین چیپ های کنترلر)
-
نگاهی نزدیک‌تر (قابلیت‌های ویژه و معرفی مهم‌ترین چیپ های کنترلر)

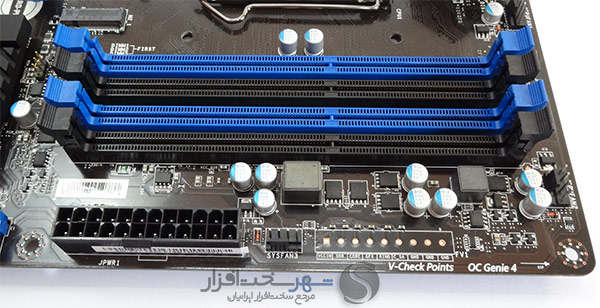

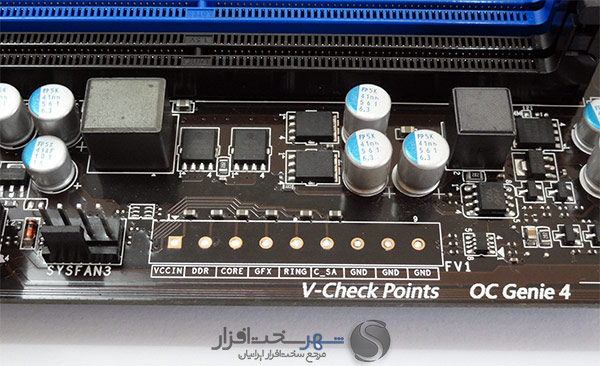

به‌واسطه تعبیه 9 گره در بخش بالایی مادربرد و در کنار DIMM های RAM که شامل 6 گره برای اندازه گیری ولتاژ قطعات مختلف نظیر CPU Input Voltage، IMC Voltage، Core0 Voltage، iGPU Voltage، Ring Bus Voltage، System Agent Voltage و سه گره GND امکان نمونه برداری ولتاژ توسط 3 ولت‌متر به‌صورت همزمان برای اورکلاکر ها نیز فراهم شده است.
البته چند گره دیگر نیز در کنار سوکت CPU مشاهده می‌شوند که برای اندازه گیری پارامترهای مختلف ولتاژ و جریان پردازنده کاربرد دارند.
چیپ USB 3.0 host controller مدل ASM1042A ساخت کمپانی Asmedia با استفاده از تنها 1 Lane PCI-Express 2.0 قابلیت ارائه 2 پورت USB 3.0 را دارا میباشد. این چیپ دو عدد از پورت‌های USB پنل پشتی مادربرد را تغذیه می‌کند.

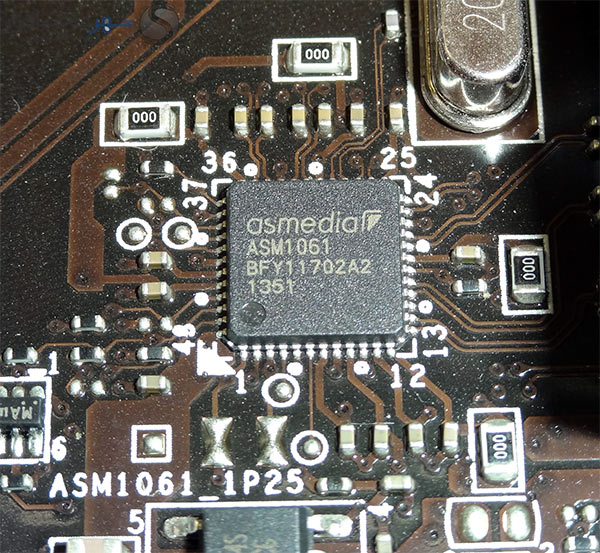

کنترلر Asmedia 1061 نیز با استفاده از x1 گذرگاه PCI-Express 2.0 دو عدد پورت SATA 6Gb/s به مجموعه پورت‌های SATA این مادربرد اضافه کرده است. لازم به ذکر است این کنترلر فقط برای اتصال هارددیسک طراحی شده و درایوهای نوری از نوع ATAPI توسط این 2 پورت پشتیبانی نمی‌شوند.

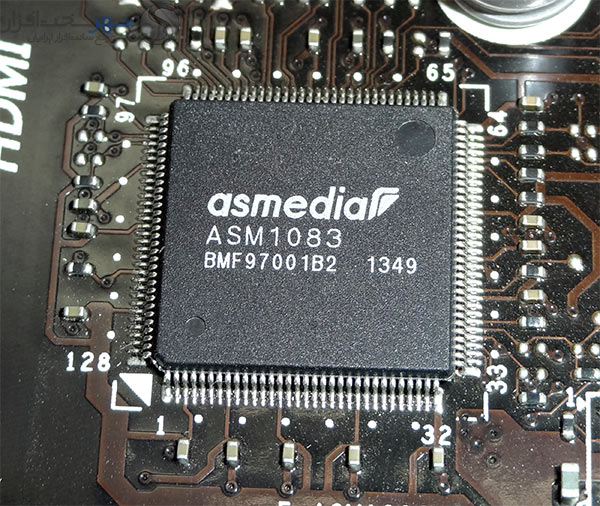

همان‌طور که اشاره شد چیپست Intel Z97 از اسلات های قدیمی PCI پشتیبانی نمی‌کند؛ اما کمپانی MSI با استفاده از یک کنترلر مجزا 2 اسلات PCI برای این مادربرد فراهم کرده است. کنترلر ASM1083 ساخت کمپانی asmedia با قابلیت تبدیل گذرگاه PCI-Express X1 به 3 اسلات PCI 33MHz این وظیفه را به دوش کشیده است.

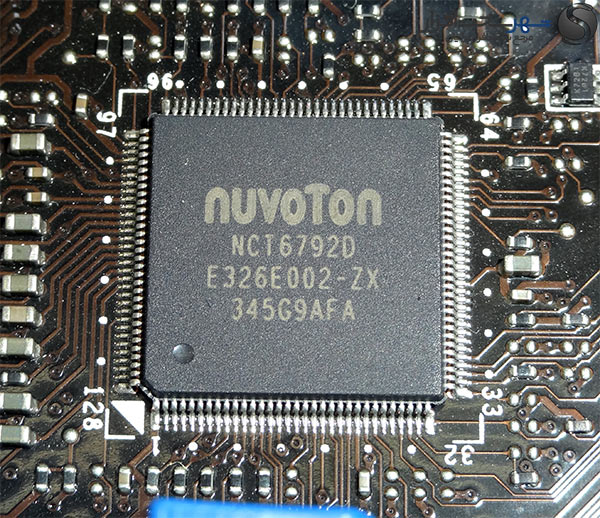

مانیتورینگ ولتاژ، حرارت و سرعت فن‌ها نیز در این مادربرد توسط چیپ Super I/O مدل nuvoTon NCT6792D صورت می‌گیرد که با استفاده از گذرگاه LPC با چیپست PCH Z97 ارتباط برقرار می‌کند.

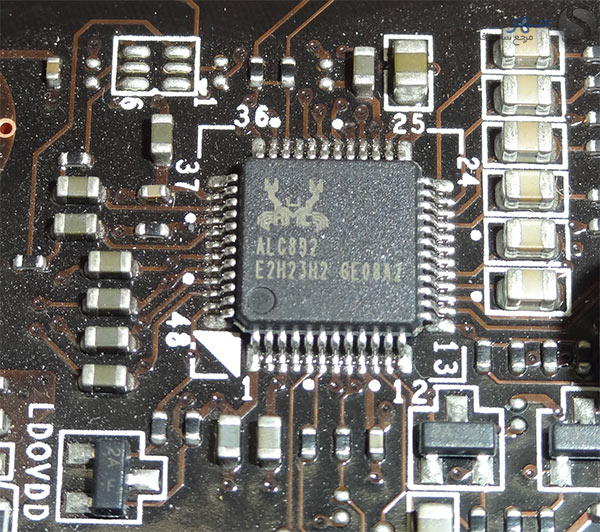

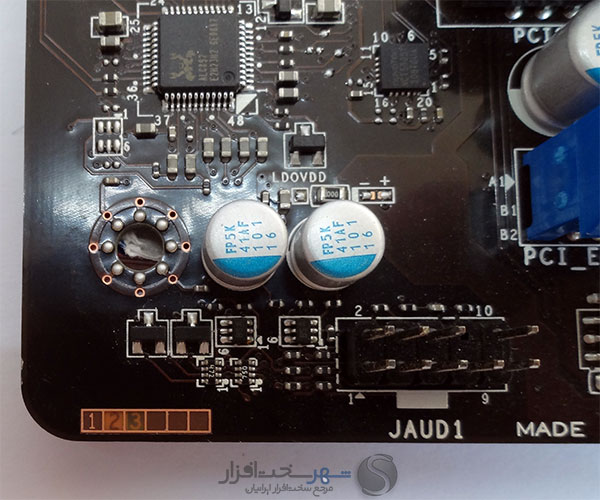

کدک صوتی این مادربرد مدل ALC892 ساخت کمپانی Realtek است. این کمک با داشتن نسبت سیگنال به نویز 95dB در بخش DAC و 90dB در بخش ADC در کلاس کمک‌های رده متوسط طبقه بندی می‌شود.

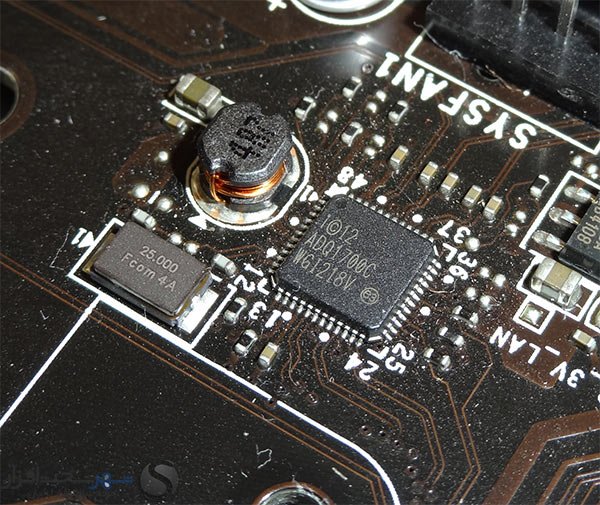

در تصویر بالا نیز Gigabit Ethernet PHY Controller مدل 1218V ساخت کمپانی اینتل را ملاحظه می‌کنید. این چیپ یکی از مدرن‌ترین کنترلر های شبکه کمپانی اینتل محسوب می‌شود که با فناوری 40 نانومتری ساخته شده و از آخرین فنّاوری‌های بهینه سازی مصرف انرژی نیز پشتیبانی می‌کند.

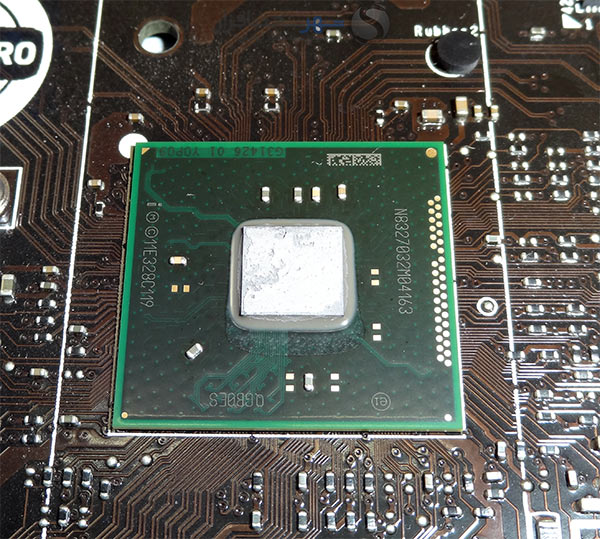

در تصویر بالا نیز مهم ترین چیپست این مادربرد یعنی PCH Z97 را ملاحضه می کنید. این چیپست که دارای ابعاد 23mm x 22mm می باشد، با فناوری 32nm ساخته شده است و دارای حداکثر TDP حدودا 4.1W می باشد.
MSI CLICK BIOS 4
-
MSI CLICK BIOS 4

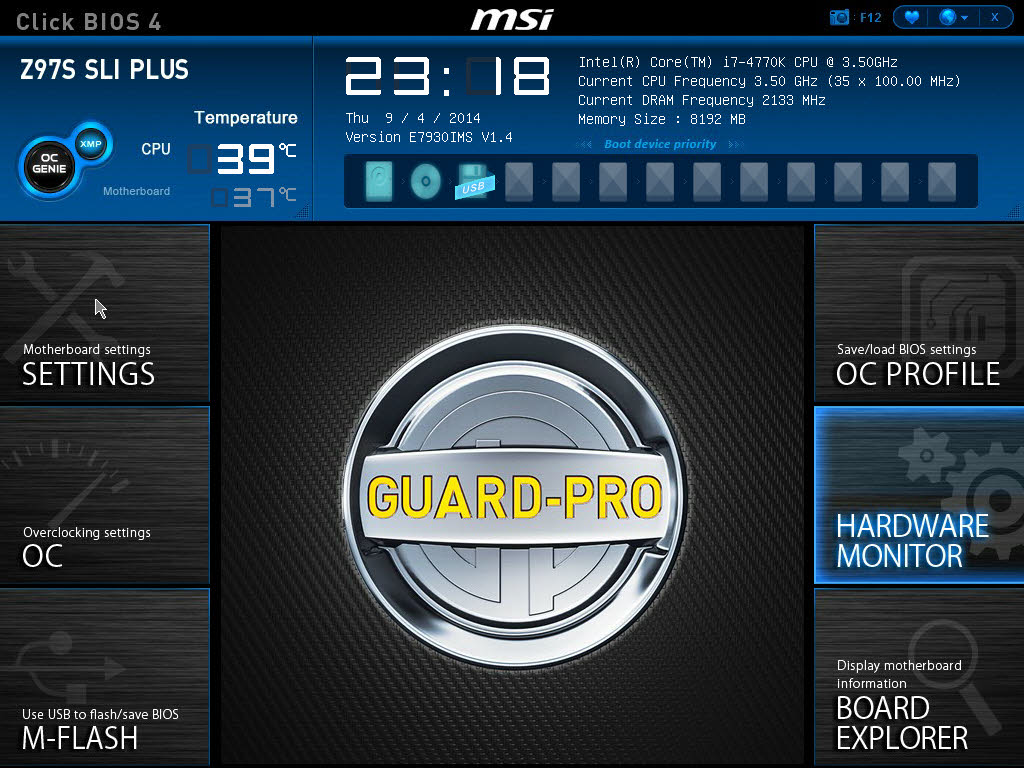

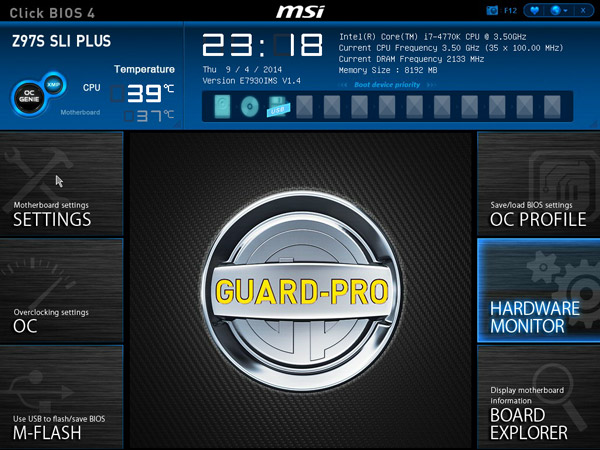

از نظر ظاهری مشابه رابط کاربری این UEFI Bios را چندی قبل در بررسی مادربرد MSI Z97 GAMING 7 معرفی کردیم. البته پیش زمینه این Bios بر خلاف مدل قبلی آبی رنگ است.
همان‌طور که در صفحه اصلی این Bios ملاحظه می‌کنید، گزینه XMP برای فراخوانی پروفایل XMP ماژول‌های حافظه در کنار گزینه OC GENIE تعبیه شده که البته از ویژگی‌های جدید این نسخه نسبت به نسل قبلی این Bios میباشد.

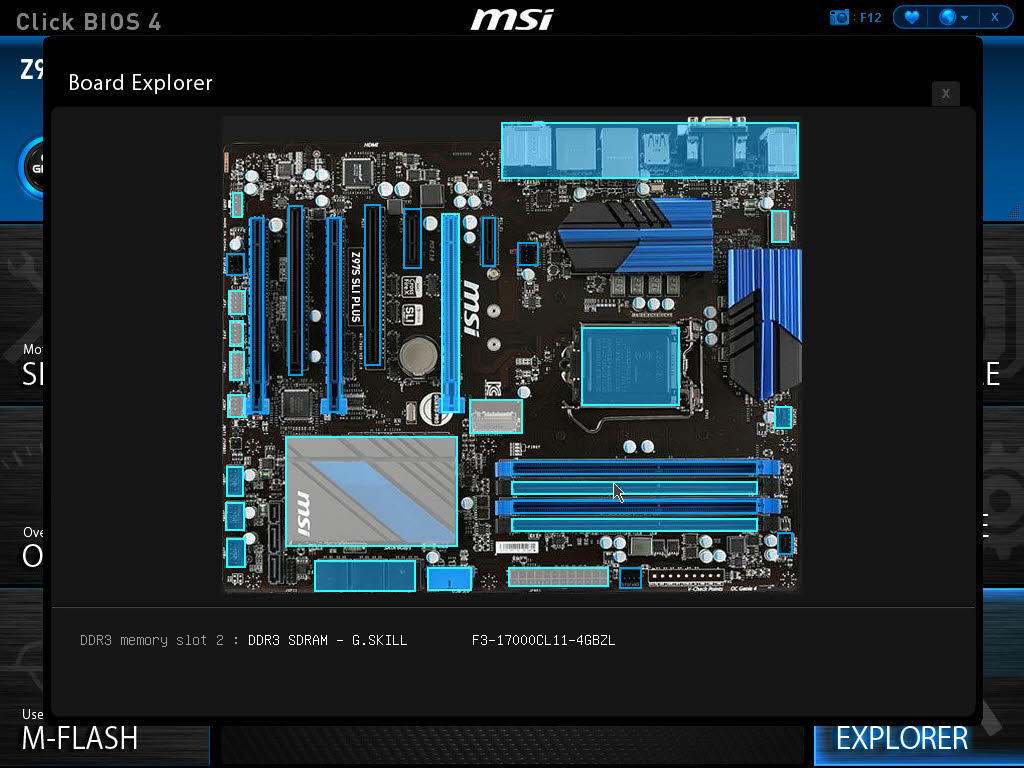

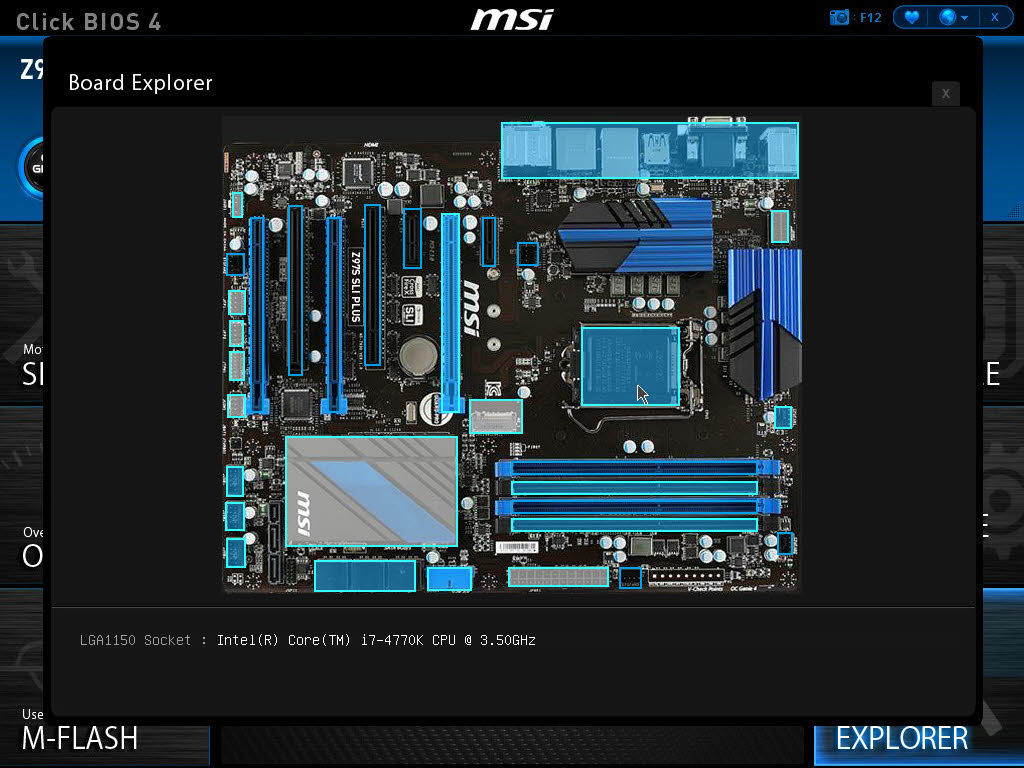

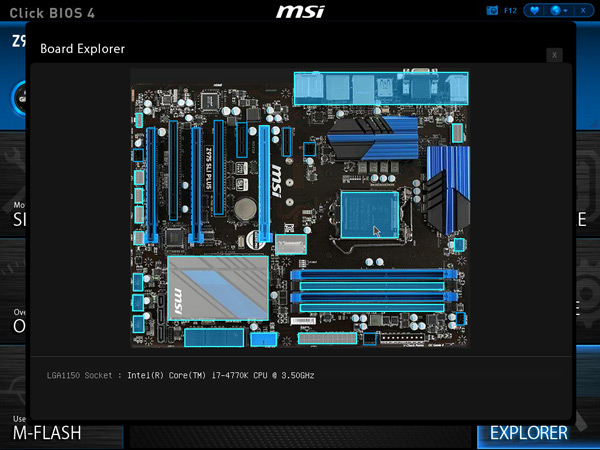

Board Explorer که البته در نسل پیشین هم وجود داشت به‌صورت گرافیکی، تصویری کلی از مادربرد و قطعات متصل شده به آن برای شما به نمایش می‌گذارد تا در صورت اتصال غیر صحیح یا معیوب شدن قطعات متصل شده به مادربرد در سریع‌ترین زمان ممکن آن‌ها را شناسایی کنید.

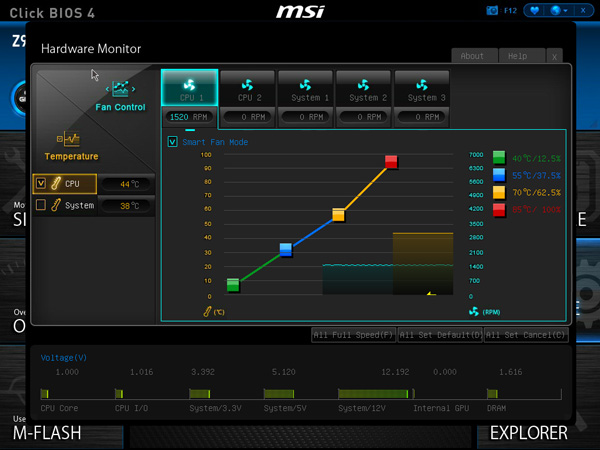

در بخش Hardware Monitor که نسبت به نسل قبلی از نظر گرافیکی و ساختاری تا حدودی تقویت شده نیز می‌توانید به‌صورت گرافیکی در محیط بسیار کاربر پسند، کلیه پارامترهای مهم سیستم نظیر ولتاژها، حرارت‌ها و حتی سرعت چرخش فن‌ها را کنترل کرده و تغییرات دلخواه خود را به‌راحتی اعمال کنید.

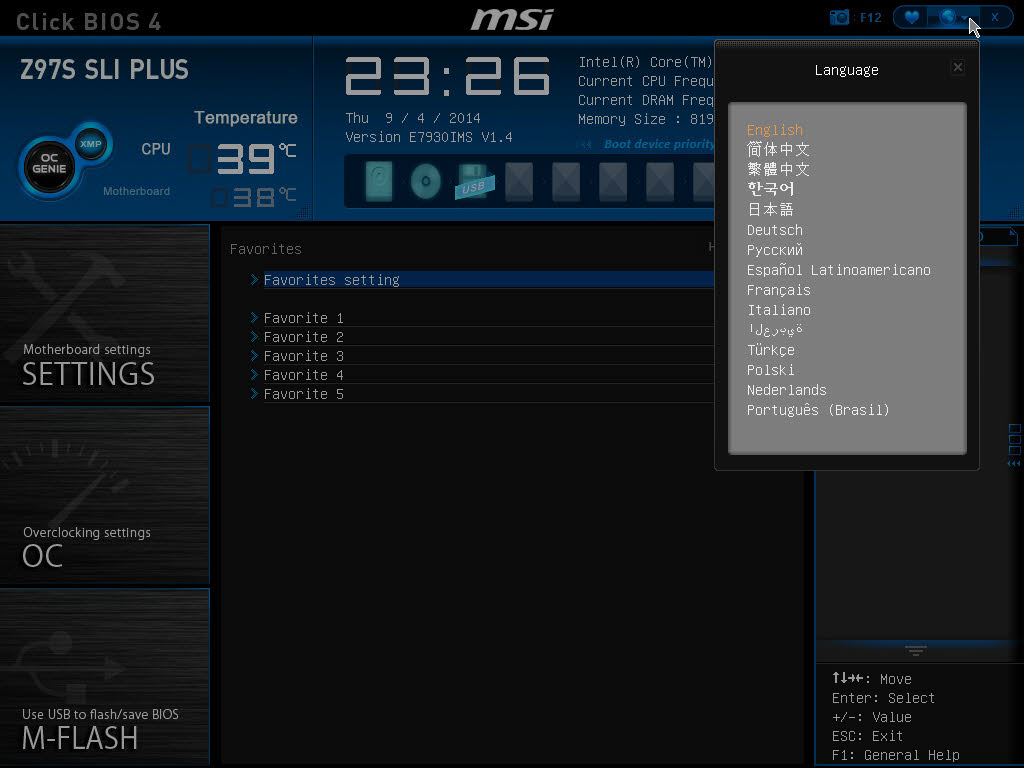

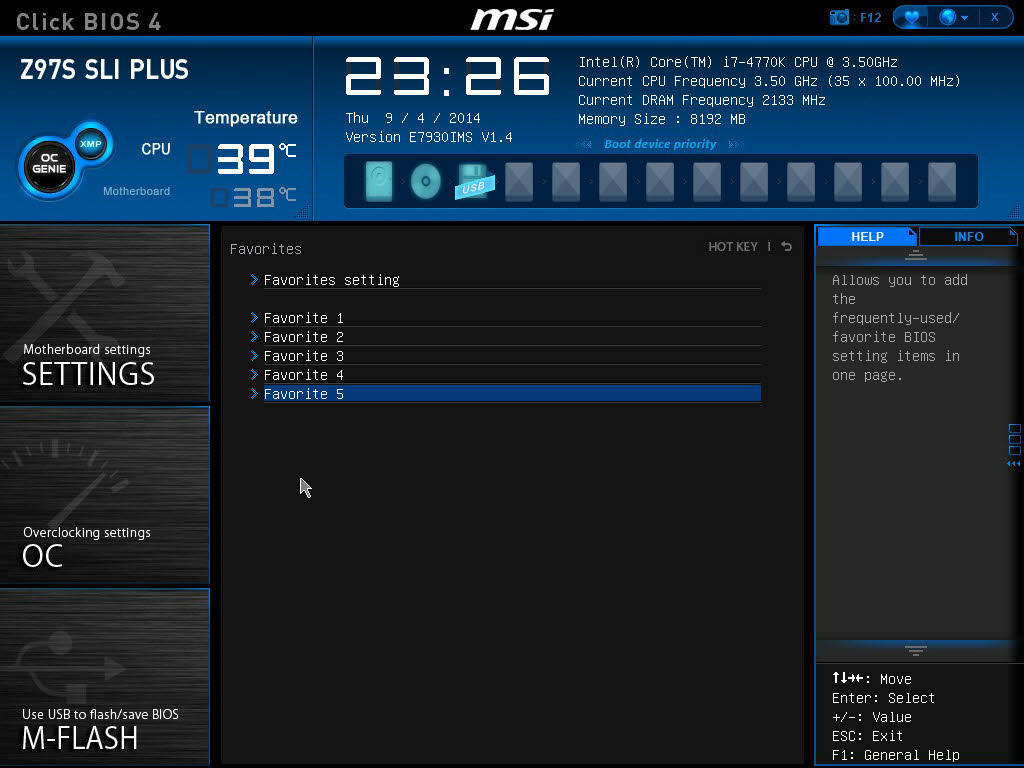

از جمله قابلیت‌های جالب و جدید این Bios بخش Favorites میباشد. در بخش بالایی و سمن راست این محیط عکس یک قلب را ملاحظه می‌کنید. با کلیک بر روی آن وارد بخشی می‌شوید که پارامترهای آن قابلیت سفارشی سازی دارند. به این صورت که با انتخاب پارامترهای مختلف در بخش‌های دیگر و با فشردن کلید F3 می‌توانید پارامتر مورد نظرتان را در این بخش فراخوانی کنید.

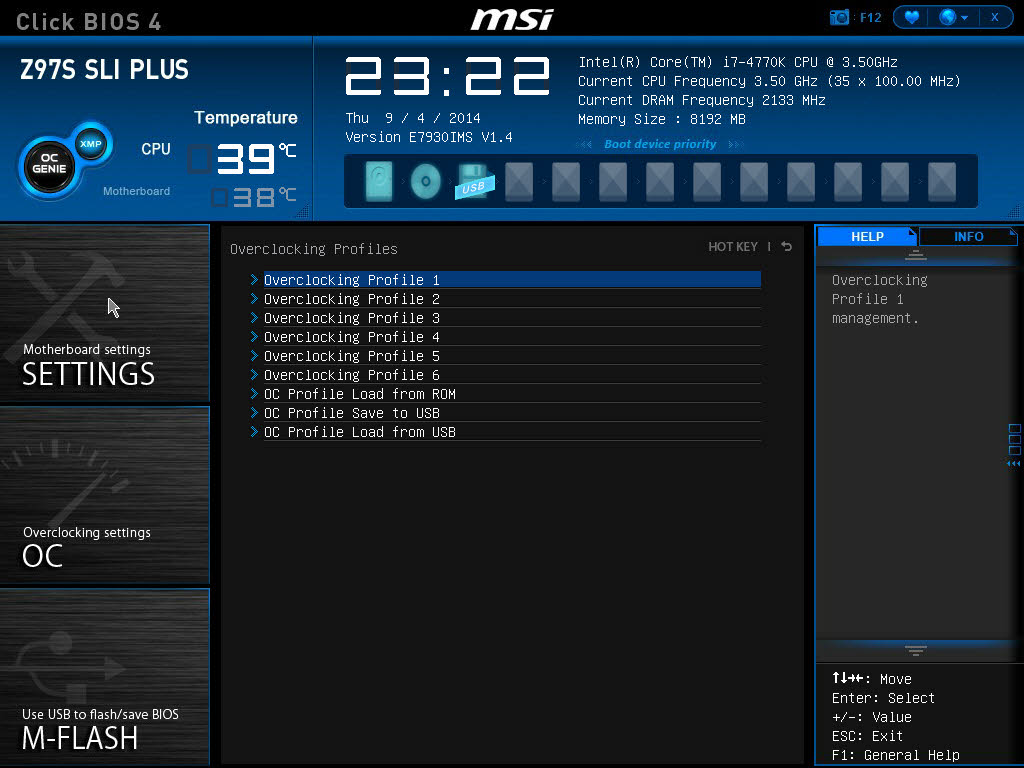

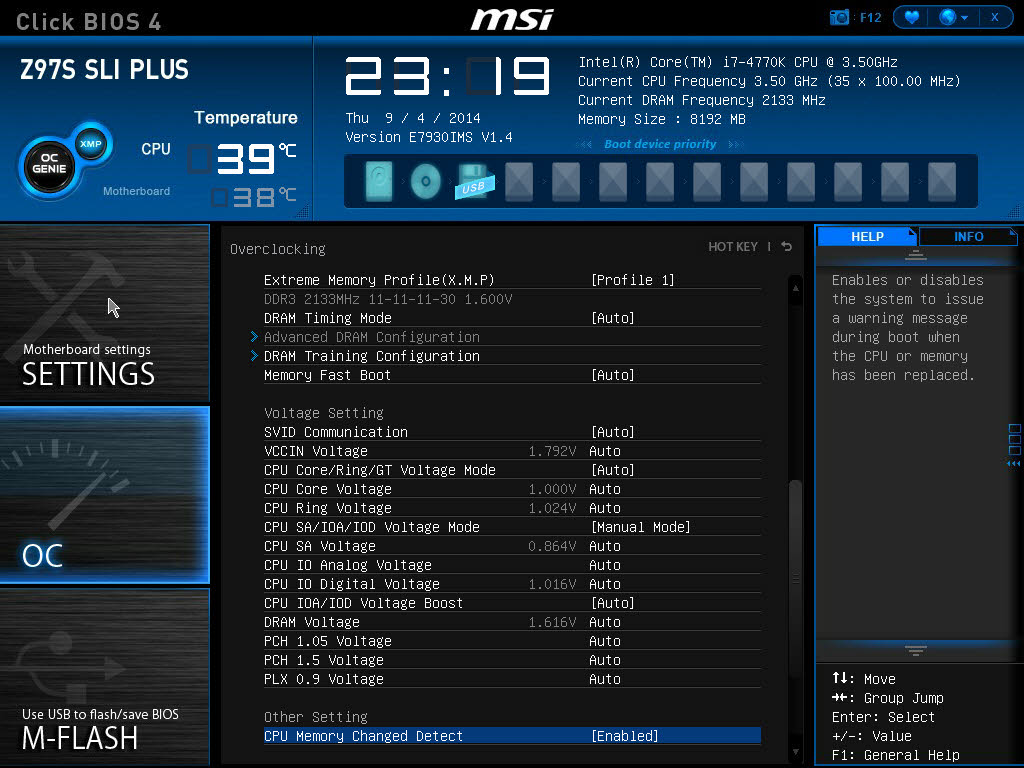

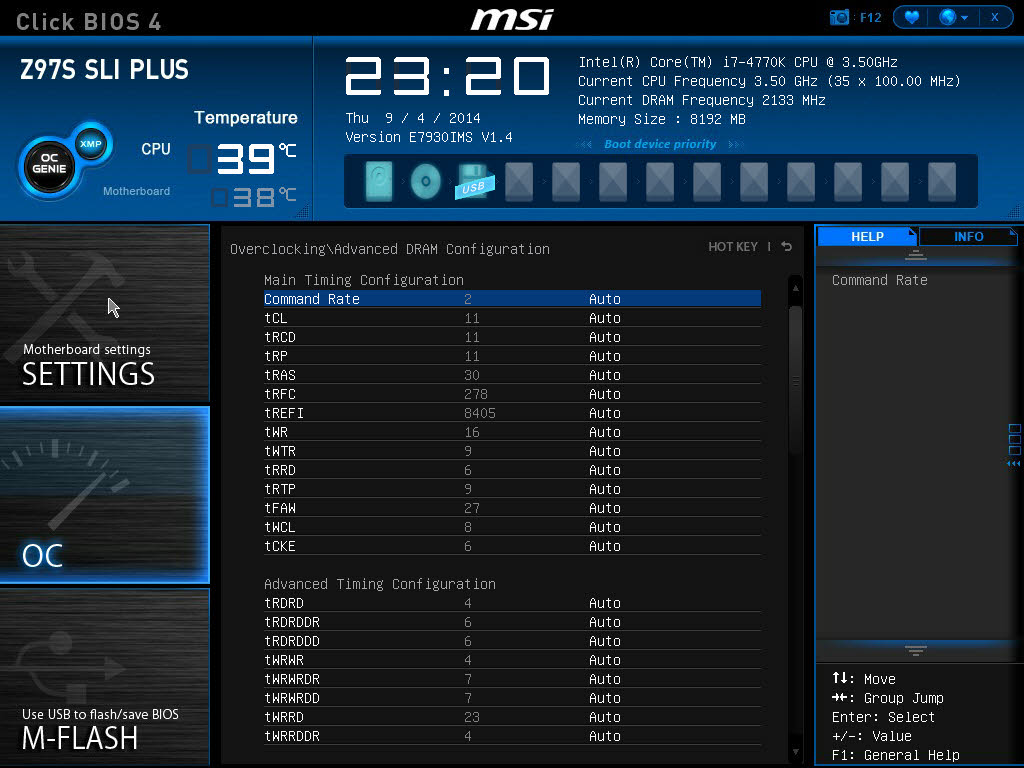

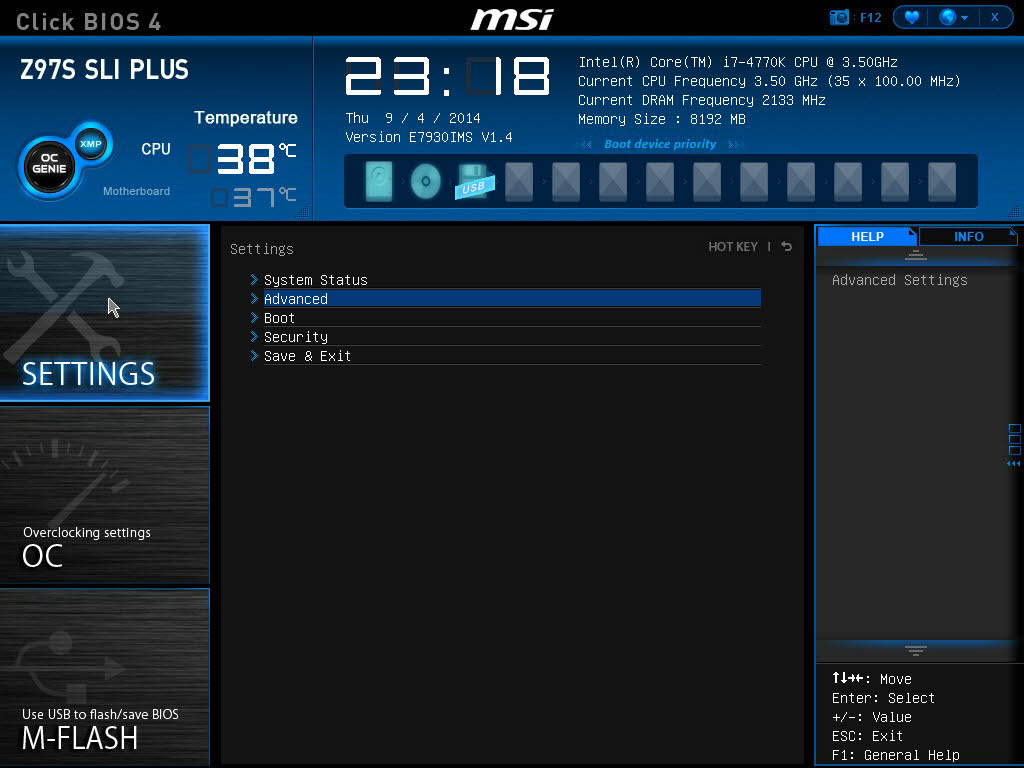

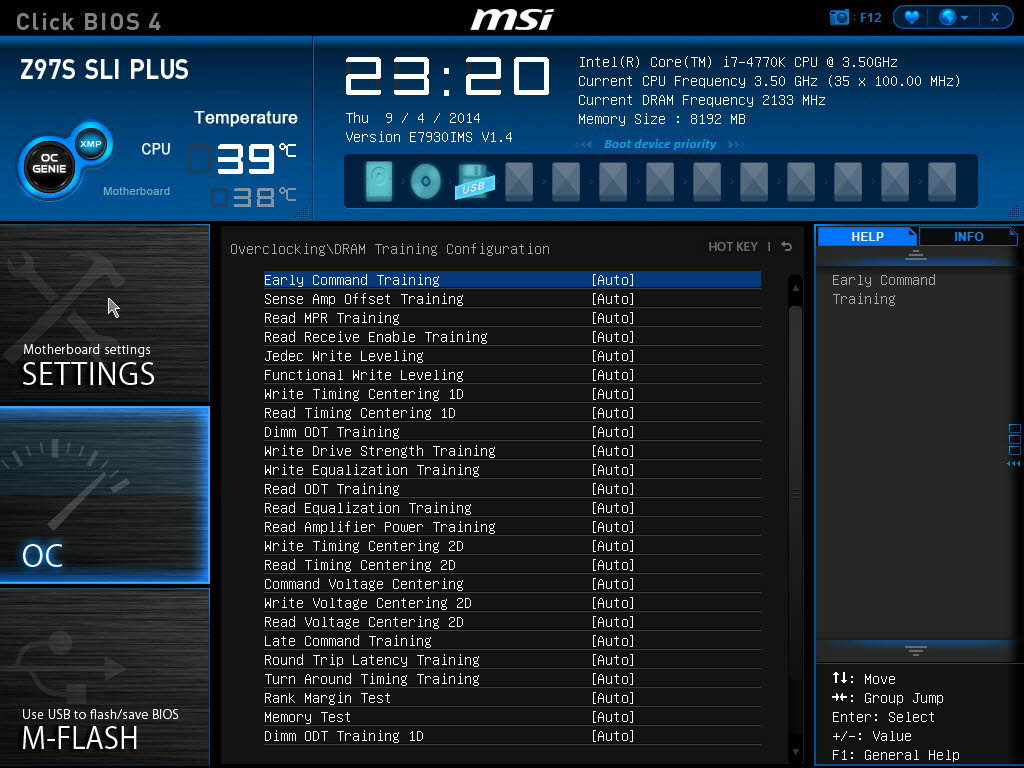

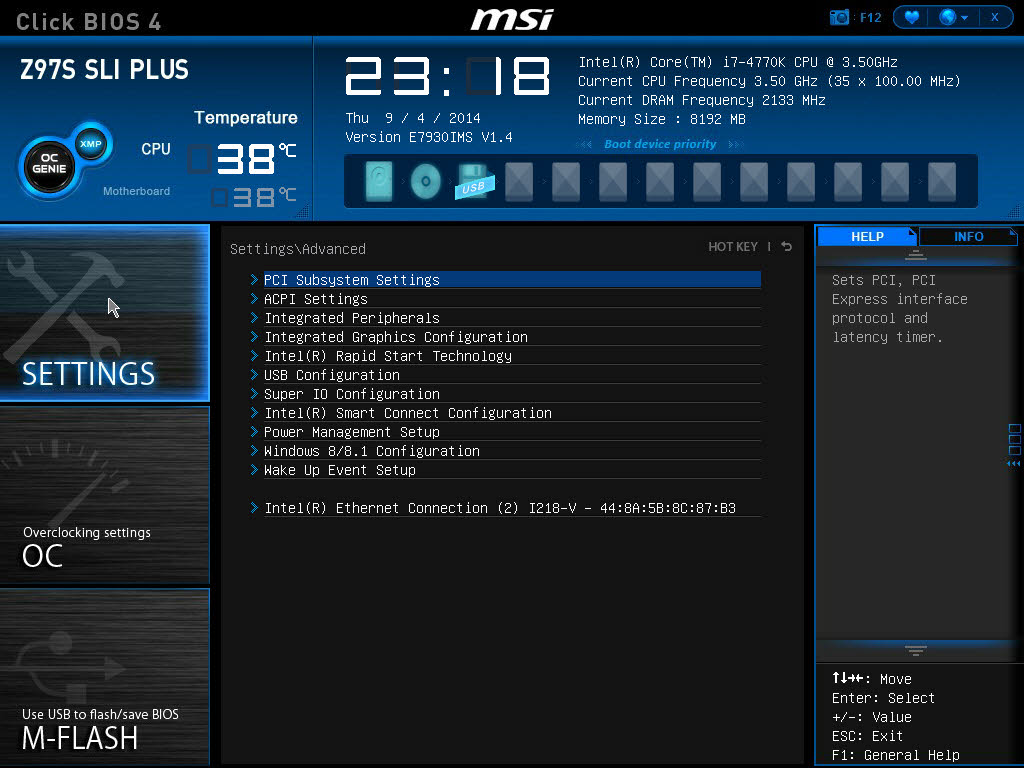

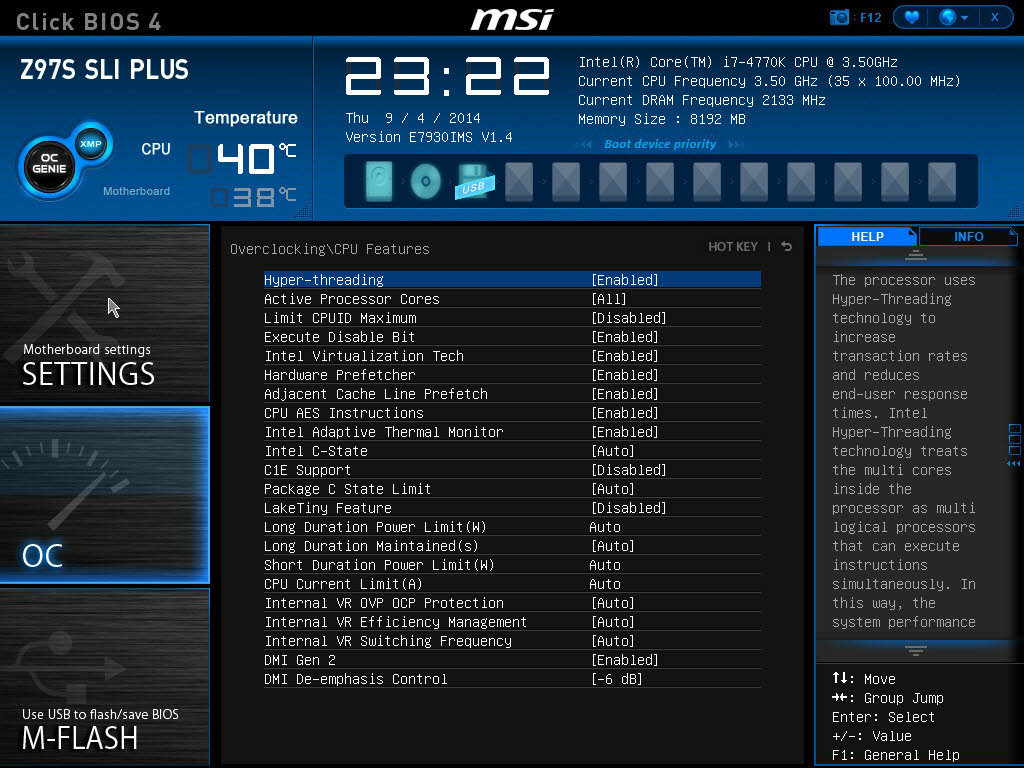

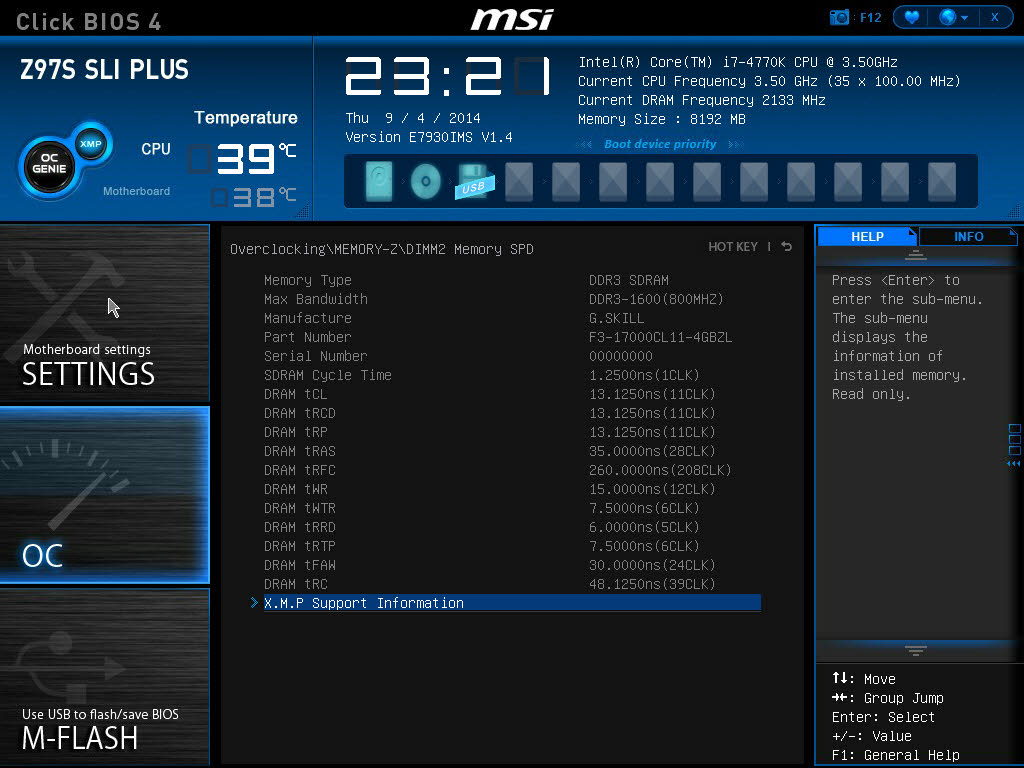

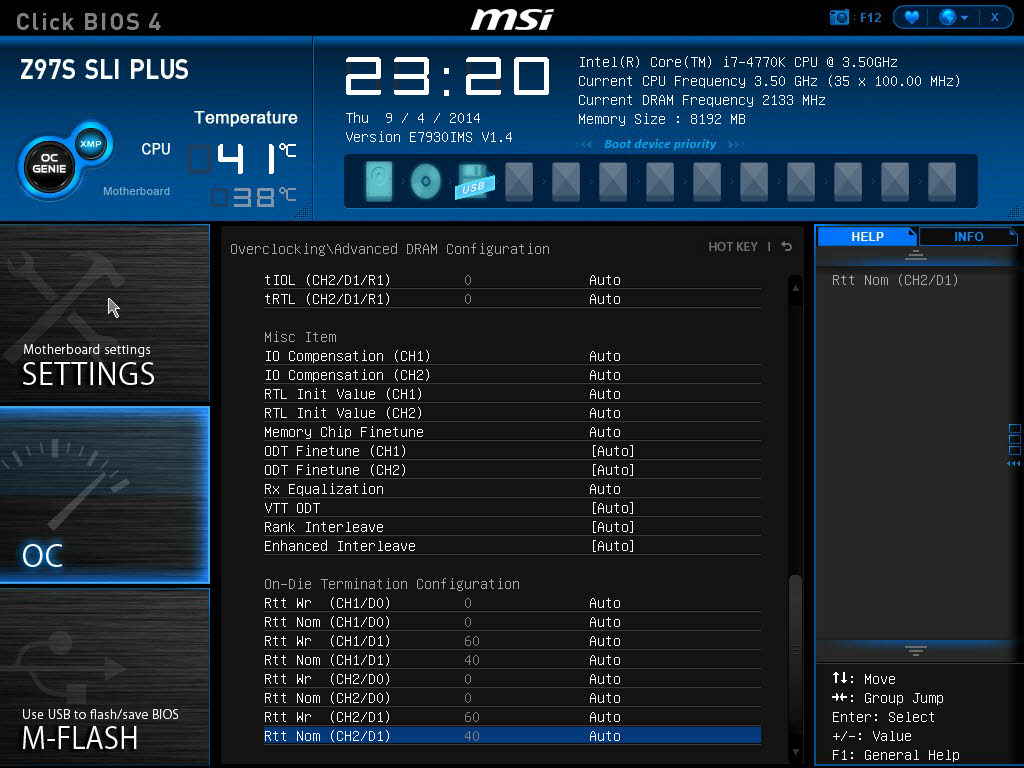

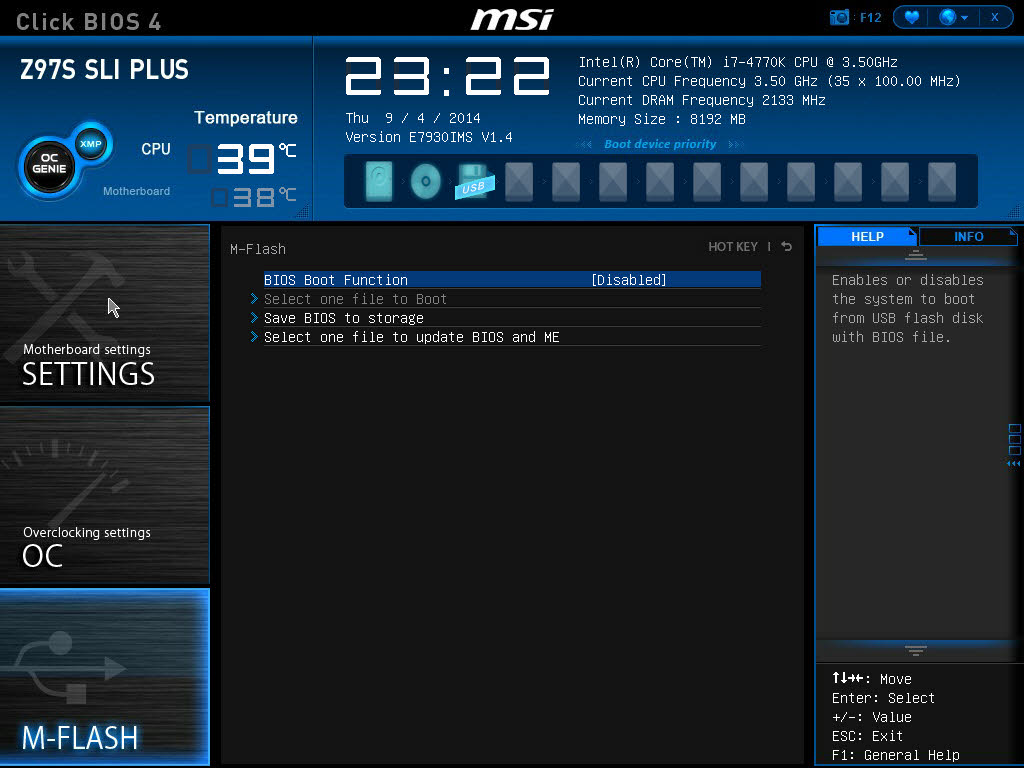

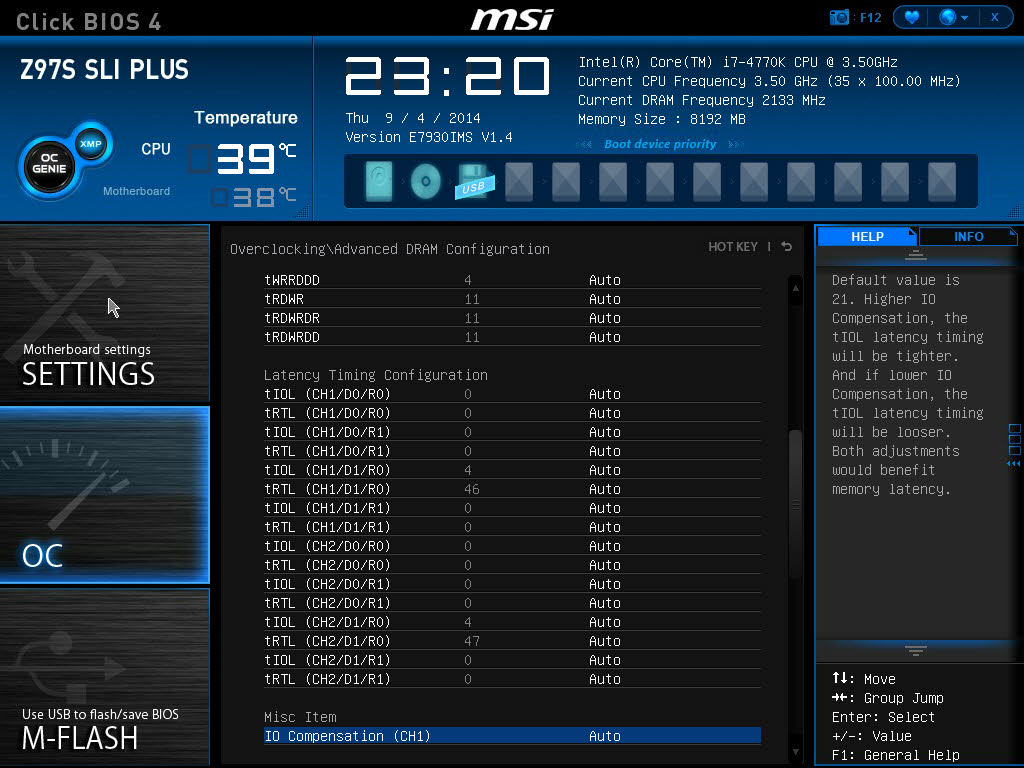

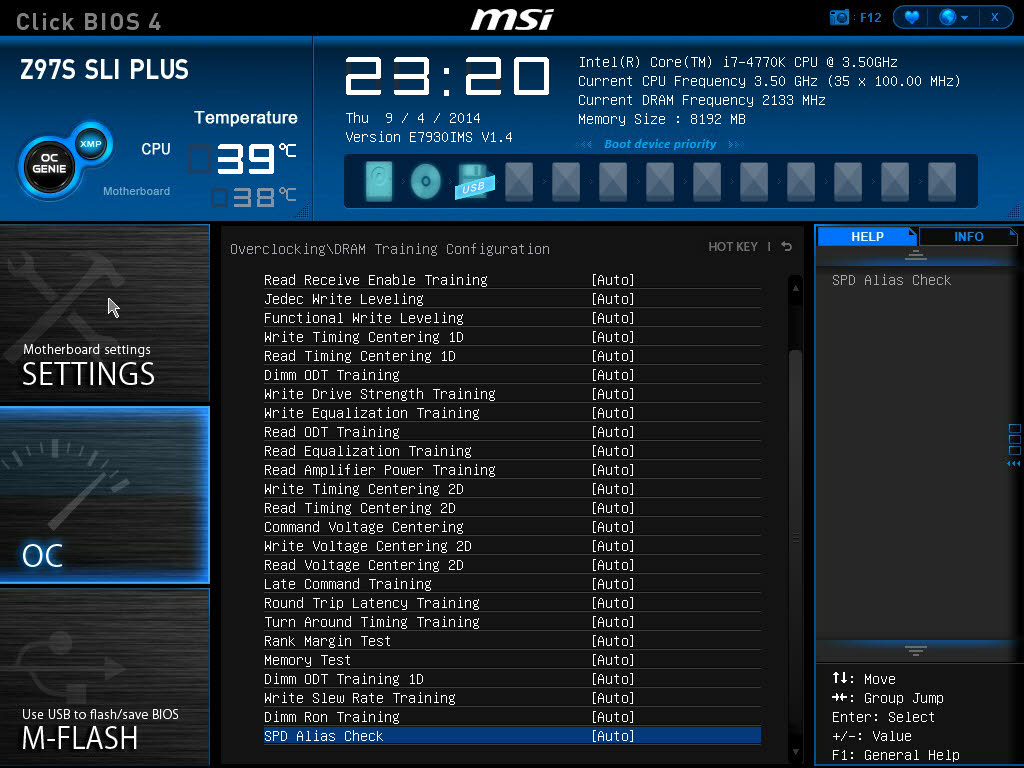

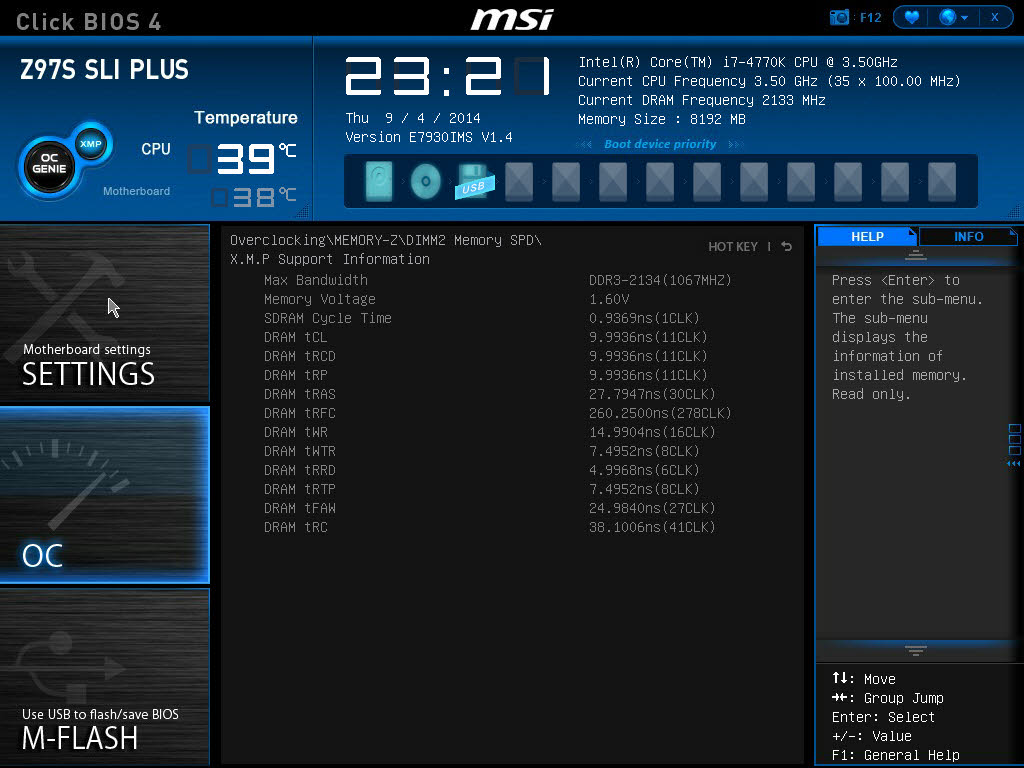

سایر بخش‌های CLICK BIOS 4 در این مادربرد را می‌توانید در تصاویر زیر ملاحظه کنید:

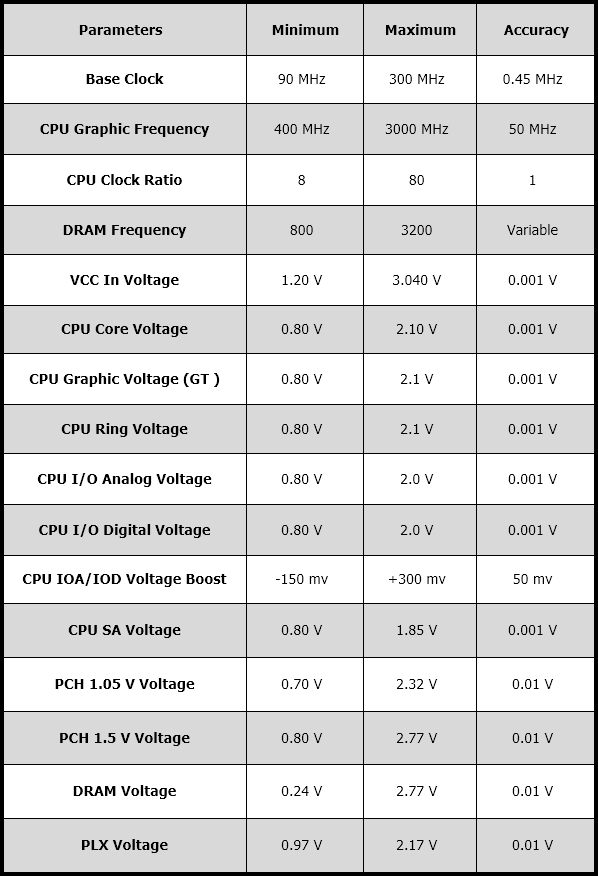

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر میباشد:
متد و سیستم تست
-
متد و سیستم تست
تست‌های این قطعه را به‌طور کلی به سه بخش تست‌های اورکلاکینگ، توان مصرفی و تست‌های کارایی تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

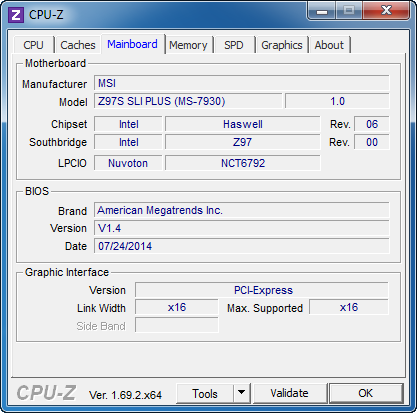

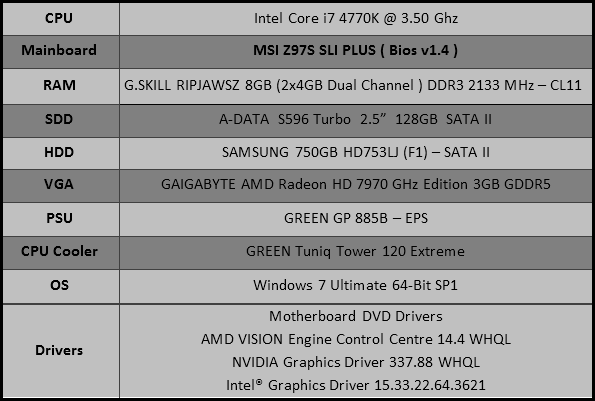

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر میباشد:

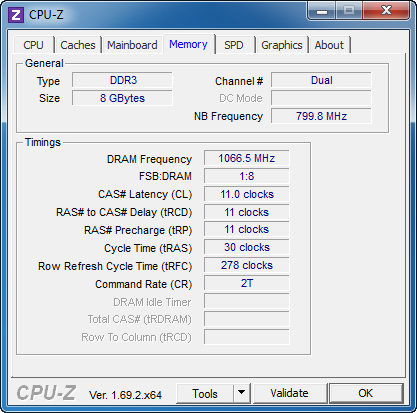

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژول‌های حافظه فعال شده است. در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:
همچنین لیست نرم افزارهای Benchmark، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10، DirectX 11 و DirectX 9.0c می‌باشند به این شرح است:
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage v1.1.2
- 3DMARK 11 v1.0.5
- PCMARK VANTAGE 1.2.0
- PCMARK 7 1.4.0
- AIDA64 Extreme Edition 4.3.2900
- CinreBench R11.5
- CinreBench R15
- CPU-Z 1.69.2
- OCCT 4.4.0
- SiSoftware Sandra Professional Business 2013.09.19.58 SP5
- MediaEspresso Media Convertor 6.5.2031
- wPRIME 2.07
- x264 HD BENCHMARK 4.0
- x264 HD BENCHMARK 5.0
- WinRAR 5.0
- Bioshock Infinite
- GRID 2
- Sniper Elite v2
تست مدیریت مصرف انرژی
-
تست مدیریت مصرف انرژی
در این تست در حالت Idle ا(15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load (پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکاً CPU و GPU را تحت فشار قرار می‌دهد.
با توجه به مشخصات فنی و عدم تعبیه کنترلرهای متعدد به همراه پشتیبانی از سامانه‌های متعدد مدیریت مصرف انرژی چنین نتیجه‌ای از این مادربرد انتظار می‌رفت.

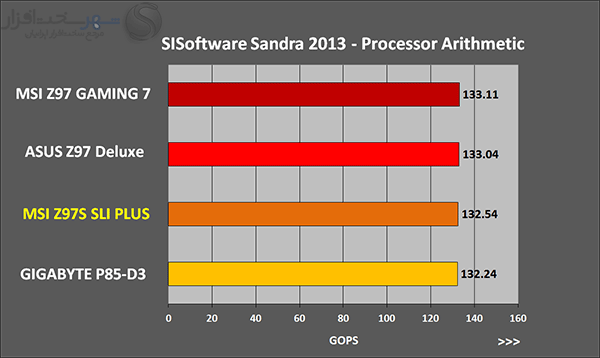

تست‌های کارایی (SISoftware Sandra 2013 و AIDA64 4.3)
-
تست‌های کارایی (SISoftware Sandra 2013 و AIDA64 4.3)

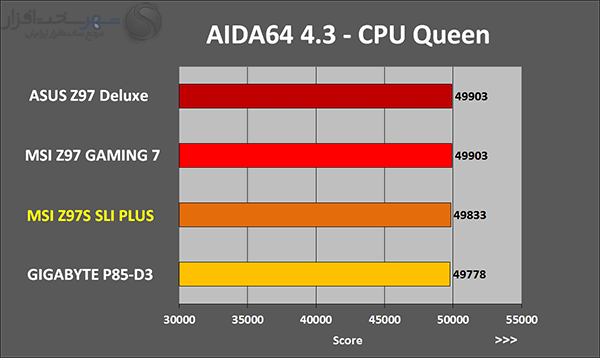

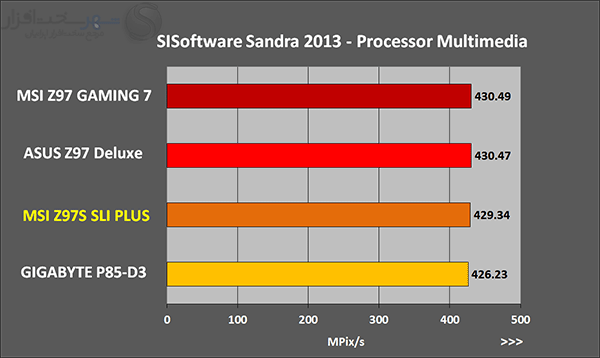

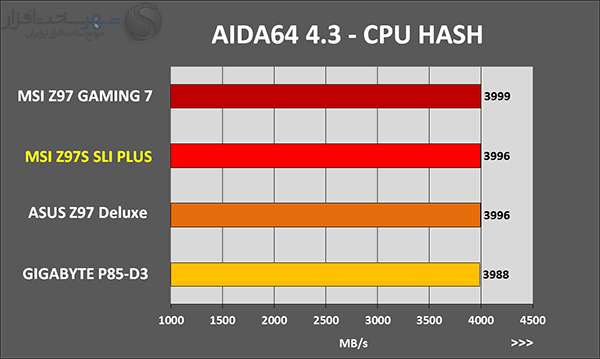

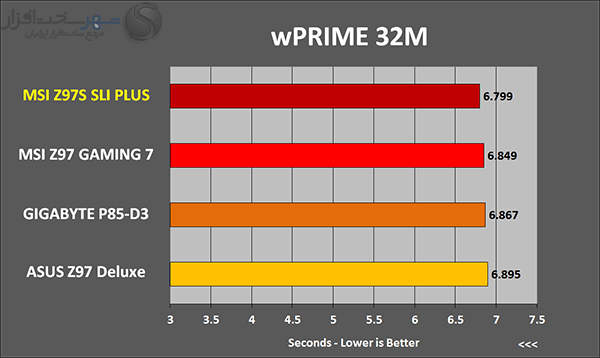

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه سازی پردازش‌های روزمره کاربران در نرم افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت افزاری میباشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.
عوامل بسیار زیادی در شکل گیری نتایج این گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

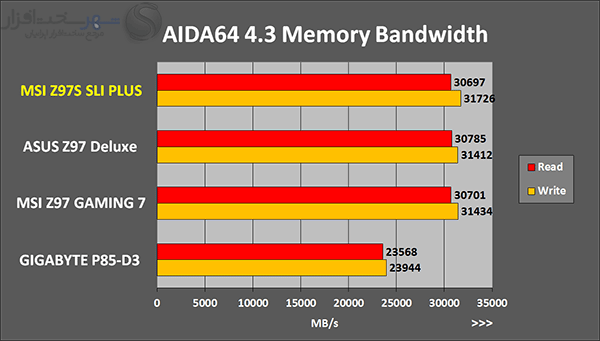

تست پهنای باند و Latency حافظه توسط نرم افزارAIDA64 4.3
-
تست پهنای باند و Latency حافظه توسط نرم افزارAIDA64 4.3

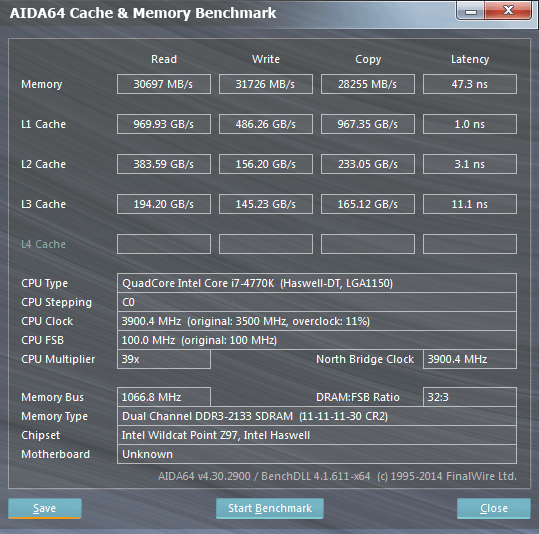

تست پهنای باند حافظه از جمله تست‌هایی میباشد که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس پردازنده و State های مختلف مدیریت مصرف انرژی وابسته است.
تست‌های 3DMARK VANTAGE, 11, 2013
-

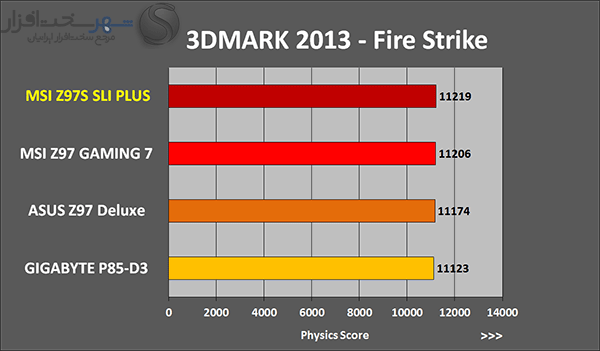

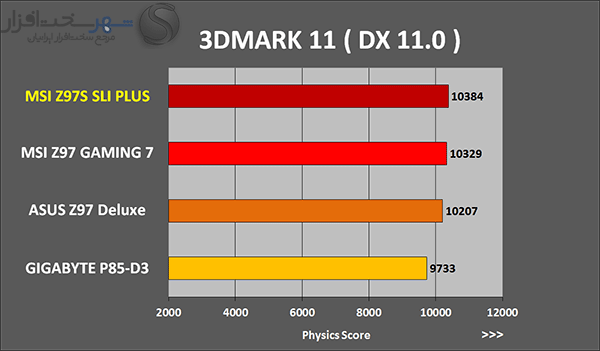

تست‌های 3DMARK VANTAGE, 11, 2013
سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.
3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark میباشد. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU میباشد که نتایج تست‌های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

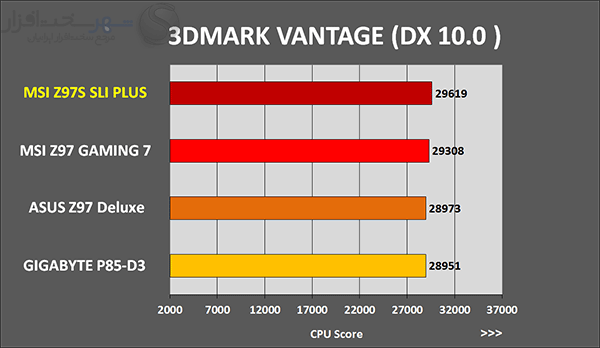

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark میباشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی‌های رایانه‌ای بر اساس API نام برده میباشد.

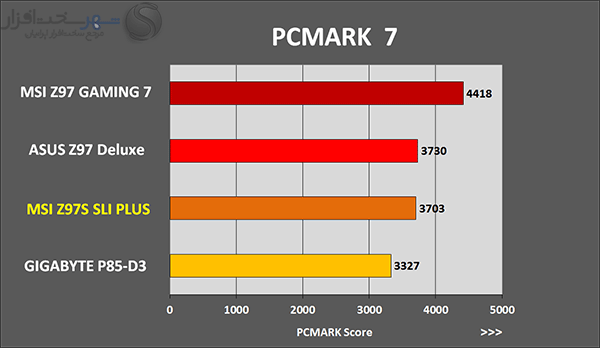

تست‌های PCMARK VANTAGE، PCMARK 7
-
تست‌های PCMARK VANTAGE، PCMARK 7

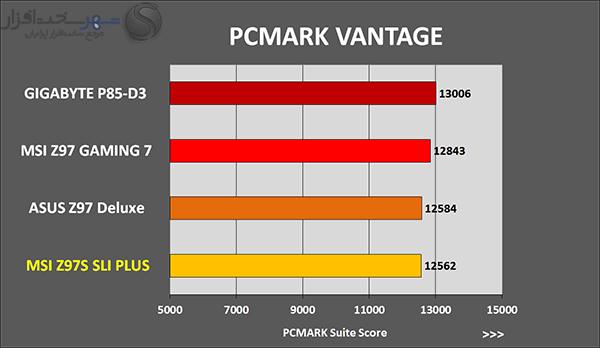

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و .... محک زده می‌شود.

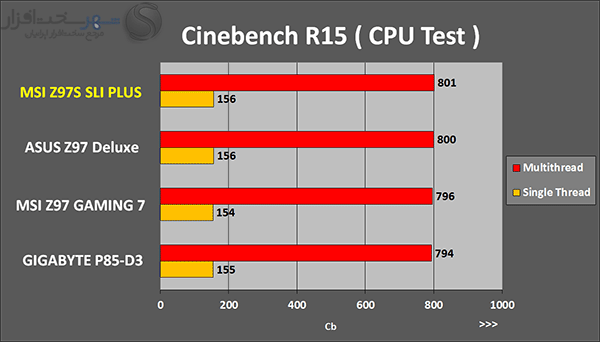

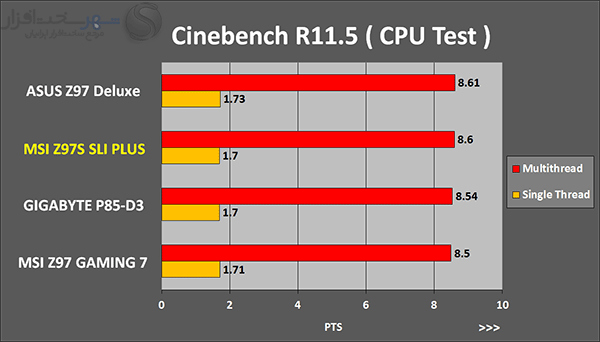

تست‌های Cinebench R15-R11.5 و POV-RAY 3.7
-
تست‌های Cinebench R15-R11.5 و POV-RAY 3.7
این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.
ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی میباشد که بیشتر در استودیوهای ساخت انیمیشن های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

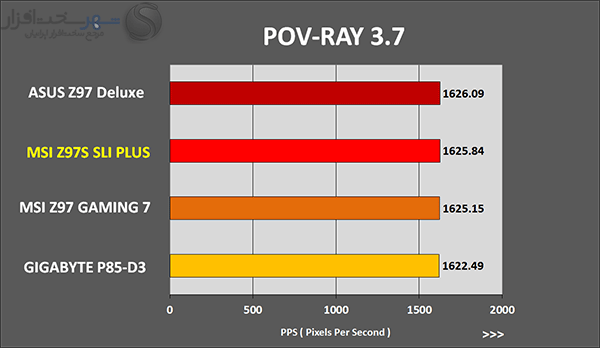

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.
تست‌های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
-
تست‌های Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
این دو نرم افزار نیز از معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند.

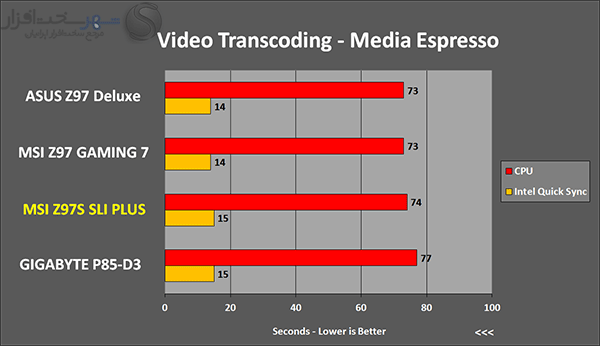

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک پَروَنجا ویدئویی باکیفیت 1080p با فرمت MP4 و کمک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است.

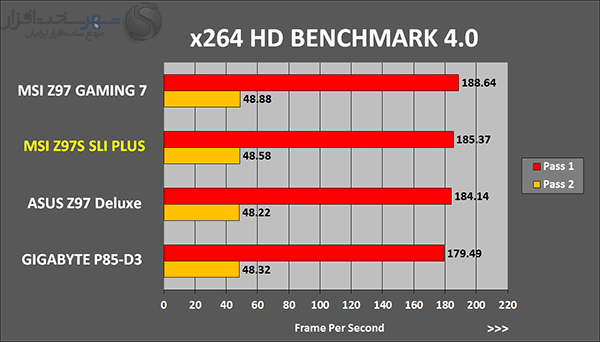

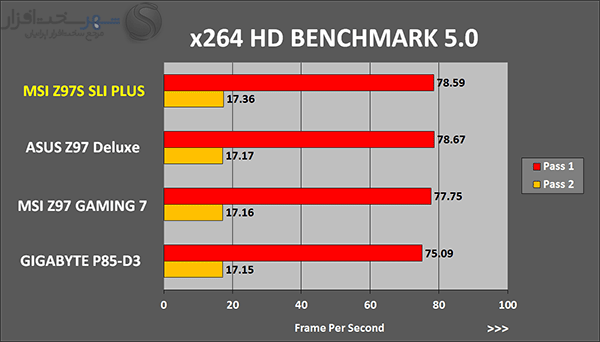

نرم افزارهای x.264 HD Benchmark در نسخه‌های 4 و 5 نیز به ترتیب کارایی سیستم را در رمزگذاری یک پَروَنجا ویدئویی HD MPEG2 source 1280x720 @ 3,963 kbps و Full HD MPEG2 source 1920x1080 @ 20000 kbps سنجیده می‌شود.

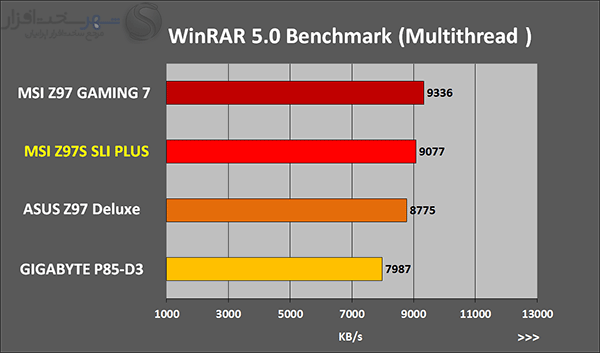

تست‌های Zip/Unzip با WinRAR 5.0 – 7Zip 9.2
-
تست‌های Zip/Unzip با WinRAR 5.0 – 7Zip 9.2

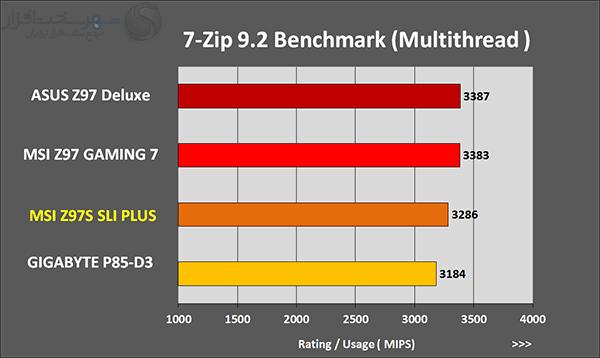

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم افزارهای این امر WinRAR و 7-Zip میباشد که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.
تست‌های گیمینگ - (Bioshock Infinite، GRID 2، Sniper Elite V2)
-

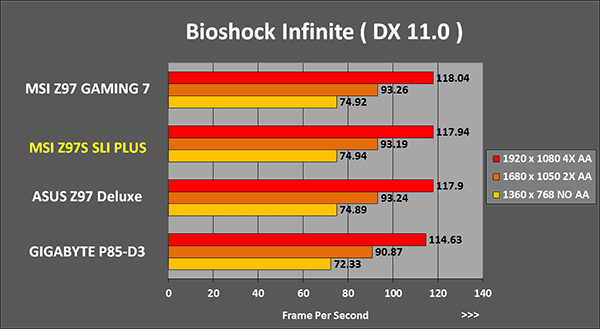

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter میباشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز میباشد.

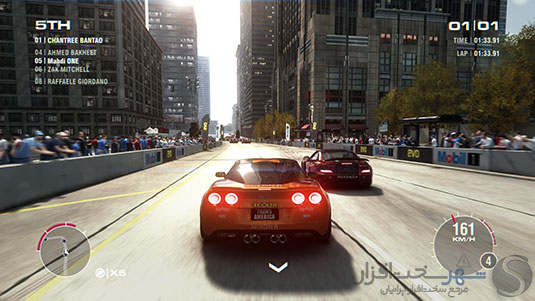

GRID 2

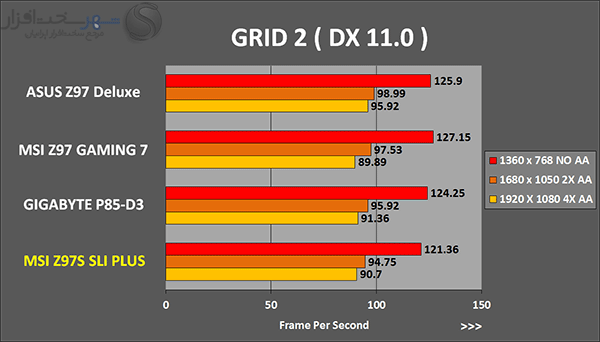

این بازی بدون شک یکی از بهترین و موفق‌ترین بازی‌های Car Racing منتشر شده توسط کمپانی Codemasters میباشد. این نسخه گرافیکی چشم گیری دارد. به‌طوری که نسخه یک خود را با تمام ضعف‌ها پشت سر گذاشته و گرافیک خود را آن‌قدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است. تمام محیط های مسابقه از شهرها و جاده‌های خاکی گرفته تا پیست‌ها از جزئیات خوبی برخوردار هستند. هنگام مسابقه از زمین در جاده‌های خاکی گرد و خاک بلند می‌شود. آسمان هم بر خلاف نسخه قبل پویا و دینامیک است. این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی‌های جدید گرافیکی DirectX 11 ساخته شده است.
Sniper Elite V2
ای بازی که در ژانر بازی‌های Tactical shooter طبقه بندی می‌شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه‌ای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion میباشد. هرچند گرافیک سطح بالایی ندارد، اما طراحی‌ها و فضاسازی‌های ساخته شده با این موتور فوق‌العاده‌اند طوری که گیمر می‌تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری‌های طراحی محیط در این بازی است.
Low Voltage Overclocking
-
Low Voltage Overclocking
در این بخش پس از غیرفعال کردن محدودیت‌های جریان، ولتاژ و تنظیمات Power Saving ولتاژ 1.25v را برای هسته پردازنده تنظیم می‌کنیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا می‌بریم تا زمانی که دیگر سیستم قادر به اجرای تست‌های Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نیست به سایرین داشته باشد. البته ارزش یک Bios حرفه‌ای و کارآمد نیز در پشت پرده نقش مهمی را ایفا می‌کند.
http://valid.canardpc.com/18073k

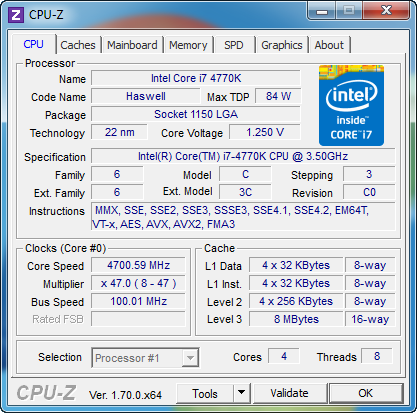

همان‌طور که در تصویر بالا ملاحظه می‌کنید 4700MHz بالاترین فرکانسی است که این مادربرد در ولتاژ نام برده قادر به اجرای تست‌های نام برده بود.

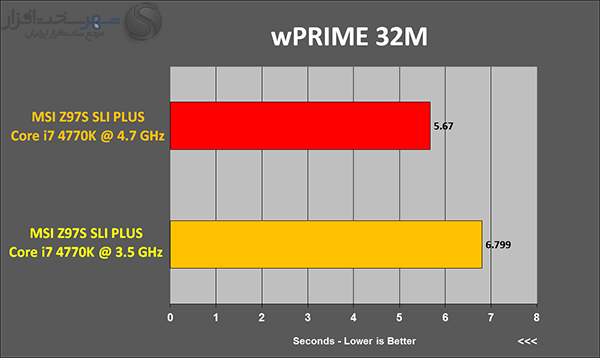

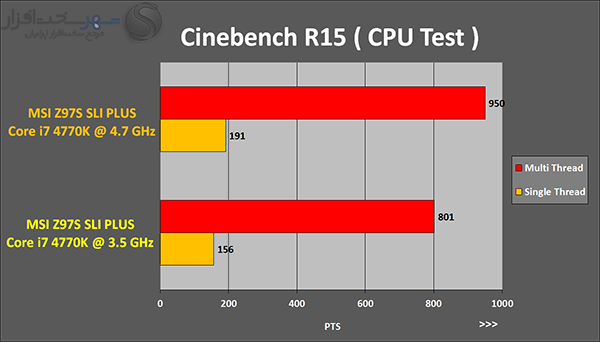

همچنین در نمودارهای زیر می‌توانید عملکرد پردازنده Intel Core i7 4770K را در فرکانس فوق ملاحظه کنید:
جمع بندی و سخن پایانی
-
جمع بندی و سخن پایانی
بدون شکل MSI Z97S SLI PLUS بهتر از آن چیزی که هست به نظر می‌رسد. نتایج ممتاز تست‌های کارایی، اورکلاک، مدیریت مصرف انرژی و امکانات عالی این مادربرد 135 دلاری هیچ چیز از مادربردهای رده بالا و گران قیمت بازار کم ندارد.
علاوه بر این قطعات فوق‌العاده باکیفیت با استاندارد نظامی به کار رفته در این مادربرد همانند خازن‌های جامد ژاپنی، چوک های SFC و ماسفت های Low-RDS On به همراه تعبیه پروتکشن های ایمنی متعدد تحت عنوان GURD-PRO دوام و طول عمر بالای این مادربرد را تضمین خواهند کرد.
با نگاهی دقیق‌تر نسبت به این برد متوجه خواهید شد که کمپانی MSI خواسته تا مادربردی خلق کند که کاربرانی که به دنبال محصولات حرفه‌ای و مدرن هستند و در عین حال با محدودیت‌های مالی مواجه هستند نیز گزینه‌های مناسبی برای خرید داشته باشند.
برای مثال قابلیت‌ها و امکاناتی چون پشتیبانی از پورت‌های M.2 10Gb/s و SATA Express 10Gb/s، پشتیبانی از پیکربندی‌های Multi GPU SLI/CrossFireX، به همراه داشتن برخی امکانات اورکلاکینگ حرفه‌ای نظیر نودهای نمونه برداری ولتاژ از روی PCB، مدار رگولاتور ولتاژ مدرن به همراه Bios کارآمد از جمله امکاناتی هستند که معمولاً در مادربردهای رده بالای بازار مشاهده می‌شوند.
نقاط قوت
- طراحی و کیفیت ساخت عالی
- پشتیبانی از رابط مدرن M.2 10Gb/s
- پشتیبانی از پورت پرسرعت SATA Express 10Gb/s
- تعبیه پروتکشن های ایمنی متعدد برای تضمین دوام و افزایش طول عمر مادربرد
- قیمت بسیار مناسب
نقاط ضعف
- عدم تعبیه کانکتور مخصوص برای نودهای مخصوص برای نمونه برداری ولتاژ از روی PCB
با تمامی این تفاسیر مادربرد " MSI Z97S SLI PLUS " موفق به کسب امتیاز بسیار ممتاز و نشان "9.3" و ریز امتیازات زیر در کلاس محصولات رده متوسط M) Mid-Range) از لابراتوار شهر سخت افزار شد.
MSI Z97S SLI PLUS
کلاس عرضه : اقتصادی / میان رده9بسته‌بندی9امکانات9اورکلاکینگ9.5کارایی9کیفیت ساخت و طراحی10ارزش خرید9.3امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار9.3| برای بحث گفتمان پیرامون این محصول به تاپیک اختصاصی آن در انجمن های شهر سخت افزار مراجعه فرمایید |
