بررسی تخصصی مادربرد ASUS ROG RAMPAGE VI APEX: اورکلاکر بالفطره!

در این بررسی با مادربردی با گروه خونی اورکلاک ملاقات خواهید کرد. ASUS ROG RAMPAGE VI APEX این روزها در مراجع رسمی اورکلاک جهانی حسابی گرد و خاک کرده و به یکی از بهترین انتخاب‌های اورکلاکرها برای ثبت رکوردهای جهانی تبدیل شده است. با ما همراه باشید تا ببیند ASUS چه تمهیداتی اندیشیده که این اورکلاکر بالفطره 430 دلاری این‌قدر میان حرفه‌ای‌ها محبوب شده است؟



در این بررسی با مادربردی با گروه خونی اورکلاک ملاقات خواهید کرد. ASUS ROG RAMPAGE VI APEX این روزها در مراجع رسمی اورکلاک جهانی حسابی گرد و خاک کرده و به یکی از بهترین انتخاب‌های اورکلاکرها برای ثبت رکوردهای جهانی تبدیل شده است. با ما همراه باشید تا ببیند ASUS چه تمهیداتی اندیشیده که این اورکلاکر بالفطره 430 دلاری این‌قدر میان حرفه‌ای‌ها محبوب شده است؟



مقدمه

مقدمه
حدوداً 5 ماه از عرضه پلتفرم Intel Kaby Lake-X و مادربردهای مبتنی بر چیپست Intel X299 و سوکت LGA 2066 می‌گذرد. در این فاصله حتی پردازنده‌های 12/14/16 و حتی 18 هسته این پلتفرم نیز روانه بازار شدند. اگر خاطرتان باشد تقریباً 1 ماه بعد از عرضه جهانی این مادربردها با بررسی و آنالیز کامل کارایی این پلتفرم در خدمت شما کاربران محترم شهر سخت افزار بودیم. پس از آن نیز به‌مرور کارایی 4 مادربرد مختلف از این پلتفرم را با کاربردهای گیمینگ و Workstation محک زدیم؛ اما باوجود کارایی بسیار بالا و پتانسیل مثال زدنی پردازنده‌های این پلتفرم در کاربردهای Overclocking، جای خالی بررسی یک مادربرد با گروه خونی اورکلاکینگ به‌شدت احساس می‌شد.

دو، سه سالی می‌شود که تب و تاب اورکلاکینگ از دوران اوج خود فاصله گرفته و همین امر نیز باعث شده تا طراحان و سازندگان قطعات سخت افزاری در تنظیم سبد محصولات خود بازنگری کنند. در واقع در حال حاضر تب و تاب گیمینگ در بازار PC حکم فرما است و کمپانی‌های سخت افزاری نیز تا دلتان بخواهد محصولات با پسوند و ویژگی‌های گیمینگ طراحی و روانه بازار می‌کنند. در این بین مادربردهای مخصوص اورکلاک نیز نسبت به گذشته تا حدودی با تنوع و البته تیراژ کمتری تولید می‌شوند و اغلب تولید کنندگان مادربرد تنها به معرفی یک یا حداکثر 2 مدل در هر سوکت بسنده می‌کنند.

تا 1 سال پیش اورکلاکرهای علاقه‌مند به مادربردهای ASUS از مدل‌های Extreme و یا Formula سری مادربردهای ROG این کمپانی جهت Extreme Overclocking استفاده می‌کردند. این مادربردها ذاتاً جهت کاربردهای گیمینگ ساخته و پرداخته و شده بودند اما به جهت کیفیت بسیار بالا و امکانات سخت افزاری قابل توجهی که برای آن‌ها در نظر گرفته شده بود تنها انتخاب اورکلاکرها در بین مادربردهای ASUS محسوب می‌شدند.

اما همان‌طور که اشاره شد این سری از مادربردها ذاتاً گیمینگ بودند و اغلب از قابلیت‌ها و امکانات در نظر گرفته شده برای آن‌ها کاربردهای گیمینگ داشت. امکاناتی که به‌صورت محسوس باعث افزایش قیمت تمام شده این مادربردها می‌شد. این در حالی بود که برای اورکلاکرهای حرفه‌ای این امکانات و قابلیت‌ها نه تنها بی‌مصرف بود بلکه در بعضی مواقع نیز دست و پا گیر محسوب می‌شد.

ASUS بالاخره به این نیاز اورکلاکرها واکنش نشان داد و حدوداً 1 سال پیش اولین مادربرد مخصوص اورکلاکینگ سری ROG را با مدل تجاری ASUS MAXIMUS IX APEX روانه بازار کرد.

اما دومین مادربرد مخصوص اورکلاک سری ROG که چندی پیش روانه بازار شده و در این بررسی قصد داریم به معرفی آن بپردازیم ASUS ROG RAMPAGE VI APEX است.

این مادربرد 430 دلاری از نظر توپولوژی مدار رگولاتور ولتاژ پردازنده و ماژول‌های RAM، کیفیت ساخت و نوع قطعات به همراه امکانات مخصوص در نظر گرفته شده برای اورکلاک شباهت بسیار زیادی به ROG RAMPAGE VI EXTREME با قیمت بیش از 800 دلار دارد، اما همان‌طور که اشاره شد قیمت تمام شده آن نزدیک به یک دوم مدل پرچم دار این خانواده تعیین شده است.

از جمله مهم‌ترین قابلیت‌ها و امکانات این مادربرد جذاب می‌توان به موارد زیر اشاره کرد:

  • طراحی ظاهری منحصر به فرد و کاملاً خاص
  • کیفیت ساخت مثال زدنی در کنار مدار رگولاتور ولتاژ پردازنده فوق‌العاده قدرتمند
  • سیستم خنک کننده Passive بسیار کارآمد مجهز به هیتسینک های آلومینیومی قطور و سنگین
  • همراه داشتن امکانات سخت افزاری و نرم افزاری متعدد مخصوص اورکلاکینگ

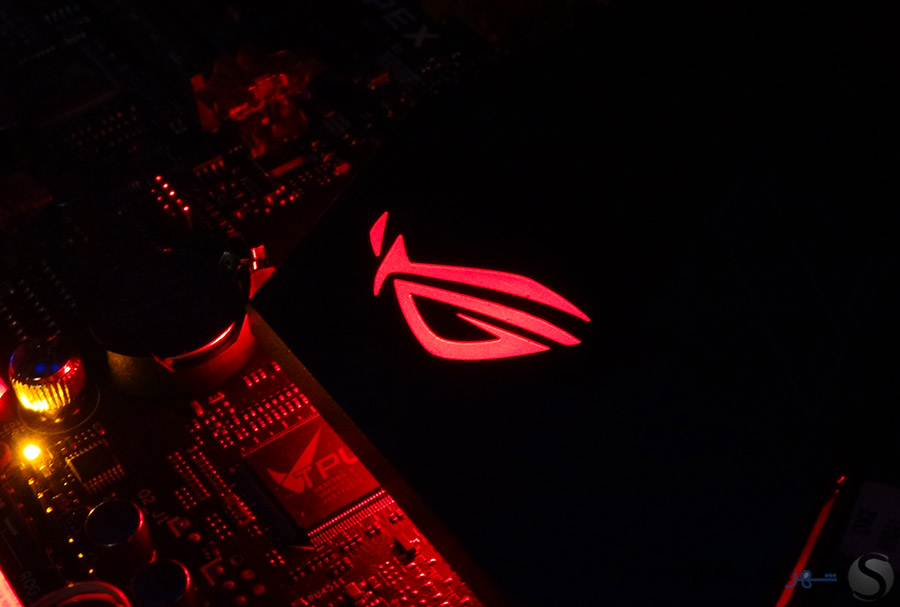

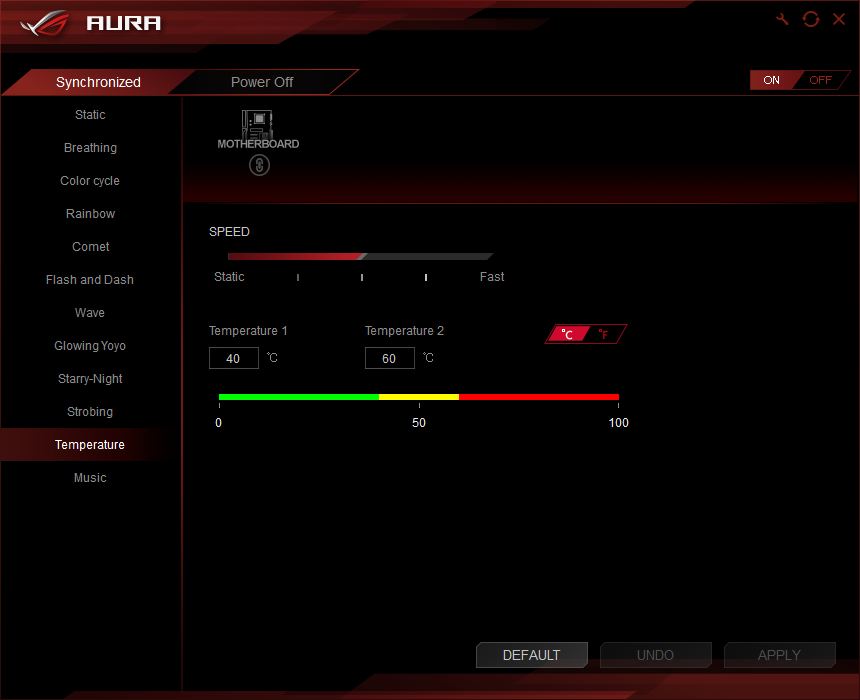

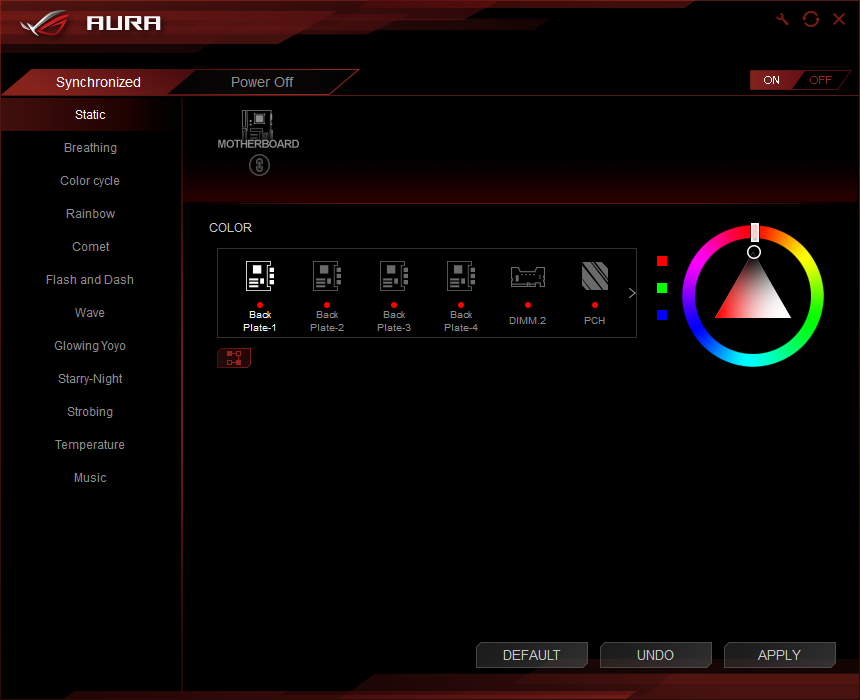

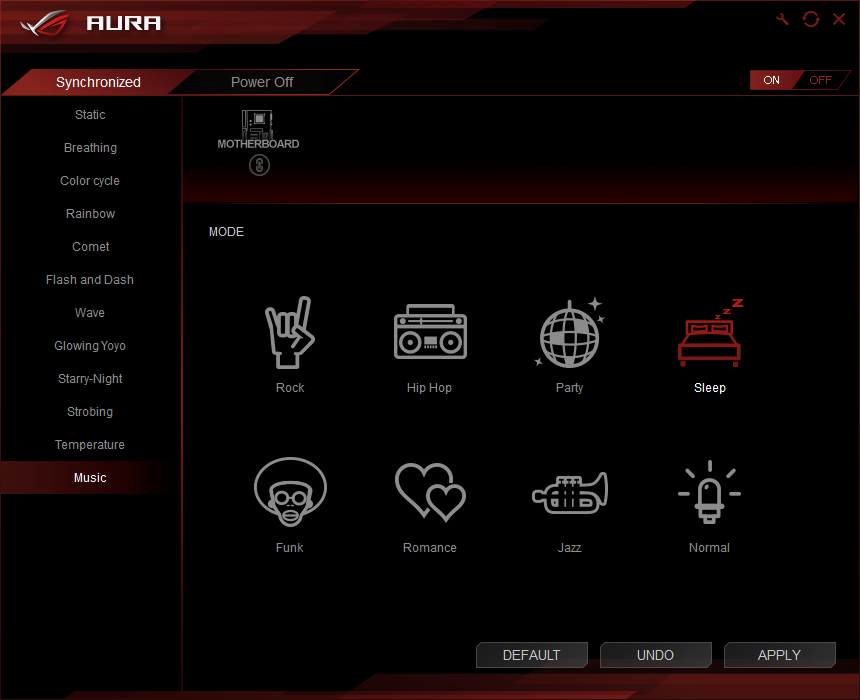

  • نورپردازی زیبا و چشم نواز تحت عنوان ASUS Aura Sync
  • پشتیبانی از ماژول‌های 4 کاناله حافظه DDR4 با فرکانس بیش از 4133MHz (4500MHz در حالت دو کاناله)
  • پشتیبانی از تمامی پیکربندی‌های 2/3/4-Way Multi-GPU NVIDIA SLI و AMD CrossFireX
  • پشتیبانی از 4 اسلات M.2 Socket 3 X4 32Gb/s با قابلیت پشتیبانی از تجهیزات ذخیره سازی با رابط PCIe، SATA و ماژول‌های Intel® Optane™ Memory به واسطه رابط انحصاری DIMM.2
  • دارای دو پورت USB 3.1 Gen2 10Gb/s Type-C/A در پنل پشتی و یک کانکتور مجزا USB 3.1 Gen2 بر روی PCB جهت اتصال به پنل جلویی کیس
  • مجهز به سیستم صوتی مدرن و باکیفیت SupremeFX مبتنی بر Codec صوتی جدید S1220A
  • همراه داشتن یکی از آخرین و مدرن‌ترین کنترلرهای شبکه سیمی اینتل Intel® I219-V به همراه رابط بی‌سیم شبکه از نوع   802.11ac 867Mb/s + Bluetooth 4.2
  • سازگار با سازه‌های جانبی ساخته شده توسط پرینترهای 3 بعدی

در این بررسی ابتدا به‌صورت اجمالی به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.

مختصری در مورد پردازنده‌های Skylake-X ،Kaby Lake-X و چیپست Intel X299



مختصری در مورد پردازنده‌های  Skylake-X ،Kaby Lake-X و چیپست Intel X299
اینتل پردازنده‌های رده بالا موسوم به HEDT جدید خود را از سری X معرفی کرده. است این پردازنده‌ها در برگیرنده مدل‌های 4،6، 8، 10، 12، 14، 16 و 18 هسته‌ای هستند و تحت نام‌های  i5،Core i7  i9 و عرضه می‌شوند. افزون بر افزایش تعداد هسته‌های پردازشی، یکی از تغییرات مهم کاهش چشمگیر قیمت‌گذاری اینتل است. سری i9 در برگیرنده مدل‌های 10 الی 18 هسته‌ای است و مدل‌های 4، 6 و 8 هسته‌ای تحت سری‌های i5 و i7 عرضه می‌شوند.

مهم‌ترین تغییرات
پردازنده‌های جدید اینتل مبتنی بر چیپست X299 و سوکت جدید LGA 2066 هست که با نام R4 نیز شناخته می‌شود. مدل‌های چهار هسته‌ای این سری مبتنی بر ریزمعماری Kaby Lake-X اما مدل‌های 8 هسته‌ای و بالاتر مبتنی بر ریزمعماری Skylake-X هستند. پردازنده‌های چهار هسته‌ای با به‌کارگیری فناوری ساخت 14 نانومتری بهبود یافته (موسوم به +14) اما دیگر مدل‌ها با فناوری ساخت 14 نانومتری معمولی تولید می‌شوند. در نسل‌های پیشین پردازنده‌های HEDT اینتل فاقد مدل‌های رده معمولی بودند اما حالا شاهد اضافه شدن مدل‌های 4 هسته‌ای Kaby Lake-X هستیم که قیمت آن‌ها نزدیک به پردازنده‌های رده مصرف کننده این کمپانی هستند.

یکی دیگر از تغییرات قابل توجه، افزایش فرکانس هسته است. مدل 10 هسته‌ای i9-7900X با Threadا20 دارای فرکانس پایه هسته 3.3 گیگاهرتز اما فرکانس بوست 4.3 گیگاهرتز با TurboBoost 2.0 و فرکانس بوست خارق‌العاده 4.5 گیگاهرتز با TurboBoost 3.0 است که حاکی از پتانسیل اورکلاکینگ نسبتاً بالای آن‌ها است.

اینتل همچنین ساختار حافظه کش را به‌منظور افزایش کارایی متحول کرده است. به ادعای اینتل پردازنده‌های سری i9 در پردازش تک هسته‌ای 15 درصد و در پردازش‌های چند هسته‌ای 10 درصد کارایی بهتری در مقایسه با نسل قبل ارائه می‌کنند.

تمامی پردازنده‌های جدید مبتنی بر سوکت پردازنده جدید LGA 2066 و چیپست X299 هستند که با کُد Basin Falls شناخته می‌شود. اینتل با چیپست X299 از چیپست های مخصوص سرور فاصله گرفته و حالا چیپست پلتفرم HEDT کمپانی بیشتر به چیپست های رده مصرف کننده نزدیک‌تر است که نتیجه آن ارائه قابلیت‌های معمول در کنار ویژگی‌های همیشگی پلتفرم HEDT است.

لیست پردازنده‌ها
اینتل ابتدا تنها مدل‌های 4 تا 12 هسته‌ای را معرفی کرد اما می‌دانیم مدل‌های 12، 14، 16 و هسته‌ای نیز در راه‌اند. اینتل بعدتر مدل‌های 14 هسته‌ای تا 18 هسته‌ای نیز را عرضه می‌کند. جدول زیر لیست پردازنده‌های جدید اینتل را نشان می‌دهد:

اولین چیزی که درباره جدیدترین پردازنده‌های اینتل جلب توجه می‌کند، قیمت گذاری جدید است. اینتل در نسل گذشته مدل 10 هسته‌ای Broadwell-E i7-6950X را با قیمت 1723 دلار عرضه کرد اما حالا مدل 10 هسته‌ای Skylake-X i9-7900X با قیمت تنها 1000 دلار عرضه می‌شود. همچنین قیمت پردازنده‌های 8 هسته‌ای از 1089 دلار به 599 دلار کاهش یافته. هم زمان قیمت مدل‌های 6 هسته‌ای از 583 دلار به 389 دلار کاهش یافته است که نمی‌تواند با عرضه پردازنده‌های AMD Ryzen بی‌ارتباط باشد.

مدل‌های Skylake-X مبتنی بر تراشه‌های Skylake Xeon HCC، MCC و LCC هستند که به ترتیب HCC رده بالاترین آن‌ها، MCC میان رده و LCC رده پایین‌ترین آن‌ها است. اینتل فرکانس حافظه قابل پشتیبانی را جز در دو مدل i7-7800X و i7-7820X به 2666 مگاهرتز افزایش داده است. اینتل فرکانس حافظه قابل پشتیبانی توسط مدل‌های رده بالاتر را اعلام نکرده اما انتظار می‌رود آن‌ها هم از فرکانس 2666 مگاهرتز پشتیبانی کنند.

مدل‌های Kaby Lake-X حداکثر از 64 گیگابایت حافظه رم DDR4 تحت پیکربندی دو کاناله (Dual Channel) پشتیبانی می‌کنند اما مدل‌های Skylake-X حداکثر از 128 گیگابایت حافظه تحت پیکربندی چهار کاناله (Quad Channel) پشتیبانی می‌کنند. i5-7640X و i7-7740X دارای توان حرارتی 112 وات هستند اما دیگر مدل‌های زیر 12 هسته دارای توان حرارتی 140 وات هستند. در همین حال می‌دانیم مدل 18 هسته‌ای دارای توان حرارتی 165 وات است.

 Core i9-7980XE با برخورداری از 18 هسته پردازشی فیزیکی با Threadا36 رده بالاترین و گران قیمت‌ترین مدل این سری از پردازنده‌های اینتل است که با قیمت 1999 دلار عرضه می‌شود. به ادعای اینتل این اولین پردازنده رده دسکتاپ دنیا با قدرت پردازشی ترا فلاپی است. این پردازنده از افزونه 512 بیتی AVX-512 پشتیبانی می‌کند و همانند دیگر پردازنده‌های سری X نیز از فناوری حافظه Optane پشتیبانی می‌کند.

افزایش سرعت

اینتل پشتیبانی از فناوری‌های TurboBoost 2.0 و 3.0 را در این پردازنده‌ها نیز پیاده سازی کرده اما حالا شاهد معرفی گونه بهبود یافته‌ای از فناوری TurboBoost 3.0 هستیم که بار پردازشی را به دو هسته سریع‌تر واگذار می‌کند. در نسل قبل TurboBoost 3.0 تنها یک هسته پردازشی مورد استفاده قرار می‌گرفت آن هم به اجرای برنامه ویژه نیاز داشت اما حالا با نسخه بهبود یافته نه تنها از دو هسته استفاده می‌شود، بلکه تحت سیستم عامل ویندوز 10 به اجرای برنامه مکمل نیاز نیست و به‌طور خودکار کنترل می‌شود.

اینتل حجم حافظه کش سطح سوم مشترک (L3) را کاهش داده و از آرایش اشتراکی به غیر اشتراکی (اختصاصی) مهاجرت کرده که ظاهراً در نتیجه به‌کارگیری الگوریتم‌های بهینه کش سازی است که باعث مؤثر واقع شدن کش سطح دوم و کاهش نیاز به مراجعه به کش سطح سوم شده است. همچنین اینتل حجم حافظه کش سطح اول را چهار برابر کرده و از 256 کیلوبایت به 1 مگابایت افزایش یافته که در افزایش کارایی پردازش‌های multi-threaded مؤثر است.

دو پردازنده Skylake-X i7-7800X و i7-7820X دارای 28 خط ارتباطی PCIe 3.0 هستند اما مدل‌های دیگر همگی دارای 44 خط هستند. درست همان‌طور که انتظار می‌رفت مدل‌های Kaby Lake-X دارای 16 خط ارتباطی هستند. لازم به ذکر است تمامی مدل‌های این سری ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک هستند.

  • مدل‌های چهار هسته‌ای Kaby Lake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند
  • مدل‌های شش و هشت هسته‌ای Skylake-X دارای 28 خط ارتباطی  PCI-Express Lanes 3.0 هستند
  • مدل‌های ده هسته‌ای Skylake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند

همچنین اینتل امکان تغییر نسبت آفست AVX-512 را اضافه کرده که یک قابلیت سودمند برای دست یابی به اورکلاک های بالاتر تحت بنچ مارک‌های غیر AVX است. این کمپانی نه تنها قابلیت تقلیل و ثابت نگه داشتن (Trim) ولتاژ کنترلر حافظه را اضافه کرده، بلکه شاهد بازگشت قابلیت اورکلاکینگ PEG (PCIe) و DMI هستیم. قابلیت اورکلاک کردن DMI به‌طور ویژه در عبور از محدودیت‌های پهنای باند سودمند است. همچنین اینتل طرح‌های گارانتی قابل انتخاب برای پردازنده‌های خود را یک مرحله دیگر گسترش داده و حالا می‌توان طرح گارانتی با پوشش خرابی‌های ناشی از اورکلاکینگ را نیز انتخاب کرد.

چیپست X299 با اسم رمز  Basin Falls

پردازنده‌های Kaby Lake-X و Skylake-X مبتنی بر سوکت جدید LGA 2066 (R4) و چیپست X299 هستند. این چیپست یک تغییر اساسی در استراتژی اینتل در استفاده از چیپست های مخصوص سرور برای پلتفرم HEDT است و حالا با یک چیپست مصرف کننده پسند تر روبرو هستیم.

 X299 دارای رابط DMI 3.0 است که با PCIe 3.0 x4 برابری می‌کند. همچنین این چیپست دارای دیگر قابلیت‌های رایج چون هشت درگاه SATA 3.0 و 10 درگاه USB 3.0 است،  با این حال خبری از پشتیبانی ذاتی از USB 3.1 نیست.

این چیپست همچنین دارای در مجموع 30 خط ارتباطی پرسرعت موسوم به HSIO و قابلیت پشتیبانی از حداکثر سه رسانه ذخیره سازی RST PCIe 3.0 x4 است. همچنین این چیپست دارای LAN PHY جدید I218 است.

سازگاری کولر
خوشبختانه اینتل فاصله حفره‌های محل قرارگیری خنک کننده را تغییر نداده و می‌توان از کولرهای سازگار با سوکت LGA 2011-3 برای سوکت LGA 2066 نیز استفاده کرد.



بسته‌بندی و محتویات داخل جعبه

بسته‌بندی و محتویات داخل جعبه

روی جعبه بر خلاف مدل‌های ROG نسل قبل که یکدست زمینه‌ای قرمز داشت با شالوده‌ای از رنگ‌های مشکی و خاکستری نیز ادغام شده است.

مدل تجاری مادربرد و لوگو ROG برجسته‌ترین مندرجات این بخش هستند و نشان‌های چیپست ها و پردازنده‌های جدید اینتل در کنار لوگو Nvidia SLI، AMD CrossFireX و ASUS AURA Sync سایر مندرجات این بخش را تشکیل می‌دهند.

این جعبه نسبتاً حجیم با ابعاد 367mm x 308mm x 112mm همراه تمام محتویات داخلش حدوداً 3.2Kg وزن دارد. با توجه به حجم و وزن بالای این جعبه برخلاف گذشته هیچ نوع دستگیره‌ای برای حمل راحت‌تر آن در نظر گرفته نشده است.

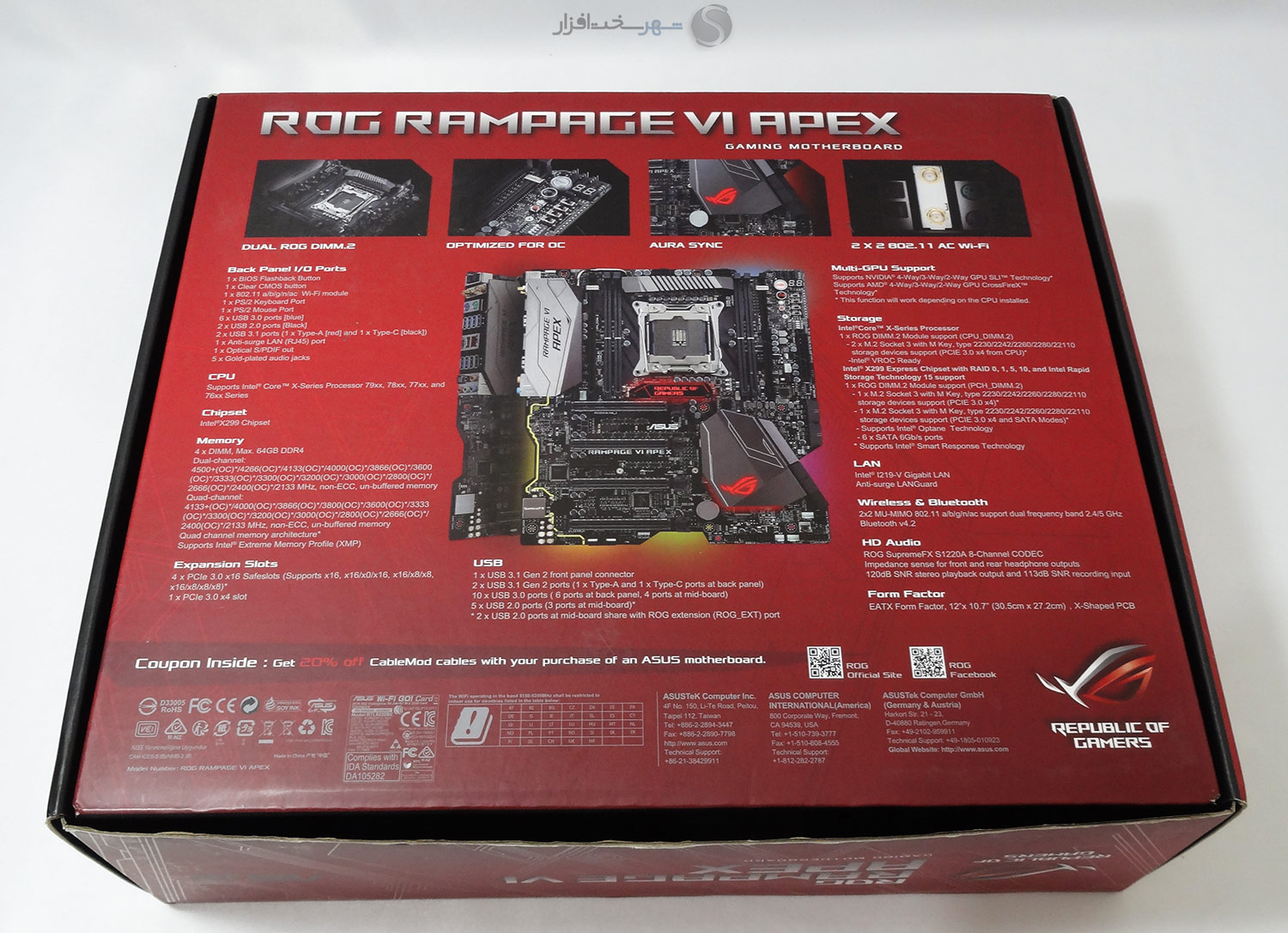

تنها با اندکی توجه با مندرجات پشت جعبه تقریباً هر آنچه در مورد این مورد بخواهید دستگیرتان خواهد شد. اشاره به محوری‌ترین قابلیت‌های این مدل، مشخصات فنی، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.

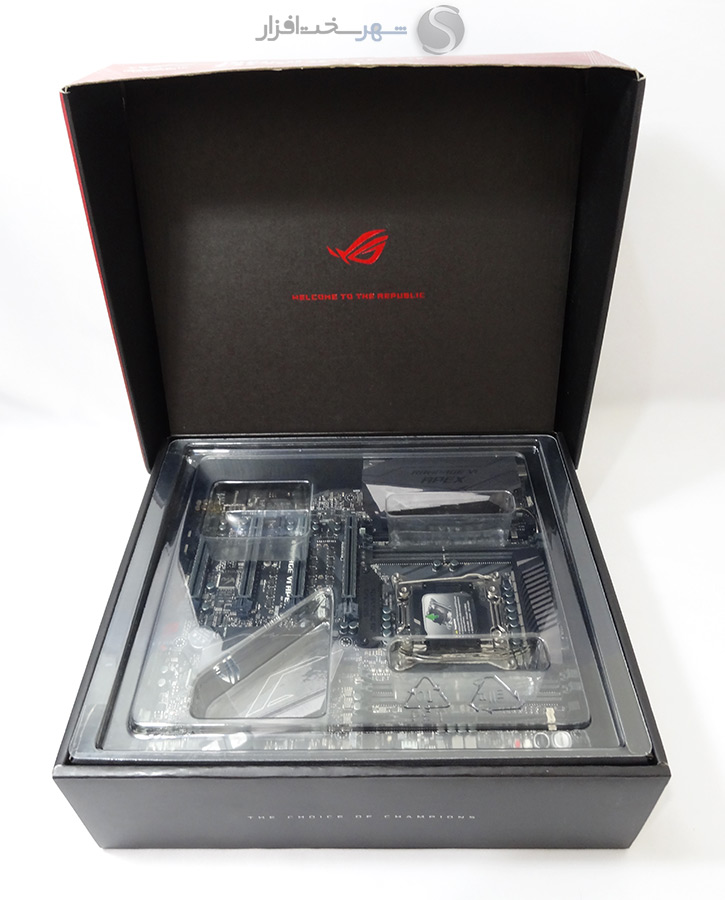

تمامی محتویات داخل بسته بندی درون دو پکیج مجزا تعبیه شده‌اند. جعبه اول همان‌طور ملاحظه می‌کنید دارای پوشش شفاف طلقی است مادربرد را درون خود جای داده است. سایر محتویات که شامل لوازم جانبی این مادربرد هستند به واسطه پوششی مقوایی زیر این پکیج گنجانده شده‌اند.

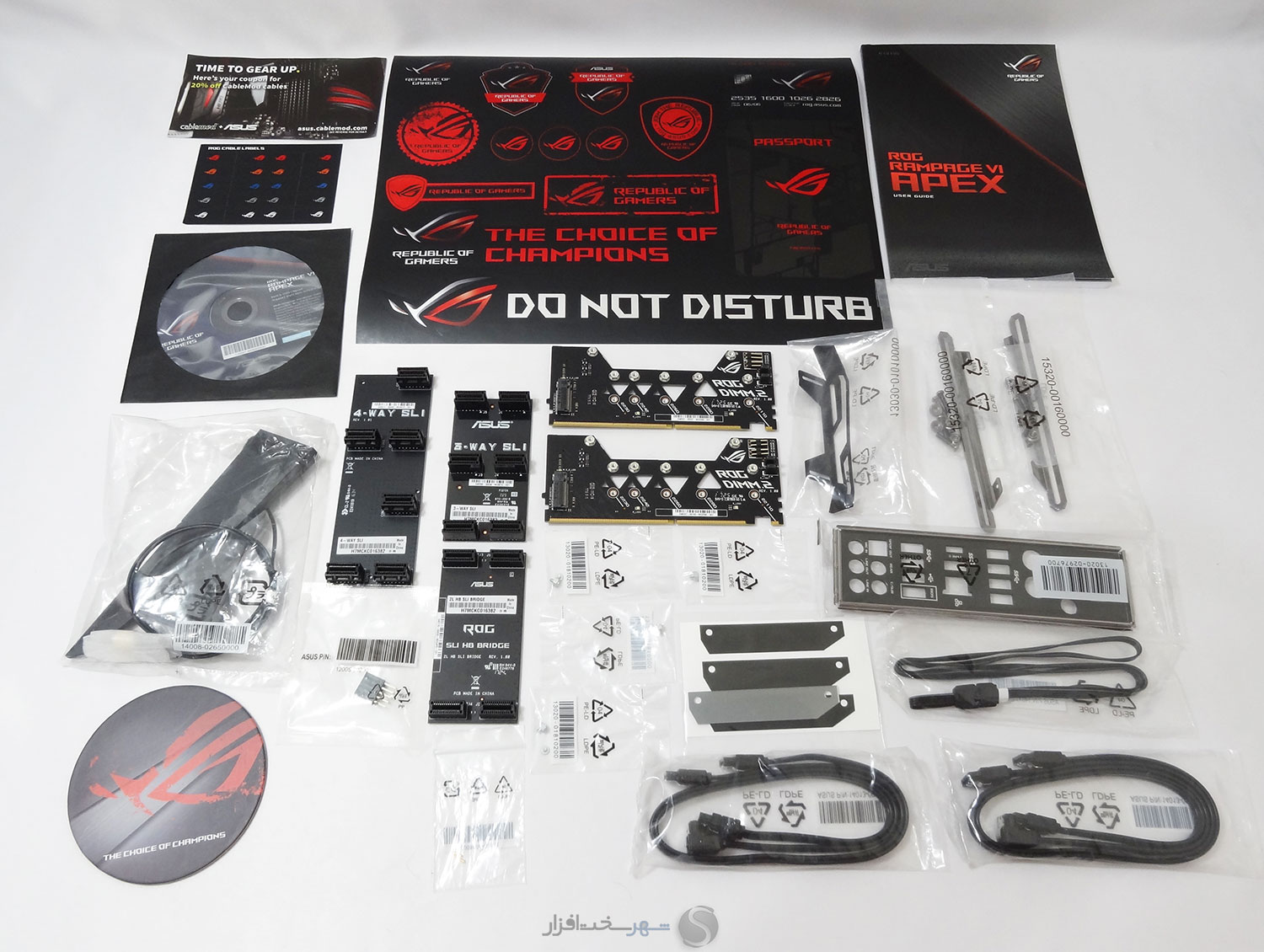

محتویات داخل جعبه کاملاً در خور یک مادربرد 430 دلاری در نظر گرفته شده است و ASUS حسابی برای این پرچم دار مخصوص اورکلاک خود سنگ تمام گذاشته است. این متعلقات به شرح زیر است:

  • دفترچه و DVD حاوی درایورها، نرم افزارها و راهنمای نصب و راه اندازی
  • 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی
  • پنل مشکی رنگ پشتی کیس
  • 2 عدد رابط ROG DIMM.2 جهت نصب تجهیزات M.2
  • 2 عدد براکت فلزی مخصوص، جهت نصب فن بر روی رابط‌های ROG DIMM.2
  • 1 عدد براکت فلزی مخصوص، جهت نصب فن بر روی هیتسینک مدار رگولاتور ولتاژ پردازنده
  • 1 عدد Q-connector برای اتصال سریع‌تر و آسان‌تر پورت‌ها و سوئیچ‌های پنل جلویی کیس
  • 1 عدد پل SLI-HB
  • 1 عدد پل 3-Way SLI
  • 1 عدد پل 4-Way SLI
  • 10 عدد برچسب ROG Cable Label جهت مرتب سازی و نام‌گذاری تجهیزات ذخیره سازی
  • یک برگ از ست کامل لوگوهای ROG به همراه زیر لیوانی
  • 4 عدد سازه پرینت شده 3 بعدی لوگو ROG قابلی نصب بر روی PCB مادربرد
  • 4 ست از پیچ‌های مخصوص جهت نصب تجهیزات مجهز به اسلات M.2
  • 1 عدد کابل توسعه 80 سانتی متری برای اتصال نوارهای RGB LED به کانکتور مخصوص روی مادربرد
  • آنتن 2T2R dual Band با قابلیت پشتیبانی از استانداردهای رادیویی Wi-Fi 802.11a/b/g/n/ac
  • 4 عدد پیچ مخصوص جهت نصب سازه‌های پرینت شده سه بعدی بر روی مادربرد

نکته قابل تأمل در این بخش عدم وجود حس گرهای حرارتی در محتویات داخل جعبه است. حس گرهایی که حتی در جعبه مادربردهای میان رده ASUS نیز مشاهده می‌شوند.

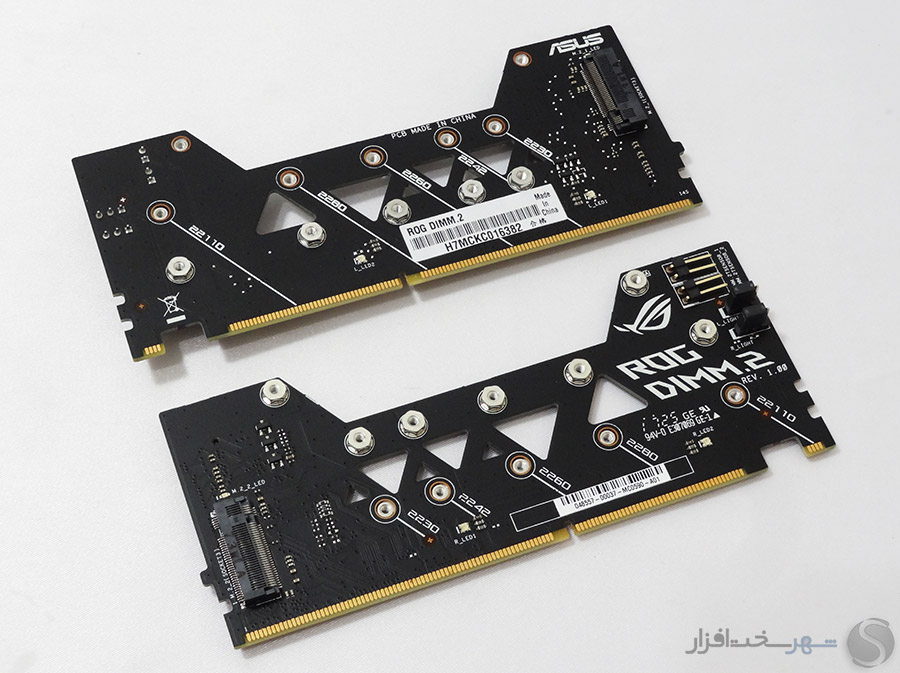

در تصویر بالا رابط‌های ROG DIMM.2 را از نمای نزدیک مشاهده می‌کنید. هر یک این رابط‌ها که بر روی اسلات هایی شبیه به DIMM ماژول‌های RAM تعبیه شده بر روی PCB نصب می‌شوند، قابلیت نصب 2 عدد از تجهیزات ذخیره سازی به رابط M.2 X4 32Gb/s از نوع PCIe و SATA را برای این مادربرد فراهم کرده‌اند. در واقع این مبدل‌ها تنها بر روی درگاهی شبیه به DIMM نصب می‌شوند و اسلات در نظر گرفته شده برای آن‌ها در عمل با Lane های PCIe 3.0 مشعب شده از پردازنده و رابط‌های SATA در چیپست Intel X299 مرتبط است.

همچنین بر روی هر یک از این دو رابط 2 عدد کانکتور 2 پین جهت اتصال به حسگرهای حرارتی، دو عدد رزوه مخصوص جهت نصب براکت فن و چند RGB LED برای تکمیل شد نورپردازی این مادربرد نیز در نظر گرفته شده است.

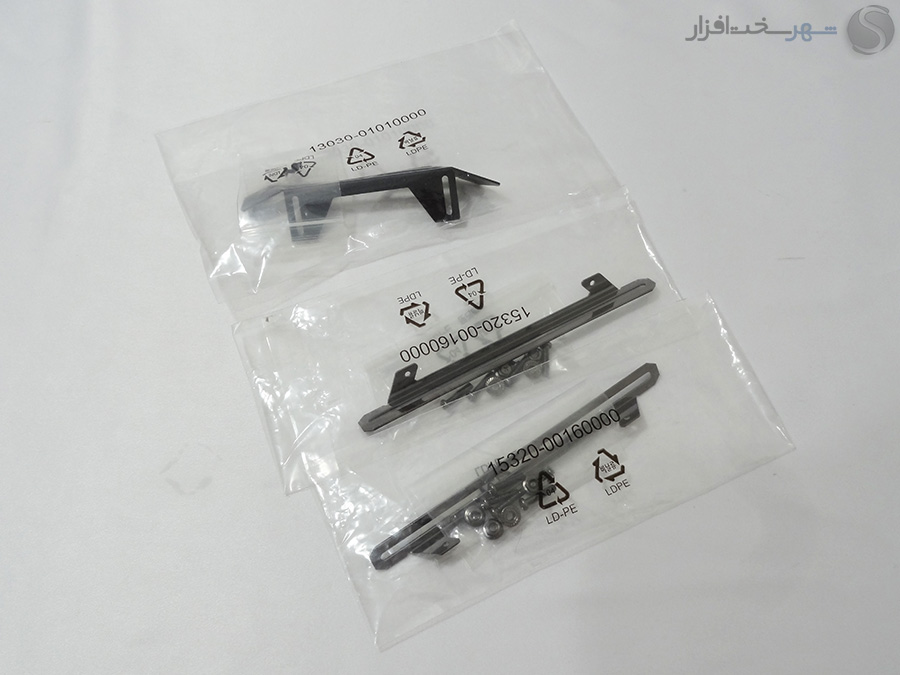

براکت های مخصوص نصب فن بر روی هیتسینک مدار رگولاتور ولتاژ پردازنده و رابط‌های ROG DIMM.2 را نیز در تصویر بالا مشاهده می‌کنید.

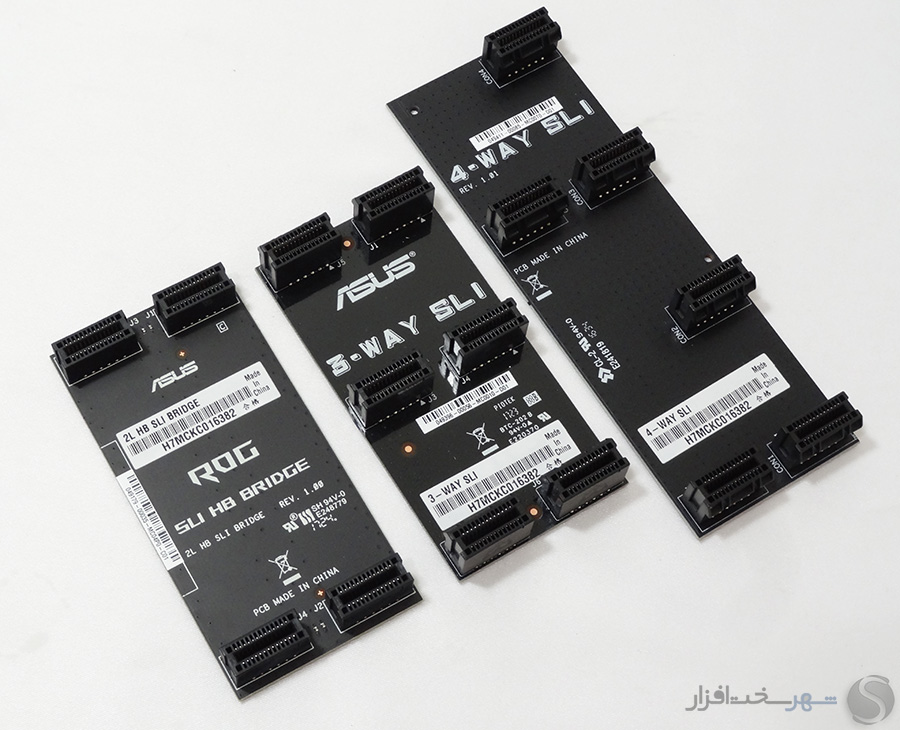

ASUS حسابی هوای اورکلاکرها را داشته و تمامی پل‌های 2/3/4-Way SLI را برای کسانی که قصد ثبت رکوردهای جهانی در پیکربندی‌های Multi-GPU دارند را نیز جزو متعلقات این مادربرد در نظر گرفته است.

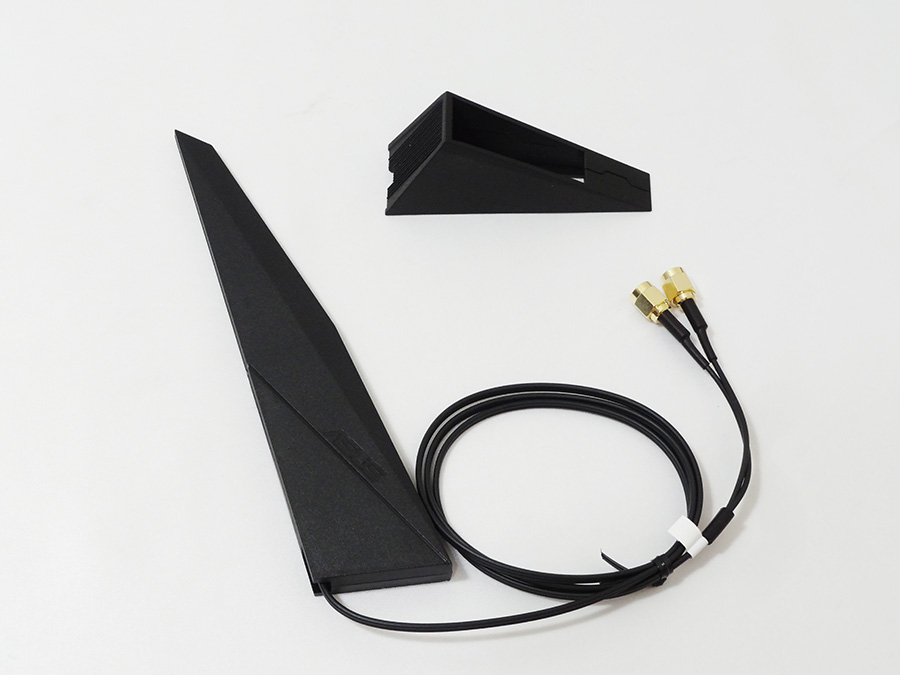

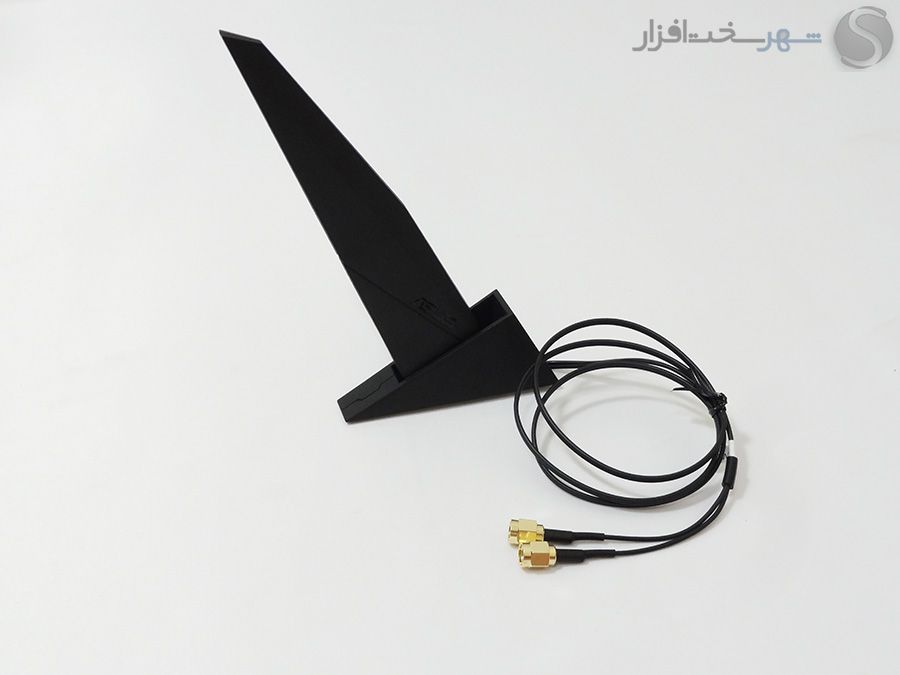

آنتن ماژول WiFi این مادربرد از نوع  2T2R Dual band می‌باشد دارای دو کانکتور از نوع RP-SMA بوده و قابلیت تغییر وضعیت فیزیکی در دو حالت مختلف را دارا می‌باشد. حالت اول را در تصویر بالا و حالت دوم را نیز در تصویر پایین ملاحظه می‌کنید.

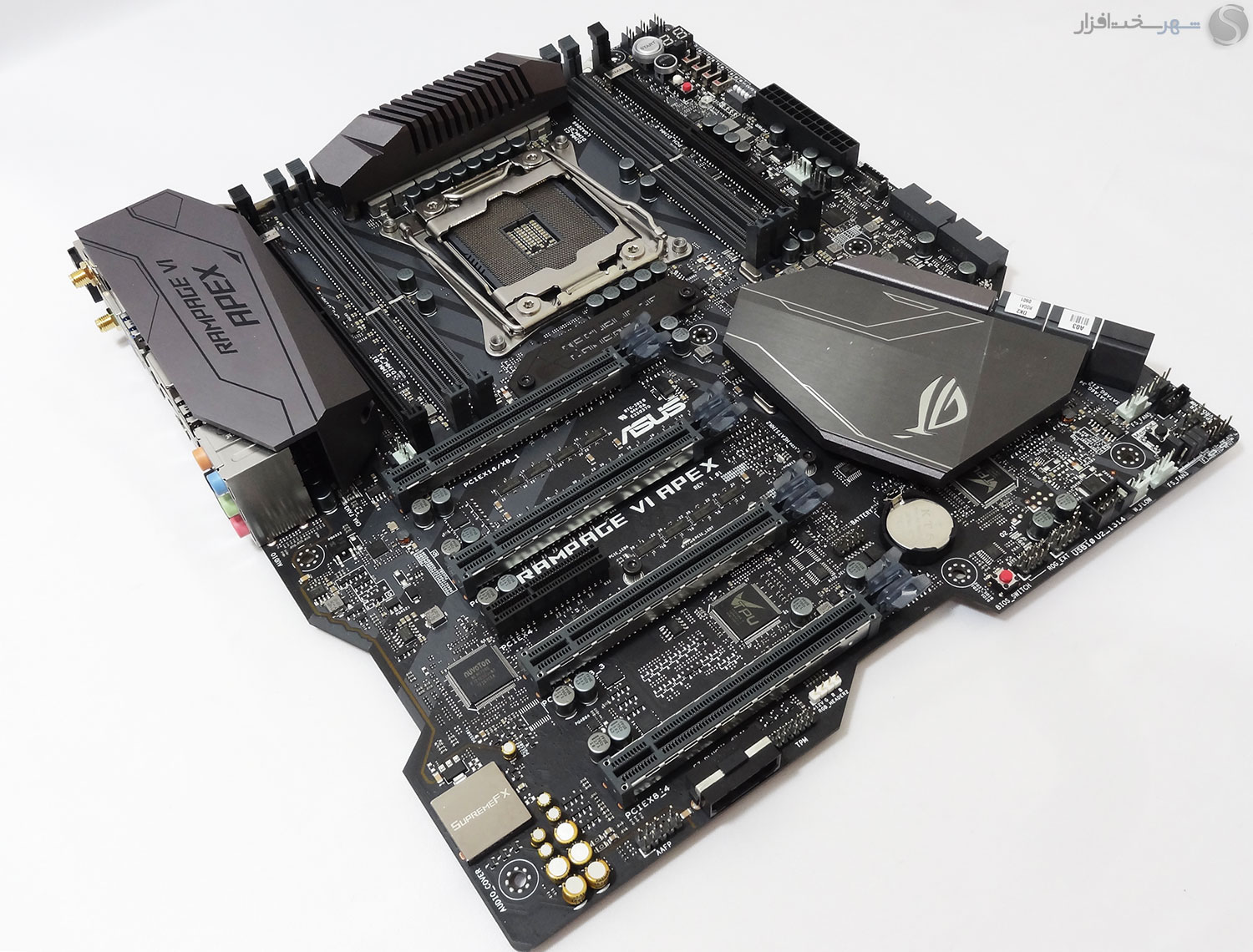

مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

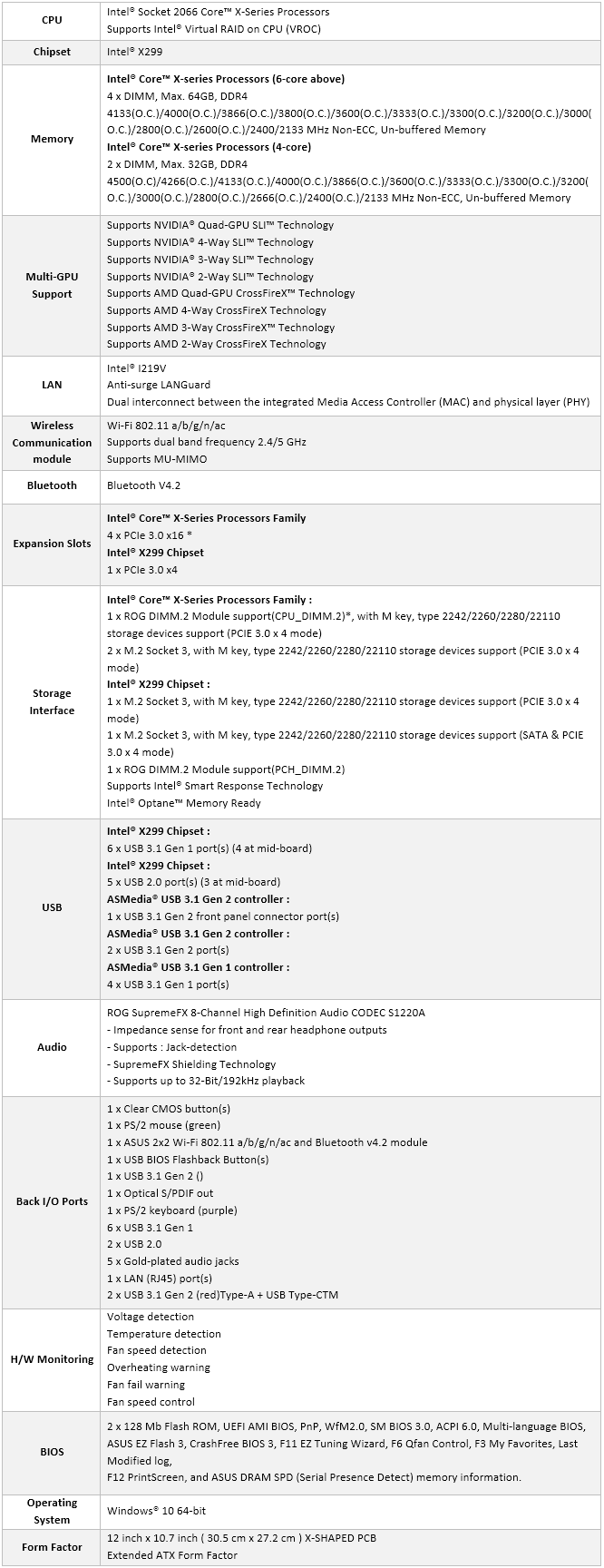

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی ASUS ملاحظه کنید:

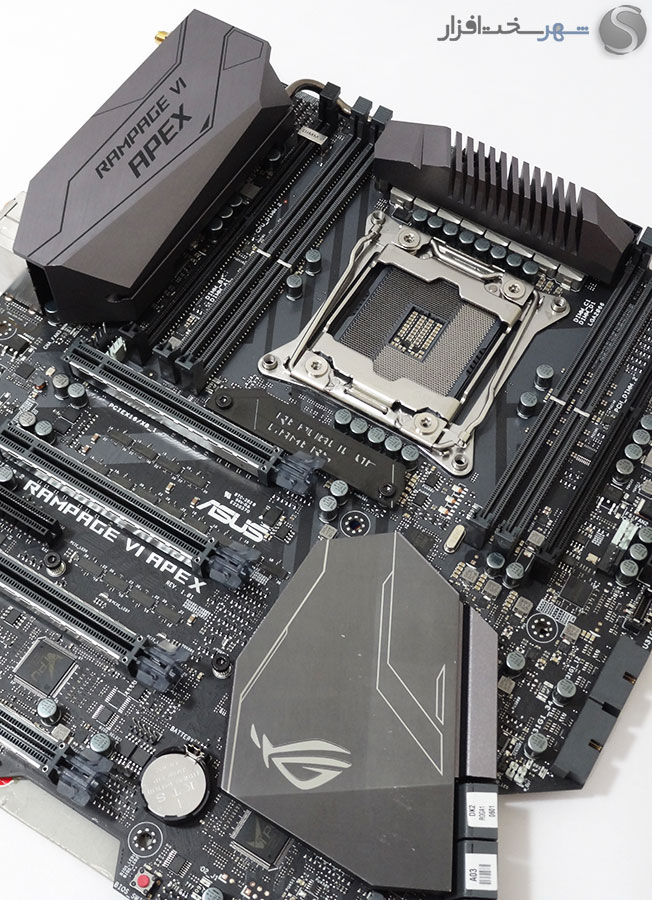

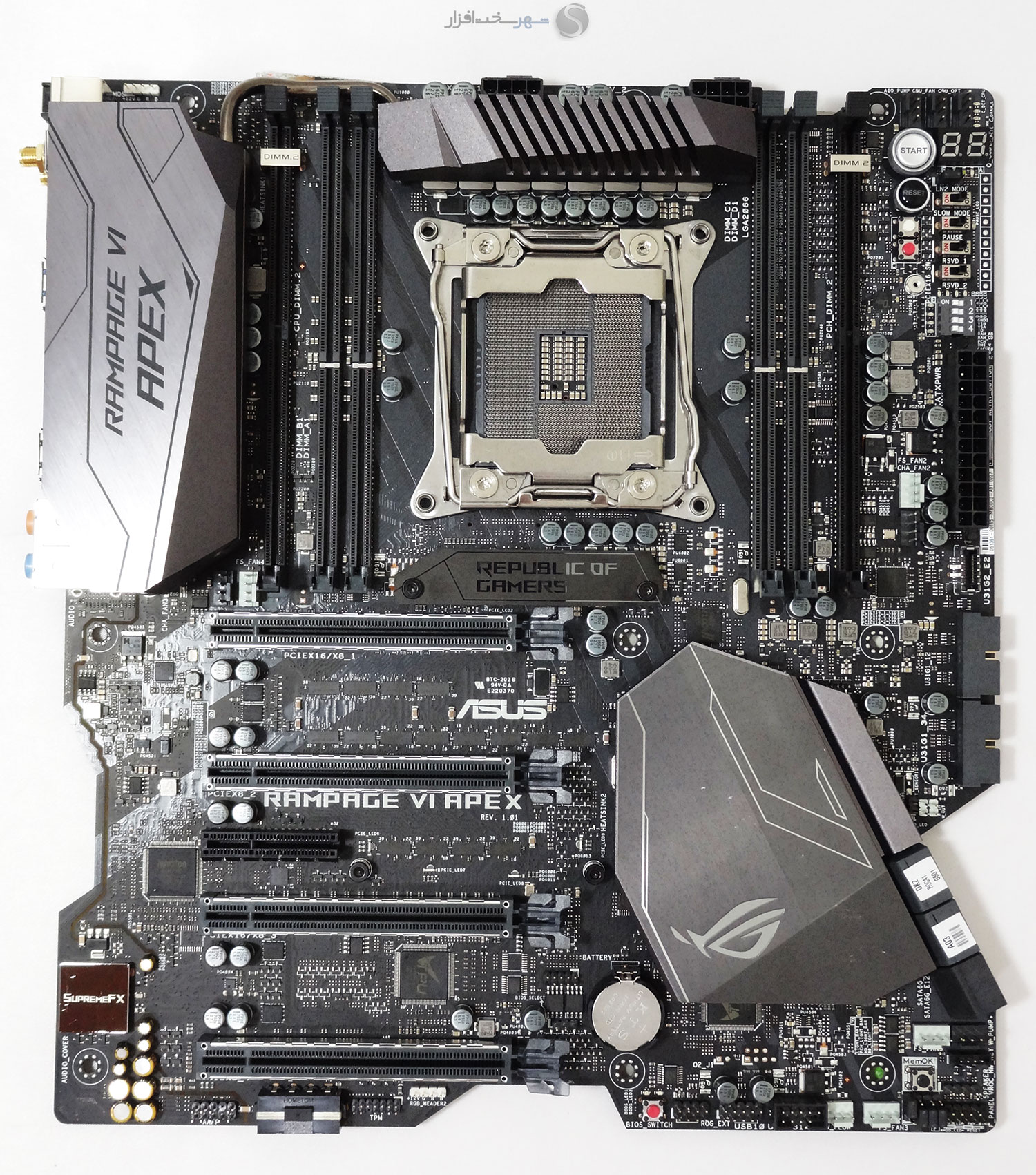

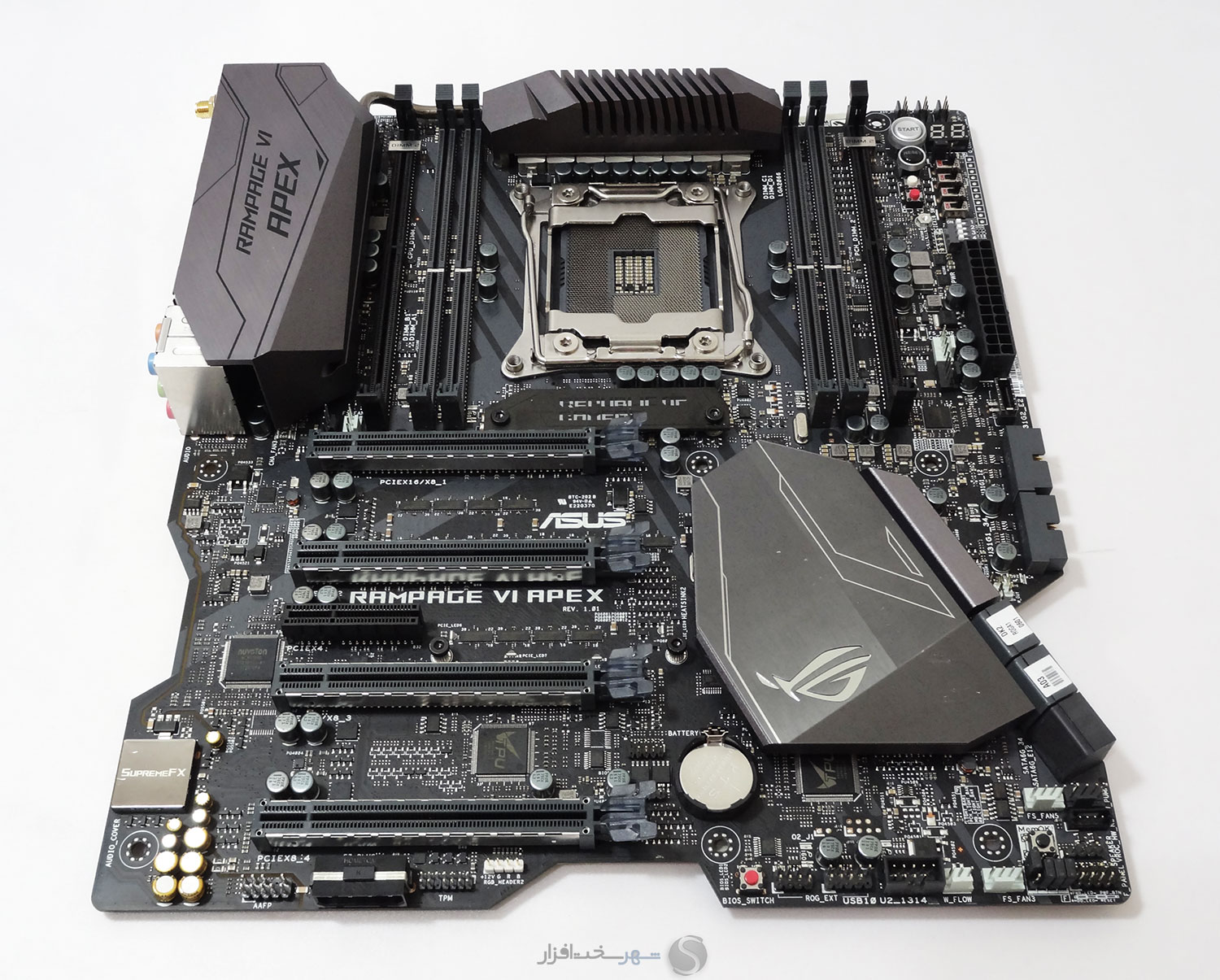

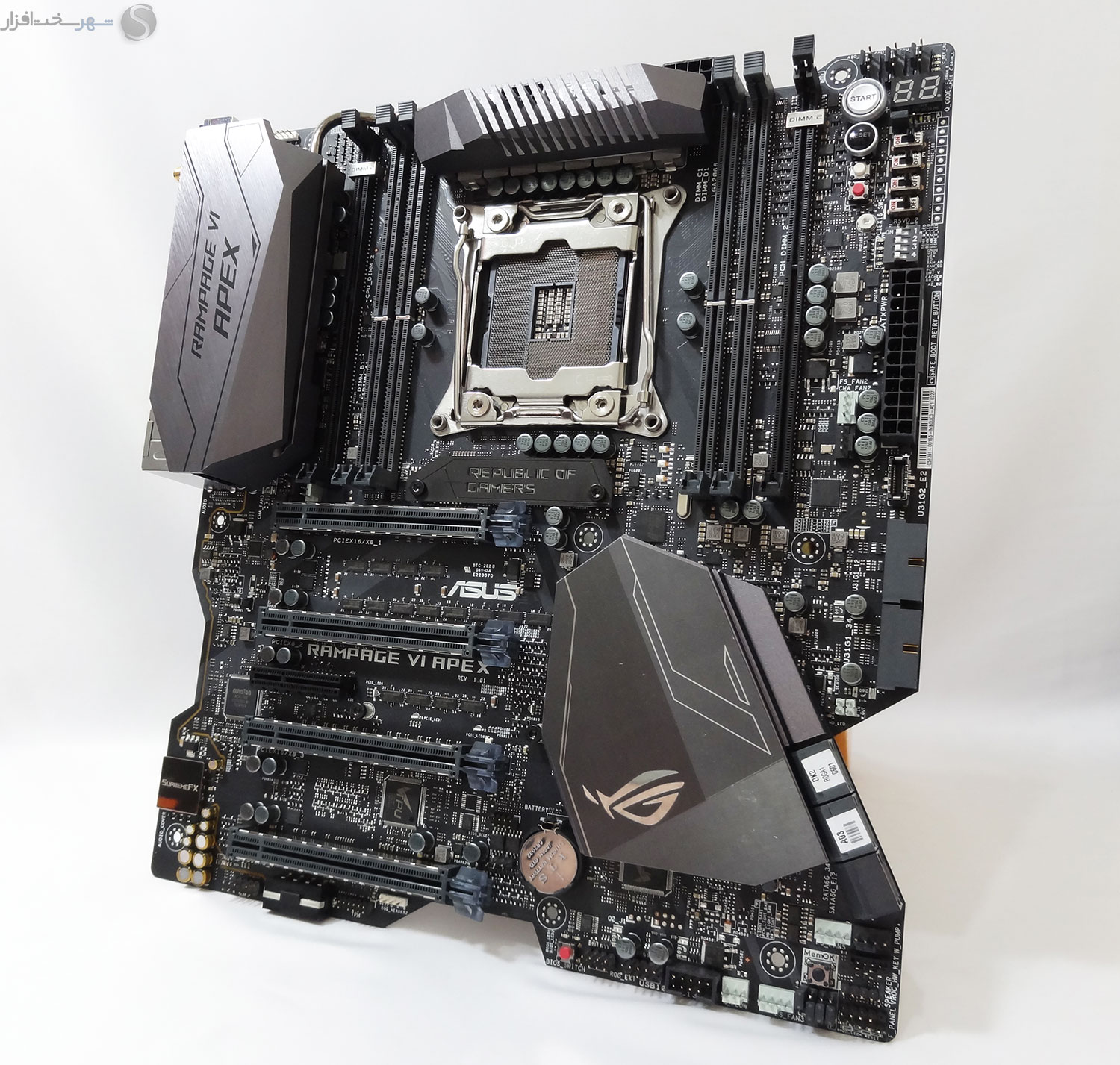

همان‌طور که ملاحظه می‌کنید بر خلاف مدل‌های سری Formula و Extreme پوشش پلاستیکی تحت عنوان ROG Armor در این مدل مشاهده نمی‌شود.

طراحی PCB به شکل X مادربردهای سری APEX بدون شک خاص‌ترین و در عین حال زیباترین در نوع خود محسوب می‌شود. در واقع ASUS مادربردی خلق کرده که حتی از فاصله دور نیز خاص بودن خود را نسبت به همسانان خود به رخ بکشد! علاوه بر این طراحی خاص و ناموزون هیتسینک های آلومینیومی در نظر گرفته شده برای سیستم خنک کننده این مادربرد به همراه درج لوگو ROG بر روی آن‌ها نیز بیش از پیش به زیبایی‌های این مادربرد بی‌نهایت جذاب افزوده است. بدون شک ASUS ROG RAMPAGE VI APEX یکی از جذاب‌ترین و در عین حال خاص‌ترین مادربردهایی است که تاکنون خلق شده است.

به گفته ASUS طراحی به شکل X و شکاف‌های ایجاد شده در 4 طرف مادربرد به گونه‌ای در نظر گرفته شده‌اند که باعث جلوه بیشتر سامانه نورپردازی و همچنین کابل کشی راحت‌تر در حین اسمبل سیستم شوند.

PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 27.2cm در کلاس مادربردهای E-ATX طبقه می‌شود و از این حیث نصب آن تنها در کیس های میان رده و رده بالای بازار ممکن خواهد بود.

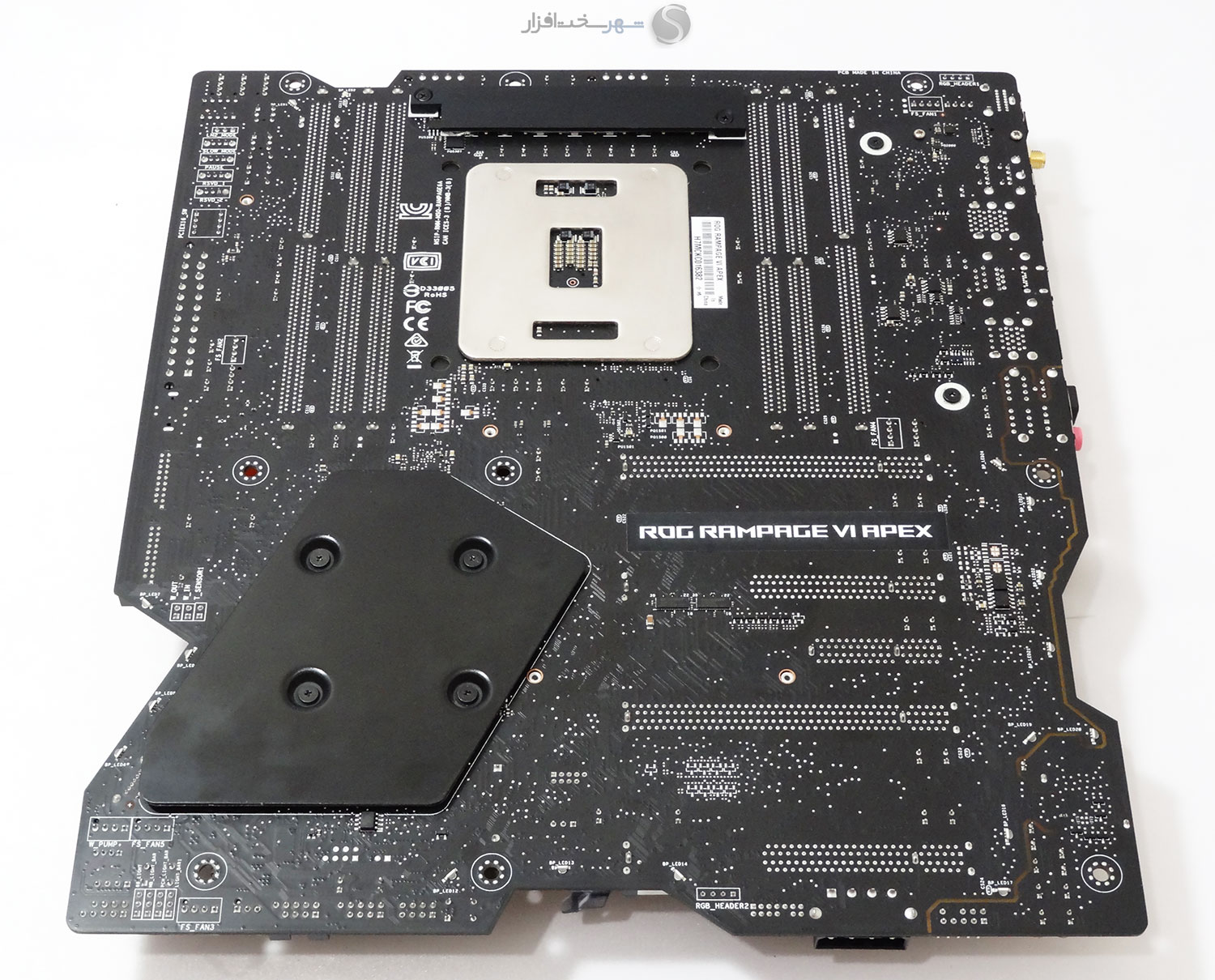

علیرغم سایز E-ATX برد PCB این مادربرد و همچنین انتقال درگاه‌های M.2 به اسلات های ROG DIMM.2، اما کمکان تراکم قطعات بسیار بالاست. این تراکم در بخش بالا و سمت راست که امکانات مخصوص اورکلاکینگ تعبیه شده‌اند به اوج خود می‌رسد و البته در بخش پایین و سمت چپ در اطراف اسلات های توسعه PCIe به‌مراتب کمتر از سایر نقاط PCB است. همچنین 4 عدد رزوه مخصوص نصب سازه‌های پرینت شده 3 بعدی بر روی PCB مشاهده می‌شود و محدوده خالی در نظر گرفته شده اطراف روزنه‌های مخصوص نصب مادربرد بر روی کیس، نیز قابل قبول است.

به‌واسطه فرآیند تولید تمام خودکار، دیگر مادربردی را می‌توان پیدا کرد که کیفیت ساخت و لحیم کاری بی‌کیفیتی داشته باشد. این مادربرد نیز از این قاعده مستثنا نیست. همان‌طور که در تصویر بالا ملاحظه می‌کنید هیتسینک های تعبیه شده بر روی PCB به‌واسطه 10 پیچ معمولی بر روی این برد نصب می‌شوند. همچنین به دلیل تثبیت هر چه بیشتر هیتسینک مدار رگولاتور ولتاژ پردازنده و جذب حرارت منتقل شده به پشت PCB توسط این بخش، یک تسمه فلزی دقیقاً در پشت مدار VRM تعبیه شده است.

همانند اغلب مادربردهای رده‌ بالا و گیمینگ، کمپانی ASUS این مدل را نیز به سامانه نورپردازی با RGB LED تحت عنوان Aura Sync مجهز کرده است. این LED ها همان‌طور که در تصویر بالا ملاحظه می‌کنید در بخش مرکزی مادربرد، پس زمینه لوگو ROG نقش بسته بر روی هیتسینک چیپست Intel X299، مرز میان PCB مربوط به سیستم صوتی و پشت شکاف‌های تعبیه شده در 4 طرف مادربرد تعبیه شده‌اند.

بررسی اولیه

بررسی اولیه

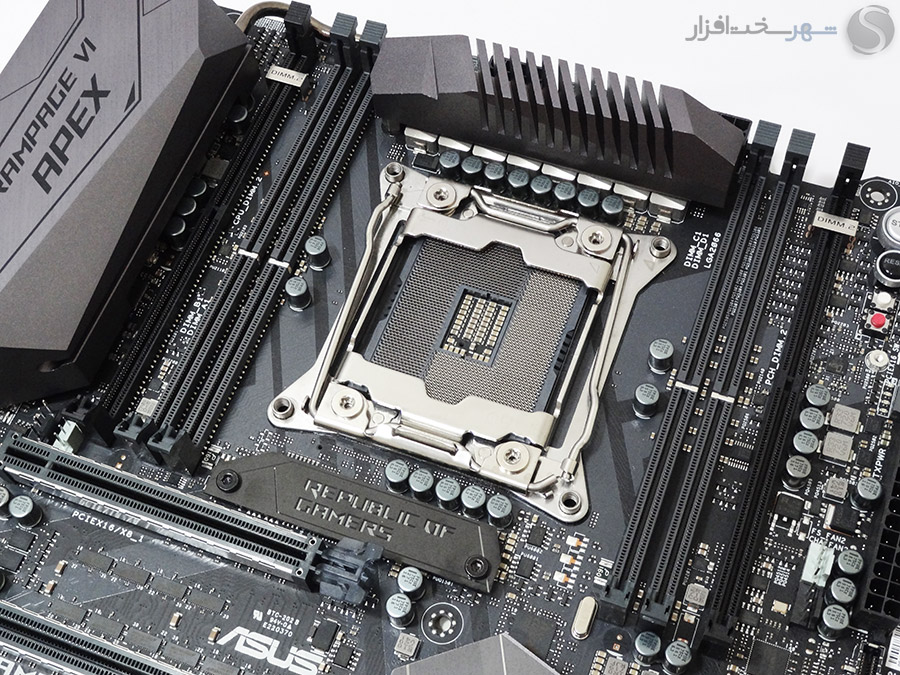

این مدل به‌واسطه چهار DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400/2666MHz/2133 را در حالت استاندارد دارا است. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 3.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های 4 کاناله با فرکانس بیش از 4133MHz و ماژول‌های دوکاناله در فرکانس 4500MHz را نیز با موفقیت پشت سر گذاشته است.

اسلات های ماژول‌های RAM در این مادربرد به تثبیت کننده فلزی تحت عنوان SafeDIMM مجهز شده‌اند که در عمل باعث افزایش دوام این اسلات ها در حین تعویض چندین باره ماژول‌های RAM می‌شود.

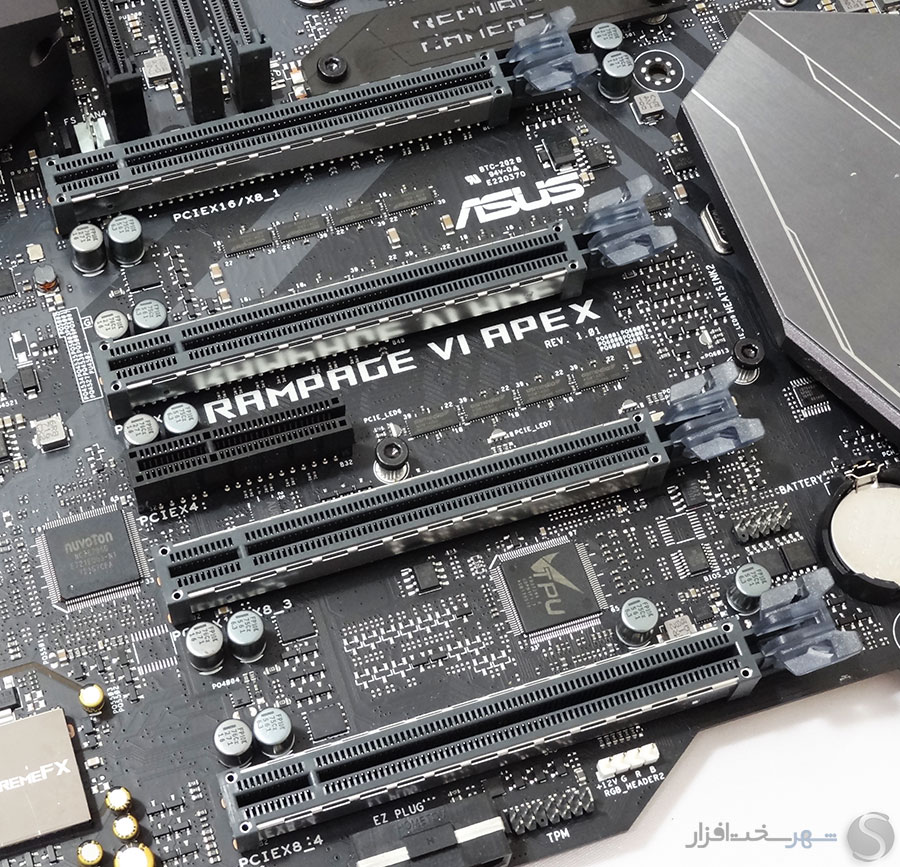

در بخش اسلات های توسعه 4 اسلات PCIe X16 3.0 و 1 اسلات PCIe X4 3.0 مشاهده می‌شود که در این بین هر 4 اسلات PCIe X16 از کنترلر PCIe پردازنده و تنها اسلات PCIe X4 نیز از منابع موجود در چیپست Intel X299 منشعب شده است.

همان‌طور که اشاره شد این مادربرد از تمامی پیکربندی‌های 2/3/4-Way Multi GPU Nvidia SLI و AMD CrossFireX پشتیبانی می‌کند اما کارایی عملیاتی هر یک از 4 اسلات نام برده به نوع پردازنده نصب شده بر روی مادربرد وابسته است. در جداول زیر سرعت عملیاتی هر یکی از 3 اسلات PCIe X16 نام برده را در صورت نصب پردازنده‌های دارای 16/28/44 Lane PCIe مشاهده می‌کنید.

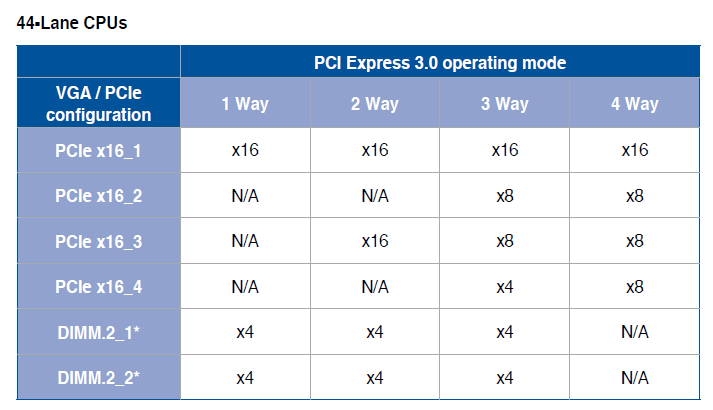

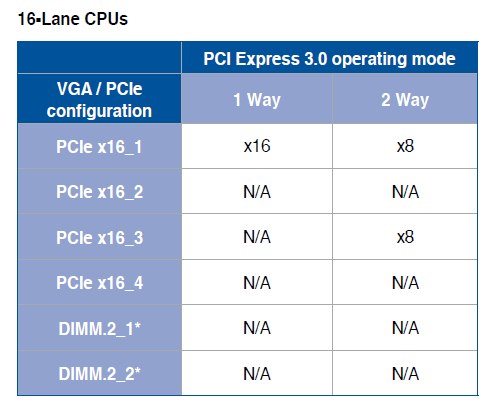

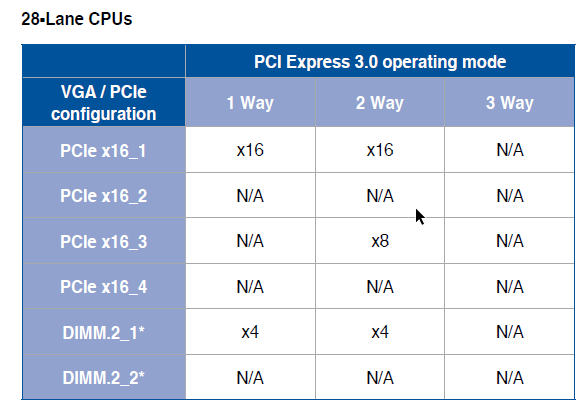

همان طور که ملاحظه می‌کنید پیکربندی‌های Multi-GPU 4-Way تنها در صورت نصب پردازنده‌های دارای 44-Lane رابط PCIe هستند فعال می‌شوند. همچنین در حالت فعال شدن پیکربندی‌های 4-Way، پیکربندی 3-Way در صورت نصب پردازنده‌های با 28-Lane رابط PCIe و حتی در صورت نصب تنها یک کارت گرافیک در وضعیتی که پردازنده‌های با 16-Lane PCIe بر روی این مادربرد نصب شده باشد هر دو اسلات DIMM.2 غیرفعال شده و عملاً امکان نصب تجهیزات ذخیره سازی با رابط M.2 بر روی این مادربرد وجود نخواهد داشت.

همچنین تمامی اسلات های PCI-Express x16 این مادربرد به محافظ فلزی قلع کاری شده در پشت PCB تحت عنوان SAFESLOT مجهز شده که قدرت تحمل آن را در برابر شکستگی بیش از 1.8 و در برابر کنده شده از روی PCB بیش از 1.6 برابر افزایش داده است. در واقع دیگر هیچ نوع نگرانی برای نصب کارت‌های گرافیک سنگین و حجیم بر روی این اسلات وجود نخواهد داشت.

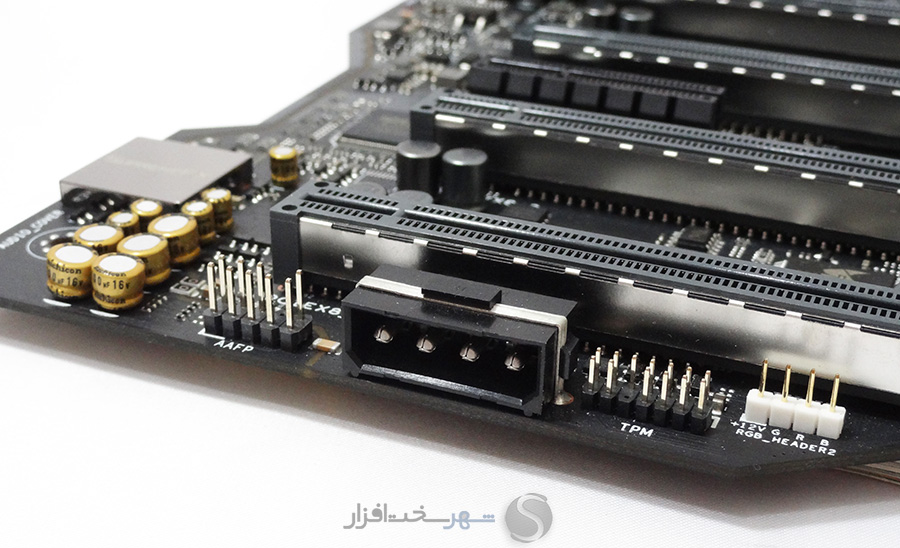

علاوه بر این به دلیل تعدد اسلات های PCIe X16 در این مادربرد، ASUS به جهت کاهش جریان عبوری از شاخه‌های +12V تعبیه شده در سوکت 24-PIN ATX یک کانکتور 4Pin Molex برای تأمین انرژی مورد نیاز برخی از اسلات های توسعه به‌صورت مستقیم از منبع تغذیه سیستم در بخش پایینی PCB در نظر گرفته است.

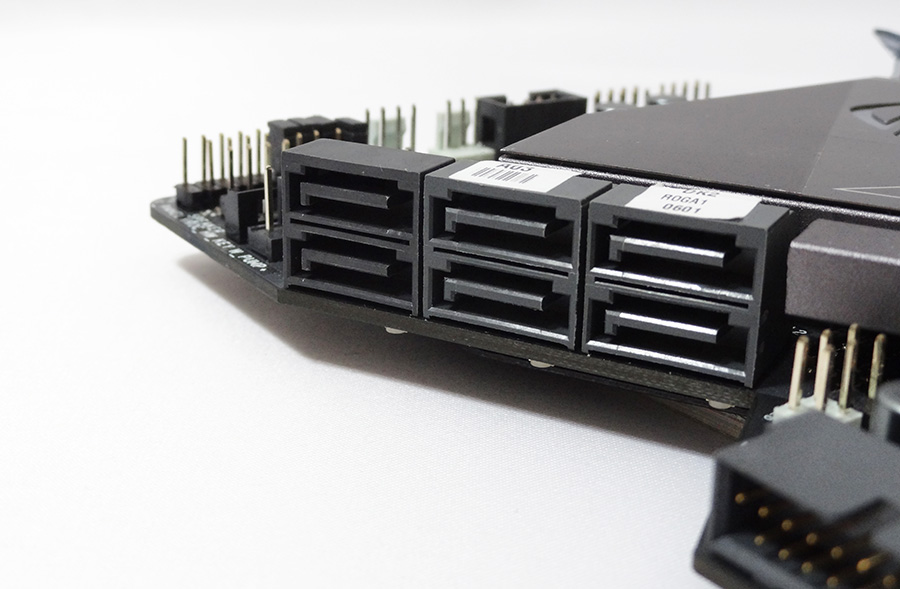

بر خلاف مادربردهای نسل قبل دیگر خبری از پورت‌های SATA Express در اکثر مادربردهای این سری نیست. در واقع باوجود کارایی بسیار بالا و محصولات عرضه شده متنوع‌تر مبتنی بر درگاه‌های M.2، این درگاه جدید نیامده بازنشسته شده است! در این مادربرد 6 پورت SATA 6Gb/s در نظر گرفته شده که همگی آن‌ها از چیپست Intel X299 منشعب شده و از پیکربندی‌های RAID 0/1/5/10 نیز پشتیبانی می‌کنند.

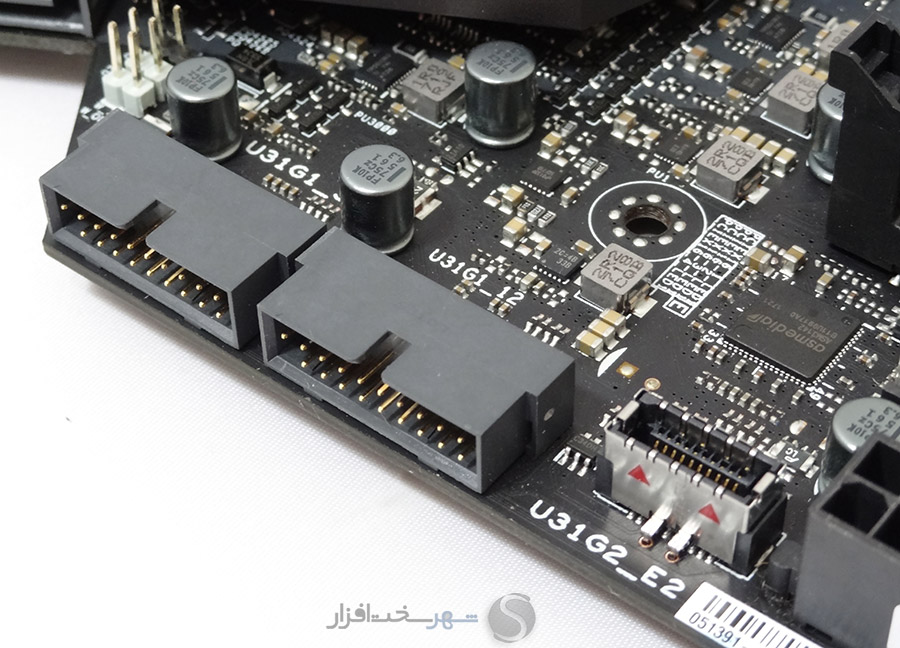

همچنین در کنار پورت‌های SATA دو کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel X299 تعبیه شده است که روی هم رفته 4 پورت USB 3.1 Gen1 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم می‌کند. سمت راست این دو کانکتور نیز تنها سوکت USB 3.1 Gen2 منشعب شده از کنترلر ساخت کمپانی ASMedia را مشاهده می‌کنید. این کانکتور نیز یک پورت USB 3.1 Gen2 تعبیه شده بر روی پنل جلویی کیس یا براکت های جانبی را تغذیه می‌کند.

همان‌طور که اشاره شد به دلیل فشردگی بسیار زیاد تراشه‌ها و امکانات تعبیه شده بر روی PCB این مادربرد ASUS از 2 مبدل تحت عنوان ROG DIMM.2 جهت نصب تجهیزات ذخیره سازی با رابط M.2 در این مادربرد استفاده کرده است؛ اما این دو رابط که یکی در سمت چپ سوکت پردازنده و دیگری در سمت راست آن تعبیه شده است، تفاوت‌هایی با یکدیگر دارند.

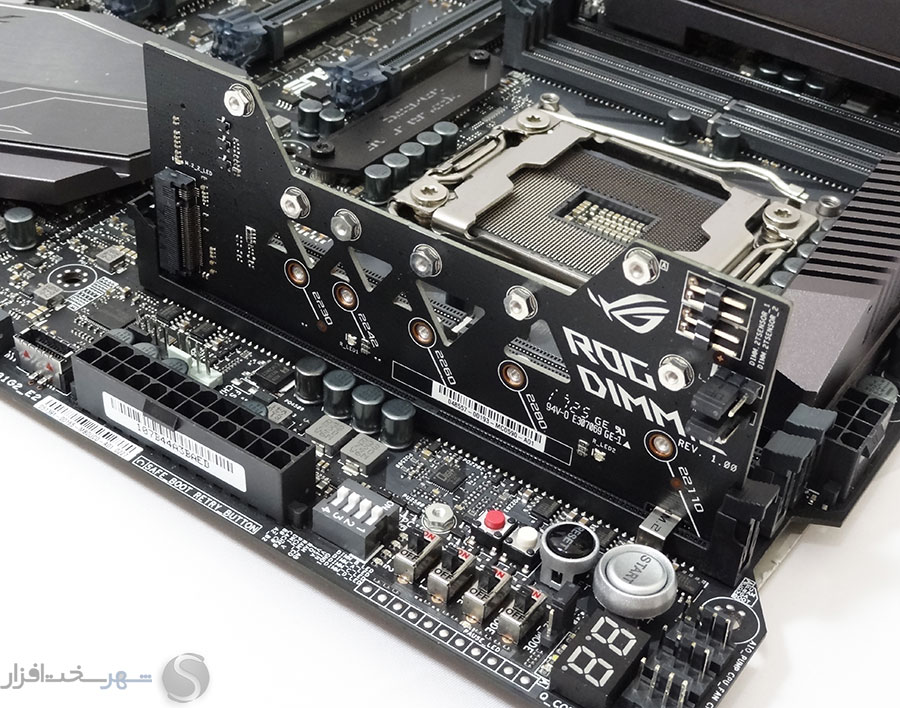

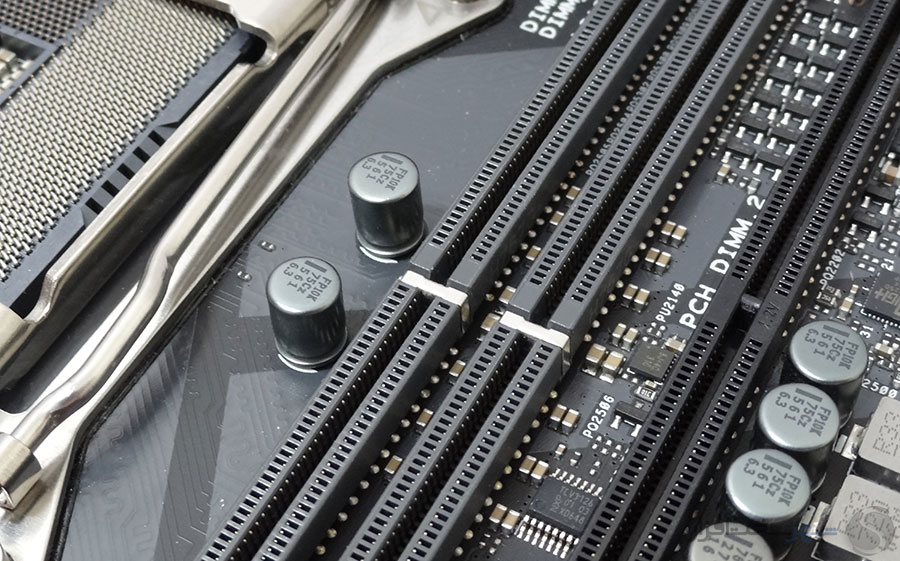

اسلاتی که در سمت راست سوکت پردازنده تعبیه شده است PCH-DIMM.2 نامیده شده، مجهز به 2 اسلات M.2 است، از منابع موجود در چیپست Intel X299 منشعب شده است و از تجهیزات ذخیره سازی M.2 با رابط PCIe X4 و SATA با طول 2242/2260/2280/22110 پشتیبانی می‌کند.

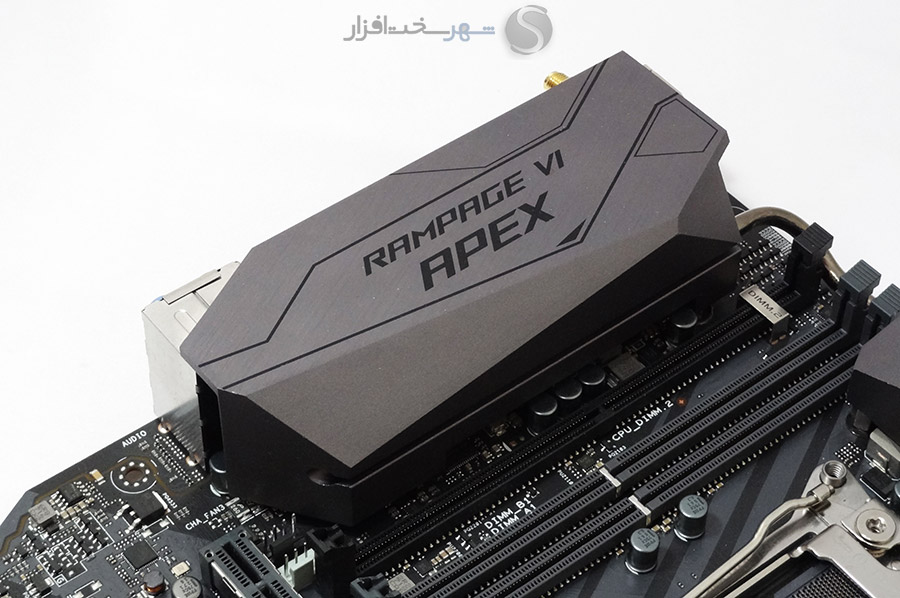

اما اسلاتی که در سمت چپ سوکت پردازنده تعبیه شده است CPU-DIMM.2 نامیده شده، مجهز به 2 اسلات M.2 است، از منابع موجود در CPU منشعب شده است و تنها از تجهیزات ذخیره سازی M.2 با رابط PCIe X4 با طول 2242/2260/2280/22110 پشتیبانی می‌کند.

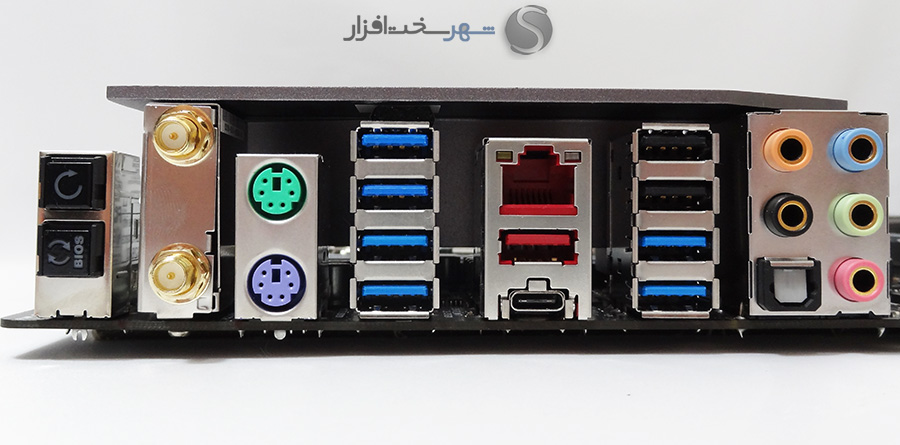

در پنل پشتی این مادربرد نیز شاهد 6 پورت USB 3.1 Gen1، 2 پورت USB 2.0 (در این بین 4 عدد از پورت‌های USB 3.1 Gen1 که از کنترلر مجزا ساخت کمپانی ASMedia و سایر پورت‌ها از چیپست Intel X299 منشعب شده‌اند(، 2 پورت USB 3.1 Gen2 10Gb/s از نوع Type-A و Type-C منشعب شده از کنترلر مجزا ساخت کمپانی Asmedia، یک پورت Gigabit LAN، دو پورت PS/2 و خروجی‌های 7.1 Channel آنالوگ و دیجیتال Optical S/PDIF صدا هستیم.

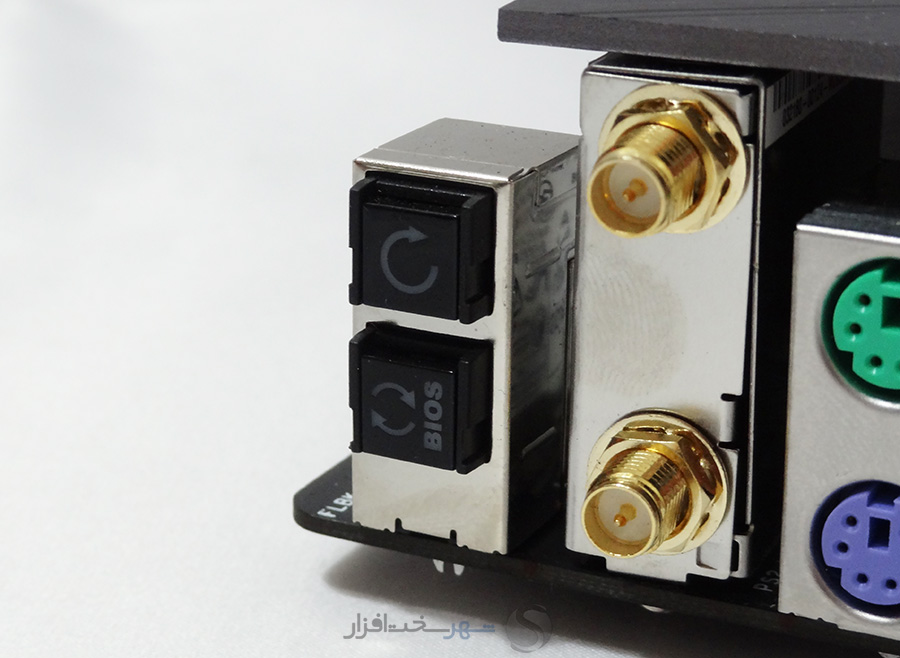

علاوه بر این کانکتورهای مادگی RP-SMA جهت اتصال به آنتن Wi-Fi 2T2R و سوئیچ‌های Clear CMOS جهت بازنشانی تنظیمات Bios و USB Bios Flashback نیز در بخش بالایی این پنل در نظر گرفته شده‌اند. با استفاده از قابلیت USB Bios Flashback بدون وارد شدن به سیستم عامل و یا محیط UEFI Bios و تنها با دانلود و انتقال فایل Bios به یک USB Flash Drive و اتصال آن به پورت USB مخصوص (در این مادربرد یکی از پورت‌های USB 2.0 تعبیه شده در پنل پشتی) تنها با فشردن و نگه داشتن 3 ثانیه‌ای سوئیچ USB Bios Flashback فرآیند به‌روزرسانی Bios آغاز می‌شود. این سامانه در مواقعی که محتویات تراشه Bios به هر علتی آسیب دیده‌اند کاربردی حیاتی دارد.

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

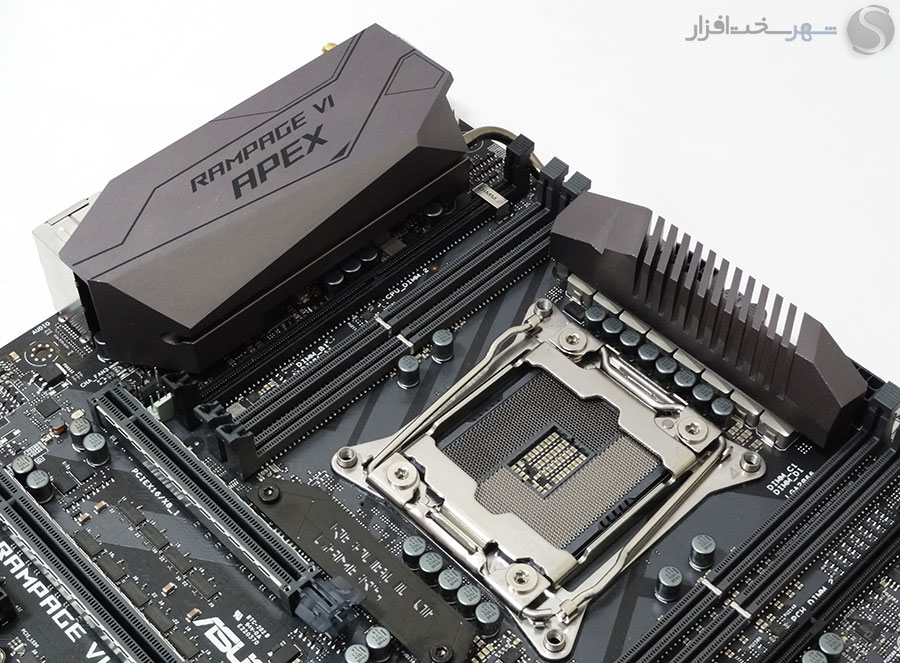

سیستم خنک کننده این مادربرد شامل 2 بخش مجزا می‌باشد. بخش اول که خود از دو هیتسینک آلومینیومی و هیت پایپ مسی با قطر 6mm تشکیل شده است، وظیفه دفع حرارت از ماسفت های مدار رگولاتور ولتاژ پردازنده را بر عهده دارند. بخش دوم نیز هیت سینکی بسیار بزرگ است که در مرکز PCB تعبیه شده و حرارت چیپستIntel X299 را دفع می‌کند.

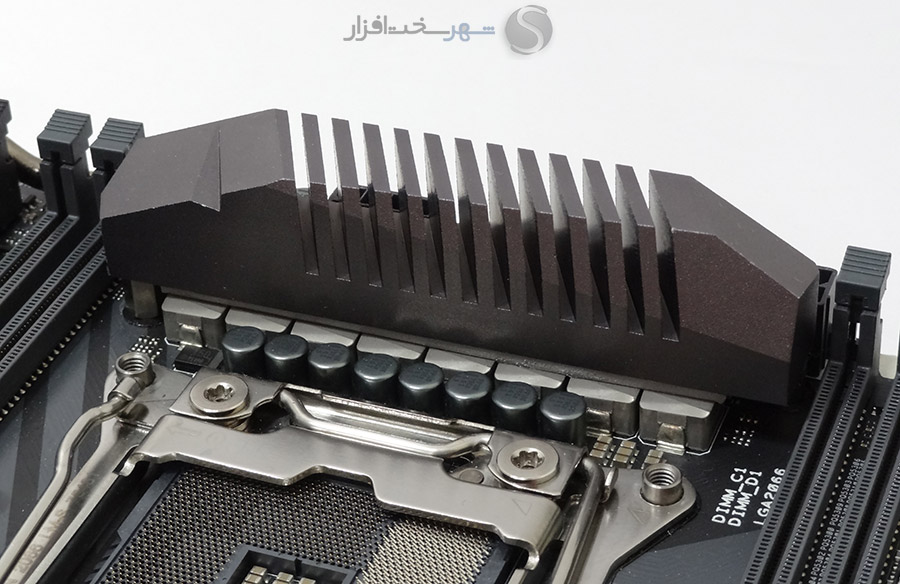

در بخش مدار رگولاتور ولتاژ پردازنده یکی از دو هیتسینک مستقیماً بر روی ماسفت ها نصب می‌شود و به دلیل محدودیت فضا در مادربردهای سری HEDT اینتل، هیتسینک دوم که به‌واسطه یک هیت پایپ مسی با قطر 6mm به هیتسینک اصلی متصل شده و دقیقاً بر روی پورت‌های پنل I/O تعبیه شده است به‌عنوان کمک حال هیتسینک اول عمل می‌کند.


شاید در نگاه اول تصور می‌کردید همانند سایر مدل‌های مشابه بخش دوم یک کاور پلاستیکی است که بر روی پورت‌های پنل پشتی تعبیه شده است؛ اما این‌گونه نیست و بخش دوم نیز یک هیتسینک کامل آلومینیومی است. این کار ASUS در نوع خود بی‌نظیر است! در واقع با یک تیر دو نشان زده است. این بخش هم به سیستم خنک کننده مدار VRM کمک می‌کند و هم با پوشاندن پورت‌های پنل پشتی به زیبایی‌های این مادربرد افزوده است.

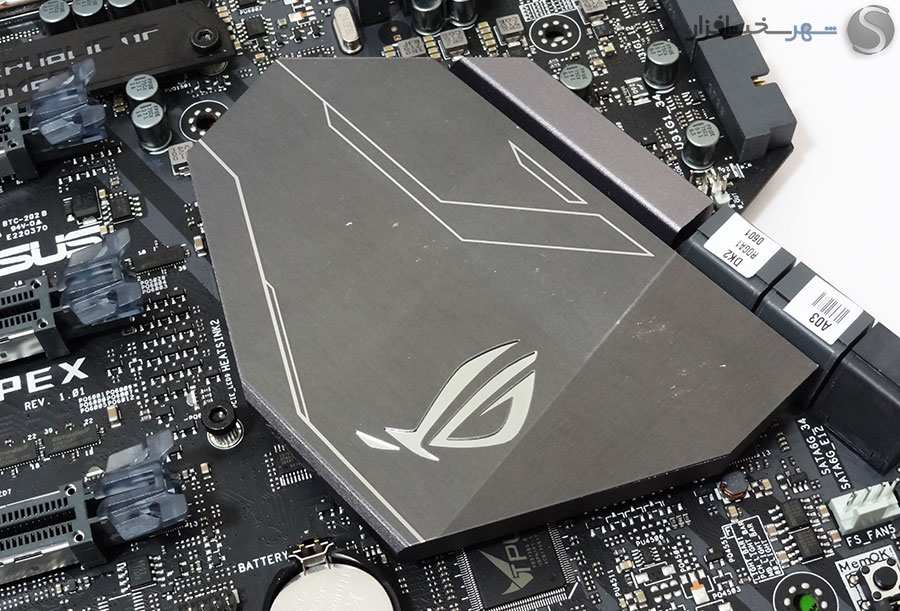

هیتسینک چیپست PCH نیز که منقش به لوگو ROG نیز شده یکی از بزرگ‌ترین و در عین حال سنگین‌ترین نمونه‌هایی است که تاکنون مشاهده کردیم و از نظر ما حتی در بدترین شرایط ممکن نیز به‌راحتی از پس دفع حرارت این چیپست 6W بر خواهد آمد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

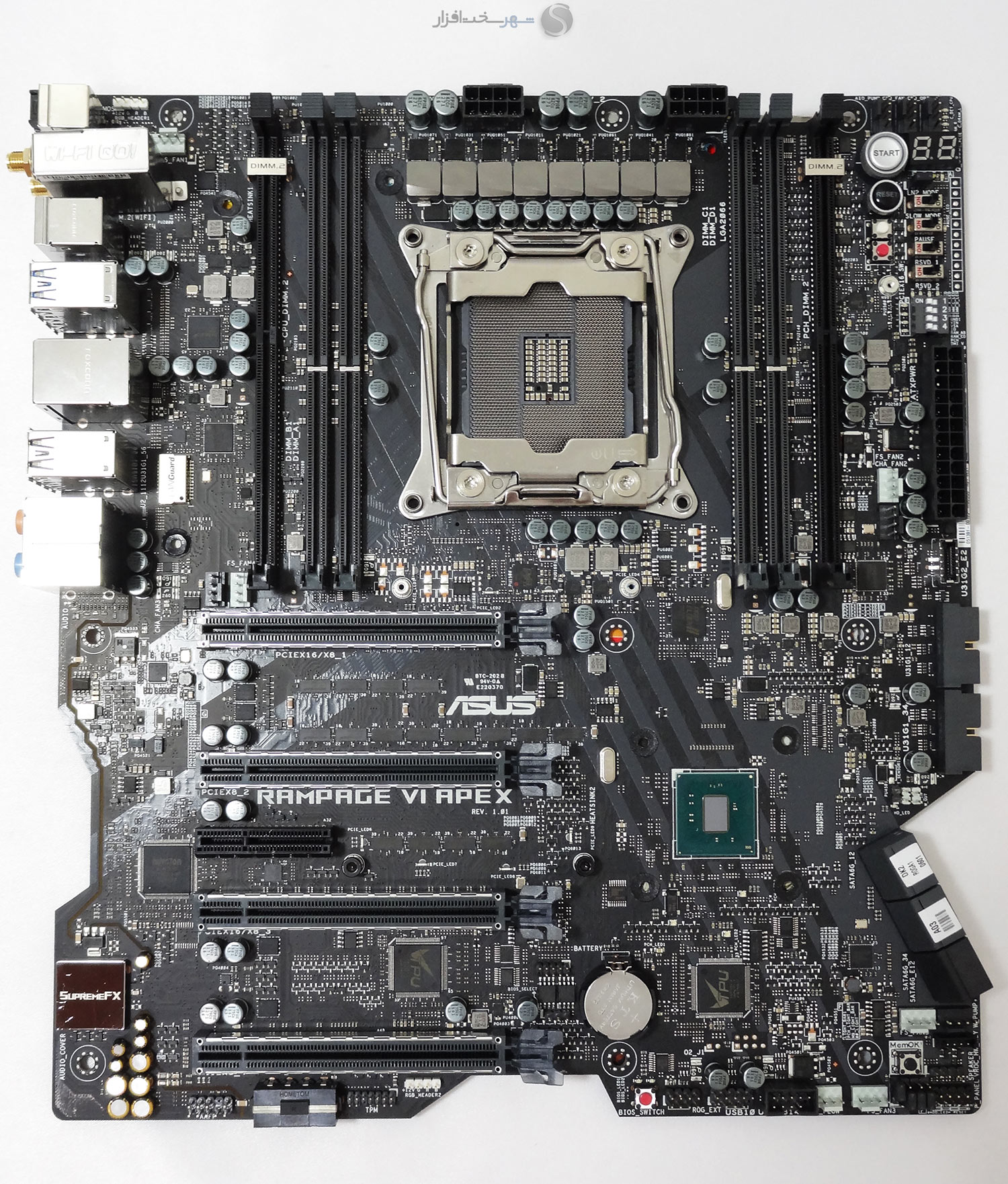

در تصویر بالا چهره برهنه این مادربرد را مشاهده می‌کنید.

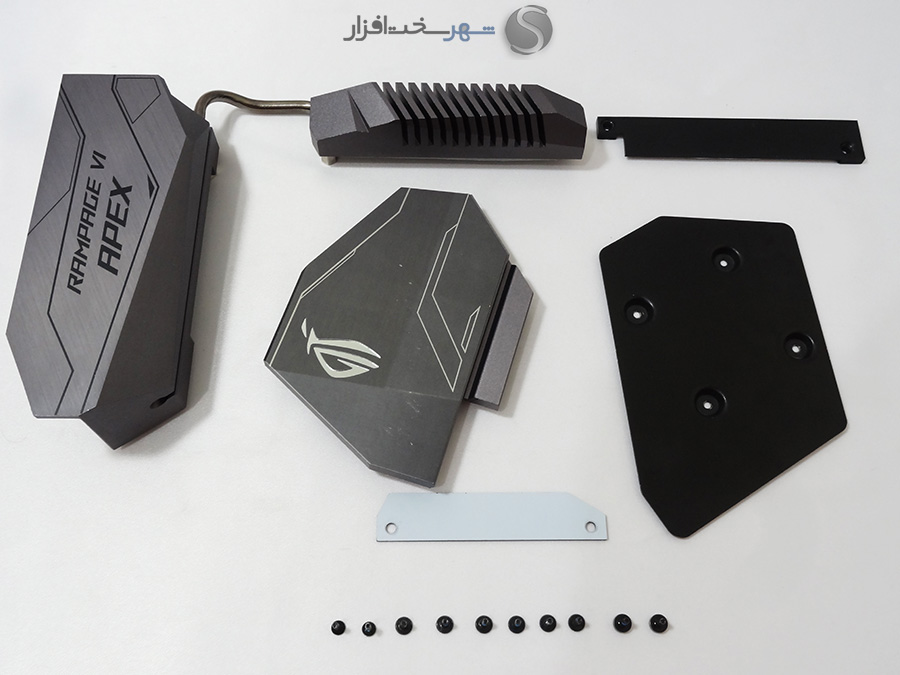

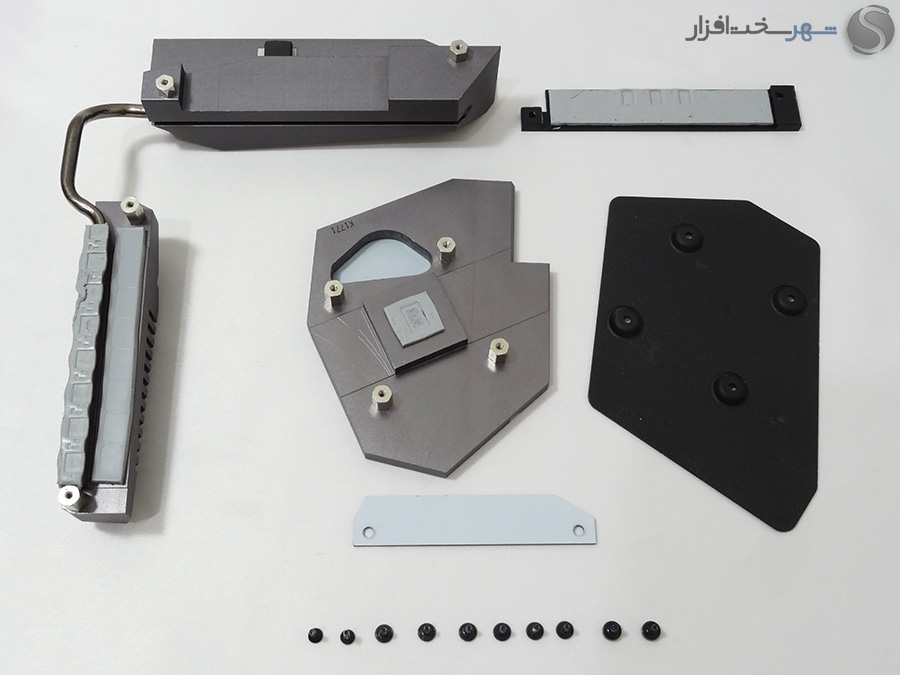

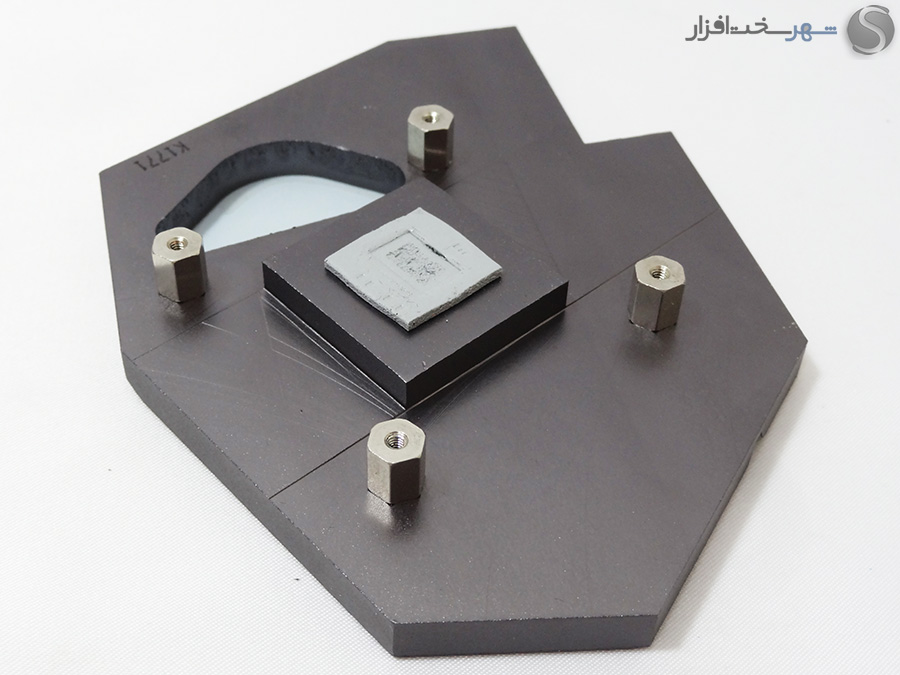

در تصویر بالا نیز هیتسینک های سیستم خنک کننده به همراه 10 پیچ جهت نصب آن‌ها بر روی PCB را ملاحظه می‌کنید.

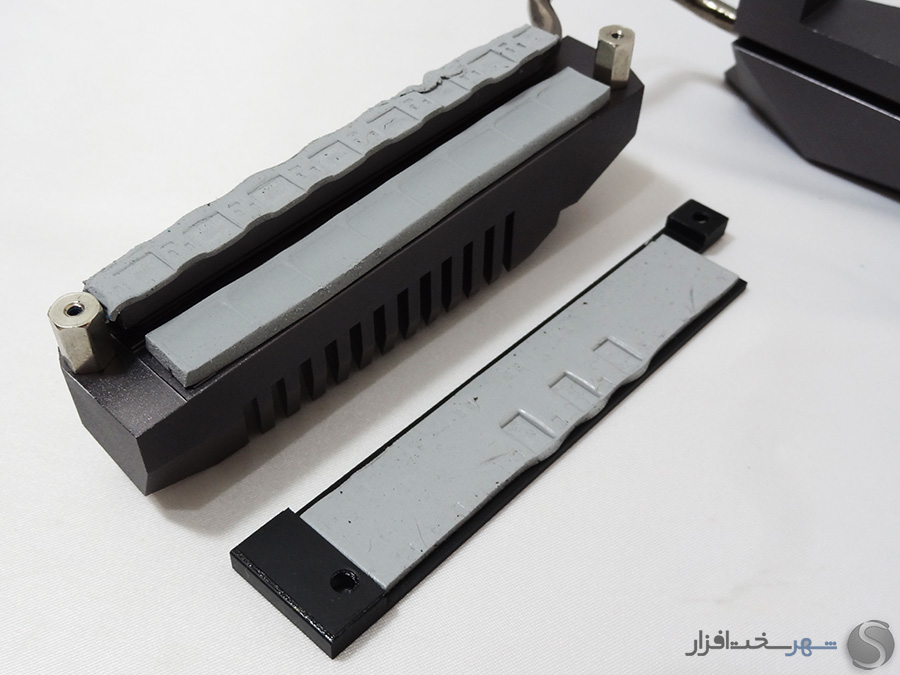

ASUS برای انتقال حرارت بهتر در همه هیتسینک ها از پد حرارتی بسیار مرغوب استفاده کرده است. همچنین بر خلاف سایر مدل‌های مشابه در این کلاس، به جای خمیر حرارتی از پد حرارتی میان هیتسینک و چیپست PCH X299 استفاده کرده است. پد‌های حرارتی در مقایسه با خمیرهای حرارتی عمر بیشتری دارند و انعطاف پذیر ترند ولی در عمل ظرفیت انتقال حرارت آن‌ها تا حدودی کمتر است.

همان‌طور که ملاحظه می‌کنید همانند مادربردهای رده بالا و مخصوص سرور انرژی مورد نیاز مدار رگولاتور ولتاژ پردازنده توسط 2 کانکتور 8Pin E-ATX از منبع تغذیه سیستم تأمین می‌شود. در گذشته همچنین ترکیبی را تنها در مادربردهای پرچم دار و مخصوص اورکلاکینگ دیده بودیم. این خود نشان دهنده این است که مدار VRM این مادربرد حداقل رو کاغذ توانایی قابلیت تغذیه پردازنده‌های اورکلاک شده با توان مصرفی بیش از 400W را به‌صورت مستمر دارا خواهد بود.

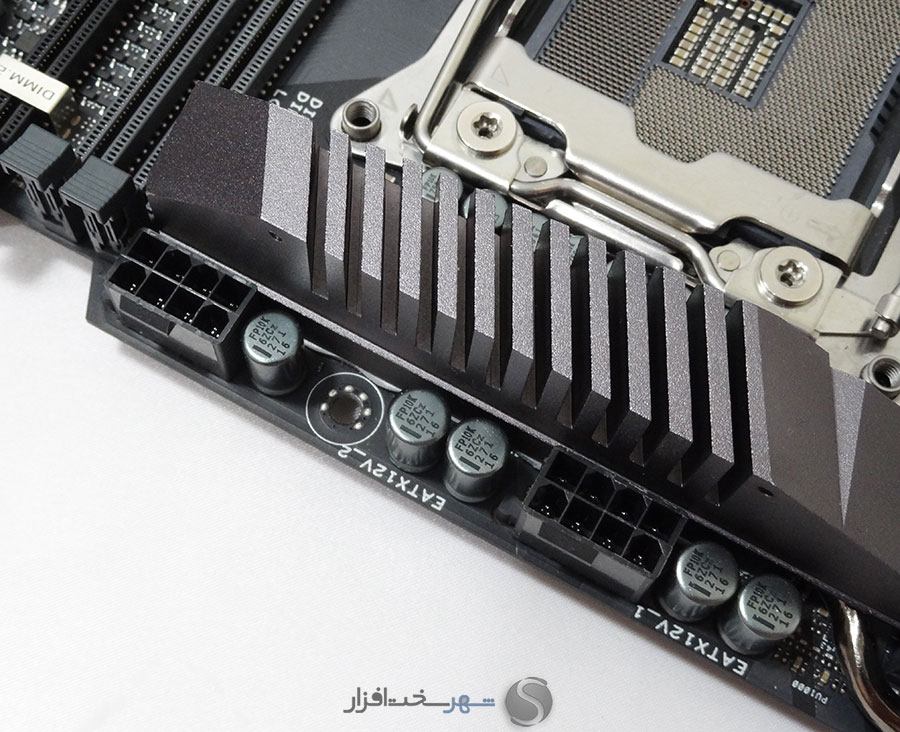

علاوه بر این ASUS در نسل جدید مادربردهای خود از کانکتورهای برق تقویت شده تحت عنوان PROCOOL POWER CONNECTOR استفاده کرده است. این کانکتورها که به‌اصطلاح HCS (High Current System) نامیده می‌شوند و اکثراً در مادربردهای رده بالا و گران قیمت سرور تعبیه می‌شوند، بیش از 30% پتانسیل عبور جریان بیشتری نسبت به کانکتورهای استاندارد دارند و همین امر موجب کارکرد به‌مراتب خنک‌تر آن‌ها در جریان‌های بالا خواهد شد.

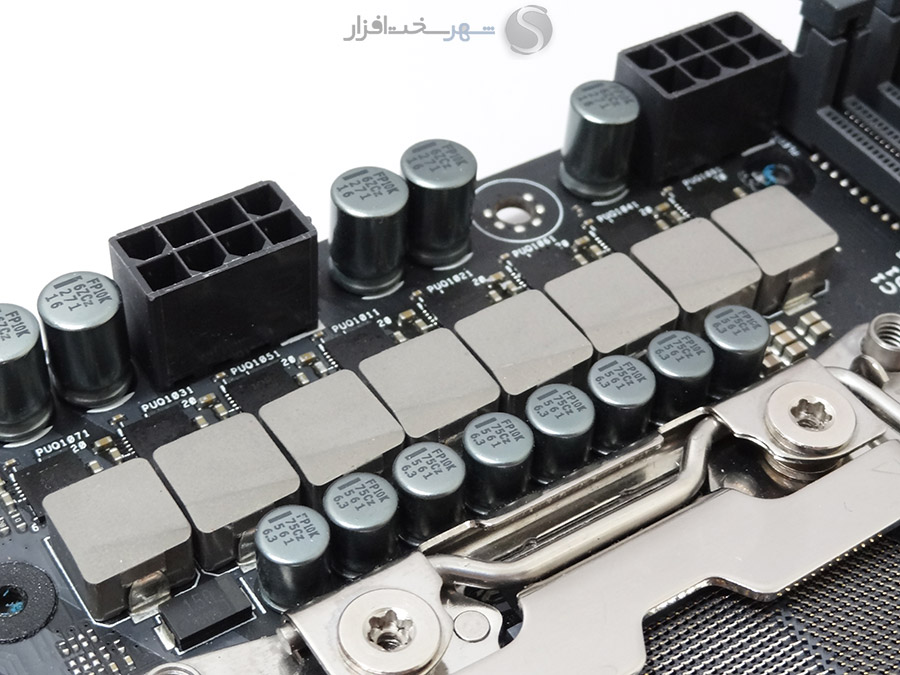

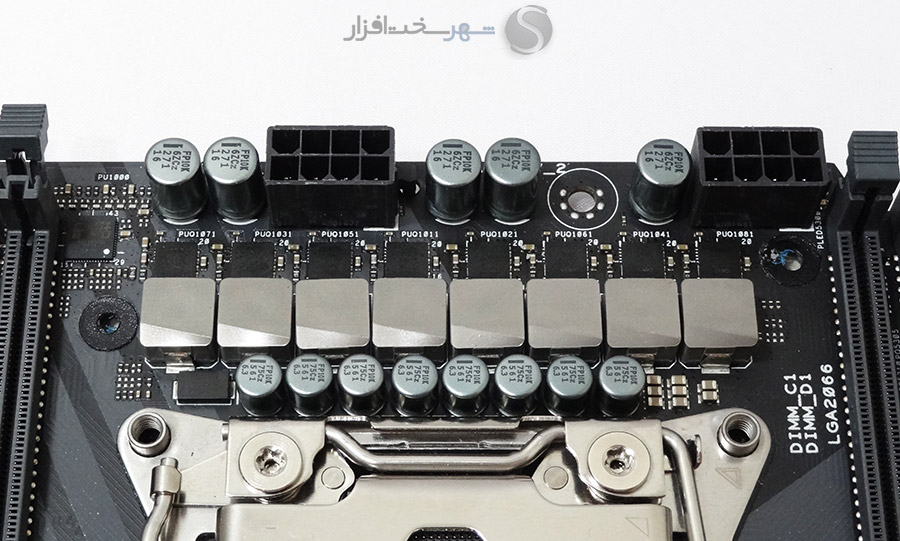

مدار رگولاتور ولتاژ اصلی این مادربرد از نوع 8-Phase Digital PWM است که در این بین هر 8شریان هسته‌های پردازنده را تغذیه می‌کنند.

همچنین از مهم‌ترین ویژگی‌های قطعات به کار رفته در این مدار می‌توان به موارد زیر اشاره کرد:

خازن‌های10K Black Metallic  ساخت کمپانی ژاپنی Nichicon
این خازن‌ها با عمر بیش از 10 هزار ساعت در دمای 105 درجه سانتی‌گراد، 5 برابر نسبت به خازن‌های جامد معمولی عمر بیشتری دارند و به‌صورت متوسط 20% تحمل بیشتری در برابر گرما از خود نشان می‌دهند.

MicroFine alloy chokes
به گفته کمپانی سازنده این چوک‌ها در مقایسه با مدل‌های استاندارد پایداری بیشتری در برابر عبور جریان‌های بالا دارند، بیش از 30% خنک‌ترند و تا 75% پسماند مغناطیسی کمتری دارند.

خازن‌های Tantalum

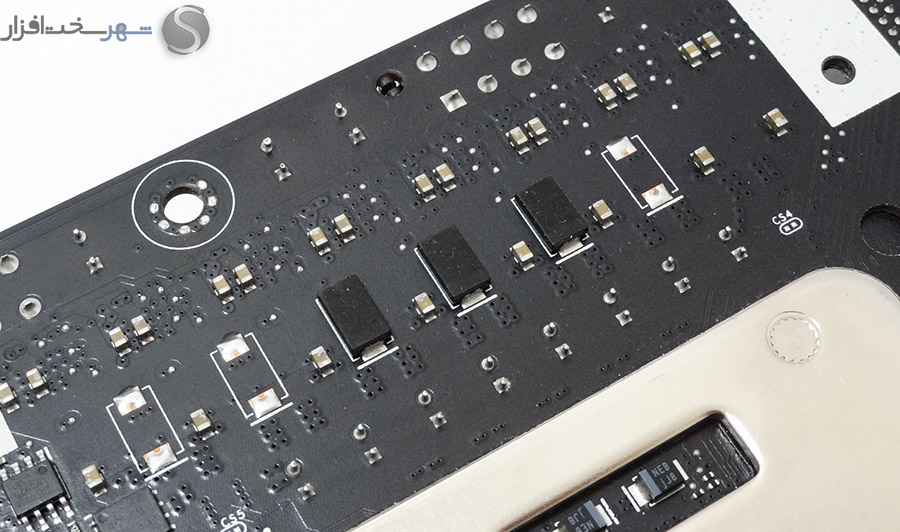

کمپانی ASUS برای تثبیت هر چه بیشتر ولتاژ هسته پردازنده به خازن‌های جامد بسنده نکرده و از خازن‌های تانتالیوم نیز که در پشت PCB تعبیه شده‌اند استفاده کرده است. از مهم‌ترین ویژگی‌های این خازن‌ها می‌توان به جریان نشتی بسیار پایین و عمر بسیار بالا اشاره کرد.

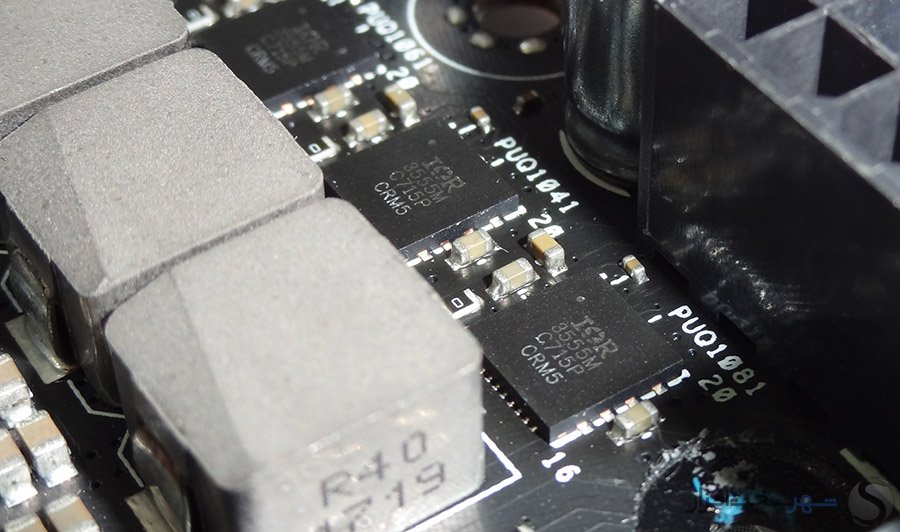

نسل سوم ماسفت های بسیار مدرن، پرقدرت و با بازدهی بسیار بالای PowIRstage مدل IR3555
ماسفت های به کار رفته در این مدار از نوع PowIRstage IR3555 ساخت کمپانی International Rectifier می‌باشند. این تراشه‌ها که در حال حاضر یکی از قدرتمندترین و در عین حال پربازده‌ترین نمونه‌های موجود محسوب می‌شوند از آخرین ویژگی‌های استاندارد Intel DrMOS V4.0 پشتیبانی می‌کنند هر 4 بخش مهم یک شریان کنترل کننده جریان پردازنده، یعنی Driver MOSFET، Control MOSFET، Synchronous MOSFET و دیود شاتکی محافظ را به‌صورت مجتمع درون خود جای داده‌اند. همچنین به گفته کمپانی سازنده هر یک از این تراشه‌ها قابلیت تحمل 60A جریان DC را نیز دارا می‌باشند و در حالت آرمانی بازدهی انرژی بیش از 90% دارند.

علاوه بر این پشتیبانی از پروتکشن های VCC under voltage lockout (UVLO)، Over temperature protection (OTP)، Cycle-by-cycle self-preservation over current protection (OCP)، Preliminary overvoltage protection  (Pre-OVP) و برخورداری از سخت افزار محلی لازم برای مانیتورینگ Real Time جریان خروجی و حرارت تراشه به همراه پشتیبانی از فرکانس PWM تا 1.0MHz از ویژگی‌های ممتاز این ماسفت ها محسوب می‌شود.

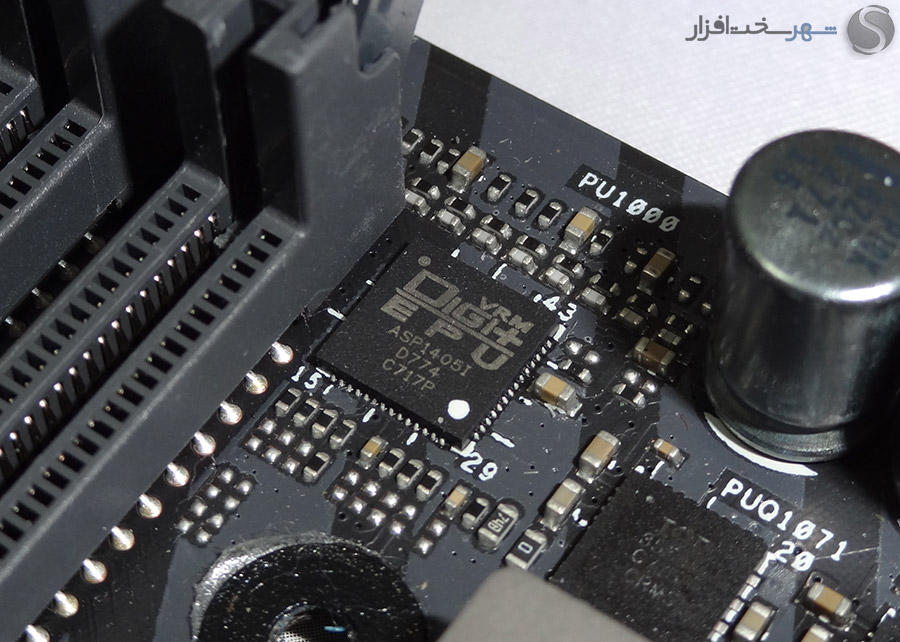

ASUS مثل همیشه تراشه PWM Controller را با برند تجاری خود یعنی DIGI+ VRM تغییر نام می‌دهد، اما شواهد و پیکربندی این مدار گواهی می‌کنند که این تراشه مدل IR35201 از نسل چهارم PWM Controller های دیجیتال ساخت کمپانی International Rectifier است. این تراشه 8-Phase دو کاناله در این مدار با پیکربندی 8+0 Phase فعال شده است که در این بین هر 8 شریان وظیفه مدیریت ولتاژ مورد نیاز هسته پردازنده را بر عهده دارند.

ناگفته نماند که PWM Controller به کار رفته در این بخش در حال حاضر یکی از مدرن‌ترین تراشه‌های این کلاس به شمار می‌رود. از قابلیت‌های کم نظیر این تراشه می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و پشتیبانی از فرکانس سوئیچینگ تا 2MHz اشاره کرد. همچنین به لطف تکنولوژی IR Efficiency Shaping قابلیت خاموش شدن سایر شریان‌ها و انتقال قدرت تنها توسط 1 و یا 2 شریان نیز در حالت کم باری برای این مجموعه فراهم شده است.

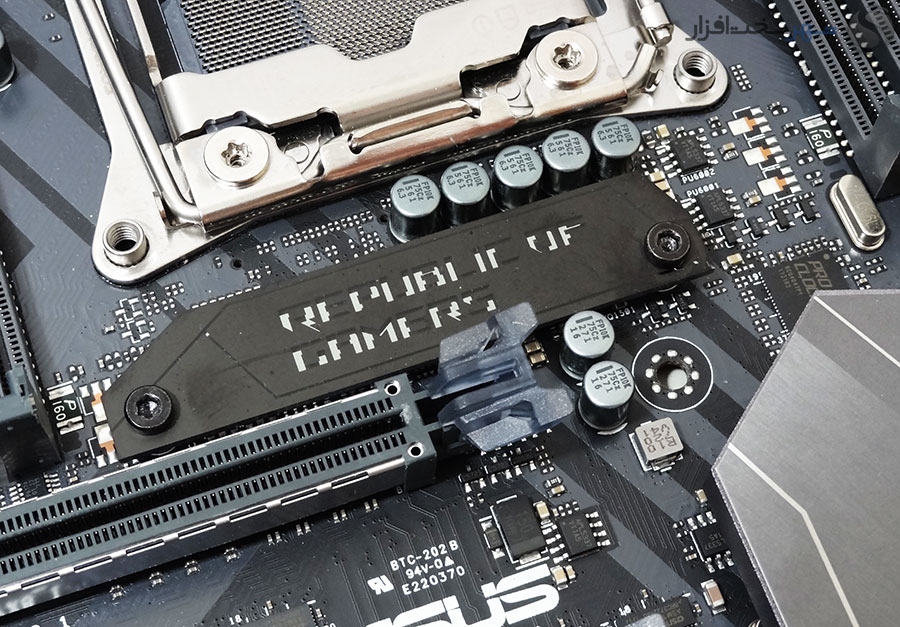

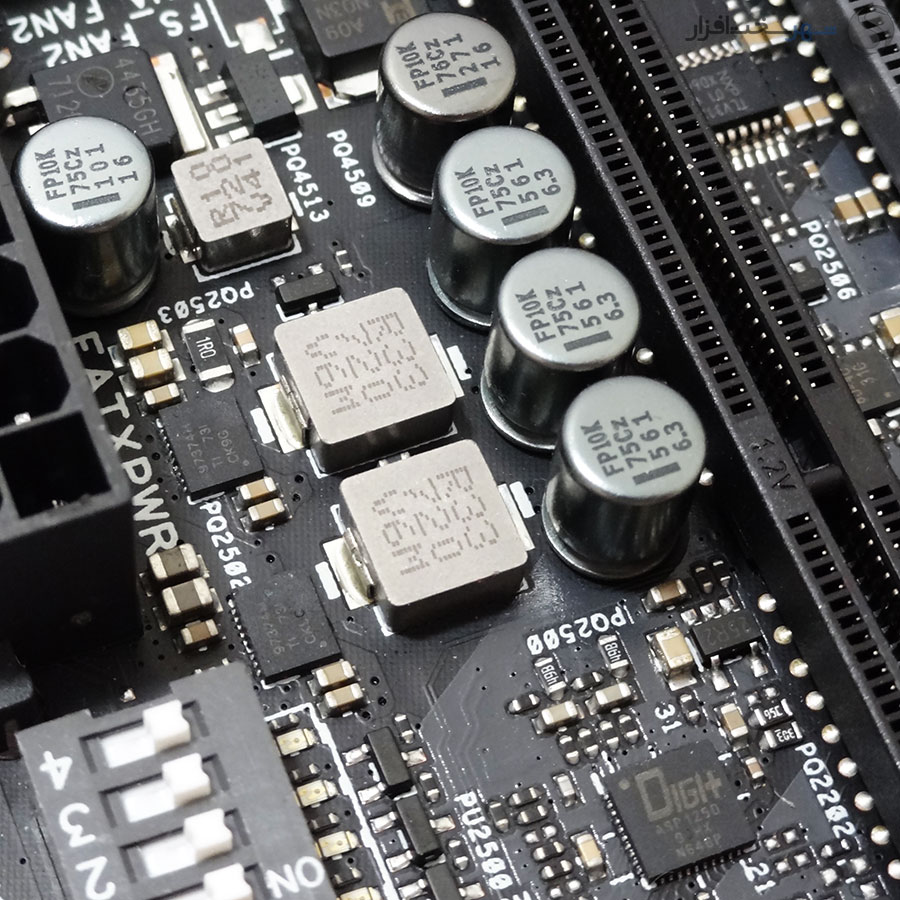

مدار رگولاتور بخش VCCSA/VCCIO پردازنده نیز که در بخش پایینی سوکت تعبیه شده است از نوع 1+1-Phase Digital PWM و متشکل از همان چوک‌ها، خازن‌ها و تراشه PWM Controller مدل IR35201(ASP1405I) به کار رفته در مدار رگولاتور ولتاژ هسته پردازنده (فعال شده در حالت 1+1) و البته ماسفت های مجتمع NexFET™ Power Stage بسیار مدرن مدل CSD97374Q4M ساخت کمپانی آمریکایی Texas Instruments است. از جمله مهم‌ترین خصوصیات این تراشه می‌توان به تلفات بسیار ناچیز انرژی در حالت بی‌باری، پشتیبانی از فرکانس سوئیچینگ تا 2.0MHz، حداکثر بازدهی مصرف انرژی بیش از 92% و توانایی تحمل بیش از 60A جریان DC به‌صورت لحظه‌ای (25A به‌صورت پیوسته) اشاره کرد.

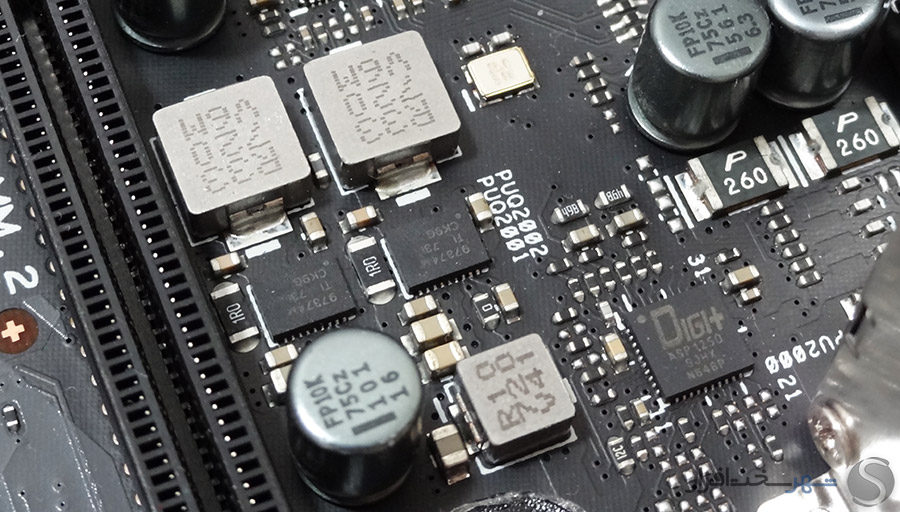

هر یک از دو مجموعه DIMM های ماژول‌های حافظه نیز به مدار رگولاتور ولتاژ 2+1Phase Digital PWM مشکل از همان خازن‌ها، چوک‌ها و ماسفت های مجتمع به کار رفته در مدار رگولاتور ولتاژ بخش‌های VCCSA/VCCIO مجهز شده‌اند. در این بین 2 شریان پارامتر DRAM Voltage و 1 شریان نیز DDR VPP Voltage را فراهم می‌کنند.

کنترل و مدیریت مدار رگولاتور ولتاژ این دو مجموعه DIMM نیز توسط دو تراشه PWM Controller دیجیتال مدل ASP1250 صورت می‌گیرد.



نگاهی نزدیک‌تر (سیستم صوتی SupermeFX S1220)

نگاهی نزدیک‌تر (سیستم صوتی SupermeFX S1220)

بدون شک یکی از محوری‌ترین و در عین حال مهم‌ترین امکانات مادربردهای گیمینگ حال حاضر سیستم صوتی باکیفیت، مدرن، قدرتمند و با وضوح و خلوص خروجی بالاست. SupremeFX که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی ASUS محسوب می‌شود یکی از باسابقه‌ترین و در عین حال خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود.

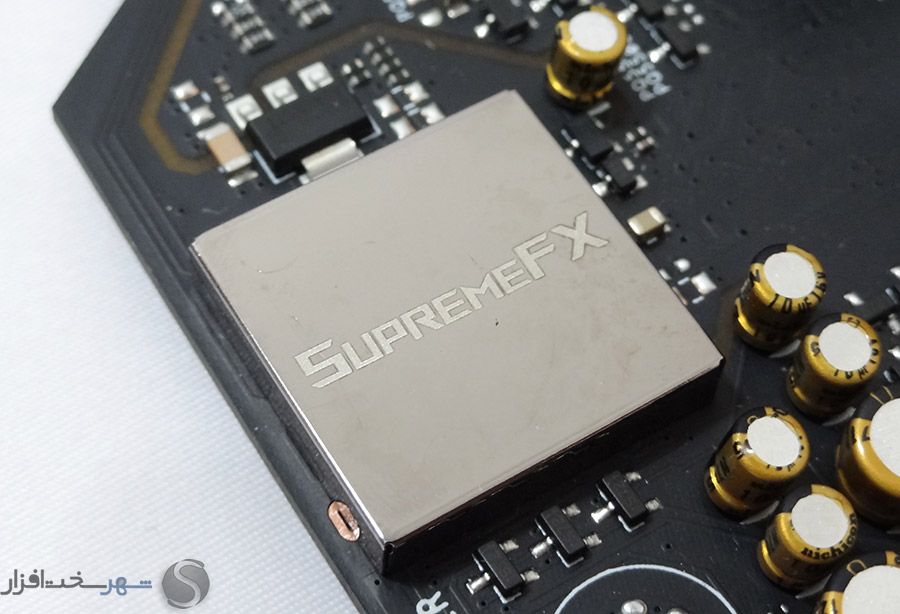

جدیدترین ویرایش این سیستم صوتی که عنوان SupremeFX S1220 را با خود به یدک می‌کشد یکی دیگر از نقاط قوت این مادربرد محسوب می‌شود. این سیستم صوتی متشکل از چند بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها آن را طلب می‌کنند! در این بخش قصد داریم به معرفی و کالبد شکافی این سیستم صوتی بپردازیم.

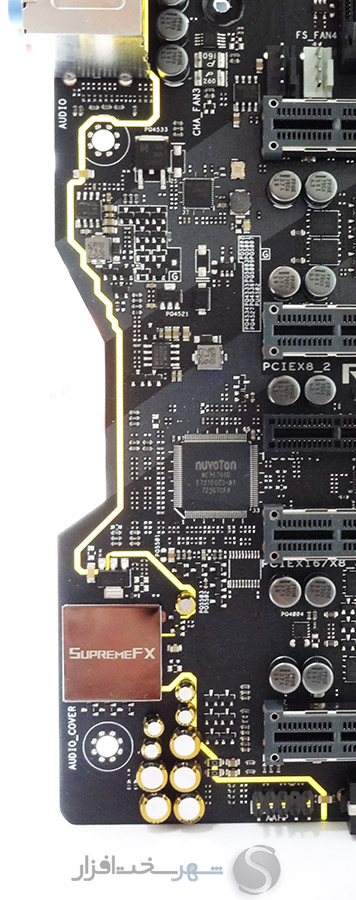

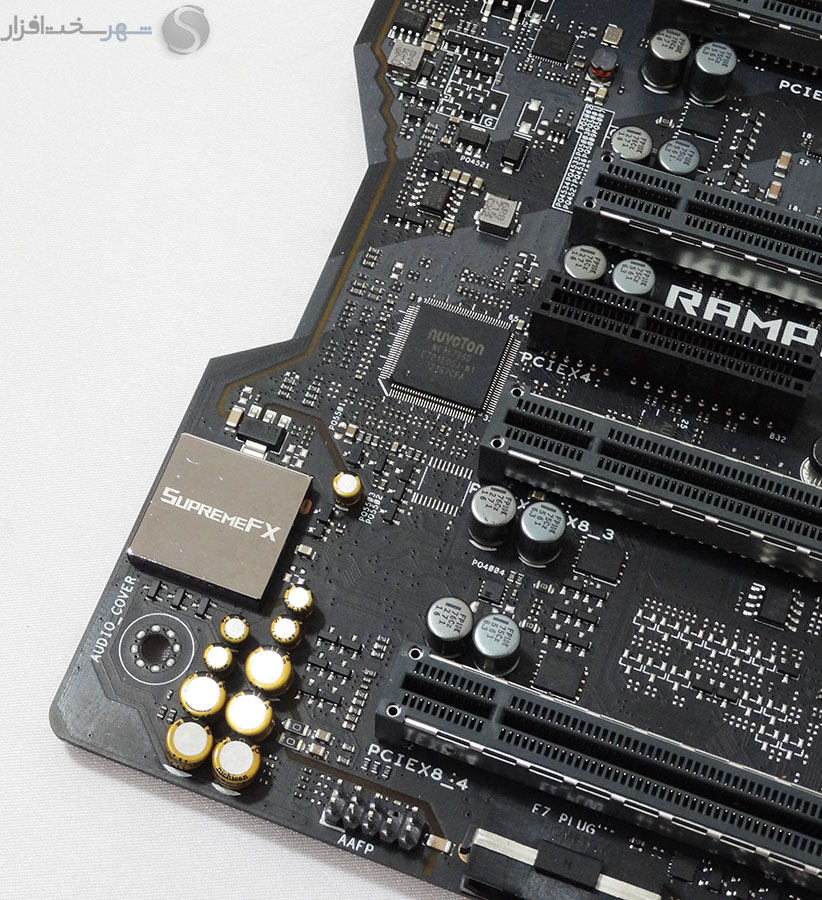

ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد
در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.

Audio Codec باکیفیت و مدرن
قلب این سیستم صوتی متشکل از مدل سفارشی جدیدترین و باکیفیت‌ترین تراشه Codec صوتی کمپانی Realtek (S1220) با SNR بیش از 120dB در بخش DAC و 113dB در بخش ADC خود است. همچنین این کدک با محافظ فلزی EMI پوشیده شده تا امواج الکترومغناطیسی و رادیویی منتشر شده در محیط باعث ایجاد نویز و اغتشاش در خروجی نهایی نشوند.

خروجی هدفون مجهز به فناوری Sonic SenseAmp
بافر هدفون کاملاً هوشمند تعبیه شده در این سیستم صوتی به‌صورت خودکار امپدانس هدفون‌ها را در محدوده 32 تا 600 اهم و بیشتر تشخیص داده و بهترین تنظیمات ممکن را برای داشتن بهترین تطبیق امپدانس و کیفیت خروجی صدا در نظر می‌گیرد.

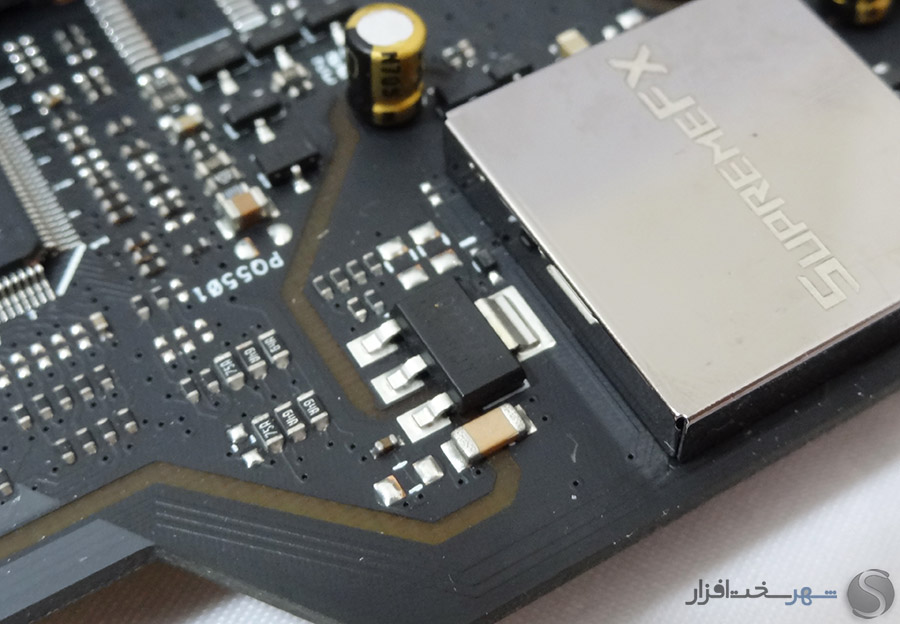

ماسفت های حذف صداهای مزاحم (DE-POP Mosfet)
بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. ASUS با تعبیه چند ماسفت برای سیستم صوتی این مادربرد با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است. البته ایسوس در مادربردهای نسل قبل خود از رله‌های مخصوص استفاده کرده بود که صدای ناشی از قطع وصل آن‌ها در حین خاموش و روشن شدن سیستم به هیچ وجه خوشایند نبود.

خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon
خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 9 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند.

جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا

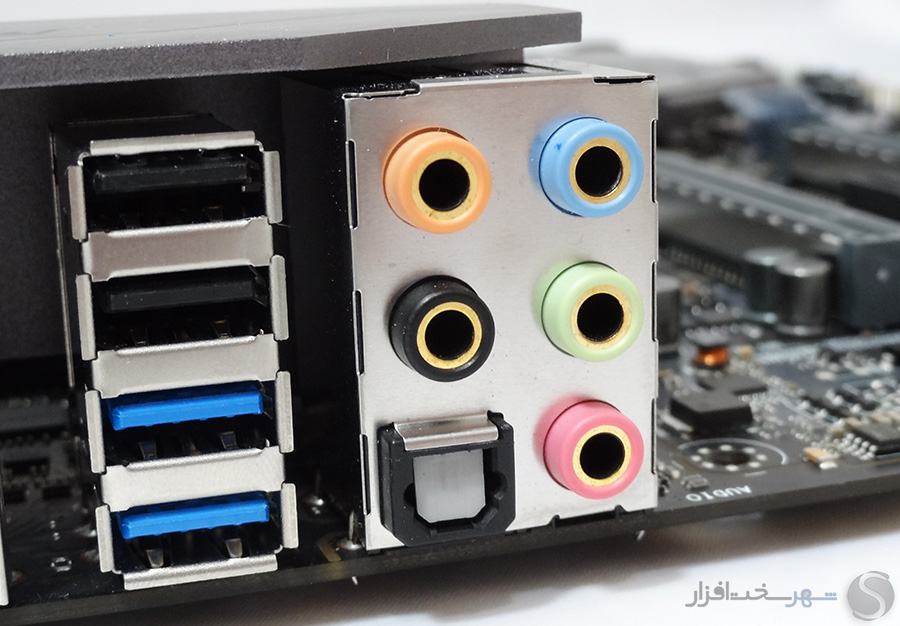

خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.

نگاهی نزدیک‌تر (درگاه‌های مدرن و پرسرعت بی سیم و سیمی شبکه)



نگاهی نزدیک‌تر (درگاه‌های مدرن و پرسرعت بی سیم و سیمی شبکه)

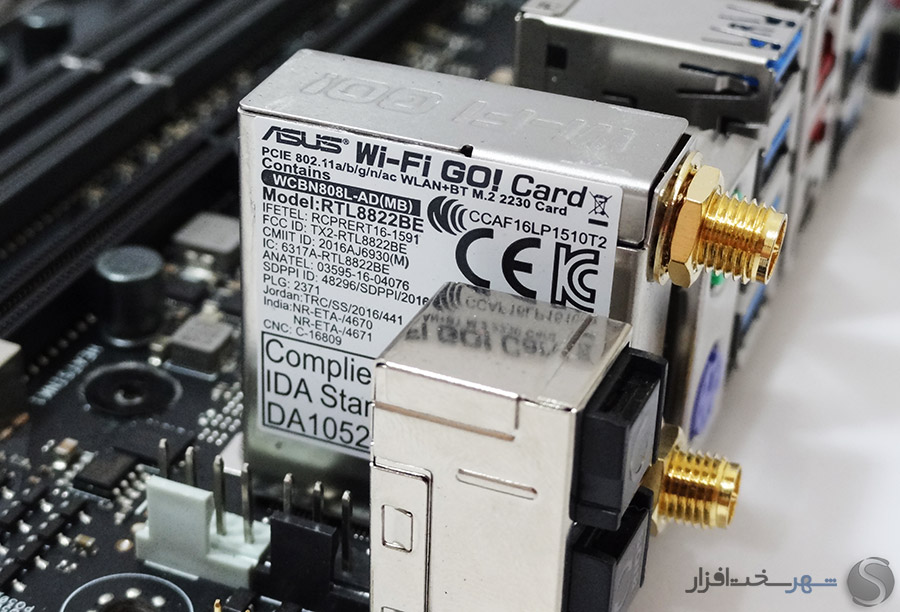

همانند اکثر مادربردهای گیمینگ رده بالا حال حاضر این مادربرد نیز مجهز به یک ماژول Wi-Fi از نوع 802.11ac 2x2 dual-band  در فرکانس‌های 2.4/5GHz و با حداکثر سرعت انتقال اطلاعات 867Mbit/s شده است. این ماژول همچنین با پشتیبانی از قابلیت Multi-User MIMO (MU-MIMO) آماده است تا یک تجربه شیرین از حیث سرعت و کیفیت بالای پایداری سیگنال را به کاربران هدیه کند. ناگفته نماند که این ماژول یک کنترلر Bluetooth V4.2 را نیز با خود به همراه دارد.

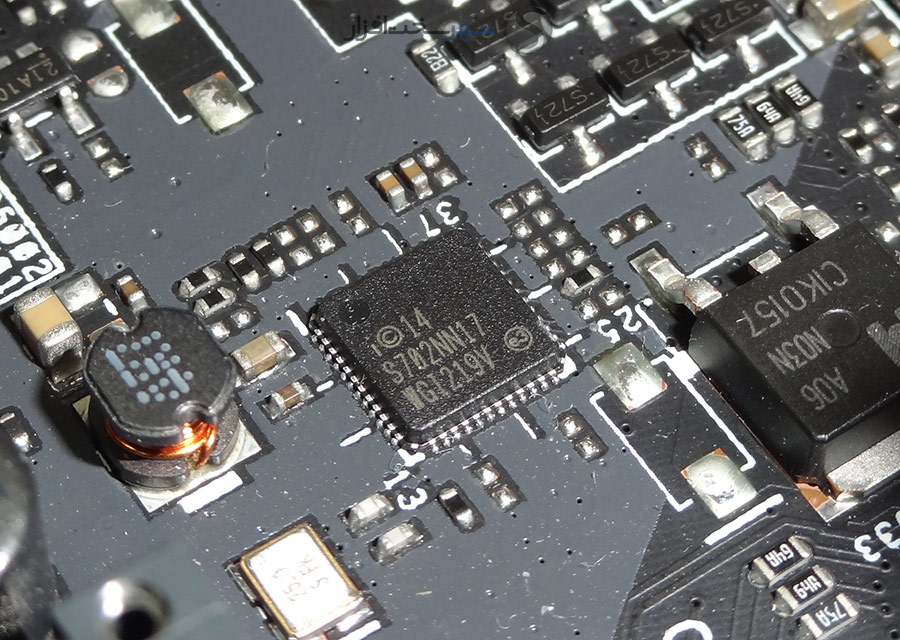

کنترلر Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

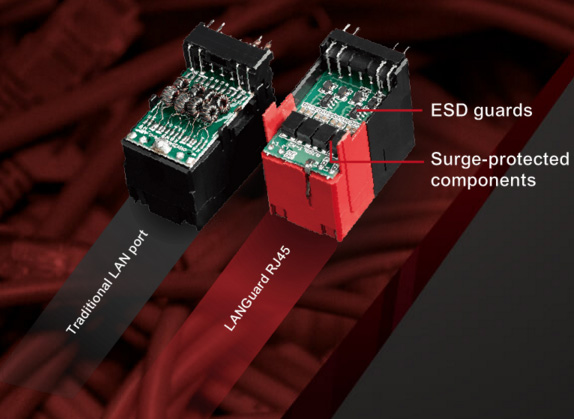

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌ها لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی ASUS با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک تا 1.9 برابر و در برابر ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.



قابلیت‌ها و امکانات ویژه

قابلیت‌ها و امکانات ویژه

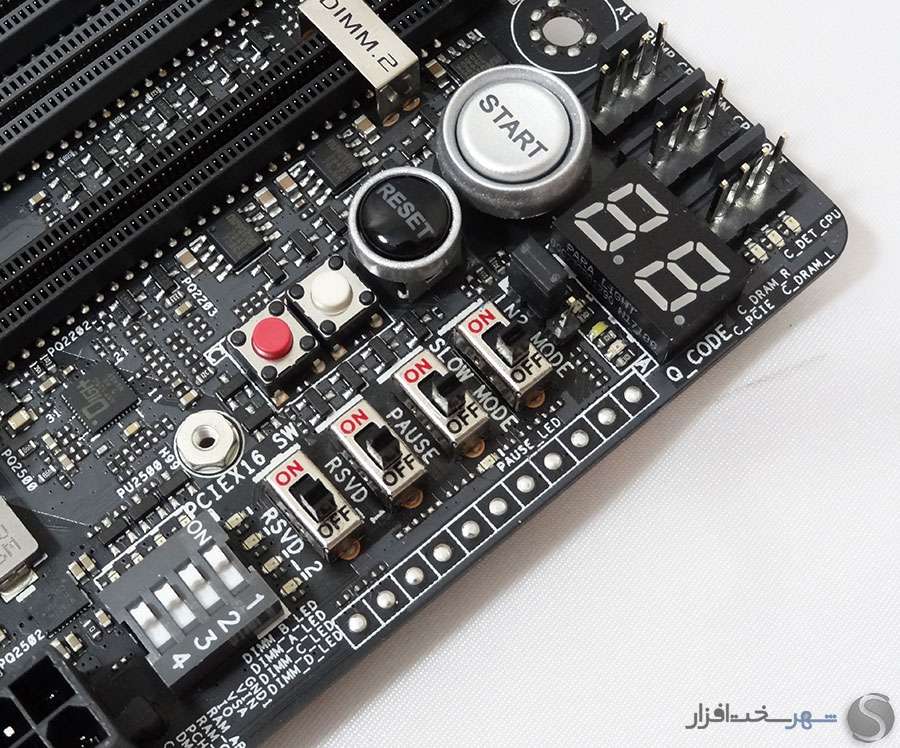

همانند تمامی مادربردهای مدل Extreme خانواده ROG کمپانی ASUS، مادربردهای مخصوص اورکلاک APEX نیز به امکانات سخت افزاری مخصوص اورکلاک تحت عنوان Overclocker's Toolkit مجهز شده‌اند. این امکانات شامل چند سوئیچ مخصوص، امکانات مانیتورینگ، عیب یابی و نودهای نمونه برداری ولتاژ می‌شود که اغلب آن‌ها در گوشه بالا و سمت راست مادربرد تعبیه شده‌اند.

سوئیچ START: همان کلید Power است و برای روشن و خاموش کردن سیستم به کار می‌رود.

سوئیچ Reset: کلید Reset سخت افزاری مادربرد است.

جامپر LN2_Mode: با فعال شدن این قابلیت تمهیدات لازم برای Extreme Overclocking فعال می‌شوند. از جمله این تمهیدات می‌توان به افزایش بازه برخی پارامترهای ولتاژی، کاهش محدودیت‌های جریان و پروتکشن های OCP و رفع پدیده Cold Bug و ... اشاره کرد.

PCI-e x16 Switch: فعالیت هر 4 اسلات PCI-Express X16 منشعب شده از کنترلر PCI-Express پردازنده با استفاده از این میکرو سوئیچ قابل کنترل است.

کلید SLOW_Mode: کلید دوحالته Slow_Mode برای Extreme Overclocker ها که با استفاده از خنک کننده‌های نیتروژن مایع و تحت شرایط کاملاً خاص اقدام به اورکلاک سیستم می‌کنند در نظر گرفته شده است. این سوئیچ در حین بوت شدن سیستم به‌صورت خودکار ضریب فرکانس پردازنده را به کم‌ترین مقدار ممکن (8) کاهش می‌دهد تا سیستم در بهترین شرایط ممکن بوت شود سپس با راه اندازی سیستم عامل اورکلاکر با غیرفعال کردن این سوئیچ این ضریب به حالت تنظیم شده در Bios باز می‌گردد و اورکلاکر می‌تواند بنچ مارک‌ها و تست‌های مربوطه را اجرا کند.

کلید Pause: این سوئیچ این امکان را فراهم می‌کند تا با تثبیت کولینگ سیستم در یک وضعیت پایدار، اورکلاکر با آرامش بیشتری به اعمال تنظیمات مختلف در Bios بپردازد.

کلیدهای RSVD_1/2: این دو سوئیچ فعلاً به‌صورت رزرو بر روی این PCB تعبیه شده‌اند. گویا ASUS قصد دارد نسخه‌های آتی Bios این مادربرد قابلیت‌های ویژه‌ای برای این دو سوئیچ تعیین کند.

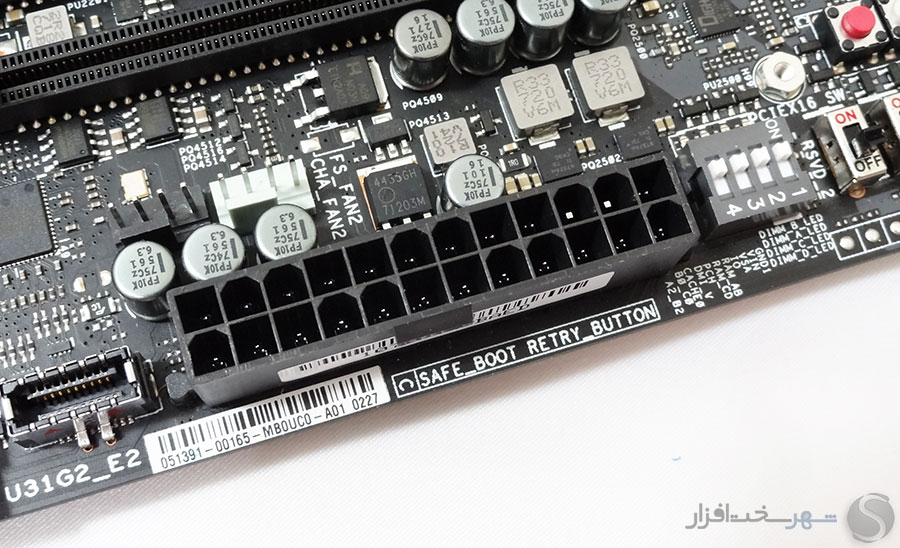

RETRY Button: این سوئیچ برای اورکلاکرها کاربرد دارد و در زمانی که سیستم در حین فرآیند Power-on self-test (POST) سیستم هنگ می‌کند بدون نیاز به فشردن طولانی کلید پاور و یا خاموش کردن کلید اصلی منبع تغذیه سیستم را در سریع‌ترین زمان ممکن Restart می‌کند.

Safe Boot Button: اگر در حین فرآیند اورکلاکینگ سیستم به هر علتی ناپایدار باشد با فشردن این کلید، سیستم خاموش شده، آخر تنظیماتی که سیستم با آن پایدار بوده فراخوانی شده و با حفظ آخرین تنظیمات اعمال شده سیستم وارد محیط Bios می‌شود.

PROBEIT: در همین بخش 11 گره مختلف جهت اندازه گیری ولتاژ بخش‌های مختلف سیستم در نظر گرفته شده که اورکلاکرها می‌توانند با استفاده از ولت مترهای دیجیتال پارامترهای مدنظر خود را رؤیت کنند.

همچنین علاوه بر سوئیچ‌های نام برده یک عدد سون سگمنت دو رقمی تحت عنوان Q-CODE به همراه 4 عدد LED تحت عنوان QLED نیز در این بخش تعبیه شده که در مواقع لازم، با نمایش کدهای خاص مشکلات سخت افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

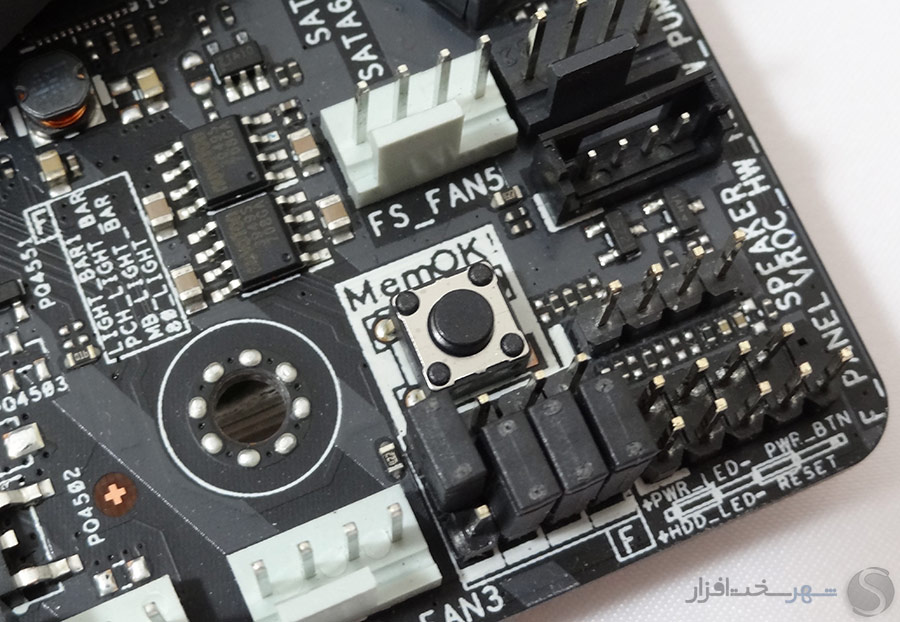

با فشردن کلید MemOK قبل از Boot شدن سیستم، اگر به هر دلیلی ناسازگاری ماژول‌های رم مانع بوت شدن سیستم باشند، مادربرد به‌صورت هوشمند و با به کار گیری تنظیمات مختلف، تدارکات لازم برای بوت شدن موفق سیستم را فراهم می‌کند.

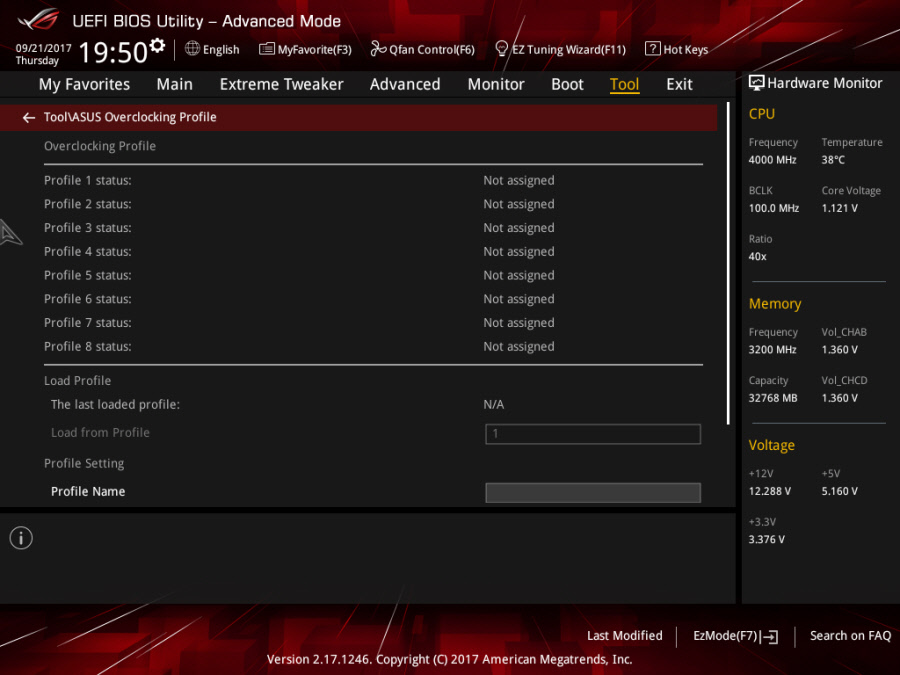

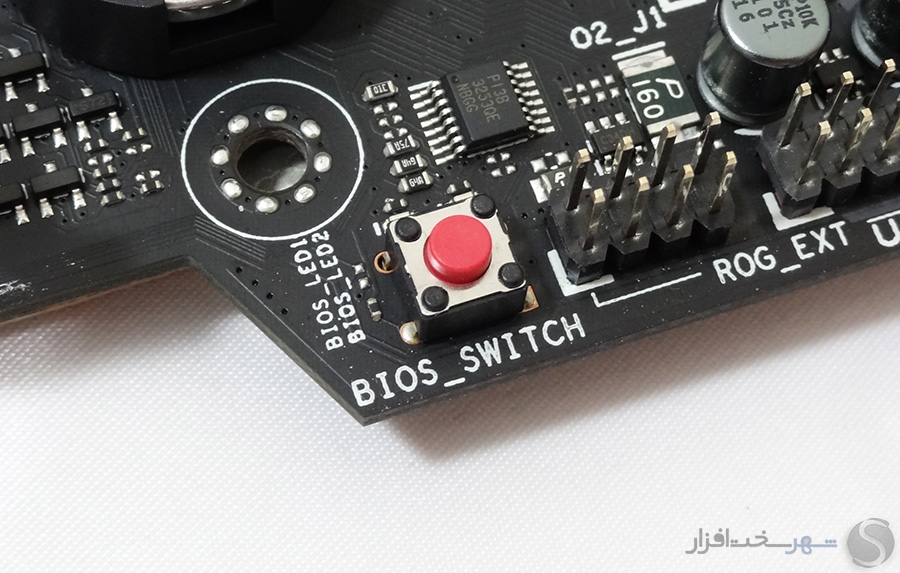

این مادربرد به دو تراشه Bios مجهز شده است. اورکلاکرها می‌توانند دو پروفایل مختلف اورکلاک در دو تراشه Bios ذخیره و با هر بار فشردن این سوئیچ در سریع‌ترین زمان ممکن آن‌ها را فراخوانی کنند. همچنین در وضعیت‌هایی که اطلاعات یکی از تراشه‌های Bios به هر علتی آسیب دیده نیز این سوئیچ نقشی حیاتی در راه اندازی موفق سیستم بازی می‌کند.



نگاهی نزدیک‌تر (مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (مهم‌ترین تراشه‌ها و کنترلرها)

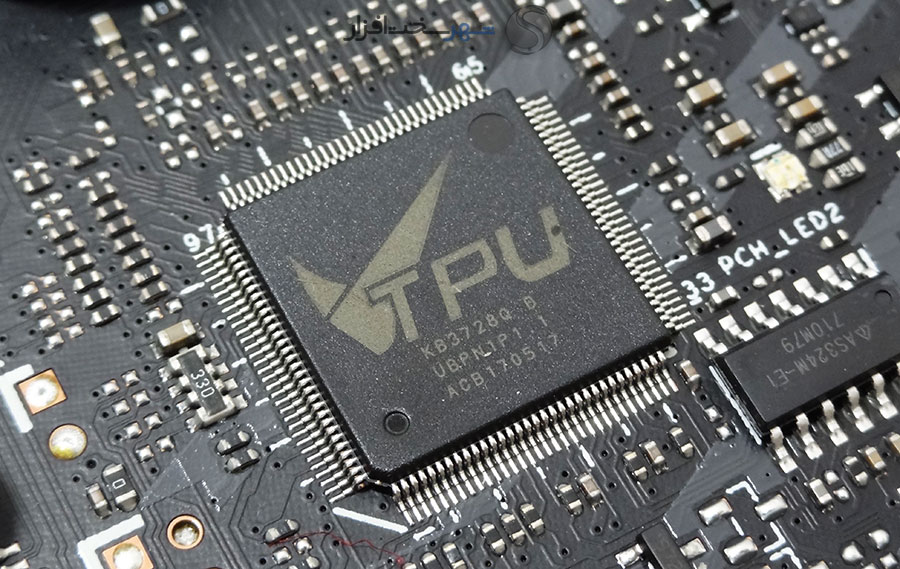

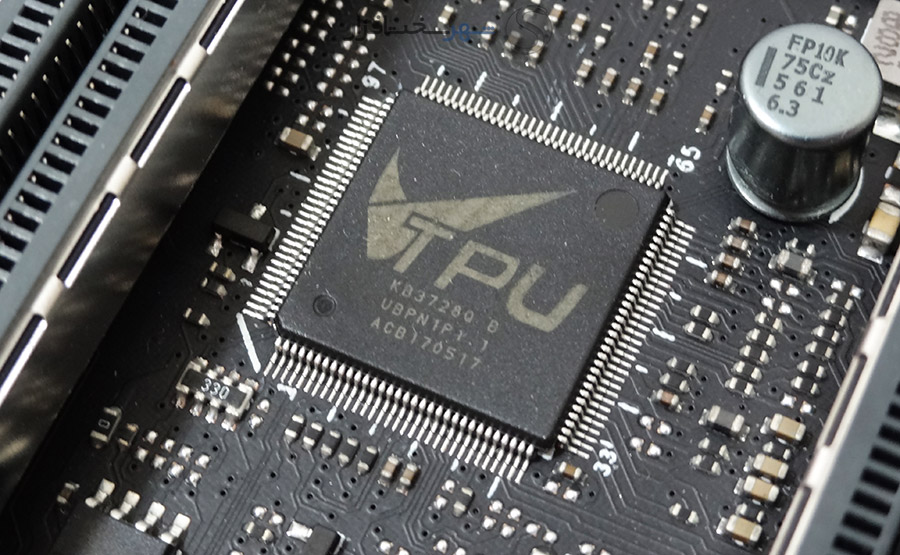

در تصاویر تراشه‌های‌ Super I/O با لوگو TPU را مشاهده می‌کنید. این تراشه وظیفه کنترل و مانیتورینگ سرعت فن‌ها و حرارت بخش‌های مختلف سیستم به همراه کنترل و مدیریت مصرف انرژی و آنالیز پارامترهای مهم برای اعمال پروفایل‌های اورکلاکینگ خودکار را بر عهده دارد.

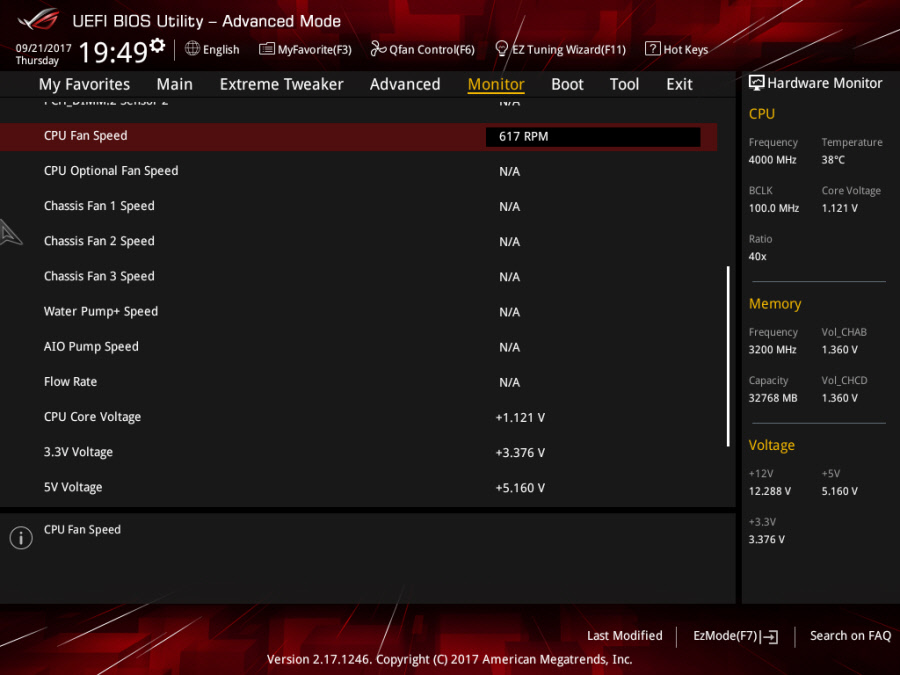

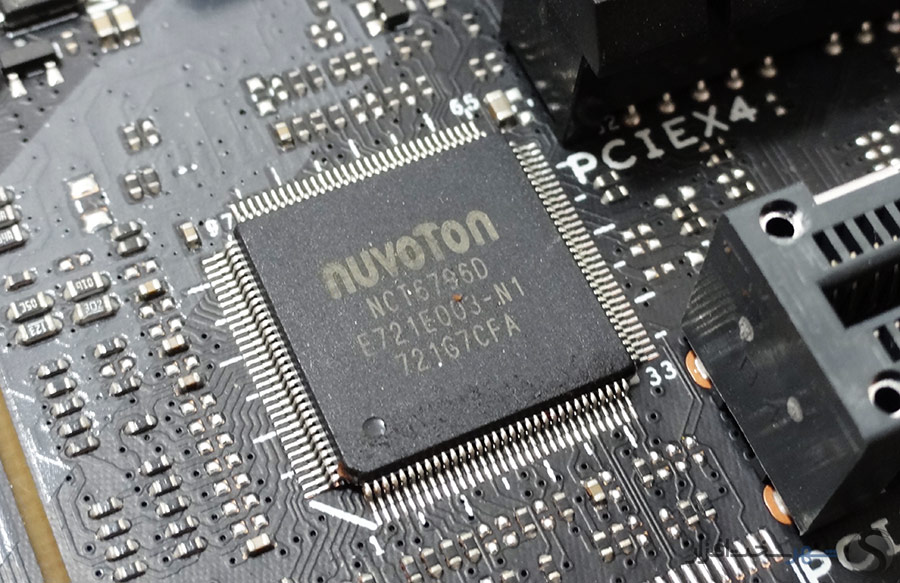

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها نیز در این مادربرد توسط تراشه nuvoTon NCT6796D صورت می‌گیرد.

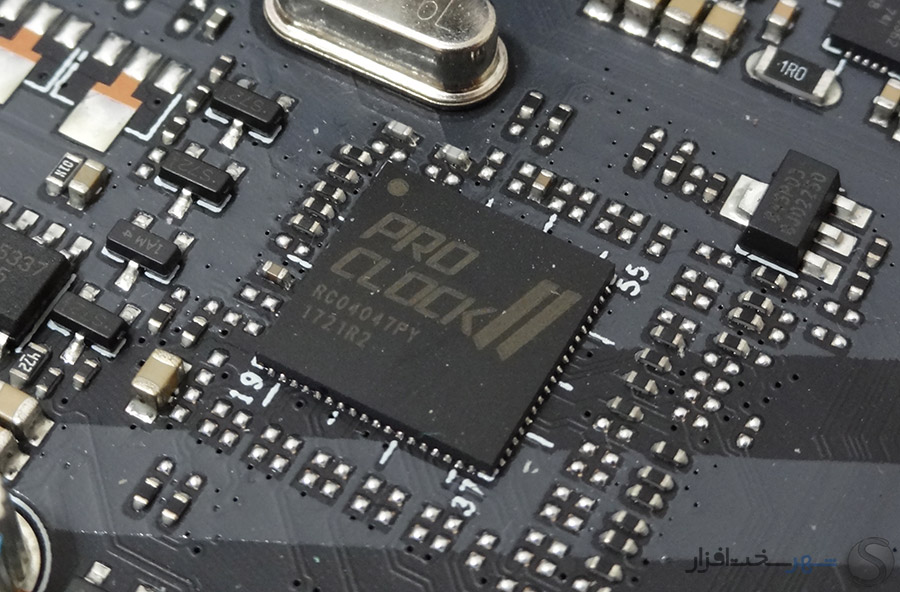

در تصویر بالا تراشه مجزا base-clock (BCLK) generator این مادربرد را مشاهده می‌کنید. این تراشه در عمل دستیابی به فرکانس‌های BCLK بیش از 400MHz را نیز برای اورکلاکرها امکان پذیر می‌کند.

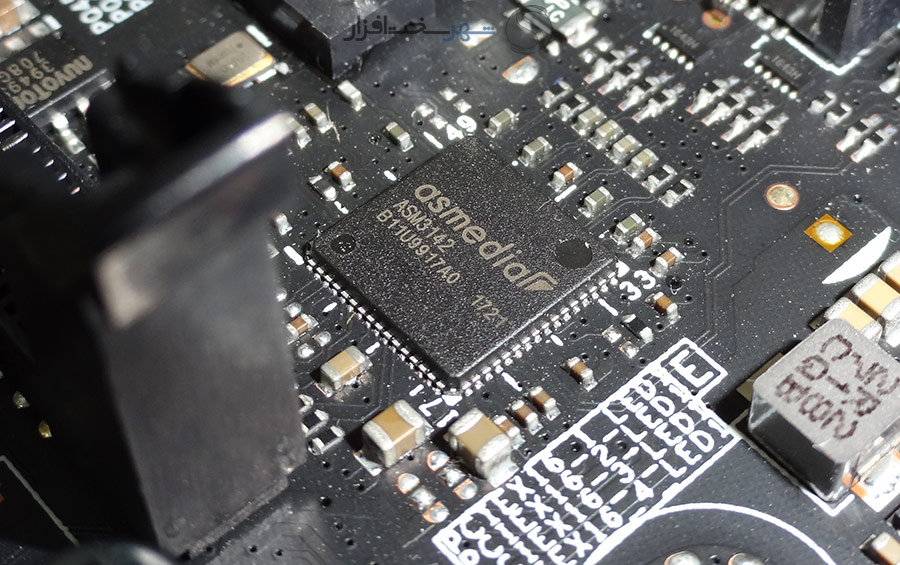

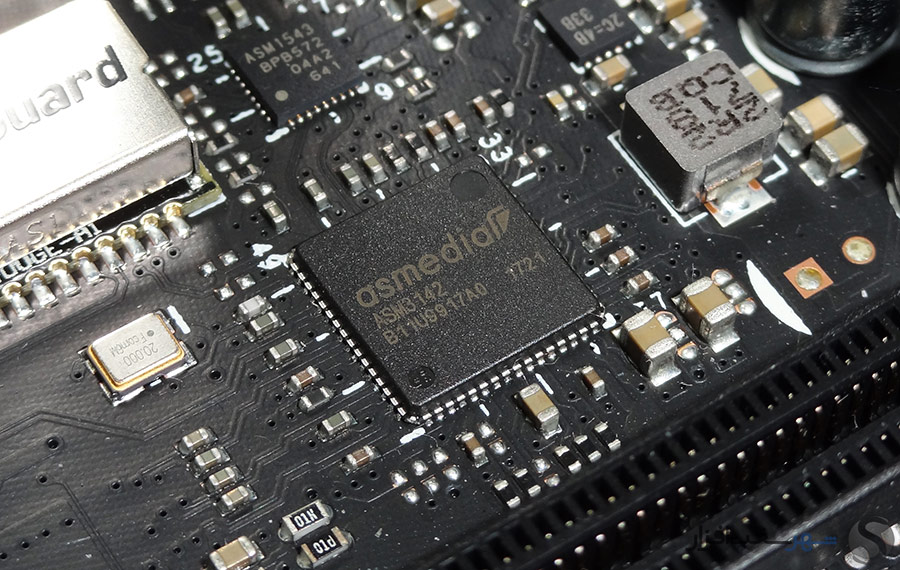

همان‌طور که اشاره شد این مادربرد مجهز به 2 پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و 1 پورت دیگر از نوع Type-A) در پنل پشتی مادربرد و یک کانکتور USB 3.1 Gen2 بر روی PCB است. در این بین پورت USB 3.1 Type-C و کانکتور USB 3.1 Type-A تعبیه شده در پنل پشتی از یک تراشه و تنها کانکتور USB 3.1 Gen2 تعبیه شده بر روی PCB از یک تراشه دیگر Universal Serial Bus 3.1 host controller مدل ASM3142 ساخت کمپانی asmedia منشعب شده‌اند. این تراشه‌ که به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel X299 ارتباط برقرار می‌کنند، نسبت به مدل مشابه نسل قبلی خود (ASM1142) با پهنای باند دو برابر بیشتر با چیپست PCH در ارتباط است. همین امر باعث شده تا در عمل پورت‌های USB 3.1 Gen2 این مادربرد با حداکثر سرعت نامی خود (10Gb/s) به تبادل اطلاعات بپردازند.

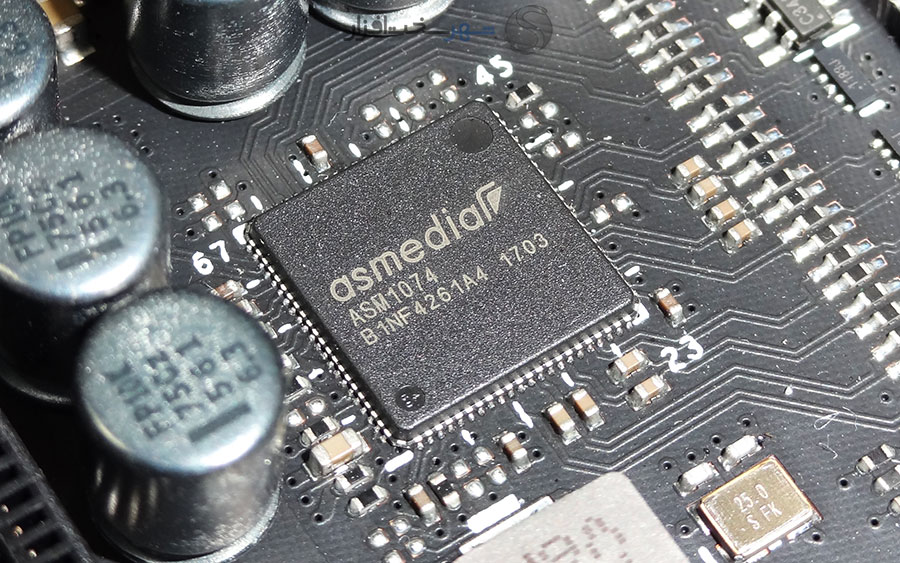

در تصویر بالا نیز چیپ USB 3.0 HUB controller مدل ASM1074 ساخت کمپانی Asmedia را ملاحظه می‌کنید. این چیپ تنها با انشعاب گرفتن از یک پورت USB 3.0، چهار پورت USB 3.0 برای پنل پشتی این مادربرد فراهم کرده است.

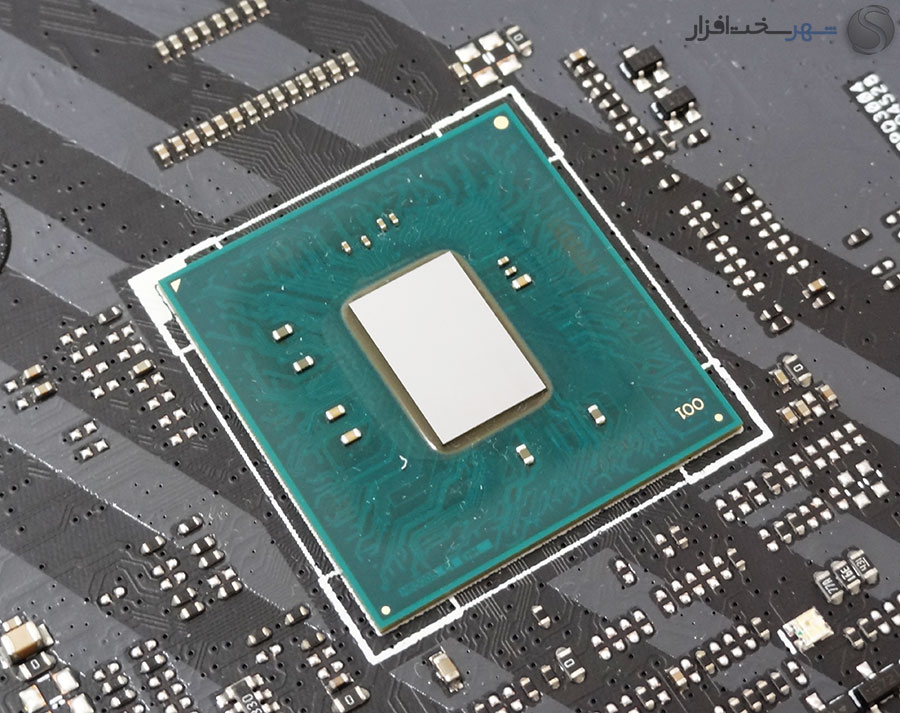

در تصویر بالا نیز قلب این مادربرد یعنی Intel X299 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82X299 نیز شناخته می‌شود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.



متد و سیستم تست

متد و سیستم تست
تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

Intel Core i9 7900X @ 3.3GHz – 4.5 GHzCPU
ASUS Rampage VI Apex - Bios 0802Mainboard
G.SKILL TRIDENTZ 32GB (4x8GB Quad Channel ) DDR4 3200 MHz – CL14RAM
Silicon Power Velox V80 - 240 GB SATA IIISSD
Seagate Barracuda ST1000DM003 1TB 7200 RPM 64MB Cache SATA IIIHDD
GIGABYTE GEFORCE GTX 980 G1 GAMING 4GB GDDR5VGA
GREEN GP850B – OC+ 80Plus PlatinumPSU
GREEN – Thermalright HR-02 MachoCPU Cooler
GREEN – OC StationCase
Windows 10 Pro 64-bit OS
Motherboard DVD Drivers
nVidia Graphics Driver 355.98 WHQL
Drivers

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

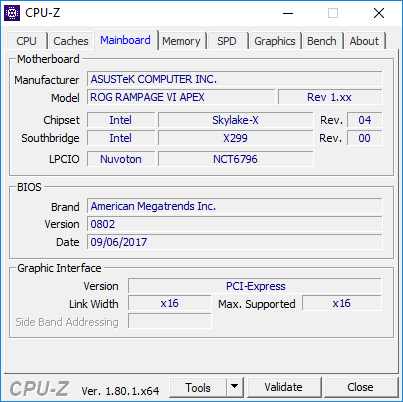

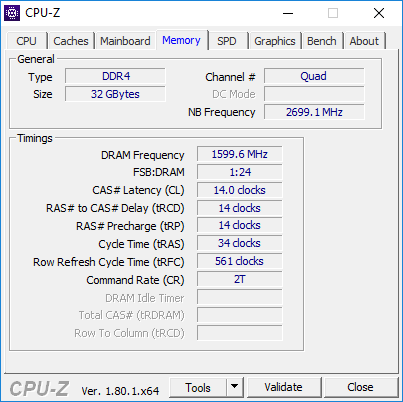

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132
  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419
  • AIDA64 Extreme Edition 5.92.4300
  • CrystalDiskMark 5.0.2
  • CINEBENCH R15
  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7
  • CPU-Z 1.79.1
  • OCCT 4.5.0
  • FurMark 1.17.0.0
  • SiSoftware Sandra Professional Business 2016.01.22.10
  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105
  • Super PI 1.9 WP
  • wPRIME 2.10
  • 7-Zip 15.14
  • WinRAR 5.30
  • Bioshock Infinite
  • Sniper Elite III
  • Batman: Arkham Origins
  • GTA V
  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.31
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

ASUS MEDIA-ACCLAIMED UEFI BIOS

ASUS MEDIA-ACCLAIMED UEFI BIOS
حدوداً چند سالی می‌شود که شکل و شمایل Bios مادربردهای رده بالا و سری ROG کمپانی ASUS تغییر نکرده است. البته این رابط کاربری آن قدر کامل و بی‌نقص بوده که حقیقتاً همین حالا نیز یکی از کامل‌ترین‌ها در نوع خود محسوب می‌شود.

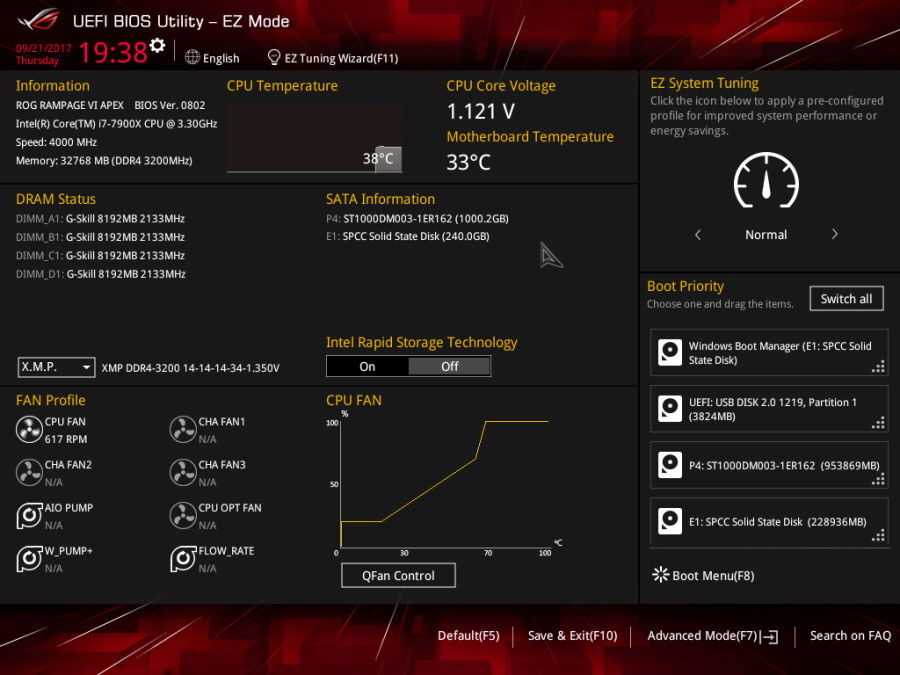

UEFI Bios این مادربرد همانند مدل‌های نسل‌های قبل دارای دو محیط مختلف EZ Mode و Advanced Mode است. همان‌طور که در تصویر بالا ملاحظه می‌کنید در این مادربرد محیط EZ Mode به‌عنوان رابط کاربری پیش فرض انتخاب شده است.

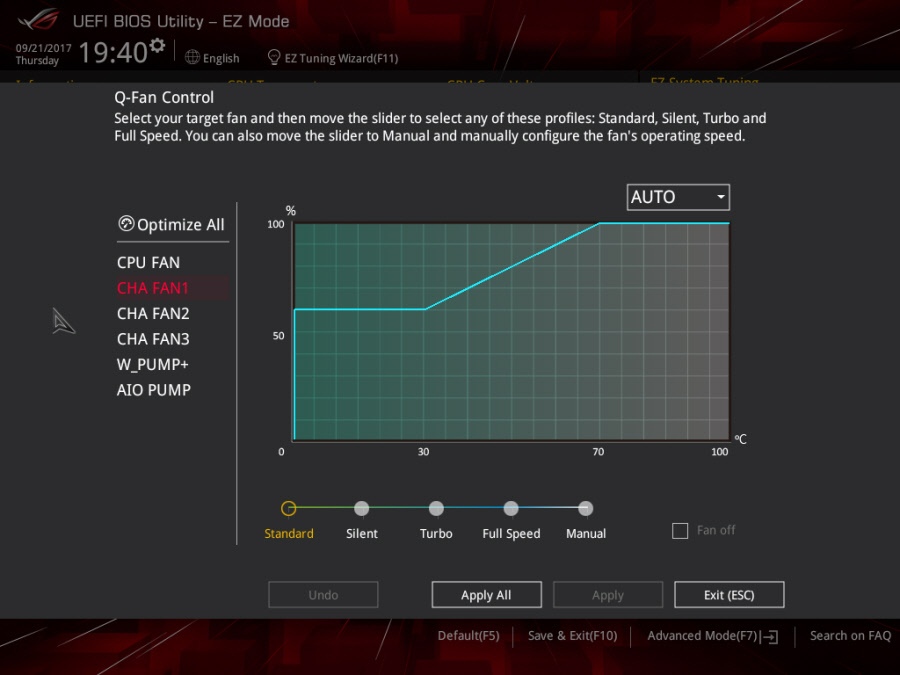

از جمله ویژگی‌های کاربردی و ارزشمند این محیط می‌توان به محیط کاملاً گرافیکی، قابلیت تنظیم پروفایل‌های مختلف برای سرعت چرخش فن‌های مختلف متصل شده به مادربرد به‌صورت گرافیکی و مانیتورینگ ولتاژ و حرارت Real Time اشاره کرد. همچنین این محیط دارای یک سامانه اورکلاکینگ خودکار تعاملی بین کاربر و هوش مصنوعی Bios این مادربرد است.

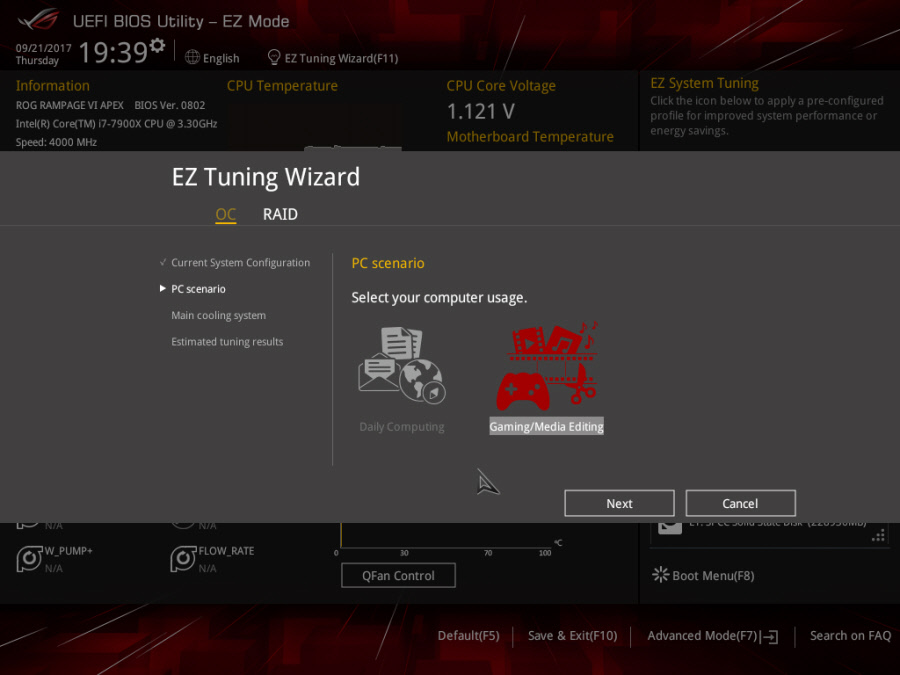

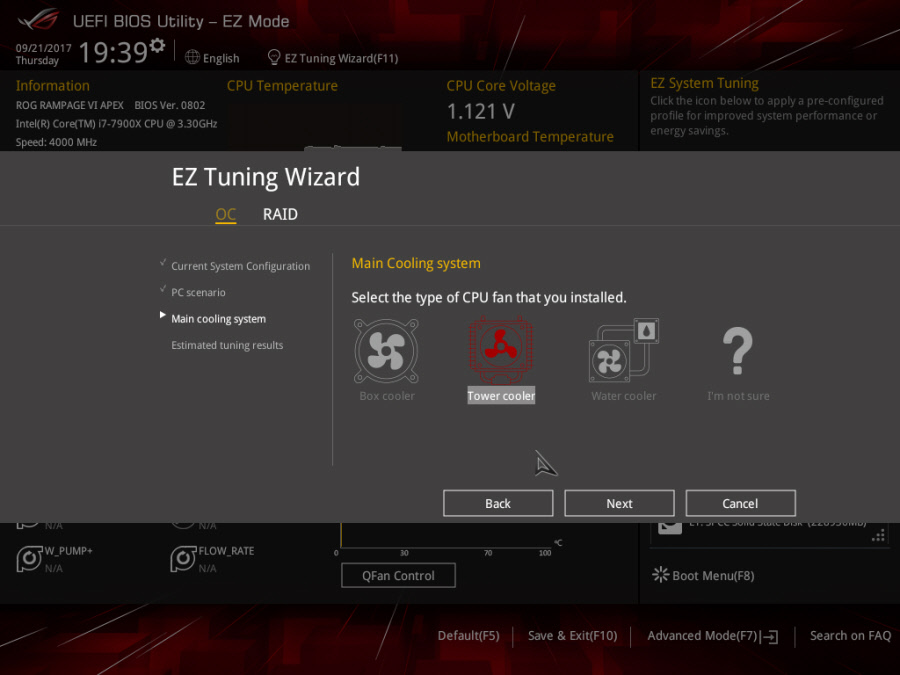

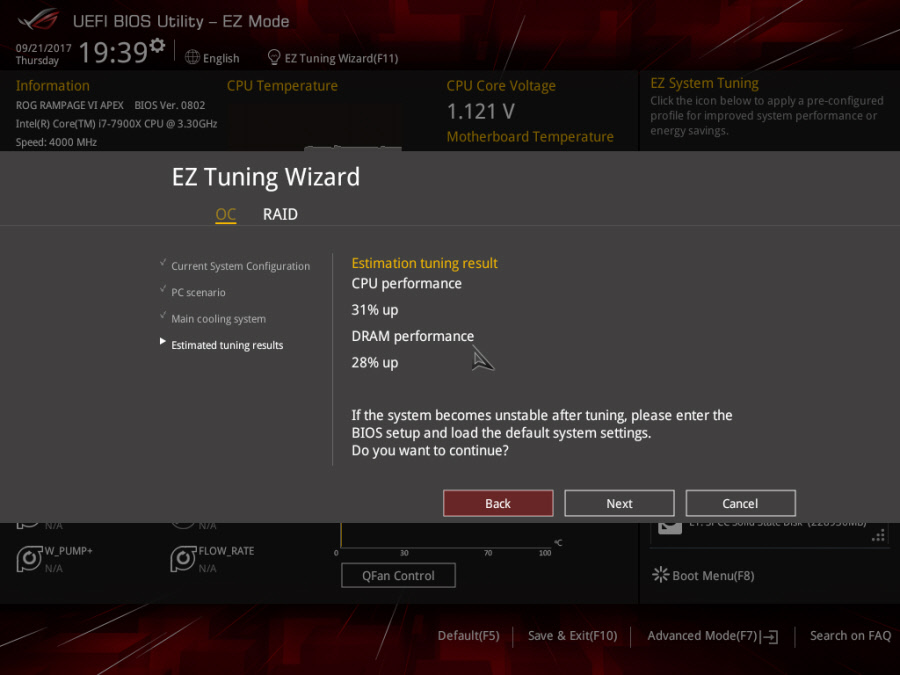

این سامانه که EZ Tuning Wizard نامیده شده است ابتدا مشخصات و وضعیت کنونی سیستم شما را بررسی می‌کند.

در مرحله بعد سناریو یا کاربرد و انتظارات شما از سیستم را جویا می‌شود. برای مثال در تصویر بالا از کاربر سؤال شده که آیا این کامپیوتر برای کاربردهای روزمره استفاده می‌شود یا مصارف چند رسانه‌ای و گیمینگ؟

سپس از شما می‌خواهد نوع کولری که بر روی پردازنده نصب کرده‌اید را مشخص کنید.

در نهایت نیز ارزیابی نهایی از میزان اورکلاک سیستم شما نمایش داده می‌شود. با تائید این ارزیابی، سیستم Restart شده و تنظیمات مربوطه به‌صورت کاملاً خودکار در Bios اعمال می‌شود.

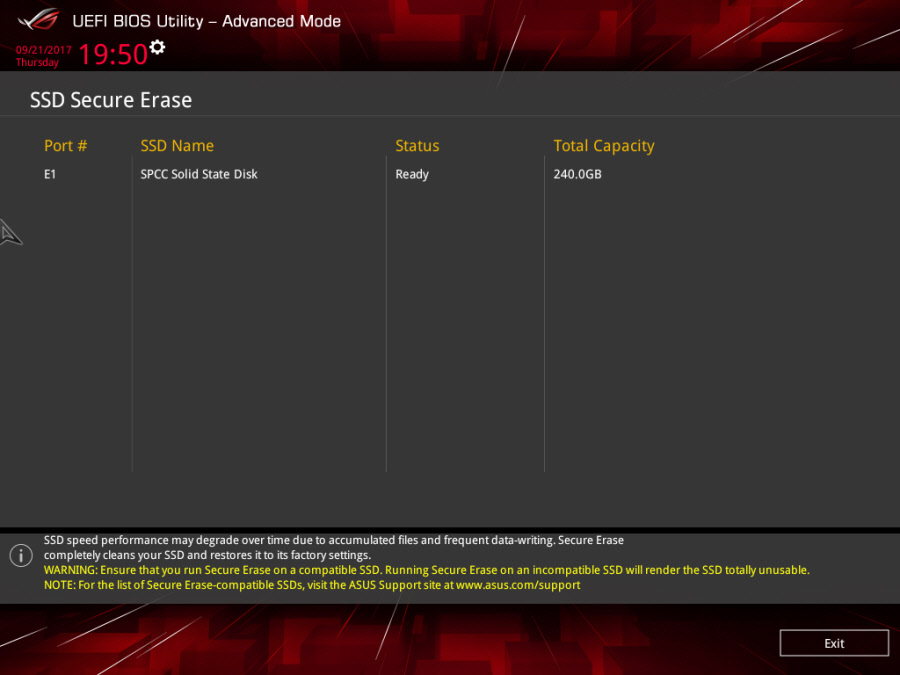

همچنین نرم افزار SSD Secure Erase نیز به آخرین نسخه به‌روزرسانی شده است. SSD Secure Erase این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

همچنین BIOS این مادربرد آخرین نسخه نرم افزار EZ FLASH 3 را با خود همراه دارد. همان‌طور که ملاحظه می‌کنید در آخرین نسخه این نرم افزار قابلیت به‌روزرسانی Bios حتی توسط اینترنت نیز فراهم شده است.

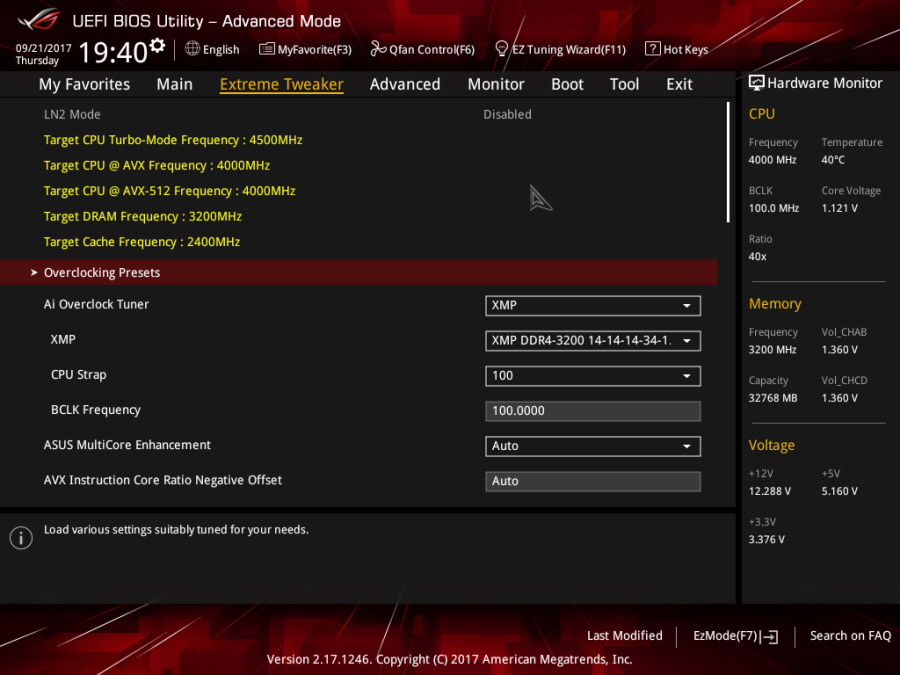

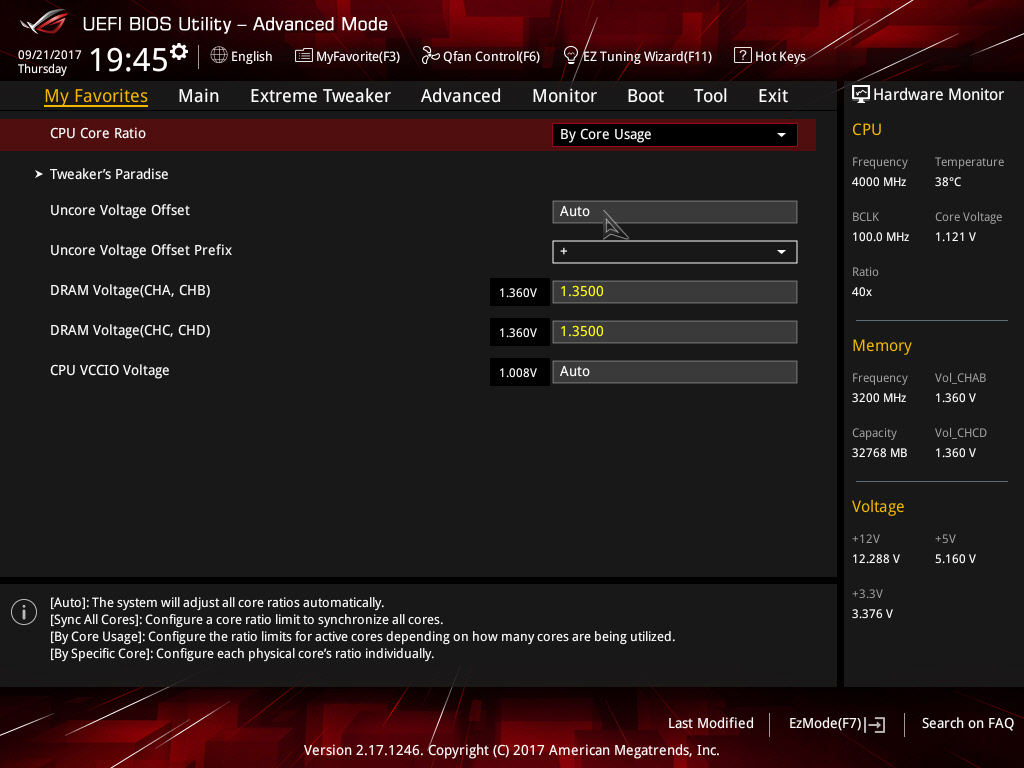

تنها با فشردن کلید F7 به‌سرعت وارد محیط Advanced Mode خواهید شد. از جمله ویژگی‌های کم نظیر این محیط می‌توان به اختصاص دادن یک پنجم سمت راست این محیط به نمایش پارامترهای ولتاژی حرارتی و فرکانسی مهم‌ترین قطعات سیستم اشاره کرد. این بخش که Hardware Monitor نامیده می‌شود به‌صورت Real Time در تمامی بخش‌های مختلف این محیط حضور دارد و کاربر در هر لحظه که اراده کند از آخرین وضعیت پارامترهای مهم سیستم باخبر می‌شود.

از دیگر ویژگی‌های کاربردی این محیط نیز می‌توان به تب My Favorites اشاره کرد که قابلیت سفارشی سازی پارامترهای دلخواه کاربر را در بخشی مجزا فراهم ساخته است. در این بخش کاربر با انتخاب پارامتر مورد نظر و فشردن کلید F3 می‌تواند پارامتر انتخاب شده را به صفحه My Favorites اضافه کند.

یکی دیگر از ویژگی‌های کاربردی این Bios قابلیت ذخیره سازی و بازیابی 8 پروفایل مختلف اورکلاکینگ به صورت Local و حتی به اشتراک گذاری آن‌ها با استفاده از USB Flash است.

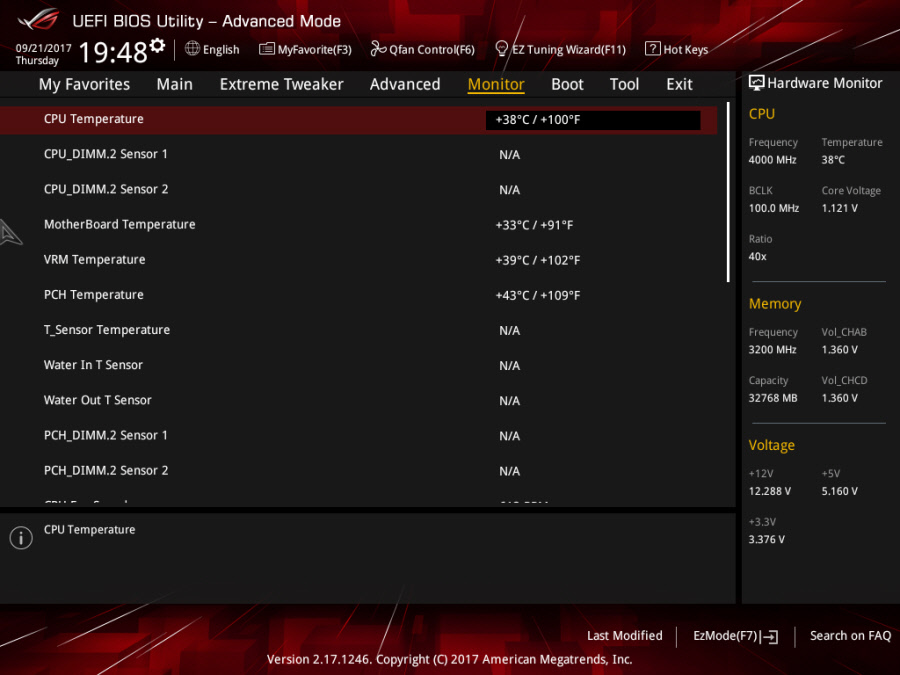

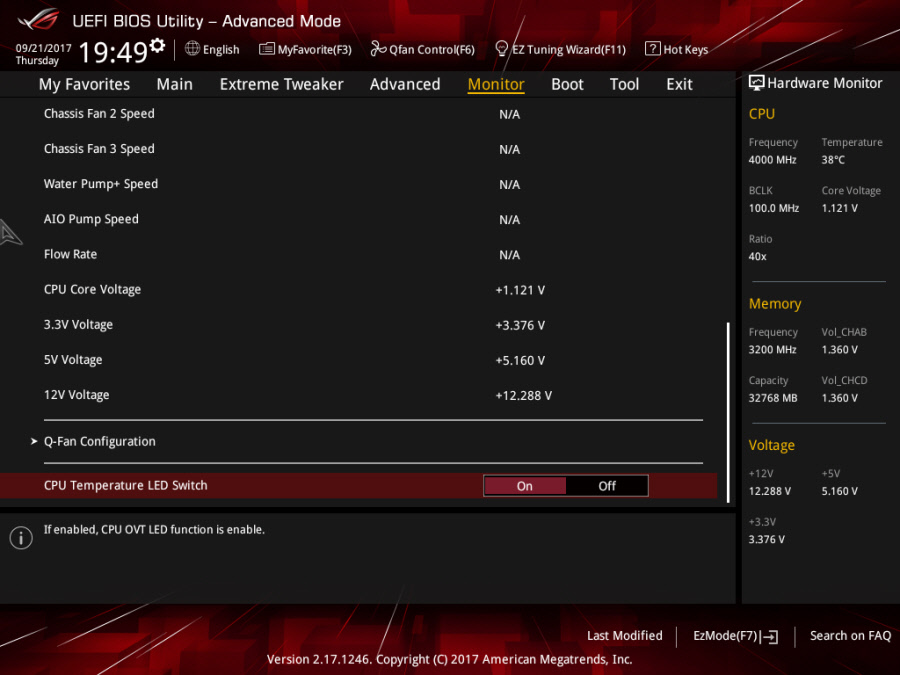

در تصاویر بالا نیز امکانات بخش مانیتورینگ این Bios را مشاهده می‌کنید.

کلیدهای میانبر این Bios را نیز در تصویر بالا مشاهده می‌کنید.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

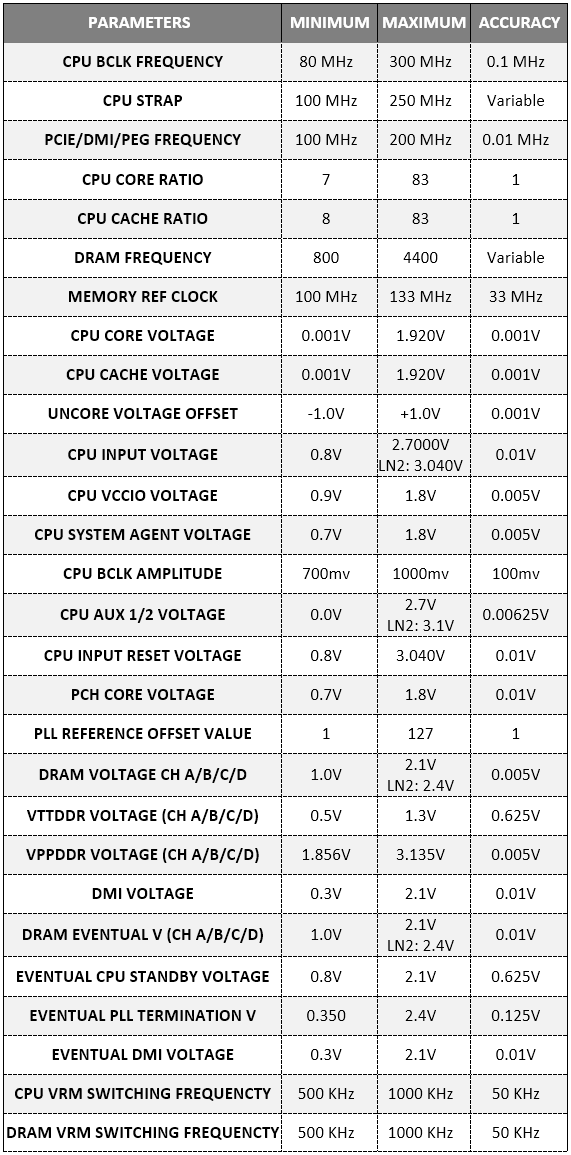

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها نیز به شرح زیر است:



نورپردازی خلاقانه و چشم نواز تحت عنوان ROG AURA Sync

نورپردازی خلاقانه و چشم نواز تحت عنوان ROG AURA Sync

همان‌طور که اشاره شد نورپردازی در این مادربرد شامل LED ها تعبیه شده در بخش مرکزی مادربرد، پس زمینه لوگو ROG نقش بسته بر روی هیتسینک چیپست Intel X299، مرز میان PCB مربوط به سیستم صوتی و پشت شکاف‌های تعبیه شده در 4 طرف مادربرد می‌شود.

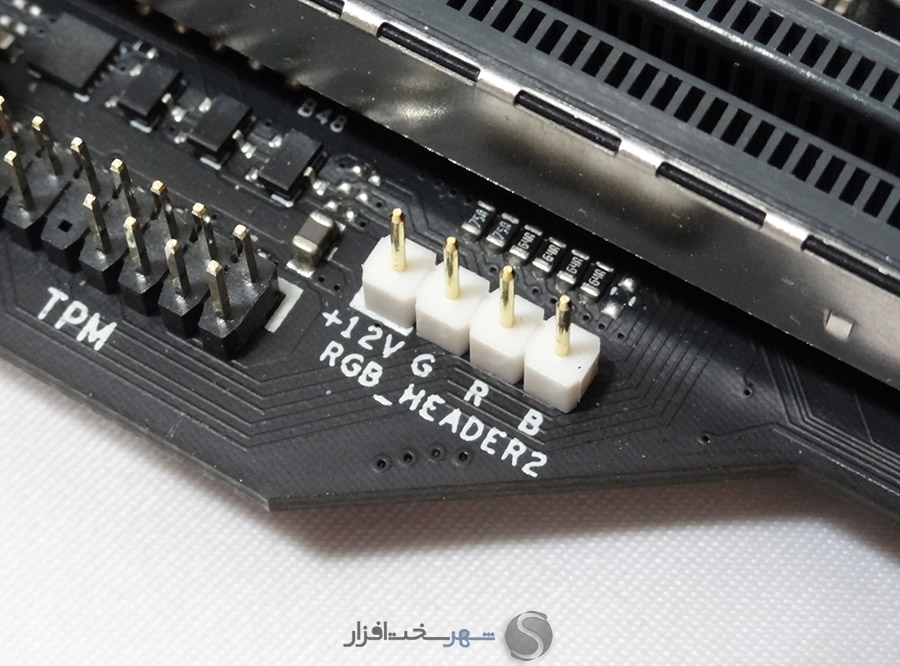

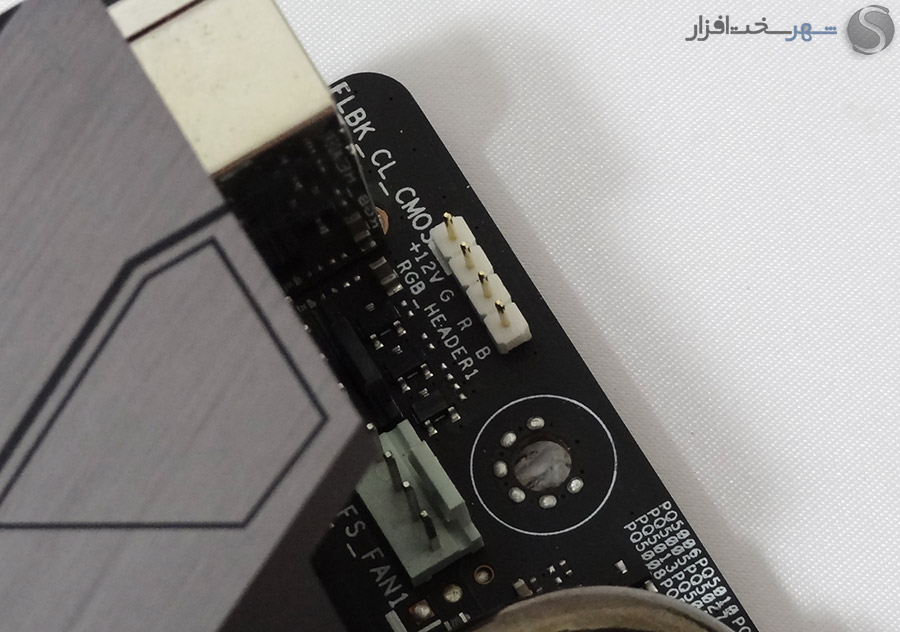

البته به غیر از RGB LED های تعبیه شده بر روی PCB، کمپانی ASUS برای علاقه‌مندان به نورپردازی کیس دو کانکتور 4 پین دیگر نیز در بخش پایین و بالای برد در نظر گرفته است. این کانکتورها قابلیت اتصال به نوارهای RGB LED 5050 از نوع 12V، حداکثر با متراژ 2 متر و شدت جریان 2A را دارا می‌باشند.

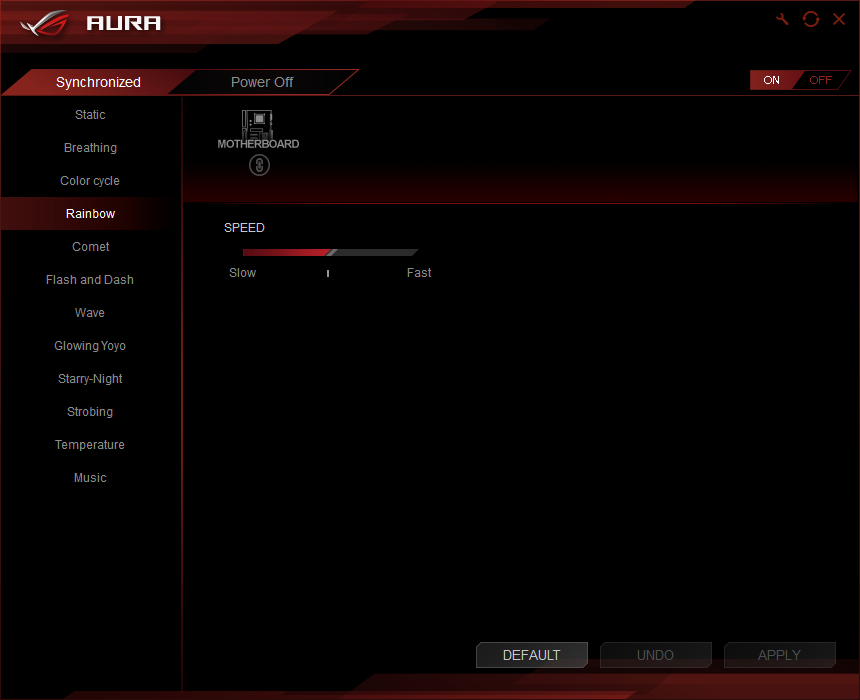

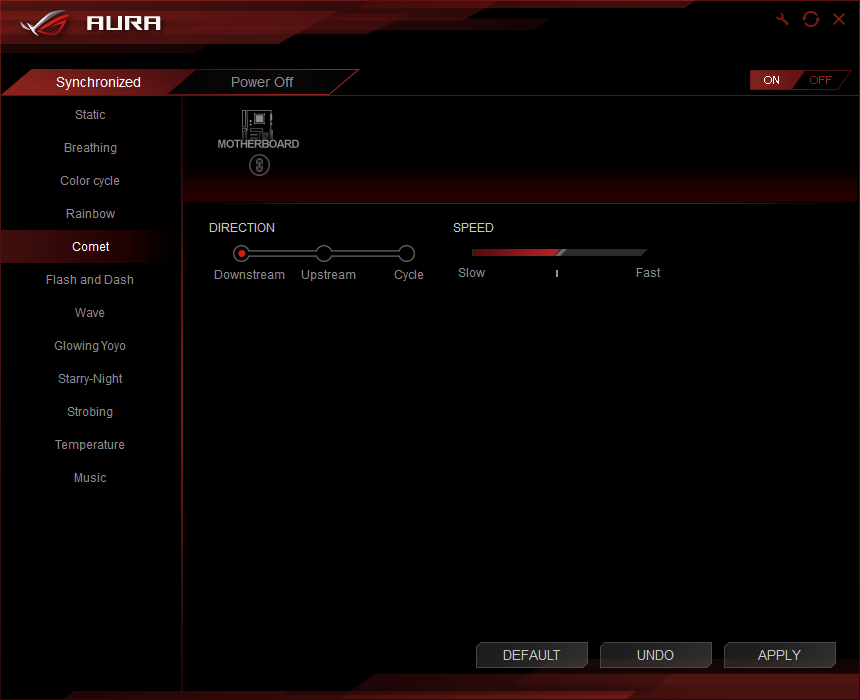

اما همواره نقطه قوت سامانه‌های نورپردازی نرم افزار کنترل و مدیریت آن است.

در جدیدترین نسخه این نرم افزار قابلیت کنترل تمامی قطعات (نظیر کارت گرافیک، مادربرد و کیبورد ...) مجهز به نورپردازی AURA توسط یک نرم افزار واحد فراهم شد است. همچنین همان‌طور که اشاره شد و در تصویر بالا ملاحظه می‌کنید این امکان فراهم شده تا رنگ و جلوه نورپردازی هر یک از دو بخش نام برده به‌علاوه RGB Header های تعبیه شده بر روی PCB را به‌صورت جداگانه تنظیم کنید. علاوه بر این در نسخه جدید این نرم افزار این امکان تنظیم جلوه نورپردازی وضعیت آماده به کار مادربرد نیز فراهم شده است.

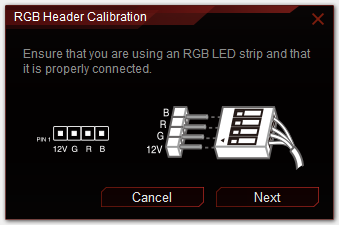

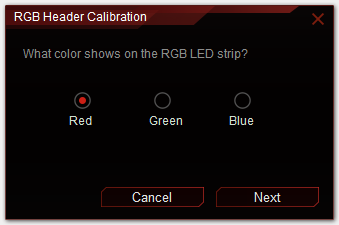

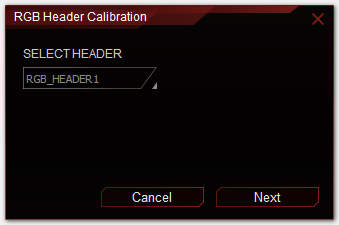

همچنین در نسخه جدید با اضافه شدن قابلیت کالیبراسیون، نگرانی‌های مربوط به عدم سازگاری تجهیزات نورپردازی متصل شده به Header های مادربرد نیز برطرف شده است.

در این نرم افزار این امکان فراهم شده تا به‌صورت مجزا بر روی تک‌تک بخش‌های سیستم نورپردازی این مادربرد کنترل داشته باشید.

این نرم افزار به قابلیت‌های تنظیم 9 جلوه نورپردازی مختلف به همراه قابلیت تنظیم بیش از 16 میلیون رنگ، شدت نور، غنای رنگ و حتی فام رنگ سیستم نورپردازی نیز مجهز شده است. در برخی جلوه‌های نورپردازی نیز امکان تنظیم سرعت تغییر افکت‌ها وجود دارد.

برای مثال در جلوه نوری Temperature قابلیت انتخاب چندین حسگر مختلف جهت تغییر رنگ سیستم نورپردازی از سبز تا قرمز وجود دارد.

همچنین همانند نسخه‌های قبل قابلیت نورپردازی با توجه به موسیقی در حال پخش نیز برای این مادربرد فراهم شده است. البته در نسخه جدید این امکان فراهم شده تا برای هماهنگی بیشتر حتی ژانر موسیقی مورد علاقه خود را نیز تعیین کنید!

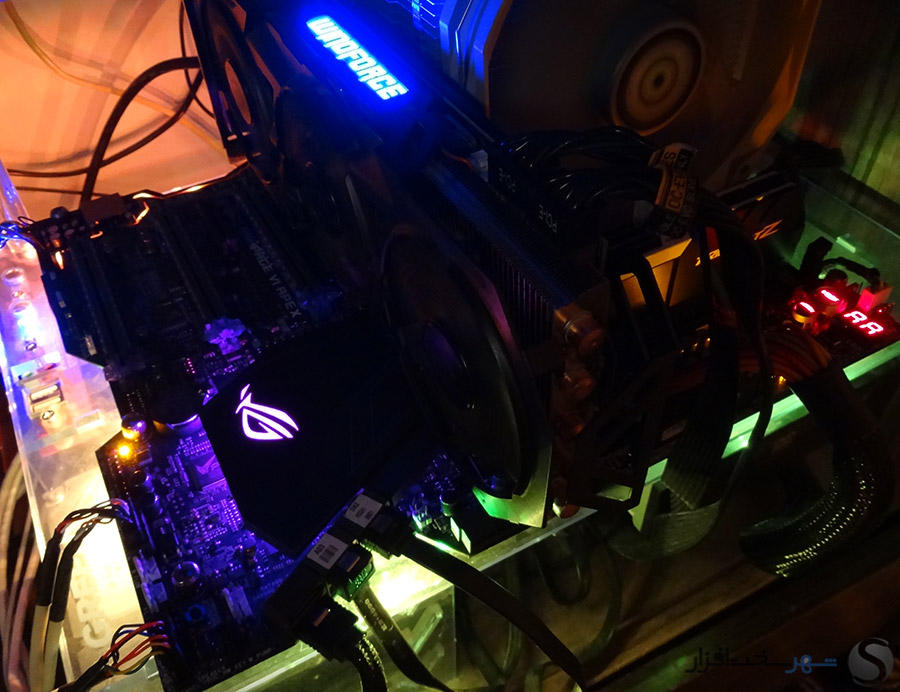

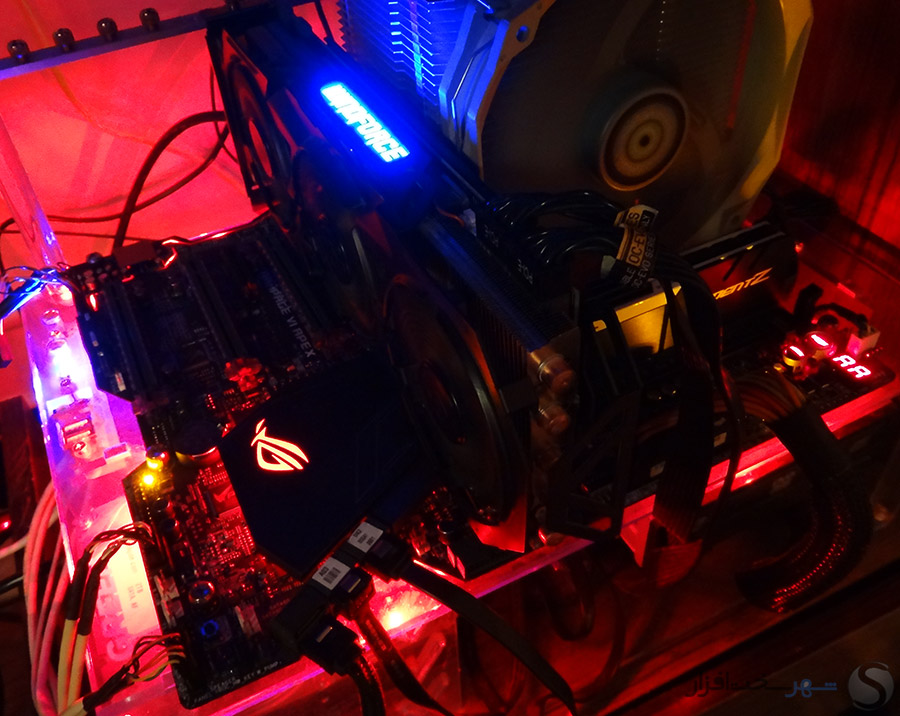

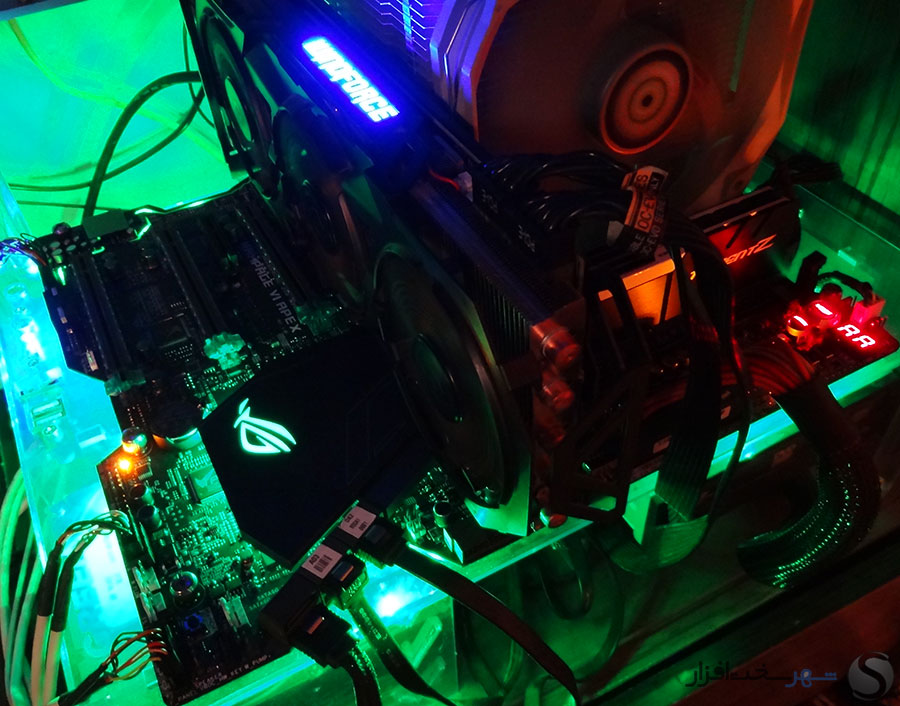

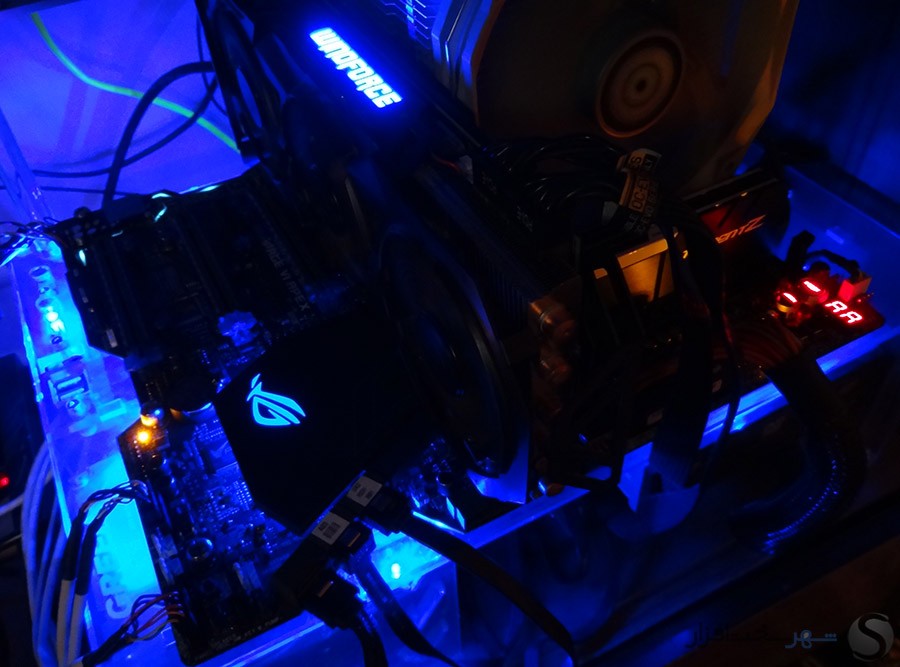

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:





معرفی نرم افزارهای کاربردی همراه مادربرد

معرفی نرم افزارهای کاربردی همراه مادربرد

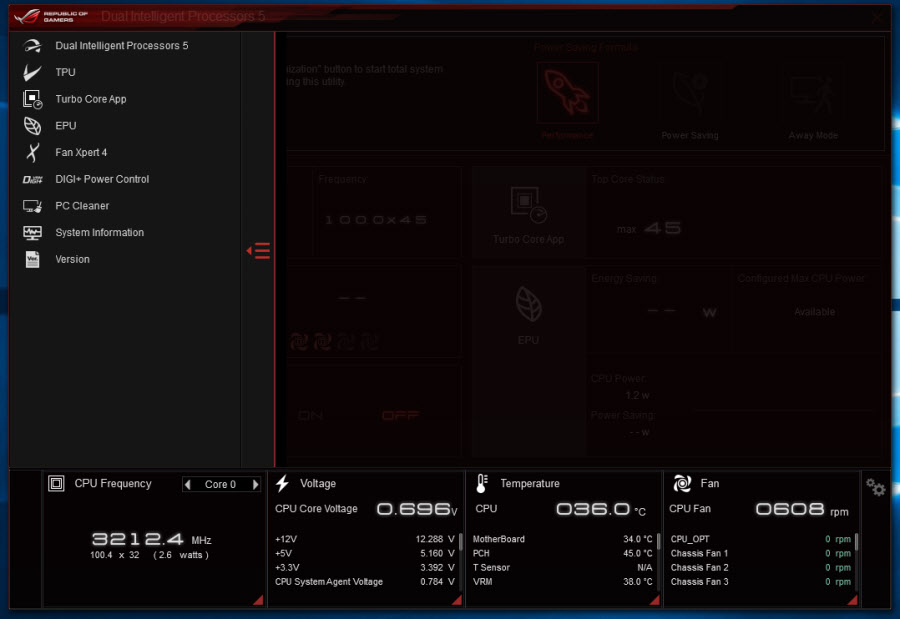

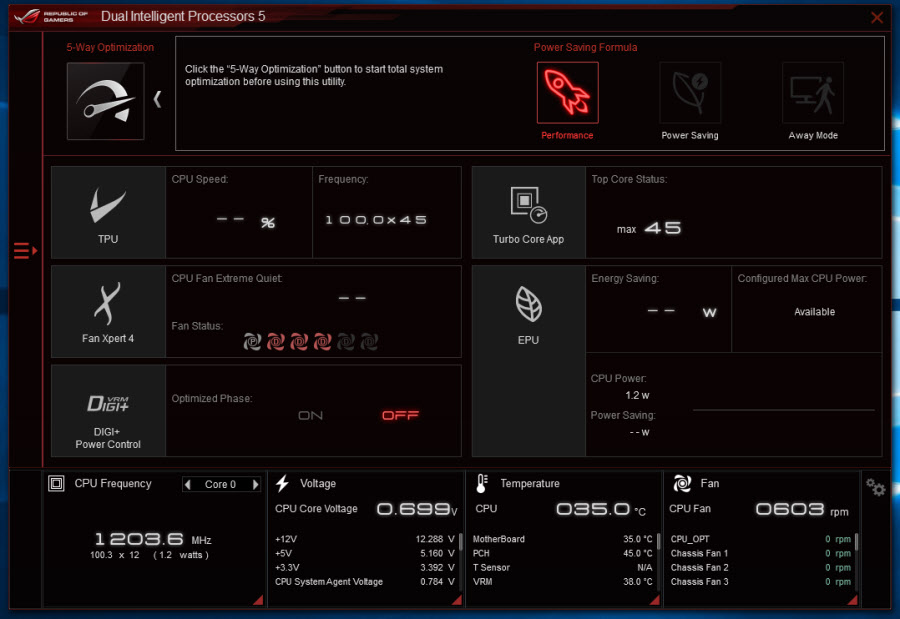

Dual Intelligent Processors 5
مادربردهای سری ROG کمپانی ASUS علاوه بر ویژگی‌های سخت افزاری منحصر به فرد همیشه نرم افزارها و قابلیت‌های نرم افزاری کم نظیر خود را نیز به همراه دارند. از جمله قابلیت‌های جدید این سری از مادربردهای ROG این کمپانی می‌توان به نرم افزار جدید Dual Intelligent Processors 5 اشاره کرد که امکانات و قابلیت‌های جدید و کاربردی فراوانی را با خود به همراه دارد.

این نرم افزار به‌طور کلی دارای 8 بخش مختلف است که اغلب آن‌ها جهت تنظیم و مانیتورینگ پارامترهای مختلف فرکانسی، ولتاژی، حرارتی و سرعت چرخش فن‌ها به کار می‌روند.

همان‌طور که در تصویر بالا ملاحظه می‌کنید، امکانات این نرم افزار در 6 تب تحت عنوان‌های 5Way Optimization، TPU، EPU، DIGI+ Power Control، FAN Xpert 4 و Turbo APP طبقه بندی شده‌اند. در صفحه اول سعی شده تا امکانات راهبردی برخی از تب‌ها به همراه مانیتورینگ ولتاژ، حرارت، سرعت چرخش فن‌ها و فرکانس‌های بخش‌های مختلف نظیر فرکانس هسته پردازنده، رم‌ها و BCLK به‌صورت فشرده نمایش داده شوند.

همچنین تنها با کلیک بر روی گزینه 5-Way Optimization مادربرد به‌صورت کاملاً خودکار و با توجه به پتانسیل قطعات مختلف سیستم در اورکلاک، اقدام به اورکلاک خودکار سیستم با توجه به وضعیت بار پردازش و محدودیت‌های حرارتی و ولتاژی می‌کند. فرآیندی که معمولاً به‌صورت دستی شاید چندین ساعت زمان می‌برد.

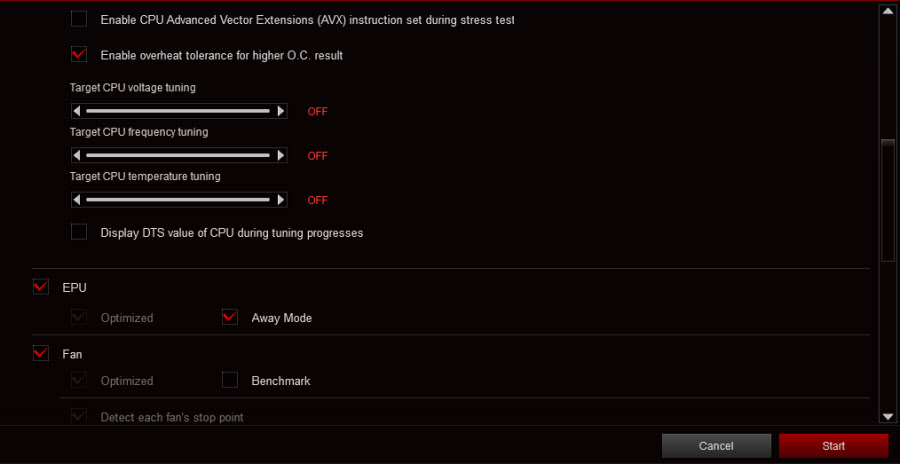

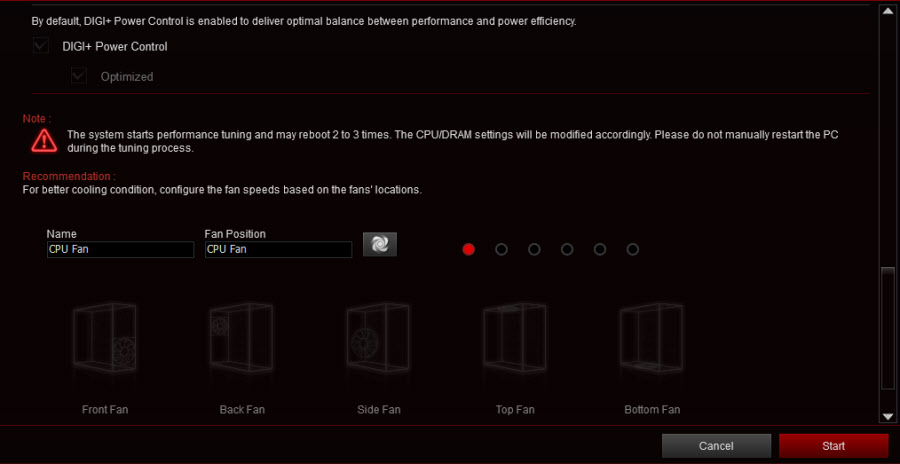

در بخش 5Way Optimization همان‌طور که در تصاویر بالا ملاحظه کردید این امکان فراهم شده تا تنها با تعیین یک سری اطلاعات کلی در دو سامانه TPU I و TPU II در نهایت فقط با کلیک بر روی گزینه START از اورکلاک خودکار سیستم حرفه‌ای خود لذت ببرید.

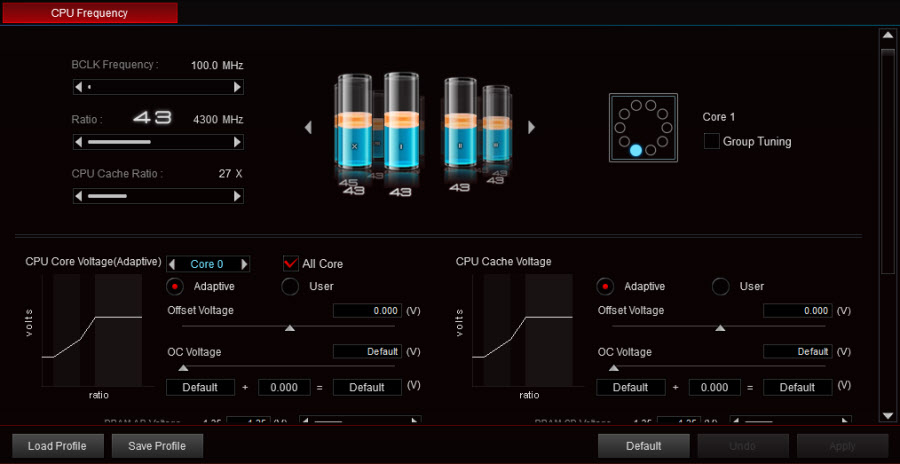

در بخش Turbo Processing Unit (TPU) تمامی پارامترهای لازم برای افزایش فرکانس‌ها و ولتاژ بخش‌های مختلف در نظر گرفته شده است.

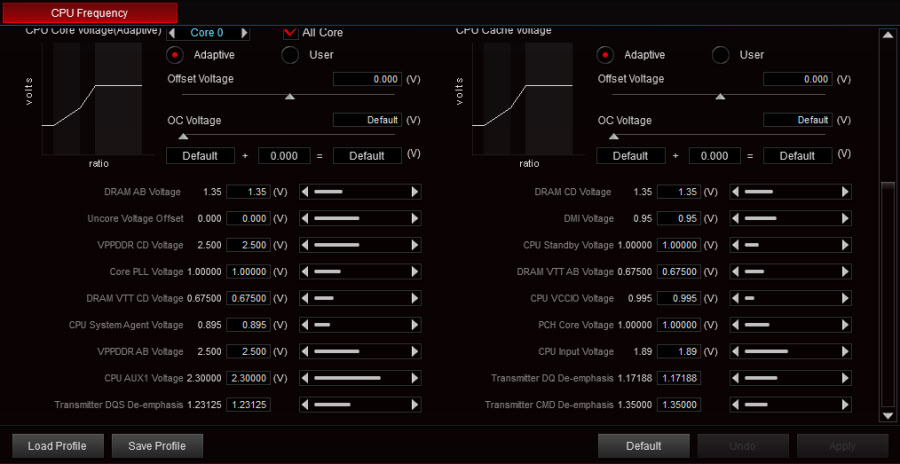

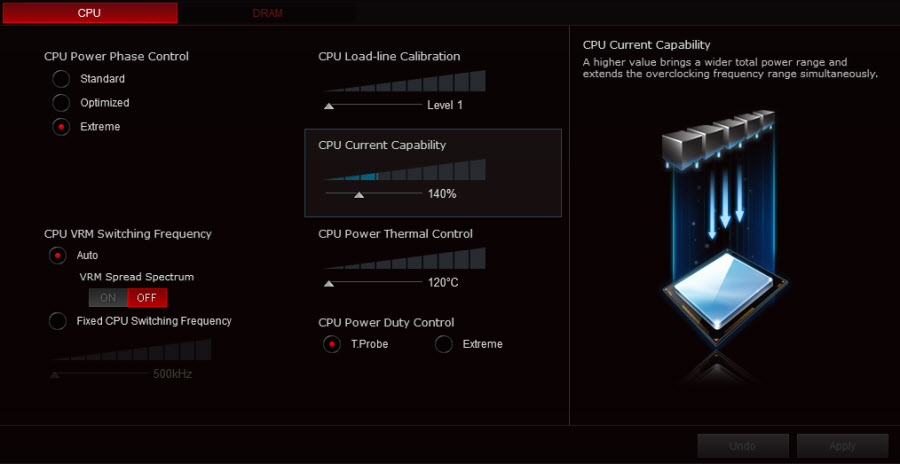

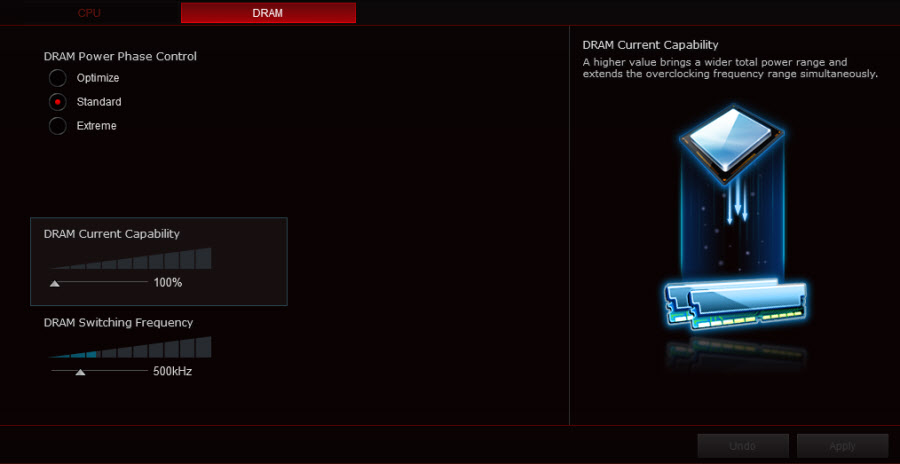

بر بخش DIGI+ Power Control نیز این قابلیت فراهم شده تا برخی از تنظیمات و محدودیت‌های مدار رگولاتور ولتاژ پردازنده مانند محدودیت‌های جریان، توان، حرارت به‌صورت دستی قابل تنظیم باشند و حتی با تنظیم فرکانس سیگنال PWM پتانسیل ارائه توان‌های بیشتر از مقادیر استاندارد برای این‌گونه مدارات فراهم شود.

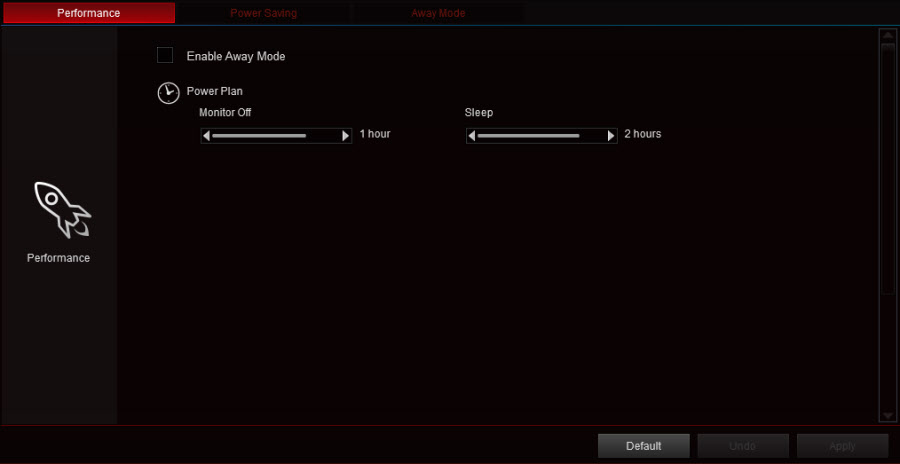

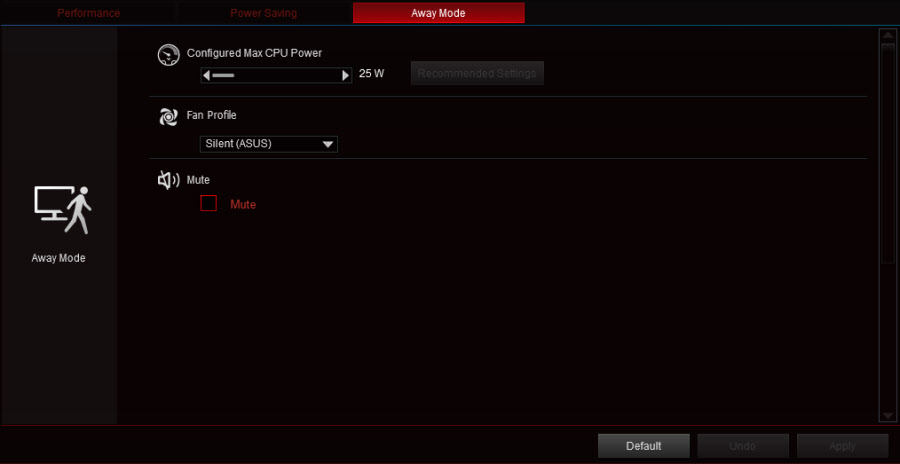

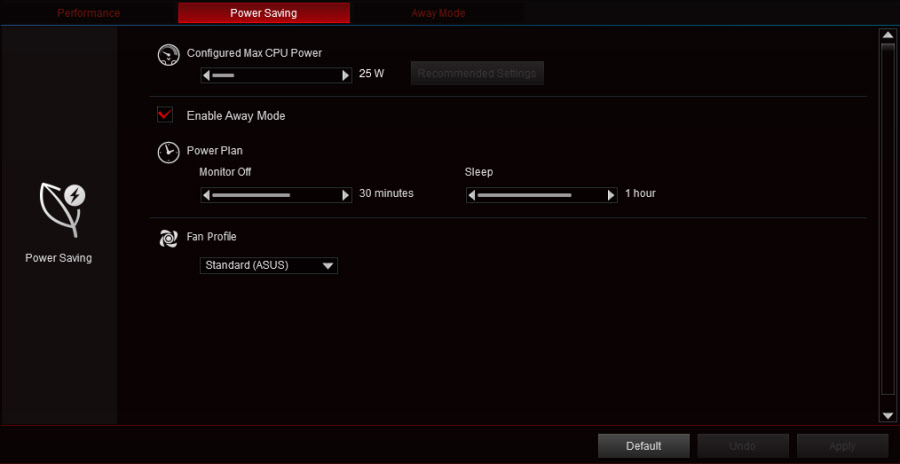

در بخش Energy Processing Unit (EPU) نیز می‌توانید با فعال سازی پارامترهای های مختلف این بخش، مصرف انرژی سیستم خود را در وضعیت‌های مختلف کنترل کرده و به‌صورت خودکار و حتی دستی مصرف انرژی بخش‌های مختلف را کنترل و نظارت کنید.

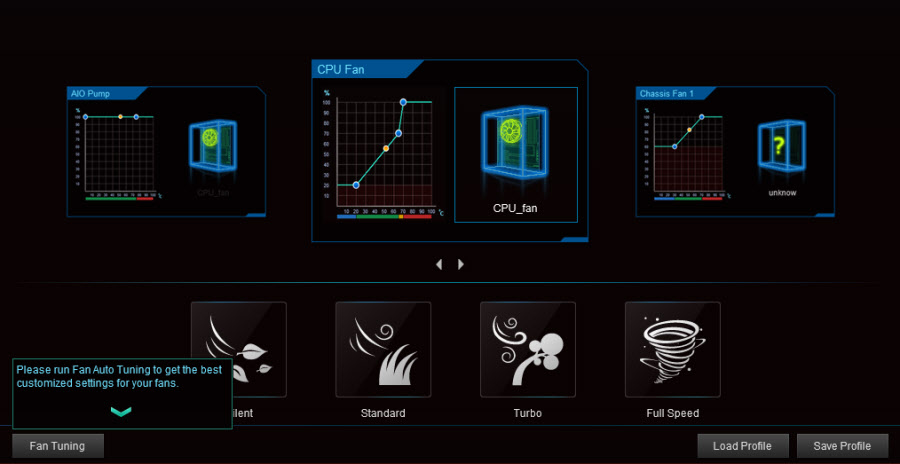

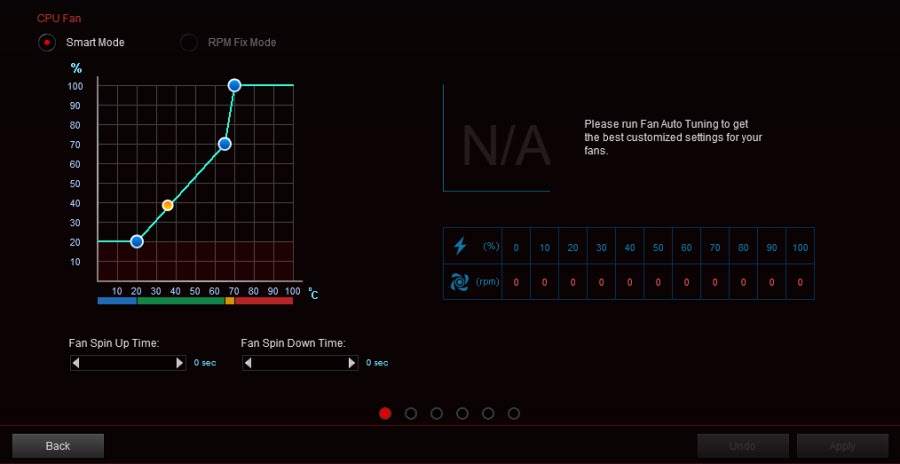

در نهایت در قسمت FAN Xpert 4 نیز علاوه بر تعبیه پروفایل‌های آماده برای کنترل فن‌های مختلف سیستم، امکان تعیین سرعت چرخش فن‌ها به‌صورت دستی و حتی در وضعیت‌های مختلف نیز فراهم شده است.

در تصاویر بالا نیز بخش‌هایی از امکانات مانیتورینگ پارامترهای مختلف ولتاژی و حرارتی این نرم افزار را مشاهده می‌کنید.

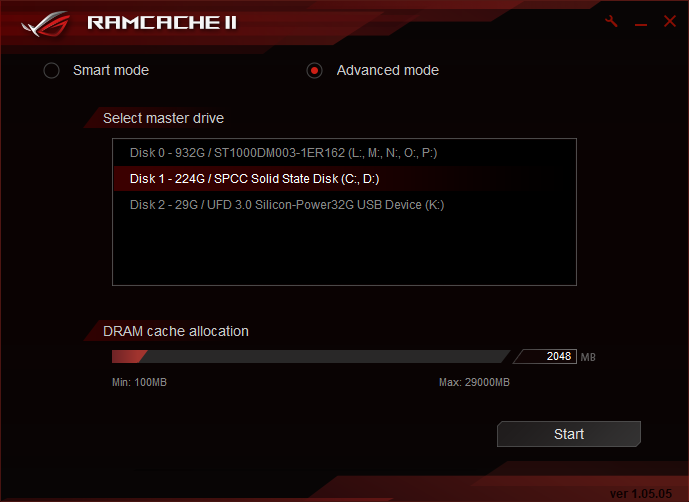

ROG RAMCACHE II

جدیدترین نسخه نرم افزار RAMCACHE این اجازه را به شما می‌دهد تا بخشی از حافظه RAM سیستم را به‌عنوان یک بافر بسیار پرسرعت و البته هوشمند تعیین کنید تا این نرم افزار با استفاده از الگوریتم‌های هوشمند اطلاعاتی که به‌مراتب بیشتر از بقیه در تجهیزات ذخیره سازی شما در حال خواندن و نوشتن هستند شناسایی و با انتقال آن به بافر نام برده بر روی حافظه RAM سرعت بارگذاری نرم افزارها و بازی‌های شما را به طرزی خارق‌العاده افزایش دهد.

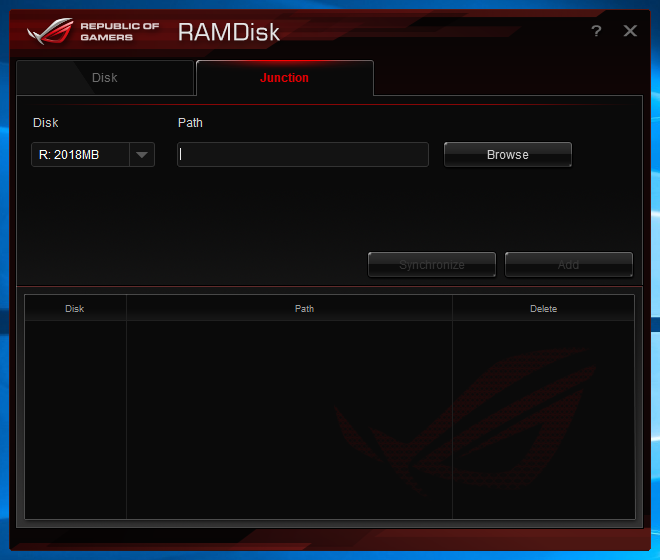

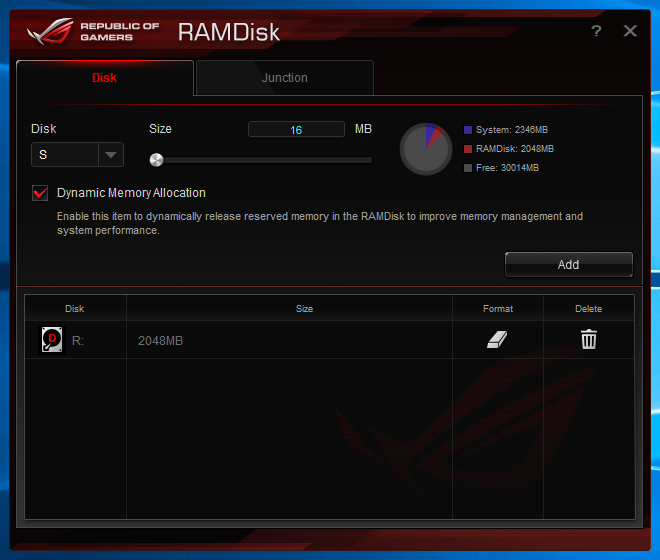

ROG RAMDisk

ROG RAMDisk این امکان را برای کاربر فراهم می‌سازد تا حداکثر از 80% فضای خالی RAM به‌عنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظه‌های RAM به‌صورت میانگین 20 برابر بیشتر از پرسرعت‌ترین SSD های کنونی می‌باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها به‌صورت فوق‌العاده محسوسی افزایش می‌یابد.

نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان  junction points بر روی هارددیسک شما ایجاد می‌کند. این فضا از این به بعد به‌عنوان محل ذخیره تغییرات فایل‌های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می‌کنید بلافاصله آخرین تغییرات در این محل ذخیره می‌شوند و پس از روشن کردن دوباره سیستم به‌صورت خودکار فایل‌های مربوطه به حافظه RAMDisk باز می‌گردند.



تست‌های حرارتی و مدیریت مصرف انرژی

تست‌های حرارتی و مدیریت مصرف انرژی

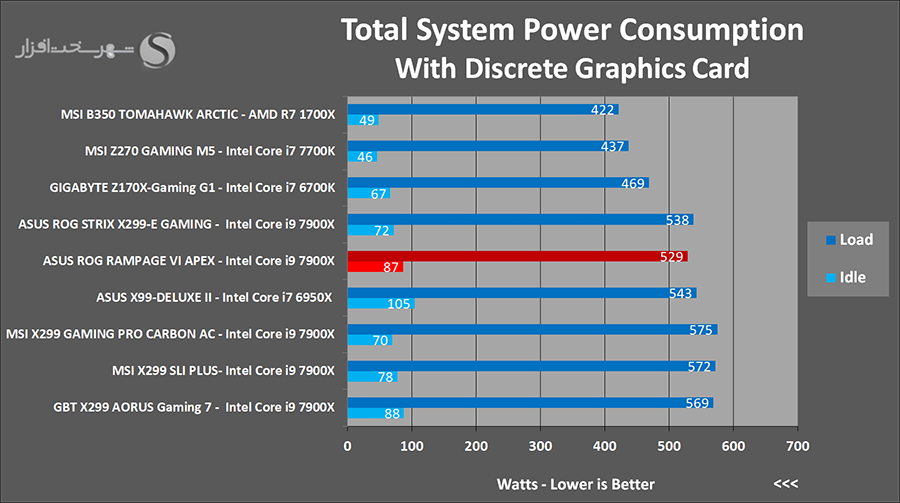

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید حداکثر میزان مصرف انرژی این مادربرد نسبت به مدل‌های با چیپست مشابه کمتر است. این امر به دلیل بازدهی مصرف انرژی بسیار بالای مدار قدرتمند رگولاتور ولتاژ پردازنده و البته پیروی حداکثری این مدل از Power State های تکنولوژی Turbo Boost است؛ اما در تست حداقل مصرف انرژی شرایط فرق می‌کند و نتیجه خوبی در این بخش ثبت نشده است. در واقع این نوع نتایج در اکثر مادربردهای مخصوص اورکلاک کم‌وبیش مشاهده می‌شود.

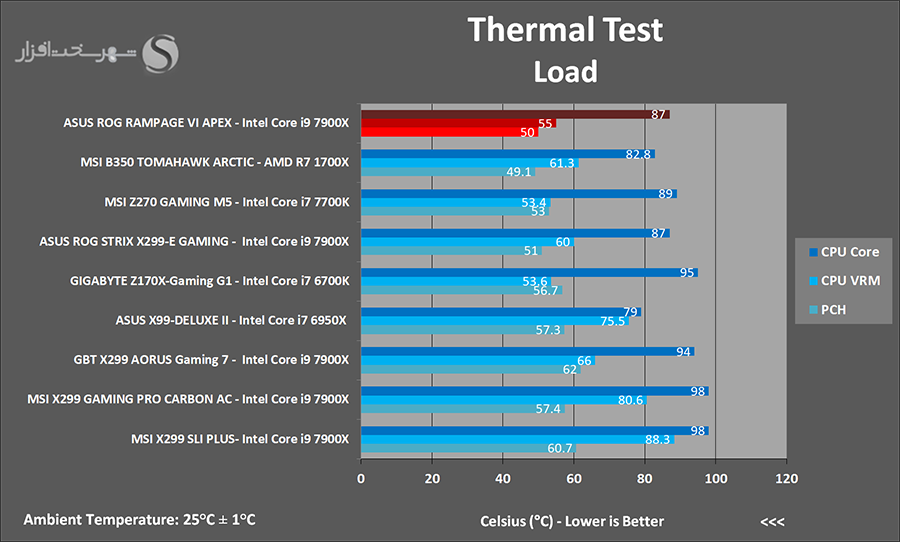

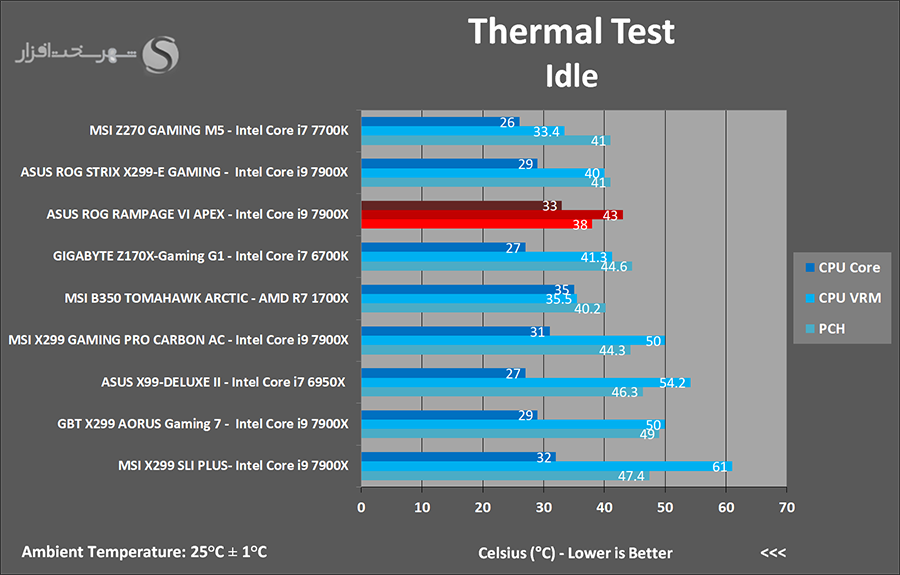

علیرغم سیستم خنک کننده Passive در نظر گرفته شده برای این مادربرد، نتایج ثبت شده در تست‌های حرارتی تحسین برانگیز است. در واقع ما به هیچ وجه ثبت چنین نتیجه را برای این پلتفرم پرمصرف پیش بینی نمی‌کردیم. استفاده از هیتسینک های سنگین و قطور به همراه بازدهی بسیار بالای مصرف انرژی مدار رگولاتور ولتاژ پردازنده از جمله مهم‌ترین دلایل ثبت این نتیجه ممتاز و کم نظیر محسوب می‌شوند. بدون اغراق ASUS در بخش کولینگ این مادربرد سنگ تمام گذاشته است

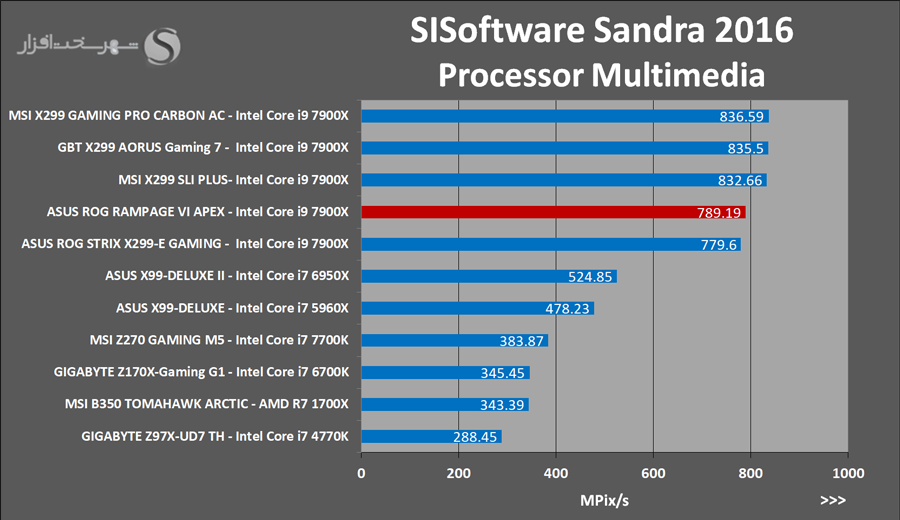

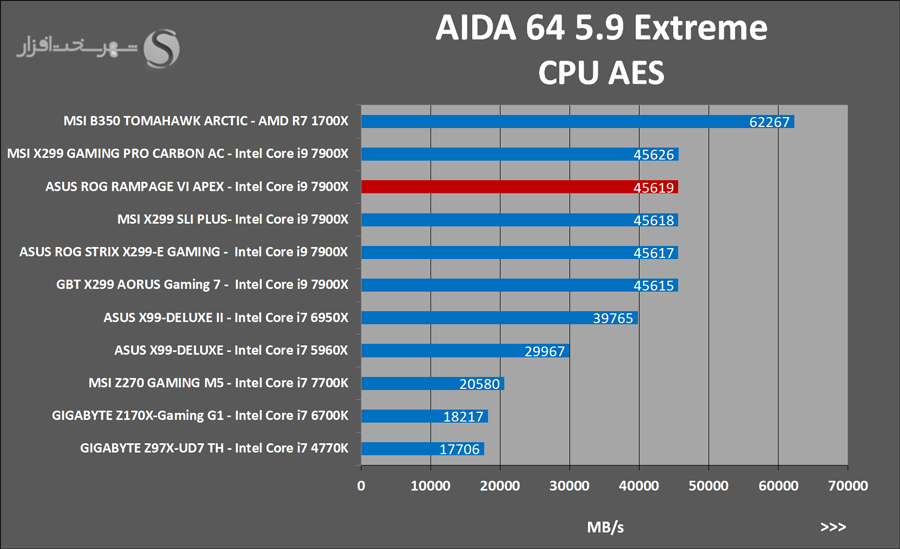

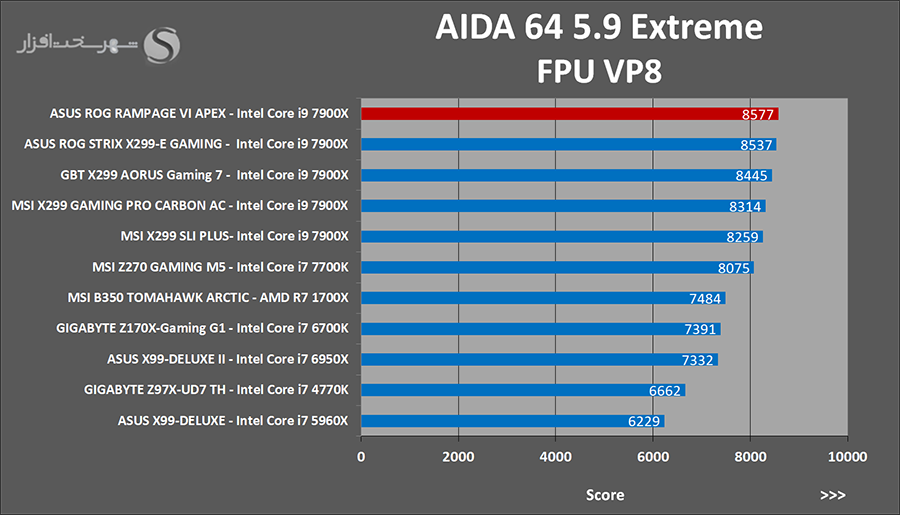

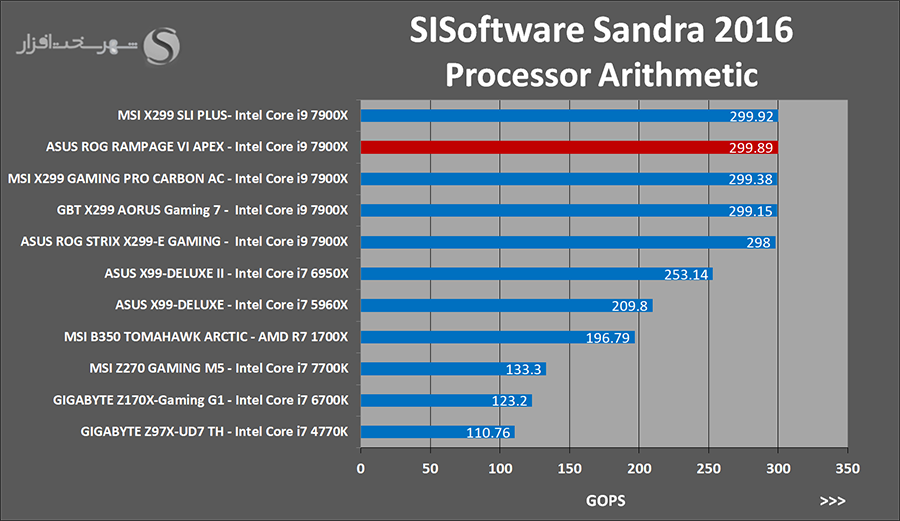

تست‌های کارایی (SISoftware Sandra و AIDA64)

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64)

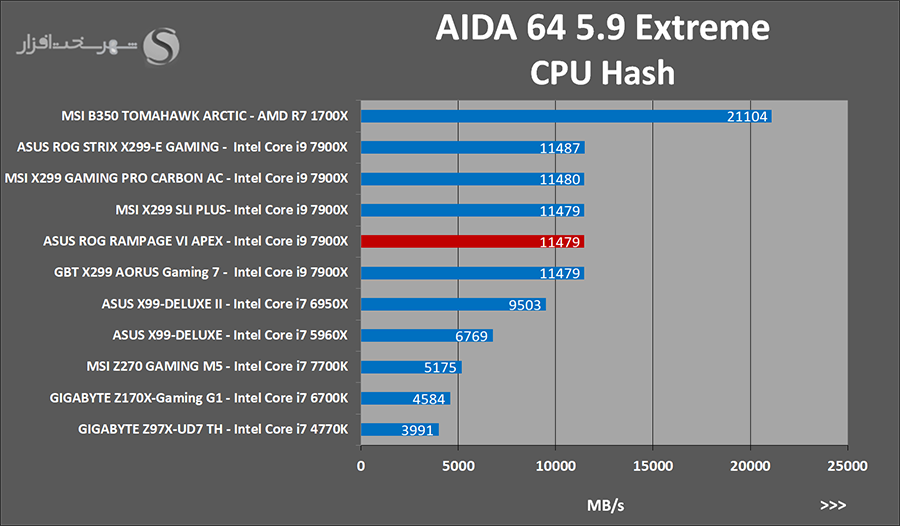

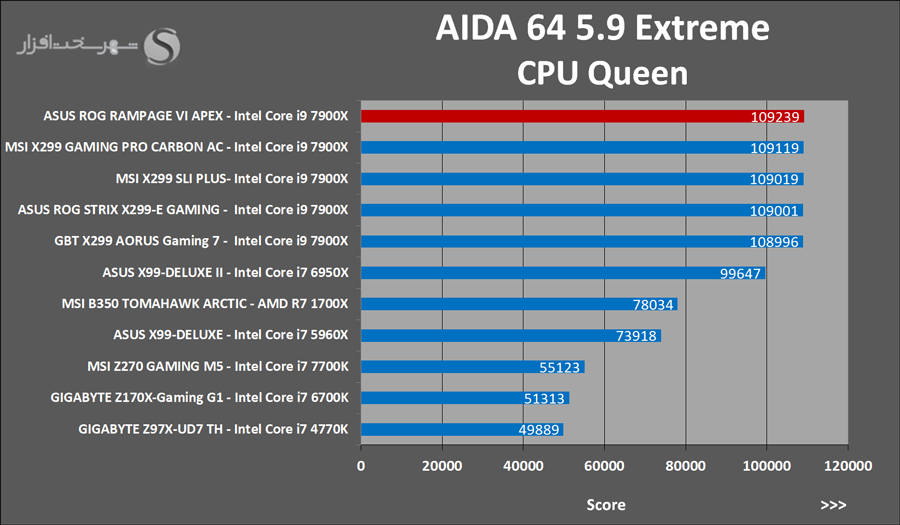

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

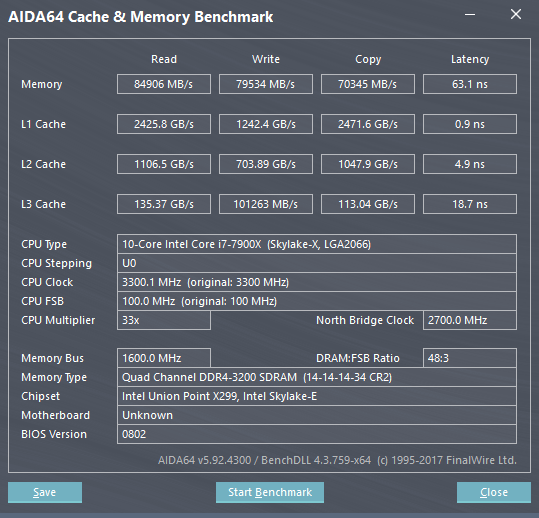

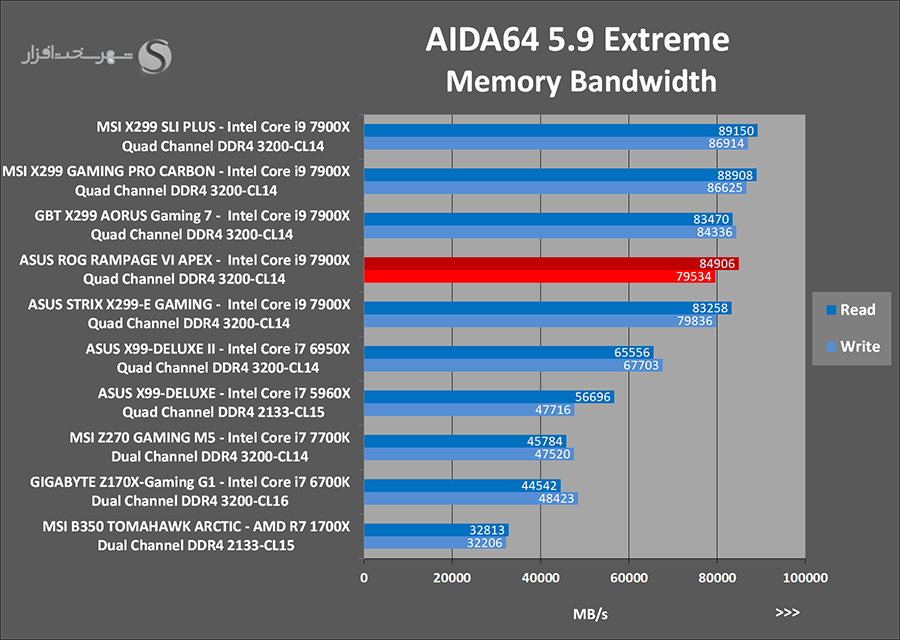

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64
تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

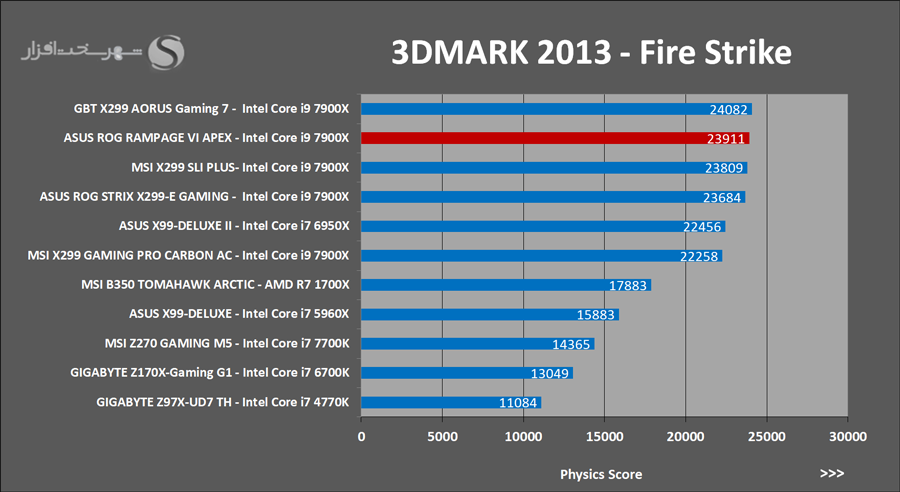

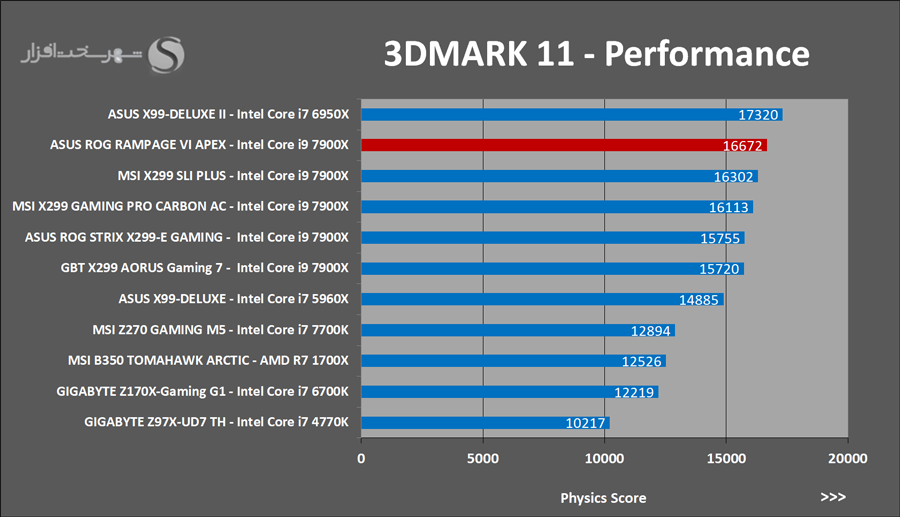

تست‌های 3DMARK 11 و 3DMARK 2013



تست‌های 3DMARK 11 و 3DMARK 2013
سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

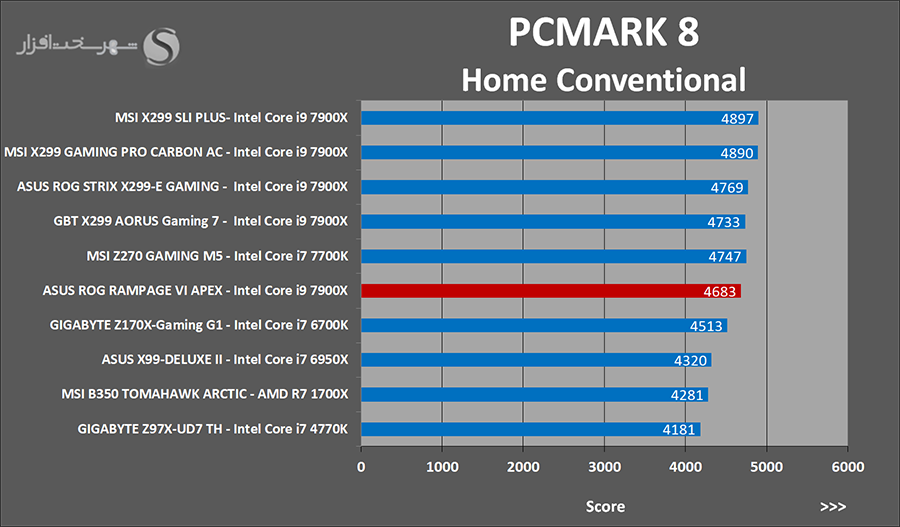

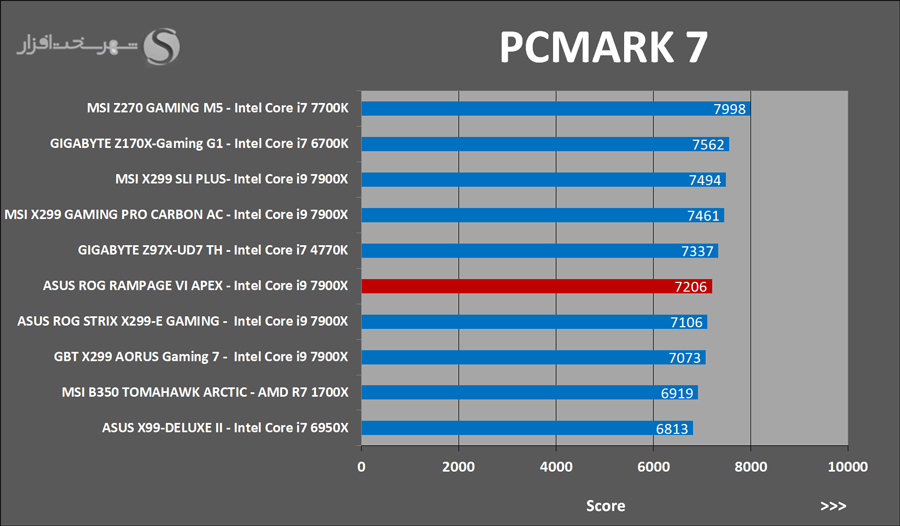

تست‌های PCMARK 7 و PCMARK 8



تست‌های PCMARK 7 و PCMARK 8
در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

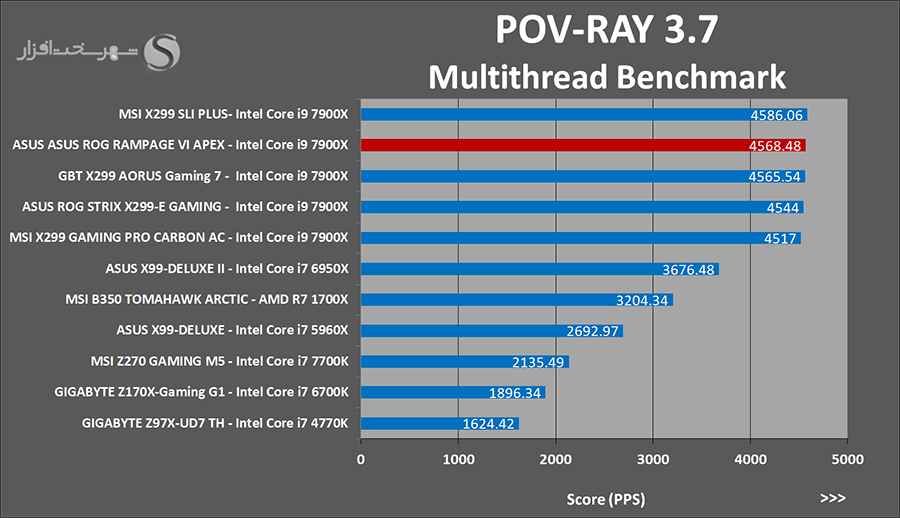

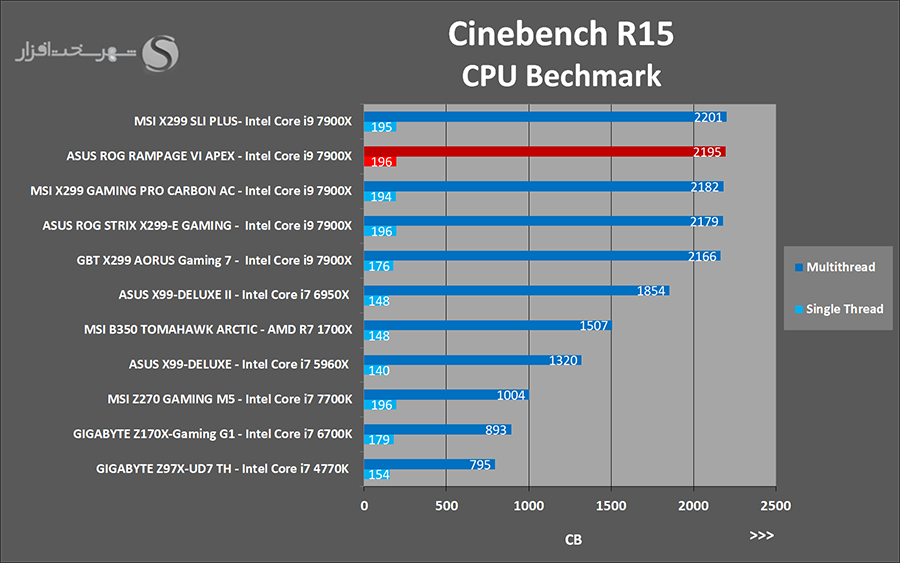

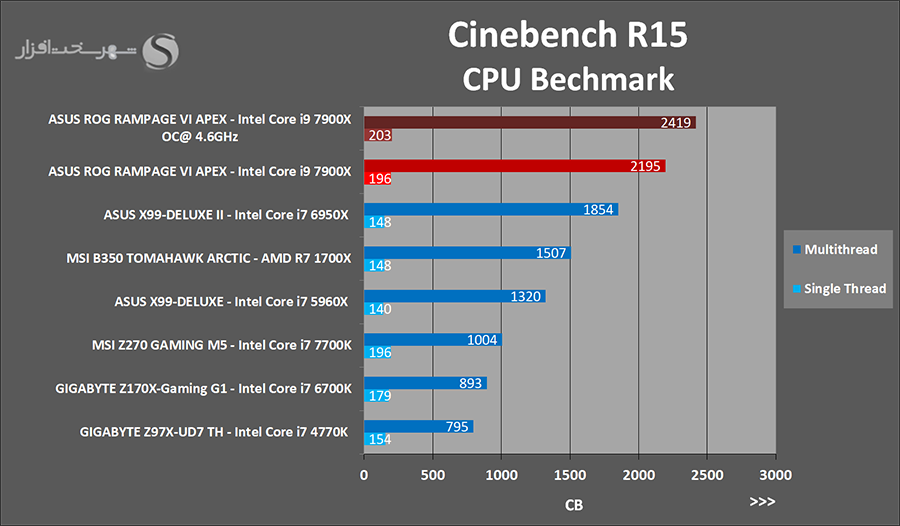

تست‌های Cinebench R15 و POV-RAY



تست‌های Cinebench R15 و POV-RAY
این دونرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به ترسیم صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به ترسیم صحنه‌های مبتنی بر متن می‌کند.

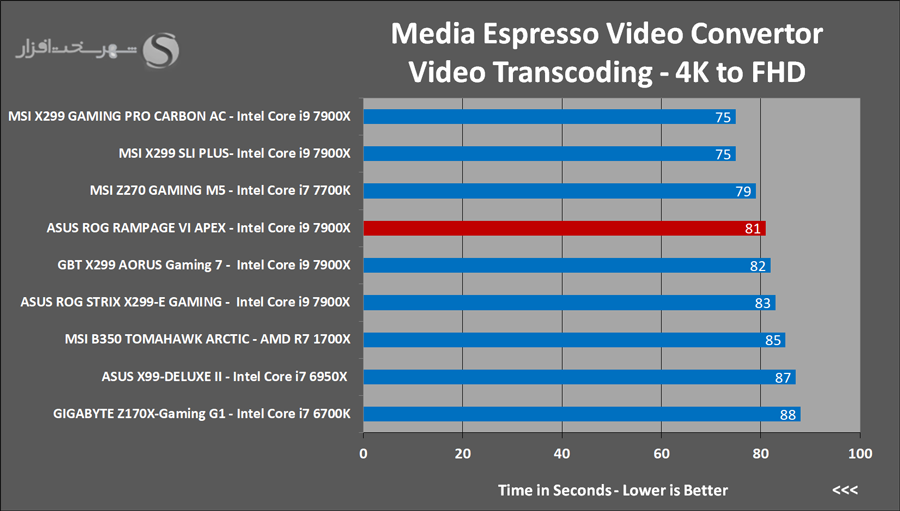

تست‌های Video Transcoding

تست‌های Video Transcoding توسط Media Espresso Video Convertor  و HandBrake
این دو نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند. پشتیبانی از مدرن‌ترین تکنولوژی‌ها و پربازده‌ترین الگوریتم‌ها جهت تبدیل قابل‌های ویدئویی با بالاترین سرعت و در عین حال باکیفیت‌ترین حالت ممکن از مهم‌ترین ویژگی‌های این دو نرم افزار محسوب می‌شوند

در نرم افزار CyberLink MediaEspresso از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

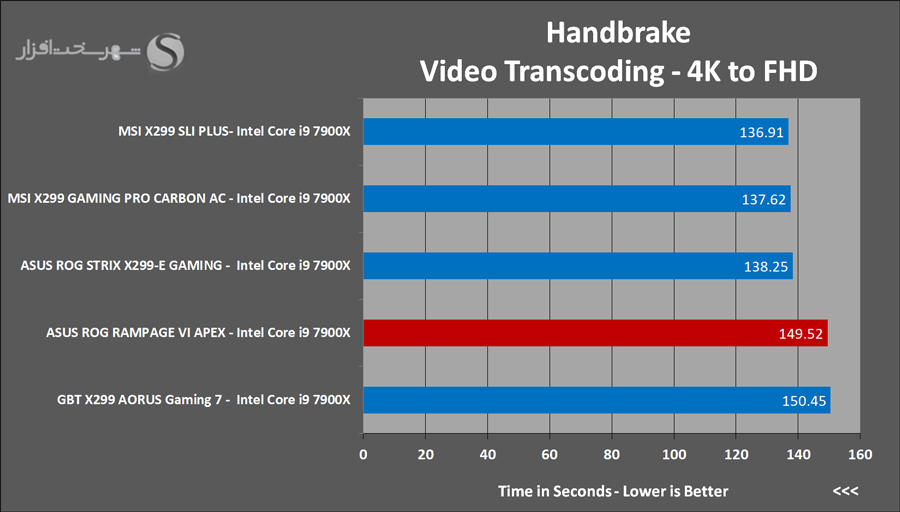

همچنین در تست نرم افزار HandBrake از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به ویدئویی با کیفیت 1080p با فرمت MKV و کدک H265 استفاده شده است. در هر دو تست زمان انجام این پروسه به ثانیه ثبت شده است و مسلماً هر چه این فرآیند زودتر تکمیل شود پلتفرم مورد نظر کارایی بهتری در این تست‌ها داشته است.

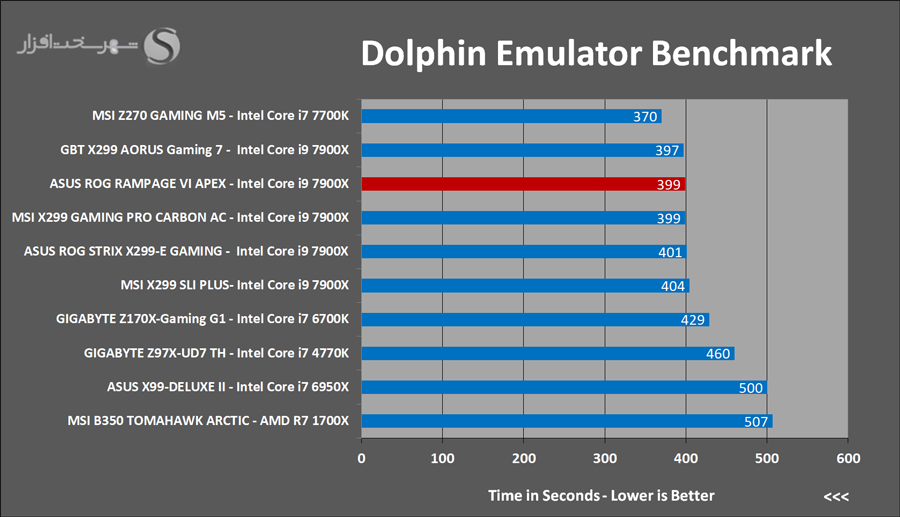

تست Dolphin Emulator Benchmark



تست Dolphin Emulator Benchmark
Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

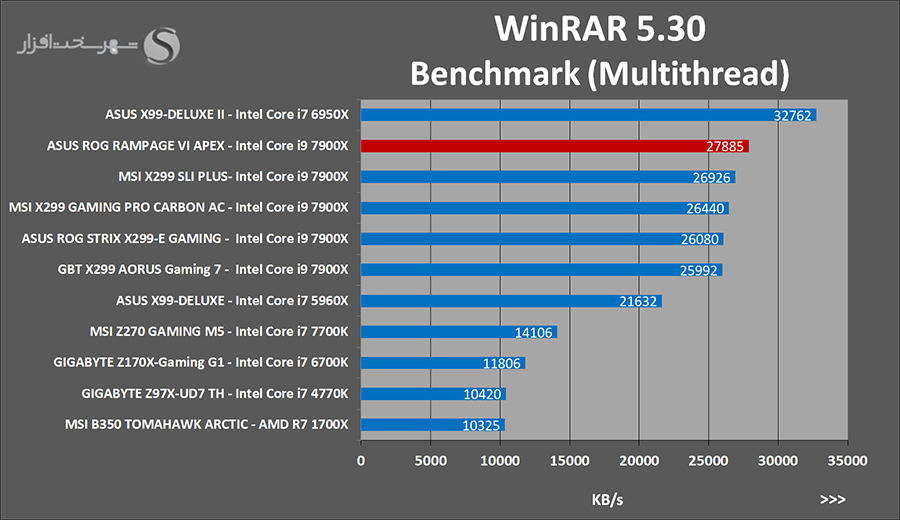

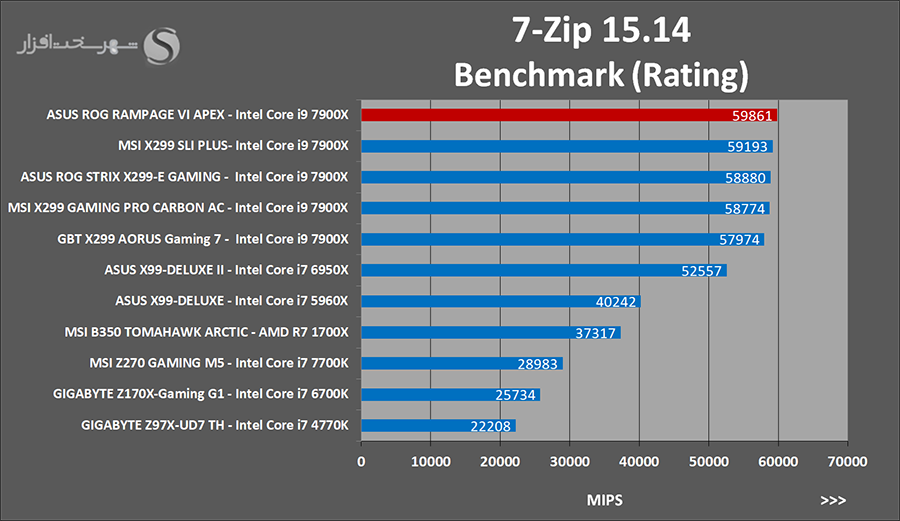

تست‌های Zip/Unzip با WinRAR  و 7-Zip

تست‌های Zip/Unzip با WinRAR  و 7-Zip
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

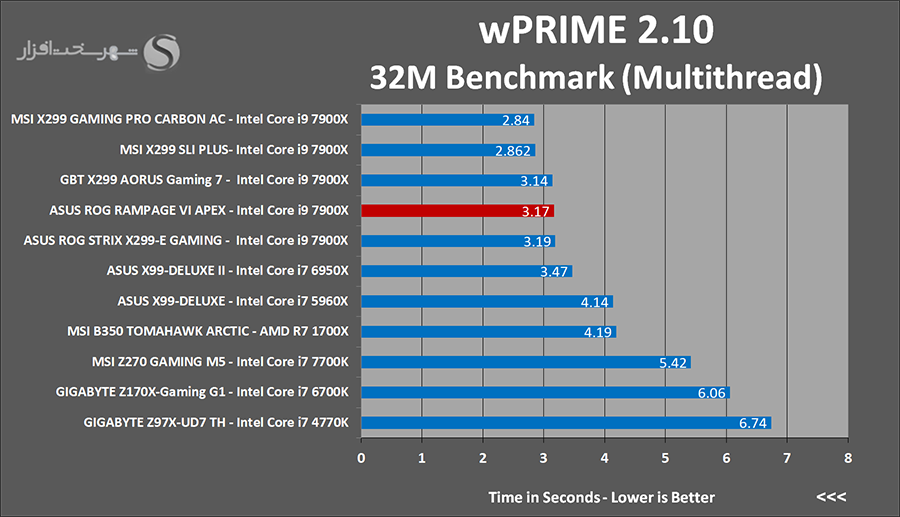

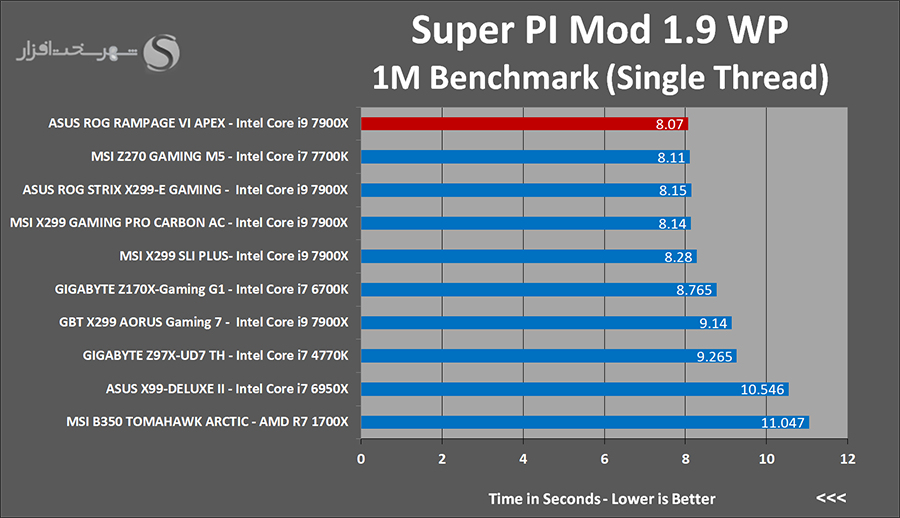

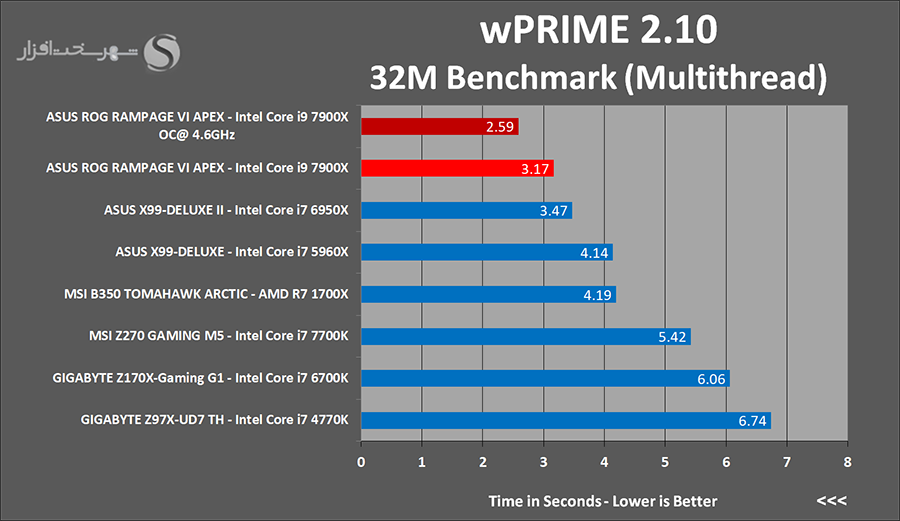

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M
wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود. Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

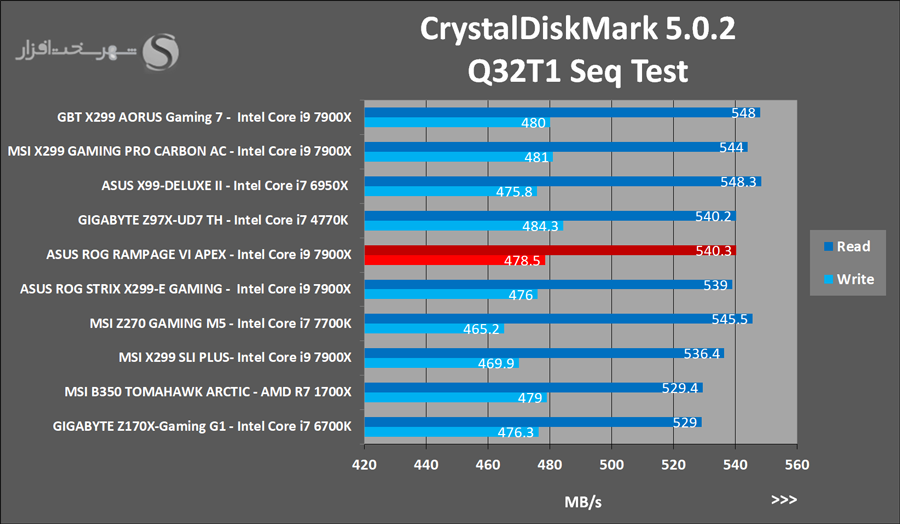

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزارCrystalDiskMark

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزارCrystalDiskMark
CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

همان‌طور که در تست‌های مختلف مشاهده کردید ASUS ROG RAMPAGE VI APEX به دلیل پیکربندی اصولی Bios در تنظیم Power State های تکنولوژی Turbo Boost در اکثر تست‌های Single Thread از رقبای خود پیش می‌افتد اما همین امر در تست‌های کاملاً Multithread به دلیل وجود محدودیت مصرف انرژی پردازنده سبب می‌شود تا این مدل در مقابل مدل‌هایی که ملزومات نام برده را رعایت نکرده‌اند عقب بماند.



تست‌های گیمینگ با کارت گرافیک مجزا

تست‌های گیمینگ با کارت گرافیک مجزا

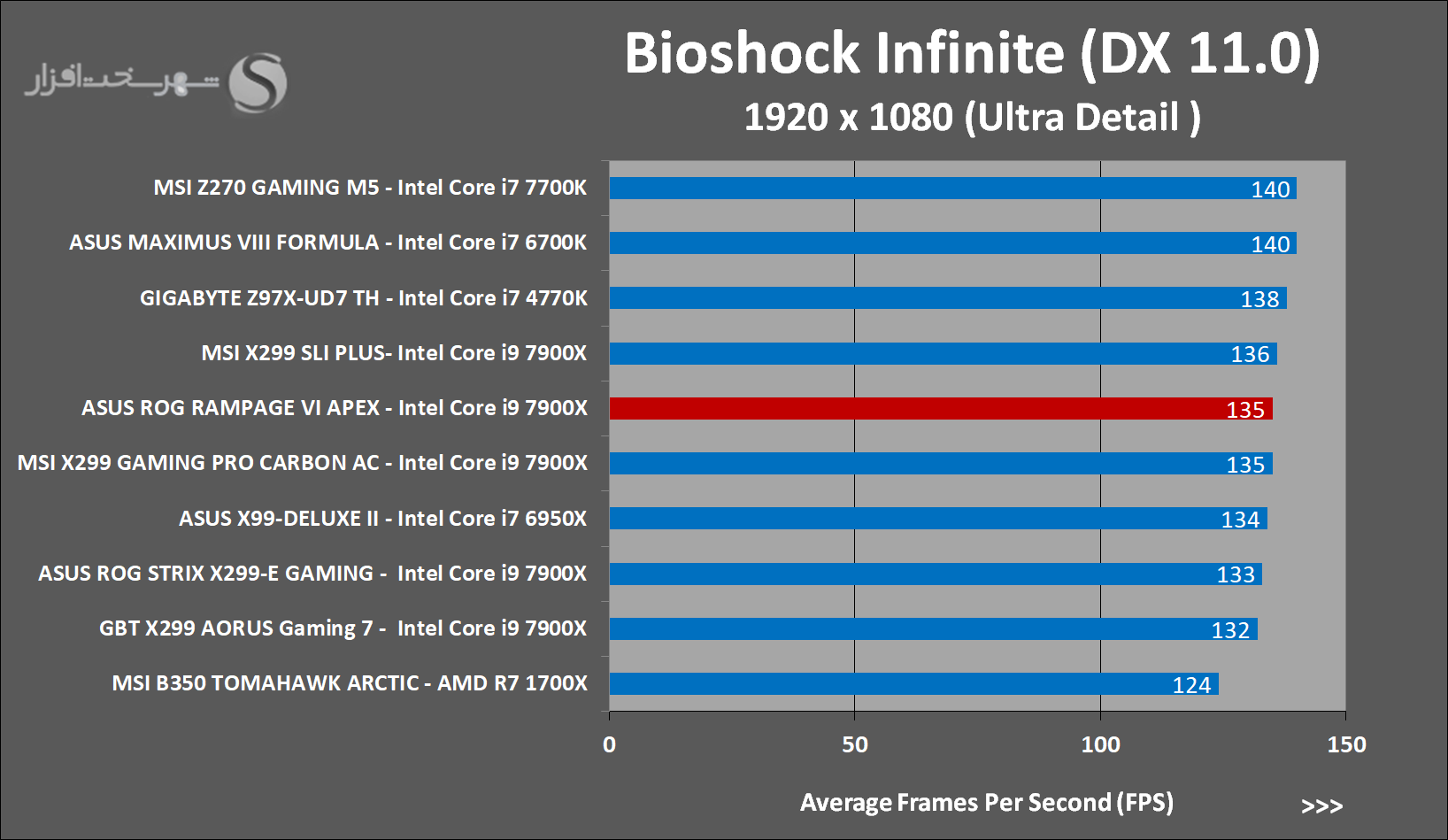

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است. موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

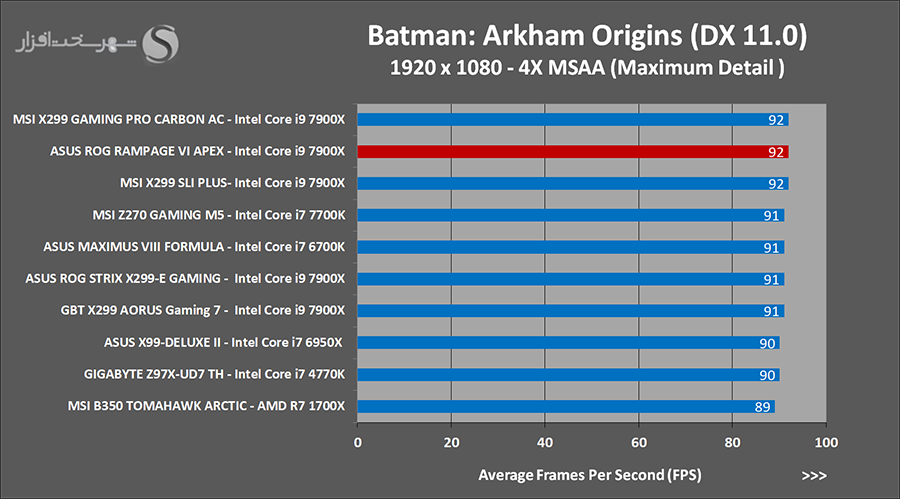

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

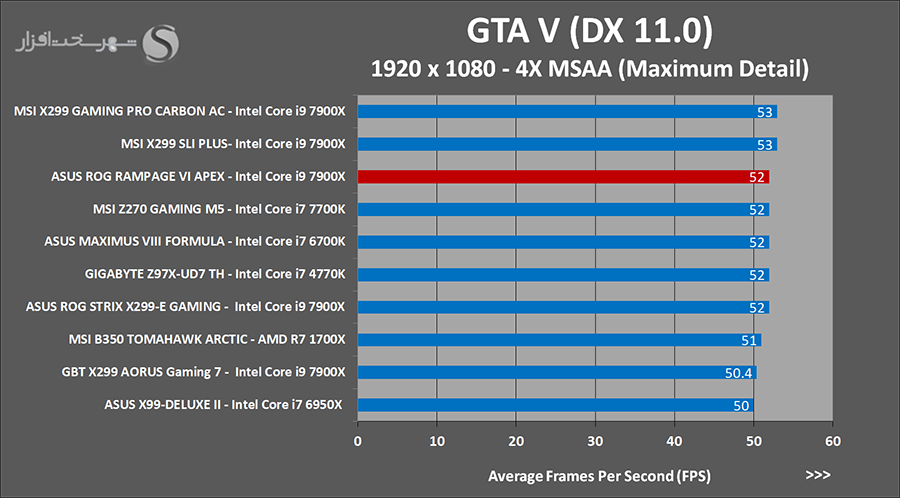

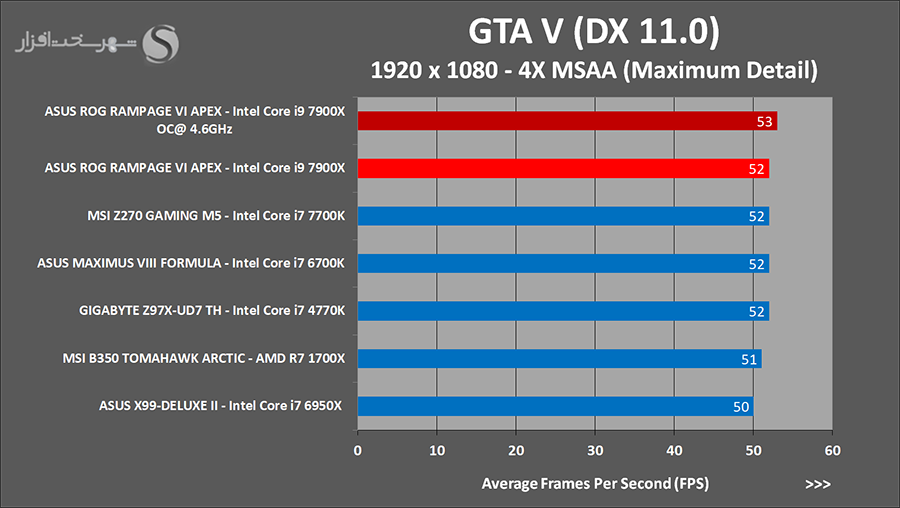

GTA V
کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که باشخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

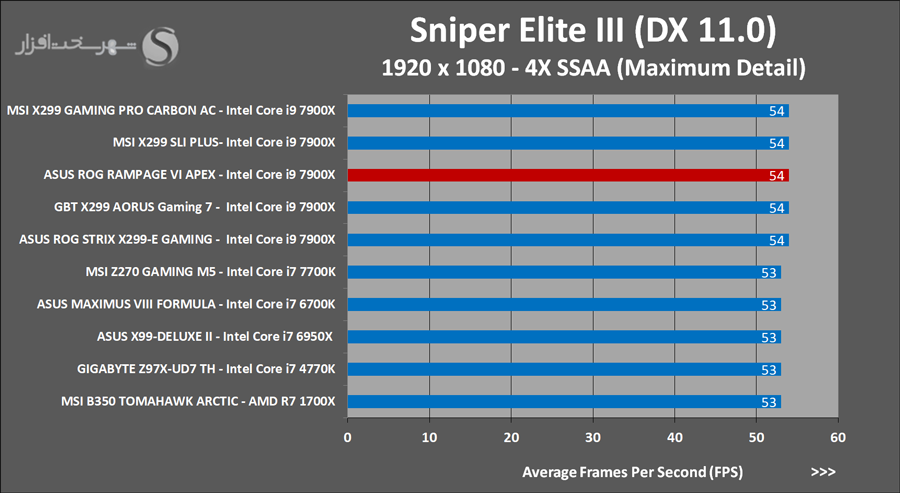

Sniper Elite III
نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

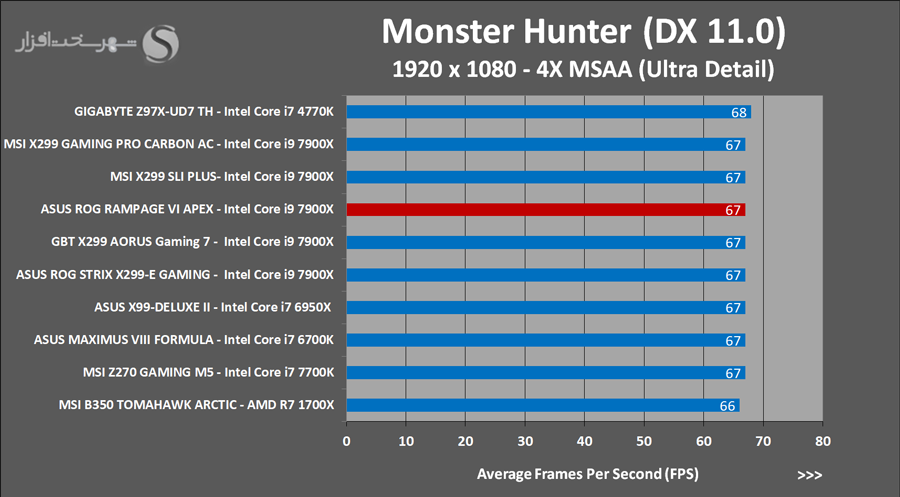

Monster Hunter Benchmark
Monster Hunter
که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.



CPU & Memory Overclocking

CPU & Memory Overclocking

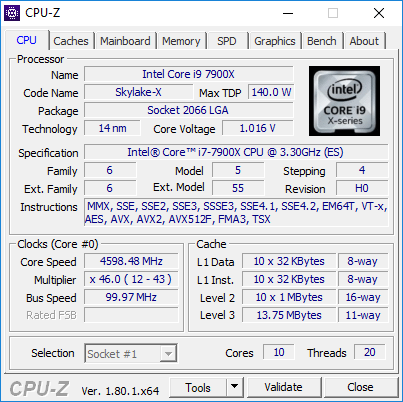

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 1 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 4.6GHz و ولتاژ هسته 1.275v در Bios به تعادل و پایداری کامل رسیدیم. البته ناگفته نماند Start شدن سیستم در فرکانس 5.1Ghz نیز البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه تقریباً هیچ نوع خنک‌کننده‌ متعارفی قادر به کنترل حرارت پردازنده در این وضعیت است. در واقع در فرکانس‌های بالای 5GHz بعید است با استفاده از خنک کننده‌های متعارف حتی Boot شدن سیستم و بارگذاری سیستم عامل نیز امکان پذیر باشد!

https://valid.x86.fr/iuncyj

برای سنجش کارایی پردازنده فوق در فرکانس 4.60GHz برخی تست‌های کارایی را دوباره تکرار کردیم. نتایج ثبت شده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید نتایج ثبت شده در این فرکانس حیرت انگیز و فوق‌العاده است؛ در واقع این مادربرد در تست‌های RAW Performance به‌خصوص در حالت اورکلاک شده خارق‌العاده عمل می‌کند؛ اما این غول 10 هسته‌ای در این فرکانس و ولتاژ حداکثر چه قدر انرژی مصرف می‌کند؟

طبق محاسبات ما مصرف خالص پردازنده Intel Core i9 7900X در این فرکانس به بیش از 330W رسیده است و کنترل این حرارت تنها توسط خنک کننده‌های آبی رده بالا و گران قیمت Open Loop و یا سایر خنک کننده‌های غیرمتعارف امکان پذیر است. البته ناگفته نماند این مقدار توان مصرفی پردازنده فشار بسیار زیادی به قطعات مدار رگولاتور ولتاژ مادربرد وارد می‌کند و تنها مادربردهای رده بالا و مجهز به مدار رگولاتور ولتاژ قدرتمند از جمله همین مادربرد قادر به تحمل این میزان جریان هستند.

Memory Overclocking
اما این پایان کار نبود. یکی از برجسته‌ترین ویژگی‌هایی که سازندگان مادربردهای مبتنی بر چیپست Intel X299 بر روی آن مانور می‌دهند پشتیبانی آن‌ها از ماژول‌های RAM اورکلاک شده با فرکانس‌های بیش از 4000MHz است! ما نیز چون ماژول‌های نسبتاً خوبی در اختیار داشتیم تصمیم گرفتیم تا پتانسیل این پلتفرم را در اورکلاک ماژول‌های RAM نیز بسنجیم.

برای همین منظور ابتدا مقادیر ولتاژ DRAM Voltage، VCCSA، VCCIO، DDRVPP و DRAM Termination را تا حد کاملاً ایمن افزایش دادیم. درنهایت نیز در ولتاژ DRAM 1.55V و فرکانس و تایمینگ 4000MHz – 36-16-16-16 به مرز ناپایداری رسیدیم.

جمع بندی و امتیاز شهرسخت‌افزار



جمع‌بندی و امتیاز شهرسخت‌افزار
آنچه تا اینجا دیدید نمایش یکی از قدرتمندترین مادربردهای مخصوص اورکلاک با چیپست Intel X299 بود. اجازه دهید جهت جمع بندی موشکافانه‌تر، در این بخش کمی پرحرفی کنیم. از نظر ظاهری و زبان طراحی، ASUS در این بخش هر آنچه داشته رو کرده است. از PCB به شکل X گرفته تا هیت‌سینک‌های حجیم و البته ناموزون و در کنار این‌ها نورپردازی مختصر و مفید ولی خلاقانه و چشم نواز، مجموعاً حس بسیار خوبی به کاربر منتقل می‌کنند.

از نظر کیفیت ساخت و قطعات به کار رفته در این مادربرد نیز همه چیز از بهترین‌ها انتخاب شده است. خازن‌های10K Black Metallic ، چوک‌های بسیار خنک و مدرن در کلاس سرور MicroFine alloy chokes، ماسفت های بسیار قدرتمند و مدرن در کنار کنترل تمام دیجیتال مدارهای VRM به کار رفته در این مادربرد به همراه سیستم خنک کننده بسیار کارآمد، تنها بخشی از تمهیدات در نظر گرفته شده برای این اورکلاکر بالفطره هستند. علاوه بر این تعبیه پروتکشن های ایمنی متعدد OVP، OCP و حتی سنسور حساس به رطوبت تعبیه شده بر روی PCB این مدل حتی در سخت‌ترین شرایط Extreme Overclocking نیز خیال اورکلاکرها را از بابت احتمال آسیب دیدن به مادربرد و سایر قطعات راحت کرده است.

در بخش Bios نیز ASUS سنگ تمام گذاشته است. بدون اغراق تعداد، محدوده و دقت در اعمال پارامترها در کنار امکانات جانبی در نظر گرفته شده در برای UEFI Bios این مادربرد یکی از بهترین نمونه‌هایی است که تاکنون برای لابراتوار شهر سخت افزار ارسال شده است.

این مادربرد در اغلب تست‌های کارایی خام پردازنده و حافظه نیز عملکرد بسیار خوبی داشت. علی‌رغم تبعیت این مدل از Power State های سفارش شده توسط اینتل برای کنترل حرارت و توان مصرفی پردازنده، ملاحظه کردید که بازدهی کارایی این مدل در بسیاری از تست‌ها، مخصوصاً در وضعیت اورکلاک شده تحسین برانگیز است.

همچنین همان‌طور که در تست‌های حرارتی مشاهده کردید به واسطه سیستم کولینگ بسیار کارآمد و البته بازدهی مصرف انرژی بسیار بالای مدارهای VRM به کار رفته در این مدل نتایجی ممتاز و به‌مراتب بهتر از انتظارات ما برای این مادربرد ثبت شده است.

شاید یکی از نقاط ضعف این مادربرد مصرف بالای انرژی در حالت بی‌باری آن باشد که البته در اغلب مادربردهای مخصوص اورکلاک کم‌وبیش مشاهده می‌شود؛ اما از سوی دیگر نتایج مصرف انرژی در تست‌های بار کامل، بسیار عالی و یکی از نقاط قوت آن محسوب می‌شود.



همچنین با اینکه این مادربرد بازار اورکلاکرها را هدف گرفته است اما کماکان امکانات در نظر گرفته شده برای آن در اکثر موارد در حد و اندازه‌های مادربردهای هم‌رده گیمینگ است. همراه داشتن 4 اسلات M.2 x4 به واسطه مبدل‌های DIMM.2، پورت‌های متعدد USB 3.1 Gen2 در پنل پشتی و Header مخصوص تعبیه شده بر روی PCB، پشتیبانی از تمامی پیکربندی‌های 2/3/4-Way NVIDIA SLI و AMD CrossFireX، درگاه‌های شبکه بی‌سیم از نوع 802.11ac + Bluetooth 4.2 و سیمی گیمینگ در کنار سیستم صوتی بسیار باکیفیت SupremeFX مبتنی بر کدک مدرن و جدید S1220A همگی از جمله امکانات و قابلیت‌هایی هستند که شاید برخی از آن‌ها حتی برای یک مادربرد مخصوص اورکلاک زیادی هم باشند.

البته ناگفته نماند که جای خالی درگاه U.2 32Gb/s در این مادربرد حس می‌شود و همچنین به دلیل تعبیه 4 اسلات DIMM برای آن تنها قابلیت نصب 64GB حافظهDDR4  از نوع Non-ECC برای این مدل فراهم شده است.

در واقع ASUS مثل همیشه در مورد این مادربرد نیز هوشمندانه عمل کرده است و در عمل قابلیت‌ها و امکانات را طوری در نظر گرفته که این مادربرد علاوه بر اورکلاکرها، مورد استقبال گیمرهایی که دستی در اورکلاک دارند نیز قرار گیرد.

به‌عنوان سخن پایانی این مادربرد 430 دلاری را به اورکلاکرهای حرفه‌ای که قصد ثبت رکوردهای جهانی را دارند و البته گیمرهایی که کولرهای آبی رده بالا برای سیستم خود تهیه کرده‌اند، دستی در اورکلاک دارند و قصد دارند با خیال راحت پردازنده‌های پرمصرف این پلتفرم را به‌صورت 24/7 اورکلاک کنند، پیشنهاد می‌کنیم.


نکات مثبت:

  • کیفیت ساخت مثال زدنی
  • طراحی ظاهری بسیار خاص و دلربا
  • مدار رگولاتور ولتاژ فوق‌العاده قدرتمند مجهز به کامپوننت‌های در کلاس مادربردهای سرور
  • عملکرد تحسین برانگیز در تست‌های مصرف انرژی و حرارتی
  • همراه داشتن امکانات متعدد جهت Extreme Overclocking
  • پتانسیل بسیار بالا در کاربردهای اورکلاکینگ
  • پشتیبانی از تمامی پیکربندی‌های 2/3/4-Way NVIDIA SLI و AMD CrossFireX
  • همراه داشتن دو پورت پرسرعت USB 3.1 Gen2 10Gb/s از نوع Type-A و Type-C و یک کانکتور USB 3.1 Gen2 جهت اتصال به پنل جلویی کیس
  • بهره‌مند از درگاه مدرن و پرسرعت شبکه بی‌سیم 802.11ac 867Mb/s + Bluetooth 4.2
  • سیستم صوتی بسیار باکیفیت SupremeFX S1220A
  • نورپردازی خلاقانه و چشم نواز تحت عنوان


نکات منفی:

  • عدم برخورداری از درگاه U.2 32Gb/s


با تمامی این تفاسیر مادربرد "ASUS ROG RAMPAGE VI APEX" موفق به کسب امتیاز ممتاز و کم نظیر 9.5، نشان "Overclocker’s Choice" و ریز امتیازات زیر در کلاس محصولات رده بالا از لابراتوار شهر سخت‌افزار شد.

ASUS ROG RAMPAGE VI APEX

کلاس عرضه : گران قیمت / رده بالا
9.5
بسته‌بندی
9
امکانات
10
اورکلاکینگ
9.5
کارایی
10
کیفیت ساخت و طراحی
9
ارزش خرید
9.5
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9.5

در پایان چنانچه درباره این محصول، نظر یا سوالی دارید می‌توانید در قسمت نظرات همین مطلب مطرح کنید.


‌‌

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0
نظر شما پس از تایید مدیر منتشر خواهد شد.

نظرات (1)

  • مهمان - amin azari

    اقا این بورد در بازار ایران وارد شده و سری اکستریمش؟
    با تشکر از مطالب به روزتان

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
