بررسی تخصصی مادربرد GIGABYTE X299 AORUS Gaming 7 به همراه آنالیز کارایی پردازنده Intel Core i9 7900X

چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 1 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با ریزمعماری Skylake-X و Kaby Lake-X را به همراه مادربردهای با چیپست Intel X299 رسماً معرفی و روانه بازار کرد. در این بررسی قصد داریم به معرفی و بررسی کامل پردازنده 10 هسته‌ای این پلتفرم یعنی Intel Core i9 7900X و یکی از مادربردهای رده بالای مبتنی بر چیپست Intel X299 و سوکت LGA 2066 بپردازیم.



مقدمه
در گرماگرم عرضه بسیار موفق و بی‌سابقه پردازنده‌های با معماری RYZEN کمپانی AMD اینتل این روزها پس از سال‌ها به تکاپو افتاده تا از واگذاری سهم بیشتری از بازار پردازنده‌های Desktop به رقیب دیرینه خود پیشگیری کند. آخرین آمارهای فروش پردازنده‌های Desktop حاکی از این است که پس از 11 سال سلطنت بی‌چون چرا کمپانی اینتل در این بازار پر سود، ورق برگشته است و پس از حدود 4 ماهی که از عرضه پردازنده‌های AMD RYZEN می‌گذرد، اینتل بیش از 8.2% از بازار خود را از دست داده است! این در حالی است که شیب رشد فروش AMD به‌شدت تند و رو به بالاست!

چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 1 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با معماری Kaby Lake-X و Skylake-X به همراه مادربردهای با چیپست Intel X299 را رسماً معرفی و روانه بازار کرد.

این پلتفرم را می‌توان انقلابی عظیم در سری محصولات HEDT دسکتاپ اینتل قلمداد کرد. چرا که برای اولین بار پای سری پردازنده‌های Core i5 با قابلیت پشتیبانی از حافظه‌های دوکاناله و پردازنده‌های Core i9 دارای 12/14/16 و حتی 18 هسته فیزیکی نیز به این سری باز شده است! البته اینتل پردازنده‌های با تعداد هسته‌های بیشتر را تاکنون در غالب پردازنده‌های Workstation خانواده Xeon نیز معرفی و روانه بازار کرده بود. ولی این اولین بار است که این پردازنده‌ها را آن هم با قیمت به مراتب کمتر در سری پردازنده‌های Desktop مشاهده می‌کنیم. تمامی این‌ها مرهون کارایی بالا و قیمت بسیار پایین پردازنده‌های AMD RYZEN است که در نهایت به نفع خریداران نهایی تمام شده است.

البته اینتل در گام اول تنها پردازنده‌های 4/6/8 و 10 هسته‌ای این پلتفرم را روانه بازار کرده است و برای عرضه پردازنده‌های 12/14/16 و 18 هسته‌ای منتظر عرضه پردازنده‌های AMD Ryzen Threadripper مانده است. لازم به ذکر است طی آخرین خبرهای منتشر شده پردازنده‌های پلتفرم Threadripper کمپانی AMD در مدل‌های 10/12/14 و 16 هسته‌ای، مجهز به کنترلر حافظه Quad Channel و با TDP حداکثر 155W در تاریخ 27 July رسماً روانه بازار می‌شوند. همچنین چندین منبع معتبر تاریخ عرضه پردازنده‌های 12/14/16 و 18 هسته‌ای جدید اینتل را ماه اکتبر 2017 اعلام کرده‌اند.

اما مقدمه چینی را بیش از این طولانی‌تر نمی‌کنیم. در این بررسی قصد داریم به معرفی و بررسی کامل پردازنده 10 هسته‌ای این پلتفرم یعنی Intel Core i9 7900X و یکی از مادربردهای رده بالا و پر و پیمان مبتنی بر چیپست Intel X299 و سوکت LGA 2066 بپردازیم.

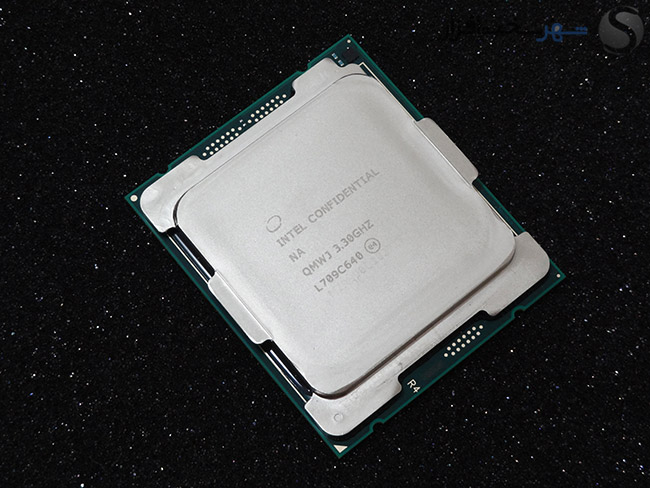

پردازنده 1000 دلاری Intel Core i9 7900X که اولین عضو خانواده Core i9 اینتل لقب گرفته است به‌نوعی مدل مشابه و ارتقاء یافته پردازنده Intel Core i7 6950X از معماری Broadwell-E محسوب می‌شود. این پردازنده 10 هسته‌ای همانند مدل مشابه نسل قبل خود با تکنولوژی  14 nm FinFETتولید شده و به لطف تکنولوژی Hyper Threading قابلیت پردازش 20 Thread را به صورت هم‌زمان دارا می‌باشد؛ اما فرکانس پایه آن نسبت به مدل مشابه نسل قبل 300MHz افزایش یافته و به 3.3GHz رسیده است. این تغییرات در حداکثر فرکانس‌های Boost نیز اعمال شده است و این میزان به 4.3GHz در حالت عادی و به حداکثر 4.5GHz در حالت Turbo MAX رسیده است.

همچنین کنترلر حافظه نیز در پردازنده‌های Skylake-X بهینه سازی شده و قابلیت پشتیبانی از حافظه‌های 4 کاناله DDR4 با فرکانس حداکثر 2666MHz در حالت استاندارد نیز برای این نسل فراهم شده است؛ اما اینتل در مدل Intel Core i9 7900X سنت شکنی کرده و آن را تنها به 13.75MB L3 Cache مجهز کرده است. این در حالی است که Intel Core i7 6950X دارای 25MB حافظه L3 Cache بود. همین عامل باعث شده تا این پردازنده 140W بیش از 743$ از مدل مشابه نسل قبل خود یعنی Intel Core i7 6950X ارزان‌تر باشد.

اما برویم سراغ اصل مطلب! مادربرد GIGABYTE X299 AORUS Gaming 7 که با قیمت جهانی حدوداً 400$ روانه بازار شده است در حال حاضر یکی از زیباترین و خوش ساخت ترین مادربردهای مبتنی بر چیپست Intel X299 محسوب می‌شود. همچنین در چیپست Intel X299 منابع بنیادی مانند گذرگاه‌های PCIe، پورت‌های USB و شاه راه ارتباط با پردازنده ارتقاء پیدا کرده که هر یک نقش مهمی در افزایش امکانات و کارایی این پلتفرم دارند.

همچنین از مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد می‌توان به موارد زیر اشاره کرد:

  • پشتیانی از ماژول‌های 4 کاناله حافظه RAM با فرکانس بیش از 4400MHz
  • برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس
  • مدار رگولاتور ولتاژ دیجیتال بسیار مدرن، با بازدهی مصرف انرژی بالا و فوق‌العاده قدرتمند در کلاس مادربردهای سرور
  • سیستم صوتی باکیفیت و خلوص صدای کم نظیر بر پایه تراشه DAC مدل ESS SABRE 9018 با SNR بیش از 121dB در کنار پردازش نرم افزار جدید و فوق‌العاده ارزشمند Creative Sound BlasterX 720°
  • برخوردار از مدرن‌ترین درگاه‌های گیمینگ بی‌سیم و سیمی شبکه در غالب Killer DoubleShot™ Pro
  • بهره‌مند از 3 اسلات Ultra-Fast M.2 PCIe Gen3 x4 32Gb/s به همراه پشتیبانی از مبدل‌های U.2 و Intel® Optane™ Memory
  • پشتیبانی از درگاه فوق‌العاده پرسرعت Intel® Thunderbolt™ 3
  • کیفیت ساخت مثال زدنی در کنار پیاده سازی پروتکشن های ایمنی مدرن متعدد جهت تضمین عمر بالا

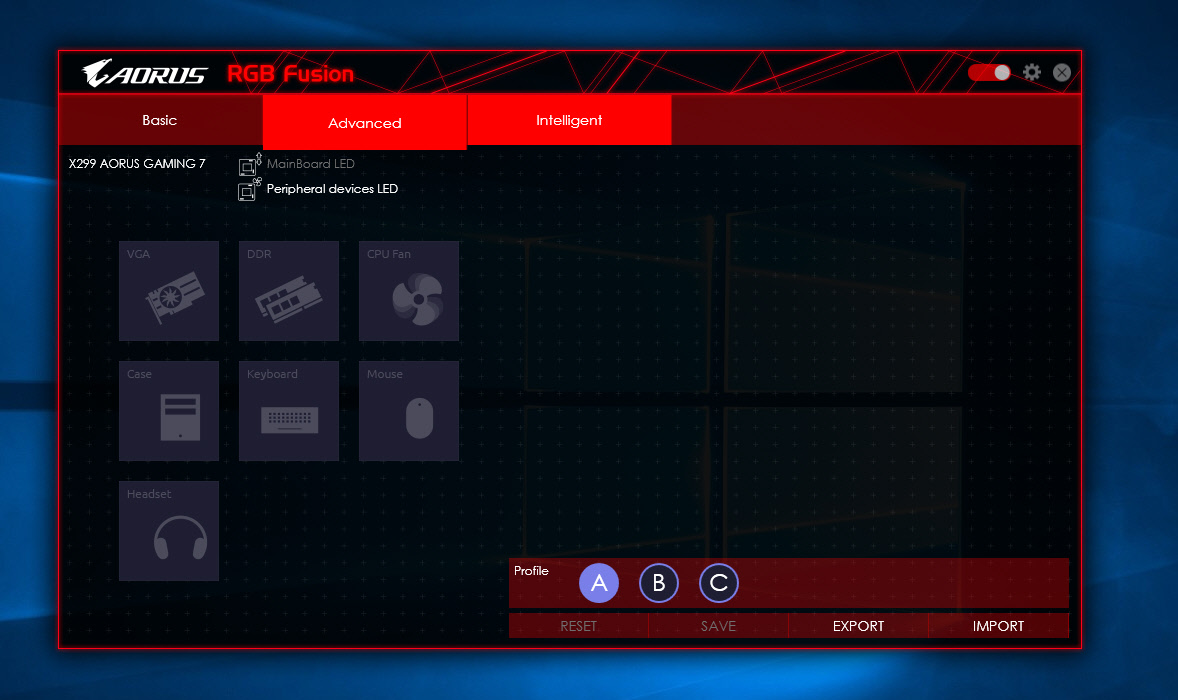

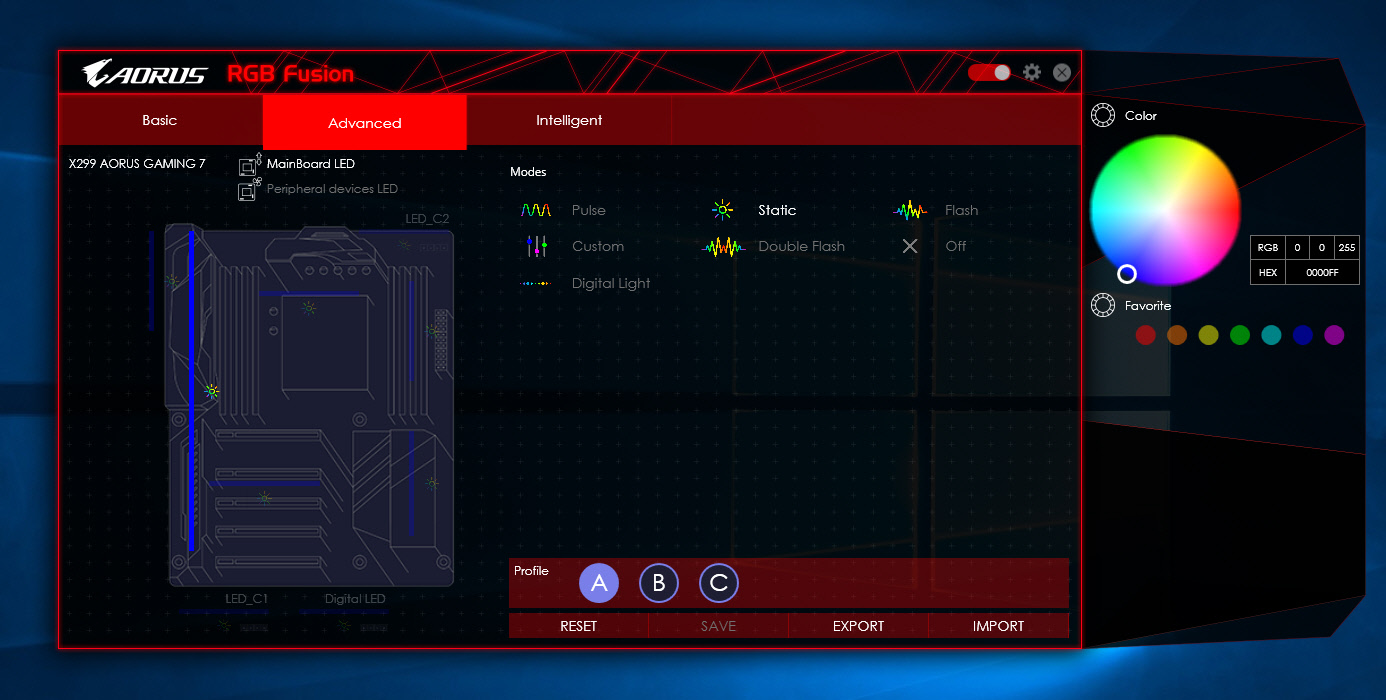

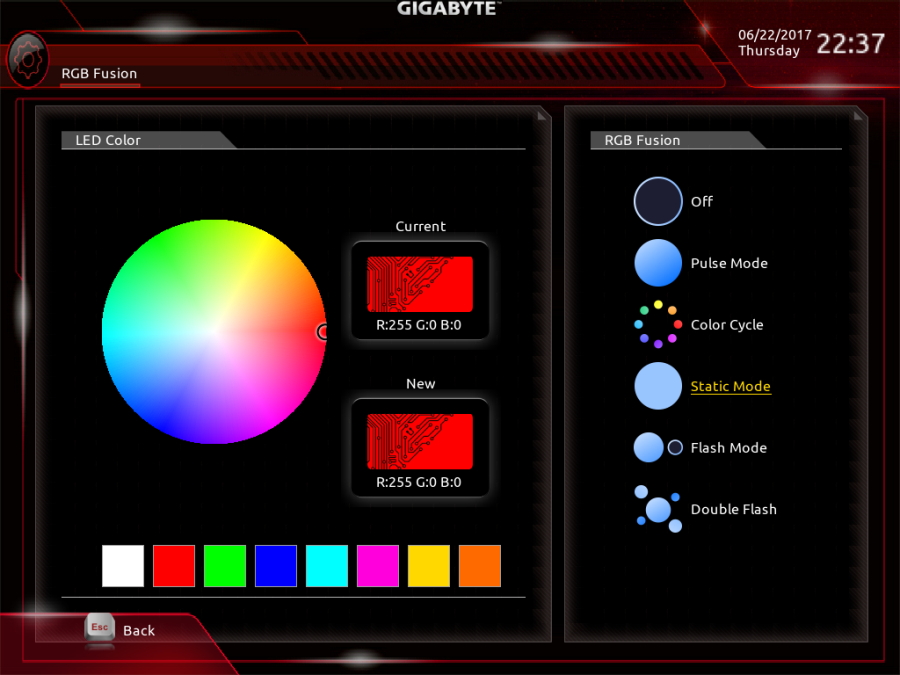

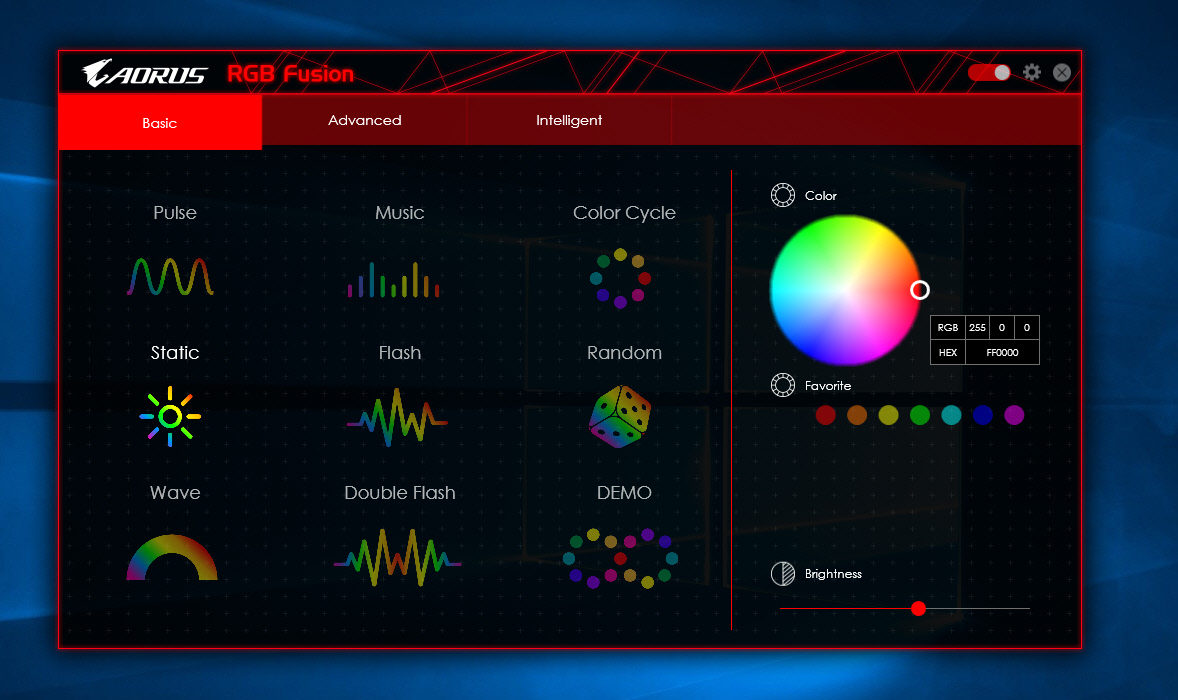

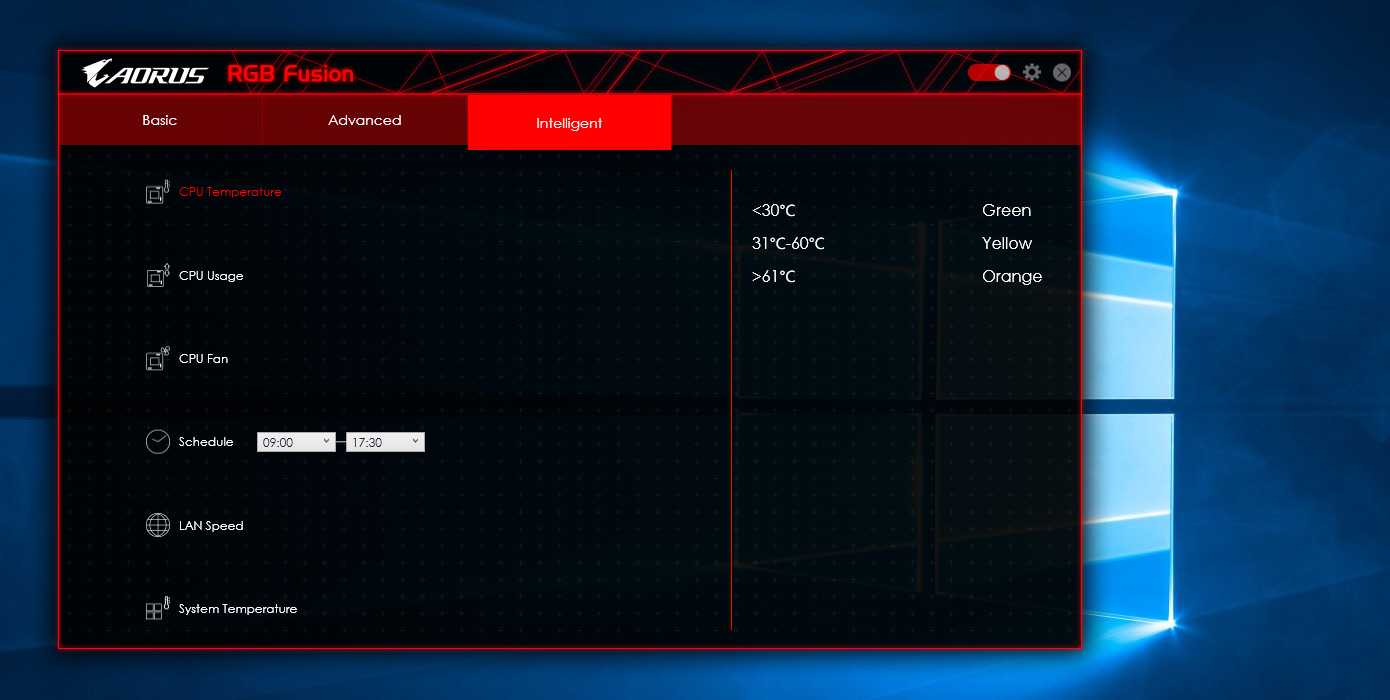

  • نورپردازی پر و پیمان و بی‌نظیر تحت عنوان RGB Fusion در کنار نرم افزار کنترل و مانیتورینگ بهینه سازی شده حتی برای تلفن‌های همراه هوشمند

در این بررسی ابتدا به صورت به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد و عملکرد پردازنده Intel Core i9 7900X می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.


چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 1 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با ریزمعماری Skylake-X و Kaby Lake-X را به همراه مادربردهای با چیپست Intel X299 رسماً معرفی و روانه بازار کرد. در این بررسی قصد داریم به معرفی و بررسی کامل پردازنده 10 هسته‌ای این پلتفرم یعنی Intel Core i9 7900X و یکی از مادربردهای رده بالای مبتنی بر چیپست Intel X299 و سوکت LGA 2066 بپردازیم.



مقدمه
در گرماگرم عرضه بسیار موفق و بی‌سابقه پردازنده‌های با معماری RYZEN کمپانی AMD اینتل این روزها پس از سال‌ها به تکاپو افتاده تا از واگذاری سهم بیشتری از بازار پردازنده‌های Desktop به رقیب دیرینه خود پیشگیری کند. آخرین آمارهای فروش پردازنده‌های Desktop حاکی از این است که پس از 11 سال سلطنت بی‌چون چرا کمپانی اینتل در این بازار پر سود، ورق برگشته است و پس از حدود 4 ماهی که از عرضه پردازنده‌های AMD RYZEN می‌گذرد، اینتل بیش از 8.2% از بازار خود را از دست داده است! این در حالی است که شیب رشد فروش AMD به‌شدت تند و رو به بالاست!

چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 1 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با معماری Kaby Lake-X و Skylake-X به همراه مادربردهای با چیپست Intel X299 را رسماً معرفی و روانه بازار کرد.

این پلتفرم را می‌توان انقلابی عظیم در سری محصولات HEDT دسکتاپ اینتل قلمداد کرد. چرا که برای اولین بار پای سری پردازنده‌های Core i5 با قابلیت پشتیبانی از حافظه‌های دوکاناله و پردازنده‌های Core i9 دارای 12/14/16 و حتی 18 هسته فیزیکی نیز به این سری باز شده است! البته اینتل پردازنده‌های با تعداد هسته‌های بیشتر را تاکنون در غالب پردازنده‌های Workstation خانواده Xeon نیز معرفی و روانه بازار کرده بود. ولی این اولین بار است که این پردازنده‌ها را آن هم با قیمت به مراتب کمتر در سری پردازنده‌های Desktop مشاهده می‌کنیم. تمامی این‌ها مرهون کارایی بالا و قیمت بسیار پایین پردازنده‌های AMD RYZEN است که در نهایت به نفع خریداران نهایی تمام شده است.

البته اینتل در گام اول تنها پردازنده‌های 4/6/8 و 10 هسته‌ای این پلتفرم را روانه بازار کرده است و برای عرضه پردازنده‌های 12/14/16 و 18 هسته‌ای منتظر عرضه پردازنده‌های AMD Ryzen Threadripper مانده است. لازم به ذکر است طی آخرین خبرهای منتشر شده پردازنده‌های پلتفرم Threadripper کمپانی AMD در مدل‌های 10/12/14 و 16 هسته‌ای، مجهز به کنترلر حافظه Quad Channel و با TDP حداکثر 155W در تاریخ 27 July رسماً روانه بازار می‌شوند. همچنین چندین منبع معتبر تاریخ عرضه پردازنده‌های 12/14/16 و 18 هسته‌ای جدید اینتل را ماه اکتبر 2017 اعلام کرده‌اند.

اما مقدمه چینی را بیش از این طولانی‌تر نمی‌کنیم. در این بررسی قصد داریم به معرفی و بررسی کامل پردازنده 10 هسته‌ای این پلتفرم یعنی Intel Core i9 7900X و یکی از مادربردهای رده بالا و پر و پیمان مبتنی بر چیپست Intel X299 و سوکت LGA 2066 بپردازیم.

پردازنده 1000 دلاری Intel Core i9 7900X که اولین عضو خانواده Core i9 اینتل لقب گرفته است به‌نوعی مدل مشابه و ارتقاء یافته پردازنده Intel Core i7 6950X از معماری Broadwell-E محسوب می‌شود. این پردازنده 10 هسته‌ای همانند مدل مشابه نسل قبل خود با تکنولوژی  14 nm FinFETتولید شده و به لطف تکنولوژی Hyper Threading قابلیت پردازش 20 Thread را به صورت هم‌زمان دارا می‌باشد؛ اما فرکانس پایه آن نسبت به مدل مشابه نسل قبل 300MHz افزایش یافته و به 3.3GHz رسیده است. این تغییرات در حداکثر فرکانس‌های Boost نیز اعمال شده است و این میزان به 4.3GHz در حالت عادی و به حداکثر 4.5GHz در حالت Turbo MAX رسیده است.

همچنین کنترلر حافظه نیز در پردازنده‌های Skylake-X بهینه سازی شده و قابلیت پشتیبانی از حافظه‌های 4 کاناله DDR4 با فرکانس حداکثر 2666MHz در حالت استاندارد نیز برای این نسل فراهم شده است؛ اما اینتل در مدل Intel Core i9 7900X سنت شکنی کرده و آن را تنها به 13.75MB L3 Cache مجهز کرده است. این در حالی است که Intel Core i7 6950X دارای 25MB حافظه L3 Cache بود. همین عامل باعث شده تا این پردازنده 140W بیش از 743$ از مدل مشابه نسل قبل خود یعنی Intel Core i7 6950X ارزان‌تر باشد.

اما برویم سراغ اصل مطلب! مادربرد GIGABYTE X299 AORUS Gaming 7 که با قیمت جهانی حدوداً 400$ روانه بازار شده است در حال حاضر یکی از زیباترین و خوش ساخت ترین مادربردهای مبتنی بر چیپست Intel X299 محسوب می‌شود. همچنین در چیپست Intel X299 منابع بنیادی مانند گذرگاه‌های PCIe، پورت‌های USB و شاه راه ارتباط با پردازنده ارتقاء پیدا کرده که هر یک نقش مهمی در افزایش امکانات و کارایی این پلتفرم دارند.

همچنین از مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد می‌توان به موارد زیر اشاره کرد:

  • پشتیانی از ماژول‌های 4 کاناله حافظه RAM با فرکانس بیش از 4400MHz
  • برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس
  • مدار رگولاتور ولتاژ دیجیتال بسیار مدرن، با بازدهی مصرف انرژی بالا و فوق‌العاده قدرتمند در کلاس مادربردهای سرور
  • سیستم صوتی باکیفیت و خلوص صدای کم نظیر بر پایه تراشه DAC مدل ESS SABRE 9018 با SNR بیش از 121dB در کنار پردازش نرم افزار جدید و فوق‌العاده ارزشمند Creative Sound BlasterX 720°
  • برخوردار از مدرن‌ترین درگاه‌های گیمینگ بی‌سیم و سیمی شبکه در غالب Killer DoubleShot™ Pro
  • بهره‌مند از 3 اسلات Ultra-Fast M.2 PCIe Gen3 x4 32Gb/s به همراه پشتیبانی از مبدل‌های U.2 و Intel® Optane™ Memory
  • پشتیبانی از درگاه فوق‌العاده پرسرعت Intel® Thunderbolt™ 3
  • کیفیت ساخت مثال زدنی در کنار پیاده سازی پروتکشن های ایمنی مدرن متعدد جهت تضمین عمر بالا
  • نورپردازی پر و پیمان و بی‌نظیر تحت عنوان RGB Fusion در کنار نرم افزار کنترل و مانیتورینگ بهینه سازی شده حتی برای تلفن‌های همراه هوشمند

در این بررسی ابتدا به صورت به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد و عملکرد پردازنده Intel Core i9 7900X می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.


مختصری در مورد پردازنده‌های با معماری Skylake-X, Kaby Lake-X و چیپست Intel X299

مختصری در مورد پردازنده‌های  Skylake-X ،Kaby Lake-X و چیپست Intel X299
اینتل پردازنده‌های رده بالا موسوم به HEDT جدید خود را از سری X معرفی کرده. است این پردازنده‌ها در برگیرنده مدل‌های 4،6، 8، 10، 12، 14، 16 و 18 هسته‌ای هستند و تحت نمانام‌های i5،Core i7 و i9 عرضه می‌شوند. افزون بر افزایش تعداد هسته‌های پردازشی، یکی از تغییرات مهم کاهش چشمگیر قیمت‌گذاری اینتل است. سری i9 در برگیرنده مدل‌های 10 الی 18 هسته‌ای است و مدل‌های 4، 6 و 8 هسته‌ای تحت سری‌های i5 و i7 عرضه می‌شوند.

مهم‌ترین تغییرات
پردازنده‌های جدید اینتل مبتنی بر چیپست X299 و سوکت جدید LGA 2066 هست که با نام R4 نیز شناخته می‌شود. مدل‌های چهار هسته‌ای این سری مبتنی بر ریزمعماری Kaby Lake-X اما مدل‌های 8 هسته‌ای و بالاتر مبتنی بر ریزمعماری Skylake-X هستند. پردازنده‌های چهار هسته‌ای با به‌کارگیری فناوری ساخت 14 نانومتری بهبود یافته (موسوم به +14) اما دیگر مدل‌ها با فناوری ساخت 14 نانومتری معمولی تولید می‌شوند. در نسل‌های پیشین پردازنده‌های HEDT اینتل فاقد مدل‌های رده معمولی بودند اما حالا شاهد اضافه شدن مدل‌های 4 هسته‌ای Kaby Lake-X هستیم که قیمت آن‌ها نزدیک به پردازنده‌های رده مصرف کننده این کمپانی هستند.

یکی دیگر از تغییرات قابل توجه، افزایش فرکانس هسته است. مدل 10 هسته‌ای i9-7900X با Threadا20 دارای فرکانس پایه هسته 3.3 گیگاهرتز اما فرکانس بوست 4.3 گیگاهرتز با TurboBoost 2.0 و فرکانس بوست خارق‌العاده 4.5 گیگاهرتز با TurboBoost 3.0 است که حاکی از پتانسیل اورکلاکینگ نسبتاً بالای آن‌ها است.

اینتل همچنین ساختار حافظه کش را به‌منظور افزایش کارایی متحول کرده است. به ادعای اینتل پردازنده‌های سری i9 در پردازش تک هسته‌ای 15 درصد و در پردازش‌های چند هسته‌ای 10 درصد کارایی بهتری در مقایسه با نسل قبل ارائه می‌کنند.

تمامی پردازنده‌های جدید مبتنی بر سوکت پردازنده جدید LGA 2066 و چیپست X299 هستند که با کُد Basin Falls شناخته می‌شود. اینتل با چیپست X299 از چیپست های مخصوص سرور فاصله گرفته و حالا چیپست پلتفرم HEDT کمپانی بیشتر به چیپست های رده مصرف کننده نزدیک‌تر است که نتیجه آن ارائه قابلیت‌های معمول در کنار ویژگی‌های همیشگی پلتفرم HEDT است.

لیست پردازنده‌ها
اینتل ابتدا تنها مدل‌های 4 تا 12 هسته‌ای را معرفی کرد اما می‌دانیم مدل‌های 12، 14، 16 و هسته‌ای نیز در راه‌اند. اینتل بعدتر مدل‌های 14 هسته‌ای تا 18 هسته‌ای نیز را عرضه می‌کند. جدول زیر لیست پردازنده‌های جدید اینتل را نشان می‌دهد:

اولین چیزی که درباره جدیدترین پردازنده‌های اینتل جلب توجه می‌کند، قیمت گذاری جدید است. اینتل در نسل گذشته مدل 10 هسته‌ای Broadwell-E i7-6950X را با قیمت 1723 دلار عرضه کرد اما حالا مدل 10 هسته‌ای Skylake-X i9-7900X با قیمت تنها 1000 دلار عرضه می‌شود. همچنین قیمت پردازنده‌های 8 هسته‌ای از 1089 دلار به 599 دلار کاهش یافته. هم زمان قیمت مدل‌های 6 هسته‌ای از 583 دلار به 339 دلار کاهش یافته است که نمی‌تواند با عرضه پردازنده‌های AMD Ryzen بی‌ارتباط باشد.

مدل‌های Skylake-X مبتنی بر تراشه‌های Skylake Xeon HCC، MCC و LCC هستند که به ترتیب HCC رده بالاترین آن‌ها، MCC میان رده و LCC رده پایین‌ترین آن‌ها است. اینتل فرکانس حافظه قابل پشتیبانی را جز در دو مدل i7-7800X و i7-7820X به 2666 مگاهرتز افزایش داده است. اینتل فرکانس حافظه قابل پشتیبانی توسط مدل‌های رده بالاتر را اعلام نکرده اما انتظار می‌رود آن‌ها هم از فرکانس 2666 مگاهرتز پشتیبانی کنند.

مدل‌های Kaby Lake-X حداکثر از 64 گیگابایت حافظه رم DDR4 تحت پیکربندی دو کاناله (Dual Channel) پشتیبانی می‌کنند اما مدل‌های Skylake-X حداکثر از 128 گیگابایت حافظه تحت پیکربندی چهار کاناله (Quad Channel) پشتیبانی می‌کنند. i5-7640X و i7-7740X دارای توان حرارتی 112 وات هستند اما دیگر مدل‌های زیر 12 هسته دارای توان حرارتی 140 وات هستند. در همین حال می‌دانیم مدل 18 هسته‌ای دارای توان حرارتی 165 وات است.

 Core i9-7980XE با برخورداری از 18 هسته پردازشی فیزیکی با Threadا36 رده بالاترین و گران قیمت‌ترین مدل این سری از پردازنده‌های اینتل است که با قیمت 1999 دلار عرضه می‌شود. به ادعای اینتل این اولین پردازنده رده دسکتاپ دنیا با قدرت پردازشی ترا فلاپی است. این پردازنده از افزونه 512 بیتی AVX-512 پشتیبانی می‌کند و همانند دیگر پردازنده‌های سری X نیز از فناوری حافظه Optane پشتیبانی می‌کند.

افزایش سرعت

اینتل پشتیبانی از فناوری‌های TurboBoost 2.0 و 3.0 را در این پردازنده‌ها نیز پیاده سازی کرده اما حالا شاهد معرفی گونه بهبود یافته‌ای از فناوری TurboBoost 3.0 هستیم که بار پردازشی را به دو هسته سریع‌تر واگذار می‌کند. در نسل قبل TurboBoost 3.0 تنها یک هسته پردازشی مورد استفاده قرار می‌گرفت آن هم به اجرای برنامه ویژه نیاز داشت اما حالا با نسخه بهبود یافته نه تنها از دو هسته استفاده می‌شود، بلکه تحت سیستم عامل ویندوز 10 به اجرای برنامه مکمل نیاز نیست و به‌طور خودکار کنترل می‌شود.

اینتل حجم حافظه کش سطح سوم مشترک (L3) را کاهش داده و از آرایش اشتراکی به غیر اشتراکی (اختصاصی) مهاجرت کرده که ظاهراً در نتیجه به‌کارگیری الگوریتم‌های بهینه کش سازی است که باعث مؤثر واقع شدن کش سطح دوم و کاهش نیاز به مراجعه به کش سطح سوم شده است. همچنین اینتل حجم حافظه کش سطح اول را چهار برابر کرده و از 256 کیلوبایت به 1 مگابایت افزایش یافته که در افزایش کارایی پردازش‌های multi-threaded مؤثر است.

دو پردازنده Skylake-X i7-7800X و i7-7820X دارای 28 خط ارتباطی PCIe 3.0 هستند اما مدل‌های دیگر همگی دارای 44 خط هستند. درست همان‌طور که انتظار می‌رفت مدل‌های Kaby Lake-X دارای 16 خط ارتباطی هستند. لازم به ذکر است تمامی مدل‌های این سری ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک هستند.

  • مدل‌های چهار هسته‌ای Kaby Lake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند
  • مدل‌های شش و هشت هسته‌ای Skylake-X دارای 28 خط ارتباطی  PCI-Express Lanes 3.0 هستند
  • مدل‌های ده هسته‌ای Skylake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند

همچنین اینتل امکان تغییر نسبت آفست AVX-512 را اضافه کرده که یک قابلیت سودمند برای دست یابی به اورکلاک های بالاتر تحت بنچ مارک‌های غیر AVX است. این کمپانی نه تنها قابلیت تقلیل و ثابت نگه داشتن (Trim) ولتاژ کنترلر حافظه را اضافه کرده، بلکه شاهد بازگشت قابلیت اورکلاکینگ PEG (PCIe) و DMI هستیم. قابلیت اورکلاک کردن DMI به‌طور ویژه در عبور از محدودیت‌های پهنای باند سودمند است. همچنین اینتل طرح‌های گارانتی قابل انتخاب برای پردازنده‌های خود را یک مرحله دیگر گسترش داده و حالا می‌توان طرح گارانتی با پوشش خرابی‌های ناشی از اورکلاکینگ را نیز انتخاب کرد.

چیپست X299 با اسم رمز  Basin Falls

پردازنده‌های Kaby Lake-X و Skylake-X مبتنی بر سوکت جدید LGA 2066 (R4) و چیپست X299 هستند. این چیپست یک تغییر اساسی در استراتژی اینتل در استفاده از چیپست های مخصوص سرور برای پلتفرم HEDT است و حالا با یک چیپست مصرف کننده پسند تر روبرو هستیم.

 X299 دارای رابط DMI 3.0 است که با PCIe 3.0 x4 برابری می‌کند. همچنین این چیپست دارای دیگر قابلیت‌های رایج چون هشت درگاه SATA 3.0 و 10 درگاه USB 3.0 است،  با این حال خبری از پشتیبانی ذاتی از USB 3.1 نیست.

این چیپست همچنین دارای در مجموع 30 خط ارتباطی پرسرعت موسوم به HSIO و قابلیت پشتیبانی از حداکثر سه رسانه ذخیره سازی RST PCIe 3.0 x4 است. همچنین این چیپست دارای LAN PHY جدید I218 است.

سازگاری کولر
خوشبختانه اینتل فاصله حفره‌های محل قرارگیری خنک کننده را تغییر نداده و می‌توان از کولرهای سازگار با سوکت LGA 2011-3 برای سوکت LGA 2066 نیز استفاده کرد.

بسته بندی و محتویات داخل جعبه

بسته‌بندی و محتویات داخل جعبه

همانند سایر محصولات سری AORUS کمپانی GIGABYTE لوگو این برند نیز بزرگ‌ترین طرح پیش زمینه چاپ شده بر روی جعبه قهوه‌ای رنگ این مادربرد محسوب می‌شود. عبارت AORUS به همراه مدل تجاری این مادربرد نیز Bold ترین مندرجات این بخش به شمار می‌روند.



همچنین لوگوهای تجاری مربوط به پردازنده و چیپست های اینتل در کنار لوگو سوکت LGA 2066، نورپردازی RGB FUSION، سیستم صوتی بر پایه DAC فوق‌العاده باکیفیت ESS SABRE 9018، قابلیت Smart FAN 5، درگاه‌های شبکه مبتنی بر سامانه مدیریتی Killer DoubleShot™ Pro و نشان پشتیبانی این مادربرد از واقعیت مجازی (VR) نیز سایر بخش‌های روی این جعبه محسوب می‌شوند.

ابعاد جعبه این مادربرد 385mm x 315mm x 108mm است و با تمامی محتویات داخلش حدوداً 3 کیلوگرم وزن دارد؛ اما علیرغم تمامی این‌ها هیچ نوع دستگیره‌ای برای حمل راحت‌تر این پکیج در نظر گرفته نشده است.

پشت این جعبه حتی شلوغ‌تر از حد تصور ما طراحی شده است! تصویری بزرگ از مادربرد به همراه محوری‌ترین قابلیت‌های آن، مشخصات فنی، تصویری بزرگ از پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند. به بیان دیگر گیگابایت حتی از فضای میلی‌متری این بخش نیز برای معرفی محصول خود استفاده کرده است!

نکته جالب که آن هم فقط در مادربردهای گیگابایت نظیر آن را مشاهده کردیم، استفاده از زبان شیرین فارسی بر روی جعبه این محصول است.

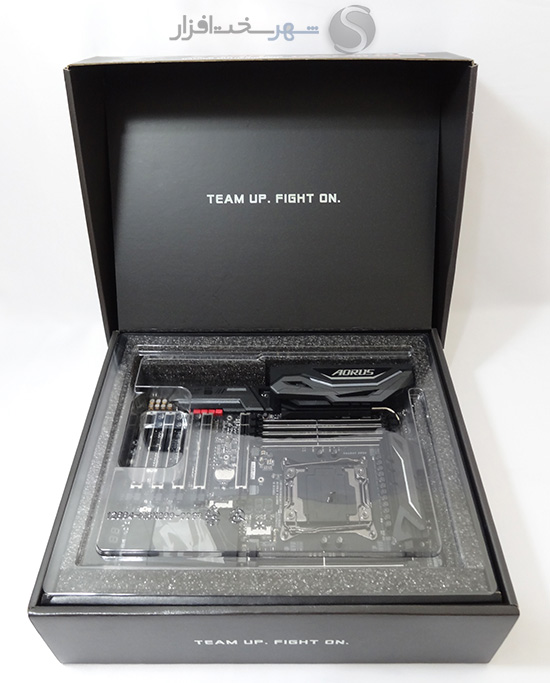

با باز کردن جعبه با شعار برند AORUS یعنی TEAM UP FIGHT ON و مادربرد که زیر یک پوشش شفاف پلاستیکی و در میان پوشش نرم اسفنجی آرام گرفته است روبرو خواهید شد.

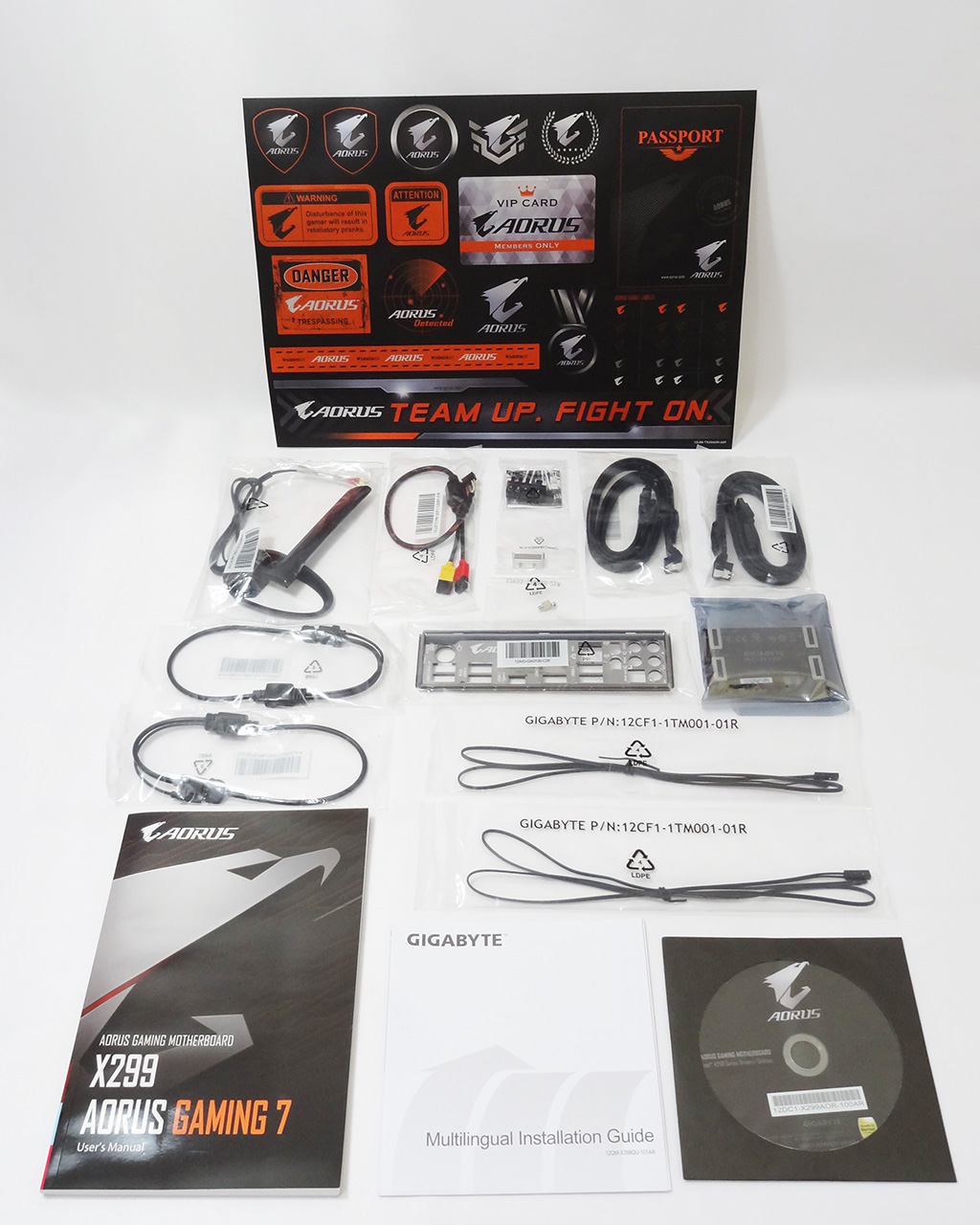

محتویات داخل جعبه در مجموع کامل و در حد و اندازه‌های یک مادربرد 400 دلاری در نظر گرفته شده است. لیست این محتویات به شرح زیر است:

  • دفترچه‌های راهنمای نصب و راه‌اندازی به همراه DVD راه‌انداز حاوی درایورها و نرم‌افزارهای جانبی
  • 1 عدد پل SLI-HB
  • 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی و روکش مش محافظ
  • محافظ فلزی کانکتورهای آنتن Wi-Fi
  • 1 عدد G-Connector جهت سهولت در نصب کانکتورهای پنل جلویی کیس
  • پنل فلزی پشت مادربرد مجهز به RGB LED
  •  2عدد کابل افزایش طول جهت اتصال به نوارهای RGB LED
  • 1عدد کابل افزایش طول جهت اتصال به سامانه‌های نورپردازی
  • آنتن Wi-Fi از نوع 2T2R مجهز به دو کانکتور از نوع MMCX
  • ست کامل برچسب‌های تزئینی لوگو AORUS
  • 2عدد ترمیستور (حسگر حرارتی) جهت سنجش حرارت بخش‌های مختلف سیستم
  • پیچ‌های مخصوص نصب تجهیزات با رابط M.2 بر روی مادربرد

البته طبق مشخصات درج شده در دفترچه راهنما می‌بایست یک جفت بست کابل با لوگو AORUS نیز در جعبه موجود باشد که طبق تصویر بالا آن‌ها را مشاهده نکردیم.

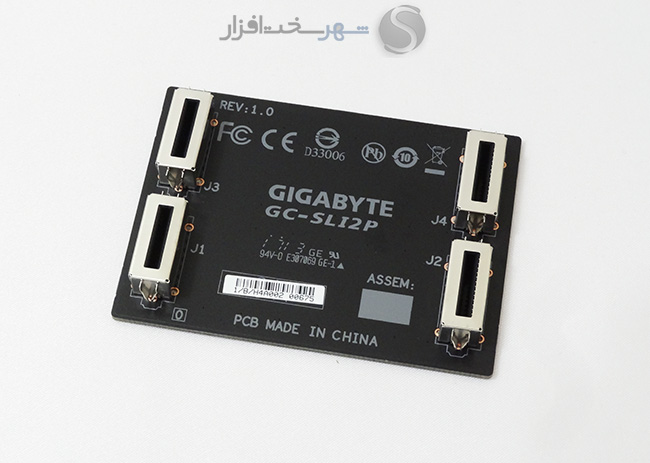

در تصویر بالا پل بسیار ارزشمند و کمیاب SLI-HB موجود در محتویات جعبه این مادربرد را ملاحظه می‌کنید. پل SLI-HB در افزایش بازدهی پیکربندی SLI کارت‌های گرافیک رده‌بالای GeForce GTX 1070/1080 نقش مهمی را ایفا می‌کند.

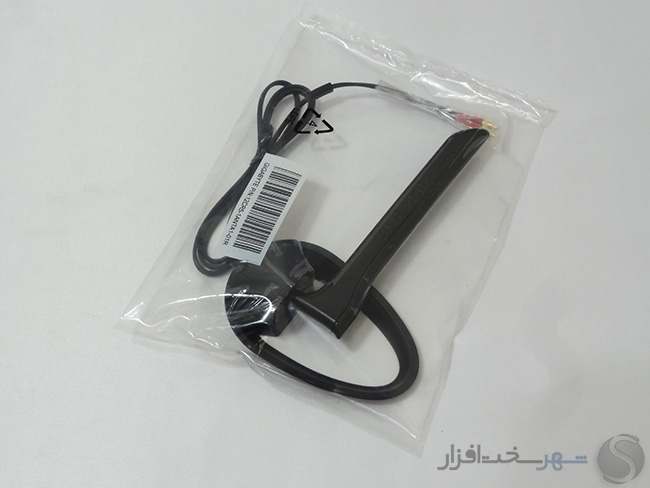

همان‌طور که در تصویر بالا ملاحظه می‌کنید آنتن 2T2R در نظر گرفته شده برای این مادربرد از هر دو باند فرکانسی 2.4/5GHz پشتیبانی می‌کند و در حالت ac802.11 قابلیت ارسال و دریافت اطلاعات با حداکثر سرعت Mbps867 را دارا می‌باشد.

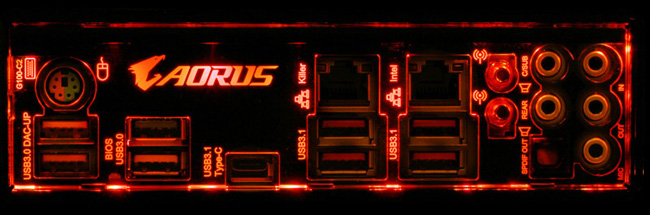

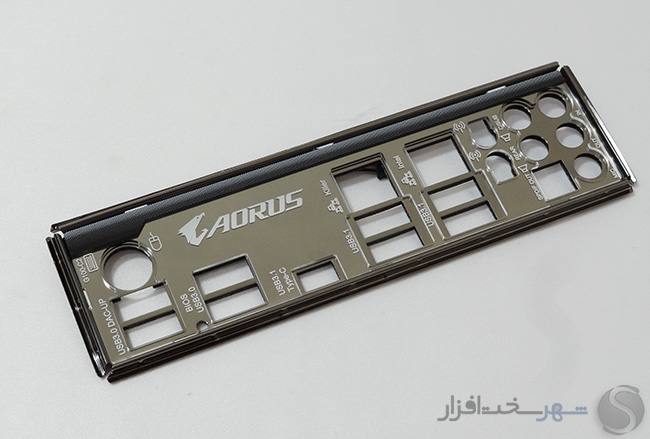

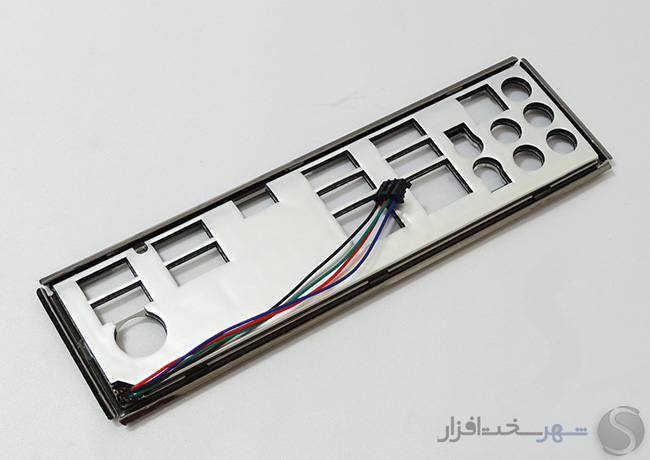

گیگابایت حتی برای پنل پشتی بسیار زیبای این مادربرد نیز نورپردازی RGB در نظر گرفته است.

مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

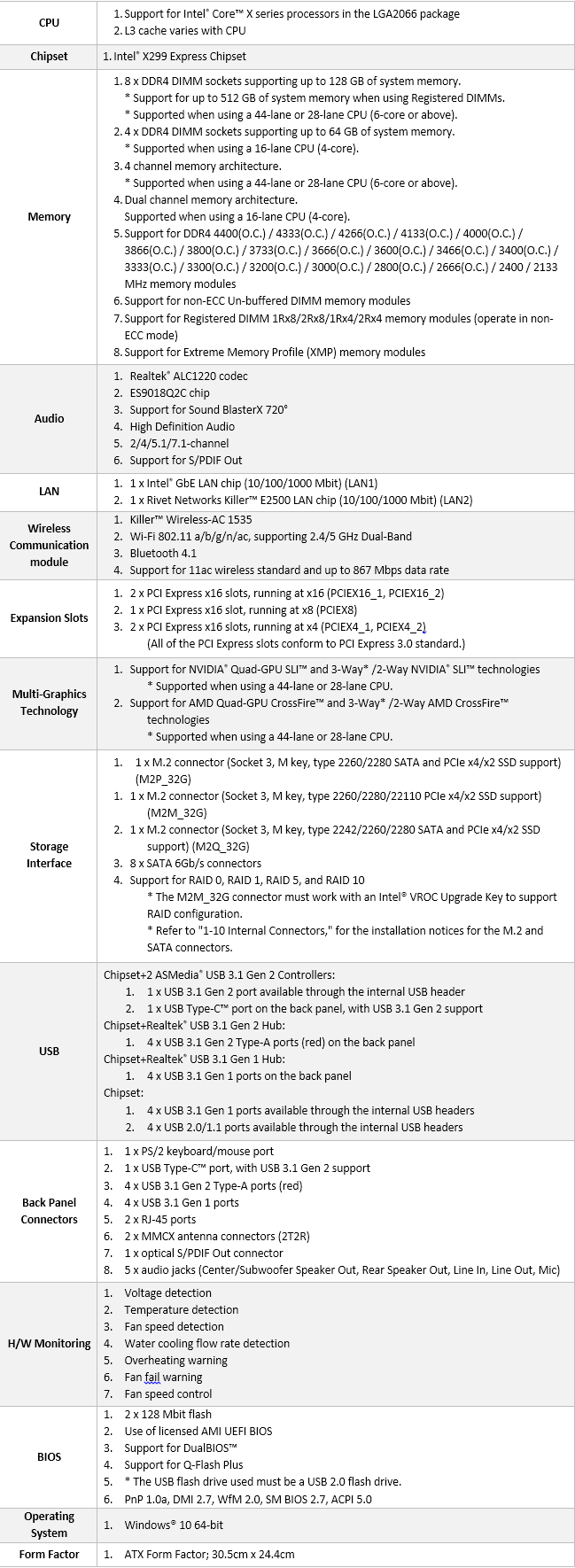

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی GIGABYTE ملاحظه کنید:

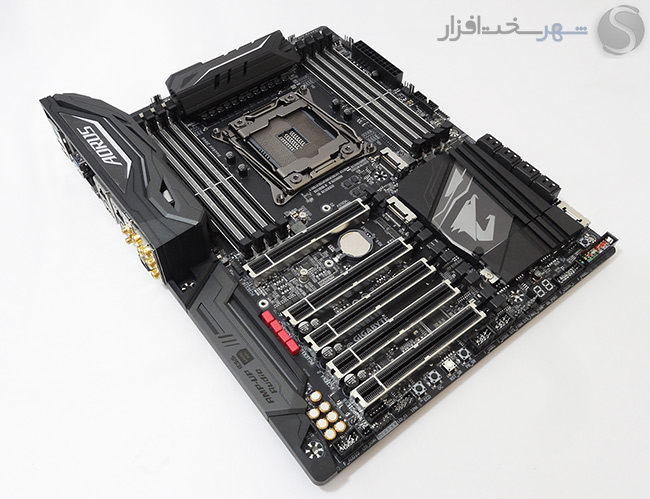

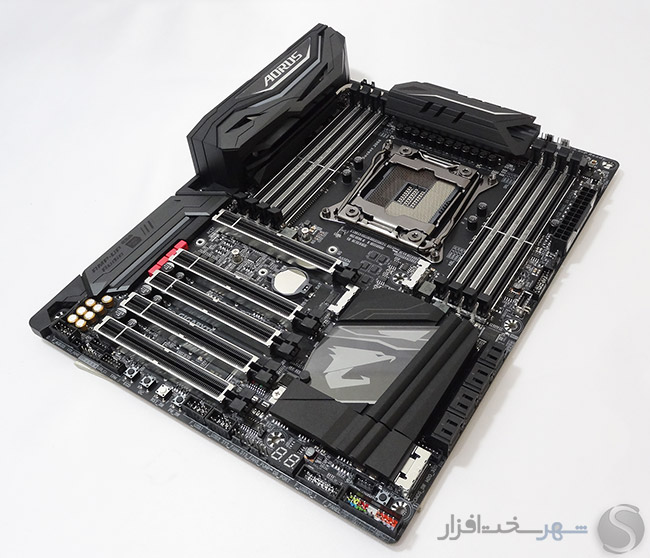

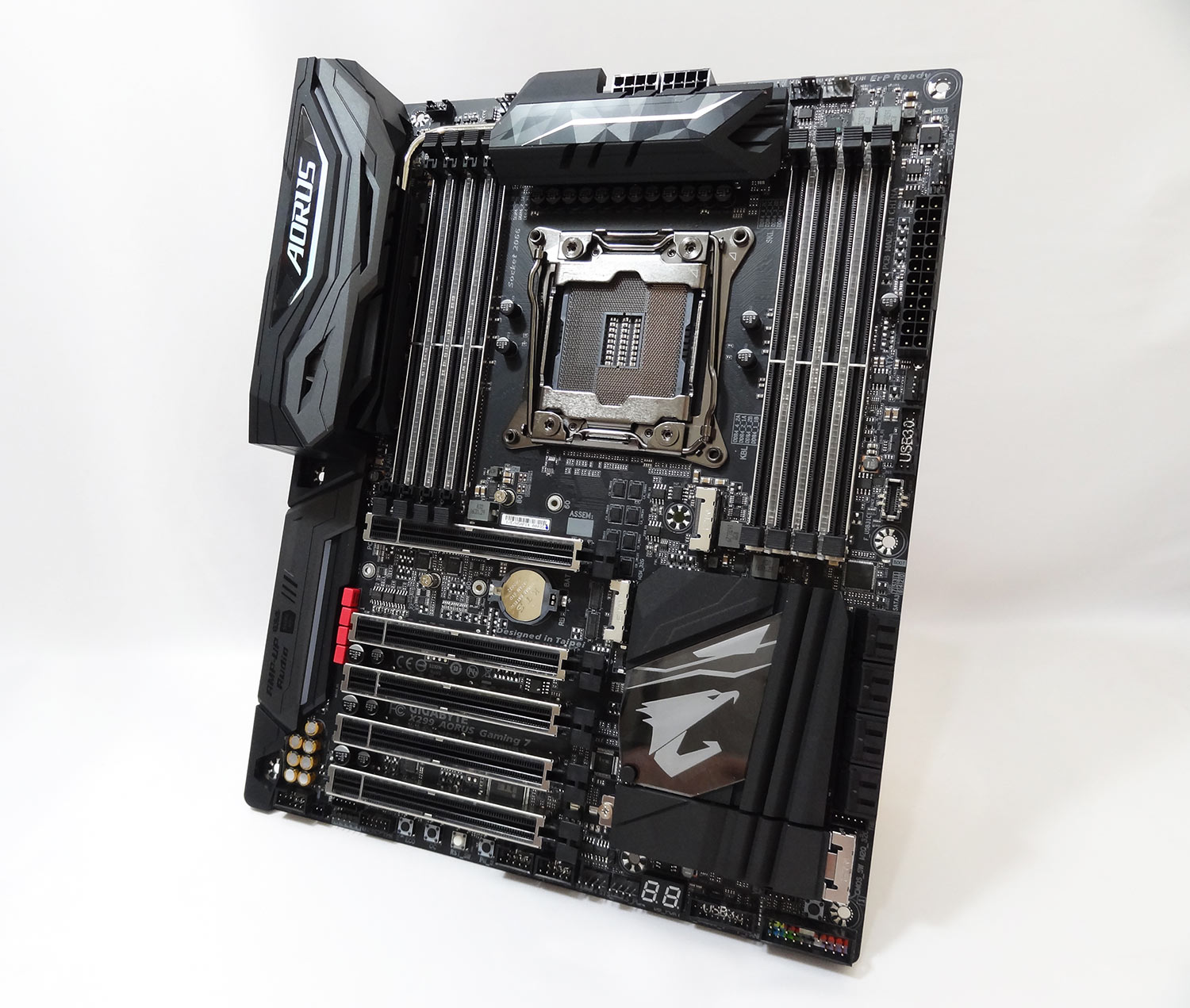

بر خلاف نسل قبل خبری از ترکیب مشکی و سفید در این مدل مشاهده نمی‌شود و از رنگ PCB گرفته تا اسلات های و DIMM ها همگی یکدست مشکی در نظر گرفته شده است. همچنین همان‌طور که در تصویر بالا ملاحظه می‌کنید لوگو و برند تجاری AORUS درج شده بر روی چیپست PCH و محافظ پلاستیکی تعبیه شده بر روی پورت‌های پنل پشتی به‌شدت خودنمایی می‌کنند! از سوی دیگر رنگ قرمز خازن‌های قرمز رنگ WIMA سیستم صوتی در این میان تناقض جالبی ایجاد کرده است.

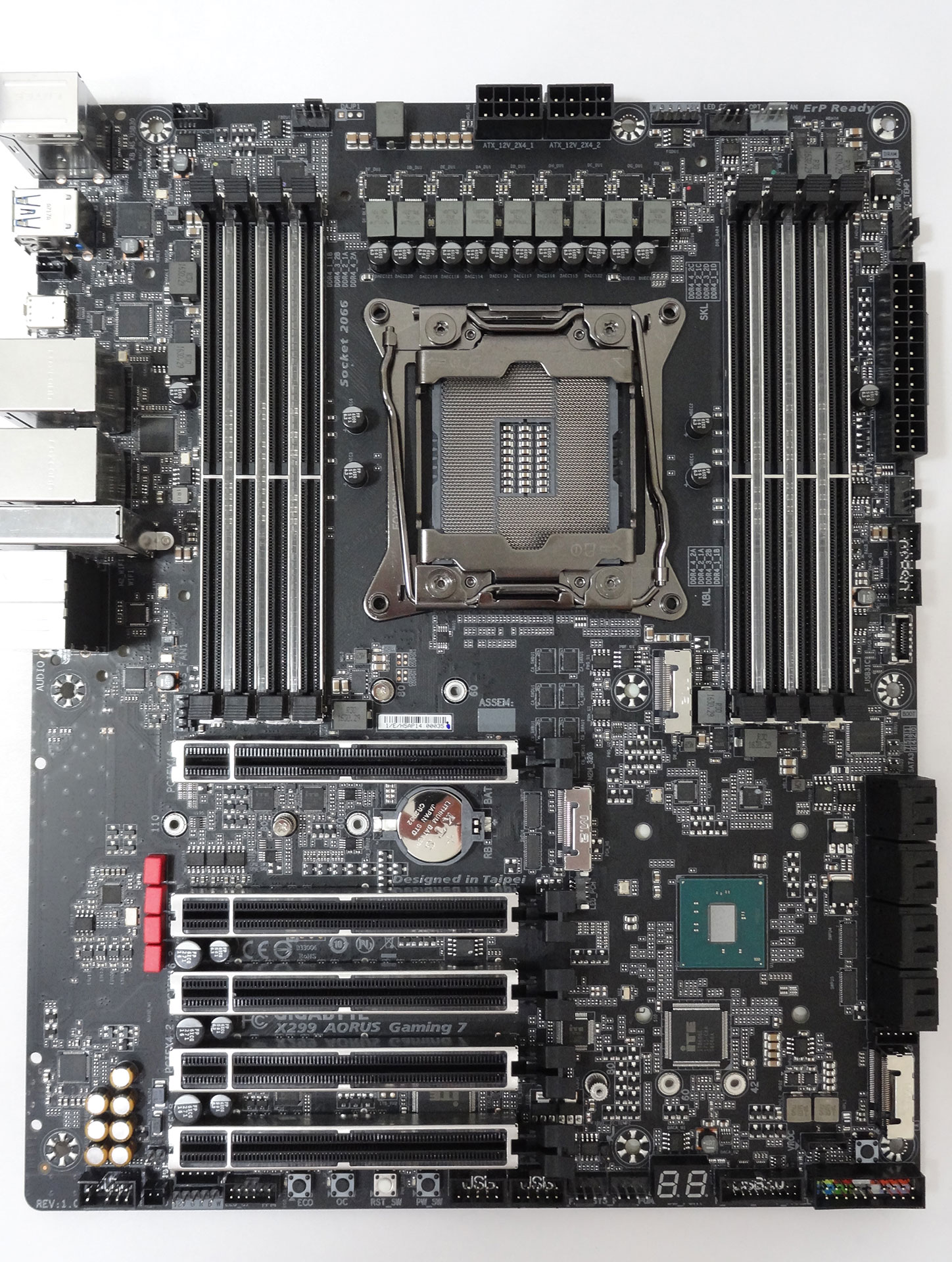

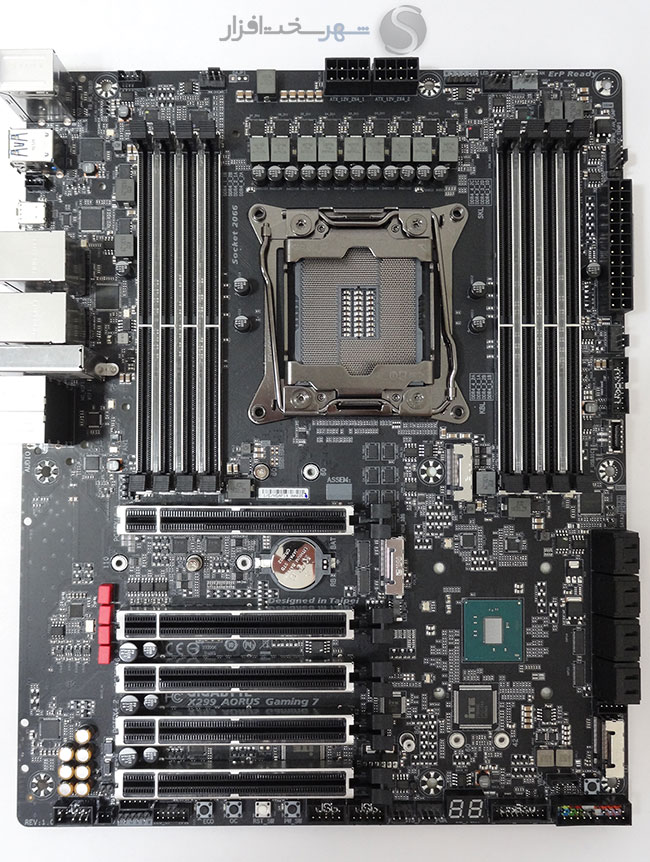

PCB هشت لایه قطور این مادربرد با داشتن ابعاد 30.5cm x 24.4cm همانند اکثر مادربردهای مشابه هم رده خود در کلاس مادربردهای ATX طبقه می‌شود و این ابعاد نصب آن را حتی در کیسه‌ای ارزان قیمت و پایین رده موجود در بازار نیز تضمین می‌کند.

تراکم قطعات و تراشه‌های تعبیه شده در این مادربرد همانند اکثر مادربردهای رده بالای مبتنی بر چیپست X299 با سایز ATX بسیار بالاست و تقریباً از تمامی فضای PCB برای تعبیه کامپوننت های مختلف استفاده شده است. یکی از قابلیت‌های کم نظیر این مادربرد استفاده از مقاومت‌های ضد Sulfurization یا فرآیند گوگرد زایی است. Sulfurization یکی از شایع‌ترین عواملی است که در طولانی مدت باعث قطع اتصال و یا اتصال کوتاه مقاومت‌های SMD بر روی PCB مادربرد و در نهایت از کار افتادن آن می‌شود.

به‌واسطه فرآیند تولید تمام خودکار، دیگر مادربردی را می‌توان پیدا کرد که کیفیت ساخت و لحیم کاری بی‌کیفیتی داشته باشد. این مادربرد نیز از این قاعده مستثنی نیست. همان‌طور که در تصویر بالا ملاحظه می‌کنید هیتسینک ها و محافظ‌های پلاستیکی تعبیه شده بر روی PCB به‌واسطه 17 پیچ فنر دار و معمولی بر روی این برد نصب می‌شوند. همچنین به دلیل تثبیت هر چه بیشتر هیتسینک مدار رگولاتور ولتاژ پردازنده و جذب حرارت منتقل شده به پشت PCB توسط این بخش، یک تسمه فلزی دقیقاً در پشت مدار VRM تعبیه شده است.

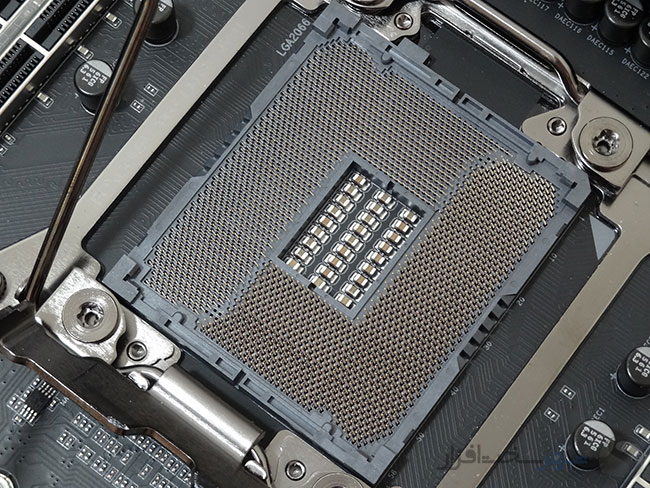

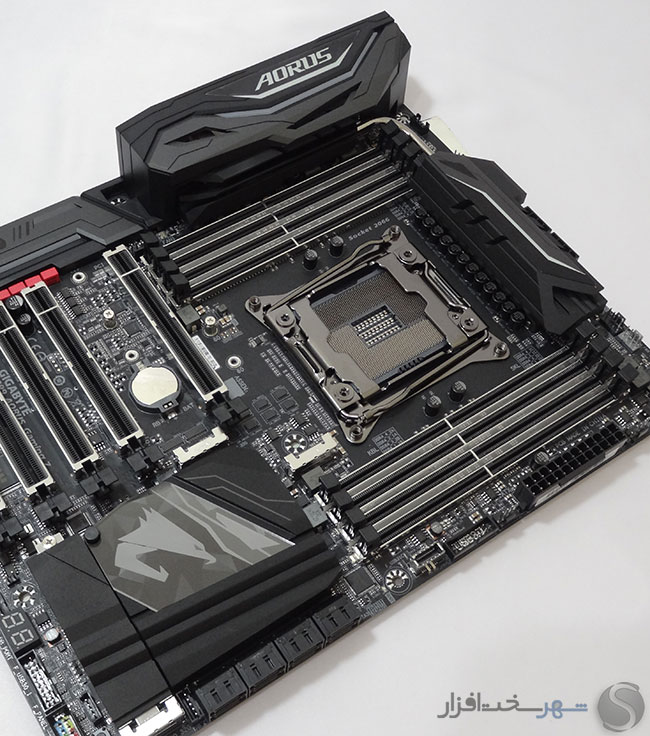

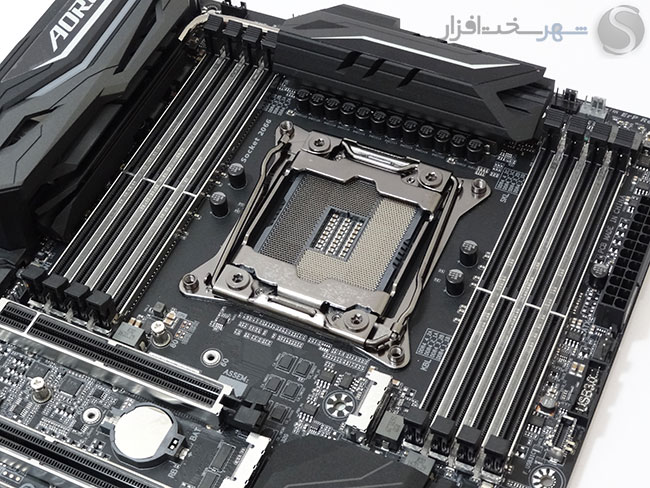

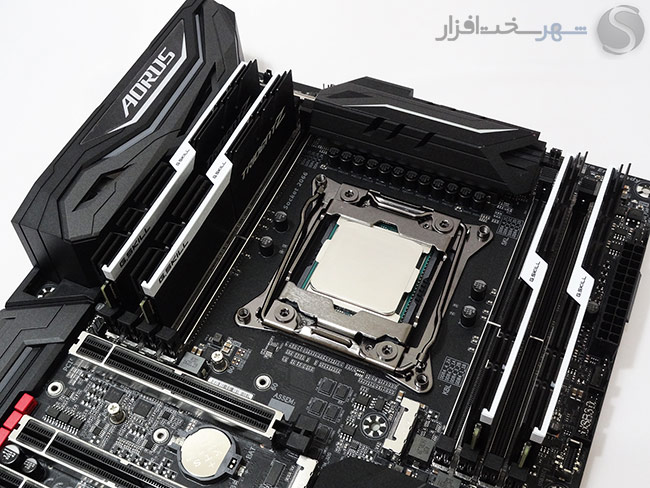

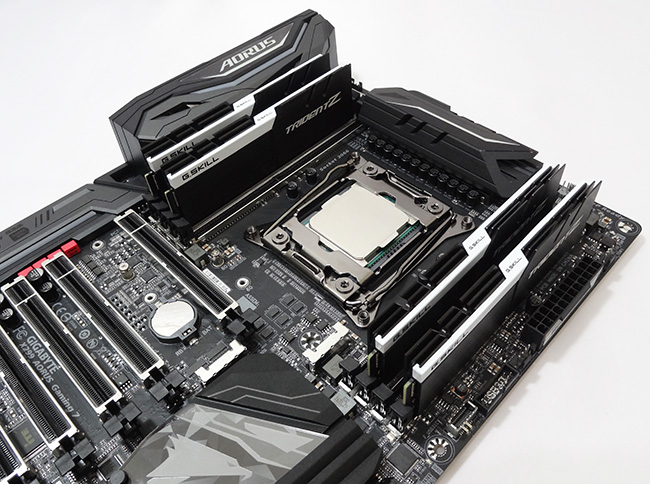

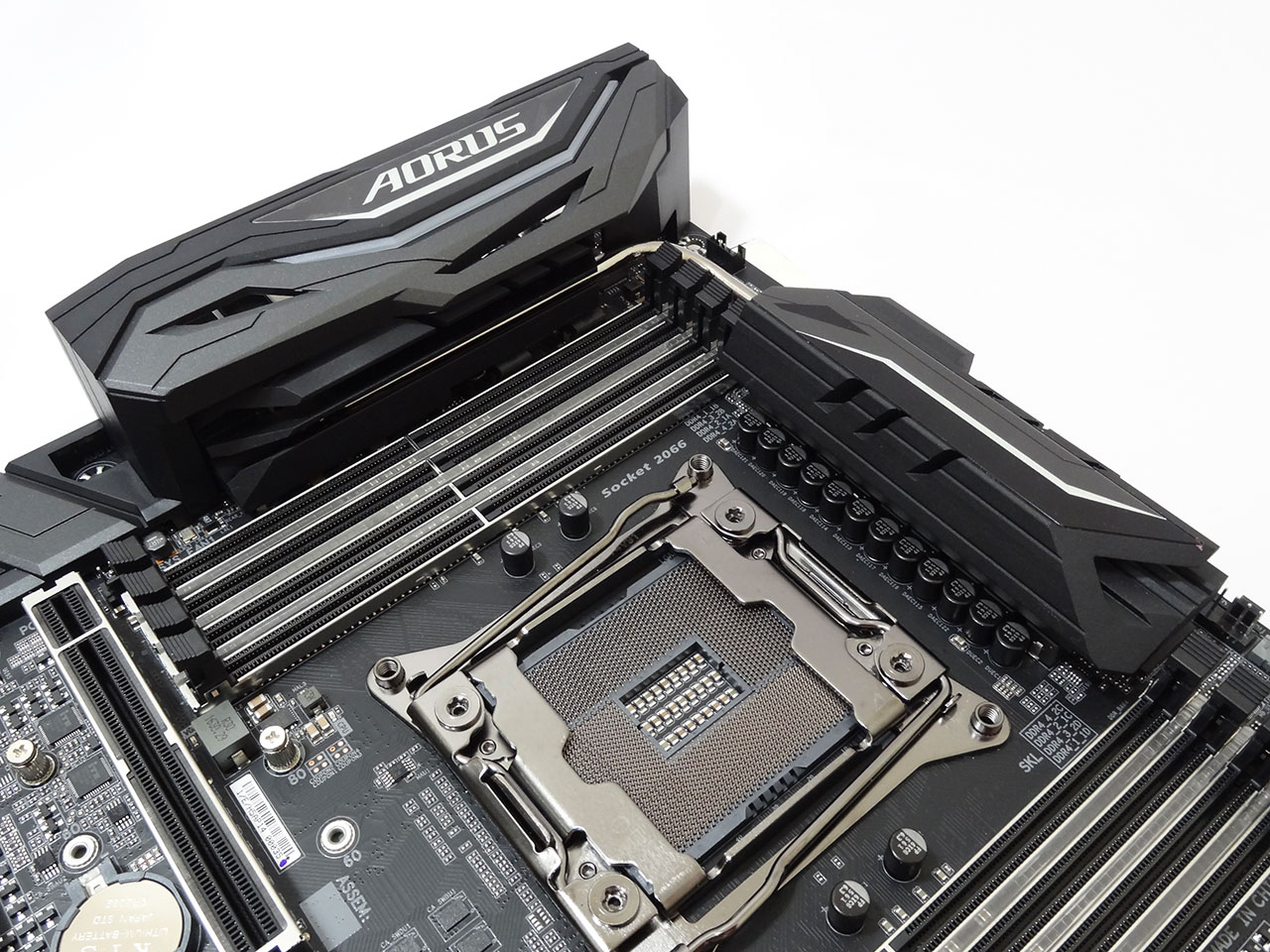

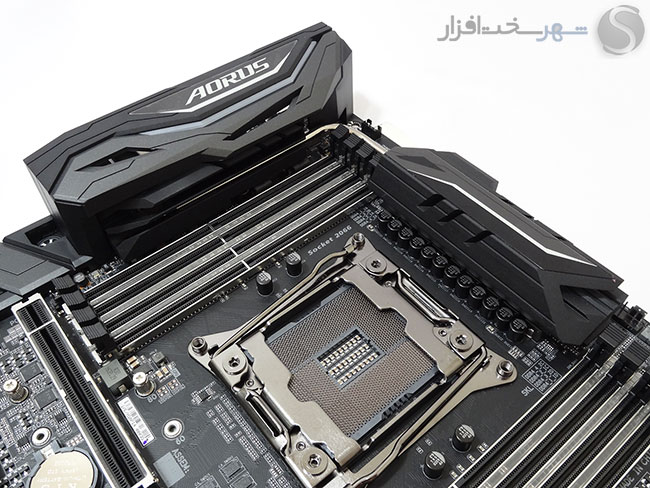

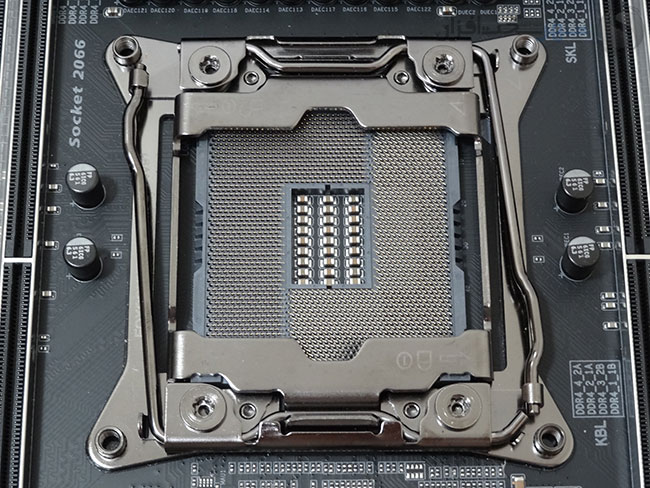

در تصویر بالا نیز سوکت جدید LGA 2066 اینتل را مشاهده می‌کنید. خبر خوب در مورد این سوکت که با اسم رمز R4 نیز شناخته می‌شود، سازگاری کولرهای نسل قبل LGA 2011 با سوکت جدید است.

همانند اغلب مادربردهای رده‌ بالا و جدید، کمپانی GIGABYTE این مدل را نیز به سامانه نورپردازی با RGB LED تحت عنوان RGB FUSION مجهز کرده است. این LED ها همان‌طور که در تصویر بالا ملاحظه می‌کنید در پشت هیتسینک چیپست PCH، اسلات های توسعه، در میان تمامی DIMM های حافظه و پنل تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی تعبیه شده‌اند.

بررسی اولیه

بررسی اولیه

این مدل به‌واسطه هشت DIMM حافظه تعبیه شده قابلیت پشتیبانی از 128GB (512GB در صورت نصب ماژول‌های از نوع Registered DIMMs) حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400/2666MHz/2133 را در حالت استاندارد دارا است. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 3.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس بیش از 4400MHz را نیز با موفقیت پشت سر گذاشته است.

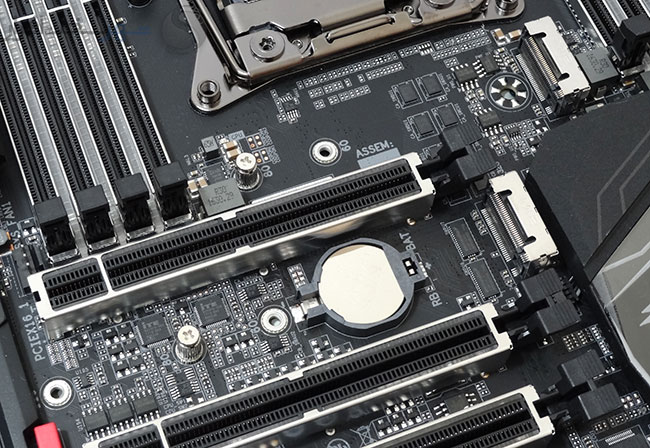

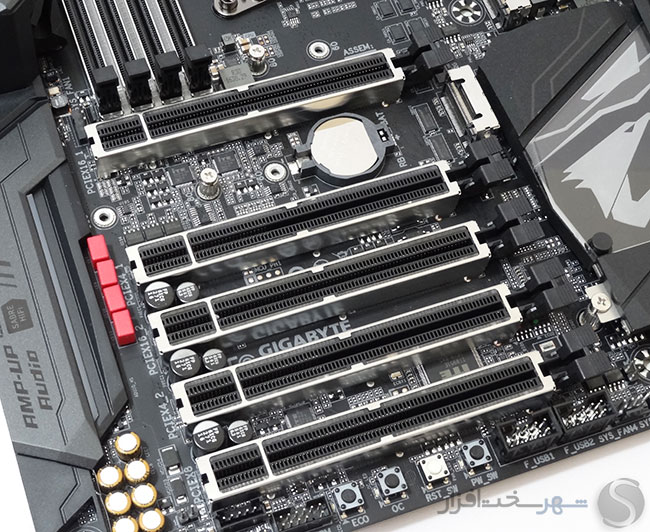

این مادربرد به 5 اسلات PCIe X16 3.0 مجهز شده است که در این بین از بالا اسلات های اول، سوم و پنجم به صورت مستقیم و بدون واسطه از شریان‌های منشعب شده از کنترلر PCIe تعبیه شده در پردازنده تغذیه می‌شوند. اسلات های دوم و چهارم این مجموعه نیز از چیپست Intel X299 منشعب شده‌اند و به صورت عملیاتی با سرعت X4 کار می‌کنند. این مادربرد از تمامی پیکربندی‌های دو و سه‌گانه Multi-GPU مرسوم مانند Nvidia SLI و AMD CrossFireX پشتیانی می‌کند؛ اما سرعت عملیاتی هر یک اسلات های اول، سوم و پنج به نوع پردازنده نصب شده بر روی سوکت وابسته است. در جدول زیر نحوه پیکربندی این 3 اسلات را در صورت نصب هر یک از پردازنده‌های دارای 16/28/44 Lane PCIe 3.0 را مشاهده می‌کنید.

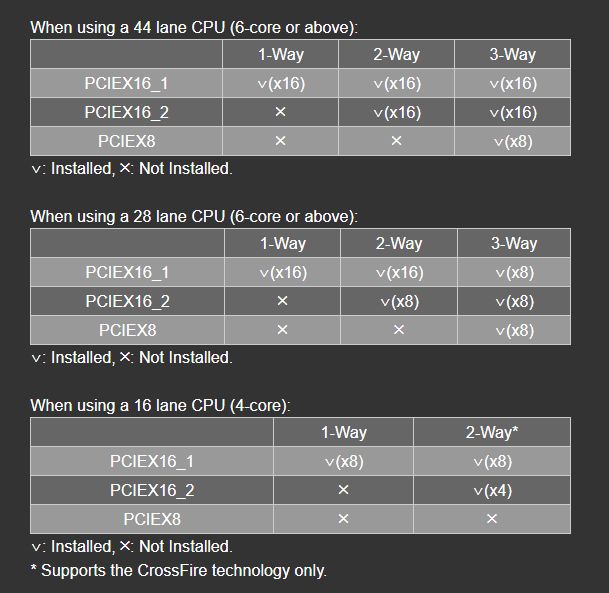

همان‌طور که در تصویر بالا ملاحظه می‌کنید در صورت نصب برخی پردازنده‌های Core i5/i7 معرفی شده در این سری (دارای 16 Lane PCIe) بر روی این مادربرد حتی در صورت عدم استفاده از پیکربندی‌های Multi-GPU، کارت گرافیک مورد نظر با سرعت X8 فعال خواهد شد و این یک ضعف بسیار بزرگ محسوب می‌شود! از نظر ما گیگابایت می‌توانست با مدیریت بهتر منابع و استفاده از سوئیچ‌های بیشتر این ضعف را پوشش دهد!

همچنین منابع PCIe تخصیص یافته به اسلات دوم X4 این مجموعه که از چیپست Intel X299 منشعب شده است با درگاه M.2 X4 تعبیه شده در بین اسلات اول و دوم به صورت اشتراکی در نظر گرفته شده است و فعال شدن هر یک از این دو درگاه، درگاه دوم غیرفعال می‌شود.

اما نکته قابل‌توجه در مورد اسلات های تعبیه شده در این مادربرد استفاده از محافظ فلزی از جنس فولاد ضدزنگ بر روی تمامی اسلات های توسعه و DIMM های حافظه است که به گفته کمپانی سازنده مقاومت آن‌ها را در برابر شکستگی ناشی از نصب کارت‌های گرافیک سنگین تا 1.7 برابر تقویت کرده و مانع از خم شدن و تداخل گره‌ها در برابر فشارهای سنگین در حین نصب ماژول‌های RAM بر روی DIMM ها می‌شود.

همان‌طور که در تصویر بالا ملاحظه می‌کنید بر خلاف مادربردهای نسل قبل دیگر خبری از پورت‌های SATA Express در اکثر مادربردهای این سری نیست. در واقع باوجود کارایی بسیار بالا و محصولات عرضه شده متنوع‌تر مبتنی بر درگاه‌های M.2، این درگاه جدید نیامده بازنشسته شده است! در این مادربرد 8 پورت SATA 6Gb/s در نظر گرفته شده که همگی آن‌ها از چیپست Intel X299 منشعب شده و از پیکربندی‌های RAID 0/1/5/10 نیز پشتیبانی می‌کنند.

همچنین برای این مادربرد 3 کانکتور M.2 Socket 3 نیز در نظر گرفته شده که هر یک ویژگی‌ها و مشخصات فنی منحصر به خود را دارند.

کانکتور اول دقیقاً زیر سوکت LGA 2066 پردازنده تعبیه شده و از تجهیزات سازگار با رابط PCIe X4/X2, SATA و استاندارد طول 2260/2280 پشتیبانی می‌کند.

کانکتور دوم M.2 در میان اسلات های PCIe X16 اول و دوم تعبیه شده و تنها از تجهیزات سازگار با رابط PCIe x4/x2 و استاندارد طول 2260/2280/22110 پشتیبانی می‌کند.

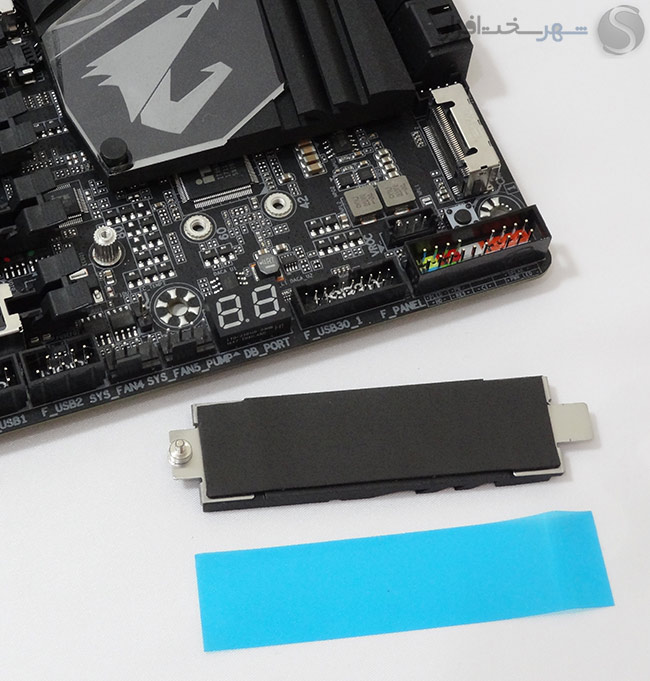

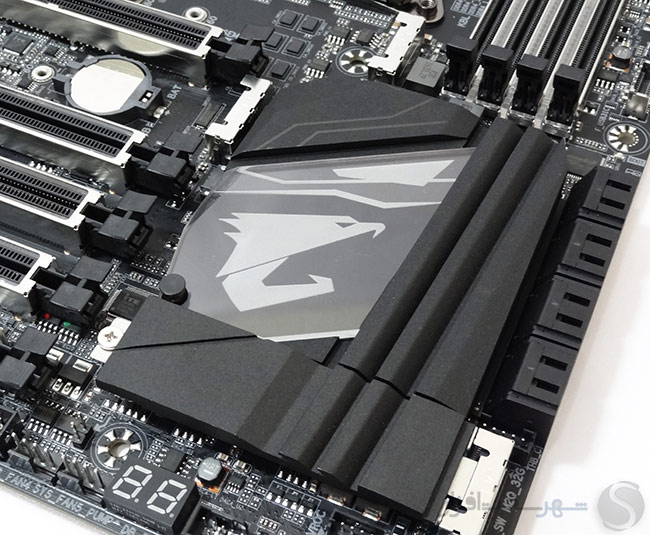

اما کانکتور سوم نیز زیر هیتسینک چیپست Intel PCH X299 تعبیه شده و به یک هیتسینک آلومینیومی مجزا جهت دفع حرارت تجهیزات ذخیره سازی NVMe مجهز شده است. همچنین این اسلات از تجهیزات سازگار با رابط PCIe X4/X2, SATA و استاندارد طول 2242/2260/2280 پشتیبانی می‌کند.

همان‌طور که در تصویر بالا مشاهده می‌کنید این هیتسینک به‌واسطه یک پد حرارتی مخصوص بر روی تجهیزات ذخیره سازی از نوع M.2 نصب می‌شود و به گفته گیگابایت نقش مهمی در کاهش حرارت و جلوگیری از کاهش کارایی تجهیزات رده بالای سازگار با این رابط دارد.

همچنین این برای اولین بار است که گیگابایت در مادربردهای سری جدید خود از کانکتور USB 3.1 Gen2 10Gb/s جهت اتصال به پنل جلویی کیس و یا براکت های جانبی استفاده کرده است. در کنار این کانکتور و در بخش پایینی PCB نیز دو کانکتور 19-Pin USB 3.1 Gen1 5Gb/s نیز تعبیه شده که هر یک دو پورت USB 3.0 جانبی دیگر را برای این مادربرد فراهم کرده‌اند.

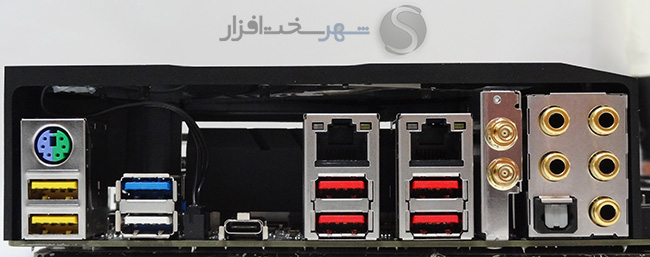

در پنل پشتی 9 پورت USB، 2 پورت Gigabit LAN، 1 پورت PS/2، دو کانکتور آنتن Wi-Fi از نوع MMCX و خروجی‌های 7.1 کاناله آنالوگ و دیجیتال Optical S/PDIF صدا در نظر گرفته شده است.

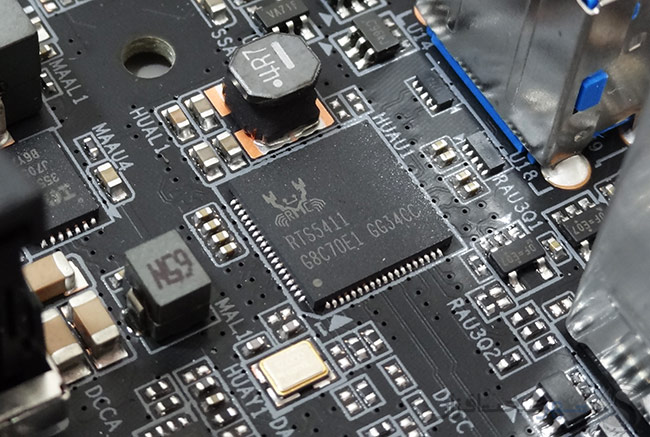

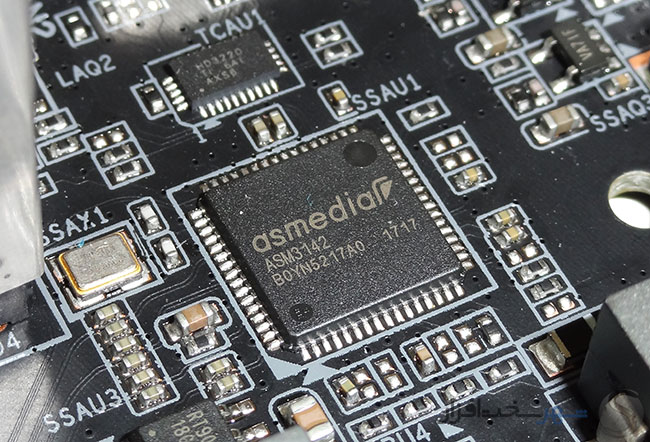

در این بین 4 پورت قرمز رنگ USB از نوع USB 3.1 Gen2 10Gb/s هستند و از چیپست USB 3.1 HUB ساخت کمپانی Realtek منشعب شده‌اند. همچنین تنها پورتUSB 3.1 Gen2 Type-C این مجموعه نیز از چیپست جدید و فوق‌العاده پرسرعت و مدرن ASMEDIA 3142 منشعب شده است.

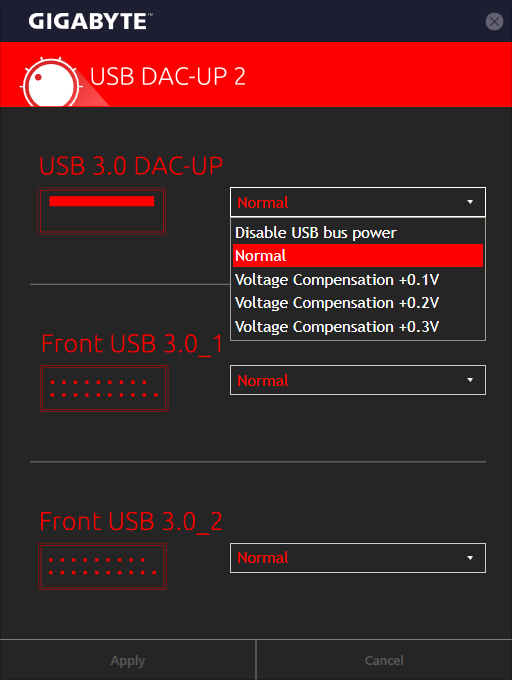

علاوه بر این همان‌طور که اشاره شد 2 عدد از پورت‌های USB 3.1 Gen1 این پنل که با رنگ زرد از سایر پورت‌ها متمایز شده‌اند به همراه پورت‌های USB 3.0 ارائه شده توسط کانکتورهای تعبیه شده بر روی PCB دارای تغذیه با ولتاژ 5V تقویت شده با قابلیت تنظیم دستی ولتاژ (حداکثر 0.3V+ بیشتر از مقدار نامی) هستند و حتی در جریان‌های بالا نیز دچار افت ولتاژ و نویز نمی‌شوند. این قابلیت که کمپانی سازنده آن را USB DAC-UP 2 نامیده است برای اتصال دستگاه‌های پرمصرف و مبدل‌های Digital-to-Analog صوتی کاربرد دارد و در عمل باعث تثبیت هر چه بیشتر ولتاژ و افزایش کیفیت ادوات صوتی نام‌برده خواهد شد. علاوه بر این مشکلات ناشی از قطع وصل کیبورد و ماوس با سیم‌های بلند نیز در این مادربرد وجود نخواهد داشت.

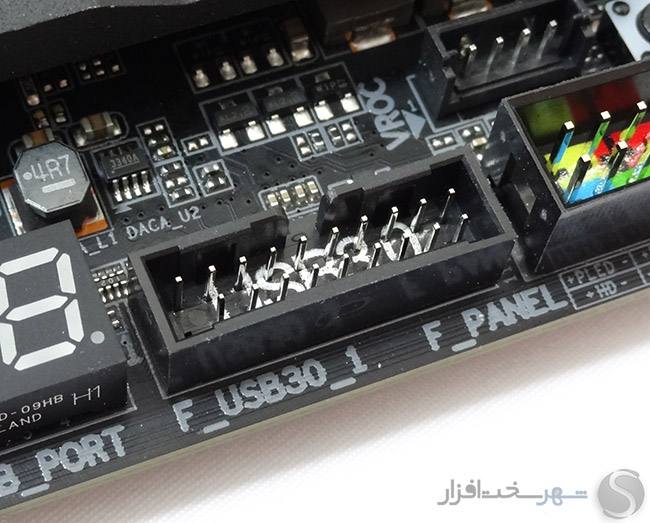

همچنین علاوه بر تنها پورت آبی رنگ USB 3.1 Gen1 تعبیه شده در این پنل یکی از پورت‌های USB این بخش سفید رنگ است. این پورت علاوه بر عملکرد عادی یک پورت USB 3.1 Gen1، به‌عنوان Q-Flash USB Port نیز عمل می‌کند. در مادربردهای جدید کمپانی گیگابایت قابلیتی تحت عنوان Q-Flash Plus اضافه شده که به‌واسطه آن به‌روزرسانی Bios بدون نیاز به فشردن هیچ دکمه‌ای و یا حتی در حالتی که مادربرد فاقد پردازنده و حافظه RAM است نیز میسر شده است. در واقع در زمانی که به هر دلیلی Bios سیستم معیوب شده است و یا پردازنده جدیدی نصب کرده‌اید و این پردازنده به دلیل بروز نبودن Bios توسط مادربرد پشتیبانی نمی‌شود و سیستم تصویر نمی‌دهد، با دانلود کردن آخرین فایل Bios مادربرد و تغییر دادن نام آن به GIGABYTE.BIN می‌توانید آن را داخل یک USB Flash Drive با فرمت FAT32/16/12 کپی کرده و آن را به پورت سفید رنگ نام برده متصل کنید. مادربرد در صورتی که به هر دلیلی توسط Bios های فعلی قادر به راه اندازی سیستم نباشد به‌صورت خودکار و پس از 15 الی 20 ثانیه به سراغ پورت Q-Flash USB رفته و فرآیند به‌روزرسانی Bios شروع می‌شود. از شروع تا پایان پروسه نام برده یک LED تحت عنوان Q-Flash Plus LED فرآیند نام برده را در حالت چشمک زن گزارش می‌کند. پس از پایان فرآیند به‌روزرسانی Bios نیز سیستم به‌صورت خودکار Restart شده و در مرحله بعد تراشه Bios پشتیبان نیز به‌روزرسانی می‌شود.

خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1-channel و مجهز به جک‌های 3.5mm با روکش طلا می‌باشد که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای‌تر خواهد بود.

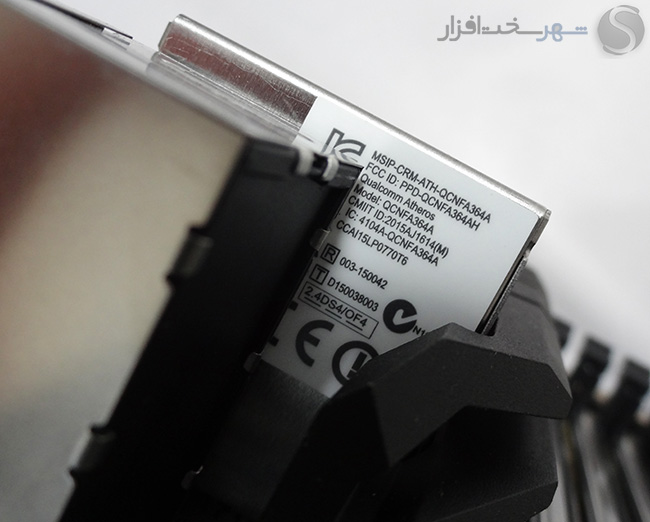

همچنین در تصویر بالا در کانکتور مادگی MMCX تعبیه شده بر روی ماژول Wi-Fi + Bluetooth 4.1 این مادربرد را نیز از نمای نزدیک مشاهده می‌کنید.

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

سیستم خنک کننده این مادربرد شامل 2 بخش مجزا می‌باشد. بخش اول که خود از دو هیتسینک آلومینیومی تشکیل شده است، وظیفه دفع حرارت از ماسفت های مدار رگولاتور ولتاژ پردازنده را بر عهده دارند.


البته یکی از این دو هیتسینک مستقیماً بر روی ماسفت ها نصب می‌شود و به دلیل محدودیت فضا در مادربردهای سری HEDT اینتل هیتسینک دوم که به‌واسطه یک هیت پایپ مسی با قطر 6mm به هیتسینک اصلی متصل شده و دقیقاً در پشت پورت‌های پنل I/O تعبیه شده است کمک حال هیتسینک اول می‌باشد.

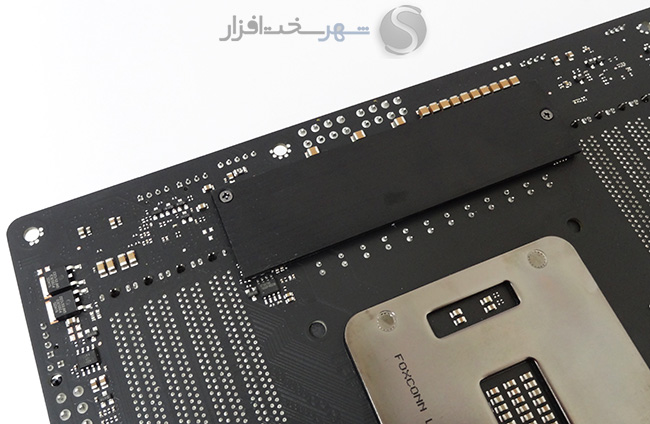

همچنین همان‌طور که اشاره شد یک تسمه آلومینیومی عریض تعبیه شده در پشت PCB نیز به تثبیت هر چه بیشتر هیتسینک های این بخش کمک می‌کند. علاوه بر این حرارت منتقل شده توسط قطعات مدار VRM به پشت PCB را نیز دفع می‌کند.


بخش دوم نیز که همانند مدل‌های مشابه نسل قبل طراحی خاص و ناموزون داشته و لوگو AORUS نیز بر روی آن نقش بسته است وظیفه دفع حرارت از چیپست Intel PCH X299 را بر عهده دارد. ابعاد و اندازه این هیتسینک برای دفع حرارت این چیپست کم مصرف 6W کافی به نظر می‌رسد.

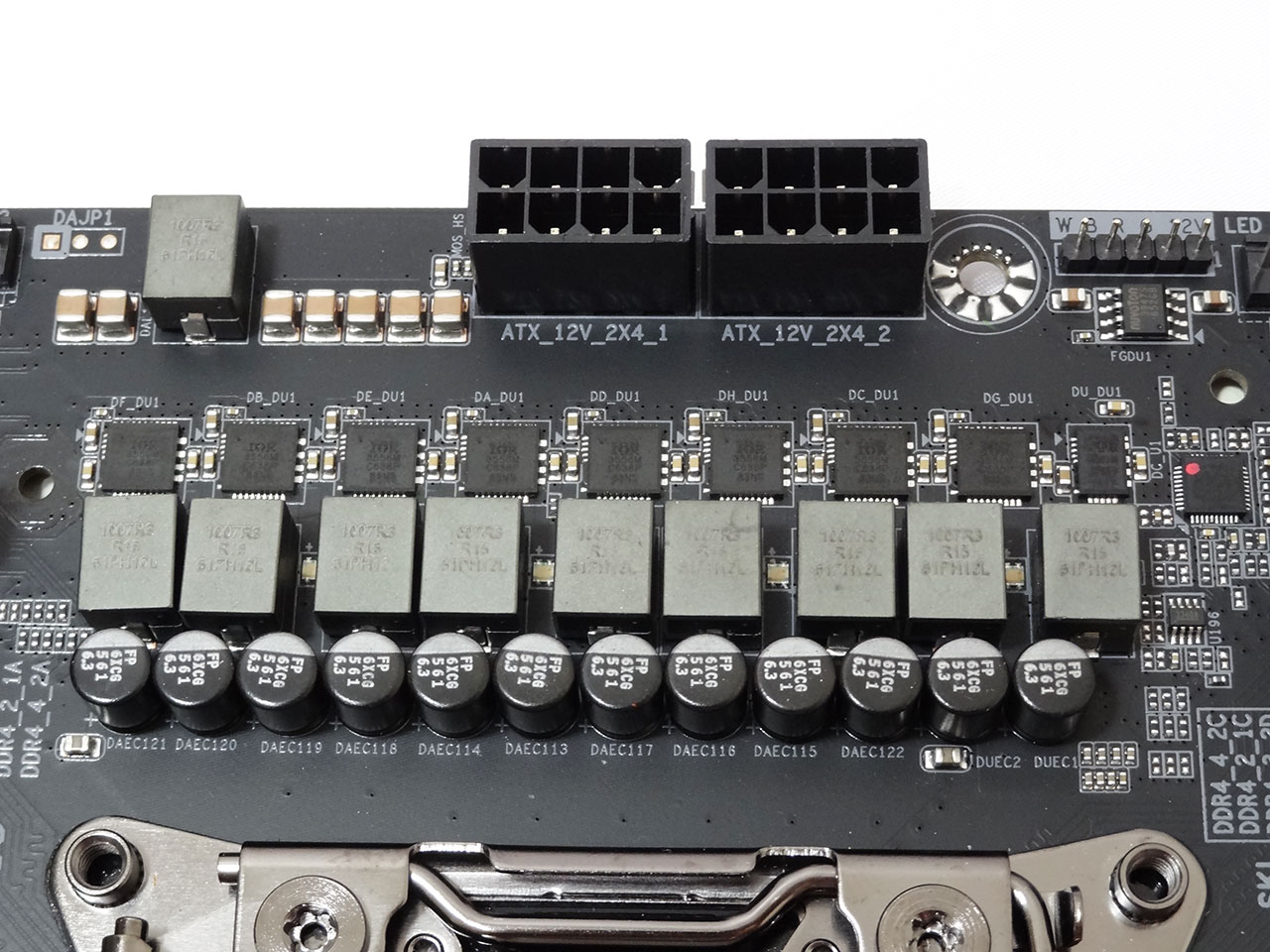

مدار رگولاتور ولتاژ اصلی این مادربرد از نوع 8+1Phase Digital PWM است که در این بین 8 شریان هسته‌های پردازنده را تغذیه می‌کنند و 1 شریان نیز وظیفه تأمین انرژی مورد نیاز کنترلر حافظه و PCIe مجتمع (Uncore) را بر عهده دارد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

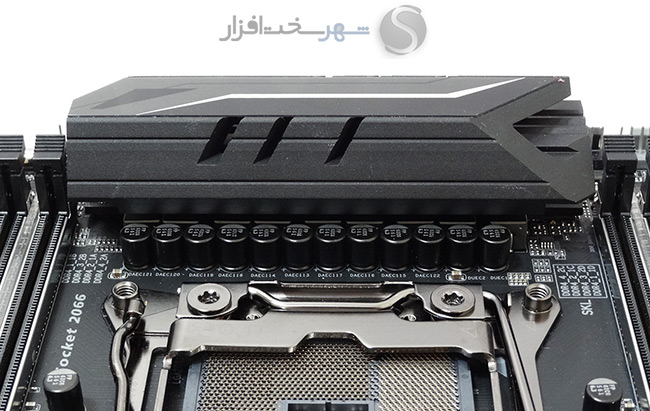

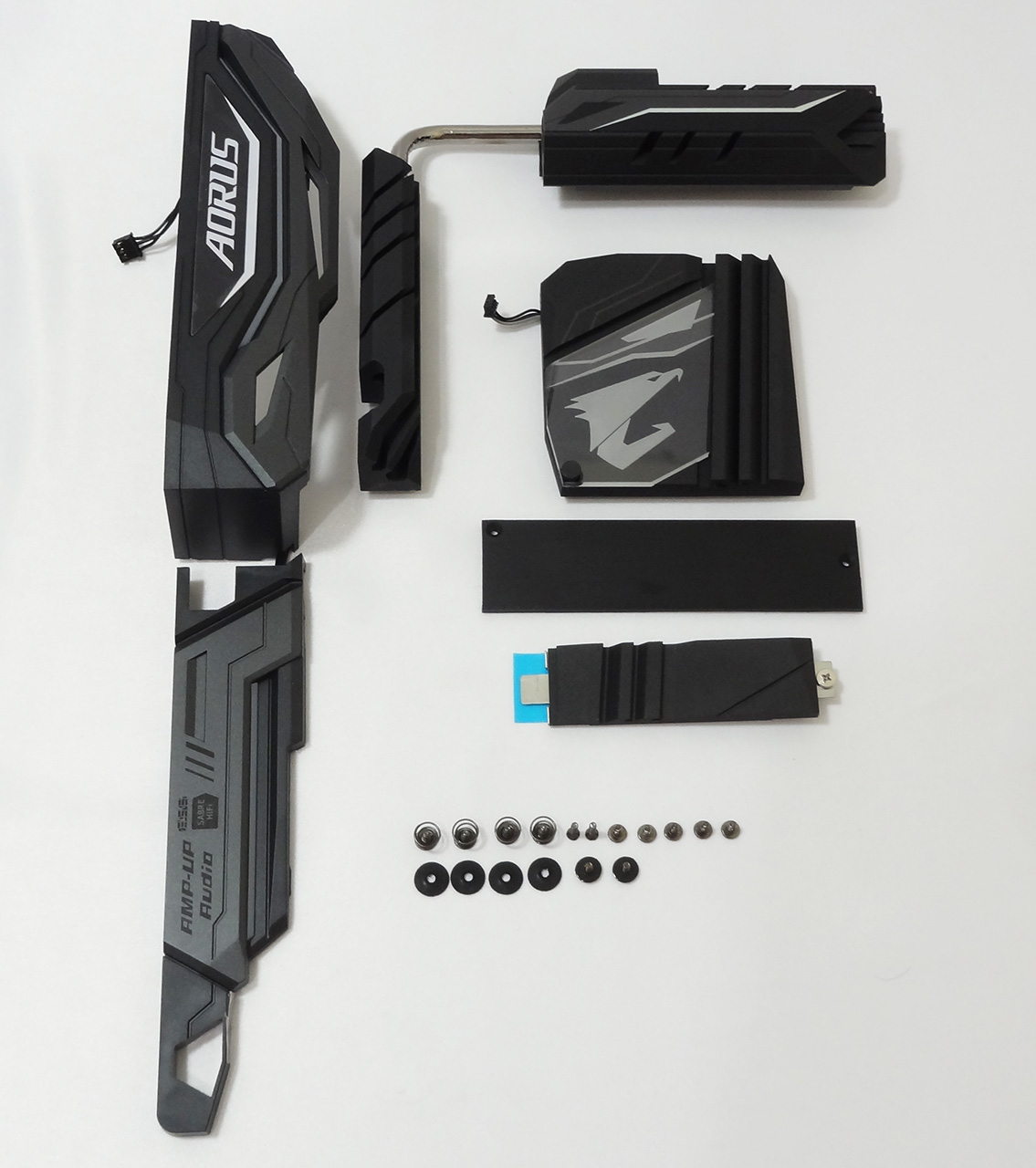

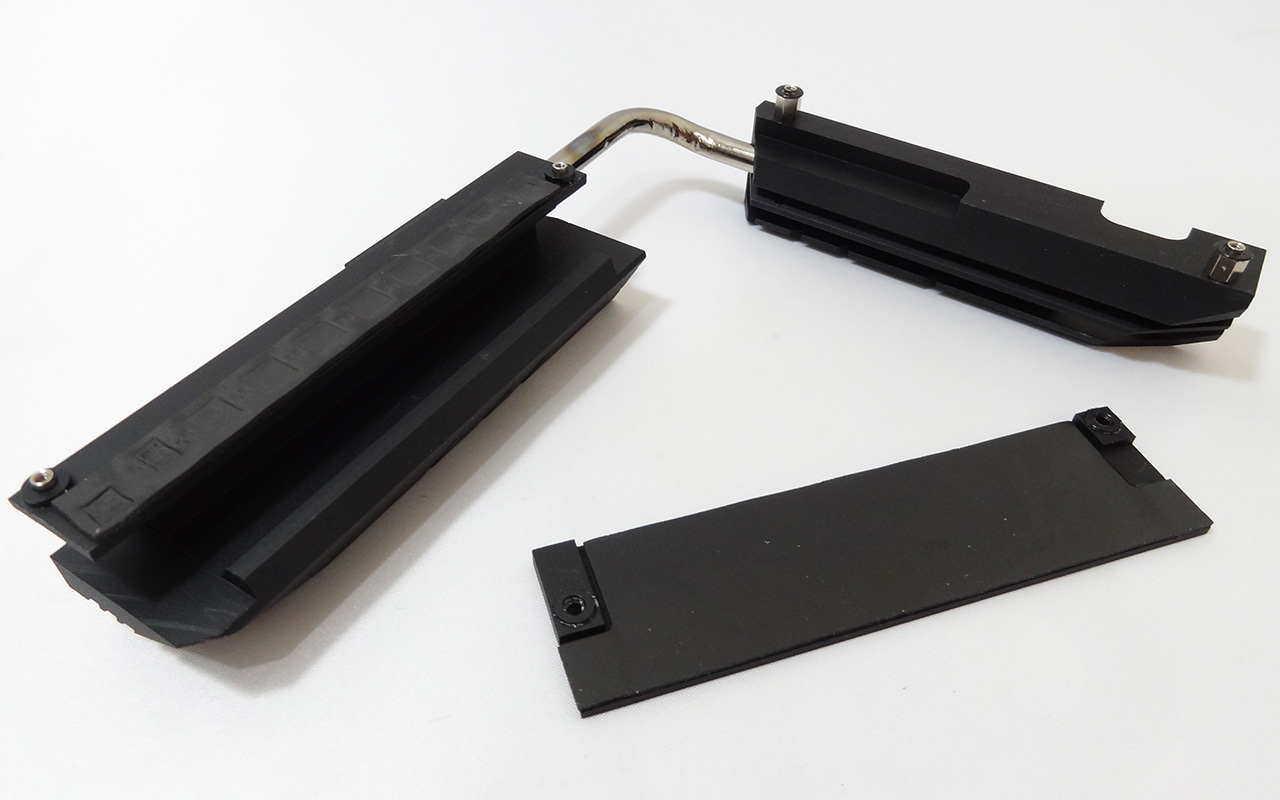

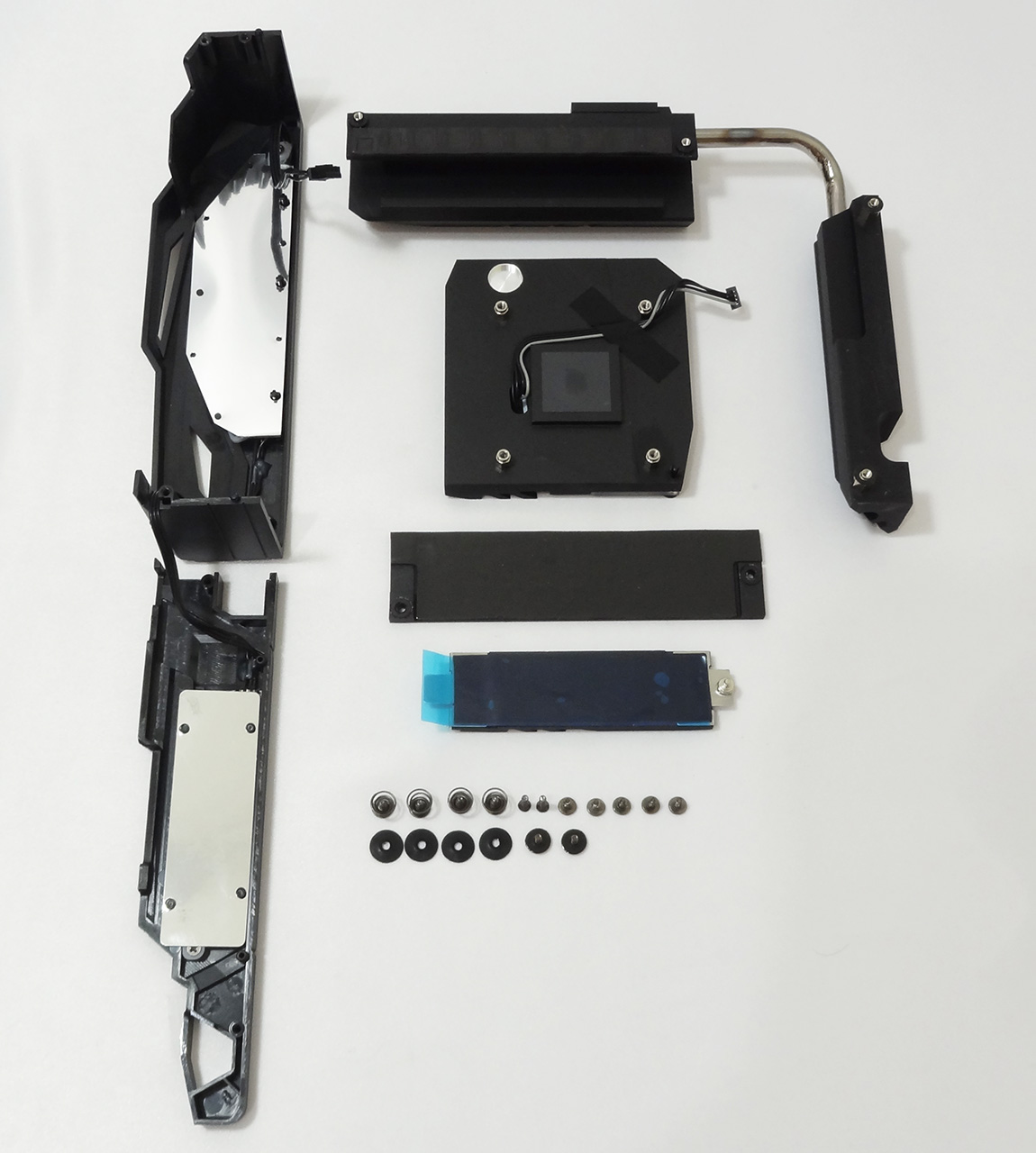

در تصویر بالا هیتسینک های سیستم خنک کننده به همراه 17 پیچ برای نصب آن‌ها بر روی PCB و در کنار آن‌ها نیز پوشش‌های پلاستیکی تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید.

کمپانی گیگابایت مثل همیشه برای انتقال بهتر و بهینه‌تر حرارت به هیتسینک های مدار رگولاتور ولتاژ پردازنده از پدهای حرارتی و برای هیتسینک PCH از خمیر حرارتی مخصوص استفاده کرده است.

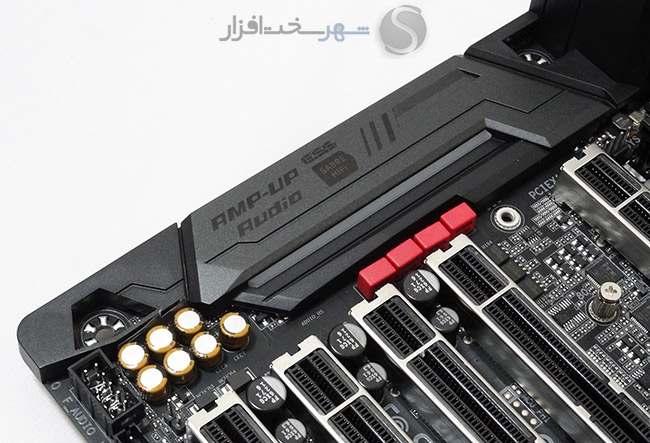

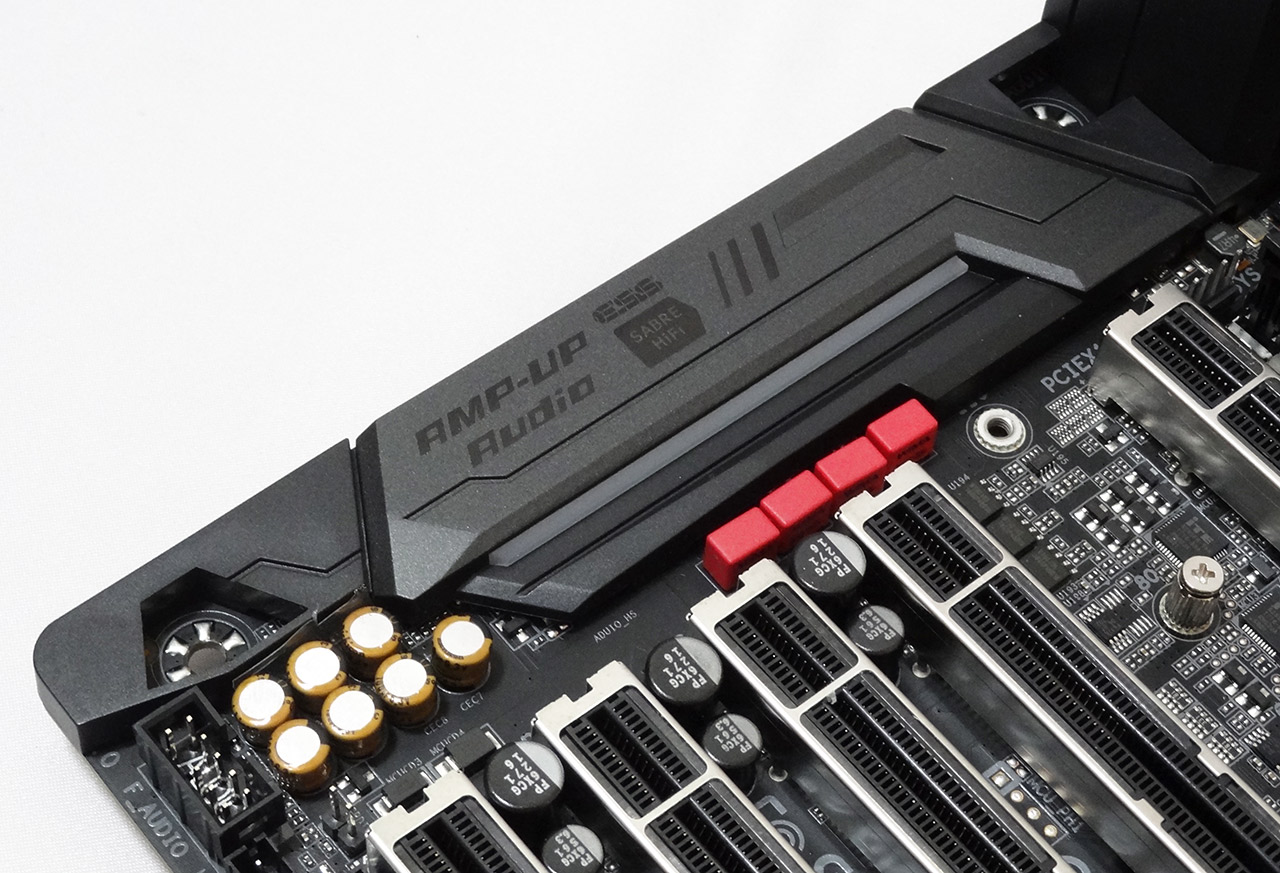

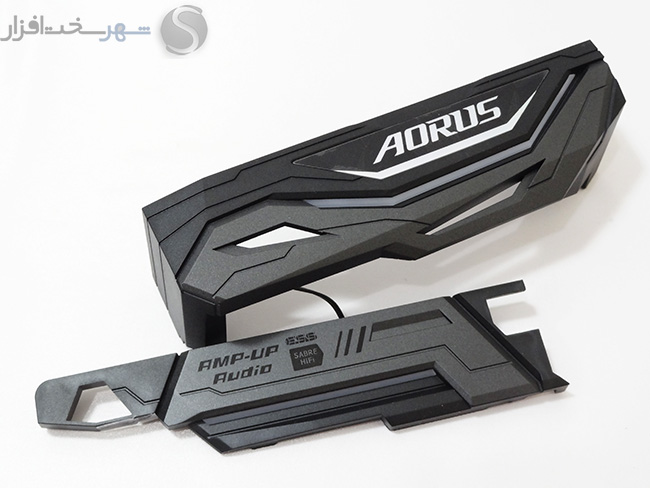

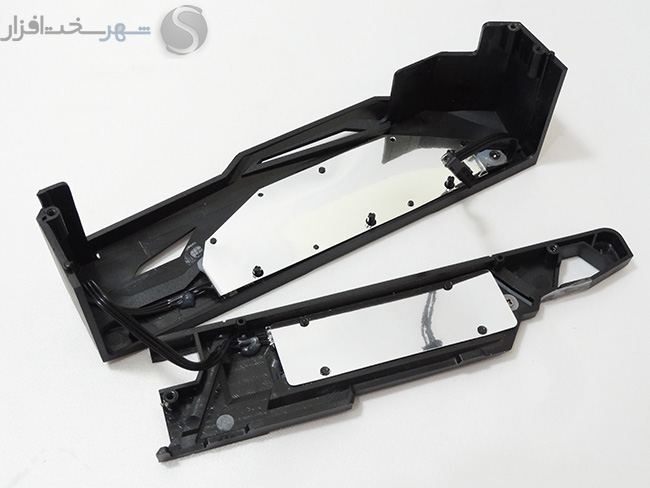

در تصاویر بالا نیز محافظ‌های پلاستیکی تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید. این کاورهای پلاستیکی بیشتر جنبه تزئینی دارند و البته RGB LED های بخشی از سیستم نورپردازی نیز بر روی آن‌ها تعبیه شده است.

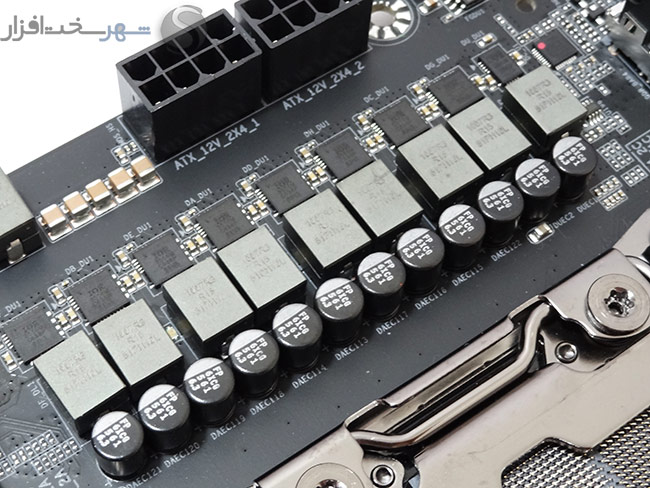

همان‌طور که ملاحظه می‌کنید همانند مادربردهای رده بالا و بسیار گران قیمت مخصوص سرور انرژی مورد نیاز مدار رگولاتور ولتاژ پردازنده توسط 2 کانکتور 8Pin E-ATX از منبع تغذیه سیستم تأمین می‌شود. در گذشته همچنین ترکیبی را تنها در مادربردهای پرچم دار و مخصوص اورکلاکینگ دیده بودیم. این خود نشان دهنده این است که باید منتظر پردازنده‌هایی پرمصرف‌تر از نسل قبل در این پلتفرم باشیم.

گیگابایت در این بخش هر آنچه داشته رو کرده است. راز متریال بسیار باکیفیت به کار رفته در این مدار می‌توان به خازن‌های جامد ژاپنی 10K Black با جریان نشتی و ESR  فوق‌العاده کم، چوک‌های کلاس سرور Cooper Bussmann با پتانسیل عبور جریان بسیار بالا و حرارت فوق‌العاده کم و نسل سوم ماسفت های بسیار مدرن، پرقدرت و با بازدهی بسیار بالای PowIRstage مدل IR3556 ساخت کمپانی International Rectifier اشاره کرد.

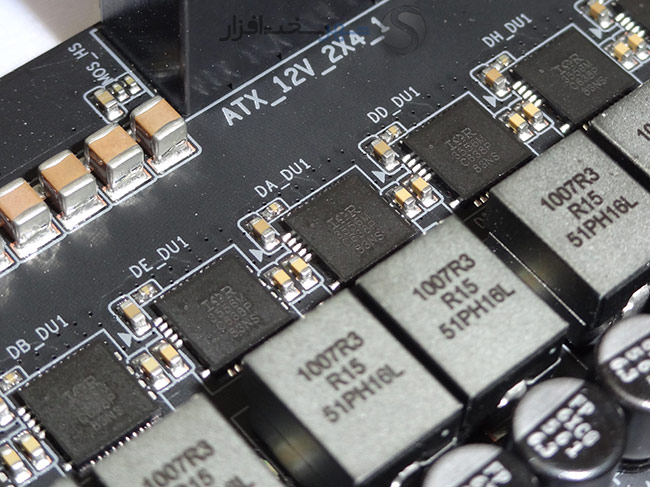

همچنین مشخصات فنی چوک‌های 15 میکرو هانری (uH) مدل FP1007R3-R15-R ساخت کمپانی آمریکایی Cooper Industries از توانایی عبور جریان 76A آن‌ها در دمای 25 درجه سانتی‌گراد خبر می‌دهد. مشخصاتی که روی کاغذ فوق‌العاده محسوب می‌شوند.


همان‌طور که اشاره شد ماسفت های به کار رفته در این مدار نیز از نوع PowIRstage IR3556 ساخت کمپانی International Rectifier می‌باشند که نسل جدید و مدل بهینه سازی شده IR3551 محسوب می‌شوند. این تراشه‌ها که از آخرین ویژگی‌های استاندارد Intel DrMOS V4.0 پشتیبانی می‌کنند هر 4 بخش مهم یک شریان کنترل کننده جریان پردازنده، یعنی Driver MOSFET، Control MOSFET، Synchronous MOSFET و دیود شاتکی محافظ را به‌صورت مجتمع درون خود جای داده‌اند. همچنین به گفته کمپانی سازنده هر یک از این تراشه‌ها قابلیت تحمل A50 جریان DC را نیز دارا می‌باشند و در حالت آرمانی بازدهی انرژی بیش از 90% دارند.
علاوه بر این پشتیبانی از پروتکشن های VCC under voltage lockout (UVLO)، Over temperature protection (OTP)، Cycle-by-cycle self-preservation over current protection (OCP)، Preliminary overvoltage protection  (Pre-OVP) و برخورداری از سخت افزار محلی لازم برای مانیتورینگ Real Time جریان خروجی و حرارت تراشه به همراه پشتیبانی از فرکانس PWM تا MHz 1.0 از ویژگی‌های ممتاز این ماسفت ها محسوب می‌شود.

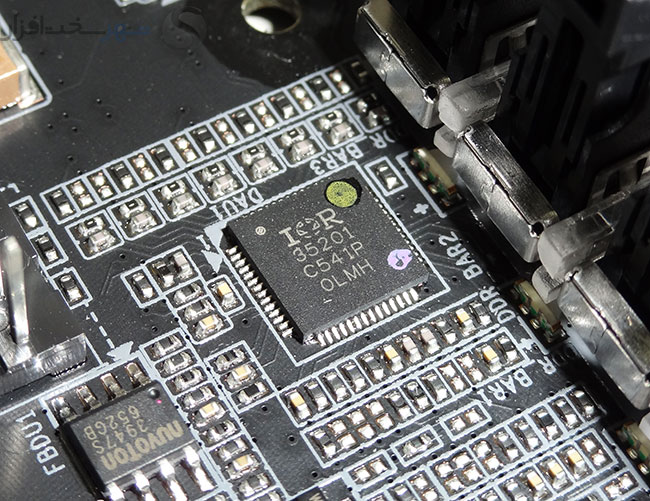

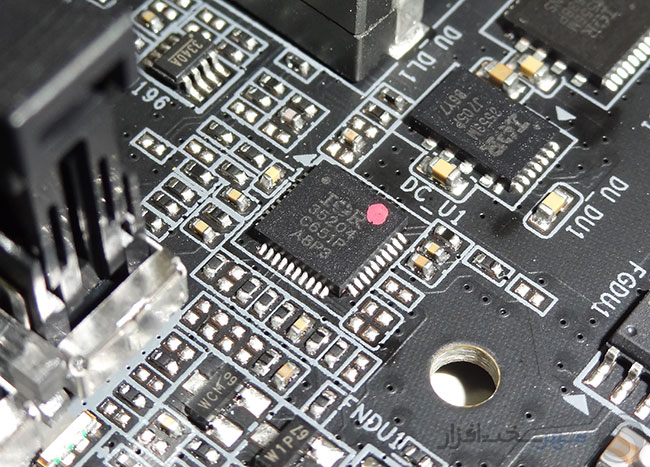

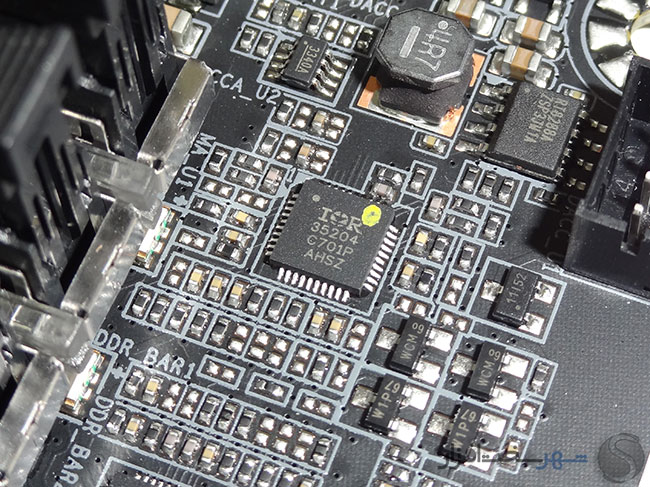

گیگابایت برای اولین است که در مادربردهای خود از نسل چهارم PWM Controller های دیجیتال ساخت کمپانی International Rectifier استفاده می‌کند. در تصویر بالا تراشه 8Phase Dual Output Digital Multi-Phase Controller مدل IR35201 را ملاحظه می‌کنید که کنترل و مدیریت 8 شریان تغذیه کننده هسته پردازنده را بر عهده دارد. ناگفته نماند که PWM Controller به کار رفته در این بخش در حال حاضر یکی از مدرن‌ترین تراشه‌های این کلاس به شمار می‌رود. از قابلیت‌های کم نظیر این تراشه می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و پشتیبانی از فرکانس سوئیچینگ تا 2MHz اشاره کرد. همچنین به لطف تکنولوژی IR Efficiency Shaping قابلیت خاموش شدن سایر شریان‌ها و انتقال قدرت تنها توسط 1 و یا 2 شریان نیز در حالت کم باری برای این مجموعه فراهم شده است.


کنترل و مدیریت تنها شریان تغذیه کننده بخش Uncore پردازنده نیز بر عهده تراشه 3+1 Dual Output Digital Multi-Phase Controller مدل IR35204 ساخت کمپانی International Rectifier است. این تراشه در این بخش به صورت 1+0 فعال شده و از تمامی ویژگی‌ها و قابلیت‌های تراشه IR35201 نیز پشتیبانی می‌کند.

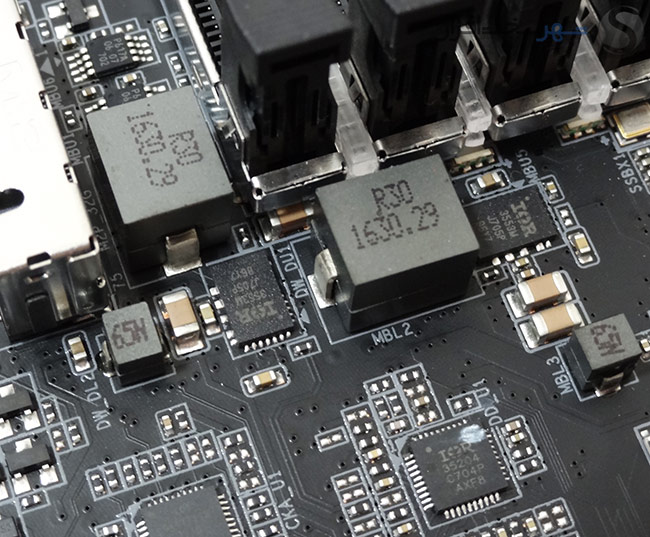

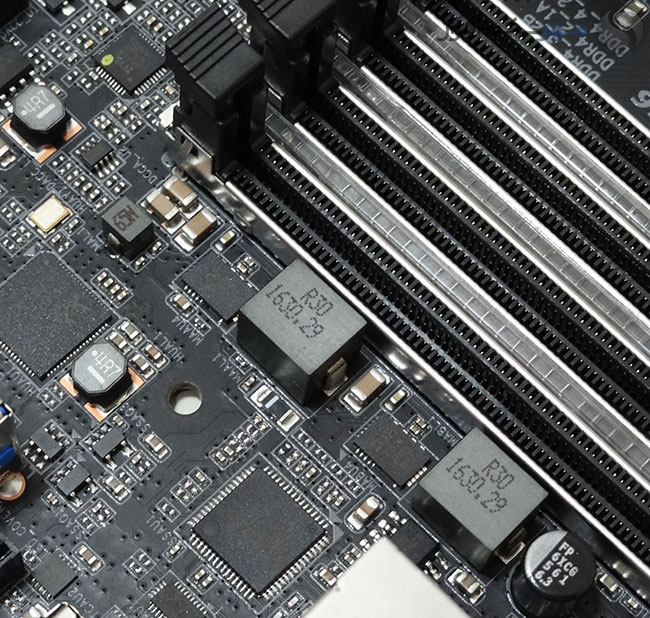

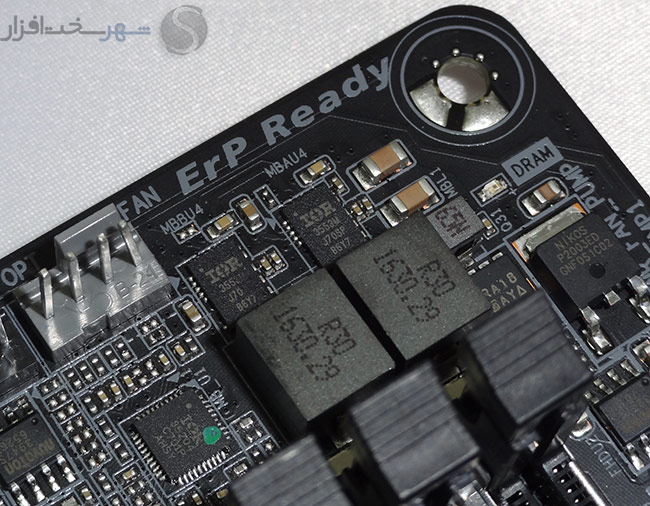

هر یک از دو مجموعه DIMM های ماژول‌های حافظه نیز به مدار رگولاتور ولتاژ 2+1Phase Digital PWM مجهز شده‌اند. در این بین 2 شریان پارامتر DRAM Voltage و 1 شریان نیز DDR VPP Voltage را فراهم می‌کنند.

البته در این بخش و در تنها شریان تغذیه کننده بخش Uncore پردازنده از تراشه‌های PowIRstage مدل IR3553 ساخت همان کمپانی International Rectifier استفاده شده است. این تراشه‌ها که نسل سوم Integrated PowIRstage های ساخت این کمپانی محسوب می‌شوند دارای مشخصات فنی بسیار ممتازی می‌باشد که از مهم‌ترین آن‌ها می‌توان به پشتیبانی از فرکانس سوئیچینگ تا 1.0MHz، حداکثر بازدهی مصرف انرژی بیش از 93% و توانایی تحمل بیش از 40A جریان DC به‌صورت پیوسته اشاره کرد.

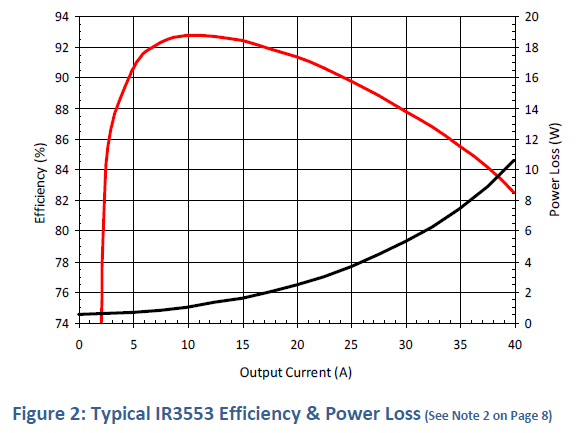

همان‌طور که در نمودار بالا (بازدهی مصرف انرژی تراشه IR3553M در ولتاژ خروجی 1.2V) ملاحظه می‌کنید میزان بازدهی این PowIRstage در حدوداً جریان A10 به حداکثر مقدار خود رسیده و حتی در حداکثر جریان خروجی نیز به کمتر از %82.5 نزول نکرده است. این میزان بازده مصرف انرژی یک مزیت بسیار مهم محسوب می‌شود و در عمل باعث کارکرد خنک این تراشه شده و از سوی دیگر عمر بالای آن را تضمین می‌کند.


کنترل و مدیریت مدار رگولاتور ولتاژ هر یک از این دو مجموعه DIMM نیز توسط تراشه IR35204 صورت می‌گیرد. البته در این بخش این کنترلر به صورت 2+1Phase فعال شده است.


پارامترهای VCCIO و VCCSA نیز توسط یک مدار 1+1 Phase Digital PWM متشکل از تراشه‌های PowIRstage مدل IR3553 و PWM Controller مدل IR35204 فعال شده در حالت 1+1Phase ساخته، پرداخته و مدیریت می‌شود.
به‌عنوان جمع بندی نهایی، گیگابایت در این بخش حسابی ریخت و پاش کرده و تقریباً در تمامی بخش‌ها از پیکربندی دیجیتال و تراشه‌های PowIRstage استفاده کرده است. این ترکیب که در کمتر مادربردی نظیر آن را مشاهده کرده‌ایم اگر به نحو احسنت کنترل و مدیریت شود ترکیبی فاخر، قدرتمند و در عین حال با بازدهی مصرف انرژی بسیار بالا محسوب می‌شود؛ اما ای کاش گیگابایت در بخش ماسفت های PowIRstage بخش رگولاتور ولتاژ هسته‌های پردازنده از مدل 60A مدل IR3555 استفاده می‌کرد. تراشه‌ای که در مدل‌های پرچم دار ASUS یافت می‌شود ولی هنوز گیگابایت میلی به استفاده از آن ندارد.

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio)

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio)

AMP-UP Audio برند تجاری سیستم صوتی کمپانی گیگابایت است که از ابتدای ظهور مادربردهای گیمینگ این کمپانی همواره یکی از برجسته‌ترین نقاط قوت مادربردهای گیمینگ این کمپانی محسوب می‌شده است. در جدیدترین نسخه این سیستم صوتی تمهیدات فراوانی برای ارتقاء کیفیت و کاهش نویز خروجی به کار گرفته شده است. مهم‌ترین این تمهیدات به شرح زیر می‌باشد:

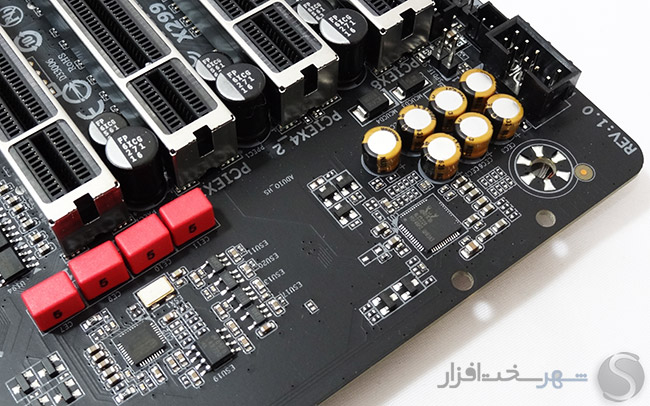

ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد
در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.

Audio Codec باکیفیت و مدرن

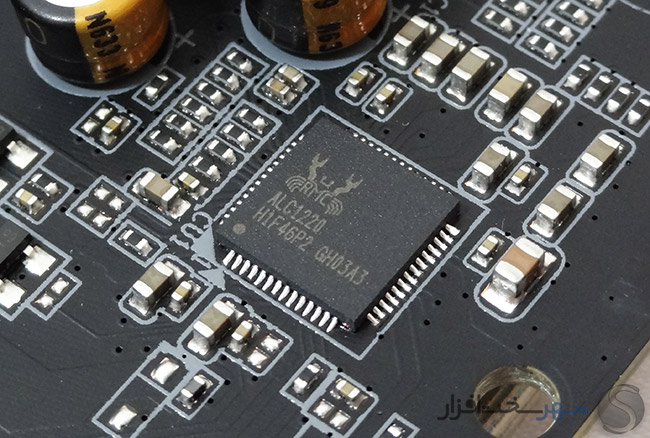

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین تراشه Codec 32-bit صوتی کمپانی Realtek (ALC1220) با SNR بیش از 120dB در بخش DAC و 114dB در بخش ADC خود است. البته در این سیستم صوتی تنها از بخش ADC این تراشه استفاده شده است.

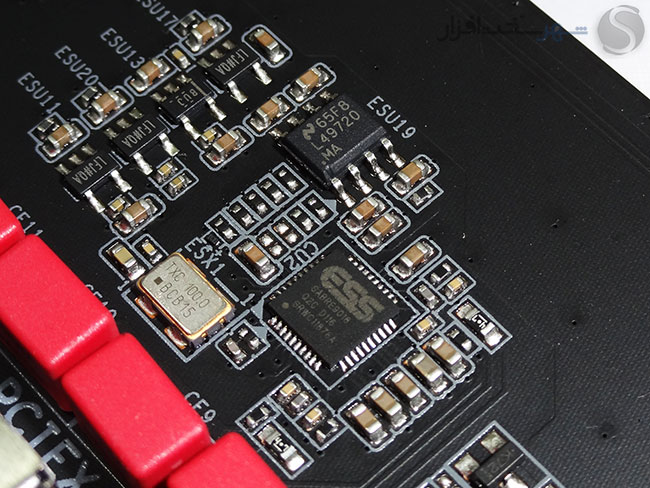

مبدل DAC (Digital to Analog Convertor) مدل ES9018 ساخت کمپانی آمریکایی ESS Technology
اگر دستی در سیستم‌های صوتی پیشرفته و رده بالا داشته باشید حتماً اسم DAC های ساخت کمپانی‌های معروف آمریکایی مثل ESS Technology و Burr-Brown به گوشتان خورده است. گیگابایت برای سیستم صوتی این مادربرد یکی از باکیفیت‌ترین، دقیق‌ترین و در عین حال مدرن‌ترین تراشه‌های DAC حال حاضر دنیا را تدارک دیده است. از جمله قابلیت‌های کم نظیر این تراشه 32-bit Hyperstream که معمولاً در سیستم‌های صوتی Hi-Fi و گران قیمت استفاده می‌شود می‌توان به Dynamic Range (DNR 121dB) آن هم به صورت عملیاتی، THD+N حداکثر –115dB و نرخ sampling rate تا حداکثر 1.536MHz اشاره کرد.

اسیلاتور (نوسان ساز) بسیار دقیق ساخت کمپانی TXC Corporation
اسیلاتور دقیق و پایدار یکی از ارکان مهم زیرساختی در سیستم‌های صوتی حرفه‌ای محسوب می‌شود. گیگابایت با استفاده از اسیلاتورهای معروف ساخت کمپانی TXC Corporation گام مهمی در افزایش کیفیت این سیستم صوتی برداشته است. از دیگر ویژگی‌های این اسیلاتور می‌توان به مقاومت بالای آن در برابر خوردگی و اکسیداسیون اشاره کرد.

آمپلی‌فایر هدفون باکیفیت مجهز به سامانه تطبیق امپدانس خودکار
این سیستم صوتی به در بخش خروجی Front یا همان هدفون به تقویت کننده عملیاتی مدل LME49720 طراحی شده توسط کمپانی آمریکایی Texas Instruments مجهز شده است. از جمله قابلیت‌های این تقویت کننده می‌توان به پشتیبانی از هدفون‌های حرفه‌ای با امپدانس ورودی تا 600 اهم وTHD+N حداکثر 0.00003% اشاره کرد.

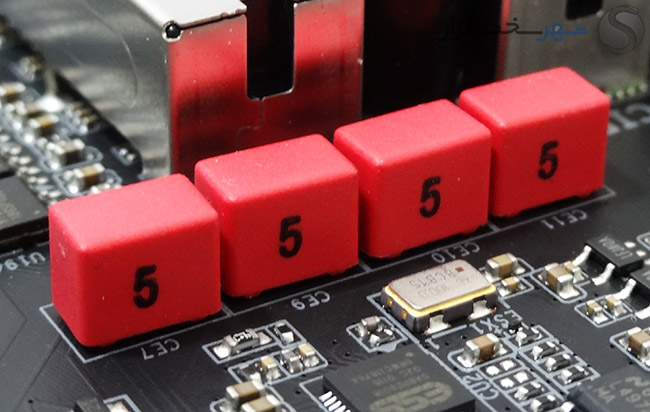

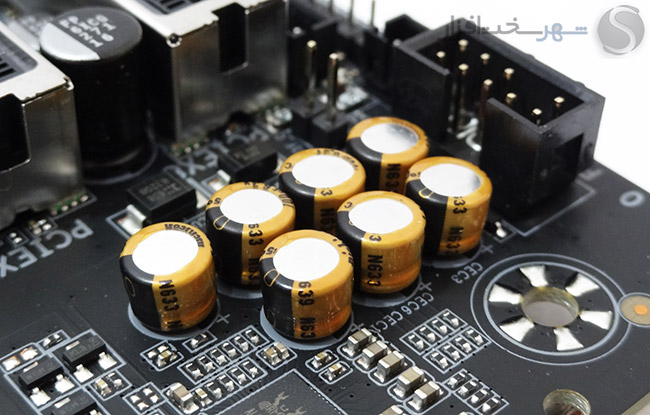

خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon به همراه خازن‌های Hi-Fi کمپانی آلمانی WIMA
بدون شک خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 7 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهد. همچنین 4 عدد خازن‌های سری FKP2 ساخت کمپانی آلمانی WIMA نیز که معمولاً در سیستم‌های صوتی فوق حرفه‌ای Hi-Fi به کار می‌روند بیش از پیش به ارزش‌های این سیستم صوتی افزوده‌اند. این خازن‌های که از نوع Polypropylene (PP) Film and Foil هستند دارای ویژگی‌های منحصر به فردی نظیر تلورانس کم از 1%، اتلاف انرژی بسیار پایین، عدم کاهش ظرفیت خازنی در برابر افزایش حرارت و جذب دی الکتریک بسیار پایین می‌باشند.

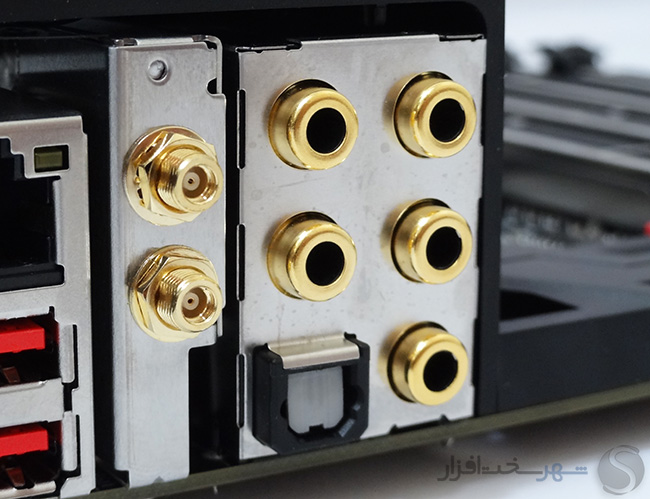

جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا
خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود.

پردازش نرم‌افزاری توسط Sound BlasterX 720°

کمپانی گیگابایت علاوه بر تمهیدات سخت‌افزاری نام‌برده قابلیت پشتیبانی از نرم افزار بسیار حرفه‌ای Sound BlasterX 720° و ویژگی‌های BlasterX را نیز برای دارندگان این مادربرد فراهم ساخته تا در حین پخش موسیقی، فیلم و حتی در شرایط گیمینگ از کیفیت عالی صدا لذت ببرند.

بدون هیچ گونه اغراق و بزرگنمایی نرم افزار Sound BlasterX 720° یکی از بهترین و غنی‌ترین نرم افزارهای تنظیم و مدیریت صدای گیمینگ محسوب می‌شود. امکانات و قابلیت‌های این نرم افزار آن‌قدر گسترده است و تنظیم پارامترها آن‌قدر دقیق صورت می‌گیرد که در لحظات اول کار با آن انگشت به دهان مانده بودیم! همان‌طور که در صفحه اصلی این نرم افزار مشاهده می‌کنید، تمامی قابلیت‌های محوری Sound BlasterX 720° در صفحه اول گنجانده شده‌اند و در کمترین زمان ممکن می‌توانید به همه آن‌ها دسترسی داشته باشید. در بخش BlasterX EXPERIANCE برای ژانرهای مختلف بازی‌ها و حتی بعضی عنوان‌های پرطرفدار پروفایل از پیش آماده تنظیمات صدا گنجانده شده است.

در بخش Reality 3D این امکان فراهم شده تا تنظیمات کلی صدا را برای کاربردهای پخش موزیک، فیلم و گیمینگ بهینه سازی کنید.

در بخش EQUALIZER می‌توانید سطوح مختلف صدا را با دقت هر چه تمام‌تر در 10 باند مختلف و البته با دقت بی‌نهایت بالا در بین هر یک از این باندها به‌سان یک هنرمند نقاشی کنید! همچنین قابلیت تنظیم پارامترهای BASS و Treble نیز به صورت جداگانه در این بخش فراهم شده است.

اما نقطه عطف این نرم افزار بخش ACOUSTIC ENGINE آن است. بخشی که در آن قابلیت‌های مانند تنظیم میزان IMMERSION، CRYSTALIZER، BASS، همسان ساز خودکار و DIALOG+ گنجانده شده. پارامترهایی که هر یک نقش مهمی در غوطه‌ور شدن شنونده در صدا و شبیه سازی صدای فراگیر دارند.

در قسمت Scout Mode این قابلیت فراهم شده تا در بازی‌های رایانه‌ای با نمایش یک رادار در کنار تصویر محل اختفاء دشمنان خود را در سریع‌ترین زمان ممکن پیدا کنید.

در بخش ENVIRONMENT می‌توانید میزان افکت Reverb را با توجه به پروفایل‌های آماده ژانرهای مختلف گیمینگ و محیط‌های مختلف تنظیم کنید.

در این نرم افزار حتی این امکان فراهم شده تا برای داشتن خروجی صدای مطلوب‌تر نوع هدفون و یا اسپیکر سیستم صوتی خود را انتخاب کنید!

علاوه بر این با قابلیت کالیبراسیون گنجانده شده در این نرم افزار حتی امکان تنظیم فاصله و ارتفاع اسپیکرهای سیستم از گوش شنونده نیز فراهم شده است!

نگاهی نزدیک‌تر (درگاه‌های گیمینگ شبکه Killer DoubleShot Pro)

نگاهی نزدیک‌تر (درگاه‌های گیمینگ شبکه Killer DoubleShot Pro)

تلفیقی از سرعت، زمان تأخیر بسیار پایین، عملکرد هوشمند و کنترل حداکثر بر روی Task های شبکه قابلیت‌هایی است که دو کنترلر شبکه Gigabit Ethernet مدل Killer E2500 به همراه کنترلر شبکه بی‌سیم Killer Wireless-AC 1535 ساخت کمپانی Qualcomm برای این مادربرد فراهم کرده‌اند. از جمله مهم‌ترین ویژگی‌های کنترلر جدید Killer E2500 می‌توان به سامانه جدید کاهش دهنده لگ و زمان تأخیر Advanced Stream Detect™ 2.0 جهت اولویت بندی هوشمند ترافیک گیمینگ و کاربردهای چند رسانه‌ای اشاره کرد. قابلیت‌هایی که در عمل باعث افزایش 3 برابر کارایی پردازش Packet ها و کاهش 10 برابری زمان تأخیر در بازی‌های آنلاین در وضعیت‌های Multi-Tasking می‌شود.

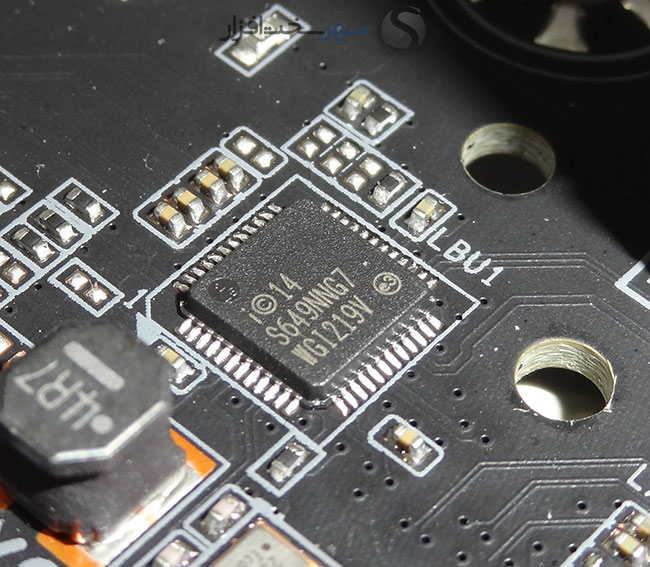

همچنین کنترلر دوم Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

این 3 شاهراه بسیار پرسرعت شبکه (2 شبکه سیمی 1Gb/s به همراه شبکه بی‌سیم AC با سرعت 867Mb/s) به همراه عملکرد کاملاً هوشمند نرم افزار Killer Network Manager آماده‌اند تا در آن واحد پهنای باند بسیار عظیم 2.867Gb/s را برای اجرای هم زمان بازی‌های آنلاین، استریم صوت و تصویر و مرور وب به همراه دانلود با سرعت بالا به شما هدیه کنند.

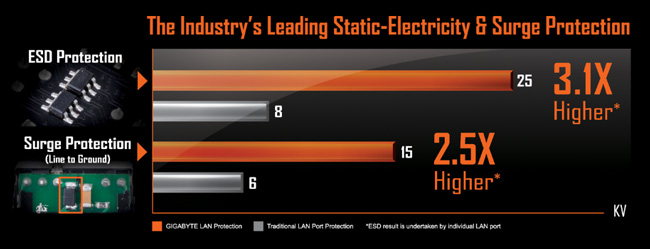

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌های لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی گیگابایت با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک تا 3.1 برابر و در برابر ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

بر خلاف اکثر مادربردهای جدید کمپانی گیگابایت سوئیچ‌ها و امکانات مرتبط با Extreme Overclocker ها در بخش پایینی PCB تعبیه شده است. کلیدهای Power و Reset که نیازی به توضیح ندارند. سویچ CMOS-SW نیز برای بازنشانی تنظیمات Bios به حالت پیش فرض به کار می‌رود.

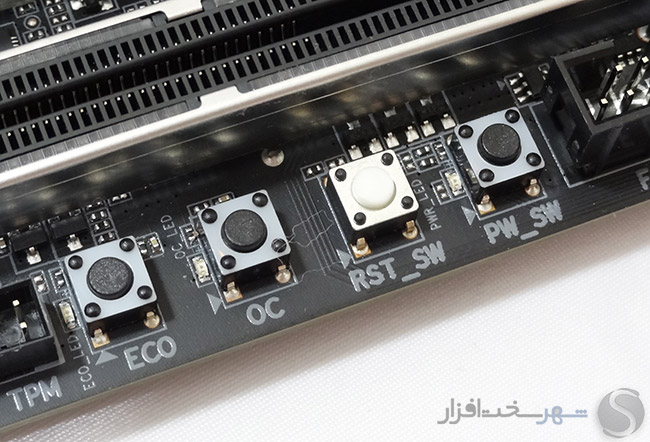

همچنین میکرو سوئیچ ECO برای فعال سازی حالت Power-saving و میکرو سوئیچ OC نیز پروسه اورکلاک خودکار را بر روی این مادربرد فعال می‌کند.

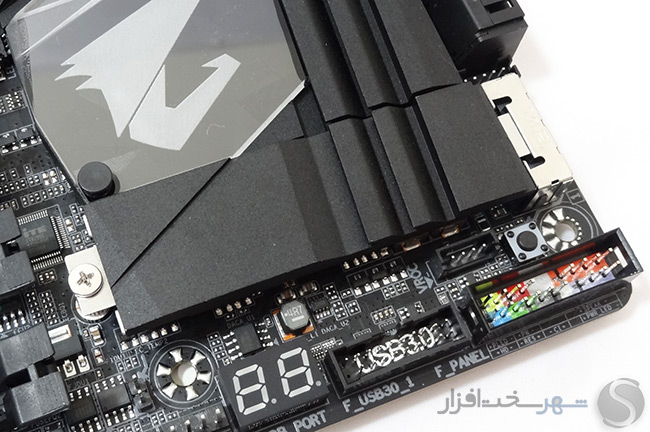

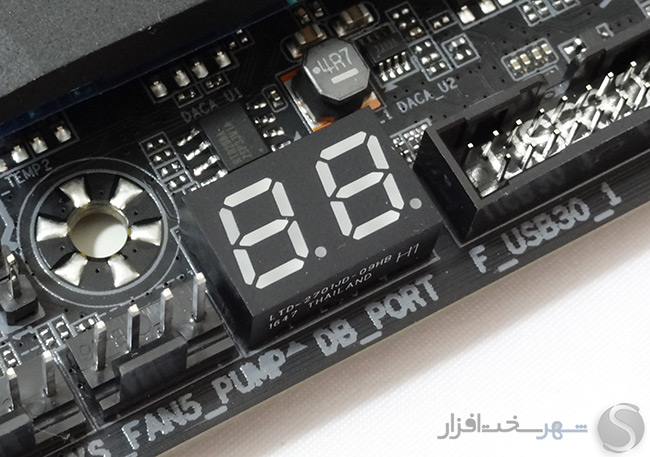

علاوه بر تمامی این‌ها یک عدد سون سگمنت 2 رقمی نیز در بالای این پورت‌ها تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سخت‌افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

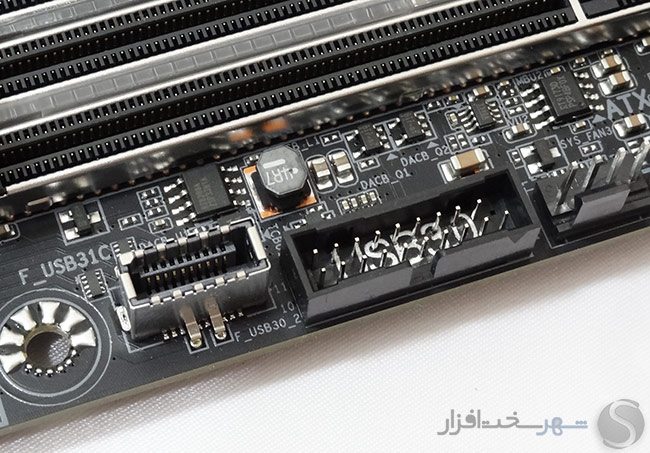

همان‌طور که اشاره شد این مادربرد مجهز به 4 پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و 3 پورت دیگر از نوع Type-A) در پنل پشتی مادربرد و یک کانکتور USB 3.1 Gen2 بر روی PCB است. در این بین پورت USB 3.1 Type-C و کانکتور USB 3.1 تعبیه شده بر روی PCB به همراه 2 پورت از 4 پورت USB 3.1 Gen2 از 2 تراشه Universal Serial Bus 3.1 host controller مدل ASM3142 ساخت کمپانی asmedia منشعب شده‌اند. این تراشه‌ که به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel X299 ارتباط برقرار می‌کنند، نسبت به مدل مشابه نسل قبلی خود (ASM1142) با پهنای باند دو برابر بیشتر با چیپست PCH در ارتباط است. همین امر باعث شده تا در عمل پورت‌های USB 3.1 Gen2 این مادربرد با حداکثر سرعت نامی خود (10Gb/s) به تبادل اطلاعات بپردازند.

دو پورت USB 3.1 Gen2 باقی مانده نیز از تراشه Universal Serial Bus 3.1 host controller مدل RTS5423 ساخت کمپانی Realtek منشعب شده‌اند. متأسفانه اطلاعات خاصی در مورد مشخصات فنی این تراشه منتشر نشده است.

در تصویر بالا USB 3.0 HUB مدل RTS5411 ساخت کمپانی Realtek را ملاحظه می‌کنید. این تراشه که از استاندارد USB Battery Charging v1.2 نیز پشتیبانی می‌کند قابلیت ارائه حداکثر 5A جریان برای شاخه 5V پورت‌های USB زرد رنگ (USB DAC-UP 2) موجود در پنل پشتی و هر دو Header USB تعبیه شده بر روی PCB را فراهم کرده است.

گیگابایت نیز همانند سایر رقبا برای مادربردهای مبتنی بر چیپست Intel X299 یک Clock Generator مجزا در نظر گرفته است. این مولد پالس به اورکلاکرها اجازه می‌دهد تا به‌راحتی فرکانس BCLK را در رنجی به‌مراتب بیشتر از 5% حالت عادی (بین 90MHz تا 500MHz) بالا ببرند همچنین این امکان فراهم شده تا فرکانس‌های CPU PEG bus، chipset PCIe bus و DMI bus را به صورت خطی و در محدوده 100MHz تا حداکثر 200MHz افزایش دهند.

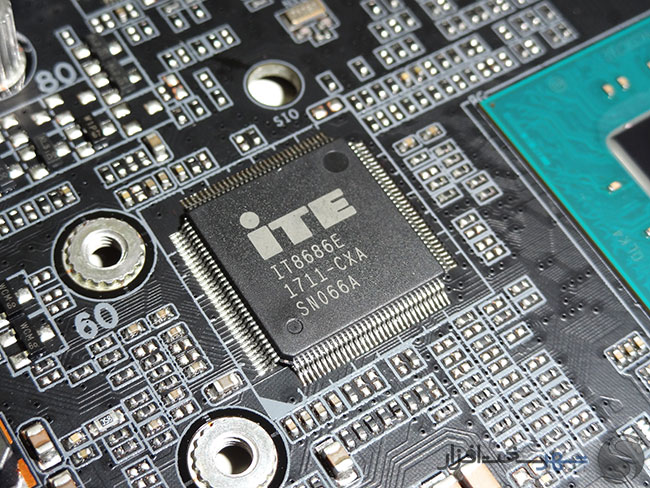

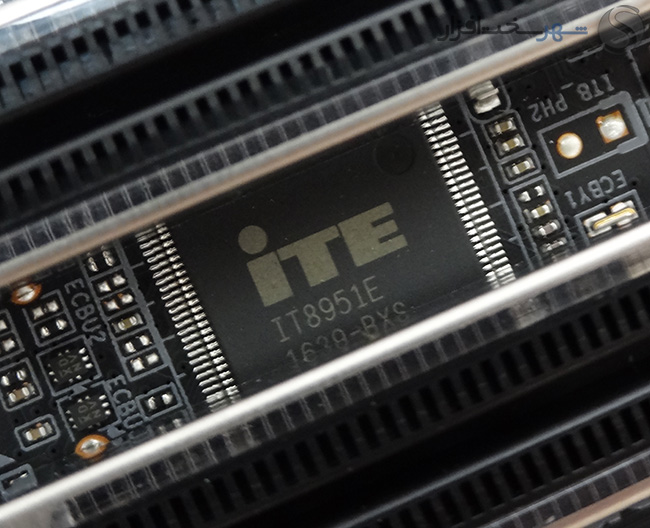

تراشه‌های ITE IT868E و ITE IT8792E نیز Super I/O controller این مادربرد هستند. این چیپ ها مانیتورینگ و کنترل ولتاژهای اصلی، کنترل سرعت چرخش فن‌ها و مانیتور حرارت گزارش شده توسط حس‌گرهای موجود در مادربرد، چیپست و پردازنده را بر عهده دارند.

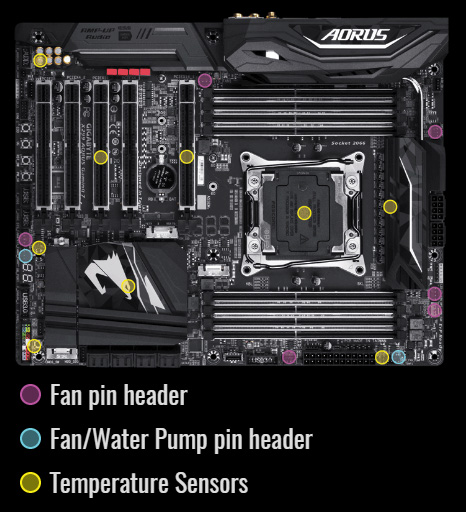

در واقع یکی از قابلیت‌های ویژه این مادربرد تجهیز آن به 9 حسگر حرارتی بر روی برد، قابلیت نصب دو حسگر حرارتی خارجی به کانکتورهای مخصوص تعبیه شده بر روی برد، پشتیبانی از 6 کانکتور 4Pin فن با قابلیت کنترل سرعت فن‌ها با دو تکنیک PWM و ولتاژ DC به همراه 2 کانکتور مخصوص Water Pump است. این امکانات همگی به لطف تراشه‌های نام‌برده ساخت کمپانی ITE فراهم شده‌اند.

همان‌طور که اشاره شد به‌واسطه قابلیت جدید Q-Flash Plus به‌روزرسانی Bios در این مادربرد حتی در صورتی که سیستم فاقد RAM یا CPU باشد نیز امکان پذیر شده است. چیپست ITE IT8951E کنترل و مدیریت فرآیند مورد نظر را بر عهده دارد.

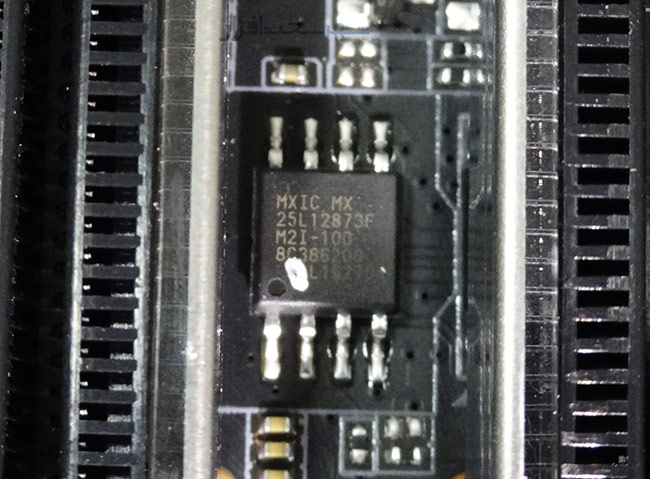

در تصویر بالا نیز یکی از دو تراشه Bios این مادربرد را ملاحظه می‌کنید (تراشه دوم زیر اسلات PCIe تعبیه شده است) که تحت عنوان‌های M_BIOS و B_BIOS نام‌گذاری شده‌اند. این تراشه‌ها با ظرفیت 128Mbit هر یک به‌صورت مستقل UEFI BIOS این مادربرد را در خود جای داده‌اند. همان‌طور که اشاره شد به یمن برخورداری این مادربرد از قابلیت Dual Bios در صورتی که به هر علتی یکی از تراشه‌ها یا کد ماشین درون آن آسیب ببیند به‌صورت خودکار تراشه دوم وارد مدار خواهد شد.

در تصویر بالا نیز قلب این مادربرد یعنی Intel X299 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82X299 نیز شناخته می‌شود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.

متد و سیستم تست

متد و سیستم تست
تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

Intel Core i9 7900X @ 3.3GHz – 4.5 GHzCPU
GIGABYTE AORUS X299 GAMING 7 - F6f BiosMainboard
G.SKILL TRIDENTZ 32GB (4x8GB Quad Channel ) DDR4 3200 MHz – CL14RAM
Silicon Power Velox V80 - 240 GB SATA IIISSD
Seagate Barracuda ST1000DM003 1TB 7200 RPM 64MB Cache SATA IIIHDD
GIGABYTE GEFORCE GTX 980 G1 GAMING 4GB GDDR5VGA
GREEN GP850B – OC+ 80Plus PlatinumPSU
GREEN – Thermalright HR-02 MachoCPU Cooler
GREEN – OC StationCase
Windows 10 Pro 64-bit OS
Motherboard DVD Drivers
NVIDIA Graphics Driver 355.98 WHQL
Drivers



لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

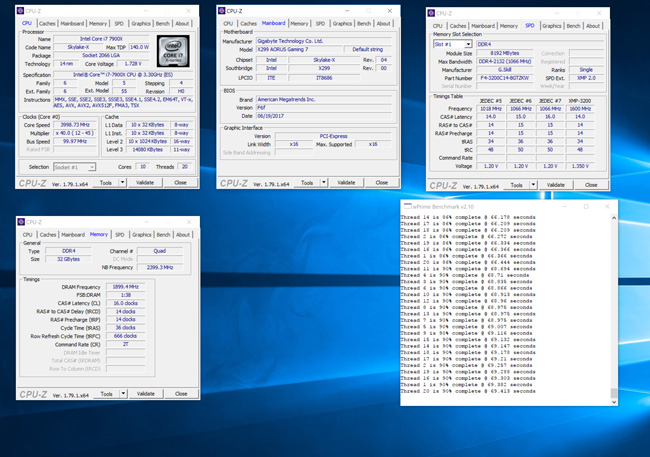

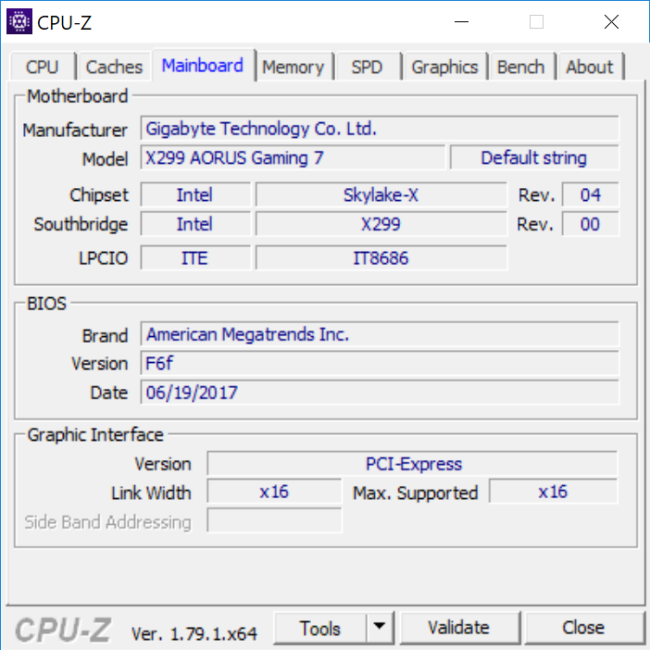

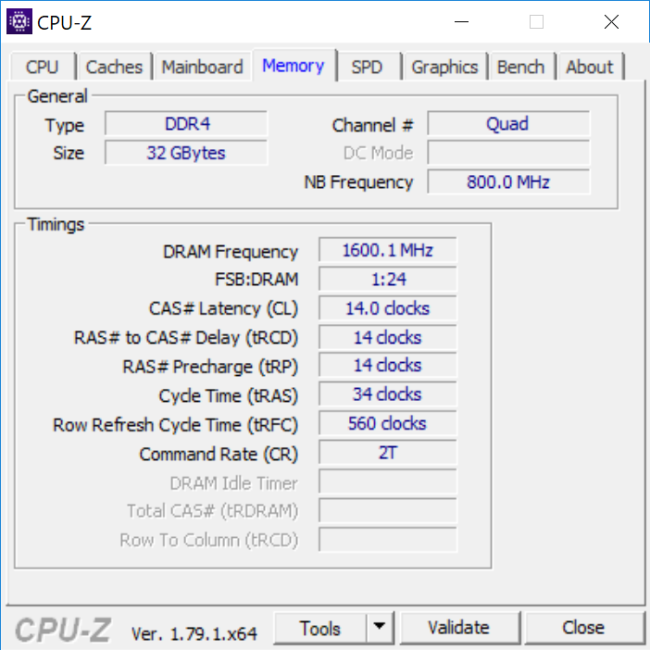

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

همان‌طور که ملاحظه می‌کنید نرم افزار CPU-Z نام سری پردازنده (Core i9) و ولتاژ هسته پردازنده را به اشتباه مانیتور کرده است که به احتمال زیاد در نسخه‌های بعدی اصلاح خواهد شد.

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132
  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419
  • AIDA64 Extreme Edition 5.92.4300
  • CrystalDiskMark 5.0.2
  • CINEBENCH R15
  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7
  • CPU-Z 1.79.1
  • OCCT 4.5.0
  • FurMark 1.17.0.0
  • SiSoftware Sandra Professional Business 2016.01.22.10
  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105
  • Super PI 1.9 WP
  • wPRIME 2.10
  • 7-Zip 15.14
  • WinRAR 5.30
  • Bioshock Infinite
  • Sniper Elite III
  • Batman: Arkham Origins
  • GTA V
  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.31
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

GIGABYTE Refreshed BIOS

GIGABYTE Refreshed BIOS
بر خلاف Bios مادربردهای نسل قبل سری SOC و GAMING G1 این کمپانی، رابط گرافیکی UEFI Bios مادربردهای نسل جدید گیگابایت به‌کل تغییر کرده است. از نظر ما شاید از نظر ظاهری این محیط جدید یک قدم رو به عقب محسوب شود. رابط گرافیکی قبل به‌مراتب زیباتر و حرفه‌ای‌تر به نظر می‌رسید؛ اما در رابط کاربری جدید به نظر می‌رسد طراحی ساده و دسترسی سریع‌تر به پارامترها و منابع در دستور کار قرار گرفته است.

نسل جدید UEFI Bios مادربردهای گیگابایت همانند نسل قبل دارای 2 رابط Easy Mode و Advanced Mode است که البته رابط Easy Mode به‌صورت پیش فرض بارگذاری می‌شود.

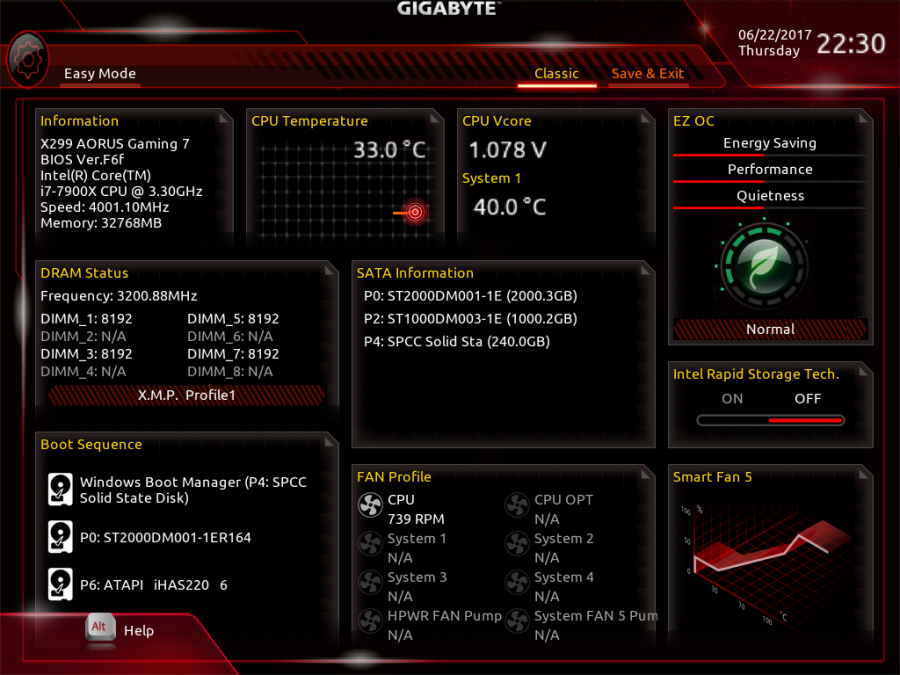

همان‌طور که در تصویر بالا ملاحظه می‌کنید در رابط گرافیکی Easy Mode سعی شده تا مهم‌ترین پارامترها و مشخصات سیستم اعم از حرارت و ولتاژ پردازنده و مادربرد، تجهیزات ذخیره‌سازی متصل شده به سیستم، سرعت چرخش فن‌ها و اولویت بندی دستگاه‌های مختلف برای Boot کردن سیستم و ... همگی در کنار هم و تنها در یک صفحه گنجانده شود.

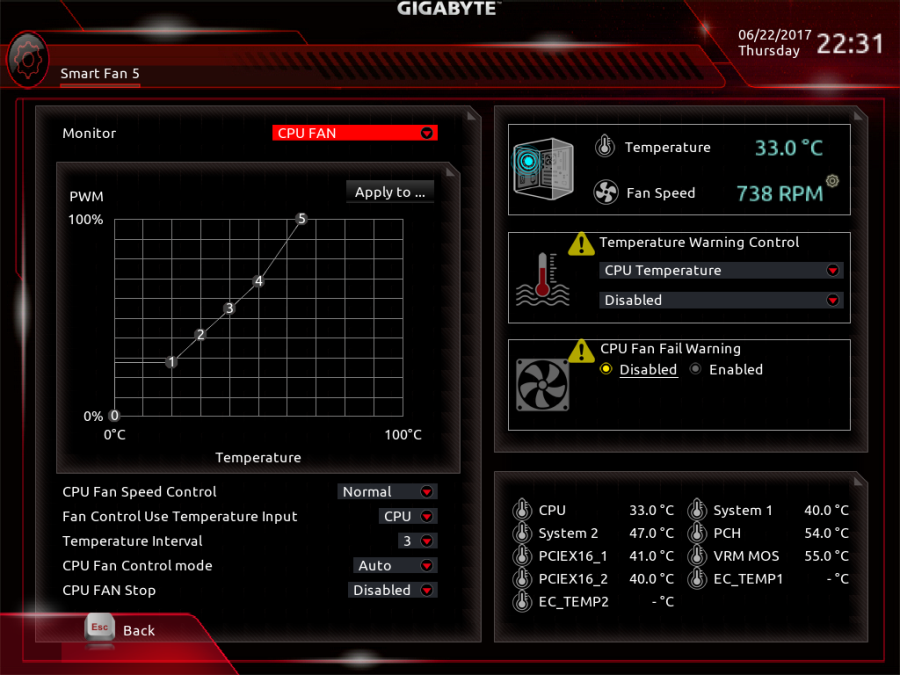

در بخش Smart Fan این رابط، قابلیت مانیتورینگ آنی، تعیین پروفایل‌های از پیش آماده و حتی دستی مختلف برای تمامی کانکتورهای فن تعبیه شده بر روی PCB مادربرد فراهم شده است. همچنین این امکان فراهم شده تا در زمانی که فن‌های متصل شده به سیستم از نوع PWM نیستند (فن‌های با کانکتور 3Pin)، از تکنیک قدیمی تغییر ولتاژ DC برای کنترل سرعت فن استفاده شود. علاوه بر این همان‌طور که در تصویر بالا ملاحظه می‌کنید هر 6 حس‌گر تعبیه شده بر روی برد حرارت نمونه برداری شده از بخش‌های مختلف مادربرد را به‌صورت آنی گزارش می‌کنند.

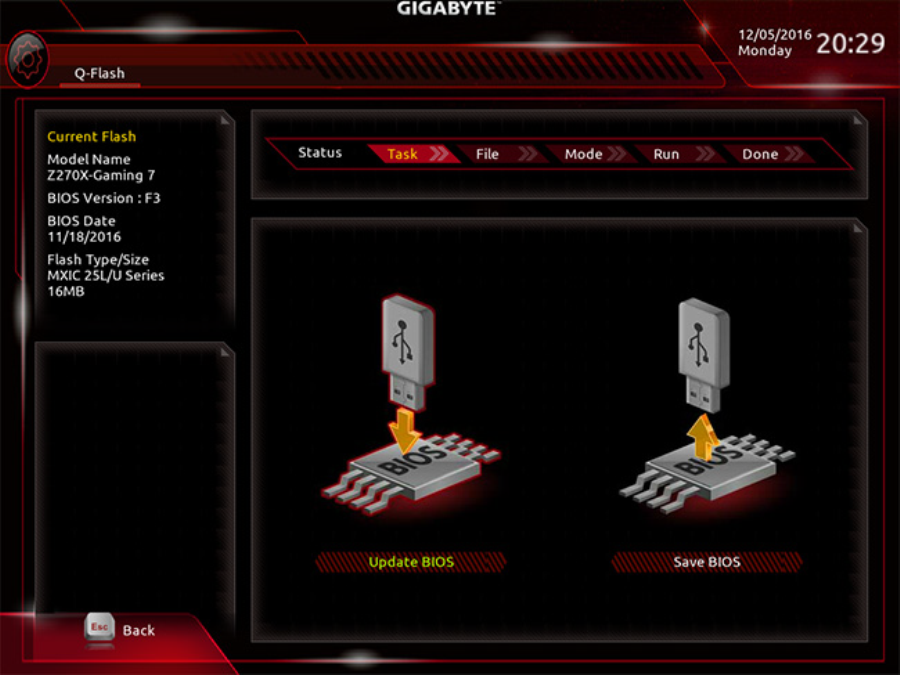

Q-Flash نیز که سامانه به‌روزرسانی مادربردهای گیگابایت است در این نسخه کاملاً گرافیکی شده است. البته کماکان قابلیت به‌روزرسانی مستقیم توسط اینترنت برای آن فراهم نشده است.

در این بخش حتی به‌صورت کاملاً گرافیکی و کاربرپسند امکان تغییر رنگ و جلوه‌های نورپردازی مادربرد نیز فراهم شده است.

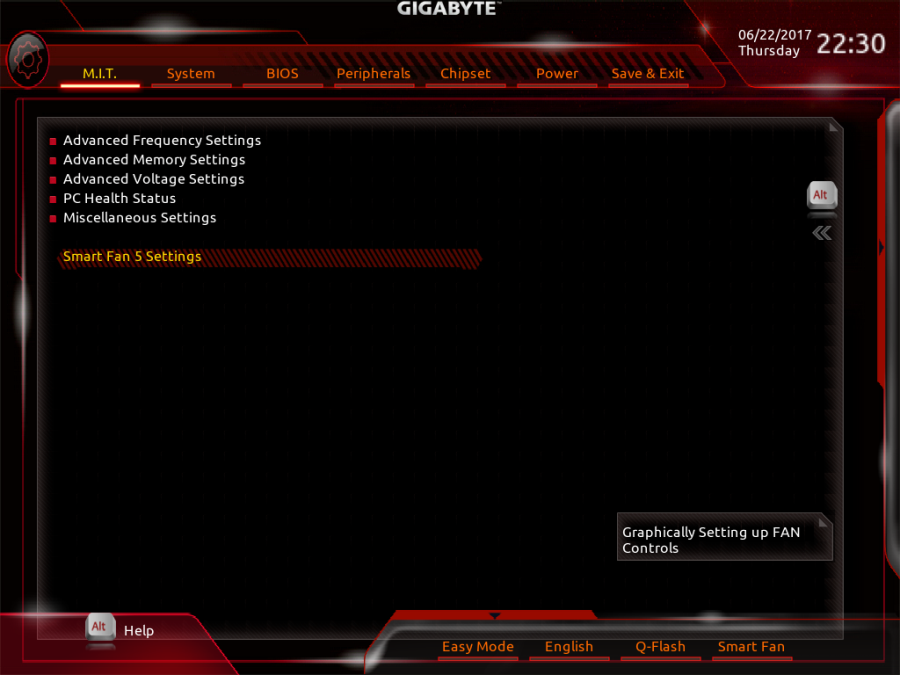

در بخش Advanced Mode که بیشتر مورد علاقه حرفه‌ای‌ها و اورکلاکرها قرار می‌گیرد در دو بخش مجزا در سمت راست و پایین تصویر قابلیت دسترسی سریع به بخش‌های مختلف Bios نظیر Q-Flash، Easy Mode، Smart Fan و همچنین مانیتورینگ آنی حرارت و ولتاژ بخش‌های مهم سیستم فراهم شده است.

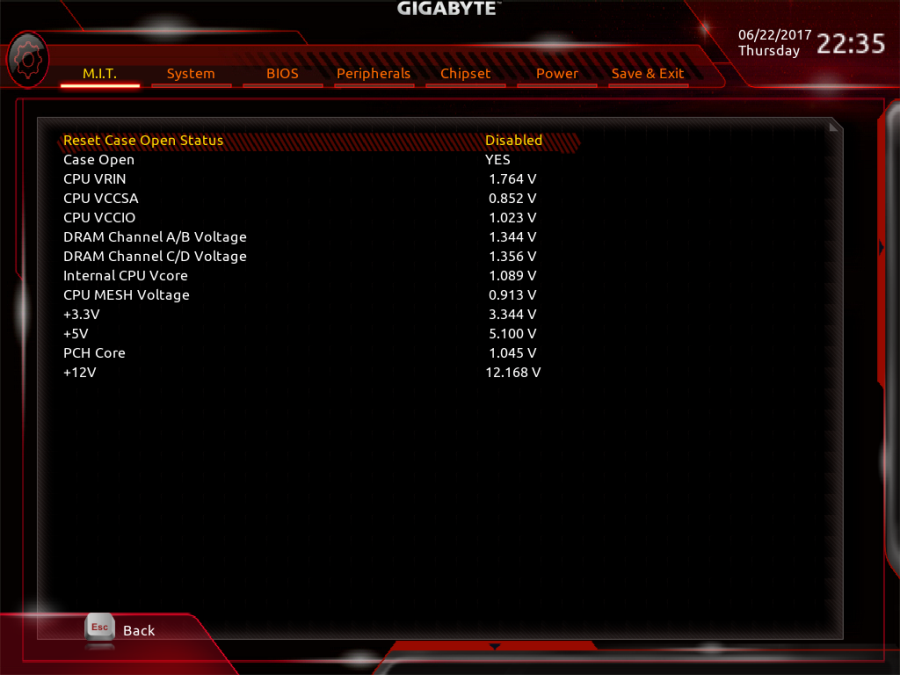

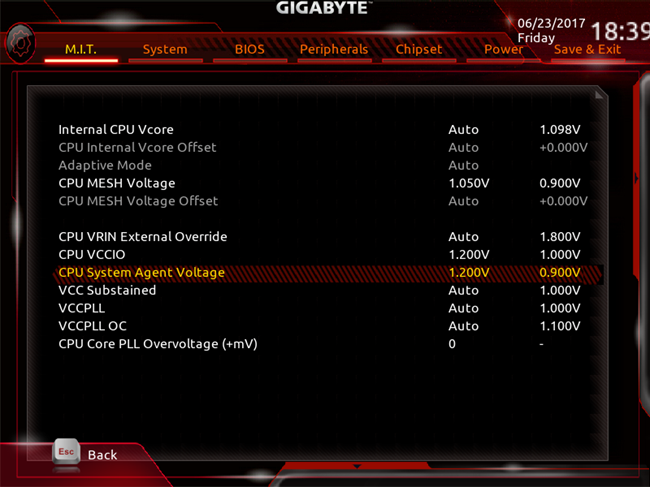

در تصویر بالا نیز امکانات بخش مانیتورینگ ولتاژ بخش‌های مختلف این مادربرد را ملاحظه می‌کنید. پارامترهایی که بسیار کاربردی هستند و فوق‌العاده دقیق و بی‌نقص عمل می‌کنند.

همچنین یکی از دیگر از قابلیت‌هایی که جدیداً به این رابط کاربری اضافه شده، توضیحات راهنمای در نظر گرفته شده برای اکثر پارامترهای موجود در این Bios است. در صورتی که با عملکرد هر پارامتری آشنایی ندارید کافی است پارامتر مورد نظر را انتخاب کرده و بر روی کیبورد کلید Alt را فشار دهید. بلافاصله در گوشه سمت راست این رابط کاربری توضیحات مختصری در مورد پارامتر مورد نظر نمایان خواهد شد.

همانند تمامی Bios های UEFI جدید قابلیت Print Screen به‌واسطه فشردن کلید F12 و ذخیره آن در USB Flash با فرمت FAT16/32 فراهم شده است. سرعت مرور صفحات و تغییر پارامترها با کیبورد کمی کندتر از حد انتظار است ولی نمی‌توان آن را ایراد تلقی کرد. حساسیت حرکت ماوس نیز کمی پایین است ولی خوشبختانه در تنظیمات Bios این محیط یک گزینه برای تنظیم حساسیت ماوس در نظر گرفته شده بود که اتفاقاً کاملاً کاربردی بود.

طبق بررسی‌های ما Bios این مادربرد کاملاً بالغ نشده و کماکان نیاز به بهینه سازی‌های بیشتر دارد. البته این ضعف معمولاً در بدو معرفی پلتفرم و نسخه‌های اول Bios تا حدودی قابل پیش بینی است. البته گیگابایت هم بارها نشان داده که همواره توجه ویژه‌ای به رفع باگ‌ها و افزایش کارایی Bios مادربردهای خود دارد.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

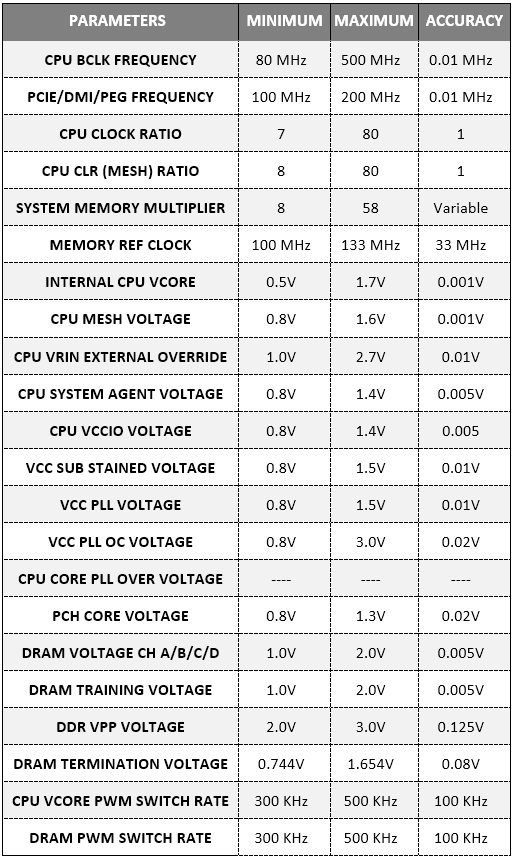

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر است:

نورپردازی بی‌نظیر و خلاقانه تحت عنوان RGB FUSION

نورپردازی بی‌نظیر و خلاقانه تحت عنوان RGB FUSION

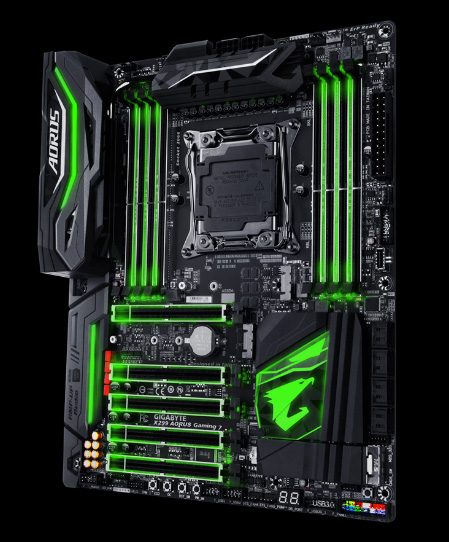

یکی از نقاط قوت این مادربرد نورپردازی بی‌نظیر در نظر گرفته شده برای آن است! همان‌طور که در تصویر بالا مشاهده می‌کنید دیودهای نورانی RGB در این مادربرد به‌صورت کلی در 6 بخش تعبیه شده‌اند. بخش اول در بین تمامی DIMM های حافظه RAM، بخش دوم در اطراف سوکت پردازنده، بخش سوم در میان تمام اسلات های توسعه، بخش چهارم در پشت محافظ‌های پلاستیکی تعبیه شده بر روی پورت‌های پنل پشتی و قطعات مربوط به سیستم صوتی، بخش پنجم در پشت هیتسینک چیپست و بخش ششم نیز بر روی محافظ فلزی پورت‌های پنل پشتی تعبیه شده است.

علاوه بر این دو کانکتور مخصوص یکی در بخش پایینی و دیگری در بخش بالایی PCB نیز در نظر گرفته شده است تا در صورت نیاز کاربر با اتصال نوارهای RGB LED 12V موجود در بازار به آن از یک نورپردازی نمام عیار لذت ببرد. نکته جالب توجه در مورد این کانکتورهای 5Pin انعطاف و قابل برنامه ریزی بودن آن‌ها است. در واقع برای کاربر این امکان فراهم شده تا عملکرد هر یک از پین‌های R G B W را در نرم افزار مربوطه به‌صورت مستقل تغییر داده تا با نوار RGB LED مورد نظر سازگار شود. همچنین به لطف پین W این کانکتورها قابلیت اتصال این بخش به نوارهای LED با قابلیت پشتیبانی از نور سفید خالص و اختصاصی نیز فراهم شده است. این دو کانکتور از نوارهای RGB LED از نوع 5050 با حداکثر جریان 2A و طول 2 متر پشتیبانی می‌کنند.

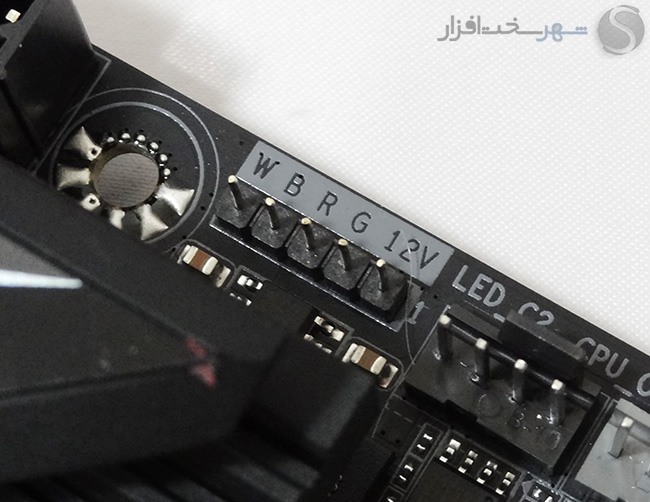

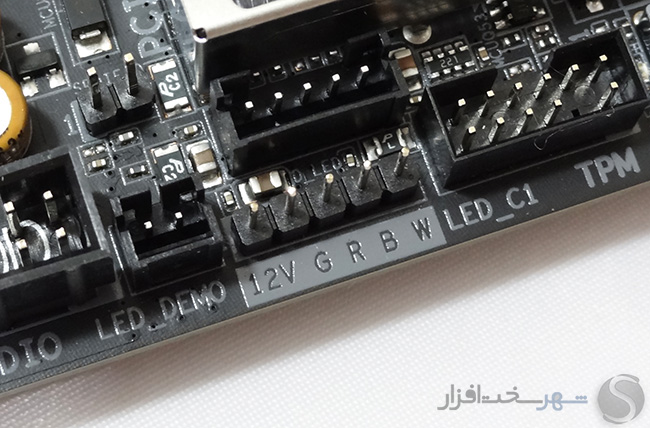

اما همان‌طور که در تصویر کانکتور RGB LED تعبیه شده در بخش پایینی PCB مشاهده می‌کنید یک کانکتور مشکی رنگ از نوع foolproof نیز در این تصویر مشاهده می‌شود. این کانکتور D_LED (Digital LED) نامیده شده است و جهت اتصال به سامانه‌های نورپردازی مجزا طراحی شده است. این کانکتور قابلیت اتصال به سامانه‌های مجهز به نوار RGB از نوع 5V/12V با طول حداکثر 5 متر، شدت جریان حداکثر 5 متر و یا دارای حداکثر 300 عدد RGB LED را دارا می‌باشد.

اما یک سیستم نورپردازی بی‌نظیر بیش از تمهیدات سخت‌افزاری به یک نرم افزار بسیار قدرتمند نیاز دارد. کمپانی گیگابایت در این مورد هم سنگ تمام گذاشته و نرم افزار جدید RGB FUSION را برای این سری از مادربردهای خود در نظر گرفته است. همان‌طور که مشاهده می‌کنید این نرم افزار به دو بخش کلی Basic و Advanced تقسیم می‌شود که در بخش Basic قابلیت انتخاب 16.7 میلیون رنگ و 6 جلوه نورپردازی مختلف برای تمامی RGB LED های رو برد به‌صورت هم‌زمان فراهم شده است.

در برخی جلوه‌های نورپردازی علاوه بر تغییر رنگ، قابلیت تنظیم سرعت و حتی میزان روشنایی RGB LED ها نیز فراهم شده است.

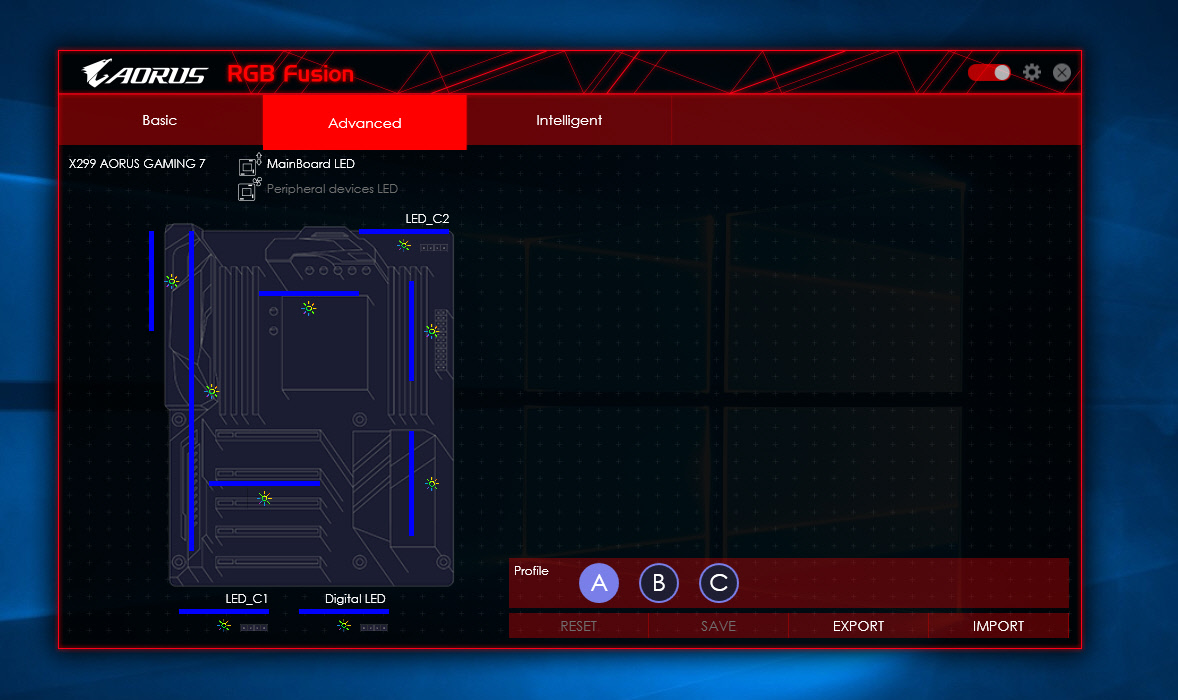

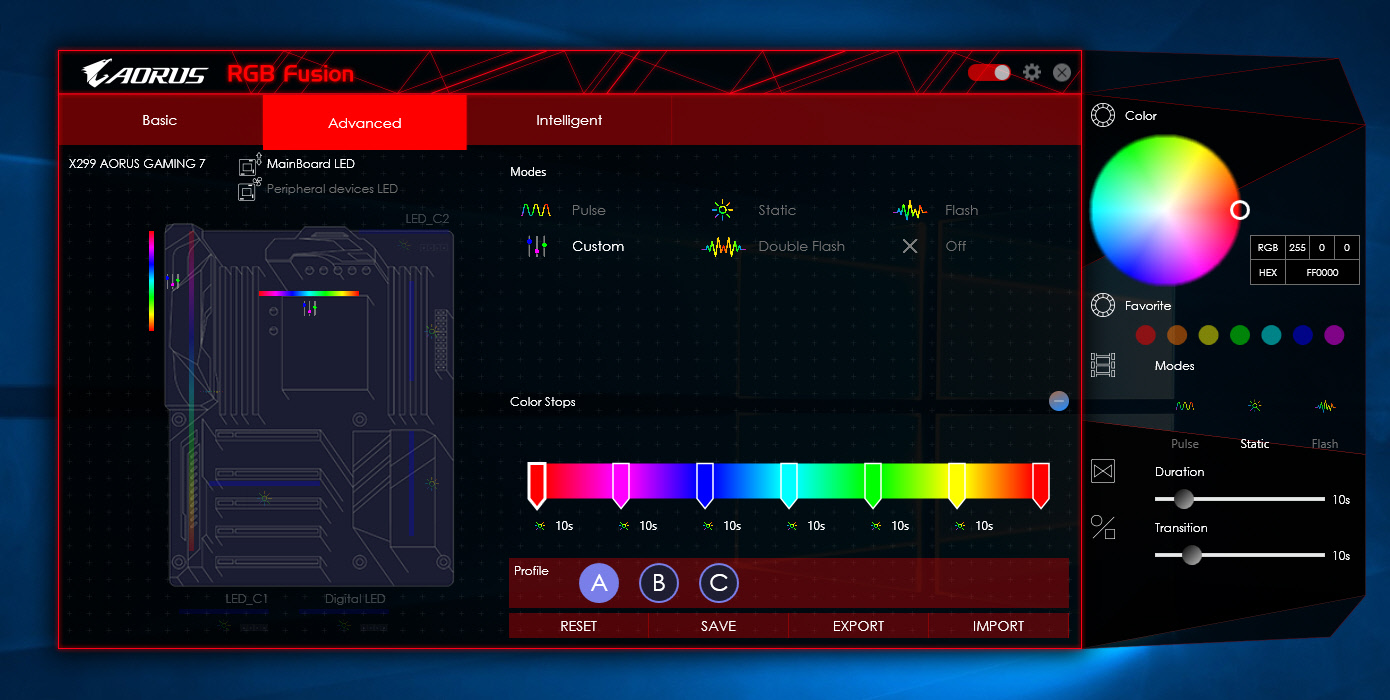

اما در بخش Advanced تقریباً هر کاری ممکن شده است! در این بخش می‌توان رنگ و جلوه نورپردازی دیودهای نورانی هر یک از بخش‌های مادربرد را به‌صورت مستقل کنترل و مدیریت کرد! حتی می‌توان 3 پروفایل مختلف برای این وضعیت‌ها تعیین و در کمترین زمان ممکن آن‌ها را فراخوانی کرد. علاوه بر این، امکان ذخیره‌سازی و یا فراخوانی پروفایل‌های از پیش تعیین شده نیز برای این نرم افزار فراهم شده است!

البته در این حالت جلوه‌های نورپردازی کمی محدودتر می‌شوند.

در نسخه جدید این نرم افزار حتی این قابلیت فراهم شده تا تمامی قطعات جانبی سازگار با RGB Fusion را نیز بتوان با همین نرم افزار همگام سازی کرد.

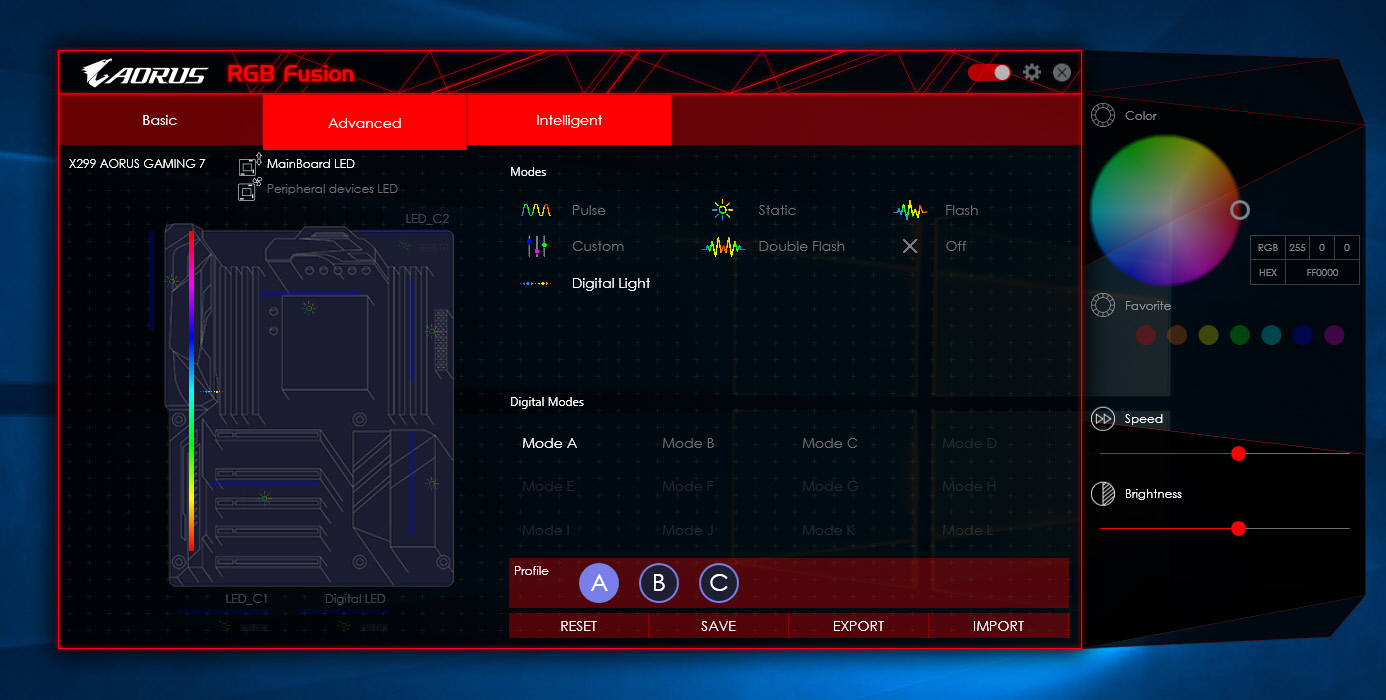

همچنین در جلوه نورپردازی جدید تحت عنوان Digital Light که البته فقط برای RGB LED های تعبیه شده بر روی کاور پورت‌های پنل پشتی و سیستم صوتی در نظر گرفته شده است، ترکیبی فوق‌العاده چشم نواز همانند یک رنگین کمان در این بخش تشکیل می‌شود.

یکی از دیگر قابلیت‌های بی‌نظیر این سیستم نورپردازی امکان تعیین بازه زمانی برای رنگ‌های قابل نمایش توسط هر بخش از دیودهای RGB تعبیه شده بر روی این مادربرد است.

همچنین یکی از قابلیت‌های ویژه حالت هوشمند این سیستم نورپردازی امکان تغییر رنگ از سبز تا قرمز بر اساس حرارت بخش‌های مختلف سیستم، میزان زیر بار بودن پردازنده، بازه زمانی، سرعت تبادل اطلاعات درگاه LAN و سرعت چرخش فن پردازنده است.

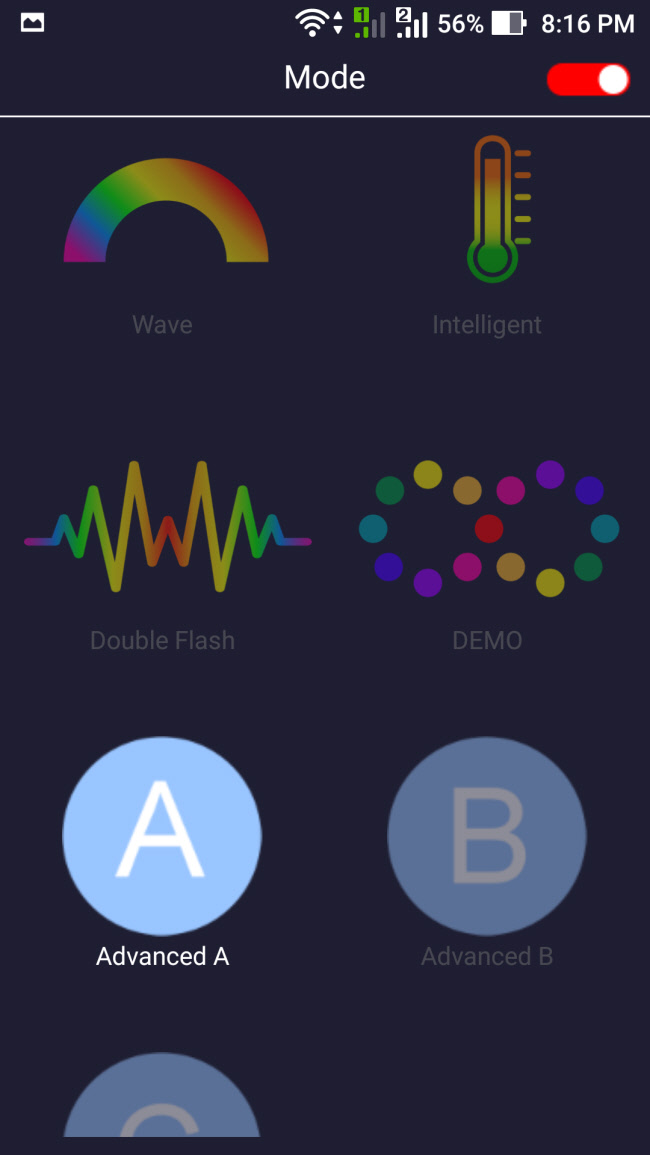

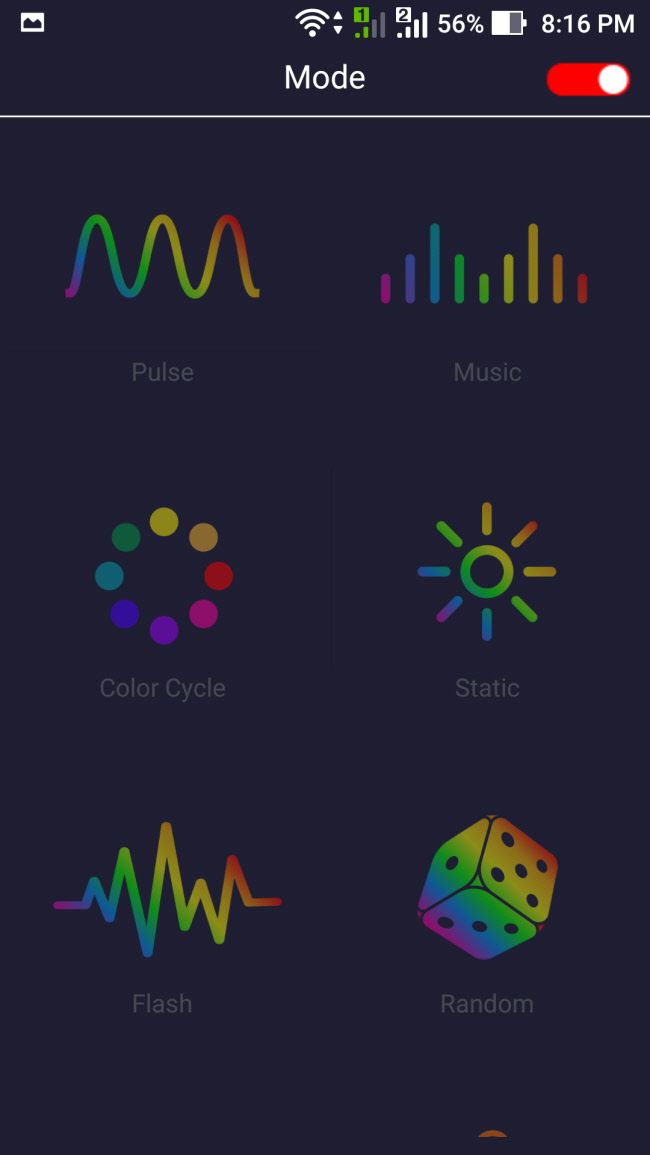

علاوه بر این در مادربردهای نسل جدید، نرم افزار RGB Fusion برای سیستم عامل‌های تلفن‌های هوشمند (اندروید و ios) نیز در نظر گرفته شده است. پس از دانلود و نصب این نرم افزار و البته باز کردن برخی پورت‌ها در فایروال سیستم عامل قابلیت کنترل و مدیریت سامانه نورپردازی این مادربرد توسط تلفن همراه شما نیز اماکن پذیر خواهد شد.

 البته قابلیت‌های این نرم افزار بسیار محدودتر از نسخه ویندوز است که امید است در نسخه‌های آتی امکانات بیشتری به این نرم افزار اضافه شود.

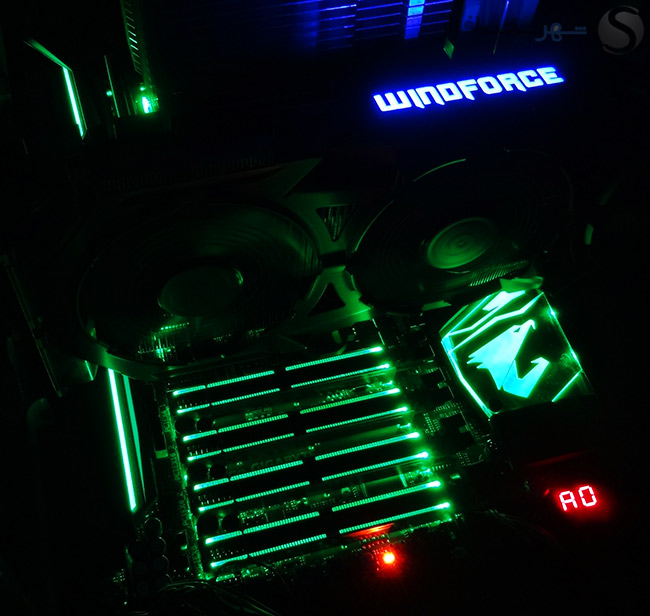

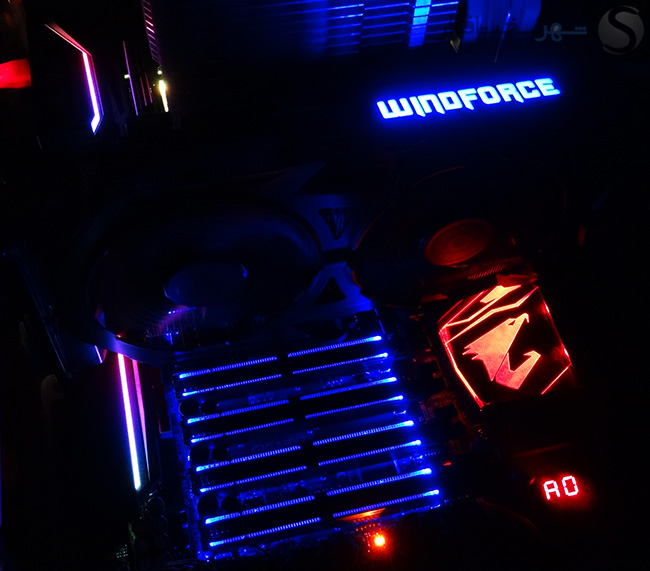

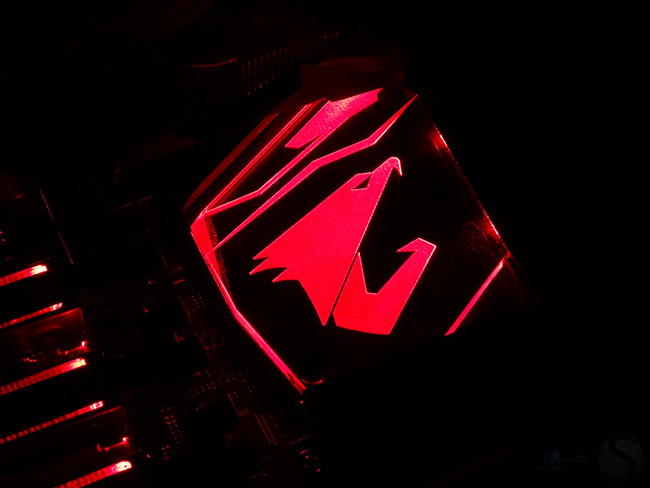

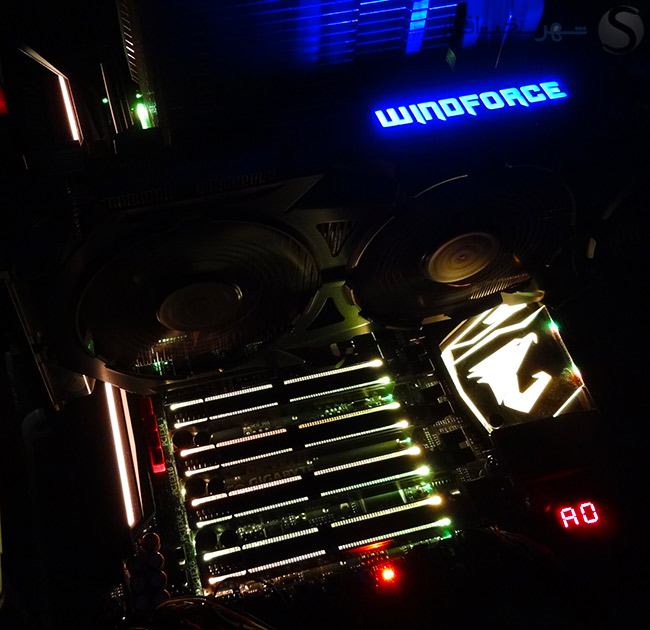

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی خیره کننده این مادربرد را مشاهده کنید:



معرفی نرم‌افزارهای کاربردی همراه مادربرد

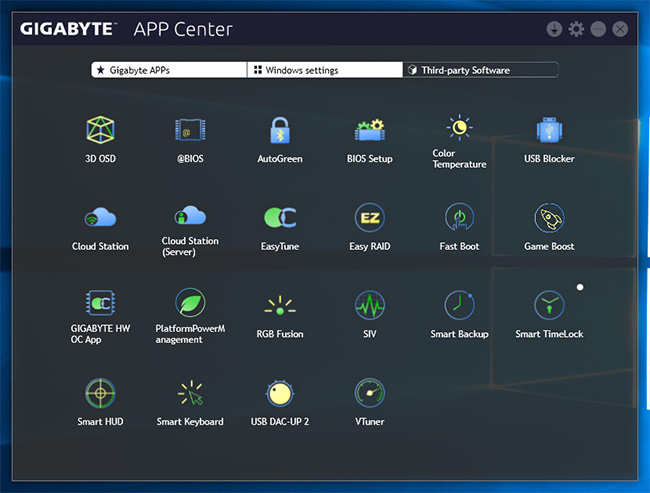

GIGABYTE APP CENTER
همواره یکی از ویژگی‌های ممتاز و البته پرطرفدار مادربردهای رده بالا، مخصوص اورکلاک و گیمینگ همراه داشتن نرم‌افزارهای کاربردی، اورکلاک سریع و آسان و مانیتورینگ می‌باشد. کمپانی گیگابایت نیز حدوداً 3 سالی می‌شود که بسته نرم‌افزاری تحت عنوان GIGABYTE APP CENTER را همراه با مادربردهای خود به‌صورت کاملاً رایگان عرضه می‌کند.

همان‌طور که ملاحظه می‌کنید مجموعه GIGABYTE APP CENTER در جدیدترین نسخه خود شامل بیش از 22 نرم افزار کاربردی می‌باشد که در ادامه به معرفی مهم‌ترین و البته کاربردی‌ترین آن‌ها می‌پردازیم.

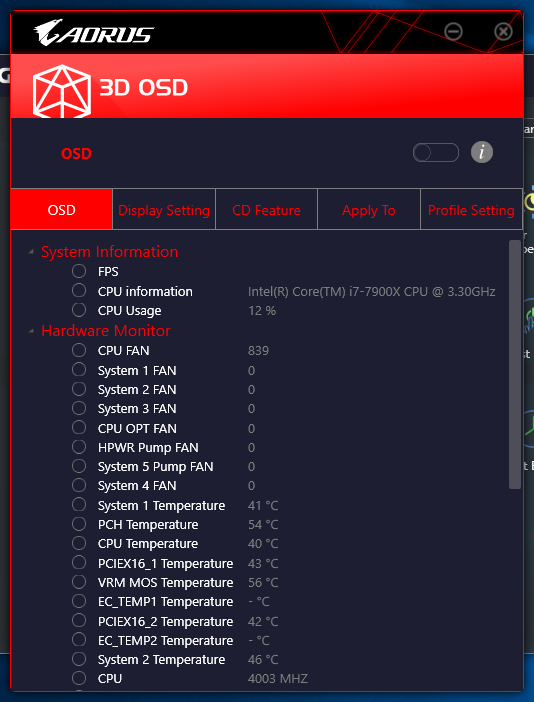

در نرم افزار 3D OSD این امکان فراهم شده تا تمامی پارامترهای مهم سیستم را در حین گیمینگ بر روی صفحه نمایش مشاهده کنید.

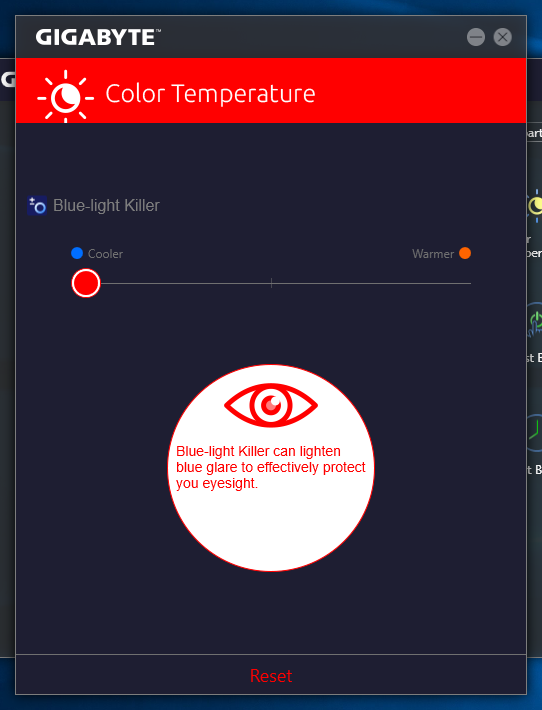

در نرم افزار Color Temperature همان طور که اسم آن مشخص است قابلیت کنترل دمای رنگ و حذف Blue Light جهت جلوگیری از خستگی زودهنگام چشم‌ها در فواصل طولانی مدت خیرگی به صفحه نمایش فراهم شده است.

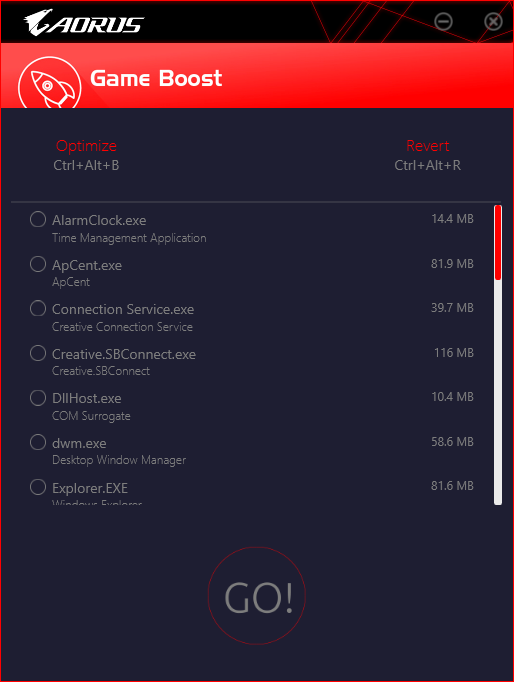

نرم افزار Game Boost نیز تمامی سرویس‌های غیرضروری سیستم عامل را جهت افزایش کارایی سیستم در حین گیمینگ غیرفعال می‌کند.

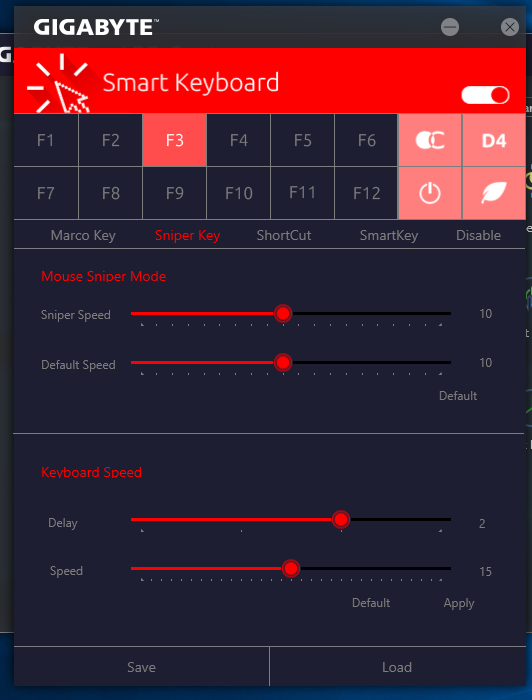

Smart Keyboard نیز نرم افزاری است که در آن قابلیت تنظیم پارامترهای مهم کیبورد و ماوس و از آن مهم‌تر تعریف میانبرهای متعدد برای دسترسی سریع‌تر به فرمان‌ها و امکانات دلخواه کاربر فراهم شده است.

همان‌طور که اشاره شد یکی از قابلیت‌های بی‌نظیر این مادربرد USB DAC-UP 2 و قابلیت تنظیم سطح ولتاژ 5V پورت‌های USB 3.0 زرد رنگ تعبیه شده در پنل پشتی و Header های تعبیه شده بر روی PCB می‌باشد. نرم افزار USB DAC-UP 2 دقیقاً برای همین منظور کاربرد دارد.

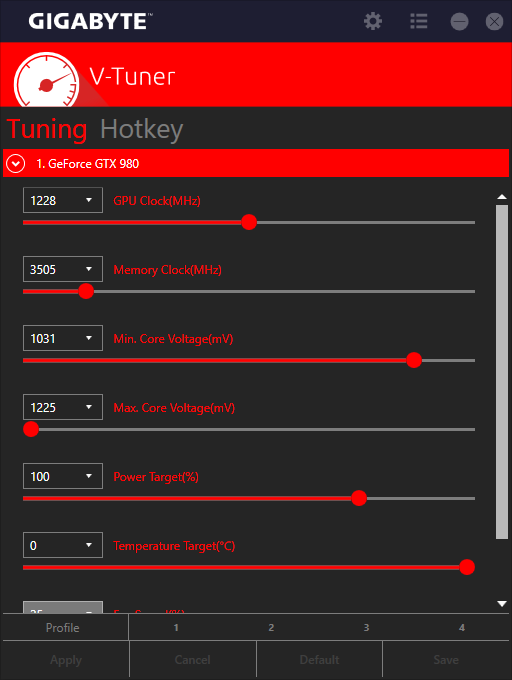

حتی قابلیت کنترل پارامترهای مختلف ولتاژی و فرکانسی کارت‌های گرافیک جهت اورکلاک حرفه‌ای نیز در نرم افزار V-Tuner این مجموعه پیش بینی شده است.

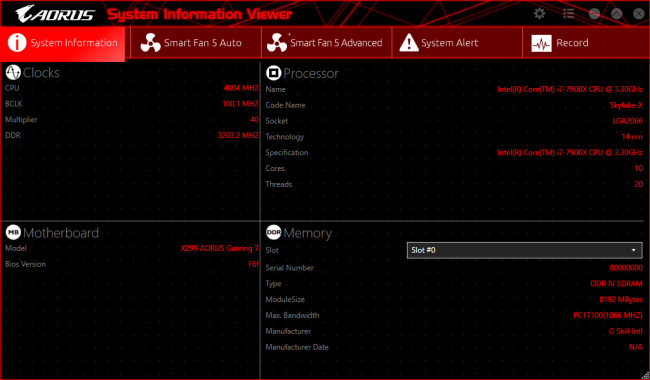

با استفاده از نرم افزار SIV یا System Information Viewer می‌توانید مشخصات سیستم خود را چک کنید و تنها با چند کلیک ناظر بر تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌های سیستم خود باشید.

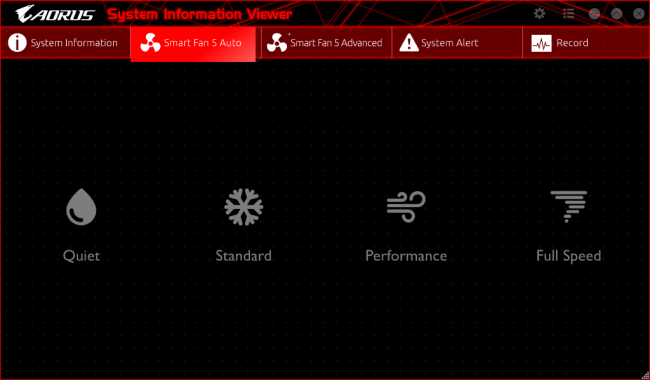

در بخش Smart FAN Auto این امکان فراهم شده تا توسط تنظیمات از پیش تعیین شده در 4 حالت مختلف بی‌صدا، استاندارد، سریع و حداکثر سرعت، چرخش تمامی فن‌هایی که به کانکتورهای فن مادربرد متصل شده است را کنترل کنید.

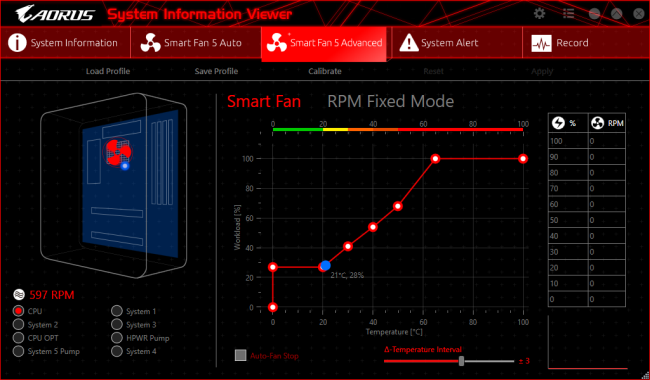

همچنین می‌توانید پروفایل چرخش تک‌تک فن‌ها را مطابق سلیقه خود تنظیم کنید.

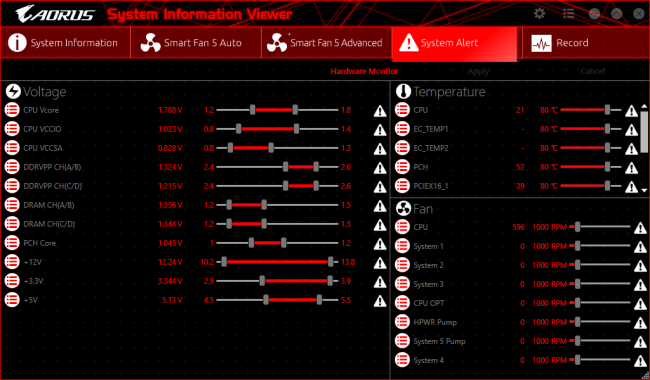

در بخش System Alert تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.

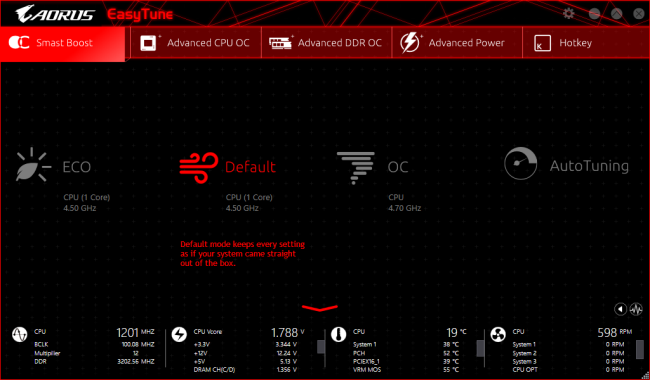

معرفی جدیدترین نسخه نرم افزار EasyTune

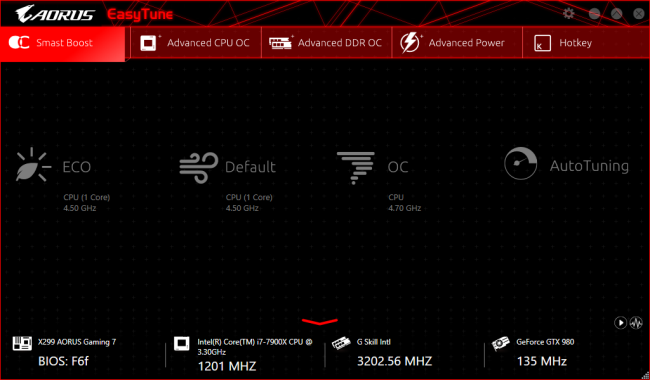

اگر از طرفداران قدیمی مادربردهای کمپانی گیگابایت باشید مسلماً با نرم افزار EasyTune خاطرات زیادی دارید. EasyTune نرم‌افزاری است تحت ویندوز که با رابط گرافیکی کاربر پسند جهت اورکلاک آسان، سریع و حتی دستی و حرفه‌ای سیستم به کار می‌رود. همان‌طور که در تصویر بالا ملاحظه می‌کنید در صفحه اصلی این نرم افزار این امکان فراهم شده تا پارامترهای مختلف سیستم را برای حالت‌های مختلف مصرف بهینه انرژی، عادی، اورکلاک پردازنده و یا شروع فرآیند اورکلاک خودکار تنها با یک کلیک تنظیم کنید. در نوار پایینی نرم افزار نیز فرکانس هسته پردازنده، ماژول‌های حافظه RAM و فرکانس هسته GPU به‌صورت Real Time نمایش داده می‌شوند.

همچنین نوار بخش پایینی این نرم افزار قابلیت مانیتورینگ ولتاژ، حرارت و حتی سرعت چرخش فن‌های سیستم را نیز دارا می‌باشد.

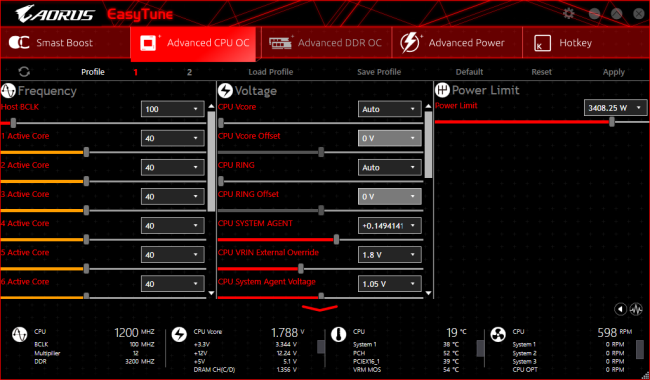

در تب Advanced CPU OC همچنان که در تصویر بالا مشخص است قابلیت تغییر فرکانس BCLK، ضریب فرکانس هر هسته پردازنده به‌صورت مجزا و پارامترهای مختلف ولتاژ به‌صورت آنی و Real Time فراهم شده است.

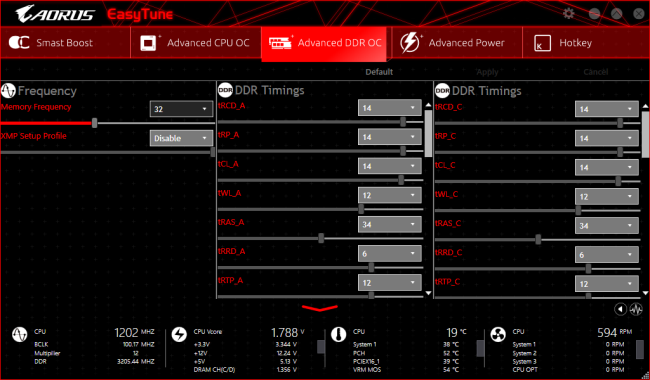

صفحه Advanced DDR OC نیز حاوی پارامترهایی نظیر ضریب فرکانس ماژول‌های حافظه RAM، قابلیت فعال سازی پروفایل‌های XMP و تایمینگ های اصلی و Advanced برای اورکلاک حافظه‌های RAM است.

پارامترهای مربوط به مدارات کنترل مصرف انرژی، فرکانس سوئیچینگ مدارات PWM و پروتکشن های در نظر گرفته شده برای CPU، ماژول‌های حافظه RAM نیز در پنجره Advanced Power این نرم افزار گنجانده شده‌اند.

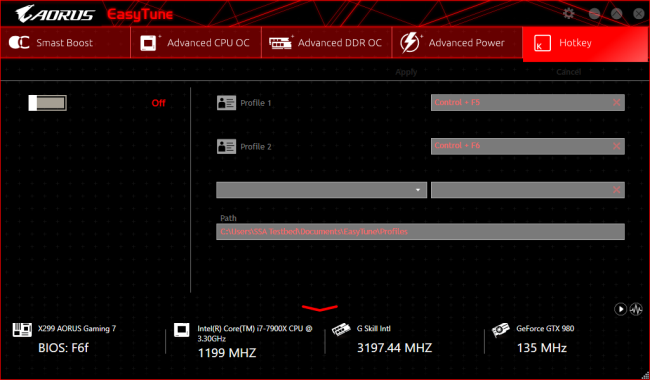

تمامی تنظیمات موجود در این نرم افزار قابلیت ذخیره در پروفایل‌های مجزا را دارا می‌باشند. در نتیجه کاربر می‌تواند چندین پروفایل مختلف برای استفاده در شرایط مختلف مثل، گیمینگ، مرور وب و ... ذخیره کند. در بخش Hotkey نرم افزار EasyTune این امکان فراهم شده تا کاربر با تعیین چند Hotkey خاص در هر لحظه و هر زمانی که اراده کند تنها با فشردن کلیدهای ترکیبی تعیین شده پروفایل تنظیمات خود را در سریع‌ترین زمان ممکن فراخوانی کند.

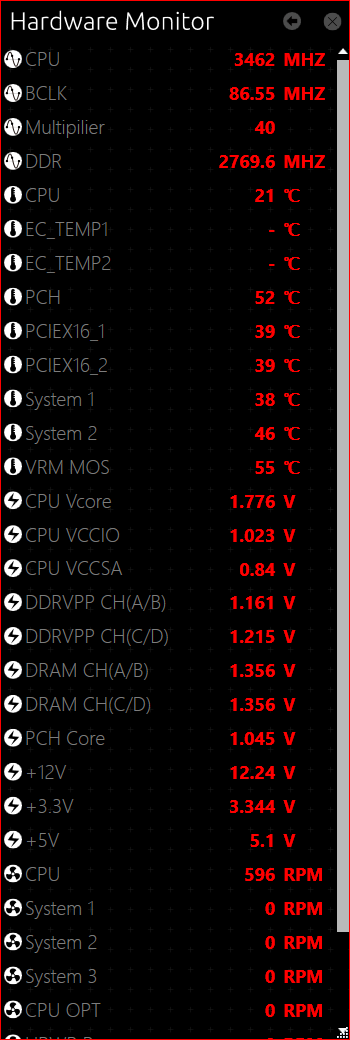

یکی دیگر از امکانات بسیار کاربردی نسخه جدید EasyTune پنجره مانیتورینگ این نرم افزار است که در یک قاب و به‌صورت Real Time تقریباً تمامی پارامترهای مهم فرکانسی، ولتاژی، حرارتی و سرعت چرخش فن‌ها را به کاربر نمایش می‌دهد.

تست‌های مدیریت مصرف انرژی و حرارتی

تست‌های مدیریت مصرف انرژی و حرارتی

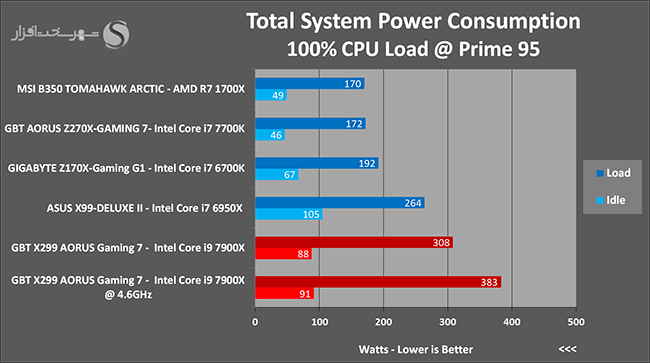

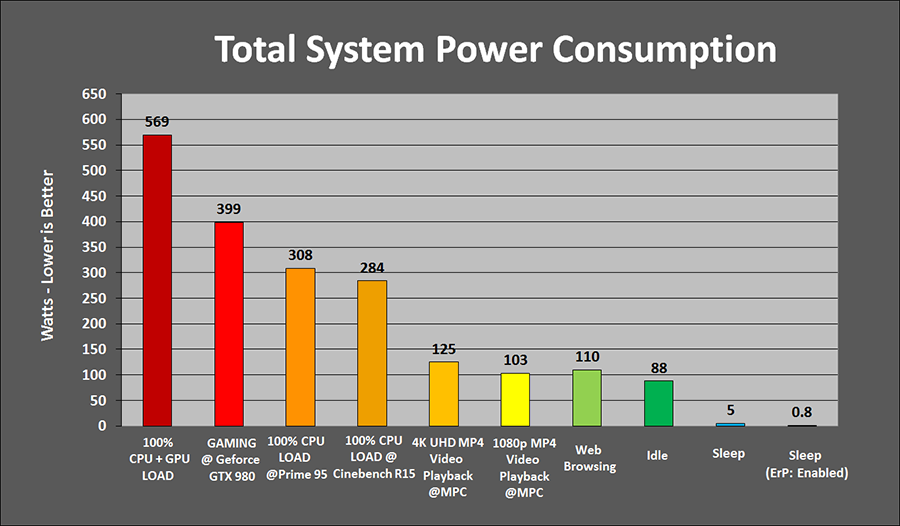

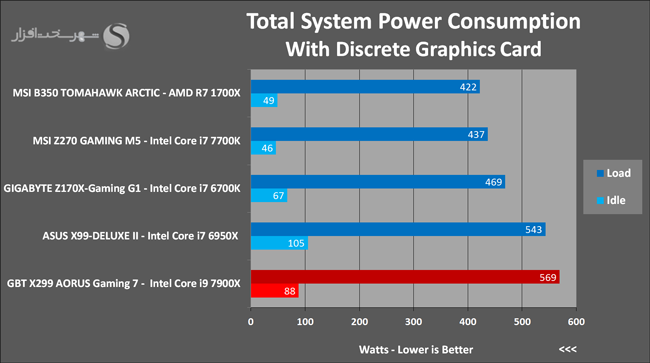

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

آنچه در نگاه اول مشخص است کاهش حدوداً 20% مصرف انرژی این پلتفرم در حالت بی‌باری (Idle) در مقایسه با پلتفرم مشابه نسل قبل یعنی مادربردهای مبتنی بر چیپست Intel X99 و پردازنده Intel Core i7 6950X است. علت این امر را می‌توان کاهش محسوس کنترلرهای جانبی تعبیه شده در مادربردهای نسل جدید به دلیل افزایش منابع ذاتی چیپست Intel X299 توصیف کرد؛ اما با این حال مصرف انرژی در حالت Load کامل، اندکی افزایش یافته است. این در حالی است که به گفته اینتل توان مصرفی هر دو پردازنده مشابه در دو نسل قدیم و جدید 140W ذکر شده است. تنها دلایلی که می‌توانند باعث ثبت این نتیجه شده باشند به بلوغ نرسیدن Bios مادربرد AORUS X299 GAMING 7 در تنظیمات بهینه سازی نشده P-State پردازنده باشد.

اما همانند روال قبلی همیشه سعی کردیم اولین تست یک پلتفرم با پردازنده و مادربردهای مبتنی بر معماری جدید همراه با آنالیز مصرف انرژی در شرایط و کاربردهای مختلف باشد. در نمودار زیر می‌توانید نتیجه این آنالیز را مشاهده کنید:

از نمودار بالا چند نکته مهم می‌توان استخراج کرد:

  • کاملاً مشخص است که با فعال‌سازی پارامتر ERP در تنظیمات Bios توان مصرفی حالت Standby از 5W به کمتر از 1W تقلیل یافته است. شاید این میزان کاهش توان در نگاه اول چیزی به نظر نرسد اما اگر این مقدار را در فاصل طولانی مدت تخمین بزنید به مقادیر قابل توجهی خواهید رسید. مقادیری که علاوه بر صرف هزینه کمتر باعث صرفه‌جویی در مصرف انرژی خواهد شد
  • توان مصرفی خالص CPU در حالت Load کامل توسط نرم‌افزارهای تست پایداری پردازنده در حداکثر مقدار خود به حدود 210W می‌رسد. این در حالی است که حداکثر TDP اعلام شده توسط اینتل برای این پردازنده 140W است. دلیل این امر فشار بیش از حد معمول الگوریتم‌های نرم‌افزار Prime95 بر پردازنده، نصب ماژول‌های حافظه DDR4 با فرکانس 3200MHz و به بلوغ نرسیدن Bios مادربرد AORUS X299 GAMING 7 در تنظیمات بهینه سازی نشده P-State پردازنده است. در واقع فرکانس پایه این پردازنده در وضعیت زیر بار بودن تمامی هسته‌ها و رسیدن مصرف انرژی آن به مرز 140W به گفته اینتل 3.3GHz تعیین شده است. این در حالی است که در تست‌های ما تحت هیچ شرایطی فرکانس هسته پردازنده از 4.0GHz کمتر نمی‌شد! در واقع نه تنها گیگابایت بلکه اغلب کمپانی‌های تراز اول سازنده مادربرد در مدل‌های رده بالا و مجهز به مدار رگولاتور ولتاژ قدرتمند، در پیکربندی Bios این گونه مادربردها استانداردهای Power Management States (P-States) را به روش‌های مختلف دور می‌زنند و البته این کار را به دلیل افزایش کارایی پردازنده انجام می‌دهند. به زبانی ساده‌تر به‌نوعی پردازنده را اورکلاک می‌کنند. متأسفانه یا خوشبختانه این امر در میان کمپانی‌های سازنده مادربرد به‌نوعی رقابت و چشم و هم چشمی تبدیل شده و نتیجه آن افزایش کارایی بسیار محسوس پردازنده‌ها و به طبع آن افزایش حرارت متصاعد شده از پردازنده و مصرف انرژی به مراتب بالاتر از استانداردهای اینتل است!
  • بازدهی مصرف انرژی این پلتفرم برای انجام امور متداول نظیر پخش فایل‌های چند رسانه‌ای و مرور وب در مقایسه با پلتفرم مشابه نسل قبل به میزان محسوسی افزایش یافته است و از این نظر می‌توان نمره قبولی برای آن در نظر گرفت.
  • حداقل پاور پیشنهادی ما برای راه‌اندازی بدون دردسر این پلتفرم همراه با یک کارت گرافیک رده‌بالا، یک پاور Active PFC با توان واقعی 750W الی 800W است. البته اگر نیازی به کارت گرافیک رده‌بالا ندارید و صرفاً یک کارت گرافیک رده پایین و ارزان قیمت نیازهای شما را برطرف می‌کند یک پاور Active PFC با توان واقعی 550W الی 600W انتخاب مناسبی برای این پلتفرم محسوب می‌شود.

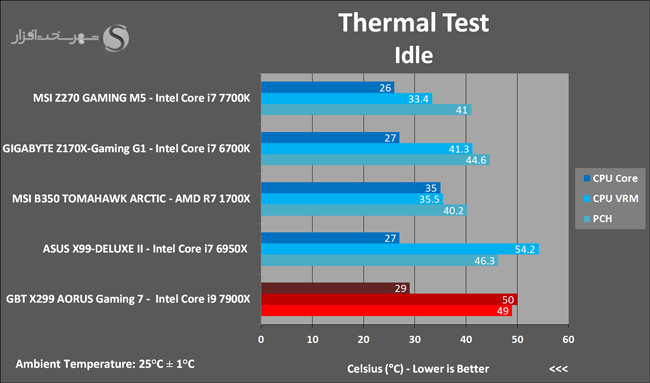

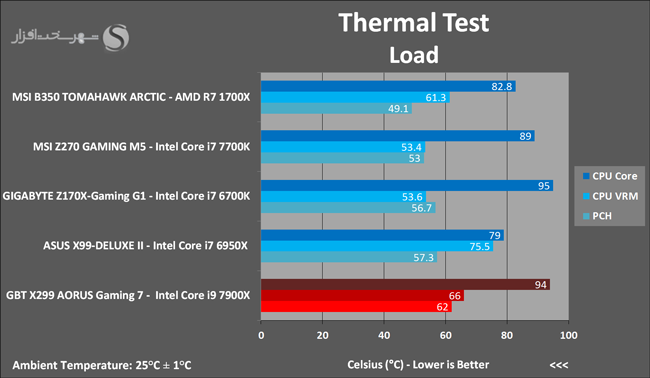

کاملاً مشخص است که همانند نسل قبل با پلتفرمی نسبتاً داغ مواجه هستیم. همان‌طور که اشاره شد نتیجه دور زدن P-State های اینتل در تست‌های حرارتی نیز نمایان شده است! به گونه‌ای که حتی ایرکولرهای میان رده نیز توانایی کنترل حرارت این پردازنده را در وضعیت کنونی ندارند! اکیداً توصیه می‌کنیم در صورتی که قصد تهیه پردازنده‌های رده بالای این پلتفرم را دارید حتماً از بهترین ایرکولرهای رده بالا و یا خنک کنده‌های آبی (واترکولینگ) مجهز به رادیاتورهای 240mm و یا بزرگ‌تر استفاده کنید. همچنین Bios مادربرد خود را نیز به‌روز نگه دارید، چون حدس می‌زنیم سازندگان مادربرد در هفته‌ها و ماه‌های پیش رو حتماً Bios مادربردهای خود را با نسخه‌های بالغ و به مراتب پایدارتری به‌روزرسانی می‌کنند.

اما با وجود مصرف بسیار بالای پردازنده، عملکرد مدار رگولاتور ولتاژ و سیستم خنک کننده مادربرد در این بخش تحسین برانگیز است! دلیل اصلی این امر نیز بازدهی مصرف انرژی بسیار بالا مدار رگولاتور ولتاژ پردازنده این مادربرد است. همچنین علیرغم هیتسینک نسبتاً بزرگ و سنگینی که در AORUS X299 GAMING 7 برای چیپست Intel PCH X299 در نظر گرفته شده است نتایج ثبت شده کمی دورتر از انتظارات ما است.

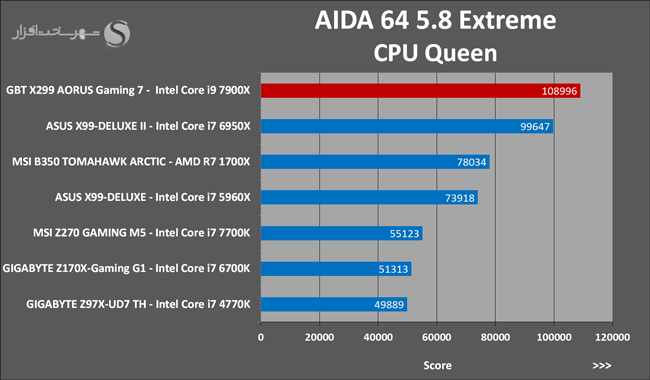

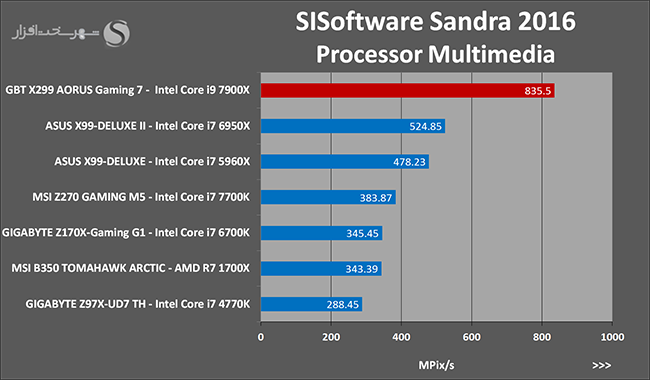

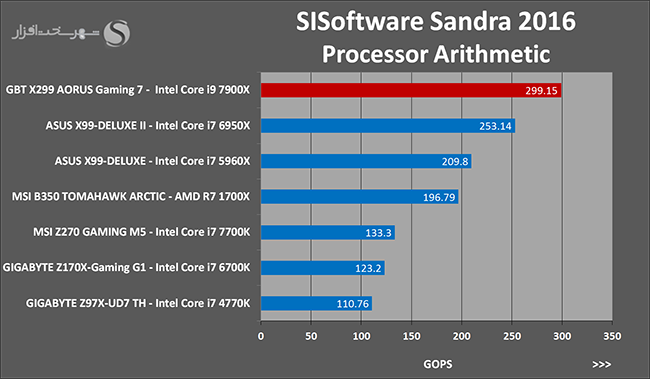

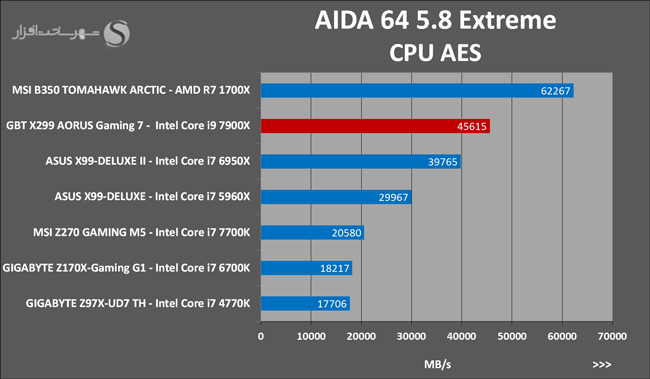

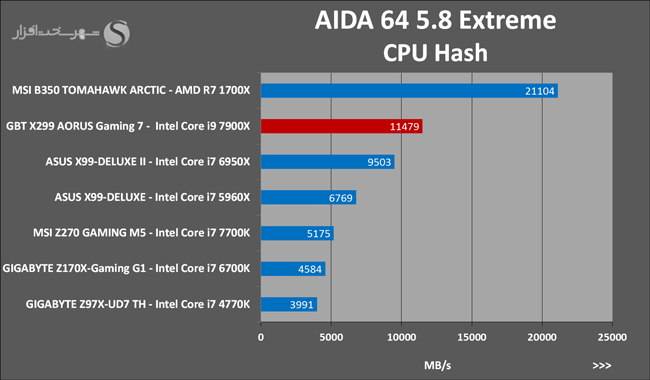

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)
در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

 عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

نتایج به دست آمده در تست‌های استاندارد و کاملاً Multi-Thread به‌روشنی بازگوی این مطلب است که Intel Core i9 7900X در حال حاضر قدرتمندترین پردازنده Desktop محسوب می‌شود!

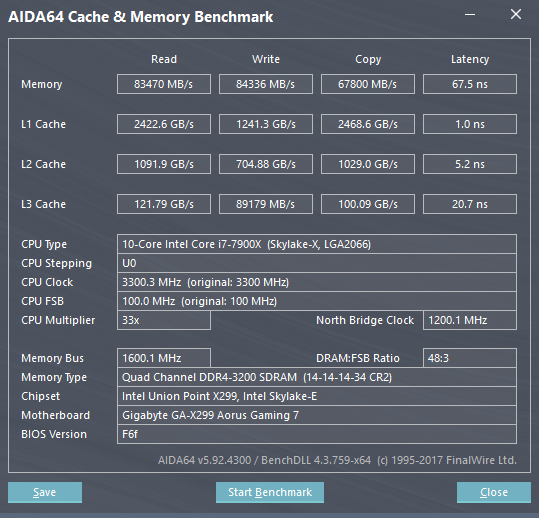

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92
تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

همان‌طور که ملاحظه می‌کنید پهنای باند حافظه در این پلتفرم به معنای واقعی کلمه خارق‌العاده و بی‌نظیر است. این در حالی است که در این تست از ماژول‌های حافظه Quad Channel با فرکانس DDR4 3200MHz استفاده شده و البته Bios این مادربرد نیز هنوز به بلوغ کامل نرسیده است! مطمئناً باوجود پشتیبانی این مادربرد از ماژول‌های حافظه DDR4 با فرکانس‌های بیش از 4000MHz و همچنین به‌روزرسانی Bios به نسخه‌های جدیدتر با نتایجی شگفت انگیز روبرو خواهید بود!

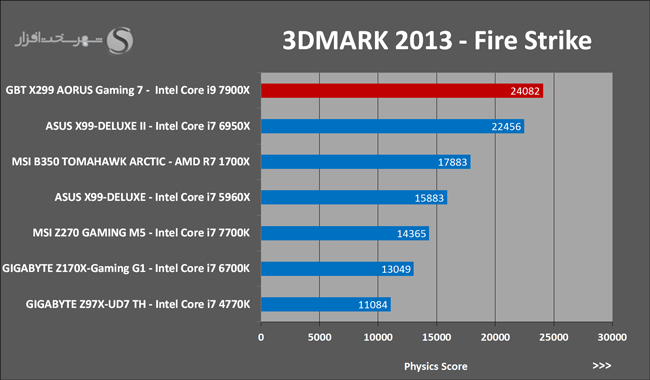

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013
سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

میزان حافظه Cache کمتر پردازنده Intel Core i9 7900X در مقایسه با Core i7 6950X و همچنین سازگار نبودن نرم افزارهای قدیمی‌تر با الگوریتم‌های مدرن و کاملاً Multi Thread پردازش از جمله مهم‌ترین دلایلی است که مانع از بروز تمامی قدرت Intel Core i9 7900X در برخی از تست‌ها می‌شود. در نتایج ثبت شده تست 3DMARK 11 این بخش نیز شاهد همین اتفاق هستیم.

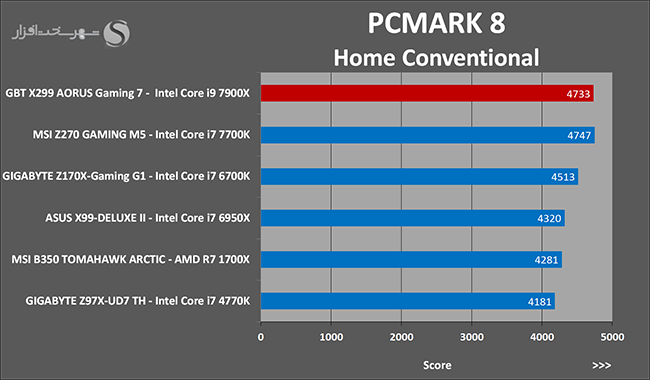

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8
در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

در این بخش نیز نتایج مشابه تست 3DMARK به دست آمده است. الگوریتم‌های مدرن‌تر و Multi Thread پردازش اطلاعات در نسخه جدیدتر نرم افزار PCMARK مجال عرض اندام را برای Intel Core i9 7900X فراهم کرده است.

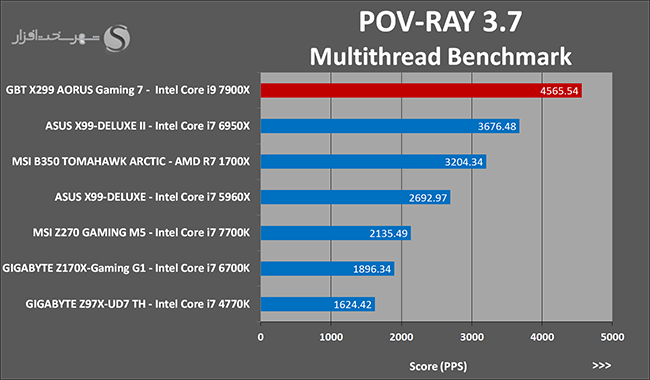

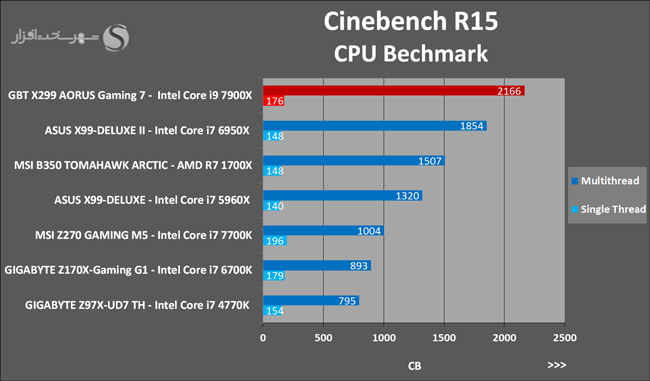

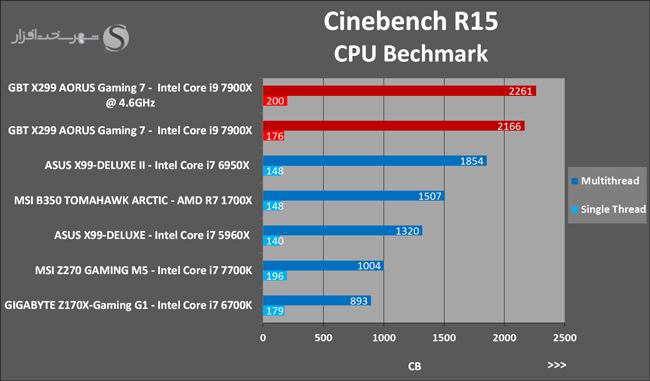

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7
این دونرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به ترسیم صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به ترسیم صحنه‌های مبتنی بر متن می‌کند.

همان‌طور که اشاره شد اگر الگوریتم‌های پردازش اطلاعات به‌روز و کاملاً Multi Thread باشد این غول 10 هسته‌ای 1000 دلاری اینتل به طرز افسار گسیخته‌ای جولان می‌دهد!

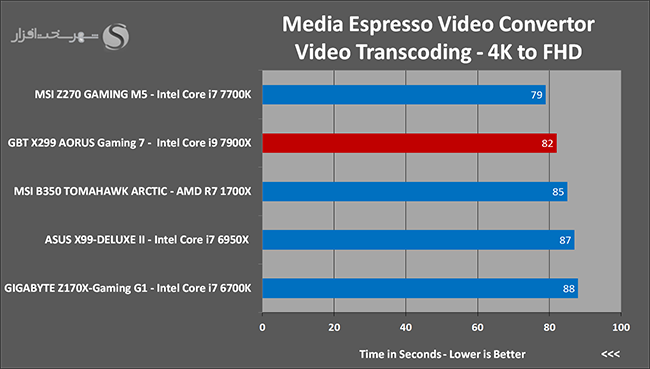

تست‌های Video Transcoding توسط Media Espresso Video Convertor

تست‌های Video Transcoding توسط Media Espresso Video Convertor
این نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند. در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark
Dolphin Emulator
یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

علیرغم Multithread نبودن این تست اما عملکرد پردازنده Intel Core i9 7900X در مقایسه با مدل مشابه نسل قبل یعنی Intel Core i7 6950X به مراتب بهتر است! علت این امر فرکانس بالاتر Turbo Boost (4.5GHz) و البته Instructions Per Cycle (IPC) نسبتاً بهتر پردازنده نسل جدید است.

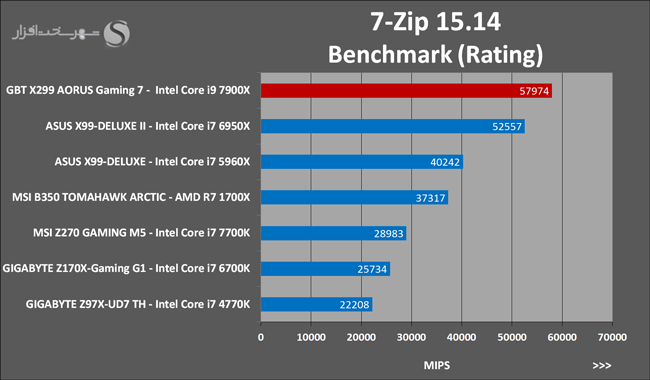

تست‌های Zip/Unzip با WinRAR 5.30 و 7-Zip 15.12

تست‌های Zip/Unzip با WinRAR  و 7-Zip
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

بر خلاف نرم افزار 7-Zip که تنها به قدرت خام پردازنده وابسته است، الگوریتم‌های فشرده سازی در WinRAR به گونه‌ای است که پهنای باند حافظه و البته حجم حافظه Cache پردازنده نقش بسیار تعیین کننده در افزایش کارایی آن دارد. حدس می‌زنیم یکی از دلایل ثبت این نتیجه همین عامل باشد.

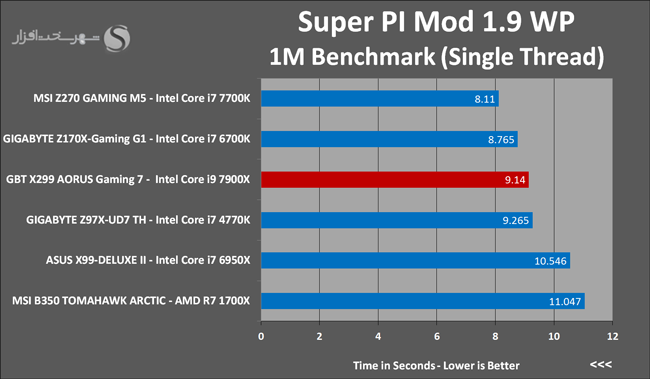

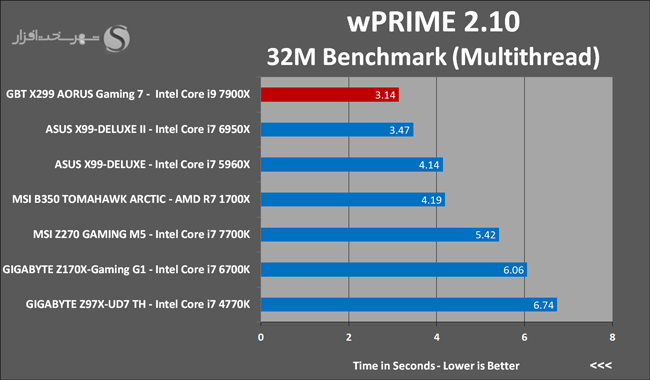

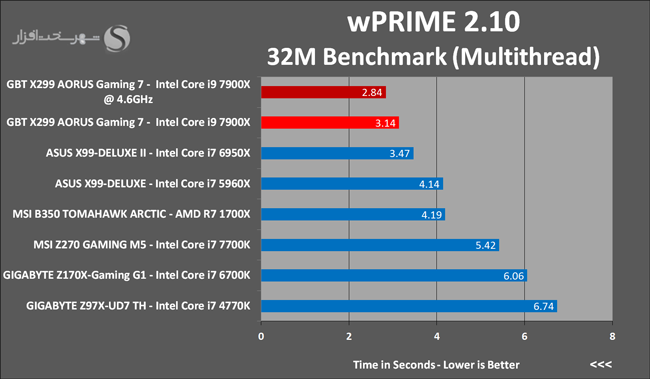

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M
wPrime
از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود. Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

در این دو تست نیز دو روی متفاوت سکه را می‌بینیم. عملکرد بسیار خوب Intel Core i9 7900X در تست کاملاً Multithread تست wPRIME و البته جا ماندن آن از پردازنده‌های 4 هسته‌ای با فرکانس بالاتر در تست Single Thread نرم افزار Super PI. البته همان‌طور که اشاره شد به دلیل فرکانس بالاتر Turbo Boost (4.5GHz) و البته Instructions Per Cycle (IPC) نتایج ثبت شده در این بخش نیز به مراتب بهتر از پردازنده مشابه نسل قبلی این پلتفرم است.

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2
CrystalDiskMark

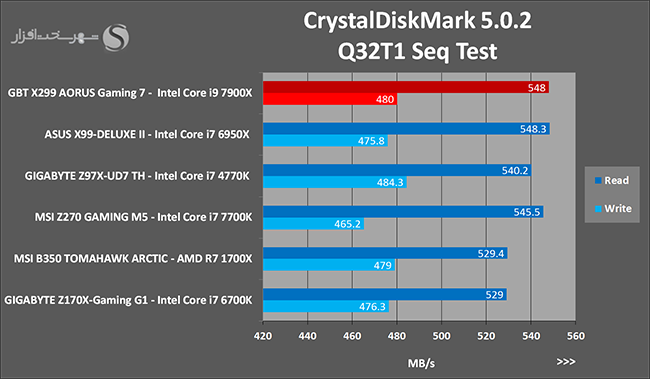

با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

تست‌های گیمینگ با کارت گرافیک مجزا

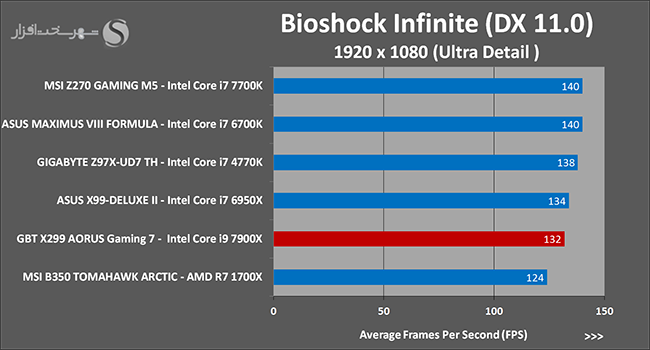

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است. موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

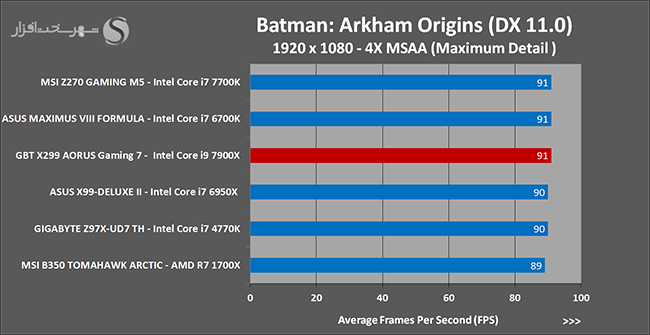

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

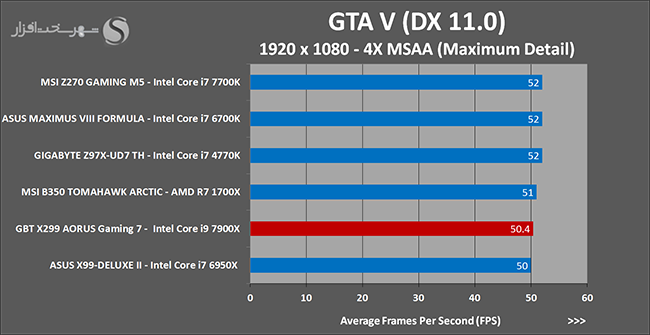

GTA V
کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که باشخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

Sniper Elite III
نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

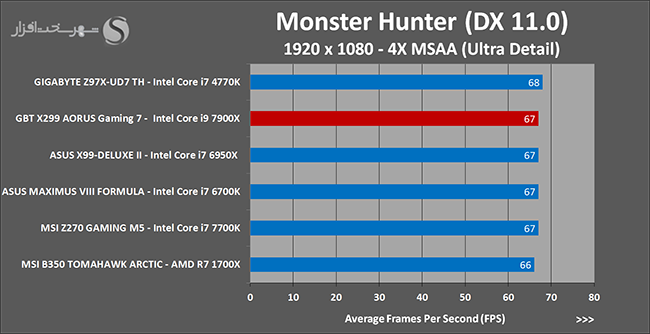

Monster Hunter Benchmark
Monster Hunter
که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

نتایج ثبت شده در تست‌های گیمینگ نیز بیانگر این مطلب است که Intel Core i9 7900X پردازنده بدی برای گیمینگ نیست و به دلیل فرکانس بالاتر Turbo Boost و IPC نسبتاً خوب بر خلاف اجداد قبلی خود کارایی بسیار خوبی در این بخش دارد؛ اما اگر این پلتفرم را صرفاً جهت گیمینگ تهیه می‌کنید بدون شک این مدل گران قیمت 10 هسته‌ای بهترین و البته مقرون به‌صرفه‌ترین پردازنده این خانواده محسوب نمی‌شود و انتخاب‌های به مراتب بهتری در این خانواده وجود دارد.

CPU & Memory Overclocking

CPU Overclocking

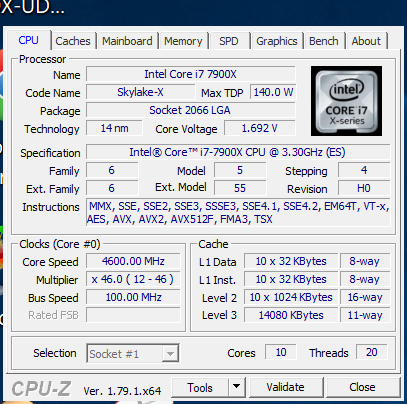

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 2 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 4.6GHz و ولتاژ هسته 1.225v در Bios به تعادل و پایداری کامل رسیدیم. البته ناگفته نماند Start شدن سیستم در فرکانس 5.1Ghz نیز البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه تقریباً هیچ نوع خنک‌کننده‌ متعارفی قادر به کنترل حرارت پردازنده در این وضعیت است. در واقع در فرکانس‌های بالای 5GHz بعید است با استفاده از خنک کننده‌های متعارف حتی Boot شدن سیستم و بارگذاری سیستم عامل نیز امکان پذیر باشد!

https://valid.x86.fr/mjf555

برای سنجش کارایی پردازنده فوق در فرکانس 4.6GHz برخی تست‌های کارایی را دوباره تکرار کردیم. نتایج ثبت شده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید نتایج ثبت شده حیرت انگیز و فوق‌العاده است؛ اما این غول 10 هسته‌ای در این فرکانس و ولتاژ حداکثر چه قدر انرژی مصرف می‌کند؟

 طبق محاسبات ما مصرف خالص پردازنده Intel Core i9 7900X در این فرکانس به بیش از 285W رسیده است و کنترل این حرارت تنها توسط خنک کننده‌های آبی رده بالا و گران قیمت Open Loop و یا سایر خنک کننده‌های غیرمتعارف امکان پذیر است. البته ناگفته نماند این مقدار توان مصرفی پردازنده فشار بسیار زیادی به قطعات مدار رگولاتور ولتاژ مادربرد وارد می‌کند و تنها مادربردهای رده بالا و مجهز به مدار رگولاتور ولتاژ قدرتمند قادر به تحمل این میزان جریان هستند.

Memory Overclocking
اما این پایان کار نبود. یکی از برجسته‌ترین ویژگی‌هایی که سازندگان مادربردهای مبتنی بر چیپست Intel X299 بر روی آن مانور می‌دهند پشتیبانی آن‌ها از ماژول‌های RAM اورکلاک شده با فرکانس‌های بیش از 4000MHz است! ما نیز چون ماژول‌های نسبتاً خوبی در اختیار داشتیم تصمیم گرفتیم تا پتانسیل این پلتفرم را در اورکلاک ماژول‌های RAM نیز بسنجیم.

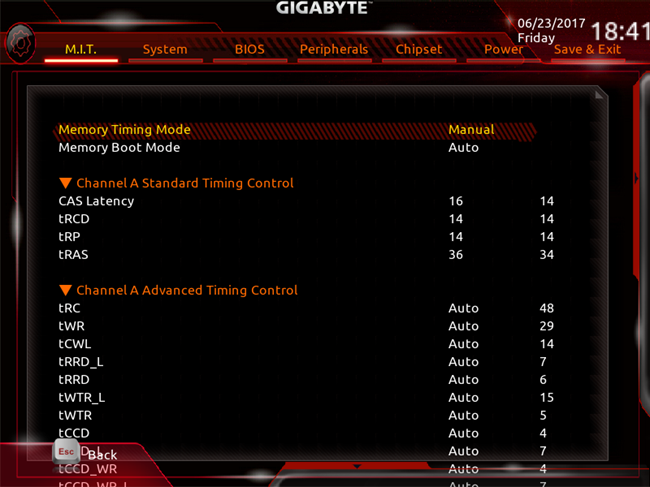

برای همین منظور ابتدا طبق تصاویر بالا در Bios مقادیر ولتاژ DRAM Voltage، VCCSA، VCCIO، DDRVPP و DRAM Termination را تا حد کاملاً ایمن افزایش دادیم. درنهایت نیز در فرکانس و تایمینگ 3800MHz – 36-14-14-16 به مرز ناپایداری رسیدیم.

https://valid.x86.fr/w6ts8n

البته دستیابی به فرکانس‌های بالاتر از 4000MHz نیز به‌واسطه ولتاژهای بالاتر و تایمینگ های بازتر نیز ممکن بود ولی رنج پارامترها در محدوده امن نبود و البته نتایج تست‌های کارایی بازدهی قابل قبولی نداشت.

جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار

جمع‌بندی، سخن پایانی و امتیاز شهرسخت‌افزار

از آنجا که بررسی این مادربرد با معرفی و بررسی پردازنده Core i9 7900X نیز همراه بود اجازه دهید از دو زاویه مختلف به جمع‌بندی نهایی بپردازیم.

همان‌طور که در تست‌های کارایی ملاحظه کردید Intel Core i9 7900X بر خلاف مدل مشابه نسل قبل خود یعنی Intel Core i7 6950X، به‌واسطه فرکانس Turbo Boost به مراتب بیشتر خود علاوه بر تست‌های کاملاً Multithread حتی در تست‌های Single Thread نیز عملکرد بسیار خوبی دارد. این در حالی است که حتی 700 دلار نیز ارزان‌تر است. در واقع اگر با نرم‌افزارهای بروز و مدرن فنی و مهندسی CAD و طراحی و ویرایش 2 و 3 بعدی کار می‌کنید و حتی دستی در ویرایش فایل‌های چند رسانه‌ای و تحلیل‌های پیچیده محاسباتی زمان‌بر دارید این پلتفرم و این پردازنده انتخاب هوشمندانه‌ای محسوب می‌شود.

البته مصرف انرژی بسیار بالا و به همان طبع حرارت بیشتر از حد انتظار این پردازنده نیز مهم‌ترین نقطه ضعف این پردازنده محسوب می‌شود. البته همان‌طور که اشاره شد دلیل آن مستقیماً به اینتل مربوط نمی‌شود و طبق نتایج ثبت شده در تست‌های مدیرت مصرف انرژی و کارایی بیشتر متوجه سازندگان مادربرد و رقابت تنگاتنگ میان آن‌ها در دور زدن استانداردهای اینتل در پروفایل‌های P-State پردازنده می‌شود. جالب است بدانید در چند سال اخیر این قضیه کم و بیش بوده و اینتل نیز هیچ گاه عکس‌العملی نسبت به آن نداشته است! چون در نهایت کارایی پردازنده‌های این پلتفرم در بنچ مارک‌ها و تست‌های کارایی تا حدودی بیشتر از مقادیر استاندارد نمایش داده می‌شود.



البته به هیچ وجه نمی‌توان اسم آن را تقلب نامید! به نظر ما این امر نوعی اورکلاک کارخانه‌ای توسط سازندگان مادربرد آن هم در مدل‌های رده بالا محسوب می‌شود؛ اما سازندگان مادربرد در این پلتفرم تا حدودی زیاده روی کرده‌اند به گونه‌ای که با بازخوردهای منفی فراوان از سوی منتقدین دنیای سخت افزار و کاربران روبرو شده‌اند. امیدواریم که به‌زودی کمپانی‌های مطرح تولید کننده مادربرد با تجدید نظر در این بخش و به‌روزرسانی مادربردهای خود با Bios های بهینه سازی شده و استانداردتر این ضعف را پوشش دهند.

اما اگر بیشتر کاربردهای شما شامل کاربردهای روزمره نظیر مرور وب، پخش و ویرایش آماتور فایل‌های چند رسانه‌ای و نهایتاً گیمینگ می‌شود پیشنهاد می‌کنیم به فکر تهیه پردازنده‌های خوش قیمت این پلتفرم باشید. در واقع بر خلاف نسل قبل، اینتل فکر اینجا را هم کرده و برای این قشر از کاربران پردازنده‌های 340 دلاری Core i7-7740X و مدل 242 دلاری Core i5-7640X را تدارک دیده است. این پردازنده‌ها فرکانس پایه بیش از 4GHz دارند و به‌واسطه TDP حداکثر 112W، به صورت محسوس نسبت به مدل‌های رده بالا کم مصرف‌تر و البته خنک‌تر نیز هستند.

حتی اگر از گیمرهای حرفه‌ای و اهل پیکربندی‌های Multi GPU SLI/CF باشید نیز پیشنهاد می‌کنیم به سراغ پردازنده‌های به مراتب خوش قیمت‌تر این پلتفرم نظیر Core i7 7820X بروید. این پردازنده 8 هسته با فرکانس پایه 3.6GHz، حداکثر فرکانس Turbo Boost 4.5GHz و همراه داشتن 28Lane PCI-Express و البته قیمت حدوداً 400 دلار کمتر، هم از نظر کارایی و هم از نظر قیمت بهترین انتخاب برای گیمرهای علاقه‌مند به پیکربندی‌های Multi-GPU محسوب می‌شود.

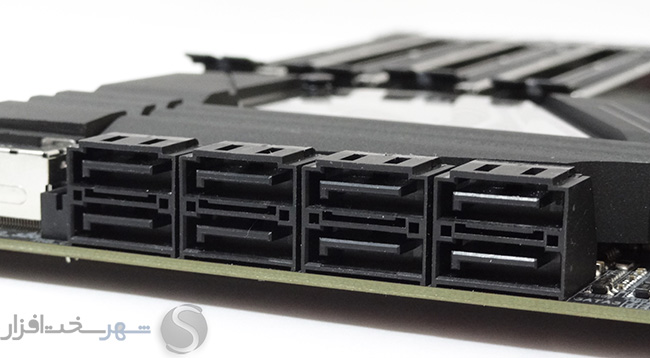

اما اگر از دید عملکرد، کارایی، امکانات و قابلیت‌های مادربرد X299 AORUS Gaming 7 GIABYTE به موضوع نگاه کنیم می‌توان آن را دنیایی از امکانات و قابلیت‌های مدرن کنونی وصف کرد. برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس، سیستم صوتی باکیفیت و خلوص صدای کم نظیر بر پایه تراشه DAC مدل ESS SABRE 9018 با SNR بیش از 121dB در کنار پردازش نرم افزار جدید و فوق‌العاده ارزشمند Creative Sound BlasterX 720° که حقیقتاً چه از نظر امکانات نرم افزاری و چه از نظر کیفیت صدا چیزی کارت‌های صدای مجزا گران قیمت کمتر ندارد به همراه پورت‌های متعدد SATA و M.2 X4 در کنار سامانه نورپردازی بی‌نظیر و چشم نواز و البته درگاه‌های شبکه گیمینگ سیمی و بی‌سیم پرسرعت متعدد از جمله قابلیت‌های وسوسه کننده این مادربرد هستند.

از سوی دیگر همان‌طور که در تست‌های مدیریت مصرف انرژی و حرارتی مشاهده کردید از یک سو گیگابایت پروفایل‌های P-State پردازنده را با اولویت کارایی تنظیم کرده که این امر باعث افزایش توان مصرفی و حرارت پردازنده شده و از سوی دیگر حتی در این شرایط نیز بازدهی مصرف انرژی بسیار بالا مدار رگولاتور ولتاژ پردازنده قدرتمند این مادربرد باعث شده تا نتایج ثبت شده در تست‌های حرارتی VRM در محدوده قابل قبولی قرا بگیرد.

اما در آن روی سکه، گیگابایت در پیکربندی اسلات های توسعه PCIe X16 این مادربرد به هیچ وجه عملکرد خوبی نداشته است! همان‌طور که در بخش تحلیل عملکرد اسلات های توسعه به آن اشاره کردیم در صورت نصب پردازنده‌های ارزان قیمت مجهز به 16Lane PCIe این پلتفرم بر روی این مادربرد، حتی در صورت استفاده از یک کارت گرافیک بر روی این مادربرد، اسلات PCIe 3.0 مورد نظر با سرعت عملیاتی X8 فعالیت خواهد!

پس به‌عنوان سخن پایانی این مادربرد 400 دلاری با ظاهری بسیار زیبا، سیستم صوتی بی‌نهایت باکیفیت، امکانات کاربردی فراوان و البته عملکرد بسیار خوب در تقریباً اکثر کاربردها می‌تواند یکی از گزینه‌های با اولویت خرید بالا برای گیمرها و حتی سیستم‌های Work Station محسوب شود. البته فراموش نکنید برای بهره‌مند شدن از تمامی امکانات و تجربه بهترین کارایی توصیه می‌کنیم پردازنده‌های مجهز به 28Lane PCIe و یا بیشتر این پلتفرم را بر روی آن نصب کنید.

نقاط قوت:

  • طراحی ظاهری و کیفیت ساخت عالی
  • امکانات مدرن و کاربردی سخت‌افزاری و نرم‌افزاری متعدد
  • دارای مدار رگولاتور ولتاژ قدرتمند، مدرن و با بازدهی مصرف انرژی بسیار بالا در بخش پردازنده و ماژول‌های حافظه RAM
  • برخورداری از پورت‌های متعدد USB 3.1 Gen2 Type-C/A
  • مجهز به از 3 اسلات M.2 X4 32Gb/s
  • برخورداری از سیستم صوتی بی‌نظیر و بسیار باکیفیت مبتنی بر DAC صوتی ESS SABRE 9018 و پردازش نرم افزاری توسط Creative Sound BlasterX 720°
  • دارای 2 درگاه‌ شبکه سیمی و درگاه شبکه بی‌سیم 802.11 ac 867Mb/s مبتنی بر سامانه Killer DoubleShot™ Pro
  • نورپردازی بسیار زیبا، بی‌نظیر و پر و پیمان تحت عنوان RGB FUSION

نقاط ضعف:

  • Bios این مادربرد به‌خصوص در بخش تنظیمات مربوط P-State های پردازنده نیاز به بازنگری اساسی دارد
  • عدم برخورداری از پورت U.2
  • پیکربندی ضعیف اسلات های توسعه PCIe 3.0 X16 در صورت نصب پردازنده‌های مجهز به 16-Lane PCIe 3.0

با تمامی این تفاسیر مادربرد " X299 AORUS Gaming 7 GIABYTE" موفق به کسب امتیاز ممتاز 9.1 و نشان "Gamer’s Choice" و ریز امتیازات زیر در کلاس محصولات "رده بالا" از لابراتوار شهرسخت‌افزار شد.

GIGABYTE X299 AORUS Gaming 7

کلاس عرضه : گران قیمت / رده بالا
9
کارایی
10
کیفیت ساخت و طراحی
9
اورکلاکینگ
9
امکانات
9.5
بسته‌بندی
8.5
ارزش خرید
9.1
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9.1

در پایان چنانچه درباره نقد و بررسی این محصول، نظر یا سوالی دارید می‌توانید در قسمت نظرات همین مطلب مطرح کنید.

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (6)

  • مهمان - نگهدار خسروی

    با سلام از کجا میتونم این مادربورد رو تهیه کنم اکثر فروشگاهها ندارن یا اینکه زدن به زودی شما از کجا تهیه کردین این مدل مادربورد و مدل مشابه ایسوس رو

  • سلام دوست عزیز. مادربرد مورد نظر از طرف دفتر رسمی گیگابایت در ایران برای لابراتوار شهر سخت افزار ارسال شده و به اصطلاح Review Sample هستش.
    به زودی مدل های Retail روانه بازار میشن.

  • مهمان - ramin_rostami_trader

    واقعا آواژنگ واردکننده گیگابایت مدیون شماست ، چه مقاله ای ، چقدر زحمت کشیده شده روش ، باید به نویسندگان و مترجمان این مفاله اواژنگ و گیگا جایزه بده

    البته اواژنگیگیها وضعشون خوب شده ، همشون خوابن بعد گذشت شش ماه هنوز از مادربرد amd ryzen flagship = gigabite ax370 gaming K7 نیست
    زنگ زدم با نسول صحبت کردم ختی نمیدونست همچین مادربردذ هست

    متاسفانه ما ایرانیا خیلی زحمت میکشیم تا به بالا برسیم اما تا چندتا مشتری گرفتیم ، وضعمون یکم خوب شد مغرور میشیم ، جای دقت و کار بیشتر ، تحقذقات و ...خرابش میکنیم و اخرشم ورشکست میشن من رییس شرکت بودم کل گروه واردات و تحقیق اخراج میکردم !!!

  • مثل همیشه بسیااار عااالی دقیق و بی نقص :cool:cool:cool

    راضیم ازتون :yes:yes:yes

  • مهمان - meysam

    شهر سخت افزار لطفا از بازی های جدیدی مثل Hitman و Rise of the tomb raider و ... که مبتنی بر DX12 هستند استفاده کن چون این عناوین کارایی پردازنده رو بیشتر نمایان میکنن و i9-7900X در اکثر عناوین جدید برترین پردازنده هست.
    و البته یک کارت گرافیک جدید و قدرتمندتر مثل 1080Ti که پردازنده رو بیشتر تحت فشار قرار بده تا بتونیم برداشت درست تری داشته باشیم از عملکرد گیمینگ.
    بررسی بسیار خوب و کاملی بود ممنون.

  • سلام. ما عناوین گیمینگی که ازشون نام بردید رو چند وقتی هست که در بررسی های کارت گرافیک استفاده می کنیم. مشکل اصلی ما از دست دادن آرشیومون هست که با اضافه شدن تست های جدید و تعویض قطعات عملاً غیر قابل استفاده میشن.
    ما به فکر هستیم و به زودی قطعات و تست های مادربرد لابراتوار هم به روز خواهند شد.

    ممنون بابات انتقاد سازنده شما دوست عزیز.

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
