بررسی تخصصی مادربرد GIGABYTE Z270X-Gaming SOC: ترکیبی هوشمندانه از ویژگی‌های گیمینگ و اورکلاکینگ
کلاس عرضه: گران قیمت / رده بالا

GIGABYTE Z270X-Gaming SOC مادربردی است که ذاتاً از سری SOC و مخصوص اورکلاک طراحی شده است ولی سعی شده تا حد ممکن حداقل امکانات محبوب در میان گیمرها نیز در آن لحاظ شود. به بیانی دیگر این مادربرد باب دل کاربرانی است که ذاتاً اورکلاکر هستند ولی نیم‌نگاهی نیز به سرگرمی‌های مبتنی بر ویدئو گیمینگ دارند. با بررسی این مادربرد دوگانه سوز همراه ما باشید!


مقدمه

4 ماه از عرضه رسمی مادربردهای مبتنی بر چیپست های سری 200 اینتل و پردازنده‌های با معماری Kaby Lake می‌گذرد و مفتخریم که از زمان عرضه رسمی این پلتفرم در سراسر دنیا تا به امروز با بررسی 8 مادربرد در کلاس و رنج قیمت‌های متنوع از این پلتفرم جدید در خدمت شما کاربران محترم شهر سخت‌افزار بوده‌ایم. جالب است بدانید که وب‌سایت شهر سخت‌افزار در میان تمامی وب‌سایت‌های معتبر نقد و بررسی تخصصی قطعات سخت‌افزاری در سرتاسر دنیا از حیث بررسی مادربردهای این پلتفرم یکی از فعال‌ترین‌ها به شمار می‌رود.

امروز با بررسی نهمین مادربرد از این پلتفرم در خدمت شما خواهیم بود؛ اما مادربرد میهمان امروز لابراتوار شهر سخت‌افزار نسبت به سایر مادربردهایی که قبلاً بررسی کرده‌ایم یک قابلیت خاص دارد! این مادربرد به‌گونه‌ای Hybrid و یا به زبان خودمان دوگانه‌سوز است!



مادربرد Z270X-Gaming SOC ذاتاً از سری مادربردهای Super Overclock یا همان SOC کمپانی گیگابایت است اما در مدل تجاری خود پیشوند Gaming را نیز همراه خود دارد. درواقع از حدود 6 سال پیش که تب و تاب اورکلاکینگ در میان کاربران حرفه‌ای کامپیوترهای شخصی حسابی داغ بود، کمپانی گیگابایت برای برطرف کردن عطش اورکلاک این کاربران، سری Super Overclock یا همان SOC را به سبد محصولات بخش مادربردهای خود اضافه کرد. این سری از مادربردهای گیگابایت که از نظر قیمت نیز در کلاس مادربردهای رده‌بالا و گران‌قیمت طبقه‌بندی می‌شوند به‌صورت کلی بر روی اورکلاکینگ و امکانات موردنیاز اورکلاکرها تمرکز کرده‌اند و از مهم‌ترین ویژگی‌های آن‌ها نیز می‌توان به برخورداری از مدار رگولاتور ولتاژ بسیار قدرتمند برای پردازنده و ماژول‌های حافظه، سیستم خنک‌کننده با قابلیت پشتیبانی از خنک‌کننده آبی سیکل باز، پشتیبانی پروپیمان از پیکربندی‌های Multi-GPU، همراه داشتن OC Touch برای کنترل کامل رنج وسیع پارامترها در کمترین زمان ممکن و کیفیت ساخت بسیار بالا اشاره کرد؛ اما با گذشت زمان علایق حرفه‌ای‌ها تغییر کرده و هم‌اکنون دور، دوره گیمینگ است. اکثر قطعات سخت‌افزاری رده‌بالا و حتی میان رده به امکانات و قابلیت‌های محبوب میان گیمرها مجهز می‌شوند و حتی در مدل تجاری آن‌ها نیز پیشوند و یا پسوند Gaming مشاهده می‌شود.

از سوی دیگر درست است که شاید اورکلاک و اورکلاکرها در حال حاضر نسبت به چند سال پیش کم و کمرنگ‌تر شده باشند ولی هنوز کاربران علاقه‌مند به این پروسه به‌صورت جدی در این بخش فعال و کماکان نیز قطعات سخت‌افزاری مخصوص اورکلاکینگ ولو به‌صورت محدود و با تنوع به‌مراتب کمتر از سال‌های پیش تولید و روانه بازار می‌شود.

GIGABYTE Z270X-Gaming SOC مادربردی است که ذاتاً از سری SOC و مخصوص اورکلاک طراحی شده است ولی سعی شده تا حد ممکن حداقل امکانات محبوب در میان گیمرها نیز در آن لحاظ شود. به بیانی دیگر این مادربرد باب دل کاربرانی است که ذاتاً اورکلاکر هستند ولی نیم‌نگاهی نیز به سرگرمی‌های مبتنی بر ویدئو گیمینگ دارند.

اما این مادربرد 250 دلاری چه قابلیت‌ها و امکاناتی برای اورکلاکرها و گیمرها همراه خود دارد؟

  • پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
  • پشتیبانی از ماژول‌های حافظه DDR4 با فرکانس بیش از 4133MHz
  • پشتیبانی از پیکربندی‌های 2Way SLI / 3Way CrossFire Multi GPU کارت‌های گرافیک
  • مجهز به مدار رگولاتور ولتاژ بسیار قدرتمند و مدرن جهت تغذیه پردازنده و ماژول‌های حافظه RAM
  • دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C
  • همراه داشتن دو اسلات M.2 X4 32Gb/s و یک پورت U.2 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 3 گذرگاه
  • آماده برای نصب ماژول‌های Intel® Optane™ Memory
  • همراه داشتن سیستم صوتی خوش‌صدا و باکیفیت تحت عنوان AMP-UP™ Audio مبتنی بر تراشه ALC1220  و SNR بسیار بالا بیش از 120dB
  • دارای قابلیت پشتیبانی از پنل سخت‌افزاری مخصوص اورکلاک تحت عنوان OC Touch
  • همراه داشتن طیف وسیع نرم‌افزارهای جانبی گیمینگ، کنترل و مانیتورینگ

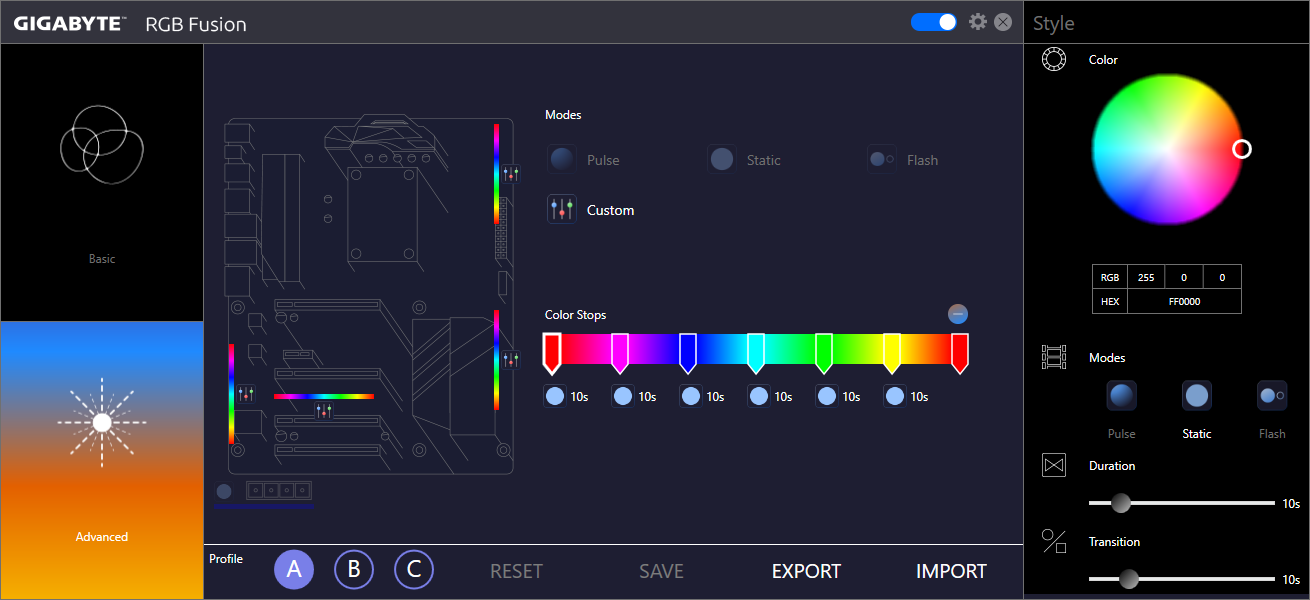

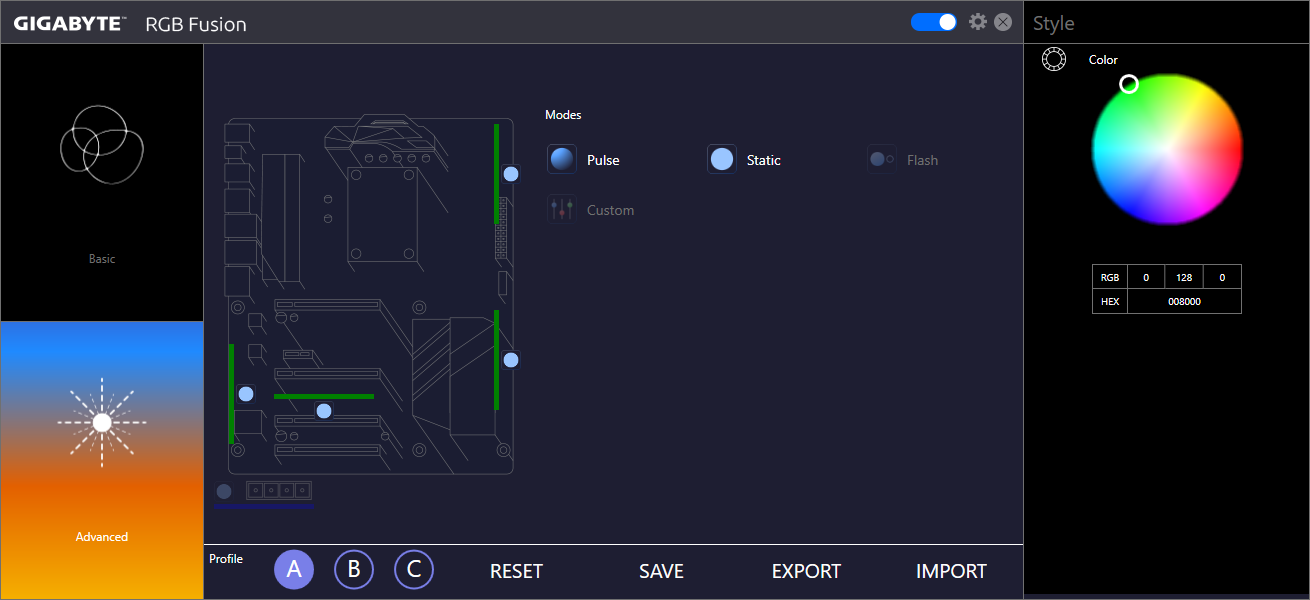

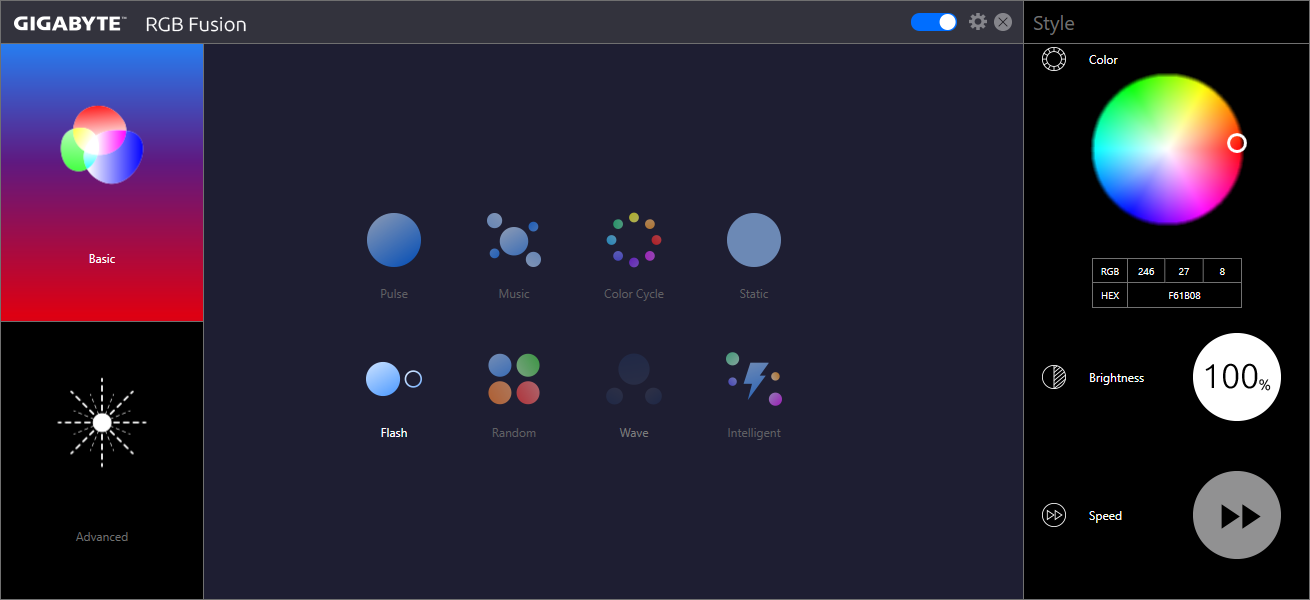

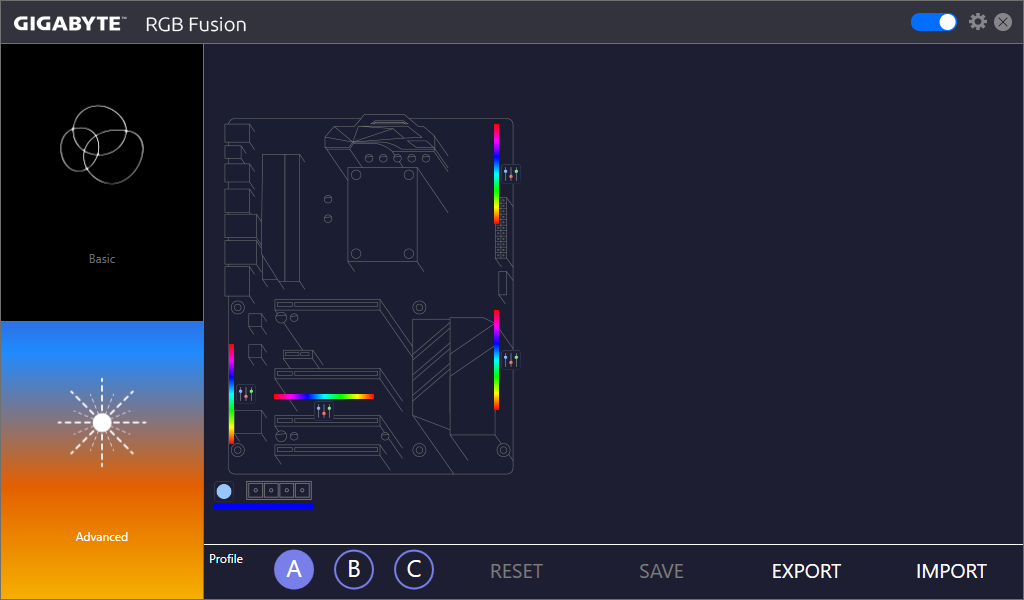

  • نورپردازی RGB LED بسیار زیبا و چشم‌نواز تحت عنوان RGB FUSION

در این بررسی ابتدا با معرفی اجمالی ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این مادربرد را محک می‌زنیم. با ما همراه باشید ...

توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

GIGABYTE Z270X-Gaming SOC مادربردی است که ذاتاً از سری SOC و مخصوص اورکلاک طراحی شده است ولی سعی شده تا حد ممکن حداقل امکانات محبوب در میان گیمرها نیز در آن لحاظ شود. به بیانی دیگر این مادربرد باب دل کاربرانی است که ذاتاً اورکلاکر هستند ولی نیم‌نگاهی نیز به سرگرمی‌های مبتنی بر ویدئو گیمینگ دارند. با بررسی این مادربرد دوگانه سوز همراه ما باشید!


مقدمه

4 ماه از عرضه رسمی مادربردهای مبتنی بر چیپست های سری 200 اینتل و پردازنده‌های با معماری Kaby Lake می‌گذرد و مفتخریم که از زمان عرضه رسمی این پلتفرم در سراسر دنیا تا به امروز با بررسی 8 مادربرد در کلاس و رنج قیمت‌های متنوع از این پلتفرم جدید در خدمت شما کاربران محترم شهر سخت‌افزار بوده‌ایم. جالب است بدانید که وب‌سایت شهر سخت‌افزار در میان تمامی وب‌سایت‌های معتبر نقد و بررسی تخصصی قطعات سخت‌افزاری در سرتاسر دنیا از حیث بررسی مادربردهای این پلتفرم یکی از فعال‌ترین‌ها به شمار می‌رود.

امروز با بررسی نهمین مادربرد از این پلتفرم در خدمت شما خواهیم بود؛ اما مادربرد میهمان امروز لابراتوار شهر سخت‌افزار نسبت به سایر مادربردهایی که قبلاً بررسی کرده‌ایم یک قابلیت خاص دارد! این مادربرد به‌گونه‌ای Hybrid و یا به زبان خودمان دوگانه‌سوز است!



مادربرد Z270X-Gaming SOC ذاتاً از سری مادربردهای Super Overclock یا همان SOC کمپانی گیگابایت است اما در مدل تجاری خود پیشوند Gaming را نیز همراه خود دارد. درواقع از حدود 6 سال پیش که تب و تاب اورکلاکینگ در میان کاربران حرفه‌ای کامپیوترهای شخصی حسابی داغ بود، کمپانی گیگابایت برای برطرف کردن عطش اورکلاک این کاربران، سری Super Overclock یا همان SOC را به سبد محصولات بخش مادربردهای خود اضافه کرد. این سری از مادربردهای گیگابایت که از نظر قیمت نیز در کلاس مادربردهای رده‌بالا و گران‌قیمت طبقه‌بندی می‌شوند به‌صورت کلی بر روی اورکلاکینگ و امکانات موردنیاز اورکلاکرها تمرکز کرده‌اند و از مهم‌ترین ویژگی‌های آن‌ها نیز می‌توان به برخورداری از مدار رگولاتور ولتاژ بسیار قدرتمند برای پردازنده و ماژول‌های حافظه، سیستم خنک‌کننده با قابلیت پشتیبانی از خنک‌کننده آبی سیکل باز، پشتیبانی پروپیمان از پیکربندی‌های Multi-GPU، همراه داشتن OC Touch برای کنترل کامل رنج وسیع پارامترها در کمترین زمان ممکن و کیفیت ساخت بسیار بالا اشاره کرد؛ اما با گذشت زمان علایق حرفه‌ای‌ها تغییر کرده و هم‌اکنون دور، دوره گیمینگ است. اکثر قطعات سخت‌افزاری رده‌بالا و حتی میان رده به امکانات و قابلیت‌های محبوب میان گیمرها مجهز می‌شوند و حتی در مدل تجاری آن‌ها نیز پیشوند و یا پسوند Gaming مشاهده می‌شود.

از سوی دیگر درست است که شاید اورکلاک و اورکلاکرها در حال حاضر نسبت به چند سال پیش کم و کمرنگ‌تر شده باشند ولی هنوز کاربران علاقه‌مند به این پروسه به‌صورت جدی در این بخش فعال و کماکان نیز قطعات سخت‌افزاری مخصوص اورکلاکینگ ولو به‌صورت محدود و با تنوع به‌مراتب کمتر از سال‌های پیش تولید و روانه بازار می‌شود.

GIGABYTE Z270X-Gaming SOC مادربردی است که ذاتاً از سری SOC و مخصوص اورکلاک طراحی شده است ولی سعی شده تا حد ممکن حداقل امکانات محبوب در میان گیمرها نیز در آن لحاظ شود. به بیانی دیگر این مادربرد باب دل کاربرانی است که ذاتاً اورکلاکر هستند ولی نیم‌نگاهی نیز به سرگرمی‌های مبتنی بر ویدئو گیمینگ دارند.

اما این مادربرد 250 دلاری چه قابلیت‌ها و امکاناتی برای اورکلاکرها و گیمرها همراه خود دارد؟

  • پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
  • پشتیبانی از ماژول‌های حافظه DDR4 با فرکانس بیش از 4133MHz
  • پشتیبانی از پیکربندی‌های 2Way SLI / 3Way CrossFire Multi GPU کارت‌های گرافیک
  • مجهز به مدار رگولاتور ولتاژ بسیار قدرتمند و مدرن جهت تغذیه پردازنده و ماژول‌های حافظه RAM
  • دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C
  • همراه داشتن دو اسلات M.2 X4 32Gb/s و یک پورت U.2 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 3 گذرگاه
  • آماده برای نصب ماژول‌های Intel® Optane™ Memory
  • همراه داشتن سیستم صوتی خوش‌صدا و باکیفیت تحت عنوان AMP-UP™ Audio مبتنی بر تراشه ALC1220  و SNR بسیار بالا بیش از 120dB
  • دارای قابلیت پشتیبانی از پنل سخت‌افزاری مخصوص اورکلاک تحت عنوان OC Touch
  • همراه داشتن طیف وسیع نرم‌افزارهای جانبی گیمینگ، کنترل و مانیتورینگ
  • نورپردازی RGB LED بسیار زیبا و چشم‌نواز تحت عنوان RGB FUSION

در این بررسی ابتدا با معرفی اجمالی ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این مادربرد را محک می‌زنیم. با ما همراه باشید ...

توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

معرفی چیپ ست های سری 200 اینتل

چیپ‌ست‌های جدید سری 200

مادربردهای جدید مبتنی بر چیپست‌های سری 200 اینتل در کنار پردازنده های KABYLAKE-S روانه بازار می شوند. Z270 Express پرچمدار این سری از  چیپ ست های اینتل است و کامپیوترهای با کارایی بالا را هدف می گیرد، در طرف دیگر H270 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین و آخرین چیپ ست B250 است.

مشخصات اصلی و مقایسه چیپ ست های سری 200

B250 H270

Z270

چیپ ست
1x16 1x16

1x16 یا 2x8

1x8 یا 2x4
پیکربندی های CPU PCI-E 3.0
3 3 3 تعداد درگاه خروجی تصویر
خیر خیر بله پشتیبانی از اورکلاک CPU
خیر بله بله پشتیبانی از RAID
25 30 30 تعداد خطوط HSIO
12 20 24 حداکثر تعداد خطوط PCI-E
12 (6) 14 (8) 14 (10) تعداد درگاه های USB 2.0 (USB 3.0)
6 6 6 تعداد درگاه های SATA-III
3.0 3.0 3.0 رابط DMI

مادربردهای مبتنی بر چیپ ست های Z270 و H270 از همان ابتدا و بدون نیاز به بروزرسانی بایوس از پردازنده های KABYLAKE-S پشتیبانی می کنند، این در حالی است که اگر یک مادربرد سری 100 و یک پردازنده KABYLAKE-S تهیه کنید، احتمالاً به یک پردازنده نسل قبل برای بروزرسانی بایوس نیاز خواهید داشت و مستقیماً قادر به استفاده از پردازنده KABYLAKE-S نخواهید بود. البته سری ساخت جدید مادربردهای سری 100 به بایوس جدید مجهز خواهند بود.

یکی دیگر از تغییرات مهم در مقایسه با سری 100، پشتیبانی از SSDهای فوق سریع Optane اینتل است که توسط پلتفرم های فعلی پشتیبانی نمی شوند. سه چیپ ست جدید Z270 ،H270 و B250 همچنین از Rapid Storage Technology v15 پشتیبانی می کنند.

آنچه که چیپ ست Z270  را از H270 متمایز می کند، درست همان ویژگی هایی است که Z170 را از H170 متمایز می کند. چیپ ست Z270 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی شکاف PCI-Express 3.0 x16 به دو شکاف PCI-Express 3.0 x8 جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H270 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H270 و B150 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی ( با پهنای x4) بهره می گیرد. البته مطمئناً در این حالت کارایی نمی تواند مطلوب باشد.

اگر خواهان تمامی قابلیت ها و امکانات جدید اینتل هستید؛ باید به سراغ مادربرد های مبتنی بر چیپ‎ست Z270 بروید که تا سه شکاف PCIe 3.0 و قابلیت اورکلاکینگ پردازنده و حافظه را در اختیار شما قرار می دهد.

افزایش تعداد خطوط پرسرعت HSIO

چیپ ست های سری 200 اینتل در مقایسه با سری 100 دارای 4 خط ارتباطی HSIO بیشتر هستند. Z270 در مجموع دارای 30 خط ارتباطی HSIO است که این مقدار در Z170 به 26 خط می رسد.

برخورداری از پهنای باند بیشتر در بخش HSIO به سازندگان مادربرد این امکان را می دهد تا قابلیت های غنی تری چون Thunderbolt و USB 3.1، تعداد بیشتری شکاف M.2 و تعداد بیشتری شکاف PCIe با پهنای باند بیش از x1 را به مادربردها اضافه کنند.

از مجموع 30 خط ارتباطی HSIO چیپ ست های Z1270 و H270،ا 16 خط آن مختص به پردازنده گرافیکی و 14 خط باقی مانده خطوط همه منظوره (downstream) را تشکیل می دهند. در چیپ ست های سری 100 تعداد خطوط ارتباطی همه منظوره به 10 خط می رسد.

در آن سو H270 از تعداد 30 خط HSIO بهره می برد که در H170ا22 خط و چیپ ست B250 نیز دارای 25 خط HSIO است که در B150ا18 خط بود.

همچنین در تغییر دیگری حالا می توان حداکثر 8 خط HSIO را در سطح مادربرد به یک وسیله اختصاص داد که با چیپ ست های سری 100 به 4 خط محدود می شد. این تغییر به طراحی مادربردها به ویژه در تبعیه درگاه ها و شکاف های پرسرعت کمک می کند.

همچنان رابط DMI 3.0 چیپ ست را با پردازنده پیوند می دهد.

دیگر قابلیت ها نظیر تعداد درگاه های USB یا SATA تغییر نکرده اند.

بسته‌بندی و متعلقات داخل جعبه

بسته‌بندی و متعلقات داخل جعبه

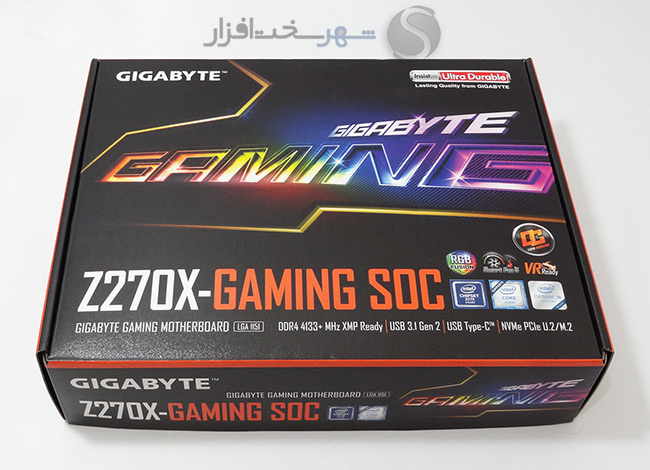

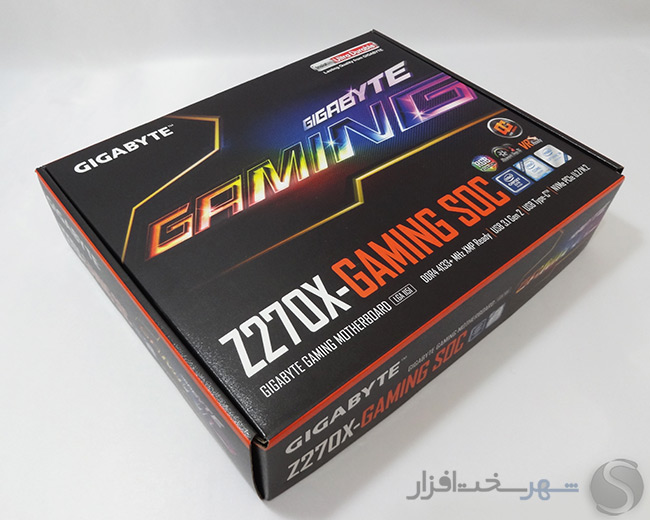

برخلاف مادربردهای با برند AORUS این کمپانی جعبه این مدل کاملاً شلوغ و رنگارنگ طراحی شده است. البته پیش‌زمینه کاملاً مشکی‌رنگ در این مدل نیز در جعبه این مدل نیز مشاهده می‌شود.

عبارت GIGABYTE GAMING در کنار مدل تجاری، لوگو کمپانی گیگابایت و Ultra Durable شاخص‌ترین مندرجات روی این جعبه محسوب می‌شوند.

لوگو مخصوص مادربردهای Super Overclock، پشتیبانی از ماژول‌های حافظه رم با فرکانس بیش از 4133MHz، پورت‌های بسیار پرسرعت USB3.1 Gen2 و گذرگاه‌های NVMe PCIe U.2/M.2 در کنار لوگوهای مربوط به نورپردازی RGB FUSION و لوگوهای تجاری پردازنده و چیپست های جدید اینتل نیز سایر مندرجات روی این جعبه را تشکیل می‌دهند.

ابعاد جعبه 340mm x 272mm x 80mm است و با تمامی محتویات داخلش حدوداً 1.68 کیلوگرم وزن دارد. تقریباً مشابه مادربردهای میان رده.

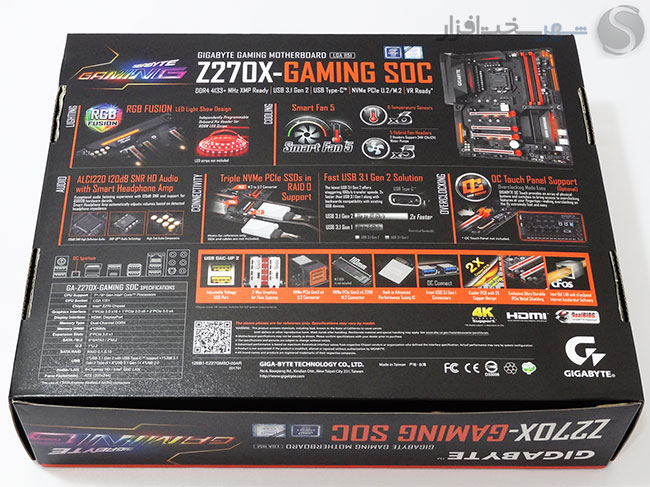

پشت این جعبه حتی شلوغ‌تر از حد تصور ما طراحی شده است! تصویری بزرگ از مادربرد به همراه محوری‌ترین قابلیت‌های آن، مشخصات فنی، تصویری بزرگ از پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند. به بیان دیگر گیگابایت حتی از فضای میلی‌متری این بخش نیز برای معرفی محصول خود استفاده کرده است!

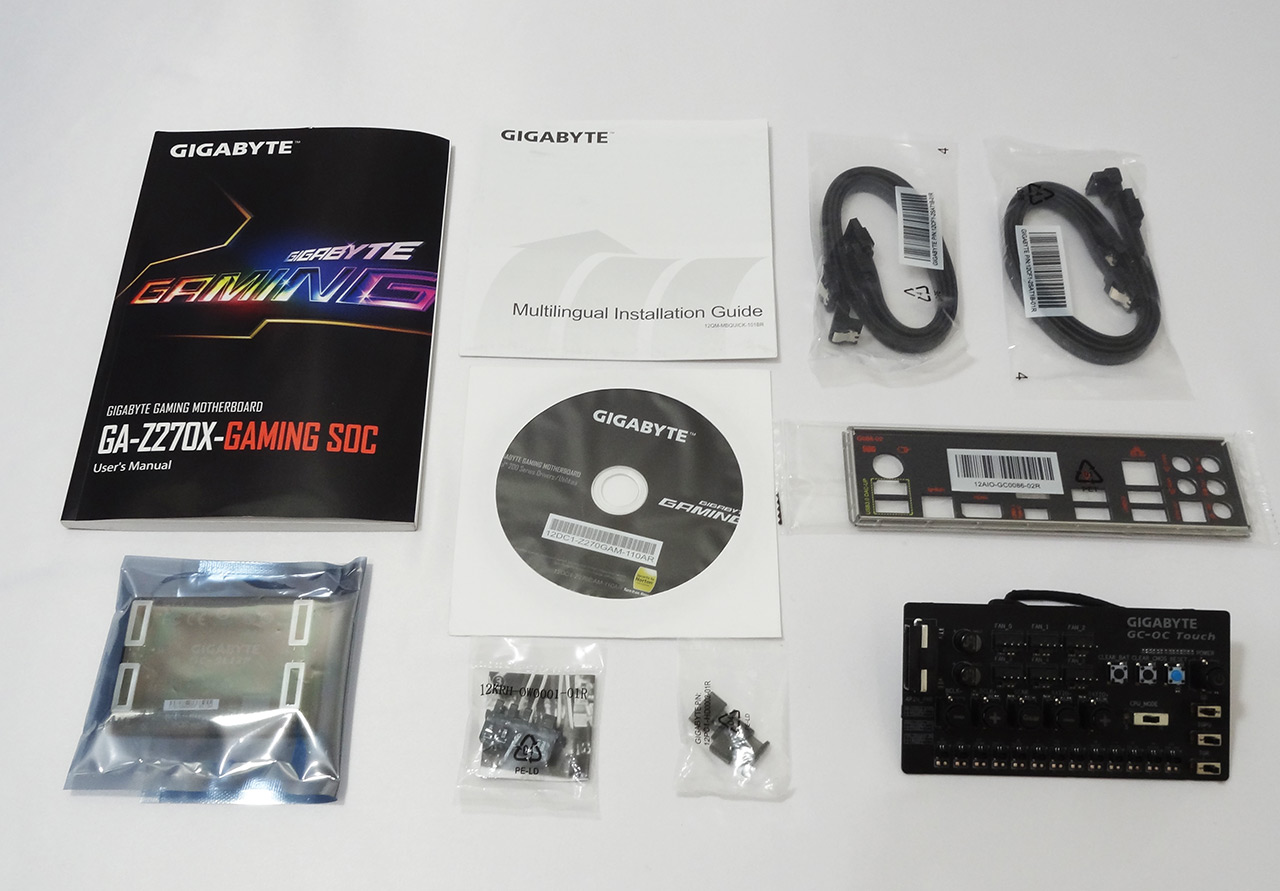

محتویات داخل جعبه با توجه به رنج قیمت مادربرد تا حدودی خلاصه‌تر از حد انتظار ماست:

  • دفترچه‌های راهنمای نصب و راه‌اندازی به همراه DVD راه‌انداز حاوی درایورها و نرم‌افزارهای جانبی
  • 1 عدد پل SLI-HB
  • 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی و روکش مش محافظ
  • 2 عدد درپوش محافظ برای جلوگیری از نفوذ گردوخاک به درون پورت‌های پنل پشتی
  • 1 عدد G-Connector جهت سهولت در نصب کانکتورهای پنل جلویی کیس
  • پنل فلزی پشت مادربرد
  • پنل سخت‌افزاری مخصوص اورکلاک تحت عنوان OC Touch Panel (به‌صورت انتخابی)

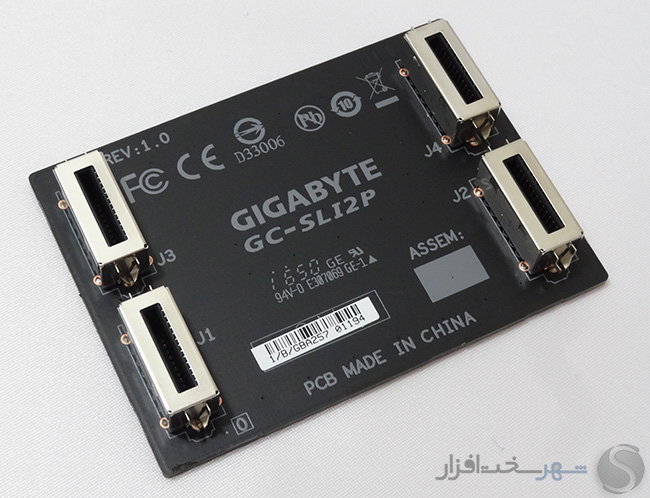

در تصویر بالا پل بسیار ارزشمند و کمیاب SLI-HB موجود در محتویات جعبه این مادربرد را ملاحظه می‌کنید. پل SLI-HB در افزایش بازدهی پیکربندی SLI کارت‌های گرافیک رده‌بالای GeForce GTX 1070/1080 نقش مهمی را ایفا می‌کند.

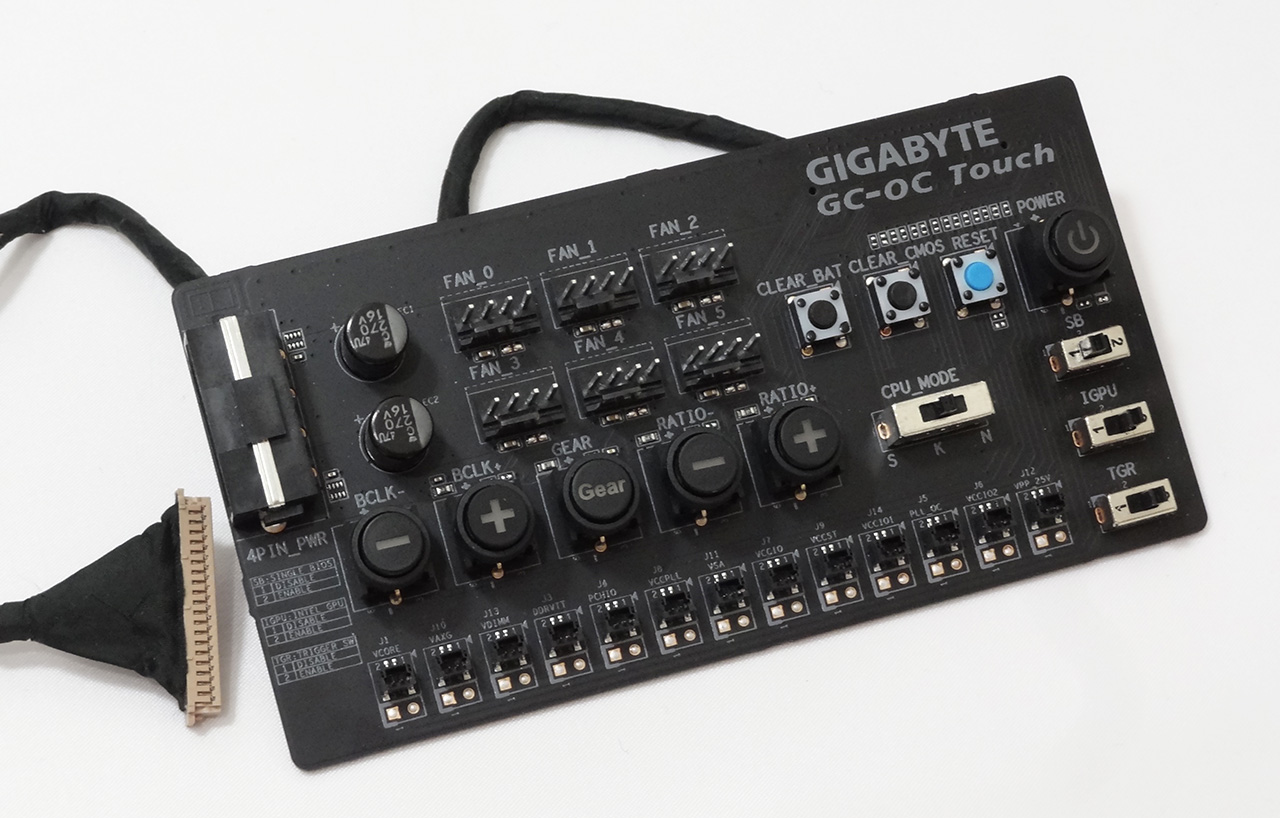

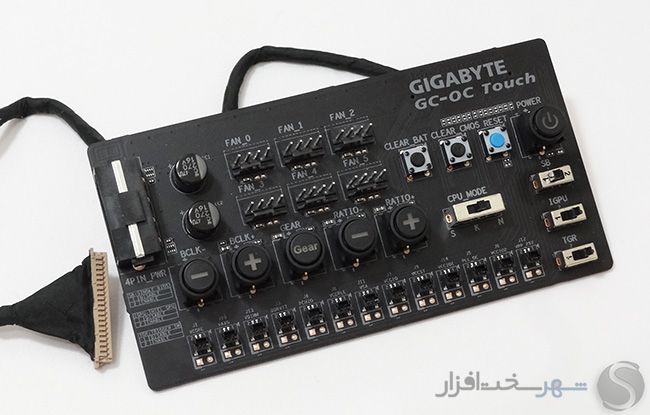

در تصویر بالا نیز پنل OC Touch را ملاحظه می‌کنید. این قطعه که به‌صورت مجزا به فروش می‌رسد تقریباً اکثر امکانات موردنیاز اورکلاکرها مانند کنترل کامل بر روی فرکانس و ضریب فرکانس پردازنده، مانیتورینگ ولتاژ بخش‌های مختلف و 6 کانکتور اختصاصی فن را در اختیار آن‌ها قرار می‌دهد. در ادامه بیشتر در مورد این پنل صحبت خواهیم کرد.

مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

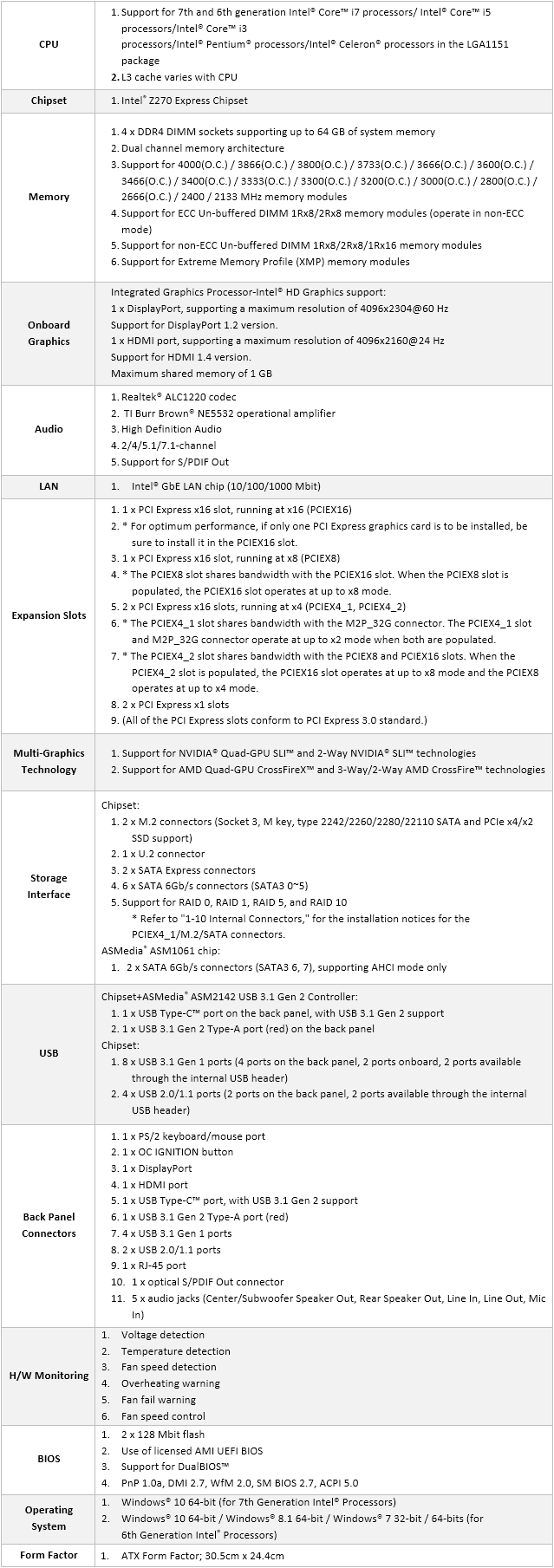

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب‌سایت رسمی کمپانی GIGABYTE ملاحظه کنید:

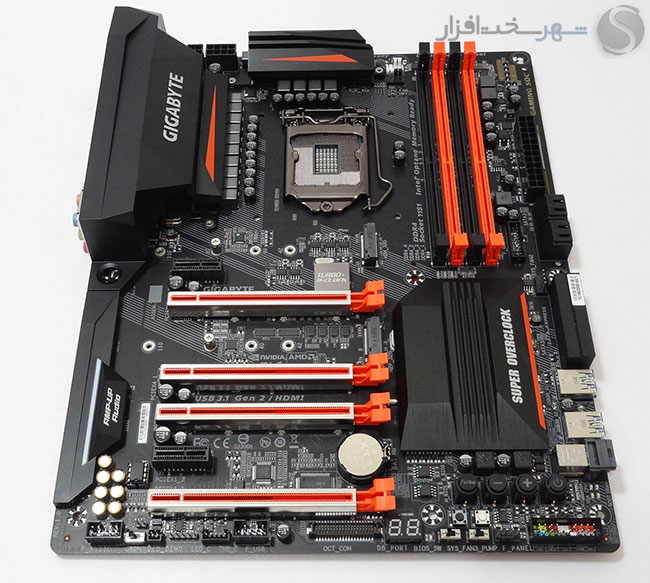

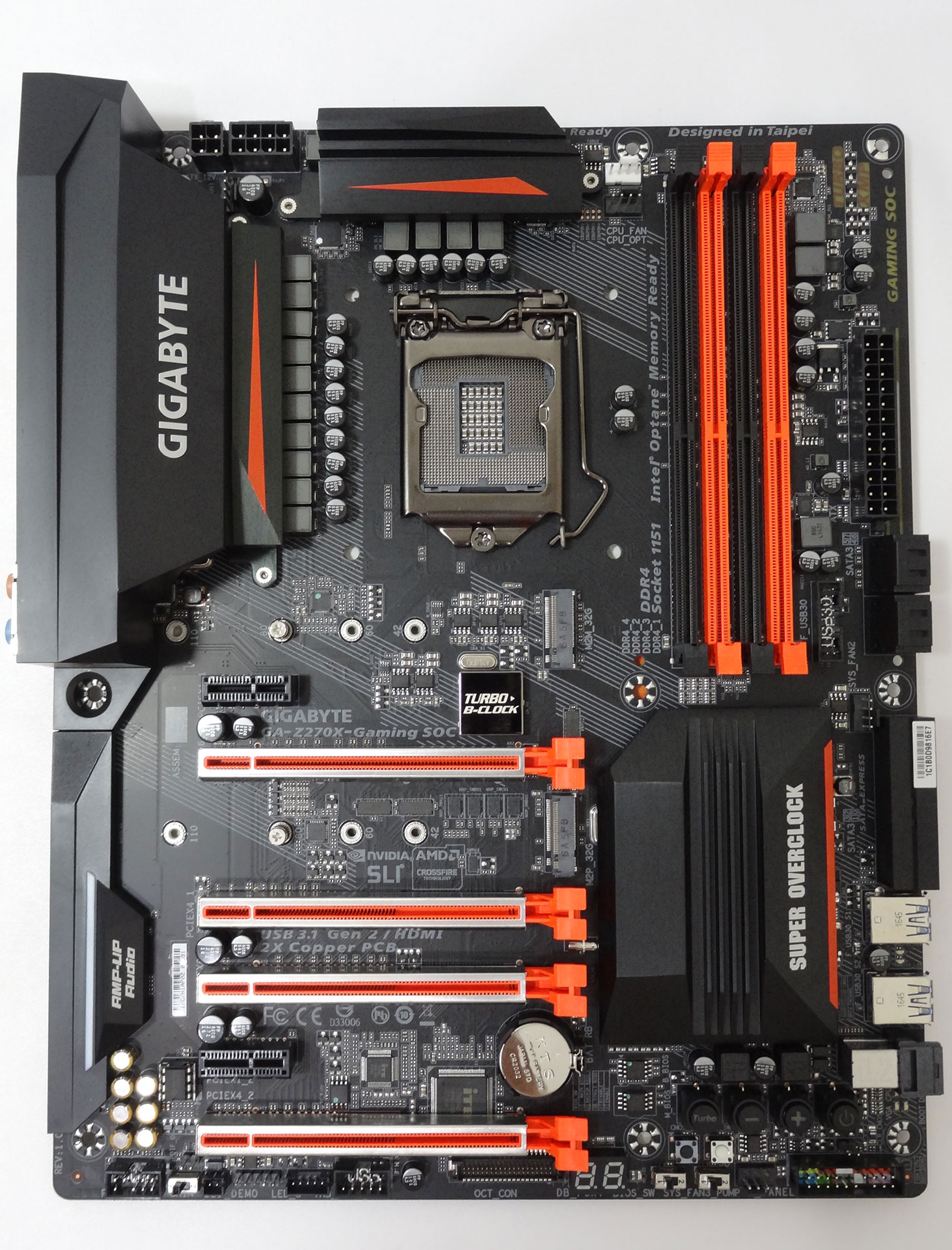

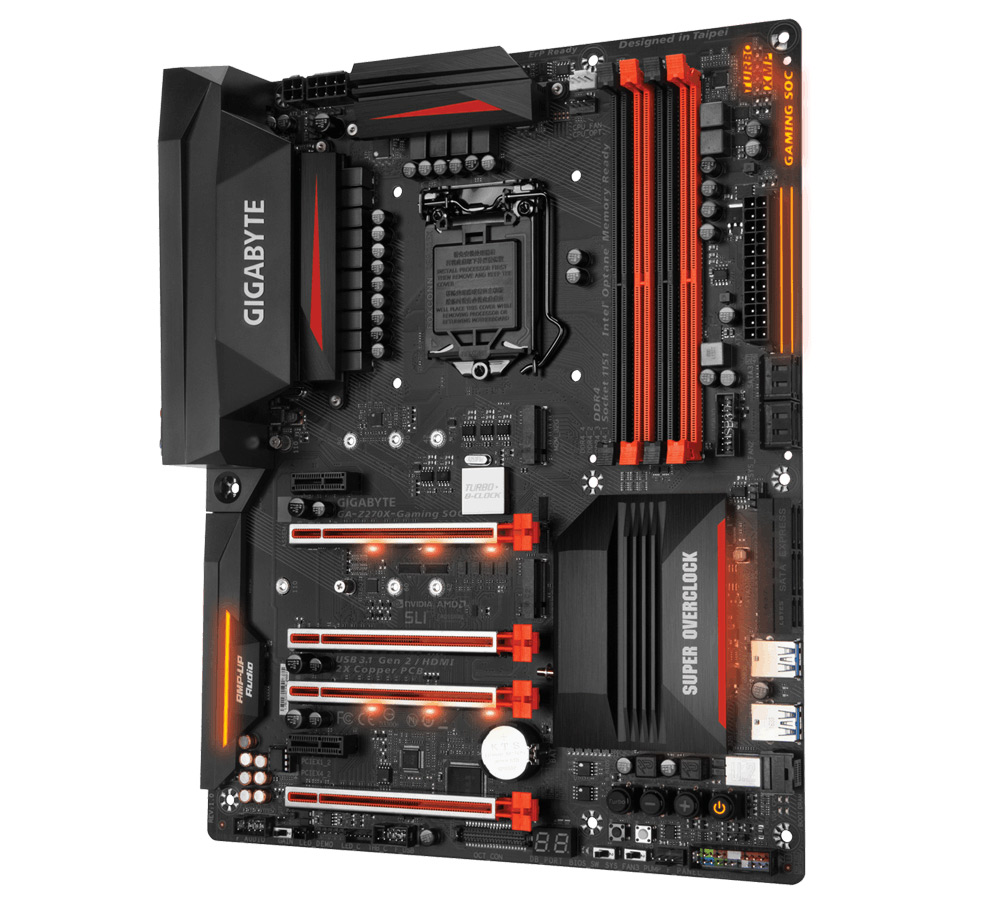

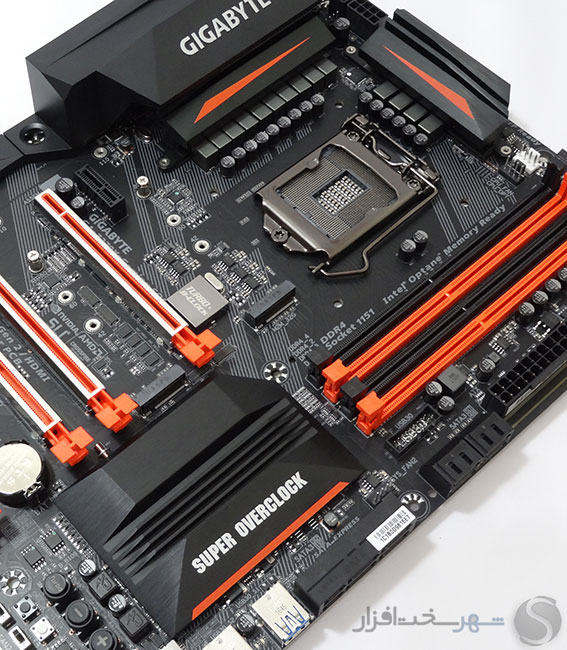

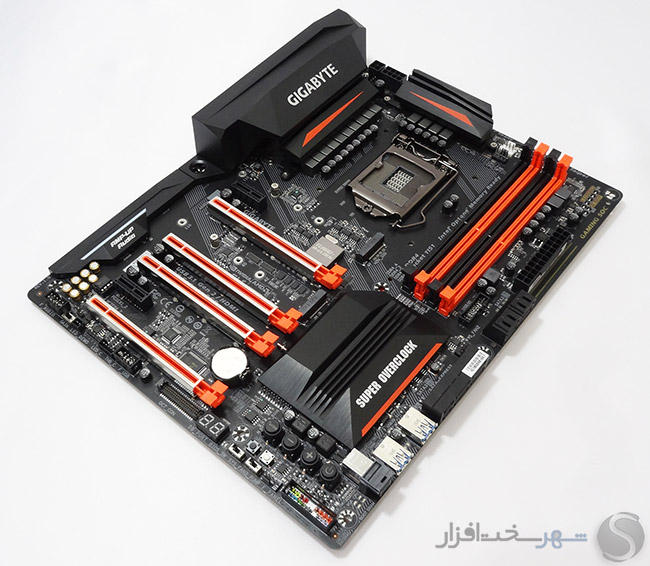

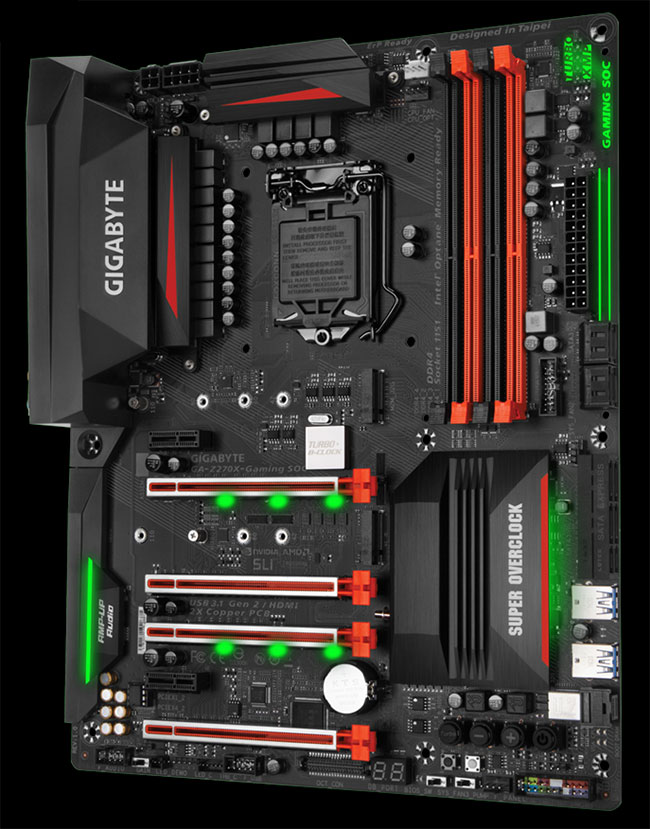

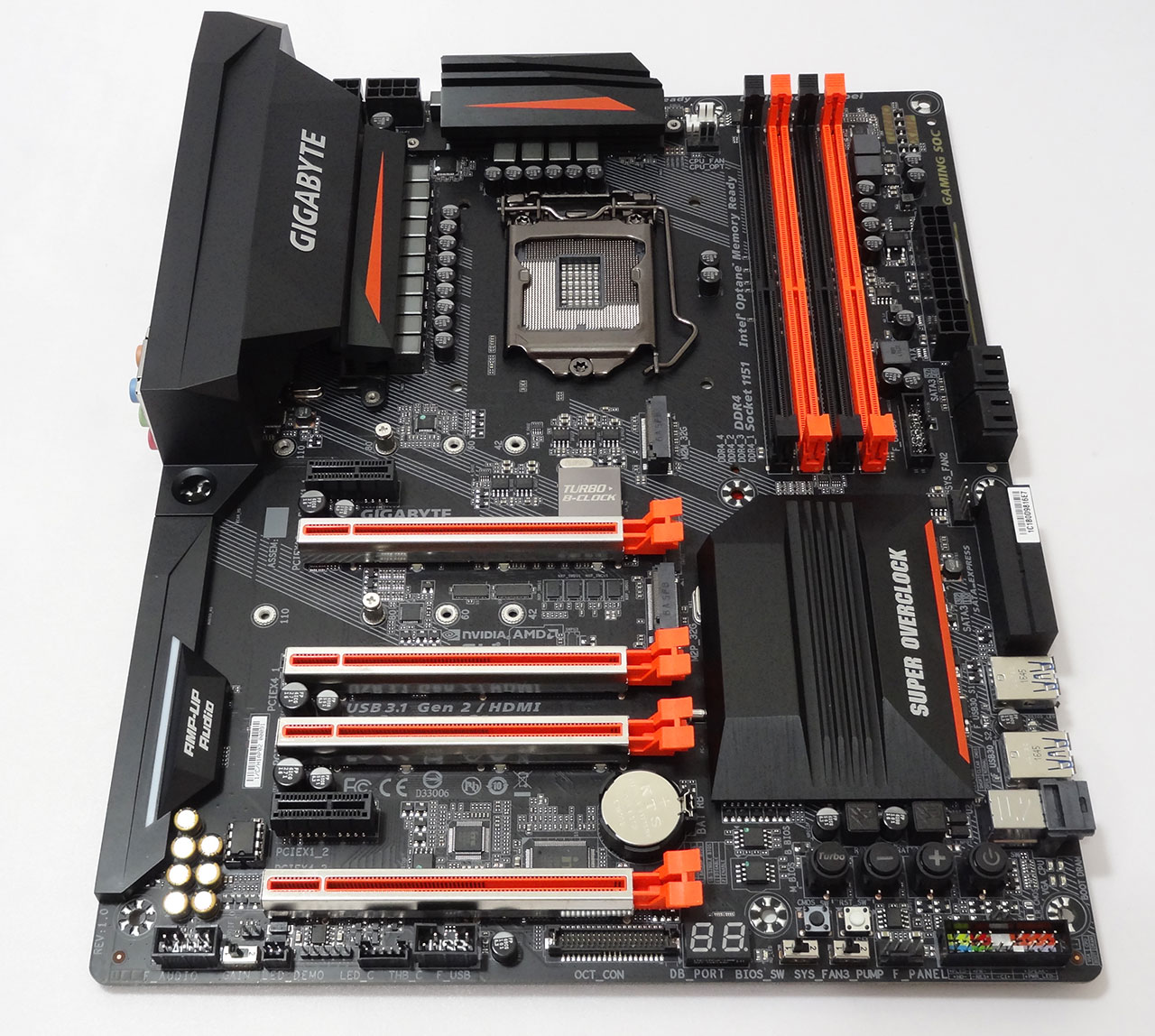

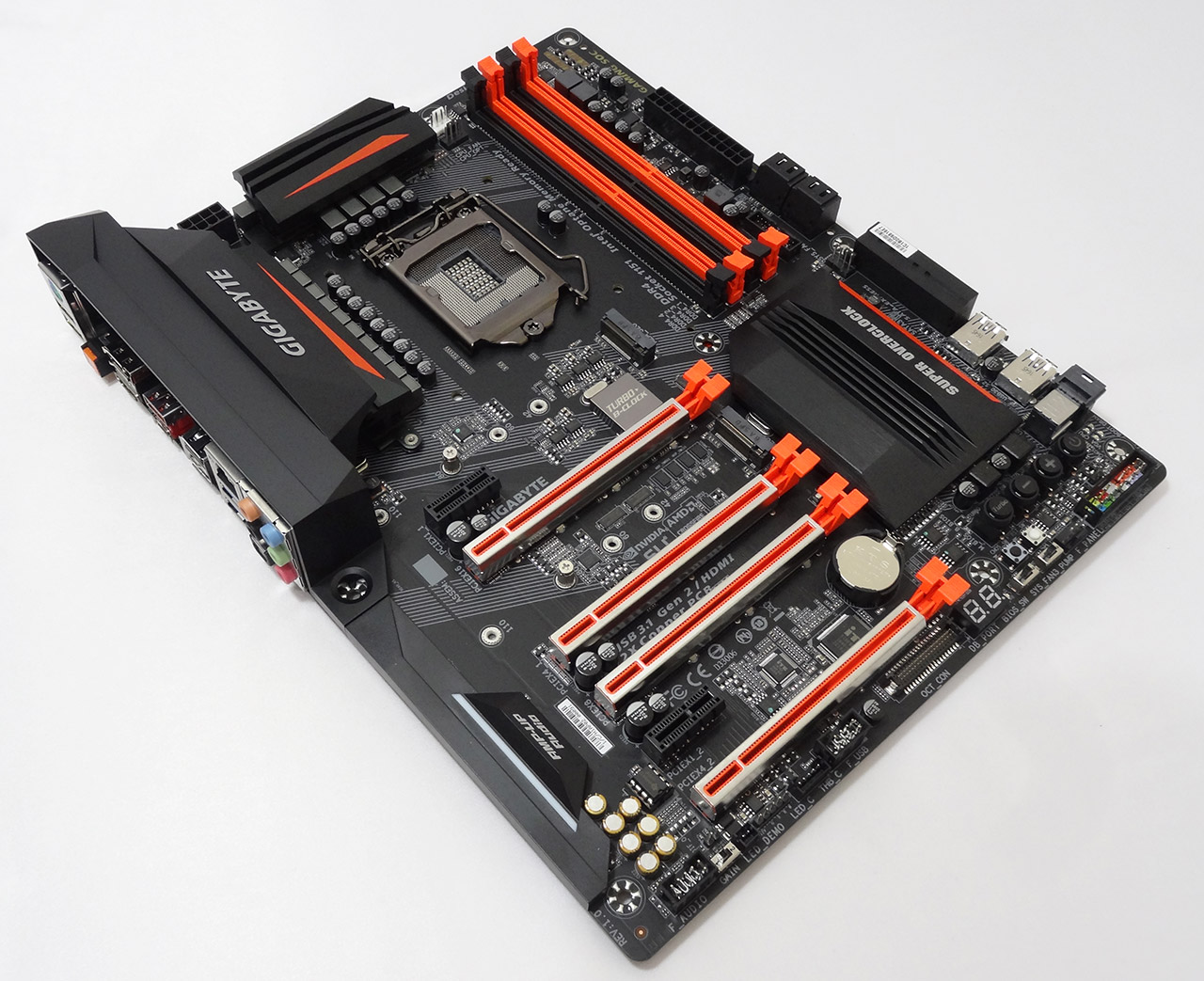

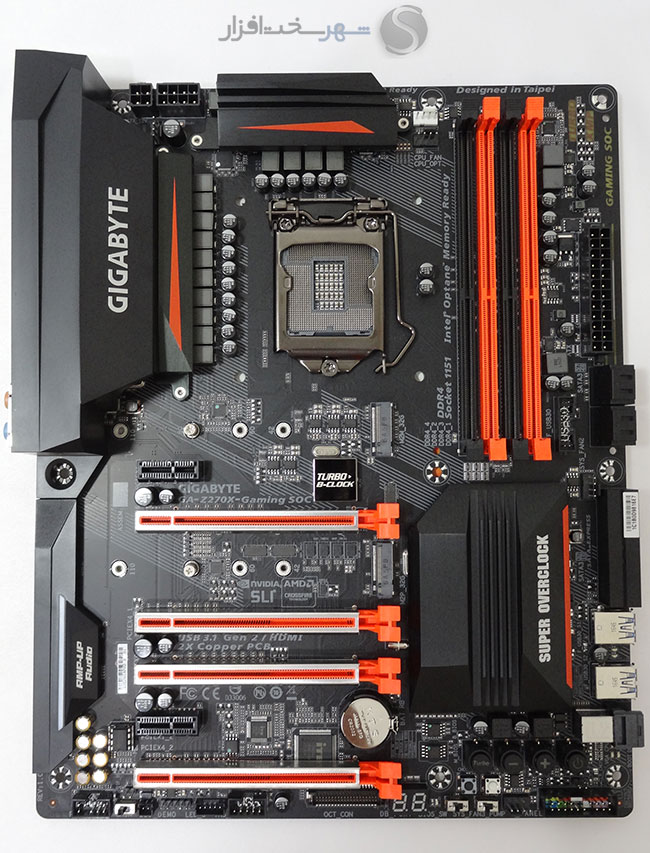

رنگ‌بندی مشکی و نارنجی که درواقع عکس شناسنامه‌ای مادربردهای سری SOC کمپانی گیگابایت محسوب می‌شود در این مادربرد نیز به چشم می‌خورد. درج عبارت‌های Super Overclock بر روی هیت سینک تعبیه شده بر روی چیپست PCH، برند AMP-UP Audio بر روی پوشش پلاستیکی تعبیه شده بر روی کامپوننت های سیستم صوتی و لوگو تجاری GIGABYTE چاپ شده بر روی پوشش محافظ تعبیه شده بر روی پورت‌های پنل پشتی اولین مواردی هستند که در نگاه اول به این مادربرد به چشم می‌خورند. از طراحی هیت سینک‌ها گرفته تا پوشش محافظ مشکی‌رنگ تعبیه شده بر روی پورت‌های پنل پشتی و کامپوننت های سیستم صوتی و در آخر رنگ‌بندی، همه چیز ساده است و برخلاف مادربردهای سری Gaming x این کمپانی شاهد طراحی چشم‌نواز و خیره‌کننده در این مدل نیستیم.

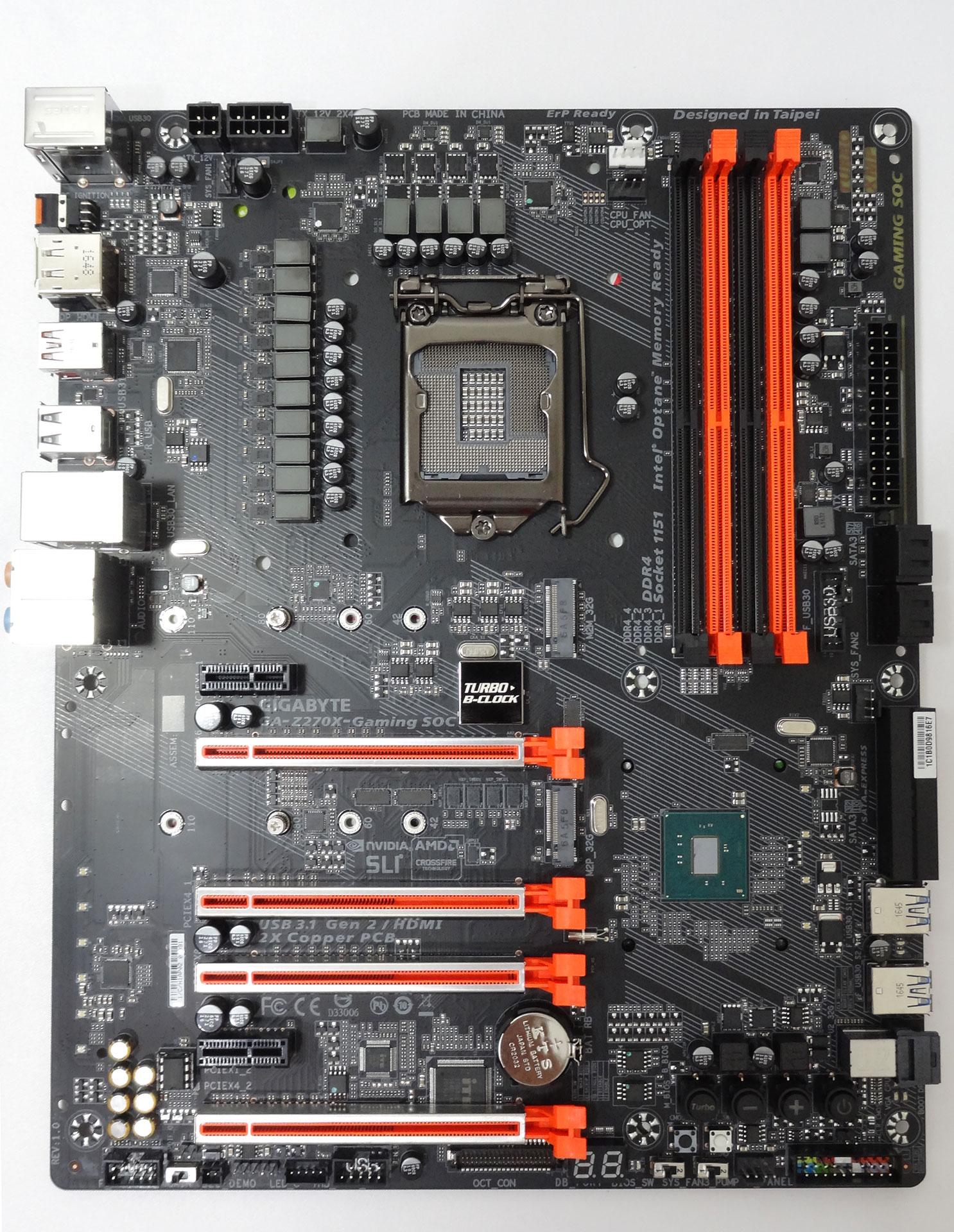

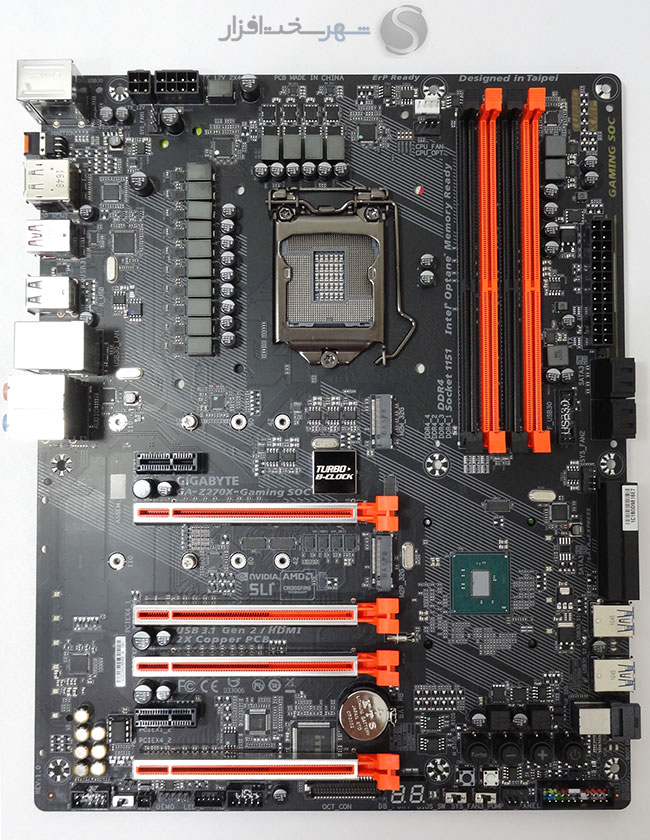

PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 24.4cm همانند اکثر مادربردهای مشابه در کلاس مادربردهای ATX طبقه‌بندی می‌شود و از این حیث مشکلی در تعبیه آن در اغلب کیس های استاندارد موجود در بازار نخواهد بود.



همان‌طور که ملاحظه می‌کنید اگر از بالا تا پایین این مادربرد را به دو بخش مساوی تقسیم کنیم تراکم قطعات و کامپوننت ها در نیمه سمت راست به‌مراتب بیشتر از نیمه سمت چپ خواهد بود. همچنین تا حد امکان از تعبیه قطعات مهم و Wire ها در اطراف روزنه‌های مخصوص پیچ کردن مادربرد بر روی کیس اجتناب شده است.

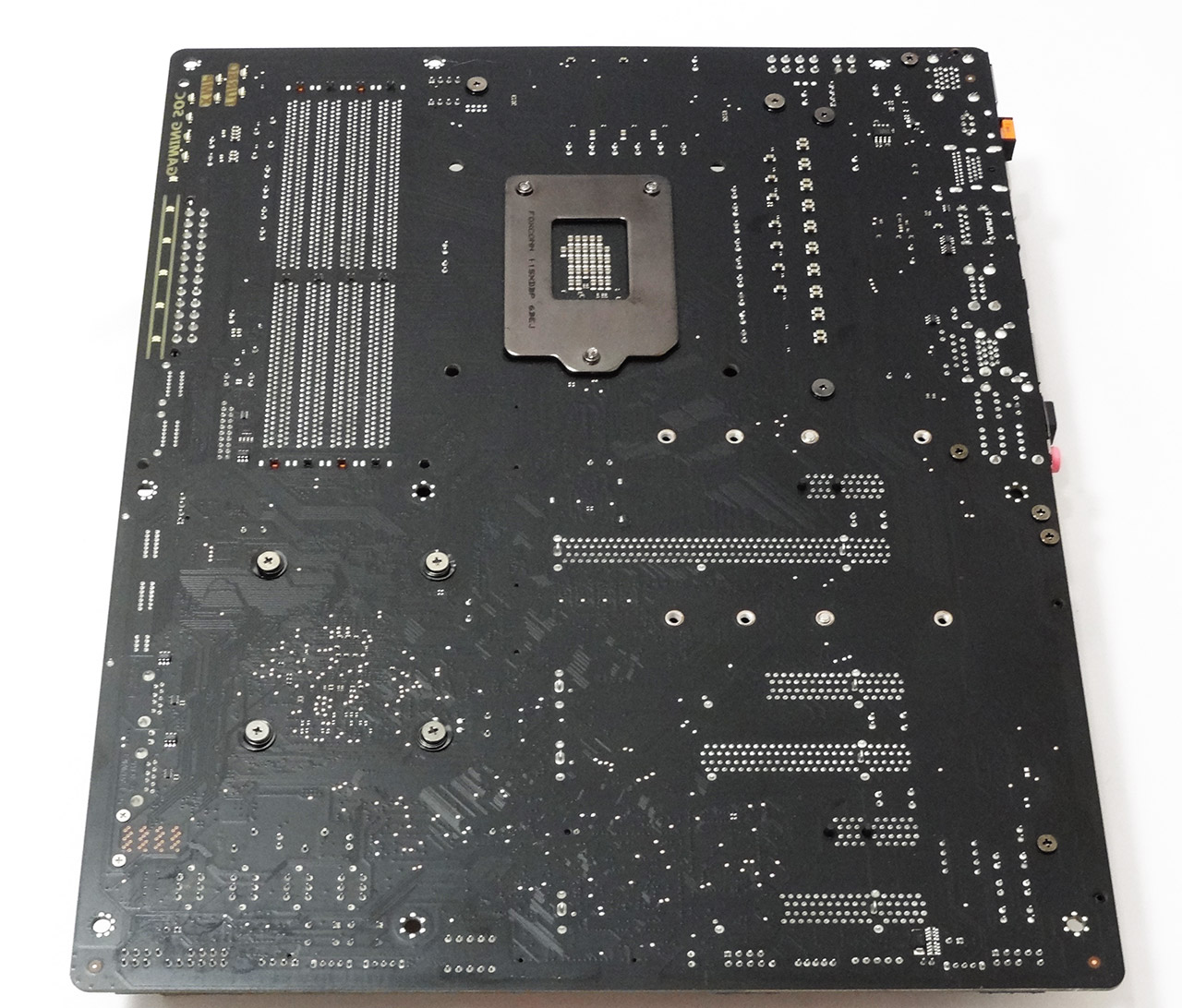

کیفیت لحیم‌کاری PCB مثل همیشه عالی است و با یک نگاه به PCB کاملاً مشکی‌رنگ این مادربرد می‌توان به این موضوع پی برد. در پشت PCB هیچ خبری از تعبیه تسمه فلزی برای تثبیت بیشتر هیت سینک‌ها و یا دفع حرارت از برخی کامپوننت های مدار رگولاتور ولتاژ پردازنده نیست و تمامی بخش‌های نصب شده بر روی PCB اعم از هیت سینک‌ها و پوشش‌های پلاستیکی توسط 13 عدد پیچ فنردار و یا معمولی بر روی این PCB نصب شده‌اند.

بررسی اولیه

بررسی اولیه

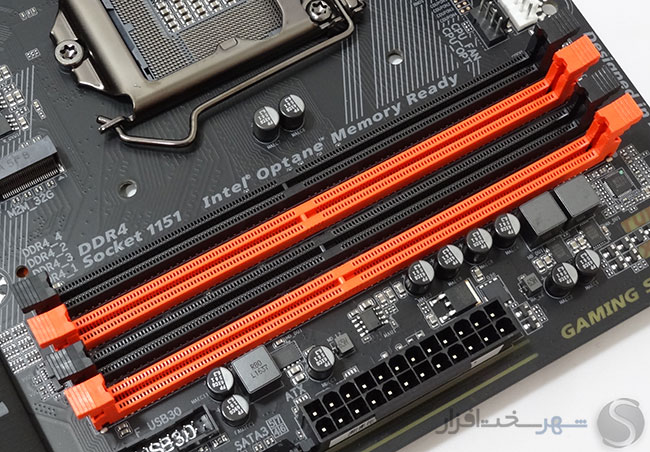

این مدل به‌واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2133/2400MHz را در حالت استاندارد داراست. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 2.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس‌های بیش از 4133MHz را نیز با موفقیت پشت سر گذاشته است.

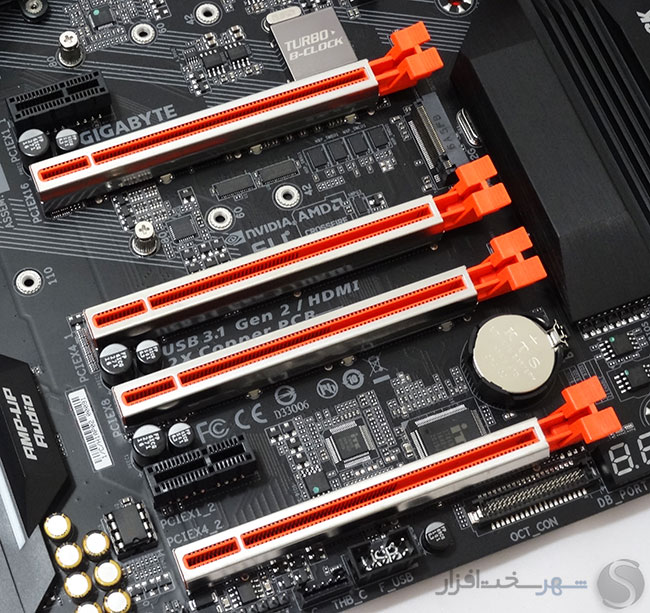

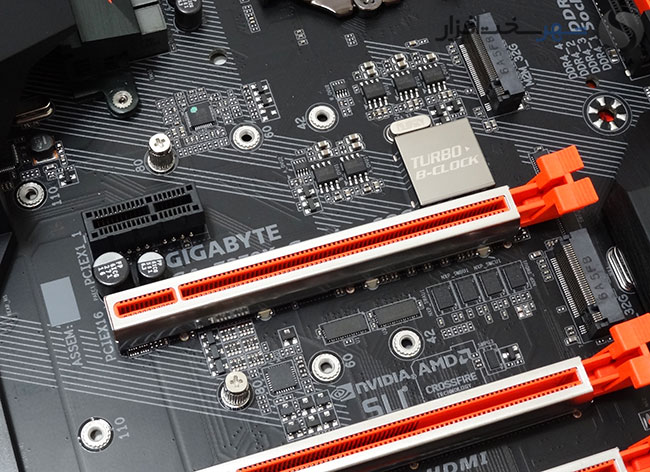

در بخش اسلات های توسعه 4 اسلات PCI-Express x16 3.0 مشاهده می‌شود که همگی آن‌ها به غیر از اسلات سوم از کنترلر PCI-Express 3.0 تعبیه شده در پردازنده منشعب می‌شوند.

در این مادربرد اسلات اول با سرعت x16 در پیکربندی‌های 2 گانه SLI/CrossFireX اسلات های اول و دوم با سرعت X8، در پیکربندی‌های 3 گانه اسلات اول، دوم و چهارم با سرعت X8/X4/X4 و در پیکربندی‌های 4 گانه نیز این 4 اسلات با پیکربندی X4/ X8/X4/X4فعالیت خواهد کرد. البته این مادربرد تنها از پیکربندی‌های 2 گانه Nvidia SLI و 3 گانه AMD CrossFireX پشتیبانی می‌کند و پیکربندی‌های 4 گانه صرفاً کاربردهای GPGPU خواهند داشت.

علاوه بر این، 2 اسلات PCI-Express 3.0 X1 منشعب شده از چیپست Intel Z270 نیز در بین اسلات های X16 تعبیه شده‌اند تا برای نصب تجهیزات جانبی محدودیت خاصی وجود نداشته باشد.

اما نکته قابل‌توجه در مورد اسلات های PCI-Express 3.0 X16 تعبیه شده در این مادربرد استفاده از محافظ فلزی از جنس فولاد ضدزنگ بر روی تمامی اسلات های توسعه است که به گفته کمپانی سازنده مقاومت آن‌ها را در برابر شکستگی ناشی از نصب کارت‌های گرافیک سنگین تا 1.7 برابر تقویت کرده و مانع از خم شدن و تداخل گره‌ها در برابر فشارهای سنگین بر روی آن‌ها می‌شود.

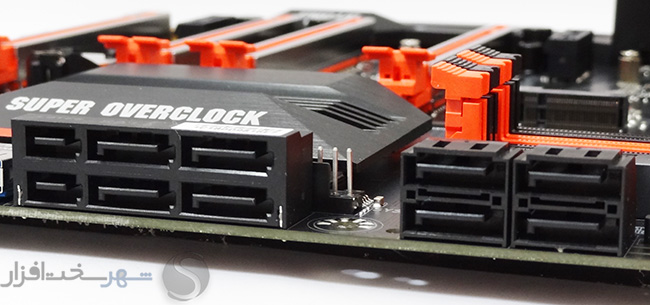

در بخش پورت‌های مرتبط با تجهیزات ذخیره‌سازی 4 پورت مستقل SATA 6Gb/s و 2 پورت SATA-Express 10Gb/s مشاهده می‌شود که به غیر از دو عدد از پورت‌های SATA 6Gb/s همگی از چیپست Intel Z270 منشعب می‌شوند.

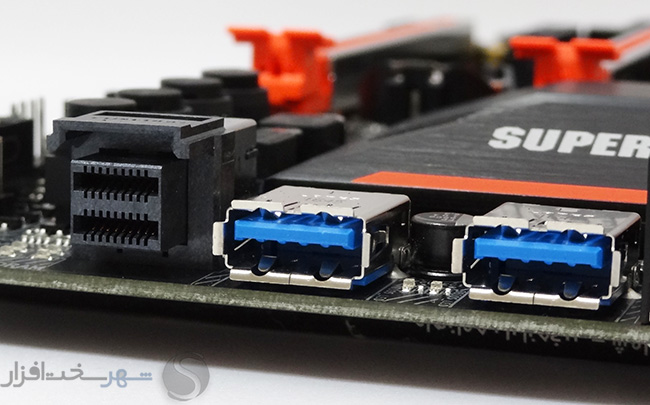

در کنار پورت‌های نام برده 2 پورت USB 3.0 Type-A جهت دسترسی سریع اورکلاکرها به پورت USB و یک پورت U.2 32Gb/s نیز تعبیه شده است.

تقریباً در مرکز مادربرد و بالا و پایین اسلات PCI-Express x16 دو اسلات M.2 X4 32Gb/s نیز تعبیه شده تا تقریباً شاهد تمامی پورت‌های مدرن و پرسرعت حال حاضر در این مادربرد باشیم. هر دو این اسلات ها از SSD های با رابط SATA و PCIe x4/x2 با استانداردهای طول 2242/2260/2280/22110 پشتیبانی می‌کنند. همچنین به لطف قابلیت‌های بی‌نظیر چیپست Intel Z270 این امکان فراهم شده تا با پیاده‌سازی پیکربندی RAID 0 برای تجهیزات پرسرعت نصب شده بر روی هر سه رابط M.2 Socket 3 32Gb/s  و U.2 32Gb/s با سرعتی خارق‌العاده به تبادل اطلاعات بپردازید!

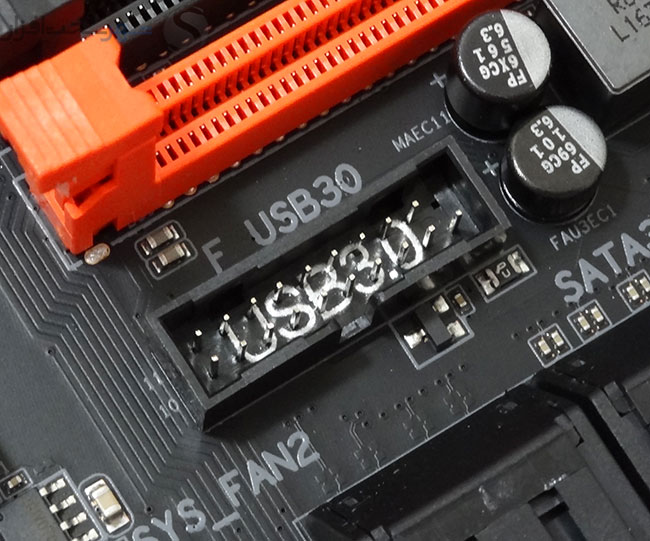

همچنین در کنار پورت‌های SATA یک کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel Z270 تعبیه شده است که روی هم رفته 2 پورت USB 3.0 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم می‌کند.

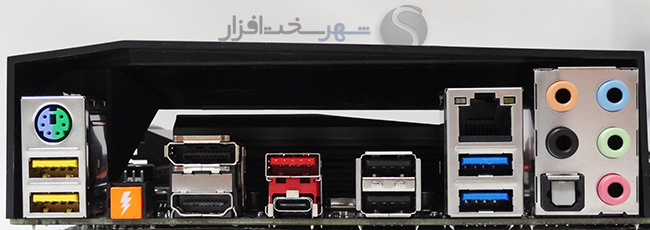

در پنل پشتی این مادربرد به ترتیب از بالا 2 پورت USB 3.0 زرد رنگ با قابلیت پشتیبانی از USB DAC-UP 2 (ولتاژ تثبیت شده 5 ولت با قابلیت تنظیم دستی) و یک پورت PS/2 با قابلیت پشتیبانی از ماوس و کیبورد، 2 پورت USB 3.0 (همگی منشعب شده از چیپست Intel Z270) به همراه 2 پورت USB3.1 Gen2 (پورت قرمز رنگ از نوع Type-A و پورت کوچک مشکی‌رنگ از نوع Type-C) و USB2.0 در کنار یک درگاه Gigabit Ethernet مهم‌ترین درگاه‌های دستگاه‌های ورودی و خروجی این مادربرد را تشکیل می‌دهند. همچنین در بخش خروجی‌های تصویر نیز 1 پورت HDMI 1.4b و 1 پورت Display Port 1.2 در نظر گرفته شده است.

علاوه بر این همان‌طور که اشاره شد 2 عدد از پورت‌های USB 3.0 این پنل که با رنگ زرد از سایر پورت‌ها متمایز شده‌اند به همراه پورت‌های USB 3.0 ارائه شده توسط کانکتورهای تعبیه شده بر روی PCB دارای تغذیه با ولتاژ 5v تقویت شده با قابلیت تنظیم دستی ولتاژ (حداکثر +0.2V بیشتر از مقدار نامی) هستند و حتی در جریان‌های بالا نیز دچار افت ولتاژ و نویز نمی‌شوند. این قابلیت که کمپانی سازنده آن را USB DAC-UP 2 نامیده است برای اتصال دستگاه‌های پرمصرف و مبدل‌های  Digital-to-Analog صوتی کاربرد دارد و در عمل باعث تثبیت هر چه بیشتر ولتاژ و افزایش کیفیت ادوات صوتی نام‌برده خواهد شد. علاوه بر این مشکلات ناشی از قطع وصل کیبورد و ماوس با سیم‌های بلند نیز در این مادربرد وجود نخواهد داشت.

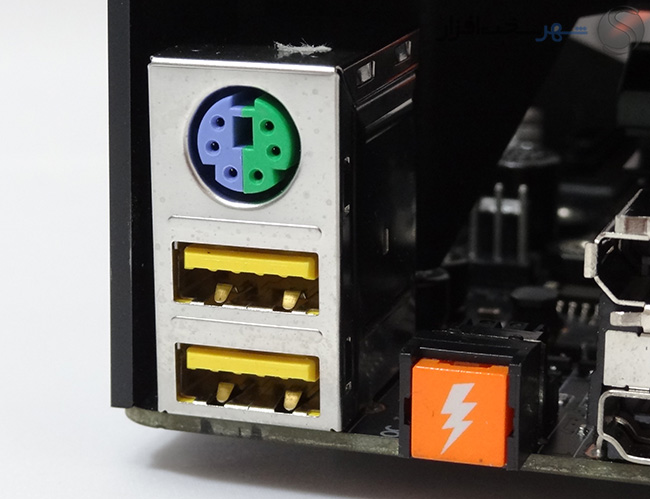

همچنین یک سوئیچ نارنجی رنگ در کنار پورت‌های نام برده تعبیه شده است که OC Ignition نامیده می‌شود. با فشردن این کلید در حین اورکلاکینگ در عمل جریان موردنیاز تمامی قطعات متصل شده به مادربرد به غیر از پردازنده بدون وقفه تأمین می‌شود. این عمل در مواقعی کاربرد دارد که اورکلاکر در حین Shut Down شدن سیستم کماکان به عملکرد فن‌ها برای جلوگیری از ایجاد رطوبت بر روی برد و سیستم عامل‌های سفارشی سازی شده مبتنی بر i-RAM نیاز دارند.

نگاهی نزدیک‌تر (سیستم خنک‌کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک‌کننده و مدار رگولاتور ولتاژ)

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع  10l+4Phase Digital PWM است که در این بین 10Phase وظیفه تأمین ولتاژ هسته پردازنده (Vcore) و بخش‌های مرتبط با آن را بر عهده دارند و 4Phase ولتاژ تراشه گرافیکی تعبیه شده در پردازنده (VCCGT) را تأمین می‌کنند. از جمله متریال فوق‌العاده باکیفیت به کار رفته در این مدار می‌توان به خازن‌های ژاپنی Black™ Solid با عمر 10 هزار ساعت، نسل چهارم PWM Controller های ساخت کمپانی International Rectifier و نسل سوم تراشه‌های PowIRstage ساخت همین کمپانی اشاره کرد.

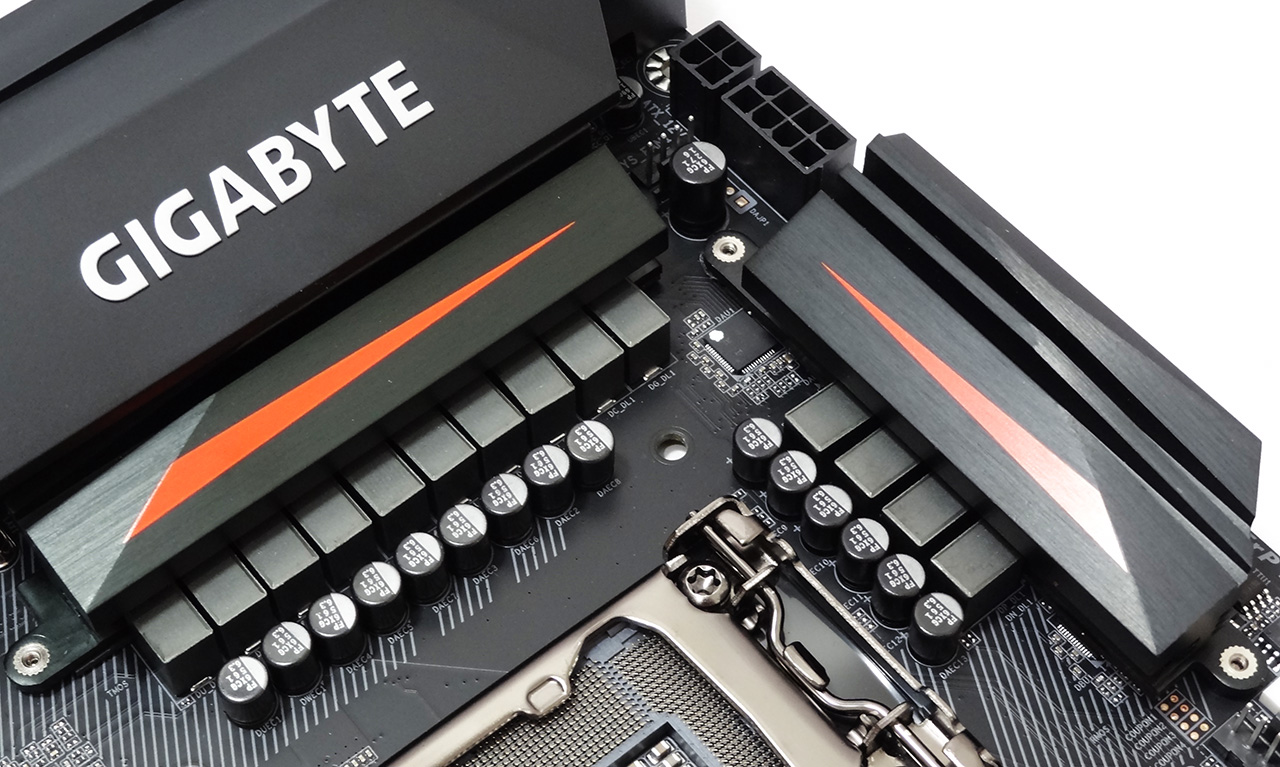

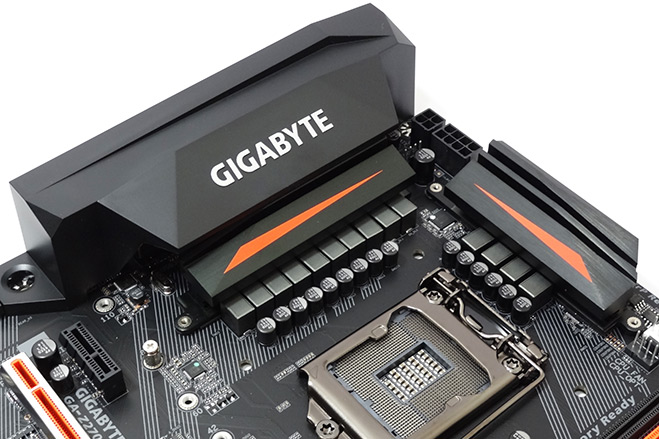

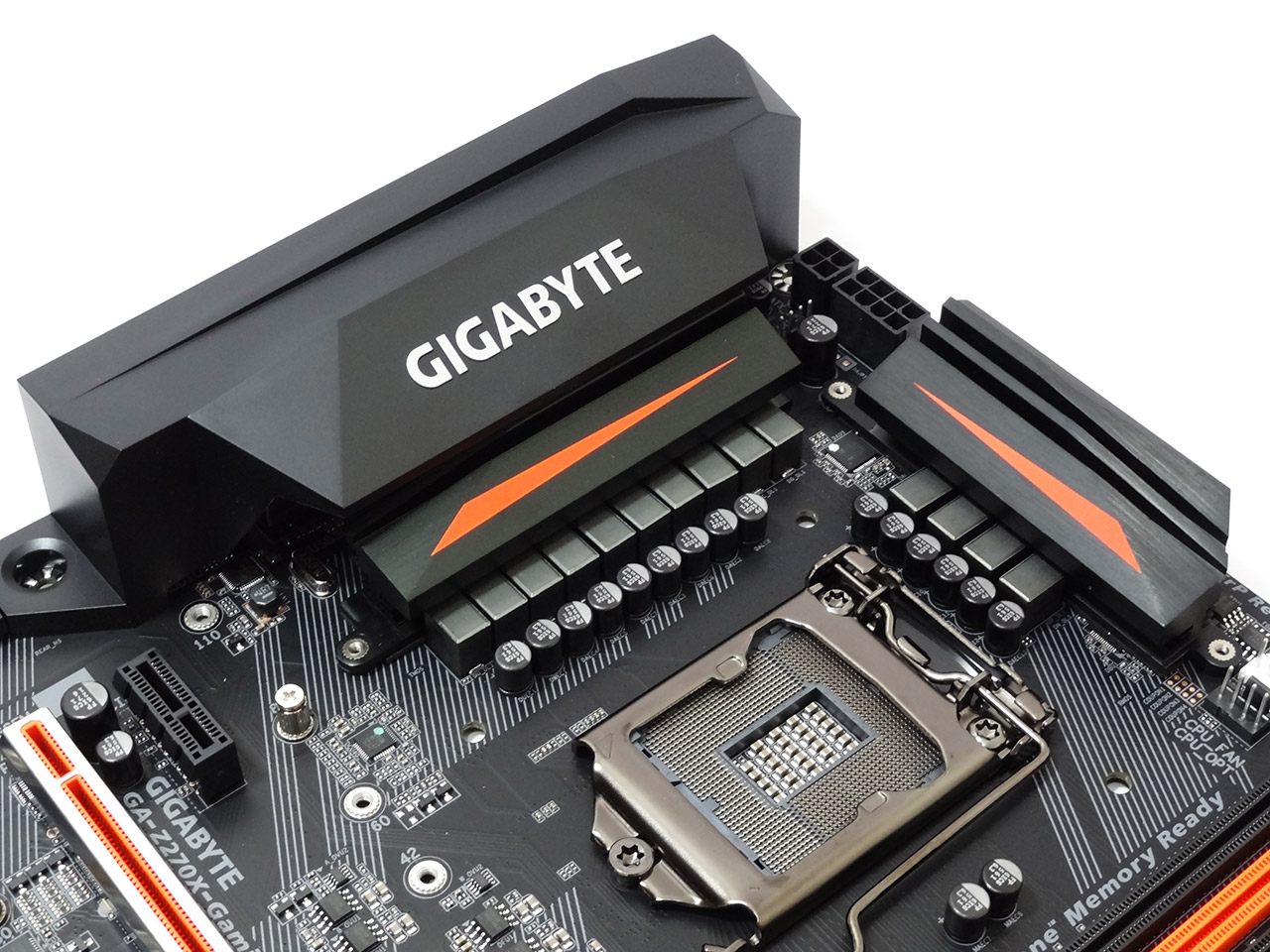

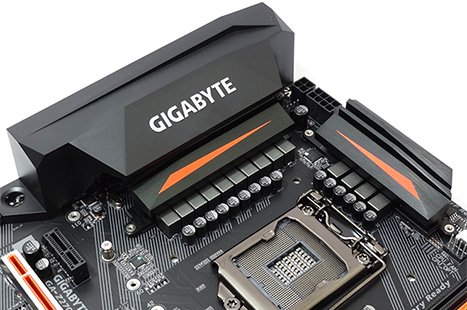

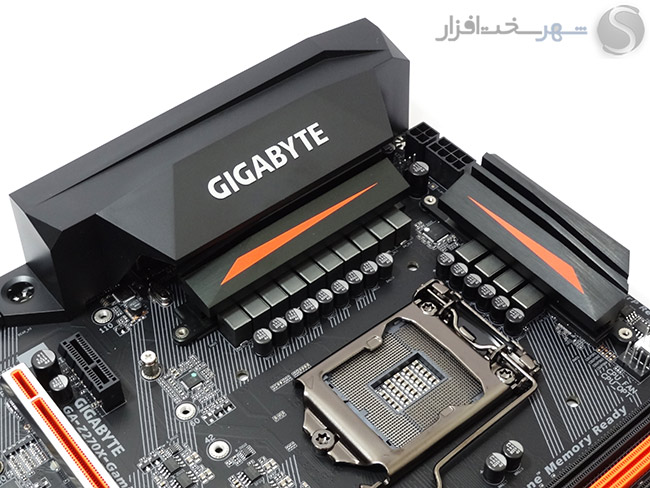

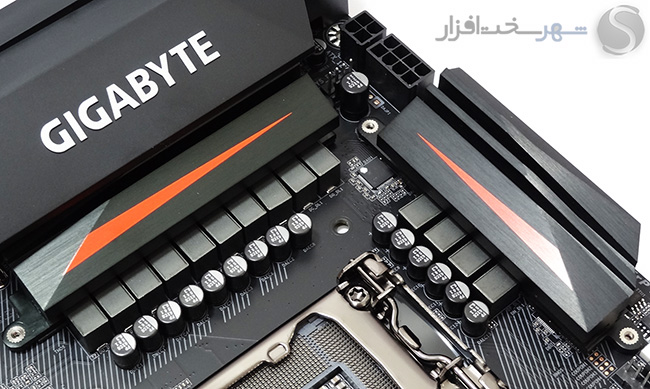

هیت سینک‌های آلومینیومی خنک‌کننده در این مادربرد به 2 بخش کلی تقسیم شده‌اند، کاملاً مستقل عمل می‌کنند و هیچ نوع Heat-Pipe برای ارتباط میان آن‌ها مشاهده نمی‌شود.

بخش اول شامل دو هیت سینک آلومینیومی می‌شود که هر یک به‌صورت مستقل حرارت متصاعد شده از ماسفت های مدار رگولاتور ولتاژ پردازنده را دفع می‌کنند.

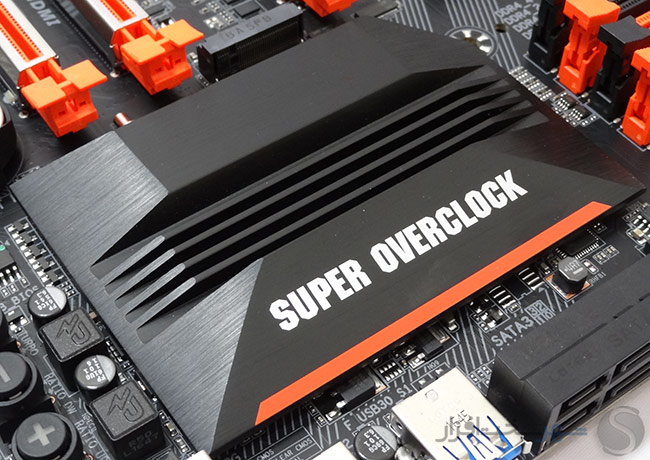

بخش دوم نیز که عبارت Super Overclock بر روی آن درج شده حرارت چیپست Intel PCH Z270 را دفع می‌کند.

 اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیت سینک‌ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

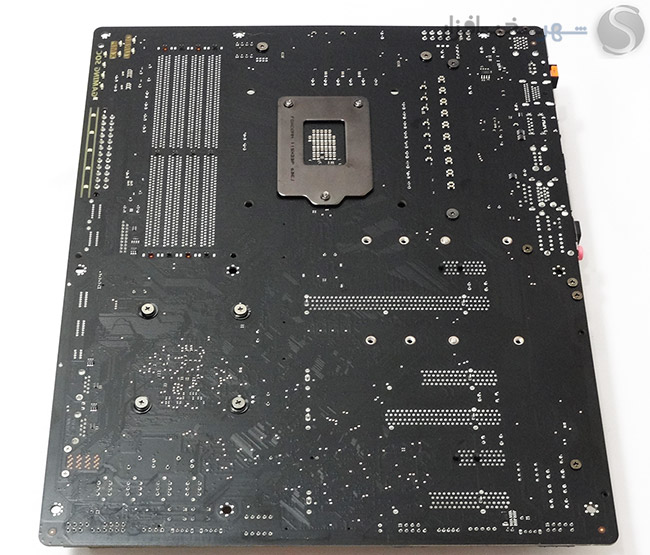

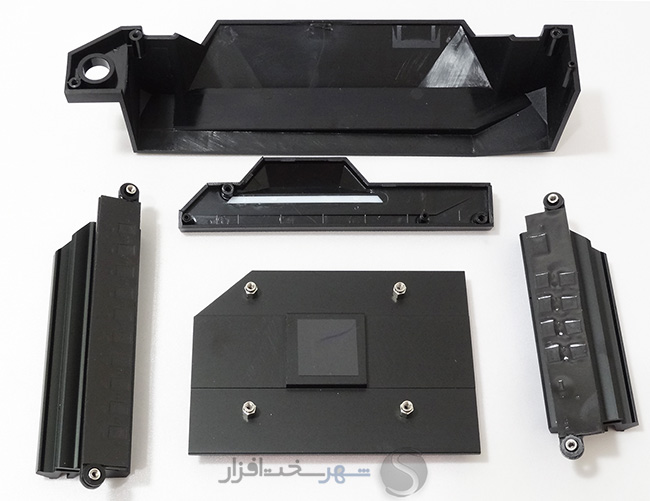

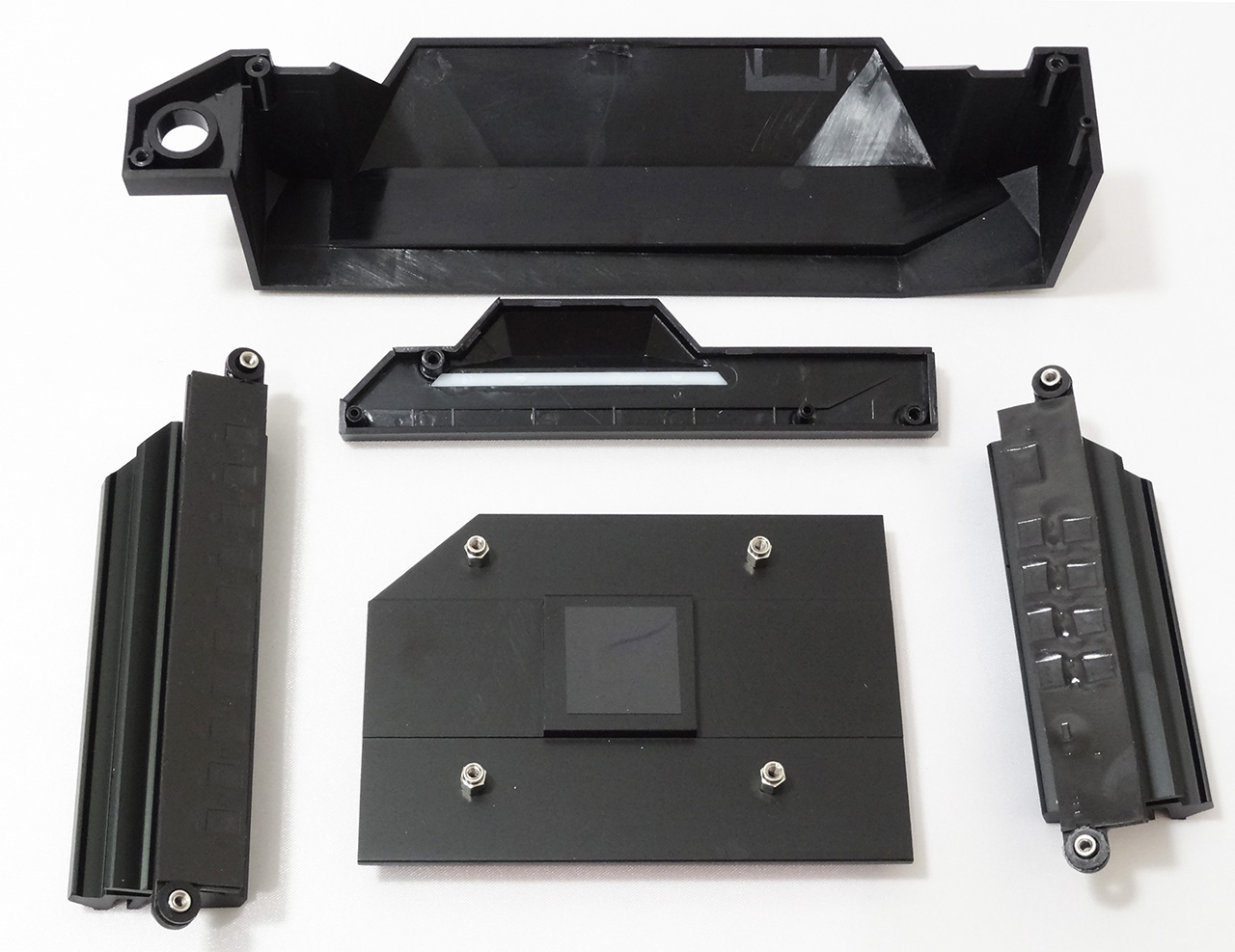

در تصاویر بالا PCB برهنه این مادربرد به همراه هیت سینک‌های سیستم خنک‌کننده و 13 پیچ برای نصب آن‌ها بر روی PCB و در کنار آن‌ها نیز پوشش‌های پلاستیکی تعبیه شده بر روی پورت‌های سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید. ابعاد و وزن هیت سینک‌ها مشابه مادربردهای میان رده در نظر گرفته شده است.

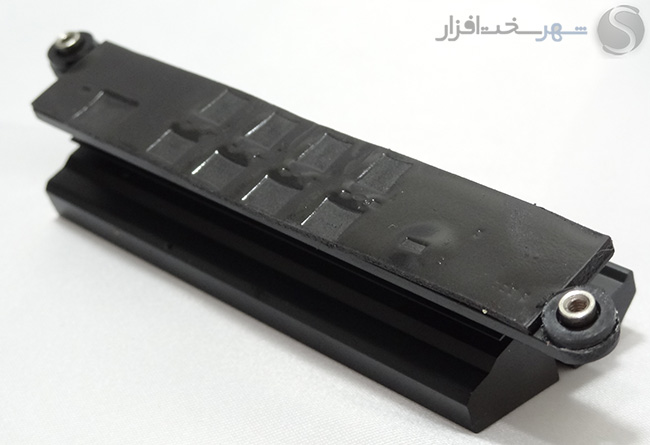

کمپانی گیگابایت مثل همیشه برای انتقال بهتر و بهینه‌تر حرارت به هیت سینک‌های مدار رگولاتور ولتاژ پردازنده از پدهای حرارتی و برای هیت سینک‌های PCH از چسب حرارتی مخصوص استفاده کرده است.

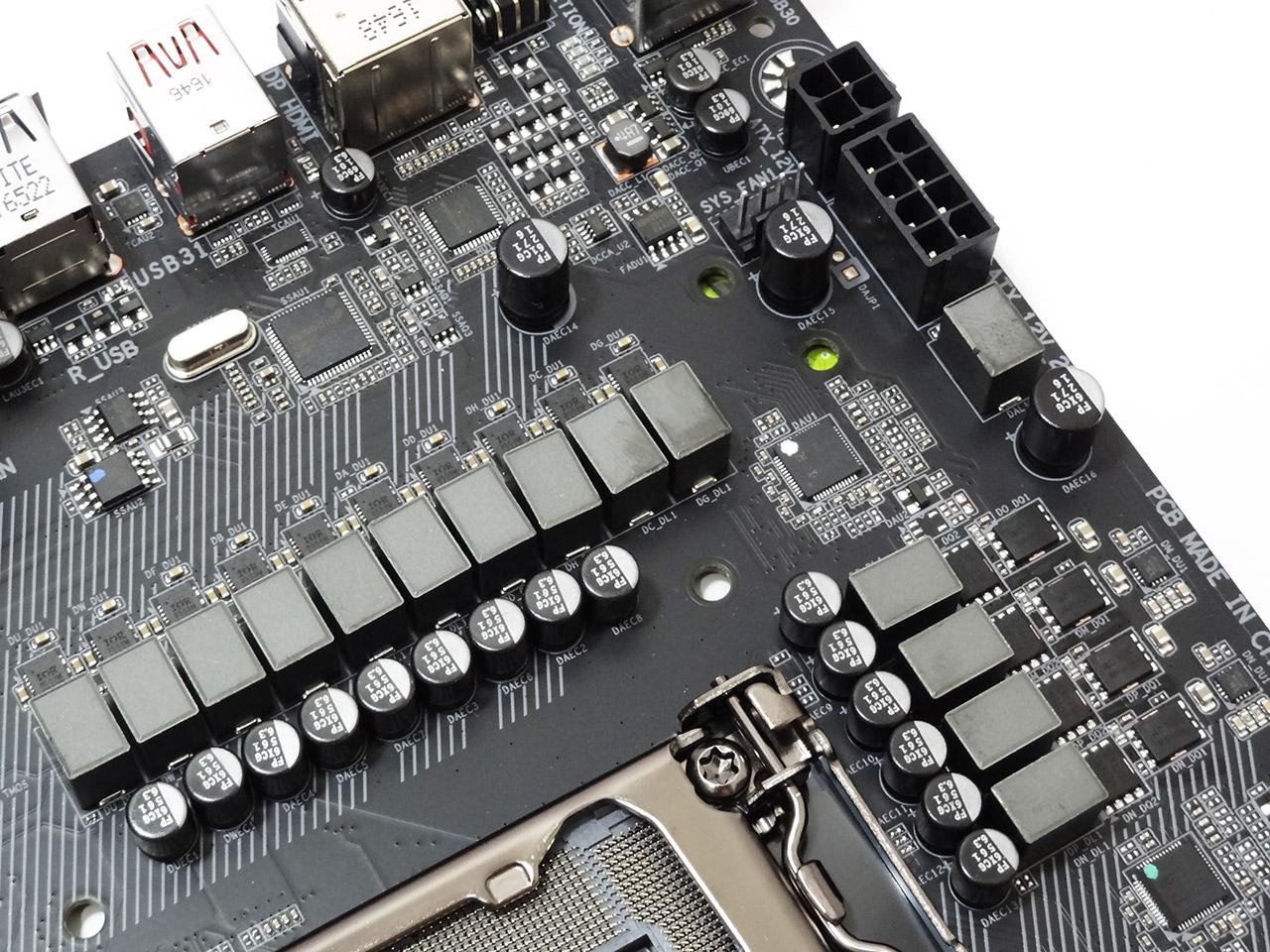

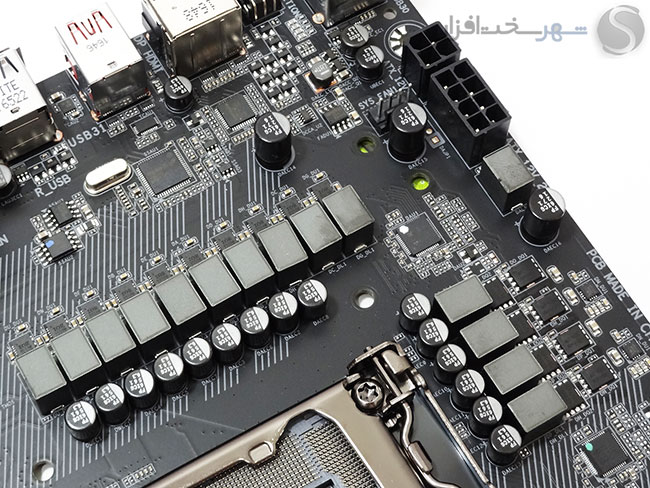

 در تصویر بالا در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ پردازنده این مادربرد را ملاحظه می‌کنید. همان‌طور که مشاهده می‌کنید جریان موردنیاز این مدار به‌واسطه یک کانکتور 8Pin E-ATX و یک کانکتور 4Pin ATX از منبع تغذیه سیستم دریافت می‌شود. تعبیه این دو کانکتور نشان از پتانسیل بسیار بالای مدار رگولاتور ولتاژ پردازنده در این مادربرد می‌دهد.

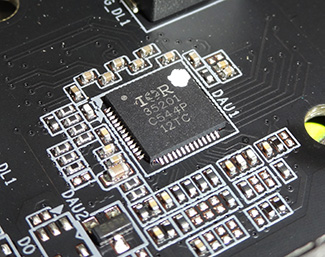

همچنین در این مادربرد در بخش مدار رگولاتور ولتاژ پردازنده، پیکربندی و برخی کامپوننت های 4 شریان تغذیه کننده تراشه گرافیکی مجتمع در پردازنده با 10 شریان تأمین کننده جریان هسته پردازنده و بخش‌های مرتبط با آن تفاوت داشته و به‌گونه‌ای به‌صورت مستقل عمل می‌کنند. در ادامه هر بخش را به‌صورت جداگانه تحلیل خواهیم کرد.

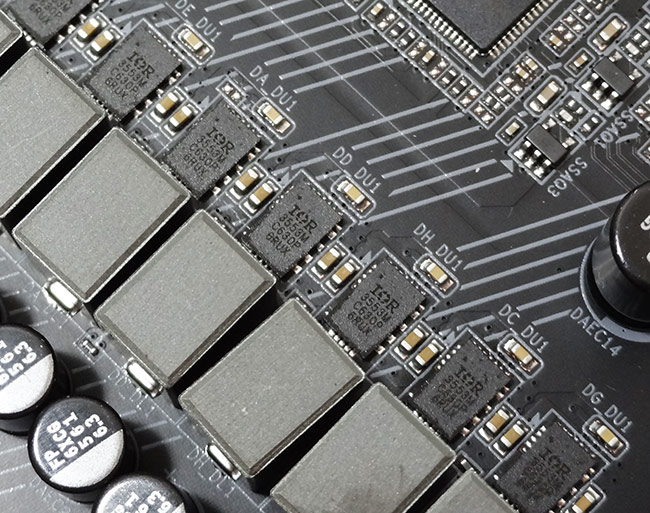

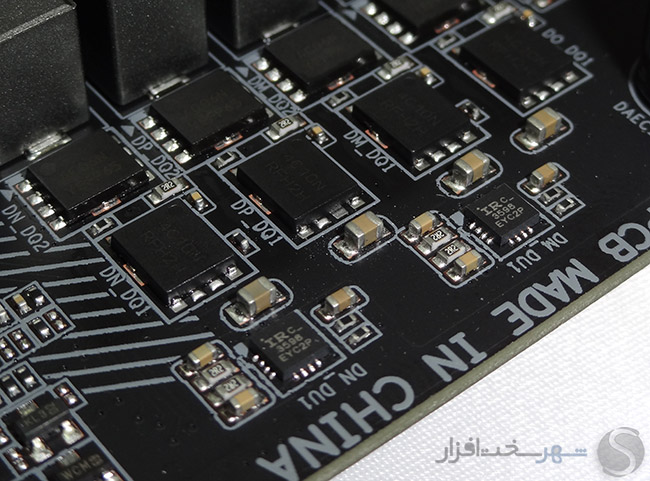

4 شریان تعبیه شده در بخش فوقانی به ماسفت های Low-Side و High-Side مدل NTMFS4C06N و NTMFS4C10N ساخت کمپانی ON Semiconductor مجهز شده‌اند. از مهم‌ترین مشخصات این ترکیب می‌توان به ID حداکثر 69A و عملکرد Low RDS(on) جهت به حداقل رسیدن تلفات اشاره کرد.

زاویه آتش و عرض پالس سوئیچ هر جفت از این شریان‌ها نیز توسط تراشه‌های درایور Phase Doubler مدل IR3598 ساخت کمپانی Infineon تعیین می‌شود.



کنترل و مدیریت تمامی فعل و انفعالات صورت گرفته در این بخش نیز توسط تراشه Digital Multi-Phase Controller مدل IR35201 ساخت کمپانی آمریکایی Infineon صورت می‌گیرد. از جمله ویژگی‌های این تراشه 8Phase که البته در این مدار به‌صورت 2Phase فعال شده است می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و فرکانس سوئیچینگ تا 2MHz اشاره کرد.

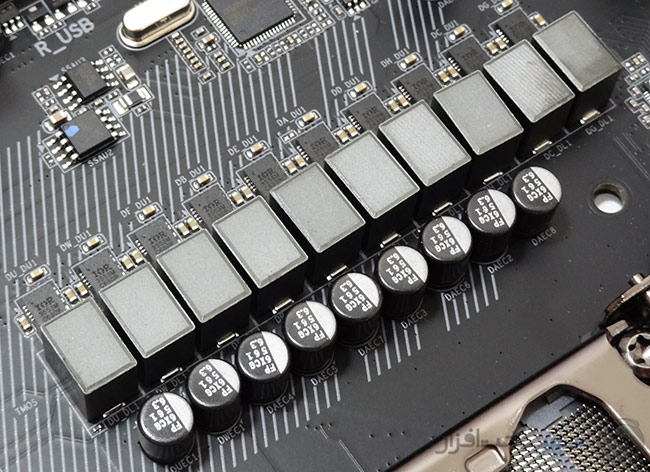

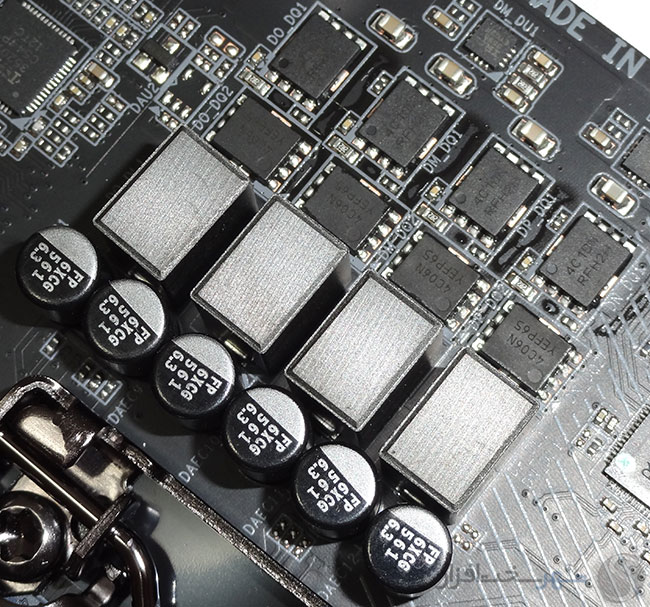

اما در بخش دوم مدار رگولاتور ولتاژ پردازنده، 10 شریان مشاهده می‌شود که در عمل 8 شریان ولتاژ هسته پردازنده (CPU Vcore) را تغذیه می‌کنند و 2 شریان نیز جریان کنترلر حافظه مجتمع در پردازنده (VCCSA) و بخش VCCIO را تأمین می‌کنند.

کمپانی گیگابایت در این بخش همانند سایر مادربردهای رده‌بالای خود از تراشه‌های مجتمع مبتنی بر استاندارد DrMOS V4.0 کمپانی اینتل استفاده کرده است. در این استاندارد ماسفت های Low-Side، High-Side و درایور به همراه مدارات محافظ همگی در یک پکیج مجتمع شده‌اند و شرایط بسیار سخت‌گیرانه‌ای برای رنج ولتاژهای ورودی و خروجی، حداقل جریان DC خروجی به‌صورت پیوسته و حداقل فرکانس سوئیچینگ در نظر گرفته شده است. ماسفت های به کار رفته در این مدار مدل IR3553 ساخت کمپانی مطرح International Rectifier هستند. این تراشه‌ها که نسل سوم Integrated PowIRstage های ساخت این کمپانی محسوب می‌شوند دارای مشخصات فنی بسیار ممتازی می‌باشد که از مهم‌ترین آن‌ها می‌توان به پشتیبانی از فرکانس سوئیچینگ تا 1MHz، حداکثر بازدهی مصرف انرژی بیش از 93% و توانایی تحمل بیش از 40A جریان DC به‌صورت پیوسته اشاره کرد.

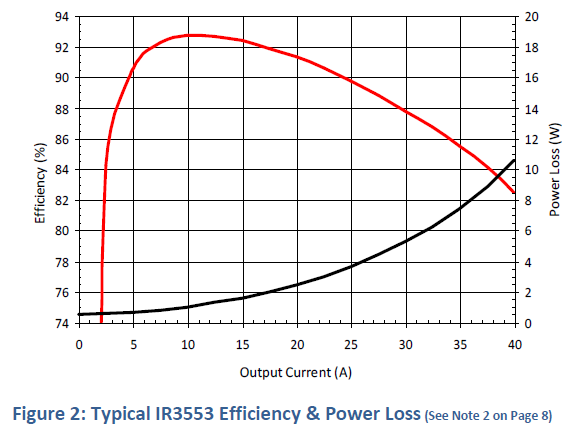

همان‌طور که در نمودار بالا (بازدهی مصرف انرژی تراشه IR3553M در ولتاژ خروجی 1.2V) ملاحظه می‌کنید بیشترین میزان بازدهی این PowIRstage در حدوداً جریان 10A به حداکثر مقدار خود رسیده و حتی در حداکثر جریان خروجی نیز به کمتر از 82.5% نزول نکرده است. این میزان بازده مصرف انرژی یک مزیت بسیار مهم محسوب شده و در عمل باعث کارکرد خنک این تراشه شده و از سوی دیگر عمر بالای آن را تضمین می‌کند.



کنترل و مدیریت عرض پالس در 8 شریان مخصوص تغذیه پردازنده در این بخش توسط یک تراشه دیگر از Digital Multi-Phase Controller مدل IR35201 ساخت کمپانی آمریکایی Infineon صورت می‌گیرد. البته در این بخش این تراشه به‌صورت 8l+0Phase فعال شده است.



 همچنین کنترل توان مصرفی ولتاژهای VCCIO و VCCSA (ولتاژ مربوط به کنترلر حافظه RAM، کنترلر PCI-E و سایر بخش‌های I/O پردازنده) نیز توسط PWM Controller دیجیتال دیگر به نام IR3570A ساخت همان کمپانی International Rectifier صورت می‌گیرد. این تراشه که از نوع 3l+2Phase Dual Output Digital Multi-Phase Controller است در این مادربرد با ترکیب 1l+1Phase فعال شده است و خروجی اول Duty Cycle ولتاژ VCCSA و خروجی دوم Duty Cycle ولتاژ VCCIO را کنترل می‌کند.

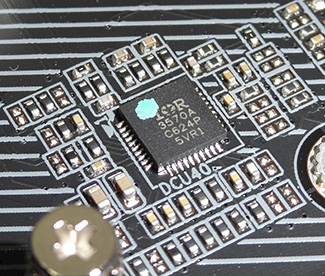

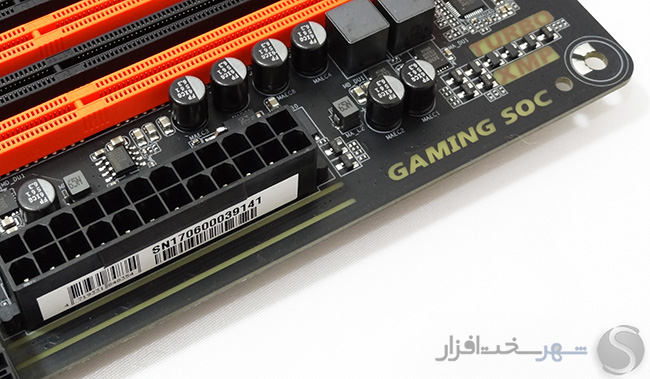

تراشه دوم IR3570A دقیقاً در کنار DIMM های حافظه RAM تعبیه شده است. 2Phase کانال اول این تراشه 3l+2Phase به‌عنوان تأمین کننده ولتاژ ماژول‌های حافظه (DRAM Voltage) عمل می‌کنند و 1Phase از کانال دوم نیز وظیفه تأمین ولتاژ DDR VPP را بر عهده دارد.

ناگفته نماند که سایر کامپوننت های به کار رفته در مدارات رگولاتور ولتاژ ماژول‌های حافظه RAM مانند خازن‌ها و PowIRstage دقیقاً همانند کامپوننت های به کار رفته در مدار رگولاتور ولتاژ پردازنده هستند.

آنچه به‌روشنی مشخص است گیگابایت برای این مادربرد 250 دلاری در بخش مدار رگولاتور ولتاژ پردازنده و ماژول‌های حافظه سنگ تمام گذاشته است. این نوع ترکیب و پیکربندی معمولاً در مادربردهای این رنج قیمت مشاهده نمی‌شوند.

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio)

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio)

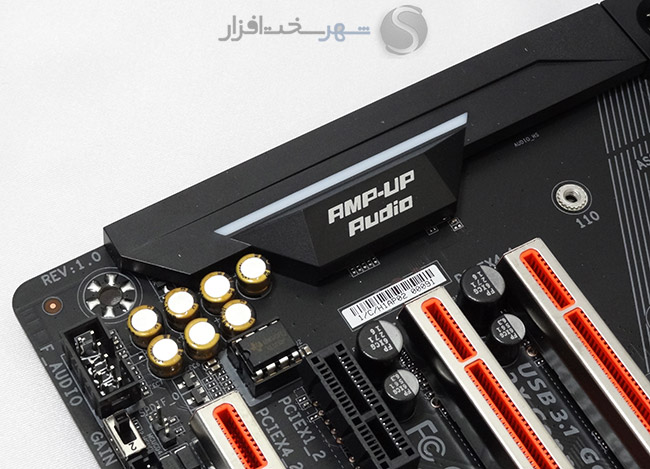

AMP-UP Audio برند تجاری سیستم صوتی کمپانی گیگابایت است که از ابتدای ظهور مادربردهای گیمینگ این کمپانی همواره یکی از برجسته‌ترین نقاط قوت مادربردهای گیمینگ این کمپانی محسوب می‌شده است. در این مادربرد یکی از نسخه‌های ابتدایی این صوتی پیاده سازی شده است. البته در همین پیکربندی نیز تمهیدات فراوانی برای ارتقاء کیفیت و کاهش نویز خروجی به کار گرفته شده است. مهم‌ترین این تمهیدات به شرح زیر می‌باشد:

  • Audio Codec باکیفیت و مدرن

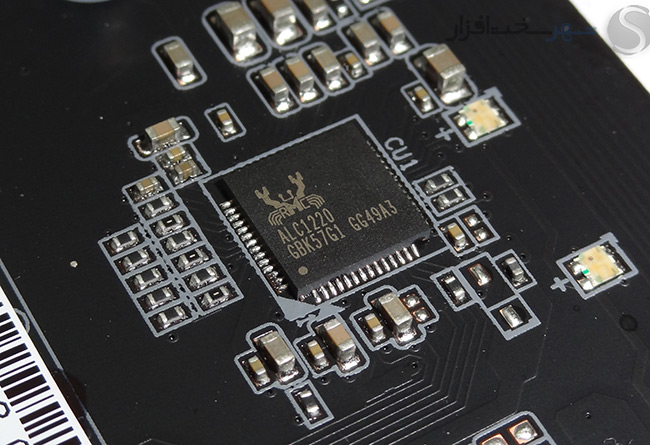

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین تراشه Codec 32-bit صوتی کمپانی Realtek (ALC1220) با SNR بیش از 120dB در بخش DAC و 114dB در بخش ADC خود است.

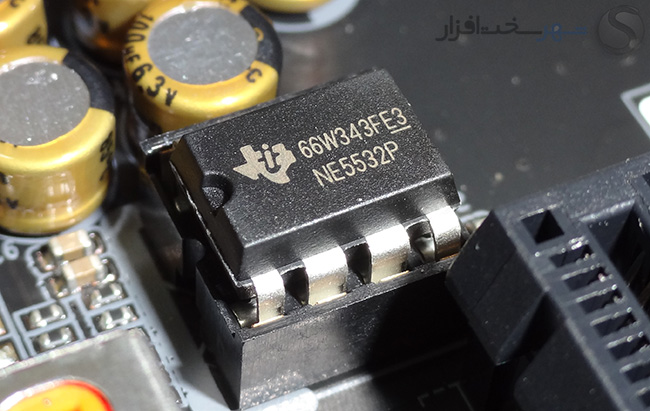

  • Upgradable OP-AMP

پس از اتمام پردازش صدا و تبدیل آن به سیگنال آنالوگ، خروجی صدا در این سیستم صوتی توسط یک OP-AMP قابل تعویض توسط کاربر تقویت می‌شود. تقویت کننده در نظر گرفته شده برای کانال Front Panel این مادربرد مدل NE5532P ساخت کمپانی معروف آمریکایی Texas Instruments است. همچنین یکی از ویژگی‌های بسیار کاربردی این تقویت کننده تجهیز آن به سامانه تطبیق امپدانس خودکار با توجه به نوع اسپیکر و یا هدفون متصل شده به خروجی صدای این سیستم صوتی است.

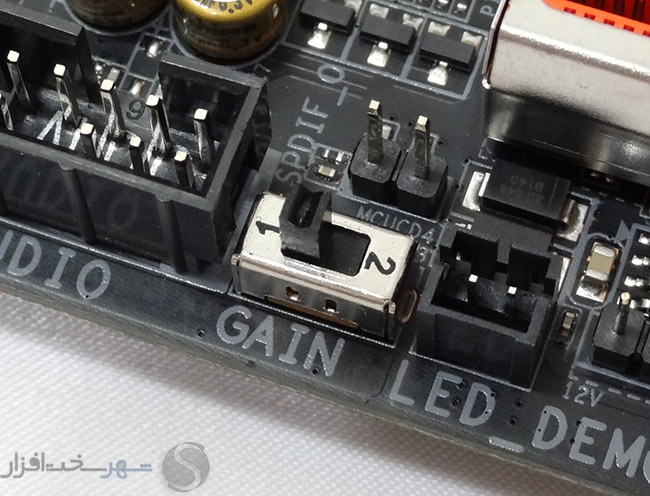

همچنین این امکان فراهم شده تا به‌واسطه تعبیه یک سوئیچ دوحالته در بخش پایینی مادربرد گین این تقویت کننده‌ را در دو حالت 2.5 و 6 برابر تغییر داد. به گفته کمپانی سازنده گین 6 برابر برای اتصال به اسپیکرها و هدفون‌های با امپدانس ورودی بالا ایدئال خواهد بود.

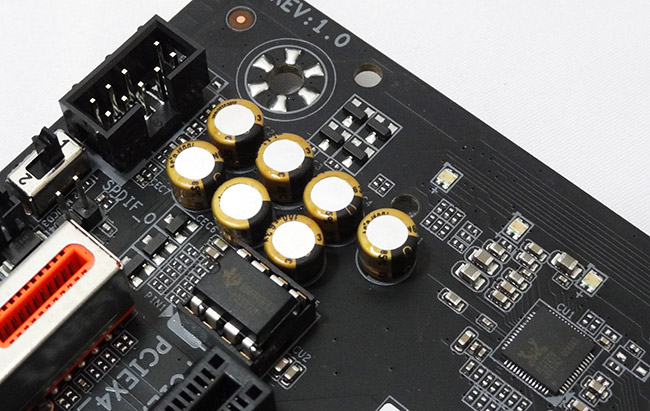

  • خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon

بدون شک خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 7 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهد.

نگاهی نزدیک‌تر (سوئیچ‌ها و امکانات ویژه)

نگاهی نزدیک‌تر (سوئیچ‌ها و امکانات ویژه)

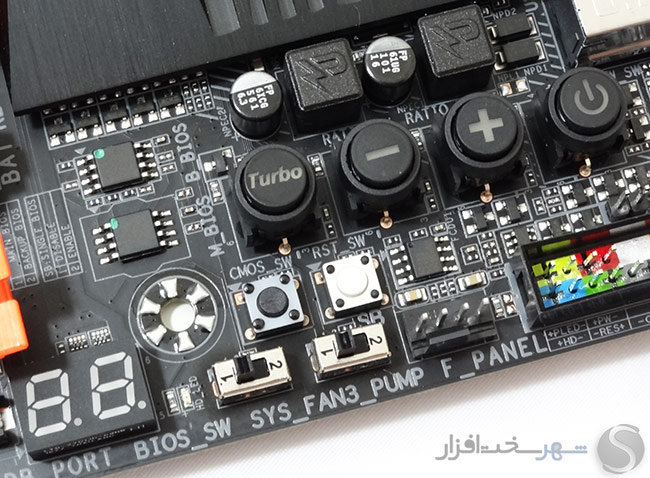

همان‌طور که اشاره شد یکی از ویژگی‌ها خاص مادربردهای مخصوص اورکلاک برخورداری آن‌ها از سوئیچ‌های متعدد تعبیه شده بر روی PCB جهت کنترل و مانیتورینگ بخش مختلف مادربرد است. در این مادربرد این سوئیچ‌ها به همراه یک سون سگمنت دو رقمی که به جهت گزارش مشکلات سخت‌افزاری بخش‌های مختلف در بخش پایین و سمت راست PCB تعبیه شده‌اند. در این بین سوئیچ‌های Power و میکرو سوئیچ Reset که نیازی به توضیح ندارند. میکروسوئیچ CMOS_SW جهت بازنشانی تنظیمات Bios به حالت پیش فرض به کار می‌رود. با هر بار فشردن سوئیچ‌های + و – ضریب فرکانس پردازنده یک واحد کم و یا زیاد می‌شود و کلید Turbo نیز در کمترین زمان ممکن بهینه‌ترین پروفایل‌های اورکلاکینگ خودکار را برای سیستم فراخوانی می‌کند. همچنین دو سوئیچ سلکتوری دو حالته تعبیه شده در این بخش نیز برای فعال و یا غیرفعال کردن قابلیت Dual Bios و انتخاب یکی از تراشه‌های Bios برای راه اندازی سیستم به کار می‌روند.

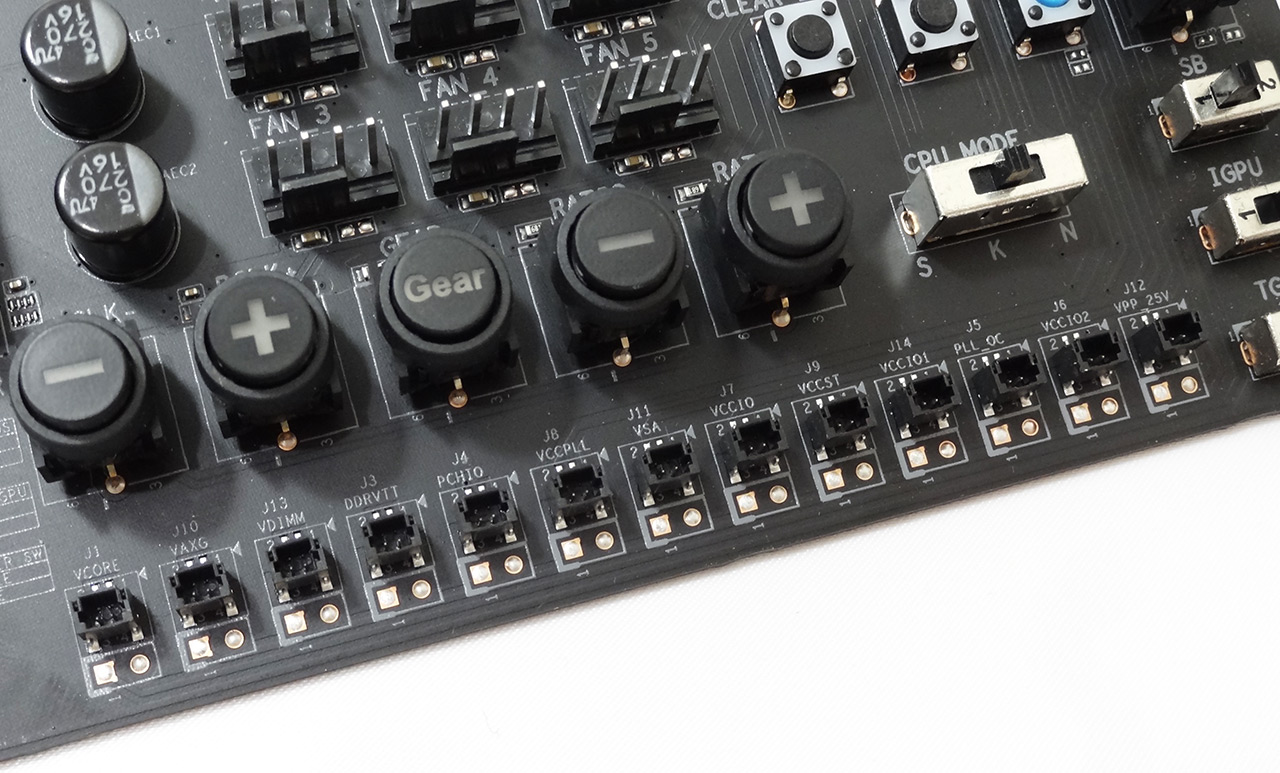

اما همان‌طور که اشاره شد این مادربرد قابلیت پشتیبانی از پنل مخصوص اورکلاک تحت عنوان OC Touch را نیز دارد. در این پنل به غیر از سوئیچ‌های مشابه تعبیه شده بر روی PCB مادربرد چند سوئیچ دیگر نیز مشاهده می‌شود. عملکرد این سوئیچ‌ها به شرح زیر است:

CLEAR_BAT: این سوئیچ برای حذف ولتاژ باتری و بازنشانی تنظیمات Bios به حالت پیش فرض به کار می‌رود.

IGPU: تراشه مجتمع گرافیکی (IGP) بر روی پردازنده را غیرفعال می‌کند.

BCLK +/-: جهت کاهش و یا افزایش فرکانس Base Clock به میزان 1MHz

Gear: گام افزایش و کاهش فرکانس Base Clock را به 0.3MHz کاهش می‌دهد

TGR: دقیقاً کار سوئیچ Slow_Mode در مادربردهای ASUS را انجام می‌دهد و ضریب فرکانس هسته پردازنده را تا حداقل ممکن (8) کاهش می‌دهد

همچنین همان‌طور که ملاحظه می‌کنید علاوه بر امکانات نام برده قابلیت نمونه برداری از ولتاژ 13 بخش مختلف مادربرد، پردازنده و ماژول‌های حافظه در این پنل فراهم شده است.

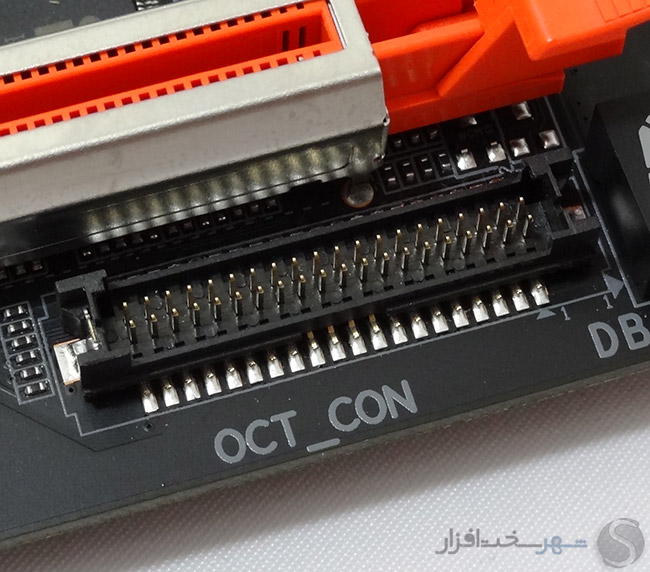

ارتباط مادربرد با پنل OC Touch توسط کانکتور مخصوص 40 پین تعبیه شده بر روی PCB صورت می‌گیرید.

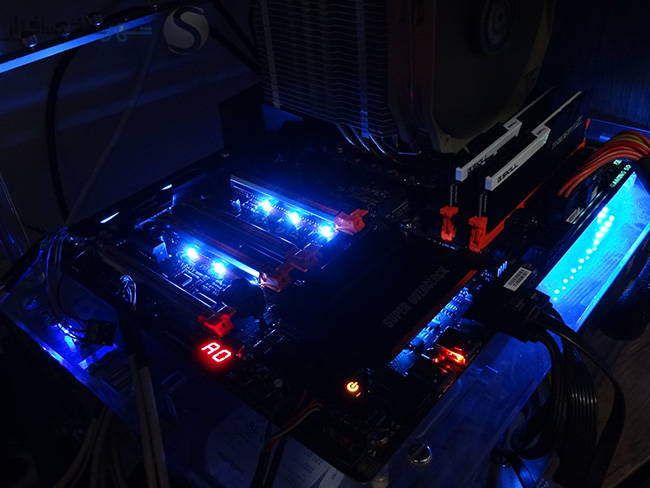

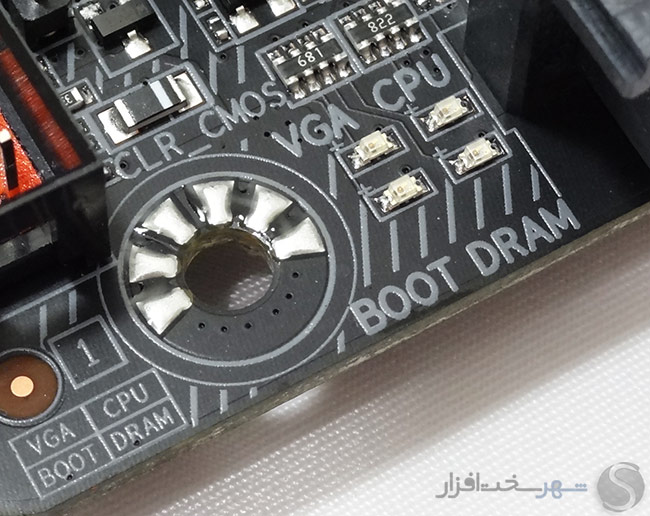

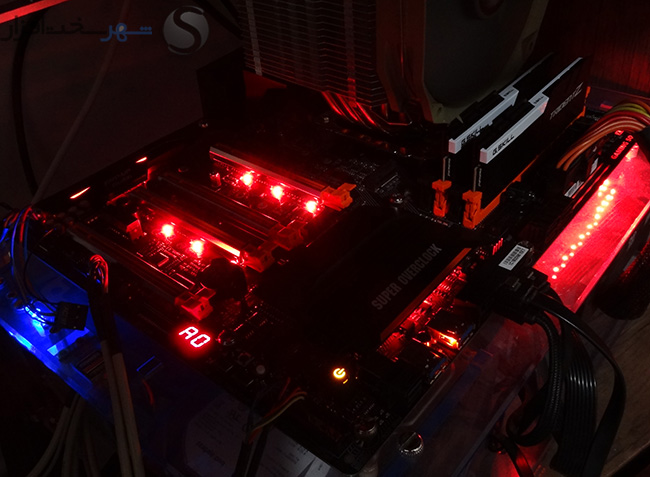

در کنار کانکتور U.2 این مادربرد 4 عدد SMD LED تعبیه شده‌اند. این LED ها در حین راه اندازی سیستم و هم‌زمان با طی شدن مراحل Post روشن می‌شوند. در صورتی که قطعاتی مانند CPU، DRAM، VGA و یا تجهیزات BOOT سیستم به هر علتی آسیب دیده باشند LED مورد نظر آن بخش روشن مانده و کاربر در کمترین زمان ممکن، قطعه‌ای که به هر دلیل مانع از راه اندازی کامل سیستم شده است را شناسایی می‌کند.

نگاهی نزدیک‌تر (معرفی مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (معرفی مهم‌ترین تراشه‌ها و کنترلرها)

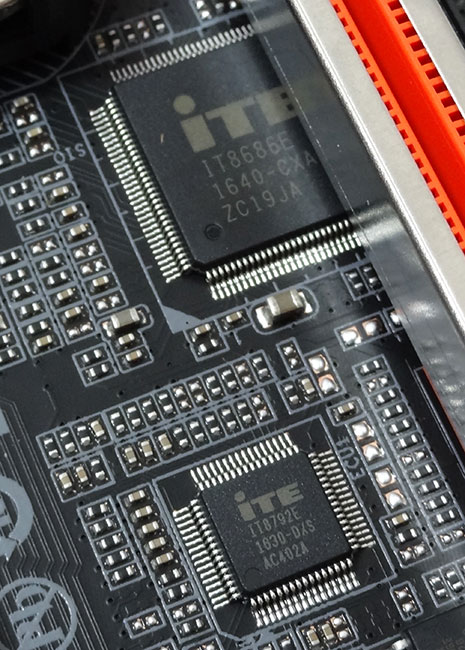

تراشه های ITE IT868E و ITE IT8792E نیز Super I/O controller این مادربرد هستند. این چیپ ها مانیتورینگ و کنترل ولتاژهای اصلی، کنترل سرعت چرخش فن‌ها و مانیتور حرارت گزارش شده توسط حس‌گرهای موجود در مادربرد، چیپست و پردازنده را بر عهده دارند.

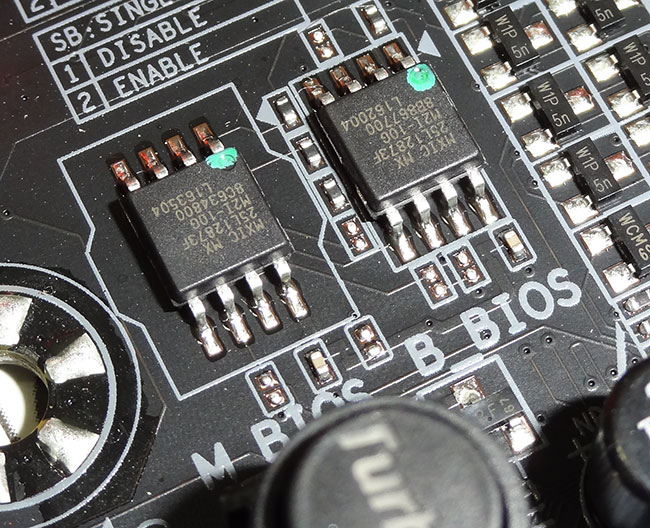

در تصویر بالا نیز هر دو تراشه Bios این مادربرد را ملاحظه می‌کنید که تحت عنوان‌های M_BIOS و B_BIOS نام‌گذاری شده‌اند. این تراشه‌ها با ظرفیت 128Mbit هر یک به‌صورت مستقل UEFI BIOS این مادربرد را در خود جای داده‌اند. همان‌طور که اشاره شد به یمن برخورداری این مادربرد از قابلیت Dual Bios در صورتی که به هر علتی یکی از تراشه‌ها یا کد ماشین درون آن آسیب ببیند به‌صورت خودکار تراشه دوم وارد مدار خواهد شد.

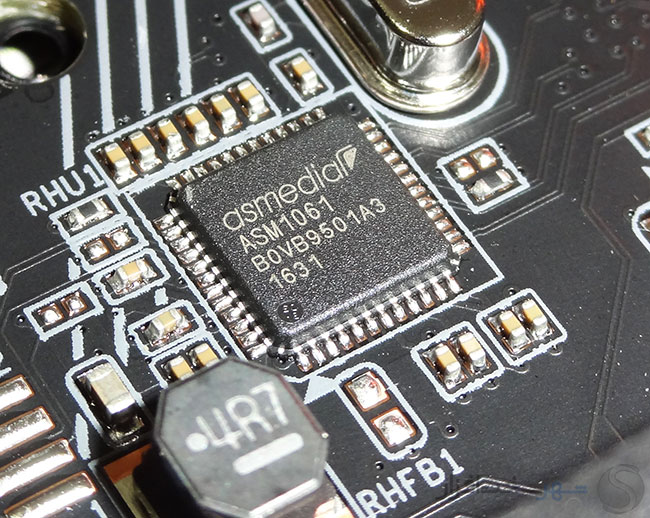

همچنین همان‌طور که اشاره شد 2 پورت مستقل SATA 6Gb/s در نظر گرفته شده برای این مادربرد از کنترلر مستقل asmedia ASM1061 منشعب می‌شوند. این کنترلر درواقع یک مبدل PCI-Express 2.0 X1 به دو پورت SATA 6Gb/s است.

در تصویر بالا تراشه MCU-base programmable controller مدل IT7236AFN ساخت کمپانی ITE را ملاحظه می‌کنید. دو عدد از این تراشه بر روی برد تعبیه شده که در عمل به‌عنوان کنترلر نورپردازی RGB این مادربرد عمل می‌کنند.

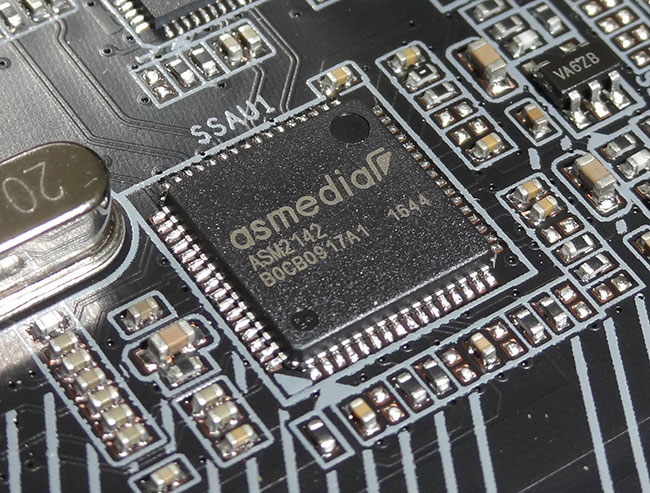

همان‌طور که اشاره شد این مادربرد مجهز به دو پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و یک پورت دیگر از نوع Type-A) در پنل پشتی مادربرد است. این 2 پورت از 1 تراشه Universal Serial Bus 3.1 host controller مدل ASM2142 ساخت کمپانی asmedia منشعب شده‌اند. این تراشه‌ به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel Z270 ارتباط برقرار می‌کنند. این تراشه نسبت به مدل مشابه نسل قبلی خود (ASM1142) با پهنای باند دو برابر بیشتر با چیپست PCH در ارتباط است. همین امر باعث شده تا در عمل پورت‌های USB 3.1 Gen2 این مادربرد با حداکثر سرعت نامی خود (10Gb/s) به تبادل اطلاعات بپردازند.

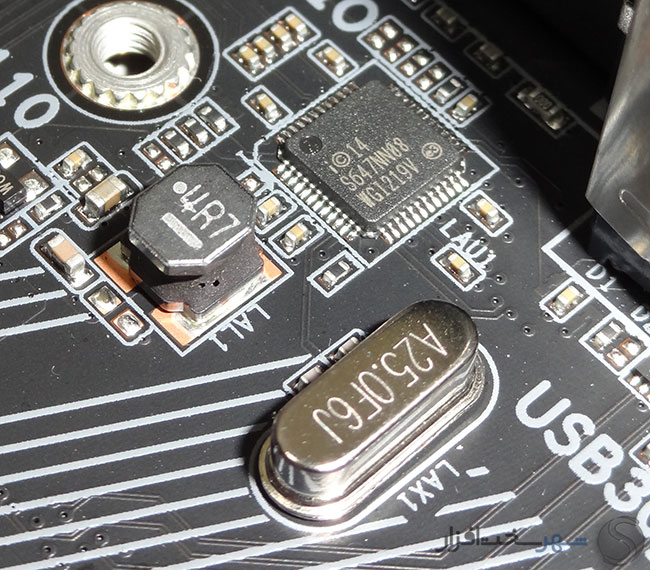

کنترلر Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

گیگابایت نیز همانند سایر کمپانی‌های دیگر برای مادربردهای مبتنی بر چیپست Intel Z270 یک Clock Generator مجزا در نظر گرفته است. این تراشه که در این مادربرد توسط یک محافظه فلزی EMI پوشیده شده است TURBO B-CLOCK نامیده شده است و به اورکلاکرها اجازه می‌دهد تا به‌راحتی فرکانس BCLK را در رنجی به‌مراتب بیشتر از 5% حالت عادی (بین 90MHz تا 500MHz) بالا ببرند. این تراشه همچنین این قابلیت را فراهم می‌کند تا بتوان پردازنده‌های با ضریب فرکانس هسته پردازنده بسته را نیز تا حدوداً 30 الی 40 درصد اورکلاک کرد.

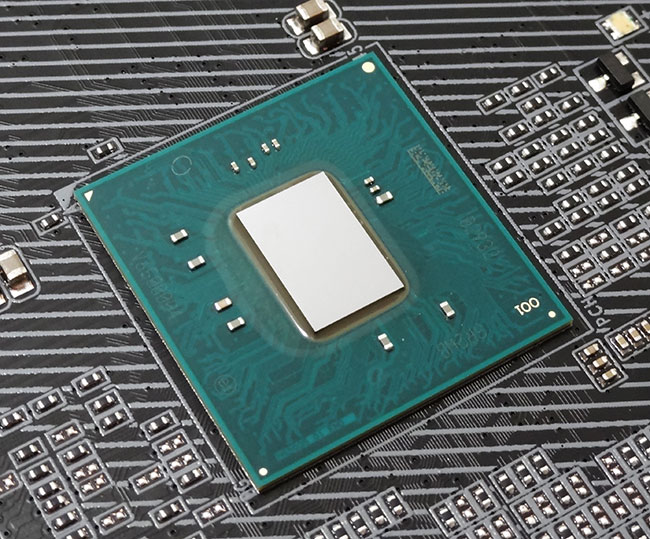

در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH Z270 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82Z270 نیز شناخته می‌شود دارای ابعاد 23mm x 23mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.

متد و سیستم تست

متد و سیستم تست

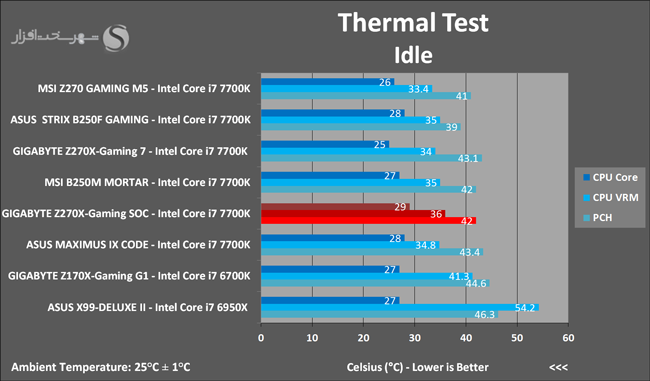

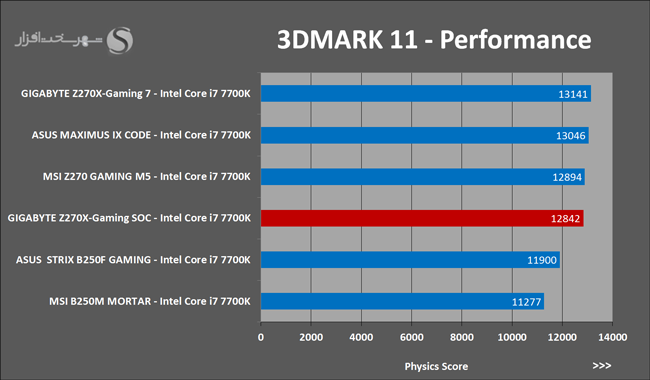

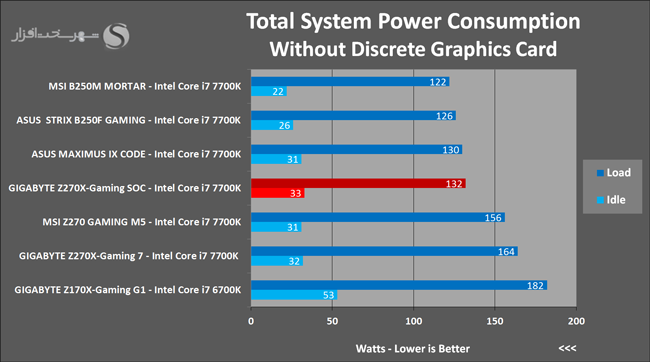

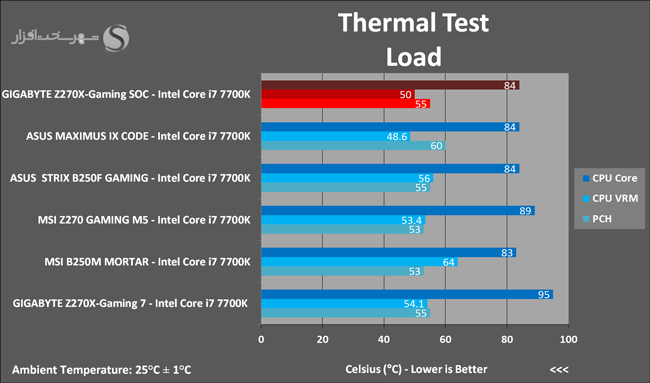

تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

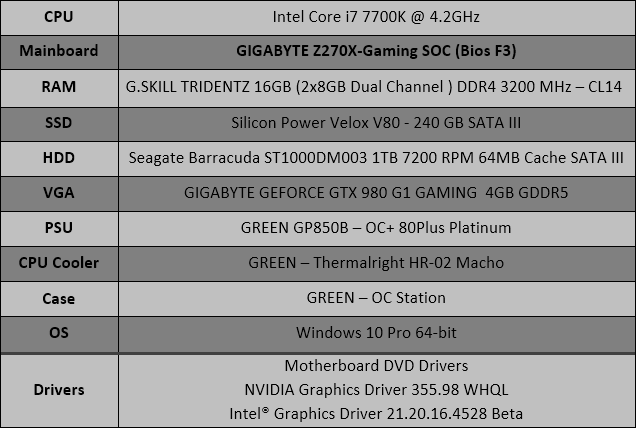

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

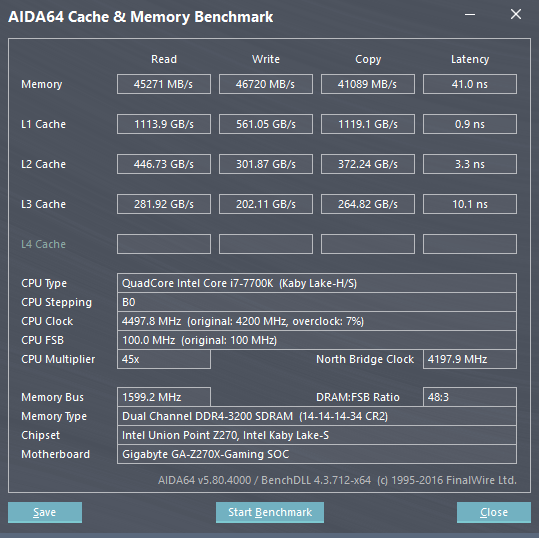

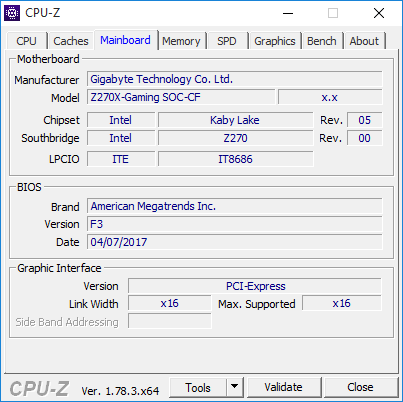

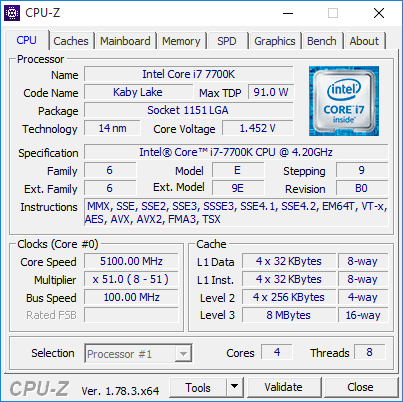

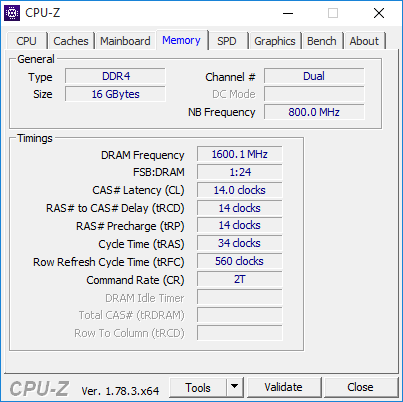

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:







همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

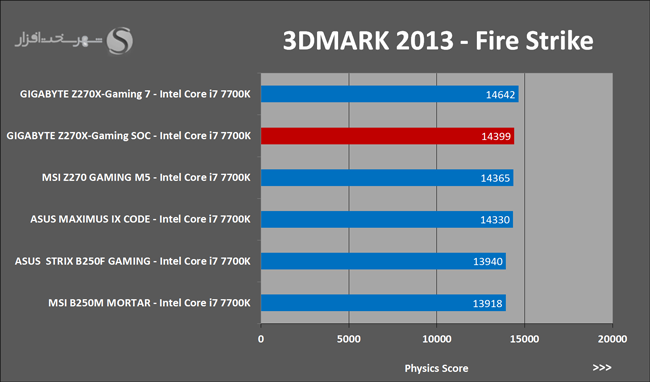

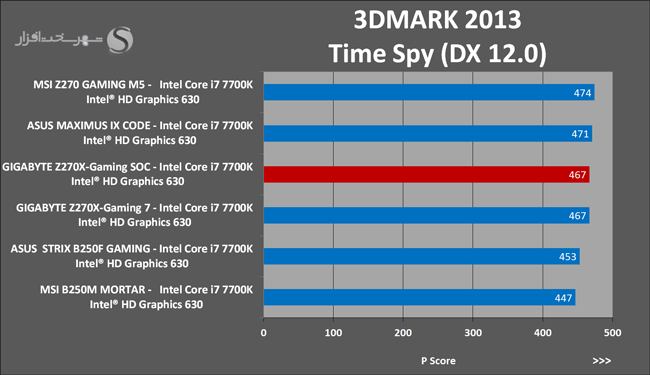

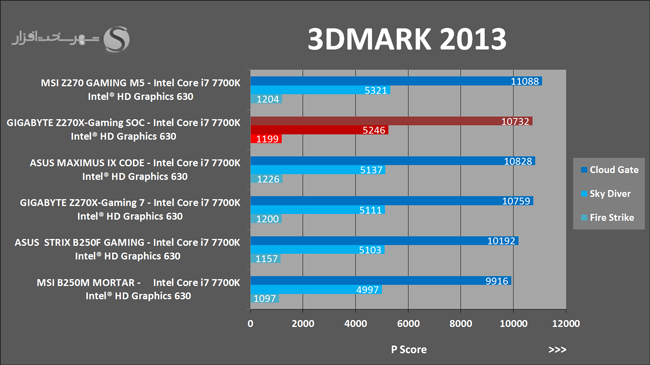

  • 3DMARK 2013 v1.5.915

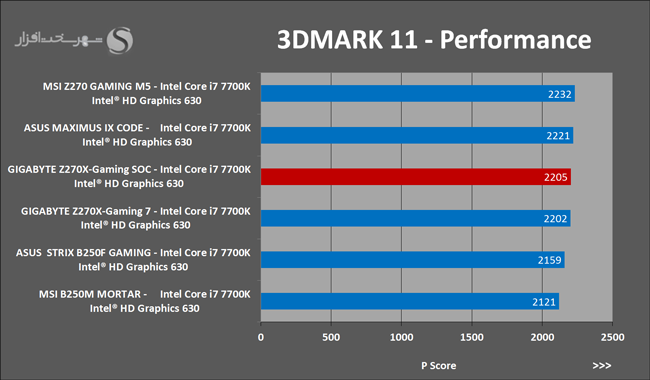

  • 3DMARK 11 v1.0.132

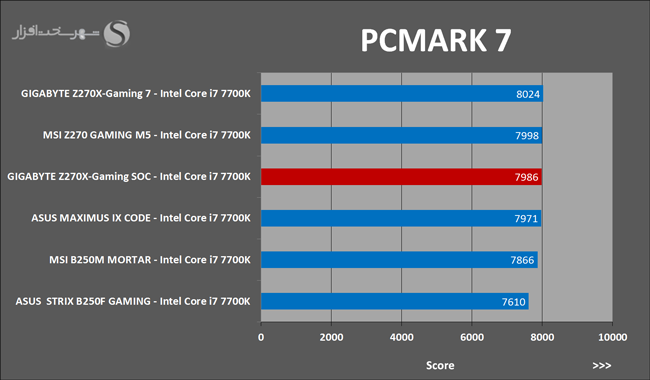

  • PCMARK 7 1.4.0

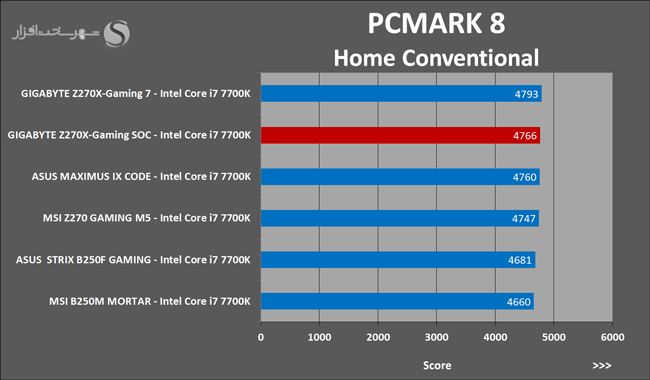

  • PCMARK 8 v2.5.419

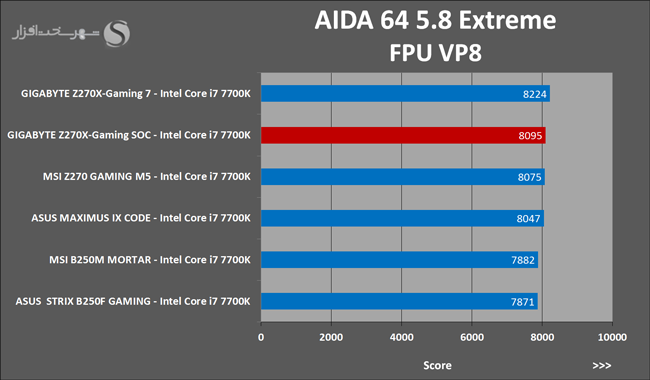

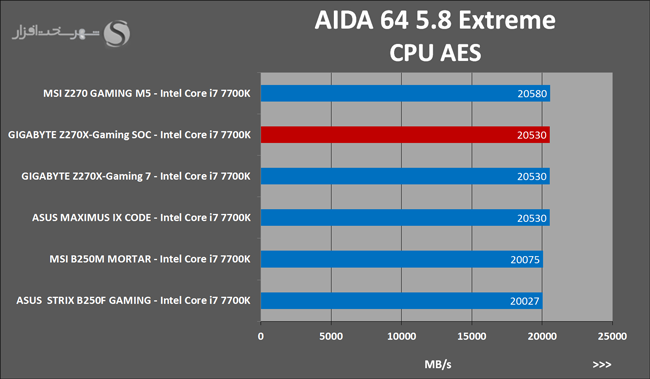

  • AIDA64 Extreme Edition 5.8.4000

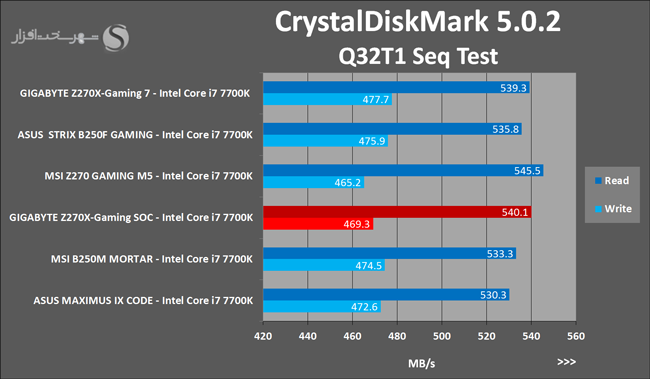

  • CrystalDiskMark 5.0.2

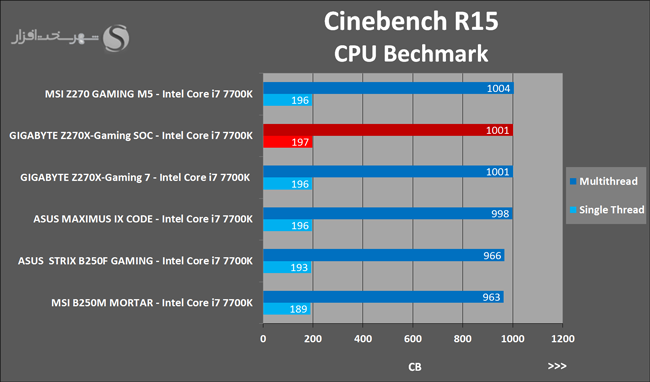

  • CINEBENCH R15

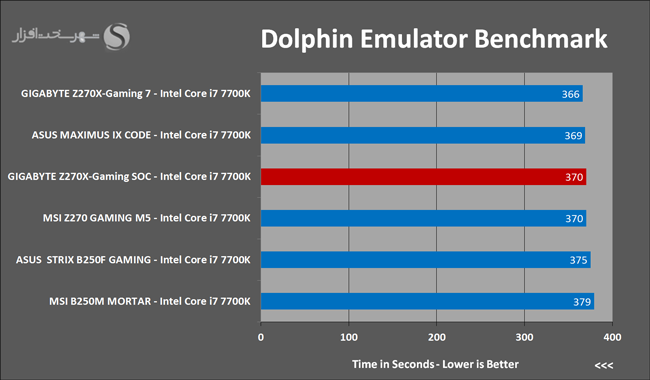

  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7

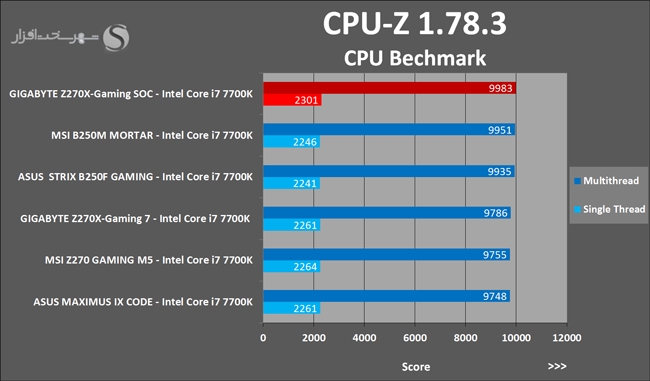

  • CPU-Z 1.78.3
  • OCCT 4.5.0
  • FurMark 1.17.0.0

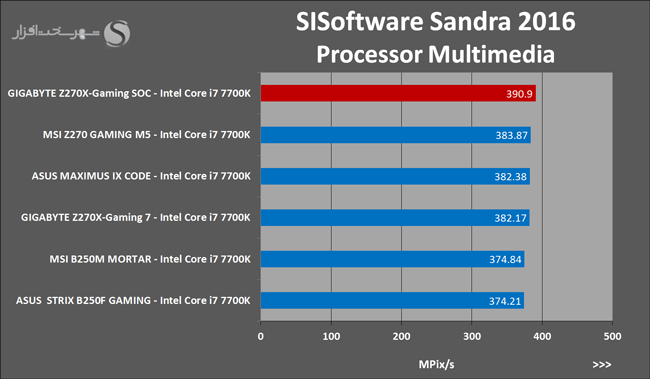

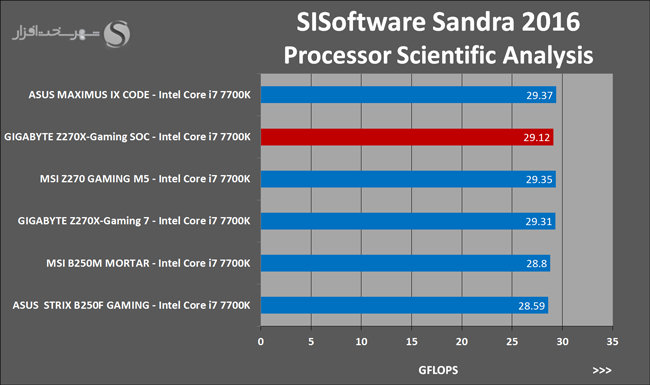

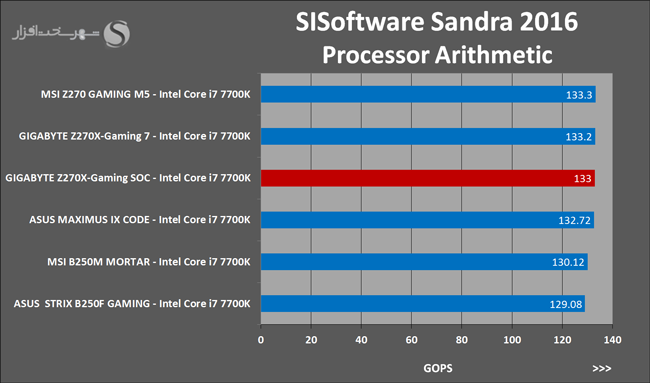

  • SiSoftware Sandra Professional Business 2016.01.22.10

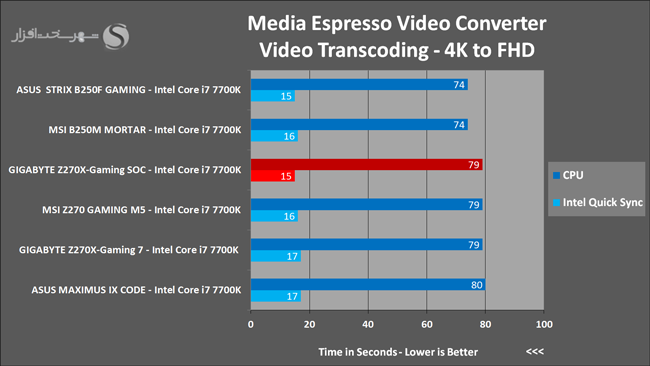

  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105

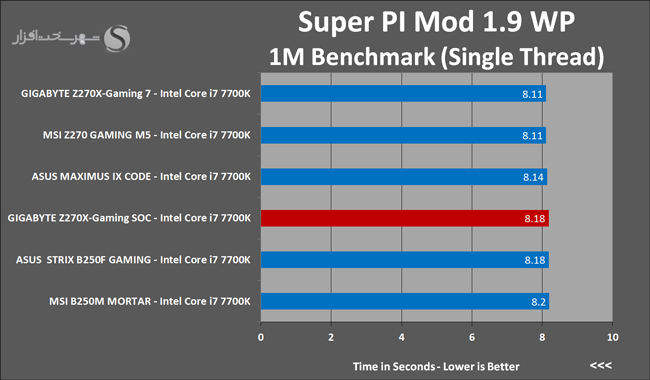

  • Super PI 1.9 WP

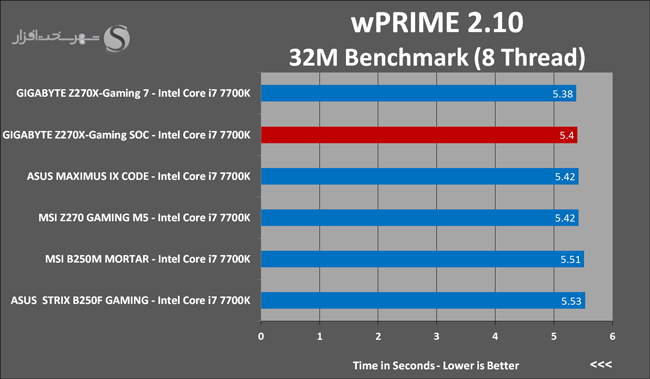

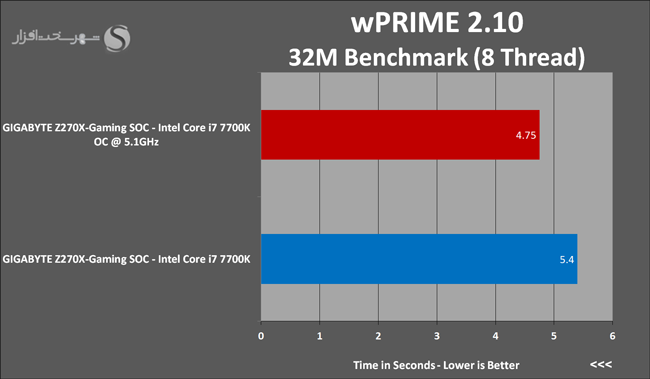

  • wPRIME 2.10

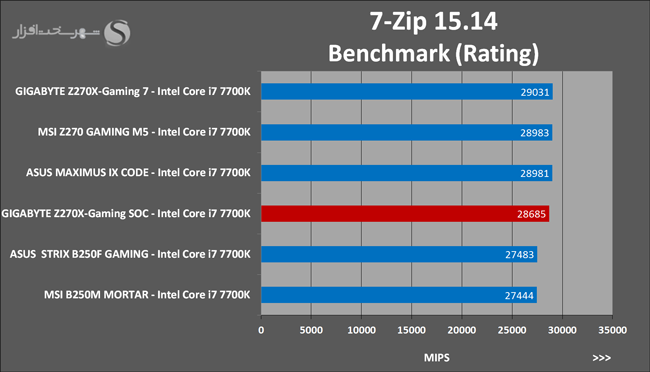

  • 7-Zip 15.14

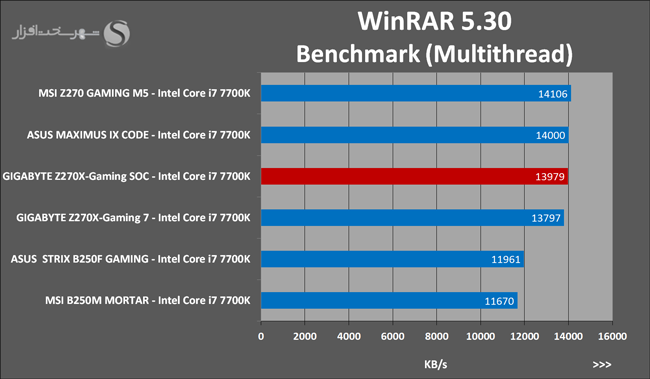

  • WinRAR 5.30

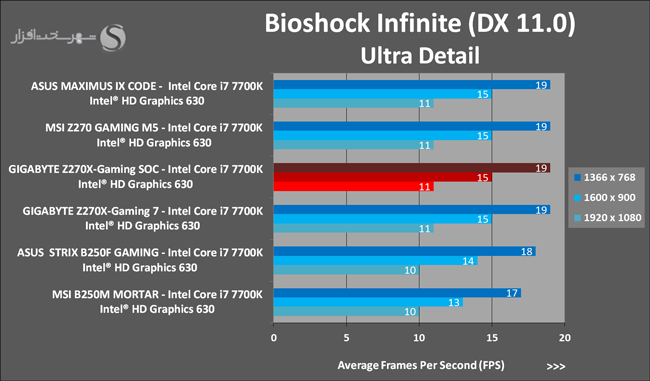

  • Bioshock Infinite
  • Sniper Elite III

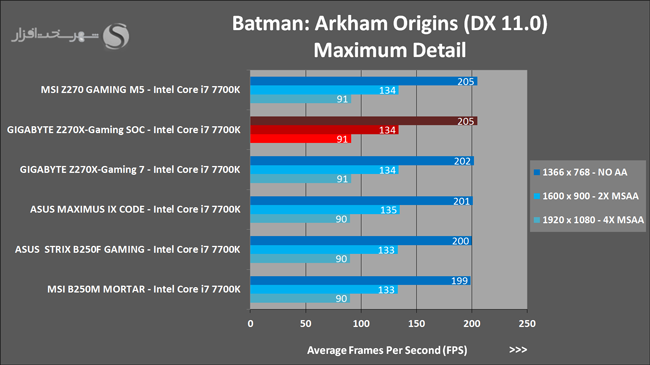

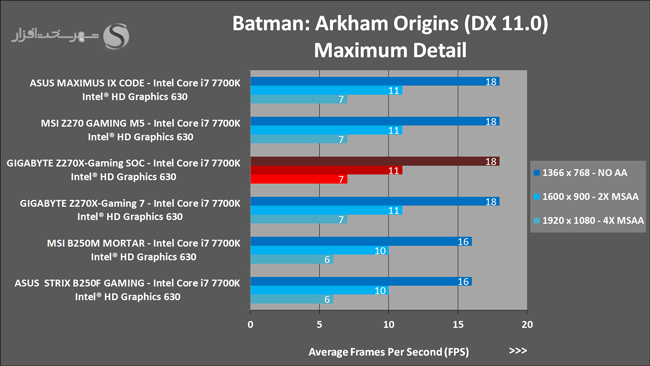

  • Batman: Arkham Origins
  • GTA V

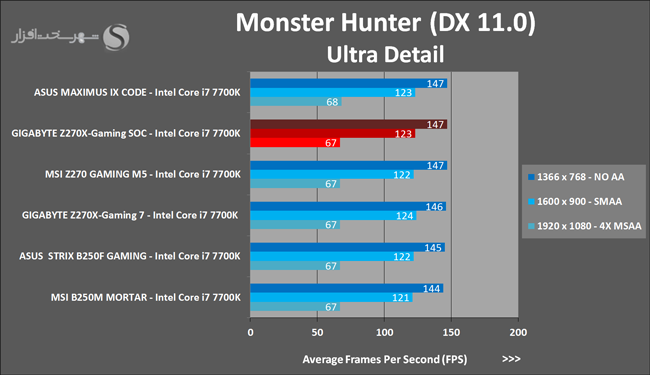

  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.31
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

GIGABYTE Refreshed BIOS

GIGABYTE Refreshed BIOS

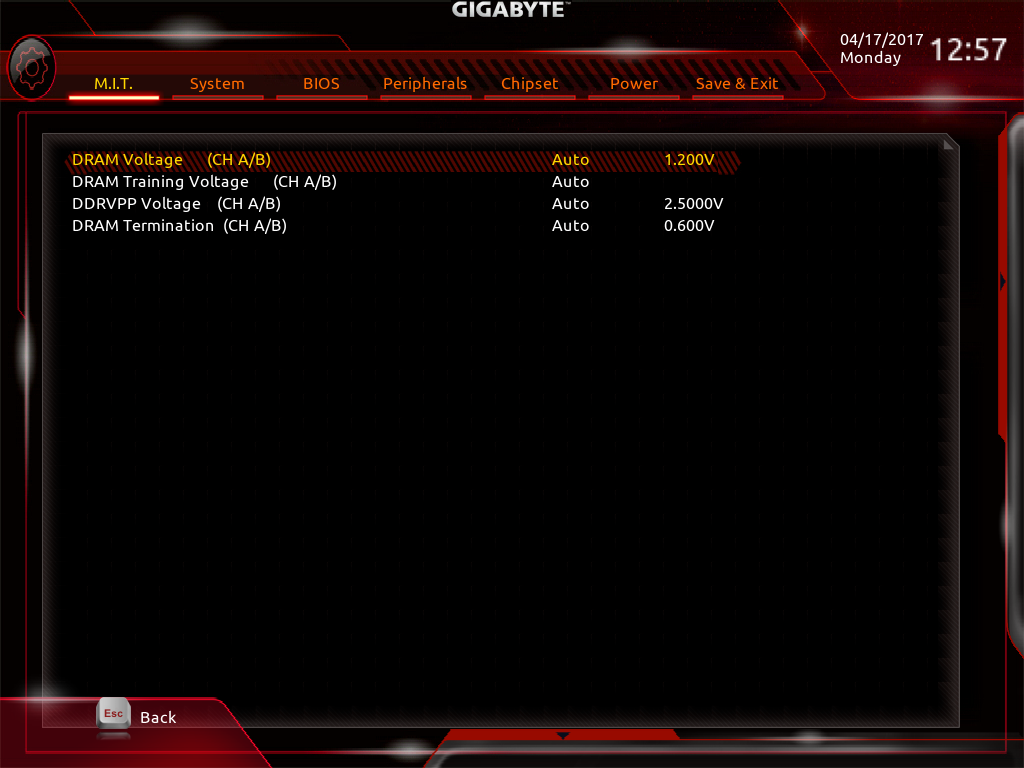

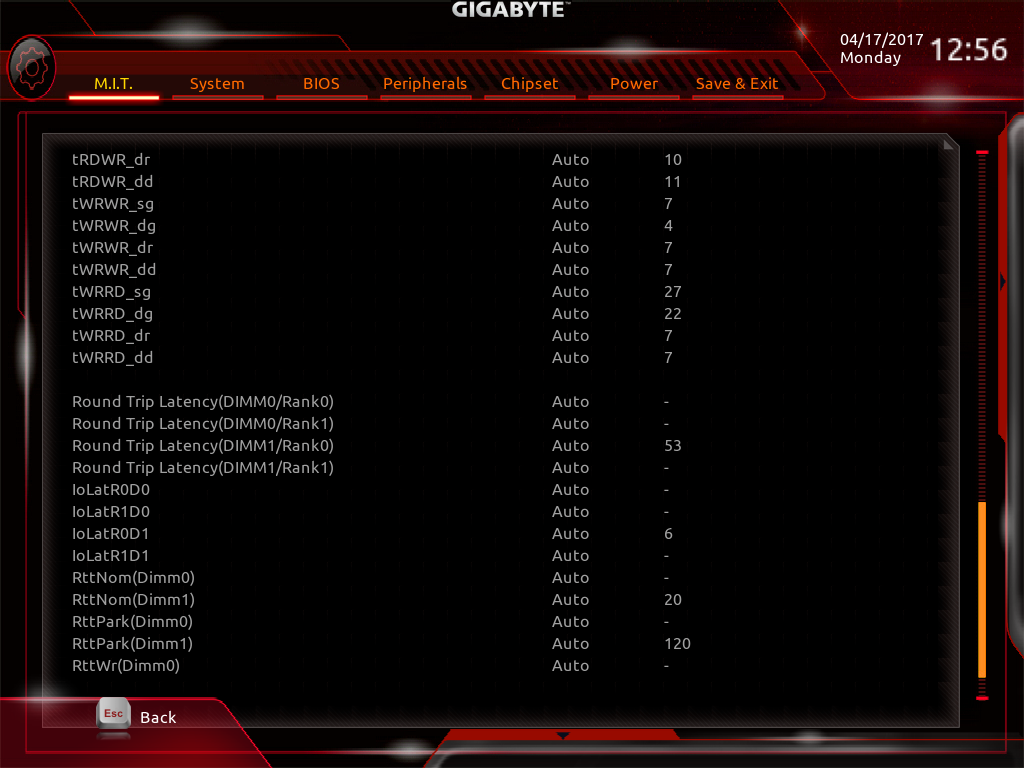

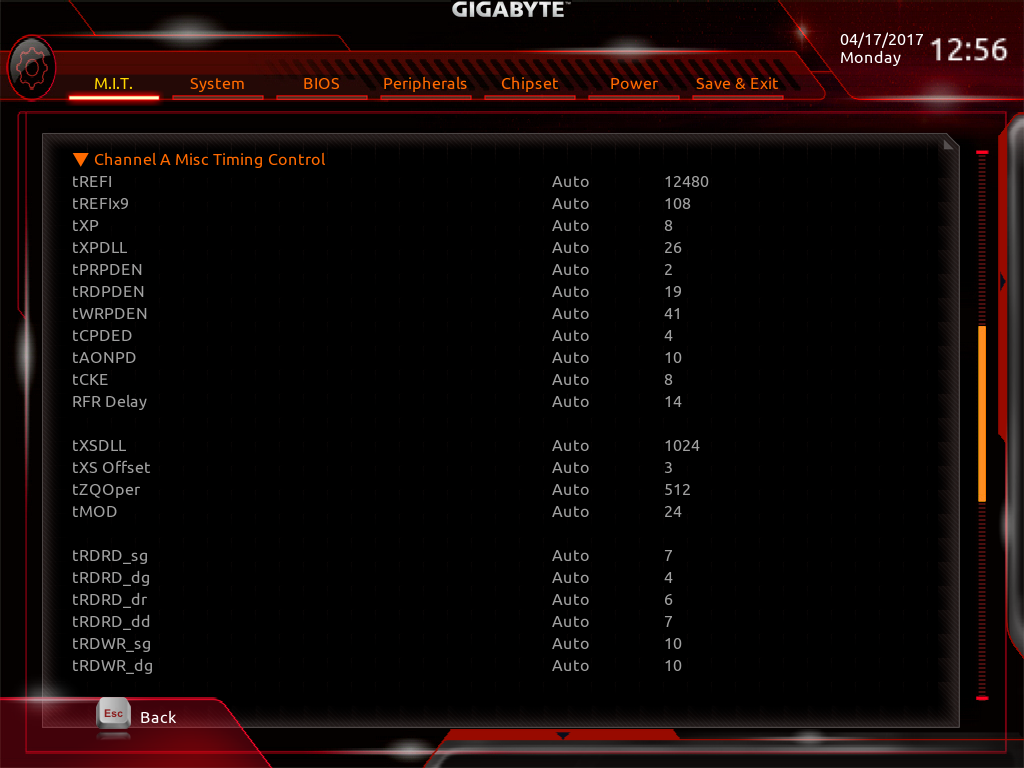

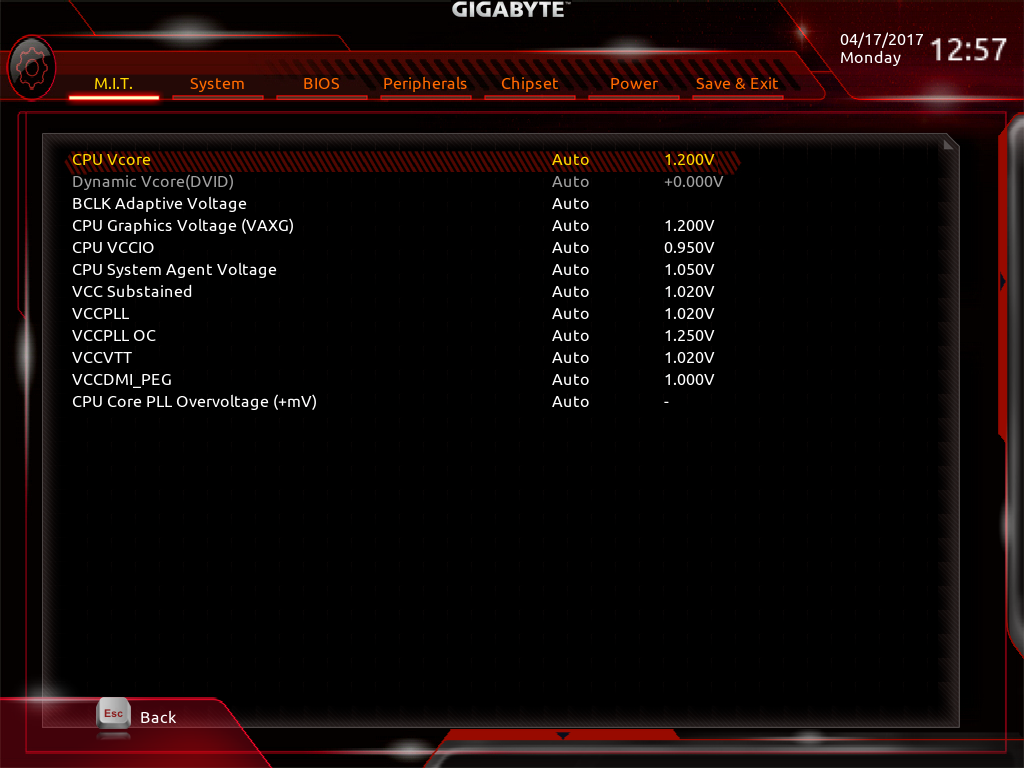

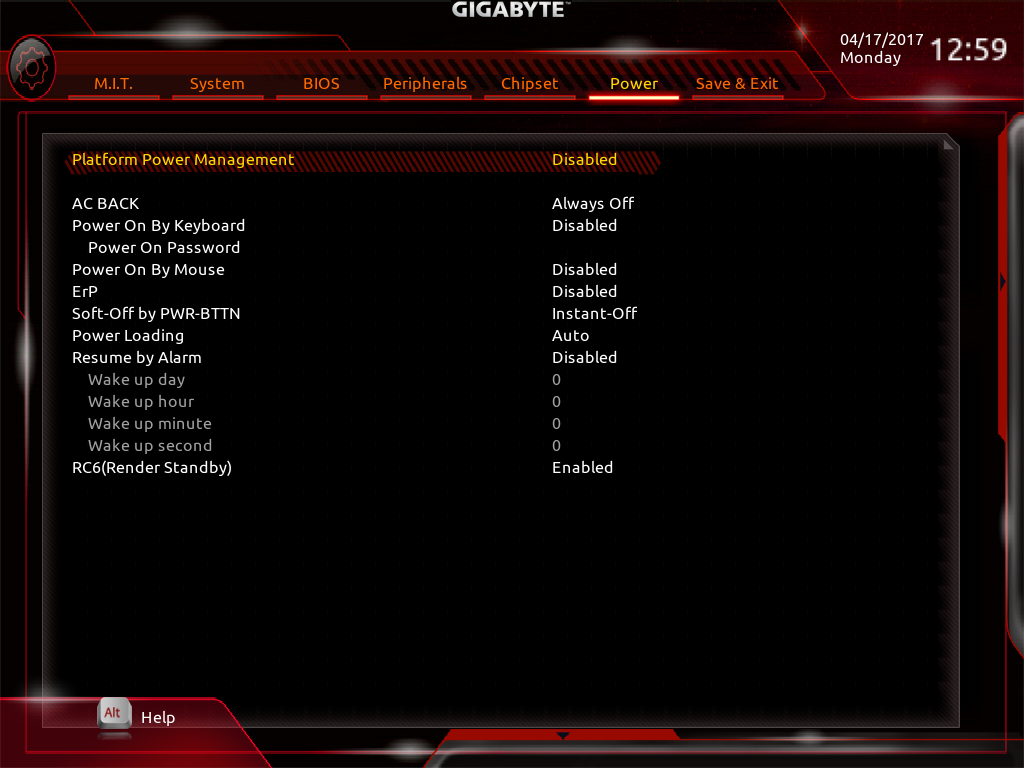

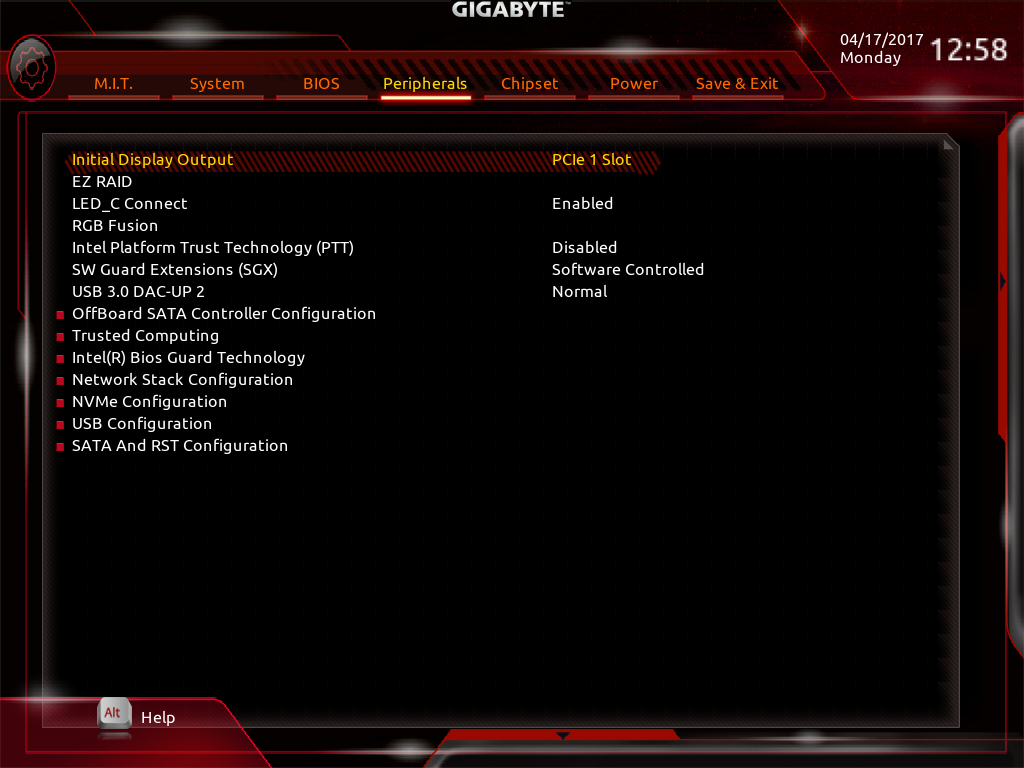

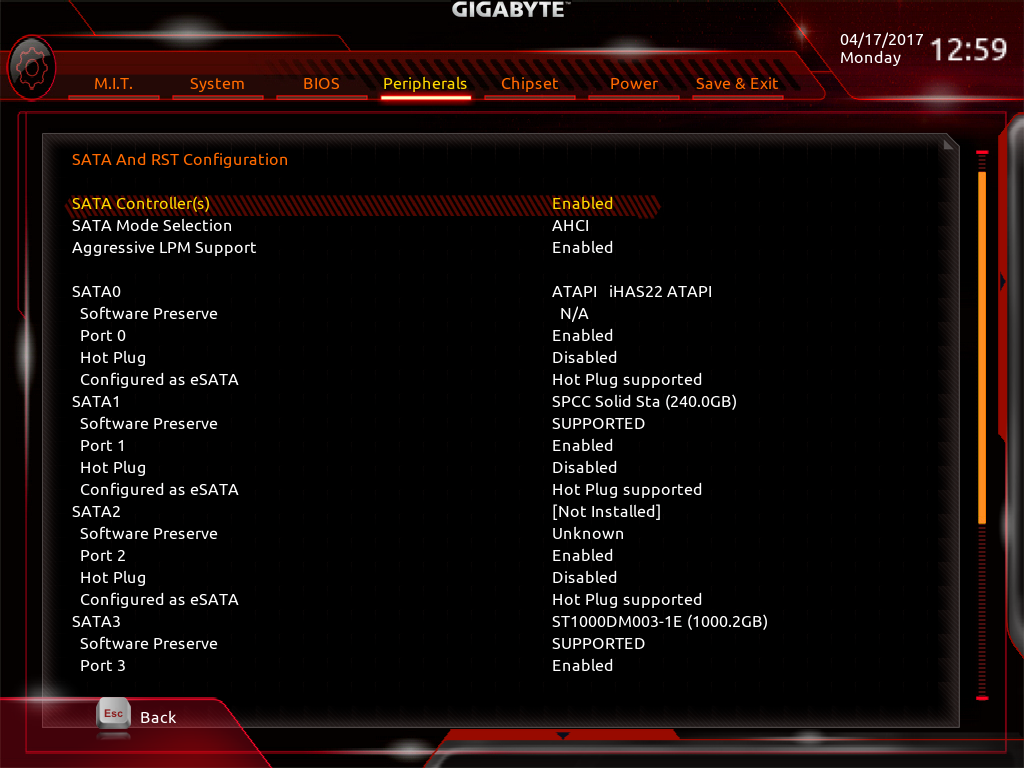

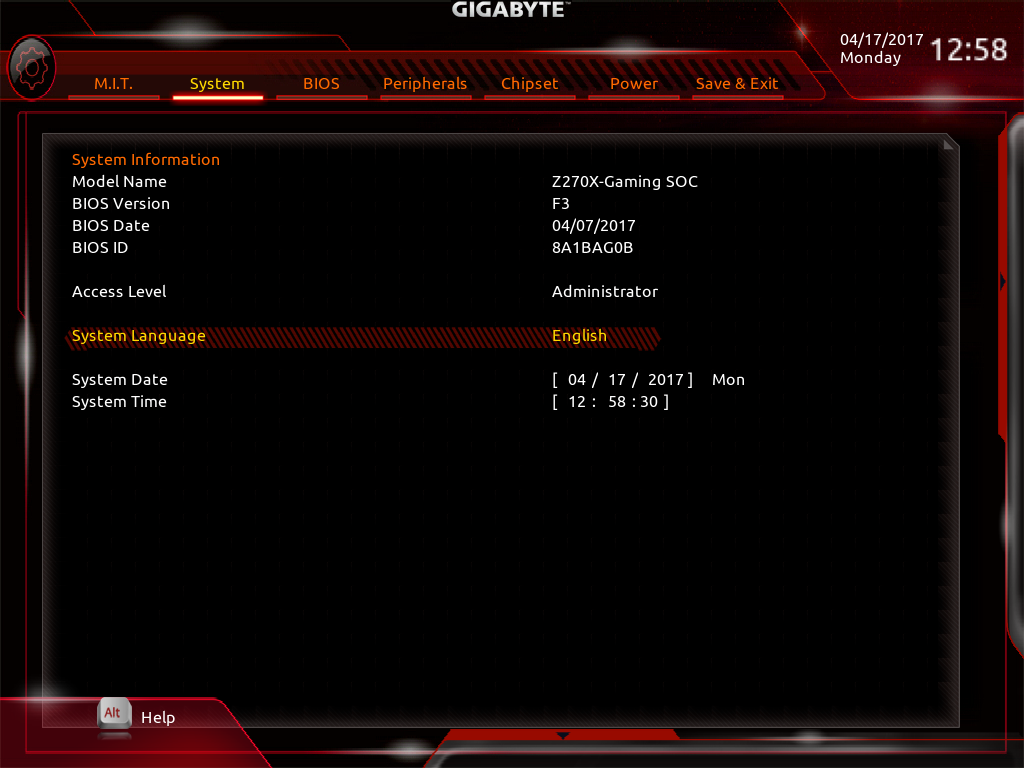

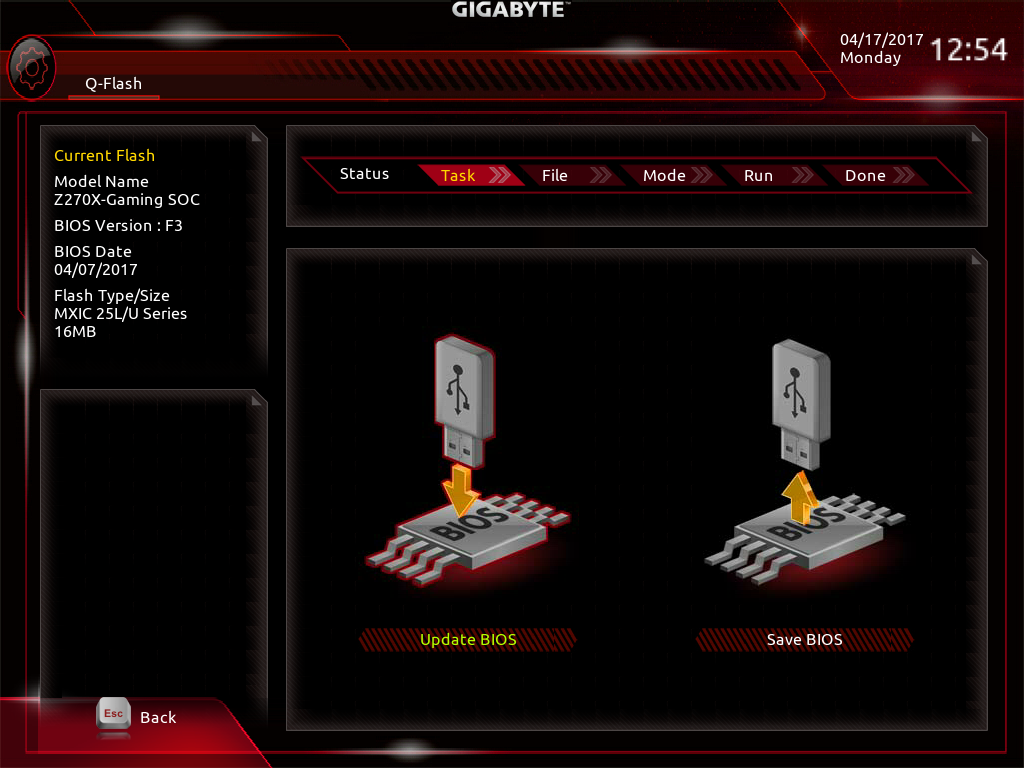

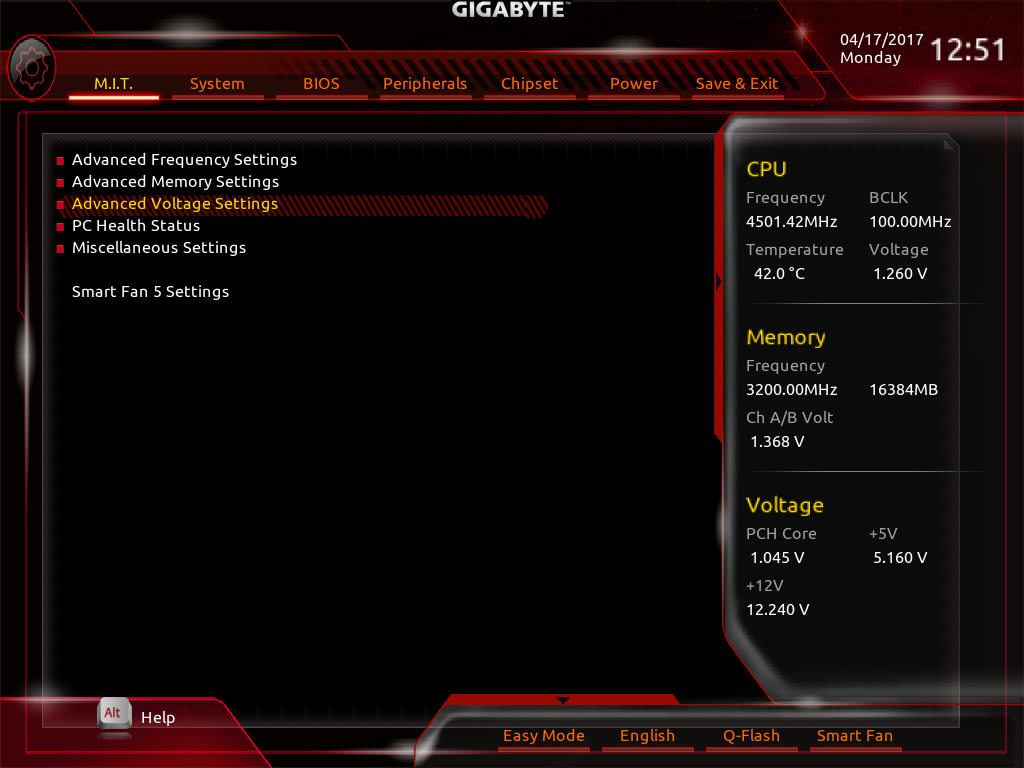

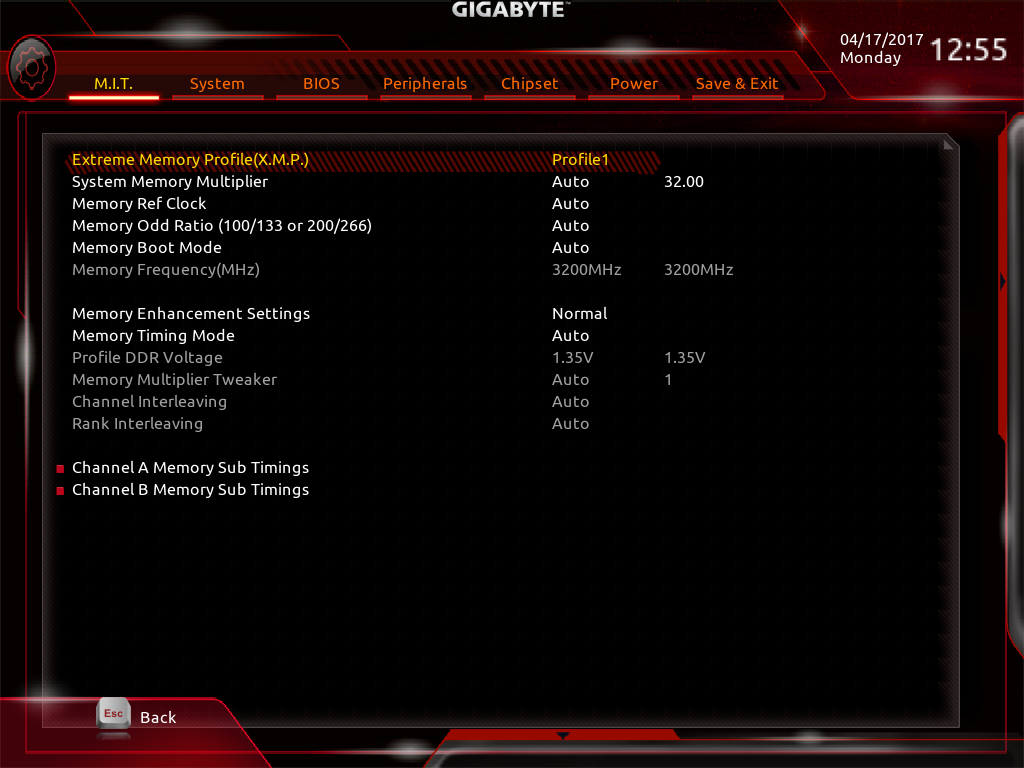

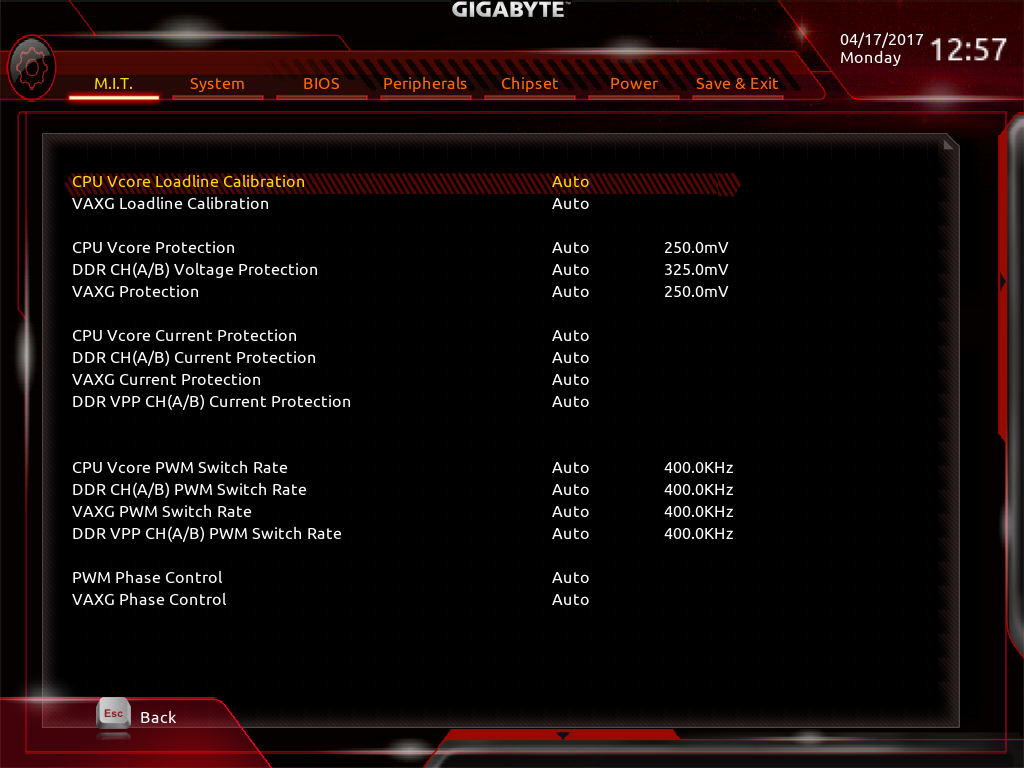

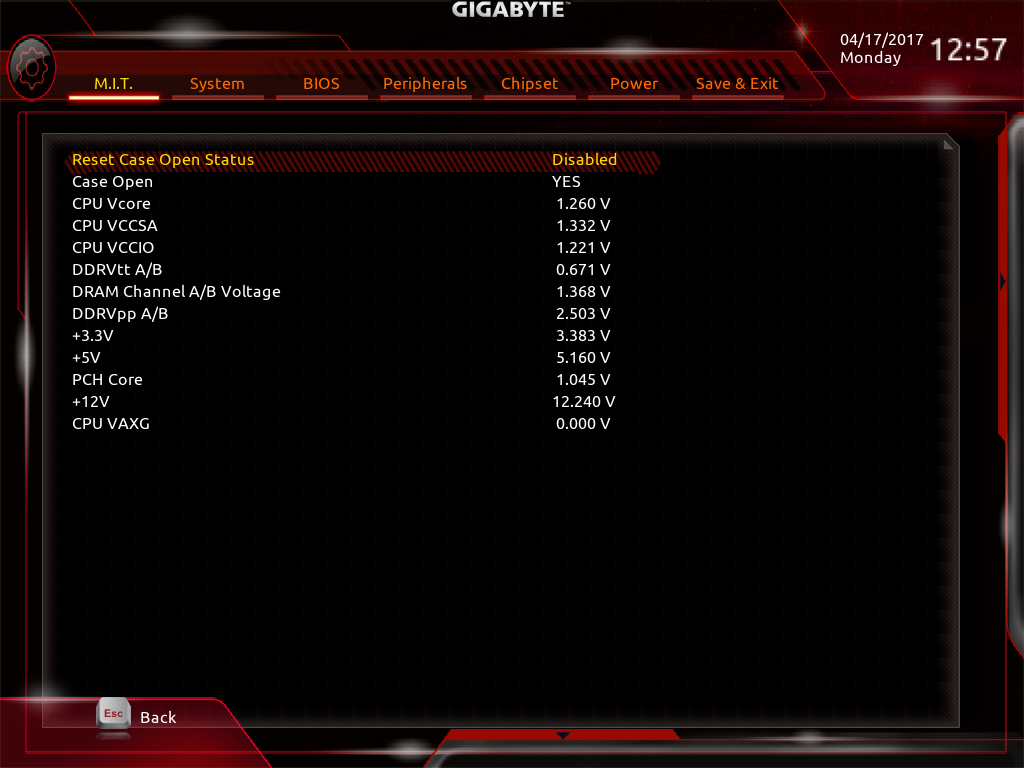

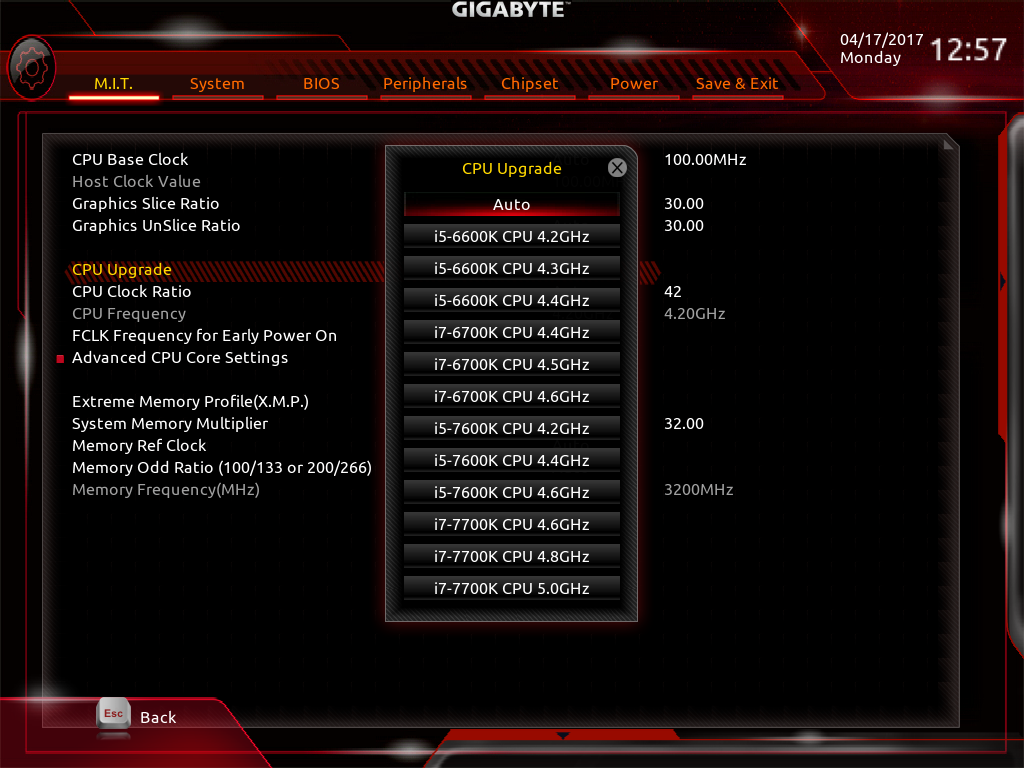

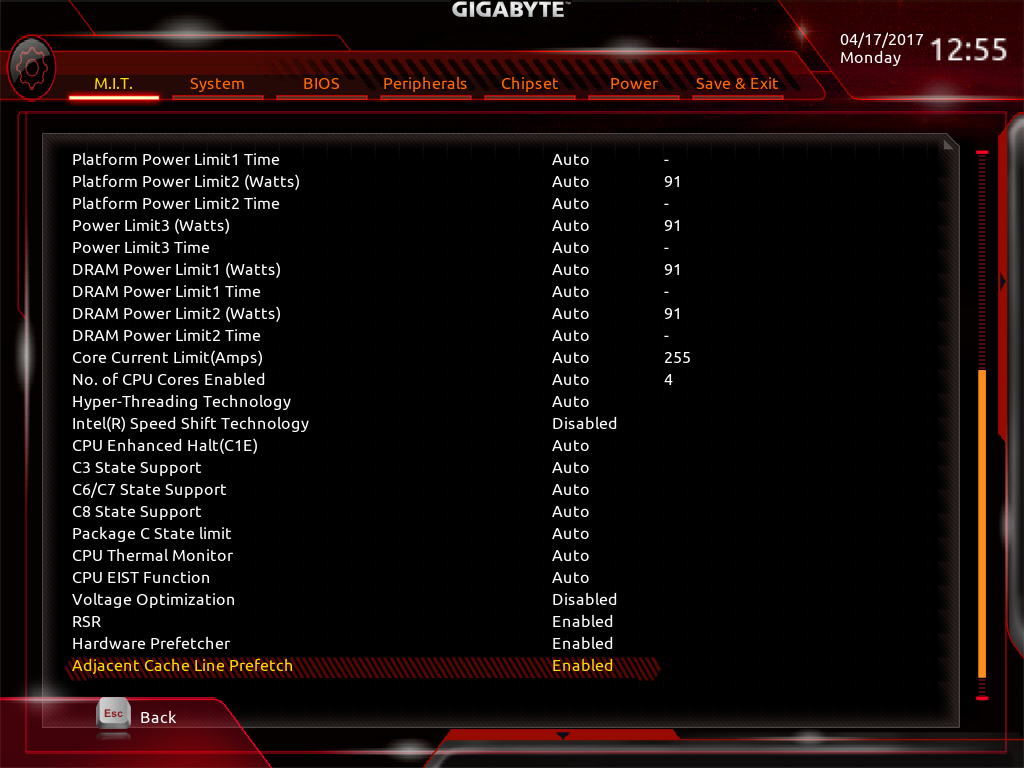

بر خلاف Bios مادربردهای نسل قبل سری SOC و GAMING G1 این کمپانی، رابط گرافیکی UEFI Bios مادربردهای نسل جدید گیگابایت به‌کل تغییر کرده است. از نظر ما شاید از نظر ظاهری این محیط جدید یک قدم رو به عقب محسوب شود. رابط گرافیکی قبل به‌مراتب زیباتر و حرفه‌ای‌تر به نظر می‌رسید؛ اما در رابط کاربری جدید به نظر می‌رسد طراحی ساده و دسترسی سریع‌تر به پارامترها و منابع در دستور کار قرار گرفته است.

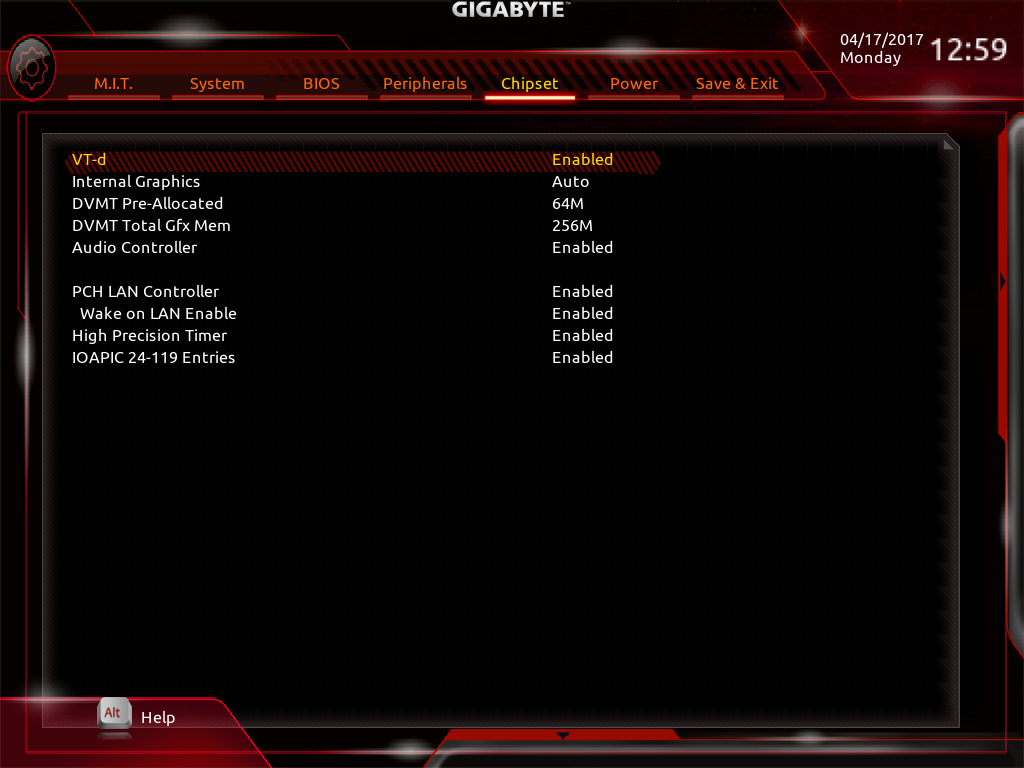

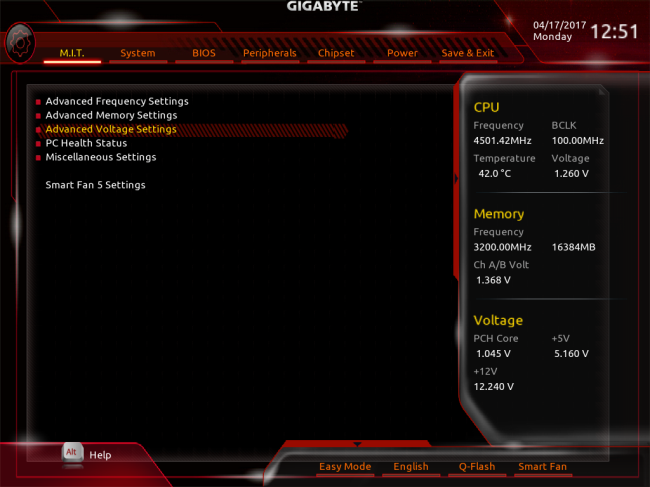

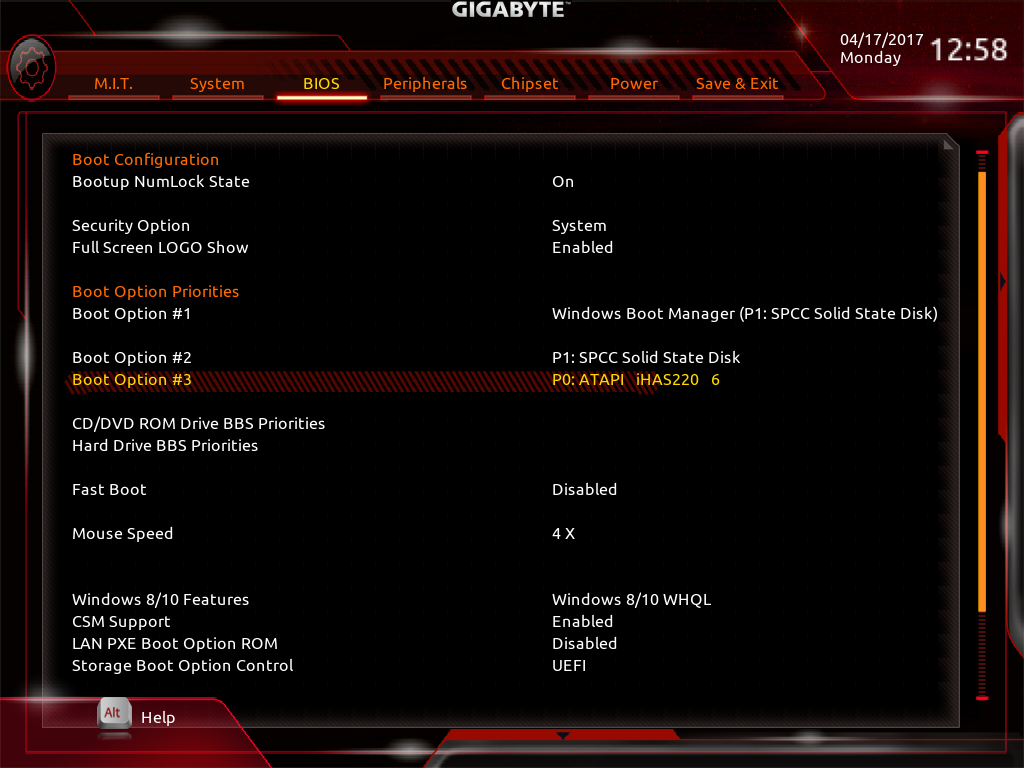

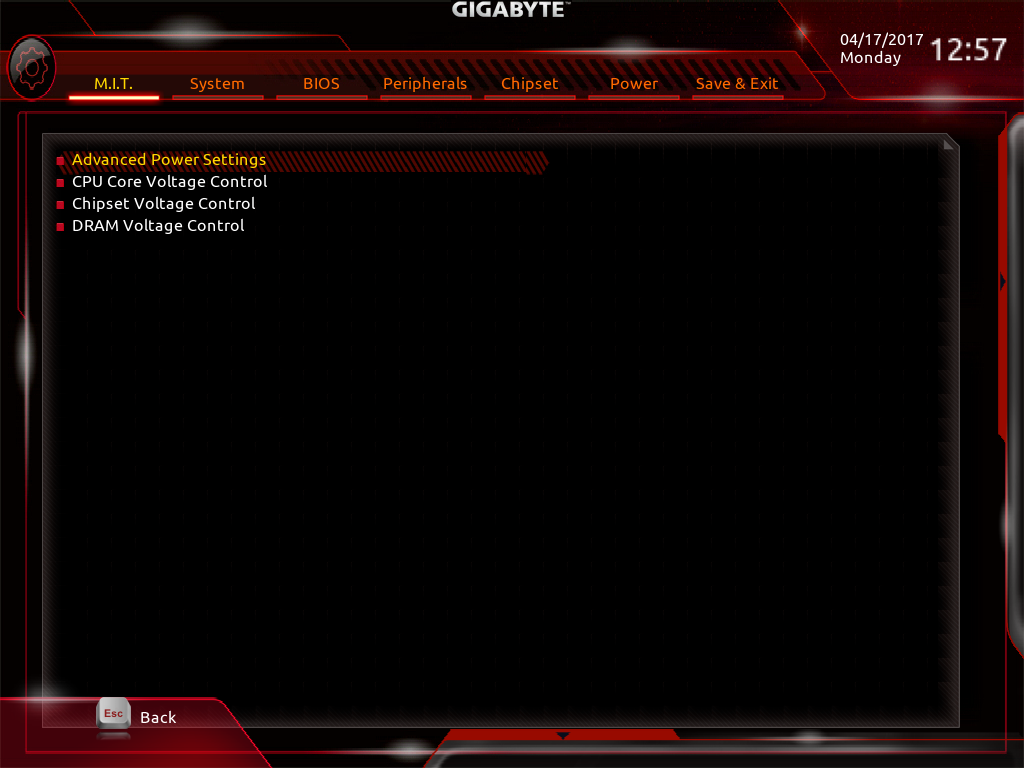

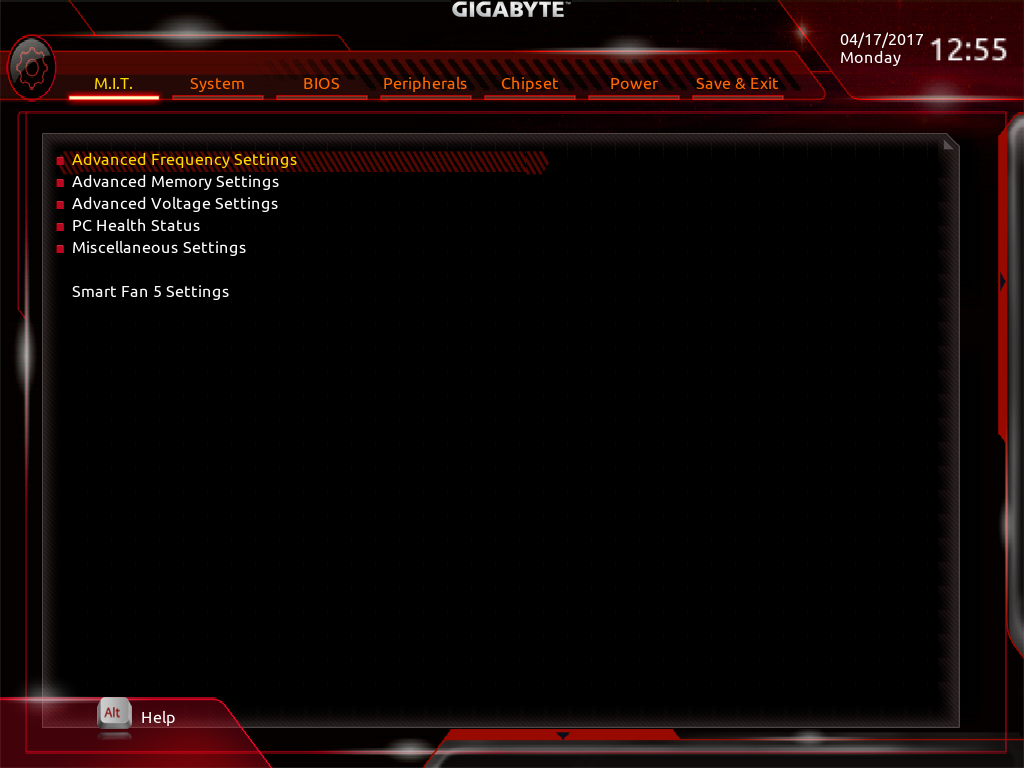

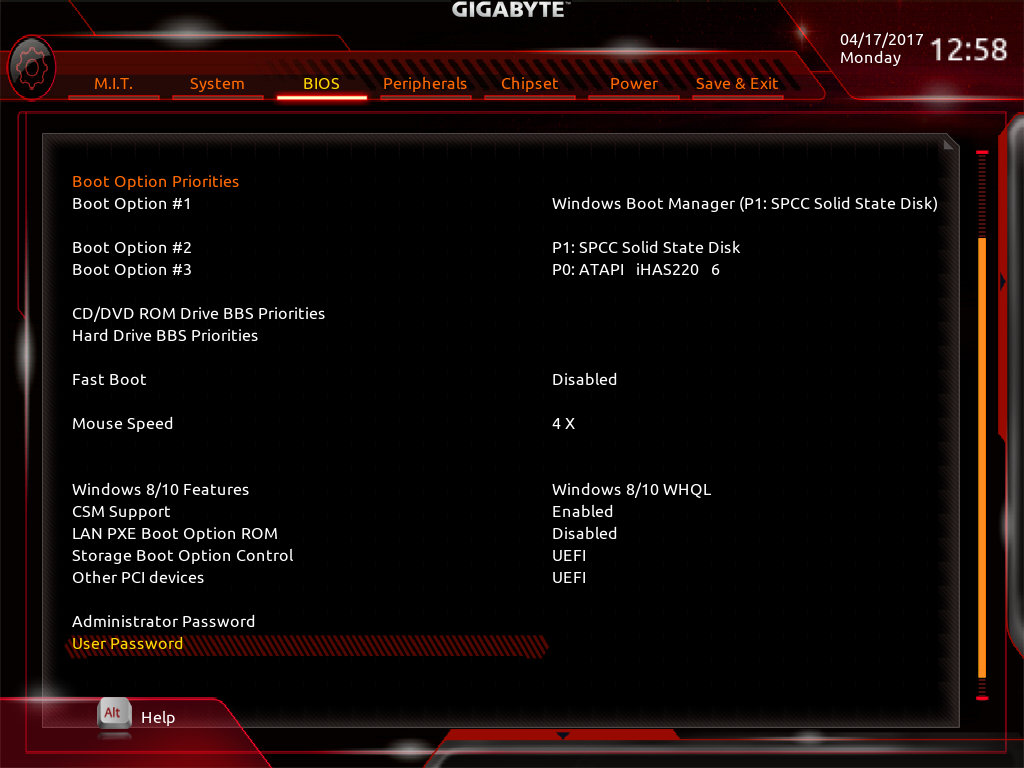

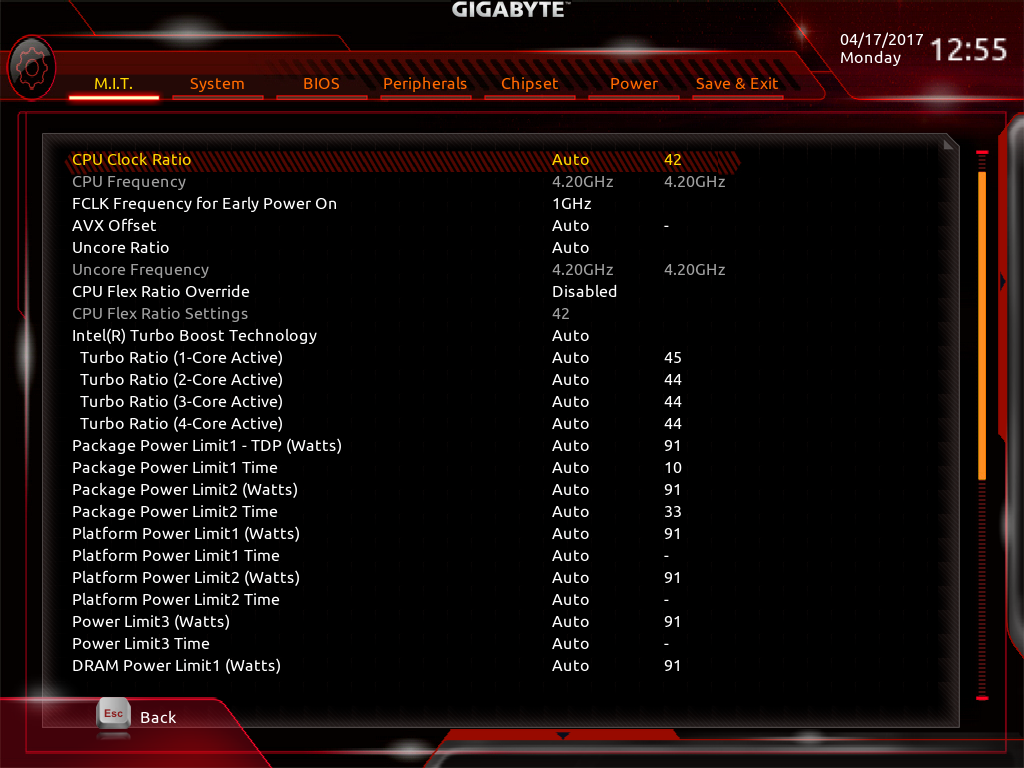

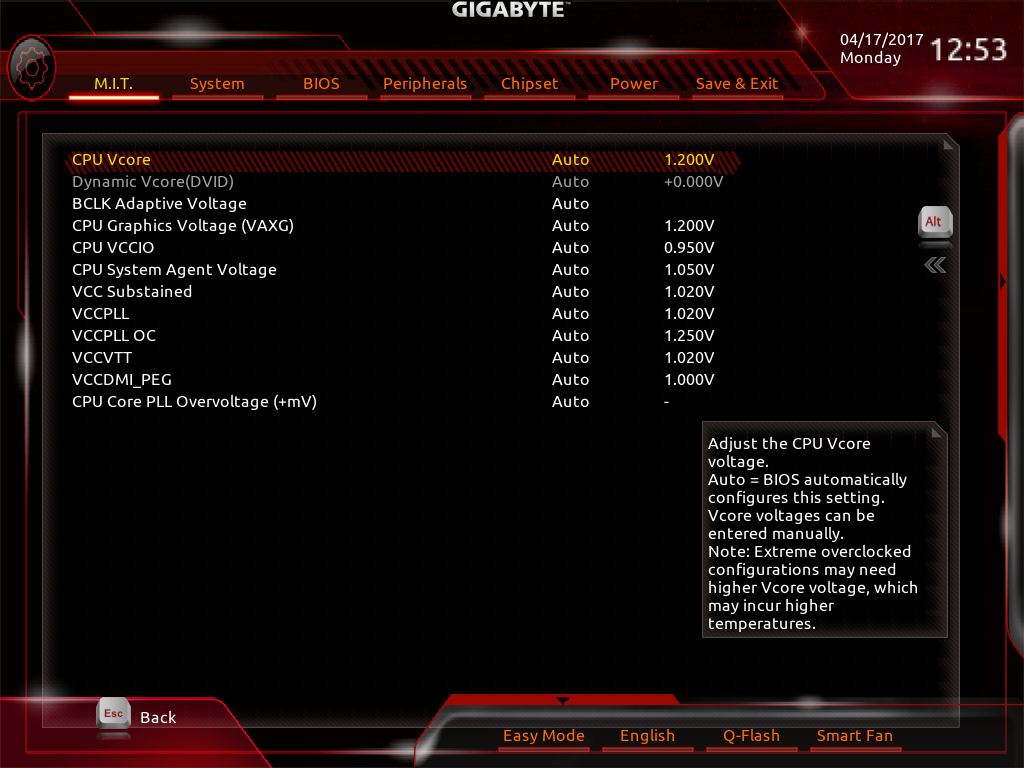

نسل جدید UEFI Bios مادربردهای گیگابایت همانند نسل قبل دارای 2 رابط Easy Mode و Advanced Mode است که البته رابط Easy Mode به‌صورت پیش فرض بارگذاری می‌شود.

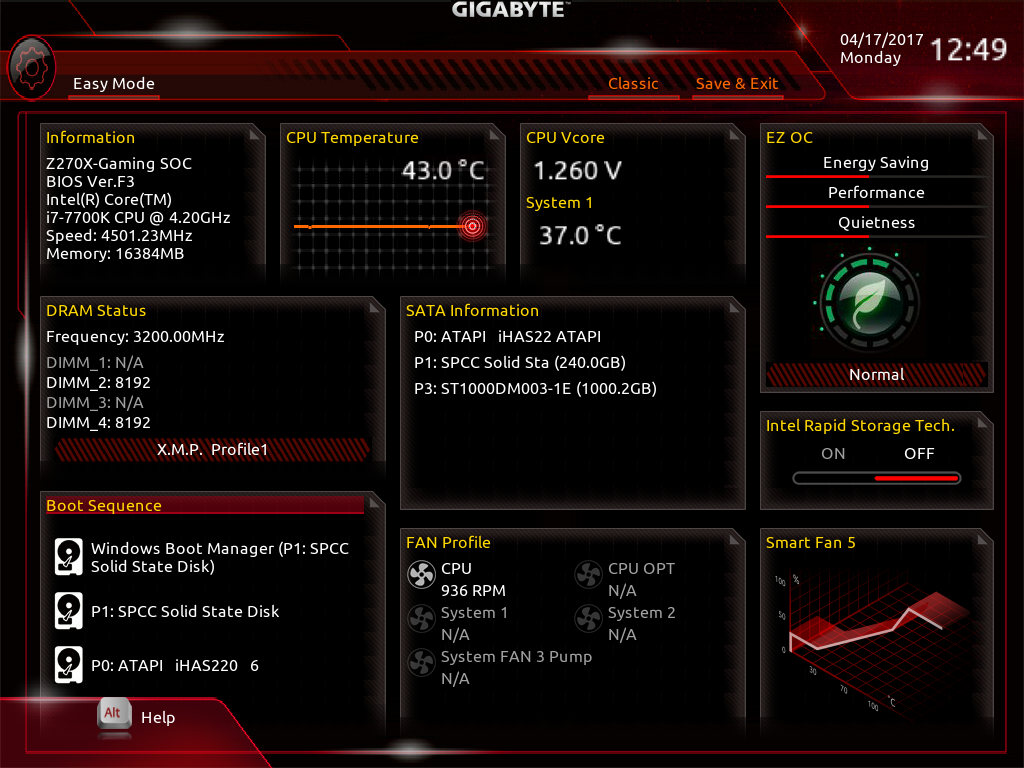

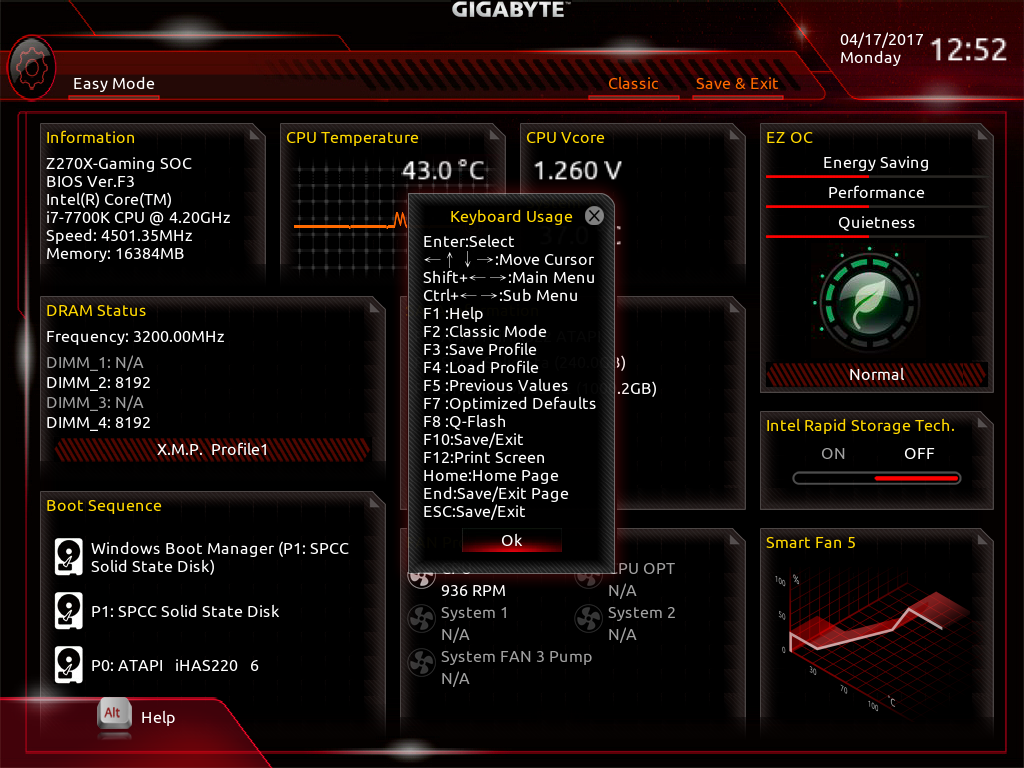

همان‌طور که در تصویر بالا ملاحظه می‌کنید در رابط گرافیکی Easy Mode سعی شده تا مهم‌ترین پارامترها و مشخصات سیستم اعم از حرارت و ولتاژ پردازنده و مادربرد، تجهیزات ذخیره‌سازی متصل شده به سیستم، سرعت چرخش فن‌ها و اولویت بندی دستگاه‌های مختلف برای Boot کردن سیستم و ... همگی در کنار هم و تنها در یک صفحه گنجانده شود.

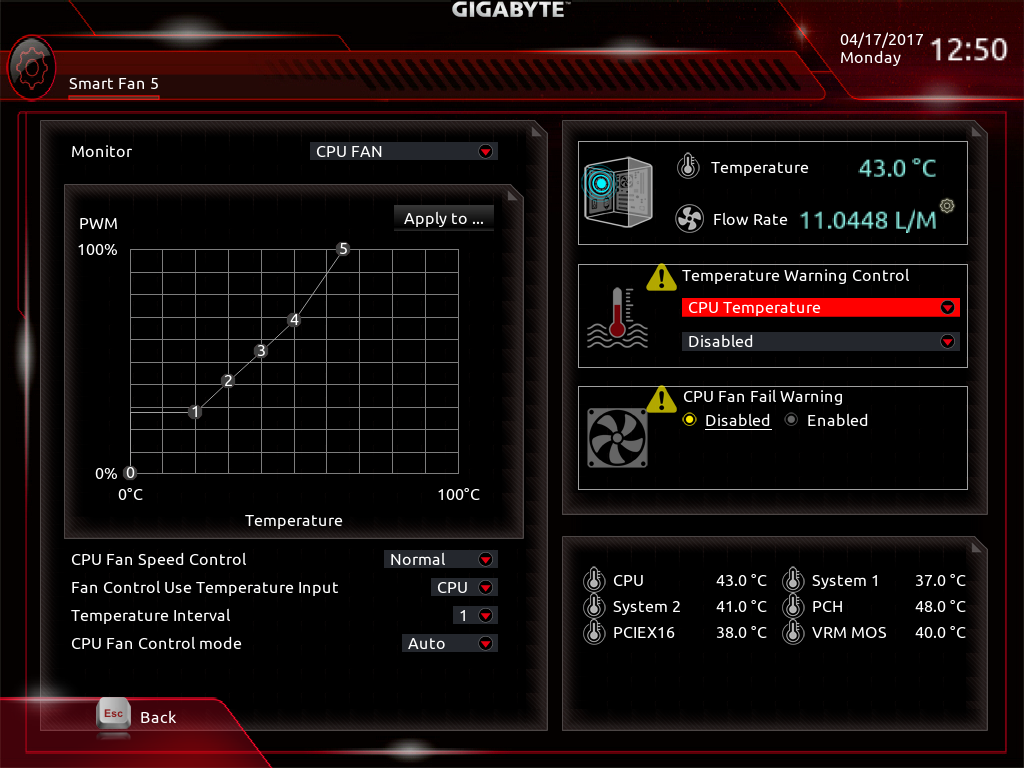

در بخش Smart Fan این رابط، قابلیت مانیتورینگ آنی، تعیین پروفایل‌های از پیش آماده و حتی دستی مختلف برای تمامی کانکتورهای فن تعبیه شده بر روی PCB مادربرد فراهم شده است. همچنین این امکان فراهم شده تا در زمانی که فن‌های متصل شده به سیستم از نوع PWM نیستند (فن‌های با کانکتور 3Pin)، از تکنیک قدیمی تغییر ولتاژ DC برای کنترل سرعت فن استفاده شود. علاوه بر این همان‌طور که در تصویر بالا ملاحظه می‌کنید هر 6 حس‌گر تعبیه شده بر روی برد حرارت نمونه برداری شده از بخش‌های مختلف مادربرد را به‌صورت آنی گزارش می‌کنند.

Q-Flash نیز که سامانه به‌روزرسانی مادربردهای گیگابایت است در این نسخه کاملاً گرافیکی شده است. البته کماکان قابلیت به‌روزرسانی مستقیم توسط اینترنت برای آن فراهم نشده است.

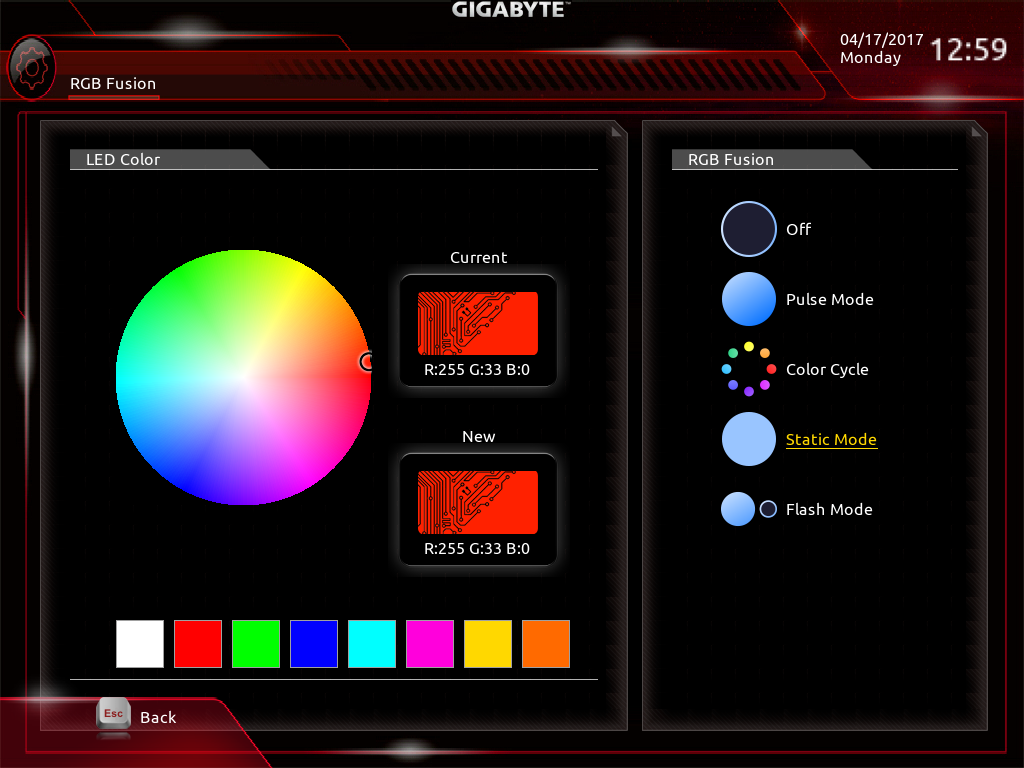

در این بخش حتی به‌صورت کاملاً گرافیکی و کاربرپسند امکان تغییر رنگ و جلوه‌های نورپردازی مادربرد نیز فراهم شده است.



در تصویر بالا کلیدهای میانبر در نظر گرفته شده برای این محیط گرافیکی را ملاحظه می‌کنید.

در بخش Advanced Mode که بیشتر مورد علاقه حرفه‌ای‌ها و اورکلاکرها قرار می‌گیرد در دو بخش مجزا در سمت راست و پایین تصویر قابلیت دسترسی سریع به بخش‌های مختلف Bios نظیر Q-Flash، Easy Mode، Smart Fan و همچنین مانیتورینگ آنی حرارت و ولتاژ بخش‌های مهم سیستم فراهم شده است.

یکی از امکانات بی‌نظیر این Bios همراه داشتن پروفایل‌های آماده برای اورکلاک پردازنده‌های تازه وارد Intel Core i7 7700K و Intel Core i5 7600K است که البته در عمل نیز بسیار کاربردی به نظر می‌رسد.

در تصویر بالا نیز امکانات بخش مانیتورینگ ولتاژ بخش‌های مختلف این مادربرد را ملاحظه می‌کنید. پارامترهایی که بسیار کاربردی هستند و فوق‌العاده دقیق و بی‌نقص عمل می‌کنند.

همچنین یکی از دیگر از قابلیت‌هایی که جدیداً به این رابط کاربری اضافه شده، توضیحات راهنمای در نظر گرفته شده برای اکثر پارامترهای موجود در این Bios است. در صورتی که با عملکرد هر پارامتری آشنایی ندارید کافی است پارامتر مورد نظر را انتخاب کرده و بر روی کیبورد کلید Alt را فشار دهید. بلافاصله در گوشه سمت راست این رابط کاربری توضیحات مختصری در مورد پارامتر مورد نظر نمایان خواهد شد.

همانند تمامی Bios های UEFI جدید قابلیت Print Screen به‌واسطه فشردن کلید F12 و ذخیره آن در USB Flash با فرمت FAT16/32 فراهم شده است. سرعت مرور صفحات و تغییر پارامترها با کیبورد کمی کندتر از حد انتظار است ولی نمی‌توان آن را ایراد تلقی کرد. حساسیت حرکت ماوس نیز کمی پایین است ولی خوشبختانه در تنظیمات Bios این محیط یک گزینه برای تنظیم حساسیت ماوس در نظر گرفته شده بود که اتفاقاً کاملاً کاربردی بود.

روی هم رفته Bios این مادربرد با توجه به بازار هدف و رنج قیمت آن دارای امکانات کاملی است. این امکانات و قابلیت‌ها به‌گونه‌ای است که کاملاً انتظارات اورکلاکرهای حرفه‌ای را رفع می‌کند. طی چند دقیقه‌ای نیز که ما در حال تهیه عکس از بخش‌های مختلف این محیط بودیم به باگ و یا مشکل خاصی نیز بر نخوردیم. همه چیز روان و بدون نقص عمل می‌کند.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

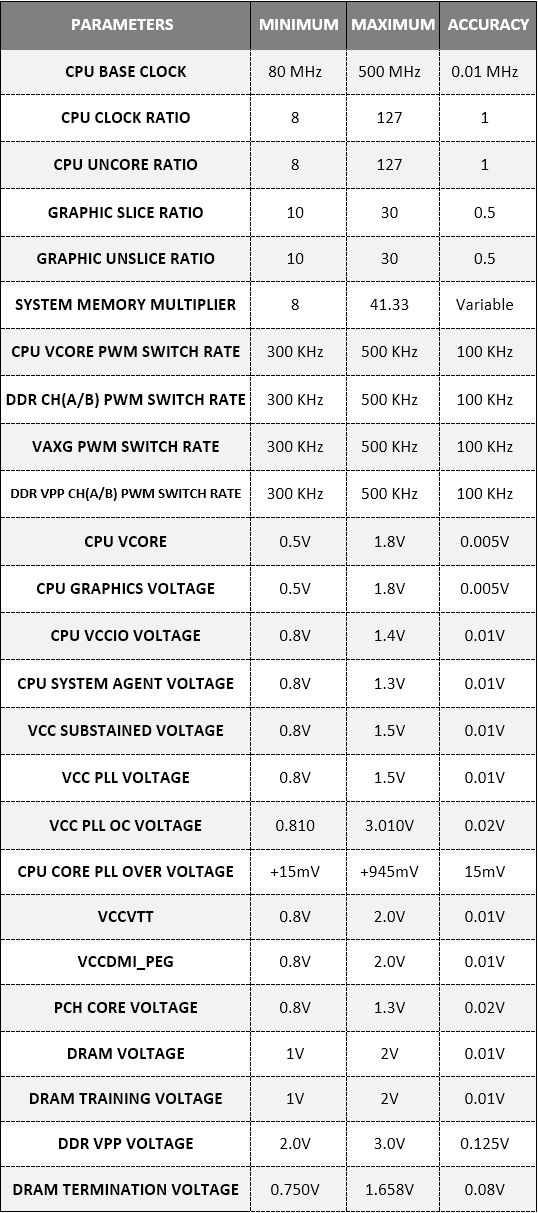

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر است:



نورپردازی بسیار زیبا و خلاقانه تحت عنوان RGB FUSION

نورپردازی بسیار زیبا و خلاقانه تحت عنوان RGB FUSION

یکی از نقاط قوت این مادربرد نورپردازی بی‌نظیر در نظر گرفته شده برای آن است! همان‌طور که در تصویر بالا مشاهده می‌کنید دیودهای نورانی RGB در این مادربرد به‌صورت کلی در 4 بخش تعبیه شده‌اند. بخش اول در کنار DIMM های حافظه، بخش دوم در میان تمام اسلات های توسعه، بخش سوم در پشت پوشش پلاستیکی مشکی‌رنگ تعبیه شده بر روی کامپوننت های سیستم صوتی و بخش چهارم در کنار هیت سینک چیپست Intel Z270 تعبیه شده است.

علاوه بر این یک کانکتور مخصوص در بخش پایینی PCB نیز در نظر گرفته شده است تا در صورت نیاز کاربر با اتصال نوارهای RGB LED 12V موجود در بازار به آن از یک نورپردازی نمام عیار لذت ببرد. نکته جالب توجه در مورد این کانکتورهای 5Pin انعطاف و قابل برنامه ریزی بودن آن‌ها است. درواقع برای کاربر این امکان فراهم شده تا عملکرد هر یک از پین‌های R G B W را در نرم افزار مربوطه به‌صورت مستقل تغییر داده تا با نوار RGB LED مورد نظر سازگار شود. همچنین به لطف پین W این کانکتورها قابلیت اتصال این بخش به نوارهای LED با قابلیت پشتیبانی از نور سفید خالص و اختصاصی نیز فراهم شده است.

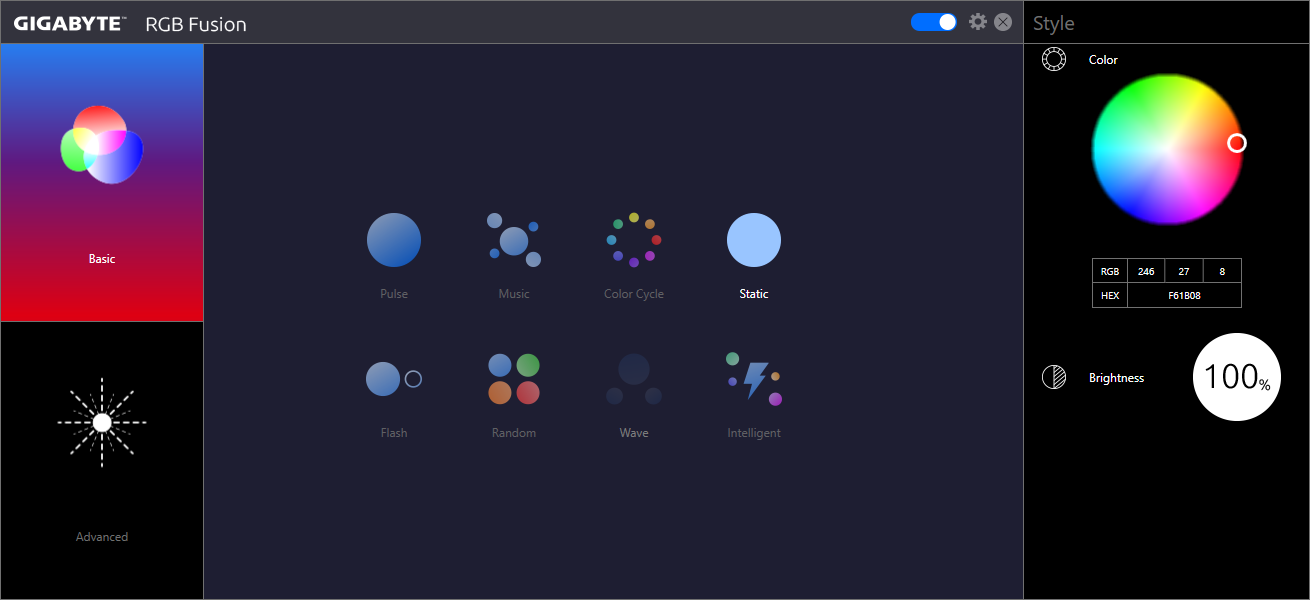

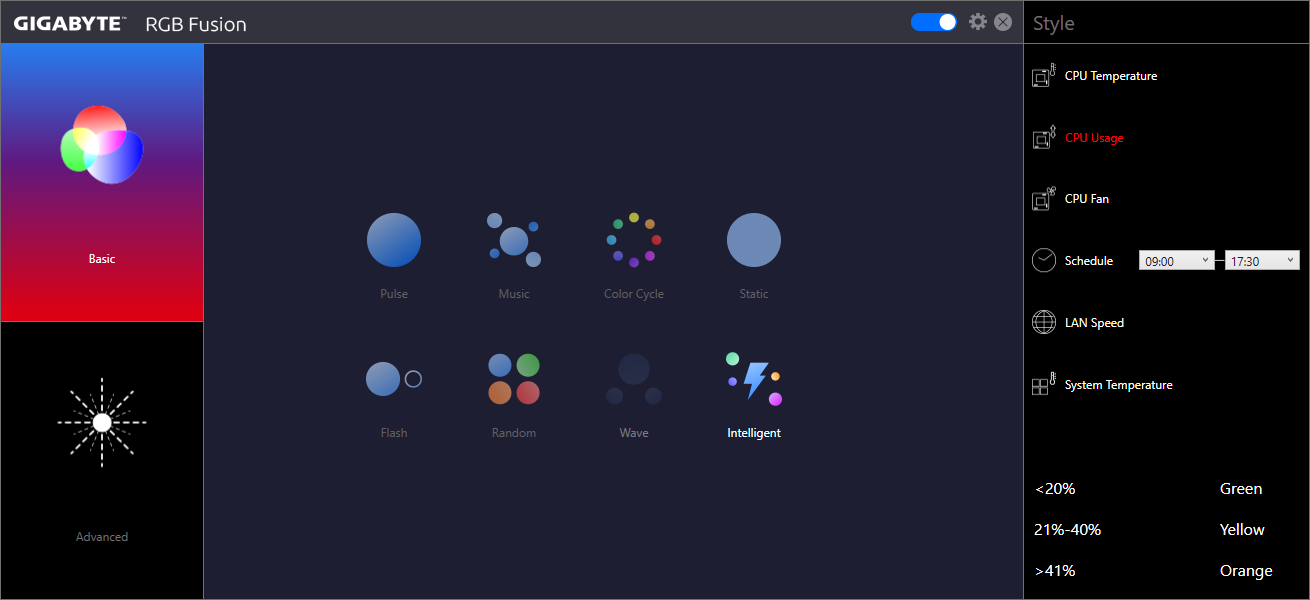

اما یک سیستم نورپردازی بی‌نظیر بیش از تمهیدات سخت‌افزاری به یک نرم افزار بسیار قدرتمند نیاز دارد. کمپانی گیگابایت در این مورد هم سنگ تمام گذاشته و نرم افزار جدید RGB FUSION را برای این سری از مادربردهای خود در نظر گرفته است. همان‌طور که مشاهده می‌کنید این نرم افزار به دو بخش کلی Basic و Advanced تقسیم می‌شود که در بخش Basic قابلیت انتخاب 16.7 میلیون رنگ و 8 جلوه نورپردازی مختلف برای تمامی RGB LED های رو برد به‌صورت هم‌زمان فراهم شده است.

برای مثال در حالت جلوه چشمک زن قابلیت تنظیم سرعت و شدت نور دیودهای نورانی تعبیه شده بر روی مادربرد فراهم شده است.

یکی از قابلیت‌های ویژه حالت هوشمند این سیستم نورپردازی امکان تغییر رنگ از سبز تا قرمز بر اساس حرارت بخش‌های مختلف سیستم، میزان زیر بار بودن پردازنده، بازه زمانی، سرعت تبادل اطلاعات درگاه LAN و سرعت چرخش فن پردازنده است.

اما در بخش Advanced تقریباً هر کاری ممکن شده است! در این بخش می‌توان رنگ و جلوه نورپردازی دیودهای نورانی هر یک از بخش‌های مادربرد را به‌صورت مستقل کنترل و مدیریت کرد! حتی می‌توان 3 پروفایل مختلف برای این وضعیت‌ها تعیین و در کمترین زمان ممکن آن‌ها را فراخوانی کرد. علاوه بر این امکان ذخیره‌سازی و یا فراخوانی پروفایل‌های از پیش تعیین شده نیز برای این نرم افزار فراهم شده است!

 البته در این حالت جلوه‌های نورپردازی کمی محدودتر می‌شوند.

یکی از دیگر قابلیت‌های بی‌نظیر این سیستم نورپردازی امکان تعیین بازه زمانی برای رنگ‌های قابل نمایش توسط هر بخش از دیودهای RGB تعبیه شده بر روی این مادربرد است.

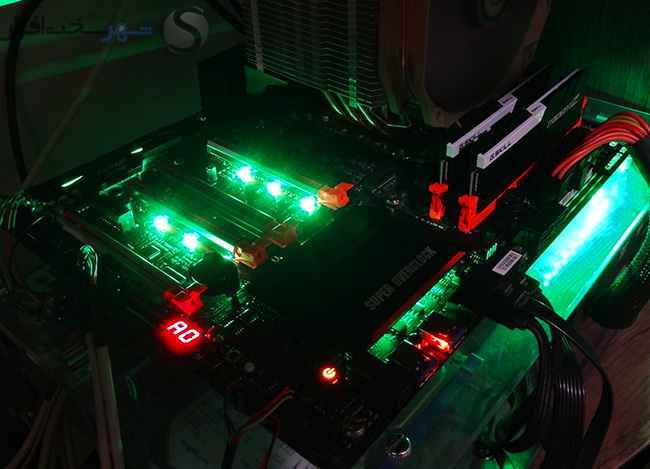

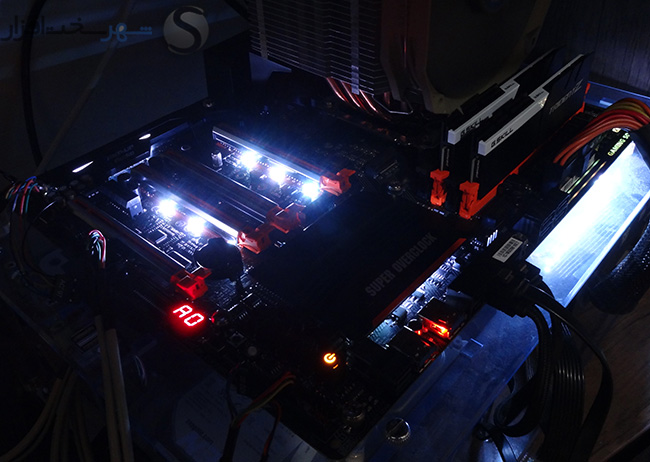

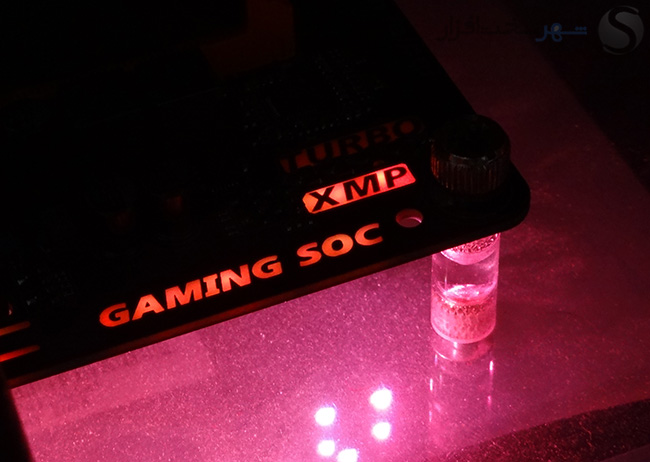

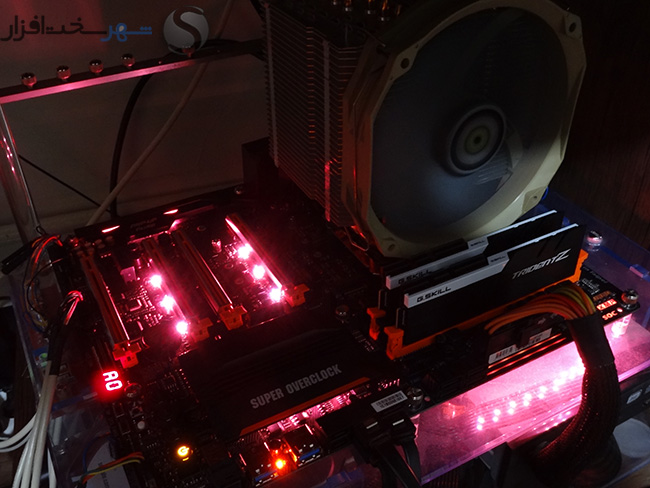

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی بسیار زیبای این مادربرد را مشاهده کنید:

معرفی نرم‌افزارهای کاربردی همراه مادربرد

GIGABYTE APP CENTER

همواره یکی از ویژگی‌های ممتاز و البته پرطرفدار مادربردهای رده بالا، مخصوص اورکلاک و گیمینگ همراه داشتن نرم‌افزارهای کاربردی، اورکلاک سریع و آسان و مانیتورینگ می‌باشد. کمپانی گیگابایت نیز حدوداً 3 سالی می‌شود که بسته نرم‌افزاری تحت عنوان GIGABYTE APP CENTER را همراه با مادربردهای خود به‌صورت کاملاً رایگان عرضه می‌کند.

همان‌طور که ملاحظه می‌کنید مجموعه GIGABYTE APP CENTER شامل بیش از 12 نرم افزار کاربردی می‌باشد که در ادامه به معرفی مهم‌ترین و البته کاربردی‌ترین آن‌ها می‌پردازیم.



همان‌طور که اشاره شد یکی از قابلیت‌های بی‌نظیر این مادربرد USB DAC-UP 2 و قابلیت تنظیم سطح ولتاژ 5V پورت‌های USB 3.0 زرد رنگ تعبیه شده در پنل پشتی و Header های تعبیه شده بر روی PCB می‌باشد. نرم افزار USB DAC-UP 2 دقیقاً برای همین منظور کاربرد دارد.

با استفاده از نرم افزار SIV یا System Information Viewer می‌توانید مشخصات سیستم خود را چک کنید و تنها با چند کلیک ناظر بر تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌های سیستم خود باشید.

در بخش Smart FAN Auto این امکان فراهم شده تا توسط تنظیمات از پیش تعیین شده در 4 حالت مختلف بی‌صدا، استاندارد، سریع و حداکثر سرعت، چرخش تمامی فن‌هایی که به کانکتورهای فن مادربرد متصل شده است را کنترل کنید.

همچنین می‌توانید پروفایل چرخش تک تک فن‌ها را مطابق سلیقه خود تنظیم کنید.

در بخش System Alert تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.



همچنین با استفاده از نرم افزار 3D OSD این امکان فراهم شده تا در حین بازی و یا سایر نرم‌افزارهای مشابه به‌صورت On-Screen بر تمامی پارامترهای مهم مانند سرعت چرخش فن‌ها، حرارت بخش‌های مختلف سیستم و حتی فرکانس‌ها نظارت داشته باشید.

معرفی جدیدترین نسخه نرم افزار EasyTune (مشابه با نسل قبل)



اگر از طرفداران قدیمی مادربردهای کمپانی گیگابایت باشید مسلماً با نرم افزار EasyTune خاطرات زیادی دارید. EasyTune نرم‌افزاری است تحت ویندوز که با رابط گرافیکی کاربر پسند جهت اورکلاک آسان، سریع و حتی دستی و حرفه‌ای سیستم به کار می‌رود. همان‌طور که در تصویر بالا ملاحظه می‌کنید در صفحه اصلی این نرم افزار این امکان فراهم شده تا پارامترهای مختلف سیستم را برای حالت‌های مختلف مصرف بهینه انرژی، عادی، اورکلاک پردازنده و یا شروع فرآیند اورکلاک خودکار تنها با یک کلیک تنظیم کنید. در نوار پایینی نرم افزار نیز فرکانس هسته پردازنده، ماژول‌های حافظه RAM و فرکانس هسته GPU به‌صورت Real Time نمایش داده می‌شوند.



در تب Advanced CPU OC همچنان که در تصویر بالا مشخص است قابلیت تغییر فرکانس BCLK، ضریب فرکانس هر هسته پردازنده به‌صورت مجزا و پارامترهای مختلف ولتاژ به‌صورت آنی و Real Time فراهم شده است.



صفحه Advanced DDR OC نیز حاوی پارامترهایی نظیر ضریب فرکانس ماژول‌های حافظه RAM، قابلیت فعال سازی پروفایل‌های XMP و تایمینگ های اصلی و Advanced برای اورکلاک حافظه‌های RAM است.



پارامترهای مربوط به مدارات کنترل مصرف انرژی، فرکانس سوئیچینگ مدارات PWM و پروتکشن های در نظر گرفته شده برای CPU، ماژول‌های حافظه RAM نیز در پنجره Advanced Power این نرم افزار گنجانده شده‌اند.



تمامی تنظیمات موجود در این نرم افزار قابلیت ذخیره در پروفایل‌های مجزا را دارا می‌باشند. در نتیجه کاربر می‌تواند چندین پروفایل مختلف برای استفاده در شرایط مختلف مثل، گیمینگ، مرور وب و ... ذخیره کند. در بخش Hotkey نرم افزار EasyTune این امکان فراهم شده تا کاربر با تعیین چند Hotkey خاص در هر لحظه و هر زمانی که اراده کند تنها با فشردن کلیدهای ترکیبی تعیین شده پروفایل تنظیمات خود را در سریع‌ترین زمان ممکن فراخوانی کند.



یکی دیگر از امکانات بسیار کاربردی نسخه جدید EasyTune پنجره مانیتورینگ این نرم افزار است که در یک قاب و به‌صورت Real Time تقریباً تمامی پارامترهای مهم فرکانسی، ولتاژی، حرارتی و سرعت چرخش فن‌ها را به کاربر نمایش می‌دهد.

تست‌های مدیریت مصرف انرژی و حرارتی

تست‌های مدیریت مصرف انرژی و حرارتی

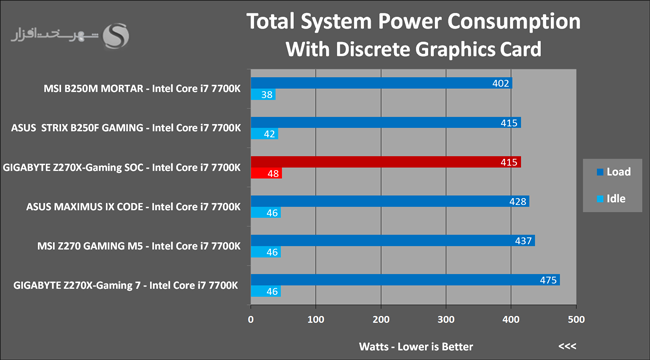

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

اگر خاطرتان باشد چندی پیش در بررسی مادربرد GIGABYTE Z270X-Gaming 7 به این نکته اشاره شد که مادربردهای نسل جدید مبتنی بر چیپست Intel Z270 کمپانی گیگابایت در ابتدا دارای برخی مشکلات در Bios بودند که یکی از آن‌ها اعمال ولتاژ هسته پردازنده (CPU Vcore) بیش از حد معمول به پردازنده‌های رده‌بالای این پلتفرم بود. این مورد در عمل باعث افزایش توان مصرفی پردازنده و البته افزایش حرارت متصاعد شده از آن می‌شد. در جدیدترین نسخه Bios برای این مادربرد، این مشکل حل شده و همان‌طور که در تست‌های توان مصرفی در بالا ملاحظه می‌کنید به‌خصوص در حالت Load شاهد عملکرد فوق‌العاده‌ای از این مادربرد هستیم به‌گونه‌ای که در حالت Load کامل این مادربرد کم مصرف‌ترین مادربرد مجهز به چیپست Intel Z270 است که تاکنون تست کرده‌ایم. این موضوع بیانگر عملکرد کاملاً بهینه، بازدهی بالای مدار رگولاتور ولتاژ و بایوس کاملاً بالغ و بی‌نقص این مادربرد است. روی هم رفته در این تست می‌توان نمره کامل و ممتاز برای این مدل در نظر گرفت.

در تست‌های حرارتی نیز همان‌طور که ملاحظه می‌کنید هیت سینک‌ها، پدها، چسب‌ها و خمیرهای حرارتی مرغوب، استفاده از قطعات باکیفیت و مدرن در مدارهای رگولاتور ولتاژ پردازنده و ماژول‌های حافظه و از همه مهم‌تر بهینه سازی‌های انجام شده در Bios همگی در عمل باعث ثبت چنین نتیجه بی‌نظیر و تحسین برانگیزی شده‌اند. درواقع همان‌طور که قبلاً نیز بارها به این موضوع اشاره شده است، مادربردهای با بازدهی انرژی بالا و تلفات انرژی حداقل، معمولاً در تست‌های حرارتی نیز عملکرد فوق‌العاده و ممتازی خواهند داشت.

تست‌های کارایی (SISoftware Sandra 2016، AIDA64 5.8 و CPU-Z 1.78.1)

تست‌های کارایی (SISoftware Sandra ، AIDA64  و CPU-Z)

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

 عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

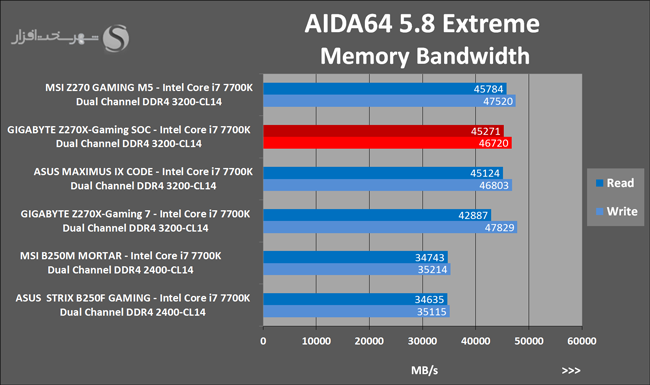

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.



تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013

سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8

در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

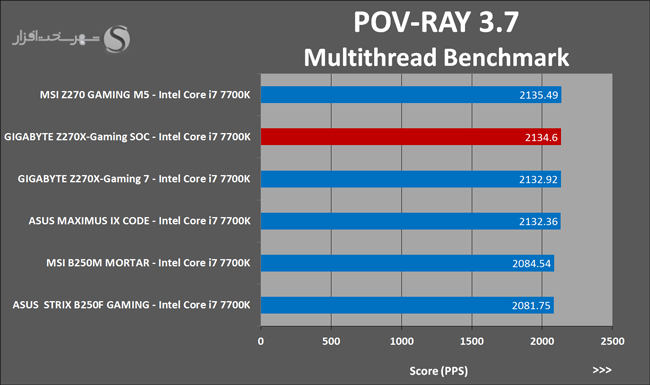

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.

تست‌های Video Transcoding توسط Media Espresso Video Convertor

تست‌های Video Transcoding توسط Media Espresso Video Convertor

این نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند.

در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark

Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

تست‌های Zip/Unzip با WinRAR 5.30 – 7Zip 15.12

تست‌های Zip/Unzip با WinRAR – 7Zip

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M

wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود.

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

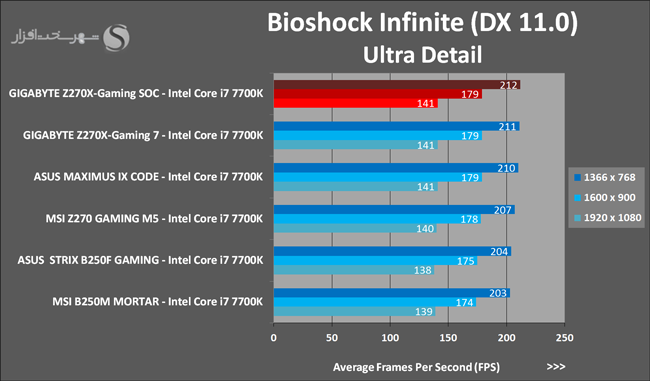

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

 موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

Batman: Arkham Origins

شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

GTA V

کمتر گیمیری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

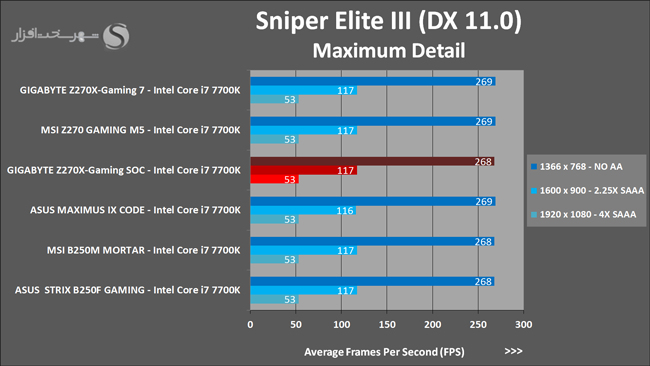

Sniper Elite III

نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

Monster Hunter Benchmark

Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

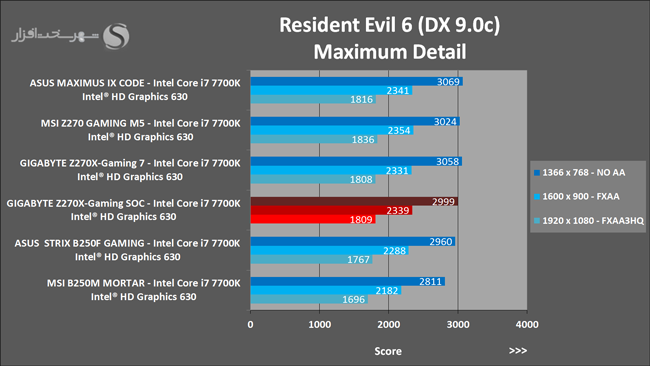

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

همان‌طور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیت‌های جدید معماری Kaby Lake بهبود کارایی و افزایش امکانات و قابلیت‌های تراشه‌های گرافیکی مجتمع بر روی پردازنده‌های این معماری می‌باشد. به همین دلیل در این بخش قصد داریم توسط نرم‌افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 7700K را محک بزنیم.





CPU Overclocking

CPU Overclocking

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 2 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 5.1GHz و ولتاژ هسته 1.50v در Bios به تعادل و پایداری نسبی رسیدیم؛ Vdroop در این حالت حدوداً 70-100mv بود که در حالت خودکار کاملاً مناسب به نظر می‌رسد. درواقع در حالت پیش فرض و بدون تغییر در پارامتر CPU Load Line Calibration پردازنده مورد نظر بر روی این مادربرد در ولتاژ حدوداً 1.40V در حالت 100% Load عملکردی کاملاً پایدار داشت ولی کنترل حرارت در این وضعیت تنها توسط خنک‌کننده‌های آبی و ایر کولرهای رده‌بالا و حجیم ممکن خواهد بود. البته ناگفته نماند Boot شدن سیستم در فرکانس 5.3Ghz البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه خنک‌کننده‌های متعارف قادر به کنترل حرارت پردازنده در این وضعیت هستند.



https://valid.x86.fr/392gi5

ناگفته نماند در میان تمامی مادربردهای مبتنی بر این پلتفرم که تاکنون در لابراتوار شهر سخت‌افزار تست شده‌اند این مادربرد تنها مدلی است که در شرایط تعیین شده قادر به پایدار نگاه داشتن این پردازنده در فرکانس 5.1GHz شده است.

همچنین در نمودارهای زیر می‌توانید عملکرد پردازنده Intel Core i7 7700K را در فرکانس فوق ملاحظه کنید:

جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار

جمع بندی، سخن پایانی و امتیاز شهرسخت‌افزار

GIGABYTE Z270X-Gaming SOC مادربردی است که شاید در ظاهر همانند مدل‌های مشابه خود چهره‌ای زیبنده و دل‌فریب نداشته باشد اما از حق که نگذریم و همان‌طور که در تست‌های مختلف مشاهده کردید باطناً مادربرد بسیار باکیفیت، با عملکرد بهینه و خوش‌ساختی است.

اگر با دقت در بخش‌های نگاهی نزدیک‌تر، آنالیز و تحلیل بخش‌های مختلف مادربرد را مشاهده کرده باشید احتمالاً متوجه شده‌اید که این مادربرد طبق صحبت‌هایی که در بخش مقدمه به آن اشاره کردیم ذاتاً از سری Super Overclock مادربردهای کمپانی گیگابایت است و بیشتر سعی شده تا طراحی و امکانات در نظر گرفته شده در این مادربرد مطابق میل اورکلاکرهای حرفه‌ای باشد. حال برای اولین بار کمپانی گیگابایت برخی از حداقل‌های باب طبع گیمرها را نیز به این مادربرد افزوده است.

یکی از بارزترین نقاط قوت این مادربرد مدار رگولاتور ولتاژ پردازنده و ماژول‌های رم در نظر گرفته شده برای آن است. همان‌طور که در بخش تحلیل و آنالیز بخش‌های مختلف این مدار مشاهده کردید بدون شک این مادربرد در حال حاضر دارای یکی از پیچیده‌ترین مدارهای رگولاتور ولتاژ پردازنده در میان مادربردهای هم رده و هم کلاس خود می‌باشد. استفاده از کامپوننت های بسیار پیشرفته و مدرن نیز در این بخش بیش از پیش به ارزش‌های این مادربرد افزوده است.

همچنین امکانات اختصاصی در نظر گرفته شده برای اورکلاکرها مانند پشتیبانی از پنل OC Touch و سایر امکانات در نظر گرفته شده بر روی PCB در کنار کیفیت ساخت بسیار بالا بدون شک این مادربرد را به یکی از ارزشمندترین مادربردهای مخصوص اورکلاک این پلتفرم در رنج قیمت خود تبدیل می‌کند.

به‌عنوان جمع بندی نهایی و سخن پایانی اگر صرفاً گیمر هستید و اورکلاک حرفه‌ای یا به‌اصطلاح Extreme Overclocking در لیست علایق شما مشاهده نمی‌شود پیشنهاد می‌کنیم روی این مادربرد آن چنان حساب باز نکنید چون بدون شک در این رنج قیمت مادربردهای Gaming به‌مراتب بهتری پیدا خواهید کرد؛ اما اگر ذاتاً خون یک اورکلاکر درون رگ‌های شماست و در کنار آن دستی هم در Video Gaming دارید GIGABYTE Z270X-Gaming SOC مادربردی است که باب دل شما ساخته شده است. حتماً روی آن حساب ویژه‌ای بار کنید.

نقاط قوت

  • کیفت ساخت بسیار بالا
  • مدار رگولاتور ولتاژ بسیار قدرتمند و مدرن
  • پشتیبانی از پورت‌های USB 3.1 Gen2 Type-C/A
  • برخورداری از 2 اسلات M.2 X4 32Gb/s و 1 پورت U.2 32Gb/s
  • نورپردازی بسیار زیبا و چشم‌نواز تحت عنوان RGB FUSION



نقاط ضعف

  • طراحی ظاهری نه چندان دل‌چسب
  • عدم برخورداری از کانکتور USB 3.1 Gen2 برای اتصال به پنل جلویی کیس
  • قیمت نسبتاً بالا در داخل کشور

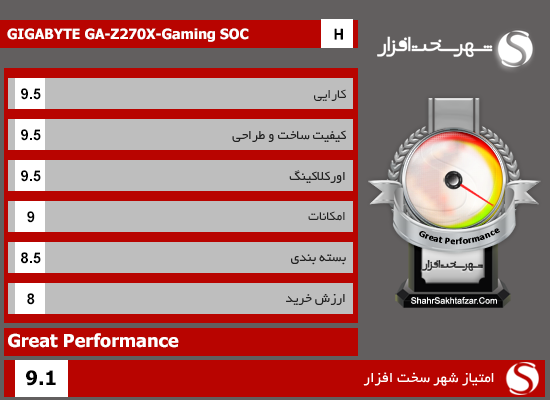

با تمامی این تفاسیر مادربرد "GIGABYTE Z270X-Gaming SOC"  موفق به کسب امتیاز ممتاز 9.1 و نشان "Great Performance"  و ریز امتیازات زیر در کلاس محصولات (H (High-End از لابراتوار شهرسخت‌افزار شد.

GIGABYTE Z270X-Gaming SOC

کلاس عرضه : گران قیمت / رده بالا
9.5
کارایی
9.5
کیفیت ساخت و طراحی
9.5
اورکلاکینگ
9
امکانات
8.5
بسته بندی
8
ارزش خرید
9.1
امتیاز شهرسخت افزار
نشان شهرسخت افزار
9.1

چنانچه پرسش یا نظری در رابطه با این محصول دارید می‌توانید در قسمت نظرات مطرح کنید. همچنین در صفحه بعد، گالری کاملی از تصاویر مربوط به این محصول گردآوری شده است.

توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

گالری تصاویر

گالری تصاویر

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (18)

  • خیلی ممنون بابت برسی خوبتون.انصافا فعال ترین سایتی در زمینه برسی و ریویو که دیدم سایت شماست.

  • خدایی دمتون گرم
    اما چرا اکثر بررسی ها درمورد سیستم های دسکتاپ خانگیه
    از چیپ ها و پردازنده های بالارده خبری نیست

  • مهمان - امیر

    به نظر منم نویسنده زیادی از مادربرد تعریف و تمجید کرده.
    ضمن اینکه نویسنده حواسش نبوده یدک کشیدن یه اسم مثل سوپر اورکلاک لزوما به معنی طراحی شده برای اورکلاکینگ نیست. گیگابایت SOC خودش رو داره که اون مخصوص اورکلاکینگه نه این. این فقط یه پسوند اضافی برای گیمینگه همین.
    دقت کنید گیگابایت کلا داره برندها و سری هاشو تغییر میده و این سری جدید همون گیمینگه نه اورکلاکینگ
    این مادربرد رو با مادربردهای گیمینگ ایسوس و ازراک و حتی ام اس آی مقایسه کنید هیچ چیز اضافی برای اورکلاکینگ نداره که بشه گفت برای اورکلاکینگ طراحی شده.
    تنها چیزی که به چشم میاد مدار تغذیه شلوغه که همونطور مطمئنا نویسنده میدونه صرفا نمایشی و فریبنده است.
    هیچ وقت اون فازهای بالا تاثیر خاصی تو اور ندارن و صرفا نمایشیه.
    اگه با اورکلاکینگ حرفه ای آشنا باشید میدونید تعبیه تعداد بالایی فاز صرفا کار نمایشیه و اصلا نمیشه از توانشون استفاده کرد.

    در کل به نظرم برای اینکه بررسی هاتون ارزش اش رو از دست نده یک مقدار تجدیدنظر کنید و انقد تبلیغاتی ننویسید.

  • سلام دوست عزیز. ببینید ما بر اساس مستندات و نتایج تست های عملی و .... که همگی در این رویو موجود هست اظهار نظر می کنیم. مورد یا نقاط ضعفی هم ببینیم حتماً به اون اشاره می کنیم. این رویه ای هست که طی چندین سال اخیر داشتیم و داریم و خواهیم داشت. این مادربرد هم تقریباً در تمامی تست های حرارتی ، مدیریت و بازدهی مصرف انرژی و کارایی خام نتایج ممتازی داشته.

    ضمن اینکه نویسنده حواسش نبوده یدک کشیدن یه اسم مثل سوپر اورکلاک لزوما به معنی طراحی شده برای اورکلاکینگ نیست. گیگابایت SOC خودش رو داره که اون مخصوص اورکلاکینگه نه این. این فقط یه پسوند اضافی برای گیمینگه همین.

    نظر شما محترمه ولی حتی از ظاهر و رنگ لعاب گرفته تا امکانات و قابلیت های در نظر گرفته شده برای مادربرد همه چیز گواه اینه که این مادربرد ذاتاً یک مادربرد مخصوص اورکلاک هست که حداقل های گیمینگ هم برای اون در نظر گرفته شده. مادربرد های کاملاً مخصوص اورکلاک این کمپانی با پسوند SOC Force عرضه می شوند.

    هیچ وقت اون فازهای بالا تاثیر خاصی تو اور ندارن و صرفا نمایشیه.

    اگر منظور شما از کلمه فاز، تعداد شریان های مدار رگولاتور ولتاژ پردازنده باشه. خوشبختانه ما در سطح دنیا جزو معدود رسانه هایی هستیم که به صورت کاملاً تخصصی به تحلیل کامپوننت های این بخش می پردازیم. طبق تجربه چندین ساله ما در شناخت و عملکرد قطعات و طبق مستنداتی که در اون بخش ارائه شده و حتی نتایج ثبت شده در تست های حرارتی، مدیریت مصرف انرژی و حتی Low Voltage Overclocking در نهایت اظهار نظر کردیم.

    این مادربرد رو با مادربردهای گیمینگ ایسوس و ازراک و حتی ام اس آی مقایسه کنید هیچ چیز اضافی برای اورکلاکینگ نداره که بشه گفت برای اورکلاکینگ طراحی شده.

    استفاده از بیش از یک کانکتور 8Pin E-ATX برای تامین جریان مدار رگولاتور ولتاژ از منبع تغذیه سیستم، پنل سخت افزاری مخصوص اورکلاک (OC Touch)، مدار رگولاتور ولتاژ قدرتمند، بایوس با قابلیت دسترسی به پارامترهای تخصصی و حرفه ای تر و .... جزو مواردی هستند که معمولاً اکثراً در مادربردهای مخصوص اورکلاک مشاهده می شوند. توصیه می کنم یک بار دیگه با دقت بیشتری این بررسی رو مطالعه کنید. طوری که من از عرایض شما متوجه شدم مثل اینکه سطحی رویو رو مطالعه کردید. اگر مایل به بحث تخصصی تر و با عمق بیشتر هستید در انجمن های شهرسخت افزار یک تاپیک مجزا ایجاد کنید. بنده شخصاً در مورد هر سوال و یا شک شبهه که در این رویو به چشم شما خورده در خدمتتون هستم.

    موفق باشید.

  • سلام
    به نویسنده این بررسی دوست عزیزم مهدی موسوی خسته نباشید . کاملترین بررسی ها را در ایران می نویسی .

  • مهمان - رفیق بی کلک

    فقط ایسوس ASUS
    هر قیمتی بفروش فطعات را مشکلی نیست . هیچکس هم صداش در نمیاد .تازه مادربرد جدیداش صد درصد ساخت پگاترونه
    خیلی هم عالیه بهترین راه کار برای سیستم های اداری خیلی استاندارده .
    یعنی این شعار سایپا مطمئن اول ایسوس مطمئن بوده .
    فقط ایسوس بقیه گرونفروشن .حتی اگر گیگابایت شرکتی باشه که کمترین نرخ برگشتی به گارانتی داشته باشه ولی قیمتش را بهانه کنید و ایسوس بخرید .

  • مهمان - اخمدولف

    این هافقط تعریف و بَهُ بَهُ چَه چَه هست نه نقد و بررسی.

  • مهمان - رفیق بی کلک اسوس

    در پاسخ به: مهمان - اخمدولف

    اقتصاد مقاومتی با ایسوس . ایسوس مطمئن
    شهر سخت افزار بنویس ایسوس . مثل سخت افزار ایران همه جای سایت ایسوس باشه . اگر اینطوری نباشی بهت میگن آره فقط از گیگابایت تعریف کردی . نقد و بررسی های اسوس هم کسی نخونده . اگر خوانده بودند . نمی گفتند فقط از گیگابایت تعریف می کنی .

  • مهمان - رفیق بی کلک

    در پاسخ به: مهمان - اخمدولف

    فقط ایسوس ASUS
    هر قیمتی بفروش فطعات را مشکلی نیست . هیچکس هم صداش در نمیاد .تازه مادربرد جدیداش صد درصد ساخت پگاترونه
    خیلی هم عالیه بهترین راه کار برای سیستم های اداری خیلی استاندارده .
    یعنی این شعار سایپا مطمئن اول ایسوس مطمئن بوده .
    فقط ایسوس بقیه گرونفروشن .حتی اگر گیگابایت شرکتی باشه که کمترین نرخ برگشتی به گارانتی داشته باشه ولی قیمتش را بهانه کنید و ایسوس بخرید .

  • مهمان - حسین

    در پاسخ به: مهمان - اخمدولف

    موافقم شهر سخت افزار فقط در صورتی که همکاری مالی از طرف شرکت نمایندگی بشه نقد اینطوری مفصل میکنه خب فکر کنید طرف نماینده ایرانی کلی پول میده بعد شما بیاید هی از محصول بد بگید جور در میاد؟ :D
    مثل رامبود جوان که تو خندوانه فرط و فرط از اسنوا تعریف میکنه حالا برید خونه خودش همه چیزش برند های لوکسه :p

بارگذاری بیشتر ...

ورود به شهرسخت افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
