بررسی تخصصی کارت گرافیک GIGABYTE GeForce GTX 1050 Ti G1 Gaming 4GB: دنیاتو تغییر بده!

GTX 1080 و 1070 تحسین برانگیز هستند اما صادقانه بگوییم قرار نیست همه ما بتوانیم یک نمونه از آنها تهیه کنیم و اکثریت گیمرها کارت های میان رده تهیه می کنند. GTX 1050 Ti جدیدترین محصول میان رده انویدیا است که به لطف قیمت پایین تر برای اغلب گیمرها قابل تهیه است. در نوشتار پیش رو به بررسی کارت تمام کاستوم GTX 1050 Ti G1 Gaming 4G از گیگابایت با برخورداری از راهکار خنک سازی درخشان WINDFORCE 2X و کیفیت ساخت زبانزد G1 Gaming می پردازیم.

GeForce GTX 1050 Ti بر پایه همان معماری ریزپردازنده گرافیکی Pascal و حتی فناوری ساخت کوچک تر و بهینه تر است، با این حال قرار نیست به اندازه GTX 1070 یا GTX 1080 هزینه کنید. GTX 1050 Ti برای گیمرها طراحی شده، گیمرهایی که پولشان به پرچمداران انویدیا نمی رسد و یا حقیقتاً به چنین کارت های پرقدرت و البته گران قیمت نیاز ندارند. کارت های GeForce GTX 1050 Ti با قیمت زیر 200 دلار امکان تجربه ریزمعماری پردازنده گرافیکی Pascal انویدیا را با آن همه قابلیت انحصاری و ویژگی های برتر می دهند. GTX 1050 Ti بین GTX 1060 و GTX 1050 قرار می گیرد و به نوعی جانشین کارت بسیار محبوب GTX 950 است

اگر مقصد خود را GTX 1050 Ti تعیین کرده باشید، حالا نوبت انتخاب یک مدل کاستوم است. کمپانی تایوانی گیگابایت (Gigabyte) سازنده ای است که با هر نسل از پردازنده های گرافیکی انویدیا یا AMD مقصد بخشی از گیمرها است، با جدیدترین نسل از پردازنده های گرافیکی انویدیا نیز شاهد کارت های اختصاصی گیگابایت هستیم که GeForce GTX 1050 Ti G1 Gaming یکی از آنها است. این کارت برند نام آشنای G1 Gaming را یدک می کشد و اگر به معنای برخورداری از قابلیت های ویژه نباشد، دست کم انتظارها را بالا می برد.

این کارت به عنوان یک مدل تمام کاستوم (اختصاصی) از GTX 1050 Ti، ویژگی ها و قابلیت های خاص خود دارد، راهکار خنک سازی WINDFORCE 2X با یک جفت فن 90 میلی متری با طراحی اختصاصی برای تیغه ها، برد PCB با طراحی اختصاصی و با بکارگیری اجزای مرغوب، نورپردازی RGB، پردازنده گرافیکی با اورکلاک کارخانه ای، بک پلیت فلزی، طراحی گیمر پسند و کیفیت ساخت زبانزد G1 Gaming، تنها برخی از ویژگی های این کارت هستند.

در ادامه به معرفی کامل و بررسی عملی این کارت می پردازیم، با ما همراه شوید.

GTX 1080 و 1070 تحسین برانگیز هستند اما صادقانه بگوییم قرار نیست همه ما بتوانیم یک نمونه از آنها تهیه کنیم و اکثریت گیمرها کارت های میان رده تهیه می کنند. GTX 1050 Ti جدیدترین محصول میان رده انویدیا است که به لطف قیمت پایین تر برای اغلب گیمرها قابل تهیه است. در نوشتار پیش رو به بررسی کارت تمام کاستوم GTX 1050 Ti G1 Gaming 4G از گیگابایت با برخورداری از راهکار خنک سازی درخشان WINDFORCE 2X و کیفیت ساخت زبانزد G1 Gaming می پردازیم.



GeForce GTX 1050 Ti بر پایه همان معماری ریزپردازنده گرافیکی Pascal و حتی فناوری ساخت کوچک تر و بهینه تر است، با این حال قرار نیست به اندازه GTX 1070 یا GTX 1080 هزینه کنید. GTX 1050 Ti برای گیمرها طراحی شده، گیمرهایی که پولشان به پرچمداران انویدیا نمی رسد و یا حقیقتاً به چنین کارت های پرقدرت و البته گران قیمت نیاز ندارند. کارت های GeForce GTX 1050 Ti با قیمت زیر 200 دلار امکان تجربه ریزمعماری پردازنده گرافیکی Pascal انویدیا را با آن همه قابلیت انحصاری و ویژگی های برتر می دهند. GTX 1050 Ti بین GTX 1060 و GTX 1050 قرار می گیرد و به نوعی جانشین کارت بسیار محبوب GTX 950 است

اگر مقصد خود را GTX 1050 Ti تعیین کرده باشید، حالا نوبت انتخاب یک مدل کاستوم است. کمپانی تایوانی گیگابایت (Gigabyte) سازنده ای است که با هر نسل از پردازنده های گرافیکی انویدیا یا AMD مقصد بخشی از گیمرها است، با جدیدترین نسل از پردازنده های گرافیکی انویدیا نیز شاهد کارت های اختصاصی گیگابایت هستیم که GeForce GTX 1050 Ti G1 Gaming یکی از آنها است. این کارت برند نام آشنای G1 Gaming را یدک می کشد و اگر به معنای برخورداری از قابلیت های ویژه نباشد، دست کم انتظارها را بالا می برد.

این کارت به عنوان یک مدل تمام کاستوم (اختصاصی) از GTX 1050 Ti، ویژگی ها و قابلیت های خاص خود دارد، راهکار خنک سازی WINDFORCE 2X با یک جفت فن 90 میلی متری با طراحی اختصاصی برای تیغه ها، برد PCB با طراحی اختصاصی و با بکارگیری اجزای مرغوب، نورپردازی RGB، پردازنده گرافیکی با اورکلاک کارخانه ای، بک پلیت فلزی، طراحی گیمر پسند و کیفیت ساخت زبانزد G1 Gaming، تنها برخی از ویژگی های این کارت هستند.

در ادامه به معرفی کامل و بررسی عملی این کارت می پردازیم، با ما همراه شوید.

معرفی معماری nVIDIA Pascal (بخش اول)

مقدمه و تشریح ریز معماری Pascal

اگر بخواهیم با یک دید کلی در مورد معماری جدید Pascal انویدیا اظهار نظر کنیم می‌توان این‌گونه بیان کرد که معماری پاسکال (معماری پیاده سازی شده در تراشه GP104) به نوعی ترکیبی از تکنولوژی‌های قبلی و جدید انویدیا محسوب می‌شود. معماری Maxwell و محصولات مبتنی بر آن بدون شک یکی از موفق‌ترین پروژه‌های این کمپانی چه در سطح مصرف کنندگان عادی و چه در سطح حرفه‌ای و محصولات Workstation محسوب می‌شدند و همین امر باعث شده تا انویدیا در محصولات مصرف کننده‌های عادی (برای مثال Gamer ها و کاربران عادی) مبتنی بر معماری Pascal را نیز با کمترین تغییرات، نسبت به معماری Maxwell روانه بازار کند. در معماری پاسکال تمامی زیرساخت‌های پایه نظیر واحدهای محاسبه و منطق (ALUs)، واحدهای ساخت بافت‌ها (Texture units)، واحدهای تصویرسازی (ROPs) و حافظه‌های Cache همگی تقریباً شبیه همان‌هایی هستند که قبلاً در GM2xx پیاده سازی شده بودند.

در واقع انویدیا در GPU های سطح به اصطلاح Consumer یا مصرف کنندگان عادی با معماری Pascal سعی کرده تا با افزایش سرعت Clock هسته و تعداد Shader Processor ها قدرت پردازش اطلاعات را در GP104 به مرز  8.9TFLOPs برساند و در نهایت به استفاده از حافظه‌های پرسرعت و جدید GDDR5X و البته به‌روزرسانی رابط حافظه این پردازنده گرافیکی بسیار قدرتمند را به‌خوبی تغذیه کند.

(Nvidia GP104 (Pascal Architecture

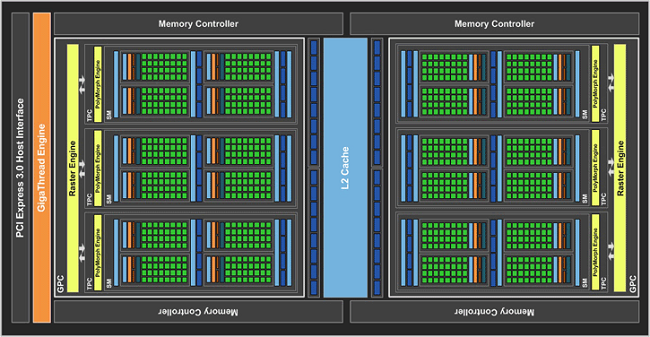

در تصویر بالا بلاک دیاگرام تراشه گرافیکی (GPU) به کار رفته در کارت گرافیکی GTX 1080 را ملاحظه می‌کنید. این تراشه (GP104) پس از GP102 (تراشه گرافیکی به کار رفته در NVIDIA Titan X Pascal) قدرتمندترین پردازنده گرافیکی (در سطح مصرف کنندگان عادی) مبتنی بر معماری Pascal محسوب می‌شود. در این تراشه 2560 CUDA Core در قالب 20 واحد SM در فرکانس بیش از 1733MHz فعالیت می‌کنند. GP104 به صورت کلی و همانند GM204 (تراشه گرافیکی به کار رفته در GTX 980) از 4 واحد بسیار بزرگ GPC) Graphics Processing Cluster) تشکیل شده که هر یک از این واحدها 5 واحد SM یا همان Streaming Multiprocessors را درون خود جای داده‌اند. این در حالی است که هر یک از واحدهای GPC تراشه GM204 دارای 4 واحد SM بودند. در تصویر زیر می‌توانید بلاک دیاگرام تراشه GM204 را نیز ملاحظه کنید:

(NVIDIA GM204 (MaxwellArchitecture



در واقع به صورت کلی تفاوت ساختاری میان تراشه گرافیکی GP104 (تراشه به کار رفته در GTX 1080) و GM204 (تراشه به کار رفته در GTX 980) در همین 1 عدد واحد SM بیشتر در GPC ها خلاصه می‌شود؛ اما اجازه دهید برای یادآوری هم که شده کمی بیشتر وارد جزئیات ساختاری واحدهای GPC و SM شویم.

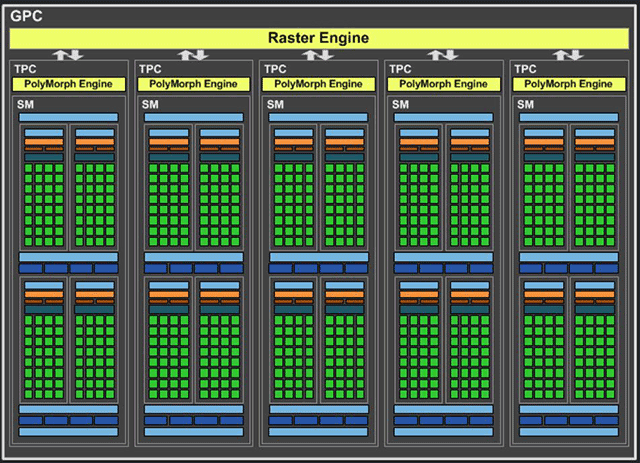

NVIDIA GP104 - GPC



خب همان‌طور که اشاره شد هر واحد GPC در معماری پاسکال 5 واحد SM را درون خود جای داده است که هر یک از واحدهای SM دارای 128 عدد CUDA core (واحدهای کوچک مربع شکل سبز رنگ) و 8 عدد Texture Unit (واحدهای مستطیل شکل به رنگ آبی تیره) هستند. حال برای محاسبه CUDA Core های کل این تراشه کافی است 128 را در تعداد SM های هر واحد GPC ا(عدد 5) ضرب کنید و نتیجه به دست آمده را مجدداً در تعداد واحدهای GPC این تراشه (عدد 4) ضرب کنید. نتیجه به دست آمده عدد 2560 عدد CUDA Core خواهد بود. حال اگر همین روال را برای واحدهای Texture Unit نیز تکرار کنید به عدد 160 خواهید رسید. پس 1 واحد SM بیشتر در هر GPC باعث افزایش 512 عددی CUDA core ها و همین‌طور افزایش 32 عدد واحدهای Texture Unit تراشه GP104 نسبت به GM204 شده است. از سوی دیگر بر خلاف GM204 که دارای 4 کنترلر حافظه 64bits (جمعاً 256bits) و 16 ROP Units به ازای هر کنترلر حافظه (جمعاً 64 عدد) بود، در GP104 هشت کنترلر حافظه 32bits تعبیه شده (جمعاً 256bits) که هر یک از این کنترلرها توسط 8 عدد ROP Units تغذیه می‌شوند. کاملاً مشخص است که رابط حافظه و تعداد واحدهای ROP تغییر نکرده است ولی انویدیا با در نظر گرفتن حافظه‌های بسیار پرسرعت GDDR5X با فرکانس مؤثر 10000MHz برای این تراشه قدرتمند، پهنای باند تئوری بیش از 320GB/sec را برای آن فراهم کرده است.

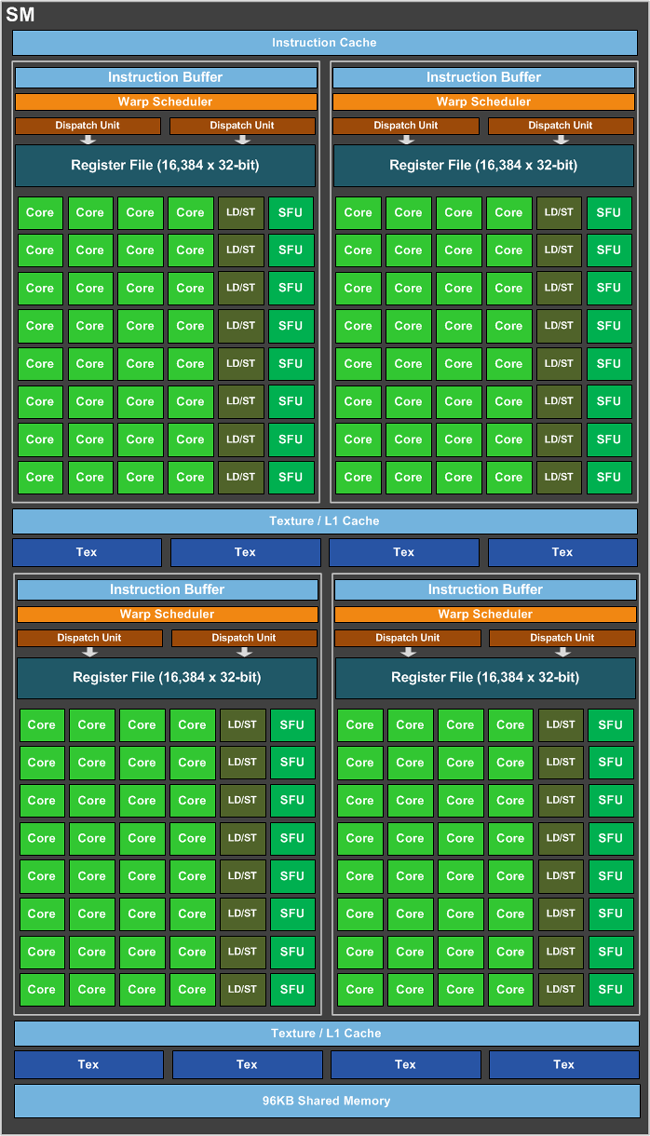

NVIDIA GP104 –SM Unit

در تصویر بالا نیز جزئیات هر واحد SM را ملاحظه می‌کنید. واحدهای SM معماری پاسکال دقیقاً مشابه معماری مکسول طراحی شده‌اند.

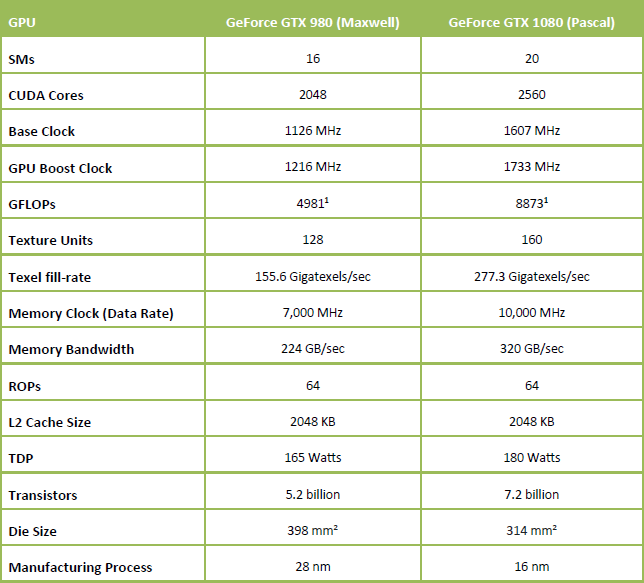

اما به‌عنوان جمع بندی نهایی همان‌طور که در جدول بالا ملاحظه می‌کنید روی هم رفته 4 عدد واحد SM بیشتر و به ازای آن 512 عدد CUDA Core و 32 عدد Texture Unit بیشتر به همراه بیش از 517MHz سرعت کلاک بیشتر GPU و 3000MHz سرعت کلاک بیشتر حافظه که در عمل باعث افزایش 43% پهنای باند حافظه و توان عملیاتی واحدهای ROP می‌شود، روی کاغذ باعث افزایش 78% کارایی خام GTX 1080 در برابر GTX 980 می‌شوند. البته این در حالی است که با وجود افزایش 38% تعداد ترانزیستورها و البته به لطف تکنولوژی ساخت TSMC's 16 nm FinFET اندازه Die در تراشه GP104 حدوداً بیش از 21% کوچک‌تر شده و توان مصرفی این مجموعه نیز تنها 9% افزایش یافت است.

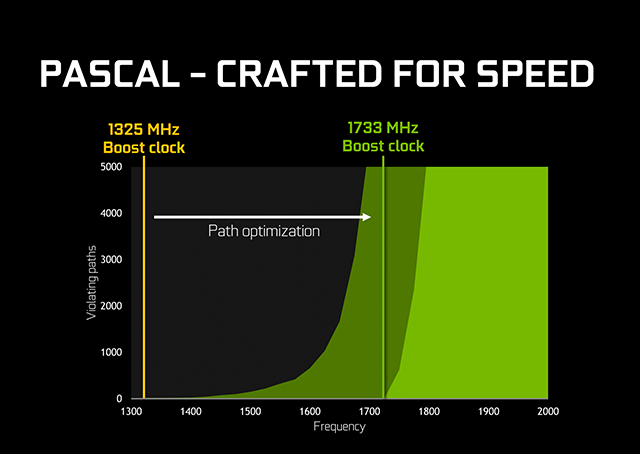

معماری پاسکال: طراحی شده برای سرعت



همان‌طور که اشاره شد یکی از مهم‌ترین عواملی که باعث افزایش کارایی در معماری پاسکال شده است افزایش بیش از 45% سرعت کلاک GPU نسبت به معماری مکسول است. این میزان افزایش سرعت کلاک در عمل باعث بالا رفتن توان مصرفی تراشه خواهد شد ولی به لطف تکنولوژی 16nm FinFET به کار رفته در ساخت میلیون‌ها ترانزیستور به کار رفته در این تراشه و البته از آن مهم‌تر بهینه سازی‌های فراوان پیاده سازی شده در تایمینگ بخش‌های مختلف این تراشه مدرن، تراشه‌های گرافیکی مبتنی بر معماری Pascal یکی از پربازده‌ترین GPU های حال حاضر محسوب می‌شوند.

GPU Boost 3.0

چند سالی می‌شود که تراشه‌های گرافیکی ساخت کمپانی انویدیا این قابلیت را دارند که علاوه بر فرکانس پایه هسته GPU، با توجه به دمای هسته و البته میزان Load آن، در فرکانس‌های بالاتر از این مقدار نیز فعالیت کنند. در واقع این مکانیسم که تحت عنوان GPU Boost معرفی شده است یک فرآیند خودکار اورکلاک محسوب می‌شود و تأثیر بسزایی نیز در افزایش کارایی تراشه‌های گرافیکی دارد. انویدیا در معماری Pascal از نسخه سوم این مکانیسم رونمایی کرده است. در ادامه قابلیت‌های جدید این نسخه را بررسی می‌کنیم.

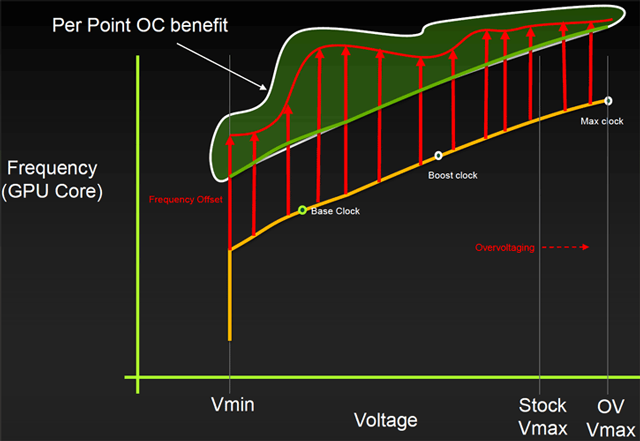

یکی از اساسی‌ترین تغییرات در GPU Boost 3.0 تحت عنوان per voltage point frequency offsets معرفی شده است. در این تکنیک بر خلاف نسل قبل که با فعال شدن حالت GPU Boost، ولتاژ هسته GPU نیز یک باره و یا حداکثر در چند بازه محدود افزایش می‌یافت در نسخه جدید برای هر مقدار افزایش فرکانس نسبت به فرکانس پیش فرض، ولتاژ مخصوص تعیین شده است. این امر باعث کاهش تلفات انرژی و کنترل بیش از پیش حرارت متصاعد شده از GPU می‌شود. در نتیجه این امکان فراهم می‌شود که فرکانس Boost نسبت به مدل‌های مشابه نسل قبل به صورت محسوسی افزایش یابد؛ اما این امر شاید تا حدودی اورکلاک کارت‌های گرافیک مبتنی بر این معماری را پیچیده‌تر کند. برای مثال در این معماری برای اعمال ولتاژ بیشتر به GPU دیگر گزینه‌ای برای تغییر مقادیر مختلف ولتاژ با واحد ولت مشاهده نمی‌شود و این امکان فراهم شده است که میزان انحراف ولتاژ از محدوده ولتاژ پیش فرض را تنها با تعیین درصد انحراف تعیین کرد. همچنین در این معماری گزینه‌ای برای غیرفعال کردن محدودیت‌های مرتبط با میزان Load بر روی GPU نیز در نظر گرفته شده است. پس در واقع یکی از مهم‌ترین پارامترهایی که در این معماری دست یابی به فرکانس‌های بالاتر را تسهیل می‌کند بدون شک دمای GPU خواهد بود.

GDDR5X Memory

پشتیبانی تراشه‌های گرافیکی مبتنی بر معماری پاسکال از حافظه‌های GDDR5X با فرکانس بیش از 10GHz بدین معناست که این تراشه‌ها و کنترلر حافظه تعبیه شده در آن‌ها قابلیت تشخیص بیت‌های 0 و 1 را در فاصله زمانی کمتر از 100 picoseconds (ps) را دارا می‌باشند. این بدان معنا است که برای حفظ پارامترهای Signaling در این فرکانس بسیار بالا، طراحی کنترلر حافظه، مدارهای مرتبط با بخش ورودی و خروجی و از آن مهم‌تر طراحی PCB برای داشتن ارتباطی پایدار و بدون افت کارایی باید دچار تغییرات فراوانی شده باشند.



در واقع در طراحی کانال ارتباطی میان Die تراشه گرافیکی و چیپ ها حافظه باید به کوچک‌ترین جزئیات نیز توجه شود. در این‌گونه ارتباطات، سرعت عملیاتی و واقعی رابط حافظه تنها توسط ضعیف‌ترین سیگنال گذرگاه تعیین می‌شود. در طراحی جدید هر سیگنال در امتداد مسیر بسته خود از GPU تا چیپ های حافظه به صورت دقیق بررسی و مورد مطالعه قرار گرفته تا هر گونه افت دامنه سیگنال، تداخل و ناپیوستگی‌های موجود شناسایی شده و تمهیدات لازم برای به حداقل رساندن آن‌ها به کار گرفته شود.

به گفته انویدیا تمامی تمهیداتی که در کانال‌های ارتباطی و مدارهای ورودی و خروجی این معماری اجرا شده تنها برای پایداری ارتباط با فرکانس تا 10GHz عملیاتی نشده‌اند. بلکه این طراحی به‌گونه‌ای است که حتی محصولات آینده و با پهنای باند به‌مراتب بالاتر از این را نیز در بر می‌گیرد. در واقع همین حالا نیز برخی از تولید کنندگان چیپ های حافظه از برنامه برای تولید حافظه‌های GDDR5X با سرعت بیش از 16Gbps خبر می‌دهند. حافظه‌هایی که در مقایسه با پرسرعت‌ترین چیپ های GDDR5 حال حاضر بیش از 2 برابر سریع‌تر خواهند بود!

در تصویر بالا سیگنال ارتباطی حافظه‌های GDDR5X را در فرکانس 10GHz و سایر بهینه سازی‌های پیاده سازی شده در مدارهای ورودی و خروجی و کانال‌های ارتباطی را ملاحظه می‌کنید.

Enhanced Memory Compression

همانند معماری Maxwell تراشه‌ای جدید مبتنی بر معماری Pascal نیز از تکنیک فشرده سازی بدون افت کیفیت (lossless memory compression) اطلاعات حافظه، جهت کاهش وابستگی به پهنای باند بالای ارتباط، پشتیبانی می‌کنند. کاهش نیاز به پهنای بالا فراهم شده توسط فشرده سازی اطلاعات حافظه به صورت کلی این مزیت‌ها را در پی دارد:

• کاهش حجم اطلاعات نوشته شده در حافظه
• کاهش حجم اطلاعات منتقل شده از حافظه به L2 Cache
• کاهش حجم اطلاعات رد و بدل شده بین واحدهای مختلف GPU مانند Texture Unit و حافظه frame buffer

Pipeline های فشرده سازی GPU در این معماری از چندین الگوریتم مختلف فشرده سازی پشتیبانی می‌کنند و البته در شرایط مختلف به صورت هوشمند و در کمترین زمان ممکن بهترین الگوریتم را برای فشرده سازی اطلاعات انتخاب می‌کنند. یکی از این مهم‌ترین و مدرن‌ترین این تکنیک‌های فشرده سازی الگوریتم Delta Color Compression است.



 در این الگوریتم GPU تفاوت‌های میان پیکسل‌ها را در یک بلوک محاسبه می‌کند و این بلوک را به‌عنوان مجموعه‌ای از پیکسل‌های مرجع به‌علاوه ارزش دلتا نسبت به مقدار مرجع ذخیره می‌کند. اگر دلتاها کوچک باشند پس تعداد بیت‌های کمتری به ازای هر پیکسل برای ذخیره شدن در حافظه نیاز خواهد بود. اگر نتیجه (مقدار حافظه اشغال شده) جمع بندی شده داده‌های مرجع به‌علاوه ارزش عدد دلتا، نصف حالت فشرده سازی نشده باشد، در این حالت تکنیک فشرده سازی اطلاعات با استفاده از الگوریتم Delta Color Compression موفق بوده است و در نهایت اطلاعات با نصف حجم اصلی خود ذخیره شده‌اند (2:1 compression)

در تراشه گرافیکی GP104 قابلیت‌ها و توان عملیاتی الگوریتم فشرده سازی Delta Color Compression به میزان قابل توجهی بهینه سازی شده است:

• بازدهی و توان عملیاتی فشرده سازی حالت 2:1 در مقایسه با نسل قبل به میزان قابل توجهی افزایش داشته است
• اضافه شدن حالت فشرده سازی 4:1 برای پوشش مواردی که به ازای هر پیکسل به‌علاوه دلتا مورد نظر بسیار کوچک هستند و این قابلیت را دارند تا در ¼ فضای حالت فشرده سازی نشده خود ذخیره شوند.
• اضافه شدن حالت فشرده سازی 8:1 که به زبان ساده به نوعی ترکیب حالت 4:1 و 2:1 محسوب می‌شود



فشرده سازی رنگ در معماری Pascal، فشرده سازی رنگ در معماری Maxwell، تصویر اصلی بدون فشرده سازی

در تصویر بالا صحنه‌ای از بازی معروف Project CARS را ملاحظه می‌کنید که به روشنی عملکرد تکنیک فشرده سازی رنگ را در معماری Pascal در مقایسه با معماری Maxwell نشان می‌دهد.

در این تصویر نقاطی که فشرده سازی رنگ در آن با موفقیت عملیاتی شده به رنگ ارغوانی ملاحظه می‌کنید. کاملاً مشخص است که معماری مکسول تقریباً قسمت اعظمی از رنگ‌های تصویر را فشرده سازی کرده ولی از پس فشرده سازی پوشش گیاهی و بخش‌هایی از اتومبیل بر نیامده است؛ اما در معماری پاسکال تنها بخشی از سمت چپ تصویر فشرده سازی نشده است.



روی هم رفته و در تست‌های عملی صورت گرفته عملکرد فشرده سازی رنگ در معماری پاسکال باعث افزایش 20 درصدی بازدهی پهنای باند حافظه نسبت به معماری Maxwell می‌شود. حال اگر این میزان را با افزایش بیش از 40 درصدی پهنای باند حافظه به لطف چیپ های پرسرعت GDDR5X 10GHz جمع کنیم به این نتیجه خواهید رسیم که پهنای باند عملیاتی در معماری Pascal بیش از 1.7 برابر نسبت به معماری Maxwell بیشتر شده است.

محاسبات ناهم‌زمان (Asynchronous Compute)

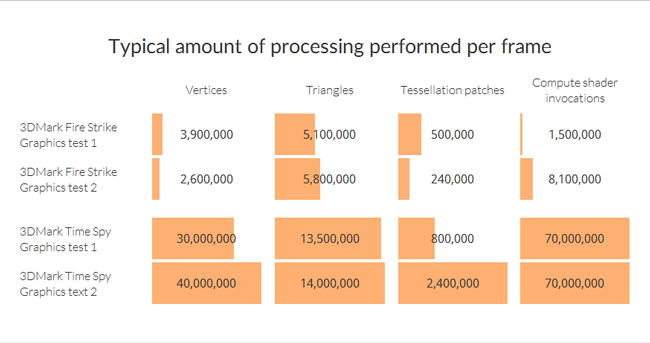

بار پردازش بازی‌های رایانه‌ای مدرن به صورت فزاینده‌ای در حال پیچیده شدن است. یکی از مهم‌ترین عوامل این امر پردازش چند کار مستقل و البته ناهم‌زمان است که به صورت تنگاتنگ با یکدیگر تعامل دارند تا در نهایت به کمک هم تصویر نهایی را رندر کنند.

چند مثال درباره بار پردازش غیر هم‌زمان:

• پردازش فیزیک و صدا مبتنی بر GPU
• تصاویر رندر شده همراه با Postprocessing
• پردازش ناهم‌زمان پیچ و تاب و زمان: نوعی تکنیک استفاده شده در واقعیت مجازی که تصویر نهایی را با توجه به وضعیت سر دقیقاً قبل از نمایش نهایی تصویر بازسازی می‌کند

این نوع پردازش‌های غیر هم‌زمان دو سناریو جدید برای طراحان GPU به وجود می‌آورد که باید در نظر گرفته شوند.

سناریو اول شامل بار پردازش‌هایی است که با یکدیگر تداخل دارند. انواع خاصی از بارهای پردازش که به صورت کامل تمام منابع GPU را اشغال نمی‌کنند. در این مواقع GPU باید به صورت هوشمند منابع خود را بین هر دو بار پردازش به اشتراک بگذارد و این کار به‌گونه‌ای مدیریت کند تا بازدهی پردازش اطلاعات نیز قابل قبول باشد. پردازش گرافیکی تصویر در کنار پردازش فیزیک دبه صورت هم‌زمان یک مثال خوب برای این سناریو محسوب می‌شود.

برای بارهای پردازش که با یکدیگر تداخل دارند معماری پاسکال پشتیبانی از تکنیک dynamic load balancing را در چنته دارد. در تراشه‌های گرافیکی مبتنی بر معماری Maxwell این نوع از پردازش‌ها توسط پارتیشن بندی استاتیک (static partitioning) زیرمجموعه‌هایی از GPU که پردازش گرافیکی و پردازش همه منظوره را انجام می‌دهند صورت می‌گیرند. این تکنیک به شرطی کارآمد است که تعادل کار بین دو بار پردازش، تقریباً منطبق با نسبت پارتیشن بندی مورد نظر باشد. با این حال اگر بار پردازش همه منظوره بیش از پردازش گرافیکی طول بکشد و هر دو برای پایان نهایی این پردازش نیاز به تکمیل شدن بار پردازش خود داشته باشند. بخشی از GPU که برای پردازش گرافیکی پارتیشن بندی شده بود عملاً بلااستفاده می‌ماند.

در تکنولوژی سخت افزاری dynamic load balancing پیاده سازی شده در معماری Pascal این امکان وجود دارد که هر دو بار پردازش نام برده در صورت وجود منابع خالی در GPU به صورت پویا از منابع نام برده برای افزایش کارایی و بازدهی عملیاتی استفاده کنند.

Simultaneous Multi-Projection Engine

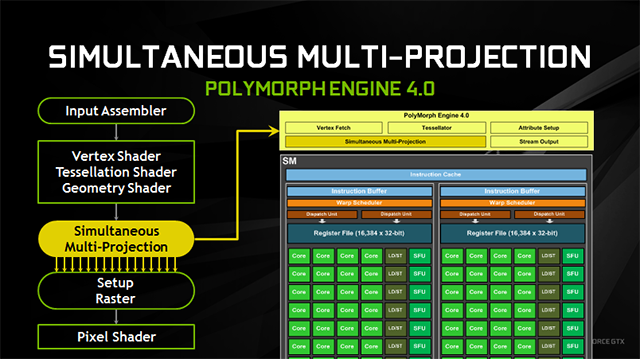

موتور پردازش هم‌زمان چند تصویره یا همان Simultaneous Multi-Projection Engine یک واحد سخت افزاری جدید است که در بخش PolyMorph Engine در انتهای geometry pipeline و درست در مقابل واحد تصویرسازی (Raster Unit) قرار دارد. همان‌طور که از اسم آن پیداست، وظیفه واحد (Simultaneous Multi-Projection (SMP ایجاد بینش های متفاوت از یک جریان شکل هندسی است که همین امر SMP را تبدیل به یکی از مراحل سایه زنی بالادستی کرده است.



این بخش قادر است تا حداکثر 16 طرح و بینش مختلف از پیش تنظیم شده یک شکل هندسی را پردازش کند. در تمام حالات ممکن خلق تصاویر، پردازش اطلاعات توسط شتاب دهنده‌های سخت افزاری انجام می‌شود و جریان پردازش اطلاعات هیچ گاه پردازنده گرافیکی را ترک نمی‌کند. از آنجا که پردازش توسعه چند تصویره پس از واحدهای مربوط به ترسیم هندسی تصویر اتفاق می‌افتد، برنامه‌های سازگار با این تکنیک، تمامی عملیاتی که باید در واحدهای سایه زدن بالادستی انجام می‌شدند را به‌مراتب کاهش می‌دهند. این عملیات حذف شده به‌ویژه در زمانی که GPU با تکنیک‌های تصویرسازی هندسی پیچیده مثل Tessellation روبرو می‌شود پراهمیت هستند. در برخی موارد خاص، موتور SMP می‌تواند عملیات مربوط به پردازش هندسی تصاویر را تا حداکثر 32 برابر کاهش دهد.

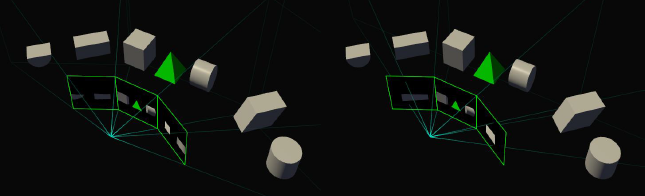

همان‌طور که در تصویر بالا ملاحظه می‌کنید یکی از نمونه‌های کاربردی SMP اصلاح میدان دید مطلوب در صفحه نمایش‌های 3 گانه به صورت فراگیر است.

همچنین همان‌طور که مطلع هستید به لطف تکنولوژی‌های جدید صفحه نمایش‌های LED و OLED شاهد عرضه صفحه نمایش‌های خمیده (Curved) و عینک‌های واقعیت مجازی (VR) مجهز به عدسی‌ها و صفحه نمایش‌های مختلف هستیم که هر یکی از این تکنولوژی‌های نمایش تصویر نیاز به تصویرسازی مختص به خود هستند. در تصویر زیر انواع مختلف تکنولوژی‌های نمایش تصویر موجود در حال حاضر و یا در حال توسعه آینده نزدیک را ملاحظه می‌کنید.



پردازنده‌های گرافیکی کنونی از تمامی این صفحه نمایش‌ها پشتیبانی می‌کنند ولی به صورت کاملاً ناکارآمد و یا با مراحل متعدد پردازش تصویر و پیچ و تاب دادن‌های مختلف برای مطابقت با خروجی نهایی مورد نیاز. GPU های با معماری Maxwell دارای برخی قابلیت‌های ابتدایی Multi-Resolution بودند که در واقع پیش نمایشی از مدل عملیاتی واحد SMP در معماری Pascal محسوب می‌شد. پردازنده‌های گرافیکی مبتنی بر معماری مکسول می‌توانستند دقیقاً 90 درجه تصویر را بچرخانند (به‌عنوان مثال برای نگاشت مکعب) و یا با گرفتن یک جهت تصویر واحد مقیاس آن را با رزولوشن بخش‌های مختلف نمایشگر تطبیق دهند. این تکنیک‌ها علیرغم مثمر ثمر بودن برای برخی کاربردها نظیر VXGI، ولی در بسیاری از حالت‌های مختلف نمایشگرهای جدید ناکارآمد هستند و بازدهی کارایی مناسبی ندارند.



به لطف موتور Simultaneous Multi-Projection Engine و قابلیت‌های آن در اداره نمایش چندین تصویر با پیچ و تاب و چرخش مختلف در آن واحد، پردازنده‌های گرافیکی مبتنی بر معماری Pascal این قابلیت را دارند تا به صورت کاملاً کارآمد و با بازدهی کارایی بالا در سریع‌ترین زمان ممکن بهترین خروجی را برای نمایشگرهای نام برده فراهم کنند. این موتور پردازش هندسی مدرن با پشتیانی از تکنیک‌هایی نظیر Projections in 3D Graphics، Perspective Surround، Single Pass Stereo و Lens Matched Shading قادر است تا در حالت‌های مدرن نمایش تصاویر در عینک‌های واقعیت مجازی (VR) بهترین کیفیت ممکن در کنار کارایی بسیار بهتر از پردازنده‌های گرافیکی نسل‌های قبل ارائه دهد.

معرفی معماری nVIDIA Pascal (بخش دوم)

Fast Sync

Fast Sync نوع با زمان تأخیر به‌مراتب کمتر تکنولوژی قدیمی (Vertical Sync (V-SYNC است که مانع از به اصطلاح tearing یا گسستگی تصویر در هنگام بیشتر شدن نرخ FPS از Refresh Rate نمایشگر می‌شود.

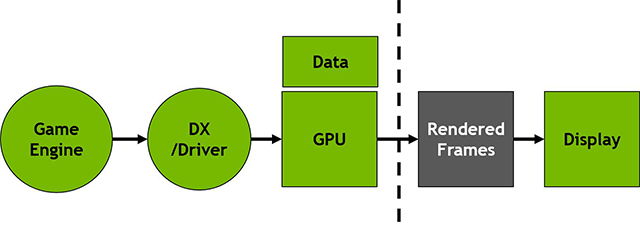

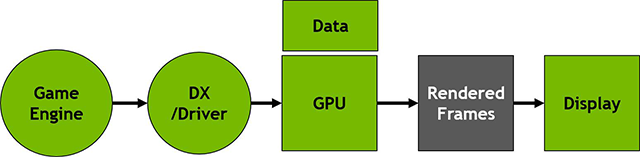

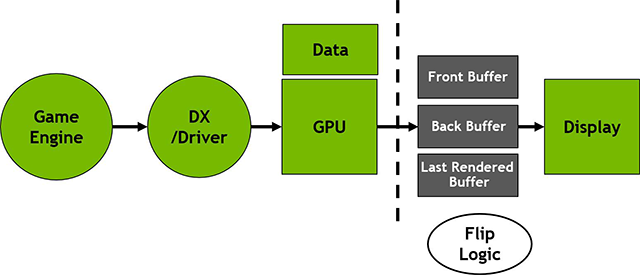

در تصویر زیر یک طرح کلی خام از چگونگی رندر شدن یک فریم در pipeline تراشه‌های گرافیکی Nvidia را ملاحظه می‌کنید:



موتور گرافیکی بازی وظیفه تولید فریم‌ها و ارسال آن به DirectX را بر عهده دارند. از دیگر وظایف موتور بازی محاسبه animation time (کد گذاری داخل هر فریم که در نهایت رندر می‌شود) است. در ادامه سرعت ترسیم و دیگر اطلاعات به درایور و GPU ابلاغ می‌شوند تا به تصویر رندر شده حقیقی تبدیل شوند. این اطلاعات سپس به حافظه Frame Buffer ارسال شده و در نهایت نیز جهت اسکن به نمایشگر منتقل می‌شوند.

اما در پردازنده‌های گرافیکی مبتنی بر معماری Pascal این روال کمی تغییر کرده است.

یک سؤال: در برخی بازی‌های کنونی مثل Counter-Strike: Global Offensive که نرخ FPS گاهی اوقات به بیش از صدها فریم در ثانیه می‌رسد، بهتر است V-SYNC فعال باشد یا غیرفعال؟

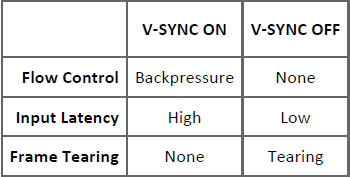

در حالتی که V-SYNC روشن است نرخ FPS هیچ گاه از نرخ Refresh Rate نمایشگر تجاوز نمی‌کند. این امر در عمل باعث جلوگیری از گسستگی تصویر می‌شود ولی از طرفی باعث افزایش محسوس زمان تأخیر ورودی می‌شود.

اما در وضعیتی که V-SYNC خاموش است نرخ FPS به صورت افسار گسیخته افزایش می‌یابد. در این حالت زمان تأخیر ورودی بسیار پایین است ولی در عمل گسستگی (بریده‌بریده شدن) در تصویر خروجی مشاهده می‌شود.

این دو وضعیت یک چالش بسیار سخت برای گیمرهای کنونی محسوب می‌شود! و البته انتخاب بین این دو وضعیت نیز در شرایط مختلف همان‌طور که اشاره شد معایب و مزایای خاص خود را به همراه دارد.



انویدیا با بازنگری در نحوه عملکرد این فرآیند قدیمی در قدم اول در مسیر پردازش تصویر، بخش‌های مرتبط با رندر فریم و نمایش تصویر را از یکدیگر جدا کرده است. این امر به بخش‌های مرتبط با رندر اجازه می‌دهد تا به‌طور مداوم و با حداکثر سرعت به رندر اطلاعات ارسال شده توسط موتور بازی و درایور بپردازند و این فریم‌ها بتوانند موقتاً در حافظه Frame Buffer ذخیره شوند.

Rendered Frames - FAST SYNC

همان‌طور که اشاره شد انویدیا در مسیر رندر تصاویر، یخش های مرتبط با رندر و بخش‌های مربوط به نمایش تصاویر را از یکدیگر جدا کرده است. این امر اجازه می‌دهد تا تصویر خروجی با استفاده از راهکارهای جدید مختلف مدیریت شود که این امر مزایای فراوانی برای گیمرها در پی خواهد داشت.

FAST SYNC یکی از اولین کاربردهایی است که این رویکرد جدید همراه خواهد داشت.

با FAST SYNC دیگر کنترل و کندسازی جریان پردازش گرافیکی (flow control) وجود نخواهد داشت، عملکرد موتور گرافیکی همانند وضعیتی است که V-SYNC غیرفعال است و همه این‌ها به این دلیل است که دیگر مسیر پردازش تصویر، پدیده تجمع فریم‌ها در حافظه Frame Buffer وجود ندارد. زمان تأخیر تقریباً همانند زمانی که V-SYNC غیرفعال است پایین است و از همه بهتر تصویر نیز دیگر گسستگی مشاهده نخواهد شد! چون FAST SYNC انتخاب می‌کند که کدام یکی از فریم‌های رندر شده باید توسط نمایشگر اسکن شود. FAST SYNC به مسیر پردازش تصویر این اجازه را می‌دهد تا با حداکثر سرعت به پردازش تصاویر بپردازد و تعیین می‌کند تا کدام فریم برای اسکن به نمایشگر ارسال شود، در حالی که به‌طور هم‌زمان همه فریم‌ها حفظ می‌شوند و تصویر نیز بدون گسستگی در نمایشگر اسکن می‌شود.

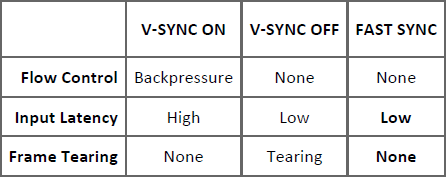

تجربه‌ای که FAST SYNC ارائه می‌دهد بسته به نرخ FPS از نظر کیفیت و وضوح تصویر همانند وضعیتی است که V-SYNC فعال است. همچنین زمان تأخیر ورودی نیز بسیار پایین و مانند وضعیتی است که V-SYNC خاموش است.

Decoupled Buffers



اما شاید برای شما نیز سؤال شده باشد که FAST SYNC چگونه کار می‌کند؟

تصور کنید 3 ناحیه در حافظه Frame Buffer تعبیه شده است که دارای 3 عملکرد متفاوت می‌باشند. 2 بخش بافر اول همانند تکنیک double-buffered V-SYNC در GPU های نسل قبل عمل می‌کنند. باور جلویی (Front Buffer) تصاویری که برای اسکن به نمایشگر فرستاده می‌شوند را در خود ذخیره می‌کند. بافر پشتی (Back Buffer) اطلاعاتی را همراه دارد که در حال رندر شدن هستند و تا زمانی که این فرآیند شکل گیری تصاویر به پایان نرسند اجازه اسکن شدن را ندارند. استفاده از V-SYNC مرسوم در گیم های با نرخ FPS بالا اصلاً زمان تأخیر ورودی مناسبی نخواهد داشت چون موتور بازی باید منتظر وقفه ایجاد شده توسط Refresh Rate نمایشگر بماند تا قبل از اینکه فریم‌های جدید در Back Buffer بارگذاری شوند، با تلنگر Back Buffer اجازه ارسال اطلاعات به نمایشگر را صادر کند. این روال تمامی مراحل را کند می‌کند و در عمل Back Buffer را به یک عامل ایجاد زمان تأخیر تبدیل می‌کند.

FAST SYNC بافر سومی تحت عنوان (Last Rendered Buffer (LRB را همراه خود دارد که وظیفه آن ذخیره تمامی تصاویر رندر شده‌ای است که در Back Buffer کامل شده‌اند. در نتیجه داشتن یک کپی از فریم‌هایی که اخیراً توسط Back Buffer رندر شده تا زمانی که Front Buffer کار اسکن تصویر را کامل کند در این نقطه Last Rendered Buffer نیز در Front buffer کپی می‌شود و این روند ادامه می‌یابد. عملاً و در واقع رونویسی بافر ناکارآمد خواهد بود و در اصل نام این Buffer ها در طی این فرآیند تغییر می‌کند.

بافری که تصویر را اسکن می‌کند FB، بافری که به صورت فعال در حین رندر کردن تصاویر است BB و بافری که حاوی تصاویری است که اخیراً رندر شده‌اند نیز LRB نامیده می‌شود. واحد جدید flip logic نیز در معماری Pascal این فرآیند را کنترل و مدیریت می‌کند. نمونه کاملی از این فرآیند همانند روال زیر خواهد بود:

• Scan from FB
• Render to BB
• When Render completes
  • BB becomes LRB
  • LRB becomes BB and render continues
• When Render completes
  • BB becomes LRB
  • LRB becomes BB and render continues
• When Render completes
  • BB becomes LRB
  • LRB becomes BB and render continues
• When scan completes
  • LRB becomes FB
• Start scanning from the new FB

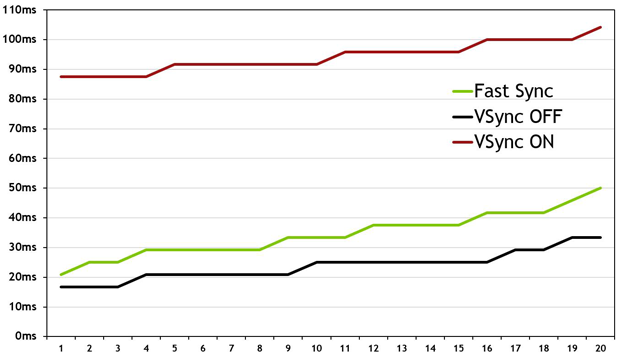

در نمودار بالا تست این قابلیت را در بازی Counter-Strike: Global Offensive ملاحظه می‌کنید که توسط دوربین‌های بسیار پرسرعت تصویربرداری شده است. به روشنی مشخص است که Fast Sync تنها با حدوداً 8ms زمان تأخیر بیشتر نسبت به حالتی که V-SYNC غیرفعال است مانع از گسستگی شدن تصویر شده است! این در حالی است فعال بودن V-SYNC سنتی عملاً بیش از 9 برابر زمان تأخیر ورودی را افزایش داده است.

نکته: Fast Sync بهترین عملکرد را در بازی‌های با نرخ FPS بالا مبتنی بر DirectX 9 دارد.

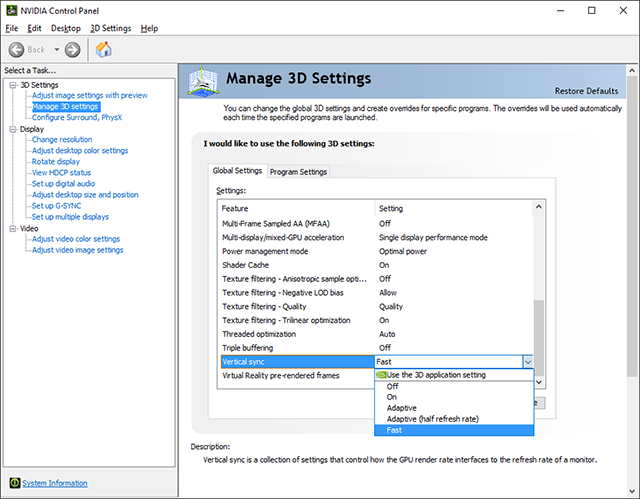

جهت فعال سازی این قابلیت باید در نرم افزار NVIDIA Control Panel و در بخش مربوط به مدیریت تنظیمات سه بعدی (Manage 3D settings) گزینه FAST را برای پارامتر Vertical sync انتخاب کنید. توجه داشته باشید که عملکرد این پارامتر در حال پیش فرض به موتور گرافیکی گیم سپرده شده است.

HDR

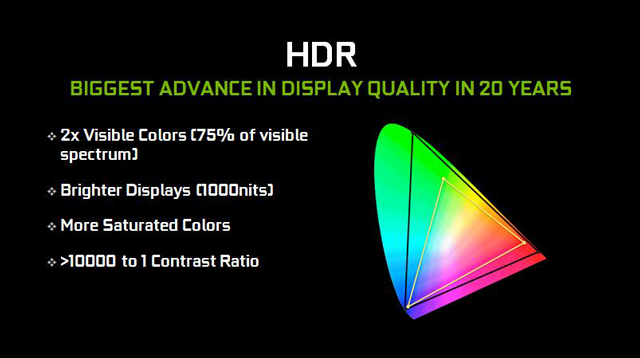

نمایشگرهای جدید با محدوده دینامیکی بالا (HDR) یکی از بزرگ‌ترین پیشرفت‌های 20 سال اخیر در کیفیت پیکسل صفحه نمایش محسوب می‌شوند. طیف رنگ BT.2020 حداکثر 75% از رنگ‌های قابل روئیت توسط چشم انسان را پوشش می‌دهد (33% بیشتر از طیف رنگ sRGB). این یعنی افزایش 2 برابری محدوده رنگ‌ها. علاوه بر این نمایشگرهای HDR حداکثر روشنایی به‌مراتب بیشتری نسبت به نمایشگرهای نسل قبل دارند (بیش از 1000 nits در نمایشگرهای LCD) و همین‌طور درخشندگی به‌مراتب بیشتر (l>10:000 to 1).

(Standard Dynamic Range Image (SDR



---



(High Dynamic Range Image (HDR 1000



با محدوده بیشتر روشنایی و اشباع رنگ، محتوای HDR نمایش واقع‌گرایانه‌تری از جهان واقعی خواهند داشت: رنگ‌های مشکی عمیق‌تر و رنگ‌های سفید روشن‌تر از قبل به نظر می‌رسند. تغییرات ایجاد شده در تولید رنگ باعث ایجاد تصاویر واقعی‌تر می‌شود که حقیقتاً حیرت انگیز است. کاربران سرانجام می‌توانند طیف رنگ‌های قرمز و نارنجی را در آتش و یا انفجار مشاهده کنند. همچنین به خاطر درخشندگی (Contrast) بیشتر در نمایشگرهای HDR کاربران می‌توانند جزئیات بیشتری را در نقاط کاملاً تاریک و یا با نور بسیار زیاد مشاهده کنند.

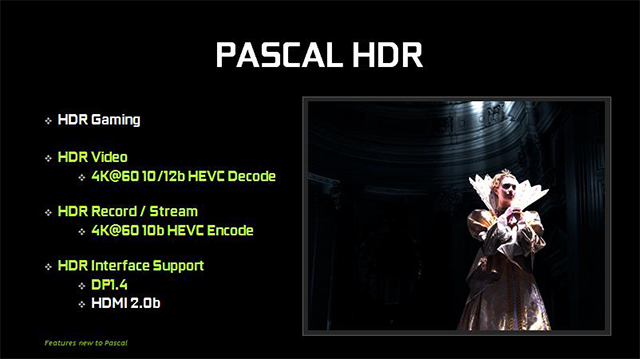

کارت‌های گرافیکی مبتنی بر معماری Pascal همانند نمونه‌های مشابه نسل قبل (Maxwell) از تمامی نمایشگرهای HDR پشتیبانی می‌کنند و به لطف کنترلر نمایشگر تعبیه شده در آن‌ها از قابلیت‌های 12b color، طیف رنگ گسترده (BT.2020،(SMPTE 2084 (Perceptual Quantization و HDMI 2.0b 10/12b برای 4K HDR نیز برخوردار هستند؛ اما در معماری Pascal برخی قابلیت‌های جدید به این مجموعه اضافه شده است:

• 4K@60 10/12b HEVC Decode (برای ویدئوهای HDR)
• 4K@60 10b HEVC Encode (برای ضبط و یا استریم ویدئوهای HDR)
• DP1.4-Ready HDR Metadata Transport (برای اتصال به نمایشگرهای HDR با رابط Display Port)



تلویزیون‌های HDR در حال حاضر موجود هستند و قابلیت‌هایی که به آن اشاره شد این امکان را فراهم می‌سازند تا کاربران به واسطه دستگاه HDR Gamestream که در آینده نزدیک به بازار عرضه خواهد شد بدون اتصال مستقیم PC خود به تلویزیون بازی‌های HDR را بر روی این نمایشگرها اجرا و از آن‌ها لذت ببرند.



همچنین انویدیا در حال کار با توسعه دهندگان است تا HDR را به بازی‌های رایانه‌ای نیز ببرند. انویدیا با فراهم کردن API، درایورهای لازم و همچنین راهنمایی لازم، توسعه دهندگان را پشتیبانی می‌کند تا بتوانند تصاویر رندر شده HDR سازگار با این نوع نمایشگرها را با بهترین کیفیت و وضوح ممکن ارائه کنند. بازی‌های با محتوای HDR مثل Obduction, The Witness, Lawbreakers, Rise of the Tomb Raider, Paragon, The Talos Principle و Shadow Warrior 2 در حال حاضر عرضه شده و یا در آینده نزدیک عرضه خواهند شد.



Video and Display

پردازنده‌های گرافیکی مبتنی بر معماری Pascal با پشتیبانی از گواهی نامه (PlayReady 3.0 (SL3000 و رمزگشایی HEVC با استفاده از شتاب دهنده‌های سخت افزاری برای اولین بار قابلیت مشاهده ویدئوهای 4K premium را توسط PC فراهم کرده‌اند. در ماه‌های آینده کاربران مجهز به پردازنده‌های گرافیکی Pascal این امکان را خواهند داشت تا در Netflix و یا دیگر ارائه دهندگان محتوای باکیفیت، با رزولوشن 4K محتواهای مختلف را استریم و مشاهده کنند.



به لطف برخورداری GeForce GTX 1080 از گواهی نامه Display Port 1.2 و به همراه داشتن قابلیت‌های DP 1.3/1.4 پشتیبانی از نمایشگرهای با رزولوشن‌های 4K در 120Hzا، 5K در 60Hz و 8K در 60Hz (به واسطه دو کابل مجزا) فراهم شده است.

جدول زیر به صورت خلاصه قابلیت‌ها و ویژگی‌های خروجی تصویر Geforce GTX 1080 را در مقایسه با Geforce GTX 980 نشان می‌دهد:



 مدل Founders Edition کارت گرافیک Geforce GTX 1080 دارای 3 خروجی تصویر Display Port، یک خروجی تصویر HDMI 2.0b و یک پورت Dual Link DVI است که قادر به ارائه 4 تصویر به صورت هم‌زمان هستند.

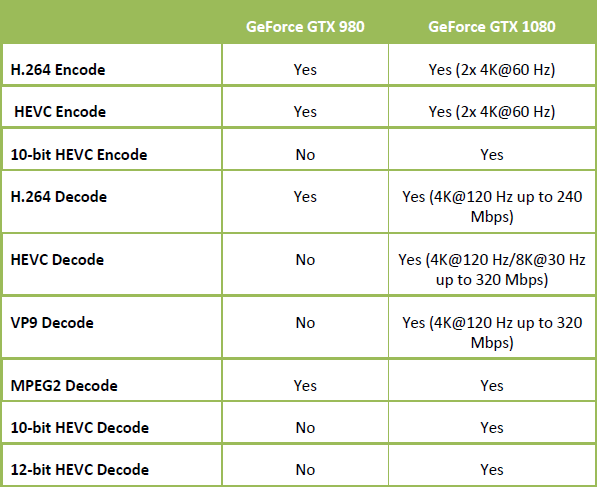

در جدول زیر نیز به صورت خلاصه قابلیت‌های Geforce GTX 1080 را در رمزگذاری و رمزگشایی Codec های مختلف ویدئویی در مقایسه با Geforce GTX 980 مشاهده می‌کنید:



VRWorks Graphics

گیمینگ واقعیت مجازی زمان پاسخ دهی بسیار پایین و از آن مهم‌تر نرخ Frame Rate بالایی را برای داشتن تجربه‌ای دل چسب و همه جانبه توسط کاربران طلب می‌کند. این در حالی است که کیفیت بازی‌های اخیر مبتنی بر VR خوب به نظر می‌رسد ولی هنوز به مرحله‌ای نرسیده است که از نظر کیفیت با بازی‌های مدرن غیر VR برابری کنند. یکی از مهم‌ترین دلایل این امر الزامات مربوط به نرخ Frame Rate بالا است که هم اکنون پردازنده‌های گرافیکی با قدرت کم توانایی ارائه آن را باکیفیت بالا و همراه با افکت‌های واقع‌گرایانه ندارند.



به‌منظور همسان سازی کیفیت گرافیکی بازی‌های مبتنی بر VR و غیر VR، انویدیا در پردازنده‌های گرافیکی مبتنی بر معماری Pascal چندین تکنولوژی جدید جهت افزایش کارایی رندر گرافیکی در کاربردهای VR توسعه داده است. این تکنولوژی‌ها در نهایت سبب شده‌اند تا Geforce GTX 1080 در کاربردهای VR بیش از دو برابر سریع‌تر از Geforce TITAN X باشد. با این افزایش کارایی در پردازنده‌های گرافیکی مبتنی بر معماری Pascal از این پس توسعه دهندگان بازی‌های VR می‌توانند کیفیت گرافیکی نظیر بازی‌های مدرن غیر VR را برای محتوای گرافیکی ساخت خود فراهم کنند.

VRWorks Audio

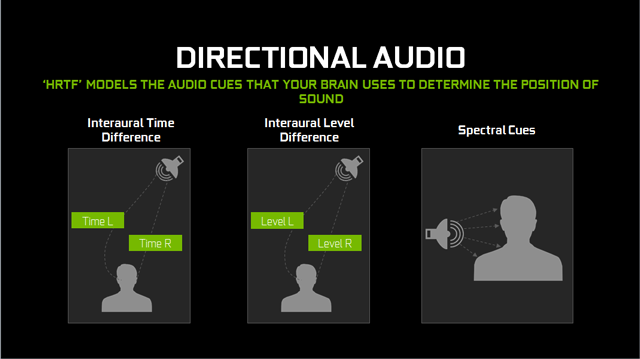

تکنولوژی‌های شنیداری در گیم و واقعیت مجازی مرسوم کنونی، موقعیت دقیقی از منبع صدا را در یک محیط مجازی ارائه می‌دهند. برای مثال اگر در یک بازی ژانر شوتر، دشمن از سمت راست شما به طرفتان شلیک کند شما نیز در عمل همین حس را خواهد داشت. دلیل این امر پخش شدن بلندتر صدای شلیک از بلندگوی سمت راست اسپیکر شما نسبت به اسپیکر سمت چپ است و البته این صدا کمی زودتر نیز از بلندگوی سمت راست شنیده می‌شود. این شبیه سازی در تقدم رسیدن و تقدم انرژی اولین موج صدا برای رسیدن به شنونده را اصطلاحاً Direct Sound می‌نامند. تفاوت‌ها در انرژی و تقدم رسیدن Direct Sound به هر گوش شنونده نیز Binaural Effects نامیده می‌شود.



اما در جهان واقعی صداها در جهات مختلفی پخش می‌شوند و ممکن است به صورت مستقیم به گوش شنونده نرسند. بعضی از این صداها ممکن است در اثر انعکاس برخورد موج صدا به سطوح مختلف به گوش شنونده برسند. به این گونه از امواج، صدای غیرمستقیم، صدای منعکس شده و یا طنین صدا اطلاق می‌شود. نوع صدای غیرمستقیم به اندازه، شکل و خواص متریال محیط اطراف آن بستگی دارد. برای مثال، وقتی که در حمام کوچک با دیوار کاشی شده و کف‌پوش قدم می‌زنید، صدای قدم برداشتن شما بلندتر و با پژواک بیشتری به گوش می‌رسد تا زمانی که در همان محیط ولی با دیوارهای گچی و کف پوشیده شده با فرش قدم می‌زنید. در واقع متریال مختلف در انعکاس صدا در جهات مختلف نقش بسیار مهمی دارند. بعضی متریال مانند کاشی و کف‌پوش‌ها باعث انعکاس حجم زیادی از انرژی صوتی می‌شوند و بعضی از متریال مانند موکت و فرش حجم اعظمی از انرژی صوتی را جذب خود می‌کنند.

NVIDIA VRWorks Audio از تکنیک Ray tracing که در گرافیک کامپیوتری جهت رندر و ترسیم تصاویر استفاده می‌شود برای ردیابی مسیر انتشار اصوات در یک صحنه مجازی استفاده می‌کند. VRWorks Audio انرژی اصوات منتشر شده را از طریق محیط اطراف شبیه سازی می‌کند. برای این منظور یک موج برای ردیابی مسیرهای مستقیم و یا غیرمستقیم بین منبع اصوات و شنونده ارسال می‌شود. وقتی این امواج به سطوح مختلف محیط آن صحنه برخورد می‌کنند ممکن است جذب شده، منعکس شده و یا با توجه به زاویه برخورد خود پراکنده شوند و همان‌طور که اشاره شد جنس متریال سطوح نیز در این امر دخیل است.



VRWorks Audio در واقع Binaural Effects را در Direct sound ایجاد می‌کنند که قبلاً نیز گیمرها آن را تجربه کرده‌اند؛ اما وجه تمایز این تکنولوژی با موارد مشابه پشتیبانی آن از جلوه‌های صوتی انتشار غیرمستقیم امواج صوتی است که به شنونده اطلاعات مربوط به ابعاد و ساختار فضایی که در آن حضور دارد را نیز می‌دهد.



تکنولوژی VRWorks Audio از همان موتور NVIDIA OptiX ray tracing engine استفاده می‌کند که نرم افزارهای مبتنی بر تکنیک Ray tracing برای پردازش اطلاعات بهره می‌برند. موتور OptiX در بازی‌های رایانه‌ای سازگار با آن می‌تواند باعث افزایش سرعت بسیاری از عملیات‌ مثل پردازش دقیق Ambient Occlusion و نورپردازی شود. با تکنولوژی VRWorks Audio، گیمرهای واقعیت مجازی صدای 3 بعدی فراگیرتری را تجربه خواهند کرد که در کنار کیفیت بالای گرافیکی ارائه شده توسط پردازنده‌های گرافیکی مبتنی بر معماری Pascal، آن‌ها را در محیط مجازی گیم ها غرق خواهد کرد!

PhysX for VR Touch & Environmental Simulation

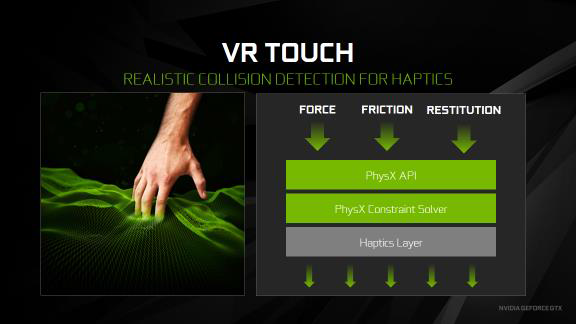

مدل سازی واقع‌گرایانه تعاملات لمسی و حرکات در محیط پیرامونی برای ارائه تجربه کاملی از واقعیت مجازی دو امر حیاتی محسوب می‌شوند. امروزه واقعیت مجازی نوعی تعامل قابل لمس از محیط ارائه می‌کنند که بر اساس ترکیبی از ردیابی موقعیتی، کنترل دست و تکنولوژی‌های حسی و لمسی کار می‌کنند. تکنولوژی NVIDIA’s PhysX Constraint Solver زمانی که کنترلر دست با یک جسم مجازی تعامل پیدا می‌کند را شناسایی کرده و موتور بازی را قادر می‌سازد تا در نهایت پاسخ فیزیکی بصری و لمسی دقیقی را در خروجی ارائه دهد.



تکنولوژی PhysX همچنین رفتار فیزیکی دنیای مجازی اطراف شما را طوری مدل سازی می‌کند که همه فعل و انفعالات مثل انفجار و یا پاشش آب زمانی که یک دست وارد آب می‌شود دقیق و همانند فعل و انفعالات دنیای واقعی به نظر برسد.



معرفی تراشه گرافیکی nVIDIA GP107-400 و مشخصات کارت گرافیک

معرفی تراشه گرافیکی GP107-400 و مشخصات فنی کارت گرافیک

پردازنده گرافیکی GeForce GTX 1050 Ti و برادر کوچکتر آن (GTX 1050) بر پایه دو گونه مختلف از تراشه مشترک GP107 بر پایه ریزمعماری Pascal هستند. این تراشه کوچکترین و ضعیف ترین تراشه ساخته شده بر پایه Pascal است. بر خلاف برادران بزرگ تر خود که با فناوری ساخت 16 نانومتری تولید می شوند، GP107 با بکارگیری فناوری ساخت 14 نانومتری تولید می شود. توان حرارتی GP107 حداکثر به 75 وات می رسد و از DirectX 12.0 پشتیبانی می کند.

همانطور که پیش تر نیز اشاره شد، انویدیا دو گونه مختلف از تراشه GP107 را به خدمت گرفته که گونه GP107-400-A1 آن در GTX 1050 Ti استفاده شده . گونه بکار رفته در GTX 1050 Ti دارای 6 واحد SM با برخورداری از 768 هسته CUDA (سایه زن)، 48 واحد TMU و 32 واحد ROP است. GP107 از رابط حافظه 128 بیتی بهره می برد.

در آن سو GTX 1050 یک واحد SM کمتر داشته که به 640 هسته CUDA (سایه زن)، 40 واحد TMU و 32 واحد ROP می انجامد. یکی دیگر از تفاوت های این دو، حجم حافظه ویدئویی است که در مدل معمولی (بدون پسوند Ti) به 2 گیگابایت محدود می شود.

GTX 1050 Ti به 4096 مگابایت حافظه ویدئویی GDDR5 با فرکانس 1752 مگاهرتز (فرکانس موثر 7008 مگاهرتز) مجهز است. با اینکه به لطف توان مصرفی ناچیز 75 وات در طراحی مرجع به کانکتور تغذیه جداگانه نیاز نیست، اما تعبیه آن در مدل های کاستوم به استخراج کارایی بالاتر کمک می کند.

کارت مورد بررسی ما در این نوشتار GeForce GTX 1050 Ti G1 Gaming 4G از گیگابایت، یک مدل تمام کاستوم با اورکلاک کارخانه ای است.

گیگابایت برای کارت GeForce GTX 1050 Ti G1 Gaming 4G دو پروفایل اورکلاک مختلف تحت عنوان‌های OC Mode و Gaming Mode تعریف کرده که پروفایل Gaming Mode به‌عنوان پروفایل پیش فرض این کارت گرافیک فعال است. در هر دو پروفایل فرکانس چیپ های حافظه GDDR5 همانند مقدار مرجع 7008 مگاهرتز است و تفاوت این دو پروفایل فرکانس پایه و بوست هسته است(به ترتیب از راست به چپ فرکانس پایه هسته، فرکانس بوست هسته، فرکانس موثر حافظه):

• حالت گیمینگ (Gaming Mode)ا: 1366مگاهرتز- 1480 مگاهرتز- 7008مگاهرتز
• حالت اورکلاکینگ (OC Mode))ا: 1392 مگاهرتز- 1506 مگاهرتز- 7008 مگاهرتز

حالت گیمینگ به صورت پیش فرض فعال است که در مقایسه با مدل مرجع، فرکانس پایه هسته 76 مگاهرتز و فرکانس بوست هسته 88 مگاهرتز بالاتر است. بنابراین با یک کارت از قبل اورکلاک شده روبرو هستیم که می بایست کارایی بالاتر از مدل مرجع انویدیا ارائه کند.

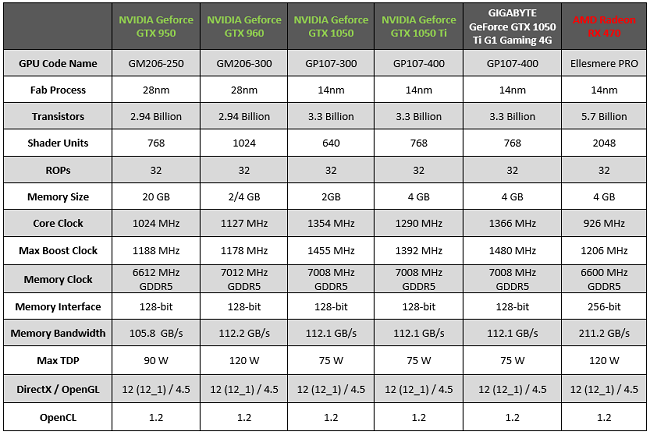

در جدول زیر مشخصات فنی این کارت گرافیک را در مقایسه با مدل مرجع و سایر مدل‌های هم تراز مشاهده می‌کنید:

بسته بندی و محتویات داخل جعبه

بسته بندی و محتویات داخل جعبه

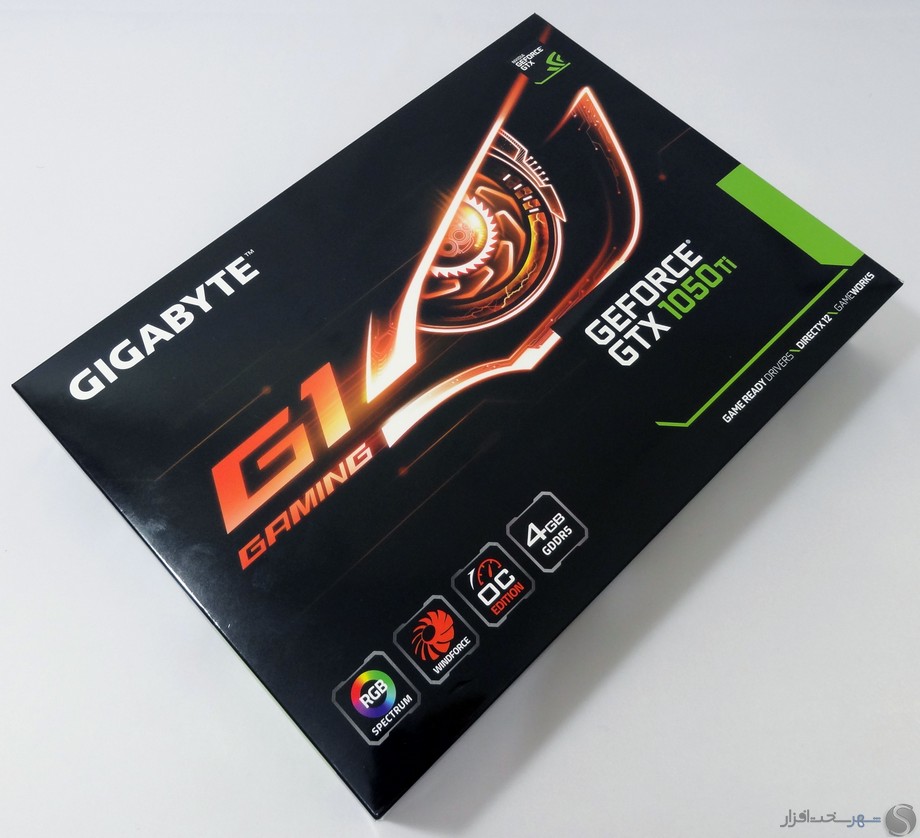

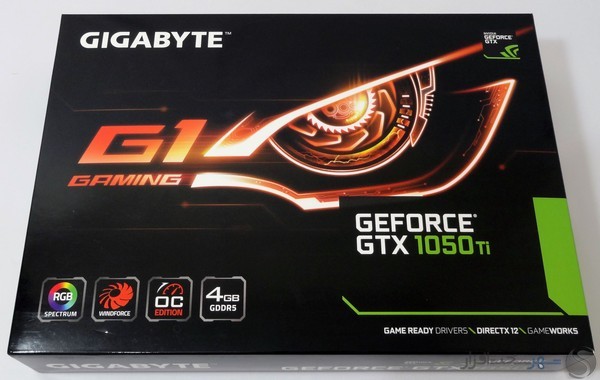

طراحی استادانه لوگو G1 GAMING و رنگ و لعاب خاص جعبه این کارت گرافیک بسیار چشم نواز و موجب جلب توجه اغلب بینندگان آن می‌شود. همانند مدل‌های مشابه نسل قبلی جعبه با زمینه مشکی براق و وجود رنگ سبز مخصوص کمپانی انویدیا از ویژگی‌های آشنای طراحی این جعبه محسوب می‌شود.

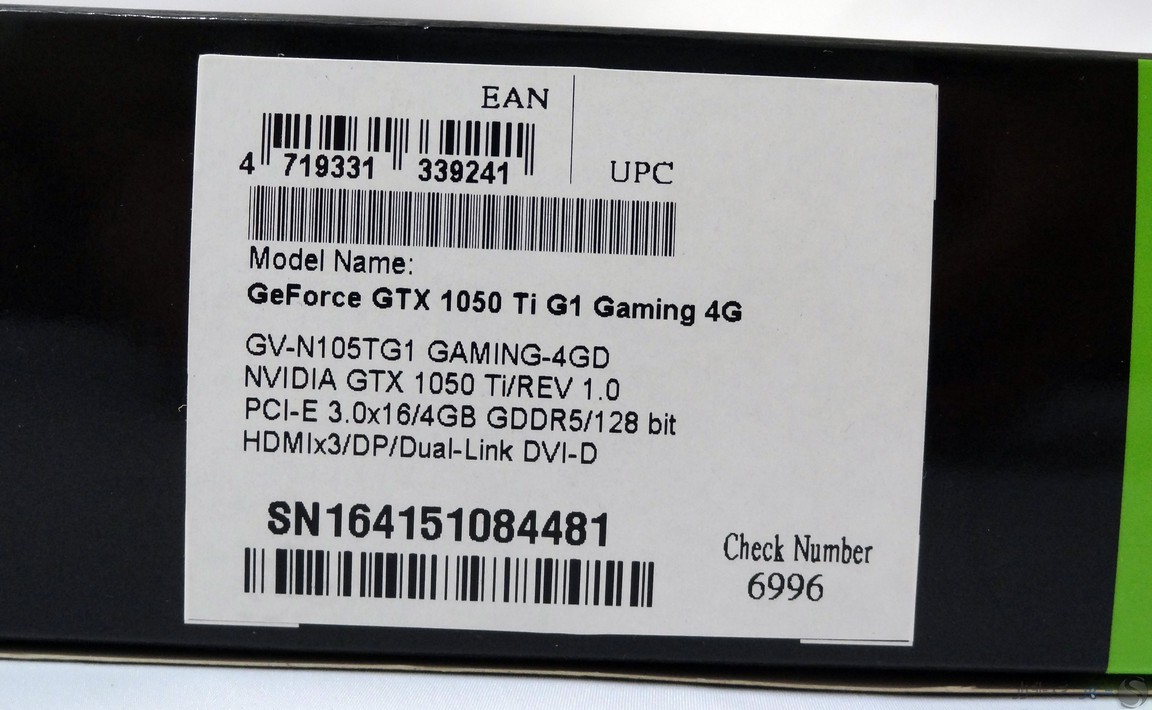

مهم‌ترین مندرجات موجود بر روی جعبه نیز شامل مدل محصول، نشان تجاری کمپانی گیگابایت، برخورداری از 4 گیگابایت حافظه ویدئویی GDDR5  و لوگوهای مربوط به کولر Windforce، نورپردازی RGB LED و اورکلاک کارخانه‌ای این کارت گرافیک می‌شوند.



این جعبه با ابعاد 330mmx235mmx55mm با تمامی محتویات داخلش حدود 925g وزن دارد.

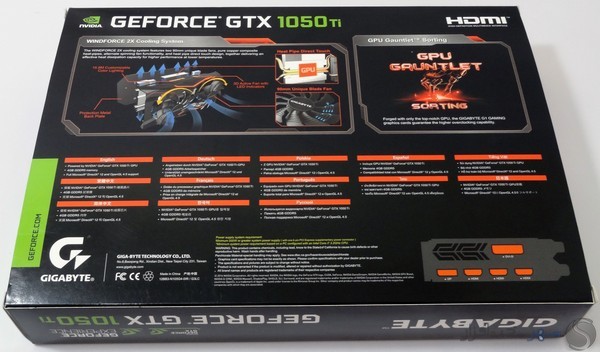

پشت جعبه کارت چندان شلوغ نیست. در این بخش به‌صورت کلی و خلاصه در مورد کولر WINDFORCE 2X، دست چین بودن GPU های این سری جهت افزایش پتانسیل اورکلاک و نورپردازی RGB LED به‌صورت مصور توضیحاتی ارائه شده است. همچنین تصویری از پورت‌های خروجی تصویر پنل پشتی به همراه اطلاعات مربوط به حداقل مشخصات فنی منبع تغذیه و سیستم به همراه راه‌های ارتباطی با کمپانی سایر مندرجات این بخش را تشکیل می‌دهند.



با باز کردن پوشش مقوایی با این جعبه مشکی ‌رنگ روبرو خواهید شد که این کارت گرافیک را به واسطه یک پوشش ضد UV، در میان یک فوم اسفنجی جای داده است. سایر متعلقات این کارت گرافیک در زیر این فوم تعبیه شده‌اند.

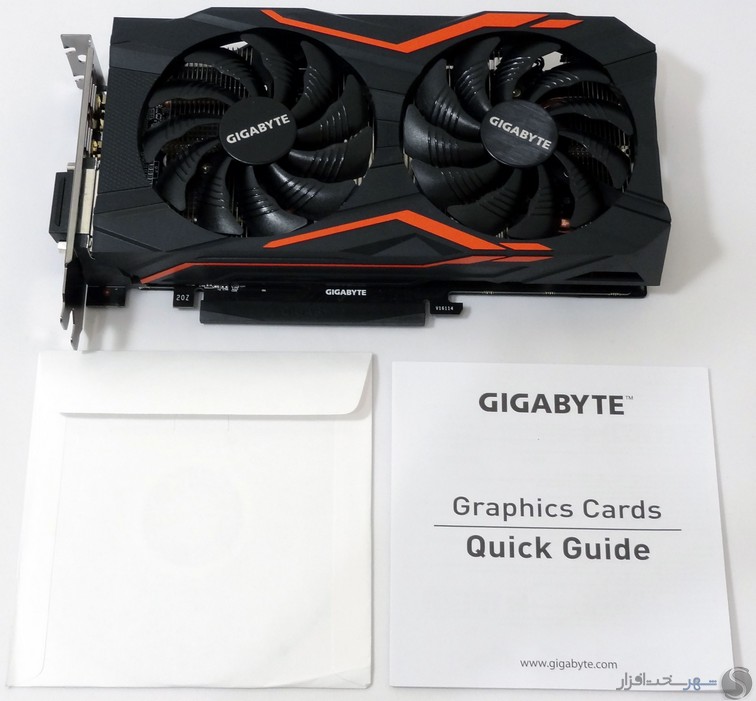

همان‌طور که در تصویر بالا ملاحظه می‌کنید به غیر از کارت گرافیک، دفترچه راهنمای نصب و DVD حاوی درایورها و نرم افزارهای جانبی چیز دیگری در جعبه این مدل وجود ندارد! البته جای کارت گارانتی آواژنگ در نمونه ای که در اختیار ما قرار گرفته خالی است.

نمای ظاهری و بررسی اولیه

نمای ظاهری و بررسی اولیه

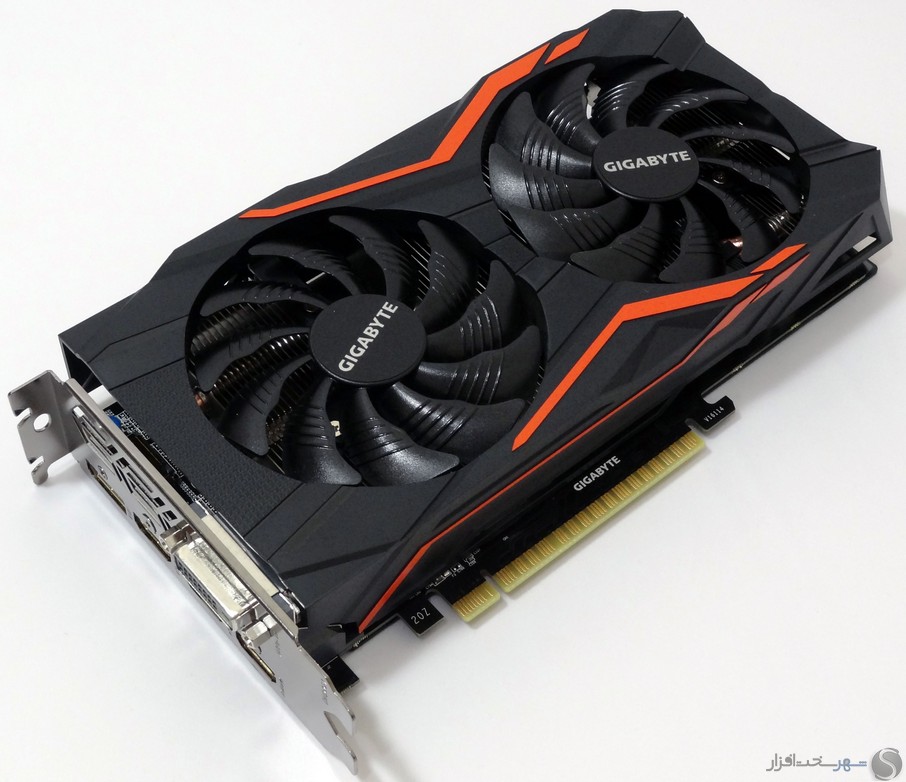

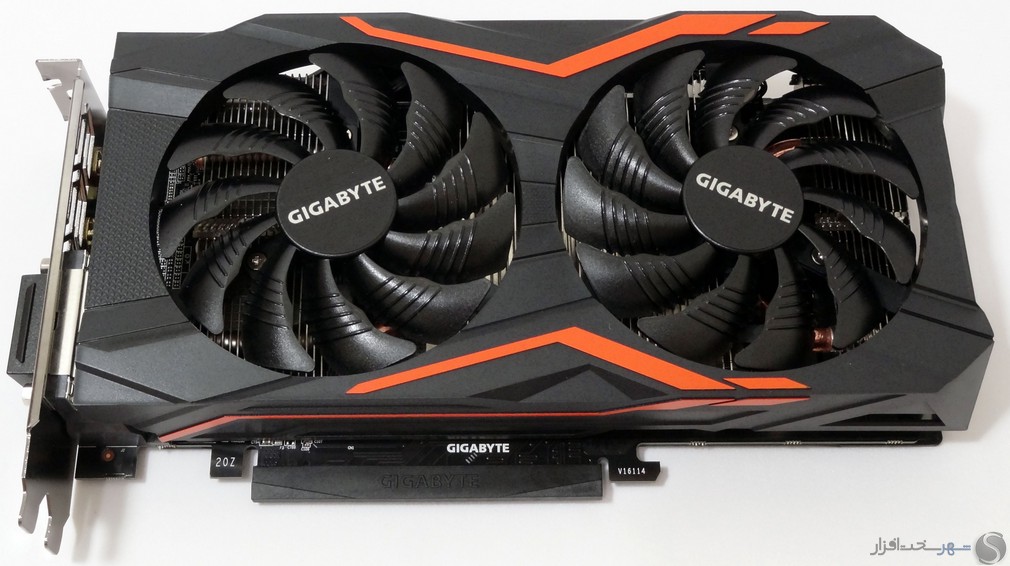

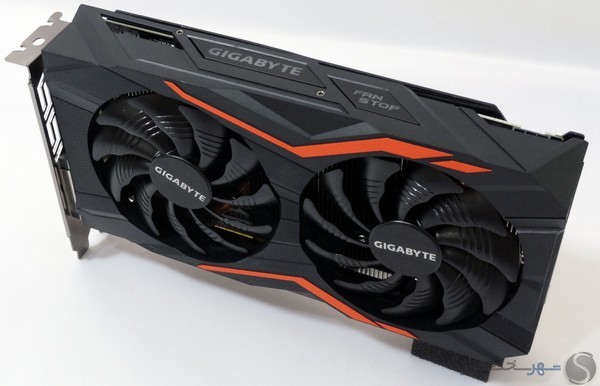

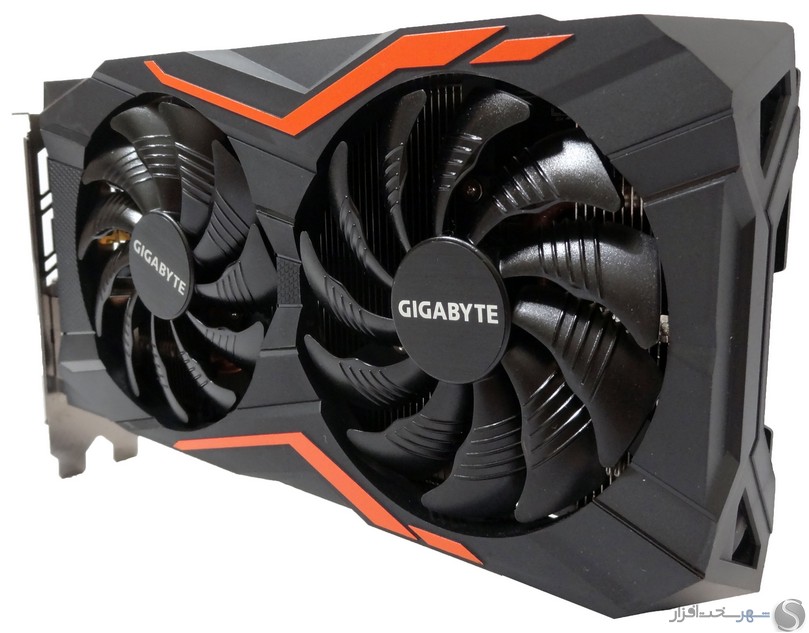

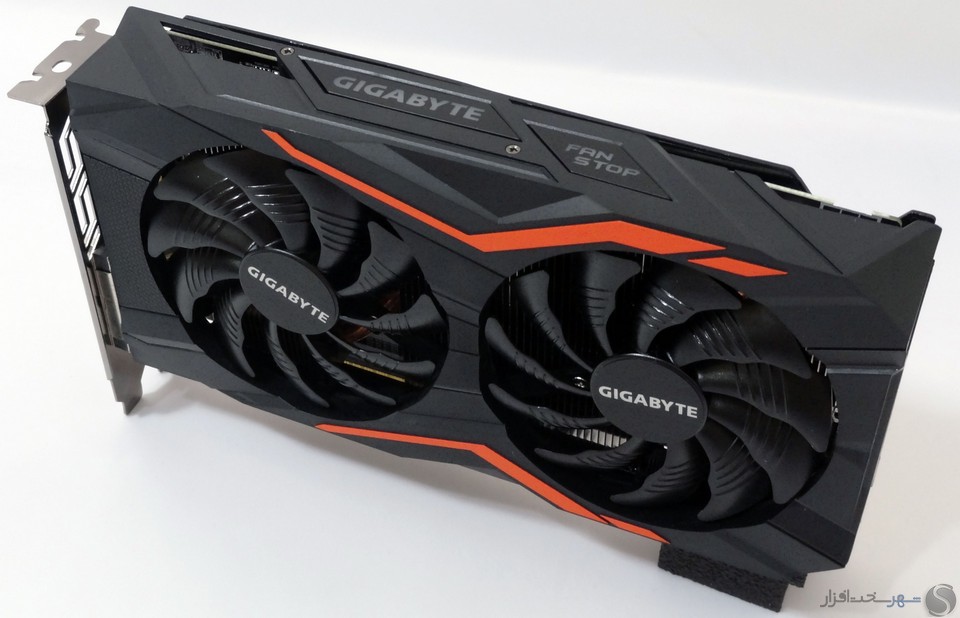

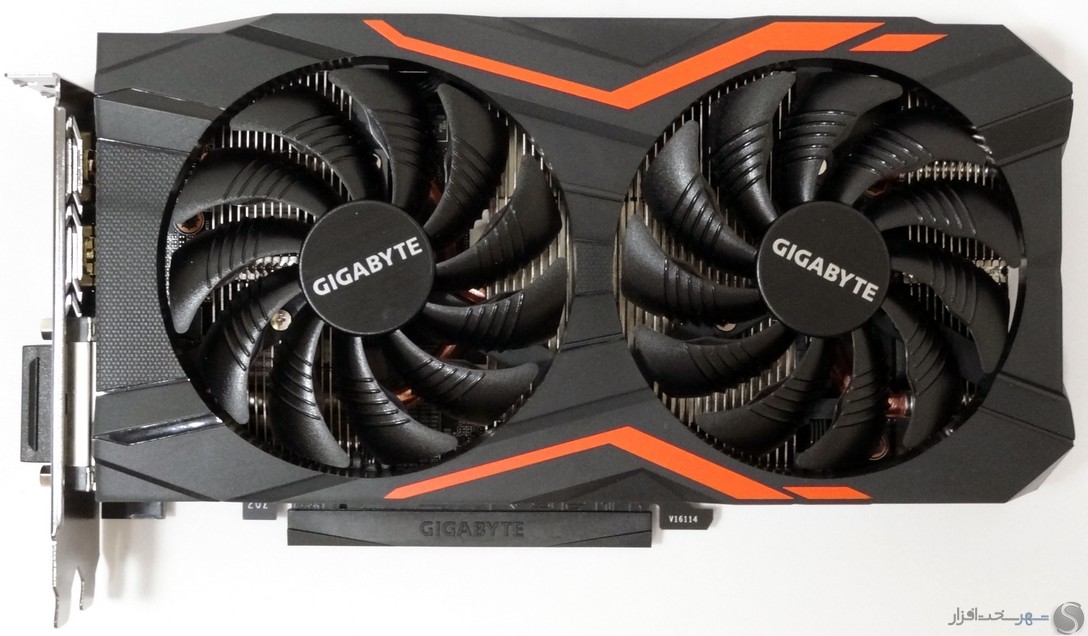

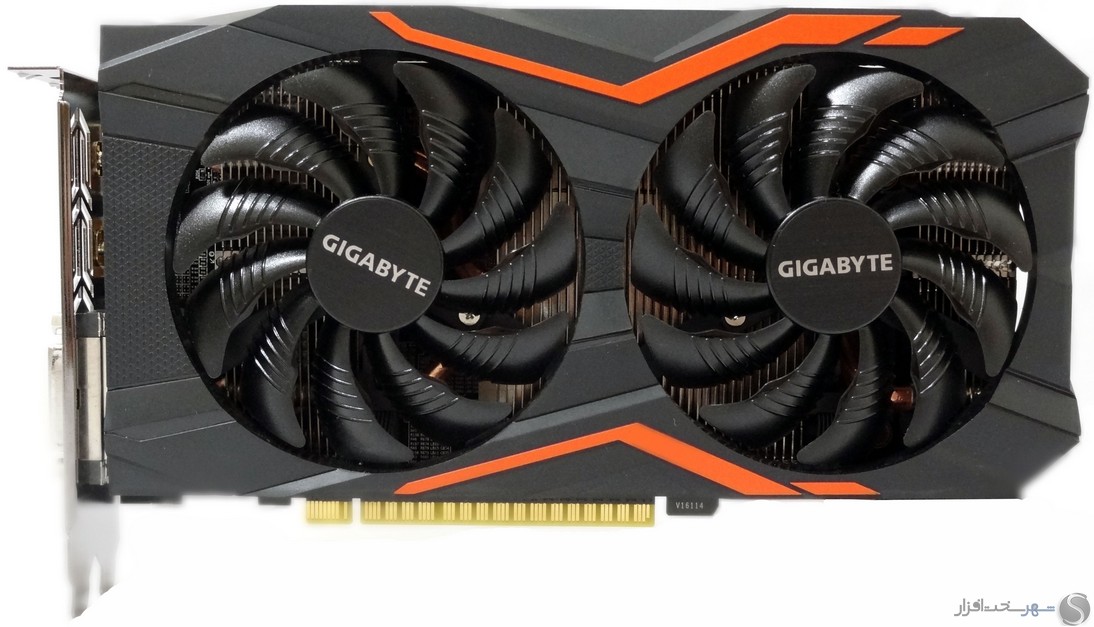

 در نسل جدید کارت های گرافیک سری G1 Gaming گیگابایت، طرح‌های مورب نارنجی رنگ چهره خاص‌تری به آنها بخشیده است.

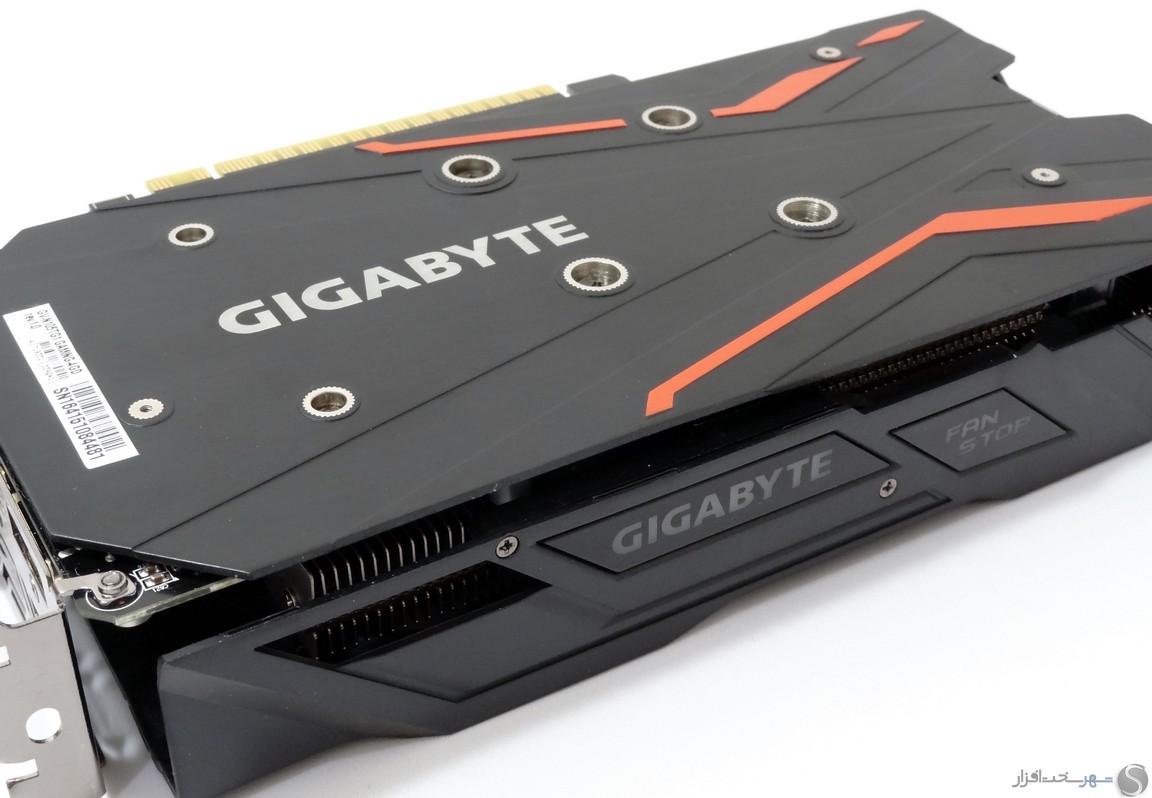

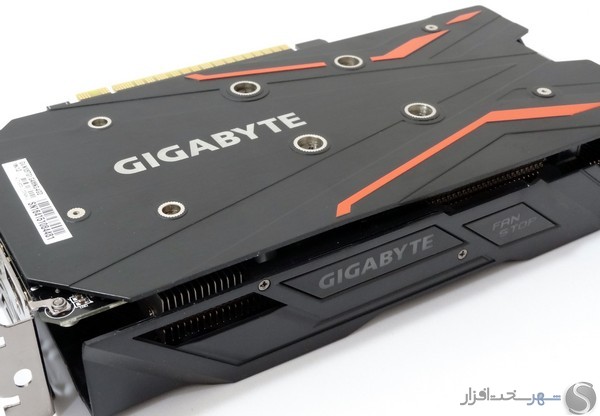

همانند اکثر کارت‌های گرافیک رده بالای کنونی برای بخش پشت PCB این مدل نیز یک صفحه فلزی مخصوص در نظر گرفته شده است. این صفحه فلزی برای محافظت از قطعات و اتصالات این بخش و کمک به دفع سریع‌تر حرارت PCB در نظر گرفت شده است. بک پلیت فلزی کارت دارای بافت است که به افزایش استحکام و البته زیبایی آن کمک می کند، جز رگه های نارنجی و لوگو همیشگی گیگابایت، خبری از لوگوی G1 GAMING نیست.



بر روی بخش فوقانی نیز نشان تجاری کمپانی گیگابایت و عبارت FAN STOP نقش بسته است که البته هر دو به نور پس زمینه RGB LED مجهز هسند. لارم به ذکر است عبارت FAN STOP تنها در وضعیتی روشن می‌شود که کارت گرافیک در وضعیت بی‌باری باشد و با فعال شدن حالت 0dB فن‌های دستگاه با هدف به صفر رساندن آلودگی صوتی متوقف شده باشند.



در این مدل نیز تمامی پورت‌های خروجی تصویر و کانکتور PCI-Express با درپوش پلاستیکی مخصوص پوشیده شده‌اند تا عواملی مانند گرد و خاک، رطوبت و یا هر گونه جسم خارجی باعث خوردگی، آسیب و یا اکسیداسیون آن‌ها نشود.



این کارت به کولر قدرتمند و کم صدا WINDFORCE 2X تجهیز شده که در ادامه به‌صورت مفصل به معرفی آن خواهیم پرداخت.

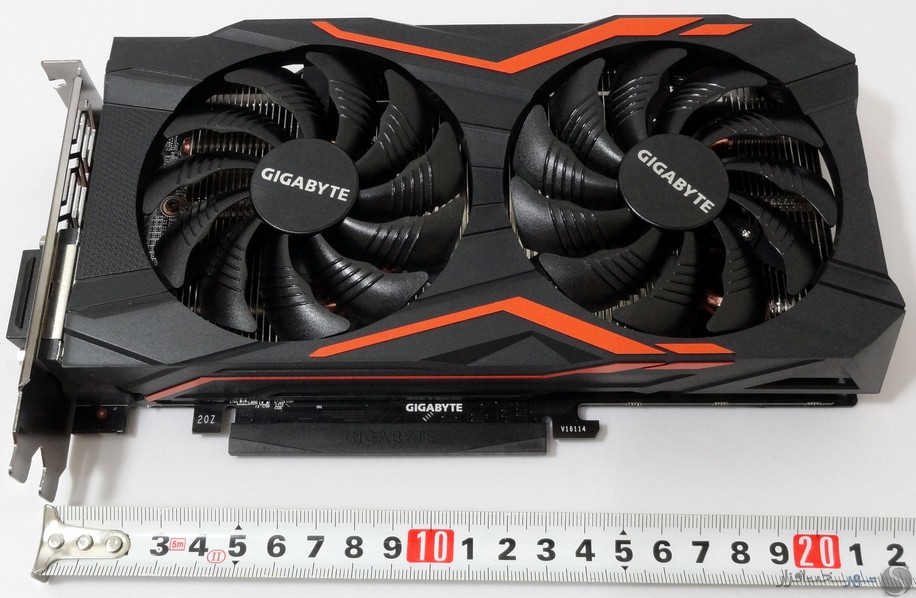

طول این کارت 21.9 سانتی متر است، بنابراین می بایست در اغلب کیس های رایج و معمولی قابل نصب باشد.

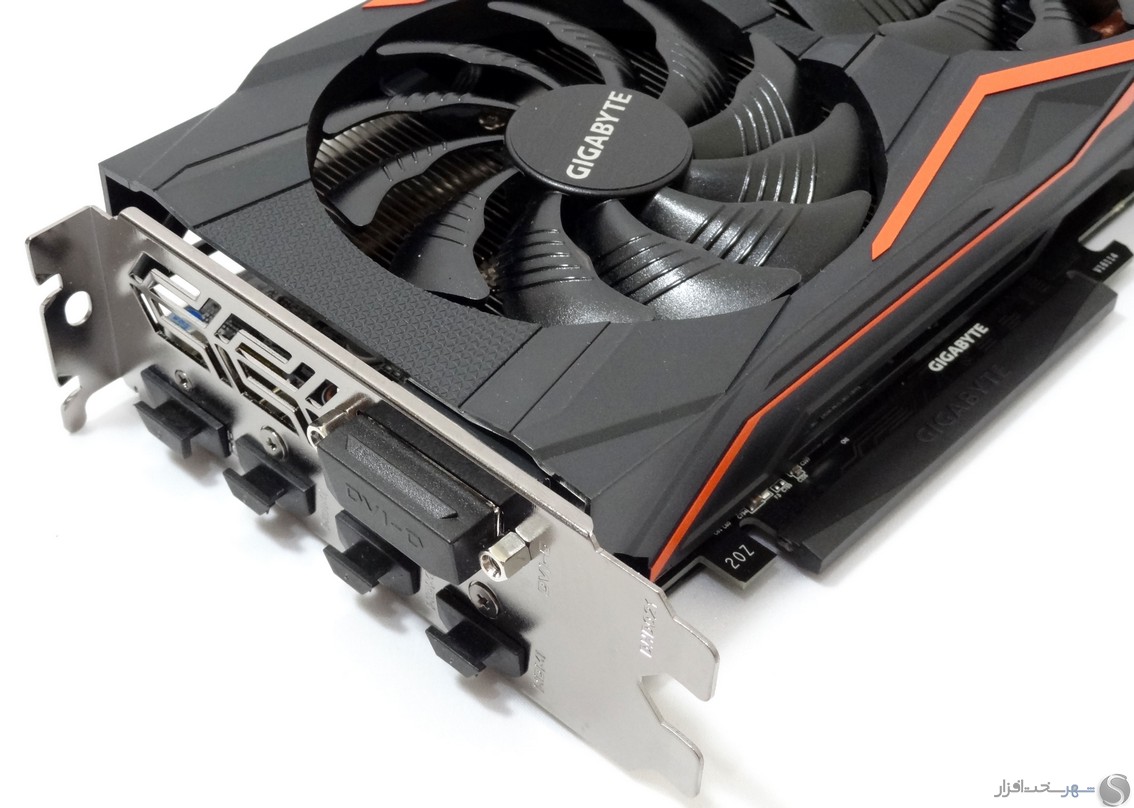

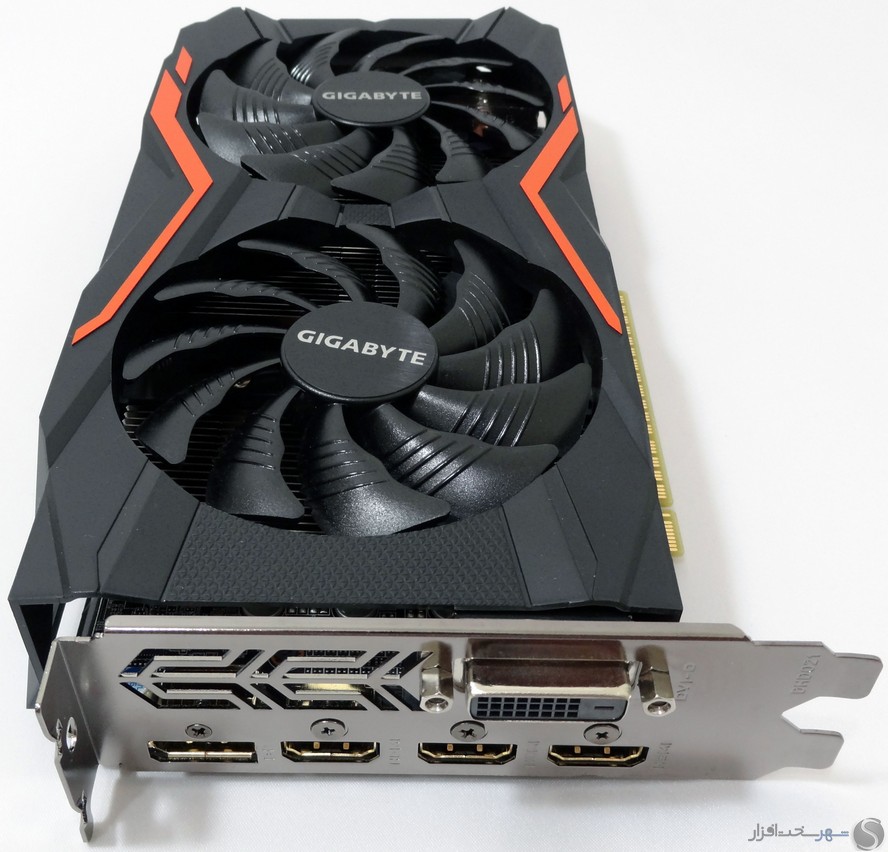

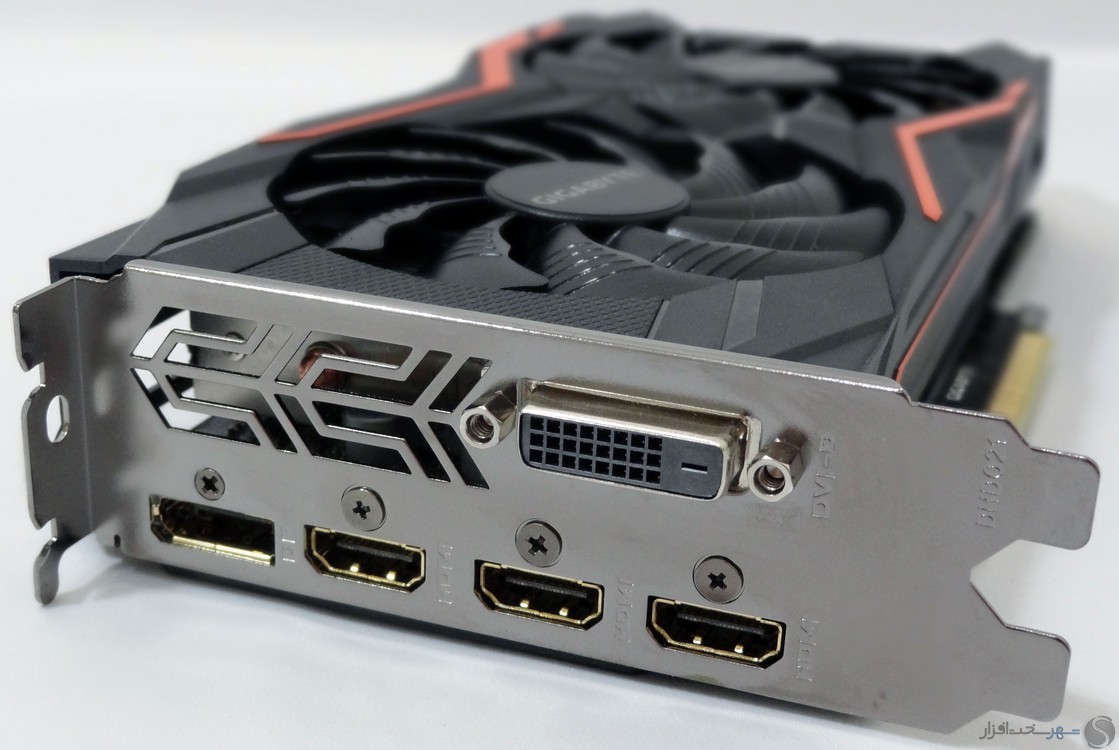

درگاه های خروجی تصویر این کارت متشکل از یک Dual-link DVI-D، سه HDMI-2.0b (با پشتیبانی از وضوح تصویر حداکثر 4096x2160 پیکسل با نرخ نوسازی تصویر 60 هرتز) و یک Display Port-1.4 با پشتیبانی از وضوح تصویر حداکثر 7680x4320 پیکسل با نرخ نوسازی تصویر 60 هرتز) است. طبق معمول خبری از خروجی سیگنال آنالوگ نیست و مستقیماً نمی توان از مانیتورهای آنالوگ استفاده کرد.



همانند تمامی کارت‌های گرافیک مدرن کنونی این مدل نیز از رابط PCI-Express 3.0 x16 پشتیبانی می‌کند و با سرعت فوق‌العاده بالای (126.032Gbit/s (15.754GB/s با سیستم ارتباط برقرار می کند.

هیچ یک از کارت های GTX 1050 ،GTX 1050 Ti و حتی GTX 1060 از پیکربندی SLI پشتیبانی نمی کنند و در هر سیستم حداکثر می توان یک کارت از آنها نصب کرد.



برخلاف طراحی مرجع که کل انرژی مورد نیاز خود راز شکاف توسعه PCI-e مادربرد می گیرد، گیگابایت در این کارت از یک کانکتور تغذیه 6 پینی مجزا بهره گرفته که از نظر تئوری در ترکیب با توان قابل استحصال از شکاف توسعه مادربرد، روی هم رفته حداکثر قادر به ارائه 150 وات است.

نگاهی نزدیک‌تر (کولر GIGABYTE WINDFORCE 2X)

نگاهی نزدیک‌تر (کولر GIGABYTE WINDFORCE 2X)



کولر WINDFORCE 2X چند سالی می‌شود که نسخه‌های مختلف آن میهمان کارت‌های گرافیک سری G1 و Xtreme کمپانی گیگابایت است. طراحی خاص و زیبا، نویز صوتی فوق‌العاده پایین و قدرت کولینگ به مراتب بهتر از کولرهای مرجع از مهم‌ترین قابلت های این خنک کننده محسوب می‌شود؛ اما اجازه دهید برای بررسی دقیق‌تر کولر و متعلقات، آن را از روی PCB باز کنیم.

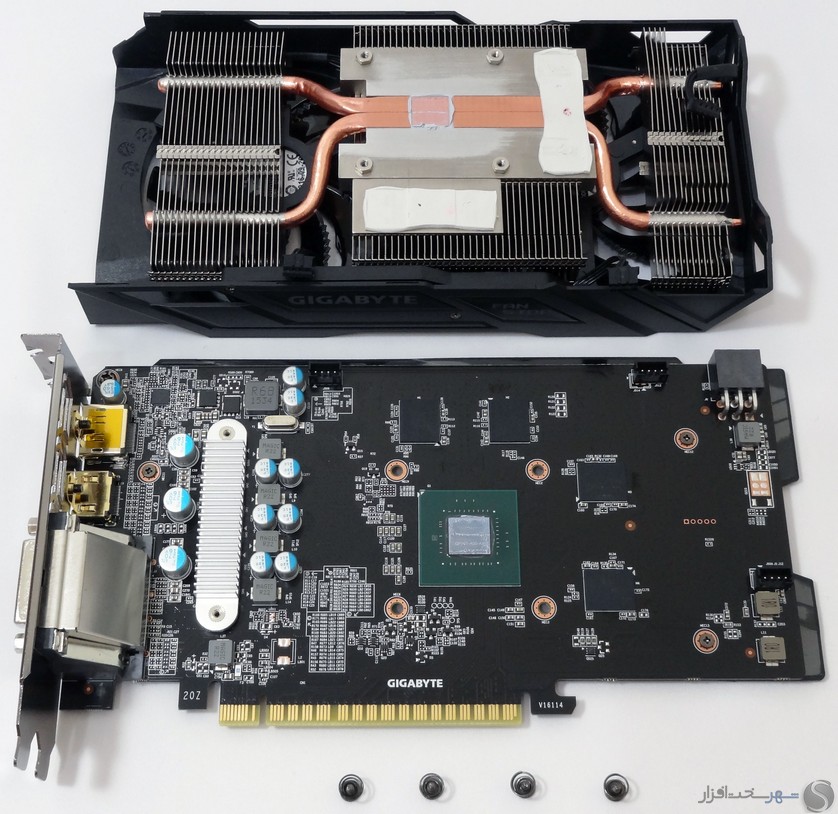

همان‌طور که ملاحظه می‌کنید این کولر به واسطه 4 عدد پیچ فنر دار به PCB متصل می‌شود.

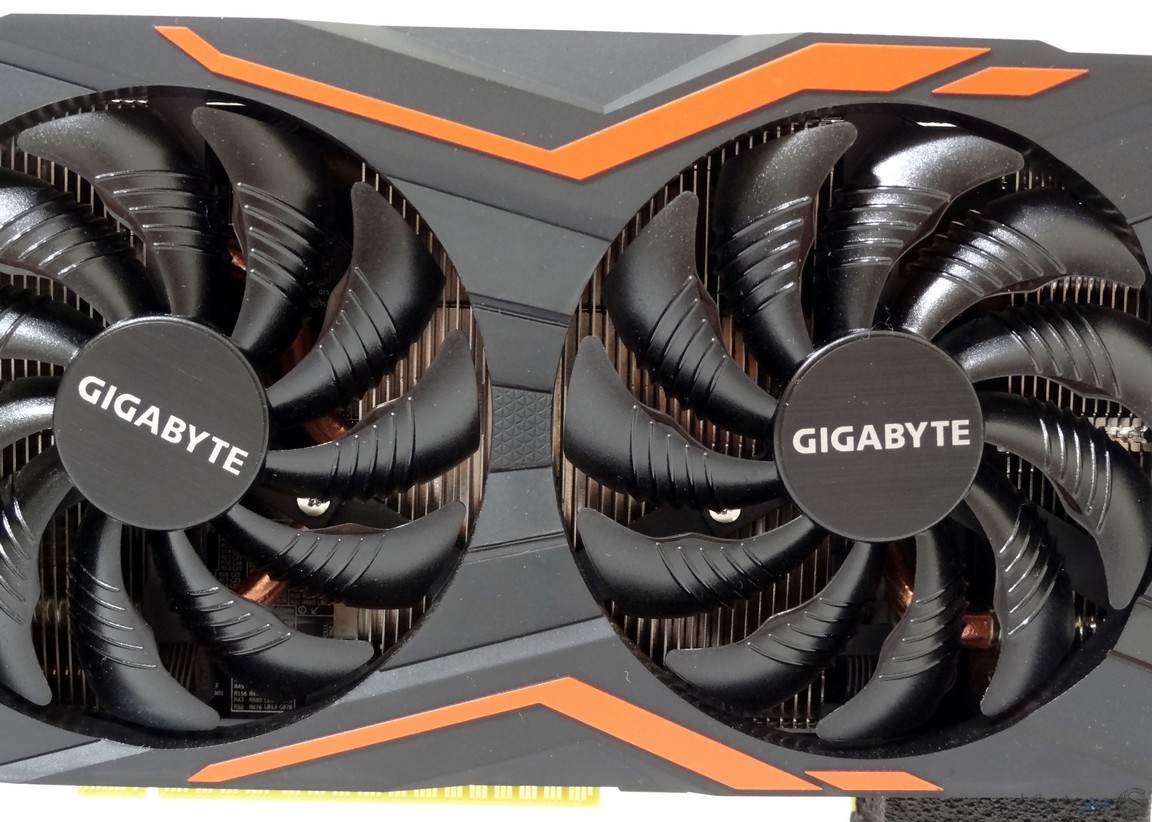

دفع حرارت از روی هیتسینک ها به‌وسیله دو فن 90 میلی متری مجهز به تیغه‌های با طراحی خاص انجام می‌شود. فن های این کارت در جهت مخالف یک دیگر دوران می کنند، به گفته گیگابایت این کار باعث افزایش گردش آیرودینامیکی هوا و در نتیجه آن، دفع بهتر حرارت می‌شود.

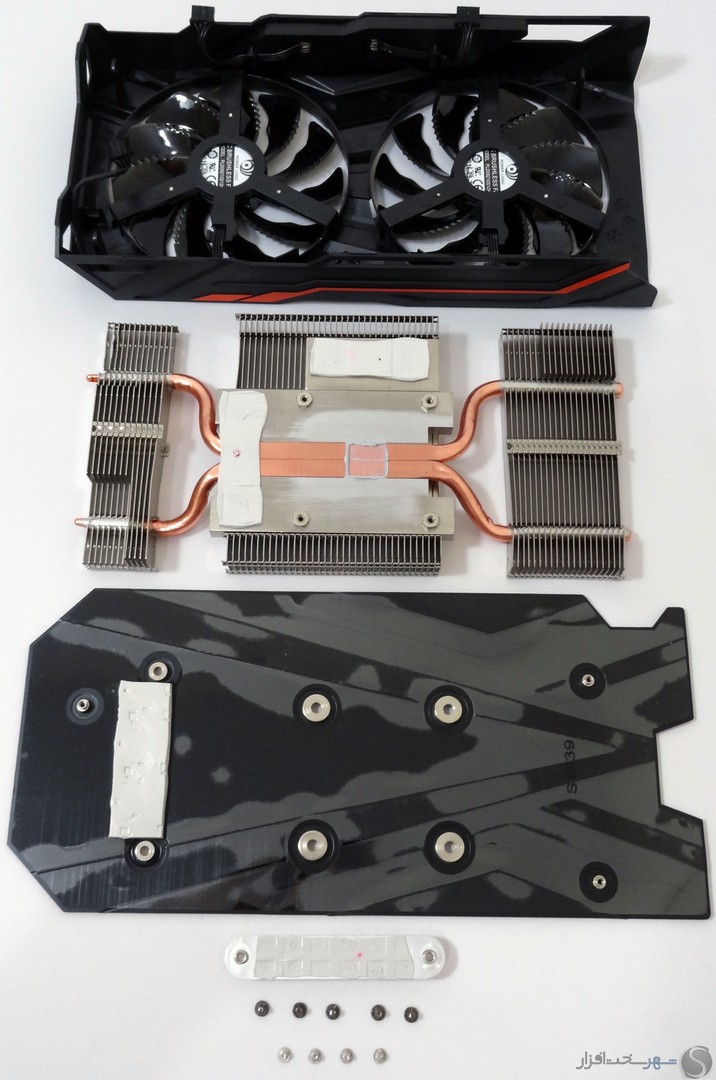

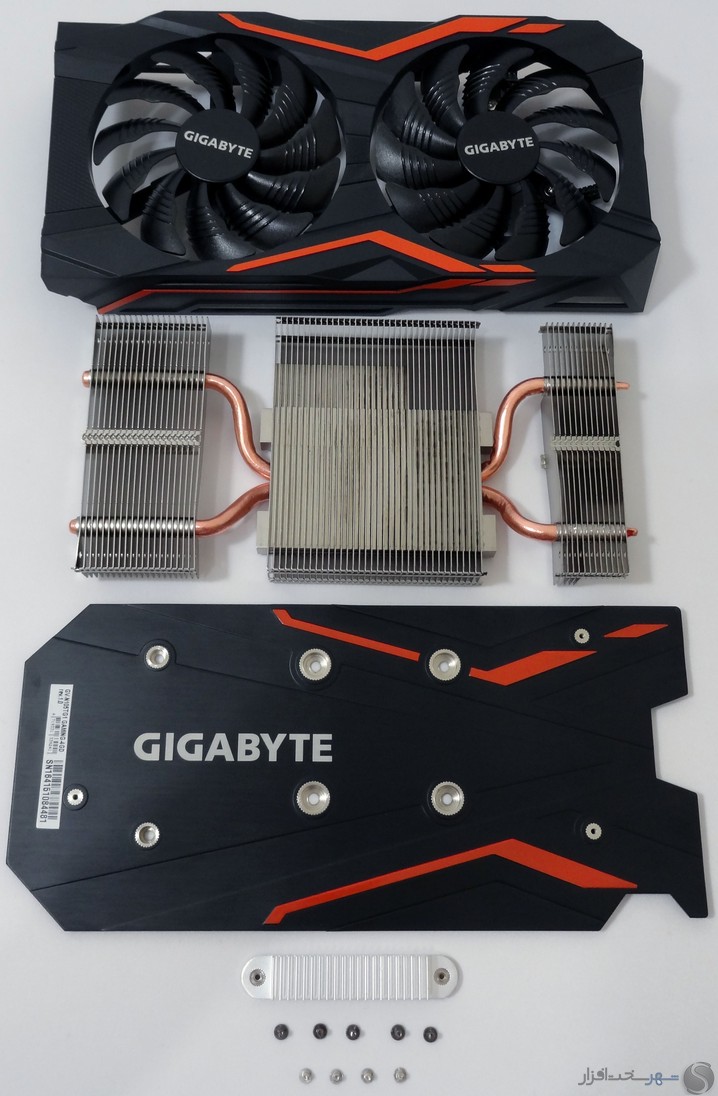

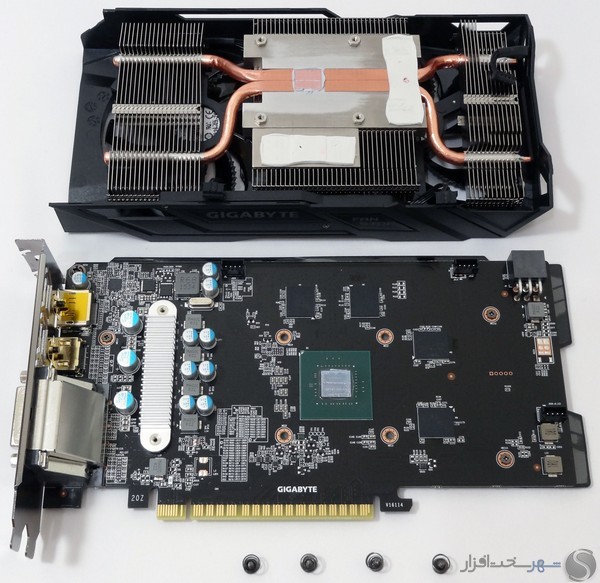

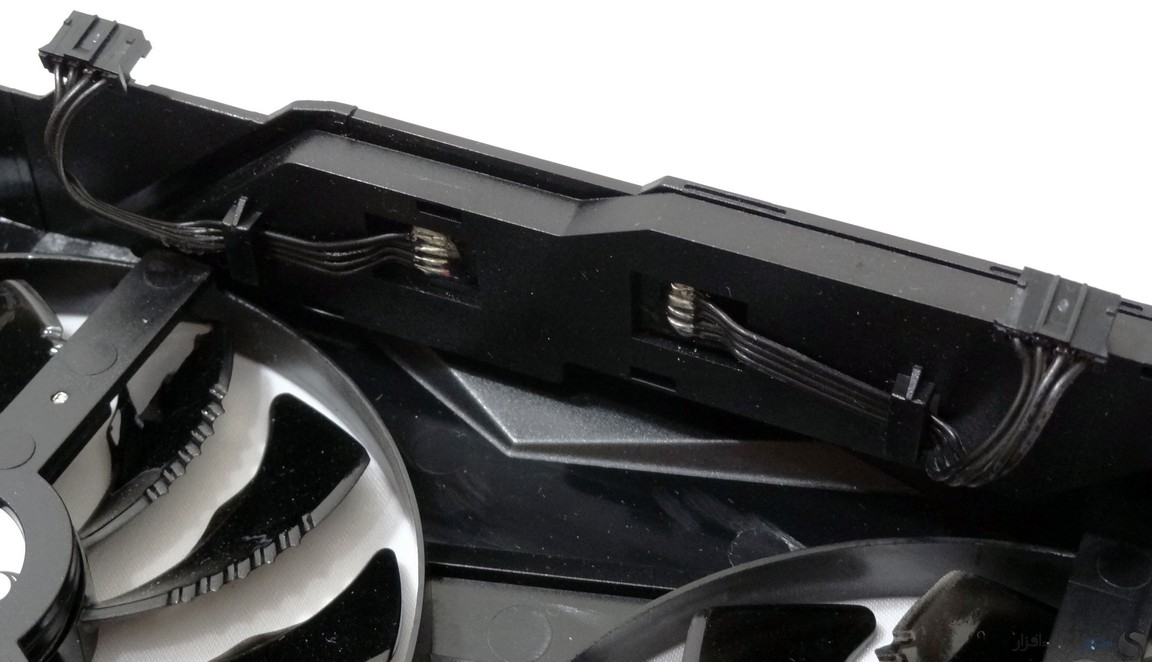

به‌طور کلی این کولر از دو بخش فن‌ها و فریم نگه دارنده آن‌ها، هیتسینک آلومینیومی مجهز به دو عدد هیت پایپ مسی و صفحه فلزی محافظه پشت PCB تشکیل شده است.

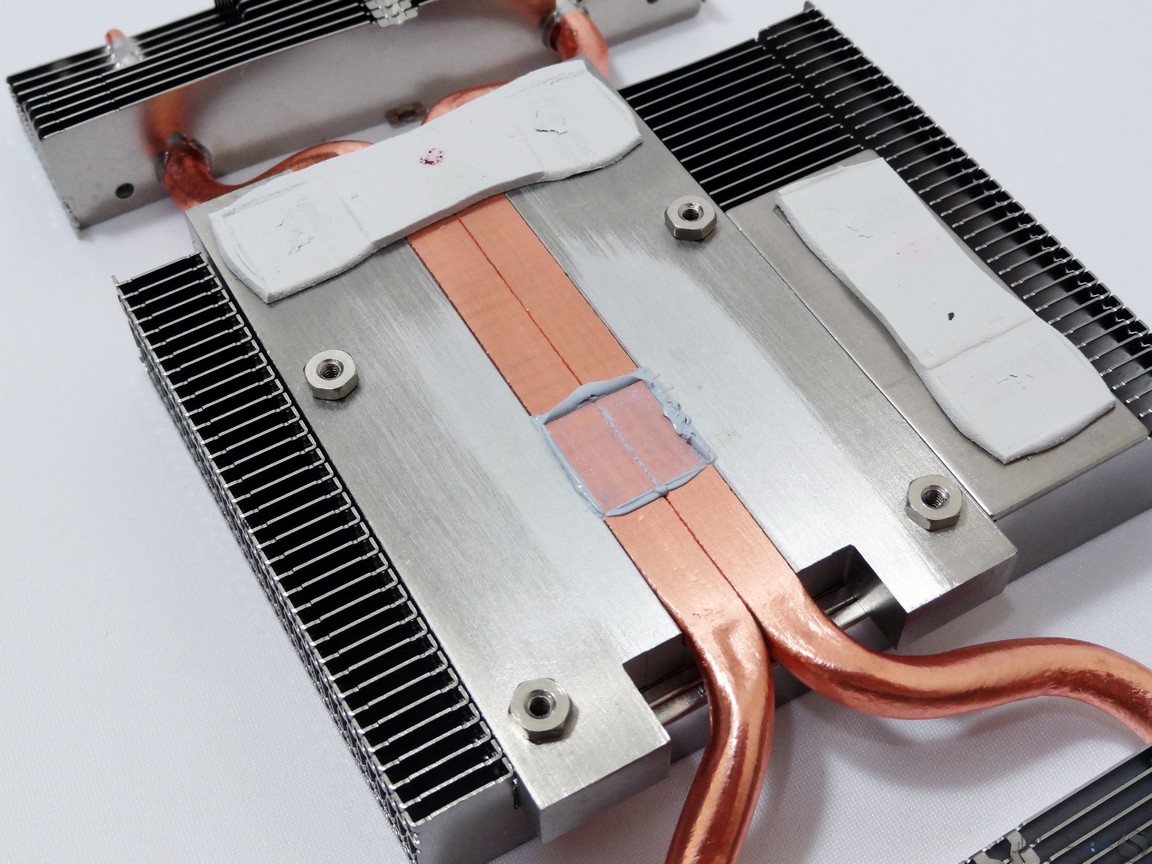

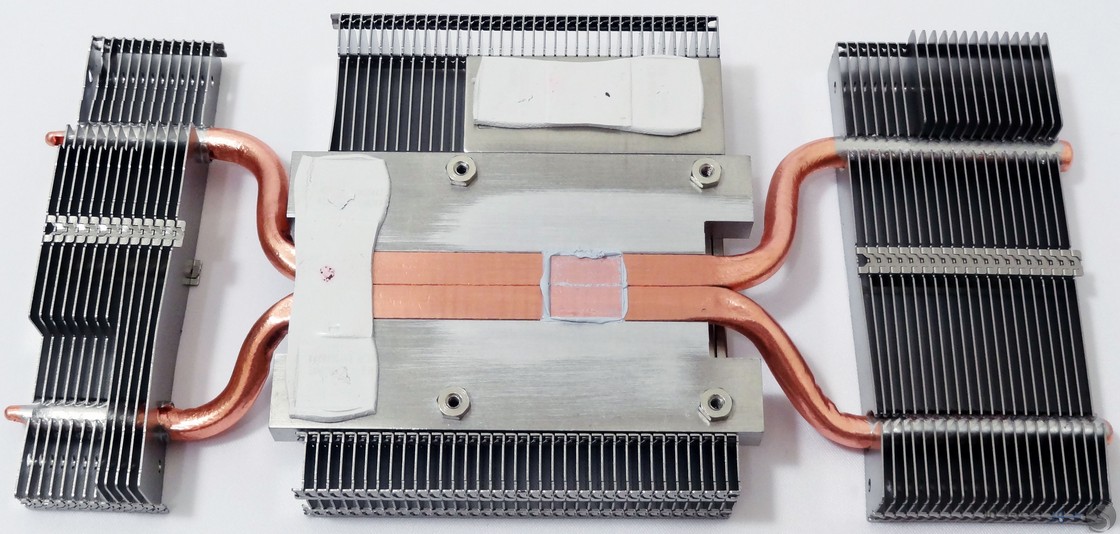

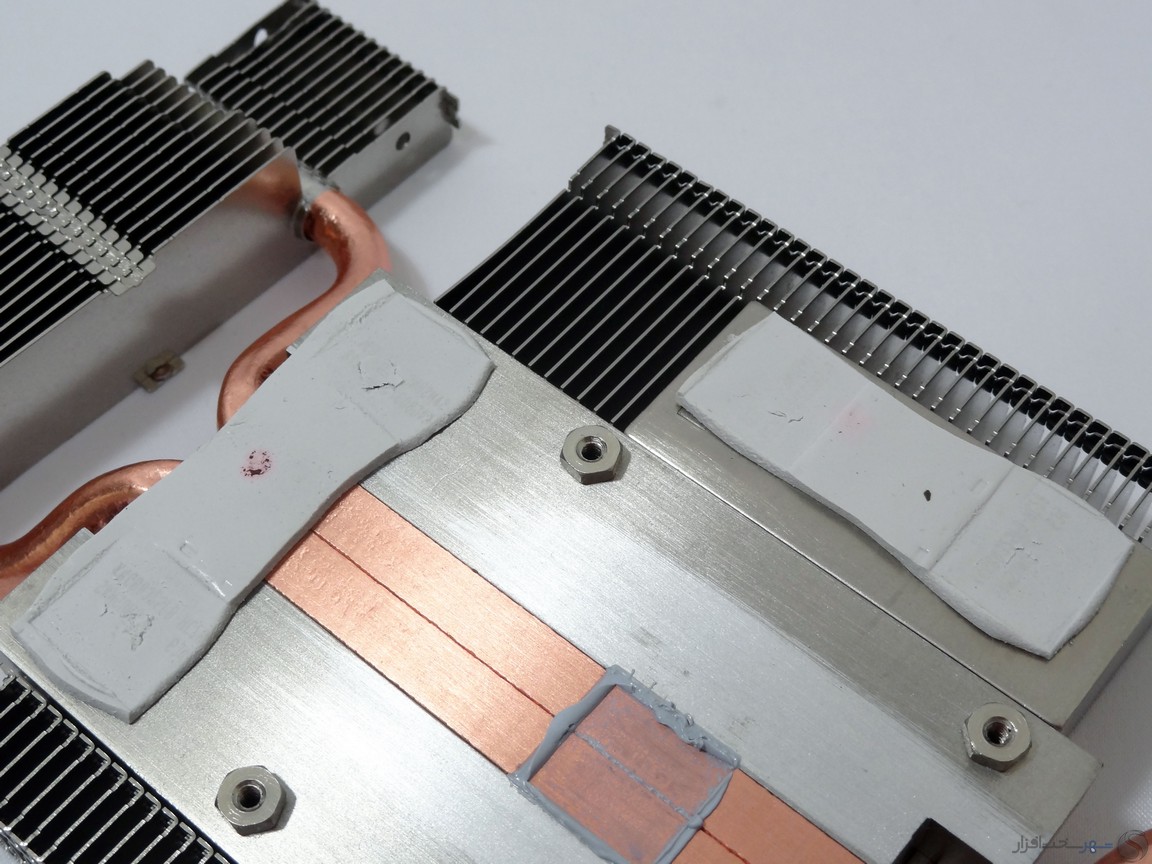

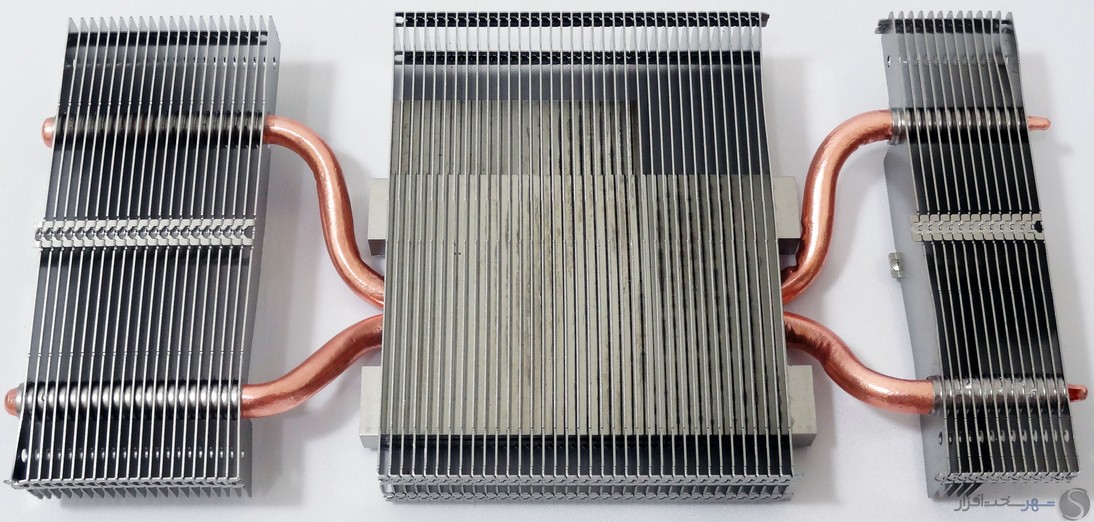

هیتسینک این مجموعه شامل دو Heat-Pipe مسی با قطر 6 میلی متر است که حرارت را به‌صورت مستقیم از سطح Die پردازنده گرافیکی (GPU) به دو مجموعه پره‌های آلومینیومی مجهز به بیش از 20 تیغه منتقل می‌کنند، البته یکی از قسمت های رادیاتور کوچکتر است اما در مجموع فراتر از نیاز واقعی یک تراشه 75 واتی هستند. همچنین این کولر همان‌طور که در تصویر بالا ملاحظه می‌کنید به واسطه پدهای مخصوص حرارتی، به دفع سریع‌تر حرارت  متساعد شده ازتراشه‌های حافظه نیز کمک می‌کند.

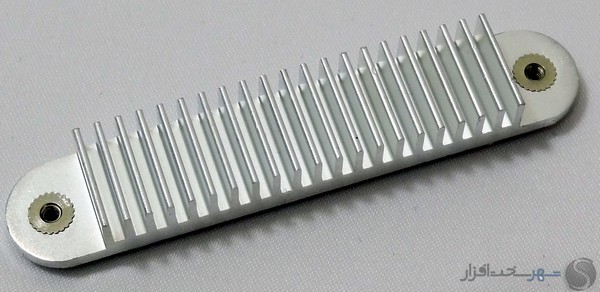

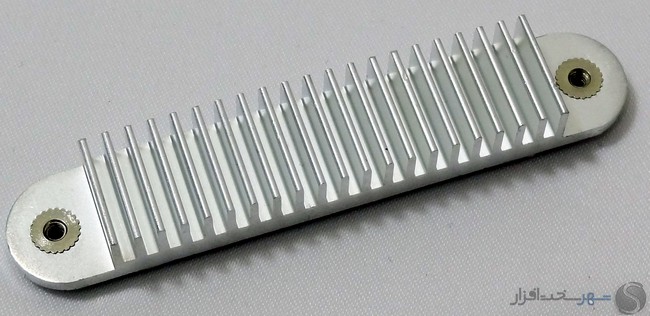

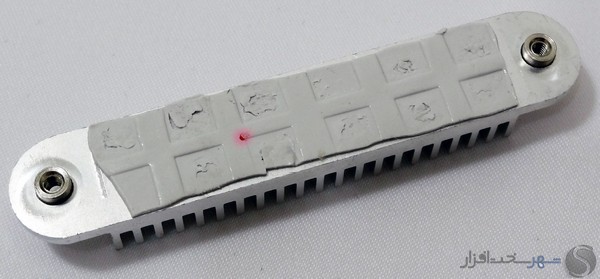

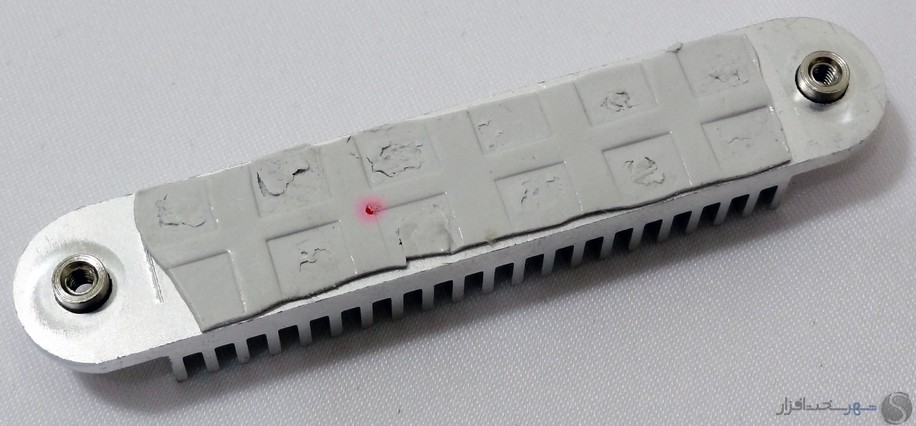

گیگابایت برای خنک نگه داشتن اجزای مدار تغذیه (به طور مشخص ماسفت ها)، یک حرارت گیر آلومینیومی ثانویه تعبیه کرده که البته توسط همان فن های اصلی خنک سازی می شوند.



در این کولر از دو Heat-Pipe با قطر 6 میلی متر برای جذب حرارت به‌صورت مستقیم (Direct Touch) از سطح GPU استفاده می‌کند. همان‌طور که در تصویر بالا ملاحظه می‌کنید، به دلیل کوچک بودن تراشه GP107، کل سطح آن مستقیماً به لوله های ناقل حرارت در تماس است که در مقایسه با تماس ناکامل (تماس با بخشی از رادیاتور)، به دفع بهتر و سریعتر حرارت کمک می کند.

به گفته گیگابایت Heat-Pipe های مرکب (ترکیبی) به کار رفته در این کولر به واسطه طراحی خاص و هدایت حرارتی بسیار بالایی که نسبت به Heat-Pipe نسل قبل دارند به‌صورت میانگین بیش از 29% از نمونه‌های مشابه عملکرد بهتری دارند. در این طراحی از هر دو تنیک به طور هم زمان بهره گرفته می شود.

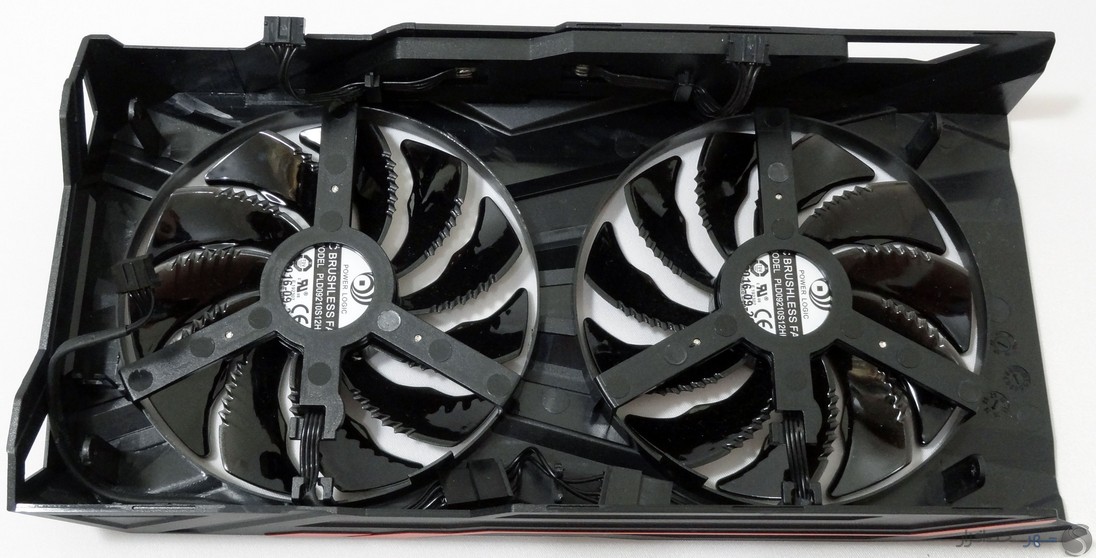

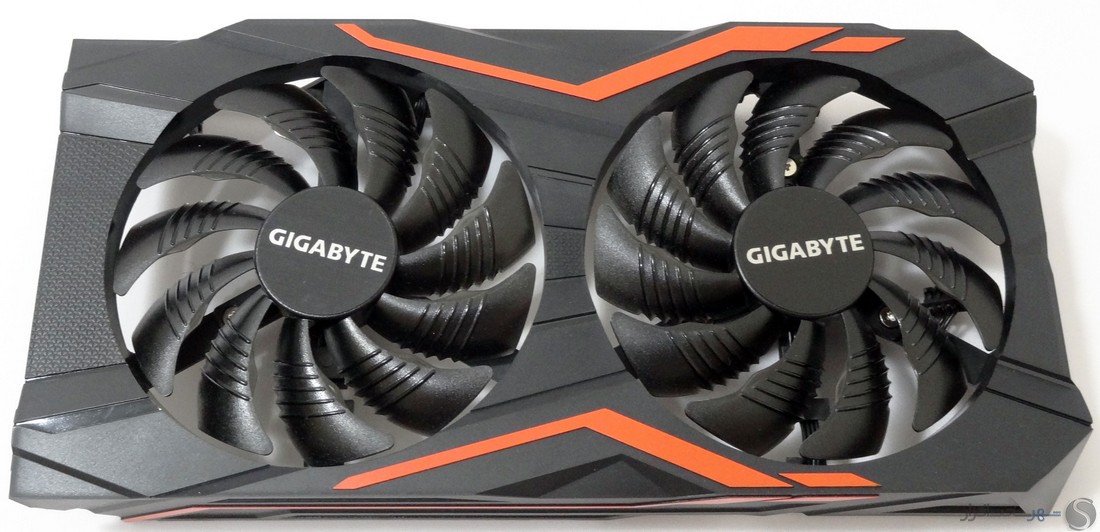

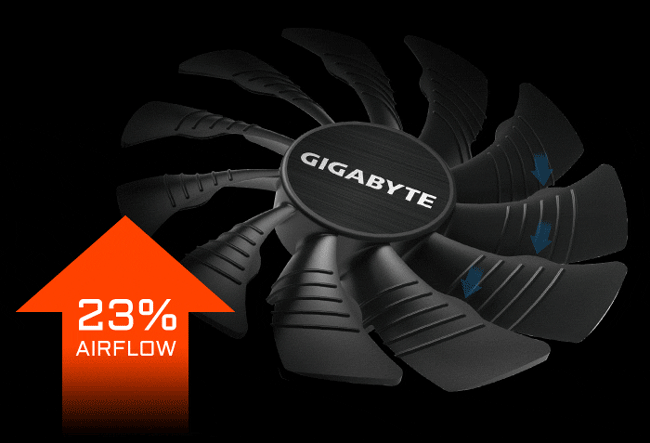

فن‌های 90 میلی متری خنک کننده این مجموعه به تیغه‌های با طراحی خاص مجهز شده‌اند که ساختار منحنی تعبیه شده بر روی آن‌ها باعث افزایش 23% جریان هوا در مقایسه با فن‌های مشابه می‌شود.

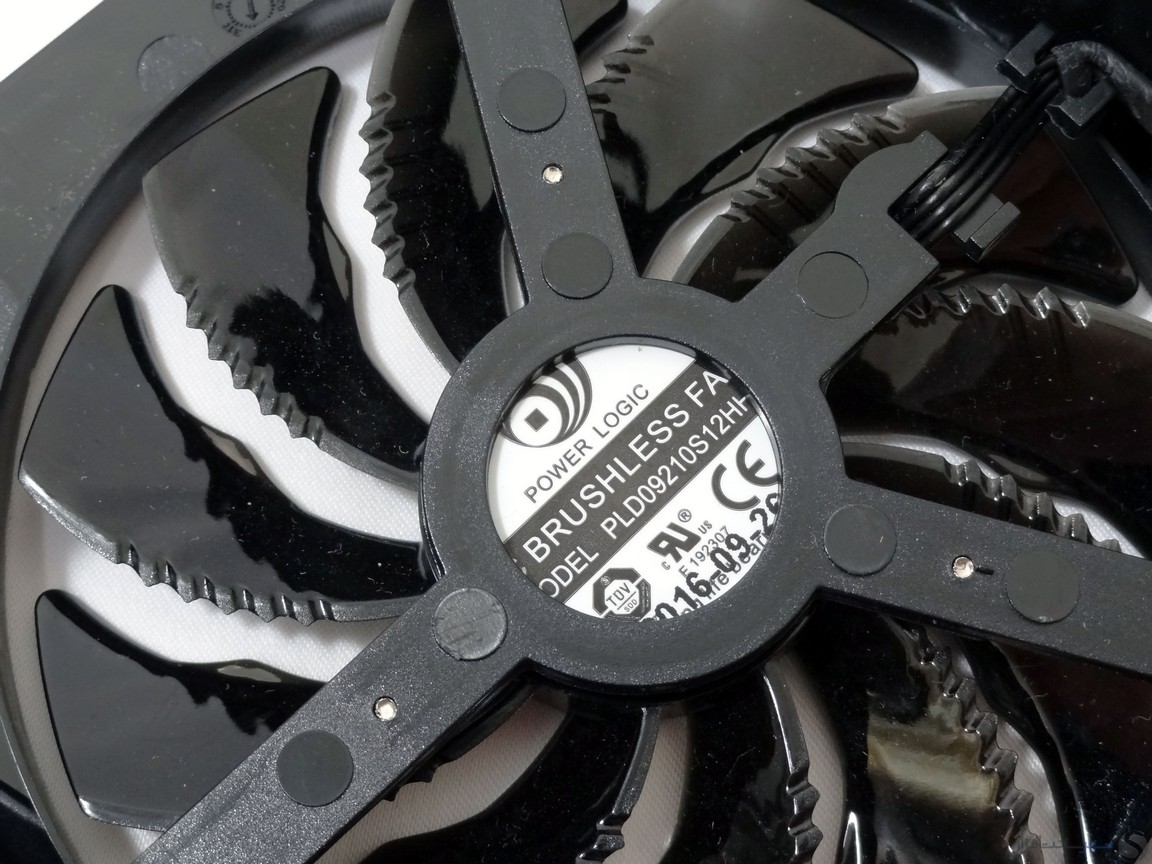

این فن‌ها مدل PLD09210S12HH ساخت کمپانی Power Logic هستند. طبق مشخصات فنی ارائه شده توسط کمپانی سازنده این مدل از نوع Hydro-Dynamic با ولتاژ کاری 12V DC و حداکثر جریان مصرفی 0.40A است. همچنین حداکثر سرعت چرخش این فن‌های PWM نیز در تست‌های ما حدود 3072RPM ثبت شد.

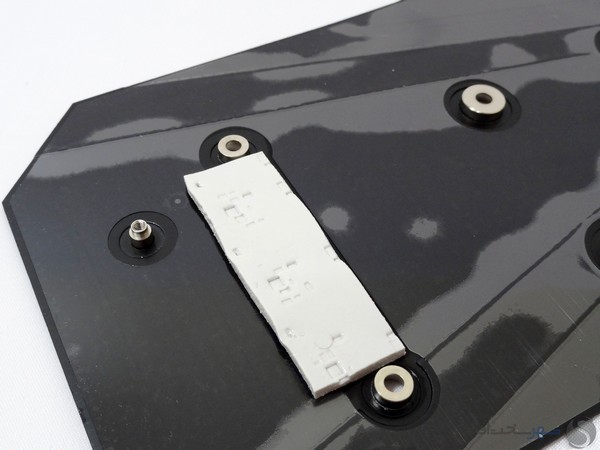

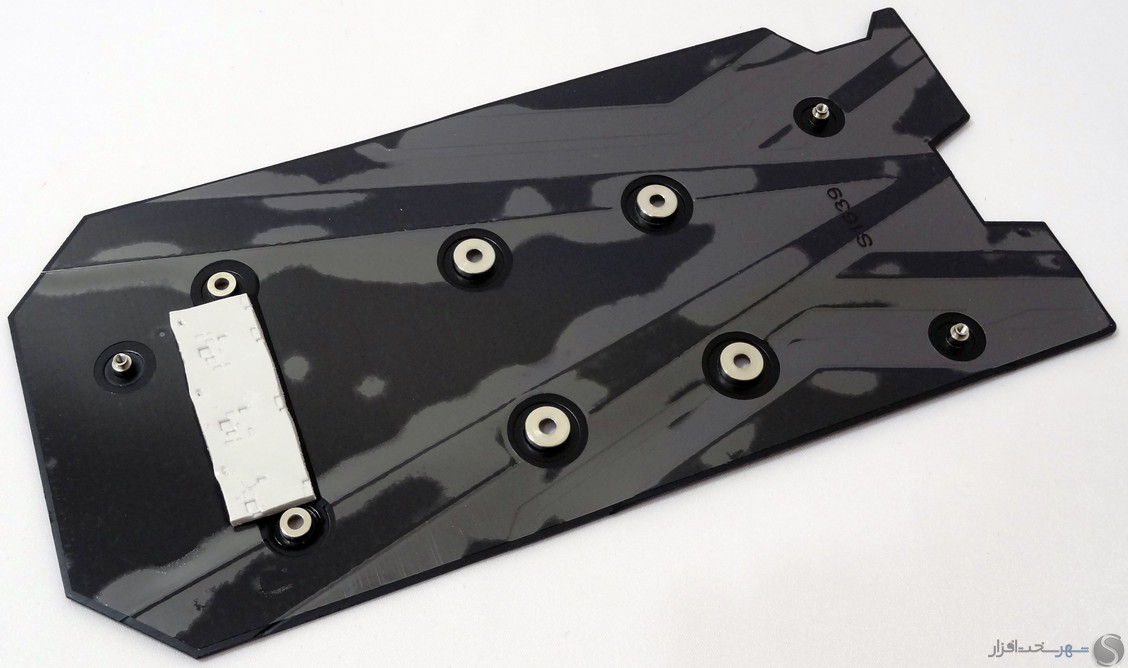

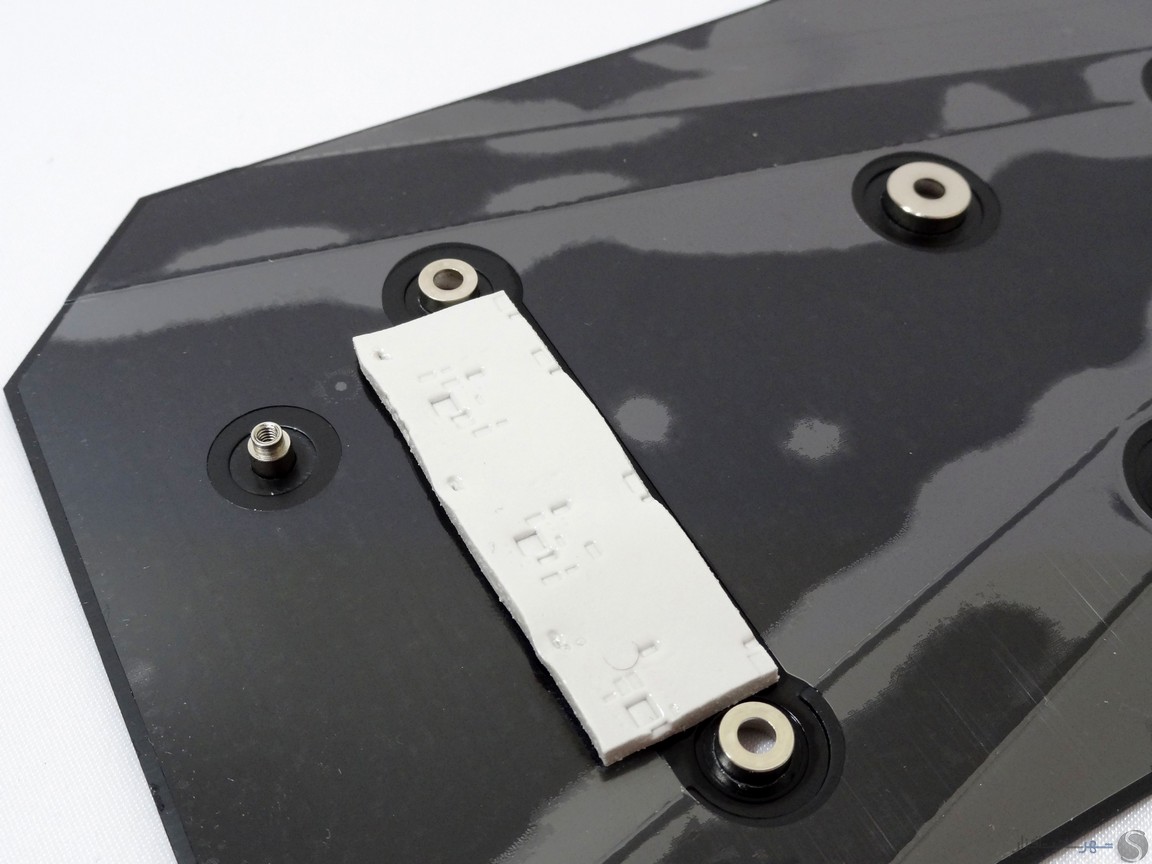

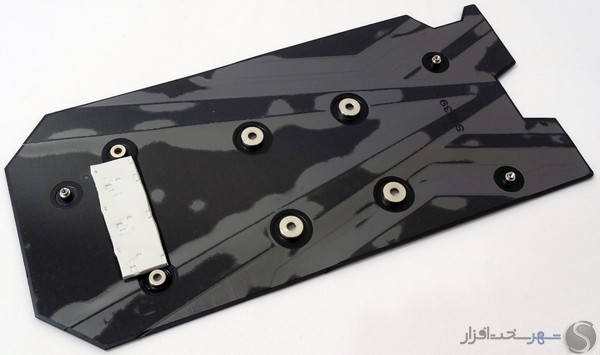

در تصاویر بالا نیز صفحه محافظ فلزی (بک پلیت) تعبیه شده در پشت PCB را ملاحظه می‌کنید. این صفحه که به‌وسیله 4 عدد پیچ بر روی PCB نصب می‌شود در عمل هم از قطعات تعبیه شده در پشت PCB محافظت می‌کند و هم به نوعی به‌عنوان هیتسینک حرارت منتقل شده توسط قطعات به PCB را جذب کرده تا با سرعت بیشتری دفع شود. همان‌طور که ملاحظه می‌کنید سطح پشتی این صفحه با عایق الکتریکی پوشیده شده که مانع از تماس مستقیم با اجزای پشت برد PCB می شود.

همچنین بک پلیت حرارت برد PCB در قسمت اجزای مدار تغذیه را جذب می کند.

نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ و تراشه‌های حافظه)

نگاهی نزدیک‌تر (مدار رگولاتور ولتاژ و تراشه‌های حافظه)



این کارت نه تنها از طراحی اختصاصی گیگابایت برای PCB بهره می برد، بلکه در ساخت آن از اجزای مرغوب و بادوام نیز استفاده است. گیگابایت از ماسفت های با RDS پایین، خازن های ژاپنی و چوک های ساخت کمپانی Magic Technology استفاده کرده است.

مدار تغذیه این کارت از 4 فاز رگولاتور ولتاژ برای پردازنده گرافیکی و 1 فاز برای تغذیه تراشه های حافظه تشکیل شده است.

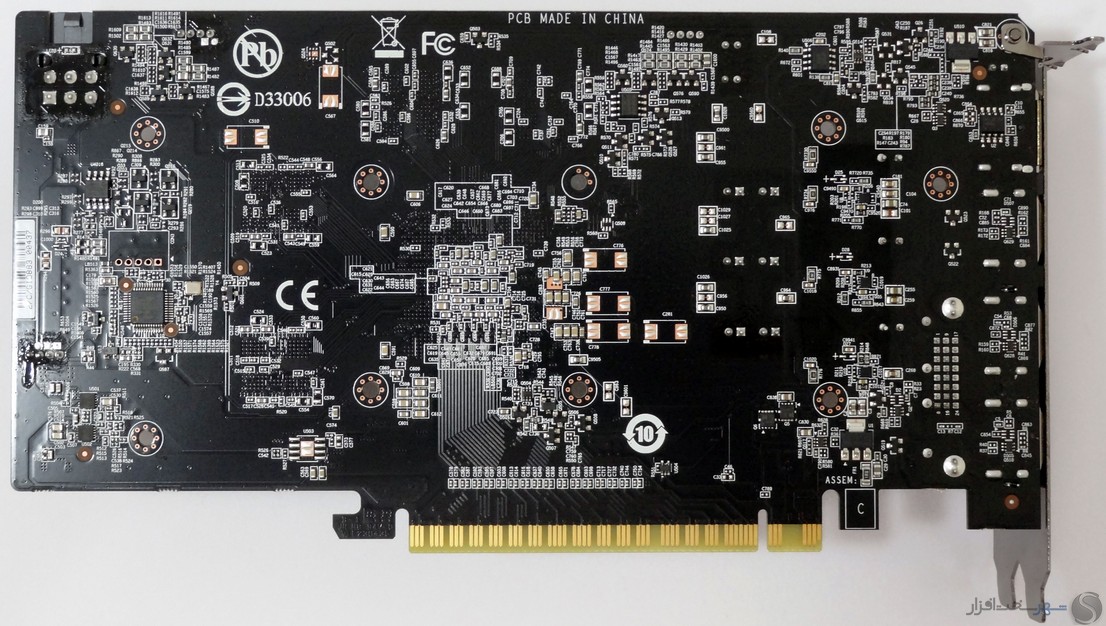

پشت PCB نیز به همان رنگ مشکی است. پشت برد میزبان کنترلر نورپردازی، تراشه بایوس، سویچ های ایمنی، تراشه های نظارت بر ولتاژ هسته و حافظه، درایور ماسفت ها و دیگر اجزای معمول است. پشت برد PCB خبری از تعیبه تراشه حافظه نیست و کلیه تراشه های حافظه در سمت دیگر آن تعبیه شده اند.

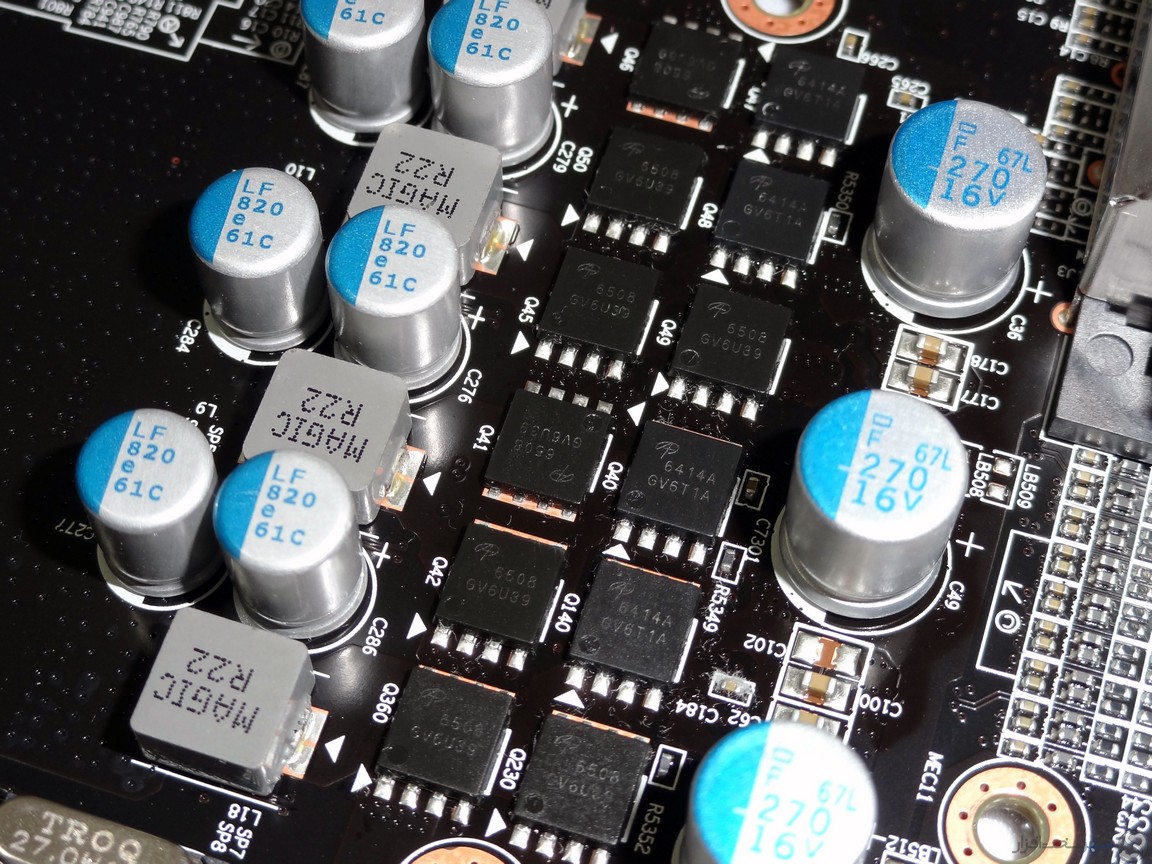

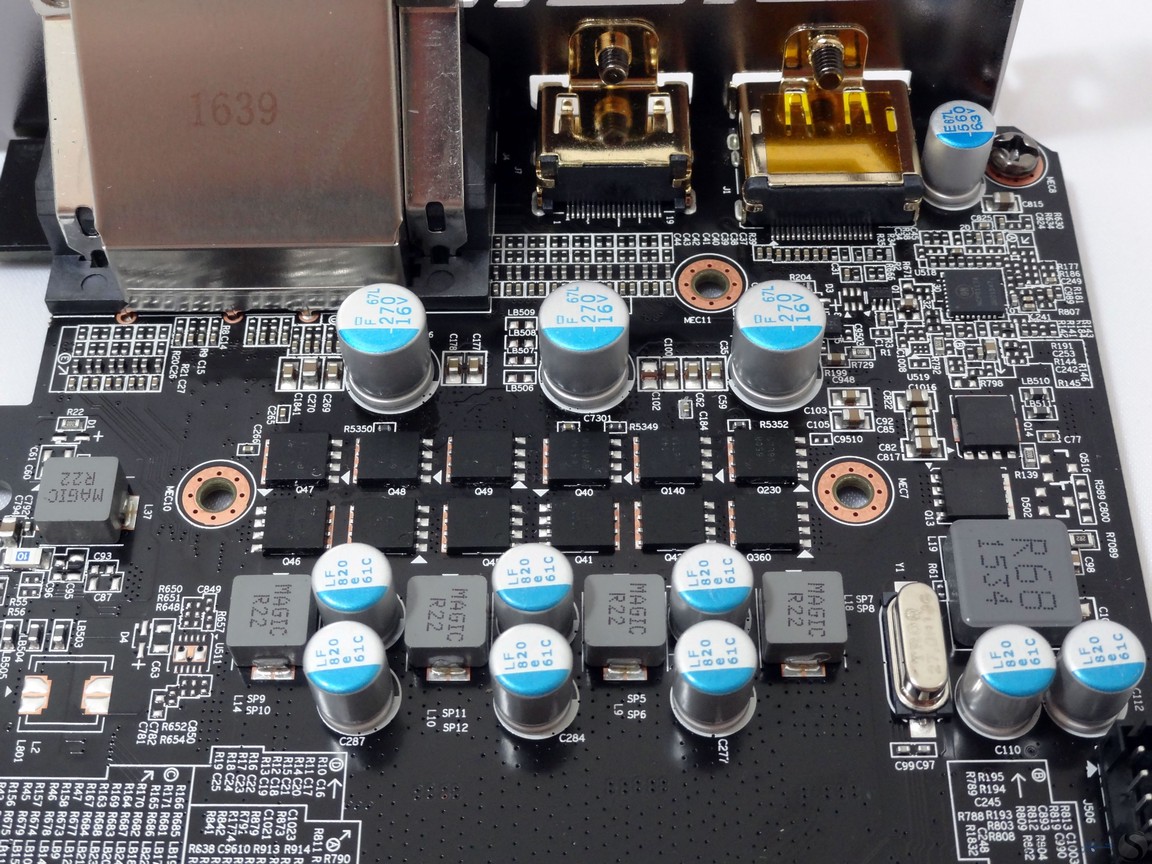

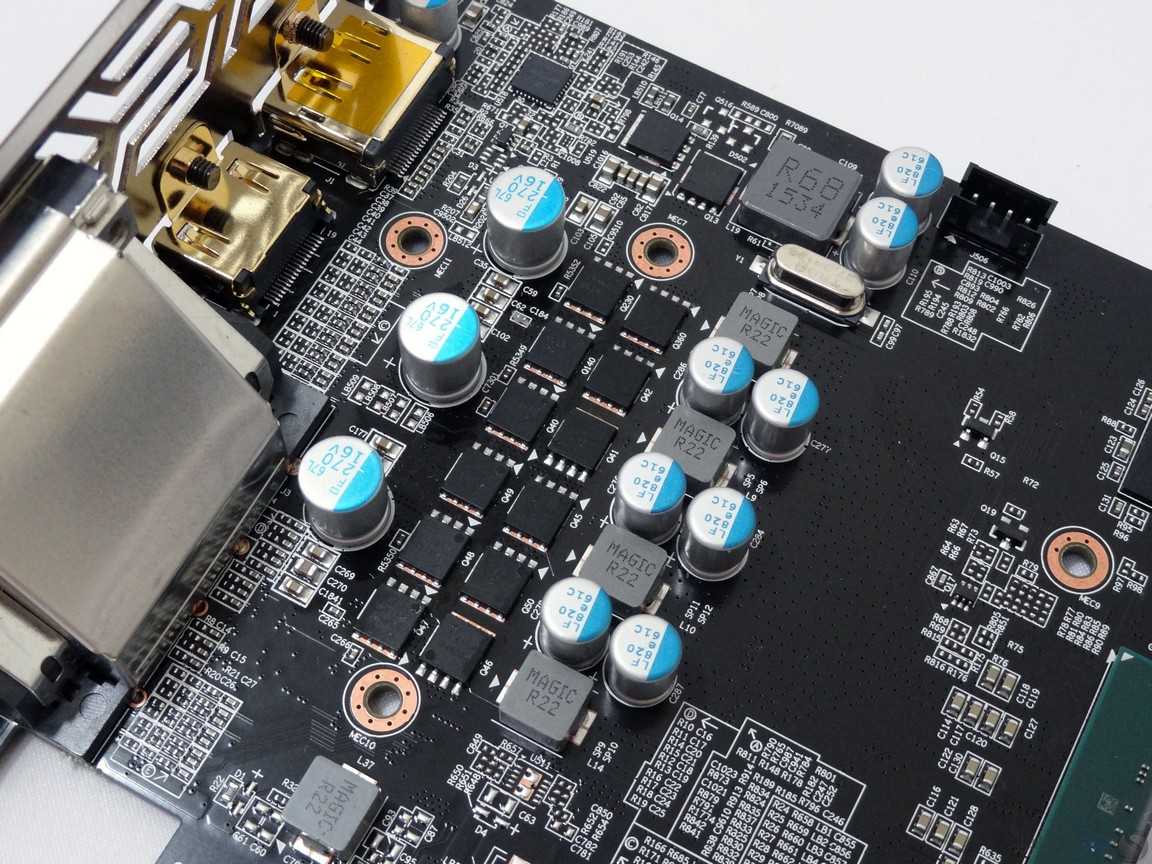

تصویر فوق نمای بسته مدار تغذیه نشان می دهد. گیگابایت از خازن های استوانه ای جامد ژاپنی استفاده کرده است.



چهار فاز مربوط به GPU، یک فاز مربوط به تراشه های حافظه و یک فاز نیز برای PLL تعبیه شده است.

گیگابایت برای ماسفت سویچ High-Side از AON6414A و برای ماسفت سویچ Low-Side از AON6508، هر دو ساخت کمپانی نه چندان شناخته شده ALPHA & OMEGA Semiconductor استفاده کرده است.

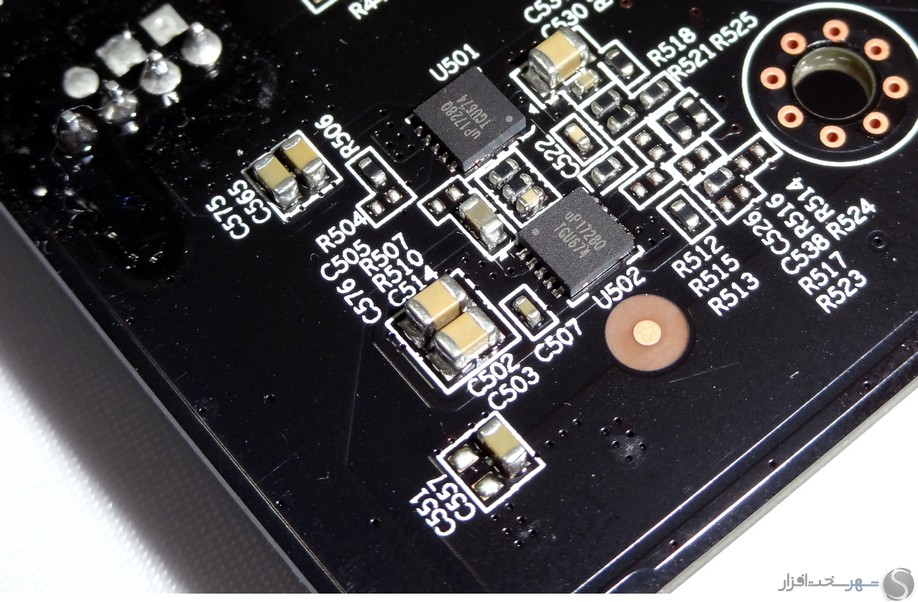

درایور ماسفت ها در پشت برد PCB تعبیه شده اند.

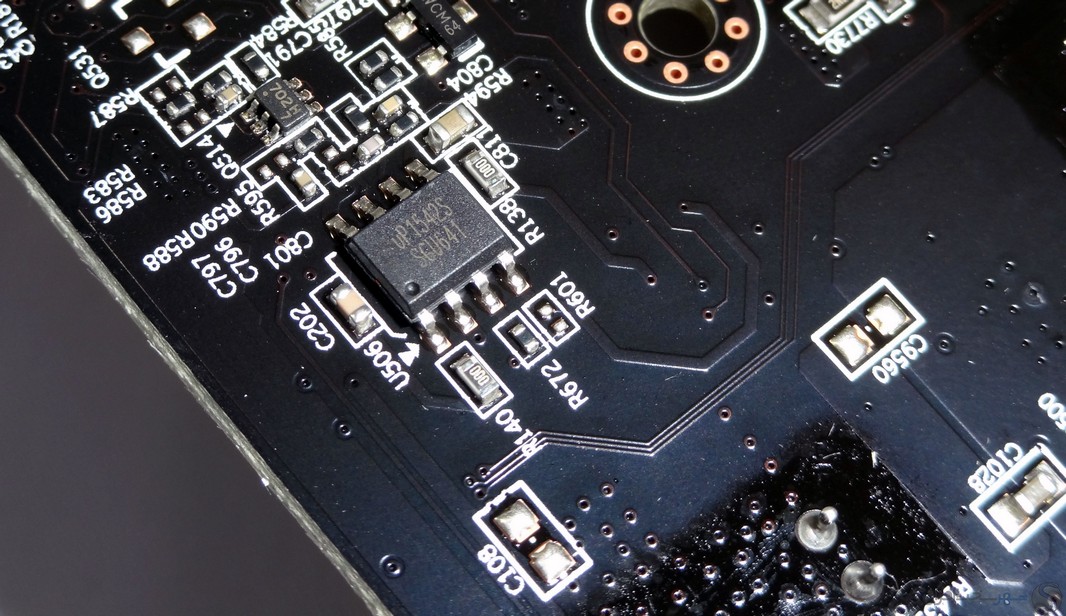

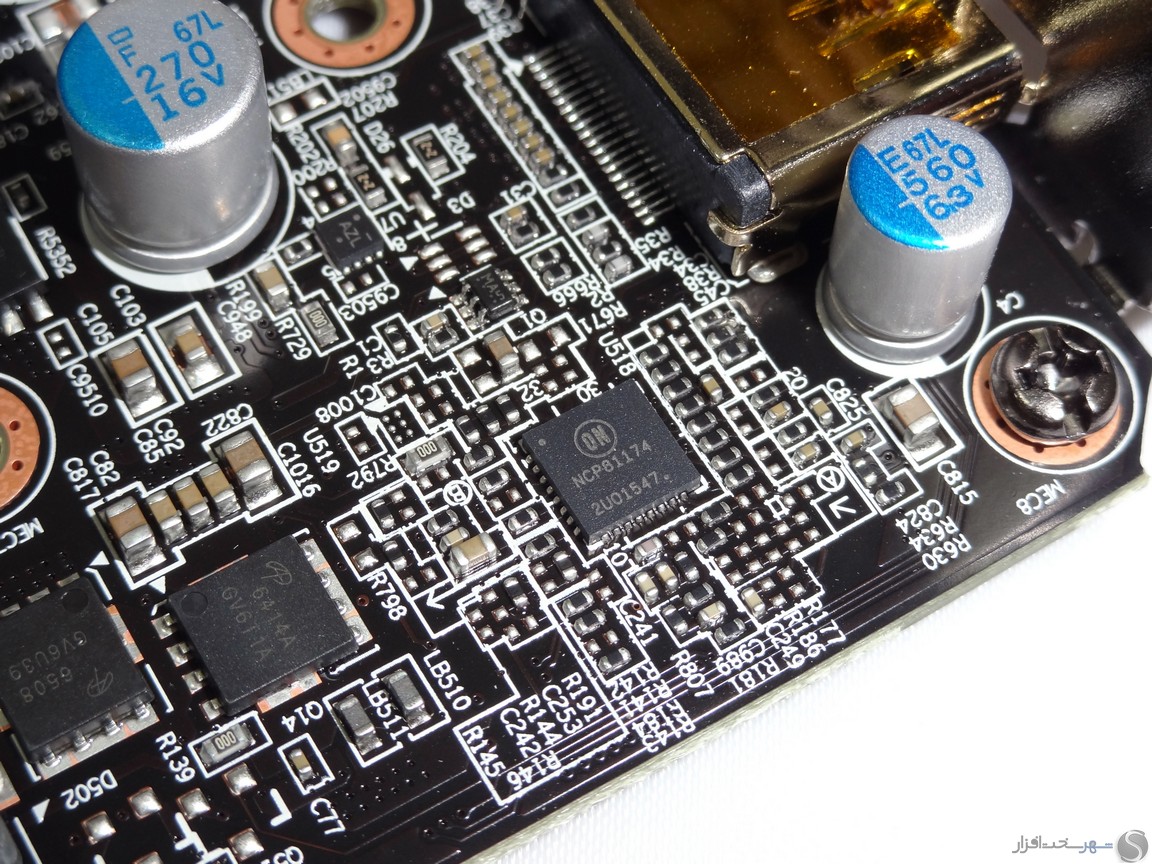

گیگابایت در این کارت PWM Controller طراحی مرجع انویدیا را با NCP81174 ساخت کمپانی ON Semiconductor جایگزین کرده است. این کنترلر در طراحی مرجع GTX 980 و چند کارت دیگر نیز یافت می شود.

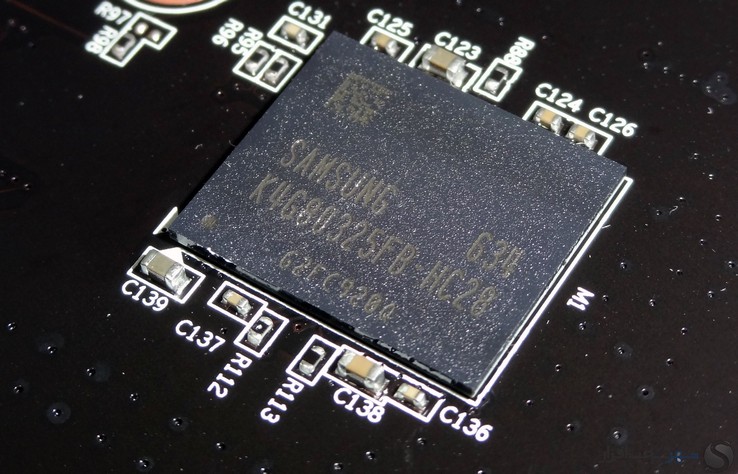

در تصویر فوق چهار عدد تراشه حافظه GDDR5 با ظرفیت 8 گیگابیت این کارت را مشاهده می کنید که در مجموع 4 گیگابایت حافظه ویدئویی این کارت را تشکیل می دهند.

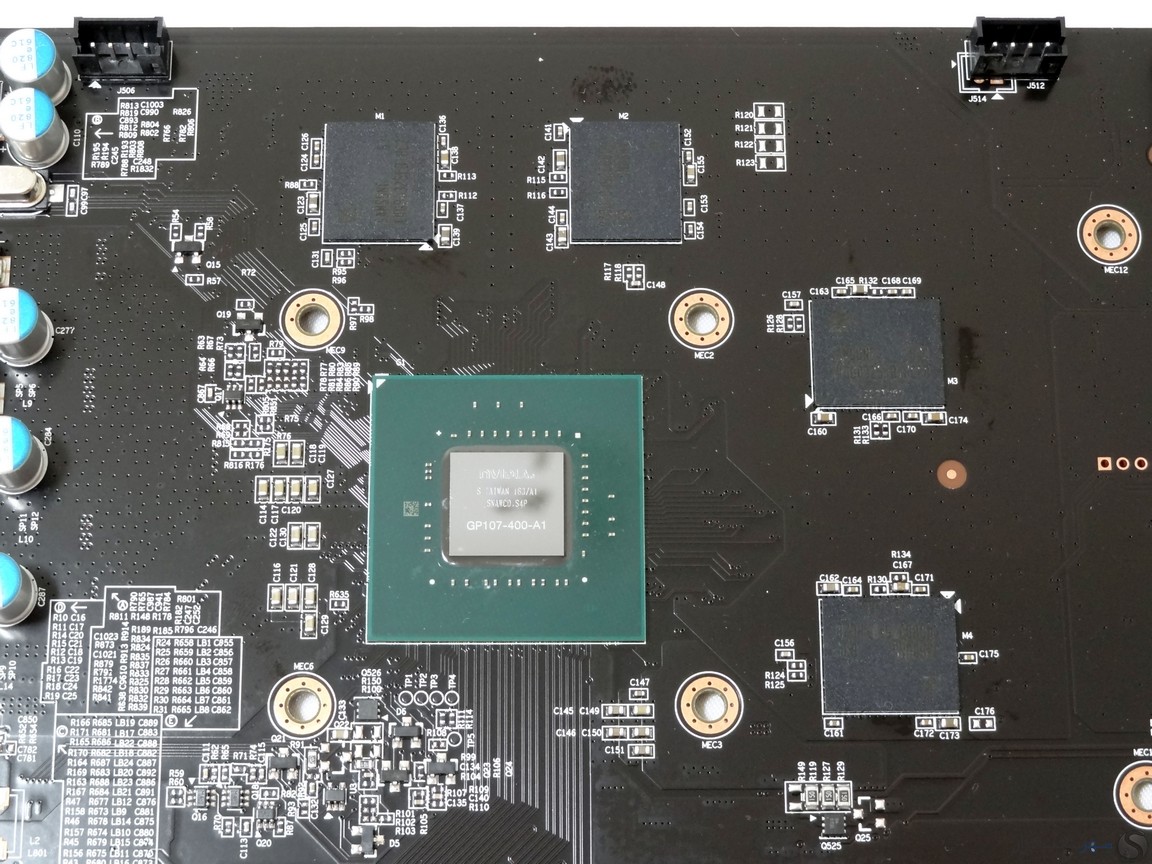

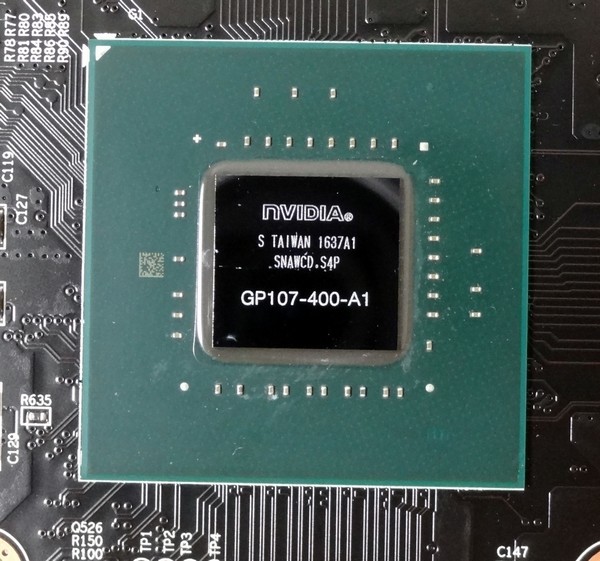

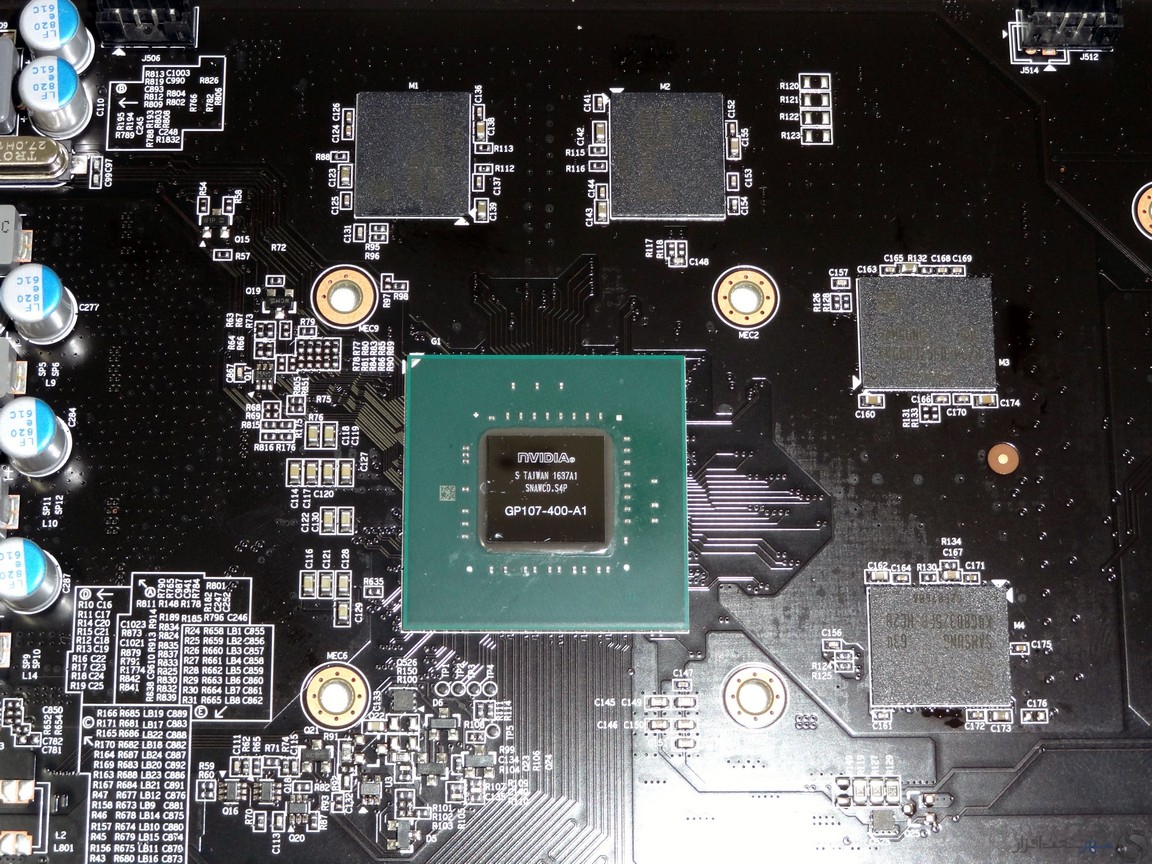

در تصویر بالا نیز قلب این کارت گرافیک یا همان پردازنده گرافیکی (GPU) مدل GP107-400 را ملاحظه می‌کنید. در این GPU از 3.3 میلیارد ترانزیستور که بر پایه تکنولوژی 14nm FinFET کمپانی تایوانی TSMC ساخته شده‌اند بر روی Die به‌اندازه 132mm² مجتمع شده‌اند.



گیگابایت از تراشه‌های حافظه GDDR5 مدل K4G80325FB-HC28 ساخت کمپانی کره‌ای SAMSUNG در این کارت  استفاده کرده است. هر یک از این تراشه‌ها دارای حجم (8Gb (1GB و رابط 32bit هستند که روی هم رفته 4GB حافظه GDDR5 7008MHz با رابط کلی 128bit و پهنای باند حافظه معادل 112.1GB/s را برای پردازنده گرافیکی این کارت گرافیک فراهم می‌کنند.

 در تصویر فوق کنترلر مربوط به نورپردازی RGB و فن های کارت را مشاهده می کنید. این کنترلر همچنین بخشی از سیستم مونیتورینگ کارت است.

متد و سیستم تست

متد و سیستم تست

تست‌های کارت گرافیک در لابراتوار تخصصی شهر سخت افزار به‌صورت کلی به چند بخش تقسیم می‌شوند:

• تست‌های حرارتی
• تست‌های مدیریت مصرف انرژی (توان مصرفی کل سیستم)
• تست‌های کارایی GPGPU (General Purpose Graphics Processing Unit)
• تست‌های کارایی گیمینگ
• تست اورکلاکینگ

برای مقایسه نتایج نیز از نتایج موجود در آرشیو لابراتوار استفاده شده است.

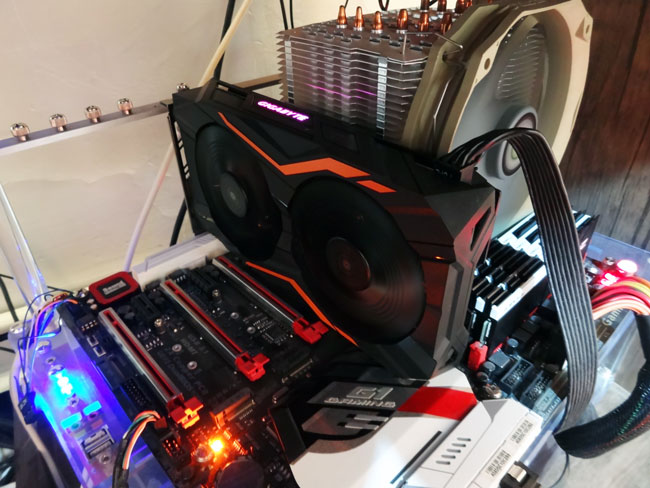

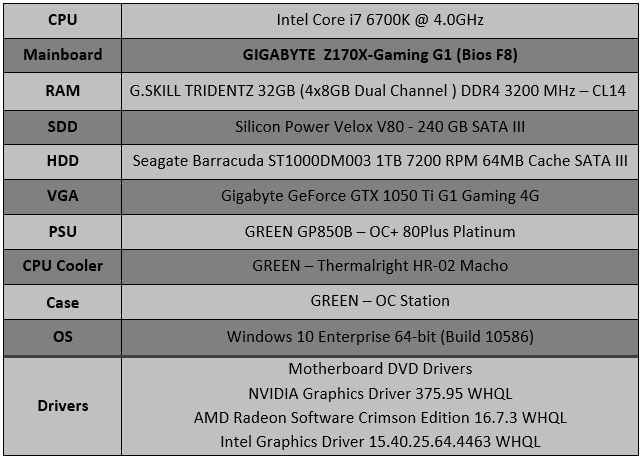

در جدول زیر مشخصات فنی سیستم Testbed لابراتوار شهر سخت‌افزار را ملاحظه می‌کنید:

پارامترهای Bios در حالت پیش‌فرض تنظیم‌شده‌اند (به‌استثنای فعال کردن قابلیت XMP)، دمای محیط در حین تست به‌صورت ثابت بر روی 25 درجه سانتی‌گراد (با تلورانس 1 درجه) تثبیت شده و تنظیمات مدیرت مصرف انرژی در سیستم‌عامل نیز در وضعیت Balanced تنظیم‌شده است. همچنین تمامی نرم افزارهای امنیتی و قابلیت Windows Defender نیز غیرفعال شده‌اند.

لازم به ذکر است تکنولوژی NVIDIA PhysX موجود در کارت‌های گرافیک Geforce در تمامی تست‌های کارت گرافیک لابراتوار غیرفعال شده است.

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها که مبتنی API های مدرن DirectX 11، DirectX 12 و OpenGL می‌باشند به این شرح است:

• 3DMark Download v2.1.2973 + Time Spy
• 3DMARK 11 v1.0.132
• GTA V
• Crysis 3
• Call of Duty Black Ops III
• Battlefield Hardline
• Batman Arkham Knight
• Quantum Break
• Ashes of the Singularity
• Bioshock Infinite
• GRID 2
• Dirt Rally
• Sniper Elite III
• The Witcher 3 - Wild Hunt
• Unigine Valley 1.0
• Unigine Heaven 4.0
• Assassins Creed Syndicate
• AIDA64 Extreme Edition 5.75.3900
• SiSoftware Sandra Business 2016.03.22.20
• GPU-Z 1.9.0
• FurMark 1.18.0

در تصویر زیر مشخصات فنی GIGABYTE GTX 1050 Ti G1 Gaming 4G را از نگاه نرم‌افزار GPU-Z ملاحظه می‌کنید:



همچنین ولتاژ هسته GPU نمونه برداری شده توسط ولت‌متر دیجیتال در این کارت گرافیک در وضعیت‌های Idle و Load کامل در شرایط مختلف به ترتیب حداقل 0.675V و حداکثر 1.05V ثبت شد.



حداکثر فرکانس هسته GPU در حالت Boost در این مدل 1822.5MHz ثبت شده است.

متد تست‌های کارایی

در این بخش آخرین و معتبرترین نرم‌افزارهای تست و محک کارت گرافیک به همراه بازی‌های رایانه‌ای روز را برای تست کارت‌های گرافیک انتخاب کردیم.

تنظیمات گرافیکی در تمامی گیم ها بر روی حداکثر مقدار ممکن تنظیم شده است. البته تنظیمات گرافیکی منحصر به تراشه‌های گرافیکی Nvidia و یا AMD در تمامی گیم ها غیرفعال شده‌اند.

تمامی تست‌های Gaming در 4 رزولوشن و تکنیک‌های Anti-Aliasing مختلف صورت گرفته است. کانفیگ های نام‌برده به شرح زیر می‌باشند:

• 1600x900 – 0X MSAA
• 1920x1080 – 2X MSAA
• 2560x1440 – 4X MSAA
• 3840x2160 – 8X MSAA

علت اصلی انتخاب کانفیگ های بالا شبیه‌سازی شرایط برای نمایشگرهای مختلف با سایزهای مختلف بوده است. به این صورت که کانفیگ اول شرایط را برای مانیتورهای کوچک‌تر از 20 اینچ، کانفیگ دوم برای مانیتورهای 22 تا 25 اینچ، کانفیگ سوم برای مانیتورهای 25 اینچ و بزرگ‌تر و کانفیگ چهارم نیز شرایط را برای نمایشگرهای فوق‌العاده باکیفیت و مدرن 4K شبیه‌سازی می‌کنند.

البته در برخی گیم ها که فاقد 8X Multisample anti-aliasing بودند یا از تکنیک‌های مشابه anti-aliasing استفاده می‌کنند، یا از همان 4X MSAA برای تست رزولوشن 4K استفاده شده و یا از تکنیک‌های مشابه ولی با نسبت‌های مختلف استفاده شده است. لازم به ذکر است که مقادیر مربوطه در نمودارهای مرتبط درج شده است.

نورپردازی خلاقانه تحت عنوان G1 Outlook

نورپردازی خلاقانه تحت عنوان G1 Outlook

همان‌طور که در بخش معرفی اولیه و نگاه نزدیک‌تر این بررسی به آن اشاره شد این کارت گرافیک نیز همانند برخی از مدل‌های مشابه از کمپانی‌های رقیب به سامانه نورپردازی با استفاده از RGB LED مجهز شده است. البته این نورپردازی در حد نور پس زمینه برند تجاری کمپانی GIGABYTE در بخش فوقانی این کارت گرافیک محدود شده است.

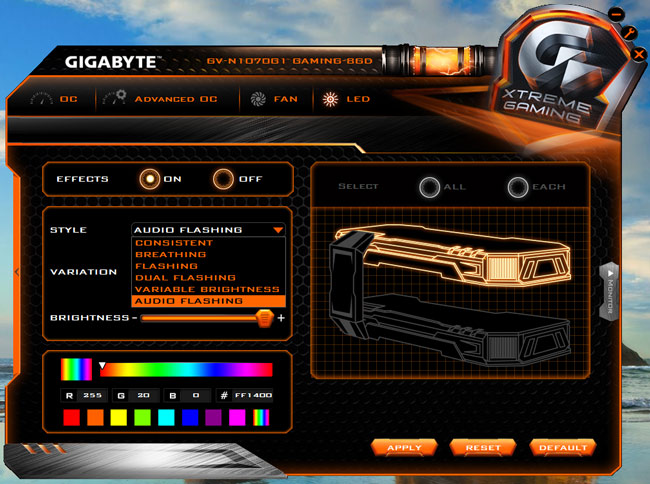

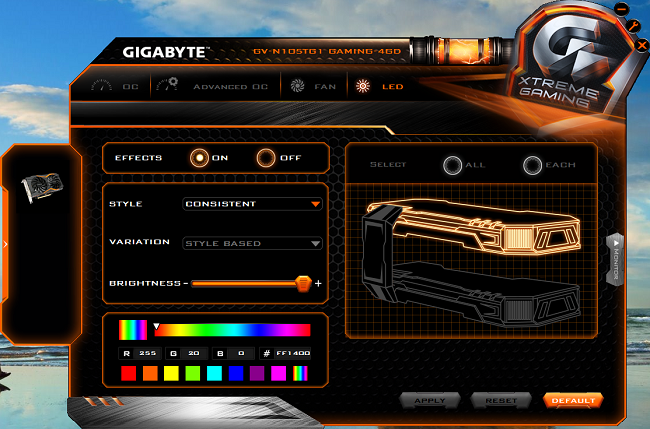

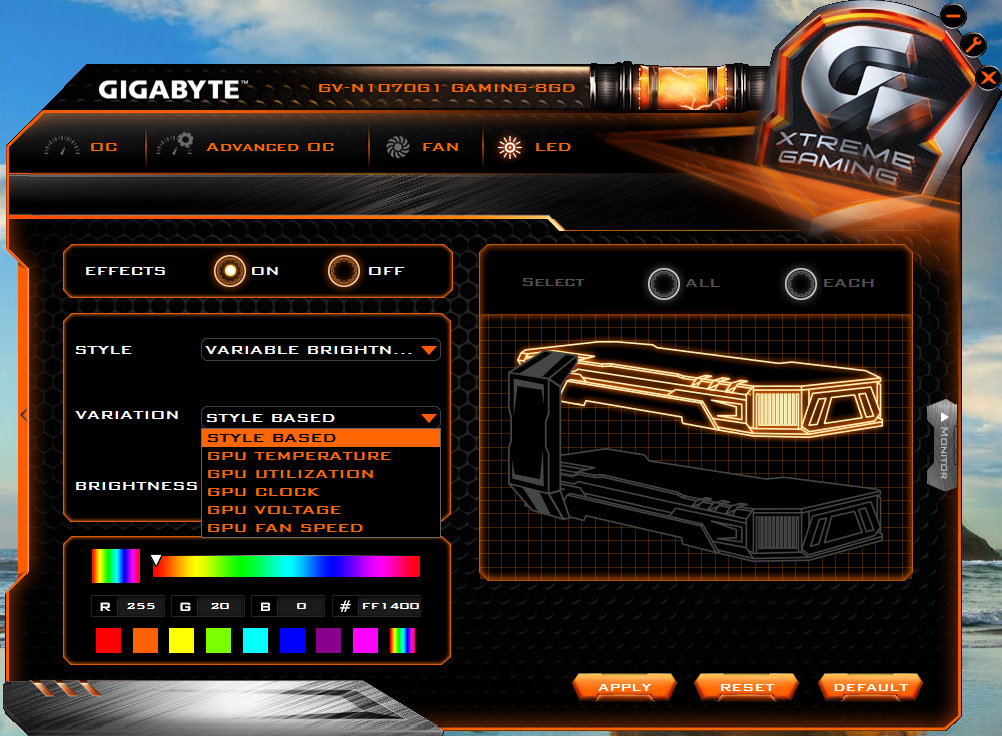

در نسخه جدید نرم افزار Xtreme Engine که جهت کنترل و مدیریت پارامترهای مختلف کارت‌های گرافیک کمپانی گیگابایت طراحی و کد نویسی شده است یک بخش اختصاصی برای کنترل رنگ و جلوه‌های نورپردازی کارت‌های گرافیک مجهز به این سامانه در نظر گرفته شده است.

در این نرم افزار به غیر از حالت رنگ ثابت که قادر به انتخاب 16.8 میلیون رنگ برای آن خواهید بود 5 جلوه نورپردازی دیگر نیز پیش بینی شده است.

همچنین در حالت روشنایی متغیر نور RGB LED های تعبیه شده در این سامانه، 5 پارامتر مختلف نظیر فرکانس کلاک GPU، ولتاژ هسته GPU، سرعت چرخش فن‌ها و حرارت و میزان بار بر روی GPU می‌توانند عامل تغییر روشنایی باشند.

در تصاویر زیر نیز برخی رنگ‌های نورپردازی این کارت گرافیک به تصویر کشیده شده‌ است:

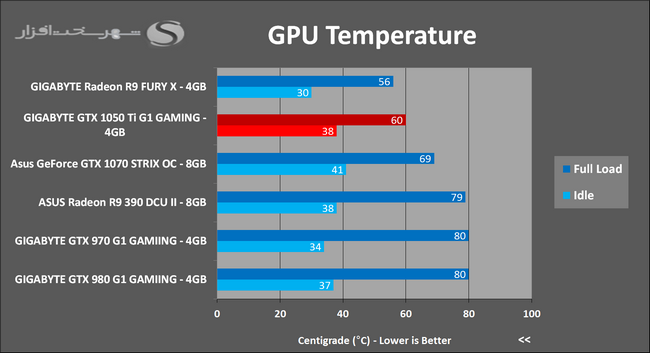

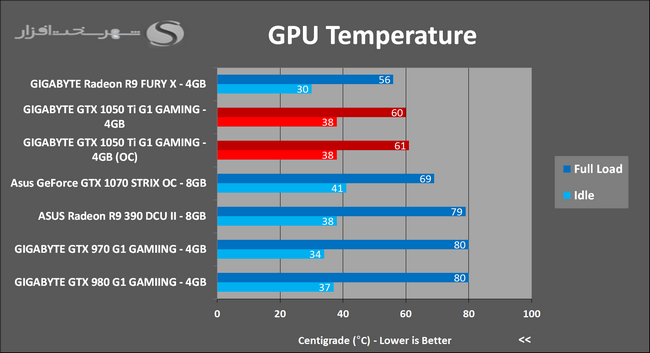

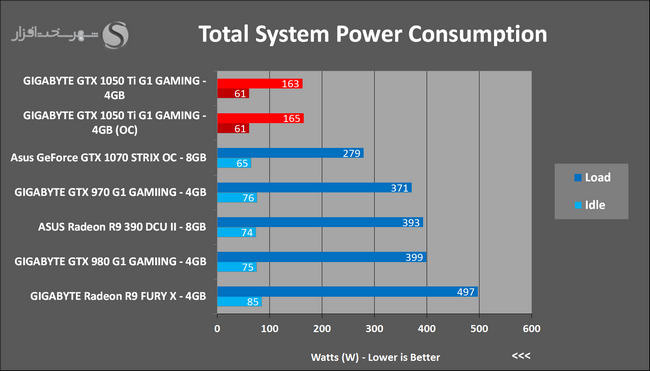

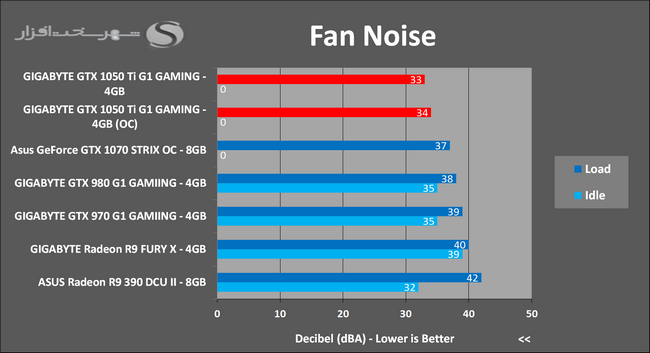

تست‌های مدیریت مصرف انرژی، حرارتی و نویز صوتی

تست‌های مدیریت مصرف انرژی، حرارتی و نویز صوتی

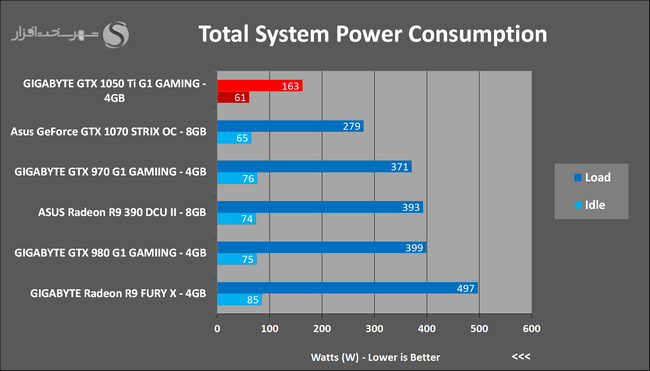

در این سه تست توان مصرفی کل سیستم (به وسیله دستگاه Wattmeter)، حداکثر حرارت هسته GPU مانیتور شده توسط نرم‌افزار GPU-Z و نویز سنجیده شده توسط دستگاه Sound Meter تعبیه شده در فاصله 1 متری سیستم را در دو وضعیت زیر ثبت کردیم:

• پس از 15 دقیقه بی‌باری کامل سیستم (Idle)
• پس از 15 دقیقه Load کامل کارت گرافیک توسط تست GPU Stress نرم‌افزار FurMark در رزولوشن Full HD

در حال حاضر Pascal انویدیا بهترین ریزمعماری پردازنده گرافیکی از لحاظ بهره وری از انرژی و کارایی است. در حالت بلا استفادگی مصرف کلی سیستم تنها 61 وات در وضعیت اعمال بار، تنها 163 وات است، این بهینه ترین کارت گرافیک گیمینگ لابراتوار شهرسخت افزار تا به امروز است.

البته اورکلاک کارخانه ای قدری مصرف کارت را بالا برده است اما هنوز هم عالی است و با یک پاور 300 واتی استاندارد قابل راه اندازی است، با این حال یک پاور 350 واتی الی 450 واتی توصیه می شود.

بالا بودن دمای حالت Idle این کارت گرافیک به دلیل حالت 0dB و خاموش شدن فن‌ها در حالت بی‌باری حاصل شده است؛ هر چند دما در وضعیت LOAD بهترین نیست، اما مطئناً بسیار خنک و کاملاً مطلوب است. این کارت کمترین نویز صوتی را بین تمامی نمونه های بررسی شده توسط شهرسخت افزار تا به امروز داشته است

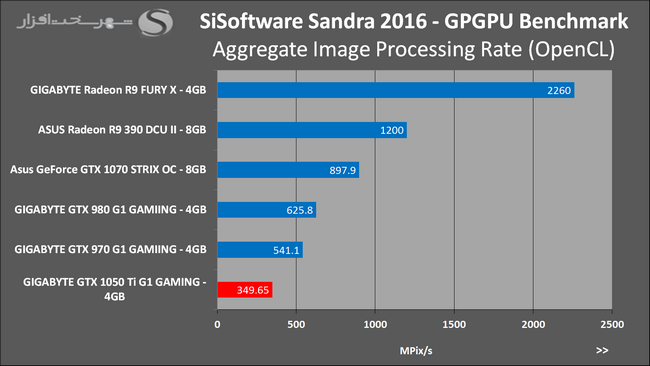

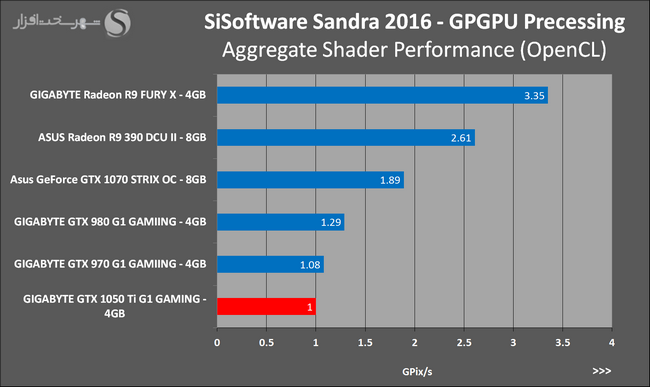

تست‌های GPGPU با استفاده از نرم افزارهای AIDA64 5.75 و SISoftware Sandra 2016

تست‌های GPGPU با استفاده از نرم افزارهای AIDA64 5.75 و SISoftware Sandra 2016

علاوه بر کاربردهای Gaming کارت‌های گرافیک، برخی نرم افزارهای فنی و مهندسی و البته چند رسانه‌ای نظیر نرم افزارهای CAD و ویرایش صوت و تصویر و ویدئو مانند مجموعه‌های نرم افزاری کمپانی Adobe با استفاده از برخی API های استاندارد مانند OpenCL و انحصاری مانند Nvidia CUDA فرآیند پردازش اطلاعات را به‌طور بسیار محسوس و حتی بر برخی موارد خیره کننده تسریع می‌بخشند. این نوع نرم افزارها با استفاده از الگوریتم‌های بسیار مدرن و هوشمند بار پردازش اطلاعات خود را تا حد ممکن به چند صد رشته مختلف تقسیم می‌کنند تا صدها Stream Processor و یا CUDA Core تعبیه شده در GPU کارت‌های گرافیک با سرعت به مراتب بیشتر از CPU فرآیند پردازش اطلاعات پیچیده و زمان بر آن‌ها را بر عهده بگیرند.

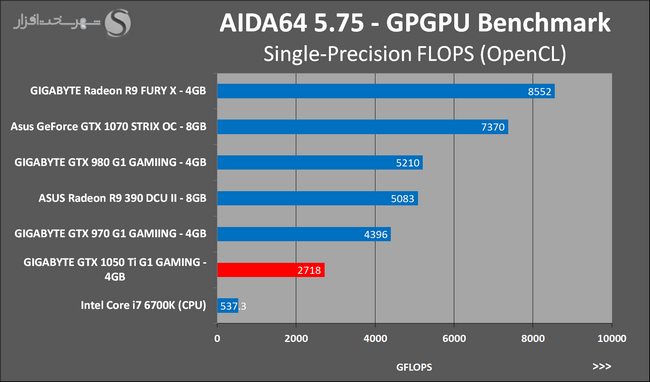

در این تست ابتدا با استفاده از بخش GPGPU Benchmark نرم افزار AIDA64 کارایی خام کارت‌های گرافیک را در محاسبات ممیز شناور (Floating-Point) به صورت Single-precision یا 32bits و Double-precision یا 64bits با استفاده از API فراگیر OpenCL می‌سنجیم. سپس با استفاده از تست‌های استاندارد نرم افزار SISoftware Sandra و البته دوباره با کمک رابط برنامه نویسی OpenCL کارایی پردازش همه منظوره (GPGPU) کارت‌های گرافیک را در الگوریتم‌های شبیه سازی شده پردازش تصاویر و نرم افزارهای فنی مهندسی محک می‌زنیم.

GeForce GTX 1050 Ti قدرت محاسباتی عظیمی ندارد اما نباید فراموش کرد که نتایج موجود در چارت های فوق مربوط به کارت های به مراتب رده بالاتر است.

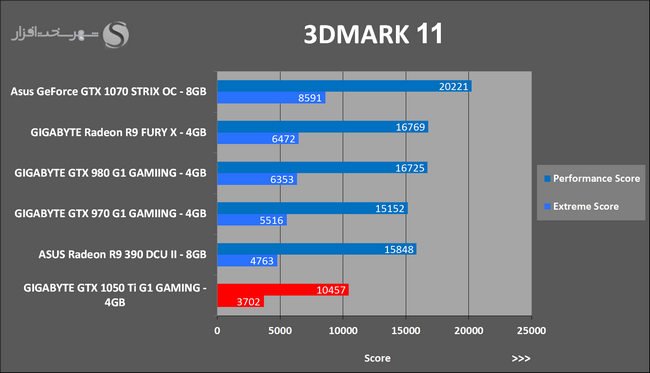

تست‌های (3DMARK 11/Fire Strike/Time Spy (DirectX 12

تست‌های (3DMARK 11/Fire Strike/Time Spy (DirectX 12

سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تاکنون، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

شاید منحصربه‌فردترین ویژگی نتایج تست‌های این دو نرم‌افزار ایزوله بودن نتایج تست‌های GPU و CPU می‌باشد که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. درنتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

در جدیدترین نسخه 3DMARK با اضافه شدن تست Time Spy قابلیت سنجش کارایی کارت‌های گرافیک در API جدید، بسیار مدرن و البته پربازده DirectX 12 نیز فراهم شده است. همان‌طور که در جدول زیر مشاهده می‌کنید به واسطه موتور گرافیکی ناب و بسیار کارآمد این تست، تمامی منابع مرتبط با رئوس، تکنیک‌های پیاده سازی Tessellation و فراخوانی Compute Shader ها در سنگین‌ترین و پیچیده‌ترین حالت ممکن صورت می‌گیرد تا تمامی تکنولوژی‌های جدید پیاده سازی شده در DirectX 12 به بهترین نحو ممکن کفایت و کارایی خود را در عمل ثابت کنند.

متاسفانه در نبود نتایج مربوط به کارت های نسل قبل معادل GeForce GTX 1050 Ti، در این چارت ها بهبود کارایی نمایان نیست اما در حقیقت GeForce GTX 1050 Ti در مقایسه با GTX 950 با بهبود کارایی همراه است.

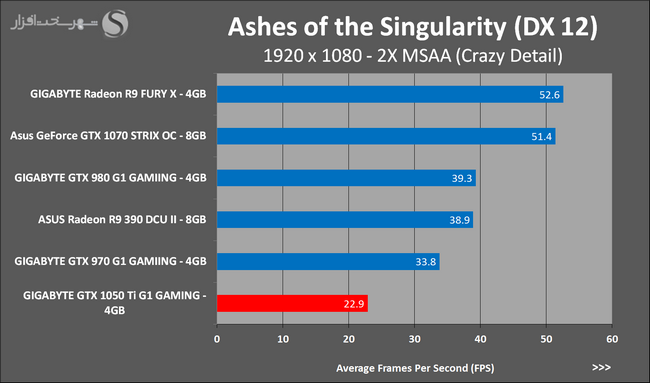

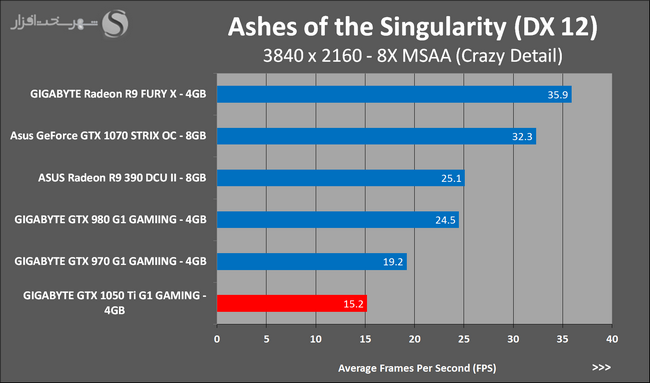

تست گیمینگ - (Ashes of the Singularity (DirectX 12

(Ashes of the Singularity (DirectX 12

بازی کامپیوتر Ashes of the Singularity یکی از بازی‌های سبک استراتژیک است که توسط Oxide Games طراحی و ساخته شده و به‌تازگی توسط کمپانی Stardock برای پلتفرم PC به بازار عرضه شده است. در قرن 21, انسان‌ها توانسته‌اند به فناوری به نام Hailee دست پیدا کنند که آن‌ها را برای خلق آینده بشریت کمک می‌کند. با استفاده از این فناوری، بشریت قادر است به‌سرعت در سایر فناوری‌ها به پیشرفت‌های بزرگی دست پیدا کند و به نقطه‌ای از تاریخ دست یابد که هیچ‌کس حتی تصورش را هم نمی‌کند. به عنوان فن آوری های پیشرفته، انسان‌ها سعی کردند تا آگاهی خود را فراتر از محدوده مشخص شده گسترش دهند. در ابتدا، انسان بدن طبیعی خود را نگه می‌داشت در حالی که ذهن خود را به صورت یکپارچه و به عنوان یک منبع محاسباتی واقع در شبکه‌ای گسترده قرار می‌داد. طولی نکشید که انسان‌ها به سطحی از علم رسیدند که دیگر نیازی به بدن برای تعامل با محیط اطراف نبود. حالا بشریت وارد عصر طلایی جدیدی شده است. گرافیک قابل قبول، مأموریت‌ها مختلف همراه سطوح دشواری متنوع، استفاده از سلاح‌ها و تجهیزات پیشرفته و موسیقی متن گوش‌نواز تنها بخشی از ویژگی‌های منحصر به فرد این بازی است. Ashes of the Singularity موتور گرافیکی Nitrous را با خود به همراه دارد و جزء اولین بازی‌های مبتنی بر API جدید DirectX 12 محسوب می‌شود. بازدهی بالای موتور گرافیکی این بازی در فرآیند پردازش نام هم‌زمان (Async compute) از جمله ویژگی‌های منحصر به فرد آن محسوب می‌شود.

GeForce GTX 1050 Ti  نیز از ضعف ریز معماری Pascal در محاسبه  ناهمگن یا Async Compute رنج می برد.

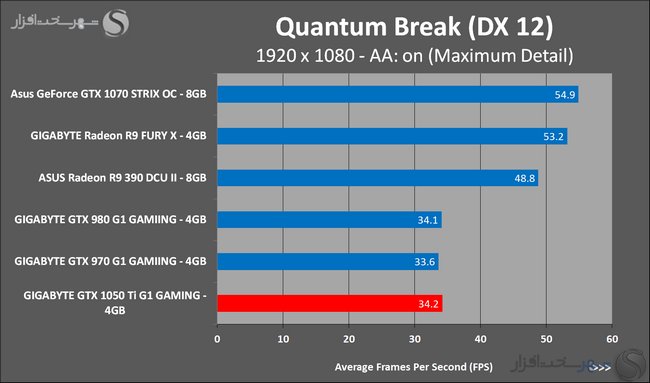

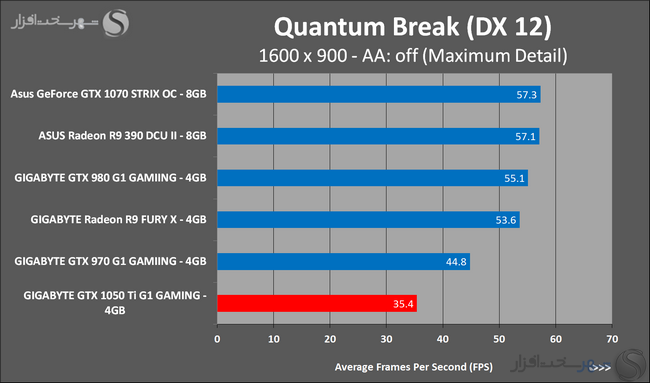

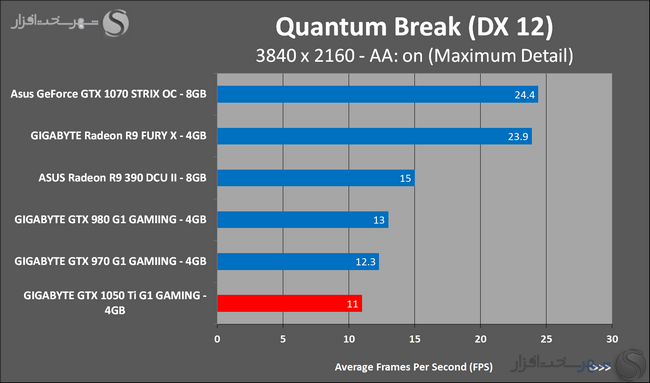

تست گیمینگ - (Quantum Break (DirectX 12

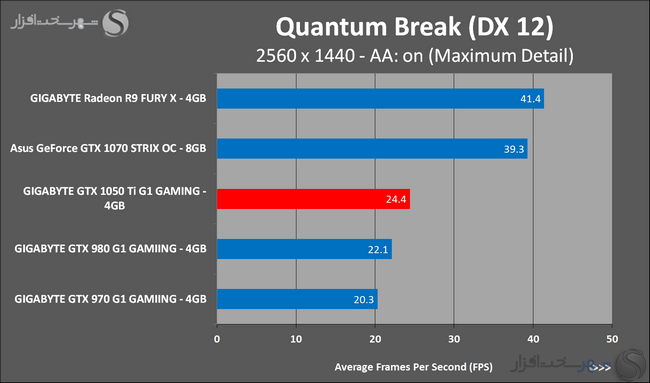

(Quantum Break (DirectX 12

کمپانی پرافتخار Remedy Entertainment در همکاری با Microsoft Corporation اقدام به ساخت عنوانی بزرگ با نام Quantum Break نمودند که در سبک اکشن، ماجراجویی و شوتر سوم شخص با زمینه علمی-تخیلی طراحی شده و توسط Microsoft Studios برای کنسول Xbox One و سیستم عامل Windows منتشر شده است.
Quantum Break یک بازی فوق‌العاده جذاب با ایده‌ای نوین است که در آن، سفرهای زمانی و دست‌کاری زمان، ویژگی اصلی گیم پلی بازی است. شما در نقش جک (Jack Joyce) ظاهر می‌شوید که توانایی کنترل زمان را دارد و با کمپانی نابکاری که قصد پایان زمان را دارد، وارد مبارزه می‌شود. لحظات حماسی ویرانگری در قالب زمان فریز می‌شوند و صحنه‌هایی بی‌نظیر از مبارزه را خلق می‌کنند. تصمیمات شما بر بخش‌های مختلف بازی اثر می‌گذارد، ولی به گفته کمپانی Remedy، بازی دارای پایانی منحصربه‌فرد است.
داستان Quantum Break که در بستر گذر و فریز زمان نوشته شده، با حضور ستاره‌های فیلم‌های X-men؛ Game of Thrones؛ The Wire و ... جذابیت دوچندانی را برای شما به ارمغان می‌آورد.

یکی از مهم‌ترین نقاط قوت این بازی موتور بازی فوق‌العاده مدرن Northlight Engine و برنامه نویسی سطح پایین مبتنی بر DirectX 12 است که آن را به یکی از مدرن‌ترین بازی‌های ویدئویی حال حاضر مبدل کرده است.

حدود 35 فریم بر ثانیه در وضوح 1080P؛ کافی اما نه چندان خوب.

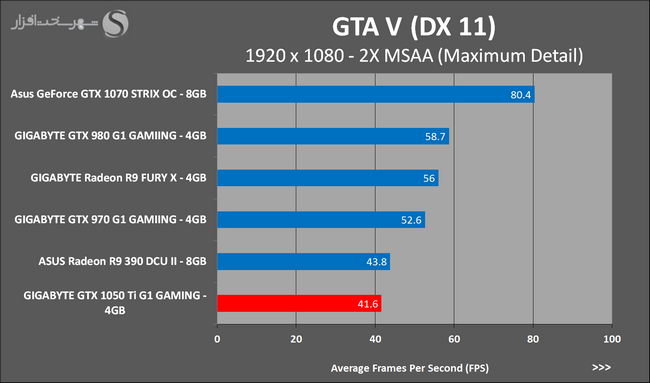

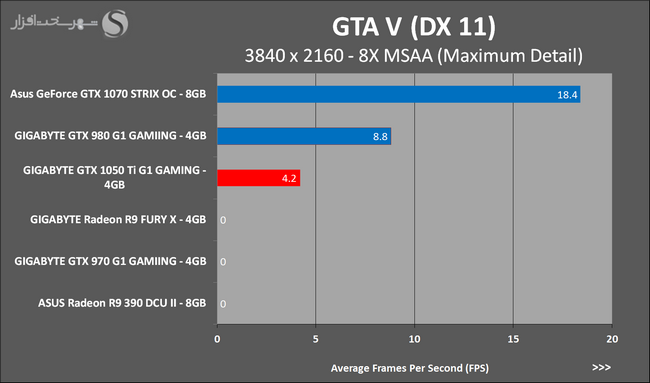

تست گیمینگ - (GTA V (DirectX 11

(GTA V (DirectX 11

کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

GeForce GTX 1050 Ti برای اجرای بازی GTA 5 با بالاترین سطح تنظیمات در وضوح  FULL HD کافی است، البته برای دست یابی به نرخ فریم دهی 60 فریم، قدری باید تنظیمات را تقلیل داد.

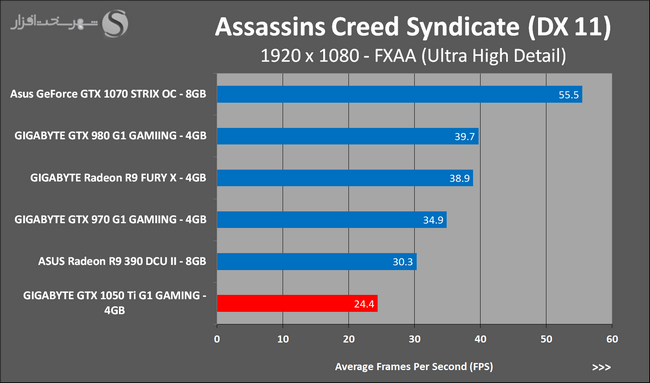

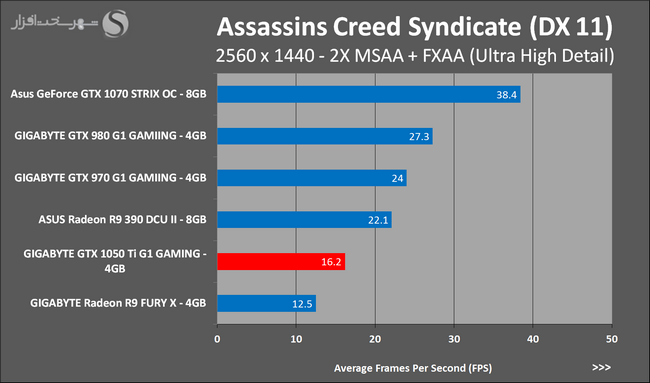

تست گیمینگ - (Assassin's Creed Syndicate (DirectX 11

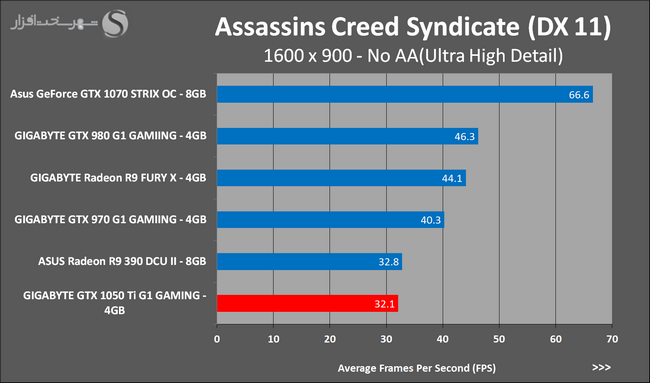

(Assassin's Creed Syndicate (DirectX 11

Assassin's Creed Syndicate یک بازی ویدئویی تاریخی در سبک اکشن ماجرایی و مخفی‌کاری است که به‌وسیلهٔ یوبی‌سافت توسعه یافته و توسط همان کمپانی نیز عرضه شده است. این بازی در ۲۳ اکتبر ۲۰۱۵ برای کنسول‌های نسل هشتم، پلی‌استیشن ۴ و ایکس باکس وان و در ۱۹ نوامبر ۲۰۱۵ نیز برای مایکروسافت ویندوز عرضه شد. این نهمین قسمت از مجموعه اصلی Assassin's Creed به شمار می‌رود که داستان آن ۷۵ سال پس از اتفاقات نسخهٔ Assassin's Creed Unity رخ می‌دهد. این نسخه نیز همانند دیگر بازی‌های مجموعه در سبک اکشن ماجرایی، با دید سوم شخص و به صورت جهان باز می‌باشد و همچنین امکانات جدیدی شامل سیستم جدید جهانگردی، بهبود عملکرد مبارزات و مخفی‌کاری و ﺭﺍﻧﺪﻥ ﻭﺳﺎﯾﻞ ﻧﻘﻠﯿﻪ از جمله کالسکه است. ﺳﻼح ﻭ ﺍﺑﺰﺍﺭﻫﺎﯼ ﺟﺪﯾﺪﯼ ﺑﻪ ﺑﺎﺯﯼ ﺍﺿﺎﻓﻪ شده و همچنین بازیکن به صورت اختیاری قادر خواهد بود تا همانند بازی اتومبیل دزدی بزرگ ۵ هم در شخصیت جیکوب و هم در شخصیت ایوی بازی کند. به لطف موتور گرافیکی AnvilNext Engine که از نسخه‌های قبلی به Assassin's Creed Syndicate به ارث رسیده، پشتیبانی از اکثر قابلیت‌های DirectX 11 و البته نورپردازی و کیفیت بسیار بالای بافت‌ها در کنار سازگاری و بازدهی به مراتب بیشتر با سخت افزارهای مدرن از جمله ویژگی‌های محوری این بازی محسوب می‌شوند.

GeForce GTX 1050 Ti  برای اجرای همه بازی ها با بالاترین سطح تنظیمات چندان مناسب نیست و گاهی کم می آورد، بنابراین پایین آوردن سطح تنظیمات می تواند موثر باشد.

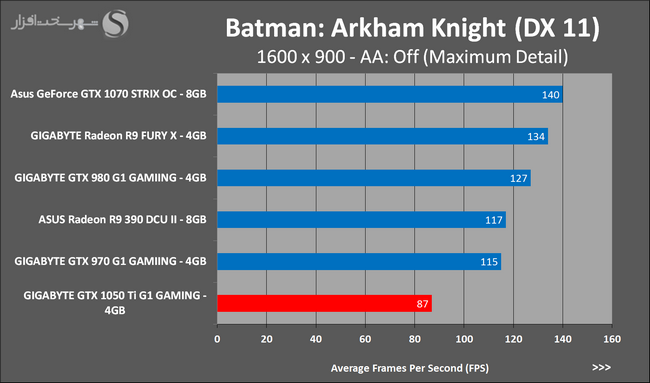

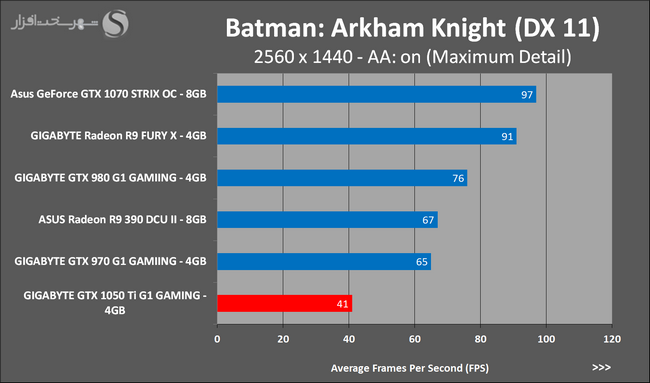

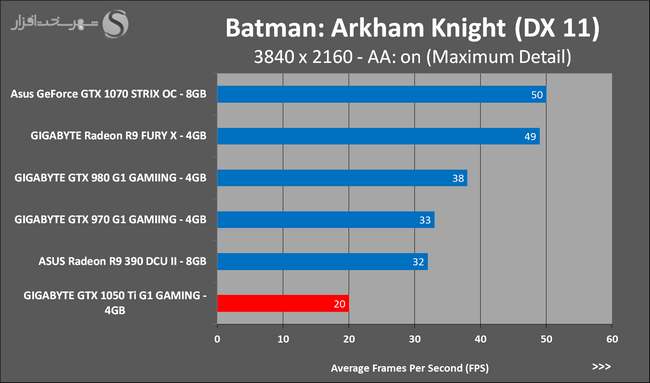

تست گیمینگ - (Batman: Arkham Knight (DirectX 11

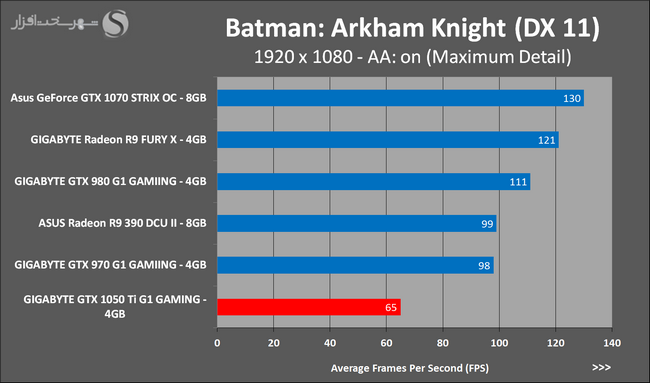

(Batman Arkham Knight (DirectX 11

Batman: Arkham Knight یک بازی ویدیویی در سبک اکشن-ماجراجویی است که توسط Rocksteady Studios و بر اساس داستان‌های بتمن، ابرقهرمان کتاب‌های مصور DC Comics ساخته شده و توسط کمپانی برادران وارنر عرضه شده است. این نسخه چهارمین قسمت اصلی از سری بازی‌های Batman: Arkham است و در ۲ ژوئن ۲۰۱۵ برای مایکروسافت ویندوز، ایکس باکس وان و پلی‌استیشن ۴ منتشر شد.

بازی در شهر آرکهام اتفاق می‌افتد که به‌طور آزادانه (دنیای آزاد) قابل جستجو است. هنگام حرکت در مناطق مختلف از شهر نیازی به صبر کردن و لود شدن بازی نیست که با توجه به نقشه بزرگ نکته قابل اشاره‌ای می‌باشد. بسیاری از گجت‌های قبلی بازی‌های بتمن همچنان در این نسخه نیز مورد استفاده قرار گرفته است، از این جمله می‌توان به Grapnel gun, line launcher, batarangs و سیستم شناسایی و قدرت مقابله بتمن اشاره کرد. اسلحه "disruptor" برای از کار انداختن یا منجمد کردن اسلحه دشمنان و اسلحه "booby-trap" برای وارد کردن شوک به دشمنانی که هنوز مسلح و آماده نشده‌اند مورد استفاده قرار می‌گیرند. بازیکنان با استفاده از شنل بتمن می‌توانند در سراسر شهر پرواز کنند و در حالی که پرواز می‌کنند، از گجت‌هایی مانند batarangs و line-luncher استفاده کنند. همچنین یک وسیله‌ی جدید به نام voice synthesizer به گجت های بتمن اضافه شده که بتمن به وسیله آن می‌تواند صدای دشمنانش را تقلید کند و به افراد آن‌ها دستورهای دروغین بدهد.

توانایی‌های مبارزات تک به تک بتمن هم در این بازی گستردش یافته است. برای وارد کردن خسارت بیشتر به حریفان بتمن می‌تواند آن‌ها را به اطراف پرتاب کند، اما قدرت و پیچیدگی حمله حریفان نیز در این بازی افزایش یافته است. در این نسخه قابلیت جدیدی بنام " fear takedown" معرفی می‌شود که بتمن (قبل از اینکه توسط حریفان شناسایی شود) می‌تواند تا حداکثر پنج دشمن را هم‌زمان (زمان در این حرکت آهسته می‌شود) نابود کند.

موتور بسیار محبوب این بازی یکی از بروزترین نسخه‌های Unreal Engine است که طیف وسیعی از قابلیت‌های متعدد واقع‌گرایانه DirectX 11 و فناوری‌های اختصاصی GAMEWORK کمپانی Nvidia در آن پیاده سازی شده است. البته در این تست به دلیل همسان سازی جزئیات گرافیکی میان کارت‌های گرافیک ساخت کمپانی‌های AMD و NVIDIA تنظیمات مربوط به NVIDIA GAMEWORK غیر فعال شده‌اند.

اگر وضوح تصویر FULL HD که GeForce GTX 1050 Ti برای آن ساخته شده را مبنا قرار دهیم، اجرای این بازی بی نقص است.

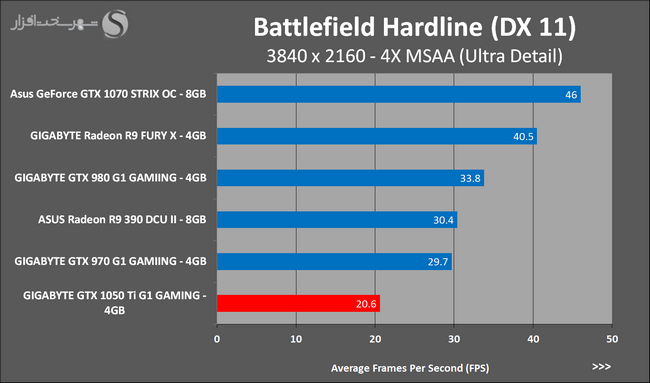

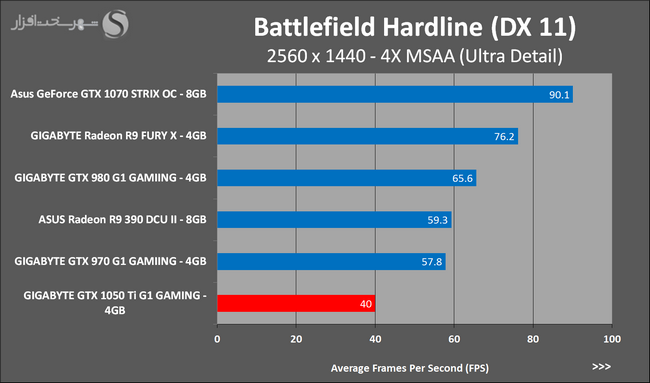

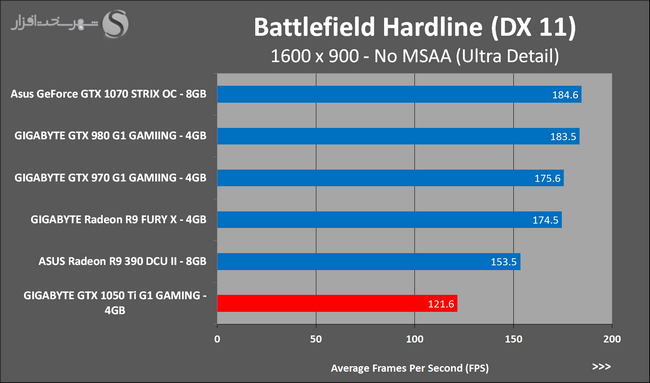

تست گیمینگ - (Battlefield Hardline (DirectX 11

(Battlefield Hardline (DirectX 11

نسخه‌ی جدید بازی با عنوان Hardline به درگیری‌های درون شهری میان دو گروه خلاف‌کار و نیروهای ویژه‌ی پلیس می‌پردازد. بدون شک انتخاب قالب بازی از طرف استودیوی در نظر گرفته شده برای ساخت نسخه‌ی جدید بسیار هوشمندانه و نوآورانه به نظر می‌رسد. استودیوی کار کشته‌ی Visceral Games که همگان آن را با عنوان فوق‌العاده Dead Space می‌شناسند این بار بر خلاف همیشه که DICE ساخت بازی را بر عهده داشت، وظیفه‌ی به ارمغان آوردن یک میدان نبرد داغ دیگر را بر دوش می‌کشد.

در بخش تک نفره شاید یک بخش داستانی هستیم. همه چیز حول محور یک پلیس به اسم Nick Mendoza می‌چرخد. نیک یک افسر نیرو SWAT می‌باشد که درگیر مأموریت‌های جنایی و تعقیب گریز می‌باشد که می‌تواند از راه‌های مختلف اهداف خود را دنبال کرده که این حالت می‌توانید به‌صورت مخفی باید یا خشونت کامل! در این قسمت ابزار جدیدی در اختیار بازی باز قرار گرفته که یکی Police Scanner در بازی معرفی شده است. Police Scanner می‌تواند افراد مظنون را پیدا کند و اشیا و شواهد مهم را علامت گذاری کنید. این اطلاعات بخشی از قسمت تک نفره Hardline هست. ولی همیشه بخش چندنفره Battlefield قسمت مهم این سری را تشکیل می‌دهد و بخش داستانی زیر سایه چندنفره قرار دارد. باید دید با وجود جزئیات جدید بخش تک نفره تا چه حد می‌تواند موفق باشد. گیم پلی بازی کمی فرق کرده و حالا نوع جدیدی را به نمایش می‌گذارد و تمرکز عمده بازی مبارزه پلیس با دزدها یا همان جنایت کارها می‌باشد. چیزی که در Hardline می‌بینید جناح پلیس در برابر گروهی از افراد خلاف کار در آمریکا هست. در بازی به کلی آیتم و وسیله دسترسی دارید که می‌توانید از آن برای مبارزه استفاده کنید و همین‌طور از بالای به ساختمان به قسمت دیگر ساختمان با زیپ لاین عبور کنید. تخریب هم در این شماره حضور دارد و می‌توانید از آن به نفع خود استفاده کنید و مرکز لس انجلس را با خاک یکسان کنید.

نسخه جدید این بازی با حفظ تمامی ویژگی‌های نسخه قبل با استفاده از جدیدترین نسخه موتور گرافیکی Frostbite 3 جدیدترین ویژگی‌های واقع‌گرایانه گرافیکی مبتنی بر DirectX 11 نظیر Tessellation و قدرت تفکیک‌پذیری بیشتر بافت‌ها را همراه خود دارد.

یکبار دیگر GeForce GTX 1050 Ti کار اش را به خوبی انجام داد.

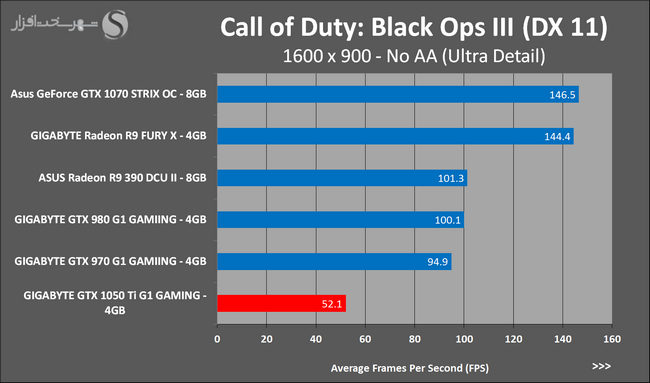

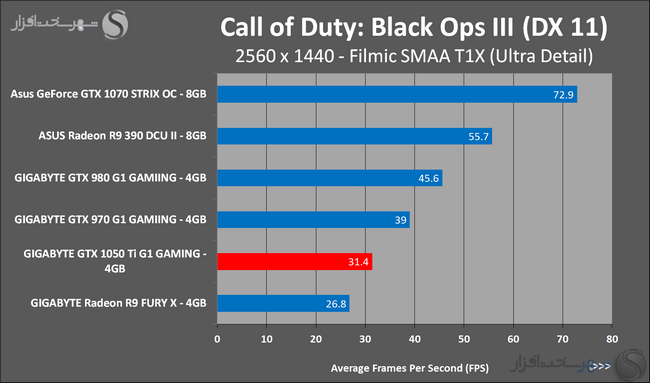

تست گیمینگ - (Call of Duty Black Ops III (DirectX 11

(Call of Duty Black Ops III (DirectX 11

در این شکی نیست که سری بازی‌های ندای وظیفه بدون شک یکی از محبوب‌ترین بازی‌های حال حاضر ژانر شوتر اول‌شخص محسوب می‌شوند. جدیدترین نسخه این بازی یعنی BO3 چهل سال بعد از BO2 اتفاق می‌افتد و در این بین شما شاهد این هستید که روبات‌های کوچکِ نسخه‌ی قبلی، تبدیل به چه هیولاهایی شده‌اند! گیم‌پلی بازی به لطف سیستم پریدن‌های AW بی‌شباهت به عناوین تخیلی همانند Crysis نیست و البته بسیار سریع‌تر هم شده است. در طول نمایش‌های بازی شاهد چیزهایی هستید که در نسخه‌های قبلی هم بودند اما در اینجا به شکل متفاوت‌تری گنجانده شده‌اند. همانند مبارزه در زیر آب که مشابه آن در CoD: Ghosts هم وجود داشت و در اینجا هم شما باید به دشمنانی که در مسیرتان در آب قرار می‌گیرند، تیراندازی کنید! همچنین تریارک سعی کرده که گیم‌پلی بازی دارای تخریب پذیری قابل‌توجهی باشد و در تریلرها شاهد ریزش ساختمان‌ها براثر جنگ هستیم. تغییرات عمده‌ای در سلاح‌های بازی حاصل شده و شما حتی می‌توانید از دست خود به عنوان یک سلاح گرم استفاده کنید و به‌وسیله‌ی آن دشمنان را آتش بزنید! با این اوصاف می‌توان گفت که شرایط گیم‌پلی بازی دیگر همانند قبل نیست و شما رسماً با یک بازیِ علمی تخیلی که بسیاری از تکنولوژی‌های نظامیِ آن فعلاً به شکل گسترده کار گرفته نشده، مواجه خواهید شد. موتور گرافیکی این بازی نیز مثل نسخه‌های قبل همان IW Engine کهن سال است. یکی از نقاط ضعف این موتور حجم بافت‌های افسارگسیخته آن است که حتی کارت‌های گرافیک با 4GB حافظه اختصاصی را نیز در رزولوشن‌های بالا به چالش می‌کشد!

دست کم با بالاترین سطح تنظیمات، با کارت GeForce GTX 1050 Ti  در این بازی خبری از نرخ فریم دهی 60 فریم بر ثانیه نیست.

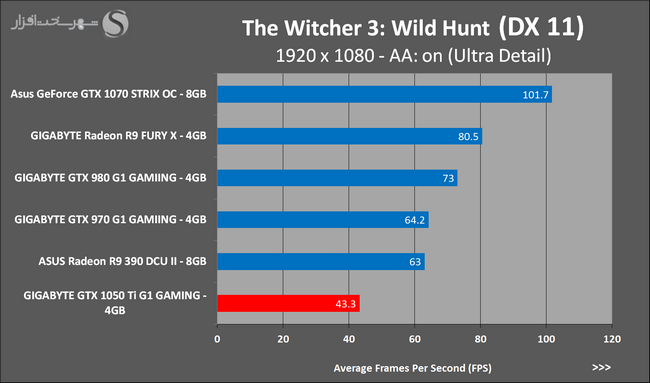

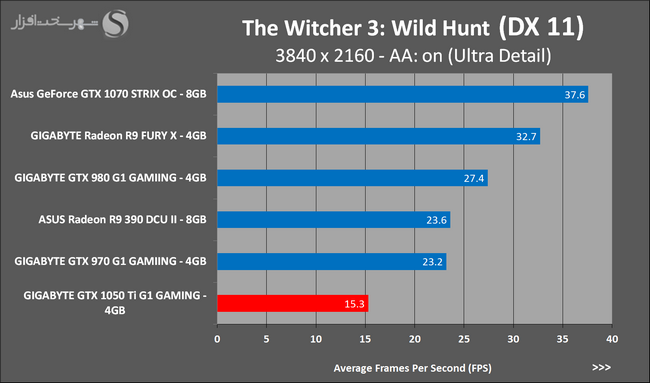

تست گیمینگ - (The Witcher 3: Wild Hunt (DirectX 11

(The Witcher 3 Wild Hunt (DirectX 11

شرکت‌های لهستانی امروزه بیش از قبل در صنعت بازی سازی مطرح هستند و شرکت CDPR پرچم دار آن‌هاست. تنها در طول چند سال باعرضه تعداد محدودی بازی این شرکت توانست در رده بزرگان قرار گیرد و توجه همگان را به خود جلب کرده است.

گیم پلی این نسخه برخلاف نسخه‌های قبل که برخی با آن مشکل داشتند این بار بدون شک یکی از نقاط قوت اصلی این بازی محسوب می‌شود و سازندگان بر روی گسترش دنیای بازی تمرکز داشته‌اند و به بازیکن امکان انجام فعالیت‌های متنوعی نظیر سوارکاری، شنا و قایق رانی داده شده و این بار بازیکنان می‌توانند بیش از قبل در نقش یک Witcher به نقش آفرینی بپردازند آن هم با شکار موجودات متنوع در دنیایی وسیع. مکانیک‌های نبرد در این سری از بازی‌ها همیشه با انتقادهای مختلفی همراه بوده اما این بار سازندگان تمام تلاش خود را برای روان سازی نبردها کرده‌اند و جزئیات مختلف این تجربه را شیرین کرده است به‌طور مثال Geralt به‌طور خودکار سلاح مورد نیاز برای مبارزه‌اش را انتخاب می‌کند و شما حتی می‌توانید تیرهای دشمنان را با شمشیر خود دفع کنید البته با افزایش قدرت و مهارت که تنها محدود به این کار نیست. همچنین در این نسخه امکان نبرد بر روی اسب نیز مهیا شده است و اسب شما نیز همانند شخصیت اصلی ابزارهای خود را دارد. به‌طور مثال شما می‌توانید زین بهتری برای اسبتان تهیه کنید تا هنگامی که با سرعت در حال سوارکاری هستید دیرتر خسته شود یا مثلاً با یک چشم بند می‌توانید باعث شوید اسبتان دیرتر از صحنه‌های نبرد به خاطر ترسش بگریزد.

به لطف موتور گرافیکی REDEngine 3 این بازی از تمام قوای پردازنده‌های چند هسته‌ای استفاده می‌کند و شما در صورتی که به دنبال نرخ فریم بالا هستید، باید تنها نگران کارت گرافیک خود باشید.

بازهم عملکرد GeForce GTX 1050 Ti در حد متوسط است، اما حواستان به سطح تنظیمات بازی باشد، با فدا کردن برخی تنظیمات می توان فریم بیشتری گرفت.

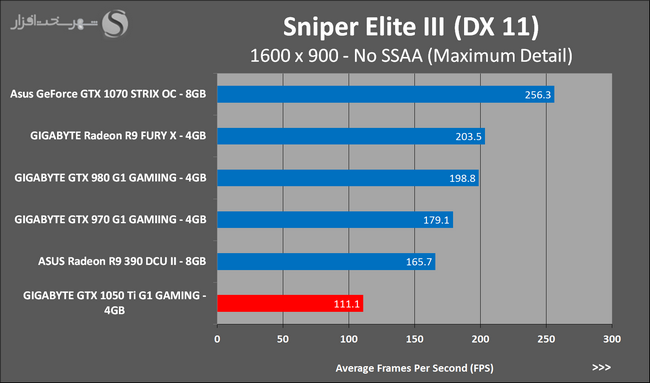

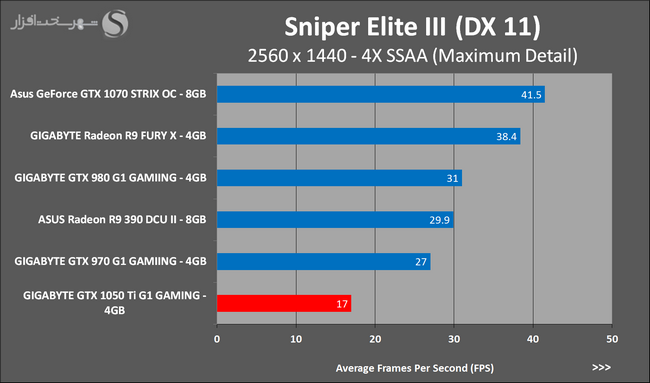

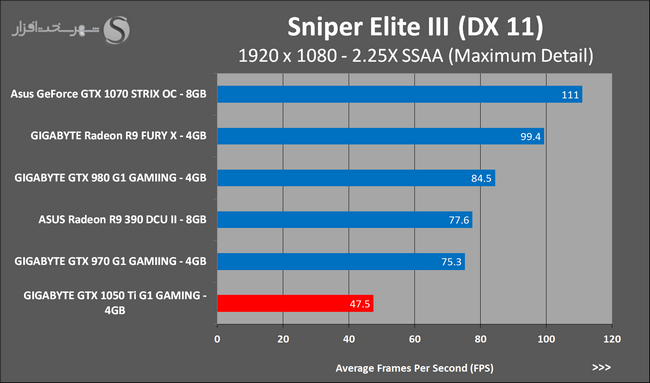

تست گیمینگ - (Sniper Elite III (DirectX 11

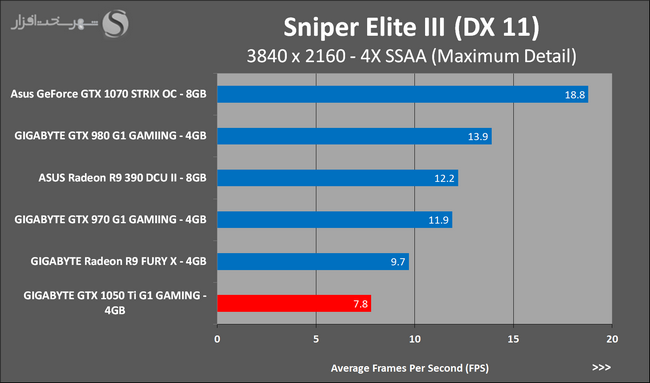

(Sniper Elite III (DirectX 11

نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

اگر به نرخ فریم دهی 60 فرم بر ثانیه فکر می کنید، سطح تنظیمات بازی سنگینی می کند و باید از شدت آنها کاست.

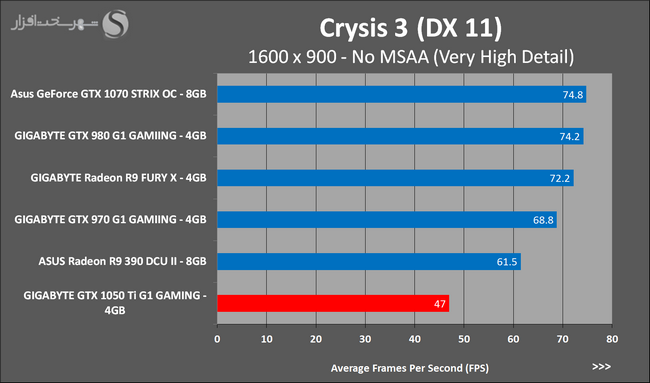

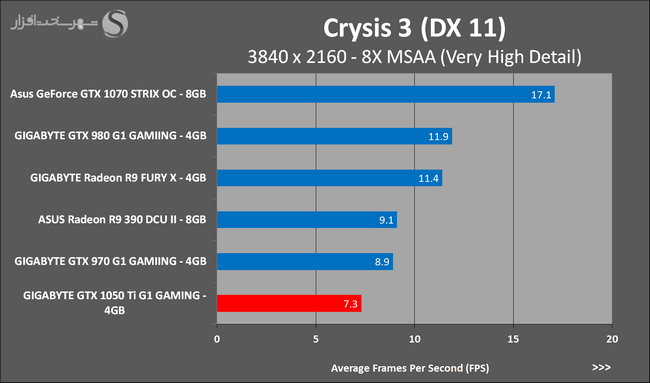

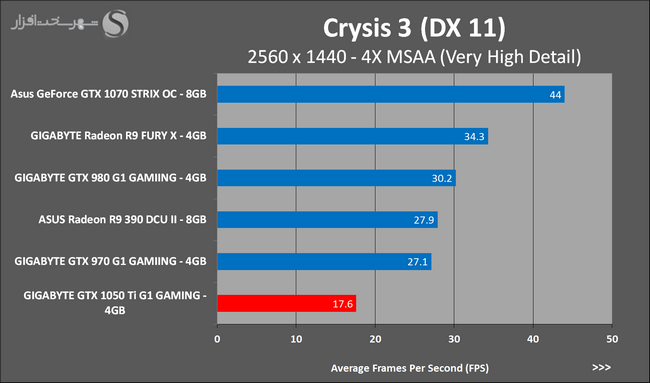

تست گیمینگ - (Crysis 3 (DirectX 11

(Crysis 3 (DirectX 11

سومین نسخه از شاهکار استودیو بازی سازی Crytek بدون شک یکی از واقع‌گرایانه‌ترین و گرافیکی‌ترین گیم هایی است که تاکنون منتشر شده است. این بازی به لطف موتور گرافیکی Cry Engine 3.0 و پشتیبانی کامل از تمامی ویژگی‌های جدید Direct X 11 مانند Tessellation، Real -Time Area Light و کیفیت بسیار بالای بافت‌ها بدون شک هر بیننده‌ای را متحیر می‌کند. تمامی این ویژگی‌ها باعث شده تا تنها با استفاده از کارت‌های گرافیک High-End بتوان اجرای این بازی را در بالاترین جزئیات گرافیکی و قدرت تفکیک‌پذیری بالا تجربه کرد.

بازهم سطح تنظیمات سنگینی می کند، GeForce GTX 1050 Ti برای این کار ساخته نشده است.

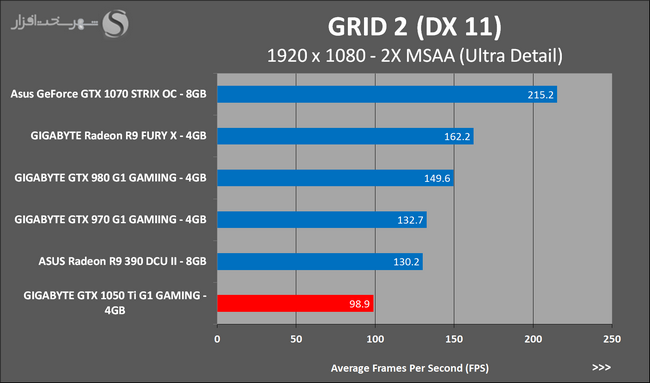

تست گیمینگ - (GRID 2 (DirectX 11

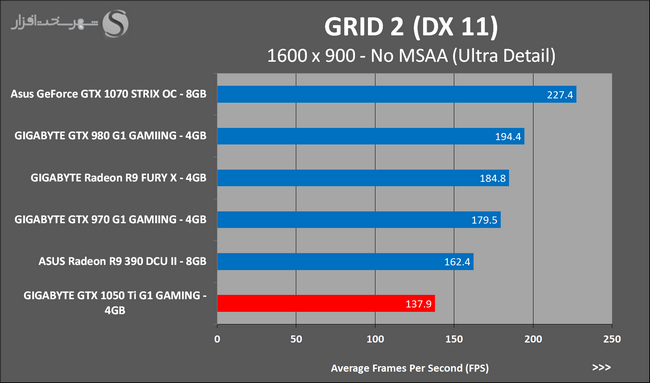

(GRID 2 (DirectX 11

این بازی بدون شک یکی از بهترین و موفق‌ترین بازی‌های Car Racing منتشر شده توسط کمپانی Codemasters می‌باشد. این نسخه گرافیکی چشم گیری دارد. به‌طوری که نسخه یک خود را با تمام ضعف‌ها پشت سر گذاشته و گرافیک خود را آن‌قدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است. تمام محیط‌های مسابقه از شهرها و جاده‌های خاکی گرفته تا پیست‌ها از جزئیات خوبی برخوردار هستند. هنگام مسابقه از زمین در جاده‌های خاکی گرد و خاک بلند می‌شود. آسمان هم برخلاف نسخه قبل پویا و دینامیک است. این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی‌های جدید گرافیکی DirectX 11 ساخته شده است.

عملکرد  GeForce GTX 1050 Ti در این بازی بسیار خوب است.

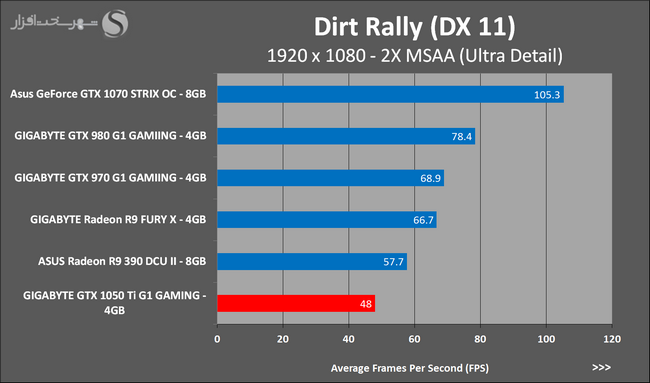

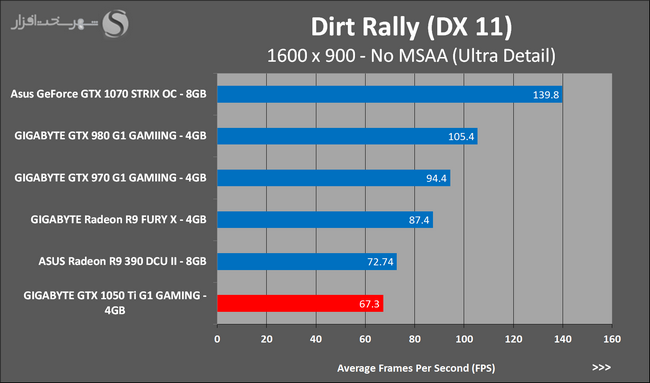

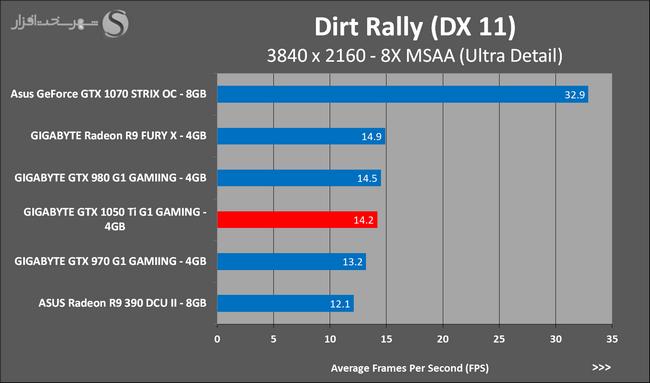

تست گیمینگ - (Dirt Rally (DirectX 11

(Dirt Rally (DirectX 11

بازی کامپیوتر DiRT Rally یکی از بازی‌های سبک شبیه ساز و ورزشی است که توسط Codemasters Racing Studio طراحی و ساخته شده و توسط کمپانی Codemasters برای پلتفرم PC به بازار عرضه شده است. به جهان DiRT Rally خوش آمدید، دنیایی در بیابان‌های سوزان. این نسخه که به‌تازگی و زورتر از موعد مقرر در دسترس گیمرها قرار گرفته است، موتورهای جدید، مکان‌های جدید، حالت‌های جدید بازی و وسایل نقلیه جدید را شامل می‌شود و طبق گفته سازندگان بازی قرار است به‌طور منظم به‌روزرسانی شود. در این نسخه تمامی مهارت‌های شما در رانندگی به چالش کشیده خواهد شد و مورد آزمون قرار خواهد گرفت. در طول مسیرهای پر پیچ و خم و خطرناک به‌شدت مراقب سرعت خود باشید زیرا یک اشتباه ضررهای جبران ناپذیری به بار خواهد آورد. اگر تا پایان مسیر بتوانید بدون برخورد به‌جایی به خط پایان برسید، پاداش قابل توجهی دریافت خواهید کرد. در هر مرحله تست جداگانه از شما گرفته خواهد شد، به‌طوری که تفاوت سطوح مسابقات را به‌خوبی درک کرده و در پایان مراحل به آن‌چنان مهارتی رسیده‌اید که می‌توانید در طیف گسترده‌ای از انواع آب و هوا به‌راحتی به رانندگی خود ادامه دهید. پس از پایان هر مرحله، وسیله نقلیه شما نیاز به رسیدگی دارد و اگر به‌مرور توجهی به آن نشود، آسیب جدی به مکانیک ماشین وارد خواهد شد. گرافیک خیره کننده، تجربه 3 منطقه جدید، 36 مرحله چالش برانگیز، رانندگی در طول روز و در شرایط جوی خشک، ابری، آفتابی، مرطوب، بارانی و برفی و در طول شب، گذشت از شهرهای ولز و مونت‌کارلو، بیش از 20 مدل مختلف از ماشین‌های کلاسیک، تغییر فیزیک رانندگی و بهبود گیم پلی، امکان استخدام چهار مهندس برای کار بر روی وسیله نقلیه و مناظر چشم‌نواز در کنار موسیقی متن گوش‌نواز تنها بخشی از ویژگی‌های منحصر به فرد این بازی است.

این بازی نیز مثل نسخه‌های قبلی آن از موتور اختصاصی کمپانی Codemasters یعنی EGO Engine استفاده می‌کند. بدون شک عملکرد فوق‌العاده کارآمد این موتور در عنوان‌هایی نظیر F1 و DRIT نیز بارها در عمل ثابت شده است.

کارایی GeForce GTX 1050 Ti در این بازی کاملاً رضایت بخش است، فراموش نکنید دیگر کارت های موجود در چارت های فوق رده بالاتر و مطمئناً گران تر هستند.

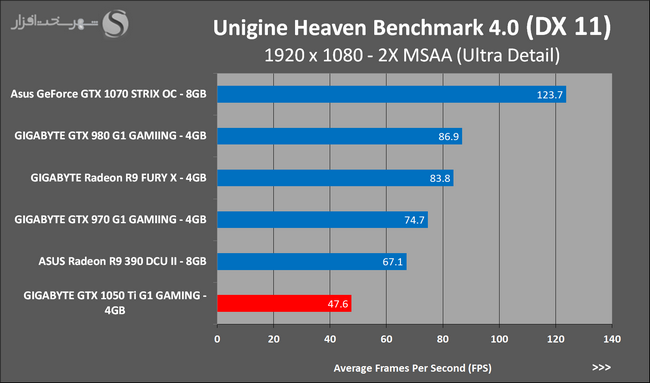

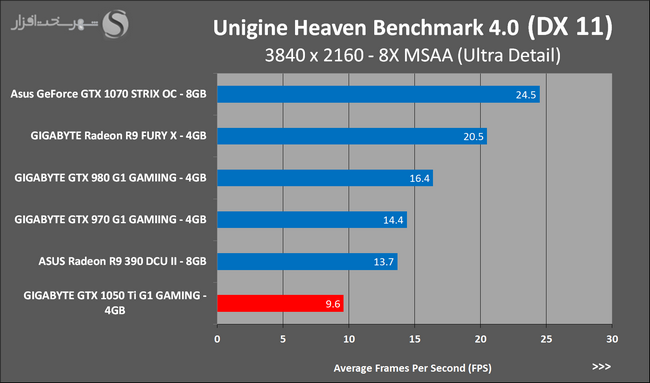

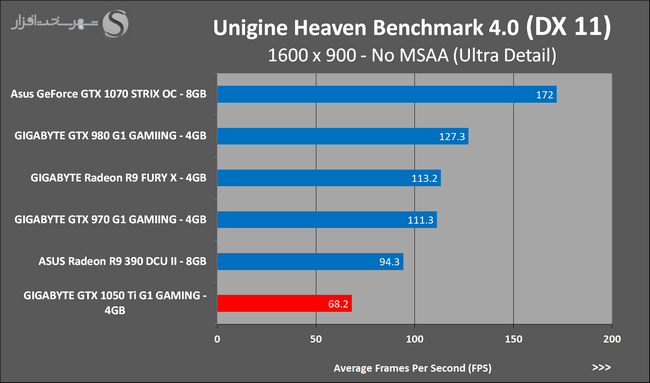

تست گیمینگ - (Unigine Heaven v4.0 (DirectX 11

(Unigine Heaven v4.0 (DirectX 11

بنچ مارک Unigine Heaven v4.0 آخرین نسخه از این نرم‌افزار محسوب می‌شود که بر پایه موتور UNIGINE Engine یکی از بهترین و معتبرترین تست‌های مبتنی بر DirectX 11 محسوب می‌شود. محیط گرافیکی بنچ مارک دهکده‌ای جادویی را شبیه‌سازی می‌کند که در آن انواع و اقسام بافت‌ها مشاهده می‌شوند. از جمله ویژگی‌های گرافیکی این بنچ مارک می‌توان به hardware tessellation،global illumination و screen-space ambient occlusion اشاره کرد.

بازهم GeForce GTX 1050 Ti نشان داد ضعیف نیست، فقط خیلی قوی نیست، با طبیعت GeForce GTX 1050 Ti باید کنار آمد، این یک کارت رده بالای گران قیمت نیست.

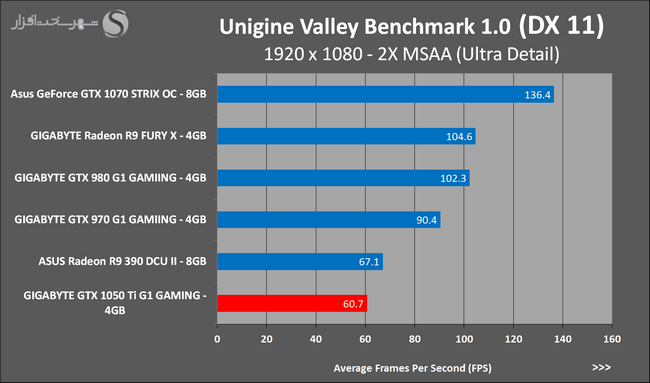

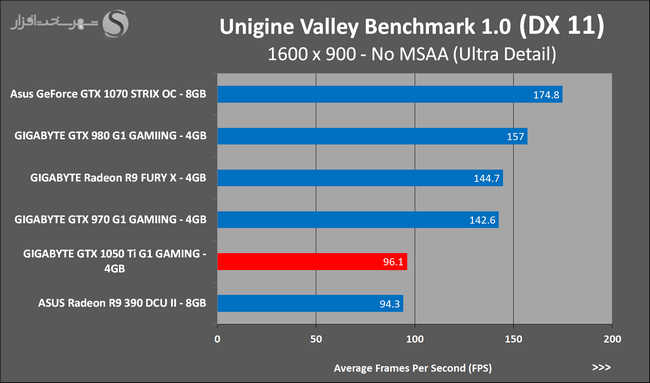

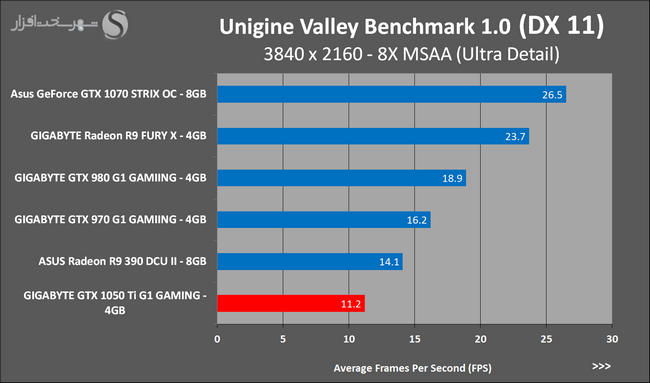

تست گیمینگ - (Unigine Valley Benchmark 1.0 (DirectX 11

(Unigine Valley Benchmark 1.0 (DirectX 11

نسخه Valley که جدیدترین بنچ مارک این کمپانی محسوب می‌شود در فضایی کاملاً متفاوت نسبت به نسخه قبل دنبال می‌شود. رندر تصاویر بسیار بدیع و زیبا از طبیعت سبز و کوهستان دست نخورده در کنار تکنولوژی‌های واقع‌گرایانه نظیر dynamic sky، volumetric clouds، sun shafts، Depth Of Field و ambient occlusion در کنار قابلیت dynamic weather این بنچ مارک را به یکی از مدرن‌ترین‌های حال حاضر مبدل کرده است.

GeForce GTX 1050 Ti هیچ کارت دیگری را دست کم در چارت ما له نکرد اما کارایی رضایت بخش است.

تست اورکلاکینگ به کمک نرم افزار GIGABYTE XTREME Engine

تست اورکلاکینگ به کمک نرم افزار GIGABYTE XTREME Engine

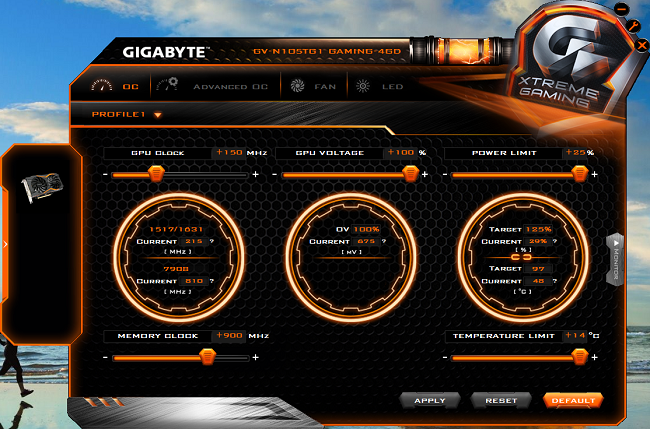

نوبتی هم باشد نوبت تست هیجان انگیز اورکلاکینگ است. برای این منظور از آخرین نسخه نرم افزار مخصوص اورکلاک کارت گرافیک انحصاری کمپانی GIGABYTE یعنی XTREME Engine کمک گرفتیم.

این نرم افزار که به تازگی جایگزین OC GURU II شده است چه از نظر ظاهری و چه از حیث امکانات و قابلیت‌ها به مراتب بهتر، پایدارتر و حرفه‌ای‌تر به نظر می‌رسد. امکانات این نرم افزار در 4 تب مختلف طبقه بندی می‌شود که در تب OC امکان تنظیم و مانیتورینگ تمامی پارامترهای مورد نیاز جهت اورکلاک فراهم شده است. همچنین این امکان فراهم شده تا برای وضعیت‌های مختلف چند پروفایل با مقادیر مختلف تنظیم و در کوتاه‌ترین زمان ممکن آن‌ها را فراخوانی کرد.

در تب Advanced OC برای این کارت گرافیک 3 پروفایل مختلف OC Mode، Gaming Mode و ECO Mode در نظر گرفته شده است که هر یک دارای تنظیمات منحصر به فرد برای پارامترهای فرکانس، ولتاژ و پروفایل سرعت چرخش فن هستند. لازم به ذکر است برای این مدل در حالت پیش فرض پروفایل GAMING Mode فعال شده است. همچنین به دلیل پیچیدگی عملکرد تکنولوژی GPU Boost 3.0 در حالت Advanced Settings این قابلیت فراهم شده تا فرآیند اورکلاک به سه روش مختلف Clock Offset، تنظیم حداقل و حداکثر فرکانس هسته GPU در یک نمودار خطی و همچنین به‌صورت کاملاً دستی انجام شود.

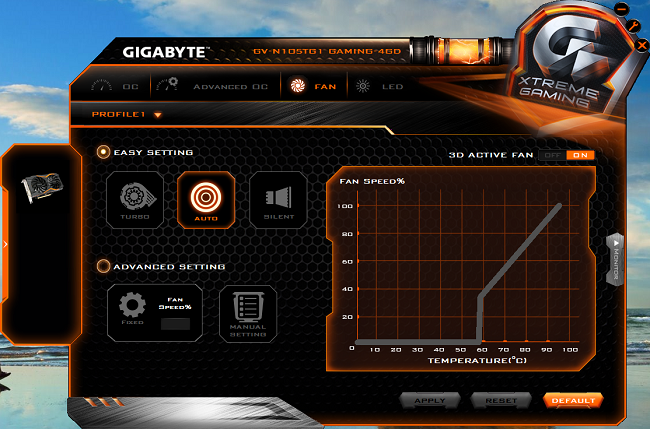

در تب FAN نیز دوباره 3 پروفایل آماده برای تنظیم سرعت چرخش فن در نظر گرفته شده است. علاوه بر این در حالت پیشرفته نیز این امکان فراهم شده تا کاربر طبق سلیقه و حساسیت‌های خود سرعت چرخش فن را تعیین کند.

در تصویر بالا نیز بخشی از امکانات مانیتورینگ این نرم افزار را مشاهده می‌کنید.

اما ما قصد داشتیم تا حداکثر پتانسیل اورکلاکینگ این کارت گرافیک را محک بزنیم. به همین منظور حدوداً 1 ساعتی به تست و تغییر پارامترهای مختلف فرکانسی، ولتاژی، سرعت چرخش فن و البته کم کردن تأثیر محدود کننده توان مصرفی پرداختیم.

برای این منظور ابتدا ولتاژ هسته GPU را بر روی حداکثر مقدار ممکن تنظیم کردیم. سپس محدود کننده توان را نیز تا حداقل مقدار ممکن (125%) کاهش و محدودیت‌های حرارتی را نیز تا 14 درجه سانتی‌گراد افزایش دادیم. در این وضعیت همان‌طور که ملاحظه می‌کنید در فرکانس توربو 1631MHz برای هسته GPU و 1977MHz برای حافظه‌های GDDR5 به مرز ناپایداری رسیدیم. این یعنی حدود 17 درصد اورکلاک هسته GPU و 12 درصد اورکلاک حافظه نسبت به فرکانس مدل مرجع که نتیجه بسیار خوبی محسوب می‌شود.

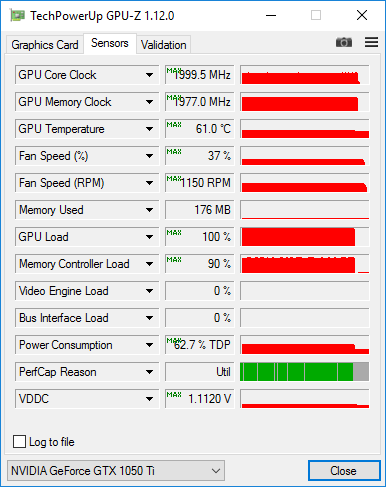

البته همان‌طور که در تصویر بالا ملاحظه می‌کنید در این وضعیت حداکثر فرکانس Boost از 1631MHz به مرز 1999.5MHz نیز رسید. همچنین در نمودارهای زیر می‌توانید دمای GPU، نویز صوتی فن و توان مصرفی کل سیستم را در این وضعیت مشاهده کنید.



در این حالت حداکثر سرعت چرخش فن‌ها از 1059RPM به 1150RPM رسیده و این میزان افزایش سرعت چرخش فن‌ها حداکثر 1dB به نویز صوتی آن‌ها افزوده است. البته کم کردن محدودیت توان مصرفی این کارت نیز در عمل محدودیت‌های حرارتی پیش فرض تعیین شده را نیز کمتر کرده و حداکثر دمای هسته GPU به 61 درجه سانتی‌گراد رسیده است. هم چنین در این حالت توان مصرفی کل سیستم نیز تا تنها 3W افزایش یافته است.

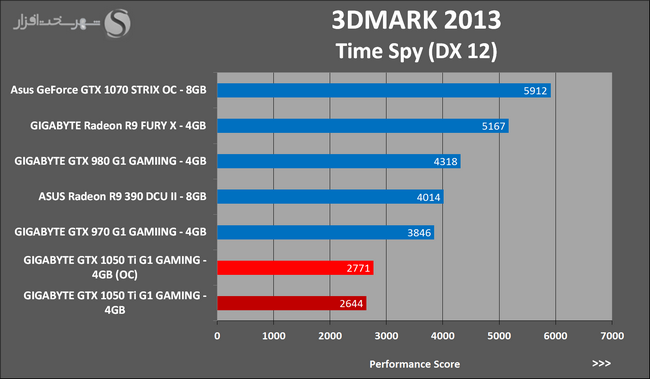

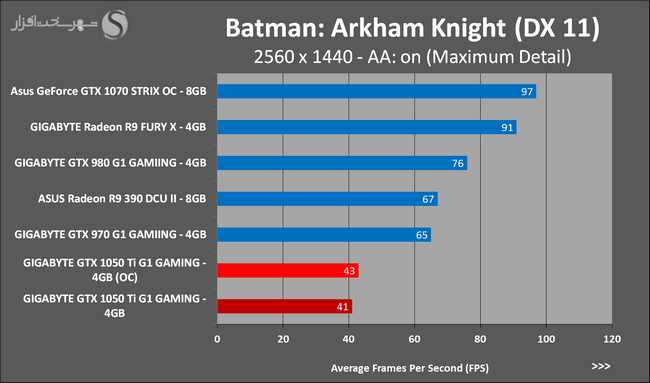

همچنین در تست‌های زیر نیز می‌توانید کارایی گیمینگ این کارت گرافیک را در چند تست مختلف مشاهده کنید:

جمع بندی، سخن پایانی و امتیاز شهر سخت افزار

جمع بندی، سخن پایانی و امتیاز شهر سخت افزار

اگر به نتایج بنچمارک ها و تست های عملی دقت کرده باشید، این کارت اغلب مواقع در قعر جدول قرار گرفته اما چرا؟

به عنوان رویه استاندارد  درلابراتور شهرسخت افزار، در چارت ها تنها نتایج کسب شده در خلال بررسی های عملی انجام شده توسط خود شهرسخت افزار آن هم با بکارگیری سیستم تست یکسان قرار می گیرد و از آنجایی نتایج فعلی تنها در برگیرنده تعدادی کارت رده بالاست، نتایج کسب شده توسط کارت های همرده GTX 1050 Ti وجود ندارد، بنابراین نتایج کسب شده توسط این کارت لزوماً به معنای عملکرد ضعیف نیست. نتایج سایر کارت هایی که بر روی سیستم تست های قبلی کسب شده اند در این چارت ها آورده نشده اند.

Pascal انویدیا بهترین ریزمعماری پردازنده گرافیکی تا به امروز است که با GTX 1050 Ti نیز دست یافتی است، با این حال نباید فراموش کرد GTX 1050 Ti یک کارت گیمینگ میان رده است و نباید انتظار غیر معقول از آن داشت. این کارت برای گیمینگ غیر حرفه ای تا نیمه حرفه ای طراحی شده و قادر به اجرای بازی های روز با سطح تنظیمات مطلوب در وضوح تصویر FULL HD است.

هرچند ریزمعماری پردازنده گرافیکی Pascal کارایی بی نظیری دارد، اما نمی توان منکر ضعف های آن به ویژه در استفاده از رابط برنامه نویسی DirectX 12 و محاسبه ناهمگن (Async Compute) شد. در چنین شرایطی کارت AMD Radeon RX 470 4GB به ویژه با در نظر گرفتن فاصله قیمت نسبتاً ناچیز وسوسه کننده است.

اگر از خود GeForce GTX 1050 Ti بگذریم، Gigabyte GTX 1050 Ti G1 Gaming یک نمونه عالی از آن است، این کارت کیفیت ساخت بسیار عالی و کولر فوق العاده کم صدا و کارآمدی دارد. دیگر ویژگی های این کارت چون طراحی زیبا، نورپردازی RGB و بسته نرم افزاری مکمل نیز قابل چشم پوشی نیست.

در نهایت می توان Gigabyte GTX 1050 Ti G1 Gaming را به عنوان یک کارت ایده آل برای اجرای بازی ها حداکثر در وضوح تصویر 1080P توصیه کرد، اما اگر به نرخ فریم دهی 60 فریم بر ثانیه فکر می کنید، در برخی عناوین بازی تقلیل تنظیمات تصویر ضروری است.

نقاط قوت:

• خنک کننده بسیار کارآمد و کم صدا
• کیفیت ساخت بالا
• اورکلاک کارخانه ای
• عملکرد خنک و مصرف پایین انرژی
• طراحی شیک و بک پلیت فلزی

نقاط ضعف:

• قیمت این کارت می توانست بهتر و رقابتی تر باشد
• عملکرد محدود با سطح تنظیمات ULTRA



با تمامی این تفاسیر کارت گرافیک "Gigabyte GeForce GTX 1050 Ti G1 Gaming 4G " موفق به کسب امتیاز 8.9، نشان "Best Value" و ریز امتیازات زیر در کلاس محصولات (M (Mid-Range از لابراتوار شهر سخت‌افزار شد.

GIGABYTE GeForce GTX 1050 Ti G1 Gaming 4GB

کلاس عرضه : اقتصادی / میان رده

9

بسته‌بندی

8.5

کارایی

9

کیفیت ساخت و طراحی

9

اورکلاکینگ

9

امکانات و سازگاری

9

ارزش خرید

8.9

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

8.9

در صفحه بعد نیز می‌توانید گالری کاملی از تصاویر مربوط به این محصول را ببینید.

گالری تصاویر

گالری تصاویر
