رک شبکه چیست؟ آشنایی با انواع رک سرور و شبکه

در این مقاله تخصصی شبکه؛ ابتدا به مفهوم رک و اینکه رک شبکه چیست می پردازیم، سپس با ضرورت استفاده و انواع رک و اجزای تشکیل دهنده آن آشنا می‌شویم. بعد از آشنایی کامل با رک، نکات ضروری برای خرید رک شبکه و عوامل تاثیر گذار بر قیمت رک را مورد بررسی قرار می‌دهیم. این مقاله توسط شرکت الیماکول نگارش شده، الیماکول از شرکت های پیشرو در صنعت تولید تجهیزات سرمایش دیتاسنتر از قبیل انواع خنک کننده ها، پکیج مخابراتی و انواع رک می باشد.

با ما همراه باشید تا به صورت کامل با مفهوم رک و نحوه سفارش و خرید رک از الیماکول آشنا شوید.

رک چیست؟

رک در معنای لغوی، به معنای یک سازه فلزی است که دارای ریل، میله های نگهدارنده، و طبقه جهت نگهداری تجهیزات سنگین است. اصولاً در مباحث مرتبط با شبکه و فناوری اطلاعات، IT، سخت افزاری فلزی است که برای نگهداری ماژول‌های سخت‌افزاری مانند سرور، استوریج، سوئیچ، روتر، فیبر نوری و سایر تجهیزات شبکه مورد استفاده قرار می‌گیرد. رک شبکه علاوه بر ایجاد نظم در چیدمان تجهیزات شبکه در داخل خود، این تجهیزات گرانقیمت را از آسیب های فیزیکی مانند ضربه و عوامل محیطی مانند گرد و غبار و دیگر آسیب ها حفظ می‌کند.

رک در حوزه شبکه و IT، کمک می‌کند که در فضایی امن و مستحکم، تجهیزات شبکه را نگهداری نمود و مورد بهره برداری قرار دهیم. رک در حوزه تجهیزات پسیو شبکه Passive قرار می‌گیرند و بخشی از زیرساخت فیزیکی شبکه در نظر گرفته می‌شوند. رک شبکه یا باز هستند بدین معنی که فاقد هرگونه دیواره جانبی می‌باشند و یا بسته هستند که دارای درب و دیوار جانبی هستند.

رک های سرور، به دلیل اینکه می‌بایست تجهیزات شبکه را در خود جای دهند، از استاندارد های ابعادی سرورها می‌بایست پیروی کنند. و لذا دارای ابعاد استاندارد بدنه خارجی و فواصل داخلی ریل ها می‌باشند. رک شبکه در دو نوع کلی دیواری و ایستاده طراحی و تولید می‌شود.

ضرورت استفاده از رک شبکه

بهره گیری از رک سرور و رک شبکه منجر به افزایش راندمان کاری و سرعت و همچنین افزایش بهره وری در کلیه فرآیندهای مرتبط با پردازش و نگهداری شبکه IT می‌شود. تامین شرایط نگهداری از تجهیزات و سرور شبکه با بهره گیری از رک شبکه راحت‌تر است و منجر به افزایش امنیت شبکه فناوری اطلاعات و پایداری بیشتر شبکه و سرور خواهد داشت. مزایای ویژه ای که در صورت استفاده از رک حاصل می‌شود، به صورت خلاصه اینطور می‌توان در نظر گرفت:

• افزایش امنیت

• افزایش کارایی

• نگهداری راحت‌تر از سرور و تجهیزات شبکه

مزایای متعددی که در اثر استفاده از رک شبکه به عنوان محفظه های قرار گیری تجهیزات شبکه و سرور بدست می‌آید، باعث می‌شود علیرغم قیمت های بسیار بالای این تجهیز، در عموم پروژه ها این رک ها تهیه شوند و تجهیزات سرور و شبکه در این محفظه‌های ویژه نگهداری کنید.

انواع رک شبکه

رک شبکه در دو نوع کلی رک دیواری و رک ایستاده طراحی و تولید می‌شود. عموماً با ورق آهنی روغنی و یا گالوانیزه تولید می‌شوند و دارای پوشش رنگ الکترواستاتیک هستند. همچنین کلیه استاندارد های قرار گیری تجهیزات سرور و شبکه در آن رعایت می‌شود.

ابعاد و سایز رک

عرض رک و تجهیزات شبکه به صورت استاندارد، 19 اینچ یا تقریبا 48 سانتیمتر است و در بعضی از انواع تجهیزات شبکه، عرض رک و تجهیزات شبکه 24 اینچ یا تقریبا 61 سانتیمتر و 30 اینچ یا تقریبا 76 سانتیمتر می باشد.

ارتفاع رک از مهم ترین پارامترهایی است که در هنگام انتخاب رک شبکه وجود دارد بدین علت که با تعیین ارتفاع رک مشخص می‌شود که چه تعداد تجهیزات و دستگاه های زیر ساخت شبکه در رک دیواری یا رک ایستاده قابل نصب و بهره برداری است.

ارتفاع رک که عموماً بر حسب U سنجیده می‌شود، در حقیقت بیانگر مقدار ارتفاعی فضای رک قابل استفاده است. ارتفاع رک را با واحد یونیت Rack Unit بیان می‌کنند. هر یونیتِ رک U برابر است با 1.7 اینچ که معادل با 4.4 سانتی متر است. له عنوان مثال سرور 2 یونیت دارای ارتفاعی برابر با 3.4 اینچ معادل تقریبا 9 سانتی متر دارد. رک از 4 الی 42 به صورت استاندارد و رک با ارتفاع 48 و حتی 58 یونیت در کاربردهای خاص نیز طراحی و تولید می‌شود.

رک صفر یونیت یا Zero Unit

برخی از تجهیزات شبکه هستند که برای سرویس دهی و مدیریت سایر تجهیزات شبکه طراحی و تولید می‌شوند. به عنوان مثال، UPS، PDU، نگهدارنده کابل و سوئیچ، پچ پنل و سینی از این دست تجهیزات هستند. با توجه به اینکه این تجهیزات فضایی در داخل رک اشغال نمی‌کنند؛ به عنوان مثال، PDU به صورت عمودی و در دیواره جانبی رک نصب می‌شود، این تجهیزات به زیرو یونیت یا یونیت صفر شناخته می‌شوند.

ظرفیت وزن قابل بارگذاری رک

وزن قابل تحمل یا ظرفیت قابل بارگذاری رک Load Rating یا Weight Capacity میزان وزنی است که رک می‌تواند در زمان قرار دادن تجهیزات تحمل کند بدون اینکه به تجهیزات داخل آن و یا فریم رک آسیبی وارد شود. عموماً این وزن را در حالتی که رک دارای چرخ است، محاسبه می‌کنند.

نکته بسیار مهم اینست که رک سنگینتر از جهت ضخامت ورق های فلزی بدنه آن، به معنای قابلیت تحمل وزن بالاتر نیست. در رک های آمریکایی مانند APC، این امر قابل مشاهده است که با طراحی سازه رک به روش های هندسی، علاوه بر کاهش وزن، مقاومت قابل تحمل رک را افزایش می‌دهند.

تفاوت رک شبکه و رک سرور

رک شبکه و رک سرور از جهت گوناگونی با یکدیگر تفاوت دارند. عموماً این تفاوت ناشی از نوع تفاوت تجهیزات شبکه و تجهیزات سرور است. در ادامه به بیان برخی از این تفاوت ها می‌پردازیم.

نوع تجهیزات

در داخل رک سرور، که عموماً در دیتا سنترها و اتاقهای سرور کوچک استفاده می‌شود، تجهیزات سرور در مقایسه با تجهیزات شبکه، وزن بیشتری دارند. لذا قابلیت تحمل وزن رک های سرور، از رک های شبکه بیشتر است.

عمق رک

سرورها در مقایسه با تجهیزات شبکه مانند سوئیچ و روتر دارای عمق بیشتری هستند. لذا رک سرور در مقایسه با رک شبکه، دارای عمق بیشتری است. عموماً رک سرور دارای 36 اینچ عمق و رک سرور دارای عمق 31 اینچ است. البته از جهت ارتفاع، هر دو می‌توانند یکسان باشند، چرا که ارتفاع رک وابسته به میزان تجهیزاتی است که در داخل رک می‌بایست نصب گردد.

طراحی

رک سرور الیماکول به صورت استاندارد، دارای درب جلو، درب عقب، و دیواره جانبی است. همچنین با قفل های سه نقطه تجهیز شده است تا امنیت بیشتری برای رک به همراه داشته باشد. درب های جلو و عقب رک سرور به صورت مشبک تولید می‌شوند تا امکان تهویه مناسب هوا را نیز فراهم نمایند. اما رک شبکه درب مشبک ندارد و عموماً از درب با پوشش شیشه استفاده می‌شود.

سیستم گردش هوا

سرورها به دلیل انجام پروسس های سنگین، حجم بسیار زیادی از حرارت را تولید می‌کنند. لذا رک های سرور عموماً با قابلیت تهویه بسیار خوبی داشته باشند تا کارکرد مداوم سرورها را تضمین نمایند. اما تجهیزات شبکه حرارت بسیار کمی تولید می‌کنند، لذا سیستم تهویه این رک ها به صورت سینی فن می‌باشد که عموماً در سقف رک نصب و راه اندازی می‌شود.

رک دیواری

رک های دیواری نوعی از رک شبکه هستند که بر روی دیوار نصب می‌شوند و تجهیزات شبکه در داخل آن نصب می‌شود. عموماً بدنه این رک ها از جنس فلز و درب آن از شیشه یا فلز و یا ترکیب این دو است. این رک ها به دلیل ابعاد کوچک و قابلیت نصب بر روی دیوار، عموماً برای شبکه های کوچک و یا به عنوان ترمینال لوکال و بخشی از یک شبکه بزرگ مورد استفاده قرار می‌گیرند. رک های دیواری به عنوان محفظه سوئیچ ها، روترها و…، برای نگهداری دوربین های تحت شبکه و تجهیزات دستگاه های ضبط تصاویر به کار می‌روند.

رک های شبکه دیواری دارای ارتفاع، عمق و عرض های متفاوتی هستند. عموماً از 4 الی 12 یونیت ارتفاع در بازار موجود است و عمق آنها 45 سانتی متر و 60 سانتیمتر است که با توجه به میزان تجهیزات شبکه و طراحی مشاور پروژه، ابعاد رک دیواری مشخص می‌شود.

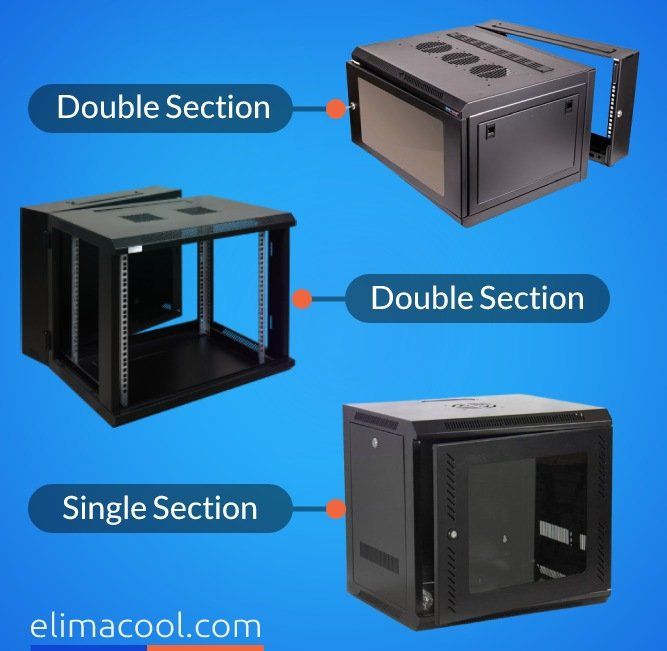

رک های دیواری در دو نوع طراحی و تولید می‌شود:

1. Single Section Rack

که درب شیشه‌ای در قسمت جلوی رک دارد که به صورت کامل باز می‌شود و منافذی در قسمت بالا یا پایین آن برای ورود و خروج کابل وجود دارد.

2. Double Section Rack

این رک دیواری مشابه Single Section Rack است اما یک عدد درب اضافی در قسمت پشت رک دیواری دارد. یک پنل بر روی دیوار نصب می‌شود و رک بر روی آن، محکم نصب می گردد که امکان باز شدن و چرخش 90 درجه و دسترسی به فضای پشت رک را فراهم می‌کند. این نوع از رک دیواری شبکه بویژه برای سوییچ هایی که ماژول پشت دارند، مناسب است.

رک ایستاده

رک ایستاده مراکز داده و اتاق های سرور و هم برای نصب تجهیزات شبکه به صورت گسترده مورد استفاده قرار می‌گیرد. عموماً از رک های ایستاده در موقعیت هایی استفاده می شود که حجم تجهیزات شبکه و سرور بسیار زیاد است. رک ایستاده در ارتفاع های 12، 18، 24، 30، 36، 42 و 48 یونیت طراحی و تولید دارد. عموماً عمق استاندارد رک های ایستاده 60 و 80 و 100 سانتیمتر است. در رک های طرح APC الیماکول، قابلیت تحمل رک 42 یونیت، به میزان 1100 کیلوگرم است.

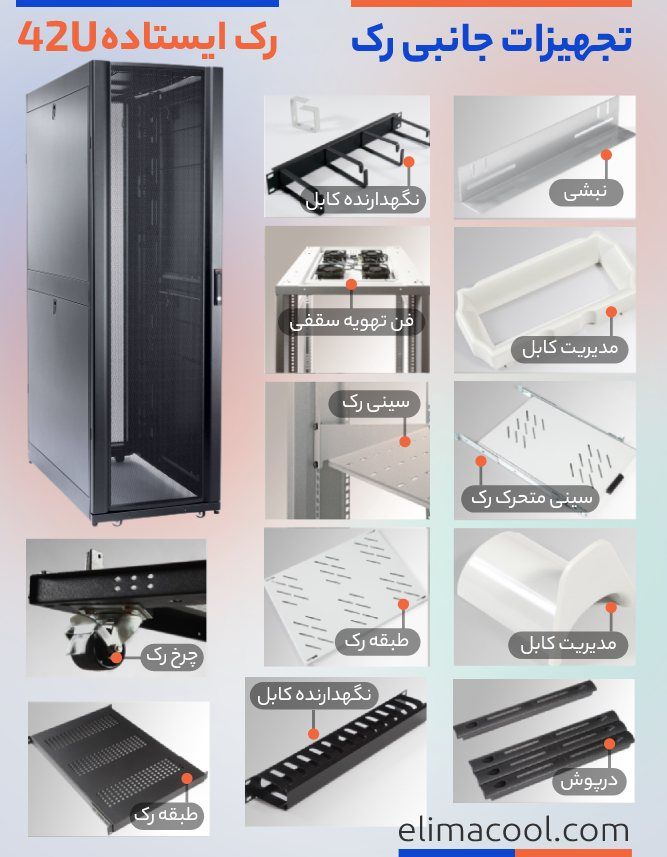

تجهیزات رک

• فریم اصلی Main Frame

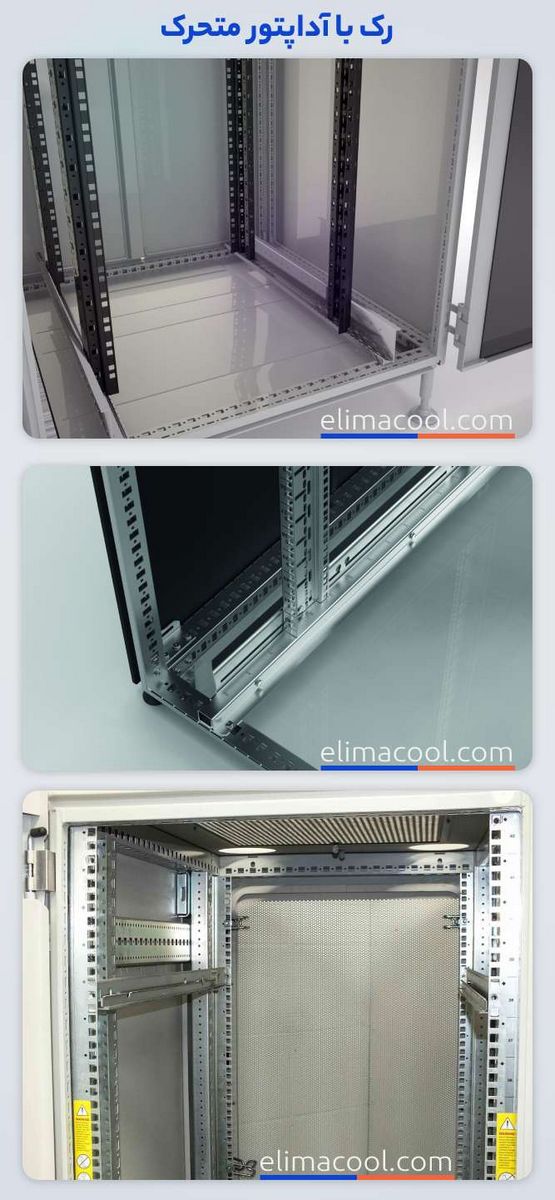

• ریل نصب Mounting Rail

• درب رک

• دیواره رک Side Panel

• سقف رک یا Top Panel

• کف رک Base

• پایه و چرخ

• امنیت و قفل رک

• بلنک پنل رک Blank Panel

• سینی و طبقه رک

• نگهدارنده کابل Cable Management

• پچ پنل Patch Panel

• پاور ماژول یا PDU

• باتری بکاپ و UPS

• لایت پنل رک Light Panel

• یونت فن رک

• سینی فن رک

• سنسور دمای رک

• سامانه BMS رک

• سامانه کولینگ رک

عموماً بخشی از تجهیزات فوق، به صورت استاندارد در تمامی رک ها وجود دارد و بخشی دیگر به صورت آپشنال و برحسب نیاز پروژه، سفارش داده می‌شود. لذا لازم است قبل از خرید، نیاز سنجی براساس تجهیزات شبکه و سرور صورت پذیرد و براساس نظر مهندسین مشاور پروژه، نسبت به سفارش گذاری و خرید رک از الیماکول اقدام شود.

با توضیحات فوق، مشخص می‌شود که در هنگام تامین سرور و تجهیزات زیرساخت شبکه، تهیه رک شبکه و رک سرور، باید جزء اولین گام ها قرار گیرد و امنیت فیزیکی، مدیریت کابلینگ، سیستم تهویه و کولینگ سرور و شبکه و حفاظت از سیستم الکتریکال به بهترین شکل نیازمند تهیه رک شبکه و سرور استاندارد است. با تهیه رک استاندارد، کارایی سیستم شبکه و تجهیزات سرور را به حداکثر و Downtime و قطعی شبکه را به حداقل رساند.

همانطور که ذکر شد، رک شبکه و رک سرور، طیف گسترده ای از مشخصات فنی را شامل می‌شود. لذا قیمت رک شبکه و سرور وابسته به نوع رک، میزان تجهیزات جانبی و مشخصات فنی مورد نیاز آن است. شرکت الیماکول به عنوان سازنده انواع رک شبکه ایستاده و رک شبکه دیواری، با استفاده از ماشین آلات پیشرفته ورقکاری شامل برش لیزر، پانچ CNC و پرس برک CNC، امکانات مورد نیاز برای تولید انواع رک شبکه را با بالاترین کیفیت فراهم کرده است.

خرید رک از شرکت الیماکول

جهت استعلام قیمت رک در انواع مختلف مورد نیاز خود می‌توانید به وبسایت شرکت الیماکول مراجعه کنید.

کارشناسان فروش الیماکول جهت انتخاب بهترین دستگاه بر حسب شرایط محیطی پروژه برای خرید رک شبکه، رک ایستاده و انواع سیستم های سرمایشی دیتاسنتر جهت اجرای استاندارد پروژه های شبکه، آماده ارائه مشاوره رایگان قبل از خرید به شما متخصصین این حوزه هستند. جهت ارتباط با شرکت الیماکول به صفحه تماس با الیماکول مراجعه کنید. وجه تمایز الیماکول فقط در کیفیت نیست!
