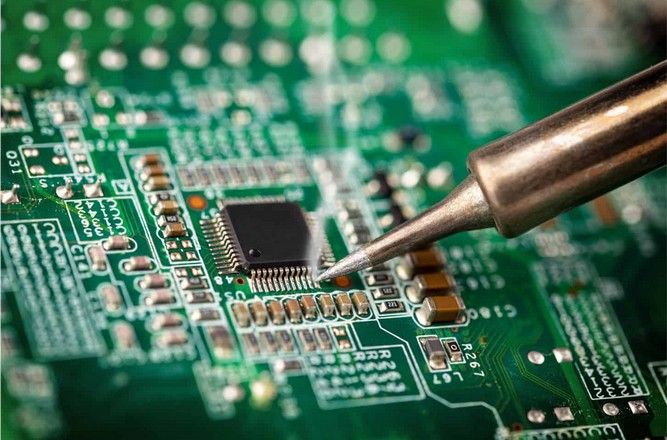

پی سی بی (PCB) مخفف Printed Circuit Board است. این کلمه به معنای مدار چاپی الکتریکی بوده و زمانی که سفارش مدار چاپی یا کیت مدار می‌دهید، در حقیقت چند قطعه الکترونیکی مختلف روی یک برد در کنار یکدیگر قرا می گیرد.
اگر به درون هر وسیله الکترونیکی همچون لپ‌تاپ، کامپیوتر، گوشی موبایل و غیره نگاه بیندازید یک یا چند عدد از این مدار چاپی الکتریکی را مشاهده می‌کنید. در ادامه با ما همراه باشید تا بیشتر در این باره صحبت کنیم.
مواد اولیه استفاده شده در سفارش ساخت pcb در ایران
ماده اولیه به کار رفته برای چاپ مدار یا کیت مدار شامل مواد مختلفی است. این مواد عبارتند از:
- راجرز
- تفلون
- Fiber
- فلکسی بل
میزان ضخامت برای سفارش مدار چاپی معمولاً بین ۰.۲ تا ۳.۲ میلی متر است. مدارهای چاپی قطعاتی نارسانا محسوب می‌شوند. برای انکه قطعات الکترونیکی مختلف کار کنند و با یکدیگر در ارتباط باشند، باید از مس استفاده کرد. خطوط مسی ارتباط دهنده این قطعات است که روی برد رسم می شود.
کاربرد برد مدار چاپی
امروزه صنایع مختلفی با سفارش مدار چاپی قسمت عمده ای از فرایند کنترل عملکرد دستگاه‌ها را مدیریت می‌کنند. مدار چاپی به طور کلی در ساخت لوازم برقی و الکتریکی به کار برده می‌شود. در ادامه برخی از کاربردهای برد مدار چاپی را بررسی می‌کنیم.
لوازم خانگی از مهم‌ترین وسایلی است که در خانه استفاده می‌شود. این مدارهای چاپی باعث می شوند که لوازم خانگی مانند لباسشویی قابل برنامه ریزی باشد.
تجهیزات پزشکی حوزه مهم دیگری است که مدار چاپی اهمیت دارد. تجهیزات پزشکی برای تجزیه و تحلیل اطلاعات به دست آمده از بیمار و تبدیل آن به اعدادی قابل فهم به این بردها نیاز دارد.
ماشین آلات صنعتی از جمله تجهیزاتی هستند که امروزه زیاد مورد استفاده قرار می‌گیرند. به خصوص از زمانی که بیشتر صنایع ماشینی شده‌اند، ماشین آلات نیز پیشرفت کرده و به وسیله مدار چاپی کنترل می‌شوند. از مهم‌ترین موارد می‌توان به صنعت خودروسازی و فولاد اشاره کرد.
سفارش مدار چاپی
برای این که چاپ مدار مدنظر خود را سفارش دهید، کافی است که به سایت ما مراجعه کنید. در اینجا می‌توانید نوع کاربرد برد را مشخص کرده و بسیاری از فاکتورهای مهم مانند میزان آمپراژ برد، یک طرفه یا دوطرفه بودن آن، نوع طراحی و حتی سایز آن را تعیین کنید. به این ترتیب می‌توانید در کوتاه‌ترین زمان ممکن برد مدنظر خود را خریداری کرده و از آن بهره ببرید. البته می توانید از بین بردهای آماده اقدام به سفارش مدار چاپی کنید.
نحوه ساخت برد چاپی
برای چاپ مدار برد ابتدا باید به وسیله یک نرم افزار طراحی برد مانند برنامه آلتیوم مدار را طراحی کنید. این کار توسط متخصصان حوزه الکترونیک انجام خواهد شد. سپس با استفاده از یک پرینتر لیزری، پرینتی به ابعاد یک در یک که هم اندازه مدار چاپی است را روی کاغذ گلاسه تهیه کنید. البته الزاماً مدارها 1*1 نیست.
در این مرحله توجه به مثبت یا منفی بودن لایه‌ها در چاپ مدار اهمیت دارد. برای چاپ کردن لایه زیرین مدار چاپی باید آن را به طور پازتیو یا همان مثبت چاپ کرد. طراحی علامت‌ها و نوشته‌های روی آن باید به طور نگاتیو یا منفی چاپ شود.
در مرحله بعدی برد یک لایه را هم اندازه با نقشه تهیه کرده و باید برش دهید. آن قسمت از برد که از جنس مس است، باید طوری با سمباده نرم، تمیز شود که قسمت اکسیدان شده آن از بین برود. بعد از انجام این کار قسمت مسی براق می‌شود و به راحتی می‌توانید مشاهده کنید. سپس برد باید شسته شود تا چربی‌های روی آن از بین برود.
برد شسته شده باید با یک دستمال مناسب و بدون پرز خشک شود و نقشه پرینت شده هم اندازه محیط برد برش داده شود. به این ترتیب سفارش ساخت pcb نهایی شده و برد در اختیارتان خواهد بود.
مزایای استفاده از مدار
استفاده از برد مدار چاپی مزایا و امتیازاتی دارد. از جمله این موارد می‌توان به سریع‌تر کردن روند تولید محصولات و به حداقل رساندن میزان خطاها در تولید اشاره کرد. مدار چاپی از شلوغ شدن سیم کشی‌ها و اتصالات جلوگیری می‌کند. استفاده از آن موجب گسترش تولید وسایل الکترونیکی و آسان شدن فرایند تولید صنایع می‌شود. همچنین مونتاژ کردن مدار چاپی به سرعت و خیلی آسان انجام می‌شود و از طرفی هزینه آن به صرفه خواهد بود.
جمع بندی
می‌توانید برای خرید و سفارش برد مدار چاپی به وب سایت آریا مدار ارجمند www.aryamadar.com مراجعه کنید. در این سایت می‌توانید مدار مدنظر خود را در هر ابعاد و پیچیدگی سفارش دهید. مهندسان متخصص حوزه الکترونیک این مجموعه مدار مدنظر شما را تولید خواهند کرد. همچنین می‌توانید از محصولات آماده نیز سفارش دهید.
مدار چاپی توانسته که تحول بزرگی را در صنعت به وجود آورد. به این ترتیب بسیاری از کارها سریع‌تر و با دقت بالاتری انجام می‌شود. از لوازم خانه تا ماشین آلات بزرگ همگی به این محصول نیازمند هستند.
