آشنایی با مزایای انواع کابل دوربین مداربسته

کابل دوربین مدار بسته دارای انواع مختلف خارجی و ایرانی است که کابل شبکه ایرانی به دلیل اینکه تولید داخل می باشد مورد استقبال افراد فعال در این حوزه می باشد. کابل شبکه CAT6 و CAT5 از جمله رایج ترین کابل های مورد استفاده در دوربین های مدار بسته، تحت شبکه هستند.

آشنایی انواع کابل دوربین مداربسته
برای جلوگیری از ورود افراد متجاوز و داشتن مدرکی مستند علیه فرد متجاوز، باید سیستم هایی با امنیت بالا و دارای کابل دوربین مناسب انتخاب کرد. این کابل ها باید کیفیت سیگنال های ویدیویی را افزایش دهند تا تصاویر و فیلم های ضبط شده بسیار واضح باشند. در ادامه به معرفی انواع کابل دوربین مداربسته و بیان مزایا و معایب هر یک می رویم.

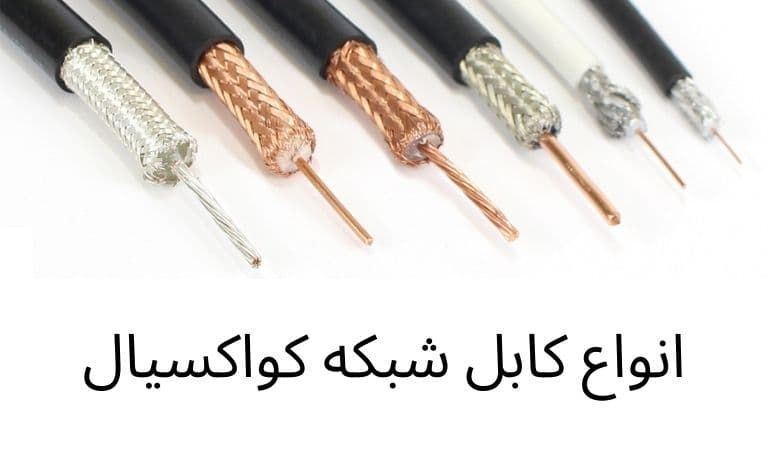

1. کابل های کواکسیال
این کابل های دوربین مدار بسته مدت زمان طولانی است که به دلیل داشتن کیفیت بالای محافظتی در حوزه فعالیت های دیجیتال به کار می رود. این نوع کابل ها در سیستم مدار بسته آنالوگ به چهار  دسته زیر تقسیم می شوند.

۱ـ کابل کواکسیال RG59

۲ـ کابل کواکسیال RG58

۳ـ کابل کواکسیال RG6

۴ـ کابل کواکسیال RG11

کابل RG-6: از ویژگی های این کابل می توان به وزن بالای آن، مناسب برای پهنای باند بالا و فرکانس های بالا اشاره کرد. کابل RG-6 برای ادارات دولتی، مجتمع های اداری و نیروهای انتظامی کاربرد داشته و برای استفاده در دوربین های مدار بسته فضای داخلی مناسب نمی باشد.

کابل RG-59: این کابل برای استفاده در دوربین های مدار بسته ساختمان ها مانند آپارتمان ها، ویلاها، هتل ها و سایر فضاهای داخلی (اماکن نسبتاً کوچک) مناسب می باشد زیرا برای پهنای باند پایین کاربرد دارد.

مزایای کابل دوربین مدار بسته کواکسیال

1. دوام بالای کابل کواکسیال: این کابل از مواد بسیار سختی که در برابر ساییدگی و پارگی مقاوم هستند ساخته شده است و بنابراین دارای دوام بالایی می باشد.

2. کاربردهای مختلف: این کابل در زمینه های مختلفی مانند انتقال سیگنال های فرکانس رادیویی، ساخت و ساز، بکسل وسایل نقلیه  و کشتی های اتصال دهنده کاربرد دارد.

3. مسافت فیزیکی: کابل کواکسیال برای استفاده در مسافت های فیزیکی طولانی به منظور انتقال سیگنال بسیار مناسب است.

4. قابلیت اطمینان:  این کابل بوسیله لایه ای عایق از سیگنال های حاصل از تداخل الکتریکی خارجی منتقل شده محافظت می کند.

معایب کابل دوربین مدار بسته کواکسیال
کابل های دوربین مدار بسته کواکسیال به دلیل برخورداری کیفیت بالای دارای قیمت گران تری نیز می باشند. بنابراین یکی از معایب این کابل ها پر هزینه بودن آن ها در مقایسه با دیگر کابل های امنیتی مثل کابل شبکه ایرانی و کابل شبکه cat6 است.

کابل کواکسیال دارای صفحه ای مسی بوده که سبب افزایش سرعت انتقال داده ها می شود. این کابل در دوربین های مدار بسته در دو نوع و اندازه تولید می شوند که نصب بسیار ساده و راحتی دارند.

2. کابل های برق ویدئویی
این نوع کابل برای انتقال سیگنال از دوربین های مداربسته به سیستم های تلویزیونی کاربرد دارد. به کابل های برق ویدئویی، کابل PnP  گفته می شود که کابل های کوتاهی بوده و قیمت پایین تری نسبت به مدل های دیگر کابل دارند. این کابل ها دارای نصب آسان و راحتی هستند و زمان زیادی برای نصب و راه اندازی دوربین بوسیله آن ها صرف نمی شود.

 مزیت های کابل های برق ویدئویی:

1. نصب و تنظیم ساده این کابل ها، آن ها را به محصولاتی کاربر پسند تبدیل نموده است.

2. کابردهای مختلف کابل های برق ویدئویی شامل  انتقال سیگنال های ویدئویی، انتقال همزمان انرژی DC به دوربین های امنیتی (CCTV) می باشد.

3. به دلیل قیمت ارزان این کابل ها کاربران زیادی می توانند از این کابل ها در دوربین های مدار بسته استفاده کنند.

معایب کابل های برق ویدئویی:
محدوده استفاده از این کابل بسیار محدود است و برای به کارگیری این کابل در دروبین های مدار بسته ای که برای مسافت های طولانی هستند گزینه مناسبی نمی باشد.

3. کابل های دروبین مدار بسته سیامی
این کابل از دو بخش یکی برای انتقال داده ویدئویی و بخش دیگر جهت برق رسانی به دوربین تشکیل شده است.  این کابل های دوربین مدار بسته شامل سه مزیت تطبیق پذیری، یکپارچگی داده ها و عملیات ساده سازی است و همچنین پیچیده بودن برای این کابل یک نقص محسوب می شود زیرا از لحاظ نحوه کار ، نصب و راه اندازی در مقایسه با سایر کاب لهای امنیتی از پیچیدگی بیشتر برخوردار می باشند.

مزیت کابل های سیامی

تطبیق پذیری:  به دلیل اینکه امکان دارد این کابل ها برای انتقال همزمان داده و نیرو به کار رود می توانند ارزش بالایی داشته باشند.
یکپارچگی داده ها:  در این کابل ها امکان انتقال برق بدون هیچ گونه دخالتی در انتقال ویدیو وجود دارد بنابراین استفاده از کابل دوربین مدار بسته سیامی می تواند تا حد زیادی اطمینان داده ها را بالا ببرد.
عملیات ساده سازی: با استفاده از کابل سیامی می توان توسط یک کابل قدرت و داده را منتقل کرد. بنابراین مراحل تنظیم سیستم تصویری راحت و ساده خواهد بود.

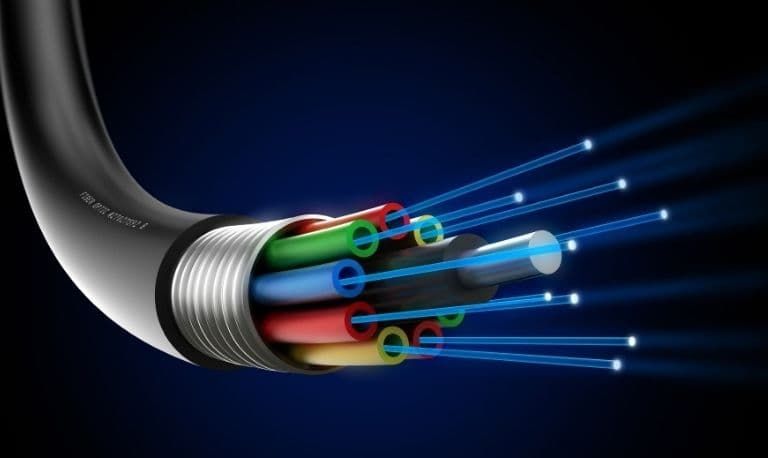

4. کابل های دوربین مدار بسته فیبر نوری

در این نوع کابل های شبکه برای دوربین های مدار بسته داده ها به شکل پالس های پر سرعت نور در طول شیشه، رشته یا فیبر انتقال می یابند. هرچند انتقال فرکانس و سیگنال با کیفیت بیشتری انجام می شود ولی هزینه های زیادی را به خود اختصاص می دهد. کاربرد کابل فیبر نوری بیشتر برای مجموعه های مهم و حرفه ای می باشد و به دلیل هزینه بالایی که دارد برای استفاده در مکان های مسکونی و کوچک مناسب نیست.

 مزیت های کابل های فیبر نوری

1. سرعت بالا در انتقال اطلاعات یک ویژگی و مزیت مهم کابل های فیبر نوری می باشد.

2. این کابل ها به دلیل اینکه سیگنال های موجود در حمل و نقل  تداخل الکترومغناطیسی ندارند و نیازمند انتقال مجدد نیست می توانند با راندمان بالایی داده ها را انتقال دهند.

3. فیبر نوری دارای ظرفیت بزرگی برای ارائه اطلاعات بیشتر نسبت به سیم های مسی معمولی می باشد.

4. از این کابل ها می توان برای استفاده در مسافت های خیلی طولانی بهره برد بدون اینکه مشکلی در انتقال داده ها رخ دهد.

 معایب کابل های فیبر نوری

1. شدت کار در نصب و راه اندازی دوربین مدار بسته بوسیله این کابل ها بسیار بالا است. به عبارت دیگر به نیروی انسانی زیادی جهت نصب و نگهداری این کابل ها نیاز است.

2. این کابل ها ظریف هستند و به دلیل الیاف شیشه ای این کابل به حفاظت بالایی نیاز دارند، زیرا هر نوع آسیب یا خراش کوچکی ممکن است قدرت کابل فیبر نوری در انتقال با کیفیت سیگنال ها را کاهش دهد.

3. کابل فیبر نوری از گران ترین نوع کابل های دوربین مدار بسته و امنیتی هستند.

5. کابل های جفت پیچ خورده
این کابل ها دارای دو سیم مسی و عایق اند که در اطراف یکدیگر پیچ می خورند. برای اهداف صوتی و تصویری از این کابل ها استفاده می شود و کارایی بیشتری از لحاظ نظارت تصویری دارند. عیب این کابل های جفت پیچ خورده داوم کمتر آن ها است که از لحاظ فیزیکی بسیار ضعیف می باشند. این ضعف به دلیل کوتاهی آن ها و نصب راحت این کابل ها است؛ زیرا دائم ممکن است تداخل سیگنال رخ دهد و نمی توان عملکرد دائمی سالمی را برای سیستم تضمین کرد.

 مزایای کابل های جفت پیچ خورده
علاوه بر آنچه در مورد کابل های جفت پیچ خورده گفته شد می توان برای این کابل ها مزایایی را نیز در نظر گرفت که شامل موارد زیر است.

1. به این دلیل که آن ها می توانند تا حد زیادی سبب کاهش ضربات متقابل و القای الکترومغناطیسی بین جفت سیم شوند؛ بنابراین می توان گفت این کابل ها دارای یکپارچگی سیگنال بوده و از حفاظت دائم تمامی سیگنال ها در ترانزیت می توان اطمینان داشت.

2. ایمنی: این کابل ها در برابر شوک های الکتریکی احتمال خطر را کاهش می دهند بنابراین سبب افزایش ایمنی برای کابران هستند.

3. کابل های جفت پیچ خورده دارای قابلیت صرفه جویی در فضا را دارد زیرا جابجایی چندین جفت در یک کابل امکان پذیر می باشد.

6. کابل دوربین مدار بسته برق
این کابل ها برای انتقال نیروی الکتریکی کاربرد دارد و شامل مجموعه ای از یک یا چند هادی الکتریکی است که توسط یک غلاف کلی در کنار هم قرار گرفته اند. این کابل ها برای انتقال داده های دیدئویی مناسب نیستند و کارایی آن ها فقط در انتقال انرژی الکتریکی است. بنابراین دارای ارزش پایین و کابرد محدودی هستند.

از جمله مزایای کابل برق می توان به قابلیت ایمنی آن ها، ماندگاری و دوام و قیمت ارزان آن ها اشاره کرد. کابل های برق قابلیت دفن شدن در زیر زمین یا نصب در ارتفاع زیاد را دارند بنابراین کاملا ایمن هستند. از این کابل ها می توان برای ساخت یک قسمت دائمی از ساختمان استفاده کرد بنابراین چون طول مدت استفاده بالایی دارند می توانند صرفه اقتصادی داشته باشند.

آشنایی با انواع کابل شبکه

کابل شبکه Cat5 ، کابل شبکه Cat6 و کابل شبکه Cat7 از جمله کابل شبکه ایرانی هستند که دارای کیفیت بالا و قیمت مناسبی می باشند. کابل شبکه ایرانی در کشور توسط دستگاه های پیشرفته روز اروپا و با استفاده از مواد اولیه با کیفیت ساخته می شود.

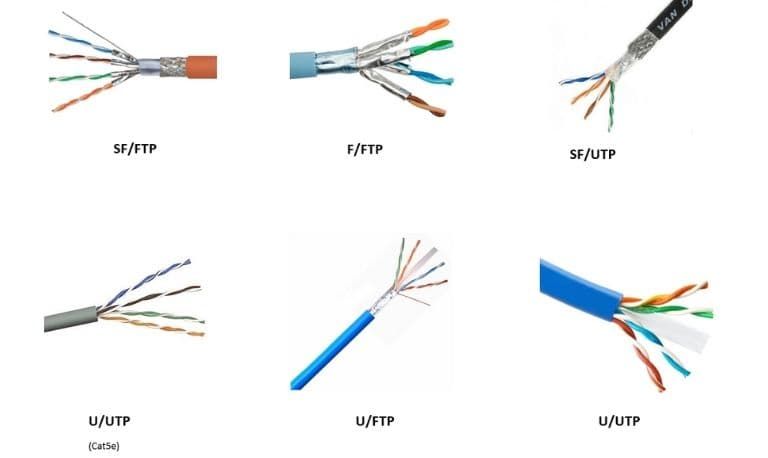

به لحاظ نوع نصب در محیط های مختلف کابل شبکه در انواع مختلفی دسته بندی می شود.

• کابل UTP : این نوع کابل بر روی زوج سیم های درون کابل بدون فویل یا شیلد می باشد. بیشترین کاربرد آن در محیط های داخلی است؛ زیرا این محیط ها فاقد هر گونه آلودگی و پیچیدگی هستند.

• کابل U/FTP : این کابل به دلیل اینکه توسط فویل زوج سیم ها محافظت می شوند می تواند در محیط های دارای نویز به کاربرده شود.

• کابل F/FTP : این کابل برای استفاده در محیط های دارای نویز زیاد است زیرا هر یک از زوج سیم ها و مجموعه سیم ها بطور جداگانه داخل فویل هایی پیچیده می شوند.

• کابل S/FTP : این نوع کابل ها در مکان هایی که احتمال کشیده یا خم شدن کابل تصویر وجود دارد و همچنین در محیط های دارای نویز بالا مورد استفاده قرار می گیرد. در این کابل زوج سیم ها بوسیله فویل ها و مجموعه سیم ها داخل شیلد بافته شده محافظت می شوند.

• کابل SF/UTP : در این نوع کابل شبکه مجموعه سیم ها داخل فویل و شیلد قرار دارند ولی زوج سیم ها فاقد محافظ می باشند.

• کابل S/UTP : این نوع کابل به این دلیل که مجموعه سیم ها توسط شیلد بافته شده محافظت می شوند برای استفاده در محیط هایی که احتمال آسیب فیزیکی وجود دارد مناسب می باشند.

• کابل F/UTP : در این کابل شبکه برای هر زوج سیم هیچ گونه پوششی برای محافظت در نظر گرفته نشده ولی مجموع زوج سیم ها داخل فویل محافظت می شوند.

پنج فاکتور مهم برای انتخاب کابل دوربین مدار بسته
هنگامی که می خواهیم برای راه اندازی سیستم امنیتی از دوربین های مدار بسته استفاده کنیم باید در انتخاب نوع کابل دوربین توجه ویژه ای داشته باشیم. در ادامه عوامل مهمی را که در انتخاب یک کابل دوربین مدار بسته با کیفیت موثر هستند را بیان می کنیم.

1. نوع کابل: میزان مس کابل انتخابی باید 95% از مس خالص باشد. کابل های کواکسیال دارای درجه الکترولیتی جامد بوده و به میزان 97/97 درصد از مس خالص، بنابراین کابل کواکسیال از لحاظ کیفیت برای دوربین های مداربسته بسیار کارآمد می باشند.

2. الزامات نرخ داده: نصب های محتلف به نرخ های متفاوتی از انتقال داده نیاز دارند. برای مثال سرعت انتقال داده در نصب دوربین مدار بسته در منازل معمولی نسبت به تاسیسات بزرگ بسیار کمتر است. در ابتدا باید نرخ انتقال داده مشخص شود تا کابل بتواند آن نرخ ها را ارائه دهد.

3. طول / فاصله کابل کشی: برای اطمینان از اتصال راحت تمام اجزای مختلف به یکدیگر، اندازه کابل باید کمی بیشتر از مسافت کلی پوشش باشد.

4. ماهیت تجهیزات نظارت تصویری: هر چه تجهیزات مدرن تر باشند نیاز به کابل های پیشرفته تری مانند کابل های فیبرنوری خواهد بود. این موضوع نیزمی تواند به صورت برعکس نیز باشد.

5. ویژگی های امنیت داده ها: برای اینکه انتقال سیگنال ها در موقع ترانزیت صحیح تر انجام شود باید کابلی که برای راه اندازی دوربین مدار بسته به کار می رود بتواند سیستم را در برابر هر گونه نویزی محافظت نماید.
