یک‎گام جلوتر از تولیدات جهانی با پاورهای سری EUD گرین!

طراحی و توپولوژی DC-DC پاورهای توان بالا را از پاورهای توان پایین ولی حرفه ای سری EUD گرین بخواهید!

همان طور که مستحضر هستید منابع تغذیه رده پایین گرین در چهار گروه ES,EU,SP و HE طبقه بندی می‌شوند که هر یک از گروه‌های نام برده توسط معتبرترین تولید کنندگان منابع تغذیه سوئیچینگ ATX در دنیا طراحی شده است. اگر خاطرتان باش طرح تحول منابع تغذیه گرین از حدود 9 ماه پیش و با عرضه پاورهای HP+ و OCPT آغاز و هم اکنون در سومین قدم به پاورهای توان پایین، خوش قیمت و حرفه ای رسیده است. در این مرحله و در فاز اول پاورهای سری EU+ و ES با مدل‌های جدیدتر خود به اسم EUD و ESD جایگزین می‌شوند و در آینده نزدیک و در فاز دوم نیز مدل‌های SPD و HED جایگزین نسل قبلی خواهند شد.

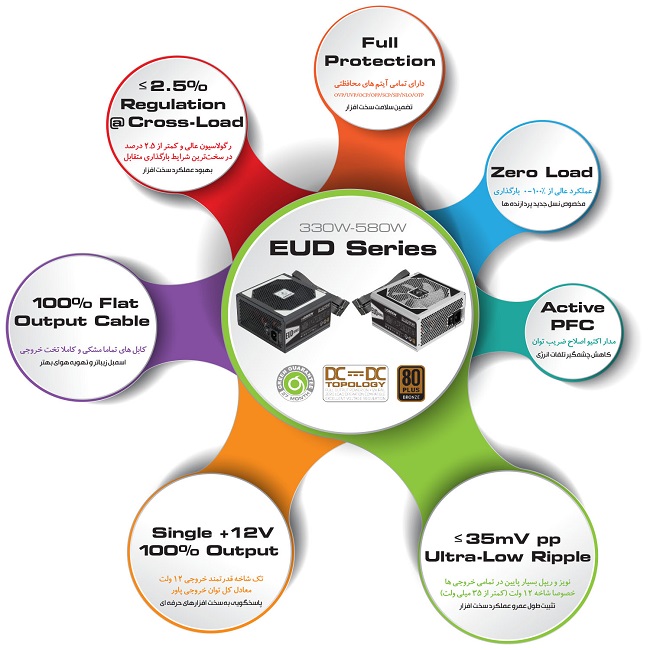

مهمترین خصوصیات و قابلیت‎های پاورهای سری EUD گرین با بهره مندی از توپولوژی DC-DC در یک نگاه

• دارای تمامـی پروتکــشن‎های ایمنـی OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP جهت تضـمین سـلـامت سـخت افزار

• بدون محــدودیت در بارگـذاری متقابل (CROSS-LOAD) شاخـه ها، متناسب با جدید ترین سـخت افزار های حـــرفه ای

• دارای تک شاخه بسیار پرقدرت 12V با قابیلت ارایه‎ی تمامی توان خروجی منبع تغذیه برروی تک شاخه +12V خروجی

• طــراحی مــدرن مبتنـی بر یکســـو کننده های همــزمان به همـــراه مبـدل های بسـیار پربازده DC-DC در بخـش ثانـویه

• رگولـاسـیون ولتاژ کمتر از 2.5% در شـاخه ‎های اصــلی خروجی +5V و +3.3V و +12V و در شـرایـط بارگـذاری متقابل

• ریپل و نویــز کمتر از 35mv شاخــه پر اهـمیت +12V خـروجـی به واسـطه طراحی مدرن و فیلتـرهای CLC بخش ثانـویه

• برخورداری ازفن 120mm با کارکرد عملیاتی فوق العاده کم صدا تا 80% بار نامی حتی دردمای محیط حداکثر 40 درجه

• مجـهز به کابل های تماماً تـخــت (Flat) مشـکی رنگ جهـت اسـمبل زیباتر و گـــردش بهـتر هـوا در فضای داخل کـیس

• دارای گواهــینامه 80Plus Bronze و بازدهــی مصـــرف انرژی تا 88% جهت صــرفه جویی و کاهـــش تلفـات حــــرارتـی

• بـرخــورداری از مـــدار تـصــحیــح ضــریـب تــوان اکــتـیــو (Active PFC) و ضــریـب تـوان (Power Factor) بیـــش از 0.95

• مجـــهـز به خازن های تایــــوانی فــــوق العاده باکــیفیت با قابلــیت کارکــرد تا دمـای 105 درجه در بخـش اولیه و ثانویه

• بهــره منـدی از قطـعات داخـلی بسـیار با کیفـیت (متناسـب با توان و رده این پاورها) و دارای 37 ماه گـارانتــی گــریــن


 اولین سری محصولات گرین با این تکنولوژی جدید، پاورهای سری EUD می باشند که در ادامه توجه شما را به مهم‌ترین ویژگی‌ها و قابلیت‌های پاورهای نسل جدید EUD جلب می‌کنیم:

شرکت پردیس صنعت سیاره سبز "گرین/GREEN" مفتخر است که در اقدامی بی‌سابقه، پاورهای خوش قیمت و توان پایین خود را به مبدل‌های DC-DC مجهز کرده است. این در حالی است که در حال حاضر اکثر تولید کنندگان پاور در دنیا این نوع توپولوژی را تنها در مدل‌های میان رده و رده بالای تولیدات حرفه ای خود پیاده سازی می‌کنند. قطغا استفاده از عبارت "پاورهای رده پایین" برای این نسل جدید پاورهای گرین با این همه امکانات و قابلیت ها، گزینه مناسبی به شمار نخواهد رفت. بنابراین بر اساس محدوده توان خروجی اشان (300W-580W) بهتر است از عبارت "پاور حرفه ای توان پایین" استفاده کنیم...

•     توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) در بخش ثانویه

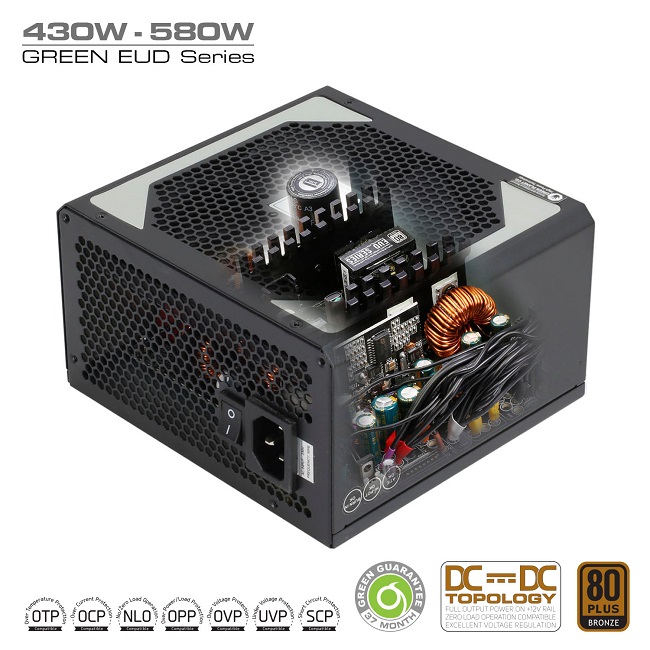

پاورهای سری EUD بر خلاف نسل قبل که در طراحی بخش ثانویه آن‌ها از توپولوژی Group Regulation استفاده شده بود از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) بهره می‌برد. در تکنولوژی Synchronous Rectification از دیودهای شاتکی در بخش خروجی حذف شده و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند. در نسل EUD به لطف استفاده از ماسفت های فوق‌العاده باکیفیت Low RDS(on)، شاهد افزایش چشمگیر کارایی و کاهش افت ولتاژ و تلفات حرارتی هستیم که همین امر به‌صورت محسوس باعث افزایش/تثبیت عمر مفید و تحمل منبع تغذیه در برابر حرارت بالا خواهد شد.
همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (+12V,+5V,+3.3V) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و به دنبال آن، اضافه شدن پروتکشن NLO (No Load Operation) به قابلیت‌های این سری از منابع تغذیه شده است.

نتیجه نهایی پیاده سازی این توپولوژی کاهش Voltage Regulation شاخه‌های اصلی به کمتر از 2.5% و همچنین واکش گذرا (Transient Response) به مراتب سریع‌تر از نسل قبل خواهد بود. علاوه بر این، بر خلاف اغلب منابع تغذیه در این رنج قیمت، قابلیت ارائه تمامی توان خروجی پاور تنها بر روی شاخه +12V نیز فراهم شده است. در واقع کاربرانی که قصد استفاده این سری از پاورها را بر روی سیستم های مدرن و مجهز به پردازنده و کارت های گرافیک پرمصرف دارند می توانند بدون هیچ گونه محدودیتی از نظر توزیع توان بر روی شاخه های خروجی از حداکثر کارایی تجهیزات حرفه ای خود بهره مند شوند.

در واقع پاورهای نسل جدید EUD همانند پاورهای رده بالا و گران قیمت موجود در بازار از تمامی پروتکشن های ایمنی حال حاضر پیاده سازی شده در منابع تغذیه سوئیچینگ مدرن پشتیبانی می‌کنند. شرح عملکرد پروتکشن های OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP پیاده سازی در پاورهای EUD:

•     Surge & Inrush Protection (SIP)

 به لطف تعبیه MOV (Metal Oxide Varistor) و همچنین NTC Thermistor در بخش ورودی، عملکرد و سلامت این نسل از پاورها در برابر جریان هجومی (Inrush Protection) و حتی Spike های شدید ولتاژ در ورودی بیمه شده است.

•     Over/Under Voltage Protection (OVP/UVP)

در صورتی که محدوده ولتاژ هر یک از شاخه‌های خروجی از محدوده حداقل و حداکثر ایمن تعیین شده فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

•     Over Current Protection (OCP)

در صورتی که به هر دلیلی جریان عبوری هر یک از شاخه‌های خروجی از محدوده ایمن تعیین شده فراتر رود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

•     Short Circuit Protection (SCP)

اتصال کوتاه یا Short Circuit زمانی اتفاق می‌افتد که امپدانس خروجی هر یک از شاخه‌های خروجی منبع تغذیه کمتر از 0.1 اهم شود. در واقع در صورتی که هر یک از شاخه‌های خروجی با یکدیگر و یا با به زمین (GND) اتصال کوتاه شود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

•     OPP (Over Power Protection)

در صورتی که توان مصرفی مجموع شاخه‌های خروجی منبع تغذیه از مقدار تعیین شده فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

•     OTP (Over Temperature Protection)

در صورتی که به دلایل مختلف نظیر از کار افتادن فن دستگاه، مسدود شدن روزنه‌های ورود و خروج هوا و یا اعمال بار بیش از توان نامی منبع تغذیه در فواصل طولانی، حرارت داخلی پاور از مقدار تعیین شده فراتر رود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

•     No-Load Operation (NLO)

این پروتکشن به منبع تغذیه این اجازه را می‌دهد تا حتی در صورتی که شاخه‌های خروجی آن به بار متصل نباشد بدون مشکل به فعالیت خود ادامه دهد. (نکته: اینتل از عبارت No-load Situation برای این پروتکشن در استاندارد ATX12V V2.4 استفاده نموده است. اما عموما این پروتکشن را به نام NLO می شناسند)

•     بهره‌مندی از خازن‌های جامد و الکترولیت باکیفیت تایوانی از نوع 105°C در بخش اولیه و ثانویه

در منابع تغذیه سری EUD در هر دو بخش اولیه و ثانویه از خازن‌های الکترولیتی و جامد (Solid) باکیفیت تایوانی و با قابلیت کارکرد در دمای 105°C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85°C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

•     ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌ +12V خروجی پاورهای سری EUD به‌واسطه توپولوژی مدرن پیاده سازی در بخش ثانویه و فیلترهای متعدد CLC حداکثر 35mV(pp) می‌باشد که معادل کمتر از یک سوم محدوده مجاز در آخرین ویرایش استاندارد پاورهای ATX است.

•     فن فوق‌العاده کم صدا با عملکرد به مراتب هوشمندتر

به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای نسل جدید EUD، نویز صوتی این مدل‌ها تا حدود 70% الی 80% توان نامی پاور بسیار پایین بوده و عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

•     بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80 Plus Bronze

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای EUD سبب شده تا حداکثر بازدهی مصرف انرژی نسل دوم این پاورها به حدود 88% برسد. این میزان بازدهی مصرف انرژی سبب شده تا این سری از پاورها موفق به کسب گواهینامه 80 Plus Bronze شوند.

•     کابل‌های خروجی فلت و یک‎دست مشکی

در پاورهای سری EUD از کابل‌های خروجی تماما مشکی و از نوع فلت (تخت) استفاده شده است. کابل‌های فلت نسبت به کابل های رشته ای متداول، انعطاف پذیرترند و کابل کشی قطعات را آسان‌تر کرده که نهایتا سبب زیبایی بیشتر اسمبل سیستم و تهویه بهتر هوای داخل کیس خواهد شد.

برای کسب اطلاعات بیشتر به صفحه اختصاصی سری EUD در  وب سایت رسمی گرین مراجعه کنید.
