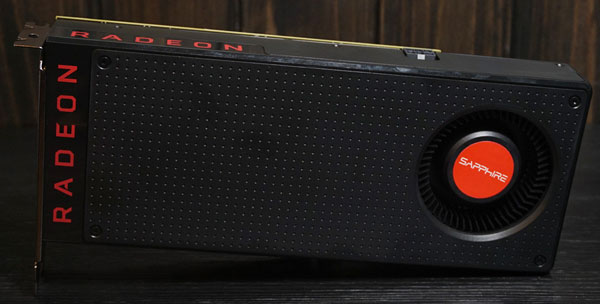

شخص نا‌شناسی دست به کالبد شکافی نمونه‌ای از مدل مرجع کارت گرافیک Radeon RX 480 با برند Sapphire زده و تصاویری از اجزای مختلف آن منتشر کرده است. این تصاویر اطلاعات خوبی از RX 480 ارائه می‌کند.

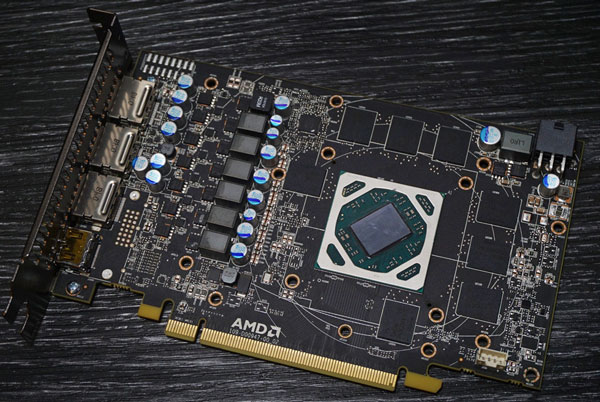

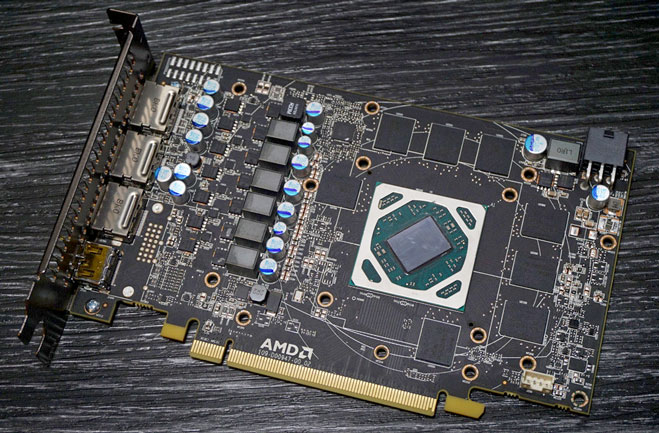

برای شروع، برد PCB مرجع RX 480 دارای 1+6 فاز رگولاتور ولتاژ به ترتیب برای تغذیه پردازنده گرافیکی و تراشه‌های حافظه است که توان خود را از تنها یک کانکتور 6 پینی PCIe می‌گیرد.

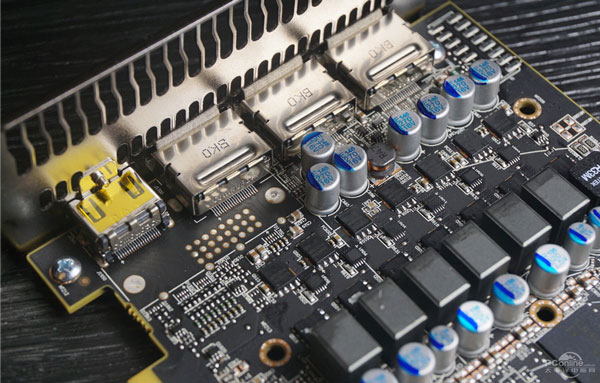

درگاه‌های خروجی تصویر مدل مرجع از یک عدد HDMI 2.0 و سه عدد DisplayPort 1.4 تشکیل شده است.

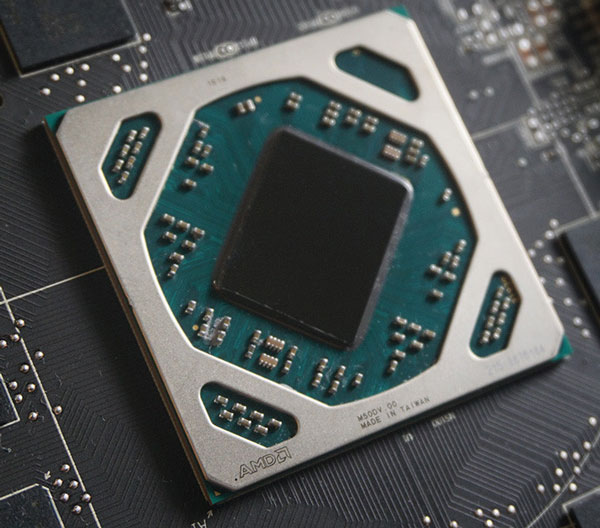

در تصویر فوق، تراشه 14 نانومتری Ellesmere را مشاهده می‌کنید.

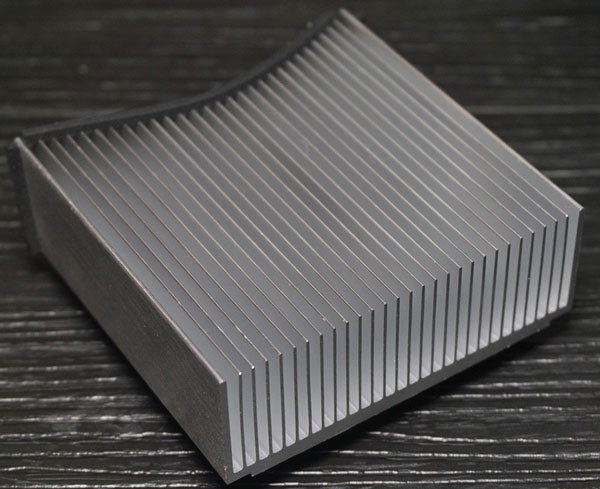

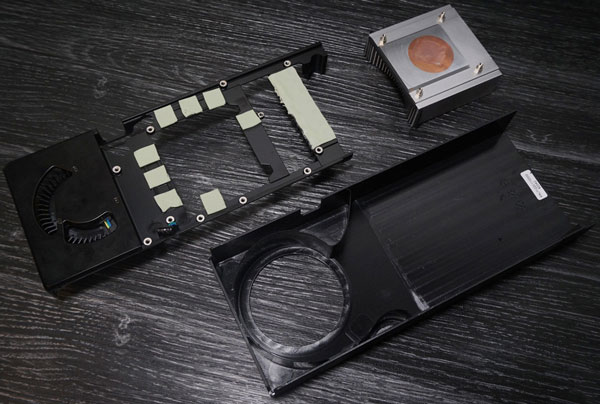

راهکار خنک سازی مدل مرجع این کارت از یک حرارت گیر آلومینیومی ساده با هسته مسی و یک عدد فن دمنده تشکیل شده است. این حرارت گیر به طور مستقیم حرارت پردازنده گرافیکی را جذب می‌کند. دفع حرارت از سطح تراشه‌های حافظه و مدار تغذیه بر عهده یک صفحه فلزی است که با حرارت گیر اصلی در تماس است.
هر فاز رگولاتور ولتاژ مربوط به پردازنده گرافیکی از یک عدد چوک، دو عدد ماسفت LFPAK و یک درایور تشکیل شده و خبری از بکارگیری پکیج‌های مجتمع نیست.

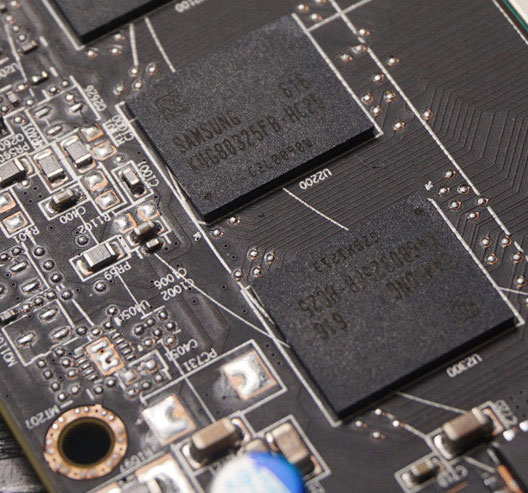

تراشه‌های حافظه GDDR5 بکار رفته در مدل مرجع با فرکانس موثر 8 گیگاهرتز، ساخت سامسونگ هستند.
هرچند راهکار خنک سازی مدل مرجع این کارت در ظاهر ضعیف به نظر می‌رسد، اما نباید فراموش کرد AMD از فناوری ساخت بسیار بهینه 14 نانومتری بهره گرفته و توان حرارتی این تراشه تنها 150 وات است. با این حال مطمئناً کارت‌های کاستوم مجهز به برد PCB و کولر قدرتمند‌تر نیز در راه‌اند.
فروش کارت گرافیک AMD Radeon RX 480 از روز 9 تیر با قیمت 199 دلار برای مدل 4 گیگابایتی و 229 دلار برای مدل 8 گیگابایتی آغاز می‌شود.
این تصاویر مربوط به مدل 8 گیگابایتی با قیمت 229 دلار است.
منبع:techpowerup
