همانطور که می‌دانید کابل 12VHPWR در روزهای پس از معرفی کارت‌های گرافیک GeForce RTX 40 انویدیا توجه بسیاری از متخصصین و علاقه‌مندان را به خود جلب کرد. در این مطلب شهر سخت افزار به پنج نکته مهم در مورد روش نصب این کابل می‌پردازیم که سیستم شما با مشکلاتی مانند جدا شدن پین‌ها و عدم اتصال صحیح کابل روبرو نشود.

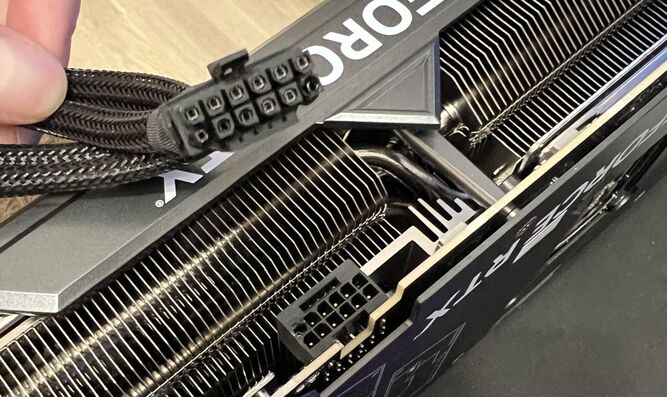

جدیدترین طراحی استاندارد رابط منبع تغذیه 12VHPWR انجمن PCI-SIG از یک کانکتور منبع تغذیه 12 پین و یک کانکتور انتقال سیگنال 4 پین تشکیل شده است. چه از کابل واحد منبع تغذیه 12VHPWR (12VHPWR به 12VHPWR) استفاده می‌کنید، چه از یک کابل آداپتور 12VHPWR (رابط چندتایی PCIe 8 PIN به 12VHPWR) بهره می‌گیرید، لطفاً به نکات زیر توجه کنید تا از اتصال صحیح کابل‌ها اطمینان داشته باشید.
در همین رابطه بخوانید:
- خبر خوش AMD برای گیمرها؛ عدم استفاده از کانکتور 12VHPWR در سری Radeon RX 7000
- ذوب شدن اتصال پاور کارت گرافیک RTX 4090 حتی بدون آداپتور 12VHPWR
- رونمایی از آداپتور 90 درجه‌ای Cablemod برای حل مشکل کابل‌های 12VHPWR انویدیا
5 نکته مهم در مورد اتصال کابل 12VHPWR
نکته 1:

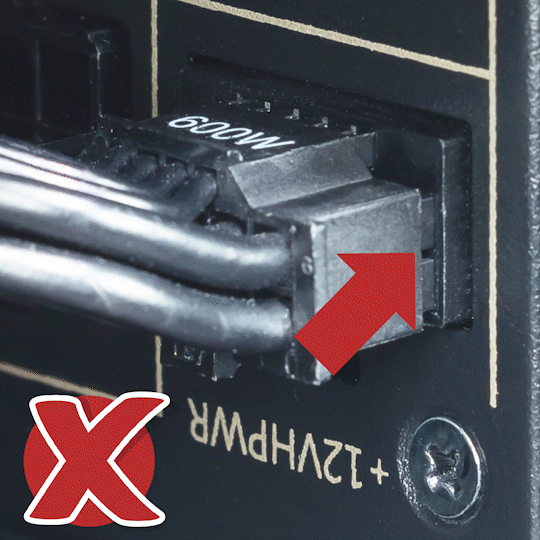

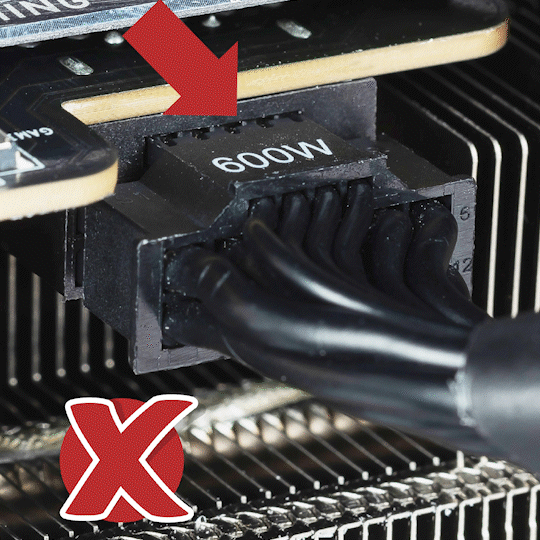

اطمینان حاصل کنید که کانکتور 12VHPWR به طور کامل در سوکت‌های برق کارت گرافیک و واحد منبع تغذیه قرار داده شده است. در بخشی که متصل است نباید شکافی وجود داشته باشد.

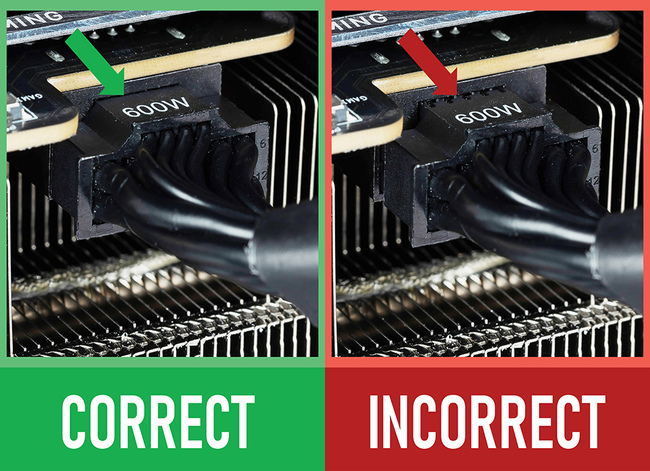

اتصال به کارت گرافیک

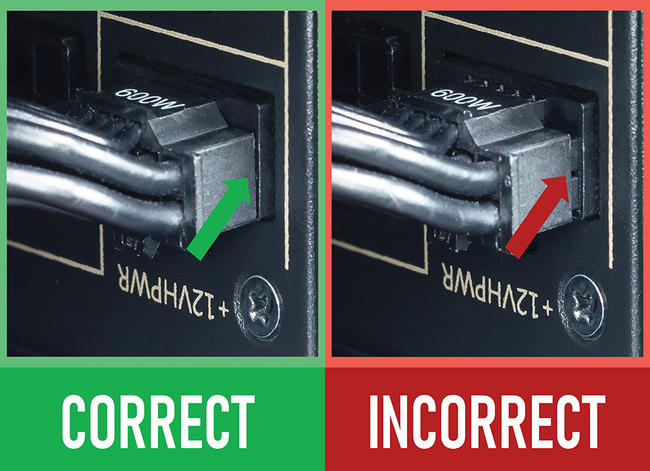

اتصال به منبع تغذیه
نکته 2:

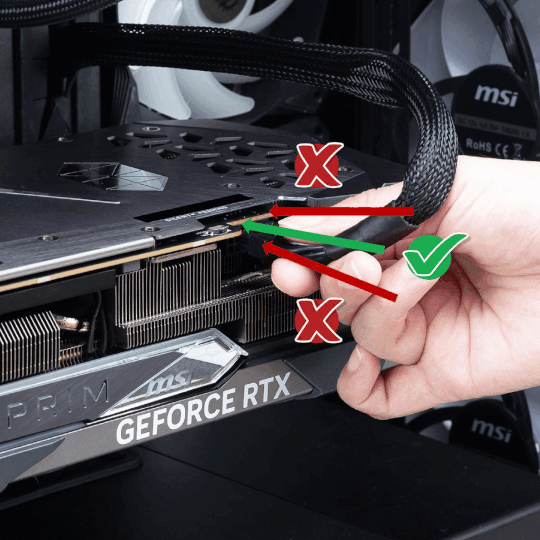

کانکتور برق را به موازات کارت گرافیک و واحد منبع تغذیه وارد کنید. از قرار دادن کابل مزبور به صورت زاویه‌دار خودداری کنید زیرا ممکن است باعث ایجاد فشار ناهموار بر روی کانکتور شود. اتصال زاویه‌دار ممکن است منجر به تماس سطوح رسانا به صورت نادرست و توزیع ناهموار جریان برق شود.
نکته 3:

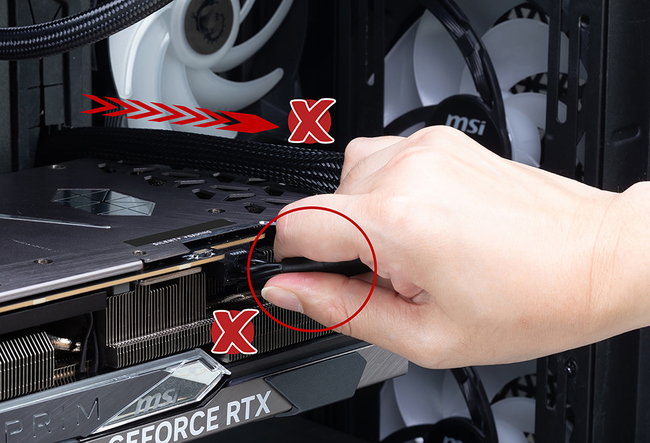

در طول فرآیند وصل کردن، جدا کردن یا مدیریت کابل، کانکتور 12VHPWR را خیلی محکم نکشید تا از خطر شل شدن پین‌ها جلوگیری کنید. در حالت کلی برای اتصال یا جدا کردن کابل، باید سر کانکتور برق (از جمله قفل ضد خطای روی سر کابل) را کمی فشار دهید و سپس آن را با زاویه موازی به داخل فشار دهید یا بیرون بکشید.
در همین رابطه بخوانید:
- عمر محدود آداپتور 12VHPWR کارت‌های گرافیک RTX 40 انویدیا
- جلوگیری از خم شدن کابل 12VHPWR با یک وسیله ساده و کاربردی
- هشدار درباره داغ شدن آداپتورهای تبدیل 12VHPWR و خطر آتش سوزی
نکته 4:

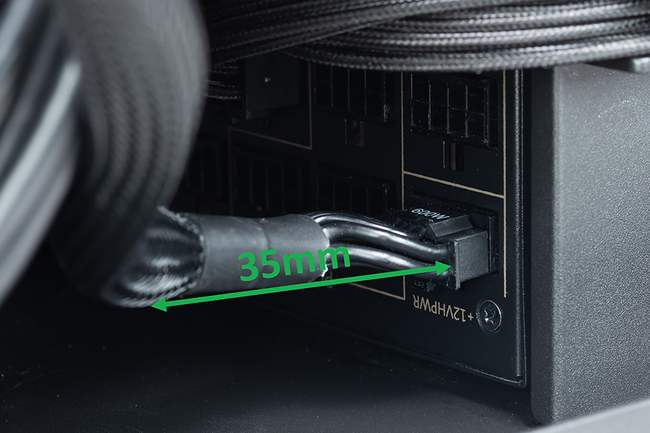

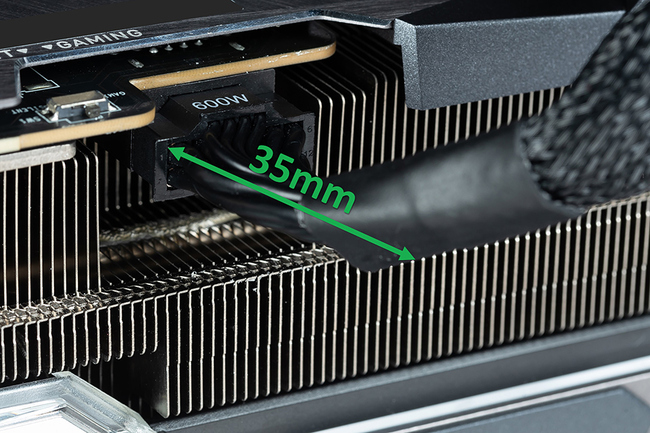

حداقل 35 میلی متر فضا برای کابل منبع تغذیه 12VHPWR در هر دو طرف کارت گرافیک و خود منبع تغذیه برای قرارگیری و مدیریت این کابل در نظر بگیرید. اگر در فرآیند نصب سیستم، کابل نیاز به خم شدن دارد، سعی کنید کابل را از بخش نزدیک به کارت گرافیک خم نکنید.
اتصال به کارت گرافیک
اتصال به منبع تغذیه
نکته 5:
هنگام نصب کانکتور برق 12VHPWR در کیس‌های نسبتاً کوچک، پنل کناری را به زور نبندید تا فشار اضافی روی کابل وارد نشود. اگر نیاز به خم کردن کابل دارید، مطمئن شوید که فضای کافی برای مدیریت کابل بین پنل جانبی و کابل 12VHPWR روی کارت گرافیک وجود دارد.
نظر شما در مورد کابل 12VHPWR و مشکلاتی که این کابل تاکنون بوجود آورده است چیست؟ چگونه می‌توان طراحی این کابل را بهینه‌تر نمود؟
