انویدیا در روزهای گذشته و در هنگام رونمایی از دو کارت گرافیک RTX 4090 و RTX 4080، مشخصات هسته گرافیکی AD102 خود را اعلام کرد؛ اما اطلاعاتی از ابعاد Die، تعداد ترانزیستورها و دیگر مشخصات فنی دو هسته AD103 و AD104 در دسترس قرار نگرفت. خوشبختانه این شرکت امروز به صورت رسمی از این اطلاعات پرده برداشت.

انویدیا در مراسم رونمایی از کارت گرافیک RTX 4090 اعلام کرد که آن بر هسته گرافیکی جدید و پرچمدار AD102 مبتنی خواهد بود. در این مراسم همچنین اطلاعات فنی دیگر از این هسته گرافیکی همچون ابعاد Die در حدود 608 میلی متر مربع، متشکل از 76.3 میلیارد ترانزیستور، 18432 هسته Cuda، 576 هسته Tensor، 144 واحد Ray Tracing و 192 واحد ROP اعلام شد. در فاصله چند روز پس از معرفی این هسته گرافیکی امروز بالاخره اطلاعات فنی مربوط به دو هسته AD103 و AD104 نیز در اختیار قرار گرفت. این هسته‌های گرافیکی قرار است در دو نسخه مختلف از کارت گرافیک RTX 4080 به کار گرفته شوند.

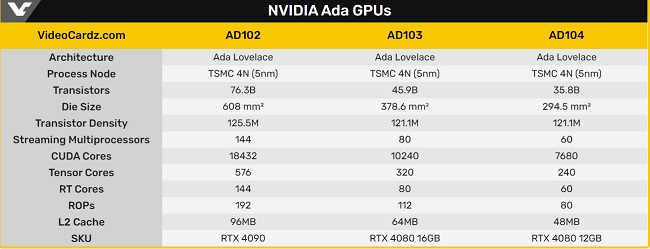

مشخصات هسته های گرافیکی AD104، AD103 و AD102

بنا به گفته انویدیا، هسته گرافیکی AD103 دارای ابعاد Die در حدود 378.6 میلی متر مربع است و از 45.9 میلیارد ترانزیستور تشکیل شده است. هسته گرافیکی AD104 نیز با ابعاد Die در حدود 294.5 میلی متر مربع معرفی شده و در آن نیز 35.8 میلیارد ترانزیستور به کار گرفته شده است. این موضوع سبب می‌شود تراکم ترانزیستور در هردوی این هسته‌های گرافیکی به 121.1 میلیون برسد.

نکته قابل توجه دیگر این است که تعداد ترانزیستورهای موجود در هسته گرافیکی AD104 حتی از ترانزیستورهای موجود در هسته GA102 نیز بیشتر است. هسته پرچمدار GA102 که با استفاده از ریزمعماری Ampere طراحی شده بود دارای 28.3 میلیارد ترانزیستور است و این یعنی هسته AD104 چیزی در حدود 7.5 میلیارد ترانزیستور بیشتر دارد. این مقایسه هنگامی جذاب‌تر می‌شود که بدانیم ابعاد هسته GA102 چیزی در حدود دو برابر هسته AD104 بوده است.

بنا به گفته انویدیا همچنین برای هسته گرافیکی AD103، حداکثر 10240 هسته Cuda، 320 هسته Tensor، 80 واحد Ray Tracing و 112 واحد ROP در نظر گرفته شده است. هسته گرافیکی AD104 نیز دارای حداکثر 7680 هسته Cuda، 240 هسته Tensor، 60 واحد Ray Tracing و 80 واحد ROP است. انویدیا همچنین اکنون تایید کرده است که سه هسته AD102 و AD103 و AD104 به ترتیب دارای 96 و 64 و 48 مگابایت حافظه کش مرحله دوم هستند.

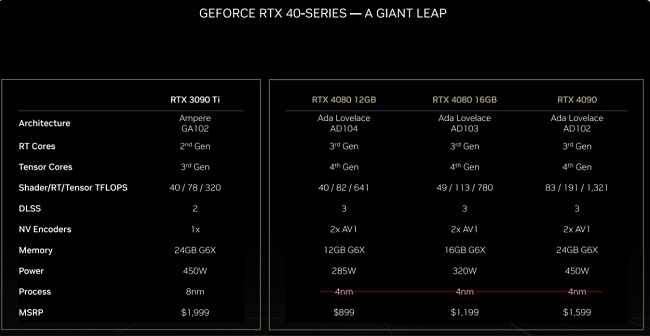

مشخصات هسته های گرافیکی AD104، AD103 و AD102

در همین رابطه بخوانید:

- انویدیا ریز معماری Ada Lovelace را معرفی کرد؛ دو برابر سریع‌تر از Ampere با 76 میلیارد ترانزیستور
کارت گرافیک GeForce RTX 4090 و RTX 4080 انویدیا معرفی شد؛ «تا چهار برابر سریع تر» از RTX 3090 Ti
انویدیا جزییات تکمیلی از عملکرد گیمینگ کارت گرافیک RTX 4090 را منتشر کرد

این اطلاعات منتشر شده از سوی انویدیا نشان می‌دهد که هسته‌های گرافیکی مبتنی بر ریزمعماری Ada Lovelace نسبت به محصولات نسل قبل این شرکت دارای تعداد بسیار بیشتری از واحدهای Render Output Unit یا ROP هستند و این میزان برای هسته پرچمدار AD102 حتی می‌تواند به 192 واحد برسد. تعداد ROP در هسته گرافیکی AD103 نیز با تعداد موجود در هسته پرچمدار GA102 برابری می‌کند. باید توجه کرد که ظرفیت حافظه کش مرحله دوم نیز در این هسته‌های گرافیکی جدید به میزان قابل توجهی افزایش یافته است.

در بخش دیگری از اطلاعات منتشر شده از سوی انویدیا بالاخره جزییاتی در مورد فناوری ساخت TSMC 4N اعلام شده است. نباید این فناوری ساخت را با فناوری N4 این شرکت تایوانی اشتباه گرفت. فناوری 4N همان فناوری TSMC 5N است که به عنوان یک معماری 5 نانومتری شناخته می‌شود. انویدیا پیش از این به اشتباه اطلاعاتی در مورد فناوری ساخت 4 نانومتری منتشر کرده بود که امروز آن را با انتشار تصویر بالا اصلاح کرد.
