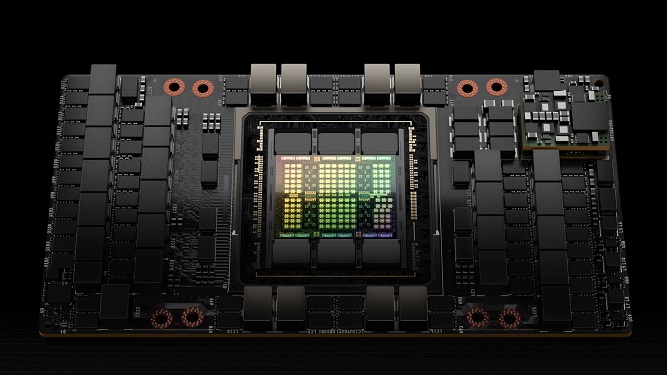

بالاخره انویدیا به طور رسمی پرقدرت‌ترین کارت شتاب دهنده خود را به نام NVIDIA H100 معرفی کرد که از ریزمعماری جدید Hopper بهره می‌برد. این محصول شگفت انگیز از 80 میلیون ترانزیستور 4 نانومتری ساخته شده است.
تراشه GH100 انویدیا در حالت چاق یا استفاده از تمامی منابع آن دارای 144 واحد SM و 128 هسته FP32 CUDA به ازای هر SM است، بنابراین روی هم رفته 18,432 هسته CUDA دارد. البته نسخه SXM5 و PCIe 5.0 هر دو از گونه تقلیل یافته آن با به ترتیب 16,896 و 14,592 هسته CUDA بهره می‌برند.

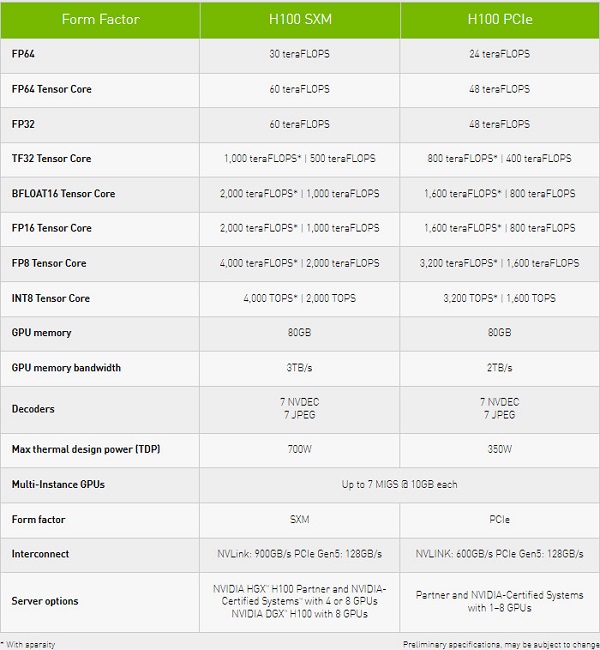

این کارت‌ها می‌توانند تا 80 گیگابایت حافظه HBM3 داشته باشند و پهنای باند حافظه 3 ترابایت در ثانیه را برای تراشه H100 فراهم کنند. جالب اینکه توان طراحی گرمایی نسخه SXM به 700 وات می‌رسد اما توان طراحی گرمایی نسخه PCIe تنها 350 وات است.
انویدیا در ریزمعماری جدید Hopper از نسل چهارم از هسته‌های Tensor، نسل جدید فناوری ارتباطی NVLink Network با توانایی برقراری ارتباط مستقیم میان 256 پردازنده گرافیکی و بهبودهای متعدد استفاده کرده است.
متأسفانه در این مقطع جزئیات ریزمعماری Hopper تنها به دیتاسنتر محدود می‌شود خبری از قدرت پردازشی یا عملکرد آن در گیمینگ نیست.
