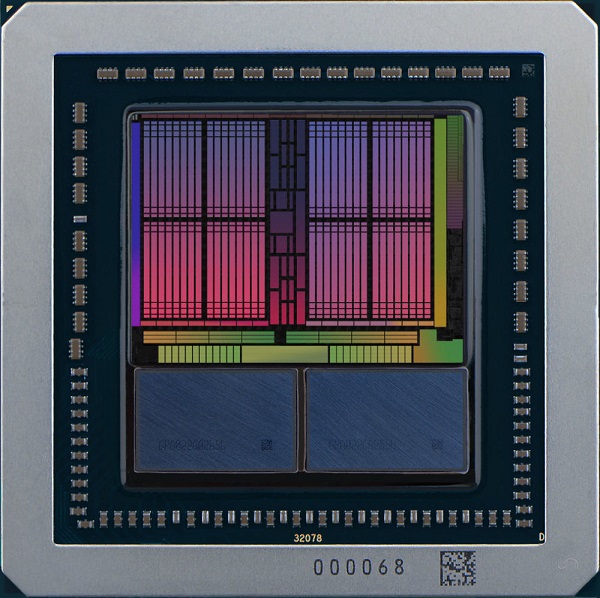

AMD رسماً تصویری از شمای داخلی تراشه Vega 10 را منتشر کرد، این تراشه نیرو بخش پردازنده های گرافیکی آتی این کمپانی خواهد بود. تراشه مزبور از از طراحی مشتکل از چندین ماژول (موسوم به MCM) بهره می گیرد و دارای یک جفت تراشه حافظه HBM2 است که بر روی قطعه سیلیکونی اصلی تعبیه شده اند.

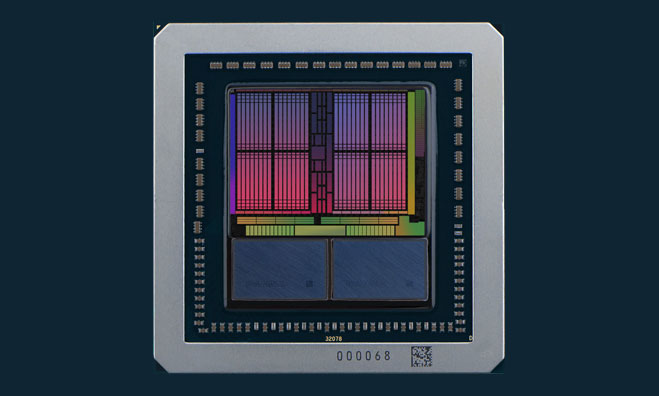

تصویر منتشر شده از Vega 10 در مقایسه با Fiji یک تراشه نسبتاً کوچکتر را نشان می دهد که به لطف کاهش تعداد تراشه های HBM از چهار تراشه به دو تراشه ممکن شده است. با اینکه AMD خود اجزای درونی این تراشه را مشخص نکرده، اما می دانیم دارای در مجموع 4,096 پردازنده جریانی است. اگر این تراشه را با Fiji یا همان تراشه بکار رفته در سری Fury مقایسه کنیم، تغییرات اساسی چون افزایش تعداد موتورهای سایه زنی از 4 به 8 و کاهش تعداد واحدهای محاسباتی (CU) از 16 واحد به ازای هر موتور سایه زنی به 8 واحد را برشمرد. به عبارتی دیگر این تراشه از 8 خوشه تشکیل شده و هر خوشه دارای 8 واحد CU و هر واحد CU دارای 64 پردازنده جریانی است که اگر آنها را در یکدیگر ضرب کنید به 4,096 پردازنده جریانی می رسید.
کاهش تعداد واحدهای محاسباتی (CU) از 16 واحد به 8 واحد به ازای هر موتور سایه زنی به این معناست که حالا هر 8 واحد محاسباتی دارای پردازنده Geometry (ترسیم کننده هندسی) و Rasterizer (مبدل گرافیک برداری به تصویر) اختصاصی خود است. همچنین به نظر می رسد این تراشه دارای 128 واحد ROP باشد که این مقدار دو برابر تراشه Fiji است.
در مجموع به نظر می رسد AMD به حدی تغییرات اساسی اعمال کرده که احتمال تغییر کارایی به ازای انرژی مصرفی ممکن به نظر می رسد.
