همانطور که احتمالاً می دانید معمولاً طراحی مرجع کارت های گرافیک انویدیا چندان چنگی به دل نمی زند که البته کارت های کاستوم به همین منظور عرضه می شوند. با این حال با معرفی GeForce GTX 1080 Ti انویدیا در طراحی مرجع کارت های خود بازنگری کرد و حالا شاهد مدار تغذیه بهتر هستیم. در نوشتار پیش رو به بررسی جمالی طراحی مرجع برد PCB کارت GTX 1080 Ti و مقایسه آن با TITAN X Pascal می پردازیم.

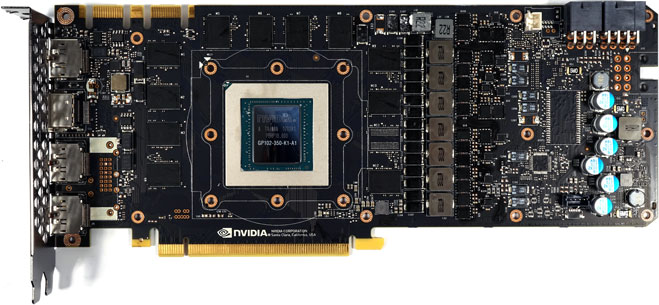

در حقیقت طراحی مرجع GTX 1080 Ti مبتنی بر همان برد Titan X (Pascal)است که از زمان Quadro P6000 بدون تغییر باقی مانده است اما در GTX 1080 Ti کلیه فضاهای خالی، به ویژه در بخش مدار تغذیه با اجزای مرتبط پر شده اند. به رغم تغییرات اعمال شده این طراحی نیز توان خود را از ترکیب یک کانکتور 8 پینی با یک 6 پینی می گیرد. البته امکان تعبیه یک کانکتور 8 پینی دیگر در انتهای کارت وجود داشته اما نیاز برای این کار احساس نشده است.

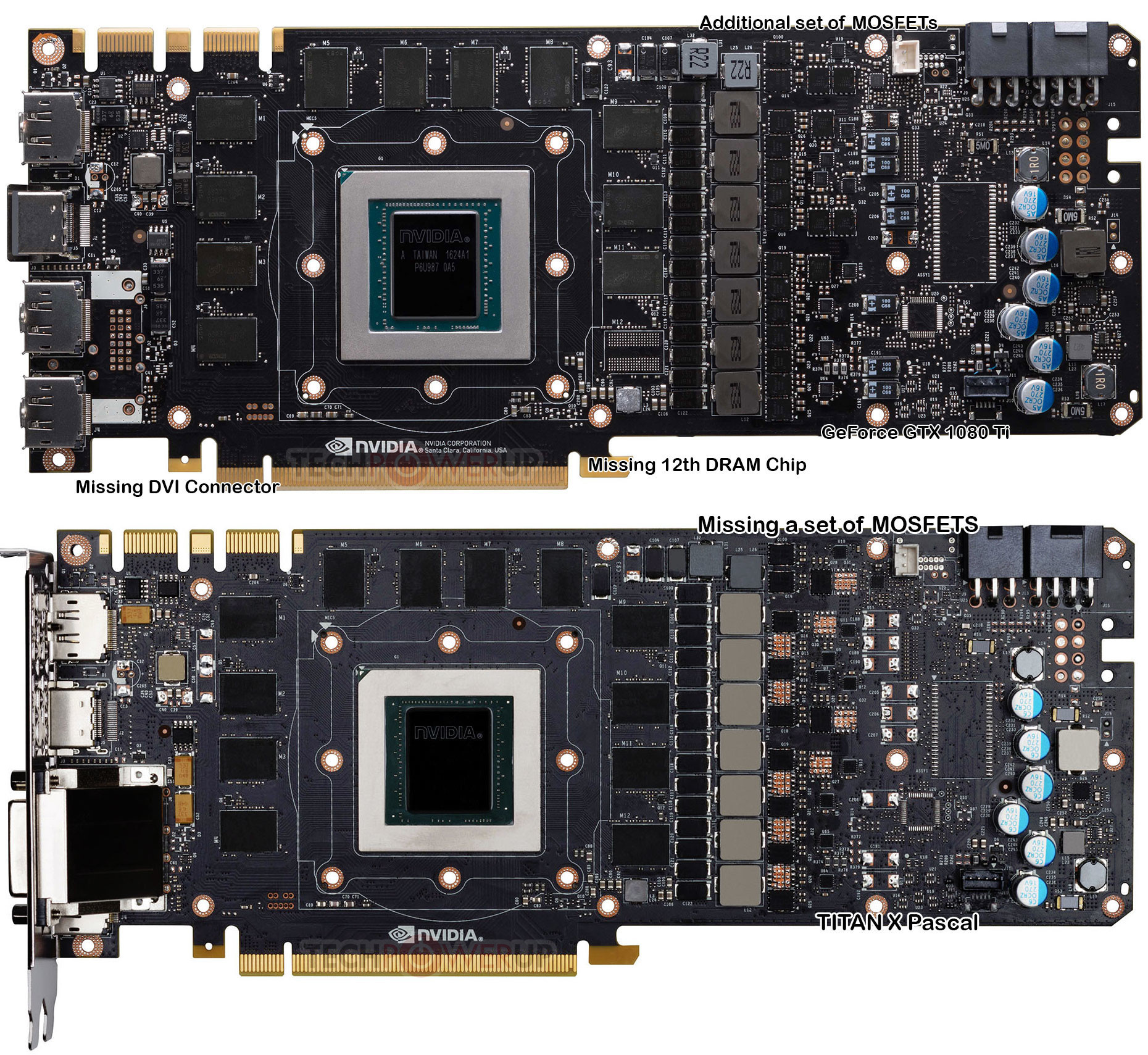

در مقایسه با Titan X (Pascal) اولین تفاوت بارز فقدان یک تراشه حافظه است، این کارت در مجموع دارای 11 عدد تراشه حافظه GDDR5X با شناسه MT58K256M321-Ja110، هر یک با ظرفیت 1 گیگابایت است. تراشه حذف شده به کاهش 32 بیتی پهنای گذرگاه حافظه (باس) انجامیده و به جای رابط 384 بیتی با رابط 352 بیتی روبرو هستیم، با این حال انویدیا از تراشه های حافظه با فرکانس بالاتر (فرکانس موثر 5500 مگاهرتز) بهره گرفته که 1 گیگابیت بر ثانیه سریعتر از تراشه های حافظه بکار رفته در Titan X هستند.

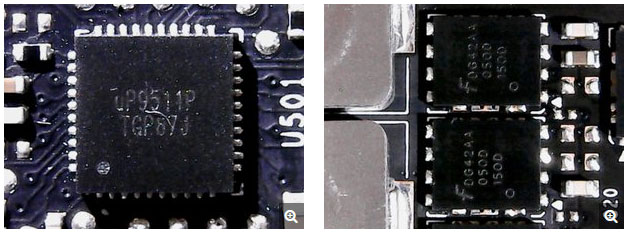

انویدیا یکبار دیگر از کنترلر PWM ساخت uPI Semiconductor با شناسه uP9511 بهره گرفته که به خوبی آزمون خود را پس داده است. این تراشه یک کنترلر Buck با توانایی کنترل حداکثر 8 فاز رگولاتور ولتاژ است که در طراحی مرجع GTX 1080 Ti تنها عهده دار 7 فاز رگولاتور ولتاژ اختصاصی GPU است. کنترلر مزبور در پشت کارت تعبیه شده از طریق پد رسانای حرارت با بک پلیت کارت در تماس است که به دفع بهتر حرارت کمک می کند.
به رغم بکارگیری کنترلر PWM آشنا، طراحی و آرایش فازهای رگولاتور ولتاژ تا حد زیادی متحول شده است. انویدیا برای High Side از LM53603-Q1 بهره گرفته که یک مبدل buck است اما برای Low Side از یک جفت ماسفت Fairchild D424 استفاده شده که به صورت موازی به یکدیگر متصل هستند. این طراحی که از آن به عنوان dual-FET یاد می شود، تقسیم بار ماسفت Low Side میان دو ماسفت، باعث نصف شدن بار کاری هر یک از آنها و در نتیجه آن کاهش حرارت می شود. همچنین دفع حرارت بهتر انجام می شود.

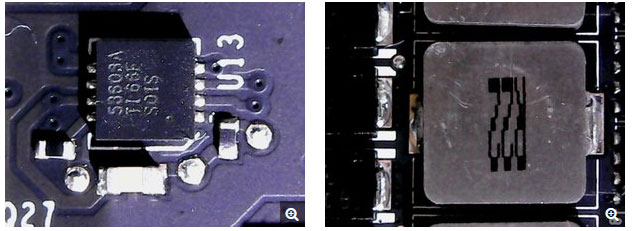

برای چوک ها انویدیا از چوک های با هسته فریت استفاده کرده که از نوع SMD بوده و خبری از عبور پایه ها از برد PCB نیست. این چوک ها هم ارز با چوک های بسیار مرغوب محصولFoxconn ارزیابی شده اند.

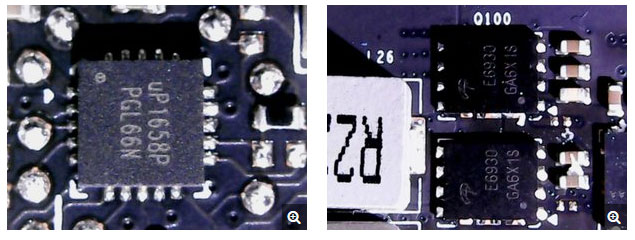

تراشه های حافظه نیز مدار تغذیه اختصاصی خود را با برخورداری از دو فاز رگولاتور ولتاژ دارند. مدار تغذیه تراشه های حافظه توسط کنترلر uP1685 کنترل می شود. برای High Side از ماسفت Fairchild D424 اما برای Low Side از یک جفت ماسفت PowerTrench E6930 تحت پیکربندی موازی استفاده شده است.
در مجموع طراحی مرجع GTX 1080 Ti نسبت به Titan X (Pascal) از مدار تغذیه پیشرفته تر و احتمالاً خنک تر بهره می برد.
