آموزش روشن کردن مودم در زمان قطعی برق: راه اندازی مودم با باتری و پاوربانک

اگر شما هم از نبود اینترنت وای‌فای در زمان قطعی برق کلافه شده‌اید و به دنبال راهی برای روشن کردن مودم در زمان قطعی برق هستید، این مطلب را از دست ندهید. در ادامه به آموزش اصولی و کامل راه‌اندازی مودم با باتری لیتیومی و پاوربانک با کمترین هزینه می‌پردازیم و تمامی نکات ریز و کار را به شما می‌گوییم. با ما همراه شوید.

مودم ADSL دارای آداپتور است و از طریق برق شهری تغذیه می‌شود، از همین رو مواقعی که برق قطع می‌شود، کاربران از اینترنت وای‌فای یا ثابت بی‌بهره می‌شوند که معمولاً ارزان‌تر و به‌صرفه‌تر از اینترنت همراه است. به همین دلیل هیچ عجیب نیست که خیلی از افراد به دنبال راه‌اندازی مودم با باتری در مواقع قطعی برق باشند.

خوشبختانه مودم با ولتاژ DC کار می‌کند و عمدتاً مصرف پایینی دارد، از همین رو با باتری لیتیومی و پاوربانک قابل راه‌اندازی است. با این حال روشن کردن مودم با باطری نکات و ترفندهای ساده خود را دارد که باید آنها را بدانید.

فهرست مطالب این مقاله:

- مقدمه
- تشخیص ولتاژ و مصرف برق مودم
- محاسبه توان مصرفی مودم
- محاسبه ظرفیت باتری موردنیاز مودم
- روش‌های استفاده از باتری یا پاوربانک برای مودم
- آموزش عملی روشن نگه داشتن مودم در زمان قطعی برق
- نکات تکمیلی و توصیه‌ها
- جمع‌بندی
- پاسخ به سوالات پرتکرار

مقدمه

در این نوشتار روش‌های ساده و ارزان روشن کردن مودم در زمان قطعی برق آموزش داده می‌شود و حتی اگر هیچ سررشته‌ای از برق و الکترونیک ندارید، باز هم با دنبال کردن مراحل گفته‌شده می‌توانید مودم خود را با باتری و پاوربانک روشن کنید. همچنین با این روش می‌توان وسائل دیگری چون مانیتور را با باتری شارژی روشن کرد.

خوشبختانه برای ساخت پاوربانک مخصوص مودم ADSL به هزینه گزاف نیاز نیست و می‌توانید حتی از سلول‌های کهنه باتری لپ تاپ یا پاوربانک استفاده کنید. امکان خرید سلول نو با قیمت مناسب هم وجود دارد. بنابراین روشن کردن مودم یا مانیتور با باتری اصلاً کار پیچیده یا پُر ریسک و گران قیمتی نیست.

مفاهیم پایه ساخت UPS برای مودم

قبل از اینکه سراغ آموزش راه‌اندازی مودم با پاوربانک و باتری برویم، نخست با مفاهیم پایه الکترونیک و برق که در این مسیر با آنها سر و کار داریم به طور مختصر آشنا شویم:

• ولتاژ (V): اختلاف پتانسیل الکتریکی است که بیشتر آن را با ۲۲۰ ولت، ۱۲ ولت و... می‌شناسیم.
• شدت جریان (C): بیانگر میزان برق عبوری از مدار است. مانند ۱ آمپر، نیم آمپر و...
• توان (W): میزان مصرف انرژی در واحد زمان را نشان می‌دهد که با فرمول $W=V\times A$ به دست می‌آید. برای نمونه یک مودم ۱۲ ولتی ۰.۵ آمپری حداکثر ۶ وات مصرف دارد.
• شارژدهی باتری: شارژدهی نشان‌دهنده مدت زمانی است که باتری می‌تواند انرژی لازم برای دستگاه را تأمین کند.
• ظرفیت باتری: ظرفیت باتری که بر اساس میلی‌آمپر ساعت (mAh) اندازه‌گیری می‌شود، میزان انرژی قابل ذخیره‌ در باتری را نشان می‌دهد. با این حال، برای تبدیل ظرفیت به واحد وات‌ساعت (Wh)، ولتاژ باتری نیز باید در نظر گرفته شود. فرمول محاسبه به این شکل است: وات‌ساعت = میلی‌آمپر ساعت ÷ 1000 × ولتاژ. ظرفیت بالاتر به معنای توانایی بیشتر در ذخیره انرژی است، که می‌تواند دستگاه را برای مدت طولانی‌تری در زمان قطعی برق روشن نگه دارد.

باتری لیتیومی: نوع رایجی از باتری‌های قابل شارژ است که در بازار در اندازه ۱۸۶۵۰ با ولتاژ ۳.۷ ولتی به وفور یافت می‌شود و به شکل یک کپسول هستند. به هر واحد باتری لیتیومی یک سلول (Cell) گفته می‌شود که می‌توان تعداد دلخواهی از آنها را به صورت سری یا موازی به یکدیگر وصل کرد تا به ظرفیت و ولتاژ بالاتری دست پیدا کرد.

ماژول افزاینده ولتاژ (Boost Converter): بُرد الکترونیکی کوچکی است که به صورت آماده به فروش می‌رسد و ولتاژ ورودی پایین‌تر را به ولتاژ خروجی بالاتر تبدیل می‌کند. ماژول XL6009 یکی از رایج‌ترین مبدل پاوربانک به مودم است. قیمت این ماژول‌ها که به صورت آماده به فروش می‌رسند،  اغلب حدود 120 هزار تومان است. هرچند مدل‌های متنوعی در دسترس است، انتخاب ما برای روشن کردن مودم و مانیتور با باتری، ماژول افزاینده XL6019 است که نسبت به Xl6009 عملکرد بهتری داشته و توانایی تأمین شدت جریان تا ۵ آمپر را دارد.

حالا که با مهم‌ترین مفاهیم ابتدایی کار آشنا شدیم، اکنون نوبت به لوازم و قطعات لازم برای روشن کردن مودم با باتری یا پاوربانک می‌رسد:

• پاوربانک یا حداقل ۳ سلول لیتیومی ۱۸۶۵۰ با ظرفیت 1200 تا 2500 میلی آمپر ساعت
• فیش تغذیه مناسب برای مودم (مشابه فیش آداپتور اصلی مودم)
• ماژول افزاینده ولتاژ XL6009 یا XL6019 (پیشنهاد ما)
• سیم مسی با قطر و طول مناسب
• یک کابل USB (در صورت استفاده از پاور بانک)
• هویه و سیم لحیم (اختیاری)
• چسب برق (ضروری)

تشخیص ولتاژ و مصرف برق مودم

اولین قدم برای روشن کردن وای‌فای در زمان قطعی برق، شناسایی ولتاژ و میزان مصرف برق مودم شماست. این اطلاعات معمولاً روی برچسب آداپتور یا پشت مودم درج شده است. روی برچسب مودم به دنبال اطلاعات زیر بگردید:

• ولتاژ ورودی مودم (Input Voltage): مثلاً ۱۲ ولت.
• شدت جریان (Current): مثلاً ۱ آمپر.

اگر هم مشخصات درج شده روی آداپتور مودم را چک می‌کنید، مقادیر مقابل Output را نگاه کنید.

اگر اطلاعات واضح نیست:

• به اطلاعات مودم روی وب‌سایت سازنده آن مراجعه کنید.
• از یک مولتی‌متر استفاده کنید تا ولتاژ خروجی آداپتور و شدت جریان مصرفی مودم را اندازه‌گیری کنید.
• در صورت تردید، مقادیر متوسط برای مودم‌های خانگی معمولاً ۱۲ ولت با شدت جریان ۱ تا ۲ آمپر است. مودم‌های معمولی‌تر حتی ممکن است ۰.۵ آمپر جریان بکشند.

حالا که ولتاژ و شدت جریان مصرفی مودم را برای روشن کردن با باتری می‌دانید، نوبت به محاسبه میزان مصرف انرژی و ظرفیت باتری موردنیاز است.

محاسبه توان مصرفی مودم

با استفاده از فرمول $$، توان مصرفی مودم را محاسبه می‌کنیم. به‌عنوان مثال، برای مودم ۱۲V 1A، توان مصرفی ۱۲ وات است؛ اما یک مودم ۱۲ ولتی با شدت جریان ۰.۵ آمپر، ۶ وات مصرف دارد.

محاسبه ظرفیت باتری موردنیاز مودم

برای محاسبه ظرفیت باتری یا پاوربانک موردنیاز برای روشن نگه داشتن مودم در یک مدت زمان مشخص، می‌توانید از فرمول زیر استفاده کنید:

فرمول:

ظرفیت باتری مورد نیاز (میلی‌آمپر ساعت) = (توان مصرفی مودم (وات) × مدت زمان استفاده (ساعت)) ÷ ولتاژ باتری (ولت) × 1000

توضیحات ساده:

1. توان مصرفی مودم (وات):
   این مقدار روی برچسب مودم یا در دفترچه راهنمای آن نوشته شده است. اگر این عدد را ندارید، می‌توانید با ضرب ولتاژ ورودی مودم (ولت) در جریان آن (آمپر) محاسبه‌اش کنید.

   فرمول توان:
   توان (وات) = ولتاژ (ولت) × جریان (آمپر)

2. مدت زمان استفاده (ساعت):
   مدتی که می‌خواهید مودم روشن بماند. مثلاً اگر می‌خواهید مودم 5 ساعت روشن بماند، این عدد را 5 در نظر بگیرید.

3. ولتاژ باتری (ولت):
   ولتاژ خروجی باتری یا پاوربانک. این مقدار معمولاً 3.7 ولت برای باتری‌های لیتیومی و 5 ولت برای پاوربانک است. اگر از پاوربانک استفاده می‌کنید، از عدد 5 استفاده کنید.

مثال:

فرض کنید مودم شما 10 وات توان مصرفی دارد و می‌خواهید آن را به مدت 4 ساعت با پاوربانک روشن نگه دارید. اگر ولتاژ پاوربانک 5 ولت باشد:

ظرفیت باتری مورد نیاز = (10 × 4) ÷ 5 × 1000

بنابراین، پاوربانکی با ظرفیت حداقل 8000 میلی‌آمپر ساعت نیاز دارید. البته این مقدار به‌صورت تئوری است و در عمل به دلیل تلفات انرژی در مدار و پاوربانک، میزان شارژدهی حداقل ۱۰ درصد کمتر خواهد بود، بنابراین ظرفیت بالاتری نیاز دارید.

برای اطمینان از عملکرد مناسب و جلوگیری از خالی شدن کامل باتری، بهتر است ظرفیتی حدود 20 تا 30 درصد بیشتر از مقدار محاسبه‌شده را در نظر بگیرید.

معرفی روش‌های استفاده از باتری یا پاوربانک برای راه‌اندازی مودم

زمانی که برق شهری قطع می‌شود و می‌خواهید مودم ADSL یا حتی TD-LTE را با باتری روشن نگه دارید، دو گزینه برای انجام این کار دارید که شامل استفاده از پاوربانک و باتری لیتیومی قابل شارژ است. در ادامه مزایا و معایب هر کدام را شرح می‌دهیم.

استفاده از پاوربانک برای روشن کردن مودم

استفاده از پاوربانک، ساده‌ترین راه برای روشن نگه‌داشتن مودم در زمان قطعی برق است. اما باید به نکات زیر توجه کنیم:

• ولتاژ خروجی: اکثر پاوربانک‌ها ولتاژ خروجی ۵V دارند. به این ترتیب اگر مودم شما به ولتاژ بالاتری (مانند ۱۲V) نیاز دارد، استفاده از ماژول افزاینده ولتاژ ضروری است و نمی‌توانید مستقیماً آن را به مودم وصل کنید.
• جریان خروجی: جریان خروجی پاوربانک باید برابر یا بیشتر از جریان موردنیاز مودم باشد. به همین دلیل از پاوربانک‌های ارزان و ضعیف با ظرفیت غیرواقعی استفاده نکنید.
• ظرفیت: ظرفیت بیشتر پاوربانک به معنی مدت‌زمان کارکرد بیشتر مودم است. شما باید از یک پاوربانک با ظرفیت مناسب استفاده کنید که نحوه محاسبه آن در بخش قبلی به طور کامل توضیح داده شد.

روشن کردن مودم با باتری لیتیومی 18650

ساخت پک باتری با باتری‌های لیتیومی 18650، روشی نسبتاً پیچیده‌تر اما با مزایای بیشتر است. شما با ساخت باتری برای مودم ADSL می‌توانید تعداد دلخواه سلول لیتیومی موردنیازتان را به هم وصل کنید و پاورپکی با ظرفیت و شارژدهی موردنیازتان بسازید. این روش برای روشن کردن مانیتور با باتری یا پاوربانک هم جواب می‌دهد.

باتری‌های لیتیومی 18650 دارای ولتاژ اسمی 3.7 ولت هستند که در زمان شارژ کامل به حدود 4.1 الی 4.2 ولت می‌رسد. شما می‌توانید بسته به نیاز و همچنین تعداد باتری‌های لیتیومی که در اختیار دارید، یکی از حالت‌های سری یا موازی (یا ترکیبی از هر دو آنها) را استفاده کنید.

در صورتی که قصد استفاده از قاب باتری دارید، به سایز و اندازه باتری‌های 18650 توجه کنید تا با جا باتری مورد استفاده شما سازگار باشد.

حالت سری: برای افزایش ولتاژ، قطب مثبت یک باتری به قطب منفی باتری بعدی وصل می‌شود. ولتاژ کل برابر با مجموع ولتاژ باتری‌ها خواهد بود.

حالت موازی: برای افزایش ظرفیت، قطب‌های مثبت همه باتری‌ها به هم و قطب‌های منفی نیز به هم وصل می‌شوند. ظرفیت کل برابر با مجموع ظرفیت باتری‌ها خواهد بود اما ولتاژ افزایش نمی‌یابد.

مثال: برای رسیدن به ولتاژ 12V با باتری‌های 3.7V، سه باتری را به صورت سری متصل می‌کنیم. برای افزایش ظرفیت و مدت‌زمان کارکرد، می‌توان چند دسته (مثلاً 2 تایی) را به صورت موازی به هم وصل کرد.

پیشنهاد ما ترکیب کردن 6 عدد سلول لیتیوم یونی 2200 میلی‌آمپر ساعت به صورت 2 سلول موازی با 3 پک سری (2p/3s) است. برای این کار (مشابه تصویر بالا) هر جفت سلول را به صورت موازی (قطب + به + و - به -) به هم وصل می‌کنید. سپس سه دسته دوتایی دارید که آنها را به صورت سری (+ هر دسته به - دسته بعدی وصل می‌شود) به هم وصل کنید.

نتیجه نهایی یک پک باتری 3 سلولی با ولتاژ 11 الی 12 ولت خواهد بود که به دلیل نزدیک بودن ولتاژ باتری به ولتاژ مصرفی مودم، اتلاف انرژی کمتری رخ می‌دهد و ماژول افزاینده ولتاژ هم کمتر داغ می‌شود.

در همین رابطه بخوانید:

- بهترین مودم های پیشنهادی بر اساس قیمت

- راهنمای خرید مودم فور جی



نکته: برای ایمنی بیشتر و شارژ متعادل سلول‌ها و افزایش طول عمر آنها، پیشنهاد می‌شود از یک ماژول محافظ شارژ باتری لیتیومی 3 سلولی یا همان ماژول BMS استفاده کنید که طرز بستن آن بسیار آسان است. این ماژول‌ها اغلب زیر 100 هزارتومان قیمت داشته و راهنمای استفاده از آنها نیز به راحتی در دسترس است.

توجه: سعی کنید تا جای ممکن باتری‌های با ظرفیت، نوع یا درصد سلامت متفاوت را با هم سری یا موازی نکنید یا اگر مجبور به انجام این کار هستید، حتما از ماژول محافظ شارژ باتری دارای بالانسر استفاده کنید. همچنین مراقب اتصال کوتاه باتری‌ها هنگام ساخت ups برای مودم باشید تا چیزی اتصال نکند و نسوزد.

آموزش عملی روشن نگه داشتن مودم در زمان قطعی برق

در صورتی که قصد روشن کردن مودم با پاوربانک را دارید، کار شما آسان‌تر است. برای این کار به یک کابل USB نیاز دارید که بسته به نیازتان می‌تواند Type C یا USB A باشد. شما می‌توانید یک کابل مخصوص تعمیرات تهیه کنید که یک سر آن USB و سر دیگر کابل به صورت سیم‌های رشته‌ای است. اما کار آسان‌تر، بریدن یک سر یک کابل USB و لخت کردن سیم‌ها است. شما تنها به دو سیم قرمز (+) و مشکی (-) کابل USB نیاز دارید و با رشته‌های دیگر کاری نداشته باشید.

اکنون که به دلخواه روش باتری یا پاوربانک را برای روشن کردن مودم وای‌فای انتخاب کرده‌اید، نوبت به بستن مدار و آماده کردن آن می‌رسد که در ادامه به آموزش کامل آن می‌پردازیم.

ماژول افزاینده ولتاژی که تهیه می‌کنید دارای دو بخش ورودی (IN) و خروجی (OUT) است که باتری یا پاوربانک از طریق دو رشته سیم با رعایت قطبیت به + و - بخش ورودی (IN) وصل می‌شود. در نهایت باید کانکتور USB سر کابل را به یکی از خروجی‌های پاوربانک بزنید.

بخش خروجی مبدل (OUT ماژول) دارای دو قطب + و - است که نهایتاً به فیش تغذیه مودم وصل می‌شود. اما عجله نکنید، ابتدا باید ولتاژ خروجی ماژول افزاینده را تنظیم کنید.

برای تنظیم ولتاژ خروجی ماژول افزاینده دو راه وجود دارد که ساده‌ترین آنها استفاده از مولتی‌متر است. کافی است یک مولتی‌متر داشته باشید و آن را روی حالت اندازه‌گیری ولتاژ DC در محدود 20 ولت قرار دهید. اکنون با وصل کردن پراب‌ها به + و - ماژول افزاینده، ولتاژ خروجی نمایش داده می‌شود. شما باید با چرخاندن مولتی‌ترن (پیچ کوچک روی قطعه آبی) ولتاژ را پیش از وصل کردن ماژول به مودم تنظیم کنید. در اینجا باید ولتاژ خروجی روی 12.00 ولت تنظیم شود.

دقت داشته باشید که چرخاندن مولتی‌ترن به یک طرف موجب افزایش ولتاژ و به جهت مخالف موجب کاهش ولتاژ می‌شود. همچنین در نظر داشته باشید که گاهی به ده‌ها دور چرخاندن مولتی‌ترن نیاز است و فکر نکنید که خراب است، اما نباید به زور و فشار زیاد هم متوسل شوید و باید به راحتی بچرخد.

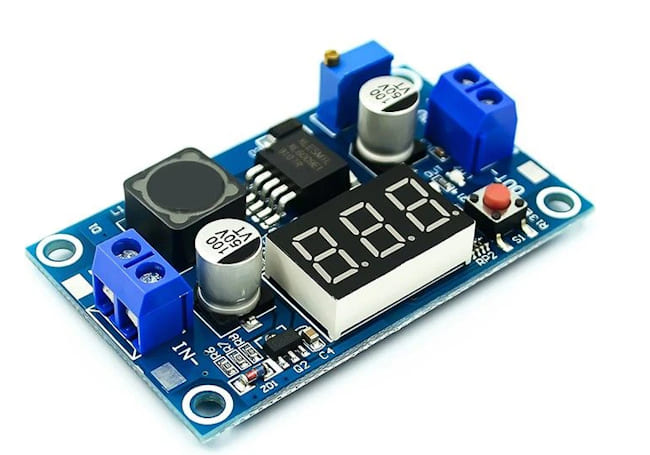

اگر به مولتی‌متر دسترسی ندارید، شما همراه شهر‌سخت‌افزار از همان ابتدا یک ماژول افزاینده ولتاژ دارای نمایش‌دهنده ولتاژ خریداری کنید که بدون نیاز به مولتی‌متر، ولتاژ را نمایش می‌دهد. البته این ماژول‌های افزاینده ولتاژ قیمت بیشتری نسبت به ماژول‌های معمولی دارند. همچنین ماژول‌های اندازه گیری ولتاژ مجزا هم در دسترس هستند.

پس از اینکه ولتاژ ماژول را مطابق با ولتاژ مصرفی مودم تنظیم کردید، نوبت به وصل کردن فیش تغذیه به ماژول از طریق سیم با ضخامت و طول مناسب می‌رسد. اما پیش از آن، ورودی برق به ماژول را قطع کنید تا حین وصل کردن فیش و کابل‌ها، اتصال کوتاه رخ ندهد.

در این مرحله باید حتماً قطبیت سیم‌های فیش تغذیه مودم را رعایت کنید تا + و - جابجا نباشد. معمولاً روی مودم یا آداپتور حک شده است که قسمت بیرونی فیش و قسمت داخلی آن هر کدام مربوط به + یا - هستند. از همین رو حتماً باید این موضوع را رعایت کنید. به طور معمول قسمت بیرونی فیش منفی و قسمت داخلی آن + است. همچنین امکان فهمیدن این موضوع با استفاده از مولتی‌متر و آزمایش کردن فیش آداپتور خود مودم وجود دارد.

اکنون که تکلیف همه سیم‌ها روشن شده است، تمامی اتصالات را با چسب برق و ترجیحاً پس از لحیم کردن، عایق‌بندی کنید تا از هرگونه اتصال کوتاه ناخواسته جلوگیری شود. تنها زمانی ماژول را به مودم وصل کنید که همه کابل‌ها محکم شده و توسط چسب ضد برق عایق‌کاری شده‌اند و ولتاژ هم تنظیم است.

در همین رابطه بخوانید:

- بهترین مودم‌ فیبرنوری موجود در بازار
- بهترین مودم های ADSL و VDSL موجود در بازار

بررسی عملی

حالا نوبت به امتحان کردن ماژول و باتری برای روشن کردن مودم است. برای این کار ابتدا مطمئن شوید که چراغ LED مبدل پاوربانک به مودم روشن است و هیچ‌گونه اتصالی یا مشکل دیگری وجود ندارد. همچنین دکمه خاموش-روشن مودم در حالت روشن قرار داشته باشد.

حالا فیش تغذیه را به مودم بزنید، باید فوراً چراغ اول مودم روشن شود، در غیر این صورت در حد 3 ثانیه صبر کنید و اگر مودم روشن نشد، فیش را جدا نمونه و همه چیز (خصوصاً رعایت قطب‌های فیش تغذیه) را چک کنید.

اگر همه مراحل را به درستی انجام داده باشید، مودم بدون هیچ مشکلی روشن می‌شود و می‌توانید از ترفند روشن کردن مودم با باتری یا پاوربانک در مواقع قطعی برق لذت ببرید.

همچنین هنگامی که مودم با باتری روشن است، ولتاژ خروجی ماژول افزاینده را یکبار اندازه بگیرید تا از عدم افت ولتاژ اطمینان حاصل کنید. باید ولتاژ حین کار کردن مودم با خطای نهایتاً 5 میلی ولت، نزدیک به ولتاژ تعیین شده باشد. در غیر این صورت ولتاژ خروجی ماژول را حین کار به آرامی تنظیم کنید تا به ولتاژ مورد نظرتان نزدیک شود. برای نمونه اگر ولتاژ خروجی ماژول حین روشن بودن مودم به 11.90 ولت رسیده، 10 میلی ولت آن را افزایش بدهید تا به 12 ولت برسد.

بروز هرگونه هنگ کردن، خاموش و روشن ناخواسته و ناپایداری وضعیت مودم می‌تواند نشان از تغذیه نامناسب باشد و باید همه چیز را چک کنید. خوشبختانه بستن باتری برای مودم adsl کار آسانی است.

نکات تکمیلی و توصیه‌ها

• بهتر است همیشه پاوربانک را در حالتی که شارژ کامل شده است برای روشن کردن مودم مورد استفاده قرار بدهید. اگر هم تصمیم به ساختن پاورپک دلخواهتان گرفته‌اید، باید به فکر مدار شارژ و شارژر مناسب برای آن باشید. در این صورت حتماً از یک ماژول BMS مناسب استفاده کنید.

• ماژول افزاینده ولتاژ را از نوع ترمینال‌دار تهیه کنید تا نیازی به لحیم کردن سیم‌ها نباشد.
• از سیم مسی با قطر مناسب استفاده کنید. سیم ضعیف می‌تواند ذوب شود، از طرف دیگر سیم بسیار ضخیم هم دردسرهای خود را دارد و مناسب این کار نیست.

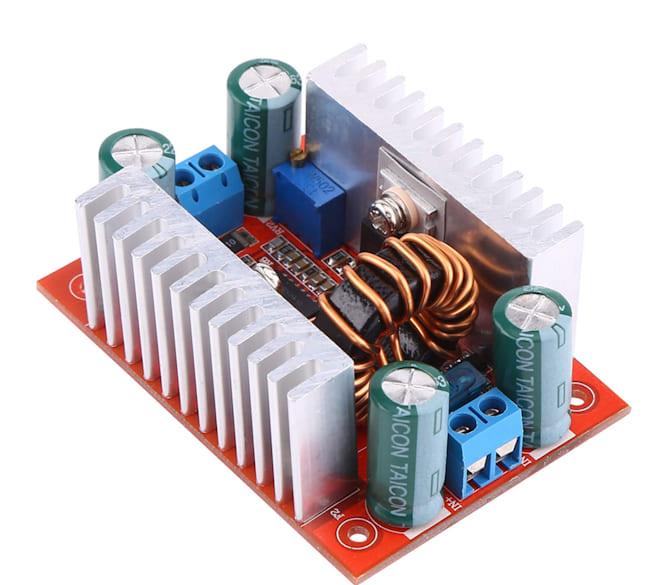

• اگر مصرف مودم شما بالا است یا به ماژول افزاینده فشار زیادی وارد می‌شود (مثلاً 5 ولت را به 12 ولت تبدیل می‌کند)، یک حرارت‌گیر آلومینیومی کوچک روی IC آن نصب کنید و تهویه مناسب هم داشته باشد.
• حتماً ماژول افزاینده ولتاژ را داخل یک جعبه یا قاب روباز نصب کرده و سیم‌ها را به طور مناسبی مهار کنید تا از هرگونه اتصالی و قطعی جلوگیری شود. همچنین ماژول افزاینده، سیم‌ها و باتری را به دور از مواد آتش‌زا استفاده کنید (برای نمونه روی فرش یا کنار پرده قرار ندهید) تا از اتفاقات ناخواسته جلوگیری شود.

• اگر با الکترونیک آشنایی بیشتری دارید، می‌توانید برای تثبیت مدار و تغذیه بهتر و با ثبات‌تر مودم، یک یا دو خازن به ماژول افزاینده استفاده کنید. برای این کار ترجیحاً یک خازن الکترولیتی 25 ولتی 2200 میکروفارادی موازی با ورودی ماژول و یک خازن 25 یا 35 ولتی حدوداً 470 الی 1000 میکروفارادی به صورت موازی به خروجی ماژول وصل کنید. اگر هم یک خازن عدسی 104 به خروجی ماژول اضافه کنید، همه چیز عالی می‌شود.
• در صورت استفاده از پاور بانک، می‌توانید یک کانکتور مادگی USB به ورودی ماژول افزاینده وصل کنید تا دیگر به بریدن سیم نیاز نباشد و بتوانید به راحتی کابل USB را جدا و وصل کنید.
• هرگز اجازه ندهید باتری‌ها بیش از حد تخلیه شوند، حداقل ولتاژ قابل‌قبول به ازای هر سلول 3 ولت است. برای نمونه اگر 3 سلول سری دارید، ولتاژ نباید کمتر از 9 ولت شود. در این حالت بهترین کار استفاده از ماژول BMS برای باتری پک است.
• برای شارژ کردن باتری پک می‌توانید از یک ماژول کاهنده ولتاژ XL4015 با آداپتور مناسب در ترکیب با یک ماژول محافظ شارژ (BMS) استفاده کنید. برای نمونه یک شارژر لپ تاپ 19 ولتی را با استفاده از ماژول XL4015 بر روی 12.6 ولت تنظیم کنید تا باتری پک را یکجا را شارژ کند.
• اگر به دنبال ساخت ups برای مودم هستید تا در مواقع قطعی برق به طور خودکار وصل شود، به یک ماژول BMS و یک رله در کنار آداپتور نیاز دارید که با کمی سرچ و مطالعه می‌توانید به نتیجه برسید.

عیب یابی ماژول افزاینده ولتاژ برای مودم

در نظر داشته باشید که اگر ماژول به کلی روشن نمی‌شود، ممکن است سیم‌های + و - را جابجا وصل کرده باشید.

اگر هم ماژول زیاد داغ می‌شود، ممکن است به دلیل نامناسب بودن ولتاژ و ظرفیت باتری باشد که فشار زیادی به ماسفت ماژول افزاینده می‌آورد. برای نمونه روشن کردن یک مودم پرمصرف 12 ولتی با باتری 5 ولتی ممکن است فشار زیادی به ماژول بیاورد و بخش زیادی از انرژی هم تلف شود.

اما این احتمال نیز وجود دارد که مودم‌تان با ماژول افزاینده دچار ناپایداری یا قطعی و خاموش-روشن مکرر شود.

حل مشکل قطع و وصل مودم با ماژول افزاینده

اولین کاری که باید بکنید، چک کردن ولتاژ خروجی ماژول است تا مطئن شوید کم یا زیاد نباشد. اما اگر ولتاژ درست است و هنوز مودم پایدار نیست، این احتمال وجود دارد که مشکل از نویز خروجی باشد.

بسته به اینکه مدارهای داخلی صافی ولتاژ مودم‌تان چقدر خوب باشد، این احتمال وجود دارد که با آداپتور به خوبی کار کند اما با ماژول افزاینده دچار نویز و ناپایداری شود. در این صورت راه حل بسیار ارزان و کم هزینه‌ای وجود دارد و آن اضافه کردن خازن فیلتر یا صافی به خروجی ماژول است.

از آنجایی که ماژول افزاینده XL6009 یا XL6019 فرکانس سویچینگ بالایی دارد، باید از خازن مناسب جهت حذف نویز اضافه کرد. برای این کار پیشنهاد می‌کنیم یک خازن الکترولیتی ( با ظرفیت 470µF تا 1200µF) و یک خازن سرامیکی (با ظرفیت : 0.1µF تا 1µF) را ترکیب کرده و به صورت موازی به + و - ماژول وصل کنید.

این ترکیب به گونه‌ای عمل می‌کند که خازن شیمیایی نویز با فرکانس پایین را حذف کرده و خروجی را هم پایدار می‌کند. خازن سرامیکی نیز نویز با فرکانس بالا را خروجی حذف می‌کند تا مودم با پایداری کار کند. این دو روی هم رفته زیر 30 هزار تومان قیمت دارند و ایده خوبی برای افزایش ایمنی و پایداری کار هستند.

اگر هم می‌خواهید مانیتور را با باتری یا پاوربانک روشن کنید، باید از ماژول افزاینده با توان (وات) کافی و دارای حرارت‌گیر مناسب در ترکیب با یک فیلتر خوب استفاده کنید. خوشبختانه ماژول‌های افزاینده وات بالا و مجهز به حرارت‌گیر با قیمت حدود 250 الی 400 هزارتومان در دسترس هستند که از عهده روشن کردن مانیتور (به شرط مناسب بودن باتری) بر می‌آیند.

جمع بندی

روشن کردن مودم در زمان قطعی برق با استفاده از باتری یا پاوربانک و ماژول افزاینده ولتاژ، یک راهکار ساده و کاربردی برای حفظ ارتباط دسترسی به اینترنت ثابت و حتی موبایل است. با انتخاب تجهیزات مناسب و رعایت نکات ایمنی مانند استفاده از پاوربانک - باتری استاندارد و تطبیق ولتاژ خروجی با نیاز مودم، می‌توانید به‌راحتی اینترنت خود را در زمان قطعی برق فعال نگه دارید.

فراموش نکنید که رعایت نکات و اصول ایمنی بر عهده خودتان است و اگر آشنایی کافی با الکترونیک ندارید، از دوستانتان کمک بگیرد. همچنین شما می‌توانید در بخش نظرات از کارشناسان ما و مخاطبان شهر‌سخت‌افزار راهنمایی دریافت کنید.

پرسش‌های متداول

آیا همه مودم‌ها با پاوربانک سازگار هستند؟

بله، در صورت دسترسی به باتری یا پاوربانک مناسب و ماژول افزاینده یا کاهنده ولتاژ (بر حسب نیاز)، می‌توان مودم را با باتری روشن کرد. لازمه این کار رعایت اصول ایمنی و تنظیم ولتاژ است

چگونه مودم را به پاوربانک متصل کنیم؟

برای اتصال مودم به پاوربانک، به ماژول افزاینده، کابل USB و فیش تغذیه مناسب در کنار تنظیم ولتاژ نیاز دارید.

چه نوع باتری برای راه‌اندازی مودم مناسب است؟

باتری‌های لیتیوم-یونی یا پاوربانک‌هایی با ولتاژ و آمپر مناسب (معمولاً 5 ولت و 2 آمپر) برای راه‌اندازی مودم مناسب هستند. با این حال باید ظرفیت مناسبی برای مودم پاور بانک داشته باشند

آیا استفاده از پاوربانک به مودم آسیب می‌زند؟

اگر  نکات ایمنی را رعایت کنید و از ماژول افزاینده و پاوربانک به طور درست استفاده کنید، خیر آسیبی به مودم وارد نمی‌شود.

چه مدت زمان می‌توان مودم را با پاوربانک روشن نگه داشت؟

مدت زمان روشن ماندن مودم به ظرفیت پاوربانک (میلی‌آمپر ساعت) و مصرف برق مودم بستگی دارد. به طور میانگین پاوربانکی با ظرفیت 10000 میلی‌آمپر ساعت می‌تواند حدود 5 ساعت مودم را روشن نگه دارد.
