در ادامه بررسی پاورهای موجود در بازار، در این مطلب به سراغ پاور (منبع تغذیه) ام اس آی MPG A850GF رفتهایم. پاور MSI MPG A850GF یک منبع تغذیه میانرده با توان 850 وات است. با شهر سخت افزار همراه باشید تا از نزدیک با مشخصات و ویژگیهای این پاور آشنا شویم.
مقدمه
-
برند MSI در سالهای اخیر توجه ویژهای به سایر قطعات سختافزاری و لوازم جانبی داشته است؛ به طوری که اکنون در بازار میتوان مانیتور، خنککننده پردازنده، پاور و سایر لوازم کامپیوتری را با نام ام اس آی و نشان اژدهای معروف آن مشاهده کرد.
با پیشرفت روز افزون تکنولوژی و حضور OEMهای معتبر در تولید قطعات، به راحتی میتوان برای هماهنگ سازی و زیبایی بیشتر محیط کار یا اتاق بازی خود، تمامی قطعات و لوازم جانبی را از یک برند که از زبان طراحی و نورپردازی مشترکی بهره میبرند، انتخاب کرد بدون آنکه با کاستی کارایی یا کیفیت مواجه شد.
منبع تغذیهای که در اختیار شهرسختافزار قرار گرفته است پاور MPG A850GF نام دارد. این سری در سه توان 650، 750 و 850 وات تولید میشود که نمونه مورد بررسی ما، همانطور که از نام آن مشخص است دارای توان 850 وات بوده و استاندارد بازدهی 80Plus Gold دارد. سطح طلایی این استاندارد به این معنی است که این پاور میتواند با ورودی 230 ولت، تحت 50% لود، بازدهی بیش از 92% و تحت لود 20 و 100% حداقل بازدهی 88 درصدی داشته باشد.
همچنین این پاور 850 واتی ام اس آی میانرده تمام ماژولار بوده و به کابلهای کاملاً مشکی و تخت نیز مجهز شده است تا نصب و مدیریت کابلها به راحتی و زیبایی بیشتر امکانپذیر باشد.
بستهبندی و محتویات جعبه
-
بستهبندی و محتویات جعبه پاور کامپیوتر MSI MPG A850GF

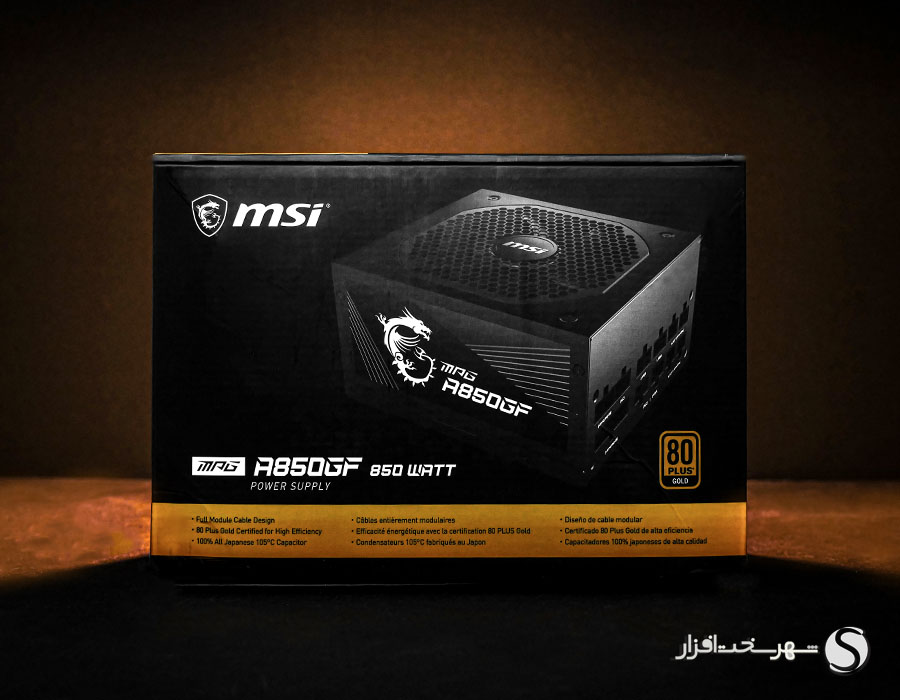

نمایی از پاور MSI A850GF به همراه مدل و توان این محصول در کنار نشان طلایی استاندارد 80Plus روی جعبه نقش بستهاند.

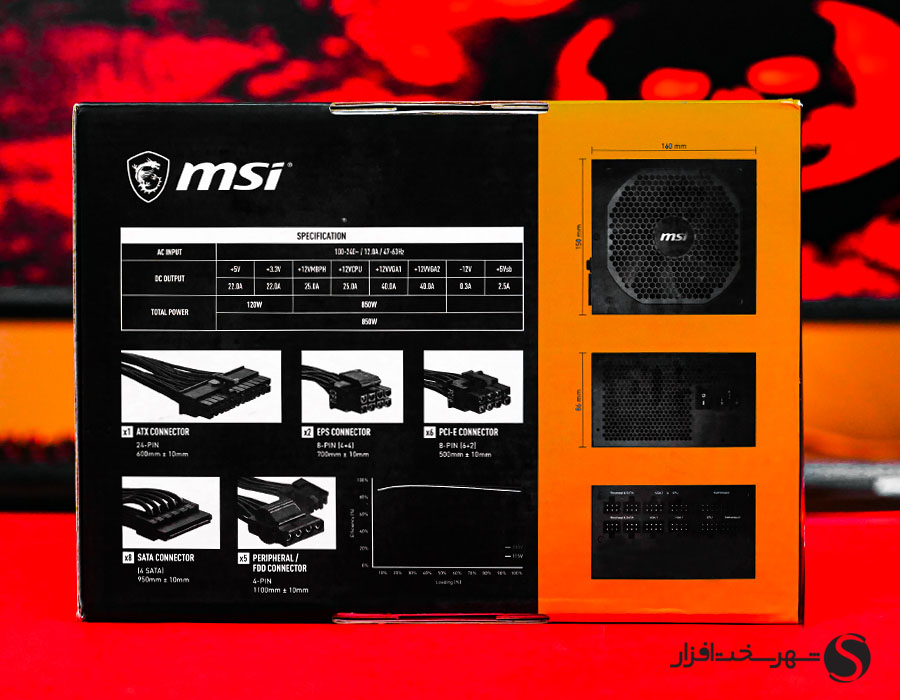

در پشت جعبه پاور کامپیوتر MSI MPG A850GF نیز میتوان اطلاعاتی از توان ریلهای خروجی، کابل و کانکتورها و ابعاد پاور را مشاهده کرد.

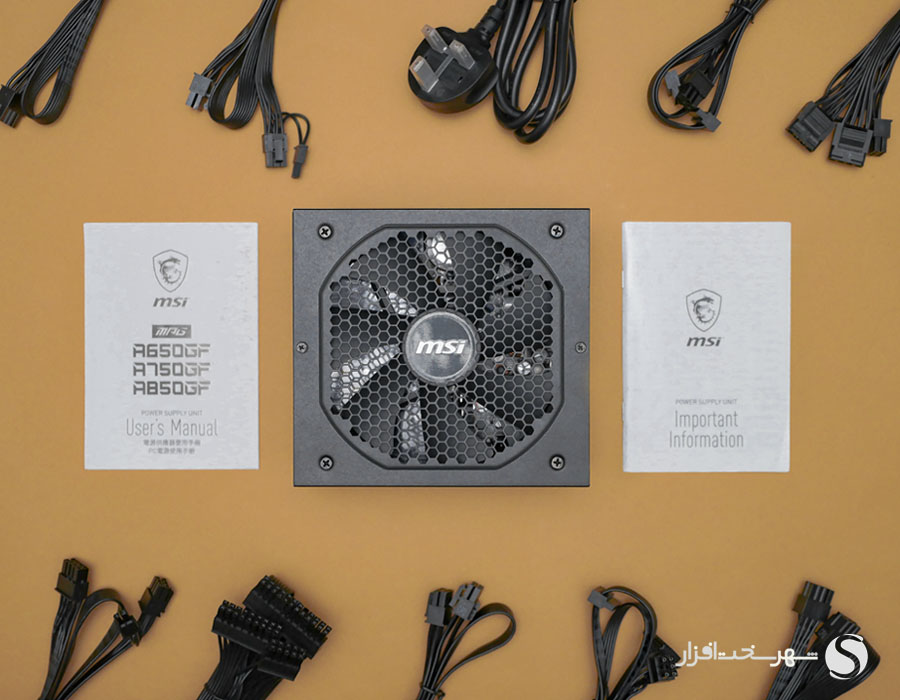

پس از باز کردن جعبه پاور MSI A850GFT، درون آن میتوان منبعتغذیه، کابلها و دفترچه راهنما را مشاهده کرد.
لوازم همراه و بستهبندی پاور 850 وات ام اس آی، شامل لوازم اصلی مورد نیاز برای استفاده از پاور است و از ابزار اضافی برای مدیریت کابلها خبری نیست.
نمای ظاهری و مشخصات فنی
-
نمای ظاهری و مشخصات فنی پاور MSI A850GF
طراحی منابع تغذیه از نظر ظاهری به دلیل مکعب بودن و مخفی شدن در کیسهای امروزی چندان مورد توجه قرار نمیگیرد.

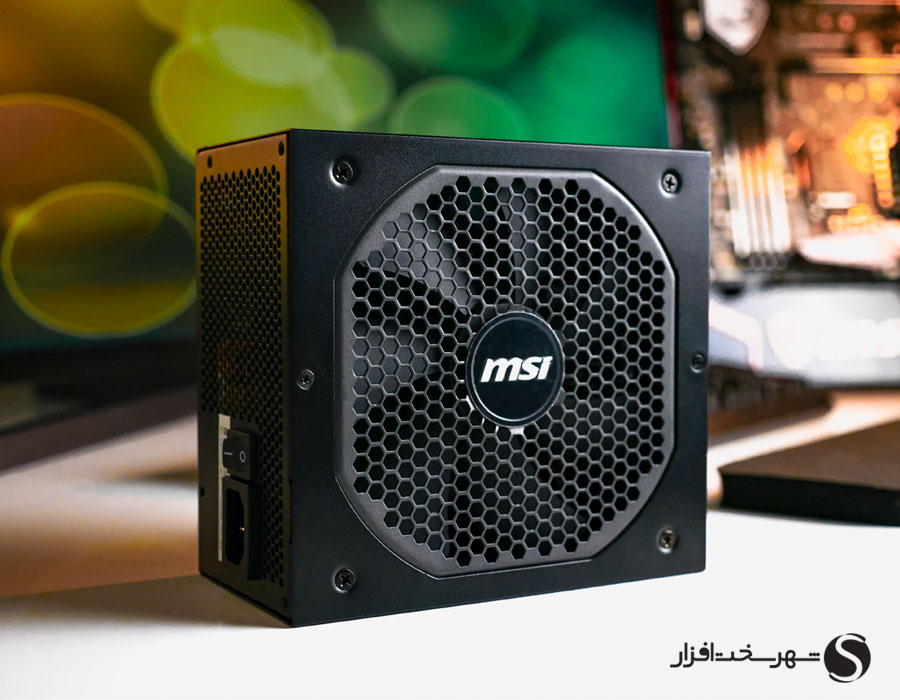

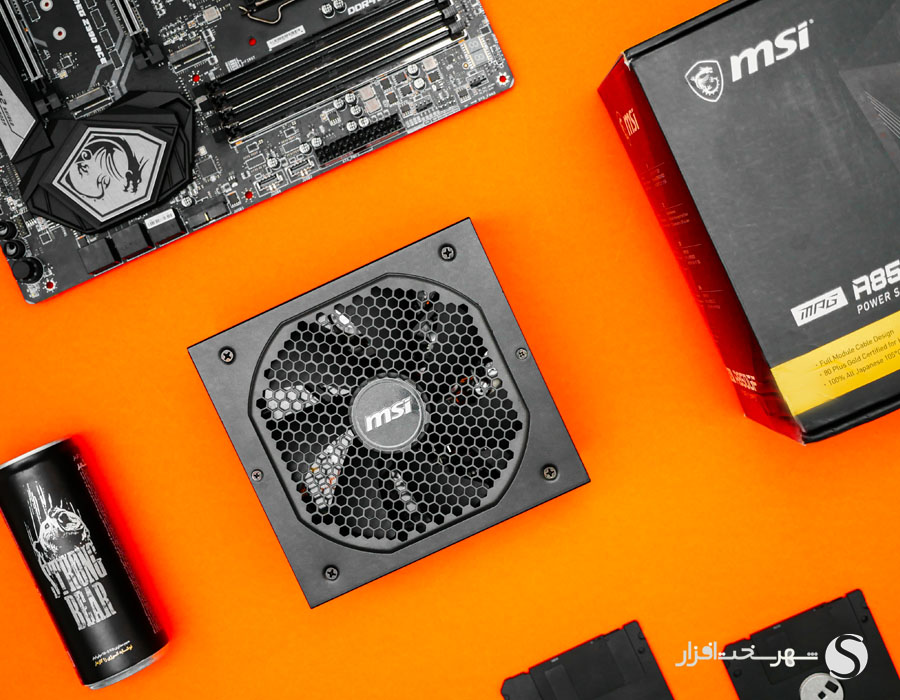

فضای مشبک لانه زنبوری با لوگوی MSI و بدنه مشکی رنگ گریل فن پاور A850GF را تشکیل میدهد.
ابعاد خارجی پاور MSI A850GF به ترتیب طول، عرض و ارتفاع برابر با 160mm x 150mm x 86mm است و تحت استاندارد ATX قرار دارد. وزن آن نیز 1.58 کیلوگرم است.

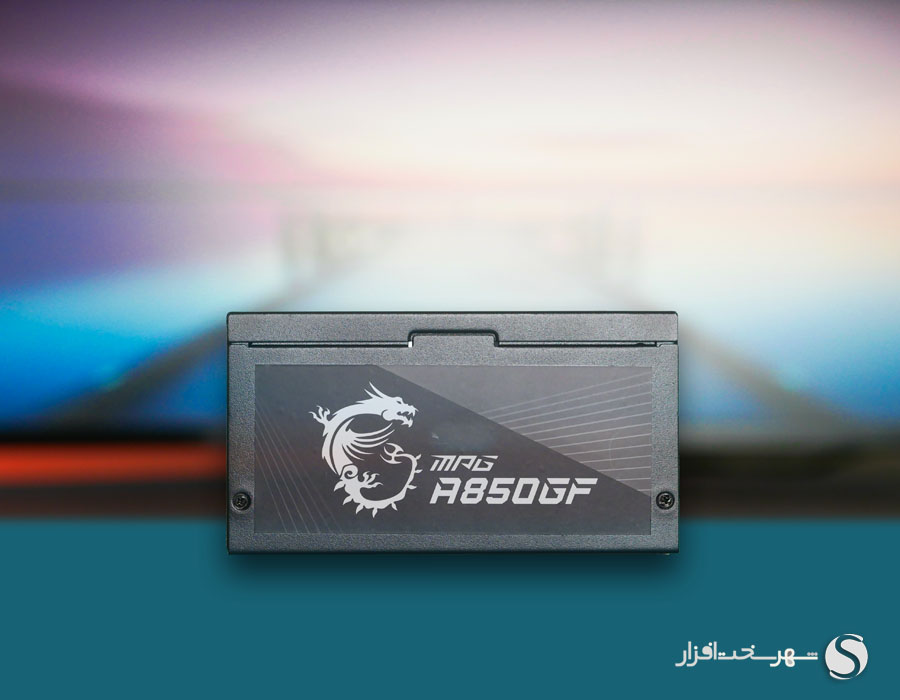

در دو وجه جانبی پاور نیز با برچسب مدل و نشان اژدهای ام اس آی نصب شده است.

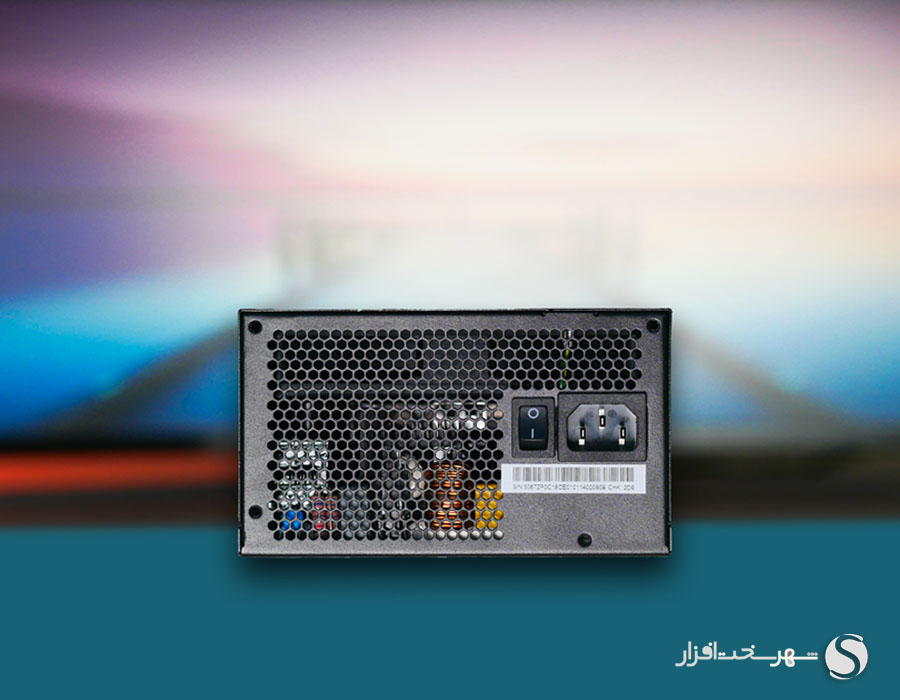

در وجه پشتی پاور کامپیوتر MSI MPG A850GF که محل اتصال پاور به بدنه کیس است، در کنار سوکت برق AC، کلید قطع و وصل جریان ورودی قرار گرفته است.

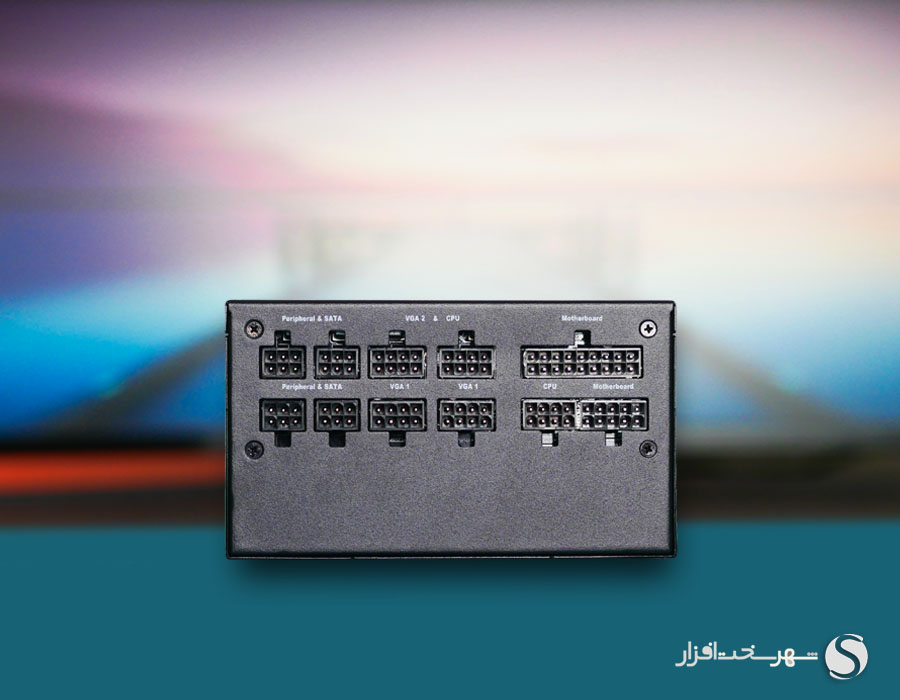

این پاور با طراحی تمام ماژولار میتواند علاوه بر مدیریت آسانتر کابلها، از تجمع کابلهای اضافی درون کیس جلوگیری کند.

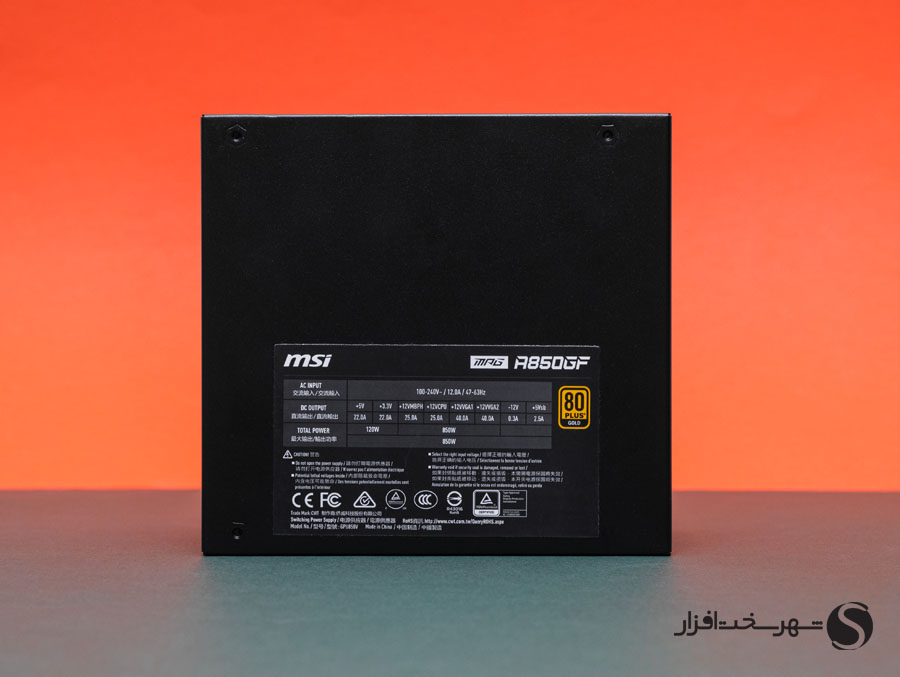

از نمای بالا نیز میتوانید جدول توان خروجی ریلهای مختلف این منبعتغذیه را مشاهده کنید.

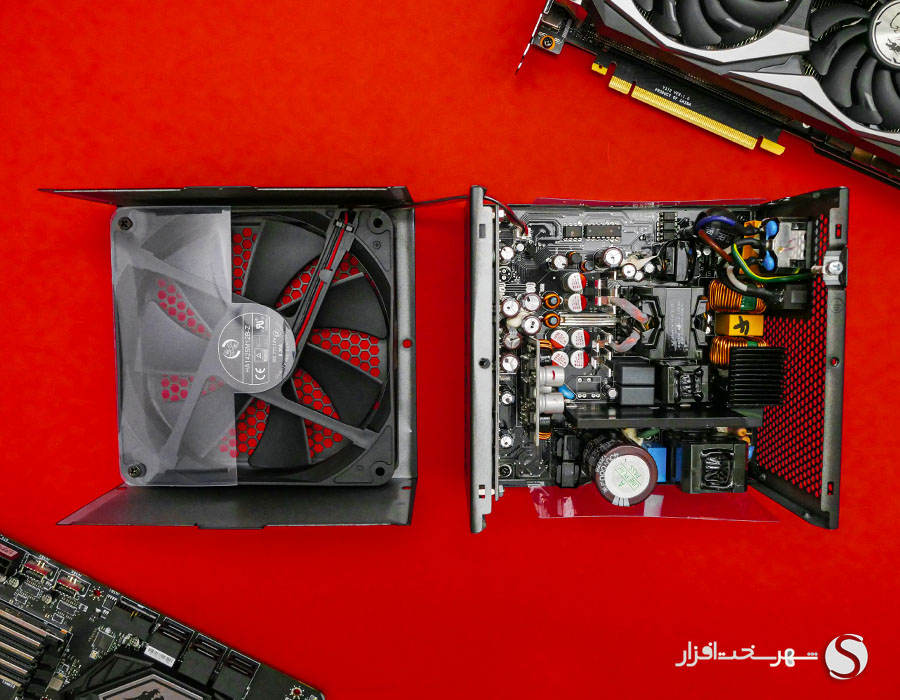

با باز کردن پاور و بررسی اجمالی کامپوننتها و طراحی برد آن میتوان موارد زیر را به عنوان ویژگیهای مهم این محصول مطرح کرد:
- استفاده از توپولوژی Half-Bridge تانک رزونانسی به همراه Active PFC برای بخش اولیه و مبدلهای DC-DC برای بخش ثانویه
- استفاده از خازنهای 105C ژاپنی (Chemi-Con ، Nichicon و RubyCon) در تمامی بخشها
- پشتیبانی از پروتکشنهای رایج مانند OVP/UVP/OCP/OPP/SCP
- گواهی بازدهی 80Plus Gold
- طراحی دقیق و جایگیری غیر فشرده کامپوننتها (بازدهی بیشتر سیستم خنککننده)
- فن 140mm با یاتاقان از نوع Ball-Bearing برای خنکسازی ( مدیریت سرعت چرخش فن، بدون Fan-Stop)
در مجموع از نظر فنی یک پلتفرم قابل اعتماد و با دوام برای یک منبع تغذیه میانردهی 850 واتی به حساب میآید.
در ادامه، با نگاهی به کابلها و کانکتورها طول، کیفیت و تعداد کانکتورهای پاور MSI A850GF را نیز مورد ارزیابی قرار میدهیم.

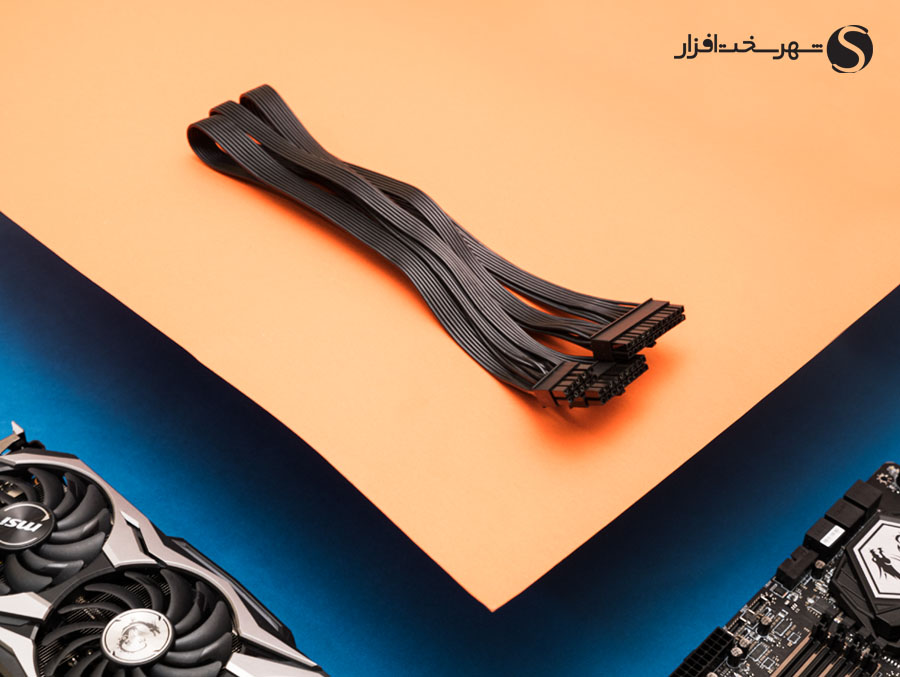

کابل ATX یا 24پین مادربرد 60 سانتیمتر طول دارد و از استاندارد 18AWG برای آن استفاده شده است. این کابل از دو سری کابل کنار هم تشکیل شده است که بهتر بود برای نظم بیشتر و ظاهری زیباتر درون بافت قرار میگرفت.
لازم به ذکر است تمامی کابلها از نوع فلت و مشکی رنگ هستند که به زیبایی و هماهنگی با سایر قطعات درون کیس کمک میکند.

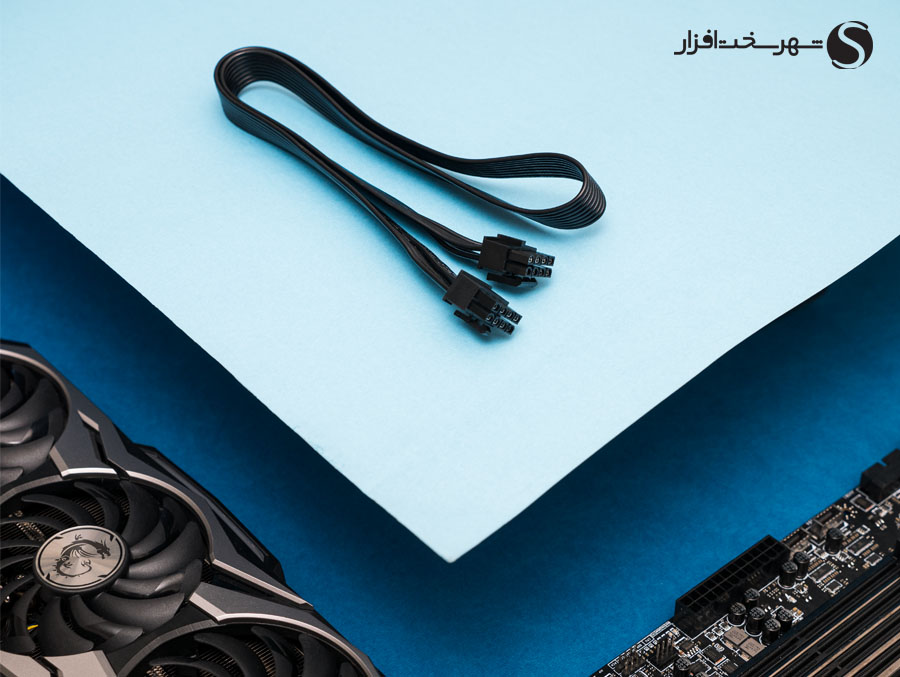

در نمونه مورد بررسی ما که 850 وات توان خروجی دارد، دو کابل 8 پین (4+4) EPS تعبیه شده است تا پردازنده و مادربردهای جدید، پر مصرف و ردهبالا که اکثراً به 8+4 یا دو کانکتور 8 پین نیاز دارند، پشتیبانی شوند. هر یک از کابلهای EPS طولی برابر با 70 سانتیمتر دارند و دارای استاندارد 18AWG هستند.

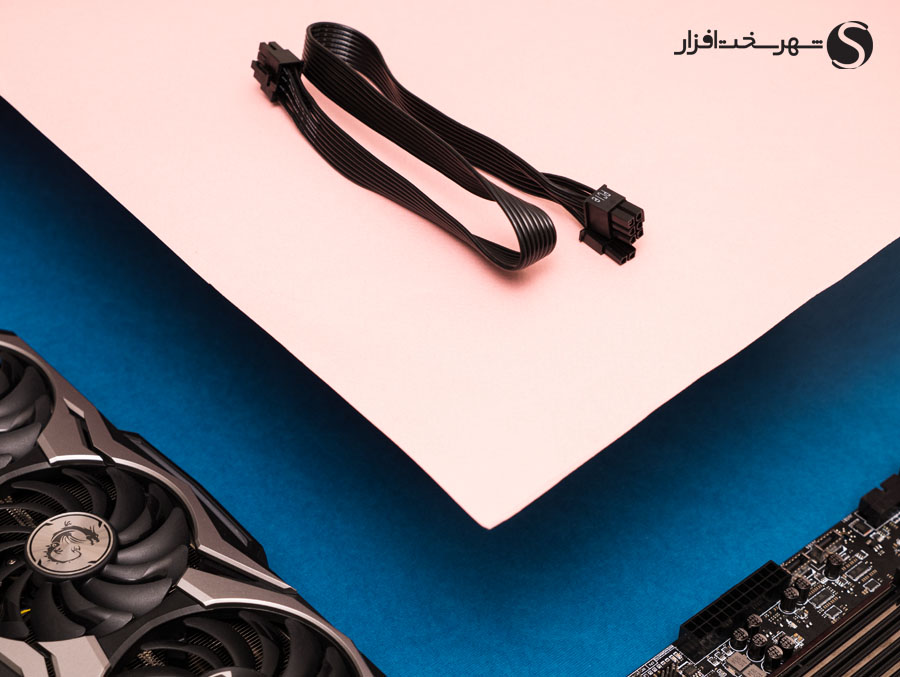

دو کابل 70cm با یک کانکتور 2+6 پین برای اتصال به کارتهای گرافیک با استاندارد 18AWG وجود دارد.

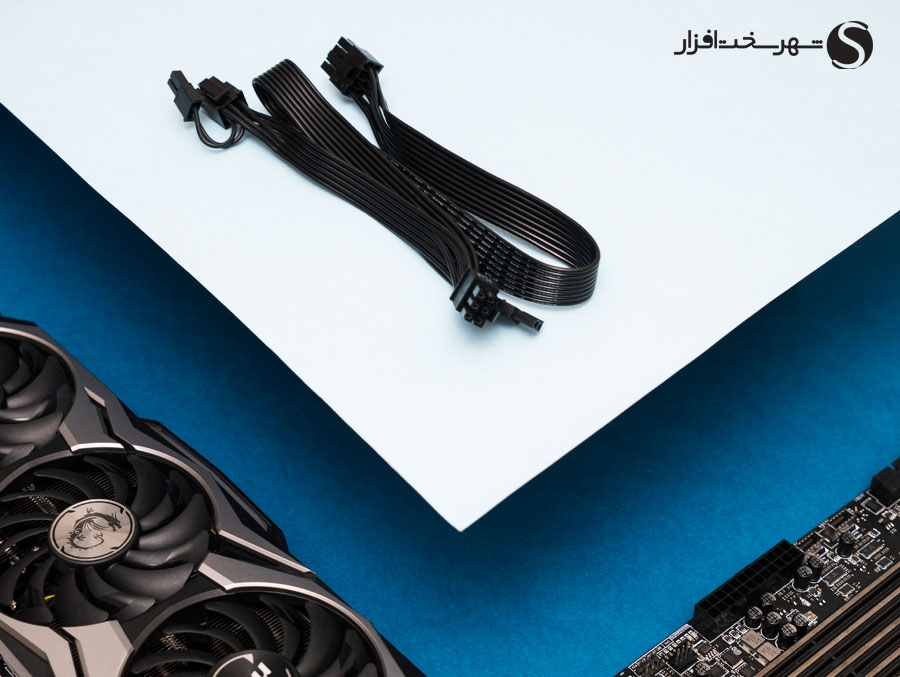

دو کابل 70cm+15cm با دو کانکتور 6+2 پین نیز برای اتصال کارتهای گرافیک با توان مصرفی بیشتر در نظر گرفته شده است و از نوع استاندارد 18AWG هستند.

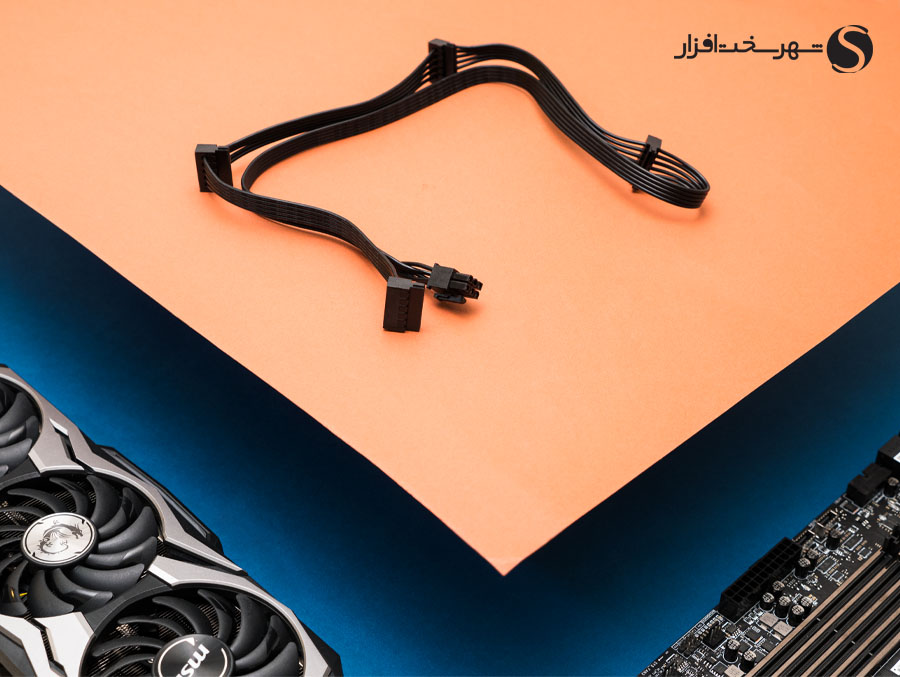

برای اتصال لوازم جانبی و ذخیرهساز، دو کابل به طول 50cm+15cm+15cm+15cm با استاندارد 18AWG به چهار کانکتور SATA مجهز شدهاند.

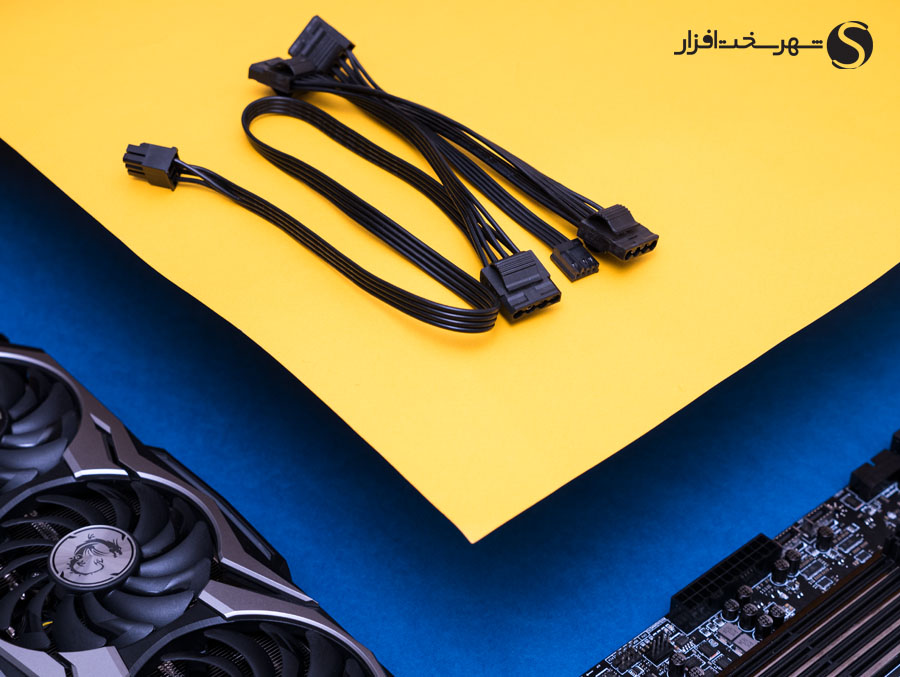

یک کابل Molex نیز برای سایر لوازم جانبی در نظر گرفته شده است که طول آن مشابه کابل ساتا 50cm+15cm+15cm+15cm است و از استاندارد 18AWG بهره میبرد. در انتهای این کابل یک افزونه (اکستنشن) 15 سانتی متری با کانکتور برای اتصال به FDD یا لوازم جانبی با سوکت مشابه نیز وجود دارد.
در جدول زیر خلاصه مشخصات کابل و کانکتورهای پاور MSI MPG A850GF را در قالب جدول مشاهده میکنید:
تعداد کانکتور در هر کابل تعداد کابل قُطر کابل (AWG) طول کابل (cm) نوع کابل 1 1 18 60 24 پین ATX 1 2 18 70 4+4 پین
EPS 12V1 2 18 50 6+2پین PCIe 2 2 18 50+15 6+2پین PCIe 4 2 18 50+15+15+15 SATA 4 1 18 50+15+15+15 Molex جمعبندی شهرسختافزار
-
جمعبندی شهرسختافزار
با نگاهی به کارتهای گرافیک و پردازندههای تولید شده در چند سال اخیر میتوان دید که علاوه بر افزایش کارایی و پیشرفت چشمگیر توان پردازشی، این دو مصرف کننده اصلی انرژی در سیستمهای کامپیوتری، نیاز به تأمین مقدار بسیار بیشتری از انرژی نسبت به گذشته دارند. به عنوان مثال یک سیستم میانردهی پنج سال قبل، با منبع تغذیه 550 یا 650 وات علاوه بر نیاز سیستم میتوانست پاسخگوی بروزرسانی در آینده نیز باشد.اما اکنون یک پاور 650 وات میتواند در یک سیستم میانرده شامل پردازنده اینتل 12700K و کارتگرافیک انویدیا RTX 3070 در کنار چند قطعه جانبی و اندکی اورکلاک به حداکثر توان نامی خود برسد که میدانیم شرایط ایدهآلی برای منبعتغذیه نیست. به همین دلیل میتوان پاورهای 750 و 850 وات را در زمان حال برای سیستمهای میانرده گزینه مطمئنتری دانست.
پاور مورد بررسی ما از MSI با مدل پاور کامپیوتر MPG A850GF دارای استاندارد بازدهی 80Plus Gold است و 850 وات توان خروجی دارد. اگرچه بررسی عمیق یک منبع تغذیه نیاز به ابزار تخصصی و اندازهگیری پارامترهای زیادی دارد، اما پس از بررسی برد و کامپوننتهای داخلی این پاور میتوان گفت که این منبعتغذیه MSI یکی از طرحهای پرفروش شرکت OEM به نام CWT است که با طراحی Half-Bridge خود علاوه بر ارائه کارایی مناسب در محدوده توان خود، میتواند قیمت تمام شده مناسبی نیز برای مصرفکننده داشته باشد.
اگرچه مشخصات کامپوننتها با طراحی مرجع تفاوت چندانی ندارد، اما استفاده از خازنهای تمام ژاپنی، ماسفت و کنترلرهای با کیفیت به دوام پاور MSI A850GF کمک قابل توجهی کرده که گارانتی 10 ساله MSI برای این محصول گواهی بر این ادعاست.
پاور کامپیوتر MSI MPG A850GF به مانند سایر پاورهای سری MPG به زودی در بازار ایران نیز با همان گارانتی 10 ساله (مشابه با گارانتی جهانی) توسط شرکت آونگ عرضه میشود.
در پایان میتوان نقاط ضعف و قوت پاور 850 وات ام اس آی را در موارد زیر خلاصه کرد:
نکات مثبت:
- کابلهای تمام ماژولار
- طراحی قابل اعتماد و با دوام
- استفاده از کامپوننتهای با کیفیت
- گارانتی 10 ساله در ایران (مشابه با گارانتی جهانی)
نکات منفی:
- نداشتن قابلیت Fan-Stop
سوالات پرتکرار درباره پاور کامپیوتر MSI MPG A850GF
پاور MSI MPG A850GF 850W را از کجا بخریم؟
- این محصول در زمان نگارش این مطلب هنوز به طور رسمی وارد بازار ایران نشده است. اما طبق وعدهها به زودی توسط دفتر MSI و شرکت آونگ با گارانتی 10 ساله و قیمت مناسب نسبت به رقبا وارد بازار کشور خواهد شد.
بهترین گارانتی پاور MSI A850GF چیست؟
- در حال حاضر قطعات سختافزاری MSI در ایران توسط شرکت آونگ وارد بازار کشور میشود و تحت گارانتی این شرکت قرار دارند.
چنانچه درباره این محصول، نظر یا سوالی دارید، در قسمت نظرات مطرح کنید.
