شرکت پردیس صنعت سیاره سبز (GREEN) چندی پیش یو پی اس های با توپولوژی Line-Interactive خود را معرفی و روانه بازار کرد. این یو پی اس ها با دو مدل FP1500 با توان 1500VA/900W و FP2000 با توان 2000VA/1200W و قیمت بسیار عالی به بازار عرضه شده‌اند که در مقایسه با مدل‌های مشابه فوق‌العاده خوش قیمت و مقرون به‌صرفه به نظر می‌رسند. در این بررسی قصد داریم عملکرد مدل FP2000 این سری از UPS های گرین را از زوایای مختلف به چالش بکشیم.
مقدمه
به احتمال زیاد شما نیز حداقل برای یک بار تجربه از دست دادن اطلاعات خود را به دلیل قطع و یا نوسان‌های گاه بی گاه برق شهر داشته‌اید. حال ممکن است این اطلاعات شامل پروژه‌های درسی شما در منزل، اطلاعات بسیار مهم در محل کار و یا حتی ناتمام ماندن بازی و باختن در یک گیم آنلاین بسیار حساس باشد! یا اگر بخواهیم کمی بیشتر وارد جزئیات شویم در صورتی که در منزل و یا محل کسب خود از تجهیزات امنیتی مانند دوربین‌های مدار بسته، تجهیزات اعلام حریق و یا دزدگیر استفاده می‌کنید به‌طور حتم می‌دانید که همه این تجهیزات در حین قطع برق از کار افتاده و در عمل بلااستفاده می‌شوند.
یو پی اس (UPS) یا همان منبع تغذیه بدون وقفه از مرسوم‌ترین تجهیزاتی به شمار می‌رود که در این مواقع به کار می‌روند. این دستگاه به زبانی ساده در حین وصل بودن برق شهر انرژی الکتریکی را درون باتری‌های خود ذخیره میکند تا در صورت قطع و یا بروز نوسان در برق شهر آن را اصلاح و یا در نهایت از انرژی ذخیره شده در باتری‌ها برای روشن نگه داشتن تجهیزات الکترونیکی شما استفاده کند.
UPS ها به‌صورت کلی در 3 دسته Off-line و Line-Interactive و On-line طبقه بندی می‌شوند که هر یک با توجه به شرایط استفاده و نوع و میزان بار، نقاط قوت و ضعف خود را دارند.
شرکت پردیس صنعت سیاره سبز (GREEN) که در یکی دو سال اخیر سبد محصولات خود را به‌طور بی‌سابقه‌ای گسترش داده چندی پیش یو پی اس های با توپولوژی Line-Interactive خود را معرفی و روانه بازار کرد. این یو پی اس ها با دو مدل FP1500 با توان 1500VA/900W و FP2000 با توان 2000VA/1200W و قیمت بسیار عالی کمتر از 800 هزار تومان به بازار عرضه شده‌اند که در مقایسه با مدل‌های مشابه فوق‌العاده خوش قیمت و مقرون به‌صرفه به نظر می‌رسند. در واقع برای مصارف خانگی و یا ادارات کوچک یو پی اس های Line-Interactive مجهز به استابلایزر داخلی، بهترین و مقرون به‌صرفه‌ترین انتخاب ممکن محسوب می‌شوند.

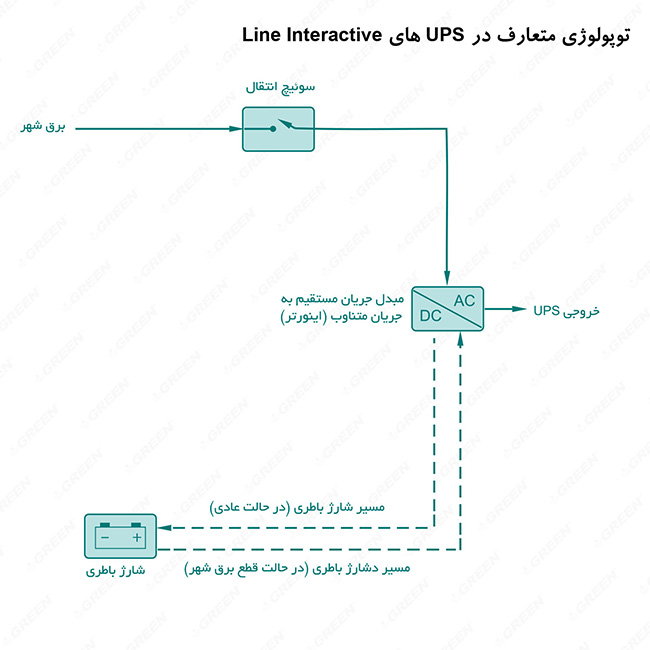

منظور از یو پی اس Line-Interactive، نوعی از UPS است که با مجهز بودن به تثبیت‌کننده ولتاژ (استابلایزر) در مسیر Bypass (خط کنارگذری که هنگام نرمال بودن شرایط، برق شهری را به خروجی متصل میکند) ولتاژ تنظیم‌شده‌ای را به بار می‌رساند. این نکته در واقع مزیت UPS لاین‌اینتراکتیو نسبت به مدل‌های آفلاین است.
از مهم‌ترین قابلیت‌ها و ویژگی‌ها این سری از UPS های گرین می‌توان به موارد زیر اشاره کرد:
- مجهز به رگولاتور خودکار تقویت و تضعیف ولتاژ خروجی جهت تثبیت هر چه بیشتر این پارامتر
- مجهز به فیلترهای حذف نویز تداخل الکترومغناطیسی (EMI) و رادیویی (RF)
- کنترل هوشمند و مدرن میکروپروسسوری برای تضمین عملکرد بدون نقص دستگاه
- مجهز به 2 باتری 9Ah سربی-اسیدی با سلول‌های ژاپنی و بدون نیاز به سرویس و نگهداری
- مجهز به پورت USB جهت کنترل و مانیتورینگ پارامترهای مختلف دستگاه
- پشتیبانی از نرم افزار View Power II جهت کنترل و مانیتورینگ پارامترهای مختلف دستگاه
- حفاظت در مقابل تغییرات ولتاژ و فرکانس برق ورودی
- حفاظت از دستگاه‌های مصرف کننده در مقابل تغییرات ولتاژ خروجی خارج از محدوده مجاز
- حفاظت در مقابل اضافه بار و اتصال کوتاه در خروجی
- حفاظت در مقابل تخلیه غیرمجاز باتری
- حفاظت در مقابل ولتاژ بالاتر از حد مجاز شارژ باتری
- حفاظت در مقابل برگشت ولتاژ روی دوشاخه ورودی در حالت استفاده از باتری
- حفاظت از بارهای متصل به يو پی اس در مقابل دو فاز شدن برق ورودی
در این بررسی قصد داریم عملکرد مدل FP2000 این سری از UPS های گرین را از زوایای مختلف به چالش بکشیم. در همین راستا ابتدا به معرفی و تحلیل مدار و باتری این دستگاه می‌پردازیم، سپس عملکرد نرم افزار View Power II را بررسی می‌کنیم، در ادامه به‌صورت عملی عملکرد اینورتر و واکنش آن را در برابر نوسان ولتاژ محک می‌زنیم و در نهایت نیز با تست های طول عمر باتری و جمع بندی نتایج در خدمت شما خواهیم بود.
بدون شک در میان وب سایت‌های فارسی زبان این برای اولین بار است که یک دستگاه UPS در این وسعت مورد نقد و بررسی قرار گرفته است. پس پیشنهاد می‌کنیم حتماً در ادامه ما را همراهی کنید...
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

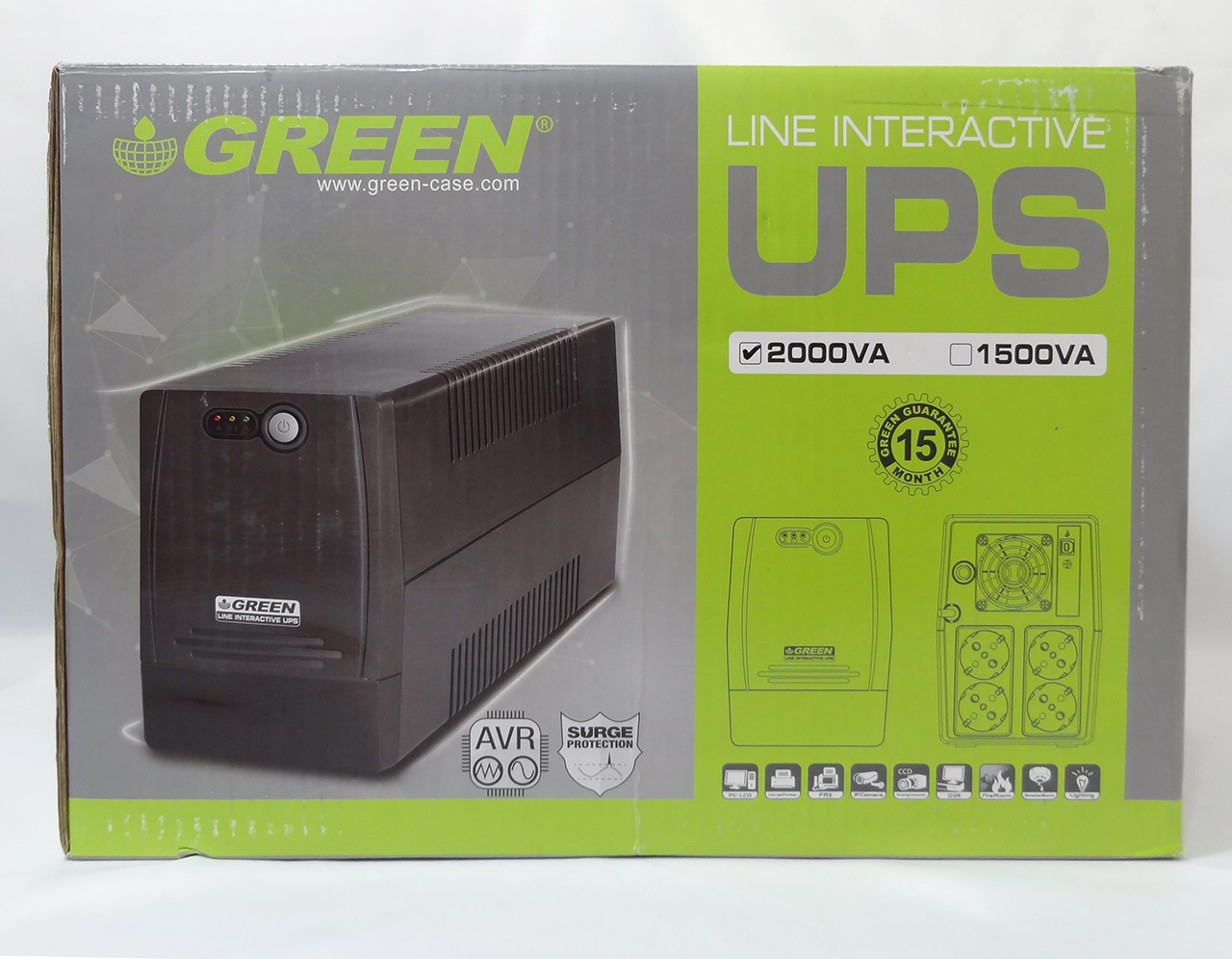

بر خلاف اغلب مدل‌های مشابه موجود در بازار که جعبه‌ای ساده و بی‌رنگ دارند، گرین از جعبه‌ای با پس زمینه خاکستری در کنار رنگ سبز برای این مدل استفاده کرده است. بر روی جعبه تصویری بزرگ و البته باکیفیت از دستگاه UPS چاپ شده و در کنار آن لوگوی تجاری شرکت GREEN، نشان‌های مربوط به تجهیز این دستگاه به استابلایزر داخلی، محافظت در برابر ولتاژهای لحظه‌ای و همچنین برخی دستگاه‌های سازگار با این یو پی اس به همراه 15 ماه گارانتی و وکتورهای نشان دهنده پنل جلویی و پشتی دستگاه سایر مندرجات روی جعبه محسوب می‌شوند.
در تصویر بالا از نمای نزدیک برخی تجهیزات الکترونیکی سازگار با این دستگاه را مشاهده می‌کنید.

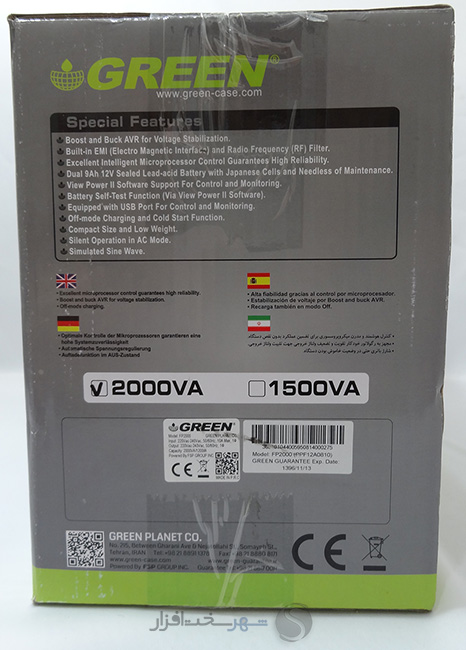

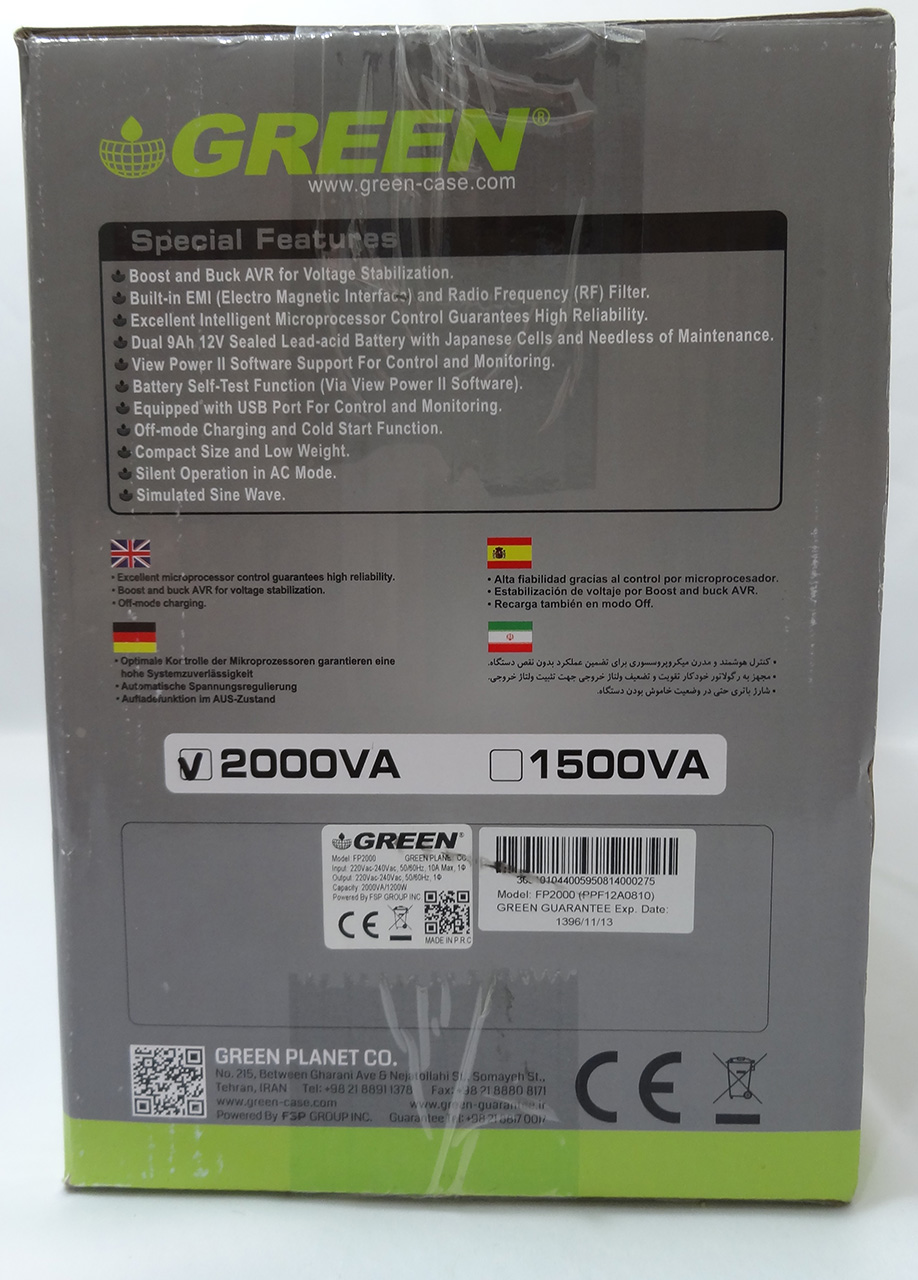

در طرف دیگر جعبه نیز مهم‌ترین ویژگی‌ها و قابلیت‌های این دستگاه به همراه برچسب‌های مرتبط با گارانتی و مدل تجاری درج شده است.

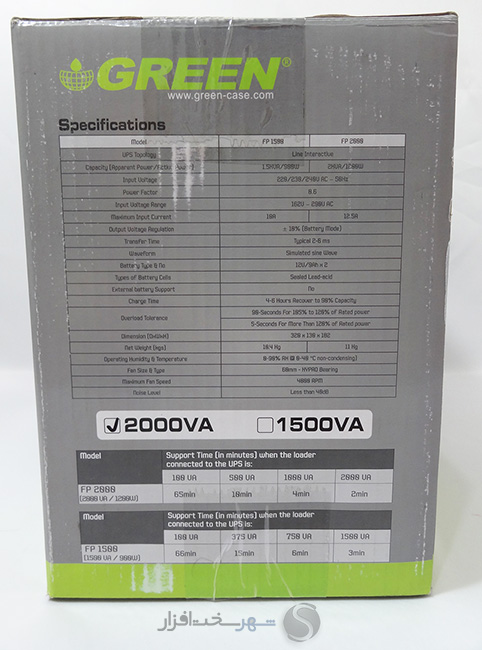

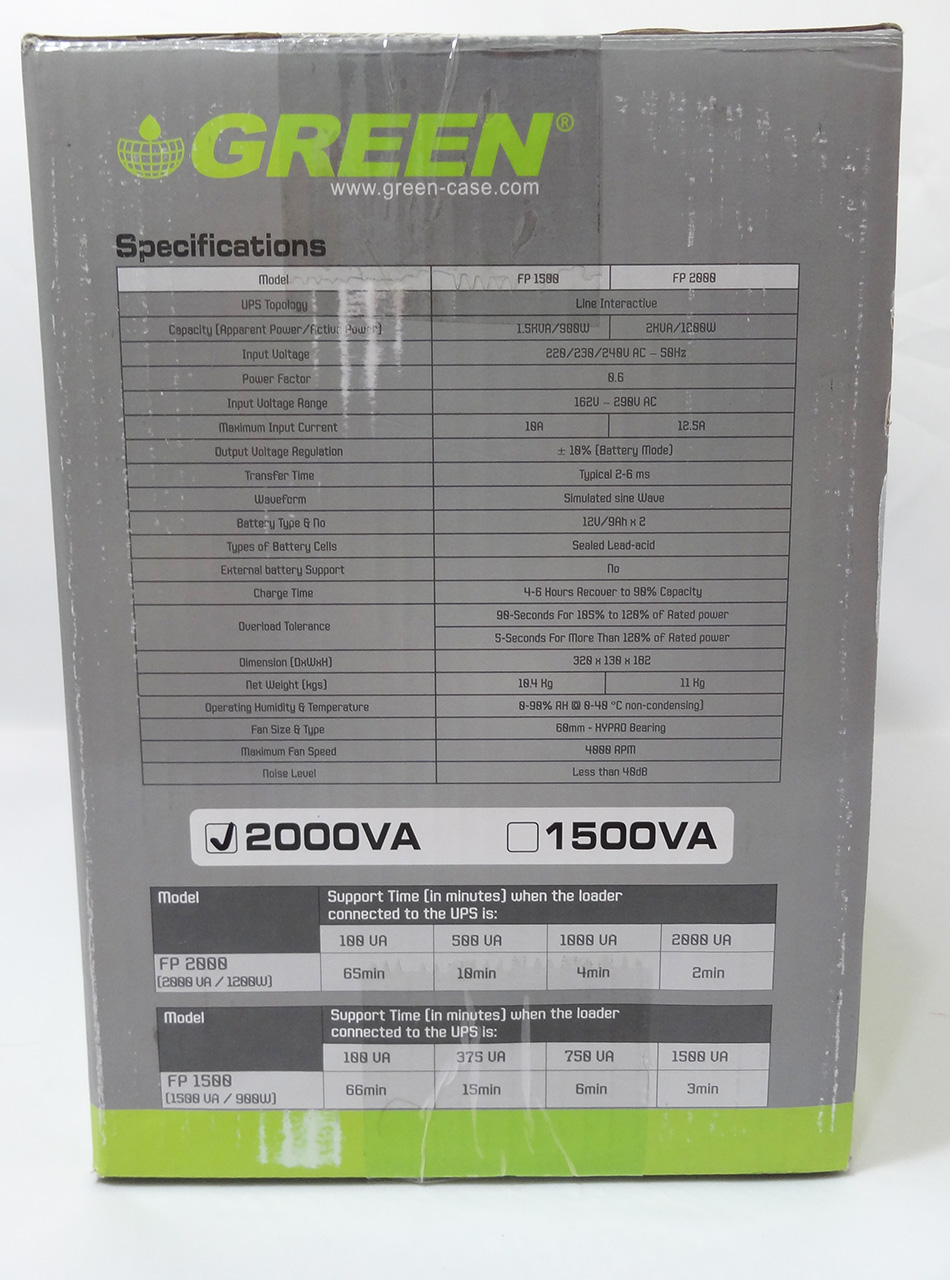

مشخصات فنی این محصول به‌صورت کامل در وجه دیگر این جعبه چاپ شده و علاوه بر این میزان تقریبی زمان بک آپ باتری نیز در بارهای مختلف برای هر دو مدل به‌صورت مجزا عنوان شده است. این در حالی است که اغلب سازندگان دستگاه‌های UPS به دلایل مختلف از درج این مشخصات خودداری می‌کنند!
جعبه این محصول با داشتن ابعاد 390mm x 270mm x 195mm با تمام محتویات داخلش حدوداً 11.7Kg وزن دارد! با این حال به دلیل وزن بسیار بالای آن هیچ دستگیره و یا شکافی برای حمل راحت‌تر آن در نظر گرفته نشده است. به بیانی دیگر اگر قصد تهیه این مدل را دارید بهتر است آن را به‌صورت آنلاین خریداری کنید یا در صورت خرید حضوری حتماً وسیله نقلیه شخصی همراه داشت باشید چون حمل و نقل آن بسیار سخت و دشوار است.
همان‌طور که ملاحظه می‌کنید دستگاه UPS در میان پوشش نایلونی و بین دو یونولیت ضربه گیر بسیار قطور درون جعبه فیکس شده و سایر محتویات داخل جعبه نیز بر روی دستگاه قرار گرفته‌اند.

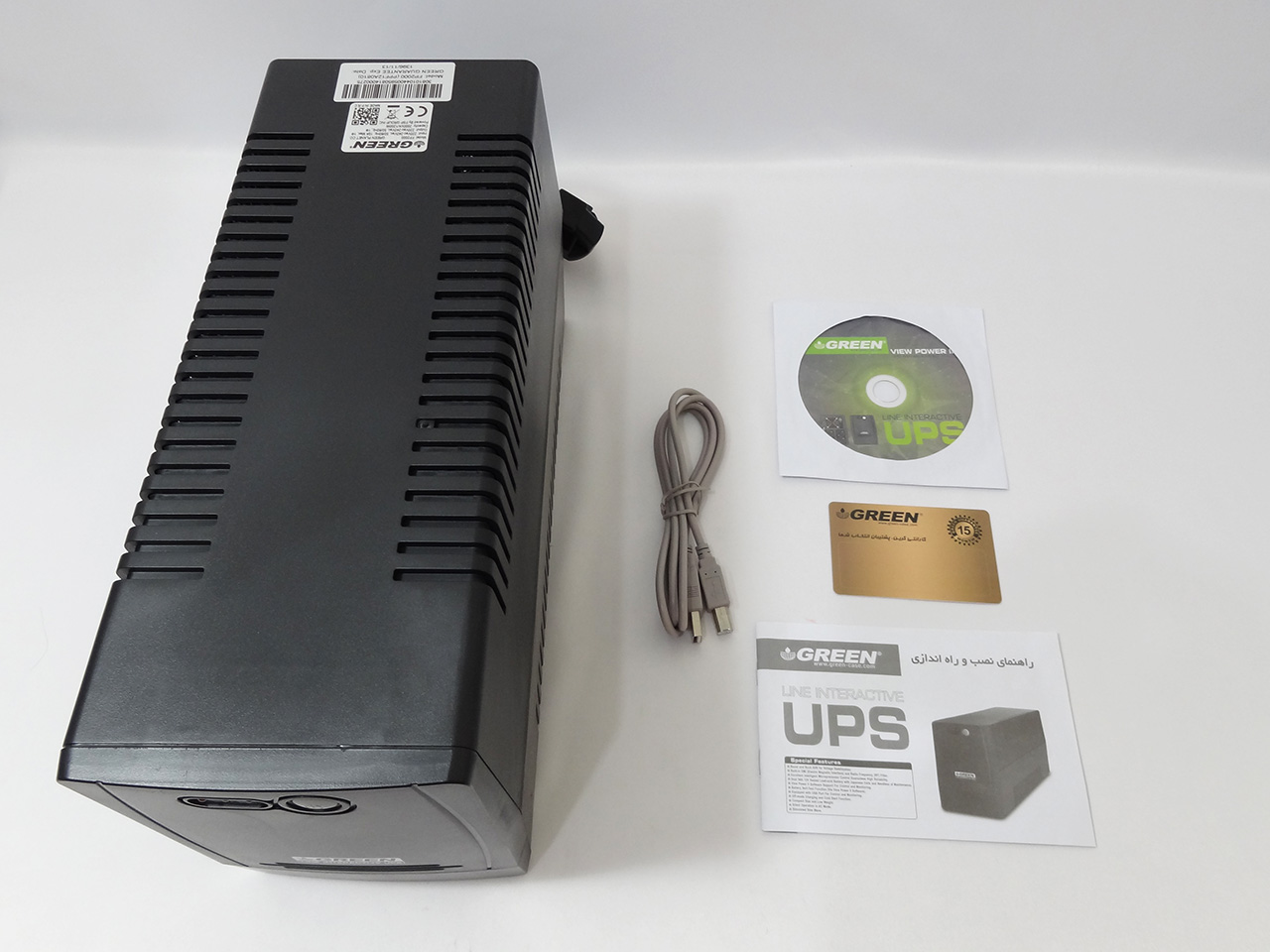

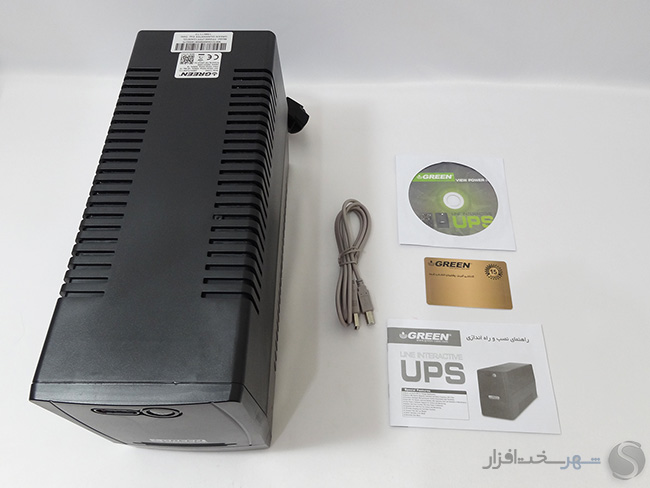

محتویات داخل جعبه نیز شامل دستگاه UPS، دفترچه راهنمای نصب و راه اندازی، CD حاوی نرم افزار مانیتورینگ View Power II، کارت گارانتی و کابل USB 120CM جهت اتصال UPS به PC میباشد.
مشخصات فنی و مهم‌ترین قابلیت‌های دستگاه
-
مشخصات فنی و مهم‌ترین قابلیت‌های دستگاه

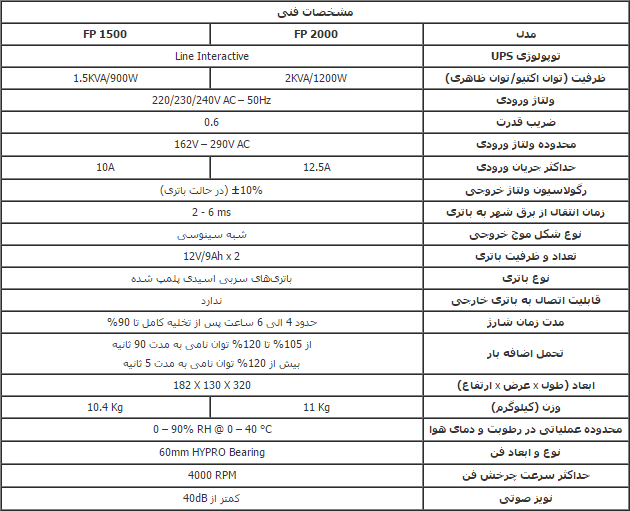

اما اجازه دهید قبل از هر چیز جدول مشخصات فنی ارائه شده توسط GREEN را برای این محصول بررسی کنیم.
همان‌طور که در جدول ذکر شده FP2000 یک یو پی اس با توپولوژی Line-Interactive و همانند اغلب مدل‌های هم رده خود با ضریب قدرت 0.6 است. این بدین معناست که اینورتر (مبدل جریان DC به AC) این یو پی اس فاقد مدار تصحیح ضریب قدرت یا PFC میباشد. همین عامل نیز باعث شده تا توان عملیاتی این دستگاه 2000VA در عمل 1200W ذکر شود. علاوه بر این شکل موج خروجی این دستگاه نیز شبه سینوسی است و زمان انتقال قدرت از برق شهر به باتری نیز بین 2ms تا 6ms ذکر شده است. این بدین معناست که به دلیل شکل موج خروجی شبه سینوسی توصیه می‌شود از اتصال بارهای حساس مانند تجهیزات آزمایشگاهی و ابزار دقیق به این یو پی اس خودداری شود. البته زمان انتقال بسیار پایین این دستگاه در مقایسه با مدل‌های مشابه یکی از نقاط قوت آن محسوب می‌شود.
همچنین این دستگاه همانند اکثر مدل‌های مشابه قابلیت اتصال به باتری‌های جانبی را ندارد (معمولاً یو پی اس های با توپولوژی On-Line دارای این قابلیت هستند) و انرژی مورد نیاز بار توسط دو باتری 12V/9Ah داخلی تأمین می‌شود.
سایر قابلیت‌ها و ویژگی‌های بارز این محصول با استناد به وب سایت شرکت سیاره سبز به شرح زیر میباشد:
- مجهز به رگولاتور خودکار تقویت و تضعیف ولتاژ خروجی جهت تثبیت هر چه بیشتر
- مجهز به فیلترهای حذف نویز تداخل الکترومغناطیسی (EMI) و رادیویی (RF)
- کنترل هوشمند و مدرن میکروپروسسوری برای تضمین عملکرد بدون نقص دستگاه
- مجهز به 2 باتری 9Ah سربی-اسیدی با سلول‌های ژاپنی و بدون نیاز به سرویس و نگهداری
- مجهز به پورت USB جهت کنترل و مانیتورینگ پارامترهای مختلف دستگاه
- پشتیبانی از نرم افزار View Power II جهت کنترل و مانیتورینگ
- شارژ باتری حتی در وضعیت خاموش بودن UPS
- شکل موج خروجی شبه سینوسی
- قابليت راه اندازي بدون نیاز به برق شهر (Cold Start)
- مجهز به قابلیت تست سلامت باتری (به‌واسطه نرم افزار View Power II)
- ابعاد کوچک و وزن کم
سیستم‌های حفاظتی در یو پی اس لاین اینتر اکتیو گرین مدل FP2000
- حفاظت در مقابل تغییرات ولتاژ و فرکانس برق ورودی
- حفاظت از دستگاه‌های مصرف کننده در مقابل تغییرات ولتاژ خروجی خارج از محدوده مجاز
- حفاظت در مقابل اضافه بار و اتصال کوتاه در خروجی
- حفاظت در مقابل تخلیه غیرمجاز باتری
- حفاظت در مقابل ولتاژ بالاتر از حد مجاز شارژ باتری
- حفاظت در مقابل برگشت ولتاژ روی دوشاخه ورودی در حالت استفاده از باتری
- حفاظت از بارهای متصل به يو پی اس در مقابل دو فاز شدن برق ورودی
برخی تجهیزات سازگار با یو پی اس لاین اینتر اکتیو گرین مدل FP2000
- انواع مختلف کامپیوترهای شخصی (PC) و لوازم جانبی مرتبط با آن
- سیستم‌های سرور Single CPU
- سیستم‌های نظارت تصویر (انواع مختلف دوربین مدار بسته و DVR/NVR)
- سیستم‌های امنیتی (انواع مختلف دزدگیر) و اعلام حریق
- نمایشگرهای LCD/LED با ابعاد کوچک‌تر از 65 اینچ
- سیستم‌های تلفن سانترال
- انواع مختلف اسپیکر با توان کمتر از 100W RMS
- تجهیزات ذخیره سازی مبتنی بر پیکربندی‌های SAN/NAS
نمای ظاهری و بررسی اولیه
-
نمای ظاهری و بررسی اولیه

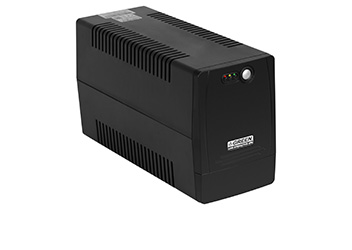

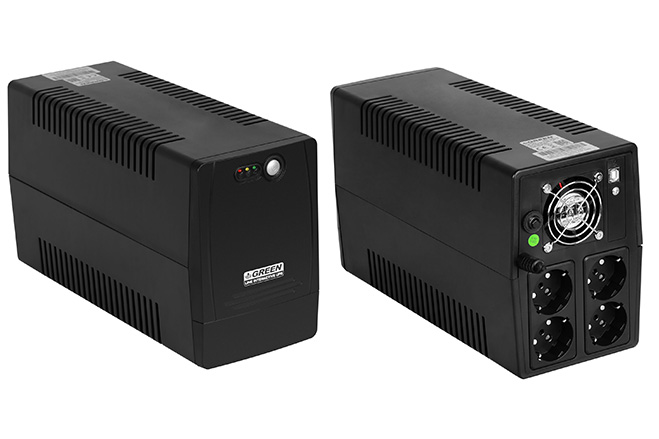

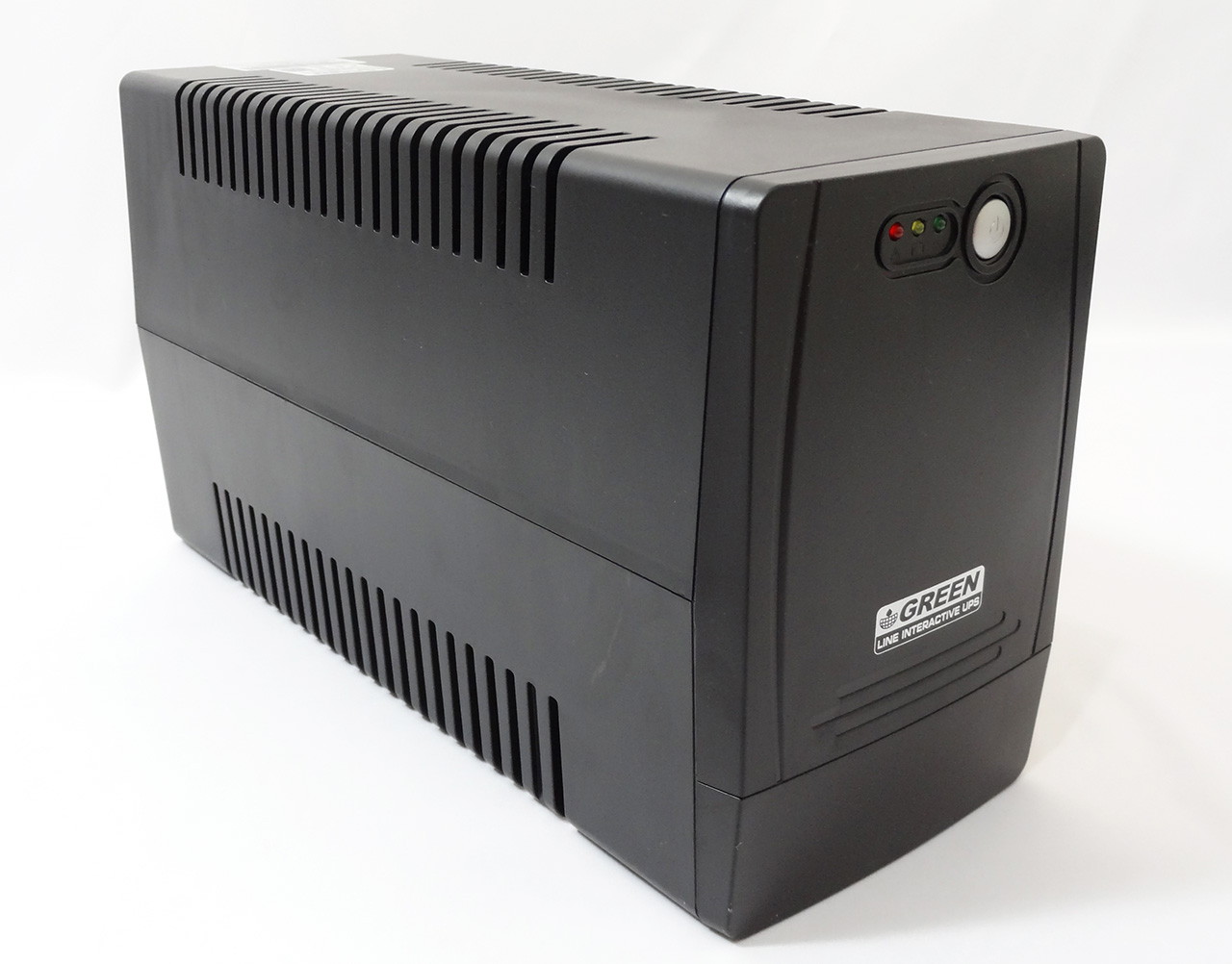

اگر از نظر زیبایی شناختی در مورد این دستگاه نظر ما را بخواهید که نه تنها این مدل بلکه اغلب UPS های موجود در بازار حرفی برای گفتن ندارند! در واقع این پارامتر معمولاً در این نوع دستگاه‌های صنعتی معیار قرار نمی‌گیرد.
این دستگاه با داشتن ابعاد (طول x عرض x ارتفاع) 320 x 130 x ا182 و وزن خالص حدوداً 11 کیلو گرم در مقایسه با رقبای خود هم سبک‌تر و هم جمع و جورتر است. وزن کمتر آن نیز به دلیل بدنه پلاستیکی (ABS) آن است. این در حالی است که اغلب مدل‌های مشابه بدنه‌ای فلزی دارند.

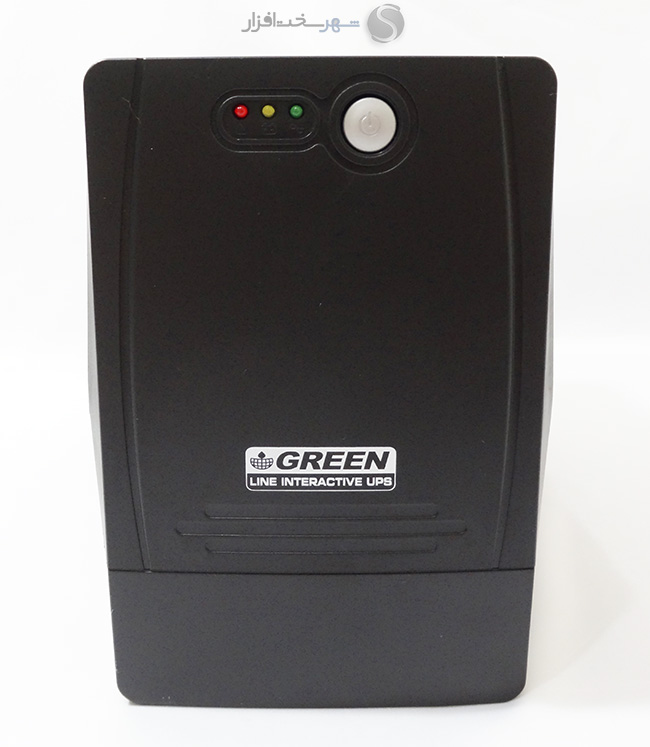

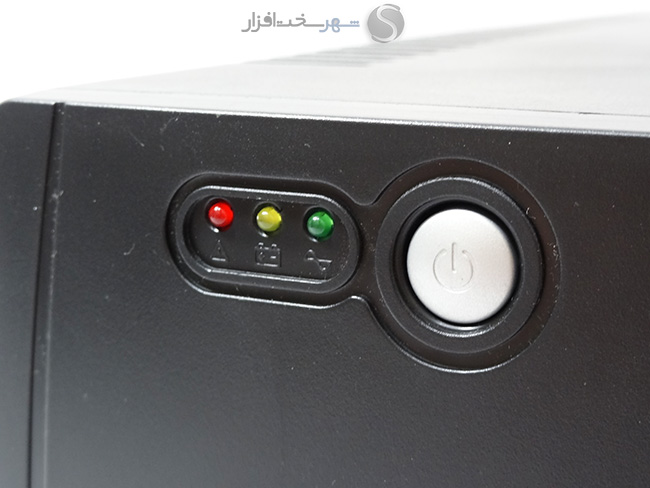

پنل جلویی دستگاه بسیار ساده طراحی شده و فاقد نمایشگر نشان دهنده وضعیت دستگاه و باتری است. پنل این مدل تنها مجهز به یک سوئیچ و 3 دیود نورانی (LED) به رنگ‌های سبز، زرد و قرمز مجهز شده است. سوئیچ نام برده برای روشن و خاموش کردن دستگاه تعبیه شده و هر یک از LED ها نیز به همراه یک بازر (Buzzer) وضعیت‌های مختلف این دستگاه را گزارش می‌کنند.

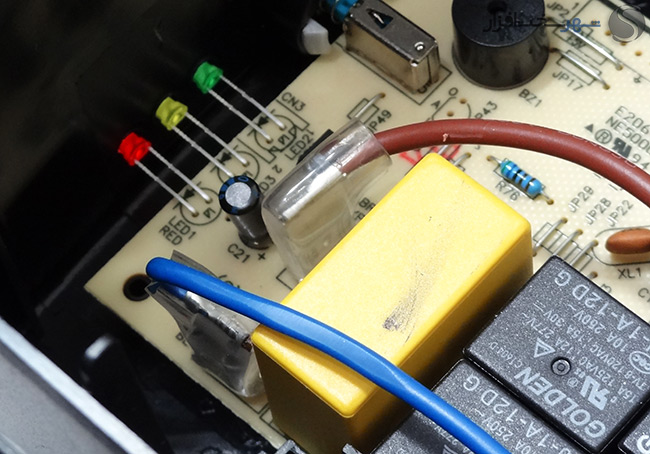

برای مثال روشن بودن LED سبز رنگ، متصل بودن برق شهر و عملکرد عادی دستگاه را گزارش میکند. LED زرد رنگ در حین قطع برق شهر و در زمانی که انرژی مورد نیاز بارها از باتری تأمین می‌شود روشن می‌شود. البته در این وضعیت بازر دستگاه نیز هر 10 ثانیه بوق می‌زند. همین LED در حین اتمام شارژ باتری به حالت چشمک زن رفته بازر نیز هر 1 ثانیه هشدار می‌دهد. دیود نورانی قرمز نیز بروز خطا در UPS را گزارش میکند. این حالت که با هشدار ممتد بوق بازر نیز همراه است ممکن است در اثر معیوب شدن باتری و یا وجود اضافه بار و عدم توانایی UPS در انتقال برق شهر به باتری رخ دهد. به بیانی دیگر هنگامی که این LED روشن باشد خروجی‌های دستگاه فاقد ولتاژ می‌باشند.

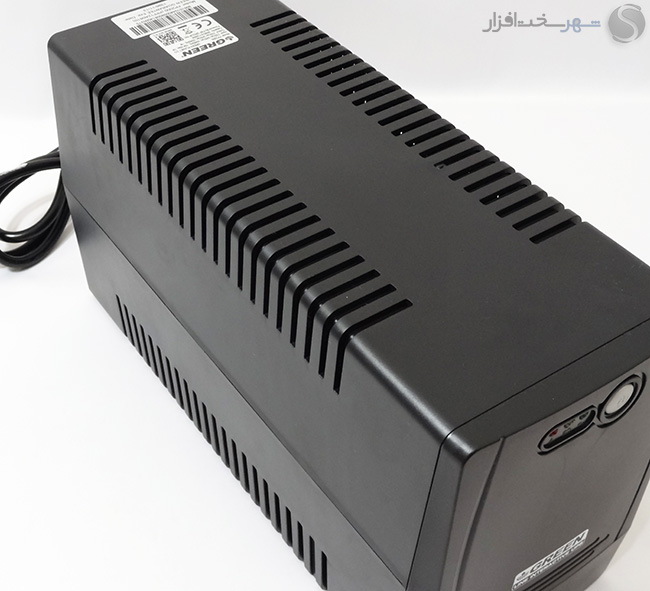

برای تهویه بهتر در بخش پایینی و بالایی بدنه چندین شیار در دو طرف دستگاه تعبیه شده تا هوای تازه توسط این شیارها وارد دستگاه شده و هوای گرم توسط فن نصب شده در پنل پشتی از آن خارج شود.

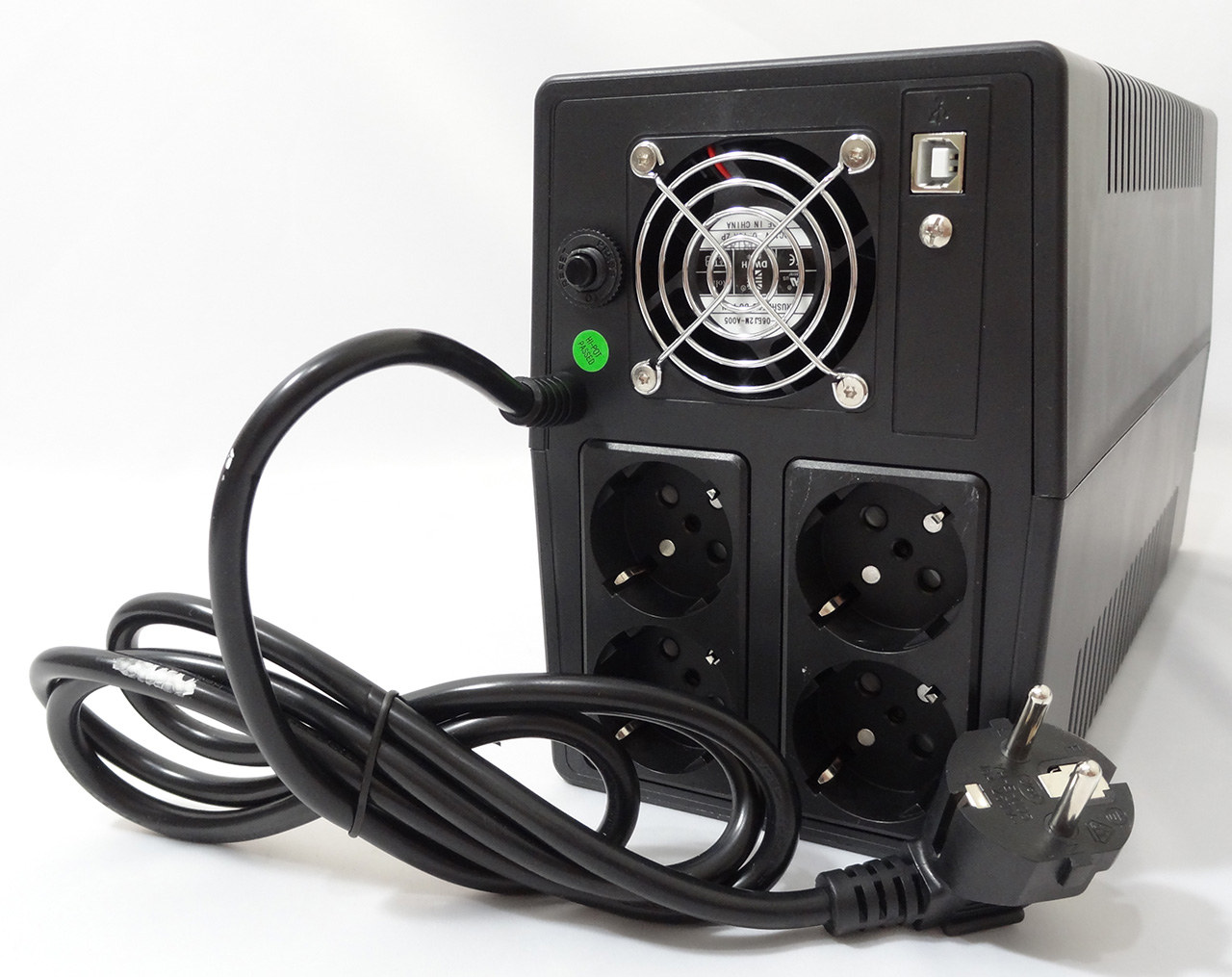

در پنل پشتی این یو پی اس نیز کابل برق ورودی، 4 پریز ارت‌دار، فیوز ورودی، فن دستگاه و پورت USB جهت اتصال به PC تعبیه شده است.

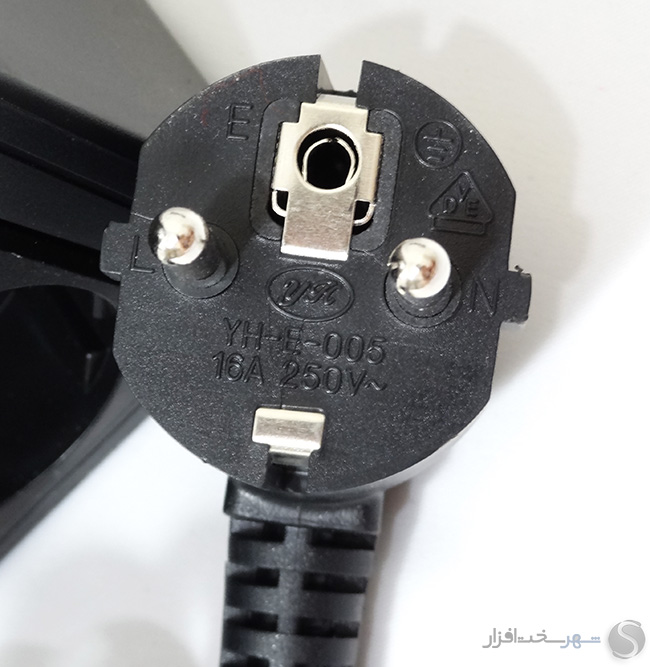

دوشاخه برق ورودی دارای استاندارد CEE 7/7 با قابلیت عبور حداکثر 16A در ولتاژ 250V AC میباشد. این دوشاخه ارت‌دار که قابلیت اتصال به پریزهای با استاندارد اروپایی CEE 7/5 و CEE 7/3 را نیز دارا میباشد در نوع خود یکی از باکیفیت‌ترین‌ها و کامل‌ترین دوشاخه‌های موجود حال حاضر محسوب می‌شود.

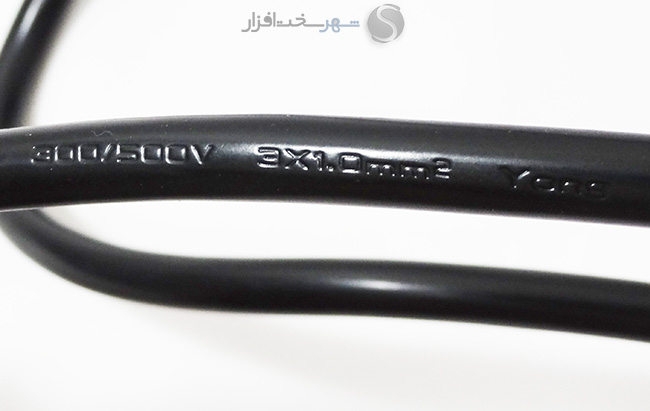

کابل 175 سانتی متری برق ورودی نیز مشکل از 3 رشته با قطر 1.0mm2برای سیم‌های فاز، نول و ارت میباشد. کابلی که بسیار باکیفیت به نظر می‌رسد.

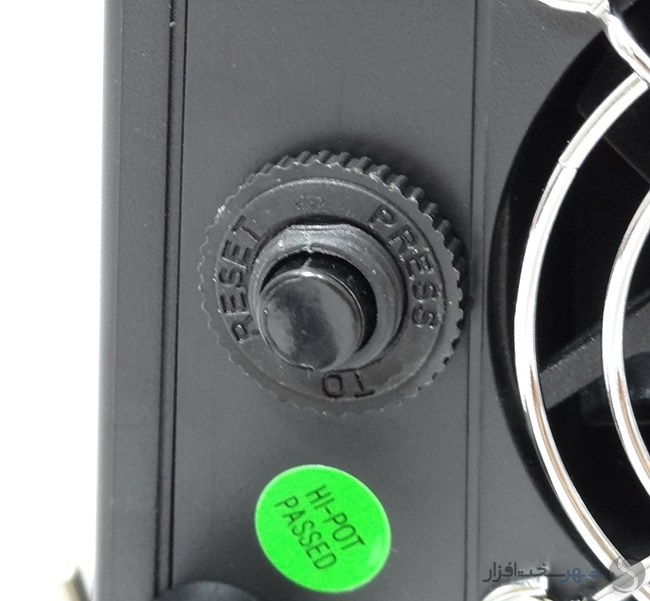

جریان برق ورودی توسط یک فیوز حساس به حرارت 16A با قابلیت بازیابی (مدارشکن) محافظت می‌شود. این نوع فیوزها که در بخش نگاهی نزدیک‌تر بیشتر با جزئیات آن آشنا خواهیم شد علاوه بر عملکرد مرسوم انواع فیوزها در برابر اتصال کوتاه، در دماهای مختلف محیط نیز عملکردی متغیر دارند و در صورت فعال شدن و قطع جریان ورودی قابلیت بازیابی دارند و نیازی به تعویض آن‌ها پس از قطع نخواهد بود.

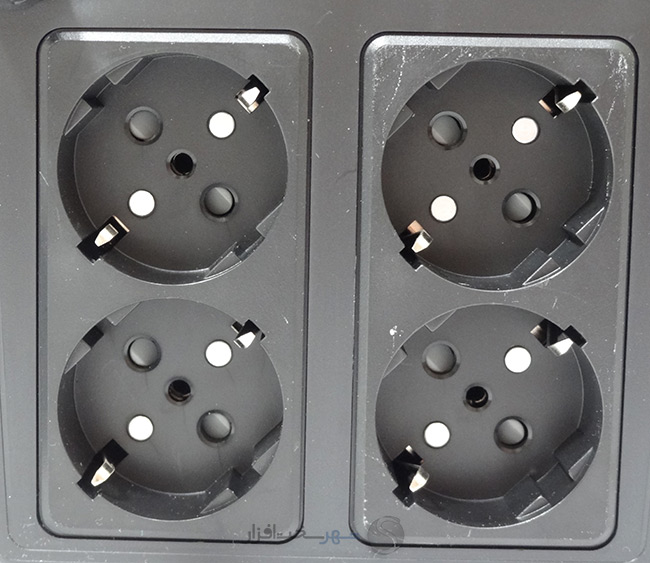

هر 4 پریز خروجی در نظر گرفته شده برای این UPS از نوع ارت‌دار با استاندارد CEE 7/3 اروپا و مجهز به شاتر یا محافظ جلوگیری از نفوذ اشیاء تیز به داخل دوشاخه میباشد. در واقع در پریزهای شاتر دار جفت شاخه‌های دوشاخه‌ی ورودی باید همزمان وارد این نوع پریزها شوند. بدین شکل هرگونه جسم خارجی امکان ورود به این پریزها را نخواهد داشت.
نکته‌ای که در این بخش به چشم می‌خورد عدم تعبیه یک پریز مجزای بای پس در این بخش است. در واقع اغلب مدل‌های مشابه دارای یک پریز مجزا هستند که مستقیم و یا تنها به‌واسطه برخی فیلترها به برق ورودی متصل است و حتی علیرغم خاموش بودن UPS نیز دارای ولتاژ میباشد. ولی در این مدل هیچ یکی از خروجی‌ها مادامی که UPS روشن نشود برق دار نمی‌شوند.

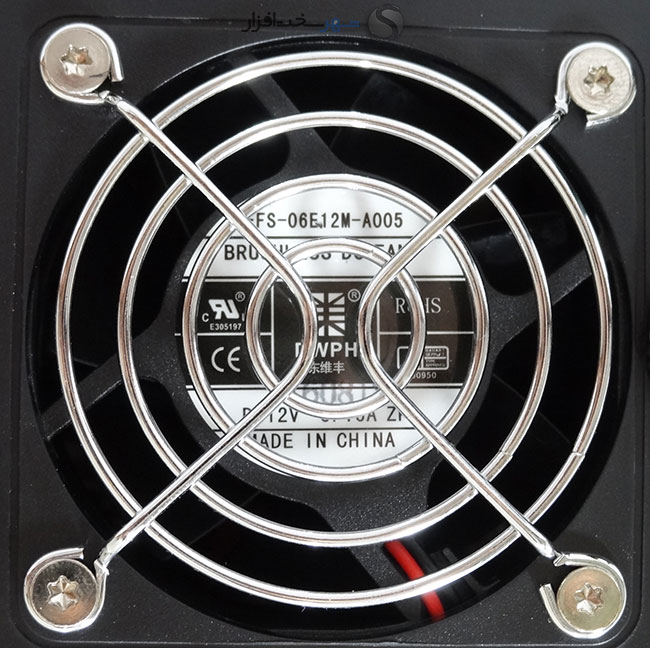

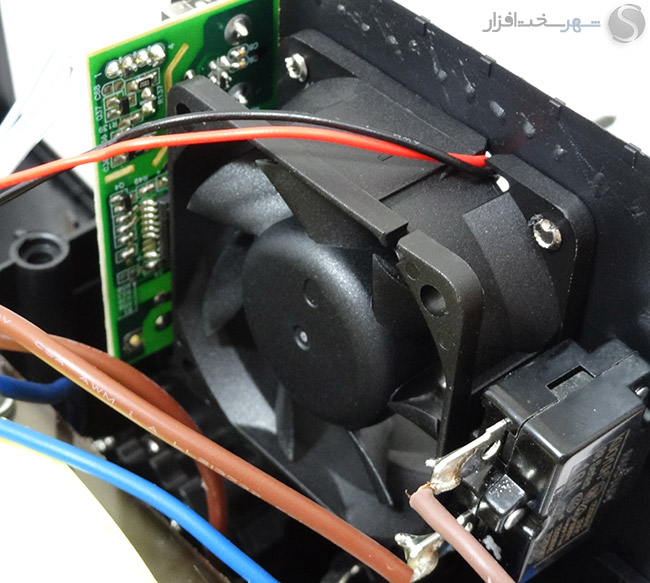

فن 60mm این دستگاه از نوع بلبرینگی و دارای حداکثر سرعت چرخش 4000RPM است. نکته جالب توجه در مورد این فن خاموش بودن آن در حین عملکرد عادی دستگاه (وصل بودن برق شهر) است. به گفته کمپانی سازنده این فن تنها در حالت قطع برق شهر و روشن شدن اینورتر و یا استابلایزر دستگاه روشن می‌شود.

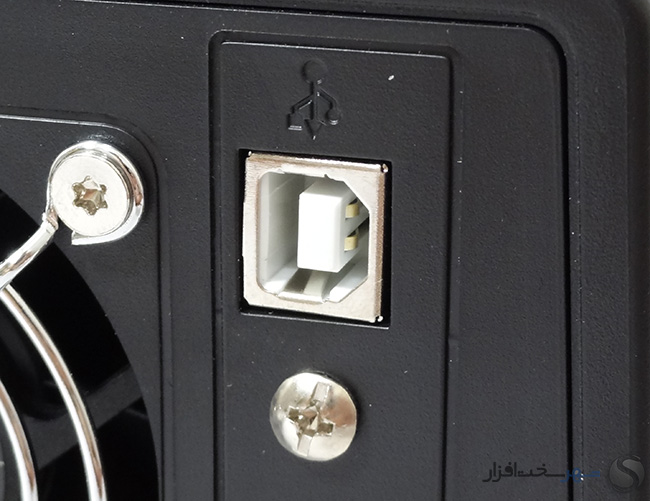

پورت USB تعبیه شده در این بخش نیز از نوع Type-B که معمولاً در پشت پرینترها نمونه آن را دیده‌اید، است. همان‌طور که اشاره شد این پورت جهت اتصال این دستگاه به PC کاربرد دارد.

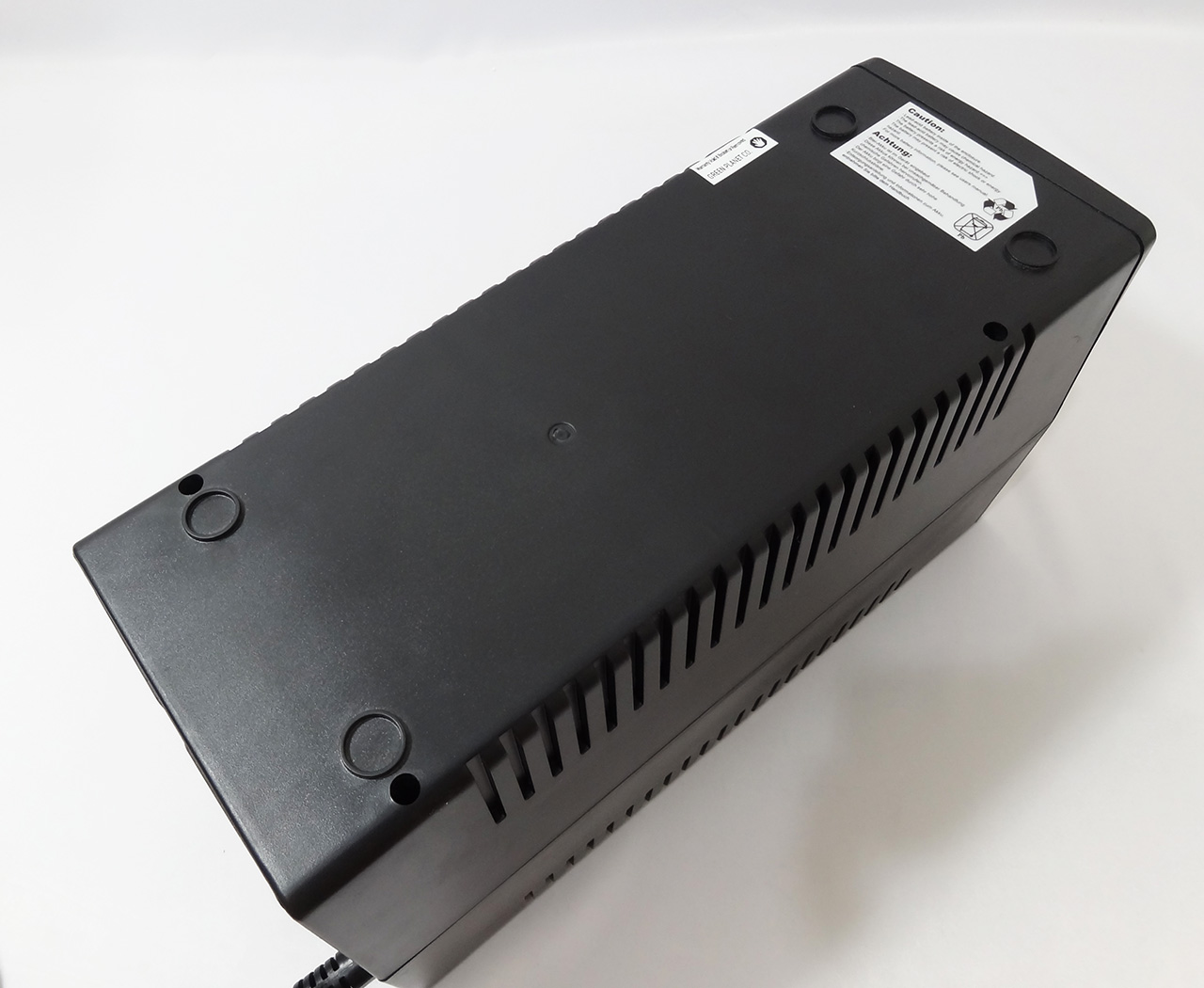

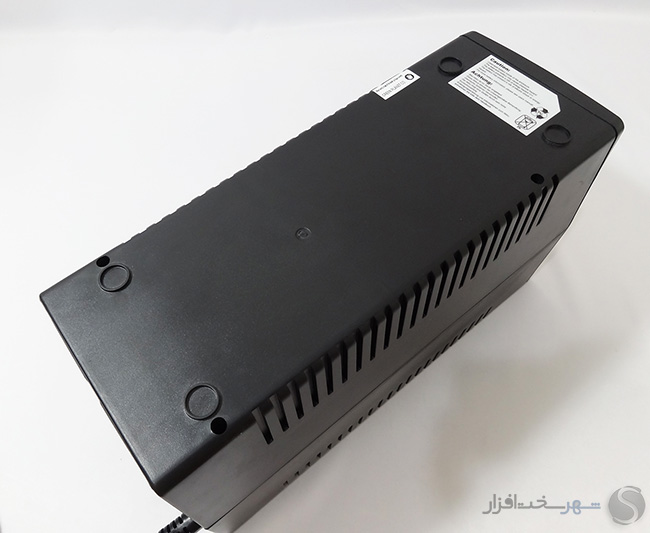

در تصویر بالا نیز نمای زیرین این دستگاه را مشاهده می‌کنید. کاملاً مشخص است که هر دو بخش بدنه پلاستیکی این یو پی اس تنها توسط 4 عدد پیچ به یکدیگر متصل شده‌اند. بر چسب‌های مربوط به باطل شدن گارانتی و اخطار مربوط به خطرناک بودن دسترسی افراد غیرمتخصص به داخل دستگاه نیز در این بخش به چشم می‌خورد.
همچنین همان‌طور که ملاحظه می‌کنید جای تعبیه پایه‌های سیلیکونی در 4 طرف این بخش به چشم می‌خورد ولی همه آن‌ها فاقد ضربه گیر و یا تثبیت کننده می‌باشند. البته با وزن بالایی که این دستگاه دارد شاید تعبیه آن‌ها نیز در عمل دردی را دوا نمی‌کرد، چون با کوچک‌ترین جا به‌جایی ممکن بود کنده شوند.

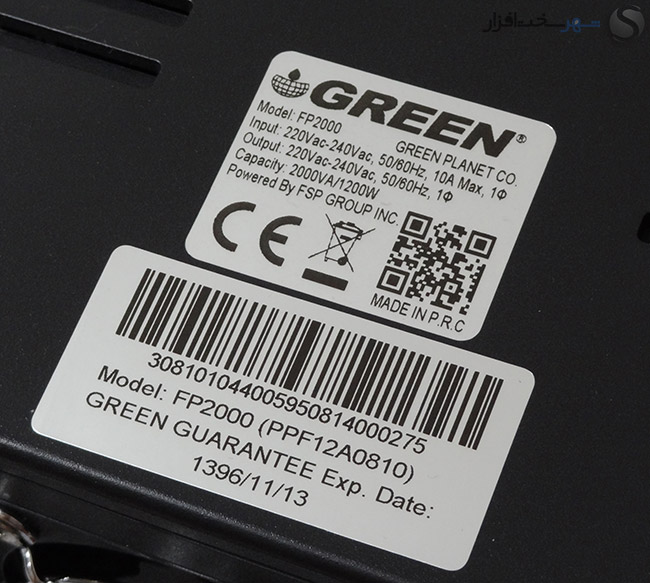

در بخش بالایی بدنه دستگاه نیز برچسب مربوط به گارانتی و مشخصات فنی دستگاه درج شده است. نکته جالب توجه در این بخش اشاره کمپانی گرین به سازنده اصلی این یو پی اس یعنی کمپانی بزرگ FSP GROUP INC است. FSP در حال حاضر بزرگ‌ترین کمپانی تولیدکننده منابع تغذیه الکترونیکی در دنیا محسوب می‌شود. در واقع این UPS به سفارش کمپانی سیاره سبز و پس از اعمال تغییرات مورد نظر واحد فنی این شرکت توسط کمپانی FSP تولید می‌شود.
نگاهی نزدیک‌تر
-
نگاهی نزدیک‌تر
اما طبق روال همیشگی بررسی‌های تخصصی شهر سخت افزار در ادامه سری هم به داخل این UPS می‌زنیم تا بیشتر با طراحی و عملکرد آن آشنا شویم.
همان‌طور که اشاره شد برای باز کردن این دستگاه کافی است تا 4 عدد پیچ تعبیه شده در بخش زیر بدنه را باز کنید. با باز کردن این 4 عدد پیچ بدنه دستگاه از بخش میانی به دو بخش تقسیم می‌شود که طبق تصویر بالا برد مربوط به مدارهای کنترلی، شارژر باتری و اینورتر (مبدل جریان مستقیم به متناوب) در بخش بالایی و باتری‌ها به همراه مبدل Buck/Boost، برد مربوط به کنترلر پورت USB و فن‌ها در بخش پایینی و بر روی شاسی دستگاه نصب شده‌اند.

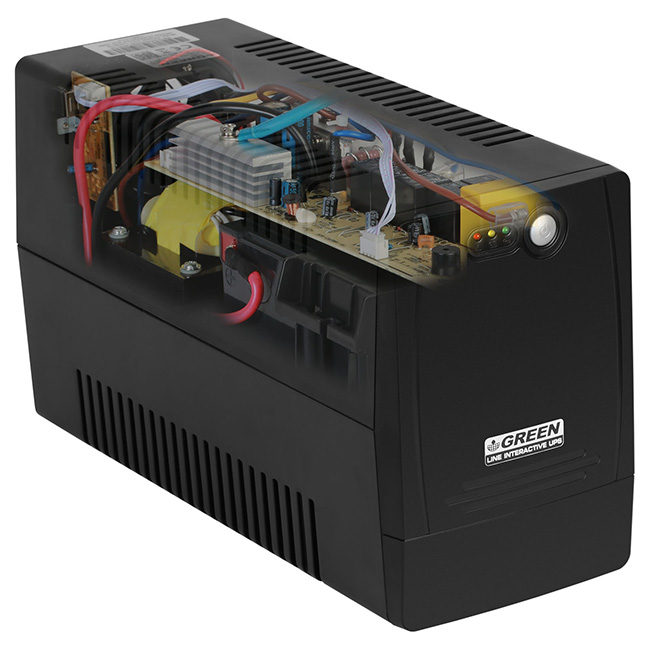

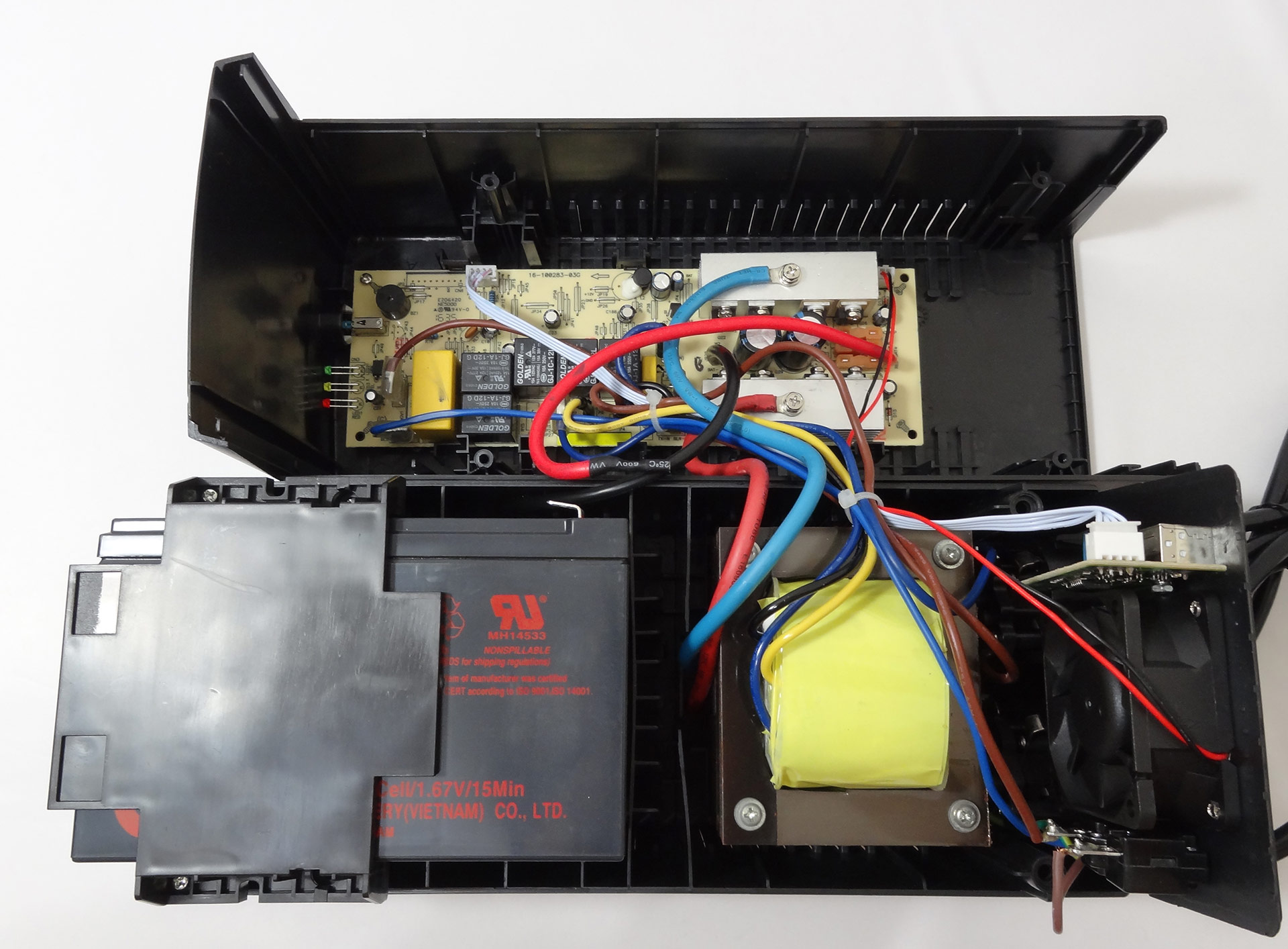

در همان نگاه اول نیز مشخص است که این یو پی اس Line-Interactive از نوع Bi-directional power converter به همراه مبدل Buck/Boost است. در تصویر زیر می‌توانید بلاک دیاگرام این UPS را مشاهده کنید (البته یک مبدل Buck/Boost نیز در خروجی لازم است).
محل نصب فن نیز به‌گونه‌ای در نظر گرفته شده که به‌صورت مستقیم حرارت متصاعد شده از هیتسینک پاور ماسفت های سوئیچ مدار اینورتر و همچنین ترانسفورماتور را به خارج از دستگاه مکش میکند.

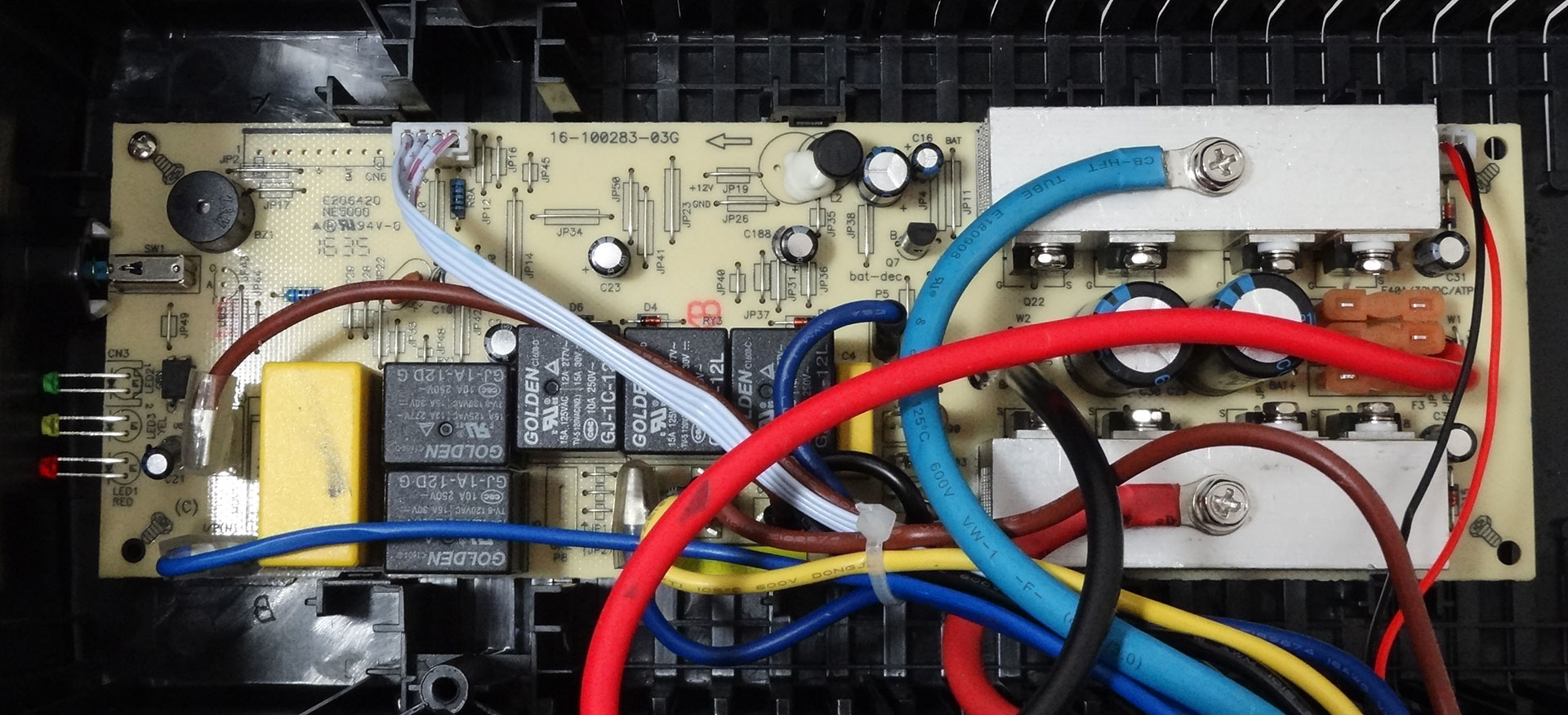

در تصویر بالا برد مدار چاپی این UPS را از نمایی نزدیک مشاهده می‌کنید؛ اما اجازه دهید به زبانی ساده نحوه عملکرد این بخش و در کل این دستگاه UPS را تشریح کنیم. جریان ورودی برق شهر پس از گذشتن از مدارشکن حرارتی 16A به‌واسطه سیم‌های قهوه‌ای و آبی‌رنگ که در سمت چپ PCB آن‌ها را ملاحظه می‌کنید وارد PCB این UPS شده و در اولین قدم وارد فیلترهای EMI و RF شده تا عاری از هر گونه نویز و یا فرکانس‌ها و یا هارمونیک‌های مزاحم شود. جریان پالایش شده از این مرحله به بعد و به‌صورت کلی با سه سناریو کاملاً متفاوت روبرو خواهد بود:
1) عادی بودن پارامترهای برق شهر
در این حالت پروسسور هوشمند تعبیه شده در این UPS پس از بررسی‌های پارامترهای مختلف برق شهر مانند سطح ولتاژ، فرکانس و پایداری این دو پارامتر از طریق رله‌های مشکی رنگ تعبیه شده در مرکز این PCB دستور ارسال مستقیم و بدون واسطه برق شهر را به خروجی‌ها و بارهای متصل شده به دستگاه را صادر میکند. در واقع در این حالت برق شهر بدون هیچ گونه دخل و تصرف و تنها با عبور از فیلترهای RF و EMI به مصرف کننده‌ها ارسال می‌شود (لازم به ذکر است در این وضعیت در صورت نیاز فرآیند شارژ باتری نیز انجام می‌شود).
2) عدم پایداری و نوسان ولتاژ در محدوده قابل کنترل توسط AVR (استابلایزر)
در صورتی که محدوده نوسان ولتاژ برق شهر در حدود 10%± الی 25-% و 20+% مقدار نامی (230V) باشد کنترلر هوشمند این دستگاه در کسری از ثانیه استابلایزر یا همان تثبیت کننده ولتاژ را وارد مدار میکند و جریان برق شهر وارد واحد Buck/Boost شده و بسته به سطح ولتاژ، تقویت و یا تضعیف شده و به خروجی و بارها منتقل می‌شود.
3) قطع برق شهر، افت و یا تجاوز سطح ولتاژ برق شهر خارج از محدوده قابل تصحیح توسط استابلایزر
در این وضعیت و یا وضعیت‌های بحرانی دیگر مانند خارج شدن فرکانس برق شهر از محدوده مجاز یا برای مثال دوفازه شدن برق شهر، جریان ورودی در زمان کمتر از 6ms توسط کنترلر هوشمند UPS به‌صورت کامل قطع شده و انرژی ذخیره شده در باتری به مدار اینورتر (مبدل جریان مستقیم به متناوب) ارسال شده و انرژی مورد نیاز بارها توسط یک شکل موج شبه سینوسی تأمین می‌شود.

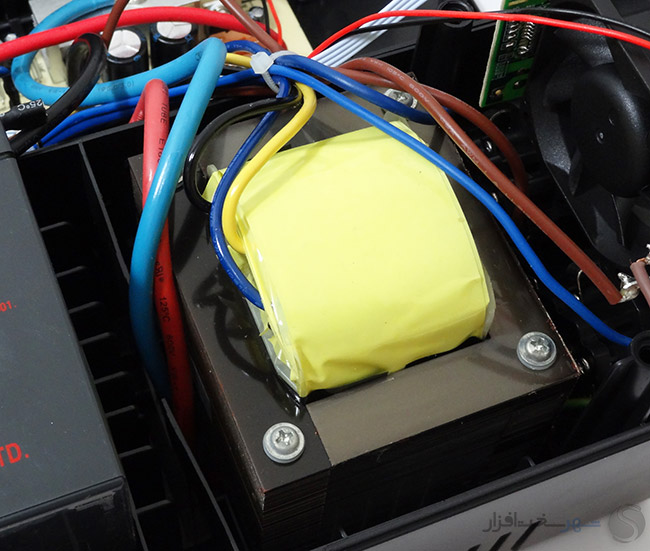

در تصویر بالا ترانسفورماتور افزاینده این دستگاه مجهز به دو خروجی مجزا جهت افزایش و کاهش ولتاژ در سناریوهای دوم و سوم ذکر شده را مشاهده می‌کنید.

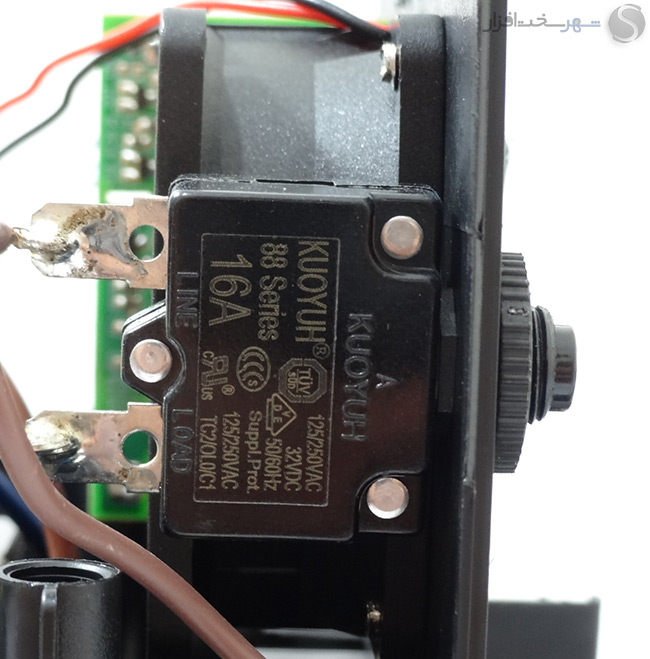

در تصویر بالا نیز مدار شکن حساس به حرارت این UPS را مشاهده می‌کنید. این فیوز 16A با قابلیت بازیابی که ساخت کمپانی تایوانی KUOYUH میباشد علاوه بر عملکرد مشابه فیوزهای معمولی در صورت افزایش حرارت محیط، ضریب حداکثر مقدار جریان قابل تحمل خود را نیز کاهش می‌دهد.

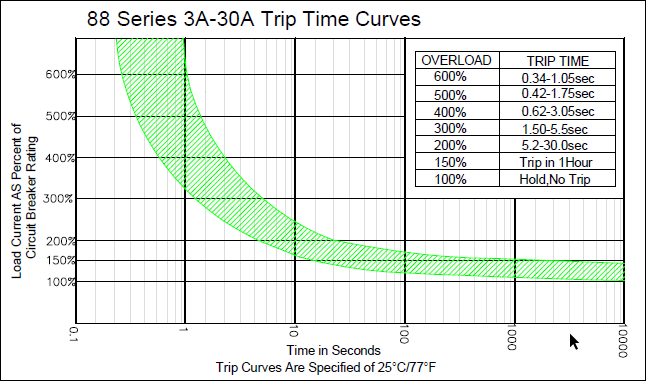

در جداول بالا پارامترهای Trip Time (سرعت واکنش مدارشکن برای قطع مدار در جریان‌های بالاتر از مقدار نامی) و Multiplication Factor (ضریب حداکثر جریان قابل تحمل در دماهای مختلف محیط) را ملاحظه می‌کنید.
یکی از نقاط قوت این دستگاه عایق کاری تمامی اتصالات و کانکتورهای تعبیه شده در بخش باتری‌ها و PCB توسط وارنیش و روکش‌های عایق شفاف است. عاملی که باعث افزایش ایمنی و همین‌طور جلوگیری از نفوذ رطوبت به کانکتورها در مناطق مرطوب و مشکلات ناشی از اکسیداسیون اتصالات می‌شود.
در تصویر بالا نیز ترمینال مخصوص خروجی اینورتر این مجموعه را ملاحظه می‌کنید. از آنجا که خروجی اینورتر این UPS از نوع 12V AC است در حالت لود کامل ممکن است جریان خروجی در این ترمینال تا بیش از 100A نیز افزایش یابد. به همین دلیل در این بخش از سیم‌های قطور و ترمینال مخصوص پیچ شده بر روی هیتسینک استفاده شده است.

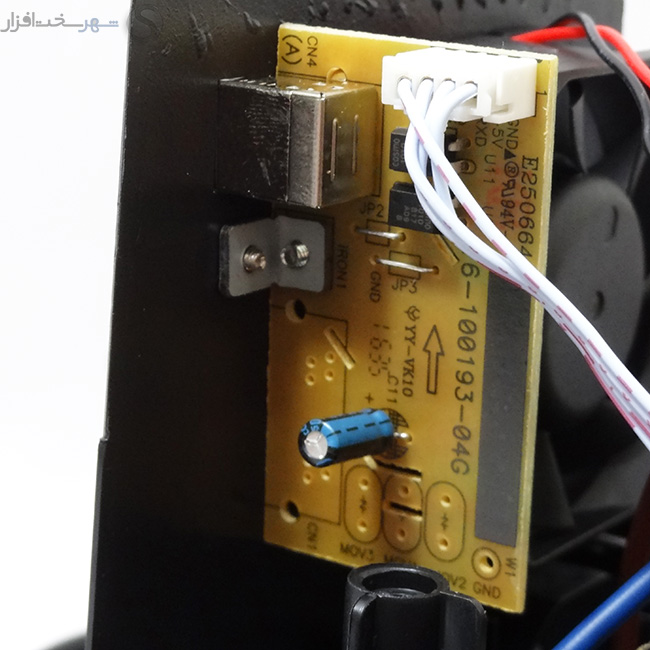

در تصویر بالا نیز برد مربوط به USB Host Controller این UPS را مشاهده می‌کنید. از نکات جالب توجه در این بخش استفاده از اپتوکوپلر برای ایزولاسیون سیگنال DATA این پورت است که در عمل باعث افزایش ایمنی و پایداری PC متصل شده به این پورت در صورت ایجاد هر گونه اختلال در عملکرد و نویز در درون UPS می‌شود.

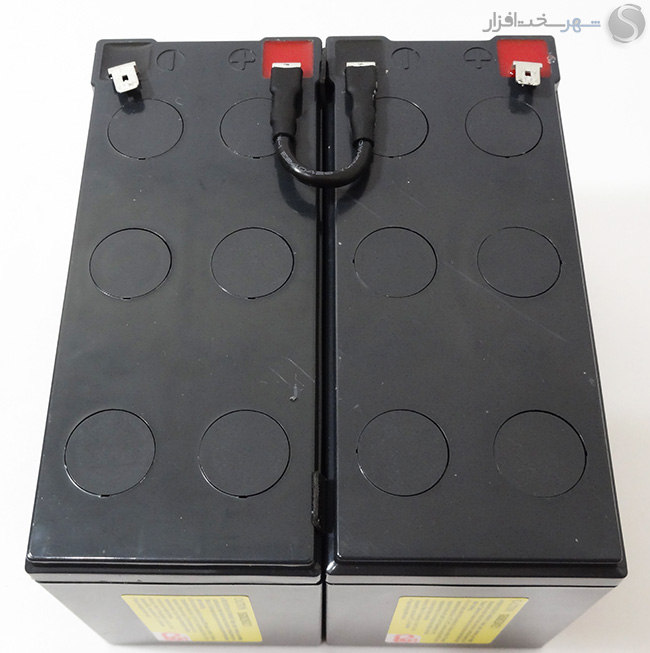

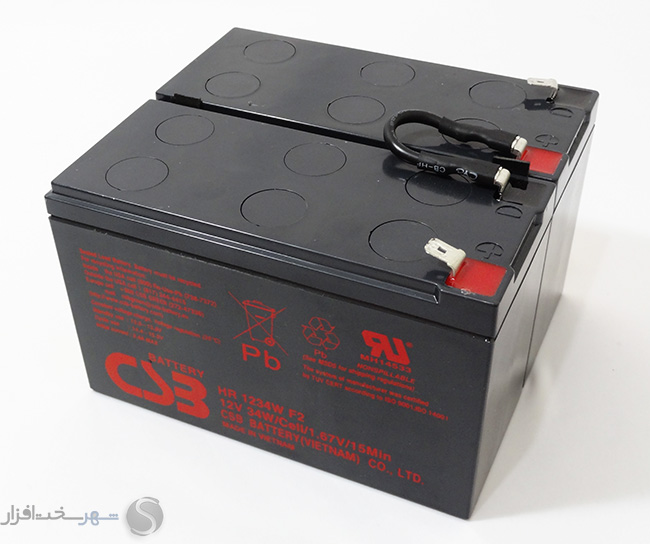

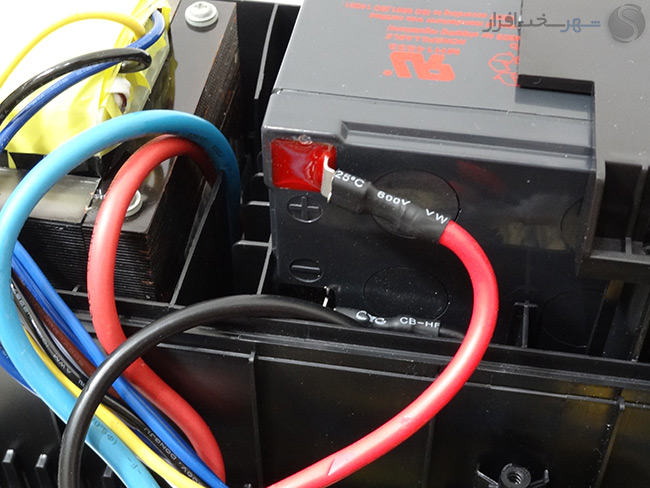

اما همان‌طور که اشاره شد این یو پی اس به دو باتری 9Ah سربی اسیدی پلمپ شده ساخت کمپانی باسابقه و معروف CSB Battery که از زیر مجموعه‌های کمپانی ژاپنی Hitachi Chemical Energy Technology محسوب می‌شود مجهز شده است. اسمبل این 2 باتری در کشور ویتنام انجام می‌شود ولی هر 6 سلول آن‌ها ساخت ژاپن و با گواهی کمپانی هیتاچی ساخته شده است.
این دو باتری 12V که در عمل به‌صورت سری (با ولتاژ 24V) به مدار اینورتر این یو پی اس متصل شده‌اند به گفته کمپانی سازنده بیش از 260 بار قابلیت شارژ و دشارژ کامل و همچنین عمر بیش از 5 سال در حالت آماده به کار دارند. رنج دمای محیط عملیاتی این باتری‌ها بین ℃40+ ~ ℃15- است و در دمای ℃25 بهترین عملکرد و طول عمر برای آن‌ها پیش بینی شده است.

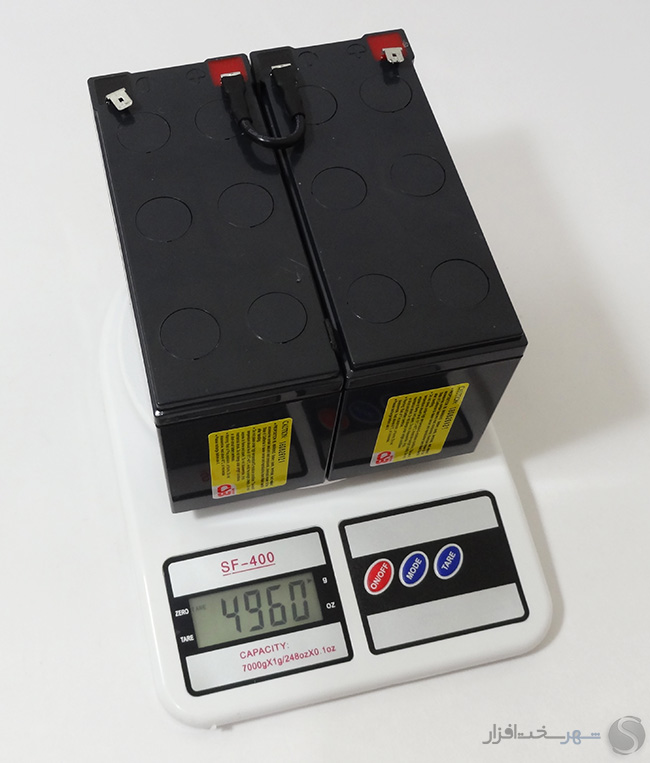

هر یک از این باتری‌ها به‌تنهایی حدود 2.5Kg وزن دارد و روی هم رفته تقریباً نیمی از وزن کل دستگاه مربوط به این باتری‌ها است.

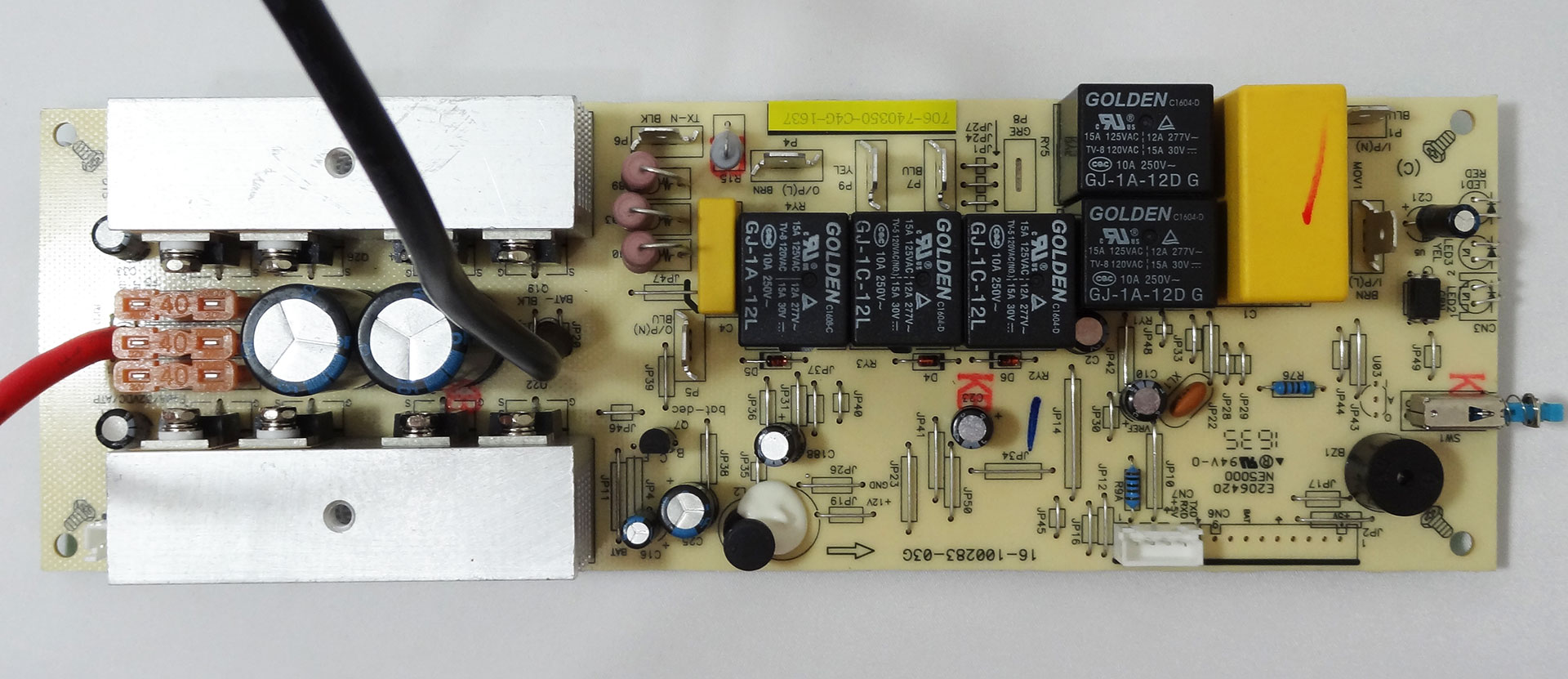

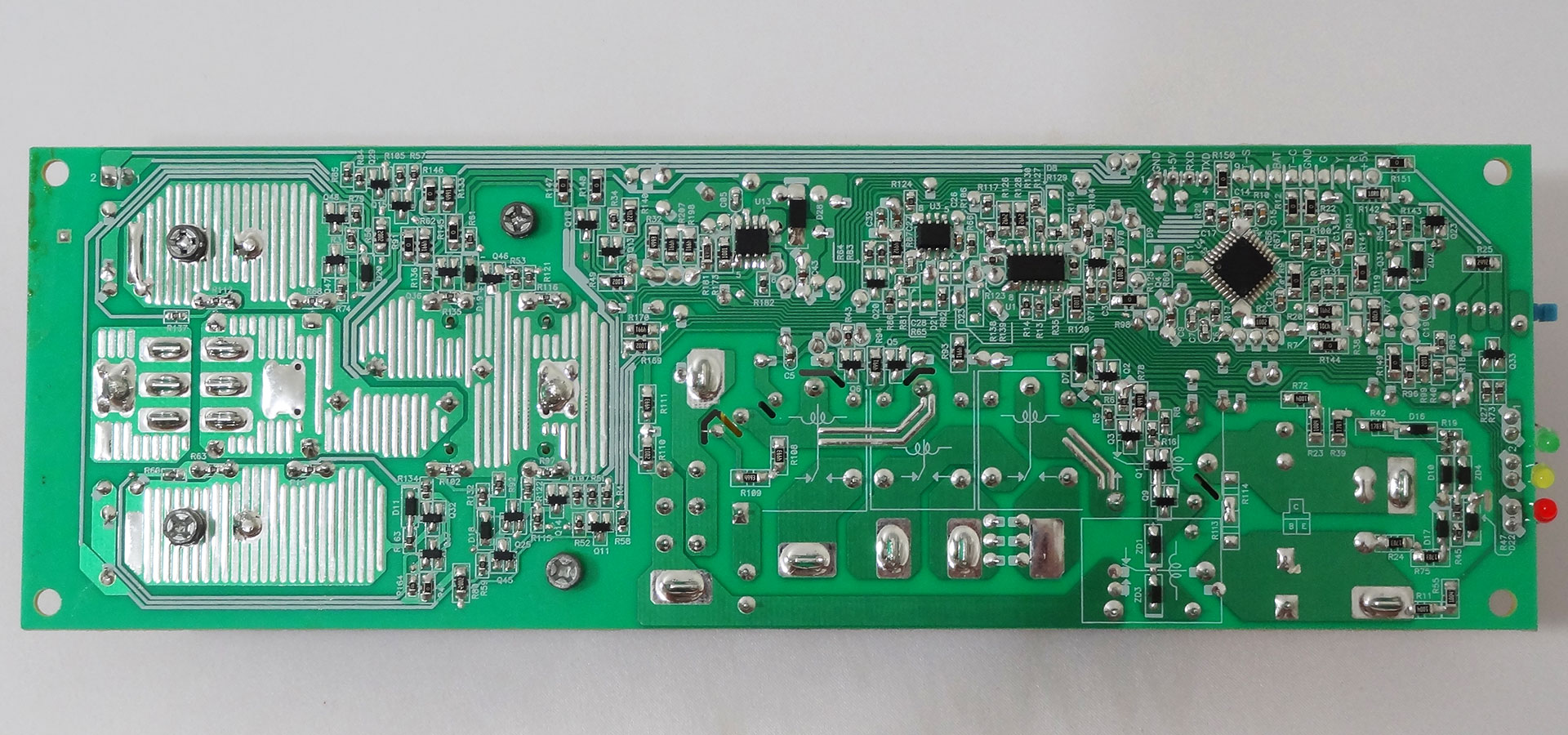

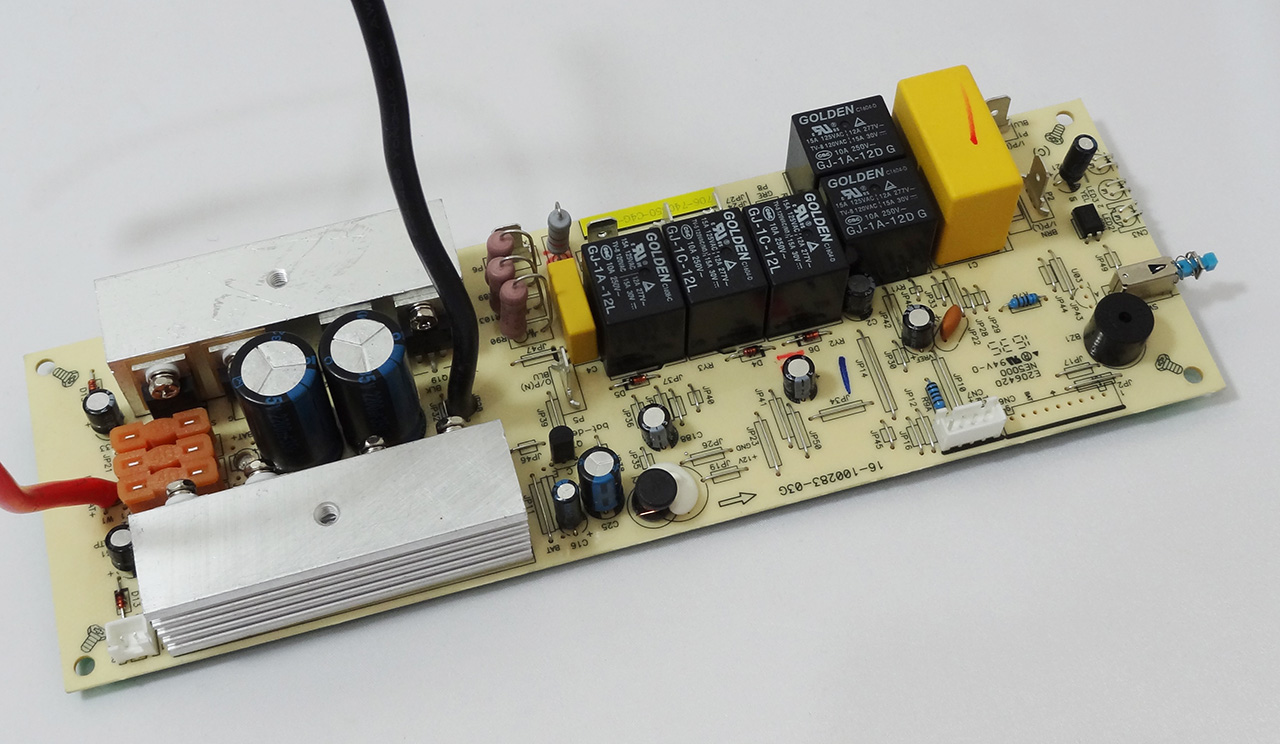

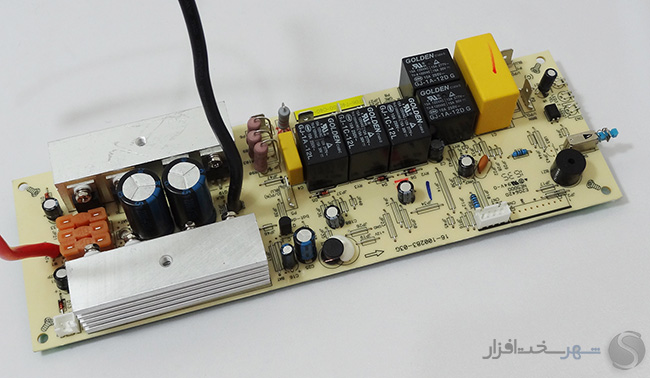

در ادامه PCB این UPS را از روی شاسی باز کردیم تا با دید نزدیک‌تری قطعات به کار رفته در آن را بررسی کنیم. این PCB به‌واسطه 4 عدد پیچ و به‌صورت کشویی بر روی شاسی نصب می‌شود. یکی از نکاتی که در نگاه اول به چشم می‌خورد استفاده از جامپرهای متعدد بر روی این برد است. یکی از دلایل این چنین طراحی الزامات تعریف شده سازنده برای عدم استفاده از بردهای چند لایه است!
کانکتور سفید رنگ 4 پین تعبیه شده در سمت چپ این بازر وظیفه تأمین ولتاژ 5 ولت و ارسال اطلاعات از میکروپروسسور هوشمند این یو پی اس به USB Host Controller را بر عهده دارد. کانکتور 2 پین تعبیه شده در گوشه پایین و سمت چپ این برد نیز انرژی مورد نیاز فن 12V این دستگاه را تأمین میکند. لازم به ذکر است فن این دستگاه فاقد کنترلر فن بوده و در وضعیت عملیاتی با حداکثر سرعت (4000RPM) کار میکند. علاوه بر این یکی از قابلیت‌های خاص این دستگاه عدم فعالیت آن در صورت از کار افتادن و یا قطع اتصالات مربوط به فن میباشد. این امر در عمل موجب تضمین عملکرد و افزایش ایمنی دستگاه در چنین شرایطی خواهد شد.

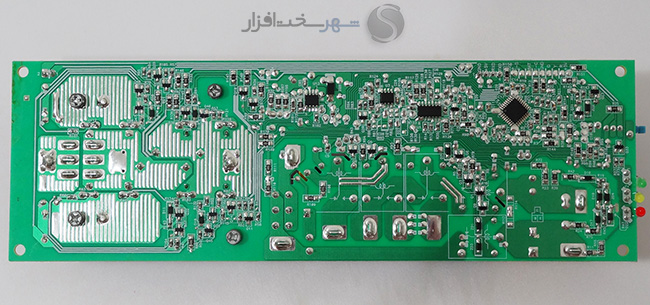

کیفیت ساخت و لحیم کاری (Soldering) برد این دستگاه به معنای واقعی کلمه کم نظیر و مثال زدنی است. همچنین برای افزایش کارایی و کاهش خطا در کنار اسمبل سریع تا حد امکان در این برد از قطعات SMD استفاده شده است.

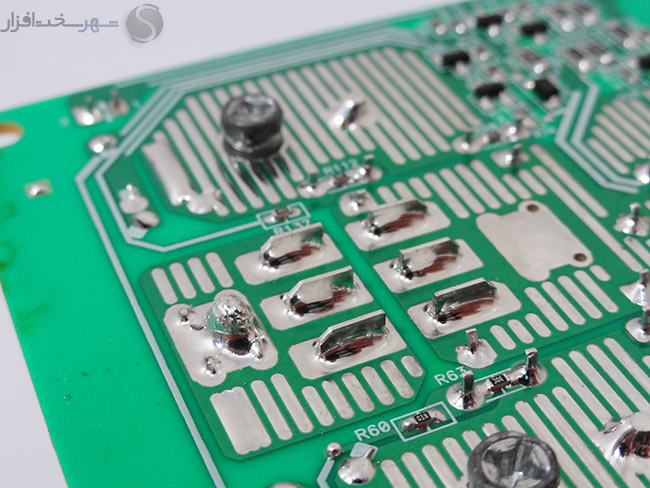

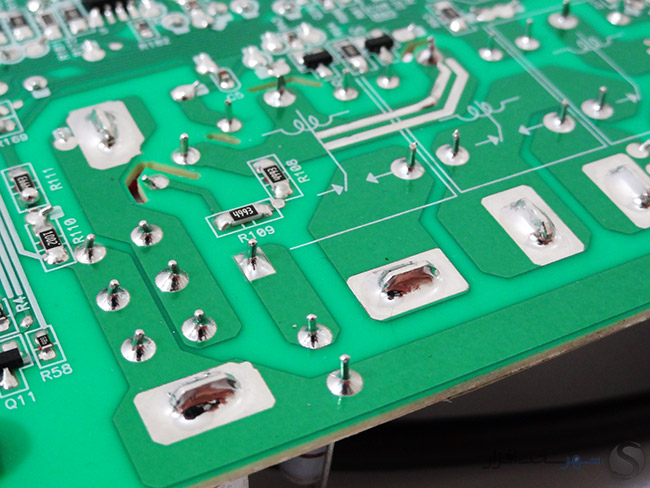

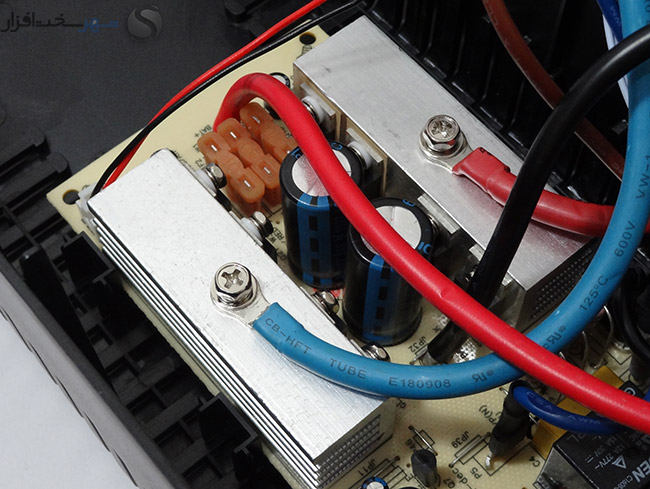

در تصاویر بالا بخش‌هایی از لحیم کاری ماسفت های سوئیچ اینورتر و رله‌ها را ملاحظه می‌کنید.

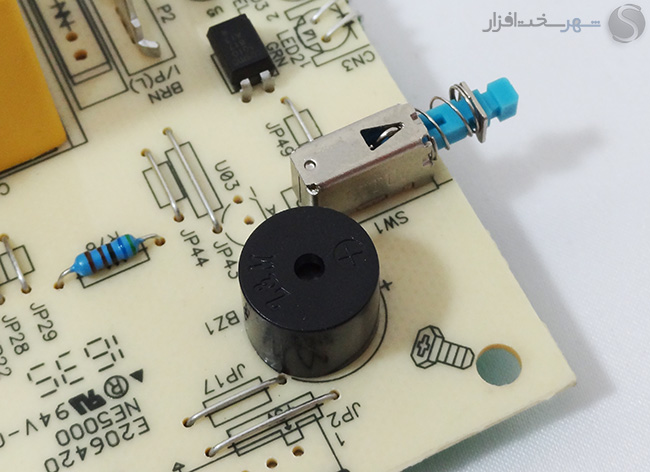

در تصویر بالا بازر مشکی رنگ تعبیه شده در سمت راست PCB را ملاحظه می‌کنید که وظیفه پخش هشدارهای صوتی در این UPS را بر عهده دارد. همچنین سویچ خاموش و روشن این دستگاه نیز دقیقاً در بالای این بازر تعبیه شده است.

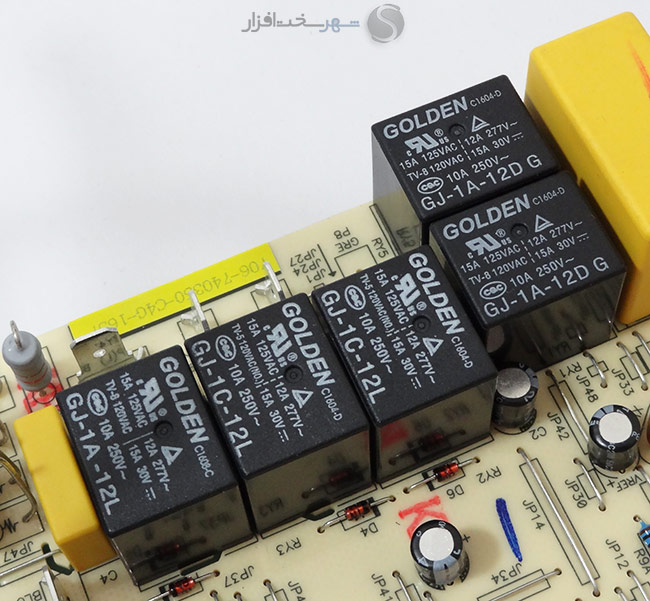

همان‌طور که اشاره شد فرآیند کنترل و مدیریت مسیردهی برق شهر در حالت‌های شارژ باتری، مبدل جریان مستقیم به متناوب (اینورتر)، حالت Buck و Boost استابلایزر و انتقال بدون دخل و تصرف برق شهر به ترمینال‌های خروجی توسط میکروپروسسور هوشمند این دستگاه صورت می‌گیرد؛ اما در بخش قدرت این مسیردهی در عمل توسط 5 عدد رله بسیار قدرتمند 2500VA ساخت کمپانی چینی Shenzhen golden electrical appliances صورت می‌گیرد. در واقع کمپانی سازنده در این بخش از رله‌هایی با قدرت سوئیچ 500VA بیش از توان نامی UPS استفاده کرده است. عاملی که نقش تعیین کننده‌ای در افزایش عمر و دوام این دستگاه خواهد داشت.

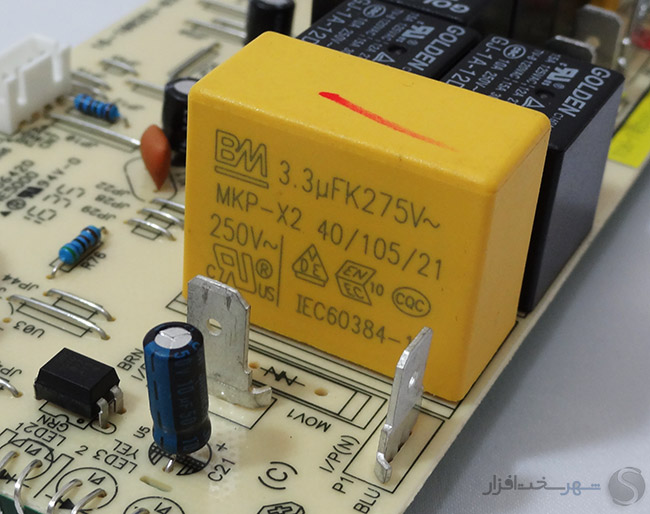

در تصویر بالا خازن 3.3uf از نوع Polypropylene (پلی‌پروپیلن) به کار رفته در بخش ورودی این UPS را مشاهده می‌کنید. این خازن در عمل مانع از ورود جریان‌های لحظه‌ای و گذرا (Surge and Transient Protection) به تجهیزات متصل شده به خروجی دستگاه شده و بخشی از فیلتر EMI و RF ورودی را نیز تشکیل می‌دهد.

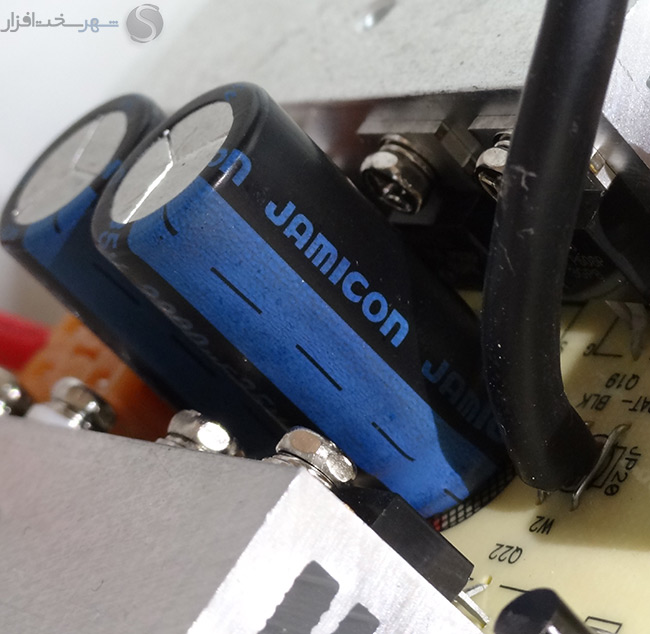

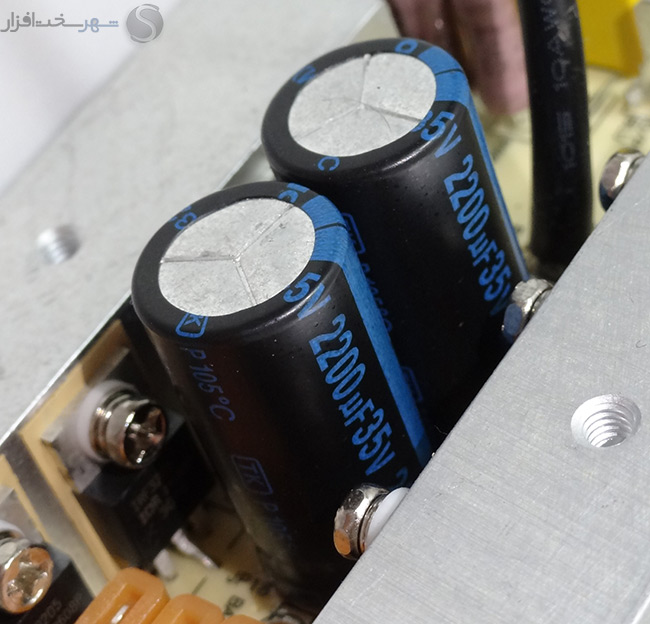

خازن‌های الکترولیت به کار رفته در این برد نیز عمدتاً از نوع ℃105 ساخت کمپانی تایوانی JAMICON هستند. خازن‌های ساخت این کمپانی در کلاس محصولات میان رده این حوزه طبقه بندی می‌شوند و نسبت کارایی به قیمت مناسبی دارند.

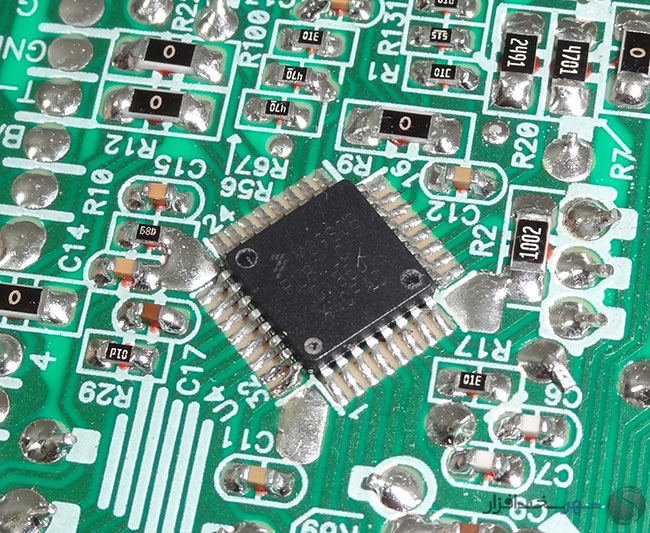

در تصویر بالا نیز میکروپروسسور هوشمند این UPS را مشاهده می‌کنید. کنترل بر خط تمامی پارامترهای برق شهر و پروتکشن های اشاره شده همگی بر عهده این کنترلر است.

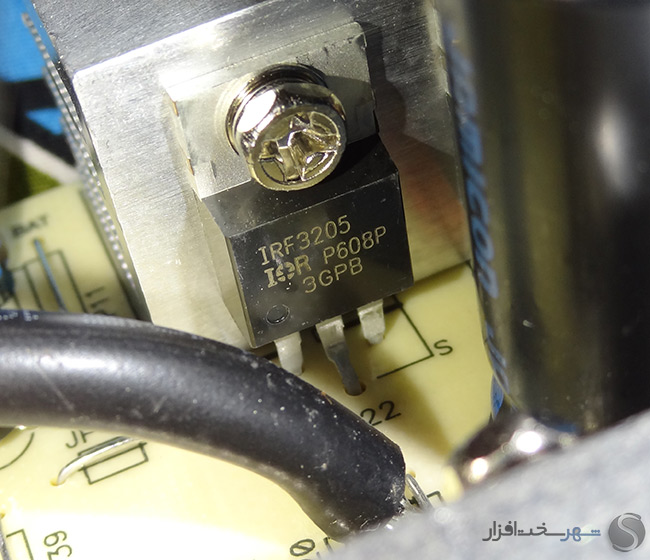

یکی از مهم‌ترین کامپوننت ها در منابع تغذیه UPS سوئیچ‌های به کار رفته در بخش مدار اینورتر (مبدل جریان مستقیم به متناوب) است. در این دستگاه شاهد به‌کارگیری یکی از پربازده‌ترین و مدرن‌ترین سوئیچ‌های حال حاضر در این بخش هستیم. از جمله ویژگی‌های کم نظیر پاورماسفت های HEXFET مدل IRF3205 ساخت کمپانی آمریکایی International Rectifier می‌توان به‌سرعت و بازدهی سوئیچ فوق‌العاده بالا، تحمل حرارت حداکثر ℃175، جریان ID حداکثر 110A و مقاومت معادل سری بسیار ناچیز (8.0mΩ) اشاره کرد. لازم به ذکر است 8 عدد از این پاورماسفت ها در مدار اینورتر در حین قطع برق شهر وظیفه تبدیل جریان DC ذخیره شده در باتری‌ها را به جریان متناوب شبه سینوسی بر عهده دارند.
معرفی و بررسی عملکرد نرم افزار View Power II
-
معرفی و بررسی عملکرد نرم افزار View Power II
یکی از ویژگی‌های اکثر یو پی اس های مدرن، قابلیت کنترل و مانیتورینگ دستگاه به‌صورت Local و حتی تحت شبکه است. در واقع یکی از نیازهای ادمین های شبکه و یا مدیران IT در ادارات کوچک و بزرگ اطلاع از وضعیت سرورها، کلاینت‌ها و یا سایر تجهیزات متصل به شبکه است. یو پی اس GREEN FP2000 نرم افزار View Power II را با خود به همراه دارد. این نرم افزار در عین سادگی امکانات کاربردی فراوانی را با خود به همراه دارد. در تست های ما نیز این نرم افزار هم در بخش Local و هم در تست های تحت WAN و LAN بی‌نقص و فوق‌العاده پایدار عمل می‌کرد. در ادامه قصد داریم به بررسی این نرم افزار بپردازیم.

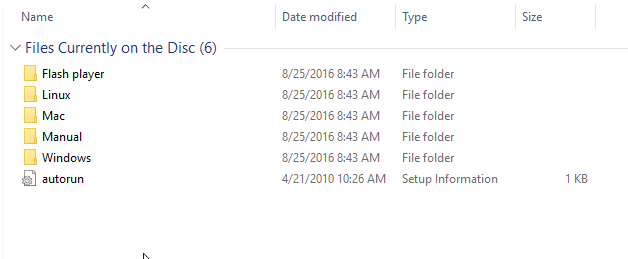

همان‌طور که محتویات داخل CD راه انداز موجود در بسته بندی این دستگاه را ملاحظه می‌کنید، نسخه‌های مخصوص اکثر توزیع‌های سیستم عامل‌های Windows، MAC و حتی Linux به همراه راهنمای استفاده از نرم افزار (به زبان انگلیسی) و نرم افزار Flash Player در این پکیج گنجانده شده است. در واقع یکی از ملزومات نصب و اجرا صحیح این نرم افزار نصب بودن نرم افزار Flash Player برای سیستم عامل‌های ویندوز و مک است.

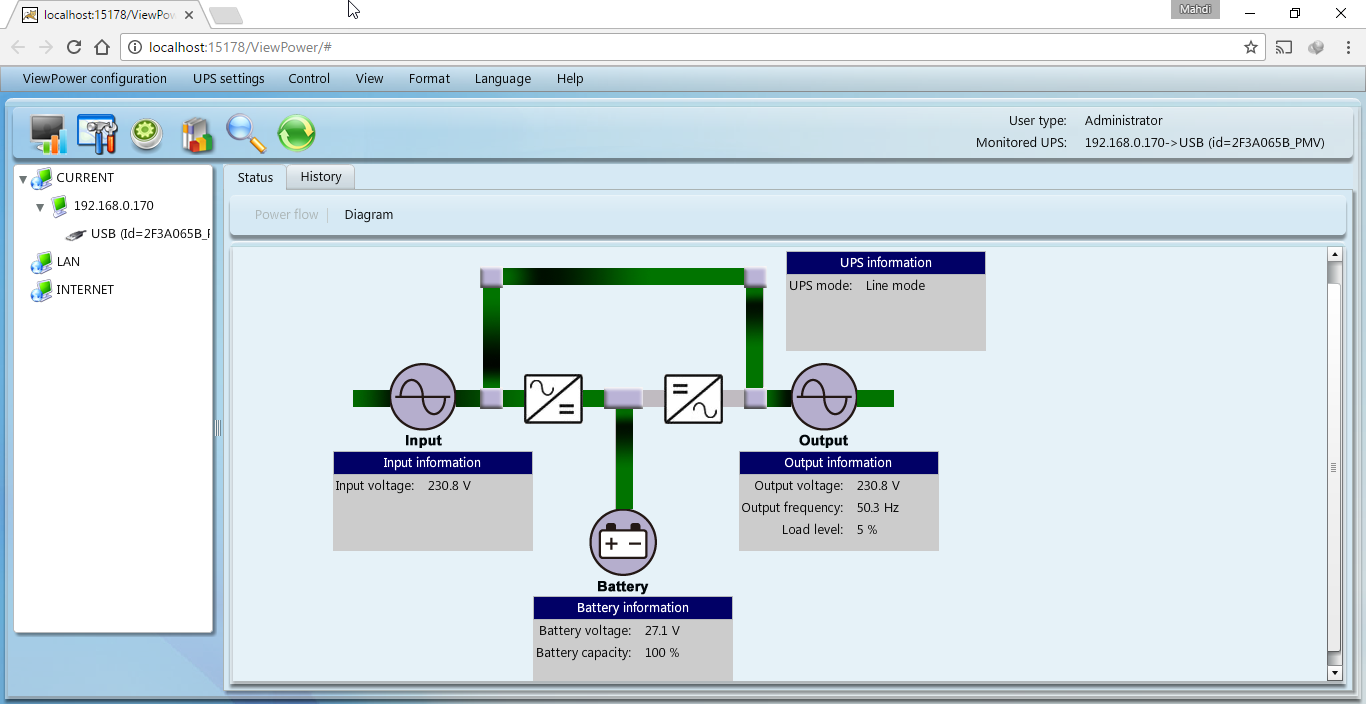

این نرم افزار به‌گونه‌ای تحت مرورگرهای وب اجرا می‌شود و البته سرور این نرم افزار همواره در بخش system tray فعال و در حال ثبت رویدادهای مختلف مرتبط با دستگاه UPS است. همان‌طور که در تصویر بالا ملاحظه می‌کنید با اجرای نرم افزار به‌صورت پیش فرض پنجره مربوط به Status (وضعیت بر خط دستگاه) باز می‌شود. دیاگرام در نظر گرفته شده در این بخش بسیار ساده و البته اطلاعاتی کاربردی مربوط به مسیرهای ورودی تا خروجی برق در وضعیت‌های مختلف، مسیر و میزان شارژ باتری، سطح ولتاژ باتری‌ها، ولتاژ برق ورودی و خروجی و همچنین درصد زیر بار بودن دستگاه را به‌صورت بر خط گزارش میکند.

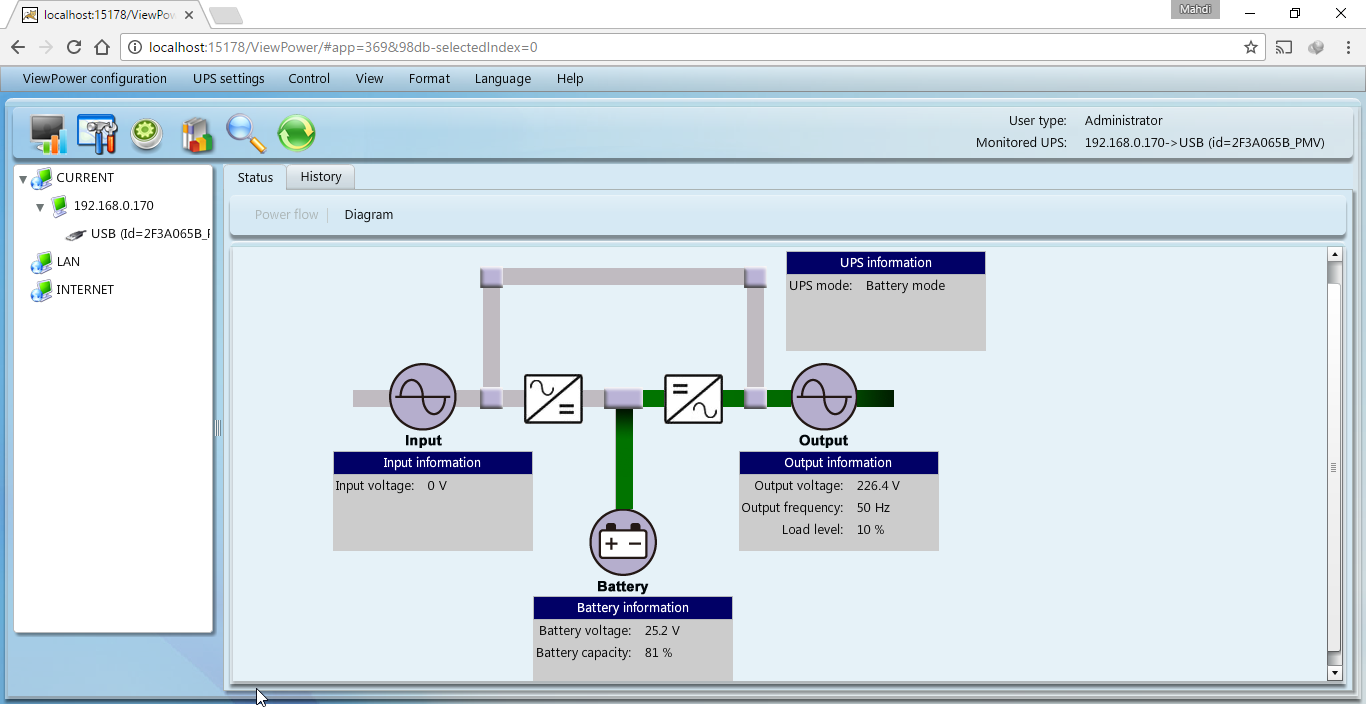

در تصویر بالا نیز مسیر دشارژ باتری در هنگام قطع برق شهر را ملاحظه می‌کنید.
سایر تنظیمات و امکانات این نرم افزار در بخش Menu Bar و آیکون‌های تعبیه شده در زیر این بخش تعبیه شده‌اند. البته برای دسترسی به تنظیمات باید با حساب کاربری Administrator درون نرم افزار لاگین کنید. در حالت پیش فرض هم نام کاربری و هم پسورد همان کلمه Administrator است که البته قابلیت تغییر هر دو مؤلفه در تنظیمات پیش بینی شده است.

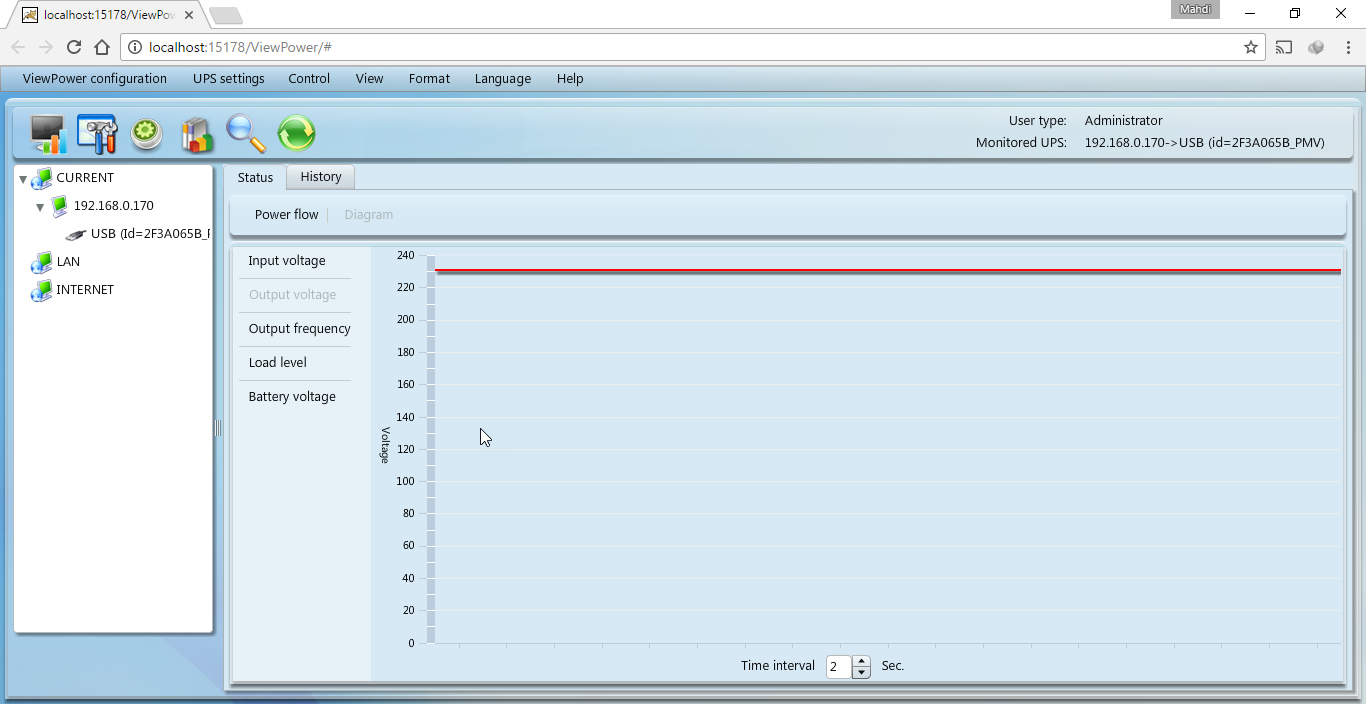

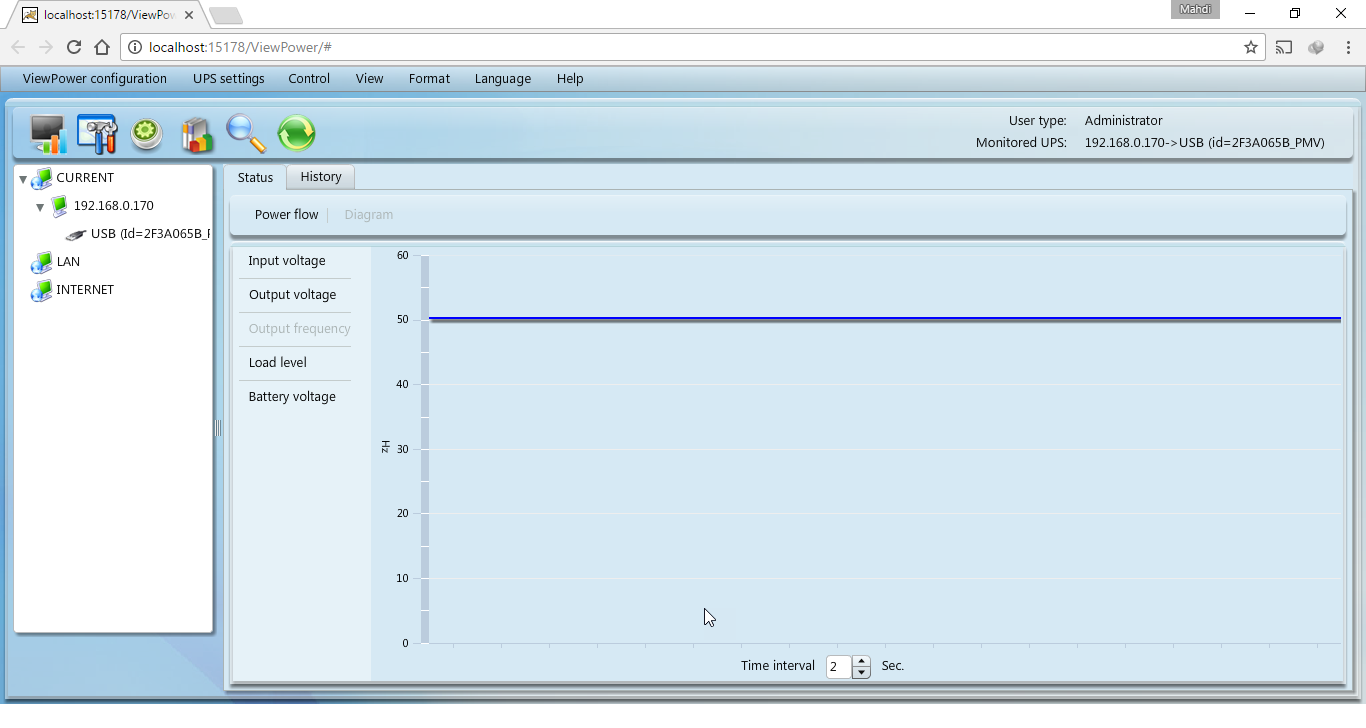

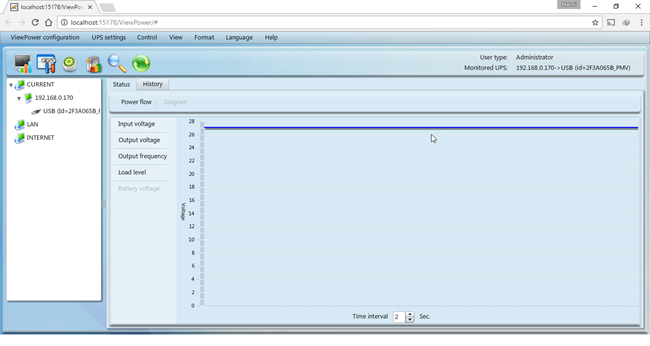

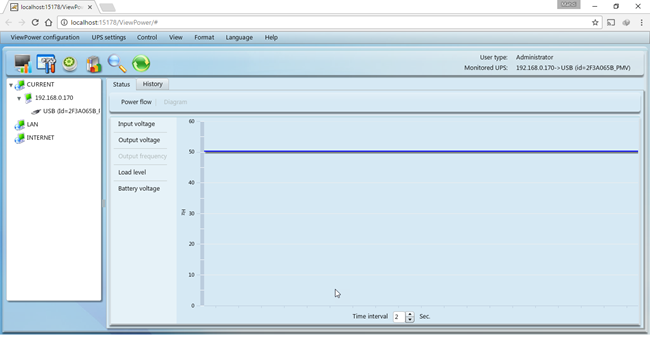

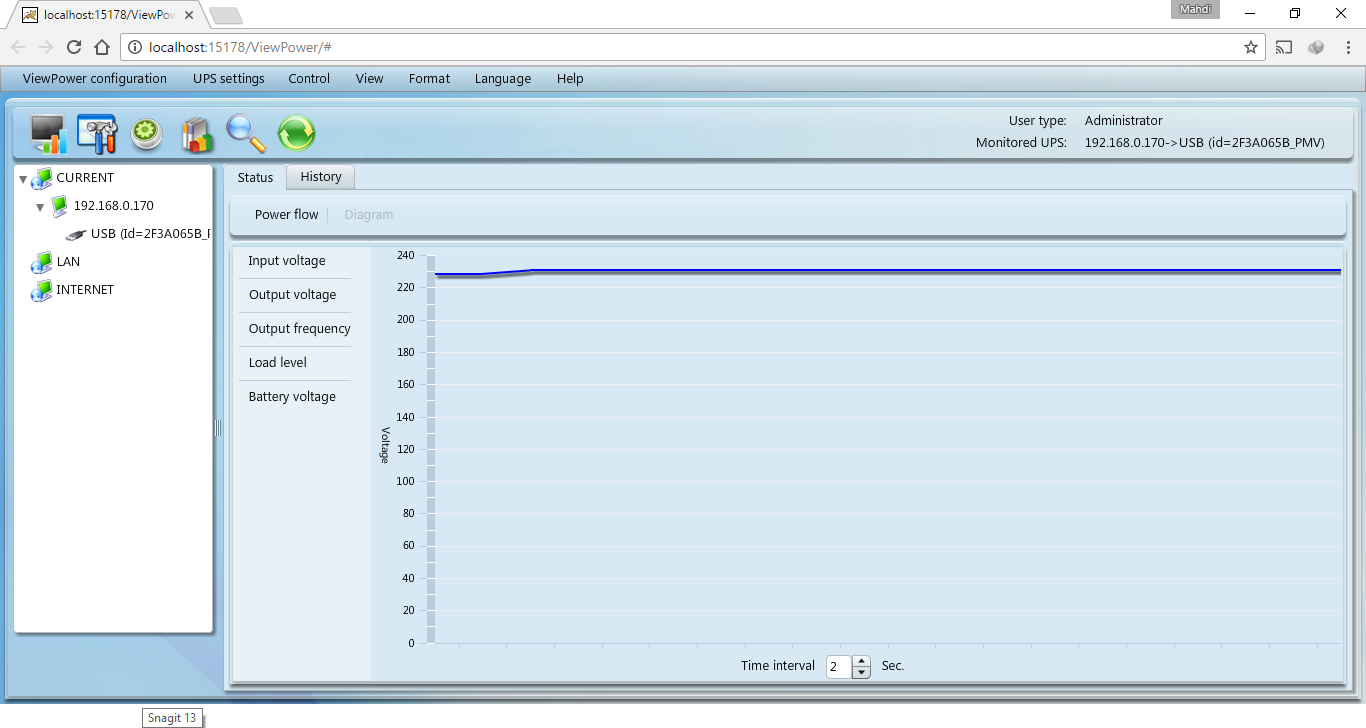

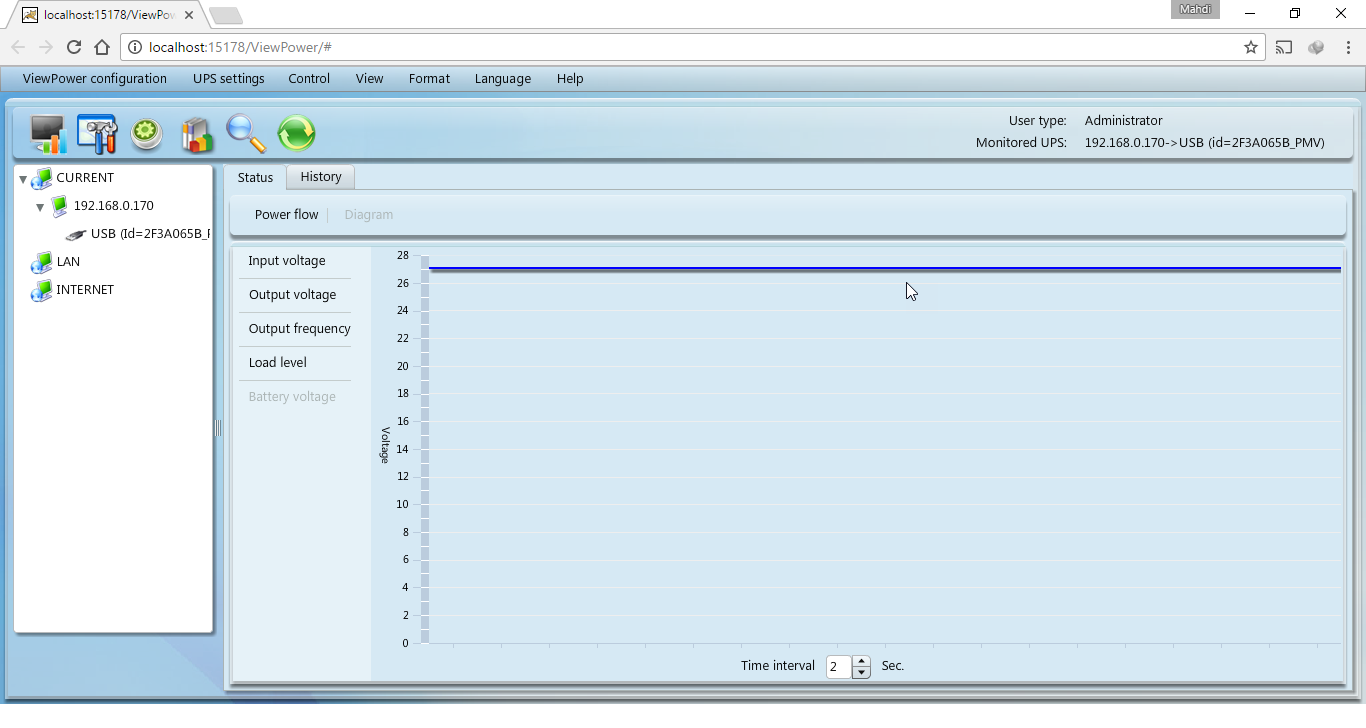

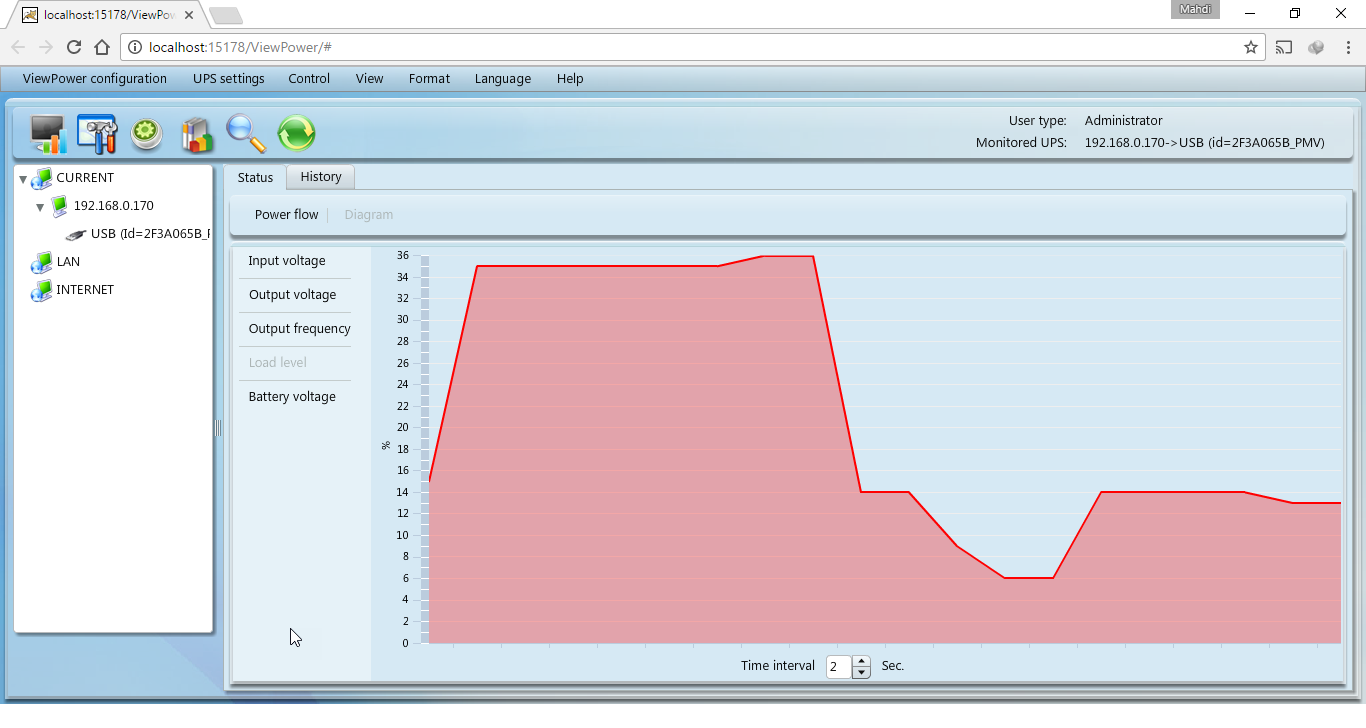

در بخش Diagram همان منوی Status این امکان فراهم شده تا با سرعت‌های به‌روزرسانی مختلف، تغییر مؤلفه‌های مختلف مانند ولتاژ ورودی و خروجی، فرکانس برق شهر، میزان بار بر روی دستگاه و همچنین سطح ولتاژ باتری را به‌صورت برخط مشاهده کرد.

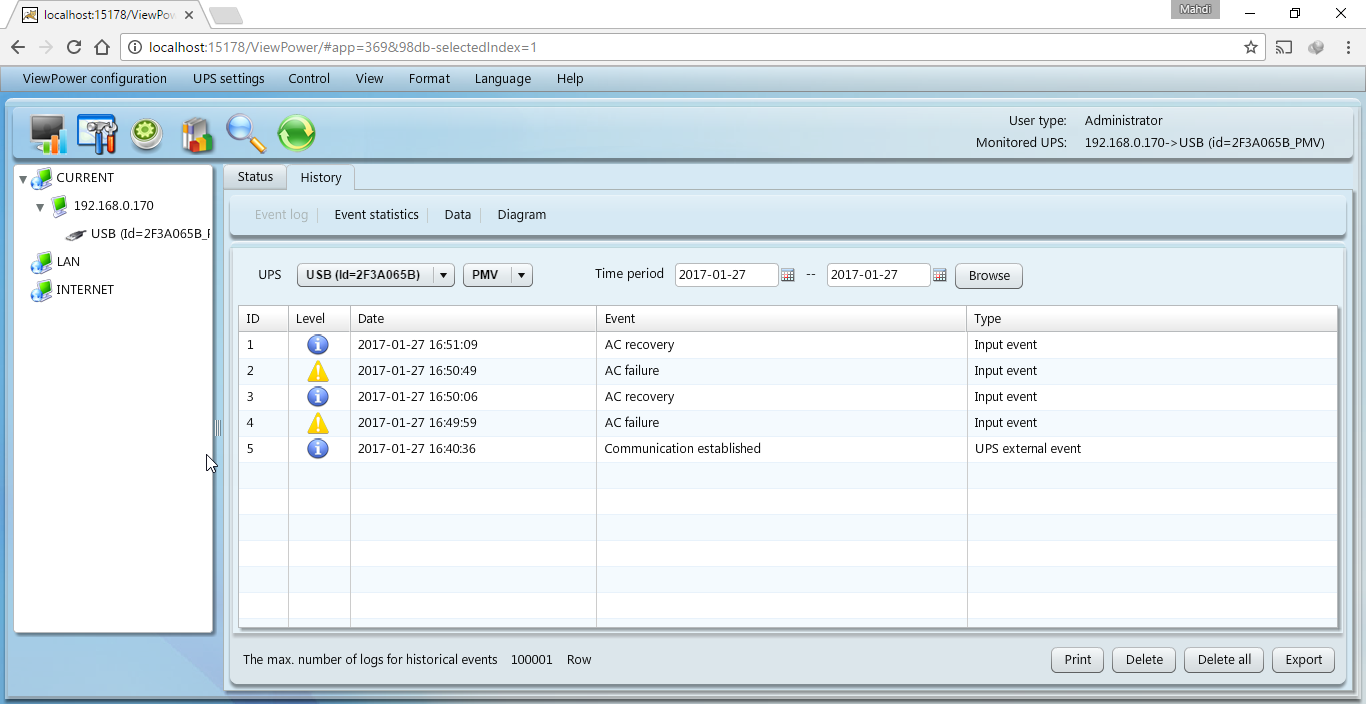

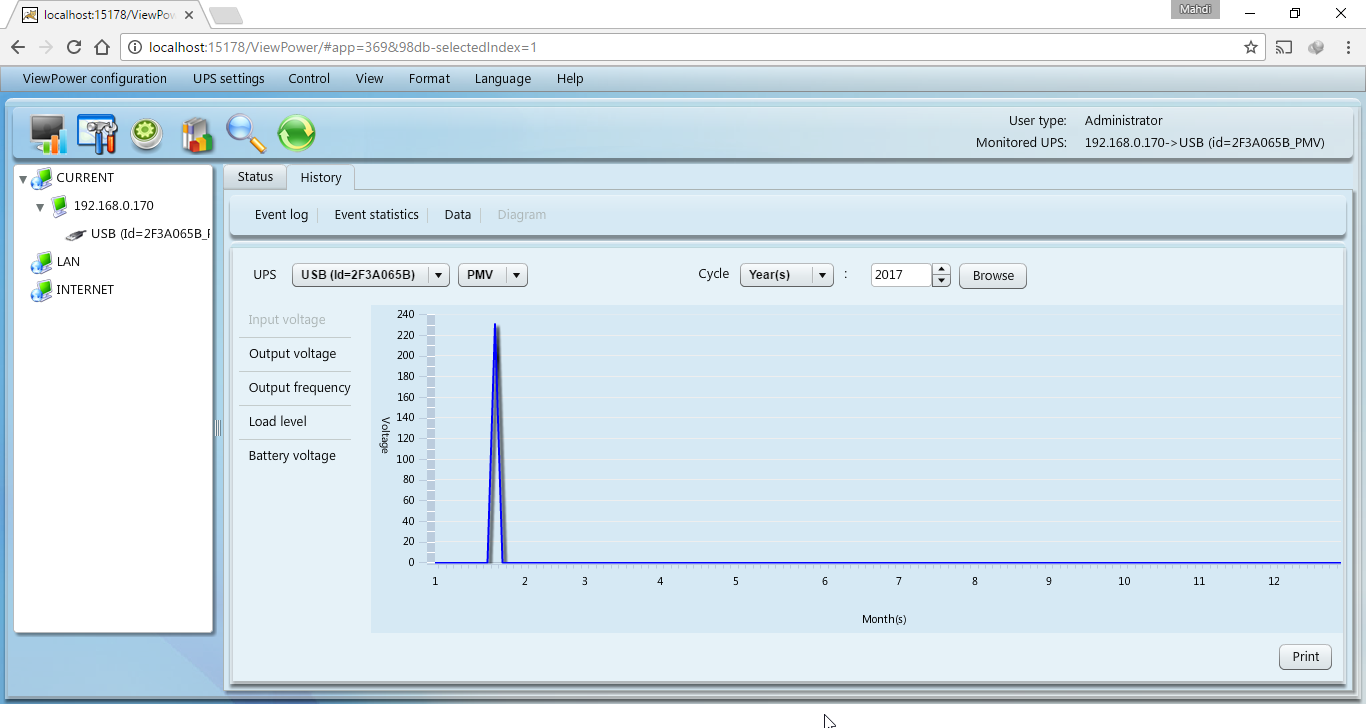

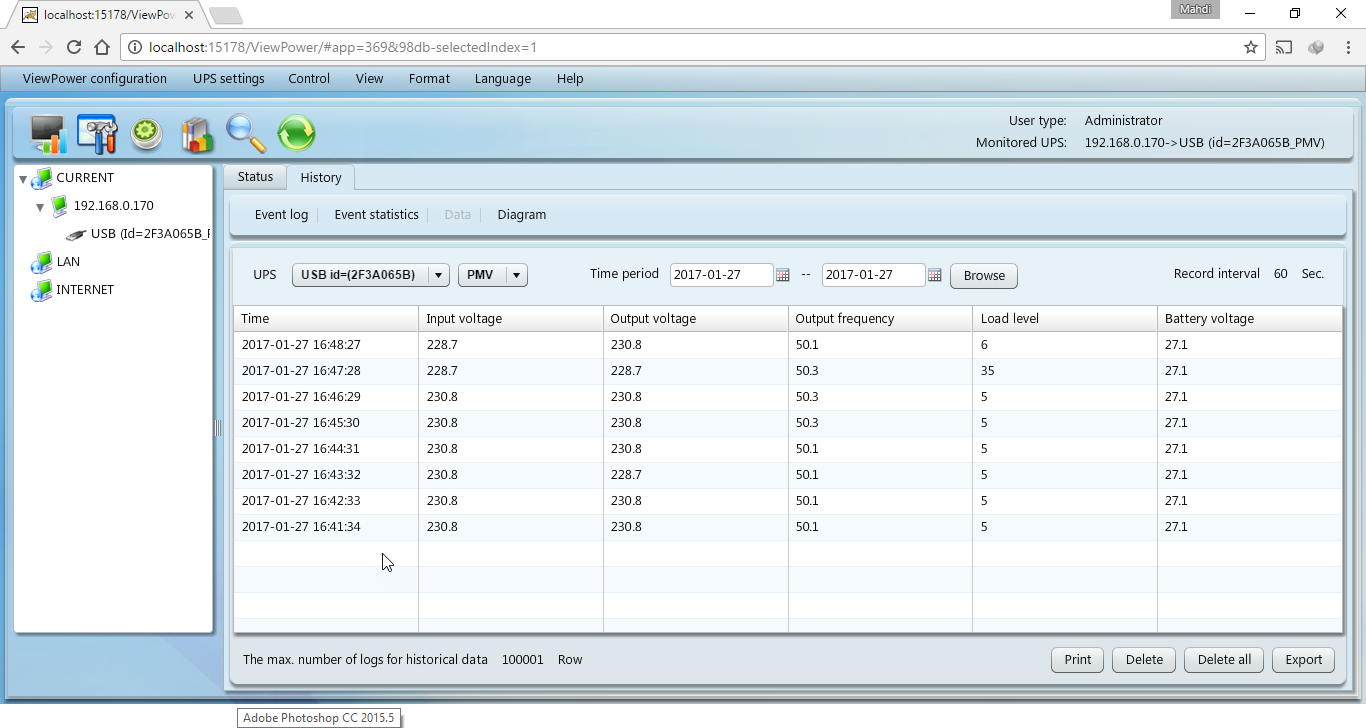

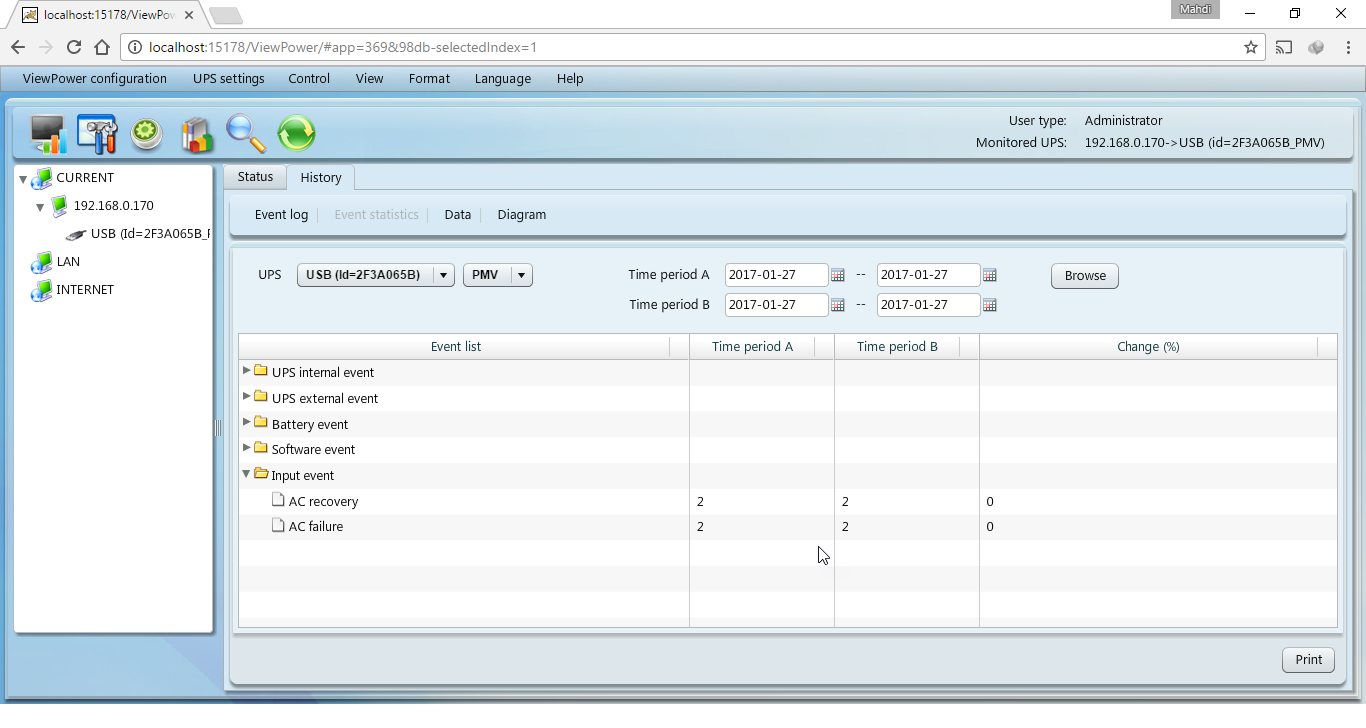

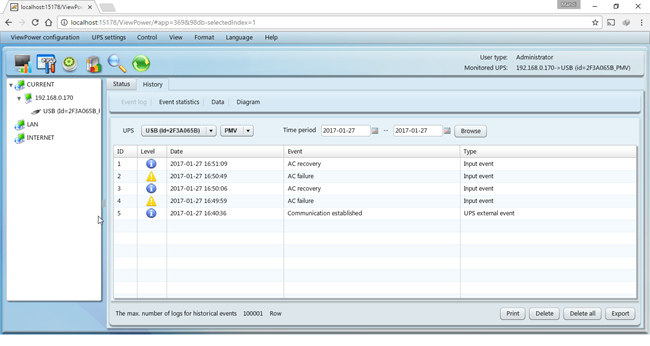

در منوی History این امکان فراهم شده تا در بازه‌های زمانی انتخابی و طولانی مدت عملکرد دستگاه را به‌صورت فایل Log و یا نمودار مورد بازبینی قرار داد.

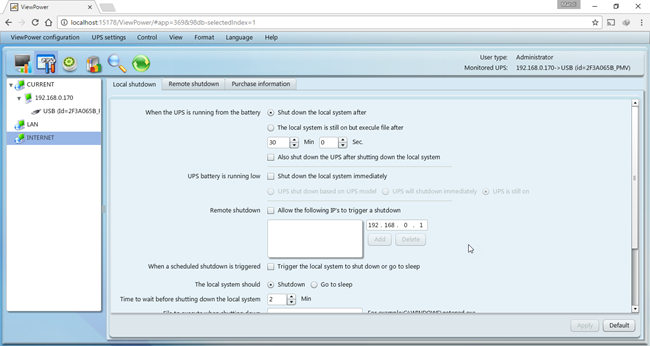

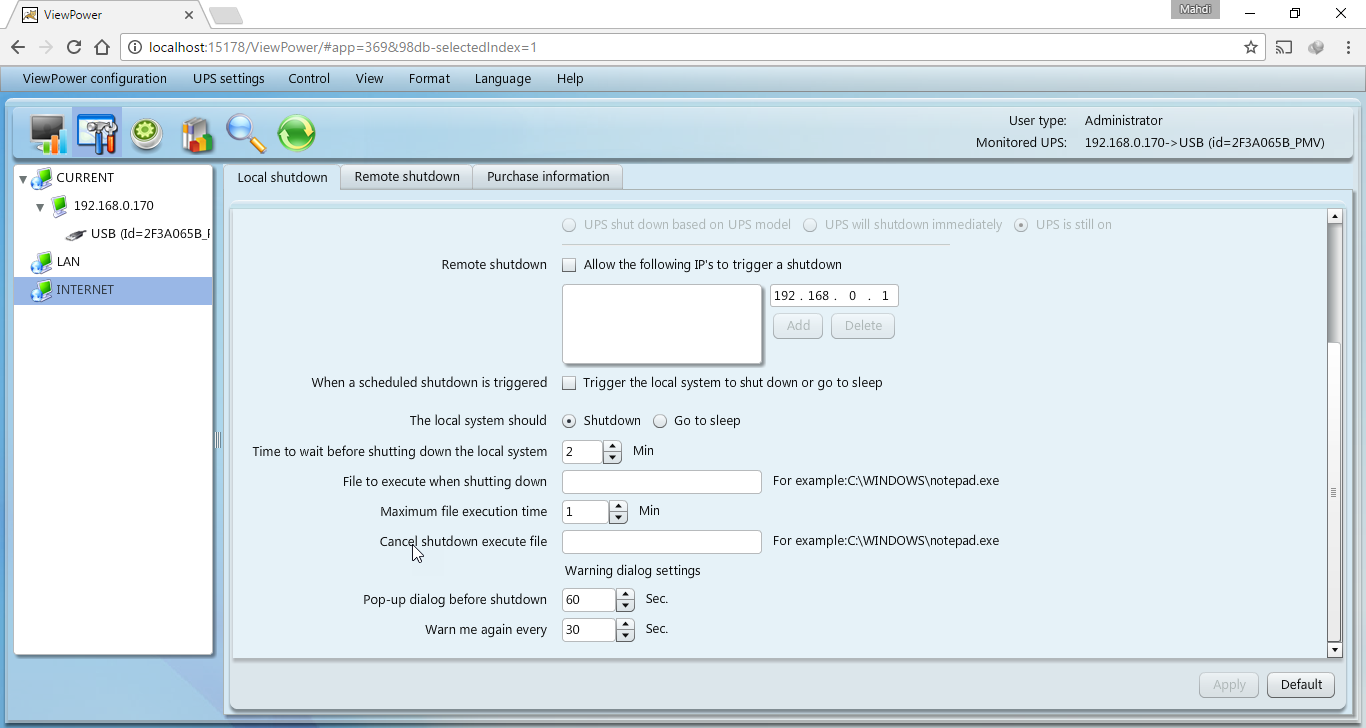

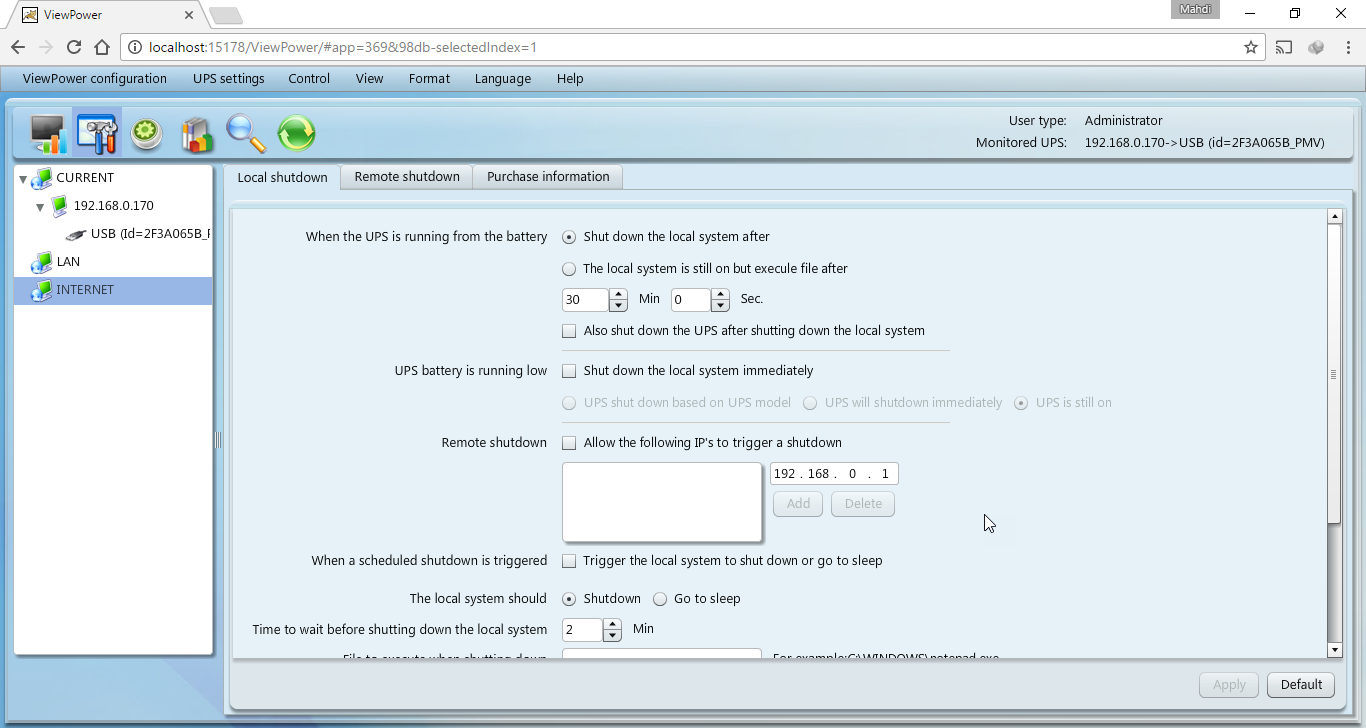

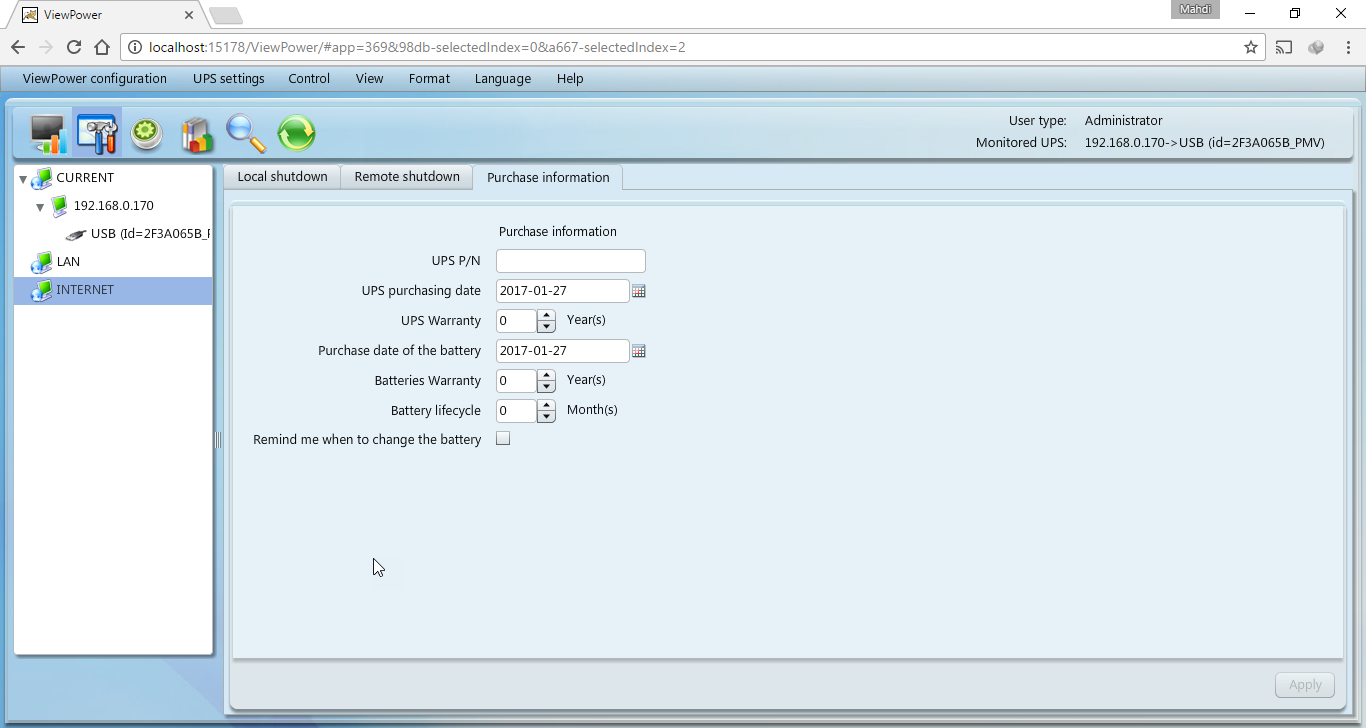

اما وارد تنظیمات این نرم افزار که بشوید در حالت پیش فرض در بخش Local Shutdown این قابلیت تنظیم شده تا بعد از گذشت از 30 دقیقه پس از قطع برق شهر دستگاه به‌صورت خودکار دستور Shutdown سیستم عامل را اجرا کنید. البته این قابلیت امکان غیرفعال شدن را نیز دارد.

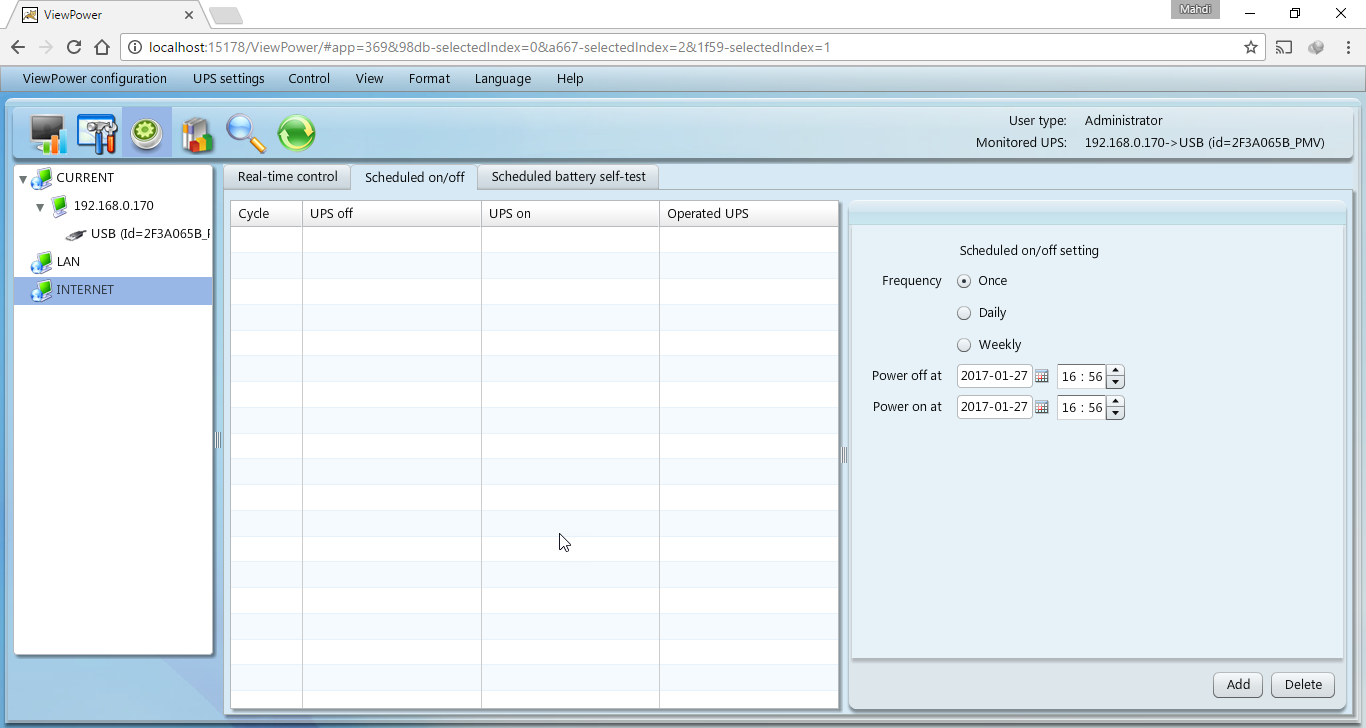

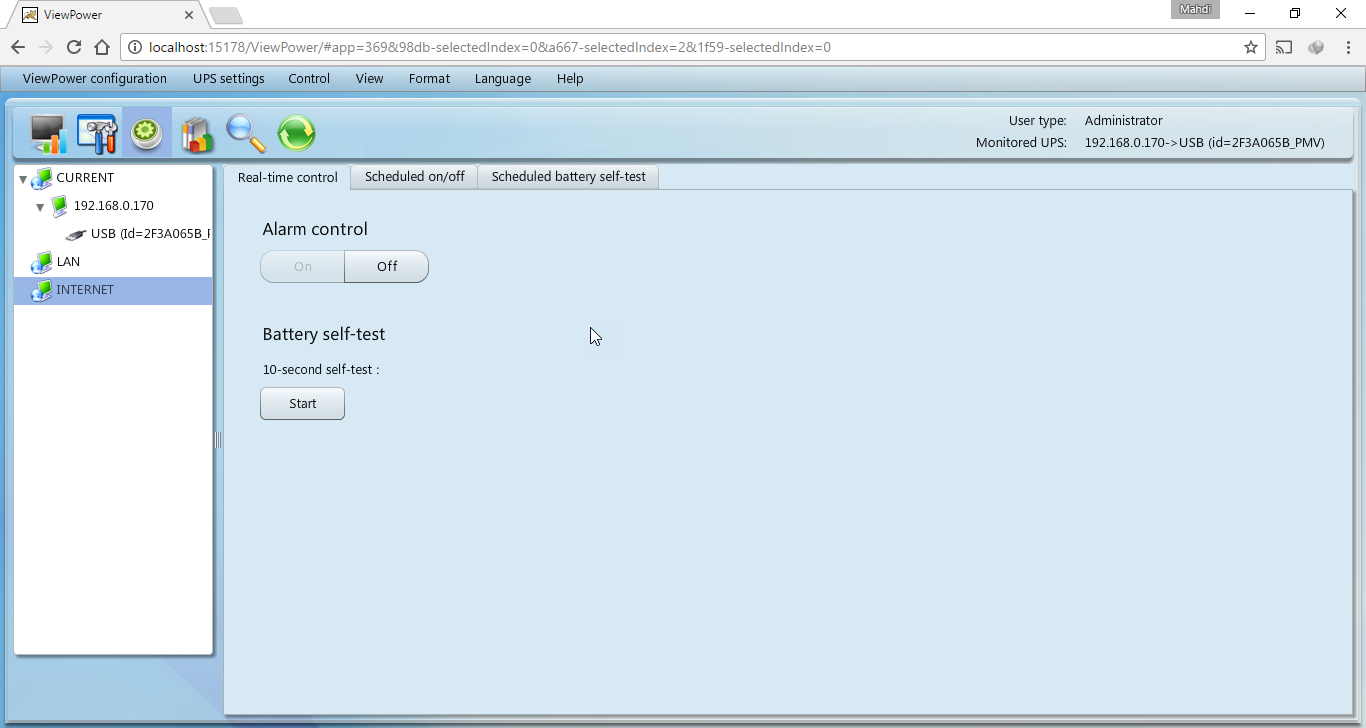

بر یخش Real Time Control نیز قابلیت غیرفعال کردن هشدارهای صوتی دستگاه و همچنین تست سلامت باتری فراهم شده است.

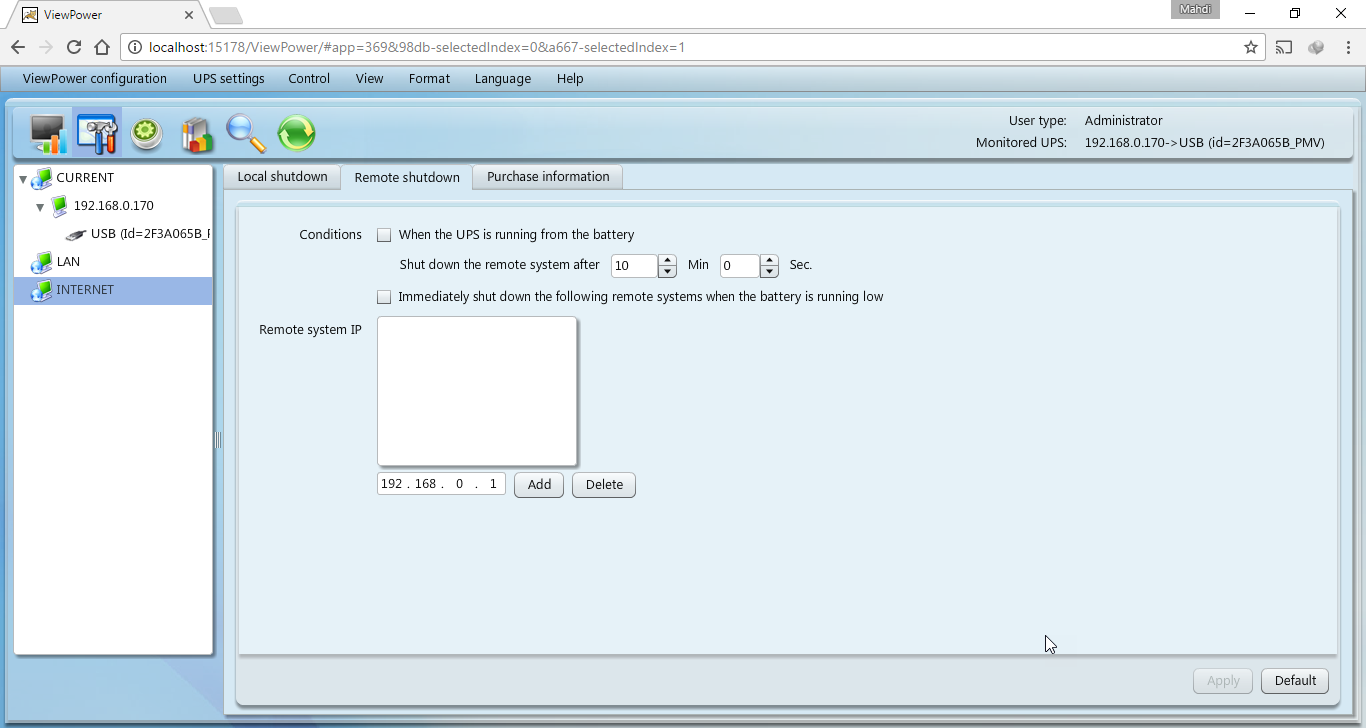

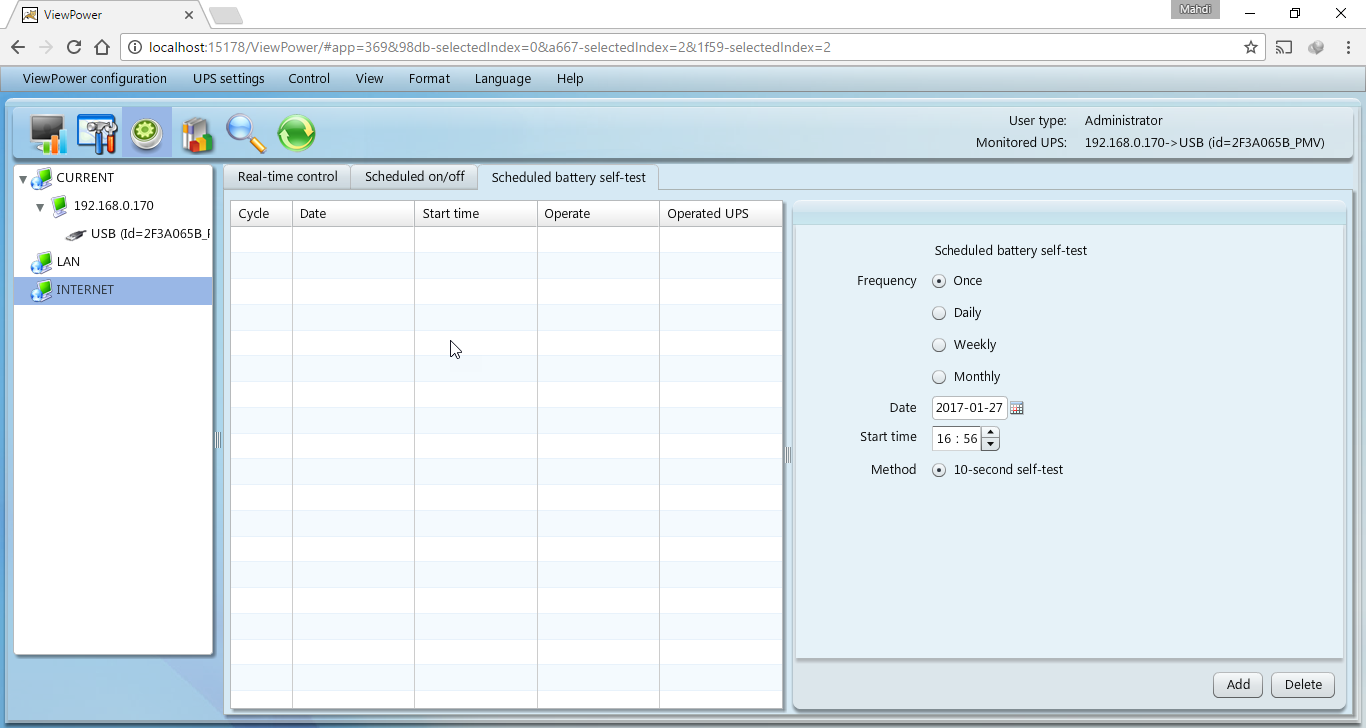

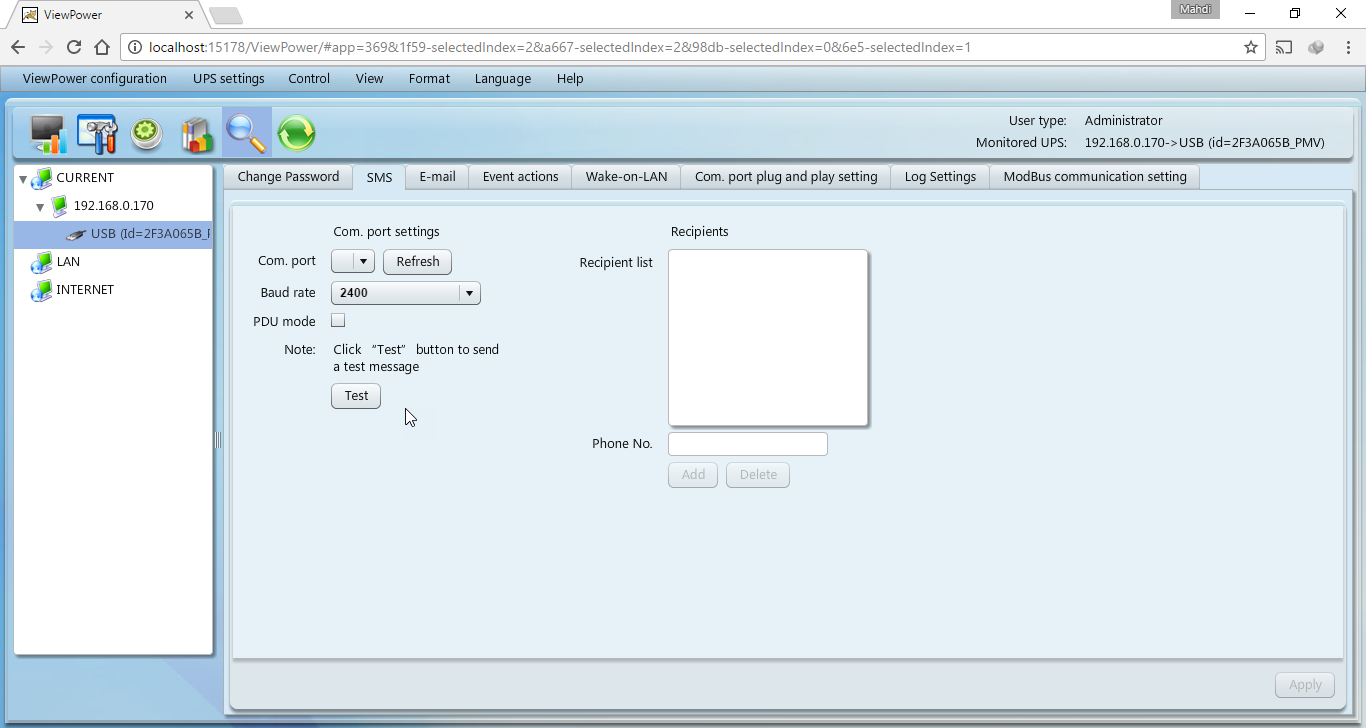

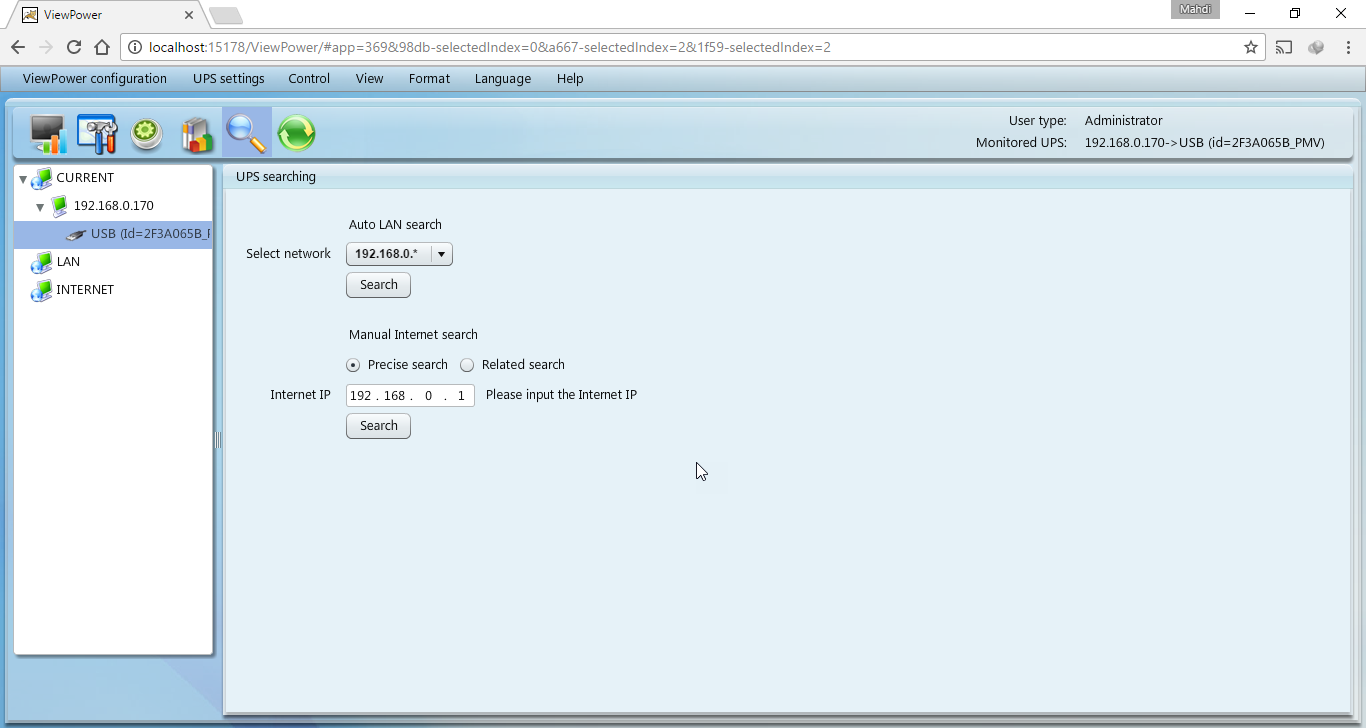

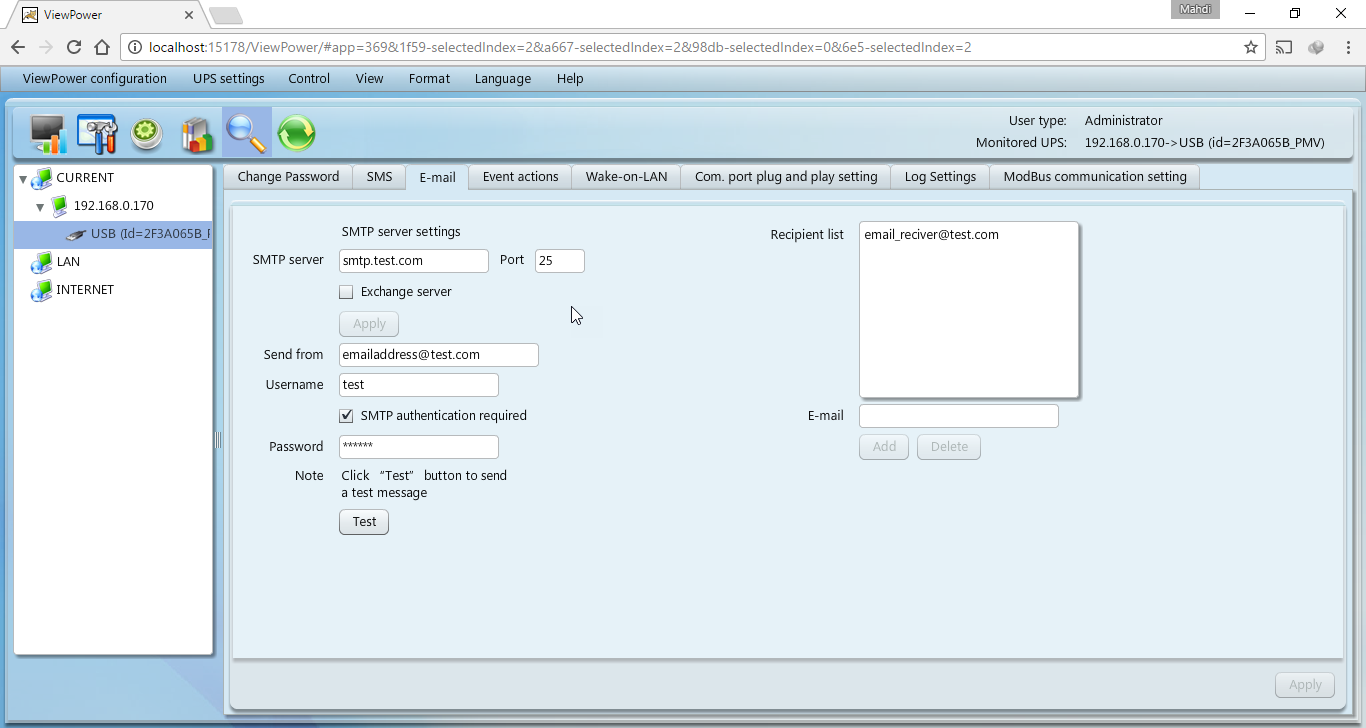

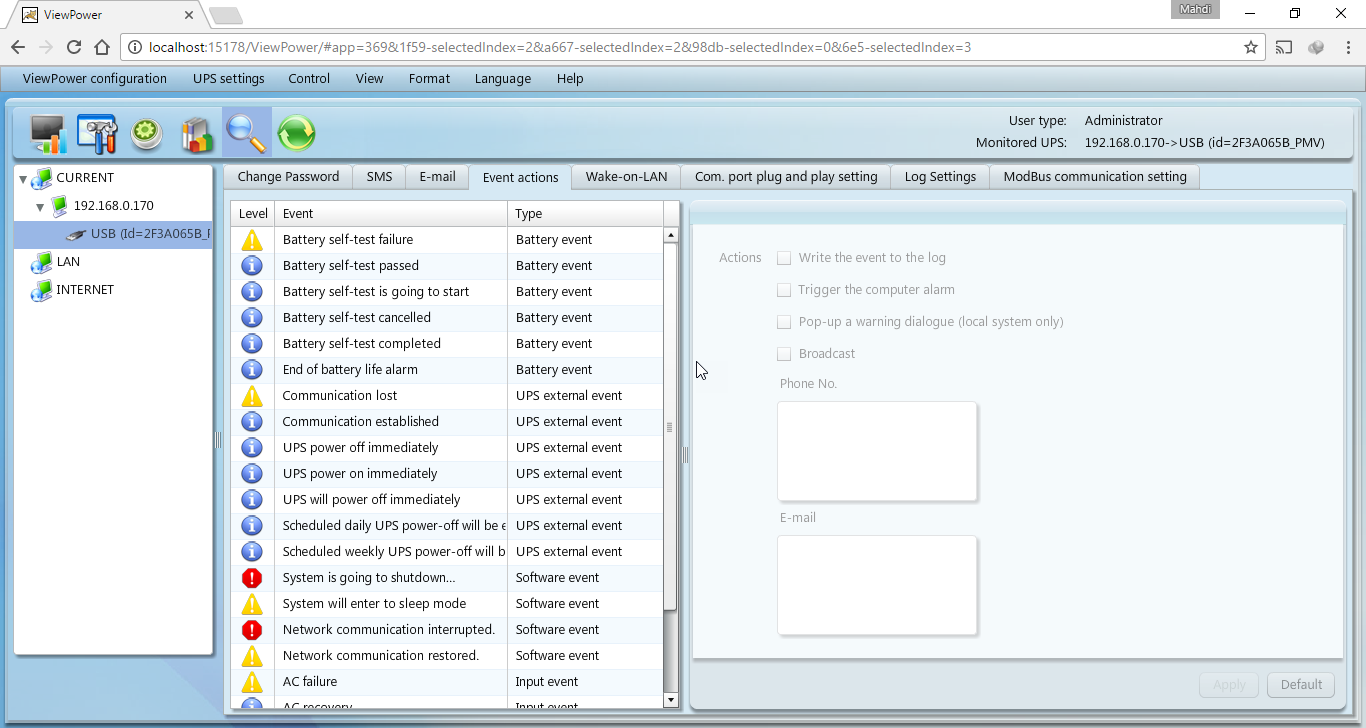

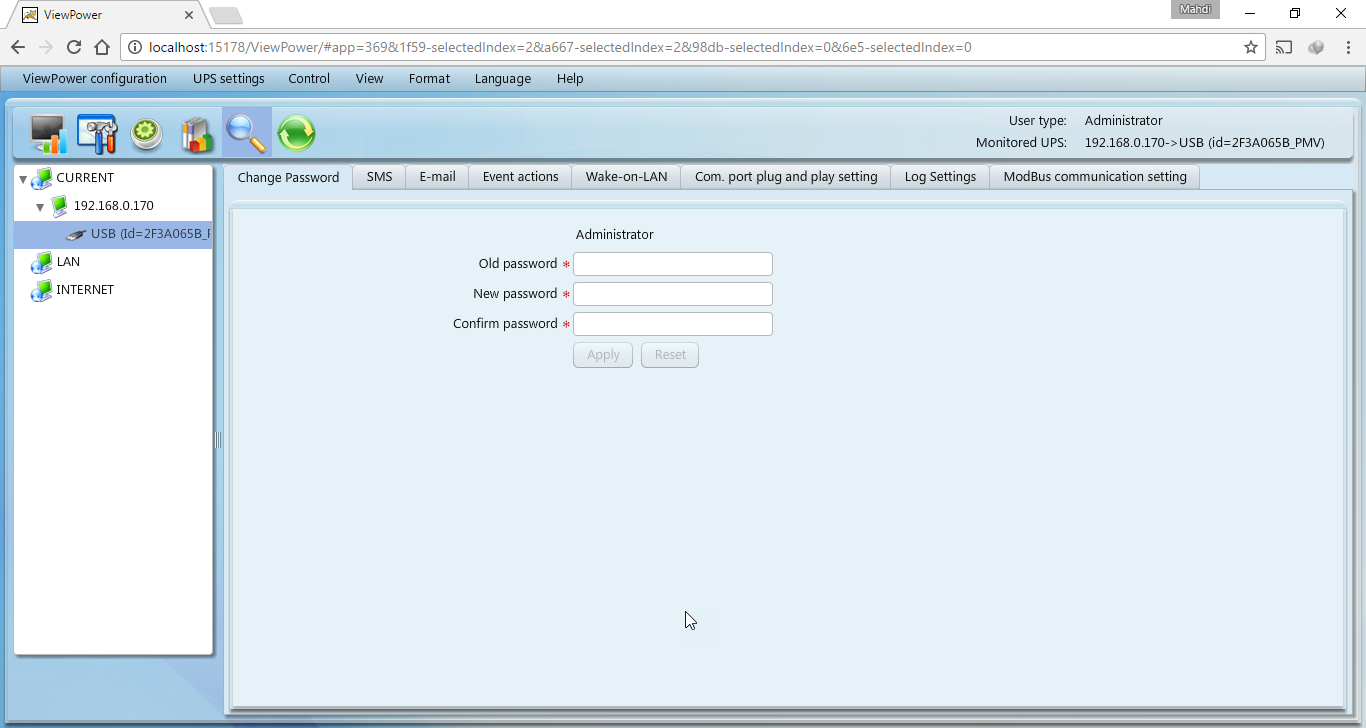

سایر بخش‌ها و تنظیمات این نرم افزار را می‌توانید در تصاویر زیر مشاهده کنید:
راه اندازی و بررسی عملکرد دستگاه زیر بار
-
راه اندازی و بررسی عملکرد دستگاه زیر بار
همان‌طور که اشاره شد این یو پی اس فاقد خروجی بای پس بوده و در صورت خاموش بودن دستگاه هیچ یکی از چهار خروجی برق دار نخواهد شد. با اتصال دستگاه به برق شهر حتی در صورت خاموش بودن یو پی اس عملیات شارژ باتری شروع می‌شود. با روشن شدن دستگاه بازر یو پی اس 1 ثانیه به‌صورت ممتد بوق می‌زند و بلافاصله در کسری از ثانیه صدای اتصال رله‌های داخل دستگاه به گوش می‌رسد. پس از آن خروجی‌های دستگاه برق دار می‌شوند، دیگر هیچ صدایی به گوش نمی‌رسد. در واقع فن دستگاه در حالت عادی بودن وضعیت برق شهر کار نمی‌کند و هیچ گونه نویز صوتی نیز از دستگاه به گوش نمی‌رسد.
حداکثر بار قابل تحمل
در قدم اول و برای سنجش کارایی و عملکرد این UPS زیر بار کامل با استفاده از یک پاور GREEN GP1450B-OC+، یک دستگاه Active Load و یک وات متر دیجیتال سعی کردیم تا محدوده حداکثر توان قابل تحمل این دستگاه را پیدا کنیم.
در تست های ما دقیقاً در توان حقیقی (اکتیو) 1225W بازر دستگاه شروع به پخش بوق هشدار تکرار شونده مربوط به اضافه بار کرد و نهایتاً در توان 1320W دستگاه پس از اعلام حالت خطا (روشن شدن LED قرمز رنگ و پخش بوق ممتد) خاموش شد. در واقع این یو پی اس 1200W تا 10% بیشتر از توان نامی خود توانایی تحمل بار بیشتر را دارا میباشد.
محدوده عملکرد استابلایزر (AVR)
همان‌طور که اشاره شد یکی از قابلیت‌های UPS مدل FP2000 تجهیز آن به استابلایزر داخلی است. در قدم دوم با استفاده از یک واریاک AC اقدام به کاهش و افزایش ولتاژ AC برق شهر کردیم تا عملکرد استابلایزر این دستگاه را به چالش بکشیم. در ابتدا اقدام به کاهش ولتاژ کردیم و در ولتاژ حدود 205V حالت Boost استابلایزر فعال و ولتاژ خروجی بار نیز به حدود 239V افزایش یافت. همزمان با فعال شدن استابلایزر فن دستگاه نیز روشن و با حداکثر سرعت شروع به فعالیت میکند. در این وضعیت حداکثر نویز صوتی سنجیده شده توسط دستگاه Sound Meter در فاصله 1.5 متری دستگاه حداکثر 43dB ثبت شد. این میزان نویز صوتی در محیط‌های اداری کاملاً عادی به نظر می‌رسد ولی شاید برای استفاده در منزل برای برخی کاربران خوش آیند نباشد. البته این میزان نویز تقریباً برای تمامی UPS های مشابه در این رنج توان وجود دارد و تنها مختص این مدل نیست. البته این موضوع را نیز در نظر داشته باشید که در وضعیت عادی برق شهر فن این دستگاه همواره خاموش است؛ اما از بحث اصلی بیش از این فاصله نگیریم. در ادامه کاهش ولتاژ را ادامه دادیم و در این حالت در ولتاژ ورودی حدود 167V (ولتاژ خروجی AVR در این وضعیت حدود 200V ثبت شد) کنترلر هوشمند دستگاه، AVR را از مدار خارج و با قطع برق ورودی، انرژی ذخیره شده در باتری و جریان متناوب تولید شده توسط اینورتر را به بار منتقل کرد. پس تا اینجا ولتاژهای بین 10% الی 27% کمتر از مقدار نامی (230V) توسط AVR دستگاه قابل اصلاح خواهد بود؛ اما در ادامه اقدام به افزایش ولتاژ کردیم. در این حالت در حدود ولتاژ ورودی 247V استابلایزر در وضعیت Buck وارد مدار شد و سطح ولتاژ خروجی را تا 210V کاهش داد. با افزایش بیشتر ولتاژ ورودی نهایتاً در ولتاژ 274V (ولتاژ خروجی در این وضعیت 238V ثبت شد) AVR نیز از مدار خارج و UPS به حالت Battery Mode رفت. در این حالت نیز ولتاژهای بین 7% الی 19% بیشتر از مقدار نامی توسط AVR قابل تصحیح هستند. به‌طور کلی رنج ولتاژ قابل تصحیح و سرعت عمل AVR این دستگاه با توجه به قیمت آن فراتر از حد تصور ما بود و از این حیث می‌توان نمره قبولی برای آن در نظر گرفت.
محدوده وضعیت Battery Mode و شکل موج خروجی اینورتر
همان‌طور که اشاره شد با قطع برق ورودی و یا در محدوده ولتاژ ورودی کمتر از 167V AC و بیشتر از 274V AC کنترلر دستگاه در زمان از 6ms انرژی ذخیره شده در باتری‌ها را به‌واسطه مبدل جریان مستقیم به متناوب (اینورتر) در خروجی تزریق میکند. در این حالت نیز فن دستگاه فعال و در همین نشانگر LED زرد رنگ روشن شده و بازر دستگاه هر 10 ثانیه یک بار بوق می‌زند. البته در صورت اتصال UPS به PC و نصب نرم افزار View Power II قابلیت غیرفعال شدن این بوق هشدار فراهم شده است.
در این وضعیت به دلیل عبور جریان بالا و البته ماهیت شبه سینوسی بودن خروجی وزوز ترانس دستگاه کاملاً از فاصله 2 متری به گوش می‌رسد که البته تا حد زیادی در میان صدای فن دستگاه گم می‌شود.

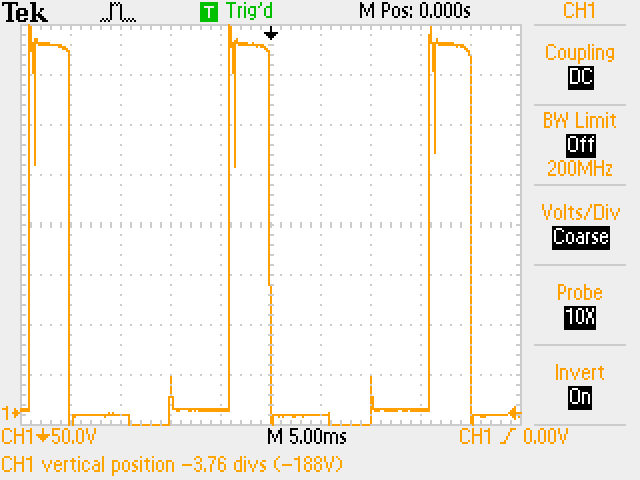

در تصویر بالا نیز نیم موج بالا شبه سینوسی خروجی اینورتر را ملاحظه می‌کنید. شکل موج فوق تا حدودی شبیه به موج مربعی است ولی در کل تمیز و در مقایسه با مدل‌های مشابه قابل قبول به نظر می‌رسد. توجه داشته باشید همان‌طور که اشاره شد به‌صورت کلی یو پی اس های با شکل موج خروجی شبه سینوسی برای تغذیه وسایل الکترونیکی حساس مانند تجهیزات آزمایشگاهی و ابزار دقیق مناسب نیستند.
تست های طول عمر باتری
-
تست های طول عمر باتری
قبل از هر چیز باید به این نکته اشاره کنیم که شارژ باتری‌های این دستگاه طبق تست های عملی ما از 0 تا 90% حدود 6 ساعت و 10 دقیقه طول کشید و 10% باقی مانده نیز طی روی هم رفته 9 ساعت و 40 دقیقه کامل شد.
برای بررسی عملکرد طول عمر باتری این UPS به‌صورت کلی 3 سناریو مختلف در نظر گرفتیم. در سناریو اول با استفاده از دستگاه Active Load پاور +GREEN GP1450B-OC را به میزان 100VA زیر بار بردیم و زمان به‌اصطلاح Battery Backup دستگاه را ثبت کردیم؛ اما در سناریو دوم و سوم سعی شد تا حدودی به شبیه سازی دو وضعیت مختلف در کاربردهای روزمره از کامپیوترهای شخصی بپردازیم. به همین منظور ابتدا میزان طول عمر باتری را در تست های تکرار شونده Productivity نرم افزار PCMARK 8 (مانند کاربردهای Office، مرور وب، ویرایش عکس و فیلم و ...) ثبت کردیم و در وضعیت دوم این زمان را در حین اجرای بازی پرطرفدار GTA V اندازه گرفتیم. سیستم تست نیز همان سیستم تست لابراتوار شهر سخت افزار منتها با یک مانیتور "22 LED و یک اسپیکر 2.1CH میان رده است.

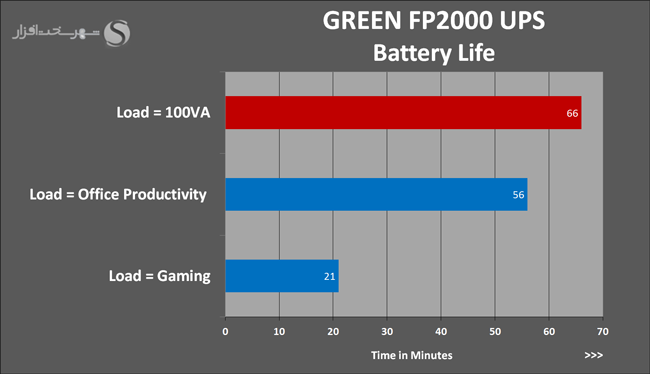

در نمودار زیر می‌توانید نتیجه ثبت شده در هر 3 سناریو مذکور را مشاهده کنید:
لازم به ذکر است در تمامی تست های بالا با کاهش سطح شارژ باتری به کمتر از 15% بازر هشدار دهنده دستگاه وضعیت مورد نظر را با بوق تکرار شونده در هر ثانیه اطلاع می‌دهد. از این لحظه به بعد، یو پی اس تنها حداکثر 3 الی 4 دقیقه قادر به تأمین انرژی مورد نیاز بارها خواهد بود.
در تست اول که می‌تواند شبیه ساز مصرف یک لامپ رشته‌ای 100W و یا حتی 5 لامپ کم مصرف 20W باشد پس از 66 دقیقه UPS خاموش شد که برای این دستگاه در این رنج قیمت نتیجه‌ای خوب محسوب می‌شود.
در تست دوم که شبیه ساز مصرف انرژی یک سیستم مدرن و رده بالا در تست های Office Productivity بود نیز نتیجه ثبت شده 56 دقیقه عالی به نظر می‌رسد. طبق محاسبات ما این UPS به‌راحتی توانایی تغذیه 3 الی 4 سیستم میان رده را در ادارات کوچک به مدت بیش از 20 دقیقه دارا خواهد بود.
اما در بخش تست های گیمینگ به دلیل مصرف به‌مراتب بیشتر سیستم در این وضعیت نتیجه ثبت شده به‌کلی متفاوت است. البته زمان 21 دقیقه برای رد کردن یک مرحله از بازی و یا نجات از باخت حتمی در یک بازی آنلاین کافی به نظر می‌رسد. این را هم در نظر بگیرید که سیستم مورد نظر در این تست کارت گرافیک پر مصرفی دارد و در صورت نصب کارت‌های گرافیک مدرن‌تر و یا میان رده بر روی سیستم عمر باتری این دستگاه در حالت گیمینگ بیش از 30 دقیقه خواهد بود.

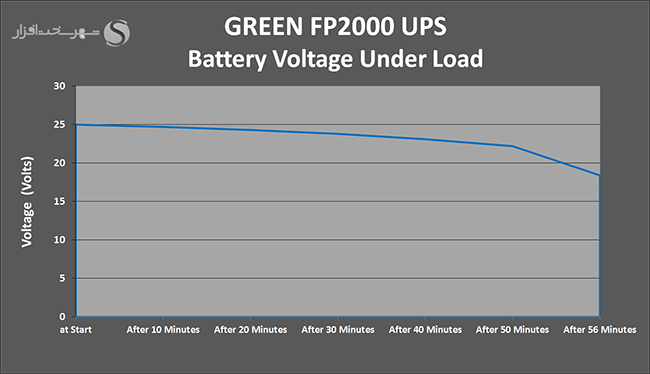

در تصویر بالا، نمودار افت ولتاژ باتری زیر بار تست Office Productivity را ملاحظه می‌کنید. مشخص است که ولتاژ باتری‌ها دقیقاً پس از قطع برق شهر و وارد شدن اینورتر به مدار از 25V شروع شده، پس از 50 دقیقه به حدود 22.5V رسیده و در نهایت با اتمام ظرفیت باتری در 18.4V میکروپروسسور هوشمند یو پی اس دستور خاموش شدن دستگاه را صادر کرده است.

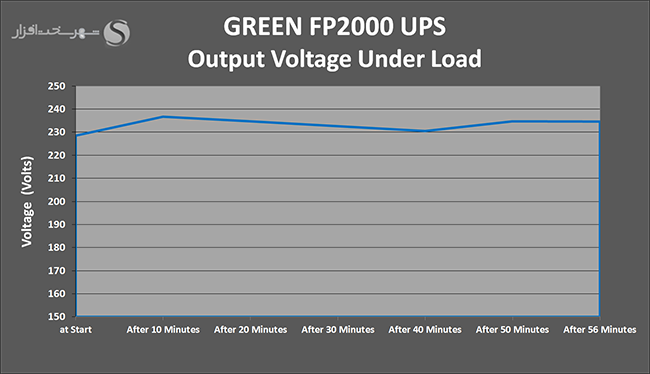

اما همان‌طور که در نمودار ولتاژ خروجی UPS ملاحظه می‌کنید با وجود افت ولتاژ باتری در گذر زمان در زیر بار، ولتاژ خروجی به لطف عملکرد دقیق و بدون نقص سامانه Buck/Boost در نظر گرفته شده در این UPS کمترین نوسان را متحمل شده است. طبق نمودار بالا کمترین سطح ولتاژ AC شبه سینوسی خروجی حدوداً 228V و بیشترین مقدار این پارامتر نیز 236.5V ثبت شده است.
جمع بندی، سخن پایانی و امتیاز شهر سخت افزار
-
جمع بندی، سخن پایانی و امتیاز شهرسخت‌افزار
به‌صورت کلی دستگاه‌های UPS در شرایط حساس نقش بسیار تعیین کننده‌ای در تأمین انرژی تجهیزات مختلف مخصوصاً در ادارات و سیستم‌های امنیتی مانند دوربین‌های مدار بسته، اعلام حریق و انواع مختلف دزدگیرها بازی می‌کنند. UPS مدل FP2000 گرین همان‌طور که در بخش‌های مختلف معرفی محصول به آن اشاره شد طراحی الکتریکی مناسب و کیفیت ساخت خوبی دارد. علاوه بر این نتایج ثبت شده در تست های Load و Battery Backup نیز با توجه به قیمت مناسب این محصول، بسیار خوب به نظر می‌رسد؛ اما در کنار این موارد نداشتن نمایشگر بر روی دستگاه برای کنترل پارامترهای مهم مانند سطح شارژ باتری و میزان بار بر روی دستگاه، جنس بدنه نه چندان دل‌چسب و عدم پشتیبانی از باتری‌های جانبی از جمله کاستی‌های این دستگاه به نظر می‌رسد.
همان‌طور که در ابتدای این بررسی نیز به آن اشاره شد راندمان و ضریب اطمینان بالا، قیمت پایین و توانایی اصلاح و فیلتر ولتاژ نامناسب ورودی از جمله نقاط قوت UPS های با توپولوژی Line-Interactive محسوب می‌شود. در واقع این نوع UPS ها در ادارات کوچک، منازل، سیستم‌های امنیتی اعلام حریق، دزدگیرها و سیستم‌های نظارت تصویر بهترین و در عین حال مقرون به‌صرفه‌ترین منابع تغذیه بدون وقفه محسوب می‌شوند.
UPS FP2000 گرین علاوه بر تمامی این موارد با همراه داشتن تثبیت کننده ولتاژ (استابلایزر) داخلی، قیمت بسیار مناسب (کمتر از 800 هزار تومان) در مقایسه با مدل‌های مشابه و گارانتی 15 ماهه معتبر هم برای دستگاه و هم برای باتری یکی از بهترین گزینه‌ها در نوع خود محسوب می‌شود.
نقاط قوت
- قیمت بسیار مناسب
- مجهز به دو باتری 9Ah با سلول‌های ژاپنی
- پشتیبانی از پروتکشن های ایمنی متعدد
- کنترل هوشمند و مدرن میکروپروسسوری
- دارای تثبیت کننده ولتاژ (استابلایزر) داخلی
- عملکرد کاملاً بی‌صدا در حالت AC Mode (وصل بودن برق شهر)
- گارانتی معتبر 15 ماهه برای باتری‌ها و دستگاه
نقاط ضعف- عدم تعبیه نمایشگر وضعیت دستگاه بر روی بدنه
- جنس بدنه نه چندان دل‌چسب
- عدم پشتیبانی از باتری‌های جانبی

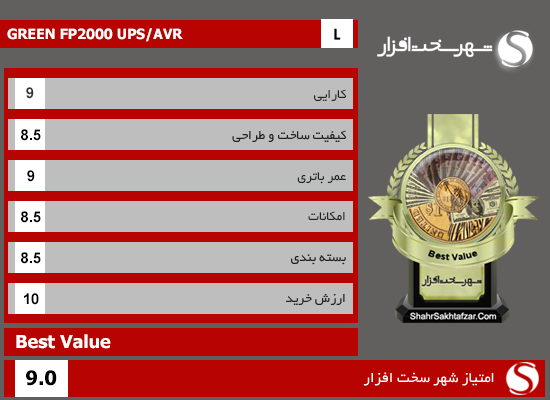

با تمامی این تفاسیر یو پی اس "GREEN FP2000" موفق به کسب امتیاز ممتاز 9.0، نشان "Best Value" و ریز امتیازات زیر در کلاس محصولات (L (Low-End از لابراتوار شهر سخت افزار شد.
چنانچه پرسش یا نظری در رابطه با این محصول دارید می‌توانید در قسمت نظرات مطرح کنید. همچنین در صفحه بعد، گالری کاملی از تصاویر مربوط به این محصول گردآوری شده است.
