{jcomments on}در چند سال اخیر و به دنبال پیشرفت تجهیزات سخت افزاری اورکلاک، رقابت در طراحی و تولید قطعات مختلف نیز روز به روز سخت تر می شود تا جایی که همکاری اورکلاکرهای خبره در ساخت این تجهیزات، دور از انتظار نیست.در این میان، مادربرد را می توان یکی از کلیدی ترین قطعات موجود در فرآیند اورکلاک به شمار آورد که از اجزای ریز و درشت زیادی تشکیل شده است و از این جهت،انعطاف بالایی را در طراحی اهداف خاصی همچون گیم،سرور و اورکلاک از خود نشان می دهد.در این راستا، شرکت گیگابایت، تولید کننده بزرگ مادربرد،گرافیک و دیگر تجهیزات پیشرفته سخت افزار، از اولین و قدرتمندترین مادربرد اختصاصی اورکلاکینگ دنیا با نام X58A-OC رونمایی کرد .
شاید در بین شمار مادربرد های پیشرفته اورکلاک، خیلی سخت بتوان رتبه نخست را به یک مادربرد اعطا کرد. اما اگر تا انتهای مطلب با ما همراه باشید احتمالاً با ما به اتفاق نظر خواهید رسید و فهرستی از ویژگی های پیشرفته برای افزایش فرکانس ها و طراحی عایق پذیر برد، نمایی از آنچه یک اورکلاکر حرفه ای طلب می کند را نمایان خواهد ساخت که پیش از این در هیچ مادربرد دیگری به این شکل ارائه نشده بود.
طراحی حرفه ای با نگاه اکستریم اورکلاکینگ
-
طراحی حرفه ای با نگاه اکستریم اورکلاکینگ
اورکلاکر خبره و معروف تایوانی به نام HiCookie که در ساخت این برد، گیگابایت را همراهی کرده است، تشریح می کند:"مادربرد GIGABYTE X58A-OC ، تکنولوژی های چشمگیر و شگفت انگیز اورکلاک را یکجا ارائه می دهد که شامل سویچ های تغییر فرکانس PWM ، یک رنج کامل از دکمه های آنبورد اورکلاک ، کانکتور های توان رسانی آنبورد برای پایداری کانفیگ چندگانه گرافیک، سویج های دوال بایوس و از این دست تجهیزات که پیش از این فقط در انجمن و محافل خصوصی و زیرزمینی اورکلاک مطرح می شد." این اورکلاکر مشهور همچنین از تجهیزات با انطباق جریان الکتریسیه بالا نظیر خازن های POScap* و چک های MPFC** به عنوان نقطه قوت این مادربرد یاد می کند که به اورکلاکر ها اجازه اورکلاک و بنچمارک با اطمینان و پایداری بالا را ارائه خواهد کرد. HiCookie در تکمیل گفته هایش پیرامون GA-X58A-OC اضافه کرد:"من شخصا به عنوان یک شیفته اورکلاک، یک آزادی را در همکاری برای طراحی یک مادربرد اورکلاک تجربه کردم و آنچه در رویا داشتم، بر روی این مادربرد به حقیقت پیوست! و واقعا امیدوارم که اورکلاکرها با قدرت اورکلاک این مادربرد بتوانند در هیجان و خوشحالی من سهیم باشند."
ظاهراً شرکت گیگابایت، ارتباط تنگاتنگی با انجمن و گروه های اورکلاکینگ داشته است تا اطمینان کامل را از مادربرد مذکور برای برآورده ساختن خواسته های اورکلاکر ها به دست آورد.از این رو در جهت احقاق این مهم، اقدام به حذف برخی اجزای غیر ضروی و نامربوط به اورکلاک کرده است که ممکن بود در بازدهی مادربرد اثر منفی داشته باشند.این موضوع می تواند شبیه به خودروهای اسپرت فرمول 1 باشد که علاوه بر طراحی اختصاصی چرخ ها و موتور خودرو، برای کاهش وزن اقدام به حذف تجهیزات غیر ضروری نظیر کولرهای گازی،رادیوضبط ، صندلی های عقب و... می کنند. همچنین نوع طرح بندی مادربرد با خازن های POScap که در سراسر برد بکار رفته، از دیگر جنبه های مهم X58A-OC می باشد که علاوه بر استفاده از تجهیزات کوچک و بهینه، فضای خالی بین آنها نیز به شکل بهینه ای قابل دسترس شده است و بهترین و راحت ترین شرایط را جهت عایق بندی سطح برد به ارمغان می آورد؛ بدون آنکه ذره ای از بازدهی حداکثری گذرگاه های ارتباطی بین اجزای مختلف کاسته شود. گیگابایت همچنین از 5 ویژگی شاخص اورکلاکینگ این مادربرد خبر می دهد که قدرت مادربرد را بیش از پیش به نمایش خواهد گذاشت.این موارد شامل OC-VRM ، OC-Touch ، OC-PEG ، OC-cool و OC-DualBios می باشد که در بخش های بعدی با نگاهی دقیق تر به تشریح هر یک از آنها خواهیم پرداخت.
*POSCAP: اختصار عبارت " Polymerized Organic Semiconductor Capacitors" می باشد و به خازن هایی با هسته فلز تانتالیوم و لایه پلیمری گفته میشود که بصورت SMD بر روی سطح برد قرار می گیرند که پیش از این بر روی مادربرد نوت بوک ها دیده می شد.از مزایای این نوع خازن می توان به عملکرد و هدایت عالی در فرکانس های بالا ، حجم کوچک، طول عمر و پایداری فوق العاده در دمای بالا اشاره کرد و بهترین گزینه جهت استفاده در مادربرد و مدار تغذیه پردازنده می باشد.
**MPFC:اختصار عبارت " " Max Power Ferrite Coreمی باشد و به چک یا سلف هایی با جنس هسته فریت اطلاق می گردد که توانایی انتقال و تثبیت جریان الکتریسته بالاتری را نسبت به انواع معمول، از خود نشان می دهند. همچنین دارای بازدهی بالاتری بوده و جهت استفاده در مدار های تغذیه VRM، بسیار مناسب و کارآمد می باشد.
ویژگی های عمومی و تخصصی مادربرد
-
ویژگی های عمومی و تخصصی مادربرد

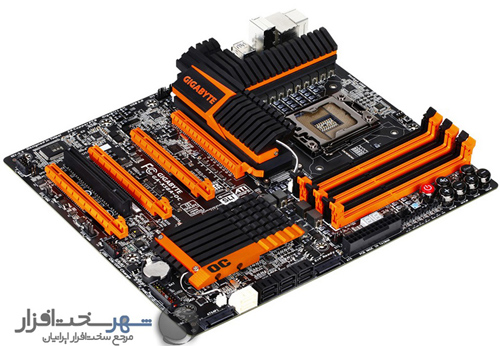

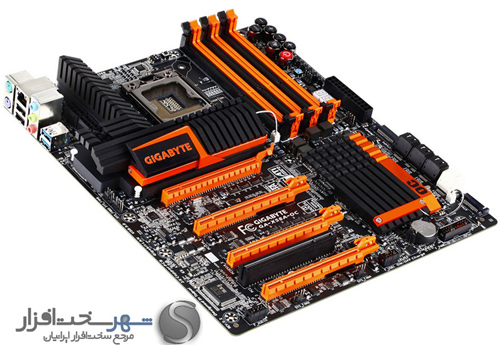

مادربرد GA-X58A-OC مبتنی بر چیپست اینتل X58 موسوم به Tylersburg و سوکت LGA 1366 می باشد که از پردازنده های پیشرفته 32 نانومتری همانند Core i7 990X Extreme Edition پشتیبانی می کند. همچنین از تمام قابلیت های چیپست X58 نظیر حافظه DDR3 سه کاناله (Triple Channel)، پردازنده های 6 هسته ای معماری Gulftown و از بالاترین پهنای باند حال حاضر استاندارد PCI-e 2.0، برای کانفیگ های چهارگانه CrossFireX و سه گانه SLI پشتیبانی به عمل می آورد. ابعاد مادربرد از استاندارد ATX پیروی کرده و در سایز 263.5 x 304.8 میلی متر می باشد که نصب مادربرد را در کیس های استاندارد،میسر می سازد. طراحی منحصر به فرد برد مدار چاپی (PCB) به گونه ای می باشد که کوتاه ترین راه و کمترین تاخیر ممکن در ارتباط بین اجزای اصلی، همانند پردازنده و حافظه رم را محقق ساخته است.شش اسلات حافظه DDR3 نیز به گونه ای بهینه و دور از سوکت پردازنده قرار گرفته است و می توان به راحتی اقدام به نصب کولر پردازنده یا پات LN2 نمود.همچنین پورت های جانبی ورودی،خروجی به حداقل ممکن کاهش داده شده است تا هر گونه مانع پیش روی طراحی اورکلاکینگ برداشته شود.فن آوری انحصاری Ultra Durable 3 نیز به همراه لایه های PCB دو انس مس،در کلاس کاری این مادربرد گنجانده شده است.مدار تنظیم کننده ولتاژ ((VRM پردازنده از 12 فاز تشکیل شده است که با تکنولوژی Power Phase Boost همراه شده که به واسطه آن می تواند در بار پردازشی پایین یا متوسط، نصف فازهای VRM را در شش مرحله از مدار خارج سازد و یا در بار پردازشی سنگین،در شش مرحله،تمامی فازهای VRM را وارد مدار سازد که این حالت در کنترل تغذیه ی ولتاژ پردازنده باعث افزایش طول عمر قطعات VRM و راندمان بالای کاری آنها خواهد شد.

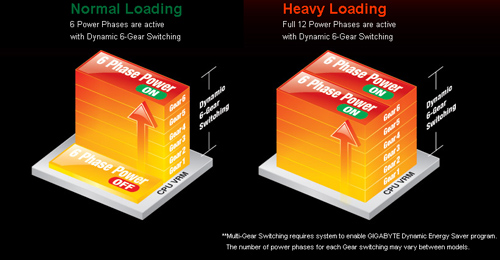

البته نمی توان نقش موثر تکنولوژی Dual Power Switching را در کنترل بهینه فازهای VRM،نادیده گرفت.تکنولوژی مذکور در مدار تنظیم کننده ولتاژ،فاز های موجود را به دو گروه مساوی 6 تایی تقسیم می کند و در مواقع غیر ضروری فقط یکی از این دو گروه فعال خواهند بود . با این کار حداقل توان منتقل شده به پردازنده کاهش یافته و بر همین اساس گیگابایت تخمین دوبرابر شدن طول عمر مادربرد و قطعات مربوطه را زده است. در واقع پردازنده در زمان بیکاری، میتواند توان کمتری در مقایسه با سایر بردها تحویل بگیرد و این یعنی، دمای کمتر، زمان بیکاری بیشتر و در نهایت عمر بیشتر کامپوننت ها .
در پانل عقب مادربرد، شاهد دو پورت USB 3.0، دو پورت USB 2.0 ،یک کانکتور گیگابیت اترنت و پورت های PS/2 ماوس و کیبورد هستیم و مجموعه Audio نیز در ساده ترین شکل خود با سه پورت: ورودی ،خروجی و AUX قرار گرفته است:

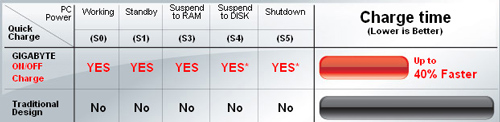

از دیگر ویژگی های برجسته مادربرد،پشتیبانی از فن آوری Charge GIGABYTE On/Off می باشد که به کاربر اجازه شارژ دستگاه هایی نظیر iPhone،iPAD و iPOD Touch را توسط پورت های 3X USB Power خواهد دادکه این عمل تا 40 درصد سریعتر نسبت به پورت های USB استاندارد صورت می گیرد.جالب است بدانید که اگر سیستم در حالت استندبای و یا حتی خاموش باشد،بازهم امکان شارژ و برق رسانی از طریق پورت های 3X USB Power وجود دارد. پورت هایی که با عبارت "3X USB Power" شناخته می شوند، در واقع جریان الکتریسیته 3 برابر را نسبت به استاندارد معمول رابط USB ارائه می دهند. جریان استاندارد USB 2.0 معادل 500 میلی آمپر و جریان استاندارد USB 3.0 معادل 900 میلی آمپر می باشد. حال در فناوری گیگابایت On/Off Charge،هر یک از پورت های USB 2.0،حداکثر جریان 1.5 آمپر و هر یک از پورت های USB 3.0،حداکثر جریان 2.7 آمپر را ارائه می دهند که در تغذیه سایر دستگاه های پرمصرف نیز،پایداری لازم را ارائه می کند.
اسلات های توسعه بر روی مادربرد، شامل چهار اسلات PCI-E 2.0 و یک اسلات PCI استاندارد می باشد. پهنای باند کامل 32x برای اسلات های گرافیک از طریق چیپست X58 تامین می شود و به صورت دو اسلات 16x و یا چهار اسلات 8x قابل استفاده می باشد که نصب کانفیگ های 4Way Crossfire-X و 3Way nVidia SLI را با بهترین پهنای باند و کمترین تاخیر ممکن میسر می سازد. در پانل جلوی مادربرد نیز شش عدد پورت SATA II و دو عدد پورت SATA III خودنمایی می کند.همچنین کانفیگ RAID 0 برای دو پورت SATA III امکان پذیر می باشد که حداکثر پهنای باند (تئوری) 12 گیگابیت بر ثانیه را ارائه می دهد.
تکنولوژی OC-VRM
-
تکنولوژی OC-VRM

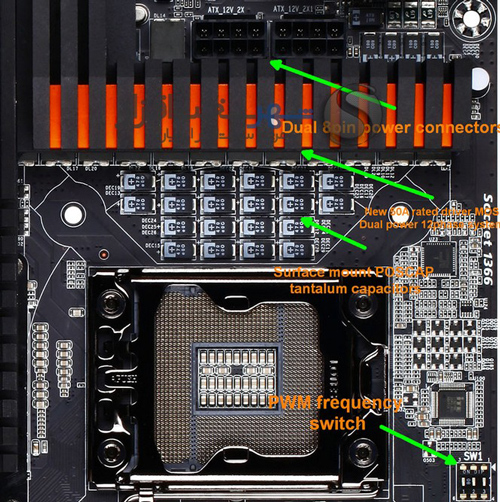

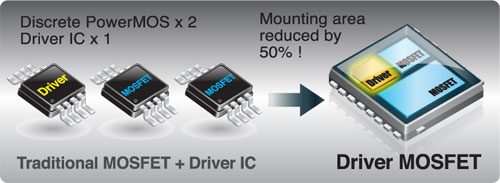

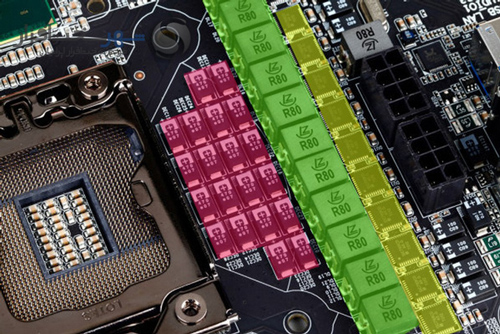

مادربرد GIGABYTE GA-X58A-OC با یک طراحی اختصاصی مدار تنظیم کننده ولتاژ ارائه می شود که OC-VRM نامگذاری شده است. این طراحی در قسمت پردازنده شامل 12عدد فاز ، PWM آنالوگ با چیپ ISL6336 ، 20 عدد خازن POScap با رسانایی فوق العاده بالا، چک های 50 آمپری MPFC و آیسی های DrMOS می باشد که دو عدد ماسفت Low و High و یک راه انداز ماسفت، درون آنها مجتمع گردیده است.این مجتمع سازی باعث صرفه جویی در سطح برد،تولید حرارت کمتر و افزایش طول عمر قطعات شده و بازدهی حداکثری راه انداز ماسفت در کنترل ماسفت ها را به دنبال خواهد داشت.در هر یک از فاز های مدار تنظیم کننده ولتاژ،یک آیسی DrMOS به کار رفته است که وظیفه ی تبدیل ولتاژ 12 ولت منبع تغذیه را به ولتاژ مورد نیاز پردازنده، در محدوده تقریبی 1 تا 2 ولت بر عهده دارد. مقدار ولتاژ مورد نیاز پردازنده،توسط آیسی PWM شناسایی شده و به راه انداز ماسفت گزارش می شود. سپس مقدار ولتاژ مذکور، توسط ماسفت ها تعدیل شده و پس از گذشت از چک های ثبیت کننده، به پردازنده اعمال می گردد. لازم به ذکر است این مادربرد از سه فاز مستقل برای UnCore و دو فاز تغذیه مستقل برای حافظه استفاده می کند که به اورکلاک پایدارتر این قسمت ها منجر خواهد شد .
اما ماجرای خازنهای این برد مسئله منحصر بفردی است. در پی مشکلات عدیدهای که در بردهای قدیمی با خازنهای الکترولیت معمولی داشتیم، در تمامی بردهای جدید از خازنهای الکترولیت SMD استفاده میشد که دارای پوشش آلومینیومی خاصی برای جلوگیری از تبخیر مایعات داخل خازن بود. اما در این برد گیگابایت پا را یک قدم فراتر گذاشته و از POSCap ها استفاده کرده است. POSCap ها، خازنهایی با یک تکنولوژی جلوتر از خازنهای Tantalum قدیمی هستند.این خازنها در حقیقت دارای مواد ارگانیک بوده و دارای مقاومت کمتر در مقایسه با خازنهای تانتالیوم قدیمی هستند. همانطور که میدانید، این مقاومت کمتر سری باعث کاهش تلفات، کاهش ولتاژ معکوس روی دیود نیم سیکل خاموش منابع تغذیه و نتیجتاً افزایش بازدهی منبع و کاهش دمای آن میشود. از طرفی به علت استفاده از مواد جامد در این خارنها، مسئله تبخیر الکترولیت که در خازنهای قدیمی وجود داشت به کلی از بین رفته است و دیگر لازم نیست نگران خراب شدن این خازنها باشیم. گیگابایت نه تنها در تغذیه پردازنده بلکه در کل برد از این خازنها استفاده کرده است و به این شکل خرابی خازن ها را به حداقل مقدار ممکن تا به امروز رسانده است .
خاصیت دیگر خازنهای POSCap نصب سطحی بودن آنهاست. از آنجا که این خازنها بر روی برد مینشینند و روکششان هم نارساناست، هم به میران خمیر کمتری برای عایق بندی نیاز دارند و هم به راحتی در زیر آن کار میکنند چون دمایشان را به برد پس میدهند و نیاز به وجود هوا ندارند. از طرفی چون بدنه نارساناست، امکان اتصال کوتاه شدن را کمتر میکنند.
همانطور که می دانید، 12 چک 50 آمپری MPFC ،جریانی معادل 600 آمپر خروجی خواهد داشت و با حداکثر اختلاف پتانسیل 2 ولت، حداکثر توانی معادل 1200 وات را ارائه خواهد کرد.بنابرین نتیجه می گیریم که حتی 6 عدد فاز در مدار تنظیم کننده ولتاژ پردازنده این مادربرد،پاسخگوی تمام نیازهای ساده و حرفه ای می باشد و کیفیت قطعات،فاکتور مهم تری است که می بایست به آن توجه نمود. طراحی OC-VRM با تعبیه سویچ هایی بر روی مادربرد، به کاربر اجازه اورکلاک فرکانس PWM را خواهد داد که به صورت بلادرنگ ((Real Time اعمال می گردد. زمانی که پردازنده در فرایند اورکلاک به بالاترین توان نیاز دارد، کاربر با افزایش فرکانس PWM، درحقیقت باعث هدایت جریان و توان بیشتر به پردازنده می شود که این جریان الکتریسیته از طریق خازن ها و چک های مذکور در مدار VRM منتقل خواهد شد. ورودی برق VRM نیز به واسطه دو کانکتور 8 پین صورت می گیرد که حداکثر جریانی معادل 720 آمپر و توانی معادل 1500 وات را انتقال می دهند.شایان ذکر است که فرکانس پیشفرض PWM،معادل 400 کیلوهرتز بوده و با استفاده از 3 سویچ فیزیکی بر روی مادربرد، در فرکانس های 800،600 و 1000 کیلوهرتزی قابل تنظیم می باشد. به این ترتیب با وجود سوئیچ های تنظیم کننده فرکانس PWM ، خارن های POSCap و چک های MPFC می توان گفت که افت ولتاژ ها به حداقل و جریان به بهترین شکل ممکن تا به امروز در اختیار پردازنده قرار خواهد گرفت و به این شکل شاهد اورکلاکینگ پایدارتری در فرکانس های بالا خواهیم بود . شایان به ذکر است که گیگابایت تا به امروز اقدام به استفاده از PWM های دیجیتال نکرده اما در عوض با تغییرات مهندسی پیچیده ای نظیر اضافه کردن آی سی GPIO ( که بحث آن از حیطه مقاله ما خارج است ) از یک PWM آنالوگ بسیار پیشرفته با امکانات مطلوب بهره می برد که برتری خاصی دیگر به PWM های دیجیتال نخواهد داد اما استفاده از یک PWM آنالوگ باعث می شود که کاربر نتواند در سیستم عامل و از طریق نرم افزار ها اقدام به تغییر فرکانس PWM نماید که حتی با وجود سوئیچ های تغییر فرکانس PWM روی برد نبود این امکان حس می شود .
از طرف دیگر در این مادربرد از سوکت لوتس اما با طلای بیشتری نسبت به گذشته استفاده شده است. از مزایای این کار، ایجاد مقاومت کمتر در مقابل جریان انتقالی به پردازنده است که باعث انتقال بهتر جریان خواهد شد. از دیگر مزایای استفاده از این سوکت نسبت به سوکت های شرکت فاکسکان وجود 4 پیچ جهت باز کردن سوکت است که به اورکلاکر امکان عایق بندی مطمئن تر و تمیز کردن بهتر مادربرد را می دهد .
همچنین شرکت گیگابایت با انتخاب تمام اجزای اختصاصی و طراحی چیدمان قطعات روی PCB ، تسهیل و تسریع عایق کاری سطح برد به ارمغان آورده است که اورکلاکر ها می توانند در کوتاه ترین زمان، فرآیند پوشش و عایق کاری سطح برد را پشت سر گذاشته و اکستریم اورکلاک را با دمای زیر صفر درجه آغاز کنند.
تکنولوژی OC-Touch
-
تکنولوژی OC-Touch

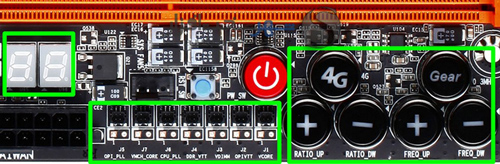

طراحی OC-Touch، از مجموعه دکمه های آنبوردی تشکیل شده است که اورکلاکر ها را قادر می سازد تا در سریعترین و آسان ترین راهکار، به بالاترین بازدهی سیستم خود دسترسی پیدا کنند. با استفاده از دکمه ی های کاهش و افزایش Ratio می توان به صورت دستی اقدام به افزایش یا کاهش ضریب فرکانسی پردازنده نمود و همچنین با دکمه های کاهش و افزایش FREQ، فرکانس کلاک پایه ) (BCLK در بازه های 1 یا 3/0 مگاهرتزی قابل تغییر می باشد.کاربر می تواند به واسطه فعال یا غیر فعال سازی دکمه Gear،هر یک از واحدهای 1 یا 3/0 مگاهرتزی را در تغییر کلاک پایه تحمیل کند. پس از انجام هر یک از تنظیمات مذکور، نتایج بلافاصله بر روی مادربرد و پردازنده اعمال می شود؛ بدون وابستگی به محیط کاربری یا سیستم عاملی که در حال اجرا است. به بیان ساده تر می توان گفت که پس از اعمال تنظیمات دلخواه، هیچ نیازی به ریبوت سیستم و یا خارج شدن از محیط سیستم عامل نمی باشد.با اتکا به این قابلیت،کاربر می تواند در سریعترین زمان ممکن به بالاترین فرکانس پردازنده دستیابی پیدا کند و در حین تست های مختلف از فرکانس های مطلوب بهره برد . یکی دیگر از دکمه های کاربردی اورکلاک این قسمت، 4G نام دارد که بیشتر برای اورکلاکر های مبتدی مناسب به نظر می رسد که با فعال سازی آن، فرکانس 4 گیگاهرتز و ولتاژ لازم به صورت خودکار بر روی پردازنده اعمال می شود که البته این فرکانس بعد از اولین ریبوت یا راه اندازی سیستم صورت خواهد گرفت . در نهایت برای تکمیل تجهیزات اورکلاکینگ در طراحی OC-Touch، ماژول های سنجش ولتاژ بر روی برد تعبیه شده است که به واسطه آنها می توان ولتاژ نفاط حساس پردازنده،حافظه و چیپست را با استفاده از یک ولت متر، شناسایی و تست نمود. لازم به ذکر است که کاربر هم می تواند سر شاخه های ولت متر را روی نقاط مشخص شده روی مادربرد قرار دهد و هم از جک های تعبیه شده استفاده کند که از امنیت بیشتری برخوردار خواهد بود . نقاط تست ولتاژ نامبرده ،شامل موارد پیش رو می باشد: QPI PLL،VMCH CORE،CPU PLL،DDR VTT،VDIMM،QPI VTT،VCORE . همانطور که در تصویر زیر مشخص است، یک دیباگر مجتمع بر روی برد نیز قرار گرفته است که می توان به واسطه کدهای آن، مشکلات و فعل و انفعالات مختلف سخت افزاری را شناسایی و در صورت نیاز، دیباگ نمود. البته با وجود یک اسلات PCI، می توانید از کارت های دیباگر مجزا نیز استفاده کنید. نکته جالب توجه تغییر مکان قرارگیری دیباگر از حاشیه کناری مادربرد از طرف کارت گرافیک به فضای محصور بین سوکت 24 پین مدار تغذیه و رم در این مادربرد نسبت به مادربرد های پیشین شرکت گیگابایت است . این تغییر مکان باعث می شود که بر خلاف گذشته ، دیگر کارت های گرافیک درازی همچون GTX580 مزاحمتی در خواندن علائم دیباگر ایجاد نکنند .
تکنولوژِی OC-PEG
-
تکنولوژی OC-PEG

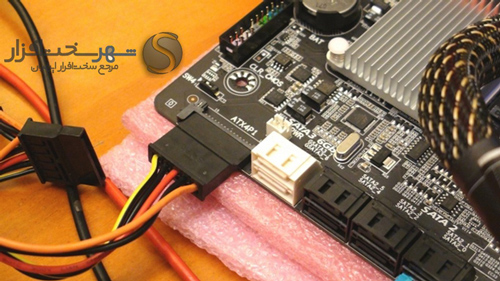

مادربرد X58A-OC برای توان رسانی مناسب و پایدار کانفیگ گرافیک های سه و چهارگانه، از متد کارآمدی استفاده کرده و دو عدد کانکتور تغذیه برق SATA را به کار گرفته است که شرکت گیگابایت از این تکنولوژی با نام OC-PEG یاد می کند. هر کدام از این کانکتور ها به صورت یک فاز مستقل جریان الکتریسته را از منبع تغذیه دریافت نموده و به سمت گرافیک هدایت می کند که این امر در تحقق اورکلاک بهتر و پایدارتر کارت های گرافیک، نقش بسزایی را ایفا می نماید. بنابرین اگر قصد دارید از کانفیگ چهارگانه CrossFireX استفاده کنید، به شما پیشنهاد می کنیم حتما قابلیت OC-PEG را بکار گرفته تا علاوه بر پایداری بیشتر در اورکلاک،از افزایش بیش از حد جریان بر روی کانکتور 24 پین ATX جلوگیری به عمل آید. زیرکی قابل تحسین گیگابایت در طراحی این قسمت استفاده از کانکتور SATA به جای Molex است که در مادربرد های مختلفی تا به امروز استفاده شده است . استفاده از کانکتور ساتا نسبت به مالکس باعث اتصال راحت تر ، جریان رسانی بیشتر و در نهایت به دلیل توانایی سیستم در مدیریت بهتر کانکتور ساتا باعث مصرف بهینه تر خواهد شد .
همچنین وجود جامپر‌های غیر فعال‌سازی اسلات‌های PCI-E برای یک اورکلاکر در زمان‌های تست میتواند کمک‌های شایانی بکند و از اتصال‌های احتمالی در صورت عدم عایق کاری و یا عایق کاری نامناسب در هنگام تست جلوگیری کند.
طراحی OC-Cool
-
طراحی OC-Cool

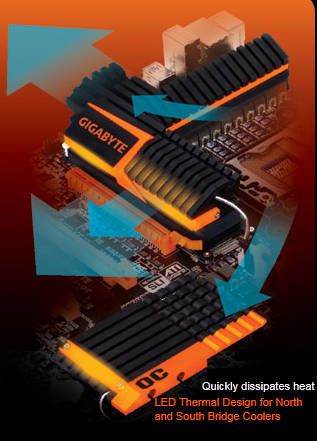

طراحی OC-Cool شامل هیت سینک، هیت پایپ های داخلی توزیع حرارت و 7 عدد کانکتور 4 پین می باشد که تحت کنترلر هوشمندی مدیریت می شوند و به واسطه آنها اورکلاکر می تواند از 7 عدد فن در سراسر سطح برد استفاده کرده و برای اولین بار کنترل تک تک آن ها را از طریق نرم افزار هایی مانند Easy Tune یا SpeedFan و یا بایوس ، در دست گیرد . اتصال یکپارچه بین هیت سینک پل شمالی و بخش VRM، باعث حداکثر توزیع و دفع حرارت شده و گرما را در جهت پانل IO خارج می سازد و کولینگ Passive ( بدون فن ) بهینه ای را شکل داده است. اگر به هیت سینک های روی چیپ های شمالی و جنوبی دقت کنید، شاهد کابل سفید رنگی هستید که از آنها خارج شده و به روی برد نصب می شوند که این دو کابل درواقع برق چراغ LED داخل هیت سینک را تامین می کند . اما سوالی که پرس و جوی شهر سخت افزار را به دنبال داشت نوشته های معرفی این بخش یعنی OC-Cool در وب سایت گیگابایت بود : " OC-Cool LED lighting on the North and South Bridges further adds to the X58A-OC’s coolness. " و " LED Thermal Design for North and South Bridge Coolers" . این عبارات که مارکتینگ زیرکانه گیگابایت را به همراه دارد باعث تصور غلط خواننده در رابطه با یاری رسانی LED ها به سیستم انتقال حرارت این مادربرد می شود که این گونه نیست و این LED ها نقشی در خنک سازی مادربرد بازی نمی کنند .
تکنولوژی OC-dual Bios
-
تکنولوژی OC-Dual Bios

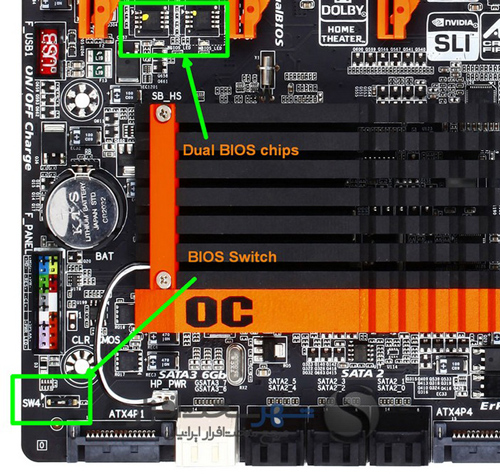

تکنولوژی دوال بایوس تفریباً به عنوان استاندارد تمامی مادربردهای گیگابایت، مورد استفاده قرار می گیرد. اما در طراحی اورکلاکی این تکنولوژی بر روی مادربرد X58A-OC، قابلیت استفاده از یک بایوس برای استفاده نرمال و دیگری در حالت اورکلاک، تعبیه شده است. با استفاده از این دو بایوس، کاربر می تواند تا 16 پروفایل تنظیمات اورکلاک را ذخیره کند. به عنوان یک مثال واقعی، می توان جهت بنچمارک های مختلف 3D ،PiFast ،Superpi ...در هر بار راه اندازی سیستم، از بایوس منتخب کاربر استفاده کرد. اما اگر یک اورکلاکر حرفه ای باشید بار ها با این مشکل رو به رو شده اید که پروفایل هایی که مدت زیادی را صرف آن کرده اید در اثر آپدیت بایوس از بین می روند . اما در این مادربرد این پروفایل ها ذخیره شده و اورکلاکر به راحتی می تواند بایوس های مختلف را جهت پیدا کردن بهترین کارایی بدون هیچ نگرانی تست کند . سویچ تعبیه شده OC-DualBios، در قسمت انتهایی مادربرد قرار گرفته است که حتی دسترسی به آن را در جمع کارت های گرافیک نصب شده، آسان می سازد. همچنین در کنار هر کدام از آیسی های بایوس،یک دیود LED به کار رفته است که کاربر را در تشخیص بایوس مورد استفاده کنونی مادربرد، یاری می کند.
ایده آل گری به سبک شهر سخت افزار
-
ایده آل گری به سبک شهر سخت افزار
در این قسمت قصد داریم پای را یک قدم فراتر از کلیه بررسی های انجام شده روی این برد در سراسر جهان گذاشته و با ایده گری شیرینی اقدام به پیشنهادات و بررسی های ریز اجزاء مادربرد نماییم که می تواند افق بازتری به اورکلاکر ها و شرکت سازنده در آینده ارائه دهد .
اولین نکته جالب توجه استفاده از ضامن فشاری به جای ضامن گیره ای برای اسلات اول کارت های گرافیک است که باعث تسهیل جایگذاری کارت گرافیک خواهد شد . شاید این مسئله آنچنان بزرگ برای یک کاربر معمولی جلوه نکند ولی این ایده زمانی ارزشمند می شود که از عایق بندی های سنگین برای مادربرد و کارت گرافیک و یا بعضاً پات های نیتروژن مایع گرافیک استفاده نمایید ؛ در این صورت به سختی می تواند در صورت عدم وجود ضامن های فشاری کارت گرافیک را بردارید . اما سوال اینجاست که چرا گیگابایت تنها در اسلات شماره یک از این امکان استفاده کرده و سه اسلات دیگر از ضامن های گیره ای معمولی استفاده می کنند ؟ پاسخ هر چه می خواهد باشد ! چون قطعاً اگر تمامی اسلات ها ضامن فشاری داشتند اورکلاکر بسیار راحت تر بود !

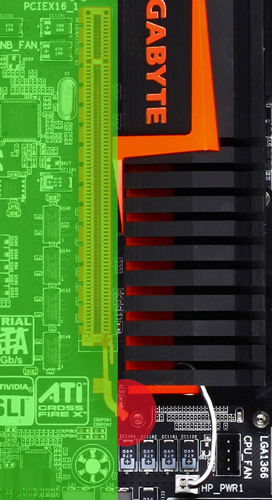

مورد بعدی فاصله بسیار کم اسلات اول کارت گرافیک با خنک کننده پل شمالیست که عایق بندی بسیار سخت این فضا و محدود کردن نوع خنک کننده کارت گرافیک را به دنبال دارد و میشد با کمی تغییرات این فاصله را بیشتر کرد تا پر استفاده ترین اسلات مادربرد به این شکل به خنک کننده نچسبد .
یکی از مزاحمت های همیشگی اورکلاکر ها کانکتور 24 پین پاور و کابل کلفت آن است که با توجه به قرارگیری افقی مادربرد در فرآیند اکستریم اورکلاکینگ دست و پا گیر است . این مورد به خصوص زمانی که در این مادربرد دیباگر پشت آن قرار گرفته بیشتر خودنمایی می کند . اما چاره چیست ؟ پیشنهاد ما استفاده از کانکتور 24 پین با 90 درجه چرخش است به گونه ای که کابل به جای عمودی به صورت افقی روی مادربرد نصب شود . در این صورت دیگر نه مزاحم دیباگر خواهد بود و نه کابل آن مزاحم دید اورکلاکر . البته به دلیل مرطوب بودن فضا و میعان های احتمالی این نوع کانکتور 90 درجه نیاز به یک کاور پلاستیکی مناسب برای جلوگیری از اتصال کوتاه خواهد داشت . همچنین استفاده از یک کاور پلاستیکی مناسب به روی کانکتور ساتا مورد استفاده برای تغذیه بیشتر کارت های گرافیک می توانست به تکمیل این مادربرد کمک کند .
از طرف دیگر هر چند استفاده از تکنولوژی OC-Touch خیلی می تواند موثر واقع شود ولی اگر گیگابایت از یک دستگاه جانبی همانند چیزی که در مادربرد های eVGA به چشم می خورد استفاده می کرد می توانست ضمن خلوت سازی مادربرد توانایی تغییر ولتاژ قسمت های مختلف را نیز به صورت Real-Time ارائه دهد .
مادربرد فلسفی و سخن پایانی
-
مادربرد فلسفی و سخن پایانی
بعضی وقت ها مادربرد ها هم فلسفی می شوند ! مثل همین X58A-OC ای که ما در این مقاله بررسیش کردیم پس بگذارید از ریشه قضیه را بررسی کنیم ...
از خیلی وقت پیش ، شاید نزدیک به 5-6 سال پیش ، زمانی که اورکلاک به شکل امروزی فراگیر شد و تعداد اورکلاکر ها به حدی رسید که اسم " جامعه " را بشه بهشون داد ، اورکلاکر ها همواره به مشکلاتی نظیر کمبود امکانات مادربرد ، قیمت بالا ، امکانات بی مصرف و ... روبرو بودند . از آن زمان کمپانی ها در جهت رفع این نیاز ها اقدام به عرضه مادربرد های مختلفی برای اورکلاکینگ کردند که می توان به مادبرد هایی مثل ASUS Commondo و eVGA X58 Classified اشاره کرد این مادربرد ها در واقع مادربرد های High-End ای بودند که سعی شده بود امکانات اورکلاکینگ مطلوبی را نیز داشته باشند همان طوری که امکانات گیمینگ پیشرفته ای داشتند و در نتیجه این مادربرد ها علی رغم کارایی بسیار بالا ، مهندسی های بسیار قدرتمند و رکورد های درخشانی که بر جای گذاشتند ایده آل یک اورکلاکر نبودند . چراکه یک اورکلاکر دلش نمی خواهد ده ها گزینه بی مورد را غیر فعال کند ، دلش نمی خواهد خود را مشغول عایق بندی و اهمیت دادن به قطعات ریز و درشتی کند که در اورکلاکینگ وی هیچ تاثیری نخواهند داشت و از همه مهم تر دلش نمی خواهد هزینه یک مادربرد High-End را بدهد وقتی کلیه امکاناتی که برای اورکلاکینگ نیاز دارد را در بالاترین سطح ممکن می توانست با هزینه بسیار کمتری تهیه کند . در واقع عدم وجود مادربرد های اختصاصی برای اورکلاکینگ باعث شد بسیاری از اورکلاکر ها که نه اهل گیمینگ بودند نه اهل رندر و نه اهل هیچ یک از این قبیل کاربری ها ، فقط به دلیل علاقه به اورکلاکینگ مجبور به خرید یک مادربرد High-End شوند و صفحات وب یا نوشتن مقالاتشان را که با یک مادربرد معمولی هم می توانستند انجام دهند با یک مادربرد High-End انجام دهند .
در واقع این مسائل فلسفه وجودی این مادربرد یعنی X58A-OC ایست . گیگابایت در این مادربرد سعی کرده با استفاده از چیپ های ارزان تر USB3 ، حذف امکانات اضافی و بسنده کردن به یک کارت گرافیک معمولی و در عوض پرداختن به مسائل ریزی که یک اورکلاکر به آن ها نیازمند است ، قیمت تمام شده را کاهش داده و با استفاده از ترکیب رنگ نارنجی و مشکی که تداعی گر آتش و اکستریم اورکلاکینگ است ، به نیاز های چندگانه اورکلاکر ها پاسخ دهد .
اگر از اول مقاله تا الان همراه ما بودید به حقیقت در خواهید یافت که این مادربرد با وجود پارامتر های بسیار زیاد و سخت گیری های بیش از حد شهر سخت افزار می تواند لقب " قدرتمند ترین مادربرد اورکلاکینگ دنیا " را البته تا به امروز بدست آورد . چراکه این مادربرد شروع نسل جدید مادربرد های اورکلاکینگ دنیا خواهد بود و قطعاً گیگابایت و برند های دیگر در آینده مادربرد های بهتر و مجهز تری را به بازار عرضه خواهند کرد .
این مادربرد با قیمت تقریبی 370 دلار به بازار جهانی عرضه شده است اما به دلیل مشکلاتی که روی تولید مادربرد های بر پایه X58 وجود دارد دسترسی به این مادربرد در بسیاری از نقاط جهان من جمله ایران سخت خواهد بود . در واقع اگر اخبار را دقیق دنبال می کردید این مادربرد در ابتدا قرار بود با قیمت 270 دلاری عرضه شود ولی به دلیل مشکلات موجودی و تولید چیپست X58 این مادربرد قیمت بالاتری نسبت به پیش بینی ها پیدا کرد و لذا با وجود اینکه این مادربرد را قدرتمند ترین مادربرد اورکلاکینگ دنیا می دانیم باید گفت به دلیل مسائل گفته شده گیگابایت با X58A-OC هر چند فصل جدیدی در بازار مادربرد های اورکلاکینگ ایجاد کرد اما نتوانست تا حد مطلوبی مشکل قیمت بالا مادربرد های حرفه اورکلاکینگ را برطرف کند و بیشتر از جنبه کارایی و قدرت در اورکلاکینگ به خصوص اورکلاکینگ اکستریم باید به این مادربرد نگاه کرد .
اما با توصیفاتی که در این مقاله ارائه شد احتمالاً منتظر نتایج عملی و کارایی واقعی این مادربرد در اکستریم اورکلاکینگ هستید ، پس منتظر نتایج و توضیحات تکمیلی در تاپیک اختصاصی این مادربرد در انجمن های شهر سخت افزار باشید .
در پایان از شرکت محترم آواژنگ بابت پشتیبانی شهر سخت افزار در برگزاری مسابقه نوروزی امسال که منجر به بررسی بالا شد ، تشکر می نماییم و امیدواریم که این بررسی مورد توجه کاربران حرفه ای به خصوص اورکلاکر ها قرار گرفته باشد .
نویسندگان : مظاهر عظیمی – امید قدمی – محمد علی دلاوران
