بررسی تخصصی مادربرد MSI X299 GAMING PRO CARBON AC؛ گیمر خوش‌استایل

یکی از پرفروش‌ترین مادربردهای میان‌رده گیمینگ کمپانی MSI که به‌شدت مورد استقبال گیمرها قرار گرفته سری GAMING PRO CARBON است. ظاهر خاص و بسیار دل‌چسب، امکانات به‌روز و قابلیت‌های کم نظیر، نورپردازی چشم نواز به همراه کارایی مناسب و قیمت رقابتی از جمله ویژگی‌هایی هستند که باعث موفقیت این سری شده‌اند.

مقدمه
چند صباحی است که مادربردهای گیمینگ جایگاه ویژه‌ای در میان کاربران کامپیوترهای دسکتاپ پیدا کرده‌اند و هم اکنون به پرفروش‌ترین مادربردهای میان رده و رده بالا تبدیل شده‌اند. این کلاس مادربردها در ابتدا فقط در محصولات رده بالا تولید می‌شدند ولی با گذشت زمان و استقبال بسیار چشمگیر کاربران دسکتاپ از این نوع مادربردها، تولید کنندگان مدل‌های میان رده و حتی به تازگی رده پایین و ارزان قیمت این نوع مادربردها را نیز روانه بازار کرده‌اند. چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 2 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با معماری Skylake-X و Kaby Lake-X به همراه مادربردهای با چیپست Intel X299 را رسماً معرفی و روانه بازار کرد.

این پلتفرم را می‌توان انقلابی عظیم در سری محصولات HEDT دسکتاپ اینتل قلمداد کرد. چرا که برای اولین بار پای سری پردازنده‌های Core i5 با قابلیت پشتیبانی از حافظه‌های دو کاناله و پردازنده‌های Core i9 دارای 12/14/16 و حتی 18 هسته فیزیکی نیز به این سری باز شده است. البته اینتل پردازنده‌های با تعداد هسته‌های بیشتر را تاکنون در غالب پردازنده‌های Workstation خانواده Xeon نیز معرفی و روانه بازار کرده بود. ولی این اولین بار است که این پردازنده‌ها را آن هم با قیمت به مراتب کمتر در سری پردازنده‌های Desktop مشاهده می‌کنیم. تمامی این‌ها مرهون کارایی بالا و قیمت بسیار پایین پردازنده‌های AMD RYZEN است که در نهایت به نفع خریداران نهایی تمام شده است.

همان‌طور که مطلع هستید در کاربردهای گیمینگ این فرکانس هسته‌های پردازنده و بهینه سازی‌های انجام شده در معماری پردازنده‌هاست که مهم‌ترین نقش را در افزایش کارایی در این نوع کاربردها بر عهده دارند. این در حالی است که در پلتفرم‌های نسل قبل HEDT اینتل تنها شاهد حضور پردازنده‌های گران قیمت مجهز به هسته‌های بیشتر بودیم. به همین دلیل اکثر گیمرها پردازنده‌های 4 هسته‌ای به فرکانس بیشتر و البته قیمت به مراتب کمتر را به پردازنده‌های 6،8 و 10 هسته‌ای به مراتب گران‌تر و البته با فرکانس کمتر این پلتفرم ترجیح می‌دادند؛ اما همان‌طور که اشاره شد این بار اینتل در پلتفرم مبتنی بر مادربردهای مجهز به چیپست Intel X299 و سوکت LGA 2066 سنت شکنی کرده و پردازنده‌های 4 هسته‌ای و خوش قیمت با فرکانس هسته بالا را نیز به جمع جدیدترین محصولات خود افزوده است. همین امر باعث شده تا بر خلاف نسل قبل برخی از گیمرها این پلتفرم را برای سیستم گیمینگ خود انتخاب کنند. از سوی دیگر تولید کنندگان مادربرد نیز که این وضعیت را پیش بینی می‌کردند به تعداد و تنوع مدل‌های گیمینگ خود در این سری افزوده و تقریباً در هر رنج قیمتی مادربرد گیمینگ طراحی و روانه بازار کرده‌اند.

کمپانی MSI نیز چند سالی می‌شود که همانند سایر رقبای خود توجه ویژه‌ای به مادربردهای گیمینگ داشته است. سری گیمینگ مادربردهای این کمپانی ابتدا با خانواده Gaming Mx شروع شد و سپس مدل‌های رده بالای سری GODLIKE GAMING، XPOWER GAMING،MPOWER GAMING و رده پایین و خوش قیمت GAMING PRO، GAMING Plus، KRAIT GAMING نیز به این سری اضافه شد؛ اما یکی از پرفروش‌ترین مادربردهای میان رده گیمینگ کمپانی MSI که به‌شدت مورد استقبال گیمرها فرار گرفته سری GAMING PRO CARBON است. ظاهر خاص و بسیار دل‌چسب، امکانات به‌روز و قابلیت‌های کم نظیر، نورپردازی چشم نوار و پر و پیمان به همراه کارایی مناسب و قیمت رقابتی از جمله ویژگی‌هایی هستند که باعث موفقیت این سری شده‌اند.

در این ریویو قصد داریم به معرفی و بررسی عملکرد یکی از جدیدترین مادربردهای این سری مبتنی بر چیپست Intel X299 بپردازیم. MSI X299 GAMING PRO CARBON AC که با قیمت حدودی 350$ روانه بازار جهانی شده است در میان سایر مدل‌های مجهز به این چیپست در زمره مادربردهای میان رده ابن خانواده طبقه بندی می‌شود. از جمله مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد می‌توان به موارد زیر اشاره کرد:

• پشتیانی از ماژول‌های 4 کاناله حافظه RAM با فرکانس بیش از 4133MHz و 2 کاناله با فرکانس بیش از 4500MHz
• برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس
• برخورداری از مدار رگولاتور ولتاژ دیجیتال مدرن 10+1 Phase متشکل از خازن‌های جامد ژاپنی Dark CAP و چوک‌های خنک و پربازده سری TITANIUM
• همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220 و بسته نرم افزاری NAHIMIC 2+
• برخوردار از مدرن‌ترین درگاه‌های گیمینگ بی‌سیم 802.11 ac 867mb/s و سیمی شبکه در غالب مدرن‌ترین تراشه‌های ساخت کمپانی اینتل
• بهره‌مند از 2 اسلات Ultra-Fast M.2 PCIe Gen3 x4 32Gb/s و یک درگاه U.2 32 Gb/s به همراه پشتیبانی از Intel® Optane™ Memory
• کیفیت ساخت بالا در کنار پیاده سازی پروتکشن های ایمنی مدرن متعدد جهت تضمین عمر بالا

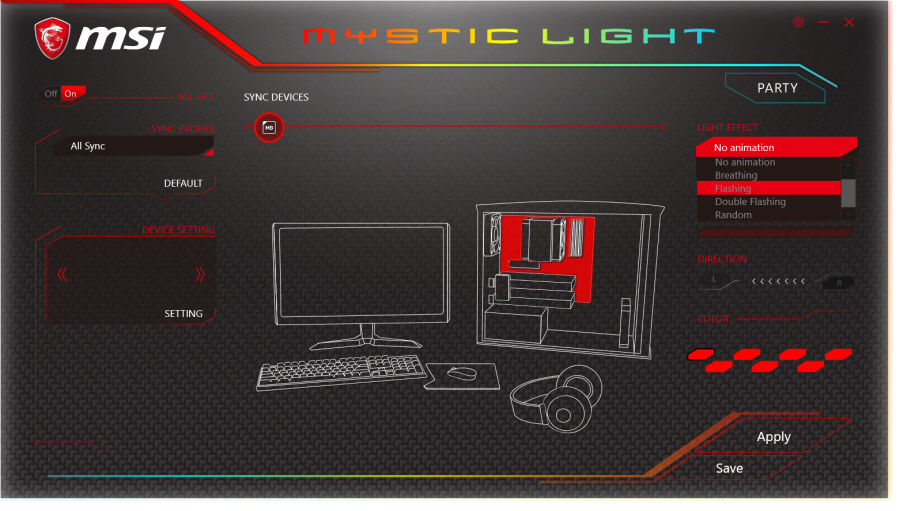

• نورپردازی پر و پیمان و بی‌نظیر تحت عنوان MYSTIC LIGHT

در این بررسی ابتدا به صورت اجمالی به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.

یکی از پرفروش‌ترین مادربردهای میان‌رده گیمینگ کمپانی MSI که به‌شدت مورد استقبال گیمرها قرار گرفته سری GAMING PRO CARBON است. ظاهر خاص و بسیار دل‌چسب، امکانات به‌روز و قابلیت‌های کم نظیر، نورپردازی چشم نواز به همراه کارایی مناسب و قیمت رقابتی از جمله ویژگی‌هایی هستند که باعث موفقیت این سری شده‌اند.



مقدمه
چند صباحی است که مادربردهای گیمینگ جایگاه ویژه‌ای در میان کاربران کامپیوترهای دسکتاپ پیدا کرده‌اند و هم اکنون به پرفروش‌ترین مادربردهای میان رده و رده بالا تبدیل شده‌اند. این کلاس مادربردها در ابتدا فقط در محصولات رده بالا تولید می‌شدند ولی با گذشت زمان و استقبال بسیار چشمگیر کاربران دسکتاپ از این نوع مادربردها، تولید کنندگان مدل‌های میان رده و حتی به تازگی رده پایین و ارزان قیمت این نوع مادربردها را نیز روانه بازار کرده‌اند. چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 2 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با معماری Skylake-X و Kaby Lake-X به همراه مادربردهای با چیپست Intel X299 را رسماً معرفی و روانه بازار کرد.

این پلتفرم را می‌توان انقلابی عظیم در سری محصولات HEDT دسکتاپ اینتل قلمداد کرد. چرا که برای اولین بار پای سری پردازنده‌های Core i5 با قابلیت پشتیبانی از حافظه‌های دو کاناله و پردازنده‌های Core i9 دارای 12/14/16 و حتی 18 هسته فیزیکی نیز به این سری باز شده است. البته اینتل پردازنده‌های با تعداد هسته‌های بیشتر را تاکنون در غالب پردازنده‌های Workstation خانواده Xeon نیز معرفی و روانه بازار کرده بود. ولی این اولین بار است که این پردازنده‌ها را آن هم با قیمت به مراتب کمتر در سری پردازنده‌های Desktop مشاهده می‌کنیم. تمامی این‌ها مرهون کارایی بالا و قیمت بسیار پایین پردازنده‌های AMD RYZEN است که در نهایت به نفع خریداران نهایی تمام شده است.

همان‌طور که مطلع هستید در کاربردهای گیمینگ این فرکانس هسته‌های پردازنده و بهینه سازی‌های انجام شده در معماری پردازنده‌هاست که مهم‌ترین نقش را در افزایش کارایی در این نوع کاربردها بر عهده دارند. این در حالی است که در پلتفرم‌های نسل قبل HEDT اینتل تنها شاهد حضور پردازنده‌های گران قیمت مجهز به هسته‌های بیشتر بودیم. به همین دلیل اکثر گیمرها پردازنده‌های 4 هسته‌ای به فرکانس بیشتر و البته قیمت به مراتب کمتر را به پردازنده‌های 6،8 و 10 هسته‌ای به مراتب گران‌تر و البته با فرکانس کمتر این پلتفرم ترجیح می‌دادند؛ اما همان‌طور که اشاره شد این بار اینتل در پلتفرم مبتنی بر مادربردهای مجهز به چیپست Intel X299 و سوکت LGA 2066 سنت شکنی کرده و پردازنده‌های 4 هسته‌ای و خوش قیمت با فرکانس هسته بالا را نیز به جمع جدیدترین محصولات خود افزوده است. همین امر باعث شده تا بر خلاف نسل قبل برخی از گیمرها این پلتفرم را برای سیستم گیمینگ خود انتخاب کنند. از سوی دیگر تولید کنندگان مادربرد نیز که این وضعیت را پیش بینی می‌کردند به تعداد و تنوع مدل‌های گیمینگ خود در این سری افزوده و تقریباً در هر رنج قیمتی مادربرد گیمینگ طراحی و روانه بازار کرده‌اند.

کمپانی MSI نیز چند سالی می‌شود که همانند سایر رقبای خود توجه ویژه‌ای به مادربردهای گیمینگ داشته است. سری گیمینگ مادربردهای این کمپانی ابتدا با خانواده Gaming Mx شروع شد و سپس مدل‌های رده بالای سری GODLIKE GAMING، XPOWER GAMING،MPOWER GAMING و رده پایین و خوش قیمت GAMING PRO، GAMING Plus، KRAIT GAMING نیز به این سری اضافه شد؛ اما یکی از پرفروش‌ترین مادربردهای میان رده گیمینگ کمپانی MSI که به‌شدت مورد استقبال گیمرها فرار گرفته سری GAMING PRO CARBON است. ظاهر خاص و بسیار دل‌چسب، امکانات به‌روز و قابلیت‌های کم نظیر، نورپردازی چشم نوار و پر و پیمان به همراه کارایی مناسب و قیمت رقابتی از جمله ویژگی‌هایی هستند که باعث موفقیت این سری شده‌اند.

در این ریویو قصد داریم به معرفی و بررسی عملکرد یکی از جدیدترین مادربردهای این سری مبتنی بر چیپست Intel X299 بپردازیم. MSI X299 GAMING PRO CARBON AC که با قیمت حدودی 350$ روانه بازار جهانی شده است در میان سایر مدل‌های مجهز به این چیپست در زمره مادربردهای میان رده ابن خانواده طبقه بندی می‌شود. از جمله مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد می‌توان به موارد زیر اشاره کرد:

• پشتیانی از ماژول‌های 4 کاناله حافظه RAM با فرکانس بیش از 4133MHz و 2 کاناله با فرکانس بیش از 4500MHz
• برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس
• برخورداری از مدار رگولاتور ولتاژ دیجیتال مدرن 10+1 Phase متشکل از خازن‌های جامد ژاپنی Dark CAP و چوک‌های خنک و پربازده سری TITANIUM
• همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220 و بسته نرم افزاری NAHIMIC 2+
• برخوردار از مدرن‌ترین درگاه‌های گیمینگ بی‌سیم 802.11 ac 867mb/s و سیمی شبکه در غالب مدرن‌ترین تراشه‌های ساخت کمپانی اینتل
• بهره‌مند از 2 اسلات Ultra-Fast M.2 PCIe Gen3 x4 32Gb/s و یک درگاه U.2 32 Gb/s به همراه پشتیبانی از Intel® Optane™ Memory
• کیفیت ساخت بالا در کنار پیاده سازی پروتکشن های ایمنی مدرن متعدد جهت تضمین عمر بالا
• نورپردازی پر و پیمان و بی‌نظیر تحت عنوان MYSTIC LIGHT

در این بررسی ابتدا به صورت اجمالی به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.



مختصری در مورد پردازنده‌های با معماری Skylake-X, Kaby Lake-X و چیپست Intel X299

مختصری در مورد پردازنده‌های  Skylake-X ،Kaby Lake-X و چیپست Intel X299
اینتل پردازنده‌های رده بالا موسوم به HEDT جدید خود را از سری X معرفی کرده. است این پردازنده‌ها در برگیرنده مدل‌های 4،6، 8، 10، 12، 14، 16 و 18 هسته‌ای هستند و تحت نام‌های  i5،Core i7  i9 و عرضه می‌شوند. افزون بر افزایش تعداد هسته‌های پردازشی، یکی از تغییرات مهم کاهش چشمگیر قیمت‌گذاری اینتل است. سری i9 در برگیرنده مدل‌های 10 الی 18 هسته‌ای است و مدل‌های 4، 6 و 8 هسته‌ای تحت سری‌های i5 و i7 عرضه می‌شوند.

مهم‌ترین تغییرات
پردازنده‌های جدید اینتل مبتنی بر چیپست X299 و سوکت جدید LGA 2066 هست که با نام R4 نیز شناخته می‌شود. مدل‌های چهار هسته‌ای این سری مبتنی بر ریزمعماری Kaby Lake-X اما مدل‌های 8 هسته‌ای و بالاتر مبتنی بر ریزمعماری Skylake-X هستند. پردازنده‌های چهار هسته‌ای با به‌کارگیری فناوری ساخت 14 نانومتری بهبود یافته (موسوم به +14) اما دیگر مدل‌ها با فناوری ساخت 14 نانومتری معمولی تولید می‌شوند. در نسل‌های پیشین پردازنده‌های HEDT اینتل فاقد مدل‌های رده معمولی بودند اما حالا شاهد اضافه شدن مدل‌های 4 هسته‌ای Kaby Lake-X هستیم که قیمت آن‌ها نزدیک به پردازنده‌های رده مصرف کننده این کمپانی هستند.

یکی دیگر از تغییرات قابل توجه، افزایش فرکانس هسته است. مدل 10 هسته‌ای i9-7900X با Threadا20 دارای فرکانس پایه هسته 3.3 گیگاهرتز اما فرکانس بوست 4.3 گیگاهرتز با TurboBoost 2.0 و فرکانس بوست خارق‌العاده 4.5 گیگاهرتز با TurboBoost 3.0 است که حاکی از پتانسیل اورکلاکینگ نسبتاً بالای آن‌ها است.

اینتل همچنین ساختار حافظه کش را به‌منظور افزایش کارایی متحول کرده است. به ادعای اینتل پردازنده‌های سری i9 در پردازش تک هسته‌ای 15 درصد و در پردازش‌های چند هسته‌ای 10 درصد کارایی بهتری در مقایسه با نسل قبل ارائه می‌کنند.

تمامی پردازنده‌های جدید مبتنی بر سوکت پردازنده جدید LGA 2066 و چیپست X299 هستند که با کُد Basin Falls شناخته می‌شود. اینتل با چیپست X299 از چیپست های مخصوص سرور فاصله گرفته و حالا چیپست پلتفرم HEDT کمپانی بیشتر به چیپست های رده مصرف کننده نزدیک‌تر است که نتیجه آن ارائه قابلیت‌های معمول در کنار ویژگی‌های همیشگی پلتفرم HEDT است.

لیست پردازنده‌ها
اینتل ابتدا تنها مدل‌های 4 تا 12 هسته‌ای را معرفی کرد اما می‌دانیم مدل‌های 12، 14، 16 و هسته‌ای نیز در راه‌اند. اینتل بعدتر مدل‌های 14 هسته‌ای تا 18 هسته‌ای نیز را عرضه می‌کند. جدول زیر لیست پردازنده‌های جدید اینتل را نشان می‌دهد:

اولین چیزی که درباره جدیدترین پردازنده‌های اینتل جلب توجه می‌کند، قیمت گذاری جدید است. اینتل در نسل گذشته مدل 10 هسته‌ای Broadwell-E i7-6950X را با قیمت 1723 دلار عرضه کرد اما حالا مدل 10 هسته‌ای Skylake-X i9-7900X با قیمت تنها 1000 دلار عرضه می‌شود. همچنین قیمت پردازنده‌های 8 هسته‌ای از 1089 دلار به 599 دلار کاهش یافته. هم زمان قیمت مدل‌های 6 هسته‌ای از 583 دلار به 389 دلار کاهش یافته است که نمی‌تواند با عرضه پردازنده‌های AMD Ryzen بی‌ارتباط باشد.

مدل‌های Skylake-X مبتنی بر تراشه‌های Skylake Xeon HCC، MCC و LCC هستند که به ترتیب HCC رده بالاترین آن‌ها، MCC میان رده و LCC رده پایین‌ترین آن‌ها است. اینتل فرکانس حافظه قابل پشتیبانی را جز در دو مدل i7-7800X و i7-7820X به 2666 مگاهرتز افزایش داده است. اینتل فرکانس حافظه قابل پشتیبانی توسط مدل‌های رده بالاتر را اعلام نکرده اما انتظار می‌رود آن‌ها هم از فرکانس 2666 مگاهرتز پشتیبانی کنند.

مدل‌های Kaby Lake-X حداکثر از 64 گیگابایت حافظه رم DDR4 تحت پیکربندی دو کاناله (Dual Channel) پشتیبانی می‌کنند اما مدل‌های Skylake-X حداکثر از 128 گیگابایت حافظه تحت پیکربندی چهار کاناله (Quad Channel) پشتیبانی می‌کنند. i5-7640X و i7-7740X دارای توان حرارتی 112 وات هستند اما دیگر مدل‌های زیر 12 هسته دارای توان حرارتی 140 وات هستند. در همین حال می‌دانیم مدل 18 هسته‌ای دارای توان حرارتی 165 وات است.

 Core i9-7980XE با برخورداری از 18 هسته پردازشی فیزیکی با Threadا36 رده بالاترین و گران قیمت‌ترین مدل این سری از پردازنده‌های اینتل است که با قیمت 1999 دلار عرضه می‌شود. به ادعای اینتل این اولین پردازنده رده دسکتاپ دنیا با قدرت پردازشی ترا فلاپی است. این پردازنده از افزونه 512 بیتی AVX-512 پشتیبانی می‌کند و همانند دیگر پردازنده‌های سری X نیز از فناوری حافظه Optane پشتیبانی می‌کند.

افزایش سرعت

اینتل پشتیبانی از فناوری‌های TurboBoost 2.0 و 3.0 را در این پردازنده‌ها نیز پیاده سازی کرده اما حالا شاهد معرفی گونه بهبود یافته‌ای از فناوری TurboBoost 3.0 هستیم که بار پردازشی را به دو هسته سریع‌تر واگذار می‌کند. در نسل قبل TurboBoost 3.0 تنها یک هسته پردازشی مورد استفاده قرار می‌گرفت آن هم به اجرای برنامه ویژه نیاز داشت اما حالا با نسخه بهبود یافته نه تنها از دو هسته استفاده می‌شود، بلکه تحت سیستم عامل ویندوز 10 به اجرای برنامه مکمل نیاز نیست و به‌طور خودکار کنترل می‌شود.

اینتل حجم حافظه کش سطح سوم مشترک (L3) را کاهش داده و از آرایش اشتراکی به غیر اشتراکی (اختصاصی) مهاجرت کرده که ظاهراً در نتیجه به‌کارگیری الگوریتم‌های بهینه کش سازی است که باعث مؤثر واقع شدن کش سطح دوم و کاهش نیاز به مراجعه به کش سطح سوم شده است. همچنین اینتل حجم حافظه کش سطح اول را چهار برابر کرده و از 256 کیلوبایت به 1 مگابایت افزایش یافته که در افزایش کارایی پردازش‌های multi-threaded مؤثر است.

دو پردازنده Skylake-X i7-7800X و i7-7820X دارای 28 خط ارتباطی PCIe 3.0 هستند اما مدل‌های دیگر همگی دارای 44 خط هستند. درست همان‌طور که انتظار می‌رفت مدل‌های Kaby Lake-X دارای 16 خط ارتباطی هستند. لازم به ذکر است تمامی مدل‌های این سری ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک هستند.

• مدل‌های چهار هسته‌ای Kaby Lake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند
• مدل‌های شش و هشت هسته‌ای Skylake-X دارای 28 خط ارتباطی  PCI-Express Lanes 3.0 هستند
• مدل‌های ده هسته‌ای Skylake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند

همچنین اینتل امکان تغییر نسبت آفست AVX-512 را اضافه کرده که یک قابلیت سودمند برای دست یابی به اورکلاک های بالاتر تحت بنچ مارک‌های غیر AVX است. این کمپانی نه تنها قابلیت تقلیل و ثابت نگه داشتن (Trim) ولتاژ کنترلر حافظه را اضافه کرده، بلکه شاهد بازگشت قابلیت اورکلاکینگ PEG (PCIe) و DMI هستیم. قابلیت اورکلاک کردن DMI به‌طور ویژه در عبور از محدودیت‌های پهنای باند سودمند است. همچنین اینتل طرح‌های گارانتی قابل انتخاب برای پردازنده‌های خود را یک مرحله دیگر گسترش داده و حالا می‌توان طرح گارانتی با پوشش خرابی‌های ناشی از اورکلاکینگ را نیز انتخاب کرد.

چیپست X299 با اسم رمز  Basin Falls

پردازنده‌های Kaby Lake-X و Skylake-X مبتنی بر سوکت جدید LGA 2066 (R4) و چیپست X299 هستند. این چیپست یک تغییر اساسی در استراتژی اینتل در استفاده از چیپست های مخصوص سرور برای پلتفرم HEDT است و حالا با یک چیپست مصرف کننده پسند تر روبرو هستیم.

 X299 دارای رابط DMI 3.0 است که با PCIe 3.0 x4 برابری می‌کند. همچنین این چیپست دارای دیگر قابلیت‌های رایج چون هشت درگاه SATA 3.0 و 10 درگاه USB 3.0 است،  با این حال خبری از پشتیبانی ذاتی از USB 3.1 نیست.

این چیپست همچنین دارای در مجموع 30 خط ارتباطی پرسرعت موسوم به HSIO و قابلیت پشتیبانی از حداکثر سه رسانه ذخیره سازی RST PCIe 3.0 x4 است. همچنین این چیپست دارای LAN PHY جدید I218 است.

سازگاری کولر
خوشبختانه اینتل فاصله حفره‌های محل قرارگیری خنک کننده را تغییر نداده و می‌توان از کولرهای سازگار با سوکت LGA 2011-3 برای سوکت LGA 2066 نیز استفاده کرد.


بسته بندی و محتویات داخل جعبه

بسته‌بندی و محتویات داخل جعبه

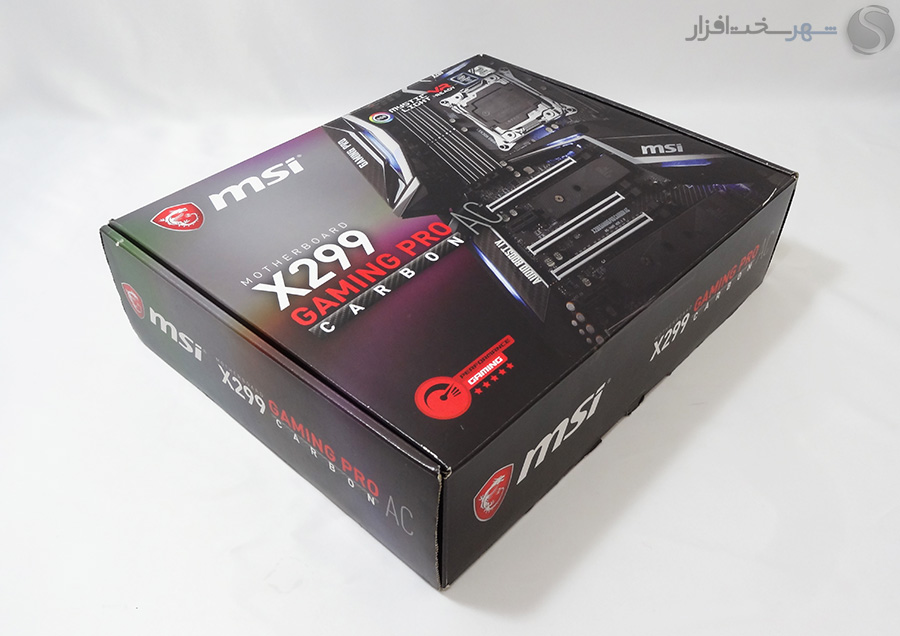

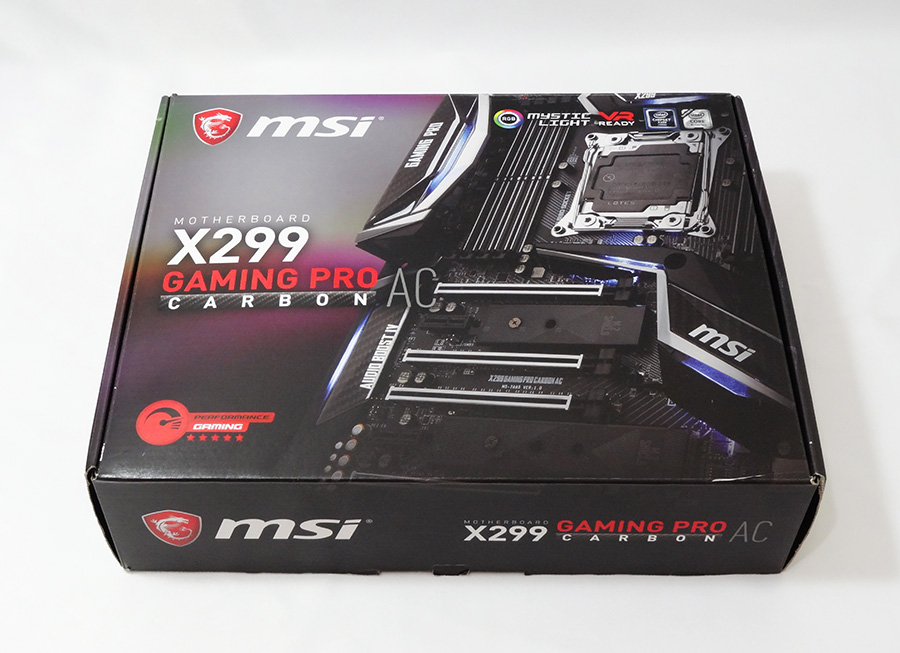

چیدمان روی جعبه مادربردهای جدید گیمینگ کمپانی MSI چند وقتی می‌شود که از یک طرح هماهنگ پیروی می‌کند. تصویری بزرگ از مادربرد در گوشه سمت راست و لوگو و برند تجاری گیمینگ MSI به همراه مدل مادربرد در سمت چپ. بر خلاف مادربردهای با پسوند GAMING Mx که رنگ لعابی با رنگ زمینه قرمز دارند، جعبه مادربردهای سری GAMING PRO CARBON مخلوطی از رنگ‌های بنفش تیره و مشکی است.

علاوه بر موارد فوق لوگوهای مربوط به چیپست و پردازنده‌های نسل جدید اینتل، به همراه نشان‌های مرتبط با پشتیبانی این مادربرد از واقعیت مجازی (VR)، نورپردازی با RGB LED تحت عنوان MYSTIC LIGHT و لوگو 5 ستاره GAMING مادربردهای MSI که خبر از ذات کاملاً گیمینگ این مادربرد می‌دهد سایر مندرجات روی این جعبه را تشکیل می‌دهند.

این جعبه با ابعاد 343mm x 269mm x 87mm همراه با تمام محتویات داخلش حدوداً 2034 گرم وزن دارد و با توجه به وزن کم آن هیچ نوع دستگیره‌ای برای حمل راحت‌تر آن در نظر گرفته نشده است.

از وجب به وجب فضای پشت جعبه برای معرفی خصوصیات این مادربرد استفاده شده است. اشاره به محوری‌ترین قابلیت‌های این مدل، مشخصات فنی، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.

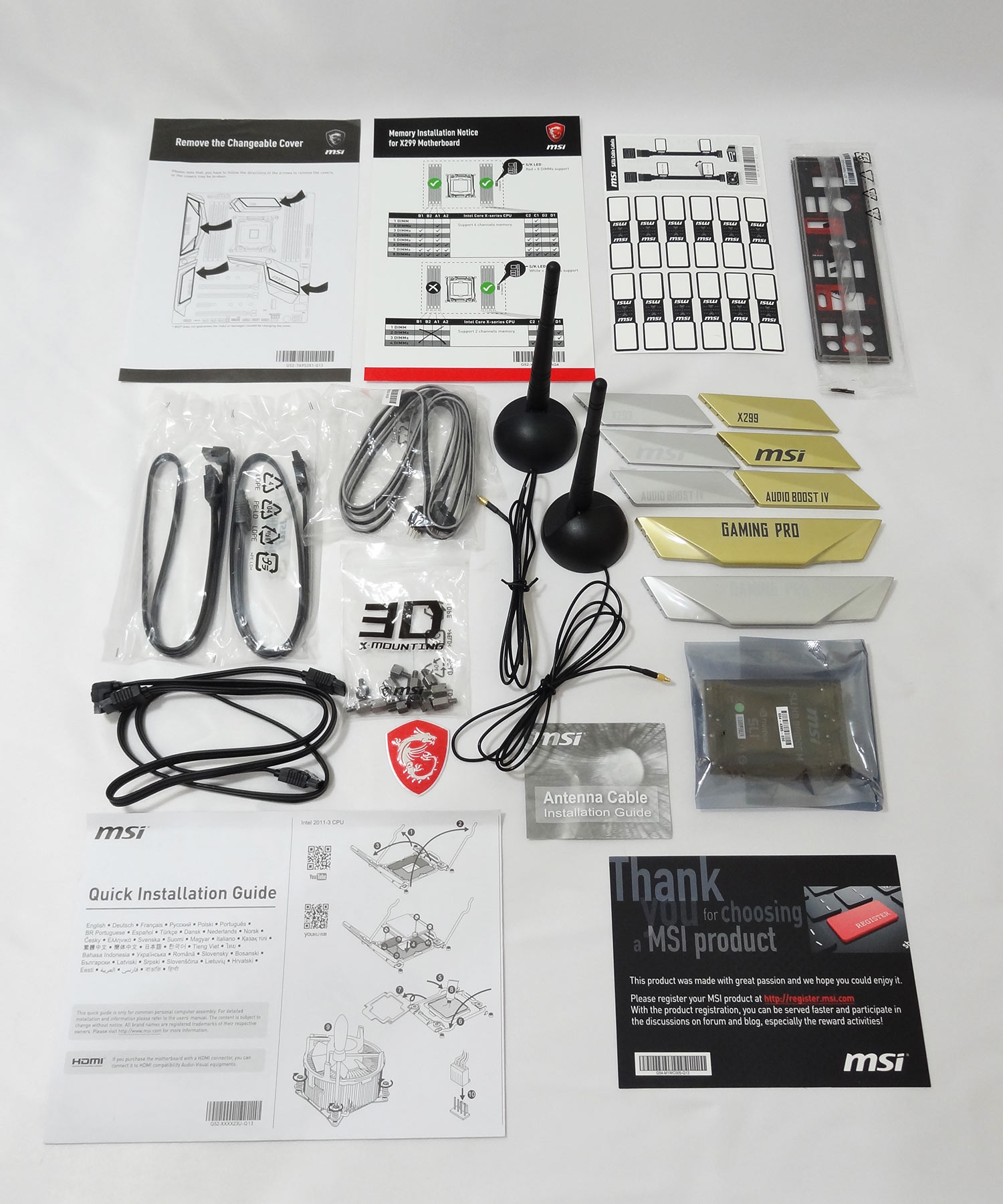

محتویات داخل جعبه با توجه به نوع و قیمت مادربرد تقریباً کافی می‌رسد ولی انتظار ما بیش از این‌ها بود. لیست این محتویات به شرح زیر است:

• دفترچه‌های راهنمای نصب و راه‌اندازی به همراه DVD راه‌انداز حاوی درایورها و نرم‌افزارهای جانبی
• 1 عدد پل Nvidia SLI-HB
• 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی
• پنل فلزی و مشکی رنگ پشت مادربرد
• کابل رابط 4-Pin با طول 80CM جهت اتصال کانکتور مخصوص RGB در نظر گرفته شده بر روی PCB به نوارهای LED
• یک ست 6 تایی از برچسب‌های کاغذی مخصوص برای نام‌گذاری تجهیزات ذخیره‌سازی و کابل‌های SATA
• برچسب فلزی لوگو دراگون
• دو عدد آنتن Wi-Fi با قابلیت پشتیبانی از هر دو باند فرکانسی 2.4/5GHz

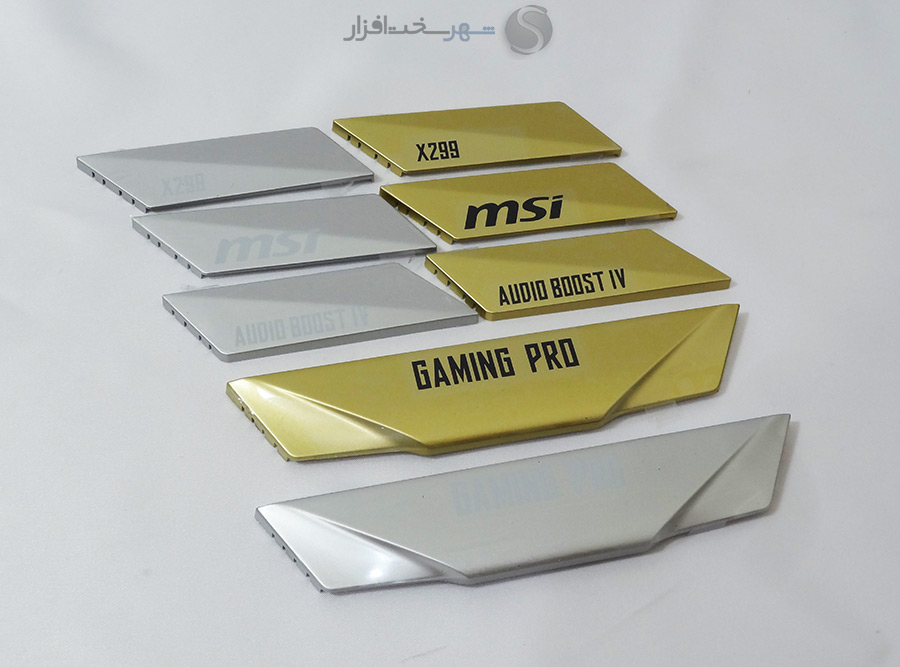

• دو ست کامل شامل 8 عدد کاورهای پلاستیکی نقره‌ای و طلایی رنگ جهت تغییر ظاهر مادربرد
• 12 عدد پیچ مخصوص جهت نصب سازه‌های پرینت شده سه بعدی بر روی PCB مادربرد
• البته آنتن‌های Wi-Fi که به آن اشاره شد درون یک کیسه پارچه‌ای تعبیه شده‌اند.

همان‌طور که اشاره شد این مادربرد نیز همانند سایر مدل‌های با پسوند AC کمپانی MSI دارای یک ماژول بی‌سیم مجهز به Wi-Fi از نوع 802.11 a/b/g/n/ac، Bluetooth 4.2 و حداکثر سرعت تبادل اطلاعات 867 Mbps می‌باشد. برای این ماژول بی‌سیم دو آنتن 2T2R با قابلیت تنظیم 90 درجه‌ای زاویه و مجهز به کانکتورهای MMCX در نظر گرفته شده است. آنتن‌هایی که در مقایسه با مدل‌های مشابه بسیار بزرگ و جاگیر هستند.

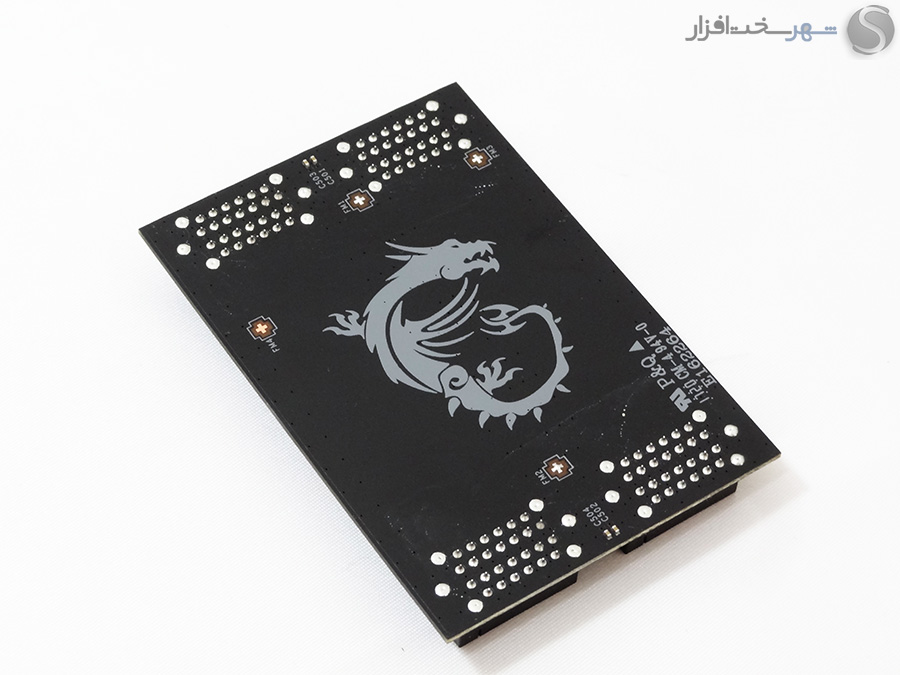

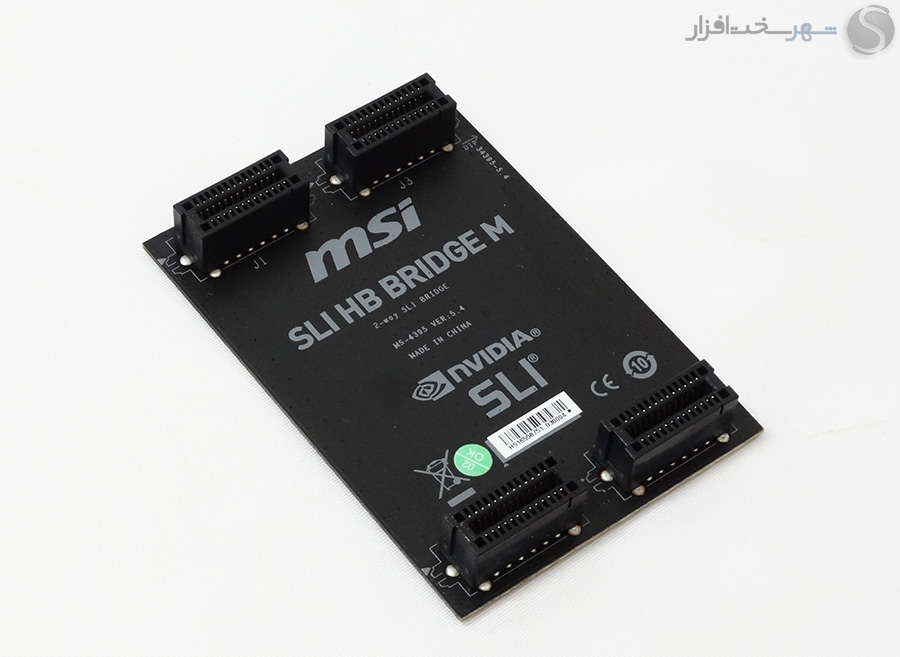

در تصویر بالا پل بسیار ارزشمند و کمیاب SLI-HB موجود در محتویات جعبه این مادربرد را ملاحظه می‌کنید. پل SLI-HB در افزایش بازدهی پیکربندی SLI کارت‌های گرافیک رده‌بالای GeForce GTX 1070/1080 نقش مهمی را ایفا می‌کند. ناگفته نماند لوگو دراگون چاپ شده بر روی آن ظاهر دل‌چسب‌تری به این برد بخشیده است.

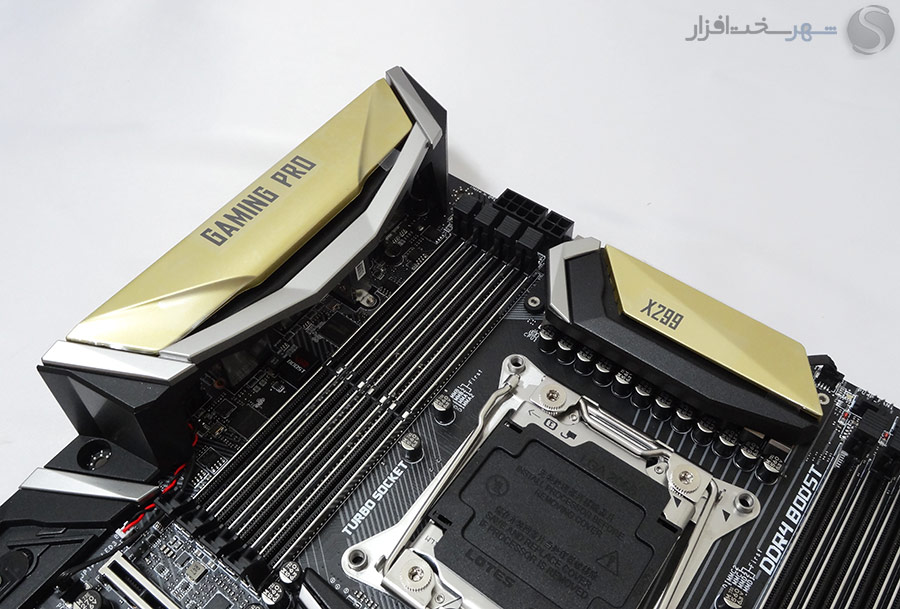

اما MSI برای آن دسته از کاربرانی که تنوع طلب هستند نیز راهکاری جالب در نظر گرفته است. همان‌طور که در تصویر بالا ملاحظه می‌کنید کاورهای پلاستیکی تعبیه شده بر روی هیت سینک‌ها، پورت‌های پنل پشتی و مدار مربوط به سیستم صوتی این مادربرد قابلیت تعویض دارند و درون جعبه این مادربرد 2 سری طلایی و نقره‌ای رنگ این کاورها تعبیه شده است.

 البته از نظر ما کاورهای با طرح فیبر کربن نصب شده بر روی مادربرد به مراتب از این دو رنگ زیباتر به نظر می‌رسند و از سوی دیگر آن گونه به نظر می‌رسد که قالب این دو سری کاور اضافی تا حدودی با مدل‌های نصب شده بر روی مادربرد هم خوانی ندارد! چون نصب برخی از آن‌ها به فشار بسیار زیادی نیاز دارد و برخی نیز به هیچ وجه بر روی هیت سینک‌ها نصب نمی‌شوند. امیدواریم فقط همین مدل نمونه که به دست ما رسید این مشکل را داشته باشد.



مشخصات فنی و نمای ظاهری



مشخصات فنی و نمای ظاهری

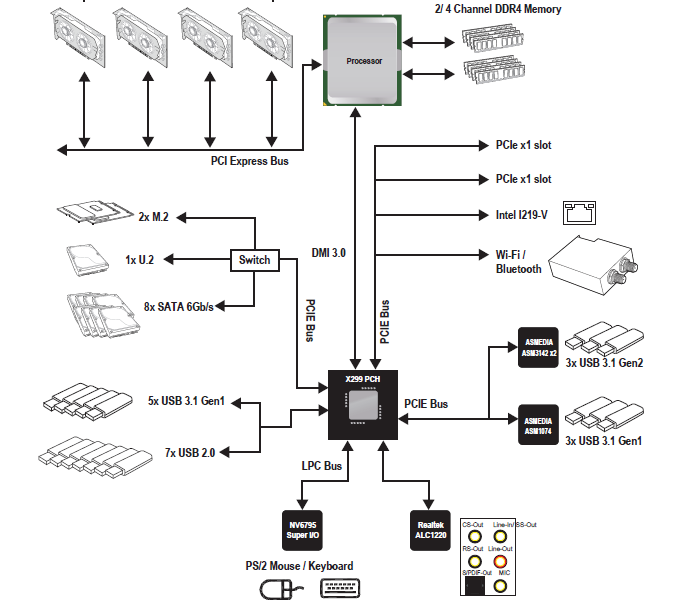

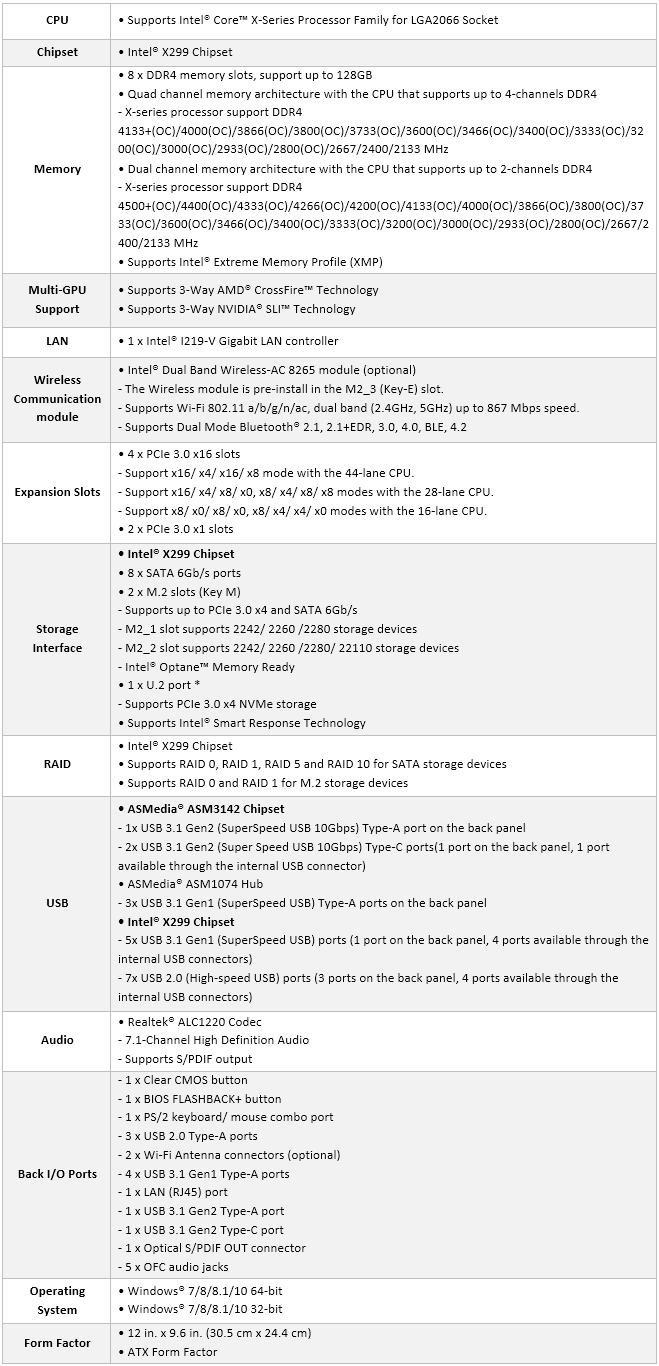

در ابتدا لازم می‌دانیم مشخصات فنی و بلاک دیاگرام این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحظه کنید:

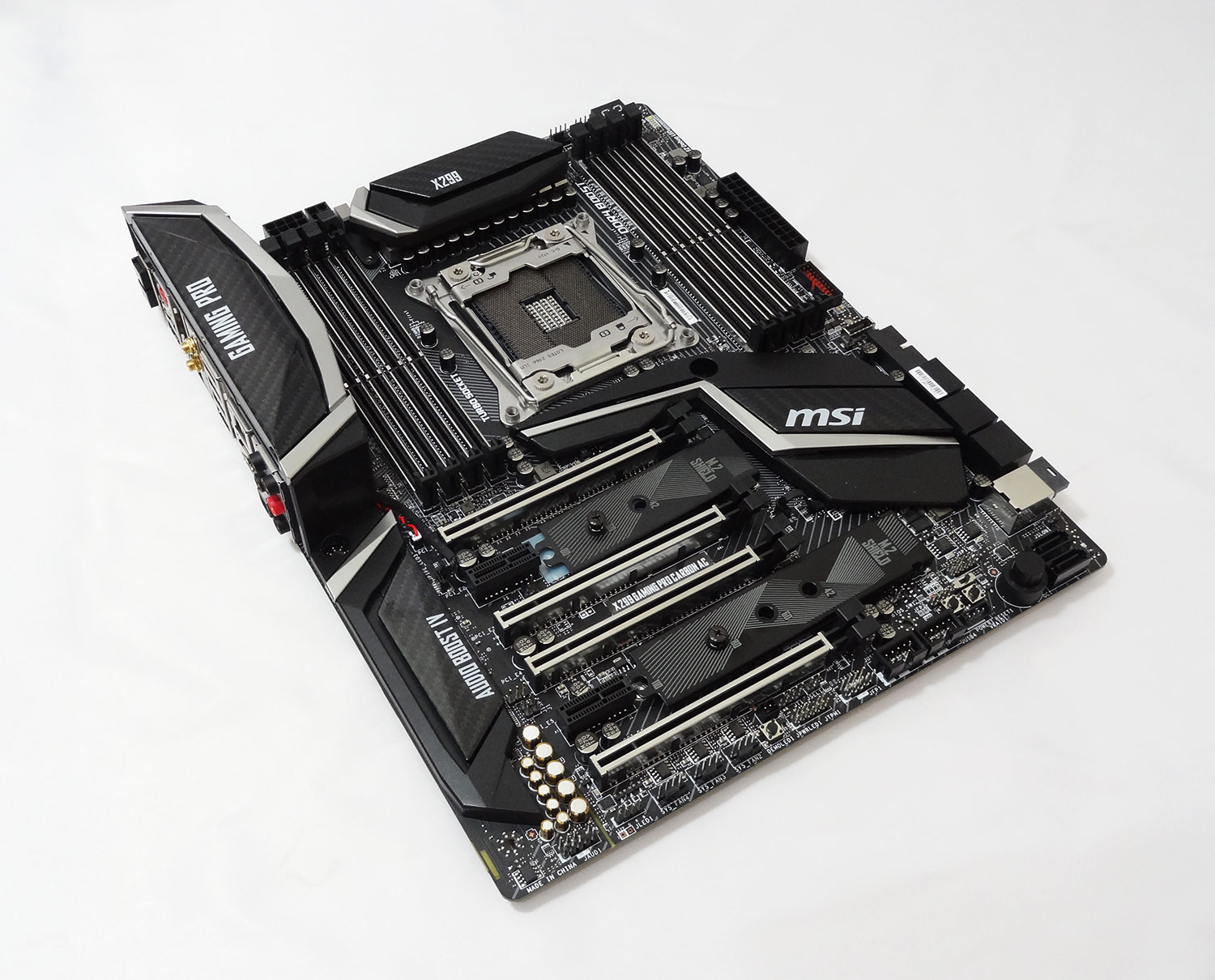

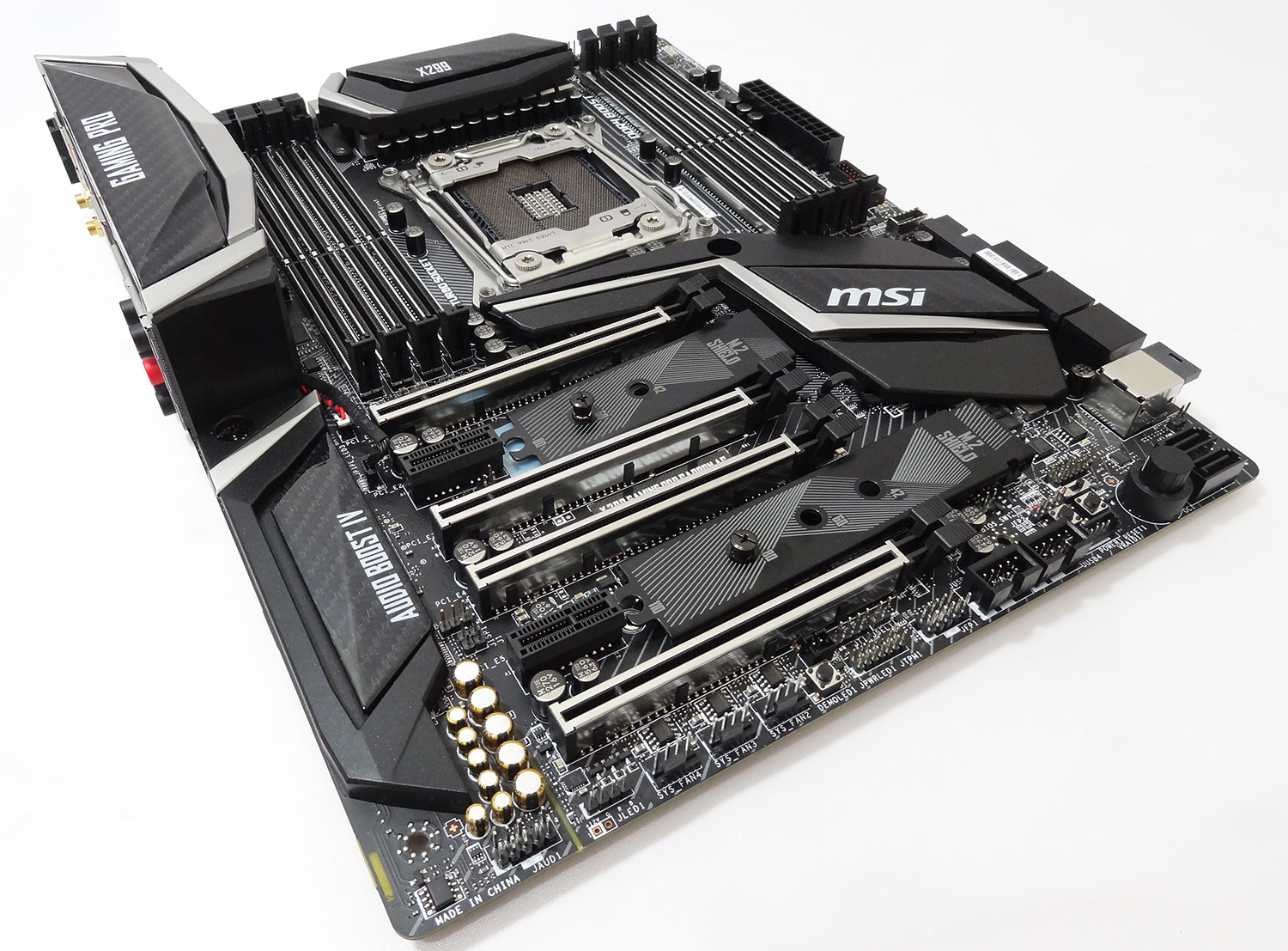

همان طور که اشاره شد یکی از ویژگی‌های بی‌نظیر که سبب موفقیت و محبوبیت این سری در میان رقبای خود شده ظاهر خاص و کاورهای با طرح فیبر کربن این مدل‌ها است. همانند سایر مدل‌های این سری، از PCB گرفته تا اسلات ها و کاورها همگی مشکی رنگ هستند و البته ترکیبی از رنگ نقره‌ای نیز در حاشیه این بخش‌ها چهره‌ای موزون و دل‌چسب به این مادربرد بخشیده است. همچنین ظاهر کاملاً خاص و ناموزون هیت سینک چیپست PCH نیز در نوع خود کم نظیر است!

PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 24.4cm در کلاس مادربردهای ATX طبقه می‌شود و از این حیث تقریباً حتی در کیس های رده پایین و متوسط موجود در بازار نیز بدون مشکل نصب خواهد شد.

همانند اکثر مادربردهای رده بالای مبتنی بر چیپست Intel X299 با سایز ATX، به دلیل زیرساخت‌های ارتباطی و امکانات بالای متعدد در نظر گرفته شده برای این نوع مادربردها، تراکم قطعات و کامپوننت های تعبیه شده بر روی PCB نسبتاً بالا است.

یکی از نقاط قوت این مادربرد استفاده از دو لایه کاملاً مجزا GND منشعب شده از دولایه مختلف از PCB در حفره‌های نصب پیچ است. این قابلیت تحمل مادربرد را در تخلیه بارهای الکترواستاتیک به‌مراتب افزایش داده و مانع از معیوب شدن مادربرد در بدترین شرایط ممکن می‌شود.

علاوه بر این پشتیبانی این مادربرد از استاندارد نظامی Military Class 6 ایمنی و صحت عملکرد آن را در بدترین شرایط آب و هوایی نظیر رطوبت و حرارت بالا تضمین می‌کند. این در حالی است که این مادربرد به پروتکشن هایی نظیر حافظت در برابر امواج الکترومغناطیسی و اتصال کوتاه نیز مجهز شده است.

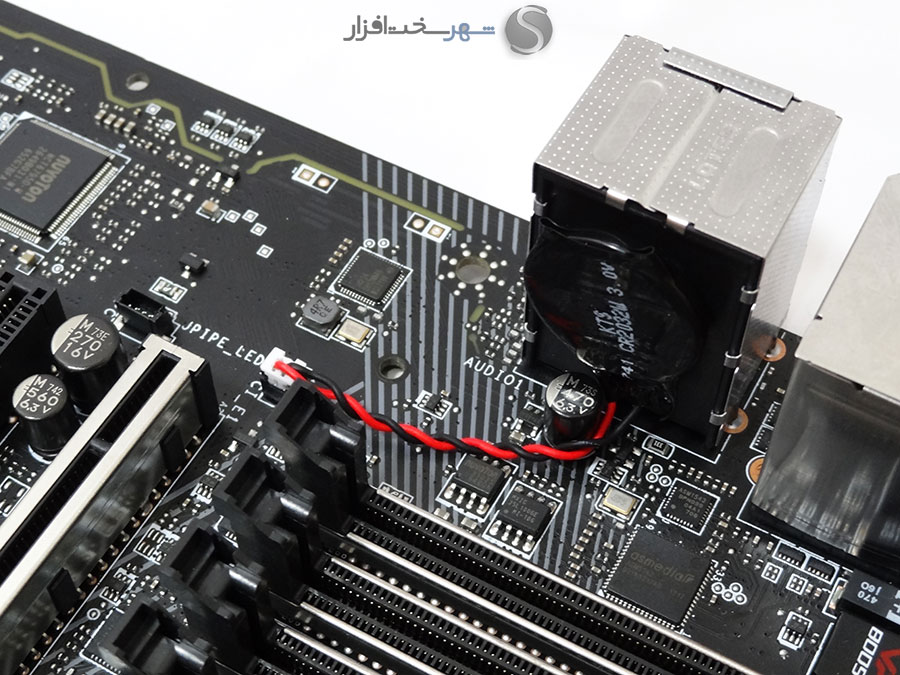

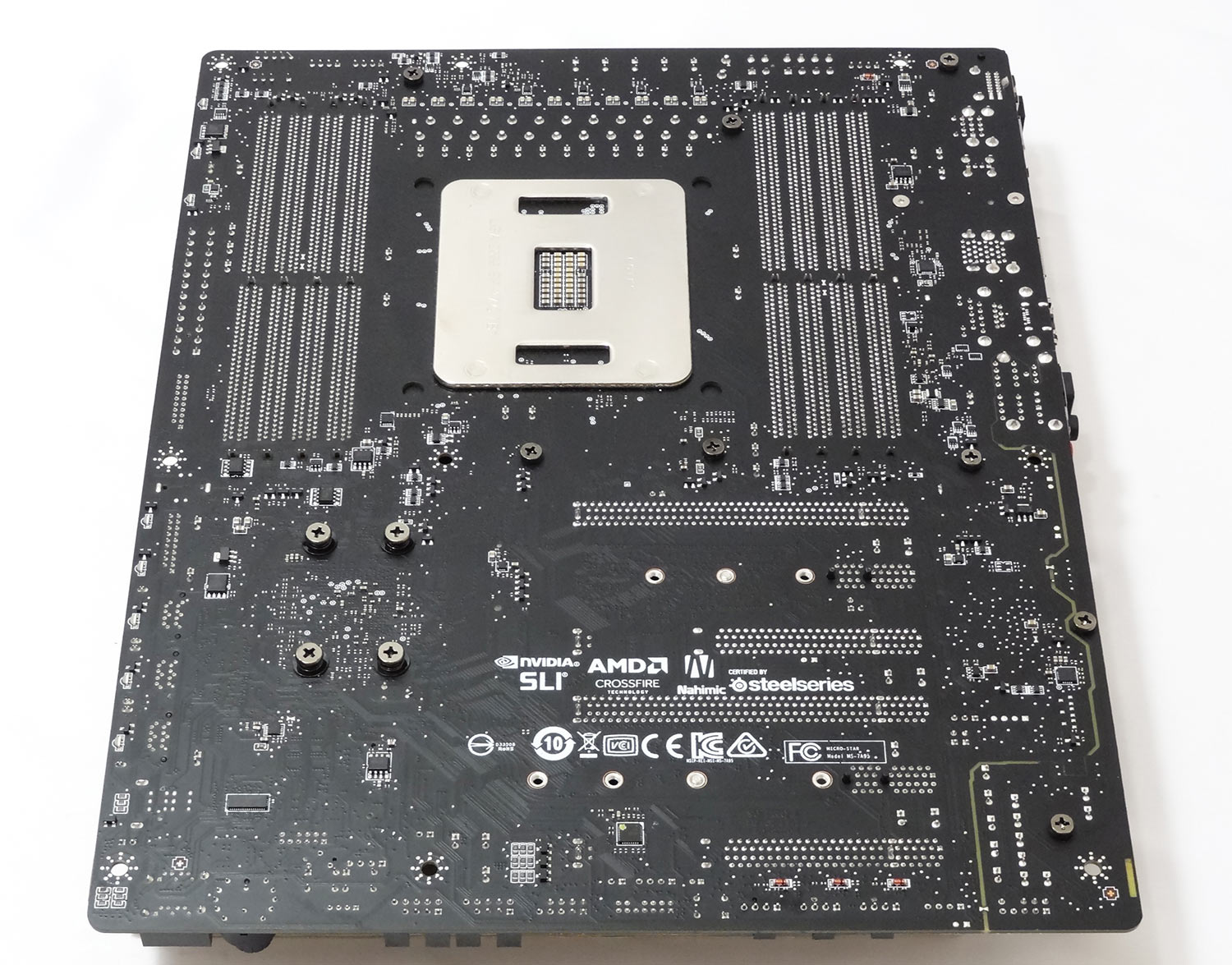

این تراکم به قدری بوده که MSI جایی برای نصب باتری Bios این مادربرد پیدا نکرده و به ناچار آن را بر روی ماژول خروجی‌های صدا پنل پشتی چسبانده و از یک سیم مجهز به کانکتور دو پین مخصوص برای برقراری ارتباط آن با مادربرد استفاده کرده است. اقدامی که در هنگام تعویض باتری کاربر را به دردسر انداخته و یکی از نقاط ضعف این مادربرد محسوب می‌شود.

به‌واسطه فرآیند تولید تمام خودکار، دیگر مادربردی را نمی‌توان پیدا کرد که کیفیت ساخت و لحیم کاری بی‌کیفیتی داشته باشد. این مادربرد نیز از این قاعده مستثنا نیست. همان‌طور که در تصویر بالا ملاحظه می‌کنید هیت سینک‌ها و محافظ‌های پلاستیکی تعبیه شده بر روی PCB به‌واسطه 12 پیچ معمولی و فنر بر روی این برد نصب می‌شوند. همچنین به جهت تثبیت هر چه بیشتر هیت سینک مدار رگولاتور ولتاژ پردازنده و جذب حرارت منتقل شده به پشت PCB توسط این بخش، هیچ نوع تسمه فلزی در پشت مدار VRM تعبیه نشده است.

همانند اغلب مادربردهای رده‌ بالا و گیمینگ، کمپانی MSI این مدل را نیز به سامانه نورپردازی با RGB LED تحت عنوان MYSTIC LIGHT مجهز کرده است. این LED ها همان‌طور که در تصویر بالا ملاحظه می‌کنید بر روی کاور پلاستیکی روی پنل پشتی مادربرد و مدار سیستم صوتی، در پشت هیت سینک‌های مدار رگولاتور و چیپست PCH و زیر پورت‌های SATA و کانکتور 24Pin ATX در پشت PCB تعبیه شده‌اند.

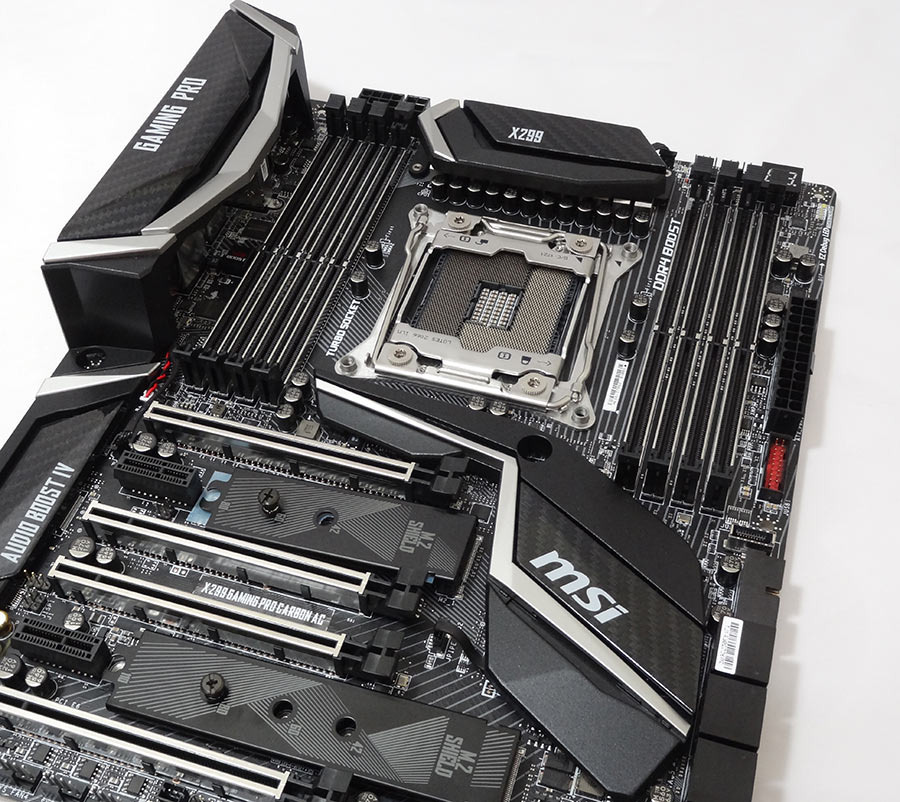

بررسی اولیه

بررسی اولیه

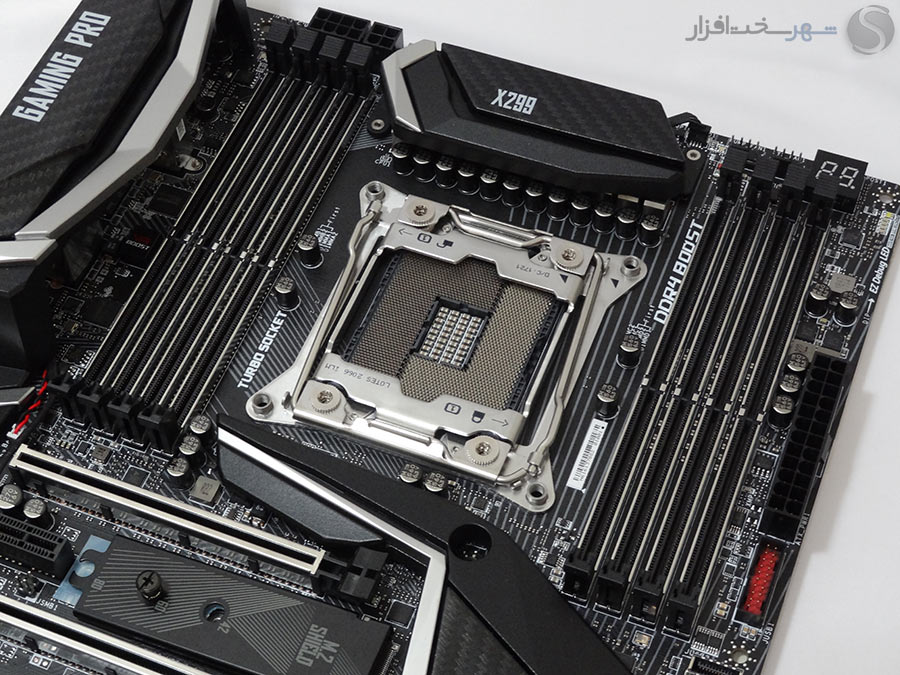

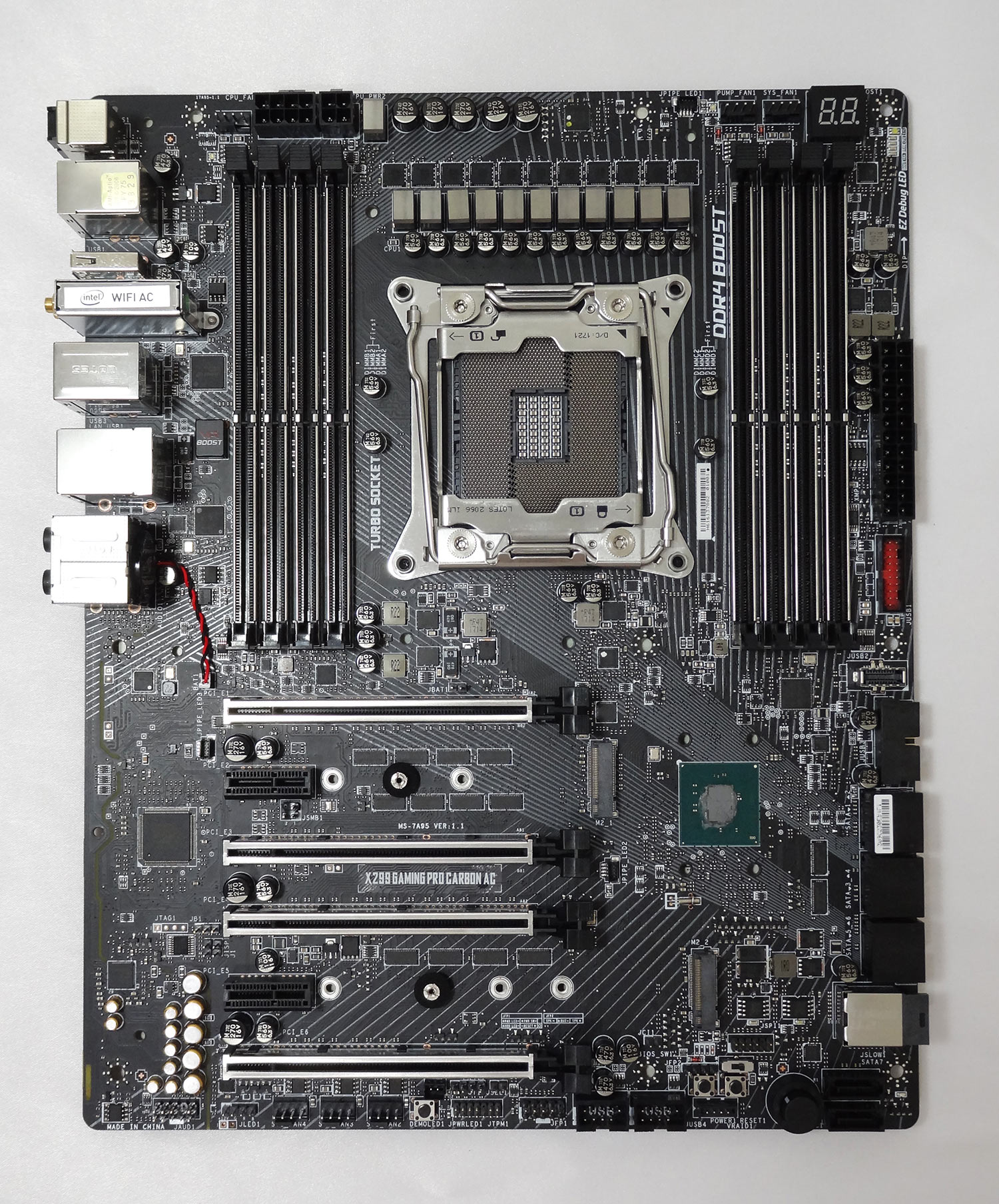

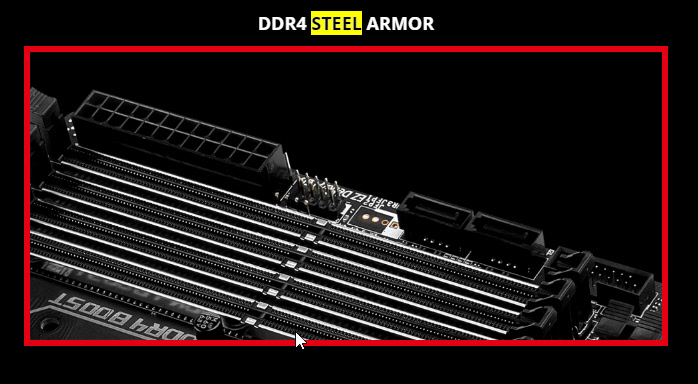

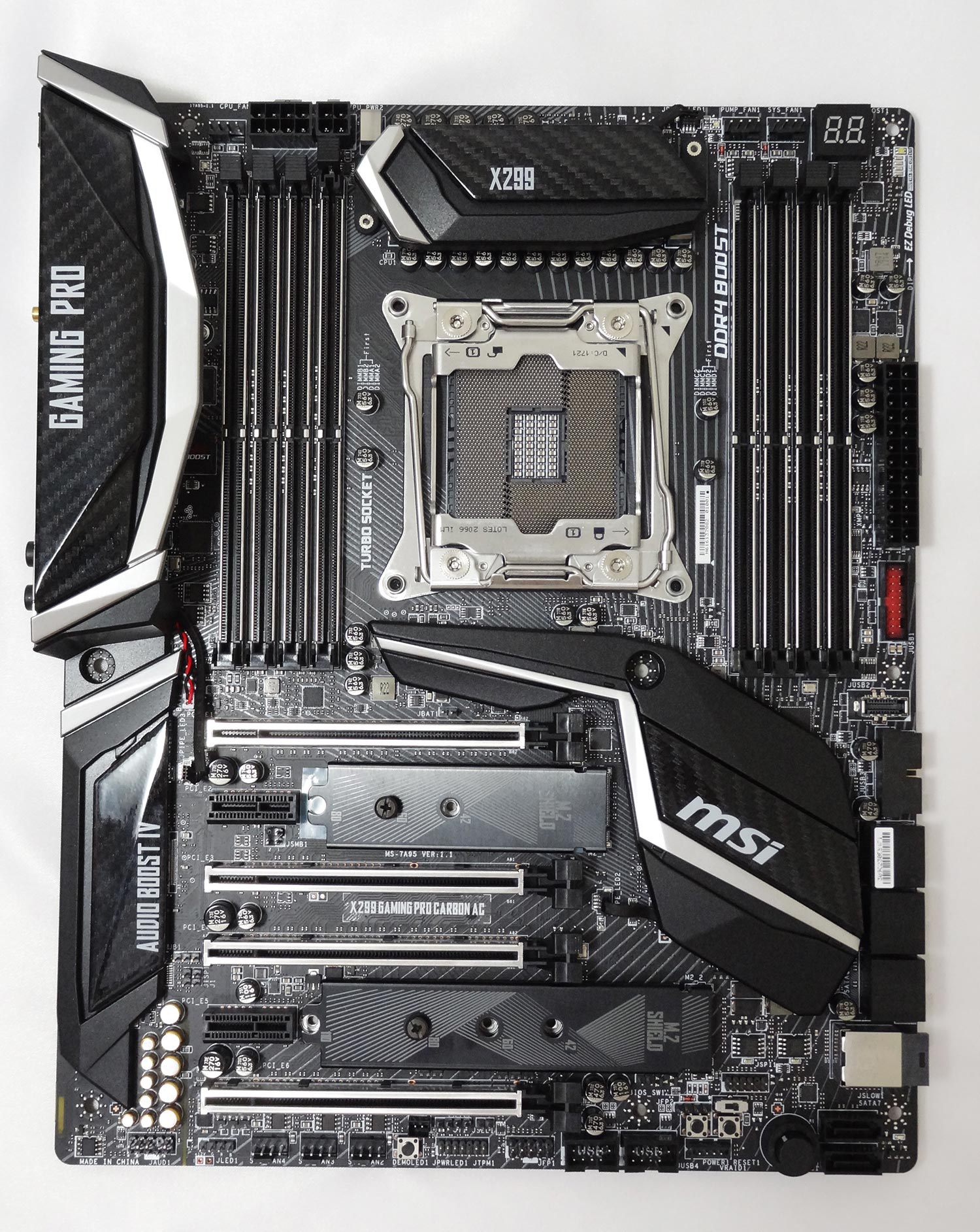

این مدل به‌واسطه هشت DIMM حافظه تعبیه شده قابلیت پشتیبانی از 128GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400/2666MHz/2133 را در حالت استاندارد دارا است. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 3.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس بیش از 4133MHz در حالت Quad Channel و 4500MHz در حالت Dual Channel را نیز با موفقیت پشت سر گذاشته است.

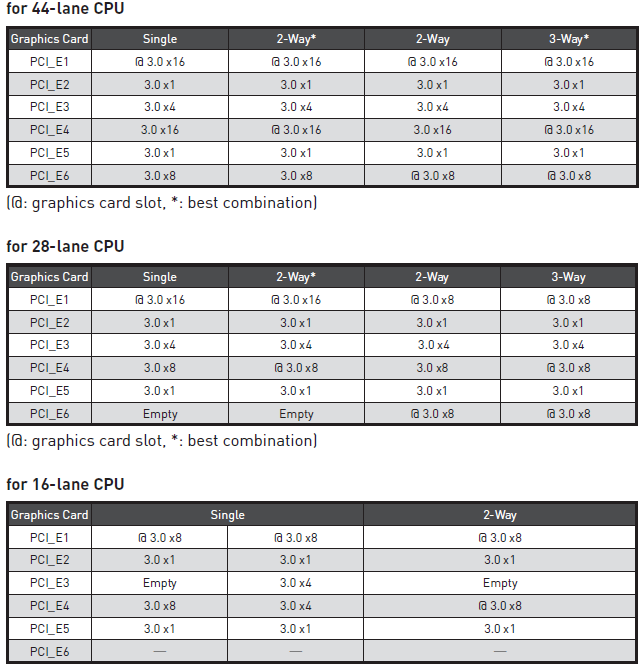

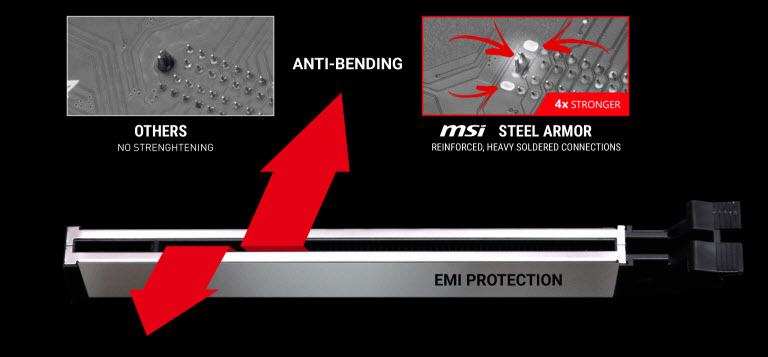

بر بخش اسلات های توسعه شاهد 4 اسلات PCIe 3.0 X16 و 2 اسلات PCIe 3.0 X1 هستیم که در این بین تمامی اسلات های X16 از Lane های منشعب شده از کنترلر PCIe تعبیه شده در پردازنده و اسلات های X1 از چیپست Intel X299 تغذیه می‌شوند. این مادربرد از پیکربندی‌های سه‌گانه (3-Way) Multi GPU Nvidia SLI و AMD CrossFireX پشتیبانی می‌کند اما کارایی عملیاتی هر یک از 3 اسلات نام برده به نوع پردازنده نصب شده بر روی مادربرد وابسته است. در جداول زیر سرعت عملیاتی هر یکی از 3 اسلات PCIe X16 نام برده را در صورت نصب پردازنده‌های دارای 16/28/44 Lane PCIe را مشاهده می‌کنید.

همان‌طور که در تصویر بالا ملاحظه می‌کنید در صورت نصب برخی پردازنده‌های Core i5/i7 معرفی شده در این سری (دارای 16 Lane PCIe) بر روی این مادربرد حتی در صورت عدم استفاده از پیکربندی‌های Multi-GPU، کارت گرافیک مورد نظر با سرعت X8 فعال خواهد شد و این یک ضعف بسیار بزرگ محسوب می‌شود! از نظر ما MSI می‌توانست با مدیریت بهتر منابع و استفاده از سوئیچ‌های بیشتر، این ضعف را پوشش دهد!

همان‌طور که در تصویر بالا ملاحظه می‌کنید بر خلاف مادربردهای نسل قبل دیگر خبری از پورت‌های SATA Express در اکثر مادربردهای این سری نیست. در واقع باوجود کارایی بسیار بالا و محصولات متنوع‌ عرضه شده مبتنی بر درگاه‌های M.2، این درگاه جدید نیامده بازنشسته شده است! در این مادربرد 8 پورت SATA 6Gb/s در نظر گرفته شده که همگی آن‌ها از چیپست Intel X299 منشعب شده و از پیکربندی‌های RAID 0/1/5/10 نیز پشتیبانی می‌کنند. در سمت چپ پورت‌های SATA نیز یک درگاه U.2 32 Gb/s منشعب شده از چیپست Intel X299 مشاهده می‌شود.

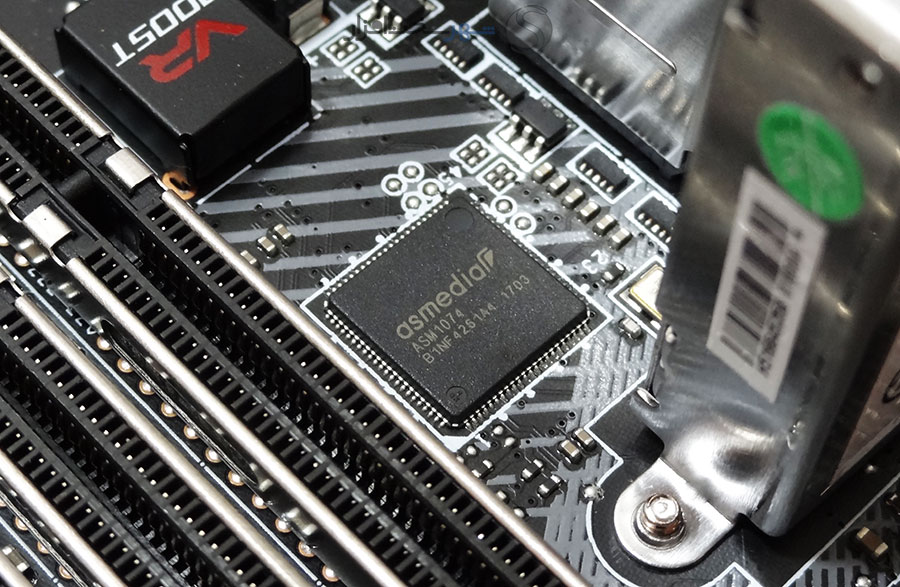

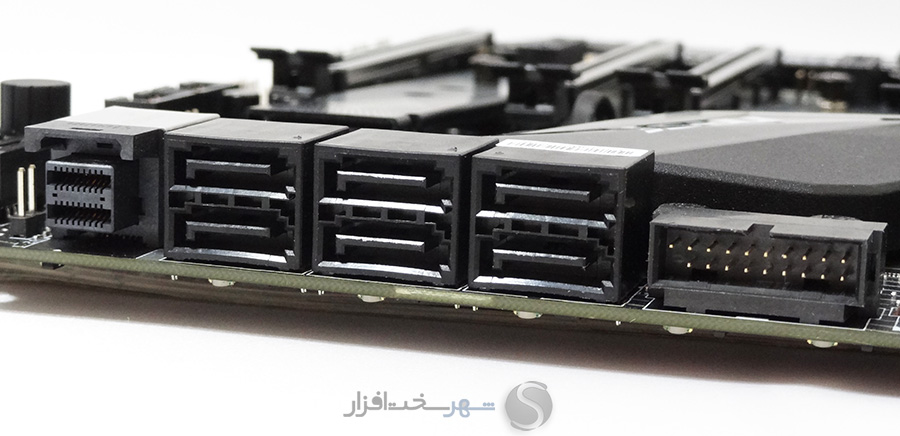

همچنین در سمت راست پورت‌های SATA یکی از دو کانکتور 19 پین USB 3.0 منشعب شده از چیپست PCH Intel X299 تعبیه شده است که روی هم رفته 2 پورت USB 3.1 Gen1 جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم می‌کند.

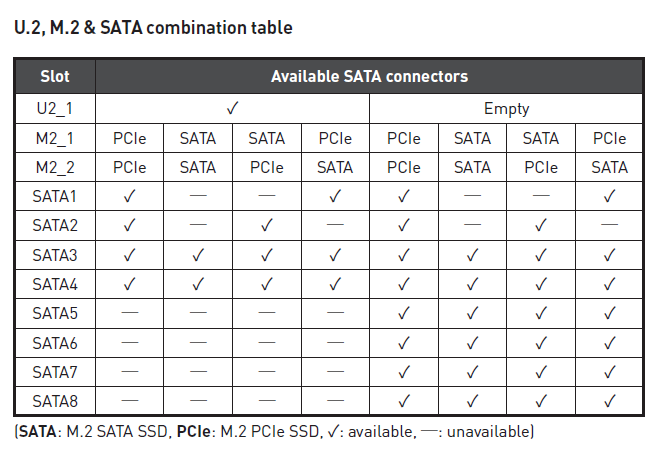

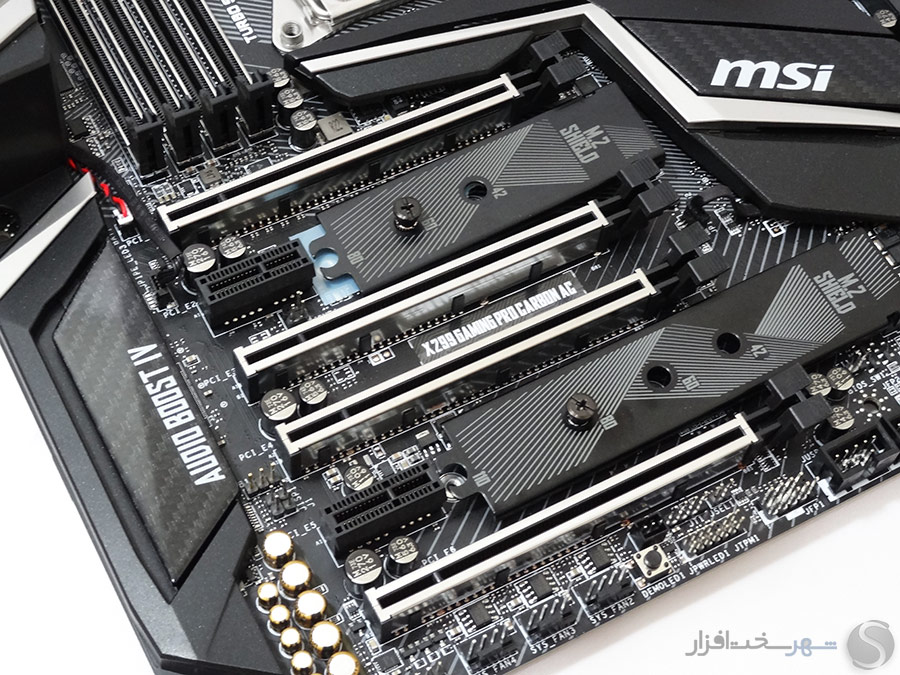

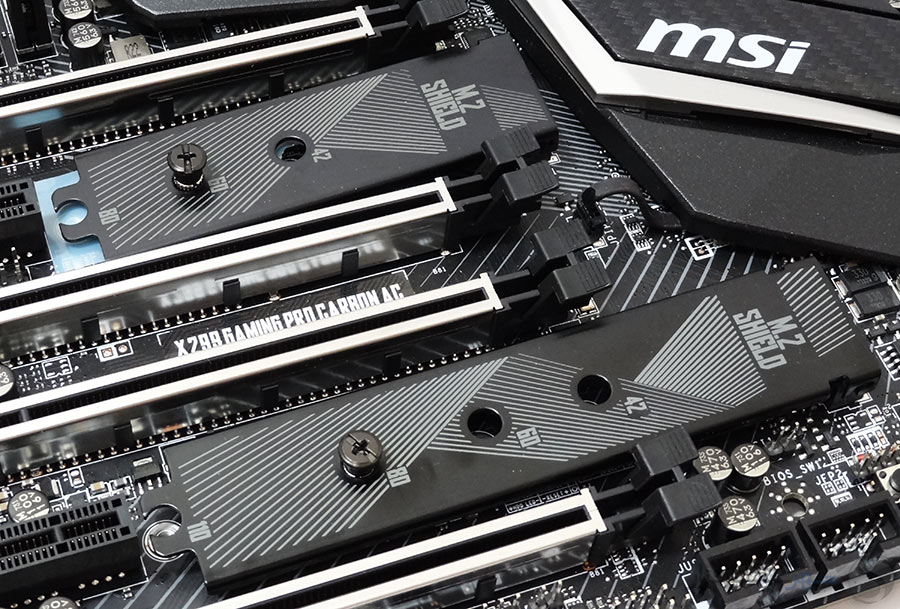

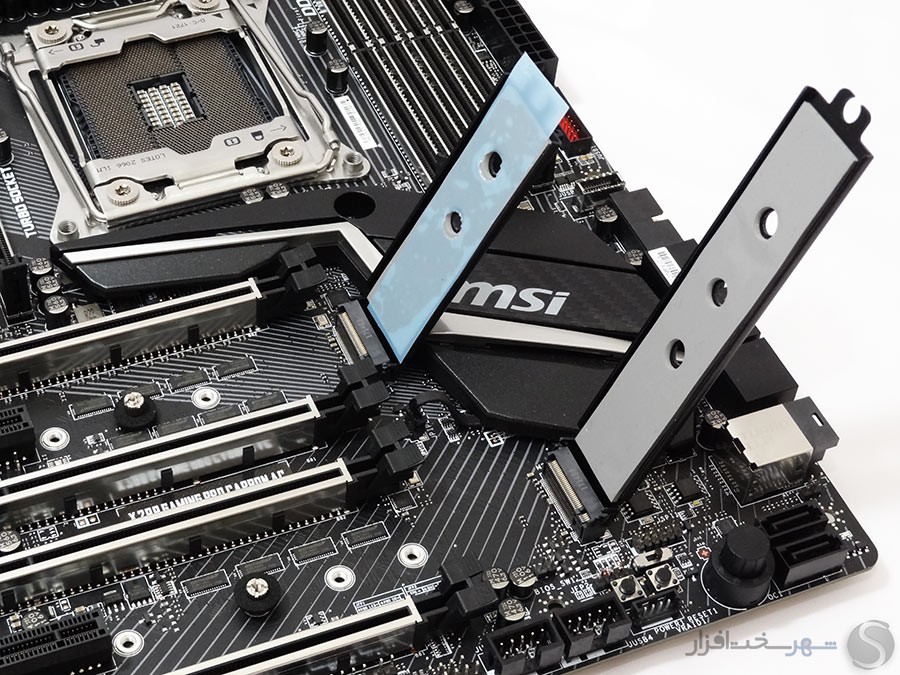

در کنار تمامی امکانات ذکر شده این مادربرد 2 اسلات M.2 Socket 3 نیز در نظر گرفته شده که هر دو از تجهیزات ذخیره سازی با رابط SATA، PCIe 3.0 x4، NVMe و ماژول‌های Intel® Optane™ Memory پشتیبانی می‌کنند. تنها تفاوت این دو اسلات پشتیبانی اسلات بالایی از تجهیزات با طول‌های 2242/ 2260 /2280 و اسلات پایینی از مدل‌های با ابعاد 2242/ 2260 /2280/ 22110  است.

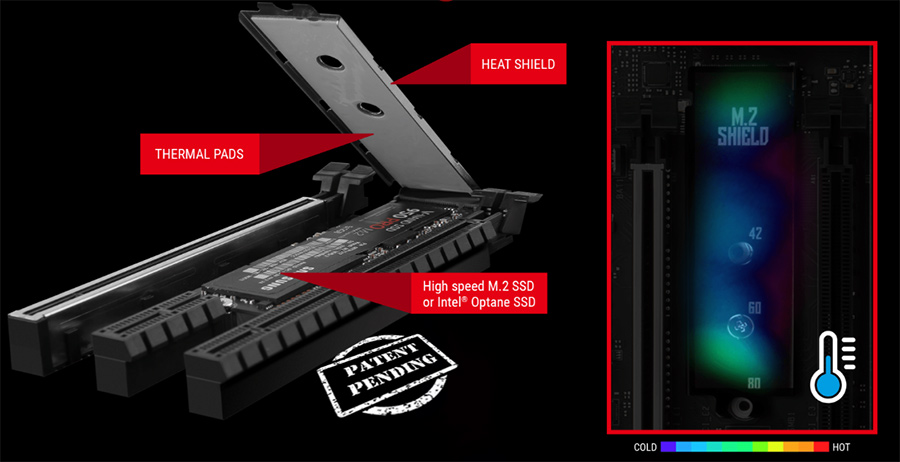

یکی از قابلیت‌های کم‌نظیر این مادربرد تجهیز یکی از اسلات های M.2 به پوشش فلزی مجهز به پد حرارتی تحت عنوان M.2 SHIELD است. این پوشش که در عمل به‌عنوان هیت سینک تجهیزات با گذرگاه M.2 عمل می‌کند با دفع سریع‌تر حرارت متصاعد شده از تراشه‌های حافظه فوق‌العاده پرسرعت این نوع تجهیزات، باعث افزایش محسوس کارایی آن‌ها در استفاده‌های طولانی مدت خواهد شد.

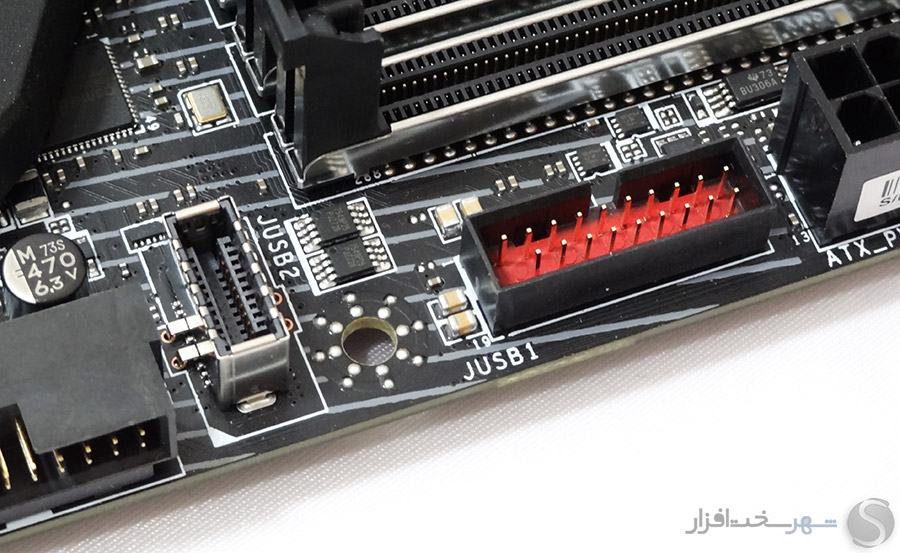

یکی از امکانات خاص این مدل همراه داشتن کانکتور مخصوص USB 3.1 Gen2 10Gb/s برای اتصال پورت‌های USB 3.1 Type-A/C پنل جلویی کیس به این مادربرد است. کانکتور 19Pin دوم USB 3.1 Gen1 این مادربرد نیز در سمت راست این کانکتور تعبیه شده است.

اما اگر بلاک دیاگرام این مادربرد را با دقت مشاهده کرده باشید حتماً متوجه شده‌اید که پهنای باند تخصیص داده شده به درگاه U.2، اسلات های M.2 X4 و 8 پورت SATA این مادربرد در برخی موارد مشترک هستند. در جدول زیر محدودیت‌های این بخش به صورت کامل شرح داده شده است.

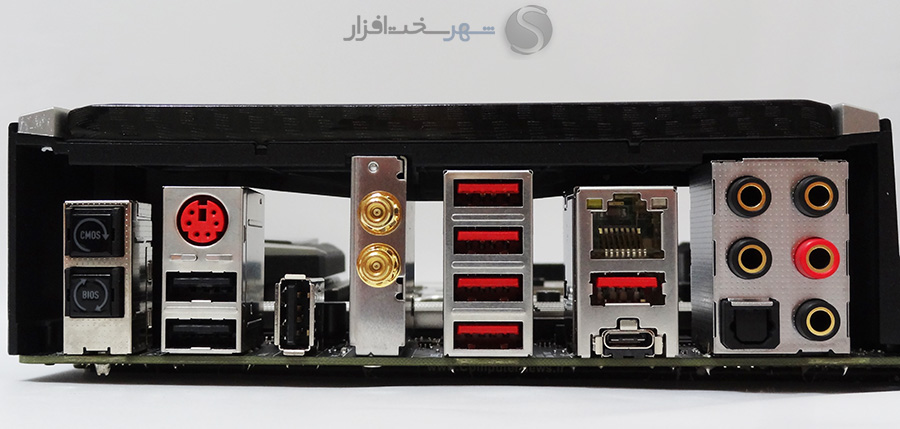

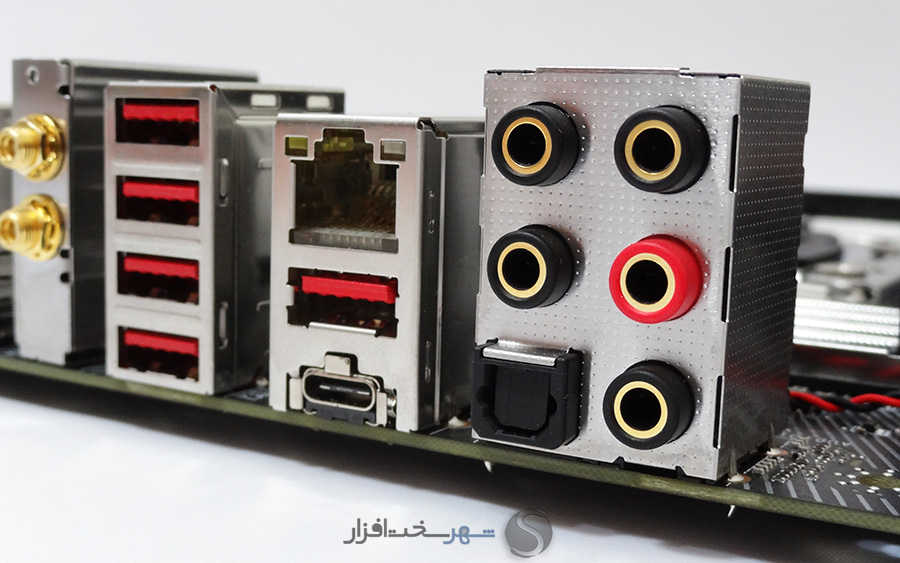

پنل پشتی شامل 3 پورت USB 2.0 منشعب شده از چیپست Intel X299، چهار پورت USB 3.1 Gen1 5Gb/s منشعب شده از چیپست Intel X299 و USB HUB ساخت کمپانی ASMedia و دو پورت USB 3.1 Gen2 10 Gb/s از نوع Type-C/A منشعب شده از تراشه مدرن ASMedia® ASM3142 می‌شود. یک پورت Gigabit LAN گیمینگ به‌واسطه تراشه Intel® I219-V، یک پورت PS/2 با قابلیت پشتیبانی از ماوس و کیبورد به همراه خروجی‌های جک 3.5mm آنالوگ 7.1-Channel و دیجیتال Optical نیز سایر امکانات این بخش را تشکیل می‌دهند. همچنین دو کانکتور مادگی MMCX تعبیه شده بر روی ماژول Wi-Fi + Bluetooth 4.2 نیز در مرکز این بخش تعبیه شده‌اند.

ناگفته نماند دو پورت از 3 پورت USB 2.0 نام برده به همراه پورت PS/2 GAMING Ports نامیده شده‌اند. به گفته کمپانی MSI بهینه سازی این پورت‌ها برای فعالیت در Polling rate بالا (500 تا 1000MHz) باعث کاهش زمان پاسخگویی موس از 8 میلی ثانیه به 1 میلی ثانیه می‌شود. ابن امر باعث عملکرد بسیار نرم‌تر موس در گیم ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورت‌ها باعث افزایش طول عمر آن‌ها در برابر قطع و وصل‌های متعدد و جلوگیری از اکسیداسیون آن‌ها می‌شود.

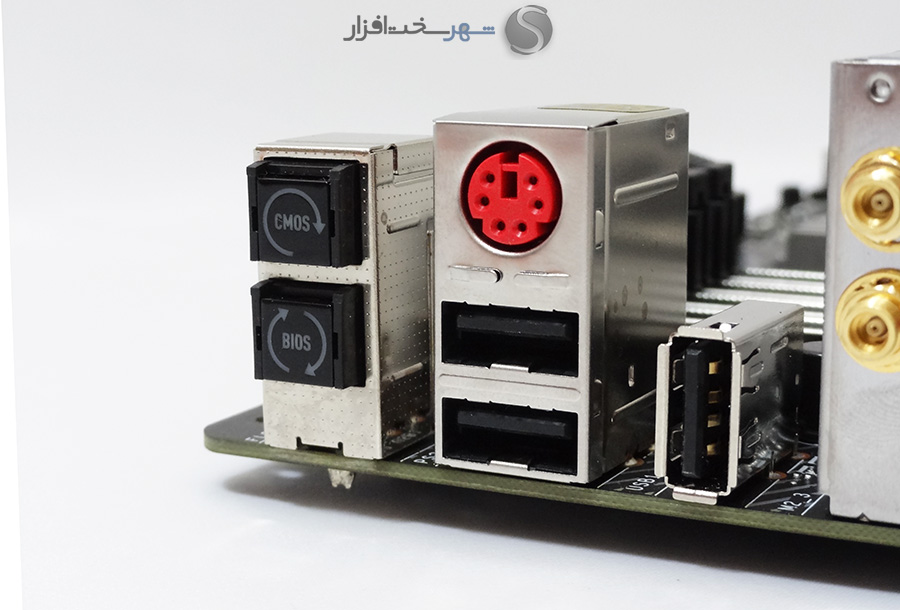

علاوه بر پورت‌های نام برده دو عدد DIP-Switch تحت عنوان Clear CMOS و BIOS Flashback نیز در کنار پورت‌های GAMING تعبیه شده که سوئیچ Clear CMOS در مواقع لازم جهت بازیابی تنظیمات پیش فرض Bios به کار می‌رود.

اما پورت سوم USB 2.0 این پنل (تعبیه شده به صورت عمودی) علاوه بر عملکرد اصلی خود به‌عنوان رابط قابلیت BIOS Flashback+ نیز عمل می‌کند. با استفاده از قابلیت BIOS Flashback+ بدون نیاز به نصب پردازنده و یا حافظه RAM بر روی سیستم و حتی وارد شدن به سیستم عامل و یا محیط UEFI Bios، تنها با دانلود و انتقال فایل Bios به یک USB Flash Drive و اتصال آن به پورت USB نام برده تنها با فشردن و نگه داشتن 3 ثانیه‌ای سوئیچ BIOS Flashback فرآیند به‌روزرسانی Bios آغاز می‌شود. این سامانه در مواقعی که محتویات تراشه Bios به هر علتی آسیب دیده‌ است کاربردی حیاتی دارد.



نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

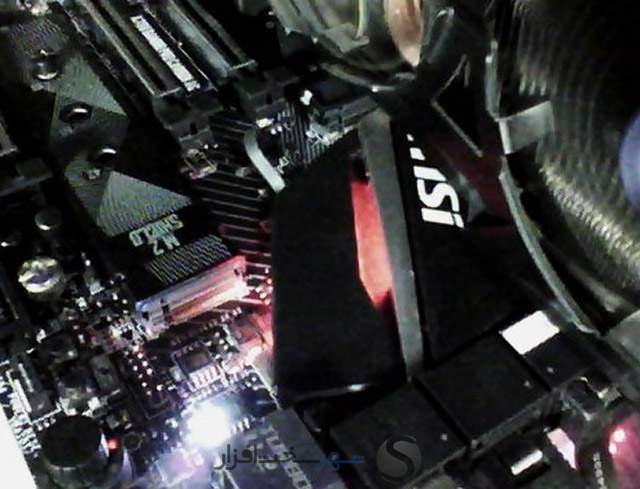

سیستم خنک کننده این مادربرد شامل 2 بخش مجزا است که البته هیچ نوع هیت پاپپی بین این دو بخش تعبیه نشده است و هر دو به صورت مستقل عمل می‌کنند.

بخش اول که هیت سینک کوچکی نیز به نظر می‌رسد وظیفه دفع حرارت از ماسفت های مدار رگولاتور ولتاژ پردازنده را بر عهده دارند.

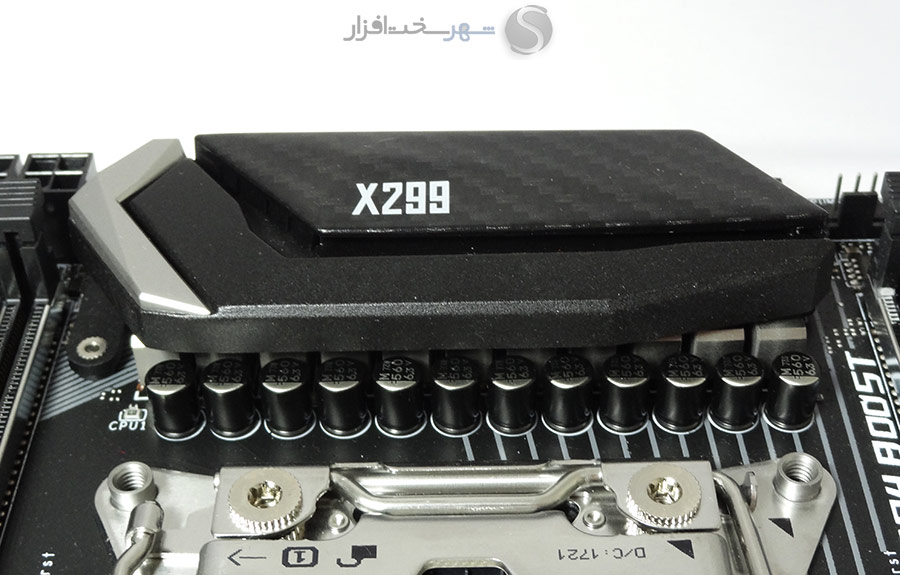

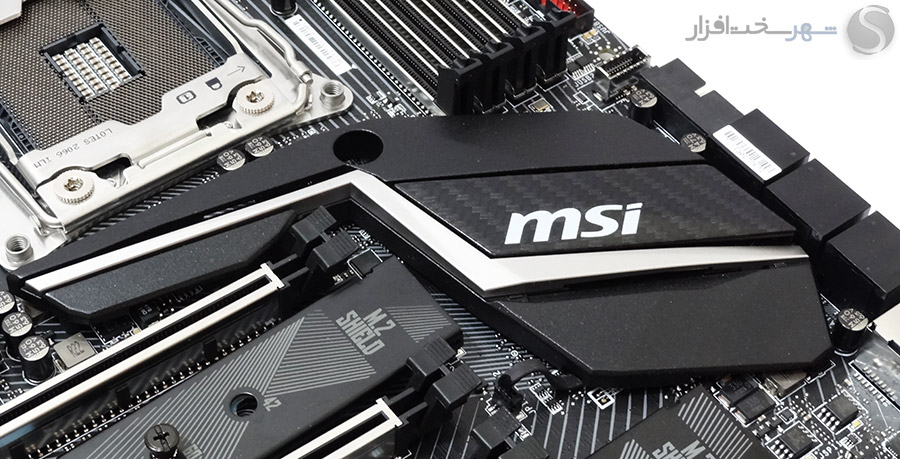

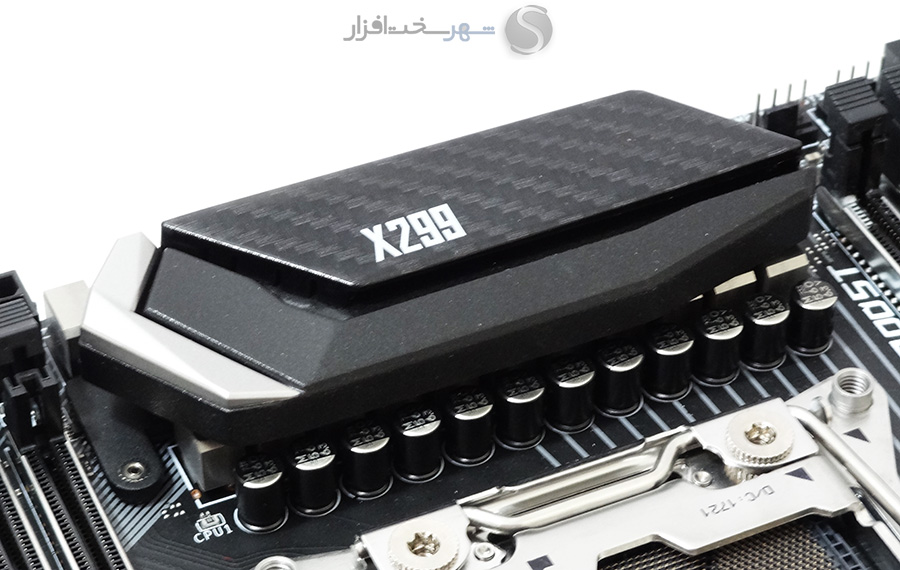

بخش دوم نیز که طراحی کشیده، خاص و ناموزون دارد و لوگو MSI نیز بر روی آن نقش بسته است وظیفه دفع حرارت از چیپست Intel PCH X299 را بر عهده دارد. ابعاد و اندازه این هیت سینک برای دفع حرارت این چیپست کم مصرف 6W کافی به نظر می‌رسد. البته امتداد بخش بالایی این هیت سینک تنها جنبه نمایشی دارد و برای تکمیل نورپردازی این مادربرد در نظر گرفته شده است.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

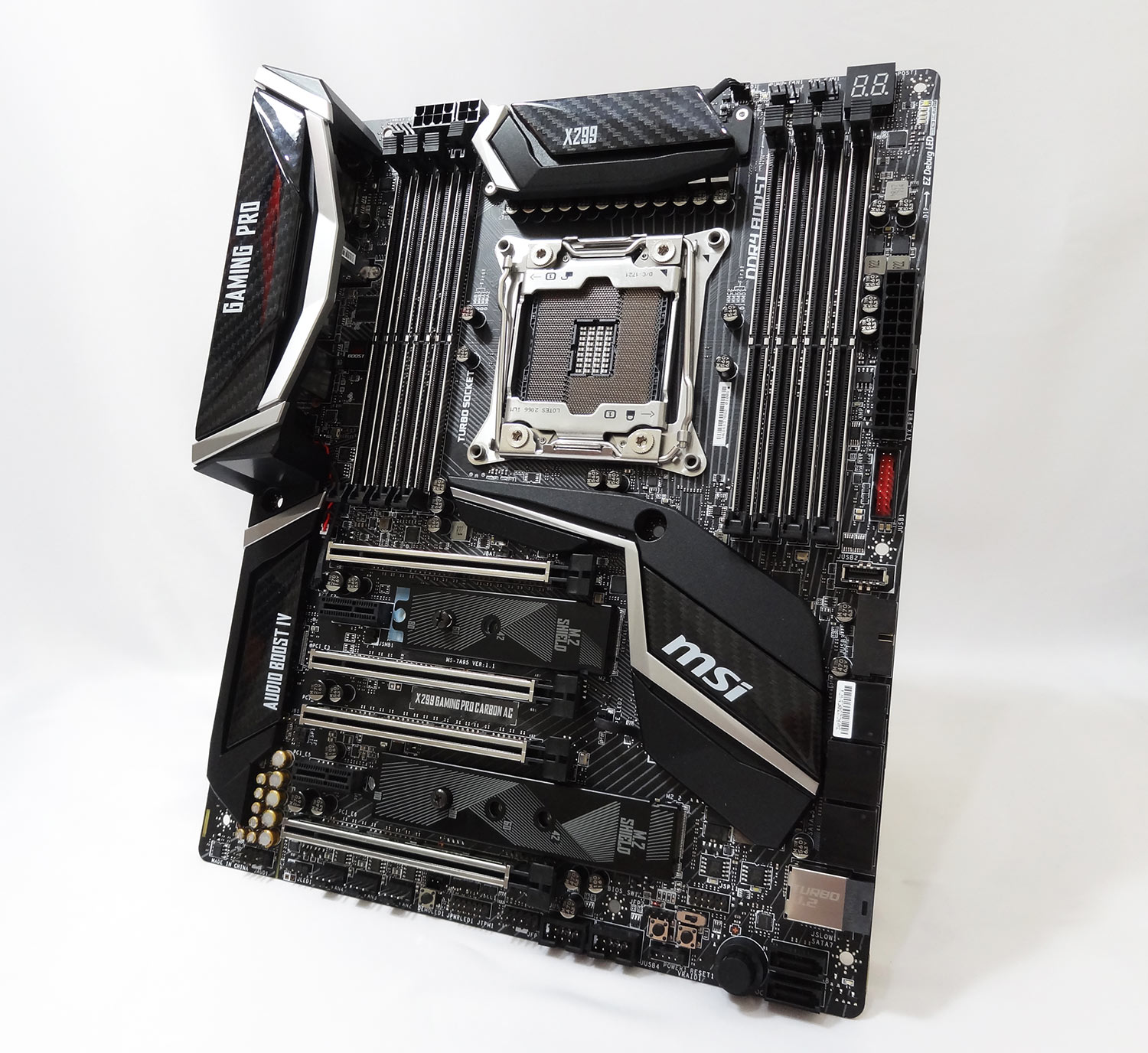

در تصویر بالا چهره برهنه این مادربرد را مشاهده می‌کنید. همان‌طور که ملاحظه می‌کنید تراکم نسبتاً بالای قطعات همواره در مادربردهای با سایز ATX این پلتفرم مشهود است. البته این تراکم در نیم تنه بالایی بیشتر و در بخش پایینی تا حدودی کمتر به نظر می‌رسد. با این حال MSI فضای خالی مناسبی در اطراف روزنه‌های در نظر گرفته شده برای پیچ کردن مادربرد بر روی کیس پیش بینی کرده تا مشکلات ناشی از آسیب دیدن PCB در حین اسمبل را به حداقل ممکن برساند.

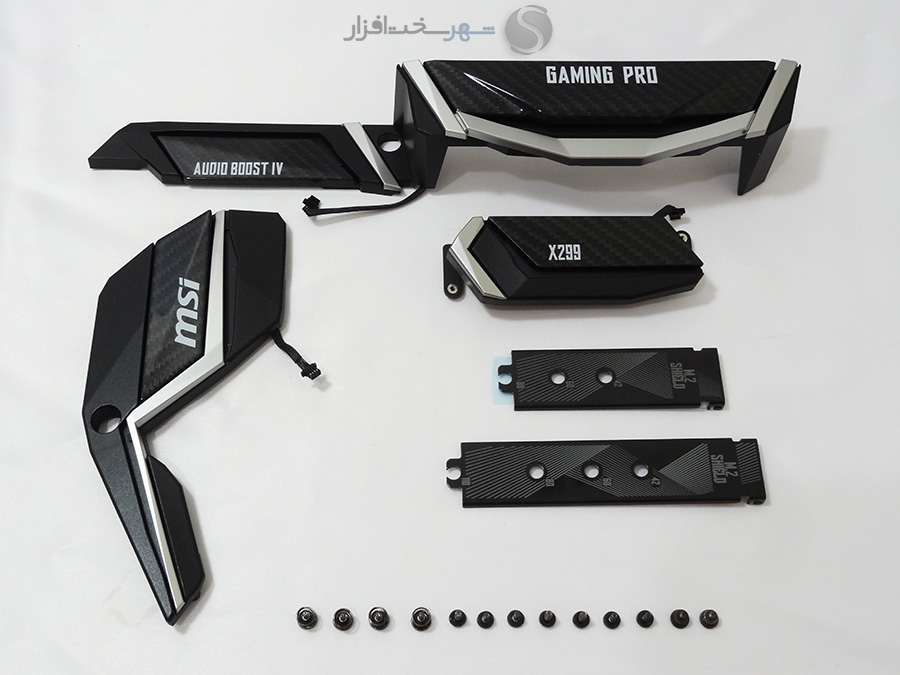

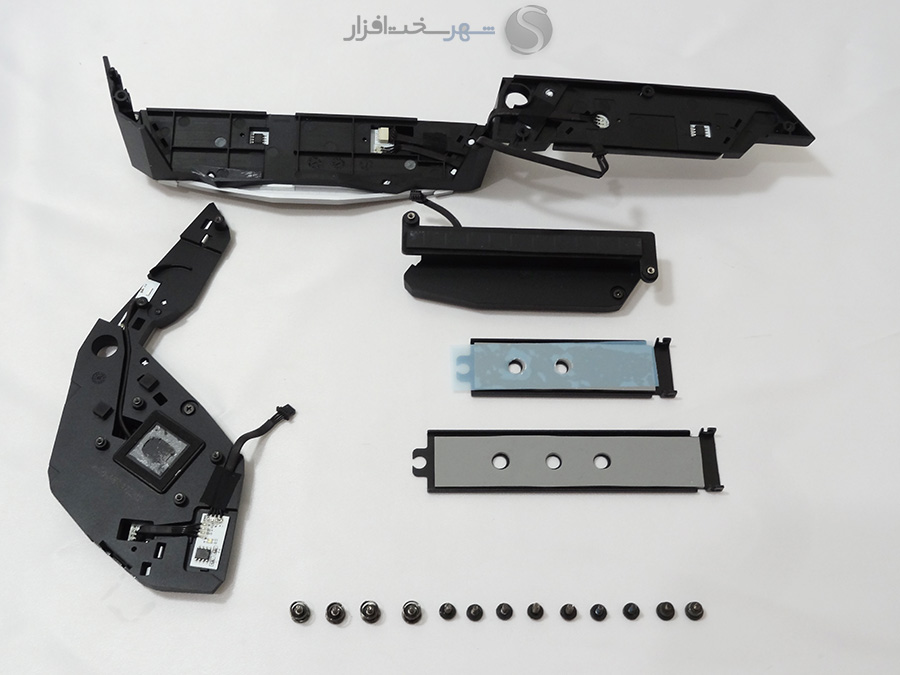

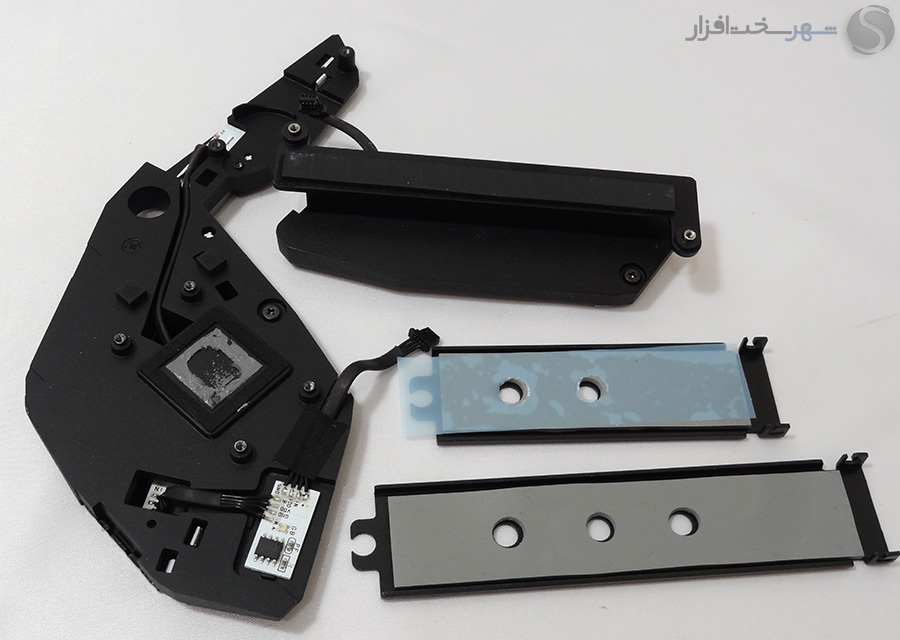

در تصاویر بالا هیت سینک‌های سیستم خنک کننده به همراه 13 پیچ برای نصب آن‌ها بر روی PCB و در کنار آن‌ها نیز پوشش‌های پلاستیکی تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید.

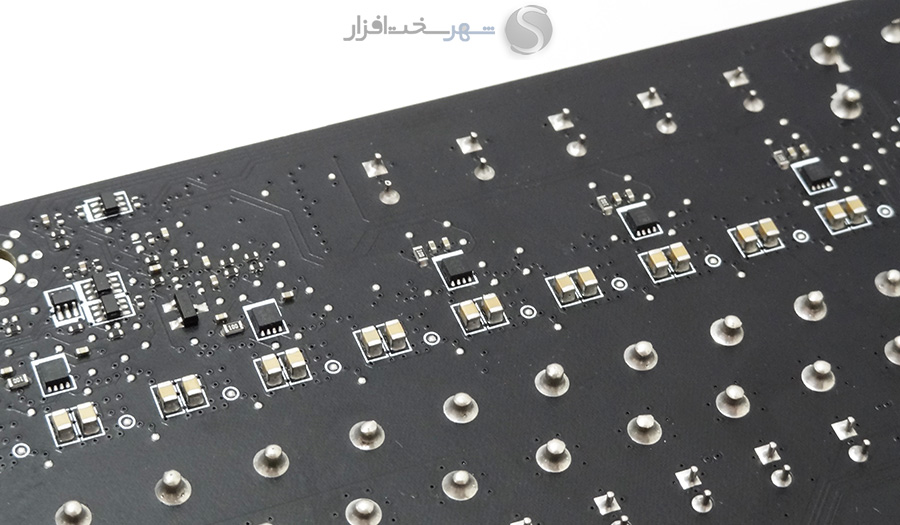

MSI برای انتقال حرارت بهتر در همه هیت سینک‌ها به غیر هیت سینک PCH از پد حرارتی نسبتاً مرغوب استفاده کرده است. پد‌های حرارتی در مقایسه با خمیرهای حرارتی عمر بیشتری دارند و انعطاف پذیر ترند ولی در عمل ظرفیت انتقال حرارت آن‌ها تا حدودی کمتر است.

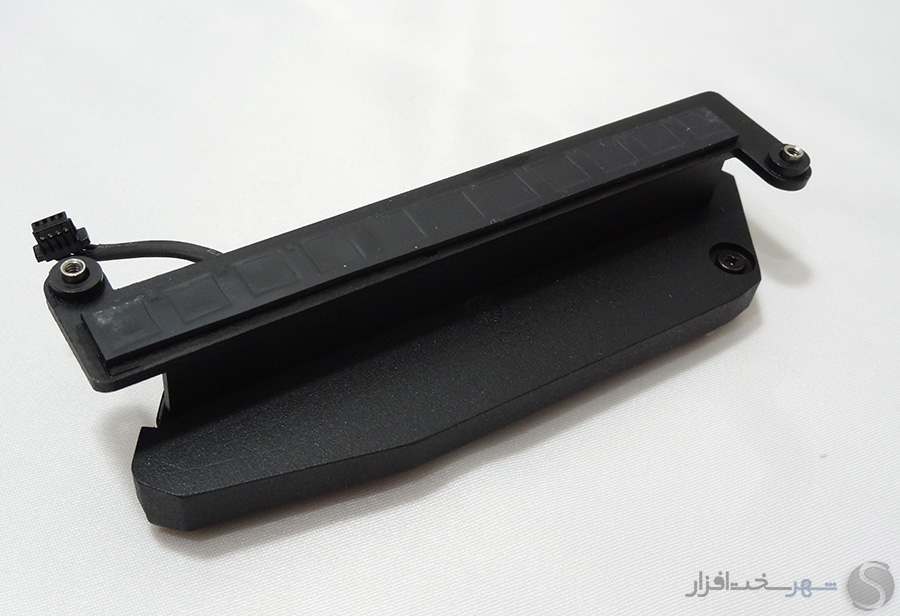

در تصویر بالا نیز اتصالات و تراشه تعمیم دهنده سیگنال کنترل RGB تعبیه شده بر روی یکی از کاورهای پلاستیکی این مادربرد را مشاهده می‌کنید.

همان‌طور که ملاحظه می‌کنید همانند مادربردهای رده بالا و مخصوص سرور انرژی مورد نیاز مدار رگولاتور ولتاژ پردازنده توسط 2 کانکتور 8Pin E-ATX و 4Pin ATX از منبع تغذیه سیستم تأمین می‌شود. در گذشته همچنین ترکیبی را تنها در مادربردهای پرچم دار و مخصوص اورکلاکینگ دیده بودیم. این خود نشان دهنده این است که باید منتظر پردازنده‌هایی پرمصرف‌تر از نسل قبل در این پلتفرم باشیم.

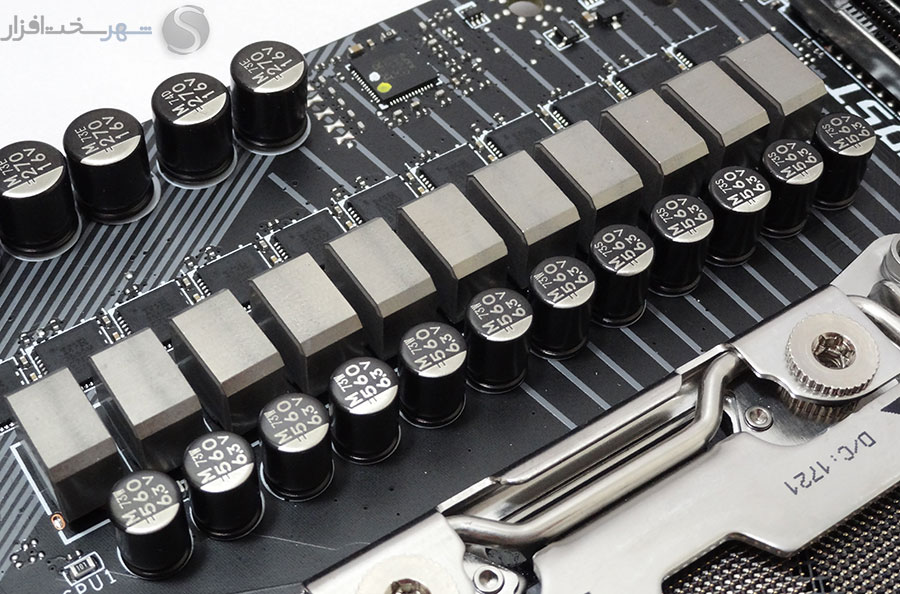

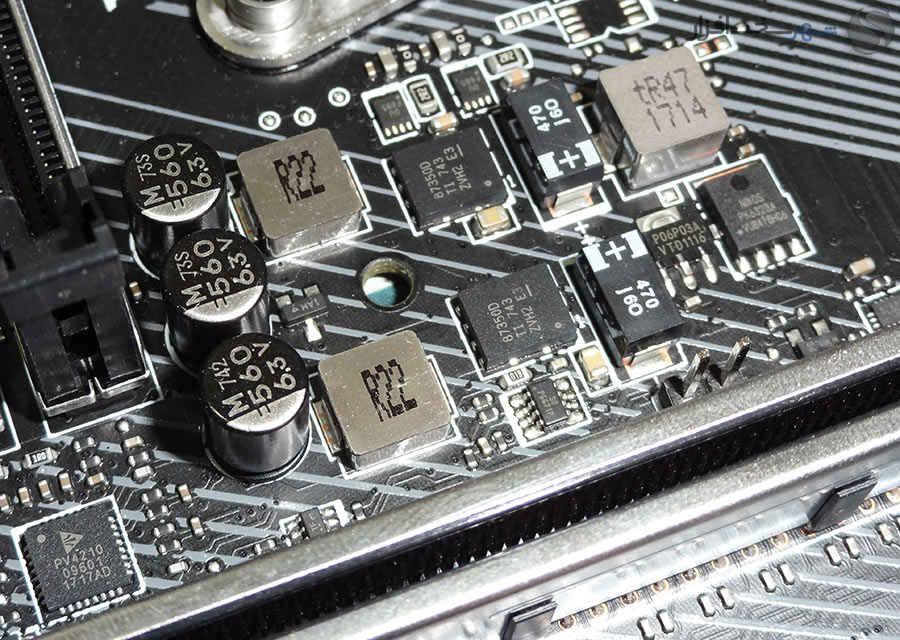

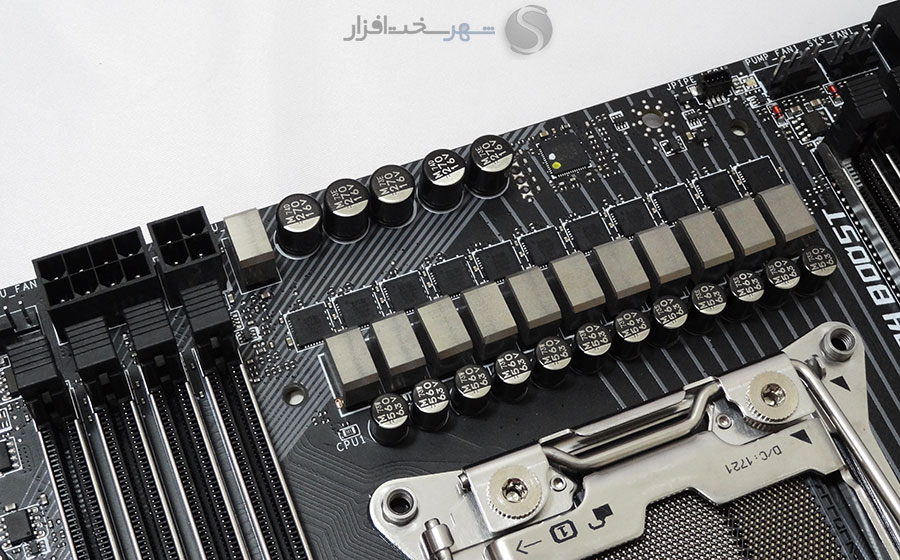

مدار رگولاتور ولتاژ اصلی این مادربرد از نوع 10+1 Phase Digital PWM است که در این بین 10 شریان هسته‌های پردازنده را تغذیه می‌کنند و 1 شریان نیز وظیفه تأمین انرژی مورد نیاز بخش VCCSA مجتمع بر روی پردازنده  را بر عهده دارد. این ترکیب روی کاغذ یکی از گران قیمت‌ترین و در عین حال قدرتمندترین نمونه‌هایی است که تاکنون بر روی یک مادربرد رده بالا مشاهده کرده‌ایم. البته ای کاش MSI از سوکت های HCS (High Current System) آن هم از دو کانکتور 8Pin در این بخش استفاده می‌کرد. در واقع آنچه ما در ظاهر می‌بینیم MSI حسابی خرج کرده و مدار VRM بسیار قدرتمندی برای این مادربرد تدارک دیده است، ولی به همین اندازه فکر تأمین جریان این مدار از منبع تغذیه سیستم نبوده است!

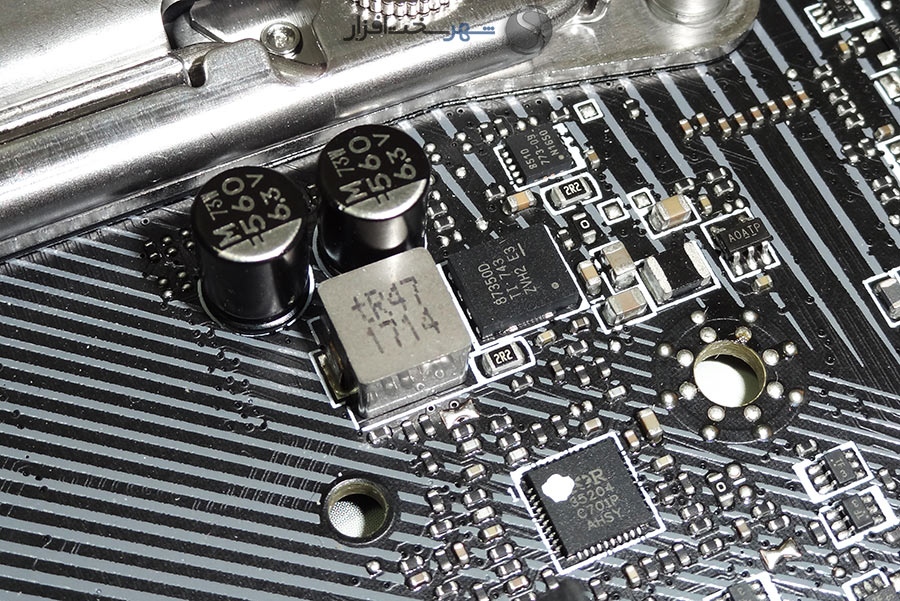

اما بگذارید کمی بیشتر با ویژگی‌های قطعات به کار رفته در این مدار آشنا شویم.

خازن‌های ژاپنی DARK CAPS
این خازن‌ها با داشتن هسته آلومینیومی و "مقاومت معادل سری" (ESR) بسیار ناچیز به‌صورت میانگین عمری بالغ بر 10 سال دارند.

TITANIUM CHOKE II
این نوع چوک‌ها به دلیل طراحی خاص و کیفیت ساخت بسیار بالا در مقایسه با چوک‌های معمولی 10% بازدهی بیشتر دارد و تقریباً 30% نیز خنک‌تر عمل می‌کند. این امر در نهایت افزایش پایداری و پتانسیل اورکلاک را در پی دارد.

ملزومات استانداردهای نظامی (Military Class 6)
اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سخت‌ترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.
همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونه‌ای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتورهای این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه‌های احتمالی را به حداقل می‌رساند.

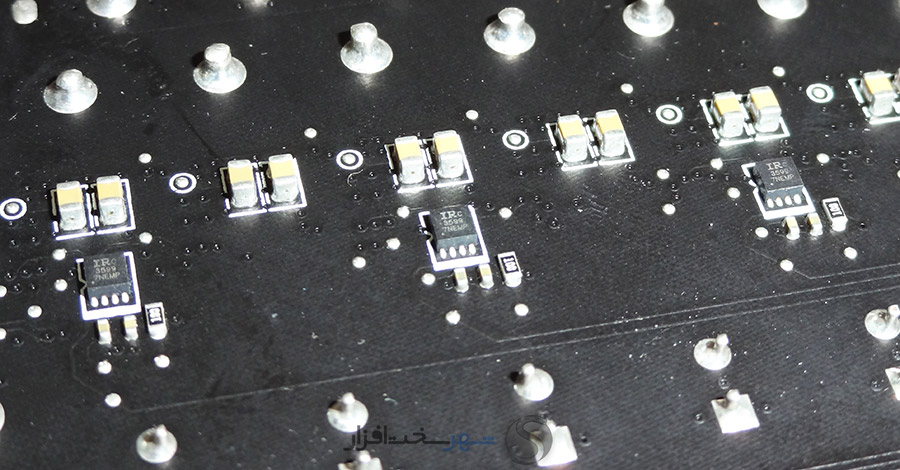

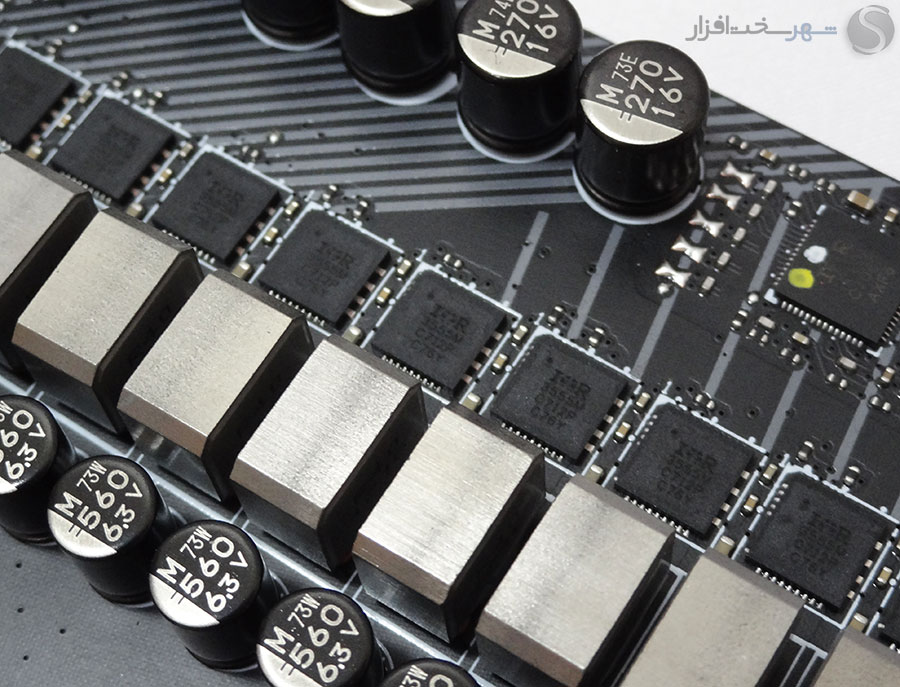

همان‌طور که اشاره شد ماسفت های به کار رفته در این مدار از نوع PowIRstage IR3555 ساخت کمپانی International Rectifier می‌باشند. این تراشه‌ها که در حال حاضر یکی از قدرتمندترین و در عین حال پربازده‌ترین نمونه‌های موجود محسوب می‌شوند از آخرین ویژگی‌های استاندارد Intel DrMOS V4.0 پشتیبانی می‌کنند هر 4 بخش مهم یک شریان کنترل کننده جریان پردازنده، یعنی Driver MOSFET، Control MOSFET، Synchronous MOSFET و دیود شاتکی محافظ را به‌صورت مجتمع درون خود جای داده‌اند. همچنین به گفته کمپانی سازنده هر یک از این تراشه‌ها قابلیت تحمل A60 جریان DC را نیز دارا می‌باشند و در حالت آرمانی بازدهی انرژی بیش از 90% دارند.

علاوه بر این پشتیبانی از پروتکشن های VCC under voltage lockout (UVLO)، Over temperature protection (OTP)، Cycle-by-cycle self-preservation over current protection (OCP)، Preliminary overvoltage protection  (Pre-OVP) و برخورداری از سخت افزار محلی لازم برای مانیتورینگ Real Time جریان خروجی و حرارت تراشه به همراه پشتیبانی از فرکانس PWM تا 1.0MHz از ویژگی‌های ممتاز این ماسفت ها محسوب می‌شود.

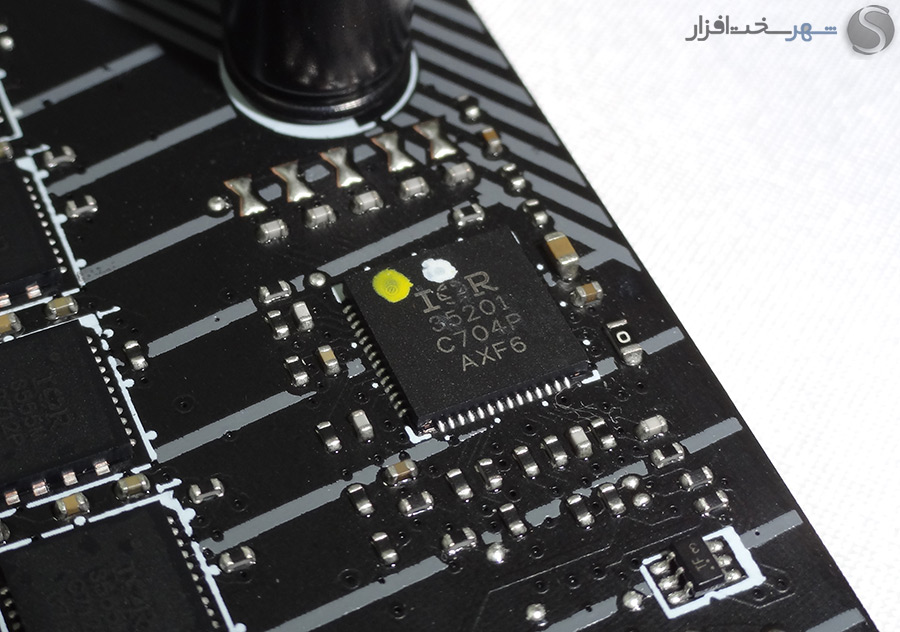

در تصویر بالا تراشه 8-Phase Dual Output Digital Multi-Phase Controller مدل IR35201 را ملاحظه می‌کنید که کنترل و مدیریت 10 شریان تغذیه کننده هسته پردازنده را بر عهده دارد. ناگفته نماند که PWM Controller به کار رفته در این بخش در حال حاضر یکی از مدرن‌ترین تراشه‌های این کلاس به شمار می‌رود. از قابلیت‌های کم نظیر این تراشه می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و پشتیبانی از فرکانس سوئیچینگ تا 2MHz اشاره کرد. همچنین به لطف تکنولوژی IR Efficiency Shaping قابلیت خاموش شدن سایر شریان‌ها و انتقال قدرت تنها توسط 1 و یا 2 شریان نیز در حالت کم باری برای این مجموعه فراهم شده است.

اما سؤال اینجاست که این تراشه دو کاناله 8-Phase چگونه این مدار 10+1 Phase را کنترل و مدیریت می‌کند؟

در این مادربرد تراشه IR35201 به صورت 5+1 Phase پیکربندی شده است (2 شریان کانال اول غیرفعال شده است) و از 5 ماسفت درایور از نوع Phase Doubler مدل IR3598 ساخت همین کمپانی International Rectifier جهت تأمین 5 شریان خروجی از کانال اول PWM Controller به 10 شریان استفاده شده است.



استفاده از تکنیک Phase Doubling در این مدار شاید در عمل و از نظر قدرت تفاوتی با یک مدار واقعی 10Phase نداشته باشد ولی از حیث بازدهی مصرف انرژی به‌خصوص در حالت Idle، مقداری باعث کاهش بازدهی مصرف انرژی می‌شود. چون تایمینگ و خاموش و روشن شدن هر یک از شریان‌ها (Phases) تنها توسط PWM Controller تعیین می‌شود و در این مدل حتی در وضعیت‌های بی‌باری کامل، باز هم 2 شریان از این 10 شریان در مدار باقی خواهند ماند. همچنین در این نوع پیکربندی فرکانس PWM نیز در عمل همانند نصف مقدار نامی عمل خواهد کرد.

هر یک از دو مجموعه DIMM های ماژول‌های حافظه نیز به مدار رگولاتور ولتاژ 2+1Phase Digital PWM مجهز شده‌اند. در این بین 2 شریان پارامتر DRAM Voltage و 1 شریان نیز DDR VPP Voltage را فراهم می‌کنند.البته در این بخش از ماسفت های NexFET مدل CSD87350Q5D ساخت کمپانی Texas Instruments استفاده شده است. این تراشه‌ها بر خلاف PowIRstage ها فاقد Driver MOSFET می‌باشند و از مهم‌ترین ویژگی‌های آن‌ها می‌توان به پشتیبانی از فرکانس سوئیچینگ تا 1.5MHz، حداکثر بازدهی مصرف انرژی بیش از %93.5 و توانایی تحمل بیش از 40A جریان DC به‌صورت پیوسته اشاره کرد.

در تصویر نمای شماتیک داخلی این تراشه را ملاحظه می‌کنید. مشخص است که از یک تراشه درایور جداگانه برای بایاس این ماسفت استفاده است.

همان‌طور که در نمودار بالا (بازدهی مصرف انرژی تراشه CSD87350Q5D در ولتاژ خروجی V1.3) ملاحظه می‌کنید بیشترین میزان بازدهی این NexFET در حدوداً جریان A12 به حداکثر مقدار خود رسیده (93.5%) و حتی در حداکثر جریان خروجی نیز به کمتر از %89.5 نزول نکرده است. این میزان بازده مصرف انرژی یک مزیت بسیار مهم محسوب می‌شود و در عمل باعث کارکرد خنک این تراشه شده و از سوی دیگر عمر بالای آن را تضمین می‌کند.

کنترل و مدیریت مدار رگولاتور ولتاژ هر یک از این دو مجموعه DIMM نیز توسط تراشه Dual Output Digital Multi-Phase Controller مدل pv4210 ساخت کمپانی Primarion که از زیرمجموعه های Infineon محسوب می‌شود صورت می‌گیرد. البته در این بخش این تراشه به صورت 2+1Phase فعال شده است.

پارامتر VCCIO نیز توسط یک مدار 1-Phase Digital PWM متشکل از تراشه‌های NexFET مدل CSD87350Q5D و PWM Controller مدل IR35204 فعال شده در حالت 1-Phase ساخته، پرداخته و مدیریت می‌شود.



نگاهی نزدیک‌تر (سیستم صوتی Audio Boost 4)

نگاهی نزدیک‌تر (سیستم صوتی Audio Boost 4)

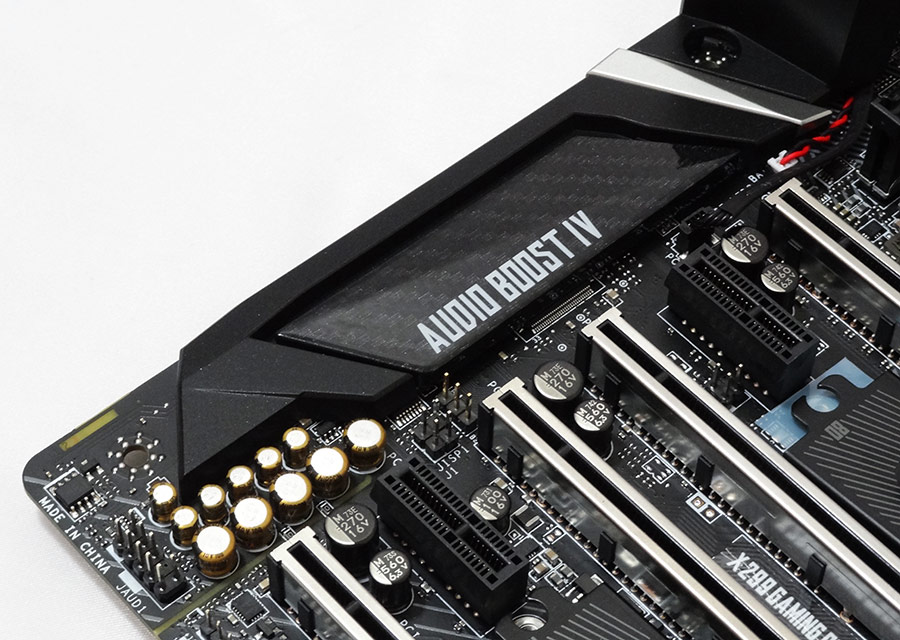

بدون شک یکی از محوری‌ترین و در عین حال مهم‌ترین امکانات مادربردهای گیمینگ رده بالا و گران قیمت حال حاضر سیستم صوتی باکیفیت، مدرن، قدرتمند و با وضوح و خلوص خروجی بالاست. Audio Boost که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی MSI محسوب می‌شود یکی از خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود. جدیدترین ویرایش این سیستم صوتی که عنوان Audio Boost 4 را با خود به یدک می‌کشد یکی دیگر از نقاط قوت این مادربرد محسوب می‌شود. این سیستم صوتی متشکل از 7 بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها و البته گیمرها آن را طلب می‌کنند! در این بخش قصد داریم به معرفی و کالبد شکافی این 7 بخش بپردازیم.

حذف صداهای مزاحم (DE-POP PROTECTION)
بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. MSI به کمک ماسفت های مخصوص با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است.

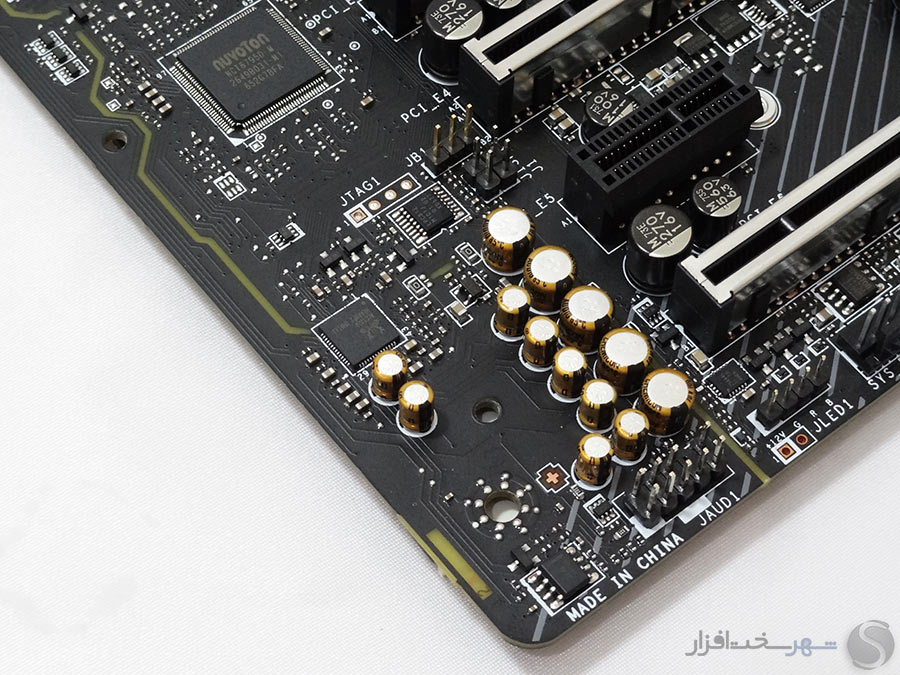

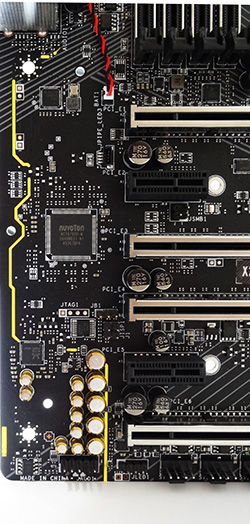

ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد
در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.

Audio Codec باکیفیت و مدرن

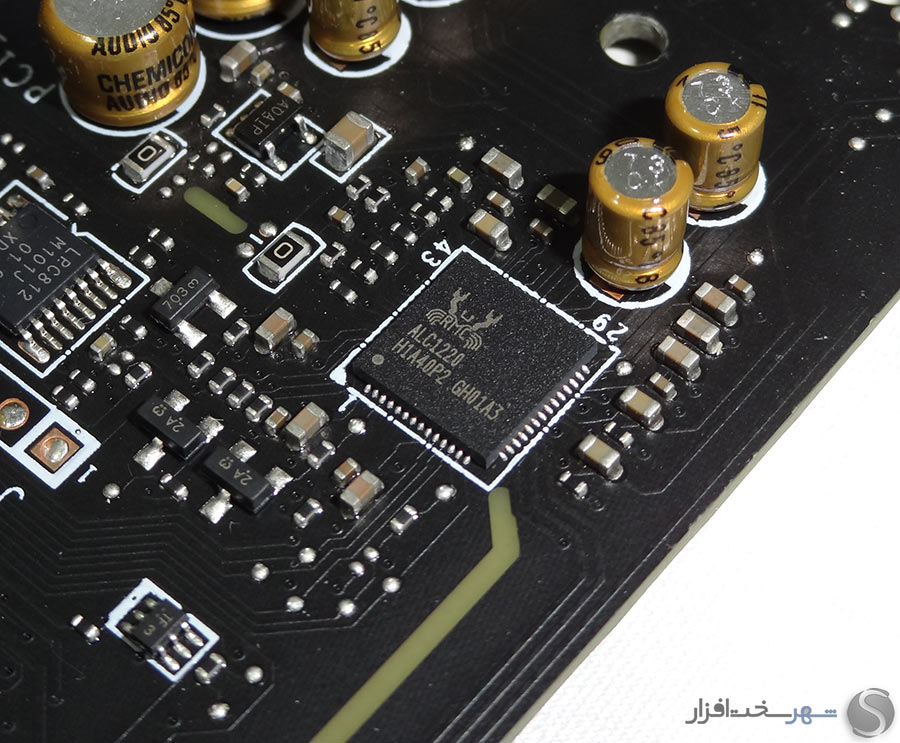

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین تراشه Codec 32-bit صوتی کمپانی Realtek (ALC1220) با SNR بیش از 120dB در بخش DAC و 110dB در بخش ADC خود است.

آمپلی‌فایر هدفون اختصاصی با امپدانس خروجی حداکثر 600 اهم

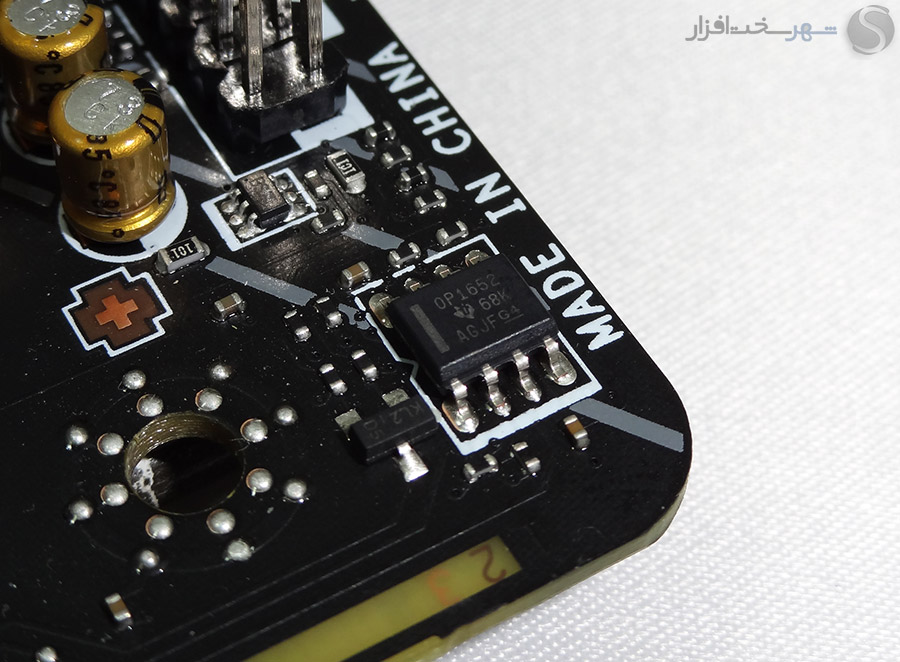

خروجی صدا کدک این مادربرد در بخش Front توسط تراشه OPAMP مدل QPA1652 که دارای امپدانس خروجی تا 600 اهم (تطبیق امپدانس به‌صورت خودکار) می‌باشد تقویت می‌شود. این سامانه در حال حاضر یکی از کارآمدترین‌ها جهت تطبیق امپدانس با هدفون‌های حرفه‌ای به شمار می‌رود.

خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon

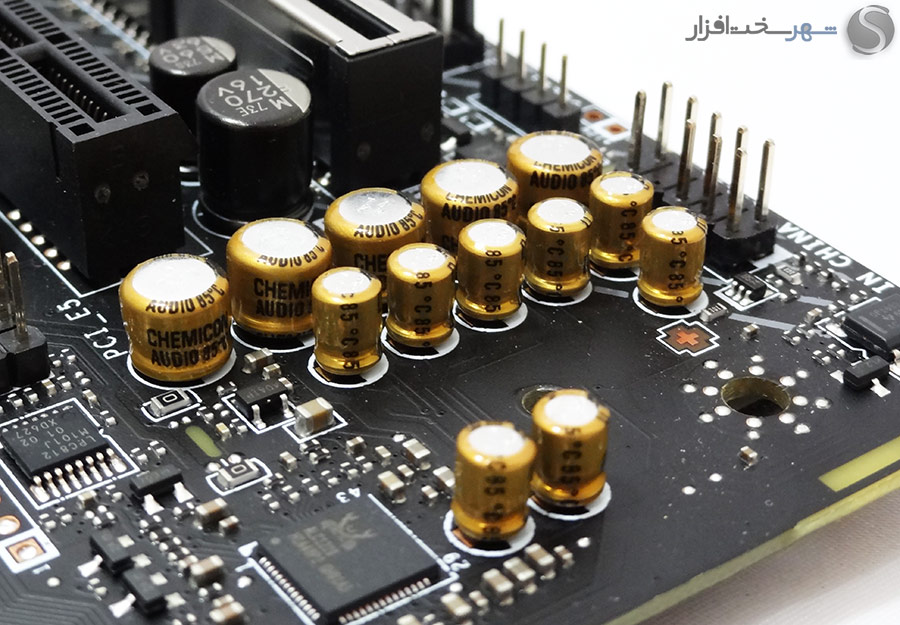

خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 13 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند

جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا
خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.

پردازش نرم‌افزاری به‌واسطه Nahimic Sound Technology 2+
تجربه ثابت کرده که همواره حتی بهترین و خاص‌ترین سیستم‌های صوتی نیز بدون کنترل و پردازش نرم افزاری سیگنال صوتی حرفی برای گفتن نخواهند داشت. در واقع سخت افزار و نرم افزار در این امر مکمل یکدیگر هستند و عملکرد متوازن و هماهنگ این دو، نقش مهمی در دل‌چسب‌تر بودن صدای خروجی بازی می‌کند.

کمپانی MSI نسل دوم نرم افزار Nahimic را با سیستم صوتی این مادربرد همراه کرده است که حقیقتاً بسیار بی‌نقص و پویا عمل می‌کند و با توجه به امکانات بسیار متعددی که همراه خود دارد تقریباً برای هر نوع سلیقه صوتی جنس صدای مختص به خود را در خروجی ارائه می‌دهد.

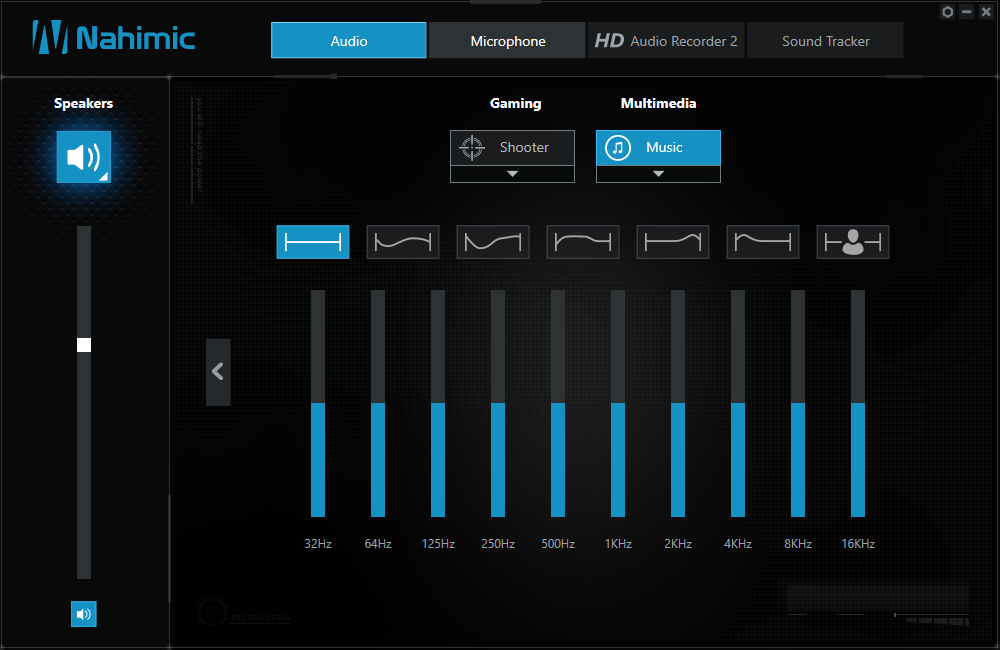

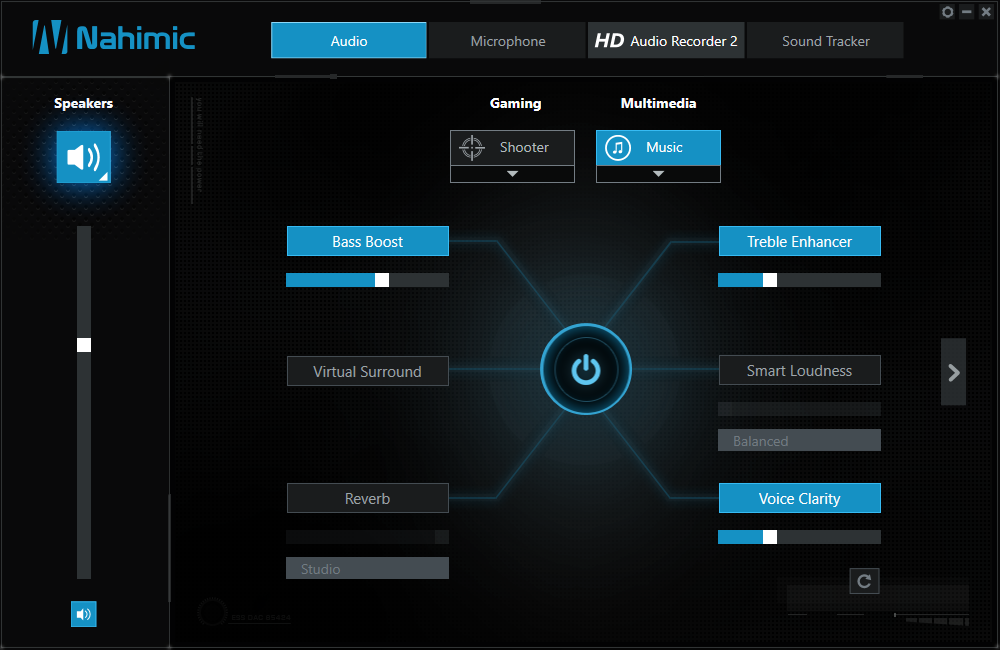

همان‌طور که ملاحظه می‌کنید رابط کاربری بسیار زیبای این نرم افزار در صفحه اصلی حاوی چندین پروفایل‌ها آماده برای کاربردهای چند رسانه‌ای و گیمینگ در ژانرهای مختلف می‌باشد. همچنین سامانه‌های افزایش غلظت فرکانس‌های بالا (Treble Enhancer)، افزایش غلظت فرکانس‌های پایین (Bass Boost)، کنترل هوشمند حجم صدا (Smart Loudness)، شبیه ساز صدای فراگیر (Virtual Surround)، Voice Clarity و افکت Reverb نیز در این بخش پیش بینی شده است.

علاوه بر این با استفاده از اکولایزر 10 باند گرافیکی در نظر گرفته شده امکان تنظیم سطوح مختلف صدا با دقت و پویایی عملکرد بسیار بالا فراهم شده است.

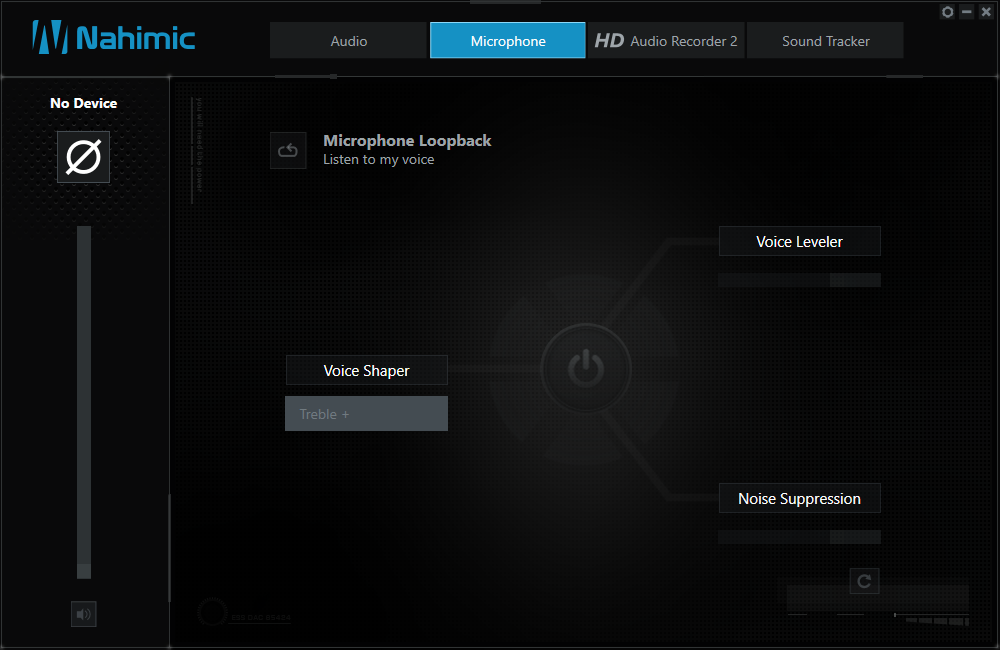

در بخش Microphone امکانات بسیار جالبی مانند Microphone Loopback، Voice Leveler، Voice Shaper و قابلیت حذف صداهای مزاحم اطراف در نظر گرفته شده است که در نوع خود کم نظیر محسوب می‌شود.

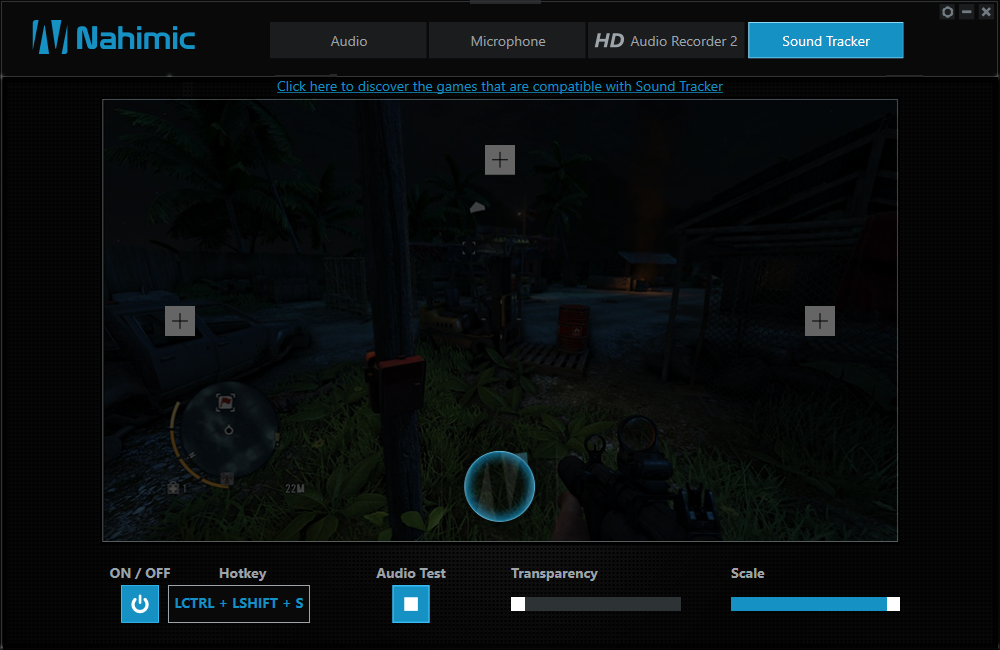

در قسمت Sound Tracker این قابلیت فراهم شده تا در بازی‌های رایانه‌ای با نمایش یک رادار در تصویر محل اختفاء دشمنان خود را در سریع‌ترین زمان ممکن پیدا کنید.

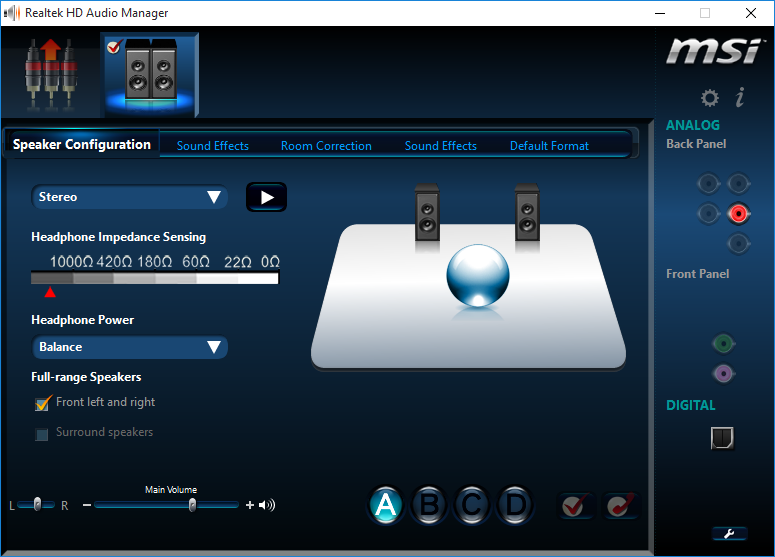

البته درایور اصلی Realtek نیز بر روی این مادربرد نصب می‌شود و قابلیت تنظیم ضریب تقویت آمپلی‌فایر خروجی صدا در 3 حالت مختلف و تنظیم امپدانس هدفون در آن گنجانده شده است.



نگاهی نزدیک‌تر (درگاه‌های گیمینگ بی سیم و سیمی شبکه)

نگاهی نزدیک‌تر (درگاه‌های گیمینگ بی سیم و سیمی شبکه)

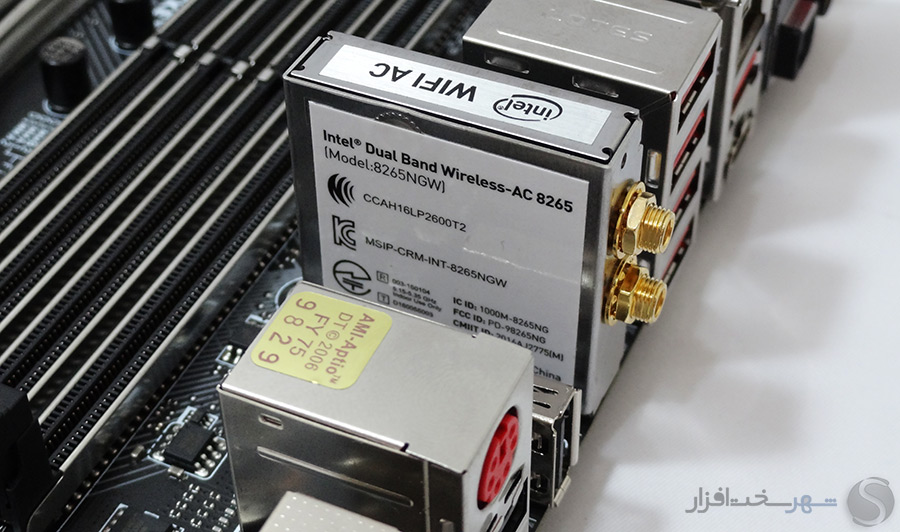

همانند اکثر مادربردهای گیمینگ رده بالا حال حاضر این مادربرد نیز مجهز به یک ماژول Wi-Fi مدل AC8265 ساخت کمپانی اینتل از نوع 802.11ac 2x2 dual-band  در فرکانس‌های 2.4/5GHz و با حداکثر سرعت انتقال اطلاعات 867Mbit/s شده است. این ماژول همچنین با پشتیبانی از قابلیت Multi-User MIMO (MU-MIMO) آماده است تا یک تجربه شیرین از حیث سرعت و کیفیت بالای پایداری سیگنال را به کاربران هدیه کند. ناگفته نماند که این ماژول یک کنترلر Bluetooth V4.2 را نیز با خود به همراه دارد.

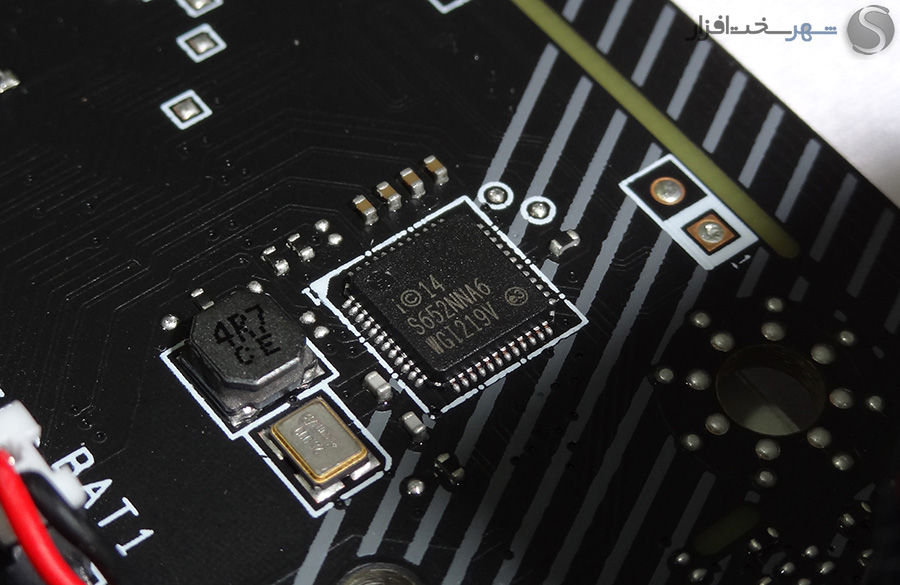

کنترلر Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

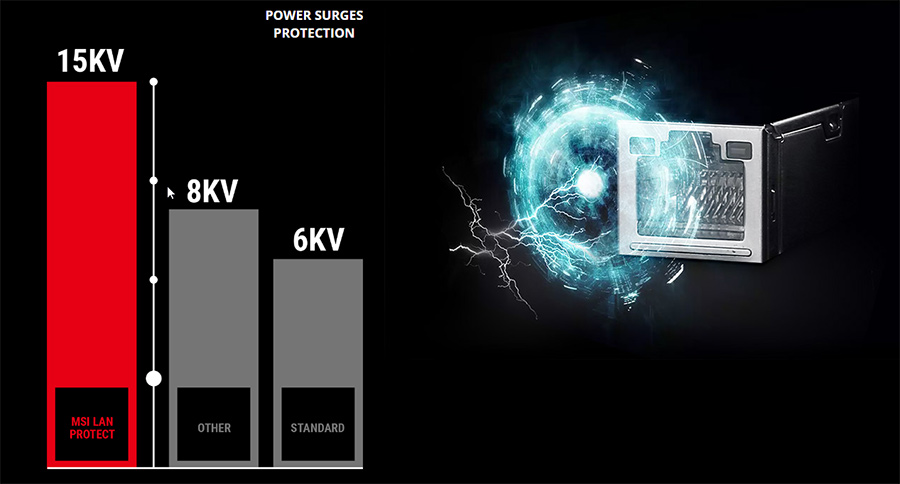

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌ها لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی MSI با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک و ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

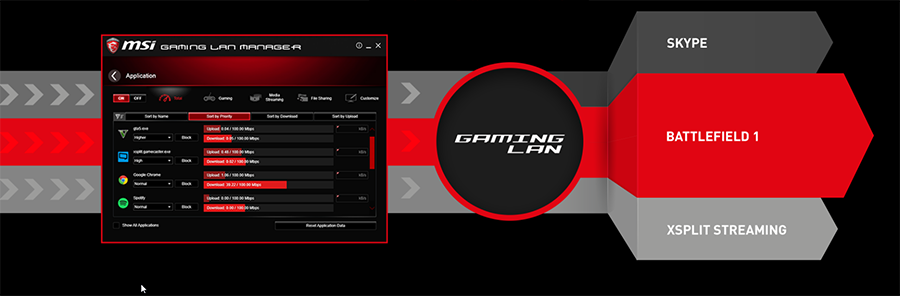

از دیگر قابلیت‌های کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار جدید و هوشمند MSI GAMING LAN MANAGER است. از جمله قابلیت‌های این نرم افزار می‌توان به اولویت بندی هوشمند و دستی Task های مختلف شبکه و مانیتورینگ هوشمند و برخط اشاره کرد.



نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

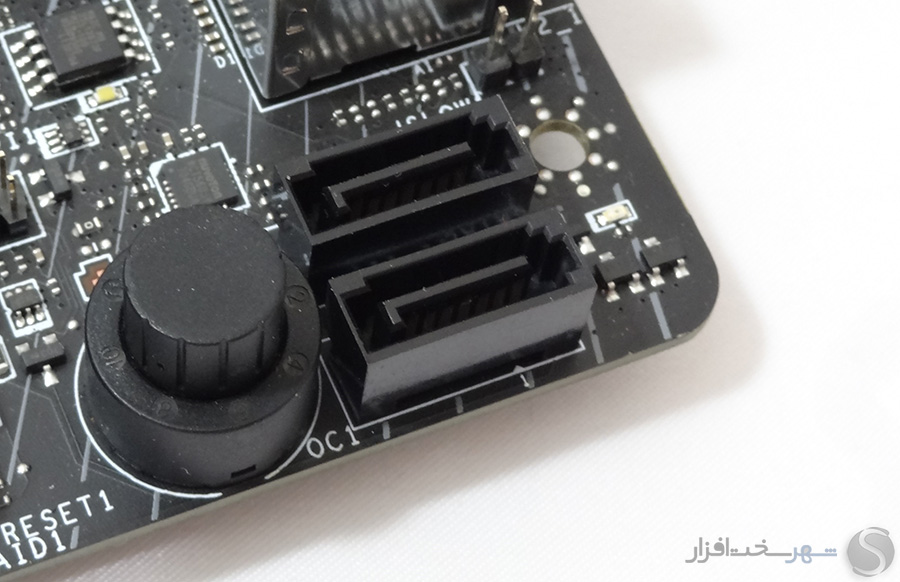

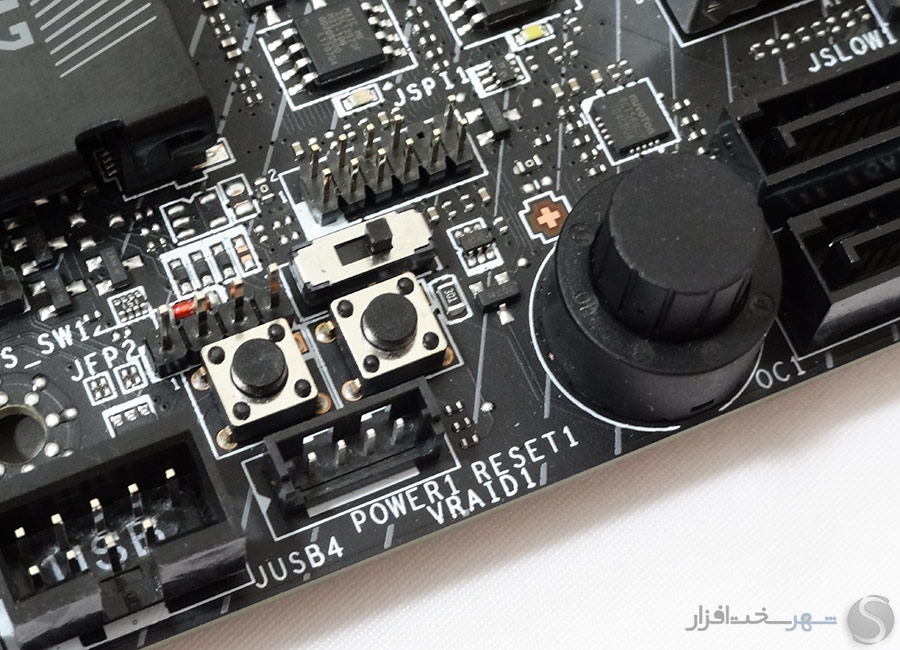

در بخش پایینی و سمت چپ PCB دو عدد DIP-Switch تحت عنوان‌های Power و Reset جهت خاموش و روشن کردن و ره اندازی مجدد سیستم تعبیه شده‌اند؛ اما در کنار این سوئیچ‌ها یک سلکتور 11 حالتِ دیجیتال تحت عنوان OC Switch نیز دیده می‌شود. این سلکتور که MSI آن را GAME BOOST نامیده است، 11 پروفایل از پیش تعیین شده برای اورکلاک CPU و RAM را در خود جای داده است. با هر مرحله چرخاندن این سلکتور پروفایل ذخیره شده بدون وقفه و نیاز به راه اندازی مجدد سیستم فراخوانی می‌شود. البته قابلیت شخصی سازی و تغییرات پروفایل‌های نام برده در Bios فراهم شده است.

بالای سوئیچ‌های نام برده یک سوئیچ دو حالتِ دیگر تحت عنوان Multi-BIOS Switch مشاهده می‌شود. MSI برای این مادربرد سامانه‌ای مشابه Dual Bios مادربردهای گیگابایت در نظر گرفته است که به کاربر این اجازه را می‌دهد تا در صورت آسیب دیدن یکی از تراشه‌های Bios با استفاده کلید نام برده تراشه Bios دوم را انتخاب کند.

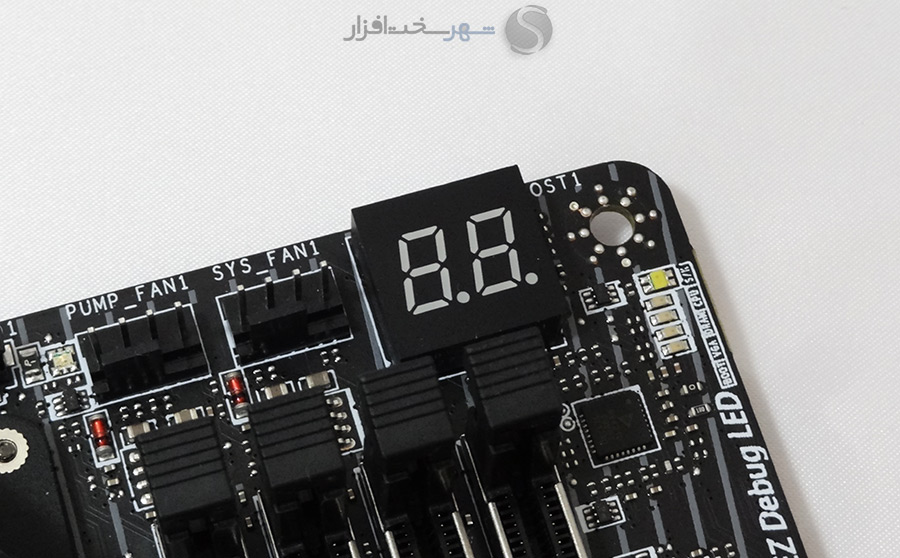

همچنین یک عدد سون سگمنت دو رقمی نیز در بخش بالا و سمت راست PCB تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سخت‌افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

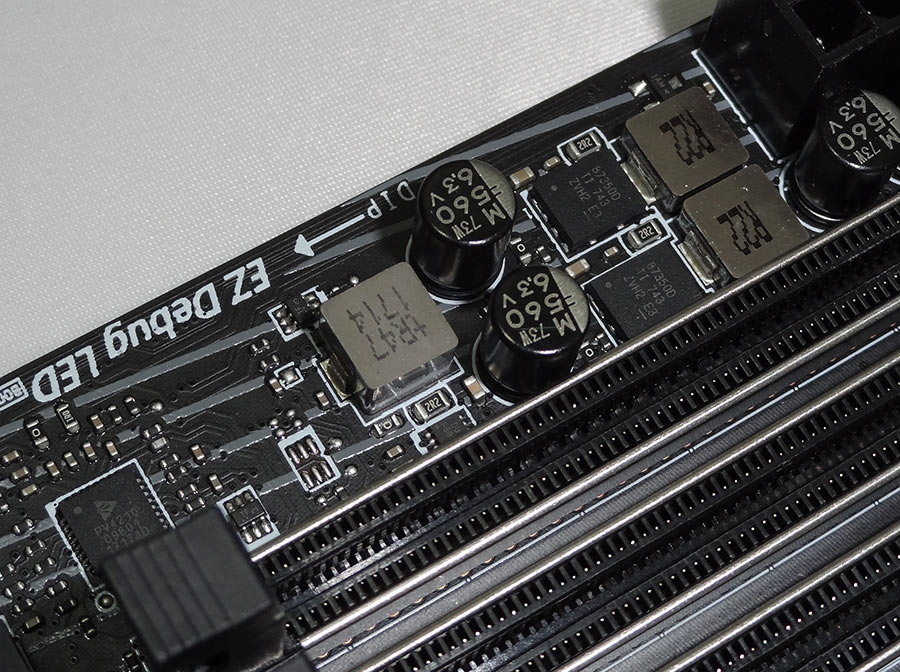

علاوه بر این در کنار این دیباگر، 4 عدد SMD LED تحت عنوان EZ Debug LED تعبیه شده‌اند. این LED ها در حین راه اندازی سیستم و هم‌زمان با طی شدن مراحل Post روشن می‌شوند. در صورتی که قطعاتی مانند CPU، DRAM، VGA و یا تجهیزات BOOT سیستم به هر علتی آسیب دیده باشند LED مورد نظر آن بخش روشن مانده و کاربر در کمترین زمان ممکن، قطعه معیوب را شناسایی می‌کند.

همان‌طور که اشاره شد این مادربرد مجهز به 3 پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و 1 پورت دیگر از نوع Type-A) در پنل پشتی مادربرد و یک کانکتور USB 3.1 Gen2 بر روی PCB است. این 2 پورت و کانکتور نام برده از 2 تراشه Universal Serial Bus 3.1 host controller مدل ASM3142 ساخت کمپانی asmedia منشعب شده‌اند. این تراشه‌ که به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel X299 ارتباط برقرار می‌کنند، نسبت به مدل مشابه نسل قبلی خود (ASM1142) با پهنای باند دو برابر بیشتر با چیپست PCH در ارتباط است. همین امر باعث شده تا در عمل پورت‌های USB 3.1 Gen2 این مادربرد با حداکثر سرعت نامی خود (10Gb/s) به تبادل اطلاعات بپردازند.

MSI نیز همانند سایر رقبا برای مادربردهای مبتنی بر چیپست Intel X299 یک Clock Generator مجزا در نظر گرفته است. این مولد پالس به اورکلاکرها اجازه می‌دهد تا به‌راحتی فرکانس BCLK را در رنجی به‌مراتب بیشتر از 5% حالت عادی (بین 90MHz تا 500MHz) بالا ببرند همچنین این امکان فراهم شده تا فرکانس‌های CPU PEG bus، chipset PCIe bus و DMI bus را به صورت خطی و در محدوده 100MHz تا حداکثر 200MHz افزایش دهند.

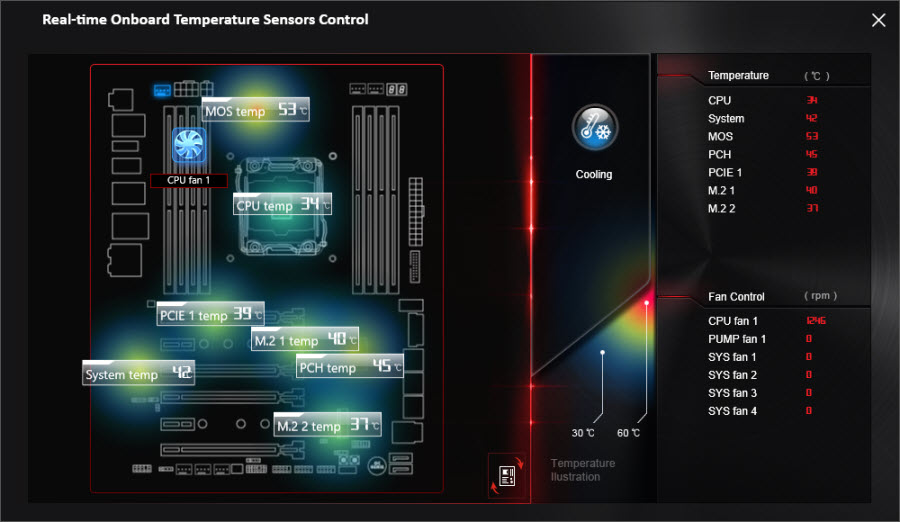

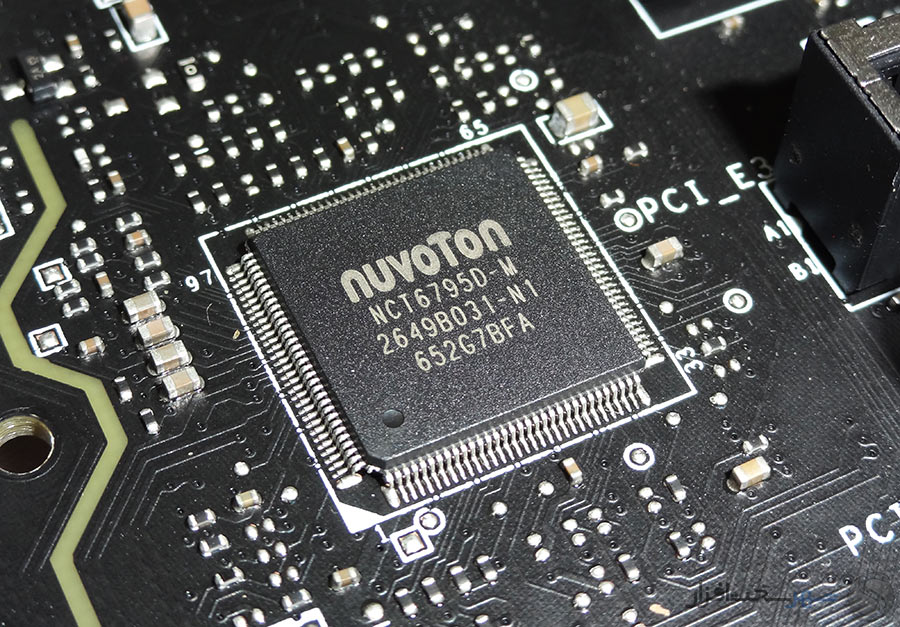

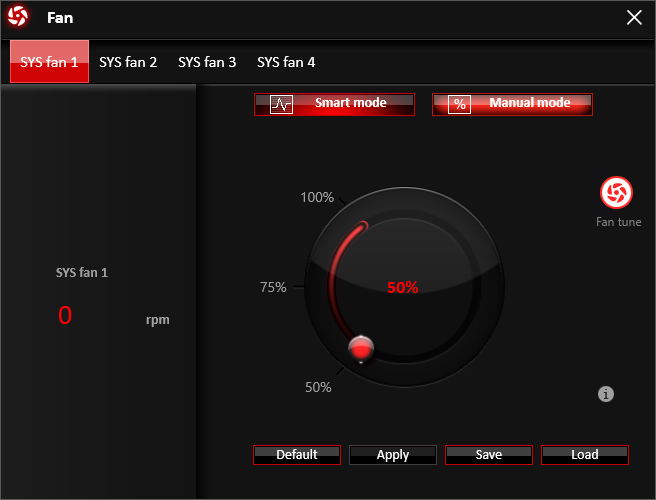

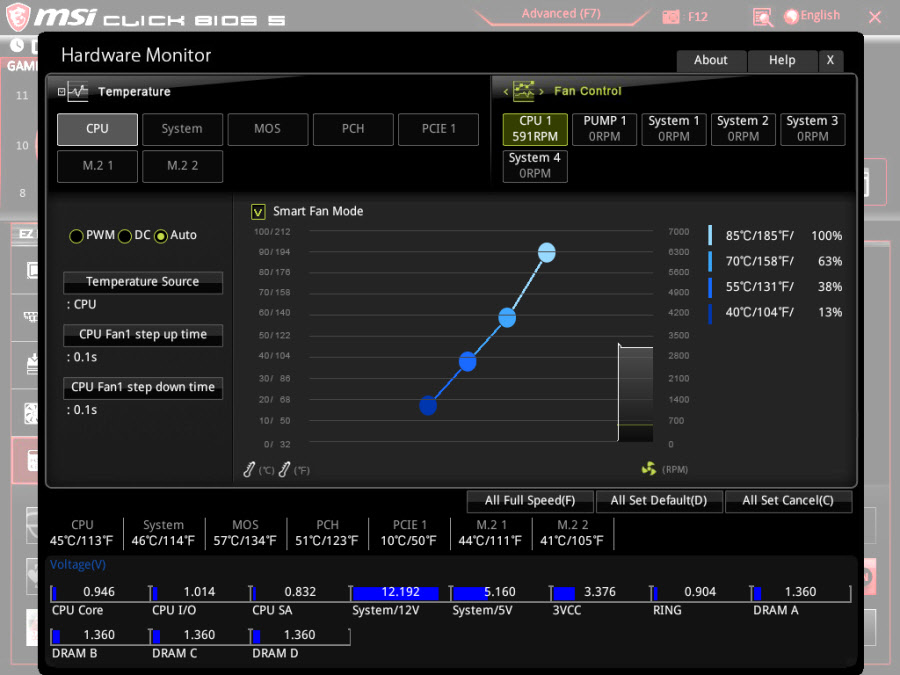

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها نیز در این مادربرد توسط تراشه nuvoTon NCT6795D صورت می‌گیرد.

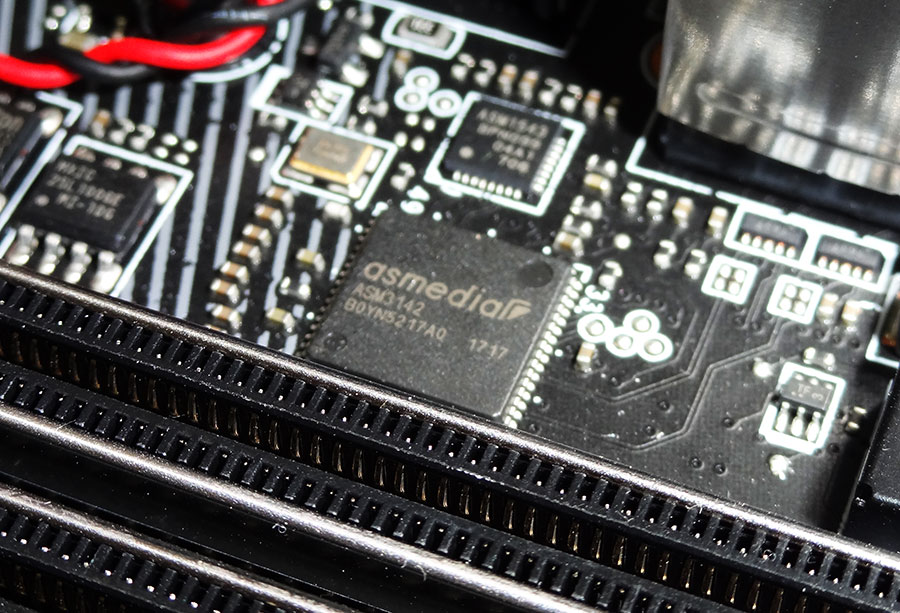

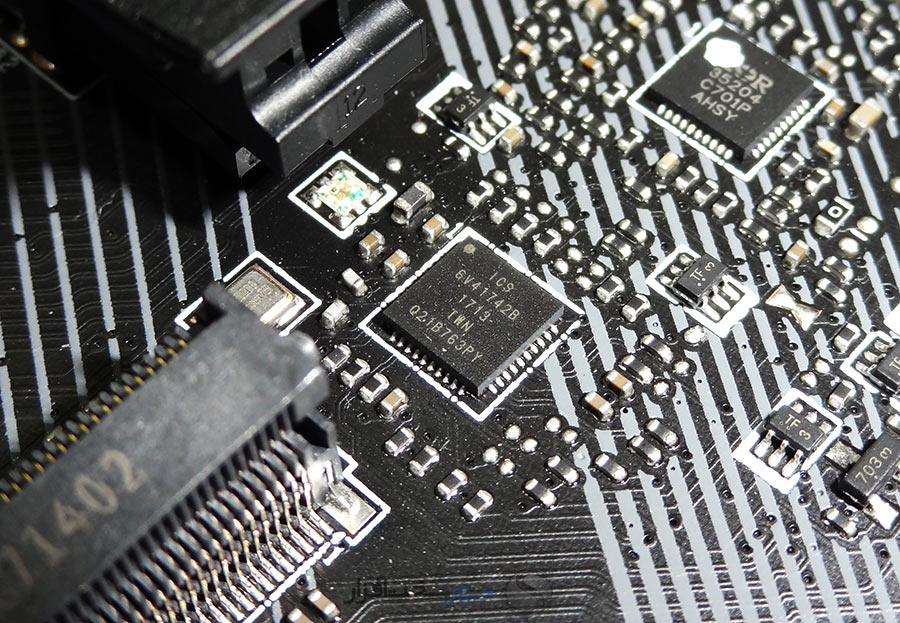

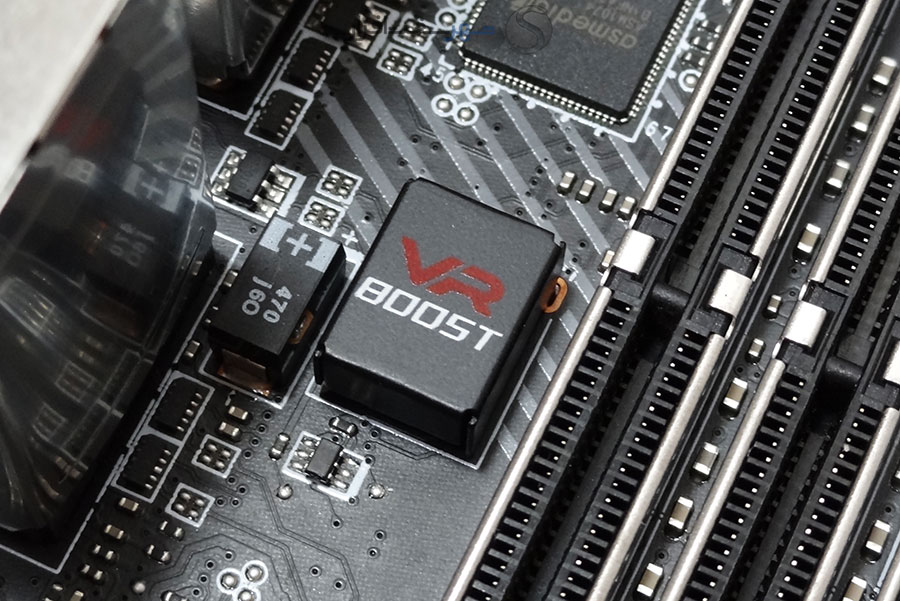

کمپانی MSI در اقدامی بی‌نظیر با تعبیه تراشه USB 3.0 Repeater سیگنال DATA تمامی پورت‌های USB 3.0 در نظر گرفته شده برای این مادربرد را تقویت کرده است. این امر در عمل باعث کاهش افت سیگنال در اثر اتصال کابل‌های طویل و افزایش پایداری عملکرد پورت‌های USB 3.0 در این مادربرد می‌شود. البته این قابلیت تحت برند تجاری VR BOOST معرفی شده است. هد ست‌های واقعیت مجازی از جمله دستگاه‌هایی هستند که از این قابلیت منفعت می‌برند.‌ ‌

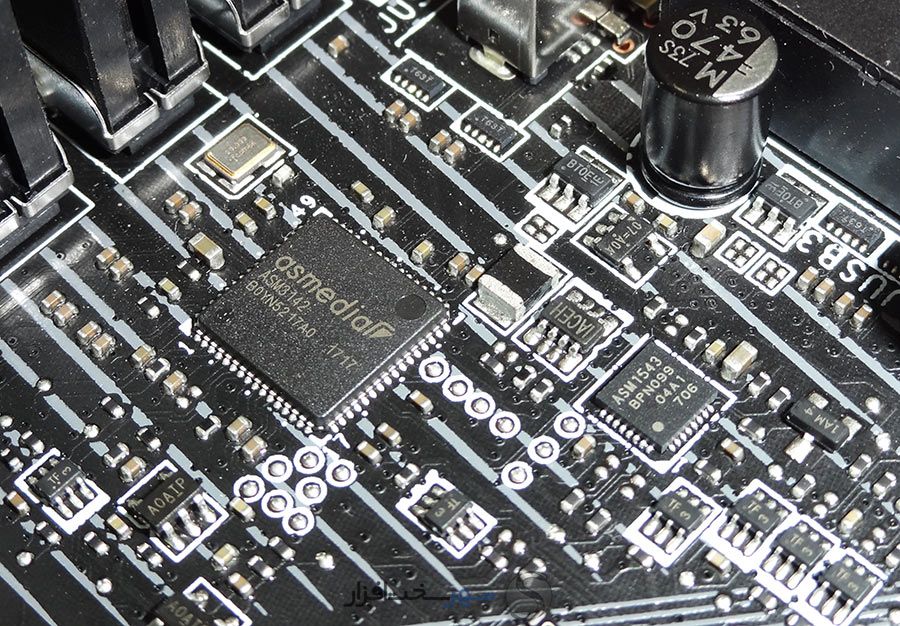

همان طور که اشاره شد 3 پورت از 4 پورت USB 3.1 Gen1 تعبیه شده در پنل پشتی این مادربرد از تراشه USB 3.0 HUB مدل ASM1074 ساخت کمپانی asmedia منشعب می‌شوند.

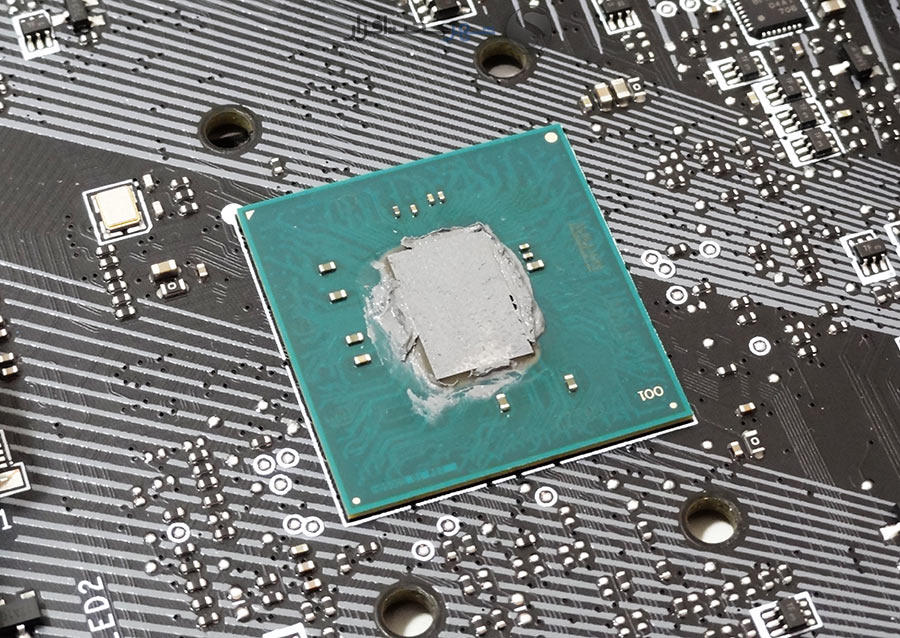

در تصویر بالا نیز قلب این مادربرد یعنی Intel X299 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82X299 نیز شناخته می‌شود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.



متد و سیستم تست

متد و سیستم تست
تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

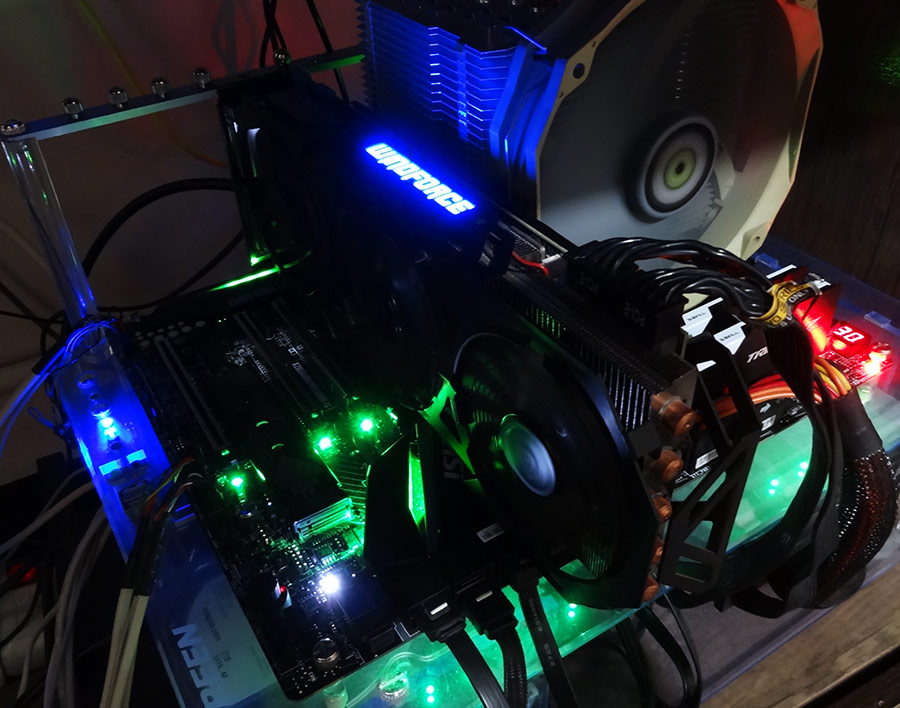

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

Intel Core i9 7900X @ 3.3GHz – 4.5 GHz	CPU
MSI X299 GAMING PRO CARBON AC (Bios 7A95v12)	Mainboard
G.SKILL TRIDENTZ 32GB (4x8GB Quad Channel ) DDR4 3200 MHz – CL14	RAM
Silicon Power Velox V80 - 240 GB SATA III	SSD
Seagate Barracuda ST1000DM003 1TB 7200 RPM 64MB Cache SATA III	HDD
GIGABYTE GEFORCE GTX 980 G1 GAMING 4GB GDDR5	VGA
GREEN GP850B – OC+ 80Plus Platinum	PSU
GREEN – Thermalright HR-02 Macho	CPU Cooler
GREEN – OC Station	Case
Windows 10 Pro 64-bit	OS
Motherboard DVD Drivers NVIDIA Graphics Driver 355.98 WHQL	Drivers

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

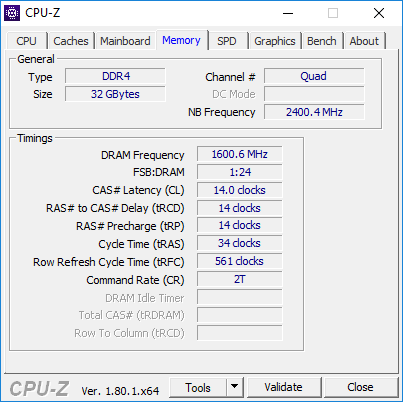

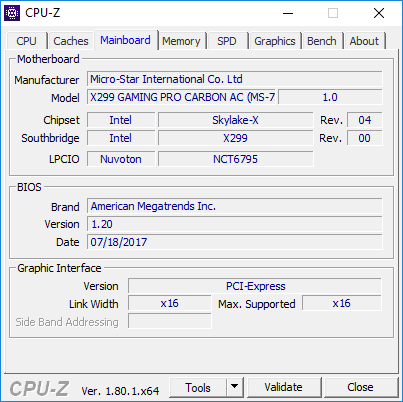

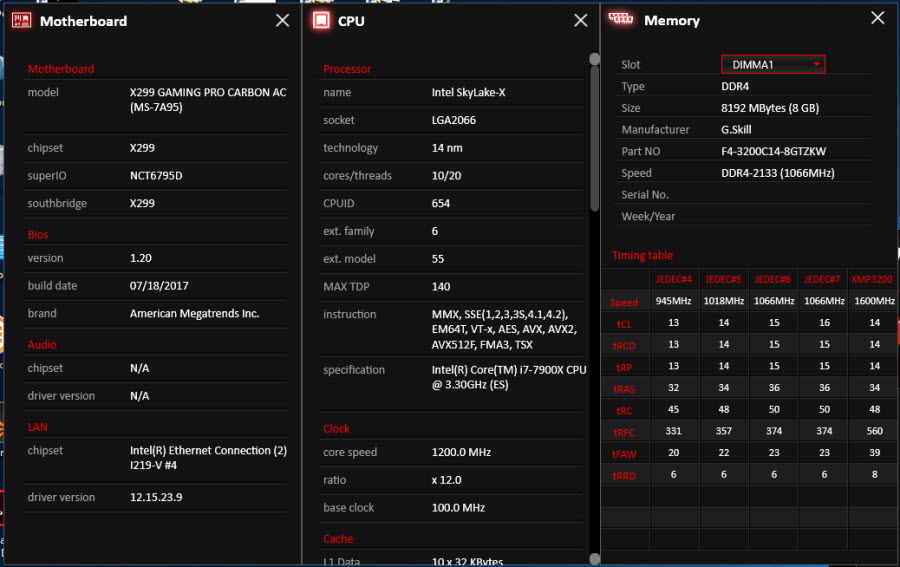

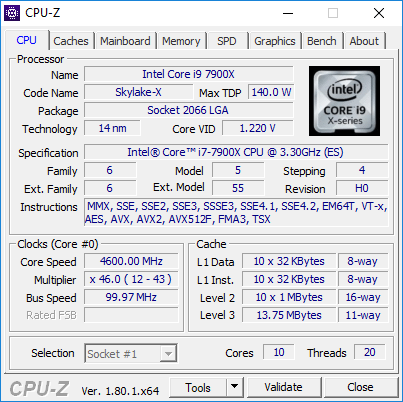

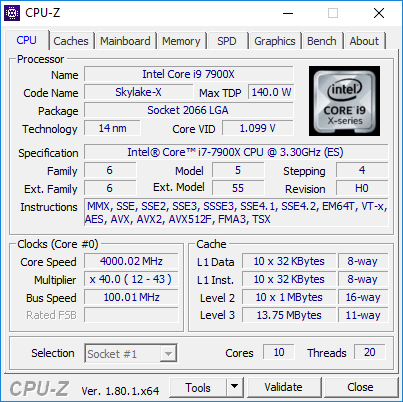

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

• 3DMARK 2013 v1.5.915
• 3DMARK 11 v1.0.132
• PCMARK 7 1.4.0
• PCMARK 8 v2.5.419
• AIDA64 Extreme Edition 5.92.4300
• CrystalDiskMark 5.0.2
• CINEBENCH R15
• Dolphin Benchmark 4.0.2
• POV-Ray 3.7
• CPU-Z 1.79.1
• OCCT 4.5.0
• FurMark 1.17.0.0
• SiSoftware Sandra Professional Business 2016.01.22.10
• MediaEspresso Media Convertor Deluxe 7.5.8022.61105
• Super PI 1.9 WP
• wPRIME 2.10
• 7-Zip 15.14
• WinRAR 5.30
• Bioshock Infinite
• Sniper Elite III
• Batman: Arkham Origins
• GTA V
• Monster Hunter Benchmark
• Resident Evil 6
• HWMonitor 1.31
• Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.



MSI CLICK BIOS 5

MSI CLICK BIOS 5

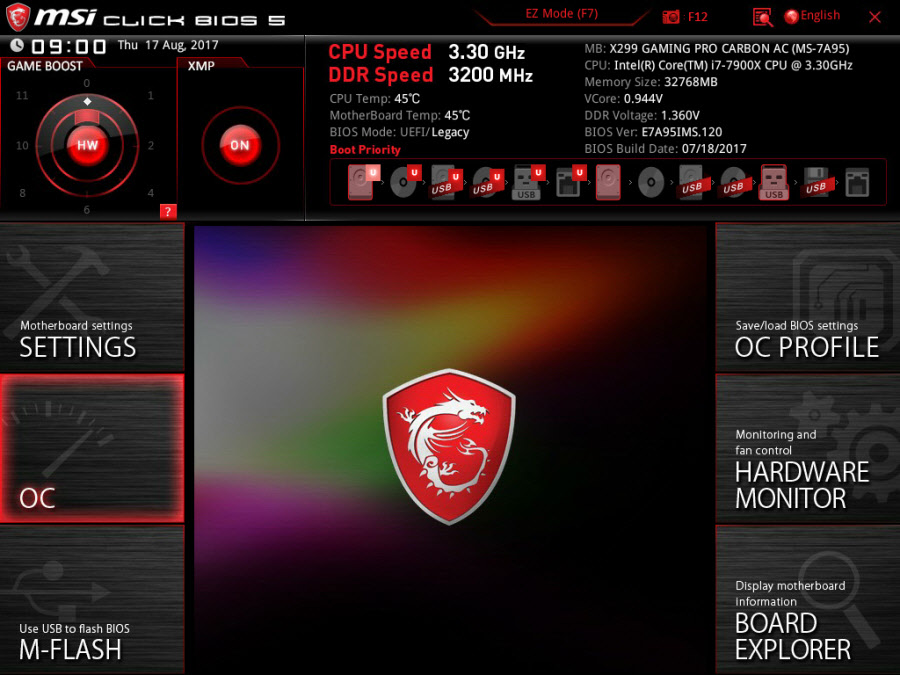

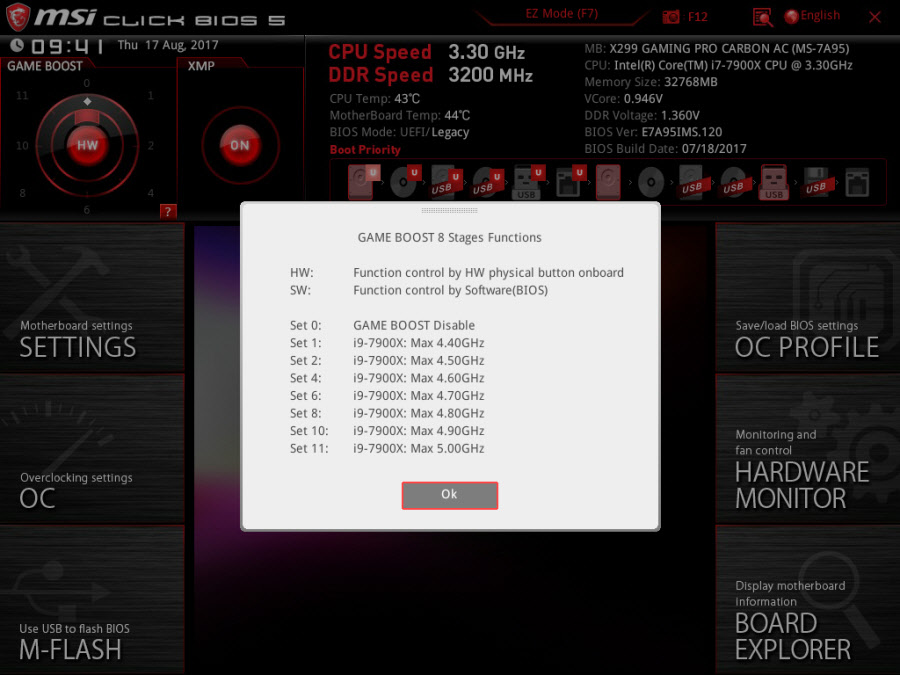

کمپانی MSI هم‌زمان با عرضه مادربردهای سری 200 از نسل پنجم رابط گرافیکی CLICK BIOS رونمایی کرد. این رابط کاربری به‌صورت کلی و ساختار پایه همان ویژگی‌های نسل اولیه این رابط را به ارث برده است ولی به‌مراتب کامل‌تر، روان‌تر و البته زیباتر از قبل شده است.

همان‌طور که ملاحظه می‌کنید در حالت Advanced Mode که به رابط کاربری پیش فرض این Bios است در بخش بالایی، مشخصات کامل سیستم به همراه فرکانس‌ها، ولتاژها و حرارت مهم‌ترین بخش‌های این پلتفرم به‌صورت Real Time مانیتور می‌شود. همچنین قابلیت اورکلاک ماژول‌های RAM به‌واسطه قابلیت XMP و اورکلاک خودکار سیستم به‌واسطه قابلیت GAME MODE تنها با کلیک بر روی آیکون‌های مورد نظر فراهم شده است. علاوه بر این تنها با چند Drag & Drop ساده می‌توانید اولویت Boot تجهیزات ذخیره سازی را تغییر دهید.

سایر تنظیمات پیشرفته نیز در 6 بخش مجزا طبقه بندی شده‌اند که در بخش SETTINGS قابلیت تنظیم پارامترهای مختلف دستگاه‌های جانبی و بوت، در بخش OC پارامترهای ولتاژی، فرکانسی جهت اورکلاک پلتفرم، در بخش M-FLASH امکان به‌روزرسانی و تهیه فایل پشتیبان از BIOS، در بخش OC PROFILE امکان ذخیره و بازیابی پروفایل‌های مختلف اورکلاک، در بخش HARDWARE MONITOR امکان مشاهده پارامترهای مختلف ولتاژی، حرارتی و فرکانسی به همراه تنظیم و مانیتورینگ سرعت چرخش فن‌ها و در بخش BOARD EXPLORER نیز امکان رصد و چک کردن صحت و سلامت قطعات متصل شده به مادربرد فراهم شده است.

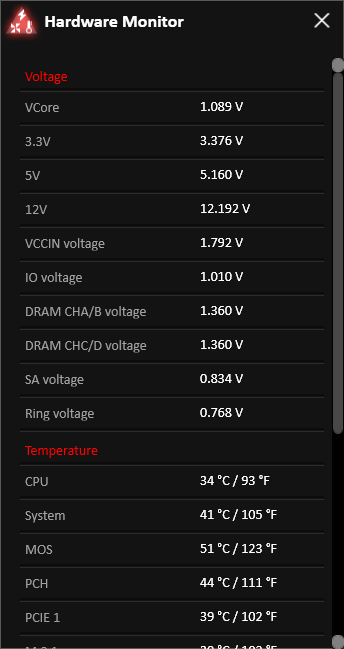

در تصویر بالا امکانات و قابلیت‌های بخش HARDWARE MONITOR را ملاحظه می‌کنید.

اما همان طور که در بخش نگاهی نزدیک‌تر به آن اشاره شد در این مادربرد یک سلکتور دیجیتال 11 حالتِ تحت عنوان GAME BOOST تعبیه شده که دارای 11 پروفایل آماده جهت اورکلاک پردازنده می‌باشد. در تصویر بالا مشخصات هر پروفایل را مشاهده می‌کنید.

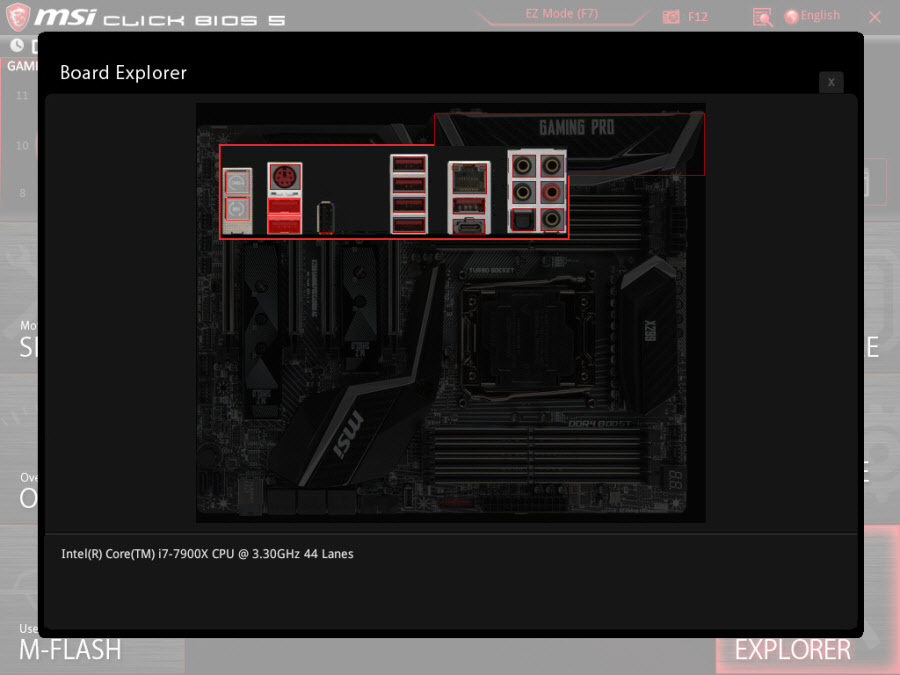

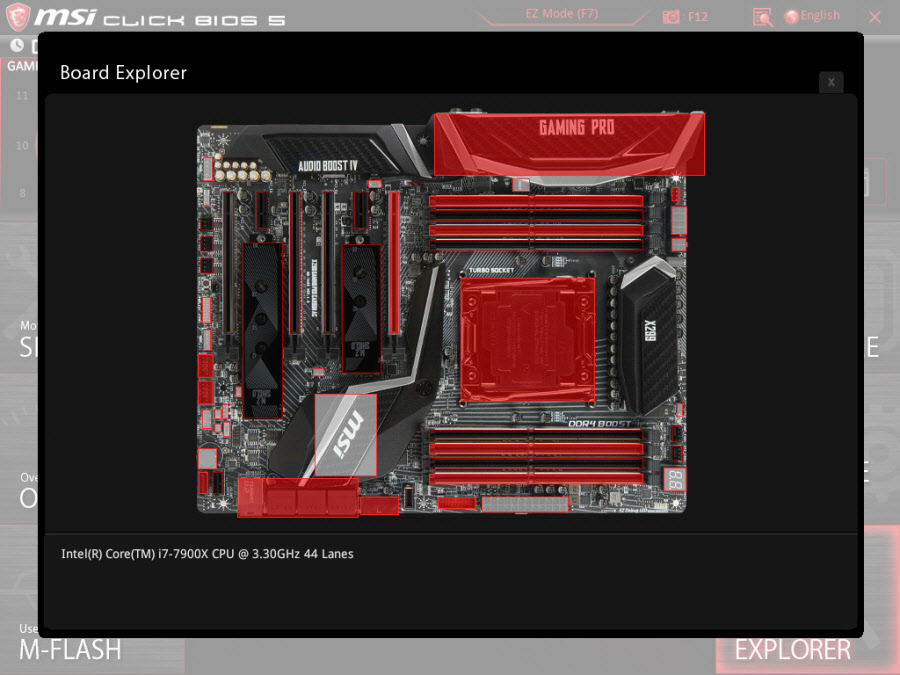

در تصاویر بالا نیز عملکرد بخش BOARD EXPLORER به نمایش گذاشته شده است.

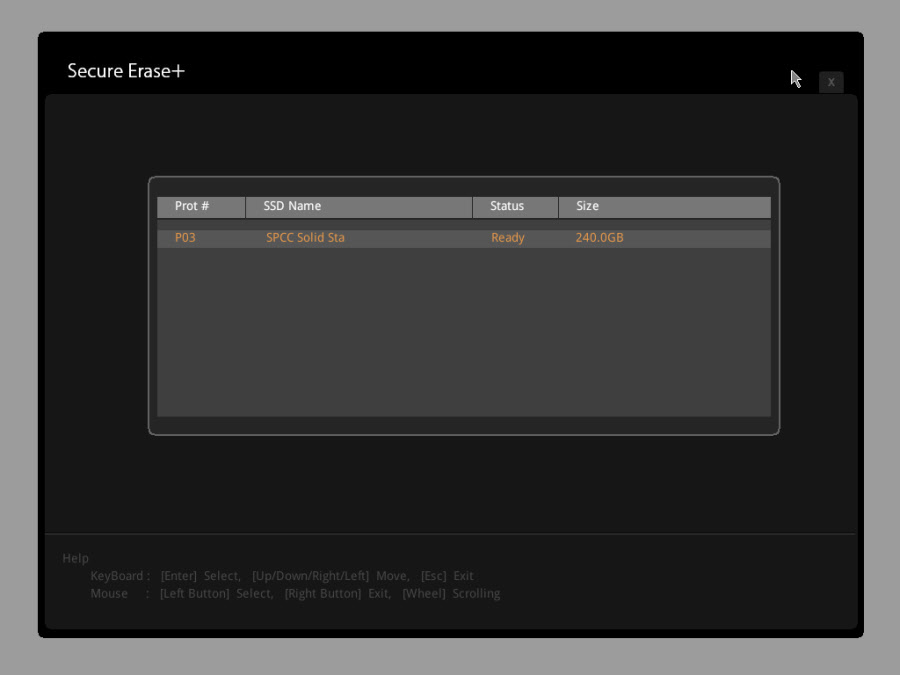

Secure Erase+ این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

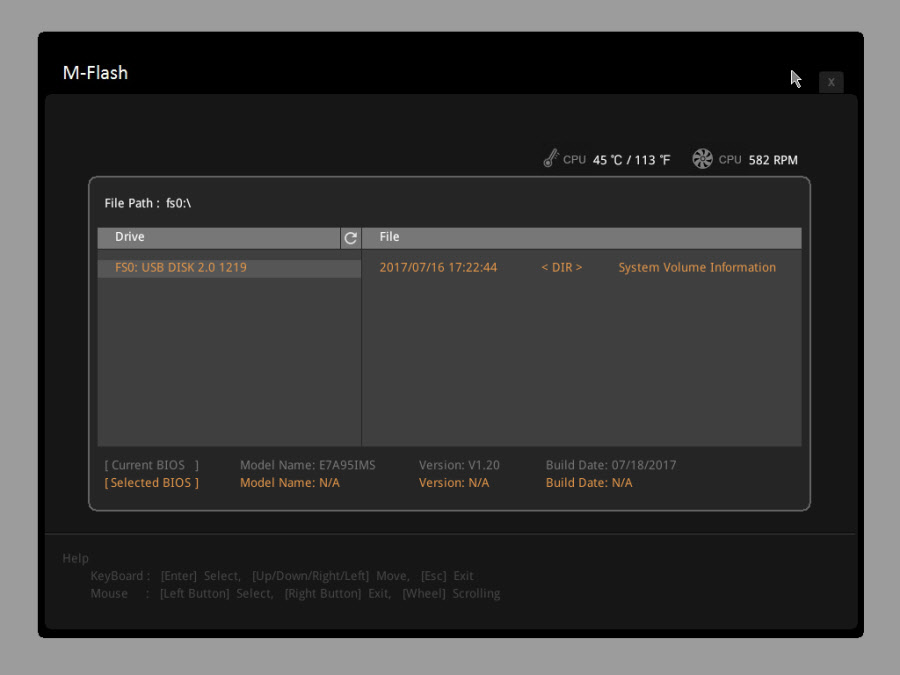

در بخش M-FLASH همان‌طور که اشاره شد با اتصال یک USB FLASH DISK حاوی فایل به‌روزرسانی BIOS البته با فرمت FAT32 می‌توانید به‌راحتی و در کمتر از 1 دقیقه Bios این مادربرد را به‌روزرسانی کنید.

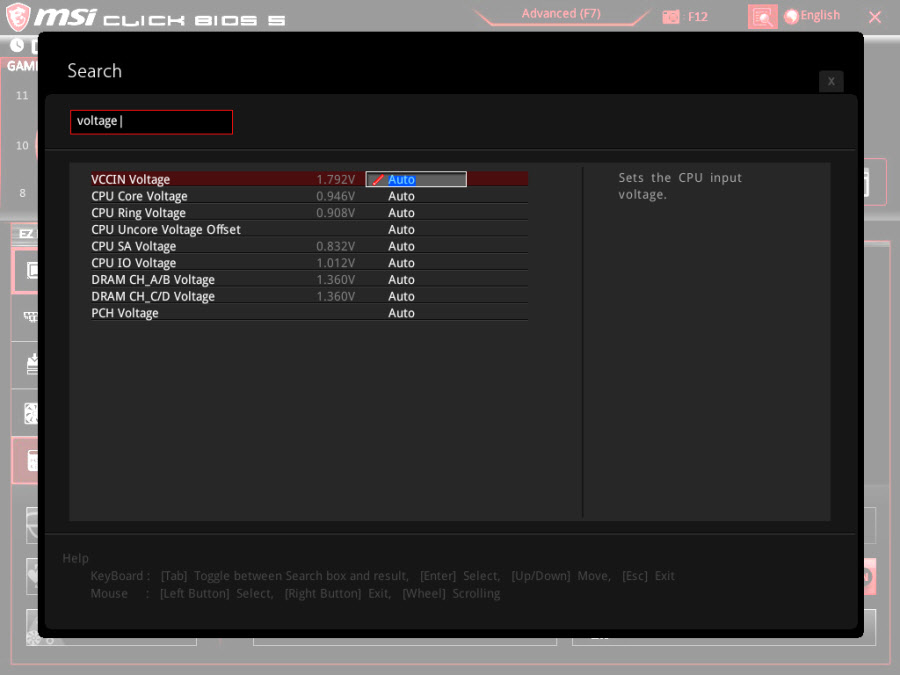

یکی دیگر از ویژگی‌های بسیار کاربردی این رابط کاربری قابلیت Search آن است. کافی است تنها بخشی از پارامتر مورد نظر خود را در بخش مربوطه تایپ کنید تا بلافاصله گزینه مورد نظر را مشاهده کنید.

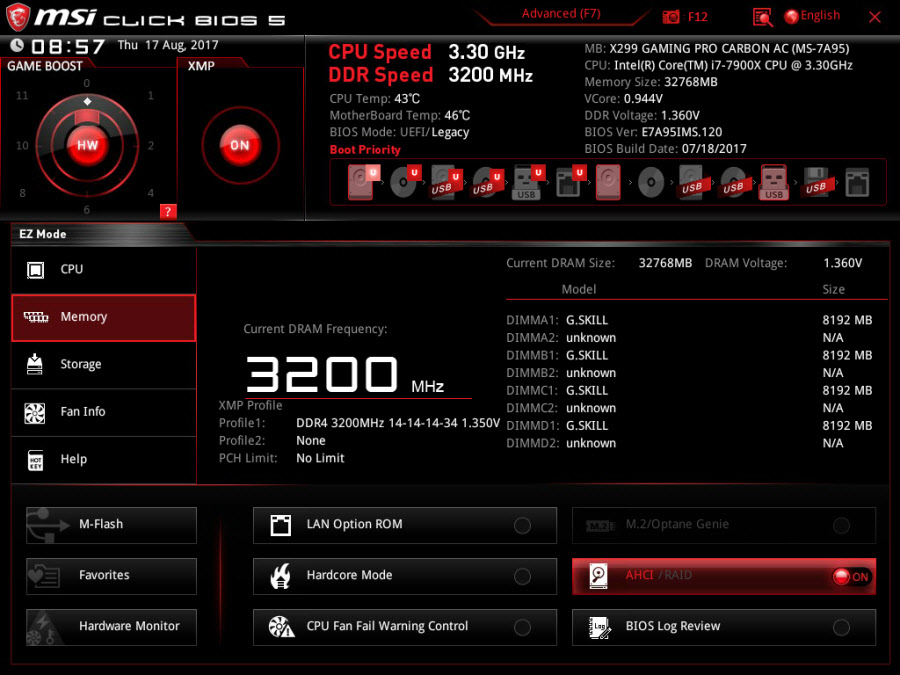

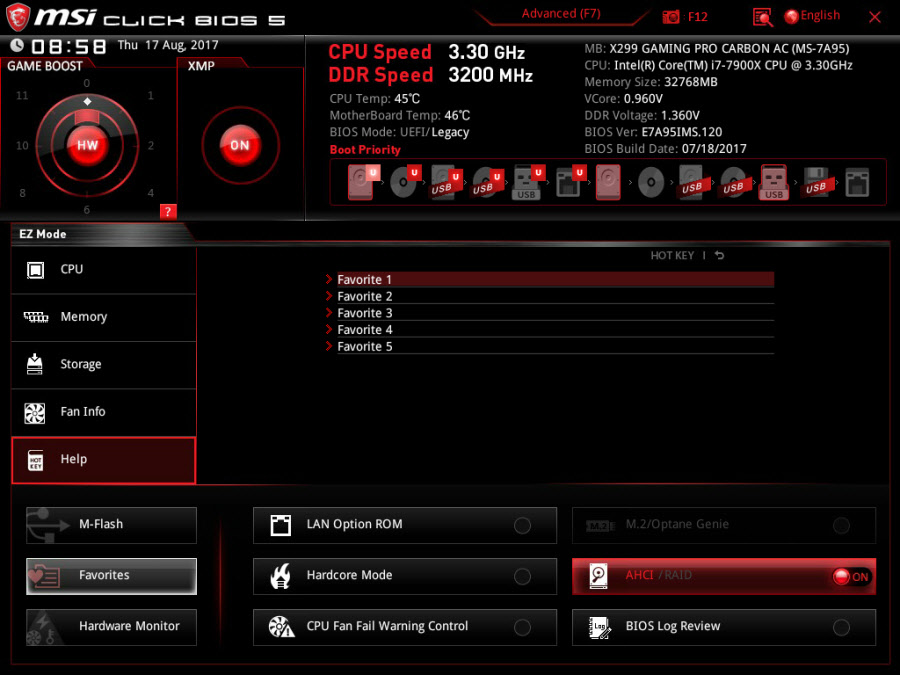

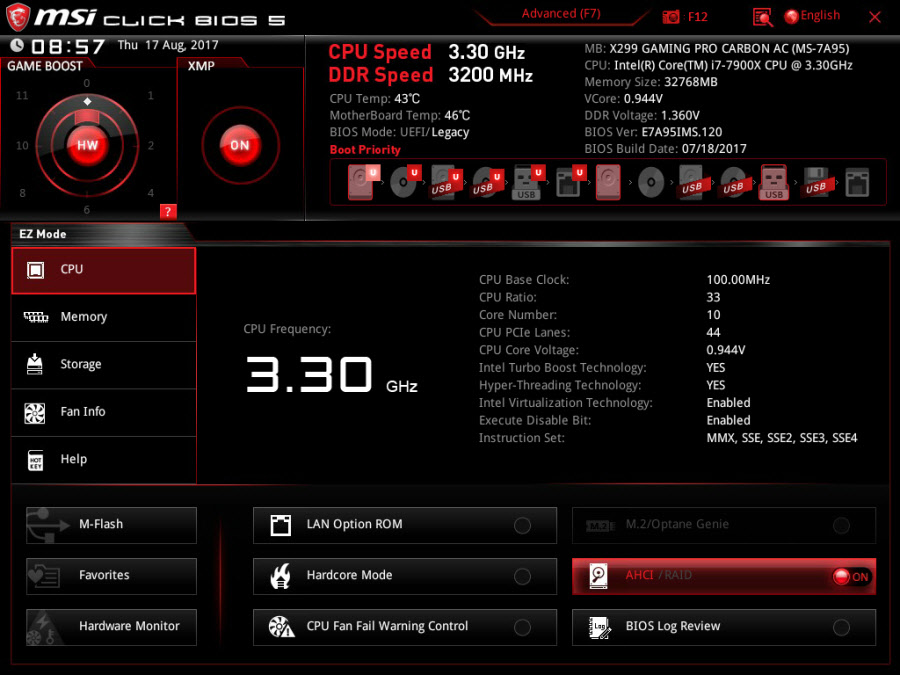

با فشردن کلید F7 بلافاصله وارد محیط دوم این Bios تحت عنوان EZ MODE خواهید شد. در این بخش که برای کاربران غیرحرفه‌ای و مبتدی در نظر گرفته شده است بخش بالایی همانند محیط ADVANCED MODE طراحی شده ولی سایر امکانات به‌صورت محدود در 8 بخش مختلف گنجانده شده است و تنها پارامترهای اولیه و ابتدایی پلتفرم قابل تنظیم هستند.

برای مثال در بخش Memory مشخصات فنی تایمینگ ها و فرکانس‌های ماژول‌های نصب شده بر روی مادربرد به نمایش گذاشته شده است.

یکی دیگر از قابلیت‌های جدید این Bios بخش Favorites است. در این بخش این امکان فراهم شده تا کاربر پارامترهایی که بیش از سایرین با آن‌ها سر و کار دارد را در 5 بخش مجزا فراخوانی و در سریع‌ترین زمان ممکن به آن‌ها دسترسی داشته باشد.

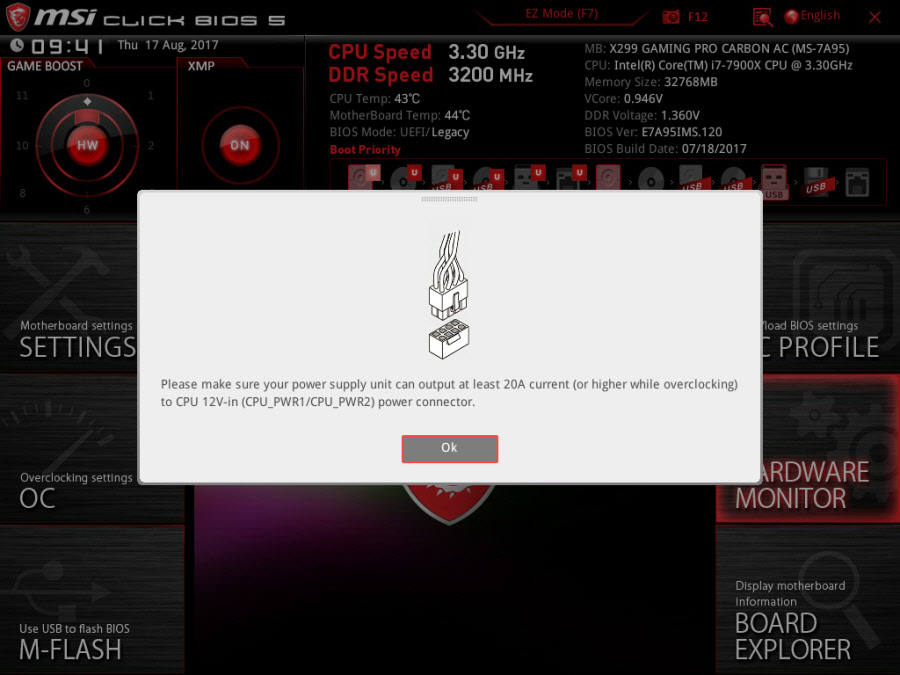

اما یکی از نکات جالبی که در حین اورکلاک این مادربرد به آن برخوردیم اخطاری است که در تصویر بالا مشاهده می‌کنید. این رابط کاربری به دلیل توان مصرفی بسیار بالای پردازنده‌های این پلتفرم در حین اورکلاک کاربر را مطلع می‌سازد که منبع تغذیه سیستم باید توانایی ارائه حداقل 20A جریان در کانکتورهای 8Pin E-ATX و 4Pin ATX خود را داشته باشد.

اما به‌عنوان جمع بندی در این بخش، از نظر ما وقت آن رسیده که MSI در بخش UEFI BIOS مادربردهای رده بالای خود یک بازنگری اساسی بکند. رابط کاربری این مادربرد از نظر زیبایی، امکانات و دقت پارامترها در حد و اندازه‌های مادربردهای این رنج قیمت و رقبای خود در برندهای دیگر ظاهر شده است ولی برخی کاستی‌ها نیز در آن مشاهده می‌شود که نمی‌توان به‌راحتی از کنار آن‌ها گذشت. برای مثال پیمایش و سرعت تغییر پارامترها کند و در بخش موارد آزار دهنده است، همچنین اجرای برخی بخش‌های این رابط مانند M-FLASH و Secure Erase+ به راه اندازی مجدد سیستم نیازمند است. همچنین قابلیت تغییر عملکرد سامانه نورپردازی این مادربرد در این محیط وجود ندارد و کماکان M-FLASH با محدودیت‌های فراوان کار می‌کند.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

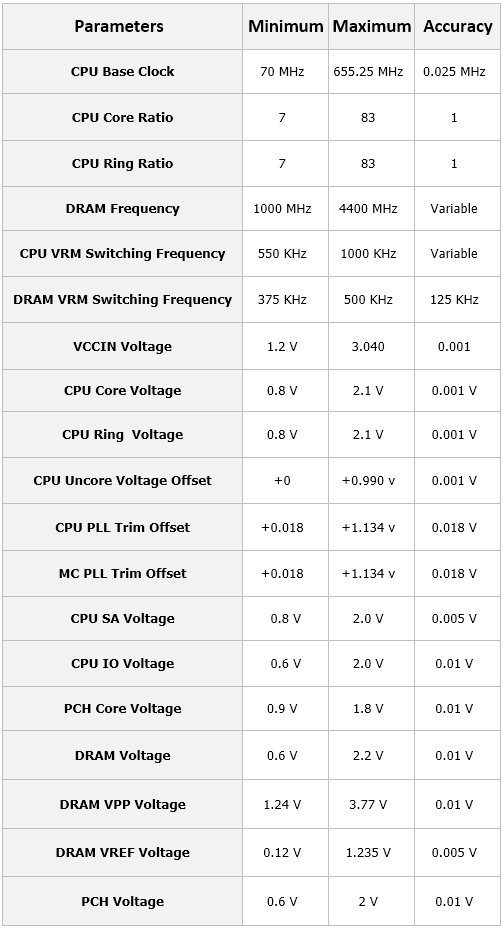

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها نیز به شرح زیر است:

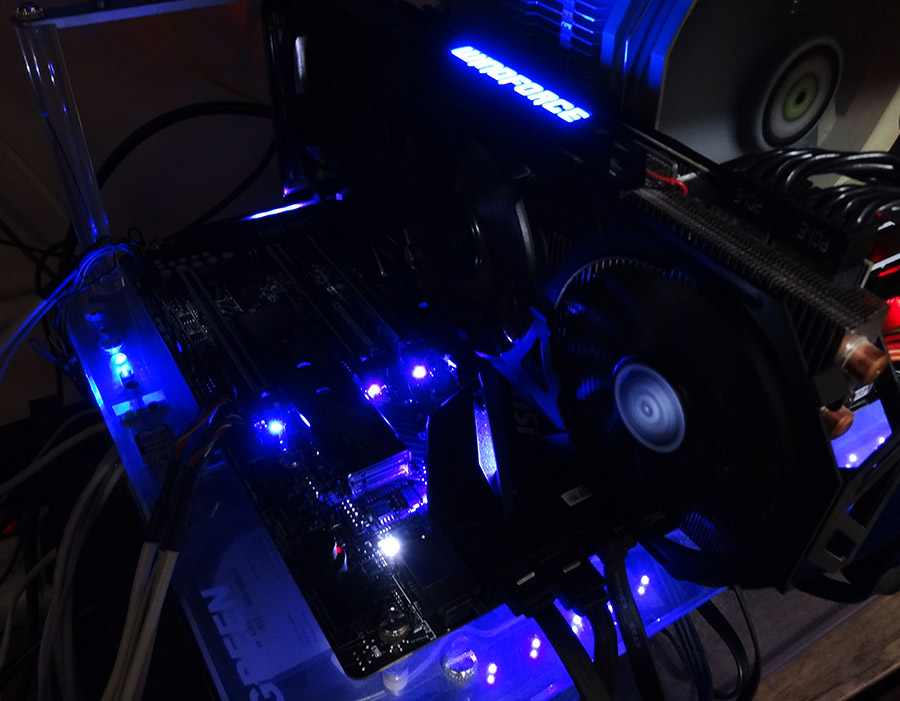

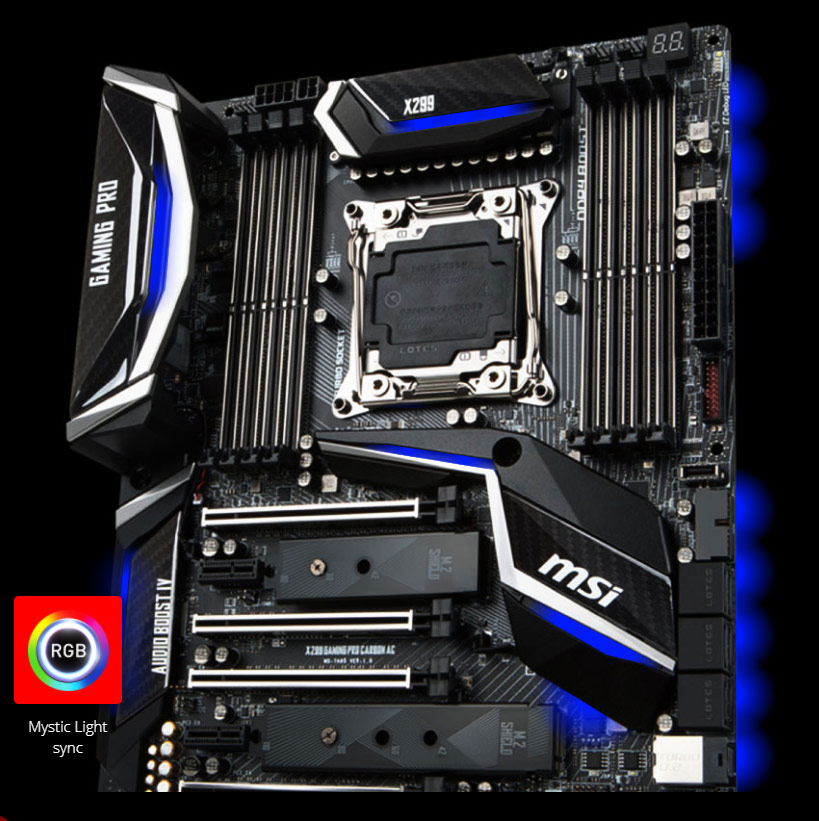

نورپردازی بسیار زیباتحت عنوان MYSTIC LIGHT

نورپردازی بسیار زیباتحت عنوان MYSTIC LIGHT

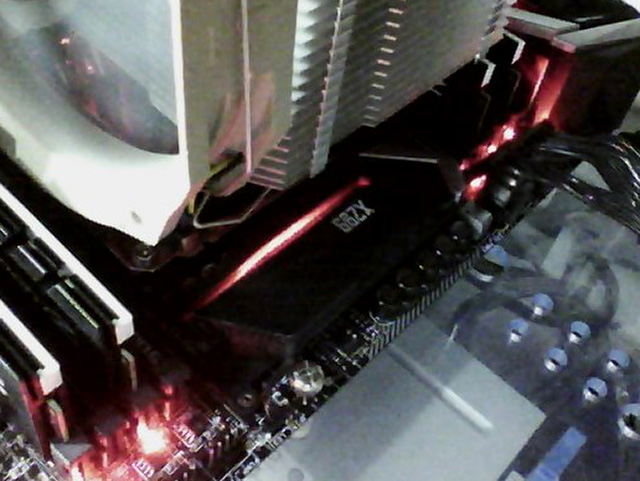

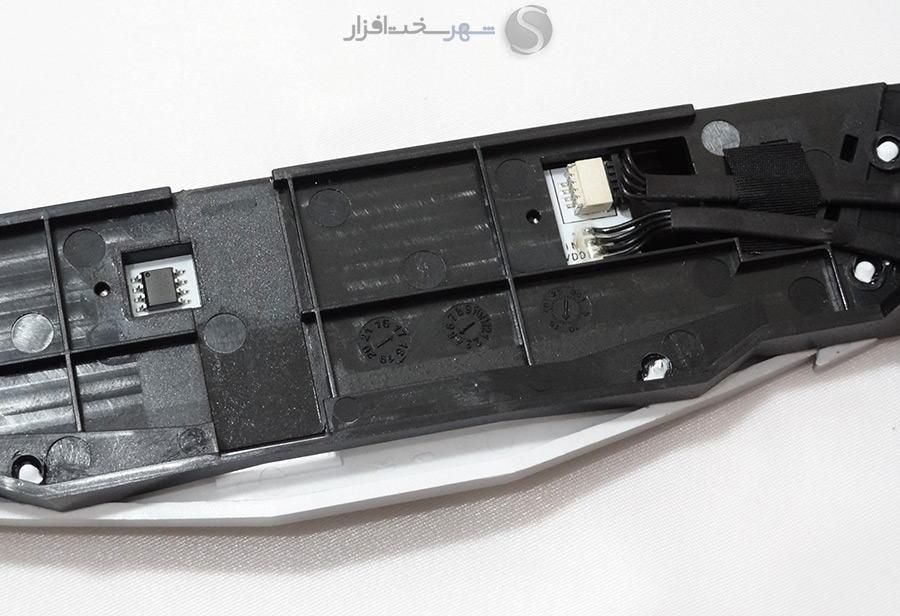

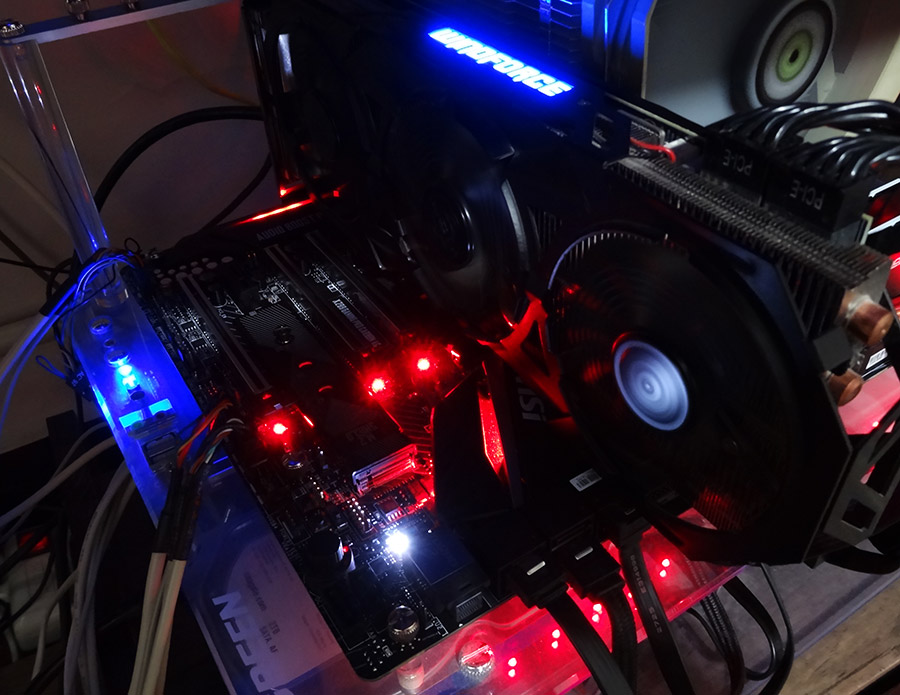

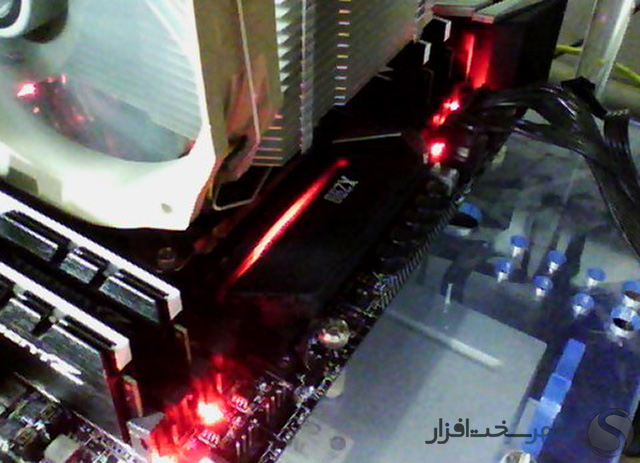

در این مادربرد به صورت کلی 7 بخش مختلف شامل کاورهای تعبیه شده بر روی مدار سیستم صوتی و پورت‌های پنل پشتی، هیت سینک‌های PCH و مدار رگولاتور ولتاژ پردازنده، بخش مرکزی مادربرد و زیر پورت‌های SATA و سوکت 24Pin مادربرد جمعاً به 22 عدد RGB LED مجهز شده‌اند که هر بخش و حتی تک‌تک RGB LED ها به صورت مجزا قابل کنترل هستند.

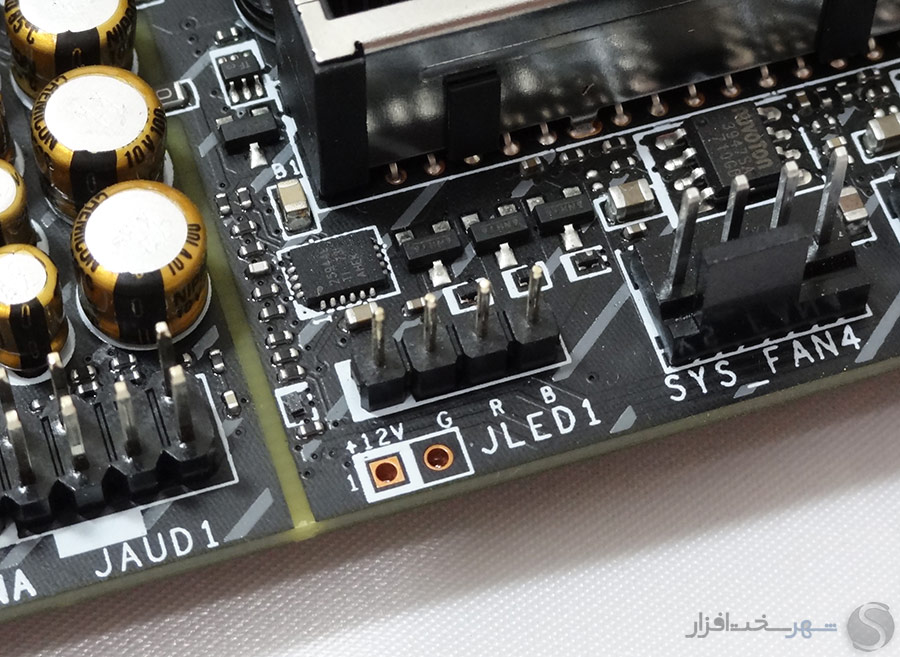

البته به غیر از RGB LED های تعبیه شده بر روی PCB، کمپانی MSI برای علاقه‌مندان به نورپردازی کیس یک کانکتور 4 پین دیگر نیز در بخش پایین برد در نظر گرفته است. این کانکتورها قابلیت اتصال به نوارهای RGB LED از نوع 5050 با ولتاژ 12V، حداکثر با متراژ 2 متر و شدت جریان 3A را دارا می‌باشند.

 این سامانه که به تازگی و با برند تجاری MYSTIC LIGHT معرفی و عرضه شده است، بر خلاف نسل قبل که توسط نرم افزار GAMING APP کنترل و مدیریت می‌شد حالا صاحب نرم افزاری به مراتب بهتر و با رابط گرافیکی کاربرپسند تر شده است.

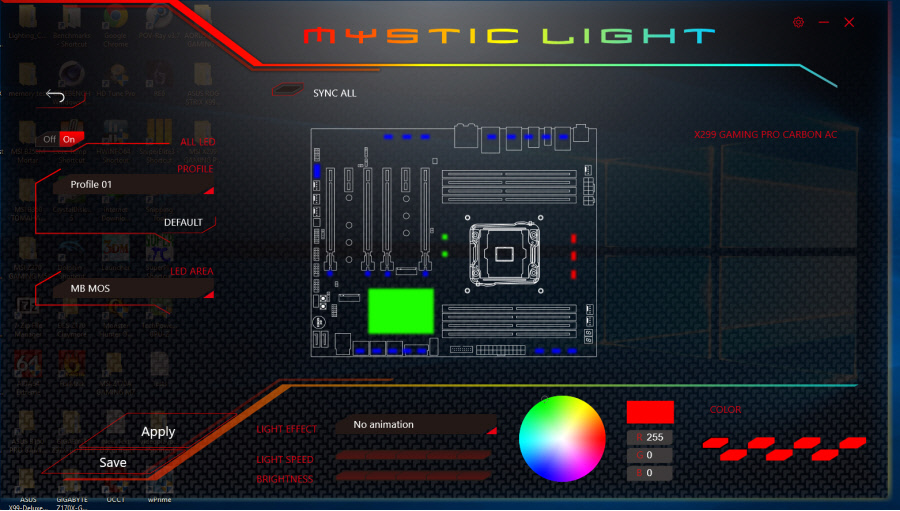

در نرم افزار جدید همان‌طور که اشاره شد رابط گرافیکی به‌کلی متحول شده و البته علاوه بر مادربرد قابلیت کنترل و مدیریت تمامی تجهیزات سازگار با MYSTIC LIGHT نظیر فن، خنک کننده آبی، نوارهای RGB، ماژول‌های حافظه RAM و ... نیز با این نرم افزار فراهم شده است.

در این نرم افزار قابلیت تعیین 16.7 میلیون رنگ به همراه 17 جلوه نورپردازی بسیار زیبا و چشم نواز فراهم شده است که از جالب‌ترین آن‌ها می‌توان به افکت‌های Stack، Lightning، Meteor، Rainbow، CPU Temperature و حتی جلوه نوری وابسته به ژانرهای مختلف موسیقی و فیلم اشاره کرد! علاوه بر این قابلیت کنترل شدت نور و سرعت تغییر جلوه‌های نورپردازی نیز در این نرم افزار مشاهده می‌شود.

لازم به ذکر است این نرم افزار در برخی موارد داری باگ و ناپایداری است. البته با توجه به نوپا بودن این نسخه امید می‌رود در نسخه‌های جدیدتر مشکلات موجود مرتفع گردند. در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:

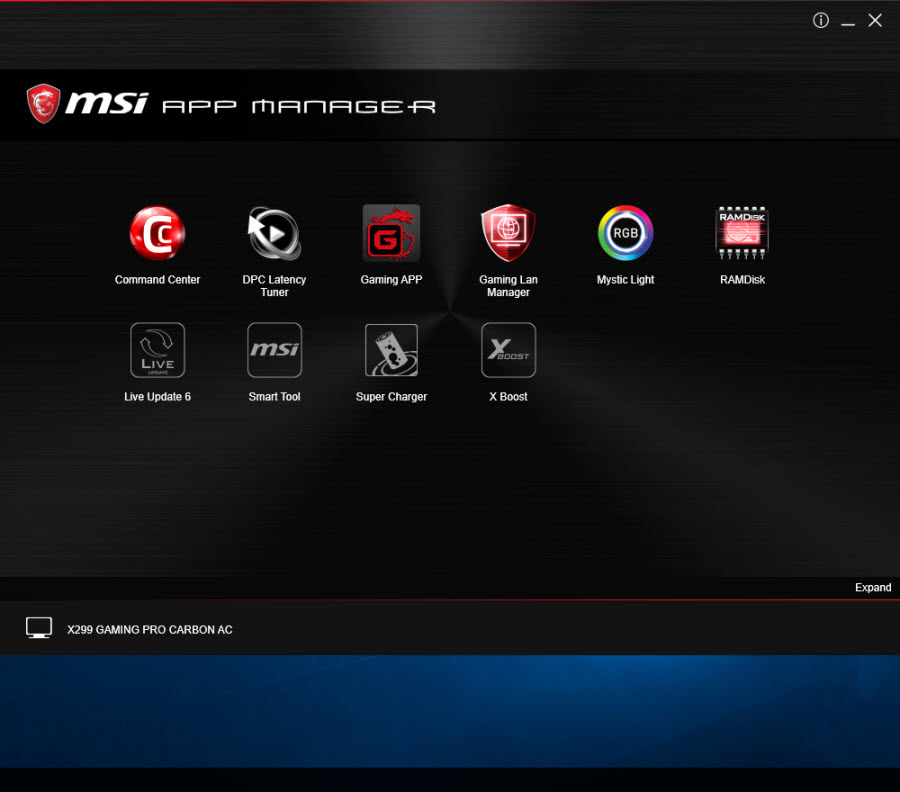

معرفی نرم‌افزارهای کاربردی همراه مادربرد

معرفی نرم افزارهای کاربردی همراه مادربرد

همان‌طور که در تصویر بالا مشاهده می‌کنید، امکانات نرم افزاری این مادربرد در 10 بخش مختلف و در غالب نرم افزار جدید MSI APP MANAGER گردآوری شده‌اند. در این بخش قصد داریم به معرفی مهم‌ترین این نرم افزارها بپردازیم.

GAMING APP

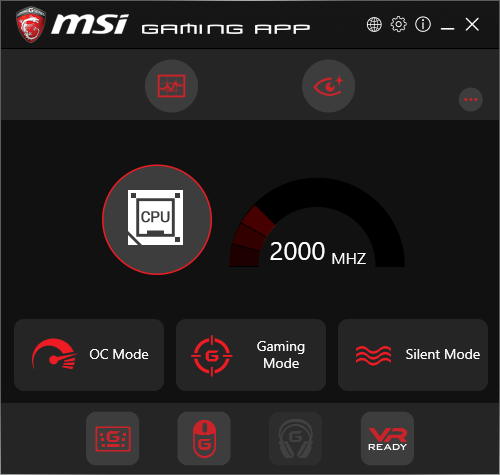

در نرم افزار Gaming APP قابلیت تنظیم پارامترهای مختلف سیستم در 3 حالت OC Mode، Gaming Mode و Silent Mode فراهم شده است. همچنین نرم افزار کنترل نورپردازی، مانیتورینگ پارامترهای مختلف سیستم، کنترل تجهیزات VR و ... نیز در این بخش پیش بینی شده است.

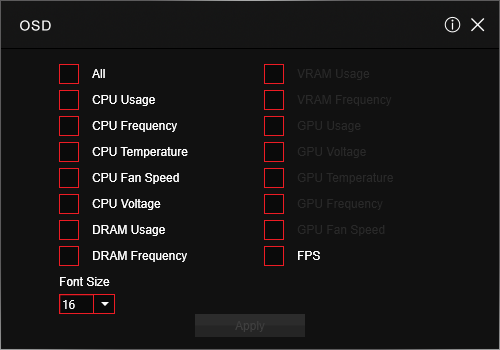

در بخش OSD قابلیت مشاهده پارامترهای ولتاژی، حرارتی و فرکانسی پردازنده و حافظه‌های RAM به همراه نرخ FPS در حین اجرای گیم به صورت On Screen فراهم شده است.

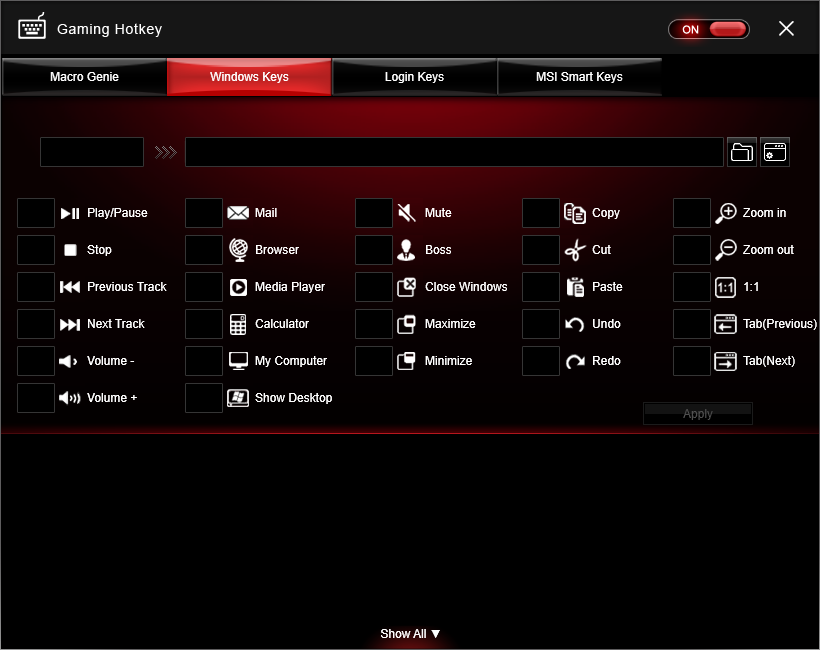

با استفاده Gaming Hotkey می‌توان با استفاده از کلیدهای ترکیبی در کیبورد میانبرهای مختلف با کاربردهای متفاوت ایجاد کرد.

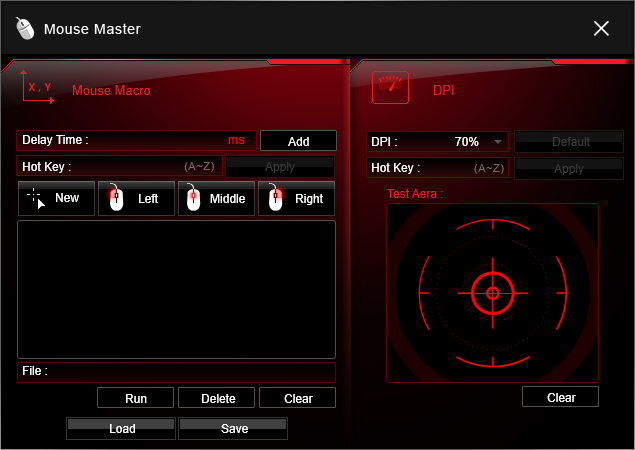

امکان تنظیم حساسیت و همچنین تغییر عملکرد کلیدهای ماوس به همراه امکان ایجاد میانبرهای مختلف به‌وسیله کلیدهای ترکیبی نیز از امکانات Mouse Master محسوب می‌شود.

RAMDISK

این نرم افزار شاید بیشتر برای کاربرانی کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب می‌کنند.

RAMDisk این امکان را برای کاربر فراهم می‌سازد تا حداکثر از %80 فضای خالی RAM به‌عنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظه‌های RAM به‌صورت میانگین 10 تا 20 برابر بیشتر از پرسرعت‌ترین SSD های کنونی می‌باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها به‌صورت فوق‌العاده محسوسی افزایش می‌یابد.

نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان Backup بر روی هارددیسک شما ایجاد می‌کند. این فضا از این به بعد به‌عنوان محل ذخیره تغییرات فایل‌های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می‌کنید بلافاصله آخرین تغییرات در این محل ذخیره می‌شوند و پس از روشن کردن دوباره سیستم به‌صورت خودکار فایل‌های مربوطه به حافظه RAMDisk باز می‌گردند.

DPC LATENCY TUNER

در نرم افزار DPC Latency Tuner این امکان فراهم شده تا با کنترل ضریب فرکانس هسته پردازنده، فرکانس تراشه گرافیکی و ماژول‌های حافظه RAM به همراه پارامترهای مدیریت مصرف انرژی پلتفرم زمان تأخیر (Latency) را به حداقل ممکن برسانید تا در بنچ مارک‌ها و گیمینگ بهترین نتیجه ممکن را شاهد باشید.

MSI Command Centre
در حال حاضر تقریباً همه کمپانی‌های مطرح سازنده مادربرد یک نرم افزار تحت ویندوز برای مانیتورینگ و کنترل پارامترهای مختلف مادربردهای ساخت خود همراه DVD راه انداز مادربرد ارائه می‌کنند.

نسل جدید نرم افزار Command Centre که در مادربردهای نسل‌های قبل کمپانی MSI معرفی شد با کمی تغییرات در محیط گرافیکی، افزایش پایداری و اضافه شدن امکانات جدید همراه با نسل جدید مادربردهای این کمپانی نیز عرضه شده است.

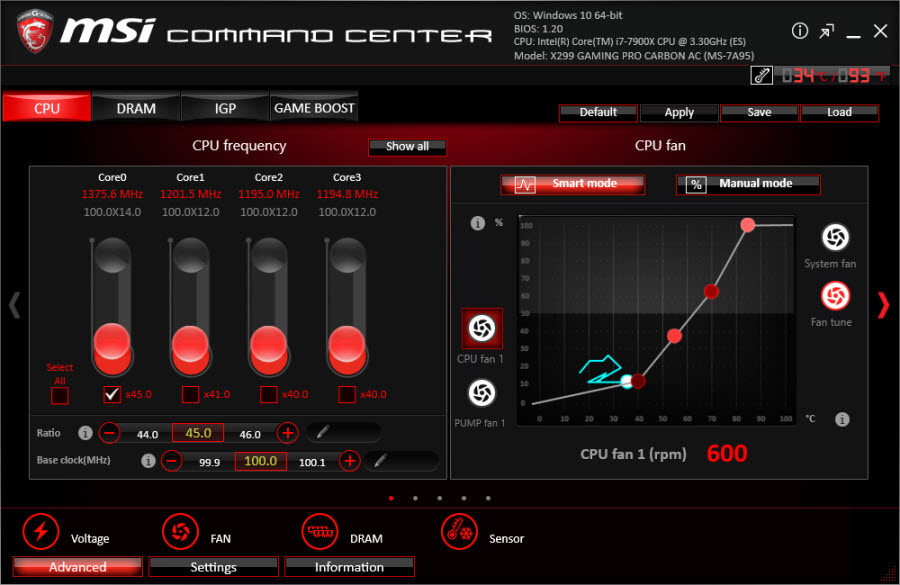

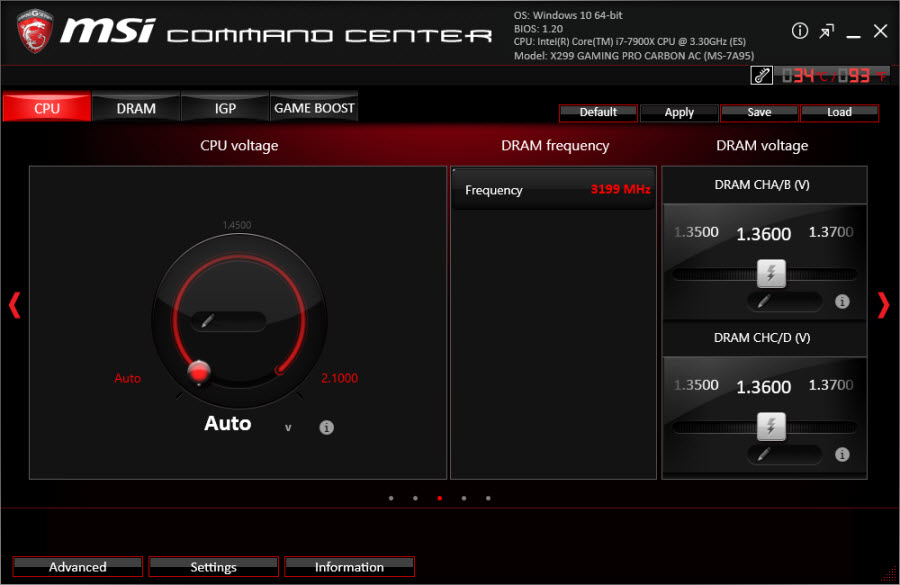

همان‌طور که در تصویر بالا ملاحظه می‌کنید امکانات این نرم افزار در 4 تب مختلف طبقه بندی شده‌اند. در تب اول (CPU)  قابلیت تنظیم مهم‌ترین پارامترهای پردازنده، نظیر ضریب فرکانس هسته‌ها، Base Clock و حتی سرعت چرخش فن فراهم شده است.

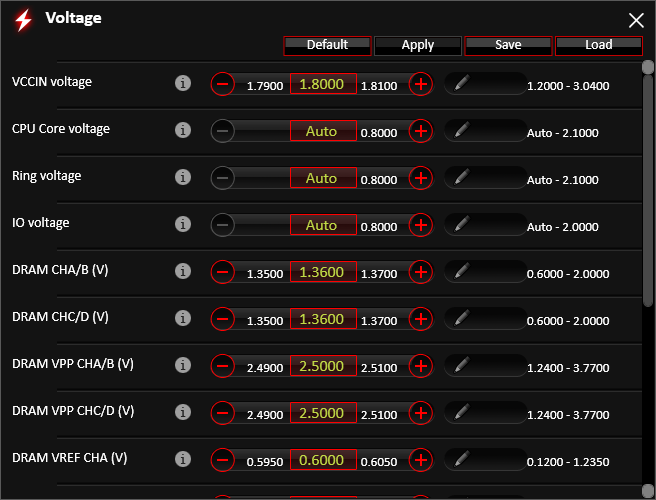

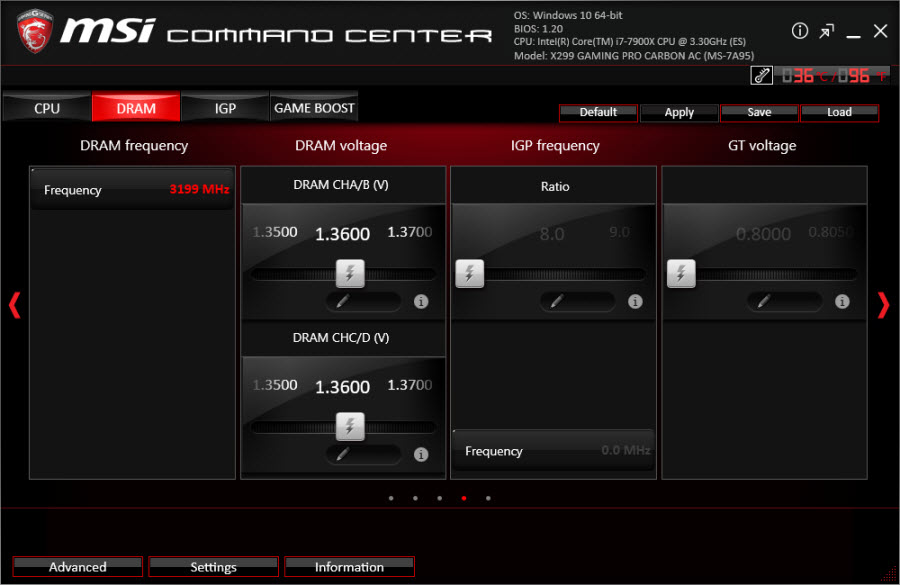

در تب DRAM امکان تغییر ولتاژ و ضریب فرکانس ماژول‌های حافظه فراهم شده است. همچنین بر تمامی تایمینگ های اصلی و پیشرفته ماژول‌های حافظه نیز کنترل کامل خواهید داشت.

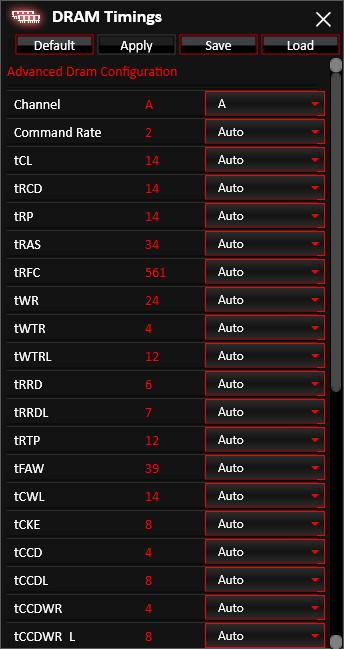

با انتخاب گزینه Advanced در پنجره این بخش می‌توانید به جزئیات پارامترهای ولتاژی، سرعت چرخش فن‌ها و تنظیمات تایمینگ ماژول‌های حافظه دسترسی داشته باشید.

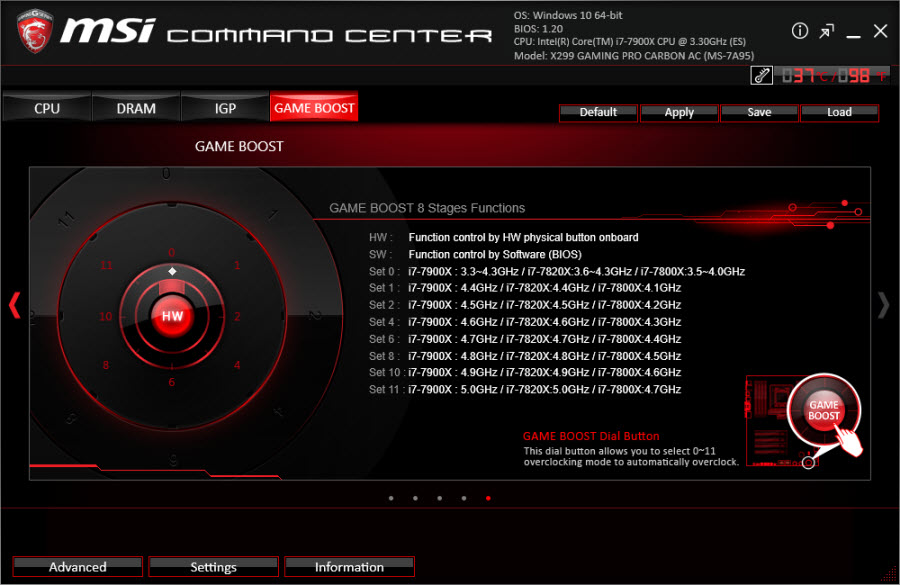

در بخش Game Boost این امکان فراهم شده تا به صورت نرم افزاری قابلیت GAME BOOST و 11 پروفایل از پیش تعیین شده اورکلاک پردازنده را فعال کنید.

در بخش FAN نیز این امکان فراهم شده تا سرعت چرخش تمامی فن‌های متصل به مادربرد را به‌صورت دستی و یا با تعیین پروفایل‌های مختلف تنظیم کنید.

Real-time Onboard Temperature Sensor Control در این نرم افزار به‌واسطه 7 حسگر حرارتی تعبیه شده در دو بخش مختلف مادربرد حرارت حیاتی‌ترین بخش‌های سیستم را به‌صورت برخط مانیتور و تنها با یک کلیک سیستم خنک کننده سیستم را جهت تهویه بهتر تنظیم می‌کند.

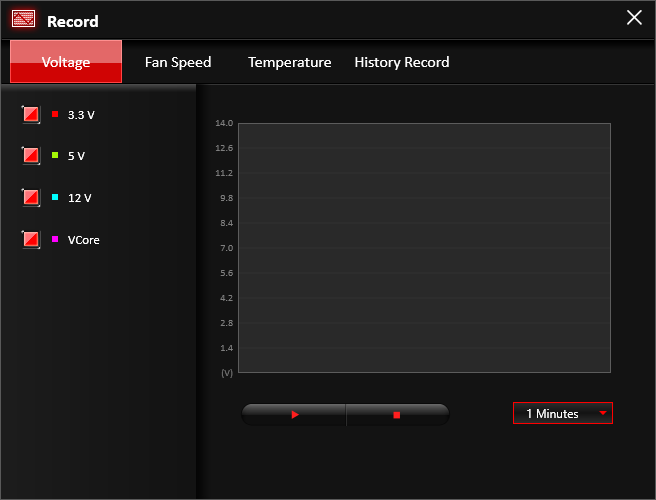

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم در مواقع لازم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.

در بخش Warning تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

مشخصات کامل پردازنده، مادربرد و ماژول‌های RAM سیستم نیز را می‌توانید در بخش Info به صورت کامل مشاهده کنید.

در تصویر بالا نیز بخش از امکانات مانیتورینگ این نرم افزار را مشاهده می‌کنید.



تست‌های مدیریت مصرف انرژی و حرارتی (FLIR)

تست‌های مدیریت مصرف انرژی

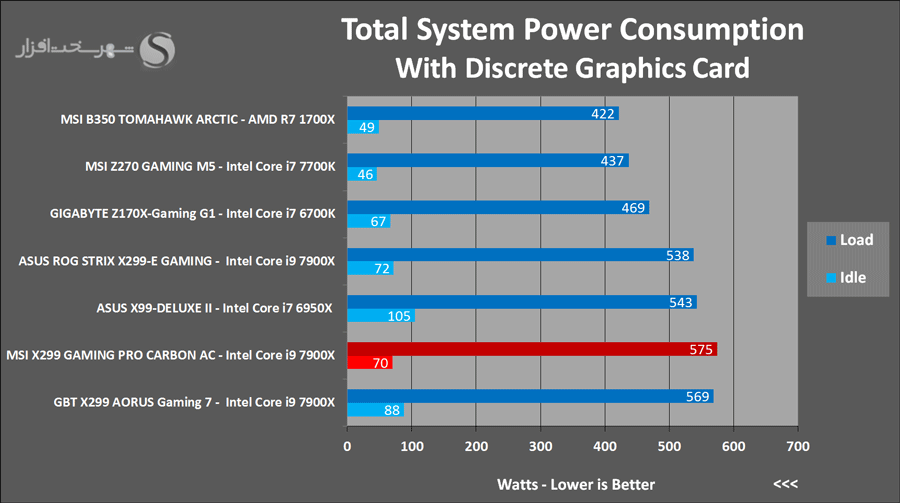

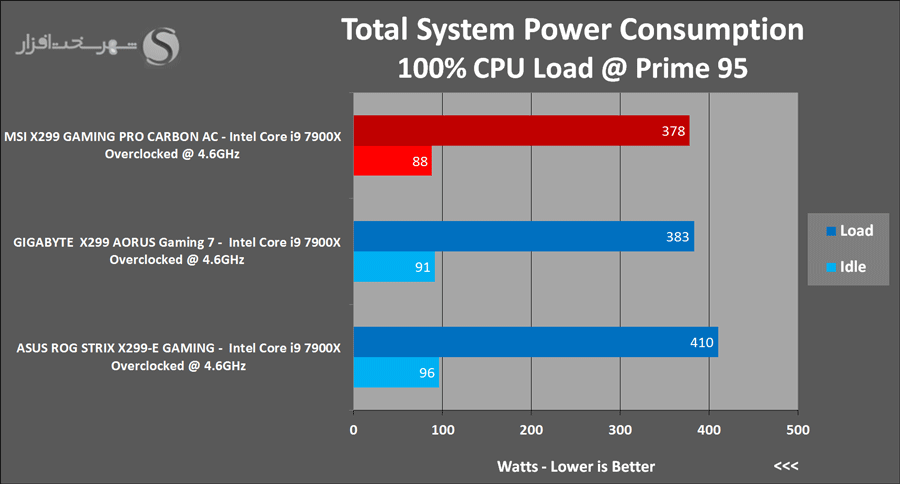

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

نتیجه به دست آمده در این بخش را می‌توان از دو دید مختلف تحلیل کرد. همان‌طور که ملاحظه می‌کنید توان مصرفی حالت بی‌باری (Idle) این مادربرد در مقایسه مدل‌های مشابه از دو کمپانی رقیب کمتر است و این بدین معناست که MSI در مدیریت مصرف انرژی بخش‌های مختلف مادربرد در حالت بی‌باری موفق بوده است؛ اما در وضعیت Load ورق بر می‌گردد و شاهد عملکرد خوبی از این مادربرد نیستیم. با توجه به کامپوننت های بسیار باکیفیت و مدرنی که در مدار رگولاتور ولتاژ این مادربرد استفاده شده بود بعید می‌دانیم دلیل ثبت این نتیجه عملکرد ضعیف آن بخش باشد. حدس می‌زنیم طبق معمول و مشابه عملکرد کمپانی‌های رقیب کم و بیش دور زدن Power State های استاندارد اینتل در تنظیم فرکانس Turbo Boost و تا حدودی Vcore بالای پردازنده دلیل ثبت این نتیجه باشند.

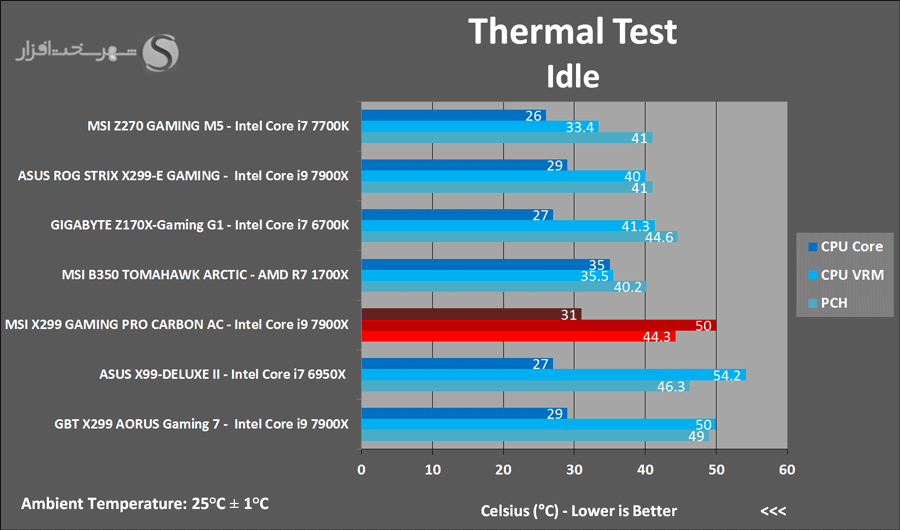

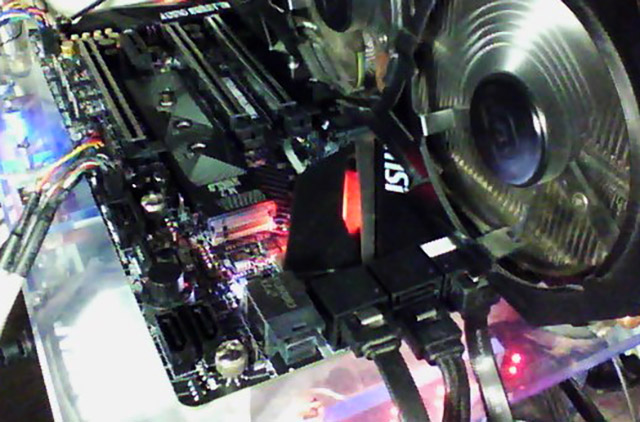

تست‌های حرارتی با استفاده از دوربین FLIR

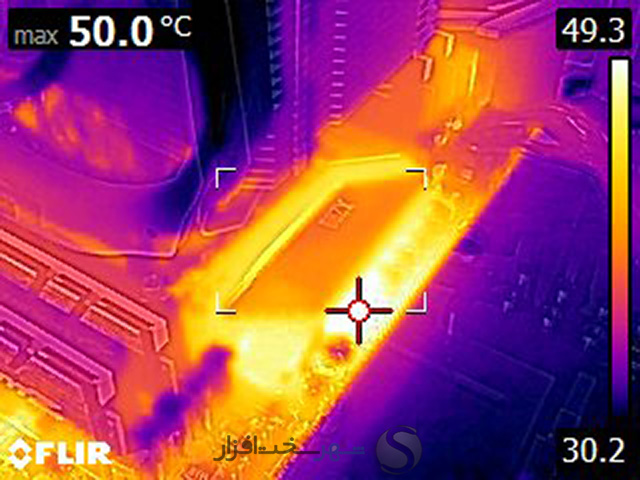

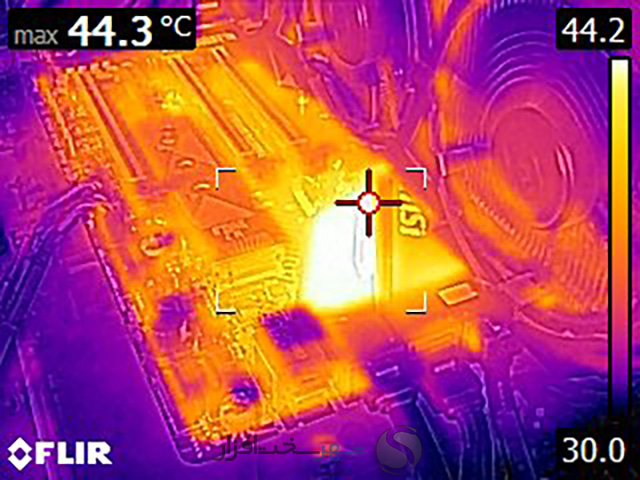

در این تست نیز حرارت داغ‌ترین نقطه از هیت سینک و یا قطعات مربوط به مدار رگولاتور ولتاژ پردازنده (VRM) و چیپست PCH را در دو وضعیت شرح داده شده در تست مدیریت مصرف انرژی با استفاده از دوربین حرارتی FLIR E5 اندازه گیری کردیم.

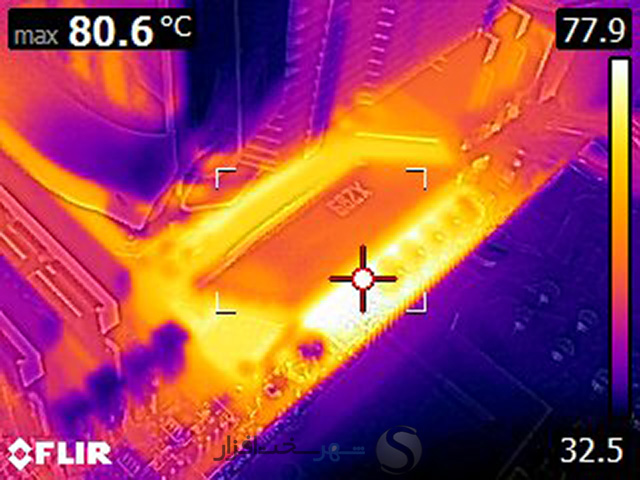

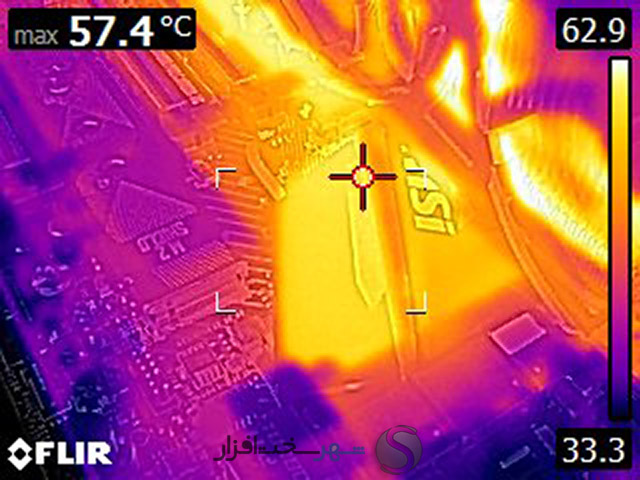

تصاویر ثبت شده در حالت بی باری (Idle)

---

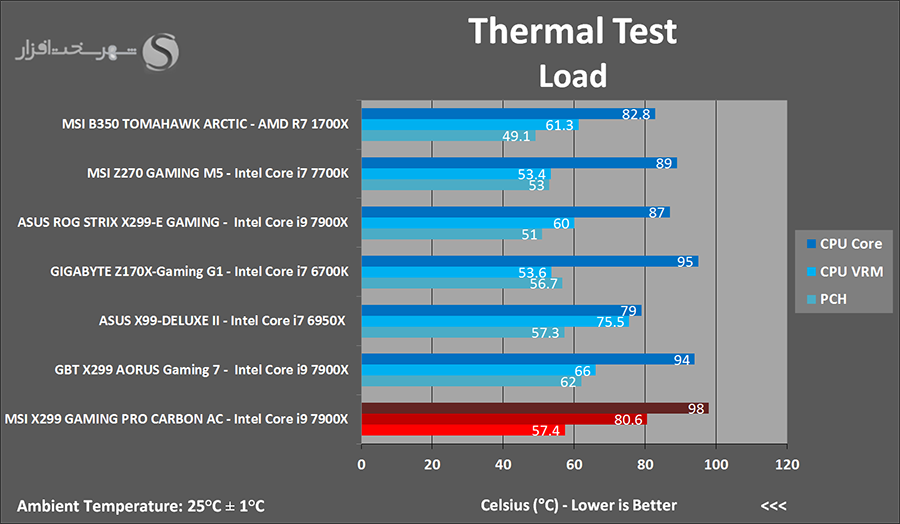

تصاویر ثبت شده در حالت بار کامل (Load)

همان طور که در بررسی‌های قبلی نیز به آن اشاره کردیم در کل با پلتفرمی پرمصرف و البته تا حدودی داغ روبرو هستیم؛ اما در این مادربرد به دلیل دلایل ذکر شده در تست‌های مدیریت مصرف انرژی و البته هیت سینک نسبتاً کوچک در نظر گرفته شده برای بخش مدار رگولاتور ولتاژ پردازنده شاهد ثبت نتیجه‌ای نامید کننده از این مادربرد هستیم. اکیداً توصیه می‌کنیم در صورتی که قصد خرید این مادربرد را دارید حتماً از کیس های مجهز به تهویه هوا استاندارد و البته با فضای داخلی بزرگ استفاده کنید. از سوی دیگر امیدواریم MSI در نسخه‌های آتی Bios با رعایت بیشتر P-State های اینتل تا حدودی این ضعف را پوشش دهد.

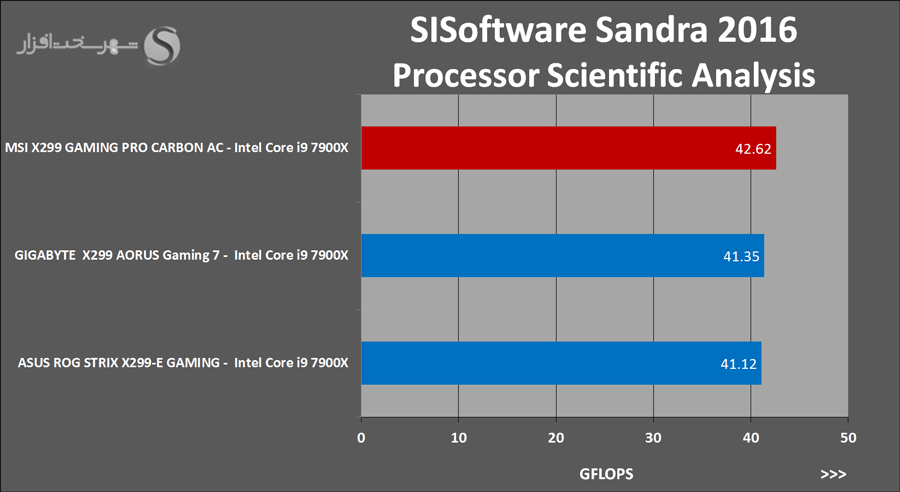

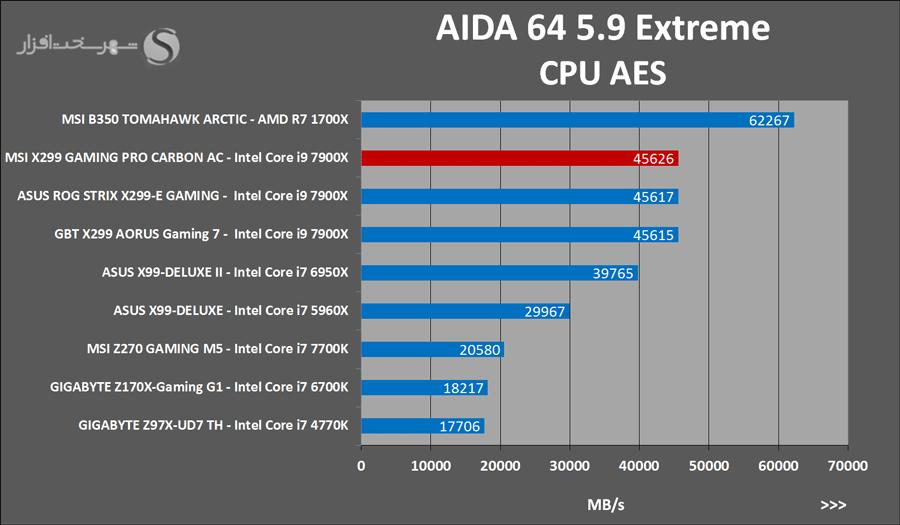

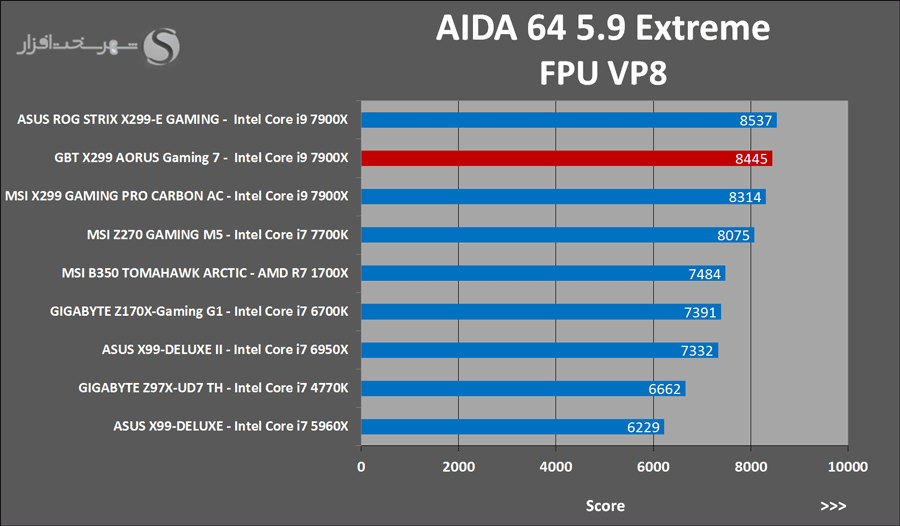

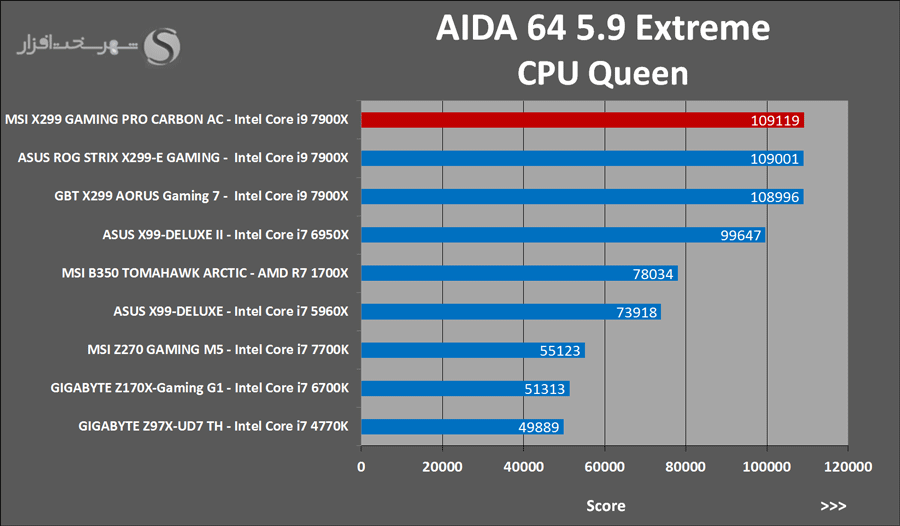

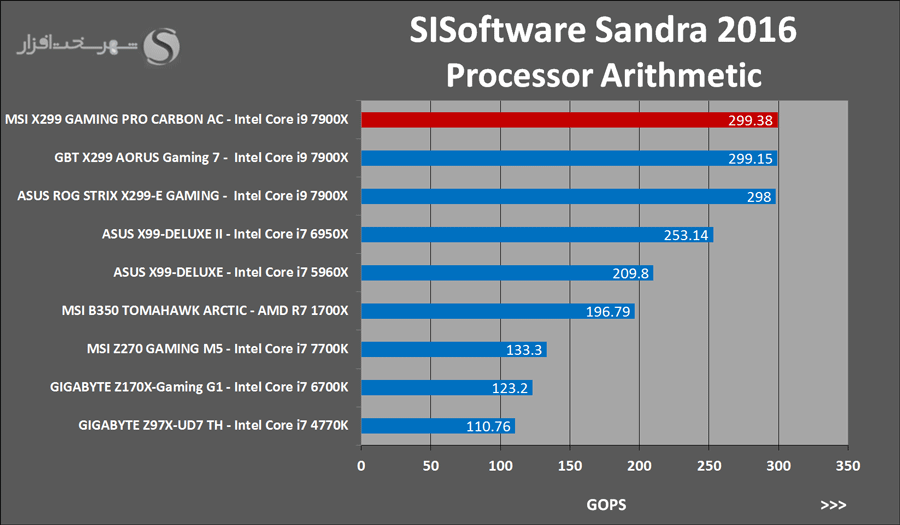

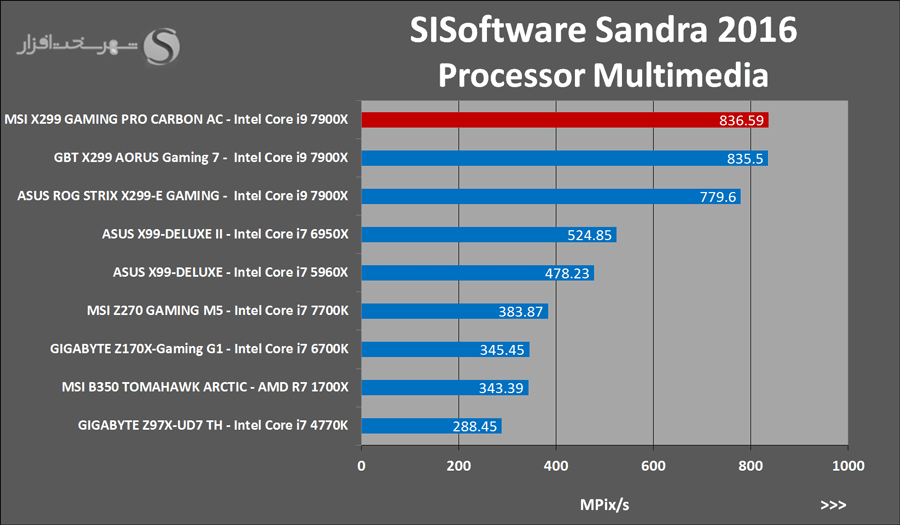

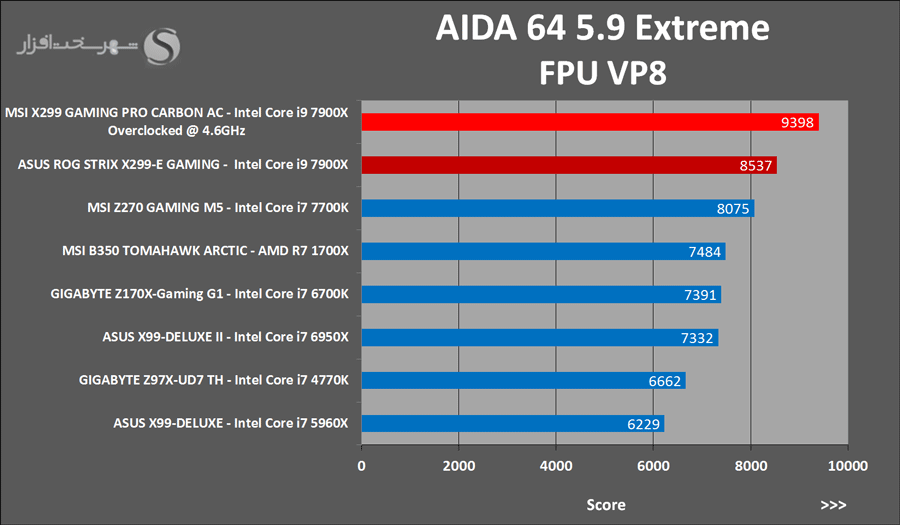

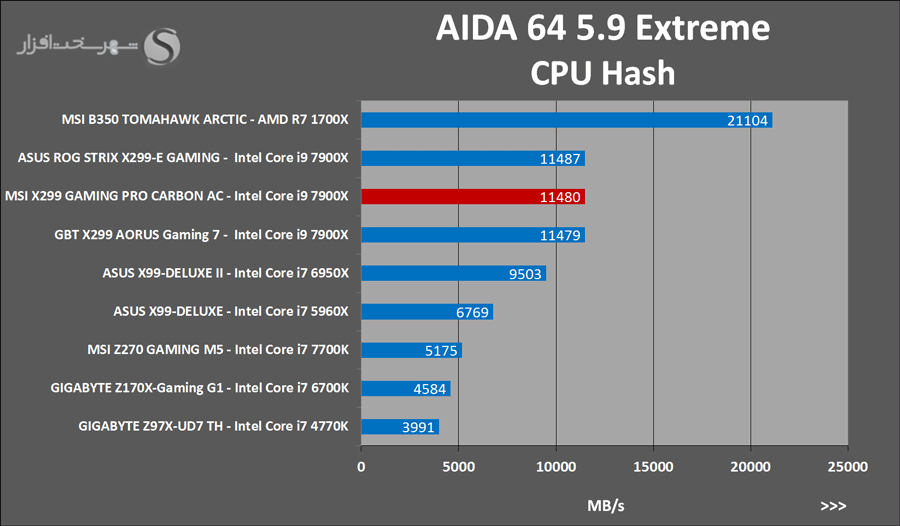

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)
در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.
عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

همان‌طور که ملاحظه می‌کنید نتیجه دور زدن کامل P-stateهای اینتل در مدیریت فرکانس Turbo Boost در تست‌های کارایی نمایان شده است و این مدل در اغلب تست‌ها از رقبای خود پیش افتاده است. البته دلیل این امر فقط در دور زدن P-state های اینتل خلاصه نمی‌شود و تا حدودی نیز به کارایی بسیار خوب این مادربرد در پیکربندی حافظه RAM مربوط می‌شود.

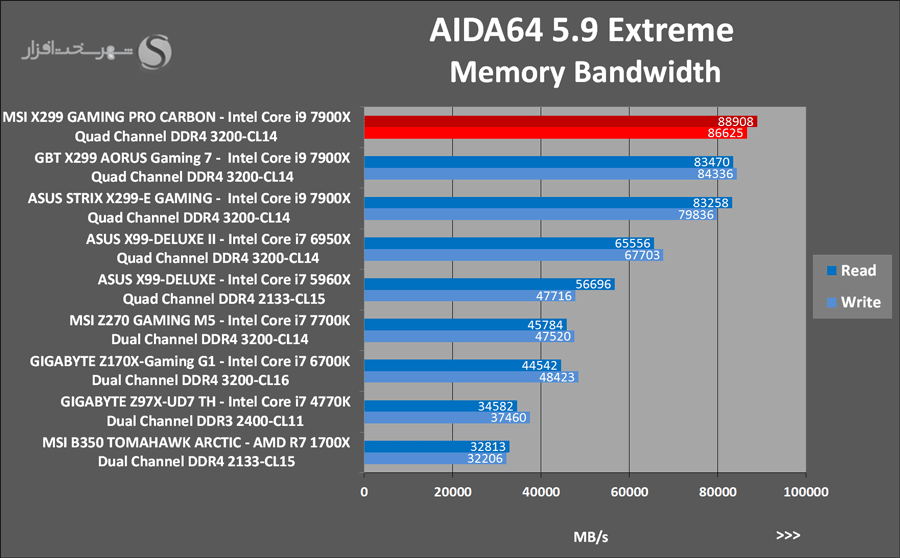

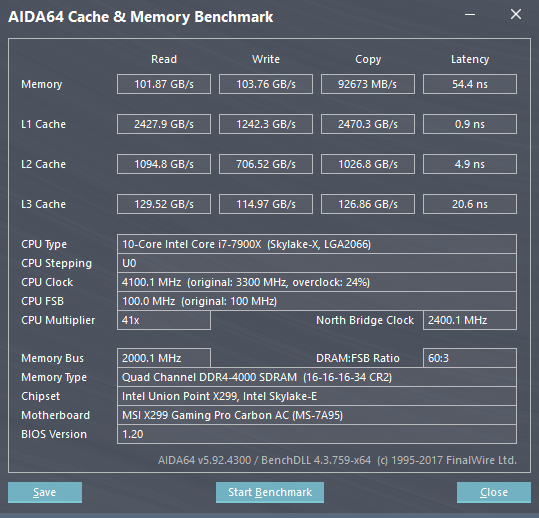

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92
تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

چند سالی است که پتانسیل بسیار بالای مادربردهای رده بالا و پرچم دار MSI در پیکربندی و اورکلاک ماژول‌های حافظه RAM یکی از مهم‌ترین نقاط قوت آن‌ها محسوب می‌شود. این مادربرد نیز از این قاعده مستثنا نیست و نتیجه ثبت شده در این تست به‌روشنی این امر را تصدیق می‌کند.

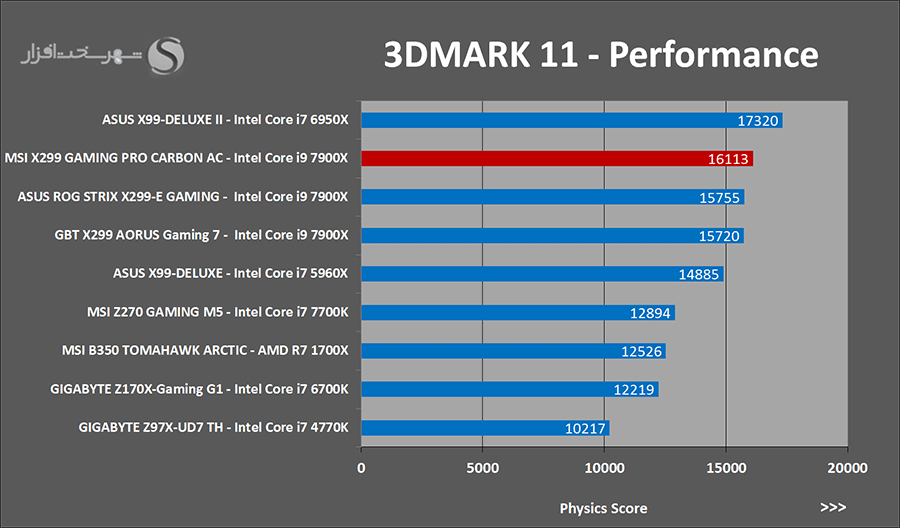

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013

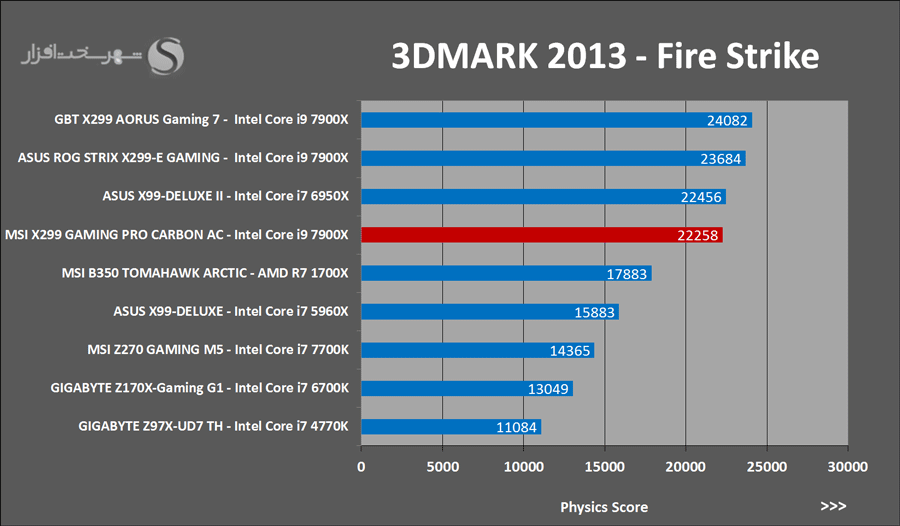

سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

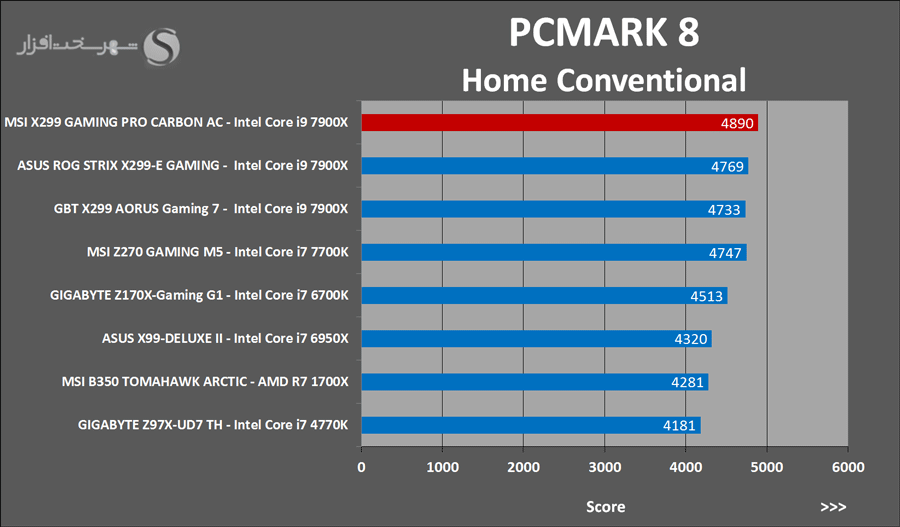

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8

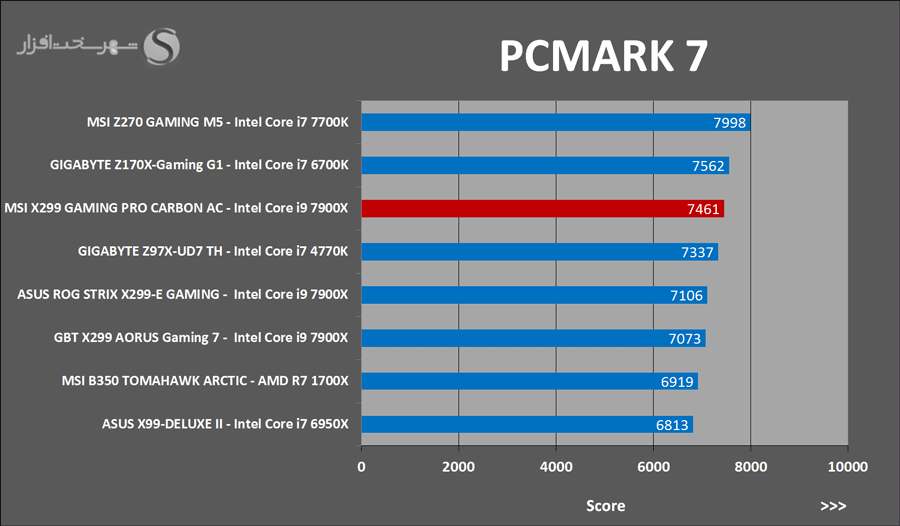

در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

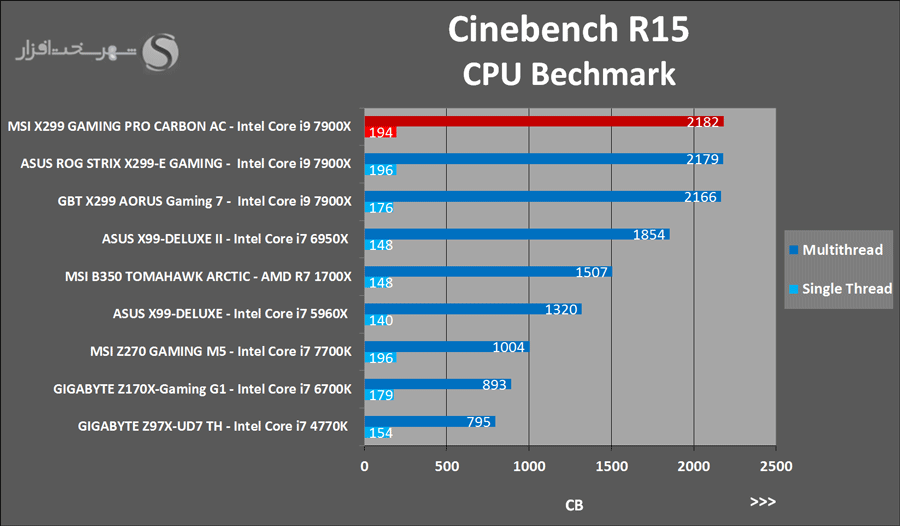

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7
این دونرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به ترسیم صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

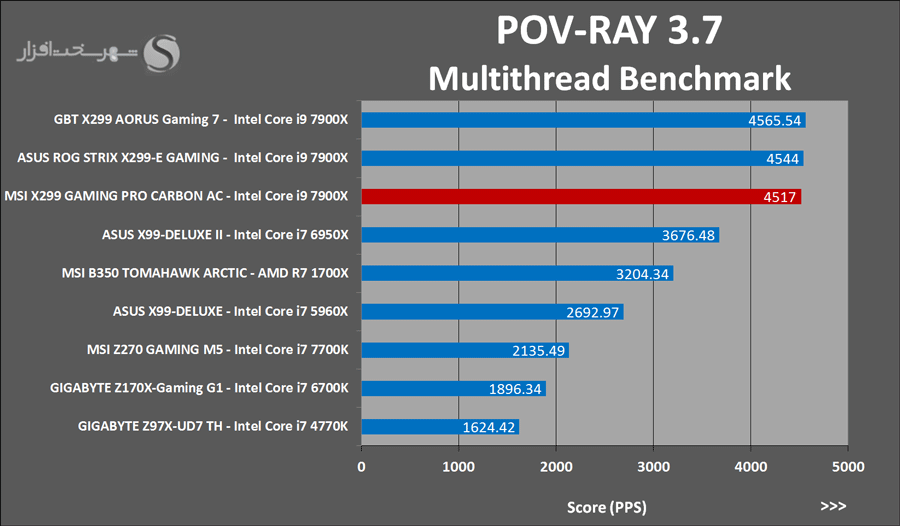

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به ترسیم صحنه‌های مبتنی بر متن می‌کند.



تست‌های Video Transcoding

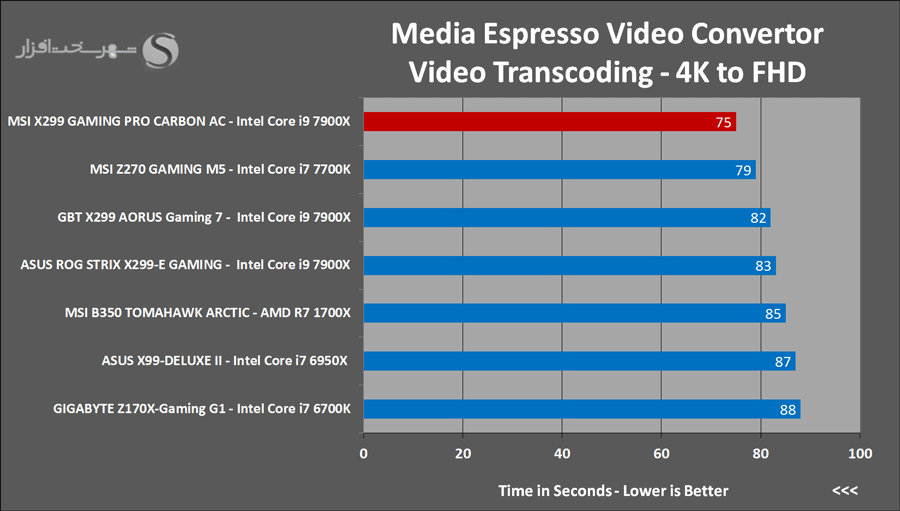

تست‌های Video Transcoding توسط نرم افزاهای Media Espresso Video Convertor  و HandBrake
این دو نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند. پشتیبانی از مدرن‌ترین تکنولوژی‌ها و پربازده‌ترین الگوریتم‌ها جهت تبدیل قابل‌های ویدئویی با بالاترین سرعت و در عین حال باکیفیت‌ترین حالت ممکن از مهم‌ترین ویژگی‌های این دو نرم افزار محسوب می‌شوند

در نرم افزار CyberLink MediaEspresso از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

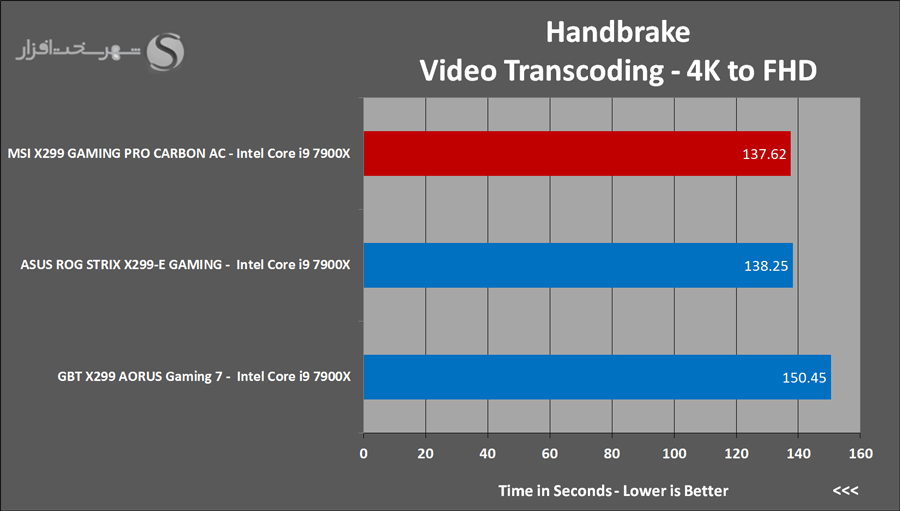

همچنین در تست نرم افزار HandBrake از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به ویدئویی با کیفیت 1080p با فرمت MKV و کدک H265 استفاده شده است.

در هر دو تست زمان انجام این پروسه به ثانیه ثبت شده است و مسلماً هر چه این فرآیند زودتر تکمیل شود پلتفرم مورد نظر کارایی بهتری در این تست‌ها داشته است.

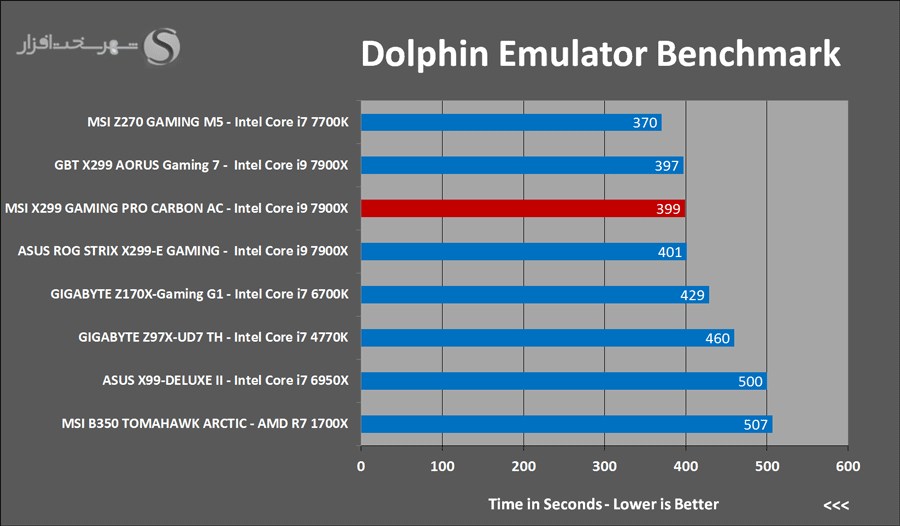

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark
Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

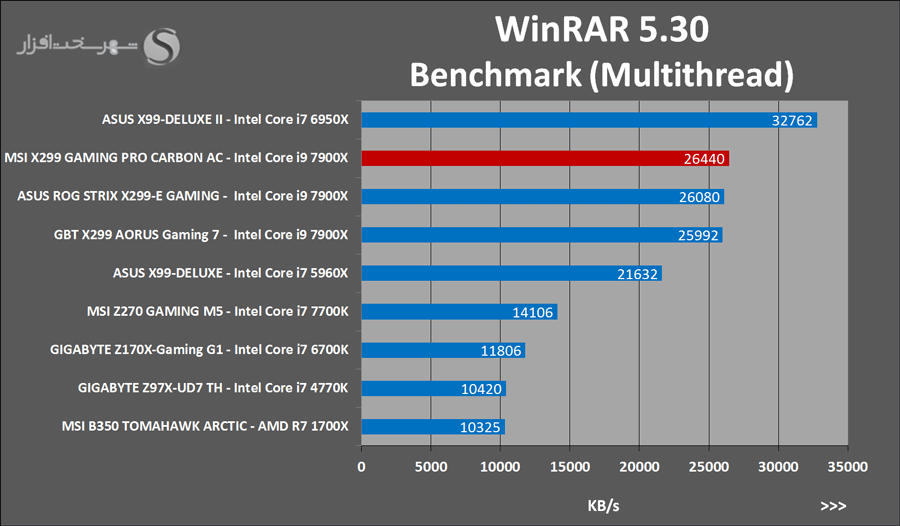

تست‌های Zip/Unzip با WinRAR 5.30 و 7-Zip 15.12

تست‌های Zip/Unzip با WinRAR  و 7-Zip

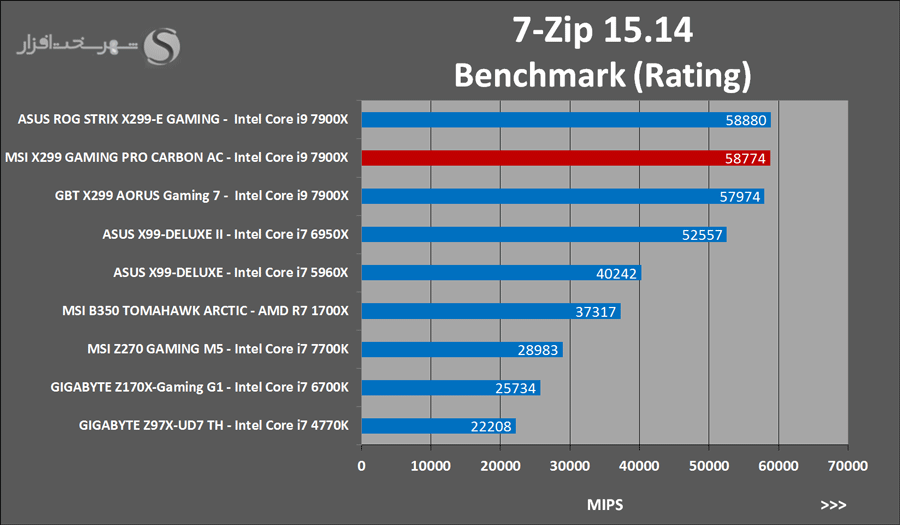

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

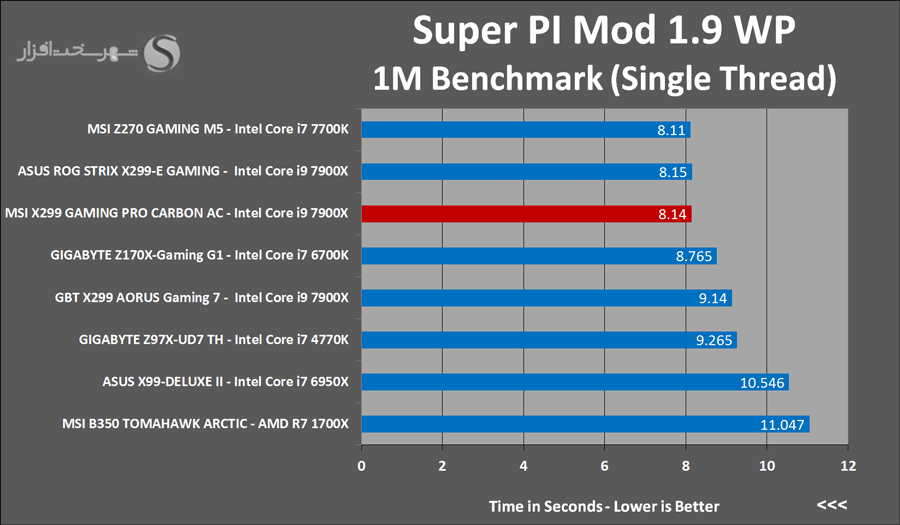

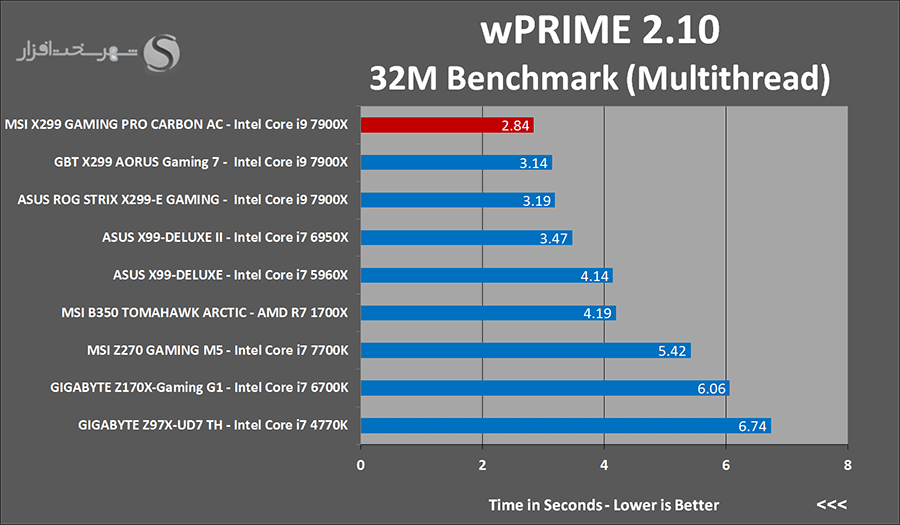

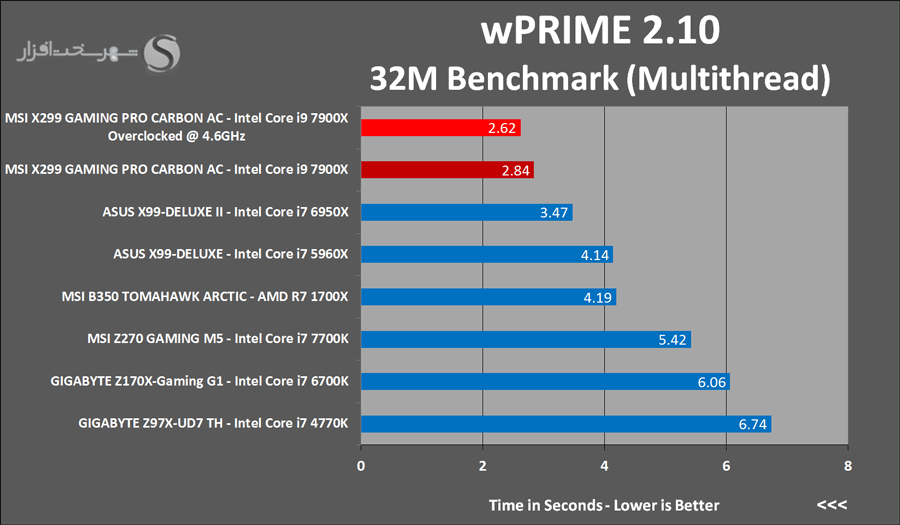

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M
wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود. Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 2³² رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.



تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

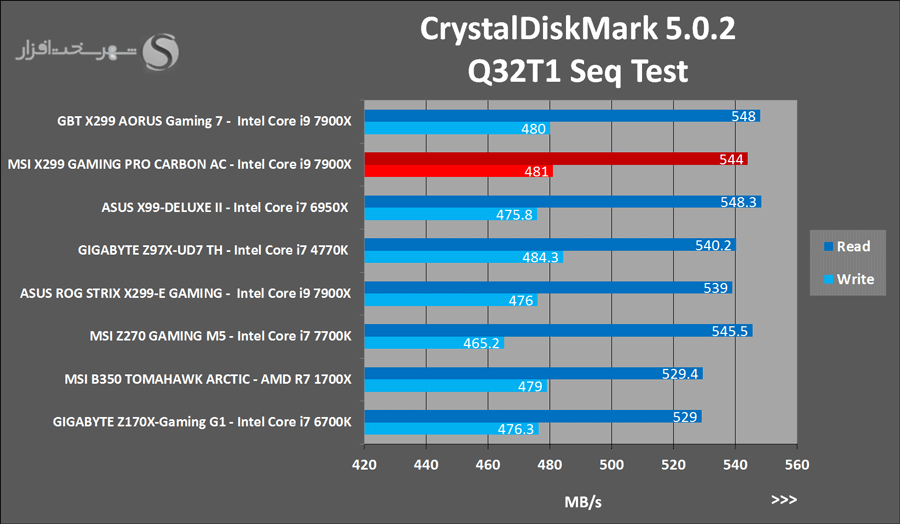

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

تست‌های گیمینگ با کارت گرافیک مجزا

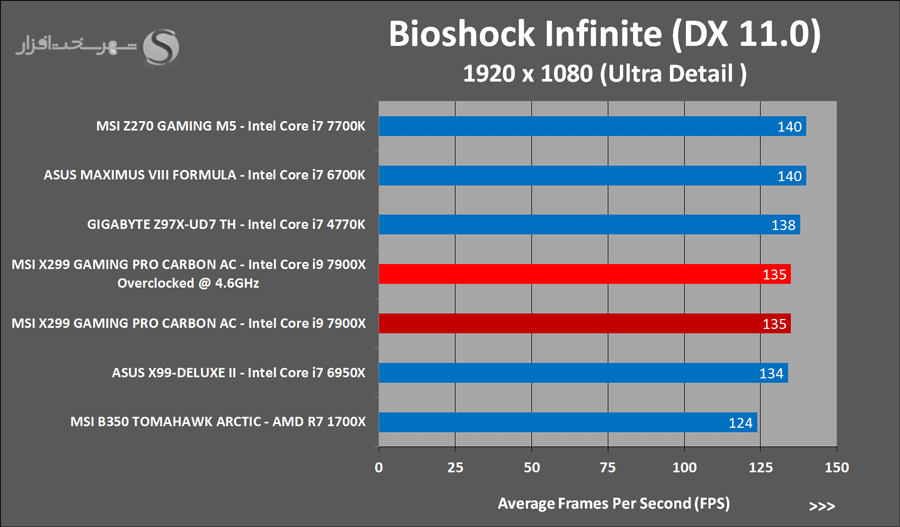

Bioshock Infinite

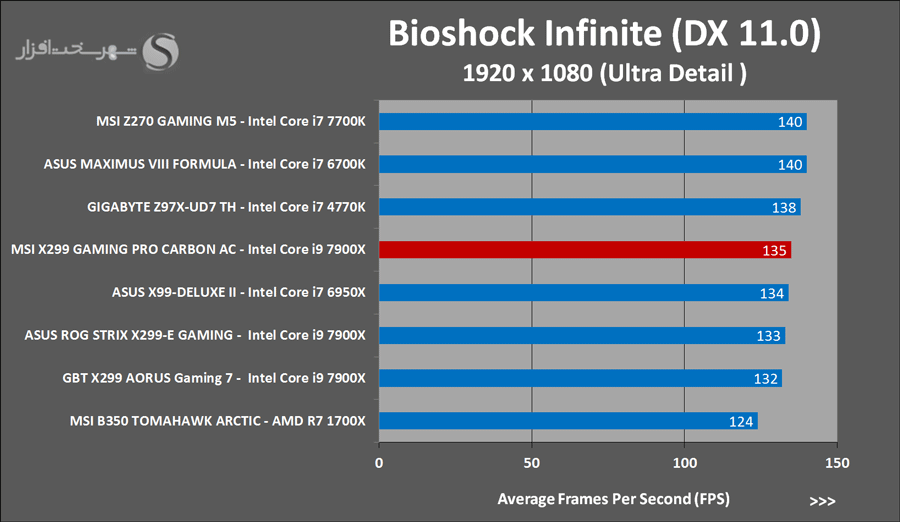

این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است. موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

Batman: Arkham Origins

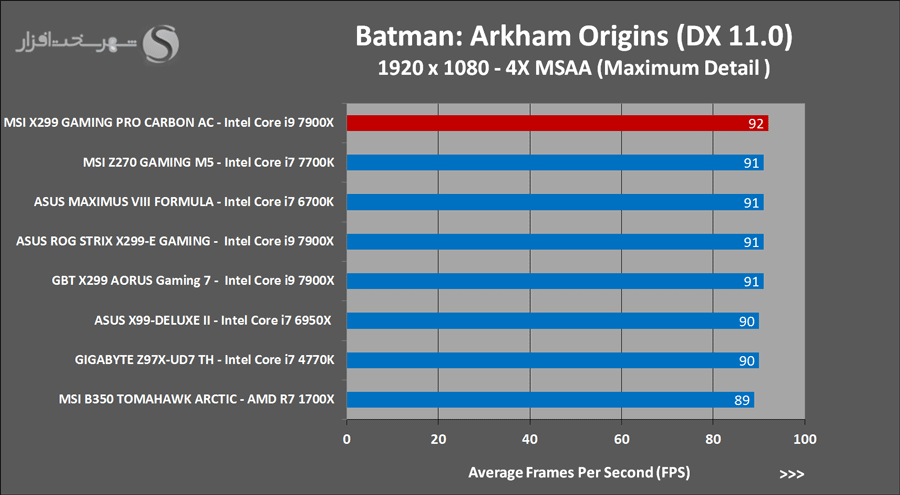

شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

GTA V

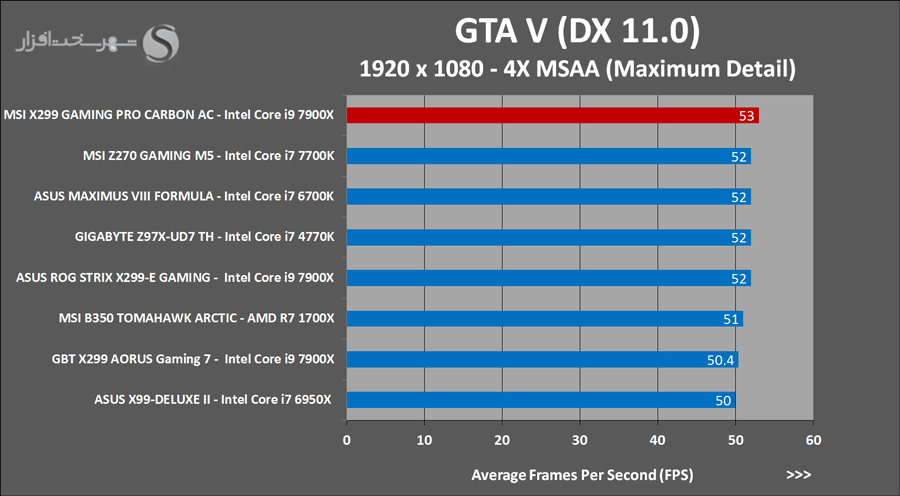

کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که باشخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

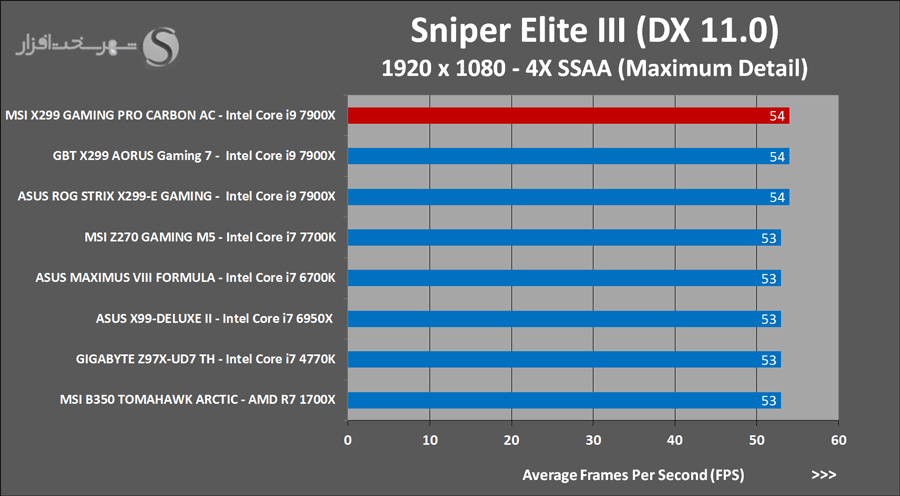

Sniper Elite III
نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

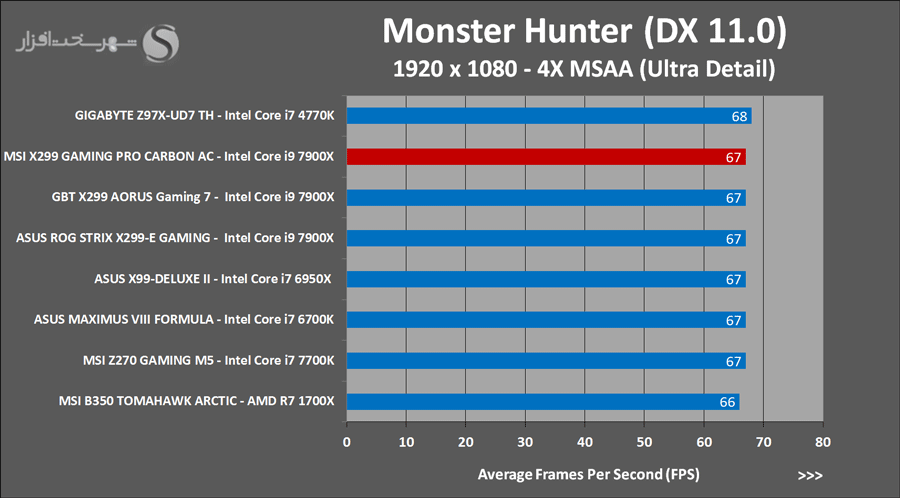

Monster Hunter Benchmark
Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

به‌روشنی مشخص است که این مادربرد علاوه بر تست‌های خام پردازنده در کاربردهای گیمینگ نیز خارق‌العاده عمل می‌کند. در واقع یکی دیگر از نتایج دور زدن Power State های اینتل به غیر از مواردی که در بخش تست‌های مدیریت مصرف انرژی و حرارتی مشاهده کردید، کارایی فراتر از حد و اندازه‌های معمول است.



CPU & Memory Overclocking

CPU & Memory Overclocking
در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 2 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 4.6GHz و ولتاژ هسته 1.22v در Bios به تعادل و پایداری کامل رسیدیم. البته ناگفته نماند Start شدن سیستم در فرکانس 5.1Ghz نیز البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه تقریباً هیچ نوع خنک‌کننده‌ متعارفی قادر به کنترل حرارت پردازنده در این وضعیت است. در واقع در فرکانس‌های بالای 5GHz بعید است با استفاده از خنک کننده‌های متعارف حتی Boot شدن سیستم و بارگذاری سیستم عامل نیز امکان پذیر باشد.

https://valid.x86.fr/pzqltv

برای سنجش کارایی پردازنده فوق در فرکانس 4.6GHz برخی تست‌های کارایی را دوباره تکرار کردیم. نتایج ثبت شده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید نتایج ثبت شده حیرت انگیز و فوق‌العاده است؛ اما این غول 10 هسته‌ای در این فرکانس و ولتاژ حداکثر چه قدر انرژی مصرف می‌کند؟

نتیجه ثبت شده در این بخش کمی قابل تأمل است؛ اما دلیل این امر چیست؟ چرا مادربردی که در تست‌های کارایی در مقایسه با رقبای خود بیشترین مصرف انرژی را داشت در این تست کم مصرف‌ترین مدل شناخته می‌شود؟ طبق بررسی‌های ما پردازنده مورد نظر بر روی این مادربرد در حین اورکلاکینگ به صورت محسوس داغ‌تر از سایر مدل‌ها کار می‌کرد. همین امر نیز سبب رسیدن سریع‌تر دمای هسته‌ها به مقدار آستانه قابل تحمل و در نتیجه کاهش فرکانس هسته، توسط پردازنده می‌شد.

Memory Overclocking
اما این پایان کار نبود. یکی از برجسته‌ترین ویژگی‌هایی که سازندگان مادربردهای مبتنی بر چیپست Intel X299 بر روی آن مانور می‌دهند پشتیبانی آن‌ها از ماژول‌های RAM اورکلاک شده با فرکانس‌های بیش از 4000MHz است! ما نیز چون ماژول‌های نسبتاً خوبی در اختیار داشتیم تصمیم گرفتیم تا پتانسیل این پلتفرم را در اورکلاک ماژول‌های RAM نیز بسنجیم.

برای همین منظور ابتدا در Bios مقادیر ولتاژ DRAM Voltage، VCCSA، VCCIO، DDRVPP و DRAM Termination را تا حد کاملاً ایمن افزایش دادیم. درنهایت نیز در فرکانس و تایمینگ 4000MHz – 36-16-16-16 به مرز ناپایداری رسیدیم. لازم به ذکر است پارامتر DRAM Voltage در پروفایل نام برده 1.50V تعیین شده است.

  https://valid.x86.fr/pzqltv

همان‌طور که ملاحظه می‌کنید پهنای باند حافظه در این حالت به بیش از 100GB/s رسیده است!



جمع‌بندی و امتیاز شهرسخت‌افزار

جمع بندی و امتیاز شهرسخت‌افزار

خب تا اینجا نمایش مادربرد MSI X299 GAMING PRO CARBON AC را از زوایای مختلف تماشا کردید؛ اما نوبتی هم که باشد نوبت تحلیل نتایج و جمع بندی نهایی است. آنچه اول از همه به ذهن ما می‌رسد طراحی ظاهری بسیار شیک و به اصطلاح خوش‌استایل این مادربرد گیمینگ است. به‌حق MSI در این مورد سنگ تمام گذاشته و در کنار آن نیز نورپردازی بسیار چشم نواز و پر پیمانی در نظر گرفته است. اگر باگ‌های مربوط به نرم افزار MYSTIC LIGHT مرتفع شده و امکانات در نظر گرفته شده برای آن نیز کامل‌تر شود از این نظر با یک مادربرد کامل و بی‌نقص روبرو خواهیم بود.

اما همان‌طور که ملاحظه کردید شاید بزرگ‌ترین نقطه ضعف این مادربرد عملکرد نه چندان خوب آن در تست‌های مدیریت مصرف انرژی (در حالت بار کامل) و حرارتی باشد. دلیل این امر هم در بخش مربوطه تشریح شد. در واقع این مادربرد در تست حالت بی‌باری (Idle) عملکرد بسیار خوبی دارد و این نشان دهنده مدیریت بهینه مصرف انرژی و پیکربندی اصولی در کنار قطعات فوق‌العاده مدرن و باکیفیت به کار رفته در بخش‌های مختلف این مادربرد است. این تنها چشم و هم چشمی رقبا با یکدیگر بر سر افزایش کارایی خام به جهت دور زدن Power State های تکنولوژی Turbo Boost و به دنبال آن تنظیمات Vcore و محدودیت‌های مربوط به جریان پردازنده است که باعث ثبت نتیجه کمتر از حد انتظار در حالت بار کامل شده است. به بیانی دیگر MSI حسابی هزینه کرده و مدار رگولاتور ولتاژ قدرتمندی را برای پردازنده تدارک دیده است ولی در پیکربندی آن تا حدود کم لطفی کرده است.

از سوی دیگر هیت سینک در نظر گرفته شده در بخش رگولاتور ولتاژ پردازنده نیز اگر چه شاید حداقل‌های لازم را شامل می‌شود ولی کاش MSI با استفاده از یک هیت سینک کمکی در پشت پورت‌های پنل I/O این مادربرد، به کنترل حرارت این بخش کمک می‌کرد. البته ناگفته نماند تمامی قطعات به کار رفته در این بخش استانداردهای نظامی دارند و به‌راحتی و بدون هیچ مشکلی حتی در دمای بیش از 100 درجه سانتی گراد نیز فعالیت می‌کنند ولی به هر حال گرما یکی از مهم‌ترین عوامل کاهش عمر قطعات الکترونیکی محسوب می‌شود و کاهش نسبی آن سبب عملکرد با محدودیت‌های به مراتب کمتر قطعات این بخش می‌شود.



البته همان‌طور که اشاره شد درست است که دور زدن Power State های پردازنده‌های اینتل عواقب ذکر شده را در بر دارد اما هدف اصلی شرکت‌ها از این امر افزایش کارایی پردازنده و در کل پلتفرم است و نتایج ثبت شده در تست‌های کارایی نیز به‌روشنی مبین همین امر است. همان طور که ملاحظه کردید این مادربرد تقریباً در اکثر تست‌ها از رقبای خود بهتر عمل می‌کند و به هیچ وجه نمی‌توان منکر آن شد. در واقع MSI بهای سنگینی برای پیش افتادن مادربرد خود در این بخش پرداخته است! البته یکی از دلایل دیگری که نیز باعث برتری این مادربرد در تست‌های کارایی شده پیکربندی کم نظیر ماژول‌های حافظه RAM و کسب نتیجه بسیار ممتاز در این بخش است.

از سویی دیگر MSI در پیکربندی اسلات‌های توسعه PCIe X16 این مادربرد به هیچ وجه عملکرد خوبی نداشته است. همان‌طور که در بخش تحلیل عملکرد اسلات‌های توسعه به آن اشاره کردیم در صورت نصب پردازنده‌های ارزان قیمت مجهز به 16Lane PCIe این پلتفرم بر روی این مادربرد، حتی در صورت استفاده از یک کارت گرافیک بر روی این مادربرد، اسلات PCIe 3.0 مورد نظر با سرعت عملیاتی X8 کار خواهد کرد.

همچنین از نظر ما MSI در توزیع امکانات برای این مادربرد 350 دلاری هوشمندانه عمل کرده است. برخورداری از 2 درگاه M.2 X4 32Gb/s در کنار یک پورت U.2 32Gb/s به همراه پورت‌های متعدد USB 3.1 Gen2 10Gb/s، سیستم صوتی AUDIO BOOST 4 مجهز به پردازش نرم‌افزاری توسط NAHIMIC 2+ و تجهیز به درگاه‌های مدرن و پرسرعت سیمی و بی‌سیم 802.11 ac 867Mb/s از جمله امکانات و قابلیت‌هایی هستند که این مادربرد را حسابی در معرض توجه قرار می‌دهند.

به‌عنوان سخن پایانی و جمع بندی نهایی MSI X299 GAMING PRO CARBON AC را به گیمرهای حرفه‌ای و البته خوش استایل که قصد تهیه پردازنده‌های 6 هسته‌ای و بالاتر این پلتفرم را دارند، توصیه می‌کنیم. همچنین اگر MSI با بهینه سازی بیشتر در بخش مدیریت مصرف انرژی پردازنده به‌واسطه عرضه نسخه جدید Bios بزرگ‌ترین نقطه ضعف این مادربرد را پوشش دهد، بدون شک آن را به یکی از ارزشمندترین مادربردهای این پلتفرم تبدیل خواهد کرد.

نکات مثبت:

• عملکرد بی‌نظیر در بخش تست‌های کارایی
• کیفیت ساخت در کلاس قطعات نظامی
• طراحی ظاهری بسیار زیبا و خاص
• امکانات مدرن و کاربردی سخت‌افزاری و نرم‌افزاری متعدد
• دارای مدار رگولاتور ولتاژ قدرتمند، مدرن و با بازدهی مصرف انرژی بسیار بالا در بخش پردازنده
• برخورداری از پورت‌های متعدد USB 3.1 Gen2 Type-C/A
• مجهز به 2 اسلات M.2 X4 32Gb/s و 1 درگاه U.2 32Gb/s
• بهره‌مند از درگاه مدرن و پرسرعت شبکه بی‌سیم 802.11ac 867Mb/s + Bluetooth 4.2
• نورپردازی بسیار زیبا و کم‌نظیر تحت عنوان MYSTIC LIGHT
• عملکرد فوق‌العاده در بخش اورکلاک حافظه RAM



نکات منفی:

• Bios این مادربرد به‌خصوص در بخش تنظیمات مربوط P-Stateهای پردازنده نیاز به بازنگری اساسی دارد
• عملکرد نه چندان خوب در تست‌های مدیریت مصرف انرژی و حرارتی
• پیکربندی ضعیف اسلات‌های توسعه PCIe 3.0 X16 در صورت نصب پردازنده‌های مجهز به 16Lane PCIe 3.0



با تمامی این تفاسیر مادربرد "MSI X299 GAMING PRO CARBON AC" موفق به کسب امتیاز 9.1 و نشان "Gamer’s choice" و ریز امتیازات زیر در کلاس محصولات H (High-End) از لابراتوار شهر سخت‌افزار شد.

MSI X299 GAMING PRO CARBON AC

کلاس عرضه : گران قیمت / رده بالا

9

بسته‌بندی

9.5

امکانات

9

اورکلاکینگ

9

کارایی

9

کیفیت ساخت و طراحی

9

ارزش خرید

9.1

امتیاز شهرسخت‌افزار

نشان شهرسخت‌افزار

9.1

در پایان چنانچه درباره این محصول، نظر یا سوالی دارید می‌توانید در قسمت نظرات همین مطلب مطرح کنید.
‌‌
