قطعا کمپانی خوشنام و پرآوازه ای همچون MSI به اندازه کافی بین کاربران کامپیوترهای شخصی اعتبار دارد که نیازی به تعریف و تمجید ما نباشد !کمپانی تایوانی Micro-Star International یا MSI در سال 1986 یعنی حدوداً 25 سال پیش خط تولید محصولات خود را با تولید مادربرد و برخی کارت های توسعه راه اندازی کرد.
شاید دانستن این موضوع برای شما نیز جالب باشد که اولین مادربرد با قابلیت اورکلاک را همین کمپانی MSI در سال 1987 ساخت . مادربرد مذکور مبتنی بر پردازنده های 286 کمپانی IBM ساخته شده بود.
سپس در سال 1997 اولین کارت گرافیک ساخت خود را معرفی کرد و هرساله با رشد روزافزون تولید محصولات خود، شعبه های جدید کارخانه های خود را در شهرهای مختلف تایوان تاسیس کرد.
تولید اولین نوت بوک با قابلیت اورکلاک در سال 2007 نیز از جمله افتخارات این کمپانی بزرگ و باسابقه محسوب می شود. روی هم رفته این کمپانی را می توان یکی از چند کمپانی پیشگام در تولید محصولات Overclockable محسوب کرد.
در حال حاضر سبد محصولات این کمپانی را انواع محتلف لپتاپ، نت بوک و Tablet، کامپیوترهای شخصی All in One ، کامپیوترهای Desktop ، Server و پکیج های فوق العاده کوچک و کم مصرف کامپیوترهای شخصی ( IPC ) به همراه مادربرد، کارت های گرافیک و وسایل جانبی مالتی مدیا کامپیوترهای شخصی تشکیل می دهند.
همچنین این کمپانی به تازگی با 2 برند جدید به نام های FUNTORO و FUNTORO شروع به تولید محصولات مالتی مدیا خودرو و ربات های هوشمند تمیز کننده منزل کرده است !
کارت های گرافیک این کمپانی را اغلب محصولات استاندارد تشکیل می دهند. اما حقیقتاً در بخش محصولات با قابلیت های اورکلاک حرفه ای، ویژگی های منحصر به فرد و انحصاری عدیده ای وجود دارد. از طراحی مدارهای Powering و Protection های ایمنی گرفته تا طراحی کولرهای انحصاری و استفاده از متریال درجه 1 و حرفه ای ، همگی در این نوع از محصولات مشاهده می شوند. این محصولات با پسوندهایی مثل HydroGen/OC ، Twin Frozr II/OC ، /OC و Lightning شناخته می شوند. گل سرسبد این محصولات با نام تجاری Lightning شناخته می شود که تقریبا تمامی ویزگی های یک کارت گرافیک حرفه ای را دارا می باشد.
تاکنون 8 مدل مختلف از خانواده Lightning معرفی و روانه بازار شده است . این مدل ها را N580GTX Lightning ، R6970 Lightning ، N480GTX Lightning ، R5870 Lightning ، N275GTX Lightning ، N260GTX Lightning Black Edition ، N260GTX Lightning و N580GTX Lightning Xtreme Edition که آخرین محصول معرفی شده این خانواده است شامل می شوند.
همانطور که ملاحضه کردید در این خانواده ، محصولات کارت های گرافیک اورکلاک شده ، 2 مدل N580GTX مشاهده می شود . مدلی که دارای حافظه 3GB و فن های کولر منحصر به فرد است با پسوند Xtreme Edition و مدلی که در این رویو قصد داریم به معرفی ، تست و بررسی آن بپردازیم با حافظه 1.5GBعرضه می شود و بدون پسوند می باشد.
معرفی Geforce GTX 580
-
معرفی Geforce GTX 580

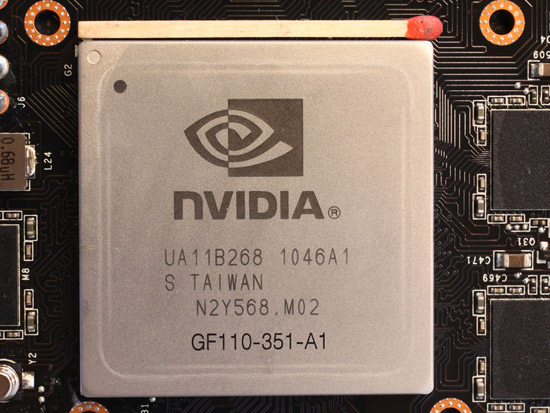

قلب تپنده گرافیکی ( GPU ) در این مدل ( GF110 ) از نظر معماری پایه ( Fermi ) شباهت های زیادی به GF100 دارد ( GPU به کار رفته در GTX 480 ) . در واقع بسیاری از کارشناسان این امر، GF110 را یک Revision جدید از GF100 می دانند که تنها تغییرات جزئی مانند راهکارهای جدید مدیریت مصرف انرژی ، مقداری افزایش فرکانس هسته و حافظه ، اضافه شدن برخی واحدهای عملیاتی tessellation، shading و texturing به همراه کارکرد همه 512 پردازنده جریانی به کار رفته در این GPU از مهم ترین ویژگی های جدید GF110 می باشد. البته این موضوع را نیز فراموش نکنید که GF100 نیز دارای 512 پردازنده جریانی بود که 32 عدد از این پردازنده ها به دلیل مسائل مرتبط با کنترل توان مصرفی GTX 480 غیرفعال شده بود.
با تمام این تفاسیر Geforce GTX 580در حال حاضر عنوان سریعترین کارت گرافیک Single GPU را یدک می کشد . از طرفی در کمپانی رغیب AMD سریعترین مدل تک هسته ای ( AMD Radeon HD6970 ) با قلب تپنده گرافیکی CAYMAN از نظر کارایی با مدل Geforce GTX 570 از کمپانی Nvidia مقایسه می شود.

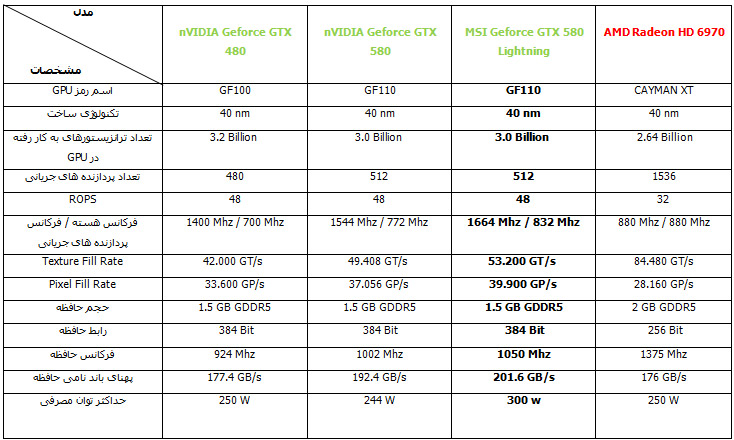

در جدول زیر می توانید جزعیات کامل مشخصات فنی مدل های نام برده را به همراه مشخصات فنی MSI GTX 580 Lightning مشاهده کنید.
همانطور که ملاحضه می کنید افزایش فرکانس های حافظه و هسته تنها فرق MSI GTX 580 Lightning با مدل مرجع می باشد . ولی این جدول تنها ظاهر ماجرا را نشان می دهد، در باطن ماجرا حقایق بسیار زیادی نهفته است. کماکان با ما همراه باشید ....
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

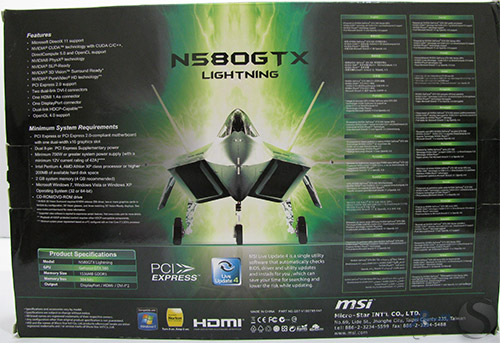

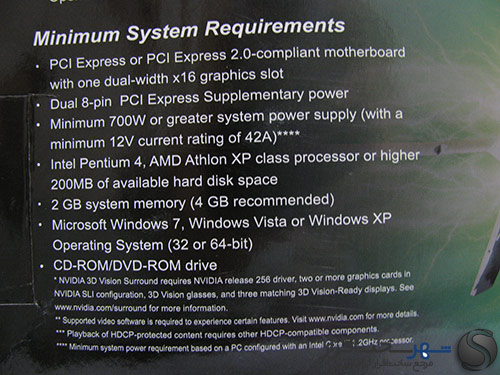

همانطور که انتظار می رفت بسته بندی این محصول بسیار شکیل و مناسب یک قطعه High-End طراحی شده. بر روی جعبه مقوایی شفاف این محصول تصویر یک جنگنده جت ( لوگو محصولات خانواده Lightening ) به همراه پیش نمایشی از قابلیت های این مدل مشاهده می شود. از آنجا که این مدل تغییرات قابل توجهی نسبت به مدل Reference دارد کمپانی MSI در قسمت حداقل احتیاجات مورد نیاز این مدل بیش از پیش جزئیات مختلف را ذکر کرده است. برای مثال از نگاه کمپانی Nvidia یک پاور استاندارد با توان واقعی 600W انرژی مصرفی یک مدل Reference را تامین می کند در صورتی که کمپانی MSI حداقل یک پاور 700W با حداقل ظرفیت جریان دهی 42A در ریل +12 را برای مدل توصیه کرده.

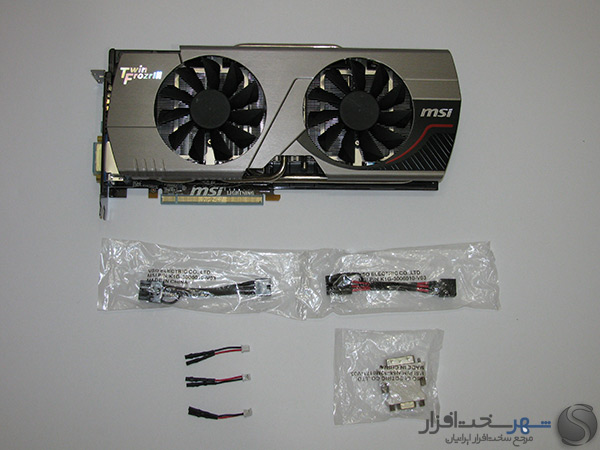

با باز کردن جعبه با یک پکیچ اسفنجی روبرو شدیم که خود دستگاه به همراه یک تبدیل DVI به VGA و دو تبدیل کانکتور PCI-E 6Pin به 8Pin به همراه 3 کابل V-point نمونه برداری ولتاژ از روی سوکت های تعبیه شده بر روی PCB را در خود جای داده است.

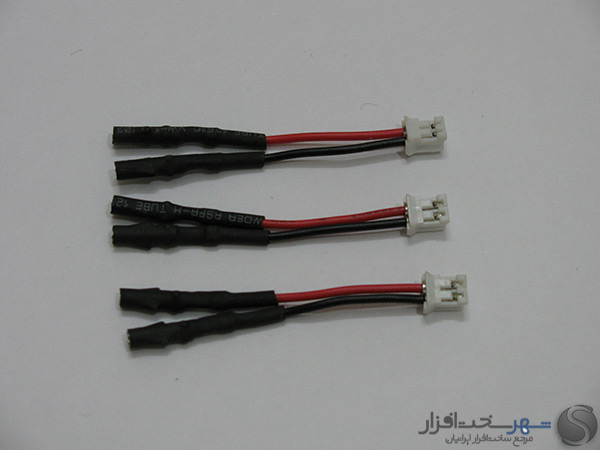

3 کابل V-point نام برده نمونه برداری ولتاژ را برای اندازه گیری توسط ولتمتر بسیار راحت می کند.
در زیر این پکیج اسفنجی یک جداکننده مقوایی وجود دارد که سایر محتویات جعبه در زیر آن تعبیه شده اند. 2 پل SLI به همراه دفترچه راهنمای نصب و مشخصات، به همراه CD حاوی درایورهای راه انداز و نرم افزارهای جانبی سایر محتوات جعبه را تشکیل می دهند.
کمپانی MSI به قدری هوای این محصول را داشته که بر روی همه کانکتورها ( کانکتورهای DVI ، HDMI ، Display Port ) و اسلات ها ( PCI-E 2.0 16X و پل های SLI ) یک درپوش پلاستیکی تعبیه کرده تا در هنگام بسته بندی، حمل و نقل یا حتی هنگام نصب دستگاه بر روی سیستم مخدوش نشده و عوامل محیطی مثل گرد و خاک و رطوبت باعث آسیب دیدن آن ها نشوند.
نمای ظاهری و بررسی اولیه ( قسمت اول )
-
نمای ظاهری و بررسی اولیه ( قسمت اول )

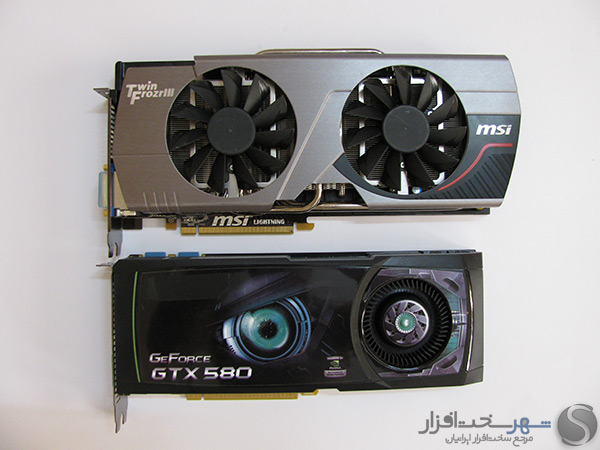

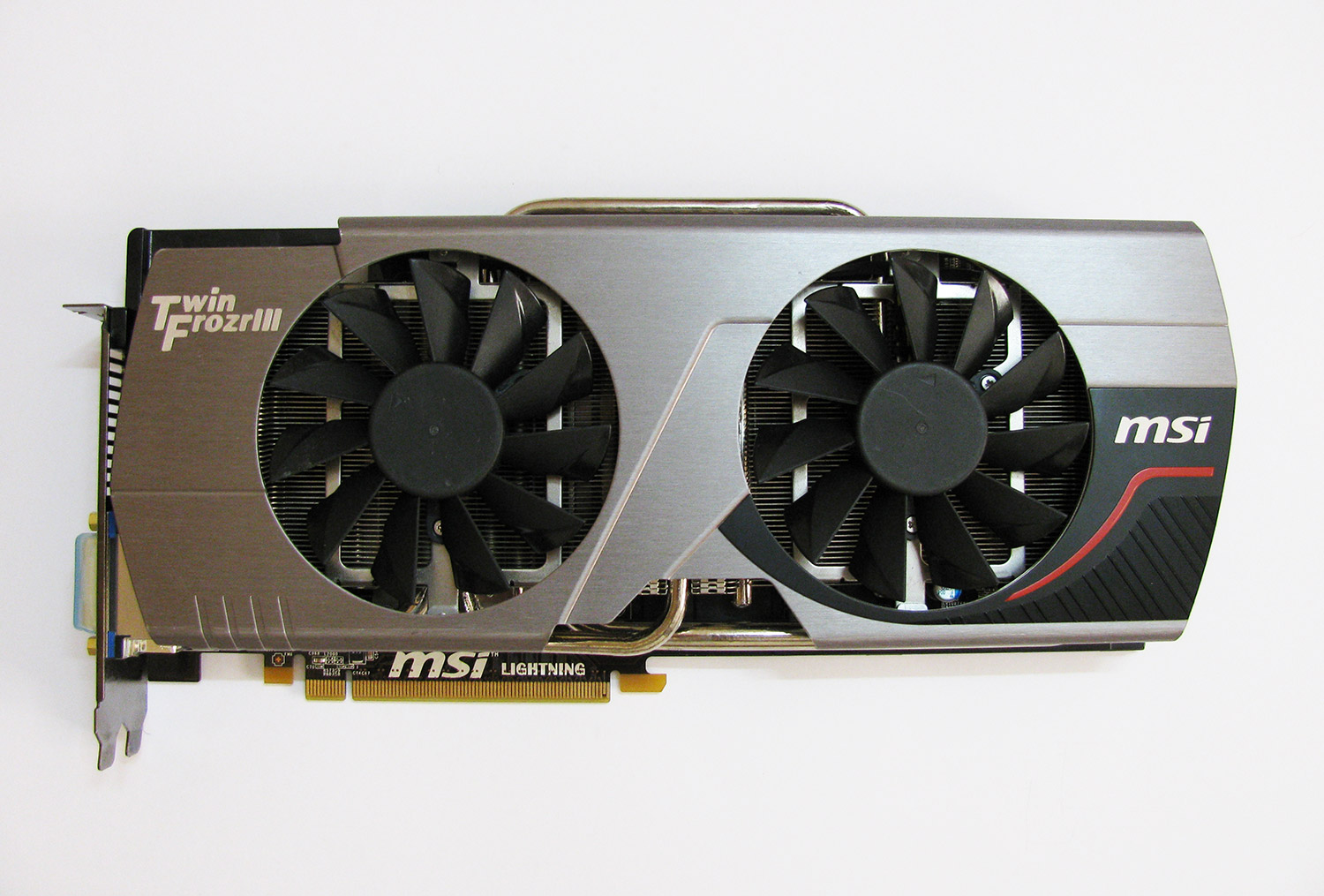

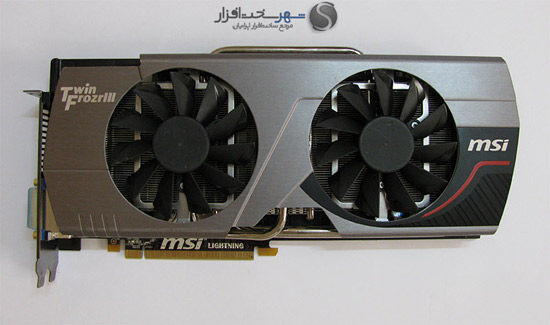

حتی از ظاهر این مدل نیز می توان حدس زد که با یک کارت گرافیک حرفه ای روبرو هستید ! قد و قواره این مدل هم از نظر عرضی و هم از نظر طولی نسبت به مدل Reference تا حدودی بزرگتر است .
طول و عرض مدل Reference به ترتیب 268mm و 110mm و در این مدل 280mm در 135mm می باشد. همچنین وزن این مدل نیز حدوداً 1150 گرم است که حدودا 250 گرم سنگین تر از مدل مرجع می باشد.
همانطور که در تصویر بالا مشاهده می کنید طراحی کولر مدل Lightning نسبت به مدل مرجع، از طراحی کاملا متفاوت برخوردار است. دو فن 9 CM جای تنها فن کولر مرجع را گرفته اند. همچنین اطراف کابینت نگه دارنده کولر در مدل Lightning نسبت به کولر مرجع کاملاً بازتر است و هوای مکیده شده توسط فن ها برخلاف کولر مرجع به صورت کامل از کیس خارج نخواهد شد.
از طرف دیگر با وجود این امر کمپانی MSI با طراحی کوچکتر محفظه خروجی هوا تعبیه شده در پنل پرت های خروجی در مدل Lightning راهکاری پیدا کرده تا برخلاف مدل مرجع که تنها دارای یک پورت Mini HDMI و دو پورت DVI می باشد، یک پورت Display Port به این مجموعه اضافه کرده و پورت HDMI استاندارد را نیز جایگزین پورت Mini کند.

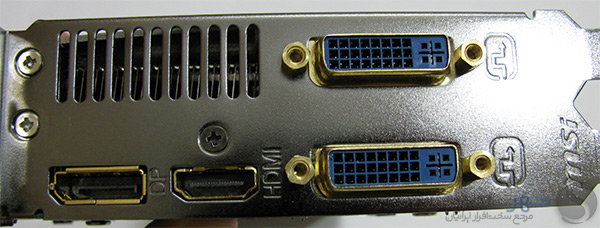

همچنین نکته قابل توجه در مورد درگاه های خروجی تصویر در این مدل استفاده از روکش طلا برای پورت ها می باشد که نویز و کیفیت تصویر را به ترتیب به حداقل و حداکثر ممکن نزدیک می کند.
مای ظاهری و بررسی اولیه ( قسمت دوم)
-
نمای ظاهری و بررسی اولیه ( قسمت دوم )

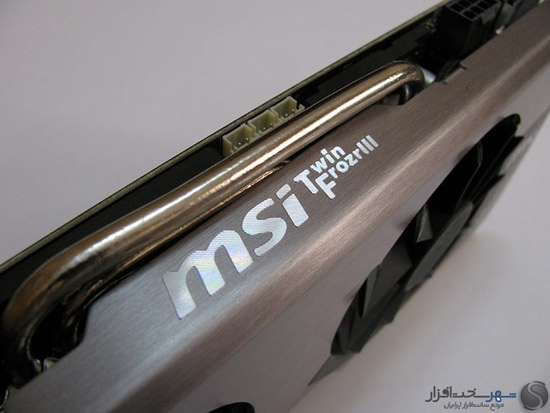

عبارت Twin Frozr III که دو بار بر روی کابینت این مدل در دو قسمت فوقانی و سمت چپ دستگاه نقش بسته نام آخرین کولر منحصر به فرد طراحی شده توسط کمپانی MSI می باشد. این کولر طبق ادعا کمپانی سازنده حدودا 21 درجه خنکتر از کولر مرجع عمل می کند و با این وجود حتی 5.5 dB نیز سر و صدای کمتر منتشر می کند. در ادامه بیشتر به طراحی و جزئیات این کولر می پردازیم.
همانطور که در ابتدای مقاله اشاره شده این کولر به دلیل افزایش فرکانس های هسته و حافظه نسبت به مدل مرجع مسلماً توان مصرفی بیشتری نیز خواهد داشت. از طرفی با توجه به امکانات تعبیه شده در این مدل جهت Extreme Overclocknig تامین انرژی مورد نیاز این دستگاه نیازمند اقدامات ویژه ای در طراحی مدار تغذیه می باشد. از نظر تئوری هر کانکتور PCI-E 6Pin توانایی ارائه توان مصرفی حداکثر 75W را دارا بوده . همچنین این مقدار در کانکتور PCI-E 8 Pin حداکثر 150W و اسلات PCI-E 2.0 16X نیز 75W می باشد. با این تفاسیر با وجود تعبیه یک کانکتور PCI-E 8 Pin و یک کانکتور PCI-E 6 Pin در مدل مرجع در حالت تئوری امکانات اولیه برای تامین حداکثر 300W توان مصرفی از طریق ریل +12V پاور برای مدل مرجع فراهم شده است.

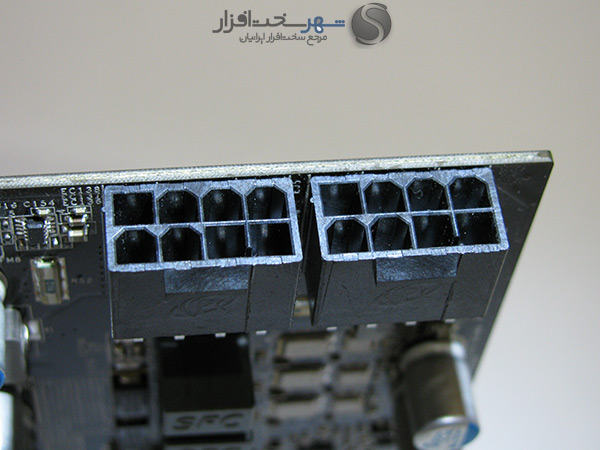

با این حال کمپانی MSI با تعبیه دو کانکتور PCI-E 8Pin مقدار یاد شده را به 375W ارتقاء داده تا خیال اورکلاکرهای حرفه ای را برای دستیابی به حداکثر فرکانس های ممکن راحت کند !

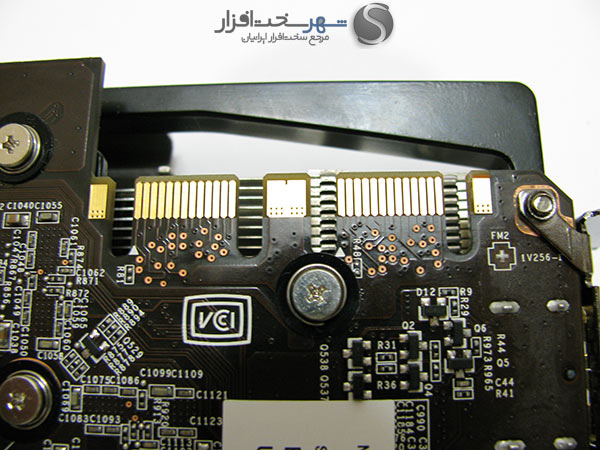

همانطور که تصویر بالا نیز مشخص است همانند مدل مرجع دو پل SLI تعبیه شده دراین مدل قابلیت Quad SLI را فراهم می سازد.
نگاهی نزدیک تر ( قسمت اول)
-
نگاهی نزدیکتر ( قسمت اول )

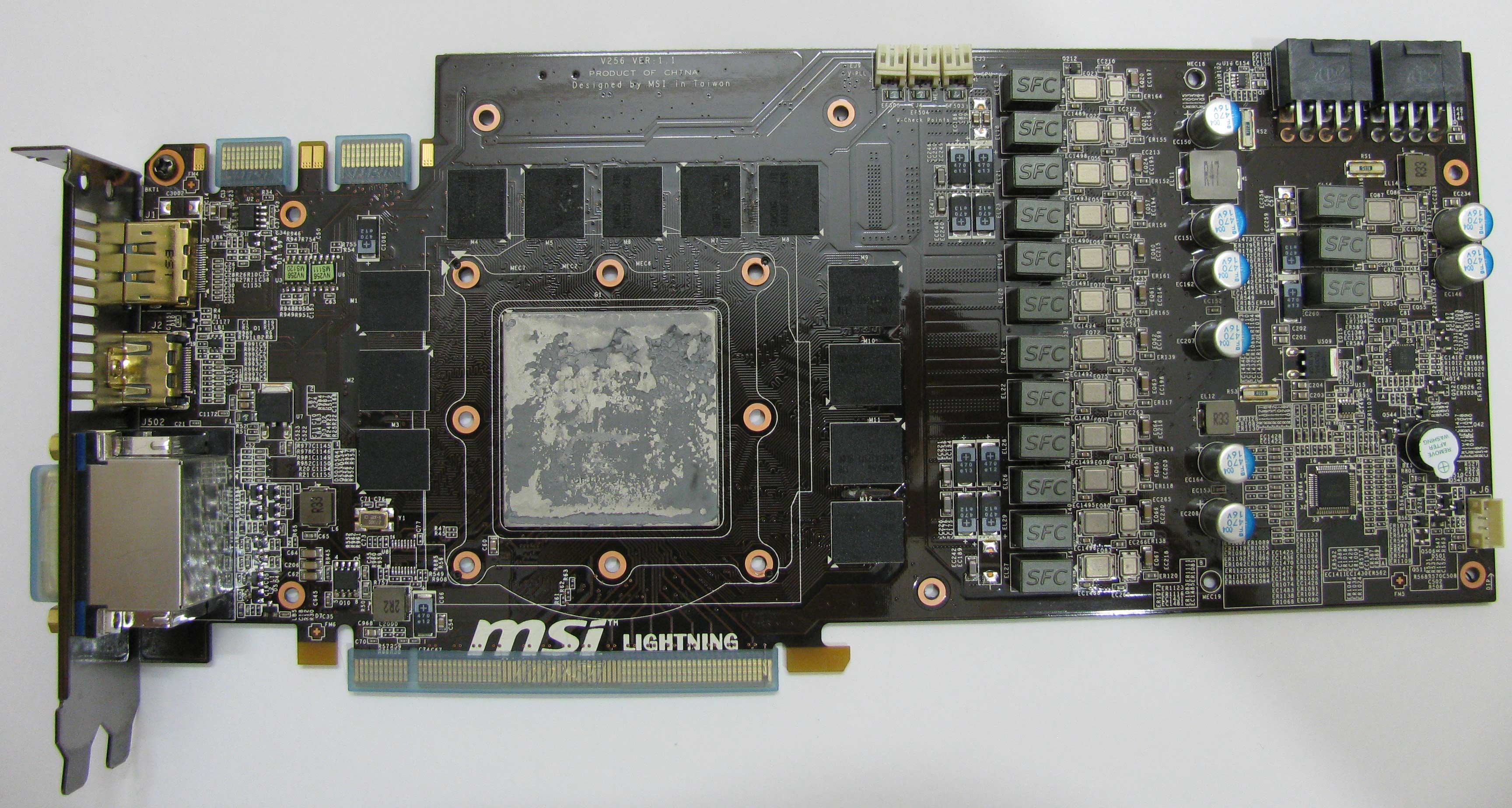

شاید یکی از قسمت های هیجان انگیز این رویو همین قسمت باشد. همانطور که در ابتدا مقاله اشاره شد کمپانی MSI علاوه بر ظاهر در باطن این کارت گرافیک نیز اقدامات زیادی انجام داده. در ادامه کولر این مدل را باز می کنیم و با نگاهی کاملاً ریزبینانه متریال به کاررفته در این مدل را مورد بررسی قرار می دهیم.

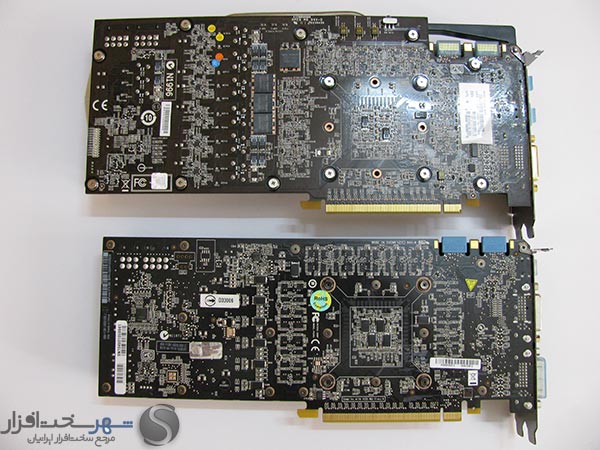

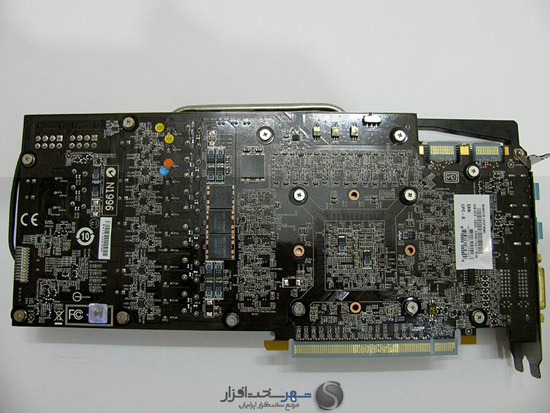

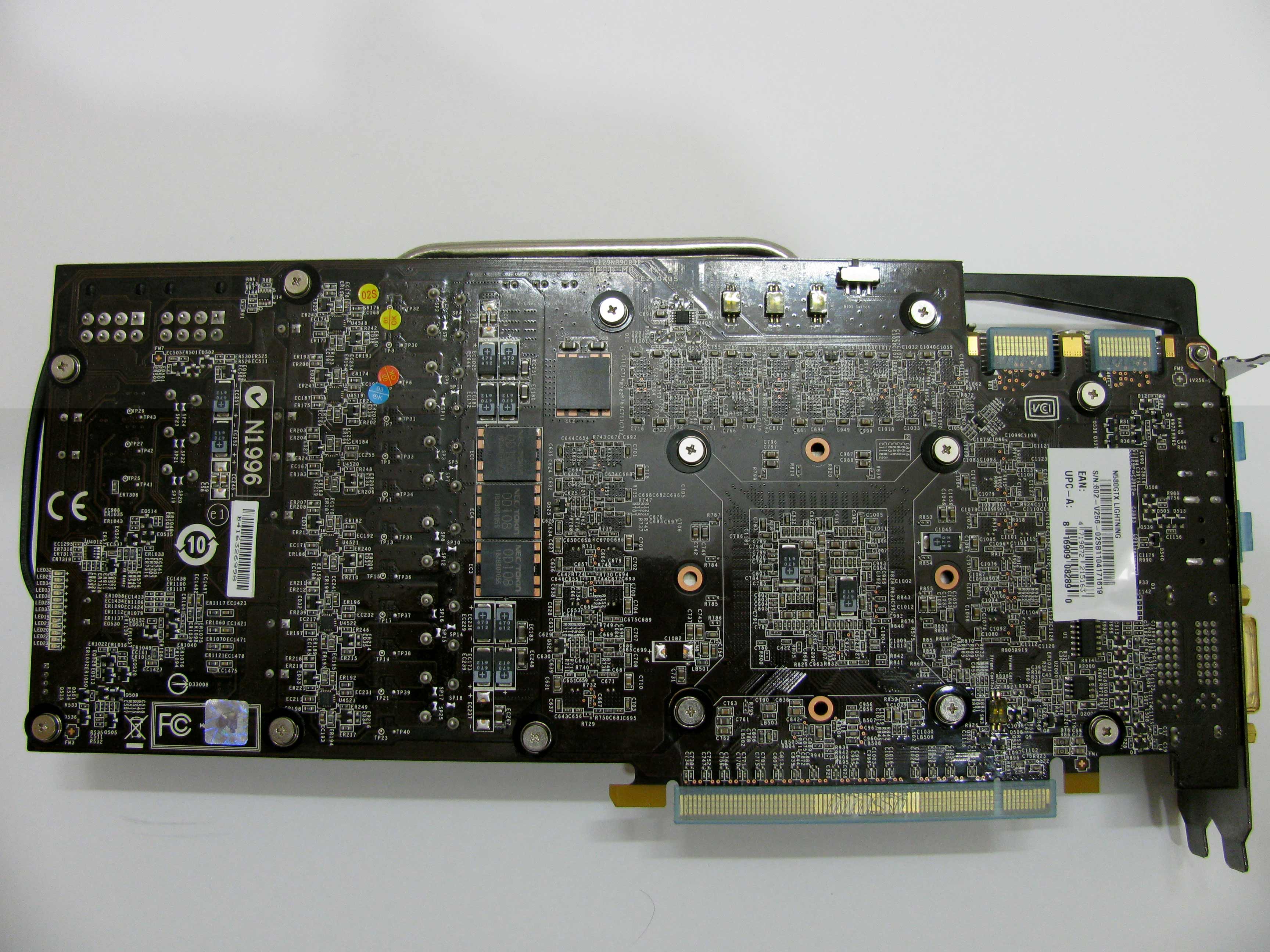

همانطور که در تصویر بالا مشاهده می کنید حتی از نظر ظاهری نیز تفاوت های زیادی در طراحی PCB و متریال به کار رفته در MSI GTX 580 Lightning ( تصویر بالایی ) در مقایسه با مدل مرجع ( تصویر پایینی ) مشاهده می شود.

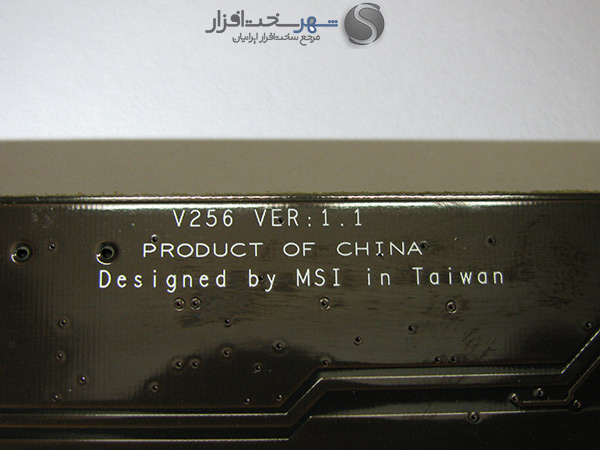

PCB مدلی که در این رویو مورد بررسی قرار گرفته VER 1.1 می باشد که در عمل نسبت به VER 1.0 در طراحی مدار تغذیه GPU تغییرات مختصری در جهت تقویت Wireها صورت گرفته .
کمپانی MSI در طراحی و ساخت PCB کارت های گرافیک خانواده Lightning از فناوری انحصاری موسوم به LPL یا Lightning Power Layer استفاده می کند. در این نوع طراحی PCB، دو لایه به صورت مستقل وظیفه تامین جریان مصرفی مورد نیاز GPU را بر عهده دارند . یک لایه وظیفه تامین جریان مورد نیاز حافظه و سایر قطعات موجود بر روی PCB و لایه Ground نیز کاملاً مستقل و در پایین ترین لایه در میان لایه های تامین انرژی مورد نیاز دستگاه تعبیه شده است. در این نوع طراحی نه تنها ظرفیت جریان دهی Wire ها بیشتر شده ، بلکه امپدانس شریان های تامین انرژی مورد نیاز قطعات تعبیه شده بر روی PCB کاهش پیدا می کند و از سوی دیگر با کاهش تداخل الکترومغناطیسی و کاهش نویز بین سیگنال I/O و کنترلی روبرو خواهیم بود. این یعنی رفع یکی از مهم ترین محدودیت ها در Extreme Overclocking !!
نگاهی نزدیک تر ( قسمت دوم )
-
نگاهی نزدیکتر ( قسمت دوم )

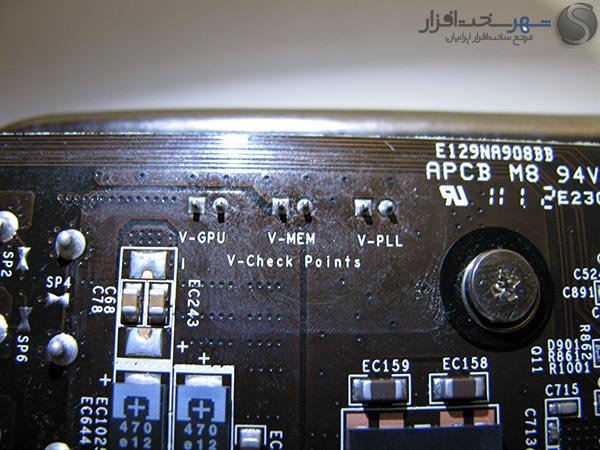

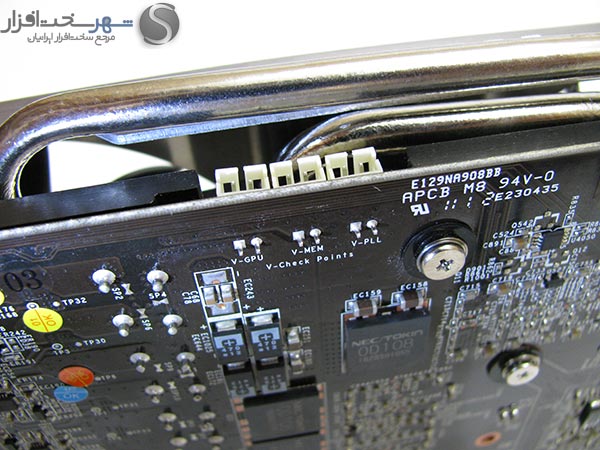

همانطور که قبلا اشاره شده بود 3 کابل V-point موجود در پکیج این مدل گنجانده شده است که وظیفه نمونه برداری ولتاژ را از روی نقطه های مشخص شده روی PCB در بر عهده دارند. در تصویر بالا این نقاط را مشاهده می کنید. ولتاژ GPU یا V-GPU ، ماژول های حافظه ( V-MEM ) و کنترلر اسیلاتور کلاک هسته یا V-PLL از روی PCB نمونه برداری می شود و توسط کانکتورهای 2Pin و به واسطه کابل های V-point به ولتمتر متصل می شود. نموه برداری ولتاژ به صورت آنی برای اورکلاکرهای حرفه ای که معمولا دستگاه را Volt-mod می کنند کاربرد زیادی دارد.

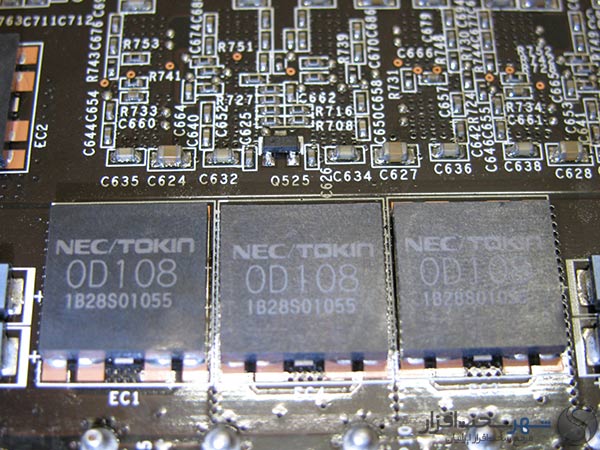

کمپانی MSI نیز همانند کمپانی GIGABYTE در استفاده از قطعات decoupling نسل جدید پیشقدم شده و از Proadlizer های ( پرودلایزر ) 1000 میکروفارادی ساخت کمپانی ژاپنی NEC/TOKIN در این مدل استفاده کرده. نام این قطعه نسبتاً گران قیمت ( نسبت به خازن های سالید ) از سه عبارت لاتین Prompt ، Broadband و Stabilizer گرفته شده و در عمل با معماری جدید توزیع ظرفیت خازنی و ساختار جدید خطوط انتقال جریان با جذب کامل انرژی حتی در جریان ها و فرکانس های بالا ( در حدود GHZ ) نیز بهترین راه حل برای به حداقل رساندن EMI ( تداخل الکترومغناصیسی ) و ESL ( شناوری الکترواستایکی ) می باشد. در واقع این قطعات در مدارهای DC/DC Convertor و مخصوصاً در قطعات الکترونیکی که در محدوده فرکانسی بالا کار می کنند جایگزین خوبی برای خازن های مرسوم کنونی هستند. این پرودلایزرها درمحدوده دمایی 55- تا 105+ درجه سانتی گراد فعالیت می کنند و ظرفیت خازنی بین 900 تا 2400 (میکرو فاراد ) دارند .

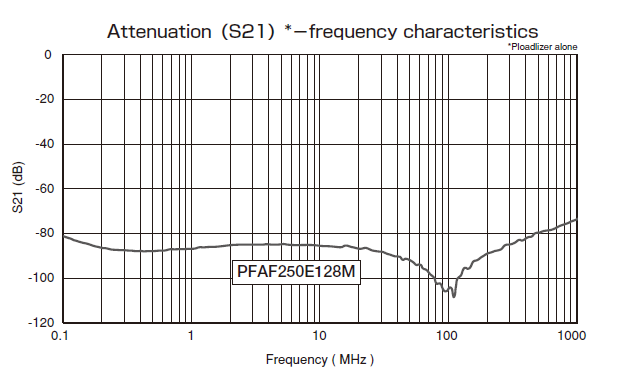

در منحنی زیر می توانید منحنی تضعیف سیگنال در طیف های مختلف فرکانسی ( از 0.1 هرتز تا 1 گیگاهرتز ) را در یک نمونه از این قطعه مشاهده کنید :
لازم به ذکر است 3 عدد از 4 عدد Proadlizer تعبیه شده در این مدل در مدار تغذیه GPU و Proadlizer دیگر در مدار تغذیه ماژول های حافظه تعبیه شده اند.
نگاهی نزدیک تر ( قسمت سوم )
-
نگاهی نزدیکتر ( قسمت سوم )

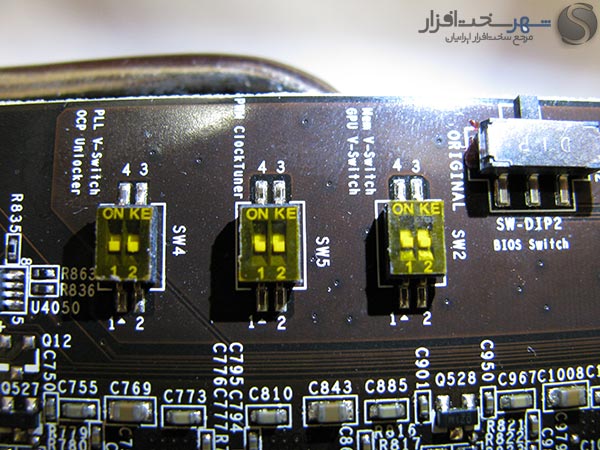

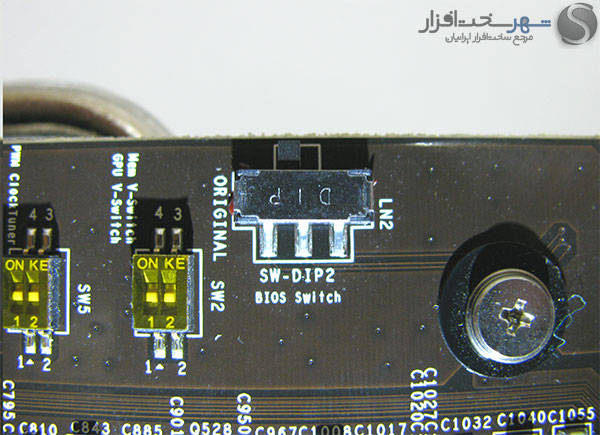

در این مدل 4 سوئیچ DIP دو پل، برای کنترل سریع ولتاژ ها و فرکانس های قسمت های مهم این دستگاه، تعبیه شده است. 3 سوئیچ در قسمت فوقانی PCB و در سمت چپ پل های SLI و یک سوئیچ در قسمت پایینی و نزدیک اسلات PCI-E 2.0 16X . دو سوئیچ از 3 سوئیچ موجود در قسمت فوقانی برد برای کنترل ولتاژ های GPU ، Memory و PLL استفاده می شوند و سوئیچ دیگر برای کنترل فرکانس مدار PWM Controller به کار می رود. این فرکانس در حالت عادی 260 Mhz می باشد که با فعال شدن سوئیچ نام برده تا حدود 310 Mhz قابل افزایش است. افزایش فرکانس نام برده در عمل باعث افزایش بازدهی انرژی می شود وظرفیت جریان دهی مدار PWM Controller را افزایش می دهد. همچنین همانطور که اطلاع دارید کمپانی Nvidia برای کنترل توان مصرفی نامی مدل های معرفی شده در سری 500 کارت های گرافیک ساخت خود از یک پروتکشن ایمنی OCP یا Over Current Protection استفاده نموده که با مانیتورینگ دقیق جریان مصرفی GPU در مواقع لازم با کاهش کلاک GPU و گاهی Reset کردن درایور کارت گرافیکی مانع از افزایش بیش از حد تعریف شده توان مصرفی کارت می شود. این پروتکشن برای کاربران عادی بسیار مفید بوده و روی هم رفته کارکرد پایدار و سلامت دستگاه را در تمامی شرایط تضمین می کند. اما برای کاربران اورکلاکر حرفه ای یک محدودیت بزرگ محسوب می شود. کمپانی MSI فکر این موضوع را نیز کرده و با تعبیه یک سوئیچ این قابلیت را فراهم ساخته تا پروتکشن نام برده را غیر فعال سازید.

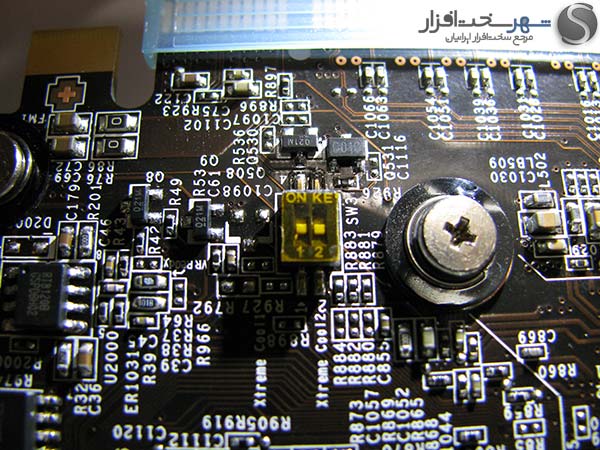

در صورت فعال نمودن سویچ موجود در قسمت پایینی PCB نیز در هنگام استفاده از Xtreme Cooling نظیر نیتروژن مایع که دمایی کمتر از 100- سانتی گراد ایجاد می کند مانع بروز "Cold Bug" در GPU می شود .
یک سوئیچ تک پل بزرگ تر در کنار سوئیچ قسمت فوقانی برد تعبیه شده که شاید مهم تر از سوئیچ های دیگر باشد. این سوئیچ Bios Switch نام دارد و در عمل بین 2 Bios تعبیه شده در این دستگاه سوئیچ می کند ! کمپانی MSI دو Bios مختلف برای این مدل در نظر گرفته ! یکی از این Bios ها پارامترهای ولتاژی و فرکانسی حالت استاندارد را دارا می باشد و در Bios دوم که در حالت LN2 فعال می شود یکسری از مقادیر ولتاژی تغییر می کند و همچنین یکسری از کامپوننت های مانیتورنیگ دما غیر فعال می شوند که در نهایت منجر به رفع مشکل Cold Slow ( کارایی پایین تر از فرکانس در از دماهای خاص زیر صفر به پایین ) می شود .

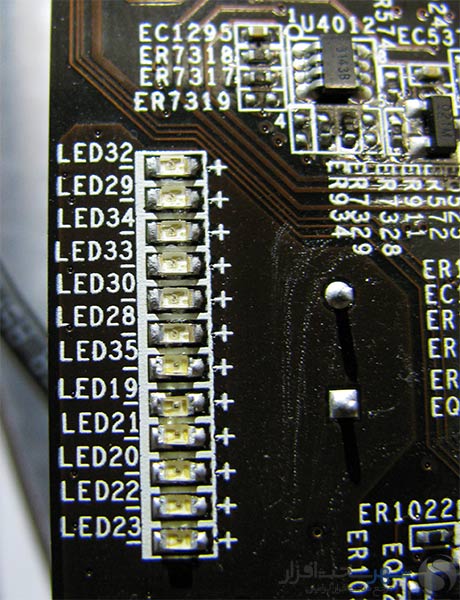

در گوشه سمت چپ PCB تعداد 12 عدد LED مشاهده می شود که نشان دهنده فعالیت Phase های مدار تغذیه هسته گرافیکی (GPU ) می باشد.
نگاهی نزدیک تر ( قسمت چهارم )
-
نگاهی نزدیکتر ( قسمت چهارم )

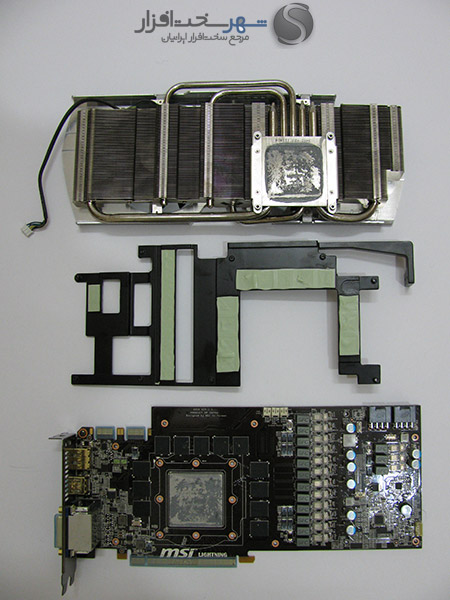

در قدم بعدی کولر و کابینت دستگاه را باز کردیم تا به کامپوننت های مدار رگولاتور دسترسی داشته و با جزئیات بیشتری به بررسی این مدل بپردازیم.
همانطور که در شکل بالا مشاهده می کنید بین هیتسینک اصلی و برد یک یک هیتسینک فلزی مشکی بزرگ دیگر تعبیه شده که به واسطه چسب حرارتی وظیفه دفع حرارت از ماژول های حافظه و ماسفت های مدار رگولاتور را بر عهده دارد. این هیتسینک ثانویه به اورکلاکرهای حرفه ای کمک می کند در حین نصب Xtreme Cooling بر روی این مدل تمام تلاش خود را صرف تعبیه کانتینر LN2 بر روی GPU و خنک نگاه داشتن آن معطوف سازند و نگران دفع حرارت متصاعد شده از از ماژول های حافظه و ماسفت های مدار تغذیه نباشند.

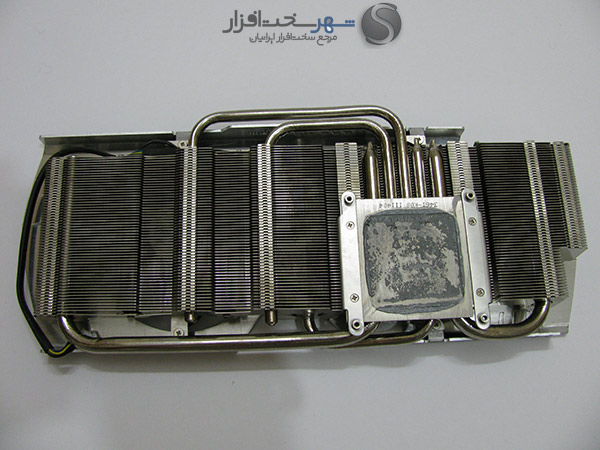

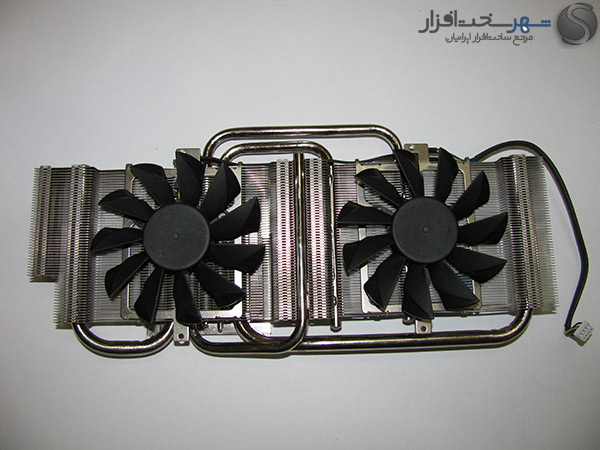

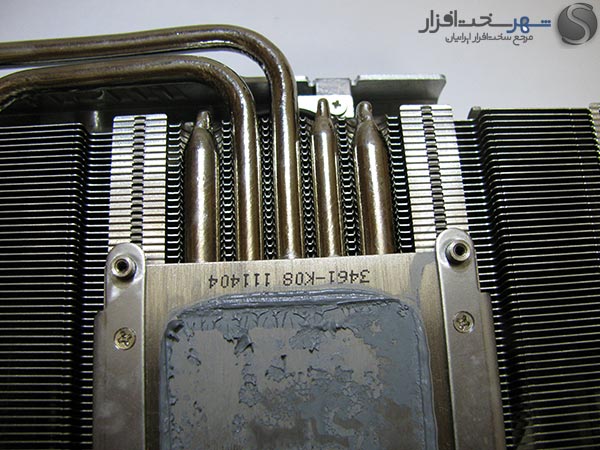

همانطور که در تصویر مشاهده می کنید طراحی هیتسینک اصلی کولر Twin Frozr III فوق العاده خاص انجام شده ! 5 هیت پایپ قطور مسی حرارت را از سطح تماس این کولر با GPU به پره های هیتسینک منتقل می کنند. هوای گرم محصور شده بین این پره ها توسط 2 فن 9CM کم صدا جای خود را به هوای خنک مکیده شده از فضای بیرون می دهد.
به گفته کمپانی MSI طراحی منحصر به فرد تیغه فن ها (Propeller Blade ) در این مدل نسبت به تیغه های معمولی 20% جریان هوای بیشتری را تولید کرده و در نتیجه کامپوننت های بیشتری را بر روی PCB خنک می کند.

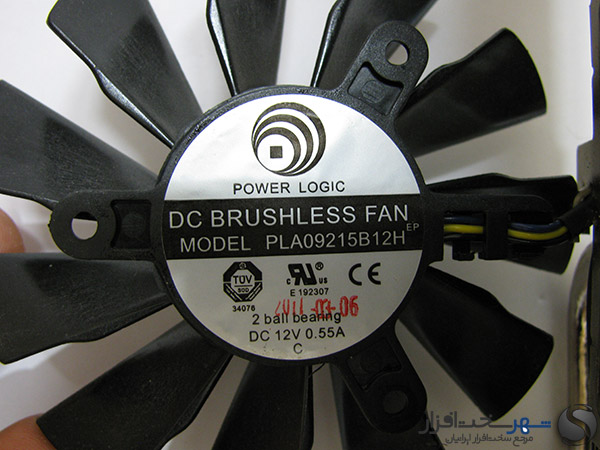

فن های به کار رفته در این مدل ساخت کمپانی خوشنام و باسابقه Power Logic می باشند. طبق مدل درج شده بر روی این مدل ( PLA09215B12H ) سرعت چرخش در این فن بلبرینگی با ولتاژ 12V حداکثر 3500RPM می باشد که در این سرعت حداکثر 39.5 dB از خود نویز صوتی منتشر می کند.
نگاهی نزدیک تر ( قسمت پنجم )
-
نگاهی نزدیکتر ( قسمت پنجم )

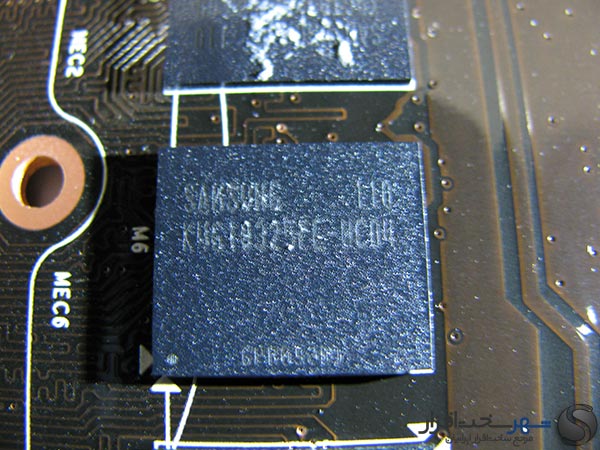

از آنجا که پارت نامبر هک شده بر روی تمامی چیپ های حافظه کم رنگ بود یا اکثراً محو شده بود شاید از روی تصویر بالا کمی خواندن اطلاعات برای شما دشوار باشد.
چیپ های حافظه تعبیه شده در این مدل ساخت کمپانی Samsung کره جنوبی بوده و مطابق با Part Number درج شده بر روی آن ها (K4G10325FE-HC04 ) از نوع GDDR5 بوده و با ولتاژ کاری 1.5V در فرکانس 1250Mhz و با سرعت 5000Mbps کار می کنند. این امر نشان می دهد اگر محدودیت کنترلر حافظه که در GPU تعبیه شده است را نادیده بگیریم این حافظه علی رغم اینکه در این مدل در حالت عادی در فرکانس 1050 مگاهرتز ( 4200Mbps) بایاس شده به راحتی در فرکانس های بیشتر نیز فعالیت خواهد کرد.
12 عدد از چیپ های نام برده، 1536 مگابایت حافظه گرافیکی با رابط 384 بیتی را برای تغذیه GPU این مدل فراهم می سازند.

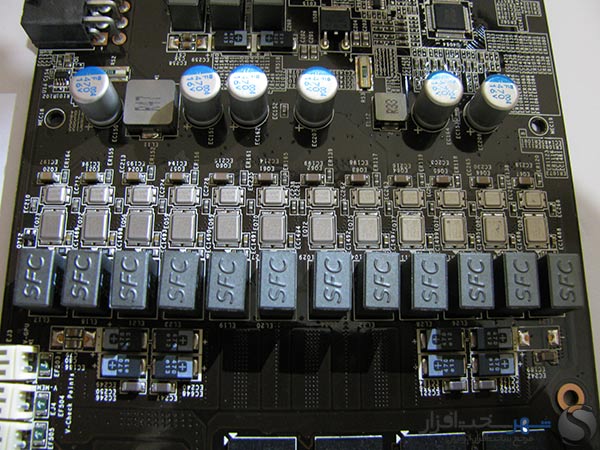

در سمت راست چیپ های حافظه مدارات رگولاتور ولتاژ GPU و Memory به واسطه چوک های SFC کاملاً مشخص شده اند. مدارات PWM Controller به کار رفته بر روی این مدل روی هم رفته 16 فاز می باشند که از این بین 12 فاز وظیفه تامین انرژی GPU ( تصویر بالا ) ، 3 فاز وظیفه تامین انرژی ماژول های حافظه ( تصویر پایین ) و یک فاز کنترل ولتاژ PLL را بر عهده دارد.

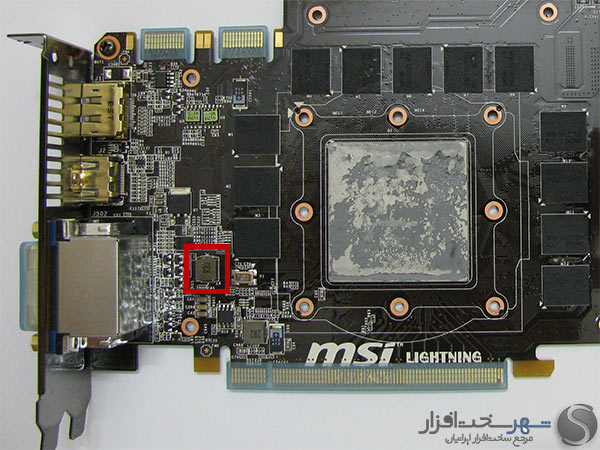

همچنین در تصویر زیر چوک مربوط به تنها فاز مدار رگولاتور ولتاژ PLL را مشاهده می کنید .
مدارات نام برده که در تصاویر بالا متریال به کار رفته در آن ها را مشاهده کردید دارای ویژگی های منحصر به فرد متعددی می باشند.
این ویژگی های منحصر که در ادامه هر یک را به صورت خلاصه معرفی خواهیم نمود نتیجه به کارگیری تدابیر از پیش تعیین شده توسط دو استاندارد انحصاری کمپانی MSI یعنی MILITARY CLASS II و Power 4 Architecture می باشد.
نگاهی نزدیک تر ( قسمت ششم )
-
نگاهی نزدیکتر ( قسمت ششم )
استاندراد MILITARY CLASS II معرف به کار گیری 3 قطعه خاص در مدار تغذیه یک دستگاه می باشد :

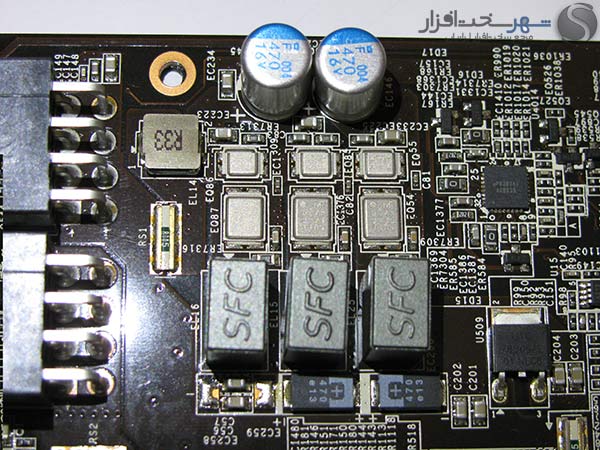

- چوک های SFCیا Super Ferrite Choke که به دلیل پشتیبانی از شیوه های جدید سوئیچ اتوماتیک نسبت به چوک های معمولی 10% بازدهی بیشتر دارد و تقریبا 30% نیز خنک تر عمل می کند.
- خازن های Hi-c که هسته آن ها از عنصر کمیاب Tantalum ( تانتال ) تشکیل شده که عمری بالغ بر 8 برابر خازن های Solid داشته و 15 برابر کمتر جریان نشتی را از خود عبور می دهد.
- خازن های سالید با هسته آلومینیومی نیز در Full Load ، به مدت 12 سال عمر می کنند و با ESR فوق العاده کم، پایداری کامل و بازدهی انرژی بالایی را برای دستگاه فراهم می کنند.شاید برای شما نیز جالب باشد که بدانید مداراتی که از این استاندارد پشتیبانی می کنند در سخت ترین شرایط محیطی مانند دمای بسیار بالا ( 71 درجه سانتی گراد ) و دمای بسیار پایین ( 51- سانتی گراد ) به مدت 24 ساعت در حالت Full Load تست می شوند. همچنین شوک حرارتی ( افزایش و کاهش ناگهانی دمای محیط بین 51- سانتی گراد تا 71 درجه سانتی گراد در 3 بازه زمانی ) و تست های لرزشی به همراه تست کارکرد در محیطی با رطوبت 95% و دمای 24 درجه سانتی گراد طی 45 روز برخی دیگر از جمله تست هایی می باشد که دستگاه های دارای این استاندارد قابلیت پشت سر گذاشتن آن ها را دارا می باشند.
در معماری جدید طراحی مدارات PWM Controller که با نام انحصاری Power4 توسط کمپانی MSI نامگذاری شده نیز قطعاتی با ویژگی های منحصر به فرد یافت می شود. نام این استاندارد از 4 حرف P که از عبارات 16 Phase Power Design ، Independent Memory Power ، CopperMos و Proadlizer گرفته شده که معرفی هر یک به صورت خلاصه به شرح زیر می باشد :
- 16 Phase Power Design: طراحی 16 Phase مدارات PWM Controller که در مورد آن توضیحات لازم داده شد.
- Independent Memory Power : اشاره به تعبیه 2 کانکتور 8Pin PCI-E برای تامین انرژی مصرفی که در این مورد نیز در ابتدای مقاله به آن اشاره شد.

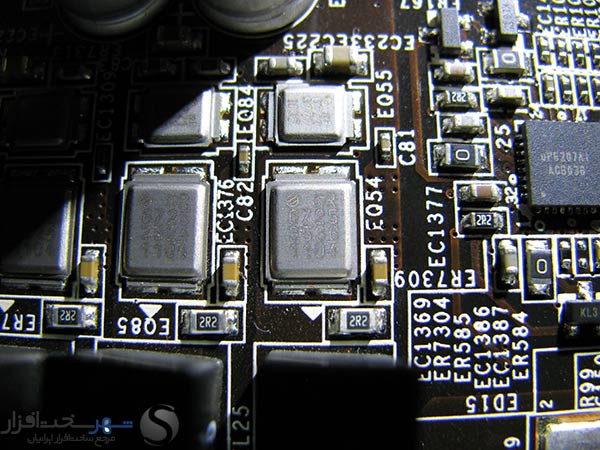

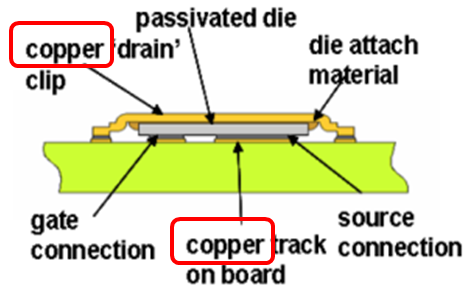

- CopperMos : ماسفت های نسل جدیدی تعبیه شده در این مدل خود دارای هیتسینک مسی می باشند .
همانطور که در تصویر ملاحظه می کنید در هر دو طرف این ماسفت هیتسینک مسی تعبیه شده است که باعث دفع حرارت بیشتر نسبت به ماسفت های معمولی می شود. این ماسفت ها ظرفیت عبور جریان 2 برابر بیشتر از ماسفت های معمولی را دارا می باشند و با این وجود 20% نیز از انواع معمولی خنک تر عمل می کنند.
- - Proadlizer : در مورد این خازن های نسل جدید نیز پیش از این توضیحات مفصلی ارائه شد.

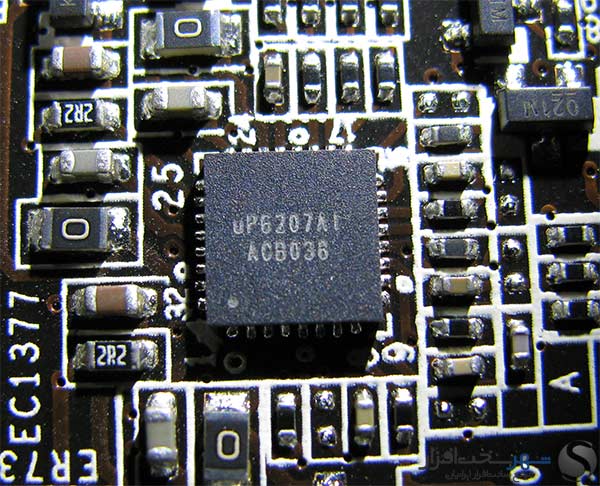

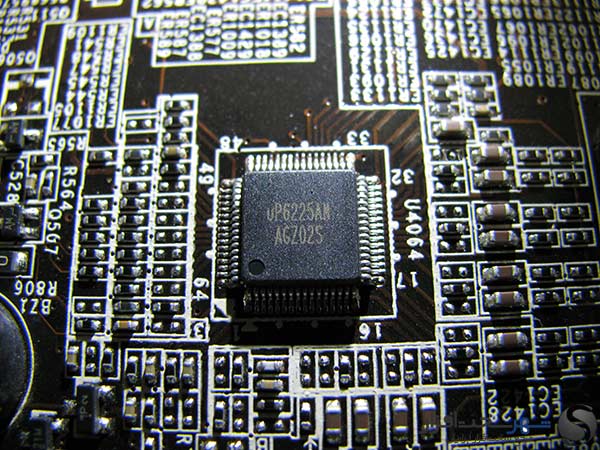

شاید مهمترین بخش یک مدار رگولاتور ولتاژ در قطعات این چنینی چیپ PWM Controller آن باشد. پشتیبانی از فرکانس های بالا و تکنیک های مدیریت مصرف انرژی در این چیپ ها نقش مهمی در کارایی هر چه بهتر عملکرد کلی سیستم خواهد داشت.
در تصاویر بالا در سمت چپ IC کنترلر مربوط به مدار 12 فازی تغذیه GPU و در سمت راست کنترلر مدار 3 فازی مربوط به تغذیه ماژول های حافظه را مشاهده می کنید. در مورد چیپ PWM Controller مدار تغذیه GPU اطلاعاتی در دست نیست ولی چیپ Up6207A1 قابلیت کنرلر 3 Phase ،در رنج فرکانسی 50 Khz تا 1 Mhz را دارا می باشد.
متد و سیستم تست
-
متد و سیستم تست
تست های این قطعه را به طور کلی به سه بخش تست های اورکلاکینگ، توان مصرفی و حرارتی و تست های کارایی تقسیم کرده ایم. همچنین در وضعیت Idle و Load نیز ولتاژ های 3 بخش مهم GPU ، Memory و PLL به صورت دقیق نمونه برداری شده. همچنین برای مقایسه عملکرد این مدل در بخش تست های کارایی، نتایج مدل های Nvidia Geforce GTX 580 Reference و AMD Radeon HD 6970 را به عنوان سریعترین مدل Single GPU در کمپانی رغیب AMD با نتایج این مدل مقایسه کردیم.

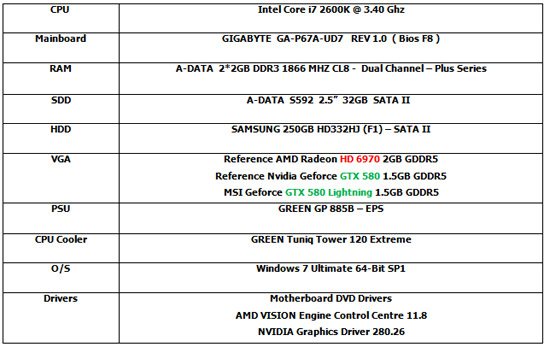

مشخصات فنی قطعات سخت افزاری سیستم Testbed که جهت تست این مدل ها استفاده شده به شرح زیر می باشد :
پارمترهای BIOS در حالت پیش فرض تنظیم شده اند ( به استثنای فعال کردن قابلیت XMP ) ، دمای محیط در حین تست به صورت ثابت 23 درجه سانتی گراد ( با تلرانس 1 درجه ) ثابت شده و تنظیمات مدیرت مصرف انرژی در سیستم عامل نیز در وضعیت Balanced تنظیم شده است.
لازم به ذکر است قابلیت NVIDIA PhysX موجود در کارت های گرافیک Geforce در تمامی تست های این رویو غیر فعال شده است.
همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی API های مدرن DirectX 10 ، DirectX 11 و OpenGL می باشند به این شرح است :
- - 3DMARK Vantage 1.0.2
- - 3DMARK 11 1.0.2
- - CRYSIS 2 v1.9
- - Lost Planet 2
- - MAFIA II
- - RESIDENT Evil 5
- - S.T.A.L.K.E.R Clear Sky
- - Unigine Heaven 2.5
- - Unigine Tropics 1.1
- - FurMark 1.9.1
- - GPU-Z 0.5.4
- - MSI AFTERBURNER 2.2.0 Beta 6

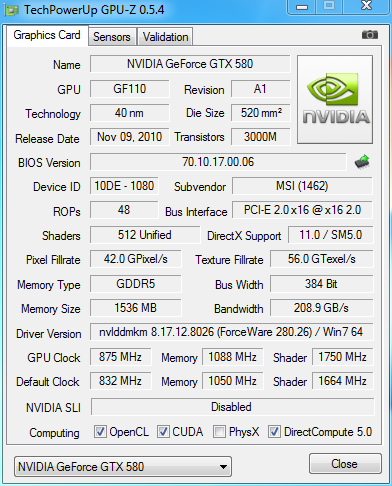

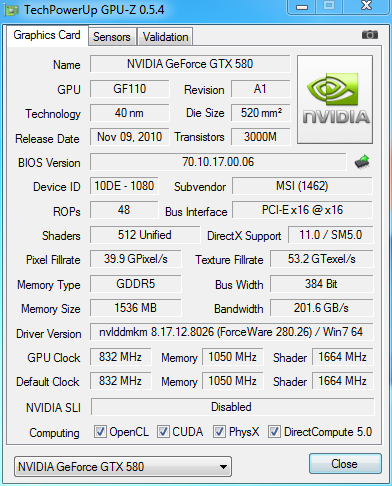

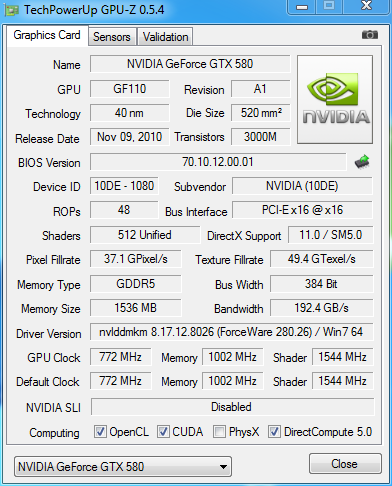

در تصاویر زیر می توانید مشخصات کارت های گرافیک یاد شده را از نگاه نرم افزار GPU-Z 0.5.4 ملاحظه کنید :

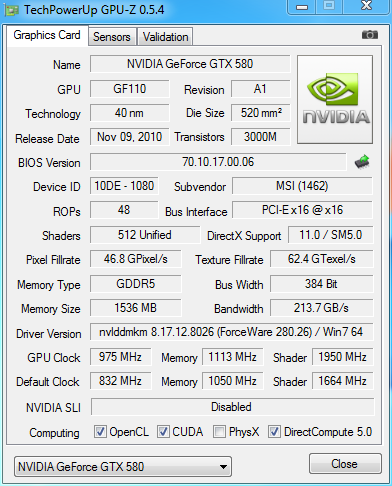

MSI Geforce GTX 580 Lightning
==============================================================

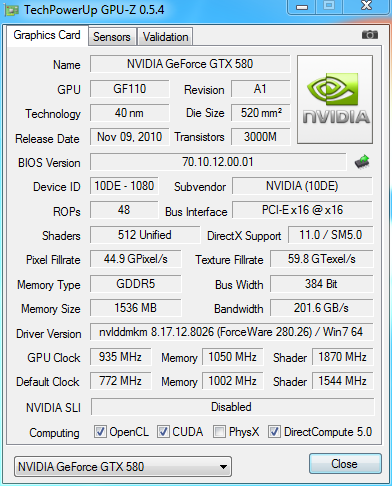

NVIDIA Geforce GTX 580
==============================================================
AMD Radeon HD 6970
تست های کارایی
در این بخش آخرین و معتبرترین نرم افزارهای تست و محک گرافیکی به همراه بازی های رایانه ای به روز را برای تست این مدل انتخاب کردیم .
تمامی پارامترهای گرافیکی Game ها در این تست در حالت حداکثر مقادیر ممکن تنظیم شده اند و در نرم افزارهای 3DMARK تست ها در دو حالت Extreme و Performance صورت گرفته اند.
تست های Gaming نیز در 3 رزولیشن و تکنیک های Anti-Aliasing و Anisotropic Filtering مختلف صورت گرفته. کانفیگ های نام برده به شرح زیر می باشند :
- 1366x768 – 0XAA – 4X AF
- 1680x 1050 – 2X AA – 8X AF
- 1920x 1080 – 4X AA – 16X AFعلت اصلی انتخاب کانفیگ های بالا شبیه سازی شرایط برای نمایشگرهای گوناگون با سایز های مختلف بوده. به این صورت که کانفیگ اول شرایط را برای مانیتورهای کوچکتر از 18 اینچ ، کانفیگ دوم برای مانیتورهای 18 تا 22 اینچ و کافیک سوم برای مانیتورهای 22 اینچ و بزرگتر شبیه سازی می کنند.
تست 3DMark Vatnage و 3DMark 11
-

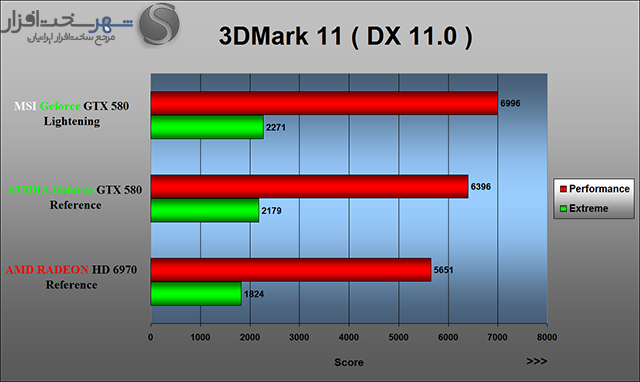

تست 3DMARK 11 و 3DMARK Vantage
سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.

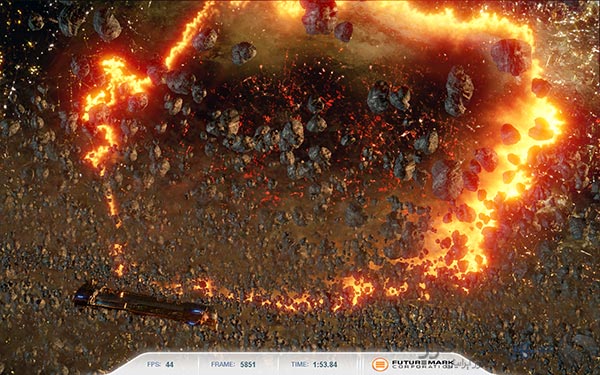

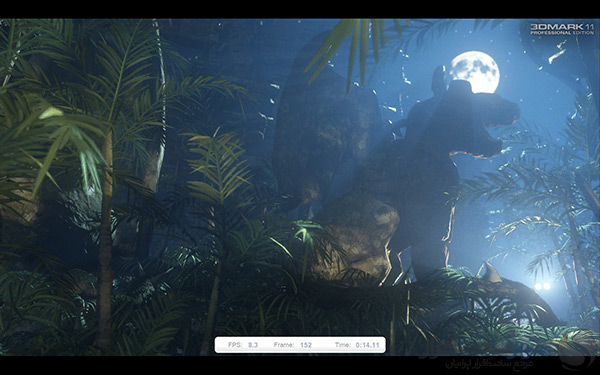

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت های گرافیک کمپانی Futuremark می باشد. تست های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی های واقع گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدوداٌ یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقاسیه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.

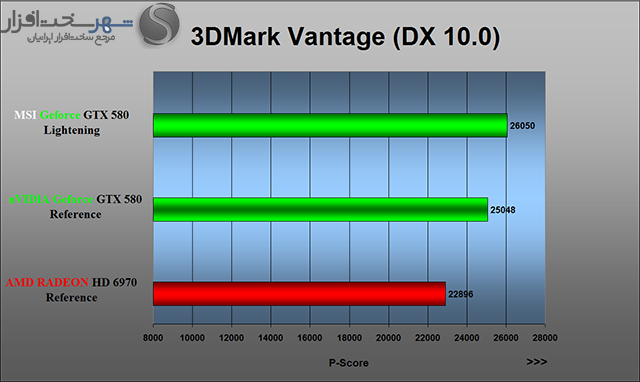

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark می باشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی های رایانه ای بر اساس API نام برده می باشد.
عملکرد بهتر حدودا 7% درصدی مدل MSI نسبت به مدل مرجع و برتری 23% درصدی نسبت به مدل AMD 6970 در تست 3DMARK 11 کاملاً مشهود می باشد.
در تست 3DMARK Vantage نیز شاید بالا رفتن FPS در تست ها باعث نزدیک شدن نتایج به یکدیگر شده است.
تست های گیمینگ مبتنی بر DirectX 10
-
تست های Gaming مبتنی بر DirectX 10
تقریباً اکثر بازی های رایانه ای که به تازگی معرفی و منتشر می شوند حداقل مبتنی بر DirectX 10 و بالاتر ساخته می شوند. MAFIA II و Resident Evil 5 با دو ژانر مختلف و همینطور موتورهای گرافیکی متفاوت در بین گیمرهای حرفه ای از محبوبیت خاصی برخوردار هستند .

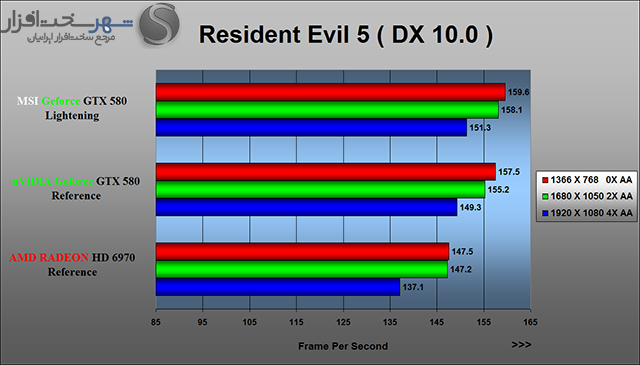

Resident Evil 5

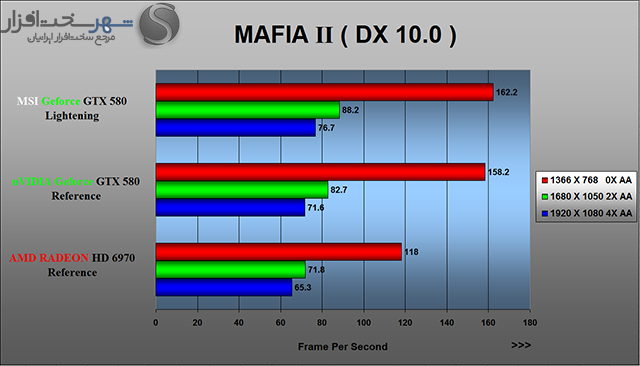

MAFIA II
در تست Resident Evil 5 به قدری مقدار Frame Per Second به اشباع رفته که اختلاف نتایج بین هر دو مدل Geforce ناچیز ولی در مقایسه با AMD Radeon HD 6970 تا حدودی قابل تمایز است. در این تست با افزایش فرکانس هسته پردازنده بدون شک اختلاف ها بیشتر نمایان می شد.
اما در تست MAFIA II عملکرد مدل های Geforce نسبت به نماینده کمپانی AMD ستودنیست ! اختلاف کارایی مدل اورکلاک شده MSI نیز نسبت به مدل مرجع در حدود 6 درصد می باشد.
تست های گیمینگ مبتنی بر DirectX 11
-
تست های Gaming مبتنی بر DirectX 11
از نظر بسیاری از کارشناسان سخت افزار و همینطور کمپانی های طراحی و سازنده کارت های گرافیک، کارت های گرافیک مدرن باید با تست های مدرن و به روز، محک زده شوند. چون بهینه سازی های سخت افزاری و نرم افزاری ( به واسطه درایورهای جدید) عمدتاً بر روی APP های مبتنی بر API های جدید اعمال شده و قابلیت های جدید پیاده شده بر روی کارت های گرافیک جدید عملکرد نهایی خود را در این نوع تست ها نشان می دهند.

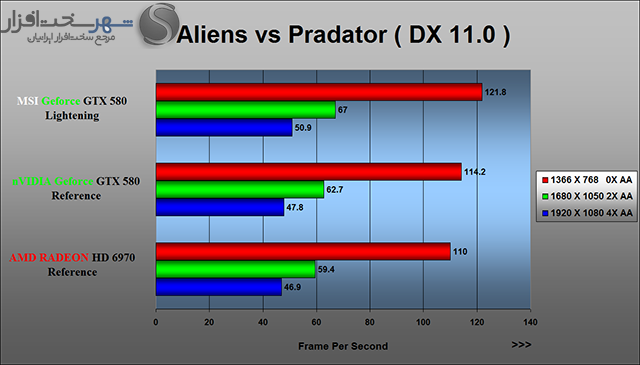

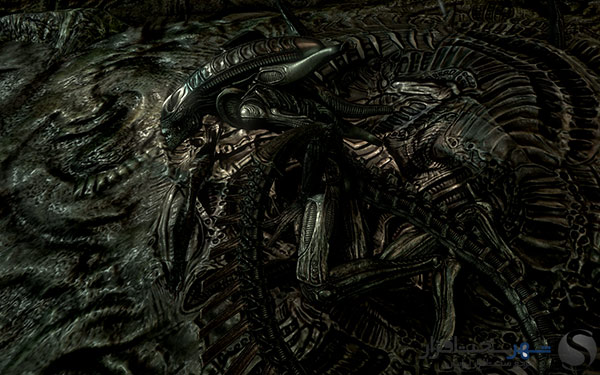

Aliens vs Pradator

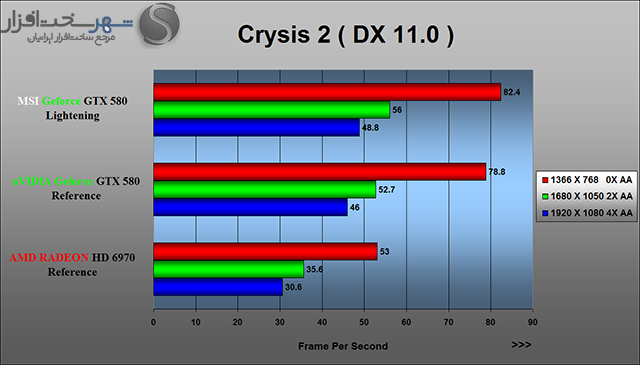

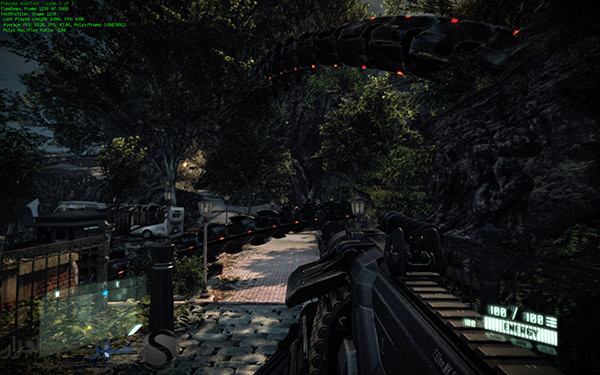

CRYSIS 2

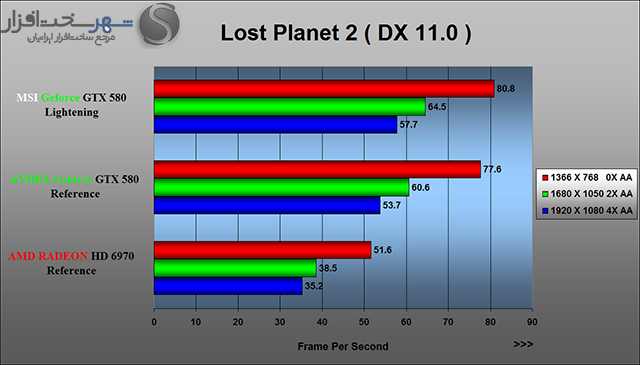

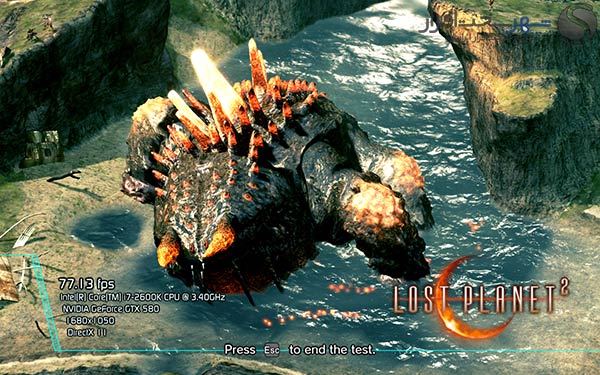

Lost Planet 2

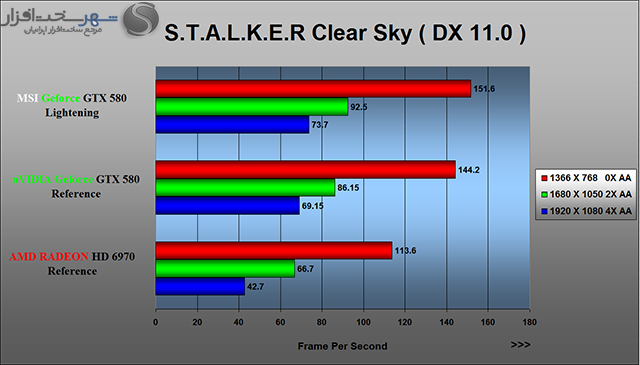

S.T.A.L.K.E.R Clear Sky

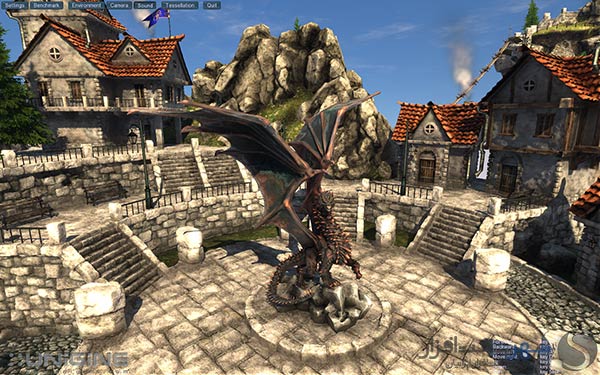

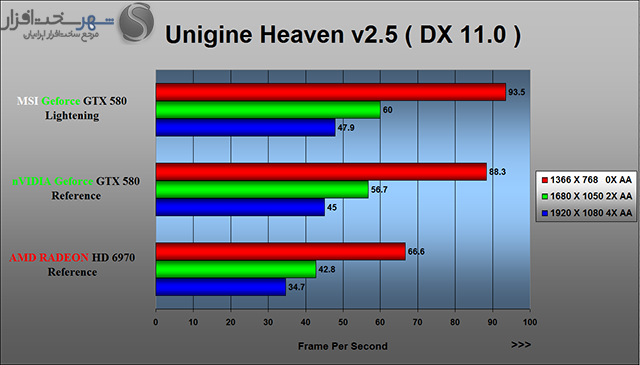

Unigine Heaven 2.5
شاید ارائه Frame Rate نزدیک به 50 FPS حتی در سنگین ترین تست های موجود بر پایه DirectX 11 و در ابعاد Full HD را بتوان یک نتیجه درخشان برای MSI GTX 580 Lightning برآورد کرد. از طرفی این مدل نسبت به مدل مرجع در تست های فوق روی هم رفته حدودا 7% درصد افزایش کارایی را نشان می دهد. نظر شما در این مورد چیست ؟!
تست های مبتنی بر OpenGL
-
تست های مبتنی بر OpenGL
شاید پرکاربردترین API گرافیکی بعد از DirectX همین OpenGL باشد. این API در سال 1992 توسط Silicon Graphics Inc یا SGI معرفی شد و مورد استفاده در بسیاری از نرم افزارهای فنی و مهندسی، شبیه سازی علمی ، تحلیل داده ، شبیه ساز پرواز و بازی های رایانه ای قرار گرفت. البته DirectX به دلیل پشتیبانی بهتر و امکانات بیشتر به مراتب بیشتر از OpenGL در صنعت ساخت بازی های رایانه ای مورد استفاده قرار می گیرد.
در این تست از دو نرم افزار FurMark 1.9.1 و Unigine Tropics 1.1 استفاده شده است. نرم افزار اول بیشتر در تست پایداری و اعمال فشار سنگین بر روی کارت های گرافیک مورد استفاده قرار می گیرد ولی تست دوم گزینه خوبی برای شبیه سازی محیط بازی های رایانه ای بر اساس این API می باشد.

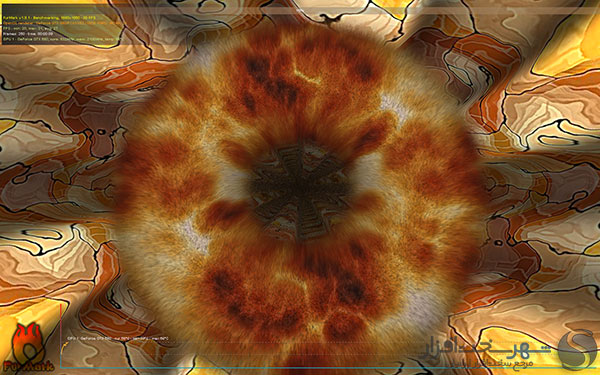

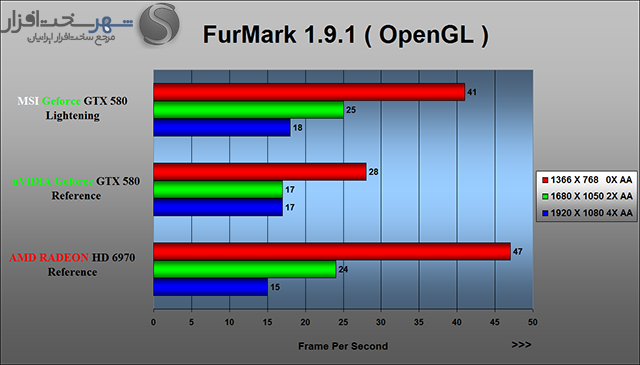

Furmark 1.9.1

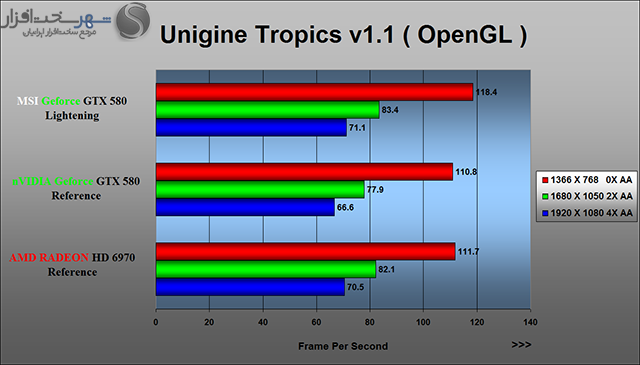

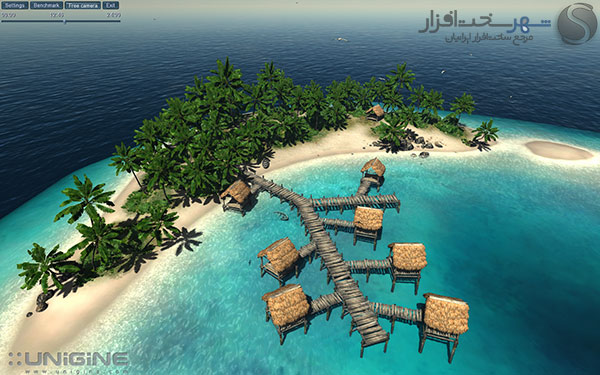

Unigine Tropics 1.1
شاید با دیدن این نتایج مخصوصاً در تست FurMark و مقایسه با نتایج تست های قبلی تعجب کرده باشید ولی به دست آمدن این نتایج دلایل جالبی دارد.
در وحله اول این نکته رو مد نظر داشته باشید که در اغلب APP های بر پایه OpenGL از دیرباز عملکرد مدل های مختلف Radeon بهتر از Geforce بوده. اما برتری AMD Radeon 6970 در تست FurMark تا حدودی غیر عادیست ! دلیل این امر فعال شدن پروتکشن OCP تعبیه شده بر روی کارت های گرافیک سری Geforce 500 کمپانی NVIDIA می باشد. همانطور که در پاراگراف فوق به آن اشاره شد، تست FurMark به دلیل بهره مندی از الگوهای خاص و تکرار شونده، بیشتر در تست های پایداری و اعمال فشار سنگین جهت سنجش حداکثر توان مصرفی و حرارت متصاعد شده از کارت گرافیک مورد استفاده قرار می گیرد. همین امر باعث می شود بلافاصله پس از مانیتور شدن جریان مصرفی بیش از حد معمول در گام اول فرمان کاهش کلاک GPU توسط PWM Controller به بخش PLL صادر شده و در نتیجه Performance به صورت چشمگیری کاهش یابد !
نکته بعدی در تست نام برده، عملکرد به مرتب بهتر مدل MSI مخصوصا در رزولیشن های پایین نسبت به مدل مرجع است که بیانگر محدودیت کمتر در این بخش و قابلیت جریان دهی مدار رگولاتور به مراتب بیشتر، در مدل Lightning نسبت به مدل مرجع می باشد.
تست های مدیریت مصرف انرژی و حرارت
-
تست های مدیریت مصرف انرژی و حرارت
در این تست در حالت Idle ( پس از 15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقیقه اجرای تست Stability Test نرم افزار FurMark در ابعاد Full HD ) مقادیر حداقل و حداکثر حرارت متصاعد شده از GPU و توان مصرفی کل سیستم را ثبت کردیم. نتایج ثبت شده را می توانید در نمودارهای زیر مشاهده کنید .
عملکرد فوق العاده MSI GTX 580 Lightning در هر دو تست شایسته تحسین می باشد. حرارت متصاعد شده در این مدل در حالت Idle حدودا 14 درجه و در حالت Load حدودا 16 درجه خنک تر از مدل Reference می باشد !

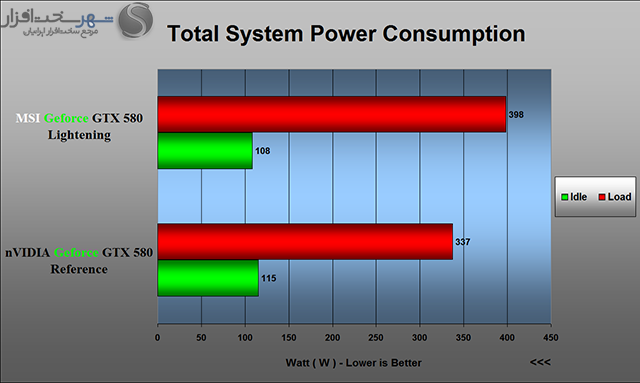

در تست مدیریت مصرف انرژی نیز در وضعیت 100% Load با توجه به اورکلاک شدن حدودا 8% درصدی مدل MSI و محدودیت کمتر اعمال شده در پروتکشن OCP در این مدل، نتیجه به دست آمده دور از انتظار نبود ولی در حالت Idle عملکرد فوق العاده مدارات رگولاتور در مدیریت بهتر مصرف انرژی باعث کاهش حدودا 7% درصدی مصرف انرژی در این مدل نسبت به مدل Reference شده است.
تست های اورکلاکینگ
-
تست های اورکلاکینگ
شاید یکی از پرطرفدارترین قسمت ریویوهای این چنینی همین بخش Overclocking باشد. بخشی که برای شما خوانندگان شیرین ولی برای ما تا حدودی وقت گیر و حساس است . برای این تست شرایط خاصی را از نظر وضعیت اعمال ولتاژ ها و فرکانس ها مد نظر داشته ایم . ضمن اینکه علاوه بر مدل Lightning مدل Reference را نیز در شرایط مختلف با این مدل در تقابل قرار داده ایم.
لازم به ذکر است ملاک پایداری در این تست در مرحله اول انجام موفقیت آمیز تست هر یک از تست های GPU : OCCT و GPU : MEMTEST نرم افزار OCCT v3.1.0 به مدت 15 دقیقه و در مرحله نهایی با موفقیت انجام شدن تست های 3DMARK Vantage و 3DMARK 11 می باشد.
در مرحله اول بدون افزایش هرگونه مولفه ولتاژی اقدام به افزایش فرکانس ها تا رسیدن به حداکثر مقدار کاملاً پایدار کردیم و در نهایت نتایج را ثبت کردیم.

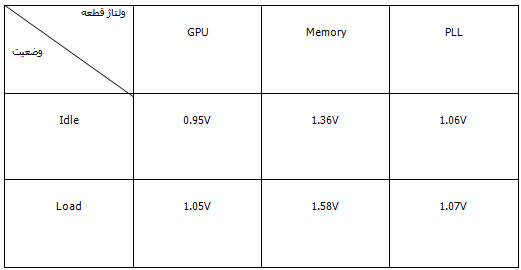

لازم به ذکر است ولتاژ های GPU وMemory در مدل MSI Geforce GTX 580 Lightning در حالت پیش فرض تقریباً با مدل Reference برابری می کرد. ولتاژ های نمونه برداری شده در در وضعیت Idle و Load در این مدل به شرح زیر می باشد :
نتایج تست ها در این مرحله به شرح زیر می باشد :
MSI Geforce GTX 580 Lightning @ Stock Voltages
===========================================
Reference NVIDIA Geforce GTX 580 @ Stock Voltages
جالب ترین نکته پس از پایان این مرحله از تست های اورکلاکینگ این موضوع بود که علی رغم اورکلاک صورت گرفته بر روی مدل مدل Lightning در هر دو وضعیت Load وIdle هیچ گونه افزایش دمایی در حرارت متصاعد شده از GPU مشاهده نشد ولی در مدل مرجع در حالت Load با افزایش 4 درجه ای حرارت متصاعد شده از GPU این مدل، این دما به 90 درجه سانتی گراد رسید.

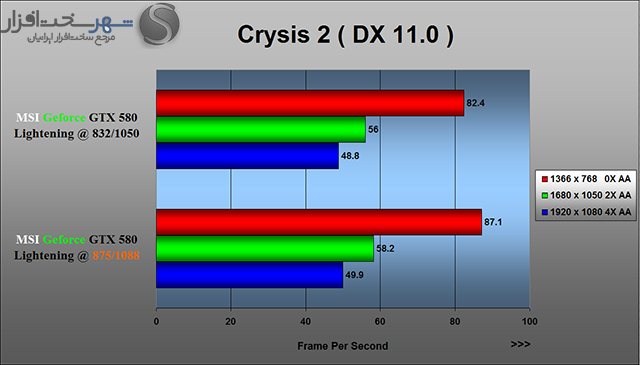

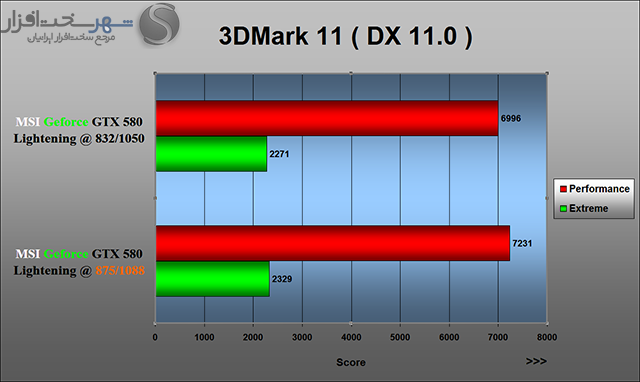

همچنبن برای سنجش افزایش کاریی ایجاد شده در این حالت، دو تست 3DMARK 11 و Crysis 2 را تکرار کردیم که نتایج به دست آمده به شرح زیر می باشند :

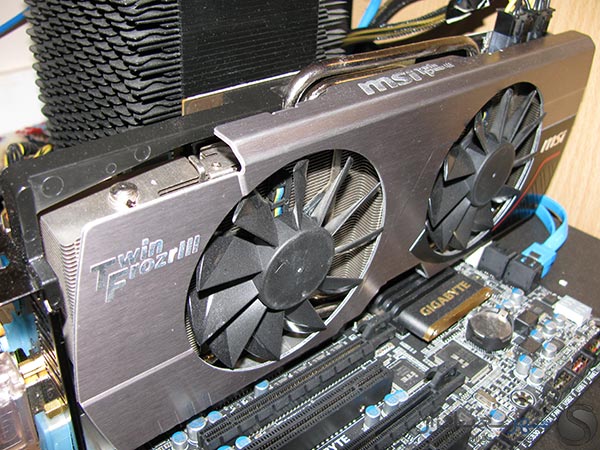

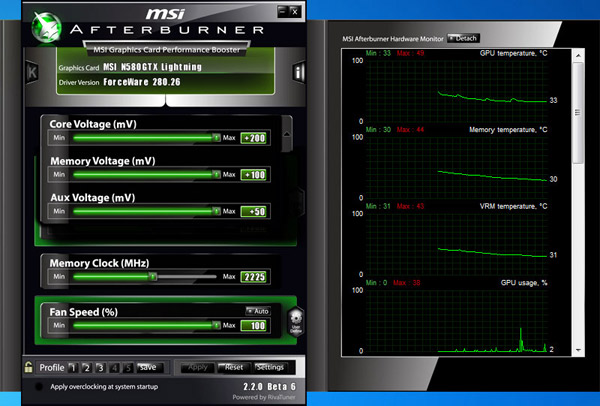

در مرحله دوم به واسطه نرم افزار MSI AFTERBURNER 2.2.0 BETA6 تمامی مولفه های ولتاژی را بر روی حداکثر مقدار ممکن تنظیم کردیم. در این بخش برگ برنده به نفع مدل Lightning بود زیرا حتی در حالت عادی و بدون فعال سازی Bios دوم که دارای مولفه های ولتاژی با رنج بیشتر بود، باز هم مقدار 100mv بیشتر از مدل مرجع قابلیت اضافه کردن ولتاژ در بخش GPU وجود داشت و از طرف دیگر نیز ولتاژ بخش های Memory و AUX یا PLL نیز قابلیت کنترل نرم افزاری را دارا بودند ! این مقدار برای حافظه حداکثر 100mv و برای PLL حداکثر 50mv بیشتر از مقدار پیش فرض بود. تصویر زیر گویای این مطالب می باشد :

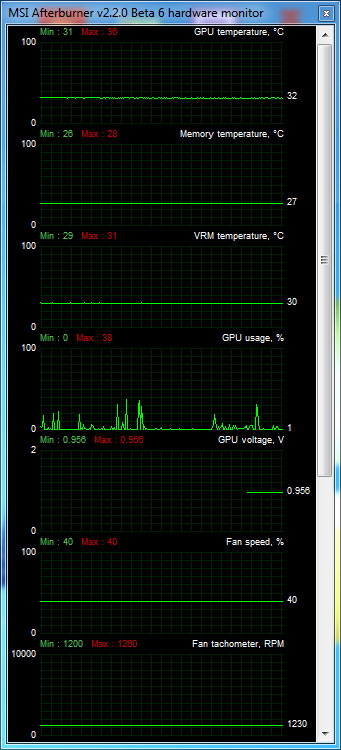

از طرفی مشاهده قابلیت مانیتورینگ حرارت ماژول های حافظه و مدار رگولاتور در این نرم افزار برای مدل Lightning برای خود ما نیز جالب بود . در تصویر زیر می توانید این موضوع را مشاهده کنید :
لازم به ذکر است در این مرحله برای کنترل حرارت متصاعد شده در اثر افزایش ولتاژ، سرعت چرخش فن هر دو مدل بر روی 100% تنظیم شده است.
MSI Geforce GTX 580 Lightning @ V GPU : 1.25V – V Memory : 1.68v – V PLL : 1.12V
======================================================
Reference NVIDIA Geforce GTX 580 @ V GPU : 1.12V
اما برای مدل Lightning این حداکثر توانایی در اورکلاک نخواهد بود ! بلکه توانایی این مدل به طور کامل زمانی آشکار خواهد شد که در وضعیت BIOS دوم ( LN2 Mode ) و توسط Xtreme Cooling اقدام به اورکلاک این مدل کنید ! رکورد های معتبر جهانی ثبت شده توسط این مدل در فرکانس های بیش از 1500 Mhz برای GPU و بیش از 1300 Mhz برای Memory در وب سایت رسمی کمپانی MSI موجود است . در این لینک می توانید جزعیات کامل رکوردهای نام برده را مشاهده کنید.
نتیجه گیری و سخن پایانی
-
نتیجه گیری و سخن پایانی
شاید با وجود بحران اقتصادی موجود در سراسر دنیا فاکتور قیمت یکی از مهم ترین و تعیین کننده ترین عواملی باشد که خریداران در حال حاضر برای آن اهمیت زیادی قائل هستند.
این مدل با قیمت جهانی حدودا 525$ نسبت به مدل های Reference حدودا 50$ گرانتر است. ولی از نظر شخصی من با توجه متریال مدرن و با کیفیت به کار رفته در این مدل به همراه امکانات و قابلیت های گوناگون و کاربردی این مدل نسبت به مدل های مرجع آن را به یکی از بهترین انتخاب ها برای کاربران حرفه ای در امر اورکلاکینگ تبدیل می کند. پتانسیل فوق العاده این مدل در اورکلاک هیچ گونه دغدغه ای را برای اورکلاکر برای رسیدن به فرکانس های بالاتر حتی با ولتاژهای نامتعارف ایجاد نمی کند.
ضمن اینکه کاربران عادی نیز می توانند حداقل با وجود 10% درصد هزینه بیشتر، به طور میانگین از 7% افزایش کارایی در اثر اورکلاک تضمین شده در این مدل بهره مند شوند.
لازم به ذکر است این مدل در حال حاضر با 2 سال گارانتی کمپانی ماتریکس ( MATRIX ) در بازار ایران با قیمت حدودی 700 هزار تومان موجود است .
نقاط قوت
- بهره مندی از متریال مدرن و با کیفیت
- کارکرد فوق العاده خنک حتی در حالت اورکلاک شده
- نویز بسیار پایین فن در حالت Idle
- امکانات حرفه ای برای اورکلاکر های حرفه ای
- پتانسیل فوق العاده در اورکلاکینگ
- استفاده از پورت های استاندارد HDMI و Display port در پنل پورت های خروجی تصویر
- مدیرت مصرف انرژی بسیار کارآمد
- قیمت مناسب نسبت به مدل های مشابه
نقاط ضعف
صدای فن در وضعیت 100% Load تا حدودی بیش از حد انتظار است
هر چند این محصول با امتیاز کسب کرده و موارد گفته شده می توانست نشانی مانند Editor’s Choice را کسب کند ولی با توجه به کاربری اصلی این کارت یعنی استفاده برای اورکلاکر های حرفه ای ، این محصول در نهایت توانست نشان " انتخاب اکستریم اورکلاکر ها ( Xtreme OverClocker’s Choice ) " لابرتوار تخصصی شهر سخت افزار را با امتیاز بسیار بالای 9.1 کسب کند .
