مقدمه
در این شکی نیست که فرآیند خنک سازی با استفاده از جریان سیال آب در حال حاضر یکی از پربازدهترین و در عین حال مرسومترین تکنیکهای دفع حرارت در دستگاهها، قوای محرکه و قطعات صنعتی مدرن حال حاضر محسوب میشود؛ اما شاید تا حالا در مورد خنک کنندههای آبی مخصوص قطعات الکترونیکی و کامپیوتری کمتر شنیده باشید. تاریخچه خنک کنندههای آبی یا به اصطلاح Water Cooling مخصوص کامپیوترهای PC برمیگردد به سال 1985 و استفاده اولین نسل آنها در سوپر کامپیوتر Cray-2 ساخت کمپانی Cray Research. البته ساختار خنک کننده آبی به کار رفته در این سوپر کامپیوتر با واترکولینگ های جدید حال حاضر به کلی فرق میکند. به طور کلی واترکولینگ های مدرن امروزی از پنج بخش واتربلاک، لولههای انتقال آب، واترپمپ، فن و رادیاتور تشکیل شدهاند و در کامپیوترهای Desktop امروزی برای خنک کردن قطعاتی مانند پردازنده مرکزی (CPU)، کارت گرافیک (Graphics Card)، بخشهای مختلف مادربرد و حتی ماژولهای حافظه RAM به کار میروند. از نظر توپولوژی نیز این خنک کنندهها به طور کلی به 2 نوع سیکل باز (Open Loop) و سیکل بسته (Close Loop) تقسیم میشوند.
در این بین خنک کنندههای آبی سیکل باز به دلیل قیمت بسیار بالا، نصب و راه اندازی زمان بر و پیچیده معمولاً عامه پسند نیستند و بیشتر مورد توجه کاربران فوق حرفهای و کلکسیونرهای Desktop قرار میگیرند. از طرفی نصب آنها نیز در هر نوع کیسی امکان پذیر نیست و برای راه اندازی آنها به فضای بسیار زیاد و بخشهای مخصوص نصب رادیاتورهای بزرگ در کیس نیاز است؛ اما واترکولینگ های سیکل بسته قیمت به مراتب کمتری دارند، نصب و راه اندازی آنها حتی از برخی Air Cooler ها هم ساده است و از همه مهمتر مدلهای با استاندارد رادیاتور 120mm آنها را میتوان تقریباً در هر نوع کیس استاندارد و ارزان قیمت نصب و راه اندازی کرد.
اما شاید برای شما نیز سؤال شده باشد که باوجود Air Cooling های متنوع و البته بسیار قدرتمند موجود در بازار چرا Water Cooling؟
در واقع هر دو نوع خنک کنندههای مرسوم نام برده دارای نقاط قوت و ضعف خاص خود میباشند؛ اما برگ برنده خنک کنندههای آبی سیکل بسته مرسوم کنونی نسبت به Air Cooler ها به طور کلی در 5 بخش کارایی نسبتاً خوب، فضای نصب کم، وزن کمتر، تهویه بهتر، و سازگاری تضمین شده با پلتفرمهای رده بالا خلاصه میشود.
کارایی نسبتاً خوب
بدون شک اغلب خنک کنندههای آبی مدرن موجود در بازار نسبت به Air Cooler های هم رده خود معمولاً کارایی نسبتاً بهتری دارند. البته در این موضوع نیز شکی نیست که حتی برخی Air Cooler های موجود در بازار کارایی بهتری نسبت به خنک کنندههای آبی داشته باشند؛ اما به صورت میانگین کارایی خنک کنندههای آبی از خنک کنندههای بادی به صورت محسوس بهتر است.
فضای نصب کم
خنک کنندههای آبی دارای رادیاتور با استاندارد 120mm در هر کیس استاندارد با هر طول و عرضی بهراحتی نصب و راه اندازی میشوند. برای نصب این خنک کنندهها کیس شما تنها باید قابلیت نصب یک فن 120mm داشته باشد. این در حالی است که Air Cooling های رده بالا و قدرتمند Tower به دلیل ارتفاع زیاد هیتسینک خود قابلیت نصب در اغلب کیس های رده پایین و ارزان قیمت موجود در بازار را ندارند.
وزن کمتر
اگر خبرهای چند وقت اخیر مرتبط با پردازندههای مبتنی بر معماری Skylake را دنبال کرده باشید در جریان هستید که این پردازندهها نسبت به مدلهای مشابه نسلهای قبلی دارای PCB با ضخامت کمتری میباشند. همین امر باعث شده تا نصب کولرهای رده بالا و سنگین وزن بادی باعث آسیب دیدن این پردازندهها و سوکت مادربردهای این نسل شود. این در حالی است که واتربلاک خنک کنندههای آبی با وزن چند برابر کمتر از هیتسینک خنک کنندههای بادی بدون شک هیچ مشکلی برای این نسل از پردازندهها ایجاد نخواهد کرد. البته مکانیسم نصب خنک کننده و توزیع فشار به صورت یکسان در تمامی بخشهای پردازنده نیز نقش مهمی در این امر دارد.
تهویه بهتر هوای درون کیس
بر خلاف خنک کنندههای بادی که هوای گرم ناشی از دفع حرارت پردازنده را درون فضای داخلی کیس پخش میکنند، مکانیسم تهویه هوا در خنک کنندههای آبی به گونهای است که علاوه بر کمک به تهویه هوای داخل کیس ، هوای گرم ناشی از دفع حرارت پردازنده را نیز به صورت کامل از کیس خارج میکنند.
سازگاری تضمین شده با پلتفرمهای رده بالا
اگر از طرفداران پلتفرم قدرتمند و گران قیمت HEDT کمپانی اینتل یعنی پردازندههای مبتنی بر سوکت LGA 2011 باشید حتماً مطلع هستید که تمامی پردازندههای قدرتمند و البته پرمصرف این خانواده بدون کولر عرضه میشوند و تنها خنک کنندههای رده بالای بادی و واترکولینگ ها قادر به دفع حرارت این پردازندهها هستند. از سوی دیگر به دلیل تعبیه DIMM های ماژولهای RAM در دو طرف سوکت پردازنده مادربردهای این پلتفرم، در صورتی که ماژولهای 4 کاناله رده بالای مجهز به هیتسینک های با ارتفاع زیاد برای این پلتفرم تهیه کنید در عمل با فضای بسیار محدودی جهت نصب کولرهای بادی روبرو خواهید شد. این در حالی است که تقریباً اغلب کولرهای بادی رده بالا هیتسینک بسیار بزرگ و حجیمی دارند. پس در نتیجه برای حل این مشکل چارهای جز استفاده از واترکولینگ باقی نمیماند. با نصب واترکولینگ بر روی این پلتفرم علاوه بر اینکه خیالتان از نظر کنترل حرارت این پردازندهها راحت خواهد شد میتوانید لذت اورکلاک پردازندههای قدرتمند این خانواده را نیز تجربه کنید.
کمپانی پردیس صنعت سیاره سبز که با برند تجاری GREEN شناخته میشود پس از چند سال تجربه موفق عرضه انحصاری Air Cooling های کمپانی Thermalright در بازار کشور از حدوداً 1 ماه پیش اولین نسل از خنک کنندههای آبی پردازنده سری GLACIER خود را با برند تجاری GREEN روانه بازار کرده است. GLACIER که تلفظ صحیح آن "گلیشر" است در ادبیات انگلیسی به معانی یخچال طبیعی، رودخانه یخ و یخ رود ترجمه میشود. این سری از واترکولینگ ها که اولین خنک کنندههای آبی با برند ایرانی محسوب میشوند در 3 گروه (GLACER 120(GLC-120A مجهز به رادیاتور با استاندارد 120mm، اGLACER 240(GLC-240A مجهز به رادیاتور با استاندارد 240mm و (GLACER 360(GLC-360A مجهز به رادیاتور با استاندارد 360mm عرضه شدهاند.
از جمله مهمترین ویژگیهای این خنک کنندههای آبی میتوان به قیمت فوقالعاده مناسب آنها، واتربلاک کاملاً مسی با ساختار 0.15mm Micro Channel، واترپمپ 9 قطبی 7000RPM با برخورداری از تکنولوژی Ceramic bearing، لولههای انتقال مایع خنک کننده از نوع FEP، فنهای قابل شستشو از نوع Hydraulic Bearing و همراه داشتن خمیر حرارتی 2 گرمی Thermalright Chill Factor 3 اشاره کرد.

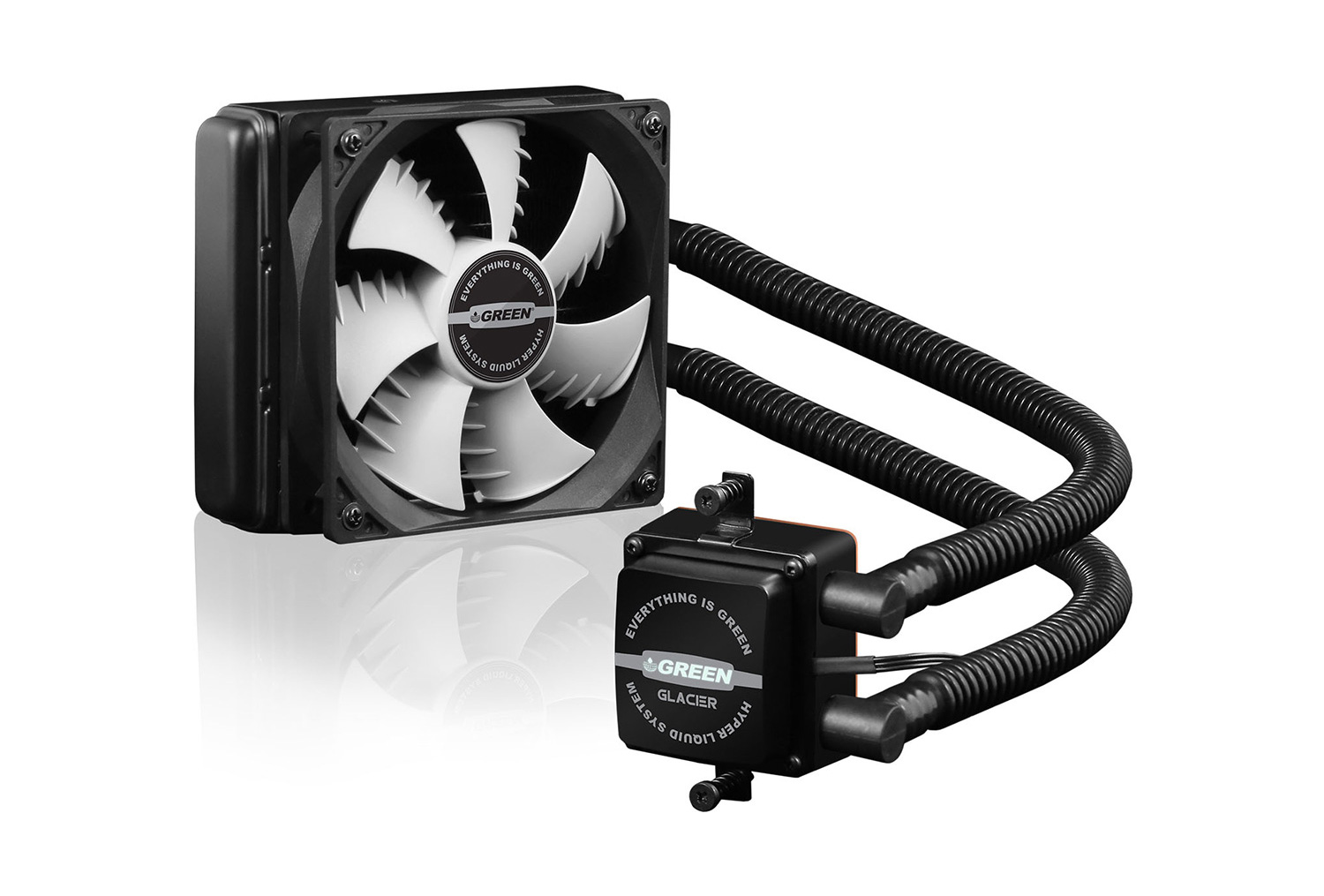

در این بررسی قصد داریم به نقد کامل و موشکافانه مدل GLACIER 120 این خانواده بپردازیم. باید دید آیا این واترکولینگ تازه وارد و البته بسیار خوش قیمت 170 هزار تومانی، توانایی رقابت با مدلهای مشابه باسابقه موجود در بازار را دارد؟
در همین راستا ابتدا به معرفی و بررسی موشکافانه این محصول میپردازیم، سپس کارایی آن را در تستهای نویز صوتی و کارایی در دو وضعیت نصب بر روی پردازنده Intel Core i7 6700K در فرکانسهای پیش فرض و اورکلاک شده محک میزنیم و در نهایت نیز با تحلیل نتایج و جمع بندی نهایی در خدمت شما خواهیم بود.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه
این اولین بار است که محصولی از کمپانی GREEN با جعبهای با این رنگ و لعاب روانه بازار شده است! همانطور که ملاحظه میکنید هیچ اثری از رنگ سبز بر روی جعبه مشاهده نمیشود و تماماً از رنگهای طلایی، سفید و قهوهای سوخته استفاده شده است. حتی لوگو کمپانی که معمولاً در جعبه محصولات این کمپانی با رنگ سبز مشاهده میشد نیز قهوهای سوخته در نظر گرفته شده است!
لازم به ذکر است این جعبه با ابعاد 200mm x 200mm x 135mm با تمام محتویات داخلش 1170 گرم وزن دارد. البته کیت کامل واترکولینگ یعنی واتر بلاک، فن، رادیاتور، لولههای انتقال مایع خنک کننده به همراه تمامی اتصالات مربوطه تنها 750 گرم به وزن کیس شما اضافه خواهد کرد.
تصویری بزرگ از محصول، لوگو تجاری کمپانی گرین و برند تجاری GLACIER این خانواده از واترکولینگ ها به همراه تصاویری از محوریترین ویژگیهای این خنک کننده مانند طراحی Micro Channel واتربلاک، موتور 9 قطبی واترپمپ، لولههای انتقال آب از نوع FEP و 18 ماه گارانتی این دستگاه از مهمترین مندرجات روی جعبه محسوب میشوند. البته توضیحات مختصر در مورد ویژگیهای نام برده به همراه سازگاری این واترکولینگ با تمامی سوکت های مبتنی بر پردازندههای AMD/Intel موجود در بازار نیز در این بخش گنجانده شده است.
مندرجات موجود در گوشههای این جعبه نیز شامل اشاره به ویژگیهای محوری با توضیحات بیشتر، مشخصات تماس با کمپانی سازنده، جدول مشخصات فنی به صورت کامل و لوگو قابلیتهای کلیدی این محصول میشود.
در پشت جعبه شاهد تصویری از داخل واتربلاک این واترکولینگ، نمودار کارایی واترکولینگ های این خانواده در مقایسه با فن Stock اینتل، ابعاد دقیق فن، رادیاتور و واتربلاک و هشدار مربوط به تطبیق سازگاری ابعاد این خنک کننده با کیس مصرف کننده به 5 زبان هستیم.
همانطور که ملاحظه میکنید تمامی محتویات داخل جعبه برای جلوگیری از آسیبهای احتمالی در حین حمل و نقل توسط یک لایه اسفنجی پوشیده شده است.
با باز کردن جعبه متوجه درج شرایط گارانتی 18 ماهه این محصول در بخش جلویی جعبه شدیم. همچنین نشانی و شماره تلفن و فکس دفتر مرکزی و گارانتی این محصول نیز در این بخش گنجانده شده است.
تمامی محتویات این جعبه درون پوشش پلاستیکی پیچیده شده و برای جلوگیری از آسیبهای وارده در اثر ضربه درون یک ضربه گیر مقوایی گنجانده شدهاند.
محتویات داخل جعبه نیز شامل کیت کامل واترکولینگ، 1 عدد فن 120mm، پیچها، اتصالات و خمیر حرارتی، کارت گارانتی محصول، دفترچه راهنمای نصب و راه اندازی و یک عدد رطوبت گیر میشود.
در تصویر بالا نیز خمیر حرارتی به همراه پیچها، براکت ها، کفشکها و اتصالات این واترکولینگ برای نصب بر روی سوکت های LGA 2011/1366/115x کمپانی اینتل و AMx/FMx کمپانی AMD را ملاحظه میکنید.
همانطور که اشاره شد یکی از نقاط قوت این محصول عرضه آن همراه با خمیر حرارتی بسیار معروف Thermalright Chill Factor III است. خمیری که در حال حاضر جزو 5 خمیر حرارتی برتر دنیا محسوب میشود.
مشخصات فنی و بررسی اولیه
-
مشخصات فنی و بررسی اولیه
ابتدا قبل از هر چیز بهتر است جدول مشخصات فنی این خنک کننده را با استناد به مندرجات موجود در وب سایت رسمی گرین بررسی کنیم.
ملاحظه میکنید که تمامی پارامترهای مربوط به فن، واترپمپ، واتر بلاک و سوکت های پشتیبانی شده توسط این واترکولینگ با جزئیات کامل در این جدول درج شدهاند.
با یک نگاه ریز بینانه متوجه خواهید شد که این مدل خوش قیمت حداقل روی کاغذ چیزی از هم ردههای باسابقه خود کم ندارد. از مهمترین مشخصات فنی این محصول میتوان یه عمر بسیار بالای 100000 ساعتی فن و 70000 ساعتی واترپمپ به همراه جریان و فشار هوای جالب توجه فن اشاره کرد. همچنین واترپمپ بسیار پرسرعت 7000RPM این خنک کننده تنها 3.1W مصرف دارد که در عمل نقش مهمی در افزایش کارایی این کولر آبی خواهد داشت.
همانطور که ملاحظه میکنید مانند تمامی واترکولینگ های Close Loop همه چیز برای نصب این کولر بر روی سیستم آماده است. تنها زحمت نصب فن بر روی رادیاتور و نصب بلاک بر روی سوکت CPU بر دوش شماست.
همانطور که اشاره شد در این مدل از لولههای 32 سانتی متر انتقال مایع خنک کننده از جنس پلاستیک FEP یا Fluorinated ethylene propylene استفاده شده است. از نقاط قوت لولههای با این متریال میتوان به عمر و دوام بسیار بالا، خم پذیری بالا بدون بسته شدن مجرای انتقال مایع و مقاومت بسیار بالا در برابر اجسام نوک تیز اشاره کرد.
ملاحظه میکنید که حتی در بدترین شرایط ممکن نیز مسیر انتقال مایع در این لولهها بسته نمیشوند. این در حالی است که مسیر انتقال مایع در واترکولینگ های مجهز به لولههای معمولی در این شرایط تا حد بسیار زیادی مسدود میشود. این خاصیت کیفیت و کارایی این خنک کننده در هر شرایطی تضمین میکند.
رادیاتور با عرض 27mm در نظر گرفته شده برای این کیت کاملاً آلومینیومی است و همانطور که ملاحظه میکنید 13 شبکه کاملاً منظم وظیفه چرخش آب درون این رادیاتور را بر عهده دارند. در واقع اکثر واترکولینگ های 120mm در این کلاس همگی دارای چنین رادیاتوری میباشند.
در هر دو طرف این رادیاتور برای نصب فن 4 عدد رزوه برای بستن 2 عدد فن 120mm در نظر گرفته شده است. این بدین معناست که این رادیاتور قابلیت نصب دو عدد فن به صورت Push/Pull را نیز دارا میباشد.
قطر خارجی لولههای در نظر گرفته شده برای این واترکولینگ 8mm است که اکثر مدلهای مشابه رده متوسط در این رنج قیمت دارای لولههای با این قطر میباشند. کیفیت آب بندی این لولهها بسیار خوب و قابل قبول است بهطوری که برای باز کردن آنها باید تلاش بسیار زیادی بکنید!
یکی از نقاط قوت دیگر این کیت قابلیت تعویض مایع کولانت خنک کننده از طریق دریچه تعبیه شده بر روی رادیاتور میباشد. البته این نکته را مد نظر داشته باشید که با این کار گارانتی این کولر از درجه اعتبار ساقط خواهد شد.
طراحی واتر بلاک این کیت تقریباً با تمامی مدل مشابه موجود در بازار فرق میکند. ارتفاع آن تا حدودی از مدلهای مشابه بیشتر است و کفشکهای نصب بلاک بر روی پردازنده برای نصب سریعتر محصول بر روی آن پیچ شده است. همچنین با روشن شدن پمپ چند LED سفید رنگ، برند تجاری گرین را بر روی این بلاک نورانی میکنند. البته این LED ها فاقد جلوههای نوری و به صورت ثابت روشن هستند.
همانطور که ملاحظه میکنید لولههای متصل شده به بلاک برای نصب راحتتر، هر یک به صورت مجزا قابلیت چرخش 360 درجه دارند.
کابل پاور در نظر گرفته شده برای این واترپمپ نیز از نوع 3 پین است. در واقع به دلیل خاص بودن درایور واترپمپهای این چنینی تقریباً واترپمپ اکثر واترکولینگ های موجود در بازار دارای کانکتور پاور 3 پین هستند.
برای جلوگیری از ایجاد خط و خش و در کل آسیب دیدن سطح صیقلی و یکدست کف واتربلاک معمولاً یک پوشش طلقی یا برچسب شفاف در سطح تماس واتربلاک و IHS پردازنده تعبیه میشود. همانطور که ملاحظه میکنید کمپانی گرین از یک برچسب در این بخش استفاده کرده است. جالب است که بر روی این برچسب به 5 زبان زنده دنیا هشدار داده شده که حتماً قبل از نصب این برچسب را جدا نمایید!
کف بلاک با استفاده از 12 پیچ آلنی به بدنه واتربلاک محکم بسته شده است. این تعداد پیچ در اصل برای تضمین آب بندی این بخش در نظر گرفته شده است.
در تصویر بالا مشخص است این سطح کاملاً یکدست و صیقلی تراشیده شده است؛ اما از نظر ما باز هم جای صیقلیتر و شفافتر شدن دارد.
بر خلاف سایر بخشهای این کیت واترکولینگ، فن 120mm این مدل در عین سادگی بسیار زیبا و خاص طراحی شده است. شاسی مشکی در کنار پروانه خاکستری رنگ و طراحی لوگو کمپانی در مرکز آن هارمونی چشم نوازی ایجاد کرده است.
همانند اکثر فنهای با استاندارد 120mm عرض آن 25mm است و طبق مشخصات ارائه شده توسط کمپانی GREEN سرعت چرخش این فن 12V حداکثر 2200RPM±5% تعیین شده است.
واضح است که بر روی پرههای پروانه این فن 4 زبانه با نوعی طراحی منحصر به فرد در نظر گرفته شده است. این زبانهها علیرغم این که در عمل باعث افزایش فشار هوا میشوند تا حدودی نویز صوتی فن را نیز افزایش میدهند. در واقع تجربه ثابت کرده است که افزایش فشار هوای دمیده شده به رادیاتور کیتهای واترکولینگ نقش مهمی در افزایش کارایی این نوع خنک کننده دارد.
این فن که از تکنولوژی Hydraulic Bearing در بخش متحرک الکتروموتور پشتیبانی میکند دارای عمر مفید بیش از 100000 ساعت است. همچنین دارای مصرف جریان حداکثر 0.38A و توان 4.56W میباشد و از تکنیک PWM نیز برای کنترل سرعت پشتیبانی میکند.
در 4 طرف شاسی این فن و دقیقاً در کنار سوراخهای تعبیه شده برای بستن پیچها بر روی رادیاتور 4 زبانه پلاستیکی بین فریم پشتی و جلویی تعبیه شده که بهعنوان یک ستون جهت جلوگیری از شکستن فریمها در اثر سفت بستن بیش از حد پیچها در نظر گرفته شده است.
در تصویر بالا کانکتور 4 پین PWM این فن که البته دارای پوشش محافظ مش نیز میباشد را ملاحظه میکنید.
سیم بلند 30 سانتی متری در نظر گرفته شده برای این فن نیز یکی از نقاط قوت دیگر آن محسوب میشود.
نگاهی نزدیکتر (کالبد شکافی فن و واترپمپ)
-
نگاهی نزدیکتر (کالبد شکافی فن و واترپمپ)
برای اشراف بیشتر به طراحی و ساختار فن و واتر بلاک این خنک کننده آبی تصمیم گرفتیم تا جایی که امکان دارد با کالبد شکافی آنها با نگاهی نزدیکتر و موشکافانه به بررسی آنها بپردازیم. البته لازم به ذکر است این کالبد شکافی پس از اتمام تستهای کارایی انجام شده است.
همانطور که اشاره شد یکی از قابلیتهای کم نظیر این واترکولینگ قابل شستشو بودن پروانه فن آن است. برای جدا کردن پروانه از شاسی تنها کافی است با دست پرهها را کمی از پشت فشار داده تا محور فن از درون الکتروموتور آن جدا شود.
در تصویر بالا محور فن به همراه مگنت با آلیاژ فریت آن را ملاحظه میکنید.
در تصویر بالا نیز الکتروموتور 4 قطبی این فن را از نمای نزدیک ملاحظه میکنید. کیفیت ساخت عالی و پیاده سازی تکنیک Hydraulic Bearing در قوای محرکه این فن کاملاً مشهود است. فنهای Hydraulic Bearing نسبت به مدلهای ارزان قیمت بوشی عمر به مراتب بالاتر و نویز صوتی نسبتاً پایینتری دارند.
اما در ادامه به سراغ واتربلاک رفتیم و با باز کردن پوشش بالای این بخش همانطور که در تصویر بالا ملاحظه میکنید به مدار راه انداز واترپمپ آن رسیدیم. واضح است که برای روشن شدن لوگوی تجاری GREEN بر روی واتر بلاک از 2 عدد LED سفید رنگ از نوع SMD استفاده شده است. در سمت چپ این PCB نیز تراشه درایور الکتروموتور این واترپمپ را ملاحظه میکنید.
در تصویر بالا به ترتیب از سمت چپ درپوش محافظ واتر بلاک و پیچهای آن، الکتروموتور 9 قطبی و PCB حاوی دو عدد LED و تراشه راه انداز واترپمپ و شاسی و محور آب بندی شده واتربلاک را ملاحظه میکنید.
در تصویر بالا نیز الکتروموتور 9 قطبی این واترپمپ را از نمای نزدیک ملاحظه میکنید. الکتروموتورهای این چنینی در عمل لرزش و نویز به مراتب کمتری نسبت به مدلهای معمولی دارند.
همانطور که ملاحظه میکنید به غیر از قطبهای الکتروموتور تمامی اجرای این واترپمپ نظیر Seal سرامیکی، پروانه، مگنت و محور همگی به صورت کاملاً آب بنده شده درون بدنه واترپمپ جاسازی شدهاند. در واقع هیچ راه نفوذی برای خارج شدن یا بخار شدن تدریجی آب در این بلاک وجود ندارد و انرژی دورانی ایجاد شده توسط قطبهای الکتروموتور به صورت القایی به محور چرخنده منتقل میشود.
در تصویر بالا نیز سطح داخلی بلاک این خنک کننده آبی را ملاحظه میکنید. در این نوع طراحی که در حال حاضر مدرنترین و در عین حال کارآمدترین در نوع خود محسوب میشود آب خنک با فشار بالا به بخش مرکزی شیارهای Micro Channel با ضخامت 0.15mm پمپاژ شده و آب گرم شده از دو طرف شیارها گردآوری و در نهایت به سمت رادیاتور بر میگردد.
نصب و راه اندازی
-
نصب و راه اندازی
شاید اگر برای اولین بار اسم Water cooling به گوش شما خورده باشد تصویری از نصب و راه اندازی پیچیده و زمان بر در ذهن شما ترسیم شود ولی نصب و راه اندازی واترکولینگ های سیکل بسته یا Close Loop بسیار ساده و سریع انجام میشود. در ادامه پروسه نصب و راه اندازی این واترکولینگ را از ابتدا تا انتها با هم مرور خواهیم کرد.
درون جعبه این خنک کننده همانطور که اشاره شد یک دفترچه راهنمای نصب و راه اندازی گنجانده شده که تمامی مراحل را به صورت تصویری و ساده تشریح کرده است.
در ابتدا با بستن فن روی رادیاتور کار را آغاز میکنیم. برای این منظور 4 عدد پیچ چهارسو پایه بلند مشکی رنگ مخصوص در نظر گرفته شده است.
ارتفاع رادیاتور و فن این خنک کننده از سطح سینی پشتی مادربرد تنها 55 میلی متر است. فضایی که تقریباً در هر نوع کیس استاندارد وجود دارد.
در این مرحله همه چیز برای نصب واتربلاک بر روی پردازنده آماده شده است.
در تصویر بالا تمامی اجزاء شامل پیچها، براکت ها، کفشکها، گیرهها و واشرهای مورد نیاز جهت نصب این واترکولینگ بر روی سوکت پردازندههای Intel LGA 115x را ملاحظه میکنید.
ابتدا قبل از هر اقدامی برای انتقال حداکثری حرارت، سطح IHS پردازنده را با یک لایه یک دست از خمیر حرارتی موجود در جعبه دستگاه کاملاً میپوشانیم.
سپس 4 عدد پیچ نگه دارنده واتر بلاک را از درون سوراخهای تعبیه شده مخصوص بر روی براکت مخصوص تعبیه شده برای بخش پشتی PCB مادربرد عبور داده و با استفاده از 4 عدد گیره مشکی رنگ مخصوص محل استقرار آنها را ثابت میکنیم.
این گیرهها علاوه بر اینکه در حین نصب مانع از افتادن پیچها میشوند در عمل بهعنوان یک واشر عایق بین پیچها و PCB مادربرد عمل میکنند. البته براکت پلاستیکی بسیار ضخیم و محکم این کیت به خودی خود عایق خوبی به نظر میرسد.
در تصویر بالا نحوه استقرار این براکت را در پشت PCB مادربرد ملاحظه میکنید.
در ادامه با استفاده از 2 کفشک فلزی مخصوص که البته به واسطه 4 اسپیسر پلاستیکی از PCB مادربرد فاصله گرفتهاند و محکم کردن آنها توسط 4 مهره مخصوص همه چیز برای نصب واتربلاک بر روی IHS پردازنده آماده میشود.
همانطور که در تصویر بالا ملاحظه میکنید دقیقاً در مرکز این دو کفشک دو رزوه برای نصب واتربلاک بر روی آنها در نظر گرفته شده است.
در این مرحله فقط کافی است تا با استفاده از یک چهارسو هر دو پیچ فنر دار واتربلاک بر روی کفشکها بسته شوند. نکته جالب توجه در این بخش این موضوع میباشد که گام هر دو پیچ پس از چند دور بستن به صورت یکسان تمام میشود. این امر از کج بسته شدن واتربلاک بر روی سوکت پردازنده جلوگیری میکند.
این نوع مکانیسم نصب کولر بر روی پردازنده را پیشتر در خنک کنندههای بادی ساخت کمپانی Thermalright شاهد بودیم. همانطور که اشاره شد در این نوع مکانیسم فشار به صورت یکسان بر روی سطح IHS پردازنده تقسیم میشود و علاوه بر اینکه مانع آسیب دیدن پردازنده و زیف های سوکت شده در عمل از کج بسته شدن بلاک بر روی پردازنده توسط کاربران آماتور و کاهش محسوس کارایی کولر جلوگیری میکند.
در نهایت نیز اتصال کانکتورهای 3 پین و 4 پین فن و واترپمپ کولر آخرین کاری است که باید انجام دهید.
خب ... همه چیز برای شروع تستهای کارایی این کیت واترکولینگ آماده است!
متد و مشخصات سیستم تست
-
متد و مشخصات سیستم تست
استانداردهایی که در این بررسی رعایت شدهاند مطابق با آخرین استانداردهای رعایت شده در تمامی وب سایتهای بینالمللی تست و بررسی سخت افزار میباشد. تستها به دو بخش تستهای کارایی و نویز صوتی تقسیم شدهاند و البته تستهای کارایی در 2 وضعیت فرکانس هسته پردازنده پیش فرض و فرکانس اورکلاک شده انجام شده است.
برای مقایسه کارایی این کولر نیز از کولر بادی پیش فرض سیستم Testbed ا(Thermalright Macho Rev.A) و واترکولینگ های DEEPCOOL MAELSTROM 120 و Corsair Hydro H60 2013 Edition که در برندهای شناخته شده موجود در بازار ایران نزدیکترین قیمت را با واترکولینگ GREEN GLACIER 120 داشتند استفاده کردیم.
در تصویر زیر مشخصات سیستم تست را ملاحظه میکنید:
همچنین پروفایلهای تست کارایی در دو وضعیت فرکانس پیش فرض و اورکلاک شده پردازنده از نگاه نرم افزار CPU-Z به شرح زیر میباشند.
Intel Core-i7 6700K @ Stock Frequency
Intel Core-i7 6700K @ 4.7GHz -1.375V
لازم به ذکر است ولتاژ هسته نمایش داده شده در نرم افزار CPU-Z در حالت Idle بوده و در حالت Load ولتاژ هسته به مقدار نام برده تقلیل مییافت.
حرارت محیط به صورت کاملاً کنترل شده بر روی دمای 25°C (سلسیوس) با تلورانس 1 درجه تنظیم شده و تمامی مراحل تست از ابتدا تا انتها که شامل نصب کولرها و تست آنها میباشد بدون وقفه بوده و حدوداً 8 ساعت زمان برده است.
تمامی امکانات و تنظیمات امنیتی سیستم عامل و آنتی ویروس در حین تست غیرفعال شدهاند و سرویسهای تحت وب، شبکه و ... غیرفعال شدهاند. تنظیمات Power Plan نیز در وضعیت Balanced تنظیم شده است.
تنظیمات Bios در تمامی تستها در حالت پیش فرض بوده (به استثنای تنظیمات اعمال شده برای اورکلاک) و فقط تنظیمات مربوط به کنترل خودکار سرعت فنها (Smart Fan) غیرفعال شدهاند. در همه تستهای کارایی، سرعت فن و پمپ کولرها بر روی حداکثر تنظیم شده و در تستهای نویز صوتی نتایج در دو وضعیت حداقل و حداکثر سرعت فن و پمپ ثبت شدهاند.
برای Stress (تحت فشار قرار دادن پردازنده) از تست CPU: OCCT نرم افزار OCCT 4.4.1 در وضعیت "Medium Data Set" استفاده شده که در عمل فشار زیادی را از لحاظ انرژی مصرفی و حرارت متصاعد شده به پردازنده تحمیل میکند.
برای سنجش حرارت متصاعد شده از پردازنده از نرم افزار HWMonitor 1.28 استفاده شده و وضعیتهای سنجش حرارت به شرح زیر میباشد:
- مقادیر ثبت شده در حالت Idle پس از گذشت 10 دقیقه عدم انجام هرگونه فعالیت بر روی سیستم ثبت شدهاند و کمترین حرارت ثبت شده در خنکترین هسته بهعنوان پارامتر اندازه گیری مد نظر قرار گرفته است.
- مقادیر ثبت شده در حالت 100% Load پس از گذشت 10 دقیقه Stress ثبت شدهاند و بیشترین حرارت ثبت شده در داغترین هسته بهعنوان پارامتر اندازه گیری مد نظر قرار گرفته است.
در تست نویز نیز حسگر مربوطه در فاصله حدوداً 50 سانتی متری سیستم Testbed تعبیه شده و با توجه به Fan less بودن پاور در Load کمتر از 200W و عدم استفاده از کارت گرافیک مستقل و HDD در سیستم Testbed نویز صوتی سنجیده شده توسط دستگاه Sound Level Meter خالص و تنها مربوط به کولر پردازنده میباشد.
لازم به ذکر است تمامی کولرهای تست شده در این ریویو با خمیر حرارتی 4 گرمی Thermalright Chill Factor III که بدون شک در حال حاضر جزو 5 خمیر حرارتی برتر دنیا محسوب میشوند تست شدهاند.
تست نویز صوتی (Sound Noise)
-
تست نویز صوتی (Sound Noise)
بدون شک یکی از مهمترین فاکتورهایی که خریداران کولرهای پردازنده مد نظر قرار میدهند نویز صوتی یا همان سر و صدایی است که کولر پردازنده تولید میکند.
همانطور که اشاره شد در تست نویز نیز حسگر مربوطه در فاصله حدوداً 50 سانتی متری سیستم Testbed تعبیه شده و با توجه به Fan less بودن پاور در Load کمتر از 200W و عدم استفاده از کارت گرافیک مستقل و HDD در سیستم Testbed نویز صوتی سنجیده شده توسط دستگاه Sound Level Meter خالص و تنها مربوط به کولر پردازنده میباشد. لازم به ذکر است نتایج در دو وضعیت حداقل و حداکثر سرعت فن و پمپ ثبت شدهاند.
واضح است که اغلب واترکولینگ ها نسبت به کولرهای بادی Silent به مراتب سر و صدای بیشتری تولید میکنند. در واقع نیاز به فشار هوای بالا برای دفع حرارت توسط رادیاتور باعث این امر میشود. البته ناگفته نماند که در این تست کولر بادی Thermalright Macho Rev.A دارای فن فوقالعاده کم صدا و با سرعت چرخش پایینی است و اغلب Air Cooler های رده بالا فنهای دور بالا و با سر و صدای به مراتب بیشتری نسبت به این کولر دارند. نکته جالب توجه در این تست نویز صوتی بسیار پایین پمپ واترکولینگ GREEN GLACIER 120 بر خلاف فنهای آن است. در واقع با قطع کردن فن این واترکولینگ تنها زمانی صدای پمپ را خواهید شنید که گوش خود را تا فاصله کمتر از 5 سانتی متری آن نزدیک کنید.
از طرفی با توجه به بالاتر بودن سرعت چرخش فنها در وضعیت حداقل سرعت و فشار هوای به مراتب بیشتر فن واترکولینگ GREEN GLACIER 120 در مقایسه با مدلهای مشابه در عمل ثبت نتایج فوق دور از انتظار نبود.
تستهای کارایی در فرکانس پیش فرض هسته پردازنده
-
تستهای کارایی در فرکانس پیش فرض هسته پردازنده
همانطور که اشاره شد برخی از کاربران کامپیوترهای Desktop به دلیل عدم عرضه خنک کننده همراه با پردازندههای رده بالای موجود در بازار و وجود برخی محدودیتهای ذکر شده در سیستمهای مبتنی بر پلتفرم HEDT کمپانی اینتل به سراغ خنک کنندههای رده بالا میروند. در این تست حرارت پردازنده Intel Core i7 6700K که در حال حاضر قدرتمندترین و در عین حال پرمصرفترین پردازنده مبتنی بر معماری مدرن Skylake با سوکت LGA 1151 محسوب میشود در دو وضعیت Idle و 100% Load ثبت شده است.
همانطور که ملاحظه میکنید عملکرد واترکولینگ فوقالعاده خوش قیمت GREEN GALCIER 120 در هر دو تست فوق ستودنی است. از طرفی شاید محتملترین علت ثبت بهترین نتیجه در تست حالت Idle کم مصرف بودن و در عین حال خنکتر بودن واتربلاک آن نسبت به رقبای خود باشد.
تستهای کارایی در فرکانس اورکلاک شده هسته پردازنده
-
تستهای کارایی در فرکانس اورکلاک شده هسته پردازنده
اما همواره کاربرانی هستند که به قول معروف از تیر و تبار اورکلاکرها هستند و صرفاً کارایی بیشتر خنک کننده برایشان مهم است. در واقع هدف این گروه از کاربران رسیدن به فرکانسهای بالاتر جهت ثبت رکورد و یا حتی تنظیم 24/7 سیستم در حالت اورکلاک شده به دنبال کارایی بیشتر در کاربردهای مختلف مانند گیمینگ و نرم افزارهای تخصصی فنی مهندسی و ویرایش فایلهای چند رسانهای است. در این تست پردازنده نام برده را در فرکانس 4.7GHz و ولتاژ هسته 1.375V راه اندازی کردیم تا عملکرد GREEN GLACIER 120 را در یکی از سختترین شرایط ممکن محک بزنیم.
همانطور که ملاحظه میکنید نتیجه ثبت شده به مراتب بهتر از انتظار و پیش بینیهای ما است. حقیقتاً این واترکولینگ 170 هزار تومانی بیشتر از اینها میارزد! از نظر ما این واترکولینگ کارایی بسیار خوب خود را مدیون پمپ بسیار قدرتمند 7000RPM و در عین حال مدرن و بسیار کم مصرف خود است.
جمع بندی، سخن پایانی و امتیاز شهر سخت افزار
-
جمع بندی، سخن پایانی و امتیاز شهر سخت افزار
همانطور که نتایج را ملاحظه کردید به غیر ضعف نویز صوتی نسبتاً بالای فنها که معمولاً در اکثر واترکولینگ های کنونی موجود در بازار کم و بیش وجود دارد با واترکولینگی بسیار قدرتمند و در عین حال خوش قیمت و خوش ساخت روبرو هستیم. واترپمپ مدرن 9 قطبی 7000 دور در دقیقه، لولههای انتقال مایع بادوام از نوع FEP، کیفیت ساخت عالی و از همه مهمتر قیمت بسیار مناسب این واترکولینگ در کنار کارایی بسیار بالای آن همگی از جمله ویژگیهایی هستند که GREEN GLACIER 120 را به یک رقیب پیش رو و سرسخت در میان مدلهای مشابه موجود در بازار مبدل میسازد.
اما نکته دیگر که لازم دانستیم به آن اشاره کنیم طراحی ظاهری واتربلاک این کیت Close Loop است. از نظر شخصی ما و در مقایسه با مدلهای مشابه موجود در بازار طراحی ظاهری واتربلاک این مدل شاید با سلیقه بسیاری از حرفهایها و کلکسیونرهای کامپیوترهای Desktop سازگار نباشد که البته بهعنوان اولین واترکولینگ عرضه شده در کشور با برند ایرانی شاید آن چنان هم بد نباشد.
امیدواریم در نسخههای بعدی این واترکولینگ شاهد ظاهر زیباتر واتر بلاک و البته فنهای کم صداتر با درایور اصلاح شده PWM و در کل محصولی بدون هیچ نقطه ضعف باشیم.
بهعنوان سخن پایانی اگر به دنبال خرید یک خنک کننده آبی خوش قیمت، در عین حال با کارایی بالا و باکیفیت هستید بدون شک GREEN GLACIER 120 یکی از بهترین بهترینها در این کلاس محسوب میشود. ولی اگر نویز صوتی پایین برای شما اهمیت ویژهای دارد به طور کلی واترکولینگ ها را فراموش کنید و یک Air Cooling کم صدا و در عین حال قدرتمند را در اولویتهای اول خرید خود بگنجانید. انتخاب با شماست: کارایی بالا یا سر و صدای کم؟
نقاط قوت
- کارایی فوقالعاده
- واترپمپ مدرن 9 قطبی 7000RPM فوقالعاده کم صدا
- واتربلاک با ساختار 0.15mm Micro Channel
- کیفیت ساخت عالی
- لولههای بادوام انتقال مایع خنک کننده از نوع FEP
- همراه داشتن خمیر حرارتی 2 گرمی Thermalright Chill Factor III
- گارانتی تعویض 18 ماهه گرین
- قیمت فوقالعاده مناسب
نقاط ضعف
- نویز نسبتاً بالای فن (در مقایسه با Air Cooler ها)
- طراحی ظاهری ساده واتربلاک
با تمامی این تفاسیر خنک کننده آبی (Water Cooling) "اGREEN GLACIER 120" موفق به کسب امتیاز ممتاز 9.2 و نشان "Editor’s Choice" و ریز امتیازات زیر در کلاس محصولات (M (Mid-Range از لابراتوار شهر سخت افزار شد.
کلاس عرضه : اقتصادی / میان رده9کیفیت ساخت و طراحی9.5بستهبندی9امکانات و سازگاری8.5نویز صوتی9کارایی1ارزش خرید9.2امتیاز شهرسختافزارنشان شهرسختافزار9.2در صفحه بعد نیز میتوانید تمامی عکسهای مرتبط با این محصول را در قالب «گالری عکس» مشاهده کنید.
