کابل دراپ فیبر نوری چیست؟

کوچ از شبکه‌های مسی به زیرساخت‌های تمام‌نوری، مستلزم به‌کارگیری تجهیزات فیبر نوری مهندسی‌شده و استاندارد است تا محدودیت‌های فیزیکی و افت سیگنال برطرف شود. در این زنجیره، کابل دراپ فیبر نوری به‌عنوان حیاتی‌ترین رابط در نقطه «آخرین مایل» (Last Mile)، وظیفه انتقال ظرفیت گیگابیتی شبکه شهری به مودم داخل ساختمان (ONT/ONU) را برعهده دارد. شناخت دقیق ساختار این کابل‌ها و نحوه انتقال بدون افت داده‌ها، نخستین و مهم‌ترین گام در پیاده‌سازی اصولی شبکه‌های مدرن FTTH به‌شمار می‌رود.

کابل دراپ فیبر نوری چیست و چه جایگاهی در شبکه FTTH دارد؟

برای تبیین اینکه کابل دراپ فیبر نوری چیست، باید نقطه بحرانی آخرین مایل (Last Mile) را در توپولوژی FTTx را کالبدشکافی کرد. در معماری‌های متداول FTTH و FTTB، ترافیک داده پس از خروج از هسته شبکه و عبور از خطوط پرظرفیت اصلی (Feeder)، به کابل‌های توزیع و نهایتا باکس‌های پایانی (FAT یاODB) می‌رسد، از این نقطه به بعد، وظیفه برقراری پیوند نهایی با تجهیزات سمت کاربر (مودم ONT یا ONU) مستقیما برعهده کابل دراپ است.

به بیان دیگر، وقتی می‌پرسیم کابل دراپ فیبر نوری چیست، دقیقا از شریانِ حیاتی رابطه‌ای صحبت می‌کنیم که ظرفیت گیگابیتی شبکه شهری را به ورودی ساختمان پیوند می‌زند، قطعه‌ای تخصصی که بدون افت توان پرتو یا شکست نوری ناشی از پیچش، انتقال بی‌نقص پهنای باند را نهایی می‌کند.

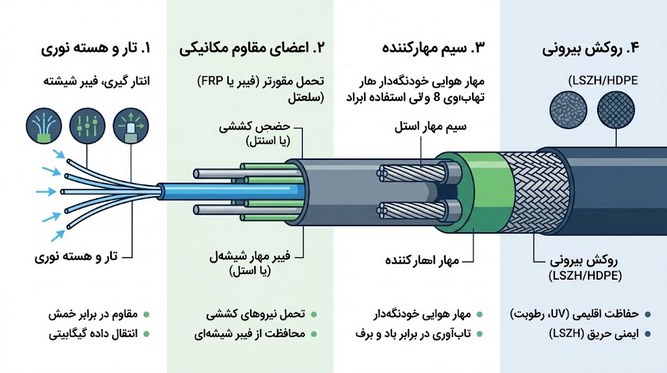

ساختار مهندسی و اجزای تشکیل‌دهنده کابل دراپ

برای شناخت عمیق این که زیر پوسته‌ی ظریف این کابل‌ها چه می‌گذرد، باید اجزای چندلایه‌ی آن را کالبدشکافی کرد. ساختار یک کابل دراپ استاندارد از بخش‌های مهندسی‌شده‌ی زیر تشکیل می‌شود:

هسته و تارهای نوری مقاوم در برابر خمش (Bend-Insensitive Fiber)

بخش اصلی کابل، تارهای نوری آن هستند که عموما براساس استانداردهای بین‌المللی ITU-T و رده‌های G.657.A1 یا G.657.A2 تولید می‌شوند. برخلاف تارهای کلاسیک مخابراتی (مانند G.652.D)، شعاع خمش مجاز این تارهای پیشرفته تا ۷.۵ یا حتی ۵ میلی‌متر کاهش یافته است. به این ترتیب، بدون ایجاد افت توان پرتو نوری (Macro-bending loss) یا نشت سیگنال، امکان عبور کابل از گوشه‌های تیز دیوار، زوایای نود درجه، پایه‌های داکت و لوله‌های تنگ ساختمانی میسر می‌شود.

اعضای مقاوم مکانیکی (Strength Members)

شیشه سیلیکا در برابر نیروهای کششی شکننده است. کابل‌های دراپ برای تاب‌آوری در برابر کشش، به المان‌های موازی مجهز می‌شوند:

• میله‌های FRP یا Non-metallic: میله‌های تقویت‌شده با الیاف شیشه کامپوزیتی نارسانا، سبک و نارسانا هستند و احتمال القای الکتریسیته و صاعقه را خنثی می‌کنند.
• سیم‌های مفتول فولادی (Steel Wire): مقاومت کششی بسیار بالایی داشته و بیشتر در سناریوهای مهار هوایی خودنگه‌دار به کار گرفته می‌شوند.

سیم مهارکننده (Messenger Wire)

در کابل‌های هوایی، علاوه بر تار و لایه‌های جانبی، یک سیم فولادی جانبی در قالبی به‌شکل عدد هشت انگلیسیFigure-8) ) تزریق می‌شود تا بار اصلی وزن و وزش باد را مهار کرده و مانع از وارد آمدن فشار کششی به تارهای نوری شود.

روکش بیرونی و الزامات ایمنی (LSZH / HDPE)

نوع روکش ارتباط مستقیمی با محیط نصب دارد:

• روکش ضد اشتعال و کم‌دود (LSZH): بدون انتشار گازهای هالوژنی سمی، مانع از گسترش آتش در محیط‌های داخلی می‌شود.
• پلی‌اتیلن متراکم (HDPE): لایه‌ای بسیار مقاوم در برابر بارندگی، تابش نور فرابنفش خورشید و سایش مکانیکی است که در محیط‌های باز کاربرد فراوان دارد.

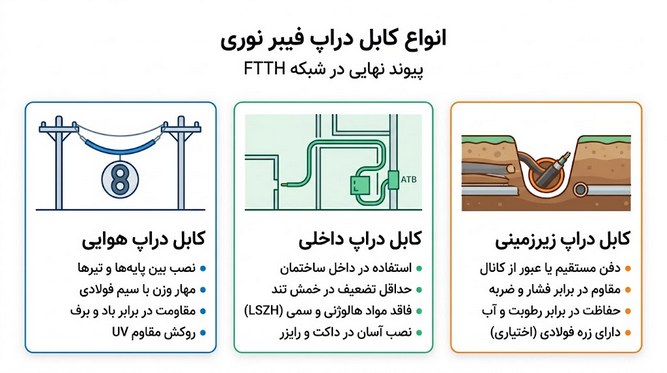

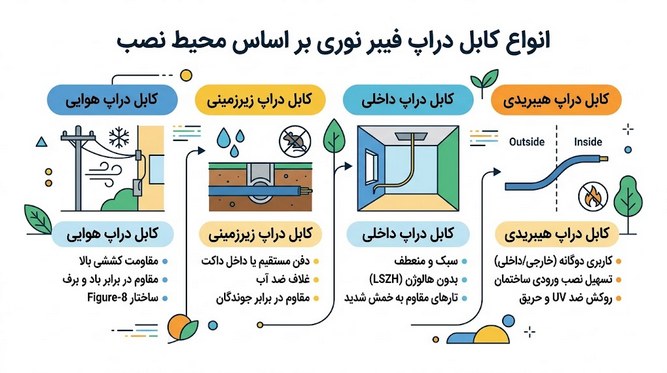

طبقه‌بندی انواع کابل دراپ براساس محیط نصب

بررسی محیط‌های بهره‌برداری، پاسخی دقیق به مسئله عملکردی این که کابل دراپ فیبر نوری چیست ارائه می‌دهد. این کابل‌ها در چهار سناریوی اصلی به‌کار می‌روند:

کابل دراپ هوایی (Aerial Drop Cable)

این گونه‌ها جهت پیاده‌سازی مسیر میان پایه‌های برق، مخابرات یا از تیرهای شهری تا نمای ساختمان‌ها به‌کار می‌روند. مقاومت کششی، عدم افتادگی بلندمدت و پایداری لایه رویی در برابر اشعه فرابنفش از الزامات آن است. تعبیه مفتول فولادی بالاسری (سیم مسنجر) ساختاری شبیه به عدد ۸ لاتین پدید می‌آورد تا تنش‌های شدید بادهای موسمی و وزن برف زمستانی بدون کوچک‌ترین اثر فشاری بر تارهای نوری مهار شوند.

کابل دراپ زیرزمینی یا کانالی (Duct / Direct Buried)

این کابل‌ها برای عبور از داکت‌های زیرزمینی و حتی دفن مستقیم در زمین به‌کار می‌روند. داشتن غلاف‌های مقاوم، غشای ضد آب ژله‌ای یا پودری جاذب رطوبت و در پاره‌ای از مدل‌ها زره‌بندی ضد جوندگان (مانند نوارهای فولادی کروگیت) از ملزومات این گروه است. ساختار چندپوسته و نخ‌های جاذب آب متورم‌شونده در این کابل‌ها، مانع از نفوذ مویینگی آب‌های سطحی به درون هسته تار شیشه‌ای در صورت نشست لوله‌های تأسیساتی یا شکست داکت‌ها می‌شود.

کابل دراپ داخلی (Indoor Drop Cable)

این کابل‌ها سبک، بدون هالوژن، بسیار منعطف و نازک هستند و برای عبور آسان از داکت‌های روکار، سقف کاذب، پشت دیوارها و رایزرهای عمودی ساختمان‌های بلند طراحی شده‌اند. به‌کارگیری تارهای تخصصی کلاس G.657.B3 در این کابل‌ها افت سیگنال در زوایای تند گوشه دیوارها و پریزها را صفر کرده و با حذف کامل متریال فلزی، نیازی به اتصال زمین (Earth) در فضاهای مسکونی ندارند.

کابل دراپ هیبریدی (Indoor/Outdoor)

این طراحی دوگانه نیاز به مفصل‌بندی در نقطه ورودی ساختمان را از بین می‌برد، زیرا هم روکش پایدار در برابر اقلیم بیرونی دارد و هم تاییدیه آتش‌نشانی برای عبور ایمن در محیط‌های سرپوشیده را احراز کرده است. تکنسین‌ها با بریدن پوسته بیرونی ضد UV در بدو ورود به نمای ساختمان، کابل داخلی با روکش LSZH و استاندارد حریق را بدون اتلاف هزینه برای جعبه تقسیمِ مازاد مستقیما تا پریز نوری هدایت می‌کنند.

جدول مقایسه مشخصات فنی انواع کابل دراپ فیبر نوری

برای شناخت دقیق‌تر اینکه تفاوت‌های ساختاری و عملکردی انواع مختلف کابل دراپ فیبر نوری چیست، جدول زیر به مقایسه شاخص‌های فنی اساسی آن‌ها در محیط‌های گوناگون پرداخته است:

شاخصه فنی	کابل دراپ هوایی (Aerial)	کابل دراپ داخلی (Indoor)	کابل دراپ زیرزمینی (Duct/Buried)
نوع روکش	HDPE یا LSZH با مقاومت UV	صرفا LSZH (ضد حریق و دود)	HDPE ضخیم یا دو لایه زره‌دار
عنصر مهار مکانیکی	سیم بکسل فولادی (Messenger)	میله‌های FRP باریک نارسانا	لایه‌های آرامید/FRP یا نوار فولادی
شعاع خمش	متوسط	بسیار بالا (G.657.A2/B3)	محدود
آستانه کشش	فراتر از ۱۰۰۰ نیوتن	۱۰۰ الی ۳۰۰ نیوتن	۵۰۰ الی ۱۲۰۰ نیوتن
ضد آب / رطوبت	بله (نوار جاذب رطوبت)	خیر	بله (ژله ضد آب یا پودر جاذب)

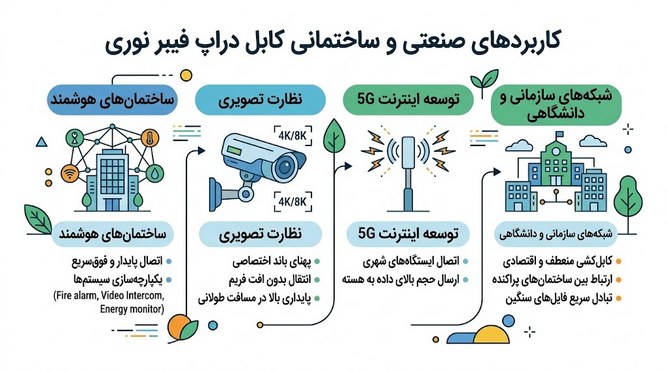

کاربردهای صنعتی و ساختمانی: کابل دراپ فیبر نوری چیست و چه مسائلی را حل می‌کند؟

کاربرد این کابل‌ها فراتر از اتصال تک‌خطوط اینترنت خانگی است. اگر بررسی کنیم که در سطوح حرفه‌ای، مزیت عملیاتی کابل دراپ فیبر نوری چیست، می‌توان به حوزه‌های زیر اشاره کرد:

• اتصال پایدار ساختمان‌های هوشمند (Smart Buildings): این کابل‌ها با ایجاد بستر ارتباطی فوق‌سریع و ایمن، سامانه‌های مهم، نظیر اعلام و اطفای حریق، اینترکام تصویری و پایش هوشمند انرژی را بدون تداخل نویز به یکدیگر پیوند می‌زنند. یکپارچه‌سازی این تجهیزات در بستر نوری، پایداری جریان انتقال داده در برج‌ها و مجتمع‌های مدرن اداری و مسکونی را به‌طور مداوم تضمین می‌کند.
• شبکه‌های نظارت تصویری و دوربین‌های امنیتی: انتقال هم‌زمان جریان داده‌های ویدیویی فوق باکیفیت دوربین‌های 4K و 8K به اتاق‌های مانیتورینگ، مستلزم پهنای باند اختصاصی و پایداری بالا در فاصله فیزیکی طولانی است. استفاده از کابل‌های دراپ اختصاصی، مانع از افت فریم، قطعی لحظه‌ای و افت سیگنال در ضبط و مانیتورینگ زنده تصاویر امنیتی می‌شود.
• توسعه اینترنت نسل پنجم (5G Small Cells): ایستگاه‌های سلولی کوچک (Small Cells) شهری در بستر نسل پنجم شبکه همراه، برای ارسال بسته‌های پرحجم داده به هسته شبکه به اتصالات فیزیکی پرظرفیت وابسته هستند. کابل‌های دراپ مستحکم و منعطف بهترین راهکار فرودست برای اتصال این فرستنده‌ها بر روی دکل‌ها و مبلمان شهری محسوب می‌شوند.
• توسعه شبکه‌های محلی سازمانی و پردیس‌های دانشگاهی: برقراری ارتباط داده‌ای بدون افت کیفیت میان ساختمان‌های اقماری و پراکنده در محوطه‌های بزرگ، نیازمند کابل‌کشی منعطف، اقتصادی و در عین حال استاندارد است. این زیرساخت تبادل فایل‌های سنگین درون‌شبکه‌ای و اجرای پایگاه‌های داده متمرکز را میان بخش‌های مختلف یک مجموعه دانشگاهی یا سازمانی تسریع می‌کند.

الزامات نصب، آرایش و فیوژن کابل دراپ

نصب کابل‌های دراپ نیازمند رعایت اصول تخصصی مخابراتی است:

• روش پایان‌دهی (Termination): اتصال کابل‌های دراپ یا به‌صورت جوش حرارتی تارهای نوری (Fusion Splice) با دستگاه‌های کالیبره صورت می‌گیرد یا از طریق کانکتورهای اتصال سریع میدانی (Fast Connector). کانکتورهای سریع با پولیش‌های SC/UPC  (آبی) و SC/APC (سبز با زاویه ۸ درجه) به‌کار می‌روند. نوع APC بازتابش نوری بسیار کمتری دارد و برای سیگنال‌های ویدیویی، CATV و سرویس‌های پرسرعت GPON ترجیح داده می‌شود.
• کشش مجاز در عملیات نصب: اعمال فشار کششی مستقیم به شیشه سبب تضعیف یا بروز ترک‌های میکروسکوپی در بافت تار می‌شود. گیره‌های نگه‌دارنده (Drop Clamps) باید روی سیم مهار یا لایه بیرونی کابل مستقر شوند، نه تار اصلی.
• رعایت شعاع خمش: حین گذر از مجراها، چاهک‌ها و گوشه‌ها، رعایت زاویه حداقل ۱۰ تا ۱۵ برابری قطر کابل، از پدیده خمش کلان ممانعت به‌عمل می‌آورد.

چالش‌ها و خطاهای رایج در پروژه‌های کابل دراپ

شناخت دقیق اینکه در میدان عملیاتی کابل دراپ فیبر نوری چیست، نیازمند آگاهی از عیوب متداول در فرآیند اجراست:

• برش نادقیق و آلودگی مقطع: کوچک‌ترین غبار یا روغن حاصل از تماس دست روی سطح تار، افت تراز سیگنال را به همراه دارد. قلم‌های تمیزکننده و پدهای الکلی ایزوپروپیل صد درصد برای پالایش سطح انتهایی مقطع الزامی هستند. همچنین استفاده از تیغ کلیور کند باعث ایجاد زاویه برش بیش از یک درجه در سطح شیشه شده و بازتاب برگشتی شدید (ORL) ایجاد می‌کند.
• خمش ناخواسته در داخل پریز نوری (ATB): هدایت بدون مهندسی تار در فضای محدود جعبه‌های دیواری ممکن است منجر به شکست نور شود. عدم مهار تارها در ریل‌های دایره‌ای استاندارد داخل پریز، فشار جانبی مداوم به مغزی شیشه وارد کرده و تضعیف توان نوری را از حد مجاز فراتر می‌برد.
• بهره‌برداری از کابل‌های نامرغوب با تارهای بازیافتی: برخی کابل‌های غیراستاندارد به‌جای تار شیشه‌ای G.657 از تارهای ضایعاتی یا نامرغوب استفاده می‌کنند که در بدو امر کارکرد مناسبی دارند، اما پس از گذشت چند ماه کدر شده و با افت شدید توان مواجه می‌شوند. این ناخالصی‌های پنهان در ماتریس شیشه با گذشت زمان و تحت تاثیر رطوبت هوا، باعث پدیده جذب هیدروژن و قطع پیوند داده می‌شوند.

پرسش‌های متداول

در این بخش به پرتکرارترین ابهامات فنی پیرامون کابل‌های دراپ و کاربرد آن‌ها در زیرساخت FTTH پاسخ می‌دهیم.

کابل دراپ فیبر نوری چیست و با کابل‌های ایندور معمولی چه فرقی دارد؟

کابل دراپ منحصرا برای اتصال جعبه تقسیم نهایی به مودم مشترک با مقاومت کششی بالا و تارهای ضدخمش طراحی شده است، درحالی‌که کابل‌های ایندور ساختار ساده‌تری دارند و صرفا برای دسته‌بندی درون رایزرها و کانال‌های کاملا محافظت‌شده به‌کار می‌روند.

آیا می‌توان کابل دراپ را در لوله‌های برق مشترک کشید؟

اگرچه فیبر نوری نویز الکترومغناطیسی جذب نمی‌کند، اما طبق استانداردهای ایمنی و مقررات ملی ساختمان نباید در لوله مشترک با برق قرار گیرد، این تفکیک مسیر مانع از آسیب فیزیکی به تار نوری حین سیم‌کشی مجدد کابل‌های برق و خطرات ناشی از حرارت احتمالی می‌شود.

طول عمر مجاز و مفید کابل‌های دراپ نوری چقدر است؟

در صورت انتخاب برند معتبر و رعایت استاندارد کشش و شعاع خمش، روکش‌های استاندارد HDPE یا LSZH بیش از ۲۵ سال دوام دارند، همچنین تارهای شیشه‌ای داخلی در شرایط نصب اصولی در طول این مدت دچار کدرشدگی و افت مشهود سیگنال نخواهند شد.

جمع‌بندی

در این بررسی روشن شد که کابل دراپ فیبر نوری چیست و این رشته‌های باریک اما مستحکم، چگونه پهنای باند گیگابیتی را به نقطه پایانی مصرف می‌رسانند. درک این مسئله که عملکرد شبکه فیبر نوری دقیقا به‌اندازه ضعیف‌ترین گره فیزیکی آن سنجیده می‌شود، ضرورت استفاده از متریال باکیفیت و مهندسی‌شده را دوچندان می‌کند.

انتخاب نادرست این قطعه اساسی در آخرین مایل، می‌تواند تمام سرمایه‌گذاری‌های بالادستی در تجهیزات فیبر نوری را بی‌اثر کرده و تجربه کاربر نهایی را با اختلال، کندی و افت مداوم سیگنال مواجه سازد. بنابراین، چه در پروژه‌های خانگی و چه در زیرساخت‌های کلان تجاری، شناخت دقیق اینکه کابل دراپ فیبر نوری چیست و تهیه نمونه‌های اصل و منطبق با استانداردهای ITU-T، ضامن پایداری و بازدهی بلندمدت شبکه خواهد بود.
