جعبه‌ی جادویی صنعت برق یا همان تابلو برق مشهور را در همه‌ی صنایع خواهید یافت. تابلو برق نقش کلیدی را در کنترل و سامان‌دهی سیستم‌های الکتریکی بر عهده دارد و مونتاژ صحیح و اصولی آن باعث نظم، ایمنی و راندمان بالاتر خواهد شد. بیایید مروری به این تجهیز و نکات مونتاژ آن بیندازیم.
تابلو برق چیست؟
تابلو برق محفظه‌ی تجهیزات قدرت و فرمانی است که کنترل و توزیع انرژی را بر عهده دارند. این تابلو از تجهیزات محافظت کرده و باعث ایمنی افراد در برابر خطراتی مانند برق‌گرفتگی می‌شود.
تابلو برق از محفظه‌ی اصلی، کلیدها، سیستم اتصال به زمین و سایر تجهیزات حفاظتی و کنترلی تشکیل می‌شود.
اجزای اصلی تابلو برق
محفظه‌ی اصلی تابلو برق که بر اساس کاربرد از جنس پلاستیک، آهن یا کامپوزیت ساخته می‌شود، می‌تواند از تجهیزات در برابر عوامل محیطی مانند آب یا دمای شدید محافظت کند.
قطع و وصل کردن جریان مدار توسط کلیدها انجام می‌شود. وجود یک سیستم اتصال به زمین در تابلو برق ایمنی افراد را تا حد زیادی در برابر برق‌گرفتگی تضمین می‌کند.
اولین گام در مونتاژ تابلوها شناسایی انواع مختلف و انتخاب صحیح تابلو بر اساس کاربرد مورد نظر است.
انواع تابلو برق
تابلو برق از نظر ساختار و ابعاد به سه دسته کلی و از نظر نوع عملکرد به شش دسته تقسیم می‌شود.
پنل کنسولی
از نظر ساختار سه دسته فلت (flat)، کنسول (Consule) و بریک‌فرانت (Break Front) یا انحنادار تقسیم می‌شوند. دسته‌ی پنل فلت ساده‌ترین نوع تابلو هستند و معمولا برای تجهیزات فرمان و کنترلرها استفاده می‌شوند.

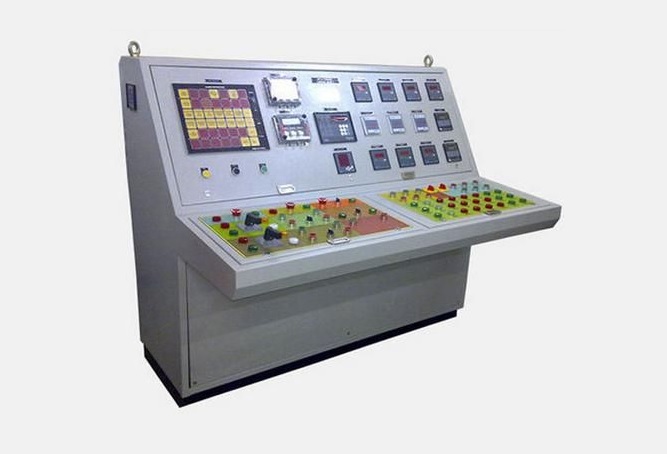

دسته‌ی پنلکنسولی که برای ارتباط اپراتور و دستگاه بسیار مناسب هستند.
در نهایت تابلوهای بریک‌فرانت که برای استفاده حداكثری از سطح جلویی تابلو مناسب هستند.
از نظر نوع عملکرد تابلوهای
-

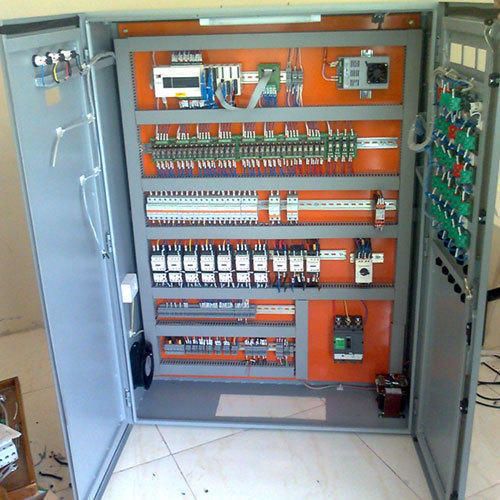

PLC Panel: تابلوی تخت یک یا چند سلولی که کنترلرها را در خود جای می‌دهد.
-
MCC Panel: وقتی تعداد زیادی موتور و عملگرهای موتوری در سیستم وجود دارد از این تابلو استفاده می‌شود.
-
APFC Panel : همان تابلوی اصلاح ضریب توان و تابلوی بانک خازنی است که برای بهبود ضریب توان کاربرد دارد.
-

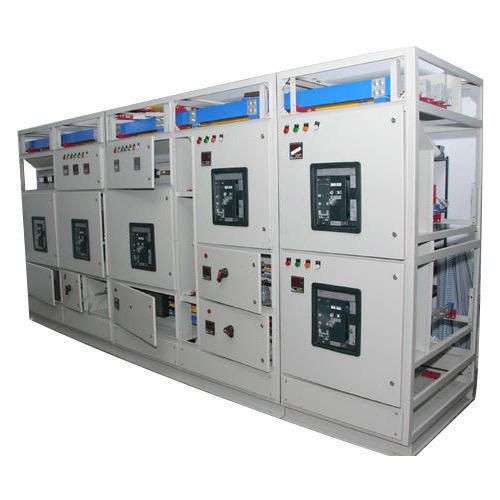

PCC Panel: در صنایع بزرگ که به اندازه‌گیری و تغییر پارامترها نیاز است از این پنل استفاده می‌شود.
-
LT Panel: تابلوهای مورد استفاده در توزیع فشار ضعیف، مانند هتل‌ها.
-
HT Panel: تابلوهای مورد استفاده در توزیع فشار قوی، مانند پست‌های توزیع.
پس از انتخاب نوع تابلو باید به نکات زیر درباره‌ی مونتاژ تابلوها توجه کرد.
نکات کلیدی مونتاژ تابلو برق:
-
انتخاب IP مناسب: یکی از عوامل بسیار مهم اولیه در انتخاب و مونتاژ تابلو برق انتخاب IP (Ingress Protection) است. محیط نصب باید از نظر وجود عوامل محیطی مانند گرد و غبار و میزان رطوبت بررسی شده و IP مناسب شرایط انتخاب شود. این که تابلو در محیط درونی یا در فضای باز مونتاژمی‌شود عامل مهمی در انتخاب عدد IP مناسب است.
-
توجه به شرایط دمایی و فاصله استاندارد تجهیزات: دما عاملی بسیار موثر در عملکرد تجهیزات تابلوها است. تجهیزات خود با عملکردشان باعث افزایش دما می‌شوند، بنابراین اولا باید فاصله‌ی استاندارد بین قطعات رعایت شود و ثانیا در صورت لزوم از فن‌ها و تهویه‌ها در ساختار استفاده شود.
-
انتخاب سایز مناسب محفظه: سایز مناسب برای محفظه سایزی است که علاوه بر پوشش‌دهی تمامی تجهیزات، حدود 25 درصد فضای باز برای توسعه را نیز داشته باشد.
-
استفاده از برچسب‌گذاری‌های مناسب: برای شناسایی تجهیزات مختلف باید از برچسب‌گذاری‌های صحیح استفاده کرد. تا افراد هنگام بروز مشکل توانایی عیب‌یابی را در کمترین زمان ممکن داشته باشند.
-
انتخاب کابل با سایز و رنگ مناسب: کابل باید سایز قطر مناسب و همچنین طول مناسب داشته باشد. کابل‌ها و سیم‌ها برای اتصال تجهیزات باید طول مناسبی داشته تا علاوه بر عملکرد صحیح امکان توسعه نیز داشته باشند. به این منظور طول کابل معمولا حدود 13 سانتی‌متر بیشتر در نظر گرفته می‌شود. رنگ مناسب کابل‌ها برای شناسایی هم نکته‌ی دیگری است که در انتخاب کابل و مونتاژ تابلو باید در نظر داشت.
-
در نظر گرفتن تداخل الکترومغناطیس: از آن‌جا که در تجهیزات و کابل‌های برق به دلیل عبور جریان ایجاد میدان‌های مغناطیسی اجتناب ناپذیر هستند، تداخل این میدان‌ها باید در نظر گرفته شود.
-
چیدمان صحیح قطعات در تابلو برق: قطعات مختلف بر اساس عملکرد باید در تابلو جایگذاری شوند تا بهترین عملکرد خود را نشان دهد.
-
مسیر سیم‌ها: سیم‌های فرمان و قدرت نباید کنار یکدیگر قرار بگیرند و حداقل 10 تا 15 سانتی‌متر فاصله بین این سیم‌ها نیاز است. در صورت نیاز به عبور این سیم‌ها از کنار یکدیگر لازم است با زاویه‌ی 90 درجه کنار هم قرار بگیرند.
-
انتخاب عمق مناسب تابلو برق: تابلو با عمق مناسب می‌تواند تجهیزات را در بر گرفته و با درب بسته به فعالیت بپردازد تا از خطرات مختلف جلوگیری شود.
سخن پایانی
تجربه‌ها در صنعت برق حرف اول را می‌زنند، بدون داشتن تجربه و آموزش کافی راه پرفراز و نشیبی روبروی شما است. آکادمی ماهر با 15 سال سابقه صنعتی آموزش‌های مختلفی را در قالب دوره‌ها و مقالات ارائه می‌دهد. آموزش‌های ماهر می‌توانند شروع خوبی برای راه موفقیت در صنعت باشند.
دوره‌ی هیدرولیک و پنوماتیک، دوره‌ی اتوماسیون کار ماهر، دوره‌ی درایومن و دوره‌ی برق صنعتی گوشه‌ای از آموزش‌های آکادمی ماهر است. در سایت ماهر ده‌ها مقاله مختلف از مطالب کلیدی صنعت برق در اختیار شما قرار خواهد گرفت . همراهی با آکادمی برق ماهر گامی رو به جلو در آموزش‌های کاربردی و تجربه‌محور است.
