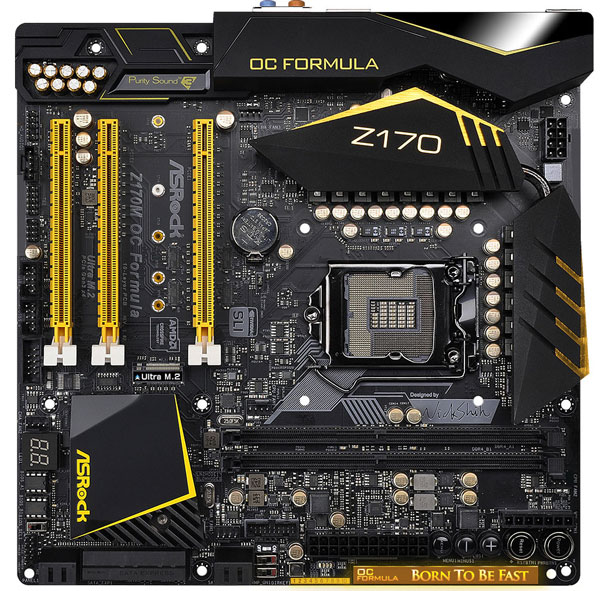

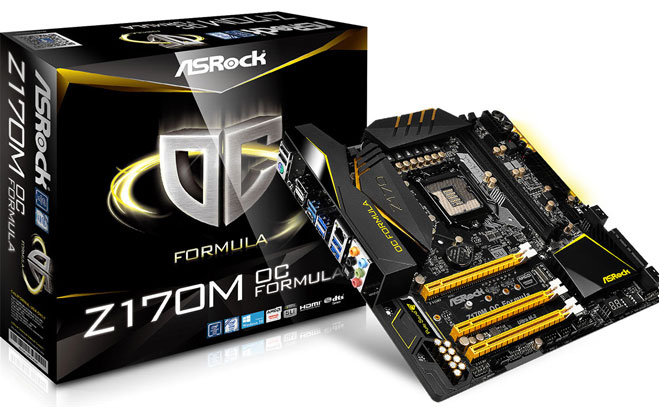

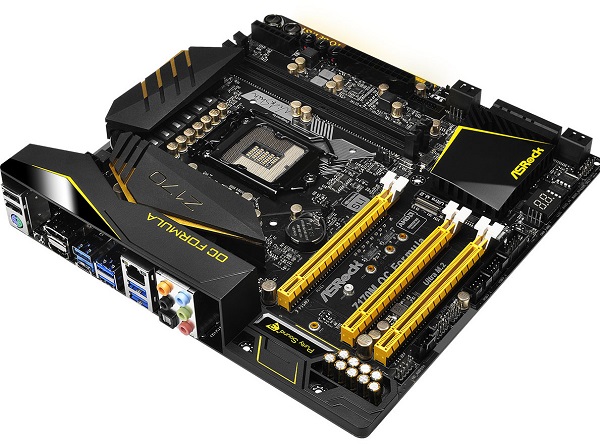

در دنیای اورکلاکینگ، ازراک با مادربردهای سری OC Formula خود رکوردهای زیادی بر جای گذاشته و با هر نسل از چیپ ست‌های اینتل، همه چیز را یک گام به جلو پیش می‌برد. در تازه‌ترین آن‌ها این کمپانی گونه micro-ATX از مادربرد قدرتمند و حرفه‌ای Z170 OC Formula را برای علاقمندان معرفی کرده است. با توجه به اینکه این گونه نسبت به مدل اصلی کوچک‌تر و تنها 244 میلی متر مربع فضا را اشغال می کند، ازراک با فدا کردن دو شکاف حافظه رم، اجزا و طراحی قدرتمند مدار الکتریکی را حفظ کرده است.
این برد توان خود را از ترکیب یک کانکتور 24 پینی ATX با یک کانکتور 8 پینی EPS می‌گیرد و از مدار تغذیه‌ای با 14 فاز رگولاتور ولتاژ برای پردازنده و 2 فاز رگولاتور ولتاژ برای دو شکاف حافظه رم بهره می‌برد. ازراک در مادربردهای حرفه‌ای خود از برد PCB (مدار چاپی) 10 لایه استفاده می‌کند تا تداخل الکتریکی به حداقل برسد. بر روی برد دکمه‌ها و ناد‌های اندازه گیری مستقیم ولتاژ، کنترل‌های اورکلاک خودکار DirectKey،اLEDهای متعدد برای عیب یابی و سویچ‌های دستی برای سویچ میان دو بایوس مستقل، برای اورکلاکرها تعبیه شده است.
در کنار تمامی کشمکش‌ها با اینتل، ازراک قابلیت اورکلاکینگ پردازنده‌های Skylake از طریق BCLK را حفظ کرده است. این قابلیت که به عنوان HyperBClk شناخته می‌شود، از مولد پالس ساعت خارجی برای کنترل دقیق‌تر و انعطاف بیشتر فرکانس BCLK بهره می‌گیرد.
شکاف‌های توسعه مشکل از دو PCI-Express 3.0 x16 (پهنای گذرگاه مشترک x16) و یک PCIe 3.0 x16 سوم (به طور فیزیکی x4) می‌باشد. شکاف حافظه سوم از چیپ ست اصلی منشعب می‌شود و به طور مستقیم با پردازنده در ارتباط نیست. درگاه‌های مخصوص وسایل ذخیره سازی این مادربرد متشکل از یک شکاف M.2 با پهنای باند 32 گیگابیت بر ثانیه و هشت درگاه SATA III با پهنای باند 6 گیگابیت بر ثانیه است. همچنین می‌توان از 4 عدد این درگاه‌ها برای تامین دو درگاه SATA-Express با پهنای باند 16 گیگابایت برثانیه بهره گرفت. دو درگاه USB 3. 1 (یکی نوع C و دیگری نوع B) و هشت USB 3.0، درگاه‌های ارتباطی این مادربرد را تشکیل می‌دهند.
سیستم صوتی بسیار باکیفیت Purity Audio 3 و درگاه شبکه گیگابیتی پرسرعت مبتنی بر کنترلر ساخت اینتل نیز در این مادربرد پابرجاست.
منبع: techpowerup
